WARNUNG

OBJ_BUCH-2000-003.book Page 3 Monday, March 10, 2014 12:47 PM

Deutsch

Allgemeine Sicherheitshinweise für
Elektrowerkzeuge

Lesen Sie alle Sicherheitshinweise und
Anweisungen. Versäumnisse bei der Ein-

haltung der Sicherheitshinweise und Anweisungen können
elektrischen Schlag, Brand und/oder schwere Verletzungen
verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen
für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektro­werkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge
(mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge
(ohne Netzkabel).

Arbeitsplatzsicherheit

 Halten Sie Ihren Arbeitsbereich sauber und gut be-

leuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche

können zu Unfällen führen.

 Arbeiten Sie mit dem Elektrowerkzeug nicht in explo-

sionsgefährdeter Umgebung, in der sich brennbare
Flüssigkeiten, Gase oder Stäube befinden. Elektrowerk-

zeuge erzeugen Funken, die den Staub oder die Dämpfe
entzünden können.

 Halten Sie Kinder und andere Personen während der

Benutzung des Elektrowerkzeugs fern. Bei Ablenkung

können Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit

 Der Anschlussstecker des Elektrowerkzeuges muss in

die Steckdose passen. Der Stecker darf in keiner Weise
verändert werden. Verwenden Sie keine Adapterste­cker gemeinsam mit schutzgeerdeten Elektrowerkzeu­gen. Unveränderte Stecker und passende Steckdosen ver-

ringern das Risiko eines elektrischen Schlages.

 Vermeiden Sie Körperkontakt mit geerdeten Oberflä-

chen wie von Rohren, Heizungen, Herden und Kühl­schränken. Es besteht ein erhöhtes Risiko durch elektri-

schen Schlag, wenn Ihr Körper geerdet ist.

 Halten Sie Elektrowerkzeuge von Regen oder Nässe

fern. Das Eindringen von Wasser in ein Elektrowerkzeug

erhöht das Risiko eines elektrischen Schlages.

 Zweckentfremden Sie das Kabel nicht, um das Elektro-

werkzeug zu tragen, aufzuhängen oder um den Stecker
aus der Steckdose zu ziehen. Halten Sie das Kabel fern
von Hitze, Öl, scharfen Kanten oder sich bewegenden
Geräteteilen. Beschädigte oder verwickelte Kabel erhö-

hen das Risiko eines elektrischen Schlages.

 Wenn Sie mit einem Elektrowerkzeug im Freien arbei-

ten, verwenden Sie nur Verlängerungskabel, die auch
für den Außenbereich geeignet sind. Die Anwendung

eines für den Außenbereich geeigneten Verlängerungska­bels verringert das Risiko eines elektrischen Schlages.

 Wenn der Betrieb des Elektrowerkzeuges in feuchter

Umgebung nicht vermeidbar ist, verwenden Sie einen

Sicherheit von Personen

 Seien Sie aufmerksam, achten Sie darauf, was Sie tun,

 Tragen Sie persönliche Schutzausrüstung und immer

 Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.

 Entfernen Sie Einstellwerkzeuge oder Schrauben-

 Vermeiden Sie eine abnormale Körperhaltung. Sorgen

 Tragen Sie geeignete Kleidung. Tragen Sie keine weite

 Wenn Staubabsaug- und -auffangeinrichtungen mon-

Verwendung und Behandlung des Elektro­werkzeuges

 Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre

 Benutzen Sie kein Elektrowerkzeug, dessen Schalter de-

 Ziehen Sie den Stecker aus der Steckdose und/oder

Deutsch | 3

Fehlerstromschutzschalter. Der Einsatz eines Fehler-

stromschutzschalters vermindert das Risiko eines elektri­schen Schlages.

und gehen Sie mit Vernunft an die Arbeit mit einem
Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug,
wenn Sie müde sind oder unter dem Einfluss von Dro­gen, Alkohol oder Medikamenten stehen. Ein Moment

der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges
kann zu ernsthaften Verletzungen führen.

eine Schutzbrille. Das Tragen persönlicher Schutzausrüs­tung, wie Staubmaske, rutschfeste Sicherheitsschuhe,
Schutzhelm oder Gehörschutz, je nach Art und Einsatz des
Elektrowerkzeuges, verringert das Risiko von Verletzungen.

Vergewissern Sie sich, dass das Elektrowerkzeug aus­geschaltet ist, bevor Sie es an die Stromversorgung
und/oder den Akku anschließen, es aufnehmen oder
tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den

Finger am Schalter haben oder das Gerät eingeschaltet an
die Stromversorgung anschließen, kann dies zu Unfällen
führen.

schlüssel, bevor Sie das Elektrowerkzeug einschalten.

Ein Werkzeug oder Schlüssel, der sich in einem drehenden
Geräteteil befindet, kann zu Verletzungen führen.

Sie für einen sicheren Stand und halten Sie jederzeit
das Gleichgewicht. Dadurch können Sie das Elektrowerk-

zeug in unerwarteten Situationen besser kontrollieren.

Kleidung oder Schmuck. Halten Sie Haare, Kleidung
und Handschuhe fern von sich bewegenden Teilen.

Lockere Kleidung, Schmuck oder lange Haare können von
sich bewegenden Teilen erfasst werden.

tiert werden können, vergewissern Sie sich, dass diese
angeschlossen sind und richtig verwendet werden. Ver-

wendung einer Staubabsaugung kann Gefährdungen
durch Staub verringern.

Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem
passenden Elektrowerkzeug arbeiten Sie besser und
sicherer im angegebenen Leistungsbereich.

fekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder
ausschalten lässt, ist gefährlich und muss repariert werden.

entfernen Sie den Akku, bevor Sie Geräteeinstellungen
vornehmen, Zubehörteile wechseln oder das Gerät
weglegen. Diese Vorsichtsmaßnahme verhindert den

unbeabsichtigten Start des Elektrowerkzeuges.

Bosch Power Tools 2 609 932 925 | (10.3.14)

OBJ_BUCH-2000-003.book Page 4 Monday, March 10, 2014 12:47 PM

4 | Deutsch

 Bewahren Sie unbenutzte Elektrowerkzeuge außer-

halb der Reichweite von Kindern auf. Lassen Sie Perso­nen das Gerät nicht benutzen, die mit diesem nicht ver­traut sind oder diese Anweisungen nicht gelesen
haben. Elektrowerkzeuge sind gefährlich, wenn sie von

unerfahrenen Personen benutzt werden.

 Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollie-

ren Sie, ob bewegliche Teile einwandfrei funktionieren
und nicht klemmen, ob Teile gebrochen oder so be­schädigt sind, dass die Funktion des Elektrowerkzeu­ges beeinträchtigt ist. Lassen Sie beschädigte Teile vor
dem Einsatz des Gerätes reparieren. Viele Unfälle haben

ihre Ursache in schlecht gewarteten Elektrowerkzeugen.

 Halten Sie Schneidwerkzeuge scharf und sauber.

Sorgfältig gepflegte Schneidwerkzeuge mit scharfen
Schneidkanten verklemmen sich weniger und sind leichter
zu führen.

 Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz-

werkzeuge usw. entsprechend diesen Anweisungen.
Berücksichtigen Sie dabei die Arbeitsbedingungen und
die auszuführende Tätigkeit. Der Gebrauch von Elektro-

werkzeugen für andere als die vorgesehenen Anwendun­gen kann zu gefährlichen Situationen führen.

Service

 Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem

Fachpersonal und nur mit Original-Ersatzteilen repa­rieren. Damit wird sichergestellt, dass die Sicherheit des

Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Stichsägen

 Halten Sie das Gerät an den isolierten Griffflächen,

wenn Sie Arbeiten ausführen, bei denen das Einsatz­werkzeug verborgene Stromleitungen oder das eigene
Netzkabel treffen kann. Der Kontakt mit einer spannungs-

führenden Leitung kann auch metallene Geräteteile unter
Spannung setzen und zu einem elektrischen Schlag führen.

 Verwenden Sie nur unbeschädigte, einwandfreie Säge-

 Bremsen Sie das Sägeblatt nach dem Ausschalten nicht

 Verwenden Sie geeignete Suchgeräte, um verborgene

 Sichern Sie das Werkstück. Ein mit Spannvorrichtungen

 Warten Sie, bis das Elektrowerkzeug zum Stillstand ge-

 Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den

 Richten Sie den Lichtstrahl nicht auf Personen oder

 Prüfen Sie das Sägeblatt auf festen Sitz. Ein lockeres

 Das Sägeblatt sollte nicht länger sein, als für den vor-

 Halten Sie das Elektrowerkzeug beim Auswerfen des

 Stäube von Materialien wie bleihaltigem Anstrich,

Weitere Sicherheits- und
Arbeitshinweise

 Halten Sie die Hände vom Sägebereich fern. Greifen

Sie nicht unter das Werkstück. Bei Kontakt mit dem

Sägeblatt besteht Verletzungsgefahr.

 Führen Sie das Elektrowerkzeug nur eingeschaltet

gegen das Werkstück. Es besteht sonst die Gefahr eines

Rückschlages, wenn sich das Einsatzwerkzeug im Werk­stück verhakt.

 Achten Sie darauf, dass die Fußplatte

sicher aufliegt. Ein verkantetes Sägeblatt kann brechen

oder zum Rückschlag führen.

 Schalten Sie nach Beendigung des Arbeitsvorgangs

das Elektrowerkzeug aus und ziehen Sie das Sägeblatt
erst dann aus dem Schnitt, wenn dieses zum Stillstand
gekommen ist. So vermeiden Sie einen Rückschlag und

können das Elektrowerkzeug sicher ablegen.

beim Sägen

 Vermeiden Sie Staubansammlungen am Arbeitsplatz.

 Beachten Sie die Netzspannung! Die Spannung der

blätter. Verbogene oder unscharfe Sägeblätter können
brechen, den Schnitt negativ beeinflussen oder einen
Rückschlag verursachen.

durch seitliches Gegendrücken ab. Das Sägeblatt kann
beschädigt werden, brechen oder einen Rückschlag verur­sachen.

Versorgungsleitungen aufzuspüren, oder ziehen Sie
die örtliche Versorgungsgesellschaft hinzu. Kontakt mit

Elektroleitungen kann zu Feuer und elektrischem Schlag
führen. Beschädigung einer Gasleitung kann zur Explosion
führen. Eindringen in eine Wasserleitung verursacht Sach­beschädigung oder kann einen elektrischen Schlag verur­sachen.

oder Schraubstock festgehaltenes Werkstück ist sicherer
gehalten als mit Ihrer Hand.

kommen ist, bevor Sie es ablegen. Das Einsatzwerkzeug
kann sich verhaken und zum Verlust der Kontrolle über das
Elektrowerkzeug führen.

Netzstecker aus der Steckdose.

Tiere und blicken Sie nicht selbst in den Lichtstrahl,
auch nicht aus größerer Entfernung.

Sägeblatt kann herausfallen und Sie verletzen.

gesehenen Schnitt notwendig. Verwenden Sie für das
Sägen enger Kurven ein schmales Sägeblatt.

Sägeblattes so, dass keine Personen oder Tiere durch
das ausgeworfene Sägeblatt verletzt werden.

einigen Holzarten, Mineralien und Metall können
gesundheitsschädlich sein und zu allergischen Reak­tionen, Atemwegserkrankungen und/oder Krebs füh­ren. Asbesthaltiges Material darf nur von Fachleuten

bearbeitet werden.
– Benutzen Sie möglichst eine für das Material geeignete

Staubabsaugung.
– Sorgen Sie für gute Belüftung des Arbeitsplatzes.
–Es wird empfohlen, eine Atemschutzmaske mit Filter-

klasse P2 zu tragen.
Beachten Sie in Ihrem Land gültige Vorschriften für die zu
bearbeitenden Materialien.

Stäube können sich leicht entzünden.

Stromquelle muss mit den Angaben auf dem Typen­schild des Elektrowerkzeuges übereinstimmen. Mit
230 V gekennzeichnete Elektrowerkzeuge können
auch an 220 V betrieben werden.

2 609 932 925 | (10.3.14) Bosch Power Tools

OBJ_BUCH-2000-003.book Page 5 Monday, March 10, 2014 12:47 PM

 Um Energie zu sparen, schalten Sie das Elektrowerkzeug

nur ein, wenn Sie es benutzen.

 Der Wiederanlaufschutz verhindert das unkontrollier-

te Anlaufen des Elektrowerkzeuges nach einer Unter­brechung der Stromzufuhr. Zur Wiederinbetriebnahme

bringen Sie den Ein-/Ausschalter in die ausgeschaltete Po­sition und schalten das Elektrowerkzeug erneut ein.

 Der am Gehäuse angebrachte Schutzbügel (siehe

Bild 15, Seite 192) verhindert ein unbeabsichtigtes
Berühren des Sägeblattes während des Arbeitsvor­ganges und darf nicht entfernt werden.

 Prüfen Sie vor dem Sägen in Holz, Spanplatten, Bau-

stoffen etc. diese auf Fremdkörper wie Nägel, Schrau­ben o.Ä. und entfernen Sie diese gegebenenfalls.

 Bearbeiten Sie im Tauchsägeverfahren nur weiche

Werkstoffe wie Holz, Gipskarton o.Ä. Verwenden Sie
zum Tauchsägen nur kurze Sägeblätter.

 Der Metallüberschuh verhindert das Verkratzen der

Kunststoff-Fußplatte, vor allem beim Sägen von Metall.

 Passen Sie die Einstellungen Ihres Elektrowerkzeuges

der jeweiligen Anwendung an. Reduzieren Sie z.B. bei
der Metallbearbeitung oder bei engen Kurvenschnit­ten Hubzahl und Pendelung.

 Verwenden Sie beim Bearbeiten kleiner oder dünner

Werkstücke immer eine stabile Unterlage bzw. einen
Sägetisch (Zubehör).

 Verwenden Sie bei extremen Einsatzbedingungen

nach Möglichkeit immer eine Absauganlage. Blasen Sie
die Lüftungsschlitze häufig aus und schalten Sie einen
Fehlerstrom-(FI-)Schutzschalter vor. Bei der Bearbei-

tung von Metallen kann sich leitfähiger Staub im Innern des
Elektrowerkzeugs absetzen. Die Schutzisolierung des
Elektrowerkzeugs kann beeinträchtigt werden.

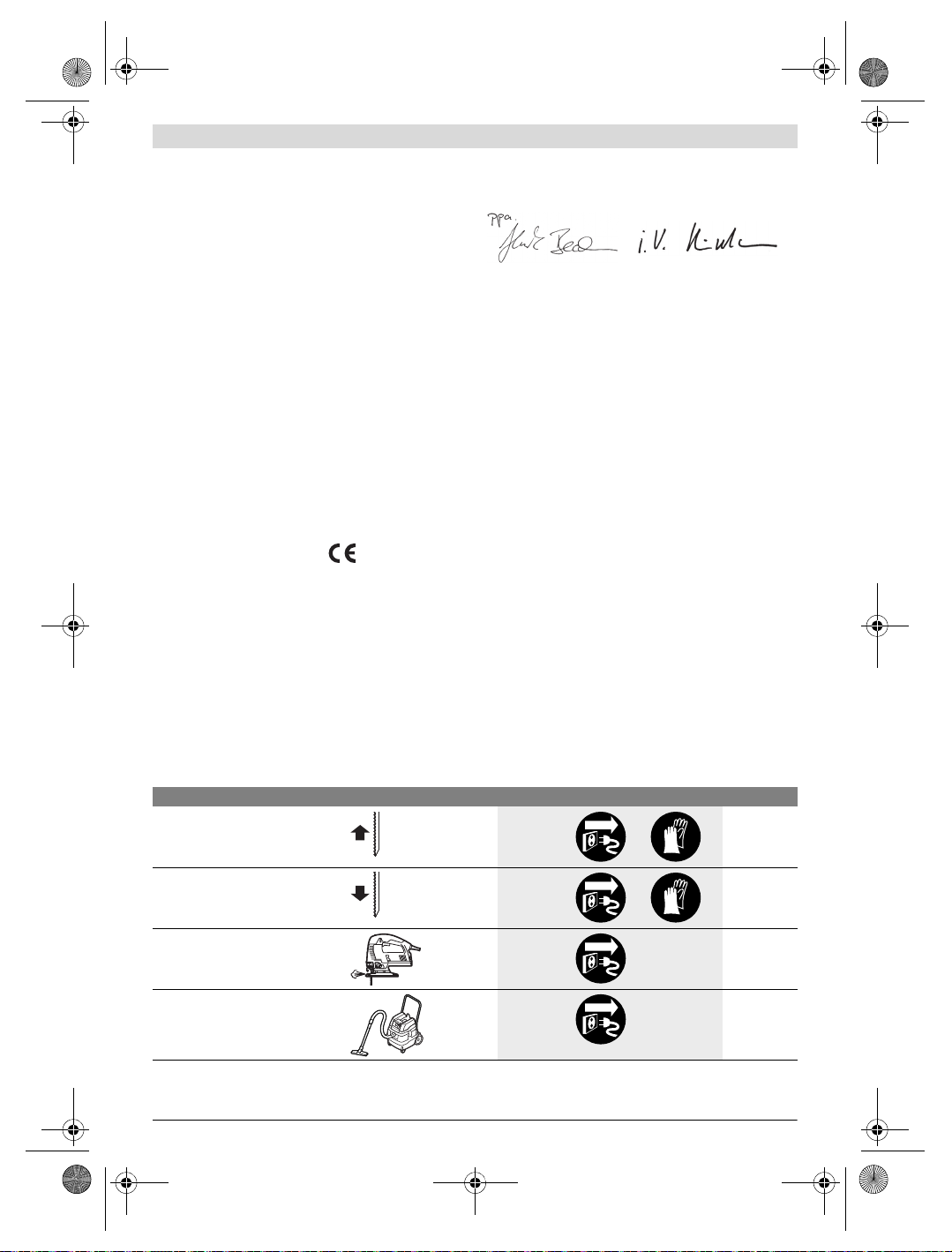

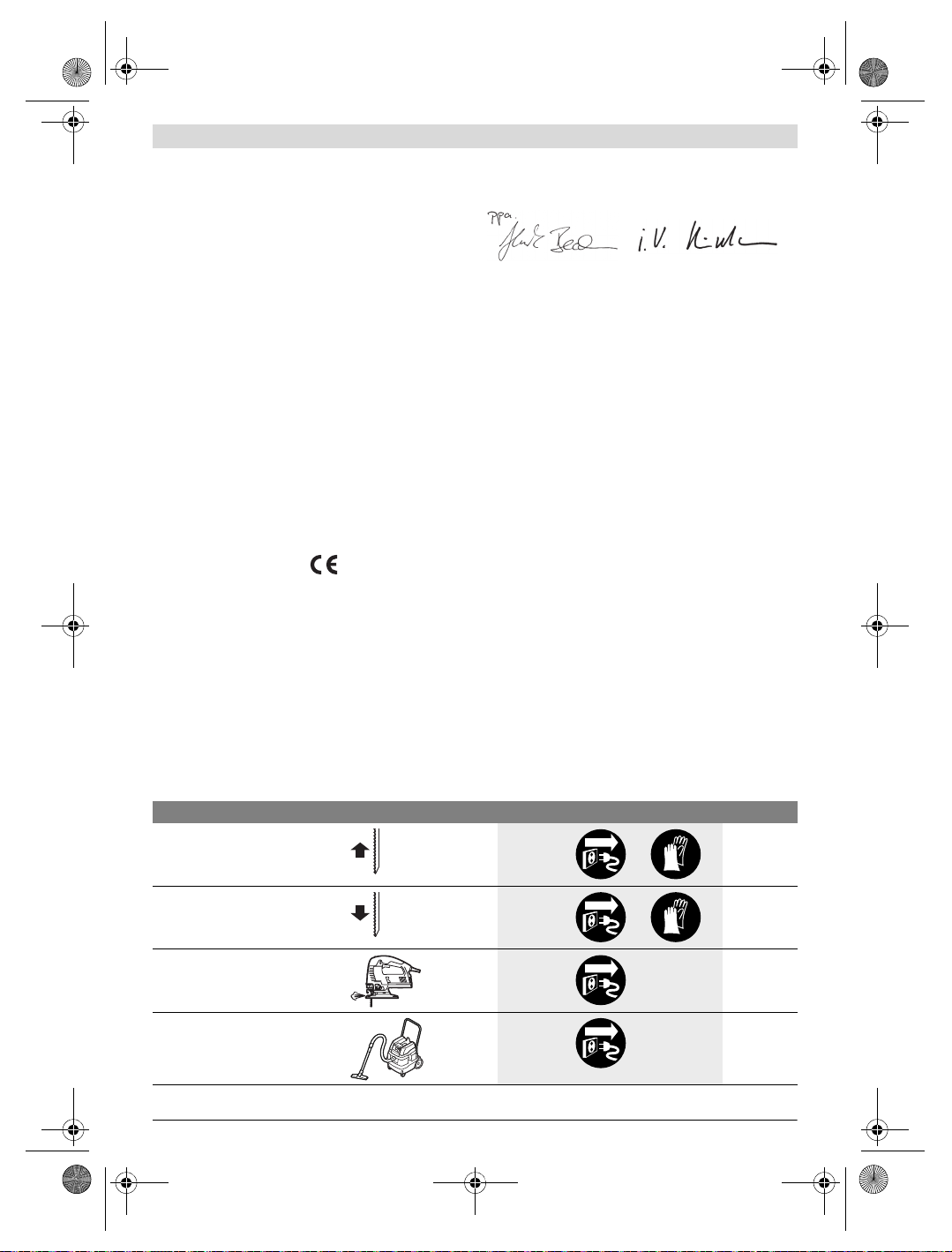

Symbol Bedeutung

Deutsch | 5

Lesen Sie alle Sicherheitshinweise
und Anweisungen

Ziehen Sie vor allen Arbeiten am
Elektrowerkzeug den Netzstecker
aus der Steckdose

Tragen Sie Schutzhandschuhe

Zusatzinformation

Bewegungsrichtung

Reaktionsrichtung

Nächster Handlungsschritt

Späneblasvorrichtung

Absaugung

Gehrungswinkel

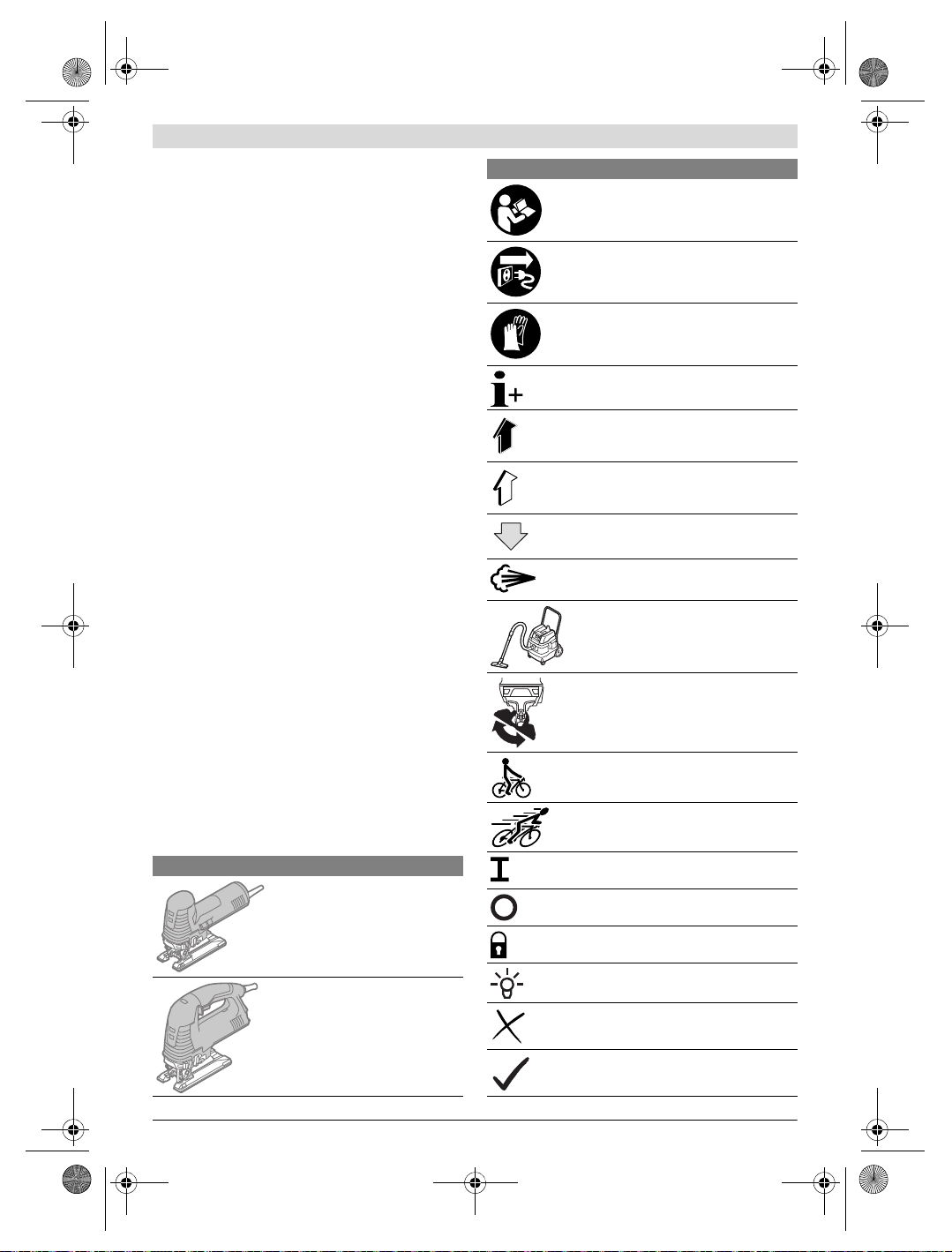

Symbole

Die nachfolgenden Symbole sind für das Lesen und Verstehen
der Betriebsanleitung von Bedeutung. Prägen Sie sich die
Symbole und ihre Bedeutung ein. Die richtige Interpretation
der Symbole hilft Ihnen, das Elektrowerkzeug besser und
sicherer zu gebrauchen.

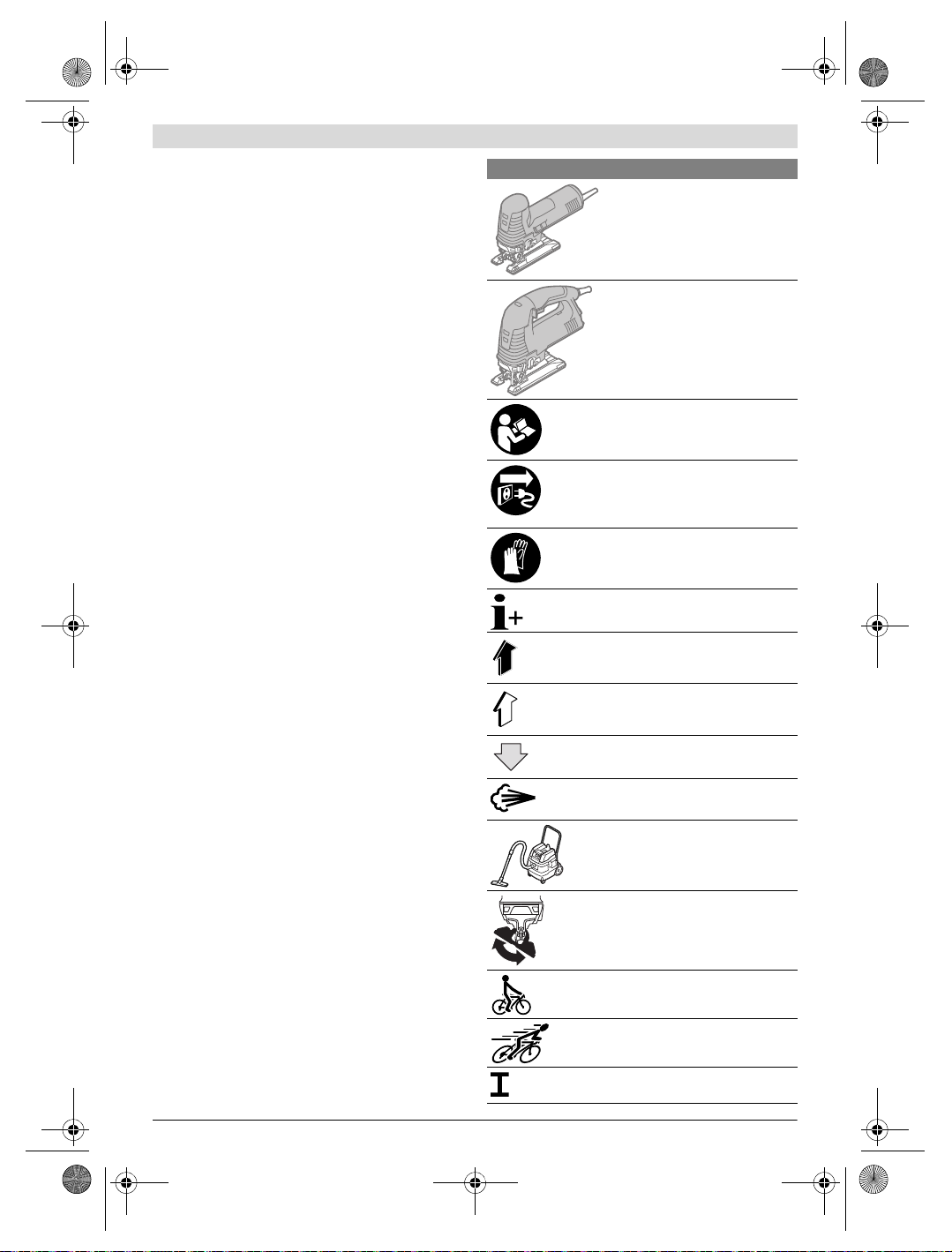

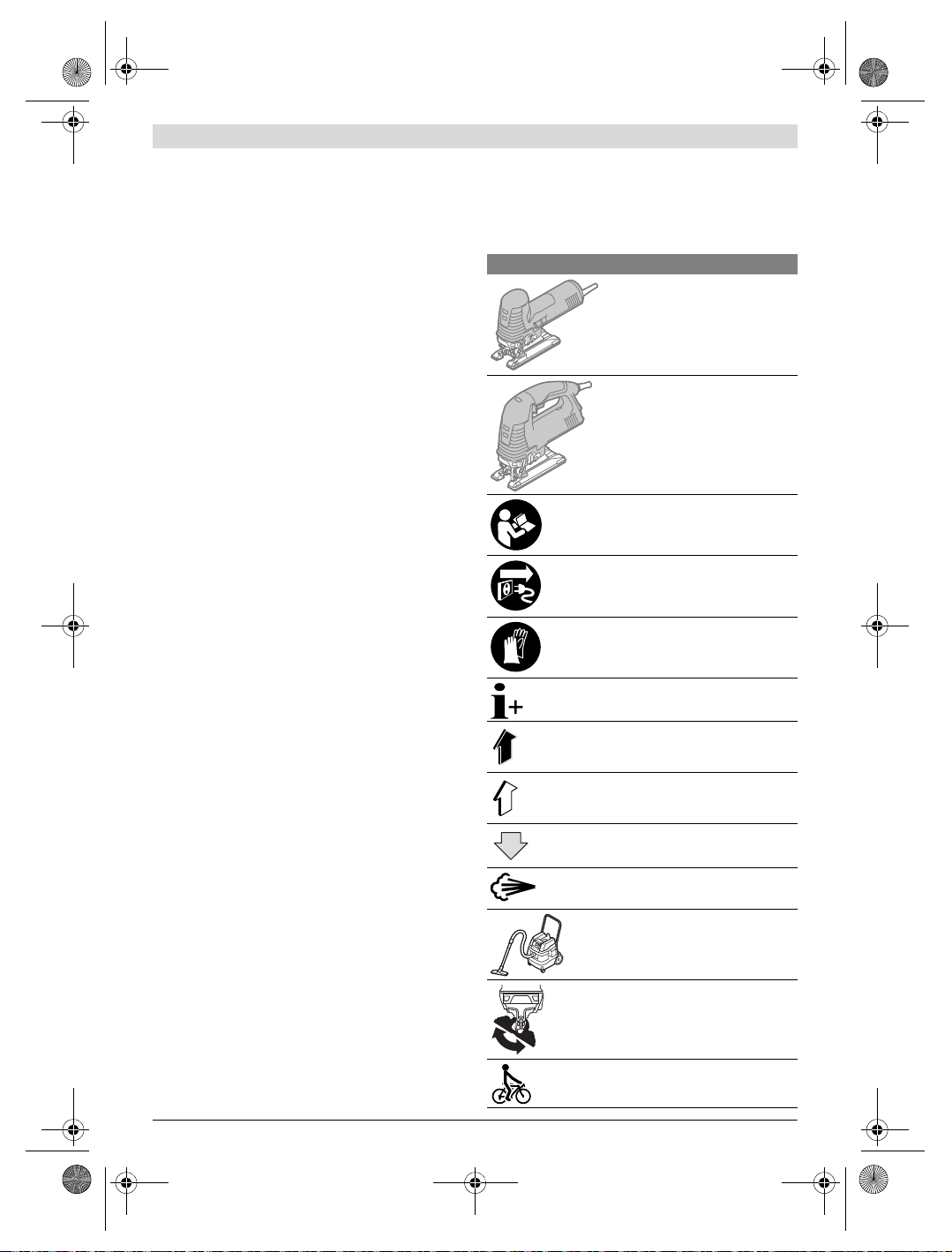

Symbol Bedeutung

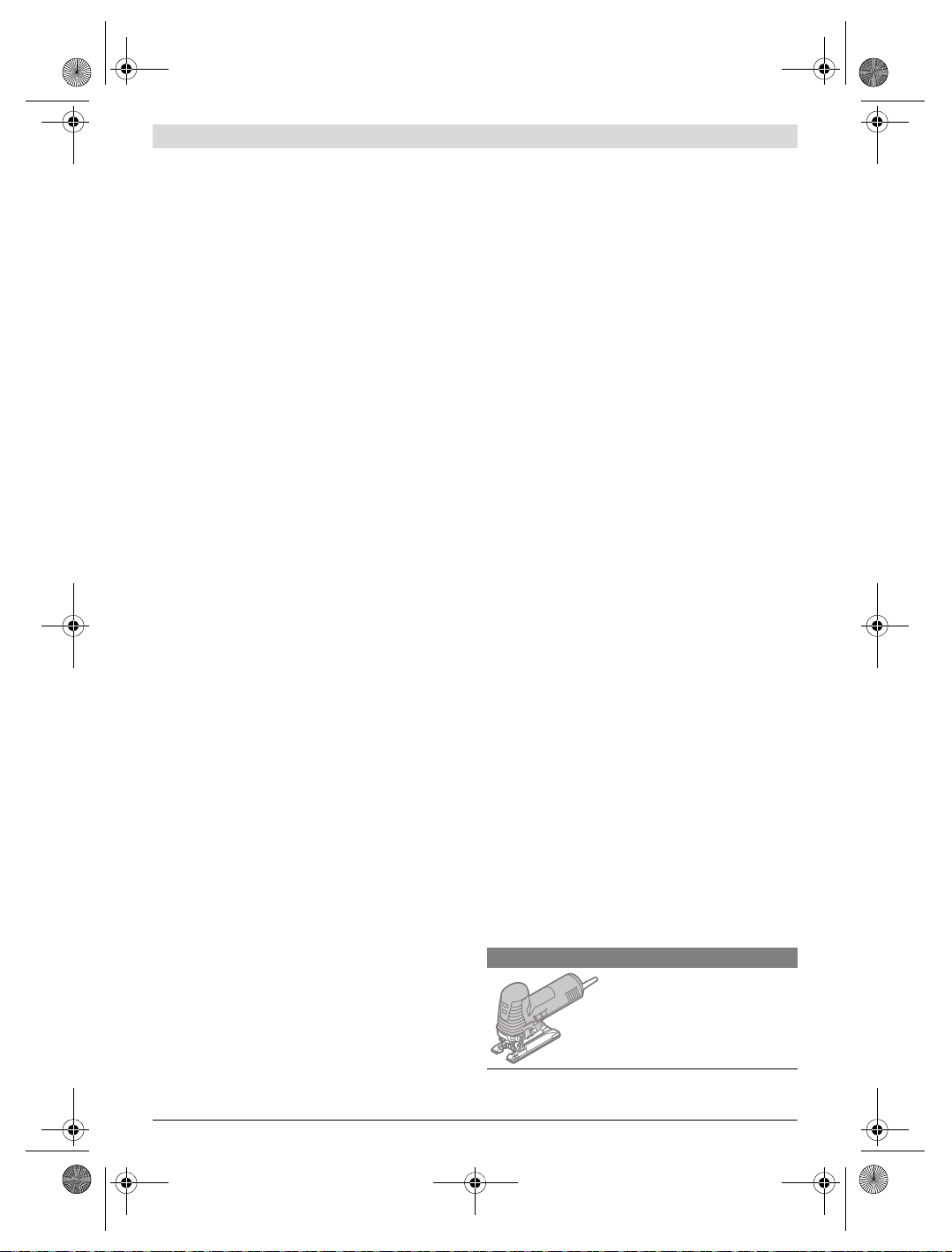

GST 160 CE: Stichsäge mit
Konstantelektronik

grau markierter Bereich: Handgriff
(isolierte Grifffläche)

GST 160 BCE: Stichsäge mit
Konstantelektronik und Bügelgriff

grau markierter Bereich: Handgriff
(isolierte Grifffläche)

Bosch Power Tools 2 609 932 925 | (10.3.14)

Kleine Hubzahl/Geschwindigkeit

Große Hubzahl/Geschwindigkeit

Einschalten

Ausschalten

Ein-/Ausschalter feststellen

Arbeitslicht

Verbotene Handlung

Richtiges Ergebnis

OBJ_BUCH-2000-003.book Page 6 Monday, March 10, 2014 12:47 PM

6 | Deutsch

Symbol Bedeutung

Sägen Sie mit mäßigem Druck, um
ein optimales und präzises Schnitt­ergebnis zu erhalten.

Tragen Sie beim Sägen von Metall
entlang der Schnittlinie Kühl- bzw.
Schmiermittel auf

Sachnummer (10-stellig)

P

1

n

0

/II Symbol für Schutzklasse II

L

pA

L

wA

KUnsicherheit
a

h

Nennaufnahmeleistung
Leerlaufhubzahl
max. Schnitttiefe

Holz

Aluminium

Metall

Spanplatte

Gewicht entsprechend
EPTA-Procedure 01/2003

(vollständig isoliert)
Schalldruckpegel
Schallleistungspegel

Schwingungsgesamtwert
Handgriff

Getriebekopf

Lieferumfang

Stichsäge, Spanreißschutz und Absaugset.
Metallüberschuh, Einsatzwerkzeug und weiteres abgebilde­tes oder beschriebenes Zubehör gehören nicht zum Stan­dard-Lieferumfang.

Das vollständige Zubehör finden Sie in unserem Zubehör­programm.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt, bei fester Auflage Trenn­schnitte und Ausschnitte in Holz, Kunststoff, Metall, Keramik­platten und Gummi auszuführen. Es ist geeignet für gerade
und kurvige Schnitte mit einem Gehrungswinkel bis 45° .
Beachten Sie die Sägeblattempfehlungen.

Das Licht dieses Elektrowerkzeuges ist dazu bestimmt, den
direkten Arbeitsbereich des Elektrowerkzeuges zu beleuch­ten und ist nicht geeignet zur Raumbeleuchtung im Haushalt.

Technische Daten

Die Technischen Daten des Produkts sind in der Tabelle auf
Seite 183 angegeben.

Die Angaben gelten für eine Nennspannung [U] von 230 V.
Bei abweichenden Spannungen und in länderspezifischen
Ausführungen können diese Angaben variieren.

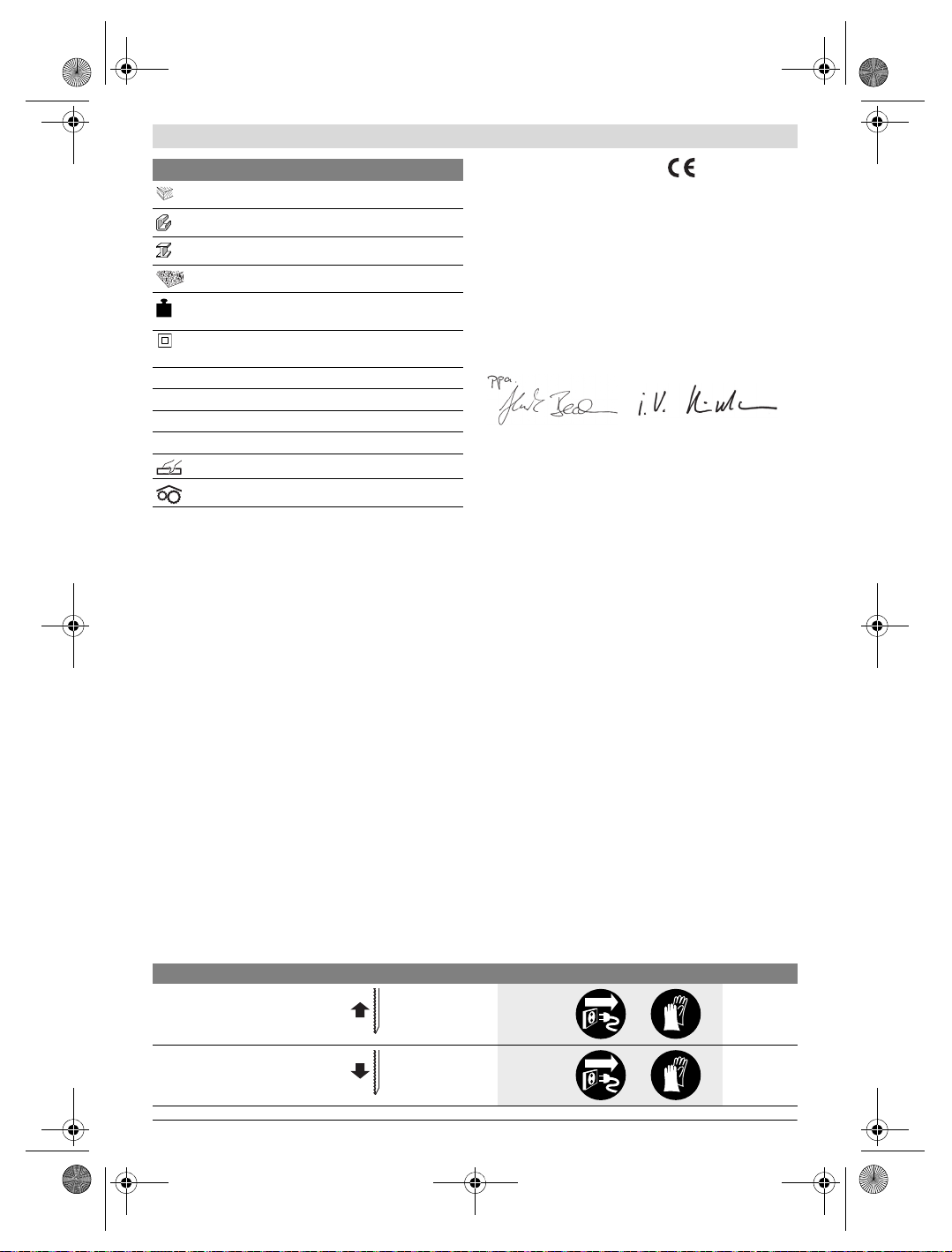

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass das unter
„Technische Daten“ beschriebene Produkt mit den folgenden
Normen oder normativen Dokumenten übereinstimmt:
EN 60745 gemäß den Bestimmungen der Richtlinien
2009/125/EG (Verordnung 1194/2012), 2011/65/EU,
2004/108/EG, 2006/42/EG.

Technische Unterlagen (2006/42/EG) bei:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen

Henk Becker
Executive Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 22.05.2013

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

Geräusch-/Vibrationsinformation

Die Messwerte des Produkts sind in der Tabelle auf Seite 183
angegeben.

Geräusch- und Schwingungsgesamtwerte (Vektorsumme
dreier Richtungen) ermittelt entsprechend EN 60745.

Der in diesen Anweisungen angegebene Schwingungspegel ist
entsprechend einem in EN 60745 genormten Messverfahren
gemessen worden und kann für den Vergleich von Elek­trowerkzeugen miteinander verwendet werden. Er eignet sich
auch für eine vorläufige Einschätzung der Schwingungsbelas­tung.
Der angegebene Schwingungspegel repräsentiert die haupt­sächlichen Anwendungen des Elektrowerkzeugs. Wenn aller­dings das Elektrowerkzeug für andere Anwendungen, mit un­terschiedlichen Zubehören, mit abweichenden
Einsatzwerkzeugen oder ungenügender Wartung eingesetzt
wird, kann der Schwingungspegel abweichen. Dies kann die
Schwingungsbelastung über den gesamten Arbeitszeitraum
deutlich erhöhen.
Für eine genaue Abschätzung der Schwingungsbelastung soll­ten auch die Zeiten berücksichtigt werden, in denen das Gerät
abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Ein­satz ist. Dies kann die Schwingungsbelastung über den gesam­ten Arbeitszeitraum deutlich reduzieren.
Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz des
Bedieners vor der Wirkung von Schwingungen fest wie zum Bei­spiel: Wartung von Elektrowerkzeug und Einsatzwerkzeugen,
Warmhalten der Hände, Organisation der Arbeitsabläufe.

2 609 932 925 | (10.3.14) Bosch Power Tools

OBJ_BUCH-2000-003.book Page 7 Monday, March 10, 2014 12:47 PM

Deutsch | 7

Montage und Betrieb

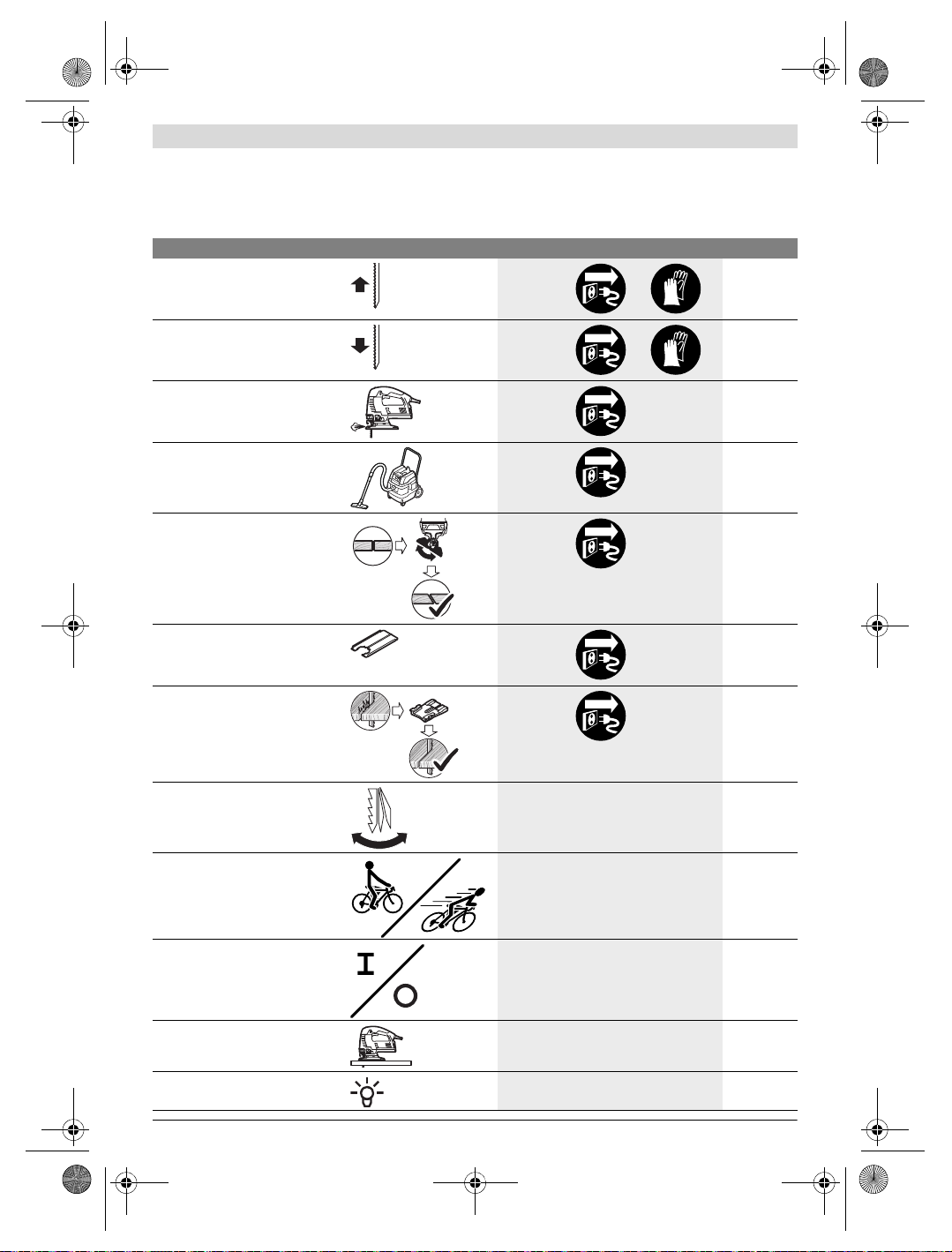

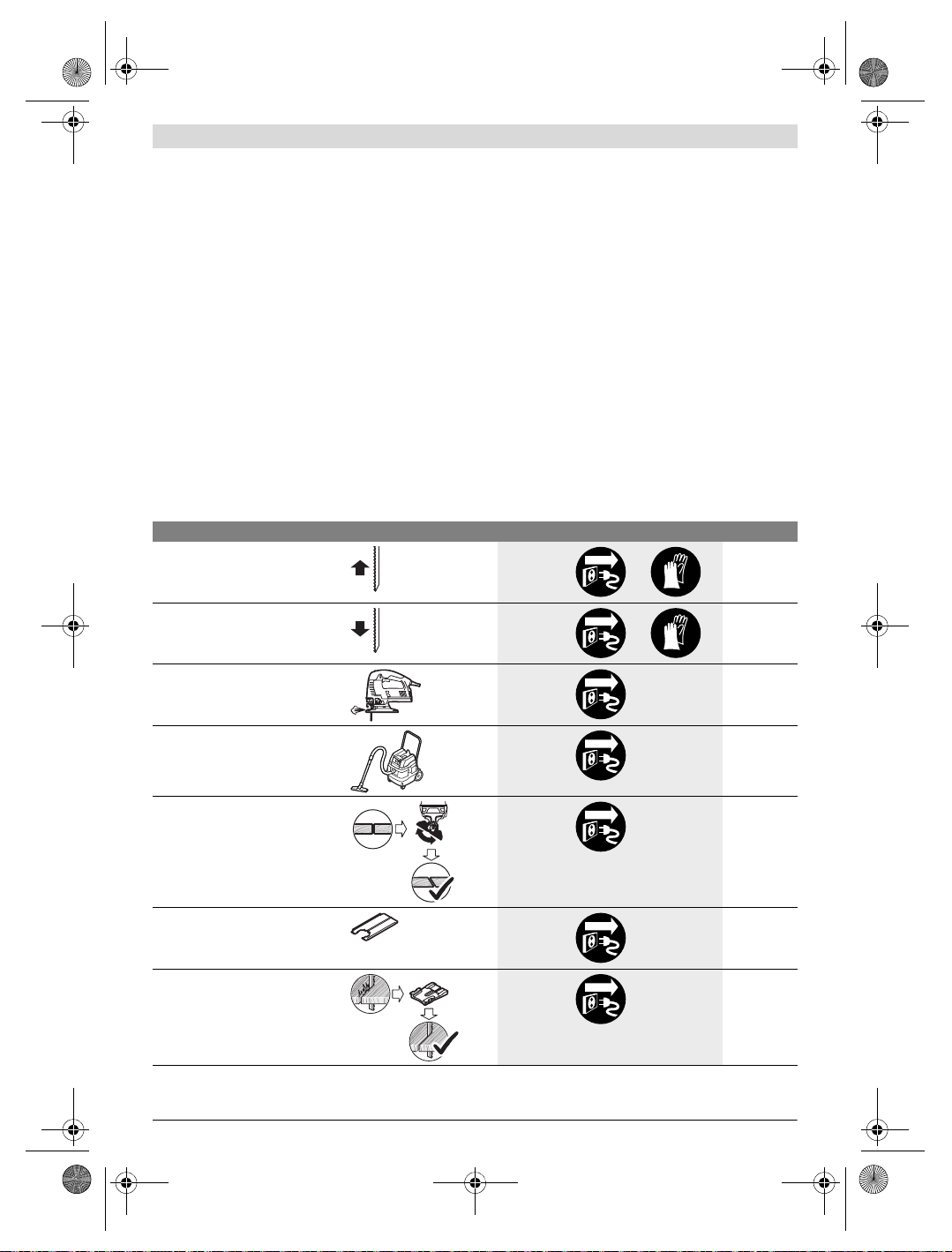

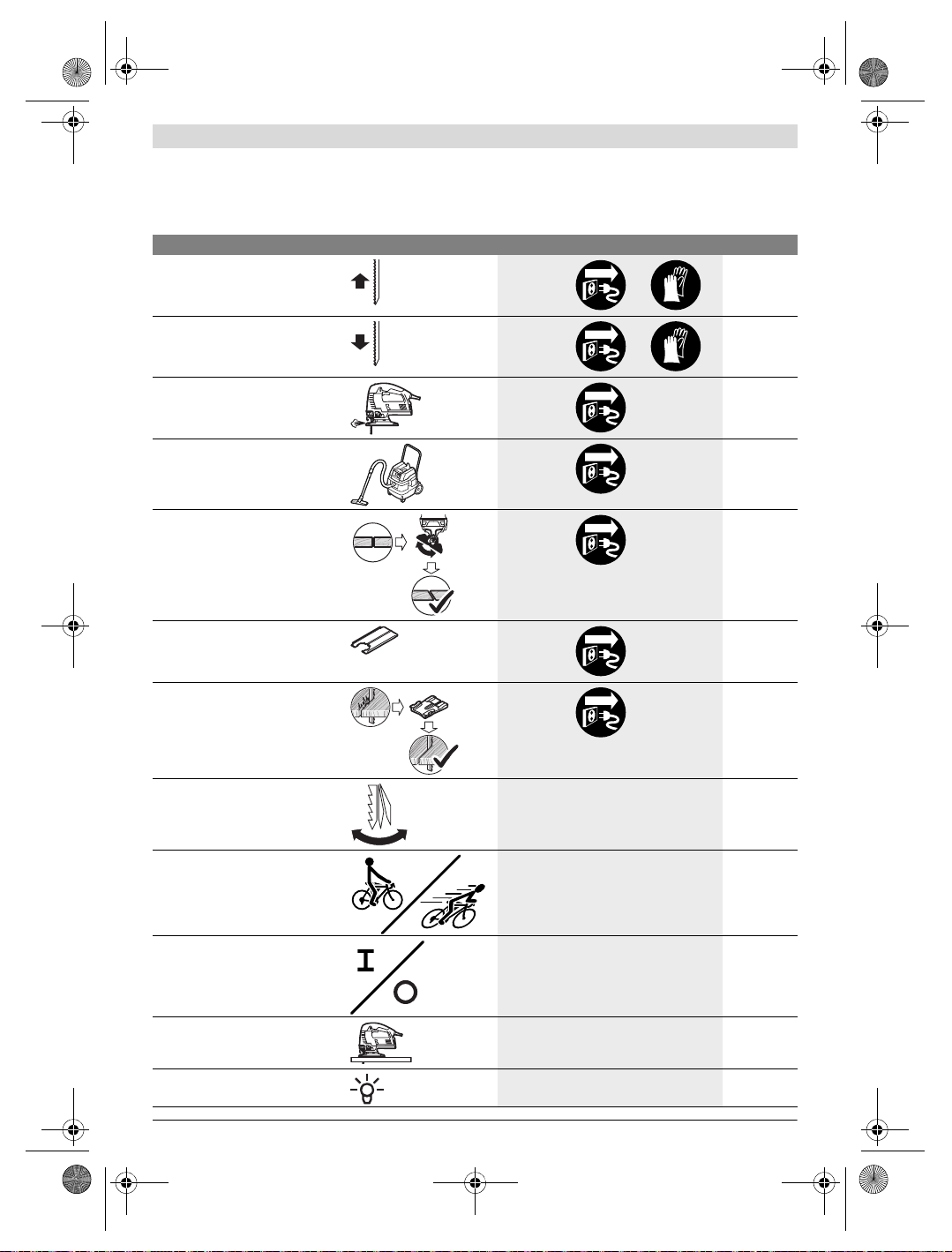

Die folgende Tabelle zeigt die Handlungsziele für Montage und Betrieb des Elektrowerkzeugs. Die Anweisungen der Handlungs­ziele werden im angegebenen Bild gezeigt. Je nach Art der Anwendung sind unterschiedliche Kombinationen der Anweisungen
erforderlich. Beachten Sie die Sicherheitshinweise.

Handlungsziel Bild Beachten Sie Seite

Sägeblatt einsetzen

1 184

Sägeblatt auswerfen

Späneblasvorrichtung einschalten

Absaugung anschließen

Gehrungswinkel einstellen

Metallüberschuh montieren

Spanreißschutz montieren

Pendelung einstellen

2 184

3 184

4 185 –186

5 186 –187

6 187

7 188

8 188

Hubzahlvorwahl einstellen

Ein-/Ausschalten des Elektro­werkzeugs

Elektrowerkzeug nur eingeschaltet
gegen das Werkstück führen

Ein-/Ausschalten des Arbeitslichts

Bosch Power Tools 2 609 932 925 | (10.3.14)

9 189

10 189 –190

11 190

12 191

OBJ_BUCH-2000-003.book Page 8 Monday, March 10, 2014 12:47 PM

8 | English

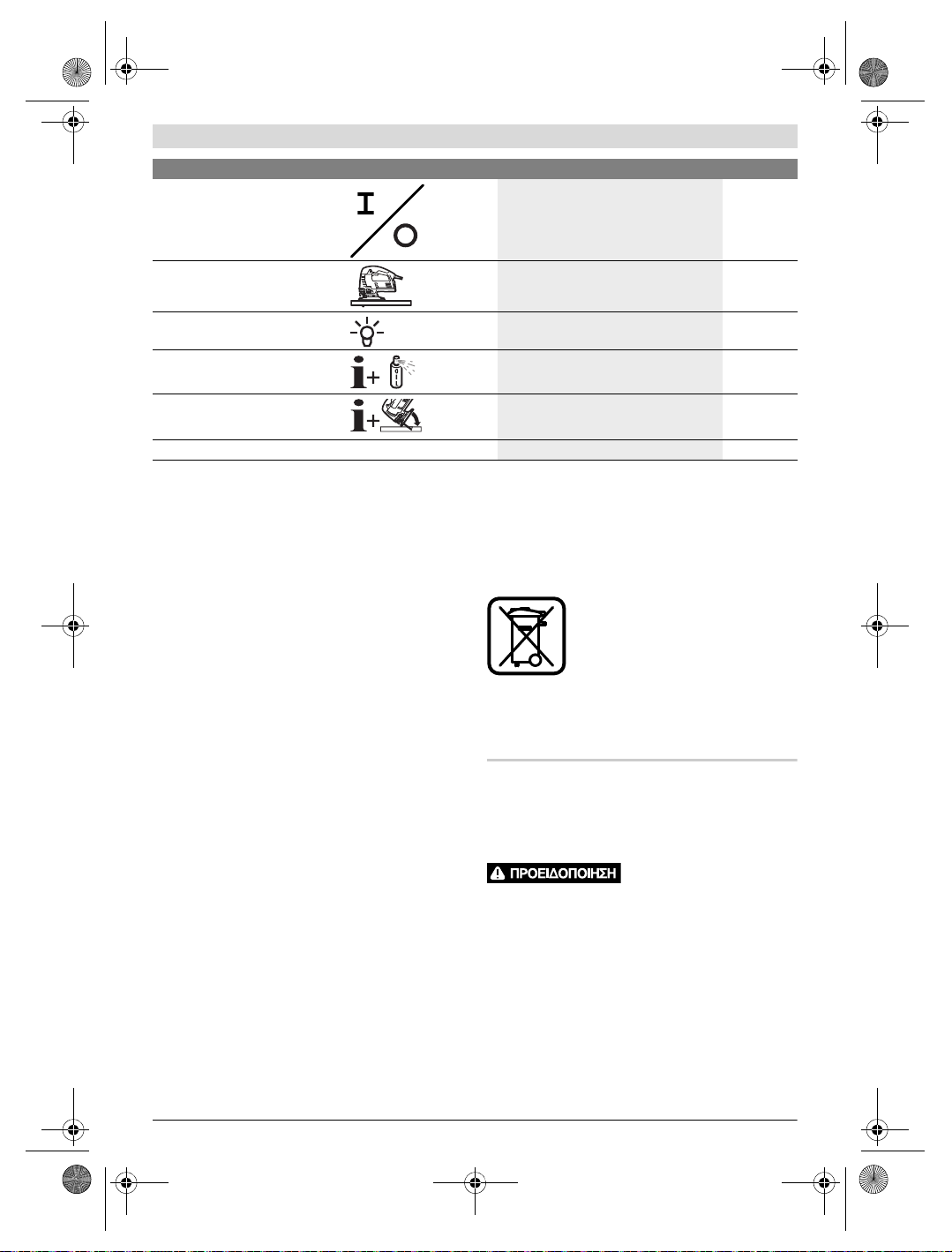

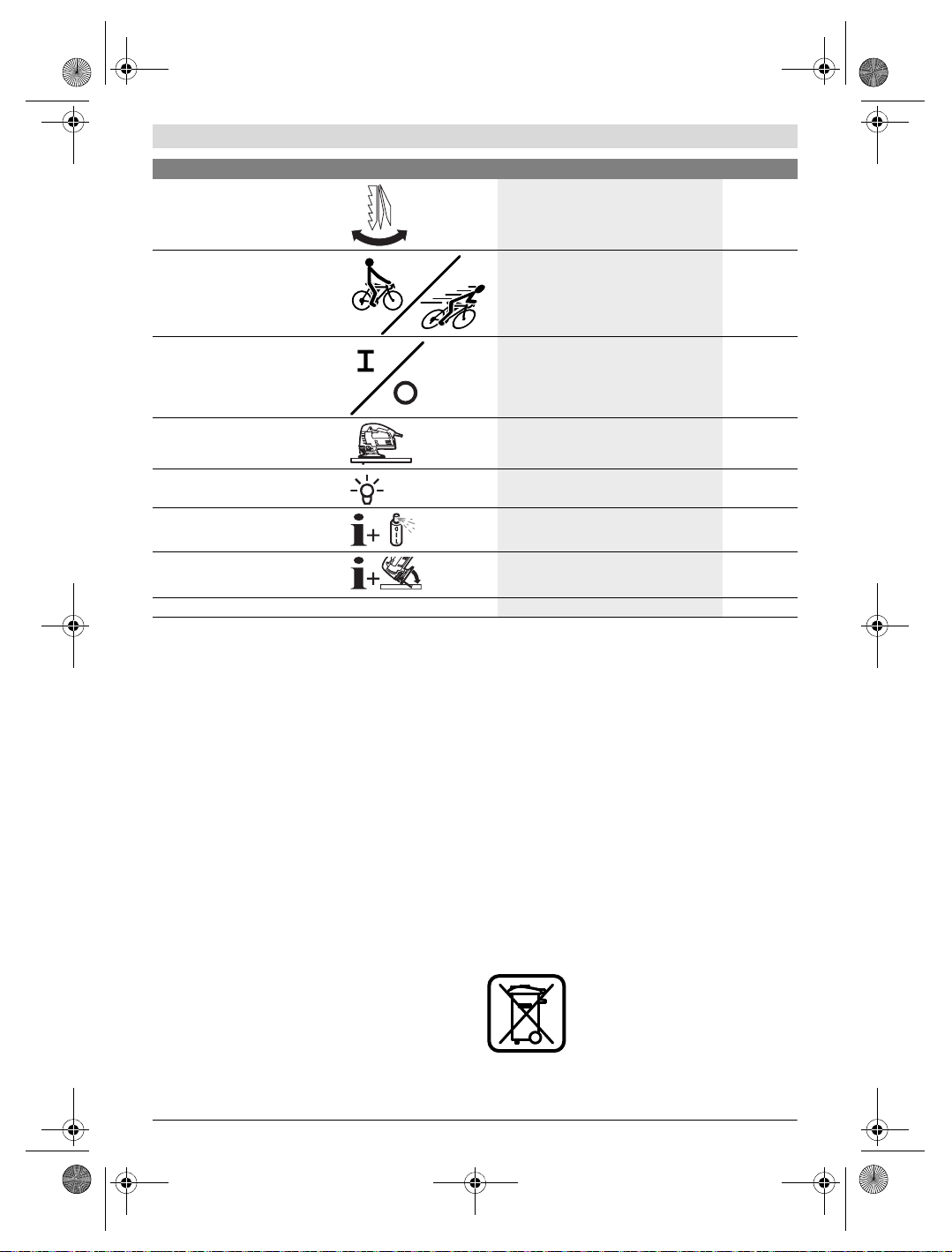

Handlungsziel Bild Beachten Sie Seite

Schmierung bei Metallbearbeitung

13 191

Tauchsägen

Zubehör auswählen

Wartung und Reinigung

 Halten Sie das Elektrowerkzeug, die Lüftungsschlitze

sowie die Werkzeugaufnahme sauber, um gut und
sicher zu arbeiten.

Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann
ist dies von Bosch oder einer autorisierten Kundendienststel­le für Bosch-Elektrowerkzeuge auszuführen, um Sicherheits­gefährdungen zu vermeiden.

Reinigen Sie die Sägeblattaufnahme regelmäßig. Entnehmen
Sie dazu das Sägeblatt aus dem Elektrowerkzeug und klopfen
Sie das Elektrowerkzeug leicht auf einer ebenen Fläche aus.

Sprühen Sie die Sägeblattaufnahme regelmäßig mit Kriechöl
ein (siehe Bild 16, Seite 193).

Kontrollieren Sie die Führungsrolle
nutzt, muss sie von einer autorisierten Bosch-Kundendienst­stelle ersetzt werden.

Schmieren Sie die Führungsrolle gelegentlich mit einem Trop­fen Öl (siehe Bild 17, Seite 193).

regelmäßig. Ist sie abge-

Kundendienst und Anwendungs­beratung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und
Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions­zeichnungen und Informationen zu Ersatzteilen finden Sie
auch unter:

www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei
Fragen zu unseren Produkten und deren Zubehör.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen
bitte unbedingt die 10-stellige Sachnummer laut Typenschild
des Elektrowerkzeuges an.

www.powertool-portal.de, das Internetportal für Hand­werker und Heimwerker.

Deutschland

Robert Bosch GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Unter www.bosch-pt.com können Sie online Ersatzteile
bestellen oder Reparaturen anmelden.
Kundendienst: Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
Anwendungsberatung: Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

2 609 932 925 | (10.3.14) Bosch Power Tools

14 192

– 194 –196

Österreich

Unter www.bosch-pt.at können Sie online Ersatzteile bestellen.
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Schweiz

Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Luxemburg

Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer
umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Nur für EU-Länder:

Änderungen vorbehalten.

Gemäß der Europäischen Richtlinie
2012/19/EU über Elektro- und Elektronik­Altgeräte und ihrer Umsetzung in nationales
Recht müssen nicht mehr gebrauchsfähige
Elektrowerkzeuge getrennt gesammelt und
einer umweltgerechten Wiederverwertung
zugeführt werden.

English

General Power Tool Safety Warnings

WARNING

instructions may result in electric shock, fire and/or serious
injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains­operated (corded) power tool or battery-operated (cordless)
power tool.

Work area safety

 Keep work area clean and well lit. Cluttered or dark areas

invite accidents.

 Do not operate power tools in explosive atmospheres,

such as in the presence of flammable liquids, gases or

Read all safety warnings and all instruc­tions. Failure to follow the warnings and

OBJ_BUCH-2000-003.book Page 9 Monday, March 10, 2014 12:47 PM

dust. Power tools create sparks which may ignite the dust
or fumes.

 Keep children and bystanders away while operating a

power tool. Distractions can cause you to lose control.

Electrical safety

 Power tool plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs with
earthed (grounded) power tools. Unmodified plugs and

matching outlets will reduce risk of electric shock.

 Avoid body contact with earthed or grounded surfaces,

such as pipes, radiators, ranges and refrigerators.

There is an increased risk of electric shock if your body is
earthed or grounded.

 Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of electric
shock.

 Do not abuse the cord. Never use the cord for carrying,

pulling or unplugging the power tool. Keep cord away
from heat, oil, sharp edges and moving parts. Damaged

or entangled cords increase the risk of electric shock.

 When operating a power tool outdoors, use an exten-

sion cord suitable for outdoor use. Use of a cord suitable

for outdoor use reduces the risk of electric shock.

 If operating a power tool in a damp location is unavoid-

able, use a residual current device (RCD) protected
supply. Use of an RCD reduces the risk of electric shock.

Power tool use and care

 Do not force the power tool. Use the correct power tool

 Do not use the power tool if the switch does not turn it

 Disconnect the plug from the power source and/or the

 Store idle power tools out of the reach of children and

 Maintain power tools. Check for misalignment or bind-

 Keep cutting tools sharp and clean. Properly maintained

 Use the power tool, accessories and tool bits etc. in ac-

Personal safety

 Stay alert, watch what you are doing and use common

sense when operating a power tool. Do not use a power
tool while you are tired or under the influence of drugs,
alcohol or medication. A moment of inattention while op-

erating power tools may result in serious personal injury.

 Use personal protective equipment. Always wear eye

protection. Protective equipment such as dust mask,

non-skid safety shoes, hard hat, or hearing protection used
for appropriate conditions will reduce personal injuries.

 Prevent unintentional starting. Ensure the switch is in

the off-position before connecting to power source
and/or battery pack, picking up or carrying the tool. Car-

rying power tools with your finger on the switch or energis­ing power tools that have the switch on invites accidents.

 Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a ro-

tating part of the power tool may result in personal injury.

 Do not overreach. Keep proper footing and balance at

all times. This enables better control of the power tool in

unexpected situations.

 Dress properly. Do not wear loose clothing or jewel-

lery. Keep your hair, clothing and gloves away from
moving parts. Loose clothes, jewellery or long hair can be

caught in moving parts.

 If devices are provided for the connection of dust ex-

traction and collection facilities, ensure these are con­nected and properly used. Use of dust collection can re-

duce dust-related hazards.

Service

 Have your power tool serviced by a qualified repair per-

Safety Warnings for Jigsaws

 Hold power tool by insulated gripping surfaces, when

Additional Safety and Working
Instructions

 Keep hands away from the sawing range. Do not reach

 Apply the machine to the workpiece only when

 Pay attention that the base plate

English | 9

for your application. The correct power tool will do the

job better and safer at the rate for which it was designed.

on and off. Any power tool that cannot be controlled with
the switch is dangerous and must be repaired.

battery pack from the power tool before making any
adjustments, changing accessories, or storing power
tools. Such preventive safety measures reduce the risk of

starting the power tool accidentally.

do not allow persons unfamiliar with the power tool or
these instructions to operate the power tool. Power

tools are dangerous in the hands of untrained users.

ing of moving parts, breakage of parts and any other
condition that may affect the power tool’s operation. If
damaged, have the power tool repaired before use.

Many accidents are caused by poorly maintained power
tools.

cutting tools with sharp cutting edges are less likely to bind
and are easier to control.

cordance with these instructions, taking into account
the working conditions and the work to be performed.

Use of the power tool for operations different from those
intended could result in a hazardous situation.

son using only identical replacement parts. This will en­sure that the safety of the power tool is maintained.

performing an operation where the cutting accessory
may contact hidden wiring or its own cord. Cutting ac-

cessory contacting a “live” wire may make exposed metal
parts of the power tool “live” and could give the operator an
electric shock.

under the workpiece. Contact with the saw blade can
lead to injuries.

switched on. Otherwise there is danger of kickback when
the cutting tool jams in the workpiece.

material while sawing. A jammed saw blade can break or
lead to kickback.

rests securely on the

Bosch Power Tools 2 609 932 925 | (10.3.14)

OBJ_BUCH-2000-003.book Page 10 Monday, March 10, 2014 12:47 PM

10 | English

 When the cut is completed, switch off the machine and

then pull the saw blade out of the cut only after it has
come to a standstill. In this manner you can avoid kick-

back and can place down the machine securely.

 Use only undamaged saw blades that are in perfect con-

dition. Bent or dull saw blades can break, negatively influ-

ence the cut, or lead to kickback.

 Do not brake the saw blade to a stop by applying side

pressure after switching off. The saw blade can be dam-

aged, break or cause kickback.

 Use suitable detectors to determine if utility lines are

hidden in the work area or call the local utility company
for assistance. Contact with electric lines can lead to fire

and electric shock. Damaging a gas line can lead to explo­sion. Penetrating a water line causes property damage or
may cause an electric shock.

 Secure the workpiece. A workpiece clamped with clamp-

ing devices or in a vice is held more secure than by hand.

 Always wait until the machine has come to a complete

stop before placing it down. The tool insert can jam and

lead to loss of control over the power tool.

 Before any work on the machine itself, pull the mains

plug.

 Do not direct the light beam at persons or animals and

do not stare into the light beam yourself (not even from
a distance).

 Check the tight seating of the saw blade. A loose saw

blade can fall out and lead to injuries.

 The saw blade should not be longer than required for

the intended cut. Use a narrow saw blade when sawing
tight curves.

 When ejecting the saw blade, hold the mach ine in such

a manner that no persons or animals can be injured by
the ejected saw blade.

 Dusts from materials such as lead-containing coatings,

some wood types, minerals and metal can be harmful to
one’s health and cause allergic reactions, lead to res­piratory infections and/or cancer. Materials containing

asbestos may only be worked by specialists.
– As far as possible, use a dust extraction system suitable

for the material.
– Provide for good ventilation of the working place.
– It is recommended to wear a P2 filter-class respirator.

Observe the relevant regulations in your country for the
materials to be worked.

 Prevent dust accumulation at the workplace. Dusts can

easily ignite.

 Observe correct mains voltage! The voltage of the pow-

er source must agree with the voltage specified on the
nameplate of the machine. Power tools marked with
230 V can also be operated with 220 V.

 To save energy, only switch the power tool on when using it.
 The restarting protection prevents uncontrolled start-

ing of the machine after a power failure. To restart the
machine, set the On/Off switch to the off position, and
then switch the power tool on again.

 The contact protector attached to the casing (see fig-

ure 15, page 192) prevents accidental touching of the
saw blade during the working procedure and may not
be removed.

 Before sawing in wood, particle boards, building mate-

rials etc., check for foreign objects, such as nails,
screws, etc. and remove them as required.

 Plunge cuts may only be applied to soft materials, such

as wood, gypsum board, etc. For plunge cuts, use only
short saw blades.

 The metal overshoe prevents the plastic footplate from

being scratched up, especially when sawing metal.

 Adapt the settings of your power tool to the respective

application. For example, reduce the stroke rate and or­bital action when cutting metal or for tight curved cuts.

 When working small or thin work pieces, always use a

sturdy support or a saw table (accessory).

 In extreme conditions, always use dust extraction as far

as possible. Blow out ventilation slots frequently and in­stall a residual current device (RCD). When working met-

als, conductive dust can settle in the interior of the power
tool. The total insulation of the power tool can be impaired.

 Products sold in GB only: Your product is fitted with a

BS 1363/A approved electric plug with internal fuse (ASTA
approved to BS 1362).
If the plug is not suitable for your socket outlets, it should be
cut off and an appropriate plug fitted in its place by an au­thorised customer service agent. The replacement plug
should have the same fuse rating as the original plug.
The severed plug must be disposed of to avoid a possible
shock hazard and should never be inserted into a mains
socket elsewhere.
Products sold in AUS and NZ only: Use a residual current
device (RCD) with a rated residual current of 30 mA or less.

Symbols

The following symbols are important for reading and under­standing the operating instructions. Please take note of the
symbols and their meaning. The correct interpretation of the
symbols will help you to use the machine in a better and safer
manner.

Symbol Meaning

GST 160 CE: Jigsaw with constant
electronic control

Grey-marked area: Handle (insu­lated gripping surface)

GST 160 BCE: Jigsaw with constant
electronic and bow handle

Grey-marked area: Handle (insu­lated gripping surface)

2 609 932 925 | (10.3.14) Bosch Power Tools

OBJ_BUCH-2000-003.book Page 11 Monday, March 10, 2014 12:47 PM

English | 11

Symbol Meaning

Read all safety warnings and all
instructions

Before any work on the machine
itself, pull the mains plug from the
socket outlet

Wear protective gloves

Additional information

Movement direction

Reaction direction

Next step of action

Sawdust blower device

Extraction

Mitre/Bevel Angle

Symbol Meaning

Saw with moderate pressure in or­der to achieve optimal and precise
cutting results.

When sawing metal, apply coolant/
lubricant alongside the cutting line

Article number (10-digit)

P

1

n

0

Rated power input
Stroke rate at no-load
Cutting depth, max.

Wood

Aluminium

Metal

Particle board

Weight according to
EPTA-Procedure 01/2003

/II Symbol for protection class II

(completely insulated)

L

pA

L

wA

Sound pressure level

Sound power level
KUncertainty
a

h

Vibration total value

Handle

Gear head

Low stroke rate/speed

Delivery Scope

High stroke rate/speed

Switching On

Switching Off

On/Off switch lock-on

Worklight

Prohibited action

Correct result

Bosch Power Tools 2 609 932 925 | (10.3.14)

Jigsaw, splinter guard and extraction kit.
Metal overshoe, application tools and other accessories
shown or described are not part of the standard delivery
scope.

A complete overview of accessories can be found in our ac­cessories program.

Intended Use

The machine is intended for making separating cuts and cut­outs in wood, plastic, metal, ceramic plates and rubber while
resting firmly on the workpiece. It is suitable for straight and
curved cuts with mitre angles to 45 °. The saw blade recom­mendations are to be observed.

The light of this power tool is intended to illuminate the power
tool’s direct area of working operation and is not suitable for
household room illumination.

OBJ_BUCH-2000-003.book Page 12 Monday, March 10, 2014 12:47 PM

12 | English

Technical Data

The technical data of the machine are listed in the table on
page 183.

The values given are valid for a nominal voltage [U] of 230 V.
For different voltages and models for specific countries,
these values can vary.

Declaration of Conformity

We declare under our sole responsibility that the product
described under “Technical Data” is in conformity with the fol­lowing standards or standardisation documents: EN 60745
according to the provisions of the directives 2009/125/EC
(Regulation 1194/2012), 2011/65/EU, 2004/108/EC,
2006/42/EC.

Technical file (2006/42/EC) at:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen

Henk Becker
Executive Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 22.05.2013

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

Noise/Vibration Information

The measured values of the machine are listed in the table on
page 183.

Noise and vibrational values (vector sum of three directions)
determined according to EN 60745.

The vibration level given in this information sheet has been
measured in accordance with a standardised test given in
EN 60745 and may be used to compare one tool with anoth­er. It may be used for a preliminary assessment of exposure.
The declared vibration emission level represents the main ap­plications of the tool. However if the tool is used for different
applications, with different accessories or insertion tools or is
poorly maintained, the vibration emission may differ. This
may significantly increase the exposure level over the total
working period.
An estimation of the level of exposure to vibration should also
take into account the times when the tool is switched off or
when it is running but not actually doing the job. This may sig­nificantly reduce the exposure level over the total working
period.
Identify additional safety measures to protect the operator
from the effects of vibration such as: maintain the tool and the
accessories, keep the hands warm, organisation of work pat­terns.

Mounting and Operation

The following table indicates the action objectives for mounting and operation of the power tool. The instructions for each action
objective are shown aside. Depending on the type of application, various instruction combinations are required. Observe the
safety instructions.

Action Figure Please observe Page

Inserting the Saw Blade

1 184

Ejecting the Saw Blade

Switching on the sawdust blower
device

Connecting the dust extraction

Adjusting the Cutting Angle

2 609 932 925 | (10.3.14) Bosch Power Tools

2 184

3 184

4 185 –186

5 186 –187

OBJ_BUCH-2000-003.book Page 13 Monday, March 10, 2014 12:47 PM

Action Figure Please observe Page

Mounting the metal overshoe

6 187

English | 13

Mounting the splinter guard

Orbital Action Settings

Adjusting the stroke rate prese­lection

Switching the Power Tool On/Off

Guide the power tool toward the
workpiece only when switched on

Switching the worklight On/Off

Lubrication when cutting metal

Plunge Cutting

7 188

8 188

9 189

10 189 –190

11 190

12 191

13 191

14 192

Selecting Accessories

Maintenance and Cleaning

 For safe and proper working, always keep the machine

and the ventilation slots as well as the tool holder
clean.

If the replacem ent of the supply c ord is nec essary, t his has to
be done by Bosch or an authorized Bosch service agent in or­der to avoid a safety hazard.

Clean the saw blade holder regularly. For this, remove the saw
blade from the machine and lightly tap out the machine on a
level surface.

Regularly spray penetrating oil onto the saw blade holder (see
figure 16, page 193).

Check the guide roller
through an authorised Bosch after-sales service agent.

Lubricate the guide roller occasionally with a drop of oil (see
figure 17, page 193).

Bosch Power Tools 2 609 932 925 | (10.3.14)

regularly. If worn, it must be replaced

– 194 –196

After-sales Service and
Application Service

Our after-sales service responds to your questions concern­ing maintenance and repair of your product as well as spare
parts. Exploded views and information on spare parts can al­so be found under:

www.bosch-pt.com

Bosch’s application service team will gladly answer questions
concerning our products and their accessories.

In all correspondence and spare parts order, please always in­clude the 10-digit article number given on the type plate of
the machine.

AVERTISSEMENT

OBJ_BUCH-2000-003.book Page 14 Monday, March 10, 2014 12:47 PM

14 | Français

Great Britain

Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham
Uxbridge
UB 9 5HJ
At www.bosch-pt.co.uk you can order spare parts or arrange
the collection of a product in need of servicing or repair.
Tel. Service: [phone]
E-Mail: [e-mail]

Ireland

Origo Ltd.
Unit 23 Magna Drive
Magna Business Park
City West
Dublin 24
Tel. Service: [phone]
Fax: [phone]

Australia, New Zealand and Pacific Islands

Robert Bosch Australia Pty. Ltd.
Power Tools
Locked Bag 66
Clayton South VIC 3169
Customer Contact Center
Inside Australia:
Phone: [phone]
Fax: [phone]
Inside New Zealand:
Phone: [phone]
Fax: [phone]
Outside AU and NZ:
Phone: [phone]
www.bosch.com.au

Republic of South Africa
Customer service

Hotline: [phone]

Gauteng – BSC Service Centre

35 Roper Street, New Centre
Johannesburg
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

KZN – BSC Service Centre

Unit E, Almar Centre
143 Crompton Street
Pinetown
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Western Cape – BSC Service Centre

Democracy Way, Prosperity Park
Milnerton
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

2 609 932 925 | (10.3.14) Bosch Power Tools

Bosch Headquarters

Midrand, Gauteng
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Disposal

The machine, accessories and packaging should be sorted for
environmental-friendly recycling.

Do not dispose of power tools into household waste!

Only for EC countries:

According to the European Guideline
2012/19/EU for Waste Electrical and Elec­tronic Equipment and its implementation
into national right, power tools that are no
longer usable must be collected separately
and disposed of in an environmentally cor­rect manner.

Subject to change without notice.

Français

Avertissements de sécurité généraux
pour l’outil

Lire tous les avertissements
de sécurité et toutes les ins-

tructions. Ne pas suivre les avertissements et instructions

peut donner lieu à un choc électrique, un incendie et/ou une
blessure sérieuse.

Conserver tous les avertissements et toutes les instruc­tions pour pouvoir s’y reporter ultérieurement.

Le terme « outil » dans les avertissements fait référence à
votre outil électrique alimenté par le secteur (avec cordon
d’alimentation) ou votre outil fonctionnant sur batterie (sans
cordon d’alimentation).

Sécurité de la zone de travail

 Conserver la zone de travail propre et bien éclairée. Les

zones en désordre ou sombres sont propices aux accidents.

 Ne pas faire fonctionner les outils électriques en at-

mosphère explosive, par exemple en présence de li­quides inflammables, de gaz ou de poussières. Les ou-

tils électriques produisent des étincelles qui peuvent
enflammer les poussières ou les fumées.

 Maintenir les enfants et les personnes présentes à

l’écart pendant l’utilisation de l’outil. Les distractions

peuvent vous faire perdre le contrôle de l’outil.

Sécurité électrique

 Il faut que les fiches de l’outil électrique soient adaptées

au socle. Ne jamais modifier la fiche de quelque façon
que ce soit. Ne pas utiliser d’adaptateurs avec des outils
à branchement de terre. Des fiches non modifiées et des

socles adaptés réduiront le risque de choc électrique.

OBJ_BUCH-2000-003.book Page 15 Monday, March 10, 2014 12:47 PM

 Eviter tout contact du corps avec des surfaces reliées à

la terre telles que les tuyaux, les radiateurs, les cuisi­nières et les réfrigérateurs. Il existe un risque accru de

choc électrique si votre corps est relié à la terre.

 Ne pas exposer les outils à la pluie ou à des conditions

humides. La pénétration d’eau à l’intérieur d’un outil aug-

mentera le risque de choc électrique.

 Ne pas maltraiter le cordon. Ne jamais utiliser le cordon

pour porter, tirer ou débrancher l’outil. Maintenir le
cordon à l’écart de la chaleur, du lubrifiant, des arêtes
ou des parties en mouvement. Les cordons endommagés

ou emmêlés augmentent le risque de choc électrique.

 Lorsqu’on utilise un outil à l’extérieur, utiliser un pro-

longateur adapté à l’utilisation extérieure. L’utilisation

d’un cordon adapté à l’utilisation extérieure réduit le risque
de choc électrique.

 Si l’usage d’un outil dans un emplacement humide est

inévitable, utiliser une alimentation protégée par un
dispositif à courant différentiel résiduel (RCD). L’usage

d’un RCD réduit le risque de choc électrique.

Sécurité des personnes

 Rester vigilant, regarder ce que vous êtes en train de

faire et faire preuve de bon sens dans l’utilisation de
l’outil. Ne pas utiliser un outil lorsque vous êtes fatigué
ou sous l’emprise de drogues, d’alcool ou de médica­ments. Un moment d’inattention en cours d’utilisation

d’un outil peut entraîner des blessures graves des per­sonnes.

 Utiliser un équipement de sécurité. Toujours porter

une protection pour les yeux. Les équipements de sécu-

rité tels que les masques contre les poussières, les chaus­sures de sécurité antidérapantes, les casques ou les pro­tections acoustiques utilisés pour les conditions
appropriées réduiront les blessures des personnes.

 Eviter tout démarrage intempestif. S’assurer que l’in-

terrupteur est en position arrêt avant de brancher l’ou­til au secteur et/ou au bloc de batteries, de le ramasser
ou de le porter. Porter les outils en ayant le doigt sur l’in-

terrupteur ou brancher des outils dont l’interrupteur est en
position marche est source d’accidents.

 Retirer toute clé de réglage avant de mettre l’outil en

marche. Une clé laissée fixée sur une partie tournante de

l’outil peut donner lieu à des blessures de personnes.

 Ne pas se précipiter. Garder une position et un équi-

libre adaptés à tout moment. Cela permet un meilleur

contrôle de l’outil dans des situations inattendues.

 S’habiller de manière adaptée. Ne pas porter de vête-

ments amples ou de bijoux. Garder les cheveux, les vê­tements et les gants à distance des parties en mouve­ment. Des vêtements amples, des bijoux ou les cheveux

longs peuvent être pris dans des parties en mouvement.

 Si des dispositifs sont fournis pour le raccordement

d’équipements pour l’extraction et la récupération des
poussières, s’assurer qu’ils sont connectés et correcte­ment utilisés. Utiliser des collecteurs de poussière peut

réduire les risques dus aux poussières.

Utilisation et entretien de l’outil

 Ne pas forcer l’outil. Utiliser l’outil adapté à votre

application. L’outil adapté réalisera mieux le travail et de

manière plus sûre au régime pour lequel il a été construit.

 Ne pas utiliser l’outil si l’interrupteur ne permet pas de

passer de l’état de marche à arrêt et vice versa. Tout

outil qui ne peut pas être commandé par l’interrupteur est
dangereux et il faut le faire réparer.

 Débrancher la fiche de la source d’alimentation en

courant et/ou le bloc de batteries de l’outil avant tout
réglage, changement d’accessoires ou avant de ran­ger l’outil. De telles mesures de sécurité préventives

réduisent le risque de démarrage accidentel de l’outil.

 Conserver les outils à l’arrêt hors de la portée des

enfants et ne pas permettre à des personnes ne
connaissant pas l’outil ou les présentes instructions
de le faire fonctionner. Les outils sont dangereux entre

les mains d’utilisateurs novices.

 Observer la maintenance de l’outil. Vérifier qu’il n’y a

pas de mauvais alignement ou de blocage des parties
mobiles, des pièces cassées ou toute autre condition
pouvant affecter le fonctionnement de l’outil. En cas
de dommages, faire réparer l’outil avant de l’utiliser.

De nombreux accidents sont dus à des outils mal entre­tenus.

 Garder affûtés et propres les outils permettant de

couper. Des outils destinés à couper correctement entre-

tenus avec des pièces coupantes tranchantes sont moins
susceptibles de bloquer et sont plus faciles à contrôler.

 Utiliser l’outil, les accessoires et les lames etc.,

conformément à ces instructions, en tenant compte
des conditions de travail et du travail à réaliser. L’utili-

sation de l’outil pour des opérations différentes de celles
prévues pourrait donner lieu à des situations dange­reuses.

Maintenance et entretien

 Faire entretenir l’outil par un réparateur qualifié utili-

sant uniquement des pièces de rechange identiques.

Cela assurera que la sécurité de l’outil est maintenue.

Instructions de sécurité pour scies
sauteuses

 Tenir l'outil par les surfaces de préhension isolées, lors

de la réalisation d'une opération au cours de laquelle
l'organe de coupe peut entrer en contact avec un câ­blage non apparent ou son propre cordon d'alimenta­tion. Le contact avec un fil « sous tension » peut également

mettre « sous tension » les parties métalliques exposées
de l’outil électrique et provoquer un choc électrique sur
l’opérateur.

Français | 15

Bosch Power Tools 2 609 932 925 | (10.3.14)

OBJ_BUCH-2000-003.book Page 16 Monday, March 10, 2014 12:47 PM

16 | Français

Autres instructions de sécurité et
d’utilisation

 Garder les mains à distance de la zone de sciage. Ne pas

passer les mains sous la pièce à travailler. Lors d’un

contact avec la lame de scie, il y a risque de blessures.

 N’approchez l’outil électroportatif de la pièce à travailler

que quand l’appareil est en marche. Sinon, il y a risque

d’un contrecoup, au cas où l’outil se coincerait dans la pièce.

 Veiller à ce que la plaque de base

tériau lors du sciage. Une lame de scie coincée peut cas-

ser ou entraîner un contrecoup.

 Une fois l’opération terminée, arrêter l’outil électro-

portatif et ne retirer la lame de scie de sa ligne de coupe
que lorsque celle-ci est complètement à l’arrêt. Ainsi,

un contrecoup est évité et l’outil électroportatif peut être
retiré en toute sécurité.

 N’utiliser que des lames de scie en parfait état. Les

lames de scie déformées ou émoussées peuvent se casser,
avoir des effets négatifs sur la qualité de la coupe ou causer
un contrecoup.

 Une fois l’appareil arrêté, ne pas stopper la lame de

scie en exerçant une pression latérale sur celle-ci. La

lame de scie peut être endommagée, se casser ou causer
un contrecoup.

 Utiliser des détecteurs appropriés afin de déceler des

conduites cachées ou consulter les entreprises d’ap­provisionnement locales. Un contact avec des lignes

électriques peut provoquer un incendie ou un choc élec­trique. Un endommagement d’une conduite de gaz peut
provoquer une explosion. La perforation d’une conduite
d’eau provoque des dégâts matériels et peut provoquer un
choc électrique.

 Bloquer la pièce à travailler. Une pièce à travailler serrée

par des dispositifs de serrage appropriés ou dans un étau
est fixée de manière plus sûre que tenue dans les mains.

 Avant de déposer l’outil électroportatif, attendre que

celui-ci soit complètement à l’arrêt. L’outil risque de se

coincer, ce qui entraînerait une perte de contrôle de l’outil
électroportatif.

 Avant d’effectuer des travaux sur l’outil électroporta-

tif, retirez la fiche de la prise de courant.

 Ne pas diriger le faisceau lumineux vers des personnes

ou des animaux et ne jamais regarder dans le faisceau
lumineux, même si vous êtes à grande distance de ce
dernier.

 Contrôlez si la lame de scie est bien verrouillée. Une

lame de scie qui n’est pas correctement verrouillée peut se
décrocher et risque de vous blesser.

 La lame de scie ne devrait pas être plus longue que né-

cessaire pour la coupe prévue. Pour le sciage de
courbes serrées, utiliser des lames de scie fines à chan­tourner.

 Lors de l’éjection de la lame de scie, maintenez tou-

jours l’outil électroportatif de sorte qu’aucune per­sonne ni animal puisse être blessé par la lame éjectée.

repose bien sur le ma-

 Les poussières de matières comme les peintures conte-

nant du plomb, certaines essences de bois, certains mi­néraux ou métaux peuvent être nuisibles à la santé et
peuvent causer des réactions allergiques, des maladies
des voies respiratoires et/ou un cancer. Les matériaux

contenant de l’amiante ne doivent être travaillés que par
des personnes qualifiées.
– Si possible, utilisez un dispositif d’aspiration des pous-

– Veillez à bien aérer la zone de travail.
– Il est recommandé de porter un masque respiratoire

Respectez les règlements spécifiques aux matériaux à trai­ter en vigueur dans votre pays.

 Evitez toute accumulation de poussières à l’emplace-

ment de travail. Les poussières peuvent facilement s’en-

flammer.

Tenez compte de la tension du réseau ! La tension de la



source de courant doit correspondre aux indications se
trouvant sur la plaque signalétique de l’outil électro­portatif. Les outils électroportatifs marqués 230 V
peuvent également fonctionner sur 220 V.

 Afin d’économiser l’énergie, ne mettez l’outil électroporta-

tif en marche que quand vous l’utilisez.

 Le dispositif de protection contre un démarrage intem-

pestif évite le démarrage incontrôlé de l’outil électro­portatif après une interruption de l’alimentation en
courant. Afin de remettre l’appareil en fonctionnement,

mettez l’interrupteur Marche/Arrêt en position d’arrêt et
mettez l’outil électroportatif à nouveau en marche.

 L’étrier de protection (voir figure 15, page 192) rac-

cordé au carter empêche tout contact accidentel avec
la lame de scie lors de l’opération de sciage et ne doit
pas être retiré.

 Avant de scier du bois, des panneaux d’agglomérés,

des matériaux de construction etc., vérifiez si ceux-ci
contiennent des corps étrangers tels que clous ou vis
etc., et enlevez-les le cas échéant.

 Le procédé de coupes en plongée ne peut être appliqué

que pour des matériaux tendres tels que le bois, les
plaques de plâtre, etc. ! N’utilisez que des lames de scie
courtes pour les coupes en plongée.

 La protection en métal évite la formation de rayures sur

la pl aqu e d e b as e en pl as ti que , s ur to ut l or s d u s cia ge du
métal.

 Adaptez le réglage de votre outil électroportatif à l’ap-

plication actuelle. Réduisez par exemple la vitesse et le
mouvement pendulaire si vous travaillez du métal ou
coupez des courbes prononcées.

 Pour travailler de petites pièces ou des pièces de faible

épaisseur, utilisez un support stable ou une table de
sciage (accessoire).

 Dans la mesure du possible, utilisez toujours un dispo-

sitif d’aspiration quand les conditions de travail sont
extrêmes. Soufflez souvent de l’air comprimé au tra­vers des fentes de ventilation et placez un dispositif à
courant différentiel résiduel (RCD) en amont. Lors du

sières approprié au matériau.

avec un niveau de filtration de classe P2.

2 609 932 925 | (10.3.14) Bosch Power Tools

OBJ_BUCH-2000-003.book Page 17 Monday, March 10, 2014 12:47 PM

travail des métaux, il est possible que des poussières mé­talliques à effet conducteur se déposent à l’intérieur de

Symbole Signification

l’outil. La double isolation de l’outil électrique peut ainsi en
être endommagée.

Symboles

Les symboles suivants sont importants pour pouvoir lire et
mieux comprendre le mode d’emploi. Veuillez mémoriser ces
symboles et leur signification. L’interprétation correcte des
symboles vous permettra de mieux utiliser votre outil électro­portatif en toute sécurité.

Symbole Signification

GST 160 CE: Scie sauteuse avec
Constant-Electronic

Partie marquée en gris : poignée
(surface de préhension isolante)

GST 160 BCE: Scie sauteuse avec
Constant-Electronic et poignée en
étrier

Partie marquée en gris : poignée
(surface de préhension isolante)

Français | 17

Angle d’onglet

Cadence de coupe/vitesse réduite

Cadence de coupe/vitesse élevée

Mise en marche

Arrêt

Verrouiller l’interrupteur Marche/

Arrêt

Lampe de travail

Interdit

Résultat correct

Toutes les consignes de sécurité et
toutes les instructions doivent être
lues

Sciez en appliquant une pression

modérée pour obtenir une coupe

optimale.

Avant d’effectuer des travaux sur
l’outil électroportatif, retirez la fiche
de la prise de courant

Portez des gants de protection

Lors du sciage de métal, appliquez

un lubrifiant ou un liquide de refroi-

dissement le long du tracé de coupe

Numéro d’article (à 10 chiffres)

Information supplémentaire

Puissance nominale absorbée

Nombre de courses à vide

Direction de déplacement

P

1

n

0

Profondeur de coupe max.

Direction de réaction

Bois

Aluminium

Prochaine action

Métal

Panneau aggloméré

Dispositif de soufflerie

Poids suivant

EPTA-Procedure 01/2003

Aspiration

/II Symbole pour classe de protection II

(complètement isolé)
L

pA

L

wA

Bosch Power Tools 2 609 932 925 | (10.3.14)

Niveau de pression acoustique

Niveau d’intensité acoustique

OBJ_BUCH-2000-003.book Page 18 Monday, March 10, 2014 12:47 PM

18 | Français

Symbole Signification

KIncertitude
a

h

Valeurs totales des vibrations
Poignée

Tête de l’engrenage

EN 60745 conformément aux termes des directives
2009/125/CE (règlement 1194/2012), 2011/65/UE,
2004/108/CE, 2006/42/CE.

Dossier technique (2006/42/CE) auprès de :
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen

Henk Becker
Executive Vice President
Engineering

Accessoires fournis

Scie sauteuse, pare-éclats et set d’aspiration.
La protection métallique, l’outil de travail et d’autres acces­soires décrits ou illustrés ne sont pas tous compris dans la
fourniture d’origine.

Vous trouverez les accessoires complets dans notre pro­gramme d’accessoires.

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 22.05.2013

Niveau sonore et vibrations

Utilisation conforme

L’appareil est conçu pour effectuer, sur un support rigide, des
découpes et coupes dans le bois, les matières plastiques, le
métal, le caoutchouc et les plaques en céramique. Il est ap­proprié pour des coupes droites et curvilignes ainsi que des
coupes biaises jusqu’à 45°. Respecter les recommandations
d’utilisation des lames de scie.

L’éclairage de cet outil électroportatif est destiné à éclairer
l’espace de travail de l’outil. Il n’est pas conçu pour servir de
source d’éclairage ambiant dans une pièce.

Caractéristiques techniques

Les caractéristiques techniques du produit sont indiquées
dans le tableau à la page 183.

Ces indications sont valables pour une tension nominale de
[U] 230 V. Ces indications peuvent varier pour des tensions
plus basses ainsi que pour des versions spécifiques à certains
pays.

Déclaration de conformité

Nous déclarons sous notre propre responsabilité que le pro­duit décrit sous « Caractéristiques techniques » est en confor­mité avec les normes ou documents normatifs suivants :

Les valeurs de mesure du produit sont indiquées dans le ta­bleau à la page 183.

Valeurs totales du niveau sonore et des vibrations (somme
vectorielle des trois axes directionnels) relevées conformé­ment à la norme EN 60745.

Le niveau d’oscillation indiqué dans ces instructions d’utilisa­tion a été mesuré conformément à la norme EN 60745 et peut
être utilisé pour une comparaison d’outils électroportatifs. Il est
également approprié pour une estimation préliminaire de la
charge vibratoire.
Le niveau d’oscillation correspond aux utilisations principales
de l’outil électroportatif. Si l’outil électrique est néanmoins uti­lisé pour d’autres applications, avec différents accessoires ou
d’autres outils de travail ou s’il est mal entretenu, le niveau d’os­cillation peut être différent. Ceci peut augmenter considérable­ment la charge vibratoire pendant toute la durée de travail.
Pour une estimation précise de la charge vibratoire, il est re­commandé de prendre aussi en considération les périodes
pendant lesquelles l’appareil est éteint ou en fonctionnement,
mais pas vraiment utilisé. Ceci peut réduire considérablement
la charge vibratoire pendant toute la durée de travail.
Déterminez des mesures de protection supplémentaires pour
protéger l’utilisateur des effets des vibrations, telles que par
exemple : Entretien de l’outil électrique et des outils de travail,
maintenir les mains chaudes, organisation des opérations de
travail.

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

Montage et mise en service

Le tableau ci-après indique les modes opératoires pour le montage et l’utilisation de l’outil électroportatif. Les instructions spé­cifiques aux modes opératoires sont illustrées dans la figure correspondante. En fonction de l’utilisation, différents types d’ins­tructions sont nécessaires. Tenez compte des consignes de sécurité !

Opération Figure Respectez Page

Montage de la lame de scie

Ejection de la lame de scie

2 609 932 925 | (10.3.14) Bosch Power Tools

1 184

2 184

OBJ_BUCH-2000-003.book Page 19 Monday, March 10, 2014 12:47 PM

Français | 19

Opération Figure Respectez Page

Mise en marche du dispositif de

3 184

soufflerie

Raccordement de l’aspiration

Réglage des angles de coupe biaises

Montage de la protection métallique

Montage du pare-éclats

Réglage du mouvement pendulaire

Réglage de la présélection de vitesse

Mise en marche/Arrêt de l’outil
électroportatif

4 185 –186

5 186 –187

6 187

7 188

8 188

9 189

10 189 –190

N’approcher l’outil électroportatif de

11 190

la pièce à travailler que lorsque l’ap­pareil est en marche

Mise en marche/Arrêt de la lampe de

12 191

travail
Lubrification pour le travail du métal

Coupes en plongée

Sélection des accessoires

Bosch Power Tools 2 609 932 925 | (10.3.14)

13 191

14 192

– 194 –196

ADVERTENCIA

OBJ_BUCH-2000-003.book Page 20 Monday, March 10, 2014 12:47 PM

20 | Español

Nettoyage et entretien

 Pour garantir un travail satisfaisant et sûr, maintenez

l’outil électroportatif, les ouïes de ventilation ainsi que
le porte-outil propres.

Dans le cas où un remplacement de la fic he de raccordement
s’avère nécessaire, ceci ne doit être effectué que par Bosch
ou une station de Service Après-Vente agréée pour outillage
Bosch afin d’éviter des dangers de sécurité.

Nettoyez régulièrement le porte-lame. Pour ce faire, retirez la
lame de scie de l’outil électroportatif et donnez de légers
coups sur l’outil électroportatif sur une surface plane pour dé­colmater les poussières.

Vaporisez le porte-lame régulièrement avec de l’huile lubri­fiante et dégrippante (voir figure 16, page 193).

Contrôlez le guide-lame à rouleau
il doit être remplacé par une station de Service Après-Vente
pour outillage Bosch agréée.

Lubrifiez de temps en temps le guide-lame à rouleau avec une
goutte d’huile (voir figure 17, page 193).

régulièrement. S’il est usé,

Service Après-Vente et Assistance

Notre Service Après-Vente répond à vos questions concernant
la réparation et l’entretien de votre produit et les pièces de re­change. Vous trouverez des vues éclatées ainsi que des infor­mations concernant les pièces de rechange également sous :

www.bosch-pt.com

Les conseillers techniques et assistants Bosch sont à votre
disposition pour répondre à vos questions concernant nos
produits et leurs accessoires.

Pour toute demande de renseignement ou commande de
pièces de rechange, précisez-nous impérativement le numéro
d’article à dix chiffres de l’outil électroportatif indiqué sur la
plaque signalétique.

France

Passez votre commande de pièces détachées directement en
ligne sur notre site www.bosch-pt.fr.

Vous êtes un utilisateur, contactez :
Le Service Clientèle Bosch Outillage Electroportatif
Tel. : [phone]
(coût d’une communication locale)
Fax : [phone]
E-Mail : [e-mail]

Vous êtes un revendeur, contactez :
Robert Bosch (France) S.A. S.
Service Après-Vente Electroportatif
126, rue de Stalingrad
93705 DRANCY Cédex
Tel. : [phone]
Fax : [phone]
E-Mail : [e-mail]

Belgique, Luxembourg

Tel. : [phone]
Fax : [phone]
E-Mail : [e-mail]

Suisse

Tel. : [phone]
Fax : [phone]
E-Mail : [e-mail]

Elimination des déchets

Les outils électroportatifs, ainsi que leurs accessoires et em­ballages, doivent pouvoir suivre chacun une voie de recyclage
appropriée.

Ne jetez pas les outils électroportatifs avec les ordures
ménagères !

Seulement pour les pays de l’Union Européenne :

Sous réserve de modifications.

Español

Advertencias de peligro generales
para herramientas eléctricas

caso de no atenerse a las advertencias de peligro e instruccio­nes siguientes, ello puede ocasionar una descarga eléctrica,
un incendio y/o lesión grave.

Guardar todas las advertencias de peligro e instrucciones
para futuras consultas.

El término herramienta eléctrica empleado en las siguientes
advertencias de peligro se refiere a herramientas eléctricas
de conexión a la red (con cable de red) y a herramientas eléc­tricas accionadas por acumulador (o sea, sin cable de red).

Seguridad del puesto de trabajo

 Mantenga limpio y bien iluminado su puesto de trabajo.

El desorden o una iluminación deficiente en las áreas de
trabajo pueden provocar accidentes.

 No utilice la herramienta eléctrica en un entorno con

peligro de explosión, en el que se encuentren combus­tibles líquidos, gases o material en polvo. Las herra-

mientas eléctricas producen chispas que pueden llegar a
inflamar los materiales en polvo o vapores.

 Mantenga alejados a los niños y otras personas de su

puesto de trabajo al emplear la herramienta eléctrica.

Una distracción le puede hacer perder el control sobre la
herramienta eléctrica.

Conformément à la directive européenne
2012/19/UE relative aux déchets d’équi­pements électriques et électroniques et sa
mise en vigueur conformément aux législa­tions nationales, les outils électroportatifs
dont on ne peut plus se servir doivent être
isolés et suivre une voie de recyclage appro­priée.

Lea íntegramente estas adverten­cias de peligro e instrucciones. En

2 609 932 925 | (10.3.14) Bosch Power Tools

OBJ_BUCH-2000-003.book Page 21 Monday, March 10, 2014 12:47 PM

Seguridad eléctrica

 El enchufe de la herramienta eléctrica debe correspon-

der a la toma de corriente utilizada. No es admisible
modificar el enchufe en forma alguna. No emplear
adaptadores en herramientas eléctricas dotadas con
una toma de tierra. Los enchufes sin modificar adecuados

a las respectivas tomas de corriente reducen el riesgo de
una descarga eléctrica.

 Evite que su cuerpo toque partes conectadas a tierra

como tuberías, radiadores, cocinas y refrigeradores. El

riesgo a quedar expuesto a una sacudida eléctrica es ma­yor si su cuerpo tiene contacto con tierra.

 No exponga la herramienta eléctrica a la lluvia y evite

que penetren líquidos en su interior. Existe el peligro de

recibir una descarga eléctrica si penetran ciertos líquidos
en la herramienta eléctrica.

 No utilice el cable de red para transportar o colgar la

herramienta eléctrica, ni tire de él para sacar el enchu­fe de la toma de corriente. Mantenga el cable de red
alejado del calor, aceite, esquinas cortantes o piezas
móviles. Los cables de red dañados o enredados pueden

provocar una descarga eléctrica.

 Al trabajar con la herramienta eléctrica a la intemperie

utilice solamente cables de prolongación apropiados
para su uso en exteriores. La utilización de un cable de

prolongación adecuado para su uso en exteriores reduce el
riesgo de una descarga eléctrica.

 Si fuese imprescindible utilizar la herramienta eléctri-

ca en un entorno húmedo, es necesario conectarla a
través de un fusible diferencial. La aplicación de un fusi-

ble diferencial reduce el riesgo a exponerse a una descarga
eléctrica.

Seguridad de personas

 Esté atento a lo que hace y emplee la herramienta eléc-

trica con prudencia. No utilice la herramienta eléctrica
si estuviese cansado, ni tampoco después de haber
consumido alcohol, drogas o medicamentos. El no estar

atento durante el uso de la herramienta eléctrica puede
provocarle serias lesiones.

 Utilice un equipo de protección personal y en todo caso

unas gafas de protección. El riesgo a lesionarse se reduce

considerablemente si, dependiendo del tipo y la aplicación
de la herramienta eléctrica empleada, se utiliza un equipo
de protección adecuado como una mascarilla antipolvo,
zapatos de seguridad con suela antideslizante, casco, o
protectores auditivos.

 Evite una puesta en marcha fortuita. Asegurarse de que

la herramienta eléctrica esté desconectada antes de co­nectarla a la toma de corriente y/o al montar el acumula­dor, al recogerla, y al transportarla. Si transporta la herra-

mienta eléctrica sujetándola por el interruptor de conexión/
desconexión, o si alimenta la herramienta eléctrica estando
ésta conectada, ello puede dar lugar a un accidente.

 Retire las herramientas de ajuste o llaves fijas antes de

conectar la herramienta eléctrica. Una herramienta de

ajuste o llave fija colocada en una pieza rotante puede pro­ducir lesiones al poner a funcionar la herramienta eléctrica.

 Evite posturas arriesgadas. Trabaje sobre una base fir-

me y mantenga el equilibrio en todo momento. Ello le

permitirá controlar mejor la herramienta eléctrica en caso
de presentarse una situación inesperada.

 Lleve puesta una vestimenta de trabajo adecuada. No

utilice vestimenta amplia ni joyas. Mantenga su pelo,
vestimenta y guantes alejados de las piezas móviles. La

vestimenta suelta, el pelo largo y las joyas se pueden en­ganchar con las piezas en movimiento.

 Siempre que sea posible utilizar unos equipos de aspi-

ración o captación de polvo, asegúrese que éstos estén
montados y que sean utilizados correctamente. El em-

pleo de estos equipos reduce los riesgos derivados del
polvo.

Uso y trato cuidadoso de herramientas eléctricas

 No sobrecargue la herramienta eléctrica. Use la herra-

mienta eléctrica prevista para el trabajo a realizar. Con

la herramienta adecuada podrá trabajar mejor y más segu­ro dentro del margen de potencia indicado.

 No utilice herramientas eléctricas con un interruptor

defectuoso. Las herramientas eléctricas que no se pue-

dan conectar o desconectar son peligrosas y deben hacer­se reparar.

 Saque el enchufe de la red y/o desmonte el acumulador

antes de realizar un ajuste en la herramienta eléctrica,
cambiar de accesorio o al guardar la herramienta eléc­trica. Esta medida preventiva reduce el riesgo a conectar

accidentalmente la herramienta eléctrica.

 Guarde las herramientas eléctricas fuera del alcance

de los niños. No permita la utilización de la herramienta
eléctrica a aquellas personas que no estén familiariza­das con su uso o que no hayan leído estas instruccio­nes. Las herramientas eléctricas utilizadas por personas

inexpertas son peligrosas.

 Cuide la herramienta eléctrica con esmero. Controle si

funcionan correctamente, sin atascarse, las partes mó­viles de la herramienta eléctrica, y si existen partes ro­tas o deterioradas que pudieran afectar al funciona­miento de la herramienta eléctrica. Haga reparar estas
piezas defectuosas antes de volver a utilizar la herra­mienta eléctrica. Muchos de los accidentes se deben a

herramientas eléctricas con un mantenimiento deficiente.

 Mantenga los útiles limpios y afilados. Los útiles mante-

nidos correctamente se dejan guiar y controlar mejor.

 Utilice la herramienta eléctrica, accesorios, útiles, etc.

de acuerdo a estas instrucciones, considerando en ello
las condiciones de trabajo y la tarea a realizar. El uso de

herramientas eléctricas para trabajos diferentes de aque­llos para los que han sido concebidas puede resultar peli­groso.

Servicio

 Únicamente haga reparar su herramienta eléctrica por

un profesional, empleando exclusivamente piezas de
repuesto originales. Solamente así se mantiene la seguri-

dad de la herramienta eléctrica.

Español | 21

Bosch Power Tools 2 609 932 925 | (10.3.14)

OBJ_BUCH-2000-003.book Page 22 Monday, March 10, 2014 12:47 PM

22 | Español

Instrucciones de seguridad para
sierras de calar

 Sujete el aparato por las empuñaduras aisladas al reali-

zar trabajos en los que el útil pueda tocar conductores
eléctricos ocultos o el propio cable de la red. El contacto

con un conductor bajo tensión puede poner también bajo
tensión las partes metálicas del aparato y conducir a una
descarga eléctrica.

Instrucciones de seguridad y opera­ción adicionales

 Mantenga alejadas las manos del área de corte. No to-

que debajo de la pieza de trabajo. Podría accidentarse al

tocar la hoja de sierra.

 Solamente aproxime la herramienta eléctrica en fun-

cionamiento contra la pieza de trabajo. En caso contra-

rio puede que retroceda bruscamente el aparato al engan­charse el útil en la pieza de trabajo.

 Cuide en mantener firmemente asentada la placa base

contra la pieza al serrar. Una hoja de sierra ladeada pue-

de romperse o provocar un retroceso brusco del aparato.

 Al terminar de serrar, desconecte la herramienta eléctri-

ca y espere a que ésta se haya detenido completamente
antes de sacar la hoja de sierra de la ranura de corte. Ello

le permite depositar de forma segura la herramienta eléctri­ca sin peligro de que ésta retroceda de forma brusca.

 Solamente utilice hojas de sierra sin dañar y en perfec-

to estado. Las hojas de sierra deformadas o melladas pue-

den romperse, mermar la calidad de corte, o provocar un
retroceso brusco del aparato.

 Después de desconectar el aparato no trate de frenar la

hoja de sierra presionándola lateralmente contra la
pieza. La hoja de sierra podría dañarse, romperse o provo-

car un retroceso brusco del aparato.

 Utilice unos aparatos de exploración adecuados para

detectar posibles tuberías de agua y gas o cables eléc­tricos ocultos, o consulte a la compañía local que le
abastece con energía. El contacto con cables eléctricos

puede electrocutarle o causar un incendio. Al dañar las tu­berías de gas, ello puede dar lugar a una explosión. La per­foración de una tubería de agua puede redundar en daños
materiales o provocar una electrocución.

 Asegure la pieza de trabajo. Una pieza de trabajo fijada

con unos dispositivos de sujeción, o en un tornillo de ban­co, se mantiene sujeta de forma mucho más segura que
con la mano.

 Antes de depositarla, esperar a que se haya detenido la

herramienta eléctrica. El útil puede engancharse y hacer-

le perder el control sobre la herramienta eléctrica.

 Antes de cualquier manipulación en la herramienta eléc-

trica, sacar el enchufe de red de la toma de corriente.

 No dirija el haz de luz contra personas ni animales, ni

mire directamente hacia el haz, incluso encontrándose
a gran distancia.

 Controle la sujeción firme de la hoja de sierra. Una hoja

de sierra floja puede llegar a salirse de su alojamiento y
lesionarle.

 La longitud de la hoja de sierra no debe ser mayor que

aquella precisada para el corte. Para efectuar cortes en
curva de radio pequeño emplee una hoja de sierra es­trecha.

 Al expulsar la hoja de sierra, mantenga la herramienta

eléctrica de manera que la hoja de sierra no pueda le­sionar a ninguna persona o animal.

 El polvo de ciertos materiales como pinturas que con-

tengan plomo, ciertos tipos de madera, algunos mine­rales y metales puede ser nocivo para la salud, provo­car reacciones alérgicas, enfermedades respiratorias
y/o cáncer. Los materiales que contengan amianto sola-

mente deberán ser procesados por especialistas.
– A ser posible utilice un equipo para aspiración de polvo

– Observe que esté bien ventilado el puesto de trabajo.
– Se recomienda una mascarilla protectora con un filtro

Observe las prescripciones vigentes en su país sobre los
materiales a trabajar.

 Evite acumulaciones de polvo en el puesto de trabajo.

Los materiales en polvo se pueden inflamar fácilmente.

 ¡Observe la tensión de red! La tensión de alimentación

deberá coincidir con las indicaciones en la placa de ca­racterísticas de la herramienta eléctrica. Las herra­mientas eléctricas marcadas con 230 V pueden funcio­nar también a 220 V.

 Para ahorrar energía, solamente conecte la herramienta

eléctrica cuando vaya a utilizarla.

 La protección contra rearranque evita la puesta en

marcha accidental de la herramienta eléctrica tras un
corte de la alimentación eléctrica. Para la nueva puesta

en marcha coloque el interruptor de conexión/desco­nexión en la posición de desconexión, y conecte de nuevo
la herramienta eléctrica.

 El estribo de protección (ver figura 15, página 192)

montado en la carcasa evita el contacto accidental con
la hoja de s ier ra d ura nte el t rab ajo y, p or l o ta nto , no de­berá desmontarse.

 Antes de serrar madera, tablas de aglomerado de ma-

dera, materiales de construcción, etc., inspeccione si
existen en ellos cuerpos extraños como clavos, torni­llos o similares y, en caso afirmativo, retirarlos.

 Solamente sierre con el procedimiento por inmersión

materiales blandos como la madera, placas de pladur, o
materiales afines. Únicamente use hojas de sierra cor­tas para el serrado por inmersión.

 El patín metálico evita que se arañe la placa base de

plástico, especialmente al serrar metal.

 Efectúe el ajuste la herramienta eléctrica de acuerdo a

la aplicación prevista. Reduzca el número de carreras y
el movimiento pendular, p. ej., al trabajar metal o al
realizar cortes en curva de pequeño radio.

apropiado para el material a trabajar.

de la clase P2.

2 609 932 925 | (10.3.14) Bosch Power Tools

OBJ_BUCH-2000-003.book Page 23 Monday, March 10, 2014 12:47 PM

 Siempre utilizar una base de asiento firme o una mesa

de aserrar (accesorio especial) al serrar piezas peque-

Simbología Significado

ñas o delgadas.

 En el caso de aplicaciones extremas, siempre que sea

posible, utilice un equipo de aspiración. Sople con fre­cuencia las rejillas de refrigeración y conecte el apara­to a través de un fusible diferencial (FI). Al trabajar me-

tales puede llegar a acumularse en el interior de la
herramienta eléctrica polvo susceptible de conducir co­rriente. Ello puede mermar la eficacia del aislamiento de la
herramienta eléctrica.

 El enchufe macho de conexión, debe ser conectado

solamente a un enchufe hembra de las mismas caracte­risticas técnicas del enchufe macho en materia.

Símbolos

Los símbolos siguientes le ayudarán a entender las instruccio­nes de s ervi cio al le erl as. E s im port ant e que ret enga en s u me­moria estos símbolos y su significado. La interpretación co­rrecta de estos símbolos le ayudará a manejar mejor, y de
forma más segura, la herramienta eléctrica.

Simbología Significado

GST 160 CE: Sierra de calar con
electrónica Constante

Área marcada en gris: Empuñadura
(área de agarre aislada)

Español | 23

Dirección de reacción

Acción siguiente a realizar

Soplador de virutas

Aspiración

Ángulos de inglete

Nº de carreras/velocidad bajos

Nº de carreras/velocidad altos

Conexión

Desconexión

GST 160 BCE: Sierra de calar con
electrónica Constante y empuña­dura de estribo

Área marcada en gris: Empuñadura
(área de agarre aislada)

Lea íntegramente las indicaciones
de seguridad e instrucciones

Antes de cualquier manipulación en
la herramienta eléctrica extraiga el
enchufe de red de la toma de co­rriente

Utilice guantes de protección

Enclavamiento del interruptor de

conexión/desconexión

Luz de trabajo

Acción prohibida

Resultado correcto

Sierre ejerciendo una presión mode-

rada para obtener un corte óptimo y

preciso.

Al serrar metal aplique un refrige-

rante o lubricante a lo largo del trazo

de corte

Nº de artículo (10 dígitos)

Información complementaria

Dirección de movimiento

Bosch Power Tools 2 609 932 925 | (10.3.14)

P

1

n

0

Potencia absorbida nominal

Nº de carreras en vacío

OBJ_BUCH-2000-003.book Page 24 Monday, March 10, 2014 12:47 PM

24 | Español

Simbología Significado

Profundidad de corte máx.

Madera

Aluminio

Metal

Tablero de aglomerado de madera

Peso según
EPTA-Procedure 01/2003

/II Símbolo para clase de protección II

L

pA

L

wA

KTolerancia
a

h

(aislamiento total)
Nivel de presión sonora
Nivel de potencia acústica

Nivel total de vibraciones
Empuñadura

Cabezal del engranaje

Material que se adjunta

Sierra de calar, protección para cortes limpios y kit de aspira­ción.
El patín metálico, los útiles y demás accesorios descritos e
ilustrados no corresponden al material que se adjunta de
serie.

La gama completa de accesorios opcionales se detalla en
nuestro programa de accesorios.

Utilización reglamentaria

El aparato ha sido diseñado para serrar y recortar sobre una
base firme, madera, plástico, metal, cerámica y caucho. Es
adecuado para efectuar cortes rectos y en curva con un ángu­lo de inglete de hasta 45° . Utilice las hojas de sierra recomen­dadas.

La luz de esta herramienta eléctrica está concebida para ilu­minar dir ectamente el ár ea de alcance de la herramienta y no
para iluminar las habitaciones de una casa.

Datos técnicos

Los datos técnicos del producto se detallan en la tabla de la
página 183.

Estos datos son válidos para una tensión nominal de [U]
230 V. Los valores pueden variar para otras tensiones y en
ejecuciones específicas para ciertos países.

Declaración de conformidad

Declaramos bajo nuestra exclusiva responsabilidad que el
producto descrito en los “datos técnicos” cumple con las si­guientes normas y documentos normativos: EN 60745 según
las disposiciones de las Directivas 2009/125/CE
(Reglamento 1194/2012), 2011/65/UE, 2004/108/CE y
2006/42/CE.

Expediente técnico (2006/42/CE) en:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen

Henk Becker
Executive Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 22.05.2013

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

Información sobre ruidos y
vibraciones

Los valores de medición del producto se detallan en la tabla
de la página 183.

Nivel total de ruido y vibraciones (suma vectorial de tres di­recciones) determinado según EN 60745.

El nivel de vibraciones indicado en estas instrucciones ha sido
determinado según el procedimiento de medición fijado en la
norma EN 60745 y puede servir como base de comparación
con otras herramientas eléctricas. También es adecuado para
estimar provisionalmente la solicitación experimentada por
las vibraciones.
El nivel de vibraciones indicado ha sido determinado para las
aplicaciones principales de la herramienta eléctrica. Por ello,
el nivel de vibraciones puede ser diferente si la herramienta
eléctrica se utiliza para otras aplicaciones, con accesorios
diferentes, con útiles divergentes, o si el mantenimiento de la
misma fuese deficiente. Ello puede suponer un aumento drás­tico de la solicitación por vibraciones durante el tiempo total
de trabajo.
Para determinar con exactitud la solicitación experimentada
por las vibraciones, es necesario considerar también aquellos
tiempos en los que el aparato esté desconectado, o bien, esté
en funcionamiento, pero sin ser utilizado realmente. Ello pue­de suponer una disminución drástica de la solicitación por
vibraciones durante el tiempo total de trabajo.
Fije unas medidas de seguridad adicionales para proteger al
usuario de los efectos por vibraciones, como por ejemplo: Man­tenimiento de la herramienta eléctrica y de los útiles, conservar
calientes las manos, organización de las secuencias de trabajo.

2 609 932 925 | (10.3.14) Bosch Power Tools

OBJ_BUCH-2000-003.book Page 25 Monday, March 10, 2014 12:47 PM

Español | 25

Montaje y operación

En la tabla siguiente se indican los objetivos para el montaje y la operación de la herramienta eléctrica. Las instrucciones y los
objetivos se muestran en la figura indicada. Según cual sea la aplicación deberán combinarse las instrucciones de distintas for­mas. Observe las instrucciones de seguridad.

Objetivo Figura Considerar Página

Montaje de la hoja de sierra

1 184

Desmontaje de la hoja de sierra

Conexión del soplador de virutas

Conexión de la aspiración

Ajuste del ángulo de inglete

Montaje del patín metálico 6 187

Montaje de la protección para cortes
limpios

Ajuste del movimiento pendular

2 184

3 184

4 185 –186

5 186 –187

7 188

8 188

Preselección del nº de carreras

Conexión/desconexión de la herra­mienta eléctrica

Únicamente aproximar la herramienta
eléctrica en funcionamiento a la pieza
de trabajo

Conexión/desconexión de la luz de
trabajo

Bosch Power Tools 2 609 932 925 | (10.3.14)

9 189

10 189 –190

11 190

12 191

OBJ_BUCH-2000-003.book Page 26 Monday, March 10, 2014 12:47 PM

26 | Español

Objetivo Figura Considerar Página

Lubricación al procesar metales 13 191

Serrado por inmersión

Selección de los accesorios opcionales

Mantenimiento y limpieza

 Siempre mantenga limpias la herramienta eléctrica, las

rejillas de ventilación y el portaútiles para trabajar con
eficacia y fiabilidad.

La sustitución de un cable de conexión deteriorado deberá
ser realizada por Bosch o por un servicio técnico autorizado
para herramientas eléctricas Bosch con el fin de garantizar la
seguridad del aparato.

Limpie periódicamente el alojamiento de la hoja de sierra. Pa­ra ello desmonte la hoja de sierra de la herramienta eléctrica
y golpee ligeramente ésta contra una superficie plana.

Pulverice periódicamente el alojamiento de la hoja de sierra
con aceite penetrante (ver figura 16, página 193).

Controle periódicamente el rodillo guía
vamente desgastado es necesario hacerlo sustituir por un ser­vicio técnico Bosch autorizado.

Lubrique de vez en cuando el rodillo guía con una gota aceite
(ver figura 17, página 193).

. Si estuviese excesi-

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda
Ud. tener sobre la reparación y mantenimiento de su produc­to, así como sobre piezas de recambio. Los dibujos de despie­ce e informaciones sobre las piezas de recambio los podrá
obtener también en internet bajo:

www.bosch-pt.com

Nuestro equipo de asesores técnicos le orientará gustosa­mente en cuanto a la adquisición, aplicación y ajuste de los
productos y accesorios.

Para cualquier consulta o pedido de piezas de repuesto es im­prescindible indicar el nº de artículo de 10 dígitos que figura
en la placa de características de la herramienta eléctrica.

España

Robert Bosch Espana S.L.U.
Departamento de ventas Herramientas Eléctricas
C/Hermanos García Noblejas, 19
28037 Madrid
Para efectuar su pedido online de recambios o pedir la recogi­da para la reparación de su máquina, entre en la página
www.herramientasbosch.net.
Tel. Asesoramiento al cliente: 902 531 553
Fax: [phone]

Venezuela

Robert Bosch S.A.
Final Calle Vargas. Edf. Centro Berimer P.B.
Boleita Norte
Caracas 107
Tel.: [phone]

2 609 932 925 | (10.3.14) Bosch Power Tools

14 192

– 194 –196

México

Robert Bosch S. de R.L. de C.V.
Circuito G. Gonzáles Camarena 333
Centro de Ciudad Santa Fe - 01210 - Mexico DF
Tel. Interior: (01) 800 6271286
Tel. D.F.: 52843062
E-Mail: [e-mail]

Argentina

Robert Bosch Argentina S.A.
Av. Córdoba 5160
C1414BAW Ciudad Autónoma de Buenos Aires
Atención al Cliente
Tel.: [phone]
E-Mail: [e-mail]

Perú

Robert Bosch S.A.C.
Av. Primavera 781, Urb. Chacarilla, San Borja (Edificio Aldo)
Buzón Postal Lima 41 - Lima
Tel.: [phone]

Chile

Robert Bosch S.A.
Calle El Cacique
0258 Providencia – Santiago
Tel.: [phone]

Eliminación

Recomendamos que las herramientas eléctricas, accesorios y
embalajes sean sometidos a un proceso de recuperación que
respete el medio ambiente.

¡No arroje las herramientas eléctricas a la basura!

Sólo para los países de la UE:

Conforme a la Directiva Europea
2012/19/UE sobre aparatos eléctricos y
electrónicos inservibles, tras su transposi­ción en ley nacional, deberán acumularse
por separado las herramientas eléctricas
para ser sometidas a un reciclaje ecológico.

Reservado el derecho de modificación.El símbolo es solamente vá-

lido, si también se encuentra sobre la placa de características del
producto/fabricado.

ATENÇÃO

OBJ_BUCH-2000-003.book Page 27 Monday, March 10, 2014 12:47 PM

 Se não for possível evitar o funcionamento da ferra-

Português

Indicações gerais de advertência para
ferramentas eléctricas

Devem ser lidas todas as indicações
de advertência e todas as instruções.

O desrespeito das advertências e instruções apresentadas
abaixo pode causar choque eléctrico, incêndio e/ou graves
lesões.

Guarde bem todas as advertências e instruções para fu­tura referência.

O termo “Ferramenta eléctrica” utilizado a seguir nas indica­ções de advertência, refere-se a ferramentas eléctricas ope­radas com corrente de rede (com cabo de rede) e a ferramen­tas eléctricas operadas com acumulador (sem cabo de rede).

Segurança da área de trabalho

 Mantenha a sua área de trabalho sempre limpa e bem

iluminada. Desordem ou áreas de trabalho insuficiente-

mente iluminadas podem levar a acidentes.

 Não trabalhar com a ferramenta eléctrica em áreas

com risco de explosão, nas quais se encontrem líqui­dos, gases ou pós inflamáveis. Ferramentas eléctricas

produzem faíscas, que podem inflamar pós ou vapores.

 Manter crianças e outras pessoas afastadas da ferra-

menta eléctrica durante a utilização. No ca so de dis trac-

ção é possível que perca o controlo sobre o aparelho.

Segurança eléctrica

 A ficha de conexão da ferramenta eléctrica deve caber

na tomada. A ficha não deve ser modificada de maneira
alguma. Não utilizar uma ficha de adaptação junto com
ferramentas eléctricas protegidas por ligação à terra.

Fichas não modificadas e tomadas apropriadas reduzem o
risco de um choque eléctrico.

 Evitar que o corpo possa entrar em contacto com su-

perfícies ligadas à terra, como tubos, aquecimentos,
fogões e frigoríficos. Há um risco elevado devido a cho-

que eléctrico, se o corpo estiver ligado à terra.

 Manter o aparelho afastado de chuva ou humidade. A

infiltração de água numa ferramenta eléctrica aumenta o
risco de choque eléctrico.

 Não deverá utilizar o cabo para outras finalidades. Ja-

mais utilizar o cabo para transportar a ferramenta eléc­trica, para pendurá-la, nem para puxar a ficha da toma­da. Manter o cabo afastado de calor, óleo, cantos
afiados ou partes do aparelho em movimento. Cabos

danificados ou emaranhados aumentam o risco de um cho­que eléctrico.

 Se trabalhar com uma ferramenta eléctrica ao ar livre,

só deverá utilizar cabos de extensão apropriados para
áreas exteriores. A utilização de um cabo de extensão

apropriado para áreas exteriores reduz o risco de um cho­que eléctrico.

menta eléctrica em áreas húmidas, deverá ser utilizado
um disjuntor de corrente de avaria. A utilização de um

disjuntor de corrente de avaria reduz o risco de um choque
eléctrico.

Segurança de pessoas

 Esteja atento, observe o que está a fazer e tenha pru-

dência ao trabalhar com a ferramenta eléctrica. Não
utilizar uma ferramenta eléctrica quando estiver fati­gado ou sob a influência de drogas, álcool ou medica­mentos. Um momento de descuido ao utilizar a ferramen-

ta eléctrica, pode levar a lesões graves.

 Utilizar equipamento de protecção pessoal e sempre

óculos de protecção. A utilização de equipamento de pro-

tecção pessoal, como máscara de protecção contra pó, sa­patos de segurança antiderrapantes, capacete de segu­rança ou protecção auricular, de acordo com o tipo e
aplicação da ferramenta eléctrica, reduz o risco de lesões.

 Evitar uma colocação em funcionamento involuntária.

Assegure-se de que a ferramenta eléctrica esteja desli­gada, antes de conectá-la à alimentação de rede e/ou
ao acumulador, antes de levantá-la ou de transportá-la.

Se tiver o dedo no interruptor ao transportar a ferramenta
eléctrica ou se o aparelho for conectado à alimentação de
rede enquanto estiver ligado, poderão ocorrer acidentes.

 Remover ferramentas de ajuste ou chaves de boca an-

tes de ligar a ferramenta eléctrica. Uma ferramenta ou

chave que se encontre numa parte do aparelho em movi­mento pode levar a lesões.

 Evite uma posição anormal. Mantenha uma posição fir-

me e mantenha sempre o equilíbrio. Desta forma é mais

fácil controlar a ferramenta eléctrica em situações inespe­radas.

 Usar roupa apropriada. Não usar roupa larga nem jóias.

Mantenha os cabelos, roupas e luvas afastadas de par­tes em movimento. Roupas frouxas, cabelos longos ou

jóias podem ser agarrados por peças em movimento.

 Se for possível montar dispositivos de aspiração ou de

recolha, assegure-se de que estejam conectados e uti­lizados correctamente. A utilização de uma aspiração de

pó pode reduzir o perigo devido ao pó.

Utilização e manuseio cuidadoso de ferramentas
eléctricas

 Não sobrecarregue o aparelho. Utilize a ferramenta

eléctrica apropriada para o seu trabalho. É melhor e

mais seguro trabalhar com a ferramenta eléctrica apro­priada na área de potência indicada.

 Não utilizar uma ferramenta eléctrica com um inter-

ruptor defeituoso. Uma ferramenta eléctrica que não po-

de mais ser ligada nem desligada, é perigosa e deve ser
reparada.

 Puxar a ficha da tomada e/ou remover o acumulador an-

tes de executar ajustes no aparelho, de substituir aces­sórios ou de guardar o aparelho. Esta medida de seguran-

ça evita o arranque involuntário da ferramenta eléctrica.

Português | 27

Bosch Power Tools 2 609 932 925 | (10.3.14)

OBJ_BUCH-2000-003.book Page 28 Monday, March 10, 2014 12:47 PM

28 | Português

 Guardar ferramentas eléctricas não utilizadas fora do

alcance de crianças. Não permita que pessoas que não
estejam familiarizadas com o aparelho ou que não te­nham lido estas instruções, utilizem o aparelho. Ferra-

mentas eléctricas são perigosas se forem utilizadas por
pessoas inesperientes.

 Tratar a ferramenta eléctrica com cuidado. Controlar se

as partes móveis do aparelho funcionam perfeitamente
e não emperram, e se há peças quebradas ou danificadas
que possam prejudicar o funcionamento da ferramenta
eléctrica. Permitir que peças danificadas sejam repara­das antes da utilização. Muitos acidentes têm como causa,

a manutenção insuficiente de ferramentas eléctricas.

 Manter as ferramentas de corte afiadas e limpas. Ferra-

mentas de corte cuidadosamente tratadas e com cantos
de corte afiados emperram com menos frequência e po­dem ser conduzidas com maior facilidade.

 Utilizar a ferramenta eléctrica, acessórios, ferramen-

tas de aplicação, etc. conforme estas instruções. Con­siderar as condições de trabalho e a tarefa a ser execu­tada. A utilização de ferramentas eléctricas para outras

tarefas a não ser as aplicações previstas, pode levar a situ­ações perigosas.

Serviço

 Só permita que o seu aparelho seja reparado por pesso-

al especializado e qualificado e só com peças de reposi­ção originais. Desta forma é assegurado o funcionamento

seguro do aparelho.

Indicações de segurança para serras
verticais

 Ao executar trabalhos durante os quais podem ser atin-

gidos cabos eléctricos ou o próprio cabo de rede só de­verá segurar o aparelho pelas superfícies de punho iso­ladas. O contacto com um cabo sob tensão também pode

colocar sob tensão as peças metálicas do aparelho e levar
a um choque eléctrico.

Indicações de segurança e de trabalho
adicionais

 Manter as mãos afastadas da área de serrar. Não tocar

na peça a ser trabalhada pelo lado de baixo. Há perigo

de lesões no caso de contacto com a lâmina de serra.

 Só conduzir a ferramenta eléctrica no sentido da peça a

ser trabalhada quando estiver ligada. Caso contrário há

risco de um contragolpe, se a ferramenta de aplicação se
enganchar na peça a ser trabalhada.

 Observe que a placa de base

apoiada enquanto serrar. Uma lâmina de serra emperra-

da pode quebrar ou provocar um contra-golpe.

 Após encerrado o processo de trabalho, deverá desli-

gar a ferramenta eléctrica e apenas puxar a lâmina de
serra do corte, quando a ferramenta eléctrica estiver
parada. Desta forma são evitados contragolpes e é possí-

vel apoiar a ferramenta eléctrica com segurança.

2 609 932 925 | (10.3.14) Bosch Power Tools

sempre esteja firmemente

 Só utilizar lâminas de serra que estejam em perfeito es-

tado e que não apresentem danos. Lâminas de serrar tor-

tas e não suficiente afiadas podem quebrar, influenciar ne­gativamente o corte ou causar um contra-golpe.

 Não frenar a lâmina de serra através de pressão lateral

após desligar o aparelho. A lâmina de serra pode ser da-

nificada, ser quebrada ou causar um contragolpe.

 Utilizar detectores apropriados, para encontrar cabos

escondidos, ou consulte a companhia eléctrica local. O

contacto com cabos eléctricos pode provocar fogo e cho­ques eléctricos. Danos em tubos de gás podem levar à ex­plosão. A penetração num cano de água causa danos mate­riais ou pode provocar um choque eléctrico.

 Fixar a peça a ser trabalhada. Uma peça a ser trabalhada

fixa com dispositivos de aperto ou com torno de bancada
está mais firme do que segurada com a mão.

 Espere a ferramenta eléctrica parar completamente,

antes de depositá-la. A ferramenta de aplicação pode

emperrar e levar à perda de controlo sobre a ferramenta
eléctrica.

 Antes de todos trabalhos na ferramenta eléctrica

deverá puxar a ficha de rede da tomada.

 Não apontar o raio de luz na direcção de pessoas nem

de animais e não olhar no raio de luz, nem mesmo de
maiores distâncias.

 Controlar a posição firme da lâmina de serra. Uma lâ-

mina de serra solta pode cair e ferí-lo.

 A lâmina de serrar não deveria ser mais longa do que

necessário para o corte previsto. Para serrar curvas
apertadas deve ser usada uma lâmina de serrar es­treita.

 Segurar a ferramenta electrica ao expulsar a lâmina de

serra, de modo que nenhuma pessoa ou animal seja fe­rido devido à lâmina de serra expulsa.

 Pós de materiais, como por exemplo tintas que contêm

chumbo, alguns tipos de madeira, minerais e metais
podem ser nocivos à saúde e provocar reacções alérgi­cas, doenças das vias respiratórias e/ou a cancro. Mate-

rial que contém asbesto só deve ser processado por pes­soal especializado.

– Se possível deverá usar um dispositivo de aspiração

apropriado para o material.
– Assegurar uma boa ventilação do local de trabalho.
– É recomendável usar uma máscara de protecção respi-

ratória com filtro da classe P2.
Observe as directivas para os materiais a serem trabalha­dos, vigentes no seu país.

 Evite o acúmulo de pó no local de trabalho. Pós podem

entrar levemente em ignição.

 Observar a tensão de rede! A tensão da fonte de corren-

te deve coincidir com a indicada na chapa de identifica­ção da ferramenta eléctrica. Ferramentas eléctricas
marcadas para 230 V também podem ser operadas
com 220 V.

 Para poupar energia só deverá ligar a ferramenta eléctrica

quando ela for utilizada.

OBJ_BUCH-2000-003.book Page 29 Monday, March 10, 2014 12:47 PM

 A protecção contra rearranque involuntário evita que a

ferramenta eléctrica possa arrancar descontrolada­mente após uma interrupção da alimentação de corren­te eléctrica. Para recolocar em funcionamento, deverá co-

locar o interruptor de ligar-desligar na posição desligada e
ligar novamente a ferramenta eléctrica.

 O arco de protecção (veja figura 15, página 192) apli-

cada na carcaça evita um contacto acidental da lâmina
de serra durante o processo de trabalho e não deve ser
removida.

 Antes de serrar em madeira, placas de aglomerado de

madeira, materiais de construção, etc., deverá certifi­car-se de que foram removidos todos os corpos estra­nhos, como por exemplo pregos e parafusos.

 Com o processo de serrar por imersão só devem ser

processados materiais macios, como por exemplo
madeira e gesso cartonado. Para serrar por imersão só
devem ser usadas lâminas de serrar curtas.

 A protecção de metal evita que a placa de base seja

arranhada, especialmente ao serrar metal.

 Adaptar o ajuste da sua ferramenta eléctrica à respec-

tiva aplicação. Durante o processamento de metais, ou
em cortes com curvas apertadas, deverá por ex. redu­zir o número de cursos e o movimento pendular.

 Para processar peças a serem trabalhadas pequenas

ou finas, deverá sempre ser utilizada uma base firme
ou uma mesa de serrar (acessório).

 Em condições de trabalho extremas deverá, se possível,

usar sempre um equipamento de aspiração. Soprar fre­quentemente as aberturas de ventilação e interconectar
um disjuntor de corrente de avaria. Durante o processa-

mento de metais é possível que se deposite pó condutivo no
interior da ferramenta eléctrica. Isto pode prejudicar o isola­mento de protecção da ferramenta eléctrica.

Símbolo Significado

Português | 29

Ler todas as indicações de segu­rança e as instruções

Antes de todos trabalhos na ferra­menta eléctrica deverá puxar a ficha
de rede da tomada

Usar luvas de protecção

Informação adicional

Direcção do movimento

Direcção da reacção

próximo passo de acção

Dispositivo de sopro de aparas

Aspiração

Ângulo de meia-esquadria

Símbolos

Os símbolos a seguir são importantes para a leitura e para a
compreensão destas instruções de serviço. Os símbolos e os
seus significados devem ser memorizados. A interpretação
correcta dos símbolos facilita a utilização segura e aprimora­da da ferramenta eléctrica.

Símbolo Significado

GST 160 CE: Serra vertical com
Constant-Electronic

área marcada de cinza: Punho
(superfície isolada)

GST 160 BCE: Serra vertical com
Constant-Electronic e punho em
forma de arco

área marcada de cinza: Punho
(superfície isolada)

Bosch Power Tools 2 609 932 925 | (10.3.14)

Reduzido número de cursos/baixa
velocidade

Alto número de cursos/alta veloci­dade

Ligar

Desligar

Fixar o interruptor de ligar-desligar

Luz de trabalho

Acção proibida

Resultado correcto

OBJ_BUCH-2000-003.book Page 30 Monday, March 10, 2014 12:47 PM

30 | Português

Símbolo Significado

Serrar com pressão moderada, para
obter um resultado de corte ideal e
preciso.

Ao serrar metal, deverá aplicar um
refrigerante ou um lubrificante ao
longo da linha de corte

Número do produto (10 dígitos)

P

1

n

0

/II Símbolo para a classe de protec-

L

pA

L

wA

KIncerteza
a

h

Potência nominal consumida
N° de cursos em vazio
máx. profundidade de corte

Madeira

Alumínio

Metal

Placa de aglomerado de madeira

Peso conforme
EPTA-Procedure 01/2003

ção II (completamente isolado)
Nível de pressão acústica
Nível da potência acústica

Valor total de oscilações
Punho

Cabeça da engrenagem

Volume de fornecimento

Serrote de ponta, protecção contra formação de aparas e
conjunto de aspiração.
Sapata de metal, ferramenta de trabalho e outros acessórios
ilustrados ou descritos não pertencem ao volume padrão de
fornecimento.

Todos os acessórios encontram-se no nosso programa de
acessórios.

Utilização conforme as disposições

O aparelho é destinado para realizar sobre uma base firme,
cortes e recortes em madeira, plástico, metal, placas de cerâ­mica e borracha. Ele é apropriado para cortes rectos e curva­dos com um ângulo de chanfradura de até 45°. Observar as
recomendações da lâmina de serra.

A luz desta ferramenta eléctrica serve para iluminar a área de
trabalho directa da ferramenta eléctrica e não é adequada pa­ra a iluminação ambiente no âmbito doméstico.

Dados técnicos

Os dados técnicos do produto encontram-se na tabela da
página 183.

As indicações valem para tensões nominais [U] de 230 V.
Estas indicações podem variar dependendo de tensões infe­riores e dos modelos específicos dos países.

Declaração de conformidade

Declaramos, sob a nossa inteira responsabilidade, que o pro­duto descrito nos “Dados Técnicos” está em conformidade
com as seguintes normas ou os seguintes documentos norma­tivos: EN 60745 de acordo com as disposições das directivas
2009/125/CE (regulamento de 1194/2012), 2011/65/EU,
2004/108/CE, 2006/42/CE.

Processo técnico (2006/42/CE) em:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen

Henk Becker
Executive Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 22.05.2013

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

Informação sobre ruídos/vibrações

Os valores de medição do produto encontram-se na tabela da
página 183.

Valores totais de vibração e ruído (soma dos vectores das três
direcções) apurados conforme EN 60745.

O nível de vibrações indicado nestas instruções foi medido de
acordo com um processo de medição normalizado pela norma
EN 60745 e pode ser utilizado para a comparação de ferramen­tas eléctricas. Ele também é apropriado para uma avaliação
provisória da carga de vibrações.
O nível de vibrações indicado representa as aplicações princi­pais da ferramenta eléctrica. Se, contudo, a ferramenta eléctri­ca for utilizada para outras aplicações, com acessórios diferen­tes, com outras ferramentas de trabalho ou com manutenção
insuficiente, é possível que o nível de vibrações seja diferente.
Isto pode aumentar sensivelmente a carga de vibrações para o
período completo de trabalho.
Para uma estimação exacta da carga de vibrações, também de­veriam ser considerados os períodos nos quais o aparelho está
desligado ou funciona, mas não está sendo utilizado. Isto pode
reduzir a carga de vibrações durante o completo período de tra­balho.
Além disso também deverão ser estipuladas medidas de segu­rança para proteger o operador contra o efeito de vibrações,
como por exemplo: manutenção de ferramentas eléctricas e de
ferramentas de trabalho, manter as mãos quentes e organiza­ção dos processos de trabalho.

2 609 932 925 | (10.3.14) Bosch Power Tools

OBJ_BUCH-2000-003.book Page 31 Monday, March 10, 2014 12:47 PM

Português | 31

Montagem de funcionamento

A seguinte tabela indica os objectivos de acção para a montagem e a operação da ferramenta eléctrica. As instruções dos objec­tivos de acção são mostradas na figura indicada. Dependendo do tipo da aplicação, são necessárias diferentes combinações de
instruções. Devem ser observadas as instruções de segurança.

Meta de acção Figura Observe Página

Introduzir a lâmina de serra

1 184

Expulsar a lâmina de serra

Ligar o dispositivo de sopro de
aparas

Conectar o dispositivo de aspiração

Ajustar ao ângulo de chanfradura

Montar a sapata de metal

Montar a protecção contra formação
de aparas

Ajustar o movimento pendular

2 184

3 184

4 185 –186

5 186 –187

6 187

7 188

8 188

Ajustar a pré-selecção do número de
cursos

Ligar e desligar a ferramenta elétrica

Só conduzir a ferramenta elétrica,
ligada, em direcção da peça a ser
trabalhada

Ligar e desligar a luz de trabalho

Bosch Power Tools 2 609 932 925 | (10.3.14)

9 189

10 189 –190

11 190

12 191

OBJ_BUCH-2000-003.book Page 32 Monday, March 10, 2014 12:47 PM

32 | Italiano

Meta de acção Figura Observe Página

Lubrificação para o processamento
de metais

Serrar por imersão

13 191

14 192

Seleccionar acessórios

Manutenção e limpeza

 Manter a ferramenta eléctrica, as aberturas de ventila-

ção e a fixação da ferramenta sempre limpas, para tra­balhar bem e de forma segura.

Se for necessário substituir o cabo de conexão, isto deverá
ser realizado pela Bosch ou por uma oficina de serviço pós­venda autorizada para todas as ferramentas eléctricas Bosch
para evitar riscos de segurança.

Limpar regularmente a admissão da lâmina de serra. Para isto
deverá retirar a lâmina de serra da ferramenta eléctrica e dar
umas leves pancadinhas na ferramenta eléctrica numa super­fície plana.

Pulverizar a fixação da lâmina de serra, regularmente, com
óleo penetrante (veja figura 16, página 193).

Controlar o rolo de guia regularmente. Se apresentar desgas­tes, deverá ser substituido por um serviço pós-venda autori­zado Bosch.

De vez em quando deverá lubrificar o rolo de guia (veja figura
17, página 193) com uma gota de óleo.

Serviço pós-venda e consultoria de
aplicação

O serviço pós-venda responde às suas perguntas a respeito
de serviços de reparação e de manutenção do seu produto,
assim como das peças sobressalentes. Desenhos explodidos
e informações sobre peças sobressalentes encontram-se em:

www.bosch-pt.com

A nossa equipa de consultoria de aplicação Bosch esclarecem
com prazer todas as suas dúvidas a respeito da compra, apli­cação e ajuste dos produtos e acessórios.

Para todas as questões e encomendas de peças sobressalen­tas é imprescindível indicar o número de produto de
10 dígitos como consta na placa de características da ferra­menta eléctrica.

Portugal

Robert Bosch LDA
Avenida Infante D. Henrique
Lotes 2E – 3E
1800 Lisboa
Para efectuar o seu pedido online de peças entre na página
www.ferramentasbosch.com.
Tel.: [phone]
Fax: [phone]

– 194 –196

Brasil

Robert Bosch Ltda.
Caixa postal 1195
13065-900 Campinas
Tel.: [phone]
www.bosch.com.br/contacto

Eliminação

Ferramentas eléctricas, acessórios e embalagens devem ser
enviados a uma reciclagem ecológica de matérias primas.

Não deitar ferramentas eléctricas no lixo doméstico!

Apenas países da União Europeia:

Sob reserva de alterações.

De acordo com a directiva européia
2012/19/UE para aparelhos eléctricos e
electrónicos velhos, e com as respectivas
realizações nas leis nacionais, as ferramen­tas eléctricas que não servem mais para a
utilização, devem ser enviadas separada­mente a uma reciclagem ecológica.

Italiano

Avvertenze generali di pericolo per
elettroutensili

AVVERTENZA

caso di mancato rispetto delle avvertenze di pericolo e delle
istruzioni operative si potrà creare il pericolo di scosse elettri­che, incendi e/o incidenti gravi.

Conservare tutte le avvertenze di pericolo e le istruzioni
operative per ogni esigenza futura.

Il termine «elettroutensile» utilizzato nelle avvertenze di peri­colo si riferisce ad utensili elettrici alimentati dalla rete (con li­nea di allacciamento) ed ad utensili elettrici alimentati a bat­teria (senza linea di allacciamento).

Sicurezza della postazione di lavoro

 Tenere la postazione di lavoro sempre pulita e ben illu-

minata. Il disordine oppure zone della postazione di lavoro

non illuminate possono essere causa di incidenti.

 Evitare d’impiegare l’elettroutensile in ambienti sogget-

ti al rischio di esplosioni nei quali si abbia presenza di li­quidi, gas o polveri infiammabili. Gli elettroutensili produ-

cono scintille che possono far infiammare la polvere o i gas.

Leggere tutte le avvertenze di pe­ricolo e le istruzioni operative. In

2 609 932 925 | (10.3.14) Bosch Power Tools

OBJ_BUCH-2000-003.book Page 33 Monday, March 10, 2014 12:47 PM

 Tenere lontani i bambini ed altre persone durante l’im-

piego dell’elettroutensile. Eventuali distrazioni potranno

comportare la perdita del controllo sull’elettroutensile.

Sicurezza elettrica

 La spina di allacciamento alla rete dell’elettroutensile

deve essere adatta alla presa. Evitare assolutamente di
apportare modifiche alla spina. Non impiegare spine
adattatrici assieme ad elettroutensili dotati di collega­mento a terra. Le spine non modificate e le prese adatte

allo scopo riducono il rischio di scosse elettriche.

 Evitare il contatto fisico con superfici collegate a terra,

come tubi, riscaldamenti, cucine elettriche e frigorife­ri. Sussiste un maggior rischio di scosse elettriche nel mo-

mento in cui il corpo è messo a massa.

 Custodire l’elettroutensile al riparo dalla pioggia o

dall’umidità. La penetrazione dell’acqua in un elettrouten-

sile aumenta il rischio di una scossa elettrica.

 Non usare il cavo per scopi diversi da quelli previsti

ed, in particolare, non usarlo per trasportare o per
appendere l’elettroutensile oppure per estrarre la spi­na dalla presa di corrente. Non avvicinare il cavo a fon­ti di calore, olio, spigoli taglienti e neppure a parti del­la macchina che siano in movimento. I cavi danneggiati

o aggrovigliati aumentano il rischio d’insorgenza di scosse
elettriche.

 Qualora si voglia usare l’elettroutensile all’aperto, im-

piegare solo ed esclusivamente cavi di prolunga che si­ano adatti per l’impiego all’esterno. L’uso di un cavo di

prolunga omologato per l’impiego all’esterno riduce il ri­schio d’insorgenza di scosse elettriche.

 Qualora non fosse possibile evitare di utilizzare l’elet-

troutensile in ambiente umido, utilizzare un interrutto­re di sicurezza. L’uso di un interruttore di sicurezza riduce

il rischio di una scossa elettrica.

Sicurezza delle persone

 È importante concentrarsi su ciò che si sta facendo e

maneggiare con giudizio l’elettroutensile durante le
operazioni di lavoro. Non utilizzare mai l’elettroutensi­le in caso di stanchezza oppure quando ci si trovi sotto
l’effetto di droghe, bevande alcoliche e medicinali. Un

attimo di distrazione durante l’uso dell’elettroutensile può
essere causa di gravi incidenti.

 Indossare sempre equipaggiamento protettivo indivi-

duale nonché occhiali protettivi. Indossando abbiglia-

mento di protezione personale come la maschera per pol­veri, scarpe di sicurezza che non scivolino, elmetto di
protezione oppure protezione acustica a seconda del tipo
e dell’applicazione dell’elettroutensile, si riduce il rischio di
incidenti.

 Evitare l’accensione involontaria dell’elettroutensile.

Prima di collegarlo alla rete di alimentazione elettrica
e/o alla batteria ricaricabile, prima di prenderlo oppure
prima di iniziare a trasportarlo, assicurarsi che l’elet­troutensile sia spento. Tenendo il dito sopra l’interruttore

mentre si trasporta l’elettroutensile oppure collegandolo
all’alimentazione di corrente con l’interruttore inserito, si

vengono a creare situazioni pericolose in cui possono veri­ficarsi seri incidenti.

 Prima di accendere l’elettroutensile togliere gli attrez-

zi di regolazione o la chiave inglese. Un accessorio oppu-

re una chiave che si trovi in una parte rotante della macchi­na può provocare seri incidenti.

 Evitare una posizione anomala del corpo. Avere cura di

mettersi in posizione sicura e di mantenere l’equilibrio
in ogni situazione. In questo modo è possibile controllare

meglio l’elettroutensile in caso di situazioni inaspettate.

 Indossare vestiti adeguati. Non indossare vestiti lar-

ghi, né portare bracciali e catenine. Tenere i capelli, i
vestiti ed i guanti lontani da pezzi in movimento. Vestiti

lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in
movimento.

 In caso fosse previsto il montaggio di dispositivi di

aspirazione della polvere e di raccolta, assicurarsi che
gli stessi siano collegati e che vengano utilizzati corret­tamente. L’utilizzo di un’aspirazione polvere può ridurre lo

svilupparsi di situazioni pericolose dovute alla polvere.

Trattamento accurato ed uso corretto degli
elettroutensili

 Non sottoporre la macchina a sovraccarico. Per il pro-

prio lavoro, utilizzare esclusivamente l’elettroutensile
esplicitamente previsto per il caso. Con un elettrouten-

sile adatt o si la vora in modo m iglio re e più sicur o nell’ ambi­to della sua potenza di prestazione.

 Non utilizzare mai elettroutensili con interruttori difet-

tosi. Un elettroutensile con l’interruttore rotto è pericoloso

e deve essere aggiustato.

 Prima di procedere ad operazioni di regolazione sulla

macchina, prima di sostituire parti accessorie oppure
prima di posare la macchina al termine di un lavoro,
estrarre sempre la spina dalla presa della corrente e/o
estrarre la batteria ricaricabile. Tale precauzione eviterà

che l’elettroutensile possa essere messo in funzione invo­lontariamente.

 Quando gli elettroutensili non vengono utilizzati, con-

servarli al di fuori del raggio di accesso di bambini. Non
fare usare l’elettroutensile a persone che non siano abi­tuate ad usarlo o che non abbiano letto le presenti istru­zioni. Gli elettroutensili sono macchine pericolose quando

vengono utilizzati da persone non dotate di sufficiente
esperienza.

 Eseguire la manutenzione dell’elettroutensile operan-

do con la dovuta diligenza. Accertarsi che le parti mobi­li della macchina funzionino perfettamente, che non
s’inceppino e che non ci siano pezzi rotti o danneggiati
al punto da limitare la funzione dell’elettroutensile
stesso. Prima di iniziare l’impiego, far riparare le parti
danneggiate. Numerosi incidenti vengono causati da elet-

troutensili la cui manutenzione è stata effettuata poco ac­curatamente.

 Mantenere gli utensili da taglio sempre affilati e puliti.

Gli utensili da taglio curati con particolare attenzione e con
taglienti affilati s’inceppano meno frequentemente e sono
più facili da condurre.

Italiano | 33

Bosch Power Tools 2 609 932 925 | (10.3.14)

OBJ_BUCH-2000-003.book Page 34 Monday, March 10, 2014 12:47 PM

34 | Italiano

 Utilizzare l’elettroutensile, gli accessori opzionali, gli

utensili per applicazioni specifiche ecc., sempre atte­nendosi alle presenti istruzioni. Così facendo, tenere
sempre presente le condizioni di lavoro e le operazioni
da eseguire. L’impiego di elettroutensili per usi diversi da

quelli consentiti potrà dar luogo a situazioni di pericolo.

Assistenza

 Fare riparare l’elettroutensile solo ed esclusivamente

da personale specializzato e solo impiegando pezzi di
ricambio originali. In tale maniera potrà essere salvaguar-

data la sicurezza dell’elettroutensile.

Indicazioni di sicurezza per seghetti
alternativi

 Tenere l’elettroutensile per le superfici isolate dell’im-

pugnatura qualora venissero effettuati lavori durante i
quali l’accessorio potrebbe venire a contatto con cavi
elettrici nascosti oppure con il cavo di alimentazione
dell’elettroutensile stesso. Il contatto con un cavo sotto

tensione può trasmettere la tensione anche alle parti me­talliche dell’elettroutensile, causando una scossa elettrica.

Ulteriori indicazioni di sicurezza ed
istruzioni operative

 Tenere le mani sempre lontane dalla zona operativa.

Mai afferrare con le mani la parte inferiore del pezzo in
lavorazione. Toccando la lama vi è un serio rischio di inci-

dente.

 Avvicinare l’elettroutensile alla superficie in lavorazio-

ne soltanto quando è in azione. In caso contrario vi è il pe-

ricolo di provocare un contraccolpo se l’utensile ad innesto
si inceppa nel pezzo in lavorazione.

 Accertarsi che durante l’operazione di taglio il piedino

sia ben posato. Una lama con un’angolatura impropria può

rompersi oppure provocare un contraccolpo.

 Una volta terminata l’operazione di lavoro, spegnere

l’elettroutensile ed estrarre la lama dal taglio eseguito
soltanto quando si sarà fermata completamente. In

questo modo si evita di provocare un contraccolpo e si può
posare l’elettroutensile senza nessun pericolo.

 Utilizzare esclusivamente lame integre ed in perfette

condizioni. Lame deformate oppure non affilate possono

rompersi, influenzare negativamente il taglio oppure cau­sare un contraccolpo.

 Dopo aver spento la macchina, non cercare di fermare

la lama esercitando pressione lateralmente. La lama

può subire dei danni, rompersi oppure provocare un con­traccolpo.

 Al fine di rilevare linee di alimentazione nascoste, uti-

lizzare adatte apparecchiature di ricerca oppure rivol­gersi alla locale società erogatrice. Un contatto con linee

elettriche può provocare lo sviluppo di incendi e di scosse
elettriche. Danneggiando linee del gas si può creare il peri­colo di esplosioni. Penetrando una tubazione dell’acqua si

provocano seri danni materiali oppure vi è il pericolo di
provocare una scossa elettrica.

 Assicurare il pezzo in lavorazione. Un pezzo in lavorazio-

ne può essere bloccato con sicurezza in posizione solo uti­lizzando un apposito dispositivo di serraggio oppure una
morsa a vite e non tenendolo con la semplice mano.

 Prima di posare l’elettroutensile, attendere sempre fi-

no a quando si sarà fermato completamente. L’accesso-

rio può incepparsi e comportare la perdita di controllo
dell’elettroutensile.

 Prima di qualunque intervento sull’elettroutensile

estrarre la spina di rete dalla presa.

 Non puntare il raggio luminoso contro persone o anima-

li e non guardare nel raggio luminoso, anche da grande
distanza.

 Controllare che la lama sia inserita correttamente. Una

lama allentata può cadere fuori dalla sede e ferire l’opera­tore.

 La lama non dovrebbe essere più lunga del necessario

per il taglio previsto. Per il taglio di curve strette utiliz­zare una lama stretta.

 Nel momento di espellere la lama, tenere l’elettrouten-

sile in modo che nessuna persona od animale possa es­sere ferito dalla lama espulsa.

 Polveri di materiali come vernici contenenti piombo,

alcuni tipi di legname, minerali e metalli possono
essere dannose per la salute e possono causare rea­zioni allergiche, malattie delle vie respiratorie e/o can­cro. Materiale contenente amianto deve essere lavorato

esclusivamente da personale specializzato.
– Utilizzare possibilmente un’aspirazione polvere adatta

– Provvedere per una buona aerazione del posto di lavoro.
– Si consiglia di portare una mascherina protettiva con

Osservare le norme in vigore nel Vostro paese per i mate­riali da lavorare.

 Evitare accumuli di polvere sul posto di lavoro. Le pol-

veri si possono incendiare facilmente.

 Osservare la tensione di rete! La tensione della rete

deve corrispondere a quella indicata sulla targhetta
dell’elettroutensile. Gli elettroutensili con l’indica­zione di 230 V possono essere collegati anche alla
rete di 220 V.

 Per risparmiare energia accendere l’elettroutensile solo se

lo stesso viene utilizzato.

 La protezione contro un riavviamento involontario im-

pedisce l’avviamento incontrollato dell’elettroutensile
dopo un’interruzione dell’alimentazione di corrente.

Per rimettere in funzione portare l’interruttore di avvio/ar­resto in posizione disinserita ed accendere di nuovo l’elet­troutensile.

 Il frontalino di protezione (vedi figura 15, pagina 192)

montato sulla carcassa impedisce di toccare acciden­talmente la lama durante l’operazione di lavoro e non
deve essere rimosso.

per il materiale.

classe di filtraggio P2.

2 609 932 925 | (10.3.14) Bosch Power Tools

OBJ_BUCH-2000-003.book Page 35 Monday, March 10, 2014 12:47 PM

 Prima di tagliare legno, pannelli di masonite, materiali

da costruzione ecc. controllare gli stessi in merito alla
presenza di corpi estranei come chiodi, viti o altro ed
eventualmente rimuoverli.

 Seguendo il procedimento di taglio dal centro possono

essere lavorati solamente materiali teneri come legno,
cartongesso o simili. Per tagli dal centro utilizzare sola­mente lame corte.

 La protezione metallica del piedino impedisce la graf-

fiatura del piedino di plastica, in modo particolare du­rante il taglio di metallo.

 Adattare le regolazioni dell’elettroutensile al relativo

impiego. Ridurre, ad es. in caso di lavorazione di metal­lo oppure in caso di tagli curvi stretti, il numero di corse
ed oscillazione.

 In caso di pezzi in lavorazione di piccolo spessore o di

piccole dimensioni utilizzare sempre un stabile base di
sostegno oppure un tavolo per troncare multiuso (ac­cessorio opzionale).

 In caso di condizioni di impiego estreme utilizzare sem-

pre un impianto di aspirazione. Soffiare spesso sulle fe­ritoie di ventilazione e preinstallare un interruttore di
sicurezza per correnti di guasto (FI). In caso di lavorazio-

ne di metalli è possibile che si depositi polvere conduttrice
all’interno dell’elettroutensile. L’isolamento di protezione
dell’elettroutensile può esserne pregiudicato.

Simbolo Significato

Italiano | 35

Mettere i guanti di protezione

Informazione supplementare

Direzione di movimento

Direzione di reazione

Prossima operazione

Dispositivo soffiatrucioli

Aspirazione

Angolo obliquo

Simboli

I simboli sotto indicati sono necessari alla lettura ed alla com­prensione delle istruzioni d’uso. È importante conoscere be­ne i simboli ed il rispettivo significato. Un’interpretazione cor­retta dei simboli contribuisce ad utilizzare meglio ed in modo
più sicuro l’elettroutensile.

Simbolo Significato

GST 160 CE: Seghetto alternativo
con elettronica costante

area marcata in grigio: impugnatura
(superficie di presa isolata)

GST 160 BCE: Seghetto alternativo
con elettronica costante ed impu­gnatura a staffa

area marcata in grigio: impugnatura
(superficie di presa isolata)

Leggere tutte le avvertenze di peri­colo e le istruzioni operative

Prima di tutti gli interventi all’elettro­utensile staccare la spina dalla presa
di corrente

Bosch Power Tools 2 609 932 925 | (10.3.14)

Numero di corse basso/velocità

Numero di corse alto/velocità

Accensione

Spegnimento

Bloccare l’interruttore di avvio/
arresto

Luce di lavoro

Operazione vietata

Risultato corretto

Tagliare esercitando una pressione
moderata per ottenere un risultato
di taglio ottimale e preciso.

In caso di taglio di metallo applicare
lungo la linea di taglio refrigerante o
lubrificante

OBJ_BUCH-2000-003.book Page 36 Monday, March 10, 2014 12:47 PM

36 | Italiano

Simbolo Significato

Codice prodotto (a 10 cifre)

P

1

n

0

/II Simbolo per classe di protezione II

L

pA

L

wA

K Insicurezza della misura
a

h

Potenza nominale assorbita
Numero di corse a vuoto
Max. profondità di taglio

Legname

Alluminio

Metallo

Pannello di masonite

Peso in funzione della
EPTA-Procedure 01/2003

(isolato completamente)
Livello di pressione acustica
Livello di potenza sonora

Valore complessivo delle oscillazioni
Impugnatura

Testata di azionamento

Volume di fornitura

Seghetto alternativo, dispositivo antistrappo e kit di aspira­zione.
Protezione metallica del piedino, utensile ed altri accessori il­lustrati o descritti non fanno parte del volume di fornitura
standard.

L’accessorio completo è contenuto nel nostro programma ac­cessori.

Uso conforme alle norme

In caso di appoggi fissi, la macchina è idonea per l’esecuzione
di tagli di troncatura e di tagli dal pieno nel legno, in materie
plastiche, nel metallo, nella piastra ceramica e nella gomma.
Essa è adatta per tagli diritti e curvi con un angolo obliquo fino
a 45° . Osservare sempre le indicazioni relative alle lame.

L’illuminazione di questo elettroutensile è concepita per illu­minare l’area di lavoro dell’elettroutensile stesso e non è adat­ta per illuminare l’ambiente domestico.

Dati tecnici

I dati tecnici del prodotto sono indicati nella tabella a
pagina 183.

I dati sono validi per una tensione nominale [U] di 230 V. In
caso di tensioni differenti e di modelli specifici dei paesi di
impiego, questi dati possono variare.

Dichiarazione di conformità

Dichiariamo sotto la nostra piena responsabilità che il pro­dotto, descritto nella sezione «Dati tecnici», è conforme alle
seguenti norme o ai seguenti documenti normativi: EN 60745
secondo le prescrizioni delle Direttive 2009/125/CE
(Disposizione 1194/2012), 2011/65/UE, 2004/108/CE,
2006/42/CE.

Fascicolo tecnico (2006/42/CE) presso:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen

Henk Becker
Executive Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 22.05.2013

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

Informazioni sulla rumorosità e sulla
vibrazione

I valori di misura del prodotto sono indicati nella tabella a
pagina 183.

Valori complessivi di rumorosità ed oscillazioni (somma vetto­riale in tre direzioni) misurati conformemente alla norma
EN 60745.

Il livello di vibrazioni indicato nelle presenti istruzioni è stato
rilevato seguendo una procedura di misurazione conforme al­la norma EN 60745 e può essere utilizzato per confrontare gli
elettroutensili. Lo stesso è idoneo anche per una valutazione
temporanea della sollecitazione da vibrazioni.
Il livello di vibrazioni indicato rappresenta gli impieghi princi­pali dell’elettroutensile. Qualora l’elettroutensile venisse uti­lizzato tuttavia per altri impieghi, con accessori e utensili da
innesto differenti oppure con manutenzione insufficiente, il li­vello di vibrazioni può differire. Questo può aumentare sensi­bilmente la sollecitazione da vibrazioni per l’intero periodo di
tempo operativo.
Per una valutazione precisa della sollecitazione da vibrazioni
bisognerebbe considerare anche i tempi in cui l’apparecchio
è spento oppure è acceso ma non è utilizzato effettivamente.
Questo può ridurre chiaramente la sollecitazione da vibrazio­ni per l’intero periodo operativo.
Adottare misure di sicurezza supplementari per la protezione
dell’operatore dall’effetto delle vibrazioni come p.es.: manu­tenzione dell’elettroutensile e degli accessori, mani calde, or­ganizzazione dello svolgimento del lavoro.

2 609 932 925 | (10.3.14) Bosch Power Tools

OBJ_BUCH-2000-003.book Page 37 Monday, March 10, 2014 12:47 PM

Italiano | 37

Montaggio ed uso

La tabella che segue illustra gli scopi delle operazioni per il montaggio ed il funzionamento dell’elettroutensile. Le istruzioni degli
scopi delle operazioni vengono illustrate nella figura indicata. A seconda del tipo dell’impiego sono necessarie combinazioni dif­ferenti delle istruzioni. Osservare le indicazioni di sicurezza.

Scopo dell’operazione Figura Osservare Pagina

Inserimento della lama

1 184

Smontaggio della lama

Attivazione del dispositivo soffia­trucioli

Collegamento dell’aspirazione

Impostazione dell’angolo obliquo

Montaggio della protezione metallica
del piedino

Montaggio del dispositivo anti­strappo

Regolazione dell’oscillazione

2 184

3 184

4 185 –186

5 186 –187

6 187

7 188

8 188

Regolazione della preselezione del
numero di corse

Accensione/spegnimento dell’elet­troutensile

Avvicinamento dell’elettroutensile al
pezzo in lavorazione solo quando è
acceso

Bosch Power Tools 2 609 932 925 | (10.3.14)

9 189

10 189 –190

11 190

OBJ_BUCH-2000-003.book Page 38 Monday, March 10, 2014 12:47 PM

38 | Nederlands

Scopo dell’operazione Figura Osservare Pagina

Accensione/spegnimento della luce
di lavoro

Lubrificazione in caso di lavorazione
di metallo

Taglio dal centro

12 191

13 191

14 192

Selezione accessori

Manutenzione e pulizia

 Tenere l’elettroutensile, le fessure di ventilazione ed il

mandrino portautensile puliti per poter lavorare bene
ed in modo sicuro.

Qualora si rendesse necessaria una sostituzione del cavo di
collegamento, la stessa deve essere effettuata dalla Bosch
oppure da un centro di assistenza clienti autorizzato per elet­troutensili Bosch per evitare pericoli per la sicurezza.

Pulire ad intervalli regolari l’alloggiamento lama. A tal fine,
estrarre la lama dall’elettroutensile e battere leggermente
l’elettroutensile su un piano orizzontale.

Spruzzare regolarmente l’alloggiamento lama con olio pene­trante (vedi figura 16, pagina 193).

Controllare il rullo di guida
se essere usurato, deve essere sostituito da un punto di assi­stenza autorizzato per gli elettroutensili Bosch.

Di tanto in tanto lubrificare il rullo di guida con una goccia
d’olio (vedi figura 17, pagina 193).

ad intervalli regolari. In caso doves-

Assistenza clienti e consulenza
impieghi

Il servizio di assistenza risponde alle Vostre domande relative
alla riparazione ed alla manutenzione del Vostro prodotto
nonché concernenti le parti di ricambio. Disegni in vista
esplosa ed informazioni relative alle parti di ricambio sono
consultabili anche sul sito:

www.bosch-pt.com

Il team Bosch che si occupa della consulenza impieghi vi aiu­terà in caso di domande relative ai nostri prodotti ed ai loro
accessori.

In caso di richieste o di ordinazione di pezzi di ricambio, co­municare sempre il codice prodotto a 10 cifre riportato sulla
targhetta di fabbricazione dell’elettroutensile!

Italia

Officina Elettroutensili
Robert Bosch S.p.A.
Corso Europa, ang. Via Trieste 20
20020 LAINATE (MI)
Tel.: [phone]
Fax: [phone]
Fax: [phone]
E-Mail: [e-mail]

– 194 –196

Svizzera

Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Smaltimento

Avviare ad un riciclaggio rispettoso dell’ambiente gli imballag­gi, gli elettroutensili e gli accessori dismessi.

Non gettare elettroutensili dismessi tra i rifiuti domestici!

Solo per i Paesi della CE:

Conformemente alla direttiva europea
2012/19/UE sui rifiuti di apparecchiature
elettriche ed elettroniche ed all’attuazione
del recepimento nel diritto nazionale, gli
elettroutensili diventati inservibili devono
essere raccolti separatamente ed essere in­viati ad una riutilizzazione ecologica.

Con ogni riserva di modifiche tecniche.

Nederlands

Algemene veiligheidswaarschuwin­gen voor elektrische gereedschappen

WAARSCHUWING

schriften. Als de waarschuwingen en voorschriften niet
worden opgevolgd, kan dit een elektrische schok, brand of
ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor
toekomstig gebruik.

Het in de waarschuwingen gebruikte begrip „elektrisch ge­reedschap” heeft betrekking op elektrische gereedschappen
voor gebruik op het stroomnet (met netsnoer) en op elektri­sche gereedschappen voor gebruik met een accu (zonder net­snoer).

Veiligheid van de werkomgeving

 Houd uw werkomgeving schoon en goed verlicht. Een

rommelige of onverlichte werkomgeving kan tot ongeval­len leiden.

Lees alle veiligheidswaar­schuwingen en alle voor-

2 609 932 925 | (10.3.14) Bosch Power Tools

OBJ_BUCH-2000-003.book Page 39 Monday, March 10, 2014 12:47 PM

Nederlands | 39

 Werk met het elektrische gereedschap niet in een om-

geving met explosiegevaar waarin zich brandbare
vloeistoffen, brandbare gassen of brandbaar stof be­vinden. Elektrische gereedschappen veroorzaken vonken

die het stof of de dampen tot ontsteking kunnen brengen.

 Houd kinderen en andere personen tijdens het gebruik

van het elektrische gereedschap uit de buurt. Wanneer

u wordt afgeleid, kunt u de controle over het gereedschap
verliezen.

Elektrische veiligheid

 De aansluitstekker van het elektrische gereedschap

moet in het stopcontact passen. De stekker mag in
geen geval worden veranderd. Gebruik geen adapter­stekkers in combinatie met geaarde elektrische ge­reedschappen. Onveranderde stekkers en passende

stopcontacten beperken het risico van een elektrische
schok.

 Voorkom aanraking van het lichaam met geaarde op-

pervlakken, bijvoorbeeld van buizen, verwarmingen,
fornuizen en koelkasten. Er bestaat een verhoogd risico

door een elektrische schok wanneer uw lichaam geaard is.

 Houd het gereedschap uit de buurt van regen en vocht.

Het binnendringen van water in het elektrische gereed­schap vergroot het risico van een elektrische schok.

 Gebruik de kabel niet voor een verkeerd doel, om het

elektrische gereedschap te dragen of op te hangen of
om de stekker uit het stopcontact te trekken. Houd de
kabel uit de buurt van hitte, olie, scherpe randen en be­wegende gereedschapdelen. Beschadigde of in de war

geraakte kabels vergroten het risico van een elektrische
schok.

 Wanneer u buitenshuis met elektrisch gereedschap

werkt, dient u alleen verlengkabels te gebruiken die
voor gebruik buitenshuis zijn goedgekeurd. Het gebruik

van een voor gebruik buitenshuis geschikte verlengkabel
beperkt het risico van een elektrische schok.

 Als het gebruik van het elektrische gereedschap in

een vochtige omgeving onvermijdelijk is, dient u een
aardlekschakelaar te gebruiken. Het gebruik van een

aardlekschakelaar vermindert het risico van een elektri­sche schok.

Veiligheid van personen

 Wees alert, let goed op wat u doet en ga met verstand

te werk bij het gebruik van het elektrische gereed­schap. Gebruik geen elektrisch gereedschap wanneer
u moe bent of onder invloed staat van drugs, alcohol of
medicijnen. Een moment van onoplettendheid bij het ge-

bruik van het elektrische gereedschap kan tot ernstige ver­wondingen leiden.

 Draag persoonlijke beschermende uitrusting. Draag

altijd een veiligheidsbril. Het dragen van persoonlijke

beschermende uitrusting zoals een stofmasker, slipvaste
werkschoenen, een veiligheidshelm of gehoorbescher­ming, afhankelijk van de aard en het gebruik van het elek­trische gereedschap, vermindert het risico van verwondin­gen.

Bosch Power Tools 2 609 932 925 | (10.3.14)

 Voorkom per ongeluk inschakelen. Controleer dat het

elektrische gereedschap uitgeschakeld is voordat u de
stekker in het stopcontact steekt of de accu aansluit en
voordat u het gereedschap oppakt of draagt. Wanneer u

bij het dragen van het elektrische gereedschap uw vinger
aan de schakelaar hebt of wanneer u het gereedschap in­geschakeld op de stroomvoorziening aansluit, kan dit tot
ongevallen leiden.

 Verwijder instelgereedschappen of schroefsleutels

voordat u het elektrische gereedschap inschakelt. Een

instelgereedschap of sleutel in een draaiend deel van het
gereedschap kan tot verwondingen leiden.

 Voorkom een onevenwichtige lichaamshouding. Zorg

ervoor dat u stevig staat en steeds in evenwicht blijft.

Daardoor kunt u het elektrische gereedschap in onver­wachte situaties beter onder controle houden.

 Draag geschikte kleding. Draag geen loshangende kle-

ding of sieraden. Houd haren, kleding en handschoe­nen uit de buurt van bewegende delen. Loshangende

kleding, lange haren en sieraden kunnen door bewegende
delen worden meegenomen.

 Wanneer stofafzuigings- of stofopvangvoorzieningen

kunnen worden gemonteerd, dient u zich ervan te ver­zekeren dat deze zijn aangesloten en juist worden ge­bruikt. Het gebruik van een stofafzuiging beperkt het ge-

vaar door stof.

Zorgvuldige omgang met en zorgvuldig gebruik
van elektrische gereedschappen

 Overbelast het gereedschap niet. Gebruik voor uw

werkzaamheden het daarvoor bestemde elektrische
gereedschap. Met het passende elektrische gereedschap

werkt u beter en veiliger binnen het aangegeven capaci­teitsbereik.

 Gebruik geen elektrisch gereedschap waarvan de

schakelaar defect is. Elektrisch gereedschap dat niet

meer kan worden in- of uitgeschakeld, is gevaarlijk en moet
worden gerepareerd.

 Trek de stekker uit het stopcontact of neem de accu uit

het elektrische gereedschap voordat u het gereed­schap instelt, toebehoren wisselt of het gereedschap
weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld

starten van het elektrische gereedschap.

 Bewaar niet-gebruikte elektrische gereedschappen

buiten bereik van kinderen. Laat het gereedschap niet
gebruiken door personen die er niet mee vertrouwd
zijn en deze aanwijzingen niet hebben gelezen. Elektri-

sche gereedschappen zijn gevaarlijk wanneer deze door
onervaren personen worden gebruikt.

 Verzorg het elektrische gereedschap zorgvuldig.

Controleer of bewegende delen van het gereedschap
correct functioneren en niet vastklemmen en of
onderdelen zodanig gebroken of beschadigd zijn dat
de werking van het elektrische gereedschap nadelig
wordt beïnvloed. Laat deze beschadigde onderdelen
voor het gebruik repareren. Veel ongevallen hebben

hun oorzaak in slecht onderhouden elektrische gereed­schappen.

OBJ_BUCH-2000-003.book Page 40 Monday, March 10, 2014 12:47 PM

40 | Nederlands

 Houd snijdende inzetgereedschappen scherp en

schoon. Zorgvuldig onderhouden snijdende inzetgereed-

schappen met scherpe snijkanten klemmen minder snel
vast en zijn gemakkelijker te geleiden.

 Gebruik elektrisch gereedschap, toebehoren, inzetge-

reedschappen en dergelijke volgens deze aanwijzin­gen. Let daarbij op de arbeidsomstandigheden en de
uit te voeren werkzaamheden. Het gebruik van elektri-

sche gereedschappen voor andere dan de voorziene toe­passingen kan tot gevaarlijke situaties leiden.

Service

 Laat het elektrische gereedschap alleen repareren

door gekwalificeerd en vakkundig personeel en alleen
met originele vervangingsonderdelen. Daarmee wordt

gewaarborgd dat de veiligheid van het gereedschap in
stand blijft.

Veiligheidsvoorschriften voor decou­peerzagen

 Houd het gereedschap aan de geïsoleerde greepvlak-

ken vast als u werkzaamheden uitvoert waarbij het in­zetgereedschap verborgen stroomleidingen of de ei­gen stroomkabel kan raken. Contact met een onder

spanning staande leiding kan ook metalen delen van het
gereedschap onder spanning zetten en tot een elektrische
schok leiden.

Overige veiligheidsvoorschriften en
tips voor de werkzaamheden

 Houd uw handen uit de buurt van de plaats waar wordt

gezaagd. Grijp niet onder het werkstuk. Bij aanraking

van het zaagblad bestaat verwondingsgevaar.

 Beweeg het elektrische gereedschap alleen ingescha-

keld naar het werkstuk. Anders bestaat er gevaar voor

een terugslag als het inzetgereedschap in het werkstuk
vasthaakt.

 Let erop dat de voetplaat

schuin zaagblad kan breken of tot een terugslag leiden.

 Schakel het elektrische gereedschap na beëindiging

van de werkzaamheden uit en trek het zaagblad pas uit
de zaagsnede nadat het gereedschap tot stilstand is ge­komen. Zo voorkomt u een terugslag en kunt u het elektri-

sche gereedschap veilig neerleggen.

 Gebruik alleen onbeschadigde zaagbladen die hele-

maal in orde zijn. Verbogen of niet-scherpe zaagbladen

kunnen breken, het zagen negatief beïnvloeden of een te­rugslag veroorzaken.

 Rem het zaagblad na het uitschakelen niet af door er

aan de zijkant tegen te drukken. Anders kan het zaag-

blad beschadigd worden, breken of een terugslag veroor­zaken.

 Gebruik een geschikt detectieapparaat om verborgen

stroom-, gas- of waterleidingen op te sporen of raad­pleeg het plaatselijke energie- of waterleidingbedrijf.

bij het zagen stabiel ligt. Een

Contact met elektrische leidingen kan tot brand of een
elektrische schok leiden. Beschadiging van een gasleiding
kan tot een explosie leiden. Breuk van een waterleiding
veroorzaakt materiële schade en kan een elektrische
schok veroorzaken.

 Zet het werkstuk vast. Een met spanvoorzieningen of een

bankschroef vastgehouden werkstuk wordt beter vastge­houden dan u met uw hand kunt doen.

 Wacht tot het elektrische gereedschap tot stilstand is

gekomen voordat u het neerlegt. Het inzetgereedschap

kan vasthaken en dit kan tot het verlies van de controle
over het elektrische gereedschap leiden.

 Trek altijd voor werkzaamheden aan het elektrische

gereedschap de stekker uit het stopcontact.

 Richt de lichtstraal niet op personen of dieren en kijk

zelf niet in de lichtstraal, ook niet vanaf een grote af­stand.

 Controleer of het zaagblad stevig vastzit. Een los zaag-

blad kan uit de zaaghouder vallen en kan u verwonden.

 Het zaagblad mag niet langer zijn dan nodig is voor de

gewenste zaagsnede. Gebruik voor het zagen van nau­we bochten een smal zaagblad.

 Houd het elektrische gereedschap bij het uitwerpen

van het zaagblad zo, dat er geen personen of dieren ge­wond worden door het uitgeworpen zaagblad.

 Stof van materialen zoals loodhoudende verf, enkele

houtsoorten, mineralen en metaal kunnen schadelijk
voor de gezondheid zijn en tot allergische reacties,
luchtwegaandoeningen en/of kanker leiden. Asbest-

houdend materiaal mag alleen door daartoe bevoegde vak­mensen worden bewerkt.

– Gebruik indien mogelijk een voor het materiaal geschik-

– Zorg voor een goede ventilatie van de werkplek.
– Er wordt geadviseerd om een ademmasker met filter-

Neem de in uw land geldende voorschriften voor de te
bewerken materialen in acht.

 Voorkom ophoping van stof op de werkplek. Stof kan

gemakkelijk ontbranden.

 Let op de netspanning! De spanning van de stroombron

moet overeenkomen met de gegevens op het type­plaatje van het elektrische gereedschap. Met 230 V
aangeduide elektrische gereedschappen kunnen ook
met 220 V worden gebruikt.

 Om energie te besparen, schakelt u het elektrische gereed-

schap alleen in wanneer u het gebruikt.

 De nulspanningsbeveiliging voorkomt ongecontro-

leerd starten van het elektrische gereedschap na een
onderbreking van de stroomtoevoer. Als u het elektri-

sche gereedschap opnieuw wilt inschakelen, zet u de
aan/ uit-s chake laar in de uit geschakelde stand en schakelt
u het gereedschap opnieuw in.

 De op het machinehuis aangebrachte beschermbeugel

(zie afbeelding 15, pagina 192) voorkomt onbedoeld
aanraken van het zaagblad tijdens de werkzaamheden
en mag niet worden verwijderd.

te stofafzuiging.

klasse P2 te dragen.

2 609 932 925 | (10.3.14) Bosch Power Tools

OBJ_BUCH-2000-003.book Page 41 Monday, March 10, 2014 12:47 PM

 Controleer vóór het begin van de zaagwerkzaamheden

hout, spaanplaat, bouwmaterialen enz. op voorwerpen
zoals spijkers, schroeven en dergelijke, en verwijder
deze indien nodig.

 Alleen zachte materialen zoals hout en gipskarton mo-

gen invallend worden gezaagd. Gebruik voor invallend
zagen alleen korte zaagbladen.

 De metalen overschoen voorkomt bekrassen van de

kunststof voetplaat, vooral bij het zagen van metaal.

 Pas de instellingen van het elektrische gereedschap

aan de toepassing aan. Beperk het aantal zaagbewe­gingen en de pendelbeweging bijvoorbeeld bij het be­werken van metaal en bij het zagen in nauwe bochten.

 Gebruik bij het bewerken van kleine of dunne werk-

stukken altijd een stabiele ondergrond of een zaagtafel
(toebehoren).

 Gebruik onder extreme gebruiksomstandigheden

indien mogelijk altijd een afzuiginstallatie. Blaas de
ventilatieopeningen regelmatig schoon en sluit het
gereedschap aan via een aardlekschakelaar. Tijdens

het bewerken van metalen kan geleidend stof in het elektri­sche gereedschap terechtkomen. Daardoor kan de veilig­heidsisolatie van het elektrische gereedschap worden
geschaad.

Symbool Betekenis

Nederlands | 41

Extra informatie

Bewegingsrichting

Reactierichting

Volgende handelingsstap

Spanenblaasvoorziening

Afzuiging

Verstekhoek

Symbolen

De volgende symbolen zijn van betekenis voor het lezen en
begrijpen van de gebruiksaanwijzing. Zorg ervoor dat u de
symbolen en hun betekenis herkent. Het juiste begrip van de
symbolen helpt u het elektrische gereedschap goed en veilig
te gebruiken.

Symbool Betekenis

GST 160 CE: Decoupeerzaag met
constant-electronic

Grijs gemarkeerd gebied: Hand­greep (geïsoleerd greepvlak)

GST 160 BCE: Decoupeerzaag met
constant-electronic en beugelgreep

Grijs gemarkeerd gebied: Hand­greep (geïsoleerd greepvlak)

Lees alle veiligheidsvoorschriften en
aanwijzingen

Trek altijd vóór werkzaamheden aan
het elektrische gereedschap de net­stekker uit het stopcontact

Draag werkhandschoenen

Klein aantal zaagbewegingen/
snelheid

Groot aantal zaagbewegingen/
snelheid

Inschakelen

Uitschakelen

Aan/uit-schakelaar vastzetten

Werklamp

Verboden handeling

Juist resultaat

Zaag met matige druk om een opti­maal en nauwkeurig zaagresultaat te
bereiken.

Breng bij het zagen van metaal langs
de zaaglijn koel- resp. smeermiddel
aan

Zaaknummer (10 posities)

Bosch Power Tools 2 609 932 925 | (10.3.14)

OBJ_BUCH-2000-003.book Page 42 Monday, March 10, 2014 12:47 PM

42 | Nederlands

Symbool Betekenis

P

1

n

0

/II Symbool voor beschermingsklas-

L

pA

L

wA

KOnzekerheid
a

h

Opgenomen vermogen
Onbelast aantal slagen
Max. zaagdiepte

Hout

Aluminium

Metaal

Spaanplaat

Gewicht volgens
EPTA-Procedure 01/2003

se II (volledig geïsoleerd)
Geluidsdrukniveau
Geluidsvermogenniveau

Totale trillingswaarde
Handgreep

Machinekop

Meegeleverd

Decoupeerzaag, antisplinterplaatje en afzuigset.
Metalen overschoen, inzetgereedschap en overig afgebeeld
of beschreven toebehoren worden niet standaard meegele­verd.

Het volledige toebehoren vindt u in ons toebehorenpro­gramma.

Gebruik volgens bestemming

Het gereedschap is bestemd voor het met vaste steun schul­pen en het zagen van uitsparingen in hout, kunststof, metaal,
keramiekplaten en rubber. De machine is geschikt om recht
en in bochten te zagen met een verstekhoek tot 45° . De ad­viezen voor zaagbladen moeten in acht worden genomen.

Het licht van dit elektrische gereedschap is bestemd om het
directe werkbereik van het elektrische gereedschap te ver­lichten en is niet geschikt voor ruimteverlichting in het huis­houden.

Technische gegevens

De technische gegevens van het product staan vermeld in de
tabel op pagina 183.

De gegevens gelden voor nominale spanningen [U] 230 V. Bij
afwijkende spanningen en bij per land verschillende uitvoe­ringen kunnen deze gegevens afwijken.

Conformiteitsverklaring

We verklaren op onze verantwoordelijkheid dat het onder
„Technische gegevens” beschreven product met de volgende
normen of normatieve documenten overeenstemt: EN 60745
conform de bepalingen van de richtlijnen 2009/125/EG
(verordening 1194/2012), 2011/65/EU, 2004/108/EG,
2006/42/EG.

Technisch dossier (2006/42/EG) bij:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen

Henk Becker
Executive Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 22.05.2013

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

Informatie over geluid en trillingen

De meetwaarden van het product staan vermeld in de tabel
op pagina 183.

Geluids- en totale trillingswaarden (vectorsom van drie rich­tingen) bepaald volgens EN 60745.

Het in deze gebruiksaanwijzing vermelde trillingsniveau is ge­meten met een volgens EN 60745 genormeerde meetmetho­de en kan worden gebruikt om elektrische gereedschappen
met elkaar te vergelijken. Het is ook geschikt voor een voorlo­pige inschatting van de trillingsbelasting.
Het aangegeven trillingsniveau representeert de voornaam­ste toepassingen van het elektrische gereedschap. Als echter
het elektrische gereedschap wordt gebruikt voor andere toe­passingen, met verschillende accessoire, met afwijkende in­zetgereedschappen of onvoldoende onderhoud, kan het tril­lingsniveau afwijken. Dit kan de trillingsbelasting gedurende
de gehele arbeidsperiode duidelijk verhogen.
Voor een nauwkeurige schatting van de trillingsbelasting
moet ook rekening worden gehouden met de tijd waarin het
gereedschap uitgeschakeld is, of waarin het gereedschap wel
loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillings­belasting gedurende de gehele arbeidsperiode duidelijk ver­minderen.
Leg aanvullende veiligheidsmaatregelen ter bescherming van
de bediener tegen het effect van trillingen vast, zoals: Onder­houd van elektrische gereedschappen en inzetgereedschap­pen, warm houden van de handen, organisatie van het ar­beidsproces.

2 609 932 925 | (10.3.14) Bosch Power Tools

OBJ_BUCH-2000-003.book Page 43 Monday, March 10, 2014 12:47 PM

Nederlands | 43

Montage en gebruik

De volgende tabel toont de handelingsdoelen voor montage en gebruik van het elektrische gereedschap. De aanwijzingen van de
handelingsdoelen worden in de aangegeven afbeelding getoond. Naargelang de aard van de toepassing zijn verschillende com­binaties van de aanwijzingen vereist. Neem de veiligheidsvoorschriften in acht.

Handelingsdoel Afbeelding Neem het volgende in acht Pagina

Zaagblad inzetten

1 184

Zaagblad uitwerpen

Spanenblaasvoorziening inscha­kelen

Afzuiging aansluiten

Verstekhoek instellen

Metalen overschoen monteren

Antisplinterplaatje monteren

Pendelbeweging instellen

2 184

3 184

4 185 –186

5 186 –187

6 187

7 188

8 188

Vooraf instelbaar aantal zaagbe­wegingen instellen

Elektrisch gereedschap in- en
uitschakelen

Elektrisch gereedschap alleen inge­schakeld naar het werkstuk bewegen

Werklamp in- en uitschakelen

Bosch Power Tools 2 609 932 925 | (10.3.14)

9 189

10 189 –190

11 190

12 191

ADVARSEL

OBJ_BUCH-2000-003.book Page 44 Monday, March 10, 2014 12:47 PM

44 | Dansk

Handelingsdoel Afbeelding Neem het volgende in acht Pagina

Smering bij het bewerken van
metaal

Invallend zagen

13 191

14 192

Toebehoren kiezen

Onderhoud en reiniging

 Houd het elektrische gereedschap, de ventilatieope-

ningen en de gereedschapopname schoon om goed en
veilig te werken.

Als de aansluitkabel moet worden vervangen, moeten deze
werkzaamheden door Bosch of een erkende klantenservice
voor Bosch elektrische gereedschappen worden uitgevoerd
om veiligheidsrisico’s te voorkomen.

Reinig de zaagbladopname regelmatig. Neem daarvoor het
zaagblad uit het elektrische gereedschap en klop het gereed­schap licht op een egaal oppervlak uit.

Spuit regelmatig kruipolie op de zaagbladopname (zie
afbeelding 16, pagina 193).

Controleer het steunwiel
ten is, moet het door een erkende Bosch-klantenservice wor­den vervangen.

Smeer de geleidingsrol af en toe met een druppel olie (zie
afbeelding 17, pagina 193).

regelmatig. Als het steunwiel versle-

Klantenservice en gebruiksadviezen

Onze klantenservice beantwoordt uw vragen over reparatie
en onderhoud van uw product en over vervangingsonderde­len. Explosietekeningen en informatie over vervangingson­derdelen vindt u ook op:

www.bosch-pt.com

Het Bosch-team voor gebruiksadviezen helpt u graag bij vra­gen over onze producten en toebehoren.

Vermeld bij vragen en bestellingen van vervangingsonderde­len altijd het uit tien cijfers bestaande productnummer vol­gens het typeplaatje van het elektrische gereedschap.

Nederland

Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

België

Tel.: [phone]
Fax: [phone]
E-mail: [e-mail]

Afvalverwijdering

Elektrische gereedschappen, toebehoren en verpakkingen
moeten op een voor het milieu verantwoorde wijze worden
hergebruikt.

Gooi elektrische gereedschappen niet bij het huisvuil.

– 194 –196

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2012/19/EU
betreffende elektrische en elektronische
oude apparaten en de omzetting van de
richtlijn in nationaal recht moeten niet meer
bruikbare elektrische gereedschappen
apart worden ingezameld en op een voor
het milieu verantwoorde wijze worden her­gebruikt.

Wijzigingen voorbehouden.

Dansk

Generelle sikkerhedsinstrukser til
el-værktøj

Læs alle sikkerhedsinstrukser og an­visninger. I tilfælde af manglende over-

holdelse af sikkerhedsinstrukserne og anvisningerne er der ri­siko for elektrisk stød, brand og/eller alvorlige kvæstelser.

Opbevar alle sikkerhedsinstrukser og anvisninger til se­nere brug.

Det i sikkerhedsinstrukserne benyttede begreb „el-værktøj“
refererer til netdrevet el-værktøj (med netkabel) og akkudre­vet el-værktøj (uden netkabel).

Sikkerhed på arbejdspladsen

 Sørg for, at arbejdsområdet er rent og rigtigt belyst.

Uorden eller uoplyste arbejdsområder øger faren for
uheld.

 Brug ikke el-værktøjet i eksplosionsfarlige omgivelser,

hvor der findes brændbare væsker, gasser eller støv.

El-værktøj kan slå gnister, der kan antænde støv eller
dampe.

 Sørg for, at andre personer og ikke mindst børn holdes

væk fra arbejdsområdet, når maskinen er i brug. Hvis

man distraheres, kan man miste kontrollen over maskinen.

Elektrisk sikkerhed

 El-værktøjets stik skal passe til kontakten. Stikket må

under ingen omstændigheder ændres. Brug ikke adap­terstik sammen med jordforbundet el-værktøj. Uæn-

drede stik, der passer til kontakterne, nedsætter risikoen
for elektrisk stød.

2 609 932 925 | (10.3.14) Bosch Power Tools

OBJ_BUCH-2000-003.book Page 45 Monday, March 10, 2014 12:47 PM

 Undgå kropskontakt med jordforbundne overflader

som f.eks. rør, radiatorer, komfurer og køleskabe.

Hvis din krop er jordforbundet, øges risikoen for elektrisk
stød.

 Maskinen må ikke udsættes for regn eller fugt. Ind-

trængning af vand i et el-værktøj øger risikoen for elektrisk
stød.

 Brug ikke ledningen til formål, den ikke er beregnet til

(f.eks. må man aldrig bære el-værktøjet i ledningen,
hænge el-værktøjet op i ledningen eller rykke i lednin­gen for at trække stikket ud af kontakten). Beskyt led­ningen mod varme, olie, skarpe kanter eller maskinde­le, der er i bevægelse. Beskadigede eller indviklede

ledninger øger risikoen for elektrisk stød.

 Hvis el-værktøjet benyttes i det fri, må der kun benyt-

tes en forlængerledning, der er egnet til udendørs
brug. Brug af forlængerledning til udendørs brug nedsæt-

ter risikoen for elektrisk stød.

 Hvis det ikke kan undgås at bruge el-værktøjet i fugtige

omgivelser, skal der bruges et HFI-relæ. Brug af et

HFI-relæ reducerer risikoen for at få elektrisk stød.

Personlig sikkerhed

 Det er vigtigt at være opmærksom, se, hvad man laver,

og bruge el-værktøjet fornuftigt. Brug ikke noget
el-værktøj, hvis du er træt, har nydt alkohol eller er på­virket af medikamenter eller euforiserende stoffer. Få

sekunders uopmærksomhed ved brug af el-værktøjet kan
føre til alvorlige personskader.

 Brug beskyttelsesudstyr og hav altid beskyttelsesbril-

ler på. Brug af sikkerhedsudstyr som f.eks. støvmaske,

skridsikkert fodtøj, beskyttelseshjelm eller høreværn af­hængig af maskintype og anvendelse nedsætter risikoen
for personskader.

 Undgå utilsigtet igangsætning. Kontrollér, at el-værktø-

jet er slukket, før du tilslutter det til strømtilførslen
og/eller akkuen, løfter eller bærer det. Undgå at bære

el-værktøjet med fingeren på afbryderen og sørg for, at
el-værktøjet ikke er tændt, når det sluttes til nettet, da det­te øger risikoen for personskader.

 Gør det til en vane altid at fjerne indstillingsværktøj el-

ler skruenøgle, før el-værktøjet tændes. Hvis et stykke

værktøj eller en nøgle sidder i en roterende maskindel, er
der risiko for personskader.

 Undgå en anormal legemsposition. Sørg for at stå sik-

kert, mens der arbejdes, og kom ikke ud af balance.

Dermed har du bedre muligheder for at kontrollere el-værk­tøjet, hvis der skulle opstå uventede situationer.

 Brug egnet arbejdstøj. Undgå løse beklædningsgen-

stande eller smykker. Hold hår, tøj og handsker væk fra
dele, der bevæger sig. Dele, der er i bevægelse, kan gribe

fat i løstsiddende tøj, smykker eller langt hår.

 Hvis støvudsugnings- og opsamlingsudstyr kan monte-

res, er det vigtigt, at dette tilsluttes og benyttes kor­rekt. Brug af en støvopsugning kan reducere støvmæng-

den og dermed den fare, der er forbundet støv.

Omhyggelig omgang med og brug af el-værktøj

 Undgå overbelastning af maskinen. Brug altid et

el-værktøj, der er beregnet til det stykke arbejde, der
skal udføres. Med det passende el-værktøj arbejder man

bedst og mest sikkert inden for det angivne effektområde.

 Brug ikke et el-værktøj, hvis afbryder er defekt. Et

el-værktøj, der ikke kan startes og stoppes, er farlig og skal
repareres.

 Træk stikket ud af stikkontakten og/eller fjern akkuen,

inden maskinen indstilles, der skiftes tilbehørsdele, el­ler maskinen lægges fra. Disse sikkerhedsforanstaltnin-

ger forhindrer utilsigtet start af el-værktøjet.

 Opbevar ubenyttet el-værktøj uden for børns række-

vidde. Lad aldrig personer, der ikke er fortrolige med
maskinen eller ikke har gennemlæst disse instrukser,
benytte maskinen. El-værktøj er farligt, hvis det benyttes

af ukyndige personer.

 El-værktøjet bør vedligeholdes omhyggeligt. Kontrol-

ler, om bevægelige maskindele fungerer korrekt og
ikke sidder fast, og om delene er brækket eller beska­diget, således at el-værktøjets funktion påvirkes. Få
beskadigede dele repareret, inden maskinen tages i
brug. Mange uheld skyldes dårligt vedligeholdte el-værk-

tøjer.

 Sørg for, at skæreværktøjer er skarpe og rene. Omhyg-

geligt vedligeholdte skæreværktøjer med skarpe skære­kan ter sæ tter sig ik ke så h urti gt fas t og e r nemm ere at føre .

 Brug el-værktøj, tilbehør, indsatsværktøj osv. iht. dis-

se instrukser. Tag hensyn til arbejdsforholdene og det
arbejde, der skal udføres. Anvendelse af el-værktøjet til

formål, som ligger uden for det fastsatte anvendelsesom­råde, kan føre til farlige situationer.

Service

 Sørg for, at el-værktøj kun repareres af kvalificerede

fagfolk og at der kun benyttes originale reservedele.

Dermed sikres størst mulig maskinsikkerhed.

Sikkerhedsinstrukser til stiksave

 Hold el-værktøjet i de isolerede gribeflader, når du ud-

fører arbejde, hvor indsatsværktøjet kan ramme bøje­de strømledninger eller el-værktøjets eget kabel. Kon-

takt med en spændingsførende ledning kan også sætte
maskinens metaldele under spænding, hvilket kan føre til
elektrisk stød.

Yderligere sikkerheds- og arbejds­instrukser

 Hold hænderne væk fra saveområdet. Stik ikke fingre-

ne ind under emnet. Du kan blive kvæstet, hvis du kom-

mer i kontakt med savklingen.

 El-værktøjet skal altid være tændt, når det føres hen til

emnet. Ellers er der fare for tilbageslag, hvis indsatsværk-

tøjet sætter sig fast i emnet.

Dansk | 45

Bosch Power Tools 2 609 932 925 | (10.3.14)

OBJ_BUCH-2000-003.book Page 46 Monday, March 10, 2014 12:47 PM

46 | Dansk

 Sørg for, at fodpladen ligger sikkert, når der saves. En

savklinge, der sidder i klemme, kan brække eller føre til til­bageslag.

 Sluk for el-værktøjet, når du er færdig med at save, og

træk først savklingen ud af snittet, når den står helt
stille. Således undgås tilbageslag, desuden kan el-værktø-

jet lægges sikkert fra.

 Anvend kun ubeskadigede, fejlfrie savklinger. Bøjede

eller uskarpe savklinger kan brække, påvirke snittet nega­tivt eller føre til tilbageslag.

 Forsøg ikke at bremse savklingen ved at trykke den ind

i siden, efter den er blevet slukket. Savklingen kan be-

skadiges, brække eller føre til tilbageslag.

 Anvend egnede søgeinstrumenter til at finde frem til

skjulte forsyningsledninger eller kontakt det lokale
forsyningsselskab. Kontakt med elektriske ledninger kan

føre til brand og elektrisk stød. Beskadigelse af en gasled­ning kan føre til eksplosion. Brud på et vandrør kan føre til
materiel skade eller elektrisk stød.

 Sikr emnet. Et emne holdes bedre fast med spændean-

ordninger eller skruestik end med hånden.

 El-værktøjet må først lægges fra, når det står helt stil-

le. Indsatsværktøjet kan sætte sig i klemme, hvilket kan

medføre, at man taber kontrollen over el-værktøjet.

 Træk stikket ud af stikkontakten, før der udføres arbej-

de på el-værktøjet.

 Ret ikke lysstrålen mod personer eller dyr og ret ikke

blikket ind i lysstrålen, heller ikke fra stor afstand.

 Kontrollér at savklingen sidder rigtigt fast. En løs sav-

klinge kan falde ud og kvæste dig.

 Savklingen bør ikke være længere end det snit, der er

nødvendigt. Brug en smal savklinge til at save smalle
kurver.

 Hold el-værktøjet på en sådan måde, når savklingen ka-

stes ud, at hverken personer eller dyr kan komme til
skade.

 Støv fra materialer som f.eks. blyholdig maling, nogle

træsorter, mineraler og metal kan være sundhedsfarli­ge og føre til allergiske reaktioner, luftvejssygdomme
og/eller kræft. Asbestholdigt materiale må kun bearbej-

des af fagfolk.
– Brug helst en støvopsugning, der egner sig til materialet.
– Sørg for god udluftning af arbejdspladsen.
– Det anbefales at bære åndeværn med filterklasse P2.
Overhold forskrifterne, der gælder i dit land vedr. de mate­rialer, der skal bearbejdes.

 Undgå at der samler sig støv på arbejdspladsen. Støv

kan let antænde sig selv.

 Kontrollér netspændingen! Strømkildens spænding skal

stemme overens med angivelserne på el-værktøjets ty­peskilt. El-værktøj til 230 V kan også tilsluttes 220 V.

 For at spare på energien bør du kun tænde for el-værktøjet,

når du bruger det.

 Den elektriske beskyttelse mod genindkobling forhin-

drer en ukontrolleret start af el-værktøjet efter afbry­delse af strømtilførslen. Til ibrugtagning igen stilles

start-stop-kontakten i den frakoblede position og el-værk­tøjet tændes igen.

 Beskyttelsesbøjlen, der er anbragt på huset (se

Fig. 15, side 192) forhindrer en utilsigtet berøring af
savklingen under arbejdet og må ikke fjernes.

 Kontrollér træ, spånplader, byggematerialer osv. for

fremmedlegemer som f.eks. søm, skruer o.lign., før
der saves i disse materialer.

 Bearbejd kun bløde materialer som f.eks. træ, gipskar-

ton o.lign. ved dyksavning. Brug kun korte savklinger
til dyksavning.

 Metaloverskoen forhindrer, at fodpladen af kunststof

ridses, især når der saves i metal.

 Tilpas dit elværktøjs indstillinger, så de passer til den

pågældende opgave. Reducér slagtal og pendulering
f.eks. ved metalbearbejdning eller smalle kurvesnit.

 Anvend altid et stabilt underlag eller en stiksav (tilbe-

hør), når der bearbejdes små eller tynde emner.

 Brug så vidt muligt altid et opsugningsanlæg ved eks-

treme brugsbetingelser. Blæs ventilationsåbningerne
igennem med hyppige mellemrum og forkoble en fejl­strømbeskyttelseskontakt (FI-kontakt). Ved bearbejd-

ning af metal kan ledende støv aflejre sig inde i elværktøjet.
Elværktøjets beskyttelsesisolering kan forringes.

Symboler

De efterfølgende symboler er af betydning for at kunne læse
og forstå driftsvejledningen. Læg mærke til symbolerne og
overhold deres betydning. En rigtig forståelse af symbolerne
er med til at sikre en god og sikker brug af elværktøjet.

Symbol Betydning

GST 160 CE: Stiksav med konstant­elektronik

Gråt markeret område: Håndgreb
(isoleret gribeflade)

GST 160 BCE: Stiksav med
konstantelektronik og bøjlegreb

Gråt markeret område: Håndgreb
(isoleret gribeflade)

Læs alle sikkerhedsinstrukser og
anvisninger

Træk stikket ud af stikdåsen, før der
arbejdes på elværktøjet

Brug beskyttelseshandsker

2 609 932 925 | (10.3.14) Bosch Power Tools

OBJ_BUCH-2000-003.book Page 47 Monday, March 10, 2014 12:47 PM

Dansk | 47

Symbol Betydning

Supplerende informationer

Bevægelsesretning

Reaktionsretning

Næste handlingsskridt

Spåneblæseanordning

Opsugning

Geringsvinkel

Symbol Betydning

Max. snitdybde

Træ

Aluminium

Metal

Spånplade

Vægt svarer til
EPTA-Procedure 01/2003

/II

L

pA

L

wA

K Usikkerhed
a

h

Symbol for beskyttelsesklasse II
(helt isoleret)

Lydtrykniveau
Lydeffektniveau

Samlet værdi for svingning
Håndgreb

Gearhoved

Leveringsomfang

Lille slagtal/hastighed

Stort slagtal/hastighed

Start

Stop

Start-/stop-kontakt fastlåses

Arbejdslys

Forbudt handling

Rigtigt resultat

Sav med jævnt tryk for at opnå et
optimalt og præcist snitresultat.

Påfør køle- og smøremiddel langs
med snitlinjen, når der saves i metal

Typenummer (10-cifret)

P

1

n

0

Bosch Power Tools 2 609 932 925 | (10.3.14)

Nominel optagen effekt
Slagantal ubelastet

Stiksav, overfladebeskytter og opsugningssæt.
Metaloversko, indsatsværktøj og yderligere illustreret eller
beskrevet tilbehør hører ikke til standardleveringen.

Det fuldstændige tilbehør findes i vores tilbehørsprogram.

Beregnet anvendelse

Maskin en er beregn et til – på et fa st underlag – at udføre ge n­nemskæringer, udsnit i træ, plast, metal, keramikplader og
gummi. Den er egnet til lige og kurvede snit med en gerings­vinkel på op til 45° . Benyt de anbefalede savklinger.

Lyset på el-værktøjet er beregnet til at oplyse el-værktøjets
umiddelbare arbejdsområde og er ikke beregnet som rumbe­lysning i private hjem.

Tekniske data

Produktets tekniske data er angivet i tabellen på side 183.
Angivelserne gælder for en nominel spænding [U] på 230 V.

Disse angivelser kan variere ved afvigende spændinger og i
landespecifikke udførelser.

Overensstemmelseserklæring

Vi erklærer som eneansvarlige, at det produkt, der er beskre­vet under „Tekniske data“, opfylder følgende standarder eller
normative dokumenter: EN 60745 i henhold til bestemmel­serne i direktivet 2009/125/EF (forordning 1194/2012),
2011/65/EU, 2004/108/EF, 2006/42/EF.

Teknisk dossier (2006/42/EF) ved:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen

OBJ_BUCH-2000-003.book Page 48 Monday, March 10, 2014 12:47 PM

48 | Dansk

Henk Becker
Executive Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 22.05.2013

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

Støj-/vibrationsinformation

Produktets måleværdier er angivet i tabellen på side 183.
Samlede støj- og vibrationsværdier (værdisum for tre retnin-

ger) beregnet iht. EN 60745.
Det svingningsniveau, der er angivet i nærværende instruktio-

ner, er blevet målt iht. en standardiseret måleproces i

EN 60745, og kan bruges til at sammenligne el-værktøjer. Det
er også egnet til en foreløbig vurdering af svingningsbelast­ningen.
Det angivede svingningsniveau repræsenterer de væsentlige
anvendelser af el-værktøjet. Hvis el-værktøjet dog anvendes
til andre formål, med forskellige tilbehørsdele, med afvigende
indsatsværktøj eller utilstrækkelig vedligeholdelse, kan sving­ningsniveauet afvige. Dette kan føre til en betydelig forøgelse
af svingningsbelastningen i hele arbejdstidsrummet.
Til en nøjagtig vurdering af svingningsbelastningen bør der
også tages højde for de tider, i hvilke værktøjet er slukket eller
godt nok kører, men rent faktisk ikke anvendes. Dette kan fø­re til en betydelig reduktion af svingningsbelastningen i hele
arbejdstidsrummet.
Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af
brugeren mod svingningers virkning som f.eks.: Vedligehol­delse af el-værktøj og indsatsværktøj, holde hænder varme,
organisation af arbejdsforløb.

Montering og drift

Af efterfølgende tabel fremgår det, hvordan der skal handles i forbindelse med montering og brug af el-værktøjet. Instrukserne
til hvordan der skal handles vises i det angivede billede. Instrukserne er kombineret forskelligt afhængigt af, hvad der skal laves.
Overhold sikkerhedsinstrukserne.

Handlingsmål Fig. Vær opmærksom på følgende Side

Isætning af savklinge

1 184

Udtagning af savklinge

Spåneblæseanordning tændes

Tilslutning af opsugning

Indstilling af geringsvinkel

Metaloversko monteres

Montering af overfladebeskytter

2 609 932 925 | (10.3.14) Bosch Power Tools

2 184

3 184

4 185 –186

5 186 –187

6 187

7 188

OBJ_BUCH-2000-003.book Page 49 Monday, March 10, 2014 12:47 PM

Handlingsmål Fig. Vær opmærksom på følgende Side

Pendulregulering indstilles 8 188

Dansk | 49

Indstilling af slagtal

Tænd og sluk for el-værktøjet

El-værktøjet skal altid være tændt,
når det føres hen til emnet

Tænd og sluk for arbejdslyset

Smøring ved metalbearbejdning

Dyksavning

Valg af tilbehør

Vedligeholdelse og rengøring

 Hold el-værktøj, ventilationsåbningerne og værktøjs-

holderen rene for at sikre et godt og sikkert arbejde.

Hvis det er nødvendigt at erstatte tilslutningsledningen, skal
dette arbejde udføres af Bosch eller på et autoriseret service­værksted for Bosch el-værktøj for at undgå farer.

Rengør savklingeholderen med regelmæssige mellemrum.
Tag savklingen ud af el-værktøjet og bank el-værktøjet let på
en lige flade.

Sprøjt savklingeholderen med letløbsolie med regelmæssige
mellemrum (se Fig. 16, side 193).

Kontrollér føringsrullen
udskiftes på et autoriseret Bosch-kundeværksted.

Smør af og til en dråbe olie på føringsrullen (se Fig. 17,
side 193).

regelmæssigt. Er den slidt, skal den

Kundeservice og brugerrådgivning

Kundeservice besvarer dine spørgsmål vedr. reparation og
vedligeholdelse af dit produkt samt reservedele. Eksplosions­tegninger og informationer om reservedele findes også under:

www.bosch-pt.com

Bosch brugerrådgivningsteamet vil gerne hjælpe dig med at
besvare spørgsmål vedr. vores produkter og deres tilbehør.

El-værktøjets 10-cifrede typenummer (se typeskilt) skal altid
angives ved forespørgsler og bestilling af reservedele.

9 189

10 189 –190

11 190

12 191

13 191

14 192

– 194 –196

Dansk

Bosch Service Center
Telegrafvej 3
2750 Ballerup
På www.bosch-pt.dk kan der online bestilles reservedele eller
oprettes en reparations ordre.
Tlf. Service Center: 44898855
Fax: [phone]
E-Mail: [e-mail]

Bortskaffelse

El-værktøj, tilbehør og emballage skal genbruges på en miljø­venlig måde.

Smid ikke el-værktøj ud sammen med det almindelige hus­holdningsaffald!

Gælder kun i EU-lande:

Iht. det europæiske direktiv 2012/19/EU
om affald af elektrisk og elektronisk udstyr
skal kasseret elektrisk udstyr indsamles se­parat og genbruges iht. gældende miljøfor­skrifter.

Ret til ændringer forbeholdes.

Bosch Power Tools 2 609 932 925 | (10.3.14)

VARNING

OBJ_BUCH-2000-003.book Page 50 Monday, March 10, 2014 12:47 PM

50 | Svenska

 Bär alltid personlig skyddsutrustning och skyddsglas-

Svenska

Allmänna säkerhetsanvisningar för
elverktyg

Läs noga igenom alla säkerhetsanvis­ningar och instruktioner. Fel som uppstår

till följd av att säkerhetsanvisningarna och instruktionerna
inte följts kan orsaka elstöt, brand och/eller allvarliga person­skador.

Förvara alla varningar och anvisningar för framtida bruk.

Nedan använt begrepp ”Elverktyg” hänför sig till nätdrivna
elverktyg (med nätsladd) och till batteridrivna elverktyg
(sladdlösa).

Arbetsplatssäkerhet

 Håll arbetsplatsen ren och välbelyst. Oordning på arbets-

platsen och dåligt belyst arbetsområde kan leda till olyckor.

 Använd inte elverktyget i explosionsfarlig omgivning

med brännbara vätskor, gaser eller damm. Elverktygen

alstrar gnistor som kan antända dammet eller gaserna.

 Håll under arbetet med elverktyget barn och obehöriga

personer på betryggande avstånd. Om du störs av obe-

höriga personer kan du förlora kontrollen över elverktyget.

Elektrisk säkerhet

 Elverktygets stickpropp måste passa till vägguttaget.

Stickproppen får absolut inte förändras. Använd inte
adapterkontakter tillsammans med skyddsjordade
elverktyg. Oförändrade stickproppar och passande vägg-

uttag reducerar risken för elstöt.

 Undvik kroppskontakt med jordade ytor som t.ex. rör,

värmeelement, spisar och kylskåp. Det finns en större

risk för elstöt om din kropp är jordad.

 Skydda elverktyget mot regn och väta. Tränger vatten in

i ett elverktyg ökar risken för elstöt.

 Missbruka inte nätsladden och använd den inte för att

bära eller hänga upp elverktyget och inte heller för att
dra stickproppen ur vägguttaget. Håll nätsladden på
avstånd från värme, olja, skarpa kanter och rörliga
maskindelar. Skadade eller tilltrasslade ledningar ökar

risken för elstöt.

 När du arbetar med ett elverktyg utomhus använd

endast förlängningssladdar som är avsedda för utom­husbruk. Om en lämplig förlängningssladd för utomhus-

bruk används minskar risken för elstöt.

 Använd ett felströmsskydd om det inte är möjligt att

undvika elverktygets användning i fuktig miljö. Fel-

strömsskyddet minskar risken för elstöt.

Personsäkerhet

 Var uppmärksam, kontrollera vad du gör och använd

elverktyget med förnuft. Använd inte elverktyg när du
är trött eller om du är påverkad av droger, alkohol eller
mediciner. Under användning av elverktyg kan även en

kort ouppmärksamhet leda till allvarliga kroppsskador.

2 609 932 925 | (10.3.14) Bosch Power Tools

ögon. Användning av personlig skyddsutrustning som
t.ex. dammfiltermask, halkfria säkerhetsskor, skydds­hjälm och hörselskydd reducerar alltefter elverktygets typ
och användning risken för kroppsskada.

 Undvik oavsiktlig igångsättning. Kontrollera att

elverktyget är frånkopplat innan du ansluter stickprop­pen till vägguttaget och/eller ansluter/tar bort batte­riet, tar upp eller bär elverktyget. Om du bär elverktyget

med fingret på strömställaren eller ansluter påkopplat
elverktyg till nätströmmen kan olycka uppstå.

 Ta bort alla inställningsverktyg och skruvnycklar innan

du kopplar på elverktyget. Ett verktyg eller en nyckel i en

roterande komponent kan medföra kroppsskada.

 Undvik onormala kroppsställningar. Se till att du står

stadigt och håller balansen. I detta fall kan du lättare kon-

trollera elverktyget i oväntade situationer.

 Bär lämpliga arbetskläder. Bär inte löst hängande klä-

der eller smycken. Håll håret, kläderna och handskarna
på avstånd från rörliga delar. Löst hängande kläder,

långt hår och smycken kan dras in av roterande delar.

 När elverktyg används med dammutsugnings- och -upp-

samlingsutrustning, se till att dessa är rätt monterade
och används på korrekt sätt. Användning av damm-

utsugning minskar de risker damm orsakar.

Korrekt användning och hantering av elverktyg

 Överbelasta inte elverktyget. Använd för aktuellt

arbete avsett elverktyg. Med ett lämpligt elverktyg kan

du arbeta bättre och säkrare inom angivet effektområde.

 Ett elverktyg med defekt strömställare får inte längre

användas. Ett elverktyg som inte kan kopplas in eller ur är

farligt och måste repareras.

 Dra stickproppen ur vägguttaget och/eller ta bort bat-

teriet innan inställningar utförs, tillbehörsdelar byts ut
eller elverktyget lagras. Denna skyddsåtgärd förhindrar

oavsiktlig inkoppling av elverktyget.

 Förvara elverktygen oåtkomliga för barn. Låt elverkty-

get inte användas av personer som inte är förtrogna
med dess användning eller inte läst denna anvisning.

Elverktygen är farliga om de används av oerfarna personer.

 Sköt elverktyget omsorgsfullt. Kontrollera att rörliga

komponenter fungerar felfritt och inte kärvar, att kom­ponenter inte brustit eller skadats; orsaker som kan
leda till att elverktygets funktioner påverkas menligt.
Låt skadade delar repareras innan elverktyget tas i
bruk. Många olyckor orsakas av dåligt skötta elverktyg.

 Håll skärverktygen skarpa och rena. Omsorgsfullt skötta

skärverktyg med skarpa eggar kommer inte så lätt i kläm
och går lättare att styra.

 Använd elverktyget, tillbehör, insatsverktyg osv.

enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren
och arbetsmomenten. Om elverktyget används på ett sätt

som det inte är avsett för kan farliga situationer uppstå.

Service

 Låt endast kvalificerad fackpersonal reparera elverk-

tyget och endast med originalreservdelar. Detta garan-

terar att elverktygets säkerhet upprätthålls.

OBJ_BUCH-2000-003.book Page 51 Monday, March 10, 2014 12:47 PM

Säkerhetsanvisningar för sticksågar

 Håll i elverktyget endast vid de isolerade greppytorna

när arbeten utförs på ställen där insatsverktyget kan
skada dolda elledningar eller egen nätsladd. Kontakt

med en spänningsförande ledning kan sätta maskinens
metalldelar under spänning och leda till elstöt.

Ytterligare säkerhets- och arbets­anvisningar

 Se till att hålla händerna utanför sågområdet. För inte

in handen under arbetsstycket. Kontakt med sågbladet

medför risk för personskada.

 Elverktyget ska vara i påslaget när det förs mot arbets-

stycket. Risk för bakslag uppstår om insatsverktyget fast-

nar i arbetsstycket.

 Se till att fotplattan

Ett snedställd sågblad kan brytas eller orsaka bakslag.

 Slå från elverktyget när arbetsmomentet är avslutat

och dra sågbladet ur sågsnittet först när sågbladet har
stannat. Därigenom undviks bakslag och elverktyget kan

säkert läggas åt sidan.

 Använd endast oskadade, felfria sågblad. Deformerade

eller oskarpa sågblad kan brytas, negativt påverka snittet
eller orsaka bakslag.

 Sågbladet får inte bromsas efter frånkopplingen med

tryck från sidan. Sågbladet kan skadas, brytas eller

orsaka bakslag.

 Använd lämpliga detektorer för att lokalisera dolda för-

sörjningsledningar eller konsultera det lokala eldistri­butionsbolaget. Kontakt med elledningar kan orsaka

brand och elstöt. En skadad gasledning kan leda till explo­sion. Inträngning i en vattenledning kan orsaka materiell
skada eller elstöt.

 Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i

en uppspänningsanordning eller ett skruvstycke hålls säk­rare än med handen.

 Vänta tills elverktyget stannat helt innan du lägger bort

det. Insatsverktyget kan haka upp sig och leda till att du

kan förlora kontrollen över elverktyget.

 Dra stickproppen ur nätuttaget innan arbeten utförs på

elverktyget.

 Rikta aldrig ljusstrålen mot personer eller djur och

rikta inte heller själv blicken mot ljusstrålen även om
du står på längre avstånd.

 Kontrollera att sågbladet sitter fast. Ett löst sågblad kan

falla ut och orsaka personskada.

 Sågbladet ska inte vara längre än vad som behövs för av-

sett snitt. Använd helst smala sågblad för snäva kurvor.

 Håll elverktyget vid utstötning av sågbladet så att det

inte kan skada personer eller djur.

 Damm från material som t.ex. blyhaltig målning, vissa

trädslag, mineraler och metall kan vara hälsovådliga
och utlösa allergiska reaktioner, andningsvägssjukdo­mar och/eller cancer. Endast yrkesmän får bearbeta

asbesthaltigt material.

ligger säkert an under sågningen.

– Använd om möjligt en för materialet lämplig dammut-

– Se till att arbetsplatsen är väl ventilerad.
– Vi rekommenderar ett andningsskydd i filterklass P2.
Beakta de föreskrifter som i aktuellt land gäller för bear­betat material.

 Undvik dammanhopning på arbetsplatsen. Damm kan

lätt självantändas.

 Beakta nätspänningen! Kontrollera att strömkällans

spänning överensstämmer med uppgifterna på elverk­tygets typskylt. Elverktyg märkta med 230 V kan även
anslutas till 220 V.

 För att spara energi, koppla på elverktyget endast när du

vill använda det.

 Återstartskyddet hindrar elverktyget från att okontrol-

lerat starta efter ett strömavbrott. För återstart ställ

strömställaren i frånkopplingsläge och koppla på nytt på
elverktyget.

 Skyddsbygeln (se bilden 15, sidan 192) som monterats

på motorhuset förhindrar oavsiktlig beröring av såg­bladet under arbetet och får därför inte avlägsnas.

 Kontrollera före sågning i trä, spånskivor, byggmate-

rial mm att alla främmande partiklar som t.ex. spikar,
skruvar har avlägsnats.

 Vid insågning bearbeta endast mjukt arbetsmaterial

som t.ex. trä och gipsskivor. Använd för insågning
endast korta sågblad.

 Metallöverdragsskon hindrar plastfotplattan från att

skrapas, framför allt vid sågning av metall.

 Anpassa elverktygets inställningar till aktuell arbets-

operation. Reducera t.ex. vid metallbearbetning eller
för snäva kurvsnitt slagfrekvensen och pendlingen.

 Använd ett stabilt underlag eller ett sågbord (tillbehör)

vid bearbetning av små eller tunna arbetstycken.

 Använd under extrema betingelser om möjligt en

utsugningsanläggning. I dylika fall ska ventilations­öppningarna renblåsas ofta och ett felströmsskydd
(FI) förkopplas. Vid bearbetning av metall kan damm sam-

las i elverktygets inre. Elverktygets skyddsisolering kan
försämras.

Symboler

Symbolerna nedan är viktiga för att kunna läsa och förstå
bruksanvisningen. Lägg symbolerna och deras betydelse på
minnet. Korrekt tolkning av symbolerna hjälper till att bättre
och säkrare använda elverktyget.

Symbol Betydelse

Svenska | 51

sugning.

GST 160 CE: Sticksåg med kon­stantelektronik

gråmarkerat område: Handtag
(isolerad greppyta)

Bosch Power Tools 2 609 932 925 | (10.3.14)

OBJ_BUCH-2000-003.book Page 52 Monday, March 10, 2014 12:47 PM

52 | Svenska

Symbol Betydelse

GST 160 BCE: Sticksåg med kon­stantelektronik och bygelgrepp

gråmarkerat område: Handtag (iso­lerad greppyta)

Läs noga igenom alla säkerhetsan­visningar och instruktioner

Dra stickproppen ur nätuttaget
innan arbeten utförs på elverktyget

Bär skyddshandskar

Tilläggsinformation

Rörelseriktning

Reaktionsriktning

Nästa aktionssteg

Spånutblåsningsanordning

Utsugning

Geringsvinkel

Symbol Betydelse

Förbjuden handling

Korrekt resultat

Såga med måttligt tryck för att nå ett
optimalt och exakt snittresultat.

Vid sågning av metall applicera kyl­eller smörjmedel längs snittlinjen

Produktnummer (10-siffrigt)

P

1

n

0

Upptagen märkeffekt
Slagfrekvens på tomgång
Max. sågdjup

Trä

Aluminium

Metall

Spånskiva

Vikt enligt
EPTA-Procedure 01/2003

/II Symbol för skyddsklass II

(fullständigt isolerad)

L

pA

L

wA

Ljudtrycksnivå

Ljudeffektnivå
K Onogrannhet
a

h

Totalt vibrationsemissionsvärde

Handtag

Motorhuvud

Leveransen omfattar

Låg slagfrekvens/hastighet

Hög slagfrekvens/hastighet

Inkoppling

Urkoppling

Lås strömställaren

Arbetsbelysning

2 609 932 925 | (10.3.14) Bosch Power Tools

Sticksåg, spjälkningsskydd och utsugningssats.
Metallöverdragssko, insatsverktyg och ytterligare avbildat
eller beskrivet tillbehör ingår inte i standardleveransen.

I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Ändamålsenlig användning

Sticksågen är avsedd för att på fast underlag såga genom och
göra urtag i trä, plast, metall, keramikplattor och gummi. Den
är lämplig för raka och böjda snitt med en geringsvinkel upp
till 45° . Beakta rekommendationen av sågblad.

Belysningen i detta elverktyg är avsett för att belysa verkty­gets direkta arbetsområde och är inte lämpligt för att lysa upp
rum i bostaden.

OBJ_BUCH-2000-003.book Page 53 Monday, March 10, 2014 12:47 PM

Svenska | 53

Tekniska data

Produktens tekniska data hittar du i tabellen på sidan 183.
Uppgifterna gäller för en märkspänning på [U] 230 V. Vid

avvikande spänning och för utföranden i vissa länder kan upp­gifterna variera.

Försäkran om
överensstämmelse

Vi intygar under ensamt ansvar att den produkt som beskrivs
under ”Tekniska data” stämmer överens med följande stan­darder och dokument: EN 60745 enligt bestämmelserna i
direktiven 2009/125/EG (förordning 1194/2012),
2011/65/EU, 2004/108/EG, 2006/42/EG.

Teknisk tillverkningsdokumentation (2006/42/EG) fås från:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen

Henk Becker
Executive Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 22.05.2013

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

Buller-/vibrationsdata

Produktens mätvärden hittar du i tabellen på sidan 183.
Totala ljud- och vibrationsvärden (vektorsumma ur tre rikt-

ningar) framtaget enligt EN 60745.
Mätningen av den vibrationsnivå som anges i denna anvisning

har utförts enligt en mätmetod som är standardiserad i
EN 60745 och kan användas vid jämförelse av olika elverk­tyg. Mätmetoden är även lämplig för preliminär bedömning av
vibrationsbelastningen.
Den angivna vibrationsnivån representerar den huvudsakliga
användningen av elverktyget. Om däremot elverktyget
används för andra ändamål, med olika tillbehör, med andra
insatsverktyg eller inte underhållits ordentligt kan vibrations­nivån avvika. Härvid kan vibrationsbelastningen under
arbetsperioden öka betydligt.
För en exakt bedömning av vibrationsbelastningen bör även
de tider beaktas när elverktyget är frånkopplat eller är igång,
men inte används. Detta reducerar tydligt vibrationsbelast­ningen för den totala arbetsperioden.
Bestäm extra säkerhetsåtgärder för att skydda operatören
mot vibrationernas inverkan t. ex.: underhåll av elverktyget
och insatsverktygen, att hålla händerna varma, organisation
av arbetsförloppen.

Montering och drift

Tabellen nedan visar hur elverktyget monteras och används. Hanteringsanvisningarna framgår ur angiven bild. Alltefter använd­ning kan instruktionerna kombineras på olika sätt. Iaktta ovillkorligen säkerhetsanvisningarna.

Handlingsmål Figur Beakta Sida

Sågbladets montering

1 184

Såbladets utkastning

Slå på spånblåsningen

Anslut utsugningsanordningen

Inställning av geringsvinkel

Bosch Power Tools 2 609 932 925 | (10.3.14)

2 184

3 184

4 185 –186

5 186 –187

OBJ_BUCH-2000-003.book Page 54 Monday, March 10, 2014 12:47 PM

54 | Svenska

Handlingsmål Figur Beakta Sida

Montera metallöverdragsskon

6 187

Montera spjälkningsskyddet

Inställning av pendling

Förinställ slagfrekvensen

Till-/frånslag av elverktyget

Elverktyget ska vara påkopplat när
det förs mot arbetsstycket

På-/Avkoppling av belysningen

Smörjning vid metallbearbetning

Insågning

7 188

8 188

9 189

10 189 –190

11 190

12 191

13 191

14 192

Välj tillbehör

Underhåll och rengöring

 Håll elverktyget och dess ventilationsöppningar och

verktygsfästet rena för bra och säkert arbete.

Om nätsladden för bibehållande av verktygets säkerhet
måste bytas ut, ska byte ske hos Bosch eller en auktoriserad
serviceverkstad för Bosch-elverktyg.

Rengör sågbladsinfästningen regelbundet. Ta sågbladet ur
elverktyget och knacka elverktyget lätt mot en jämn yta.

Spreja sågbladsfästet regelbundet med krypolja (se
bilden 16, sidan 193).

Kontrollera styrrullen
måste den bytas ut vid en auktoriserad Bosch serviceverk­stad.

Smörj styrrullen vid tillfälle med en droppe olja (se bilden 17,
sidan 193).

2 609 932 925 | (10.3.14) Bosch Power Tools

regelbundet. Om styrrullen är sliten

– 194 –196

Kundtjänst och användarrådgivning

Kundservicen ger svar på frågor beträffande reparation och
underhåll av produkter och reservdelar. Sprängskisser och
information om reservdelar hittar du på:

www.bosch-pt.com

Bosch användarrådgivningsteamet hjälper gärna vid frågor
som gäller våra produkter och tillbehör.

Ange alltid vid förfrågningar och reservdelsbeställningar det
10-siffriga produktnumret som finns på elverktygets typskylt.

Svenska

Bosch Service Center
Telegrafvej 3
2750 Ballerup
Danmark
Tel.: [phone] (inom Sverige)
Fax: [phone]

OBJ_BUCH-2000-003.book Page 55 Monday, March 10, 2014 12:47 PM

Avfallshantering

Elverktyg, tillbehör och förpackning ska omhändertas på
miljövänligt sätt för återvinning.

Släng inte elverktyg i hushållsavfall!

Endast för EU-länder:

Enligt europeiska direktivet 2012/19/EU
för avfall som utgörs av elektriska och elek­troniska produkter och dess modifiering till
nationell rätt måste obrukbara elverktyg
omhändertas separat och på miljövänligt
sätt lämnas in för återvinning.

Ändringar förbehålles.

 Ikke bruk ledningen til andre formål, f.eks. til å bære

elektroverktøyet, henge det opp eller trekke det ut av
stikkontakten. Hold ledningen unna varme, olje, skar­pe kanter eller verktøydeler som beveger seg. Med ska-

dede eller opphopede ledninger øker risikoen for elektris­ke støt.

 Når du arbeider utendørs med et elektroverktøy, må du

kun bruke en skjøteledning som er egnet til utendørs
bruk. Når du bruker en skjøteledning som er egnet for

utendørs bruk, reduseres risikoen for elektriske støt.

 Hvis det ikke kan unngås å bruke elektroverktøyet i

fuktige omgivelser, må du bruke en jordfeilbryter. Bruk

av en jordfeilbryter reduserer risikoen for elektriske støt.

Personsikkerhet

 Vær oppmerksom, pass på hva du gjør, gå fornuftig

Norsk

Generelle advarsler for elektro­verktøy

ADVARSEL

varslene og nedenstående anvisninger kan medføre elektris­ke støt, brann og/eller alvorlige skader.

Ta godt vare på alle advarslene og informasjonene.

Det nedenstående anvendte uttrykket «elektroverktøy» gjel­der for strømdrevne elektroverktøy (med ledning) og batteri­drevne elektroverktøy (uten ledning).

Sikkerhet på arbeidsplassen

 Hold arbeidsområdet rent og ryddig og sørg for bra

belysning. Rotete arbeidsområder eller arbeidsområder

uten lys kan føre til ulykker.

 Ikke arbeid med elektroverktøyet i eksplosjonsutsatte

omgivelser – der det befinner seg brennbare væsker,
gass eller støv. Elektroverktøy lager gnister som kan an-

tenne støv eller damper.

 Hold barn og andre personer unna når elektroverktøy-

et brukes. Hvis du blir forstyrret under arbeidet, kan du

miste kontrollen over elektroverktøyet.

Elektrisk sikkerhet

 Støpselet til elektroverktøyet må passe inn i stikkon-

takten. Støpselet må ikke forandres på noen som helst
måte. Ikke bruk adapterstøpsler sammen med jordede
elektroverktøy. Bruk av stø psle r som i kke e r fora ndret på

og passende stikkontakter reduserer risikoen for elektris­ke støt.

 Unngå kroppskontakt med jordede overflater slik som

rør, ovner, komfyrer og kjøleskap. Det er større fare ved

elektriske støt hvis kroppen din er jordet.

 Hold elektroverktøyet unna regn eller fuktighet. Der-

som det kommer vann i et elektroverktøy, øker risikoen for
elektriske støt.

Les gjennom alle advarslene og anvis­ningene. Feil ved overholdelsen av ad-

frem når du arbeider med et elektroverktøy. Ikke bruk
elektroverktøy når du er trett eller er påvirket av nar­kotika, alkohol eller medikamenter. Et øyeblikks uopp-

merksomhet ved bruk av elektroverktøyet kan føre til al­vorlige skader.

 Bruk personlig verneutstyr og husk alltid å bruke ver-

nebriller. Bruk av personlig sikkerhetsutstyr som støv-

maske, sklifaste arbeidssko, hjelm eller hørselvern – av­hengig av type og bruk av elektroverktøyet – reduserer
risikoen for skader.

 Unngå å starte verktøyet ved en feiltagelse. Forviss

deg om at elektroverktøyet er slått av før du kobler det
til strømmen og/eller batteriet, løfter det opp eller bæ­rer det. Hvis du holder fingeren på bryteren når du bærer

elektroverktøyet eller kobler elektroverktøyet til strøm­men i innkoblet tilstand, kan dette føre til uhell.

 Fjern innstillingsverktøy eller skrunøkler før du slår på

elektroverktøyet. Et verktøy eller en nøkkel som befinner

seg i en roterende verktøydel, kan føre til skader.

 Unngå en unormal kroppsholdning. Sørg for å stå stø-

dig og i balanse. Dermed kan du kontrollere elektroverk-

tøyet bedre i uventede situasjoner.

 Bruk al ltid egned e klæ r. Ikk e bruk vide klær e ller smyk-

ker. Hold hår, tøy og hansker unna deler som beveger
seg. Løstsittende tøy, smykker eller langt hår kan komme

inn i deler som beveger seg.

 Hvis det kan monteres støvavsug- og oppsamlingsinn-

retninger, må du forvisse deg om at disse er tilkoblet og
brukes på korrekt måte. Bruk av et støvavsug reduserer

farer på grunn av støv.

Omhyggelig bruk og håndtering av elektro­verktøy

 Ikke overbelast verktøyet. Bruk et elektroverktøy som

er beregnet til den type arbeid du vil utføre. Med et pas-

sende elektroverktøy arbeider du bedre og sikrere i det an­gitte effektområdet.

 Ikke bruk elektroverktøy med defekt på-/av-bryter. Et

elektroverktøy som ikke lenger kan slås av eller på, er farlig
og må repareres.

Norsk | 55

Bosch Power Tools 2 609 932 925 | (10.3.14)

OBJ_BUCH-2000-003.book Page 56 Monday, March 10, 2014 12:47 PM

56 | Norsk

 Trekk støpselet ut av stikkontakten og/eller fjern batte-

riet før du utfører innstillinger på elektroverktøyet, skif­ter tilbehørsdeler eller legger maskinen bort. Disse tilta-

kene forhindrer en utilsiktet starting av elektroverktøyet.

 Elektroverktøy som ikke er i bruk må oppbevares util-

gjengelig for barn. Ikke la maskinen brukes av perso­ner som ikke er fortrolig med dette eller ikke har lest
disse anvisningene. Elektroverktøy er farlige når de bru-

kes av uerfarne personer.

 Vær nøye med vedlikeholdet av elektroverktøyet. Kon-

troller om bevegelige verktøydeler fungerer feilfritt og
ikke klemmes fast, og om deler er brukket eller skadet,
slik at dette innvirker på elektroverktøyets funksjon.
La disse skadede delene repareres før elektroverktøy­et brukes. Dårlig vedlikeholdte elektroverktøy er årsaken

til mange uhell.

 Hold skjæreverktøyene skarpe og rene. Godt stelte

skjæreverktøy med skarpe skjær setter seg ikke så ofte
fast og er lettere å føre.

 Bruk elektroverktøy, tilbehør, verktøy osv. i henhold

til disse anvisningene. Ta hensyn til arbeidsforhol­dene og arbeidet som skal utføres. Bruk av elektro-

verktøy til andre formål enn det som er angitt kan føre til
farlige situasjoner.

Service

 Elektroverktøyet ditt skal alltid kun repareres av kvali-

fisert fagpersonale og kun med originale reservedeler.

Slik opprettholdes verktøyets sikkerhet.

Sikkerhetsinformasjoner for stikk­sager

 Hold elektroverktøyet på de isolerte gripeflatene, hvis

du utfører arbeid der innsatsverktøyet kan treffe på
skjulte strømledninger eller den egne strømledningen.

Kontakt med en spenningsførende ledning kan også sette
maskinens metalldeler under spenning og føre til elektris­ke støt.

Ytterligere sikkerhets- og arbeids­instrukser

 Hold hendene unna sagområdet. Ikke grip under ar-

beidsstykket. Ved kontakt med sagbladet er det fare for

skader.

 Elektroverktøyet må kun føres inn mot arbeidsstykket

i innkoblet tilstand. Det er ellers fare for tilbakeslag, hvis

innsatsverktøyet henger seg opp i arbeidsstykket.

 Pass på at fotplaten

sagblad som har kilt seg fast kan brekke eller føre til tilba­keslag.

 Slå verktøyet av når arbeidet er ferdig og trekk først

sagbladet ut av snittet når sagbladet er helt stanset.

Slik unngår du tilbakeslag og kan legge elektroverktøyet
sikkert ned.

ligger godt på under sagingen. Et

 Bruk kun ikke-skadede og feilfrie sagblad. Bøyde eller

butte sagblad kan brekke, påvirke skjæringen negativt el­ler forårsake et tilbakeslag.

 Brems ikke sagbladet etter utkobling ved å trykke mot

dette fra siden. Sagbladet kan ta skade, brekke eller for-

årsake et tilbakeslag.

 Bruk egnede detektorer til å finne skjulte strøm-/gass-/

vannledninger, eller spør hos det lokale el-/gass-/vann­verket. Kontakt med elektriske ledninger kan medføre

brann og elektrisk støt. Skader på en gassledning kan føre
til eksplosjon. Inntrenging i en vannledning forårsaker ma­terielle skader og kan medføre elektriske støt.

 Sikre arbeidsstykket. Et arbeidsstykke som holdes fast

med spenninnretninger eller en skrustikke, holdes sikrere
enn med hånden.

 Vent til elektroverktøyet er stanset helt før du legger

det ned. Innsatsverktøyet kan kile seg fast og føre til at du

mister kontrollen over elektroverktøyet.

 Før alle arbeider på elektroverktøyet utføres må støp-

selet trekkes ut av stikkontakten.

 Rett aldri lysstrålen mot personer eller dyr og se ikke

selv inn i lysstrålen, heller ikke fra en stor avstand.

 Kontroller om sagbladet sitter godt fast. Et løst sagblad

kan falle ut og skade deg.

 Sagbladet skal ikke være lenger enn nødvendig for dette

snittet. Bruk et smalt sagblad til saging i smale kurver.

 Hold elektroverktøyet slik ved utkasting av sagbladet

at ingen personer eller dyr skades av det utkastede
sagbladet.

 Støv fra materialer som blyholdig maling, noen tretyper,

mineraler og metall kan være helsefarlig og føre til aller­giske reaksjoner, åndedrettssykdommer og/eller kreft.

Asbestholdig materiale må kun bearbeides av fagfolk.
– Bruk helst et støvavsug som er egnet for dette materialet.
– Sørg for god ventilasjon av arbeidsplassen.
– Det anbefales å bruke en støvmaske med filterklasse P2.
Følg ditt lands gyldige forskrifter for de materialene som
skal bearbeides.

 Unngå støv på arbeidsplassen. Støv kan lett antennes.
 Ta hensyn til strømspenningen! Spenningen til strøm-

kilden må stemme overens med angivelsene på elek­troverktøyets typeskilt. Elektroverktøy som er merket
med 230 V kan også brukes med 220 V.

 Slå elektroverktøyet kun på når du bruker det for å spare

energi.

 Beskyttelsen mot ny innkopling forhindrer en kontrol-

lert starting av elektroverktøyet etter avbrudd på
strømtilførselen. Til ny start setter du på på-/av-bryteren

i utkoplet posisjon og slår elektroverktøyet på igjen.

 Beskyttelsesbøylen (se bilde 15, side 192) forhinderer

en ufrivillig berøring av sagbladet i løpet av arbeidet og
må ikke fjernes.

 Før du sager i tre, sponplater, bygningsmateriell etc.

må du sjekke om det finnes spiker, skruer e.l. og even­tuelt fjerne disse.

2 609 932 925 | (10.3.14) Bosch Power Tools

OBJ_BUCH-2000-003.book Page 57 Monday, March 10, 2014 12:47 PM

 I dyppsagingsmetoden må du kun bearbeide myke ma-

terialer som tre, gipskartong o.l. Bruk kun korte sag-

Symbol Betydning

blad til dyppsaging.

 Metallbeskyttelsen forhindrer oppskraping av kunst-

stoff-fotplaten, spesielt ved saging av metall.

 Tilpass innstillingene av el-verktøyet til aktuell bruk.

F.eks. må du ved metallbearbeidelse eller ved smale
kurvesnitt redusere slagtall og pendelbevegelse.

 Ved bearbeidelse av små eller tynne arbeidsstykker må

du alltid bruke et stabilt underlag hhv. et sagbord (til­behør).

 Ved ekstreme bruksvilkår må du om mulig alltid bruke

et avsuganlegg. I slike tilfeller, blås gjennom ventila­sjonsspaltene og koble til en jordfeilbryter. Ved bear-

beidelse av metall kan det sette seg lededyktig støv inne i
elektroverktøyet. Beskyttelsesisolasjonen til elektroverk­tøyet kan innskrenkes.

Norsk | 57

Reaksjonsretning

Neste aktivitetsskritt

Sponblåseinnretning

Avsuging

Gjæringsvinkel

Symboler

Nedenstående symboler er viktige for lesing og forståelse av
driftsinstruksen. Legg merke til symbolene og deres betyd­ning. En riktig tolkning av symbolene hjelper deg å bruke elek­troverktøyet på en bedre og sikrere måte.

Symbol Betydning

GST 160 CE: Stikksag med kon­stantelektronikk

Grått markert område: Håndtak
(isolert grepflate)

GST 160 BCE: Stikksag med kon­stantelektronikk og bøylehåndtak

Grått markert område: Håndtak
(isolert grepflate)

Les all sikkerhetsinformasjonen og
instruksene

Før arbeid på selve elektroverktøyet
utføres må støpselet trekkes ut av
stikkontakten

Bruk vernehansker

Lavt slagtall/hastighet

Høyt slagtall/hastighet

Innkobling

Utkobling

Låsing av på-/av-bryteren

Arbeidslys

Dette er forbudt

Riktig resultat

Sag med middels trykk for å oppnå

et optimalt og nøyaktig skjærere-

sultat.

Påfør kjøle- hhv. smøremiddel langs

skjærelinjen ved saging av metall

Produktnummer (10-sifret)

Ekstra informasjon

Bevegelsesretning

P

1

n

0

Opptatt effekt

Tomgangsslagtall

max. skjæredybde

Bosch Power Tools 2 609 932 925 | (10.3.14)

OBJ_BUCH-2000-003.book Page 58 Monday, March 10, 2014 12:47 PM

58 | Norsk

Symbol Betydning

Tre

Aluminium

Metall

Sponplate

Vekt tilsvarende
EPTA-Procedure 01/2003

/II Symbol for beskyttelsesklasse II

L

pA

L

wA

KUsikkerhet
a

h

(fullstendig isolert)
Lydtrykknivå
Lydeffektnivå

Total svingningsverdi
Håndtak

Girhode

Leveranseomfang

Stikksag, flisvern og avsugsett.
Metallbeskyttelse, innsatsverktøy og ytterligere illustrert eller
beskrevet tilbehør inngår ikke i standard-leveransen.

Det komplette tilbehøret finner du i vårt tilbehørsprogram.

Formålsmessig bruk

Maskinen er beregnet til å utføre kappinger og utskjæringer i
tre, kunststoff, metall, keramikkplater og gummi på faste un­derlag. Den er egnet til rette og kurve-snitt med en gjærings­vinkel på opp til 45° . Ta hensyn til sagbladanbefalingene.

Lyset til dette elektroverktøyet brukes til å belyse selve ar­beidsområdet, og er ikke egnet som rombelysning i boliger.

Tekniske data

De Tekniske data til produktet er angitt i tabellen på side 183.
Informasjonene gjelder for nominell spenning [U] på 230 V.

Ved avvikende spenning og på visse nasjonale modeller kan
disse informasjonene variere noe.

Samsvarserklæring

Vi erklærer med eneansvar at produktet som er beskrevet un­der «Tekniske data» er i overensstemmelse med følgende stan­darder eller normative dokumenter: EN 60745 iht. bestemmel­sene i direktivene 2009/125/EC (forordning 1194/2012),
2011/65/EU, 2004/108/EC, 2006/42/EC.

Tekniske data (2006/42/EC) hos:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen

Henk Becker
Executive Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 22.05.2013

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

Støy-/vibrasjonsinformasjon

Måleverdiene til produktet er angitt i tabellen på side 183.
Støy- og totale svingningsverdier (vektorsum fra tre retnin-

ger) beregnet jf. EN 60745.
Vibrasjonsnivået som er angitt i disse anvisningene, er målt

iht. en målemetode som er standardisert i EN 60745 og kan
brukes til sammenligning av elektroverktøy med hverandre.
Det egner seg også til en foreløpig vurdering av vibrasjonsbe­lastningen.
Det angitte vibrasjonsnivået representerer de hovedsakelige
anvendelsene til elektroverktøyet. Men hvis elektroverktøyet
brukes til andre anvendelser, med forskjellig tilbehør eller
utilstrekkelig vedlikehold, kan vibrasjonsnivået avvike. Dette
kan føre til en tydelig øking av vibrasjonsbelastningen over he­le arbeidstidsrommet.
Til en nøyaktig vurdering av vibrasjonsbelastningen skal det
også tas hensyn til de tidene maskinen er slått av eller går,
men ikke virkelig brukes. Dette kan tydelig redusere vibra­sjonsbelastningen over hele arbeidstidsrommet.
Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot
vibrasjonenes virkning, som for eksempel: Vedlikehold av
elektroverktøy og innsatsverktøy, holde hendene varme, or­ganisere arbeidsforløpene.

Montering og drift

Følgende tabell viser aktivitetsmål for montering og drift av elektroverktøyet. Anvisningene for aktivitetsmålene vises i angitt
bilde. Avhengig av typen bruk er det nødvendig å kombinere instruksene på forskjellig måte. Følg sikkerhetsinstruksene.

Mål for aktiviteten Bilde Ta da hensyn til Side

Innsetting av sagblad

Utkasting av sagbladet

2 609 932 925 | (10.3.14) Bosch Power Tools

1 184

2 184

OBJ_BUCH-2000-003.book Page 59 Monday, March 10, 2014 12:47 PM

Mål for aktiviteten Bilde Ta da hensyn til Side

Innkopling av sponblåseinnretningen 3 184

Norsk | 59

Tilkobling av avsugingen

Innstilling av gjæringsvinkelen

Montering av metallbeskyttelsen

Montering av flisvernet

Innstilling av pendelbevegelsen

Innstilling av slagtallforvalget

Inn-/utkopling av elektroverktøyet

4 185 –186

5

186 –187

6 187

7 188

8 188

9 189

10

189 –190

Elektroverktøyet må kun føres inn

11 190

mot arbeidsstykket i innkoplet til­stand

Inn-/utkopling av arbeidslyset

Smøring ved metallbearbeidelse

Dykksaging

Valg av tilbehør

Bosch Power Tools 2 609 932 925 | (10.3.14)

12 191

13 191

14 192

–

194 –196

OBJ_BUCH-2000-003.book Page 60 Monday, March 10, 2014 12:47 PM

60 | Suomi

Vedlikehold og rengjøring

 Hold elektroverktøyet, ventilasjonsspaltene og verk-

tøyfestet alltid rene, for å kunne arbeide bra og sik­kert.

Hvis det er nødvendig å skifte ut tilkoplingsledningen, må det­te gjøres av Bosch eller Bosch-serviceverksteder, slik at det
ikke oppstår fare for sikkerheten.

Rengjør sagbladfestet med jevne mellomrom. Ta da sagbladet
ut av elektroverktøyet og bank elektroverktøyet svakt på en
plan flate.

Spray sagbladfestet reglmessig med olje (se bilde 16,
side 193).

Kontroller føringsrullen
slitt, må den skiftes ut av en autorisert Bosch-kundeservice.

Smør føringsrullen av og til med en dråpe olje (se bilde 17,
side 193).

med jevne mellomrom. Hvis den er

Kundeservice og rådgivning ved
bruk

Kundeservicen svarer på dine spørsmål om reparasjon og
vedlikehold av produktet samt om reservedeleler. Spreng­skisser og informasjon om reservedeler finner du også på:

www.bosch-pt.com

Bosch rådgivningsteamet hjelper deg gjerne ved spørsmål an­gående våre produkter og deres tilbehør.

Ved alle forespørsler og reservedelsbestillinger må du oppgi
det 10-sifrede produktnummeret som er angitt på elektro­verktøyets typeskilt.

Norsk

Robert Bosch AS
Postboks 350
1402 Ski
Tel.: [phone]
Faks: 64 87 89 55

Deponering

Elektroverktøy, tilbehør og emballasje må leveres inn til miljø­vennlig gjenvinning.

Elektroverktøy må ikke kastes i vanlig søppel!

Kun for EU-land:

Jf. det europeiske direktivet 2012/19/EU
vedr. gamle elektriske og elektroniske ap­parater og tilpassingen til nasjonale lover
må gammelt elektroverktøy som ikke lenger
kan brukes samles inn og leveres inn til en
miljøvennlig resirkulering.

Rett til endringer forbeholdes.

2 609 932 925 | (10.3.14) Bosch Power Tools

Suomi

Sähkötyökalujen yleiset turvallisuus­ohjeet

VAROITUS

laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai va­kavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tulevaisuutta
varten.

Turvallisuusohjeissa käytetty käsite ”sähkötyökalu” käsittää
verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku­käyttöisiä sähkötyökaluja (ilman verkkojohtoa).

Työpaikan turvallisuus

 Pidä työskentelyalue puhtaana ja hyvin valaistuna.

Työpaikan epäjärjestys tai valaisemattomat työalueet voi­vat johtaa tapaturmiin.

 Älä työskentele sähkötyökalulla räjähdysalttiissa ym-

päristössä, jossa on palavaa nestettä, kaasua tai pölyä.

Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyt­tää pölyn tai höyryt.

 Pidä lapset ja sivulliset loitolla sähkötyökalua käyttä-

essäsi. Voit menettää laitteesi hallinnan huomiosi suun-

tautuessa muualle.

Sähköturvallisuus

 Sähkötyökalun pistotulpan tulee sopia pistorasiaan.

Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä
mitään pistorasia-adaptereita maadoitettujen sähkö­työkalujen kanssa. Alkuperäisessä kunnossa olevat pisto-

tulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.

 Vältä koskettamasta maadoitettuja pintoja, kuten put-

kia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara

kasvaa, jos kehosi on maadoitettu.

 Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudel-

le. Veden tunkeutuminen sähkötyökalun sisään kasvattaa

sähköiskun riskiä.

 Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyö-

kalun kantamiseen, ripustamiseen tai pistotulpan ir­rottamiseen pistorasiasta vetämällä. Pidä johto loitolla
kuumuudesta, öljystä, terävistä reunoista ja liikkuvista
osista. Vahingoittuneet tai sotkeutuneet johdot kasvatta-

vat sähköiskun vaaraa.

 Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan

ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön so-

veltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.

 Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole

vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vika-

virtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

Henkilöturvallisuus

 Ole valpas, kiinnitä huomiota työskentelyysi ja nouda-

ta tervettä järkeä sähkötyökalua käyttäessäsi. Älä käy­tä mitään sähkötyökalua, jos olet väsynyt tai huumei­den, alkoholin tahi lääkkeiden vaikutuksen alaisena.

Lue kaikki turvallisuus- ja muut ohjeet.

Turvallisuusohjeiden noudattamisen

OBJ_BUCH-2000-003.book Page 61 Monday, March 10, 2014 12:47 PM

Suomi | 61

Hetken tarkkaamattomuus sähkötyökalua käytettäessä
saattaa johtaa vakavaan loukkaantumiseen.

 Käytä suojavarusteita. Käytä aina suojalaseja. Henkilö-

kohtaisen suojavarustuksen käyttö, kuten pölynaamarin,
luistamattomien turvakenkien, suojakypärän tai kuulon­suojaimien, riippuen sähkötyökalun lajista ja käyttötavas­ta, vähentää loukkaantumisriskiä.

 Vältä tahatonta käynnistämistä. Varmista, että sähkö-

työkalu on poiskytkettynä, ennen kuin liität sen sähkö­verkkoon ja/tai liität akun, otat sen käteen tai kannat
sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä

tai kytket sähkötyökalun pistotulpan pistorasiaan käyn­nistyskytkimen ollessa käyntiasennossa, altistat itsesi on­nettomuuksille.

 Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin

käynnistät sähkötyökalun. Työkalu tai avain, joka sijait-

see laitteen pyörivässä osassa, saattaa johtaa loukkaantu­miseen.

 Vältä epänormaalia kehon asentoa. Huolehdi aina tuke-

vasta seisoma-asennosta ja tasapainosta. Täten voit pa-

remmin hallita sähkötyökalua odottamattomissa tilanteissa.

 Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä

löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja
käsineet loitolla liikkuvista osista. Väljät vaatteet, korut

ja pitkät hiukset voivat takertua liikkuviin osiin.

 Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee

sinun tarkistaa, että ne on liitetty ja että niitä käyte­tään oikealla tavalla. Pölynimulaitteiston käyttö vähentää

pölyn aiheuttamia vaaroja.

Sähkötyökalujen huolellinen käyttö ja käsittely

 Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoi-

tettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen

työskentelet paremmin ja varmemmin tehoalueella, jolle
sähkötyökalu on tarkoitettu.

 Älä käytä sähkötyökalua, jota ei voida käynnistää ja py-

säyttää käynnistyskytkimestä. Sähkötyökalu, jota ei

enää voida käynnistää ja pysäyttää käynnistyskytkimellä,
on vaarallinen ja se täytyy korjata.

 Irrota pistotulppa pistorasiasta, ennen kuin suoritat

säätöjä, vaihdat tarvikkeita tai siirrät sähkötyökalun
varastoitavaksi. Nämä turvatoimenpiteet estävät sähkö-

työkalun tahattoman käynnistyksen.

 Säilytä sähkötyökalut poissa lasten ulottuvilta, kun nii-

tä ei käytetä. Älä anna sellaisten henkilöiden käyttää
sähkötyökalua, jotka eivät tunne sitä tai jotka eivät ole
lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaaralli-

sia, jos niitä käyttävät kokemattomat henkilöt.

 Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat

osat toimivat moitteettomasti, eivätkä ole puristukses­sa sekä, että siinä ei ole murtuneita tai vahingoittunei­ta osia, jotka saattaisivat vaikuttaa haitallisesti sähkö­työkalun toimintaan. Anna korjata nämä vioittuneet
osat ennen käyttöä. Monen tapaturman syyt löytyvät huo-

nosti huolletuista laitteista.

 Pidä leikkausterät terävinä ja puhtaina. Huolellisesti

hoidetut leikkaustyökalut, joiden leikkausreunat ovat terä­viä, eivät tartu helposti kiinni ja niitä on helpompi hallita.

Bosch Power Tools 2 609 932 925 | (10.3.14)

 Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne.

näiden ohjeiden mukaisesti. Ota tällöin huomioon työ­olosuhteet ja suoritettava toimenpide. Sähkötyökalun

käyttö muuhun kuin sille määrättyyn käyttöön saattaa joh­taa vaarallisiin tilanteisiin.

Huolto

 Anna ainoastaan koulutettujen ammattihenkilöiden

korjata sähkötyökalusi ja hyväksy korjauksiin vain al­kuperäisiä varaosia. Täten varmistat, että sähkötyökalu

säilyy turvallisena.

Pistosahojen turvallisuusohjeet

 Pidä laitteesta kiinni sen eristetyistä kahvapinnoista,

kun teet sellaisia töitä, jossa käyttötarvike saattaa
osua piilossa oleviin sähköjohtoihin tai laitteen omaan
virtajohtoon. Kosketus jännitteiseen johtoon voi tehdä

myös laitteen metalliosat jännitteisiksi ja johtaa sähköis­kuun.

Muita turvallisuus- ja työohjeita

 Pidä kädet loitolla sahauskohdasta. Älä pane käsiä työ-

kappaleen alle. Sahanterää kosketettaessa on olemassa

loukkaantumisvaara.

 Vie ainoastaan käynnissä oleva sähkötyökalu työkap-

paletta vasten. Muussa tapauksessa on olemassa takais-

kun vaara vaihtotyökalun tarttuessa työkappaleeseen.

 Tarkista, että jalkalevy

taessa. Kallistunut sahanterä voi katketa tai aiheuttaa ta-

kaiskun.

 Pysäytä työvaiheen jälkeen sähkötyökalu ja vedä sa-

hanterä ulos urasta vasta tämän jälkeen, sahanterän
pysähdyttyä. Täten menetellen vältät takaiskun ja voit tur-

vallisesti asettaa sähkötyökalun käsistäsi.

 Käytä yksinomaan virheettömiä, moitteettomassa

kunnossa olevia sahanteriä. Taipuneet tai tylsät sahante-

rät voivat katketa, vaikuttaa kielteisesti sahausjälkeen tai
aiheuttaa takaiskun.

 Älä jarruta sahanterää laitteen pysäyttämisen jälkeen

painamalla sitä sivuttain. Sahanterä saattaa vahingoit-

tua, katketa tai aiheuttaa takaiskun.

 Käytä sopivia etsintälaitteita piilossa olevien syöttö-

johtojen paikallistamiseksi tai käänny paikallisen jake­luyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa

tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen
saattaa johtaa räjähdykseen. Vesijohtoon tunkeutuminen
aiheuttaa aineellista vahinkoa tai saattaa johtaa sähköis­kuun.

 Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkkiin

kiinnitetty työkappale pysyy tukevammin paikoillaan kuin
kädessä pidettynä.

 Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin

asetat sen pois käsistäsi. Vaihtotyökalu saattaa juuttua

kiinni johtaen sähkötyökalun hallinnan menettämiseen.

 Irrota pistotulppa pistorasiasta ennen kaikkia sähkö-

työkaluun kohdistuvia töitä.

tukee työkappaleeseen sahat-

OBJ_BUCH-2000-003.book Page 62 Monday, March 10, 2014 12:47 PM

62 | Suomi

 Älä koskaan suuntaa valosädettä ihmisiin tai eläimiin,

älä myös itse katso valosäteeseen edes kaukaa.

 Tarkista, että sahanterä on tiukasti paikallaan. Löysä

sahanterä voi irrota ja vahingoittaa sinua.

 Sahanterän ei tulisi olla kyseisen sahaustyön tarvetta

pitempi. Käytä jyrkkien kaarteiden sahaamiseen kape­aa sahanterää.

 Pidä sahanterää irrotettaessa sähkötyökalua niin, että

irtoava sahanterä ei vahingoita ihmisiä tai eläimiä.

 Materiaalien, kuten lyijypitoisen pinnoitteen, muuta-

mien puulaatujen, kivennäisten ja metallin pölyt voivat
olla terveydelle vaarallisia ja johtaa allergisiin reaktioi­hin, hengitystiesairauksiin ja/tai syöpään. Asbestipitoi-

sia aineita saavat käsitellä vain ammattilaiset.
– Käytä materiaalille soveltuvaa pölynimua, jos se on

mahdollista.
– Huolehdi työkohteen hyvästä tuuletuksesta.
–Suosittelemme käyttämään suodatusluokan P2 hengi-

tyssuojanaamaria.
Ota huomioon maassasi voimassaolevat säännökset koski-

en käsiteltäviä materiaaleja.

 Vältä pölynkertymää työpaikalla. Pöly saattaa helposti

syttyä palamaan.

 Ota huomioon verkkojännite! Virtalähteen jännitteen

tulee vastata laitteen tyyppikilvessä olevia tietoja.
230 V merkittyjä laitteita voidaan käyttää myös 220 V
verkoissa.

 Käynnistä energiansäästön takia sähkötyökalu vain, kun

käytät sitä.

 Uudelleenkäynnistyssuoja estää sähkötyökalun hallit-

semattoman käynnistyksen virtakatkon jälkeen. Siirrä

käynnistyskytkin uutta käyttöönottoa varten poiskytket­tyyn asentoon ja käynnistä sitten sähkötyökalu uudelleen.

 Koteloon kiinnitetty suojakaari (katso kuva 15,

sivu 192) estää sahanterän tahattoman kosketuksen
työn aikana, eikä sitä saa poistaa.

 Tarkista ennen sahausta puuhun, lastulevyihin, raken-

nusmateriaaleihin jne., että niissä ei ole vieraita esinei­tä, kuten nauloja, ruuveja tai vastaavia. Tarvittaessa ne
tulee poistaa.

 Ainoastaan pehmeitä materiaaleja, kuten puuta, kipsi-

kartonkia ja vastaavaa saa työstää upposahausmene­telmällä!

 Metallinen päällyspohja estää muovisen jalkalevyn

naarmuuntumisen, etenkin metallia sahattaessa.

 Sovita sähkötyökalusi säädöt kunkin käytön mukaisik-

si. Pienennä iskulukua ja heiluriliikettä esim. metallia
työstettäessä tai jyrkkiä kaarteita sahattaessa.

 Käytä pienten tai ohueiden työkappaleiden työstöön

aina tukevaa alustaa tai sahapöytää (lisätarvike).

 Käytä aina äärimmäisissä käyttöolosuhteissa mahdolli-

suuksien mukaan imulaitetta. Puhalla usein tuuletus­aukot puhtaiksi ja liitä vikavirta-suojakytkimen (FI-)
kautta. Metallia työstettäessä saattaa sähkötyökalun sisäl-

le kerääntyä johtavaa pölyä. Sähkötyökalun suojaeristys
saattaa vahingoittua.

Tunnusmerkit

Seuraavat tunnusmerkit ovat tärkeitä käyttöohjeen lukemi­sessa ja ymmärtämisessä. Opettele tunnusmerkit ja niiden
merkitys. Tunnusmerkkien oikea tulkinta auttaa sinua käyttä­mään sähkötyökaluasi paremmin ja turvallisemmin.

Tunnusmerkki Merkitys

GST 160 CE: Vakioelektroniikalla
varustettu pistosaha

harmaana merkitty alue: Käsikahva
(eristetty tartuntapinta)

GST 160 BCE: Vakioelektroniikalla
ja sankakahvalla varustettu pisto­saha

harmaana merkitty alue: Käsikahva
(eristetty tartuntapinta)

Lue kaikki turvallisuus- ja käyttöoh­jeet

Irrota pistotulppa pistorasiasta
ennen kaikkia sähkötyökaluun koh­distuvia töitä

Käytä suojakäsineitä

Lisätietoa

Liikesuunta

Reaktiosuunta

Seuraava tapahtumavaihe

Purunpuhalluslaite

Pölynpoisto

Jiirikulma

Pieni iskuluku/nopeus

2 609 932 925 | (10.3.14) Bosch Power Tools

OBJ_BUCH-2000-003.book Page 63 Monday, March 10, 2014 12:47 PM

Suomi | 63

Tunnusmerkki Merkitys

Suuri iskuluku/nopeus

Käynnistys

Poiskytkentä

Käynnistyskytkimen lukitus

Työvalo

Kielletty menettely

Oikea tulos

Sahaa kohtuullisella paineella,
optimaalisen ja tarkan sahaustu­loksen saavuttamiseksi.

Levitä metallia sahattaessa jäähdy­tys- tai voiteluainetta pitkin sahaus­viivaa

Tuotenumero (10-numeroinen)

P

1

n

0

/II

L

pA

L

wA

K
a

h

Ottoteho
Tyhjäkäynti-iskuluku
Suurin sahaussyvyys

Puu

Alumiini

Metalli

Lastulevy

Paino vastaa
EPTA-Procedure 01/2003

Suojausluokan II tunnusmerkki
(täysin eristetty)

Äänen painetaso
Äänen tehotaso
Epävarmuus
Värähtelyn yhteisarvot
Kahva

Vaihteiston pää

Vakiovarusteet

Pistosaha, repimissuoja ja imusarja.
Metallinen jalkalevy, vaihtotyökalu ja kuvassa tai selostukses­sa esiintyvät muut lisätarvikkeet eivät kuulu vakiotoimituk­seen.

Löydät täydellisen tarvikeluettelon tarvikeohjelmastamme.

Määräyksenmukainen käyttö

Laite on tukevalla alustalla tarkoitettu sahaamaan katkosaha­uksia ja aukkoja puuhun, muoviin, metalliin, keramiikkalaat­toihin ja kumiin. Se soveltuu suoriin ja kaareviin sahauksiin jo­pa 45° asteen jiirikulmalla. Sahanteräsuositukset tulee ottaa
huomioon.

Sähkötyökalun valo on tarkoitettu sähkötyökalun työalueen
suoraan valaisuun, se ei sovellu kotitalouden huonevaloksi.

Tekniset tiedot

Tuotteen tekniset tiedot löytyvät taulukosta sivulla 183.
Tiedot koskevat 230 V nimellisjännitettä [U]. Poikkeavilla jän-

nitteillä ja maakohtaisissa malleissa nämä tiedot voivat vaih­della.

Standardinmukaisuusvakuutus

Täten vakuutamme, että ”teknisissä tiedoissa” kuvattu tuote
vastaa seuraavien normien tai ohjeasiakirjojen vaatimuksia:
EN 60745 direktiivien 2009/125/EY (asetus 1194/2012),
2011/65/EU, 2004/108/EY, 2006/42/EY määräysten mu­kaan.

Tekninen tiedosto (2006/42/EY):
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen

Henk Becker
Executive Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 22.05.2013

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

Melu-/tärinätiedot

Tuotteen mittausarvot löytyvät taulukosta sivulla 183.
Melu- ja värähtelyn yhteisarvot (kolmen suunnan vektorisum-

ma) mitattuna EN 60745 mukaan.
Näissä ohjeissa mainittu värähtelytaso on mitattu normissa

EN 60745 standardoidun mittausmenetelmän mukaisesti ja si­tä voidaan käyttää sähkötyökalujen keskinäiseen vertailuun. Se
soveltuu myös värähtelyrasituksen väliaikaiseen arviointiin.
Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia
käyttötapoja. Jos sähkötyökalua käytetään kuitenkin muihin
käyttötarkoituksiin, erilaisilla lisävarusteilla, poikkeavilla

Bosch Power Tools 2 609 932 925 | (10.3.14)

OBJ_BUCH-2000-003.book Page 64 Monday, March 10, 2014 12:47 PM

64 | Suomi

käyttötarvikkeilla tai riittämättömästi huollettuna, silloin vä­rähtelytaso saattaa poiketa ilmoitetusta arvosta. Tämä saat­taa kasvattaa koko työaikajakson värähtelyrasitusta huomat­tavasti.
Värähtelyrasituksen tarkaksi arvioimiseksi tulee huomioida
myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä.

Tämä voi selvästi pienentää koko työaikajakson värähtelyrasi­tusta.
Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojele­miseksi värähtelyn vaikutuksilta, esimerkiksi: Sähkötyökalu­jen ja käyttötarvikkeiden huolto, käsien pitäminen lämpiminä,
työprosessien organisointi.

Asennus ja käyttö

Seuraava taulukko näyttää sähkötyökalun asennukseen ja käyttöön liittyvät kohdat. Ohjeet ja käyttökohdat näytetään kussakin
kuvassa. Käytön lajista riippuen tarvitaan ohjeiden erilaisia yhdistelmiä. Ota turvallisuusohjeet huomioon.

Tehtävä Kuva Ota huomioon Sivu

Sahanterän asennus

1 184

Sahanterän irrotus

Purunpuhalluslaitteen kytkentä

Poistoimun liitäntä

Jiirikulman asetus

Metallisen päällyspohjan asennus

Repimissuojan asennus

Heiluriliikkeen säätö

2 184

3 184

4 185 –186

5 186 –187

6 187

7 188

8 188

Iskuluvun esiasetus

2 609 932 925 | (10.3.14) Bosch Power Tools

9 189

OBJ_BUCH-2000-003.book Page 65 Monday, March 10, 2014 12:47 PM

Ελληνικά | 65

Tehtävä Kuva Ota huomioon Sivu

Sähkötyökalun käynnistys ja
pysäytys

10 189 –190

Vie ainoastaan käynnissä oleva
sähkötyökalu työkappaletta vasten

Työvalon kytkeminen päälle ja pois

Voitelu metallintyöstössä

Upposahaus

Lisälaitteen valinta

Huolto ja puhdistus

 Pidä aina sähkötyökalu, tuuletusaukot ja työkalunpidin

puhtaana, jotta voit työskennellä hyvin ja turvallisesti.

Jos liitäntäjohdon vaihto on välttämätön, tulee tämän suorit­taa Bosch tai Bosch-sähkötyökalujen sopimushuolto turvalli­suuden vaarantamisen välttämiseksi.

Puhdista sahanterän pidikettä säännöllisesti. Poista sahante­rä sähkötyökalusta ja koputa sähkötyökalua kevyesti tasaista
pintaa vasten.

Suihkuta säännöllisesti ryömintäöljyä sahanteränpitimeen
(katso kuva 16, sivu 193).

Tarkista ohjainrullaa
puun kulunut, tulee antaa valtuutetun Bosch-huoltopisteen
vaihtaa tilalle uusi.

Voitele ohjainrulla silloin tällöin muutamalla öljypisaralla (kat­so kuva 17, sivu 193).

säännöllisesti. Jos ohjainrulla on lop-

Asiakaspalvelu ja käyttöneuvonta

Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä va­raosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja
varaosista löydät myös osoitteesta:

www.bosch-pt.com

Boschin asiakaspalvelu auttaa mielellään sinua tuotteitamme
ja niiden lisätarvikkeita koskevissa kysymyksissä.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroi­nen tuotenumero, joka löytyy laitteen mallikilvestä.

Suomi

Robert Bosch Oy
Bosch-keskushuolto
Pakkalantie 21 A
01510 Vantaa
Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.
Puh.: 0800 98044
Faksi: 010 296 1838
www.bosch.fi

11 190

12 191

13 191

14 192

– 194 –196

Hävitys

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa
ympäristöystävälliseen uusiokäyttöön.

Älä heitä sähkötyökaluja talousjätteisiin!

Vain EU-maita varten:

Eurooppalaisen vanhoja sähkö- ja elektro­niikkalaitteita koskevan direktiivin
2012/19/EU ja sen kansallisten lakien
muunnosten mukaan, tulee käyttökelvotto­mat sähkötyökalut kerätä erikseen ja toimit­taa ympäristöystävälliseen uusiokäyttöön.

Oikeus teknisiin muutoksiin pidätetään.

Ελληνικά

Γενικές υποδείξεις ασφαλείας για
ηλεκτρικά εργαλεία

Διαβάστε όλες τις υποδείξεις
ασφαλείας και τις οδηγίες. Αμέ-

λειες κατά την τήρηση των υποδείξεων ασφαλείας και των οδη­γιών μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά ή/και
σοβαρούς τραυματισμούς.

Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες
για κάθε μελλοντική χρήση.

Ο ορισμός «Ηλεκτρικό εργαλείο» που χρησιμοποιείται στις προ­ειδοποιητικές υποδείξεις αναφέρεται σε ηλεκτρικά εργαλεία
που τροφοδοτούνται από το ηλεκτρικό δίκτυο (με ηλεκτρικό κα­λώδιο) καθώς και σε ηλεκτρικά εργαλεία που τροφοδοτούνται
από μπαταρία (χωρίς ηλεκτρικό καλώδιο).

Bosch Power Tools 2 609 932 925 | (10.3.14)

OBJ_BUCH-2000-003.book Page 66 Monday, March 10, 2014 12:47 PM

66 | Ελληνικά

Ασφάλεια στο χώρο εργασίας

 Διατηρείτε τον τομέα που εργάζεσθε καθαρό και καλά

φωτισμένο. Αταξία ή σκοτεινές περιοχές εργασίας μπορεί

να οδηγήσουν σε ατυχήματα.

 Μην εργάζεσθε με το ηλεκτρικό εργαλείο σε περιβάλ-

λον όπου υπάρχει κίνδυνος έκρηξης, στο οποίο υπάρ­χουν εύφλεκτα υγρά, αέρια ή σκόνες. Τα ηλεκτρικά εργα-

λεία δημιουργούν σπινθηρισμό ο οποίος μπορεί να αναφλέ­ξει τη σκόνη ή τις αναθυμιάσεις.

 Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο κρατάτε

μακριά απ’ αυτό τα παιδιά κι άλλα τυχόν παρευρισκόμε­να άτομα. Σε περίπτωση απόσπασης της προσοχής σας μπο-

ρεί να χάσετε τον έλεγχο του μηχανήματος.

Ηλεκτρική ασφάλεια

 Το φις του ηλεκτρικού εργαλείου πρέπει να ταιριάζει

στην πρίζα. Δεν επιτρέπεται με κανέναν τρόπο η μετα­τροπή του φις. Μη χρησιμοποιείτε προσαρμοστικά φις
σε συνδυασμό με γειωμένα ηλεκτρικά εργαλεία. Αμετα-

ποίητα φις και κατάλληλες πρίζες μειώνουν τον κίνδυνο
ηλεκτροπληξίας.

 Αποφεύγετε την επαφή του σώματός σας με γειωμένες

επιφάνειες όπως σωλήνες, θερμαντικά σώματα (καλο­ριφέρ), κουζίνες ή ψυγεία. Όταν το σώμα σας είναι γειω-

μένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας.

 Μην εκθέτετε τα μηχανήματα στη βροχή ή την υγρασία.

Η διείσδυση νερού σ’ ένα ηλεκτρικό εργαλείο αυξάνει τον
κίνδυνο ηλεκτροπληξίας.

 Μη χρησιμοποιείτε το ηλεκτρικό καλώδιο για να μετα-

φέρετε ή να αναρτήσετε το ηλεκτρικό εργαλείο, ή για να
βγάλετε το φις από την πρίζα. Κρατάτε το ηλεκτρικό κα­λώδιο μακριά από υπερβολικές θερμοκρασίες, κοφτε­ρές ακμές και/ή από κινητά εξαρτήματα. Τυχόν χαλασμέ-

να ή περιπλεγμένα ηλεκτρικά καλώδια αυξάνουν τον κίνδυ­νο ηλεκτροπληξίας.

 Όταν εργάζεσθε μ’ ένα ηλεκτρικό εργαλείο στο ύπαιθρο

να χρησιμοποιείτε καλώδια επιμήκυνσης (μπαλαντέζες)
που είναι κατάλληλα και για χρήση στο ύπαιθρο. Ηχρήση

καλωδίων επιμήκυνσης κατάλληλων για υπαίθριους χώρους
ελαττώνει τον κίνδυνο ηλεκτροπληξίας.

 Όταν η χρήση του ηλεκτρικού εργαλείου σε υγρό περι-

βάλλον είναι αναπόφευκτη, τότε χρησιμοποιήστε έναν
προστατευτικό διακόπτη διαρροής (διακόπτη FI/RCD).

Η χρήση ενός προστατευτικού διακόπτη διαρροής ελαττώνει
τον κίνδυνο ηλεκτροπληξίας.

Ασφάλεια προσώπων

 Να είστε πάντοτε προσεκτικός/προσεκτική, να δίνετε

προσοχή στην εργασία που κάνετε και να χειρίζεστε το
μηχάνημα με περίσκεψη. Μη χρησιμοποιήσετε ένα ηλε­κτρικό εργαλείο όταν είστε κουρασμένος/κουρασμένη ή
όταν βρίσκεστε υπό την επήρεια ναρκωτικών, οινοπνεύ­ματος ή φαρμάκων. Μια στιγμιαία απροσεξία κατά το χειρι-

σμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβα­ρούς τραυματισμούς.

 Φοράτε έναν κατάλληλο για σας προστατευτικό εξοπλι-

σμό και πάντοτε προστατευτικά γυαλιά. Όταν φοράτε

έναν κατάλληλο προστατευτικό εξοπλισμό όπως μάσκα προ-

στασίας από σκόνη, αντιολισθητικά υποδήματα ασφαλείας,
προστατευτικό κράνος ή ωτασπίδες, ανάλογα με το εκάστοτε
εργαλείο και τη χρήση του, ελαττώνεται ο κίνδυνος τραυμα­τισμών.

 Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε ότι το

ηλεκτρικό εργαλείο έχει αποζευχτεί πριν το συνδέσετε
με το ηλεκτρικό δίκτυο ή με την μπαταρία καθώς και πριν
το παραλάβετε ή το μεταφέρετε. Όταν μεταφέρετε το

ηλεκτρικό εργαλείο έχοντας το δάχτυλό σας στο διακόπτη ή
όταν συνδέσετε το μηχάνημα με την πηγή ρεύματος όταν αυ­τό είναι ακόμη στη θέση ΟΝ, τότε δημιουργείται κίνδυνος
τραυματισμών.

 Αφαιρείτε από τα ηλεκτρικά εργαλεία τυχόν συναρμο-

λογημένα εργαλεία ρύθμισης ή κλειδιά πριν θέσετε το
ηλεκτρικό εργαλείο σε λειτουργία. Ένα εργαλείο ή κλειδί

συναρμολογημένο σ’ ένα περιστρεφόμενο τμήμα ενός
μηχανήματος μπορεί να οδηγήσει σε τραυματισμούς.

 Μην υπερεκτιμάτε τον εαυτό σας. Φροντίζετε για την

ασφαλή στάση του σώματός σας και διατηρείτε πάντοτε
την ισορροπία σας. Έτσι μπορείτε να ελέγξετε καλύτερα το

μηχάνημα σε περιπτώσεις απροσδόκητων περιστάσεων.

 Φοράτε κατάλληλα ενδύματα. Μη φοράτε φαρδιά ρού-

χα ή κοσμήματα. Κρατάτε τα μαλλιά σας, τα ρούχα σας
και τα γάντια σας μακριά από κινούμενα εξαρτήματα. Χα-

λαρή ενδυμασία, κοσμήματα ή μακριά μαλλιά μπορεί να
εμπλακούν στα κινούμενα εξαρτήματα.

 Όταν υπάρχει η δυνατότητα συναρμολόγησης διατάξε-

ων αναρρόφησης ή συλλογής σκόνης, βεβαιωθείτε ότι
αυτές είναι συνδεμένες με το μηχάνημα καθώς και ότι
χρησιμοποιούνται σωστά. Η χρήση μιας αναρρόφησης

σκόνης μπορεί να ελαττώσει τον κίνδυνο που προκαλείται
από τη σκόνη.

Επιμελής χειρισμός και χρήση ηλεκτρικών
εργαλείων

 Μην υπερφορτώνετε το μηχάνημα. Χρησιμοποιείτε για

την εκάστοτε εργασία το ηλεκτρικό εργαλείο που
προορίζεται γι’ αυτήν. Με το κατάλληλο ηλεκτρικό εργα-

λείο εργάζεστε καλύτερα και ασφαλέστερα στην αναφερό­μενη περιοχή ισχύος.

 Μη χρησιμοποιήσετε ποτέ ένα μηχάνημα που έχει χαλα-

σμένο διακόπτη. Ένα ηλεκτρικό εργαλείο που δεν μπορείτε

πλέον να το θέσετε σε λειτουργία και/ή εκτός λειτουργίας εί­ναι επικίνδυνο και πρέπει να επισκευαστεί.

 Βγάλτε το φις από την πρίζα και/ή αφαιρέστε την μπατα-

ρία πριν διεξάγετε στο μηχάνημα μια οποιαδήποτε εργα­σία ρύθμισης, πριν αλλάξετε ένα εξάρτημα ή όταν πρό­κειται να διαφυλάξετε/να αποθηκεύσετε το μηχάνημα.

Αυτά τα προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο
από τυχόν αθέλητη εκκίνηση του ηλεκτρικού εργαλείου.

 Διαφυλάγετε τα ηλεκτρικά εργαλεία που δε χρησιμοποι-

είτε μακριά από παιδιά. Μην επιτρέψετε τη χρήση του
μηχανήματος σε άτομα που δεν είναι εξοικειωμένα μ’
αυτό ή δεν έχουν διαβάσει τις παρούσες οδηγίες. Τα ηλε-

κτρικά εργαλεία είναι επικίνδυνα όταν χρησιμοποιούνται
από άπειρα πρόσωπα.

 Να περιποιείστε προσεκτικά το ηλεκτρικό εργαλείο.

Ελέγχετε, αν τα κινούμενα εξαρτήματα λειτουργούν

2 609 932 925 | (10.3.14) Bosch Power Tools

OBJ_BUCH-2000-003.book Page 67 Monday, March 10, 2014 12:47 PM

άψογα, χωρίς να μπλοκάρουν, ή μήπως έχουν σπάσει ή
φθαρεί τυχόν εξαρτήματα τα οποία επηρεάζουν τον τρό­πο λειτουργίας του ηλεκτρικού εργαλείου. Δώστε αυτά
τα χαλασμένα εξαρτήματα για επισκευή πριν τα ξανα­χρησιμοποιήσετε. Η κακή συντήρηση των ηλεκτρικών ερ-

γαλείων αποτελεί αιτία πολλών ατυχημάτων.

 Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά.

Προσεκτικά συντηρημένα κοπτικά εργαλεία σφηνώνουν
δυσκολότερα και οδηγούνται ευκολότερα.

 Χρησιμοποιείτε τα ηλεκτρικά εργαλεία, εξαρτήματα,

παρελκόμενα εργαλεία κτλ. σύμφωνα με τις παρούσες
οδηγίες. Λαμβάνετε επίσης υπόψη σας τις εκάστοτε
συνθήκες και την υπό εκτέλεση εργασία. Η χρησιμοποίη-

ση των ηλεκτρικών εργαλείων για εργασίες που δεν προβλέ­πονται γι’ αυτά μπορεί να δημιουργήσει επικίνδυνες κατα­στάσεις.

Service

 Δώστε το ηλεκτρικό εργαλείο σας για επισκευή από άρι-

στα εκπαιδευμένο προσωπικό και με γνήσια ανταλλακτι­κά. Έτσι εξασφαλίζετε τη διατήρηση της ασφάλειας του μη-

χανήματος.

Υποδείξεις ασφαλείας για σέγες

 Κρατάτε το ηλεκτρικό εργαλείο μόνο από τις μονωμένες

επιφάνειες λαβής, όταν εκτελείτε εργασίες, στις οποίες
το εξάρτημα μπορεί να έρθει σε επαφή με μη ορατούς
ηλεκτροφόρους αγωγούς ή με το δικό του ηλεκτρικό κα­λώδιο. H επαφή με έναν ηλεκτροφόρο αγωγό μπορεί να θέ-

σει τα μεταλλικά μέρη του ηλεκτρικού εργαλείου επίσης υπό
τάση και να προκαλέσει μια ηλεκτροπληξία.

Συμπληρωματικές υποδείξεις ασφα­λείας και εργασίας

 Κρατάτε τα χέρια σας μακριά από τον τομέα πριονίσμα-

τος. Μη βάζετε τα χέρια σας κάτω από το υπό κατεργασία
τεμάχιο. Σε περίπτωση επαφής με την πριονόλαμα δημιουρ-

γείται κίνδυνος τραυματισμού.

 Οδηγείτε το ηλεκτρικό εργαλείο στο υπό κατεργασία τε-

μάχιο μόνο όταν αυτό βρίσκεται σε λειτουργία. Διαφορε-

τικά υπάρχει κίνδυνος να κλοτσήσει, όταν το εργαλείο σφη­νώσει στο υπό κατεργασία τεμάχιο.

 Φροντίζετε το πέλμα

τε. Μια στρεβλωμένη ή υπό κλίση πριονόλαμα μπορεί να

σπάσει ή να κλοτσήσει.

 Κάθε φορά που τελειώνετε ένα τμήμα της δουλειά σας

θέστε πρώτα το ηλεκτρικό εργαλείο εκτός λειτουργίας
και βγάλτε την πριονόλαμα από την τομή μόνο όταν αυτό
έχει σταματήσει εντελώς να κινείται. Έτσι αποφεύγετε

ένα ενδεχόμενο κλότσημα και ταυτόχρονα μπορείτε να απο­θέσετε ασφαλώς το ηλεκτρικό εργαλείο.

 Να χρησιμοποιείτε μόνο άθικτες, άριστες πριονόλαμες.

Στρεβλές ή μη κοφτερές πριονόλαμες μπορεί να σπάσουν,
να επιδράσουν αρνητικά την κοπή ή να προκαλέσουν κλό­τσημα.

να ακουμπάει καλά όταν πριονίζε-

 Μη φρενάρετε την πριονόλαμα πιέζοντάς την από τα

πλάγια. Η πριονόλαμα μπορεί να χαλάσει, να σπάσει ή να

κλοτσήσει.

 Χρησιμοποιείτε κατάλληλες ανιχνευτικές συσκευές για

να εντοπίσετε τυχόν μη ορατές τροφοδοτικές γραμμές ή
να συμβουλεύεστε την τοπική εταιρία παροχής ενέργει­ας. Η επαφή με ηλεκτρικές γραμμές μπορεί να οδηγήσει σε

πυρκαγιά και ηλεκτροπληξία. Η πρόκληση ζημιάς σ’ έναν
αγωγό φωταερίου (γκαζιού) μπορεί να οδηγήσει σε έκρηξη.
Το τρύπημα ενός σωλήνα νερού προκαλεί ζημιά σε πράγματα
ή/και μπορεί να οδηγήσει σε ηλεκτροπληξία.

 Ασφαλίζετε το υπό κατεργασία τεμάχιο. Ένα υπό κατερ-

γασία τεμάχιο συγκρατιέται ασφαλέστερα με μια διάταξη σύ­σφιγξης ή με μια μέγγενη παρά με το χέρι σας.

 Πριν αποθέσετε το ηλεκτρικό εργαλείο περιμένετε πρώ-

τα να σταματήσει εντελώς να κινείται. Το τοποθετημένο

εξάρτημα μπορεί να σφηνώσει και να οδηγήσει στην απώ­λεια του ελέγχου του ηλεκτρικού εργαλείου.

 Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε ερ-

γασία στο ηλεκτρικό εργαλείο.

 Μην κατευθύνετε την ακτίνα επάνω σε πρόσωπα ή ζώα

και μην κοιτάζετε ο ίδιος/η ίδια κατευθείαν στην ακτίνα,
ακόμη και από μεγάλη απόσταση.

 Ελέγξτε, αν η πριονόλαμα έχει συναρμολογηθεί ασφα-

λώς. Μια χαλαρή πριονόλαμα μπορεί να πεταχτεί έξω και να

σας τραυματίσει.

 Η πριονόλαμα δεν θα πρέπει να έχει μεγαλύτερο μήκος

από εκείνο που απαιτείται για την προβλεπόμενη κοπή.
Για την κοπή στενών καμπύλων να χρησιμοποιείτε επί­σης στενές πριονόλαμες.

 Κατά την απόρριψη της πριονόλαμας να κρατάτε το ηλε-

κτρικό εργαλείο κατά τέτοιο τρόπο, ώστε να μην δημιουρ­γείται κίνδυνος τραυματισμού τυχόν παρευρισκομένων
ατόμων ή ζώων από την απορριπτόμενη πριονόλαμα.

 Η σκόνη από ορισμένα υλικά. π.χ. από μολυβδούχες

μπογιές, από μερικά είδη ξύλου, από ορυκτά υλικά και
από μέταλλα μπορεί να είναι ανθυγιεινή και να προκαλέ­σει αλλεργικές αντιδράσεις, ασθένειες των αναπνευστι­κών οδών και/ή καρκίνο. Η κατεργασία αμιαντούχων υλι-

κών επιτρέπεται μόνο σε ειδικά εκπαιδευμένα άτομα.
– Να χρησιμοποιείτε κατά το δυνατό για το εκάστοτε υλικό

– Να φροντίζετε για τον καλό αερισμό του χώρου εργασίας.
– Σας συμβουλεύουμε να φοράτε μάσκες αναπνευστικής

Να τηρείτε τις διατάξεις που ισχύουν στη χώρα σας για τα
διάφορα υπό κατεργασία υλικά.

 Να αποφεύγετε τη δημιουργία συσσώρευσης σκόνης

στο χώρο που εργάζεστε. Οι σκόνες αναφλέγονται εύκολα.

 Δώστε προσοχή στην τάση δικτύου! Η τάση της ηλεκτρι-

κής πηγής πρέπει να ταυτίζεται με την τάση που είναι
αναγραμμένη στην πινακίδα κατασκευαστή του ηλεκτρι­κού εργαλείου. Ηλεκτρικά εργαλεία με χαρακτηριστική
τάση 230 V λειτουργούν και με τάση 220 V.

 Να θέτετε το ηλεκτρικό εργαλείο σε λειτουργία μόνο όταν

πρόκειται να το χρησιμοποιήσετε. Έτσι εξοικονομείτε
ενέργεια.

Ελληνικά | 67

την κατάλληλη αναρρόφηση.

προστασίας με φίλτρο κατηγορίας P2.

Bosch Power Tools 2 609 932 925 | (10.3.14)

OBJ_BUCH-2000-003.book Page 68 Monday, March 10, 2014 12:47 PM

68 | Ελληνικά

 Η προστασία από αθέλητη επανεκκίνηση εμποδίζει την

ανεξέλεγκτη εκκίνηση του ηλεκτρικού εργαλείου μετά
από μια διακοπή του ηλεκτρικού ρεύματος. Για να θέσετε

το ηλεκτρικό εργαλείο πάλι σε λειτουργία, θέστε πρώτα το δι­ακόπτη ΟN/OFF στη θέση OFF και ακολούθως θέστε το ηλε­κτρικό εργαλείο πάλι σε λειτουργία.

 Το προστατευτικό έλασμα που είναι αναρτημένο στο πε-

ρίβλημα (βλέπε εικόνα 15, σελίδα 192) εμποδίζει την
αθέλητη επαφή με την πριονόλαμα κατά τη διάρκεια της
κοπής και δεν επιτρέπεται να αφαιρεθεί.

 Πριν αρχίσετε την κοπή ξύλου, μοριοσανίδων, δομικών

υλικών κτλ. πρέπει να ελέγξετε μήπως τα υλικά αυτά πε­ριέχουν ξένα αντικείμενα, όπως καρφιά, βίδες κ. α. και
αν ναι, να τα αφαιρέσετε.

 Στη λειτουργία κοπή βυθίσματος να κατεργάζεστε μόνο

μαλακά υλικά, π. χ. ξύλα, γυψοσανίδες και άλλα παρό­μοια. Στις κοπές βυθίσματος να χρησιμοποιείτε μόνο κο­ντές πριονόλαμες.

 Το μεταλλικό πέδιλο εμποδίζει το γρατζούνισμα του πλα-

στικού πέλματος, προπαντός κατά την κοπή μετάλλων.

 Να ρυθμίζετε το ηλεκτρικό σας εργαλείο ανάλογα με την

εκάστοτε χρήση. Π.χ. να μειώνετε τον αριθμό εμβολι­σμών όταν κατεργάζεστε μέταλλα και να περιορίζετε την
ταλάντωση όταν διεξάγετε στενές καμπύλες κοπές.

 Όταν κατεργάζεστε μικρά ή λεπτά υλικά χρησιμοποιείτε

οπωσδήποτε μια σταθερή επιφάνεια ή ένα τραπέζι πριο­νίσματος (ειδικό εξάρτημα).

 Υπό ακραίες συνθήκες εργασίας να χρησιμοποιείτε κατά

το δυνατό μια αναρρόφηση σκόνης. Να καθαρίζετε τα­κτικά τις σχισμές αερισμού με πεπιεσμένο αέρα και να
συνδέσετε εν σειρά έναν προστατευτικό διακόπτη διαρ­ροής (διακόπτη FI/RCD). Κατά την κατεργασία μετάλλων

μπορεί να κατακαθίσει αγώγιμη στο εσωτερικού του ηλεκτρι­κού εργαλείου. Έτσι μπορεί να επηρεαστεί αρνητικά η προ­στατευτική μόνωση του ηλεκτρικού εργαλείου.

Σύμβολο Σημασία

Διαβάστε όλες τις υποδείξεις ασφα­λείας και τις οδηγίες

Να βγάζετε πάντοτε το φις από την
πρίζα πριν διεξάγετε κάποια εργασία
στο ηλεκτρικό εργαλείο

Φορέστε προστατευτικά γάντια

Συμπληρωματική πληροφορία

Κατεύθυνση κίνησης

Κατεύθυνση αντίδρασης

Επόμενη ενέργεια

Διάταξη απομάκρυνσης γρεζιών/
ροκανιδιών

Αναρρόφηση

Γωνία φαλτσοτομής

Σύμβολα

Τα σύμβολα που ακολουθούν έχουν σημασία για τη σωστή ανά­γνωση και κατανόηση των οδηγιών χειρισμού. Παρακαλούμε
αποτυπώστε στο μυαλό σας τα σύμβολα και τη σημασία τους.
Η σωστή ερμηνεία των συμβόλων συμβάλλει στον καλύτερο και
ασφαλέστερο χειρισμό του ηλεκτρικού σας εργαλείου.

Σύμβολο Σημασία

GST 160 CE: Σέγα με ηλεκτρονική
σταθεροποίηση

Περιοχή με γκρι σκίαση: Χειρολαβή
(μονωμένες επιφάνειες συγκράτησης)

GST 160 BCE: Σέγα με ηλεκτρονική
σταθεροποίηση και κλειστή λαβή

Περιοχή με γκρι σκίαση: Χειρολαβή
(μονωμένες επιφάνειες συγκράτησης)

2 609 932 925 | (10.3.14) Bosch Power Tools

Μικρός αριθμός εμβολισμών/
Ταχύτητα

Μεγάλος αριθμός εμβολισμών/
Ταχύτητα

Θέση σε λειτουργία

Θέση εκτός λειτουργίας

Ακινητοποίηση διακόπτη ON/OFF

Φως εργασίας

Απαγορευμένη ενέργεια

Σωστό αποτέλεσμα

OBJ_BUCH-2000-003.book Page 69 Monday, March 10, 2014 12:47 PM

Ελληνικά | 69

Σύμβολο Σημασία

Να κόβετε ασκώντας μέτρια πίεση.
Έτσι επιτυγχάνετε ένα άριστο και
ακριβές αποτέλεσμα κοπής.

Όταν κόβετε μέταλλα να αλείφετε
κάποιο ψυκτικό ή λιπαντικό μέσο
κατά μήκος του ίχνους κοπής

Αριθμός ευρετηρίου (10φήφιος)

P

1

n

0

/II Σύμβολο για μόνωση II

L

pA

L

wA

KΑνασφάλεια
a

h

Ονομαστική ισχύς
Αριθμός εμβολισμών χωρίς φορτίο
μέγ. βάθος κοπής

Ξύλο

Αλουμίνιο

Μέταλλο

Μοριοσανίδα

Βάρος σύμφωνα με
EPTA-Procedure 01/2003

(πλήρης μόνωση)
Στάθμη ακουστικής πίεσης
Στάθμη ακουστικής ισχύος

Συνολική τιμή κραδασμών
Λαβή

Κεφαλή συμπλέκτη

Περιεχόμενο συσκευασίας

Σέγα, προστατευτικό σκλήθρων και σετ αναρρόφησης.
Εργαλεία και άλλα εξαρτήματα που απεικονίζονται ή περιγρά­φονται δεν περιέχονται στη στάνταρ συσκευασία.

Για τον πλήρη κατάλογο εξαρτημάτων βλέπε το πρόγραμμα των
εξαρτημάτων μας.

Χρήση σύμφωνα με τον προορισμό

Η συσκευή προορίζεται, ακουμπισμένη επάνω σε μια σταθερή
επιφάνεια για την κοπή ξύλων, πλαστικών υλικών, μετάλλων,
πλακών από κεραμικά υλικά και ελαστικού καθώς και για τη διε­ξαγωγή εσωτερικών ανοιγμάτων στα υλικά αυτά. Είναι κατάλλη­λη για ευθείες και κυκλικές κοπές υπό γωνία φαλτσοτομής έως
45° . Προσέχετε τις συστάσεις για τις πριονόλαμες.

Το φως αυτού του ηλεκτρικού εργαλείου προορίζεται για τον
απευθείας φωτισμό της περιοχής εργασίας του ηλεκτρικού
εργαλείου και δεν είναι κατάλληλο για φωτισμό χώρου στο
σπίτι.

Τεχνικά χαρακτηριστικά

Τα Τεχνικά χαρακτηριστικά του προϊόντος αναφέρονται στον πί­νακα της σελίδας 183.

Τα στοιχεία ισχύουν για ονομαστικές τάσεις [U] 230 V. Υπό δια­φορετικές τάσεις και σε εκδόσεις ειδικές για τις διάφορες χώρες
τα στοιχεία αυτά μπορεί να διαφέρουν.

Δήλωση συμβατότητας

Δηλώνουμε με αποκλειστική μας ευθύνη, ότι το προϊόν που πε­ριγράφεται στα «Τεχνικά στοιχεία» ταυτίζεται με τα ακόλουθα
πρότυπα ή κανονιστικά έγγραφα: EN 60745 σύμφωνα με τις δι­ατάξεις των οδηγιών 2009/125/ΕΚ (διάταξη 1194/2012),
2011/65/ΕΕ, 2004/108/ΕΚ, 2006/42/ΕΚ.

Τεχνικός φάκελος (2006/42/EΚ) από:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen

Henk Becker
Executive Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 22.05.2013

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

Πληροφορίες για θόρυβο και
δονήσεις

Οι τιμές μέτρησης του προϊόντος αναφέρονται στον πίνακα της
σελίδας 183.

Οι συνολικές τιμές θορύβου και κραδασμών (άθροισμα ανυ­σμάτων τριών διευθύνσεων) εξακριβώθηκαν σύμφωνα με την
προδιαγραφή EN 60745.

Η στάθμη κραδασμών που αναφέρεται σ’ αυτές τις οδηγίες έχει
μετρηθεί σύμφωνα με μια διαδικασία μέτρησης τυποποιημένη
στο πρότυπο EN 60745 και μπορεί να χρησιμοποιηθεί για τη σύ­γκριση διαφόρων ηλεκτρικών εργαλείων. Είναι επίσης κατάλλη­λη για έναν προσωρινό υπολογισμό της επιβάρυνσης από τους
κραδασμούς.
Η στάθμη κραδασμών που αναφέρεται αντιπροσωπεύει τις βα­σικές χρήσεις του ηλεκτρικού εργαλείου. Σε περίπτωση όμως
που το ηλεκτρικό εργαλείο χρησιμοποιηθεί για άλλες εφαρμο­γές, με διαφορετικά ή αποκλίνοντα εξαρτήματα ή χωρίς επαρκή
συντήρηση, τότε η στάθμη κραδασμών μπορεί να αποκλίνει και
αυτή. Αυτό μπορεί να αυξήσει σημαντικά την επιβάρυνση από
τους κραδασμούς κατά τη συνολική διάρκεια ολόκληρου του
χρονικού διαστήματος που εργάζεσθε.
Για την ακριβή εκτίμηση της επιβάρυνσης από τους κραδασμούς
θα πρέπει να λαμβάνονται επίσης υπόψη και οι χρόνοι κατά τη
διάρκεια των οποίων το εργαλείο βρίσκεται εκτός λειτουργίας ή
λειτουργεί, χωρίς όμως στην πραγματικότητα να χρησιμοποιεί­ται. Αυτό μπορεί να μειώσει σημαντικά την επιβάρυνση από
τους κραδασμούς κατά τη διάρκεια ολόκληρου του χρονικού
διαστήματος που εργάζεσθε.
Γι’ αυτό, πριν αρχίσει η δράση των κραδασμών, πρέπει να καθο-

Bosch Power Tools 2 609 932 925 | (10.3.14)

OBJ_BUCH-2000-003.book Page 70 Monday, March 10, 2014 12:47 PM

70 | Ελληνικά

ρίζετε συμπληρωματικά μέτρα ασφαλείας για την προστασία
του χειριστή όπως: Συντήρηση του ηλεκτρικού εργαλείου και

των εξαρτημάτων που χρησιμοποιείτε, διατήρηση ζεστών των
χεριών, οργάνωση της εκτέλεσης των διάφορων εργασιών.

Συναρμολόγηση και λειτουργία

Στον πίνακα που ακολουθεί αναφέρονται οι στόχοι των ενεργειών για τη συναρμολόγηση και τη χρήση του ηλεκτρικού εργαλείου. Οι
οδηγίες του στόχου της εκάστοτε ενέργειας δείχνονται στην αντίστοιχη εικόνα. Απαιτούνται διάφοροι συνδυασμοί οδηγιών, ανάλογα
με την εκάστοτε χρήση. Να λαμβάνετε υπόψη σας και τις υποδείξεις ασφαλείας.

Στόχος ενέργειας Εικόνα Δώστε προσοχή Σελίδα

Συναρμολόγηση της πριονόλαμας

1 184

Απόρριψη της πριονόλαμας

Ενεργοποίηση διάταξης απομά­κρυνσης γρεζιών

Σύνδεση της αναρρόφησης

Ρύθμιση της γωνίας φαλτσοτομής

Συναρμολόγηση μεταλλικού πέδιλου

Συναρμολόγηση του προστατευτικού
σκλήθρων

Ρύθμιση ταλάντωσης

2 184

3 184

4 185 –186

5 186 –187

6 187

7 188

8 188

Ρύθμιση προεπιλογής αριθμού εμβο­λισμών

Θέση του ηλεκτρικού εργαλείου σε
λειτουργία κι εκτός λειτουργίας

2 609 932 925 | (10.3.14) Bosch Power Tools

9 189

10 189 –190

OBJ_BUCH-2000-003.book Page 71 Monday, March 10, 2014 12:47 PM

Türkçe | 71

Στόχος ενέργειας Εικόνα Δώστε προσοχή Σελίδα

Να ακουμπάτε το ηλεκτρικό εργαλείο
στο υπό κατεργασία τεμάχιο μόνο όταν
αυτό λειτουργεί

Άναμμα/Σβήσιμο του φωτός εργασίας 12 191

11 190

Λίπανση κατά την κατεργασία μετάλ­λων

Πριόνισμα με βύθιση

Επιλογή εξαρτημάτων/παρελκομένων

Συντήρηση και καθαρισμός

 Να διατηρείτε το ηλεκτρικό εργαλείο, τις σχισμές αερι-

σμού καθώς και την υποδοχή εργαλείου σε καθαρή κατά­σταση για να μπορείτε να εργάζεστε καλά και ασφαλώς.

Μια τυχόν αναγκαία αντικατάσταση του ηλεκτρικού καλωδίου
πρέπει να διεξαχθεί από την Bosch ή από ένα εξουσιοδοτημένο
κατάστημα Service της Bosch, για να αποφευχθεί έτσι κάθε δι­ακινδύνευση της ασφάλειας.

Καθαρίζετε τακτικά την υποδοχή της πριονόλαμας. Γι’ αυτό αφαι­ρείτε την πριονόλαμα από το ηλεκτρικό εργαλείο και χτυπάτε το
ηλεκτρικό εργαλείο ελαφρά επάνω σε μια επίπεδη επιφάνεια για
να βγουν από την υποδοχή τυχόν γρέζια/πριονίδια κ.α.

Να ψεκάζετε την υποδοχή της πριονόλαμας τακτικά με λεπτό
λάδι συντήρησης (βλέπε εικόνα 16, σελίδα 193).

Ελέγχετε το ράουλο οδήγησης
πει να αλλαχτεί από ένα εξουσιοδοτημένο κατάστημα Service
της Bosch.

Όταν χρειάζεται να λιπαίνετε το ράουλο οδήγησης με μια στα­γόνα λάδι (βλέπε εικόνα 17, σελίδα 193).

τακτικά. Όταν φθαρεί, τότε πρέ-

Service και παροχή συμβουλών χρήσης

Το Service απαντά στις ερωτήσεις σας σχετικά με την επισκευή
και τη συντήρηση του προϊόνος σας καθώς για τα κατάλληλα
ανταλλακτικά:

www.bosch-pt.com

Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως
στις ερωτήσεις σας σχετικά με τα προϊόντα μας και τα ανταλλα­κτικά τους.

Όταν ζητάτε διασαφητικές πληροφορίες καθώς και όταν παραγ­γέλνετε ανταλλακτικά πρέπει να αναφέρετε οπωσδήποτε το
10ψήφιο αριθμό ευρετηρίου που αναγράφεται στην πινακίδα
κατασκευαστή.

Ελλάδα

Robert Bosch A.E.
Ερχείας 37
19400 Κορωπί – Αθήνα
Tel.: [phone]
Fax: [phone]
www.bosch.com
www.bosch-pt.gr

13 191

14 192

– 194 –196

ABZ Service A.E.
Tel.: [phone]
Fax: [phone]

Απόσυρση

Τα ηλεκτρικά εργαλεία, τα εξαρτήματα και οι συσκευασίες πρέ­πει να ανακυκλώνονται με τρόπο φιλικό προς το περιβάλλον.

Μην ρίχνετε τα ηλεκτρικά εργαλεία στα απορρίμματα του σπιτι­ού σας!

Μόνο για χώρες της ΕΕ:

Σύμφωνα με την Κοινοτική Οδηγία
2012/19/EE σχετικά με τις παλαιές ηλεκτρι­κές και ηλεκτρονικές συσκευές και τη μετα­φορά της οδηγίας αυτής σε εθνικό δίκαιο δεν
είναι πλέον υποχρεωτικό τα άχρηστα ηλεκτρι­κά εργαλεία να συλλέγονται ξεχωριστά για να
ανα κυκλω θούν με τρό πο φιλ ικό π ρος το περι­βάλλον.

Τηρούμε το δικαίωμα αλλαγών.

Türkçe

Elektrikli El Aletleri İçin Genel Uyarı
Talimatı

Bütün uyarıları ve talimat hükümlerini oku-

UYARI

uyulmadığı takdirde elektrik çarpmalarına, yangınlara ve/veya
ağır yaralanmalara neden olunabilir.

Bütün uyarıları ve talimat hükümlerini ileride kullanmak
üzere saklayın.

Uyarı ve talimat hükümlerinde kullanılan “Elektrikli El Aleti”
kavramı, akım şebekesine bağlı (şebeke bağlantı kablosu ile)
aletlerle akü ile çalışan aletleri (akım şebekesine bağlantısı ol­mayan aletler) kapsamaktadır.

yun. Açıklanan uyarılara ve talimat hükümlerine

Bosch Power Tools 2 609 932 925 | (10.3.14)

OBJ_BUCH-2000-003.book Page 72 Monday, March 10, 2014 12:47 PM

72 | Türkçe

Çalışma yeri güvenliği

 Çalıştığınız yeri temiz tutun ve iyi aydınlatın. Çalıştığınız

yer düzensiz ise ve iyi aydınlatılmamışsa kazalar ortaya
çıkabilir.

 Yakınında patlayıcı maddeler, yanıcı sıvı, gaz veya toz-

ların bulunduğu yerlerde elektrikli el aleti ile çalışma­yın. Elektrikli el aletleri, toz veya buharların tutuşmasına

neden olabilecek kıvılcımlar çıkarırlar.

 Elektrikli el aleti ile çalışırken çocukları ve başkalarını

uzakta tutun. Dikkatiniz dağılacak olursa aletin kontrolünü

kaybedebilirsiniz.

Elektrik Güvenliği

 Elektrikli el aletinin bağlantı fişi prize uymalıdır. Fişi

hiçbir zaman değiştirmeyin. Koruyucu topraklanmış
elektrikli el aletleri ile birlikte adaptör fiş kullanmayın.

Değiştirilmemiş fiş ve uygun priz elektrik çarpma tehlikesi­ni azaltır.

 Borular, kalorifer petekleri, ısıtıcılar ve buzdolapları gi-

bi topraklanmış yüzeylerle bedensel temasa gelmek­ten kaçının. Bedeniniz topraklandığı anda büyük bir elek-

trik çarpma tehlikesi ortaya çıkar.

 Aleti yağmur altında veya nemli ortamlarda bırakma-

yın. Suyun elektrikli el aleti içine sızması elektrik çarpma

tehlikesini artırır.

 Elektrikli el aletini kablosundan tutarak taşımayın,

kabloyu kullanarak asmayın veya kablodan çekerek fişi
çıkarmayın. Kabloyu ısıdan, yağdan, keskin kenarlı ci­simlerden veya aletin hareketli parçalarından uzak tu­tun. Hasarlı veya dolaşmış kablo elektrik çarpma tehlikesi-

ni artırır.

 Bir elektrikli el aleti ile açık havada çalışırken, mutlaka

açık havada kullanılmaya uygun uzatma kablosu kulla­nın. Açık havada kullanılmaya uygun uzatma kablosunun

kullanılması elektrik çarpma tehlikesini azaltır.

 Elektrikli el aletinin nemli ortamlarda çalıştırılması

şartsa, mutlaka arıza akımı koruma şalteri kullanın. Arı-

za akımı koruma şalterinin kullanımı elektrik çarpma tehli­kesini azaltır.

Kişilerin Güvenliği

 Dikkatli olun, ne yaptığınıza dikkat edin, elektrikli el

aleti ile işinizi makul bir tempo ve yöntemle yürütün.
Yorgunsanız, aldığınız hapların, ilaçların veya alkolün
etkisinde iseniz elektrikli el aletini kullanmayın. Aleti

kullanırken bir anki dikkatsizlik önemli yaralanmalara ne­den olabilir.

 Daima kişisel koruyucu donanım ve bir koruyucu göz-

lük kullanın. Elektrikli el aletinin türü ve kullanımına uygun

olarak; toz maskesi, kaymayan iş ayakkabıları, koruyucu
kask veya koruyucu kulaklık gibi koruyucu donanım kullanı­mı yaralanma tehlikesini azalttır.

 Aleti yanlışlıkla çalıştırmaktan kaçının. Akım ikmal şe-

bekesine ve/veya aküye bağlamadan, elinize alıp taşı­madan önce elektrikli el aletinin kapalı olduğundan
emin olun. Elektrikli el aletini parmağınız şalter üzerinde

dururken taşırsanız ve alet açıkken fişi prize sokarsanız ka­zalara neden olabilirsiniz.

2 609 932 925 | (10.3.14) Bosch Power Tools

 Elektrikli el aletini çalıştırmadan önce ayar aletlerini

veya anahtarları aletten çıkarın. Aletin dönen parçaları

içinde bulunabilecek bir yardımcı alet yaralanmalara ne­den olabilir.

 Çalışırken bedeniniz anormal durumda olmasın. Çalı-

şırken duruşunuz güvenli olsun ve dengenizi her zaman
koruyun. Bu sayede aleti beklenmedik durumlarda daha

iyi kontrol edebilirsiniz.

 Uygun iş elbiseleri giyin. Geniş giysiler giymeyin ve ta-

kı takmayın. Saçlarınızı, giysileriniz ve eldivenlerinizi
aletin hareketli parçalarından uzak tutun. Bol giysiler,

uzun saçlar veya takılar aletin hareketli parçaları tarafından
tutulabilir.

 Toz emme donanımı veya toz tutma tertibatı kullanır-

ken, bunların bağlı olduğundan ve doğru kullanıldığın­dan emin olun. Toz emme donanımının kullanımı tozdan

kaynalanabilecek tehlikeleri azaltır.

Elektrikli el aletlerinin özenle kullanımı ve bakımı

 Aleti aşırı ölçede zorlamayın. Yaptığınız işe uygun elek-

trikli el aletleri kullanın. Uygun performanslı elektrikli el

aleti ile, belirlenen çalışma alanında daha iyi ve güvenli ça­lışırsınız.

 Şalteri bozuk olan elektrikli el aletini kullanmayın. Açı-

lıp kapanamayan bir elektrikli el aleti tehlikelidir ve onarıl­malıdır.

 Alette bir ayarlama işlemine başlamadan ve/veya akü-

yü çıkarmadan önce, herhangi bir aksesuarı değiştirir­ken veya aleti elinizden bırakırken fişi prizden çekin.

Bu önlem, elektrikli el aletinin yanlışlıkla çalışmasını önler.

 Kullanım dışı duran elektrikli el aletlerini çocukların

ulaşamayacağı bir yerde saklayın. Aleti kullanmayı bil­meyen veya bu kullanım kılavuzunu okumayan kişilerin
aletle çalışmasına izin vermeyin. Deneyimsiz kişiler tara-

fından kullanıldığında elektrikli el aletleri tehlikelidir.

 Elektrikli el aletinizin bakımını özenle yapın. Elektrikli

el aletinizin kusursuz olarak işlev görmesini engelleye­bilecek bir durumun olup olmadığını, hareketli parça­ların kusursuz olarak işlev görüp görmediklerini ve sıkı­şıp sıkışmadıklarını, parçaların hasarlı olup olmadığını
kontrol edin. Aleti kullanmaya başlamadan önce hasar­lı parçaları onartın. Birçok iş kazası elektrikli el aletlerinin

kötü bakımından kaynaklanır.

 Kesici uçları daima keskin ve temiz tutun. Özenle bakımı

yapılmış keskin kenarlı kesme uçlarının malzeme içinde sı­kışma tehlikesi daha azdır ve daha rahat kullanım olanağı
sağlarlar.

 Elektrikli el aletini, aksesuarı, uçları ve benzerlerini, bu

özel tip alet için öngörülen talimata göre kullanın. Bu sı­rada çalışma koşullarını ve yaptığınız işi dikkate alın.

Elektrikli el aletlerinin kendileri için öngörülen alanın dışın­da kullanılması tehlikeli durumlara neden olabilir.

Servis

 Elektrikli el aletinizi sadece yetkili personele ve orijinal

yedek parça kullanma koşulu ile onartın. Bu sayede ale-

tin güvenliğini sürekli hale getirirsiniz.

OBJ_BUCH-2000-003.book Page 73 Monday, March 10, 2014 12:47 PM

Dekupaj testereleri için güvenlik
talimatı

 Alet ucunun görünmeyen elektrik kablolarına veya ale-

tin kendi şebeke bağlantı kablosuna rastlama olasılığı
bulunan işleri yaparken elektrikli el aletini izolasyonlu
tutamağından tutun. Elektrik akımı ileten kablolarla te-

mas aletin metal parçalarını da elektrik akımına maruz bıra­kır ve elektrik çarpmaları olabilir.

Diğer güvenlik talimatı ve uyarılar

 Ellerinizi kesme yapılan yerden uzak tutun. İş parçasını

alttan kavramayın. Testere bıçağı ile temas yaralanmala-

ra neden olabilir.

 Aleti daima çalışır durumda iş parçasına temas ettirin.

Aksi takdirde dişler iş parçasına takılabilir ve geri tepme
kuvveti oluşabilir.

 Kesme yaparken taban levhasının

de oturmasına dikkat edin. Açılandırılan bir testere bıçağı

kırılabilir veya geri tepme kuvveti oluşturabilir.

 İşiniz bittikten sonra aleti kapatın ve testere bıçağı tam

olarak durduktan sonra kesme yerinden çıkarın. Bu yol-

la geri tepme kuvvetinin oluşmasını engellersiniz ve aleti
güvenli bir biçimde elinizden bırakabilirsiniz.

 Sadece hasar görmemiş, kusursuz testere bıçakları

kullanın. Bükülmüş veya körelmiş testere bıçakları kırıla-

bilir, kesme işlemini olumsuz yönde etkileyebilir veya geri
tepme kuvvetlerinin ortaya çıkmasına neden olabilirler.

 Aleti kapattıktan sonra testere bıçağını yan taraftan

bastırarak frenlemeyin. Testere bıçağı hasar görebilir,

kırılabilir veya bir geri tepme kuvveti oluşabilir.

 Görünmeyen ikmal hatlarını tespit etmek üzere uygun

tarama cihazları kullanın veya mahalli ikmal şirketlerin­den yardım alın. Elektrik kablolarıyla temas yanıklara ve

elektrik çarpmasına neden olabilir. Bir gaz borusuna hasar
vermek patlamalar ortaya çıkarabilir. Bir su borusuna girmek
maddi hasara veya elektrik çarpmasına neden olabilir.

 İş parçasını emniyete alın. Bir germe tertibatı veya

mengene ile sabitlenen iş parçası elle tutmaya oranla daha
güvenli tutulur.

 Elinizden bırakmadan önce elektrikli el aletinin tam

olarak durmasını bekleyin. Alete takılan uç sıkışabilir ve

elektrikli el aletinin kontrolünü kaybedebilirsiniz.

 Elektrikli el aletinin kendinde bir çalışma yapmadan

önce her defasında fişi prizden çekin.

 Işını kişilere ve hayvanlara doğrultmayın ve uzaktan da

olsa ışına bakmayın.

 Testere bıçağının yerine sıkıca oturup oturmadığını

kontrol edin. Gevşek testere bıçağı dışarı fırlayabilir ve sizi

yaralayabilir.

 Testere bıçağı öngörülen kesme işlemi için gerekli

olduğundan daha uzun olmamalıdır. Dar kavisli kesme
işleri için ince testere bıçakları kullanın.

yerine sağlam biçim-

 Testere bıçağını aletten dışarı attırırken aleti öyle

tutun ki, hiç kimse veya bir hayvan dışarı atılan testere
bıçağı tarafından yaralanmasın.

 Kurşun içeren boya, bazı ahşap türleri, mineraller ve

metallerin tozları sağlığa zararlı olabilir ve alerjik reak­siyonlara, solunum yolu hastalıklarına ve/veya kansere
yol açabilir. Asbest içeren malzemeler sadece uzmanlar

tarafından işlenebilir.
– Mümkün olduğu kadar işlediğiniz malzemeye uygun bir

– Çalışma yerinizi iyi bir biçimde havalandırın.
– P2 filtre sınıfı filtre takılı soluk alma maskesi kullanmanızı

İşlenen malzemelere ait ülkenizdeki geçerli yönetmelik
hükümlerine uyun.

 Çalıştığınız yerde tozun birikmesini önleyin. Tozlar

kolayca alevlenebilir.

 Şebeke gerilimine dikkat edin! Akım kaynağının gerili-

mi elektrikli el aletinin tip etiketi üzerindeki verilere
uygun olmalıdır. 230 V ile işaretlenmiş elektrikli el
aletleri 220 V ile de çalıştırılabilir.

 Enerjiden tasarruf etmek için elektikli el aletini sadece kul-

lanacağınız zaman açın.

 Tekrar çalışma emniyeti, elektrik beslemesinin kesil-

mesinden sonra elektrikli el aletinin kontrol dışı çalış­masını önler. Tekrar çalıştırmak için açma/kapama şalteri-

ni kapalı konumuna getirin ve elektrikli el aletini tekrar açın.

 Gövdeye monte edilmiş olan koruyucu kol (bakınız:

Şekil 15, sayfa 192) çalışma esnasında yanlışlıkla tes­tere bıçağına teması önler ve çıkarılmamalıdır.

 Ahşap, yonga levha, yapı malzemesi ve benzerlerinde

kesme yapmadan önce her defasında malzeme içinde
çivi, vida ve benzeri nesnelerin bulunup bulunmadığını
kontrol edin ve gerekiyorsa bunları çıkarın.

 Malzeme içine dalma yönteminde sadece ahşap, alçı

karton ve benzeri yumuşak malzeme kullanın. Malzeme
içine dalmalı kesme işlerinde sadece kısa testere bı­çakları kullanın.

 Metal muhafaza özellikle metalde kesme yaparken

plastik taban levhasının çizilmesini önler.

 Elektrikli el aletinizin ayarlarını yaptığınız işe uyarla-

yın. Örneğin metalleri işlerken veya dar kavisli kesme
yaparken strok sayısını ve pandül hareketi düşürün.

 Küçük veya ince iş parçalarını işlerken daima sağlam

bir taban beslemesi veya kesme masası (aksesuar) kul­lanın.

 Olağan dışı kullanım koşullarında mümkün olduğu ka-

dar bir emici tertibat kullanın. Havalandırma aralıkları­nı sık sık basınçlı hava ile temizleyin ve devreye hatalı
akım koruma şalteri (FI şalteri) bağlayın. Metaller işle-

nirken elektrikli el aletinin içinde iletken tozlar birikebilir.
Ve bu da elektrikli el aletinin koruyucu izolasyonunu olum­suz yönde etkileyebilir.

Türkçe | 73

toz emme tertibatı kullanın.

tavsiye ederiz.

Bosch Power Tools 2 609 932 925 | (10.3.14)

OBJ_BUCH-2000-003.book Page 74 Monday, March 10, 2014 12:47 PM

74 | Türkçe

Semboller

Aşağıdaki semboller kullanım kılavuzunun okunması ve anla­şılması için önemlidir. Sembolleri ve anlamlarını zihninize iyi­ce yerleştirin. Sembollerin doğru yorumu elektrikli el aletini
daha iyi ve daha güvenli kullanmanıza yardımcı olur.

Sembol Anlamı

GST 160 CE: Sabit elektronik
sistemli dekupaj testeresi

Gri işaretli alan: Tutamak (izolas­yonlu tutma yüzeyi)

GST 160 BCE: Sabit elektronik
sistemli ve kavisli tutamaklı dekupaj
testeresi

Gri işaretli alan: Tutamak (izolas­yonlu tutma yüzeyi)

Bütün güvenlik talimatı ve uyarılarını
okuyun

Elektrikli el aletinin kendinde bir ça­lışma yapmadan önce her defasında
şebeke fişini prizden çekin

Koruyucu eldiven kullanın

Sembol Anlamı

Büyük strok sayısı/hız

Açma

Kapama

Açma/kapama şalterini tespit edin

Çalışma ışığı

Yasak işlem

Doğru sonuç

Optimum düzeyde ve hassas kesim
sağlamak için hafif bastırma kuvveti
ile kesme yapın.

Metalleri keserken kesme hattına
soğutma veya yağlama maddesi
sürün

Ürün kodu (10 haneli)

Ek bilgiler

Hareket yönü

P

1

n

0

Giriş gücü
Boştaki strok sayısı
Maks. kesme derinliği

Ahşapta

Reaksiyon yönü

Alüminyum

Metal

Bir sonraki işlem adımı

Talaş üfleme tertibatı

Emme

Gönye açısı

/II

L

pA

L

wA

KTolerans
a

h

Yonga levha

Ağırlığı EPTA-Procedure 01/2003’e
göre

Koruma sınıfı sembolü II
(tam izolasyonlu)

Ses basıncı seviyesi
Gürültü emisyonu seviyesi

Toplam titreşim değeri
Tutamak

Şanzıman başı

Küçük strok sayısı/hız

2 609 932 925 | (10.3.14) Bosch Power Tools

OBJ_BUCH-2000-003.book Page 75 Monday, March 10, 2014 12:47 PM

Teslimat kapsamı

Dekupaj testeresi, talaş koruma emniyeti ve emme seti.
Metal muhafaza, uç ve şekli gösterilen veya tanımı yapılan ak­sesuar standart teslimat kapsamında değildir.

Aksesuarın bütününü aksesuar programımızda bulabilirsiniz.

Usulüne uygun kullanım

Bu alet; sağlam ve sabit bir zeminde ahşap, plastik, metal, se­ramik levha ve lastik malzemede kesme ve içten kesme işleri
için geliştirilmiştir. Bu alet aynı zamanda düz kesme işleri ve
45° ’ye kadar gönyeli kesme işlerine de uygundur. Testere bı­çağı tavsiyelerine uyun.

Bu aletin ışığı çalışma alanını doğrudan aydınlatmak için tasar­lanmış olup, konutlardaki mekan aydınlatmasına uygun değildir.

Teknik veriler

Ürünün teknik verileri sayfa 183’daki tabloda belirtilmekte­dir.

Veriler 230 V’luk bir anma gerilimi [U] için geçerlidir. Farklı
gerilimlerde ve farklı ülkelere özgü tiplerde bu veriler değişe­bilir.

Uygunluk beyanı

Tek sorumlu olarak “Teknik veriler” bölümünde tanımlanan
ürünün aşağıdaki normalara veya normatif belgelere uygun ol­duğunu beyan ederiz: 2009/125/EC (Yönerge 1194/2012),
2011/65/EU, 2004/108/EC, 2006/42/EC yönetmelikleri
uyarınca EN 60745.

Teknik belgelerin bulunduğu merkez (2006/42/EC):
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen

Henk Becker
Executive Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 22.05.2013

Gürültü/Titreşim bilgisi

Ürünün ölçüm değerleri sayfa 183’daki tabloda belirtilmek­tedir.

Toplam gürültü ve titreşim değeri (üç yönün vektör toplamı)
EN 60745’e göre tespit edilmektedir.

Bu talimatta belirtilen titreşim seviyesi EN 60745’e göre
normlandırılmış bir ölçme yöntemi ile tespit edilmiştir ve ha­valı aletlerin karşılaştırılmasında kullanılabilir. Bu değer geçici
olarak titreşim seviyesinin tahmin edilmesine uygundur.
Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanım
alanlarını temsil eder. Ancak elektrikli el aleti başka kullanım
alanlarında, farklı aksesuarla, farklı uçlarla kullanılırken veya
yetersiz bakımla kullanılırken, titreşim seviyesi belirtilen de­ğerden farklı olabilir. Bu da toplam çalışma süresi içindeki tit­reşim yükünü önemli ölçüde artırabilir.
Titreşim yükünü tam olarak tahmin edebilmek için aletin kapa­lı olduğu veya çalıştığı halde kullanılmadığı süreler de dikkate
alınmalıdır. Bu, toplam çalışma süresi içindeki titreşim yükü­nü önemli ölçüde azaltabilir.
Titreşimin kullanıcıya bindirdiği yük için önceden ek güvenlik
önlemleri alın. Örneğin: Elektrikli el aletinin ve uçların bakımı,
ellerin sıcak tutulması, iş aşamalarının organize edilmesi.

Türkçe | 75

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

Montaj ve işletim

Aşağıdaki tablo elektrikli el aletini montajı ve işletimine ilişkin işlem adımlarını göstermektedir. Talimat ve işlem adımları belirtilen
şekilde gösterilmektedir. Uygulama türüne göre farklı talimat kombinasyonları gereklidir. Güvenlik talimatı hükümlerine uyun.

İşlemin amacı Şekil Dikkat edin Sayfa

Testere bıçağının takılması

Testere bıçağının çıkarılması

Talaş üfleme tertibatının açılması

Emme donanımının bağlanması

Bosch Power Tools 2 609 932 925 | (10.3.14)

1 184

2 184

3 184

4 185 –186

OBJ_BUCH-2000-003.book Page 76 Monday, March 10, 2014 12:47 PM

76 | Türkçe

İşlemin amacı Şekil Dikkat edin Sayfa

Gönye açısının ayarlanması

5 186 –187

Metal muhafazanın takılması

Talaş koruma emniyetinin takılması

Pandül hareketin ayarlanması

Strok sayısı ön seçiminin ayarlanması

Elektrikli el aletinin açılıp kapanması 10 189 –190

Elektrikli el aleti sadece çalışır
durumda iş parçasına yönlendiril­melidir

Çalışma ışığının açılıp kapanması

Metal işlemede yağlama

6 187

7 188

8 188

9 189

11 190

12 191

13 191

Malzeme içine dalarak kesme

Aksesuar seçimi

Bakım ve temizlik

 İyi ve güvenli bir biçimde çalışabilmek için elektrikli el

aletini, havalandırma aralıklarını ve uç kovanını temiz
tutun.

Yedek bağlantı kablosu gerekli ise, güvenliğin tehlikeye düş­memesi için Bosch’tan veya yetkili bir servisten temin edilme­lidir.

Testere bıçağı yuvasını düzenli aralıklarla temizleyin. Bunu
yapmak için testere bıçağını çıkarın ve aleti hafifçe düz bir
zemine vurun.

2 609 932 925 | (10.3.14) Bosch Power Tools

14 192

– 194 –196

Testere bıçağı yuvasına düzenli aralıklarla sürtünme yağı püs­kürtün (bakınız: Şekil 16, sayfa 193).

Kılavuz makarayı
vuz makara yetkili bir Bosch servisinde değiştirilmelidir.

Kılavuz makarayı zaman zaman bir damla yağla yağlayın (bakı­nız: Şekil 17, sayfa 193).

Sadece Türkiye için geçerlidir: Bosch genel olarak yedek
parçaları 7 yıl hazır tutar.

düzenli aralıklarla kontrol edin. Aşınan kıla-

OBJ_BUCH-2000-003.book Page 77 Monday, March 10, 2014 12:47 PM

Müşteri hizmeti ve uygulama
danışmanlığı

Müşteri hizmeti ürününüzün onarım, bakım ve yedek parçala­rına ilişkin sorularınızı yanıtlandırır. Demonte görünüşler ve
yedek parçalara ilişkin ayrıntılı bilgiyi aşağıdaki Web sayfa­sında bulabilirsiniz:

www.bosch-pt.com

Bosch uygulama danışmanlığı ekibi ürünlerimize ve ilgili akse­suara ilişkin sorularınızda size memnuniyetle yardımcı olur.

Bütün başvuru ve yedek parça siparişlerinizde mutlaka aletini­zin tip etiketindeki 10 haneli ürün kodunu belirtiniz.

Türkçe

Bosch San. ve Tic. A.S.
Ahi Evran Cad. No:1 Kat:22
Polaris Plaza
80670 Maslak/Istanbul
Bosch Uzman Ekibi [phone]
Işıklar LTD.ŞTİ.
Kızılay Cad. No: 16/C Seyhan
Adana
Tel.: [phone]
Tel.: [phone]

İdeal Eletronik Bobinaj
Yeni San. Sit. Cami arkası No: 67
Aksaray
Tel.: [phone]
Tel.: [phone]

Bulsan Elektrik
İstanbul Cad. Devrez Sok. İstanbul Çarşısı
No: 48/29 İskitler
Ankara
Tel.: [phone]
Tel.: [phone]

Faz Makine Bobinaj
Sanayi Sit. 663 Sok. No: 18
Antalya
Tel.: [phone]
Tel.: [phone]

Örsel Bobinaj

1. San. Sit. 161. Sok. No: 21
Denizli
Tel.: [phone]

Bulut Elektrik
İstasyon Cad. No: 52/B Devlet Tiyatrosu Karşısı
Elazığ
Tel.: [phone]

Körfez Elektrik
Sanayi Çarşısı 770 Sok. No: 71
Erzincan
Tel.: [phone]

Ege Elektrik
İnönü Bulvaro No: 135 Muğla Makasarası Fethiye
Fethiye
Tel.: [phone]

Değer İş Bobinaj
İsmetpaşa Mah. İlk Belediye Başkan Cad. 5/C Şahinbey
Gaziantep
Tel.: [phone]

Çözüm Bobinaj
İsmetpaşa Mah. Eski Şahinbey Belediyesi altı Cad. No: 3/C
Gaziantep
Tel.: [phone]

Onarım Bobinaj
Raifpaşa Cad. No: 67 İskenderun
Hatay
Tel.: [phone]

Günşah Otomotiv
Beylikdüzü Sanayi Sit. No: 210 Beylikdüzü
İstanbul
Tel.: [phone]

Aygem
10021 Sok. No: 11 AOSB Çiğli
İzmir
Tel.: [phone]

Sezmen Bobinaj
Ege İş Merkezi 1201/4 Sok. No: 4/B Yenişehir
İzmir
Tel.: [phone]

Ankaralı Elektrik
Eski Sanayi Bölgesi 3. Cad. No: 43
Kayseri
Tel.: [phone]

Asal Bobinaj
Eski Sanayi Sitesi Barbaros Cad. No: 24
Samsun
Tel.: [phone]

Üstündağ Elektrikli Aletler
Nusretiye Mah. Boyacılar Aralığı No: 9
Tekirdağ
Tel.: [phone]

Tasfiye

Elektrikli el aleti, aksesuar ve ambalaj malzemesi çevre dostu
bir yöntemle tasfiye edilmek üzere tekrar kazanım merkezine
gönderilmelidir.

Elektrikli el aletlerini evsel çöplerin içine atmayın!

Sadece AB üyesi ülkeler için:

Değişiklik haklarımız saklıdır.

Türkçe | 77

2012/19/EU yönetmeliği ve bunun ulusal
hukuka uyarlanmış hükümleri uyarınca kul­lanım ömrünü tamamlamış elektrikli ve elek­tronik aletler ayrı ayrı toplanmak ve çevre
dostu tasfiye için geri dönüşüm merkezine
yollanmak zorundadır.

Bosch Power Tools 2 609 932 925 | (10.3.14)

OBJ_BUCH-2000-003.book Page 78 Monday, March 10, 2014 12:47 PM

78 | Polski

 Jeżeli nie da się uniknąć zastosowania elektronarzę-

Polski

Ogólne przepisy bezpieczeństwa dla

dzia w wilgotnym otoczeniu, należy użyć wyłącznika
ochronnego różnicowo-prądowego. Zastosowanie

wyłącznika ochronnego różnicowo-prądowego zmniejsza
ryzyko porażenia prądem.

elektronarzędzi

OSTRZEZENIE

przestrzeganiu poniższych wskazówek mogą spowodować
porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Należy starannie przechowywać wszystkie przepisy i
wskazówki bezpieczeństwa dla dalszego zastosowania.

Użyte w poniższym tekście pojęcie „elektronarzędzie“ odnosi
się do elektronarzędzi zasilanych energią elektryczną z sieci (z
przewodem zasilającym) i do elektronarzędzi zasilanych aku­mulatorami (bez przewodu zasilającego).

Należy przeczytać wszystkie
wskazówki i przepisy. Błędy w

Bezpieczeństwo miejsca pracy

 Stanowisko pracy należy utrzymywać w czystości i do-

brze oświetlone. Nieporządek w miejscu pracy lub nie-

oświetlona przestrzeń robocza mogą być przyczyną
wypadków.

 Nie należy pracować tym elektronarzędziem w otocze-

niu zagrożonym wybuchem, w którym znajdują się np.
łatwopalne ciecze, gazy lub pyły. Podczas pracy elektro-

narzędziem wytwarzają się iskry, które mogą spowodować
zapłon.

 Podczas użytkowania urządzenia zwrócić uwagę na to,

aby dzieci i inne osoby postronne znajdowały się w bez­piecznej odległości. Odwrócenie uwagi może spowodo-

wać utratę kontroli nad narzędziem.

Bezpieczeństwo elektryczne

 Wtyczka elektronarzędzia musi pasować do gniazda. Nie

wolno zmieniać wtyczki w jakikolwiek sposób. Nie wolno
używać wtyków adapterowych w przypadku elektrona­rzędzi z uziemieniem ochronnym. Niezmienione wtyczki

i pasujące gniazda zmniejszają ryzyko porażenia prądem.

 Należy unikać kontaktu z uziemionymi powierzchniami

jak rury, grzejniki, piece i lodówki. Ryzyko porażenia prą-

dem jest większe, gdy ciało użytkownika jest uziemione.

 Urządzenie należy zabezpieczyć przed deszczem i wil-

gocią. Przedostanie się wody do elektronarzędzia pod-

wyższa ryzyko porażenia prądem.

 Nigdy nie należy używać przewodu do innych czynno-

ści. Nigdy nie należy nosić elektronarzędzia, trzymając
je za przewód, ani używać przewodu do zawieszenia
urządzenia; nie wolno też wyciągać wtyczki z gniazdka
pociągając za przewód. Przewód należy chronić przed
wysokimi temperaturami, należy go trzymać z dala od
oleju, ostrych krawędzi lub ruchomych części urządze­nia. Uszkodzone lub splątane przewody zwiększają ryzyko

porażenia prądem.

 W przypadku pracy elektronarzędziem pod gołym nie-

bem, należy używać przewodu przedłużającego, dosto­sowanego również do zastosowań zewnętrznych. Uży-

cie właściwego przedłużacza (dostosowanego do pracy na
zewnątrz) zmniejsza ryzyko porażenia prądem.

Bezpieczeństwo osób

 Podczas pracy z elektronarzędziem należy zachować

ostrożność, każdą czynność wykonywać uważnie i z roz­wagą. Nie należy używać elektronarzędzia, gdy jest się
zmęczonym lub będąc pod wpływem narkotyków, alko­holu lub lekarstw. Moment nieuwagi przy użyciu elektrona-

rzędzia może stać się przyczyną poważnych urazów ciała.

 Należy nosić osobiste wyposażenie ochronne i zawsze

okulary ochronne. Noszenie osobistego wyposażenia

ochronnego – maski przeciwpyłowej, obuwia z pode­szwami przeciwpoślizgowymi, kasku ochronnego lub środ­ków ochrony słuchu (w zależności od rodzaju i zastoso­wania elektronarzędzia) – zmniejsza ryzyko obrażeń ciała.

 Należy unikać niezamierzonego uruchomienia narzę-

dzia. Przed włożeniem wtyczki do gniazdka i/lub podłą­czeniem do akumulatora, a także przed podniesieniem
lub przeniesieniem elektronarzędzia, należy upewnić
się, że elektronarzędzie jest wyłączone. Trzymanie pal-

ca na wyłączniku podczas przenoszenia elektronarzędzia
lub podłączenie do prądu włączonego narzędzia, może
stać się przyczyną wypadków.

 Przed włączeniem elektronarzędzia, należy usunąć na-

rzędzia nastawcze lub klucze. Narzędzie lub klucz, znaj-

dujący się w ruchomych częściach urządzenia mogą do­prowadzić do obrażeń ciała.

 Należy unikać nienaturalnych pozycji przy pracy. Nale-

ży dbać o stabilną pozycję przy pracy i zachowanie
równowagi. W ten sposób możliwa będzie lepsza kontrola

elektronarzędzia w nieprzewidzianych sytuacjach.

 Należy nosić odpowiednie ubranie. Nie należy nosić

luźnego ubrania ani biżuterii. Włosy, ubranie i rękawi­ce należy trzymać z daleka od ruchomych części. Luźne

ubranie, biżuteria lub długie włosy mogą zostać wciągnięte
przez ruchome części.

 Jeżeli istnieje możliwość zamontowania urządzeń odsy-

sających i wychwytujących pył, należy upewnić się, że są
one podłączone i będą prawidłowo użyte. Użycie urządze-

nia odsysającego pył może zmniejszyć zagrożenie pyłami.

Prawidłowa obsługa i eksploatacja elektro­narzędzi

 Nie należy przeciążać urządzenia. Do pracy używać na-

leży elektronarzędzia, które są do tego przewidziane.

Odpowiednio dobranym elektronarzędziem pracuje się
w danym zakresie wydajności lepiej i bezpieczniej.

 Nie należy używać elektronarzędzia, którego włącznik/

wyłącznik jest uszkodzony. Elektronarzędzie, którego

nie można włączyć lub wyłączyć jest niebezpieczne i musi
zostać naprawione.

 Przed regulacją urządzenia, wymianą osprzętu lub po

zaprzestaniu pracy narzędziem, należy wyciągnąć
wtyczkę z gniazda i/lub usunąć akumulator. Ten śro-

2 609 932 925 | (10.3.14) Bosch Power Tools

OBJ_BUCH-2000-003.book Page 79 Monday, March 10, 2014 12:47 PM

dek ostrożności zapobiega niezamierzonemu włączeniu
się elektronarzędzia.

 Nieużywane elektronarzędzia należy przechowywać

w miejscu niedostępnym dla dzieci. Nie należy udo­stępniać narzędzia osobom, które go nie znają lub nie
przeczytały niniejszych przepisów. Używane przez nie-

doświadczone osoby elektronarzędzia są niebezpieczne.

 Konieczna jest należyta konserwacja elektronarzędzia.

Należy kontrolować, czy ruchome części urządzenia
działają bez zarzutu i nie są zablokowane, czy części nie
są pęknięte lub uszkodzone w taki sposób, który miał­by wpływ na prawidłowe działanie elektronarzędzia.
Uszkodzone części należy przed użyciem urządzenia
oddać do naprawy. Wiele wypadków spowodowanych

jest przez niewłaściwą konserwację elektronarzędzi.

 Należy stale dbać o ostrość i czystość narzędzi tnących.

O wiele rzadziej dochodzi do zakleszczenia się narzędzia
tnącego, jeżeli jest ono starannie utrzymane. Zadbane na­rzędzia łatwiej się też prowadzi.

 Elektronarzędzia, osprzęt, narzędzia pomocnicze itd.

należy używać zgodnie z niniejszymi zaleceniami.
Uwzględnić należy przy tym warunki i rodzaj wykony­wanej pracy. Niezgodne z przeznaczeniem użycie elektro-

narzędzia może doprowadzić do niebezpiecznych sytuacji.

Serwis

 Naprawę elektronarzędzia należy zlecić jedynie wy-

kwalifikowanemu fachowcowi i przy użyciu oryginal­nych części zamiennych. To gwarantuje, że bezpieczeń-

stwo urządzenia zostanie zachowane.

Wskazówki dotyczące bezpieczeń­stwa pracy z wyrzynarkami

 Podczas wykonywania prac, przy których narzędzie ro-

bocze mogłoby natrafić na ukryte przewody elektrycz­ne lub na własny przewód zasilający, urządzenie należy
trzymać za izolowane powierzchnie rękojeści. Kontakt z

przewodem przewodzącym prąd może spowodować prze­kazanie napięcia na części metalowe urządzenia, co mo­głoby spowodować porażenie prądem elektrycznym.

Dalsze wskazówki bezpieczeństwa
ipracy

 Ręce należy trzymać z daleka od zakresu cięcia. Nie

wsuwać ich pod obrabiany przedmiot. Przy kontakcie

z brzeszczotem istnieje niebezpieczeństwo zranienia się.

 Elektronarzędzie uruchomić przed zetknięciem freza

zmateriałem. W przeciwnym wypadku istnieje niebezpie-

czeństwo odrzutu, gdy użyte narzędzie zablokuje się w
obrabianym przedmiocie.

 Należy uważać, by stopka

nie nałożona. Zablokowany brzeszczot może się złamać

lub doprowadzić do odrzutu.

 Po zakończeniu pracy należy elektronarzędzie wyłą-

czyć. Brzeszczot można wyprowadzić z obrabianego
materiału wtedy, gdy znajduje się on w bezruchu. W ten

podczas cięcia była bezpiecz-

sposób uniknie się odrzutu i można odłożyć bezpiecznie
elektronarzędzie.

 Stosować należy wyłącznie nieuszkodzone brzeszczoty,

znajdujące się w nienagannym stanie technicznym. Wy-

gięte lub nieostre brzeszczoty mogą się złamać, mieć nega­tywny wpływ na linię cięcia, a także spowodować odrzut.

 Nie należy hamować brzeszczotu po wyłączeniu bocz-

nym naciskiem. Brzeszczot może zostać uszkodzony, zła-

mać się lub spowodować reakcję zwrotną.

 Należy używać odpowiednich przyrządów poszukiwaw-

czych w celu lokalizacji ukrytych przewodów zasilają­cych lub poprosić o pomoc zakłady miejskie. Kontakt z

przewodami znajdującymi się pod napięciem może dopro­wadzić do powstania pożaru lub porażenia elektrycznego.
Uszkodzenie przewodu gazowego może doprowadzić do
wybuchu. Wniknięcie do przewodu wodociągowego powo­duje szkody rzeczowe lub może spowodować porażenie
elektryczne.

 Należy zabezpieczyć obrabiany przedmiot. Zamocowa-

nie obrabianego przedmiotu w urządzeniu mocującym lub
imadle jest bezpieczniejsze niż trzymanie go w ręku.

 Przed odłożeniem elektronarzędzia, należy poczekać,

aż znajdzie się ono w bezruchu. Narzędzie robocze może

się zablokować i doprowadzić do utraty kontroli nad
elektronarzędziem.

 Przed wszystkimi pracami przy elektronarzędziu nale-

ży wyciągnąć wtyczkę z gniazda.

 Nie wolno kierować strumienia światła w stronę osób

i zwierząt, jak również wpatrywać się w strumień
światła – nawet zachowując znaczną odległość.

 Należy skontrolować, czy brzeszczot jest dobrze osa-

dzony. Luźny brzeszczot może wypaść i zranić obsługują-

cego.

 Brzeszczot nie powinien być dłuższy niż wymaga tego

zaplanowane cięcie. Do cięć o bardzo małych promie­niach krzywizn należy stosować wąski brzeszczot.

 Podczas wyjmowania brzeszczotu elektronarzędzie

powinno być skierowane w taki sposób, aby wyrzucany
brzeszczot nie zranił osób lub zwierząt, znajdujących
się w pobliżu.

 Pyły niektórych materiałów, na przykład powłok malar-

skich z zawartością ołowiu, niektórych gatunków drew­na, minerałów lub niektórych rodzajów metalu, mogą
stanowić zagrożenie dla zdrowia, a także wywoływać
reakcje alergiczne, schorzenia dróg oddechowych
i/lub prowadzić do zachorowań na raka. Materiały, za-

wierające azbest mogą być obrabiane jedynie przez odpo­wiednio przeszkolony personel.
– W razie możliwości należy stosować odsysanie pyłu

– Należy zawsze dbać o dobrą wentylację stanowiska

– Zaleca się noszenie maski przeciwpyłowej z pochłania-

Należy stosować się do aktualnie obowiązujących w danym
kraju przepisów, regulujących zasady obchodzenia się
z materiałami przeznaczonymi do obróbki.

Polski | 79

dostosowane do rodzaju obrabianego materiału.

pracy.

czem klasy P2.

Bosch Power Tools 2 609 932 925 | (10.3.14)

OBJ_BUCH-2000-003.book Page 80 Monday, March 10, 2014 12:47 PM

80 | Polski

 Należy unikać gromadzenia się pyłu na stanowisku

pracy. Pyły mogą się z łatwością zapalić.

 Należy zwrócić uwagę na napięcie sieci! Napięcie źród-

ła prądu musi zgadzać się z danymi na tabliczce znamio­nowej elektronarzędzia. Elektronarzędzia przeznaczo­ne do pracy pod napięciem 230 V można przyłączać
również do sieci 220 V.

 Aby zaoszczędzić energię elektryczną, elektronarzędzie

należy włączać tylko wówczas, gdy jest ono używane.

 Zabezpieczenie przed ponownym rozruchem uniemoż-

liwia niezamierzone ponowne włączenie się elektrona­rzędzia po przerwie w dopływie prądu. Aby ponownie

uruchomić urządzenie, należy włącznik/wyłącznik ustawić
w pozycji wyłączonej, a następnie ponownie włączyć elek­tronarzędzie.

 Przymocowany do obudowy pałąk ochronny (zob.

rys. 15, str. 192) zapobiega niezamierzonemu dotknię­ciu brzeszczotu podczas pracy. Nie należy go więc zdej­mować.

 Przed przystąpieniem do przecinania drewna, płyt wió-

rowych, materiałów budowlanych itp., należy spraw­dzić, czy nie zawierają one ciał obcych, takich jak gwoź­dzie, śruby i in., a następnie je usunąć.

 Cięć wgłębnych należy dokonywać tylko w miękkich

materiałach, takich jak drewno, płyty gipsowo-karto­nowe itp. Do cięć wgłębnych stosować należy wyłącz­nie krótkie brzeszczoty.

 Metalowa nakładka n stopkę zapobiega zarysowaniu

plastikowej płytki stopki, przede wszystkim podczas
cięcia metalu.

 Ustawienia (nastawy) elektronarzędzia należy na bie-

żąco dopasowywać do danego zastosowania. Do nie­których zastosowań, np. do obróbki metali lub podczas
cięć krzywoliniowych należy zredukować prędkość
skokową i oscylacyjną.

 Przy obrabianiu małych lub cienkich przedmiotów na-

leży używać zawsze stabilnego podłoża lub stołu pilar­skiego (osprzęt).

 W skrajnie trudnych warunkach pracy należy w razie

możliwości stosować stacjonarny system odsysania
pyłu. Należy też często przedmuchiwać otwory wenty­lacyjne i stosować wyłącznik ochronny różnicowo-prą­dowy (FI). Podczas obróbki metali może dojść do osadze-

nia się wewnątrz elektronarzędzia pyłu metalicznego, mo­gącego przewodzić prąd. Może to mieć niekorzystny
wpływ na izolację ochronną elektronarzędzia.

Symbol Znaczenie

GST 160 CE: Wyrzynarka
z systemem Constant Electronic

zakres zaznaczony na szaro:
Rękojeść (pokryta gumą)

GST 160 BCE: Wyrzynarka
z systemem Constant Electronic
i rękojeścią zamkniętą

zakres zaznaczony na szaro:
Rękojeść (pokryta gumą)

Należy w całości przeczytać wska­zówki bezpieczeństwa i wszystkie
instrukcje

Przed przystąpieniem do jakichkol­wiek czynności obsługowym przy
elektronarzędziu, należy wyjąć
wtyczkę sieciową z gniazda

Należy nosić rękawice ochronne

Informacja dodatkowa

Kierunek ruchu

Kierunek reakcji

następna czynność

Funkcja nawiewu powietrza

System odsysania pyłów

Kąt uciosu

Symbole

Następujące symbole mają istotne znaczenie podczas czyta­nia i zrozumienia instrukcji eksploatacji. Należy zapamiętać
te symbole i ich znaczenia. Właściwa interpretacja symboli
sprzyja lepszemu i bezpieczniejszemu użytkowaniu elektro­narzędzia.

2 609 932 925 | (10.3.14) Bosch Power Tools

Niska liczba skoków/prędkość

Wysoka liczba skoków/prędkość

Uruchomienie

OBJ_BUCH-2000-003.book Page 81 Monday, March 10, 2014 12:47 PM

Polski | 81

Symbol Znaczenie

Wyłączenie

Blokada włącznika/wyłącznika

Światło robocze

Zabronione czynności

Właściwy wynik

Ciąć należy z lekkim dociskiem, aby
osiągnąć wysoką jakość linii cięcia.

Do cięcia metalu należy wzdłuż linii
cięcia nałożyć środek chłodzący lub
smarny

Numer katalogowy (10 cyfrowy)

P

1

n

0

/II Symbol klasy ochronnej II

L

pA

L

wA

KNiepewność
a

h

Moc znamionowa
Częstotliwość skoku na biegu jało-

wym
maks. głębokość cięcia

Drewno

Aluminium

Metal

Płyta wiórowa

Ciężar odpowiednio do
EPTA-Procedure 01/2003

(całkowita izolacja)
Poziom ciśnienia akustycznego
Poziom natężenia dźwięku

Wartości łączne drgań
Rękojeść

Głowica przekładni

Zakres dostawy

Wyrzynarka, osłona przeciwodpryskowa i zestaw odsysający.
Metalowa nakładka na stopkę, narzędzia robocze i pozostały
osprzęt ukazany na rysunkach lub opisany w instrukcji użytko­wania nie wchodzi w standardowy zakres dostawy.

Kompletny asortyment osprzętu można znaleźć w naszym ka­talogu osprzętu.

Użycie zgodne z przeznaczeniem

Urządzenie przeznaczone jest do wykonywania cięć i wykro­jów w drewnie, tworzywach sztucznych, metalu, płytach cera­micznych i gumie na stałym podłożu. Przystosowane jest do
wykonywanie cięć prostych i ukosowych, pod kątem do 45 °.
Należy wziąć pod uwagę zalecenia dotyczące brzeszczotów.

Światło elektronarzędzia przeznaczone jest do oświetlania
bezpośredniej przestrzeni roboczej elektronarzędzia; nie na­daje się ono do oświetlania pomieszczeń w gospodarstwie do­mowym.

Dane techniczne

Dane Techniczne produktu zebrane zostały w tabelce,
umieszczonej na stronie 183 niniejszej instrukcji eksploa­tacji.

Dane aktualne są dla napięcia znamionowego [U] 230 V. Przy
napięciach odbiegających od powyższego i w przypadku mo­deli specyficznych dla danego kraju dane te mogą się różnić.

Deklaracja zgodności

Oświadczamy z pełną odpowiedzialnością, że produkt, przed­stawiony w rozdziale „Dane techniczne“, odpowiada wymaga­niom następujących norm i dokumentów normatywnych:
EN 60745 zgodnie z wymaganiami dyrektyw 2009/125/WE
(Rozporządzenie 1194/2012), 2011/65/UE,
2004/108/WE, 2006/42/WE.

Dokumentacja techniczna (2006/42/WE):
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen

Henk Becker
Executive Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 22.05.2013

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

Informacja na temat hałasu i wibracji

Wartości pomiarowe produktu zebrane zostały w tabelce,
umieszczonej na stronie 183 niniejszej instrukcji eksploa­tacji.

Wartości łączne hałasu i drgań (suma wektorowa z trzech kie­runków) oznaczone zostały zgodnie z EN 60745.

Poziom drgań podany w tych wskazówkach został pomierzo­ny zgodnie z wymaganiami normy EN 60745 dotyczącej pro­cedury pomiarów i można go użyć do porównywania elektro­narzędzi. Można go też użyć do wstępnej oceny ekspozycji na
drgania.
Podany poziom drgań jest reprezentatywny dla podstawo­wych zastosowań elektronarzędzia. Jeżeli elektronarzędzie
użyte zostanie do innych zastosowań, z innymi narzędziami
roboczymi, z różnym osprzętem, a także jeśli nie będzie wy-

Bosch Power Tools 2 609 932 925 | (10.3.14)

OBJ_BUCH-2000-003.book Page 82 Monday, March 10, 2014 12:47 PM

82 | Polski

starczająco konserwowane, poziom drgań może odbiegać od
podanego. Podane powyżej przyczyny mogą spowodować
podwyższenie ekspozycji na drgania podczas całego czasu
pracy.
Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć
pod uwagę także okresy, gdy urządzenie jest wyłączone, lub
gdy jest wprawdzie włączone, ale nie jest używane do pracy.

W ten sposób łączna (obliczana na pełny wymiar czasu pracy)
ekspozycja na drgania może okazać się znacznie niższa.
Należy wprowadzić dodatkowe środki bezpieczeństwa, mają­ce na celu ochronę operatora przed skutkami ekspozycji na
drgania, np.: konserwacja elektronarzędzia i narzędzi robo­czych, zabezpieczenie odpowiedniej temperatury rąk, ustale­nie kolejności operacji roboczych.

Montaż i praca

Poniższa tabela ukazuje cele operacyjne dla montażu i zastosowania elektronarzędzia. Wskazówki dotyczące celów operacyj­nych ukazane są w podanym rysunku. Istnieją różne kombinacje wskazówek – uzależnione od rodzaju pracy. Proszę wziąć pod
uwagę wskazówki bezpieczeństwa.

Planowane działanie Rysunek Wziąć pod uwagę Strona

Montaż brzeszczotu

1 184

Wyjmowanie brzeszczotu

Włączanie funkcji wydmuchu wiórów

Podłączanie systemu odsysania

Ustawianie kąta uciosu

Montaż metalowej nasadki na stopkę

Montaż osłony przeciwodpryskowej

Regulacja ruchu oscylacyjnego

2 184

3 184

4 185 –186

5 186 –187

6 187

7 188

8 188

Ustawianie wstępnej prędkości
skokowej

2 609 932 925 | (10.3.14) Bosch Power Tools

9 189

OBJ_BUCH-2000-003.book Page 83 Monday, March 10, 2014 12:47 PM

Polski | 83

Planowane działanie Rysunek Wziąć pod uwagę Strona

Włączanie/wyłączanie elektro­narzędzia

10 189 –190

Elektronarzędzie można przykładać
do obrabianego materiału tylko w sta­nie włączonym

Włączanie/wyłączanie światła robo­czego

Smarowanie podczas obróbki metali

Cięcie wgłębne

Wybór osprzętu

Konserwacja i czyszczenie

 Aby móc efektywnie i bezpiecznie pracować, należy za-

wsze utrzymywać elektronarzędzie, jego otwory wen­tylacyjne jak również uchwyt narzędziowy w czystości.

Jeżeli konieczna okaże się wymiana przewodu przyłączenio­wego, należy zlecić ją firmie Bosch lub w autoryzowanym
przez firmę Bosch punkcie naprawy elektronarzędzi, co po­zwoli uniknąć ryzyka zagrożenia bezpieczeństwa.

Należy regularnie czyścić uchwyt brzeszczotu. W tym celu
należy brzeszczot wyjąć z elektronarzędzia, a elektronarzę­dzie ostukać lekko, uderzając płytą podstawy o płaską
powierzchnię.

Uchwyt mocujący należy regularnie spryskiwać olejem pełz­nym (wypierającym wilgoć) (zob. rys. 16, str. 193).

Rolkę prowadzącą
ku, gdy jest ona zużyta, musi zostać wymieniona przez autory­zowany serwis firmy Bosch.

Rolkę prowadzącą należy od czasu do czasu nasmarować kro­plą oleju (zob. rys. 17, str. 193).

należy regularnie kontrolować. W przypad-

Obsługa klienta oraz doradztwo
dotyczące użytkowania

W punkcie obsługi klienta można uzyskać odpowiedzi na pyta­nia dotyczące napraw i konserwacji nabytego produktu, a tak­że dotyczące części zamiennych. Rysunki rozłożeniowe oraz
informacje dotyczące części zamiennych można znaleźć rów­nież pod adresem:

www.bosch-pt.com

Nasz zespół doradztwa dotyczącego użytkowania odpowie na
wszystkie pytania związane z produktami firmy Bosch oraz ich
osprzętem.

Przy wszystkich zgłoszeniach oraz zamówieniach części za­miennych konieczne jest podanie 10-cyfrowego numeru kata­logowego elektronarzędzia zgodnie z danymi na tabliczce zna­mionowej.

11 190

12 191

13 191

14 192

– 194 –196

Polska

Robert Bosch Sp. z o.o.
Serwis Elektronarzędzi
Ul. Szyszkowa 35/37
02-285 Warszawa
Na www.bosch-pt.pl znajdą Państwo wszystkie szczegóły do­tyczące usług serwisowych online.
Tel.: [phone]
Faks: 22 7154441
E-Mail: [e-mail]
Infolinia Działu Elektronarzędzi: 801 100900
(w cenie połączenia lokalnego)
E-Mail: [e-mail]
www.bosch.pl

Usuwanie odpadów

Elektronarzędzia, osprzęt i opakowanie należy poddać uty­lizacji zgodnie z obowiązującymi zasadami ochrony środo­wiska.

Nie wolno wyrzucać elektronarzędzi do odpadów z gospodar­stwa domowego!

Tylko dla państw należących do UE:

Zgodnie z europejską wytyczną
2012/19/UE o starych, zużytych narzę­dziach elektrycznych i elektronicznych i jej
stosowania w prawie krajowym, wyelimino­wane niezdatne do użycia elektronarzędzia
należy zbierać osobno i doprowadzić do po­nownego użytkowania zgodnego z zasada­mi ochrony środowiska.

Zastrzega się prawo dokonywania zmian.

Bosch Power Tools 2 609 932 925 | (10.3.14)

VAROVÁNÍ

OBJ_BUCH-2000-003.book Page 84 Monday, March 10, 2014 12:47 PM

84 | Česky

Bezpečnost osob

Česky

Všeobecná varovná upozornění pro
elektronářadí

Čtěte všechna varovná upozornění a
pokyny. Zanedbání při dodržování va-

rovných upozornění a pokynů mohou mít za následek zásah
elektrickým proudem, požár a/nebo těžká poranění.

Všechna varovná upozornění a pokyny do budoucna
uschovejte.

Ve varovných upozorněních použitý pojem „elektronářadí“ se
vztahuje na elektronářadí provozované na el. síti (se síťovým
kabelem) a na elektronářadí provozované na akumulátoru
(bez síťového kabelu).

Bezpečnost pracovního místa

 Udržujte Vaše pracovní místo čisté a dobře osvětlené.

Nepořádek nebo neosvětlené pracovní oblasti mohou vést
k úrazům.

 S elektronářadím nepracujte v prostředí ohroženém

explozí, kde se nacházejí hořlavé kapaliny, plyny nebo
prach. Elektronářadí vytváří jiskry, které mohou prach ne-

bo páry zapálit.

 Děti a jiné osoby udržujte při použití elektronářadí da-

leko od Vašeho pracovního místa. Při rozptýlení můžete

ztratit kontrolu nad strojem.

Elektrická bezpečnost

 Připojovací zástrčka elektronářadí musí lícovat se zá-

suvkou. Zástrčka nesmí být žádným způsobem uprave­na. Společně s elektronářadím s ochranným uzemně­ním nepoužívejte žádné adaptérové zástrčky. Neupra-

vené zástrčky a vhodné zásuvky snižují riziko zásahu elek­trickým proudem.

 Zabraňte kontaktu těla s uzemněnými povrchy, jako

např. potrubí, topení, sporáky a chladničky. Je-li Vaše

tělo uzemněno, existuje zvýšené riziko zásahu elektrickým
proudem.

 Chraňte stroj před deštěm a vlhkem. Vniknutí vody do

elektronářadí zvyšuje nebezpečí zásahu elektrickým prou­dem.

 Dbejte na účel kabelu, nepoužívejte jej k nošení či zavě-

šení elektronářadí nebo k vytažení zástrčky ze zásuv­ky. Udržujte kabel daleko od tepla, oleje, ostrých hran
nebo pohyblivých dílů stroje. Poškozené nebo spletené

kabely zvyšují riziko zásahu elektrickým proudem.

 Pokud pracujete s elektronářadím venku, použijte pou-

ze takové prodlužovací kabely, které jsou způsobilé i
pro venkovní použití. Použití prodlužovacího kabelu, jež

je vhodný pro použití venku, snižuje riziko zásahu elektric­kým proudem.

 Pokud se nelze vyhnout provozu elektronářadí ve vlh-

kém prostředí, použijte proudový chránič. Nasazení

proudového chrániče snižuje riziko zásahu elektrickým
proudem.

 Buďte pozorní, dávejte pozor na to, co děláte a přistu-

pujte k práci s elektronářadím rozumně. Nepoužívejte
žádné elektronářadí pokud jste unaveni nebo pod vli­vem drog, alkoholu nebo léků. Moment nepozornosti při

použití elektronářadí může vést k vážným poraněním.

 Noste osobní ochranné pomůcky a vždy ochranné brý-

le. Nošení osobních ochranných pomůcek jako maska pro-

ti prachu, bezpečnostní obuv s protiskluzovou podrážkou,
ochranná přilba nebo sluchátka, podle druhu nasazení
elektronářadí, snižují riziko poranění.

 Zabraňte neúmyslnému uvedení do provozu. Přesvědč-

te se, že je elektronářadí vypnuté dříve než jej uchopí­te, ponesete či připojíte na zdroj proudu a/nebo aku­mulátor. Máte-li při nošení elektronářadí prst na spínači

nebo pokud stroj připojíte ke zdroji proudu zapnutý, pak to
může vést k úrazům.

 Než elektronářadí zapnete, odstraňte seřizovací ná-

stroje nebo šroubováky. Nástroj nebo klíč, který se na-

chází v otáčivém dílu stroje, může vést k poranění.

 Vyvarujte se abnormálního držení těla. Zajistěte si bez-

pečný postoj a udržujte vždy rovnováhu. Tím můžete

elektronářadí v neočekávaných situacích lépe kontrolovat.

 Noste vhodný oděv. Nenoste žádný volný oděv nebo

šperky. Vlasy, oděv a rukavice udržujte daleko od
pohybujících se dílů. Volný oděv, šperky nebo dlouhé

vlasy mohou být zachyceny pohybujícími se díly.

 Lze-li namontovat odsávací či zachycující přípravky,

přesvědčte se, že jsou připojeny a správně použity.

Použití odsávání prachu může snížit ohrožení prachem.

Svědomité zacházení a používání elektronářadí

 Stroj nepřetěžujte. Pro svou práci použijte k tomu urče-

né elektronářadí. S vhodným elektronářadím budete pra-

covat v udané oblasti výkonu lépe a bezpečněji.

 Nepoužívejte žádné elektronářadí, jehož spínač je vad-

ný. Elektronářadí, které nelze zapnout či vypnout je nebez-

pečné a musí se opravit.

 Než provedete seřízení stroje, výměnu dílů příslušen-

ství nebo stroj odložíte, vytáhněte zástrčku ze zásuvky
a/nebo odstraňte akumulátor. Toto preventivní opatření

zabrání neúmyslnému zapnutí elektronářadí.

 Uchovávejte nepoužívané elektronářadí mimo dosah

dětí. Nenechte stroj používat osobám, které se strojem
nejsou seznámeny nebo nečetly tyto pokyny. Elektroná-

řadí je nebezpečné, je-li používáno nezkušenými osobami.

 Pečujte o elektronářadí svědomitě. Zkontrolujte, zda

pohyblivé díly stroje bezvadně fungují a nevzpřičují se,
zda díly nejsou zlomené nebo poškozené tak, že je ome­zena funkce elektronářadí. Poškozené díly nechte před
nasazením stroje opravit. Mnoho úrazů má příčinu ve

špatně udržovaném elektronářadí.

 Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřova-

né řezné nástroje s ostrými řeznými hranami se méně
vzpřičují a dají se lehčeji vést.

2 609 932 925 | (10.3.14) Bosch Power Tools

OBJ_BUCH-2000-003.book Page 85 Monday, March 10, 2014 12:47 PM

 Používejte elektronářadí, příslušenství, nasazovací ná-

stroje apod. podle těchto pokynů. Respektujte přitom
pracovní podmínky a prováděnou činnost. Použití elek-

tronářadí pro jiné než určující použití může vést k nebez­pečným situacím.

Servis

 Nechte Vaše elektronářadí opravit pouze kvalifikova-

ným odborným personálem a pouze s originálními ná­hradními díly. Tím bude zajištěno, že bezpečnost stroje

zůstane zachována.

Bezpečnostní upozornění pro kmitací
pily

 Pokud provádíte práce, při kterých může nasazovací

nástroj zasáhnout skrytá elektrická vedení nebo vlast­ní síťový kabel, pak držte elektronářadí na izolovaných
plochách rukojeti. Při kontaktu s elektrickým vedením

pod napětím se mohou pod napětím ocitnout i kovové díly
nářadí, což může způsobit zásah elektrickým proudem.

Další bezpečnostní a pracovní
upozornění

 Mějte ruce daleko od oblasti řezání. Nesahejte pod ob-

robek. Při kontaktu s pilovým listem existuje nebezpečí

poranění.

 Elektronářadí veďte proti obrobku pouze zapnuté. Ji-

nak existuje nebezpečí zpětného rázu, pokud se nasazený
nástroj v obrobku vzpříčí.

 Dbejte na to, aby základová deska

přiléhala. Vzpříčený pilový list se může z lo mit ne bo vé st k e

zpětnému rázu.

 Po ukončení pracovního procesu elektronářadí vypně-

te a pilový list vytáhněte z řezu až tehdy, když se tento
zastaví. Tím zabráníte zpětnému rázu a elektronářadí mů-

žete bezpečně odložit.

 Používejte pouze nepoškozené pilové listy. Zprohýbané

či tupé pilové listy mohou prasknout, negativně ovlivňovat
řez nebo způsobit zpětný ráz.

 Po vypnutí nebrzděte pilový list bočním protitlakem.

Pilový list se může poškodit, zlomit nebo způsobit zpětný
ráz.

 Použijte vhodné detekční přístroje na vyhledání skry-

tých rozvodných vedení nebo kontaktujte místní doda­vatelskou společnost. Kontakt s elektrickým vedením

může vést k požáru a úderu elektrickým proudem. Poško­zení vedení plynu může vést k výbuchu. Proniknutí do vo­dovodního potrubí způsobí věcné škody nebo může způso­bit úder elektrickým proudem.

 Zajistěte obrobek. Obrobek pevně uchycený upínacím

přípravkem nebo svěrákem je držen bezpečněji než Vaší
rukou.

 Než jej odložíte, počkejte až se elektronářadí zastaví.

Nasazovací nástroj se může vzpříčit a vést ke ztrátě kontro­ly nad elektronářadím.

při řezání bezpečně

 Před každou prací na elektronářadí vytáhněte zástrčku

ze zásuvky.

 Paprsek laseru nesměrujte na osoby nebo zvířata a do

paprsku laseru se nedívejte ani z větší vzdálenosti.

 Zkontrolujte pilový list, zda je pevně usazen. Volný pilo-

vý list může vypadnout a poranit Vás.

 Pilový list by neměl být delší, než je pro daný řez nutné.

Pro řezání úzkých křivek používejte úzký pilový list.

 Při vyhození pilového listu držte elektronářadí tak, aby

vyhozený pilový list nezranil žádné osoby či zvířata.

 Prach materiálů jako jsou nátěry s obsahem olova, ně-

které druhy dřeva, nerostů a kovů mohou být zdraví
škodlivé a mohou vést k alergickým reakcím, onemoc­něním dýchacích cest a/nebo k rakovině. Materiál s ob-

sahem azbestu smějí opracovávat jen specialisté.
– Pokud možno používejte pro daný materiál vhodné

– Pečujte o dobré větrání pracovního prostoru.
– Je doporučeno nosit ochrannou dýchací masku s třídou

Dbejte ve Vaší zemi platných předpisů pro opracovávané
materiály.

 Vyvarujte se usazenin prachu na pracovišti. Prach se

může lehce vznítit.

 Dbejte síťového napětí! Napětí zdroje proudu musí sou-

hlasit s údaji na typovém štítku elektronářadí. Elektro­nářadí označené 230 V smí být provozováno i na 220 V.

 Aby se šetřila energie, zapínejte elektronářadí jen pokud

jej používáte.

 Ochrana proti znovurozběhu zabraňuje nekontrolova-

nému rozběhu elektronářadí po přerušení přívodu
elektrického proudu. Pro opětovné uvedení do provozu

dejte spínač do vypnuté polohy a elektronářadí znovu za­pněte.

 Na tělese namontovaný ochranný třmen (viz

obrázek 15, strana 192) zabraňuje neúmyslnému dote­ku pilového listu během pracovního procesu a nesmí
být odstraněn.

 Před řezáním do dřeva, dřevotřískových desek, sta-

vebních hmot atd. je zkontrolujte na cizí tělesa jako
jsou hřebíky, šrouby apod. a případně tyto odstraňte.

 Metodou zanořovacího řezání opracovávejte pouze

měkké materiály jako dřevo, sádrokarton apod. Pro za­nořovací řezání používejte pouze krátké pilové listy.

 Kovová přezůvka zabraňuje poškrábání umělohmotné

základové desky, především při řezání kovu.

 Nastavení Vašeho elektronářadí přizpůsobte příslušné

aplikaci. Např. při opracování kovu nebo u úzkých ob­loukových řezů zredukujte počet zdvihů a předkmit.

 Při opracování malých nebo tenkých obrobků vždy po-

užijte stabilní podložku, ev. stůl na pilu (příslušenství).

 Při extrémních podmínkách nasazení používejte podle

možnosti vždy odsávací zařízení. Často vyfukujte vět­rací otvory a předřaďte proudový chránič (FI). Při opra-

cování kovů se může uvnitř elektronářadí usazovat vodivý
prach. Ochranná izolace elektronářadí může být omezena.

Česky | 85

odsávání prachu.

filtru P2.

Bosch Power Tools 2 609 932 925 | (10.3.14)

OBJ_BUCH-2000-003.book Page 86 Monday, March 10, 2014 12:47 PM

86 | Česky

Symboly

Následující symboly mají význam pro čtení a pochopení návo­du k provozu. Zapamatujte si symboly a jejich význam. Správ­ná interpretace symbolů Vám pomůže elektronářadí lépe a
bezpečněji používat.

Symbol Význam

GST 160 CE: Přímočará pila s
konstantní elektronikou

šedě označená oblast: rukojeť
(izolovaný povrch rukojeti)

GST 160 BCE: Přímočará pila s
konstantní elektronikou a žehličko­vou rukojetí

šedě označená oblast: rukojeť
(izolovaný povrch rukojeti)

Čtěte všechna bezpečnostní upozor­nění a pokyny

Před každou prací na elektronářadí
vytáhněte síťovou zástrčku ze
zásuvky

Noste ochranné rukavice

Doplňková informace

Směr pohybu

Směr reakce

Následující krok činnosti

Přípravek na ofukování třísek

Odsávání

Šikmý úhel

Symbol Význam

Velký počet zdvihů/rychlost

Zapnutí

Vypnutí

Aretace spínače

Pracovní osvětlení

Zakázané počínání

Správný výsledek

Řežte s mírným tlakem, aby se získal
optimální a přesný výsledek řezu.

Při řezání kovu naneste podél čáry
řezu chladící resp. mazací prostře­dek

Objednací číslo (10-místné)

P

1

n

0

Jmenovitý příkon
Počet zdvihů při běhu naprázdno
max. hloubka řezu

Dřevo

Hliník

Kov

Dřevotřísková deska

Hmotnost podle
EPTA-Procedure 01/2003

/II Symbol pro třídu ochrany II

(zcela izolováno)

L

pA

L

wA

Hladina akustického tlaku

Hladina akustického výkonu
KNepřesnost
a

h

Celková hodnota vibrací

Rukojeť

Hlava převodovky

Malý počet zdvihů/rychlost

2 609 932 925 | (10.3.14) Bosch Power Tools

OBJ_BUCH-2000-003.book Page 87 Monday, March 10, 2014 12:47 PM

Obsah dodávky

Přímočará pila, ochrana proti vytrhávání třísek a odsávací sada.
Kovová přezůvka, nasazovací nástroj a další zobrazené nebo po­psané příslušenství nepatří ke standardnímu obsahu dodávky.

Kompletní příslušenství naleznete v našem programu příslu­šenství.

Určené použití

Stroj je na pevných podkladech určen k provádění dělících
řezů a výřezů do dřeva, plastu, kovu, keramických desek a
pryže. Je vhodný pro přímé a obloukové řezy s úhlem sklonu
do 45° . Dbejte doporučení pilových listů.

Světlo tohoto elektronářadí je určené k osvětlení bezpro­střední pracovní oblasti elektronářadí a není vhodné pro
osvětlení prostoru v domácnosti.

Technická data

Technická data výrobku jsou uvedena v tabulce na straně 183.
Údaje platí pro jmenovité napětí [U] 230 V. U odlišných na-

pětí a podle země specifických provedení se mohou tyto
údaje lišit.

Prohlášení o shodě

Na výhradní zodpovědnost prohlašujeme, že výrobek popsa­ný v části „Technická data“ odpovídá následujícím normám
nebo normativním dokumentům: EN 60745 podle ustanove­ní směrnice 2009/125/ES (nařízení 1194/2012),
2011/65/EU, 2004/108/ES, 2006/42/ES.

Technická dokumentace (2006/42/ES) u:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen

Henk Becker
Executive Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 22.05.2013

Informace o hluku a vibracích

Naměřené hodnoty výrobku jsou uvedeny v tabulce na
straně 183.

Hodnoty hluku a celkové hodnoty vibrací (vektorový součet tří
os) zjištěny podle EN 60745.

V těchto pokynech uvedená úroveň vibrací byla změřena
podle měřicích metod normovaných v EN 60745 a může být
použita pro vzájemné porovnání elektronářadí. Hodí se i pro
předběžný odhad zatížení vibracemi.
Uvedená úroveň vibrací reprezentuje hlavní použití elektroná­řadí. Pokud se ovšem bude elektronářadí používat pro jiné
práce, s odlišným příslušenstvím, s jinými nástroji nebo
s nedostatečnou údržbou, může se úr oveň vibra cí li šit. To mů ­že zatíženi vibracemi po celou pracovní dobu zřetelně zvýšit.
Pro přesný odhad zatížení vibracemi by měly být zohledněny
i doby, v nichž je nářadí vypnuté nebo sice běží, ale fakticky se
nepoužívá. To může zatíženi vibracemi po celou pracovní do­bu zřetelně zredukovat.
Stanovte dodatečná bezpečnostní opatření k ochraně obslu­hy před účinky vibrací, jako je např. údržba elektronářadí
a nástrojů, udržování teplých rukou, organizace pracovních
procesů.

Česky | 87

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

Montáž a provoz

Následující tabulka ukazuje cíle počínání pro montáž a provoz elektronářadí. Pokyny pro cíl počínání jsou zobrazeny v daném ob­rázku. Podle druhu použití jsou zapotřebí různé kombinace pokynů. Dbejte bezpečnostních upozornění.

Cíl počínání Obrázek Mějte na zřeteli Strana

Nasazení pilového listu

Vyhození pilového listu

Zapnutí přípravku na odfukování
třísek

Připojení odsávání

Bosch Power Tools 2 609 932 925 | (10.3.14)

1 184

2 184

3 184

4 185 –186

OBJ_BUCH-2000-003.book Page 88 Monday, March 10, 2014 12:47 PM

88 | Česky

Cíl počínání Obrázek Mějte na zřeteli Strana

Nastavení šikmých úhlů

5 186 –187

Montáž kovové přezůvky

Montáž ochrany proti vytrhávání
třísek

Nastavení předkmitu

Nastavení předvolby počtu zdvihů

Zapnutí/vypnutí elektronářadí

Elektronářadí veďte proti obrobku
pouze v zapnutém stavu

Zapnutí/vypnutí pracovního
osvětlení

Mazání u opracování kovu

6 187

7 188

8 188

9 189

10 189 –190

11 190

12 191

13 191

Zanořovací řezání

Volba příslušenství – 194 –196

Údržba a čištění

 Elektronářadí, větrací otvory a též nástrojový držák

udržujte čisté, abyste dobře a bezpečně pracovali.

Je-li nutné nahrazení přívodního kabelu, pak to nechte kvůli
zamezení ohrožení bezpečnosti provést firmou Bosch nebo
autorizovaným servisem pro elektronářadí Bosch.

Pravidelně čistěte držák pilového listu. K tomu odejměte pilo­vý list z elektronářadí a elektronářadí lehce vyklepejte na ro­vinnou plochu.

Pravidelně nastříkejte upnutí pilového listu vzlínavým olejem
(viz obrázek 16, strana 193).

2 609 932 925 | (10.3.14) Bosch Power Tools

14 192

Vodící kladku pravidelně kontrolujte. Je-li opotřebovaná, musí
být v autorizovaném servisním středisku Bosch vyměněna.

Příležitostně namažte vodicí kladku kapkou oleje (viz
obrázek 17, strana 193).

Zákaznická a poradenská služba

Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Va­šeho výrobku a též k náhradním dílům. Technické výkresy a in­formace k náhradním dílům naleznete i na:

www.bosch-pt.com

Tým poradenské služby Bosch Vám rád pomůže při otázkách
k našim výrobkům a jejich příslušenství.

OBJ_BUCH-2000-003.book Page 89 Monday, March 10, 2014 12:47 PM

Při všech dotazech a objednávkách náhradních dílů nezbytně
prosím uvádějte 10-místné objednací číslo podle typového
štítku elektronářadí.

Czech Republic

Robert Bosch odbytová s.r.o.
Bosch Service Center PT
K Vápence 1621/16
692 01 Mikulov
Na www.bosch-pt.cz si můžete objednat oprava Vašeho stro­je online.
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
www.bosch.cz

Zpracování odpadů

Elektronářadí, příslušenství a obaly by měly být dodány k opě­tovnému zhodnocení nepoškozujícímu životní prostředí.

Neodhazujte elektronářadí do domovního odpadu!

Pouze pro země EU:

Podle evropské směrnice 2012/19/EU o
starých elektrických a elektronických zaří­zeních a jejím prosazení v národních záko­nech musejí být už neupotřebitelná elektro­nářadí rozebraná shromážděna a dodána k
opětovnému zhodnocení nepoškozujícímu
životní prostředí.

Změny vyhrazeny.

Slovensky

Všeobecné výstražné upozornenia a
bezpečnostné pokyny

POZOR

dodržiavania Výstražných upozornení a pokynov uvedených v
nasledujúcom texte môže mať za následok zásah elektrickým
prúdom, spôsobiť požiar a/alebo ťažké poranenie.

Tieto Výstražné upozornenia a bezpečnostné pokyny sta­rostlivo uschovajte na budúce použitie.

Pojem „ručné elektrické náradie“ používaný v nasledujúcom
texte sa vzťahuje na ručné elektrické náradie napájané zo sie­te (s prívodnou šnúrou) a na ručné elektrické náradie napája­né akumulátorovou batériou (bez prívodnej šnúry).

Bezpečnosť na pracovisku

 Pracovisko vždy udržiavajte čisté a dobre osvetlené.

Neporiadok a neosvetlené priestory pracoviska môžu mať
za následok pracovné úrazy.

 Týmto náradím nepracujte v prostredí ohrozenom vý-

buchom, v ktorom sa nachádzajú horľavé kvapaliny,
plyny alebo horľavý prach. Ručné elektrické náradie vy-

tvára iskry, ktoré by mohli prach alebo pary zapáliť.

Prečítajte si všetky Výstražné upozorne­nia a bezpečnostné pokyny. Zanedbanie

 Nedovoľte deťom a iným nepovolaným osobám, aby sa

počas používania ručného elektrického náradia zdržia­vali v blízkosti pracoviska. Pri odpútaní pozornosti zo

strany inej osoby môžete stratiť kontrolu nad náradím.

Elektrická bezpečnosť

 Zástrčka prívodnej šnúry ručného elektrického náradia

musí pasovať do použitej zásuvky. Zástrčku v žiadnom
prípade nijako nemeňte. S uzemneným elektrickým ná­radím nepoužívajte ani žiadne zástrčkové adaptéry.

Nezmenené zástrčky a vhodné zásuvky znižujú riziko zása­hu elektrickým prúdom.

 Vyhýbajte sa telesnému kontaktu s uzemnenými povr-

chovými plochami, ako sú napr. rúry, vykurovacie tele­sá, sporáky a chladničky. Keby by bolo Vaše telo uzemne-

né, hrozí zvýšené riziko zásahu elektrickým prúdom.

 Chráňte elektrické náradie pred účinkami dažďa a vlh-

kosti. Vniknutie vody do ručného elektrického náradia zvy-

šuje riziko zásahu elektrickým prúdom.

 Nepoužívajte prívodnú šnúru mimo určený účel na no-

senie ručného elektrického náradia, ani na jeho zave­senie a zástrčku nevyberajte zo zásuvky ťahaním za
prívodnú šnúru. Zabezpečte, aby sa sieťová šnúra ne­dostala do blízkosti horúceho telesa, ani do kontaktu s
olejom, s ostrými hranami alebo pohybujúcimi sa sú­čiastkami ručného elektrického náradia. Poškodené

alebo zauzlené prívodné šnúry zvyšujú riziko zásahu elek­trickým prúdom.

 Keď pracujete s ručným elektrickým náradím vonku,

používajte len také predlžovacie káble, ktoré sú schvá­lené aj na používanie vo vonkajších priestoroch. Použi-

tie predlžovacieho kábla, ktorý je vhodný na používanie vo
vonkajšom prostredí, znižuje riziko zásahu elektrickým
prúdom.

 Ak sa nedá vyhnúť použitiu ručného elektrického nára-

dia vo vlhkom prostredí, použite ochranný spínač pri
poruchových prúdoch. Použitie ochranného spínača pri

poruchových prúdoch znižuje riziko zásahu elektrickým
prúdom.

Bezpečnosť osôb

 Buďte ostražitý, sústreďte sa na to, čo robíte a k práci

s ručným elektrickým náradím pristupujte s rozumom.
Nepracujte s ručným elektrickým náradím nikdy vtedy,
keď ste unavený, alebo keď ste pod vplyvom drog, al­koholu alebo liekov. Malý okamih nepozornosti môže mať

pri používaní náradia za následok vážne poranenia.

 Noste osobné ochranné pomôcky a používajte vždy

ochranné okuliare. Nosenie osobných ochranných pomô-

cok, ako je ochranná dýchacia maska, bezpečnostná pra­covná obuv, ochranná prilba alebo chrániče sluchu, podľa
druhu ručného elektrického náradia a spôsobu jeho použi­tia znižujú riziko poranenia.

 Vyhýbajte sa neúmyselnému uvedeniu ručného elek-

trického náradia do činnosti. Pred zasunutím zástrčky
do zásuvky a/alebo pred pripojením akumulátora, pred
chytením alebo prenášaním ručného elektrického ná­radia sa vždy presvedčte sa, či je ručné elektrické nára-

Slovensky | 89

Bosch Power Tools 2 609 932 925 | (10.3.14)

OBJ_BUCH-2000-003.book Page 90 Monday, March 10, 2014 12:47 PM

90 | Slovensky

die vypnuté. Ak budete mať pri prenášaní ručného elek-

trického náradia prst na vypínači, alebo ak ručné elektrické
náradie pripojíte na elektrickú sieť zapnuté, môže to mať za
následok nehodu.

 Skôr ako náradie zapnete, odstráňte z neho nastavova-

cie náradie alebo kľúče na skrutky. Nastavovací nástroj

alebo kľúč, ktorý sa nachádza v rotujúcej časti ručného elek­trického náradia, môže spôsobiť vážne poranenia osôb.

 Vyhýbajte sa abnormálnym polohám tela. Zabezpečte

si pevný postoj, a neprestajne udržiavajte rovnováhu.

Takto budete môcť ručné elektrické náradie v neočakáva­ných situáciách lepšie kontrolovať.

 Pri práci noste vhodný pracovný odev. Nenoste široké

odevy a nemajte na sebe šperky. Vyvarujte sa toho, aby
sa Vaše vlasy, odev a rukavice dostali do blízkosti rotu­júcich súčiastok náradia. Voľný odev, dlhé vlasy alebo

šperky môžu byť zachytené rotujúcimi časťami ručného
elektrického náradia.

 Ak sa dá na ručné elektrické náradie namontovať odsá-

vacie zariadenie a zariadenie na zachytávanie prachu,
presvedčte sa, či sú dobre pripojené a správne použí­vané. Používanie odsávacieho zariadenia a zariadenia na za-

chytávanie prachu znižuje riziko ohrozenia zdravia prachom.

Starostlivé používanie ručného elektrického ná­radia a manipulácia s ním

 Ručné elektrické náradie nikdy nepreťažujte. Používaj-

te také elektrické náradie, ktoré je určené pre daný
druh práce. Pomocou vhodného ručného elektrického ná-

radia budete pracovať lepšie a bezpečnejšie v uvedenom
rozsahu výkonu náradia.

 Nepoužívajte nikdy také ručné elektrické náradie, kto-

ré má pokazený vypínač. Náradie, ktoré sa už nedá zap-

núť alebo vypnúť, je nebezpečné a treba ho zveriť do opra­vy odborníkovi.

 Skôr ako začnete náradie nastavovať alebo prestavo-

vať, vymieňať príslušenstvo alebo skôr, ako odložíte
náradie, vždy vytiahnite zástrčku sieťovej šnúry zo zá­suvky. Toto preventívne opatrenie zabraňuje neúmyselné-

mu spusteniu ručného elektrického náradia.

 Nepoužívané ručné elektrické náradie uschovávajte

tak, aby bolo mimo dosahu detí. Nedovoľte používať to­to náradie osobám, ktoré s ním nie sú dôverne obozná­mené, alebo ktoré si neprečítali tieto Pokyny. Ručné

elektrické náradie je nebezpečné vtedy, keď ho používajú
neskúsené osoby.

 Ručné elektrické náradie starostlivo ošetrujte. Kontro-

lujte, či pohyblivé súčiastky bezchybne fungujú alebo
či neblokujú, či nie sú zlomené alebo poškodené niekto­ré súčiastky, ktoré by mohli negatívne ovplyvňovať
správne fungovanie ručného elektrického náradia.
Pred použitím náradia dajte poškodené súčiastky vy­meniť. Veľa nehôd bolo spôsobených nedostatočnou

údržbou elektrického náradia.

 Rezné nástroje udržiavajte ostré a čisté. Starostlivo

ošetrované rezné nástroje s ostrými reznými hranami majú
menšiu tendenciu k zablokovaniu a ľahšie sa dajú viesť.

 Používajte ručné elektrické náradie, príslušenstvo, na-

stavovacie nástroje a pod. podľa týchto výstražných
upozornení a bezpečnostných pokynov. Pri práci zoh­ľadnite konkrétne pracovné podmienky a činnosť, kto­rú budete vykonávať. Používanie ručného elektrického

náradia na iný účel ako na predpísané použitie môže viesť
k nebezpečným situáciám.

Servisné práce

 Ručné elektrické náradie dávajte opravovať len kvalifi-

kovanému personálu, ktorý používa originálne náhrad­né súčiastky. Tým sa zabezpečí, že bezpečnosť náradia

zostane zachovaná.

Bezpečnostné pokyny pre
priamočiare píly

 Pri vykonávaní práce, pri ktorej by mohol nástroj natra-

fiť na skryté elektrické vedenia alebo zasiahnuť vlast­nú prívodnú šnúru náradia, držte náradie len za izolo­vané plochy rukovätí. Kontakt s elektrickým vedením,

ktoré je pod napätím, môže dostať pod napätie aj kovové
súčiastky náradia a spôsobiť zásah elektrickým prúdom.

Ďalšie bezpečnostné a pracovné
pokyny

 Obe ruky majte v dostatočnej vzdialenosti od priestoru

pílenia. Nesiahajte pod obrobok. Pri kontakte s pílovým

listom hrozí nebezpečenstvo vážneho poranenia.

 K obrobku prisúvajte elektrické náradie iba v zapnu-

tom stave. Inak hrozí v prípade zaseknutia pracovného ná-

stroja v obrobku nebezpečenstvo spätného rázu.

 Dávajte pozor na to, aby vodiace sane náradia

spoľahlivo priliehali. Vzpriečený alebo zaseknutý pílový

list sa môže zlomiť, alebo vyvolať spätný ráz.

 Po skončení práce ručné elektrické náradie vypnite a

pílový list vyberte z rezu až vtedy, keď sa elektrické ná­radie úplne zastavilo. Tak sa vyhnete spätnému rázu ná-

radia a budete môcť elektrické náradie bezpečne odložiť.

 Používajte len nepoškodené a bezchybné pílové listy.

Skrivené alebo neostré pílové listy sa môžu zlomiť alebo
spôsobiť spätný úder ručného elektrického náradia.

 Nebrzdite po vypnutí pílový list bočným tlakom. Pílový

list by sa mohol poškodiť, zlomiť, alebo by mohol vyvolať
spätný ráz.

 Používajte vhodné prístroje na vyhľadávanie skrytých

elektrickým vedení a potrubí, aby ste ich nenavŕtali, ale­bo sa obráťte na miestne energetické podniky. Kontakt s

elektrickým vodičom pod napätím môže spôsobiť požiar ale­bo mať za následok zásah elektrickým prúdom. Poškodenie
plynového potrubia môže mať za následok explóziu. Prenik­nutie do vodovodného potrubia spôsobí vecné škody alebo
môže mať za následok zásah elektrickým prúdom.

 Zabezpečte obrobok. Obrobok upnutý pomocou upína-

cieho zariadenia alebo zveráka je bezpečnejší ako obrobok
pridržiavaný rukou.

pri pílení

2 609 932 925 | (10.3.14) Bosch Power Tools

OBJ_BUCH-2000-003.book Page 91 Monday, March 10, 2014 12:47 PM

 Počkajte na úplné zastavenie ručného elektrického ná-

radia, až potom ho odložte. Pracovný nástroj sa môže za-

seknúť a môže zapríčiniť stratu kontroly nad ručným elek­trickým náradím.

 Pred každou prácou na ručnom elektrickom náradí vy-

tiahnite zástrčku náradia zo zásuvky.

 Nesmerujte laserový lúč na osoby ani na zvieratá, ani sa

nepozerajte do laserového lúča, dokonca ani z väčšej
vzdialenosti.

 Prekontrolujte, či pílový list dobre sedí. Voľnejší pílový

list môže vypadnúť a spôsobiť Vám poranenie.

 Použitý pílový list by nemal byť dlhší, ako je pre pláno-

vaný druh rezu nevyhnutné. Na rezanie úzkych oblúkov
(oblúkov s malým polomerom) používajte úzky pílový
list.

 Pri vyhadzovaní pílového listu držte náradie tak, aby

vyhadzovaný pílový list nemohol zraniť žiadne osoby
ani zvieratá.

 Rôzne druhy prachu a materiálov, ako sú napríklad ná-

tery s obsahom olova, niektoré druhy dreva, minerály a
kovy, môžu byť zdraviu škodlivé a vyvolávať alergické
reakcie, spôsobovať ochorenia dýchacích ciest a/alebo
rakovinu. Materiál, ktorý obsahuje azbest, smú opracová-

vať len špeciálne vyškolení pracovníci.
– Používajte podľa možnosti také odsávanie, ktoré je pre

daný materiál vhodné.
– Postarajte sa o dobré vetranie svojho pracoviska.
– Odporúčame Vám používať ochrannú dýchaciu masku s

filtrom triedy P2.
Dodržiavajte aj predpisy vlastnej krajiny týkajúce sa kon­krétneho obrábaného materiálu.

 Vyhýbajte sa usadzovaniu prachu na Vašom pracovisku.

Viaceré druhy prachu sa môžu ľahko vznieť.

 Všimnite si napätie siete! Napätie zdroja prúdu musí

mať hodnotu zhodnú s údajmi na typovom štítku ručné­ho elektrického náradia. Výrobky označené pre napä­tie 230 V sa smú používať aj s napätím 220 V.

 Aby ste ušetrili energiu, zapínajte ručné elektrické náradie

iba vtedy, ked ho používate.

 Ochrana proti opätovnému rozbehnutiu zabraňuje ne-

kontrolovanému rozbehu ručného elektrického nára­dia po prerušení prívodu elektrického prúdu (napr. pri
výpadku siete). Ak chcete uviesť ručné elektrické náradie

znova do činnosti, prepnite vypínač do vypnutej polohy a
potom náradie znova zapnite.

 Ochranný oblúk, ktorý je umiestnený na telese náradia

(pozri obrázok 15, strana 192) zabraňuje neúmyselné­mu dotyku pílového listu počas pracovnej činnosti ná­radia a nesmie sa demontovať.

 Pred rezaním do dreva, drevotrieskových dosák, sta-

vebných materiálov a pod. skontrolujte vždy, či sa v
nich nenachádzajú nejaké cudzie telieska, ako sú klin­ce, skrutky a pod., a v prípade potreby ich odstráňte.

 Technológiu pílenia zapichovaním používajte len pri

mäkkých materiáloch, ako je drevo, sadrokartón a pod.

 Kovový ochranný kryt zabraňuje poškriabaniu plasto-

vých vodiacich saní, predovšetkým pri rezaní kovu.

 Prispôsobte nastavenie svojho ručného elektrického

náradia príslušnému druhu použitia. Napríklad pri ob­rábaní kovov alebo pri rezaní oblúkov s malým polome­rom zredukujte frekvenciu zdvihov a výkyv.

 Pri obrábaní menších a tenších obrobkov použite vždy

stabilnú podložku resp. rezací stôl (príslušenstvo).

 Pri používaní za extrémnych pracovných podmienok po-

užívajte podľa možnosti vždy odsávacie zariadenie. Vet­racie štrbiny náradia častejšie prefúkajte a zapínajte ho
cez ochranný spínač pri poruchových prúdoch (FI). Pri

obrábaní kovov sa môže vnútri ručného elektrického náradia
usádzať jemný dobre vodivý prach. To môže mať negatívny
vplyv na ochrannú izoláciu ručného elektrického náradia.

Symboly

Nasledujúce symboly sú na čítanie a pochopenie tohto Návo­du na používanie veľmi dôležité. Dobre si tieto symboly a ich
významy zapamätajte. Správna interpretácia týchto symbo­lov Vám bude pomáhať lepšie a bezpečnejšie používať toto
ručné elektrické náradie.

Symbol Význam

Slovensky | 91

GST 160 CE: Priamočiara píla s
konštantnou elektronikou

šedo označená oblasť: Rukoväť
(izolovaná plocha rukoväte)

GST 160 BCE: Priamočiara píla s
konštantnou elektronikou a oblúko­vá rukoväť

šedo označená oblasť: Rukoväť
(izolovaná plocha rukoväte)

Prečítajte si všetky bezpečnostné
upozornenia a bezpečnostné pokyny

Pred kaž dou prácou na ruč nom elek­trickom náradí vytiahnite zástrčku
náradia zo zásuvky

Používajte ochranné pracovné
rukavice

Dodatočná informácia

Smer pohybu

Smer reakcie

najbližší pracovný úkon

Bosch Power Tools 2 609 932 925 | (10.3.14)

OBJ_BUCH-2000-003.book Page 92 Monday, March 10, 2014 12:47 PM

92 | Slovensky

Symbol Význam

Zariadenie na odfukovanie triesok

Odsávanie

Uhly zošikmenia (šikmé rezy)

Nízka frekvencia zdvihov/rýchlosť

Veľká frekvencia zdvihov/rýchlosť

Zapnutie

Vypnutie

Zaaretovanie vypínača

Pracovné svetlo

Zakázaný druh manipulácie

Správny výsledok

Symbol Význam

/II Symbol pre ochrannú triedu II

L

pA

L

wA

K Nepresnosť merania
a

h

(s úplnou izoláciou)
Hladina akustického tlaku
Hladina akustického výkonu

Celková hodnota vibrácií
Rukoväť

Prevodová hlava

Obsah dodávky (základná výbava)

Priamočiara píla, chránič proti vytrhávaniu materiálu a odsá­vacia súprava.
Ochranný kovový kryt, pracovný nástroj a ďalšie zobrazené
alebo popísané príslušenstvo nepatria do štandardnej základ­nej výbavy produktu.

Kompletné príslušenstvo nájdete v našom programe príslu­šenstva.

Používanie podľa určenia

Toto náradie je určené na rezanie dreva, plastov, kovu, kera­mických dosák a gumy a na vyrezávanie týchto materiálov na
pevnej podložke. Je vhodné na realizáciu rovných aj oblúkovi­tých rezov s uhlom zošikmenia do 45° . Dodržiavajte odporú­čania výrobcu pílového listu.

Svetlo tohto elektrického náradia je určené na to, aby osvet­ľovalo priamu pracovnú oblasť elektrického náradia a nie je
vhodné na osvetľovanie priestorov v domácnosti.

Píľte s miernym prítlakom, aby ste
dosiahli optimálny a precízny rez.

Pri rezaní kovov naneste pozdĺž línie
rezu nejaký chladiaci resp. mastiaci
prostriedok

Vecné číslo (10-miestne)

Technické údaje

Technické údaje produktu sú uvedené v tabuľke na
strane 183.

Tieto údaje platia pre menovité napätie [U] 230 V. V takých
prípadoch, keď má napätie odlišné hodnoty a pri vyhotove­niach, ktoré sú špecifické pre niektorú krajinu, sa môžu tieto
údaje odlišovať.

Vyhlásenie o konformite

Na vlastnú zodpovednosť vyhlasujeme, že výrobok opísaný

P

1

n

0

2 609 932 925 | (10.3.14) Bosch Power Tools

Menovitý príkon
Počet voľnobežných zdvihov
max. hĺbka rezu

Drevo

Hliník

Kov

Drevotriesková doska

Hmotnosť podľa
EPTA-Procedure 01/2003

v časti „Technické údaje“ je v zhode s nasledujúcimi normami
alebo normatívnymi dokumentmi: EN 60745 podľa nariadení
smerníc 2009/125/ES (nariadenie 1194/2012),
2011/65/EÚ, 2004/108/ES, 2006/42/ES.

Súbor technickej dokumentácie (2006/42/ES) sa nachádza u:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen

Henk Becker
Executive Vice President
Engineering

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

OBJ_BUCH-2000-003.book Page 93 Monday, March 10, 2014 12:47 PM

Slovensky | 93

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 22.05.2013

Informácia o hlučnosti/vibráciách

Namerané hodnoty produktu sú uvedené v tabuľke na
strane 183.

Celkové hodnoty hluku a vibrácií (súčet vektorov troch sme­rov) zisťované podľa normy EN 60745.

Úroveň kmitov uvedená v týchto pokynoch bola nameraná
podľa meracieho postupu uvedeného v norme EN 60745
a možno ju používať na vzájomné porovnávanie elektronára­dia. Hodí sa aj na predbežný odhad zaťaženia vibráciami.

Uvedená hladina vibrácií reprezentuje hlavné druhy používa­nia tohto ručného elektrického náradia. Pokiaľ sa ale bude
elektronáradie používať na iné práce, s odlišným príslušen­stvom, s inými nástrojmi alebo s nedostatočnou údržbou, mo­že sa úroveň vibrácií líšiť. To môže výrazne zvýšiť zaťaženie
vibráciami počas celej pracovnej doby.
Na presný odhad zaťaženia vibráciami počas určitého časového
úseku práce s náradím treba zohľadniť doby, počas ktorých je
ručné elektrické náradie vypnuté alebo doby, keď náradie síce
beží, ale v skutočnosti sa nepoužíva. To môže výrazne reduko­vať zaťaženie vibráciami počas celej pracovnej doby.
Na ochranu osoby pracujúcej s náradím pred účinkami zaťa­ženia vibráciami vykonajte ďalšie bezpečnostné opatrenia,
ako sú napríklad: údržba ručného elektrického náradia
a používaných pracovných nástrojov, zabezpečenie zachova­nia teploty rúk, organizácia jednotlivých pracovných úkonov.

Montáž a používanie

Nasledujúca tabuľka poskytuje informácie o jednotlivých druhoch činností a prevádzky tohto ručného elektrického náradia. Ná­vody k jednotlivým druhom činností sú uvedené na príslušnom obrázku. Podľa príslušného druhu použitia je potrebné dodržať
rozličné kombinácie. Rešpektujte Bezpečnostné pokyny.

Cieľ činnosti Obrázok Dodržiavajte nasledovné Strana

Vkladanie pílového listu

1 184

Vyhodenie pílového listu

Zapnutie zariadenia na odfukovanie
triesok

Pripojenie odsávania

Nastavenie uhla zošikmenia

Montáž kovového ochranného krytu

Montáž chrániča proti vytrhávaniu
materiálu

2 184

3 184

4 185 –186

5 186 –187

6 187

7 188

Bosch Power Tools 2 609 932 925 | (10.3.14)

OBJ_BUCH-2000-003.book Page 94 Monday, March 10, 2014 12:47 PM

94 | Slovensky

Cieľ činnosti Obrázok Dodržiavajte nasledovné Strana

Nastavenie výkyvu 8 188

Nastavenie frekvencie zdvihov

Zapnutie/vypnutie ručného elek­trického náradia

Privádzajte toto ručné elektrické
náradie k obrobku len v zapnutom
stave

Zapnutie/vypnutie pracovného
svetla

Mastenie pri obrábaní kovových
obrobkov

Pílenie zapichnutím (zanorením)

Voľba príslušenstva

Údržba a čistenie

 Ručné elektrické náradie, jeho vetracie štrbiny a upev-

ňovací mechanizmus nástroja udržiavajte vždy v čisto­te, aby ste mohli pracovať kvalitne a bezpečne.

Ak je potrebná výmena prívodnej šnúry, musí ju vykonať firma
Bosch alebo niektoré autorizované servisné stredisko ručné­ho elektrického náradia Bosch, aby sa zabránilo ohrozeniu
bezpečnosti používateľa náradia.

Upínací mechanizmus pílového listu pravidelne čistite. Pílový
list vyberte z ručného elektrického náradia a náradie na rovnej
ploche zľahka vyklepte.

Pravidelne ošetrujte upínací mechanizmus pílového listu nas­prejovaním penetračného oleja (pozri obrázok 16,
strana 193).

Kontrolujte vodiacu kladku
treba ju dať vymeniť v autorizovanej servisnej opravovni.

Vodiacu kladku občas premastite jednou kvapkou oleja (pozri
obrázok 17, strana 193).

pravidelne. Ak je opotrebovaná,

Servisné stredisko a poradenstvo pri
používaní

Servisné stredisko Vám odpovie na otázky týkajúce sa opravy
a údržby Vášho produktu ako aj náhradných súčiastok. Rozlo­žené obrázky a informácie k náhradným súčiastkam nájdete aj
na web-stránke:

www.bosch-pt.com

9 189

10 189 –190

11 190

12 191

13 191

14 192

– 194 –196

Tím poradcov Bosch Vám s radosťou poskytne pomoc pri
otázkach týkajúcich sa našich produktov a ich príslušenstva.

Pri všetkých dopytoch a objednávkach náhradných súčiastok
uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené
na typovom štítku výrobku.

Slovakia

Na www.bosch-pt.sk si môžete objednať opravu Vášho stroja
online.
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
www.bosch.sk

Likvidácia

Ručné elektrické náradie, príslušenstvo a obal treba dať na
recykláciu šetriacu životné prostredie.

Neodhadzujte ručné elektrické náradie do komunálneho
odpadu!

Len pre krajiny EÚ:

Podľa Európskej smernice 2012/19/EÚ o
starých elektrických a elektronických vý­robkoch a podľa jej aplikácií v národnom
práve sa musia už nepoužiteľné elektrické
náradia zbierať separovane a treba ich dá­vať na recykláciu zodpovedajúcu ochrane
životného prostredia.

Zmeny vyhradené.

2 609 932 925 | (10.3.14) Bosch Power Tools

FIGYELMEZTETÉS

OBJ_BUCH-2000-003.book Page 95 Monday, March 10, 2014 12:47 PM

 Ha nem lehet elkerülni az elektromos kéziszerszám

Magyar

Általános biztonsági előírások
az elektromos kéziszerszámokhoz

Olvassa el az összes bizton­sági figyelmeztetést és elő-

írást. A következőkben leírt előírások betartásának elmulasz-

tása áramütésekhez, tűzhöz és/vagy súlyos testi sérülésekhez
vezethet.

Kérjük a későbbi használatra gondosan őrizze meg ezeket
az előírásokat.

Az alább alkalmazott „elektromos kéziszerszám” fogalom a
hálózati elektromos kéziszerszámokat (hálózati csatlakozó
kábellel) és az akkumulátoros elektromos kéziszerszámokat
(hálózati csatlakozó kábel nélkül) foglalja magában.

Munkahelyi biztonság

 Tartsa tisztán és jól megvilágított állapotban a munka-

helyét. A rendetlenség és a megvilágítatlan munkaterület

balesetekhez vezethet.

 Ne dolgozzon a berendezéssel olyan robbanásveszélyes

környezetben, ahol éghető folyadékok, gázok vagy po­rok vannak. Az elektromos kéziszerszámok szikrákat kelte-

nek, amelyek a port vagy a gőzöket meggyújthatják.

 Tartsa távol a gyerekeket és az idegen személyeket a

munkahelytől, ha az elektromos kéziszerszámot hasz­nálja. Ha elvonják a figyelmét, elvesztheti az uralmát a be-

rendezés felett.

Elektromos biztonsági előírások

 A készülék csatlakozó dugójának bele kell illeszkednie

a dugaszolóaljzatba. A csatlakozó dugót semmilyen
módon sem szabad megváltoztatni. Védőföldeléssel
ellátott készülékekkel kapcsolatban ne használjon
csatlakozó adaptert. A változtatás nélküli csatlakozó

dugók és a megfelelő dugaszoló aljzatok csökkentik az
áramütés kockázatát.

 Kerülje el a földelt felületek, mint például csövek, fűtő-

testek, kályhák és hűtőgépek megérintését. Az áram-

ütési veszély megnövekszik, ha a teste le van földelve.

 Tartsa távol az elektromos kéziszerszámot az esőtől

vagy nedvességtől. Ha víz hatol be egy elektromos kézi-

szerszámba, ez megnöveli az áramütés veszélyét.

 Ne használja a kábelt a rendeltetésétől eltérő célokra,

vagyis a szerszámot soha ne hordozza vagy akassza fel
a kábelnél fogva, és sohase húzza ki a hálózati csat­lakozó dugót a kábelnél fogva. Tartsa távol a kábelt hő­forrásoktól, olajtól, éles élektől és sarkoktól és mozgó
gépalkatrészektől. Egy megrongálódott vagy csomókkal

teli kábel megnöveli az áramütés veszélyét.

 Ha egy elektromos kéziszerszámmal a szabad ég alatt

dolgozik, csak szabadban való használatra engedélye­zett hosszabbítót használjon. A szabadban való hasz-

nálatra engedélyezett hosszabbító használata csökkenti az
áramütés veszélyét.

nedves környezetben való használatát, alkalmazzon
egy hibaáram-védőkapcsolót. Egy hibaáram-védőkap-

csoló alkalmazása csökkenti az áramütés kockázatát.

Személyi biztonság

 Munka közben mindig figyeljen, ügyeljen arra, amit

csinál és meggondoltan dolgozzon az elektromos kézi­szerszámmal. Ha fáradt, ha kábítószerek vagy alkohol
hatása alatt áll, vagy orvosságokat vett be, ne használ­ja a berendezést. Egy pillanatnyi figyelmetlenség a szer-

szám használata közben komoly sérülésekhez vezethet.

 Viseljen személyi védőfelszerelést és mindig viseljen vé-

dőszemüveget. A személyi védőfelszerelések, mint porvé-

dő álarc, csúszásbiztos védőcipő, védősapka és fülvédő
használata az elektromos kéziszerszám használata jellegé­nek megfelelően csökkenti a személyi sérülések kockázatát.

 Kerülje el a készülék akaratlan üzembe helyezését.

Győződjön meg arról, hogy az elektromos kéziszer­szám ki van kapcsolva, mielőtt bedugná a csatlakozó
dugót a dugaszolóaljzatba, csatlakoztatná az akkumu­látor-csomagot, és mielőtt felvenné és vinni kezdené
az elektromos kéziszerszámot. Ha az elektromos kézi-

szerszám felemelése közben az ujját a kapcsolón tartja,
vagy ha a készüléket bekapcsolt állapotban csatlakoztatja
az áramforráshoz, ez balesetekhez vezethet.

 Az elektromos kéziszerszám bekapcsolása előtt okvet-

lenül távolítsa el a beállítószerszámokat vagy csavar­kulcsokat. Az elektromos kéziszerszám forgó részeiben

felejtett beállítószerszám vagy csavarkulcs sérüléseket
okozhat.

 Ne becsülje túl önmagát. Kerülje el a normálistól eltérő

testtartást, ügyeljen arra, hogy mindig biztosan álljon
és az egyensúlyát megtartsa. Így az elektromos kéziszer-

szám felett váratlan helyzetekben is jobban tud uralkodni.

 Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ék-

szereket. Tartsa távol a haját, a ruháját és a kesztyűjét
a mozgó részektől. A bő ruhát, az ékszereket és a hosszú

hajat a mozgó alkatrészek magukkal ránthatják.

 Ha az elektromos kéziszerszámra fel lehet szerelni a

por elszívásához és összegyűjtéséhez szükséges
berendezéseket, ellenőrizze, hogy azok megfelelő mó­don hozzá vannak kapcsolva a készülékhez és rendel­tetésüknek megfelelően működnek. A porgyűjtő beren-

dezések használata csökkenti a munka során keletkező por
veszélyes hatását.

Az elektromos kéziszerszámok gondos kezelése
és használata

 Ne terhelje túl a berendezést. A munkájához csak az ar-

ra szolgáló elektromos kéziszerszámot használja.

Egy alkalmas elektromos kéziszerszámmal a megadott tel­jesítménytartományon belül jobban és biztonságosabban
lehet dolgozni.

 Ne használjon olyan elektromos kéziszerszámot,

amelynek a kapcsolója elromlott. Egy olyan elektromos

kéziszerszám, amelyet nem lehet sem be-, sem kikapcsol­ni, veszélyes és meg kell javíttatni.

Magyar | 95

Bosch Power Tools 2 609 932 925 | (10.3.14)

OBJ_BUCH-2000-003.book Page 96 Monday, March 10, 2014 12:47 PM

96 | Magyar

 Húzza ki a csatlakozó dugót a dugaszolóaljzatból és/

vagy az akkumulátor-csomagot az elektromos kéziszer­számból, mielőtt az elektromos kéziszerszámon beál­lítási munkákat végez, tartozékokat cserél vagy a szer­számot tárolásra elteszi. Ez az elővigyázatossági intézke-

dés meggátolja a szerszám akaratlan üzembe helyezését.

 A használaton kívüli elektromos kéziszerszámokat

olyan helyen tárolja, ahol azokhoz gyerekek nem fér­hetnek hozzá. Ne hagyja, hogy olyan személyek hasz­nálják az elektromos kéziszerszámot, akik nem ismerik
a szerszámot, vagy nem olvasták el ezt az útmutatót. Az

elektromos kéziszerszámok veszélyesek, ha azokat
gyakorlatlan személyek használják.

 A készüléket gondosan ápolja. Ellenőrizze, hogy a moz-

gó alkatrészek kifogástalanul működnek-e, nincse­nek-e beszorulva, és nincsenek-e eltörve vagy
megrongálódva olyan alkatrészek, amelyek hatással
lehetnek az elektromos kéziszerszám működésére. A
berendezés megrongálódott részeit a készülék haszná­lata előtt javíttassa meg. Sok olyan baleset történik,

amelyet az elektromos kéziszerszám nem kielégítő karban­tartására lehet visszavezetni.

 Tartsa tisztán és éles állapotban a vágószerszámokat.

Az éles vágóélekkel rendelkező és gondosan ápolt vágó­szerszámok ritkábban ékelődnek be és azokat könnyebben
lehet vezetni és irányítani.

 Az elektromos kéziszerszámokat, tartozékokat, betét-

szerszámokat stb. csak ezen előírásoknak és az adott
készüléktípusra vonatkozó kezelési utasításoknak
megfelelően használja. Vegye figyelembe a munkafel­tételeket és a kivitelezendő munka sajátosságait. Az

elektromos kéziszerszám eredeti rendeltetésétől eltérő
célokra való alkalmazása veszélyes helyzetekhez vezethet.

Szervíz-ellenőrzés

 Az elektromos kéziszerszámot csak szakképzett sze-

mélyzet csak eredeti pótalkatrészek felhasználásával
javíthatja. Ez biztosítja, hogy az elektromos kéziszerszám

biztonságos maradjon.

Biztonsági előírások a szúrófűrészek
számára

 Az elektromos kéziszerszámot csak a szigetelt fogan-

tyúfelületeknél fogva tartsa, ha olyan munkát végez,
amelynek során a betétszerszám feszültség alatt álló,
kívülről nem látható vezetékekhez, vagy a készülék sa­ját hálózati csatlakozó kábeljéhez érhet. Ha a berende-

zés egy feszültség alatt álló vezetékhez ér, a berendezés
fémrészei szintén feszültség alá kerülhetnek, amely áram­ütéshez vezethet.

További biztonsági és munkavégzési
útmutató

 Tartsa távol a kezét a fűrészelési területtől. Ne nyúljon

a megmunkálásra kerülő munkadarab alá. Ha megérinti

a fűrészlapot, sérülésveszély áll fenn.

2 609 932 925 | (10.3.14) Bosch Power Tools

 Az elektromos kéziszerszámot csak bekapcsolt állapot-

ban vezesse rá a megmunkálásra kerülő munkadarab­ra. Ellenkező esetben fennáll egy visszarúgás veszélye, ha

a betétszerszám beékelődik a munkadarabba.

 Ügyeljen arra, hogy az

san felfeküdjön. Egy beékelődött fűrészlap eltörhet, vagy

visszarúgáshoz vezethet.

 A munkafolyamat befejezése után kapcsolja ki az elekt-

romos kéziszerszámot, és a fűrészlapot csak azután
emelje ki a vágásból, miután az teljesen leállt. Így elke-

rüli a készülék visszarúgását, és biztonságosan leteheti az
elektromos kéziszerszámot.

 Csak megrongálatlan, kifogástalan állapotú fűrészla-

pokat használjon. A meggörbült vagy életlen fűrészlapok

eltörhetnek, negatív befolyással lehetnek a vágásra, vagy
visszarúgáshoz vezethetnek.

 A fűrészlapot a kikapcsolás után sohase fékezze le ol-

dalirányú nyomással. A fűrészlap megrongálódhat, eltör-

het, vagy egy visszarúgáshoz vezethet.

 A rejtett vezetékek felkutatásához használjon alkal-

mas fémkereső készüléket, vagy kérje ki a helyi ener­giaellátó vállalat tanácsát. Ha egy elektromos vezetéket

a berendezéssel megérint, ez tűzhöz és áramütéshez ve­zethet. Egy gázvezeték megrongálása robbanást ered­ményezhet. Ha egy vízvezetéket szakít meg, anyagi károk
keletkeznek, vagy villamos áramütést kaphat.

 A megmunkálásra kerülő munkadarabot megfelelően

rögzítse. Egy befogó szerkezettel vagy satuval rögzített

munkadarab biztonságosabban van rögzítve, mintha csak
a kezével tartaná.

 Várja meg, amíg az elektromos kéziszerszám teljesen

leáll, mielőtt letenné. A betétszerszám beékelődhet, és a

kezelő elvesztheti az uralmát az elektromos kéziszerszám
felett.

 Az elektromos kéziszerszámon végzendő bármely

munka megkezdése előtt húzza ki a csatlakozó dugót a
dugaszolóaljzatból.

 Ne irányítsa a fénysugarat személyekre vagy állatokra

és sajátmaga se nézzen bele közvetlenül – még na­gyobb távolságból sem – a fénysugárba.

 Ellenőrizze, szorosan be van-e fogva a fűrészlap. Egy la-

za fűrészlap kieshet és sérüléseket okozhat.

 A fűrészlap ne legyen hosszabb, mint amire az előirány-

zott vágáshoz szükség van. Kis sugarú görbék vágásá­hoz használjon keskeny fűrészlapot.

 A fűrészlap kivetésekor úgy tartsa az elektromos kézi-

szerszámot, hogy a kirepülő fűrészlap ne okozhassa se
személyek, se állatok sérülését.

 Egyes anyagok, mint például ólomtartalmú festékek,

bizonyos fafajták, ásványok és fémek porai egészség­károsító hatásúak lehetnek és allergiás reakciókat, lég­úti betegségeket és/vagy rákos megbetegedéseket
válthatnak ki. A készülékkel azbesztet tartalmazó anyago-

kat csak szakembereknek szabad megmunkálniuk.
– A lehetőségek szerint használjon az anyagnak megfelelő

porelszívást.

– Gondoskodjon a munkahely jó szellőztetéséről.

alaplap a fűrészelés során bizto-

OBJ_BUCH-2000-003.book Page 97 Monday, March 10, 2014 12:47 PM

– Ehhez a munkához célszerű egy P2 szűrőosztályú por-

védő álarcot használni.
A feldolgozásra kerülő anyagokkal kapcsolatban tartsa be
az adott országban érvényes előírásokat.

 Gondoskodjon arról, hogy a munkahelyén ne gyűlhes-

sen össze por. A porok könnyen meggyulladhatnak.

 Ügyeljen a helyes hálózati feszültségre! Az áramforrás

feszültségének meg kell egyeznie az elektromos kézi­szerszám típustábláján található adatokkal. A 230 V-os
berendezéseket 220 V hálózati feszültségről is szabad
üzemeltetni.

 Az energia megtakarítására az elektromos kéziszerszémot

csak akkor kapcsolja be, ha használja.

 Az újraindulás elleni védelem az áramellátás megszakí-

tása majd helyreállítása esetén meggátolja az elektro­mos kéziszerszám akaratlan újraindulását. Az ismételt

üzembe helyezéshez hozza a be-/kikapcsolót a kikapcsolt
helyzetbe, majd ismét kapcsolja be az elektromos kézi­szerszámot.

 A házra felszerelt védőkengyel (lásd a 15 ábrát a 192.

oldalon) meggátolja a fűrészlapnak a munka során való
akaratlan megérintését, ezért ezt nem szabad eltávolí­tani.

 A fában, faforgácslemezekben, építési anyagokban

stb. végzett fűrészelés előtt ellenőrizze, nincsenek-e
idegen anyagok, például szögek, csavarok stb. a meg­munkálásra kerülő munkadarabban, és szükség esetén
távolítsa el azokat.

 Merülő fűrészeléssel csak puha anyagokat, mint példá-

ul fát, gipszkartont, stb. szabad megmunkálni. A merü­lő fűrészeléshez csak rövid fűrészlapokat használjon.

 A fémsarú főleg fémek fűrészelése során meggátolja a

műanyag talplemez megkarcolását.

 Az elektromos kéziszerszámot mindig a mindenkori al-

kalmazásnak megfelelően állítsa be. Például fém meg­munkálása vagy éles görbék vágása során csökkentse
le a löketszámot és a rezgőmozgást.

 Kisebb vagy vékonyabb munkadarabok meg-

munkálásához használjon mindig egy stabil alaplapot
vagy egy fűrészasztalt (külön tartozék).

 Nehéz üzemeltetési feltételek esetén lehetőség szerint

mindig használjon egy elszívó rendszert. Fújja ki gyak­ran a szellőzőnyílásokat, és iktasson be a hálózati veze­ték elé egy hibaáram védőkapcsolót (FI). Fémek meg-

munkálása során vezetőképes por juthat az elektromos ké­ziszerszám belsejébe. Ez hátrányos hatással lehet az elekt­romos kéziszerszám védőszigetelésére.

Jel Magyarázat

Magyar | 97

GST 160 CE: Szúrófűrész konstant­elektronikával

szürke tartomány: Fogantyú (szige­telt fogantyú-felület)

GST 160 BCE: Szúrófűrész
konstantelektronikával és kengyel­fogantyúval

szürke tartomány: Fogantyú (szige­telt fogantyú-felület)

Olvassa el valamennyi biztonsági
előírást és utasítást

Az elektromos kéziszerszámon vég­zendő bármely munka megkezdése
előtt húzza ki a csatlakozó dugót a
dugaszoló aljzatból

Viseljen védő kesztyűt

Kiegészító információ

Mozgásirány

A reakció iránya

következő munkalépés

Forgácsfúvó berendezés

Elszívás

Sarkalószög

Jelképes ábrák

Az ezt követő jelmagyarázat az Üzemeltetési útmutató elolva­sásának és megértésének megkönnyítésére szolgál. Jegyezze
meg ezeket a szimbólumokat és jelentésüket. A szimbólumok
helyes interpretálása segítségére lehet az elektromos kézi­szerszám jobb és biztonságosabb használatában.

Bosch Power Tools 2 609 932 925 | (10.3.14)

Alacsony löketszám/sebesség

Magas löketszám/sebesség

Bekapcsolás

OBJ_BUCH-2000-003.book Page 98 Monday, March 10, 2014 12:47 PM

98 | Magyar

Jel Magyarázat

Kikapcsolás

A be-/kikapcsoló rögzítése

Munkahely megvilágító lámpa

Tilos tevékenység

Helyes eredmény

Mértéktartó nyomással fűrészeljen,
hogy optimális és precíz vágási ered­ményt érjen el.

Fémekben végzett vágásokhoz a
megmunkálásra kerülő munkadarab­ra a vágási vonal mentén vigyen fel
hűtő- illetve kenőanyagot

Megrendelési szám (10-jegyű)

P

1

n

0

/II A II védelmi osztály (teljesen szige-

L

pA

L

wA

K Bizonytalanság
a

h

Névleges felvett teljesítmény
Üresjárati löketszám
Legnagyobb vágási mélység

Fában

Alumínium

Fém

Forgácslemez

Súly az „EPTA-Procedure 01/2003”
(2003/01 EPTA-eljárás) szerint

telt kivitel) jele
Hangnyomás-szint
Hangteljesítmény-szint

Rezgési összérték
Fogantyú

Hajtóműfej

Szállítmány tartalma

Szúrófűrész, felszakadásgátló és elszívó készlet.
A fémsarú, a betétszerszám és a képeken látható vagy a szö­vegben leírt további tartozékok nem tartoznak a standard
szállítmányhoz.

Tartozékprogramunkban valamennyi tartozék megtalálható.

Rendeltetésszerű használat

A készülék rögzített alapra való felfekvés mellett fában, mű­anyagban, fémekben, kerámialapokban és gumiban végzett
daraboló vágásokra és kivágásokra szolgál. A berendezés a
következő sarkalószögig bezárólag egyenes és görbe vágá­sokra is alkalmazható: 45°. Tartsa be a fűrészlapokkal kap­csolatos javaslatokat.

Az elektromos kéziszerszám lámpája az elektromos kéziszer­szám közvetlen munkaterületének megvilágítására szolgál, a
háztartásban lévő helyiségek megvilágítására nem alkalmas.

Műszaki adatok

A termék műszaki adatai a 183. oldalon, a táblázatban talál­hatók.

Az adatok [U] = 230 V névleges feszültségre vonatkoznak.
Ettől eltérő feszültségek esetén és az egyes országok számá­ra készült különleges kivitelekben ezek az adatok változhat­nak.

Megfelelőségi nyilatkozat

Kizárólagos felelősségünkre kijelentjük, hogy a „Műszaki Ada­tok” alatt leírt termék megfelel az alábbi szabványoknak és
normatív előírásoknak: EN 60745 a 2009/125/EK
(1194/2012. rendelet), 2011/65/EU, 2004/108/EK,
2006/42/EK rendelkezések az irányelvek értelmében.

A műszaki dokumentációja (2006/42/EK) a következő helyen
található:
Robert Bosch GmbH, PT/ETM9,
D-70745 Leinfelden-Echterdingen

Henk Becker
Executive Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 22.05.2013

Helmut Heinzelmann
Head of Product Certification
PT/ETM9

Zaj és vibráció értékek

A termék mért értékei a 183. oldalon, a táblázatban találha­tók.

A zaj- és rezgési összértékek (a három irány vektorösszege) az
EN 60745 szabványnak megfelelően kerültek meghatározásra.

Az ezen előírásokban megadott rezgésszint az EN 60745
szabványban rögzített mérési módszerrel került meghatáro­zásra és az elektromos kéziszerszámok összehasonlítására ez
az érték felhasználható. Ez az érték a rezgési terhelés ideigle­nes becslésére is alkalmas.
A megadott rezgésszint az elektromos kéziszerszám fő alkal­mazási területein való használat során fellépő érték. Ha az
elektromos kéziszerszámot más alkalmazásokra, különböző
tartozékokkal vagy nem kielégítő karbantartás mellett hasz-

2 609 932 925 | (10.3.14) Bosch Power Tools

OBJ_BUCH-2000-003.book Page 99 Monday, March 10, 2014 12:47 PM

Magyar | 99

nálják, a rezgésszint a fenti értéktől eltérhet. Ez az egész mun­kaidőre vonatkozó rezgési terhelést lényegesen megnövel­heti.
A rezgési terhelés pontos megbecsüléséhez figyelembe kell
venni azokat az időszakokat is, amikor a berendezés kikap­csolt állapotban van, vagy amikor be van ugyan kapcsolva, de

nem kerül ténylegesen használatra. Ez az egész munkaidőre
vonatkozó rezgési terhelést lényegesen csökkentheti.
Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a
rezgések hatása elleni védelmére, például: Az elektromos ké­ziszerszám és a betétszerszámok karbantartása, a kezek me­legen tartása, a munkamenetek megszervezése.

Felszerelés és üzemeltetés

A következő táblázat az elektromos kéziszerszám felszerelési és üzemeltetési műveleteinek célját tartalmazza. Az egyes műveleti
célokhoz tartozó előírások a megadott ábrán találhatók. Az alkalmazástól függően az egyes előírások különböző kombinációira
van szükség. Tartsa be a biztonsági előírásokat.

A tevékenység célja Ábra Kérjük vegye tekintetbe a

A fűrészlap behelyezése

1 184

következőket

Oldal

A fűrészlap kivetése

A forgácsfúvó berendezés bekapcso­lása

Az elszívás csatlakoztatása

A sarkalószög beállítása

A fémsarú felszerelése

A kiszakadásgátló felszerelése

A rezgőmozgás beállítása

2 184

3 184

4 185 –186

5 186 –187

6 187

7 188

8 188

A löketszám előválasztás beállítása

Bosch Power Tools 2 609 932 925 | (10.3.14)

9 189

OBJ_BUCH-2000-003.book Page 100 Monday, March 10, 2014 12:47 PM

100 | Magyar

A tevékenység célja Ábra Kérjük vegye tekintetbe a

Az elektromos kéziszerszám be- és
kikapcsolása

Az elektromos kéziszerszámot csak
bekapcsolt állapotban tegye fel a
munkadarabra

A munkahely megvilágító lámpa
be- és kikapcsolása

Kenés fém megmunkálása esetén

Besüllyesztéses fűrészelés

Tartozék kiválasztása

Karbantartás és tisztítás

 Tartsa mindig tisztán az elektromos kéziszerszámot, a

szellőzőnyílást és a szerszám befogó egységet, hogy jól
és biztonságosan dolgozhasson.

Ha a csatlakozó vezetéket ki kell cserélni, akkor a cserével
csak a magát a Bosch céget, vagy egy Bosch elektromos kézi­szerszám-műhely ügyfélszolgálatát szabad megbízni, nehogy
a biztonságra veszélyes szituáció lépjen fel.

Rendszeresen tisztítsa meg a fűrészlap befogó egységet. Eh­hez vegye ki a fűrészlapot az elektromos kéziszerszámból, és
egy sík felületen nem túl erős ütésekkel ütögesse ki az elektro­mos szerszámot.

Rendszeresen permetezze le a fűrészlap befogó egységet
rozsdaoldó korrózióvédő olajjal (lásd a16 ábrát a193. olda­lon).

Rendszeresen ellenőrizze a
elhasználódott, azt egy erre felhatalmazott Bosch-Vevőszol­gálattal ki kell cseréltetni.

Időnként kenje meg a vezetőgörgőt egy csepp olajjal (lásd
a 17 ábrát a 193. oldalon).

vezetőgörgőt. Ha a vezetőgörgő

10 189 –190

11 190

12 191

13 191

14 192

– 194 –196

Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni,
okvetlenül adja meg az elektromos kéziszerszám típustáblá­ján található 10-jegyű cikkszámot.

Magyarország

Robert Bosch Kft.
1103 Budapest
Gyömrői út. 120.
A www.bosch-pt.hu oldalon online megrendelheti készülé­kének javítását.
Tel.: [phone]
Fax: [phone]

Eltávolítás

Az elektromos kéziszerszámokat, a tartozékokat és a csoma­golást a környezetvédelmi szempontoknak megfelelően kell
újrafelhasználásra előkészíteni.

Ne dobja ki az elektromos kéziszerszámokat a háztartási sze­métbe!

Csak az EU-tagországok számára:

Vevőszolgálat és használati
tanácsadás

A Vevőszolgálat választ ad a termékének javításával és kar­bantartásával, valamint a pótalkatrészekkel kapcsolatos kér­déseire. A tartalékalkatrészekkel kapcsolatos robbantott áb­rák és egyéb információk a címen találhatók:

www.bosch-pt.com

A Bosch Használati Tanácsadó Team szívesen segít, ha termé­keinkkel és azok tartozékaival kapcsolatos kérdései vannak.

A változtatások joga fenntartva.

következőket

Az elhasznált villamos és elektronikus be­rendezésekre vonatkozó 2012/19/EU eu­rópai irányelvnek és a megfelelő országos
törvényekbe való átültetésének megfelelő­en a már nem használható elektromos kézi­szerszámokat külön össze kell gyűjteni és a
környezetvédelmi szempontoknak megfe­lelően kell újrafelhasználásra leadni.

Oldal

2 609 932 925 | (10.3.14) Bosch Power Tools
