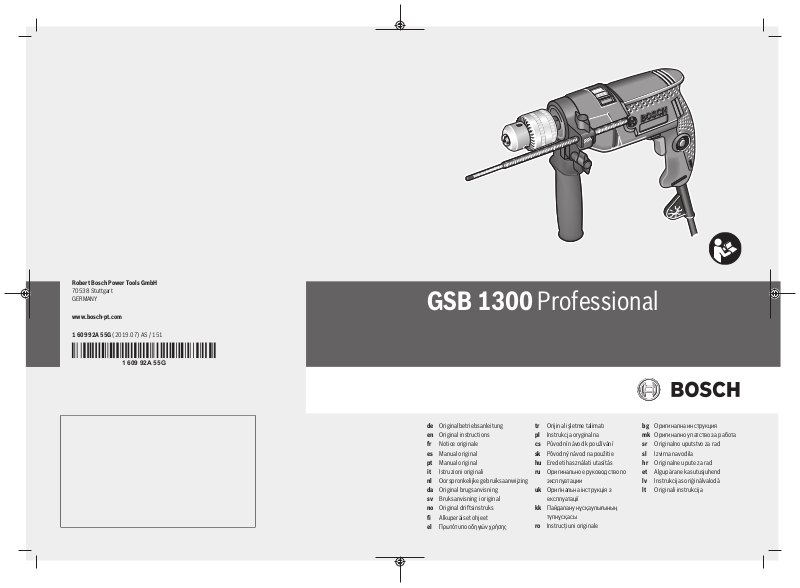

Bosch GSB 1300, GSB 550 User Manual

Robert Bosch Power Tools GmbH

1 609 92A 55G

70538 Stuttgart
GERMANY

www.bosch-pt.com

1 609 92A 55G (2019.07) AS / 151

GSB 1300 Professional

de Originalbetriebsanleitung
en Original instructions
fr Notice originale
es Manual original
pt Manual original
it Istruzioni originali
nl Oorspronkelijke gebruiksaanwijzing
da Original brugsanvisning
sv Bruksanvisning i original
no Original driftsinstruks
fi Alkuperäiset ohjeet
el Πρωτότυπο οδηγιών χρήσης

tr Orijinal işletme talimatı
pl Instrukcja oryginalna
cs Původní návod k používání
sk Pôvodný návod na použitie
hu Eredeti használati utasítás
ru Оригинальное руководство по

эксплуатации

uk Оригінальна інструкція з

експлуатації

kk Пайдалану нұсқаулығының

түпнұсқасы

ro Instrucțiuni originale

bg Оригинална инструкция
mk Оригинално упатство за работа
sr Originalno uputstvo za rad
sl Izvirna navodila
hr Originalne upute za rad
et Algupärane kasutusjuhend
lv Instrukcijas oriģinālvalodā
lt Originali instrukcija

2 |

Deutsch . .. .. .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. .. . .Seite 5

English . . .. .. .. .. .. . .. .. .. .. .. .. .. .. .. .. .. . .. .. .. .. .. . .. .. Page 10

Français .. .. . .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. .. . . Page 15

Español . .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. .. . .. . Página 20

Português . .. .. .. .. .. .. . .. .. .. .. .. .. .. .. .. .. .. . .. .. .. .. . Página 25

Italiano . .. .. .. . .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. Pagina 30

Nederlands .. .. .. .. .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. .. . .. .. Pagina 35

Dansk .. .. .. .. .. .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. . Side 40

Svensk .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. .. . .. .. .. Sidan 44

Norsk. .. .. .. .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. .. . .. Side 48

Suomi . .. .. .. . .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. .. . .Sivu 52

Ελληνικά. .. .. . .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. . Σελίδα 56

Türkçe. .. .. . .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. .. . . Sayfa 61

Polski . .. .. .. .. .. .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. .. . .. .. .. Strona 67

Čeština .. .. . .. .. .. .. .. .. .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. . Stránka 72

Slovenčina .. .. .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. .. . .. .. .. . Stránka 76

Magyar . .. .. .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. .. .. .Oldal 81

Русский .. .. .. .. .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. .. . .. .. Страница 85

Українська . .. .. .. .. .. .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. .. Сторінка 92

Қазақ . .. .. .. .. .. .. .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. .. . .. .. .. . Бет 97

Română .. .. .. .. .. .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. .. . .. .. . Pagina 104

Български . .. .. .. .. .. .. .. .. .. .. . .. .. .. .. .. .. .. .. .. .. Страница 108

Македонски. .. .. .. .. .. .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. Страница 114

Srpski . .. .. .. . .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. . Strana 119

Slovenščina .. .. .. .. .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. .. . .. .. .Stran 123

Hrvatski . .. . .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. .. Stranica 127

Eesti. .. .. .. .. . .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. .. . .. .. .. . Lehekülg 132

Latviešu . .. .. .. .. .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. .. . .. .. Lappuse 136

Lietuvių k. . .. .. .. . .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. .. . .. ..Puslapis 141

. .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. .. . .. .. .. .. .. . ..

1 609 92A 55G | (01.07.2019) Bosch Power Tools

I

(1)

(9)

(4)(5)(6)(7)

(2)

(8)

(3)

(10)

(8)

GSB 1300

| 3

Bosch Power Tools 1 609 92A 55G | (01.07.2019)

4 |

B

C

D

E

ABCED

(9)

(8)

(7)

(11)

(1)

(1)

(11)

(12)

(13)

(5)

(5)

(6)

1 609 92A 55G | (01.07.2019) Bosch Power Tools

Deutsch

Sicherheitshinweise

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

WARNUNG

und technischen Daten, mit denen dieses Elektrowerk­zeug versehen ist. Versäumnisse bei der Einhaltung der Si-

cherheitshinweise und nachfolgenden Anweisungen können
elektrischen Schlag, Brand und/oder schwere Verletzungen
verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen
für die Zukunft auf.

Der in den Sicherheitshinweisen verwendete Begriff
„Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektro­werkzeuge (mit Netzleitung) und auf akkubetriebene Elek­trowerkzeuge (ohne Netzleitung).

Arbeitsplatzsicherheit

u Halten Sie Ihren Arbeitsbereich sauber und gut be-

leuchtet. Unordnung oder unbeleuchtete Arbeitsberei­che können zu Unfällen führen.

u Arbeiten Sie mit dem Elektrowerkzeug nicht in explo-

sionsgefährdeter Umgebung, in der sich brennbare
Flüssigkeiten, Gase oder Stäube befinden. Elektro-

werkzeuge erzeugen Funken, die den Staub oder die
Dämpfe entzünden können.

u Halten Sie Kinder und andere Personen während der

Benutzung des Elektrowerkzeugs fern. Bei Ablenkung
können Sie die Kontrolle über das Elektrowerkzeug verlie­ren.

Elektrische Sicherheit

u Der Anschlussstecker des Elektrowerkzeuges muss in

die Steckdose passen. Der Stecker darf in keiner Wei­se verändert werden. Verwenden Sie keine Adapter­stecker gemeinsam mit schutzgeerdeten Elektrowerk­zeugen. Unveränderte Stecker und passende Steckdo-

sen verringern das Risiko eines elektrischen Schlages.

u Vermeiden Sie Körperkontakt mit geerdeten Oberflä-

chen wie von Rohren, Heizungen, Herden und Kühl­schränken. Es besteht ein erhöhtes Risiko durch elektri-

schen Schlag, wenn Ihr Körper geerdet ist.

u Halten Sie Elektrowerkzeuge von Regen oder Nässe

fern. Das Eindringen von Wasser in ein Elektrowerkzeug
erhöht das Risiko eines elektrischen Schlages.

u Zweckentfremden Sie die Anschlussleitung nicht, um

das Elektrowerkzeug zu tragen, aufzuhängen oder um
den Stecker aus der Steckdose zu ziehen. Halten Sie
die Anschlussleitung fern von Hitze, Öl, scharfen Kan­ten oder sich bewegenden Teilen. Beschädigte oder

verwickelte Anschlussleitungen erhöhen das Risiko eines
elektrischen Schlages.

Lesen Sie alle Sicherheitshinwei­se, Anweisungen, Bebilderungen

Deutsch | 5

u Wenn Sie mit einem Elektrowerkzeug im Freien arbei-

ten, verwenden Sie nur Verlängerungskabel, die auch
für den Außenbereich geeignet sind. Die Anwendung

einer für den Außenbereich geeigneten Verlängerungslei­tung verringert das Risiko eines elektrischen Schlages.

u Wenn der Betrieb des Elektrowerkzeuges in feuchter

Umgebung nicht vermeidbar ist, verwenden Sie einen
Fehlerstromschutzschalter. Der Einsatz eines Fehler-

stromschutzschalters vermindert das Risiko eines elektri­schen Schlages.

Sicherheit von Personen

u Seien Sie aufmerksam, achten Sie darauf, was Sie tun,

und gehen Sie mit Vernunft an die Arbeit mit einem
Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug,
wenn Sie müde sind oder unter dem Einfluss von Dro­gen, Alkohol oder Medikamenten stehen. Ein Moment

der Unachtsamkeit beim Gebrauch des Elektrowerkzeu­ges kann zu ernsthaften Verletzungen führen.

u Tragen Sie persönliche Schutzausrüstung und immer

eine Schutzbrille. Das Tragen persönlicher Schutzaus­rüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe,
Schutzhelm oder Gehörschutz, je nach Art und Einsatz
des Elektrowerkzeuges, verringert das Risiko von Verlet­zungen.

u Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.

Vergewissern Sie sich, dass das Elektrowerkzeug aus­geschaltet ist, bevor Sie es an die Stromversorgung
und/oder den Akku anschließen, es aufnehmen oder
tragen. Wenn Sie beim Tragen des Elektrowerkzeuges

den Finger am Schalter haben oder das Gerät eingeschal­tet an die Stromversorgung anschließen, kann dies zu Un­fällen führen.

u Entfernen Sie Einstellwerkzeuge oder Schrauben-

schlüssel, bevor Sie das Elektrowerkzeug einschalten.

Ein Werkzeug oder Schlüssel, der sich in einem drehen­den Geräteteil befindet, kann zu Verletzungen führen.

u Vermeiden Sie eine abnormale Körperhaltung. Sorgen

Sie für einen sicheren Stand und halten Sie jederzeit
das Gleichgewicht. Dadurch können Sie das Elektro-

werkzeug in unerwarteten Situationen besser kontrollie­ren.

u Tragen Sie geeignete Kleidung. Tragen Sie keine weite

Kleidung oder Schmuck. Halten Sie Haare und Klei­dung fern von sich bewegenden Teilen. Lockere Klei-

dung, Schmuck oder lange Haare können von sich bewe­genden Teilen erfasst werden.

u Wenn Staubabsaug- und -auffangeinrichtungen mon-

tiert werden können, sind diese anzuschließen und
richtig zu verwenden. Verwendung einer Staubabsau-

gung kann Gefährdungen durch Staub verringern.

u Wiegen Sie sich nicht in falscher Sicherheit und set-

zen Sie sich nicht über die Sicherheitsregeln für Elek­trowerkzeuge hinweg, auch wenn Sie nach vielfachem
Gebrauch mit dem Elektrowerkzeug vertraut sind.

Achtloses Handeln kann binnen Sekundenbruchteilen zu
schweren Verletzungen führen.

Bosch Power Tools 1 609 92A 55G | (01.07.2019)

6 | Deutsch

Verwendung und Behandlung des Elektrowerkzeugs

u Überlasten Sie das Elektrowerkzeug nicht. Verwenden

Sie fur Ihre Arbeit das dafür bestimmte Elektrowerk­zeug. Mit dem passenden Elektrowerkzeug arbeiten Sie

besser und sicherer im angegebenen Leistungsbereich.

u Benutzen Sie kein Elektrowerkzeug, dessen Schalter

defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein­oder ausschalten lässt, ist gefährlich und muss repariert
werden.

u Ziehen Sie den Stecker aus der Steckdose und/oder

entfernen Sie einen abnehmbaren Akku, bevor Sie Ge­räteeinstellungen vornehmen, Einsatzwerkzeugteile
wechseln oder das Elektrowerkzeug weglegen. Diese

Vorsichtsmaßnahme verhindert den unbeabsichtigten
Start des Elektrowerkzeuges.

u Bewahren Sie unbenutzte Elektrowerkzeuge außer-

halb der Reichweite von Kindern auf. Lassen Sie keine
Personen das Elektrowerkzeug benutzen, die mit die­sem nicht vertraut sind oder diese Anweisungen nicht
gelesen haben. Elektrowerkzeuge sind gefährlich, wenn

sie von unerfahrenen Personen benutzt werden.

u Pflegen Sie Elektrowerkzeuge und Einsatzwerkzeug

mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile
einwandfrei funktionieren und nicht klemmen, ob Tei­le gebrochen oder so beschädigt sind, dass die Funkti­on des Elektrowerkzeuges beeinträchtigt ist. Lassen
Sie beschädigte Teile vor dem Einsatz des Gerätes re­parieren. Viele Unfälle haben ihre Ursache in schlecht ge-

warteten Elektrowerkzeugen.

u Halten Sie Schneidwerkzeuge scharf und sauber.

Sorgfältig gepflegte Schneidwerkzeuge mit scharfen
Schneidkanten verklemmen sich weniger und sind leich­ter zu führen.

u Verwenden Sie Elektrowerkzeug, Zubehör, Einsatz-

werkzeuge usw. entsprechend diesen Anweisungen.
Berücksichtigen Sie dabei die Arbeitsbedingungen
und die auszuführende Tätigkeit. Der Gebrauch von

Elektrowerkzeugen fur andere als die vorgesehenen An­wendungen kann zu gefährlichen Situationen führen.

u Halten Sie Griffe und Griffflächen trocken, sauber und

frei von Öl und Fett. Rutschige Griffe und Griffflächen er­lauben keine sichere Bedienung und Kontrolle des Elek­trowerkzeugs in unvorhergesehenen Situationen.

Service

u Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem

Fachpersonal und nur mit Original-Ersatzteilen repa­rieren. Damit wird sichergestellt, dass die Sicherheit des

Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Bohrmaschinen

Sicherheitshinweise für alle Arbeiten

u Tragen Sie Gehörschutz beim Schlagbohren. Die Ein-

wirkung von Lärm kann Gehörverlust bewirken.

u Benutzen Sie den Zusatzgriff. Der Verlust der Kontrolle

kann zu Verletzungen führen.

u Halten Sie das Elektrowerkzeug an den isolierten

Griffflächen, wenn Sie Arbeiten ausführen, bei denen
das Einsatzwerkzeug oder die Schrauben verborgene
Stromleitungen oder die eigene Anschlussleitung tref­fen kann. Der Kontakt mit einer spannungsführenden Lei-

tung kann auch metallene Geräteteile unter Spannung
setzen und zu einem elektrischen Schlag führen.

Sicherheitshinweise bei Verwendung langer Bohrer

u Arbeiten Sie auf keinen Fall mit einer höheren Dreh-

zahl als der für den Bohrer maximal zulässigen Dreh­zahl. Bei höheren Drehzahlen kann sich der Bohrer leicht

verbiegen, wenn er sich ohne Kontakt mit dem Werkstück
frei drehen kann, und zu Verletzungen führen.

u Beginnen Sie den Bohrvorgang immer mit niedriger

Drehzahl und während der Bohrer Kontakt mit dem
Werkstück hat. Bei höheren Drehzahlen kann sich der

Bohrer leicht verbiegen, wenn er sich ohne Kontakt mit
dem Werkstück frei drehen kann, und zu Verletzungen
führen.

u Üben Sie keinen übermäßigen Druck und nur in Längs-

richtung zum Bohrer aus. Bohrer können verbiegen und
dadurch brechen oder zu einem Verlust der Kontrolle und
zu Verletzungen führen.

Zusätzliche Sicherheitshinweise

u Schalten Sie das Elektrowerkzeug sofort aus, wenn

das Einsatzwerkzeug blockiert. Seien Sie auf hohe Re­aktionsmomente gefasst, die einen Rückschlag verur­sachen. Das Einsatzwerkzeug blockiert, wenn das

Elektrowerkzeug überlastet wird oder es im zu bearbei­tenden Werkstück verkantet.

u Halten Sie das Elektrowerkzeug gut fest. Beim Festzie-

hen und Lösen von Schrauben können kurzzeitig hohe Re­aktionsmomente auftreten.

u Sichern Sie das Werkstück. Ein mit Spannvorrichtungen

oder Schraubstock festgehaltenes Werkstück ist sicherer
gehalten als mit Ihrer Hand.

u Verwenden Sie geeignete Suchgeräte, um verborgene

Versorgungsleitungen aufzuspüren, oder ziehen Sie
die örtliche Versorgungsgesellschaft hinzu. Kontakt

mit Elektroleitungen kann zu Feuer und elektrischem
Schlag führen. Beschädigung einer Gasleitung kann zur
Explosion führen. Eindringen in eine Wasserleitung verur­sacht Sachbeschädigung oder kann einen elektrischen
Schlag verursachen.

u Warten Sie, bis das Elektrowerkzeug zum Stillstand

gekommen ist, bevor Sie es ablegen. Das Einsatzwerk­zeug kann sich verhaken und zum Verlust der Kontrolle
über das Elektrowerkzeug führen.

Produkt- und Leistungsbeschreibung

Lesen Sie alle Sicherheitshinweise und An­weisungen. Versäumnisse bei der Einhaltung

der Sicherheitshinweise und Anweisungen

1 609 92A 55G | (01.07.2019) Bosch Power Tools

Deutsch | 7

können elektrischen Schlag, Brand und/oder schwere Ver­letzungen verursachen.

Bitte beachten Sie die Abbildungen im vorderen Teil der Be­triebsanleitung.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt zum Schlagbohren in Zie­gel, Beton und Gestein, sowie zum Bohren in Holz, Metall,
Keramik und Kunststoff. Geräte mit elektronischer Regelung
und Rechts-/Linkslauf sind auch geeignet zum Schrauben
und Gewindeschneiden.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht
sich auf die Darstellung des Elektrowerkzeuges auf der
Grafikseite.

Zahnkranzbohrfutter

(1)

Umschalter „Bohren/Schlagbohren“

(2)

Feststelltaste für Ein-/Ausschalter

(3)

Ein-/Ausschalter

(4)

Drehrichtungsumschalter

(5)

Flügelschraube für Tiefenanschlageinstellung

(6)

Flügelschraube für Zusatzgriffverstellung

(7)

Zusatzgriff (isolierte Grifffläche)

(8)

Tiefenanschlag

(9)

Handgriff (isolierte Grifffläche)

(10)

Bohrfutterschlüssel

(11)

Schrauberbit

(12)

Universalbithalter

(13)

A)

Abgebildetes oder beschriebenes Zubehör gehört nicht zum
Standard-Lieferumfang. Das vollständige Zubehör finden
Sie in unserem Zubehörprogramm.

A)

A)

Technische Daten

Schlagbohrmaschine GSB 1300

Sachnummer
Nennaufnahmeleistung W 550
Abgabeleistung W 270
Leerlaufdrehzahl min
Schlagzahl bei Leerlaufdreh-

min

zahl
Nenndrehmoment Nm 1,5
Rechts-/Linkslauf ●
Spindelhalsdurchmesser mm 43
max. Bohr-Ø
– Mauerwerk mm 13
– Beton mm 13
– Stahl mm 10
– Holz mm 25
Bohrfutterspannbereich mm 1,5–13

-1

-1

3 601 AA1 0..

0–2 800

0–44 800

Schlagbohrmaschine GSB 1300

Gewicht entsprechend

kg 1,8

EPTA-Procedure 01:2014
Schutzklasse

Die Angaben gelten für eine Nennspannung [U] von 230V. Bei abwei­chenden Spannungen und in länderspezifischen Ausführungen kön­nen diese Angaben variieren.

/ II

Geräusch-/Vibrationsinformation

Geräuschemissionswerte ermittelt entsprechend
EN62841-2-1.

Der A-bewertete Geräuschpegel des Elektrowerkzeugs be­trägt typischerweise: Schalldruckpegel 95dB(A); Schallleis­tungspegel 106dB(A). Unsicherheit K=5dB.

Gehörschutz tragen!

Schwingungsgesamtwerte ah (Vektorsumme dreier Richtun­gen) und Unsicherheit K ermittelt entsprechend
EN62841-2-1.

Bohren in Metall: ah=7,5 m/s2, K=1,5 m/s
Schlagbohren in Beton: ah=10,5 m/s2, K=1,5 m/s
Schrauben: ah<2,5 m/s2, K=1,5 m/s
Gewindeschneiden: ah<2,5 m/s2, K=1,5 m/s

2

2

2

2

Der in diesen Anweisungen angegebene Schwingungspegel
und der Geräuschemissionswert sind entsprechend einem
genormten Messverfahren gemessen worden und können für
den Vergleich von Elektrowerkzeugen miteinander verwen­det werden. Sie eignen sich auch für eine vorläufige Ein­schätzung der Schwingungs- und Geräuschemission.

Der angegebene Schwingungspegel und der Geräuschemis­sionswert repräsentieren die hauptsächlichen Anwendungen
des Elektrowerkzeugs. Wenn allerdings das Elektrowerkzeug
für andere Anwendungen, mit abweichenden Einsatzwerk­zeugen oder ungenügender Wartung eingesetzt wird, können
der Schwingungspegel und der Geräuschemissionswert ab­weichen. Dies kann die Schwingungs- und Geräusch­emission über den gesamten Arbeitszeitraum deutlich erhö­hen.

Für eine genaue Abschätzung der Schwingungs- und Ge­räuschemissionen sollten auch die Zeiten berücksichtigt
werden, in denen das Gerät abgeschaltet ist oder zwar läuft,
aber nicht tatsächlich im Einsatz ist. Dies kann die Schwin­gungs- und Geräuschemissionen über den gesamten Arbeits­zeitraum deutlich reduzieren.

Legen Sie zusätzliche Sicherheitsmaßnahmen zum Schutz
des Bedieners vor der Wirkung von Schwingungen fest wie
zum Beispiel: Wartung von Elektrowerkzeug und Einsatz­werkzeugen, Warmhalten der Hände, Organisation der Ar­beitsabläufe.

Montage

u Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den

Netzstecker aus der Steckdose.

Zusatzgriff (siehe Bild A)

Bosch Power Tools 1 609 92A 55G | (01.07.2019)

8 | Deutsch

u Stellen Sie vor allen Arbeiten sicher, dass die Flügel-

schraube fest angezogen ist. Der Verlust der Kontrolle
kann zu Verletzungen führen.

u Verwenden Sie Ihr Elektrowerkzeug nur mit dem Zu-

satzgriff (8).

Drehen Sie die Flügelschraube (7) entgegen dem Uhrzeiger­sinn und führen Sie den Zusatzgriff (8) in der gewünschten
Position über das Bohrfutter auf den Spindelhals des Elek­trowerkzeugs.

Sie können den Zusatzgriff (8) schwenken, um eine sichere
und ermüdungsarme Arbeitshaltung zu erreichen.

Schwenken Sie den Zusatzgriff (8) in die gewünschte Positi­on und drehen Sie die Flügelschraube (7) im Uhrzeigersinn
wieder fest.

Bohrtiefe einstellen Mit dem Tiefenanschlag (9) kann die gewünschte Bohrtiefe

X festgelegt werden.

Lösen Sie die Flügelschraube für die Tiefenanschlageinstel­lung (6) und setzen Sie den Tiefenanschlag in den Zusatz­griff (8) ein.

Die Riffelung am Tiefenanschlag (9) muss nach oben zeigen.
Ziehen Sie den Tiefenanschlag so weit heraus, dass der Ab-

stand zwischen der Spitze des Bohrers und der Spitze des
Tiefenanschlags der gewünschten Bohrtiefe X entspricht.

Ziehen Sie die Flügelschraube für die Tiefenanschlageinstel­lung (6) wieder fest.

Werkzeugwechsel

u Tragen Sie beim Werkzeugwechsel Schutzhandschu-

he. Das Bohrfutter kann sich bei längeren Arbeitsvorgän­gen stark erwärmen.

Zahnkranzbohrfutter (siehe Bild B)

Öffnen Sie das Zahnkranzbohrfutter (1) durch Drehen, bis
das Werkzeug eingesetzt werden kann. Setzen Sie das Werk­zeug ein.

Stecken Sie den Bohrfutterschlüssel (11) in die entspre­chenden Bohrungen des Zahnkranzbohrfutters (1) und
spannen Sie das Werkzeug gleichmäßig fest.

Schraubwerkzeuge (siehe Bild C)

Bei der Verwendung von Schrauberbits (12) sollten Sie im­mer einen Universalbithalter (13) benutzen. Verwenden Sie
nur zum Schraubenkopf passende Schrauberbits.

Zum Schrauben stellen Sie den Umschalter „Bohren/Schlag­bohren“ (2) immer auf das Symbol „Bohren“.

Bohrfutter wechseln

Bei Elektrowerkzeugen ohne Bohrspindelarretierung muss
das Bohrfutter von einer autorisierten Kundendienststelle
für Bosch-Elektrowerkzeuge ausgewechselt werden.

Das Bohrfutter muss mit einem Anzugsdrehmo­ment von ca. 30 – 35Nm festgezogen werden.

Staub-/Späneabsaugung

Stäube von Materialien wie bleihaltigem Anstrich, einigen
Holzarten, Mineralien und Metall können gesundheitsschäd­lich sein. Berühren oder Einatmen der Stäube können allergi­sche Reaktionen und/oder Atemwegserkrankungen des Be­nutzers oder in der Nähe befindlicher Personen hervorrufen.

Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als
krebserzeugend, besonders in Verbindung mit Zusatzstoffen
zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthal­tiges Material darf nur von Fachleuten bearbeitet werden.

– Sorgen Sie für gute Belüftung des Arbeitsplatzes.
– Es wird empfohlen, eine Atemschutzmaske mit Filterklas-

se P2 zu tragen.

Beachten Sie in Ihrem Land gültige Vorschriften für die zu
bearbeitenden Materialien.

u Vermeiden Sie Staubansammlungen am Arbeitsplatz.

Stäube können sich leicht entzünden.

Betrieb

Inbetriebnahme

u Beachten Sie die Netzspannung! Die Spannung der

Stromquelle muss mit den Angaben auf dem Typen­schild des Elektrowerkzeuges übereinstimmen. Mit
230V gekennzeichnete Elektrowerkzeuge können
auch an 220V betrieben werden.

Drehrichtung einstellen (siehe Bild D – E)

u Betätigen Sie den Drehrichtungsumschalter(5) nur

bei Stillstand des Elektrowerkzeuges.

Mit dem Drehrichtungsumschalter (5) können Sie die Dreh­richtung des Elektrowerkzeuges ändern. Bei gedrücktem
Ein-/Ausschalter (4) ist dies jedoch nicht möglich.

Rechtslauf: Zum Bohren und Eindrehen von Schrauben
drücken Sie den Drehrichtungsumschalter (5) nach links bis
zum Anschlag durch.

Linkslauf: Zum Lösen bzw. Herausdrehen von Schrauben
und Muttern drücken Sie den Drehrichtungsumschalter (5)
nach rechts bis zum Anschlag durch.

Betriebsart einstellen

Bohren und Schrauben

Stellen Sie den Umschalter (2) auf das Symbol
„Bohren“.

Schlagbohren

Stellen Sie den Umschalter (2) auf das Symbol
„Schlagbohren“.

Der Umschalter (2) rastet spürbar ein und

kann auch bei laufendem Motor betätigt werden.

Ein-/Ausschalten

Drücken Sie zur Inbetriebnahme des Elektrowerkzeuges
den Ein-/Ausschalter (4) und halten Sie ihn gedrückt.

Zum Feststellen des gedrückten Ein-/Ausschalters (4)
drücken Sie die Feststelltaste (3).

1 609 92A 55G | (01.07.2019) Bosch Power Tools

Deutsch | 9

Um das Elektrowerkzeug auszuschalten, lassen Sie den
Ein-/Ausschalter (4) los bzw. wenn er mit der Feststelltaste
(3) arretiert ist, drücken Sie den Ein-/Ausschalter (4) kurz
und lassen ihn dann los.

Drehzahl/Schlagzahl einstellen

Sie können die Drehzahl/Schlagzahl des eingeschalteten
Elektrowerkzeugs stufenlos regulieren, je nachdem, wie weit
Sie den Ein-/Ausschalter (4) eindrücken.

Leichter Druck auf den Ein-/Ausschalter (4) bewirkt eine
niedrige Drehzahl/Schlagzahl. Mit zunehmendem Druck er­höht sich die Drehzahl/Schlagzahl.

Arbeitshinweise

u Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den

Netzstecker aus der Steckdose.

u Setzen Sie das Elektrowerkzeug nur ausgeschaltet auf

die Mutter/Schraube auf. Sich drehende Einsatzwerk­zeuge können abrutschen.

Nach längerem Arbeiten mit kleiner Drehzahl sollten Sie das
Elektrowerkzeug zur Abkühlung ca. 3 Minuten lang bei maxi­maler Drehzahl im Leerlauf drehen lassen.

Um Fliesen zu bohren, stellen Sie den Umschalter (2) auf
das Symbol „Bohren“. Nach dem Durchbohren der Fliese
stellen Sie den Umschalter auf das Symbol „Schlagbohren“
um und arbeiten mit Schlag.

Bei Arbeiten in Beton, Gestein und Mauerwerk verwenden
Sie Hartmetallbohrer.

Verwenden Sie beim Bohren in Metall nur einwandfreie, ge­schärfte HSS-Bohrer (HSS=Hochleistungs-Schnellschnitt­stahl). Entsprechende Qualität garantiert das Bosch-Zube­hör-Programm.

Mit dem Bohrerschärfgerät (Zubehör) können Sie Spiralboh­rer mit einem Durchmesser von 2,5–10 mm mühelos schär­fen.

Wartung und Service

Wartung und Reinigung

u Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den

Netzstecker aus der Steckdose.

u Halten Sie das Elektrowerkzeug und die Lüftungs-

schlitze sauber, um gut und sicher zu arbeiten.

Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann
ist dies von Bosch oder einer autorisierten Kundendienst­stelle für Bosch-Elektrowerkzeuge auszuführen, um Sicher­heitsgefährdungen zu vermeiden.

Kundendienst und Anwendungsberatung

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und
Wartung Ihres Produkts sowie zu Ersatzteilen. Explosions­zeichnungen und Informationen zu Ersatzteilen finden Sie
auch unter: www.bosch-pt.com
Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne
bei Fragen zu unseren Produkten und deren Zubehör.

www.powertool-portal.de, das Internetportal für Handwer­ker und Heimwerker.

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen
bitte unbedingt die 10-stellige Sachnummer laut Typen­schild des Produkts an.

Deutschland

Robert Bosch Power Tools GmbH
Servicezentrum Elektrowerkzeuge
Zur Luhne 2
37589 Kalefeld – Willershausen
Unter www.bosch-pt.de können Sie online Ersatzteile be­stellen oder Reparaturen anmelden.
Kundendienst: Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
Anwendungsberatung:
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Österreich

Unter www.bosch-pt.at können Sie online Ersatzteile bestel­len.
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Luxemburg

Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Schweiz

Unter www.bosch-pt.com/ch/de können Sie online Ersatz­teile bestellen.
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer
umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrowerkzeuge nicht in den
Hausmüll!

Nur für EU-Länder:

Gemaß der Europaischen Richtlinie 2012/19/EU uber Elek­tro- und Elektronik-Altgerate und ihrer Umsetzung in natio­nales Recht mussen nicht mehr gebrauchsfahige Elektro­werkzeuge getrennt gesammelt und einer umweltgerechten
Wiederverwertung zugefuhrt werden.

Bosch Power Tools 1 609 92A 55G | (01.07.2019)

10 | English

English

Safety instructions

General Power Tool Safety Warnings

WARNING

tions provided with this power tool. Failure to follow all in-

structions listed below may result in electric shock, fire and/
or serious injury.

Save all warnings and instructions for future reference.

The term "power tool" in the warnings refers to your mains­operated (corded) power tool or battery-operated (cord­less) power tool.

Work area safety

u Keep work area clean and well lit. Cluttered or dark

areas invite accidents.

u Do not operate power tools in explosive atmospheres,

such as in the presence of flammable liquids, gases or
dust. Power tools create sparks which may ignite the dust

or fumes.

u Keep children and bystanders away while operating a

power tool. Distractions can cause you to lose control.

Electrical safety

u Power tool plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs with
earthed (grounded) power tools. Unmodified plugs and

matching outlets will reduce risk of electric shock.

u Avoid body contact with earthed or grounded sur-

faces, such as pipes, radiators, ranges and refrigerat­ors. There is an increased risk of electric shock if your

body is earthed or grounded.

u Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of elec­tric shock.

u Do not abuse the cord. Never use the cord for carry-

ing, pulling or unplugging the power tool. Keep cord
away from heat, oil, sharp edges or moving parts.

Damaged or entangled cords increase the risk of electric
shock.

u When operating a power tool outdoors, use an exten-

sion cord suitable for outdoor use. Use of a cord suit­able for outdoor use reduces the risk of electric shock.

u If operating a power tool in a damp location is un-

avoidable, use a residual current device (RCD) protec­ted supply. Use of an RCD reduces the risk of electric

shock.

Personal safety

u Stay alert, watch what you are doing and use common

sense when operating a power tool. Do not use a
power tool while you are tired or under the influence
of drugs, alcohol or medication. A moment of inatten-

Read all safety warnings, instruc­tions, illustrations and specifica-

tion while operating power tools may result in serious per­sonal injury.

u Use personal protective equipment. Always wear eye

protection. Protective equipment such as a dust mask,
non-skid safety shoes, hard hat or hearing protection
used for appropriate conditions will reduce personal in­juries.

u Prevent unintentional starting. Ensure the switch is in

the off-position before connecting to power source
and/or battery pack, picking up or carrying the tool.

Carrying power tools with your finger on the switch or en­ergising power tools that have the switch on invites acci­dents.

u Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a
rotating part of the power tool may result in personal in­jury.

u Do not overreach. Keep proper footing and balance at

all times. This enables better control of the power tool in
unexpected situations.

u Dress properly. Do not wear loose clothing or jew-

ellery. Keep your hair and clothing away from moving
parts. Loose clothes, jewellery or long hair can be caught

in moving parts.

u If devices are provided for the connection of dust ex-

traction and collection facilities, ensure these are con­nected and properly used. Use of dust collection can re-

duce dust-related hazards.

u Do not let familiarity gained from frequent use of tools

allow you to become complacent and ignore tool
safety principles. A careless action can cause severe in-

jury within a fraction of a second.

Power tool use and care

u Do not force the power tool. Use the correct power

tool for your application. The correct power tool will do
the job better and safer at the rate for which it was de­signed.

u Do not use the power tool if the switch does not turn it

on and off. Any power tool that cannot be controlled
with the switch is dangerous and must be repaired.

u Disconnect the plug from the power source and/or re-

move the battery pack, if detachable, from the power
tool before making any adjustments, changing ac­cessories, or storing power tools. Such preventive

safety measures reduce the risk of starting the power tool
accidentally.

u Store idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool or
these instructions to operate the power tool. Power

tools are dangerous in the hands of untrained users.

u Maintain power tools and accessories. Check for mis-

alignment or binding of moving parts, breakage of
parts and any other condition that may affect the
power tool’s operation. If damaged, have the power
tool repaired before use. Many accidents are caused by

poorly maintained power tools.

1 609 92A 55G | (01.07.2019) Bosch Power Tools

English | 11

u Keep cutting tools sharp and clean. Properly main-

tained cutting tools with sharp cutting edges are less
likely to bind and are easier to control.

u Use the power tool, accessories and tool bits etc. in

accordance with these instructions, taking into ac­count the working conditions and the work to be per­formed. Use of the power tool for operations different

from those intended could result in a hazardous situation.

u Keep handles and grasping surfaces dry, clean and

free from oil and grease. Slippery handles and grasping
surfaces do not allow for safe handling and control of the
tool in unexpected situations.

Service

u Have your power tool serviced by a qualified repair

person using only identical replacement parts. This
will ensure that the safety of the power tool is maintained.

Safety Warnings for Drills

Safety instructions for all operations

u Wear ear protectors when impact drilling. Exposure to

noise can cause hearing loss.

u Use auxiliary handle(s). Loss of control can cause per-

sonal injury.

u Hold the power tool by insulated gripping surfaces,

when performing an operation where the cutting ac­cessory or fasteners may contact hidden wiring or its
own cord. Cutting accessory or fasteners contacting a

"live" wire may make exposed metal parts of the power
tool "live" and could give the operator an electric shock.

Safety instructions when using long drill bits

u Never operate at higher speed than the maximum

speed rating of the drill bit. At higher speeds, the bit is
likely to bend if allowed to rotate freely without contact­ing the workpiece, resulting in personal injury.

u Always start drilling at low speed and with the bit tip

in contact with the workpiece. At higher speeds, the bit
is likely to bend if allowed to rotate freely without contact­ing the workpiece, resulting in personal injury.

u Apply pressure only in direct line with the bit and do

not apply excessive pressure.Bits can bend causing
breakage or loss of control, resulting in personal injury.

Additional safety warnings

u Switch the power tool off immediately if the applica-

tion tool becomes blocked. Be prepared for high
torque reactions which cause kickback. The applica-

tion tool becomes blocked when it becomes jammed in
the workpiece or when the power tool becomes over­loaded.

u Hold the power tool securely. When tightening and

loosening screws be prepared for temporarily high torque
reactions.

u Secure the workpiece. A workpiece clamped with

clamping devices or in a vice is held more secure than by
hand.

u Use suitable detectors to determine if utility lines are

hidden in the work area or call the local utility com­pany for assistance. Contact with electric lines can lead

to fire and electric shock. Damaging a gas line can lead to
explosion. Penetrating a water line causes property dam­age or may cause an electric shock.

u Always wait until the power tool has come to a com-

plete stop before placing it down. The application tool
can jam and cause you to lose control of the power tool.

Products sold in GB only:

Your product is fitted with an BS 1363/A approved electric
plug with internal fuse (ASTA approved to BS 1362).

If the plug is not suitable for your socket outlets, it should be
cut off and an appropriate plug fitted in its place by an au­thorised customer service agent. The replacement plug
should have the same fuse rating as the original plug.

The severed plug must be disposed of to avoid a possible
shock hazard and should never be inserted into a mains
socket elsewhere.

Product Description and Specifications

Read all the safety and general instructions.

Failure to observe the safety and general in­structions may result in electric shock, fire
and/or serious injury.

Please observe the illustrations at the beginning of this oper­ating manual.

Intended Use

The power tool is intended for impact drilling in brick, con­crete and stone, as well as for drilling in wood, metal,
ceramic and plastic. Tools with electronic control and right/
left rotation are also suitable for screwdriving and thread
cutting.

Product Features

The numbering of the product features refers to the diagram
of the power tool on the graphics page.

Keyed chuck

(1)

"Drilling/impact drilling" selector switch

(2)

Lock-on button for on/off switch

(3)

On/off switch

(4)

Rotational direction switch

(5)

Wing bolt for depth stop adjustment

(6)

Wing bolt for auxiliary handle adjustment

(7)

Auxiliary handle (insulated gripping surface)

(8)

Depth stop

(9)

Handle (insulated gripping surface)

(10)

Chuck key

(11)
(12)

Screwdriver bit

A)

Bosch Power Tools 1 609 92A 55G | (01.07.2019)

12 | English

Universal bit holder

(13)

A)

Accessories shown or described are not included with the
product as standard. You can find the complete selection of
accessories in our accessories range.

A)

Technical Data

Impact Drill GSB 1300

Article number

3 601 AA1 0..

Rated power input W 550
Power output W 270
No-load speed min
Impact rate at no-load speed min

-1

-1

0–2 800

0–44 800
Rated torque Nm 1.5
Clockwise/anti-clockwise ro-

tation
Spindle collar diameter mm 43
Max. drilling diameter
– Masonry mm 13
– Concrete mm 13
– Steel mm 10
– Wood mm 25
Chuck capacity mm 1.5–13
Weight according to

kg 1.8

EPTA-Procedure 01:2014
Protection class

The specifications apply to a rated voltage [U] of 230 V. These spe­cifications may vary at different voltages and in country-specific mod­els.

/ II

Noise/vibration information

Noise emission values determined according to
EN62841-2-1.

Typically, the A-weighted noise level of the power tool is:
Sound pressure level 95dB(A); sound power level

106dB(A). Uncertainty K=5dB.
Wear hearing protection

Vibration total values ah (triax vector sum) and uncertainty K
determined according to EN62841-2-1.

Drilling into metal: ah=7.5 m/s2, K=1.5 m/s
Impact drilling into concrete: ah=10.5 m/s2, K=1.5 m/s
Screwdriving: ah<2.5 m/s2, K=1.5 m/s
Thread cutting: ah<2.5 m/s2, K=1.5 m/s
The vibration level and noise emission value given in these

instructions have been measured in accordance with a
standardised measuring procedure and may be used to com­pare power tools. They may also be used for a preliminary
estimation of vibration and noise emissions.

The stated vibration level and noise emission value repres­ent the main applications of the power tool. However, if the
power tool is used for other applications, with different ap­plication tools or is poorly maintained, the vibration level
and noise emission value may differ. This may significantly

2

2

2

2

increase the vibration and noise emissions over the total
working period.

To estimate vibration and noise emissions accurately, the
times when the tool is switched off or when it is running but
not actually being used should also be taken into account.
This may significantly reduce vibration and noise emissions
over the total working period.

Implement additional safety measures to protect the oper­ator from the effects of vibration, such as servicing the
power tool and application tools, keeping their hands warm,
and organising workflows correctly.

Assembly

u Pull the plug out of the socket before carrying out any

work on the power tool.

●

Auxiliary Handle (seefigureA)

u Before carrying out any work, make sure that the wing

bolt is tightened. Loss of control can cause personal in­jury.

u Do not operate your power tool without the auxiliary

handle (8).

Turn the wing bolt (7) anti-clockwise and guide the auxiliary
handle (8) in the required position over the drill chuck onto
the spindle collar of the power tool.

You can swivel the auxiliary handle (8) in order to achieve a
safe work posture that minimises your fatigue.

Swivel the auxiliary handle (8) to the required position and
retighten the wing bolt (7) in clockwise direction.

Setting the Drilling Depth

You can use the depth stop(9) to set the required drilling
depth X.

Loosen the wing bolt for adjusting the depth stop (6) and in­sert the depth stop into the auxiliary handle (8).

The fluting on the depth stop (9) must face upwards.
Pull the depth stop far enough out that the distance between

the drill bit tip and the edge of the depth stop corresponds
to the required drilling depth X.

Retighten the wing bolt for adjusting the depth stop (6).

Changing the Tool

u Wear protective gloves when changing tools. The drill

chuck may heat up significantly when it is used for long
periods.

Keyed chuck (see figure B)

Open the keyed chuck (1) by turning it until the tool can be
inserted. Insert the tool.

Insert the drill chuck key (11) into the corresponding holes
of the keyed chuck (1) and clamp the tool evenly.

Screwdriving tools (see figure C)

You should always use a universal bit holder (13) when using
screwdriver bits (12). Only use screwdriver bits that fit the
screw head.

1 609 92A 55G | (01.07.2019) Bosch Power Tools

English | 13

For screwdriving, make sure the "drilling/impact drilling" se­lector switch (2) is always set to the "drilling" symbol.

Changing the drill chuck

If your power tool does not have a drill spindle locking mech­anism, you must have the drill chuck changed by an author­ised after-sales service centre for Bosch power tools.

The drill chuck must be tightened using a tight­ening torque of approx. 30–35Nm.

Dust/Chip Extraction

Dust from materials such as lead-containing coatings, some
wood types, minerals and metal can be harmful to one’s
health. Touching or breathing-in the dust can cause allergic
reactions and/or lead to respiratory infections of the user or
bystanders.

Certain dust, such as oak or beech dust, is considered carci­nogenic, especially in connection with wood-treatment ad­ditives (chromate, wood preservative). Materials containing
asbestos may only be worked by specialists.

– Provide for good ventilation of the working place.
– It is recommended to wear a P2 filter-class respirator.
Observe the relevant regulations in your country for the ma-

terials to be worked.

u Avoid dust accumulation at the workplace. Dust can

easily ignite.

Operation

Starting Operation

u Pay attention to the mains voltage. The voltage of the

power source must match the voltage specified on the
rating plate of the power tool. Power tools marked
with 230V can also be operated with 220V.

u Products that are only sold in AUS and NZ: Use a resid-

ual current device (RCD) with a nominal residual current
of 30 mA or less.

Setting the rotational direction (see figureD – E)

u Only operate the rotational direction switch(5) when

the power tool is not in use.

The rotational direction switch (5) is used to change the ro­tational direction of the power tool. However, this is not pos­sible while the on/off switch (4) is being pressed.

Right rotation: To drill and to drive in screws, press the ro­tational direction switch (5) through to the left stop.

Left Rotation: To loosen and unscrew screws and nuts,
press the rotational direction switch (5) through to the right
stop.

Setting the Operating Mode

Drilling and screwdriving

Set the selector switch (2) to the "drilling"
symbol.

Impact drilling

Set the selector switch (2) to the "impact
drilling" symbol.

The selector switch (2) clicks into place and

can also be actuated when the motor is running.

Switching on/off To start the power tool, press and hold the on/off switch

(4).

Press the lock-on button (3) to lock the on/off switch (4) in
this position.

To switch off the power tool, release the on/off switch (4);
or, if the switch is locked with the lock-on button (3), briefly
press the on/off switch (4) and then release it.

Adjusting the Speed/Impact Rate

You can adjust the speed/impact rate of the power tool when
it is on by pressing in the on/off switch (4) to varying ex­tents.

Applying light pressure to the on/off switch (4) results in a
low rotational speed/impact rate. Applying increasing pres­sure to the switch increases the speed/impact rate.

Practical Advice

u Pull the plug out of the socket before carrying out any

work on the power tool.

u Only apply the power tool to the screw/nut when the

tool is switched off. Rotating tool inserts can slip off.

After working at a low speed for an extended period, you
should operate the power tool at the maximum speed for ap­proximately three minutes without load to cool it down.

To drill into tiles, set the selector switch (2) to the "drilling"
symbol. After drilling through the tile, set the selector switch
to the "impact drilling" symbol and drill with impact.

Use carbide drill bits when working with concrete, stone and
masonry.

When drilling into metal, only use sharpened HSS drills (HSS
= high-speed steel) which are in perfect condition. The
Bosch accessory range guarantees appropriate quality.

Using the drill bit sharpener (accessory), you can effortlessly
sharpen twist drill bits with a diameter of 2.5–10 mm.

Maintenance and Service

Maintenance and Cleaning

u Pull the plug out of the socket before carrying out any

work on the power tool.

u To ensure safe and efficient operation, always keep

the power tool and the ventilation slots clean.

In order to avoid safety hazards, if the power supply cord
needs to be replaced, this must be done by Bosch or by an
after-sales service centre that is authorised to repair Bosch
power tools.

Bosch Power Tools 1 609 92A 55G | (01.07.2019)

14 | English

After-Sales Service and Application Service

Our after-sales service responds to your questions concern­ing maintenance and repair of your product as well as spare
parts. You can find explosion drawings and information on
spare parts at: www.bosch-pt.com
The Bosch product use advice team will be happy to help you
with any questions about our products and their accessor­ies.

In all correspondence and spare parts orders, please always
include the 10‑digit article number given on the nameplate
of the product.

Australia, New Zealand and Pacific Islands

Robert Bosch Australia Pty. Ltd.
Power Tools
Locked Bag 66
Clayton South VIC 3169
Customer Contact Center
Inside Australia:
Phone: [phone]
Fax: [phone]

Inside New Zealand:
Phone: [phone]
Fax: [phone]

Outside AU and NZ:
Phone: [phone]
www.bosch-pt.com.au
www.bosch-pt.co.nz

Great Britain

Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham Uxbridge
UB 9 5HJ
At www.bosch-pt.co.uk you can order spare parts or arrange
the collection of a product in need of servicing or repair.
Tel. Service: [phone]
E-Mail: [e-mail]

Ireland

Origo Ltd.
Unit 23 Magna Drive
Magna Business Park
City West
Dublin 24
Tel. Service: [phone]
Fax: [phone]

Republic of South Africa
Customer service

Hotline: [phone]

Gauteng – BSC Service Centre

35 Roper Street, New Centre
Johannesburg
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

KZN – BSC Service Centre

Unit E, Almar Centre
143 Crompton Street
Pinetown
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Western Cape – BSC Service Centre

Democracy Way, Prosperity Park
Milnerton
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Bosch Headquarters

Midrand, Gauteng
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Armenia, Azerbaijan, Georgia

Robert Bosch Ltd.
David Agmashenebeli ave. 61
0102 Tbilisi, Georgia
Tel. [phone]
www.bosch.com

Kyrgyzstan, Mongolia, Tajikistan, Turkmenistan,
Uzbekistan

TOO “Robert Bosch” Power Tools, After Sales Service
Muratbaev Ave., 180
050012, Almaty, Kazakhstan
Service Email: [e-mail]
Official Website: www.bosch.com, www.bosch-pt.com

Disposal

The power tool, accessories and packaging should be re­cycled in an environmentally friendly manner.

Do not dispose of power tools along with
household waste.

Only for EU countries:

According to the European Directive 2012/19/EU on Waste
Electrical and Electronic Equipment and its implementation
into national law, power tools that are no longer usable must
be collected separately and disposed of in an environment­ally friendly manner.

1 609 92A 55G | (01.07.2019) Bosch Power Tools

Français

Consignes de sécurité

Avertissements de sécurité généraux pour l’outil électrique

AVERTISSE-

MENT

avec cet outil électrique. Ne pas suivre les instructions

énumérées ci-dessous peut provoquer un choc électrique,
un incendie et/ou une blessure sérieuse.

Conserver tous les avertissements et toutes les instruc­tions pour pouvoir s'y reporter ultérieurement.

Le terme "outil électrique" dans les avertissements fait réfé­rence à votre outil électrique alimenté par le secteur (avec
cordon d’alimentation) ou votre outil électrique fonctionnant
sur batterie (sans cordon d’alimentation).

Sécurité de la zone de travail

u Conserver la zone de travail propre et bien éclairée.

Les zones en désordre ou sombres sont propices aux ac­cidents.

u Ne pas faire fonctionner les outils électriques en at-

mosphère explosive, par exemple en présence de li­quides inflammables, de gaz ou de poussières. Les ou-

tils électriques produisent des étincelles qui peuvent en­flammer les poussières ou les fumées.

u Maintenir les enfants et les personnes présentes à

l’écart pendant l’utilisation de l’outil électrique. Les
distractions peuvent vous faire perdre le contrôle de l’ou­til.

Sécurité électrique

u Il faut que les fiches de l’outil électrique soient adap-

tées au socle. Ne jamais modifier la fiche de quelque
façon que ce soit. Ne pas utiliser d’adaptateurs avec
des outils électriques à branchement de terre. Des

fiches non modifiées et des socles adaptés réduisent le
risque de choc électrique.

u Éviter tout contact du corps avec des surfaces reliées

à la terre telles que les tuyaux, les radiateurs, les cui­sinières et les réfrigérateurs. Il existe un risque accru

de choc électrique si votre corps est relié à la terre.

u Ne pas exposer les outils électriques à la pluie ou à des

conditions humides. La pénétration d‘eau à l’intérieur
d’un outil électrique augmente le risque de choc élec­trique.

u Ne pas maltraiter le cordon. Ne jamais utiliser le cor-

don pour porter, tirer ou débrancher l’outil électrique.
Maintenir le cordon à l’écart de la chaleur, du lubri­fiant, des arêtes vives ou des parties en mouvement.

Des cordons endommagés ou emmêlés augmentent le
risque de choc électrique.

u Lorsqu’on utilise un outil électrique à l’extérieur, utili-

ser un prolongateur adapté à l’utilisation extérieure.

Lire tous les avertissements de sé­curité, les instructions, les illustra­tions et les spécifications fournis

Français | 15

L’utilisation d’un cordon adapté à l’utilisation extérieure
réduit le risque de choc électrique.

u Si l'usage d'un outil électrique dans un emplacement

humide est inévitable, utiliser une alimentation proté­gée par un dispositif à courant différentiel résiduel
(RCD). L'usage d'un RCD réduit le risque de choc élec-

trique.

Sécurité des personnes

u Rester vigilant, regarder ce que vous êtes en train de

faire et faire preuve de bon sens dans votre utilisation
de l’outil électrique. Ne pas utiliser un outil électrique
lorsque vous êtes fatigué ou sous l’emprise de
drogues, de l’alcool ou de médicaments. Un moment

d’inattention en cours d’utilisation d’un outil électrique
peut entraîner des blessures graves.

u Utiliser un équipement de protection individuelle.

Toujours porter une protection pour les yeux. Les
équipements de protection individuelle tels que les
masques contre les poussières, les chaussures de sécuri­té antidérapantes, les casques ou les protections audi­tives utilisés pour les conditions appropriées réduisent
les blessures.

u Éviter tout démarrage intempestif. S’assurer que l’in-

terrupteur est en position arrêt avant de brancher
l’outil au secteur et/ou au bloc de batteries, de le ra­masser ou de le porter. Porter les outils électriques en

ayant le doigt sur l’interrupteur ou brancher des outils
électriques dont l’interrupteur est en position marche est
source d’accidents.

u Retirer toute clé de réglage avant de mettre l’outil

électrique en marche. Une clé laissée fixée sur une par­tie tournante de l’outil électrique peut donner lieu à des
blessures.

u Ne pas se précipiter. Garder une position et un équi-

libre adaptés à tout moment. Cela permet un meilleur
contrôle de l’outil électrique dans des situations inatten­dues.

u S’habiller de manière adaptée. Ne pas porter de vête-

ments amples ou de bijoux. Garder les cheveux et les
vêtements à distance des parties en mouvement. Des

vêtements amples, des bijoux ou les cheveux longs
peuvent être pris dans des parties en mouvement.

u Si des dispositifs sont fournis pour le raccordement

d’équipements pour l’extraction et la récupération des
poussières, s’assurer qu’ils sont connectés et correc­tement utilisés. Utiliser des collecteurs de poussière

peut réduire les risques dus aux poussières.

u Rester vigilant et ne pas négliger les principes de sé-

curité de l'outil sous prétexte que vous avez l'habitude
de l'utiliser. Une fraction de seconde d'inattention peut

provoquer une blessure grave.

Utilisation et entretien de l’outil électrique

u Ne pas forcer l’outil électrique. Utiliser l’outil élec-

trique adapté à votre application. L’outil électrique
adapté réalise mieux le travail et de manière plus sûre au
régime pour lequel il a été construit.

Bosch Power Tools 1 609 92A 55G | (01.07.2019)

16 | Français

u Ne pas utiliser l’outil électrique si l’interrupteur ne

permet pas de passer de l’état de marche à arrêt et in­versement. Tout outil électrique qui ne peut pas être

commandé par l’interrupteur est dangereux et il faut le ré­parer.

u Débrancher la fiche de la source d’alimentation et/ou

enlever le bloc de batteries, s'il est amovible, avant
tout réglage, changement d’accessoires ou avant de
ranger l’outil électrique. De telles mesures de sécurité

préventives réduisent le risque de démarrage accidentel
de l’outil électrique.

u Conserver les outils électriques à l’arrêt hors de la

portée des enfants et ne pas permettre à des per­sonnes ne connaissant pas l’outil électrique ou les pré­sentes instructions de le faire fonctionner. Les outils

électriques sont dangereux entre les mains d’utilisateurs
novices.

u Observer la maintenance des outils électriques et des

accessoires. Vérifier qu’il n’y a pas de mauvais aligne­ment ou de blocage des parties mobiles, des pièces
cassées ou toute autre condition pouvant affecter le
fonctionnement de l’outil électrique. En cas de dom­mages, faire réparer l’outil électrique avant de l’utili­ser. De nombreux accidents sont dus à des outils élec-

triques mal entretenus.

u Garder affûtés et propres les outils permettant de

couper. Des outils destinés à couper correctement en­tretenus avec des pièces coupantes tranchantes sont
moins susceptibles de bloquer et sont plus faciles à
contrôler.

u Utiliser l’outil électrique, les accessoires et les lames

etc., conformément à ces instructions, en tenant
compte des conditions de travail et du travail à réali­ser. L’utilisation de l’outil électrique pour des opérations

différentes de celles prévues peut donner lieu à des situa­tions dangereuses.

u Il faut que les poignées et les surfaces de préhension

restent sèches, propres et dépourvues d'huiles et de
graisses. Des poignées et des surfaces de préhension

glissantes rendent impossibles la manipulation et le
contrôle en toute sécurité de l'outil dans les situations in­attendues.

Maintenance et entretien

u Faire entretenir l’outil électrique par un réparateur

qualifié utilisant uniquement des pièces de rechange
identiques. Cela assure le maintien de la sécurité de l’ou-

til électrique.

Avertissements de sécurité pour la perceuse

Instructions de sécurité pour toutes les opérations

u Porter des protecteurs d’oreille lors de l’utilisation de

la perceuse à percussion.Porter des protecteurs
d’oreille lors de l’utilisation de la perceuse à percussion.

u Utiliser la ou les poignées auxiliaires. La perte de

contrôle peut provoquer des blessures.

u Tenir l'outil électrique par les surfaces de préhension

isolées, au cours des opérations pendant lesquelles
l’accessoire de coupe ou les fixations peut être en
contact avec un câblage caché ou avec son propre cor­don. Un accessoire de coupe ou les fixations en contact

avec un fil "sous tension" peut "mettre sous tension" les
parties métalliques exposées de l'outil électrique et pro­voquer un choc électrique chez l'opérateur.

Instructions de sécurité pour l’utilisation de forets longs

u Ne jamais utiliser à une vitesse supérieure à la vitesse

assignée maximale du foret. À des vitesses supérieures,
le foret est susceptible de se plier s’il peut tourner libre­ment sans être en contact avec la pièce à usiner, ce qui
provoque des blessures.

u Toujours commencer à percer à faible vitesse et en

mettant l’embout du foret en contact avec la pièce à
usiner. À des vitesses supérieures, le foret est suscep-

tible de se plier s’il peut tourner librement sans être en
contact avec la pièce à usiner, ce qui provoque des bles­sures.

u Appliquer une pression uniquement sur le foret et ne

pas appliquer de pression excessive. Les forets
peuvent se plier, ce qui peut provoquer leur casse ou une
perte de contrôle, et donc des blessures.

Consignes de sécurité additionnelles

u Arrêtez immédiatement l’outil électroportatif dès que

l’accessoire se bloque. Attendez-vous à des couples
de réaction importants causant des rebonds. L’acces-

soire se bloque quand il reste coincé dans la pièce ou
quand l’outil électroportatif est en surcharge.

u Maintenez bien l'outil électroportatif en place. Lors du

serrage ou du desserrage des vis, des couples de réaction
élevés peuvent survenir en peu de temps.

u Bloquez la pièce à travailler. Une pièce à travailler ser-

rée par des dispositifs de serrage appropriés ou dans un
étau est fixée de manière plus sûre que quand elle est te­nue avec une main.

u Utilisez un détecteur approprié pour vérifier s’il n’y a

pas de conduites cachées ou contactez votre société
de distribution d’eau locale. Tout contact avec des

câbles électriques peut provoquer un incendie ou un choc
électrique. Tout endommagement d’une conduite de gaz
peut provoquer une explosion. La perforation d’une
conduite d’eau provoque des dégâts matériels et peut
provoquer un choc électrique.

u Avant de poser l’outil électroportatif, attendez que ce-

lui‑ci soit complètement à l’arrêt. L’outil risque de se
coincer, ce qui entraînerait une perte de contrôle de l’ou­til électroportatif.

1 609 92A 55G | (01.07.2019) Bosch Power Tools

Français | 17

Description des prestations et du produit

Lisez attentivement toutes les instructions
et consignes de sécurité. Le non-respect des

instructions et consignes de sécurité peut pro­voquer un choc électrique, un incendie et/ou
entraîner de graves blessures.

Référez-vous aux illustrations qui se trouvent à l’avant de la
notice d’utilisation.

Utilisation conforme

L’outil électroportatif est conçu pour les travaux de perçage
en frappe dans la brique, le béton et dans la pierre naturelle
ainsi que pour le perçage dans le bois, le métal, la céramique
et les matières plastiques. Les appareils à commande élec­tronique et à rotation à droite/gauche sont également appro­priés pour le vissage et le taraudage.

Éléments constitutifs

La numérotation des éléments de l’appareil se réfère à la re­présentation de l’outil électroportatif sur la page graphique.

Mandrin à clé

(1)

Commutateur «Perçage sans percussion/Perçage à

(2)

percussion»
Bouton de blocage de l’interrupteur marche/arrêt

(3)

Interrupteur Marche/Arrêt

(4)

Sélecteur de sens de rotation

(5)

Vis papillon du réglage de la butée de profondeur

(6)

Vis papillon pour déplacer la poignée supplémentaire

(7)

Poignée supplémentaire (surface de préhension iso-

(8)

lante)
Butée de profondeur

(9)

Poignée (surface de préhension isolée)

(10)

Clé de mandrin

(11)

Embout de vissage

(12)

Porte-embout universel

(13)

A)

Les accessoires décrits ou illustrés ne sont pas tous compris
dans la fourniture. Vous trouverez les accessoires complets
dans notre gamme d’accessoires.

Caractéristiques techniques

Perceuse à percussion GSB 1300

Référence
Puissance absorbée nomi-

nale
Puissance débitée W 270
Régime à vide min
Fréquence de frappe à vide min
Couple nominal Nm 1,5
Réversibilité droite/gauche ●

A)

A)

3 601 AA1 0..

W 550

-1

-1

0 – 2800

0 – 44800

Perceuse à percussion GSB 1300

Collet de broche mm 43
Ø de perçage maxi
– Maçonnerie mm 13
– Béton mm 13
– Acier mm 10
– Bois mm 25
Plage de serrage du mandrin mm 1,5 – 13
Poids selon

kg 1,8

EPTA-Procedure 01:2014
Indice de protection

Les données indiquées sont valables pour une tension nominale [U]
de 230 V. Elles peuvent varier lorsque la tension diffère de cette va­leur et sur certaines versions destinées à certains pays.

/ II

Niveau sonore et vibrations

Valeurs d’émissions sonores déterminées selon la norme
EN62841-2-1.

Le niveau sonore de l’outil électroportatif est généralement
de: niveau de pression acoustique 95dB(A); niveau de
puissance acoustique 106dB(A). IncertitudeK = 5dB.

Portez un casque antibruit!

Valeurs globales de vibration ah (somme vectorielle sur les
trois axes) et incertitudeK conformément àEN62841-2-1.

Perçage dans le métal: ah= 7,5 m/s2, K= 1,5 m/s
Perçage avec percussion dans le béton: ah = 10,5 m/s2, K =

2

1,5 m/s
Vissage: ah < 2,5 m/s2, K = 1,5 m/s
Taraudage: ah < 2,5 m/s2, K = 1,5 m/s

2

2

Le niveau de vibration et la valeur d’émission sonore indi­qués dans cette notice d’utilisation ont été mesurés confor­mément à la norme et peuvent être utilisés pour une compa­raison entre les outils électroportatifs. Ils peuvent aussi ser­vir de base à une estimation préliminaire du taux de vibration
et du niveau sonore.

Le niveau de vibration et la valeur d’émission sonore indi­qués s’appliquent pour les utilisations principales de l’outil
électroportatif. Si l’outil électroportatif est utilisé pour
d’autres applications, avec d’autres accessoires de travail ou
sans avoir fait l’objet d’un entretien régulier, le niveau de vi­bration et la valeur d’émission sonore peuvent différer. Il
peut en résulter des vibrations et un niveau sonore nette­ment plus élevés pendant toute la durée de travail.

Pour une estimation précise du niveau de vibration et du ni­veau sonore, il faut aussi prendre en considération les pé­riodes pendant lesquelles l’outil est éteint ou bien en marche
sans être vraiment en action. Il peut en résulter au final un ni­veau de vibration et un niveau sonore nettement plus faibles
pendant toute la durée de travail.

Prévoyez des mesures de protection supplémentaires per­mettant de protéger l’utilisateur de l’effet des vibrations, par
exemple: maintenance de l’outil électroportatif et des acces­soires de travail, maintien des mains au chaud, organisation
des procédures de travail.

2

Bosch Power Tools 1 609 92A 55G | (01.07.2019)

18 | Français

Montage

u Débranchez le câble d’alimentation de la prise avant

d’effectuer des travaux quels qu’il soient sur l’outil
électroportatif.

Poignée supplémentaire (voir figure A)

u N’utilisez l’outil électroportatif qu’avec la poignée

supplémentaire (8).

Tournez la vis papillon (7) dans le sens antihoraire et placez
la poignée supplémentaire (8) dans la position souhaitée sur
le collet de broche de l’outil électroportatif par dessus le
mandrin.

Il est possible de faire pivoter la poignée supplémentaire (8)
pour assurer une prise en main sûre et sans fatigue.

Placez la poignée supplémentaire (8) dans la position sou­haitée et resserrez la vis papillon (7) dans le sens horaire.

u Avant d’effectuer des travaux, assurez vous que la vis

papillon est bien serrée. Toute perte de contrôle de l’ou­til peut provoquer des blessures.

Réglage de la profondeur de perçage

La butée de profondeur (9) permet de régler la profondeur
de perçage X désirée.

Desserrez la vis à oreille pour le réglage de la butée de pro­fondeur (6) et insérez la butée de profondeur dans la poi­gnée supplémentaire (8).

La cannelure de la butée de profondeur (9) doit être orien­tée vers le haut.

Tirez la butée de profondeur jusqu’à ce que l’écart entre la
pointe du foret et la pointe de la butée de profondeur corres­pondent à la profondeur de perçage souhaitée X.

Resserrez la vis à oreille pour le réglage de la butée de pro­fondeur(6).

Changement d’accessoire

u Portez des gants de protection lors d’un changement

d’accessoire. En cas de travaux assez longs, le mandrin
de perçage risque de s’échauffer fortement.

Mandrin à clé (voir figure B)

Ouvrez le mandrin à clé (1) en le tournant jusqu’à pouvoir in­sérer l’accessoire. Insérez l’accessoire de travail.

Introduisez la clé de mandrin (11) successivement dans tous
les orifices du mandrin à clé (1) et serrez l’accessoire de ma­nière uniforme.

Accessoires de vissage (voir figure C)

Lors de utilisation d’embouts de vissage (12) vous devez
toujours utiliser un porte-embout universel (13). Choisissez
l’embout de vissage qui correspond exactement à l’em­preinte de la tête de vis.

Pour visser, mettez toujours le sélecteur « Perçage/Perçage
à percussion » (2) sur le symbole « Perçage ».

Changement du mandrin

Pour des outils électroportatifs qui ne disposent pas d’un
blocage de la broche de perçage, le mandrin de perçage doit
être remplacé par un centre de Service Après-Vente pour ou­tillage Bosch agréé.

Le mandrin doit être serré avec un couple de
serrage d’environ 30 – 35Nm.

Aspiration de poussières/de copeaux

Les poussières de matériaux tels que peintures contenant du
plomb, certains bois, minéraux ou métaux, peuvent être nui­sibles à la santé. Entrer en contact ou aspirer les poussières
peut entraîner des réactions allergiques et/ou des maladies
respiratoires auprès de l’utilisateur ou de personnes se trou­vant à proximité.

Certaines poussières telles que les poussières de chêne ou
de hêtre sont considérées comme cancérigènes, surtout en
association avec des additifs pour le traitement du bois
(chromate, lazure). Les matériaux contenant de l’amiante ne
doivent être travaillés que par des personnes qualifiées.

– Veillez à bien aérer la zone de travail.
– Il est recommandé de porter un masque respiratoire avec

un niveau de filtration de classe P2.

Respectez les règlements spécifiques aux matériaux à traiter
en vigueur dans votre pays.

u Évitez toute accumulation de poussières sur le lieu de

travail. Les poussières peuvent facilement s’enflammer.

Mise en marche

Mise en marche

u Tenez compte de la tension du réseau! La tension de

la source de courant doit correspondre aux indica­tions se trouvant sur la plaque signalétique de l’outil
électroportatif. Les outils électroportatifs marqués
230V peuvent également fonctionner sur 220V.

Sélection du sens de rotation (voir figure D – E)

u N'actionnez le sélecteur de sens de rotation(5) qu'à

l'arrêt.

Le sélecteur de sens de rotation (5) permet d’inverser le
sens de rotation de l’outil électroportatif. Cela n’est toutefois
pas possible lorsqu’on appuie sur l’interrupteur Marche/Ar­rêt(4).

Rotation droite: Pour percer et visser, poussez le sélecteur
de sens de rotation (5) à fond vers la gauche.

Rotation gauche: Pour desserrer ou dévisser des vis et des
écrous, actionnez le sélecteur de sens de rotation (5) à fond
vers la droite.

Sélection du mode de fonctionnement

Vissage et perçage

Positionnez le commutateur (2) sur le symbole
« Perçage ».

1 609 92A 55G | (01.07.2019) Bosch Power Tools

Français | 19

Perçage à percussion

Positionnez le commutateur (2) sur le symbole
«Perçage à percussion».

Le commutateur (2) s’encliquette de façon
perceptible et peut être actionné même pendant que le mo­teur est en marche.

Mise en marche/arrêt

Pour mettre en marche l’outil électroportatif, actionnez l’in­terrupteur Marche/Arrêt (4) et maintenez-le actionné.

Pour bloquer l’interrupteur marche/arrêt (4), appuyez en
même temps sur la touche de blocage (3).

Pour arrêter l’outil électroportatif, relâchez l’interrupteur
marche/arrêt (4) et, s’il est bloqué avec le bouton de blo­cage (3), appuyez brièvement sur l’interrupteur marche/ar­rêt (4) puis relâchez-le.

Réglage de la vitesse de rotation/de la fréquence de frappe

Vous pouvez faire varier en continu la vitesse de rotation / la
fréquence de frappe de l’outil électroportatif en jouant sur la
pression exercée sur l’interrupteur Marche/Arrêt (4).

Légère pression sur l’interrupteur Marche/Arrêt (4) = faible
vitesse de rotation/fréquence de frappe. Plus la pression
augmente, plus la vitesse de rotation/la fréquence de frappe
est élevée.

Instructions d’utilisation

u Débranchez le câble d’alimentation de la prise avant

d’effectuer des travaux quels qu’il soient sur l’outil
électroportatif.

u Positionnez l’outil électroportatif sur la vis/sur l’écrou

seulement lorsqu’il est à l’arrêt. Un accessoire en rota­tion risque de glisser.

Après avoir travaillé à une petite vitesse pendant une pé­riode relativement longue, faites tourner l’outil électroporta­tif à vide au régime maximal pendant une durée de 3minutes
environ afin de le laisser refroidir.

Pour percer dans du carrelage/de la faïence, positionnez le
sélecteur (2) sur le symbole «Perçage». Une fois le carreau
percé, positionnez le sélecteur sur le symbole «Perçage à
percussion» et travaillez avec la percussion.

Pour les travaux de perçage dans le béton, la pierre et la ma­çonnerie, utilisez des forets au carbure.

Lorsque vous percez du métal, n’utilisez que des forets HSS
(HSS=acier à coupe rapide haute performance) sans défauts
et affûtés. La gamme d’accessoires Bosch vous assure la
qualité nécessaire.

L’affûteur de forets (accessoire) permet d’affûter facilement
les forets hélicoïdaux d’un diamètre de 2,5–10mm.

Entretien et Service après‑vente

Nettoyage et entretien

u Débranchez le câble d’alimentation de la prise avant

d’effectuer des travaux quels qu’il soient sur l’outil
électroportatif.

u Tenez toujours propres l’outil électroportatif ainsi que

les fentes de ventilation afin d’obtenir un travail im­peccable et sûr.

Dans le cas où il s’avère nécessaire de remplacer le câble
d’alimentation, confiez le remplacement à Bosch ou une sta­tion de Service Après-Vente agréée pour outillage Bosch afin
de ne pas compromettre la sécurité.

Service après-vente et conseil utilisateurs

Notre Service après-vente répond à vos questions concer­nant la réparation et l’entretien de votre produit et les pièces
de rechange. Vous trouverez des vues éclatées et des infor­mations sur les pièces de rechange sur le site : www.bosch-

pt.com

L’équipe de conseil utilisateurs Bosch se tient à votre dispo­sition pour répondre à vos questions concernant nos pro­duits et leurs accessoires.

Pour toute demande de renseignement ou toute commande
de pièces de rechange, précisez impérativement la réfé­rence à 10chiffres figurant sur l’étiquette signalétique du
produit.

Belgique, Luxembourg

Tel. : [phone]
Fax : [phone]
E-Mail : [e-mail]

France

Réparer un outil Bosch n’a jamais été aussi simple, et ce, en
moins de 5 jours, grâce à SAV DIRECT, notre formulaire de
retour en ligne que vous trouverez sur notre site internet
www.bosch-pt.fr à la rubrique Services. Vous y trouverez
également notre boutique de pièces détachées en ligne où
vous pouvez passer directement vos commandes.

Vous êtes un utilisateur, contactez : Le Service Clientèle
Bosch Outillage Electroportatif
Tel. : [phone] (coût d'une communication locale)
E-Mail : [e-mail]

Vous êtes un revendeur, contactez :
Robert Bosch (France) S.A.S.
Service Après-Vente Electroportatif
126, rue de Stalingrad
93705 DRANCY Cédex
Tel. : [phone]
E-Mail : [e-mail]

Suisse

Passez votre commande de pièces détachées directement
en ligne sur notre site www.bosch-pt.com/ch/fr.
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

Bosch Power Tools 1 609 92A 55G | (01.07.2019)

20 | Español

Élimination des déchets

Les outils électroportatifs, ainsi que leurs accessoires et em­ballages, doivent pouvoir suivre chacun une voie de recy­clage appropriée.

Ne jetez pas les outils électroportatifs avec les
ordures ménagères!

Seulement pour les pays de l’UE :

Conformément à la directive européenne 2012/19/UE rela­tive aux déchets d’équipements électriques et électroniques
et sa mise en vigueur conformément aux législations natio­nales, les outils électroportatifs dont on ne peut plus se ser­vir doivent être isolés et suivre une voie de recyclage appro­priée.

Español

Indicaciones de seguridad

Indicaciones generales de seguridad para herramientas eléctricas

ADVERTEN-

CIA

nes entregadas con esta herramienta eléctrica. En caso

de no atenerse a las instrucciones siguientes, ello puede
ocasionar una descarga eléctrica, un incendio y/o una lesión
grave.

Guardar todas las advertencias de peligro e instruccio­nes para futuras consultas.

El término "herramienta eléctrica" empleado en las siguien­tes advertencias de peligro se refiere a herramientas eléctri­cas de conexión a la red (con cable de red) y a herramientas
eléctricas accionadas por acumulador (sin cable de red).

Seguridad del puesto de trabajo

u Mantenga el área de trabajo limpia y bien iluminada.

Las áreas desordenadas u oscuras pueden provocar acci­dentes.

u No utilice herramientas eléctricas en un entorno con

peligro de explosión, en el que se encuentren combus­tibles líquidos, gases o material en polvo. Las herra-

mientas eléctricas producen chispas que pueden llegar a
inflamar los materiales en polvo o vapores.

u Mantenga alejados a los niños y otras personas de su

puesto de trabajo al emplear la herramienta eléctrica.

Una distracción le puede hacer perder el control sobre la
herramienta eléctrica.

Seguridad eléctrica

u El enchufe de la herramienta eléctrica debe corres-

ponder a la toma de corriente utilizada. No es admisi-

Lea íntegramente las advertencias
de peligro, las instrucciones, las
ilustraciones y las especificacio-

ble modificar el enchufe en forma alguna. No emplear
adaptadores en herramientas eléctricas dotadas con
una toma de tierra. Los enchufes sin modificar adecua-

dos a las respectivas tomas de corriente reducen el riesgo
de una descarga eléctrica.

u Evite que su cuerpo toque partes conectadas a tierra

como tuberías, radiadores, cocinas y refrigeradores.

El riesgo a quedar expuesto a una sacudida eléctrica es
mayor si su cuerpo tiene contacto con tierra.

u No exponga la herramienta eléctrica a la lluvia o a con-

diciones húmedas. Existe el peligro de recibir una des­carga eléctrica si penetran ciertos líquidos en la herra­mienta eléctrica.

u No abuse del cable de red. No utilice el cable de red

para transportar o colgar la herramienta eléctrica, ni
tire de él para sacar el enchufe de la toma de corrien­te. Mantenga el cable de red alejado del calor, aceite,
esquinas cortantes o piezas móviles. Los cables de red

dañados o enredados pueden provocar una descarga
eléctrica.

u Al trabajar con la herramienta eléctrica a la intempe-

rie utilice solamente cables de prolongación apropia­dos para su uso al aire libre. La utilización de un cable

de prolongación adecuado para su uso en exteriores re­duce el riesgo de una descarga eléctrica.

u Si fuese imprescindible utilizar la herramienta eléctri-

ca en un entorno húmedo, es necesario conectarla a
través de un dispositivo de corriente residual (RCD)
de seguridad (fusible diferencial). La aplicación de un

fusible diferencial reduce el riesgo a exponerse a una des­carga eléctrica.

Seguridad de personas

u Esté atento a lo que hace y emplee sentido común

cuando utilice una herramienta eléctrica. No utilice la
herramienta eléctrica si estuviese cansado, ni tampo­co después de haber consumido drogas, alcohol o me­dicamentos. El no estar atento durante el uso de la herra-

mienta eléctrica puede provocarle serias lesiones.

u Utilice un equipo de protección personal. Utilice siem-

pre una protección para los ojos. El riesgo a lesionarse
se reduce considerablemente si se utiliza un equipo de
protección adecuado como una mascarilla antipolvo, za­patos de seguridad con suela antideslizante, casco, o pro­tectores auditivos.

u Evite una puesta en marcha involuntaria. Asegurarse

de que la herramienta eléctrica esté desconectada an­tes de conectarla a la toma de corriente y/o al montar
el acumulador, al recogerla y al transportarla. Si trans-

porta la herramienta eléctrica sujetándola por el interrup­tor de conexión/desconexión, o si alimenta la herramien­ta eléctrica estando ésta conectada, ello puede dar lugar
a un accidente.

u Retire las herramientas de ajuste o llaves fijas antes

de conectar la herramienta eléctrica. Una herramienta
de ajuste o llave fija colocada en una pieza rotante puede

1 609 92A 55G | (01.07.2019) Bosch Power Tools

Español | 21

producir lesiones al poner a funcionar la herramienta
eléctrica.

u Evite posturas arriesgadas. Trabaje sobre una base

firme y mantenga el equilibrio en todo momento. Ello
le permitirá controlar mejor la herramienta eléctrica en
caso de presentarse una situación inesperada.

u Lleve puesta una vestimenta de trabajo adecuada. No

utilice vestimenta amplia ni joyas. Mantenga su pelo y
vestimenta alejados de las piezas móviles. La vesti-

menta suelta, el pelo largo y las joyas se pueden engan­char con las piezas en movimiento.

u Si se proporcionan dispositivos para la conexión de las

instalaciones de extracción y recogida de polvo, ase­gúrese que éstos estén conectados y que sean utiliza­dos correctamente. El empleo de estos equipos reduce

los riesgos derivados del polvo.

u No permita que la familiaridad ganada por el uso fre-

cuente de herramientas eléctricas lo deje caer en la
complacencia e ignorar las normas de seguridad de
herramientas. Una acción negligente puede causar lesio-

nes graves en una fracción de segundo.

Uso y trato cuidadoso de herramientas eléctricas

u No sobrecargue la herramienta eléctrica. Utilice la he-

rramienta eléctrica adecuada para su aplicación. Con
la herramienta eléctrica adecuada podrá trabajar mejor y
más seguro dentro del margen de potencia indicado.

u No utilice la herramienta eléctrica si el interruptor es-

tá defectuoso. Las herramientas eléctricas que no se
puedan conectar o desconectar son peligrosas y deben
hacerse reparar.

u Saque el enchufe de la red y/o retire el acumulador

desmontable de la herramienta eléctrica, antes de re­alizar un ajuste, cambiar de accesorio o al guardar la
herramienta eléctrica. Esta medida preventiva reduce el

riesgo a conectar accidentalmente la herramienta eléctri­ca.

u Guarde las herramientas eléctricas fuera del alcance

de los niños. No permita la utilización de la herramien­ta eléctrica a aquellas personas que no estén familiari­zadas con su uso o que no hayan leído estas instruccio­nes. Las herramientas eléctricas utilizadas por personas

inexpertas son peligrosas.

u Cuide las herramientas eléctricas y los accesorios.

Controle la alineación de las piezas móviles, rotura de
piezas y cualquier otra condición que pudiera afectar
el funcionamiento de la herramienta eléctrica. En ca­so de daño, la herramienta eléctrica debe repararse
antes de su uso. Muchos de los accidentes se deben a

herramientas eléctricas con un mantenimiento deficiente.

u Mantenga los útiles limpios y afilados. Los útiles man-

tenidos correctamente se dejan guiar y controlar mejor.

u Utilice la herramienta eléctrica, los accesorios, los úti-

les, etc. de acuerdo a estas instrucciones, consideran­do en ello las condiciones de trabajo y la tarea a reali­zar. El uso de herramientas eléctricas para trabajos dife-

rentes de aquellos para los que han sido concebidas pue­de resultar peligroso.

u Mantenga las empuñaduras y las superficies de las

empuñaduras secas, limpias y libres de aceite y grasa.

Las empuñaduras y las superficies de las empuñaduras
resbaladizas no permiten un manejo y control seguro de
la herramienta eléctrica en situaciones imprevistas.

Servicio

u Únicamente deje reparar su herramienta eléctrica por

un experto cualificado, empleando exclusivamente
piezas de repuesto originales. Solamente así se mantie-

ne la seguridad de la herramienta eléctrica.

Indicaciones de seguridad para taladradoras

Instrucciones de seguridad para todas las operaciones

u Use protectores auriculares al taladrar por percusión.

La exposición al ruido puede causar una pérdida auditiva.

u Utilice una(s) asa(s) auxiliar(es). La pérdida del control

puede causar lesiones personales.

u Sostenga la herramienta eléctrica por las superficies

de agarre aisladas, cuando realice una operación en la
cual el accesorio de corte o los sujetadores pueden en­trar en contacto con cables ocultos o su propio cable.

En el caso del contacto del accesorio de corte con con­ductores "bajo tensión", las partes metálicas expuestas
de la herramienta eléctrica pueden quedar "bajo tensión"
y dar al operador una descarga eléctrica.

Instrucciones de seguridad en el caso de utilizar brocas largas

u Nunca opere a mayor velocidad que la velocidad máxi-

ma de la broca (bit). A velocidades más altas, el bit se
puede doblar si se le permite rotar sin tocar la pieza de
trabajo, originando lesiones personales.

u Siempre comience a taladrar a baja velocidad y con la

punta del bit en contacto con la pieza de trabajo. A ve­locidades más altas, el bit se puede doblar si se le permite
rotar sin tocar la pieza de trabajo, originando lesiones
personales.

u Aplique presión sólo en línea directa con el bit y no

aplique presión excesiva.Los bits pueden doblarse y
causar roturas o pérdida de control, originando lesiones
personales.

Indicaciones de seguridad adicionales

u Desconecte inmediatamente la herramienta eléctrica

en caso de bloquearse el útil. Esté preparado para los
momentos de alta reacción que causa un contragolpe.

El útil se bloquea, si se sobrecarga la herramienta eléctri­ca o se ladea en la pieza de trabajo a labrar.

u Sostenga firmemente la herramienta eléctrica. Al

apretar y aflojar tornillos, pueden presentarse pares de
reacción momentáneos.

u Asegure la pieza de trabajo. Una pieza de trabajo fijada

con unos dispositivos de sujeción, o en un tornillo de ban­co, se mantiene sujeta de forma mucho más segura que
con la mano.

Bosch Power Tools 1 609 92A 55G | (01.07.2019)

22 | Español

u Utilice unos aparatos de exploración adecuados para

detectar conductores o tuberías ocultas, o consulte a
sus compañías abastecedoras. El contacto con conduc-

tores eléctricos puede provocar un incendio o una elec­trocución. Al dañar una tubería de gas puede producirse
una explosión. La perforación de una tubería de agua pue­de redundar en daños materiales o provocar una electro­cución.

u Espere a que se haya detenido la herramienta eléctri-

ca antes de depositarla. El útil puede engancharse y ha­cerle perder el control sobre la herramienta eléctrica.

u El enchufe macho de conexión, debe ser conectado sola-

mente a un enchufe hembra de las mismas características
técnicas del enchufe macho en materia.

Descripción del producto y servicio

Lea íntegramente estas indicaciones de se-

guridad e instrucciones. Las faltas de obser-

vación de las indicaciones de seguridad y de

las instrucciones pueden causar descargas

eléctricas, incendios y/o lesiones graves.
Por favor, observe las ilustraciones en la parte inicial de las

instrucciones de servicio.

Utilización reglamentaria

La herramienta eléctrica ha sido diseñada para taladrar con
percusión en ladrillo, hormigón y piedra, así como para tala­drar madera, metal, cerámica y plástico. Los aparatos con
regulación electrónica y rotación a la derecha/izquierda tam­bién son apropiados para atornillar y terrajar.

Componentes principales

La numeración de los componentes está referida a la imagen
de la herramienta eléctrica en la página ilustrada.

Portabrocas de corona dentada

(1)

Conmutador "Taladrar/taladrar con percusión"

(2)

Tecla de enclavamiento del interruptor de conexión/

(3)

desconexión
Interruptor de conexión/desconexión

(4)

Selector de sentido de giro

(5)

Tornillo de mariposa para ajuste del tope de profun-

(6)

didad
Tornillo de mariposa para ajuste de la empuñadura

(7)

adicional
Empuñadura adicional (zona de agarre aislada)

(8)

Tope de profundidad

(9)

Empuñadura (zona de agarre aislada)

(10)

Llave del portabrocas

(11)

Punta recambiable de destornillador

(12)

Portapuntas recambiables universal

(13)

A)

Los accesorios descritos e ilustrados no corresponden al
material que se adjunta de serie. La gama completa de acce­sorios opcionales se detalla en nuestro programa de acceso­rios.

A)

A)

Datos técnicos

Taladradora de percusión GSB 1300

Número de artículo

3 601 AA1 0..

Potencia absorbida nominal W 550
Potencia útil W 270

min

-1

-1

0 – 2800

0 – 44800

Revoluciones en vacío min
Nº de impactos con revolu-

ciones en vacío
Par de giro nominal Nm 1,5
Giro a derechas/izquierdas ●
Diámetro del cuello del husi-

mm 43

llo
Ø máx. de perforación
– Ladrillo mm 13
– Hormigón mm 13
– Acero mm 10
– Madera mm 25
Capacidad del portabrocas mm 1,5 – 13
Peso según

kg 1,8

EPTA-Procedure 01:2014
Clase de protección

Las indicaciones son válidas para una tensión nominal [U] de 230 V.
Estas indicaciones pueden variar con tensiones divergentes y en eje­cuciones específicas del país.

/ II

Información sobre ruidos y vibraciones

Valores de emisión de ruidos determinados según
EN62841-2-1.

El nivel de ruidos valorado con A de la herramienta eléctrica
asciende típicamente a: nivel de presión acústica 95dB(A);
nivel de potencia acústica 106dB(A). Inseguridad K = 5dB.

¡Llevar orejeras!

Valores totales de vibraciones ah (suma de vectores de tres
direcciones) e inseguridad K determinados según
EN62841-2-1.

Taladrado en metal: ah = 7,5 m/s2, K = 1,5 m/s
Taladrado de percusión en hormigón: ah = 10,5m/s2, K =

2

1,5m/s
Atornillado: ah < 2,5 m/s2, K = 1,5 m/s
Terrajado: ah < 2,5 m/s2, K = 1,5 m/s
El nivel de vibraciones y el valor de emisiones de ruidos indi-

cados en estas instrucciones han sido determinados según
un procedimiento de medición normalizado y pueden servir
como base de comparación con otras herramientas eléctri­cas. También son adecuados para estimar provisionalmente
la emisión de vibraciones y ruidos.

El nivel de vibraciones y el valor de emisiones de ruidos indi­cados han sido determinados para las aplicaciones principa­les de la herramienta eléctrica. Por ello, el nivel de vibracio­nes y el valor de emisiones de ruidos pueden ser diferentes
si la herramienta eléctrica se utiliza para otras aplicaciones,
con útiles diferentes, o si el mantenimiento de la misma fue-

2

2

2
