6 | Polski

pl

Wskazówki bezpieczeństwa

Ogólne przepisy bezpieczeństwa dla
elektronarzędzi

Należy przeczytać wszyst­kie wskazówki i przepisy.

Błędy w przestrzeganiu poniższych wskazówek
mogą spowodować porażenie prądem, pożar
i/lub ciężkie obrażenia ciała.

Należy starannie przechowywać wszystkie
przepisy i wskazówki bezpieczeństwa dla dal­szego zastosowania.

Użyte w poniższym tekście pojęcie „elektrona-
rzędzie“ odnosi się do elektronarzędzi zasila­nych energią elektryczną z sieci (z przewodem
zasilającym) i do elektronarzędzi zasilanych aku­mulatorami (bez przewodu zasilającego).

1) Bezpieczeństwo miejsca pracy
a) Stanowisko pracy należy utrzymywać

w czystości i dobrze oświetlone. Niepo-

rządek w miejscu pracy lub nieoświetlona
przestrzeń robocza mogą być przyczyną
wypadków.

b) Nie należy pracować tym elektronarzę-

dziem w otoczeniu zagrożonym wybu­chem, w którym znajdują się np. łatwo­palne ciecze, gazy lub pyły. Podczas

pracy elektronarzędziem wytwarzają się
iskry, które mogą spowodować zapłon.

c) Podczas użytkowania urządzenia

zwrócić uwagę na to, aby dzieci i inne
osoby postronne znajdowały się w bez­piecznej odległości. Odwrócenie uwagi

może spowodować utratę kontroli nad
narzędziem.

2) Bezpieczeństwo elektryczne
a) Wtyczka elektronarzędzia musi pasować

do gniazda. Nie wolno zmieniać wtyczki
w jakikolwiek sposób. Nie wolno używać
wtyków adapterowych w przypadku
elektronarzędzi z uziemieniem ochron­nym. Niezmienione wtyczki i pasujące

gniazda zmniejszają ryzyko porażenia
prądem.

b) Należy unikać kontaktu z uziemionymi

powierzchniami jak rury, grzejniki, piece
i lodówki. Ryzyko porażenia prądem jest

większe, gdy ciało użytkownika jest uzie­mione.

c) Urządzenie należy zabezpieczyć przed

deszczem i wilgocią. Przedostanie się

wody do elektronarzędzia podwyższa
ryzyko porażenia prądem.

d) Nigdy nie należy używać przewodu do in-

nych czynności. Nigdy nie należy nosić
elektronarzędzia, trzymając je za prze­wód, ani używać przewodu do zawiesze­nia urządzenia; nie wolno też wyciągać
wtyczki z gniazdka pociągając za prze­wód. Przewód należy chronić przed
wysokimi temperaturami, należy go trzy­mać z dala od oleju, ostrych krawędzi
lub ruchomych części urządzenia.

Uszkodzone lub splątane przewody zwię­kszają ryzyko porażenia prądem.

e) W przypadku pracy elektronarzędziem

pod gołym niebem, należy używać prze­wodu przedłużającego, dostosowanego
również do zastosowań zewnętrznych.

Użycie właściwego przedłużacza
(dostosowanego do pracy na zewnątrz)
zmniejsza ryzyko porażenia prądem.

f) Jeżeli nie da się uniknąć zastosowania

elektronarzędzia w wilgotnym otocze­niu, należy użyć wyłącznika ochronnego
różnicowo-prądowego. Zastosowanie

wyłącznika ochronnego różnicowo-prądo­wego zmniejsza ryzyko porażenia prądem.

3) Bezpieczeństwo osób
a) Podczas pracy z elektronarzędziem na-

leży zachować ostrożność, każdą czyn­ność wykonywać uważnie i z rozwagą.
Nie należy używać elektronarzędzia, gdy
jest się zmęczonym lub będąc pod
wpływem narkotyków, alkoholu lub
lekarstw. Moment nieuwagi przy użyciu

elektronarzędzia może stać się przyczyną
poważnych urazów ciała.

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 7 Tuesday, August 24, 2010 2:13 PM

Polski | 7

b) Należy nosić osobiste wyposażenie

ochronne i zawsze okulary ochronne. No-

szenie osobistego wyposażenia ochron­nego – maski przeciwpyłowej, obuwia
z podeszwami przeciwpoślizgowymi,
kasku ochronnego lub środków ochrony
słuchu (w zależności od rodzaju i zastoso­wania elektronarzędzia) – zmniejsza
ryzyko obrażeń ciała.

c) Należy unikać niezamierzonego urucho-

mienia narzędzia. Przed włożeniem wty­czki do gniazdka i/lub podłączeniem do
akumulatora, a także przed podniesie­niem lub przeniesieniem elektronarzę­dzia, należy upewnić się, że elektrona­rzędzie jest wyłączone. Trzymanie palca

na wyłączniku podczas przenoszenia elek­tronarzędzia lub podłączenie do prądu
włączonego narzędzia, może stać się przy­czyną wypadków.

d) Przed włączeniem elektronarzędzia, na-

leży usunąć narzędzia nastawcze lub klu­cze. Narzędzie lub klucz, znajdujący się

w ruchomych częściach urządzenia mogą
doprowadzić do obrażeń ciała.

e) Należy unikać nienaturalnych pozycji

przy pracy. Należy dbać o stabilną pozy­cję przy pracy i zachowanie równowagi.

W ten sposób możliwa będzie lepsza kon­trola elektronarzędzia w nieprzewidzia­nych sytuacjach.

f) Należy nosić odpowiednie ubranie. Nie

należy nosić luźnego ubrania ani biżu­terii. Włosy, ubranie i rękawice należy
trzymać z daleka od ruchomych części.

Luźne ubranie, biżuteria lub długie włosy
mogą zostać wciągnięte przez ruchome
części.

g) Jeżeli istnieje możliwość zamontowania

urządzeń odsysających i wychwytują­cych pył, należy upewnić się, że są one
podłączone i będą prawidłowo użyte.

Użycie urządzenia odsysającego pył może
zmniejszyć zagrożenie pyłami.

4) Prawidłowa obsługa i eksploatacja elektro­narzędzi

a) Nie należy przeciążać urządzenia. Do

pracy używać należy elektronarzędzia,
które są do tego przewidziane. Odpo-

wiednio dobranym elektronarzędziem
pracuje się w danym zakresie wydajności
lepiej i bezpieczniej.

b) Nie należy używać elektronarzędzia,

którego włącznik/wyłącznik jest uszko­dzony. Elektronarzędzie, którego nie

można włączyć lub wyłączyć jest niebez­pieczne i musi zostać naprawione.

c) Przed regulacją urządzenia, wymianą

osprzętu lub po zaprzestaniu pracy na­rzędziem, należy wyciągnąć wtyczkę
z gniazda i/lub usunąć akumulator. Ten

środek ostrożności zapobiega nieza­mierzonemu włączeniu się elektro­narzędzia.

d) Nieużywane elektronarzędzia należy

przechowywać w miejscu niedostępnym
dla dzieci. Nie należy udostępniać narzę­dzia osobom, które go nie znają lub nie
przeczytały niniejszych przepisów.

Używane przez niedoświadczone osoby
elektronarzędzia są niebezpieczne.

e) Konieczna jest należyta konserwacja

elektronarzędzia. Należy kontrolować,
czy ruchome części urządzenia działają
bez zarzutu i nie są zablokowane, czy
części nie są pęknięte lub uszkodzone
w taki sposób, który miałby wpływ na
prawidłowe działanie elektronarzędzia.
Uszkodzone części należy przed użyciem
urządzenia oddać do naprawy. Wiele

wypadków spowodowanych jest przez
niewłaściwą konserwację elektro­narzędzi.

f) Należy stale dbać o ostrość i czystość

narzędzi tnących. O wiele rzadziej docho-

dzi do zakleszczenia się narzędzia
tnącego, jeżeli jest ono starannie utrzyma­ne. Zadbane narzędzia łatwiej się też pro­wadzi.

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 8 Tuesday, August 24, 2010 2:13 PM

8 | Polski

g) Elektronarzędzia, osprzęt, narzędzia

pomocnicze itd. należy używać zgodnie
z niniejszymi zaleceniami. Uwzględnić
należy przy tym warunki i rodzaj wykony­wanej pracy. Niezgodne z przeznacze-

niem użycie elektronarzędzia może dopro­wadzić do niebezpiecznych sytuacji.

5) Serwis
a) Naprawę elektronarzędzia należy zlecić

jedynie wykwalifikowanemu fachowcowi
i przy użyciu oryginalnych części zamien­nych. To gwarantuje, że bezpieczeństwo

urządzenia zostanie zachowane.

Wskazówki dotyczące bezpieczeństwa
pracy z młotami

f Należy stosować środki ochrony słuchu.

Wpływ hałasu może spowodować utratę
słuchu.

f Narzędzia używać z dodatkowymi

rękojeściami dostarczonymi z narzędziem.

Utrata kontroli może spowodować osobiste
obrażenia operatora.

f Podczas wykonywania prac, przy których

narzędzie robocze mogłoby natrafić na
ukryte przewody elektryczne lub na własny
przewód zasilający, elektronarzędzie
należy trzymać za izolowane powierzchnie
rękojeści. Kontakt z przewodem sieci

zasilającej może spowodować przekazanie
napięcia na części metalowe
elektronarzędzia, co mogłoby spowodować
porażenie prądem elektrycznym.

f Należy używać odpowiednich przyrządów

poszukiwawczych w celu lokalizacji ukry­tych przewodów zasilających lub poprosić
o pomoc zakłady miejskie. Kontakt z prze-

wodami znajdującymi się pod napięciem
może doprowadzić do powstania pożaru lub
porażenia elektrycznego. Uszkodzenie prze­wodu gazowego może doprowadzić do wybu­chu. Wniknięcie do przewodu wodociągowe­go powoduje szkody rzeczowe lub może
spowodować porażenie elektryczne.

f Elektronarzędzie należy trzymać podczas

pracy mocno w obydwu rękach i zadbać
stabilną pozycję pracy. Elektronarzędzie

prowadzone oburącz jest bezpieczniejsze.

f Należy zabezpieczyć obrabiany przedmiot.

Zamocowanie obrabianego przedmiotu
w urządzeniu mocującym lub imadle jest bez­pieczniejsze niż trzymanie go w ręku.

f Przed odłożeniem elektronarzędzia, należy

poczekać, aż znajdzie się ono w bezruchu.

Narzędzie robocze może się zablokować
i doprowadzić do utraty kontroli nad elektro­narzędziem.

Opis funkcjonowania

Należy przeczytać wszystkie wska­zówki i przepisy. Błędy w

przestrzeganiu poniższych
wskazówek mogą spowodować
porażenie prądem, pożar i/lub
ciężkie obrażenia ciała.

Należy otworzyć rozkładaną stronę z rysunkiem
urządzenia i pozostawić ją rozłożoną podczas
czytania instrukcji obsługi.

Użycie zgodne z przeznaczeniem

Urządzenie przeznaczone jest zarówno do
wiercenia udarowego w betonie, cegłach i
kamieniu jak i do dłutowania.

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie kompo­nentów odnosi się do schematu elektronarzę­dzia na stronach graficznych.

1 Osłona przeciwpyłowa
2 Tuleja zaryglowania
3 Przycisk odryglowania dla przełącznika

udarów/zatrzymanie obrotów

4 Przełącznik udarów/zatrzymanie obrotów
5 Włącznik/wyłącznik
6 Rękojeść (pokrycie gumowe)
7 Regulator prędkości obrotowej/prędkości

udarowej

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 9 Tuesday, August 24, 2010 2:13 PM

Polski | 9

8 Wskaźnik serwisu
9 Uchwyt dodatkowy (pokrycie gumowe)

Osprzęt ukazany na rysunkach lub opisany w instruk­cji użytkowania nie wchodzi w standardowy zakres
dostawy. Kompletny asortyment osprzętu można
znaleźć w naszym katalogu osprzętu.

Dane techniczne

Wiertarka udarowa GBH 11 DE

Professional

Numer katalogowy
Moc znamionowa
Znamionowa prędkość

obrotowa
Częstotliwość udarów

min
min-11100 –2250

Energia udaru zgodna z
EPTA-Procedure
05/2009

Ustawienia dłuta
Uchwyt narzędziowy
Smarowanie

maks. średnica
wiercenia

– Beton (wiertła kręte)
– Beton (wiertła do

wiercenia na wylot)

– Mur (koronka

wiertnicza)

Ciężar odpowiednio do
EPTA-Procedure
01/2003

Klasa ochrony

Dane aktualne są dla napięcia znamionowego [U]
230 V. Przy napięciach odbiegających od powyższego
i w przypadku modeli specyficznych dla danego kraju
dane te mogą się różnić.

Należy zwracać uwagę na numer katalogowy na tablicz­ce znamionowej nabytego elektronarzędzia. Nazwy han­dlowe poszczególnych elektronarzędzi mogą się różnić.

0 611 245 7..

W 1500

-1

120 – 250

J 14,2

SDS-max

Stałe

smarowanie

centralne

mm

mm

mm

kg 11,1

12

52

80

150

/II

Informacja na temat hałasu i wibracji

Wartości pomiarowe hałasu określono zgodnie
z normą EN 60745.

Określony wg skali A poziom hałasu emitowa­nego przez urządzenie wynosi standardowo: po­ziom ciśnienia akustycznego 91 dB(A); poziom
mocy akustycznej 102 dB(A). Niepewność po­miaru K= 3 dB.

Stosować środki ochrony słuchu!

Wartości łączne drgań (suma wektorowa dla
trzech składowych kierunkowych) wyznaczone
zgodnie z normą EN 60745 wynoszą:
wiercenie udarowe w betonie: wartość emisji
drgań a
dłutowanie: wartość emisji drgań a
błąd pomiaru K= 1,5 m/s

Podany w niniejszej instrukcji poziom drgań
pomierzony został zgodnie z określoną przez
normę EN 60745 procedurą pomiarową i może
zostać użyty do porównywania elektronarzędzi.
Można go też użyć do wstępnej oceny ekspozycji
na drgania.
Podany poziom drgań jest reprezentatywny dla
podstawowych zastosowań elektronarzędzia.
Jeżeli elektronarzędzie użyte zostanie do innych
zastosowań lub z innymi narzędziami roboczymi,
a także jeśli nie będzie wystarczająco konserwo­wane, poziom drgań może odbiegać od poda­nego. Podane powyżej przyczyny mogą spowo­dować podwyższenie ekspozycji na drgania
podczas całego czasu pracy.
Aby dokładnie ocenić ekspozycję na drgania,
trzeba wziąć pod uwagę także okresy, gdy urzą­dzenie jest wyłączone, lub gdy jest wprawdzie
włączone, ale nie jest używane do pracy. W ten
sposób łączna (obliczana na pełny wymiar czasu
pracy) ekspozycja na drgania może okazać się
znacznie niższa.
Należy wprowadzić dodatkowe środki bez­pieczeństwa, mające na celu ochronę operatora
przed skutkami ekspozycji na drgania, np.: kon­serwacja elektronarzędzia i narzędzi roboczych,
zabezpieczenie odpowiedniej temperatury rąk,
ustalenie kolejności operacji roboczych.

=21m/s2, błąd pomiaru K=1,5 m/s2,

h

2

.

=16 m/s2,

h

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 10 Tuesday, August 24, 2010 2:13 PM

10 | Polski

Deklaracja zgodności

Oświadczamy z pełną odpowiedzialnością, że
produkt, przedstawiony w „Dane techniczne“,
odpowiada wymaganiom następujących norm
i dokumentów normatywnych:
EN 60745 – zgodnie z wymaganiami dyrektyw:
2004/108/WE, 2006/42/WE.

Dokumentacja techniczna:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider
Senior Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 25.08.2010

Dr. Eckerhard Strötgen
Head of Product
Certification

Montaż

f Przed wszystkimi pracami przy elektro-

narzędziu należy wyciągnąć wtyczkę z gnia­zda.

Uchwyt dodatkowy

f Urządzenie należy używać jedynie z uchwy-

tem dodatkowym 9.

Aby móc zająć stabilną i niemęczącą pozycję
pracy, można dowolnie wychylić uchwyt dodat­kowy 9.

– Po przekręceniu dolnej części uchwytu

dodatkowego 9 w kierunku przeciwnym do
kierunku ruchu wskazówek zegara, należy
wychylić uchwyt dodatkowy 9 na żądaną
pozycję. Następnie ponownie dokręcić dolną
część uchwytu dodatkowego 9 wkierunku
zgodnym z ruchem wskazówek zegara.

Wymiana narzędzi

Uchwytem narzędziowym SDS-max można
łatwo i wygodnie wymieniać używane
oprzyrządowanie, bez użycia dodatkowych
narzędzi.

Osłona przeciwpyłowa 1 zapobiega w dalekiej
mierze wnikaniu pyłu do uchwytu narzędzi pod­czas pracy. Należy uważać przy wkładaniu narzę­dzia na to, by nie uszkodzić osłony przeciwpyło­wej 1.

f Uszkodzoną osłonę przeciwpyłową należy

natychmiast wymienić. Poleca się zlecić
przeprowadzenie wymiany w punkcie
serwisu.

Montaż oprzyrządowania (narzędzia
pomocniczego) (zob.rys.A)

– Końcówkę montowanego narzędzia należy

oczyścić i lekko nasmarować.

– Oprzyrządowanie należy wkładać do

uchwytu narzędziowego kręcąc nim aż do
momentu, gdy się ono samodzielnie
zarygluje.

– Zaryglowanie należy skontrolować przez po-

ciągnięcie narzędzia.

Wyjmowanie oprzyrządowania (narzędzia
pomocniczego) (zob.rys.B)

– Przesunąć tuleję zaryglowania 2 do tyłu i

wyjąć narzędzie.

Odsysanie pyłów/wiórów

Pyły niektórych materiałów, na przykład powłok
malarskich z zawartością ołowiu, niektórych
gatunków drewna, minerałów lub niektórych ro­dzajów metalu, mogą stanowić zagrożenie dla
zdrowia. Bezpośredni kontakt fizyczny z pyłami
lub przedostanie się ich do płuc może wywołać
reakcje alergiczne i/lub choroby układu
oddechowego operatora lub osób znajdujących
się w pobliżu.
Niektóre rodzaje pyłów, np. dębiny lub buczyny
uważane są za rakotwórcze, szczególnie w
połączeniu z substancjami do obróbki drewna
(chromiany, impregnaty do drewna). Materiały,
zawierające azbest mogą być obrabiane jedynie
przez odpowiednio przeszkolony personel.

– Należy zawsze dbać o dobrą wentylację

stanowiska pracy.

– Zaleca się noszenie maski przeciwpyłowej z

pochłaniaczem klasy P2.

Należy stosować się do aktualnie obowiązu­jących w danym kraju przepisów, regulujących
zasady obchodzenia się z materiałami
przeznaczonymi do obróbki.

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 11 Tuesday, August 24, 2010 2:13 PM

Polski | 11

Praca

Uruchamianie

f Należy zwrócić uwagę na napięcie sieci! Na-

pięcie źródła prądu musi zgadzać się z da­nymi na tabliczce znamionowej elektrona­rzędzia. Elektronarzędzia przeznaczone do
pracy pod napięciem 230 V można
przyłączać również do sieci 220 V.

Ustawianie rodzaju pracy

Za pomocą przełącznika wiercenia udarowe­go/blokady obrotów 4 wybrać tryb pracy
elektronarzędzia.

Wskazówka: Zmiany trybu pracy dokonywać
tylko wtedy, gdy elektronarzędzie jest wyłączo­ne! W innym wypadku elektronarzędzie może
ulec uszkodzeniu.

– Nacisnąć i trzymać wciśniętym przycisk

odryglowania 3 i przekręcić przełącznik
udarów/zatrzymanie obrotów 4 na życzoną
pozycję.

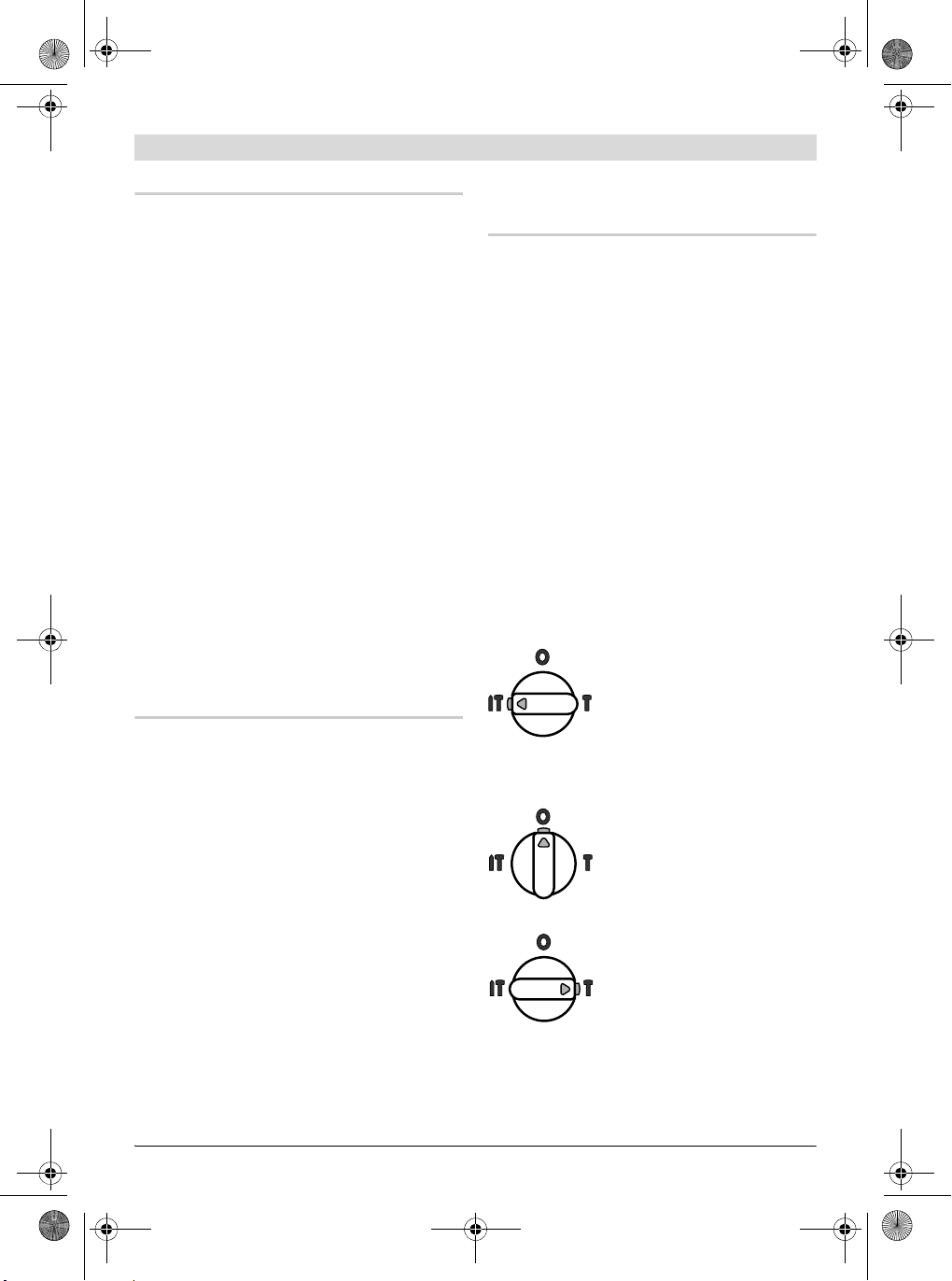

Pozycja do wiercenia z udarem
Jeżeli narzędzie robocze nie
zaczęło się obracać
natychmiast po włączeniu,
należy utrzymywać niskie
obroty elektronarzędzia, dopóki
narzędzie robocze nie zacznie
się obracać.

Pozycja Vario-Lock do zmiany
ustawienia pozycji dłuta

Włączanie/wyłączanie

– W celu włączenia elektronarzędzia nacisnąć

włącznik/wyłącznik 5 i przytrzymać w tej
pozycji.

– Aby wyłączyć elektronarzędzie, należy

zwolnić włącznik/wyłącznik 5.

Przy niskich temperaturach elektronarzędzie
osiąga pełną wydajność udarów/uderzeń
dopiero po pewnym czasie.
Ten czas rozruchu można skrócić przez
jednorazowe uderzenie włożonym do
elektronarzędzia narzędziem na podłoże.

Nastawianie prędkości obrotowej/ilości
udarów

Elektroniczny system regulacji umożliwia
bezstopniowy wstępny wybór prędkości
obrotowej/ilości udarów dla odpowiedniej do
materiału pracy.

Elektroniczny regulator częstotliwości udarów
(tzw. system „Constant Electronic“) utrzymuje
prawie nie zmienioną wybraną wstępnie
prędkość obrotową/ilość udarów pomiędzy
biegiem jałowym a pracą pod obciążeniem (tzn.
niezależnie od obciążenia).

Maksymalną wydajność młota osiąga się, gdy
gałka 7 nastawiona jest na pozycję „6“. Przy
niższych wartościach prędkości obrotowej
wydajność młota jest uwarunkowana
technicznie mniejsza.

– Prędkość obrotową należy wybrać gałką 7

odpowiednio do materiału.

Pozycja do dłutowania

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 12 Tuesday, August 24, 2010 2:13 PM

12 | Polski

Dane w następującej tabeli są wartościami
zalecanymi.

Rodzaj
pracy

Pozycja
gałki 7

1 135 1240 1240
2 157 1440 1440
3 184 1680 1680
4 204 1880 1880
5 228 2080 2080
6 252 2300 2300

Sprzęgło przeciążeniowe
f W przypadku, gdy używane narzędzie za-

kleszczyło się lub zablokowało się, to napęd
do wrzeciona wiertarki zostaje przerwany.
Elektronarzędzie należy trzymać zawsze, ze
względu na występujące przy tym siły,
mocno w obydwu rękach i zająć pewną
pozycję pracy.

f W przypadku zablokowania elektronarzę-

dzia, należy je wyłączyć i zwolnić narzędzie
robocze. Podczas włączania zablokowanej
wiertarki powstają momenty silnego
odrzutu.

Wiercenie udarowe Obróbka

przecina
kiem

Znamiono
wa
prędkość
obrotowa

-1

)

(min

Ilość
udarów
(min

Ilość
udarów

-1

)

(min-1)

Wskazówki dotyczące pracy

f Przed wszystkimi pracami przy elektro-

narzędziu należy wyciągnąć wtyczkę z gnia­zda.

Zmiana pozycji dłuta (Vario-Lock)

Dłuto można ustalić w 12 pozycjach. Przez to
możliwe jest każdorazowo zajęcie optymalnej
pozycji pracy.

– Włożyć dłuto do uchwytu narzędziowego.
– Nacisnąć i trzymać wciśnięty przycisk

odryglowania 3 a przełącznik
udarów/zatrzymanie obrotów 4 przekręcić
na pozycję „Zmiana pozycji przecinaka
(Vario-lock)“.

– Uchwyt narzędziowy ustawić w pożądanej

pozycji dłuta.

– Nacisnąć i trzymać wciśnięty przycisk

odryglowania 3 a przełącznik
udarów/zatrzymanie obrotów 4 przekręcić
na pozycję „Do dłutowania“. Uchwyt
narzędzi jest unieruchomiony na tej pozycji.

f Do dłutowania przełącznik

udarów/zatrzymanie obrotów 4 należy
zawsze ustawiać w pozycji „Do
dłutowania“.

Konserwacja i serwis

Konserwacja i czyszczenie

f Przed wszystkimi pracami przy elektro-

narzędziu należy wyciągnąć wtyczkę z gnia­zda.

f Aby zapewnić bezpieczną i wydajną pracę,

elektronarzędzie i szczeliny wentylacyjne
należy utrzymywać w czystości.

f Uszkodzoną osłonę przeciwpyłową należy

natychmiast wymienić. Poleca się zlecić
przeprowadzenie wymiany w punkcie
serwisu.

Wskaźnik serwisu 8

Zużycie się szczotek węglowych powoduje
samoczynne wyłączenie się elektronarzędzia.
Fakt ten sygnalizowany jest osiem godzin
wcześniej przez zapalenie się lub miganie
lampki 8. Elektronarzędzie należy wówczas
przesłać do punktu obsługi klienta. Adresy
można znaleźć w rozdziale „Obsługa klienta oraz
doradztwo techniczne“.

Jeśli urządzenie, mimo dokładnej i wszechstron­nej kontroli produkcyjnej ulegnie kiedykolwiek
awarii, naprawę powinien przeprowadzić auto­ryzowany serwis elektronarzędzi firmy Bosch.

Przy wszystkich zgłoszeniach oraz zamówie­niach części zamiennych konieczne jest podanie
10-cyfrowego numeru katalogowego elektro­narzędzia zgodnie z danymi na tabliczce
znamionowej.

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 13 Tuesday, August 24, 2010 2:13 PM

Polski | 13

Obsługa klienta oraz doradztwo
techniczne

Ze wszystkimi pytaniami, dotyczącymi naprawy
i konserwacji nabytego produktu oraz dostępu
do części zamiennych prosimy zwracać się do
punktów obsługi klienta. Rysunki techniczne
oraz informacje o częściach zamiennych można
znaleźć pod adresem:

www.bosch-pt.com

Zespół doradztwa technicznego firmy Bosch
służy pomocą w razie pytań związanych z zaku­pem produktu, jego zastosowaniem oraz regu­lacją urządzeń i osprzętu.

Polska

Robert Bosch Sp. z o.o.
Serwis Elektronarzędzi
Ul. Szyszkowa 35/37
02-285 Warszawa
Tel.: [phone]
Faks: [phone]
E-Mail: [e-mail]
Infolinia Działu Elektronarzędzi:
[phone]
(w cenie połączenia lokalnego)
E-Mail: [e-mail]
www.bosch.pl

Usuwanie odpadów

Elektronarzędzia, osprzęt i opakowanie należy
poddać utylizacji zgodnie z obowiązującymi
zasadami ochrony środowiska.

Nie wolno wyrzucać elektronarzędzi do
odpadów z gospodarstwa domowego!

Tylko dla państw należących do UE:

Zgodnie z europejską wytyczną
2002/96/WE o starych, zużytych
narzędziach elektrycznych i ele­ktronicznych i jej stosowania
wprawie krajowym,

wyeliminowane, niezdatne do
użycia elektronarzędzia należy zbierać osobno i
doprowadzić do ponownego użytkowania
zgodnego z zasadami ochrony środowiska.

Zastrzega się prawo dokonywania zmian.

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 14 Tuesday, August 24, 2010 2:13 PM

14 | Česky

cs

Bezpečnostní upozornění

Všeobecná varovná upozornění pro
elektronářadí

VAROVÁNÍ

při dodržování varovných upozornění a pokynů
mohou mít za následek zásah elektrickým
proudem, požár a/nebo těžká poranění.

Všechna varovná upozornění a pokyny do
budoucna uschovejte.

Ve varovných upozorněních použitý pojem
„elektronářadí“ se vztahuje na elektronářadí
provozované na el. síti (se síťovým kabelem) a
na elektronářadí provozované na akumulátoru
(bez síťového kabelu).

1) Bezpečnost pracovního místa
a) Udržujte Vaše pracovní místo čisté a

dobře osvětlené. Nepořádek nebo

neosvětlené pracovní oblasti mohou vést
k úrazům.

b) S elektronářadím nepracujte v prostředí

ohroženém explozí, kde se nacházejí
hořlavé kapaliny, plyny nebo prach.

Elektronářadí vytváří jiskry, které mohou
prach nebo páry zapálit.

c) Děti a jiné osoby udržujte při použití

elektronářadí daleko od Vašeho
pracovního místa. Při rozptýlení můžete

ztratit kontrolu nad strojem.

2) Elektrická bezpečnost
a) Připojovací zástrčka elektronářadí musí

lícovat se zásuvkou. Zástrčka nesmí být
žádným způsobem upravena. Společně s
elektronářadím s ochranným uzemněním
nepoužívejte žádné adaptérové
zástrčky. Neupravené zástrčky a vhodné

zásuvky snižují riziko zásahu elektrickým
proudem.

b) Zabraňte kontaktu těla s uzemněnými

povrchy, jako např. potrubí, topení,
sporáky a chladničky. Je-li Vaše tělo

uzemněno, existuje zvýšené riziko zásahu
elektrickým proudem.

Čtěte všechna varovná upo­zornění a pokyny. Zanedbání

c) Chraňte stroj před deštěm a vlhkem.

Vniknutí vody do elektronářadí zvyšuje
nebezpečí zásahu elektrickým proudem.

d) Dbejte na účel kabelu, nepoužívejte jej k

nošení či zavěšení elektronářadí nebo k
vytažení zástrčky ze zásuvky. Udržujte
kabel daleko od tepla, oleje, ostrých
hran nebo pohyblivých dílů stroje.

Poškozené nebo spletené kabely zvyšují
riziko zásahu elektrickým proudem.

e) Pokud pracujete s elektronářadím

venku, použijte pouze takové prodlužo­vací kabely, které jsou způsobilé i pro
venkovní použití. Použití prodlužovacího

kabelu, jež je vhodný pro použití venku,
snižuje riziko zásahu elektrickým
proudem.

f) Pokud se nelze vyhnout provozu elektro-

nářadí ve vlhkém prostředí, použijte
proudový chránič. Nasazení proudového

chrániče snižuje riziko zásahu elektrickým
proudem.

3) Bezpečnost osob
a) Buďte pozorní, dávejte pozor na to, co

děláte a přistupujte k práci s elektro­nářadím rozumně. Nepoužívejte žádné
elektronářadí pokud jste unaveni nebo
pod vlivem drog, alkoholu nebo léků.

Moment nepozornosti při použití elektro­nářadí může vést k vážným poraněním.

b) Noste osobní ochranné pomůcky a vždy

ochranné brýle. Nošení osobních ochran-

ných pomůcek jako maska proti prachu,
bezpečnostní obuv s protiskluzovou pod­rážkou, ochranná přilba nebo sluchátka,
podle druhu nasazení elektronářadí,
snižují riziko poranění.

c) Zabraňte neúmyslnému uvedení do pro-

vozu. Přesvědčte se, že je elektronářadí
vypnuté dříve než jej uchopíte, ponesete
či připojíte na zdroj proudu a/nebo aku­mulátor. Máte-li při nošení elektronářadí

prst na spínači nebo pokud stroj připojíte
ke zdroji proudu zapnutý, pak to může
vést k úrazům.

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 15 Tuesday, August 24, 2010 2:13 PM

Česky | 15

d) Než elektronářadí zapnete, odstraňte

seřizovací nástroje nebo šroubováky.

Nástroj nebo klíč, který se nachází v otá­čivém dílu stroje, může vést k poranění.

e) Vyvarujte se abnormálního držení těla.

Zajistěte si bezpečný postoj a udržujte
vždy rovnováhu. Tím můžete elektro-

nářadí v neočekávaných situacích lépe
kontrolovat.

f) Noste vhodný oděv. Nenoste žádný

volný oděv nebo šperky. Vlasy, oděv a
rukavice udržujte daleko od pohybují­cích se dílů. Volný oděv, šperky nebo

dlouhé vlasy mohou být zachyceny pohy­bujícími se díly.

g) Lze-li namontovat odsávací či zachycující

přípravky, přesvědčte se, že jsou připo­jeny a správně použity. Použití odsávání

prachu může snížit ohrožení prachem.

4) Svědomité zacházení a používání
elektronářadí

a) Stroj nepřetěžujte. Pro svou práci

použijte k tomu určené elektronářadí. S

vhodným elektronářadím budete pracovat
v udané oblasti výkonu lépe a bezpečněji.

b) Nepoužívejte žádné elektronářadí, jehož

spínač je vadný. Elektronářadí, které

nelze zapnout či vypnout je nebezpečné a
musí se opravit.

c) Než provedete seřízení stroje, výměnu

dílů příslušenství nebo stroj odložíte,
vytáhněte zástrčku ze zásuvky a/nebo
odstraňte akumulátor. Toto preventivní

opatření zabrání neúmyslnému zapnutí
elektronářadí.

d) Uchovávejte nepoužívané elektronářadí

mimo dosah dětí. Nenechte stroj použí­vat osobám, které se strojem nejsou
seznámeny nebo nečetly tyto pokyny.

Elektronářadí je nebezpečné, je-li
používáno nezkušenými osobami.

e) Pečujte o elektronářadí svědomitě.

Zkontrolujte, zda pohyblivé díly stroje
bezvadně fungují a nevzpřičují se, zda
díly nejsou zlomené nebo poškozené tak,
že je omezena funkce elektronářadí.
Poškozené díly nechte před nasazením
stroje opravit. Mnoho úrazů má příčinu ve

špatně udržovaném elektronářadí.

f) Řezné nástroje udržujte ostré a čisté.

Pečlivě ošetřované řezné nástroje s
ostrými řeznými hranami se méně
vzpřičují a dají se lehčeji vést.

g) Používejte elektronářadí, příslušenství,

nasazovací nástroje apod. podle těchto
pokynů. Respektujte přitom pracovní
podmínky a prováděnou činnost. Použití

elektronářadí pro jiné než určující použití
může vést k nebezpečným situacím.

5) Servis
a) Nechte Vaše elektronářadí opravit pouze

kvalifikovaným odborným personálem a
pouze s originálními náhradními díly. Tím

bude zajištěno, že bezpečnost stroje
zůstane zachována.

Bezpečnostní upozornění pro kladiva

f Noste ochranu sluchu. Působení hluku může

způsobit ztrátu sluchu.

f Používejte přídavné rukojeti dodávané s

elektronářadím. Ztráta kontroly může vést ke

zraněním.

f Pokud provádíte práce, při kterých může

nasazovací nástroj zasáhnout skrytá
elektrická vedení nebo vlastní síťový kabel,
pak držte elektronářadí na izolovaných
plochách rukojeti. Kontakt s vedením pod

napětím může přivést napětí i na kovové díly
elektronářadí a vést k úderu elektrickým
proudem.

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 16 Tuesday, August 24, 2010 2:13 PM

16 | Česky

f Použijte vhodné detekční přístroje na

vyhledání skrytých rozvodných vedení nebo
kontaktujte místní dodavatelskou
společnost. Kontakt s elektrickým vedením

může vést k požáru a úderu elektrickým
proudem. Poškození vedení plynu může vést
k výbuchu. Proniknutí do vodovodního
potrubí způsobí věcné škody nebo může
způsobit úder elektrickým proudem.

f Elektronářadí držte při práci pevně oběma

rukama a zajistěte si bezpečný postoj.

Oběma rukama je elektronářadí vedeno
bezpečněji.

f Zajistěte obrobek. Obrobek pevně uchycený

upínacím přípravkem nebo svěrákem je držen
bezpečněji než Vaší rukou.

f Než jej odložíte, počkejte až se elektro-

nářadí zastaví. Nasazovací nástroj se může

vzpříčit a vést ke ztrátě kontroly nad elektro­nářadím.

Funkční popis

Čtěte všechna varovná upozornění
a pokyny. Zanedbání při dodržování

varovných upozornění a pokynů
mohou mít za následek úraz elek­trickým proudem, požár a/nebo
těžká poranění.

Vyklopte prosím odklápěcí stranu se zobrazením
stroje a nechte tuto stranu během čtení návodu
k obsluze otevřenou.

Určené použití

Stroj je určen k příklepovému vrtání do betonu,
cihel a kamene a též k sekacím pracem.

Zobrazené komponenty

Číslování zobrazených komponent se vztahuje
na zobrazení elektronářadí na grafické straně.

1 Ochranná protiprachová krytka
2 Uzamykací pouzdro
3 Odjišťovací tlačítko přepínače

údery/zastavené otáčky

4 Přepínač údery/zastavené otáčky

5 Spínač
6 Rukojeť (izolovaná plocha rukojeti)
7 Nastavovací kolečko předvolby počtu

otáček/předvolba počtu úderů

8 Servisní ukazatel
9 Přídavná rukojeť (izolovaná plocha rukojeti)

Zobrazené nebo popsané příslušenství nepatří k stan­dardnímu obsahu dodávky. Kompletní příslušenství
naleznete v našem programu příslušenství.

Technická data

Vrtací kladivo GBH 11 DE

Professional

Objednací číslo
Jmenovitý příkon
Jmenovité otáčky
Počet úderů

min
min-11100 –2250

Intenzita jednotlivých
úderů podle EPTA­Procedure 05/2009

Polohy sekání
Nástrojový držák
Mazání

max. průměr vrtání
– Beton (se spirálovým

vrtákem)

– Beton (s prorážecím

vrtákem)

– Zdivo (s dutou vrtací

korunkou)

Hmotnost podle
EPTA-Procedure
01/2003

Třída ochrany

Údaje platí pro jmenovité napětí [U] 230 V. U odlišných
napětí a podle země specifických provedení se mohou
tyto údaje lišit.

Dbejte prosím objednacího čísla na typovém štítku
Vašeho elektronářadí. Obchodní označení jednotlivých
elektronářadí se mohou měnit.

0 611 245 7..

W 1500

-1

120 – 250

J 14,2

SDS-max

centrální

trvalá náplň

mm

mm

mm

kg 11,1

12

52

80

150

/II

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 17 Tuesday, August 24, 2010 2:13 PM

Česky | 17

Informace o hluku a vibracích

Naměřené hodnoty hluku zjištěny podle
EN 60745.

Hodnocená hladina hluku stroje A činí typicky:
hladina akustického tlaku 91 dB(A); hladina
akustického výkonu 102 dB(A). Nepřesnost
K=3 dB.

Noste chrániče sluchu!

Celková hodnota vibrací (vektorový součet tří
os) zjištěna podle EN 60745:
Příklepové vrtání do betonu: hodnota emise
vibrací a
sekání: hodnota emise vibrací a
nepřesnost K=1,5 m/s

=21m/s2, nepřesnost K= 1,5 m/s2,

h

2

.

=16m/s2,

h

V těchto pokynech uvedená úroveň vibrací byla
změřena podle měřících metod normovaných v
EN 60745 a může být použita pro vzájemné
porovnání elektronářadí. Hodí se i pro
předběžný odhad zatížení vibracemi.
Uvedená úroveň vibrací reprezentuje hlavní
použití elektronářadí. Pokud ovšem bude
elektronářadí nasazeno pro jiná použití, s
odlišnými nasazovacími nástroji nebo s
nedostatečnou údržbou, může se úroveň vibrací
lišit. To může zatíženi vibracemi po celou
pracovní dobu zřetelně zvýšit.
Pro přesný odhad zatížení vibracemi by měly být
zohledněny i doby, v nichž je stroj vypnutý nebo
sice běží, ale fakticky není nasazen. To může
zatíženi vibracemi po celou pracovní dobu
zřetelně zredukovat.
Stanovte dodatečná bezpečnostní opatření k
ochraně obsluhy před účinky vibrací jako např.:
údržba elektronářadí a nasazovacích nástrojů,
udržování teplých rukou, organizace pracovních
procesů.

Prohlášení o shodě

Prohlašujeme v plné naší zodpovědnosti, že v
odstavci „Technická data“ popsaný výrobek je v
souladu s následujícími normami nebo normativ­ními dokumenty: EN 60745 podle ustanovení
směrnic 2004/108/ES, 2006/42/ES.

Technická dokumentace u:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider
Senior Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 25.08.2010

Dr. Eckerhard Strötgen
Head of Product
Certification

Montáž

f Před každou prací na elektronářadí vytáh-

něte zástrčku ze zásuvky.

Přídavná rukojeť

f Používejte Vaše elektronářadí pouze s

přídavnou rukojetí 9.

Abyste dosáhli bezpečné a bezúnavové pracovní
držení, můžete přídavné držadlo 9 libovolně
natočit.

– Otáčejte spodní částí přídavné rukojeti 9

proti směru hodinových ručiček a přídavnou
rukojeť 9 natočte do požadované polohy.
Poté otáčením spodní části přídavné rukojeti
9 ve směru hodinových ručiček ji opět
upevněte.

Výměna nástroje

Pomocí nástrojového držáku SDS-max můžete
nasazovací nástroj jednoduše a pohodlně bez
použití dodatečných nástrojů vyměnit.

Ochranná protiprachová krytka 1 zabraňuje
dalekosáhlému vniknutí prachu z vrtání do
nástrojového držáku během provozu. Dbejte při
nasazování nástroje na to, aby ochranná
protiprachová krytka 1 nebyla poškozena.

f Poškozenou protiprachovou krytku ihned

nahraďte. Doporučuje se nechat to provést
odborným servisem.

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 18 Tuesday, August 24, 2010 2:13 PM

18 | Česky

Nasazení nástroje (viz obr. A)

– Zasouvací konec nasazovacího nástroje

očistěte a lehce namažte.

– Nasazovací nástroj vsaďte s otočením do

nástrojového držáku až se automaticky
zajistí.

– Zajištění prověřte tahem za nástroj.

Odejmutí nástroje (viz obr. B)

– Přesuňte uzamykací pouzdro 2 vzad a

nasazovací nástroj odejměte.

Odsávání prachu/třísek

Prach materiálů jako olovoobsahující nátěry,
některé druhy dřeva, minerálů a kovu mohou být
zdraví škodlivé. Kontakt s prachem nebo
vdechnutí mohou vyvolat alergické reakce
a/nebo onemocnění dýchacích cest obsluhy
nebo v blízkosti se nacházejících osob.
Určitý prach jako dubový nebo bukový prach je
pokládán za karcinogenní, zvláště ve spojení s
přídavnými látkami pro ošetření dřeva (chromát,
ochranné prostředky na dřevo). Materiál
obsahující azbest smějí opracovávat pouze
specialisté.

– Pečujte o dobré větrání pracovního prostoru.
– Je doporučeno nosit ochrannou dýchací

masku s třídou filtru P2.

Dbejte ve Vaší zemi platných předpisů pro
opracovávané materiály.

Provoz

Uvedení do provozu

f Dbejte síťového napětí! Napětí zdroje prou-

du musí souhlasit s údaji na typovém štítku
elektronářadí. Elektronářadí označené
230 V smí být provozováno i na 220 V.

Nastavení druhu provozu

Pomocí přepínače údery/zastavené otáčky 4
zvolte druh provozu elektronářadí.

Upozornění: Druh provozu změňte pouze při
vypnutém elektronářadí! Elektronářadí se jinak
může poškodit.

– Stlačte a podržte odjišťovací tlačítko 3 a

otočte přepínač údery/zastavené otáčky 4 do
požadované polohy.

Poloha pro příklepové vrtání
Jestliže se nasazovací nástroj
při zapnutí okamžitě neotáčí,
nechte elektronářadí pomalu
běžet, až se nástroj začne točit.

Poloha Vario-Lock pro
přestavení polohy sekáče

Poloha pro sekání

Zapnutí – vypnutí

– K uvedení elektronářadí do provozu stlačte

spínač 5 a podržte jej stlačený.

– K vypnutí elektronářadí spínač 5 uvolněte.

Při nízkých teplotách dosáhne elektronářadí
plného výkonu úderů/příklepů až po určité
době.
Tuto dobu náběhu můžete zkrátit, pokud
nástrojem nasazeným v elektronářadí jednou
narazíte na podlahu.

Nastavení počtu otáček/úderů

Regulační elektronika umožňuje plynulou
předvolbu počtu otáček a úderů pro materiálu
vyhovující práce.

Konstantní elektronika udržuje předvolený
počet otáček a úderů mezi volnoběhem a
provozem při zatížení téměř konstantní.

Maximálního výkonu úderů se dosáhne, když
nastavovací kolečko 7 je v poloze „6“. Při nižších
hodnotách počtu otáček je výkon úderů díky
technickým podmínkám menší.

– Počet otáček vyberte pomocí nastavovacího

kolečka 7 vhodně vůči materiálu.

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 19 Tuesday, August 24, 2010 2:13 PM

Česky | 19

Údaje v následující tabulce jsou doporučené
hodnoty.

Druh
provozu

Poloha
nastavovací
ho kolečka

7

1 135 1240 1240
2 157 1440 1440
3 184 1680 1680
4 204 1880 1880
5 228 2080 2080
6 252 2300 2300

Spojka při přetížení
f Pokud se nasazovací nástroj vzpříčí nebo

zasekne, přeruší se pohon k vrtacímu
vřetenu. Držte, kvůli přitom se vyskytujícím
silám, elektronářadí vždy pevně oběma
rukama a zaujměte pevný postoj.

f Elektronářadí vypněte a nasazovací nástroj

uvolněte, je-li elektronářadí zablokované.
Při zapnutí se zablokovaným vrtacím ná­strojem vznikají vysoké reakční momenty.

Příklepové vrtání Sekání

Jmenovitý
počet
otáček

-1

)

(min

Počet
úderů
(min

Počet
úderů

-1

)

(min-1)

Pracovní pokyny

f Před každou prací na elektronářadí vytáh-

něte zástrčku ze zásuvky.

Změna sekací polohy (Vario-Lock)

Sekáč můžete zaaretovat ve 12 polohách. Tím
můžete zaujmout vždy optimální pracovní
polohu.

– Nasaďte sekáč do nástrojového držáku.
– Stlačte a podržte odjišťovací tlačítko 3 a

otočte přepínač údery/zastavené otáčky 4 do
polohy „Změna sekací polohy (Vario-lock)“.

– Otočte nástrojový držák do požadované

polohy sekání.

– Stlačte a podržte odjišťovací tlačítko 3 a

otočte přepínač údery/zastavené otáčky 4 do
polohy „Sekání“. Nástrojový držák je v této
poloze zaaretován.

f Přepínač údery/zastavené otáčky 4 musí

být při sekání vždy v poloze „Sekání“.

Údržba a servis

Údržba a čištění

f Před každou prací na elektronářadí vytáh-

něte zástrčku ze zásuvky.

f Udržujte elektronářadí a větrací otvory

čisté, abyste pracovali dobře a bezpečně.

f Poškozenou protiprachovou krytku ihned

nahraďte. Doporučuje se nechat to provést
odborným servisem.

Servisní ukazatel 8

Při opotřebovaných uhlících se elektronářadí
automaticky vypne. To je ca. 8 hodin předtím
indikováno rozsvícením nebo svícením
servisního ukazatele 8. Elektronářadí musí být
zasláno k údržbě na servisní středisko, adresy
viz odstavec „Zákaznická a poradenská služba“.

Pokud dojde i přes pečlivou výrobu a náročné
kontroly k poruše stroje, svěřte provedení
opravy autorizovanému servisnímu středisku
pro elektronářadí firmy Bosch.

Při všech dotazech a objednávkách náhradních
dílů nezbytně prosím uvádějte 10-místné objed­nací číslo podle typového štítku elektronářadí.

Zákaznická a poradenská služba

Zákaznická služba zodpoví Vaše dotazy k opravě
a údržbě Vašeho výrobku a též k náhradním
dílům. Technické výkresy a informace k
náhradním dílům naleznete i na:

www.bosch-pt.com

Tým poradenské služby Bosch Vám rád pomůže
při otázkách ke koupi, používání a nastavení
výrobků a příslušenství.

Czech Republic

Robert Bosch odbytová s.r.o.
Bosch Service Center PT
K Vápence 1621/16
692 01 Mikulov
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
www.bosch.cz

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 20 Tuesday, August 24, 2010 2:13 PM

20 | Česky

Zpracování odpadů

Elektronářadí, příslušenství a obaly by měly být
dodány k opětovnému zhodnocení nepoškozují­címu životní prostředí.

Neodhazujte elektronářadí do domovního
odpadu!

Pouze pro země EU:

Podle evropské směrnice
2002/96/ES o starých
elektrických a elektronických
zařízeních a jejím prosazení v
národních zákonech musí být

neupotřebitelné elektronářadí
rozebrané shromážděno a dodáno k
opětovnému zhodnocení nepoškozujícímu
životní prostředí.

Změny vyhrazeny.

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 21 Tuesday, August 24, 2010 2:13 PM

Slovensky | 21

sk

Bezpečnostné pokyny

Všeobecné výstražné upozornenia a
bezpečnostné pokyny

POZOR

pokyny. Zanedbanie dodržiavania Výstražných
upozornení a pokynov uvedených v
nasledujúcom texte môže mať za následok
zásah elektrickým prúdom, spôsobiť požiar
a/alebo ťažké poranenie.

Tieto Výstražné upozornenia a bezpečnostné
pokyny starostlivo uschovajte na budúce
použitie.

Pojem „ručné elektrické náradie“ používaný v
nasledujúcom texte sa vzťahuje na ručné elek­trické náradie napájané zo siete (s prívodnou
šnúrou) a na ručné elektrické náradie napájané
akumulátorovou batériou (bez prívodnej šnúry).

1) Bezpečnosť na pracovisku

a) Pracovisko vždy udržiavajte čisté a

b) Týmto náradím nepracujte v prostredí

c) Nedovoľte deťom a iným nepovolaným

2) Elektrická bezpečnosť

a) Zástrčka prívodnej šnúry ručného

Prečítajte si všetky Výstražné
upozornenia a bezpečnostné

dobre osvetlené. Neporiadok a neosvet-

lené priestory pracoviska môžu mať za
následok pracovné úrazy.

ohrozenom výbuchom, v ktorom sa
nachádzajú horľavé kvapaliny, plyny
alebo horľavý prach. Ručné elektrické

náradie vytvára iskry, ktoré by mohli prach
alebo pary zapáliť.

osobám, aby sa počas používania ruč­ného elektrického náradia zdržiavali v
blízkosti pracoviska. Pri odpútaní pozor-

nosti zo strany inej osoby môžete stratiť
kontrolu nad náradím.

elektrického náradia musí pasovať do
použitej zásuvky. Zástrčku v žiadnom
prípade nijako nemeňte. S uzemneným
elektrickým náradím nepoužívajte ani
žiadne zástrčkové adaptéry. Nezmenené

zástrčky a vhodné zásuvky znižujú riziko
zásahu elektrickým prúdom.

b) Vyhýbajte sa telesnému kontaktu s

uzemnenými povrchovými plochami, ako
sú napr. rúry, vykurovacie telesá, sporá­ky a chladničky. Keby by bolo Vaše telo

uzemnené, hrozí zvýšené riziko zásahu
elektrickým prúdom.

c) Chráňte elektrické náradie pred účin-

kami dažďa a vlhkosti. Vniknutie vody do

ručného elektrického náradia zvyšuje
riziko zásahu elektrickým prúdom.

d) Nepoužívajte prívodnú šnúru mimo urče-

ný účel na nosenie ručného elektrického
náradia, ani na jeho zavesenie a zástrčku
nevyberajte zo zásuvky ťahaním za prí­vodnú šnúru. Zabezpečte, aby sa sieťová
šnúra nedostala do blízkosti horúceho
telesa, ani do kontaktu s olejom, s ostrý­mi hranami alebo pohybujúcimi sa sú­čiastkami ručného elektrického náradia.

Poškodené alebo zauzlené prívodné šnúry
zvyšujú riziko zásahu elektrickým prúdom.

e) Keď pracujete s ručným elektrickým

náradím vonku, používajte len také pred­lžovacie káble, ktoré sú schválené aj na
používanie vo vonkajších priestoroch.

Použitie predlžovacieho kábla, ktorý je
vhodný na používanie vo vonkajšom pro­stredí, znižuje riziko zásahu elektrickým
prúdom.

f) Ak sa nedá vyhnúť použitiu ručného

elektrického náradia vo vlhkom prostre­dí, použite ochranný spínač pri porucho­vých prúdoch. Použitie ochranného spí-

nača pri poruchových prúdoch znižuje
riziko zásahu elektrickým prúdom.

3) Bezpečnosť osôb
a) Buďte ostražitý, sústreďte sa na to, čo

robíte a k práci s ručným elektrickým
náradím pristupujte s rozumom. Nepra­cujte s ručným elektrickým náradím
nikdy vtedy, keď ste unavený, alebo keď
ste pod vplyvom drog, alkoholu alebo
liekov. Malý okamih nepozornosti môže

mať pri používaní náradia za následok
vážne poranenia.

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 22 Tuesday, August 24, 2010 2:13 PM

22 | Slovensky

b) Noste osobné ochranné pomôcky a

používajte vždy ochranné okuliare.

Nosenie osobných ochranných pomôcok,
ako je ochranná dýchacia maska,
bezpečnostná pracovná obuv. ochranná
prilba alebo chrániče sluchu, podľa druhu
ručného elektrického náradia a spôsobu
jeho použitia znižujú riziko poranenia.

c) Vyhýbajte sa neúmyselnému uvedeniu

ručného elektrického náradia do čin­nosti. Pred zasunutím zástrčky do zásuv­ky a/alebo pred pripojením akumulátora,
pred chytením alebo prenášaním ruč­ného elektrického náradia sa vždy
presvedčte sa, či je ručné elektrické
náradie vypnuté. Ak budete mať pri pre-

nášaní ručného elektrického náradia prst
na vypínači, alebo ak ručné elektrické
náradie pripojíte na elektrickú sieť zapnu­té, môže to mať za následok nehodu.

d) Skôr ako náradie zapnete, odstráňte z

neho nastavovacie náradie alebo kľúče
na skrutky. Nastavovací nástroj alebo

kľúč, ktorý sa nachádza v rotujúcej časti
ručného elektrického náradia, môže
spôsobiť vážne poranenia osôb.

e) Vyhýbajte sa abnormálnym polohám

tela. Zabezpečte si pevný postoj, a ne­prestajne udržiavajte rovnováhu. Takto

budete môcť ručné elektrické náradie v
neočakávaných situáciách lepšie kontro­lovať.

f) Pri práci noste vhodný pracovný odev.

Nenoste široké odevy a nemajte na sebe
šperky. Vyvarujte sa toho, aby so Vaše
vlasy, odev a rukavice dostali do
blízkosti rotujúcich súčiastok náradia.

Voľný odev, dlhé vlasy alebo šperky môžu
byť zachytené rotujúcimi časťami ručného
elektrického náradia.

g) Ak sa dá na ručné elektrické náradie na-

montovať odsávacie zariadenie a zaria­denie na zachytávanie prachu, presvedč­te sa, či sú dobre pripojené a správne
používané. Používanie odsávacieho zaria-

denia a zariadenia na zachytávanie prachu
znižuje riziko ohrozenia zdravia prachom.

4) Starostlivé používanie ručného
elektrického náradia a manipulácia s ním

a) Ručné elektrické náradie nikdy nepreťa-

žujte. Používajte také elektrické náradie,
ktoré je určené pre daný druh práce.

Pomocou vhodného ručného elektrického
náradia budete pracovať lepšie a bezpeč­nejšie v uvedenom rozsahu výkonu
náradia.

b) Nepoužívajte nikdy také ručné elektrické

náradie, ktoré má pokazený vypínač.

Náradie, ktoré sa už nedá zapnúť alebo
vypnúť, je nebezpečné a treba ho zveriť
do opravy odborníkovi.

c) Skôr ako začnete náradie nastavovať

alebo prestavovať, vymieňať
príslušenstvo alebo skôr, ako odložíte
náradie, vždy vytiahnite zástrčku
sieťovej šnúry zo zásuvky. Toto preven-

tívne opatrenie zabraňuje neúmyselnému
spusteniu ručného elektrického náradia.

d) Nepoužívané ručné elektrické náradie

uschovávajte tak, aby bolo mimo dosahu
detí. Nedovoľte používať pneumatické
náradie osobám, ktoré s ním nie sú
dôverne oboznámené, alebo ktoré si ne­prečítali tieto Pokyny. Ručné elektrické

náradie je nebezpečné vtedy, keď ho
používajú neskúsené osoby.

e) Ručné elektrické náradie starostlivo oše-

trujte. Kontrolujte, či pohyblivé súčiast­ky bezchybne fungujú alebo či nebloku­jú, či nie sú zlomené alebo poškodené
niektoré súčiastky, ktoré by mohli nega­tívne ovplyvňovať správne fungovanie
ručného elektrického náradia. Pred pou­žitím náradia dajte poškodené súčiastky
vymeniť. Veľa nehôd bolo spôsobených

nedostatočnou údržbou elektrického
náradia.

f) Rezné nástroje udržiavajte ostré a čisté.

Starostlivo ošetrované rezné nástroje s
ostrými reznými hranami majú menšiu
tendenciu k zablokovaniu a ľahšie sa dajú
viesť.

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 23 Tuesday, August 24, 2010 2:13 PM

Slovensky | 23

g) Používajte ručné elektrické náradie,

príslušenstvo, nastavovacie nástroje a
pod. podľa týchto výstražných upozor­není a bezpečnostných pokynov. Pri
práci zohľadnite konkrétne pracovné
podmienky a činnosť, ktorú budete
vykonávať. Používanie ručného

elektrického náradia na iný účel ako na
predpísané použitie môže viesť k nebez­pečným situáciám.

5) Servisné práce
a) Ručné elektrické náradie dávajte opra-

vovať len kvalifikovanému personálu,
ktorý používa originálne náhradné
súčiastky. Tým sa zabezpečí, že bezpeč-

nosť náradia zostane zachovaná.

Bezpečnostné pokyny pre kladivá

f Používajte chrániče sluchu. Pôsobenie

hluku môže mať za následok stratu sluchu.

f Používajte prídavné rukoväte, ktoré Vám

boli dodané s náradím. Strata kontroly nad

náradím môže mať za následok poranenie.

f Pri vykonávaní takej práce, pri ktorej by

mohol nástroj natrafiť na skryté elektrické
vedenia alebo zasiahnuť vlastnú prívodnú
šnúru náradia, držte náradie len za izolo­vané plochy rukovätí. Kontakt s elektrickým

vedením, ktoré je pod napätím, môže dostať
pod napätie aj kovové súčiastky náradia a
spôsobiť zásah elektrickým prúdom.

f Používajte vhodné prístroje na

vyhľadávanie skrytých elektrickým vedení a
potrubí, aby ste ich nenavŕtali, alebo sa
obráťte na miestne energetické podniky.

Kontakt s elektrickým vodičom pod napätím
môže spôsobiť požiar alebo mať za následok
zásah elektrickým prúdom. Poškodenie
plynového potrubia môže mať za následok
explóziu. Preniknutie do vodovodného
potrubia spôsobí vecné škody alebo môže
mať za následok zásah elektrickým prúdom.

f Pri práci držte ručné elektrické náradie

pevne oboma rukami a zabezpečte si
stabilný postoj. Pomocou dvoch rúk sa ručné

elektrické náradie ovláda bezpečnejšie.

f Zabezpečte obrobok. Obrobok upnutý po-

mocou upínacieho zariadenia alebo zveráka
je bezpečnejší ako obrobok pridržiavaný
rukou.

f Počkajte na úplné zastavenie ručného

elektrického náradia, až potom ho odložte.

Pracovný nástroj sa môže zaseknúť a môže
zapríčiniť stratu kontroly nad ručným
elektrickým náradím.

Popis fungovania

Prečítajte si všetky Výstražné upo­zornenia a bezpečnostné pokyny.

Zanedbanie dodržiavania Výstraž­ných upozornení a pokynov uvede­ných v nasledujúcom texte môže
mať za následok zásah elektrickým
prúdom, spôsobiť požiar a/alebo
ťažké poranenie.

Vyklopte si láskavo vyklápaciu stranu s obrázka­mi produktu a nechajte si ju vyklopenú po celý
čas, keď čítate tento Návod na používanie.

Používanie podľa určenia

Toto náradie je určené na vŕtanie s príklepom do
betónu, tehly a prírodného kameňa, ako aj na
sekacie práce.

Vyobrazené komponenty

Číslovanie jednotlivých komponentov sa
vzťahuje na vyobrazenie elektrického náradia na
grafickej strane tohto Návodu na používanie.

1 Ochranná manžeta
2 Zaisťovacia objímka
3 Uvoľňovacie tlačidlo pre prepínač pracovných

režimov

4 Prepínač pracovných režimov
5 Vypínač
6 Rukoväť (izolovaná plocha rukoväte)
7 Nastavovacie koliesko predvoľby počtu

obrátok/frekvencie príklepov

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 24 Tuesday, August 24, 2010 2:13 PM

24 | Slovensky

8 Servisný indikátor
9 Prídavná rukoväť (izolovaná plocha rukoväte)

Zobrazené alebo popísané príslušenstvo nepatrí celé
do základnej výbavy produktu. Kompletné príslušen­stvo nájdete v našom programe príslušenstva.

Technické údaje

Vŕtacie kladivo GBH 11 DE

Professional

Vecné číslo
Menovitý príkon
Menovitý počet

obrátok
Frekvencia príklepu

min
min-11100 –2250

Intenzita jednotlivých
príklepov podľa EPTA­Procedure 05/2009

Polohy sekáča
Skľučovadlo
Mastenie

max. vŕtací priemer
– Betón (špirálovým

vrtákom)

– Betón (vrtákom na

priechodné otvory)

– Murivo (dutou

vŕtacou korunkou)

Hmotnosť podľa
EPTA-Procedure
01/2003

Trieda ochrany

Tieto údaje platia pre menovité napätie [U] 230 V.
V takých prípadoch, keď má napätie odlišné hodnoty a
pri vyhotoveniach, ktoré sú špecifické pre niektorú
krajinu, sa môžu tieto údaje odlišovať.

Všimnite si láskavo vecné číslo na typovom štítku
svojho ručného elektrického náradia. Obchodné názvy
jednotlivých produktov sa môžu odlišovať.

0 611 245 7..

W 1500

-1

120 – 250

J 14,2

SDS-max

Trvalé

centrálne

mastenie

mm

mm

mm

kg 11,1

12

52

80

150

/II

Informácia o hlučnosti/vibráciách

Namerané hodnoty hluku zistené podľa normy
EN 60745.

Hodnotená hodnota hladiny hluku A tohto
náradia je typicky: Akustický tlak 91 dB(A);
Hodnota hladiny akustického tlaku 102 dB(A).
Nepresnosť merania K= 3 dB.

Používajte chrániče sluchu!

Celkové hodnoty vibrácií (súčet vektorov troch
smerov) zisťované podľa normy EN 60745:
Vŕtanie s príklepom do betónu: Hodnota emisie
vibráci a
Sekanie: Hodnota emisie vibrácií a
Nepresnosť K=1,5 m/s

Úroveň kmitov uvedená v týchto pokynoch bola
nameraná podľa meracieho postupu uvedeného
v norme EN 60745 a možno ju používať na
vzájomné porovnávanie rôznych typov ručného
elektrického náradia medzi sebou. Hodí sa aj na
predbežný odhad zaťaženia vibráciami.
Uvedená hladina vibrácií reprezentuje hlavné
druhy používania tohto ručného elektrického
náradia. Avšak v takých prípadoch, keď sa toto
ručné elektrické náradie použije na iné druhy
použitia, s odlišnými pracovnými nástrojmi
alebo sa podrobuje nedostatočnej údržbe, môže
sa hladina zaťaženia vibráciami od týchto hod­nôt odlišovať. To môže výrazne zvýšiť zaťaženie
vibráciami počas celej pracovnej doby.
Na presný odhad zaťaženia vibráciami počas
určitého časového úseku práce s náradím treba
zohľadniť doby, počas ktorých je ručné
elektrické náradie vypnuté alebo doby, keď
náradie síce beží, ale v skutočnosti sa nepou­žíva. To môže výrazne redukovať zaťaženie
vibráciami počas celej pracovnej doby.
Na ochranu osoby pracujúcej s náradím pre
účinkami zaťaženia vibráciami vykonajte ďalšie
bezpečnostné opatrenia, ako sú napríklad:
údržba ručného elektrického náradia a použí­vaných pracovných nástrojov, zabezpečenie
zachovania teploty rúk, organizácia jednotlivých
pracovných úkonov.

=21m/s2, Nepresnosť K=1,5 m/s2,

h

2

.

=16m/s2,

h

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 25 Tuesday, August 24, 2010 2:13 PM

Slovensky | 25

Vyhlásenie o konformite

Na vlastnú zodpovednosť vyhlasujeme, že dole
popísaný výrobok „Technické údaje“ sa zhoduje
s nasledujúcimi normami alebo normatívnymi
dokumentami: EN 60745 podľa ustanovení
smerníc 2004/108/ES, 2006/42/ES.

Súbory technickej dokumentácie sa nachádzajú
na adrese:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider
Senior Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 25.08.2010

Dr. Eckerhard Strötgen
Head of Product
Certification

Montáž

f Pred každou prácou na ručnom elektrickom

náradí vytiahnite zástrčku náradia zo
zásuvky.

Prídavná rukoväť

f Používajte ručné elektrické náradie iba s

prídavnou rukoväťou 9.

Prídavnú rukoväť 9 môžete ľubovoľne otočiť,
aby ste dosiahli bezpečnú a minimálne
unavujúcu pracovnú polohu.

– Otočte dolný držiak prídavnej rukoväte 9

proti smeru pohybu hodinových ručičiek a
nastavte prídavnú rukoväť 9 do požadovanej
polohy. Otáčaním v smere pohybu
hodinových ručičiek potom prídavnú rukoväť

9 znova utiahnite.

Výmena nástroja

Pomocou skľučovadla SDS-max môžete rýchlo a
pohodlne vymieňať pracovné nástroje bez toho,
aby ste museli používať nejaké prídavné
nástroje.

Ochranná manžeta 1 zabraňuje v širokej miere
vnikaniu prachu z vŕtania do skľučovadla počas
prevádzky náradia. Pri vkladaní pracovných
nástrojov dávajte pozor na to, aby ste ochrannú
manžetu 1 nepoškodili.

f Poškodenú ochrannú manžetu ihneď

nahraďte novou manžetou. Odporúčame,
aby ste si to dali urobiť v autorizovanom
servisnom stredisku.

Vkladanie pracovného nástroja
(pozri obrázok A)

– Vyčistite zasúvací koniec pracovného

nástroja a jemne ho potrite tukom.

– Pracovný nástroj vkladajte do skľučovadla

tak, že ním otáčate, kým samočinne zaskočí.

– Skontrolujte zaistenie potiahnutím za

pracovný nástroj.

Demontáž pracovného nástroja
(pozri obrázok B)

– Posuňte zaisťovaciu objímku 2 smerom

dozadu a pracovný nástroj vyberte.

Odsávanie prachu a triesok

Prach z niektorých materiálov, napr. z náterov
obsahujúcich olovo, z niektorých druhov
tvrdého dreva, minerálov a kovov môže byť
zdraviu škodlivý. Kontakt s takýmto prachom
alebo jeho vdychovanie môže vyvolávať
alergické reakcie a/alebo spôsobiť ochorenie
dýchacích ciest pracovníka, prípadne osôb,
ktoré sa nachádzajú v blízkosti pracoviska.
Určité druhy prachu, napr. prach z dubového
alebo z bukového dreva, sa považujú za
rakovinotvorné, a to predovšetkým spolu s
ďalšími materiálmi, ktoré sa používajú pri
spracovávaní dreva (chromitan, chemické
prostriedky na ochranu dreva). Materiál, ktorý
obsahuje azbest, smú opracovávať len špeciálne
vyškolení pracovníci.

– Postarajte sa o dobré vetranie svojho

pracoviska.

– Odporúčame Vám používať ochrannú

dýchaciu masku s filtrom triedy P2.

Dodržiavajte aj predpisy vlastnej krajiny týkajúce
sa konkrétneho obrábaného materiálu.

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 26 Tuesday, August 24, 2010 2:13 PM

26 | Slovensky

Prevádzka

Uvedenie do prevádzky

f Všimnite si napätie siete! Napätie zdroja

prúdu musí mať hodnotu zhodnú s údajmi
na typovom štítku ručného elektrického
náradia. Výrobky označené pre napätie
230 V sa smú používať aj s napätím 220 V.

Nastavenie pracovného režimu

Pomocou prepínača pracovných režimov 4
zvoľte požadovaný druh prevádzky ručného
elektrického náradia.

Upozornenie: Pracovný režim meňte len vtedy,
keď je ručné elektrické náradie vypnuté! Inak by
sa mohlo ručné elektrické náradie poškodiť.

– Stlačte a podržte stlačené uvoľňovacie

tlačidlo 3 a otočte prepínač pracovných
režimov 4 do požadovanej polohy.

Poloha na vŕtanie s

pneumatickým príklepom

Ak sa pracovný nástroj nezačne
okamžite po zapnutí otáčať,
nechajte ručné elektrické
náradie pomaly bežať dovtedy,
kým sa pracovný nástroj
nezačne tiež otáčať.

Poloha Vario-Lock na prestavo­vanie sekacej polohy

Poloha na sekanie

Za nízkej teploty dosiahne toto ručné elektrické
náradie plný príklepový/sekací výkon až po
určitom čase.
Táto rozbehová doba sa dá skrátiť tým, že ručné
elektrické náradie jedenkrát udriete vloženým
pracovným nástrojom o zem.

Nastavenie počtu obrátok/frekvencie príklepu

Regulačná elektronika umožňuje plynulé
nastavovanie počtu obrátok a frekvencie
príklepu so zreteľom na druh obrábaného
materiálu pri konkrétnej pracovnej činnosti.

Konštantná elektronika udržiava predvolený
počet obrátok a nastavenú frekvenciu príklepu
počas voľnobehu i pri zaťažení na približne
konštantnej úrovni.

Maximálny príklepový výkon sa dosiahne vtedy,
keď sa nastavovacie koliesko 7 nachádza v
polohe „6“. Pri nižších hodnotách obrátok je
príklepový výkon z technických dôvodov nižší.

– Predvoľte počet obrátok pomocou

nastavovacieho kolieska 7 tak, aby
zodpovedal obrábanému materiálu.

Údaje v nasledujúcej tabuľke sú odporúčanými
hodnotami.

Režim

Vŕtanie s príklepom Sekanie

prevádzky

Poloha
nastavo­vacieho
kolieska 7

Menovitý
počet
obrátok

-1

)

(min

Frekvencia
príklepu
(min

-1

)

Frekvenci
a príklepu
(min-1)

1 135 1 240 1240
2 157 1 440 1440
3 184 1 680 1680
4 204 1 880 1880
5 228 2 080 2080
6 252 2 300 2300

Zapínanie/vypínanie

– Na zapnutie ručného elektrického náradia

stlačte vypínač 5 a držte ho stlačený.

– Na vypnutie ručného elektrického náradia

vypínač 5 uvoľnite.

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 27 Tuesday, August 24, 2010 2:13 PM

Slovensky | 27

Ochranná spojka proti preťaženiu
f Keď sa pracovný nástroj vzprieči alebo za-

blokuje, pohon vŕtacieho vretena sa
preruší. Držte počas práce, so zreteľom na
možné vznikajúce sily, ručné elektrické
náradie vždy oboma rukami a zaujmite
stabilný postoj.

f Keď sa ručné elektrické náradie zablokuje,

vypnite náradie a pracovný nástroj uvoľni­te. Pri zapnutí so zablokovaným vŕtacím ná­strojom vznikajú vysoké reakčné momenty.

Pokyny na používanie

f Pred každou prácou na ručnom elektrickom

náradí vytiahnite zástrčku náradia zo
zásuvky.

Zmena polohy sekáča (Vario-Lock)

Sekáč sa dá aretovať v 12 rôznych polohách.
Vďaka tomu budete môcť zaujať vždy optimálnu
pracovnú polohu.

– Vložte sekáč do skľučovadla.
– Stlačte a podržte stlačené uvoľňovacie

tlačidlo 3 a otočte prepínač pracovných
režimov 4 do polohy „Zmena polohy sekáča
(Vario-lock)“.

– Otáčajte skľučovadlom tak, aby sa sekáč

dostal do požadovanej polohy.

– Stlačte uvoľňovacie tlačidlo 3 a podržte ho

stlačené a otočte prepínač pracovných
režimov 4 do polohy „Sekanie“. Skľučovadlo
je v tejto polohe zaaretované.

f Prepínač pracovných režimov 4 sa musí pri

sekaní nachádzať v polohe „Sekanie“.

Údržba a servis

Údržba a čistenie

f Pred každou prácou na ručnom elektrickom

náradí vytiahnite zástrčku náradia zo
zásuvky.

f Ručné elektrické náradie a jeho vetracie

štrbiny udržiavajte vždy v čistote, aby ste
mohli pracovať kvalitne a bezpečne.

f Poškodenú ochrannú manžetu ihneď

nahraďte novou manžetou. Odporúčame,
aby ste si to dali urobiť v autorizovanom
servisnom stredisku.

Servisný indikátor 8

V prípade opotrebovania uhlíkov sa ručné elek­trické náradie automaticky vypne. To sa 8 hodín
predtým indikuje rozsvietením alebo blikaním
servisného indikátora 8. Na vykonanie servisu
treba ručné elektrické náradie zaslať do autori­zovanej servisnej opravovne, adresy nájdete v
odseku „Servisné stredisko a poradenská služba
pre zákazníkov“.

Ak by prístroj napriek starostlivej výrobe a
kontrole predsa len prestal niekedy fungovať,
treba dať opravu vykonať autorizovanej
servisnej opravovni elektrického náradia Bosch.

Pri všetkých dopytoch a objednávkach náhrad­ných súčiastok uvádzajte bezpodmienečne
10-miestne vecné číslo uvedené na typovom
štítku výrobku.

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 28 Tuesday, August 24, 2010 2:13 PM

28 | Slovensky

Servisné stredisko a poradenská služba
pre zákazníkov

Servisné stredisko Vám odpovie na otázky
týkajúce sa opravy a údržby Vášho produktu ako
aj náhradných súčiastok. Rozložené obrázky a
informácie k náhradným súčiastkam nájdete aj
na web-stránke:

www.bosch-pt.com

Tím poradenskej služby pre zákazníkov Bosch
Vám rád pomôže aj pri problémoch týkajúcich sa
kúpy a nastavenia produktov a príslušenstva.

Slovakia

Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]
www.bosch.sk

Likvidácia

Ručné elektrické náradie, príslušenstvo a obal
treba dať na recykláciu šetriacu životné
prostredie.

Neodhadzujte ručné elektrické náradie do
komunálneho odpadu!

Len pre krajiny EÚ:

Podľa Európskej smernice
2002/96/ES o starých elektric­kých a elektronických výrobkoch a
podľa jej aplikácií v národnom
práve sa musia už nepoužiteľné

elektrické produkty zbierať
separovane a dať na recykláciu zodpovedajúcu
ochrane životného prostredia.

Zmeny vyhradené.

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 29 Tuesday, August 24, 2010 2:13 PM

Magyar | 29

hu

Biztonsági előírások

Általános biztonsági előírások az
elektromos kéziszerszámokhoz

FIGYELMEZTETÉS

tetést és előírást. A következőkben leírt előírá­sok betartásának elmulasztása áramütésekhez,
tűzhöz és/vagy súlyos testi sérülésekhez vezet­het.

Kérjük a későbbi használatra gondosan őrizze
meg ezeket az előírásokat.

Az alább alkalmazott „elektromos kéziszerszám”
fogalom a hálózati elektromos kéziszerszámokat
(hálózati csatlakozó kábellel) és az akkumulá­toros elektromos kéziszerszámokat (hálózati
csatlakozó kábel nélkül) foglalja magában.

1) Munkahelyi biztonság
a) Tartsa tisztán és jól megvilágított álla-

potban a munkahelyét. A rendetlenség és

a megvilágítatlan munkaterület balesetek­hez vezethet.

b) Ne dolgozzon a berendezéssel olyan

robbanásveszélyes környezetben, ahol
éghető folyadékok, gázok vagy porok
vannak. Az elektromos kéziszerszámok

szikrákat keltenek, amelyek a port vagy a
gőzöket meggyújthatják.

c) Tartsa távol a gyerekeket és az idegen

személyeket a munkahelytől, ha az elekt­romos kéziszerszámot használja.

Ha elvonják a figyelmét, elvesztheti az
uralmát a berendezés felett.

2) Elektromos biztonsági előírások
a) A készülék csatlakozó dugójának bele

kell illeszkednie a dugaszolóaljzatba. A
csatlakozó dugót semmilyen módon sem
szabad megváltoztatni. Védőföldeléssel
ellátott készülékekkel kapcsolatban ne
használjon csatlakozó adaptert.

A változtatás nélküli csatlakozó dugók és
a megfelelő dugaszoló aljzatok csökkentik
az áramütés kockázatát.

Olvassa el az összes
biztonsági figyelmez-

b) Kerülje el a földelt felületek, mint

például csövek, fűtőtestek, kályhák és
hűtőgépek megérintését. Az áramütési

veszély megnövekszik, ha a teste le van
földelve.

c) Tartsa távol az elektromos kéziszerszá-

mot az esőtől vagy nedvességtől. Ha víz

hatol be egy elektromos kéziszerszámba,
ez megnöveli az áramütés veszélyét.

d) Ne használja a kábelt a rendeltetésétől

eltérő célokra, vagyis a szerszámot soha
ne hordozza vagy akassza fel a kábelnél
fogva, és sohase húzza ki a hálózati csat­lakozó dugót a kábelnél fogva. Tartsa
távol a kábelt hőforrásoktól, olajtól, éles
élektől és sarkoktól és mozgó gépalkat­részektől. Egy megrongálódott vagy cso-

mókkal teli kábel megnöveli az áramütés
veszélyét.

e) Ha egy elektromos kéziszerszámmal a

szabad ég alatt dolgozik, csak szabadban
való használatra engedélyezett hosszab­bítót használjon. A szabadban való hasz-

nálatra engedélyezett hosszabbító hasz­nálata csökkenti az áramütés veszélyét.

f) Ha nem lehet elkerülni az elektromos

kéziszerszám nedves környezetben való
használatát, alkalmazzon egy hibaáram­védőkapcsolót. Egy hibaáram-védőkap-

csoló alkalmazása csökkenti az áramütés
kockázatát.

3) Személyi biztonság
a) Munka közben mindig figyeljen, ügyeljen

arra, amit csinál és meggondoltan dol­gozzon az elektromos kéziszerszámmal.
Ha fáradt, ha kábítószerek vagy alkohol
hatása alatt áll, vagy orvosságokat vett
be, ne használja a berendezést. Egy

pillanatnyi figyelmetlenség a szerszám
használata közben komoly sérülésekhez
vezethet.

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 30 Tuesday, August 24, 2010 2:13 PM

30 | Magyar

b) Viseljen személyi védőfelszerelést és

mindig viseljen védőszemüveget.

A személyi védőfelszerelések, mint
porvédő álarc, csúszásbiztos védőcipő,
védősapka és fülvédő használata az
elektromos kéziszerszám használata
jellegének megfelelően csökkenti a
személyi sérülések kockázatát.

c) Kerülje el a készülék akaratlan üzembe

helyezését. Győződjön meg arról, hogy
az elektromos kéziszerszám ki van kap­csolva, mielőtt bedugná a csatlakozó
dugót a dugaszolóaljzatba, csatlakoztat­ná az akkumulátor-csomagot, és mielőtt
felvenné és vinni kezdené az elektromos
kéziszerszámot. Ha az elektromos kézi-

szerszám felemelése közben az ujját a
kapcsolón tartja, vagy ha a készüléket
bekapcsolt állapotban csatlakoztatja az
áramforráshoz, ez balesetekhez vezethet.

d) Az elektromos kéziszerszám bekap-

csolása előtt okvetlenül távolítsa el
a beállítószerszámokat vagy csavarkul­csokat. Az elektromos kéziszerszám forgó

részeiben felejtett beállítószerszám vagy
csavarkulcs sérüléseket okozhat.

e) Ne becsülje túl önmagát. Kerülje el a

normálistól eltérő testtartást, ügyeljen
arra, hogy mindig biztosan álljon és az
egyensúlyát megtartsa. Így az elektromos

kéziszerszám felett váratlan helyzetekben
is jobban tud uralkodni.

f) Viseljen megfelelő ruhát. Ne viseljen bő

ruhát vagy ékszereket. Tartsa távol a
haját, a ruháját és a kesztyűjét a mozgó
részektől. A bő ruhát, az ékszereket és a

hosszú hajat a mozgó alkatrészek
magukkal ránthatják.

g) Ha az elektromos kéziszerszámra fel

lehet szerelni a por elszívásához és
összegyűjtéséhez szükséges berendezé­seket, ellenőrizze, hogy azok megfelelő
módon hozzá vannak kapcsolva a
készülékhez és rendeltetésüknek meg­felelően működnek. A porgyűjtő beren-

dezések használata csökkenti a munka
során keletkező por veszélyes hatását.

4) Az elektromos kéziszerszámok gondos
kezelése és használata

a) Ne terhelje túl a berendezést. A munká-

jához csak az arra szolgáló elektromos
kéziszerszámot használja. Egy alkalmas

elektromos kéziszerszámmal a megadott
teljesítménytartományon belül jobban és
biztonságosabban lehet dolgozni.

b) Ne használjon olyan elektromos kézi-

szerszámot, amelynek a kapcsolója
elromlott. Egy olyan elektromos kézi-

szerszám, amelyet nem lehet sem be-,
sem kikapcsolni, veszélyes és meg kell
javíttatni.

c) Húzza ki a csatlakozó dugót a dugaszoló-

aljzatból és/vagy az akkumulátor-csoma­got az elektromos kéziszerszámból, mi­előtt az elektromos kéziszerszámon
beállítási munkákat végez, tartozékokat
cserél vagy a szerszámot tárolásra
elteszi. Ez az elővigyázatossági intézke-

dés meggátolja a szerszám akaratlan
üzembe helyezését.

d) A használaton kívüli elektromos kézi-

szerszámokat olyan helyen tárolja, ahol
azokhoz gyerekek nem férhetnek hozzá.
Ne hagyja, hogy olyan személyek hasz­nálják az elektromos kéziszerszámot,
akik nem ismerik a szerszámot, vagy
nem olvasták el ezt az útmutatót. Az

elektromos kéziszerszámok veszélyesek,
ha azokat gyakorlatlan személyek
használják.

e) A készüléket gondosan ápolja. Ellenőriz-

ze, hogy a mozgó alkatrészek
kifogástalanul működnek-e, nincsenek-e
beszorulva, és nincsenek-e eltörve vagy
megrongálódva olyan alkatrészek,
amelyek hatással lehetnek az elektro­mos kéziszerszám működésére. A beren­dezés megrongálódott részeit a készülék
használata előtt javíttassa meg. Sok

olyan baleset történik, amelyet az elektro­mos kéziszerszám nem kielégítő karban­tartására lehet visszavezetni.

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 31 Tuesday, August 24, 2010 2:13 PM

Magyar | 31

f) Tartsa tisztán és éles állapotban a vágó-

szerszámokat. Az éles vágóélekkel rendel-

kező és gondosan ápolt vágószerszámok
ritkábban ékelődnek be és azokat
könnyebben lehet vezetni és irányítani.

g) Az elektromos kéziszerszámokat,

tartozékokat, betétszerszámokat stb.
csak ezen előírásoknak és az adott
készüléktípusra vonatkozó kezelési
utasításoknak megfelelően használja.
Vegye figyelembe a munkafeltételeket
és a kivitelezendő munka sajátosságait.

Az elektromos kéziszerszám eredeti
rendeltetésétől eltérő célokra való alkal­mazása veszélyes helyzetekhez vezethet.

5) Szervíz-ellenőrzés
a) Az elektromos kéziszerszámot csak

szakképzett személyzet csak eredeti
pótalkatrészek felhasználásával javít­hatja. Ez biztosítja, hogy az elektromos

kéziszerszám biztonságos maradjon.

Biztonsági előírások a kalapácsok
számára

f Viseljen fülvédőt. Ennek elmulasztása

esetén a zaj hatása a hallóképesség
elvesztéséhez vezethet.

f Használja az elektromos kéziszerszámmal

együtt szállított pótfogantyúkat. Ha elveszti

az uralmát a berendezés felett, ez
sérülésekhez vezethet.

f Az elektromos kéziszerszámot csak a

szigetelt fogantyúfelületeknél fogva tartsa,
ha olyan munkát végez, amelynek során a
betétszerszám feszültség alatt álló, kívülről
nem látható vezetékekhez, vagy a készülék
saját hálózati csatlakozó kábeljéhez érhet.

Ha a berendezés egy feszültség alatt álló
vezetékhez ér, az elektromos kéziszerszám
fémrészei szintén feszültség alá kerülhetnek
és áramütéshez vezethetnek.

f A rejtett vezetékek felkutatásához

használjon alkalmas fémkereső készüléket,
vagy kérje ki a helyi energiaellátó vállalat
tanácsát. Ha egy elektromos vezetéket a

berendezéssel megérint, ez tűzhöz és
áramütéshez vezethet. Egy gázvezeték
megrongálása robbanást eredményezhet. Ha
egy vízvezetéket szakít meg, anyagi károk
keletkeznek, vagy villamos áramütést kaphat.

f A munka során mindig mindkét kezével

tartsa az elektromos kéziszerszámot és
gondoskodjon arról, hogy szilárd, biztos
alapon álljon. Az elektromos kéziszerszámot

két kézzel biztosabban lehet vezetni.

f A megmunkálásra kerülő munkadarabot

megfelelően rögzítse. Egy befogó szerkezet-

tel vagy satuval rögzített munkadarab bizton­ságosabban van rögzítve, mintha csak a
kezével tartaná.

f Várja meg, amíg az elektromos kéziszer-

szám teljesen leáll, mielőtt letenné. A betét-

szerszám beékelődhet, és a kezelő elveszt­heti az uralmát az elektromos kéziszerszám
felett.

A működés leírása

Olvassa el az összes biztonsági
figyelmeztetést és előírást.

A következőkben leírt előírások
betartásának elmulasztása
áramütésekhez, tűzhöz és/vagy
súlyos testi sérülésekhez vezethet.

Kérjük hajtsa ki a kihajtható ábrás oldalt, és
hagyja így kihajtva, miközben ezt a kezelési
útmutatót olvassa.

Rendeltetésszerű használat

A készülék betonban, téglában és terméskőben
végzett ütvefúrásra, valamint vésési munkákra
szolgál.

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 32 Tuesday, August 24, 2010 2:13 PM

32 | Magyar

Az ábrázolásra kerülő komponensek

A készülék ábrázolásra kerülő komponenseinek
sorszámozása az elektromos kéziszerszámnak
az ábra-oldalon található képére vonatkozik.

1 Porvédő sapka
2 Reteszelő hüvely
3 Ütés-/forgásleállító gomb reteszelés feloldó

gombja

4 Ütés-/forgásleállító gomb
5 Be-/kikapcsoló
6 Fogantyú (szigetelt fogantyú-felület)
7 Fordulat-/ütésszám előválasztó

szabályozókerék

8 Szerviz-kijelzés
9 Pótfogantyú (szigetelt fogantyú-felület)

A képeken látható vagy a szövegben leírt tartozékok
részben nem tartoznak a standard szállítmányhoz.
Tartozékprogramunkban valamennyi tartozék
megtalálható.

Műszaki adatok

Fúrókalapács GBH 11 DE

Cikkszám
Névleges felvett

teljesítmény
Névleges fordulatszám
Ütésszám

perc
perc-11100 –2250

Egyedi ütőerő az
„EPTA-Procedure
05/2009” (2009/05
EPTA-eljárás) szerint

Vésőhelyzetek
Szerszámbefogó

egység
Kenés

Legnagyobb fúró-Ø

– Beton (csigafúróval)
– Beton (áttörő

fúróval)

– Téglafal (koronás

fúróval)

Súly az
„EPTA-Procedure
01/2003” (2003/01
EPTA-eljárás) szerint

Érintésvédelmi osztály

Az adatok [U] = 230 V névleges feszültségre vonat­koznak. Ettől eltérő feszültségek esetén és az egyes
országok számára készült különleges kivitelekben ezek
az adatok változhatnak.

Kérjük vegye figyelembe az elektromos kéziszerszáma
típustábláján található cikkszámot. Egyes elektromos
kéziszerszámoknak több különböző kereskedelmi
megnevezése is lehet.

Professional

0 611 245 7..

W 1500

-1

120 – 250

J 14,2

SDS-max
Központi

tartós kenés

mm

mm

mm

kg 11,1

12

52

80

150

/II

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 33 Tuesday, August 24, 2010 2:13 PM

Magyar | 33

Zaj és vibráció értékek

A zajmérési eredmények az EN 60745
szabványnak megfelelően kerültek
meghatározásra.

A készülék A-értékelésű zajszintjének tipikus
értékei: hangnyomásszint
jesítményszint

Viseljen fülvédőt!

A rezgési összérték (a három irányban mért
rezgés vektorösszege) az EN 60745 szabvány­nak megfelelően került kiértékelésre:
Ütvefúrás betonban: Rezgéskibocsátási érték,

=21 m/s2, szórás, K=1,5 m/s2,

a

h

vésés: Rezgéskibocsátási érték, a
szórás, K=1,5 m/s

Az ezen előírásokban megadott rezgésszint az
EN 60745 szabványban rögzített mérési mód­szerrel került meghatározásra és az elektromos
kéziszerszámok összehasonlítására ez az érték
felhasználható. Ez az érték a rezgési terhelés
ideiglenes becslésére is alkalmas.
A megadott rezgésszint az elektromos kéziszer­szám fő alkalmazási területein való használat
során fellépő érték. Ha az elektromos kéziszer­számot más alkalmazásokra, eltérő betétszer­számokkal vagy nem kielégítő karbantartás
mellett használják, a rezgésszint a fenti értéktől
eltérhet. Ez az egész munkaidőre vonatkozó
rezgési terhelést lényegesen megnövelheti.
A rezgési terhelés pontos megbecsüléséhez
figyelembe kell venni azokat az időszakokat is,
amikor a berendezés kikapcsolt állapotban van,
vagy amikor be van ugyan kapcsolva, de nem
kerül ténylegesen használatra. Ez az egész mun­kaidőre vonatkozó rezgési terhelést lényegesen
csökkentheti.
Hozzon kiegészítő biztonsági intézkedéseket a
kezelőnek a rezgések hatása elleni védelmére,
például: Az elektromos kéziszerszám és a betét­szerszámok karbantartása, a kezek melegen
tartása, a munkamenetek megszervezése.

102 dB(A). Szórás K=3 dB.

2

91 dB(A); hangtel-

.

=16 m/s2,

h

Megfelelőségi nyilatkozat

Egyedüli felelőséggel kijelentjük, hogy a
„Műszaki adatok” alatt leírt termék megfelel a
következő szabványoknak, illetve irányadó
dokumentumoknak: EN 60745 a 2004/108/EK,
2006/42/EK irányelveknek megfelelően.

A műszaki dokumentáció a következő helyen
található:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider
Senior Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 25.08.2010

Dr. Eckerhard Strötgen
Head of Product
Certification

Összeszerelés

f Az elektromos kéziszerszámon végzendő

bármely munka megkezdése előtt húzza ki a
csatlakozó dugót a dugaszolóaljzatból.

Pótfogantyú

f Az elektromos kéziszerszámot csak az arra

felszerelt 9 pótfogantyúval együtt szabad
használni.

A 9 pótfogantyút tetszőleges helyzetbe el lehet
forgatni, hogy így a munkát a lehető leginkább
fáradságmentes módon lehessen végezni.

– Forgassa el a 9 pótfogantyú alsó részét az

óramutató járásával ellenkező irányba és
forgassa el a 9 pótfogantyút a kívánt
helyzetbe. Ezután forgassa el ismét az
óramutató járásával megegyező irányba a 9
pótfogantyú alsó részét, és így rögzítse azt.

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 34 Tuesday, August 24, 2010 2:13 PM

34 | Magyar

Szerszámcsere

Az SDS-max szerszámbefogó egységgel a
betétszerszámot további eszközök vagy
szerszámok alkalmazása nélkül is egyszerűen ki
lehet cserélni.

A 1 porvédősapka a munka során messzeme­nően meggátolja a fúrás során keletkező por
behatolását a szerszámbefogó egységbe. A szer­szám behelyezésekor ügyeljen arra, hogy ne
rongálja meg a 1 porvédő sapkát.

f Ha egy porvédő sapka megsérült, azt

azonnal ki kell cserélni. Ezzel a munkával
célszerű egy Vevőszolgálatot megbízni.

A betétszerszám behelyezése
(lásd az „A” ábrát)

– Tisztítsa meg és zsírozza kissé be a

betétszerszám behelyezésre kerülő végét.

– Helyezze be forgatva a betétszerszámot a

szerszámbefogó egységbe, amíg az magától
nem reteszelődik.

– Húzza meg a szerszámot, és ellenőrizze így a

megfelelő reteszelést.

A betétszerszám kivétele (lásd a „B” ábrát)

– Tolja hátra a 2 reteszelő hüvelyt és vegye ki a

betétszerszámot.

Por- és forgácselszívás

Az ólomtartalmú festékrétegek, egyes fafajták,
ásványok és fémek pora egészségkárosító
hatású lehet. A poroknak a kezelő vagy a közel­ben tartózkodó személyek által történő
megérintése vagy belégzése allergikus reakciók­hoz és/vagy a légutak megbetegedését vonhatja
maga után.
Egyes faporok, például tölgy- és bükkfaporok
rákkeltő hatásúak, főleg ha a faanyag
kezeléséhez más anyagok is vannak bennük
(kromát, favédő vegyszerek). A készülékkel
azbesztet tartalmazó anyagokat csak
szakembereknek szabad megmunkálniuk.
– Gondoskodjon a munkahely jó

szellőztetéséről.

– Ehhez a munkához célszerű egy P2

szűrőosztályú porvédő álarcot használni.

A feldolgozásra kerülő anyagokkal kapcsolatban
tartsa be az adott országban érvényes
előírásokat.

Üzemeltetés

Üzembe helyezés

f Ügyeljen a helyes hálózati feszültségre! Az

áramforrás feszültségének meg kell
egyeznie az elektromos kéziszerszám
típustábláján található adatokkal. A
230 V-os berendezéseket 220 V hálózati
feszültségről is szabad üzemeltetni.

Az üzemmód beállítása

A 4 Ütésleállítás/Forgásleállítás átkapcsolóval az
elektromos kéziszerszám üzemmódját lehet
kiválasztani.

Megjegyzés: Az üzemmódot csak kikapcsolt
elektromos kéziszerszámon szabad átkapcsolni!
Ellenkező esetben az elektromos kéziszerszám
megrongálódhat.

– Nyomja meg és tartsa benyomva a 3

reteszelésfeloldó gombot és forgassa el a 4
ütés-/forgásleállító gombot a kívánt
helyzetbe.

Z ütvefúráshoz szükséges
munkavégzési helyzet
Ha a betétszerszám a
bekapcsoláskor nem kezd el
azonnal forogni, akkor járassa
lassan az elektromos
kéziszerszámot, amíg a
betétszerszám is forogni kezd.

Vario-Lock helyzet a véső
helyzetének beállítására

Vésésre szolgáló helyzet

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 35 Tuesday, August 24, 2010 2:13 PM

Magyar | 35

Be- és kikapcsolás
– Az elektromos kéziszerszám üzembe

helyezéséhez nyomja be és tartsa benyomva
a 5 be-/kikapcsolót.

– Az elektromos kéziszerszám

kikapcsolásához engedje el a 5 be­/kikapcsolót.

Az elektromos kéziszerszám alacsony
hőmérsékletek esetén csak bizonyos idő
elteltével éri el a teljes kalapácsoló/ütő
teljesítményét.
Ezt a felmelegedési időt le lehet csökkenteni,
ehhez üsse egyszer a padlóhoz az elektromos
kéziszerszámba behelyezett betétszerszámot.

A fordulatszám/ütésszám beállítása

A szabályozó elektronika lehetővé teszi a
fordulat- és ütésszám fokozatmentes beállítását
és ezzel az anyagnak megfelelő megmunkálást
biztosít.

A konstantelektronika az előre kiválasztott
fordulat- és ütésszámot az üresjárattól a teljes
terhelésig gyakorlatilag állandó szinten tartja.

Az elektromos kéziszerszám akkor fejti ki a
legnagyobb ütési teljesítményt, ha a 7
szabályozókerék a „6” helyzetben áll.
Alacsonyabb fordulatszámok esetén az ütési
teljesítmény műszaki okokból alacsonyabb.

– Állítsa be a 7 szabályozókerékkel a

megmunkálásra anyagnak megfelelően a
fordulatszámot.

Az alábbi táblázatban található értékek javasolt
értékek.

Üzemmód Kalapácsos fúrás Vésés

)

Ütésszám

-1

(perc

)

Ütésszám
(perc-1)

A 7
szabályozó­kerék
helyzete

Névleges
fordu­latszám

-1

(perc
1 135 1240 1240
2 157 1440 1440
3 184 1680 1680
4 204 1880 1880
5 228 2080 2080
6 252 2300 2300

Biztonsági tengelykapcsoló
f Ha a betétszerszám beszorul, vagy beakad,

a fúróorsó meghajtása megszakad. Tartsa
ezért, az ekkor fellépő erők felvételére, az
elektromos kéziszerszámot mindkét kezé­vel, és ügyeljen arra, hogy szilárd talajon,
biztosan álljon.

f Kapcsolja ki az elektromos kéziszerszámot

és oldja ki a betétszerszámot, ha az
elektromos kéziszerszám leblokkolt. Ha
leblokkolt fúrószerszám mellett kapcsolja
be a kéziszerszámot, igen magas reakciós
nyomatékok lépnek fel.

Munkavégzési tanácsok

f Az elektromos kéziszerszámon végzendő

bármely munka megkezdése előtt húzza ki a
csatlakozó dugót a dugaszolóaljzatból.

A véső helyzetének megváltoztatása
(Vario-Lock)

A vésőt összesen 12 különböző helyzetben lehet
reteszelni. Ezzel mindig beállíthatja a minden­kori legkényelmesebb munkavégzési helyzetet.

– Helyezze be a vésőt a szerszámbefogó

egységbe.

– Nyomja meg és tartsa benyomva a 3

reteszelésfeloldó gombot és forgassa el a 4
ütés-/forgásleállító gombot a „a véső
helyzetének megváltoztatása (Vario-lock)”
helyzetbe.

– Forgassa el a szerszámbefogó egységet a

kívánt vésőhelyzetbe.

– Nyomja meg és tartsa benyomva a 3

reteszelésfeloldó gombot és forgassa el a 4
ütés-/forgásleállító gombot a „Vésés”
helyzetbe. A szerszámbefogó egység ebben a
helyzetben reteszelve van.

f A 4 ütés-/forgásleállító kapcsolónak a

véséshez mindig a „Vésés” helyzetben kell
lennie.

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 36 Tuesday, August 24, 2010 2:13 PM

36 | Magyar

Karbantartás és szerviz

Karbantartás és tisztítás

f Az elektromos kéziszerszámon végzendő

bármely munka megkezdése előtt húzza ki a
csatlakozó dugót a dugaszolóaljzatból.

f Tartsa mindig tisztán az elektromos kézi-

szerszámot és annak szellőzőnyílásait, hogy
jól és biztonságosan dolgozhasson.

f Ha egy porvédő sapka megsérült, azt

azonnal ki kell cserélni. Ezzel a munkával
célszerű egy Vevőszolgálatot megbízni.

Szerviz-kijelzés 8

Ha a szénkefék elhasználódtak, az elektromos
kéziszerszám automatikusan kikapcsolódik. Ezt
a 8 szerviz-kijelzés kigyulladása, vagy vibrálása
már kb. 8 órával előre jelzi. Az elektromos kézi­szerszámot ekkor be kell küldeni a karbantartási
munkák elvégzésére a Vevőszolgálatnak. A címe­ket lásd a „Vevőszolgálat és tanácsadás” c. sza­kaszban.

Ha az elektromos kéziszerszám a gondos
gyártási és ellenőrzési eljárás ellenére egyszer
mégis meghibásodna, akkor a javítással csak
Bosch elektromos kéziszerszám-műhely
ügyfélszolgálatát szabad megbízni.

Ha kérdései vannak, vagy pótalkatrészeket akar
megrendelni, okvetlenül adja meg az elektromos
kéziszerszám típustábláján található 10-jegyű
cikkszámot.

Vevőszolgálat és tanácsadás

A vevőszolgálat a terméke javításával és karban­tartásával, valamint a pótalkatrészekkel kapcso­latos kérdésekre szívesen válaszol. A tartalékal­katrészekkel kapcsolatos robbantott ábrák és
egyéb információ a következő címen találhatók:

www.bosch-pt.com

A Bosch Vevőszolgálat szívesen segít Önnek, ha
a termékek és tartozékok vásárlásával,
alkalmazásával és beállításával kapcsolatos
kérdései vannak.

Magyar

Robert Bosch Kft.
1103 Budapest
Gyömrői út. 120.
Tel.: [phone]
Fax: [phone]

Eltávolítás

Az elektromos kéziszerszámokat, a tartozékokat
és a csomagolást a környezetvédelmi szempont­oknak megfelelően kell újrafelhasználásra előké­szíteni.

Ne dobja ki az elektromos kéziszerszámokat a
háztartási szemétbe!

Csak az EU-tagországok számára:

A használt villamos és elektroni­kus berendezésekre vonatkozó
2002/96/EK sz. Európai
Irányelvnek és ennek a megfelelő
országok jogharmonizációjának

megfelelően a már használ­hatatlan elektromos kéziszerszámokat külön
össze kell gyűjteni és a környezetvédelmi szem­pontból megfelelő újra felhasználásra le kell
adni.

A változtatások joga fenntartva.

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 37 Tuesday, August 24, 2010 2:13 PM

Русский | 37

ru

Указания по безопасности

Общие указания по технике безопас­ности для электроинструментов

Прочтите все указа­ния и инструкции по

технике безопасности. Несоблюдение

указаний и инструкций по технике
безопасности может стать причиной
поражения электрическим током, пожара и
тяжелых травм.

Сохраняйте эти инструкции и указания для
будущего использования.

Использованное в настоящих инструкциях и
указаниях понятие «электроинструмент» рас­пространяется на электроинструмент с пита­нием от сети (с сетевым шнуром) и на акку­муляторный электроинструмент (без сетевого
шнура).

1) Безопасность рабочего места

а) Содержите рабочее место в чистоте и

хорошо освещенным. Беспорядок или

неосвещенные участки рабочего места
могут привести к несчастным случаям.

б) Не работайте с этим электроинстру-

ментом во взрывоопасном помеще­нии, в котором находятся горючие
жидкости, воспламеняющиеся газы
или пыль. Электроинструменты искрят,

что может привести к воспламенению
пыли или паров.

в) Во время работы с электроинструмен-

том не допускайте близко к Вашему
рабочему месту детей и посторонних
лиц. Отвлекшись, Вы можете потерять

контроль над электроинструментом.

2) Электробезопасность

а) Штепсельная вилка электроинструмен-

та должна подходить к штепсельной
розетке. Ни в коем случае не изменяй­те штепсельную вилку. Не применяйте
переходные штекеры для электроин­струментов с защитным заземлением.

Неизмененные штепсельные вилки и
подходящие штепсельные розетки сни­жают риск поражения электротоком.

б) Предотвращайте телесный контакт с

заземленными поверхностями, как то:
с трубами, элементами отопления, ку­хонными плитами и холодильниками.

При заземлении Вашего тела повышает­ся риск поражения электротоком.

в) Защищайте электроинструмент от

дождя и сырости. Проникновение воды

в электроинструмент повышает риск
поражения электротоком.

г) Не разрешается использовать шнур не

по назначению, например, для транс­портировки или подвески электроин­струмента, или для вытягивания вилки
из штепсельной розетки. Защищайте
шнур от воздействия высоких темпе­ратур, масла, острых кромок или под­вижных частей электроинструмента.

Поврежденный или спутанный шнур по­вышает риск поражения электротоком.

д) При работе с электроинструментом

под открытым небом применяйте при­годные для этого кабели-удлинители.

Применение пригодного для работы под
открытым небом кабеля-удлинителя сни­жает риск поражения электротоком.

е) Если невозможно избежать

применения электроинструмента в
сыром помещении, подключайте
электроинструмент через устройство
защитного отключения. Применение

устройства защитного отключения
снижает риск электрического
поражения.

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 38 Tuesday, August 24, 2010 2:13 PM

38 | Русский

3) Безопасность людей

а) Будьте внимательными, следите за

тем, что Вы делаете, и продуманно на­чинайте работу с электроинструмен­том. Не пользуйтесь электроинстру­ментом в усталом состоянии или если
Вы находитесь в состоянии наркоти­ческого или алкогольного опьянения
или под воздействием лекарств. Один

момент невнимательности при работе с
электроинструментом может привести к
серьезным травмам.

б) Применяйте средства индивидуальной

защиты и всегда защитные очки.

Использование средств индивидуальной
защиты, как то: защитной маски, обуви
на нескользящей подошве, защитного
шлема или средств защиты органов
слуха, – в зависимости от вида работы с
электроинструментом снижает риск
получения травм.

в) Предотвращайте непреднамеренное

включение электроинструмента. Перед
подключением электроинструмента к
электропитанию и/или к аккумулятору
убедитесь в выключенном состоянии
электроинструмента. Удержание пальца

на выключателе при транспортировке
электроинструмента и подключение к
сети питания включенного
электроинструмента чревато
несчастными случаями.

г) Убирайте установочный инструмент

или гаечные ключи до включения
электроинструмента. Инструмент или

ключ, находящийся во вращающейся
части электроинструмента, может при­вести к травмам.

д) Не принимайте неестественное поло-

жение корпуса тела. Всегда занимайте
устойчивое положение и сохраняйте
равновесие. Благодаря этому Вы

можете лучше контролировать электро­инструмент в неожиданных ситуациях.

е) Носите подходящую рабочую одежду.

Не носите широкую одежду и украше­ния. Держите волосы, одежду и рука­вицы вдали от движущихся частей.

Широкая одежда, украшения или длин­ные волосы могут быть затянуты вра­щающимися частями.

ж)При наличии возможности установки

пылеотсасывающих и пылесборных
устройств проверяйте их присоеди­нение и правильное использование.

Применение пылеотсоса может снизить
опасность, создаваемую пылью.

4) Применение электроинструмента и

обращение с ним

а) Не перегружайте электроинструмент.

Используйте для Вашей работы пред­назначенный для этого электроинстру­мент. С подходящим электроинструмен-

том Вы работаете лучше и надежнее в
указанном диапазоне мощности.

б) Не работайте с электроинструментом

при неисправном выключателе.

Электроинструмент, который не
поддается включению или выключению,
опасен и должен быть отремонтирован.

в) До начала наладки электроинструмен-

та, перед заменой принадлежностей и
прекращением работы отключайте
штепсельную вилку от розетки сети
и/или выньте аккумулятор. Эта мера

предосторожности предотвращает не­преднамеренное включение электро­инструмента.

г) Храните электроинструменты в

недоступном для детей месте. Не
разрешайте пользоваться электроин­струментом лицам, которые не зна­комы с ним или не читали настоящих
инструкций. Электроинструменты

опасны в руках неопытных лиц.

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 39 Tuesday, August 24, 2010 2:13 PM

Русский | 39

д) Тщательно ухаживайте за электроин-

струментом. Проверяйте безупречную
функцию и ход движущихся частей
электроинструмента, отсутствие поло­мок или повреждений, отрицательно
влияющих на функцию электроинстру­мента. Поврежденные части должны
быть отремонтированы до использова­ния электроинструмента. Плохое обслу-

живание электроинструментов является
причиной большого числа несчастных
случаев.

е) Держите режущий инструмент в зато-

ченном и чистом состоянии. Заботливо

ухоженные режущие инструменты с
острыми режущими кромками реже
заклиниваются и их легче вести.

ж)Применяйте электроинструмент, при-

надлежности, рабочие инструменты и
т.п. в соответствии с настоящими ин­струкциями. Учитывайте при этом ра­бочие условия и выполняемую работу.

Использование электроинструментов
для непредусмотренных работ может
привести к опасным ситуациям.

5) Сервис

а) Ремонт Вашего электроинструмента

поручайте только квалифицированно­му персоналу и только с применением
оригинальных запасных частей. Этим

обеспечивается безопасность
электроинструмента.

Указания по технике безопасности для
молотков

f Применяйте средства защиты органов

слуха. Воздействие шума может привести к

потере слуха.

f Используйте прилагающиеся к электро-

инструменту дополнительные рукоятки.

Потеря контроля может иметь своим
следствием телесные повреждения.

f При выполнении работ, при которых

рабочий инструмент может задеть
скрытую электропроводку или
собственный сетевой кабель, держите
электроинструмент за изолированные
ручки. Контакт с находящейся под

напряжением проводкой может заряжать
металлические части электроинструмента и
приводить к удару электрическим током.

f Используйте соответствующие

металлоискатели для нахождения
спрятанных в стене труб или проводки
или обращайтесь за справкой в местное
коммунальное предприятие. Контакт с

электропроводкой может привести к
пожару и поражению электротоком.
Повреждение газопровода может привести
к взрыву. Повреждение водопровода ведет
к нанесению материального ущерба или
может вызвать поражение электротоком.

f Всегда держите электроинструмент во

время работы обеими руками, заняв
предварительно устойчивое положение.

Двумя руками Вы работаете более надежно
с электроинструментом.

f Закрепляйте заготовку. Заготовка,

установленная в зажимное
приспособление или в тиски, удерживается
более надежно, чем в Вашей руке.

f Выждите полной остановки электро-

инструмента и только после этого вы­пускайте его из рук. Рабочий инструмент

может заесть, и это может привести к
потере контроля над электроинструментом.

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 40 Tuesday, August 24, 2010 2:13 PM

40 | Русский

Описание функции

Прочтите все указания и инструк­ции по технике безопасности.

Упущения в отношении указаний и
инструкций по технике
безопасности могут стать
причиной поражения электричес­ким током, пожара и тяжелых
травм.

Пожалуйста, откройте раскладную страницу с
иллюстрациями электроинструмента и остав­ляйте ее открытой, пока Вы изучаете
руководство по эксплуатации.

Применение по назначению

Электроинструмент предназначен для
ударного сверления отверстий в бетоне,
кирпичах и природном камне, а также для
долбежных работ.

Изображенные составные части

Нумерация представленных компонентов
выполнена по изображению на странице с
иллюстрациями.

1 Колпачок для защиты от пыли

2 Фиксирующая гильза

3 Кнопка разблокировки выключателя

удара/останова вращения

4 Выключатель удара/останова вращения

5 Выключатель

6 Рукоятка (с изолированной поверхностью)

7 Колесико предварительной установки числа

оборотов/числа ударов

8 Сервисный индикатор

9 Дополнительная рукоятка (с изолированной

поверхностью)

Изображенные или описанные принадлежности не
входят в стандартный объем поставки. Полный
ассортимент принадлежностей Вы найдете в нашей
программе принадлежностей.

Технические данные

Перфоратор GBH 11 DE

Товарный №

Ном. потребляемая
мощность

Номинальное число
оборотов

Число ударов

мин

мин-11100 –2250

Сила одиночного
удара в соответствии
с EPTA-Procedure
05/2009

Положения зубила

Патрон

Смазка

Диаметр отверстия,
макс.
– Бетон (со

спиральным
сверлом)

– бетон

(просверливать
насквозь)

– каменная кладка

(кольцевая
сверлильная фреза)

Вес согласно
EPTA-Procedure
01/2003

Класс защиты

Параметры указаны для номинального напряжения
[U] 230 В. При других значениях напряжения, а также
в специфическом для страны исполнении
инструмента возможны иные параметры.

Пожалуйста, учитывайте товарный номер на
заводской табличке Вашего электроинструмента.
Торговые названия отдельных электроинструментов
могут различаться.

Professional

0 611 245 7..

Вт 1500

-1

120 – 250

Дж 14,2

SDS-max

Цент-

рализован-

непрерывная

смазка

мм

мм

мм

кг 11,1

12

ная

52

80

150

/II

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 41 Tuesday, August 24, 2010 2:13 PM

Русский | 41

Данные по шуму и вибрации

Уровень шума определен в соответствии с
европейской нормой EN 60745.

А-взвешенный уровень шума от
электроинструмента составляет обычно:
уровень звукового давления 91 дБ(А);
уровень звуковой мощности 102 дБ(А).
Недостоверность K=3 дБ.

Применяйте средства защиты органов слуха!

Общие значения вибрации (векторная сумма
трех направлений), определенные согласно
ЕН 60745:
Ударное сверление в бетоне: значение
эмиссии колебания a
недостоверность K= 1,5 м/с
долбление: значение эмиссии колебания

=16 м/с2, недостоверность K=1,5 м/с2.

a

h

Указанный в настоящих инструкциях уровень
вибрации измерен по методике измерения,
прописанной в стандарте EN 60745, и может
быть использован для сравнения
электроинструментов. Он пригоден также для
предварительной оценки вибрационной
нагрузки.
Уровень вибрации указан для основных видов
работы с электроинструментом. Однако если
электроинструмент будет использован для
выполнения других работ с применением
рабочих инструментов, не предусмотренных
изготовителем, или техническое об­служивание не будет отвечать предписаниям,
то уровень вибрации может быть иным. Это
может значительно повысить вибрационную
нагрузку в течение всей продолжительности
работы.
Для точной оценки вибрационной нагрузки в
течение определенного временного
интервала нужно учитывать также и время,
когда инструмент выключен или, хотя и
включен, но не находится в работе. Это может
значительно сократить нагрузку от вибрации в
расчете на полное рабочее время.
Предусмотрите дополнительные меры без­опасности для защиты оператора от воздейст-

=21 м/с2,

h

2

,

вия вибрации, например: техническое обслу­живание электроинструмента и рабочих ин­струментов, меры по поддержанию рук в
тепле, организация технологических про­цессов.

Заявление о соответствии

С полной ответственностью мы заявляем, что
описанный в разделе «Технические данные»
продукт соответствует нижеследующим
стандартам или нормативным документам:
EN 60745 согласно положениям Директив
2004/108/ЕС, 2006/42/EС.

Техническая документация:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider
Senior Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 25.08.2010

Dr. Eckerhard Strötgen
Head of Product
Certification

Сборка

f Перед любыми манипуляциями с

электроинструментом вытаскивайте
штепсель из розетки.

Дополнительная рукоятка

f Пользуйтесь электроинструментом

только с дополнительной рукояткой 9.

Дополнительную рукоятку 9 можно повернуть
в любое положение, чтобы обеспечить
возможность безопасной и не утомляющей
работы с инструментом.

– Поверните нижнюю часть ручки

дополнительной рукоятки 9 против часовой
стрелки и поставьте дополнительную
рукоятку 9 в желаемое положение. После
этого поверните нижнюю часть ручки
дополнительной рукоятки 9 в направлении
по часовой стрелке.

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 42 Tuesday, August 24, 2010 2:13 PM

42 | Русский

Замена рабочего инструмента

С помощью патрона SDS-max Вы можете
просто и удобно сменить рабочий инструмент
без дополнительного инструмента.

Защитный колпачок 1 предотвращает в значи­тельной степени проникновение пыли от свер­ления в патрон. При замене рабочего инстру­мента следите за тем, чтобы колпачок 1 не был
поврежден.

f Немедленно замените поврежденный

защитный колпачок. Это рекомендуется
выполнять силами сервисной мастерской.

Установка рабочего инструмента
(см. рис. А)

– Очистите и слегка смажьте вставляемый

конец рабочего инструмента.

– Поворачивая, вставьте рабочий

инструмент в патрон до автоматического
фиксирования.

– Проверьте фиксацию попыткой вытянуть

рабочий инструмент.

Изъятие инструмента из патрона (см. рис. В)

– Сдвиньте фиксирующую гильзу 2 назад и

выньте рабочий инструмент из патрона.

Отсос пыли и стружки

Пыль некоторых материалов, как напр.,
красок с содержанием свинца, некоторых
сортов древесины, минералов и металлов,
может быть вредной для здоровья.
Прикосновение к пыли и попадание пыли в
дыхательные пути может вызвать
аллергические реакции и/или заболевания
дыхательных путей оператора или
находящегося вблизи персонала.
Определенные виды пыли, напр., дуба и бука,
считаются канцерогенными, особенно
совместно с присадками для обработки
древесины (хромат, средство для защиты
древесины). Материал с содержанием асбеста
разрешается обрабатывать только
специалистам.

– Хорошо проветривайте рабочее место.
– Рекомендуется пользоваться респиратор-

ной маской с фильтром класса Р2.

Соблюдайте действующие в Вашей стране
предписания для обрабатываемых
материалов.

Работа с инструментом

Включение электроинструмента

f Учитывайте напряжение сети!

Напряжение источника тока должно
соответствовать данным на заводской
табличке электроинструмента.
Электроинструменты на 230 В могут
работать также и при напряжении 220 В.

Установка режима работы

Переключателем режимов 4 выберите режим
работы электроинструмента.

Указание: Изменяйте режим работы только
при выключенном электроинструменте! В про­тивном случае электроинструмент может быть
поврежден.

– Нажмите и держите кнопку разблокировки

3 и поверните выключатель удара/останова
вращения 4 в желаемое положение.

Положение Сверление с

ударом

Если при включении рабочий
инструмент не вращается, то
включите медленную
скорость, пока рабочий
инструмент не начнет
вращаться.

Положение Vario-Lock для
изменения положения зубила

Положения для Долбления

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 43 Tuesday, August 24, 2010 2:13 PM

Русский | 43

Включение/выключение

– Для включения электроинструмента

нажмите на выключатель 5 и держите его
нажатым.

– Для выключения электроинструмента

отпустите выключатель 5.

При низких температурах электроинструмент
достигает мощность долбления/удара только
через определенное время.
Это время запуска Вы можете сократить,
выполнив для этого удар о пол вставленным в
электроинструмент рабочим инструментом.

Установка числа оборотов и ударов

Электроника регулирования позволяет плавно
менять число оборотов и ударов в
зависимости от материала.

Электронная система стабилизации
поддерживает число оборотов и ударов в
диапазоне между холостым ходом и работой
под нагрузкой на заданном уровне.

Максимальная мощность долбления
достигается в положении «6» установочного
колесика 7. При низком числе оборотов
ударная мощность низкая, что обусловлено
техническим исполнением.

– Выбирайте число оборотов установочным

колесиком 7 в соответствии с материалом.

Данные в следующей таблице являются
рекомендуемыми значениями.

Режим
работы

Положение
установоч­ного
колесика 7

Ударное сверление Дол-

бление

Номиналь
ное число
оборотов

-1

)

(мин

Число
ударов
(мин

Число
ударов

-1

)

(мин-1)

1 135 1240 1240
2 157 1440 1440
3 184 1680 1680
4 204 1880 1880
5 228 2080 2080
6 252 2300 2300

Предохранительная муфта

f При заедании или заклинивании рабочего

инструмента привод патрона отключает­ся. В целях предосторожности всегда
держите электроинструмент из-за
возникающих при этом сил крепко и
надежно обеими руками и займите
устойчивое положение.

f При блокировке электроинструмента вы-

ключите его и выньте рабочий инстру­мент из обрабатываемого материала. При
включении с заклинившим инструментом
возникают высокие реактивные
мометны.

Указания по применению

f Перед любыми манипуляциями с

электроинструментом вытаскивайте
штепсель из розетки.

Изменение положения зубила (Vario-Lock)

Вы можете зафиксировать зубило в 12 поло­жениях. Благодаря этому Вы можете занять
соответственно оптимальное положение.

– Вставьте зубило в патрон.
– Нажмите и держите кнопку разблокировки

3 и поверните выключатель удара/останова
вращения 4 в положение «Изменение
положения зубила (Vario-lock)».

– Поверните патрон в желаемое положение

зубила.

– Нажмите и держите кнопку разблокировки

3 и поверните выключатель урада/останова
вращения 4 в положение «Долбление».
Патрон зафиксирован в этом положении.

f Выключатель удара/останова вращения 4

должен для долбления всегда стоять в
положении «Долбление».

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 44 Tuesday, August 24, 2010 2:13 PM

44 | Русский

Техобслуживание и сервис

Техобслуживание и очистка

f Перед любыми манипуляциями с

электроинструментом вытаскивайте
штепсель из розетки.

f Для обеспечения качественной и безопас-

ной работы следует постоянно содержать
электроинструмент и вентиляционные
щели в чистоте.

f Немедленно замените поврежденный

защитный колпачок. Это рекомендуется
выполнять силами сервисной мастерской.

Сервисный индикатор 8

При работе с изношенными угольными щетка­ми электроинструмент автоматически выклю­чается. Об износе угольных щеток
свидетельствует мигание сервисного
индикатора 8, которое начинается прибл. за 8
часов до автоматического выключения. Для
технического обслуживания электроинстру­мент необходимо передать в сервисную
службу. Адреса приведены в разделе
«Сервиснoe обслуживаниe и консультация
покупатeлeй».

Если электроинструмент, несмотря на тщатель­ные методы изготовления и испытания, вый­дет из строя, то ремонт следует производить
силами авторизованной сервисной мастер­ской для электроинструментов фирмы Bosch.

Пожалуйста, во всех запросах и заказах
запчастей обязательно указывайте 10­значный товарный номер по заводской
табличке электроинструмента.

Сервиснoe обслуживаниe и
консультация покупатeлeй

Сервисный отдел ответит на все Ваши вопро­сы по ремонту и обслуживанию Вашего про­дукта, а также по запчастям. Монтажные
чертежи и информацию по запчастям Вы
найдете также по адресу:

www.bosch-pt.com

Коллектив консультантов Bosch охотно помо­жет Вам в вопросах покупки, применения и
настройки продуктов и принадлежностей.

Для региона: Россия, Беларусь, Казахстан

Гарантийное обслуживание и ремонт электро­инструмента, с соблюдением требований и
норм изготовителя производятся на
территории всех стран только в фирменных
или авторизованных сервисных центрах
«Роберт Бош».
ПРЕДУПРЕЖДЕНИЕ! Использование контра­фактной продукции опасно в эксплуатации,
может привести к ущербу для Вашего
здоровья. Изготовление и распространение
контрафактной продукции преследуется по
Закону в административном и уголовном
порядке.

Россия

ООО «Роберт Бош»
Сервисный центр по обслуживанию
электроинструмента
ул. Академика Королева, стр. 13/5
129515, Москва
Россия
Тел.: [phone]
E-Mail: [e-mail]
Полную информацию о расположении
сервисных центров Вы можете получить на
официальном сайте www.bosch-pt.ru либо по
телефону справочно-сервисной службы Bosch
8-800-100-8007 (звонок бесплатный).

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 45 Tuesday, August 24, 2010 2:13 PM

Русский | 45

Беларусь

ИП «Роберт Бош» ООО
Сервисный центр по обслуживанию
электроинструмента
ул. Тимирязева, 65А-020
220035, г. Минск
Беларусь
Тел.: [phone]
Тел.: [phone]
Факс: [phone]
E-Mail: [e-mail]
Официальный сайт: www.bosch-pt.by

Казахстан

ТОО «Роберт Бош»
Сервисный центр по обслуживанию
электроинструмента
ул. Сейфуллина 51
050037 г. Алматы
Казахстан
Тел.: [phone]
Факс: [phone]
E-Mail: [e-mail]
Официальный сайт: www.bosch-pt.kz

Утилизация

Отслужившие свой срок электроинструменты,
принадлежности и упаковку следует сдавать на
экологически чистую рекуперацию отходов.

Не выбрасывайте электроинструменты в
бытовой мусор!

Только для стран-членов ЕС:

Согласно Европейской Директи-

ве 2002/96/EС о старых электри-

ческих и электронных инстру-

ментах и приборах и

адекватному предписанию

национального права, от­служившие свой срок электроинструменты
должны отдельно собираться и сдаваться на
экологически чистую утилизацию.

Возможны изменения.

ME77

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 46 Tuesday, August 24, 2010 2:13 PM

46 | Українська

uk

Вказівки з техніки безпеки

Загальні застереження для
електроприладів

Прочитайте всі засте­реження і вказівки.

Недотримання застережень і вказівок може
призвести до ураження електричним струмом,
пожежі та/або серйозних травм.

Добре зберігайте на майбутнє ці поперед­ження і вказівки.

Під поняттям «електроприлад» в цих застере­женнях мається на увазі електроприлад, що
працює від мережі (з електрокабелем) або від
акумуляторної батареї (без електрокабелю).

1) Безпека на робочому місці

а) Тримайте своє робоче місце в чистоті і

забезпечте добре освітлення робочого
місця. Безлад або погане освітлення на

робочому місці можуть призвести до
нещасних випадків.

б) Не працюйте з електроприладом у

середовищі, де існує небезпека вибуху
внаслідок присутності горючих рідин,
газів або пилу. Електроприлади можуть

породжувати іскри, від яких може
займатися пил або пари.

в) Під час праці з електроприладом не

підпускайте до робочого місця дітей та
інших людей. Ви можете втратити

контроль над приладом, якщо Ваша
увага буде відвернута.

2) Електрична безпека

а) Штепсель електроприладу повинен

підходити до розетки. Не дозволяється
міняти щось в штепселі. Для роботи з
електроприладами, що мають захисне
заземлення, не використовуйте
адаптери. Використання оригінального

штепселя та належної розетки зменшує
ризик ураження електричним струмом.

б) Уникайте контакту частин тіла із зазем-

леними поверхнями, як напр., трубами,
батареями опалення, плитами та холо­дильниками. Коли Ваше тіло заземлене,

існує збільшена небезпека ураження
електричним струмом.

в) Захищайте прилад від дощу і вологи.

Попадання води в електроприлад
збільшує ризик ураження електричним
струмом.

г) Не використовуйте кабель для перене-

сення електроприладу, підвішування
або витягування штепселя з розетки.
Захищайте кабель від тепла, олії,
гострих країв та деталей приладу, що
рухаються. Пошкоджений або

закручений кабель збільшує ризик
ураження електричним струмом.

д) Для зовнішніх робіт обов’язково вико-

ристовуйте лише такий подовжувач,
що придатний для зовнішніх робіт.

Використання подовжувача, що
розрахований на зовнішні роботи,
зменшує ризик ураження електричним
струмом.

е) Якщо не можна запобігти використан-

ню електроприладу у вологому сере­довищі, використовуйте пристрій
захисного вимкнення. Використання

пристрою захисного вимкнення
зменшує ризик ураження електричним
струмом.

3) Безпека людей

а) Будьте уважними, слідкуйте за тим, що

Ви робите, та розсудливо поводьтеся
під час роботи з електроприладом. Не
користуйтеся електроприладом, якщо
Ви стомлені або знаходитеся під дією
наркотиків, спиртних напоїв або ліків.

Мить неуважності при користуванні
електроприладом може призвести до
серйозних травм.

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 47 Tuesday, August 24, 2010 2:13 PM

Українська | 47

б) Вдягайте особисте захисне споряд-

ження та обов’язково вдягайте захисні
окуляри. Вдягання особистого захис-

ного спорядження, як напр., – в залеж­ності від виду робіт – захисної маски,
спецвзуття, що не ковзається, каски та
навушників, зменшує ризик травм.

в) Уникайте випадкового вмикання. Перш

ніж ввімкнути електроприлад в
електромережу або під’єднати аку­муляторну батарею, брати його в руки
або переносити, впевніться в тому, що
електроприлад вимкнутий. Тримання

пальця на вимикачі під час перенесення
електроприладу або підключення в
розетку увімкнутого приладу може
призвести до травм.

г) Перед тим, як вмикати електроприлад,

приберіть налагоджувальні інструмен­ти та гайковий ключ. Перебування на-

лагоджувального інструмента або ключа
в частині приладу, що обертається, може
призвести до травм.

д) Уникайте неприродного положення

тіла. Зберігайте стійке положення та
завжди зберігайте рівновагу. Це дозво-

лить Вам краще зберігати контроль над
електроприладом у несподіваних ситуа­ціях.

е) Вдягайте придатний одяг. Не вдягайте

просторий одяг та прикраси. Не під­ставляйте волосся, одяг та рукавиці до
деталей приладу, що рухаються. Про-

сторий одяг, довге волосся та прикраси
можуть потрапити в деталі, що руха­ються.

ж)Якщо існує можливість монтувати пи-

ловідсмоктувальні або пилоуловлюючі
пристрої, переконайтеся, щоб вони
були добре під’єднані та правильно
використовувалися. Використання

пиловідсмоктувального пристрою може
зменшити небезпеки, зумовлені пилом.

4) Правильне поводження та користування

електроприладами

а) Не перевантажуйте прилад. Використо-

вуйте такий прилад, що спеціально
призначений для відповідної роботи.

З придатним приладом Ви з меншим
ризиком отримаєте кращі результати
роботи, якщо будете працювати в зазна­ченому діапазоні потужності.

б) Не користуйтеся електроприладом з

пошкодженим вимикачем. Електро-

прилад, який не можна увімкнути або
вимкнути, є небезпечним і його треба
відремонтувати.

в) Перед тим, як регулювати що-небудь

на приладі, міняти приладдя або ховати
прилад, витягніть штепсель із розетки
та/або витягніть акумуляторну бата­рею. Ці попереджувальні заходи з

техніки безпеки зменшують ризик
випадкового запуску приладу.

г) Ховайте електроприлади, якими Ви

саме не користуєтесь, від дітей. Не доз­воляйте користуватися
електроприладом особам, що не
знайомі з його роботою або не читали
ці вказівки. У разі застосування

недосвідченими особами прилади
несуть в собі небезпеку.

д) Старанно доглядайте за електроприла-

дом. Перевіряйте, щоб рухомі деталі
приладу бездоганно працювали та не
заїдали, не були пошкодженими або
настільки пошкодженими, щоб це
могло вплинути на функціонування
електроприладу. Пошкоджені деталі
треба відремонтувати, перш ніж
користуватися ними знов. Велика

кількість нещасних випадків
спричиняється поганим доглядом за
електроприладами.

е) Тримайте різальні інструменти на-

гостреними та в чистоті. Старанно

доглянуті різальні інструменти з гострим
різальним краєм менше застряють та
легші в експлуатації.

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 48 Tuesday, August 24, 2010 2:13 PM

48 | Українська

ж)Використовуйте електроприлад, при-

ладдя до нього, робочі інструменти т.і.
відповідно до цих вказівок. Беріть до
уваги при цьому умови роботи та спе­цифіку виконуваної роботи. Викорис-

тання електроприладів для робіт, для
яких вони не передбачені, може
призвести до небезпечних ситуацій.

5) Сервіс

а) Віддавайте свій прилад на ремонт лише

кваліфікованим фахівцям та лише з ви­користанням оригінальних запчастин.

Це забезпечить безпечність приладу на
довгий час.

Вказівки з техніки безпеки для
молотків

f Вдягайте навушники. Шум може пошко-

дити слух.

f Використовуйте додані до електро-

інструменту додаткові рукоятки. Втрата

контролю над електроінструментом може
призводити до тілесних ушкоджень.

f При роботах, коли робочий інструмент

може зачепити заховану електропровод­ку або власний шнур живлення, тримайте
електроінструмент за ізольовані рукоят­ки. Зачеплення проводки, що знаходиться

під напругою, може заряджувати також і
металеві частини електроінструмента та
призводити до удару електричним струмом.

f Для знаходження захованих в стіні труб

або електропроводки користуйтеся
придатними приладами або зверніться в
місцеве підприємство електро-, газо- і
водопостачання. Зачеплення

електропроводки може призводити до
пожежі та ураження електричним струмом.
Зачеплення газової труби може призводити
до вибуху. Зачеплення водопроводної
труби може завдати шкоду матеріальним
цінностям або призвести до ураження
електричним струмом.

f Під час роботи міцно тримайте прилад

двома руками і зберігайте стійке
положення. Двома руками Ви зможете

надійніше тримати електроприлад.

f Закріплюйте оброблюваний матеріал. За

допомогою затискного пристрою або лещат
оброблюваний матеріал фіксується
надійніше ніж при триманні його в руці.

f Перед тим, як покласти електроприлад,

зачекайте, поки він не зупиниться. Адже

робочий інструмент може зачепитися за
що-небудь, що призведе до втрати
контролю над електроприладом.

Описання принципу роботи

Прочитайте всі застереження і
вказівки. Недотримання застере-

жень і вказівок може призвести до
ураження електричним струмом,
пожежі та/або серйозних травм.

Будь ласка, розгорніть сторінку із зображен­ням приладу і тримайте її перед собою увесь
час, коли будете читати інструкцію.

Призначення приладу

Прилад призначений для перфорації в бетоні,
цеглі та камені, а також для довбання.

Зображені компоненти

Нумерація зображених компонентів
посилається на зображення електроприладу
на сторінці з малюнком.

1 Пилозахисний ковпачок

2 Фіксуюча втулка

3 Кнопка розблокування перемикача режиму

ударів/обертання

4 Перемикач режиму свердлення/довбання

5 Вимикач

6 Рукоятка (з ізольованою поверхнею)

7 Коліщатко для встановлення кількості

обертів/частоти ударів

8 Індикатор потреби в технічному

обслуговуванні

9 Додаткова рукоятка (з ізольованою

поверхнею)

Зображене або описане приладдя не входить в
стандартний обсяг поставки. Повний асортимент
приладдя Ви знайдете в нашій програмі приладдя.

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 49 Tuesday, August 24, 2010 2:13 PM

Українська | 49

Технічні дані Інформація щодо шуму і вібрації

Перфоратор GBH 11 DE

Professional

Товарний номер

0 611 245 7..

Ном. споживана
потужність

Номінальна кількість
обертів

Кількість ударів

Вт 1500

-1

хвил.

120 – 250

хвил.-11100 –2250

Сила одиночного
удару відповідно до
EPTA-Procedure
05/2009

Дж 14,2

Положення різця

Патрон

Змащення

SDS-max

Центральне

безперервне

змащування

Макс. отвору Ø
– Бетон (спіральне

свердло)

мм

– Бетон (з

пробивним
свердлом)

мм

– каменная кладка

(кольцевая буровая
коронка)

мм

Вага відповідно до
EPTA-Procedure
01/2003

кг 11,1

Клас захисту

Параметри зазначені для номінальної напруги [U]
230 В. При інших значеннях напруги, а також у
специфічному для країни виконанні можливі інші
параметри.

Будь ласка, зважайте на товарний номер, зазначений
на заводській табличці Вашого електроприладу.
Торговельна назва деяких приладів може
розрізнятися.

Рівень шумів визначений відповідно до
європейської норми EN 60745.

Оцінений як А рівень звукового тиску від при­ладу, як правило, становить: звукове наванта­ження 91 дБ(A); звукова потужність 102 дБ(A).
Похибка K= 3 дБ.

Вдягайте навушники!

Загальна вібрація (векторна сума трьох на­прямків), визначена відповідно до EN 60745:
Перфорація в бетоні: вібрація a
похибка K=1,5 м/с
довбання: вібрація a
K=1,5 м/с

2

.

2

,

=16 м/с2, похибка

h

Зазначений в цих вказівках рівень вібрації

12

вимірювався за процедурою, визначеною в
EN 60745; нею можна користуватися для по­рівняння приладів. Він придатний також і для
попередньої оцінки вібраційного наванта­ження.
Зазначений рівень вібрації стосується голов­них робіт, для яких застосовується електро­прилад. Однак при застосуванні електроприла­ду для інших робіт, роботі з іншими робочими

52

інструментами або при недостатньому техніч­ному обслуговуванні рівень вібрації може бути
іншим. В результаті вібраційне навантаження

80

протягом всього інтервалу використання
приладу може значно зростати.
Для точної оцінки вібраційного навантаження

150

треба враховувати також і інтервали часу, коли
прилад вимкнутий або, хоч і увімкнутий, але
саме не в роботі. Це може значно зменшити
вібраційне навантаження протягом всього

/II

інтервалу використання приладу.
Визначте додаткові заходи безпеки для захис­ту від вібрації працюючого з приладом, як
напр.: технічне обслуговування електропри­ладу і робочих інструментів, нагрівання рук,
організація робочих процесів.

=21 м/с2,

h

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 50 Tuesday, August 24, 2010 2:13 PM

50 | Українська

Заява про відповідність

Ми заявляємо під нашу виключну відповідаль­ність, що описаний в «Технічні дані» продукт
відповідає таким нормам або нормативним
документам: EN 60745 у відповідності до поло­жень директив 2004/108/EC, 2006/42/EC.

Технічні документи в:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider
Senior Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 25.08.2010

Dr. Eckerhard Strötgen
Head of Product
Certification

Монтаж

f Перед будь-якими маніпуляціями з

електроприладом витягніть штепсель з
розетки.

Додаткова рукоятка

f Користуйтеся приладом лише з додатко-

вою рукояткою 9.

Додаткову рукоятку 9 можна повертати в будь­яке положення, що забезпечує зручну роботу
без втомлення рук.

– Поверніть ручку додаткової рукоятки 9

проти стрілки годинника і встановіть
додаткову рукоятку 9 в необхідне
положення. Після цього знову туго затягніть
ручку додаткової рукоятки 9 повертанням
за стрілкою годинника.

Заміна робочого інструмента

Завдяки затискачу робочого інструмента SDS­max робочий інструмент можна просто і
зручно міняти без використання додаткових
інструментів.

Пилозахисний ковпачок 1 запобігає потра­плянню в патрон пилу від свердлення під час
роботи. Під час встромляння робочого інстру­мента слідкуйте за тим, щоб не пошкодити
пилозахисний ковпачок 1.

f У разі пошкодження пилозахисного ков-

пачка його треба негайно замінити. Реко­мендується робити це в сервісній май­стерні.

Встромляння робочого інструмента
(див.мал.A)

– Прочистіть кінчик робочого інструмента,

яким він встромляється в патрон, і трохи
змастіть його.

– Повертаючи, встроміть робочий інструмент

в патрон, щоб він увійшов у зачеплення.

– Потягнувши за робочий інструмент,

перевірте його фіксацію.

Виймання робочого інструмента
(див.мал.B)

– Потягніть фіксуючу втулку 2 назад і

витягніть робочий інструмент.

Відсмоктування пилу/тирси/стружки

Пил таких матеріалів, як напр., лакофарбових
покрить, що містять свинець, деяких видів
деревини, мінералів і металу, може бути
небезпечним для здоров’я. Торкання або
вдихання пилу може викликати у Вас або у
осіб, що знаходяться поблизу, алергічні
реакції та/або захворювання дихальних
шляхів.
Певні види пилу, як напр., дубовий або буко­вий пил, вважаються канцерогенними, особ­ливо в сполученні з добавками для обробки
деревини (хромат, засоби для захисту дере­вини). Матеріали, що містять азбест,
дозволяється обробляти лише спеціалістам.

– Слідкуйте за доброю вентиляцією на

робочому місці.

– Рекомендується вдягати респіраторну

маску з фільтром класу P2.

Додержуйтеся приписів щодо оброблюваних
матеріалів, що діють у Вашій країні.

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 51 Tuesday, August 24, 2010 2:13 PM

Українська | 51

Робота

Початок роботи

f Зважайте на напругу в мережі! Напруга

джерела струму повинна відповідати зна­ченню, що зазначене на табличці з харак­теристиками електроприладу. Електро­прилад, що розрахований на напругу
230 В, може працювати також і при 220 В.

Встановлення режиму роботи

За допомогою перемикача режиму
ударів/обертання 4 виберіть режим роботи
електроприладу.

Вказівка: Міняйте режим роботи лише на
вимкнутому електроприладі! В іншому разі
електроприлад може пошкодитися.

– Натисніть на кнопку розблокування 3 і

поверніть перемикач режиму
ударів/обертання 4 в потрібне положення.

Положення для перфорації
Якщо робочий інструмент не
починає повертатися одразу
після вмикання, дайте
електроприладу попрацювати
повільно, поки робочий
інструмент не почне також
повертатися.

Положення Vario-Lock для ре­гулювання положення
робочого інструмента при
довбанні

Положення для довбання

При низькій температурі електроприладу
потребується деякий час, щоб досягти повної
потужності перфорації/довбання.
Цей час на розгін можна скоротити, якщо один
раз злегка вдарити об підлогу встромленим в
електроприлад інструментом.

Настроювання кількості обертів/кількості
ударів

Електронний регулятор дозволяє плавно
регулювати кількість обертів і кількість ударів
в залежності в оброблюваного матеріалу.

Постійна електроніка слідкує за тим, щоб
встановлена кількість обертів і кількість ударів
залишалися при роботі на холостому ході і при
роботі під навантаженням майже постійними.

Максимальна потужність перфорації
досягається, коли коліщатко 7 знаходиться в
положенні «6». При меншій кількості обертів
потужність перфорації з технічних причин
нижча.

– За допомогою коліщатка 7 встановіть

необхідну кількість обертів в залежності від
оброблюваного матеріалу.

Дані, що містяться в нижчеподаній таблиці, –
лише рекомендація.

Режим
роботи

Положення
коліщатка 7

Перфорація Довбанн

я

Ном.
кількість
обертів

-1

(хвил.

Частота
ударів
(хвил.

)

-1

)

Частота
ударів
(хвил.-1)

1 135 1240 1240
2 157 1440 1440
3 184 1680 1680
4 204 1880 1880
5 228 2080 2080
6 252 2300 2300

Вмикання/вимикання

– Щоб увімкнути електроприлад, натисніть

на вимикач 5 і тримайте його натиснутим.

– Щоб вимкнути електроприлад, відпустіть

вимикач 5.

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 52 Tuesday, August 24, 2010 2:13 PM

52 | Українська

Запобіжна муфта

f При заклиненні або сіпанні електропри-

ладу привод свердлильного шпинделя
вимикається. Зважаючи на сили, що ви­никають при цьому, завжди добре три­майте електроприлад двома руками і
зберігайте стійке положення.

f У разі застрявання вимкніть електро-

прилад і звільніть робочий інструмент.
При вмиканні електроприладу із
застряглим робочим інструментом
виникають великі реакційні моменти.

Вказівки щодо роботи

f Перед будь-якими маніпуляціями з

електроприладом витягніть штепсель з
розетки.

Змінення положення різця (Vario-Lock)

Ви можете зафіксувати різець у 12 положен­нях. Це дасть Вам змогу працювати в опти­мальному положенні тіла.

– Встроміть різець в патрон.
– Натисніть на кнопку розблокування 3 і

поверніть перемикач режиму
свердлення/довбання 4 в положення
«Змінення положення різця (Vario-lock)».

– Поверніть затискач робочого інструмента

відповідно до бажаного положення різця.

– Натисніть на кнопку розблокування 3 і

поверніть перемикач режиму
свердлення/довбання 4 в положення
«Довбання». Затискач робочого
інструмента зафіксований в цьому
положенні.

f Для довбання перемикач режиму

ударів/обертання 4 завжди повинен
знаходитися в положенні «Довбання».

Технічне обслуговування і
сервіс

Технічне обслуговування і очищення

f Перед будь-якими маніпуляціями з

електроприладом витягніть штепсель з
розетки.

f Щоб електроприлад працював якісно і

надійно, тримайте прилад і вентиляційні
отвори в чистоті.

f У разі пошкодження пилозахисного ков-

пачка його треба негайно замінити. Реко­мендується робити це в сервісній май­стерні.

Індикатор потреби в технічному
обслуговуванні 8

При спрацьованні вугільних контактних вста­вок електроприлад автоматично вимикається.
Прибл. за 8 годин до цього з метою поперед­ження загоряється або починає мигати інди­катор потреби в технічному обслуговуванні 8.
Електроприлад треба надіслати для технічного
обслуговування в сервісну майстерню, адреси
див. у розділі «Cервіснa мaйcтepня i
обслуговування клiєнтiв».

Якщо незважаючи на ретельну технологію
виготовлення і перевірки прилад все-таки
вийде з ладу, його ремонт дозволяється
виконувати лише в авторизованій сервісній
майстерні для електроприладів Bosch.

При всіх запитаннях і при замовленні запчас­тин, будь ласка, обов’язково зазначайте
10-значний товарний номер, що знаходиться
на заводській табличці електроприладу.

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 53 Tuesday, August 24, 2010 2:13 PM

Українська | 53

Cервіснa мaйcтepня i обслуговування
клiєнтiв

В сервісній майстерні Ви отримаєте відповідь
на Ваші запитання стосовно ремонту і техніч­ного обслуговування Вашого продукту.
Малюнки в деталях і інформацію щодо запчас­тин можна знайти за адресою:

www.bosch-pt.com

Консультанти Bosch з радістю допоможуть Вам
при запитаннях стосовно купівлі, застосуван­ня і налагодження продуктів і приладдя до них.

Гарантійне обслуговування і ремонт
електроінструменту здійснюються відповідно
до вимог і норм виготовлювача на території
всіх країн лише у фірмових або авторизованих
сервісних центрах фірми «Роберт Бош».
ПОПЕРЕДЖЕННЯ! Використання
контрафактної продукції небезпечне в
експлуатації і може мати негативні наслідки
для здоров’я. Виготовлення і розповсюдження
контрафактної продукції переслідується за
Законом в адміністративному і кримінальному
порядку.

Україна

ТОВ «Роберт Бош»
Cервісний центр електроінструментів
вул. Крайня, 1, 02660, Київ-60
Україна
Тел.: [phone] (багатоканальний)
E-Mail: [e-mail]
Офіційний сайт:
www.bosch-powertools.com.ua

Адреса Регіональних гарантійних сервісніх
майстерень зазначена в Національному
гарантійному талоні.

Утилізація

Електроприлади, приладдя і упаковку треба
здавати на екологічно чисту повторну
переробку.

Не викидайте електроінструменти в побутове
сміття!

Лише для країн ЄС:

Відповідно до європейської ди-

рективи 2002/96/EC про відпра-

цьовані електро- і електронні

прилади і її перетворення в

національному законодавстві

електроприлади, що вийшли з
вживання, повинні здаватися окремо і
утилізуватися екологічно чистим способом.

Можливі зміни.

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 54 Tuesday, August 24, 2010 2:13 PM

54 | Română

ro

Instrucţiuni privind siguranţa şi
protecţia muncii

Indicaţii generale de avertizare pentru
scule electrice

AVERTISMENT

Nerespectarea indicaţiilor de avertizare şi a
instrucţiunilor poate provoca electrocutare,
incendii şi/sau răniri grave.

Păstraţi toate indicaţiile de avertizare şi
instrucţiunile în vederea utilizărilor viitoare.

Termenul de „sculă electrică“ folosit în
indicaţiile de avertizare se referă la sculele
electrice alimentate de la reţea (cu cablu de
alimentare) şi la sculele electrice cu acumulator
(fără cablu de alimentare).

1) Siguranţa la locul de muncă
a) Menţineţi-vă sectorul de lucru curat şi

bine iluminat. Dezordinea sau sectoarele

de lucru neluminate pot duce la
accidente.

b) Nu lucraţi cu scula electrică în mediu cu

pericol de explozie, în care există
lichide, gaze sau pulberi inflamabile.

Sculele electrice generează scântei care
pot aprinde praful sau vaporii.

c) Nu permiteţi accesul copiilor şi al altor

persoane în timpul utilizării sculei elec­trice. Dacă vă este distrasă atenţia puteţi

pierde controlul asupra maşinii.

2) Siguranţă electrică
a) Ştecherul sculei electrice trebuie să fie

potrivit prizei electrice. Nu este în nici
un caz permisă modificarea ştecherului.
Nu folosiţi fişe adaptoare la sculele
electrice legate la pământ de protecţie.

Ştecherele nemodificate şi prizele
corespunzătoare diminuează riscul de
electrocutare.

Citiţi toate indicaţiile de
avertizare şi instrucţiunile.

b) Evitaţi contactul corporal cu suprafeţe

legate la pământ ca ţevi, instalaţii de
încălzire, sobe şi frigidere. Există un risc

crescut de electrocutare atunci când
corpul vă este legat la pământ.

c) Feriţi maşina de ploaie sau umezeală.

Pătrunderea apei într-o sculă electrică
măreşte riscul de electrocutare.

d) Nu schimbaţi destinaţia cablului folo-

sindu-l pentru transportarea sau suspen­darea sculei electrice ori pentru a trage
ştecherul afară din priză. Feriţi cablul de
căldură, ulei, muchii ascuţite sau compo­nente aflate în mişcare. Cablurile de-

teriorate sau încurcate măresc riscul de
electrocutare.

e) Atunci când lucraţi cu o sculă electrică în

aer liber, folosiţi numai cabluri prelungi­toare adecvate şi pentru mediul exterior.

Folosirea unui cablu prelungitor adecvat
pentru mediul exterior diminuează riscul
de electrocutare.

f) Atunci când nu poate fi evitată utilizarea

sculei electrice în mediu umed, folosiţi
un întrerupător automat de protecţie
împotriva tensiunilor periculoase. Între-

buinţarea unui întrerupător automat de
protecţie împotriva tensiunilor pericu­loase reduce riscul de electrocutare.

3) Siguranţa persoanelor
a) Fiţi atenţi, aveţi grijă de ceea ce faceţi şi

procedaţi raţional atunci când lucraţi cu
o sculă electrică. Nu folosiţi scula elec­trică atunci când sunteţi obosiţi sau vă
aflaţi sub influenţa drogurilor, a alcoolu­lui sau a medicamentelor. Un moment de

neatenţie în timpul utilizării maşinii poate
duce la răniri grave.

b) Purtaţi echipament personal de protec-

ţie şi întotdeauna ochelari de protecţie.

Purtarea echipamentului personal de pro­tecţie, ca masca pentru praf, încălţăminte
de siguranţă antiderapantă, casca de pro­tecţie sau protecţia auditivă, în funcţie de
tipul şi utilizarea sculei electrice, dimi­nuează riscul rănirilor.

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 55 Tuesday, August 24, 2010 2:13 PM

Română | 55

c) Evitaţi o punere în funcţiune involuntară.

Înainte de a introduce ştecherul în priză
şi/sau de a introduce acumulatorul în
scula electrică, de a o ridica sau de a o
transporta, asiguraţi-vă că aceasta este
oprită. Dacă atunci când transportaţi scu-

la electrică ţineţi degetul pe întrerupător
sau dacă porniţi scula electrică înainte de
a o racorda la reţeaua de curent, puteţi
provoca accidente.

d) Înainte de pornirea sculei electrice în-

depărtaţi dispozitivele de reglare sau
cheile fixe din aceasta. Un dispozitiv sau

o cheie lăsată într-o componentă de maşi­nă care se roteşte poate duce la răniri.

e) Evitaţi o ţinută corporală nefirească.

Adoptaţi o poziţie stabilă şi menţineţi-vă
întotdeauna echilibrul. Astfel veţi putea

controla mai bine maşina în situaţii
neaşteptate.

f) Purtaţi îmbrăcăminte adecvată. Nu pur-

taţi îmbrăcăminte largă sau podoabe.
Feriţi părul, îmbrăcămintea şi mănuşile
de piesele aflate în mişcare. Îmbrăcămin-

tea largă, părul lung sau podoabele pot fi
prinse în piesele aflate în mişcare.

g) Dacă pot fi montate echipamente de

aspirare şi colectare a prafului, asigu­raţi-vă că acestea sunt racordate şi
folosite în mod corect. Folosirea unei

instalaţii de aspirare a prafului poate duce
la reducerea poluării cu praf.

4) Utilizarea şi manevrarea atentă a sculelor
electrice

a) Nu suprasolicitaţi maşina. Folosiţi pen-

tru executarea lucrării dv. scula electrică
destinată acelui scop. Cu scula electrică

potrivită lucraţi mai bine şi mai sigur în
domeniul de putere indicat.

b) Nu folosiţi scula elecrică dacă aceasta

are întrerupătorul defect. O sculă electri-

că, care nu mai poate fi pornită sau oprită,
este periculoasă şi trebuie reparată.

c) Scoateţi ştecherul afară din priză şi/sau

îndepărtaţi acumulatorul, înainte de a
executa reglaje, a schimba accesorii sau
de a pune maşina la o parte. Această

măsură de prevedere împiedică pornirea
involuntară a sculei electrice.

d) Păstraţi sculele electrice nefolosite la

loc inaccesibil copiilor. Nu lăsaţi să
lucreze cu maşina persoane care nu sunt
familiarizate cu aceasta sau care nu au
citit aceste instrucţiuni. Sculele electrice

devin periculoase atunci când sunt folo­site de persoane lipsite de experienţă.

e) Întreţineţi-vă scula electrică cu grijă.

Controlaţi dacă componentele mobile
ale sculei electrice funcţionează impe­cabil şi dacă nu se blochează, sau dacă
există piese rupte sau deteriorate astfel
încât să afecteze funcţionarea sculei
electrice. Înainte de utilizare daţi la repa­rat piesele deteriorate. Cauza multor

accidente a fost întreţinerea necorespun­zătoare a sculelor electrice.

f) Menţineţi bine ascuţite şi curate dispo-

zitivele de tăiere. Dispozitivele de tăiere

întreţinute cu grijă, cu tăişuri ascuţite se
înţepenesc în mai mică măsură şi pot fi
conduse mai uşor.

g) Folosiţi scula electrică, accesoriile, dis-

pozitivele de lucru etc. conform prezen­telor instrucţiuni. Ţineţi cont de
condiţiile de lucru şi de activitatea care
trebuie desfăşurată. Folosirea sculelor

electrice în alt scop decât pentru utili­zările prevăzute, poate duce la situaţii
periculoase.

5) Service
a) Încredinţaţi scula electrică pentru

reparare numai personalului de specia­litate, calificat în acest scop, repararea
făcându-se numai cu piese de schimb
originale. Astfel veţi fi siguri că este

menţinută siguranţa maşinii.

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 56 Tuesday, August 24, 2010 2:13 PM

56 | Română

Instrucţiuni privind siguranţa şi pro­tecţia muncii pentru ciocane

f Purtaţi aparat de protecţie auditivă.

Zgomotul poate provoca pierderea auzului.

f Folosiţi mânerele suplimentare din setul de

livrare. Pierderea controlului poate duce la

vătămări corporale.

f Prindeţi scula electrică de mânerele izolate

atunci cînd executaţi operaţii în cursul
cărora accesoriul poate atinge conductori
ascunşi sau propriul cordon de alimentare.

Contactul dintre accesoriu şi un conductor
electric aflat sub tensiune poate electrocuta
utilizatorul.

f Folosiţi detectoare adecvate pentru a

localiza conducte de alimentare ascunse
sau adresaţi-vă în acest scop regiei locale
furnizoare de utilităţi. Contactul cu

conductorii electrici poate duce la incendiu
şi electrocutare. Deteriorarea unei conducte
de gaz poate provoca explozii. Spargerea
unei conducte de apă cauzează pagube
materiale sau poate duce la electrocutare.

f Apucaţi strâns maşina în timpul lucrului şi

adoptaţi o poziţie stabilă. Scula electrică se

conduce mai bine cu ambele mâini.

f Asiguraţi piesa de lucru. O piesă de lucru

fixată cu dispozitive de prindere sau într-o
menghină este ţinută mai sigur decât cu
mâna dumneavoastră.

f Înainte de a pune jos scula electrică aştep-

taţi ca aceasta să se oprească complet.

Dispozitivul de lucru se poate agăţa şi duce la
pierderea controlului asupra sculei electrice.

Descrierea funcţionării

Citiţi toate indicaţiile de avertizare
şi instrucţiunile. Nerespectarea

indicaţiilor de avertizare şi a in­strucţiunilor poate provoca electro­cutare, incendii şi/sau răniri grave.

Vă rugăm să desfăşuraţi pagina pliantă cu
redarea maşinii şi să o lăsaţi desfăşurată cât
timp citiţi instrucţiunile de folosire.

Utilizare conform destinaţiei

Maşina este destinată găuririi cu percuţie în
beton, cărămidă şi piatră cât şi pentru lucrări de
dăltuire.

Elemente componente

Numerotarea elementelor componente se referă
la schiţa sculei electrice de pe pagina grafică.

1 Capac de protecţie împotriva prafului
2 Dispozitiv de blocare
3 Tastă de deblocare comutator stop

percuţie/stop rotaţie

4 Comutator stop percuţie/stop rotaţie
5 Întrerupător pornit/oprit
6 Mâner (suprafaţă de prindere izolată)
7 Rozetă de reglare pentru preselecţia

turaţiei/energiei de percuţie

8 Afişaj de service
9 Mâner suplimentar (suprafaţă de prindere

izolată)

Accesoriile ilustrate sau descrise nu sunt cuprinse în
setul de livrare standard. Puteţi găsi accesoriile com­plete în programul nostru de accesorii.

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 57 Tuesday, August 24, 2010 2:13 PM

Română | 57

Date tehnice Informaţie privind zgomotul/vibraţiile

Ciocan rotopercutor GBH 11 DE

Professional

Număr de identificare
Putere nominală
Turaţie nominală
Număr percuţii

rot./min 120 – 250

0 611 245 7..

W1500

min-11100 – 2250

Energia de percuţie
conform EPTA­Procedure 05/2009

J 14,2
Poziţii daltă
Sistem de prindere

accesorii
Ungere

SDS-max

Ungere

continuă

centrală

Diam. max. găurire
– Beton (cu burghiu

spiral)

mm

– Beton (cu burghiu

de străpungere)

– Zidărie (cu carotă)

mm
mm

Greutate conform
EPTA-Procedure
01/2003

kg 11,1

Clasa de protecţie

Specificaţiile sunt valabile pentru o tensiune nominală
[U] de 230 V. În cazul unor tensiuni diferite şi al unor
modele de execuţie specifice anumitor ţări, aceste
speificaţii pot varia.

Vă rugăm să reţineţi numărul de identificare de pe
plăcuţa indicatoare a tipului sculei dumneavoastră
electrice. Denumirile comerciale ale sculelor electrice
pot varia.

Valorile măsurate pentru zgomot au fost
determinate conform EN 60745.

Nivelul presiunii sonore evaluat A al sculei elec­trice este în mod normal: nivel presiune sonoră
91 dB(A); nivel putere sonoră 102 dB(A).
Incertitudine K= 3 dB.

Purtaţi aparat de protecţie auditivă!

Valorile totale ale vibraţiilor (suma vectorială a
trei direcţii) au fost determinate conform
EN 60745:
Găurire cu percuţie în beton: valoarea vibraţiilor
emise a

12

dăltuire: valoarea vibraţiilor emise a
incertitudine K= 1,5 m/s

=21 m/s2, incertitudine K= 1,5 m/s2,

h

2

.

Nivelul vibraţiilor specificat în prezentele in­strucţiuni a fost măsurat conform unei proce­duri de măsurare standardizate în EN 60745 şi
poate fi utilizat la compararea diferitelor scule
electrice. El poate fi folosit şi pentru evaluarea
provizorie a solicitării vibratorii.
Nivelul specificat al vibraţiilor se referă la cele

52

mai frecvente utilizări ale sculei electrice. În
eventualitatea în care scula electrică este utili-

80

zată pentru alte aplicaţii, împreună cu alte acce-

150

sorii decât cele indicate sau nu beneficiază de o
întreţinere satisfăcătoare, nivelul vibraţiilor se
poate abate de la valoarea specificată. Aceasta
poate amplifica considerabil solicitarea vibra-

/II

torie de-a lungul întregului interval de lucru.
Pentru o evaluare exactă a solicitării vibratorii ar
trebui luate în calcul şi intervalele de timp în
care scula electrică este deconectată sau
funcţionează, dar nu este utilizată efectiv.
Această metodă de calcul ar putea duce la
reducerea considerabilă a valorii solicitării
vibratorii pe întreg intervalul de lucru.
Stabiliţi măsuri de siguranţă suplimentare pen­tru protejarea utilizatorului împotriva efectului
vibraţiilor, ca de exemplu: întreţinerea sculei
electrice şi a accesoriilor, menţinerea căldurii
mâinilor, organizarea proceselor de muncă.

=16m/s2,

h

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 58 Tuesday, August 24, 2010 2:13 PM

58 | Română

Declaraţie de conformitate

Declarăm pe proprie răspundere că produsul
descris la paragraful „Date tehnice“ este în con­formitate cu următoarele standarde şi documen­te normative: EN 60745 conform prevederilor
Directivelor 2004/108/CE, 2006/42/CE.

Documentaţie tehnică la:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider
Senior Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 25.08.2010

Dr. Eckerhard Strötgen
Head of Product
Certification

Montare

f Înaintea oricăror intervenţii asupra sculei

electrice scoateţi cablul de alimentare afară
din priză.

Mâner suplimentar

f Folosiţi scula electrică numai împreună cu

mânerul suplimentar 9.

Puteţi întoarce mânerul suplimentar 9 cum vreţi,
pentru a ajunge într-o poziţie de lucru sigură şi
comodă.

– Învârtiţi partea inferioară a mânerului

suplimentar 9 în sens contrar mişcării acelor
de ceasornic şi întoarceţi mânerul
suplimentar 9 aducându-l în poziţia dorită.
Apoi strângeţi la loc partea inferioară a
mânerului suplimentar 9 învârtind-o în sensul
mişcării acelor de ceasornic.

Schimbarea accesoriilor

Cu sistemul de prindere a accesoriilor SDS-max
puteţi schimba simplu şi comod accesoriul, fără
a utiliza unelte suplimentare.

Capacul de protecţie împotriva prafului 1
împiedică în mare măsură pătrunderea prafului
de găurire în sistemul de prindere a accesoriilor,
în timpul funcţionării maşinii. Atunci când intro­duceţi accesoriul aveţi grijă să nu deterioraţi
capacul de protecţie împotriva prafului 1.

f Un capac de protecţie împotriva prafului

deteriorat trebuie înlocuit imediat. Se reco­mandă ca această operaţie să fie executată
la un centru de service post-vânzări.

Introducerea accesoriului (vezi figura A)

– Curăţaţi regulat capătul de introducere al

accesoriului şi gresaţi-l uşor.

– Introduceţi accesoriul prin rotire în sistemul

de prindere a accesoriilor până când se
blochează automat.

– Verificaţi blocajul trăgând de accesoriu.

Extragerea accesoriului (vezi figura B)

– Împingeţi spre spate manşonul de blocare 2

şi extrageţi accesoriul.

Aspirarea prafului/aşchiilor

Pulberile rezultate din prelucrarea de materiale
cum sunt vopselele pe bază de plumb, anumite
tipuri de lemn, minerale şi metal pot fi
dăunătoare sănătăţii. Atingerea sau inspirarea
acestor pulberi poate provoca reacţii alergice
şi/sau îmbolnăvirile căilor respiratorii ale
utilizatorului sau a le persoanelor aflate în
apropiere.
Anumite pulberi cum sunt pulberea de lemn de
stejar sau de fag sunt considerate a fi
cancerigene, mai ales îm combinaţie cu
materiale de adaos utilizate la prelucrarea
lemnului (cromat, substanţe de protecţie a
lemnului). Materialele care conţin azbest nu pot
fi prelucrate decât de către specialişti.

– Asiguraţi buna ventilaţie a locului de muncă.
– Este recomandabil să se utilizeze o mască de

protecţie a respiraţiei având clasa de filtrare
P2.

Respectaţi prescripţiile din ţara dumneavoastră
referitoare la materialele de prelucrat.

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 59 Tuesday, August 24, 2010 2:13 PM

Română | 59

Funcţionare

Punere în funcţiune

f Atenţie la tensiunea reţelei de alimentare!

Tensiunea sursei de curent trebuie să coin­cidă cu datele de pe plăcuţa indicatoare a
tipului sculei electrice. Sculele electrice in­scripţionate cu 230 V pot funcţiona şi
racordate la 220 V.

Reglarea modului de funcţionare

Selectaţi modul de funcţionare al sculei electri­ce cu ajutorul comutatorului stop percuţie/stop
rotaţie 4.

Indicaţie: Nu modificaţi modul de funcţionare
decât cu scula electrică oprită! În caz contrar
scula electrică se poate deteriora.

– Apăsaţi şi menţineţi apăsată tasta de

deblocare 3 şi învârtiţi comutatorul stop
percuţie/stop rotaţie 4 aducându-l în poziţia
dorită.

Poziţie pentru găurire cu

percuţie

În cazul în care accesoriul nu
începe imediat să se rotească în
momentul pornirii, lăsaţi scula
electrică să funcţioneze cu
turaţie scăzută, până când
accesoriul începe să se
rotească împreună cu aceasta.

Poziţie Vario-Lock pentru
reglarea poziţiei dălţii

Poziţie pentru dăltuire

Pornire/oprire

– Apăsaţi pentru punerea în funcţiune a sculei

electrice întrerupătorul pornit/oprit 5 şi
ţineţi-l apăsat.

– Pentru oprirea sculei electrice eliberaţi

întrerupătorul pornit/oprit 5.

La temperaturi scăzute scula electrică va atinge
puterea maximă de percuţie numai după un
anumit timp de funcţionare.
Puteţi scurta acest timp de pornire lovind o dată
de pâmânt dispozitivul de lucru montat în scula
electrică.

Reglarea turaţiei/numărului de percuţii

Reglarea electronică face posibilă preselecţia
fără trepte a turaţiei şi a numărului de percuţii,
pentru prelucrare în funcţie de material.

Sistemul Constant Electronic menţine aproape
constantă turaţia şi numărul de percuţii
preselectate, între mersul în gol şi sarcină.

Puterea maximă de percuţie a ciocanului este
atinsă atunci când rozeta de reglare 7 se află în
poziţia „6“. În cazul unor valori mai mici ale
turaţiei puterea de percuţie este şi ea mai
redusă, datorită concepţiei tehnice al maşinii.

– Selectaţi turaţia cu rozeta de reglare 7 în

funcţie de materialul de prelucrat.

Cifrele din tabelul următor sunt valori recoman­date.

Mod de
funcţionare

Poziţie
rozetă de
reglare 7

1 135 1240 1240
2 157 1440 1440
3 184 1680 1680
4 204 1880 1880
5 228 2080 2080
6 252 2300 2300

Găurire cu percuţie Dăltuire

Turaţie
nominală
(rot/min)

Număr
percuţii
(min

Număr
percuţii

-1

)

(min-1)

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 60 Tuesday, August 24, 2010 2:13 PM

60 | Română

Cuplaj de suprasarcină
f Dacă accesoriul se blochează sau se agaţă,

se întrerupe antrenarea la arborele port­burghiu. Din cauza forţelor care apar,
trebuie să ţineţi întotdeauna bine scula
electrică cu ambele mâini şi să adoptaţi o
poziţie stabilă.

f Opriţi scula electrică şi slăbiţi accesoriul

dacă scula electrică se blochează. Pornirea
maşinii în timp ce dispozitivul de găurit este
blocat generează recul.

Instrucţiuni de lucru

f Înaintea oricăror intervenţii asupra sculei

electrice scoateţi cablul de alimentare afară
din priză.

Modificarea poziţiei dălţii (Vario-Lock)

Puteţi bloca dalta în 12 poziţii. În acest mod
puteţi adopta poziţia de lucru optimă în orice
situaţie.

– Introduceţi dalta în sistemul de prindere a

accesoriilor.

– Apăsaţi şi menţineţi apăsată tasta de

deblocare 3 şi învârtiţi comutatorul stop
percuţie/stop rotaţie 4 aducându-l în poziţia
„Modificarea poziţiei dălţii (vario-lock)“.

– Rotiţi sistemul de prindere a accesoriilor în

poziţia dorită a dălţii.

– Apăsaţi şi menţineţi apăsată tasta de

deblocare 3 şi învârtiţi comutatorul stop
percuţie/stop rotaţie 4 aducându-l în poziţia
„Dăltuire“. Sistemul de prindere a
accesoriilor este blocat în această poziţie.

f Pentru dăltuire, comutatorul stop

percuţie/stop rotaţie 4 trebuie să se afle în
totdeauna în poziţia „Dăltuire“.

Întreţinere şi service

Întreţinere şi curăţare

f Înaintea oricăror intervenţii asupra sculei

electrice scoateţi cablul de alimentare afară
din priză.

f Pentru a lucra bine şi sigur păstraţi curate

scula electrică şi fantele de aerisire.

f Un capac de protecţie împotriva prafului

deteriorat trebuie înlocuit imediat. Se reco­mandă ca această operaţie să fie executată
la un centru de service post-vânzări.

Afişaj de service 8

Dacă periile colectoare sunt consumate, scula
electrică se opreşte automat. Acest fapt este
semnalat cu aproximativ 8 ore în avans prin
aprinderea sau pâlpâirea afişajului de service 8.
Scula electrică trebuie trimisă pentru întreţinere
la un centru de service post-vânzări, vezi adresa
la paragraful „Serviciu de asistenţă tehnică post­vânzări şi consultanţă clienţi“.

Dacă în ciuda procedeelor de fabricaţie şi
control riguroase maşina are totuşi o pană,
repararea acesteia se va face numai la un atelier
de asistenţă service autorizat pentru scule
electrice Bosch.

În caz de reclamaţii şi comenzi de piese de
schimb vă rugăm să indicaţi neapărat numărul
de identificare compus din 10 cifre, conform
plăcuţei indicatoare a tipului sculei electrice.

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 61 Tuesday, August 24, 2010 2:13 PM

Română | 61

Serviciu de asistenţă tehnică post­vânzări şi consultanţă clienţi

Serviciul nostru de asistenţă tehnică post-vân­zări răspunde întrebărilor dumneavoastră pri­vind întreţinerea şi repararea produsului dum­neavoastră cât şi privitor la piesele de schimb.
Desene descompuse ale ansamblelor cât şi
informaţii privind piesele de schimb găsiţi şi la:

www.bosch-pt.com

Echipa de consultanţă clienţi Bosch răspunde
cu plăcere la întrebările privind cumpărarea, uti­lizarea şi reglarea produselor şi accesoriior lor.

România

Robert Bosch SRL
Bosch Service Center
Str. Horia Măcelariu Nr. 30– 34,
013937 Bucureşti
Tel. Service scule electrice: [phone]
Fax: [phone]
E-Mail: [e-mail]
Tel. Consultanţă tehnică: [phone]
Fax: [phone]
E-Mail: [e-mail]
www.bosch-romania.ro

Eliminare

Sculele electrice, accesoriile şi ambalajele tre­buie direcţionate către o staţie de revalorificare
ecologică.

Nu aruncaţi sculele electrice în gunoiul menajer!

Numai pentru ţările UE:

Conform Directivei Europene
2002/96/CE privind maşinile şi
aparatele electrice şi electronice
uzate şi transpunerea acesteia în
legislaţia naţională, sculele

electrice scoase din uz trebuie
colectate separat şi direcţionate către o staţie
de revalorificare ecologică.

Sub rezerva modificărilor.

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 62 Tuesday, August 24, 2010 2:13 PM

62 | Български

bg

Указания за безопасна работа

Общи указания за безопасна работа

Прочетете внимателно всич­ки указания. Неспазването

на приведените по-долу указания може да до­веде до токов удар, пожар и/или тежки травми.

Съхранявайте тези указания на сигурно
място.

Използваният по-долу термин «електроинстру­мент» се отнася до захранвани от електричес­ката мрежа електроинструменти (със захран­ващ кабел) и до захранвани от акумулаторна
батерия електроинструменти (без захранващ
кабел).

1) Безопасност на работното място

а) Поддържайте работното си място

чисто и добре осветено. Безпорядъкът

и недостатъчното осветление могат да
спомогнат за възникването на трудова
злополука.

б) Не работете с електроинструмента в

среда с повишена опасност от възник­ване на експлозия, в близост до лесно­запалими течности, газове или прахо­образни материали. По време на работа

в електроинструментите се отделят
искри, които могат да възпламенят
прахообразни материали или пари.

в) Дръжте деца и странични лица на без-

опасно разстояние, докато работите с
електроинструмента. Ако вниманието

Ви бъде отклонено, може да загубите
контрола над електроинструмента.

2) Безопасност при работа с електрически
ток

а) Щепселът на електроинструмента

трябва да е подходящ за ползвания
контакт. В никакъв случай не се до­пуска изменяне на конструкцията на
щепсела. Когато работите със занулени
електроуреди, не използвайте адап­тери за щепсела. Ползването на ориги-

нални щепсели и контакти намалява
риска от възникване на токов удар.

б) Избягвайте допира на тялото Ви до за-

земени тела, напр. тръби, отоплителни
уреди, пещи и хладилници. Когато

тялото Ви е заземено, рискът от възник­ване на токов удар е по-голям.

в) Предпазвайте електроинструмента си

от дъжд и влага. Проникването на вода

в електроинструмента повишава опас­ността от токов удар.

г) Не използвайте захранващия кабел за

цели, за които той не е предвиден,
напр. за да носите електроинструмента
за кабела или да извадите щепсела от
контакта. Предпазвайте кабела от на­гряване, омасляване, допир до остри
ръбове или до подвижни звена на ма­шини. Повредени или усукани кабели

увеличават риска от възникване на
токов удар.

д) Когато работите с електроинструмент

навън, използвайте само удължителни
кабели, подходящи за работа на откри­то. Използването на удължител, предназ-

начен за работа на открито, намалява
риска от възникване на токов удар.

е) Ако се налага използването на елек-

троинструмента във влажна среда,
използвайте предпазен прекъсвач за
утечни токове. Използването на предпа-

зен прекъсвач за утечни токове намаля­ва опасността от възникване на токов
удар.

3) Безопасен начин на работа

а) Бъдете концентрирани, следете внима-

телно действията си и постъпвайте
предпазливо и разумно. Не използвай­те електроинструмента, когато сте умо­рени или под влиянието на наркотични
вещества, алкохол или упойващи ле­карства. Един миг разсеяност при рабо-

та с електроинструмент може да има за
последствие изключително тежки
наранявания.

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 63 Tuesday, August 24, 2010 2:13 PM

Български | 63

б) Работете с предпазващо работно

облекло и винаги с предпазни очила.

Носенето на подходящи за ползвания
електроинструмент и извършваната дей­ност лични предпазни средства, като
дихателна маска, здрави плътнозатво­рени обувки със стабилен грайфер,
защитна каска или шумозаглушители
(антифони), намалява риска от
възникване на трудова злополука.

в) Избягвайте опасността от включване

на електроинструмента по невнима­ние. Преди да включите щепсела в
захранващата мрежа или да поставите
акумулаторната батерия, се уверявай­те, че пусковият прекъсвач е в положе­ние «изключено». Ако, когато носите

електроинструмента, държите пръста си
върху пусковия прекъсвач, или ако
подавате захранващо напрежение на
електроинструмента, когато е включен,
съществува опасност от възникване на
трудова злополука.

г) Преди да включите електроинструмен-

та, се уверявайте, че сте отстранили от
него всички помощни инструменти и
гаечни ключове. Помощен инструмент,

забравен на въртящо се звено, може да
причини травми.

д) Избягвайте неестествените положения

на тялото. Работете в стабилно поло­жение на тялото и във всеки момент
поддържайте равновесие. Така ще

можете да контролирате електроинстру­мента по-добре и по-безопасно, ако
възникне неочаквана ситуация.

е) Работете с подходящо облекло. Не

работете с широки дрехи или украше­ния. Дръжте косата си, дрехите и ръка­вици на безопасно разстояние от вър­тящи се звена на електроинструмен­тите. Широките дрехи, украшенията,

дългите коси могат да бъдат захванати и
увлечени от въртящи се звена.

ж)Ако е възможно използването на

външна аспирационна система, се
уверявайте, че тя е включена и функ­ционира изправно. Използването на

аспирационна система намалява риско­вете, дължащи се на отделящата се при
работа прах.

4) Грижливо отношение към електроинстру­ментите

а) Не претоварвайте електроинструмен-

та. Използвайте електроинструментите
само съобразно тяхното предназначе­ние. Ще работите по-добре и по-без-

опасно, когато използвате подходящия
електроинструмент в зададения от про­изводителя диапазон на натоварване.

б) Не използвайте електроинструмент,

чиито пусков прекъсвач е повреден.

Електроинструмент, който не може да
бъде изключван и включван по пред­видения от производителя начин, е
опасен и трябва да бъде ремонтиран.

в) Преди да променяте настройките на

електроинструмента, да заменяте
работни инструменти и допълнителни
приспособления, както и когато про­дължително време няма да използвате
електроинструмента, изключвайте
щепсела от захранващата мрежа и/или
изваждайте акумулаторната батерия.

Тази мярка премахва опасността от
задействане на електроинструмента по
невнимание.

г) Съхранявайте електроинструментите

на места, където не могат да бъдат
достигнати от деца. Не допускайте те да
бъдат използвани от лица, които не са
запознати с начина на работа с тях и не
са прочели тези инструкции. Когато са

в ръцете на неопитни потребители,
електроинструментите могат да бъдат
изключително опасни.

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 64 Tuesday, August 24, 2010 2:13 PM

64 | Български

д) Поддържайте електроинструментите

си грижливо. Проверявайте дали под­вижните звена функционират безукор­но, дали не заклинват, дали има счупе­ни или повредени детайли, които нару­шават или изменят функциите на елек­троинструмента. Преди да използвате
електроинструмента, се погрижете по­вредените детайли да бъдат ремонти­рани. Много от трудовите злополуки се

дължат на недобре поддържани електро­инструменти и уреди.

е) Поддържайте режещите инструменти

винаги добре заточени и чисти. Добре

поддържаните режещи инструменти с
остри ръбове оказват по-малко съпро­тивление и се водят по-леко.

ж)Използвайте електроинструментите,

допълнителните приспособления,
работните инструменти и т. н., съобраз­но инструкциите на производителя.
При това се съобразявайте и с конкрет­ните работни условия и операции,
които трябва да изпълните. Използва-

нето на електроинструменти за различ­ни от предвидените от производителя
приложения повишава опасността от
възникване на трудови злополуки.

5) Поддържане

а) Допускайте ремонтът на електроин-

с тр ум ен ти те В и д а с е из въ рш ва с ам о от
квалифицирани специалисти и само с
използването на оригинални резервни
части. По този начин се гарантира

съхраняване на безопасността на
електроинструмента.

Указания за безопасна работа с
къртачи

f Работете с шумозаглушители. Въздейст-

вието на шум може да предизвика загуба на
слух.

f Използвайте включените в окомплектов-

ката спомагателни ръкохватки. При загуба

на контрол над електроинструмента може
да се стигне до травми.

f Когато съществува опасност по време на

работа работният инструмент да засегне
скрити под повърхността проводници под
напрежение или захранващия кабел,
допирайте електроинструмента само до
изолираните ръкохватки. При контакт с

проводник под напрежение то се предава
на металните детайли на електроинструмен­та и това може да предизвика токов удар.

f Използвайте подходящи прибори, за да

откриете евентуално скрити под повърх­ността тръбопроводи, или се обърнете
към съответното местно снабдително
дружество. Влизането в съприкосновение

с проводници под напрежение може да
предизвика пожар и токов удар. Уврежда­нето на газопровод може да доведе до
експлозия. Повреждането на водопровод
има за последствие големи материални
щети и може да предизвика токов удар.

f По време на работа дръжте електро-

инструмента здраво с двете ръце и
заемайте стабилно положение на тялото.

С двете ръце електроинструментът се води
по-сигурно.

f Осигурявайте обработвания детайл.

Детайл, захванат с подходящи приспособ­ления или скоби, е застопорен по-здраво и
сигурно, отколкото, ако го държите с ръка.

f Преди да оставите електроинструмента,

изчаквайте въртенето да спре напълно.

В противен случай използваният работен
инструмент може да допре друг предмет и
да предизвика неконтролирано
преместване на електроинструмента.

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 65 Tuesday, August 24, 2010 2:13 PM

Български | 65

Функционално описание

Прочетете внимателно всички
указания. Неспазването на

приведените по-долу указания
може да доведе до токов удар,
пожар и/или тежки травми.

Моля, отворете разгъващата се корица с
фигурите и, докато четете ръководството за
експлоатация, я оставете отворена.

Предназначение на електро­инструмента

Електроинструментът е предназначен за
ударно пробиване в бетон, зидария и каменни
материали, както и за къртене.

Изобразени елементи

Номерирането на елементите на електро­инструмента се отнася до изображенията на
страниците с фигурите.

1 Противопрахова капачка

2 Застопоряваща втулка

3 Бутон за освобождаване на превключвателя

«Удари/Спиране на въртенето»

4 Превключвател «Удари/Спиране на

въртенето»

5 Пусков прекъсвач

6 Ръкохватка (Изолирана повърхност за

захващане)

7 Потенциометър за предварителен избор на

скоростта на въртене/честотата на ударите

8 Светодиод «Сервиз»

9 Спомагателна ръкохватка (Изолирана

повърхност за захващане)

Изобразените на фигурите и описаните допълни­телни приспособления не са включени в стандарт­ната окомплектовка на уреда. Изчерпателен списък
на допълнителните приспособления можете да
намерите съответно в каталога ни за допълнителни
приспособления.

Технически данни

Перфоратор GBH 11 DE

Каталожен номер

Номинална
консумирана
мощност

Номинална скорост на
въртене

Честота на ударите

min

min-11100 –2250

Енергия на единичен
удар съгласно EPTA­Procedure 05/2009

Позиции на секача

Гнездо эа работен
инструмент

Смазване

Mакс. Ø на
пробиваните отвори
– Бетон (със

спираловидно
свредло)

– Бетон (със секач)
– Зидария (с куха

боркорона)

Маса съгласно
EPTA-Procedure
01/2003

Клас на защита

Данните се отнасят до номинално напрежение [U]
230 V. При различно напрежение, както и при
специалните изпълнения за някои страни данните
могат да се различават.

Моля, обърнете внимание на каталожния номер на
Вашия електроинструмент, написан на табелката му.
Търговските наименования на някои
електроинструменти могат да бъдат променяни.

Professional

0 611 245 7..

W 1500

-1

120 – 250

J 14,2

SDS-max

Централно

непрекъснато

мазане

mm
mm

mm

kg 11,1

12

52
80

150

/II

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 66 Tuesday, August 24, 2010 2:13 PM

66 | Български

Информация за излъчван шум и
вибрации

Стойностите за шума са определени съгласно
EN 60745.

Равнището А на генерирания шум обикновено
е: равнище на звуковото налягане 91 dB(A);
мощност на звука 102 dB(A). Неопределеност
K=3 dB.

Работете с шумозаглушители!

Пълната стойност на вибрациите (векторната
сума по трите направления) е определена
съгласно EN 60745:
Ударно пробиване в бетон: генерирани вибра-

=21 m/s2, неопределеност K= 1,5 m/s2,

ции a

h

къртене: генерирани вибрации a
неопределеност K= 1,5 m/s

Равнището на генерираните вибрации, посо­чено в това Ръководство за експлоатация, е
определено съгласно процедурата, дефинира­на в EN 60745, и може да бъде използвано за
сравняване с други електроинструменти. То е
подходящо също и за предварителна ориенти­ровъчна преценка на натоварването от
вибрации.
Посоченото ниво на генерираните вибрации е
представително за най-често срещаните при­ложения на електроинструмента. Все пак, ако
електроинструментът се използва за други
дейности, с други работни инструменти или
ако не бъде поддържан, както е предписано,
равнището на генерираните вибрации може
да се промени. Това би могло да увеличи зна­чително сумарното натоварване от вибрации в
процеса на работа.
За точната преценка на натоварването от ви­брации трябва да бъдат взимани предвид и
периодите, в които електроинструментът е
изключен или работи, но не се ползва. Това би
могло значително да намали сумарното нато­варване от вибрации.
Предписвайте допълнителни мерки за пред­пазване на работещия с електроинструмента
от въздействието на вибрациите, например:
техническо обслужване на електроинструмен­та и работните инструменти, поддържане на
ръцете топли, целесъобразна организация на
работните стъпки.

2

.

=16 m/s2,

h

Декларация за съответствие

С пълна отговорност ние декларираме, че опи­саният в «Технически данни» продукт съот­ветства на следните стандарти или нормативни
документи: EN 60745 съгласно изискванията
на Директиви 2004/108/ЕО, 2006/42/ЕО.

Подробни технически описания при:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider
Senior Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 25.08.2010

Dr. Eckerhard Strötgen
Head of Product
Certification

Монтиране

f Преди извършване на каквито и да е дей-

ности по електроинструмента изключ­вайте щепсела от захранващата мрежа.

Спомагателна ръкохватка

f Използвайте електроинструмента си само

с монтирана спомагателна ръкохватка 9.

Можете да поставяте спомагателната ръкох­ватка 9 практически в произволна позиция, за
да си осигурите удобна и безопасна позиция
на работа.

– Завъртете долната ръкохватка на

спомагателната ръкохватка 9 в посока,
обратна на часовниковата стрелка и
наклонете спомагателната ръкохватка 9 в
желаната позиция. След това затегнете
отново долната ръкохватка на спомага­телната ръкохватка 9, като я завъртите по
посока на часовниковата стрелка.

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 67 Tuesday, August 24, 2010 2:13 PM

Български | 67

Смяна на работния инструмент

С патронника SDS-max можете да захванете
работния инструмент лесно и удобно без
използване на спомагателни инструменти.

Противопраховата капачка 1 ограничава
силно проникването на отделящия се при
къртене прах в патронника. При поставяне на
работния инструмент внимавайте да не
повредите противопраховата капачка 1.

f Повредена противопрахова капачка

трябва да се замени веднага. Препоръчва
се това да бъде извършено в оторизиран
сервиз за електроинструменти.

Поставяне на работния инструмент
(вижте фиг. А)

– Почистете опашката на работния

инструмент и я смажете леко.

– Вкарайте работния инструмент в

патронника със завъртане, докато бъде
захванат автоматично.

– Уверете се чрез издърпване, че е захванат

здраво.

Демонтиране на работния инструмент
(вижте фиг. В)

– Дръпнете застопоряващата втулка 2 назад и

извадете работния инструмент.

Система за прахоулавяне

Прахове, отделящи се при обработването на
материали като съдържащи олово бои, някои
видове дървесина, минерали и метали могат
да бъдат опасни за здравето. Контактът до
кожата или вдишването на такива прахове
могат да предизвикат алергични реакции
и/или заболявания на дихателните пътища на
работещия с електроинструмента или
намиращи се наблизо лица.
Определени прахове, напр. отделящите се при
обработване на бук и дъб, се считат за
канцерогенни, особено в комбинация с
химикали за третиране на дървесина (хромат,
консерванти и др.). Допуска се обработването
на съдържащи азбест материали само от
съответно обучени квалифицирани лица.

– Осигурявайте добро проветряване на

работното място.

– Препоръчва се използването на дихателна

маска с филтър от клас P2.

Спазвайте валидните във Вашата страна
законови разпоредби, валидни при
обработване на съответните материали.

Работа с електроинструмента

Пускане в експлоатация

f Внимавайте за напрежението на захран-

ващата мрежа! Напрежението на захран­ващата мрежа трябва да съответства на
данните, посочени на табелката на елек­троинструмента. Уреди, обозначени с
230 V, могат да бъдат захранвани и с
напрежение 220 V.

Избор на режима на работа

Изберете режима на работа на електроинстру­мента с помощта на превключвателя ударно
пробиване/спиране на въртенето 4.

Упътване: Сменяйте режима на работа само
при изключен електроинструмент! В противен
случай електроинструментът може да бъде
повреден.

– Натиснете и задръжте освобождаващия

бутон 3 и завъртете превключвателя
„Удари/Спиране на въртенето“ 4 до
желаната позиция.

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 68 Tuesday, August 24, 2010 2:13 PM

68 | Български

Позиция за ударно пробиване
Ако при включване на
електроинструмента
работният инструмент не
започне да се върти, оставете
електроинструмента да работи
на бавни обороти, докато
работният инструмент започне
да се върти.

Позиция Vario-Lock за фикси­ране на позицията за къртене

Позиция за къртене

Включване и изключване

– За включване на електроинструмента

натиснете и задръжте пусковия прекъсвач

5.

– За изключване на електроинструмента

отпуснете пусковия прекъсвач 5.

При ниска околна температура
електроинструментът достига пълната си
мощност/енергия на удара едва след като
работи известно време.
Можете да съкратите това време, като
притиснете поставения в патронника работен
инструмент към пода.

Регулиране на скоростта на въртене/често­тата на ударите

За постигане на режим на работа, съобразен с
особеностите на обработвания материал,
управляващата електроника позволява
безстепенно регулиране на скоростта на
въртене и на честота на ударите.

Електронен модул поддържа избраната
скорост на въртене/честота на ударите на
празен ход и под натоварване практически
постоянна.

Максималната енергия на удара се постига
когато потенциометърът 7 е в позиция „6“.
Поради принципа на действие при по-малка
скорост на въртене енергията на удара е по­малка.

– С помощта на потенциометъра 7 настройте

скоростта на въртене съобразно
обработвания материал.

Стойностите в таблицата по-долу са
препоръчителни.

Режим на

Ударно пробиване Къртене

работа

Позиция на
потенцио­метъра 7

Номиналн
а скорост
на
въртене

-1

)

(min

Честота на
ударите
(min

Честота
на

-1

)

ударите

-1

)

(min

1 135 1240 1240
2 157 1440 1440
3 184 1680 1680
4 204 1880 1880
5 228 2080 2080
6 252 2300 2300

Предпазен съединител

f Ако работният инструмент се заклини,

задвижването към вала на електроинстру­мента се прекъсва. Поради възникващите
при това сили на реакцията дръжте елек­троинструмента винаги здраво с двете
ръце и заемайте стабилно положение на
тялото.

f Ако работният инструмент се заклини,

изключете електроинструмента и освобо­дете работния инструмент. При включ­ване на електроинструмента, докато
работният инструмент е блокиран,
възникват големи реакционни моменти.

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 69 Tuesday, August 24, 2010 2:13 PM

Български | 69

Указания за работа

f Преди извършване на каквито и да е дей-

ности по електроинструмента изключ­вайте щепсела от захранващата мрежа.

Промяна на позицията на секача (Vario-Lock)

Можете да застопорите секача в 12 различни
позиции. По този начин можете винаги да
работите в оптималната работна позиция.

– Поставете в патронника секач.
– Натиснете и задръжте освобождаващия

бутон 3 и завъртете превключвателя
„Удари/Спиране на въртенето“ 4 до
позицията „Промяна на положението на
секача (Vario-lock)“.

– Завъртете патронника в желаната позиция.
– Натиснете и задръжте освобождаващия

бутон 3 и завъртете превключвателя
„Удари/Спиране на въртенето“ 4 до
позицията „Къртене“. С това патронникът е
застопорен в текущата си позиция.

f По време на къртене превключвателят

„Удари/Спиране на въртенето“ 4 трябва
винаги да е в позицията, означена с
„Къртене“.

Поддържане и сервиз

Поддържане и почистване

f Преди извършване на каквито и да е дей-

ности по електроинструмента изключ­вайте щепсела от захранващата мрежа.

f За да работите качествено и безопасно,

поддържайте електроинструмента и
вентилационните отвори чисти.

f Повредена противопрахова капачка

трябва да се замени веднага. Препоръчва
се това да бъде извършено в оторизиран
сервиз за електроинструменти.

Светодиод «Сервиз» 8

При износени четки на електродвигателя елек­троинструментът се изключва автоматично.
Прибл. 8 часа преди това светва или започва
да примигва светодиодът «Сервиз» 8. Електро­инструментът трябва да бъде занесен за
техническо обслужване в оторизиран сервиз.
За адреси вижте раздела «Сервиз и
консултации».

Ако въпреки прецизното производство и
внимателно изпитване възникне повреда,
електроинструментът трябва да се занесе за
ремонт в оторизиран сервиз за електро­инструменти на Бош.

Когато се обръщате с Въпроси към представи­телите, моля, непременно посочвайте
10-цифрения каталожен номер, означен на
табелката на електроинструмента.

Сервиз и консултации

Сервизът ще отговори на въпросите Ви относ­но ремонти и поддръжка на закупения от Вас
продукт, както и относно резервни части. Мон­тажни чертежи и информация за резервни
части можете да намерите също и на

www.bosch-pt.com

Екипът от консултанти на Бош ще Ви помогне
с удоволствие при въпроси относно закупу­ване, приложение и възможности за настрой­ване на различни продукти от производстве­ната гама на Бош и допълнителни приспосо­бления за тях.

Роберт Бош EООД – България

Бош Сервиз Център
Гаранционни и извънгаранционни ремонти
yл. Сребърна № 3–9
1907 София
Тел.: [phone]
Тел.: [phone]
Тел.: [phone]
Факс: [phone]
www.bosch.bg

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 70 Tuesday, August 24, 2010 2:13 PM

70 | Български

Бракуване

С оглед опазване на околната среда електро­инструментът, допълнителните приспособле­ния и опаковката трябва да бъдат подложени
на подходяща преработка за повторното из­ползване на съдържащите се в тях суровини.

Не изхвърляйте електроинструменти при
битовите отпадъци!

Само за страни от ЕС:

Съгласно Директивата на ЕС
2002/96/ЕО относно бракувани
електрически и електронни
устройства и утвърждаването й
като национален закон

електроинструментите, които не
могат да се използват повече, трябва да се
събират отделно и да бъдат подлагани на
подходяща преработка за оползотворяване на
съдържащите се в тях вторични суровини.

Правата за изменения запазени.

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 71 Tuesday, August 24, 2010 2:13 PM

Srpski | 71

sr

Uputstva o sigurnosti

Opšta upozorenja za električne alate

UPOZORENJE

pridržavanja upozorenja i uputstava mogu imati
za posledicu električni udar, požar i/ili teške
povrede.

Čuvajte sva upozorenja i uputstva za
budućnost.

Pojam upotrebljen u upozorenjima „električni
alat“ odnosi se na električne alate sa radom na
mreži (sa mrežnim kablom) i na električne alate
sa radom na akumulator (bez mrežnog kabla).

1) Sigurnost na radnom mestu

a) Držite Vaše radno područne čisto i dobro

osvetljeno. Nered ili neosvetljena radna

područja mogu voditi nesrećama.

b) Ne radite sa električnim alatom u okolini

ugroženoj eksplozijom, u kojoj se nalaze
zapaljive tečnosti, gasovi ili prašine.

Električni alati prave varnice koje mogu
zapaliti prašinu ili isparenja.

c) Držite podalje decu i druge osobe za

vreme korišćenja električnog alata.

Prilikom rada možete izgubiti kontrolu
nad aparatom.

2) Električna sigurnost

a) Priključni utikač električnog alata mora

odgovarati utičnici. Utikač nesme nikako
da se menja. Ne upotrebljavajte
adaptere utikača zajedno sa električnim
alatima zaštićenim uzemljenjem. Ne

promenjeni utikači i odgovarajuće
utičnice smanjuju rizik električnog udara.

b) Izbegavajte kontakt telom sa uzemljenim

površinama kao cevi, grejanja, šporet i
rashladni ormani. Postoji povećani rizik

od električnog udara ako je Vaše telo
uzemljeno.

c) Držite aparat što dalje od kiše ili vlage.

Prodor vode u električni alat povećava
rizik od električnog udara.

Čitajte sva upozorenja i
uputstva. Propusti kod

d) Ne nosite električni alat za kabl, ne

vešajte ga ili ne izvlačite ga iz utičnice.
Držite kabl dalje od vreline, ulja, oštrih
ivica ili delova aparata koji se pokreću.

Oštećeni ili uvrnuti kablovi povećavaju
rizik električnog udara.

e) Ako sa električnim alatom radite u

prirodi, upotrebljavajte samo produžne
kablove koji su pogodni za spoljnu
upotrebu. Upotreba produžnog kabla

uzemljenog za spoljnu upotrebu smanjuje
rizik od električnog udara.

f) Ako rad električnog alata ne može da se

izbegne u vlažnoj okolini, koristite
prekidač strujne zaštite pri kvaru.

Upotreba prekidača strujne zaštite pri
kvaru smanjuje rizik od električnog udara.

3) Sigurnost osoblja
a) Budite pažljivi, pazite na to, šta radite i

idite razumno na posao sa Vašim elek­tričnim alatom. Ne koristite električni
alat ako ste umorni ili pod uticajem
droge, alkohola ili lekova. Momenat

nepažnje kod upotrebe električnog alata
može voditi ozbiljnim povredama.

b) Nosite ličnu zaštitnu opremu i uvek

zaštitne naočare. Nošenje lične zaštitne

opreme, kao maske za prašinu, sigurnos­ne cipele koje ne kližu, zaštitni šlem ili
zaštitu za sluh, zavisno od vrste i upotrebe
električnog alata, smanjuju rizik od
povreda.

c) Izbegavajte nenamerno puštanje u rad.

Uverite se da je električni alat isključen,
pre nego što ga priključite na struju i/ili
na akumulator, uzmete ga ili nosite. Ako

prilikom nošenja električnog alata držite
prst na prekidaču ili aparat uključen
priključujete na struju, može ovo voditi
nesrećama.

d) Uklonite alate za podešavanje ili klju-

čeve za zavrtnje, pre nego što uključite
električni alat. Neki alat ili ključ koji se

nalazi u rotirajućem delu aparata, može
voditi nesrećama.

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 72 Tuesday, August 24, 2010 2:13 PM

72 | Srpski

e) Izbegavajte nenormalno držanje tela.

Pobrinite se uvek da stabilno stojite i
održavajte u svako doba ravnotežu. Na

taj način možete bolje kontrolisati elek­trični alat u neočekivanim situacijama.

f) Nosite pogodnu odeću. Ne nosite široku

odeću ili nakit. Držite kosu, odeću i ruka­vice dalje od pokretnih delova. Opušteno

odelo, dugu kosu ili nakit mogu zahvatiti
rotirajući delovi.

g) Ako mogu da se montiraju uredjaji za

usisavanje i skupljanje prašine, uverite
se da li su priključeni i upotrebljeni kako
treba. Upotreba usisavanja prašine može

smanjiti opasnosti od prašine.

4) Brižljiva upotreba i ophodjenje sa
električnim alatima

a) Ne preopterećujte aparat. Upotrebljavaj-

te za Vaš posao električni alat odredjen
za to. Sa odgovarajućim električnim ala-

tom radite bolje i sigurnije u navedenom
području rada.

b) Ne koristite nikakav električni alat čiji je

prekidač u kvaru. Električni alat koji se ne

može više uključiti ili isključiti, je opasan i
mora se popraviti.

c) Izvucite utikač iz utičnice i/ili uklonite

akumulator pre nego što preduzmete
podešavanja na aparatu, promenu delo­va pribora ili ostavite aparat. Ova mera

opreza sprečava nenameran start električ­nog alata.

d) Čuvajte nekorišcene električne alate

izvan dometa dece. Ne dozvoljavajte
korišcenje aparata osobama koje ne
poznaju aparat ili nisu pročitale ova
uputstva. Električni alati su opasni, kada

ih koriste neiskusne osobe.

e) Održavajte brižljivo električni alat. Kon-

trolišite da li pokretni delovi aparata
besprekorno funkcionišu i ne „lepe“, da
li su delovi polomljeni ili su tako oštećeni
da je oštećena funkcija električnog alata.
Popravite ove oštećene delove pre upo­trebe. Mnoge nesreće imaju svoje uzroke

u loše održavanim električnim alatima.

f) Održavajte alate za sečenja oštre i čiste.

Brižljivo održavani alati za sečenja sa
oštrim ivicama manje „slepljuju“ i lakše se
vode.

g) Upotrebljavajte električni alat, pribor,

alate koji se umeću itd. prema ovim
uputstvima. Obratite pažnju pritom na
uslove rada i posao koji morate obaviti.

Upotreba električnih alata za druge
namene koje nisu predvidjene, može
voditi opasnim situacijama.

5) Servisi
a) Neka Vam Vaš električni alat popravlja

samo kvalifikovano osoblje i samo sa
originalnim rezervnim delovima. Tako se

obezbedjuje, da ostane sačuvana
sigurnost aparata.

Uputstva za bezbednost za čekiće

f Nosite zaštitu za sluh. Uticaj galame može

uticati na gubitak sluha.

f Koristite sa uredjajem isporučene dodatne

ručke. Gubitak kontrole može uticati na

povrede.

f Držite uredjaj za izolovane hvataljke, ako

izvodite radove pri kojima upotrebljeni alat
može sresti skrivene vodove struje ili
sopstveni mrežni kabel. Kontakt sa vodom

koji provodi napon može staviti pod napon i
metalne delove uredjaja i uticati na električni
udar.

f Upotrebljavajte pogodne aparate za po-

tragu, da bi našli skrivene vodove snabde­vanja, ili pozovite mesno društvo za snab­devanje. Kontakt sa električnim vodovima

može voditi požaru i električnom udaru.
Oštećenja gasovoda mogu voditi eksploziji.
Prodiranje u vod sa vodom prouzrokovaće
oštećenja predmeta ili može prouzrokovati
električni udar.

f Držite čvrsto električni alat prilikom rada sa

obe ruke i pobrinite se da sigurno stojite.

Električni alat se sigurnije vodi sa obe ruke.

f Obezbedite radni komad. Radni komad

kojeg čvrsto drže zatezni uredjaji ili stega
sigurnije se drži nego sa Vašom rukom.

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 73 Tuesday, August 24, 2010 2:13 PM

Srpski | 73

f Sačekajte da se električni alat umiri, pre

nego što ga ostavite. Upotrebljeni alat se

može zakačiti i gubitkom kontrole voditi
preko električnog alata.

Opis funkcija

Čitajte sva upozorenja i uputstva.

Propusti kod pridržavanja upozo­renja i uputstava mogu imati za po­sledicu električni udar, požar i/ili
teške povrede.

Molimo da otvorite preklopljenu stranicu sa
prikazom aparata i ostavite ovu stranicu
otvorenu, dok čitate uputstvo za rad.

Upotreba prema svrsi

Aparat je odredjen za bušenje sa čekićem u
betonu, ciglama i kamenu kao i za radove sa
dletom.

Komponente sa slike

Označavanje brojevima komponenti sa slika
odnosi se na prikaz električnog alata na grafičkoj
strani.

1 Zaštitni poklopac od prašine
2 Čaura za blokadu
3 Dirka za deblokadu za prekidač za

udarce/zaustavljanje okretanja

4 Prekidač za udarce/zaustavljanje okretanja
5 Prekidač za uključivanje-isključivanje
6 Drška (izolovana površina za prihvat)
7 Točkić za podešavanje biranja broja

obrtaja/broja udaraca

8 Service-pokazivanje
9 Dodatna drška (izolovana površina za prihvat)

Prikazani ili opisani pribor ne spada u standardno
pakovanje. Kompletni pribor možete da nađete u
našem programu pribora.

Tehnički podaci

Bušilica čekić GBH 11 DE

Broj predmeta
Nominalna primljena

snaga
Nominalni broj obrtaja
Broj udaraca

min
min-11100 –2250

Jačina pojedinačnog
udarca odgovara EPTA­Procedure 05/2009

Pozicije dleta
Prihvat za alat
Podmazivanje

max. bušenje-Ø
– Beton (sa spiralnom

burgijom)

– Beton (sa probojnom

burgijom)

– Ozid (sa šupljom

krunicom)

Težina prema
EPTA-Procedure
01/2003

Klasa zaštite

Podaci važe za nominalne napone [U] od 230 V. Kod
napona koji odstupaju i izvodjenja specifičnih za zemlje
mogu ovi podaci varirati.

Molimo da obratite pažnju na broj predmeta na tipskoj
tablici Vašeg električnog alata. Trgovačke oznake
pojedinih električnih alata mogu varirati.

Professional

0 611 245 7..

W 1500

-1

120 – 250

J 14,2

SDS-maks.

Centralno

trajno

podmazivanje

mm

mm

mm

kg 11,1

12

52

80

150

/II

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 74 Tuesday, August 24, 2010 2:13 PM

74 | Srpski

Informacije o šumovima/vibracijama

Izmerene vrednosti buke utvrđene su u skladu
sa EN 60745.

Nivo šumova uredjaja označen sa A iznosi
tipično: Nivo zvučnog pritiska 91 dB(A); Nivo
snage zvuka 102 dB(A). Nesigurnost K=3 dB.

Nosite zaštitu za sluh!

Ukupne vrednosti vibracija (zbir vektora tri
pravca) su dobijene prema EN 60745:
Bušenje sa čekićem u betonu: Emisiona
vrednost vibracija a
K=1,5m/s

2

,

=21 m/s2, Nesigurnost

h

Štemovanje: Emisiona vrednost vibracija

=16 m/s2, Nesigurnost K= 1,5 m/s2.

a

h

Nivo vibracija naveden u ovim uputstvima je iz­meren prema mernom postupku koji je standar­dizovan u EN 60745 i može da se koristi za
poredjenje električnih alata jedan sa drugim.
Pogodan je i za privremenu procenu opterećenja
vibracijama.
Navedeni nivo vibracija predstavlja prvenstveno
primenu električnog alata. Ako se svakako elek­trični alat upotrebljava za druge namene sa dru­gim upotrebljenim alatima ili nedovoljno održa­vanja, može doći do odstupanja nivoa vibracija.
Ovo može u značajnoj meri povećati opterećenje
vibracijama preko celog radnog vremena.
Za tačnu procenu opterećenja vibracijama tre­balo bi uzeti u obzir i vreme, u kojem je uredjaj
uključen ili radi, medjutim nije stvarno u upotre­bi. Ovo može značajno redukovati opterećenje
vibracijama preko celog radnog vremena.
Utvrdite dodatne mere sigurnosti radi zaštite
radnika pre delovanja vibracija kao na primer:
Održavanje električnog alata i upotrebljeni alati,
održavanje toplih ruku, organizacija odvijanja
posla.

Izjava o usaglašenosti

Izjavljujemo na vlastitu odgovornost da je dole
„Tehnički podaci“ opisani proizvod usaglašen sa
sledećim standardima ili normativnim aktima:
EN 60745 prema odredbama smernica
2004/108/EG, 2006/42/EG.

Tehnička dokumentacija kod:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider
Senior Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 25.08.2010

Dr. Eckerhard Strötgen
Head of Product
Certification

Montaža

f Izvucite pre svih radova na električnom

alatu mrežni utikač iz utičnice.

Dodatna drška

f Upotrebljavajte Vaš električni alat samo sa

dodatnom drškom 9.

Vi možete dodatnu dršku 9 po želji iskrenuti, da
bi postigli sigurno i za ruku nezamarajuće
držanje u radu.

– Okrenite donji komad dodatne drške 9 nasu-

prot kazaljke na satu i iskrenite dodatnu
dršku 9 u željenu poziciju. Potom ponovo
stegnite donji komad dodatne drške 9 u
pravcu kazaljke na satu.

Promena alata

Sa prihvatom za alat SDS-maks. možete menjati
upotrebljeni alat jednostavno i udobno bez
upotrebe dodatnih alata.

Zaštitni poklopac za prašinu 1 uveliko sprečava
prodiranje prašine od bušenja u prihvat za alat
za vreme rada. Pazite kod ubacivanja alata na to,
da se zaštitni poklopac za prašinu 1 ne ošteti.

f Oštećeni zaštitni poklopac se mora odmah

zameniti. Preporučuje se da ovo uradi
servis.

Ubacivanje alata za upotrebu
(pogledajte sliku A)

– Čistite utični kraj upotrebljenog alata i lako

ga namastite.

– Ubacite alat za upotrebu u prihvat za alat

okrećući ga tako da automatski bude
blokiran.

– Prokontrolišite blokadu vukući alat.

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 75 Tuesday, August 24, 2010 2:13 PM

Srpski | 75

Vadjenje upotrebljenog alata
(pogledajte sliku B)

– Gurnite čauru za blokadu 2 unazad i izvadite

upotrebljeni alat.

Usisavanje prašine/piljevine

Prašine od materijala kao što je premaz koji
sadrži olovo, neke vrste drveta, minerali i metal
mogu biti štetni po zdravlje. Dodir ili udisanje
prašine mogu izazvati alergijske reakcije i/ili
oboljenja disajnih puteva radnika ili osoba koje
se nalaze u blizini.
Neke prašine kao od hrasta i bukve važe kao
izazivači raka, posebno u vezi sa dodatnim
materijama za obradu drveta (hromati, zaštitna
sredstva za drvo). Materijal koji sadrži azbest
smeju raditi samo stručnjaci.

– Pobrinite se za dobro provetravanje radnog

mesta.

– Preporučuje se, da se nosi zaštitna maska za

disanje sa klasom filtera P2.

Obratite pažnju na propise za materijale koje
treba obradjivati u Vašoj zemlji.

Rad

Puštanje u rad

f Obratite pažnju na napon mreže! Napon

strujnog izvora mora biti usaglašen sa
podacima tipske tablice električnog alata.
Električni alati označeni sa 230 V mogu da
rade i sa 220 V.

Podešavanje vrste rada

Sa prekidačem za udarce/zaustavljanje
okretanja 4 birajte vrstu rada električnog alata.

Uputstvo: Menjajte vrstu rada samo pri isključe­nom električnom alatu. Električni alat može
inače da se ošteti.

– Pritisnite i držite taster za deblokadu 3 i

okrenite prekidač za udarce/zaustavljanje
okretanja 4 u željenu poziciju.

Pozicija za bušenje sa čekićem
Ako se pri uključivanju
upotrebljeni alat ne pokrene
odmah, pustite da se električni
alat polako okreće, dok se ne
počne okretati upotrebljeni
alat.

Pozicija Vario-Lock za
podešavanje pozicije za
štemovanje

Pozicija za štemovanje

Uključivanje-isključivanje

– Pritisnite za puštanje u rad električnog alata

prekidač za uključivanje-isključivanje 5 i
držite ga pritisnut.

– Da bi električni alat isključili pustite prekidač

za uključivanje-isključivanje 5.

Kod nižih temperatura postiže električni alat tek
posle odredjenog vremena pun učinak
čekića/udarca.
Ovo vreme na početku možete skratiti, udarivši
jednom o pod upotrebljeni električni alat.

Podešavanje broja obrtaja/udaraca

Regulaciona elektronika omogućava
kontinuirano biranje broja obrtaja i udaraca za
radove koji odgovaraju materijalu.

Konstantna elektronika drži izabrani broj obrtaja
i udaraca izmedju praznog hoda i broja udaraca
skoro konstantne.

Maksimalan učinak čekića se postiže, ako točkić
za podešavanje 7 stoji na poziciji „6“. Kod
manjih vrednosti broja obrtaja je učinak čekića
manji što je tehnički uslovljeno.

– Izaberite broj obrtaja sa točkićem za

podešavanje 7 prema materijalu.

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 76 Tuesday, August 24, 2010 2:13 PM

76 | Srpski

Podaci na sledećoj tabeli su preporučene
vrednsoti.

Vrsta rada Bušenje sa čekićem Štemo-

vanje

Pozicija
točkića za
podešavanje

7

1 135 1 240 1240
2 157 1 440 1440
3 184 1 680 1680
4 204 1 880 1880
5 228 2 080 2080
6 252 2 300 2300

Spojnica preopterećenja
f Ako „slepljuje“ ili kači upotrebljeni alat,

prekida se pogon vretena bušilice. Držite,
zbog pritom nastalih sila, električni alat sa
obe ruke dobro i čvrsto i zauzmite dobru
poziciju u stajanju.

f Isključite električni alat i odvrnite

upotrebljeni alat kada isti bude blokiran.
Kod uključivanja sa blokiranim alatom za
bušenje nastaju veliki reakcioni momenti.

Nominalni
broj
obrtaja
(min

Broj
udaraca
(min

-1

)

Broj
udaraca

-1

)

(min-1)

Uputstva za rad

f Izvucite pre svih radova na električnom

alatu mrežni utikač iz utičnice.

Promena pozicije dleta (Vario-Lock)

Možete poziciju dleta 12 blokirati. Na taj način
možete uvek postići optimalnu radnu poziciju.

– Ubacite dleto u prihvat za alat.
– Pritisnite i držite taster za deblokadu 3 i

okrenite prekidač za udarce/zaustavljanje
okretanja 4 u poziciju „Promena pozicije
dleta (Vario-lock)“.

– Okrenite prihvat za alat u željenu poziciju

dleta.

– Pritisnite i držite taster za deblokadu 3 i

okrenite prekidač za udarce/zaustavljanje
okretanja 4 u poziciju „Štemovanje“. Prihvat
za alat je u ovoj poziciji blokian.

f Prekidač za udarce/zaustavljanje okretanja

4 mora uvek stajati u poziciji „Štemovanje“.

Održavanje i servis

Održavanje i čišćenje

f Izvucite pre svih radova na električnom

alatu mrežni utikač iz utičnice.

f Držite električni alat i proreze za ventilaciju

čiste, da bi dobro i sigurno radili.

f Oštećeni zaštitni poklopac se mora odmah

zameniti. Preporučuje se da ovo uradi
servis.

Service-pokazivanje 8

Kod istrošenog brusnog ugljena isključuje se
električni alat automatski. Ovo se pokazuju oko
8 sati pre tako što zasvetli ili treperi Service­pokazivanje 8. Električni alat mora da se šalje
radi održavanja u servis, pogledajte adrese u
odeljku „Servis i savetovanja kupaca“.

Ako bi električni alat i pored brižljivog postupka
izrade i kontrole nekada otkazao, popravku
mora vršiti neki autorizovani servis za Bosch­električne alate.

Molimo navedite neizostavno kod svih pitanja i
naručivanja rezervnih delova broj predmeta sa
10 brojčanih mesta prema tipskoj tablici
električnog alata.

Servis i savetovanja kupaca

Servis odgovara na Vaša pitanja u vezi popravke
i održavanja Vašeg proizvoda kao i u vezi
rezervnih delova. Šematske prikaze i informacije
u vezi rezervnih delova naći ćete i pod:

www.bosch-pt.com

Bosch-ov tim savetnika će Vam pomoći kod
pitanja u vezi kupovine, primene i podešavanja
proizvoda i pribora.

Srpski

Bosch-Service
Dimitrija Tucovića 59
11000 Beograd
Tel.: [phone]
Fax: [phone]
E-Mail: [e-mail]

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 77 Tuesday, August 24, 2010 2:13 PM

Uklanjanje djubreta

Električni pribori, pribor i pakovanja treba da se
odvoze regeneraciji koja odgovara zaštiti
čovekove sredine.

Ne bacajte električni alat u kućno djubre!

Samo za EU-zemlje:

Prema evropskim smernicama
2002/96/EG o starim električnim i
elektronskim uredjajima i njihovim
pretvaranju u nacionalno dobro ne
moraju više upotrebljivi električni

pribori da se odvojeno sakupljaju i
odvoze nekoj regeneraciji koja odgovara zaštiti
čovekove okoline.

Zadržavamo pravo na promene.

Srpski | 77

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 78 Tuesday, August 24, 2010 2:13 PM

78 | Slovensko

sl

Varnostna navodila

Splošna varnostna navodila za
električna orodja

OPOZORILO

neupoštevanja spodaj navedenih opozoril in
napotil lahko povzročijo električni udar, požar
in/ali težke telesne poškodbe.

Vsa opozorila in napotila shranite, ker jih boste
v prihodnje še potrebovali.

Pojem „električno orodje“, ki se pojavlja v
nadaljnjem besedilu, se nanaša na električna
orodja z električnim pogonom (z električnim
kablom) in na akumulatorska električna orodja
(brez električnega kabla).

1) Varnost na delovnem mestu

a) Delovno področje naj bo vedno čisto in

dobro osvetljeno. Nered in neosvetljena

delovna področja lahko povzročijo
nezgode.

b) Ne uporabljajte električnega orodja v

okolju, kjer lahko pride do eksplozij
oziroma tam, kjer se nahajajo vnetljive
tekočine, plini ali prah. Električna orodja

povzročajo iskrenje, zaradi katerega se
lahko prah ali para vnameta.

c) Prosimo, da med uporabo električnega

orodja ne dovolite otrokom ali drugim
osebam, da bi se Vam približali.

Odvračanje Vaše pozornosti drugam lahko
povzroči izgubo kontrole nad napravo.

2) Električna varnost

a) Priključni vtikač električnega orodja se

mora prilegati vtičnici. Spreminjanje vti­kača na kakršenkoli način ni dovoljeno.
Pri ozemljenih električnih orodjih ne
uporabljajte vtikačev z adapterji. Ne-

spremenjeni vtikači in ustrezne vtičnice
zmanjšujejo tveganje električnega udara.

b) Izogibajte se telesnemu stiku z ozemlje-

nimi površinami kot so na primer cevi,
grelci, štedilniki in hladilniki. Tveganje

električnega udara je večje, če je Vaše telo
ozemljeno.

Preberite vsa opozorila in
napotila. Napake zaradi

c) Prosimo, da napravo zavarujete pred

dežjem ali vlago. Vdor vode v električno

orodje povečuje tveganje električnega
udara.

d) Ne uporabljajte kabla za nošenje ali obe-

šanje električnega orodja in ne vlecite za
kabel, če želite vtikač izvleči iz vtičnice.
Kabel zavarujte pred vročino, oljem,
ostrimi robovi ali premikajočimi se deli
naprave. Poškodovani ali zapleteni kabli

povečujejo tveganje električnega udara.

e) Kadar uporabljate električno orodje

zunaj, uporabljajte samo kabelske po­daljške, ki so primerni za delo na pro­stem. Uporaba kabelskega podaljška, ki je

primeren za delo na prostem, zmanjšuje
tveganje električnega udara.

f) Če je uporaba električnega orodja v

vlažnem okolju neizogibna, uporabljajte
stikalo za zaščito pred kvarnim tokom.

Uporaba zaščitnega stikala zmanjšuje
tveganje električnega udara.

3) Osebna varnost
a) Bodite pozorni, pazite kaj delate ter se

dela z električnim orodjem lotite z razu­mom. Ne uporabljajte električnega
orodja, če ste utrujeni oziroma če ste
pod vplivom mamil, alkohola ali zdravil.

Trenutek nepazljivosti med uporabo elek­tričnega orodja je lahko vzrok za resne
telesne poškodbe.

b) Uporabljajte osebno zaščitno opremo in

vedno nosite zaščitna očala. Nošenje

osebne zaščitne opreme, na primer maske
proti prahu, nedrsečih zaščitnih čevljev,
varnostne čelade ali zaščitnih glušnikov,
kar je odvisno od vrste in načina uporabe
električnega orodja, zmanjšuje tveganje
telesnih poškodb.

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 79 Tuesday, August 24, 2010 2:13 PM

Slovensko | 79

c) Izogibajte se nenamernemu zagonu.

Pred priključitvijo električnega orodja na
električno omrežje in/ali na akumulator
in pred dviganjem ali nošenjem se pre­pričajte, če je električno orodje izklop­ljeno. Prenašanje naprave s prstom na

stikalu ali priključitev vklopljenega elek­tričnega orodja na električno omrežje je
lahko vzrok za nezgodo.

d) Pred vklapljanjem električnega orodja

odstranite nastavitvena orodja ali izvija­če. Orodje ali ključ, ki se nahaja v vrtečem

se delu naprave, lahko povzroči telesne
poškodbe.

e) Izogibajte se nenormalni telesni drži. Po-

skrbite za trdno stojišče in za stalno
ravnotežje. Tako boste v nepričakovanih

situacijah električno orodje lahko bolje
nadzorovali.

f) Nosite primerna oblačila. Ne nosite

ohlapnih oblačil in nakita. Lase, oblačila
in rokavice ne približujte premikajočim
se delom naprave. Premikajoči se deli

naprave lahko zagrabijo ohlapno oblačilo,
dolge lase ali nakit.

g) Če je na napravo možno montirati pri-

prave za odsesavanje ali prestrezanje
prahu, se prepričajte, če so le-te priklju­čene in če se pravilno uporabljajo.

Uporaba priprave za odsesavanje prahu
zmanjšuje zdravstveno ogroženost zaradi
prahu.

4) Skrbna uporaba in ravnanje z električnimi
orodji

a) Ne preobremenjujte naprave. Pri delu

uporabljajte električna orodja, ki so za to
delo namenjena. Z ustreznim električnim

orodjem boste v navedenem zmogljivost­nem področju delali bolje in varneje.

b) Ne uporabljajte električnega orodja s

pokvarjenim stikalom. Električno orodje,

ki se ne da več vklopiti ali izklopiti, je
nevarno in ga je potrebno popraviti.

c) Pred nastavljanjem naprave, zamenjavo

delov pribora ali odlaganjem naprave iz­vlecite vtikač iz električne vtičnice in/ali
odstranite akumulator. Ta previdnostni

ukrep preprečuje nenameren zagon elek­tričnega orodja.

d) Električna orodja, katerih ne uporablja-

te, shranjujte izven dosega otrok. Ose­bam, ki naprave ne poznajo ali niso
prebrale teh navodil za uporabo, napra­ve ne dovolite uporabljati. Električna

orodja so nevarna, če jih uporabljajo
neizkušene osebe.

e) Skrbno negujte električno orodje. Kon-

trolirajte brezhibno delovanje premičnih
delov naprave, ki se ne smejo zatikati.
Če so ti deli zlomljeni ali poškodovani do
te mere, da ovirajo delovanje električ­nega orodja, jih je potrebno pred upor­abo naprave popraviti. Slabo vzdrževana

električna orodja so vzrok za mnoge
nezgode.

f) Rezalna orodja vzdržujte tako, da bodo

vedno ostra in čista. Skrbno negovana

rezalna orodja z ostrimi robovi se manj
zatikajo in so lažje vodljiva.

g) Električna orodja, pribor, vsadna orodja

in podobno uporabljajte ustrezno tem
navodilom. Pri tem upoštevajte delovne
pogoje in dejavnost, ki jo boste
opravljali. Uporaba električnih orodij v

namene, ki so drugačni od predpisanih,
lahko privede do nevarnih situacij.

5) Servisiranje
a) Vaše električno orodje naj popravlja

samo kvalificirano strokovno osebje ob
obvezni uporabi originalnih rezervnih
delov. Tako bo zagotovljena ohranitev

varnosti naprave.

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 80 Tuesday, August 24, 2010 2:13 PM

80 | Slovensko

Varnostna opozorila za kladiva

f Nosite zaščitne glušnike. Vpliv hrupa lahko

povzroči izgubo sluha.

f Uporabljajte dodatne ročaje, ki so priložene

električnemu orodju. Izguba nadzora nad

napravo lahko povzroči poškodbe.

f Če izvajate dela, pri katerih lahko vstavno

orodje pride v stik s skritimi omrežnimi
napeljavami ali z lastnim omrežnim kablom,
morate električno orodje držati na
izoliranem ročaju. Stik z napeljavo, ki je pod

napetostjo, lahko povzroči, da so tudi
kovinski deli naprave pod napetostjo, kar
lahko povzroči električni udar.

f Za iskanje skritih oskrbovalnih vodov upo-

rabljajte ustrezne iskalne naprave ali se o
tem pozanimajte pri lokalnem podjetju za
oskrbo z vodo, elektriko ali plinom. Stik z

električnim vodom lahko povzroči požar ali
električni udar. Poškodbe na plinovodu so
lahko vzrok za eksplozijo, vdor v vodovodno
omrežje pa lahko povzroči materialno škodo
ali električni udar.

f Medtem ko delate, trdno držite električno

orodje z obema rokama in poskrbite za
varno stojišče. Električno orodje bo bolj

vodljivo, če ga boste držali z obema rokama.

f Zavarujte obdelovanec. Obdelovanec bo

proti premikanju bolje zavarovan z vpenjal­nimi pripravami ali s primežem, kot če bi ga
držali z roko.

f Pred odlaganjem električnega orodja

počakajte, da se orodje popolnoma ustavi.

Električno orodje se lahko zatakne, zaradi
česar lahko izgubite nadzor nad njim.

Opis delovanja

Preberite vsa opozorila in
napotila. Napake zaradi

neupoštevanja spodaj navedenih
opozoril in napotil lahko povzročijo
električni udar, požar in/ali težke
telesne poškodbe.

Razprite stran s sliko naprave in pustite to stran
med branjem navodil za uporabo odprto.

Uporaba v skladu z namenom

Naprava je namenjena za udarno vrtanje v beton,
opeko in kamen ter za klesanje.

Komponente na sliki

Oštevilčenje komponent, ki so prikazane na
sliki, se nanaša na prikaz električnega orodja na
strani z grafiko.

1 Zaščitni pokrov proti prahu
2 Blokirni tulec
3 Tipka za deblokiranje stikala za izklop

udarcev/vrtenja

4 Stikalo za izklop udarcev/vrtenja
5 Vklopno/izklopno stikalo
6 Ročaj (izolirana površina ročaja)
7 Nastavno kolo za predizbiro števila

vrtljajev/udarcev

8 Indikator servisiranja
9 Dodatni ročaj (izolirana površina ročaja)

Prikazan ali opisan pribor ni del standarnega obsega
dobave. Celoten pribor je del našega programa
pribora.

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 81 Tuesday, August 24, 2010 2:13 PM

Slovensko | 81

Tehnični podatki

Vrtalno kladivo GBH 11 DE

Številka artikla
Nazivna odjemna moč
Nazivno število

vrtljajev
Število udarcev

min
min-11100 –2250

Jakost posameznega
udarca v skladu z
EPTA-Procedure
05/2009

Položaji dleta
Prijemalo za orodje
Mazanje

Maks. Ø vrtine
– beton (s spiralnim

svedrom)

– beton (s prebojnim

svedrom)

– zid (z votlo vrtalno

krono)

Teža po
EPTA-Procedure
01/2003

Zaščitni razred

Navedbe veljajo za nazivne napetosti [U] 230 V. Pri
drugih napetostih in državno specifičnih izvedbah lahko
te navedbe variirajo.

Prosimo, da upoštevate številko artikla na tipski
ploščici Vašega električnega orodja. Trgovske oznake
posameznih električnih orodij so lahko drugačne.

Professional

0 611 245 7..

W 1500

-1

120 – 250

J 14,2

SDS-max

Centralno

stalno

mazanje

mm

mm

mm

kg 11,1

12

52

80

150

/II

Podatki o hrupu/vibracijah

Merilne vrednosti hrupa izračunane v skladu z
EN 60745.

Nivo hrupa naprave po vrednotenju A tipično
znaša: nivo zvočnega tlaka 91 dB(A); nivo jakosti
hrupa 102 dB(A). Nezanesljivost meritve
K=3 dB.

Nosite zaščitne glušnike!

Skupne vrednosti vibracij (vektorska vsota treh
smeri) se izračunajo v skladu z EN 60745:
Udarno vrtanje v beton: Emisijska vrednost
vibracij a

=21 m/s2, negotovost K=1,5 m/s2,

h

Klesanje: Emisijska vrednost vibracij

=16 m/s2, negotovost K=1,5 m/s2.

a

h

Podane vrednosti nivoja vibracij v teh navodilih
so se izmerile v skladu s standardiziranim
merilnim postopkom po EN 60745 in se lahko
uporabljajo za primerjavo električnih orodij med
seboj. Primeren je tudi za začasno oceno
obremenjenosti z vibracijami.
Naveden nivo vibracij predstavlja glavne upo­rabe električnega orodja. Če pa se električno
orodje uporablja še v druge namene, z odstopa­jočimi vstavnimi orodji ali pri nezadostnem
vzdrževanju, lahko nivo vibracij odstopa. To
lahko obremenjenosti z vibracijami med dolo­čenim obdobjem uporabe občutno poveča.
Za natančnejšo oceno obremenjenosti z vibra­cijami morate upoštevati tudi tisti čas, ko je
naprava izklopljena in teče, vendar dejansko ni v
uporabi. To lahko ombremenjenost z vibracijami
preko celotnega obdobja dela občutno zmanjša.
Določite dodatne varnostne ukrepe za zaščito
upravljalca pred vpljivi vibracij, npr. Vzdrževanje
električnega orodja in vstavnih orodij, zegre­vanje rok, organizacija delovnih postopkov.

Izjava o skladnosti

Izjavljamo pod izključno odgovornostjo, da
proizvod pod „Tehnični podatki“ ustreza
naslednjim standardom oz. standardiziranim
dokumentom: EN 60745 v skladu z določili
Direktiv 2004/108/ES, 2006/42/ES.

Tehnična dokumentacija se nahaja pri:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider
Senior Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 25.08.2010

Dr. Eckerhard Strötgen
Head of Product
Certification

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 82 Tuesday, August 24, 2010 2:13 PM

82 | Slovensko

Montaža

f Pred začetkom kakršnih koli del na električ-

nem orodju izvlecite omrežni vtikač iz
vtičnice.

Dodatni ročaj

f Električno orodja uporabljajte samo skupaj

z dodatnim ročajem 9.

Dodatni ročaj lahko 9 poljubno obračate in si
tako zagotovite varno in neutrudljivo držo pri
delu.

– Spodnji del dodatnega ročaja 9 obračajte v

protiurni smeri in zasukajte dodatni ročaj 9 v
želeni položaj. Spodnji del dodatnega ročaja

9 nato v urni smeri ponovno trdno privijte.

Zamenjava orodja

S prijemalom za orodje SDS-max lahko vstavno
orodje zamenjujete enostavno in udobno, brez
uporabe dodatnih orodij.

Zaščitni pokrov proti prahu 1 v veliki meri pre­prečuje vdor prahu, nastaja pri vrtanju, v prije­malo za orodje. Pri vstavljanju orodja pazite, da
se zaščitni pokrov proti prahu 1 ne poškoduje.

f Poškodovan zaščitni pokrov takoj zamenjaj-

te z novim. Priporočamo, da zamenjavo
opravi servisna delavnica.

Vstavljanje orodja (glejte sliko A)

– Vstavitveni konec orodja najprej očistite in ga

nato rahlo namastite.

– Vstavno orodje z obračanjem namestite v

prijemalo za orodje, dokler samodejno ne
blokira.

– Povlecite za orodje in preverite, če je dobro

blokirano.

Odstranitev vstavnega orodja (glejte sliko B)

– Blokirni tulec 2 pomaknite nazaj in odstranite

vstavno orodje.

Odsesavanje prahu/ostružkov

Prah nekaterih materialov kot npr. svinčenega
premaza, nekaterih vrst lesa, mineralov in kovin
je lahko zdravju škodljiv. Dotik ali vdihavanje
tega prahu lahko povzroči alergične reakcije
in/ali obolenja dihal uporabnika ali oseb, ki se
nahajajo v bližini.
Določene vrste prahu kot npr. prah hrastovine
ali bukovja veljajo kot kancerogene, še posebej
v povezavi z dodatnimi snovmi za obdelavo lesa
(kromat, zaščitno sredstvo za les). Material z
vsebnostjo azbesta smejo obdelovati le
strokovnjaki.

– Poskrbite za dobro zračenje delovnega

mesta.

– Priporočamo, da nosite zaščitno masko za

prah s filtrirnim razredom P2.

Upoštevajte veljavne nacionalne predpise za
obdelovalne materiale.

Delovanje

Zagon

f Upoštevajte omrežno napetost! Napetost

vira električne energije se mora ujemati s
podatki na tipski ploščici električnega
orodja. Orodje, ki je označeno z 230 V,
lahko priključite tudi na napetost 220 V.

Nastavitev vrste delovanja

S stikalom za izklop udarcev/vrtenja 4 izberite
način delovanja električnega orodja.

Opozorilo: Vrsto delovanja spreminjajte samo
pri izklopljenem električnem orodju! V nasprot­nem primeru lahko poškodujete električno
orodje.

– Pritisnite deblokirno tipko 3, jo držite

pritisnjeno in obrnite stikalo za izklop
udarcev/vrtenja 4 v želeni položaj.

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 83 Tuesday, August 24, 2010 2:13 PM

Slovensko | 83

Pozicija za udarno vrtanje
Če se vstavno orodje ob vklopu
nemudoma ne vrti, pustite
električno orodje počasi teči,
dokler se vstavno orodje vrti.

Pozicija Vario-Lock za
nastavitev pozicije dleta

Pozicija za klesanje

Vklop/izklop

– Za zagon električnega orodja pritisnite

vklopno/
izklopno stikalo 5 in ga držite pritisnjenega.

– Za izklop električnega orodja

vklopno/izklopno stikalo 5 spustite.

Pri nizkih temperaturah doseže električno
orodje polno udarno moč šele po preteku
določenega časa.
Ta začetni čas lahko skrajšate tako, da z
vstavnim orodjem, ki se nameščeno v električno
orodje, enkrat sunete v tla.

Nastavitev števila vrtljajev/števila udarcev

Regulacijska elektronika omogoča
brezstopenjsko izbiro števila vrtljajev in števila
udarcev in s tem prilagajanje različnim
materialom.

S pomočjo konstantne elektronike ostane
izbrano število vrtljajev in udarcev v področju
vrtljajev prostega teka in obremenitve skoraj
konstantno.

Maksimalno moč udarjanja doseže naprava
takrat, ko se nastavitveni gumb 7 nahaja v
položaju „6“. Pri nižjem številu vrtljajev je moč
udarjanja tehnično pogojeno manjša.

– Z nastavitvenim gumbom 7 odvisno od

materala izberite število vrtljajev.

Podatki v spodnji tabeli so priporočene
vrednosti.

Vrsta

Udarno vrtanje Klesanje

delovanja

Položaj
nastavit­venega
gumba 7

Nazivno
število
vrtljajev

-1

)

(min

Število
udarcev
(min

Število
udarcev

-1

)

(min-1)

1 135 1240 1240
2 157 1440 1440
3 184 1680 1680
4 204 1880 1880
5 228 2080 2080
6 252 2300 2300

Preobremenitvena sklopka
f Pri zatikanju ali zagozditvi vstavnega orodja

se pogon na vrtalno vreteno prekine. Zaradi
sil, ki nastanejo pri tem, vedno močno
držite električno orodje z obema rokama in
trdno stojte na stabilni podlagi.

f V primeru blokiranja električno orodje iz-

klopite in sprostite vstavno orodje. Pri vklo­pu naprave z blokiranim vrtalnim orodjem
nastanejo visoki reakcijski momenti.

Navodila za delo

f Pred začetkom kakršnih koli del na električ-

nem orodju izvlecite omrežni vtikač iz
vtičnice.

Spreminjanje položaja dleta (Vario-Lock)

Dleto lahko aretirate v 12 položajih. S tem lahko
vsakokrat zavzamete optimalni delovni položaj.

– Namestite dleto v prijemalo za orodje.
– Pritisnite deblokirno tipko 3, jo držite

pritisnjeno in obrnite stikalo za izklop
udarcev/vrtenja 4 v položaj „spreminjanje
položaja dleta (Vario-lock)“.

– Obrnite prijemalo za orodje v želeni položaj

za klesanje.

– Pritisnite deblokirno tipko 3, jo držite

pritisnjeno in obrnite stikalo za izklop
udarcev/vrtenja 4 v položaj „klesanje“.
Prijemalo za orodje je v tem položaju
aretirano.

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 84 Tuesday, August 24, 2010 2:13 PM

84 | Slovensko

f Stikalo za izklop udarcev/vrtenja 4 mora

biti pri klesanju vedno v položaju
„klesanje“.

Vzdrževanje in servisiranje

Vzdrževanje in čiščenje

f Pred začetkom kakršnih koli del na električ-

nem orodju izvlecite omrežni vtikač iz
vtičnice.

f Električno orodje in prezračevalne reže naj

bodo vedno čisti, kar bo zagotovilo dobro in
varno delo.

f Poškodovan zaščitni pokrov takoj zamenjaj-

te z novim. Priporočamo, da zamenjavo
opravi servisna delavnica.

Indikator servisiranja 8

Pri izrabljenih drsnih grafitih se električno
orodje samodejno izklopi. Indikator servisiranja
8 javi napako približno 8 ur prej s prižiganjem ali
brlenjem prikaza. V takem primeru je treba
električno orodje poslati v servis, kjer bodo
opravili vzdrževalna dela. Naslovi so navedeni v
poglavju „Servis in svetovanje“.

Če bi kljub skrbnima postopkoma izdelave in
preizkušanja prišlo do izpada delovanja
električnega orodja, naj popravilo opravi
servisna delavnica, pooblaščena za popravila
Boschevih električnih orodij.

V primeru dodatnih vprašanj in pri naročanju
nadomestnih delov brezpogojno navedite
10-mestno številko artikla, ki je navedena na
tipski ploščici naprave.

Servis in svetovanje

Servis vam bo dal odgovore na vaša vprašanja
glede popravila in vzdrževanja izdelka ter
nadomestnih delov. Prikaze razstavljenega
stanja in informacije glede nadomestnih delov
se nahajajo tudi na internetnem naslovu:

www.bosch-pt.com

Skupina svetovalcev podjetja Bosch vam bo z
veseljem na voljo pri vprašanjih glede nakupa,
uporabe in nastavitve izdelka in pribora.

Slovensko

Top Service d.o.o.
Celovška 172
1000 Ljubljana
Tel.: [phone]
Tel.: [phone]
Fax: [phone]

Odlaganje

Električno orodje, pribor in embalažo je treba
dostaviti v okolju prijazno ponovno predelavo.

Električnih orodij ne vrzite med gospodinjske
odpadke!

Samo za države EU:

V skladu z Direktivo 2002/96/ES
Evropskega Parlamenta in Sveta o
odpadni električni in elektronski
opremi (OEEO) in njeni uresničitvi
v nacionalnem pravu se morajo

električna orodja, ki niso več v
uporabi, ločeno zbirati ter okolju prijazno
reciklirati.

Pridržujemo si pravico do sprememb.

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 85 Tuesday, August 24, 2010 2:13 PM

Hrvatski | 85

hr

Upute za sigurnost

Opće upute za sigurnost za električne
alate

UPOZORENJE

Ako se ne bi poštivale napomene o sigurnosti i
upute to bi moglo uzrokovati strujni udar, požar
i/ili teške ozljede.

Sačuvajte sve napomene o sigurnosti i upute
za buduću primjenu.

U daljnjem tekstu korišten pojam „Električni
alat“ odnosi se na električne alate s priključkom
na električnu mrežu (s mrežnim kabelom) i na
električne alate s napajanjem iz aku baterije
(bez mrežnog kabela).

1) Sigurnost na radnom mjestu
a) Održavajte vaše radno mjesto čistim i

dobro osvijetljenim. Nered ili neosvijet-

ljeno radno mjesto mogu uzrokovati
nezgode.

b) Ne radite s električnim alatom u okolini

ugroženoj eksplozijom, u kojoj se nalaze
zapaljive tekućine, plinovi ili prašina.

Električni alati proizvode iskre koje mogu
zapaliti prašinu ili pare.

c) Tijekom uporabe električnog alata djecu

i ostale osobe držite dalje od mjesta
rada. U slučaju skretanja pozornosti mogli

bi izgubiti kontrolu nad uređajem.

2) Električna sigurnost
a) Priključni utikač električnog alata mora

odgovarati utičnici. Na utikaču se ni na
koji način ne smiju izvoditi izmjene. Ne
koristite adapterski utikač zajedno sa
zaštitno uzemljenim električnim alatom.

Utikač na kojem nisu vršene izmjene i
odgovarajuća utičnica smanjuju opasnost
od strujnog udara.

b) Izbjegavajte dodir tijela s uzemljenim

površinama, kao što su cijevi, radijatori,
štednjaci i hladnjaci. Postoji povećana

opasnost od električnog udara ako bi vaše
tijelo bilo uzemljeno.

Treba pročitati sve napo­mene o sigurnosti i upute.

c) Uređaj držite dalje od kiše ili vlage.

Prodiranje vode u električni alat povećava
opasnost od strujnog udara.

d) Ne zloupotrebljavajte priključni kabel za

nošenje, vješanje električnog alata ili za
izvlačenje utikača iz mrežne utičnice.
Priključni kabel držite dalje od izvora
topline, ulja, oštrih rubova ili pomičnih
dijelova uređaja. Oštećen ili usukan

priključni kabel povećava opasnost od
strujnog udara.

e) Ako sa električnim alatom radite na ot-

vorenom, koristite samo produžni kabel
koji je prikladan za uporabu na
otvorenom. Primjena produžnog kabela

prikladnog za rad na otvorenom smanjuje
opasnost od strujnog udara.

f) Ako se ne može izbjeći uporaba elek-

tričnog alata u vlažnoj okolini, koristite
zaštitnu sklopku struje kvara. Primjenom

zaštitne sklopke struje kvara izbjegava se
opasnost od električnog udara.

3) Sigurnost ljudi
a) Budite pažljivi, pazite što činite i postu-

pajte oprezno kod rada s električnim
alatom. Ne koristite električni alat ako
ste umorni ili pod utjecajem droga, alko­hola ili lijekova. Trenutak nepažnje kod

uporabe električnog alata može uzroko­vati teške ozljede.

b) Nosite osobnu zaštitnu opremu i uvijek

nosite zaštitne naočale. Nošenje osobne

zaštitne opreme, kao što je maska za
prašinu, sigurnosna obuća koja ne kliže,
zaštitna kaciga ili štitnik za sluh, ovisno od
vrste i primjene električnog alata,
smanjuje opasnost od ozljeda.

c) Izbjegavajte nehotično puštanje u rad.

Prije nego što ćete utaknuti utikač u uti­čnicu i/ili staviti aku-bateriju, provjerite
je li električni alat isključen. Ako kod

nošenja električnog alata imate prst na
prekidaču ili se uključen uređaj priključi
na električno napajanje, to može dovesti
do nezgoda.

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 86 Tuesday, August 24, 2010 2:13 PM

86 | Hrvatski

d) Prije uključivanja električnog alata uklo-

nite alate za podešavanje ili vijčani ključ.

Alat ili ključ koji se nalazi u rotirajućem
dijelu uređaja može dovesti do nezgoda.

e) Izbjegavajte neuobičajene položaje

tijela. Zauzmite siguran i stabilan položaj
tijela i u svakom trenutku održavajte
ravnotežu. Na taj način možete električni

alat bolje kontrolirati u neočekivanim
situacijama.

f) Nosite prikladnu odjeću. Ne nosite širo-

ku odjeću ili nakit. Kosu, odjeću i ruka­vice držite dalje od pomičnih dijelova.

Nepričvršćenu odjeću, dugu kosu ili nakit
mogu zahvatiti pomični dijelovi.

g) Ako se mogu montirati naprave za usi-

savanje i hvatanje prašine, provjerite da
li su iste priključene i da li se mogu is­pravno koristiti. Primjena naprave za

usisavanje može smanjiti ugroženost od
prašine.

4) Brižljiva uporaba i ophođenje s električnim
alatima

a) Ne preopterećujte uređaj. Za vaš rad

koristite za to predviđen električni alat.

S odgovarajućim električnim alatom radit
ćete bolje i sigurnije u navedenom
području učinka.

b) Ne koristite električni alat čiji je

prekidač neispravan. Električni alat koji

se više ne može uključivati i isključivati
opasan je i mora se popraviti.

c) Izvucite utikač iz mrežne utičnice i/ili

izvadite aku-bateriju prije podešavanja
uređaja, zamjene pribora ili odlaganja
uređaja. Ovim mjerama opreza izbjeći će

se nehotično pokretanje električnog alata.

d) Električni alat koji ne koristite spremite

izvan dosega djece. Ne dopustite rad s
uređajem osobama koje nisu s njim
upoznate ili koje nisu pročitale ove
upute. Električni alati su opasni ako s

njima rade neiskusne osobe.

e) Održavajte električni alat s pažnjom.

Kontrolirajte da li pomični dijelovi
uređaja besprijekorno rade i da nisu
zaglavljeni, da li su dijelovi polomljeni ili
tako oštećeni da se ne može osigurati
funkcija električnog alata. Prije primjene
ove oštećene dijelove treba popraviti.

Mnoge nezgode imaju svoj uzrok u slabo
održavanim električnim alatima.

f) Rezne alate održavajte oštrim i čistim.

Pažljivo održavani rezni alati s oštrim
oštricama manje će se zaglaviti i lakše se
s njima radi.

g) Električni alat, pribor, radne alate, itd.

koristite prema ovim uputama i na način
kako je to propisano za poseban tip ure­đaja. Kod toga uzmite u obzir radne
uvjete i izvođene radove. Uporaba

električnih alata za druge primjene nego
što je to predviđeno, može dovesti do
opasnih situacija.

5) Servisiranje
a) Popravak vašeg električnog alata

prepustite samo kvalificiranom
stručnom osoblju ovlaštenog servisa i
samo s originalnim rezervnim dijelovima.

Na taj će se način osigurati da ostane
sačuvana sigurnost uređaja.

Upute za sigurnost za čekiće

f Nosite štitnike za sluh. Djelovanje buke

može dovesti do gubitka sluha.

f Koristite pomoćne ručke isporučene sa

električnim alatom. Gubitak kontrole nad

električnim alatom može uzrokovati ozljede.

f Kada radite na mjestima gdje bi svrdlo

moglo oštetiti skrivene električne kablove
ili vlastiti priključni kabel, električni alat
držite na izoliranim površinama zahvata.

Kontakt svrdla sa golom žicom kabela pod
naponom može dovesti pod napon metalne
dijelove električnog alata i može uzrokovati
strujni udar.

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 87 Tuesday, August 24, 2010 2:13 PM

Hrvatski | 87

f Primijenite prikladan uređaj za traženje

kako b i se p rona šli s kriv eni o pskr bni vod ovi
ili zatražite pomoć lokalnog distributera.

Kontakt s električnim vodovima može dovesti
do požara i električnog udara. Oštećenje
plinske cijevi može dovesti do eksplozije.
Probijanje vodovodne cijevi uzrokuje
materijalne štete ili može prouzročiti
električni udar.

f Električni alat kod rada držite čvrsto s obje

ruke i zauzmite siguran i stabilan položaj
tijela. Električni alat će se sigurno voditi s

dvije ruke.

f Osigurajte izradak. Izradak stegnut pomoću

stezne naprave ili škripca sigurnije će se
držati nego s vašom rukom.

f Prije njegovog odlaganja pričekajte da se

električni alat zaustavi do stanja mirovanja.

Električni alat se može zaglaviti, što može
dovesti gubitka kontrole nad električnim
alatom.

Opis djelovanja

Treba pročitati sve napomene o si­gurnosti i upute. Ako se ne bi

poštivale napomene o sigurnosti i
upute to bi moglo uzrokovati strujni
udar, požar i/ili teške ozljede.

Molimo otvorite preklopnu stranicu sa prikazom
uređaja i držite ovu stranicu otvorenom dok
čitate upute za uporabu.

Uporaba za određenu namjenu

Uređaj je namijenjen za bušenje čekićem u
betonu, opeki i kamenu, kao i za radove s
dlijetom.

Prikazani dijelovi uređaja

Numeriranje prikazanih dijelova odnosi se na
prikaz električnog alata na stranici sa slikama.

1 Kapa za zaštitu od prašine
2 Čahura za zabravljivanje
3 Tipka za deblokiranje prekidača za

zaustavljanje udaraca/rotacije

4 Prekidač za zaustavljanje udaraca/rotacije

5 Prekidač za uključivanje/isključivanje
6 Ručka (izolirana površina zahvata)
7 Kotačić za prethodno biranje broja

okretaja/broja udaraca

8 Pokazivač servisiranja
9 Dodatna ručka (izolirana površina zahvata)

Prikazan ili opisan pribor ne pripada standardnom
opsegu isporuke. Potpuni pribor možete naći u našem
programu pribora.

Tehnički podaci

Udarna bušilica GBH 11 DE

Professional

Kataloški br.
Nazivna primljena

snaga
Nazivni broj okretaja
Broj udaraca

min
min-11100 –2250

Jačina pojedinačnih
udaraca prema EPTA­Procedure 05/2009

Položaji dlijeta
Stezač alata
Podmazivanje

max. bušenja Ø
– Beton (sa spiralnim

svrdlom)

– Beton (sa probojnim

svrdlom)

– Ziđe (sa šupljim

krunastim svrdlom)

Težina odgovara
EPTA-Procedure
01/2003

Klasa zaštite

Podaci vrijede za nazivni napon [U] od 230 V. U slučaju
odstupanja napona i u izvedbama specifičnim za
dotičnu zemlju, ovi podaci mogu varirati.

Molimo pridržavajte se kataloškog broja sa tipske
pločice vašeg električnog alata. Trgovačke oznake
pojedinih električnih alata mogu varirati.

0 611 245 7..

W 1500

-1

120 – 250

J 14,2

SDS-max

centralno

stalno

podmazivanje

mm

mm

mm

kg 11,1

12

52

80

150

/II

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 88 Tuesday, August 24, 2010 2:13 PM

88 | Hrvatski

Informacije o buci i vibracijama

Izmjerene vrijednosti za buku određene su
prema EN 60745.

Prag buke uređaja vrednovan s A iznosi obično:
prag zvučnog tlaka 91 dB(A); prag učinka buke
102dB(A). Nesigurnost K=3dB.

Nosite štitnike za sluh!

Ukupne vrijednosti vibracija (vektorski zbroj tri
smjera) određene su prema EN 60745:
Bušenje betona čekićem: vrijednost emisija
vibracija a

=21 m/s2, nesigurnost K= 1,5 m/s2,

h

rad s dlijetom: vrijednost emisija vibracija

=16 m/s2, nesigurnost K=1,5 m/s2.

a

h

Prag vibracija naveden u ovim uputama izmjeren
je postupkom mjerenja propisanom u EN 60745
i može se primijeniti za međusobnu usporedbu
električnih alata. Prikladan je i za privremenu
procjenu opterećenja od vibracija.
Navedeni prag vibracija predstavlja glavne
primjene električnog alata. Ako se ustvari elek­trični alat koristi za druge primjene sa radnim
alatima koji odstupaju od navedenih ili se nedo­voljno održavaju, prag vibracija može odstupati.
Na taj se način može osjetno povećati optere­ćenje od vibracija tijekom čitavog vremenskog
perioda rada.
Za točnu procjenu opterećenja od vibracija
trebaju se uzeti u obzir i vremena u kojima je
uređaj isključen, ili doduše radi ali stvarno nije u
primjeni. Na taj se način može osjetno smanjiti
opterećenje od vibracija tijekom čitavog vre­menskog perioda rada.
Prije djelovanja vibracija utvrdite dodatne mjere
sigurnosti za zaštitu korisnika, kao npr.: održa­vanje električnog alata i radnih alata, kao i
organiziranje radnih operacija.

Izjava o usklađenosti

Izjavljujemo uz punu odgovornost da je ovaj
proizvod opisan u „Tehnički podaci“ usklađen sa
slijedećim normama ili normativnim dokumen­tima: EN 60745, prema odredbama smjernica
2004/108/EG, 2006/42/EG.

Tehnička dokumentacija se može dobiti kod:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider
Senior Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 25.08.2010

Dr. Eckerhard Strötgen
Head of Product
Certification

Montaža

f Prije svih radova na električnom alatu

izvucite mrežni utikač iz utičnice.

Dodatna ručka

f Vaš električni alat koristite samo s dodat-

nom ručkom 9.

Dodatnu ručku 9 možete proizvoljno okrenuti,
kako bi se postigao siguran položaj tijela i bez
zamora.

– Okrenite donji zahvatni element dodatne

ručke 9 suprotno smjeru kazaljke na satu i
zakrenite dodatnu ručku 9 u željeni položaj.
Nakon toga ponovno stegnite donji zahvatni
element dodatne ručke 9 u smjeru kazaljke
na satu.

Zamjena alata

Sa stezačem alata SDS-max. možete radni alat
zamijeniti jednostavno i brzo bez primjene
dodatnog alata.

Kapa za zaštitu od prašine 1 sprječava u znatnoj
mjeri prodiranje prašine od bušenja u stezač
alata tijekom bušenja. Kod umetanja alata pazite
da se ne ošteti kapa za zaštitu od prašine 1.

f Oštećenu kapu za zaštitu od prašine treba

odmah zamijeniti. Preporučuje se da taj
posao obavi servis.

Umetanje radnog alata (vidjeti sliku A)

– Očistite usadni kraj radnog alata i malo ga

namažite mašću.

– Umetnite radni alat uz okretanje u stezač

alata, sve dok se automatski zabravi.

– Zabravljivanje kontrolirajte potezanjem za

alat.

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 89 Tuesday, August 24, 2010 2:13 PM

Hrvatski | 89

Vađenje radnog alata (vidjeti sliku B)

– Čahuru za zabravljivanje 2 pomaknite prema

natrag i izvadite radni alat.

Usisavanje prašine/strugotina

Prašina od materijala kao što su premazi sa
sadržajem olova, neke vrste drva, mineralnih
materijala i metala, može biti štetna za zdravlje.
Dodirivanje ili udisanje prašine može uzrokovati
alergijske reakcije i/ili oboljenja dišnih putova
korisnika električnog alata ili osoba koje se
nalaze u blizini.
Određena vrsta prašine, kao što je npr. prašina
od hrastovine ili bukve smatra se
kancerogenom, posebno u kombinaciji sa
dodatnim tvarima za obradu drva (kromat,
zaštitna sredstva za drvo). Materijal koji sadrži
azbest smiju obrađivati samo stručne osobe.

– Osigurajte dobru ventilaciju radnog mjesta.
– Preporučuje se uporaba zaštitne maske sa

filterom klase P2.

Pridržavajte se važećih propisa za obrađivane
materijale.

Rad

Puštanje u rad

f Pridržavajte se mrežnog napona! Napon

izvora struje mora se podudarati s
podacima na tipskoj pločici električnog
alata. Električni alati označeni s 230 V mogu
raditi i na 220 V.

Namještanje vrste rada

Sa prekidačem za zaustavljanje udaraca/rotacije

4 odaberite način rada električnog alata.
Napomena: Vrstu rada promijenite samo kod is-

ključenog električnog alata! Električni alat bi se
inače mogao oštetiti.

– Pritisnite i držite pritisnutu tipku za

deblokiranje 3 i prekidač za zaustavljanje
udaraca/rotacije 4 okrenite u željeni položaj.

Položaj za bušenje sa čekićem
Ukoliko se radni alat kod
uključivanja neće odmah
okrenuti, ostavite da električni
alat polako radi sve dok se ne
okrene.

Položaj Vario-Lock za
reguliranje položaja rada sa
dlijetom

Položaj za rad sa dlijetom

Uključivanje/isključivanje

– Za puštanje u rad električnog alata pritisnite

prekidač za uključivanje/isključivanje 5 i
držite ga pritisnutim.

– Za isključivanje električnog alata otpustite

prekidač za uključivanje/isključivanje 5.

Kod nižih temperatura električni alat tek nakon
određenog vremena postiže puni učinak rada
čekićem/udaranja.
Ovo vrijeme pokretanja možete skratiti tako da
radnim alatom umetnutim u električni alat
udarite jedan puta u tlo.

Namještanje broja okretaja/broja udaraca

Regulacijska elektronika omogućava
bestupnjevito predbiranje broja okretaja i broja
udaraca za radove prilagođene materijalu.

Konstantelektronik održava približno
konstantnim prethodno odabrani broj okretaja i
udaraca, između praznog hoda i rada s
opterećenjem.

Maksimalni učinak rada s čekićem postiže se
kada se kotačić 7 okrene u položaj „6“. Kod
manjih vrijednosti broja okretaja, učinak rada s
čekićem je tehnički uvjetovano manji.

– Odaberite broj okretaja prema obrađivanom

materijalu sa kotačićem za namještanje 7.

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 90 Tuesday, August 24, 2010 2:13 PM

90 | Hrvatski

Podaci u donjoj tablici su preporučene
vrijednosti.

Način rada Bušenje sa čekićem Rad sa

dlijetom

Položaj
kotačića 7

1 135 1240 1240
2 157 1440 1440
3 184 1680 1680
4 204 1880 1880
5 228 2080 2080
6 252 2300 2300

Spojka protiv preopterećenja
f Ako bi se radni alat ukliještio ili zaglavio,

prekinut će se pogon do bušnog vretena.
Uvijek čvrsto držite električni alat s obje
ruke, zbog sila koje kod toga nastaju, i
zauzmite stabilan položaj tijela.

f Isključite električni alat i oslobodite radni

alat ako je električni alat blokiran. Kod
uključivanja sa blokiranim alatom za
bušenje nastaju veliki momenti reakcije.

Nazivni
broj
okretaja
(min

Broj
udaraca
(min

-1

)

Broj
udaraca

-1

)

(min-1)

Upute za rad

f Prije svih radova na električnom alatu

izvucite mrežni utikač iz utičnice.

Promjena položaja dlijeta (Vario-Lock)

Dlijeto možete aretirati u 12 položaja. Na taj
način možete zauzeti optimalni radni položaj.

– Umetnite dlijeto u stezač alata.
– Pritisnite i držite pritisnutu tipku za

deblokiranje 3 i prekidač za zaustavljanje
udaraca/rotacije 4 okrenite u položaj
„Promjena položaja dlijeta (Vario-lock)“.

– Okrenite stezač alata u željeni položaj dlijeta.
– Pritisnite i držite pritisnutu tipku za

deblokiranje 3 i prekidač za zaustavljanje
udaraca/rotacije 4 okrenite u položaj „Rad sa
dlijetom“. Stezač alata je u ovom položaju
aretiran.

f Prekidač za zaustavljanje udaraca/rotacije

4 mora se za rad s dlijetom uvijek nalaziti u
položaju „Rad s dlijetom“.

Održavanje i servisiranje

Održavanje i čišćenje

f Prije svih radova na električnom alatu

izvucite mrežni utikač iz utičnice.

f Električni alat i otvore za hlađenje

održavajte čistim kako bi se moglo dobro i
sigurno raditi.

f Oštećenu kapu za zaštitu od prašine treba

odmah zamijeniti. Preporučuje se da taj
posao obavi servis.

Pokazivač servisiranja 8

Kada se istroše ugljene četkice električni alat će
se sam isključiti. To će se cca. 8 sati prije
pokazati paljenjem ili treptanjem pokazivača
servisiranja 8. Električni alat se za održavanje
mora poslati u ovlašteni servis, na adresu
navedenu u poglavlju „Servis za kupce i
savjetovanje kupaca“.

Ako bi električni alat unatoč brižljivih postupaka
izrade i ispitivanja ipak prestao raditi, popravak
treba prepustiti ovlaštenom servisu za Bosch
električne alate.

Za slučaj povratnih upita ili naručivanja rezerv­nih dijelova, molimo vas neizostavno navedite
10-znamenkasti kataloški broj sa tipske pločice
električnog alata.

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 91 Tuesday, August 24, 2010 2:13 PM

Hrvatski | 91

Servis za kupce i savjetovanje kupaca

Naš servis će odgovoriti na vaša pitanja o
popravku i održavanju vašeg proizvoda, kao i o
rezervnim dijelovima. Crteže u rastavljenom
obliku i informacije o rezervnim dijelovima
možete naći i na našoj adresi:

www.bosch-pt.com

Tim Bosch savjetnika za kupce rado će
odgovoriti na vaša pitanja o kupnji, primjeni i
podešavanju proizvoda i pribora.

Hrvatski

Robert Bosch d.o.o
Kneza Branimira 22
10040 Zagreb
Tel.: [phone]
Fax: [phone]

Zbrinjavanje

Električni alat, pribor i ambalažu treba dovesti
na ekološki prihvatljivu ponovnu primjenu.

Električne alate ne bacajte u kućni otpad!

Samo za zemlje EU:

Prema Europskim smjernicama
2002/96/EG za električne i elek­troničke stare uređaje, električni
alati koji više nisu uporabivi
moraju se odvojeno sakupiti i
dovesti na ekološki prihvatljivu

ponovnu primjenu.

Zadržavamo pravo na promjene.

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 92 Tuesday, August 24, 2010 2:13 PM

92 | Eesti

et

Ohutusnõuded

Üldised ohutusjuhised

TÄHELEPANU

Ohutusnõuete ja juhiste eiramise tagajärjeks
võib olla elektrilöök, tulekahju ja/või rasked
vigastused.

Hoidke kõik ohutusnõuded ja juhised
edasiseks kasutamiseks hoolikalt alles.

Allpool kasutatud mõiste „Elektriline tööriist“
käib võrgutoitega (toitejuhtmega) elektriliste
tööriistade ja akutoitega (ilma toitejuhtmeta)
elektriliste tööriistade kohta.

1) Ohutusnõuded tööpiirkonnas
a) Töökoht peab olema puhas ja hästi

valgustatud. Töökohas valitsev segadus ja

hämarus võib põhjustada õnnetusi.

b) Ärge kasutage elektrilist tööriista plah-

vatusohtlikus keskkonnas, kus leidub
tuleohtlikke vedelikke, gaase või tolmu.

Elektrilistest tööriistadest lööb sädemeid,
mis võivad tolmu või aurud süüdata.

c) Elektrilise tööriista kasutamise ajal

hoidke lapsed ja teised isikud töökohast
eema. Kui Teie tähelepanu kõrvale juhi-

takse, võib seade Teie kontrolli alt
väljuda.

2) Elektriohutus
a) Elektrilise tööriista pistik peab pistiku-

pessa sobima. Pistiku kallal ei tohi teha
mingeid muudatusi. Ärge kasutage kait­semaandusega elektriliste tööriistade
puhul adapterpistikuid. Muutmata

pistikud ja sobivad pistikupesad
vähendavad elektrilöögi saamise riski.

b) Vältige kehakontakti maandatud

pindadega, nagu torud, radiaatorid,
pliidid ja külmikud. Kui Teie keha on

maandatud, on elektrilöögi oht suurem.

c) Hoidke seadet vihma ja niiskuse eest.

Kui elektrilisse tööriista on sattunud vett,
on elektrilöögi oht suurem.

Kõik ohutusnõuded ja ju­hised tuleb läbi lugeda.

d) Ärge kasutage toitejuhet otstarvetel,

milleks see ei ole ette nähtud, näiteks
elektrilise tööriista kandmiseks, ülesri­putamiseks või pistiku pistikupesast
väljatõmbamiseks. Hoidke toitejuhet
kuumuse, õli, teravate servade ja sead­me liikuvate osade eest. Kahjustatud või

keerduläinud toitejuhtmed suurendavad
elektrilöögi ohtu.

e) Kui töötate elektrilise tööriistaga vabas

õhus, kasutage ainult selliseid pikendus­juhtmeid, mida on lubatud kasutada ka
välistingimustes. Välistingimustes

kasutamiseks sobiva pikendusjuhtme
kasutamine vähendab elektrilöögi ohtu.

f) Kui elektrilise tööriista kasutamine niis-

kes keskkonnas on vältimatu, kasutage
rikkevoolukaitselülitit. Rikkevoolukaitse-

lüliti kasutamine vähendab elektrilöögi
ohtu.

3) Inimeste turvalisus
a) Olge tähelepanelik, jälgige, mida Te

teete, ning toimige elektrilise tööriistaga
töötades kaalutletult. Ärge kasutage
elektrilist tööriista, kui olete väsinud või
uimastite, alkoholi või ravimite mõju all.

Hetkeline tähelepanematus seadme kasu­tamisel võib põhjustada tõsiseid
vigastusi.

b) Kandke isikukaitsevahendeid ja alati

kaitseprille. Isikukaitsevahendite, näiteks

tolmumaski, libisemiskindlate turvajalat­site, kaitsekiivri või kuulmiskaitsevahen­dite kandmine – sõltuvalt elektrilise töö­riista tüübist ja kasutusalast – vähendab
vigastuste ohtu.

c) Vältige seadme tahtmatut käivitamist.

Enne pistiku ühendamist pistikupessa,
aku ühendamist seadme külge, seadme
ülestõstmist ja kandmist veenduge, et
elektriline tööriist on välja lülitatud. Kui

hoiate elektrilise tööriista kandmisel
sõrme lülitil või ühendate vooluvõrku
sisselülitatud seadme, võivad tagajärjeks
olla õnnetused.

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 93 Tuesday, August 24, 2010 2:13 PM

Eesti | 93

d) Enne elektrilise tööriista sisselülitamist

eemaldage selle küljest reguleerimis- ja
mutrivõtmed. Seadme pöörleva osa

küljes olev reguleerimis- või mutrivõti võib
põhjustada vigastusi.

e) Vältige ebatavalist kehaasendit. Võtke

stabiilne tööasend ja hoidke kogu aeg
tasakaalu. Nii saate elektrilist tööriista

ootamatutes olukordades paremini
kontrollida.

f) Kandke sobivat rõivastust. Ärge kandke

laiu riideid ega ehteid. Hoidke juuksed,
rõivad ja kindad seadme liikuvatest
osadest eemal. Lotendavad riided, ehted

või pikad juuksed võivad sattuda seadme
liikuvate osade vahele.

g) Kui on võimalik paigaldada tolmueemal-

dus- ja tolmukogumisseadiseid, veen­duge, et need on seadmega ühendatud ja
et neid kasutatakse õigesti. Tolmu-

eemaldusseadise kasutamine vähendab
tolmust põhjustatud ohte.

4) Elektriliste tööriistade hoolikas
käsitsemine ja kasutamine

a) Ärge koormake seadet üle. Kasutage töö

tegemiseks selleks ettenähtud elektrilist
tööriista. Sobiva elektrilise tööriistaga

töötate ettenähtud jõudluspiirides
efektiivsemalt ja ohutumalt.

b) Ärge kasutage elektrilist tööriista, mille

lüliti on rikkis. Elektriline tööriist, mida ei

ole enam võimalik lülitist sisse ja välja
lülitada, on ohtlik ning tuleb parandada.

c) Tõmmake pistik pistikupesast välja

ja/või eemaldage seadmest aku enne
seadme reguleerimist, tarvikute
vahetamist ja seadme ärapanekut. See

ettevaatusabinõu väldib elektrilise
tööriista soovimatut käivitamist.

d) Kasutusvälisel ajal hoidke elektrilisi töö-

riistu lastele kättesaamatus kohas.
Ärge laske seadet kasutada isikutel,
kes seadet ei tunne või pole siintoodud
juhiseid lugenud. Asjatundmatute isikute

käes on elektrilised tööriistad ohtlikud.

e) Hoolitsege seadme eest korralikult.

Kontrollige, kas seadme liikuvad osad
töötavad veatult ega kiildu kiini. Veen­duge, et seadme detailid ei ole murdu­nud või kahjustatud määral, mis mõjutab
seadme töökindlust. Laske kahjustatud
detailid enne seadme kasutamist paran­dada. Paljude õnnetuste põhjuseks on

halvasti hooldatud elektrilised tööriistad.

f) Hoidke lõiketarvikud teravad ja puhtad.

Hoolikalt hooldatud, teravate lõikeserva­dega lõiketarvikud kiilduvad harvemini
kinni ja neid on lihtsam juhtida.

g) Kasutage elektrilist tööriista, lisavarus-

tust, tarvikuid jne vastavalt siintoodud
juhistele ning nii, nagu konkreetse sead­metüübi jaoks ette nähtud. Arvestage
seejuures töötingimuste ja teostatava
töö iseloomuga. Elektriliste tööriistade

nõuetevastane kasutamine võib põhjus­tada ohtlikke olukordi.

5) Teenindus
a) Laske elektrilist tööriista parandada

ainult kvalifitseeritud spetsialistidel, kes
kasutavad originaalvaruosi. Nii tagate

püsivalt seadme ohutu töö.

Ohutusnõuded puurvasarate
kasutamisel

f Kandke kuulmiskaitsevahendeid. Müra võib

kahjustada kuulmist.

f Kasutage seadme tarnekomplekti kuuluvaid

lisakäepidemeid. Kontrolli kaotus seadme

üle võib põhjustada vigastusi.

f Kui teostate töid, mille puhul võib tarvik

tabada varjatud elektrijuhtmeid või seadme
enda toitejuhet, hoidke seadet ainult
isoleeritud käepidemetest. Kontakt pinge all

oleva elektrijuhtmega võib pingestada sead­me metallosad ja põhjustada elektrilöögi.

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 94 Tuesday, August 24, 2010 2:13 PM

94 | Eesti

f Varjatult paiknevate elektrijuhtmete, gaasi-

või veetorude avastamiseks kasutage sobi­vaid otsimisseadmeid või pöörduge kohali­ku elektri-, gaasi- või veevarustusfirma
poole. Kokkupuutel elektrijuhtmetega tekib

tulekahju- ja elektrilöögioht. Gaasitorustiku
vigastamisel tekib plahvatusoht. Veeto­rustiku vigastamine põhjustab materiaalse
kahju ja võib tekitada elektrilöögi.

f Hoidke elektrilist tööriista töötades mõle-

ma käega ja säilitage stabiilne asend. Elekt-

riline tööriist püsib kahe käega hoides kind­lamini käes.

f Kinnitage töödeldav toorik. Kinnitussead-

mete või kruustangidega kinnitatud toorik
püsib kindlamalt kui käega hoides.

f Enne käestpanekut oodake, kuni elektriline

tööriist on seiskunud. Kasutatav tarvik võib

kinni kiilduda ja põhjustada kontrolli kaotuse
seadme üle.

Tööpõhimõtte kirjeldus

Kõik ohutusnõuded ja juhised
tuleb läbi lugeda. Ohutusnõuete ja

juhiste eiramise tagajärjeks võib
olla elektrilöök, tulekahju ja/või
rasked vigastused.

Avage kokkuvolditud lehekülg, millel on toodud
joonised seadme kohta, ja jätke see kasutus­juhendi lugemise ajaks lahti.

Nõuetekohane kasutamine

Seade on ette nähtud betooni, tellise ja kivi
löökpuurimiseks ja meiseldustöödeks.

Seadme osad

Seadme osade numeratsiooni aluseks on
jooniste leheküljel toodud numbrid.

1 Tolmukaitse
2 Lukustushülss
3 Töörežiimilüliti vabastusnupp
4 Töörežiimilüliti
5 Lüliti (sisse/välja)
6 Käepide (isoleeritud haardepind)

7 Pöörete arvu regulaator/Löökide arvu

regulaator

8 Hoolduse indikaatortuli
9 Lisakäepide (isoleeritud haardepind)

Tarnekomplekt ei sisalda kõiki kasutusjuhendis
olevatel joonistel kujutatud või kasutusjuhendis
nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu
leiate meie lisatarvikute kataloogist.

Tehnilised andmed

Puurvasar GBH 11 DE

Professional

Tootenumber
Nimivõimsus
Nimipöörded
Löökide arv

min
min-11100 –2250

Löögitugevus EPTA­Procedure 05/2009
kohaselt

Meisli asendite arv
Padrun
Määrimine

max puuri Ø
– betoon (pöörd-

puuridega)

– betoon (läbindava

puuriga)

– müüritis (õõnes-

kroonpuuriga)

Kaal EPTA-Procedure
01/2003 järgi

Kaitseaste

Andmed kehtivad nimipingel [U] 230 V. Teistsuguste
pingete ja kasutusriigis spetsiifiliste mudelite puhul
võivad toodud andmed varieeruda.

Pöörake palun tähelepanu oma tööriista andmesildil
toodud tootenumbrile. Seadmete kaubanduslik
tähistus võib olla erinev.

0 611 245 7..

W 1500

-1

120 – 250

J 14,2

SDS-max

Tsentraale

määrimissüste-

mm

mm

mm

kg 11,1

12

püsi-

em

52

80

150

/II

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 95 Tuesday, August 24, 2010 2:13 PM

Eesti | 95

Andmed müra/vibratsiooni kohta

Müra mõõdetud vastavalt standardile EN 60745.
Seadme A-karakteristikuga mõõdetud müratase

on üldjuhul: helirõhu tase 91 dB(A); müravõim­suse tase 102 dB(A). Mõõtemääramatus
K=3 dB.

Kasutage kuulmiskaitsevahendeid!

Vibratsiooni koguväärtus (kolme suuna vektor­summa), kindlaks tehtud vastavalt standardile
EN 60745:
betooni löökpuurimisel: vibratsioon a

=21 m/s

h

mõõtemääramatus K=1,5 m/s2,
meiseldamisel: vibratsioon a
määramtus K= 1,5 m/s

=16m/s2, mõõte-

h

2

Käesolevas juhendis toodud vibratsioon on
mõõdetud standardi EN 60745 kohase mõõte­meetodi järgi ja seda saab kasutada elektriliste
tööriistade omavaheliseks võrdlemiseks. See
sobib ka vibratsiooni esialgseks hindamiseks.
Toodud vibratsioonitase on tüüpiline elektrilise
tööriista kasutamisel ettenähtud töödeks. Kui
aga elektrilist tööriista kasutatakse muudeks
töödeks, rakendatakse teisi tarvikuid või kui
tööriista hooldus pole piisav, võib vibratsiooni­tase kõikuda. See võib vibratsiooni tööperioodi
jooksul tunduvalt suurendada.
Vibratsiooni täpseks hindamiseks tuleb arvesse
võtta ka aega, mil seade oli välja lülitatud või küll
sisse lülitatud, kuid tegelikult tööle rakendama­ta. See võib vibratsiooni tööperioodi jooksul
tunduvalt vähendada.
Rakendage tööriista kasutaja kaitsmiseks vibrat­siooni mõju eest täiendavaid kaitsemeetmeid,
näiteks: hooldage tööriistu ja tarvikuid piisavalt,
hoidke käed soojas, tagage sujuv töökorraldus.

Vastavus normidele

Kinnitame ainuvastutajana, et punktis „Tehni­lised andmed“ kirjeldatud toode vastab järg­mistele standarditele või normdokumentidele:
EN 60745 vastavalt direktiivide 2004/108/EÜ,
2006/42/EÜ.

Tehniline toimik saadaval aadressil:
Robert Bosch GmbH, PT/ESC,
D-70745 Leinfelden-Echterdingen

Dr. Egbert Schneider
Senior Vice President
Engineering

Robert Bosch GmbH, Power Tools Division
D-70745 Leinfelden-Echterdingen
Leinfelden, 25.08.2010

2

Montaaž

Dr. Eckerhard Strötgen
Head of Product
Certification

f Enne mistahes tööde teostamist elektrilise

tööriista kallal tõmmake pistik
pistikupesast välja.

Lisakäepide

f Kasutage seadet alati koos lisakäepide-

mega 9.

Lisakäepidet 9 võite vastavalt oma soovile
pöörata asendisse, mis võimaldab turvalise ja
mugava töö.

– Keerake lisakäepidet 9 vastupäeva ja seadke

lisakäepide 9 soovitud asendisse. Seejärel
keerake lisakäepide 9 päripäeva kinni.

Tarviku vahetus

SDS-max-kinnitus võimaldab tarvikut tööriista
abita lihtsalt ja kiiresti vahetada.

Tolmukaitse 1 kaitseb seadet töötamise ajal
puurimistolmu sissetungimise eest. Tarviku pai­galdamisel jälgige, et tolmukaitse 1 ei saa
vigastada.

f Vigastatud tolmukaitse tuleb kohe välja

vahetada. Tolmukaitse väljavahetamiseks
tuleks seade toimetada remonditöökotta.

Tarviku paigaldamine (vt joonist A)

– Puhastage tarviku padrunisse kinnituv osa ja

määrige seda kergelt.

– Lükake tarvik pöördliigutusega padrunisse,

kuni tarvik automaatselt lukustub.

– Lukustuse kontrollimiseks tõmmake tarvikut.

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 96 Tuesday, August 24, 2010 2:13 PM

96 | Eesti

Tarviku eemaldamine (vt joonist B)

– Lükake lukustushülss 2 taha ja võtke tarvik

välja.

Tolmu/saepuru äratõmme

Pliisisaldusega värvide, teatud puiduliikide,
mineraalide ja metalli tolm võib kahjustada
tervist. Tolmuga kokkupuude ja tolmu sisse­hingamine võib põhjustada seadme kasutajal või
läheduses viibivatel inimestel allergilisi
reaktsioone ja/või hingamisteede haigusi.
Teatud tolm, näiteks tamme- ja pöögitolm, on
vähkitekitava toimega, iseäranis kombinat­sioonis puidutöötlemisel kasutatavate
lisaainetega (kromaadid, puidukaitsevahendid).
Asbesti sisaldavat materjali tohivad töödelda
üksnes vastava ala asjatundjad.

– Tagage töökohas hea ventilatsioon.
– Soovitav on kasutada hingamisteede

kaitsemaski filtriga P2.

Pidage kinni töödeldavate materjalide suhtes
Teie riigis kehtivatest eeskirjadest.

Kasutus

Seadme kasutuselevõtt

f Pöörake tähelepanu võrgupingele! Võrgu-

pinge peab ühtima tööriista andmesildil
märgitud pingega. Andmesildil toodud
230 V seadmeid võib kasutada ka 220 V
võrgupinge korral.

Töörežiimi valik
Töörežiimilülitiga 4 valite seadme töörežiimi.
Märkus: Töörežiimi tohib muuta üksnes siis, kui

seade on välja lülitatud! Vastasel korral võib
seade kahjustuda.

– Vajutage alla lukustusnupp 3, hoidke seda all

ja keerake töörežiimilüliti 4 soovitud
asendisse.

Asend löökpuurimiseks
Kui tarvik ei hakka
sisselülitamisel kohe pöörlema,
laske seadmel aeglaselt
töötada, kuni tarvik kaasa
pöörlema hakkab.

Asend Vario-Lock meisli asendi
reguleerimiseks

Asend meiseldamiseks

Sisse-/väljalülitus

– Seadme kasutuselevõtuks vajutage lüliti

(sisse/välja) 5 alla ja hoidke seda all.

– Seadme väljalülitamiseks vabastage lüliti

(sisse/välja) 5.

Madalatel temperatuuridel saavutab seade alles
pärast teatud aja möödumist täieliku löögi-/
meiseldusvõimsuse.
Seda aega saab lühendada, kui lüüa
puuri/meislit korra vastu maad.

Pöörete arvu/löökide arvu reguleerimine

Elektrooniline reguleerimissüsteem võimaldab
pöörete ja löökide arvu vastavalt töödeldavale
materjalile sujuvalt reguleerida.

Tänu konstantelektroonikale püsib valitud
pöörete ja löökide arv nii koormuseta kui
koormusega töötades peaaegu muutumatuna.

Suurim meiseldusvõimsus saavutatakse, kui
regulaator 7 on asendis „6“. Madalamatel
pööretel on meiseldusvõimsus tehnilistel
põhjustel väiksem.

– Valige regulaatorist 7 töödeldava materjali

jaoks sobivad pöörded.

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 97 Tuesday, August 24, 2010 2:13 PM

Eesti | 97

Järgnevas tabelis toodud andmed on soovitus­likud.

Töörežiim Löökpuurimine Meisel-

damine

Regulaatori
asend 7

1 135 1240 1240
2 157 1440 1440
3 184 1680 1680
4 204 1880 1880
5 228 2080 2080
6 252 2300 2300

Ülekoormuskaitse
f Puurimistarviku kinnikiildumisel või haaku-

misel seadme spindel seiskub. Sellega
kaasnevate jõudude tasakaalustamiseks
tuleb seadet hoida alati kahe käega ja võtta
stabiilne tööasend.

f Seadme kinnikiildumise korral lülitage

seade välja ja eemaldage tarvik. Kinnikiil­dunud tarvikuga seadme sisselülitamisel
tekivad suured reaktsioonimomendid.

Nimipöör­ded
(min

Löökide
arv

-1

)

(min-1)

Löökide
arv
(min-1)

Tööjuhised

f Enne mistahes tööde teostamist elektrilise

tööriista kallal tõmmake pistik
pistikupesast välja.

Meisli asendi muutmine (Vario-Lock)

Meislit saab lukustada 12 asendisse. Nii on
võimalik valida optimaalset tööasendit.

– Asetage meisel padrunisse.
– Vajutage alla lukustusnupp 3, hoidke seda all

ja keerake töörežiimilüliti 4 asendisse
„Meisli asendi muutmine (Vario-lock)“.

– Pöörake padrun soovitud asendisse.
– Vajutage alla lukustusnupp 3, hoidke seda all

ja pöörake töörežiimilüliti 4 asendisse
„Meiseldamine“. Padrun on selles asendis

lukustatud.

f Töörežiimilüliti 4 peab meiseldamisel olema

alati asendis „Meiseldamine“.

Hooldus ja teenindus

Hooldus ja puhastus

f Enne mistahes tööde teostamist elektrilise

tööriista kallal tõmmake pistik
pistikupesast välja.

f Seadme laitmatu ja ohutu töö tagamiseks

hoidke seade ja selle ventilatsiooniavad
puhtad.

f Vigastatud tolmukaitse tuleb kohe välja

vahetada. Tolmukaitse väljavahetamiseks
tuleks seade toimetada remonditöökotta.

Hoolduse indikaatortuli 8

Grafiitharjade tööressursi ammendumisel
lülitub seade automaatselt välja. Seda
signaliseerib umbes 8 tundi enne väljalülitumist
hoolduse indikaatortule 8 süttimine või
vilkumine. Seade tuleb toimetada hoolduseks
remonditöökotta, aadressi leiate punktist
„Müügijärgne teenindus ja nõustamine“.

Antud seade on hoolikalt valmistatud ja testitud.
Kui seade sellest hoolimata rikki läheb, tuleb
see lasta parandada Boschi elektriliste
käsitööriistade volitatud remonditöökojas.

Järelepärimiste esitamisel ja tagavaraosade
tellimisel näidake kindlasti ära seadme
andmesildil olev 10-kohaline tootenumber.

Müügijärgne teenindus ja nõustamine

Müügiesindajad annavad vastused toote
paranduse ja hooldusega ning varuosadega
seotud küsimustele. Joonised ja lisateabe
varuosade kohta leiate ka veebiaadressilt:

www.bosch-pt.com

Boschi müügiesindajad nõustavad Teid toodete
ja lisatarvikute ostmise, kasutamise ja
seadistamisega seotud küsimustes.

Eesti Vabariik

Mercantile Group AS
Boschi elektriliste käsitööriistade remont ja
hooldus
Pärnu mnt. 549
76401 Saue vald, Laagri
Tel.: + 372 (0679) 1122
Fax: + 372 (0679) 1129

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 98 Tuesday, August 24, 2010 2:13 PM

98 | Eesti

Kasutuskõlbmatuks muutunud
seadmete käitlus

Elektriseadmed, lisatarvikud ja pakendid tuleks
keskkonnasäästlikult ringlusse võtta.

Ärge visake kasutusressursi ammendanud elekt­rilisi tööriistu olmejäätmete hulka!

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Parlamendi ja
nõukogu direktiivile 2002/96/EÜ
elektri- ja elektroonikaseadmete
jäätmete kohta ning direktiivi
kohaldamisele liikmesriikides

muutunud elektrilised tööriistad eraldi kokku
koguda ja keskkonnasäästlikult korduskasutada
või ringlusse võtta.

Tootja jätab endale õiguse muudatuste tegemiseks.

tuleb kasutuskõlbmatuks

1 619 929 755 | (24.8.10) Bosch Power Tools

OBJ_BUCH-76-003.book Page 99 Tuesday, August 24, 2010 2:13 PM

Latviešu | 99

lv

Drošības noteikumi

Vispārējie drošības noteikumi darbam
ar elektroinstrumentiem

BRĪDINĀJUMS

sniegto drošības noteikumu un norādījumu
neievērošana var izraisīt aizdegšanos un būt par
cēloni elektriskajam triecienam vai nopietnam
savainojumam.

Pēc izlasīšanas uzglabājiet šos noteikumus
turpmākai izmantošanai.

Turpmākajā izklāstā lietotais apzīmējums „elek­troinstruments“ attiecas gan uz tīkla elektroin­strumentiem (ar elektrokabeli), gan arī uz aku­mulatora elektroinstrumentiem (bez elektro­kabeļa).

1) Drošība darba vietā
a) Sekojiet, lai darba vieta būtu tīra un

sakārtota. Nekārtīgā darba vietā un sliktā

apgaismojumā var viegli notikt nelaimes
gadījums.

b) Nelietojiet elektroinstrumentu eksplo-

zīvu vai ugunsnedrošu vielu tuvumā un
vietās ar paaugstinātu gāzes vai putekļu
saturu gaisā. Darba laikā elektroinstru-

ments nedaudz dzirksteļo, un tas var
izsaukt viegli degošu putekļu vai tvaiku
aizdegšanos.

c) Lietojot elektroinstrumentu, neļaujiet

nepiederošām personām un jo īpaši bēr­niem tuvoties darba vietai. Citu personu

klātbūtne var novērst uzmanību, kā rezul­tātā jūs varat zaudēt kontroli pār elektro­instrumentu.

2) Elektrodrošība
a) Elektroinstrumenta kontaktdakšai jābūt

piemērotai elektrotīkla kontaktligzdai.
Kontaktdakšas konstrukciju nedrīkst
nekādā veidā mainīt. Nelietojiet kontakt­dakšas salāgotājus, ja elektroinstru-

Uzmanīgi izlasiet visus
drošības noteikumus. Šeit

ments caur kabeli tiek savienots ar aiz­sargzemējuma ķēdi. Neizmainītas kon-

strukcijas kontaktdakša, kas piemērota
kontaktligzdai, ļauj samazināt elektriskā
trieciena saņemšanas risku.

b) Darba laikā nepieskarieties sazemētiem

priekšmetiem, piemēram, caurulēm, ra­diatoriem, plītīm vai ledusskapjiem. Pie-

skaroties sazemētām virsmām, pieaug
risks saņemt elektrisko triecienu.

c) Nelietojiet elektroinstrumentu lietus lai-

kā, neturiet to mitrumā. Mitrumam

iekļūstot elektroinstrumentā, pieaug risks
saņemt elektrisko triecienu.

d) Nenesiet un nepiekariet elektroinstru-

mentu aiz elektrokabeļa. Neraujiet aiz
kabeļa, ja vēlaties atvienot instrumentu
no elektrotīkla kontaktligzdas. Sargājiet
elektrokabeli no karstuma, eļļas, asām
šķautnēm un elektroinstrumenta kustī­gajām daļām. Bojāts vai samezglojies

elektrokabelis var būt par cēloni elektris­kajam triecienam.

e) Darbinot elektroinstrumentu ārpus tel-

pām, izmantojiet tā pievienošanai vienīgi
tādus pagarinātājkabeļus, kuru lietošana
ārpus telpām ir atļauta. Lietojot elektro-

kabeli, kas piemērots darbam ārpus tel­pām, samazinās risks saņemt elektrisko
triecienu.

f) Ja elektroinstrumentu tomēr nepiecie-

šams lietot vietās ar paaugstinātu mitru­mu, izmantojiet tā pievienošanai noplū­des strāvas aizsargreleju. Lietojot noplū-

des strāvas aizsargreleju, samazinās risks
saņemt elektrisko triecienu.

3) Personiskā drošība
a) Darba laikā saglabājiet paškontroli un

rīkojieties saskaņā ar veselo saprātu.
Pārtrauciet darbu, ja jūtaties noguris vai
atrodaties alkohola, narkotiku vai medi­kamentu izraisītā reibumā. Strādājot ar

elektroinstrumentu, pat viens neuzmanī­bas mirklis var būt par cēloni nopietnam
savainojumam.

Bosch Power Tools 1 619 929 755 | (24.8.10)

OBJ_BUCH-76-003.book Page 100 Tuesday, August 24, 2010 2:13 PM

100 | Latviešu

b) Izmantojiet individuālos darba aizsardzī-

bas līdzekļus. Darba laikā nēsājiet aiz­sargbrilles. Individuālo darba aizsardzī-

bas līdzekļu (putekļu maskas, neslīdošu
apavu un aizsargķiveres vai ausu aizsargu)
pielietošana atbilstoši elektroinstrumenta
tipam un veicamā darba raksturam ļauj
izvairīties no savainojumiem.

c) Nepieļaujiet elektroinstrumenta patvaļī-

gu ieslēgšanos. Pirms elektroinstrumen­ta pievienošanas elektrotīklam, akumu­latora ievietošanas vai izņemšanas, kā
arī pirms elektroinstrumenta pārnešanas
pārliecinieties, ka tas ir izslēgts. Pārne-

sot elektroinstrumentu, ja pirksts atrodas
uz ieslēdzēja, kā arī pievienojot to elektro­barošanas avotam laikā, kad elektro­instruments ir ieslēgts, var viegli notikt
nelaimes gadījums.

d) Pirms elektroinstrumenta ieslēgšanas

neaizmirstiet izņemt no tā regulējošos
instrumentus vai atslēgas. Regulējošais

instruments vai atslēga, kas ieslēgšanas
brīdī atrodas elektroinstrumenta kustīga­jās daļās, var radīt savainojumu.

e) Darba laikā izvairieties ieņemt neērtu vai

nedabisku ķermeņa stāvokli. Vienmēr
ieturiet stingru stāju un centieties sagla­bāt līdzsvaru. Tas atvieglo elektroinstru-

menta vadību neparedzētās situācijās.

f) Izvēlieties darbam piemērotu apģērbu.

Darba laikā nenēsājiet brīvi plandošas
drēbes un rotaslietas. Netuviniet matus,
apģērbu un aizsargcimdus elektroinstru­menta kustīgajām daļām. Elektroinstru-

menta kustīgajās daļās var ieķerties
vaļīgas drēbes, rotaslietas un gari mati.

g) Ja elektroinstrumenta konstrukcija ļauj

tam pievienot ārējo putekļu uzsūkšanas
vai savākšanas/uzkrāšanas ierīci, seko­jiet, lai tā būtu pievienota un pareizi dar­botos. Pielietojot putekļu uzsūkšanu vai

savākšanu/uzkrāšanu, samazinās to
kaitīgā ietekme uz strādājošās personas
veselību.

4) Saudzējoša apiešanās un darbs ar elektro­instrumentiem

a) Nepārslogojiet elektroinstrumentu. Kat-

ram darbam izvēlieties piemērotu elek­troinstrumentu. Elektroinstruments dar-

bojas labāk un drošāk pie nominālās slo­dzes.

b) Nelietojiet elektroinstrumentu, ja ir bo-

jāts tā ieslēdzējs. Elektroinstruments, ko

nevar ieslēgt un izslēgt, ir bīstams lieto­šanai un to nepieciešams remontēt.

c) Pirms elektroinstrumenta apkopes, re-

gulēšanas vai darbinstrumenta nomaiņas
atvienojiet tā kontaktdakšu no barojošā
elektrotīkla vai izņemiet no tā akumula­toru. Šādi iespējams novērst elektro-

instrumenta nejaušu ieslēgšanos.

d) Ja elektroinstruments netiek lietots, uz-

glabājiet to piemērotā vietā, kur elek­troinstruments nav sasniedzams bēr­niem un personām, kuras neprot ar to
rīkoties vai nav iepazinušās ar šiem no­teikumiem. Ja elektroinstrumentu lieto

nekompetentas personas, tas var apdrau­dēt cilvēku veselību.

e) Rūpīgi veiciet elektroinstrumenta apkal-

pošanu. Pārbaudiet, vai kustīgās daļas
darbojas bez traucējumiem un nav ie­spiestas, vai kāda no daļām nav salauzta
vai bojāta, vai katra no tām pareizi funk­cionē un pilda tai paredzēto uzdevumu.
Nodrošiniet, lai bojātās daļas tiktu sav­laicīgi nomainītas vai remontētas pilnva­rotā remonta darbnīcā. Daudzi nelaimes

gadījumi notiek tāpēc, ka elektroinstru­ments pirms lietošanas nav pienācīgi
apkalpots.

f) Savlaicīgi notīriet un uzasiniet griezošos

darbinstrumentus. Rūpīgi kopti elektro-

instrumenti, kas apgādāti ar asiem griezēj­instrumentiem, ļauj strādāt daudz ražīgāk
un ir vieglāk vadāmi.

1 619 929 755 | (24.8.10) Bosch Power Tools
