Produktinformation Feuerwehr−Bedienfeld FBF 100 LSN
Inhaltsverzeichnis
1. Produktbeschreibung 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1.1. Systemübersicht 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2. Leistungsmerkmale 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3. Planungshinweise 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4. Bestellumfang 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5. Geräteaufbau 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5.1. Klemmenbelegung 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6. Funktionsbeschreibung 8. . . . . . . . . . . . . . . . . . . . . . . . . . .
7. Montage 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.1. Montagehinweise 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7.2. Montagezeichnung 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8. Hinweise für Wartung und Service 12. . . . . . . . . . . . . . . . . .
8.1. Reparatur 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8.2. Entsorgung 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9. Technische Daten 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Bo
sch Sicherheitssysteme GmbH
Seite 2
4.998.127.023
6.0 | 03.2021
Produktinformation Feuerwehr−Bedienfeld FBF 100 LSN
1. Produktbeschreibung
Das Feuerwehr−Bedienfeld (FBF) ist eine genormte Zusatzeinrichtung für Brand-
meldeanlagen mit einer Übertragungseinrichtung (ÜE) zur Feuerwehr.
Die bundesweit einheitliche Gestaltung der Anzeige− und Bedienelemente ermöglicht
dem Feuerwehr−Einsatzpersonal den Anlagenzustand rasch zu erkennen und Bedienvorgänge unverzüglich durchzuführen.
Die Anzeige− und Bedienelemente befinden sich in einem abschließbaren Stahl-
blechgehäuse, für das die örtliche Feuerwehr einen Schlüssel besitzt.
Die Spannungsversorgung des FBF 100 LSN erfolgt über das Lokale Sicherheits−
Netzwerk LSN.
Das FBF ist über das LSN mit der Brandmeldezentrale (BMZ) und der Übertragungseinrichtung (max. 1 ÜE) verbunden. Dabei handelt es sich um eine überwachte
Signalleitung.
Soll die Brandmeldezentrale durch Eingabe eines Betreibercodes zur Bedienung freigegeben werden, kann dieser verdeckt im FBF vermerkt werden.
1.1. Systemübersicht
BZ 500 LSN
ANNE 10
SM 20
COM 1
SM 20
COM 2
SM 20
COM 3
Automatische Brandmelder (LSN)
FBF 100 LSN
BE 500
BAT 100 LSN
LSN−Ring
sch Sicherheitssysteme GmbH
Bo
Seite 3
230 V~
4.998.127.023
6.0 | 03.2021
Produktinformation Feuerwehr−Bedienfeld FBF 100 LSN
2. Leistungsmerkmale
D Genormte Gestaltung und Anordnung der Bedien− und Anzeigeelemente,
entsprechend der DIN 14661 (Stand: 01.02.2001).
D Direkt an das Lokale SicherheitsNetzwerk LSN anschaltbar.
D 7 Anzeige−LEDs [∅ 5mm]:
− Bedienfeld in Betrieb [LED grün],
− ÜE ausgelöst [LED rot],
− Löschanlage ausgelöst [LED rot],
− Brandfall Steuerungen ab(geschaltet) [LED gelb],
− Akustische Signale ab(geschaltet) [LED gelb],
− BMZ rückstellen [LED rot],
− ÜE abgeschaltet [LED gelb].
D 3 Taster:
− Akustische Signale ab(schalten) bzw. Steuergruppe ab(schalten),
− BMZ rückstellen (Alarmspeicher löschen),
− ÜE prüfen (Probealarm).
D 2 Druckknopfschalter:
− Brandfallsteuerungen ab(schalten),
− ÜE ab(schalten).
D Anzeige−LEDs in den Tasten.
D Der interne Summer der BMZ bleibt nur solange abgeschaltet wie keine
weiteren Brandmeldungen angezeigt werden.
D Die Abschaltung der Übertragungseinrichtung ÜE wird sowohl am FBF als auch
an der BMZ angezeigt.
D Am FBF ausgeführte Bedienvorgänge werden von der BMZ nicht als Störung
oder Alarm ausgewertet.
D Die steckbare Anschlussklemmenleiste erspart das erneute Anklemmen bei
einem Leiterplattentausch.
D Hochklappbare transparente Abdeckung gegen unbeabsichtigtes Betätigen der
Taste >BMZ rückstellen<.
sch Sicherheitssysteme GmbH
Bo
Seite 4
4.998.127.023
6.0 | 03.2021
Produktinformation Feuerwehr−Bedienfeld FBF 100 LSN
3. Planungshinweise
D Das FBF muss in Absprache mit der zuständigen Feuerwehr montiert werden.
D Das FBF muss so angebracht werden dass sich die Bedienfeldmitte in einer
Höhe von 160cm (+10/−20cm) über dem Boden befindet.
D Das FBF muss jederzeit zugänglich und falls erforderlich durch ein Hinweisschild
gekennzeichnet sein.
D Das FBF muss so beleuchtet sein dass das Bedienfeld jederzeit einwandfrei
lesbar ist.
D Eine im Raum vorhandene Notbeleuchtung muss auch das Bedienfeld des FBF
ausleuchten.
D Der Einbau in die BMZ oder in einen geeigneten Schrank ist zulässig, wenn der
Zugang zu den Bedienelementen und eine freie Sicht auf die Anzeigeelemente
jederzeit gewährleistet ist.
D Pulteinbau (z.B. in Schreibtisch, Bedienpult o.ä.) ist nicht zulässig!
D Als Verbindung zwischen FBF und Brandmeldezentrale ist das Fernmeldekabel
Typ IV (St) Y n x 2 x 0,6mm oder IV (St) Y n x 2 x 0,8mm zu verwenden.
4. Bestellumfang
Sachnummer LE Bezeichnung
4.998.126.953 ST Feuerwehr−Bedienfeld FBF 100 LSN
LE = Liefereinheit, ST = Stück, PAK = Pack
Der jeweils verwendete Schließeinsatz (Doppelbart oder Zylinderschloss) der zuständigen Feuerwehr muss separat bestellt werden.
sch Sicherheitssysteme GmbH
Bo
Seite 5
4.99
8.127.023
6.0 | 03.2021
Produktinformation Feuerwehr−Bedienfeld FBF 100 LSN
5. Geräteaufbau
Feuerwehr−Bedienfeld
14
15
1
Bedienfeld in
Betrieb
2
Löschanlage ausgelöst
3
Akustische
Signale ab
5
ÜE ab
4
6
7
ÜE
ausgelöst
8
Brandfall
Steuerungen
ab
10
BMZ
rückstellen
ÜE Nr
prüfen
9
11
12
Pos. Beschreibung
1 LED grün, zur Anzeige des Betriebsstatus:
Dauerlicht bei Betriebsbereitschaft und Blinken zur Störungsanzeige.
2 LED rot, zur Anzeige dass die Löschanlage ausgelöst ist.
13
16
14
3 LED gelb, zur Anzeige dass akustische Signalgeber abgeschaltet sind.
4 Taste zum Abschalten der akustischen Signalgeber.
5 LED gelb, zur Anzeige dass die Übertragungseinrichtung abgeschaltet ist.
6 Taste zum Abschalten der Übertragungseinrichtung.
7 LED rot, zur Anzeige dass die Übertragungseinrichtung ausgelöst ist.
8 LED gelb, zur Anzeige dass die Brandfallsteuerung abgeschaltet ist.
9 Taste zum Abschalten der Brandfallsteuerung.
10 LED rot, zur Anzeige dass die Brandmeldezentrale zurückgesetzt wurde.
11 Taste zum Rücksetzen der Brandmeldezentrale.
12 Taste zum Prüfen der Übertragungseinrichtung.
13 Schließeinsatz der Feuerwehr ( Zylinder− oder Doppelbartschloss)
14 Kabeltüllen für a.P. Kabelzuführung
15 Montagebohrungen
16 Öffnung für u.P. Kabelzuführung
sch Sicherheitssysteme GmbH
Bo
Seite 6
4.99
8.127.023
6.0 | 03.2021
Produktinformation Feuerwehr−Bedienfeld FBF 100 LSN
5.1. Klemmenbelegung
0V
+V
bLSN1
aLSN1
Schirm
Schirm
aLSN2
bLSN2
14
15
Klemme Kabelcode Belegung
− Erdung
0V schwarz 0V, Spannungsversorgung
+V rot +28V DC, Spannungsversorgung
bLSN1 gelb LSN +, kommend
15
16
14
aLSN1 weiß LSN −, kommend
Schirm − Schirmdraht kommend
Schirm − Schirmdraht gehend
aLSN2 weiß LSN −, gehend
bLSN2 gelb LSN +, gehend
Pos. Beschreibung
14 Kabeltüllen für a.P. Kabelzuführung
15 Montagebohrungen
14 Öffnung für u.P. Kabelzuführung
sch Sicherheitssysteme GmbH
Bo
Seite 7
4.
98.127.023
9
6.0 | 03.2021
Produktinformation Feuerwehr−Bedienfeld FBF 100 LSN
6. Funktionsbeschreibung
Feuerwehr−Bedienfeld
1
Bedienfeld in
Betrieb
2
Löschanlage ausgelöst
3
Akustische
Signale ab
4
5
ÜE ab
1
LED grün, ”Bedienfeld in Betrieb”
6
7
ÜE
ausgelöst
8
Brandfall
Steuerungen
ab
10
BMZ
rückstellen
ÜE Nr
prüfen
9
11
12
Diese LED zeigt den Betriebsstatus des FBF an.:
Die LED leuchtet dauernd: Die Versorgungsspannung ist angeschlossen und
das FBF ist betriebsbereit.
Die LED blinkt: Versorgungsspannung ist vorhanden aber das
FBF wurde über das LSN nicht initialisiert,
oder der Datenverkehr im LSN ist gestört.
Die LED leuchtet nicht: Versorgungsspannung ist nicht angeschlossen
oder die FBF−Elektronik ist defekt.
2
LED rot, ”Löschanlage ausgelöst”
Die LED leuchtet wenn die Löschanlage durch die BMZ ausgelöst wurde,
oder
wenn die direkte Auslösung der Löschanlage z.B. durch den Alarmkontakt einer
Sprinkleranlage, über eine Primärleitung an die BMZ übermittelt wurde.
sch Sicherheitssysteme GmbH
Bo
Seite 8
4.998.127.023
6.0 | 03.2021
Produktinformation Feuerwehr−Bedienfeld FBF 100 LSN
3
LED gelb, ”Akustische Signale ab(geschaltet)”
Die LED leuchtet wenn die akustischen Signalgeber (Sirenen, interne Summer,
usw.) abgeschaltet sind.
Dabei kann die Abschaltung an der BMZ oder am FBF erfolgt sein.
4
Taste ”Akustische Signale ab(schalten)”
Taste zum Abschalten der akustische Signalgeber (Sirenen, interne Summer).
Wenn die Taste gedrückt wurde, leuchtet die Taste sowie die gelbe LED neben der
Taste und zeigt damit an dass die Signalgeber abgeschaltet sind.
Wenn die Signalgeber direkt an der BMZ abgeschaltet wurden, leuchtet nur die
gelbe LED neben der Taste ”Akustische Signale ab”. Bei zusätzlicher Abschaltung
an der BMZ bleibt der abgeschaltete Zustand auch dann noch erhalten, wenn die
Taste (4) zum Einschalten der Signalgeber erneut gedrückt wird.
Im Alarmzustand ist die Aktivierung der Signalgeber durch das FBF möglich, trotz
Abschaltung an der BMZ.
5
LED gelb, ”ÜE ab(geschaltet)”
Die LED leuchtet wenn die Übertragungseinrichtung (ÜE) zur Feuerwehr abgeschaltet ist. Dabei kann die Abschaltung an der BMZ oder am FBF erfolgt sein.
6
Druckknopfschalter ”ÜE ab(schalten)”
Taste zum Abschalten der Übertragungseinrichtung zur Feuerwehr.
Wenn die Taste gedrückt wurde, leuchtet die Taste sowie die gelbe LED (5) neben
der Taste und zeigt damit an dass die Übertragungseinrichtung der BMZ abgeschaltet ist.
Wenn die Übertragungseinrichtung direkt an der BMZ abgeschaltet wurden,
leuchtet nur die gelbe LED (5) neben der Taste ”ÜE ab”.
Die ÜE kann nur dort wieder eingeschaltet werden, wo sie abgeschaltet wurde!
7
LED rot, ”ÜE ausgelöst”
Die LED leuchtet wenn die Übertragungseinrichtung zur Feuerwehr durch die
BMZ ausgelöst wurde, oder wenn Taste (12) ”ÜE prüfen” gedrückt wurde.
8
LED gelb, ”Brandfallsteuerungen ab(geschaltet)”
Die LED leuchtet wenn die Brandfallsteuerungen abgeschaltet sind.
Brandfallsteuerungen können nur über das FBF abgeschaltet und wieder einge-
schaltet werden!
sch Sicherheitssysteme GmbH
Bo
Seite 9
4.998.127.023
6.0 | 03.2021
Produktinformation Feuerwehr−Bedienfeld FBF 100 LSN
9
Druckknopfschalter ”Brandfallsteuerungen ab(schalten)”
Unter Brandfallsteuerungen versteht man alle Vorgänge die bei einem Alarm
ausgelöst werden, z.B. das Auslösen von Brandschutzeinrichtungen wie auto-
matische Löschanlagen, Brandschutzklappen, Rauchabzugsanlagen, zwangsgesteuerte Aufzüge usw, oder das Abschalten von Lüftungsanlagen, EDV−Anlagen
oder anderen Betriebsmitteln.
Zur Brandfallsteuerung gehören nicht die örtlichen Alarmierungsein−
richtungen, zusätzliche Anzeigetableaus (FAT), Feuerwehr−Schlüsseldepots
(SD).
Feststelleinrichtungen (Türsteuerzentralen usw.) sind ebenfalls von der Funktion
”Brandfallsteuerungen ab” ausgenommen.
Wenn die Taste gedrückt wurde, leuchtet die Taste sowie die gelbe LED neben der
Taste und zeigen damit an dass die Brandfallsteuerung abgeschaltet ist.
An der BMZ wird die Abschaltung der jeweiligen Steuergruppen angezeigt.
Die Brandfallsteuerungen lassen sich nicht abschalten wenn die Brandmelde−
zentrale im Alarmzustand ist.
10
LED rot, ”BMZ rückstellen”
Die LED leuchtet mindestens 15 Minuten lang, unbeeinflussbar vom Betreiber der
Anlage, wenn sich die BMZ im Alarmfall befindet oder befand (und die ÜE über die
BMZ angesteuert wurde).
Die LED erlischt vor Ablauf dieser Zeit, wenn durch Drücken der Taste (11) ”BMZ
rückstellen” die BMZ zurückgesetzt wurde.
Die LED leuchtet nicht wenn die ÜE über Taste (12) ”ÜE prüfen” angesteuert
wurde
11
Taste ”BMZ rückstellen”
Mit einer Klappe gegen unbeabsichtigtes Betätigen geschützte Taste zum Rücksetzen der BMZ.
12
Taste ”ÜE prüfen”
Taste zum Prüfen der Übertragungseinrichtung, ohne dass die BMZ in den Alarmzustand geht. Insbesondere dürfen dabei die Signalgeber und Brandschutzeinrichtungen nicht ausgelöst werden.
Wenn die Taste gedrückt wurde, leuchtet die Taste sowie die rote LED (7) ”ÜE ausgelöst” und zeigt damit an dass die Übertragungseinrichtung der BMZ angesteuert
wurde.
Die Taste ist ohne Funktion, wenn die ”Brandfallsteuerungen” mit der Taste (9) abgeschaltet wurden oder wenn die Taste (6) ”ÜE ab” gedrückt ist.
sch Sicherheitssysteme GmbH
Bo
Seite 10
4.998.127.023
6.0 | 03.2021
Produktinformation Feuerwehr−Bedienfeld FBF 100 LSN
7. Montage
7.1. Montagehinweise
D Das FBF muss in Absprache mit der zuständigen Feuerwehr montiert werden.
D Das FBF muss so angebracht werden dass sich das Bedienfeld in einer Höhe
von 160cm (+10/−20cm) befindet, gemessen vom Boden bis Mitte Bedienfeld.
D Das FBF muss so beleuchtet sein dass die Bedien− und Anzeigeelemente
jederzeit einwandfrei lesbar sind.
D Eine im Raum vorhandene Notbeleuchtung muss auch das FBF beleuchten.

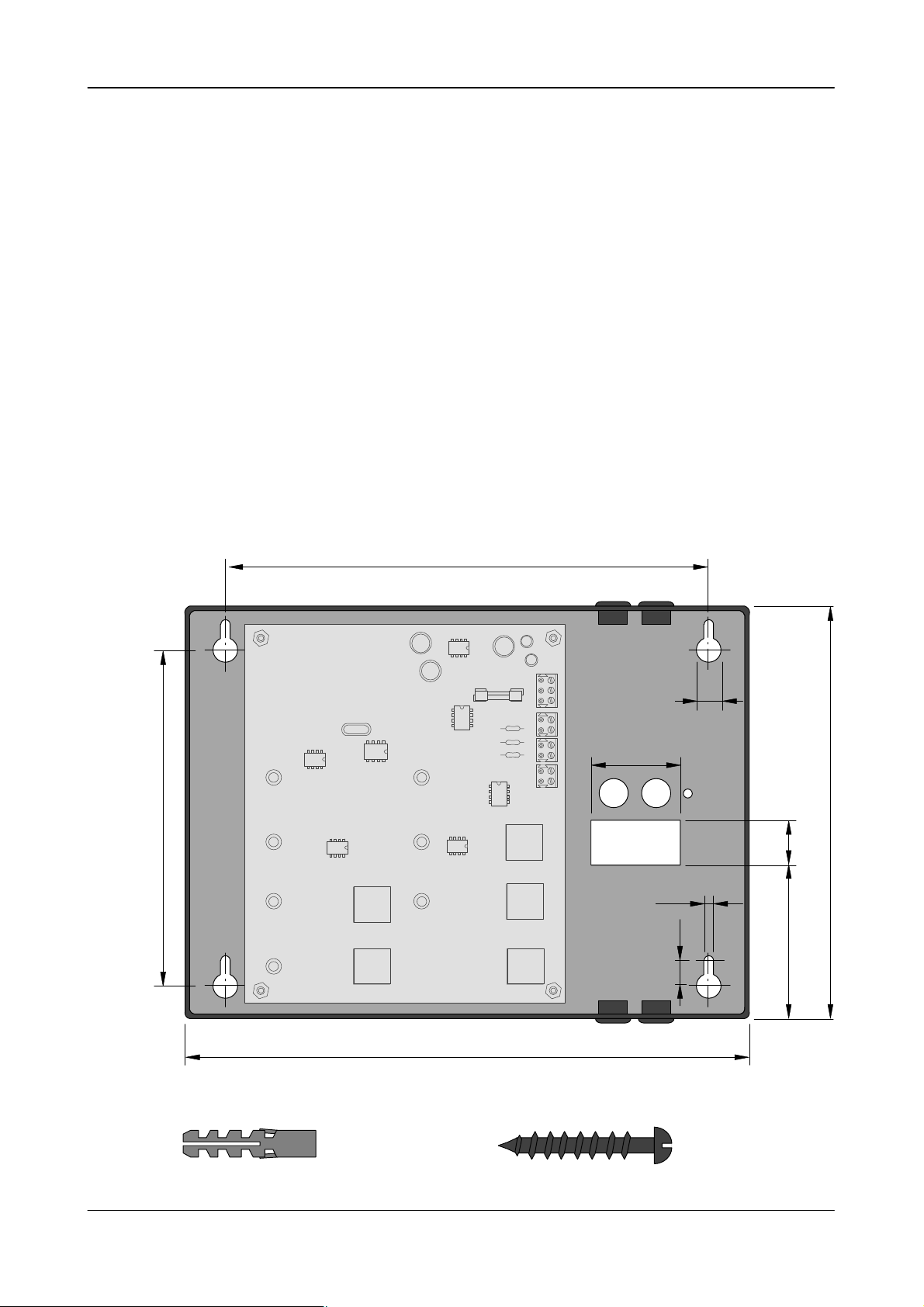

7.2. Montagezeichnung
147
212
11
40
180
2059
5
9
4x 4x
sch Sicherheitssysteme GmbH
Bo
j 6
250
Seite 11
j 4,5 x 25
4.99
8.127.023
6.0 | 03.2021
Produktinformation Feuerwehr−Bedienfeld FBF 100 LSN
8. Hinweise für Wartung und Service
Für Wartungs− und Inspektionsarbeiten an Gefahrenmeldeanlagen gelten in
Deutschland grundsätzlich die Bestimmungen der DIN VDE 0833, die bezüglich der
Wartungsintervalle auf Angaben des Geräteherstellers verweist.
D Bosch empfiehlt mindestens 1 x jährlich eine Funktions− und Sichtprüfung.
D Wartungs− und Inspektionsarbeiten sollten regelmäßig und von geschultem
Fachpersonal ausgeführt werden.
8.1. Reparatur
Bei einem Defekt wird das Modul / Gerät komplett ausgetauscht.
8.2. Entsorgung
Unbrauchbare Module/Geräte/Batterien dürfen nicht in den
Hausmüll geworfen werden sondern müssen entsprechend
den gesetzlichen Bestimmungen entsorgt werden.
sch Sicherheitssysteme GmbH
Bo
Seite 12
4.99
8.127.023
6.0 | 03.2021
Produktinformation Feuerwehr−Bedienfeld FBF 100 LSN
9. Technische Daten
Betriebsspannung (ext. Versorgung): 28V DC (10V DC . . . 30V DC)
Stromaufnahme (ext. Versorgung):
− Im Ruhezustand ca. 10mA
− im Alarmzustand ca. 35mA
Betriebsspannung (LSN): 30V DC
Stromaufnahme (LSN): max. 3mA (nominal 2,7mA)
Schaltkontaktbelastung: max. 1A / 60V oder 30W
Schutzart (nach EN 60529) IP 30
Schutzklasse (nach EN 60950) II
Zul. Einsatztemperatur 0_C . . . +50_C
Zul. Lagertemperatur −10_C . . . +60_C
Gehäuse:
− Material Stahlblech
− Farbe Kieselgrau, RAL 7032
Schloss Kastenschloss für Profilhalbzylinder
nach DIN 18252
Abmessungen (B x H x T): 255 x 185 x 58mm
Gewicht: ca. 3400g
sch Sicherheitssysteme GmbH
Bo
Seite 13
4.998.127.023
6.0 | 03.2021
Bosch Sicherheitssysteme GmbH
Robert-Bosch-Ring 5
85630 Grasbrunn
Germany
www.boschsecurity.com
© Bosch Sicherheitssysteme GmbH, 2021
Loading...
