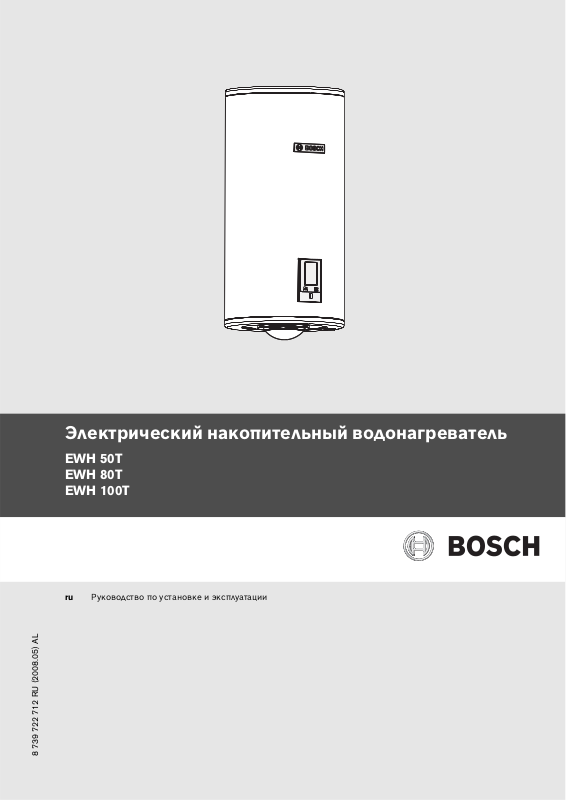

Bosch EWH 100T, EWH 50T, EWH 80T User manual
Электрический накопительный водонагреватель
EWH 50T
EWH 80T
EWH 100T
ru Руководство по установке и эксплуатации
8 739 722 712 RU (2008.05) AL
2 | Содержание RU
Содержание
1 Инструкции по технике безопасности и
условные обозначения 3
1.1 Инструкции по технике безопасности 3
1.2 Условные обозначения 3
2 Размеры и технические характеристики 4
2.1 Описание прибора 4
2.2 Защита против коррозии 4
2.3 Комплект поставки 4
2.4 Технические характеристики 5
2.5 Размеры 6
2.6 Компоненты 6
2.7 Электрическая схема 7
2.8 Функции, отображаемые на дисплее 7
3 Техническое соответствие 8
4 Установка 9
4.1 Важная информация 9
4.2 Выбор места установки 9
4.3 Установка водонагревателя в вертикальном
положении 9
4.4 Установка водонагревателя горизонтальном
положении 10
4.5 Подключение к водопроводу 10
4.6 Подключение к электрической сети 11
4.6.1 Подключение водонагревателя 12
4.7 Защита от замерзания (дежурный режим stand-by) 12
4.8 Запуск 12
6 Уход и техническое обслуживание 17
6.1 Плановое техническое обслуживание 17
6.1.1 Проверка работоспособности 17
6.1.2 Предохранительный клапан 17
6.1.3 Магниевый анод 17
6.2 Термостат 18
6.3 Техника безопасности после технического
обслуживания 18
7 Защита окружающей среды 19
8 Возможные неполадки 20
8.1 Возможные неполадки, их причины и способы
устранения 20
9 Гарантийные обязательства
(Российская Федерация ) 22
5 Инструкции по эксплуатации 13
5.1 Работа техника-установщика с пользователем 13
5.2 Перед включением водонагревателя 13
5.3 Запуск водонагревателя 13
5.3.1 Первое включение (Запуск) водонагревателя 13
5.3.2 Включение (Запуск) водонагревателя после сбоя
электропитания 13
5.4 Включение/ выключение водонагревателя 13
5.5 Выбор и установка времени 14
5.6 Рабочие режимы 14
5.6.1 Автоматический режим 14
5.6.2 Режим программирования 14
5.6.3 Режим немедленного нагрева 15
5.6.4 Режим «День и ночь» 15
5.7 Функция памяти после сбоя в электропитании 16
5.8 Сброс (Перезапуск) 16
5.9 Слив воды из водонагревателя 16
5.10 Плановая очистка 16
8 739 722 712
Инструкции по технике безопасности и условные обозначения | 3RU
1 Инструкции по технике безопасности и условные
обозначения
1.1 Инструкции по технике безопасности
Установка:
B Установка осуществляется исключительно
квалифицированным техническим персоналом.
B водонагреватель устанавливается в месте, где
температура не опускается ниже нуля.
B Подключение к электропитанию производится
только после подключения к водопроводу и
заполнения водонагревателя водой.
B Установка водонагревателя может осуществляться
только в отключенном от сети состоянии.
B Данный водонагреватель может быть использован
только для нагрева воды для бытовых нужд.
Сборка и модификации
B Сборка, а также все операции по модификации
осуществляется исключительно авторизованным
техником-установщиком.
B Ни в коем случае не блокируйте предохранительный
клапан!
Во время нагрева предохранительный клапан
высвобождает излишек воды.
Техническое обслуживание
B Техническое обслуживание осуществляется
исключительно квалифицированным техническим
персоналом.
B Любые операции технического обслуживания
должны производиться только после отключения
аппарата от сети.
B Ответственность за безопасность и соответствие
правилам установки, ухода и техобслуживания
возлагается на пользователя.
B При необходимости замены разрешается
использовать исключительно оригинальные
запасные части.
Работа с клиентом
B Объяснить пользователю принцип работы и
основные функции прибора, а также особенности
ухода за устройством.
B Пользователь должен следить за регулярностью
проведения профилактических работ и
технического обслуживания прибора.
B Плановое техобслуживание устройства следует
проводить ежегодно.
B Предупредить пользователя о недопустимости
самостоятельного ремонта или модификации
прибора.
1.2 Условные обозначения
Все инструкции по технике
безопасности в тексте руководства
выделены серым фоном и
сопровождаются треугольником с
восклицательным знаком.
Используемые формы предостережения отражают
степень риска, возникающего в случае несоблюдения
надлежащих мер предосторожности.
• «Осторожно» используется, чтобы предотвратить
возникновение незначительных технических
повреждений.
• «Внимание» используется, чтобы предотвратить
возникновение легких телесных и более
значительных технических повреждений.
• «Опасно» используется, чтобы предотвратить
возникновение тяжелых телесных повреждений,
которые в некоторых случаях могут привести к
летальному исходу.
Разьяснения в тексте руководства
отмечены символом, напечатанным на
полях. При этом начало и конец текста
обозначены горизонтальной линией.
Разьяснения содержат важную информацию о
ситуациях, не представляющих опасности для
потребителя и аппарата.
8 739 722 712
4 | Размеры и технические характеристики RU
2 Размеры и технические характеристики
2.1 Описание прибора
Электрический водонагреватель:
• Рассчитан на то, чтобы выдерживать высокое
давление
• Прост в использовании
• Сделан из изолирующего материала, не
содержащего хлорфторуглеродов
2.2 Защита против коррозии
Внутренняя поверхность водонагревателя, имеющая
непосредственный контакт с горячей водой,
защищена от коррозии с помощью однородной
эмалевой пленки.
Данная пленка не реагирует ни с горячей водой для
бытовых нужд, ни с другими материалами
комплектации.
Магниевый анод обеспечивает дополнительную
защиту.
2.3 Комплект поставки
Рис 1
1 Кронштейны (2 шт.)
2 Дюбеля 81 мм х Ø 10 (2 шт.)
3 Шурупы 80 мм х Ø 7 (2 шт.)
4 Предохранительный клапан на 8 бар
5 Сливной шланг (1 м)
Детали 1,2 и 3 могут быть использованы
для монтажа водонагревателя на
кирпичной стене толщиной не менее 11
см.
8 739 722 712
Размеры и технические характеристики | 5RU
2.4 Технические характеристики
Данный аппарат соотвествует европейским нормам
2006/95/ЕС и 2004/108/ЕС.
Единицы
Технические характеристики
измерения
Технические характеристики водонагревателя
Вместимость л 50 80 100
Масса при пустом резервуаре кг 21.5 30.0 35.5
Масса при полном резервуаре кг 63.0 98.6 125.0
Толщина изолирующего слоя мм 35
Характеристики резервуара
EWH 50T EWH 80T EWH 100T
Максимально допустимое давление
воды
Патрубок подключения горячей и
холодной воды
бар
дюйм
8
1/2”
Электрические характеристики
Номинальная мощность Вт 1600 2000
Время нагрева (15°C – 65°C) 1ч49м 2ч20м 2ч55м
Напряжение сети В 230
Частота Гц 50
Потребляемый ток А 7,0 8,7
Сечение электрического кабеля
мм
2
1,0
Класс защиты I
Тип защиты IPX4
Температура воды
Диапазон температур °C 30 - 70
Таб. 1
8 739 722 712
6 | Размеры и технические характеристики RU
2.5 Размеры
Рис 2
L (Ø)
Модель A B C D E F G H I J
(диа-метр)
EWH 50T 682 474 47 146 452 234 440 116 100 197 1/2” 241
EWH 80T 948 474 47 146 452 293 642 347 100 197 1/2” 336
EWH 100T 1128 474 47 146 452 341 774 400 100 197 1/2” 401
Таб. 2 Dimensхes em mm
2.6 Компоненты
Рис 3
1 Шнур (1,8 м) + штепсельная вилка
2 Предохранитель-термостат
3 Датчик, встроенный в резервуар
4 Блок питания
5 Панель управления
6 Магниевый анод
7 Патрубок слива горячей воды 1/2”
8 Резервуар
9 Полиуретановая теплоизоляция (не содержащая
хлорфторуглеводородов)
10 Нагревательные элементы
11 Патрубок подачи холодной воды 1/2”
M
8 739 722 712
2.7 Электрическая схема
Датчик температуры
Нагревательный
элемент
Синий провод
Размеры и технические характеристики | 7RU
воды
Провод питания
панели управления
Панель
Управления
Коричневый провод
Предохранитель
Трансформатор
Блок питания
Рис 4 Принципиальная электрическая схема
Примечание: В соответствии с нормативными
требованиями сечение элетрического
кабеля у всех моделей серии EWH Y/Z
должно составлять:
минимум 1,0 мм
макс. 2,5 мм
2
2
Коричневый провод
Синий провод
Синий провод
Коричневый провод
Кабель с вилкой
Зелено-желтый провод
2.8 Функции, отображаемые на дисплее
Рис 5
1 Температура
2 Время
3 Прибор в режиме нагрева
4 День недели
5 Режим работы
8 739 722 712
8 | Техническое соответствие RU
3 Техническое соответствие
При установке и пользовании данным прибором
необходимо полное соблюдение действующих норм по
установке и эксплуатации водонагревателей.
8 739 722 712
