Page 1
BR88
G
EBRUIKSAANWIJZING
U
SER MANUAL
N
OTICE D'UTILISATION
B
ENUTZERINFORMATION
NL
GB
FR
DE
© Boretti B.V.
Page 2
2
Inhoud
Veiligheidsinformatie 2
Bediening 4
Het eerste gebruik 4
Dagelijks gebruik 5
Onderhoud en reiniging 6
Wijzigingen voorbehouden
Reiniging en onderhoud 7
Problemen oplossen 8
Technische gegevens 9
Montage 10
Het milieu 14
Veiligheidsinformatie
In het belang van uw veiligheid en om een
correct gebruik te kunnen waarborgen is het
van belang dat u, alvorens het apparaat te
installeren en in gebruik te nemen, deze gebruiksaanwijzing, inclusief de tips en waarschuwingen, grondig doorleest. Om onnodige vergissingen en ongevallen te voorkomen
is het belangrijk ervoor te zorgen dat alle
mensen die het apparaat gebruiken, volledig
bekend zijn met de werking ervan en de veiligheidsvoorzieningen. Bewaar deze instructies en zorg ervoor dat zij bij het apparaat
blijven als het wordt verplaatst of verkocht,
zodat iedereen die het apparaat gedurende
zijn hele levensduur gebruikt, naar behoren is
geïnformeerd over het gebruik en de veiligheid van het apparaat.
Voor de veiligheid van mensen en eigendommen dient u zich aan de voorzorgsmaatregelen uit dit instructieboekje te houden, de
fabrikant is niet verantwoordelijk voor schade
die door het niet opvolgen van de aanwijzingen veroorzaakt is.
Veiligheid van kinderen en kwetsbare
mensen
• Dit apparaat is niet bedoeld voor gebruik
door personen (waaronder begrepen kinderen) met verminderde fysieke, zintuiglijke vermogens of een gebrek aan ervaring
en kennis, tenzij dit onder toezicht gebeurt
van een voor hun veiligheid verantwoordelijke persoon of tenzij zij van een dergelijke
persoon instructie hebben ontvangen over
het gebruik van het apparaat.
Houd kinderen uit de buurt om te voorkomen dat ze met het apparaat gaan spelen.
• Houd alle verpakkingsmateriaal buiten het
bereik van kinderen. Gevaar voor verstikking.
• Als u het apparaat afdankt trek dan de
stekker uit het stopcontact, snij de voedingskabel door (zo dicht mogelijk bij het
apparaat) en verwijder de deur om te voorkomen dat kinderen een elektrische schok
krijgen of zichzelf in het apparaat opsluiten.
• Als dit apparaat, dat voorzien is van een
magnetische deursluiting, een ouder apparaat vervangt, dat voorzien is van een
veerslot (slot) op de deur of het deksel,
zorg er dan voor dat u het slot onbruikbaar
maakt voordat u het oude apparaat weggooit. Dit voorkomt dat kinderen er in opgesloten kunnen raken.
Algemene veiligheid
Let op! Houd de ventilatie-openingen
altijd vrij van obstructies.
• Dit apparaat is bedoeld voor het bewaren
van levensmiddelen en/of dranken in een
gewoon huishouden, zoals uitgelegd in dit
instructieboekje.
• Gebruik geen mechanische hulpmiddelen
of kunstgrepen om het ontdooiproces te
versnellen.
• Gebruik geen andere elektrische apparaten (bijvoorbeeld ijsmachines) in koelkasten, tenzij ze voor dit doel goedgekeurd
zijn door de fabrikant.
• Let op dat u het koelcircuit niet beschadigt.
Page 3
3
• Het koelmiddel isobutaan (R600a) bevindt
zich in het koelcircuit van het apparaat, dit
is een natuurlijk gas dat weliswaar milieuvriendelijk is, maar ook uiterst ontvlambaar.
Controleer of de onderdelen van het koelcircuit tijdens transport en installatie van
het apparaat niet beschadigd zijn geraakt.
Indien het koelcircuit beschadigd is:
– open vuur en ontstekingsbronnen ver-
mijden
– de ruimte waar het apparaat zich be-
vindt grondig ventileren
• Het is gevaarlijk om wijzigingen aan te
brengen in de specificaties of dit product
op enigerlei wijze te modificeren. Een beschadigd netsnoer kan kortsluiting, brand
en/of een elektrische schok veroorzaken.
Waarschuwing! Alle elektrische onderdelen (netsnoer, stekker, compressor)
mogen uitsluitend vervangen worden
door een erkende onderhoudsdienst of
gekwalificeerd onderhoudspersoneel.
1. Het netsnoer mag niet verlengd wor-
den.
2. Verzeker u ervan dat de stekker niet
platgedrukt of beschadigd wordt door
de achterkant van het apparaat. Een
platgedrukte of beschadigde stekker
kan oververhit raken en brand veroorzaken.
3. Verzeker u ervan dat u de stekker van
het apparaat kunt bereiken.
4. Trek niet aan het snoer.
5. Als de stekker los zit, steek hem dan
niet in het stopcontact. Dit kan gevaar
opleveren van een elektrische schok of
brand.
6. U mag het apparaat niet gebruiken
zonder de afdekking van het lampje
voor de binnenverlichting.
• Dit apparaat is zwaar. Wees voorzichtig als
u het apparaat verplaatst.
• Haal geen artikelen uit het vriesvak en raak
ze niet aan als uw handen vochtig/nat zijn,
dit kan uw huid beschadigen of vrieswonden veroorzaken.
• Stel het apparaat niet langdurig bloot aan
direct zonlicht.
Dagelijks gebruik
• Zet geen hete potten op de kunststof onderdelen in het apparaat.
• Bewaar geen brandbare gassen of vloeistoffen in het apparaat, deze kunnen ontploffen.
• U dient zich strikt te houden aan de aanbevelingen van de fabrikant van het apparaat met betrekking tot het bewaren van
voedsel. Raadpleeg de betreffende aanwijzingen.
Onderhoud en reiniging
• Schakel het apparaat uit en trek de stekker
uit het stopcontact voordat u onderhoudshandelingen verricht.
• Maak het apparaat niet schoon met metalen voorwerpen.
• Controleer de afvoer in de koelkast regelmatig op dooiwater. Maak de afvoer, indien nodig, schoon. Als de afvoer verstopt
is, zal er water op de bodem van het apparaat liggen.
Installatie
Belangrijk! Voor de aansluiting van
elektriciteit dienen de instructies in de
desbetreffende paragrafen nauwgezet te
worden opgevolgd.
• Pak het apparaat uit en controleer of er
beschadigingen zijn. Sluit het apparaat niet
aan als het beschadigd is. Meld mogelijke
beschadigingen onmiddellijk bij de winkel
waar u het apparaat gekocht heeft. Gooi
in dat geval de verpakking niet weg.
• Wij adviseren u om 4 uur te wachten voordat u het apparaat aansluit, dan kan de olie
terugvloeien in de compressor.
• Rond het apparaat dient adequate luchtcirculatie te zijn, anders kan dit tot over-
1)
verhitting leiden. Om voldoende ventilatie
te verkrijgen de instructies met betrekking
tot de installatie opvolgen.
• De achterkant dient zo mogelijk tegen een
muur geplaatst te worden, teneinde te
voorkomen dat hete onderdelen (compressor, condensator) aangeraakt kunnen
worden en brandwonden veroorzaken.
• Het apparaat mag niet vlakbij radiatoren of
kooktoestellen geplaatst worden.
1) Als er een afdekking voor het lampje is voorzien
Page 4
4
• Verzeker u ervan dat de stekker bereikbaar
is nadat het apparaat geïnstalleerd is.
• Sluit het apparaat alleen aan op een drinkwaterleiding.
Onderhoud
• Alle elektrotechnische werkzaamheden
die noodzakelijk zijn voor het uitvoeren van
onderhoud aan het apparaat, dienen uitgevoerd te worden door een gekwalificeerd elektricien of competent persoon.
• Dit product mag alleen worden onderhouden door een erkend onderhoudscentrum
en er dient alleen gebruik te worden gemaakt van originele reserveonderdelen.
Bescherming van het milieu
Dit apparaat bevat geen gassen die de
ozonlaag kunnen beschadigen, niet in
2)
Bediening
Inschakelen
Steek de stekker in het stopcontact.
Draai de thermostaatknop op een gemiddelde stand.
Uitschakelen
Draai de thermostaatknop op de stand "O"
om het apparaat uit te schakelen.
Temperatuurregeling
De temperatuur wordt automatisch geregeld.
Ga als volgt te werk om het apparaat in werking te stellen:
• draai de thermostaatknop op een lagere
stand om de minimale koude te verkrijgen.
• draai de thermostaatknop op een hogere
stand om de maximale koude te verkrijgen.
Een gemiddelde instelling is over het algemeen het meest geschikt.
het koelcircuit en evenmin in de isolatiematerialen. Het apparaat mag niet worden weggegooid bij het normale huishoudelijke afval. Het isolatieschuim bevat ontvlambare gassen: het apparaat
moet weggegooid worden conform de
van toepassing zijnde regels die u bij de
lokale overheidsinstanties kunt verkrijgen. Voorkom beschadiging aan de
koeleenheid, vooral aan de achterkant
bij de warmtewisselaar. De materialen
die gebruikt zijn voor dit apparaat en die
voorzien zijn van het symbool
cyclebaar.
De exacte instelling moet echter gekozen
worden rekening houdend met het feit dat de
temperatuur in het apparaat afhankelijk is
van:
• de omgevingstemperatuur
• hoe vaak de deur geopend wordt
• de hoeveelheid voedsel die bewaard
wordt
• plaatsing van het apparaat.
Belangrijk! Als de omgevingstemperatuur
hoog is of als het apparaat volledig gevuld is
en de thermostaatknop op de koudste
instelling staat, kan het apparaat continu
werken waardoor er ijs op de achterwand
gevormd wordt. In dat geval moet de knop
op een hogere temperatuur gezet worden
om automatische ontdooiing mogelijk te
maken en zodoende het energieverbruik te
beperken.
zijn re-
Het eerste gebruik
De binnenkant schoonmaken
Voordat u het apparaat voor de eerste keer
gebruikt, wast u de binnenkant en de interne
accessoires met lauwwarm water en een
beetje neutrale zeep om de typische geur van
2) Indien er een wateraansluiting voorzien is
een nieuw product weg te nemen. Droog
daarna grondig af.
Belangrijk! Gebruik geen oplosmiddelen of
schuurpoeders. Deze beschadigen de lak.
Page 5
Dagelijks gebruik

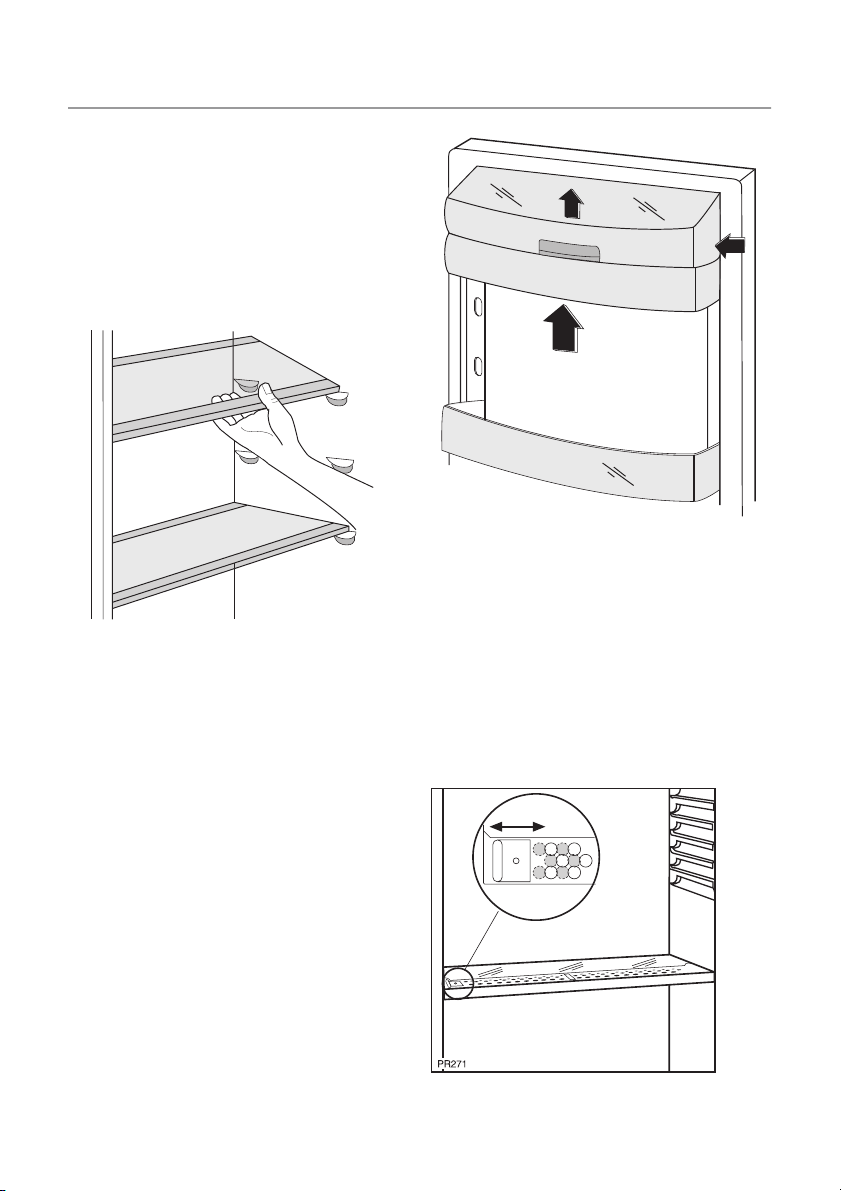

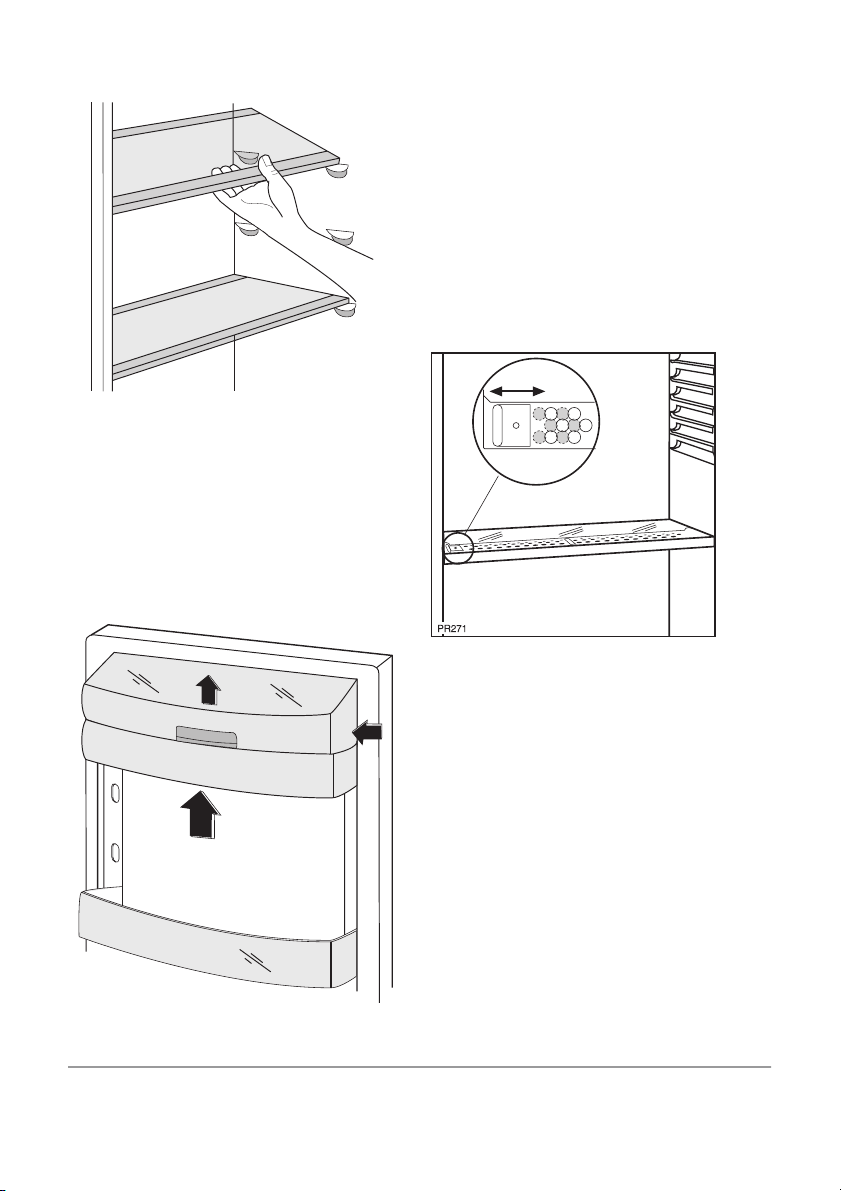

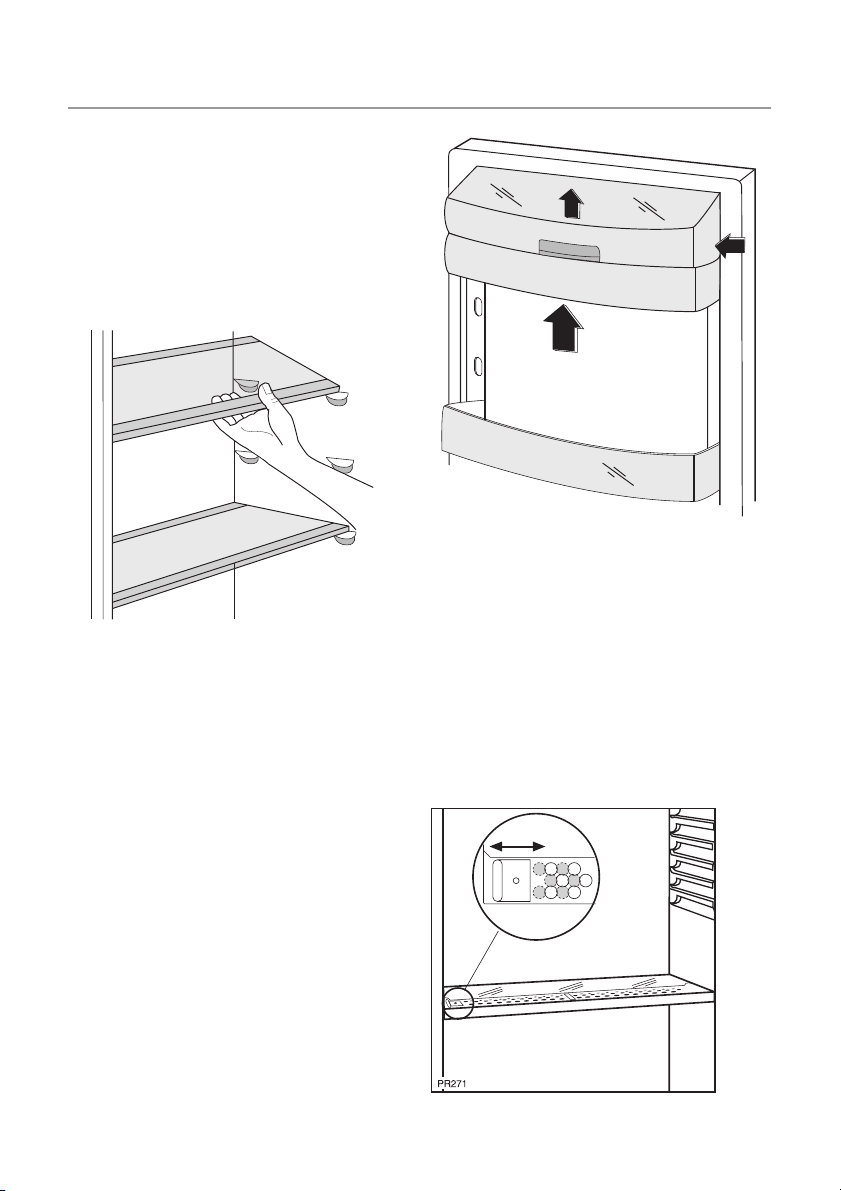

Verplaatsbare schappen
De wanden van de koelkast zijn voorzien van
een aantal geleiders zodat de schappen op
de gewenste plaats gezet kunnen worden.
Belangrijk! Verwijder de glasplaat boven de
groentela en het flessenrek niet om een
goede luchtcirculatie te garanderen.
Het plaatsen van de deurschappen
Om het bewaren van voedselpakketten van
verschillende afmetingen mogelijk te maken,
kunnen de schappen op verschillende hoogtes geplaatst worden.
Om deze aanpassingen uit te voeren, gaat u
als volgt te werk:
trek het schap geleidelijk in de richting van de
pijlen totdat het los komt en plaats op een
andere gewenste hoogte terug.
5
Vochtigheidsregeling
De glasplaat omvat een constructie met inkepingen (afstelbaar door middel van een
schuifhendel), waarmee u de temperatuur in
de groentelade(s) kunt regelen.
Wanneer de ventilatieopeningen gesloten
zijn:
het natuurlijke vochtgehalte van het voedsel
in de fruit- en groentelades wordt langer behouden.
Wanneer de ventilatieopeningen geopend
zijn:
meer luchtcirculatie heeft een lagere luchtvochtigheidsgehalte tot gevolg in de fruit- en
groentelades.
Page 6
6
Onderhoud en reiniging
Normale bedrijfsgeluiden
• U kunt een zwak gorgelend en borrelend
geluid horen wanneer het koelmiddel door
leidingen wordt gepompt. Dat is normaal.
• Als de compressor aan staat, wordt het
koelmiddel rondgepompt en dan zult u een
zoemend en kloppend geluid van de compressor horen. Dat is normaal.
• De thermische uitzetting kan een plotseling krakend geluid veroorzaken. Dit is een
natuurlijk, niet gevaarlijk fysisch verschijnsel. Dat is normaal.
• Als de compressor in- of uitgeschakeld
wordt, zult u een zacht "klikje" van de thermostaat horen. Dat is normaal.
Tips voor energiebesparing
• De deur niet vaker openen of open laten
staan dan strikt noodzakelijk.
• Als de omgevingstemperatuur hoog is, de
thermostaatknop op een lage temperatuur
staat en het apparaat volledig gevuld is,
kan de compressor continu aan staan
waardoor er ijs op de verdamper ontstaat.
Als dit gebeurt, zet u de thermostaatknop
naar een warmere instelling om de koelkast automatisch te laten ontdooien en zo
elektriciteitsverbruik te besparen.
Tips voor het koelen van vers voedsel
Om de beste prestatie te verkrijgen:
• Zet geen warm voedsel of verdampende
vloeistoffen in de koelkast
• dek het voedsel af of verpak het, in het bijzonder als het een sterke geur heeft
• plaats het voedsel zodanig dat de lucht er
vrijelijk omheen kan circuleren
Nuttige tips voor het koelen
Nuttige tips:
Vlees (alle soorten) in plastic zakken verpakken en op het glazen schap leggen, boven
de groentelade.
Bewaar het, voor de veiligheid, slechts een of
maximaal twee dagen op deze manier.
Gekookt voedsel, koude schotels, enz.: deze
moeten afgedekt worden en mogen op willekeurig welk schap gezet worden.
Fruit en groente: deze moeten zorgvuldig
schoongemaakt worden en in de speciaal
daarvoor bedoelde lade(n) geplaatst worden.
Boter en kaas: dit moet in speciale luchtdichte bakjes gelegd of in aluminiumfolie of plastic zakjes gewikkeld worden om zoveel mogelijk lucht buiten te sluiten.
Melkflessen: deze moeten een afdekdop
hebben en opgeslagen worden in het flessenrek in de deur.
Bananen, aardappelen, uien en knoflook, indien niet verpakt, mogen niet in de koelkast
bewaard worden.
Page 7
Reiniging en onderhoud
Let op! Voordat u welke
onderhoudshandeling dan ook verricht,
de stekker uit het stopcontact trekken.
Het koelcircuit van dit apparaat bevat
koolwaterstoffen; onderhoud en herladen mag alleen uitgevoerd worden door
bevoegde technici.
Periodieke reiniging
Het apparaat moet regelmatig worden
schoongemaakt:
• maak de binnenkant en de accessoires
schoon met lauw water en wat neutrale
zeep.
• controleer de afdichtingen regelmatig en
wrijf ze schoon om u ervan te verzekeren
dat ze schoon zijn en vrij van restjes zijn.
• spoel ze af en maak ze grondig droog.
Belangrijk! Trek niet aan leidingen en/of
kabels aan de binnenkant van de kast en
verplaats of beschadig ze niet.
Gebruik nooit schoonmaakmiddelen,
schuurpoeders, erg geparfumeerde reinigingsproducten en waspolijstmiddelen om
de binnenkant schoon te maken, aangezien
deze het oppervlak beschadigen en een sterke geur achterlaten.
Maak de condensor (zwart rooster) en de
compressor op de achterkant van het apparaat schoon met een borstel of stofzuiger.
Deze handeling zal de prestatie van het apparaat verbeteren en het elektriciteitsverbruik
besparen.
Belangrijk! Zorg ervoor dat u het
koelsysteem niet beschadigt.
Veel normaal verkrijgbare keukenreinigers
bevatten chemicaliën die de kunststoffen die
in dit apparaat gebruikt zijn kunnen aantasten/beschadigen. Daarom wordt het aanbevolen de buitenkant van dit apparaat alleen
schoon te maken met warm water met een
beetje afwasmiddel.
Steek, na het schoonmaken van het apparaat, de stekker weer in het stopcontact.
Het ontdooien van de koelkast
Rijp wordt elke keer als de compressormotor
tijdens normale werking stopt, automatisch
3) indien nodig,
7
van de verdamper van het koelvak verwijderd. Het dooiwater loopt via een gootje in
een speciale opvangbak aan de achterkant
van het apparaat, boven de compressormotor, waar het verdampt.
Het is belangrijk om het afvoergaatje van het
dooiwater in het midden van het koelvak regelmatig schoon te maken, om te voorkomen dat het water overloopt en op het voedsel in de koelkast gaat druppelen. Gebruik
daarvoor de speciale reiniger, die al in het afvoergaatje zit.
Periodes dat het apparaat niet gebruikt
wordt
Als het apparaat gedurende lange tijd niet
gebruikt wordt, neem dan de volgende voorzorgsmaatregelen:
• trek de stekker uit het stopcontact,
• verwijder al het voedsel,
•
ontdooi de koelkast,
3)
en maak het appa-
raat en alle accessoires schoon,
• laat de deur/deuren op een kier staan om
de vorming van onaangename luchtjes te
voorkomen.
Als uw apparaat aan blijft staan, vraag dan
iemand om het zo nu en dan te controleren,
om te voorkomen dat het bewaarde voedsel
bederft, als de stroom uitvalt.
Page 8
8
Problemen oplossen
Waarschuwing! Voordat u storingen
opspoort, de stekker uit het stopcontact
trekken.
Het opsporen van storingen die niet in
deze handleiding vermeld zijn, dient te
worden verricht door een gekwalificeerd
technicus of competent persoon.
Probleem Mogelijke oorzaak Oplossing
Het apparaat werkt niet.
Het lampje brandt niet.
De stekker zit niet goed in het
Het apparaat krijgt geen stroom.
Het lampje brandt niet. Het lampje staat in stand-by. Open en sluit de deur.
Het lampje is stuk. Zie "Het lampje vervangen".
De compressor werkt
continu.
De deur is niet goed gesloten. Zie "De deur sluiten".
De deur is te vaak open gedaan. Laat de deur niet langer open staan
De temperatuur van het voedsel
De kamertemperatuur is te hoog. Verlaag de kamertemperatuur.
Er loopt water over de
achterkant van de koelkast.
Er loopt water in de koelkast.
Producten verhinderen het water
Er loopt water over de
vloer.
De temperatuur in het apparaat is te laag.
De temperatuur in het apparaat is te hoog.
De deur is niet goed gesloten. Zie "De deur sluiten".
De temperatuur van het voedsel
Er zijn veel producten tegelijk ge-
Het apparaat is uitgeschakeld. Schakel het apparaat in.
stopcontact.
Er staat geen spanning op het
stopcontact.
De temperatuur is niet goed ingesteld.
is te hoog.
Tijdens het automatische ontdooiproces, ontdooit de rijp tegen de achterwand.
De waterafvoer is verstopt. Maak de waterafvoer schoon.
om in de wateropvangbak te lopen.
De dooiwaterafvoer loopt niet in
de verdamperbak boven de compressor.
De temperatuur is niet goed ingesteld.
De temperatuur is niet goed ingesteld.
is te hoog.
conserveerd.
Belangrijk! Er zijn tijdens de normale
werking geluiden te horen (compressor,
koelcircuit).
Steek de stekker goed in het stopcontact.
Sluit een ander elektrisch apparaat
aan op het stopcontact.
Neem contact op met een gekwalificeerde elektricien.
Stel een hogere temperatuur in.
dan noodzakelijk.
Laat het voedsel afkoelen tot ka-
mertemperatuur voordat u het
conserveert.
Dat is normaal.
Zorg ervoor dat de producten de
achterwand niet raken.
Maak de dooiwaterafvoer vast op
de verdamperbak.
Stel een hogere temperatuur in.
Stel een lagere temperatuur in.
Laat het voedsel afkoelen tot kamertemperatuur voordat u het
conserveert.
Conserveer minder producten tegelijk.
Page 9
Probleem Mogelijke oorzaak Oplossing
Er is geen koude luchtcirculatie in
Het lampje vervangen
1. Trek de stekker uit het stopcontact.
2. Verwijder de schroef van de afdekking
van het lampje.
3. Verwijder de afdekking van het lampje
(raadpleeg de afbeelding).
4. Vervang het kapotte lampje door een
nieuw lampje met hetzelfde vermogen
het apparaat.
De deur sluiten
1. Maak de afdichtingen van de deur
schoon.
2. Stel de deur, indien nodig, af. Raadpleeg
"Montage".
3. Vervang, indien nodig, de defecte deurafdichtingen. Neem contact met de service-afdeling.
(het maximumvermogen is vermeld op de
afdekking van het lampje).
5. Plaats het lampenkapje terug.
6. Draai de schroef van de afdekking van het
lampje vast.
7. Steek de stekker in het stopcontact.
8. Open de deur. Controleer of het lampje
gaat branden.
9
Zorg ervoor dat er koude luchtcirculatie in het apparaat is.
Technische gegevens
Afmetingen van de uitsparing
Hoogte 880 mm
Breedte 560 mm
Diepte 550 mm
De technische gegevens staan op het typeplaatje aan de linker binnenkant in het apparaat en op het energielabel.
Page 10
10
Montage
Lees voor uw eigen veiligheid en
correcte werking van het apparaat eerst
de "veiligheidsinformatie" aandachtig
door, alvorens het apparaat te
installeren.
Opstelling
Installeer dit apparaat op een plaats waar de
omgevingstemperatuur overeenkomt met de
klimaatklasse die vermeld is op het typeplatje van het apparaat:
Klimaat-
klasse
SN +10°C tot + 32°C
N +16°C tot + 32°C
ST +16°C tot + 38°C
T +16°C tot + 43°C
Elektrische aansluiting
Zorg er vóór het aansluiten voor dat het voltage en de frequentie op het typeplaatje
overeenkomen met de stroomtoevoer in uw
huis.
Het apparaat moet geaard zijn. De netsnoerstekker is voorzien van een contact voor dit
doel. Als het stopcontact niet geaard is, sluit
het apparaat dan aan op een afzonderlijk
aardepunt, in overeenstemming met de geldende regels, raadpleeg hiervoor een gekwalificeerd elektricien.
De fabrikant kan niet aansprakelijk gesteld
worden als bovenstaande veiligheidsvoorschriften niet opgevolgd worden.
Dit apparaat voldoet aan de EU. richtlijnen.

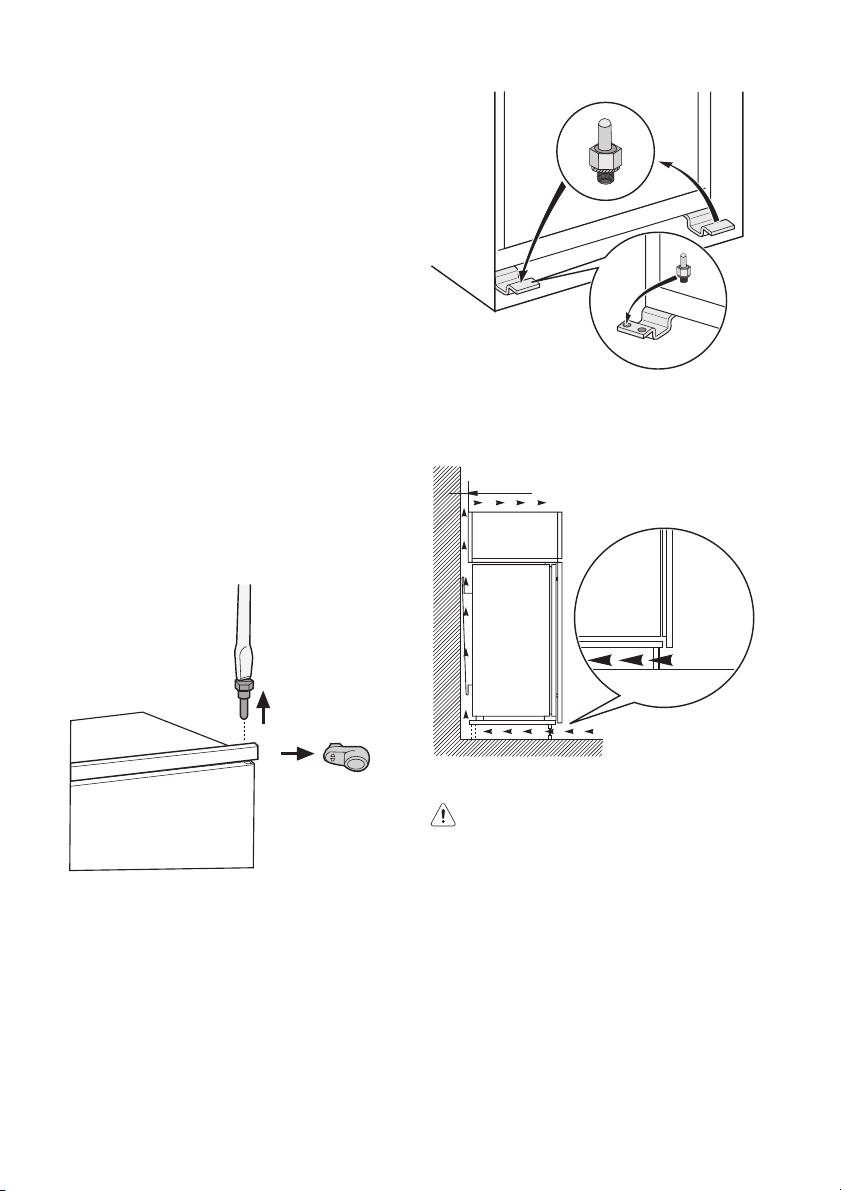

Omkeerbaarheid van de deur
De deur van het apparaat gaat naar rechts
open. Als u wilt dat de deur naar links open
gaat, ga dan als volgt te werk, voordat u het
apparaat installeert:
1. Maak de bovenste pen los en verwijder
hem.
2. Verwijder de deur.
3. Verwijder het afstandsstuk.
4. Maak de onderste pen met een sleutel
los.
Omgevingstemperatuur
Op de tegenoverliggende kant:
1. Zet de onderste pen vast.
2. Installeer het afstandsstuk.
3. Monteer de deur.
4. Zet de bovenste pen vast.
Ventilatievereisten
De luchtstroom achter het apparaat moet
voldoende zijn.
Page 11
11
min.
2
200 cm
min.
200 cm
De installatie van het apparaat
Let op! Zorg ervoor dat het
aansluitsnoer vrij kan bewegen.
Ga als volgt te werk:
1. Installeer het apparaat in de nis.
Duw het apparaat in de richting van de
pijlen (1) totdat de afdekking van de opening tegen het keukenmeubel aankomt.
Zorg ervoor dat de afstand tussen het
apparaat en de voorste rand van de kast
44 mm is.
Duw het apparaat in de richting van de
pijlen (2) tegen de kast tegenover het
scharnier. Zorg ervoor dat er een ruimte
van 4 mm tussen het apparaat en de
kast is.
voor dat de afstand tussen het apparaat
en het keukenmeubel correct is.
Open de deur. Zet de afdekking van het
onderste scharnier op de juiste plek.
2
4mm
44mm
3. Bevestig het apparaat met 4 schroeven
aan de nis.
I
2
1
2. Stel het apparaat in de nis af.
De afdekking voor het onderste scharnier (in de zak met accessoires) zorgt er-
4. Duw de afdichtstrip tussen het apparaat
en de naastliggende kast.
Page 12
12
C
D
E
E
5. Verwijder het juiste onderdeel van de
scharnierafdekking (E). Verwijder onderdeel DX bij een scharnier aan de rechterkant of SX bij een scharnier aan de
linkerkant.
6. Bevestig de afdekkingen (C, D) aan de
uitsteeksels en de gaten van de scharnieren.
Bevestig de scharnierafdekkingen (E) op
het scharnier.
7. Maak de onderdelen (Ha), (Hb), (Hc) en
(Hd) los.
Ha
Hb
Hc
Hd
8. Monteer onderdeel (Ha) aan de binnenkant van het keukenmeubel.
ca. 50 mm
90°
21 mm
90°
ca. 50 mm
21 mm
9. Duw onderdeel (Hc) op onderdeel (Ha).
Page 13
Ha
13
8 mm
Hc
10. Zet de deur van het apparaat en de deur
van het keukenmeubel open in een hoek
van 90°.
Plaats het kleine vierkantje (Hb) in de geleider (Ha).
Zet de deur van het apparaat en de deur
van het keukenmeubel tegen elkaar en
markeer de gaten.
8 mm
Ha
Hb
11. Verwijder de haken en markeer een afstand van 8 mm vanaf de buitenrand van
de deur waar de nagel moet worden
vastgemaakt (K).
K
Ha
12. Plaats het kleine vierkantje op de geleider terug en maakt het goed met de
meegeleverde schroeven vast.
Lijn de deur van het keukenmeubel en de
deur van het apparaat uit met behulp van
onderdeel Hb.
Hb
13. Duw onderdeel (Hd) op onderdeel (Hb).
Hb
Hd
Page 14
14
Controleer goed en verzeker u ervan dat:
• alle schroeven zijn aangehaald.
• de magnetische afdichtstrip goed bevestigd is aan de kast.
Belangrijk! Als de omgevingstemperatuur
laag is (bijv. in de winter), kan de omvang van
Het milieu
Het symbool op het product of op de
verpakking wijst erop dat dit product niet als
huishoudafval mag worden behandeld, maar
moet worden afgegeven bij een
verzamelpunt waar elektrische en
elektronische apparatuur wordt gerecycled.
Als u ervoor zorgt dat dit product op de juiste
manier wordt verwijderd, voorkomt u
de pakking kleiner worden. De omvang van
de pakking neemt toe als de
omgevingstemperatuur toeneemt.
mogelijke negatieve gevolgen voor mens en
milieu die zich zouden kunnen voordoen in
geval van verkeerde afvalverwerking. Voor
gedetailleerdere informatie over het recyclen
van dit product, kunt u contact opnemen met
de gemeente, de gemeentereiniging of de
winkel waar u het product hebt gekocht.
Page 15
Contents
Safety information 15
Operation 17
First use 17
Daily use 17
Helpful hints and tips 18
Subject to change without notice
Care and cleaning 19
What to do if… 20
Technical data 22
Installation 22
Environmental concerns 26
Safety information
In the interest of your safety and to ensure
the correct use, before installing and first using the appliance, read this user manual
carefully, including its hints and warnings. To
avoid unnecessary mistakes and accidents,
it is important to ensure that all people using
the appliance are thoroughly familiar with its
operation and safety features. Save these instructions and make sure that they remain
with the appliance if it is moved or sold, so
that everyone using it through its life will be
properly informed on appliance use and safety.
For the safety of life and property keep the
precautions of these user's instructions as
the manufacturer is not responsible for damages caused by omission.
Children and vulnerable people safety
• This appliance is not intended for use by
persons (including children) with reduced
physical, sensory or mental capabilities, or
lack of experience and knowledge, unless
they have been given supervision or instruction concerning use of the appliance
by a person responsible for their safety.
Children should be supervised to ensure
that they do not play with the appliance.
• Keep all packaging well away from children. There is risk of suffocation.
• If you are discarding the appliance pull the
plug out of the socket, cut the connection
cable (as close to the appliance as you
can) and remove the door to prevent playing children to suffer electric shock or to
close themselves into it.
• If this appliance featuring magnetic door
seals is to replace an older appliance having a spring lock (latch) on the door or lid,
be sure to make that spring lock unusable
before you discard the old appliance. This
will prevent it from becoming a death trap
for a child.
General safety
Caution! Keep ventilation openings
clear of obstruction.
• The appliance is intended for keeping
foodstuff and/or beverages in a normal
household as explained in this instruction
booklet.
• Do not use a mechanical device or any artificial means to speed up the thawing
process.
• Do not use other electrical appliances
(such as ice cream makers) inside of refrigerating appliances, unless they are approved for this purpose by the manufacturer.
• Do not damage the refrigerant circuit.
• The refrigerant isobutane (R600a) is contained within the refrigerant circuit of the
appliance, a natural gas with a high level of
environmental compatibility, which is nevertheless flammable.
During transportation and installation of
the appliance, be certain that none of the
components of the refrigerant circuit become damaged.
If the refrigerant circuit should become
damaged:
– avoid open flames and sources of igni-
tion
– thoroughly ventilate the room in which
the appliance is situated
15
Page 16
16
• It is dangerous to alter the specifications or
modify this product in any way. Any damage to the cord may cause a short-circuit,
fire and/or electric shock.
Warning! Any electrical component
(power cord, plug, compressor) must be
replaced by a certified service agent or
qualified service personnel.
1. Power cord must not be lengthened.
2. Make sure that the power plug is not
squashed or damaged by the back of
the appliance. A squashed or damaged power plug may overheat and
cause a fire.
3. Make sure that you can come to the
mains plug of the appliance.
4. Do not pull the mains cable.
5. If the power plug socket is loose, do
not insert the power plug. There is a
risk of electric shock or fire.
6. You must not operate the appliance
without the lamp cover
4)
of interior
lighting.
• This appliance is heavy. Care should be
taken when moving it.
• Do not remove nor touch items from the
freezer compartment if your hands are
damp/wet, as this could cause skin abrasions or frost/freezer burns.
• Avoid prolonged exposure of the appliance to direct sunlight.
Daily use
• Do not put hot pot on the plastic parts in
the appliance.
• Do not store flammable gas and liquid in
the appliance, because they may explode.
• Appliance's manufacturers storage recommendations should be strictly adhered
to. Refer to relevant instructions.
Care and cleaning
• Before maintenance, switch off the appliance and disconnect the mains plug from
the mains socket.
• Do not clean the appliance with metal objects.
• Regularly examine the drain in the refrigerator for defrosted water. If necessary,
clean the drain. If the drain is blocked, wa-
ter will collect in the bottom of the appliance.
Installation
Important! For electrical connection
carefully follow the instructions given in
specific paragraphs.
• Unpack the appliance and check if there
are damages on it. Do not connect the appliance if it is damaged. Report possible
damages immediately to the place you
bought it. In that case retain packing.
• It is advisable to wait at least four hours
before connecting the appliance to allow
the oil to flow back in the compressor.
• Adequate air circulation should be around
the appliance, lacking this leads to overheating. To achieve sufficient ventilation
follow the instructions relevant to installation.
• Wherever possible the back of the product
should be against a wall to avoid touching
or catching warm parts (compressor, condenser) to prevent possible burn.
• The appliance must not be located close
to radiators or cookers.
• Make sure that the mains plug is accessible after the installation of the appliance.
•
Connect to potable water supply only.
5)
Service
• Any electrical work required to do the servicing of the appliance should be carried out
by a qualified electrician or competent person.
• This product must be serviced by an authorized Service Centre, and only genuine
spare parts must be used.
4) If the lamp cover is foreseen
5) If a water connection is foreseen
Page 17
17
Environment Protection
This appliance does not contain gasses
which could damage the ozone layer, in
either its refrigerant circuit or insulation
materials. The appliance shall not be discarded together with the urban refuse
and rubbish. The insulation foam contains flammable gases: the appliance
Operation
Switching on
Insert the plug into the wall socket.
Turn the Temperature regulator clockwise to
a medium setting.
Switching off
To turn off the appliance, turn the Temperature regulator to the "O" position.
Temperature regulation
The temperature is automatically regulated.
To operate the appliance, proceed as follows:
• turn the Temperature regulator toward
lower settings to obtain the minimum coldness.
• turn the Temperature regulator toward
higher settings to obtain the maximum
coldness.
shall be disposed according to the applicable regulations to obtain from your
local authorities. Avoid damaging the
cooling unit, especially at the rear near
the heat exchanger. The materials used
on this appliance marked by the symbol
are recyclable.
A medium setting is generally the most
suitable.
However, the exact setting should be chosen
keeping in mind that the temperature inside
the appliance depends on:
• room temperature
• how often the door is opened
• the quantity of food stored
• the location of the appliance.
Important! If the ambient temperature is
high or the appliance is fully loaded, and the
appliance is set to the lowest temperatures,
it may run continuously causing frost to form
on the rear wall. In this case the dial must be
set to a higher temperature to allow
automatic defrosting and therefore reduced
energy consumption.
First use
Cleaning the interior
Before using the appliance for the first time,
wash the interior and all internal accessories
with lukewarm water and some neutral soap
so as to remove the typical smell of a brandnew product, then dry thoroughly.
Daily use
Movable shelves
The walls of the refrigerator are equipped
with a series of runners so that the shelves
can be positioned as desired.
Important! Do not move the glass shelf
above the vegetable drawer and the bottle
shelf to ensure correct air circulation.
Important! Do not use detergents or abrasive powders, as these will damage the finish.
Page 18
18
Positioning the door shelves
To permit storage of food packages of various sizes, the door shelves can be placed at
different heights.
To make these adjustments proceed as follows:
gradually pull the shelf in the direction of the
arrows until it comes free, then reposition as
required.
Humidity control
The glass shelf incorporates a device with
slits (adjustable by means of a sliding lever),
which makes it possible to regulate the temperature in the vegetable drawer(s).
When the ventilation slots are closed:
the natural moisture content of the food in the
fruit and vegetable compartments is preserved for longer.
When the ventilation slots are opened:
more air circulation results in a lower air moisture content in the fruit and vegetable compartments.
Helpful hints and tips
Normal Operating Sounds
• You may hear a faint gurgling and a bubbling sound when the refrigerant is pum-
ped through the coils or tubing. This is correct.
Page 19
19
• When the compressor is on, the refrigerant
is being pumped around and you will hear
a whirring sound and a pulsating noise
from the compressor. This is correct.
• The thermic dilatation might cause a sudden cracking noise. It is natural, not dangerous physical phenomenon. This is correct.
• When the compressor switches on or
switches off, you will hear a faint "click" of
the temperature regulator. This is correct.
Hints for energy saving
• Do not open the door frequently or leave it
open longer than absolutely necessary.
• If the ambient temperature is high and the
Temperature Regulator is set to low temperature and the appliance is fully loaded,
the compressor may run continuously,
causing frost or ice on the evaporator. If
this happens, set the Temperature Regulator toward warmer settings to allow automatic defrosting and so a saving in electricity consumption.
Hints for fresh food refrigeration
To obtain the best performance:
• do not store warm food or evaporating liquids in the refrigerator
• do cover or wrap the food, particularly if it
has a strong flavour
• position food so that air can circulate freely
around it
Hints for refrigeration
Useful hints:
Meat (all types) : wrap in polythene bags and
place on the glass shelf above the vegetable
drawer.
For safety, store in this way only one or two
days at the most.
Cooked foods, cold dishes, etc..: these
should be covered and may be placed on any
shelf.
Fruit and vegetables: these should be thoroughly cleaned and placed in the special
drawer(s) provided.
Butter and cheese: these should be placed
in special airtight containers or wrapped in
aluminium foil or polythene bags to exclude
as much air as possible.
Milk bottles: these should have a cap and
should be stored in the bottle rack on the
door.
Bananas, potatoes, onions and garlic, if not
packed, must not be kept in the refrigerator.
Care and cleaning
Caution! Unplug the appliance before
carrying out any maintenance operation.
This appliance contains hydrocarbons in
its cooling unit; maintenance and recharging must therefore only be carried
out by authorized technicians.
Periodic cleaning
The equipment has to be cleaned regularly:
• clean the inside and accessories with lukewarm water and some neutral soap.
• regularly check the door seals and wipe
clean to ensure they are clean and free
from debris.
• rinse and dry thoroughly.
Important! Do no t p ull , m ov e or da ma ge a ny
pipes and/or cables inside the cabinet.
Never use detergents, abrasive powders,
highly perfumed cleaning products or wax
polishes to clean the interior as this will damage the surface and leave a strong odour.
Clean the condenser (black grill) and the
compressor at the back of the appliance with
a brush or a vacuum cleaner. This operation
will improve the performance of the appliance and save electricity consumption.
Important! Take care of not to damage the
cooling system.
Many proprietary kitchen surface cleaners
contain chemicals that can attack/damage
the plastics used in this appliance. For this
reason it is recommended that the outer casing of this appliance is only cleaned with
warm water with a little washing-up liquid
added.
After cleaning, reconnect the equipment to
the mains supply.
Defrosting of the refrigerator
Frost is automatically eliminated from the
evaporator of the refrigerator compartment
every time the motor compressor stops, dur-
Page 20
20
ing normal use. The defrost water drains out
through a trough into a special container at
the back of the appliance, over the motor
compressor, where it evaporates.
It is important to periodically clean the defrost
water drain hole in the middle of the refrigerator compartment channel to prevent the
water overflowing and dripping onto the food
inside. Use the special cleaner provided,
which you will find already inserted into the
drain hole.
Periods of non-operation
When the appliance is not in use for long periods, take the following precautions:
• disconnect the appliance from elec-
tricity supply
• remove all food
defrost
6)
and clean the appliance and all
•
accessories
• leave the door/doors ajar to prevent unpleasant smells.
If the cabinet will be kept on, ask somebody
to check it once in a while to prevent the food
inside from spoiling in case of a power failure.
What to do if…
Warning! Before troubleshooting,
disconnect the mains plug from the
mains socket.
Only a qualified electrician or competent
person must do the troubleshooting that
is not in this manual.
Problem Possible cause Solution
The appliance does not
operate. The lamp does
not operate.
The mains plug is not connected
The appliance has no power.
The lamp does not work.
The lamp is defective. Refer to "Replacing the lamp".
The compressor operates
continually.
6) If foreseen.
The appliance is switched off. Switch on the appliance.
to the mains socket correctly.
There is no voltage in the mains
socket.
The lamp is in stand-by. Close and open the door.
The temperature is not set correctly.
Important! There are some sounds during
normal use (compressor, refrigerant
circulation).
Connect the mains plug to the
mains socket correctly.
Connect a different electrical appliance to the mains socket.
Contact a qualified electrician.
Set a higher temperature.
Page 21
Problem Possible cause Solution
The door is not closed correctly. Refer to "Closing the door".
The door has been opened too
The product temperature is too
The room temperature is too
Water flows on the rear
plate of the refrigerator.
Water flows into the refrigerator.
Products prevent that water flows
Water flows on the
ground.
The temperature in the
appliance is too low.
The temperature in the
appliance is too high.
The door is not closed correctly. Refer to "Closing the door".
The product temperature is too
Many products are stored at the
There is no cold air circulation in
frequently.
high.
high.
During the automatic defrosting
process, frost defrosts on the rear
plate.
The water outlet is clogged. Clean the water outlet.
into the water collector.
The melting water outlet does not
flow in the evaporative tray above
the compressor.
The temperature regulator is not
set correctly.
The temperature regulator is not
set correctly.
high.
same time.
the appliance.
Do not keep the door open longer
than necessary.
Let the product temperature decrease to room temperature before
storage.
Decrease the room temperature.
This is correct.
Make sure that products do not
touch the rear plate.
Attach the melting water outlet to
the evaporative tray.
Set a higher temperature.
Set a lower temperature.
Let the product temperature decrease to room temperature before
storage.
Store less products at the same
time.
Make sure that there is cold air circulation in the appliance.
Replacing the lamp
1. Disconnect the mains plug from the
mains socket.
2. Remove the screw from the lamp cover.
3. Remove the lamp cover (refer to the illustration).
4. Replace the used lamp with a new lamp
of the same power (the maximum power
is shown on the lamp cover).
5. Install the lamp cover.
6. Tighten the screw to the lamp cover.
7. Connect the mains plug to the mains
socket.
8. Open the door. Make sure that the lamp
comes on.
21
Page 22
22
Closing the door
1. Clean the door gaskets.
3. If necessary, replace the defective door
gaskets. Contact the Service Center.
2. If necessary, adjust the door. Refer to "Installation".
Technical data
Dimension of the recess
Height 880 mm
Width 560 mm
Depth 550 mm
The technical information are situated in the
rating plate on the internal left side of the appliance and in the energy label.
Installation
Read the "Safety Information" carefully
for your safety and correct operation of
the appliance before installing the
appliance.
Positioning
Install this appliance at a location where the
ambient temperature corresponds to the climate class indicated on the rating plate of the
appliance:
Climate
class
SN +10°C to + 32°C
N +16°C to + 32°C
ST +16°C to + 38°C
T +16°C to + 43°C
Ambient temperature
Electrical connection
Before plugging in, ensure that the voltage
and frequency shown on the rating plate correspond to your domestic power supply.
The appliance must be earthed. The power
supply cable plug is provided with a contact
for this purpose. If the domestic power supply socket is not earthed, connect the appliance to a separate earth in compliance with
current regulations, consulting a qualified
electrician.
The manufacturer declines all responsibility if
the above safety precautions are not observed.
This appliance complies with the E.E.C. Directives.
Door reversibility
The door of the appliance opens to the right.
If you want to open the door to the left, follow
these steps before you install the appliance:
1. Loosen and remove the upper pin.
2. Remove the door.
3. Remove the spacer.
4. With a key, loosen the lower pin.
On the opposite side:
1. Tighten the lower pin.
2. Install the spacer.
3. Install the door.
4. Tighten the upper pin.
Page 23
23
2
1
Ventilation requirements
The airflow behind the appliance must be
sufficient.
min.
2
200 cm
min.
200 cm
Installing the appliance
Caution! Make sure that the mains
cable can move freely.
Do the following steps:
1. Install the appliance in the niche.
Push the appliance in the direction of the
arrows (1) until the upper gap cover
stops against the kitchen furniture. Make
sure that the distance between the appliance and the cupboard front-edge is
44 mm.
Push the appliance in the direction of the
arrows (2) against the cupboard on the
opposite side of the hinge. Make sure
that the clearance between the appliance and the cupboard is 4 mm.
2. Adjust the appliance in the niche.
The lower hinge cover (in the accessories bag) makes sure that the distance
between the appliance and the kitchen
furniture is correct.
Open the door. Put the lower hinge cover
in position.
2
4mm
44mm
3. Attach the appliance to the niche with 4
screws.
Page 24
24
C
I
D
E
E
4. Push the sealing strip between the appliance and the adjacent cabinet.
5. Remove the correct part from the hinge
cover (E). Make sure to remove the part
DX, in the case of right hinge, SX in opposite case.
7. Disconnect the parts (Ha), (Hb), (Hc) and
(Hd).
Ha
Hb
Hc
Hd
8. Install the part (Ha) on the inner side of
the kitchen furniture.
ca. 50 mm
90°
21 mm
90°
6. Attach the covers (C, D) to the lugs and
the hinge holes.
Attach the hinge covers (E) to the hinge.
ca. 50 mm
9. Push the part (Hc) on the part (Ha).
21 mm
Page 25
Ha
25
8 mm
Hc
10. Open the appliance door and the kitchen
furniture door at an angle of 90°.
Insert the small square (Hb) into guide
(Ha).
Put together the appliance door and the
furniture door and mark the holes.
8 mm
Ha
Hb
11. Remove the brackets and mark a distance of 8 mm from the outer edge of the
door where the nail must be fitted (K).
K
Ha
12. Place the small square on the guide
again and fix it with the screws supplied.
Align the kitchen furniture door and the
appliance door by adjusting the part Hb.
Hb
13. Press the part (Hd) on the part (Hb).
Hb
Hd
Do a final check to make sure that:
• All screws are tightened.
Page 26
26
• The magnetic sealing strip is attached
tightly to the cabinet.
Environmental concerns
The symbol on the product or on its
packaging indicates that this product may
not be treated as household waste. Instead
it should be taken to the appropriate
collection point for the recycling of electrical
and electronic equipment. By ensuring this
product is disposed of correctly, you will help
prevent potential negative consequences for
Important! If the ambient temperature is low
(for example, in the Winter), the size of the
gasket decreases. The size of the gasket
increases when the ambient temperature
increases.
the environment and human health, which
could otherwise be caused by inappropriate
waste handling of this product. For more
detailed information about recycling of this
product, please contact your local council,
your household waste disposal service or the
shop where you purchased the product.
Page 27
Sommaire
Consignes de sécurité 27
Fonctionnement 29
Première utilisation 29
Utilisation quotidienne 30
Conseils utiles 31
Entretien et nettoyage 31
Sous réserve de modifications
En cas d'anomalie de fonctionnement
Caractéristiques techniques 34
Installation 34
En matière de sauvegarde de
l'environnement 38
Consignes de sécurité
Pour votre sécurité et garantir une utilisation
correcte de l'appareil, lisez attentivement
cette notice, y compris les conseils et avertissements, avant d'installer et d'utiliser l'appareil pour la première fois. Pour éviter toute
erreur ou accident, veillez à ce que toute personne qui utilise l'appareil connaisse bien
son fonctionnement et ses fonctions de sécurité. Conservez cette notice avec l'appareil. Si l'appareil doit être vendu ou cédé à
une autre personne, veillez à remettre cette
notice au nouveau propriétaire, afin qu'il
puisse se familiariser avec son fonctionnement et sa sécurité.
Pour la sécurité des personnes et des biens,
conservez et respectez les consignes de sécurité figurant dans cette notice. Le fabricant
décline toute responsabilité en cas de dommages dus au non-respect de ces instructions.
Sécurité des enfants et des personnes
vulnérables
• Cet appareil n'est pas destiné à être utilisé
par des enfants ou des personnes dont les
capacités physiques, sensorielles ou mentales, ou le manque d'expérience et de
connaissance les empêchent d'utiliser
l'appareil sans risque lorsqu'ils sont sans
surveillance ou en l'absence d'instruction
d'une personne responsable qui puisse
leur assurer une utilisation de l'appareil
sans danger.
Empêchez les enfants de jouer avec l'appareil.
• Ne laissez pas les différents emballages à
portée des enfants. Ils pourraient s'asphyxier.
• Si l'appareil doit être mis au rebut, veillez à
couper le câble d'alimentation électrique
au ras de l'appareil pour éviter les risques
d'électrocution. Démontez la porte pour
éviter que des enfants ne restent enfermés
à l'intérieur.
• Cet appareil est muni de fermetures magnétiques. S'il remplace un appareil équipé d'une fermeture à ressort, nous vous
conseillons de rendre celle-ci inutilisable
avant de vous en débarrasser. Ceci afin
d'éviter aux enfants de s'enfermer dans
l'appareil et de mettre ainsi leur vie en danger.
Sécurité générale
Attention Veillez à ce que les orifices de
ventilation ne soient pas obstrués.
• Cet appareil est destiné uniquement à la
conservation d'aliments et/ou de boissons
dans le cadre d'un usage domestique normal, tel que celui décrit dans la présente
notice.
• N'utilisez pas de dispositifs mécaniques
ou autres moyens artificiels pour accélérer
le dégivrage de l'appareil.
• N'utilisez pas d'autres appareils électriques (par exemple, sorbetières) à l'intérieur d'appareils réfrigérants sauf s'ils sont
homologués pour cet usage par leur fabricant.
• N'endommagez pas le circuit de refroidissement.
27
32
Page 28
28
• Le circuit de refroidissement de l'appareil
contient de l'isobutane (R600a), un gaz
naturel offrant un haut niveau de compatibilité avec l'environnement mais qui est
néanmoins inflammable.
Pendant le transport et l'installation de
l'appareil, assurez-vous qu'aucune pièce
du circuit de refroidissement n'est endommagée.
Si tel est le cas :
– évitez les flammes vives et les sources
d'ignition
– aérez soigneusement la pièce où se
trouve l'appareil
• Il est dangereux de modifier les caractéristiques de l'appareil ou l'appareil. Un cordon d'alimentation endommagé peut être
la cause de courts-circuits, d'incendies et/
ou de décharges électriques.
Avertissement Les composants électriques (cordon d'alimentation, prise,
compresseur) doivent être remplacés
par un technicien d'entretien agréé ou
par un électricien spécialisé.
1. Ne branchez pas le cordon d'alimen-
tation à une rallonge.
2. Assurez-vous que la prise n'est pas
écrasée ou endommagée par l'arrière
de l'appareil. Une prise de courant endommagée peut s'échauffer et provoquer un incendie.
3. Assurez-vous de pouvoir accéder à la
prise secteur de l'appareil.
4. Ne tirez pas sur le cordon d'alimenta-
tion.
5. Si la fiche du cordon d'alimentation est
desserrée, ne la branchez pas sur la
prise murale. Risque d'électrocution
ou d'incendie.
6. N'utilisez pas l'appareil si le diffuseur
de l'ampoule d'éclairage n'est pas pré-
7)
sent
pour l'éclairage intérieur.
• Cet appareil est lourd. Faites attention lors
de son déplacement.
• Ne touchez pas les produits congelés sortant du congélateur avec les mains humides car ceci peut provoquer des abrasions
ou des brûlures cutanées.
• Évitez les expositions prolongées de l'appareil aux rayons solaires.
Utilisation quotidienne
• Ne posez pas d'éléments chauds sur les
parties en plastique de l'appareil.
• Ne stockez pas de gaz ou de liquides inflammables dans l'appareil (risque d'explosion).
• Respectez scrupuleusement les recommandations de conservation. Consultez
les chapitres correspondants dans cette
notice d'utilisation.
Entretien et nettoyage
• Avant toute opération d'entretien, mettez
l'appareil à l'arrêt et débranchez-le de la
prise de courant.
• N'utilisez pas d'objets métalliques pour
nettoyer l'appareil.
• Contrôlez régulièrement l'orifice d'évacuation de l'eau de dégivrage dans le compartiment réfrigérateur. Nettoyez-le, le cas
échéant. Si l'orifice est bouché, l'eau
s'écoulera en bas de l'appareil.
Installation
Important Avant de procéder au
branchement électrique, respectez
scrupuleusement les instructions fournies
dans cette notice.
• Déballez l'appareil et vérifiez qu'il n'est pas
endommagé. Ne branchez pas l'appareil
s'il est endommagé. Signalez immédiatement au revendeur de l'appareil les dommages constatés. Dans ce cas, gardez
l'emballage.
• Il est conseillé d'attendre au moins quatre
heures avant de brancher l'appareil pour
que le circuit frigorifique soit stabilisé.
• Veillez à ce que l'air circule librement autour de l'appareil pour éviter qu'il ne surchauffe. Pour assurer une ventilation suffisante, respectez les instructions de la notice (chapitre Installation).
• Placez l'appareil dos au mur pour éviter
tout contact avec le compresseur et le
condenseur (risque de brûlure).
• Placez de préférence votre appareil loin
d'une source de chaleur (chauffage, cuisson ou rayons solaires trop intenses).
• Assurez-vous que la prise murale reste accessible après l'installation de l'appareil.
7) Si le diffuseur est prévu
Page 29
29
• Branchez à l'alimentation en eau potable
uniquement.
Maintenance
• Les branchements électriques nécessaires à l'entretien de l'appareil doivent être
réalisés par un électricien qualifié ou une
personne compétente.
• Cet appareil ne doit être entretenu et réparé que par un Service après-vente autorisé, exclusivement avec des pièces
d'origine.
Protection de l'environnement
Le système frigorifique et l'isolation de
votre appareil ne contiennent pas de
8)
Fonctionnement
Mise en fonctionnement
Branchez l'appareil sur une prise murale.
Tournez le bouton du thermostat dans le
sens des aiguilles d'une montre sur une position moyenne.
Mise à l'arrêt
Pour mettre à l'arrêt l'appareil, tournez le
bouton du thermostat sur la position "O".
Réglage de la température
La température est réglée automatiquement.
Pour faire fonctionner l'appareil, procédez
comme suit :
• tournez le bouton du thermostat vers le
bas pour obtenir un réglage de froid minimum.
• tournez le bouton du thermostat vers le
haut pour obtenir un réglage de froid maximum.
Une position moyenne est la plus indiquée.
C.F.C. contribuant ainsi à préserver l'environnement. L'appareil ne doit pas être
mis au rebut avec les ordures ménagères et les déchets urbains. La mousse
d'isolation contient des gaz inflammables : l'appareil sera mis au rebut conformément aux règlements applicables
disponibles auprès des autorités locales. Veillez à ne pas détériorer les circuits
frigorifiques, notamment au niveau du
condenseur. Les matériaux utilisés dans
cet appareil identifiés par le symbole
sont recyclables.
Toutefois, le réglage doit être choisi en tenant
compte du fait que la température à l'intérieur
de l'appareil dépend de plusieurs facteurs :
• la température ambiante
• la fréquence d'ouverture de la porte
• la quantité de denrées stockées
• l'emplacement de l'appareil.
Important Si le thermostat est réglé sur la
position de froid maximum, lorsque la
température ambiante est élevée et que
l'appareil est plein, il est possible que le
compresseur fonctionne en régime continu.
Dans ce cas, il y a un risque de formation
excessive de givre sur la paroi postérieure à
l'intérieur de l'appareil. Pour éviter cet
inconvénient, placez le thermostat sur une
température plus élevée de façon à
permettre un dégivrage automatique et, par
conséquent, des économies de courant.
Première utilisation
Nettoyage intérieur
Avant d'utiliser l'appareil pour la première
fois, nettoyez l'intérieur et tous les accessoires internes avec de l'eau tiède savonneuse
pour supprimer l'odeur caractéristique du
"neuf" puis séchez soigneusement.
8) Si un branchement sur le réseau d'eau est prévu
Important N'utilisez pas de produits abrasifs, poudre à récurer, éponge métallique
pour ne pas abîmer la finition.
Page 30
30
Utilisation quotidienne
Clayettes amovibles
Les parois du réfrigérateur sont équipées
d'une série de glissières pour que les clayettes puissent être placées en fonction des besoins.
Important Pour permettre une bonne
circulation de l'air, ne pas enlever la clayette
en verre au-dessus du bac à légumes ni le
balconnet porte-bouteilles.
Emplacement des balconnets de la
porte
En fonction de la taille des paquets d'aliments conservés, les balconnets de la porte
peuvent être positionnés à différentes hauteurs.
Pour les ajuster, procédez comme suit :
tirez progressivement dans le sens des flèches pour les dégager, puis repositionnezles selon les besoins.
Contrôle de l'humidité
La clayette inférieure en verre est équipée
d'un dispositif muni de fentes dont les ouvertures sont réglables à l'aide d'un levier
coulissant. Le rôle de ce filtre est de retarder
la déshydratation des fruits et légumes dans
le bac à légumes, ce qui permet d'augmenter
considérablement leur conservation.
Lorsque les fentes sont fermées :
le taux d'humidité est plus élevé.
Lorsque les fentes sont ouvertes :
le taux d'humidité est plus bas.
Page 31
Conseils utiles
Bruits de fonctionnement normaux
• Le liquide de refroidissement qui passe
dans le circuit d'évaporation peut produire
un bruit de gargouillis ou de bouillonnement. Ce phénomène est normal.
• Le compresseur peut produire un ronronnement aigu ou un bruit de pulsation. Ce
phénomène est normal.
• La dilatation thermique peut provoquer un
soudain, léger bruit de craquement. C'est
un phénomène normal et sans gravité. Ce
phénomène est normal.
• Un léger claquement se produit lors de la
mise en fonctionnement/à l'arrêt du compresseur. Ce phénomène est normal.
Conseils pour l'économie d'énergie
• N'ouvrez pas la porte trop souvent ou plus
longtemps que nécessaire.
• Si la température ambiante est élevée, le
dispositif de réglage de température est
sur la position de froid maximum et l'appareil est plein : il est possible que le compresseur fonctionne en régime continu,
d'où un risque de formation excessive de
givre sur l'évaporateur. Pour éviter ceci,
modifiez la position du dispositif de réglage
de température de façon à obtenir des périodes d'arrêt du compresseur et ainsi permettre un dégivrage automatique, d'où
des économies d'énergie.
Conseils pour la réfrigération de
denrées fraîches
Pour obtenir les meilleures performances
possibles :
31
• n'introduisez pas d'aliments encore
chauds ou de liquides en évaporation dans
le réfrigérateur
• couvrez ou enveloppez soigneusement les
aliments, surtout s'ils sont aromatiques
• placez les aliments pour que l'air puisse
circuler librement autour
Conseils pour la réfrigération
Conseils utiles :
Viande (tous les types) : enveloppez-la dans
des sachets en plastique et placez-la sur la
tablette en verre au-dessus du bac à légumes.
La période de conservation est de 1 à 2 jours
au maximum.
Aliments cuits, plats froids, etc. : placez-les
bien couverts sur une clayette.
Fruits et légumes : placez-les une fois nettoyés dans le(s) bac(s) à légumes fourni(s).
Beurre et fromage : placez-les dans des récipients étanches spéciaux ou enveloppezles soigneusement dans des feuilles d'aluminium ou de polyéthylène, pour emmagasiner
le moins d'air possible.
Lait en bouteille : bouchez-le et placez-le
dans le balconnet de la contreporte réservé
aux bouteilles.
Bananes, pommes de terre, oignons et ail ne
se conservent pas au réfrigérateur, s'ils ne
sont pas correctement emballés.
Entretien et nettoyage
Attention débrancher l'appareil avant
toute opération d'entretien.
Cet appareil contient des hydrocarbures
dans son circuit réfrigérant : l'entretien et
la recharge ne doivent donc être effectués que par du personnel autorisé.
Nettoyage périodique
Cet appareil doit être nettoyé régulièrement :
• nettoyez l'intérieur et tous les accessoires
avec de l'eau tiède savonneuse.
• vérifiez régulièrement les joints de porte et
nettoyez-les en les essuyant pour éviter
toute accumulation de déchets.
• rincez et séchez soigneusement.
Important Ne pas tirer, déplacer ou
endommager les tuyaux et/ou câbles qui se
trouvent à l'intérieur de l'appareil.
Ne JAMAIS utiliser de produits abrasifs ou
caustiques ni d'éponges avec grattoir pour
nettoyer l'intérieur de façon à ne pas l'abîmer
et laisser de fortes odeurs.
Page 32
32
Nettoyer le condenseur (grille noire) et le
compresseur situés à l'arrière de l'appareil
avec une brosse ou un aspirateur. Cette opération améliore les performances de l'appareil et permet des économies d'énergie.
Important Attention à ne pas endommager
le système de réfrigération.
De nombreux détergents pour la cuisine recommandés par les fabricants contiennent
des produits chimiques qui peuvent attaquer/endommager les pièces en plastique
utilisées dans cet appareil. Il est par conséquent recommandé d'utiliser seulement de
l'eau chaude additionnée d'un peu de savon
liquide pour nettoyer la carrosserie de l'appareil.
Après le nettoyage, rebranchez l'appareil.
Dégivrage du réfrigérateur
Le givre est automatiquement éliminé de
l'évaporateur du compartiment réfrigérateur
à chaque arrêt du compresseur, en cours
d'utilisation normale. L'eau de dégivrage est
collectée dans un récipient spécial situé à
l'arrière de l'appareil, au-dessus du compresseur, d'où elle s'évapore.
Il est important de nettoyer régulièrement
l'orifice d'écoulement de la gouttière d'évacuation de l'eau de dégivrage située au milieu
du compartiment réfrigérateur pour empêcher l'eau de déborder et de couler sur les
aliments qui se trouvent à l'intérieur. Nettoyez l'orifice d'écoulement de l'eau de dégivrage avec le bâtonnet spécial se trouvant
déjà dans l'orifice.
En cas d'absence prolongée ou de nonutilisation
Prenez les précautions suivantes :
• débranchez l'appareil
• retirez tous les aliments
•
dégivrez
9)
et nettoyez l'appareil et tous les
accessoires
• laissez la porte/les portes entrouverte(s)
pour prévenir la formation d'odeurs désagréables.
Si, toutefois, vous n'avez pas la possibilité de
débrancher et vider l'appareiI, faites vérifier
régulièrement son bon fonctionnement pour
éviter la détérioration des aliments en cas de
panne de courant.
En cas d'anomalie de fonctionnement
Avertissement Avant de résoudre les
problèmes, débranchez l'appareil.
La résolution des problèmes, non mentionnés dans le présent manuel, doit être
exclusivement confiée à un électricien
qualifié ou une personne compétente.
Anomalie Cause possible Remède
L'appareil ne fonctionne
pas. L'ampoule ne fonctionne pas.
La fiche n'est pas correctement
9) si cela est prévu.
L'appareil est éteint. Mettez l'appareil en fonctionne-
branchée sur la prise de courant.
Important Certains bruits pendant le
fonctionnement (compresseur, système
réfrigérant) sont normaux.
ment.
Branchez correctement la fiche sur
la prise de courant.
Page 33
Anomalie Cause possible Remède
Le courant n'arrive pas à l'appa-
L'ampoule ne fonctionne
pas.
L'ampoule est défectueuse. Consultez le paragraphe "Rempla-
Le compresseur fonctionne en permanence.
La porte n'est pas bien fermée. Consultez le paragraphe "Ferme-
La porte a été ouverte trop sou-
La température du produit est
La température ambiante est trop
De l'eau s'écoule sur la
plaque arrière du compartiment réfrigérateur.
De l'eau s'écoule dans le
compartiment réfrigérateur.
Des produits empêchent l'eau de
De l'eau coule sur le sol.
La température à l'intérieur de l'appareil est trop
basse.
La température à l'intérieur de l'appareil est trop
élevée.
La porte n'est pas bien fermée. Consultez le paragraphe "Ferme-
La température du produit est
Trop de produits ont été intro-
L'air froid ne circule pas dans
Remplacement de l'ampoule d'éclairage
1. Débranchez l'appareil.
2. Retirez la vis du diffuseur.
reil. La prise de courant n'est pas
alimentée.
L'ampoule est en mode veille. Ouvrez et fermez la porte.
La température n'est pas bien réglée.
vent.
trop élevée.
élevée.
Pendant le dégivrage automati-
que, le givre fond sur la plaque
arrière.
L'orifice d'écoulement de l'eau
est obstrué.
s'écouler dans le réservoir d'eau.
L'eau de dégivrage ne s'écoule
pas dans le plateau d'évaporation situé au-dessus du compresseur.
La température n'est pas bien réglée.
La température n'est pas bien réglée.
trop élevée.
duits simultanément.
l'appareil.
3. Retirez le diffuseur (voir l'illustration).
4. Remplacez l'ampoule par un modèle
semblable de même puissance (la puis-
Branchez un autre appareil électrique sur la prise de courant.
Faites appel à un électricien qualifié.
cement de l'ampoule".
Sélectionnez une température plus
élevée.
ture de la porte".
Ne laissez pas la porte ouverte plus
longtemps que nécessaire.
Laissez le produit revenir à tempé-
rature ambiante avant de le ranger
dans l'appareil.
Réduisez la température ambiante.
Ce phénomène est normal.
Nettoyez l'orifice.
Assurez-vous que les produits ne
touchent pas la plaque arrière.
Fixez le tuyau de sortie de l'eau au
plateau d'évaporation.
Sélectionnez une température plus
élevée.
Sélectionnez une température plus
basse.
ture de la porte".
Laissez le produit revenir à tempé-
rature ambiante avant de le ranger
dans l'appareil.
Introduisez moins de produits en
même temps.
Assurez-vous que l'air froid circule
dans l'appareil.
33
Page 34
34
sance maximale est indiquée sur le diffuseur).
5. Installez le diffuseur.
6. Serrez la vis du diffuseur.
7. Branchez l'appareil.
8. Ouvrez la porte. Vérifiez que l'ampoule
s'allume.
Fermeture de la porte
1. Nettoyez les joints de la porte.
2. Si nécessaire, ajustez la porte. Consultez
le paragraphe "Installation".
3. Si nécessaire, remplacez les joints défectueux. Contactez le Service Après-vente.
Caractéristiques techniques
Dimensions de la niche d'encastrement
Hauteur 880 mm
Largeur 560 mm
Profondeur 550 mm
Les données techniques figurent sur la plaque signalétique située sur le côté gauche à
l'intérieur de l'appareil et sur l'étiquette
d'énergie.
Installation
Pour votre sécurité et le bon
fonctionnement de l'appareil, veuillez lire
attentivement les "Consignes de
sécurité" avant d'installer l'appareil.
Emplacement
Installez cet appareil à un endroit où la température ambiante correspond à la classe climatique indiquée sur la plaque signalétique
de l'appareil :
Classe
climati-
que
SN +10 à + 32 °C
N +16 à + 32 °C
ST +16 à + 38 °C
T +16 à + 43 °C
Température ambiante
Branchement électrique
Contrôlez, avant de brancher l'appareil, si la
tension et la fréquence indiquées sur la pla-
Page 35
que signalétique correspondent à celles de
votre réseau.
L'appareil doit être relié à la terre. La fiche du
câble d'alimentation comporte un logement
pour mise à la terre. Si la prise de courant
murale n'est pas mise à la terre, branchez
l'appareil sur une prise de terre conformément aux normes en vigueur, en demandant
conseil à un électricien qualifié.
Le fabricant décline toute responsabilité en
cas d'incident suite au non-respect des consignes de sécurité sus-mentionnées.
Cet appareil est conforme aux directives
communautaires.
Réversibilité de la porte
L'appareil est livré avec l'ouverture de la porte à droite. Si vous voulez que la porte s'ouvre à gauche, conformez-vous aux instructions ci-dessous avant d'installer l'appareil :
1. Dévissez et enlevez le pivot supérieur.
2. Enlevez la porte.
3. Enlevez l'entretoise.
4. À l'aide d'une clé, desserrez la tige supérieure.
35
Ventilation
La circulation d'air derrière l'appareil doit être
suffisante.
min.
2
200 cm
Du côté opposé :
1. Serrez le pivot inférieur.
2. Installez l'entretoise.
3. Installez la porte.
4. Serrez le pivot supérieur.
min.
200 cm
Installation de l'appareil
Attention Veillez à ce que le cordon
d'alimentation soit accessible après
avoir installé l'appareil.
Procédez comme suit :
1. Installez l'appareil dans la niche.
Poussez l'appareil dans le sens des flèches (1) jusqu'à ce que le cache supérieur bute contre le meuble de cuisine.
Veillez à laisser un espace de 44 mm entre l'appareil et le bord avant du placard.
Poussez l'appareil dans le sens des flèches (2) contre le placard sur le côté opposé de la charnière. Laissez un espace
de 4 mm entre l'appareil et le placard.
2
Page 36
36
2
1
2. Ajustez l'appareil dans la niche.
Le cache charnière inférieure (dans le
sac d'accessoires) sert à maintenir la
bonne distance entre l'appareil et le
meuble de cuisine.
Ouvrez la porte. Placez le cache charnière inférieure.
4mm
44mm
I
4. Poussez la bande isolante entre l'appareil et le meuble adjacent.
5. Enlevez la partie correspondante du cache charnière (E). Veillez à enlever la partie DX, s'il s'agit de la charnière de droite,
la partie SX dans le cas contraire.
3. Fixez l'appareil à la niche à l'aide de 4 vis.
6. Fixez les caches (C, D) aux éléments de
fixation et aux orifices de la charnière.
Page 37
Fixez les caches charnière (E) à la charnière.
C
D
37
Ha
E
E
7. Détachez les pièces (Ha), (Hb), (Hc) et
(Hd).
Ha
Hb
Hc
Hd
8. Installez la pièce (Ha) sur la face intérieure du meuble de cuisine.
ca. 50 mm
Hc
10. Ouvrez la porte de l'appareil et la porte
du meuble de cuisine à 90°.
Insérez le petit carré (Hb) dans la glissière
(Ha).
Unissez la porte de l'appareil et la porte
du meuble et marquez les trous.
8 mm
Ha
Hb
11. Sortez les supports et plantez le clou (K)
à 8 mm du bord extérieur de la porte.
90°
21 mm
90°
ca. 50 mm
9. Poussez la pièce (Hc) sur la pièce (Ha).
21 mm
Page 38
38
13. Appuyez la pièce (Hd) sur la pièce (Hb).
8 mm
K
Hb
Ha
12. Placez de nouveau le petit carré sur la
glissière et fixez-le avec les vis fournies.
Alignez la porte du meuble de cuisine et
la porte de l'appareil en ajustant la pièce
Hb.
Hb
Vérifiez enfin que :
• Toutes les vis sont serrées.
• La bande isolante magnétique est fermement fixée à l'armoire.
Important Si la température à l'intérieur de
la pièce est trop basse (en hiver, par
exemple), il se peut que le joint n'adhère pas
parfaitement. Inversément, si la température
ambiante augmente, le joint se dilate.
En matière de sauvegarde de l'environnement
Le symbole sur le produit ou son
emballage indique que ce produit ne peut
être traité comme déchet ménager. Il doit
être remis au point de collecte dédié à cet
effet (collecte et recyclage du matériel
électrique et électronique).
En procédant à la mise au rebut de l'appareil
dans les règles de l’art, nous préservons
l'environnement et notre sécurité, s’assurant
ainsi que les déchets seront traités dans des
conditions optimum.
Pour obtenir plus de détails sur le recyclage
de ce produit, veuillez prendre contact avec
les services de votre commune ou le
magasin où vous avez effectué l'achat.
Hd
Page 39
Inhalt
Sicherheitshinweise 39
Betrieb 41
Erste Inbetriebnahme 41
Täglicher Gebrauch 42
Praktische Tipps und Hinweise 43
Änderungen vorbehalten
Reinigung und Pflege 43
Was tun, wenn … 44
Technische Daten 46
Gerät aufstellen 46
Hinweise zum Umweltschutz 51
Sicherheitshinweise
Lesen Sie zu Ihrer Sicherheit und für die optimale Geräteanwendung vor der Installation
und dem Gebrauch des Gerätes die vorliegende Benutzerinformation aufmerksam
durch, einschließlich der Ratschläge und
Warnungen. Es ist wichtig, dass zur Vermeidung von Fehlern und Unfällen alle Personen,
die das Gerät benutzen, mit der Bedienung
und den Sicherheitsvorschriften vertraut
sind. Heben Sie die Benutzerinformation gut
auf und übergeben Sie sie bei einem Weiterverkauf des Gerätes dem neuen Besitzer, so
dass jeder während der gesamten Lebensdauer des Gerätes über Gebrauch und Sicherheit informiert ist.
Halten Sie sich zu Ihrer Sicherheit und zum
Schutz Ihres Eigentums strikt an die Vorsichtsmaßnahmen der vorliegenden Benutzerinformation, da der Hersteller bei Missachtung derselben von jeder Haftung freigestellt ist.
Sicherheitshinweis
• Das Gerät darf von Personen (einschließlich Kindern), deren physische, sensorische Fähigkeiten und deren Mangel an Erfahrung und Kenntnissen einen sicheren
Gebrauch des Gerätes ausschließen nur
unter Aufsicht oder nach ausreichender
Einweisung durch eine verantwortungsbewusste Person benutzt werden, die sicherstellt, dass sie sich der Gefahren des Gebrauchs bewusst sind.
Kinder müssen beaufsichtigt werden, damit sie nicht am Gerät herumspielen können.
• Halten Sie das Verpackungsmaterial unbedingt von Kindern fern. Erstickungsgefahr!
• Ziehen Sie vor der Entsorgung des Gerätes den Netzstecker, schneiden Sie das
Netzkabel (so nah wie möglich am Gerät)
ab und entfernen Sie die Tür, so dass
spielende Kinder vor elektrischem Schlag
geschützt sind und sich nicht in dem Gerät
einschließen können.
• Wenn dieses Gerät mit magnetischer Türdichtung ein älteres Modell mit Schnappverschluss (Türlasche) an der Tür oder auf
dem Deckel ersetzt, machen Sie den
Schnappverschluss vor dem Entsorgen
des Altgerätes unbrauchbar. So verhindern Sie, dass das Gerät nicht zu einer Todesfalle für Kinder wird.
Allgemeine Sicherheitshinweise
Vorsicht! Die Belüftungsöffnungen
müssen immer frei von Hindernissen
sein.
• Das Gerät ist für die Aufbewahrung von
Lebensmitteln und/oder Getränken in einem normalen Haushalt bestimmt, wie in
den vorliegenden Bedienungsanweisungen beschrieben wird.
• Benutzen Sie keine mechanischen oder
sonstigen Hilfsmittel, um den Abtauprozess zu beschleunigen.
• Verwenden Sie keine anderen Elektrogeräte (wie Speiseeisbereiter) in Kühlgeräten,
wenn solche Geräte nicht ausdrücklich
vom Hersteller für diesen Zweck zugelassen sind.
• Achten Sie darauf, den Kühlkreislauf nicht
zu beschädigen.
39
Page 40
40
• Das Kältemittel Isobutan (R600a) im Kältekreislauf des Gerätes ist ein natürliches
und sehr umweltfreundliches Gas, das jedoch leicht entflammbar ist.
Achten Sie beim Transport und bei der
Aufstellung des Gerätes darauf, nicht die
Komponenten des Kältekreislaufs zu beschädigen.
Bei einer eventuellen Beschädigung des
Kältekreislaufs:
– offene Flammen und Zündfunken ver-
meiden
– den Raum, in dem das Gerät installiert
ist, gut lüften
• Änderungen der Spezifikationen und am
Gerät sind gefährlich. Ein defektes Netzkabel kann Kurzschlüsse und Feuer verursachen und/oder zu Stromschlägen führen.
Warnung! Elektrische Bauteile (Netzkabel, Stecker, Kompressor) dürfen nur
vom Kundendienst oder einer kompetenten Fachkraft ausgewechselt werden.
1. Das Netzkabel darf nicht verlängert
werden.
2. Vergewissern Sie sich, dass der Netz-
stecker nicht von der Geräterückseite
gequetscht oder beschädigt wird. Ein
gequetschter oder beschädigter Netzstecker überhitzt und kann einen
Brand verursachen.
3. Vergewissern Sie sich, dass der Netz-
stecker des Gerätes frei zugänglich ist.
4. Ziehen Sie nicht am Netzkabel.
5. Stecken Sie den Netzstecker nie in ei-
ne lockere Steckdose. Es besteht
Brand- und Stromschlaggefahr.
6. Betreiben Sie das Gerät nicht ohne
Lampenabdeckung,
10)
Innenbeleuch-
tung vorgesehen ist.
• Dieses Gerät ist schwer. Vorsicht beim
Transport.
• Entnehmen oder berühren Sie nie mit nassen/feuchten Händen Tiefkühlgut, da dies
zu Hautverletzungen oder Kälteverbrennungen führen kann.
• Das Gerät nicht direkter Sonneneinstrahlung aussetzen.
Täglicher Gebrauch
• Stellen Sie keine heißen Töpfe auf die
Kunststoffteile des Gerätes.
• Lagern Sie keine feuergefährlichen Gase
oder Flüssigkeiten in dem Gerät. Explosionsgefahr.
• Die Lagerempfehlungen des Geräteherstellers sollten strikt eingehalten werden.
Halten Sie sich an die betreffenden Anweisungen.
Reinigung und Pflege
• Schalten Sie vor Wartungsarbeiten immer
das Gerät ab und ziehen Sie den Netzstecker aus der Steckdose.
• Reinigen Sie das Gerät nicht mit Metallgegenständen.
• Kontrollieren Sie den Tauwasserabfluss im
Kühlraum in regelmäßigen Abständen.
Reinigen Sie den Ablauf, falls nötig. Bei
verstopftem Wasserabfluss sammelt sich
das Wasser auf dem Boden des Geräts
an.
Inbetriebnahme
Wichtig! Halten Sie sich für den elektrischen
Anschluss strikt an die Anweisungen der
betreffenden Abschnitte.
• Kontrollieren Sie nach dem Auspacken
das Gerät auf eventuelle Beschädigungen.
Nehmen Sie das Gerät nicht in Betrieb,
wenn es beschädigt ist. Melden Sie die
Schäden umgehend dem Händler, bei
dem Sie es erworben haben. Bewahren
Sie in diesem Fall die Verpackung auf.
• Lassen Sie das Gerät mindestens vier
Stunden stehen, bevor Sie es elektrisch
anschließen, damit das Öl in den Kompressor zurückfließen kann.
• Ausreichenden Freiraum zur Luftzirkulation um das Gerät lassen; anderenfalls besteht Überhitzungsgefahr. Halten Sie sich
für die Belüftung an die Installationsanweisungen.
• Das Gerät sollte zur Vermeidung von Verbrennungen durch Berührung von heißen
Bauteilen (Kompressor, Kondensator)
möglichst mit der Rückseite gegen eine
Wand aufgestellt werden.
• Das Gerät darf nicht in der Nähe von Heizkörpern oder Kochern installiert werden.
10) wenn eine Abdeckung der
Page 41
41
• Vergewissern Sie sich, dass der Netzstecker des Gerätes nach der Installation frei
zugänglich ist.
• Verbinden Sie das Gerät ausschließlich mit
einer Trinkwasserzuleitung.
Kundendienst
• Sollte die Wartung des Gerätes elektrische
Arbeiten verlangen, so dürfen diese nur
von einem qualifizierten Elektriker oder einem Elektro-Fachmann durchgeführt werden.
• Wenden Sie sich für Reparaturen und
Wartung nur an Fachkräfte der autorisierten Kundendienststellen und verlangen Sie
stets Original-Ersatzteile.
Umweltschutz
Das Gerät enthält im Kältekreis oder in
dem Isoliermaterial keine ozonschädi-
11)
Betrieb
Einschalten des Geräts
Stecken Sie den Stecker in die Wandsteckdose.
Drehen Sie den Temperaturregler im Uhrzeigersinn auf eine mittlere Einstellung.
Ausschalten des Geräts
Drehen Sie den Temperaturregler zum Ausschalten des Geräts in die Position "O".
Temperaturregelung
Die Temperatur wird automatisch geregelt.
Bedienen Sie das Gerät wie folgt:
• drehen Sie den Temperaturregler auf eine
niedrigere Einstellung, um die minimal
mögliche Kühlung zu erreichen.
• drehen Sie den Temperaturregler auf eine
höhere Einstellung, um die maximal mögliche Kühlung zu erreichen.
eine mittlere Einstellung ist im Allgemeinen am besten geeignet.
genden Gase. Das Gerät darf nicht wie
normaler Hausmüll entsorgt werden. Die
Isolierung enthält entzündliche Gase:
das Gerät muss gemäß den geltenden
Vorschriften entsorgt werden; sie erhalten diese bei Ihrer Gemeindeverwaltung.
Nicht das Kälteaggregat beschädigen,
insbesondere nicht in der Nähe des
Wärmetauschers. Die Materialien, die
bei der Herstellung dieses Geräts verwendet wurden und mit dem Symbol
markiert sind, können recycelt wer-
den.
Allerdings muss für eine exakte Einstellung
berücksichtigt werden, dass die Temperatur
im Innern des Gerätes von verschiedenen
Faktoren abhängt:
• von der Raumtemperatur
• von der Häufigkeit der Türöffnung
• von der Menge der eingelagerten Lebensmittel
• und vom Standort des Geräts.
Wichtig! Ist die Umgebungstemperatur
hoch oder das Gerät voll beladen, dieses
aber auf die niedrigste Temperatur
eingestellt, so kann es bei andauerndem
Betrieb des Geräts an der Rückwand zu
Frostbildung kommen. In diesem Fall muss
eine höhere Temperatur gewählt werden, die
ein automatisches Abtauen ermöglicht und
damit auch einen niedrigeren
Energieverbrauch.
Erste Inbetriebnahme
Reinigung des Innenraums
Bevor Sie das Gerät in Betrieb nehmen, beseitigen Sie den typischen "Neugeruch" am
besten durch Auswaschen der Innenteile mit
11) Falls ein Wasseranschluss erforderlich ist
lauwarmem Wasser und einem neutralen
Reinigungsmittel. Sorgfältig nachtrocknen.
Wichtig! Verwenden Sie keine Reinigungsmittel oder Scheuerpulver, da hierdurch die
Oberfläche beschädigt wird.
Page 42
42
Täglicher Gebrauch
Verstellbare Ablagen/Einsätze
Die Wände des Kühlschranks sind mit einer
Anzahl von Führungsschienen ausgestattet,
die verschiedene Möglichkeiten für das Einsetzen der Ablagen bieten.
Wichtig! Die Glasablage über der
Gemüseschublade und die Flaschenablage
sollten jedoch nicht verstellt werden, um eine
korrekte Luftzirkulation zu gewährleisten.
Positionierung der Türeinsätze
Die Türeinsätze können in verschiedener Höhe positioniert werden; damit ermöglichen
Sie das Lagern verschieden großer Lebensmittelpackungen.
Bitte nehmen Sie die Einstellungen wie folgt
vor:
ziehen Sie den Einsatz langsam in Richtung
der Pfeile soweit heraus, bis er ganz aus der
Führung ist, und setzen Sie ihn dann nach
Wunsch wieder ein.
Feuchtigkeitsregulierung
In die Glasablage ist eine Vorrichtung mit
(über einen Schieber verstellbaren) Schlitzen
integriert, die die Temperaturregelung in den
Gemüsefächern ermöglicht.
Bei geschlossenen Lüftungsschlitzen:
bleibt der natürliche Feuchtegehalt der Lebensmittel in den Obst- und Gemüsefächern
für längere Zeit erhalten.
Bei geöffneten Lüftungsschlitzen:
führt die höhere Luftzirkulation zu einem
niedrigeren Feuchtegehalt der Luft in den
Obst- und Gemüsefächer.
Page 43
Praktische Tipps und Hinweise
Normale Betriebsgeräusche
• Unter Umständen ist ein leichtes Gurgeln
und Blubbern zu hören, wenn das Kältemittel durch die Leitungen gepumpt wird.
Das ist normal.
• Bei eingeschaltetem Kompressor wird das
Kältemittel umgewälzt und Sie hören ein
Surren und ein pulsierendes Geräusch
vom Kompressor. Das ist normal.
• Die thermische Ausdehnung kann ein
plötzliches Krachen verursachen. Das ist
eine natürliche und nicht gefährliche physikalische Erscheinung. Das ist normal.
• Beim Ein- oder Ausschalten des Kompressors ist ein leises "Klicken" des Temperaturreglers zu hören. Das ist normal.
Energiespartipps
• Öffnen Sie die Tür nicht zu häufig, und lassen Sie diese nicht länger offen als unbedingt notwendig.
• Wenn die Umgebungstemperatur hoch ist
und der Temperaturregler auf eine niedrige
Temperatur eingestellt und das Gerät voll
beladen ist, kann es zu andauerndem Betrieb des Kompressors und damit zu Reifoder Eisbildung am Verdampfer kommen.
Stellen Sie in diesem Fall den Temperaturregler auf eine höhere Einstellung ein, die
ein automatisches Abtauen und damit
auch einen niedrigeren Energieverbrauch
ermöglicht.
Hinweise für die Kühlung frischer
Lebensmittel
So erzielen Sie beste Ergebnisse:
• legen Sie bitte keine warmen Lebensmittel
oder dampfende Flüssigkeiten in den
Kühlschrank
43
• decken Sie die Lebensmittel ab oder verpacken Sie diese entsprechend, besonders wenn diese stark riechen
• legen Sie die Lebensmittel so hinein, dass
um sie Luft frei zirkulieren kann
Hinweise für die Kühlung
Tipps:
Fleisch (alle Sorten): wickeln Sie Fleisch in lebensmittelechte Tüten und legen Sie diese
auf die Glasablage über der Gemüseschublade.
Bitte lagern Sie Fleisch aus Sicherheitsgründen nur einen oder maximal zwei Tage auf
diese Weise.
Gekochte Lebensmittel, kalte Gerichte usw.:
diese können abgedeckt auf eine Ablage gelegt werden.
Obst und Gemüse: bitte waschen Sie Obst
und Gemüse gründlich und legen Sie es in
die speziell dafür vorgesehene(n) Schublade(n).
Butter und Käse: diese sollten stets in speziellen luftdichten Behältern verpackt sein
oder in Aluminiumfolie bzw. in lebensmittelechte Tüten eingepackt werden, um so wenig Luft wie möglich in der Verpackung zu
haben.
Milchflaschen: bitte bewahren Sie Milchflaschen stets mit Deckel im Flaschenregal in
der Tür auf.
Bananen, Kartoffeln, Zwiebeln und Knoblauch sollten nicht im Kühlschrank aufbewahrt werden, außer diese sind dafür speziell
verpackt.
Reinigung und Pflege
Vorsicht! Ziehen Sie bitte vor jeder
Reinigungsarbeit immer den
Netzstecker aus der Steckdose.
Der Kältekreis des Gerätes enthält Kohlenwasserstoffe; Wartungsarbeiten und
Nachfüllen von Kältemittel dürfen daher
nur durch vom Hersteller autorisiertes
Fachpersonal ausgeführt werden.
Regelmäßige Reinigung
Der gesamte Kühlschrank muss regelmäßig
gereinigt werden:
• Reinigen Sie die Innenseiten und die Zubehörteile mit lauwarmem Wasser und etwas Neutralseife.
• Prüfen und säubern Sie die Türdichtungen
in regelmäßigen Abständen und kontrollieren Sie, dass diese sauber und frei von
Verunreinigungen sind.
Page 44
44
• Spülen und trocknen Sie diese sorgfältig
ab.
Wichtig! Ziehen Sie nicht an Leitungen und/
oder Kabeln im Innern des Kühlschranks und
achten Sie darauf, diese nicht zu verschieben
oder zu beschädigen.
Benutzen Sie zur Reinigung des Innenraums
keinesfalls Putzmittel, Scheuerpulver, stark
parfümierte Reinigungsmittel oder Wachspolituren, da diese die Oberfläche des Innenraums beschädigen und einen starken Eigengeruch hinterlassen können.
Reinigen Sie den Kondensator (schwarzes
Gitter) und den Motorkompressor auf der
Geräterückseite mit einer Bürste oder einem
Staubsauger. Dadurch verbessert sich die
Leistung des Geräts und es verbraucht weniger Strom.
Wichtig! Bitte achten Sie darauf, das
Kühlsystem nicht zu beschädigen.
Viele Haushaltsreiniger für Küchen enthalten
Chemikalien, die den im Gerät verwendeten
Kunststoff angreifen können. Aus diesem
Grund ist es empfehlenswert, das Gerät außen nur mit warmem Wasser und etwas flüssigem Tellerspülmittel zu reinigen.
Schließen Sie das Gerät nach der Reinigung
wieder an die Netzversorgung an.
Abtauen des Kühlschranks
Bei normalem Betrieb wird Frost bei jedem
Anhalten des Motorkompressors automatisch aus dem Verdampfer des Kühlschranks
entfernt. Das Tauwasser läuft durch eine Rinne in einen speziellen Behälter an der Rückseite des Geräts über dem Motorkompressor, wo es verdampft.
Reinigen Sie deshalb regelmäßig die Abflussöffnung des Tauwassers in der Mitte des
Kühlschrankkanals, damit das Wasser nicht
überfließt und auf die gelagerten Lebensmittel tropft. Benutzen Sie dazu bitte das mitgelieferte Reinigungswerkzeug, das sich bereits in der Ablauföffnung befindet.
Stillstandzeiten
Bei längerem Stillstand des Gerätes müssen
Sie folgendermaßen vorgehen:
• trennen Sie das Gerät von der Netz-
versorgung
• entnehmen Sie alle Lebensmittel
•
tauen Sie das Gerät ab,
12)
Reinigen Sie
das Gerät und alle Zubehörteile
• lassen Sie die Türen offen/angelehnt, um
das Entstehen unangenehmer Gerüche zu
vermeiden.
Möchten Sie bei einer längeren Abwesenheit
den Gefrierschrank weiter laufen lassen, bitten Sie jemanden, gelegentlich die Temperatur zu prüfen, damit das Gefriergut bei einem möglichen Stromausfall nicht im Innern
des Gerätes verdirbt.
Was tun, wenn …
Warnung! Ziehen Sie vor der
Fehlersuche immer den Netzstecker aus
der Steckdose.
Die Fehlersuche, die in der vorliegenden
Gebrauchsanweisung nicht beschrieben ist, darf nur von einem qualifizierten
12) falls dies vorgesehen ist.
Elektriker oder einer kompetenten Person durchgeführt werden.
Wichtig! Während das Gerät in Betrieb ist,
entstehen bestimmte Geräusche
(Kompressor und Kühlkreislauf).
Page 45
Störung Mögliche Ursache Abhilfe
Das Gerät funktioniert
Das Gerät ist abgeschaltet. Schalten Sie das Gerät ein.
nicht. Die Lampe funktioniert nicht.
Der Netzstecker steckt nicht rich-
tig in der Steckdose.
Das Gerät bekommt keinen
Strom. Es liegt keine Spannung
an der Netzsteckdose an.
Stecken Sie den Netzstecker richtig in die Steckdose.
Testen Sie bitte, ob ein anderes
Gerät an dieser Steckdose funktioniert.
Kontaktieren Sie gegebenenfalls
einen qualifizierten Elektriker.
Die Lampe funktioniert
nicht.
Die Lampe ist im Standby-Modus.
Öffnen und schließen Sie die Tür.
Die Lampe ist defekt. Siehe hierzu "Austauschen der
Lampe".
Der Kompressor arbeitet
ständig.
Die Temperatur ist nicht richtig
eingestellt.
Die Tür ist nicht richtig geschlos-
Stellen Sie eine höhere Temperatur
ein.
Siehe hierzu "Schließen der Tür".
sen.
Die Tür wurde zu häufig geöffnet. Lassen Sie die Tür nicht länger als
unbedingt erforderlich offen.
Die Temperatur der zu kühlenden
Lebensmittel ist zu hoch.
Lassen Sie Lebensmittel auf
Raumtemperatur abkühlen, bevor
Sie sie in das Gerät stellen.
Die Raumtemperatur ist zu hoch. Senken Sie die Raumtemperatur.
Wasser fließt an der
Rückwand des Kühlschranks hinunter.
Beim automatischen Abtauen
fließt das abgetaute Wasser an
der Rückwand des Kühlschranks
Das ist normal.
hinunter.
Wasser fließt in den Kühlschrank.
Die eingelagerten Lebensmittel
Wasser fließt auf den Boden.
Der Wasserabflusskanal ist verstopft.
verhindern, dass das Wasser
zum Kollektor fließt.
Der Tauwasserablauf läuft nicht in
die Verdampferschale über dem
Reinigen Sie den Ablauf.
Stellen Sie sicher, dass die Lebensmittel nicht die Rückwand berühren.
Befestigen Sie den Tauwasserablauf an der Verdampferschale.
Kompressor.
Die Temperatur im Gerät
ist zu niedrig.
Die Temperatur im Gerät
ist zu hoch.
Die Temperatur ist nicht richtig
eingestellt.
Die Temperatur ist nicht richtig
eingestellt.
Die Tür ist nicht richtig geschlos-
Stellen Sie eine höhere Temperatur
ein.
Stellen Sie eine niedrigere Temperatur ein.
Siehe hierzu "Schließen der Tür".
sen.
Die Temperatur der zu kühlenden
Lebensmittel ist zu hoch.
Lassen Sie Lebensmittel auf
Raumtemperatur abkühlen, bevor
Sie sie in das Gerät stellen.
Es wurden zu viele Lebensmittel
auf einmal eingelegt.
Legen Sie weniger Lebensmittel
auf einmal ein.
45
Page 46
46
Störung Mögliche Ursache Abhilfe
Die Kaltluft kann nicht im Gerät
zirkulieren.
Ersetzen der Lampe
1. Trennen Sie den Netzstecker von der
Netzversorgung.
2. Lösen Sie die Schraube an der Lampenabdeckung.
3. Nehmen Sie die Lampenabdeckung ab
(siehe hierzu die Abbildung).
4. Ersetzen Sie die alte Lampe durch eine
Lampe der gleichen Leistung (die maximal erlaubte Leistung steht auf der Lampenabdeckung).
5. Bringen Sie die Lampenabdeckung an.
6. Ziehen Sie die Schraube an der Lampenabdeckung fest.
7. Stecken Sie den Netzstecker in die
Steckdose.
8. Tür öffnen. Prüfen Sie, dass die Lampe
brennt.
Schließen Sie die Tür
1. Reinigen Sie die Türdichtungen.
2. Stellen Sie die Tür nach Bedarf ein. Siehe
hierzu "Gerät aufstellen".
3. Ersetzen Sie die defekten Türdichtungen,
falls erforderlich. Kontaktieren Sie den
Kundendienst.
Stellen Sie sicher, dass die Kaltluft
im Gerät zirkulieren kann.
Technische Daten
Abmessung der Aussparung
Höhe 880 mm
Breite 560 mm
Tiefe 550 mm
Die technischen Informationen befinden sich
auf dem Typschild innen links im Gerät sowie
auf der Energieplakette.
Gerät aufstellen
Lesen Sie bitte die "Sicherheitshinweise"
sorgfältig vor der Aufstellung des Geräts
durch, um Gefahren für Sie selbst zu
vermeiden und einen korrekten Betrieb
des Geräts zu gewährleisten.
Aufstellung
Installieren Sie dieses Gerät an einem Ort, an
dem die Umgebungstemperatur mit der Kli-
maklasse übereinstimmt, die auf dem Typschild des Geräts angegeben ist:
Page 47
47
Klima-
klasse
SN +10°C bis + 32°C
N +16°C bis + 32°C
ST +16°C bis + 38°C
T +16°C bis + 43°C
Umgebungstemperatur
Elektrischer Anschluss
Kontrollieren Sie vor der ersten Benutzung
des Gerätes, ob die Netzspannung und -frequenz Ihres Hausanschlusses mit den auf
dem Typenschild angegebenen Anschlusswerten übereinstimmen.
Das Gerät muss geerdet sein. Zu diesem
Zweck ist die Netzkabelsteckdose mit einem
Schutzkontakt ausgestattet. Falls die Steckdose Ihres Hausanschlusses nicht geerdet
sein sollte, lassen Sie das Gerät bitte gemäß
den geltenden Vorschriften erden und fragen
Sie dafür einen qualifizierten Elektriker.
Der Hersteller übernimmt keinerlei Haftung
für Schäden oder Verletzungen, die durch
Missachtung der oben genannten Sicherheitshinweise entstehen.
Das Gerät entspricht den EU- Richtlinien.
Wechsel des Türanschlags
Die Tür des Geräts geht nach rechts auf.
Wenn Sie möchten, dass die Tür nach links
aufgeht, befolgen Sie bitte diese Schritte, bevor Sie das Gerät einbauen:
1. Lösen Sie den oberen Bolzen und entfernen Sie ihn.
2. Entfernen Sie die Tür.
3. Entfernen Sie das Distanzstück.
4. Lösen Sie den unteren Bolzen mit einem
Schlüssel.
Auf der gegenüberliegenden Seite:
1. Ziehen Sie den unteren Bolzen fest.
2. Setzen Sie das Distanzstück ein.
3. Installieren Sie die Tür.
4. Ziehen Sie den oberen Bolzen fest.
Anforderungen an die Belüftung
Die Luftzirkulation hinter dem Gerät muss
ausreichend groß sein.
Page 48
48
min.
2
200 cm
min.
2
200 cm
Installation des Geräts
Vorsicht! Vergewissern Sie sich, dass
sich das Netzkabel des Gerätes frei
bewegen kann.
Gehen Sie wie folgt vor:
1. Installieren Sie das Gerät in der Einbau-
nische.
Schieben Sie das Gerät in Pfeilrichtung
(1), bis die obere Anschlagsleiste am Küchenmöbel anliegt. Vergewissern Sie
sich, dass der Abstand zwischen dem
Gerät und der Schrankvorderkante 44
mm beträgt.
Schieben Sie das Gerät auf der den
Scharnieren gegenüberliegenden Seite
in Pfeilrichtung (2), soweit wie möglich
gegen die Seitenwand des Küchenmöbels. Vergewissern Sie sich, dass der
Abstand zwischen dem Gerät und dem
Schrank 4 mm beträgt.
2. Richten Sie das Gerät in der Nische aus.
Mit der unteren Scharnierabdeckung (im
Beipack) können Sie sicherstellen, dass
der Abstand zwischen Gerät und Küchenmöbel korrekt ist.
Öffnen Sie die Tür. Die untere Scharnierabdeckung korrekt ansetzen.
4mm
44mm
3. Befestigen Sie das Gerät mit 4 Schrauben in der Nische.
I
4. Drücken Sie den Dichtungsstreifen zwischen das Gerät und das angrenzende
Küchenmöbel.
2
1
Page 49
49
C
D
E
E
5. Entfernen Sie das korrekte Teil von der
Scharnierabdeckung (E). Vergessen Sie
nicht, Teil DX im Fall des rechten Scharniers oder Teil SX im entgegengesetzten
Fall abzunehmen.
6. Montieren Sie die Abdeckungen (C, D) in
den Öffnungen der oberen Anschlagleiste.
Bringen Sie die Scharnierabdeckungen
(E) am Scharnier an.
7. Lösen Sie die Teile (Ha), (Hb), (Hc) und
(Hd).
Ha
Hb
Hc
Hd
8. Montieren Sie Teil (Ha) an der Innenseite
der Tür des Küchenmöbels.
ca. 50 mm
90°
21 mm
90°
ca. 50 mm
21 mm
9. Drücken Sie Teil (Hc) auf Teil (Ha).
Page 50
50
8 mm
Ha
Hc
10. Öffnen Sie die Gerätetür und die Tür des
Küchenmöbels in einem Winkel von 90°.
Setzen Sie das Führungsstück (Hb) in die
Führungsschiene (Ha) ein.
Bringen Sie die Gerätetür und die Küchenmöbeltür zusammen und markieren
Sie die Bohrungen.
8 mm
Ha
Hb
11. Nehmen Sie das Führungsstück ab.
Markieren Sie 8 mm von der Außenkante
entfernt die Stelle, an der der Nagel (K)
einzuschlagen ist.
K
Ha
12. Setzen Sie das Führungsstück erneut
auf die Führungsschiene und schrauben
Sie es mit den mitgelieferten Schrauben
fest.
Richten Sie die Küchenmöbeltür und die
Gerätetür mittels Führungsstück (Hb)
aus.
Hb
13. Drücken Sie Abdeckung (Hd) auf Führungsstück (Hb).
Page 51
Hb
Hd
Hinweise zum Umweltschutz
Das Symbol auf dem Produkt oder seiner
Verpackung weist darauf hin, dass dieses
Produkt nicht als normaler Haushaltsabfall zu
behandeln ist, sondern an einem
Sammelpunkt für das Recycling von
elektrischen und elektronischen Geräten
abgegeben werden muss. Durch Ihren
Beitrag zum korrekten Entsorgen dieses
51
Prüfen Sie alles erneut, um sicherzustellen,
dass:
• Alle Schrauben fest angezogen sind.
• Der magnetische Dichtungsstreifen fest
am Gerät befestigt ist.
Wichtig! Bei niedriger
Umgebungstemperatur (zum Beispiel im
Winter) schrumpft die Dichtung. Bei höherer
Umgebungstemperatur dehnt sich die
Dichtung aus.
Produkts schützen Sie die Umwelt und die
Gesundheit Ihrer Mitmenschen. Umwelt und
Gesundheit werden durch falsches
Entsorgen gefährdet. Weitere Informationen
über das Recycling dieses Produkts erhalten
Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder
dem Geschäft, in dem Sie das Produkt
gekauft haben.
Page 52
BORETTI B.V.
De Dollard 17
1454 AT Watergang
T +31(0)20-4363439
F +31(0)20-4361326
S 0900-2352673 (service)
E info@boretti.com
The Netherlands
N.V. BORETTI S.A.
Ruperlweg 16
2850 Boom
T +32(0)3-4508180
F +32(0)3-4586847
E info@boretti.com
Belgium
211621006-00-092009
Loading...
