WAARSCHUWINGEN EN BELANGRIJKE ADVIEZEN

Het is uiterst belangrijk dat het bij het apparaat behorende instruktieboekje bewaard blijft. Zou het
apparaat door u aan iemand anders gegeven of verkocht worden, of zou het apparaat in het huis van
waaruit u verhuist achterblijven, dan dient de nieuwe gebruik(st)er over het instruktieboekje en de
daarin opgenomen waarschuwingen te kunnen beschikken.
Indien dit apparaat in de plaats van een oud model met haak- of veersluiting opgesteld wordt, dan is
het raadzaam de sluiting van het oude apparaat, dat terzijde gezet wordt, onbruikbaar te maken.
Hiermee wordt voorkomen dat spelende kinderen zich erin opsluiten, hetgeen levensgevaarlijk is.
Deze waarschuwingen zijn bedoeld voor uw en andermans veiligheid. U wordt geacht ze gelezen te
hebben, alvorens u het apparaat installeert en/of in gebruik neemt.

Algemene veiligheid

•

Dit apparaat is niet bedoeld voor gebruik door
kinderen, personen met verminderde
lichamelijke, zintuigelijke of geestelijke
capaciteiten of een gebrek aan kennis en
ervaring, tenzij er toezicht is ingesteld door de
persoon die verantwoordelijk is voor hun
veiligheid of tenzij zij van deze persoon
instructies hebben gekregen over het gebruik.
Laat kinderen niet zonder toezicht in de buurt van
het apparaat.

•

Het is gevaarlijk om, in welke vorm dan ook, dit
apparaat of de eigenschappen daarvan te
veranderen.

•

Neem vóór u aan ontdooien, schoonmaak­werkzaamheden of het verwisselen van het,
eventueel aanwezige, verlichtingslampje begint
altijd de steker uit het stopcontact.

•

Dit apparaat is zwaar. Delen van randen aan
achter- en onderkant kunnen scherp zijn. Wees
voorzichtig bij het tillen.

•

Plaats NOOIT explosieve stoffen in het apparaat,
zoals gasvullingen, benzine, ether, aceton
enzovoorts.

•

Het direct vanuit een vriesvak, vriesgedeelte of
vriezer consumeren van ijslollies en dergelijke,
kan verbranding van de mondhuid tot gevolg
hebben; wacht even.

AFDANKEN. Verwijder de deur(en) of het deksel en
knip het aansluitsnoer af, zodat, in afwachting van
wegbrengen of weghalen, spelende kinderen er zich
niet in op kunnen sluiten of aan een elektrische
schok bloot kunnen staan.

Heel goed oppassen, tijdens het verplaatsen, dat
de delen van het koelcircuit niet zodanig worden
beschadigd, dat de koelvloeistof naar buiten zou
kunnen lekken.

Plaats het apparaat niet in de nabijheid van een
centrale verwarming of een gasfornuis.

Laat het apparaat niet langdurig in direct
zonlicht staan.

Zorg dat er voldoende lucht aan de achterkant
van het apparaat kan circuleren.Vermijd schade
aan de koelkringloop.

Alléén voor diepvrieskasten (uitgezonderd

ingebouwde): het apparaat kan zeer goed in de
kelder geplaatst worden.

Plaats elektrische apparaten (bijv. ijsmachines)
nooit in de kast, tenzij dat door de fabrikant
goedgekeurd is.

Onderhoud / Reparatie

•

Een eventueel noodzakelijke wijziging aan de
elektrische huisinstallatie of het aansluitsnoer,
ten behoeve van de installatie van dit apparaat,
mag uitsluitend door een daartoe bevoegd
persoon uitgevoerd worden. Het betreffende
stopcontact dient, ook na eventuele onder- of
inbouw, gemakkelijk bereikbaar te zijn.
Werkzaamheden welke door personen zonder de
noodzakelijke kennis uitgevoerd worden, kunnen
schade of letsel tot gevolg hebben.

•

Laat inspectie- en/of herstelwerkzaamheden
uitvoeren door de ELGROEP
FABRIEKSSERVICE en laat geen andere dan
originele DISTRIPARTS onderdelen plaatsen.

• Dit apparaat bevat koolwaterstoffen in de
koudekringloop; het onderhoud en het bijvullen
dient daarom uitsluitend door door het bedrijf
aangewezen deskundig personeel uitgevoerd te
worden.

•

Tracht, in geval van storing of een defect, dit
apparaat niet zelf te repareren. Reparaties welke
door niet-deskundige personen uitgevoerd
worden, kunnen tot schade of letsel leiden.
Raadpleeg ELGROEP FABRIEKSSERVICE.

Gebruik

• Huishoudelijke koel- en/of vriesapparaten zijn
uitsluitend bedoeld voor het bewaren en/of
invriezen van eet- of drinkbare producten.

• De beste resultaten worden bereikt bij een
omgevingstemperatuur tussen +18°C en +43°C
(klasse T); tussen +18°C en 38°C (klasse ST);
tussen +16°C en 32°C (klasse N); +10°C en
32°C (klasse SN); de klasse staat op het
kenplaatje vermeld.

Attentie: u dient niet alleen rekening te houden
met de omgevingstemperatuur voor dit type
product maar tevens met de volgende
aanwijzingen: wanneer de
omgevingstemperatuur onder de aangeduide

minimum waarde daalt, wordt de
conserveringstemperatuur in het vriesvak niet
meer gegarandeerd; u kunt de bewaarde

3

levensmiddelen dan het beste zo snel mogelijk
nuttigen.

• Volg de raadgevingen van de fabrikant op met
betrekking tot waar en hoe u spijzen en dranken
bewaart of invriest. Ontdooide diepvriesproduc­ten mogen, om gezondheidsredenen, niet
wederom ingevroren worden.

• De vriezende binnenwanden of -vlakken in het
apparaat bevatten koelmiddel.Plaats geen
scherpe voorwerpen tegen zo’n wand of vlak en
schraap evenmin met metalen voorwerpen rijp of
ijs af. Lekkage ken het gevolg zijn, hetgeen een
onherstelbare schade aan het apparaat en
bederf van de levensmiddelen veroorzaakt.

• Plaats geen koolzuurhoudende of mousserende
dranken in het vriesvak, het vriesgedeelte of de
vriezer; de blikjes of flesjes kunnen door
bevriezing van de inhoud exploderen.

Installatie

• Overtuig u er van dat het apparaat niet op het
aansluitsnoer staat.

Belangrijk: als de voedingskabel beschadigd
raakt, moet de kabel, eventueel met stekers,
vervangen worden; deze onderdelen zijn
verkrijgbaar bij de fabrikant of het
servicecentrum.

• De warmte welke het apparaat aan de spijzen en
dranken ontrekt, moet onbelemmerd aan de
omgeving afgestaan kunnen worden. Slechte
ventilatie onder, achter en boven het apparaat
resulteert in slechte koel-en/of vriesrestaties door
ongewild tijdelijk iutschakelen van de kompressor
of onjuiste werking van de absorptieunit .

• Plaats het apparaat met z’n achterkant zo dicht
mogelijk bij een muur. Hiermee voorkomt u
verbrandingsletsel door aanraking van hete tot
zeer hete delen.

• Afhankelijk van de wijze van transport kan olie

vanuit de compressor in het koelcircuit gevloeid zijn.
Wacht, na het plaatsen van het apparaat, ten
minste een half uur alvorens de steker in het
stopcontact te steken. Na achteroverliggend vervoer
ten minste een halve dag. Daarmee geeft u de olie
de gelegenheid in de compressor terug te vloeien.
Apparaten welke van een absorptie-unit voorzien
zijn kunnen direct in bedrijf genomen worden.
Controleer cirka 24 uur na het in bedrijf stellen of
het apparaat naar behoren werkt.

Milieubescherming

Dit apparaat bevat, zowel in het koelcircuit als in de
isolatie, geen ozononvriendelijke stoffen.Het
apparaat mag niet samen met huisvuil of gesloopte
apparaten weggegooid worden. Afgedankte koel- en
vriesapparaten moeten volgens de plaatselijke
regelingen op deskundige wijze verwerkt worden.
Informeer bij uw gemeente naar de mogelijkheden in
uw woonplaets.Vermijd dat het koelcircuit wordt
beschadigd, vooral aan de achterkant in de buurt
van de warmtewisselaar.De materialen in dit

apparaat die voorzien zijn van et symbool zijn
geschikt voor recycling.

Weggooien van oude apparaten

Het symbool op het product of op de verpakking
wijst erop dat dit product niet als huishoudafval mag
worden behandeld, maar moet worden afgegeven bij
een verzamelpunt waar elektrische en elektronische
apparatuur wordt gerecycled. Als u ervoor zorgt dat
dit product op de juiste manier wordt verwijderd,
voorkomt u mogelijk negatieve gevolgen voor mens
en milieu die zich zouden kunnen voordoen in geval
van verkeerde afvalverwerking. Voor
gedetailleerdere informatie over het recyclen van dit
product, kunt u contact opnemen met de gemeente,
de gemeentereiniging of de winkel waar u het
product hebt gekoch.

AANWIJZINGZN VOOR HET WEGWERPEN
VAN VERPAKKINGSMATERIAAL

Het verpakkingsmateriaal van onze grote elektische
huishoudelijke apparaten kan met uitzondering van
houten onderdelen, gerecycled worden en dus bij
het kringloopafval worden gezet. Wij bevelen u aan
om:

• Papier, karton en golfkarton in de speciale
papierbakken te werpen.

• Plastik verpakkingsmateriaal in de speciaal
daarvoor bestemde plastic-containers te gooien.
Indien dit soort bakken in uw buurt nog niet
voorkomen mag u hat materiaal aan de
vuilnisman meegeven.

Als verpakkingsmateriaal gebruiken wij slechts
recycleerbare kunststoffen, zoals bijv.:

In de voorbeelden staatt

PE voor Polyethyleen** 02 = ^ PE-HD; 04 = ^ PE-LD
PP voor Polypropyleen
PS voor Polystyrol

PLASTIC BESTANDDELEN

Om er gemakkelijker achter te komen hoe u het
materiaal van dit apparaat moet wegwerpen en /of
recycleren zijn er op verschillende punten
herkenbare symbolen op aangebracht.

02**PE05PP06

PS

SAN

PS

ABS

4

Reiniging van de binnenkant

Voor u de kast in gebruik neemt, dient u de
binnenkant met lauw water en een neutraal
schoonmaakmiddel te reinigen om de typische geur
van een nieuw apparaat weg te nemen. Droog
vervolgens de wanden goed af.

Gebruik geen schurende schoonmaak­middelen, waarmee u de afwerkingen van het
apparaat zou kunnen beschadigen.

Ingebruikname

Steek de steker in de wandkontaktdoos. Open de
deur en draai de thermostaatknop, rechtsom uit de
stand «O» (STOP-stand). De koelkast is nu in
werking.

De werking van de kast kan geheel gestopt worden
door de knop in de stand «O» te draaien.

Temperatuurinstelling

De temperatuur wordt automatisch geregeld en kan
verhoogd worden (minder koud) door de knop naar
een lager cijfer te draaien of verlaagd worden
(kouder) door de knop naar een hoger cijfer te
draaien. Bij het instellen van de juiste stand dient u
er rekening mee te houden dat de temperatuur in
het apparaat afhankelijk is van:

• de kamertemperatuur;

• de frekwentie waarmee de deuren geopend

worden;

Koelen van levensmiddelen

Voor een optimaal gebruik van de koelruimte
adviseren wij u de volgende eenvoudige regels in
acht te nemen:

• Plaats geen warme of dampende spijzen of
dranken in de koelruimte;

• dek vooral sterk geurend voedsel af of verpak
het;

• plaats de levensmiddelen zo, dat de lucht vrij
eromheen kan cirkuleren.

HET GEBRUIK

• de hoeveelheid levensmiddelen in de kast;

• de plaats van het apparaat.

Wij adviseren u de knop aanvankelijk op de
midden-stand te draaien.

Attentie

Het kan voorkomen dat, indien de thermostaat­knop in de koudste stand gedraaid is, bijvoor­beeld ten gevolge van zeer warme omgevings­temperatuur of het snel willen koelen van grote
hoeveelheden dranken, de kompressor kontinu
loopt, waardoor automatische ontdooiing van de
koelverdamper niet plaatsvindt en zich daarop ijs
afzet. Draai, in dat geval,de thermostaatknop
naar een wat minder koude stand, zodat
automatische ontdooing kan plaatsvinden;
hierdoor spaart u tevens energie.

INHOUD

Waarschuwingen en Belangrijke adviezen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

Aanwijzingzn voor het wegwerpen van verpakkingsmateriaal . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

Het gebruik - Reiniging van de binnenkant - Ingebruikname - Temperatuurinstelling - Koelen van . . .

levensmiddelen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Het gebruik-Verplaatsbare platen-Het verplaatsen van deurvakken-Controle van de luchtvochtigheid 5

Tips - Tips het koelen - Onderhoud - Schoonmaken - Geprolongeerd stilstand. . . . . . . . . . . . . . . . . . 6

Onderhoud - Vervangen van de lamp - Het ontdooien - Storing - Installatie - Plaats van opstelling . .

Elektrische aansluiting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Verander de draaizin van de deuren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Installatie - Aanwijzingen voor de geintegreerde inbouw . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

5

Het verplaatsen van deurvakken

De ruimte tussen deurvakken kan naar behoefte
aangepast worden. Ga daartoe als volgt te werk:

Trek het vak geleidelijk naar de door de pijlen
aangegeven richting totdat het loskomt. Daarna
verplaats het vak naar de gewenste hoogte.

Verplaatsbare platen

De koelkastwanden zijn van richels voorzien, zodat
u de platen naar wens op verschillende hoogten
kunt plaatsen.

Controle van de luchtvochtigheid

In de glasplaat zijn sleuven aangebracht (die met
een schuifhendel afgesteld kunnen worden)
waarmee u de temperatuur in de groentela/den kunt
regelen.

Wanneer de sleuven gesloten zijn, blijft de
temperatuur hoger en heerst er een hogere
luchtvochtigheid.

Open sleuven zorgen voor een lagere temperatuur
en minder luchtvochtigheid.

PR271

D338

6

ONDERHOUD

Neem vóór iedere handeling altijd eerst de

steker uit de wandkontaktdoos.
Belangrijk: Dit apparaat bevat koolwaterstoffen in

de koudekringloop; het onderhoud en het bijvullen
dient daarom uitsluitend door door het bedrijf
aangewezen deskundig personeel uitgevoerd te
worden.

Schoonmaken

Gebruik nooit metalen voorwerpen voor het
schoonmaken van het apparaat; dit zou
beschadigingen tot gevolg kunnen hebben.

Reinig de binnenkant van de kast regelmatig met
lauw sodawater.Lap de wanden na met schoon
water en droog ze zorgvuldig.

Stop op de condensor verhoogt het energieverbruk.
Daarom eenmaal per jaar de condensor aan de
achterkant van het apparaat met een zachte borstel
of met de stopzuiger voorzichtig schoonmaken.

Geprolongeerd stilstand

Wij adviseren u vóór de periode dat de koelkast niet
gebruikt wordt de volgende handelingen uit te
voeren:

• neem de steker uit de wandkontaktdoos;

• verwijder alle spijzen en dranken uit de kast;

• laat de kast geheel ontdooien en maak de
binnenwanden, rekken, korven en dergelijke
goed schoon;

• laat de deuren open staan, teneinde het ontstaan
van onaangename geur te voorkomen.

TIPS

Tips het koelen

Enkele praktische tips:
Vlees (alle soorten): wordt in plastic zakjes op de

glazen plaat boven de groentelade geplaatst.

Bewaar vlees niet langer dan één of twee dagen.
Gekookt voedsel, koude schotels enz.: kunnen,

goed afgedekt, op elk rooster geplaatst worden.

Fruit en groente: worden schoongemaakt in de
groentelade(n) gelegd.
Boter en kaas: worden, om blootstelling aan de
lucht te voorkomen, in speciale koeldozen bewaard
of in plastic- of alluminiumfolie vepakt .
Flessen melk: worden, goed gesloten, in het
flessenrek geplaatst.

Bewaar niet-luchtdicht verpakte bananen, aar­dappelen, uien of knoflook niet in de koelkast.

7

Elektrische aansluiting

Overtuig u ervan dat de netspanning en de
netfrekwentie, welke op het typeplaatje in de kast
staan aangegeven, overeenkomen met de netspan­ning en de netfrekwentie in uw woning. Een afwijking

INSTALLATIE

Plaats van opstelling

Plaats het apparaat uit de buurt van
warmtebronnen: centrale verwarming, kachels, felle
zonnestralen enz. Zie voor inbouw de betreffende
aanwijzingen.

op de netspanning tot plus of minus 6% is
toegestaan. Bij aansluiting op een andere spanning
dient u een geschikte transformator te gebruiken.

De steker mag alleen geplaatst worden in een
geaard stopkontakt. De kast is daarom voorzien van
een speciaal drie-aderig snoer, geschikt voor een
geaard stopkontakt. Mocht het stopkontakt in uw
woning niet geaard zijn, dan dient een erkend
installateur het apparaat volgens de geldende
normen te aarden.

Wij wijzen u er op dat schade of letsel,
veroorzaakt door het niet voldoen aan dit

STORING

Indien het apparaat niet of niet goed funkioneert,
kontroleer dan:

• of de steker goed in het stopkontakt zit;

• of de elektriciteit soms uitgevallen is;

• of de thermostaatknop op de juiste stand staat;

• en indien er water op de bodem van de koeler
ligt, of het afvoerkanaaltje soms verstopt is (zie
hoofdstuk “Het ontdooien”).

Kunt u de storing niet zelf lokaliseren en
verhelpen,raadpleeg dan de dichtsbijzijnde
servicedienst.

Geef daarbij altijd het model en het typenummer
van de kast op. Deze gegevens vindt u op het
garantiebewijs of op het typeplaatje dat zich
linksonder aan de binnenzijde van het apparaat
bevindt.

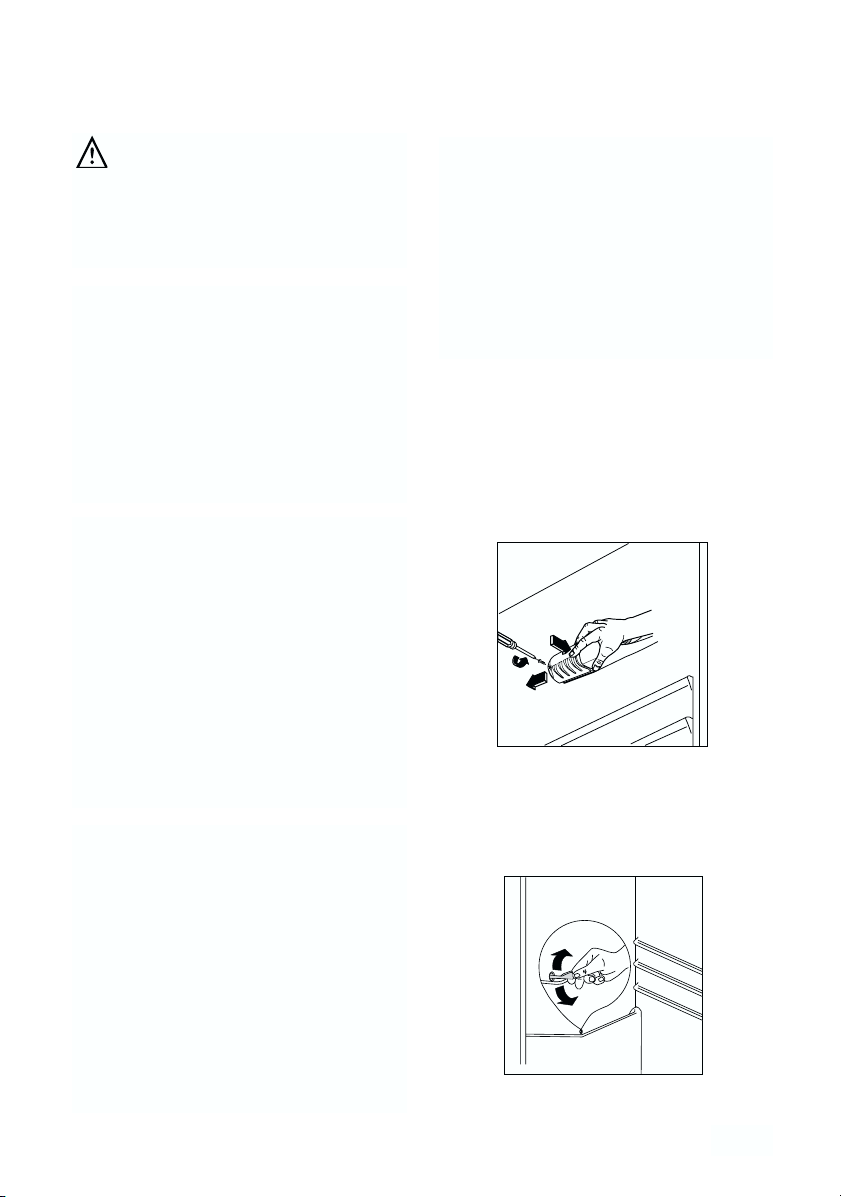

Vervangen van de lamp

Het lampje van de koelkast is op de volgende wijze
bereikbaar:

• Schroef het afschermkapje los;

• verwijder het losse deel door er lichte druk op uit
te oefenen (zie figuur).

Indien met open deur het lampje niet brandt, kijk dan
eerst of het soms los in de fitting zit. Als het lampje
dan nog niet brandt, vervang het dan door een
lampje met hetzelfde vermogen.

Het maximale vermogen is op het afschermkapje
aangegeven.

Het ontdooien

Het ontdooien van de koelkast heeft automatisch
plaats elke keer dat de kompressor stopt. Het
dooiwater wordt via een afvoerkanaaltje opgevangen
in een bakje dat zich aan de achterkant van het
apparaat boven de kompressor bevindt. Hier
verdampt het water.

Wij raden u aan het gaatje in het afvoerkanaal
regelmatig schoon te maken, teneinde te
voorkomen dat het dooiwater de levensmiddelen
nat maakt. Gebruik voor het doorprikken het
staafje dat zich in het gaatje bevindt.

D411

D037

8

veiligheidsvoorschrift, niet onder de
verantwoordelijkheid van de fabrikant valt.

Dit apparaat voldoet aan de volgende EG-

richtlijnen:

- 87/308 EG-richtlijn van 2.6.87 met betrekking tot

de radio-ontstoring.

- 73/23 EG-richtlijn van 19/02/73 (Laagspanning)

en opeenvolgende wijzingen;

- 89/336 EG-richtlijn van 03/05/89
(Elektromagnetische compatibiliteit) en
opeenvolgende wijzingen.

Belangrijk:Het apparaat moet van het

elektriciteitsnet afgehaald kunnen worden; de
stekker moet dus ook na de installatie bereikbaar
blijven.

Verander de draaizin van de
deuren

De apparatuur wordt geleverd met deuren
die naar rechts opengaan. Om de deur
naar de tegenovergestelde kant te laten
openen, dient men de volgende
handelingen te verrichten alvorens de
installatie uit te voeren.

1. Draai de bovenste stift uit en verwijder de
afstandshouder.

2. Neem de deur los.

3. Schroef de onderste pen los met een sleutel en
monteer hem op de tegenoverliggende kant.

4. Zet de deur weer op zijn plaats, monteer het
afstandsstuk en schroef de bovenste pen vast op
de tegenoverliggende kant.

9

Zorg ervoor dat er een afstand van 44 mm vrij blijft
tussen het keukenmeubel en de rand van het
apparaat. Het onderste scharnierdeksel, dat in het
zakje met accessoires zit, is handig om de exacte
positie van het keukenmeubel en het apparaat te
bepalen. Zorg er ook voor dat het apparaat het
netsnoer niet afklemt.

Aanwijzingen voor de
geïntegreerde inbouw

Nismaten

Hoogte (1) 880 mm 1225 mm
Diepte (2) 550 mm 550 mm
Breedte (3) 560 mm 560 mm
Als transportbeveiliging zijn aan beide

scharnierkanten scharnierpennen aangebracht.
Afhankelijk van de gewenste deurdreirichting moet
aan een kant, zowel onder als boven, een
scharnierpen verwijderd worden.

Om veiligheidsredenen moet de ventilatie zodanig
zijn als aangegeven in Fig. 1.

Attentie: zorg ervoor dat de ventilatie openingen
tijdens gebruik niet worden afgedekt.

De nis moet tevens voorzien zijn van een
luchtkanaal met de volgende afmetningen:

diepte 50 mm
breedte 540 mm

Bevestig het apparaat met de vier meetgeleverde
schroeven.

D567

PR0

50 mm

540

min.
200 cm

2

min.

2

200 cm

50

3

1

2

1

m

44m

2

I

I

10

Breng de afdichtstopsels (C-D) in de gaten in de
deklijsten aan.

Bevestig het ventilatierooster (B).
Breng, onder lichte druk, het dekseltje (E) aan.

Breng, onder lichte druk, de voegafdichting tussen
apparaat en meubel aan.

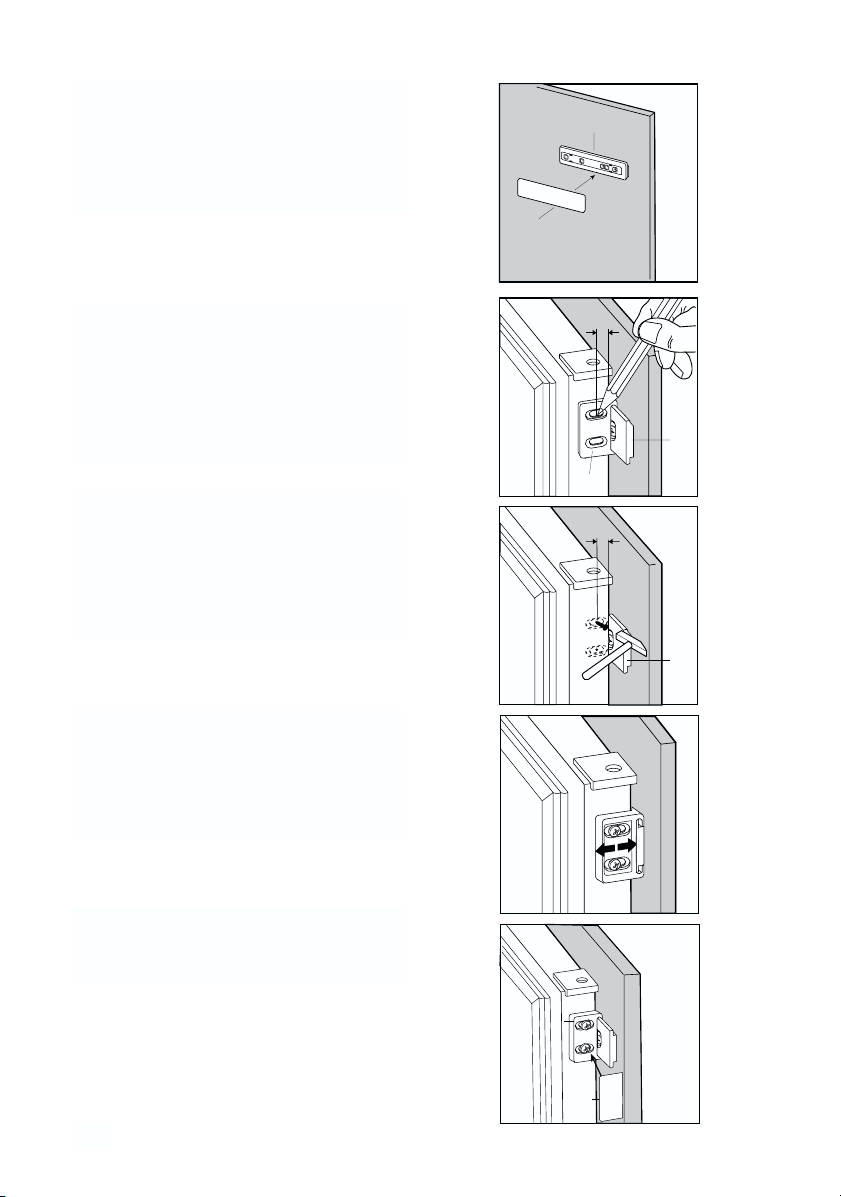

Geleider (Ha) tegen de binnenkant van de kastdeur
aan de boven- en onderkant houden volgens de
tekening en de plaats van de buitenste gaten
aangeven. Nadat u de gaten geboord heeft de
geleider met de bijgeleverde schroeven vastzetten.

Onderdelen Ha, Hb, Hc, Hd scheiden zoals u in de
tekening ziet.

U moet het gedeelte van het kunststof deksel (E),
dat gebruikt wordt om het scharnier af te dekken,
verwijderen, zoals aangegeven op de tekening. Deze
handeling wordt vergemakkelijkt omdat er aan de
binnenkant van het scharnierdeksel een groef is
aangebracht, waardoor u dit onderdeel makkelijker
kunt verwijderen. "Verwijder het onderdeel dat
gemarkeerd is met DX, als de scharnierpen in het
rechter scharnier is geplaatst, in het
tegenovergestelde geval het onderdeel gemarkeerd
met SX verwijderen."

D724

C

D

E

Hb

PR266

E

Hd

ca. 50 mm

ca. 50 mm

Hc

Ha

B

90°

2

1

m

m

90°

2

1

m

m

11

Afdekking (Hc) op geleider (Ha) vastklikken.

De deur van het apparaat en die van de kast met
een hoek van ongeveer 90° openen.IJzer (Hb) in
geleider (Ha) aanbrengen. De deuren samen
vasthouden en de gaten aangeven zoals in de
tekening.

Plaats het ijzer opnieuw op de geleider en bevestig
het met de bijgeleverde schroeven.

Voor het rechtstellen van de kastdeur kunt u gebruik
maken van de langwerpige gaten.

Tenslotte dient u te controleren of de deur van het
apparaat goed sluit.

Afdekking (Hd) op geleider (Hb) vastklikken.

Verwijder de haken en zet met de spijker (K) een
teken op 8 mm van de buitenste rand van de deur.

Ha

Hc

PR33

8mm

Ha

PR167

PR168

Hb

8mm

K

Ha

Hb

Hb

PR167/1

Hd

12

AVERTISSEMENTS ET CONSEILS IMPORTANTS

Il est très important que cette notice d’utilisation soit gardée avec l’appareil pour toute future
consultation. Si cet appareil devait être vendu ou transféré à une autre personne, assurez-vous que la
notice d’utilisation suive l’appareil, de façon à ce que le nouvel utilisateur puisse être informé du
fonctionnement de celui-ci et des avertissements relatifs.Si cet appareil, muni de fermeture
magnétique, doit être employé pour en remplacer un autre avec une fermeture à ressort, nous vous
conseillons de rendre celle-ci inutilisable avant de mettre l’ancien appareil de côté. Cela dans le but
d’éviter que des enfants puissent s’y renfermer et se mettre ainsi en danger de mort.

Ces avertissements sont donnés pour votre sûreté et pour celle d’autrui.Nous vous prions donc de
bien vouloir les lire attentivement avant d’installer et d’utiliser l’appareil.

Sûreté

• Cet appareil n'est pas destiné à être utilisé par
des enfants ou des personnes dont les capacités
physiques, sensorielles ou mentales, ou le
manque d'expérience et de connaissance les
empêchent d'utiliser l'appareil sans risque
lorsqu'ils sont sans surveillance ou en l'absence
d'instruction d'une personne responsable qui
puisse leur assurer une utilisation de l'appareil
sans danger.

• Débranchez toujours la prise de courant avant de
procéder au nettoyage intérieur et extérieur de
l’appareil et au remplacement de la lampe
d’éclairage (pour les appareils qui en sont

équipés).

• Ne consommez pas certains produits tels que les

bâtonnets glacés dès leur sortie de l’appareil; la
température très basse à laquelle ils se trouvent
peut provoquer des brûlures.

• Cet appareil est lourd. Faites attention lors du
déplacement.

• Faites très attention lorsque vous déplacez
l’appareil afin de ne pas endommager des
parties du circuit de réfrigérant et ainsi
d’éviter le risque de fuites de liquide.

• L’appareil ne doit pas être situé à proximité de
radiateurs ou cuisinières à gaz.

• Evitez une exposition prolongée de l’appareil
aux rayons solaires.

• II doit y avoir une circulation d’air suffisante à
la partie arrière de l’appareil et il faut éviter
tout endommagement du circuit réfrigérant.

• Seulement pour congélateurs (sauf modèles
encastrés): un emplacement optimal est la
cave.

• Ne pas mettre d’instruments électriques à
l’intérieur de l’appareil (sorbetière, par
exemple), à moins que le fabricant ne les ait
approuvés.

Service/Réparation

• Une éventuelle modification à l’installation
électrique de votre maison qui devait être néces-

saire pour l’installation de l’appareil ne devra être

effectuée que par du personnel qualifié.

• Il est dangereux de modifier ou d’essayer de
modifier les caractéristiques de cet appareil.

• Cet appareil contient des hydrocarbures dans
son circuit de réfrigérant; I’entretien et la
recharge ne doivent done être effectués que par
du personnel autorisé.

• En cas de panne, n’essayez pas de réparer
l’appareil vous-même. Les réparations effectuées
par du personnel non qualifié peuvent provoquer
des dommages. Contactez le Service Après­Vente le plus proche et n’exigez que des pièces
détachées originales.

Installation

• Assurez-vous, après avoir installé l’appareil, que
celuici ne repose pas sur le câble d’alimentation.

Important: en cas de dommage au câble
d’alimentation, il faudra le remplacer avec un
câble spécial ou un ensemble disponibles chez le
fabricant ou le service technique aprés-vente.

• L’appareil se réchauffe sensibilment au niveau du
condenseur et du compresseur.Veillez à ce que
l’air circule librement tout autour de l’appareil.
Une ventilation insuffisante entraìnerait un
mauvais fonctionnement et des dommages sur
l’appareil. Suivez les instructions données pour
l’installation.

• A cause du système de transport, l’huile
contenue dans le compresseur pourrait s’écouler
dans le circuit réfrigérant. Attendez 2 heures au
moins avant de brancher l’appareil pour
permettre à l’huile de refluer dans le
compresseur.

Utilisation

• Les réfrigérateurs et/ou congélateurs ménagers
sont destinés uniquement à la conservation et/ou
congélation des aliments et des boissons.

• Pour le bon fonctionnement de votre appareil, la
température ambiante du local doit être comprise
entre +18°C et +43°C (Classe T); +18°C et
+38°C (Classe ST); +16°C et +32°C (Classe N);
+10°C et +32°C (Classe SN); La classe
d’appartenance est indiquée sur la plaque

13

RENSEIGNEMENTS POUR L’ÉLIMINATION
DES MATÉRIAUX D’EMBALLAGE

Tous les matériaux et les accessoires utilisés pour
emballer nos grands électroménagers, sauf ceux qui
sont en bois recyclables et peuvent donc se
récupérer.Voici ce que nous vous conseillons:

• Déposez les emballages en papier, en carton et
en carton ondulé aux endroits prévus pour le
ramassage de ce genre de matériau.

• Mettez les piéces en plastique dans les
conteneurs prévus à cet effet. Si ce genre de
conteneurs n’existent pas encore à l’endroit où
vous habitez, vous pouvez éliminer les matériaux
en question en les mettant dans les ordures
ménagères.

Pour les emballages de matières plastiques
recyclables, par example:

Les exemples reportent les symboles suivants:

PE pour polyéthylène** 02 = ^ PE-HD; 04 = ^ PE-LD
PP pour le polypropylène
PS pour le polystyrène

PIÉCES EN MATIÉRE PLASTIQUE

Pour faciliter l’élimination et :ou le recyclage des
matériaux, la plupart des pièces de l’appareil ont
une contremarque qui en facilite l’indentification.

signalétique.
ATTENTION: En dehors des températures

ambiantes indiquées par la classe climatique
d’appartenance de ce produit, il est obligatoire de
respecter les indications suivantes: lorsque la
température ambiante descend sous la valeur
minimum, la température de conservation du
compartiment congélateur peut ne pas être
garantie; il est donc conseillé de consommer les
produits que ce dernier contient au plus vite.

• Un produit décongelé ne doit jamais être
recongelé.

• Suivez les indications du fabricant pour la
conservation et/ou congélation des aliments.

• Dans tous les appareils de réfrigération et
congélation il y a des surfaces qui se couvrent de
givre. Suivant le modèle, ce givre peut être
éliminé automatiquement (dégivrage
automatique) ou bien manuellement.

• N’essayez jamais d’enlever le givre avec un objet
métallique, vous risqueriez d’endommager
irréparablement l’évaporateur. N’employez pour
cela que la spatule en plastique livrée avec
l’appareil.

• De même, ne décollez jamais les bacs à glace
avec un couteau ou tout autre objet tranchant.

• Ne placez ni bouteilles ni boîtes de boissons
gazeuses dans le congélateur/compartiment à
basse température, elles pourraient exploser.

Protection de l’environnement

Cet appareil ne contient pas, dans son circuit de
réfrigérant et ses matières isolantes, de gaz
réfrigérant nocifs à la couche d’ozone. L’appareil
ne doit pas être mis au rebut avec les ordures
urbaines et la ferraille. Il faut éviter d’endom­mager le circuit de réfrigérant, surtout à l’arrière
de l’appareil, près de l’énchangeur thermique.
Vous pouvez vous renseigner sur les centres de
ramassage auprès de votre bureau municipal.
Les matériaux utilisés dans cet appareil
identifiés par le symbole sont recyclables.

Elimination des vieux appareils

Le symbole sur le produit ou son emballage
indique que ce produit ne peut être traité comme
déchet ménager. Il doit plutôt être remis au point de
ramassage concerné, se chargeant du recyclage du
matériel électrique et électronique. En vous assurant
que ce produit est éliminé correctement, vous
favorisez la prévention des conséquences négatives
pour l’environnement et la santé humaine qui, sinon,
seraient le résultat d’un traitement inapproprié des
déchets de ce produit. Pour obtenir plus de détails
sur le recyclage de ce produit, veuillez prendre
contact avec le bureau municipal de votre région,
votre service d’élimination des déchets ménagers ou
le magasin où vous avez acheté le produit.

02**PE05PP06

PS

ABS

SAN

PS

14

SOMMAIRE

Avertissements et conseils importants . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12

Renseignements pour l’élimination des matériaux d’emballage . . . . . . . . . . . . . . . . . . . . . . . . . .13

Utilisation - Nettoyage - Mise en service - Réglage de la température - Réfrigération . . . . . . . . . . .14

Utilisation -Tablettes amovibles-Positionnement des balconnets de la contreporte Conseils . . . . . . . .

Conseils pour la réfrigeration - Entretien - . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15

Nettoyage - Arrêt prolongé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16

Entretien - Changement de l’ampoule - Dégivrage - Anomalie de fonctionnement . . . . . . . . . . . . .16

Installation - Emplacement - Branchement électrique . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17

Installation - Instructions pour l’encastrement . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18

Nettoyage

L’appareil étant convenablement installé, nous vous
conseillons de le nettoyer soigneusement avec de
l’eau tiède savonneuse, pour enlever l’odeur
caractéristique de «neuf».

. N’utilisez pas de produits abrasifs, de
poudre à récurer ni d’éponge métallique.

Mise en service

Branchez la prise de courant et ouvrez la porte.
Tournez le bouton du thermostat dans le sens des
aiguilles d’une montre au-delà de la position «O»
(arrêt).

L’appareil est ainsi en état de fonctionnement.

Réfrigération

Pour obtenir le meilleur rendement du compartiment
réfrigérateur:

• n’introduisez pas d’aliments encore chauds ou de
liquides en évaporation dans la cuve;

• couvrez les aliments, surtout s’ils sont
aromatiques;

• placez les denrées de façon à ce que l'air puisse
circuler tout autour.

UTILISATION

Réglage de la température

La température est réglée automatiquement et peut
être augmentée (moins froid) en tournant le bouton

vers les numéros les plus bas ou bien diminuée
(plus froid) en le tournant vers les numéros les plus
élevés. En tout cas, l’exacte position doit être
repérée en considérant que la température interne
dépend des facteurs suivants:

• température ambiante;

• fréquence d’ouverture des portes;

• quantité d’aliments conservés;

• emplacement de l’appareil.

Une position moyenne est la plus indiquée.

Pour arrêter le fonctionnement, placez l’indicateur du
bouton en correspondance du symbole «O».

Important

Si le thermostat est réglé sur la position de froid
maximum, lorsque la température ambiante est
élevée et que l'appareil est plein, il est possible
que le compresseur fonctionne en régime
continu. Dans ce cas, il y a un risque de
formation excessive de givre sur la paroi
postérieure à l’intérieur de l’appareil. Pour éviter
cet inconvénient, placez le thermostat sur une
position moins élevée, de façon à permettre un
dégivrage automatique et, par conséquent, des
économies de courant.

15

ENTRETIEN

Débranchez l’appareil avant toute

opération.
Attention: Cet appareil contient des hydrocarbures

dans son circuit de réfrigérant; I’entretien et la
recharge ne doivent done être effectués que par du
personnel autorisé.

CONSEILS

Conseils pour la réfrigeration

Où placer les denrées?
Viandes (de toutes sortes): enveloppez-la dans des

sachets en plastique et placez-la sur la tablette en
verre au-dessus du(des) bac(s) à légumes.

La période de conservation est de 1 à 2 jours au
maximum.

Aliments cuits, plats froids, etc.: placez-les, bien

couverts, sur une clayette.

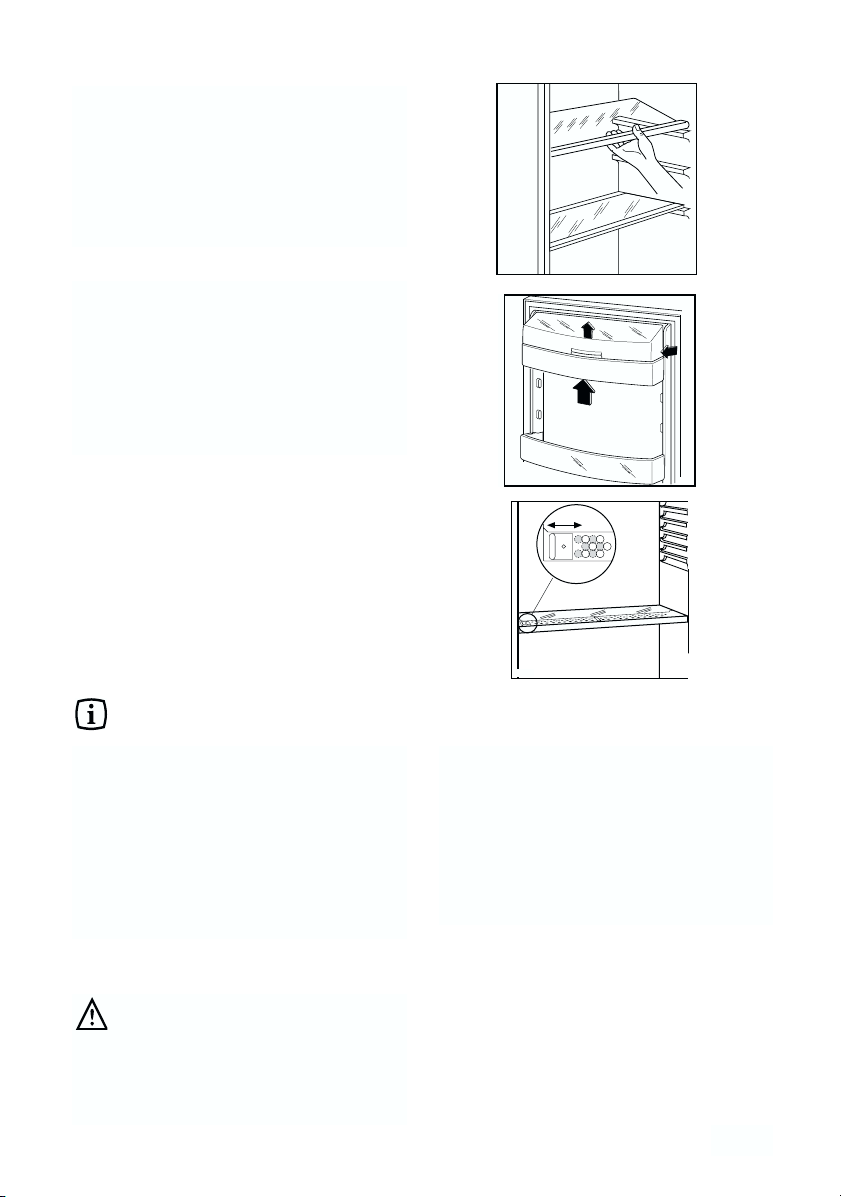

Positionnement des balconnets de
la contre-porte

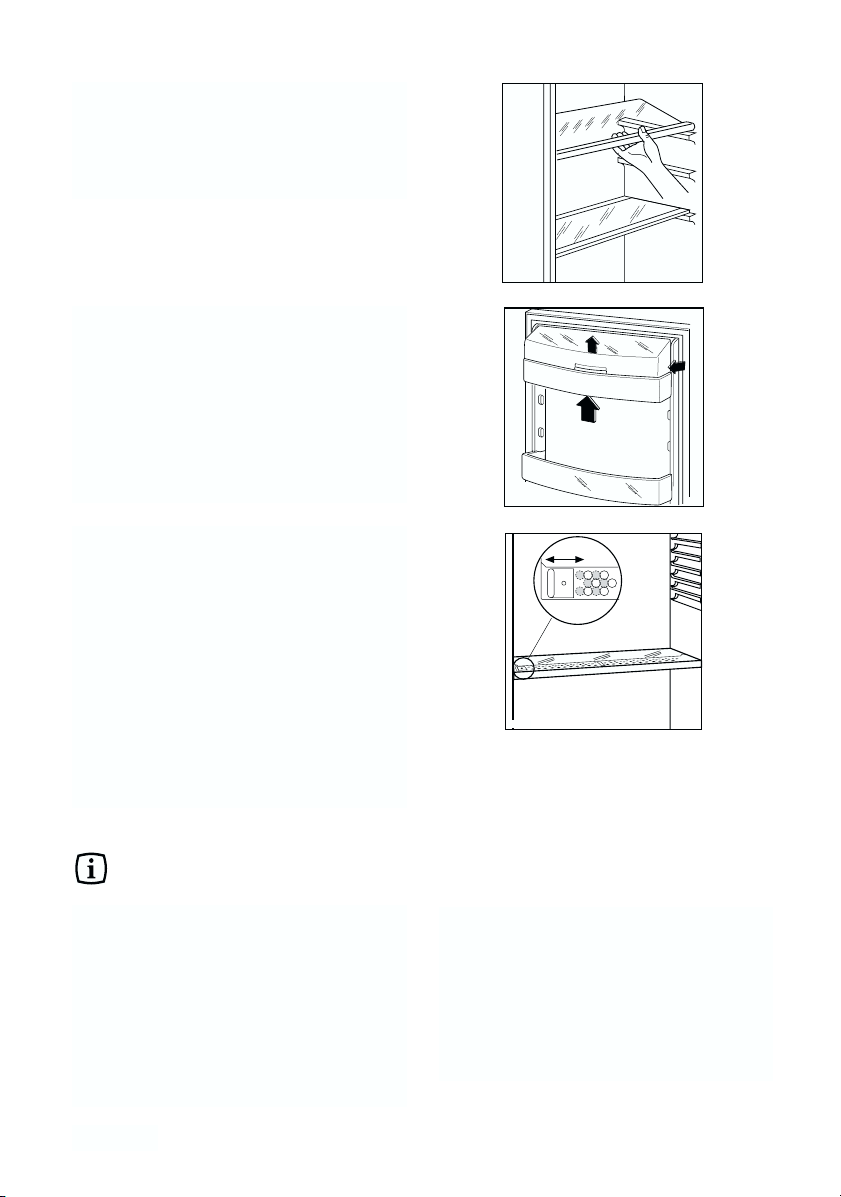

Il est possible de changer de place les balconnets.
A cet effet procédez comme suit:
Dégagez les balconnets en agissant dans le sens

indiqué par les flèches. Remontez les balconnets à
la hauteur désirée.

Fruits et légumes: bac(s) à légumes (une fois
nettoyés).
Beurre et fromage: enveloppez-les soigneusement
dans des feuilles d’aluminium ou de polyéthylène et
mettez-les dans les casiers appropriés.
Lait en bouteille: à placer dans l’un des balconnets
de la contreporte.

Bananes, pommes de terre, oignon et ail ne
doivent pas être placés dans le réfrigérateur,
s’ils ne sont pas conditionnés.

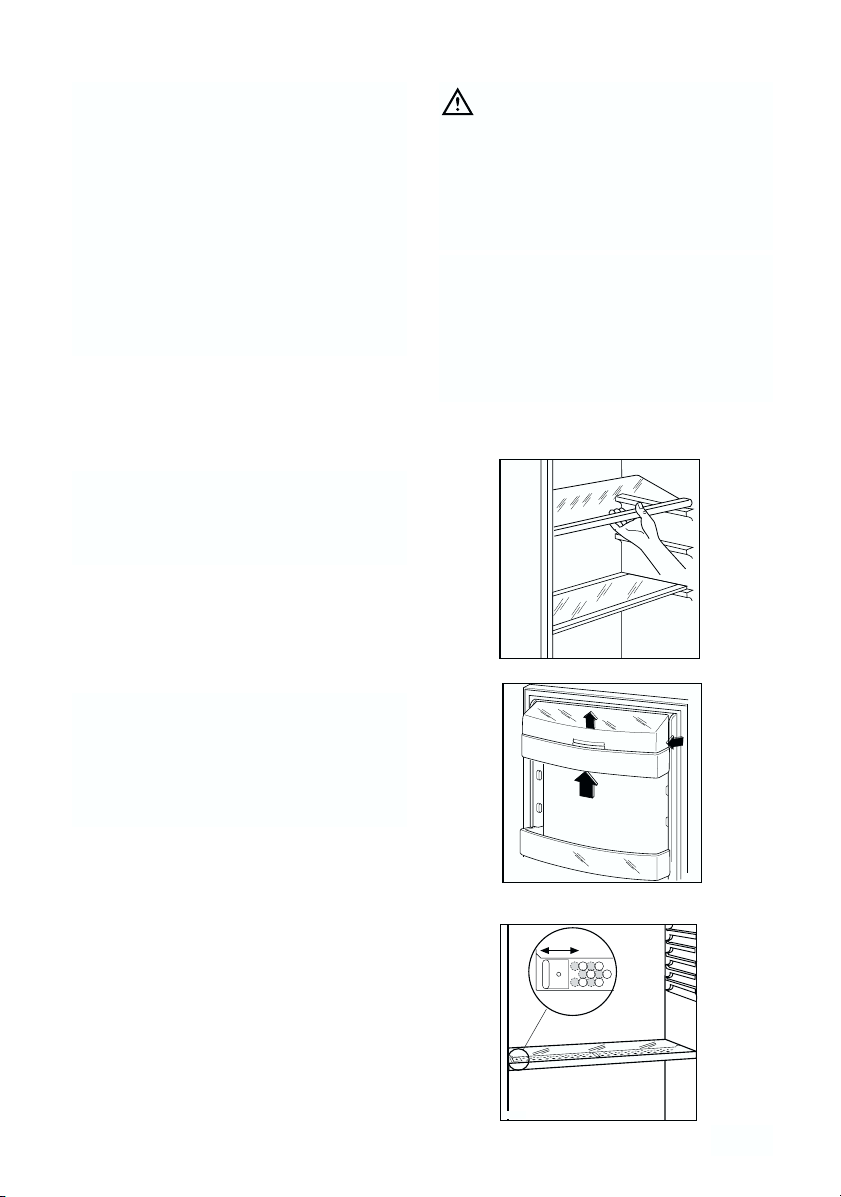

Tablettes amovibles

Les glissières se trouvant sur les parois de la cuve
vous permettent de positionner les tablettes à
différentes hauteurs, selon vos besoins.

PR271

Contrôle de l’humidité

Un dispositif muni de fentes (réglables au moyen
d’un levier coulissant) a été assemblé à la clayette
en verre de manière à pouvoir régler la température
dans le tiroir des fruits et légumes.

Avec les fentes fermées, la température et l’humidité
seront plus élevées.

Avec les fentes ouvertes, la température et l’humidité
seront plus basses.

D338

16

ANOMALIE DE FONCTIONNEMENT

Si l'appareil marche mal, il faut contrôler:

• si la fiche est bien branchée à la prise de courant
et si l'interrupteur est éteint;

• s'il n'y a pas de panne de courant;

• si les commandes sont bien dans la bonne

position;

• s'il y a des traces d'eau au fond du compartiment
et si l'orifice d'écoulement de l'eau de dégivrage
est bouché (voir chapitre “Dégivrage”).

Une fois que tous ces contrôles ont été effectués, si
l'anomalie de fonctionnement continue, adressez­vous au Service Après-Vente le plus proche.

Pour que l'intervention soit plus rapide, au
moment de l'appel, il vaut mieux indiquer le code
du modèle et le numéro d'immatriculation, qui se
trouvent sur le certificat de garantie ou sur la
plaque d'immatriculation placée à l'intérieur de
l'appareil, à gauche et en bas.

Dégivrage

Le dégivrage du compartiment réfrigérateur
s’effectue automatiquement, à chaque arrêt du
compresseur. L’eau de dégivrage est évacuée dans
un bac situé à l’arrière de l’appareil où elle
s’évapore.

Nous recommandons de nettoyer périodique­ment l’orifice d’écoulement de l’eau de
dégivrage se trouvant dans la partie centrale de
la gouttière du compartiment réfrigérateur afin
d’éviter que l’eau, en débordant, ne coule sur les
denrées stockées dans la cuve. Utilisez à cet
effet le bâtonnet se trouvant dans l’orifice.

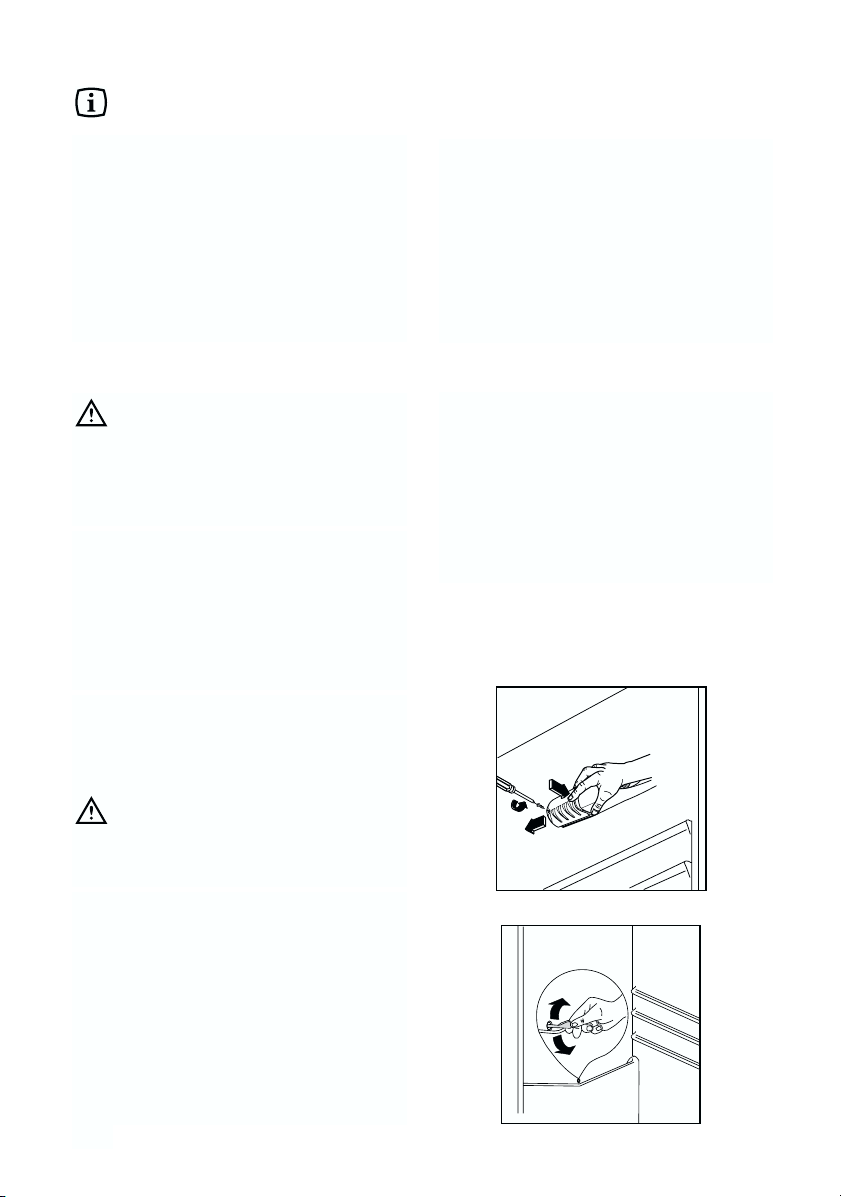

Changement de l’ampoule

L’ampoule d’éclairage dans le compartiment
réfrigérateur est accessible si on effectue les
opérations suivantes:

• dévissez la vis de fixation du plafonnier;

• décrochez la partie mobile en exerçant une

pression sur celle-ci comme indiqué dans la
figure.

Lorsque la porte est ouverte, si l’ampoule ne
s’allume pas, il faut contrôler qu’elle soit bien vissée;
si cela n’élimine pas le problème, mettre une autre
ampoule qui ait la même puissance.La puissance
maximale est indiquée sur le diffuseur.

Arrêt prolongé

Lorsque l'appareil doit rester à l'arrêt pendant un
certain temps, prenez les précautions suivantes:

débranchez la prise de courant;
videz l'appareil;
dégivrez-le et nettoyez-le à fond;
laissez les portes entrouvertes pour faire circuler de

l'air, de façon à éviter les mauvaises odeurs.

Nettoyage

N’utilisez jamais d’objets métalliques pour nettoyer
l’appareil; vous risquez de l’endommager.
Nettoyez périodiquement l’intérieur de votre appareil
avec de l’eau tiède et du bicarbonate de soude.
Rincez et séchez soigneusement.
Dépoussiérez le condenseur situé à l'arrière de
l'appareil à l'aide d'une brosse ou d'un aspirateur.
Une accumulation de poussière risquerait de
diminuer le rendement de l'appareil.

D411

D037

17

Branchement électrique

Contrôlez, avant de brancher l’appareil, que le
voltage et la fréquence indiqués sur la plaque
signalétique correspondent à ceux de votre réseau.

To lérance admise: ±6%.
Pour l’adaptation de l’appareil à des voltages

différents, l’adjonction d’un autotransformateur d’une
puissance adéquate est indispensable.

Il faut absolument brancher l'appareil à une prise
de terre qui marche.

C'est pour cela que la prise du câble d'alimentation
est munie d'un contact prévu exprès.Si la prise de
courant du réseau domestique n'est pas branchée à
la terre, branchez l'appareil à une prise de terre à
part, conformément aux normes en vigueur, en vous
adressant à un technicien spécialisé.

Le fabricant décline toute responsabilité, si cette
norme de prévention des accidents n'est pas
respectée.

INSTALLATION

Emplacement

Placez de préférence votre appareil loin d’une
source de chaleur (chauffage, cuisson ou rayons
solaires trop intenses).

Pour l’encastrement rapportez-vous aux instructions
relatives ci-jointes.

-Cet appareil est conforme aux Directives

Communautaires suivantes:

- 87/308 CEE du 2.6.87 concernant la
suppression des interférences radio-électriques

.- 73/23 CEE 19/02/73 (Basse Tension) et
modifications successives;

- 89/336 CEE 03/05/89 (Compatibilité
Electromagnétique) et modifications
successives.

Important: L’appareil doit pouvoir être débranché du

secteur ; il est donc nécessaire que la fiche reste
accessible une fois que l’installation est terminée.

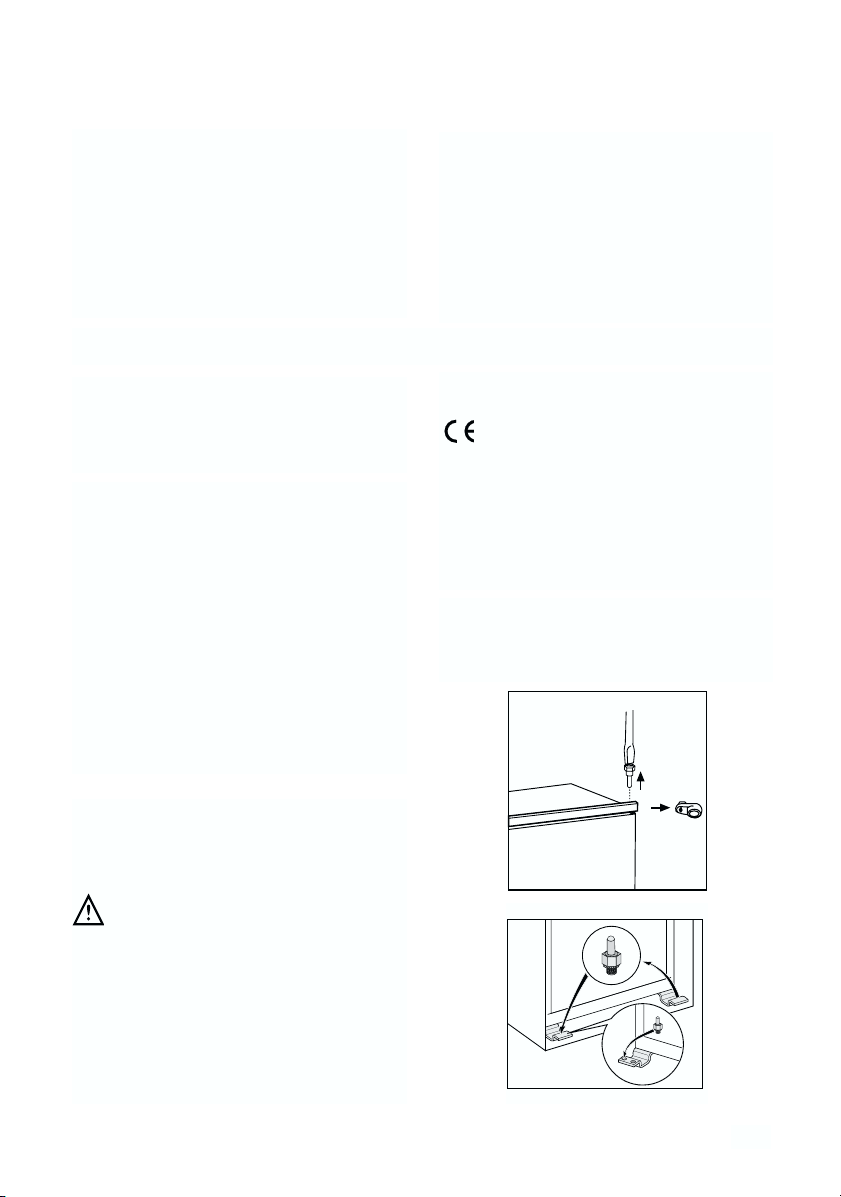

Réversibilité de la porte

L’appareil est livré avec l’ouverture à
droite.

Pour changer le sens d’ouverture de la
porte suivez les indications ci-dessous
avant l’installation.

1. Dévissez le pivot supérieur et enlevez l’entretoise

2. Dégagez la porte

3. Dévissez le pivot inférieur avec une clé et
repositionnez-le sur le côté opposé.

4. Remettez la porte en place, insérez la pièce
d’écartement et revissez le pivot supérieur sur le
côté opposé.

18

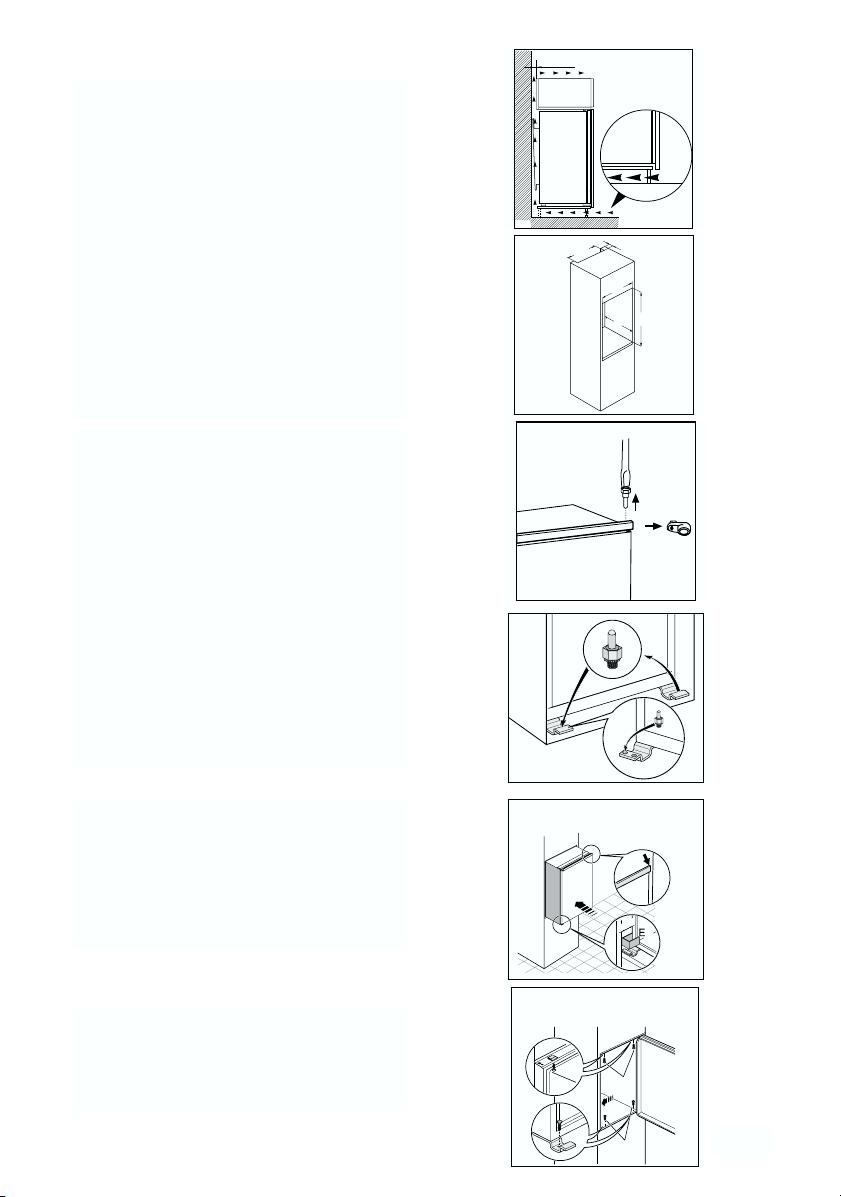

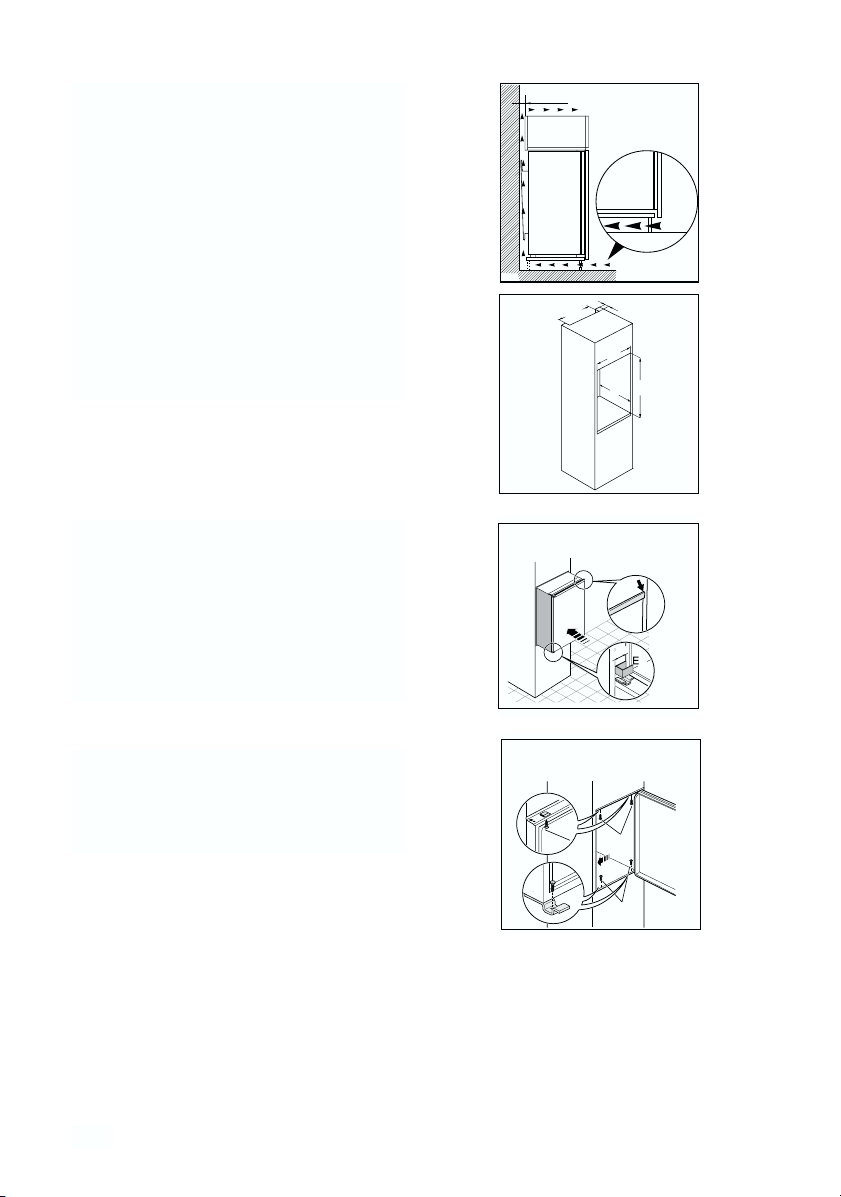

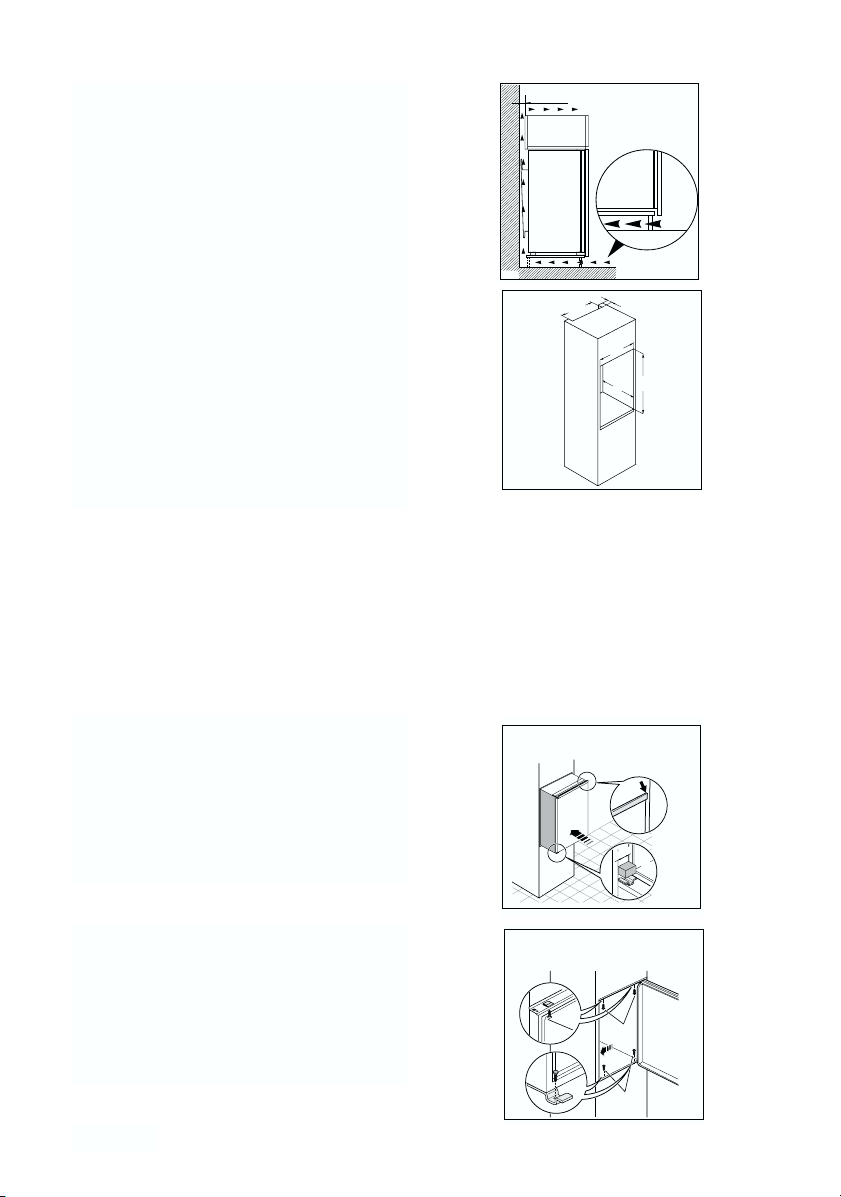

Instructions pour l’encastrement

Dimensions de la niche

Hauteur (1) 880 mm 1225 mm
Profondeur (2) 550 mm 550 mm
Largeur (3) 560 mm 560 mm
La porte de l’appareil a éte immobilisée pour le

transport au moyen de pivots. Enlevez le pivot
superieur et inferieur conformement au sens
d’ouverture de la porte.

Pour des raisons de sécurité, la ventilation doit être
prévue comme indiqué dans le Fig.

Attention: veillez à ne pas obstruer les
ouvertures de ventilation.

Il est également nécessaire que la niche soit
équipée d’un conduit d’areation ayant les mesures

suivantes:
Profondeur 50 mm
Largeur 540 mm

Veillez à maintenir une distance de 44 mm dans le
bas de l'appareil entre le bord de l'appareil et la
paroi du meuble.

Le cache charnière inférieur qui se trouve dans le
sac d'accessoires sert à garantir la position exacte
du meuble et de l'appareil.

Veillez également à ce que l'appareil n'écrase pas le
câble d'alimentation.

Fixez l’appareil à l’aide des 4 vis livrées à cet effet.

D567

min.

50 mm

540

200 cm

2

min.

2

200 cm

50

3

1

2

PR0

1

m

m

4

4

E

2

I

I

19

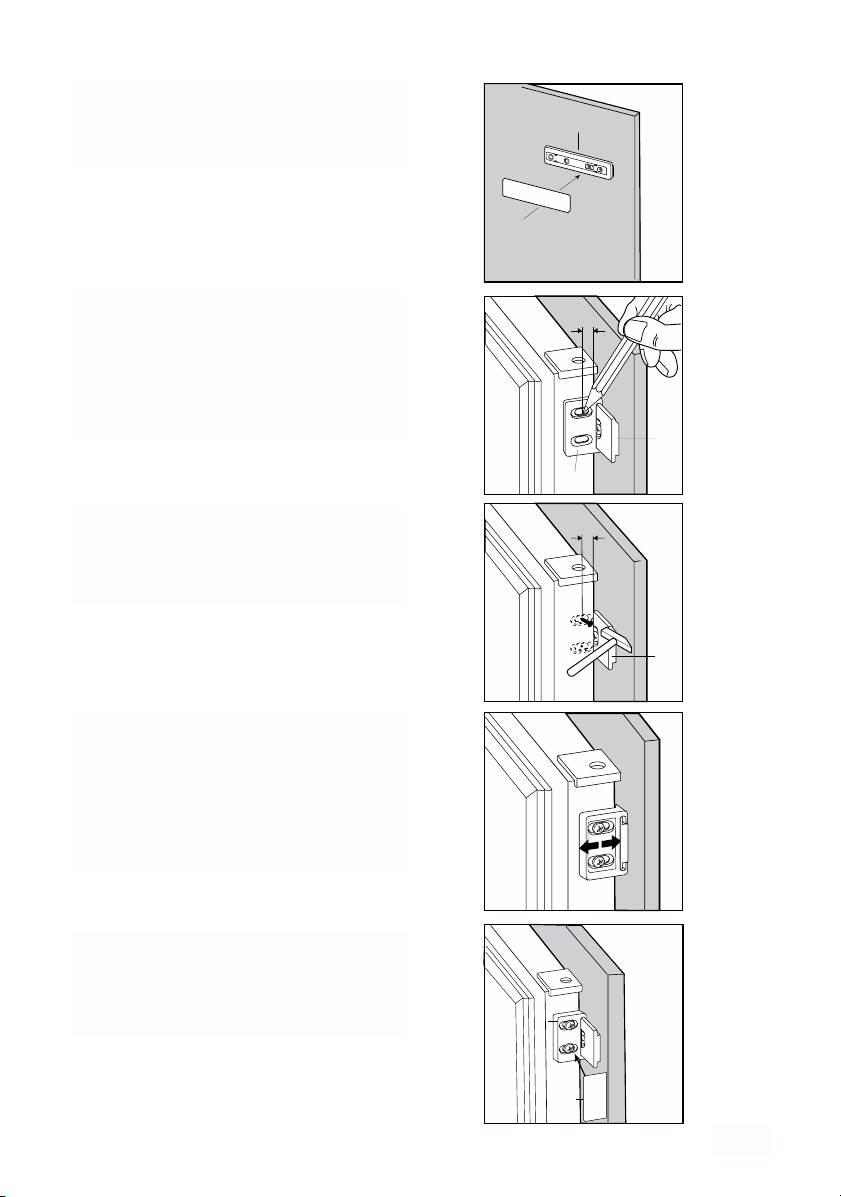

Appliquez les caches (C-D) sur les ailettes des
butées et dans les trous des charnières.

Appliquez la grille d’aération (B) et les couvres
charnière (E).

Appliquez le joint à pression, entre l’appareil et le
meuble.

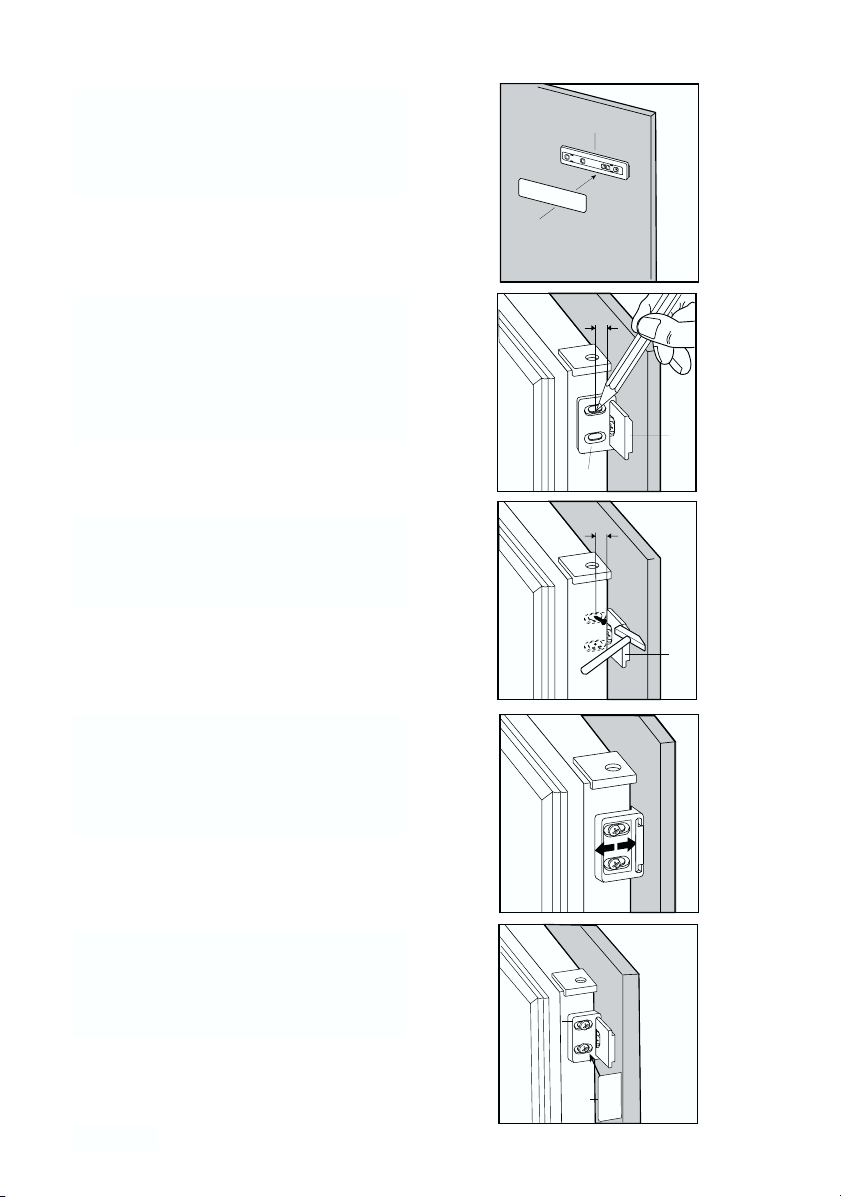

Poser la glissière (Ha) sur la partie interne de la
porte du meuble dessus et dessous comme l’indique
la figure et marquer la position des trous externes.
Après avoir pratiqué les trous, fixer la glissière avec
les vis fournies.

Séparer les pièces Ha, Hb, Hc, Hd comme l’indique
de la figure.

Sur le cache plastique (E), qui sert à recouvrir la
charnière et le pivot, retirez la pièce indiquée,
comme illustré.

Cette opération est facilitée par la présence d'une
rainure, à l'intérieur du cache charnière, qui facilite le
retrait de cette pièce.

"Retirez la pièce marquée d'un DX, si le pivot est
inséré dans la charnière droite, ou la pièce marquée
d'un SX si le pivot est inséré dans la charnière
gauche."

D724

C

D

E

Hb

PR266

E

Hd

ca. 50 mm

ca. 50 mm

Hc

Ha

B

90°

2

1

m

m

90°

2

1

m

m

20

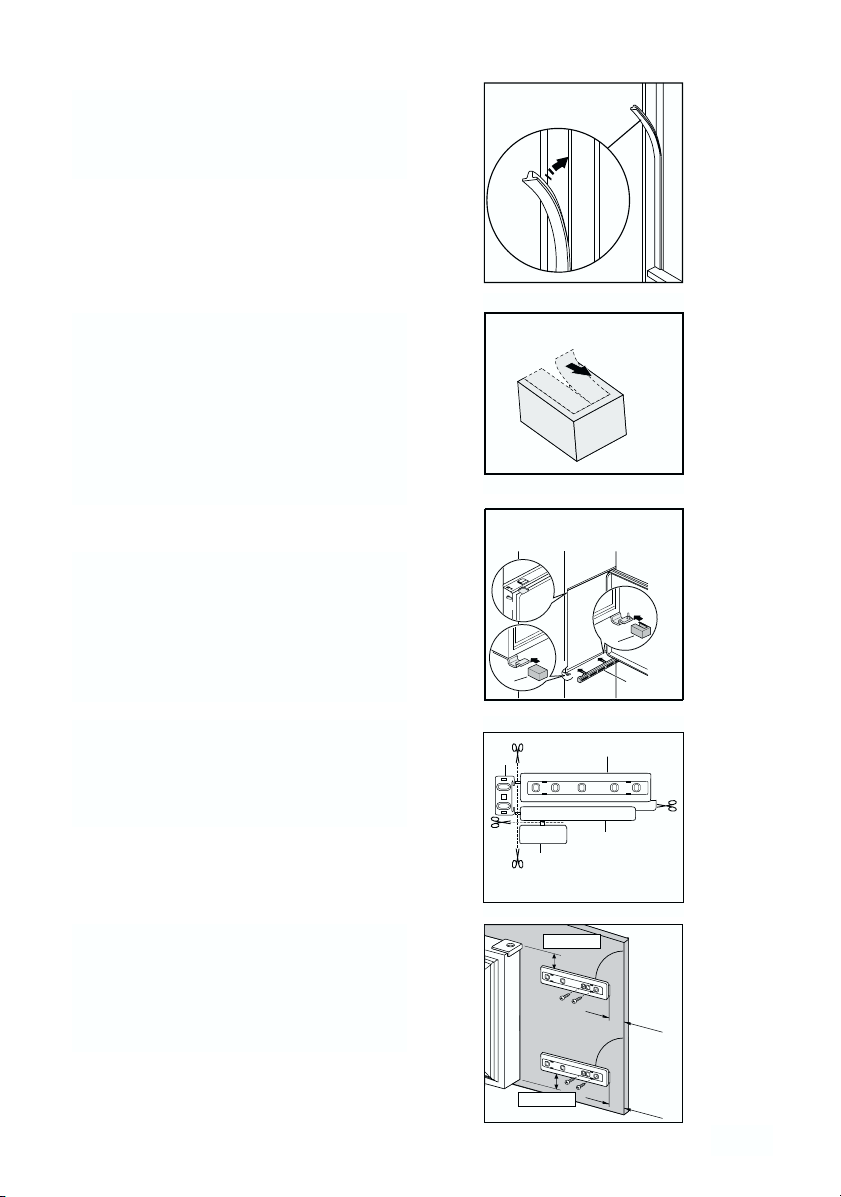

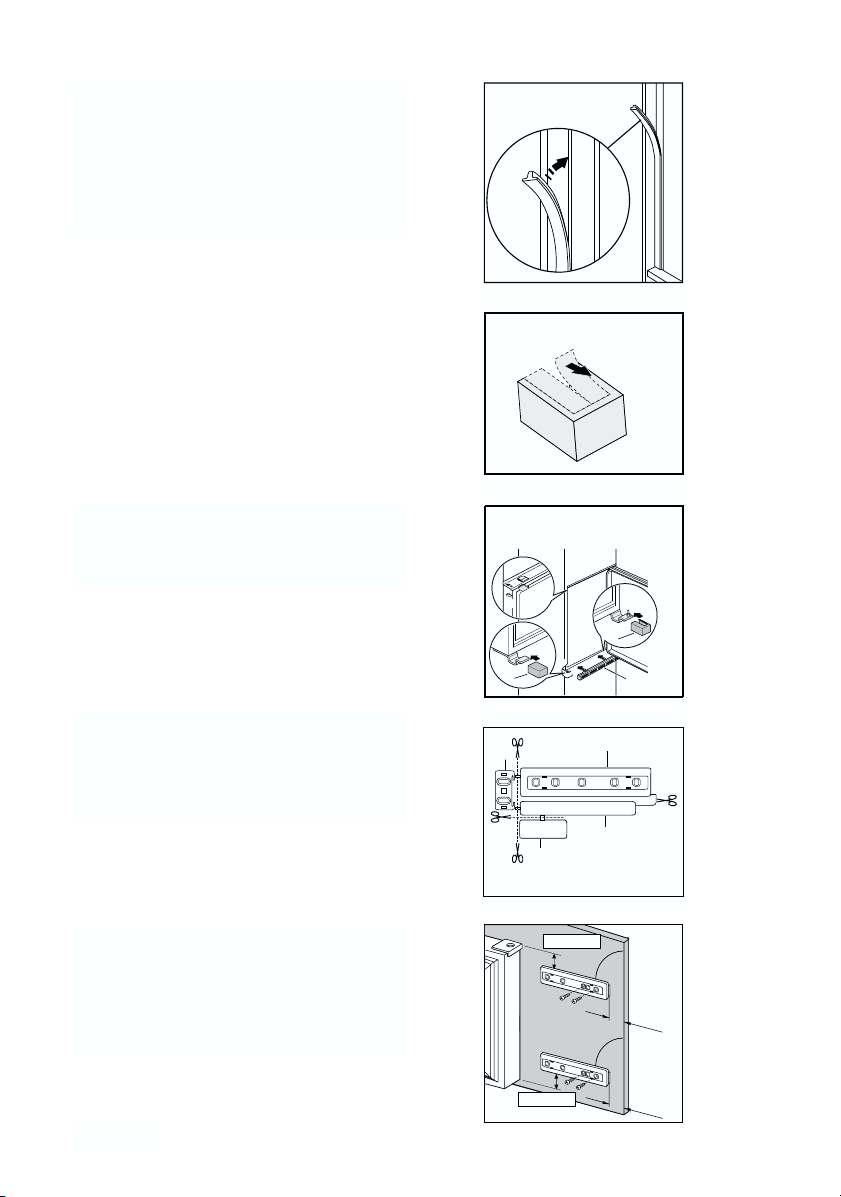

Fixer par encliquetage le couvercle (Hc) sur la
glissière (Ha).

Ouvrir la porte de l’appareil et celle du meuble à 90°
environ. Introduire l’équerre (Hb) dans la glissière
(Ha). Tenir ensemble la porte de l’appareil et celle du
meuble et marquer la position des trous comme
l’indique la figure.

Remettre l’équerre en place sur la glissière et fixer
avec les vis fournies.

Pour effectuer l’éventuel alignement de la porte du
meuble, utiliser le jeu des trous ovales.

A la fin des opérations, il est nécessaire de contrôler
que la porte de l’appareil se ferme parfaitement.

Fixer par encliquetage le couvercle (Hd) sur la
glissière (Hb).

Enlever les équerres et marquer à 8 mm du bord
extérieur de la porte avec le clou (K).

Ha

Hc

PR33

8mm

Ha

PR167

PR168

Hb

8mm

K

Ha

Hb

Hb

Hd

PR167/1

21

WARNINGS

It is most important that this instruction book should be retained with the appliance for future
reference. Should the appliance be sold or transferred to another owner, or should you move house
and leave the appliance, always ensure that the book is supplied with the appliance in order that the
new owner can be acquainted with the functioning of the appliance and the relevant warnings.

If this appliance featuring magnetic door seals is to replace an older appliance having a spring lock
(latch) on the door or lid, be sure to make that spring lock unusable before you discard the old
appliance. This will prevent it from becoming a death-trap for a child.

This must be done before the appliance is built intoThese warnings are provided in the interest of
safety.You must read them carefully before installing or using the appliance.

General Safety

• This appliance is not intended for use by persons
(including children) with reduced physical,
sensory or mental capabilities, or lack of
experience and knowledge, unless they have
been given supervision or instruction concerning
use of the appliance by a person responsible for
their safety. Children should be supervised to
ensure that they do not play with the appliance.

• It is dangerous to alter the specifications or
modify this product in any way.

• Care must be taken to ensure that the appliance
does not stand on the electrical supply cable.

Important: if the supply cord is damaged, it must
be replaced by a special cord or assembly availa­ble from the manufacturer or its service agent.

• Before any cleaning or maintenance work is carried
out, be sure to switch off and unplug the appliance.

• This appliance is heavy. Care should be taken
when moving it

• Ice lollies can cause frost burns if consumed
straight from the appliance.

• Take utmost care when handling your
appliance so as not to cause any damages to
the cooling unit with consequent possible
fluid leakages.

• The appliance must not be located close to
radiators or gas cookers.

• Avoid prolonged exposure of the appliance to
direct sunlight.

• There must be adequate ventilation round the
back of the appliance and any damage to the
refrigerant circuit must be avoided.

• For freezers only (except built-in models): an
ideal location is the cellar or basement.

• Do not use other electrical appliances (such
as ice cream makers) inside of refrigerating
appliances, unless they are approved for this
purpose by the manufacturer.

Service/Repair

• Any electrical work required to install this

appliance should be carried out by a qualified
electrician or competent person

• This product should be serviced by an authorized
Service Centre, and only genuine spare parts
should be used.

• Under no circumstances should you attempt to
repair the appliance yourself. Repairs carried out
by inexperienced persons may cause injury or
more serious malfunctioning. Refer to your local
Service Centre, and always

• This appliance contains hydrocarbons in its cooling
unit; maintenance and recharging must therefore
only be carried out by authorized technicians.

Use

• The domestic refrigerators and freezers are
designed to be used specifically for the storage
of edible foodstuffs only.

• Best performance is obtained with ambient
temperature between +18°C and +43°C (class T);
+18°C and +38°C (class ST); +16°C and +32°C
(class N); +10°C and +32°C (class SN).The class
of your appliance is shown on its rating plate.

Warning: when the ambient temperature is not
included within the range indicated for the class
of this appliance, the following instructions must
be observed: when the ambient temperature
drops below the minimum level, the storage
temperature in the freezer compartment cannot
be guaranteed; therefore it is advisable to use the
food stored as soon as possible.

• Frozen food must not be re-frozen once it has
been thawed out.

• Manufacturers’storage recommendations should be
strictly adhered to. Refer to relevant instructions.

• The inner lining of the appliance consists of
channels through which the refrigerant passes. If
these should be punctured this would damage the
appliance beyond repair and cause food loss.DO
NOT USE SHARP INSTRUMENTS to scrape off
frost or ice. Frost may be removed by using the
scraper provided. Under no circumstances should
solid ice be forced off the liner.Solid ice should be
allowed to thaw when defrosting the appliance.

22

CONTENTS

Warnings . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21

Use - Cleaning the interior - Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22

Use - Temperature regulation - Fresh food refrigeration - Movable shelves - Positioning the door shelves . . . .

Humidity control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23

Hints - Hints for refrigeration - Maintenance - Periods of no operation - Periodic cleaning - Interior light . .24

Maintenance - Defrosting . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24

Customer service and spare parts - Installation - Location - Electrical connection - Door reversibility . .25

Installation -Building-in instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

• Do not place carbonated or fizzy drinks in the
freezer as it creates pressure on the container,
which may cause it to explode, resulting in
damage to the appliance.

Installation

• During normal operation, the condenser and
compressor at the back of the appliance heat up
considerably. For safety reasons, minimum
ventilation must be as shown in the relevant
Figure.

Attention: keep ventilation openings clear of
obstruction.

• If the appliance is transported horizontally, it is
possible that the oil contained in the compressor
flows in the refrigerant circuit. It is advisable to
wait at least two hours before connecting the
appliance to allow the oil to flow back in the
compressor.

• There are working parts in this product which
heat up. Always ensure that there is adequate
ventilation as a failure to do this will result in
component failure and possible food loss.See
installation instructions.

• Parts which heat up should not be exposed.
Wherever possible the back of the product should
be against a wall.

• If the appliance has been transported
horizontally, it is possible that the oil contained in
the compressor ílows in the refrigerant circuit. It

is advisable to wait at least two hours before
connecting the appliance to allow tl¦e oil to flow
back in the compressor.

Environment Protection

This appliance does not contain gasses which
could damage the ozone layer, in either its
refrigerant circuit or insulation materials.The
appliance shall not be discarded together with
the urban refuse and rubbish. Avoid damaging
the cooling unit, especially at the rear near the
heat exchanger. Information on your local
disposal sites may be obtained from municipal
authorities.The materials used on this appliance
marked by the symbol are recyclable.

Disposal of old Appliances

The symbol on the product or on its packaging
indicates that this product may not be treated as
household waste. Instead it shall be handed over to
the applicable collection point for the recycling of
electrical and electronic equipment. By ensuring this
product is disposed of correctly, you will help prevent
potential negative consequences for the
environment and human health, which could
otherwise be caused by inappropriate waste
handling of this product. For more detailed
information about recycling of this product, please
contact your local city office, your household waste
disposal service or the shop where you purchased
the product.

USE

Cleaning the interior

Before using the appliance for the first time, wash
the interior and all internal accessories with luke­warm water and some neutral soap so as to remove
the typical smell of a brand-new product, then dry
thoroughly.

Do not use detergents or abrasive
powders, as these will damage the finish.

Operation

Insert the plug into the wall socket.
Open the refrigerator door and turn the thermostat

knob, clockwise, beyond the «O» (STOP) position.
The appliance will start to operate. To stop
operation, simply turn the thermostat knob to
position «O»

23

Humidity control

The glass shelf incorporates a device with slits
(adjustable by means of a sliding lever), which
makes it possible to regulate the temperature in the
vegetable drawer(s).

Close the slots to obtain a warmer temperature and
greater humidity.

Open the slots to obtain a cooler temperature and
less humidity.

PR271

Temperature regulation

The temperature is automatically regulated and can
be increased to achieve a higher temperature
(warmer) by rotating the thermostat knob toward
lower settings or reduced (colder) rotating the knob
towards higher settings.

However, the exact setting should be chosen
keeping in mind that the temperature inside the
refrigerator depends on:

• room temperature;

• how often the door is opened;

• the quantity of food stored;

• location of appliance.

A medium setting is generally the most suitable.

Fresh food refrigeration

To obtain the best performance:

• do not store warm food or evaporating liquids in
the refrigerator;

• do cover or wrap the food, particularly if it has a
strong flavour.

• Position food so that air can circulate freely round it.

Movable shelves

The walls of the refrigerator are equipped with a
series of runners so that the shelves can be
positioned as desired.

Positioning the door shelves

To permit storage of food packages of various sizes,
the door shelves can be placed at different heights.

To make these adjustments proceed as follows:
Gradually pull the shelf in the direction of the arrows
until it comes free, then reposition as required.

Important

If the ambient temperature is high or the
appliance is fully loaded, and the appliance is
set to the lowest temperatures, it may run
continuously causing frost to form on the rear
wall. In this case the dial must be set to a higher
temperature to allow automatic defrosting and
therefore reduced energy consumption.

D338

24

Interior light

The light bulb inside the refrigerator compartment
can be reached as follows:

- unscrew the light cover securing screw.

- unhook the moving part as shown in the figure.

If the light does not come on when the
door is open, check that it is screwed into place
properly. If it still does not light up, change the
bulb.The rating is shown on the light bulb cover.

MAINTENANCE

Unplug the appliance before carrying out

any maintenance operation.
Warning

This appliance contains hydrocarbons in its cooling
unit; maintenance and recharging must therefore
only be carried out by authorized technicians.

Periodic cleaning

Clean the inside with warm water and bicarbonate of
soda. Rinse and dry thoroughly.

Clean the condenser (black grill) and the
compressor at the back of the appliance with a
brush or a vacuum cleaner.This operstion will
improve the performance of the appliance and save
electricity consumption.

Periods of non-operation

When the appliance is not in use for long periods,
take the following precautions:

remove the plug from the wall socket;
remove all food;
defrost and clean the interior and all accessories;
leave the door ajar to allow air to circulate to prevent

unpleasant smells.

HINTS

Hints for refrigeration

Useful hints:
Meat (all types): wrap in polythene bags and place

on the glass shelf above the vegetable drawer.

For safety, store in this way only one or two days
at the most.

Cooked foods, cold dishes, etc..: these should be

covered and may be placed on any shelf.
Fruit and vegetables: these should be thoroughly

cleaned and placed in the special drawer(s)
provided.

Butter and cheese: these should be placed in
special airtight containers or wrapped in aluminium
foil or polythene bags to exclude as much air as
possible.

Milk bottles: these should have a cap and should
be stored in the bottle rack on the door.

Bananas, potatoes, onions and garlic, if not
packed, must not be kept in the refrigerator.

Defrosting

Frost is automatically eliminated from the evaporator
of the refrigerator compartment every time the motor
compressor stops, during normal use. The defrost
water drains out through a trough into a special
container at the back of the appliance, over the
motor compressor, where it evaporates.

It is important to periodically clean the defrost
water drain hole in the middle of the refrigerator
compartment channel to prevent the water
overflowing and dripping onto the food inside.
Use the special cleaner provided, which you will
find already inserted into the drain hole.

D411

D037

25

Door reversibility

The appliance is supplied with the door opening to the
right. For door opening in the opposite direction, perform
the following actions prior to installation

Warning! When changing the side at which the

door opens, the appliance may not be connected

to the mains. Remove plug from the mains

beforehand.

1. Unscrew the upper pin and remove the spacer.

2. Remove the door.

3. Unscrew with a key the lower pin and replace it on the
opposite side.

4. Reinsert the door, refit the spacer and rescrew the
upper pin on the opposite side.

CUSTOMER SERVICE AND SPARE PARTS

If the appliance is not functioning properly, check
that:

• the plug is firmly in the wall socket and the mains

power switch is on;

• there is an electricity supply (find out by plugging

in another appliance);

• the thermostat knob is in the correct position.

• If there are water drops on the bottom of the

cabinet, check that the defrost water drain

opening is not obstructed (see “Defrosting”
section).

• If your appliance is still not working properly after
making the above checks, contact the nearest
service centre.

To obtain fast service, it is essential that when you
apply for it you specify the model and serial number
of your appliance which can be found on the
guarantee certificate or on the rating plate located
inside the appliance, on the bottom left-hand side.

The Manufacturer declines all responsibility if
the above safety precautions are not observed.

This appliance complies with the following
E.E.C. Directives:

- 87/308 EEC of 2/6/87 relative to radio interference
suppression.

- 73/23 EEC of 19.2.73 (Low Voltage Directive) and
subsequent modifications;

- 89/336 EEC of 3.5.89 (Electromagnetic
Compatibility Directive) and subsequent
modifications.

INSTALLATION

Location

The appliance should be installed well away from
sources of heat such as radiators, boilers, direct
sunlight etc.

Electrical connection

Before plugging in, ensure that the voltage and
frequency shown on the serial number plate
correspond to your domestic power supply. Voltage
can vary by ±6% of the rated voltage.

For operation with different voltages, a suitably sized
auto-transformer must be used.

The appliance must be earthed.

The power supply cable plug is provided with a
contact for this purpose.

If the domestic power supply socket is not earthed,
connect the appliance to a separate earth in
compliance with current regulations, consulting a
specialist technician.

ATTENTION!

It must be possible to disconnect the appliance from
the mains power supply; the plug must therefore be
easily accessible after installation.

26

Make sure that a distance of 44 mm is maintained in
the lower part between the kitchen furniture and the
border of the appliance.

The lower hinge cover inserted in the accessories
bag, is useful to guarantee the exact position of the
kitchen furniture and the appliance.

Also make sure that the appliance does not clamp
the mains cable.

Building-in instructions

Dimensions of housing

Height 880 mm 1225 mm
Depth 550 mm 550 mm
Width 560 mm 560 mm
For safety reasons, minimum ventilation must be as

shown in Fig.

Attention: keep ventilation openings clear of
obstruction.

It is necessary that the niche is provided with a
conduct of ventilation having the following
dimensions:

Depth 50 mm
Width 540 mm

Fasten the appliance with 4 screws provided in the
kit included with the appliance.

D567

PR0

50 mm

540

min.
200 cm

2

min.

2

200 cm

50

3

1

2

1

m

44m

2

I

I

27

Apply covers (C-D) on joint cover lugs and into hinge
holes.
Snap vent grille (B) and hinge covers (E) into
position.

Separate parts Ha, Hb,Hc, Hd as shown in the figure

Place guide (Ha) on the inside part of the furniture
door, up and down as shown in the figure and mark
the position of external holes. After having drilled
holes, fix the guide with the screws supplied.

Apply the sealing strip pushing it between the
refrigerator and the adjacent cabinet.

From the plastic cover (E), which is used to cover the
hinge with the pivot pin, you must take away the part as
indicated in the drawing.

This operation is made easer since there is, in the
internal part of the cover hinge lid a groove that facilates
the removal of this coomponent.

“Remove the part marked with DX, if the pivot pin is
inserted in the right hinge, SX in opposite case.”

D724

C

D

E

Hb

PR266

E

Hd

ca. 50 mm

ca. 50 mm

Hc

Ha

B

90°

2

1

m

m

90°

2

1

m

m

28

Place the small square on the guide again and fix it
with the screws supplied.

Should the lining up of the furniture door be
necessary, use the clearance of slots.

At the end of operations, it is necessary to check if
the door of the furniture closes properly.

Fix cover (Hd) on guide (Hb) until it clips into place.

Remove the brackets and mark a distance of 8 mm
from the outer edge of the door where the nail must
be fitted (K).

Open the appliance door and the furniture door at
90°. Insert the small square (Hb) into guide (Ha).
Put together the appliance door and the furniture
door and mark the holes as indicated in the figure.

Fix cover (Hc) on guide (Ha) until it clips into place.

Ha

Hc

PR33

PR167

8mm

Ha

Hb

8mm

K

Ha

PR168

PR167/1

Hb

Hb

Hd

29

WARNUNGEN UND WICHTIGE HINWEISE

Es ist sehr wichtig, daß diese Bedienungsanleitung mit dem betreffenden Gerät aufbewahrt wird. Sollte
dieses Gerät verkauft bzw. einer anderen Person gegeben werden, so ist es nötig, die Anleitung
beizufügen, damit der neue Besitzer über den Betrieb des Gerätes bzw. die entsprechenden
Warnungen.
Sollte dieses Gerät mit Magnet-Türverschluß als Ersatz für ein altes Gerät dienen, das noch mit einem
Schnappschloß ausgerüstet ist, so machen Sie bitte dieses Schloß unbrauchbar, bevor Sie das Gerät
beiseite stellen oder zum Müll geben. Sie verhindern damit, daß spielende Kinder sich selbst
einsperren und damit in Lebensgefahr kommen.

Diese Warnungen wurden zu Ihrem bzw. dem Schutz anderer erarbeitet. Wir bitten Sie daher, diese
aufmerksam zu lesen, bevor das Gerät in Betrieb genommen wird.

Sicherheit

• Das Gerät darf von Kindern und Personen, deren
physische, sensorische oder geistige Fähigkeiten
sowie Mangel an Erfahrung und Kenntnissen
einen sicheren Gebrauch des Gerätes
ausschließen, nur unter Aufsicht oder nach
entsprechender Einweisung durch eine Person
benutzt werden, die sicherstellt, dass sie sich
den Gefahren des Gebrauchs bewusst sind.
Kinder sind zu beaufsichtigen, sodass sie nicht
am Gerät spielen können.

• Es ist gefährlich, die Eigenschaften dieses
Gerätes zu ändern.

• Vor der inneren bzw. äußeren Reinigung des
Gerätes sowie beim Auswechseln der Glühlampe
(bei damit ausgestatteten Geräten) das Gerät
spannungslos machen.

• Eis aus dem Gefrier- bzw. Frosterfach nicht sofort
essen, es könnte Kälte-Brandwunden
verursachen.

• Dieses Gerät ist schwer. Beim Versetzen bitte
darauf achten!

• Beachten Sie, dan während der Bewegung
des Gerätes der Kältemittelkreislauf nicht
beschädigt wird.

• Das Gerät darf nicht in unmittelbarer Nähe
von Heizkörpern oder Gasherden aufgestellt
werden.

• Ein Standort mit direkter Sonneneinstrahlung
sollte vermieden werden.

• Eine ausreichende Luftzirkulation an der
Geräterückseite muß gewährleistet sein.
Jegliche Beschädigung des Kühlkreislaufes
ist zu vermeiden.

• NUR FÜR GEFRIERSCHRÄNKE (Einbaugeräte
ausgenommen): ein optimaler Aufstellungsort
ist der Keller.

• Keine Elektrogeräte (z.B. Eismaschinen) in
das Gerät stellen, mit Ausnahme von jenen
Geräten, die vom Hersteller genehmigt
wurden.

Störungen - Kundendienst

• Sollte die Installation des Gerätes eine Änderung
der elektrischen Hausinstallation verlangen, so
darf diese nur von Elektro-Fachkräften
durchgeführt werden.

• Eventuelle Reparaturen dürfen nur von einem
ELPRO-Kundendienst oder sonstigen
autorisierten Stellen durchgeführt werden.

• Es ist wichtig, daß nur Original-Ersatzteile
verwendet werden.

• Dieses Gerät enthält im Kältekreislauf
Kohlenwasserstoff.Aus diesem Grund darf die
Wartung und das Nachfiillen ausschließlich von
autorisiertem Fachpersonal durchgeführt werden.

• Benutzen Sie nie Metallgegenstände um das Gerät
zu reinigen, da es beschädigt werden könnte.

• Tritt eine Störung oder ein Defekt ein, versuchen
Sie nicht, das Gerät selbst zu reparieren.
Elektrogeräte dürfen nur von Elektro-Fachkräften
repariert werden, da durch unsachgemäße
Reparaturen erhebliche Folgeschäden entstehen
können. Wenden Sie sich bitte an die nächste
ELPRO-Kundendienststelle.

Aufstellung

• Sich vergewissern, daß das Gerät nach der
Installation nicht auf dem Netzkabel steht.

Wichtig:Beschädigte Versorgungskabel müssen
durch ein Spezialkabel bzw. einen Spezialsatz
ersetzt werden, die beim Hersteller oder den
Kundendienst erhältlich sind.

• Während das Gerät in Betrieb ist, werden der
Verflüssiger und der Kompressor, die sich auf der
Rückseite des Gerätes befinden, heiß. Es ist
darauf zuachten, dass die Luft um das Gerät frei
zirkulieren kann, damit die Wärme abgeführt
werden kann. Eine ungenügende Luftzirkulation
kann einen unregelmässigen Betrieb bzw.
Schäden am Gerät verursachen. Achten Sie auf
die Installationsanweisungen.

• Teile, die heiß werden (z.B. Kompressorgehäuse,
Verflüssiger und zugehörige Rohre), sollen nicht

30

frei zugänglich sein. Wo es auch immer möglich
ist, soll das Gerät mit der Rückseite gegen eine
Wand gestellt werden.

• Während des Transports kann es vorkommen,
daß das im Motorkompressor enthaltene Öl in
den Kältekreislauf abläuft. Man sollte mindestens
2 Std. warten, bevor das Gerät in Betrieb
genommen wird, damit das Öl in den Kompressor
zurückströmen kann.

Gebrauch

• Die Haushaltskühl- und Gefriergeräte sind nur
zur Einlagerung bzw. zum Einfrieren von
Nahrungsmitteln bestimmt.

• Die beste Leistung erzielt man bei
Raumtemperaturen von +18°C bis +43°C (Klasse
T); +18°C bis +38°C (Klasse ST); +16°C bis
+32°C (Klasse N); +10°C bis +32°C (Klasse SN);
die Geräteklasse ist auf dem Typschild
angegeben.

Zu beachten: Wird dieses Gerätes bei anderen
Umgebungstemperaturen betrieben als den in
der entsprechenden Klimaklasse angegebenen
Werten, sind folgende Hinweise zu beachten:
sinkt die Umgebungstemperatur unter den
angegebenen Mindestwert ab, könnte die
Lagertemperatur im Gefrierabteil nicht mehr
garantiert sein; es wird daher empfohlen, die
eingelagerten Lebensmittel so rasch als möglich
zu verbrauchen.

• Einaufgetautes Produkt darf nicht wieder
eingefroren werden.

• Für das Aufbewahren bzw. das Einfrieren der
Lebensmittel sind die Anweisungen des
Herstellers zu befolgen.

• In allen Kühl- und Gefriergeräten bedecken sich
im Laufe der Zeit alle kälteführenden Teile mit einer

Reif bzw.Eissicht. Diese Schicht wird je nach
Modell automatisch oder mit der Hand abgetaut.

• Zum Lösen der festgefrorenen Eisschalen keine
scharfkantigen oder spitzn Gegenstände
benutzen.

• Es sollten keine kohlensäurehaltigen Getränke in
das Gefrier- bzw. Frosterfach eingestellt werden,
sie könnten platzen.

Umweltnormen

Dieses Gerät enthält im Kühlkreislauf und in der
Isolierung kein ozonschädigendes Gas. Das
Gerät darf nicht mit dem Hausmüll entsorgt
werden. Eine Beschädigung des
Kältemittelkreislaufs, insbesondere des
Wärmetauschers auf der Rückseite des Gerätes,
muß verhindert werden. Auskunft über
Abholtermine oder Sammelplätze gibt die
örtliche Gemeindeverwaltung an. Die in diesem
Gerät verwendeten und mit dem Symbol
gekennzeichneten Materialien,sind
recyclingfähig.

Entsorgung von Altgeräten

Das Symbol auf dem Produkt oder seiner
Verpackung weist darauf hin, dass dieses Produkt
nicht als normaler Haushaltsabfall zu behandeln ist,
sondern an einem Sammelpunkt für das Recycling
von elektrischen und elektronischen Geräten
abgegeben werden muss. Durch Ihren Beitrag zum
korrekten Entsorgen dieses Produkts schützen Sie
die Umwelt und die Gesundheit Ihrer Mitmenschen.
Umwelt und Gesundheit werden durch falsches
Entsorgen gefährdet. Weitere Informationen über
das Recycling dieses Produkts erhalten Sie von
Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft,
in dem Sie das Produkt gekauft haben.

HINWEISE ZUR VERPACKUNGSENTSORGUNG

Verpackungen und Packhilfsmittel unserer Elektro­Großgeräte sind mit Ausnahme von Holzwerkstoffen
recyclingfähig und sollen grundsätzlich der
Wiederverwertung zugeführt werden.

Wir empfehlen Ihnen:

• Papier-, Pappe- und Wellpappeverpackungen
sollten in die entsprechenden Sammelbehälter
gegeben werden.

• Kunststoffverpackungsteile sollten ebenfalls in
die dafür vorgesehenen Sammelbehälter
gegeben werden. Solange solche in Ihrem
Wohngebiet noch nicht vorhanden sind, können
Sie diese Materialien zum Hausmüll geben.

Als Packhilfsmittel sind bei uns nur recyclingfähige
Kunststoffe zugelassen, z.B.:

In den Beispielen steht

PE für Polyäthylen** 02 = ^ PE-HD; 04 = ^ PE-LD
PP für Polypropylen
PS für Polystyrol

BESTANDTEILE AUS PLASTIK

Zur einfacheren Entsorgung und/oder Recycling ist
ein Großteil der Materialien dieses Gerätes
gekennzeichnet, um ihre Identifizierung zu
ermöglichen.

02**PE05PP06

PS

ABS

SAN

PS

31

Reinigung der Innenteile

Bevor Sie das Gerät in Betrieb nehmen, beseitigen
Sie den typischen «Neugeruch» am besten durch
Auswaschen der Innenteile mit lauwarmem Wasser
und einem neutralen Reinigungsmittel Sorgfältig
nachtrocknen.

Bitte keine Reinigungs- bzw. Scheuermittel

verwenden, die das Gerät beschädigen könnten.

Inbetriebnahme

Den Stecker in die Steckdose einsetzen. Kühl­schranktür öffnen und Thermostatknopf von der
Stellung «O» (STOP) aus im Uhrzeigersinn drehen.

Das Gerät ist eingeschaltet. Den Stillstand des
Gerätes erhält man durch Drehen des
Thermostatknopfes auf das Symbol «O».

Temperaturregelung

Die Temperatur wird automatisch geregelt und kann
erhöht werden (wärmer) durch Drehen des Thermo­statknopfes auf niedrigere Einstellungen oder
verringert (kälter) durch das Drehen auf höhere
Zahlen. Die richtige Einstellung erhält man, unter
Berücksichtigung folgender, die Innentemperatur
beeinflussender Faktoren:

• Raumtemperatur,

• Häufigkeit des Türöffnens,

• Menge der eingelagerten Lebensmittel,

• Aufstellung des Gerätes.

Die mittlere Einstellung ist meistens die
geeignetste.

Hinweise zum richtigen Kühlen
von Lebensmitteln und Getränken

Um die besten Leistungen des Kühlschrankes zu
erreichen, beachten Sie bitte folgendes:

•. Keine warmen Speisen oder dampfenden
Flüssigkeiten in den Kühlschrank einstellen.

•. Geruchverbreitende Lebensmittel müssen
abgedeckt oder eingewickelt werden.

•. Die Lebensmittel müssen so eingelagert werden,
daß die Kälte um sie frei zirkulieren kann.

GEBRAUCH

Wichtig

Höchste Kälteeinstellung bei hoher
Raumtemperatur und erheblicher
Lebensmittelmenge kann fortdauernden
Kühlschrank-Betrieb verursachen, dabei kann
sich eine Reif- oder Eisschicht an der hinteren
Innenwand bilden. In diesem Falle den
Thermostatknopf auf wärmere Temperaturen
stellen, damit das automatische Abtauen, mit
folglich geringerem Stromverbrauch,
gewährleistet werden kann.

INHALT

Warnungen und wichtige Hinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29

Hinweise zur Verpackungsentsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30

Gebrauch - Reinigung der Innenteile - Inbetriebnahme - Temperaturregelung - Hinweise zum . . . . . . .

richtigen Kühlen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31

Gebrauch - Höhenverstellbare Abstellregale - Höhenverstellung der Türablage - Feuchtregelierung . . .

Tips - Tips für das Kühlen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32

Wartung - Regelmäßige Reinigung - Stillstandzeiten - Innenbeleuchtung - Abtauen . . . . . . . . . . . . .33

Störungen - Installation - Aufstellung - Elektrischer Anschluß- . . . . . . . . . . . . . . . . . . . . . . . . . . . .34

Installation - Montageanleitungen für den integrierten Einbau . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35

32

Höhenverstellung der
Abstellregale

Zur Einlagerung von Lebensmittel-Packungen
verschiedener Größe, sind die Abstellregale der
Innentür höhenverstellbar.

Hierzu wie folgt vorgehen:
das Abstellregal stufenweise in Pfeilrichtung drücken

bis es frei wird; dann in der gewünschten Höhe
wieder anbringen.

Höhenverstellbare Abstellregale

Der Abstand zwischen den verschiedenen
Abstellregalen kann je nach Wunsch geändert
werden. Dazu die Regale herausnehmen und auf
das gewünschte Niveau einsetzen.

TIPS

Tips für das Kühlen

Nachstehend einige praktische Ratschläge:
Fleisch (alle Sorten) in Plastikfolie einpacken und

auf die Glasplatte, die sich über der Gemüseschale
(über den Gemüseschalen) befindet, legen.

In dieser Lage kann das Fleisch längstens 1-2
Tage aufbewahrt werden.
Gekochte Nahrungsmittel, kalte Platten, usw.

zugedeckt aufbewahren. Sie können auf jeden
beliebigen Rost gelegt werden.
Obst und Gemüse: nach vorherigem Säubern und

Waschen in der Gemüseschale (in den
Gemüseschalen) aufbewahren.
Butter und Käse: in speziellen Behältern aufbe-
wahren oder in Alu- bzw. Plastikfolie einpacken, um
den Kontakt mit der Luft zu vermeiden.
Milch in Flaschen: gut verschlossen auf die Konsol
der Innentür stellen.

Wenn Bananen, Kartoffeln, Zwiebeln und
Knoblauch nicht verpackt sind, sollen sie nicht
in den Kühlschrank gegeben werden.

PR271

Feuchteregulierung

Vor der Abstellfläche über den Obst- und
Gemüseschalen befindet sich bei einigen Modellen
ein verstellbares Lüftungsgitter.

Die Öffnung der Lüftungsschlitze kann mit einem
Schieber stufenlos reguliert werden.

Schieber rechts: Lüftungsschlitze geöffnet.
Schieber links: Lüftungsschlitze geschlossen.
Bei geöffneten Lüftungsschlitzen stellt sich infolge

stärkerer Luftzirkulation ein niedrigerer
Feuchtegehalt der Luft in den Obst- und
Gemüseschalen ein.Bei geschlossenen
Lüftungsschlitzen bleibt der natürliche Feuchtegehalt
der Lebensmittel in den Obst- und Gemüseschalen
länger erhalten.

D338

33

WARTUNG

Vor jeder Reinigungsarbeit immer den

Netzstecker aus der Steckdose ziehen.
Achtung: Dieses Gerät enthält im Kältekreislauf

Kohlenwasserstoff.Aus diesem Grund darf die
Wartung und das Nachfiillen ausschließlich von
autorisiertem Fachpersonal durchgeführt werden.

Stillstandszeiten

Bei längerem Stillstand des Gerätes, müssen Sie
folgendermaßen vorgehen:

den Stecker aus der Steckdose ziehen;
alle Lebensmittel herausnehmen;
Gerät abtauen, Innenraum und Zubehörteile

reinigen;
die Türen offen lassen, um im Innern eine gute

Luftzirkulation zu gewährleisten und somit
Geruchsbildung zu vermeiden.

Innenbeleuchtung

Die Innenbeleuchtungslampe im Kühlabteil ist durch
folgende Arbeitsschritte zugänglich:

• Lösen Sie die Befestigungsschraube der
Lampenabdeckung.

• Heben Sie den beweglichen Teil ab, indem Sie
wie in der Abbildung gezeigt darauf drücken.

Sollte sich die Beleuchtung beim Öffnen der Türe
nicht einschalten, ist zu überprüfen, ob die
Glühbirne fest eingeschraubt ist; wenn die Störung
dennoch bestehen bleibt, die defekte Glühbirne
durch eine neue Birne gleicher Leistung ersetzen.

Die maximale Leistung ist am Leuchtkörper
angegeben.

Abtauen

Die sich auf dem Verdampfer des Kühlschrankes
bildende Reifschicht taut jedesmal in den Stillstand­zeiten des Motorkompressors von selbst ab.Das
Tauwasser läuft durch eine Rinne in eine Plastik­schale auf der Rückseite des Gerätes (über dem
Kompressor) und verdunstet dort.

Wir empfehlen, das in der Mitte der
Abtauwasserrinne des Kühlraumes befindliche
Ablaufloch für das Abtauwasser regelmäßig zu
reinigen, um zu vermeiden, daß das
Abtauwasser auf die eingelagerten Lebensmittel
tropft.Verwenden Sie den dafür vorgesehenen
Reiniger,der sich schon im Ablaufloch befindet.

Regelmäßige Reinigung

Benutzen Sie nie Metallgegenstände um das Gerät
zu reinigen, da es beschädigt werden könnte. Den
Innenraum mit lauwarmem Wasser und Natron
reinigen.

Gut nachwaschen und sorgfältig trocknen.
Den Kondensator und den Motorkompressor mit

einer Bürste oder einem Staubsauger reinigen. Dies
begünstigt den guten Betrieb mit folglicher
Stromersparnis

D411

D037

34

Elektrischer Anschluß

Bevor Sie den Stecker in die Steckdose einstecken,
überprüfen Sie bitte, daß die auf dem Typenschild
des Gerätes angegebene Spannung sowie
Frequenz mit dem Anschlußwert des Hauses
übereinstimmen. Eine Abweichung von ±6% von der
Nominalspannung ist zulässig. Für die Anpassung
des Gerätes an andere Spannungen muß ein
Spartransformator angemessener Leistung
vorgeschaltet werden.

Das Gerät muß unbedingt vorschriftsmäßig geerdet
werden. Zu diesem Zweck ist der Stecker des
Speisekabels mit dem dafür vorgesehenen Kontakt
versehen. Sollte die Netzleitung im Haus nicht mit
einer Erdleitung versehen sein, so muß das Gerät
an eine getrennte Erdleitung vorschriftsmäßig und

INSTALLATION

Aufstellung

Das Gerät sollte nicht in der Nähe von
Wärmequellen wie Heizkörpern oder Öfen
aufgestellt und vor direkter Sonneneinstrahlung
geschützt werden. Für den Einbau bitte den
entsprechenden Abschnitt durchlesen.

unter Hinzuziehung eines Fachmanns
angeschlossen werden.

Die Erzeugerfirma lehnt jede Verantwortung ab,
falls diese Unfallverhütungsvorschrift nicht
beachtet wird.

Dieses Gerät entspricht der folgende EWG
Richtlinie:

- 87/308 EWG vom 2.6.87 (Deutschland­Ausführung) bzw. der ÖVE-Richtlinie Nr. F 61/84
(Österreich-Ausführung) bezüglich
Funkentstörung.

- 73/23 EWG vom 19/02/73 (Niederspannung)
und folgende Änderungen;

- 89/336 EWG vom 03/05/89
(Elektromagnetische Verträglichkeit) und
folgende Änderungen.
Achtung:

Es muß möglich sein, das Gerät vom Netz zu
trennen; nach der Installation muß sie Steckdose
daher zugänglich bleiben.

STÖRUNGEN

Falls das Gerät Störungen aufweisen sollte,
überprüfen Sie zuerst folgendes:

• Steckt der Netzstecker in der Steckdose?

• Befindet sich der Hauptschalter der elektrischen

Anlage in der richtigen Stellung?

• Ist die Stromzufuhr unterbrochen?

• Befindet sich der Thermostatknopf in richtiger

Stellung?

• Wasserpfütze auf dem Boden des Kühlfaches:

• Abtauwasserloch verstopft? (siehe Abschnitt

“Abtauen”)

Sollten Sie nach o.e. Prüfungen zu keinem Resultat
kommen, so wenden Sie sich bitte an unseren
nächsten Kundendienst.

Um ein rasches Beheben des Schadens zu
ermöglichen, ist es beim Anruf an den
Kundendienst notwendig, die Modell- und
Seriennummer anzugeben, die Sie dem
Garantieschein oder dem Typenschild (– linke
Seite – unten) entnehmen können.

35

Montageanleitung für den integrierten Einbau
Nischenmaße

Höhe (1) 880 mm 1225 mm
Tiefe (2) 550 mm 550 mm
Breite (3) 560 mm 560 mm
Zur Transportsicherung wurde die Gerätetör an
beiden Anschlagseiten mit Scharnierstiften befestigt.
Je nach Türanschlag, Scharnierstift auf einer Seite
oben und unten entfernen. Aus Gründen der
Sicherheit muß eine Mindestbelüftung gesichert
sein, wie aus der Abb.hervorgeht.

Achtung: Die Ventilations - Öffnungen
müssenimmer saubergehalten werden.

Ferner ist auch am hinteren Einbauschrankteil ein
Lüftungskamin mit filgenden Massen notwendig:

Tiefe 50 mm
Breite 540 mm

Vergewissern Sie sich, dass unten zwischen dem
Küchenmöbel und dem Rand des Geräts ein Abstand
von 44 mm besteht.
Die untere Scharnierabdeckung (im Zubehörbeutel)
dient zur genauen Ausrichtung zwischen Küchenmöbel
und Gerät.

Darüber hinaus darf das Gerät das Netzkabel nicht
quetschen.

Gerät mit den 4 beiliegenden Schrauben befestigen.

Türanschlag wechseln

Das Gerät wird mit Türanschlag von rechts
geliefert.

Falls einen gegenüberliegenden Türanschlag
erfordert wird; gehen Sie wie folgt vor bevor Sie
das Gerät einbauen.

Warnung! Während des Türan-schlagwechsels darf

das Gerät nicht am Stromnetz angeschlossen sein.
Vorher Netzstecker ziehen.

1.Obere Scharnierstift abschrauben und Kunstoffteil
entfernen.

2.Tür abnehmen.

3.Den unteren Bolzen mit einem Schlüssel losschrauben
und auf der gegenüber liegenden Seite einsetzen.

4.Auf der gegenüber liegenden Seite die Tür wieder
einsetzen, das Distanzstück einlegen und den oberen
Bolzen wieder festschrauben.

min.

50 mm

D567

540

200 cm

2

min.

2

200 cm

50

3

1

2

PR0

1

m

44m

2

I

I

36

In die Befestigungs- und Scharnierlöcher
beiliegende Abdeckkappen (C-D) eindrücken.

Belüttungsgitter (B) und Scharnierabdeckungen (E)
aufstecken.

Fugenabdeckprofiloben um die Winkeldicke
ausschneiden und zwischen Gerät und
Möbelseitenwand eindrücken.

Die Teile Ha, Hb, Hc, Hd abnehmen, wie in der Abb.
gezeigt wird.

Die Schiene (Ha) auf der Innenseite der Möbeltür
oben und unten auflegen (siehe Abb.) und die
Position der äußeren Bohrlöcher anzeichnen.
Nachdem die Löcher gebohrt wurden, die Schiene
mit den mitgelieferten Schrauben befestigen.

Brechen Sie aus der Plastikabdeckung (E), die das
Scharnier mit Stift bedeckt, die in der Abbildung
gekennzeichneten Teile heraus.

Dies wird durch die vorgestanzten Ausbruchlinien
erleichtert. "Entfernen Sie das mit DX gekennzeichnete
Teil, wenn der Stift am rechten Scharnier angebracht
werden soll, andernfalls das mit SX gekennzeichnete
Teil."

D724

C

D

E

Hb

PR266

E

Hd

ca. 50 mm

ca. 50 mm

Hc

Ha

B

90°

2

1

m

m

90°

2

1

m

m

37

Gerätetür und Möbeltür auf ca. 90° öffnen. Den
Winkel (Hb) in der Schiene (Ha) einsetzen.
Gerätetür und Möbeltür zusammenhalten und die
Bohrlöcher anzeichnen (siehe Abb.).

Den Winkel wieder auf der Schiene anbringen und
mit den mitgelieferten Schrauben befestigen.

Für eine allfällig notwendige Ausrichtung der
Möbeltür, den Spielraum der Langlöcher nutzen.

Nach Beendigung der Arbeiten den einwandfreien
Verschluß der Gerätetür überprüfen.

Die Abdeckung (Hd) in die Schiene (Hb) eindrücken,
bis sie einrastet.

Die Winkeleisen entfernen und 8 mm vom äusseren
Rand der Tür mit dem Nagel (K) kennzeichnen.

Die Abdeckung (Hc) in die Schiene (Ha) eindrücken,
bis sie einrastet.

Ha

Hc

PR33

8mm

Ha

PR167

PR168

Hb

8mm

K

Ha

Hb

Hb

PR167/1

Hd

BORETTI B.V.

De Dollard 17
1454 AT Watergang
T + 31(0)20-4363439
F + 31(0)20-4361326
S 0900-2352673 (service)
E [e-mail]
The Netherlands

N.V. BORETTI S.A.

Ruperlweg 16
2850 Boom
T + 32(0)3-4508180
F + 32(0)3-4586847
E [e-mail]
Belgium
