BLAUPUNKT HEIDELBERG RCM 126 User Manual

Radio / Cassette

Heidelberg
RCM 126

Einbauanleitung
Fitting instructions
Instructions de montage
Istruzioni di montaggio
Inbouwinstrukties
Monteringsanvisning
Instrucciones de montaje

Instruções de montagem

Sicherheitshinweise

Vor Einbau Ihres Autoradios die Einbau- und
Anschlußvorschriften lesen.

Für die Dauer der Montage und des Anschlusses
ist der Minuspol der Batterie abzuklemmen.

Hierbei sind die Sicherheitshinweise des Kfz­Herstellers (Airbag, Alarmanlagen, Bordcomputer,
Wegfahrsperren) zu beachten.

Beim Bohren von Löchern darauf achten, daß

8 622 400 683

keine Fahrzeugteile (Batterie, Kabel,
Sicherungskasten) beschädigt werden.

Der Querschnitt des Pluskabels darf 2,5 mm2 nicht
unterschreiten. Das Gerät ist mit einer Sicherung,
10 A flink, abgesichert.

Das Seitenteil des Autoradiogehäuses wird im
Betrieb sehr heiß.

Achtung: Es ist darauf zu achten, daß keine Kabel
am Gehäuse anliegen.

- 1 -

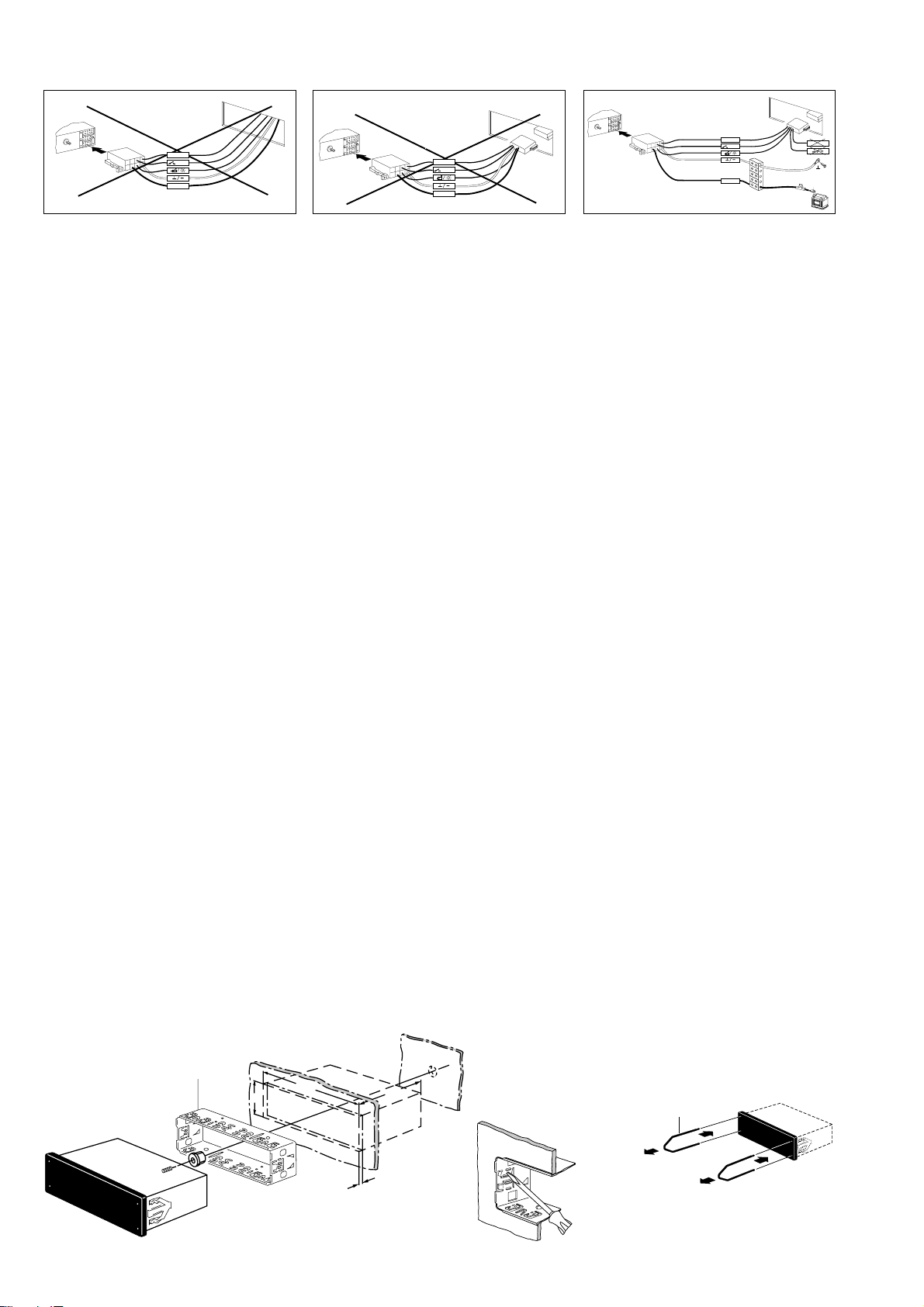

Autoradioanschluß

ISO-Stecker Fahrzeugseitig

Autoradioanschluß

mit Adapterkabel

Autoradioanschluß

mit Adapter- und Anschlußkabel

1

5A

+12V/Kl15

+12V

per.+12V

5A

2

Anschluß

11

1 Zur Ausschöpfung der vollen Autoradio-Ausgangsleistung und zur

11

Vermeidung von elektrischen Fehlanschlüssen bei fahrzeugseitigen
ISO-Steckern, ist es empfehlenswert den Kfz-spezifischen Plus- /
Minusanschluß bei diesem Autoradio nicht zu verwenden.

2 2

2 Fehlanschlüsse können grundsätzlich bei Verwendung Kfz-spezi-

2 2

fische Blaupunkt-Adapterkabel vermieden werden, aber !

3 3

3 aufgrund zu geringer Kabelquerschnitte im Fahrzeug ist zusätzlich

3 3

zum Kfz-spezifischen Blaupunkt-Adapterkabel für den Plus- / Minus­anschluß das Anschlußkabel 7 607 884 093 zu verwenden.

Unbedingt Fig 4, 5 beachten.

Plusanschluß

Dauerpluskabel am Kfz-spezifischen Blaupunkt-Adapterkabel abschnei­den, mit Anschlußkabelkabel 7 607 884 093 verbinden und direkt am
Pluspol der Batterie anklemmen.

Minusanschluß

Minuskabel nicht am Minuspol der Batterie anklemmen.
Minuskabel am Kfz-spezifischen Blaupunkt-Adapterkabel abschnei­den, mit Anschlußkabelkabel 7 607 884 093 verbinden und Minuskabel
zu einem geeigneten Massepunkt verlegen z.B. Karosserieschraube,
Karosserieblech und entsprechend Massepunkt kürzen ,
(keine Leitungsringe bilden).
In einigen Fahrzeugen liegt ein 10poliger Stecker im Einbauschacht.
Dieser Stecker darf nicht am Autoradio angeschlossen werden, da es
sonst zu Beschädigungen am Radio kommt (aufbrennen von Leiter­bahnen).

Autoradioeinbauvorbereitung

Das Autoradio wird in den vom Fahrzeughersteller vorgesehenen
Autoradioausschnitt eingebaut. Autoradioausschnitt freilegen (Ablage­fach oder Blindblende ausclipsen) oder Autoradioausschnitt auf
182 x53 mm ausarbeiten.
Für Fahrzeuge mit abweichender Einbausituation liefert Blaupunkt für
die gängigsten Fahrzeuge fahrzeugspezifische Einbausätze für 50 mm
Geräte.
Prüfen Sie daher, welche Einbausituation im Fahrzeug vorliegt, und
verwenden Sie zum Einbau gegebenenfalls einen fahrzeugspezifischen
Einbausatz, z. B. Audi A4/A6/A8: 7 608 0214 73.

Hinweis:

Die zum Lieferumfang dieses Autoradios gehörende Halterung ermög­licht den Einbau in Fahrzeugen mit DIN-Autoradioausschnitt von
182 x 53 mm, 165 mm Einbauraum und einer Instrumententafeldicke im
Bereich der Befestigungslaschen von 1 - 20 mm, siehe Fig. 1.

+12V/Kl15

+12V

per.+12V

5A

3

+12V / Kl15

+12V

per.+12V

7 607 884 093

D

Hinter den Autoradioausschnitt fassen und prüfen, welche Befestigungs­laschen der Halterung umgebogen werden können.
Hinweis: Möglichst alle Befestigunglaschen umbiegen.
Halterung in den Ausschnitt einsetzen und die Befestigungslaschen mit
einem Schraubendreher umbiegen, siehe Fig. 1, 2.

Anschluß

Anschlußhinweise ..................................................................... Fig. 4

Plus-/Minus-Anschluß mit Kfz.spezifische Adapterkabel .......... Fig. 5

Plus-/Minus-Anschluß mit Anschlußkabel 7 607 884 093......... Fig. 5a

Equalizer- oder Amplifieranschluß, DIN oder Cinch ................. Fig. 6

Dem Amplifier beiliegendes Anschlußkabel verwenden oder Anschluß­block 7 607 879 003 oder 7 607 855 094 verwenden.

Lautsprecheranschluß 4 AL (4 Ω/25 W) .................................. Fig. 7

LF = links vorn, RF = rechts vorn, LR = links hinten, RR = rechts hinten.

Anschluß CD-Player ................................................................ Fig. 8/9

Dem CD-Changer beiliegendes Anschlußkabel oder Anschlußblock­verwenden. (Amplifier-Anschlußkabel nicht benutzen).

Anschluß IR-Fernbedienung RC-05.......................................... Fig. 10

Das beiliegende Anschlußkabel der IR-Fernbedienung verwenden.
(Amplifier- oder CD-Changer-Anschlußkabel nicht benutzen).

Bei Bedarf können die Anschlußkabel 7 607 647 093 und 7 607 648 000
zusätzlich verwendet werden.
Bei Verwendung der IR-Fernbedienung ist ein QuickOut-Betrieb nicht
möglich.

Anschluß mit fahrzeugseitigem QuickOut

Bei Fahrzeugen, die fahrzeugseitig mit QuickOut ausgerüstet sind (z.Z.
Opel), muß die fahrzeugseitige QuickOut ausgebaut und Adapterkabel
verwendet werden.

Autoradioeinbau

Autoradio von vorn in die Halterung einsetzen und einschieben, bis die
seitlichen Rastfedern rechts und links arretieren (deutliches Knacken
hörbar).

Autoradioausbau

Bügel links und rechts in die vorhandenen Löcher der Blende stecken
und so weit eindrücken, bis deutliches Knacken zu hören ist (seitliche
Federn entriegelt).
Gerät an den beiden Bügeln herausziehen, siehe Fig. 3.

Hinweis: Eingerastete Bügel können nur nach Herausziehen
des Gerätes entfernt werden.

Änderungen vorbehalten!

per.+12V

15A

1

2V

8 622 400 683

8 601 310 742

Fig. 1

Illustrationen

182

53

1-20

165

8 601 910 002

1

2

1

2

Fig. 3

Fig. 2

- 2 -

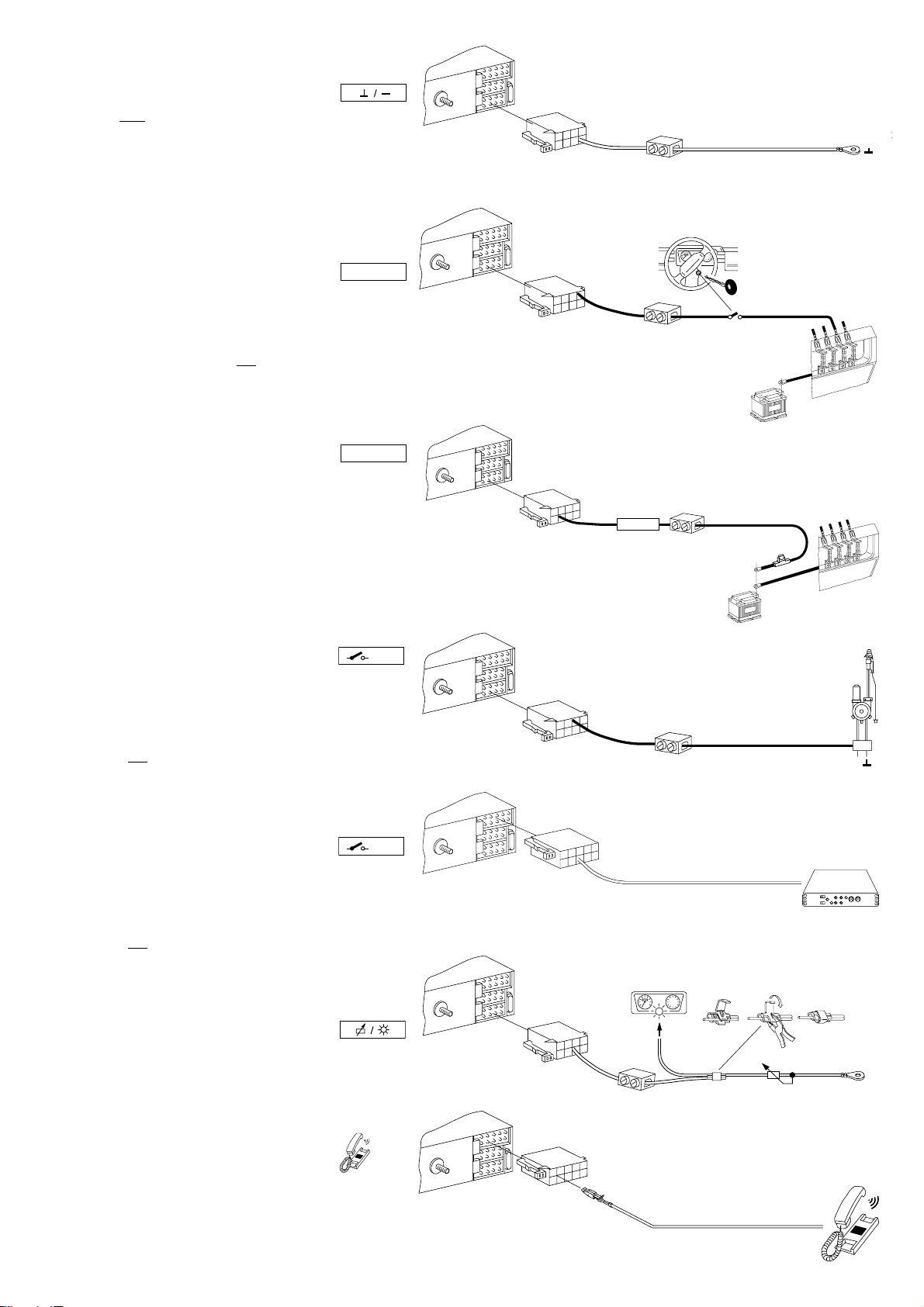

Anschlußhinweise, Fig. 4

Masseanschluß (Ground)

Massekabel nicht am Minuspol der Batterie anklemmen.
Massekabel zu einem geeigneten Massepunkt verlegen
(Karosserieschraube, Karosserieblech) und entsprechend
Massepunkt kürzen. Massekabel abisolieren und Krallen­kabelschuh anschlagen (ggf. nachlöten). Kontaktfläche des
Massepunktes metallisch blank kratzen und mit Graphitfett
einfetten (wichtig für gute Masseverbindung).
Massekabel anschrauben.

5A

Störfreier Massepunkt

braun / Masse

Pluskabelanschluß (ACC + 12 V)
(Ignition)

+12V

Wird das Pluskabel am Sicherungshalter Kl.15
(Plus über Zündschloß geschaltet) hinter der Sicherung
angeschlossen, so ist das Ein- und Ausschalten des Autora­dios über Zündung möglich.
Außerdem schaltet das Gerät zum Schutz der Batterie auto­matisch nach einer Stunde aus.
Die Stunden-Logik wird nicht aktiviert, wenn Dauerplus (Kl.30)
angeschlossen wird.

Dauerplusanschluß (Battery + 12 V)

per. +12V

Fahrzeugseitiges Pluskabel nicht anschlie­ßen.

Pluskabel (rot) mit starkem Querschnitt (2,5 mm2) zur Batte­rie verlegen (Kabel nicht unmittelbar an Kabelbäumen verle­gen). Sicherungshalter zur Absicherung des Pluskabels an­schließen und am Pluspol der Batterie anklemmen (ggf. Loch
in Spritzwand bohren und entsprechend Kabeldurchführung
verwenden).

Steuerkabel (Power Antenna +)

Das Steuerkabel ist der geschaltete Plusausgang für
externe Komponenten z.B.: Motorantenne.
Das Steuerkabel nicht an Klemme 15 (Plus geschaltet) oder
Klemme 30 (Dauerplus) anschließen.

+12V

5A

Kl. 15

rot / Plus geschaltet

12V

5A

per +12V

rot / Dauerlus

5A

15A

12V

grün/gelb / Steuerkabel Antenne

Kl.30

Kl.30

+12V

Steuerkabel (Amplifier)

+12V

Das Steuerkabel ist der geschaltete Plusausgang für
externe Komponenten z.B.: Verstärker/Equalizer.
Das Steuerkabel nicht an Klemme 15 (Plus geschaltet) oder
Klemme 30 (Dauerplus) anschließen.

Beleuchtungsanschluß (Illumination)

Beleuchtungsanschluß für Fahrzeuge mit regelbarer
Instrumentenbeleuchtung (plusgeregelt).

Telefon Mute (low)

Bei Anschluß eines Telefons wird das Autoradio während
des Telefonierens stummgeschaltet.

- 3 -

5A

PIN6

blau / Steuerkabel Amplifier

5A

1

2

3

+

orange / Beleuchtung

5A

PIN 4

grau / Telefonstumschaltung

mit Adapterkabel und Anschlußkabel

3

with adapterwiring and connection wiring
adaptateur et le câble de raccordement
con cavo di adattamento e cavo di allacciamento
met adapterkabel en aansluitkabel
med adapterkabel och anslutningskabel
con el cable adaptador y cable de conexión

5A

com cabo de adaptação e cabo de ligação

Fig. 4

15A

+12V / Kl15

+12V

per.+12V

7 607 884 093

per.+12V

15A

Fig. 5

12V

5A

8 604 390 078

Fig. 4

Kl. 15

+12V

+12V

Kl. 30

10

7,5

7,5

15

7,5

1

2

per.+12V

3

7 607 884 093

br

rt

ge/gn

or

rt

per.+12V

+

V

2

1

Fig. 5a

7 607 879 003

5A

Preamp Out

7 607 863 001

7 607 863 001

5m

5 m

5A

7 607 855 094

F

R

O

N

rt

T

LF/RF

ws

R

E

A

R

rt

LR/RR

ws

bl

+12V

7 607 886 093

rt

ws

rt

ws

5m

oder/or/ou

Amplifier

RF

LF

RR

LR

Equalizer

Amplifier Equalizer

RF

RR

LF

LR

Fig. 6

- 4 -

8 604 390 087

5A

7 607 882 090

LR

LF

RF

RR

8 619 309 076

5A

RF

LF

Si 3A

RR

LR

LF
RF
LR
RR

+

-

+

-

+

-

+

-

Fig.6

Fig.4

Fig.7

8 619 309 068

Fig. 7

RF

LF

LF
RF
LR
RR

RR

LR

Fig. 8

oder/or/ou

rt

ge/gn

or

Bus/NF

gr

br

CDC A05

Fig.4/5

rt

FR

O

rt

N

T

5A

Si 3A

ws

R

E

A

R

gn

R

E

A

R

L

w

s

FR

O

N

T

L

gr

FR

FR

O

O

N

N

T

T

R

R

li

R

E

A

R

R

bl

Fig.6

rt

ws

+

++

Fig.7

+
+

+12V

Bus

gr

BATT

rt

ge/gn

or

rt

br

Fig.4

Fig.4/5

CDC A05

Die Ersatzteile (8 ... ... ...) sind über den zentralen Ersatzteilversand (VKD3), Ulmer Straße, 30880 Laatzen 1, zu beziehen. / Spare parts (8 ... ... ...) are obtained via central parts dispatch: (VKD3),

Ulmer Straße, 30880 Laatzen 1. / Pour la fourniture des pièces de rechange (8 ... ... ...), s’adresser au centre des pièces détachées, (VKD3), Ulmer Straße, 30880 Laatzen 1.

- 5 -

8 619 399 716

5A

rt

S

i 3A

rt

ge/gn

or

+12V

Fig.6

Fig.4

w

s

Cinch/L

rt

Cinch/R

LF
RF
LR

Fig.7

RR

Bus

gr

br

Fig.4/5

rt

Fig.9 oder /or /ou

5A

w

s

rt

8 619 309 068

8 619 399 718

rt

INPUT

ws

FRONT

rt

ws

REAR

rt

ws

gn

R

E

A

R

L

+

ws

F

R

O

N

T

L

++

g

r

FR

O

N

T

R

+

R

li

E

A

R

R

+

bl

Si 3A

gr

B

A

T

T

rt

ge/gn

or

rt

br

Cinch/L
Cinch/R

Fig.6

Fig.7

Fig.4

Bus

Fig.4

Fig.4/5

CDC F05

rt

ws

Changer
Interface

per.+12V

R 30mm

8 619 399 717

rt

br

R 30mm

CDC F05

Changer
Interface

per.+12V

R 30mm

rt

br

R 30mm

Fig.10

Die Ersatzteile (8 ... ... ...) sind über den zentralen Ersatzteilversand (VKD3), Ulmer Straße, 30880 Laatzen 1, zu beziehen. / Spare parts (8 ... ... ...) are obtained via central parts dispatch: (VKD3),

Ulmer Straße, 30880 Laatzen 1. / Pour la fourniture des pièces de rechange (8 ... ... ...), s’adresser au centre des pièces détachées, (VKD3), Ulmer Straße, 30880 Laatzen 1.

- 6 -

Radio / Cassette

Fitting instructions
Instructions de montage
Istruzioni di montaggio
Inbouwinstrukties
Monteringsanvisning
Instrucciones de montaje

Instruções de montagem

Heidelberg
RCM 126

GB Notes on Safety

Instructions for installation and connection
Disconnect the battery ground wire during installation and

connection.When drilling a hole, be sure not to damage any vehicle part
(battery, cable, fuse, etc.). The positive cable must have a cross-section
of at least 2,5 mm2. The unit is protected by a quick-acting fuse of 10 A.

F Notes de sécurité

Instructions de montage et de branchement
Pendant le montage et le branchement des appareils, il convient de

déconnecter le pôle négatif de la battérie.Veiller à ce qu’aucun élément
de voiture (tel que la battérie, les câbles, les porte-fusibles) ne soit
endommagé par le perçage des trous). La section du câble positif ne doit
pas être inférieure à 2,5 mm2. L’appareil est protégé par l’intermédiaire
d’un fusible à déclenchement rapide 10 A.

I Misure di sicurezza

Avvertenze di installazione e di collegamento
Per l’intera durata dell’installazione e del collegamento dell’apparecchio

staccate di massa della batteria. Durante la trappanatura dei fori, fate
attenzione che nessuna parte del veicolo (batteria, cavi, scatola dei
fusibili) venga danneggiata. La sezione del cavo positivo non deve
superare 2,5 mm2. L’apparecchio è assicurato con una sicurezza, 10 A
flink.

NL Veiligheidsvoorschriften

Inbouw en aansluiting
Vóór het inbouwen en aansluiten van het toestel dient men de minpol van

de accu los te koppelen. Let er op, dat bij het boren van gaten geen
voertuigdelen (accu, kabels, zekeringenkast) worden beschadigd.

8 622 400 683

De diameter van de pluskabel en de sterkte van de zekering van het
toestel zijn afhankelijk van de stroomopname door de apparatuur die is
aangesloten. Lees eerst de aanwijzingen van de toestelspecifieke
inbouwinstructie.

S Säkerhetsföreskrifter

Monterings-och inkopplingsinformation
Under monterings- och inkopplingstiden skall bilbatteriets minuspol vara

lossad. Vara noga med att inga delar i bilen (batteri, ledningarnar,
högtalare) skadas vid borrning av hål. Plusledningens area får ej vara
mindre än 2,5 mm2. Apparaten är avsäkrad med en 10 A snabb säkring.

E Información de seguridad

Instrucciones de instalación y conexión
Durante la instalación y conexión de los aparatos desconectar el polo

negativo de la batería. Taladrando huecos, cerciorarse que no estropeen
elementos del vehículo (batería, cables, portafusibles). La sección
transversal del cable positivo no debe ser menos de 2,5 mm2. El aparato
està protejido por un fusible de respuesta ràpida de 10 A.

P Indicações de segurança

Instruções de montagem e de ligação
Durante o perodo de montagem e de ligação do aparelho deve-se

separar o pólo negativo da bateria. Ao fazer os orifcos ter atenção para
nãno danificar nenhuma peça do veculo (bateria, cabos, caixa de
fusveis). A secção transversal do cabo positivo não deve ultrapassar
2,5 mm2. O aparelho està equipado com um fusvel 10 A “flink”.

- 7 -
