Installation instructions
Notice de montage
Instrucciones de instalación
Instruções de montagem
Radio / CD
Heidelberg CD51
Installation instructions • Notice de montage •
Instrucciones de instalación • Instruções de montagem
GB
Safety instructions
When carrying out installation work
and making connections please
observe the following safety
instructions:
- Disconnect the negative terminal of
the battery! When doing so, please
observe the vehicle manufacturer’s
safety instructions.
- Make sure you do not damage
vehicle components when drilling
any holes.
- The cross sections of the positive
and negative cables must not be
less than 1.5 mm
2
.
- Do not connect the vehicle’s plug
connectors to the radio!
-You can obtain the adapter cable
required for your vehicle type from
any BLAUPUNKT dealer.
- Depending on the model, your
vehicle may differ from the
description provided here. We
accept no responsibility for any
damages due to incorrect
installation or connection or for any
consequential damages.
If the information provided here is
not suitable for your specific
installation requirements, please
contact your Blaupunkt dealer, your
vehicle manufacturer or our
telephone hotline.
F
Consignes de sécurité
Respecter les consignes de sécurité
suivantes pendant la durée du
montage et du branchement.
- Débrancher le pôle (-) de la
batterie ! Respecter les consignes
de sécurité du constructeur
automobile !
-Veiller à n’endommager aucune
pièce du véhicule en perçant des
trous.
- La section du câble (+) et (-) ne
doit pas dépasser 1,5 mm
2
.
- Ne pas brancher les connecteurs
du véhicule sur la radio !
- Les câbles d’adaptation
nécessaires pour le type de
véhicule sont disponibles auprès
des revendeurs BLAUPUNKT.
- En fonction du modèle, votre
véhicule peut différer de cette
description. Nous déclinerons
toute responsabilité en cas de
dommages causés par des erreurs
de montage ou de connexion et en
cas de dommages consécutifs.
Si les indications décrites ici ne
s’appliquent au montage que vous
voulez effectuer, adressez-vous à
votre revendeur Blaupunkt, votre
constructeur automobile ou notre
service d’assistance téléphonique.
98
E
Normas de seguridad
Durante el montaje y la conexión es
imprescindible observar las
siguientes normas de seguridad.
- Desemborne el polo negativo de la
batería. Observe las normas de
seguridad dadas por el fabricante
del vehículo.
- Al perforar agujeros, asegúrese de
no dañar ninguna pieza del
vehículo.
- La sección transversal del cable
positivo y del cable negativo no
debe ser menor de 1,5 mm
2
.
-¡No conecte a la radio los
conectores ubicados en el
vehículo!
- Los cables adaptadores
necesarios para su vehículo los
encontrará en el comercio
especializado en artículos de la
marca BLAUPUNKT.
- Dependiendo del modelo, es
posible que su vehículo varíe un
poco con respecto a la descripción
aquí dada. Tenga en cuenta que
no asumimos ninguna
responsabilidad por los daños
debidos a un montaje o conexión
incorrectos ni por los daños
resultantes.
Si las instrucciones aquí dadas no
son aptas para el montaje en su
vehículo, póngase en contacto con
su proveedor de artículos Blaupunkt o con el fabricante del
vehículo, o llame a nuestro
teléfono de atención al cliente.
P
Instruções de segurança
Durante a montagem e a ligação do
aparelho, queira respeitar as
seguintes instruções de segurança.
- Separar o pólo negativo da bateria
! Respeitar ao mesmo tempo as
instruções de segurança do
fabricante do automóvel.
- Quando se procede à furagem de
buracos, prestar atenção para não
serem danificadas quaisquer
partes do veículo.
- As secções transversais dos cabos
positivo e negativo não devem ser
inferiores a 1,5 mm
2
.
- Não ligar as fichas existentes do
lado do automóvel ao auto-rádio!
- Os cabos adaptadores necessários
para o seu automóvel podem ser
adquiridos nos revendedores da
BLAUPUNKT.
-O seu veículo pode divergir desta
descrição em função do modelo.
Não assumimos qualquer
responsabilidade por erros de
montagem ou de ligação nem por
danos daí decorrentes.
Caso as presentes instruções não
sejam adequadas para a
montagem no seu veículo, dirija-se
ao revendedor da Blaupunkt, ao
fabricante do seu veículo ou à
nossa linha verde.
ENGLISH
FRANÇAIS
ESPAÑOL
PORTUGUÊS
99
Supplied Mounting Hardware
Materiel de montage fourni
Ferretería de montaje
suministrada
Elementos de fixação fornecidos.
1.
A
12V
B
2.
D
C
G
H
I
E
F
D
C
182
53
165
1-20
A
J
100
3.
A
4.
ENGLISH
7 607 621 . . .

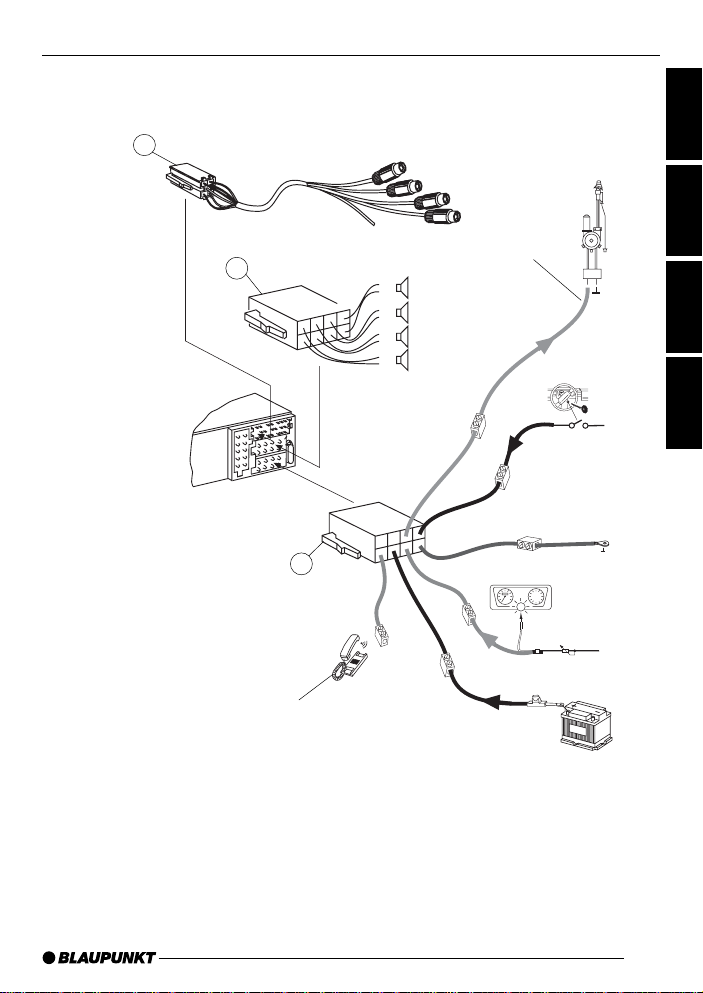

Car-specific adapter cable which is
available at your dealer.
Câble adaptateur spécifique au
véhicule, disponible dans le
commerce.
Adaptador específico del vehículo, el
cual se puede adquirir en el comercio
especializado.
Cabo de adaptação específico do
automóvel que pode ser adquirido no
comércio especializado.
F
5.
8 601 910 002
2
B
6.
E
FRANÇAIS
Antenna
ESPAÑOL
PORTUGUÊS
1
1
2
12V
101
7.
D
C-1 C-2 C-3
9
10
8
7
5
6
4
3
1
2
1
4
6
3
2
58
1
234
1
2
7
345
10
13
16
19
9
18
12
15
14
11
5
7
6
8
7
6
8
C
20
17
B
A
AB
1Automatic Sound 1 Speaker out RR+
2 Radio Mute 2 Speaker out RR3nc3 Speaker out RF+
4Permanent +12V 4 Speaker out RF5Aut. antenna 5 Speaker out LF+
6 Illumination 6 Speaker out LF7 Kl.15/Ignition 7 Speaker out LR+
8 Ground 8 Speaker out LR-
1AUX 2- NF L
2 AUX 2- NF R
3AUX 2- REF
4NC
5 NC
6NC
7NC
8NC
9NC
10 NC
D
C
C1 C2 C3
1 Line Out LR 7 Telefon / Navi NF in + 13 Bus - In
2 Line Out RR 8 Telefon / Navi NF in – 14 Bus - Out
3 Line Out Masse / Ground 9 Radio / Navi Mute 15 Permanent +12V
4 Line Out LF 10 FB +12V / RC +12V 16 +12V
5 Line Out RF 11 Fernbedienung / Remote Control 17 Bus - Masse / GND
6 +12V Amplifier 12 FB - Masse / RC - GND 18 AF - Masse / GND
19 Line In - L
20 Line In - R
Equalizer Amplifier
102
Remote
Control
CD-Changer
8.
G
+12V
(max. 150 mA)
I
LF
F
R
R
R
A
H
Radio Mute (low)
+
4 Ohm
-
LR
+
4 Ohm
-
+
4 Ohm
-
+
4 Ohm
-
7
5
3
1
8
6
4
2
Relais
Kl. 15 +12V
1
2
V
ENGLISH
FRANÇAIS
ESPAÑOL
PORTUGUÊS
This information is subject to change without notice!
Sous réserve de modifications!
Modificaciones reservadas!
Sob reserva de alterações!
103
