Changer
CDC A03
7 607 700 020
Bruks- och monteringsanvisning
http://www.blaupunkt.com
Allmänt .......................................... 38
Säkerhetsanvisningar .................... 38
Handhavande ................................ 39
Tekniska data ................................ 41
Montering ...................................... 42
Anslutning ..................................... 44
2
ALLMÄNT
SÄKERHETSANVISNINGAR
Allmänt
Tack för att Du valt en produkt från
Blaupunkt. Vi hoppas att Du kommer få
stor glädje av din nya apparat.
Vänligen läs igenom denna
bruksanvisning innan Du börjar
använda ditt nyförvärv .
Vi redaktörer på Blaupunkt strävar
målmedvetet efter att utforma
översiktliga och lättförståeliga
bruksanvisningar. Skulle emellertid
ändå oklarheter dyka upp, ber vi dig ta
kontakt med din fackhandel eller med
kundtjänsten i ditt land. Telefonnumret
står på baksidan av denna
bruksanvisning.
För produkter köpta inom Europeiska
unionen ger vi en tillverkargaranti.
Villkoren för vårt garantiåtagande
publiceras på www.blaupunkt.de och
kan beställas på följande adress:
Blaupunkt GmbH
Hotline CM/PSS 6
Robert Bosch Str. 200
D-31 139 Hildesheim
Tyskland
Säkerhetsanvisningar
Vänligen beakta följande
säkerhetsanvisningar vid montering
och anslutning.
● Vid felaktig installation eller
bristande underhåll kan funktionsfel
uppträda i fordonets elektroniska
system.
● Lossa batteriets minuspol! Följ
därvid fordonstillverkarens
säkerhetsanvisningar.
● Se vid borrning av hål till att inga
andra fordonsdetaljer skadas.
● Fordon kan genom sin konstruktion
avvika från beskrivningarna i
denna anvisning. Vi avvisar varje
ansvar för skada till följd av felaktig
montering eller felaktig anslutning
eller följdskada därav .
Om här givna anvisningar inte stämmer
överens med faktiska monteringsförhållanden, vänligen kontakta
Blaupunkt fackhandel, fordonstillverkaren eller vår kundtjänsttelefon.
38
MANÖVKERING
Handhavande

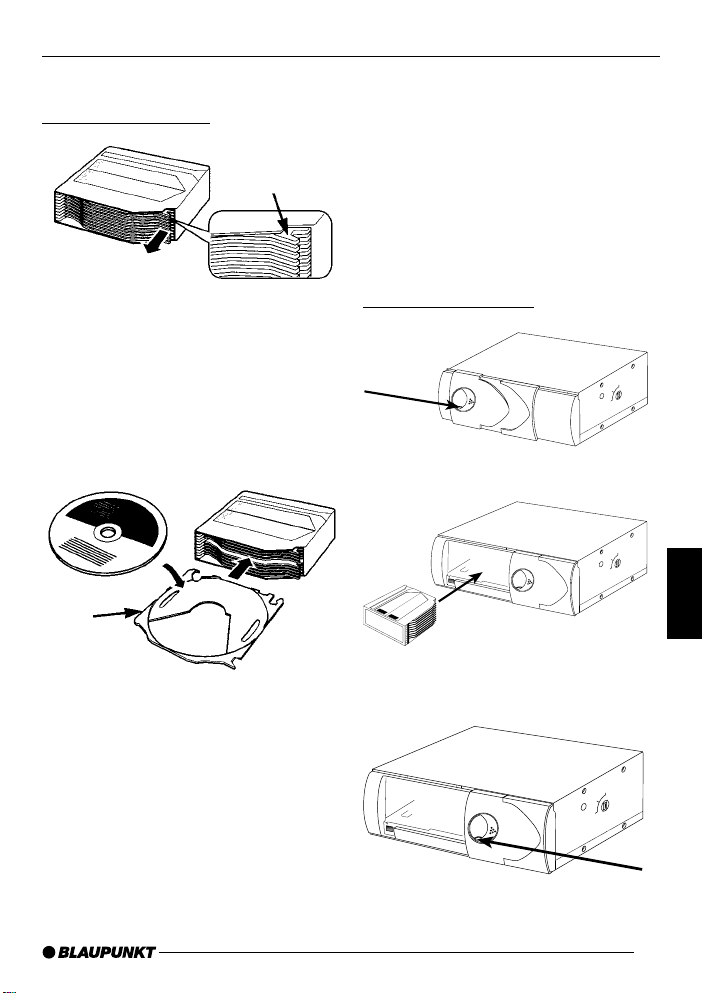

Ladda cd-magasin
klack
➮ Placera cd-magasinet i denna
position (se pil ovan) när Du ska
ladda det.
➮ Dra ut cd-hållaren.
Observera!
T a aldrig ut mer än en cd-hållare. Se till
att cd-hållaren inte sätts in snett.
cd-hållare
➮ Lägg i en skiva per cd-hållare med
texten uppåt.
➮ Skjut in cd-hållaren med skivan helt
i magasinet (så att den går i spärr).
Du kan lägga i max 10 cd-skivor. Cdhållare kan även vara tomma.
Observera!
Använd aldrig skivor med diameter
8 cm.
Skydda cd-skivan mot fingeravtryck och
hantera den varsamt.
När Du tar ut cd-hållaren, tänk då på att
cd-skivan ligger löst på hållaren och lätt
kan glida ur.
Cd-hållare kan vara tomma men alla
hållare måste vara inskjutna.
Sätta i cd-magasin
➮ Skjut dörren helt till höger.
E
J
E
C
T
➮ Skjut in magasinet (pilen ska vara
uppåt) helt tills det går i spärr.
E
J
E
C
T
DEUTSCH
ENGLISH
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKA
ESPAÑOL
PORTUGUÊS
➮ Skjut dörren helt till vänster.
DANSK
39
MANÖVKERING
Observera!
Håll cd-växlarens dörr stängd så att
dess laseroptik skyddas mot smuts.
Ta ut cd-magasin
mata ut
E
JE
C
T
EJECT
➮ Skjut dörren helt till höger och tryck
på utmatningsknappen
Magasinet förs till uttagningsposition.
Om dörren inte öppnas helt kan
cd-växlaren och magasinet skadas.
Information om kondensbildning
Vid regnväder eller temperaturskillnader
kan kondensvatten bildas på
laseroptiken och påverka apparatens
funktion. Ta i sådana fall ut cd-skivan
och vänta ca 1 timme tills kondensen
avdunstat.
Information om cd-skivor
Smuts eller skada på cd-skiva kan
påverka/förhindra ljudåtergivningen.
Vänligen beakta följande för att
säkerställa optimal kvalitet.
● Se till att cd-skivan är ren och
greppa den endast vid kanterna!
● Rengör vid behov cd-skivan med
en rengöringsduk (finns att köpa)
innan spelning. Torka av ytan
inifrån och ut!
.
● Använd inte lösningsmedel, tex.
bensin, förtunningsmedel, antistatspray eller rengöringsmedel för
vinylskivor!
● Klistra inte fast någon dekal, märke
el dyl på cd-skivan!
● Skydda cd-skivan för solljus och
höga temperaturer. Lämna inte cdskivan i fordon som är parkerat
direkt i solen.
● Höga temperaturer i fordonet kan
skada cd-skivan.
● Använd aldrig cd-skivor med annan
form (ej rund, virtuell) eller cdskivor med diameter 8 cm (även
med adapterring får sistnämnda
inte spelas).
● Cd-skivor med påklistrad etikett får
inte användas!
Information om cd-magasin
● Skydda magasinet mot höga
temperaturer och fukt.
● Förvara magasinet skyddat för
solljus (ej på instrumentpanel,
hatthylla el dyl)!
● Skydda magasinet mot stötar!
Ytterligare information framgår av
bruksanvisningen för din bilradio.
40
Tekniska data
Frekvensgång
5 - 20 000 Hz ±1dB
Svajning
under mätgränsen
TEKNISKA DATA
DEUTSCH
Signal/brusförhållande
94 dB
Drifttemperatur
-10 °C till +50 °C
ENGLISH
FRANÇAIS
ITALIANO
NEDERLANDS
SVENSKA
ESPAÑOL
41
PORTUGUÊS
DANSK
MONTERING
Montering

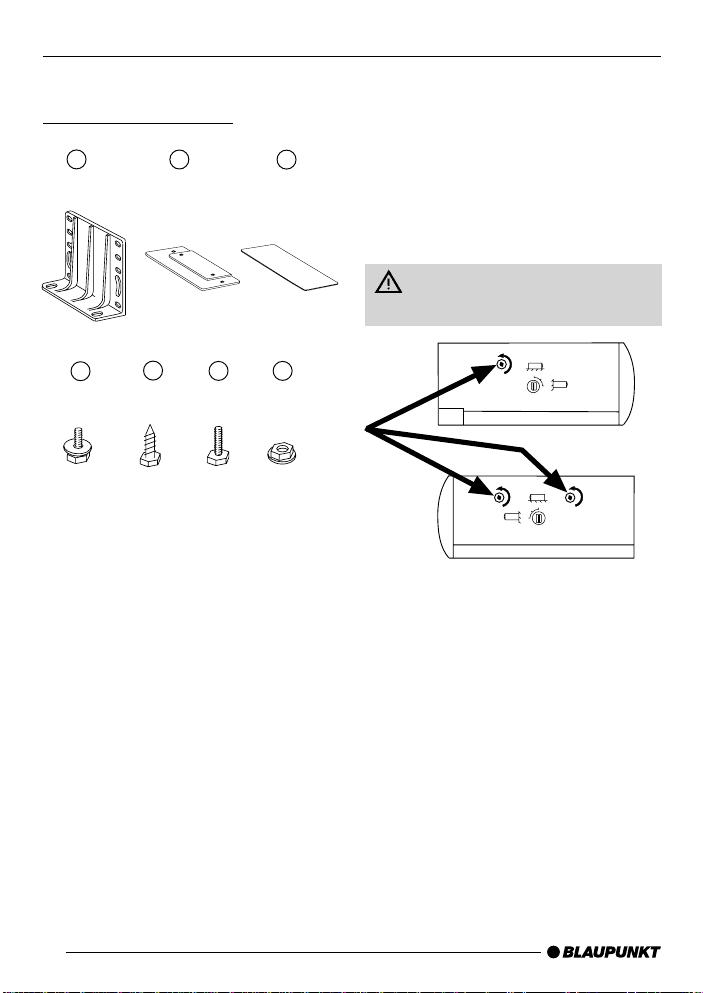

Bifogade fästdetaljer
A
x 2
D
x 4 x 4x 4x 4
M4x8
Särskilda instruktioner
● Undvik installation på plats där
apparaten
- utsätts för temperaturer över
55° C (tex. i fordon parkerat i
solen)
- befinner sig i närheten av
varmluftutsläpp (värmeaggregat
etc)
- utsätts för regn eller fuktighet
- utsätts för damm eller smuts
- utsätts för starka vibrationer
● För säker och stabil montering bör
endast bifogade fästdetaljer
användas.
B
x 2
E
4,8x16 M6
F G
M6x25
C
x 2
Iaktta följande försiktighetsåtgärder om
Du monterar apparaten hängande
under hatthyllan eller i bagageutrymmet.
● Välj monteringsplats så att enheten
kan placeras horisontellt.
● Kontrollera att enheten inte hindrar
bagageluckans fjädring, länkarmar
osv .
Avlägsna de tre transport-
säkringsskruvarna före montering.
0
4
5
9
0
0
45
90
42
Vinkelinställningsreglage
Observera!
Vinkelinställningsreglagen på
apparatens sida måste anpassas efter
vinkeln som cd-växlaren monteras i.
Båda reglagen ska ställas i samma läge.
Om reglagen inte ställs in korrekt, kan
ljudåtergivningen påverkas/förhindras
och andra felfunktioner uppstå.
vänster sida
0
45
0
9
MONTERING
0° – 5°
Vertikal montering
0
45
DEUTSCH
90
ENGLISH
FRANÇAIS
höger sida
0
45
9
0
Horisontell montering
<
85° – 90°
eller
40° – 50°
ITALIANO
NEDERLANDS
SVENSKA
90
45
0
ESPAÑOL
PORTUGUÊS
0
45
90
DANSK
43
MONTERING
ANSLUTNING
Hängande montering
0° – 5°
0

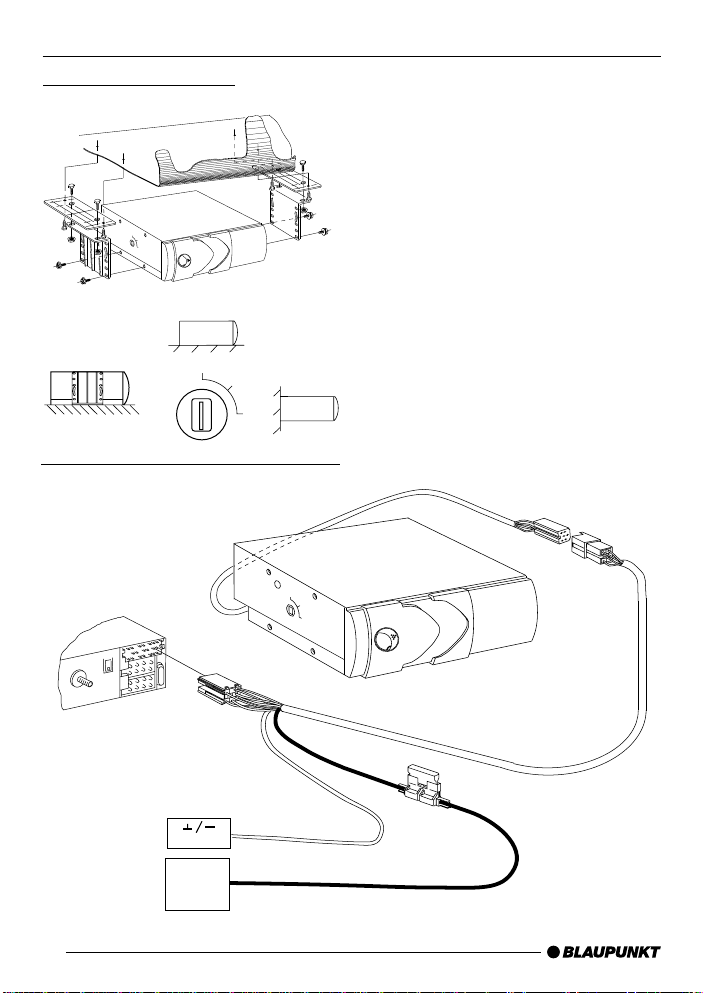

Anslutning
Anslutning till bilradio med
skivhanteringssystem (DSC).
45
90
44
5A
Ground
per.+12V
Kl.30
Battery
5m
3A
brun
röd
Med reservation för ändringar!
