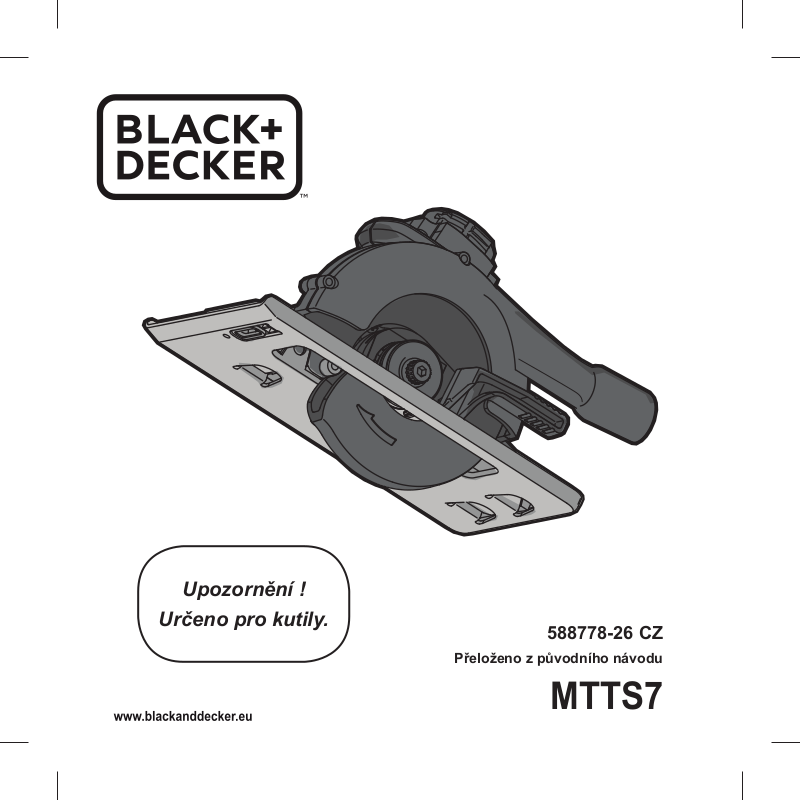

Upozornění !
Určeno pro kutily.
588778-26 CZ
Přeloženo z původního návodu
MTTS7
234
ČESKY
Použití výrobku
Vaše víceúč elové nářadí BLACK+DECKER je
určeno k široké škále svépomocných prací. Při
použití p ilové hlavy (MTT S7) je toto nářadí určeno
k řezání dřeva a plastů. Toto nářadí je určeno
pouze pro spotřebitelské použití.
Bezpečnostní pokyny
Všeobecné bezpečnostní pokyny pro
práci s elektrickým nářadím
Varování! Přečtěte si všechny bezpeč -
nostní výstrahy a pokyny. Nedodržení
níže uvedených varování a pokynů
může vést k způsobení úrazu elektrickým proudem, k vzniku požáru nebo
k vážnému zranění.
Varování! Před použitím tohoto příslu-
šenství si přečtěte všechny bezpečnost-
ní výstrahy a všechny pokyny dodané
s vaším elektrickým nářadím (MT143,
MT350, MT108 nebo MT18). Nedodržení uvedených varování a pokynů může
vést k úrazu elektrickým proudem,
požáru a vážnému zranění.
Veškerá b ezpeč nostní varování a pokyny
uschovejte pro př ípadné další použití. Ter mín
„elektrické nářadí“ ve všech upozorněních odkazuje na vaše nářadí napájené ze sítě (je opatřeno
napájecím kabelem) nebo nářadí napájené baterií
(bez napájecího kabelu).
Varování! Bezpečnostní pokyny pro
všechny pily
Postupy při řezání
a.
Nebezpečí: Nevkládejte ruce do
prostoru řezu a nepřibližujte je
ke kotouči . Druh ou ruku po lo žte
na přídavnou rukojeť nebo na
kryt motoru. Je-li kotoučová pila
držena oběma rukama, nemůže
dojít k jejich poř ezání pilovým
kotoučem.
b.
Nesahejte pod obrobek. Ochranný kryt
vás nemůže chránit před pilovým kotoučem
pod obrobkem.
c. Upravte hloubku řezu podle t loušťky
obrobku. Při provádění řezu by neměla
být pod obrobkem vidět celá výška ozubení
pilového kotouče.
d. Nikdy nedržte odřezávanou část obrobku
v ruce a nepokládejt e si ji přes nohu.
Upnět e si ob robek do sta bi ln íh o sv ěráku.
Správné upnutí a podepření obrobku je velmi
důležité z hlediska minimalizace ohrožení
obsluhy, zablokování kotouč e nebo ztráty
ovladatelnosti.
e. Při pracovních operacích, u kter ých by
mohlo dojít ke kontaktu se skr ytými vodiči nebo s vlastním napájecím kabelem,
držte elektrické nářadí vždy pouze za
izolované rukojeti. Kovové části, které se
dostanou do kontaktu s „živým“ vodičem,
způsobí, že neizolované kovové č ásti elektrického nářadí budou také „živé“, což může
obsluze způsobit úraz elektrickým proudem.
f. Při provádění podélných řezů vždy po-
užívejte pravítko nebo přímé hranové
vodítko. Tímto způsobem zvýšíte přesnost
řezu a snížíte riziko zablokování pilového
kotouče.
g. Vždy používejte pilové kotouče správné
velikosti a tvar u upínacího otvoru (k ruhový nebo hranatý). Pilové kotouče s otvory,
které neodpovídají montážnímu úchytu na
pile, se budou otáčet excentricky, což způ-
sobí ztrátu ovladatelnosti nářadí.
h. Nikdy nepoužívejte poškozené nebo
nesprávné podložk y a šrouby pilov ých
kotoučů. Podložky a upínací šrouby byly
zkonstruovány přímo pro vaši kotoučovou
pilu, což zaručuje její optimální výkon a bezpečnost jejího provozu.
♦ Při řezání trubek a potrubí se ujistěte, zda
se v nich nenachází elektrické vodiče, voda
atd.
♦ Nedotýkejte se obrobku nebo pilového listu
ihned po ukončení ř ezu. Mohou být velmi
horké.
♦ Dávejte pozor na skrytá nebezpečí. Před
řezáním do st
polohu elektrických vodičů a potrubí.
♦ Po uvolnění spínač e bude pilový kotouč
pokračovat v pohyb u. Před odložením nářadí
vždy uvolněte spínač a počkejte, dokud nedojde k úpl nému zastavení pilového kotouče.
ěn, podlah a stropů zkontrolujte
Varování! Kontakt nebo vdechování
prachu a pilin, které vznikají při práci
s nářadím, může ohrozit zdraví pracovníka i okolo stojících osob. Používejte protiprachovou masku urč enou
speciálně na ochranu před toxickým
prachem a podobnými látkami a zajistěte, aby byly takto chráněny všechny
osoby nacházející se nebo vstupující do
pracovního prostoru.
♦ Při práci s elektr ickými pilami v ždy používejte
ochranu sluchu.
Další bezpečnostní pokyny pro
všechny pily
Příčiny zpětného rázu a příslušná varování
♦ Zpětný ráz je okamžitou reakcí na sevření,
odskočení nebo vychýlení pilového kotouče, které způsobí neočekávané vyskočení
kotoučové pily z obrobku směrem k obsluze.
♦ Dojde-li k sevření kotouče nebo k jeho zablo -
kování v zářezu, kotouč se zasekne a reakce
motoru odmrští kotoučovou pilu rychle zpět,
směrem k obsluze.
♦ Dojde-li k zkroucení kotouče nebo k jeho
vychýlení v řezu, zuby na zadní části ko-
touče se mohou zarýt do horního povrchu
dřeva, což způsobí vyhození kotouč e ze
zářezu a vyskočení kotoučové pily směrem
k obsluze.
Zpětný ráz je výsledkem nesprávného použití
pily nebo nesprávných pracovních postupů nebo
5
provozních podmínek. Tomuto jevu můžete zabránit, budete-li dodr žovat níže uvedené pok yny.
a. Držte pilu pevně oběma rukama a mějte
ruce v takové poloze, abyste byli stále
připraveni kompenzovat síly zpětného
rázu. Postavte se na jednu nebo druhou
stranu pilového kotouče, nikdy nestůjte
v ose pilového kotouče. Zpětný ráz může
způsobit odskočení pily směrem dozadu,
ale budete-li dodržovat uvedené pokyny,
obsluha může síly zpětného rázu eliminovat.
b.
Dojde-li z jakéhokoli důvodu k zablokování pilového kotouče nebo k přerušení
řezu, uvolněte spouštěcí spínač a držte
pilu bez pohybu v materiálu, dokud
nedojde k úplnému zastavení pilového
kotouče. Dokud je pilový kotouč v pohybu, nikdy se nepokoušejte vyjmout pilu
z obrob ku nebo ji táhn out zpět, protože by
mohlo d ojít k zpětné mu rázu. Prozkoumejte
příčiny blokování pilového kotouče a proveďte opatření, aby byly ty to příč iny odstraněny.
c. Zahajujete-li znovu ř ez v obrobku,
srovnejte pilov ý kotouč v zářezu a zkon-
trolujte, zda se zuby pilového kotouče
nedotýkají materiálu obrobku. Dojde-li
po spuštění pily k zaseknutí zubů pilového
kotouče, může dojít k pohybu pily směrem
nahoru nebo k zpětnému rázu.
d.
Velké pan ely si v ždy řádně podepřete, aby
bylo minimal izováno riziko sevření pilového kotouče a riziko zpětného rázu. Velké
pa ne ly m aj í te nd enc i s e pr ohýb at působením
vlastní hmotnosti. Podpěry musí být umístěny
pod panelem na obou stranách v blízkosti
čáry řezu a v blízkosti hrany panelu.
e. Nepoužívejte tupé nebo poškozené ko-
touče. Tupé nebo nesprávně upnuté kotouče
vytváří úzký řez, což způsobuje nadměrné
tření, zasekávání kotouče a zpětné rázy.
f. Zajišťovací páky hloubky ř ezu a šik mých
řezů musí bý t před zahájením řezu řádně
utaženy a zajištěny. Dojde-li při provádění
řezu k posuvu, může dojít k zaseknutí pilo-
vého kotouč e nebo k zpětnému rázu.
g. Provádíte-li zářezy do stěn nebo do jiných
ploch, buďte velmi opatrní. Vyčnívající
kotouč m ůže proříznout objek ty, které mohou
způsobit zpětný ráz.
Bezpečnostní pokyny pro kotoučové
pily s vnějšími nebo vnitřními
výkyvnými ochrannými kryty
a s vlečným krytem
Funkce kry tu
a. Před každým použ itím z kontrolujte, zda
dochá zí k správnému uzavření krytu. Nepohybuje-li se kryt volně a nedochází- li
k jeho okamžitému zavírání, pilu nepoužívejte. Nikdy neupínejte a nezajišťujte
kry t v poloze, při k teré je pilov ý kotouč
odkrytý. Dojde-li k náhodnému pádu pily,
může dojít k ohybu krytu. Proveďte kontrolu
při nastavení různých úhlů a hloubek řezu,
abyste se uj is ti li, zda s e kryt pohybuje vol ně
a zda se nedotýká kotouče nebo jiné části
pily.
6
b. Zkontrolujte funkci a stav vratné pružiny
krytu. Nepracuje-li kryt nebo pružina
správně, musí bý t před zahájením práce
provedena jejich oprava. Pohyb krytu
může být pomalý v důsledku poškozených
částí, usazenin a nahromaděných nečistot.
c. Zajistěte, aby se v s ituaci, kdy kot ouč není
nastaven na úhel šikmého řezu 90°, deska
základny pily při provádění ponorného
řezu neposouvala. Boční posuv kotouče
způsobí ohyb a pravděpodobně zpětný ráz.
d. Vždy db ejte na to, aby před položením
pily na pracovní stůl nebo na podlahu
kryt zakryl pilový kotouč. Nechráněný
a dobíhající pilový kotouč způsobí pohyb
pily a přeř ízne materiály nacházející se
v dráze jeho pohybu. Pamatujte na to, že po
uvolnění hlavního spínače chvíli trvá, než
dojde k úpl nému zastavení pilového kotouče.
Pilové kotouče
♦ Nepoužívejte pilové kotouče s průměrem,
který je menší nebo větší než doporučený
průmě r. Parametry pilového kotouč e jsou
uvedeny v technických údajích. Používejte
pouze kotouče specifi kované v tomto návodu
k obsluze, které splňují požadavky normy
EN 847-1.
♦ Nikdy nepoužívejte rozbrušovací kotouče.
Popis (obr. A)
Je zobrazen model MT143. Pro použití s touto
hlavou jsou k dispozici i jiná nářadí.
Tento výrobek se skládá z některých nebo ze
všech následujících částí.
10. Pilová hlava
11. Odjišťovací tlačítko
12. Zajištění vřetena
13. Patka pily
14. Horní kryt
15. Spodní kryt
16. Páka zasunutí krytu
17. Výstup pro odvod prachu
18. Šestihranný klíč
Sestavení
Varování! Před sestavením vyjměte z nářadí
baterii.
Nasazení a sejmutí pilového kotouče
(obr. A a B)
♦ Chcete-li nářadí zablokovat, nastavte pře-
pínač pro chod vpřed/vzad (2) do středové
polohy.
♦ Stiskněte a držte zajištění vřetena (12). Po-
mocí dodávaného klíče (17) vyšroubujte ve
směru pohybu hodinových ručiček upínací
šroub pilového kotouče (18).
♦ Sejměte vnější upínací podložku (19) a ujis-
těte se, zda vnitřní upínací podložka (20)
zůstala na vřetenu (21).
♦ Zasuňte s pod ní kryt (15) po moc í páky z asu -
nutí krytu (16) a položte pilový kotouč (22) n a
vnitřní upínací podložku (20). Ujistěte se, zda
se směr šipky na pilovém kotouči sho duje se
směrem šipky nacházející se na spodním
krytu.
7
♦ Umístěte na vřeteno (21) vnější upínací
podložku (19).
♦ Otáčením proti směru pohybu hodinových
ručiček zašroubujte do vřetena (21) upínací
šroub pilového kotouče (18).
♦ Stiskněte a držte zajištění vřetena (12). Po-
mocí dodávaného klíče (17) utáhněte proti
směru pohybu hodinových ručiček upínací
šroub pilového kotouče (18).
Varování! Nikdy neprovádějte zajištění vřetena,
je-li pila v chodu a nepoužívejte toto zajištění pro
zastavení kotouče. Nikdy nářadí nezapínejte, je-li
použito toto zajištění vřetena. Došlo by k vážnému poškození vaší pily.
Varování! Ujistěte se, zda je pilový kotouč řádně
upevněn. Před spuštěním nářadí otáč ejte pomocí
dodávaného klíče (17) vřetenem proti směru
pohybu hodinových ručič
se pilový kotouč nedostává do kontaktu s krytem.
ek a zkontrolujte, zda
Použití
Varování! Nechejte nářadí pracovat jeho vlastním
tempem. Zamezte přetěžování nářadí.
Řezání
Poznámka: Ujistěte se, zda není posuvný přepí-
nač pro chod vpřed/vzad (2) v zajištěné poloze.
♦ Chcete-li nářadí zapnout, stiskněte odjišťo-
vací tlačítko (11) a potom stiskněte spínač
s plynulo u regulací otáček (1). Otáčky nářadí
závisí na intenzitě stisknutí tohoto spínač e.
♦ Uvolněte odjišťovací tlačítko.
♦ Chcete-li nářadí vypnout, uvolněte spínač
s plynulou regulací otáček.
Poznámka: Dbejte na to, aby nedocházelo k pře-
hřívání zubů pilového kotouče.
Varování! Při řezání plastů je velmi důležité, aby
nedošlo k zahřátí zubů pilového kotouče. Horké
zuby pilového kotouče mohou způsobit roztavení
řezaného plastu.
Odsávání prachu
Chcete -li k nářadí připojit vysavač nebo odsávací
zařízení, musíte použít tento výstup pro odvod
pilin. Odsávání prachu musí být použito př i práci
se dřevem.
♦ Připojte hadici vysavače zasunutím do vý-
stupního otvoru pro odvod pilin.
Rady pro optimální použití
Řezání
♦ Vždy používejte typ pilového kotouče odpo-
vídající materiálu obrobku a typu řezu.
♦ Držte nářadí vždy oběma rukama.
♦ Před zahájením řezu nechejte pilový kotouč
několik sekund v chodu naprázdno.
♦ Při provádění řezu vyvíjejte na nářadí pouze
mírný tlak.
♦ Pracujte s patkou kotoučové pily přitisknutou
k obrobku.
♦ Vytváření třísek a štípání okrajů řezů zabrá-
níte tak, že budete provádět řez z té strany
obrobku, kde vám to tak nevadí.
♦ Na místech, kde musí být štípání okrajů
řezu minimalizováno, například při řezání
laminátů, upněte k horní straně obrobku kus
překližky.
8
♦ Velké panely si vždy řádně podepřete, aby
bylo minimalizováno riziko sevření pilového
kotouče a riziko zpětného rá zu. Velké panely
ma jí ten de nci s e pro hý bat působením vlastní
hmotnosti.
♦ Podpěry musí být umístěny pod panelem na
obou stranách v blízkosti čáry řezu a v blízkosti hrany panelu.
♦ Nikdy nedržte odř ezávanou část obrobku
v ruce a nepokládejte si ji přes nohu.
♦ Upněte si obro bek k stabilní podl ožce pomocí
upínacích svorek. Správné upnutí a podepření obrobku je velmi důležité z hlediska
minimalizace ohrožení obsluhy, zablokování
kotouče nebo ztráty ovladatelnosti.
Příslušenství
Výkon vašeho nářadí záleží na používaném
příslušenství. Příslušenství BLACK+DECKER
a Piranha js ou navržena a vyrobena podle norem
pro vysokou kvalitu a jsou určena pr o zvýšení výkonu vaš eho nářadí. Použitím tohoto příslušenství
docílíte toho nejlepšího výsledku, který vám vaše
nářadí může poskytnout.
Technické údaje
MTTS7 MTTS7
(14,4 V) (H1) (Max) (H1)
Otáčky naprázdno min
Hmotnost kg 1,3 1,5
Max. hloubka řezu
Nelze nastavit mm 21 21
Průměr pilového kotouče mm 86 86
Průměr upínacího otvoru mm 15 15
Šířka pilového kotouče mm 1,1 1,1
Hladina akust ického tlaku p odle no rmy EN 60745:
Akustický tlak (L
Akustický výkon (L
Celková úroveň vib rací (prostorový vek torový souč et)
podle n ormy EN 6 0745:
Řezání dřeva (a
) 76,4 dB(A), odchylka (K) 3 dB(A),
pA
WA
) < 2,5 m/s2, odchylka (K) 1,5 m/s
h,CW
-1
0 - 3 400 0 - 3 400
) 87,4 dB(A), odchylka (K) 3 dB(A)
2
Záruka
Společnost Bl ack & Decker je přesvědče na o kvalitě svých výrobků a nabízí mimořádnou záruku.
Tato záruka je nabízena ve prospěch zákazníka
a nijak neovlivní jeho zákonná záruční práva.
Tato záruka platí ve všech členských státech EU
a evropské zóny volného obchodu EFTA.
Objeví- li se na výrobku Bl ack & Decker, v průběhu
24 měsíců od zakoupení, jakékoli materiálové či
9
výrobní vady, společnost Black & Decker garan-
tuje ve snaze o minimalizování vašich starostí
bezplatnou výměnu vadných dílů, opravu nebo
výměnu celého výrobku za níže uvedených
podmínek:
♦ Tento výrobek nebyl používán pro obchodní
nebo profesionální účely a nedocházelo-li
k jeho pronájmu.
♦ Tento výrobek nebyl vystaven nesprávnému
použití a nebyla zan edbána jeho předepsaná
údržba.
♦ Tento výrobek nebyl poškozen cizím zavině-
ním, jinými předměty nebo nehodou.
♦ Opravy nebyly prováděny jinými osobami,
než autorizovanými opraváři nebo mecha-
niky autorizovaného servi su Black & Decker.
Požadujete-li záruční opravu, budete muset
prodejci nebo zástupci autorizovaného
servisu předložit doklad o zakoupení výrobku.
Místo nejbližšího autorizovaného servisu
Black & Decker naleznete na příslušné
adrese uvedené v tomto návodu. Seznam
autorizovaných servisů Black & Decker
a podrobnosti o poprodejním servisu naleznete
také na internetové adrese: www.2helpU.com.
Navštivte prosím naše internetové stránky
www.blackanddecker.co.uk a zaregistrujte
zde váš nový výrobek. Registrace umožňuje
společnosti BLACK+DECKER informovat
zákazníky o průběžných změnách a nových
výrobcích. Další informace o značce
BLACK+DECKER a o celé řadě našich dalších
výrobků naleznete na adrese
www.blackanddecker.co.uk.
ES Prohlášení o shodě
SMĚRNICE PRO STROJNÍ ZAŘÍZENÍ
14
MTTS7
Společnost Black & Decker prohlašuje, že
produkty popsané v technických údajích splňují
požadavky následujících norem: 2006/42/EC,
EN60745-1, EN60745-2-5.
Tyto v ýro b k y sp lňují také požadavky směrnic
2004 /10 8/EC a 2011/65/EU. Chcete -li získat další
informace, kontaktujte prosím společnost Stanley
Europe na následující adrese nebo na adresách,
které jsou uvedeny na konci tohoto návodu.
Níže podepsaná osoba je odpově dná za sestavení technických údajů a provádí toto prohlášení
v zastoupení společnosti Black & Decker.
R. Laverick
Tec hnic ký ředitel
Black & Decker Europe
210 Bath Road, Slough
Berkshire, SL1 3YD
United Kingdom
17. 9. 2014
zst00257981 - 21-01-2 015
10
STANLEY BLACK & DECKER CZECH REPUBLIC S.R.O.
Türkova 5b
149 00 Praha 4
ýeská Republika
Tel.: 00420 261 009 772
Fax: 00420 261 009 784
Servis: 00420 244 403 247
www.blackanddecker.cz
obchod@sbdinc.com
STANLEY BLACK & DECKER SLOVAKIA S.R.O.
Vysoká 2/b
811 06 Bratislava
Tel.: 00420 261 009 772
Fax: 00420 261 009 784
www.blackanddecker.sk
obchod@sbdinc.com
BAND SERVIS
K Pasekám 4440
760 01 Zlín
Tel.: 00420 577 008 550,1
Fax: 00420 577 008 559
www.bandservis.cz
bandservis@bandservis.cz
BAND SERVIS
Klášterského 2
140 00 Praha 4
Tel.: 00420 244 403 247
Fax: 00420 241 770 167
j.kraus@bandservis.cz
www.bandservis.cz
bandservis@bandservis.cz
BAND SERVIS
Paulínska 22
917 01 Trnava
Tel.: 00421 335 511 063
Fax: 00421 335 512 624
www.bandservis.sk
p.talajka@bandservis.sk
BAND SERVIS
Južná trieda 17 (budova TWD)
040 01 Košice
Tel.: 00421 556 233 155
bandserviske@zoznam.sk
11
121314
CZ ZÁRUýNÍ LIST
H JÓTÁLLÁSI JEGY
PL KARTA GWARANCYJNA
SK ZÁRUýNÝ LIST
CZ
Výrobní kód Datum prodeje
H
Gyári szám A vásárlás napja
PL
Numer seryjny Data sprzedaĪy
SK
ýíslo série Dátum predaja
CZ
mČsícĤ
H
hónap
PL
SK
miesiące
mesiacov
24
Razítko prodejny
Podpis
Pecsét helye
Aláírás
Stempel
Podpis
Peþiatka predajne
Podpis
CZ
Adresy servisu
Band Servis
Klášterského 2
CZ-140 00 Praha 4
Tel.: 00420 244 403 247
Fax: 00420 241 770 167
PL
Adres serwisu centralnego
ERPATECH
ul. Bakaliowa 26
05-080 MoĞciska
Tel.: 022-8620808
Fax: 022-8620809
Band Servis
K Pasekám 4440
CZ-76001 Zlín
Tel.: 00420 577 008 550,1
Fax: 00420 577 008 559
http://www.bandservis.cz
SK
Adresa servisu
Band Servis
Paulínska ul. 22
SK-91701 Trnava
Tel.: 00421 335 511 063
Fax: 00421 335 512 624
H
Black & Decker Központi
Garanciális-és Márkaszerviz
1163 Budapest
(Sashalom) Thököly út 17.
Tel.: 403-2260
Fax: 404-0014
www.rotelkft.hu
CZ
Dokumentace záruþní opravy
H
A garanciális javitás dokumentálása
CZ ýíslo Datum pĜíjmu Datum zakázky ýíslo zakázky Závada Razítko
H Sorszám Bejelentés idĘpontja Javítási idĘpont Javitási
Jótállás új határideje
PL Nr. Data zgáoszenia Data naprawy Nr. zlecenia Przebieg
SK ýíslo
Dátum nahlásenia Dátum opravy ýíslo
dodávky
PL
Przebieg napraw gwarancyjnych
SK
Záznamy o záruþných opravách
Hiba jelleg
munkalapszám
oka
naprawy
objednávky
Popis
poruchy
Podpis
Pecsét
Aláírás
Stempel
Podpis
Peþiatka
Podpis
10/14
Loading...
