ENGLISH

(Original instructions)

Intended use

Your Black & Decker multi-purpose tool has been designed for a wide range of DIY applications. Using the drill/screwdriver head (MTDD6), this tool is intended for screwdriving applications and for drilling in wood, metal and plastics. This tool is intended for consumer use only. Your Black & Decker charger has been designed for charging Black & Decker batteries of the type supplied with this tool.

Safety instructions

General power tool safety warnings

Warning! Read all safety warnings and all

instructions. Failure to follow the warnings and

instructions listed below may result in electric shock, re and/or serious injury.

Save all warnings and instructions for future reference. The term "power tool" in the warnings refers to your mains operated (corded) power tool or battery operated (cordless) power tool.

1. Work area safety a. Keep work area clean and well lit. Cluttered or dark

areas invite accidents.

b. Do not operate power tools in explosive atmospheres,

such as in the presence of ammable liquids, gases or dust. Power tools create sparks which may ignite the

dust or fumes.

c. Keep children and bystanders away while operating a

power tool. Distractions can cause you to lose control.

2. Electrical safety a. Power tool plugs must match the outlet. Never modify

the plug in any way. Do not use any adapter plugs with earthed (grounded) power tools. Unmodied plugs

and matching outlets will reduce risk of electric shock.

b. Avoid body contact with earthed or grounded

surfaces such as pipes, radiators, ranges and refrigerators. There is an increased risk of electric shock

if your body is earthed or grounded.

c. Do not expose power tools to rain or wet conditions.

Water entering a power tool will increase the risk of electric shock.

d. Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool. Keep cord away from heat, oil, sharp edges or moving parts. Damaged or entangled cords increase the risk of

electric shock.

e. When operating a power tool outdoors, use an

extension cord suitable for outdoor use. Use of a cord

suitable for outdoor use reduces the risk of electric shock.

f. If operating a power tool in a damp location is

unavoidable, use a residual current device (RCD) protected supply. Use of an RCD reduces the risk of

electric shock.

3. Personal safety a. Stay alert, watch what you are doing and use common

sense when operating a power tool. Do not use a power tool while you are tired or under the inuence of drugs, alcohol or medication. A moment of inattention

while operating power tools may result in serious personal injury.

b. Use personal protective equipment. Always wear eye

protection. Protective equipment such as dust mask,

non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries.

c. Prevent unintentional starting. Ensure the switch is in

the off-position before connecting to power source and/or battery pack, picking up or carrying the tool.

Carrying power tools with your nger on the switch or energising power tools that have the switch on invites accidents.

d. Remove any adjusting key or wrench before turning

the power tool on. A wrench or a key left attached to a

rotating part of the power tool may result in personal injury.

e. Do not overreach. Keep proper footing and balance at

all times. This enables better control of the power tool in

unexpected situations.

f. Dress properly. Do not wear loose clothing or

jewellery. Keep your hair, clothing and gloves away from moving parts. Loose clothes, jewellery or long hair

can be caught in moving parts.

g. If devices are provided for the connection of dust

extraction and collection facilities, ensure these are connected and properly used. Use of dust collection can

reduce dust-related hazards.

4. Power tool use and care a. Do not force the power tool. Use the correct power

tool for your application. The correct power tool will do

the job better and safer at the rate for which it was designed.

b. Do not use the power tool if the switch does not turn it

on and off. Any power tool that cannot be controlled with

the switch is dangerous and must be repaired.

Page 4

ENGLISH

(Original instructions)

c. Disconnect the plug from the power source and/or the

battery pack from the power tool before making any adjustments, changing accessories, or storing power tools. Such preventive safety measures reduce the risk of

starting the power tool accidentally.

d. Store idle power tools out of the reach of children and

do not allow persons unfamiliar with the power tool or these instructions to operate the power tool. Power

tools are dangerous in the hands of untrained users.

e. Maintain power tools. Check for misalignment or

binding of moving parts, breakage of parts and any other condition that may affect the power tools operation. If damaged, have the power tool repaired before use. Many accidents are caused by poorly

maintained power tools.

f. Keep cutting tools sharp and clean. Properly

maintained cutting tools with sharp cutting edges are less likely to bind and are easier to control.

g. Use the power tool, accessories and tool bits etc. in

accordance with these instructions, taking into account the working conditions and the work to be performed. Use of the power tool for operations different

from those intended could result in a hazardous situation.

5. Battery tool use and care a. Recharge only with the charger specied by the

manufacturer. A charger that is suitable for one type of

battery pack may create a risk of re when used with another battery pack.

b. Use power tools only with specically designated

battery packs. Use of any other battery packs may create

a risk of injury and re.

c. When battery pack is not in use, keep it away from

other metal objects, like paper clips, coins, keys, nails, screws, or other small metal objects, that can make a connection from one terminal to another.

Shorting the battery terminals together may cause burns or a re.

d. Under abusive conditions, liquid may be ejected from

the battery; avoid contact. If contact accidentally occurs, ush with water. If liquid contacts eyes, additionally seek medical help. Liquid ejected from the

battery may cause irritation or burns.

6. Service a. Have your power tool serviced by a qualied repair

person using only identical replacement parts. This

will ensure that the safety of the power tool is maintained.

Additional power tool safety warnings

Warning! Additional safety warnings for drills

u Wear ear protectors with impact drills. Exposure to

and impact drills

noise can cause hearing loss.

u Use auxiliary handles supplied with the tool. Loss of

control can cause personal injury.

u Hold power tool by insulated gripping surfaces when

performing an operation where the cutting accessory may contact hidden wiring. Cutting accessory contacting

a "live" wire may make exposed metal parts of the power tool "live" and could give the operator an electric shock

u Hold power tool by insulated gripping surfaces when

performing an operation where the fastener may contact hidden wiring. Fasteners contacting a "live" wire

may make exposed metal parts of the power tool "live" and could give the operator an electric shock.

u Never use a chisel accessory in rotary mode. The acces-

sory will bind in the material and rotate the drill.

u Use clamps or another practical way to secure and sup-

port the workpiece to a stable platform. Holding the work by hand or against your body leaves it unstable and may lead to loss of control.

u Before drilling into walls, oors or ceilings, check for the

location of wiring and pipes.

u Avoid touching the tip of a drill bit just after drilling, as it

may be hot.

u The intended use is described in this instruction manual.

The use of any accessory or attachment or performance of any operation with this tool other than those recommended in this instruction manual may present a risk of personal injury and/or damage to property.

Safety of others

u This appliance is not intended for use by persons (includ-

ing children) with reduced physical, sensory or mental capabilities, or lack of experience and knowledge, unless they have been given supervision or instruction concerning use of the appliance by a person responsible for their safety.

u Children should be supervised to ensure that they do not

play with the appliance.

Page 5

ENGLISH

(Original instructions)

Residual risks.

Additional residual risks may arise when using the tool which may not be included in the enclosed safety warnings. These risks can arise from misuse, prolonged use etc. Even with the application of the relevant safety regulations and the implementation of safety devices, certain residual risks can not be avoided. These include:

u Injuries caused by touching any rotating/moving parts. u Injuries caused when changing any parts, blades or ac-

cessories.

u Injuries caused by prolonged use of a tool. When using

any tool for prolonged periods ensure you take regular breaks.

u Impairment of hearing. u Health hazards caused by breathing dust developed when

using your tool (example:- working with wood, especially oak, beech and MDF.)

Vibration

The declared vibration emission values stated in the technical data and the declaration of conformity have been measured in accordance with a standard test method provided by EN 60745 and may be used for comparing one tool with another. The declared vibration emission value may also be used in a preliminary assessment of exposure.

Warning! The vibration emission value during actual use of the power tool can differ from the declared value depending on the ways in which the tool is used. The vibration level may increase above the level stated.

Electrical safety

Additional safety instructions for batteries and chargers

Batteries

u Never attempt to open for any reason. u Do not expose the battery to water. u Do not store in locations where the temperature may

exceed 40 °C.

u Charge only at ambient temperatures between 10 °C and

40 °C.

u Charge only using the charger provided with the tool. u When disposing of batteries, follow the instructions given

in the section "Protecting the environment".

Do not attempt to charge damaged batteries.

Chargers

u Use your Black & Decker charger only to charge the bat-

tery in the tool with which it was supplied. Other batteries could burst, causing personal injury and damage.

u Never attempt to charge non-rechargeable batteries. u Have defective cords replaced immediately. u Do not expose the charger to water. u Do not open the charger. u Do not probe the charger.

When assessing vibration exposure to determine safety measures required by 2002/44/EC to protect persons regularly using power tools in employment, an estimation of vibration exposure should consider, the actual conditions of use and the way the tool is used, including taking account of all parts of the operating cycle such as the times when the tool is switched off and when it is running idle in addition to the trigger time.

Labels on tool

The following pictograms are shown on the tool:

Warning! To reduce the risk of injury, the user must read the instruction manual.

$ +

Electrical safety

u If the supply cord is damaged, it must be replaced by the

The charger is intended for indoor use only.

Read the instruction manual before use.

Your charger is double insulated; therefore no earth wire is required. Always check that the mains voltage corresponds to the voltage on the rating plate. Never attempt to replace the charger unit with a regular mains plug.

manufacturer or an authorised Black & Decker Service Centre in order to avoid a hazard.

Page 6

ENGLISH

(Original instructions)

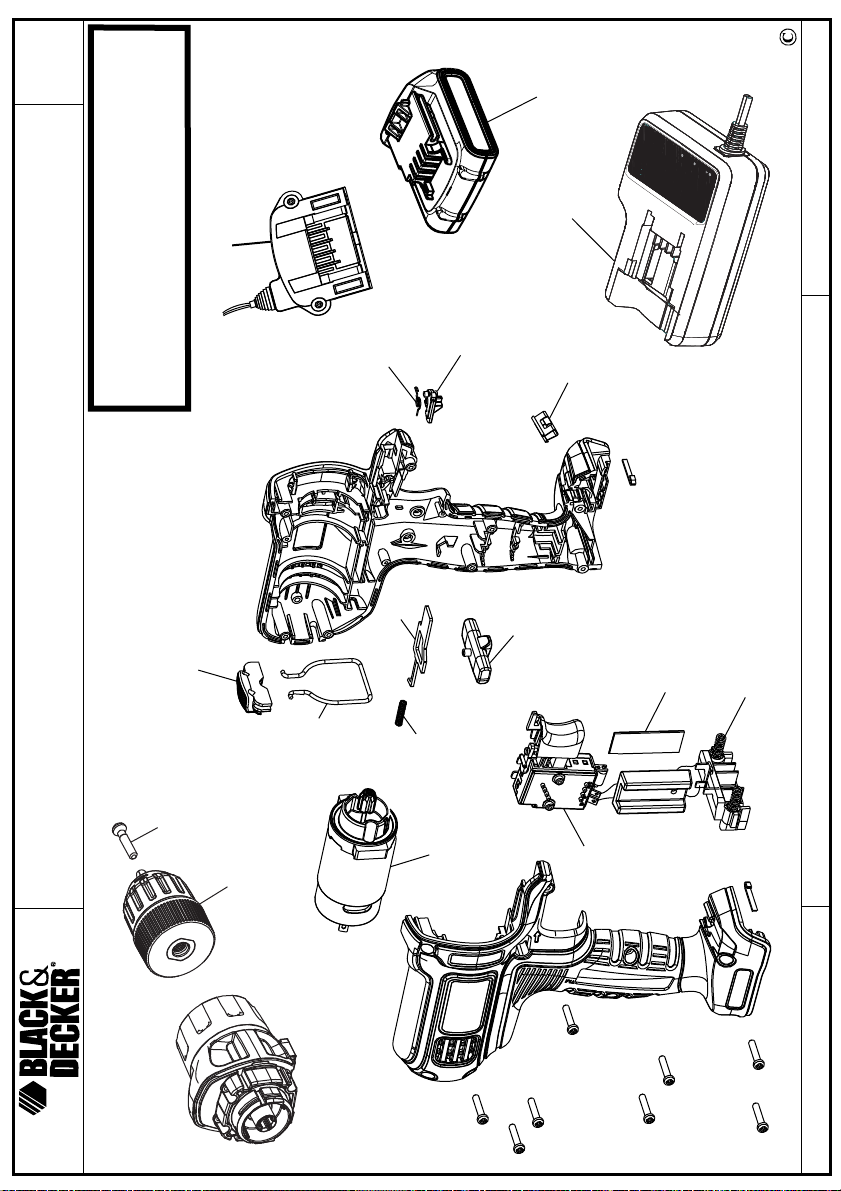

Features

This tool includes some or all of the following features.

1. Variable speed switch

2. Forward/reverse slider

3. Head release button

4. Bit holder

5. Battery

6. Battery release button

7. Drill/screwdriver head (MTDD6)

8. Torque adjustment collar

9. Chuck

Assembly

Warning! Before assembly, remove the battery from the tool.

Fitting and removing the battery (g. A)

u To t the battery (5), line it up with the receptacle on the

tool. Slide the battery into the receptacle and push until the battery snaps into place.

u To remove the battery, push the release button (6) while at

the same time pulling the battery out of the receptacle.

Fitting and removing tool heads (g. B)

Warning! Care must be taken when tting and removing

heads. Moving parts may become hot during use.

u Lock the tool by setting the forward/reverse slider (2) to

the centre position.

u To remove a tool head, depress the head release button

(3) and take the head off the tool.

u To t a tool head, line it up with the tool as shown and

push it onto the tool until it snaps into place.

Fitting and removing a drill bit or screwdriver bit

The drill/screwdriver head is tted with a keyless chuck to allow for an easy exchange of bits.

u Lock the tool by setting the forward/reverse slider (2) to

the centre position.

u Open the chuck (9) by turning the front part clockwise with

one hand while holding the rear part with the other.

u Insert the bit shaft into the chuck (9). u Firmly tighten the chuck (9) by turning the front part anti-

clockwise with one hand while holding the rear part with the other.

u To remove the screwdriver bit from the bit holder, lift the bit

from the recess.

u To store the screwdriver bit, rmly push it into the holder.

Use

Warning! Let the tool work at its own pace. Do not overload.

Warning! Before drilling into walls, oors or ceilings, check for

the location of wiring and pipes.

Charging the battery (g. C)

The battery needs to be charged before rst use and whenever it fails to produce sufcient power on jobs that were easily done before. The battery may become warm while charging; this is normal and does not indicate a problem.

Warning! Do not charge the battery at ambient temperatures below 10 °C or above 40 °C. Recommended charging temperature: approx. 24 °C.

Note: The charger will not charge a battery if the cell temperature is below approximately 10 °C or above 40 °C. The battery should be left in the charger and the charger will begin to charge automatically when the cell temperature warms up or cools down.

u To charge the battery (5), insert it into the charger (10).

The battery will only t into the charger in one way. Do not force. Be sure that the battery is fully seated in the charger.

u Plug in the charger and switch on at the mains.

The charging indicator (11) will blink. The charge is complete when the charging indicator (11) switches to continuously on. The charger and the battery can be left connected indenitely. The LED will switch on as the charger occasionally tops up the battery charge.

u Charge discharged batteries within 1 week. Battery life will

be greatly diminished if stored in a discharged state.

Leaving the battery in the charger

The charger and battery pack can be left connected with the LED glowing indenitely. The charger will keep the battery pack fresh and fully charged.

Charger diagnostics

If the charger detects a weak or damaged battery, the charging indicator (11) will ash red at a fast rate. Proceed as follows:

u Re-insert the battery (5). u If the charging indicators continues ashing red at a fast

rate, use a different battery to determine if the charging process works properly.

u If the replaced battery charges correctly, the original

battery is defective and should be returned to a service centre for recycling.

u If the new battery gives the same indication as the original

battery, take the charger to be tested at an authorised services centre.

Page 7

ENGLISH

(Original instructions)

Note: It may take as long as 60 minutes to determine that the battery is defective. If the battery is too hot or too cold, the LED will alternately blink red, fast and slow, one ash at each speed and repeat.

Selecting the torque or drill position (g. D)

This tool is tted with a collar to set the torque for tightening screws.

u For drilling, set the collar (8) to the drilling position by

aligning the symbol with the marking (12).

u For screwdriving, set the collar to the desired setting. u If you do not yet know the appropriate setting, proceed as

follows:

t Set the collar (8) to position 1. t Tighten the rst screw. t If the clutch ratchets before the desired result is

achieved, increase the collar setting and continue tightening the screw. Repeat until you reach the correct setting.

Selecting the direction of rotation (g. E)

For drilling and tightening screws, use forward (clockwise) rotation. For loosening screws or removing a jammed drill bit, use reverse (counterclockwise) rotation.

u To select forward rotation, push the forward/reverse slider

(2) to the left.

u To select reverse rotation, push the forward/reverse slider

to the right.

u To lock the tool, set the forward/reverse slider into the

centre position.

Drilling/screwdriving

u Select forward or reverse rotation using the forward/re-

verse slider (2).

u To switch the tool on, press the variable speed switch (1).

The tool speed depends on how far you press the switch.

u To switch the tool off, release the variable speed switch.

Hints for optimum use

u Use a lubricant when drilling metals other than cast iron

and brass.

u Make an indentation using a centre punch at the centre of

the hole to be drilled in order to improve accuracy.

Screwdriving

u Always use the correct type and size of screwdriver bit. u If screws are difcult to tighten, try applying a small

amount of washing liquid or soap as a lubricant.

u Always hold the tool and screwdriver bit in a straight line

with the screw.

Accessories

The performance of your tool depends on the accessory used. Black & Decker and Piranha accessories are engineered to high quality standards and designed to enhance the performance of your tool. By using these accessories you will get the very best from your tool.

Maintenance

Your Black & Decker corded/cordless appliance/tool has been designed to operate over a long period of time with a minimum of maintenance. Continuous satisfactory operation depends upon proper tool care and regular cleaning.

Warning! Before performing any maintenance on corded/ cordless power tools:

u Switch off and unplug the appliance/tool. u Or switch off and remove the battery from the appliance/

tool if the appliance/tool has a separate battery pack.

u Or run the battery down completely if it is integral and then

switch off.

u Unplug the charger before cleaning it. Your charger does

not require any maintenance apart from regular cleaning.

u Regularly clean the ventilation slots in your appliance/tool/

charger using a soft brush or dry cloth.

u Regularly clean the motor housing using a damp cloth. Do

not use any abrasive or solvent-based cleaner.

u Regularly open the chuck and tap it to remove any dust

from the interior (when tted).

Drilling

u Always apply a light pressure in a straight line with the drill

bit.

u Just before the drill tip breaks through the other side of the

workpiece, decrease pressure on the tool.

u Use a block of wood to back up workpieces that may

splinter.

u Use spade bits when drilling large diameter holes in wood. u Use HSS drill bits when drilling in metal. u Use masonry bits when drilling in soft masonry.

Mains plug replacement (U.K. & Ireland only)

If a new mains plug needs to be tted:

u Safely dispose of the old plug. u Connect the brown lead to the live terminal in the new

plug.

u Connect the blue lead to the neutral terminal.

Warning! No connection is to be made to the earth terminal. Follow the tting instructions supplied with good quality plugs. Recommended fuse: 5 A.

Page 8

ENGLISH

(Original instructions)

Protecting the environment

Separate collection. This product must not be disposed of with normal household waste.

Should you nd one day that your Black & Decker product needs replacement, or if it is of no further use to you, do not dispose of it with household waste. Make this product available for separate collection.

Separate collection of used products and packaging allows materials to be recycled and used again.

Re-use of recycled materials helps prevent environmental pollution and reduces the demand for raw materials.

Local regulations may provide for separate collection of electrical products from the household, at municipal waste sites or by the retailer when you purchase a new product.

Black & Decker provides a facility for the collection and recycling of Black & Decker products once they have reached the end of their working life. To take advantage of this service please return your product to any authorised repair agent who will collect them on our behalf.

You can check the location of your nearest authorised repair agent by contacting your local Black & Decker ofce at the address indicated in this manual. Alternatively, a list of authorised Black & Decker repair agents and full details of our after-sales service and contacts are available on the Internet at: www.2helpU.com

Batteries

Run the battery down completely, then remove it from the tool.

u NiCd, NiMH and Li-Ion batteries are recyclable. Take them

to any authorised repair agent or a local recycling station.

Technical data

MT143 (H1)

Voltage V

Drill / Screwdriver

No-load speed min

Max. torque

Chuck capacity

Weight

Max. drilling capacity

Steel mm

Wood mm

Battery BL1314

Voltage V

Capacity

Type

Charger 905902** (typ. 1)

Input voltage V

Output voltage V

Current

Approx. charge time

Level of sound pressure according to EN 60745:

Sound pressure (L

Sound power (L

Vibration total values (triax vector sum) according to EN 60745:

Drilling into metal (a

Screwdriving without impact (ah) < 2.5 m/s2, uncertainty (K) 1.5 m/s

-1

Nm 20.5

kg 1.3

Ah 1.3

mA 400

h 3 - 5

) 77.1 dB(A), uncertainty (K) 3 dB(A)

) 88.1 dB(A), uncertainty (K) 3 dB(A)

) < 2.5 m/s2, uncertainty (K) 1.5 m/s

h, D

14.4

MTDD6 (H1)

0-700

14.4

Li-Ion

100 - 240

8 - 20

Page 9

ENGLISH

(Original instructions)

EC declaration of conformity

MACHINERY DIRECTIVE

MT143, MTDD6

Black & Decker declares that these products described under

These products also comply with Directive 2004/108/EC and

The undersigned is responsible for compilation of the technical

"technical data" are in compliance with:

2006/42/EC, EN60745-1, EN60745-2-1, EN60745-2-2

Black & Decker declares that the product including the

alternative accessory head as described below are in

compliance with:

2011/65/EU. For more information, please contact Black &

Decker at the following address or refer to the back of the

manual.

le and makes this declaration on behalf of Black & Decker.

Kevin Hewitt

Vice-President Global Engineering

Black & Decker Europe, 210 Bath Road, Slough,

Berkshire, SL1 3YD

United Kingdom

11/01/2013

Guarantee

Black & Decker is condent of the quality of its products and offers an outstanding guarantee. This guarantee statement is in addition to and in no way prejudices your statutory rights. The guarantee is valid within the territories of the Member States of the European Union and the European Free Trade Area.

If a Black & Decker product becomes defective due to faulty materials, workmanship or lack of conformity, within 24 months from the date of purchase, Black & Decker guarantees to replace defective parts, repair products subjected to fair wear and tear or replace such products to ensure minimum inconvenience to the customer unless:

u The product has been used for trade, professional or hire

purposes;

u The product has been subjected to misuse or neglect; u The product has sustained damage through foreign

objects, substances or accidents;

u Repairs have been attempted by persons other than

authorised repair agents or Black & Decker service staff.

To claim on the guarantee, you will need to submit proof of purchase to the seller or an authorised repair agent. You can check the location of your nearest authorised repair agent by contacting your local Black & Decker ofce at the address indicated in this manual. Alternatively, a list of authorised Black & Decker repair agents and full details of our aftersales service and contacts are available on the Internet at: www.2helpU.com

Please visit our website www.blackanddecker.co.uk to register your new Black & Decker product and to be kept up to date on new products and special offers. Further information on the Black & Decker brand and our range of products is available at www.blackanddecker.co.uk

Page 10

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

Bestimmungsgemäße Verwendung

Das Black & Decker Multifunktionswerkzeug wurde für zahlreiche Heimwerkerarbeiten entwickelt. Mit dem Bohr-/Schraubkopf (MTDD6) ist das Gerät für Schraub- und Bohrarbeiten in Holz, Metall und Kunststoff ausgelegt. Dieses Gerät ist nicht für den gewerblichen Einsatz bestimmt. Ihr Black & Decker Ladegerät dient zum Laden von Black & Decker Akkus des Typs, der im Lieferumfang dieses Geräts enthalten ist.

Sicherheitshinweise

Allgemeine Sicherheitswarnungen für das Gerät

Achtung! Lesen Sie sämtliche Sicherheitswar-

nungen und Anweisungen. Die Nichteinhaltung

der nachstehend aufgeführten Warnungen und Anweisungen kann einen elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitswarnungen und Anweisungen gut auf. Der Begriff "Gerät" bezieht sich auf netzbetrie-

bene Geräte (mit Netzkabel) und auf akkubetriebene Geräte (ohne Netzkabel).

1. Sicherheit im Arbeitsbereich a: Sorgen Sie für einen sauberen und gut

ausgeleuchteten Arbeitsbereich. Unordnung oder

dunkle Arbeitsbereiche können zu Unfällen führen.

b: Verwenden Sie die Geräte nicht in Umgebungen, in

denen Explosionsgefahr, z. B. aufgrund von brennbaren Flüssigkeiten, Gasen oder Staub, besteht.

Geräte erzeugen Funken, die den Staub oder die Dämpfe entzünden können.

c: Halten Sie Kinder und andere Personen während der

Benutzung eines Geräts fern. Bei Ablenkung können Sie

die Kontrolle verlieren.

2. Elektrische Sicherheit a: Der Netzstecker des Geräts muss in die Steckdose

passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie für schutzgeerdete Geräte keine Adapterstecker. Unveränderte Stecker und

passende Steckdosen verringern das Risiko eines elektrischen Schlags.

b: Vermeiden Sie Körperkontakt mit geerdeten

Oberächen von Rohren, Heizungen, Herden und Kühlschränken. Wenn Ihr Körper geerdet ist, besteht ein

erhöhtes Risiko eines elektrischen Schlags.

c: Halten Sie Geräte von Regen und Feuchtigkeit fern.

Das Eindringen von Wasser in ein Gerät erhöht das Risiko eines elektrischen Schlags.

d: Verwenden Sie das Kabel ordnungsgemäß.

Verwenden Sie es niemals zum Tragen. Trennen Sie das Gerät nicht durch Ziehen am Kabel vom Netz. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Teilen. Beschädigte oder

verwickelte Kabel erhöhen das Risiko eines elektrischen Schlags.

e: Verwenden Sie für Arbeiten im Freien nur für den

Außenbereich zugelassene Verlängerungskabel. Die

Verwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlags.

f: Wenn das Gerät in einer feuchten Umgebung

verwendet werden muss, schließen Sie es unbedingt an eine Steckdose mit Fehlerstromschutzschalter (RCD) an. Die Verwendung eines

Fehlerstromschutzschalters verringert das Risiko eines elektrischen Schlags.

3. Persönliche Sicherheit a: Verwenden Sie das Gerät aufmerksam und vernünftig.

Benutzen Sie das Gerät nicht, wenn Sie müde sind oder unter dem Einuss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit

beim Gebrauch von Geräten kann zu ernsthaften Verletzungen führen.

b: Verwenden Sie eine geeignete Schutzausrüstung.

Tragen Sie stets einen Augenschutz. Schutzausrüstung

wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Geräts, verringert das Risiko von Verletzungen.

c: Vermeiden Sie eine unbeabsichtigte Inbetriebnahme.

Vergewissern Sie sich, dass das Gerät ausgeschaltet ist, bevor Sie es an eine Steckdose oder einen Akku anschließen, es hochheben oder tragen. Durch das

Tragen des Geräts mit dem Finger am Schalter oder durch das Anschließen eingeschalteter Geräte werden Unfälle provoziert.

d: Entfernen Sie Einstell- oder Schraubenschlüssel,

bevor Sie das Gerät einschalten. Ein Schlüssel, der sich

in einem drehenden Teil bendet, kann zu Verletzungen führen.

e: Beugen Sie sich nicht zu weit nach vorne über. Achten

Sie auf einen sicheren Stand, um in jeder Arbeitsposition das Gleichgewicht zu halten. Dadurch

können Sie das Gerät in unerwarteten Situationen besser unter Kontrolle halten.

Page 11

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

f: Tragen Sie geeignete Kleidung. Tragen Sie keine weite

Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen.

Weite Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.

g: Falls Staubabsaug- und -fangvorrichtungen

vorhanden sind, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden.

Das Verwenden einer Staubauffangvorrichtung verringert Gefährdungen durch Staub.

4. Gebrauch und Pege von Geräten a: Überlasten Sie das Gerät nicht. Verwenden Sie das für

Ihre Arbeit passende Gerät. Durch das Arbeiten in dem

für das Gerät angegebenen Leistungsbereich erzielen Sie nicht nur optimale Ergebnisse, Sie erhöhen auch die Sicherheit.

b: Verwenden Sie das Gerät nicht, wenn der Ein-/

Ausschalter nicht funktioniert. Ein Gerät, das sich nicht

mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.

c: Ziehen Sie den Stecker aus der Steckdose, und/oder

trennen Sie das Gerät vom Akku, bevor Sie Einstellungen vornehmen, Zubehörteile wechseln oder das Gerät lagern. Diese Vorsichtsmaßnahme

verhindert den unbeabsichtigten Start des Geräts.

d: Bewahren Sie unbenutzte Geräte außerhalb der

Reichweite von Kindern auf. Lassen Sie Geräte nicht von Personen benutzen, die damit nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Geräte

sind gefährlich, wenn Sie von unerfahrenen Personen benutzt werden.

e: Halten Sie Geräte in einem einwandfreien Zustand.

Kontrollieren Sie, ob bewegliche Teile falsch ausgerichtet sind oder klemmen und ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Geräts beeinträchtigt ist. Lassen Sie beschädigte Geräte vor dem Gebrauch reparieren. Viele Unfälle

haben ihre Ursache in schlecht gewarteten Geräten.

f: Halten Sie Schneidwerkzeuge scharf und sauber.

Sorgfältig gepegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich seltener und sind leichter zu führen.

g: Verwenden Sie Gerät, Zubehör, Einsätze usw.

entsprechend diesen Anweisungen, und berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Arbeit. Der Gebrauch von

Geräten für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

5. Gebrauch und Pege von akkubetriebenen Geräten a: Laden Sie den Akku nur mit dem vom Hersteller

vorgesehenen Ladegerät auf. Die Verwendung von

Ladegeräten, die für eine andere Art von Akku bestimmt sind, kann dazu führen, dass sich der Akku beim Laden entzündet.

b: Verwenden Sie nur die für das jeweilige Gerät

vorgesehenen Akkus. Die Verwendung anderer Akkus

kann zu Verletzungen oder Bränden führen.

c: Bewahren Sie den Akku bei Nichtbenutzung nicht in

der Nähe metallischer Objekte wie Büroklammern, Münzen, Schlüsseln, Nägeln oder Schrauben auf, da diese eine Verbindung zwischen beiden Polen des Akkus herstellen können. Bei einem Kurzschluss der

Akkuanschlüsse besteht Verbrennungs- oder Feuergefahr.

d: Durch unsachgemäßen Gebrauch können

Flüssigkeiten aus dem Akku austreten. Berühren Sie diese nicht! Sollten Sie dennoch unbeabsichtigt mit diesen Flüssigkeiten in Berührung kommen, spülen Sie die betroffenen Stellen sofort mit reichlich Wasser. Suchen Sie sofort einen Arzt auf, wenn die Flüssigkeit in Kontakt mit Ihren Augen gekommen ist.

Flüssigkeiten aus Akkus können Hautreizungen oder Verbrennungen hervorrufen.

6. Service a: Lassen Sie das Gerät nur von qualiziertem

Fachpersonal und nur mit Originalersatzteilen reparieren. So wird gewährleistet, dass die Sicherheit des

Geräts erhalten bleibt.

Zusätzliche Sicherheitswarnungen für das Gerät

Achtung! Zusätzliche Sicherheitswarnungen für

u Tragen Sie bei der Arbeit mit Schlagbohrmaschinen

u Verwenden Sie die mitgelieferten Zusatzgriffe. Wenn

u Halten Sie das Gerät an den isolierten Griffächen

Bohrschrauber und Schlagbohrmaschinen

einen Gehörschutz. Ein hoher Geräuschpegel kann Gehörschäden verursachen.

Sie die Kontrolle über das Gerät verlieren, kann dies zu Verletzungen führen.

fest, wenn Sie Arbeiten ausführen, bei denen verdeckte Kabel durch Werkzeuge beschädigt werden könnten. Der Kontakt mit stromführenden Leitungen

kann auch offenliegende Metallteile am Gerät unter Strom setzen und zu einem Stromschlag führen.

Page 12

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

u Halten Sie das Gerät an den isolierten Griffächen

fest, wenn Sie Arbeiten ausführen, bei denen verdeckte Kabel durch Verbindungselemente beschädigt werden könnten. Der Kontakt mit stromführenden

Leitungen kann auch offenliegende Metallteile am Gerät unter Strom setzen und zu einem Stromschlag führen.

u Verwenden Sie auf keinen Fall ein Meißelwerkzeug im

Bohrmodus. Das Werkzeug setzt sich im Material fest und versetzt die Bohrmaschine in Rotation.

u Fixieren Sie das Werkstück mit Zwingen oder ähnlichen

Hilfsmitteln auf einer stabilen Oberäche. Ein Werkstück, das mit der Hand oder gegen den Körper gehalten wird, ist unzureichend befestigt und kann leicht außer Kontrolle geraten.

u Prüfen Sie vor dem Bohren in Wände, Fußböden oder

Decken diese Stellen auf dahinterliegende Kabel oder Rohre.

u Berühren Sie die Spitze des Bohreinsatzes nicht unmit-

telbar nach dem Bohren, da diese heiß sein kann.

u In dieser Anleitung ist die bestimmungsgemäße Verwend-

ung beschrieben. Die Verwendung von Zubehör oder Anbauteilen, die nicht in dieser Anleitung empfohlen sind, sowie die Bedienung des Geräts in Abweichung von den in dieser Anleitung beschriebenen Verfahren können zu Verletzungen und/oder Sachschäden führen.

Sicherheit anderer Personen

u Dieses Gerät darf nicht von Personen (einschließlich

Kindern) mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten sowie mangelnder Erfahrung und Kenntnissen bedient werden, es sei denn, sie werden bei der Verwendung des Geräts von einer erfahrenen Person beaufsichtigt oder angeleitet.

u Kinder müssen beaufsichtigt werden, um sicherzustellen,

dass sie nicht mit dem Gerät spielen.

u Gesundheitsrisiken durch das Einatmen von Staub beim

Gebrauch des Geräts (beispielsweise bei Holzarbeiten, insbesondere Eiche, Buche und Pressspan).

Vibration

Die in den Abschnitten "Technische Daten" und "EG-Konformitätserklärung" angegebenen Werte für die Vibrationsemission wurden mit einer Standard-Prüfmethode nach EN 60745 ermittelt und können zum Vergleich verschiedener Geräte herangezogen werden. Außerdem kann mit Hilfe dieses Werts die Belastung bei Verwendung des Geräts schon im Voraus eingeschätzt werden.

Achtung! Die bei Verwendung des Geräts auftretende Vibrationsemission hängt von der Art des Gerätegebrauchs ab und kann dementsprechend von dem angegebenen Wert abweichen. Gegebenenfalls kann die Vibration über dem angegebenen Wert liegen.

Für die Ermittlung der Vibrationsbelastung müssen die tatsächlichen Einsatzbedingungen und Verwendungen des Geräts während des gesamten Arbeitsgangs berücksichtigt werden, einschließlich der Zeiten, wenn das Gerät nicht verwendet oder im Leerlauf betrieben wird. Diese Werte werden benötigt, um die gemäß 2002/44/EG erforderlichen Sicherheitsmaßnahmen zum Schutz von Personen festlegen zu können.

Warnsymbole am Gerät

Am Gerät sind folgende Warnsymbole angebracht:

Achtung! Lesen Sie vor Gebrauch die Anleitung. Andernfalls besteht Verletzungsgefahr.

Elektrische Sicherheit

Restrisiken.

Für den Gebrauch dieses Geräts verbleiben zusätzliche Restrisiken, die möglicherweise nicht in den Sicherheitswarnungen genannt werden. Diese Risiken bestehen beispielsweise bei Missbrauch oder längerem Gebrauch. Auch bei der Einhaltung der entsprechenden Sicherheitsvorschriften und der Verwendung aller Sicherheitsgeräte bestehen weiterhin bestimmte Restrisiken. Diese werden im Folgenden aufgeführt:

u Das Berühren von sich drehenden/bewegenden Teilen

kann Verletzungen zur Folge haben.

u Der Austauschen von Teilen, Messern oder Zubehör kann

Verletzungen zur Folge haben.

u Der längere Gebrauch eines Geräts kann Verletzungen

zur Folge haben. Legen Sie bei längeren Gebrauch regelmäßige Pausen ein.

u Beeinträchtigung des Gehörs.

Zusätzliche Sicherheitshinweise für Akkus und Ladegeräte

Akkus

u Auf keinen Fall öffnen. u Achten Sie darauf, dass der Akku nicht mit Wasser in

Berührung kommt.

u Nicht bei Temperaturen über 40 °C lagern. u Laden Sie den Akku nur bei Umgebungstemperaturen von

10 °C bis 40 °C.

u Verwenden Sie ausschließlich das mitgelieferte Ladegerät. u Beachten Sie bei der Entsorgung von Akkus die Hinweise

im Abschnitt "Umweltschutz".

Page 13

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

Versuchen Sie nie, beschädigte Akkus aufzuladen.

Ladegeräte

u Verwenden Sie das Black & Decker Ladegerät nur für den

Akku des Werkzeugs, mit dem es geliefert wurde. Andere Akkus könnten platzen und Sachschäden oder Verletzungen verursachen.

u Versuchen Sie keinesfalls, nicht auadbare Batterien zu

laden.

u Lassen Sie beschädigte Kabel sofort austauschen. u Achten Sie darauf, dass das Ladegerät nicht mit Wasser

in Berührung kommt.

u Versuchen Sie nicht, das Ladegerät zu öffnen. u Nehmen Sie am Ladegerät keine Veränderungen vor.

Das Ladegerät darf nur im Innenbereich verwen-

$ +

Elektrische Sicherheit

u Ist das Netzkabel beschädigt, muss es durch den

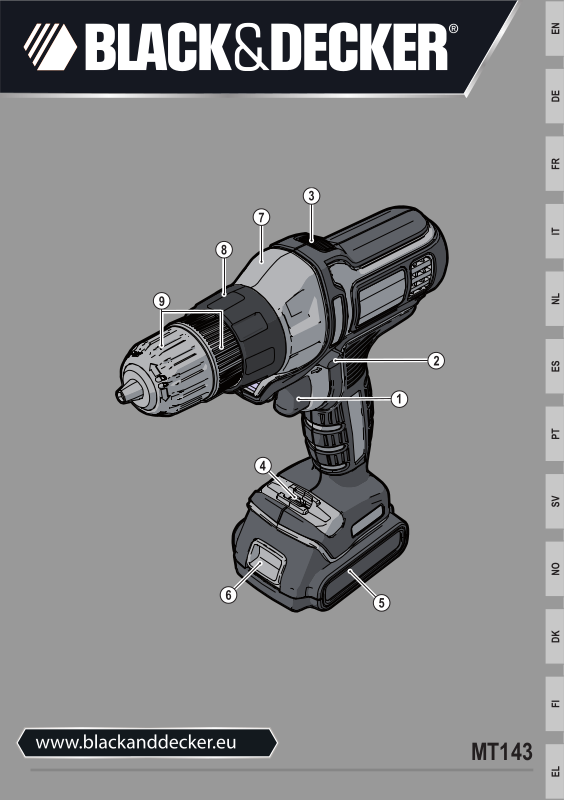

Merkmale

Dieses Gerät verfügt über einige oder alle der folgenden Merkmale.

1. Ein-/Ausschalter mit Geschwindigkeitsregler

2. Vor-/Zurückwahlschalter

3. Kopfentriegelungstaste

4. Einsatzhalter

5. Akku

6. Akku-Entriegelungstaste

7. Bohr-/Schraubkopf (MTDD6)

8. Drehmomentvorwahl

9. Bohrfutter

det werden.

Vor Gebrauch die Anleitung lesen

Das Ladegerät ist schutzisoliert, daher ist keine Erdleitung erforderlich. Stellen Sie sicher, dass die Netzspannung der auf dem Typenschild des Geräts angegebenen Spannung entspricht. Ersetzen Sie das Ladegerät keinesfalls durch ein normales Netzkabel.

Hersteller oder eine Black & Decker Vertragswerkstatt ausgetauscht werden, um eine mögliche Gefährdung zu vermeiden.

Montage

Achtung! Nehmen Sie vor der Montage den Akku aus dem

Gerät.

Einsetzen und Entnehmen des Akkus (Abb. A)

u Um den Akku (5) einzusetzen, richten Sie ihn an der

Aufnahme am Gerät aus. Schieben Sie den Akku in die Aufnahme, bis er in der richtigen Position einrastet.

u Um den Akku zu entnehmen, drücken Sie die Entriege-

lungstaste (6) und schieben gleichzeitig den Akku aus der Aufnahme.

Einsetzen und Entfernen der Geräteköpfe (Abb. B)

Achtung! Gehen Sie beim Einsetzen und Entfernen von

Geräteköpfen vorsichtig vor. Sich bewegende Teile können während des Betriebs heiß werden.

u Verriegeln Sie das Gerät, indem Sie den Vor-/Zurückwahl-

schalter (2) in die mittlere Position bewegen.

u Um einen Gerätekopf zu entfernen, drücken Sie die Ko-

pfentriegelungstaste (3), und nehmen Sie den Kopf vom Gerät ab.

u Um einen Gerätekopf anzubringen, setzen Sie diesen wie

dargestellt entsprechend ausgerichtet an, und drücken Sie ihn auf das Gerät, bis er einrastet.

Einsetzen und Entfernen eines Bohr- oder Schraubendrehereinsatzes

Der Bohr-/Schraubkopf verfügt über ein Schnellspannbohrfutter zum einfachen Wechseln der Einsätze.

u Verriegeln Sie das Gerät, indem Sie den Vor-/Zurückwahl-

schalter (2) in die mittlere Position bewegen.

u Öffnen Sie das Bohrfutter (9), indem Sie den vorderen Teil

mit einer Hand im Uhrzeigersinn drehen, während Sie mit der anderen Hand den hinteren Teil festhalten.

u Setzen Sie einen Einsatz in das Bohrfutter (9) ein. u Ziehen Sie das Bohrfutter (9) fest, indem Sie den vorderen

Teil mit einer Hand entgegen dem Uhrzeigersinn drehen, während Sie mit der anderen Hand den hinteren Teil festhalten.

u Zum Entfernen des Schraubendrehereinsatzes aus dem

Einsatzhalter ziehen Sie diesen aus der Vertiefung.

u Drücken Sie den Schraubendrehereinsatz zur Aufbe-

wahrung fest in den Einsatzhalter.

Anwendung

Achtung! Beschleunigen Sie den Arbeitsvorgang nicht mit

Gewalt. Vermeiden Sie eine Überlastung des Geräts.

Achtung! Prüfen Sie vor dem Bohren in Wände, Fußböden oder Decken diese Stellen auf dahinterliegende Kabel oder Rohre.

Page 14

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

Laden des Akkus (Abb. C)

Der Akku muss vor erstmaliger Benutzung und immer dann aufgeladen werden, wenn das Gerät nicht mehr mit voller Leistung arbeitet. Während des Ladevorgangs kann der Akku warm werden. Das ist normal.

Achtung! Laden Sie den Akku nicht, wenn die Umgebungstemperatur unter 10 °C oder über 40 °C liegt. Empfohlene Ladetemperatur: etwa 24 °C.

Hinweis: Ein Akku, bei dem die Temperatur der Batteriezellen unter ca. 10 °C oder über 40 °C liegt, wird vom Ladegerät nicht geladen. Lassen Sie in diesem Fall den Akku im Ladegerät. Das Ladegerät beginnt automatisch mit dem Ladevorgang, sobald sich die Zellen erwärmt bzw. abgekühlt haben.

u Setzen Sie den Akku (5) in das Ladegerät (10) ein, um

diesen zu laden. Der Akku kann nur in einer Richtung in das Ladegerät eingesetzt werden. Gehen Sie nicht mit Gewalt vor. Vergewissern Sie sich, dass der Akku ordnungsgemäß im Ladegerät steckt.

u Schließen Sie das Ladegerät an eine Steckdose an, und

schalten Sie die Stromversorgung ein. Die Ladeanzeige (11) blinkt. Die Ladung ist beendet, wenn die Ladeanzeige (11) wechselt dauernd. Der Akku kann beliebig lange im Ladegerät verbleiben. Die LED-Anzeige leuchtet auf, wenn der Akku gelegentlich nachgeladen wird.

u Ein entladener Akku sollte innerhalb einer Woche wieder

aufgeladen werden. Die Lebensdauer des Akkus wird

erheblich reduziert, wenn dieser in entladenem Zustand

aufbewahrt wird.

Belassen des Akkus im Ladegerät

Sie können den Akku auf im Ladegerät belassen. In diesem Fall leuchtet die LED-Anzeige dauerhaft. Das Ladegerät hält den Akku in einem vollständig geladenen Zustand.

Diagnose des Ladegeräts

Wenn das Ladegerät einen schwachen oder beschädigten Akku feststellt, blinkt die Ladeanzeige (11) in schneller Folge rot. Gehen Sie folgendermaßen vor:

u Setzen Sie den Akku (5) erneut ein. u Falls die Ladeanzeige weiterhin in schneller Folge rot

aufblinkt, verwenden Sie einen anderen Akku, um heraus-

zunden, ob der Ladevorgang ordnungsgemäß ausgeführt

wird.

u Wenn der ersetzte Akku ordnungsgemäß geladen wird,

ist der ursprüngliche Akku defekt. Geben Sie diesen bei

einem Service Center ab, damit er recycelt werden kann.

u Wenn bei dem neuen Akku dieselbe Anzeige erscheint wie

bei dem ursprünglichen Akku, lassen Sie das Ladegerät

von einer autorisierten Vertragswerkstatt überprüfen.

Hinweis: Es kann bis zu 60 Minuten dauern, bis sich herausstellt, ob der Akku tatsächlich defekt ist. Wenn der Akku zu warm oder zu kalt ist, blinkt die rote LED-Anzeige abwechselnd einmal langsam und einmal schnell.

Auswählen der Drehmoment- bzw. Bohreinstellung (Abb. D)

Dieses Gerät ist mit einem Einstellring zum Festlegen des Drehmoments beim Festziehen von Schrauben ausgestattet.

u Stellen Sie die Drehmomentvorwahl (8) auf die Bohrein-

stellung, indem Sie das entsprechende Symbol an der Markierung (12) ausrichten.

u Zum Ausführen von Schraubarbeiten stellen Sie an der

Drehmomentvorwahl den gewünschten Wert ein.

u Sollten Ihnen die jeweils erforderlichen Einstellungen noch

nicht bekannt sein, gehen Sie wie folgt vor:

t Stellen Sie die Drehmomentvorwahl (8) in die

Stellung 1.

t Ziehen Sie mit dieser Einstellung die erste Schraube

fest.

t Wenn die Kupplung vor der gewünschten Festigkeit der

Schraubverbindung rattert, erhöhen Sie die Drehmomenteinstellung, und fahren Sie fort. Wiederholen Sie diesen Vorgang so lange, bis Sie die richtige Einstellung gefunden haben.

Auswählen der Drehrichtung (Abb. E)

Verwenden Sie zum Bohren und Anziehen von Schrauben die Vorwärtsdrehung (im Uhrzeigersinn). Verwenden Sie zum Entfernen von Schrauben und verklemmten Bohreinsätzen die Rückwärtsdrehung (gegen den Uhrzeigersinn).

u Drücken Sie den Vor-/Zurückwahlschalter (2) nach links,

um die Vorwärtsdrehung einzustellen.

u Drücken Sie den Vor-/Zurückwahlschalter nach rechts, um

die Rückwärtsdrehung einzustellen.

u Bewegen Sie den Vor-/Zurückwahlschalter in die mittlere

Stellung, um das Gerät zu sperren.

Bohren/Schrauben

u Wählen Sie mithilfe des Vor-/Zurückwahlschalters (2) die

Vorwärts- bzw. Rückwärtsdrehung aus.

u Um das Gerät einzuschalten, drücken Sie den Ein-/Auss-

chalter mit Geschwindigkeitsregler (1). Die Geschwindigkeit des Werkzeugs ist davon abhängig, wie tief Sie den Schalter eindrücken.

u Um das Gerät auszuschalten, lassen Sie den Geschwind-

igkeitsregler los.

Page 15

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

Hinweise für optimale Arbeitsergebnisse

Bohren

u Üben Sie stets leichten Druck in gerader Linie mit dem

Bohreinsatz aus.

u Verringern Sie den Druck kurz bevor der Bohreinsatz das

Werkstück durchbricht.

u Verwenden Sie einen Holzklotz als Unterlage unter Werk-

stücken, die möglicherweise splittern.

u Verwenden Sie Spitzbohrer, wenn Sie Löcher mit großem

Durchmesser in Holz bohren.

u Verwenden Sie HSS-Bohreinsätze zum Bohren im Metall. u Verwenden Sie zum Bohren in Mauerwerk einen gee-

igneten Bohreinsatz.

u Verwenden Sie ein Schmiermittel, wenn Sie in Metall

bohren (ausgenommen Gusseisen und Messing).

u Erzeugen Sie mithilfe eines Körners eine Vertiefung in der

Mitte des zu bohrenden Lochs, um die Genauigkeit der

Bohrung zu erhöhen.

Schraubarbeiten

u Verwenden Sie stets Schraubendrehereinsätze der richti-

gen Art und Größe.

u Sollten beim Festziehen von Schrauben Schwierigkeiten

auftreten, verwenden Sie etwas Spülmittel oder Seife als

Schmiermittel.

u Halten Sie das Gerät und den Schraubendrehereinsatz

stets in gerader Linie zur Schraube.

Zubehörteile

Das verwendete Zubehör hat wesentlichen Einuss auf die Leistung des Geräts. Zubehörteile von Black & Decker und Piranha erfüllen höchste Qualitätsstandards und wurden speziell für die Verwendung mit Ihrem Gerät entwickelt. Bei Verwendung dieses Zubehörs erhalten Sie stets optimale Ergebnisse.

Wartung

Ihr Black & Decker Gerät (mit und ohne Netzkabel) wurde im Hinblick auf eine lange Lebensdauer und einen möglichst geringen Wartungsaufwand entwickelt. Ein dauerhafter, einwandfreier Betrieb setzt eine regelmäßige Pege und Reinigung voraus.

Achtung! Vor dem Ausführen jeglicher Wartungsarbeiten an Geräten mit und ohne Netzkabel:

u Schalten Sie das Gerät aus, und ziehen Sie den

Netzstecker.

u Wenn das Gerät über einen separaten Batteriepack oder

Akku verfügt, schalten Sie das Gerät ab, und entnehmen

Sie die Batterien aus dem Gerät.

u Wenn der Akku integriert ist, entladen Sie diesen vor dem

Abschalten vollständig.

u Ziehen Sie das Ladegerät aus der Netzsteckdose, bevor

Sie es reinigen. Das Ladegerät benötigt keine Wartung, es sollte aber regelmäßig gereinigt werden.

u Reinigen Sie regelmäßig die Lüftungsschlitze des Geräts

und des Ladegeräts mit einer weichen Bürste oder einem trockenen Tuch.

u Reinigen Sie das Motorgehäuse regelmäßig mit einem

feuchten Tuch. Verwenden Sie keine scheuernden Reinigungsmittel oder Reinigungsmittel auf Lösungsmittelbasis.

u Öffnen Sie regelmäßig das Spannfutter, und entfernen Sie

durch Klopfen ggf. Staub aus dem Inneren des Geräts.

Austauschen des Netzsteckers (nur Großbritannien und Irland)

Gehen Sie folgendermaßen vor, wenn ein neuer Netzstecker angeschlossen werden muss:

u Entsorgen Sie den alten Stecker auf sachgerechte Weise. u Verbinden Sie die braune Leitung mit dem spannungs-

führenden Anschluss des Steckers.

u Verbinden Sie die blaue Leitung mit dem neutralen

Anschluss. Achtung! Der Erdleiter wird nicht angeschlossen. Befolgen Sie die Anleitungen, die dem Stecker beiliegen. Empfohlene Sicherung: 5 A.

Umweltschutz

Getrennte Entsorgung. Dieses Produkt darf keinesfalls mit dem Hausmüll entsorgt werden.

Sollten Sie Ihr Black & Decker Produkt eines Tages ersetzen oder nicht mehr benötigen, entsorgen Sie es nicht mit dem Hausmüll. Führen Sie das Produkt einer getrennten Sammlung zu.

Durch die getrennte Sammlung von ausgedienten Produkten und Verpackungsmaterialien können

Rohstoffe recycelt und wiederverwendet werden. Die Wiederverwendung aufbereiteter Materialien trägt zur Vermeidung der Umweltverschmutzung bei und senkt den Rohstoffbedarf.

Die Verordnung zur Abfallentsorgung Ihrer Gemeinde sieht möglicherweise vor, dass Elektrogeräte getrennt vom Hausmüll gesammelt, an der örtlichen Abfallentsorgungseinrichtung abgegeben oder beim Kauf eines neuen Produkts vom Fachhandel zur Entsorgung angenommen werden müssen.

Page 16

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

Black & Decker nimmt Ihre ausgedienten Black & Decker Geräte gern zurück und sorgt für eine umweltfreundliche Entsorgung bzw. Wiederverwertung. Um diese Dienstleistung in Anspruch zu nehmen, geben Sie das Gerät bitte bei einer autorisierten Reparaturwerkstatt ab, die für uns die Einsammlung übernimmt.

Die Adresse der zuständigen Niederlassung von Black & Decker steht in dieser Anleitung. Dort teilt man Ihnen gerne die nächstgelegene Vertragswerkstatt mit. Eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner nden Sie auch im Internet unter: www.2helpU.com

Akkus

Entladen Sie den Akku vollständig, und entfernen Sie ihn dann aus dem Gerät.

u NiCd-, NiMH- und Lithiumionenakkus sind recycelbar.

Bringen Sie die Akkus zu einer autorisierten Vertragswerkstatt oder zu einer Rücknahmestelle in Ihrer Nähe.

Technische Daten

MT143 (H1)

Spannung V

Bohren/Schrauben

Leerlaufdrehzahl min

Max. Drehmoment

Größe des Spannfutters

Gewicht

Maximale Bohrtiefe

Stahl mm

Holz mm

Akku BL1314

Spannung V

Kapazität

Typ

Ladegerät 905902** (Typ 1)

Eingangsspannung V

Ausgangsspannung V

Stromstärke

Ungefähre Ladezeit

-1

Nm 20.5

kg 1.3

Ah 1.3

mA 400

Std. 3 - 5

14.4

MTDD6 (H1)

0-700

14.4

Lithium-Ionen

100 - 240

8 - 20

Schalldruckpegel gemäß EN 60745:

Schalldruck (LpA) 77.1 dB(A), Unsicherheitsfaktor (K) 3 dB(A)

Schallleistung (LWA) 88.1 dB(A), Unsicherheitsfaktor (K) 3 dB(A)

Gesamtvibration (Triax-Vektorsumme) gemäß EN 60745:

Metallbohren (a

Schraubarbeiten ohne Belastung (ah) < 2.5 m/s2, Unsicherheitsfaktor (K) 1.5 m/s

) < 2.5 m/s2, Unsicherheitsfaktor (K) 1.5 m/s

h, D

Page 17

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

EG-Konformitätserklärung

MASCHINENRICHTLINIE

MT143, MTDD6

Black & Decker erklärt, dass die unter "Technische Daten"

beschriebenen Geräte übereinstimmen mit:

2006/42/EG, EN60745-1, EN60745-2-1, EN60745-2-2

Black & Decker erklärt, dass das Gerät, einschließlich des

zusätzlichen Zubehörkopfes, wie in Folgendem beschrieben,

Diese Produkte entsprechen außerdem den Richtlinien

2004/108/EG und 2011/65/EU. Weitere Informationen erhalten

Sie von Black & Decker unter der folgenden Adresse. Diese

bendet sich auch auf der Rückseite dieser Anleitung.

Der Unterzeichnete ist verantwortlich für die Zusammenstel-

lung der technischen Daten und gibt diese Erklärung im

übereinstimmt mit:

Namen von Black & Decker ab.

Kevin Hewitt

Vice-President Global Engineering

Black & Decker Europe, 210 Bath Road, Slough,

Berkshire, SL1 3YD

Großbritannien

11/01/2013

Garantie

Black & Decker vertraut auf die Qualität der eigenen Geräte und bietet dem Käufer eine außergewöhnliche Garantie. Diese Garantiezusage versteht sich unbeschadet der gesetzlichen Gewährleistungsansprüche und schränkt diese keinesfalls ein. Sie gilt in sämtlichen Mitgliedstaaten der Europäischen Union und der Europäischen Freihandelszone EFTA.

Tritt innerhalb von 24 Monaten ab Kaufdatum an einem Gerät von Black & Decker ein auf Material- oder Verarbeitungsfehler zurückzuführender Mangel auf, garantiert Black & Decker den Austausch defekter Teile, die Reparatur von Geräten mit üblichem Verschleiß bzw. den Austausch eines mangelhaften Gerätes, ohne den Kunden dabei mehr als unbedingt nötig in Anspruch zu nehmen, allerdings vorbehaltlich folgender Ausnahmen:

u wenn das Gerät gewerblich, beruich oder im Verleihge-

schäft benutzt wurde;

u wenn das Gerät missbräuchlich verwendet oder mit

mangelnder Sorgfalt behandelt wurde;

u wenn das Gerät durch irgendwelche Fremdeinwirkung

beschädigt wurde;

u wenn ein unbefugter Reparaturversuch durch anderes

Personal als das einer Vertragswerkstatt oder des

Black & Decker Kundendiensts unternommen wurde.

Zur Inanspruchnahme dieser Garantie ist dem Verkäufer bzw. der Vertragswerkstatt ein Kaufnachweis vorzulegen. Die Adresse der zuständigen Niederlassung von Black & Decker steht in dieser Anleitung. Dort teilt man Ihnen gerne die nächstgelegene Vertragswerkstatt mit. Eine Liste der Vertragswerkstätten und aller Kundendienststellen von Black & Decker sowie der zuständigen Ansprechpartner nden Sie auch im Internet unter: www.2helpU.com

Bitte besuchen Sie unsere Website www.blackanddecker. de, um Ihr neues Black & Decker Produkt zu registrieren. Dort erhalten Sie auch Informationen über neue Produkte und Sonderangebote. Weitere Informationen über die Marke Black & Decker und unsere Produkte nden Sie unter www. blackanddecker.de.

Page 18

(Traduction des instructions initiales)

FRANÇAIS

Utilisation

Votre outil multi-usage Black & Decker est conçu pour une large gamme d’activités de bricolage. Avec l'embout de la perceuse/visseuse (MTDD6) installé, cet outil peut visser et percer dans le bois, le métal, le plastique et la maçonnerie. Cet outil est destiné à une utilisation exclusivement domestique. Votre chargeur Black & Decker a été conçu pour charger les batteries Black & Decker correspondant à cet outil.

Consignes de sécurité

Consignes de sécurité concernant les outils électroportatifs

Attention ! Lisez avec attention tous les

avertissements et toutes les instructions. Le

non-respect de cette consigne peut entraîner une électrocution, un incendie et/ou de graves blessures.

Conservez tous les avertissements et instructions pour référence ultérieure. La notion « d’outil électroportatif »

mentionnée dans les consignes de sécurité se rapporte à des outils électriques raccordés au secteur (avec câble de raccordement) ou fonctionnant sur piles ou batterie (sans l).

1. Sécurité de la zone de travail a. Maintenez la zone de travail propre et bien éclairée.

Un lieu de travail en désordre ou mal éclairé augmente le risque d’accidents.

b. N'utilisez pas les outils électroportatifs dans un

environnement présentant des risques d'explosion ni en présence de liquides, gaz ou poussières inammables. Les outils électroportatifs génèrent des

étincelles risquant d'enammer les poussières ou les vapeurs.

c. Tenez les enfants et autres personnes éloignés durant

l'utilisation de l'outil électroportatif. En cas

d'inattention, vous risquez de perdre le contrôle de l'outil.

2. Sécurité électrique a. La prise de l'outil électroportatif doit être compatible

avec la prise d'alimentation. Ne modiez en aucun cas la prise. N'utilisez pas de prises d'adaptateur avec des appareils ayant une prise de terre. Le respect de ces

consignes réduit le risque de choc électrique.

b. Évitez le contact physique avec des surfaces mises à

la terre telles que tuyaux, radiateurs, fours et réfrigérateurs. Il y a un risque élevé de choc électrique si

votre corps est relié à la terre.

c. N'exposez pas l'outil électroportatif à la pluie ou à

l'humidité. La pénétration d'eau dans un outil

électroportatif augmente le risque de choc électrique.

d. Préservez le câble d'alimentation. N'utilisez pas le

câble pour porter l'outil, pour l'accrocher. Ne le tirez

pas pour le débrancher. Maintenez le câble éloigné

des sources de chaleurs, des parties huilées, des

bords tranchants ou des parties de l'appareil en

rotation. Le risque de choc électrique augmente si les

câbles sont endommagés ou emmêlés.

e. Si vous utilisez l'outil électroportatif à l'extérieur,

utilisez une rallonge homologuée pour une utilisation

à l'extérieur. L'utilisation d'une rallonge électrique

homologuée pour les travaux à l’extérieur réduit le risque

de choc électrique.

f. Si l'outil doit être utilisé dans un endroit humide,

prenez les précautions nécessaires en utilisant un

dispositif à courant résiduel (RCD). L'utilisation d'un tel

dispositif réduit les risques d'électrocution.

3. Sécurité personnelle a. Restez vigilant, surveillez ce que vous faites. Faites

preuve de bon sens quand vous utilisez un outil

électroportatif. N'utilisez pas l'outil lorsque vous êtes

fatigué ou après avoir consommé de l'alcool ainsi que

des médicaments. Un moment d'inattention lors de

l'utilisation de l'outil peut entraîner de graves blessures.

b. Portez un équipement de protection. Portez toujours

des lunettes de protection. Selon le travail à effectuer, le

port d'équipement de protection tels que masque

anti-poussières, chaussures de sécurité antidérapantes,

casque ou protection auditive, réduit le risque de

blessures.

c. Évitez un démarrage imprévu. L’outil doit être en

position OFF (arrêt) avant d'effectuer le branchement

à l'alimentation et/ou au bloc-batterie, de le ramasser

ou de le porter. Ne laissez pas votre doigt sur le bouton

de commande en le transportant. N'alimentez pas l'outil si

le bouton est activé. Ceci pourrait être à l’origine

d’accident.

d. Enlevez tout outil ou clé de réglage avant de mettre

l'appareil en marche. Une clé ou un outil se trouvant sur

une pièce en rotation peut causer des blessures.

e. Adoptez une position confortable. Adoptez une

position stable et gardez votre équilibre en

permanence. Vous contrôlerez mieux l'outil dans des

situations inattendues.

f. Portez des vêtements appropriés. Ne portez pas de

vêtements amples ou de bijoux. N’approchez pas les

cheveux, vêtements ou gants des parties des pièces

mobiles. Les vêtements amples, les bijoux ou les

cheveux longs peuvent s'accrocher dans les pièces en

mouvement.

Page 19

(Traduction des instructions initiales)

FRANÇAIS

g. En cas d'utilisation d'appareils servant à aspirer ou à

recueillir les poussières, assurez-vous qu'ils sont correctement raccordés et utilisés. L'utilisation de tels

dispositifs réduit les dangers dus aux poussières.

4. Utilisation des outils électroportatifs et précautions a. Respectez la capacité de l'outil. Utilisez l'outil

électroportatif correspondant au travail à effectuer.

Avec un outil approprié, vous travaillerez mieux et en toute sécurité.

b. N'utilisez pas un outil électroportatif dont

l'interrupteur est défectueux. Un outil électroportatif qui

ne peut plus être mis en marche/arrêt présente un danger et doit être réparé.

c. Retirez la prise de courant et/ou débranchez le

bloc-batterie avant d'effectuer des réglages, de changer les accessoires ou de ranger l'outil. Cette

mesure de précaution empêche de mettre l’outil en marche accidentellement.

d. Rangez les outils électroportatifs hors de portée des

enfants. Les personnes ne connaissant pas l'outil ou n'ayant pas lu ces instructions ne doivent en aucun cas l'utiliser. Les outils électroportatifs sont dangereux

lorsqu'ils sont utilisés par des personnes non initiées.

e. Entretenez les outils électroportatifs. Vériez que les

parties en mouvement fonctionnent correctement et qu'elles ne sont pas coincées. Vériez qu'il n’y a pas de pièces cassées ou endommagées susceptibles de nuire au bon fonctionnement de l'outil. S'il est endommagé, faites réparer l'outil avant de l'utiliser. De

nombreux accidents sont dus à des outils électroportatifs mal entretenus.

f. Maintenez les outils de coupe aiguisés et propres. Des

outils soigneusement entretenus avec des bords tranchants bien aiguisés se coincent moins souvent et peuvent être guidés plus facilement.

g. Utilisez les outils électroportatifs, les accessoires,

etc., en suivant ces instructions et en tenant compte des conditions de travail, ainsi que du travail à effectuer. L'utilisation des outils électroportatifs à d'autres

ns que celles prévues peut vous mettre en situation dangereuse.

5. Utilisation de la batterie et précautions a. Ne rechargez qu'avec le chargeur proposé par le

fabricant. Un chargeur destiné à un type de bloc-batteries

risque de provoquer des incendies s'il est utilisé avec un bloc-batteries différent.

b. N'utilisez les appareils électroportatifs qu'avec le

bloc-batterie approprié. L'utilisation d'un autre

bloc-batteries peut provoquer des blessures ou être à l'origine d'un feu.

c. Quand le bloc-batterie n’est pas utilisé, éloignez-le

d'objets en métal comme des agrafes, des pièces, des

clés, des clous, des vis ou autres petits objets qui

pourraient établir une connexion d'une borne à l'autre.

Un tel court-circuit peut être à l'origine d'un feu ou de

brûlures.

d. En cas d'utilisation excessive, le liquide peut sortir de

la batterie; évitez tout contact. Si vous n'avez pu

éviter le contact, rincez à l'eau. En cas de contact

avec les yeux, consultez un médecin. Le liquide sortant

des batteries peut causer des irritations ou des brûlures.

6. Réparations a. Faites réparer votre outil électroportatif uniquement

par du personnel qualié et seulement avec des

pièces de rechange appropriées. Cela garantira le

maintien de la sécurité de votre outil.

Consignes de sécurité supplémentaires concernant les outils électroportatifs

Attention ! Prendre encore plus de précau-

u Portez un serre-tête antibruit si vous utilisez une per-

u Utilisez les poignées auxiliaires livrées avec l'outil. La

u Tenez l'outil au niveau des surfaces de prise isolées.

u N’utilisez jamais un burin en mode rotatif. L’accessoire

u Utilisez des pinces ou autres pour xer et soutenir la pièce

u Avant de percer les murs, les planchers ou les plafonds,

u Évitez de toucher le bout d’un foret juste après avoir

tions pour les perceuses et les perceuses à percussion.

ceuse à percussion. L'exposition au bruit peut entraîner

la perte de l'ouïe.

perte de contrôle peut entraîner des blessures.

Ceci permet d'éviter les accidents en cas de contact

de l'accessoire de coupe avec des ls cachés. En

touchant un l sous tension, la charge électrique passe

dans les parties métalliques de l'outil électroportatif et il y

a risque de choc électrique.

Ceci permet d'éviter les accidents en cas de contact

de la xation avec des ls cachés. En touchant un l

sous tension, la charge électrique passe dans les parties

métalliques de l'outil électroportatif et il y a risque de choc

électrique.

peut se tordre à l’intérieur du matériel et faire tourner le

foret.

de manière stable. Si vous la tenez à la main ou contre

votre corps, elle ne sera pas stable et vous pouvez en

perdre le contrôle.

vériez l'emplacement des câblages et des tuyaux.

percé. Il peut être chaud.

Page 20

(Traduction des instructions initiales)

FRANÇAIS

u Les consignes d'utilisation sont données dans ce manuel

d’instructions. L'utilisation d'un accessoire ou d'une xation, ou bien l'utilisation de cet outil à d'autres ns que celles recommandées dans ce manuel d'instructions peut entraîner des blessures et/ou des dommages matériels.

Sécurité des personnes

u Cet outil ne doit pas être utilisé par des personnes (y

compris les enfants) ayant des déciences physiques, mentales ou sensorielles. Cette consigne s'applique aussi aux personnes manquant d'expérience et de connaissance du matériel, à moins que celles-ci n'aient reçu les instructions appropriées ou qu'elles ne soient encadrées par une personne responsable de leur sécurité pour utiliser l'outil.

u Ne laissez jamais les enfants sans surveillance pour éviter

qu'ils ne jouent avec cet outil.

Risques résiduels.

L'utilisation d'un outil non mentionné dans les consignes de sécurité données peut entraîner des risques résiduels supplémentaires. Ces risques peuvent survenir si la machine est mal utilisée, si l'utilisation est prolongée, etc. Malgré l'application des normes de sécurité correspondantes et la présence de dispositifs de sécurité, les risques résiduels suivants ne peuvent être évités. Ceci comprend :

u Les blessures dues au contact avec une pièce mobile/en

rotation.

u Les blessures causées en changeant des pièces, lames

ou accessoires.

u Les blessures dues à l'utilisation prolongée d'un outil.

Une utilisation prolongée de l'outil nécessite des pauses régulières.

u Décience auditive. u Risques pour la santé causés par l'inhalation de pous-

sières produites pendant l'utilisation de l'outil (exemple : travail avec du bois, surtout le chêne, le hêtre et les panneaux en MDF).

Vibration

La valeur des émissions de vibration déclarée dans la section Déclaration/Données techniques de conformité a été mesurée selon une méthode d’essai standard fournie par la norme EN 60745 et peut être utilisée pour comparer un outil à un autre. Elle peut aussi être utilisée pour une évaluation préliminaire à l’exposition.

Attention ! Selon la manière dont l'outil est utilisé, la valeur des émissions de vibration pendant l'utilisation de l'outil peut être différente de la valeur déclarée. Le niveau de vibration peut augmenter au-dessus du niveau établi.

Quand l’exposition aux vibrations est évaluée an de déterminer les mesures de sécurité requises par la norme 2002/44/ CE pour protéger les personnes utilisant régulièrement des outils électroportatifs, il faut tenir compte d'une estimation de l’exposition aux vibrations, des conditions actuelles d’utilisation et de la manière dont l’outil est utilisé. Il faut aussi tenir compte de toutes les pièces du cycle de fonctionnement comme la durée pendant laquelle l’outil est arrêté et quand il fonctionne au ralenti, ainsi que la durée du déclenchement.

Étiquettes de l’outil

Les pictogrammes ci-dessous se trouvent sur l’appareil :

Attention ! Pour réduire le risque de blessures, l’utilisateur doit lire le manuel d’instructions.

Sécurité électrique

Consignes de sécurité supplémentaires concernant les batteries et les chargeurs

Batteries

u En aucun cas, n'essayez d'ouvrir l'outil. u Ne mettez pas la batterie en contact avec l'eau. u Ne rangez pas l'appareil dans des endroits où la tempéra-

ture peut dépasser 40 °C.

u Ne chargez qu'à température ambiante comprise entre 10

°C et 40 °C.

u N'utilisez que le chargeur fourni avec l'outil. u Pour la mise au rebut des batteries, suivez les instructions

données dans la section "Protection de l'environnement".

N’essayez pas de charger des batteries endommagées.

Chargeurs

u N’utilisez votre chargeur Black & Decker que pour charger

la batterie fournie avec l’outil. D'autres batteries pourraient

exploser, provoquant des blessures et des dommages.

u Ne tentez jamais de recharger des batteries non re-

chargeables.

u Remplacez immédiatement les ls électriques endom-

magés.

u N'approchez pas le chargeur de l'eau. u N'ouvrez pas le chargeur. u Ne testez pas le chargeur.

Le chargeur ne peut être utilisé qu'à l'intérieur.

Page 21

(Traduction des instructions initiales)

FRANÇAIS

Lisez le manuel d'instruction avant d'utiliser l'outil.

Sécurité électrique

Votre chargeur est doublement isolé. Par conséquent, aucun câble de terre n'est néces-

saire. Vériez toujours si la tension indiquée sur la plaque signalétique de l'appareil correspond à la tension de secteur. N'essayez jamais de remplacer le chargeur par une prise secteur.

u Si le câble d'alimentation est endommagé, il doit être

remplacé par le fabricant ou par un Centre de réparation agréé Black & Decker pour éviter tout risque.

Caractéristiques

Cet outil comprend certains, ou tous, les éléments suivants :

1. Sélecteur de vitesse

2. Bouton de commande avant/arrière

3. Bouton de dégagement d’embout

4. Support d'embout

5. Batterie

6. Bouton de dégagement de batterie

7. Embout de perceuse/tournevis (MTDD6)

8. Collier de serrage

9. Mandrin

Assemblage

Attention ! Avant l’assemblage, retirez la batterie de l’outil.

Installation et retrait de la batterie (gure A)

u Pour installer la batterie (5), alignez-la avec le boîtier sur

l’outil. Glissez la batterie dans le boîtier et poussez-la jusqu'à ce qu'elle s'enclenche.

u Pour retirer la batterie, poussez le bouton de dégagement

(6) tout en tirant sur la batterie pour la sortir.

Installation et retrait des embouts de l’outil (gure B)

Attention ! Toutes les précautions nécessaires doivent être

prises pour installer et retirer les embouts. Les pièces mobiles peuvent chauffer pendant l’utilisation.

u Pour verrouiller l'outil, placez le bouton de commande

avant/arrière (2) au centre.

u Pour retirer l’embout, appuyez sur le bouton de dégage-

ment de l'embout (3) et tirez l’embout de l’outil.

u Pour xer un embout, alignez-le avec l’outil (comme

indiqué) et poussez-le jusqu’à ce qu’il s’enclenche.

Mise en place et retrait d’un foret ou de l’embout du tournevis

L’embout de la perceuse/visseuse sans l est assemblé avec un mandrin auto-serrant pour faciliter les changements de forets.

u Pour verrouiller l'outil, placez le bouton de commande

avant/arrière (2) au centre.

u Ouvrez le mandrin (9) en tournant la partie avant dans le

sens des aiguilles d’une montre avec une main tout en

maintenant la partie arrière de l’autre main.

u Insérez la tige du foret dans le mandrin (9). u Serrez fermement le mandrin (9) en tournant la partie

avant dans le sens contraire des aiguilles d’une montre

avec une main tout en maintenant la partie arrière de

l’autre main.

u Pour retirer l’embout du support, soulevez l’embout de la

fente.

u Pour ranger l’embout, poussez-le fermement dans le sup-

port.

Utilisation

Attention ! Laissez l'outil fonctionner à sa propre vitesse. Ne

le poussez pas au-delà de sa limite.

Attention ! Avant de percer les murs, les planchers ou les plafonds, vériez l'emplacement des câblages et des tuyaux.

Charge de la batterie (gure C)

La batterie doit être chargée avant la première utilisation et chaque fois qu’elle semble faible. La batterie peut chauffer pendant la charge. Ceci est un phénomène normal qui ne présente pas un problème.

Attention ! Ne chargez pas la batterie si la température ambiante est inférieure à 10 °C ou supérieure à 40 °C. Température de charge recommandée : environ 24 °C.

Remarque : Le chargeur ne chargera pas le bloc-batteries si la température de l’élément est inférieure à environ 10 °C ou supérieure à 40 °C. Le bloc-batteries doit rester dans le chargeur. Le chargeur commence automatiquement la charge quand la température de l’élément se réchauffe ou se refroidit.

u Pour charger la batterie (5), insérez-la dans le chargeur

(10). Il n’y a qu’un moyen d’insérer la batterie sur le

chargeur. Ne forcez pas. Assurez-vous que la batterie est

complètement enclenchée dans le chargeur.

u Branchez le chargeur au secteur.

L'indicateur de charge (11) se met à clignoter. La charge est terminée lorsque l'indicateur de charge (11) passe en continu sur. Le chargeur et la batterie peuvent rester branchés au chargeur en permanence. Le témoin s’éteint si le chargeur détecte qu’il faut compléter la charge de la batterie.

Page 22

(Traduction des instructions initiales)

FRANÇAIS

u Rechargez les batteries toutes les semaines. Il est

préférable de ne pas ranger la batterie si elle est déchargée. La durée de vie de la batterie en serait limitée.

Batterie en place dans le chargeur

Le chargeur et le bloc-batteries peuvent restés connectés en permanence avec le témoin allumé. Le chargeur maintient le bloc-batteries complètement chargé.

Diagnostics du chargeur

Si le chargeur détecte des dommages ou une usure de la batterie, le témoin de charge (11) clignote rapidement en rouge. Procédez comme suit :

u Réinsérez la batterie (5). u Si les témoins de charge continuent de clignoter rapide-

ment en rouge, déterminez à l'aide d'une autre batterie si le processus de charge fonctionne correctement.

u Si la batterie d'essai se charge correctement, la batterie

d'origine est défectueuse et doit être renvoyée au centre de réparation pour être recyclée.

u Si la nouvelle batterie signale le même problème,

demandez à un centre de réparation autorisé de tester le chargeur.

Remarque : la détection de la défaillance peut prendre jusqu'à 60 minutes. Si la batterie est trop chaude ou trop froide, le témoin alterne un clignotement lent, puis un clignotement rapide en rouge et ainsi de suite.

Sélection du couple ou la position de perçage (gure D)

Cet outil est muni d’un collier qui permet de régler le couple des vis de serrage.

u Pour percer, réglez le collier (8) sur la position de perçage

en alignant le symbole avec le repère (12).

u Pour visser, réglez le collier dans la position désirée. u Si vous ne connaissez pas le réglage approprié, effectuez

ce qui suit :

t Réglez le collier (8) en position 1. t Serrez la première vis. t Si l'enclenchement se fait avant d'obtenir le résultat

désiré, augmentez le réglage du collier et continuez le serrage de la vis. Recommencez jusqu'à ce que le réglage correct soit obtenu.

Sélection du sens de rotation (gure E)

Pour percer et pour serrer les vis, utilisez la rotation dans le sens des aiguilles d’une montre. Pour desserrer les vis ou retirer un foret bloqué, utilisez la rotation dans le sens inverse des aiguilles d’une montre.

u Pour sélectionner la rotation dans le sens des aiguilles

d'une montre, poussez le bouton de commande avant/ arrière (2) vers la gauche.

u Pour sélectionner la rotation dans le sens inverse des

aiguilles d'une montre, poussez le bouton de commande

avant/arrière vers la droite.

u Pour verrouiller l’outil, placez le bouton de commande

avant/arrière au centre.

Perçage/vissage

u Pour sélectionner la rotation, utilisez le bouton de com-

mande avant/arrière (2).

u Pour mettre l’outil en marche, appuyez sur le sélecteur de

vitesse (1). La vitesse de l'outil dépend de la pression sur

le bouton.

u Pour arrêter l’outil, relâchez le sélecteur de vitesse.

Conseils pour une utilisation optimale

Perçage

u Enfoncez le foret tout droit en appuyant toujours légère-

ment.

u Juste avant que le bout du foret n'atteigne l'autre côté de

la pièce à percer, diminuez la pression sur l'outil.

u Utilisez un bloc de bois pour protéger les pièces à percer

an d'éviter les éclats.

u Utilisez des forets à trois pointes pour percer des gros

trous dans le bois.

u Utilisez les forets HSS pour percer du métal. u Utilisez des forets à tranchants pour percer dans la pierre

tendre.

u Utilisez un lubriant pour percer le métal, autre que le

laiton et la fonte.

u Marquez un point au centre du trou à percer pour plus de

précisions.

Vissage

u Choisissez toujours un embout du type et de la taille ap-

propriés.

u Si le serrage est difcile, enduisez la vis d'une petite quan-

tité de liquide de vaisselle ou de savon comme lubriant.

u Alignez toujours l'outil et l'embout du tournevis avec la vis.

Accessoires

La qualité du travail réalisé par votre outil dépend des accessoires utilisés. Les accessoires Black & Decker et Piranha correspondent aux normes de qualité supérieure et sont conçus pour donner le meilleur résultat possible. En utilisant ces accessoires, votre outil vous donnera entière satisfaction.

Page 23

(Traduction des instructions initiales)

FRANÇAIS

Entretien

Votre appareil/outil sans l/avec l Black & Decker a été conçu pour fonctionner pendant longtemps avec un minimum d'entretien. Un fonctionnement continu satisfaisant dépend d'un nettoyage régulier et d'un entretien approprié de l'outil.

Attention ! À ne pas oublier avant l’entretien des appareils électriques sans l/avec l :

u Arrêtez l’appareil/outil, puis débranchez-le. u Ou, arrêtez l’appareil et retirez la batterie de l’appareil/outil

si celui-ci est muni d’un bloc-batterie séparé.

u Ou bien déchargez complètement la batterie si elle est

intégrée au système, puis arrêtez l’appareil (position Off).

u Débranchez le chargeur avant de le nettoyer. Aucun

entretien particulier n'est nécessaire pour le chargeur en dehors du nettoyage régulier.

u Nettoyez régulièrement les orices de ventilation de votre

appareil/outil/chargeur à l'aide d'une brosse souple ou d'un chiffon sec.

u Nettoyez régulièrement le compartiment du moteur à l'aide

d'un chiffon humide. N'utilisez pas de produit abrasif ou à base de solvant.

u Ouvrez régulièrement le mandrin et retirez la poussière à

l’intérieur en le tapant (si installé).

Remplacement des prises secteur (RU et Irlande uniquement)

Si une nouvelle prise secteur doit être installée :

u Mettez au rebut la vieille prise. u Branchez le l brun dans la borne de la nouvelle prise. u Branchez le l bleu à la borne neutre.

Attention ! Aucune connexion ne doit être faite à la borne de terre. Suivez les instructions de montage fournies avec les prises de bonne qualité. Fusibles recommandés : 5 A.

Des réglementations locales peuvent stipuler la collecte séparée des produits électriques et des produits ménagers, dans des déchetteries municipales ou par le revendeur lorsque vous achetez un nouveau produit.

Black & Decker offre une solution permettant de recycler les produits Black & Decker lorsqu'ils ont atteint la n de leur cycle de vie. Pour pouvoir proter de ce service, veuillez retourner votre produit à un réparateur agréé qui se chargera de le collecter pour nous.

Pour connaître l'adresse du réparateur agréé le plus proche de chez vous, contactez le bureau Black & Decker à l'adresse indiquée dans ce manuel. Vous pourrez aussi trouver une liste de réparateurs agréés Black & Decker et de plus amples détails sur notre service après-vente sur le site Internet à l'adresse suivante : www.2helpU.com

Batteries

Déchargez complètement la batterie, puis retirezla de l'outil.

u Les batteries NiCd, NiMH et Li-Ion sont recyclables.

Déposez-les chez un technicien d'entretien agréé ou dans

un centre de recyclage local.

Protection de l'environnement

Recyclage. Cet appareil ne doit pas être jeté avec les déchets ménagers.

Si votre appareil/outil Black & Decker doit être remplacé ou si vous ne l'utilisez plus, ne le jetez pas avec les ordures ménagères. Songez à la protection de l'environnement et recyclez-le.

La collecte séparée des produits et des emballages usagés permet de recycler et de réutiliser

des matériaux. La réutilisation de matériaux recyclés évite la pollution de l'environnement et réduit la demande de matières premières.

Page 24

(Traduction des instructions initiales)

FRANÇAIS

Caractéristiques techniques

MF143 (H1)

Tension V

Perceuse/Tournevis

Vitesse à vide min

Couple max.

Capacité mandrin

Poids

Capacité max de perçage

Acier mm

Bois mm

Batterie BL1314

Tension V

Capacité

Type

Chargeur 905902** (type 1)

Tension d’entrée V

Tension de sortie V

Courant

Charge approximative

-1

Nm 20.5

kg 1.3

Ah 1.3

mA 400

h 3 - 5

14.4

MTDD6 (H1)

0-700

14.4

Li-Ion

100 - 240

8 - 20

Déclaration de conformité CE

CONSIGNES DE MACHINERIE

MT143, MTDD6

Black & Decker conrme que les produits décrits dans les

« Données techniques » sont conformes aux normes : 2006/42/CE, EN60745-1, EN60745-2-1, EN60745-2-2

Black & Decker conrme que le produit, ainsi que

l'embout accessoire tel que décrit ci-dessous sont en conform-

Ces produits sont conformes aux normes 2004/108/CE et 2011/65/UE. Pour plus de détails, veuillez contacter Black & Decker à l'adresse suivante ou reportez-vous au dos du

Le soussigné est responsable des données de la che tech-

nique et fait cette déclaration au nom de Black & Decker.

Black & Decker Europe, 210 Bath Road, Slough,

ité avec :

manuel.

Kevin Hewitt

Vice-Président - ingénierie internationale

Berkshire, SL1 3YD

Royaume-Uni

11/01/2013

Niveau de pression sonore selon la norme EN 60745 :

Pression sonore (LpA) 77.1 dB(A), incertitude (K) 3 dB(A)

Pression sonore (L

Valeurs totales des vibrations (somme vectorielle triaxiale) selon la norme EN 60745 :

Perçage, métal (a

Vissage sans impact (ah) < 2.5 m/s2, incertitude (K) 1.5 m/s

) 88.1 dB(A), incertitude (K) 3 dB(A)

) < 2.5 m/s2, incertitude (K) 1.5 m/s

h, D

Page 25

FRANÇAIS

Garantie

Black & Decker vous offre une garantie très élargie ainsi que des produits de qualité. Ce certicat de garantie est un document supplémentaire et ne peut en aucun cas se substituer à vos droits légaux. La garantie est valable sur tout le territoire des États Membres de l'Union Européenne et de la Zone de Libre Échange Européenne.

Si un produit Black & Decker s'avère défectueux en raison de matériaux en mauvaises conditions, d'une erreur humaine, ou d'un manque de conformité dans les 24 mois suivant la date d'achat, Black & Decker garantit le remplacement des pièces défectueuses, la réparation des produits usés ou cassés ou remplace ces produits à la convenance du client, sauf dans les circonstances suivantes :

u Le produit a été utilisé dans un but commercial, profes-

sionnel, ou a été loué;

u Le produit a été mal utilisé ou utilisé avec négligence; u Le produit a subi des dommages à cause d'objets

étrangers, de substances ou à cause d'accidents;

u Des réparations ont été tentées par des techniciens ne

faisant pas partie du service technique de Black & Decker.

Pour avoir recours à la garantie, il est nécessaire de fournir une preuve d'achat au vendeur ou à un réparateur agréé. Pour connaître l'adresse du réparateur agréé le plus proche de chez vous, contactez le bureau Black & Decker à l'adresse indiquée dans ce manuel. Vous pourrez aussi trouver une liste de réparateurs agréés Black & Decker et de plus amples détails sur notre service après-vente sur le site Internet à l'adresse suivante : www.2helpU.com

(Traduction des instructions initiales)

Visitez notre site Web www.blackanddecker.fr pour enregistrer votre nouveau produit Black & Decker et être informé des nouveaux produits et des offres spéciales. Pour plus d'informations concernant la marque Black & Decker et notre gamme de produits, consultez notre site www.blackanddecker. fr

Page 26

(Traduzione del testo originale)

ITALIANO

Uso previsto

L'elettroutensile multiuso Black & Decker è stato ideato per un'ampia gamma di applicazioni Fai da te. Con la testa dell’avvitatore/trapano (MTDD6), è ideale per eseguire l'avvitatura e per trapanare legno, metallo e plastica. L'elettroutensile è stato progettato solo per uso privato. L’alimentatore Black & Decker è stato progettato per caricare le batterie Black & Decker fornite con questo elettroutensile.

Istruzioni di sicurezza

Avvisi di sicurezza generici per gli elettroutensili

Avvertenza! Leggere tutti gli avvisi di sicurezza

e tutte le istruzioni. La mancata osservazione

dei presenti avvisi e istruzioni potrebbe causare scosse elettriche, incendi e/o infortuni gravi.

Conservare tutte le istruzioni e le avvertenze per futura consultazione. Il termine "elettroutensile" che ricorre in tutti

gli avvisi seguenti si riferisce a utensili elettrici alimentati dalla rete (con lo) o a batteria (senza lo).

1. Sicurezza nella zona di lavoro a. Mantenere pulita e ben illuminata la zona di lavoro.

Disordine o scarsa illuminazione possono causare incidenti.

b. Evitare d'impiegare gli elettroutensili in ambienti

esposti al rischio di esplosione, ad esempio in presenza di liquidi, gas o polveri inammabili. Gli

elettroutensili producono scintille che possono far inammare la polvere o i fumi.

c. Mantenere lontani bambini e osservatori mentre si usa

l'elettroutensile. Eventuali distrazioni possono

comportare la perdita del controllo dell'elettroutensile.

2. Sicurezza elettrica a. Le spine elettriche degli elettroutensili devono essere

adatte alla presa. Evitare assolutamente di modicare la spina elettrica. Non usare adattatori con elettroutensili provvisti di messa a terra. L’uso di spine

inalterate e delle prese corrispondenti riduce il rischio di scosse elettriche.

b. Evitare il contatto sico con superci collegate a

terra, come tubi, radiatori, forni e frigoriferi. Un corpo

collegato a terra è esposto maggiormente al rischio di scosse elettriche.

c. Custodire gli elettroutensili al riparo dalla pioggia o

dall'umidità. L’eventuale inltrazione di acqua in un

elettroutensile va ad aumentare il rischio di scosse elettriche.

d. Non utilizzare il cavo in modo improprio. Non usare il

cavo per trasportare o trainare l’elettroutensile e non

tirarlo per estrarre la spina dalla presa di corrente.

Mantenere il cavo al riparo da calore, olio, bordi

taglienti e/o da parti in movimento. I cavi danneggiati o

aggrovigliati aumentano il rischio di scosse elettriche.

e. Se l'elettroutensile viene adoperato all'aperto, usare

esclusivamente prolunghe omologate per l'impiego

all'esterno. Un cavo adatto per uso esterno riduce il

rischio di scosse elettriche.

f. Se non è possibile evitare di lavorare in una zona

umida, usare un’alimentazione elettrica protetta da un

dispositivo a corrente residua (RCD). L’uso di un

dispositivo RCD riduce il rischio di scosse elettriche.

3. Sicurezza delle persone a. È importante concentrarsi su ciò che si sta facendo e

maneggiare con giudizio l’elettroutensile. Non

adoperare l’elettroutensile se si è stanchi o sotto

l’effetto di stupefacenti, alcol o medicinali. Un attimo di

distrazione può causare gravi infortuni personali.

b. Utilizzare un equipaggiamento di protezione

personale. Indossare sempre occhiali di sicurezza. Se

si avrà cura d'indossare l'equipaggiamento protettivo

necessario, ad esempio una maschera antipolvere, delle

calzature antiscivolo, un casco o delle otoprotezioni, si

ridurrà il rischio di infortuni.

c. Impedire l’avviamento involontario. Accertarsi che

l’interruttore di accensione sia regolato su spento

prima di collegare l’elettroutensile all'alimentazione

elettrica e/o al battery pack, di prenderlo in mano o di

trasportarlo. Per non esporsi al rischio di incidenti, non

trasportare gli elettroutensili tenendo le dita sull’interruttore

oppure, se sono collegati a un’alimentazione elettrica, con

l’interruttore acceso.

d. Prima di accendere un elettroutensile, togliere

eventuali chiavi o attrezzi di regolazione. Un utensile o

una chiave lasciati in un componente mobile

dell'elettroutensile potranno causare lesioni.

e. Non piegarsi eccessivamente in avanti. Mantenere

sempre un buon equilibrio evitando posizioni instabili.

In questo modo è possibile controllare meglio

l'elettroutensile in situazioni inaspettate.

f. Vestirsi adeguatamente. Evitare di indossare

indumenti larghi o gioielli. Tenere capelli, capi di

vestiario e guanti lontani da parti in movimento. Capi

di vestiario larghi, gioielli o capelli lunghi potrebbero

impigliarsi nei componenti in movimento.

Page 27

(Traduzione del testo originale)

ITALIANO

g. Se gli elettroutensili sono provvisti di attacchi per il

collegamento di dispositivi di aspirazione o di raccolta della polvere, assicurarsi che questi siano installati e utilizzati correttamente. L'impiego di dispositivi di

raccolta della polvere diminuisce i rischi relativi alle polveri.

4. Uso e cura degli elettroutensili a. Non sovraccaricare l'elettroutensile. Usare

l’elettroutensile adatto al lavoro da eseguire.

Utilizzando l’elettroutensile adatto si potrà lavorare meglio e con maggiore sicurezza alla potenza nominale prevista.

b. Non utilizzare elettroutensili con interruttori difettosi.

Un elettroutensile che non può essere controllato mediante l'interruttore è pericoloso e deve essere riparato.

c. Scollegare la spina dalla presa di corrente e/o il

battery pack dall'elettroutensile prima di regolarlo, di sostituire gli accessori o di riporlo. Queste precauzioni

di sicurezza riducono la possibilità che l'elettroutensile sia messo in funzione inavvertitamente.

d. Quando non sono usati, gli elettroutensili devono

essere custoditi fuori della portata dei bambini. Non consentire l'uso dell’elettroutensile a persone inesperte o che non abbiano letto le presenti istruzioni. Gli elettroutensili risultano pericolosi se usati

da persone inesperte.

e. Sottoporre gli elettroutensili alle necessarie procedure

di manutenzione. Vericare che le parti mobili siano bene allineate e non inceppate, che non vi siano componenti rotti e che non sussistano altre condizioni che possono compromettere il funzionamento dell'elettroutensile. In caso di danni, riparare l’elettroutensile prima dell’uso. La scarsa manutenzione

causa molti incidenti.

f. Mantenere aflati e puliti gli utensili da taglio. Se

sottoposti alla giusta manutenzione, gli strumenti da taglio con taglienti aflati s'inceppano meno frequentemente e sono più facili da manovrare.

g. Utilizzare l’elettroutensile, gli accessori e le punte in

conformità delle presenti istruzioni, tenendo conto delle condizioni di lavoro e del lavoro da completare.

L'impiego dell’elettroutensile per usi diversi da quelli consentiti può dar luogo a situazioni pericolose.

5. Uso e cura degli elettroutensili a batteria a. Ricaricare solo usando l’alimentatore prescritto dal

fabbricante. Un alimentatore idoneo a un determinato

battery pack potrebbe essere causa di incendio se usato con un battery pack diverso.

b. Usare gli elettroutensili con gli appositi battery pack.

L’impiego di battery pack di altro tipo potrebbe creare il rischio di lesioni e di incendi.

c. Quando il battery pack non viene usato, tenerlo

lontano da altri oggetti metallici tipo graffette, monete,

chiavi, chiodi, viti o altri oggetti metallici di piccole

dimensioni, che potrebbero cortocircuitare un

morsetto con l’altro. Se i morsetti della batteria vengono

cortocircuitati si potrebbero causare ustioni o un incendio.

d. A seguito di un uso improprio, la batteria potrebbe

espellere del liquido; evitare ogni contatto. In caso di

contatto accidentale, lavare con acqua. Se il liquido

viene a contatto degli occhi, rivolgersi anche a un

medico. Il liquido espulso dalla batteria potrebbe causare

irritazioni o ustioni.

6. Riparazioni a. Fare riparare l'elettroutensile solo ed esclusivamente

da personale specializzato e solo impiegando pezzi di

ricambio originali, onde non alterarne la sicurezza.

Altri avvisi di sicurezza per gli elettroutensili

Avvertenza! Addizionali avvisi di sicurezza per i

u Indossare otoprotezioni quando si usano i trapani a

u Usare le impugnature ausiliarie fornite con

u Tenere l’elettroutensile afferrando le impugnature

u Tenere l’elettroutensile afferrando le impugnature iso-

u Non usare mai un accessorio per scalpellatura nella

u Usare morsetti o altri metodi pratici per ssare e sorreg-

u Prima di trapanare pareti, pavimenti o softti, controllare

trapani normali e quelli a percussione

percussione. L’esposizione al rumore può causare la

perdita dell’udito.

l’elettroutensile. La perdita di controllo può causare

lesioni personali.

isolate se vi è la possibilità che l'accessorio di taglio

possa venire a contatto di cavi nascosti o del lo di

alimentazione. Il contatto tra l’accessorio di taglio e un lo

"sotto tensione" mette "sotto tensione" le parti metalliche

esposte dell’elettroutensile e potrebbe esporre l’operatore

a scosse elettriche.

late se vi è la possibilità che la punta dell’avvitatore

possa venire a contatto di cavi nascosti o del lo di

alimentazione. Il contatto tra le punte dell’avvitatore e

un lo "sotto tensione", mette "sotto tensione" anche le

parti metalliche esposte dell’elettroutensile esponendo

l’operatore a scosse elettriche.

modalità rotativa. L’accessorio rimarrà inceppato nel

materiale e farà ruotare il trapano.

gere il pezzo in lavorazione su una base stabile. Un pezzo

tenuto dalla mano o contro il corpo, può diventare poco

stabile e causare la perdita di controllo.

l’ubicazione di li e tubazioni.

Page 28

(Traduzione del testo originale)

ITALIANO

u Evitare di toccare la punta di una punta del trapano subito

dopo la trapanatura, dato che potrebbe essere calda.

u L'uso previsto è descritto nel presente manuale d'uso. Se

questo elettroutensile viene usato con accessori o per usi diversi da quelli raccomandati nel presente manuale d'uso, si potrebbero vericare lesioni personali e/o danni alle cose.

Sicurezza altrui

u Questo elettroutensile non è stato progettato per impiego

da parte di persone (o bambini) portatrici di handicap sici, psichici o sensoriali o che non abbiano la dovuta esperienza o conoscenza, a meno che non siano seguite o opportunamente istruite sul suo impiego da parte di una persona responsabile della loro sicurezza.

u Controllare che i bambini non giochino con

l'elettroutensile.

Rischi residui.

Quando si usa l'elettroutensile, possono esservi altri rischi residui che possono non essere stati contemplati negli avvisi di sicurezza allegati. Tali rischi possono sorgere a seguito di un uso prolungato o improprio, ecc. Perno adottando gli appositi regolamenti di sicurezza e utilizzando i dispositivi di sicurezza, certi rischi residui non possono essere evitati. Essi comprendono:

u Lesioni causate o subite a seguito del contatto con parti

rotanti/in movimento.

u Lesioni causate o subite durante la sostituzione di parti,

lame o accessori.

u Lesioni causate dall’impiego prolungato di un elettrouten-

sile. Quando si usa qualsiasi elettroutensile per lunghi periodi, accertarsi di fare regolarmente delle pause.

u Problemi di udito. u Rischi per la salute causati dall’aspirazione di polvere

generata dall’utilizzo dell’elettroutensile (ad esempio quando si lavora con il legno, in modo particolare quello di quercia, faggio o l’MDF.)

Vibrazioni

I valori dichiarati delle emissioni di vibrazioni al paragrafo Dati tecnici e nella Dichiarazione di conformità del presente manuale sono stati misurati in base al metodo di test standard previsto dalla normativa EN 60745 e possono essere usati come parametri di confronto tra due utensili. Il valore delle emissioni di vibrazioni dichiarato può anche essere usato come valutazione preliminare dell’esposizione.

Avvertenza! Il valore delle emissioni di vibrazioni durante l’impiego effettivo dell’elettroutensile può variare da quello dichiarato a seconda delle modalità d’uso. Il livello delle vibrazioni può aumentare oltre quello dichiarato.

Quando si valuta l’esposizione alle vibrazioni per determinare le misure di sicurezza richieste, in conformità alla normativa 2002/44/CE e destinata alla protezione delle persone che usano regolarmente gli elettroutensili nello svolgimento delle proprie mansioni, è necessario prendere in considerazione le condizioni effettive di utilizzo e il modo in cui l’utensile è usato, oltre a tenere in conto tutte le componenti del ciclo operativo, vale a dire i periodi in cui l’elettroutensile è spento, quelli in cui è acceso, ma a riposo e quelli in cui è effettivamente utilizzato.

Etichette sull’elettroutensile

Sull’elettroutensile appaiono i seguenti pittogrammi:

Avvertenza! Per ridurre il rischio di infortuni, l'utente deve leggere il manuale d'uso.

Sicurezza elettrica

Ulteriori istruzioni di sicurezza per batterie e alimentatori

Batterie

u Non tentare di aprirle per qualsiasi ragione. u Non lasciare che la batteria si bagni. u Non riporre in luoghi dove la temperatura potrebbe super-

are 40 °C.

u Caricare solo a temperature ambiente tra 10 °C e 40 °C. u Caricare solo usando l’alimentatore fornito con

l’elettroutensile.

u Quando si smaltiscono le batterie, seguire le istruzioni

riportate al capitolo "Protezione dell'ambiente".

Non tentare di caricare delle batterie danneggiate.

Alimentatori

u Usare l’alimentatore Black & Decker solo per caricare

la batteria nell’apparecchio con il quale è stato fornito.

Altre batterie potrebbero scoppiare causando lesioni alle

persone e danni.

u Non tentare mai di ricaricare batterie non ricaricabili. u Fare sostituire immediatamente i li di alimentazione difet-

tosi.

u Non lasciare che l’alimentatore si bagni. u Non aprire l’alimentatore. u Non collegare l’alimentatore a sonde.

L’alimentatore può solo essere usato all’interno.

Page 29

(Traduzione del testo originale)

ITALIANO

Leggere il presente manuale d'uso prima dell'impiego.

Sicurezza elettrica

Il doppio isolamento di cui è provvisto l’alimentatore rende superuo il lo di terra.

Controllare sempre che la tensione di rete corrisponda a quella indicata sulla targhetta dei dati tecnici. Non tentare mai di sostituire l’alimentatore con una normale spina elettrica.

u In caso di danneggiamento del lo di alimentazione, è

necessario farlo riparare dal fabbricante o presso un centro assistenza Black & Decker autorizzato in modo da evitare eventuali pericoli.

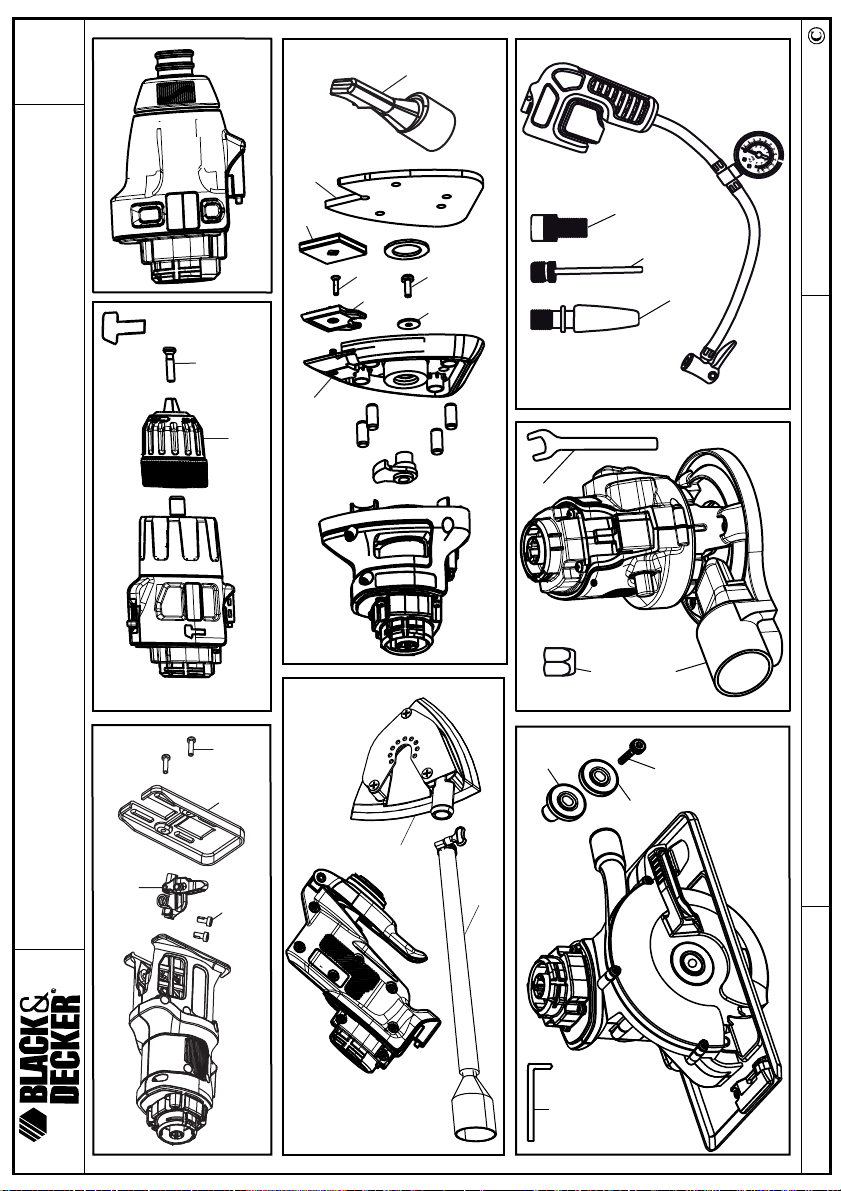

Caratteristiche

Questo elettrodomestico presenta alcune o tutte le seguenti caratteristiche.

1. Interruttore a velocità variabile

2. Cursore avanti/indietro

3. Pulsante di rilascio testa

4. Portapunta

5. Batteria

6. Pulsante di rilascio batteria

7. Testa trapano/avvitatore (MTDD6)

8. Collare di regolazione coppia

9. Mandrino portapunta

Montaggio

Avvertenza! Prima dell’assemblaggio, estrarre la batteria

dall’elettroutensile.

Montaggio e rimozione della batteria (g. A)

u Per montare la batteria (5), allinearla all’apposito vano

sull’elettroutensile. Inlare la batteria nell’apposito vano e calzarla no a quando si aggancia in sede.

u Per estrarre la batteria, premere il pulsante di rilascio (6)

estraendo al tempo stesso la batteria dall’apposito vano.

Montaggio e rimozione delle teste dell'elettroutensile (g. B)

Avvertenza! Prestare attenzione quando si montano e

si smontano le teste. Le parti in movimento potrebbero riscaldarsi durante l’impiego.

u Bloccare l’elettroutensile regolando il cursore avanti/indi-

etro (2) sulla posizione centrale.

u Per rimuovere una testa, premere il relativo pulsante di

rilascio (3) ed estrarre la testa dall'elettroutensile.

u Per montare una testa sull'elettroutensile, allinearla

all'elettroutensile come illustrato e premerla sullo stesso

no a quando si aggancia in sede.

Montaggio e rimozione di una punta da trapano o di cacciavite

La testa del trapano/avvitatore è dotata di mandrino portapunta senza chiave che consente di sostituire facilmente le punte.

u Bloccare l’elettroutensile regolando il cursore avanti/indi-

etro (2) sulla posizione centrale.

u Aprire il mandrino portapunta (9) ruotando in senso orario

la parte anteriore con una mano e tenendo al tempo

stesso quella posteriore con l’altra.

u Inserire il codolo della punta nel mandrino portapunta (9). u Serrare fermamente il mandrino portapunta (9) ruotando

in senso antiorario la parte anteriore con una mano e

tenendo al tempo stesso quella posteriore con l’altra.

u Per rimuovere la punta di cacciavite dal portapunta, sol-

levarla dal vano in cui si trova.

u Per riporre la punta di cacciavite, premerla saldamente nel

portapunta.

Utilizzo

Avvertenza! Lasciare che l'elettroutensile funzioni al suo

ritmo. Non sovraccaricarlo.

Avvertenza! Prima di trapanare pareti, pavimenti o softti, controllare l’ubicazione di li e tubazioni.

Carica della batteria (g. C)

La batteria deve essere caricata prima dell’impiego iniziale e quando non eroga una potenza sufciente per lavori che prima era possibile eseguire facilmente. Durante la carica la batteria potrebbe riscaldarsi. Si tratta di un fatto normale che non indica che vi è un problema.

Attenzione! Non caricare la batteria a temperature ambiente inferiori a 10 °C o superiori a 40 °C. Temperatura di carica consigliata: 24 °C circa.

Nota: L’alimentatore non carica un battery pack se la temperatura della cella è inferiore a 10 °C o superiore a 40 °C. Il battery pack deve essere lasciato nell’alimentatore che incomincerà a caricare automaticamente quando la temperatura della cella aumenta o diminuisce.

u Per caricare la batteria (5), inserirla nell’alimentatore

(10). La batteria può essere inserita nell’alimentatore solo

in un verso. Non forzarla. Accertarsi che la batteria sia

completamente insediata nell’alimentatore.

u Collegare l’alimentatore alla presa di corrente.

Page 30

(Traduzione del testo originale)

ITALIANO

L'indicatore di carica (11) lampeggia. La carica è completa quando l'indicatore di carica (11) passa alla sempre attiva. L’alimentatore e la batteria possono essere lasciati collegati indenitamente alla presa di corrente. Il LED si accende quando l'alimentatore di tanto in tanto rabbocca la carica della batteria.

u Caricare le batterie esauste entro 1 settimana. La durata

delle batterie diminuisce parecchio se sono conservate scariche.

Batteria lasciata nell’alimentatore

L’alimentatore e il battery pack possono essere lasciati collegati con il LED sempre acceso. L’alimentatore manterrà il battery pack come nuovo e completamente carico.

Diagnostica dell’alimentatore

Se l’alimentatore rileva che la batteria è debole o danneggiata, fa lampeggiare velocemente in rosso l'indicatore di carica (11). Procedere come descritto di seguito:

u Inserire di nuovo la batteria (5).. u Se gli indicatori di carica continuano a lampeggiare in

rosso a un ritmo veloce, usare una batteria diversa per determinare se il ciclo di carica funziona correttamente.

u Se la batteria di ricambio si carica correttamente, signica

che quella originale è difettosa e che deve essere rispedita a un centro di assistenza per essere riciclata.

u Se anche con la nuova batteria si ottengono i medesimi ri-

sultati dati da quella vecchia, portare l'alimentatore presso un centro di assistenza autorizzato per essere sottoposto a controllo.

Nota: ci possono volere anche 60 minuti per determinare se la batteria è difettosa. Se il battery pack è troppo caldo o troppo freddo, il LED lampeggia alternamente in rosso a un ritmo veloce e lento con un lampeggio veloce e uno lento ripetuti nel tempo.

Selezione della coppia o della posizione di trapanatura (g. D)

Questo elettroutensile è dotato di collare esclusivo per tarare la coppia per l'avvitatura delle viti.

u Per la trapanatura, regolare il collare (8) sulla posizione di

trapanatura, allineando il simbolo rispetto al contrassegno (12).

u Per l’avvitatura, regolarlo sulla taratura desiderata. u Se non si sa ancora quale taratura usare, procedere come

descritto di seguito:

t Regolare il collare (8) sulla posizione 1. t Serrare la prima vite. t Se la frizione scatta prima di aver ottenuto il risultato

desiderato, aumentare la taratura del collare e continuare ad avvitare la vite. Ripetere no a ottenere la taratura corretta.

Selezione della direzione di rotazione (g. E)

Per la trapanatura e per l’avvitatura usare la rotazione in avanti (senso orario). Per allentare le viti o per rimuovere punte da trapano incastrate, usare la rotazione indietro (senso antiorario).

u Per selezionare la rotazione in avanti, spingere il cursore

avanti/indietro (2) verso sinistra.

u Per selezionare la rotazione indietro, spingere il cursore

avanti/indietro verso destra.

u Per bloccare l’elettroutensile, regolare il cursore avanti/

indietro sulla posizione centrale.

Avvitatura/trapanatura

u Selezionare la rotazione avanti o indietro usando il

cursore avanti/indietro (2).

u Per accendere l’elettroutensile, premere l’interruttore a ve-

locità variabile (1). La velocità dell’elettroutensile dipende

dal tipo di pressione esercitata sull’interruttore.

u Per spegnere l’elettroutensile, rilasciare l’interruttore di

accensione a velocità variabile.

Consigli per un utilizzo ottimale

Trapanatura

u Esercitare sempre una pressione leggera in linea retta con

la punta da trapano.

u Appena prima che la punta esca dal lato op-

posto del pezzo in lavorazione, diminuire la pressione

sull'elettroutensile.

u Usare un blocchetto di legno per rinforzare i pezzi che

potrebbero scheggiarsi.

u Usare punte a lancia quando si trapano fori di grandi

dimensioni nel legno.

u Usare punte da trapano in acciaio super rapido (HSS)

quando si trapana il metallo.

u Usare punte da trapano per muratura quando si trapano

murature.

u Usare un lubricante quando si trapano metalli ad ec-

cezione della ghisa e dell'ottone.

u Praticare una tacca con un punteruolo al centro del foro

da trapanare per migliorare la precisione.

Avvitatura

u Usare sempre la punta di cacciavite di tipo e misura cor-

retti.

u Se le viti sono dure da avvitare, versare una piccola

quantità di detersivo o sapone per lubricarle.

u Tenere sempre l’elettroutensile e la punta del cacciavite in

posizione perpendicolare rispetto alla vite.

Page 31

(Traduzione del testo originale)

ITALIANO

Accessori

Le prestazioni dell'elettroutensile dipendono dall'accessorio usato. Gli accessori Black & Decker e Piranha sono stati fabbricati in base a standard qualitativi elevati e sono stati progettati per ottenere le migliori prestazioni dall’elettroutensile. Usando questi accessori si otterrà il meglio dall'elettroutensile.

Manutenzione

Questo apparecchio/elettroutensile Black & Decker con o senza lo è stato progettato per funzionare a lungo con una manutenzione minima. Per ottenere prestazioni sempre soddisfacenti occorre avere cura dell'elettrodomestico e sottoporlo a pulizia periodica.

Avvertenza! Prima di eseguire interventi di manutenzione su elettroutensili con o senza lo procedere come descritto di seguito.

u Spegnere e scollegare l’apparecchio/elettroutensile dalla

presa di corrente.

u Oppure spegnere ed estrarre la batteria se l'apparecchio/

elettroutensile è dotato di battery pack a parte.

u Oppure scaricare completamente la batteria se è di tipo

integrale e quindi spegnerlo.

u Scollegare l'alimentatore dalla presa di corrente prima di

pulirlo. L'alimentatore non richiede nessuna manutenzione salvo una regolare pulitura.

u Pulire regolarmente le prese di ventilazione

dell'apparecchio/elettroutensile/alimentatore con un pennello o con un panno morbido e asciutto.

u Il vano del motore deve essere pulito regolarmente con un

panno umido. Non usare materiali abrasivi o detergenti a base di solventi.

u Aprire regolarmente il mandrino portapunta e batterlo

leggermente per eliminare la polvere dall'interno (se in dotazione).

Sostituzione della spina (solo Regno Unito e Irlanda)

Se è necessario montare una nuova spina,

u smaltire in tutta sicurezza quella vecchia. u Collegare il lo marrone al morsetto sotto tensione della

nuova spina.

u Collegare il lo blu al morsetto neutro.

Avvertenza! Non effettuare nessun collegamento sul morsetto di terra. Seguire le istruzioni fornite con le spine di buona qualità. Fusibile raccomandato: 5 A.

Nel caso in cui l’elettroutensile Black & Decker debba essere sostituito o non sia più necessario, non smaltirlo con i normali riuti domestici. Metterlo da parte per la raccolta differenziata.

La raccolta differenziata dei prodotti e degli imballaggi utilizzati consente il riciclaggio dei materiali e

il loro continuo utilizzo. Il riutilizzo dei materiali riciclati favorisce la protezione dell’ambiente prevenendo l’inquinamento e riduce il fabbisogno di materie prime.

Seguire la regolamentazione locale per la raccolta differenziata dei prodotti elettrici che può prevedere punti di raccolta o la consegna dell’elettroutensile al rivenditore presso il quale viene acquistato un nuovo prodotto.

Black & Decker offre ai propri clienti la possibilità di riciclare i prodotti Black & Decker che hanno esaurito la loro vita di servizio. Per usufruire di tale servizio, è sufciente restituire il prodotto a qualsiasi tecnico autorizzato, incaricato della raccolta per conto dell’azienda.

Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti, un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet all’indirizzo: www.2helpU.com

Batterie

Scaricare completamente la batteria e toglierla dall'elettroutensile.

u Le batterie NiCd, NiMH e al litio-ionio sono riciclabili.

Portarle presso un tecnico autorizzato o presso il centro di

riciclaggio di zona.

Protezione dell’ambiente

Raccolta differenziata. Questo prodotto non deve essere smaltito con i normali riuti domestici.

Page 32

(Traduzione del testo originale)

ITALIANO

Dati tecnici

MT143 (H1)

Tensione V

Trapano/avvitatore

Regime a vuoto min

Coppia max.

Capacità mandrino

Peso

Capacità di trapanatura max.

Acciaio mm

Legno mm

Batteria BL1314

Tensione V

Capacità

Tipo

Alimentatore 905902** (tipo 1)

Tensione in ingresso

Tensione erogata V

Corrente

Tempo di carica approssimativo

-1

Nm 20.5

kg 1.3

Ah 1.3

mA 400

h 3 - 5

14.4

MTDD6 (H1)

0-700

14.4

Litio-ionio

100 - 240

8 - 20

Dichiarazione di conformità CE

DIRETTIVA SUI MACCHINARI

MT143, MTDD6

Black & Decker dichiara che questi prodotti descritti al para-

Questi prodotti sono conformi alla Direttiva 2004/108/CE

e 2011/65/UE. Per ulteriori informazioni contattare Black &

Decker al seguente indirizzo oppure consultare l’ultima di

documento tecnico e rilascia questa dichiarazione per conto di

grafo "Dati tecnici" sono conformi a:

2006/42/CE, EN60745-1, EN60745-2-1, EN60745-2-2

Black & Decker dichiara che il prodotto, compresa la

testa accessoria alternativa come descritto di seguito, è

conforme alle seguenti normative:

copertina del manuale.

Il sottoscritto è responsabile della redazione di questo

Black & Decker.

Kevin Hewitt

Vice-President Global Engineering

Black & Decker Europe, 210 Bath Road, Slough,

Berkshire, SL1 3YD

Regno Unito

11/01/2013

Livello di pressione sonora misurato in base a EN 60745:

Pressione sonora (L

Potenza acustica (L

Valori totali vibrazioni (somma vettoriale triassiale) in base a EN 60745:

Trapanatura nel metallo (a

Avvitatura senza funzione battente (ah) < 2.5 m/s2, incertezza (K) 1.5 m/s

) 77.1 dB(A), incertezza (K) 3 dB(A)

) 88.1 dB(A), incertezza (K) 3 dB(A)

) < 2.5 m/s2, incertezza (K) 1.5 m/s

h, D

Page 33

ITALIANO

Garanzia

Certa della qualità dei suoi prodotti, Black & Decker offre una garanzia eccezionale. Il presente certicato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo. La garanzia è valida entro il territorio degli Stati membri dell'Unione Europea e dell'EFTA (European Free Trade Area).

Se un prodotto Black & Decker risulta difettoso per qualità del materiale, della costruzione o per mancata conformità entro 24 mesi dalla data di acquisto, Black & Decker garantisce la sostituzione delle parti difettose, provvede alla riparazione dei prodotti se ragionevolmente usurati oppure alla loro sostituzione, in modo da ridurre al minimo il disagio del cliente a meno che:

u il prodotto non sia stato destinato a usi commerciali,

professionali o al noleggio;

u il prodotto non sia stato usato in modo improprio o scor-

retto;

u il prodotto non abbia subito danni causati da oggetti o

sostanze estranee oppure incidenti;

u il prodotto non abbia subito tentativi di riparazione non

effettuati da tecnici autorizzati né dall’assistenza Black & Decker.

Per attivare la garanzia è necessario esibire la prova di acquisto al venditore o al tecnico autorizzato. Per individuare il tecnico autorizzato più vicino, rivolgersi alla sede Black & Decker locale, presso il recapito indicato nel presente manuale. Altrimenti, un elenco completo di tutti i tecnici autorizzati Black & Decker e i dettagli completi sui contatti e i servizi post-vendita sono disponibili su Internet all’indirizzo: www.2helpU.com

(Traduzione del testo originale)

I clienti che desiderano registrare il nuovo prodotto Black & Decker e ricevere gli aggiornamenti sui nuovi prodotti e le offerte speciali, sono invitati a visitare il sito Web www.blackanddecker.it. Ulteriori informazioni sul marchio e la gamma di prodotti Black & Decker sono disponibili all’indirizzo www. blackanddecker.it.

Page 34

(Vertaling van de originele instructies)

NEDERLANDS

Beoogd gebruik

Uw Black & Decker-gereedschap voor meerdere toepassingen is ontworpen voor veel verschillende doe-het-zelftoepassingen. Dit hulpstuk is bedoeld voor gebruik met de boormachine/ schroevendraaier (MTDD6) voor het boren in hout, metaal en kunststof, maar kan ook als schroevendraaier worden gebruikt. Dit gereedschap is uitsluitend bestemd voor consumentengebruik. De lader van Black & Decker is bedoeld voor het opladen van Black & Decker-accu's van het type dat bij dit gereedschap is geleverd.

Veiligheidsinstructies

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Waarschuwing! Lees alle veiligheidswaarschu-

wingen en alle instructies. Wanneer de volgende

waarschuwingen en voorschriften niet in acht worden genomen, kan dit een elektrische schok, brand of ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en instructies als referentiemateriaal. Het in de waarschuwingen gebruikte begrip

'elektrisch gereedschap' heeft betrekking op elektrische gereedschappen voor gebruik op de netspanning (met netsnoer) of op accu (snoerloos).

1. Veilige werkomgeving a. Houd uw werkomgeving schoon en goed verlicht. Een

rommelige of onverlichte werkruimte kan tot ongevallen leiden.

b. Gebruik elektrisch gereedschap niet in een omgeving

met explosiegevaar, zoals in de nabijheid van brandbare vloeistoffen, gassen of stof. Elektrisch

gereedschap veroorzaakt vonken die het stof of de dampen tot ontsteking kunnen brengen.

c. Houd kinderen en andere personen tijdens het gebruik

van elektrisch gereedschap uit de buurt. Wanneer u

wordt afgeleid, kunt u de controle over het gereedschap verliezen.

2. Elektrische veiligheid a. De netstekker van het gereedschap moet in het

stopcontact passen. De stekker mag in geen geval worden omgebouwd. Gebruik geen adapterstekkers in combinatie met geaarde gereedschappen. Niet-

omgebouwde stekkers en passende stopcontacten beperken het risico van een elektrische schok.

b. Vermijd aanraking van het lichaam met geaarde

oppervlakken, bijvoorbeeld buizen, verwarmingen,

fornuizen en koelkasten. Er bestaat een verhoogd risico

op een elektrische schok wanneer uw lichaam geaard is.

c. Houd het gereedschap uit de buurt van regen en

vocht. Het binnendringen van water in het elektrische

gereedschap vergroot het risico van een elektrische

schok.

d. Gebruik het snoer niet voor een verkeerd doel.

Gebruik het snoer niet om het gereedschap te dragen

of op te hangen of om de stekker uit het stopcontact

te trekken. Houd het snoer uit de buurt van hitte, olie,

scherpe randen of bewegende delen. Beschadigde of in

de war geraakte snoeren vergroten het risico van een

elektrische schok.

e. Wanneer u buitenshuis met elektrisch gereedschap

werkt, dient u alleen verlengsnoeren te gebruiken die

zijn goedgekeurd voor gebruik buitenshuis. Het

gebruik van een verlengsnoer dat geschikt is voor gebruik

buitenshuis, beperkt het risico van een elektrische schok.

f. Als u een elektrisch gereedschap moet gebruiken in

een vochtige locatie, moet u een

reststroomschakelaar (RCD) gebruiken. Met een

aardlekschakelaar wordt het risico van een elektrische

schok verkleind.

3. Veiligheid van personen a. Wees alert, let goed op wat u doet en ga met verstand

te werk bij het gebruik van elektrische

gereedschappen. Gebruik elektrisch gereedschap niet

wanneer u moe bent of onder invloed van drugs,

alcohol of medicijnen. Een moment van onoplettendheid

bij het gebruik van het gereedschap kan leiden tot ernstige

verwondingen.

b. Draag een persoonlijke beschermende uitrusting.

Draag altijd een veiligheidsbril. Het dragen van een

persoonlijke beschermende uitrusting zoals een

stofmasker, slipvaste werkschoenen, een veiligheidshelm

of gehoorbescherming, afhankelijk van de aard en het

gebruik van het elektrische gereedschap, vermindert het

risico van verwondingen.

c. Voorkom per ongeluk inschakelen. Controleer of de

schakelaar in de uit-stand staat voordat u het

gereedschap aansluit op het stopcontact en/of de

accu en voordat u het gereedschap optilt of gaat

dragen. Wanneer u bij het dragen van het gereedschap

uw vinger op de schakelaar houdt of wanneer u het

gereedschap per ongeluk inschakelt, kan dat leiden tot

ongevallen.

d. Verwijder instelgereedschappen of schroefsleutels

voordat u het gereedschap inschakelt. Een

instelgereedschap of sleutel in een draaiend deel van het

gereedschap kan leiden tot verwondingen.

Page 35

(Vertaling van de originele instructies)

NEDERLANDS

e. Reik niet te ver. Zorg er altijd voor dat u stevig staat

en in evenwicht blijft. Daardoor kunt u het gereedschap

beter onder controle houden in onverwachte situaties.

f. Draag geschikte kleding. Draag geen loshangende

kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende delen.

Loshangende kleding, sieraden en lange haren kunnen door bewegende delen worden meegenomen.

g. Wanneer stofafzuigings- of stofopvangvoorzieningen

kunnen worden gemonteerd, dient u zich ervan te verzekeren dat deze zijn aangesloten en juist worden gebruikt. Het gebruik van stofopvangvoorzieningen

beperkt het gevaar door stof.

4. Gebruik en onderhoud van elektrisch gereedschap a. Overbelast het gereedschap niet. Gebruik voor uw

toepassing het daarvoor bestemde elektrische gereedschap. Met het geschikte elektrische gereedschap

werkt u beter en veiliger binnen het aangegeven capaciteitsbereik.

b. Gebruik geen elektrisch gereedschap waarvan de

schakelaar defect is. Elektrisch gereedschap dat niet

meer kan worden in- of uitgeschakeld, is gevaarlijk en moet worden gerepareerd.

c. Trek de stekker uit het stopcontact en/of verwijder de

accu uit het elektrisch gereedschap voordat u het gereedschap instelt, toebehoren wisselt of het gereedschap opbergt. Met deze voorzorgsmaatregel

voorkomt u onbedoeld starten van het gereedschap.

d. Bewaar niet-gebruikte elektrische gereedschappen

buiten bereik van kinderen. Laat het gereedschap niet gebruiken door personen die er niet vertrouwd mee zijn en deze aanwijzingen niet hebben gelezen.

Elektrische gereedschappen zijn gevaarlijk wanneer deze worden gebruikt door onervaren personen.

e. Verzorg het gereedschap zorgvuldig. Controleer of

bewegende delen van het gereedschap correct functioneren en niet klemmen, en of er onderdelen zodanig zijn gebroken of beschadigd dat de werking van het gereedschap nadelig wordt beïnvloed. Laat beschadigde delen repareren voordat u het gereedschap gebruikt. Veel ongevallen worden

veroorzaakt door slecht onderhouden elektrisch gereedschap.

f. Houd snijdende inzetgereedschappen scherp en

schoon. Zorgvuldig onderhouden snijdende

inzetgereedschappen met scherpe snijkanten klemmen minder snel vast en zijn gemakkelijker te geleiden.

g. Gebruik elektrische gereedschappen, toebehoren,

inzetgereedschappen en dergelijke volgens deze

aanwijzingen. Let daarbij op de

arbeidsomstandigheden en de uit te voeren

werkzaamheden. Het gebruik van elektrische

gereedschappen voor andere dan de voorziene

toepassingen kan leiden tot gevaarlijke situaties.

5. Gebruik en onderhoud van snoerloos elektrisch

gereedschap a. Laad accu's alleen op met de door de fabrikant

aanbevolen lader. Een lader die geschikt is voor een

bepaald type accu, kan brandgevaar opleveren wanneer

deze in combinatie met andere accu's wordt gebruikt.

b. Gebruik elektrisch gereedschap alleen in combinatie

met speciek vermelde accu's. Het gebruik van andere

accu's kan gevaar voor letsel en brand opleveren.

c. Houd accu's die niet worden gebruikt uit de buurt van

andere metalen voorwerpen, zoals paperclips,

munten, spijkers, schroeven of andere kleine metalen

voorwerpen die een verbinding van de ene pool naar

de andere tot stand kunnen brengen. Als kortsluiting

tussen de polen van de accu's wordt gemaakt, kunnen

brandwonden of brand worden veroorzaakt.

d. Onder extreme omstandigheden kan er vloeistof uit de

accu spuiten. Vermijd contact. Indien onbedoeld

contact plaatsvindt, spoelt u met water. Als vloeistof

in aanraking komt met ogen, raadpleegt u bovendien

uw huisarts. Vloeistof die uit de accu spuit, kan irritatie of

brandwonden veroorzaken.

6. Onderhoud a. Laat het gereedschap alleen repareren door

gekwaliceerd en vakkundig personeel en alleen met

originele vervangingsonderdelen. Daarmee wordt de

veiligheid van het gereedschap gewaarborgd.

Aanvullende veiligheidswaarschuwingen voor elektrisch gereedschap

Waarschuwing! Aanvullende veiligheids-

u Draag gehoorbeschermers bij gebruik als slagboor.

u Gebruik de extra handgrepen die bij het gereedschap

waarschuwingen voor boormachines en slagboormachines

Door het geluid van het gereedschap kan uw gehoor

worden beschadigd.

worden geleverd. Als u de controle over het gereedschap

verliest, kan dat letsel veroorzaken.

Page 36

(Vertaling van de originele instructies)

NEDERLANDS

u Houd het gereedschap vast bij de geïsoleerde greep-

oppervlakken als u een handeling uitvoert waarbij het snijdende hulpstuk met onzichtbare draden in aanraking kan komen. Als een draad onder spanning wordt

geraakt door het snijdende hulpstuk, komen onbedekte metalen onderdelen van het gereedschap onder spanning te staan en krijgt u mogelijk een elektrische schok

u Houd het gereedschap vast bij de geïsoleerde greep-

oppervlakken als u een handeling uitvoert waarbij het bevestigingsmateriaal met onzichtbare draden in aanraking kan komen. Als een draad onder spanning wordt

geraakt met het bevestigingsmateriaal, komen onbedekte metalen onderdelen van het gereedschap onder spanning te staan en kunt u een elektrische schok krijgen.

u Gebruik nooit een beitelhulpstuk in de draaimodus. Het

hulpstuk komt vast te zitten in het materiaal en de boormachine zal draaien.

u Gebruik klemmen of een andere praktische manier om

het werkstuk op een stabiel platform vast te zetten en te steunen. Als u het werkstuk met de hand of tegen uw lichaam vasthoudt, is het niet stabiel en kunt u de controle over het gereedschap verliezen.

u Controleer waar zich bedrading en leidingen bevinden

voordat u in muren, vloeren of plafonds boort.

u Raak de punt van een boor niet meteen na het boren aan.

Deze kan heet zijn.

u In deze instructiehandleiding wordt ingegaan op het

beoogde gebruik. Het gebruik van andere accessoires of hulpstukken dan wel de uitvoering van andere handelingen met dit gereedschap dan in deze gebruikershandleiding worden aanbevolen, kan tot persoonlijk letsel en/of schade aan eigendom leiden.

Veiligheid van anderen

u Dit apparaat mag niet worden gebruikt door personen

(waaronder kinderen) met een lichamelijke of geestelijke beperking of die geen ervaring met of kennis van dit apparaat hebben, tenzij ze onder toezicht staan of instructies krijgen wat betreft het gebruik van het apparaat van een persoon die verantwoordelijk is voor hun veiligheid.

u Houd toezicht op kinderen om ervoor te zorgen dat zij niet

met het apparaat gaan spelen.

Overige risico's

Er kunnen zich tijdens het gebruik van het gereedschap ook andere risico's voordoen, die misschien niet in de bijgevoegde veiligheidswaarschuwingen worden vermeld. Deze risico's kunnen zich voordoen als gevolg van onoordeelkundig gebruik, langdurig gebruik, enz. Zelfs als de veiligheidsvoorschriften in acht worden genomen en de veiligheidsvoorzieningen worden geïmplementeerd, kunnen bepaalde risico's niet worden vermeden. Deze omvatten:

u Verwondingen die worden veroorzaakt door het aanraken

van draaiende of bewegende onderdelen.

u Verwondingen die worden veroorzaakt bij het vervangen

van onderdelen, bladen of accessoires.

u Verwondingen die worden veroorzaakt door langdurig

gebruik van het gereedschap. Als u langere periodes met

het gereedschap werkt, is het raadzaam om regelmatig

een pauze in te lassen.

u Gehoorbeschadiging. u Gezondheidsrisico's als gevolg van het inademen van stof

dat door gebruik van het gereedschap wordt veroorzaakt

(bijvoorbeeld tijdens het werken met hout, vooral eiken,

beuken en MDF.)

Trillingen

De aangegeven waarden voor trillingsemissie in de technische gegevens en de conformiteitsverklaring zijn gemeten conform een standaardtestmethode die door EN 60745 wordt geboden. Hiermee kan het ene gereedschap met het andere worden vergeleken. De aangegeven waarde voor trillingsemissie kan ook worden gebruikt bij een voorlopige bepaling van blootstelling.

Waarschuwing! De waarde voor trillingsemissie tijdens het werkelijke gebruik van het gereedschap kan verschillen van de aangegeven waarde afhankelijk van de manieren waarop het gereedschap wordt gebruikt. Het trillingsniveau kan hoger worden dan het aangegeven niveau.

Wanneer de blootstelling aan trillingen wordt vastgesteld teneinde veiligheidsmaatregelen te bepalen die worden vereist door 2002/44/EG ter bescherming van personen die tijdens hun werk regelmatig elektrische gereedschappen gebruiken, moet bij een schatting van de blootstelling aan trillingen rekening worden gehouden met de werkelijke omstandigheden van het gebruik en de manier waarop het gereedschap wordt gebruikt. Daarbij moet ook rekening worden gehouden met alle stappen in de gebruikscyclus, zoals het moment waarop het gereedschap wordt uitgeschakeld en wanneer het gereedschap stationair loopt alsook de aanlooptijd.

Labels op het gereedschap

Het apparaat is voorzien van de volgende pictogrammen:

Waarschuwing! De gebruiker moet de instructiehandleiding lezen om het risico op letsel te

verminderen.

Page 37

(Vertaling van de originele instructies)

NEDERLANDS

Elektrische veiligheid

Aanvullende veiligheidsinstructies voor accu's en laders

Accu's

u Probeer accu's niet te openen, om welke reden ook. u Stel de accu niet bloot aan water. u Bewaar deze niet op locaties met temperaturen van meer

dan 40 °C.

u Laad de accu's alleen op bij een omgevingstemperatuur

van 10-40 °C.

u Gebruik alleen de lader die bij het apparaat is geleverd. u Gooi lege accu's weg volgens de instructies in het

gedeelte "Milieu".

Laad beschadigde accu's niet op.

Laders

u Gebruik de lader van Black & Decker alleen voor de

accu's in het apparaat waarbij de lader is bijgeleverd. Andere batterijen kunnen exploderen met letsel en materiële schade als gevolg.

u Niet-laadbare accu's mogen nooit worden opgeladen. u Een defect snoer moet direct worden vervangen. u Stel de lader niet bloot aan water. u Open de lader niet. u Prik nooit met een scherp voorwerp in de lader.

De lader is uitsluitend bestemd voor gebruik

binnenshuis.

Onderdelen

Dit gereedschap kan de volgende onderdelen bevatten:

1. Schakelaar met variabele snelheden

2. Schuifknop voor rechtsom/linksom

3. Ontgrendelingsknop kop

4. Bithouder

5. Accu

6. Ontgrendelingsknop accu

7. Boor/schroevendraaierkop (MTDD6)

8. Stelring voor aanpassing torsie

9. Spanknop

Montage

Waarschuwing! Verwijder de accu uit het gereedschap

voordat u met de montage begint.

De accu plaatsen en verwijderen (g. A)

u U plaatst de accu (5) door deze op één lijn te plaatsen met

het contragedeelte op het gereedschap. Schuif de accu in

het contragedeelte en duw totdat de accu vastklikt.

u Als u de accu wilt verwijderen, drukt u op de vergren-

delingsknop (6) en trekt u tegelijkertijd de accu uit het

contragedeelte.

De hulpstukkoppen plaatsen en verwijderen (g. B)

Waarschuwing! Wees voorzichtig tijdens het opzetten en

verwijderen van koppen. Het deksel wordt heet tijdens het gebruik.

u Vergrendel het gereedschap door de schuifknop voor

rechtsom/linksom (2) in de middelste stand te zetten.

u Druk de vergrendelingsknop (3) in om een hulpstukkop te

verwijderen en verwijder de kop van het gereedschap.

u U plaatst een hulpstukkop door deze op één lijn te plaat-

sen met het gereedschap, zoals weergegeven en door de

kop op het gereedschap te drukken totdat deze vastklikt.

Lees voor gebruik deze gebruikershandleiding.

Elektrische veiligheid

De lader is dubbel geïsoleerd, zodat een aardaansluiting niet nodig is. Controleer altijd of

de netspanning overeenkomt met de waarde op het typeplaatje. Probeer de lader nooit te vervangen door een normale netstekker.

u Als het netsnoer is beschadigd, moet dit worden vervan-

gen door de fabrikant of een Black & Decker-servicecentrum om gevaren te voorkomen.

Een boorbit of schroefbit plaatsen of verwijderen

De boor/schroevendraaierkop is uitgerust met een spanknop zonder sleutel, zodat u bits gemakkelijk kunt verwisselen.

u Vergrendel het gereedschap door de schuifknop voor

rechtsom/linksom (2) in de middelste stand te zetten.

u Open de spanknop (9) door het voorste gedeelte met

uw ene hand te draaien terwijl u het achterste gedeelte

vasthoudt met de andere hand.

u Plaats de bitschacht in de spanknop (9). u Draai de spanknop (9) stevig aan door het voorste ge-

deelte met uw ene hand tegen de klok in te draaien terwijl

u het achterste gedeelte vasthoudt met de andere hand.

u Til de schroefbit uit de uitsparing om de schroefbit uit de

bithouder te verwijderen.

u Druk de schroefbit stevig in de houder om deze te

bewaren.

Page 38

(Vertaling van de originele instructies)

NEDERLANDS

Gebruik van het apparaat

Waarschuwing! Laat het gereedschap in zijn eigen tempo

werken. Niet overbelasten.

Waarschuwing! Controleer waar zich bedrading en leidingen bevinden voordat u in muren, vloeren of plafonds boort.

De accu laden (g. C)

De accu moet vóór het eerste gebruik worden opgeladen en ook zodra deze niet meer voldoende vermogen levert voor taken die eerst gemakkelijk konden worden uitgevoerd. Tijdens het opladen kan de accu warm worden. Dit is normaal en duidt niet op een probleem.

Waarschuwing! Laad de accu niet op bij omgevingstemperaturen onder 10° C of boven 40° C. Aanbevolen laadtemperatuur: ongeveer 24 °C.

Opmerking: De lader functioneert niet als de temperatuur van de accu lager is dan ongeveer 10° C of hoger dan 40° C. Laat de accu in dat geval in de lader zitten. De lader wordt automatisch ingeschakeld wanneer de accu de juiste temperatuur heeft.

u Als u de accu (5) wilt opladen, schuift u de accu in de

lader (10). De accu past maar op één manier in de lader. Forceer de accu niet tijdens het aansluiten. Zorg ervoor dat de accu goed in de lader is geplaatst.

u Steek de stekker van de lader in een stopcontact.

De batterij-indicator (11) zal knipperen. De hefng is voltooid wanneer de batterij-indicator (11) schakelt om continu op. Het lader en de accu kunnen voor onbepaalde tijd verbonden blijven. Het lampje wordt ingeschakeld wanneer de lader de accu van tijd tot tijd bijlaadt.

u Lege accu's moet u binnen een week opladen. Als u

accu's leeg bewaart, wordt de levensduur van de accu's aanzienlijk verminderd.

De accu in de lader laten zitten

U kunt de accu gedurende onbeperkte tijd in de lader laten zitten terwijl het oplaadlampje brandt. De lader zorgt ervoor dat de accu altijd volledig opgeladen is.

Problemen met de accu

Als er wordt geconstateerd dat de accu bijna leeg is of beschadigd is, gaat het oplaadlampje (11) snel rood knipperen. Ga in dat geval als volgt te werk:

u Plaats de accu (5) opnieuw. u Als het oplaadlampje snel rood blijft knipperen, gebruik

dan een andere accu om te controleren of de lader wel goed werkt.

u Als de andere accu goed wordt opgeladen, is de

oorspronkelijke accu defect. Breng de accu naar een

servicecentrum voor recycling.

u Als het lampje ook bij de andere accu snel knippert, moet

u de lader laten testen bij een erkend servicecentrum.

Opmerking: Het kan soms een uur duren om na te gaan of de accu goed functioneert. Als de accu te warm of te koud is, knippert het lampje afwisselend snel en langzaam rood.

De stelring of boorpositie selecteren (g. D)

Dit gereedschap is uitgerust met een ring om de stelring voor het aandraaien van schroeven in te stellen.

u Voor boren zet u de ring (8) in de boorstand door het

symbool met de markering (12) op één lijn te brengen.

u Als u schroeven wilt draaien, stelt u de stelring op de

gewenste instelling in.

u Als u niet weet wat de juiste instelling is, gaat u als volgt te

werk:

t Stel de ring (8) in op positie 1.

t Draai de eerste schroef aan.

t Als de koppeling ratelt voordat het gewenste resultaat

is bereikt, verhoogt u de instelling van de stelring en gaat u door met het aandraaien van de schroef. Herhaal dit totdat u de juiste instelling bereikt.

De draairichting selecteren (g. E)

Voor boren en het vastdraaien van schroeven, gebruikt u de voorwaartse draairichting (rechtsom). Voor het losdraaien van schroeven of het verwijderen van een vastgelopen boorbit, gebruikt u de tegengestelde draairichting (linksom).

u Als u vooruit draaien wilt selecteren, drukt u de schuifknop

voor rechtsom/linksom (2) naar links.

u Als u achteruit draaien wilt selecteren, drukt u de schu-

ifknop voor rechtsom/linksom naar rechts.

u U kunt het gereedschap vergrendelen door de schuifknop

voor rechtsom/linksom in de middelste stand te zetten.

Boren/schroeven

u Gebruik de schuifknop voor rechtsom/linksom (2) om de

gewenste draairichting te selecteren.

u U schakelt het gereedschap in door op de schakelaar

met variabele snelheden (1) te drukken. De snelheid van

het gereedschap hangt af van hoe ver u de schakelaar

indrukt.

u U schakelt het gereedschap uit door de schakelaar met

variabele snelheden los te laten.

Page 39

(Vertaling van de originele instructies)

NEDERLANDS

Tips voor optimaal gebruik

Boren

u Oefen lichte druk uit op het boorbit. Doe dit altijd loodrecht

op het bit.

u Net voordat de punt van het boorbit door het werkstuk

gaat, hoeft u geen druk meer uit te oefenen op het bit.

u Gebruik een blokje hout als u gaat boren in werkstukken

die makkelijk splinteren.

u Gebruik speciale houtboren wanneer u gaten met een

grote diameter wilt boren in hout.

u Gebruik HSS-boorbits als u gaat boren in metaal. u Gebruik steenboren als u gaat boren in zachte steen. u Gebruik een smeermiddel wanneer u gaat boren in andere

metalen dan gietijzer of koper.

u Gebruik een centerpons om een beginpunt voor het

boorgat te maken, zodat u nauwkeuriger kunt werken.

Schroeven

u Gebruik altijd het juiste type en formaat schroefbit. u Als schroeven moeilijk kunnen worden vastgedraaid,

kunt u een kleine hoeveelheid afwasmiddel of zeep als smeermiddel gebruiken.

u Houd het gereedschap en de schroefbit altijd recht in het

verlengde van de schroef.

Accessoires

De prestaties van het gereedschap zijn afhankelijk van de gebruikte accessoires. Accessoires van Black & Decker en Piranha zijn ontworpen om aan hoge kwaliteitsnormen te voldoen en de prestaties van uw gereedschap te verhogen. In combinatie met deze accessoires kunt u uw gereedschap nog beter laten presteren.

Onderhoud

Uw Black & Decker-gereedschap/-apparaat (met netsnoer/snoerloos) is ontworpen om gedurende langere tijd te functioneren met een minimum aan onderhoud. U kunt het gereedschap naar volle tevredenheid blijven gebruiken als u voor correct onderhoud zorgt en het gereedschap regelmatig schoonmaakt.

Waarschuwing! Doe altijd het volgende voordat u onderhouds- of reinigingswerkzaamheden aan het gereedschap (met snoer/snoerloos) uitvoert.

u Schakel het gereedschap/apparaat uit en trek de stekker

uit het stopcontact.

u Als het gereedschap/apparaat een afzonderlijke accu

heeft, schakelt u het gereedschap/apparaat uit en haalt u de accu eruit.

u Als de accu is ingebouwd, laat u deze volledig ontladen.

Schakel dan het apparaat uit.

u Neem de lader uit het stopcontact voordat u deze schoon-

maakt. Naast regelmatige reiniging vereist de lader geen

onderhoud.

u Reinig regelmatig de ventilatieopeningen van het gereed-

schap/apparaat/lader met een zachte borstel of droge

doek.

u Reinig de behuizing van de motor regelmatig met een

vochtige doek. Gebruik geen schuur- of oplosmiddel.

u Open regelmatig de spanknop en tik erop om eventueel

stof uit het binnenste te verwijderen (indien van toepass-

ing).

Netstekker vervangen (alleen Verenigd Koninkrijk en Ierland)

Als er een nieuwe netstekker moet worden aangebracht:

u Gooi de oude stekker op verantwoorde wijze weg. u Verbind de bruine draad met de spannings-/fasepool in de

nieuwe stekker.

u Verbind de blauwe draad met de nul-/neutraalpool.

Waarschuwing! De aardepool hoeft niet te worden aangesloten. Volg de bevestigingsinstructies die met hoogwaardige stekkers worden meegeleverd. Aanbevolen zekering: 5 A.

Milieu

Aparte inzameling. Dit product mag niet met normaal huishoudelijk afval worden weggegooid.

Mocht u op een dag constateren dat het Black & Deckerproduct aan vervanging toe is of dat u het apparaat niet meer nodig hebt, gooi het product dan niet bij het restafval. Het product valt onder de categorie voor elektrische apparaten.

Gescheiden inzameling van gebruikte producten en verpakkingsmaterialen maakt het mogelijk

materialen te recycleren en opnieuw te gebruiken. Hergebruik van gerecycleerde materialen zorgt voor minder milieuvervuiling en dringt de vraag naar grondstoffen terug.

Plaatselijke verordeningen kunnen voorzien in gescheiden inzameling van huishoudelijke elektrische producten via gemeentelijke stortplaatsen of via de leverancier bij wie u een nieuw product aanschaft.

Black & Decker biedt de mogelijkheid tot het recyclen van afgedankte Black & Decker-producten. Om gebruik te maken van deze service, dient u het product naar een van onze servicecentra te sturen, die de inzameling voor ons verzorgen.

Page 40

(Vertaling van de originele instructies)

NEDERLANDS

U kunt het adres van het dichtstbijzijnde Black & Decker-servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van Black & Deckerservicecentra en meer informatie m.b.t. onze klantenservice vinden op internet op: www.2helpU.com

Accu's

Ontlaad de batterij volledig en verwijder deze vervolgens uit het gereedschap.

u NiCd-, NiMH- en lithium-ionbatterijen kunnen worden

gerecycled. Breng deze naar een servicecentrum of een inzamellocatie in uw woonplaats.

Technische gegevens

MT143 (H1)

Spanning V

Boormachine/ schroevendraaier

Onbelast toerental min

Max. torsie

Spancapaciteit

Gewicht

Max. boorvermogen

Staal mm

Hout mm

Accu BL1314

Spanning V

Capaciteit

Type

Lader 905902** (type 1)

Ingangsspanning V

Uitgangsspanning V

Laadstroom

Oplaadtijd ca.

-1

Nm 20.5

kg 1.3

Ah 1.3

mA 400

uur 3 - 5

14.4

MTDD6 (H1)

0-700

14.4

Li-ion

100 - 240

8 - 20

Geluidsdrukniveau volgens EN 60745:

Geluidsdruk (L

Geluidsvermogen (L

Totale trillingswaarden (som triaxvector) volgens EN 60745:

In metaal boren (a

Schroeven indraaien zonder slagen (ah) < 2.5 m/s2, meetonzekerheid (K) 1.5 m/s

) 77.1 dB(A), meetonzekerheid (K) 3 dB(A)

) 88.1 dB(A), meetonzekerheid (K) 3 dB(A)

) < 2.5 m/s2, meetonzekerheid (K) 1.5 m/s

h, D

EG-conformiteitsverklaring

MACHINERICHTLIJN

MT143, MTDD6

Black & Decker verklaart dat deze producten, die zijn beschre-

ven bij 'Technische gegevens', voldoen aan:

2006/42/EG, EN60745-1, EN60745-2-1, EN60745-2-2

Black & Decker verklaart dat dit product, inclusief de

alternatieve accessoirekop, die hieronder wordt beschreven

Deze producten voldoen tevens aan richtlijn 2004/108/EG en

2011/65/EU. Neem voor meer informatie contact op met Black

& Decker op het volgende adres of raadpleeg de achterzijde

Ondergetekende is verantwoordelijk voor de compilatie van

het technische bestand en geeft deze verklaring namens

Black & Decker Europe, 210 Bath Road, Slough,

voldoet aan:

van de handleiding.

Black & Decker af.

Kevin Hewitt

Vice-President Global Engineering

Berkshire, SL1 3YD

Verenigd Koninkrijk

11/01/2013

Page 41

NEDERLANDS

Garantie

Black & Decker heeft vertrouwen in haar producten en biedt een uitstekende garantie. Deze garantiebepalingen vormen een aanvulling op uw wettelijke rechten en beperken deze niet. De garantie geldt in de lidstaten van de Europese Unie en de Europese Vrijhandelsassociatie.

Mocht uw Black & Decker product binnen 24 maanden na de datum van aankoop defect raken ten gevolge van materiaal- of constructiefouten, dan garanderen wij de kosteloze vervanging van defecte onderdelen, de reparatie van het product of de vervanging van het product, tenzij:

u Het product is gebruikt voor handelsdoeleinden, profes-

sionele toepassingen of verhuurdoeleinden.

u Het product onoordeelkundig is gebruikt. u Het product is beschadigd door invloeden van buitenaf of

door een ongeval.

u Reparaties zijn uitgevoerd door anderen dan onze serv-

icecentra of Black & Decker-personeel.

Om een beroep te doen op de garantie, dient u een aankoopbewijs te overhandigen aan de verkoper of een van onze servicecentra. U kunt het adres van het dichtstbijzijnde Black & Decker-servicecentrum opvragen via de adressen op de achterzijde van deze handleiding. U kunt ook een lijst van Black & Decker-servicecentra en meer informatie m.b.t. onze klantenservice vinden op het volgende internetadres: www.2helpU.com

(Vertaling van de originele instructies)

Meld u aan op onze website www.blackanddecker.nl om te worden geïnformeerd over nieuwe producten en speciale aanbiedingen. Verdere informatie over het merk Black & Decker en onze producten vindt u op www.blackanddecker.nl.

Page 42

(Traducción de las instrucciones originales)

ESPAÑOL

Uso especíco

La herramienta multifunción Black & Decker se ha diseñado para una amplia gama de aplicaciones de bricolaje. Mediante el uso del taladro/destornillador (MTDD6), esta herramienta puede atornillar y taladrar madera, metal y plásticos. Esta herramienta está pensada únicamente para uso doméstico. El cargador Black & Decker se ha diseñado para cargar baterías Black & Decker del tipo suministrado con esta herramienta.

Instrucciones de seguridad

Advertencias de seguridad generales para herramientas eléctricas

¡Atención! Lea todas las advertencias e instruc-

ciones de seguridad. En caso de no atenerse

a las siguientes advertencias e instrucciones de seguridad, podría producirse una descarga eléctrica, incendio o lesión grave.

Guarde todas las advertencias e instrucciones para futuras consultas. El término "herramienta eléctrica" empleado

en las advertencias se reere a la herramienta eléctrica con alimentación de red (con cable) o a la herramienta eléctrica alimentada por batería (sin cable).

1. Seguridad del área de trabajo a. Mantenga limpia y bien iluminada el área de trabajo. El

desorden y una iluminación deciente pueden provocar accidentes.

b. No utilice la herramienta eléctrica en un entorno con

peligro de explosión, en el que se encuentren líquidos, gases o material en polvo inamables. Las

herramientas eléctricas producen chispas que pueden llegar a inamar el polvo o los vapores.

c. Cuando utilice la herramienta eléctrica, mantenga

alejados a los niños y a otras personas del área de trabajo. Una distracción le puede hacer perder el control

sobre la herramienta.

2. Seguridad eléctrica a. El enchufe de la herramienta eléctrica debe

corresponder a la toma de corriente utilizada. No modique el enchufe. No emplee adaptadores en herramientas eléctricas dotadas con toma de tierra.

Estas pautas le ayudarán a reducir el riesgo de descargas eléctricas.

b. Evite tocar partes conectadas a tierra como tuberías,

radiadores, cocinas y refrigeradores. El riesgo a

quedar expuesto a una descarga eléctrica es mayor si su cuerpo tiene contacto con tierra.

c. No exponga las herramientas eléctricas a la lluvia y

evite que penetren líquidos en su interior, ya que

existe el peligro de recibir una descarga eléctrica.

d. Cuide el cable de alimentación. No lo utilice para

transportar o colgar la herramienta eléctrica, ni tire de

él para extraer el enchufe de la toma de corriente.

Manténgalo alejado del calor, aceite, bordes alados o

piezas móviles. Los cables de red dañados o enredados

incrementan el riesgo de descarga eléctrica.

e. Si trabaja con la herramienta eléctrica en el exterior,

utilice solamente cables de prolongación

homologados para uso en exteriores. Esto le ayudará a

reducir el riesgo de descarga eléctrica.

f. Si la utilización de una herramienta eléctrica en un

lugar húmedo es inevitable, utilice una fuente

protegida con un dispositivo de corriente residual

(RCD). La utilización de un RCD reduce el riesgo de sufrir

descargas eléctricas.

3. Seguridad personal a. Esté atento a lo que hace y utilice la herramienta

eléctrica con prudencia. No la use si está cansado, ni

si se encuentra bajo los efectos del alcohol, drogas o

medicamentos. El no estar atento durante el uso de una

herramienta eléctrica puede provocarle serias lesiones.

b. Utilice material de protección personal. Utilice

siempre gafas de protección. El riesgo de lesiones se

reduce considerablemente si se utiliza material de

protección adecuado como una mascarilla antipolvo,

zapatos de seguridad con suela antideslizante, casco o

protectores auditivos.

c. Impida que la herramienta se ponga en marcha

accidentalmente. Asegúrese de que el interruptor de

encendido/apagado se encuentra en la posición de

apagado antes de conectar la herramienta a la fuente

de alimentación o a la batería, o de coger o

transportar la herramienta. Transportar la herramienta

eléctrica con el dedo sobre el interruptor o enchufarla con

el interruptor encendido puede provocar accidentes.

d. Retire las herramientas de ajuste o llaves jas antes

de conectar la herramienta eléctrica. Una herramienta o

llave colocada en una pieza giratoria de la herramienta

eléctrica puede producir lesiones al ponerse a funcionar.

e. Sea precavido. Evite adoptar una posición que fatigue

su cuerpo; mantenga un apoyo rme sobre el suelo y

conserve el equilibrio en todo momento. Ello le

permitirá controlar mejor la herramienta eléctrica en caso

de presentarse una situación inesperada.

f. Vístase con la ropa adecuada. No lleve ropa holgada

ni joyas. Aleje el pelo, la ropa y los guantes de las

piezas móviles. La vestimenta holgada, las joyas y el

pelo largo se pueden enganchar con las piezas en

movimiento.

Page 43

(Traducción de las instrucciones originales)

ESPAÑOL

g. Siempre que sea posible utilizar unos equipos de

aspiración o captación de polvo, asegúrese de que éstos estén montados y se utilicen correctamente. El

empleo de estos equipos reduce los riesgos derivados del polvo.

4. Uso y cuidado de herramientas eléctricas a. No sobrecargue la herramienta eléctrica. Use la

herramienta eléctrica adecuada para cada aplicación.

Con la herramienta eléctrica adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado.

b. No utilice herramientas eléctricas con un interruptor

defectuoso. Las herramientas eléctricas que no se

puedan conectar o desconectar son peligrosas y deben repararse.

c. Desconecte de la herramienta eléctrica el enchufe de

la fuente de alimentación y de la batería antes de realizar cualquier ajuste, cambiar accesorios o guardar la herramienta. Esta medida preventiva reduce

el riesgo de encender accidentalmente la herramienta eléctrica.

d. Guarde las herramientas eléctricas fuera del alcance

de los niños y de las personas que no estén familiarizadas con su uso. Las herramientas eléctricas

utilizadas por personas inexpertas son peligrosas.

e. Cuide sus herramientas eléctricas con esmero.

Controle si funcionan correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta. Si la herramienta eléctrica estuviese defectuosa, haga que la reparen antes de volver a utilizarla. Muchos de los

accidentes se deben a herramientas eléctricas con un mantenimiento deciente.

f. Mantenga las herramientas de corte limpias y aladas.

Las herramientas de corte mantenidas correctamente se dejan guiar y controlar mejor.

g. Utilice la herramienta eléctrica, los accesorios, los

útiles de la herramienta, etc. de acuerdo con estas instrucciones, y tenga en cuenta las condiciones de trabajo y la tarea que se va a realizar. El uso de

herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.

5. Uso y cuidado de la batería a. Recargue la batería sólo con el cargador especicado

por el fabricante. Un cargador que sea especíco para

un tipo de batería podría suponer un riesgo de incendio si se utiliza con otra batería.

b. Utilice herramientas eléctricas solamente cuando se

especique en la batería. El uso de otras baterías puede

suponer un riesgo de incendio y lesiones.

c. Cuando no se utilice la batería, manténgala alejada de

objetos de metal como clips para papel, monedas,

llaves, clavos, tornillos y otros pequeños objetos

metálicos que pueden realizar una conexión de un

terminal a otro. Si provoca un cortocircuito entre los

terminales de la batería, puede ocasionar un incendio o

sufrir quemaduras.

d. En condiciones extremas, es posible que la batería

expulse líquido; evite el contacto. En caso de tocarlo

accidentalmente, enjuáguese con agua. Si el líquido

entra en contacto con los ojos, solicite asistencia

médica. El líquido que expulsa la batería puede producir

irritación o quemaduras.

6. Servicio técnico a. Esta herramienta eléctrica sólo la puede reparar

personal técnico autorizado que emplee

exclusivamente piezas de repuesto originales.

Solamente así se garantiza la seguridad de la herramienta

eléctrica.

Advertencias de seguridad adicionales para herramientas eléctricas

¡Atención! Advertencias de seguridad adicion-

u Utilice protectores para los oídos con los taladros de

u Utilice las empuñaduras auxiliares suministradas con

u Sujete la herramienta eléctrica por la supercie

ales para taladros y taladros de percusión

percusión. La exposición al ruido puede provocar una

pérdida de audición.

la herramienta. La pérdida de control puede provocar

lesiones.

protegida cuando realice una operación en la que

el accesorio de corte pueda entrar en contacto con

cableado oculto. El contacto del accesorio de corte con

un cable conectado a la red eléctrica podría hacer que

las partes metálicas de la herramienta transmitieran esa

electricidad y producir una descarga al usuario.

protegida cuando realice una operación en la que el

elemento de sujeción pueda entrar en contacto con

cableado oculto. Si algún elemento de sujeción entra en

contacto con un cable conectado a la red eléctrica, podría

provocar que las partes metálicas de la herramienta

eléctrica transmitieran esa electricidad y produjeran una

descarga al usuario.

Page 44

(Traducción de las instrucciones originales)

ESPAÑOL

u No utilice nunca un accesorio de cincelado en modo gira-

torio. El accesorio se bloquearía en el material y giraría la broca.

u Utilice pinzas u otro método práctico para asegurar y

sujetar la pieza de trabajo a una plataforma estable. Si sostiene la pieza con la mano o contra el cuerpo, ésta queda sujeta de manera inestable y existe la posibilidad de que pierda el control.

u Antes de perforar paredes, suelos o techos, compruebe la

ubicación de cables y tuberías.

u Evite tocar la punta de una broca inmediatamente

después de taladrar, ya que puede estar caliente.

u En este manual de instrucciones se describe el uso

para el que se ha diseñado el aparato. La utilización de accesorios o la realización de operaciones con esta herramienta distintas de las recomendadas en este manual de instrucciones puede implicar un riesgo de lesiones o daños materiales.

Seguridad de terceros

u Ninguna persona (incluidos los niños) con capacidades

físicas, sensoriales o mentales disminuidas, o que carezca de experiencia y conocimientos, debe utilizar este aparato, salvo que haya recibido supervisión o formación con respecto al uso del aparato por parte de una persona responsable de su seguridad.

u Los niños deben vigilarse en todo momento para garanti-

zar que el aparato no se toma como elemento de juego.

Riesgos residuales.

El uso de esta herramienta puede producir riesgos residuales adicionales no incluidos en las advertencias de seguridad adjuntas. Estos riesgos se pueden generar por un uso incorrecto, demasiado prolongado, etc. El cumplimiento de las normas de seguridad correspondientes y el uso de dispositivos de seguridad no evitan ciertos riesgos residuales. Estos riesgos incluyen:

u Lesiones producidas por el contacto con piezas móviles o

giratorias.

u Lesiones producidas al cambiar cualquier pieza, cuchilla o

accesorio.

u Lesiones producidas al usar una herramienta por un

tiempo demasiado prolongado. Si utiliza una herramienta durante períodos de tiempo demasiado prolongados, asegúrese de realizar pausas con frecuencia.

u Discapacidad auditiva. u Riesgos para la salud producidos al respirar el polvo

que se genera al usar la herramienta (por ejemplo: en los trabajos con madera, especialmente de roble, haya y tableros de densidad mediana).

Vibración

El valor de emisión de vibraciones declarado en el apartado de características técnicas y en la declaración de conformidad se ha calculado según un método de prueba estándar proporcionado por la norma EN 60745 y puede utilizarse para comparar una herramienta con otra. El valor de emisión de vibraciones especicado también podrá utilizarse en una evaluación preliminar de la exposición.

¡Atención! El valor de emisión de vibraciones durante el funcionamiento real de la herramienta eléctrica puede diferir del valor declarado en función de cómo se utilice dicha herramienta. El nivel de las vibraciones puede superar el indicado.

Al evaluar la exposición a las vibraciones con el n de determinar las medidas de seguridad que exige la norma 2002/44/ CE para proteger a las personas que utilizan periódicamente herramientas eléctricas en el entorno laboral, deberá tenerse en cuenta una estimación de la exposición a las vibraciones, las condiciones de uso reales y el modo de empleo de la herramienta, así como los pasos del ciclo operativo como, por ejemplo, el número de veces que la herramienta se apaga, el tiempo que está parada y el tiempo de activación.

Etiquetas en la herramienta

Encontrará los siguientes pictogramas en la herramienta:

¡Atención! Para reducir el riesgo de lesiones, el usuario debe leer el manual de instrucciones.

Seguridad eléctrica

Instrucciones de seguridad adicionales para baterías y cargadores

Baterías

u No intente abrirlas bajo ningún concepto. u No exponga las baterías al agua. u No las almacene en lugares en los que la temperatura

pueda superar los 40 ºC.

u Realice la carga únicamente a una temperatura ambiente

de entre 10 ºC y 40 ºC.

u Utilice únicamente el cargador suministrado con la her-

ramienta para realizar la carga.

u Para desechar las baterías, siga las instrucciones facilita-

das en la sección “Protección del medio ambiente”.

No intente cargar baterías dañadas.

Page 45

(Traducción de las instrucciones originales)

ESPAÑOL

Cargadores

u Utilice el cargador Black & Decker para cargar únicamente

la batería de la herramienta con la que fue suministrado. Si intenta cargar otras baterías, estas podrían explotar y provocar lesiones y daños materiales.

u Nunca intente cargar baterías no recargables. u Sustituya los cables defectuosos inmediatamente. u No exponga el cargador al agua. u No abra el cargador. u No aplique ningún dispositivo para medir la resistencia del

cargador.

Este cargador está pensado únicamente para

utilizar en un lugar interior.

Lea el manual de instrucciones antes de utilizar el aparato.

Seguridad eléctrica

El cargador está provisto de doble aislamiento, por lo que no requiere una toma de tierra. Cada

vez que utilice el aparato, debe comprobar que el voltaje de la red eléctrica corresponde al valor indicado en la placa de características. No intente sustituir el cargador por un enchufe convencional para la red eléctrica.

u Si el cable de alimentación está dañado, haga que lo

sustituya el fabricante o un centro de asistencia técnica autorizado de Black & Decker para evitar cualquier situación de riesgo.

Características

Esta herramienta incluye una o más de las siguientes características.

1. Interruptor de velocidad variable

2. Control deslizante de avance/retroceso

3. Botón de liberación del cabezal

4. Soporte de la punta

5. Batería

6. Botón de liberación de la batería

7. Taladro/destornillador (MTDD6)

8. Collar de ajuste de torsión

9. Portabrocas

Montaje

¡Atención! Antes de proceder al montaje, extraiga la batería

de la herramienta.

Inserción y extracción de la batería (g. A)

u Para insertar la batería (5), alinéela con el receptáculo de

la herramienta. Deslice la batería dentro del receptáculo y

empújela hasta que encaje en su sitio.

u Para extraer la batería, pulse el botón de liberación (6) a

la vez que tira de la batería para extraerla del receptáculo.

Inserción y extracción de los cabezales de la herramienta (g. B)

¡Atención! Se debe tener especial cuidado al colocar y

extraer los cabezales. Es posible que, al utilizar el aparato, las piezas móviles se calienten.

u Para bloquear la herramienta, ajuste el control deslizante

de avance/retroceso (2) en la posición central.

u Para retirar un cabezal de la herramienta, presione el

botón de liberación del cabezal (3) y extraiga el cabezal

de la herramienta.

u Para colocar un cabezal de la herramienta, alinéelo con

la herramienta tal y como se muestra y empújelo hacia la

herramienta hasta que encaje.

Colocación y extracción de la broca o la punta del destornillador

El taladro/destornillador está dotado de un portabrocas sin llave que permite cambiar las brocas fácilmente.

u Para bloquear la herramienta, ajuste el control deslizante

de avance/retroceso (2) en la posición central.

u Gire la parte frontal hacia la derecha para abrir el portab-

rocas (9) con una mano mientras sujeta la parte posterior

con la otra.

u Inserte el eje de la broca o punta de destornillador en el

portabrocas (9).

u Gire la parte frontal en el sentido contrario al de las agujas

del reloj para apretar rmemente el portabrocas (9) con

una mano mientras sujeta la parte posterior con la otra.

u Para extraer la punta del destornillador del soporte de la

punta, levante la punta de la abertura.

u Para guardar la punta del destornillador, empújela rme-

mente hacia el soporte.

Uso

¡Atención! Deje que la herramienta funcione a su ritmo. No

la sobrecargue.

¡Atención! Antes de perforar paredes, suelos o techos, compruebe la ubicación de cables y tuberías.

Carga de la batería (g. C)

Es necesario cargar la batería antes del primer uso y cada vez que perciba que no dispone de suciente potencia para tareas que antes realizaba con facilidad. Es posible que la batería se caliente durante la carga, algo que es normal y no denota ningún problema.

Page 46

(Traducción de las instrucciones originales)

ESPAÑOL

¡Atención! No cargue la batería a una temperatura ambiente inferior a 10 °C o superior a 40 °C. Temperatura de carga recomendada: aprox. 24 °C.

Nota: el cargador no cargará la batería si la temperatura de esta es inferior a los 10 °C o superior a los 40 ºC aproximadamente. Deje la batería en el cargador y este empezará a cargarla automáticamente cuando la temperatura de la batería aumente o disminuya.

u Para cargar la batería (5), insértela en el cargador (10). La

batería solo encajará en el cargador en una dirección. No la fuerce. Asegúrese de que la batería queda perfectamente encajada en el cargador.

u Enchufe el cargador y conéctelo a la red eléctrica.

El indicador de carga (11) parpadeará. La carga se completa cuando el indicador de carga (11) cambia continuamente sobre. Se pueden dejar el cargador y la batería conectados indenidamente. Cuando, ocasionalmente, el cargador cargue la batería al máximo, se encenderá el indicador LED.

u Cargue las baterías descargadas en el plazo de 1

semana. La vida útil de la batería disminuirá considerablemente si se almacena descargada.

Si la batería se deja en el cargador

El cargador y la batería pueden permanecer conectados durante un periodo de tiempo indenido con el indicador LED iluminado. El cargador mantendrá la batería a baja temperatura y completamente cargada.

Diagnóstico del cargador

Si el cargador detecta que la batería dispone de poca energía o está dañada, el indicador de carga (11) parpadeará en rojo a gran velocidad. Realice el procedimiento siguiente:

u Vuelva a insertar la batería (5). u Si los indicadores de carga continúan parpadeando en

rojo rápidamente, utilice una batería diferente para determinar si el proceso de carga se efectúa correctamente.

u Si la batería sustituida se carga correctamente, signicará

que la batería original está defectuosa y que debe devolverla al centro de servicio para su reciclado.

u Si el cargador muestra la misma indicación con la batería

nueva, llévelo a un centro de servicio autorizado para que lo revisen.

Nota: es posible que hagan falta 60 minutos para determinar si la batería es defectuosa. Si la batería está demasiado fría o demasiado caliente, el indicador LED parpadeará en rojo rápida y lentamente, de manera alternativa, y se repetirá la secuencia.

Selección de la torsión o la posición de taladrado (g. D)

Esta herramienta está dotada de un collar que permite ajustar la torsión para apretar tornillos.

u Para taladrar, ajuste el collar (8) en la posición de

taladrado alineando el símbolo con la marca (12).

u Para atornillar, je el collar en el ajuste deseado. u Si todavía no conoce el ajuste adecuado, haga lo sigu-

iente:

t Ajuste el collar (8) en la posición 1.

t Apriete el primer tornillo.

t Si la herramienta se detiene antes de obtener el

resultado deseado, aumente el ajuste del collar y continúe atornillando. Repita la operación hasta obtener el ajuste correcto.

Selección de la dirección de rotación (g. E)

Para perforar y apretar tornillos, utilice la rotación hacia delante (en el sentido de las agujas del reloj). Para aojar tornillos o extraer una broca atascada, utilice la rotación de retroceso (en sentido contrario al de las agujas del reloj).

u Para seleccionar la rotación hacia delante, empuje el con-

trol deslizante de avance/retroceso (2) hacia la izquierda.

u Para seleccionar la rotación hacia atrás, empuje el control

deslizante de avance/retroceso hacia la derecha.

u Para bloquear la herramienta, ajuste el control deslizante

de avance/retroceso en la posición central.

Perforar/atornillar

u Seleccione la rotación hacia delante o hacia atrás medi-

ante el control deslizante de avance/retroceso (2).

u Para encender la herramienta, pulse el interruptor de

velocidad variable (1). La velocidad de la herramienta

depende de la presión que se aplique al interruptor.

u Para apagar la herramienta, suelte el interruptor de

velocidad variable.

Consejos para un uso óptimo

Perforación

u Ejerza siempre una ligera presión en línea recta con la

broca.

u Justo antes de que la broca traspase el otro lado de la

pieza de trabajo, disminuya la presión ejercida sobre la

herramienta.

u Utilice un bloque de madera para proteger las piezas de

trabajo que puedan astillarse.

u Utilice brocas de pala para taladrar oricios de gran

diámetro sobre madera.

u Utilice brocas de acero de alta velocidad (HSS) para

taladrar metal.

u Utilice brocas de mampostería para taladrar materiales de

mampostería ligera.

Page 47

(Traducción de las instrucciones originales)

ESPAÑOL

u Utilice un lubricante cuando taladre metales distintos de

hierro fundido y latón.

u Haga una muesca con un punzón de centrar en la parte

central del oricio que va a perforar para mejorar la precisión.

Atornillado

u Utilice siempre el tipo y tamaño de punta de destornillador

correctos.

u Si le resulta difícil apretar los tornillos, inténtelo utilizando

un poco de detergente o de jabón como lubricante.

u Sujete siempre la herramienta y la punta del destornillador

en línea recta con el tornillo.

Accesorios

El rendimiento de la herramienta depende de los accesorios que utilice. Los accesorios Piranha y Black & Decker se han fabricado siguiendo estándares de alta calidad y se han diseñado para mejorar el funcionamiento de la herramienta. Al utilizar estos accesorios, conseguirá el máximo rendimiento de la herramienta.

Mantenimiento

Este aparato o herramienta con o sin cable de Black & Decker se ha diseñado para que funcione durante un largo período de tiempo con un mantenimiento mínimo. El funcionamiento satisfactorio continuado depende de un cuidado apropiado y una limpieza periódica de la herramienta.

¡Atención! Antes de realizar el mantenimiento de herramientas eléctricas con o sin cables:

u Apague y desenchufe el aparato o herramienta. u O bien, apague y extraiga las pilas o la batería del aparato

o herramienta, en caso de que disponga de una batería separada.

u O bien, deje que la batería se agote por completo si es

integral y, a continuación, apague el aparato.

u Desenchufe el cargador antes de limpiarlo. El cargador

no requiere ningún mantenimiento especial excepto la limpieza periódica.

u Limpie periódicamente las ranuras de ventilación de la

herramienta, aparato o cargador con un cepillo suave o un paño seco.

u Limpie periódicamente la carcasa del motor con un

paño húmedo. No utilice limpiadores de base abrasiva o disolventes.

u Abra regularmente el portabrocas y golpéelo suavemente

para eliminar los restos de polvo que haya en su interior (si se encuentra colocado).

Sustitución del enchufe de la red eléctrica (solo para el Reino Unido e Irlanda)

Si es necesario colocar un nuevo enchufe para la red eléctrica:

u Deseche el enchufe anterior según las normas de seguri-

dad.

u Conecte el cable marrón al terminal conductor del nuevo

enchufe.

u Conecte el cable azul al terminal neutro.

¡Atención! No se debe realizar ninguna conexión al terminal de conexión a tierra. Siga las instrucciones de montaje que se suministran con los enchufes de buena calidad. Fusible recomendado: 5 A.

Protección del medio ambiente

Recogida selectiva. No se debe desechar este producto con el resto de residuos domésticos.

Si llegase el momento en que fuese necesario sustituir su producto Black & Decker o si este dejase de tener utilidad para usted, no lo deseche junto con los residuos domésticos. Sepárelo para su recogida selectiva.

La recogida selectiva de productos y embalajes usados permite el reciclaje de materiales y su

reutilización. La reutilización de materiales reciclados contribuye a evitar la contaminación medioambiental y reduce la demanda de materias primas.

Las normativas municipales deben ofrecer la recogida selectiva de productos eléctricos del hogar, en puntos municipales previstos para tal n o a través del distribuidor cuando adquiera un nuevo producto.

Black & Decker proporciona facilidades para la recogida y reciclado de los productos Black & Decker que han llegado al nal de su vida útil. Para poder utilizar este servicio, le rogamos que entregue el producto a cualquier agente de servicio técnico autorizado para que se haga cargo de él en nuestro nombre.

Puede consultar la dirección de su agente de servicio técnico más cercano si se pone en contacto con la ocina local de Black & Decker en la dirección que se indica en este manual. Como opción alternativa, puede consultar la lista de los agentes de servicio técnico autorizados de Black & Decker y obtener la información completa de nuestros servicios de posventa y los contactos disponibles en la siguiente dirección de Internet: www.2helpU.com

Page 48

(Traducción de las instrucciones originales)

ESPAÑOL

Baterías

Deje que la batería se agote por completo y, a continuación, extráigala de la herramienta.

u Las baterías de níquel cadmio (NiCd), de hidruro de

níquel-metal (NiMH) y de iones de litio son reciclables. Llévelas a cualquier agente técnico autorizado o a un centro de reciclaje local.

Ficha técnica

MT143 (H1)

Voltaje V

Taladro/ destornillador

Velocidad sin carga min

Par de torsión máximo

Abertura del portabrocas

Peso

Capacidad máxima de perforación

Acero mm

Madera mm

Batería BL1314

Voltaje V

Capacidad

Tipo

Cargador 905902** (tip. 1)

Voltaje de entrada V

Voltaje de salida V

Corriente

Tiempo de carga aproximado

-1

Nm 20.5

kg 1.3

Ah 1.3

mA 400

h 3 - 5

14.4

MTDD6 (H1)

0-700

14.4

Iones de litio

100 - 240

8 - 20

Nivel de presión acústica de acuerdo con la directiva EN 60745:

Presión acústica (L

Potencia acústica (L

Valores totales de vibración (suma vectorial triaxial) de acuerdo con la directiva EN 60745:

Perforación de metal (a

Atornillado sin impacto (ah) < 2.5 m/s2, incertidumbre (K) 1.5 m/s

) 77.1 dB(A), incertidumbre (K) 3 dB(A)

) 88.1 dB(A), incertidumbre (K) 3 dB(A)

) < 2.5 m/s2, incertidumbre (K) 1.5 m/s

h, D

Declaración de conformidad de la CE

DIRECTIVA DE MAQUINARIAS

MT143, MTDD6

Black & Decker declara que los productos descritos en la

"cha técnica" cumplen con las siguientes directrices:

2006/42/CE, EN60745-1, EN60745-2-1, EN60745-2-2

Black & Decker declara que el producto, incluido el cabezal alternativo, descrito a continuación cumple con lo siguiente:

Estos productos también cumplen con las Directivas

2004/108/CE y 2011/65/UE. Si desea obtener más informa-

ción, póngase en contacto con Black & Decker a través de la

siguiente dirección o consulte el dorso del manual.

La persona que rma a continuación es responsable de la

elaboración del archivo técnico y realiza esta declaración en

nombre de Black & Decker.

Kevin Hewitt

Vicepresidente de Ingeniería global

Black & Decker Europe, 210 Bath Road, Slough,

Berkshire, SL1 3YD

Reino Unido

11/01/2013

Page 49

(Traducción de las instrucciones originales)

ESPAÑOL

Garantía

Black & Decker confía plenamente en la calidad de sus productos y ofrece una garantía extraordinaria. Esta declaración de garantía es un añadido, y en ningún caso un perjuicio para sus derechos legales. La garantía es válida dentro de los territorios de los Estados miembros de la Unión Europea y de los de la Zona Europea de Libre Comercio.

Si un producto Black & Decker resultara defectuoso debido a materiales o mano de obra defectuosos o a la falta de conformidad, Black & Decker garantiza, dentro de los 24 meses de la fecha de compra, la sustitución de las piezas defectuosas, la reparación de los productos sujetos a un desgaste y rotura razonables o la sustitución de tales productos para garantizar al cliente el mínimo de inconvenientes, a menos que:

u El producto se haya utilizado con propósitos comerciales,

profesionales o de alquiler.

u El producto se haya sometido a un uso inadecuado o

negligente.

u El producto haya sufrido daños causados por objetos o

sustancias extrañas o accidentes.

u Se hayan realizado reparaciones por parte de personas

que no sean del servicio técnico autorizado o personal de servicios de Black & Decker.

Para reclamar en garantía, será necesario que presente la prueba de compra al vendedor o al agente de servicio técnico autorizados. Puede consultar la dirección de su agente de servicio técnico más cercano si se pone en contacto con la ocina local de Black & Decker en la dirección que se indica en este manual. Como opción alternativa, puede consultar la lista de los agentes de servicio técnico autorizados de Black & Decker y obtener la información completa de nuestros servicios de posventa y los contactos disponibles en la siguiente dirección de Internet: www.2helpU.com

Visite el sitio web www.blackanddecker.es para registrar su nuevo producto Black & Decker y estar al día sobre productos y ofertas especiales. Encontrará información adicional sobre la marca Black & Decker y nuestra gama de productos en www.blackanddecker.es.

Page 50

(Tradução das instruções originais)

PORTUGUÊS

Utilização prevista

A ferramenta multiusos Black & Decker foi concebida para diversas aplicações de bricolage. Através da cabeça de aparafusadora/berbequim (MTDD6), esta ferramenta executa aplicações de aparafusamento e perfuração de madeira, metal e plástico. Esta ferramenta destina-se apenas a utilização doméstica. O carregador Black & Decker foi concebido para carregar baterias Black & Decker do tipo fornecido com esta ferramenta.

Instruções de segurança

Avisos de segurança gerais para ferramentas eléctricas

Atenção! Leia com atenção todos os avisos de

segurança e instruções. O não cumprimento dos

seguintes avisos e instruções pode resultar em choque eléctrico, incêndio e/ou graves lesões.

Guarde todos os avisos e instruções para futura referência. A expressão "ferramenta eléctrica" utilizada nos avisos

refere-se à sua ferramenta eléctrica com ligação à corrente eléctrica (com cabo) ou com bateria (sem os).

1. Segurança na área de trabalho a. Mantenha a área de trabalho limpa e bem iluminada.

Áreas desarrumadas ou mal iluminadas são propícias a acidentes.

b. Não trabalhe com ferramentas eléctricas em áreas

com risco de explosão, nas quais se encontrem líquidos, gases ou poeiras inamáveis. As ferramentas

eléctricas produzem faíscas que podem provocar a ignição de poeiras ou vapores.

c. Mantenha crianças e outras pessoas afastadas

durante a utilização da ferramenta eléctrica. As

distracções podem dar origem a que perca o controlo da ferramenta.

2. Segurança eléctrica a. A cha da ferramenta eléctrica deve caber na tomada.

A cha não deve ser modicada de modo algum. Não utilize quaisquer chas adaptadoras em ferramentas eléctricas com ligação à terra. Fichas sem modicações

e tomadas adequadas reduzem o risco de choques eléctricos.

b. Evite que o corpo entre em contacto com superfícies

ligadas à terra, como tubos, radiadores, fogões e frigorícos. Existe um risco elevado de choques

eléctricos se o corpo estiver ligado à terra.

c. As ferramentas eléctricas não podem ser expostas a

chuva nem humidade. A penetração de água na

ferramenta eléctrica aumenta o risco de choques

eléctricos.

d. Manuseie o cabo com cuidado. O cabo não deve ser

utilizado para transportar ou pendurar a ferramenta,

nem para puxar a cha da tomada. Mantenha o cabo

afastado de calor, óleo, pontas aadas ou partes

móveis. Cabos danicados ou torcidos aumentam o risco

de choques eléctricos.

e. Quando trabalhar com uma ferramenta eléctrica ao ar

livre, utilize um cabo de extensão apropriado para

esse m. A utilização de um cabo apropriado para áreas

ao ar livre reduz o risco de choques eléctricos.

f. Se for inevitável trabalhar com uma ferramenta

eléctrica num local húmido, utilize um Dispositivo de

Corrente Residual (RCD). A utilização de um RCD reduz

o risco de choque eléctrico.

3. Segurança pessoal a. Mantenha-se atento, observe o que está a fazer e seja

prudente ao trabalhar com uma ferramenta eléctrica.

Não utilize uma ferramenta eléctrica se estiver

cansado ou sob a inuência de drogas, álcool ou

medicamentos. Um momento de falta de atenção

enquanto trabalha com ferramentas eléctricas poderá

resultar em lesões graves.

b. Utilize equipamento de protecção pessoal. Utilize

sempre óculos de protecção. Equipamento de

protecção como, por exemplo, máscara anti-poeiras,

sapatos de segurança anti-derrapantes, capacete de

segurança ou protecção auricular, de acordo com o tipo e

a aplicação de ferramenta eléctrica, reduz o risco de

lesões.

c. Evite arranques involuntários. Certique-se de que o

botão está desligado antes de ligar a ferramenta à

corrente eléctrica e/ou a bateria, pegando ou

transportando a ferramenta. Transportar ferramentas

eléctricas com o dedo no botão ou ligar ferramentas

eléctricas à tomada com o interruptor na posição de

ligado pode dar origem a acidentes.

d. Retire eventuais chaves de ajuste ou chaves inglesas

antes de ligar a ferramenta eléctrica. Uma chave xa ou

qualquer outra chave ligada a uma peça rotativa da

ferramenta eléctrica pode provocar lesões.

e. Não se incline. Mantenha-se sempre bem posicionado

e em equilíbrio. Assim, controlará melhor a ferramenta

eléctrica em situações imprevistas.

f. Utilize vestuário adequado. Não utilize roupas largas

nem jóias. Mantenha o cabelo, roupa e luvas

afastados de peças em movimento. Roupas largas,

jóias ou cabelo comprido podem ser apanhados por

partes móveis.

Page 51

(Tradução das instruções originais)

PORTUGUÊS

g. Se for prevista a montagem de dispositivos de

extracção e recolha de pó, assegure-se de que estão ligados e que são utilizados de forma correcta. A

recolha das poeiras pode reduzir os riscos provocados por poeiras.

4. Utilização e manutenção da ferramenta eléctrica a. Não sobrecarregue a ferramenta eléctrica. Utilize a

ferramenta eléctrica adequada para o trabalho pretendido. A ferramenta eléctrica correcta realizará o

trabalho de forma melhor e mais segura, com a potência com que foi concebida.

b. Não utilize a ferramenta eléctrica se o interruptor não

puder ser ligado nem desligado. Qualquer ferramenta

eléctrica que não possa ser controlada com o interruptor é perigosa e terá de ser reparada.

c. Desligue a cha da tomada e/ou a bateria da tomada

antes de proceder a ajustes, trocar acessórios ou guardar ferramentas eléctricas. Estas medidas de

prevenção de segurança reduzem o risco de ligação inadvertida da ferramenta eléctrica.

d. Mantenha as ferramentas eléctricas que não

estiverem a ser utilizadas fora do alcance de crianças. Não permita que a ferramenta eléctrica seja utilizada por pessoas não familiarizadas com a mesma ou que não tenham lido estas instruções. As ferramentas

eléctricas são perigosas quando utilizadas por pessoas não qualicadas.

e. Efectue a manutenção das ferramentas eléctricas.

Verique se as partes móveis estão desalinhadas ou bloqueadas, se existem peças partidas ou qualquer outra situação que possa afectar o funcionamento das ferramentas eléctricas. As peças danicadas devem ser reparadas antes da utilização da ferramenta eléctrica. Muitos acidentes são provocados

por falta de manutenção das ferramentas eléctricas.

f. Mantenha as ferramentas de corte sempre aadas e

limpas. Ferramentas de corte com a manutenção

adequada e extremidades aadas bloqueiam com menos frequência e são mais fáceis de controlar.

g. Utilize a ferramenta eléctrica, acessórios e peças de

ferramenta de acordo com estas instruções, considerando as condições de trabalho e a tarefa a ser executada. A utilização da ferramenta eléctrica para

ns diferentes dos previstos pode resultar em situações perigosas.

5. Utilização e manutenção da bateria a. Carregue apenas com o carregador especicado pelo

fabricante. Um carregador adequado para um tipo de

bateria pode dar origem a risco de incêndio quando utilizado com outro tipo de bateria.

b. Utilize ferramentas eléctricas apenas com baterias

especícas. A utilização de outras baterias pode dar

origem a risco de danos e incêndio.

c. Quando uma bateria não estiver a ser utilizada,

mantenha-a afastada de outros objectos metálicos

como, por exemplo, clipes, moedas, chaves, pregos,

parafusos ou outros pequenos objectos metálicos

que possam fazer ligação de um terminal a outro. O

curto-circuito de terminais de bateria pode causar

queimaduras ou incêndio.

d. Sob condições exageradas, a bateria pode verter

líquido – evite o contacto. Se ocorrer um contacto

acidental, lave em abundância com água. Se o líquido

entrar em contacto com os olhos, procure assistência

médica. O líquido vertido da bateria pode causar irritação

ou queimaduras.

6. Reparação a. A sua ferramenta eléctrica só deve ser reparada por

pessoal qualicado e só devem ser colocadas peças

sobressalentes originais. Isso garante a manutenção da

segurança da ferramenta eléctrica.

Avisos de segurança adicionais para ferramentas eléctricas

Atenção! Avisos de segurança adicionais para

u Utilize protecção auditiva com berbequins de

u Utilize o punho auxiliar fornecido com a ferramenta. A

u Segure a ferramenta eléctrica pelas áreas isoladas

u Nunca utilize um acessório de biselagem no modo

berbequins e berbequins de percussão

percussão. A exposição a ruídos pode causar perdas

auditivas.

perda de controlo pode provocar ferimentos.

quando executar uma operação em que o acessório

de corte possa entrar em contacto com a cablagem

oculta.. Cortar um acessório em contacto com um cabo

"electricado" poderá expor peças metálicas do sistema

eléctrico da ferramenta e provocar um choque eléctrico ao

operador

quando executar uma operação em que o xador

possa entrar em contacto com a cablagem oculta.

Os xadores em contacto com um cabo "electricado"

poderão expor peças metálicas do sistema eléctrico da

ferramenta e provocar um choque eléctrico ao operador.

rotativo. O acessório irá bloquear o material e fazer rodar

a broca.

Page 52

(Tradução das instruções originais)

PORTUGUÊS

u Utilize grampos ou outro meio para xar e apoiar a peça

numa plataforma estável. Se xar a peça com a mão ou contra o corpo, a peça ca instável e pode dar origem à perda de controlo.

u Antes de perfurar paredes, tectos ou chãos, verique a

localização de cablagem e tubos.

u Evite tocar na ponta de uma broca logo após a per-

furação, uma vez que esta poderá estar quente.

u A utilização prevista para este aparelho está descrita no

manual de instruções. A utilização de qualquer acessório ou a realização de qualquer operação com esta ferramenta que não se inclua no presente manual de instruções poderá representar um risco de ferimentos e/ ou danos materiais.

Segurança de terceiros

u Este aparelho não deve ser utilizado por pessoas

(incluindo crianças) que apresentem capacidades físicas, sensoriais ou mentais reduzidas ou que não possuam os conhecimentos e a experiência necessários, excepto se forem vigiadas e instruídas acerca da utilização do aparelho por uma pessoa responsável pela sua segurança.

u As crianças deverão ser vigiadas para que não mexam no

aparelho.

Riscos residuais.

Podem surgir riscos residuais adicionais durante a utilização da ferramenta que poderão não constar nos avisos de segurança incluídos. Estes riscos podem resultar de má utilização, uso prolongado, etc. Mesmo com a aplicação dos regulamentos de segurança relevantes e com a implementação de dispositivos de segurança, alguns riscos residuais não podem ser evitados. Incluem:

u ferimentos causados pelo contacto com peças em

rotação/movimento.

u ferimentos causados durante a troca de peças, lâminas

ou acessórios.

u ferimentos causados pela utilização prolongada de uma

ferramenta. Quando utilizar uma ferramenta por períodos prolongados, faça intervalos regulares.

u Diminuição da audição. u Os problemas de saúde causados pela inalação de

poeiras resultantes da utilização da ferramenta (exemplo: trabalhos em madeira, especialmente carvalho, faia e MDF).

Vibração

Os valores de emissão de vibração declarados na secção de dados técnicos e na declaração de conformidade foram medidos de acordo com o método de teste padrão fornecido pela norma EN 60745 e podem ser utilizados para comparar ferramentas. O valor de emissão de vibração declarado pode ainda ser utilizado numa avaliação preliminar de exposição.

Atenção! O valor de emissão de vibração durante a utilização real da ferramenta eléctrica pode ser diferente do valor declarado, dependendo da forma como a ferramenta é utilizada. O nível de vibração pode aumentar acima do nível indicado.

Quando avaliar a exposição da vibração para determinar as medidas de segurança exigidas pela norma 2002/44/CE para proteger pessoas que utilizem regularmente ferramentas eléctricas na sua actividade prossional, deve ser considerada uma estimativa de exposição de vibração, as actuais condições de utilização e o modo de utilização da ferramenta, incluindo ainda todas as partes do ciclo de funcionamento, como os períodos de inactividade e espera da ferramenta, para além do tempo de funcionamento.

Rótulos na ferramenta

A ferramenta apresenta os seguintes pictogramas:

Atenção! Para reduzir o risco de ferimentos, o utilizador deve ler o manual de instruções.

Segurança eléctrica

Instruções de segurança adicionais para baterias e carregadores

Baterias

u Nunca tente abrir a bateria por motivo algum. u Não exponha a bateria à água. u Não as armazene em locais onde a temperatura possa

exceder os 40 °C.

u Carregue apenas a temperaturas ambiente entre 10 °C e

40 °C.

u Carregue apenas com o carregador fornecido com a fer-

ramenta.

u Quando eliminar as baterias, siga as instruções da secção

"Protecção do ambiente".

Não tente carregar baterias danicadas.

Carregadores

u Utilize o seu carregador Black & Decker apenas para car-

regar a bateria na ferramenta respectiva. Outras baterias

podem rebentar, provocando ferimentos e danos.

u Nunca tente carregar baterias não recarregáveis. u Substitua os cabos defeituosos imediatamente. u Não exponha o carregador à água. u Não abra o carregador. u Não manipule o interior do carregador.

Page 53

(Tradução das instruções originais)

PORTUGUÊS

O carregador deverá ser utilizado apenas em

$ +

espaços interiores.

Leia o manual de instruções antes da utilização.

Segurança eléctrica

O carregador tem um isolamento duplo, pelo que não é necessário um o de terra. Verique

sempre se a tensão de alimentação corresponde à tensão indicada na placa de especicações. Nunca tente substituir a unidade do carregador por uma tomada normal de alimentação.

u Se o cabo de alimentação estiver danicado, terá de ser

substituído pelo fabricante ou por um centro de assistência autorizado Black & Decker para evitar acidentes.

Características

Esta ferramenta inclui algumas ou todas as seguintes características.

1. Interruptor de velocidade variável

2. Patilha para a frente/para trás

3. Botão de desbloqueio da cabeça

4. Porta-pontas

5. Bateria

6. Botão de desbloqueio da bateria

7. Cabeça de aparafusadora/berbequim (MTDD6)

8. Botão de ajuste do binário

9. Mandril

Montagem

Atenção! Antes de montar, remova a bateria da ferramenta.

Colocar e remover a bateria (g. A)

u Para colocar a bateria (5), alinha-a com o receptáculo na

ferramenta. Faça deslizar a bateria para dentro do receptáculo e puxe até que a bateria se encaixe devidamente.

u Para remover a bateria, pressione o botão de desbloqueio

(6) enquanto retira, ao mesmo tempo, a bateria do receptáculo.

Colocar e remover as cabeças da ferramenta (g. B)

Atenção! Tenha cuidado ao colocar e remover as cabeças.

As peças móveis poderão aquecer durante a utilização.

u Bloqueie a ferramenta colocando a patilha para a frente/

para trás (2) na posição central.

u Para retirar uma cabeça da ferramenta, pressione o botão

de desbloqueio da cabeça (3) e retire a cabeça da ferramenta.

u Para colocar uma cabeça, alinhe-a com a ferramenta

como apresentado e insira-a na mesma até car en-

caixada na respectiva posição.

Colocar e remover uma broca ou ponta de aparafusadora

A cabeça de aparafusadora/berbequim inclui um mandril sem chave para facilitar a troca de pontas.

u Bloqueie a ferramenta colocando a patilha para a frente/

para trás (2) na posição central.

u Abra o mandril (9) rodando a parte da frente no sentido

dos ponteiros do relógio com uma mão enquanto segura

na parte de trás com a outra.

u Coloque o veio de pontas no mandril (9). u Aperte rmemente o mandril (9) rodando a parte da frente

no sentido contrário ao dos ponteiros do relógio com uma

mão enquanto segura na parte de trás com a outra.

u Para retirar a ponta de aparafusadora do suporte de

pontas, levante-a do encaixe.

u Para guardar a ponta de aparafusadora, encaixe-a com

rmeza no porta pontas.

Utilização

Atenção! Deixe a ferramenta funcionar ao seu próprio ritmo.

Não a sobrecarregue.

Atenção! Antes de perfurar paredes, tectos ou chãos, verique a localização de cablagem e tubos.

Carregar a bateria (g. C)

A bateria precisa de ser carregada antes da primeira utilização e sempre que não consiga produzir energia suciente em trabalhos habitualmente feitos sem diculdade. A bateria pode aquecer durante o carregamento; isto é normal e não indica um problema.

Atenção! Não carregue a bateria a temperaturas ambientes abaixo de 10 °C ou acima de 40 °C. Temperatura de carregamento recomendada: aproximadamente 24 ºC.

Nota: O carregador não irá carregar a bateria se a temperatura das células for inferior a 10 °C ou superior a 40 °C. A bateria não deve ser retirada do carregador para que este carregue automaticamente quando a temperatura das células aquecer ou arrefecer.

u Para carregar a bateria (5), encaixe-a no carregador (10).

A bateria só pode ser encaixada no carregador de uma

forma. Não force. Certique-se de que a bateria está

completamente introduzida no carregador.

u Ligue o carregador e ligue-o à corrente.

O indicador de carga (11) piscará.

Page 54

(Tradução das instruções originais)

PORTUGUÊS

A carga está completa quando o indicador de carga (11) muda continuamente diante. O carregador e a bateria podem car ligados indenidamente. O LED acende-se quando o carregador ocasionalmente preenche a carga da bateria.

u As baterias descarregadas devem ser carregadas no

espaço de 1 semana. A vida útil de uma bateria diminuirá muito se for guardada sem carga.

Deixar a bateria no carregador

O carregador e a bateria podem permanecer ligados com o LED aceso indenidamente. O carregador irá manter a bateria completamente carregada.

Diagnóstico do carregador

Se o carregador detectar que a bateria está fraca ou danicada, o indicador de carga (11) cará vermelho em modo intermitente rápido. Proceda da seguinte forma:

u Volte a colocar a bateria (5). u Se os indicadores de carga continuarem a piscar

rapidamente a vermelho, utilize uma bateria diferente para determinar se o processo de carga está a funcionar correctamente.

u Se a bateria de substituição carregar correctamente, en-

tão a bateria original está defeituosa e deve ser entregue num centro de serviço para reciclagem.

u Se a bateria nova der a mesma indicação que a bateria

original, leve o carregador até um centro de assistência autorizado para ser testado.

Nota: determinar se a bateria está defeituosa pode demorar até 60 minutos. Se a bateria estiver demasiado quente ou fria, o LED piscará alternadamente de modo rápido e lento, piscando uma vez a cada velocidade e repetindo o processo.

Seleccionar a posição do berbequim ou binário (g. D)

Esta ferramenta possui um botão para denir o binário para apertar parafusos.

u Para perfurar, coloque o botão (8) na posição de per-

furação, alinhando o símbolo com a marca (12).

u Para apertar parafusos, coloque o botão na posição

desejada.

u Se ainda não souber qual a posição apropriada, proceda

da seguinte forma:

t Coloque o botão (8) na posição 1. t Aperte o primeiro parafuso. t Se o mecanismo forçar antes de atingir o resultado

desejado, aumente a posição do botão e continue a apertar o parafuso. Repita até atingir a denição correcta.

Seleccionar a direcção de rotação (g. E)

Para perfuração e para apertar parafusos, utilize a rotação para a frente (no sentido dos ponteiros do relógio). Para desaparafusar ou remover uma broca encravada, utilize a rotação para trás (no sentido contrário ao dos ponteiros do relógio).

u Para seleccionar a rotação para a frente, empurre a

patilha para a frente/para trás (2) para a posição da

esquerda.

u Para seleccionar a rotação para trás, pressione a patilha

para a frente/para trás para a direita.

u Para bloquear a ferramenta, coloque a patilha para trás/

para a frente na posição central.

Perfurar/aparafusar

u Seleccione a rotação para a frente ou para trás utilizando

a patilha para a frente/trás (2)

u Para ligar a ferramenta, prima o interruptor de velocidade

variável (1). A velocidade da ferramenta depende de como

pressionar o botão.

u Para desligar a ferramenta, solte o interruptor de veloci-

dade variável.

Sugestões para uma utilização ideal

Perfurar

u Aplique sempre uma pressão ligeira em linha recta com a

broca.

u Pouco antes de a ponta da broca alcançar o lado oposto

do material, reduza a pressão exercida na ferramenta.

u Utilize um bloco de madeira para proteger materiais que

possam lascar.

u Utilize brocas espada para perfurar orifícios de grande

diâmetro em madeira.

u Utilize brocas HSS para perfurar metal. u Utilize brocas para pedra para perfurar pedra macia. u Utilize um lubricante para perfurar metais diferentes de

ferro fundido e latão.

u Para melhor precisão, efectue um pequeno furo no centro

do orifício a perfurar.

Aparafusar

u Utilize sempre o tipo e tamanho de pontas para aparafu-

sadora correctos.

u Se os parafusos forem de difícil aperto, aplique uma

pequena quantidade de líquido de lavagem ou sabão

como lubricante.

u Segure sempre a ferramenta e a ponta de aparafusadora

em linha recta com o parafuso.

Page 55

(Tradução das instruções originais)

PORTUGUÊS

Acessórios

O desempenho da ferramenta depende do acessório utilizado. Os acessórios Black & Decker e Piranha são concebidos segundo normas de elevada qualidade e desenvolvidos de modo a melhorar o desempenho da sua ferramenta. Ao utilizar estes acessórios, obterá o melhor desempenho da sua ferramenta.

Manutenção

O seu aparelho/ferramenta Black & Decker com/sem os foi concebido para funcionar durante um longo período de tempo com uma manutenção mínima. Um funcionamento contínuo e satisfatório depende de uma manutenção adequada e da limpeza regular da ferramenta.

Atenção! Antes de proceder a qualquer acção de manutenção em ferramentas eléctricas com cabo/sem os:

u Desligue o aparelho/ferramenta e retire a respectiva cha

da tomada.

u Ou desligue e remova a bateria do aparelho/ferramenta

caso o aparelho/ferramenta tenha uma bateria individual.

u Ou deixe a bateria descarregar completamente se estiver

incorporada e, em seguida, desligue-a.

u Desligue o carregador antes de o limpar. O seu carrega-

dor não necessita de manutenção para além da limpeza regular.

u Limpe regularmente as aberturas de ventilação do

aparelho/ferramenta/carregador com uma escova suave ou um pano seco.

u Limpe regularmente o compartimento do motor com um

pano húmido. Não utilize nenhum produto de limpeza abrasivo ou a base de solvente.

u Abra o mandril regularmente e bata no mesmo para

remover qualquer vestígio de pó do seu interior (quando colocado).

Substituição da cha de alimentação (apenas Reino Unido e Irlanda)

Se for necessário encaixar uma nova cha de alimentação:

u Elimine com segurança a cha antiga. u Ligue o cabo castanho ao terminal electricado na nova

cha.

u Ligue o cabo azul ao terminal neutro.

Atenção! Não é necessário efectuar qualquer ligação ao terminal de terra. Siga as instruções de montagem fornecidas com chas de boa qualidade. Fusível recomendado: 5 A.

Se, em algum momento, for necessário substituir este produto Black & Decker ou se este deixar de ter utilidade, não elimine o produto num caixote do lixo. Este produto pode ser separado para reciclagem.

A recolha separada de produtos e embalagens usados permite que os materiais sejam reciclados

e reutilizados. A reutilização de materiais reciclados ajuda a evitar a poluição ambiental e reduz a procura de matérias-primas.

A legislação local poderá prever a recolha separada de produtos domésticos eléctricos, seja em lixeiras municipais ou através do revendedor quando adquire um produto novo.

A Black & Decker dispõe de instalações para recolha e reciclagem de produtos Black & Decker quando estes atingem o m da vida útil. Para usufruir deste serviço, devolva o produto em qualquer agente de reparação autorizado, que os recolherá em seu nome.

Pode vericar a localização do agente de reparação autorizado mais perto de si, contactando os escritórios locais da Black & Decker através do endereço indicado neste manual. Se preferir, pode encontrar na Internet uma lista de agentes de reparação autorizados Black & Decker, detalhes completos e contactos do serviço pós-venda, no endereço: www.2helpU. com

Baterias

Deixe a bateria descarregar completamente e, em seguida, remova-a da ferramenta.

u As baterias de NiCd, NiMH e de Iões de Lítio são reci-

cláveis. Leve as baterias ao seu agente de manutenção

autorizado ou a uma estação de reciclagem local.

Protecção do ambiente

Recolha separada. Este produto não pode ser eliminado juntamente com os resíduos domésticos

normais.

Page 56

(Tradução das instruções originais)

PORTUGUÊS

Dados técnicos

MT143 (H1)

Tensão V

Berbequim/ Aparafusadora

Velocidade sem carga

Binário máx.

Capacidade do mandril

Peso

Capacidade máx. de perfuração

Aço mm

Madeira mm

Bateria BL1314

Tensão V

Capacidade

Tipo

Carregador 905902** (tipo 1)

Tensão de entrada V

Tensão de saída V

Corrente

Tempo de carga aprox.

-1

min

Nm 20.5

kg 1.3

Ah 1.3

mA 400

h 3 - 5

14.4

MTDD6 (H1)

0-700

14.4

Iões de lítio

100 - 240

8 - 20

Declaração de conformidade CE

DIRECTIVA PARA MÁQUINAS

MT143, MTDD6

A Black & Decker declara que os produtos descritos em

"dados técnicos" estão em conformidade com as seguintes

2006/42/CE, EN60745-1, EN60745-2-1, EN60745-2-2

A Black & Decker declara que o produto, incluindo a

cabeça do acessório alternativo conforme descrito abaixo

Estes produtos estão também em conformidade com a Direc-

tiva 2004/108/CE e 2011/65/UE. Para obter mais informações,

contacte a Black & Decker no endereço indicado ou consulte

O signatário é responsável pela compilação do cheiro téc-

nico e efectua esta declaração em nome da Black & Decker.

Black & Decker Europe, 210 Bath Road, Slough,

normas:

estão

em conformidade com:

a parte posterior do manual.

Kevin Hewitt

Vice-Presidente, Engenharia Global

Berkshire, SL1 3YD

Reino Unido

11/01/2013

Nível de pressão acústica de acordo com a norma EN 60745:

Pressão acústica (L

Potência acústica (L

Valores totais de vibração (soma de vectores triax) de acordo com a norma EN 60745:

Perfurar em metal (a

Apertar parafusos sem percussão (ah) < 2.5 m/s2, imprecisão (K) 1.5 m/s

) 77.1 dB(A), imprecisão (K) 3 dB(A)

) 88.1 dB(A), imprecisão (K) 3 dB(A)

) < 2.5 m/s2, imprecisão (K) 1.5 m/s

h, D

Page 57

PORTUGUÊS

Garantia

A Black & Decker cona na qualidade dos seus produtos e oferece uma garantia excelente. Esta declaração de garantia é um complemento dos seus direitos estabelecidos por lei, não os prejudicando de forma alguma. A garantia é válida nos territórios dos Estados Membros da União Europeia e da Associação Europeia de Comércio Livre.

Se um produto Black & Decker avariar devido a defeitos de material, fabrico ou não conformidade, num período de 24 meses após a data da compra, a Black & Decker garante a substituição das peças defeituosas, a reparação de produtos sujeitos a um desgaste aceitável ou a substituição dos mesmos para garantir o mínimo de inconvenientes ao cliente, excepto se:

u o produto tiver sido utilizado para ns comerciais, pros-

sionais ou de aluguer;

u o produto tiver sido submetido a utilização indevida ou

negligência;

u o produto tiver sido danicado por objectos ou substân-

cias estranhos, bem como acidentes;

u tiverem sido tentadas reparações por pessoas que não

sejam agentes de reparação autorizados ou técnicos de manutenção da Black & Decker.

Para accionar a garantia, terá de apresentar comprovativos de compra ao vendedor ou a um agente de reparação autorizado. Pode vericar a localização do agente de reparação autorizado mais perto de si, contactando os escritórios locais da Black & Decker através do endereço indicado neste manual. Se preferir, está disponível na Internet uma lista de agentes de reparação autorizados Black & Decker, com os contactos e detalhes completos do serviço pós-venda, no endereço: www.2helpU.com

(Tradução das instruções originais)

Visite o nosso website www.blackanddecker.pt para registar o novo produto Black & Decker e manter-se actualizado relativamente a novos produtos e ofertas especiais. Pode encontrar mais informações sobre a marca Black & Decker e sobre a nossa gama de produtos em www.blackanddecker.pt

Page 58

(Översättning av originalanvisningarna)

SVENSKA

Användningsområde

Det här multiverktyget från Black & Decker är avsett för en rad gör det själv-tillämpningar. Med borr-/skruvdragarhuvudet (MTDD6) monterat är det här verktyget avsett för skruvdragning och borrning i trä, metall och plast. Verktyget är endast avsett som konsumentverktyg. Den här Black & Decker-laddaren har utvecklats för att kunna ladda Black & Decker-batterier av den typ som medföljer detta verktyg.

Säkerhetsanvisningar

Allmänna säkerhetsanvisningar för elverktyg

Varning! Läs alla säkerhetsanvisningar och

alla anvisningar. Fel som uppstår till följd av

att säkerhetsanvisningarna och anvisningarna nedan inte följts kan orsaka elstötar, brand och/ eller allvarliga kroppsskador.

Spara alla säkerhetsanvisningar och anvisningar för framtida bruk. Begreppet ”elverktyg” som använts i alla varningar

syftar på nätdrivna elverktyg (med nätsladd) eller batteridrivna (utan nätsladd).

1. Säkerhet i arbetsområdet a. Håll arbetsområdet rent och väl upplyst. Oordning och

dålig belysning på arbetsplatsen kan leda till olyckor.

b. För att undvika explosionsrisk bör du inte använda

elverktyget i omgivningar med brännbara vätskor, gaser eller damm. Elverktyg alstrar gnistor som kan

antända dammet eller gaserna.

c. Håll barn och andra personer på betryggande avstånd

när du använder elverktyg. Om du blir distraherad kan

du förlora kontrollen.

2. Elsäkerhet a. Elverktygets stickkontakt måste passa i eluttaget.

Stickkontakten får absolut inte ändras. Använd inte adapterkontakter tillsammans med jordade elverktyg.

Med oförändrade stickkontakter och passande vägguttag minskas risken för elstötar.

b. Undvik kroppskontakt med jordade ytor som t.ex. rör,

värmeelement, spisar och kylskåp. Det nns en större

risk för elstötar om din kropp är jordad.

c. Skydda elverktyget mot regn och väta. Om vatten

tränger in i ett elverktyg ökar risken för elektriska stötar.

d. Hantera inte nätsladden ovarsamt. Använd inte

sladden för att bära eller dra elverktyget och inte

heller för att dra ut kontakten ur vägguttaget. Håll

nätsladden borta från värme, olja, skarpa kanter och

rörliga maskindelar. Risken att du får en elstöt är större

om sladdarna är skadade eller tilltrasslade.

e. Använd endast förlängningssladdar som är godkända

för utomhusbruk när du arbetar med elverktyg

utomhus. Om du använder en förlängningssladd som är

avsedd för utomhusbruk minskar risken för att du ska få

en elstöt.

f. Om du måste använda ett elverktyg på en fuktig plats

ska du använda jordfelsbrytare. Jordfelsbrytaren

minskar risken för stötar.

3. Personlig säkerhet a. Var uppmärksam, se på vad du gör och använd

elverktyget med förnuft. Använd inte elverktyget när

du är trött eller om du är påverkad av droger, alkohol

eller mediciner. Under användning av elverktyg kan även

en kort ouppmärksamhet leda till allvarliga kroppsskador.

b. Använd skyddsutrustning. Bär alltid skyddsglasögon.

Den personliga skyddsutrustningen, t.ex. dammltermask,

halkfria säkerhetsskor, hjälm och hörselskydd, minskar

risken för kroppsskada när den används vid rätt tillfällen.

c. Undvik oavsiktlig igångsättning. Kontrollera att

strömbrytaren står i avstängt läge innan du ansluter

verktyget till elnätet eller sätter i batteriet samt innan

du tar upp eller bär verktyget. Det kan vara mycket

farligt att bära ett elverktyg med ngret på strömbrytaren

eller koppla det till nätet respektive sätta i batteriet med

strömbrytaren i till-läge.

d. Ta bort alla inställningsverktyg och skruvnycklar

innan du startar elverktyget. Ett verktyg eller en nyckel i

en roterande komponent kan medföra kroppsskada.

e. Sträck dig inte för långt. Se till att du alltid har säkert

fotfäste och balans. På så sätt kan du lättare kontrollera

elverktyget i oväntade situationer.

f. Bär lämpliga kläder. Bär inte löst hängande kläder

eller smycken. Håll undan hår, kläder och handskar

från rörliga delar. Löst hängande kläder, smycken och

långt hår kan dras in av roterande delar.

g. Om elverktyget har utrustning för dammsugning och

-uppsamling ska du kontrollera att utrustningen är rätt

monterad och används på korrekt sätt. Utrustningen

kan minska riskerna när damm bildas.

4. Bruk och skötsel av elverktyg a. Överbelasta inte elverktyget. Använd rätt elverktyg för

det aktuella arbetet. Med rätt elverktyg kan du arbeta

bättre och säkrare med det som verktyget är avsett för.

Page 59

(Översättning av originalanvisningarna)

SVENSKA

b. Använd inte elverktyget om det inte går att starta och

stänga av det med strömbrytaren. Ett elverktyg som inte

kan slås av och på är farligt och måste repareras.

c. Dra ut stickproppen ur vägguttaget och/eller ta ut

batteriet ur elverktyget innan inställningar utförs, tillbehör byts eller elverktyget ställs undan. Denna

säkerhetsåtgärd förhindrar oavsiktlig start av elverktyget.

d. Förvara elverktyg utom räckhåll för barn. Låt inte

elverktyget användas av personer som inte är vana vid det, eller som inte läst denna bruksanvisning.

Elverktyg är farliga om de används av oerfarna personer.

e. Sköt elverktyget omsorgsfullt. Kontrollera att rörliga

komponenter fungerar felfritt och inte kärvar, att komponenter inte gått sönder eller skadats och inget annat föreligger som kan påverka elverktygets funktion. Om elverktyget är skadat ska du se till att få det reparerat innan det används. Många olyckor

orsakas av dåligt skötta elverktyg.

f. Håll skärverktyg vassa och rena. Omsorgsfullt skötta

skärverktyg med skarp egg fastnar inte så lätt och går lättare att styra.

g. Använd elverktyget, tillbehör, insatsverktyg osv. enligt

dessa anvisningar och på sätt som föreskrivits för aktuell verktygsmodell. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på icke

ändamålsenligt sätt kan farliga situationer uppstå.

5. Användning och skötsel av elverktyg a. Ladda endast med hjälp av den laddare som

tillverkaren rekommenderar. En laddare som passar till

en viss sorts batteri kan orsaka eldsvåda om den används med en annan sort.

b. Använd elverktyget endast med batterier som är

speciellt avsedda för ändamålet. Användning av andra

batterier kan leda till personskador eller eldsvåda.

c. När batteriet inte används ska du hålla det åtskiljt från

metallföremål som gem, mynt, nycklar, spik, skruvar och andra små metallföremål som kan orsaka kortslutning mellan batteriets poler. Kortslutning av

batteripolerna kan leda till brännskador eller eldsvåda.

d. Om batteriet hanteras ovarsamt kan det tränga ut

vätska från batteriet. Undvik kontakt med vätskan. Om du ändå råkar komma i kontakt med vätskan ska du skölja med vatten. Uppsök läkare om du får vätskan i ögonen. Batterivätska kan orsaka irritation eller

brännskador.

6. Service a. Elverktyget ska bara repareras av utbildade

reparatörer och med originalreservdelar. Detta

säkerställer att elverktyget förblir säkert.

Ytterligare säkerhetsanvisningar för elverktyg

Varning! Ytterligare säkerhetsanvisningar för

u Bär hörselskydd när du använder slagborrar. Om du

borrmaskiner och slagborrmaskiner

utsätts för höga ljud kan din hörsel bli nedsatt.

u Använd de extrahandtag som medföljer verktyget. Om

du förlorar kontrollen över verktyget kan du skada dig själv

eller andra.

u Håll verktyget i de isolerade greppytorna vid arbete

där borret riskerar att komma i kontakt med dolda

elledningar.. Om sågtillbehöret går igenom en ström-

förande ledning kan verktygets metalldelar bli ström-

förande och ge dig en elektrisk stöt

u Håll verktyget i de isolerade greppytorna vid arbete

där fästanordningen riskerar att komma i kontakt med

dolda elledningar.. Om fästanordningar får kontakt med

strömförande ledningar kan verktygets metalldelar bli

strömförande och ge dig en elektrisk stöt.

u Använd aldrig ett mejseltillbehör i borrläge. Tillbehöret

kläms fast i materialet och borrmaskinen vrids.

u Fäst arbetsstycket vid ett stabilt underlag med tvingar eller

på något annat lämpligt sätt. Om du håller fast arbetssty-

cket med handen eller trycker det mot kroppen blir det

instabilt och du kan förlora kontrollen.

u Innan du borrar i väggar, golv eller tak ska du kontrollera

var rör eller elledningar nns.

u Undvik att vidröra spetsen på borret precis efter borrning,

eftersom den kan bli väldigt varm.

u Användningsområdet beskrivs i den här bruksanvisnin-

gen. Om andra tillbehör eller tillsatser används, eller om

någon annan åtgärd än de som rekommenderas i den här

bruksanvisningen utförs med verktyget, kan personer och/

eller egendom skadas.

Säkerhet för andra

u Verktyget ska inte användas av personer (inklusive barn)

med nedsatt fysisk eller psykisk förmåga eller bristande

erfarenhet och kunskap, om de inte får vägledning och

övervakas av en person som ansvarar för deras säkerhet.

u Barn ska hållas under uppsikt så att de inte leker med

verktyget.

Övriga risker.

Ytterligare risker som inte nns med i de bifogade säkerhetsanvisningarna kan uppstå när verktyget används. Dessa risker kan uppstå vid felaktig användning, långvarig användning, o.s.v. Även om alla relevanta säkerhetsanvisningar följs och säkerhetsanordningar används kan vissa ytterligare risker inte undvikas. Dessa innefattar:

Page 60

(Översättning av originalanvisningarna)

SVENSKA

u Skador orsakade av att roterande/rörliga delar vidrörs. u Skador som uppstår vid byte av delar, blad eller tillbehör. u Skador som orsakas av långvarig användning av ett

verktyg. Se till att ta regelbundna raster när du använder ett verktyg under en längre period.

u Skador på hörseln. u Hälsorisker orsakade av inandning av damm när verktyget

används (exempel: arbete med trä, särskilt ek, bok och MDF).

Vibrationer

De uppgivna vibrationsvärdena i avsnitten Tekniska data och EG-deklaration om överensstämmelse har uppmätts i enlighet med en standardtestmetod föreskriven i EN 60745 och kan användas för jämförelse med andra verktyg. Det angivna vibrationsvärdet kan även användas för en preliminär bedömning av exponeringen.

Varning! Vibrationsvärdet under faktisk användning av elverktyget kan skilja sig från det uppgivna värdet beroende på hur verktyget används. Vibrationsnivån kan överstiga den uppgivna nivån.

Vid uppskattning av vibrationsexponering i syfte att bedöma vilka säkerhetsåtgärder som är nödvändiga enligt 2002/44/EG för att skydda personer som regelbundet använder elverktyg i arbetet ska man utgå från de faktiska omständigheter under vilka elverktyget används och sättet på vilket det används. Bedömningen ska även ta hänsyn till alla moment i arbetscykeln, t.ex. när verktyget är avstängt och när det går på tomgång såväl som när det faktiskt används.

Etiketter på verktyget

Följande symboler nns på redskapet:

Varning! Läs bruksanvisningen före användning för att minska risken för olyckor.

Elsäkerhet

Ytterligare säkerhetsinstruktioner för batterier och laddare

Batterier

u Försök aldrig att öppna batterierna. u Utsätt inte batteriet för vatten. u Förvara inte på platser där temperaturen kan bli högre än

40 °C.

u Ladda endast vid temperaturer mellan 10 °C och 40 °C. u Ladda endast med hjälp av laddare som medföljer verkty-

get.

u Följ instruktionerna som anges i avsnittet ”Miljö” när du

kastar batterierna.

Försök inte ladda skadade batterier.

Laddare

u Laddaren från Black & Decker får bara användas för att

ladda batteriet i det verktyg som laddaren levererades

med. Andra batterier kan spricka och orsaka personskador

och andra skador.

u Försök aldrig ladda batterier som inte är uppladdnings-

bara.

u Byt defekta sladdar omgående. u Utsätt inte laddaren för vatten. u Öppna inte laddaren. u Gör ingen åverkan på laddaren.

Laddaren är endast avsedd för användning

$ +

Elsäkerhet

u Om nätsladden är skadad måste den för undvikande av

Funktioner

Detta verktyg har några eller samtliga av följande funktioner.

1. Strömbrytare med variabel hastighet

2. Framåt-/bakåtreglage

3. Frigöringsknapp

4. Bitshållare

5. Batteri

6. Låsknapp för batteri

7. Borr-/skruvdragarhuvud (MTDD6)

8. Ring för justering av vridmomentet

9. Chuck

inomhus.

Läs den här bruksanvisningen före användning.

Eftersom laddaren är dubbelisolerad behövs ingen jordledare. Kontrollera alltid att nätspänningen överensstämmer med värdet på typskylten. Försök aldrig byta ut kontakten till laddaren mot en vanlig kontakt.

fara bytas ut av tillverkaren eller en auktoriserad Black &

Decker-verkstad.

Page 61

(Översättning av originalanvisningarna)

SVENSKA

Montering

Varning! Ta ur batteriet innan du sätter ihop verktyget.

Montera och ta bort batteriet (g. A)

u Sätt i batteriet (5) genom att placera det i linje med

kontakten på verktyget. Skjut in batteriet på dess plats och tryck tills batteriet snäpper på plats.

u Ta ur batteriet genom att trycka på lösgörningsknappen (6)

samtidigt som du drar ut batteriet från dess plats.

Montera och ta bort verktygshuvuden (g. B)

Varning! Var försiktig när du monterar och tar bort verktygshu-

vuden. Rörliga delar kan bli varma under användning.

u Lås verktyget genom att sätta framåt-/bakåtreglaget (2) i

mittenläget.

u Ta bort ett verktygshuvud genom att trycka på frigörning-

sknappen (3) och ta bort huvudet från verktyget.

u Montera ett verktygshuvud genom att lägga det i linje med

verktyget enligt bilden och trycka på det på verktyget tills det fäster med ett klick.

Montera och ta bort en borr- eller skruvbit

Borr-/skruvdragarhuvudet är utrustat med en nyckelfri chuck så att du enkelt kan byta bits.

u Lås verktyget genom att sätta framåt-/bakåtreglaget (2) i

mittenläget.

u Öppna chucken (9) genom att vrida den främre delen me-

durs med ena handen medan du håller den bakre delen med andra handen.

u Sätt borren i chucken (9). u Dra åt chucken (9) ordentligt genom att vrida den främre

delen moturs med ena handen medan du håller den bakre delen med andra handen.

u Skruvbiten tas bort från hållaren genom att den lyfts ut ur

hållaren.

u Förvara skruvbiten genom att trycka in den i hållaren.

Användning

Varning! Låt verktyget arbeta i sin egen takt. Överbelasta det

inte.

Varning! Innan du borrar i väggar, golv eller tak ska du kontrollera var rör eller elledningar nns.

Varning! Ladda inte batteriet om lufttemperaturen är lägre än 10 °C eller högre än 40 °C. Rekommenderad laddningstemperatur: ca 24 °C.

Obs! Laddaren laddar inte batteriet om celltemperaturen är lägre än ungefär 10 °C eller högre än 40 °C. Batteriet får då sitta kvar i laddaren, som kommer att börja laddningen automatiskt när celltemperaturen har stigit eller sjunkit.

u Vid laddning tar du ut batteriet (5) ur verktyget och sätter

det i laddaren (10). Batteriet kan bara placeras i laddaren

på ett sätt. Använd inte våld. Se till att batteriet sitter

ordentligt i laddaren.

u Anslut laddaren till vägguttaget.

Laddningsindikatorn (11) blinkar. Avgiften är klar när laddningsindikatorn (11) växlar till kontinuerligt. Laddaren och batteriet kan lämnas anslutna hur länge som helst. Indikatorn tänds eftersom laddaren då och då fyller på batteriets laddning.

u Urladdade batterier bör laddas inom en vecka. Om

batterierna inte laddas när de är urladdade försämras

batteritiden avsevärt.

Lämna batteriet i laddaren

Batteriet kan sitta kvar i laddaren och laddaren kan vara ansluten till vägguttaget hur länge som helst när indikatorn lyser. Laddaren ser till att batteriet hålls fräscht och fulladdat.

Laddardiagnostik

Om laddaren upptäcker ett svagt eller skadat batteri börjar laddningsindikatorn (11) att blinka rött snabbt. Gör så här:

u Sätt i batteriet (5) igen. u Om laddningsindikatorn fortsätter att blinka rött snabbt

kan du använda ett annat batteri för att kontrollera om

laddningsprocessen fungerar som den ska.

u Om det utbytta batteriet kan laddas utan problem är det

gamla batteriet defekt och bör lämnas till ett servicecenter

för återvinning.

u Om problemet kvarstår med det nya batteriet bör du ta

med laddaren till ett auktoriserat servicecenter.

Obs! Det kan ta upp till 60 minuter att avgöra om batteriet är defekt. Om batteriet är för varmt eller för kallt blinkar indikatorn omväxlande rött snabbt och långsamt med en blinkning i varje hastighet.

Ladda batteriet (g. C)

Batteriet måste laddas innan det används för första gången och sedan varje gång som det inte ger tillräckligt hög effekt för arbeten som annars brukar gå bra. Batteriet kan bli varmt när det laddas. Det är normalt och innebär inte att något är fel.

Välja vridmoment eller borrläge (g. D)

Detta verktyg är utrustat med en ring för att du ska kunna ange vridmomentet vid skruvdragning.

u Vid borrning vrider du ringen (8) till borrläget genom att

passa in symbolen med markeringen (12).

u Vid skruvinfästning vrider du ringen till önskat läge. u Om du inte vet vilket läge du ska välja gör du så här:

t Ställ in ringen (8) i läge 1.

t Dra åt den första skruven.

Page 62

(Översättning av originalanvisningarna)

SVENSKA

t Om kopplingen slår ifrån innan önskat resultat är

uppnått ökar du ringinställningen och fortsätter att dra åt skruven. Upprepa tills du hittat rätt inställning.

Välja rotationsriktning (g. E)

När du borrar och drar åt skruvar använder du framåtgående (medurs) rörelse. När du lossar skruvar eller avlägsnar en borrbit som har fastnat använder du bakåtgående (moturs) rörelse.

u Du väljer framåtgående rörelse genom att trycka framåt-/

bakåtreglaget (2) åt vänster.

u Du väljer bakåtgående rörelse genom att trycka framåt-/

bakåtreglaget åt höger.

u Lås verktyget genom att sätta framåt-/bakåtreglaget i mit-

tenläget.

Borrning/skruvdragning

u Välj framåt- eller bakåtgående rörelse genom att använda

framåt-/bakåtreglaget (2).

u Slå på verktyget genom att trycka in strömbrytaren för

variabel hastighet (1). Verktygets hastighet beror på hur hårt du trycker på strömbrytaren.

u Slå av verktyget genom att släppa strömbrytaren för vari-

abel hastighet.

Råd för optimal användning

Borrning

u Tryck alltid lätt i arbetsriktningen med borrbiten. u Minska trycket på verktyget precis innan borrspetsen kom-

mer igenom på arbetsstyckets andra sida.

u Använd en träbit som stöd för arbetsstycken som kan

splittras.

u Använd borrar med sidoskär vid borrning av hål med stor

diameter i trä.

u Använd HSS-borrbits (snabbstål) vid borrning i metall. u Använd murverksbits vid borrning i mjukt murverk. u Använd smörjmedel när du borrar i metall, utom i gjutjärn

och mässing.

u Gör ett märke med en körnare i mitten av det hål som ska

borras för att öka noggrannheten.

Skruvdragning

u Använd alltid skruvbits av rätt sort och storlek. u Om en skruv är svår att dra åt kan du använda lite

diskmedel eller tvål som smörjmedel.

u Håll alltid verktyget och skruvbitsen i en rät linje i förhål-

lande till skruven.

Tillbehör

Vilka resultat du får med verktyget beror på vilka tillbehör du använder. Tillbehör från Black & Decker och Piranha håller hög kvalitet och är konstruerade för att fungera optimalt med verktyget. Med dessa tillbehör får du ut det bästa av verktyget.

Underhåll

Det här Black & Decker-verktyget (med eller utan sladd) är konstruerat för att fungera under lång tid med minsta möjliga underhåll. Med rätt underhåll och regelbunden rengöring behåller verktyget sin prestanda.

Varning! Innan något underhåll utförs på elektriska redskap med eller utan sladd:

u Stäng av redskapet/verktyget och dra ur nätkontakten. u Du kan också ta ut batteriet ur redskapet om redskapet

har ett separat batteri.

u Om batteriet är inbyggt låter du det laddas ur helt innan

avstängningen.

u Dra ur sladden till laddaren innan du rengör den. Laddaren

behöver inget annat underhåll än regelbunden rengöring.

u Rengör regelbundet redskapets/verktygets/laddarens

luftintag med en mjuk borste eller torr trasa.

u Rengör kåpan regelbundet med en fuktig trasa. Använd

aldrig rengöringsmedel med lösnings- eller slipmedel.

u Öppna chucken (där sådan nns) med jämna mellanrum

och knacka på den för att avlägsna damm som sitter på

insidan.

Byte av nätkontakt (endast Storbritannien och Irland)

Byt kontakten på följande sätt:

u Gör dig av med den gamla kontakten på lämpligt sätt. u Anslut den bruna ledningen till den strömförande anslut-

ningen i den nya kontakten.

u Anslut den blå ledningen till den icke strömförande anslut-

ningen. Varning! Anslut inte till jordanslutningen. Följ monteringsanvisningarna som medföljer kontakter av god kvalitet. Rekommenderad säkring: 5 A.

Miljö

Separat insamling. Produkten får inte kastas i hushållssoporna.

Tänk på miljön när du slänger denna Black & Decker-produkt. Släng den inte tillsammans med hushållsavfallet. Lämna produkten för separat insamling.

Page 63

(Översättning av originalanvisningarna)

SVENSKA

Insamling av uttjänta produkter och förpackningsmaterial gör att material kan återanvändas.

Användning av återvunnet material minskar föroreningar av miljön och behovet av råmaterial.

Lokala föreskrifter kan kräva separat insamling av elprodukter från hushållen, vid kommunala insamlingsplatser eller hos återförsäljaren när du köper en ny produkt.

Black & Decker samlar in och återvinner uttjänta Black & Decker-produkter. Om du vill utnyttja denna tjänst återlämnar du produkten till en auktoriserad verkstad, som samlar in den för vår räkning.

För information om närmaste auktoriserade verkstad, kontakta det lokala Black & Decker-kontoret på den adress som är angiven i bruksanvisningen. En lista över alla auktoriserade verkstäder samt servicevillkor nns på Internet: www.2helpU. com

Batterier

Låt batteriet laddas ur helt och ta sedan ut det ur verktyget.

u Batterier av typerna nickelkadmium (NiCd), nickelmetall-

hydrid (NiMH) och litiumjon kan återvinnas. Ta med dem till en auktoriserad verkstad eller en återvinningsstation.

Tekniska data

MT143 (H1)

Spänning V

Borr/skruvdragare

Tomgångshastighet min

Max vridmoment

Chuckkapacitet

Vikt

Maximal borrkapacitet

Stål mm

Trä mm

Batteri BL1314

Spänning V

Kapacitet

Typ

Laddare 905902** (typ. 1)

Inspänning V

Utspänning V

Strömstyrka

Laddningstid, cirka

-1

Nm 20.5

kg 1.3

Ah 1.3

mA 400

tim 3 - 5

14.4

MTDD6 (H1)

0-700

14.4

Litiumjon

100 - 240

8 - 20

Ljudnivå enligt EN 60745:

Ljudnivå (L

) 77.1 dB(A), osäkerhet (K) 3 dB(A)

Ljudeffekt (L

) 88.1 dB(A), osäkerhet (K) 3 dB(A)

Totala vibrationsvärden (vektorsumman av tre axlar) enligt EN 60745:

Metallborrning (a

Skruvinfästning utan slagfunktion (ah) < 2.5 m/s2, osäkerhet (K) 1.5 m/s

) < 2.5 m/s2, osäkerhet (K) 1.5 m/s

h, D

Page 64

(Översättning av originalanvisningarna)

SVENSKA

EG-deklaration om överensstämmelse

MASKINDIREKTIV

MT143, MTDD6

Black & Decker garanterar att produkterna som beskrivs under

2006/42/EG, EN60745-1, EN60745-2-1, EN60745-2-2

Black & Decker garanterar att produkten inklusive det

alternativa tillbehörshuvudet som beskrivs nedan

De här produkterna överensstämmer även med direktiven

2004/108/EG och 2011/65/EU. Mer information får du genom

att kontakta Black & Decker på följande adress eller titta i

Undertecknad är ansvarig för sammanställningen av tekniska

data och gör denna försäkran för Black & Decker.

”Tekniska data” uppfyller:

uppfyller:

slutet av bruksanvisningen.

Kevin Hewitt

Vice-President Global Engineering

Black & Decker Europe, 210 Bath Road, Slough,

Berkshire, SL1 3YD

Storbritannien

11/01/2013

Garanti

Black & Decker garanterar att produkten är fri från materialoch/eller fabrikationsfel vid leverans till kund. Garantin gäller utöver konsumentens rättigheter enligt lag och påverkar inte dessa. Garantin gäller inom medlemsstaterna i Europeiska Unionen och i det Europeiska Frihandelsområdet.

Om en Black & Decker-produkt går sönder på grund av material- och/eller fabrikationsfel eller brister i överensstämmelse med specikationen, inom 24 månader från köpet, åtar sig Black & Decker att reparera eller byta ut produkten med minsta besvär för kunden, förutom om:

u Produkten har använts i kommersiellt eller yrkesmässigt

syfte eller i uthyrningssyfte.

u Produkten har utsatts för felaktig användning eller skötsel. u Produkten har skadats av främmande föremål, ämnen

eller genom olyckshändelse.

u Reparation har utförts av någon annan än en auktoriserad

Black & Decker-verkstad.

Vid garantianspråk ska produkten och inköpskvittot lämnas till återförsäljaren eller till en auktoriserad verkstad. För information om närmaste auktoriserade verkstad, kontakta det lokala Black & Decker-kontoret på den adress som är angiven i bruksanvisningen. En lista över alla auktoriserade Black & Decker-verkstäder samt servicevillkor nns på Internet: www.2helpU.com

Besök vår webbplats www.blackanddecker.se för att registrera din nya Black & Decker-produkt samt för att erhålla information om nya produkter och specialerbjudanden. Vidare information om märket Black & Decker och vårt produktsortiment åternns på www.blackanddecker.se

Page 65

(Oversettelse av de opprinnelige instruksjonene)

NORSK

Bruksområde

Dette erbruksverktøyet fra Black & Decker er konstruert for mange typer gjør det selv-oppgaver. Når du bruker drill-/skrutrekkerhodet (MTDD6), passer dette verktøyet som skrutrekker og for boring i tre, metall og plast. Verktøyet er beregnet bare som konsumentverktøy. Laderen fra Black & Decker er utformet for å lade Black & Deckerbatterier av den typen som følger med dette verktøyet.

Sikkerhetsinstruksjoner

Generelle sikkerhetsadvarsler for elektroverktøy

Advarsel! Les alle sikkerhetsadvarsler og alle

instruksjoner. Hvis advarslene og anvisningene

nedenfor ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige personskader.

Ta vare på alle advarsler og instruksjoner for fremtidig bruk. Begrepet "elektroverktøy" i advarslene gjelder

nettdrevet elektroverktøy (med ledning) eller batteridrevet elektroverktøy (uten ledning).

1. Sikkerhet i arbeidsområdet a. Hold arbeidsområdet rent og godt opplyst. Rotete eller

mørke områder fører lett til ulykker.

b. Ikke arbeid med elektroverktøy i eksplosjonsfarlige

omgivelser – der det benner seg brennbare væsker, gass eller støv. Elektroverktøy forårsaker gnister som kan

antenne støv eller gass/damp.

c. Hold barn og andre personer unna når du bruker et

elektroverktøy. Hvis du blir forstyrret under arbeidet, kan

du miste kontrollen.

2. Elektrisk sikkerhet a. Støpselet til elektroverktøy må passe i stikkontakten.

Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av originale støpsler og passende

stikkontakter reduserer risikoen for elektrisk støt.

b. Unngå kroppskontakt med jordede overater som rør,

radiatorer, komfyrer og kjøleskap. Det er større fare for

elektrisk støt dersom kroppen din er jordet.

c. Hold elektroverktøy unna regn eller fuktighet. Dersom

det kommer vann i et elektroverktøy, øker faren for elektrisk støt.

d. Unngå uforsvarlig behandling av ledningen. Bruk aldri

ledningen til å bære eller trekke elektroverktøyet eller til å trekke ut støpselet. Hold ledningen unna varme, olje, skarpe kanter eller bevegelige deler. Skadde eller

sammenokede ledninger øker risikoen for elektrisk støt.

e. Når du bruker et elektroverktøy utendørs, må du bruke

en skjøteledning som er egnet for utendørs bruk. Når

du bruker en skjøteledning som er egnet for utendørs

bruk, reduseres risikoen for elektrisk støt.

f. Hvis du ikke kan unngå å bruke et elektroverktøy på et

fuktig sted, bruker du strømforsyning som er

beskyttet med jordfeilbryter. Bruk av jordfeilbryter

reduserer risikoen for elektrisk støt.

3. Personsikkerhet a. Vær oppmerksom, pass på hva du gjør, og vis fornuft

når du arbeider med et elektroverktøy. Ikke bruk

elektroverktøy når du er trett eller er påvirket av

narkotika, alkohol eller medikamenter. Et øyeblikks

uoppmerksomhet under bruk av verktøyet kan føre til

alvorlige personskader.

b. Bruk personlig verneutstyr. Bruk alltid vernebriller.

Bruk av personlig verneutstyr, for eksempel støvmaske,

sklisikre vernesko, hjelm eller hørselvern som passer til

forholdene, reduserer risikoen for personskader.

c. Forhindre utilsiktet start. Kontroller at bryteren står i

posisjon "av" før du kobler til strømkilden og/eller

batteripakken, og før du tar opp eller bærer verktøyet.

Det kan føre til ulykker hvis du bærer elektroverktøyet

med ngeren på bryteren, eller setter strøm på verktøyet

når bryteren står på.

d. Fjern eventuelle innstillingsverktøy eller skruverktøy

før du slår på elektroverktøyet. Et skruverktøy eller en

nøkkel som fortsatt er festet til en roterende del av

elektroverktøyet, kan føre til personskade.

e. Ikke strekk deg for langt. Pass på at du alltid har

sikkert fotfeste og god balanse. Da kan du kontrollere

elektroverktøyet bedre i uventede situasjoner.

f. Bruk egnede klær. Ikke bruk løstsittende klær eller

smykker. Hold hår, klær og hansker unna bevegelige

deler. Løstsittende tøy, smykker eller langt hår kan bli

sittende fast i bevegelige deler.

g. Hvis det kan monteres støvavsug- og

oppsamlingsinnretninger, må du forvisse deg om at

disse er tilkoblet og brukes på riktig måte. Bruk av

støvoppsamling kan redusere farer i forbindelse med støv.

4. Bruk og behandling av elektroverktøy a. Ikke bruk makt på elektroverktøyet. Bruk riktig

elektroverktøy for bruksområdet. Med et passende

elektroverktøy arbeider du bedre og sikrere med den

farten det er beregnet for.

b. Ikke bruk elektroverktøyet hvis du ikke kan slå det på

og av med bryteren. Et elektroverktøy som ikke kan slås

på eller av med bryteren, er farlig og må repareres.

Page 66

(Oversettelse av de opprinnelige instruksjonene)

NORSK

c. Trekk støpselet ut av stikkontakten og/eller koble fra

batteripakken på elektroverktøyet før du utfører innstillinger, bytter tilbehør eller legger elektroverktøyet bort. Disse forebyggende

sikkerhetstiltakene reduserer risikoen for utilsiktet start av elektroverktøyet.

d. Elektroverktøy som ikke er i bruk, må oppbevares

utilgjengelig for barn. Ikke la verktøyet bli brukt av personer som ikke er fortrolig med det, eller som ikke har lest denne bruksanvisningen. Elektroverktøy er

farlige når de brukes av uerfarne personer.

e. Sørg for vedlikehold av elektroverktøy. Undersøk om

bevegelige deler er feiljustert eller blokkert, om deler er skadet, og om det er andre forhold som kan påvirke elektroverktøyets funksjon. Hvis elektroverktøyet er skadet, må det repareres før bruk. Dårlig vedlikeholdt

elektroverktøy er årsaken til mange ulykker.

f. Hold skjæreverktøy skarpe og rene. Godt vedlikeholdte

skjæreverktøy med skarpe egger setter seg ikke så ofte fast og er lettere å føre.

g. Bruk elektroverktøy, tilbehør, bits osv. i henhold til

disse instruksjonene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til

andre formål enn det som er angitt, kan føre til farlige situasjoner.

5. Bruk og stell av batteriverktøyet a. Gjenoppladningen skal bare skje med den laderen

som produsenten har spesisert. En lader som er egnet

til én type batteripakke, kan føre til brannrisiko når den brukes med en annen batteripakke.

b. Bruk elektroverktøy bare med spesikt angitte

batteripakker. Bruk av andre batteripakker kan føre til

fare for personskader og brann.

c. Når batteripakken ikke er i bruk, må du oppbevare den

atskilt fra andre metallgjenstander som binders, mynter, nøkler, spiker, skruer eller andre små metallgjenstander som kan opprette en forbindelse fra en terminal til en annen. Kortslutning av

batteriterminalene kan føre til forbrenning eller brann.

d. Under uheldige forhold kan det lekke væske fra

batteriet. Unngå å komme i kontakt med væsken. Dersom du ved et uhell kommer i kontakt med væsken, må du skylle med vann. Får du batterivæske i øynene, må du i tillegg oppsøke lege. Væske som

lekker fra batteriet, kan forårsake irritasjoner eller forbrenninger.

6. Service a. Elektroverktøy skal alltid repareres av kvalisert

personell og kun med originale reservedeler. Dette

sikrer at elektroverktøyets sikkerhet opprettholdes.

Ytterligere sikkerhetsadvarsler for elektroverktøy

Advarsel! Ytterligere sikkerhetsadvarsler for

u Bruk hørselvern når du bruker slagdrill. Hvis du

driller og slagdriller

utsettes for støy, kan hørselen bli redusert.

u Bruk hjelpehåndtak som følger ned verktøyet. Tap av

kontroll kan føre til personskade.

u Hold elektroverktøyet i de isolerte grepene når du

utfører et arbeid hvor skjæretilbehøret kan komme i

kontakt med skjulte ledninger.. Hvis skjæretilbehøret

kommer i kontakt med en strømførende ledning, kan

frittliggende metalldeler på verktøyet bli strømførende, og

brukeren kan få elektrisk støt.

u Hold elektroverktøyet i de isolerte grepene når du

utfører et arbeid hvor festeanordningen kan komme i

kontakt med skjulte ledninger.. Hvis festeanordninger

kommer i kontakt med en strømførende ledning, kan

frittliggende metalldeler på verktøyet bli strømførende, og

brukeren kan få elektrisk støt.

u Bruk aldri et meisleverktøy i rotasjonsmodus. Tilbehøret vil

sette seg fast i materialet og dreie drillen.

u Bruk klemmer eller andre praktiske metoder for å spenne

fast og støtte arbeidsstykket på en stabil plattform. Holdes

arbeidsstykket med hånden eller inn mot kroppen, vil det

være ustabilt, og dette kan lett føre til at du mister kontrol-

len.

u Før du borer i vegger, gulv eller tak, må du kontrollere

plasseringen av kabler og rør.

u Unngå å komme i berøring med spissen på et bor rett

etter boring, da den kan være varm.

u Beregnet bruk er beskrevet i denne håndboken. Bruk av

tilbehør eller utføring av oppgaver som ikke er anbefalt

for verktøyet i denne håndboken, kan medføre fare for

personskade og/eller skade på eiendom.

Andre personers sikkerhet

u Det er ikke meningen at dette produktet skal brukes

av personer (inkludert barn) med reduserte fysiske,

sansemessige eller mentale evner, eller som mangler

erfaring og kunnskap, med mindre de har fått oppfølging

eller instruksjon når det gjelder bruken av produktet, fra en

person som er ansvarlig for deres sikkerhet.

u Barn skal være under oppsyn så du er sikker på at de ikke

leker med produktet.

Andre risikoer

Ved bruk av produktet kan det oppstå ytterligere risikoer som kanskje ikke er inkludert i sikkerhetsadvarslene som følger med. Disse risikoene kan bli forårsaket av feil bruk, langvarig bruk osv.

Page 67

(Oversettelse av de opprinnelige instruksjonene)

NORSK

Selv om de relevante sikkerhetsbestemmelsene blir fulgt, og sikkerhetstiltakene blir gjennomført, kan visse gjenværende risikoer ikke unngås. Disse omfatter:

u Personskader som forårsakes av berøring av en roter-

ende/bevegelig del.

u Personskader som forårsakes av at en del, et blad eller

tilbehør endres.

u Personskader som forårsakes av langvarig bruk av et

verktøy. Når du bruker et verktøy i lange perioder, må du sørge for å ta regelmessige pauser.

u Svekket hørsel. u Helsefarer som forårsakes av innånding av støv som

dannes når du bruker verktøyet (eksempel: arbeid med tre, spesielt eik, bøk og MDF).

Vibrasjon

Vibrasjonsemisjonsverdien som er angitt under tekniske data og samsvarserklæring, er blitt målt i henhold til en standard testmetode som er angitt i EN 60745, og kan brukes til å sammenligne et verktøy med et annet. Den oppgitte vibrasjonsemisjonsverdien kan også brukes til en foreløpig vurdering av eksponering.

Advarsel! Vibrasjonsemisjonsverdien under faktisk bruk av elektroverktøyet kan avvike fra den oppgitte verdien avhengig av måten verktøyet blir brukt på. Vibrasjonsnivået kan øke over nivået som er oppgitt.

Når man vurderer vibrasjonseksponering for å bestemme sikkerhetstiltak som kreves i 2002/44/EF, for å beskytte personer som bruker elektroverktøy regelmessig i arbeidet, skal man når man anslår vibrasjonseksponeringen, ta hensyn til de faktiske bruksforholdene og måten verktøyet blir brukt på, inkludert hensyn til alle deler av brukssyklusen – også de gangene verktøyet slås av, og når det går på tomgang, i tillegg til tiden utløseren er inne.

Merking på verktøyet

Følgende symboler vises på verktøyet:

Advarsel! Brukeren må lese håndboken for å redusere risikoen for personskade.

Elektrisk sikkerhet

Ytterligere sikkerhetsinstruksjoner for batterier og ladere

Batterier

u Forsøk ikke å åpne uansett hvilket formål du måtte ha. u Ikke utsett batteriet for vann. u Skal ikke oppbevares på steder der temperaturen kan

overskride 40 °C.

u Lad bare ved temperaturer mellom 10°C og 40°C. u Bruk bare laderen som følger med verktøyet. u Følg instruksene som nnes i avsnittet "Miljø" når du skal

kaste batterier.

Ikke forøk å lade opp skadede batterier.

Ladere

u Black & Decker-laderen skal bare brukes til å lade bat-

teriet i apparatet som laderen kom sammen med. Andre

batterier kan sprekke og føre til personskade og materiell

skade.

u Prøv aldri å lade ikke-oppladbare batterier. u Skift ut defekte ledninger umiddelbart. u Ikke utsett laderen for vann. u Ikke åpne laderen. u Ikke stikk gjenstander eller ngre ned i laderen.

$ +

Elektrisk sikkerhet

u Hvis strømledningen blir skadet, må den skiftes av

Funksjoner

Dette verktøyet inneholder enkelte av eller alle funksjonene nedenfor.

1. Bryter for variabel hastighet

2. Glidebryter for fremover/bakover

3. Hodeutløserknapp

4. Bitholder

5. Batteri

6. Batteriutløserknapp

7. Drill-/skrutrekkerhode (MTDD6)

8. Momentjusteringsmansjett

9. Chuck

Laderen er bare beregnet for bruk innendørs.

Les denne håndboken før bruk.

Denne laderen er dobbeltisolert. Jording er derfor ikke nødvendig. Kontroller alltid at nettspenningen er i overensstemmelse med spenningen på typeskiltet. Prøv aldri å skifte ut laderen med et vanlig nettstøpsel.

produsenten eller et autorisert Black & Decker-service-

senter for å unngå fare.

Page 68

(Oversettelse av de opprinnelige instruksjonene)

NORSK

Montering

Advarsel! Fjern batteriet fra verktøyet før montering.

Sette inn og ta ut batteriet (gur A)

u Når du skal sette inn batteriet (5), holder du det overfor

kontakten på verktøyet. Skyv batteriet inn i kontakten, og skyv til det klikker på plass.

u Når du skal ta ut batteriet, trykker du på utløserknappen

(6) og trekker samtidig batteriet ut av kontakten.

Ta av og sette på verktøyhoder (gur B)

Advarsel! Vær forsiktig når du setter på og tar av hoder.

Bevegelige deler kan bli varme under bruk.

u Lås verktøyet ved å sette glidebryteren for fremover/bako-

ver (2) i midtstillingen.

u Når du skal ta av et verktøyhode, trykker du inn hodeut-

løserknappen (3) og tar hodet av verktøyet.

u Når du skal sette på et verktøyhode, plasserer du det

overfor verktøyet som vist i guren og skyver det på verktøyet til det klikker på plass.

Sette på og ta av bor eller skrutrekkerbit

Drill-/skrutrekkerhodet er utstyrt med en chuck uten nøkkel, så bor og bits kan byttes enkelt.

u Lås verktøyet ved å sette glidebryteren for fremover/bako-

ver (2) i midtstillingen.

u Åpne chucken (9) ved å dreie den forre delen med

klokken med den ene hånden mens du holder den bakre delen med den andre.

u Sett bitskaftet inn i chucken (9). u Stram chucken (9) godt ved å dreie den fremre delen mot

klokken med den ene hånden mens du holder den bakre delene med den andre.

u Når du skal ta ut skrutrekkerbiten fra bitholderen, løfter du

biten ut av fordypningen.

u Når du skal oppbevare skrutrekkerbiten, skyver du den

bestemt inn i holderen.

Bruk

Advarsel! La verktøyet arbeide med sin egen hastighet. Ikke

overbelast det.

Advarsel! Før du borer i vegger, gulv eller tak, må du kontrollere plasseringen av kabler og rør.

Ladning av batteriet (gur C)

Batteriet må lades før første bruk og hver gang det ikke lenger gir nok strøm til jobber som tidligere lett ble utført. Batteriet kan bli varmt under ladning. Dette er normalt og innebærer ikke feil.

Advarsel! Ikke lad batteriet hvis temperaturen i omgivelsene er under 10 °C eller over 40 °C. Anbefalt ladetemperatur: ca. 24 °C.

Merknad: Laderen vil ikke lade et batteri hvis celletemperaturen er under ca. 10 °C eller over 40 °C. Du bør la batteriet stå i laderen, og laderen begynner å lade automatisk når celletemperaturen blir høyere eller lavere.

u Når du skal lade batteriet (5), tar du det ut av verktøyet

og setter det inn i laderen (10). Batteriet kan bare settes i

laderen på én måte. Ikke bruk makt. Pass på at batteriet

sitter helt inne i laderen.

u Plugg i laderen og slå på ved å koble til nettstrøm.

Ladeindikatoren (11) blinker. Avgiften er fullført når ladeindikatoren (11) skifter til kontinuerlig. Laderen og batteriet kan være koblet til uten tidsbegrensning. LED-lampen tennes når laderen av og til "fyller på" batteriladningen.

u Lad utladete batterier innen 1 uke. Batterienes levetid vil

bli mye mindre hvis de oppbevares utladet.

Batteriet er i laderen

Laderen og batteripakken kan forbli tilkoblet med lysende LED i ubegrenset tid. Laderen vil holde batteribakken klar og fulladet.

Laderdiagnose

Hvis laderen oppdager et svakt eller skadet batteri, blinker ladningsindikatoren (11) rødt med rask takt. Du går frem slik:

u Sett inn batteriet (5) igjen. u Hvis ladningsindikatorer fortsetter å blinke rødt med rask

takt, bruker du et annet batteri til å nne ut om ladning-

sprosessen fungerer riktig.

u Hvis den nye batteripakken lades korrekt, er den opprin-

nelige batteripakken defekt og bør leveres til et service-

senter for resirkulering.

u Hvis det nye batteriet gir samme indikasjon som det

opprinnelige batteriet, bringer du laderen til et autorisert

servicesenter.

Merknad: Det kan ta så mye som 60 minutter å avgjøre om batteriet er defekt. Hvis batteriet blir for varmt eller for kaldt, blinker LED-lampen rødt, vekselvis raskt og langsomt, ett blink ved hver hastighet med gjentagelse.

Velge moment eller boreposisjon (gur D)

Dette verktøyet er utstyrt med en mansjett for å stille inn momentet for festing av skruer.

u For boring setter du mansjetten (8) i boreposisjonen ved å

plassere symbolet overfor merket (12).

u Når verktøyet brukes som skrutrekker, settes mansjetten i

ønsket stilling.

Page 69

(Oversettelse av de opprinnelige instruksjonene)

NORSK

u Hvis du ikke vet hva som er riktig innstilling ennå, går du

frem slik:

t Sett mansjetten (8) i posisjon 1. t Skru til den første skruen. t Hvis koblingen lager en klikkelyd før du oppnår ønsket

resultat, øker du innstillingen av mansjetten og fortsetter å stramme skruen. Gjenta til du når korrekt innstilling.

Velge rotasjonsretning (gur E)

For boring og stramming av skruer brukes rotasjon fremover (med klokken). For løsning av skruer eller fjerning av bor som sitter fast, brukes rotasjon bakover (mot klokken).

u Når du skal velge rotasjon fremover, skyver du glidebry-

teren (2) for fremover/bakover til venstre.

u Når du skal velge rotasjon bakover, skyver du glidebry-

teren til høyre.

u Når du skal låse verktøyet, setter du glidebryteren for

fremover/bakover i midtstillingen.

Boring / bruk som skrutrekker

u Velg rotasjon fremover eller bakover med glidebryteren (2)

for fremover/bakover.

u Når du skal slå verktøyet på, trykker du på bryteren for

variabel hastighet (1). Hastigheten til verktøyet avhenger av hvor langt inn du trykker bryteren.

u Når du skal slå verktøyet av, slipper du bryteren for vari-

abel hastighet.

Råd for optimal bruk

Boring

u Benytt alltid lett trykk i rett linje langs boret. u Like før boret bryter gjennom på den andre siden av

arbeidsstykket, reduserer du trykket på verktøyet.

u Bruk et trestykke på baksiden av arbeidsstykker som kan

bli splintret.

u Bruk spissbor når du borer hull med stor diameter i tre. u Bruk HSS-bor når du borer i metall. u Bruk murbor når du borer i bløt mur. u Bruk et smøremiddel når du borer i metall bortsett fra

støpejern og messing.

u Lag en fordypning med en dor midt i hullet som skal

bores, for å øke nøyaktigheten.

Bruk som skrutrekker

u Bruk alltid riktig type og størrelse av skrutrekkerbit. u Hvis skruer er vanskelige å stramme, prøver du å bruke litt

ytende vaskemiddel eller såpe som smøremiddel.

u Hold alltid verktøyet og skrutrekkerbiten i rett linje med

skruen.

Tilbehør

Verktøyets ytelse avhenger av tilbehøret du bruker. Tilbehør fra Black & Decker og Piranha er produsert etter høye kvalitetsstandarder og er konstruert for å bedre verktøyets ytelse. Hvis du bruker dette tilbehøret, får du den aller beste ytelsen fra verktøyet ditt.

Vedlikehold

Det nettdrevne/batteridrevne Black & Decker-apparatet/ verktøyet er konstruert for å være i drift over lengre tid med et minimum av vedlikehold. Det er avhengig av riktig stell og regelmessig rengjøring for å fungere som det skal til enhver tid.

Advarsel! Før du utfører vedlikehold på nettdrevet/batteridrevet elektroverktøy:

u Slå av apparatet/verktøyet og trekk ut støpselet. u Eller slå av apparatet/verktøyet og fjern batteriet fra dette

hvis apparatet/verktøyet har separat batteripakke.

u Eller la batteriet gå helt tomt hvis det er innebygd, og slå

deretter av.

u Fjern laderen fra stikkontakten før du rengjør den. Laderen

krever ikke annet vedlikehold enn regelmessig rengjøring.

u Rengjør ventilasjonsåpningene i apparatet/verktøyet/lad-

eren jevnlig med en myk børste eller tørr klut.

u Rengjør motorhuset regelmessig med en fuktig klut. Ikke

bruk slipende eller løsemiddelbaserte rengjøringsmidler.

u Åpne chucken regelmessig, og bank på den for å fjerne

eventuelt støv fra innsiden (hvis det er aktuelt).

Bytte nettstøpsel (gjelder bare Storbritannia og Irland)

Hvis det må settes på nytt nettstøpsel:

u Kast det gamle støpselet på en trygg måte. u Koble den brune ledningen til den strømførende termi-

nalen i det nye støpselet.

u Koble den blå ledningen til nullterminalen.

Advarsel! Du skal ikke koble til jordterminalen. Følg monteringsinstruksjonene som følger med støpsler av god kvalitet. Anbefalt sikring: 5 A.

Miljø

Separat avfallshåndtering. Dette produktet må ikke kastes sammen med husholdningsavfall.

Hvis du synes Black & Decker-produktet bør skiftes ut, eller du ikke har bruk for det lenger, må du ikke kaste det sammen med husholdningsavfall. Sørg for separat avfallshåndtering for dette produktet.

Page 70

(Oversettelse av de opprinnelige instruksjonene)

NORSK

Hvis brukte produkter og emballasje leveres atskilt, kan materialer resirkuleres og brukes på nytt.

Gjenbruk av resirkulerte materialer bidrar til redusert miljøforurensing og reduserer behovet for råmaterialer.

Det kan være lokale bestemmelser for separat avfallshåndtering for elektriske produkter fra husstander på kommunale avfallsplasser eller hos forhandleren, når du kjøper et nytt produkt.

Black & Decker har en ordning for innsamling og resirkulering av Black & Decker-produkter som ikke skal brukes lenger. Du kan benytte denne tjenesten ved å levere produktet til et hvilket som helst autorisert serviceverksted.

Du kan nne ut hvor nærmeste autoriserte serviceverksted er, ved å kontakte din lokale Black & Decker-avdeling på adressen som er oppgitt i denne håndboken. En oversikt over autoriserte Black & Decker-serviceverksteder og alle opplysninger om ettersalgsservice og kontakter er også tilgjengelig på Internett: www.2helpU.com

Batterier

La batteriet gå helt tomt og fjern det så fra verktøyet.

u NiCd-, NiMH- og litiumionebatterier kan gjenvinnes. Ta

dem med til et autorisert serviceverksted eller til en lokal spesialavfallsstasjon.

Tekniske data

MT143 (H1)

Spenning V

Drill/skrutrekker

Hastighet ubelastet min

Maks. dreiemoment

Kapasitet for chuck

Vekt

Maks. borekapasitet

Stål mm

Tre mm

Batteri BL1314

Spenning V

Kapasitet

Type

Lader 905902** (type 1)

Inngangsspenning V

Utgangsspenning V

Strøm

Omtrentlig ladetid

-1

Nm 20.5

kg 1.3

Ah 1.3

mA 400

h 3 - 5

14.4

MTDD6 (H1)

0-700

14.4

Li-ion

100 - 240

8 - 20

Lydtrykknivå i henhold til EN 60745:

Lydtrykk (L

) 77.1 dB(A), usikkerhet (K) 3 dB(A)

Lydeffekt (L

) 88.1 dB(A), usikkerhet (K) 3 dB(A))

Totale vibrasjonsverdier (vektorsum fra tre retninger) i henhold til EN 60745:

Boring i metall (a

Bruk som skrutrekker uten slag (ah) 2.5 m/s2, usikkerhet (K) 1.5 m/s

) < 2.5 m/s2, usikkerhet (K) 1.5 m/s

h, D

Page 71

(Oversettelse av de opprinnelige instruksjonene)

NORSK

EF-samsvarserklæring

MASKINDIREKTIV

MT143, MTDD6

Black & Decker erklærer at disse produktene som er beskre-

vet under "Tekniske data", er i samsvar med:

2006/42/EF, EN60745-1, EN60745-2-1, EN60745-2-2

Black & Decker erklærer at produktet inkludert det alternative

tilbehørshodet som er beskrevet nedenfor, samsvarer med:

Disse produktene er også i samsvar med direktiv 2004/108/

EF og 2011/65/EU. Hvis du ønsker mer informasjon, kontakt

Black & Decker på følgende adresse, eller se på baksiden av

Undertegnede er ansvarlig for utarbeidelsen av den tekniske

dokumentasjonen og gir denne erklæringen på vegne av

Black & Decker Europe, 210 Bath Road, Slough

håndboken.

Black & Decker.

Kevin Hewitt

Vice-President Global Engineering

Berkshire, SL1 3YD

Storbritannia

11/01/2013

Garanti

Black & Decker er trygg på kvaliteten på sine produkter og tilbyr en enestående garanti. Denne garantierklæringen kommer i tillegg til dine lovbestemte rettigheter og er ikke i konikt med disse. Garantien er gyldig i EU- og EFTA-medlemsstatene.

Hvis et Black & Decker-produkt går i stykker på grunn av material- og/eller fabrikasjonsfeil eller har mangler i forhold til spesikasjonene innen 24 måneder fra kjøpet, påtar Black & Decker seg å skifte ut defekte deler, reparere produkter som har vært utsatt for alminnelig slitasje, eller bytte ut slike produkter med minst mulig vanskelighet for kunden, med mindre:

u Produktet har vært brukt i yrkes-/næringsvirksomhet eller

til utleie.

u Produktet har vært utsatt for feilaktig bruk eller dårlig

vedlikehold.

u Produktet har blitt skadet av fremmede gjenstander eller

stoffer eller ved et uhell.

u Andre enn autoriserte serviceverksteder eller Black &

Deckers serviceteknikere har forsøk å reparere produktet.

For å ta garantien i bruk må du vise kjøpskvittering til forhandleren eller til et autorisert serviceverksted. Du kan nne ut hvor nærmeste autoriserte serviceverksted er, ved å kontakte din lokale Black & Decker-avdeling på adressen som er oppgitt i denne håndboken. En oversikt over autoriserte Black & Decker-serviceverksteder og alle opplysninger om ettersalgsservice og kontakter er også tilgjengelig på Internett: www.2helpU.com

Besøk vårt webområde www.blackanddecker.no for å registrere ditt nye Black & Decker-produkt og for å holde deg oppdatert om nye produkter og spesialtilbud. Du nner mer informasjon om Black & Decker og produktutvalget vårt på www.blackanddecker.no.

Page 72

(Oversættelse af de oprindelige instruktioner)

DANSK

Tilsigtet brug

Dit Black & Decker multiværktøj er beregnet til et bredt udvalg af gør-det-selv-opgaver. Med bore-/skruemaskinehovedet (MTDD6) er dette værktøj beregnet til skrueopgaver samt til boring i træ, metal og plastik. Værktøjet er kun beregnet til privat brug. Din Black & Deckerlader er udviklet til opladning af Black & Decker-batterier af den type, der følger med dette værktøj.

Sikkerhedsanvisninger

Generelle sikkerhedsadvarsler vedrørende elværktøj

Advarsel! Læs alle sikkerhedsadvarsler og

instruktioner. Hvis nedenstående instruktioner og

advarsler ikke følges, er der risiko for elektrisk stød, brand og/eller alvorlige personskader.

Gem alle advarsler og anvisninger til senere brug. Begrebet "elværktøj", der benyttes i nedenstående advarsler, henviser til netdrevet elværktøj (med netledning) eller batteridrevet værktøj (uden netledning).

1. Sikkerhed i arbejdsområdet a. Hold arbejdsområdet rent og godt oplyst. Rodede og

uoplyste områder øger risikoen for uheld.

b. Brug ikke elværktøj i eksplosive omgivelser, f.eks.

hvor der er brændbare væsker, gasser eller støv.

Elværktøj kan forårsage gnister, der kan antænde støv eller dampe.

c. Hold børn og andre personer på afstand, når et

elværktøj er i brug. Du kan miste kontrollen over

værktøjet, hvis du distraheres.

2. Elektricitet og sikkerhed a. Elværktøjsstik skal passe til stikkontakten. Stikket må

under ingen omstændigheder ændres. Brug ikke adapterstik sammen med jordforbundet elværktøj.

Uændrede stik, der passer til stikkontakterne, nedsætter risikoen for elektrisk stød.

b. Undgå kropskontakt med jordforbundne overader

som f.eks. rør, radiatorer, komfurer og køleskabe. Hvis

din krop er jordforbundet, øges risikoen for elektrisk stød.

c. Elværktøj må ikke udsættes for regn eller fugt.

Indtrængen af vand i elværktøj øger risikoen for elektrisk stød.

d. Ødelæg ikke ledningen. Bær, træk eller afbryd ikke

elværktøjet vha. ledningen. Beskyt ledningen mod varme, olie, skarpe kanter eller maskindele, der er i bevægelse. Beskadigede eller sammenltrede ledninger

øger risikoen for elektrisk stød.

e. Hvis elværktøj benyttes i det fri, skal der benyttes en

forlængerledning, som er godkendt til udendørs brug.

Brug af en forlængerledning til udendørs brug nedsætter

risikoen for elektrisk stød.

f. Brug en strømkilde med fejlstrømsbeskyttelse, hvis

det er uundgåeligt at anvende elværktøj på fugtige

steder. Med en fejlstrømsbeskyttelse reduceres risikoen

for elektrisk stød.

3. Personlig sikkerhed a. Vær opmærksom, hold øje med, hvad du laver, og

brug elværktøjet fornuftigt. Brug ikke et elværktøj,

hvis du er træt eller påvirket af stoffer, medicin eller

alkohol. Få sekunders uopmærksomhed ved brug af

elværktøjet kan føre til alvorlige personskader.

b. Brug personlige værnemidler. Brug altid

beskyttelsesbriller. Brug af værnemidler som f.eks.

støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller

høreværn nedsætter risikoen for personskader, hvis

udstyret anvendes korrekt.

c. Sørg for, at værktøjet ikke kan starte utilsigtet.

Kontroller, at afbryderkontakten står på slukket, inden

værktøjet tilsluttes strømkilden og/eller batteriet,

samles op eller bæres. Bæres elværktøj, mens ngeren

er på kontakten, eller tilsluttes det, mens kontakten står på

tændt, kan der nemt ske en ulykke.

d. Fjern indstillingsværktøj eller skruenøgle, inden

elværktøjet tændes. Et værktøj eller en nøgle, der

efterlades i en roterende del i elværktøjet, kan resultere i

personskader.

e. Stræk dig ikke for langt. Sørg for, at du altid har

sikkert fodfæste og balance. Det gør det nemmere at

kontrollere elværktøjet, hvis der skulle opstå uventede

situationer.

f. Brug egnet arbejdstøj. Undgå løse

beklædningsgenstande eller smykker. Hold hår, tøj og

handsker væk fra dele, der bevæger sig. Bevægelige

dele kan gribe fat i løstsiddende tøj, smykker eller langt

hår.

g. Hvis støvudsugnings- og opsamlingsudstyr kan

monteres, er det vigtigt, at dette tilsluttes og benyttes

korrekt. Brug af udstyr til opsamling af støv kan nedsætte

risikoen for støvrelateret personskade.

4. Brug og vedligeholdelse af elværktøj a. Undgå at overbelaste elværktøjet. Brug altid det rette

elværktøj til opgaven. Med det rigtige elværktøj udføres

arbejdet lettere og sikrere og i det tempo, som værktøjet

er beregnet til.

b. Brug ikke elværktøjet, hvis afbryderen er defekt.

Elværktøj, der ikke kan afbrydes, er farligt og skal

repareres.

Page 73

(Oversættelse af de oprindelige instruktioner)

DANSK

c. Træk stikket ud af stikkontakten og/eller batteriet

inden indstilling, tilbehørsudskiftning eller opbevaring af elværktøjet. Disse sikkerhedsforanstaltninger

reducerer risikoen for utilsigtet start af værktøjet.

d. Opbevar ubenyttet elværktøj uden for børns

rækkevidde. Lad aldrig personer, der ikke er fortrolige med elværktøj, eller som ikke har gennemlæst disse instruktioner, benytte maskinen. Elværktøj er farligt,

hvis det benyttes af ukyndige personer.

e. Elværktøj bør vedligeholdes omhyggeligt. Kontroller,

om bevægelige dele er skæve og ikke sidder fast, og om delene er brækket eller beskadiget, så elværktøjets funktion påvirkes. Få beskadigede dele repareret, inden elværktøjet tages i brug. Mange uheld

skyldes dårligt vedligeholdt elværktøj.

f. Sørg for, at skæreværktøjer er skarpe og rene.

Ordentligt vedligeholdt skæreværktøj med skarpe skærekanter sætter sig ikke så hurtigt fast og er nemmere at styre.

g. Brug elværktøjet, tilbehøret, indsatsværktøj osv. i

overensstemmelse med disse instruktioner under hensyntagen til arbejdsforholdene og arbejdet, der skal udføres med værktøjet. I tilfælde af anvendelse af

elværktøjet til formål, som ligger uden for det fastsatte anvendelsesområde, kan der opstå farlige situationer.

5. Brug og vedligeholdelse af batteridrevet værktøj a. Genoplad kun med den lader, som producenten har

angivet. En lader, der er velegnet til én type batteripakke,

kan udgøre en brandfare, hvis den bruges til en anden batteripakke.

b. Brug kun elværktøj sammen med batteripakker, der er

specikt beregnet hertil. Brugen af andre batteripakker

kan medføre personskade og brand.

c. Når batteripakken ikke er i brug, skal den holdes på

afstand af andre metalgenstande, f.eks. papirclips, mønter, nøgler, søm, skruer og andre små metalgenstande, som kan skabe forbindelse mellem de to poler. Kortslutning af batteriet kan forårsage

forbrændinger eller brand.

d. I visse situationer kan batteriet lække. Undgå kontakt.

Skyl med vand i tilfælde af kontakt. Søg læge, hvis væsken kommer i kontakt med øjnene. Væske, der

lækker fra batteriet, kan forårsage irritation eller forbrændinger.

6. Service a. Få altid elværktøjet repareret af kvalicerede fagfolk

med udelukkende identiske reservedele. Dermed

opretholdes elværktøjets sikkerhed.

Yderligere sikkerhedsadvarsler for elværktøj

Advarsel! Yderligere sikkerhedsadvarsler for

u Bær høreværn ved slagboring. Støj kan forårsage

boremaskiner og slagboremaskiner

høretab.

u Brug de ekstra håndtag, der følger med værktøjet. Det

kan medføre personskade, hvis kontrollen over værktøjet

mistes.

u Hold i elværktøjets isolerede gribeader, hvis der er

risiko for, at skæreudstyret kommer i kontakt med

skjulte ledninger. Hvis skæretilbehøret rammer en

strømførende ledning, bliver elværktøjets blotlagte dele

strømførende, så brugeren får stød

u Hold i elværktøjets isolerede gribeader, hvis der

er risiko for at beslaget kommer i kontakt med

skjulte ledninger. Hvis beslag kommer i kontakt med en

strømførende ledning, bliver elværktøjets blotlagte dele

strømførende, så brugeren får stød.

u Brug aldrig mejseltilbehør i roterende funktion. Tilbehøret

sætter sig fast i materialet og roterer boret.

u Brug skruetvinger eller lignende til at holde og støtte

materialet på et stabilt underlag. Det er ikke nok at holde

materialet ind mod kroppen. Det bliver ustabilt, og du kan

miste kontrollen.

u Kontroller placeringen af ledninger og rør, inden der bores

i vægge, gulve eller lofter.

u Rør ikke ved spidsen af et bor lige efter boring, det kan

være varmt.

u Apparatets påtænkte anvendelse fremgår af vejledningen.

Brugen af ekstraudstyr eller tilbehør eller udførelse af

opgaver med værktøjet ud over de i brugervejledningen

anbefalede kan medføre risiko for personskade og/eller

materiel skade.

Andres sikkerhed

u Dette apparat må ikke bruges af personer (herunder børn)

med nedsatte fysiske, sensoriske eller mentale evner eller

manglende erfaring og viden, med mindre det sker under

overvågning, eller der gives instruktion i brugen af ap-

paratet af en person, der er ansvarlig for deres sikkerhed.

u Børn skal holdes under opsyn, så det sikres, at de ikke

leger med værktøjet.

Restrisici.

Der kan opstå yderligere restrisici under brugen af værktøjet, som ikke kan medtages i vedlagte sikkerhedsadvarsler. Disse risici kan opstå pga. forkert anvendelse, langvarig brug etc. Selv ved overholdelse af relevante sikkerhedsforskrifter og anvendelse af sikkerhedsudstyr kan visse restrisici ikke undgås. Disse omfatter:

Page 74

(Oversættelse af de oprindelige instruktioner)

DANSK

u Tilskadekomst forårsaget af berøring af roterende/bev-

ægelige dele.

u Tilskadekomst forårsaget af udskiftning af dele, blade eller

tilbehør.

u Tilskadekomst forårsaget af langvarig brug af et værktøj.

Husk at holde pause jævnligt ved brug af et værktøj i længere tid.

u Høreskader. u Sundhedsrisici forårsaget af indånding af støv, der gener-

eres ved brug af værktøjet (eksempel: Arbejde med træ, især, eg, bøg og MDF).

Vibration

De angivne værdier for udsendelse af vibration opført under de tekniske data og overensstemmelseserklæringen er målt i henhold til standardtestmetoden anført i EN 60745 og kan bruges til at sammenligne ét værktøj med et andet. Den angivne værdi for udsendelse af vibration kan også bruges som en foreløbig vurdering af eksponeringen.

Advarsel! Værdien for udsendelse af vibration ved faktisk brug af elværktøjet kan afvige fra den angivne værdi afhængig af måden, værktøjet anvendes på. Vibrationsniveauet kan overstige det angivne niveau.

I vurderingen af eksponeringen for vibration med henblik på fastsættelse af sikkerhedsforanstaltninger som krævet i 2002/44/EF til beskyttelse af personer, der jævnligt anvender elværktøj i deres arbejde, skal der tages hensyn til de faktiske betingelser under brugen, og måden værktøjet bruges på, herunder alle arbejdscyklussens elementer, f.eks. perioder, hvor værktøjet er slukket og kører i tomgang tillige med startperioderne.

Mærkater på værktøjet

Følgende symboler er anbragt på værktøjet:

Advarsel! Brugeren skal læse brugervejledningen for at reducere risikoen for tilskadekomst.

Elektricitet og sikkerhed

Yderligere sikkerhedsvejledninger for batterier og ladere

Batterier

u Forsøg aldrig at åbne uanset årsag. u Batteriet må ikke udsættes for fugt. u Opbevar ikke på steder, hvor temperaturen kan overstige

40°C.

u Oplad kun ved omgivelsestemperaturer på mellem 10°C

og 40°C.

u Oplad kun ved hjælp af den medfølgende lader.

u Følg ved bortskaffelse af batterier vejledningen i afsnittet

"Miljø".

Forsøg ikke at oplade beskadigede batterier.

Ladere

u Brug kun din Black & Decker-lader til at oplade batteriet

i det værktøj, som den blev leveret sammen med. Andre

batterier kan eksplodere og forårsage personskade og

materielle skader.

u Prøv aldrig på at oplade ikke-opladelige batterier. u Udskift straks defekte ledninger. u Laderen må ikke udsættes for fugt. u Laderen må ikke åbnes. u Undersøg ikke laderen.

$ +

Elektricitet og sikkerhed

u Hvis netledningen beskadiges, skal den udskiftes af

Komponenter

Dette værktøj leveres med nogle af eller alle de følgende komponenter.

1. Knap til trinløs hastighedsregulering

2. Skyder til skift af retning

3. Knap til udløsning af værktøjshoved

4. Bitholder

5. Batteri

6. Batteriudløserknap

7. Bore-/skruetrækkerhoved (MTDD6)

8. Momentjusteringsring

9. Patron

Laderen er kun beregnet til indendørs brug.

Læs brugervejledningen, før værktøjet tages i brug.

Laderen er dobbelt isoleret. Derfor er en jordledning ikke nødvendig. Kontroller altid, at netspændingen svarer til spændingen på typeskiltet. Forsøg aldrig at erstatte laderenheden med et almindeligt netstik.

producenten eller et autoriseret Black & Decker-værksted,

så farlige situationer undgås.

Page 75

(Oversættelse af de oprindelige instruktioner)

DANSK

Samling

Advarsel! Tag batteriet ud af værktøjet, inden det samles.

Isætning og udtagning af batteriet (g. A)

u Anbring batteriet (5) ud for værktøjets fatning, når batteriet

skal monteres. Lad batteriet glide ind i fatningen, og skub, indtil batteriet går på plads.

u Tryk på udløserknappen (6), og træk samtidigt batteriet ud

af fatningen for at tage batteriet ud.

Montering og afmontering af værktøjshoveder (g. B)

Advarsel! Vær omhyggelig ved montering og afmontering af

hoveder. Bevægelige dele kan blive varme ved brug.

u Lås værktøjet ved at sætte skyderen til skift af retning (2) i

midterstilling.

u Et værktøjshoved fjernes ved at trykke knappen til

udløsning af værktøjshovedet (3) ned og tage hovedet af værktøjet.

u For at montere et værktøjshoved anbringes værktøjet som

vist og skubbes op på værktøjet, indtil det låses på plads.

Montering og afmontering af et bor eller en skruetrækker

Bore-/skruetrækkerhovedet har en patron uden nøgle, så det er lettere at udskifte bits.

u Lås værktøjet ved at sætte skyderen til skift af retning (2) i

midterstilling.

u Åbn patronen (9) ved at dreje den forreste del med uret

med den ene hånd, mens der holdes fast i den bageste del med den anden hånd.

u Sæt borets aksel i patronen (9). u Spænd patronen (9) fast ved at dreje den forreste del

mod uret med den ene hånd, mens der holdes fast i den bageste del med den anden hånd.

u Skruetrækkerbitten fjernes fra bitholderen ved at løfte den

ud af udsparingen.

u Til opbevaring skubbes skruetrækkerbitten fast ind i

holderen.

Anvendelse

Advarsel! Lad værktøjet arbejde i dets eget tempo. Det må

ikke overbelastes.

Advarsel! Batteriet må ikke oplades i omgivelsestemperaturer under 10 °C eller over 40 °C. Anbefalet ladetemperatur: ca. 24 °C.

Bemærk: Opladeren oplader ikke et batteri, hvis dets temperatur er under ca. 10°C eller over 40°C. Batteriet bør blive siddende i opladeren, som automatisk begynder opladningen, når batteriets temperatur stiger eller falder.

u Sæt batteriet (5) i opladeren (10) for at lade det op. Bat-

teriet passer kun i opladeren på én måde. Tving det ikke i.

Kontroller, at batteriet er sat helt i opladeren.

u Tilslut laderen, og tænd på stikkontakten.

Opladningsindikatoren (11) blinker. Afgiften er fuldført, når opladningsindikatoren (11) skifter til kontinuerligt på. Laderen og batteriet kan være tilsluttet i længere perioder. LED'en tændes, når laderen en gang imellem "efterfylder" batteriet.

u Aadede batterier bør oplades inden for 1 uge. Batteriets

levetid reduceres kraftigt, hvis batteriet opbevares i aadet

tilstand.

Lad batteriet blive siddende i opladeren

Du kan lade batteripakken sidde i laderen med tændt lysdiode, så længe det ønskes. Laderen holder batteripakken klar og fuldt opladet.

Fejlnding ved laderen

Ladeindikatoren (11) blinker hurtigt rødt, hvis laderen registrerer et svagt eller beskadiget batteri. Fortsæt som følger:

u Sæt batteriet (5) i igen. u Hvis ladeindikatoren fortsætter med at blinke hurtigt rødt,

skal du bruge et andet batteri til at kontrollere, om oplad-

ningen sker korrekt.

u Hvis det andet batteri lades korrekt, er det oprindelige

batteri defekt og skal indleveres til genbrug på et service-

center.

u Hvis det andet batteri giver samme fejlvisning som det

oprindelige, skal laderen testes på et autoriseret service-

center.

Bemærk: Det kan tage op til 60 minutter at konstatere, at batteriet er defekt. Hvis batteriet er for varmt eller koldt, blinker lysdioden rødt skiftevis hurtigt og langsomt med et blink ved hver frekvens, hvorefter sekvensen gentages.

Advarsel! Kontroller placeringen af ledninger og rør, inden

der bores i vægge, gulve eller lofter.

Opladning af batteriet (g. C)

Batteriet skal oplades inden ibrugtagningen, og når det ikke leverer strøm nok til opgaver, der tidligere kunne udføres ubesværet. Batteriet kan blive varmt under opladningen. Det er normalt og ikke tegn på problemer.

Valg af moment eller borposition (g. D)

Dette værktøj er forsynet med en ring til indstilling af momentet for tilspænding af skruer.

u Til boring sættes ringen (8) på borepositionen ved at

placere symbolet ud for markeringen (12).

u Ved skrueopgaver skal ringen indstilles på den ønskede

position.

u Gå frem på følgende måde, hvis du er usikker på den

rigtige indstilling:

Page 76

(Oversættelse af de oprindelige instruktioner)

DANSK

t Stil ringen (8) på position 1. t Skru den første skrue i. t Hvis det ønskede resultat ikke opnås, skal du øge

ringens indstilling og fortsætte med at skrue skruen i. Gentag fremgangsmåden, indtil du nder den rigtige indstilling.

Valg af omløbsretning (g. E).

Brug forlæns omløb (med uret) ved boring og spænding af skruer. Brug baglæns omløb (mod uret) for at løsne skruer eller fjerne et fastklemt bor.

u Tryk skyderen til skift af retning (2) mod venstre for at

vælge forlæns omløb.

u Tryk skyderen til skift af retning mod højre for at vælge

baglæns omløb.

u Lås værktøjet ved at sætte skyderen til skift af retning i

midterstilling.

Boring/iskruning

u Vælg forlæns eller baglæns omløb vha. skyderen til skift

af retning (2).

u Tryk på kontakten til variabel hastighed for at starte værk-

tøjet (1). Værktøjets hastighed afhænger af, hvor langt du trykker knappen.

u Udløs kontakten til variabel hastighed for at stoppe værk-

tøjet.

Gode råd til optimal brug

Boring

u Udøv altid et let tryk i en lige linje med borebiten. u Reducer trykket på værktøjet, lige før borets spids går

gennem den anden side af arbejdsemnet.

u Brug en træklods på bagsiden af arbejdsemner, der kan

splintre.

u Brug spadebor ved boring af huller med stor diameter i

træ.

u Brug HSS-bor ved boring i metal. u Brug murbor ved boring i bløde mure. u Brug smøremiddel ved boring i andre typer metal end

støbejern og messing.

u Lav en fordybning med en kørner i midten af det hul, der

skal bores, for at forbedre nøjagtigheden.

Iskruning

u Brug altid den rette type og størrelse skruetrækker. u Prøv at smøre lidt opvaskemiddel eller sæbe på skruen,

hvis den er vanskelig at spænde.

u Hold altid værktøjet og skruebittene i lige linje med skruen.

Tilbehør

Værktøjets ydeevne afhænger af det anvendte tilbehør. Tilbehør fra Black & Decker og Piranha er fremstillet efter høje kvalitetsstandarder og er designet til at forbedre dit værktøjs ydeevne. Når du bruger dette tilbehør, vil værktøjet yde optimalt.

Vedligeholdelse

Dit Black & Decker-apparat/værktøj med eller uden ledning er beregnet til brug gennem lang tid med et minimum af vedligeholdelse. Fortsat tilfredsstillende drift afhænger af korrekt behandling af værktøjet samt regelmæssig rengøring.

Advarsel! Før udførelse af nogen form for vedligeholdelse på elværktøj med/uden ledning:

u Sluk, og tag apparatets/værktøjets stik ud af stikkontakten. u Eller sluk og fjern batteriet fra apparatet/værktøjet, hvis

det har en separat batteripakke.

u Eller aad batteriet helt, hvis det er indbygget, og sluk

derefter.

u Træk laderen ud af stikkontakten, før den rengøres.

Laderen kræver ingen vedligeholdelse, men skal rengøres

jævnligt.

u Rengør jævnligt apparatets/værktøjets/laderens ventila-

tionshuller med en blød børste eller en tør klud.

u Rengør med jævne mellemrum motorhuset med en fugtig

klud. Der må ikke bruges skuremidler eller opløsningsmi-

dler.

u Åbn jævnligt patronen, og bank på den for at fjerne

indvendigt støv (hvis monteret).

Udskiftning af stik (kun Storbritannien og Irland)

Sådan monteres et nyt stik:

u Det gamle stik skal bortskaffes på en sikker måde. u Slut den brune ledning til den strømførende klemme på

det nye stik.

u Slut den blå ledning til den neutrale klemme.

Advarsel! Der skal ikke foretages nogen tilslutning til jordklemmen. Følg de monteringsanvisninger, der leveres sammen med kvalitetsstik. Anbefalet sikring: 5 A.

Miljøbeskyttelse

Separat bortskaffelse. Dette produkt må ikke bortskaffes sammen med almindeligt husholdn-

ingsaffald.

Når dit Black & Decker-produkt en dag er udtjent, eller du ikke længere har brug for det, må du ikke smide det ud sammen med det almindelige affald. Produktet skal bortskaffes separat.

Page 77

(Oversættelse af de oprindelige instruktioner)

DANSK

Ved separat bortskaffelse af brugte produkter og emballage bliver der mulighed for at genanvende

forskellige materialer. Genanvendelse af materialer medvirker til at forebygge miljøforurening og mindsker behovet for råstoffer.

Lokal lovgivning kan kræve separat indsamling af elektriske husholdningsapparater på kommunale affaldsdepoter eller af den detailhandlende ved køb af et nyt produkt.

Black & Decker sørger for at indsamle og genanvende Black & Decker-produkter, når disse ikke længere kan bruges. Hvis du vil benytte dig af denne service, skal du returnere produktet til et autoriseret værksted, der indsamler produkterne for os.

Kontakt det lokale Black & Decker-kontor på den adresse, der er angivet i denne vejledning, for at få oplysninger om nærmeste autoriserede værksted. En liste over alle autoriserede Black & Decker-serviceværksteder samt servicevilkår og kontaktpersoner er tilgængelig på internettet på adressen: www.2helpU.com

Batterier

Aad batteriet helt, og tag det derefter ud af værktøjet.

u NiCd-, NiMH- og Li-Ion-batterier kan genbruges. Aever

dem på et autoriseret værksted eller en lokal genbrugsstation.

Tekniske data

MT143 (H1)

Spænding V

Bor / skruetrækker

Hastighed uden belastning

Maksimalt moment

Patronkapacitet

Vægt

Maks. borekapacitet

Stål mm

Træ mm

Batteri BL1314

Spænding V

Kapacitet

Type

Lader 905902** (type 1)

Indgangsspænding V

Udgangsspænding V

Strømstyrke

Ladetid ca.

-1

min

Nm 20.5

kg 1.3

Ah 1.3

mA 400

t 3 - 5

14.4

MTDD6 (H1)

0-700

14.4

Li-Ion

100 - 240

8 - 20

Lydtrykniveau i henhold til EN 60745:

Lydtryk (L

) 77.1 dB(A), usikkerhed (K) 3 dB(A)

Lydeffekt (L

) 88.1 dB(A), usikkerhed (K) 3 dB(A)

Samlede værdier for vibration (triaksial vektorsum) i henhold til EN 60745:

Boring i metal (a

Skrueopgaver uden slag (ah) < 2.5 m/s2, usikkerhed (K) 1.5 m/s

) < 2.5 m/s2, usikkerhed (K) 1.5 m/s

h, D

Page 78

(Oversættelse af de oprindelige instruktioner)

DANSK

EU-overensstemmelseserklæring

MASKINDIREKTIV

MT143, MTDD6

Black & Decker erklærer, at produkterne beskrevet under

"Tekniske data" er i overensstemmelse med:

2006/42/EF, EN 60745-1, EN 60745-2-1, EN 60745-2-2

Black & Decker erklærer, at produktet inklusive

det ekstra tilbehørshoved som beskrevet nedenfor

Disse produkter er endvidere i overensstemmelse med direktiv 2004/108/EF og 2011/65/EU. Kontakt Black & Decker på nedenstående adresse, eller se vejledningens bagside for

Undertegnede er ansvarlig for udarbejdelsen af de tekniske

data og fremsætter denne erklæring på vegne af Black &

er i overensstemmelse med:

at få ere oplysninger.

Decker.

Kevin Hewitt

Vice-President Global Engineering

Black & Decker Europe, 210 Bath Road, Slough,

Berkshire, SL1 3YD

Storbritannien

11/01/2013

Garanti

Black & Decker garanterer, at produktet er fri for skader og fejl og tilbyder en fremragende garanti. Garantien er et tillæg til forbrugerens lovsikrede rettigheder og påvirker ikke disse. Garantien gælder inden for medlemsstaterne af den Europæiske Union og i det Europæiske Frihandelsområde.

Hvis et Black & Decker-produkt går i stykker på grund af materiel skade og/eller fabrikationsfejl eller på anden måde ikke fungerer i overensstemmelse med specikationen inden for 24 måneder fra købsdatoen, påtager Black & Decker sig at reparere eller ombytte produktet med mindst mulig ulempe for kunden. Garantien gælder ikke for fejl og mangler, der er sket i forbindelse med:

u Produktet har været anvendt erhvervsmæssigt eller til

udlejning.

u Produktet har været anvendt forkert eller er ikke vedlige-

holdt.

u Produktet er beskadiget af fremmedlegemer, substanser

eller pga. uheld.

u Garantien gælder ikke, hvis reparationer er udført af andre

end et autoriseret Black & Decker-værksted.

For at udnytte garantien skal produktet og købskvitteringen indleveres til forhandleren eller til et autoriseret værksted. Kontakt det lokale Black & Decker-kontor på den adresse, der er opgivet i denne vejledning, for at få oplysninger om nærmeste autoriserede værksted. En liste over alle autoriserede Black & Decker-serviceværksteder samt servicevilkår og kontaktpersoner er tilgængelig på internettet på adressen: www.2helpU.com

Gå venligst ind på vores website www.blackanddecker.dk for at registrere dit nye produkt og for at blive holdt ajour om nye produkter og specialtilbud. Der ndes yderligere oplysninger om mærket Black & Decker og vores produktsortiment på adressen www.blackanddecker.dk

Page 79

(Alkuperäisten ohjeiden käännös)

SUOMI

Käyttötarkoitus

Black & Decker -monitoimityökalu on tarkoitettu käytettäväksi kodin nikkarointitöihin. Pora- ja ruuvinväänninpäällä (MTDD6) varustettuna työkalu soveltuu ruuvien kiinnittämiseen sekä puun, metallin ja muovin poraamiseen. Tämä työkalu on tarkoitettu vain yksityiskäyttöön. Black & Decker -laturi on tarkoitettu tämän työkalun mukana toimitettujen akkujen kaltaisten Black & Decker -akkujen lataamiseen.

Turvallisuusohjeet

Sähkötyökalujen yleiset turvavaroitukset

Varoitus! Lue kaikki turvavaroitukset ja ohjeet.

Alla olevien varoitusten ja ohjeiden noudat-

tamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säästä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Varoituksissa käytetty käsite "sähkötyökalu" tarkoittaa

verkkokäyttöisiä sähkötyökaluja (joissa on verkkojohto) ja akkukäyttöisiä sähkötyökaluja (joissa ei ole verkkojohtoa).

1. Työalueen turvallisuus a. Pidä työalue puhtaana ja hyvin valaistuna. Työpaikan

epäjärjestys ja valaisemattomat työalueet voivat johtaa

tapaturmiin.

b. Älä käytä sähkötyökalua räjähdysalttiissa

ympäristössä, jossa on palavaa nestettä, kaasua tai

pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat

sytyttää pölyn tai höyryt.

c. Pidä lapset ja sivulliset loitolla sähkötyökalua

käyttäessäsi. Voit menettää laitteen hallinnan, jos

huomiosi suuntautuu muualle.

2. Sähköturvallisuus a. Sähkötyökalun pistokkeen on sovittava pistorasiaan.

Pistoketta ei saa muuttaa millään tavalla. Älä käytä

mitään pistorasiasovittimia maadoitettujen

sähkötyökalujen kanssa. Alkuperäiset pistokkeet ja niille

sopivat pistorasiat vähentävät sähköiskun vaaraa.

b. Vältä koskettamasta maadoitettuja pintoja, kuten

putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun

vaara kasvaa, jos vartalosi on maadoitettu.

c. Älä altista sähkötyökalua sateelle tai kosteudelle.

Veden tunkeutuminen sähkötyökalun sisään kasvattaa

sähköiskun riskiä.

d. Älä käsittele virtajohtoa kovakouraisesti. Älä käytä

sitä sähkötyökalun kantamiseen, vetämiseen tai pistokkeen irrottamiseen pistorasiasta. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot

lisäävät sähköiskun vaaraa.

e. Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan

ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön

soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.

f. Jos sähkötyökalua on välttämättä käytettävä

kosteassa paikassa, käytä jäännösvirtalaitteella (RCD) suojattua virtalähdettä. Jäännösvirtalaitteen käyttö

vähentää sähköiskun vaaraa.

3. Henkilöturvallisuus a. Keskity työskentelyysi ja noudata tervettä järkeä

käyttäessäsi sähkötyökaluja. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai lääkkeiden vaikutuksen alaisena. Hetken

tarkkaamattomuus sähkötyökalua käytettäessä saattaa johtaa vakavaan loukkaantumiseen.

b. Käytä henkilökohtaisia suojavarusteita. Käytä aina

suojalaseja. Suojavarusteet, kuten hengityssuojain,

luistamattomat turvajalkineet, kypärä ja kuulosuojaimet, pienentävät loukkaantumisriskiä, jos niitä käytetään tilanteen mukaan oikein.

c. Vältä tahatonta käynnistämistä. Varmista, että virta on

katkaistu käyttökytkimellä, ennen kuin liität laitteen virtalähteeseen ja/tai akkuun, nostat laitteen tai kannat sitä. Onnettomuusvaara lisääntyy, jos kannat

sähkötyökalua sormi käyttökytkimellä tai kytket työkalun virtajohdon pistorasiaan, kun käyttökytkin on päällä.

d. Irrota mahdollinen säätö- tai kiintoavain, ennen kuin

käynnistät sahan. Työkalu tai avain, joka sijaitsee

sähkötyökalun pyörivässä osassa, saattaa johtaa loukkaantumiseen.

e. Älä kurkota liian kauas. Seiso aina tukevasti ja

tasapainossa. Niin voit paremmin hallita sähkötyökalua

odottamattomissa tilanteissa.

f. Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä

löysiä työvaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet loitolla liikkuvista osista. Väljät vaatteet, korut

ja pitkät hiukset voivat takertua liikkuviin osiin.

g. Jos laitteeseen voi kiinnittää pölynkerääjän tai -imurin,

tarkista, että se on paikallaan ja että se toimii kunnolla. Pölynimurin käyttö voi vähentää pölyn

aiheuttamia vaaroja.

Page 80

(Alkuperäisten ohjeiden käännös)

SUOMI

4. Sähkötyökalujen käyttö ja hoito a. Älä ylikuormita sähkötyökalua. Käytä kulloiseenkin

työhön parhaiten soveltuvaa sähkötyökalua. Sopivaa

sähkötyökalua käyttäen työskentelet paremmin ja

turvallisemmin tehoalueella, jolle sähkötyökalu on

tarkoitettu.

b. Älä käytä sähkötyökalua, jota ei voida käynnistää ja

pysäyttää virtakytkimestä. Sähkötyökalu, jota ei enää

voida käynnistää ja pysäyttää käynnistyskytkimellä, on

vaarallinen, ja se täytyy korjata.

c. Irrota pistotulppa pistorasiasta ja/tai akku

sähkötyökalusta, ennen kuin suoritat säätöjä, vaihdat

tarvikkeita tai siirrät sähkötyökalun varastoitavaksi.

Nämä turvatoimenpiteet pienentävät sähkötyökalun

tahattoman käynnistämisen riskiä.

d. Säilytä sähkötyökalut poissa lasten ulottuvilta, kun

niitä ei käytetä. Älä anna sähkötyökalua sellaisen

henkilön käyttöön, joka ei tunne sitä tai joka ei ole

tutustunut tähän käyttöohjeeseen. Sähkötyökalut ovat

vaarallisia, jos niitä käyttävät kokemattomat henkilöt.

e. Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat

osat toimivat moitteettomasti ja etteivät ne ole

puristuksessa. Tarkista myös, ettei työkalussa ei ole

murtuneita tai vahingoittuneita osia, jotka saattaisivat

vaikuttaa haitallisesti sen toimintaan. Korjauta

mahdolliset viat ennen käyttöönottoa. Moni tapaturma

aiheutuu huonosti huolletuista laitteista.

f. Pidä leikkausterät terävinä ja puhtaina. Huolellisesti

hoidetut leikkausterät, joiden leikkausreunat ovat teräviä,

eivät tartu helposti kiinni, ja niitä on helpompi hallita.

g. Käytä sähkötyökaluja, tarvikkeita, vaihtotyökaluja jne.

näiden ohjeiden mukaisesti. Ota tällöin huomioon

työolosuhteet ja suoritettava toimenpide.

Sähkötyökalun käyttö muuhun kuin sille määrättyyn

käyttöön saattaa johtaa vaarallisiin tilanteisiin.

5. Akkukäyttöisten työkalujen käyttö ja hoito a. Lataa akku vain valmistajan määrittelemällä laturilla.

Laturi, joka soveltuu määrätyn tyyppiselle akulle, saattaa

aiheuttaa tulipalon vaaran erilaista akkua ladattaessa.

b. Käytä sähkötyökalussa ainoastaan kyseiseen

sähkötyökaluun tarkoitettua akkua. Muun tyyppisen

akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon.

c. Pidä irrallinen akku loitolla metalliesineistä, kuten

paperiliittimistä, kolikoista, avaimista, nauloista,

ruuveista tai muista pienistä metalliesineistä, jotka

voivat aiheuttaa oikosulun akun navoissa. Akun

napojen välinen oikosulku saattaa aiheuttaa palovammoja

tai tulipalon.

d. Väärin käytetystä akusta voi vuotaa nestettä. Älä

kosketa sitä. Jos nestettä pääsee vahingossa iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan lisäksi lääkärin apua. Akusta vuotava

neste saattaa aiheuttaa ärsytystä ja palovammoja.

6. Huolto a. Korjauta sähkötyökalu koulutetulla ja

ammattitaitoisella henkilöllä ja hyväksy korjauksiin vain alkuperäisiä varaosia. Siten varmistat, että

sähkötyökalu säilyy turvallisena.

Sähkötyökalujen lisäturvavaroitukset

Varoitus! Porien ja iskuporakoneiden lisäturva-

u Käytä kuulosuojaimia iskuporakonetta käyttäessäsi.

u Käytä työkalun mukana toimitettuja apukahvoja. Ot-

u Pitele sähkötyökalua eristetyistä tartuntapinnoista,

u Älä koskaan käytä talttaosaa iskuporakonetilassa. Lisävar-

u Kiinnitä työstettävä kappale esimerkiksi ruuvipuristimella

u Ennen kuin poraat seiniä, lattioita tai kattoja, tarkista

u Älä koske terään heti poraamisen jälkeen. Terä saattaa

u Työkalun käyttötarkoitus on kuvattu tässä käyttöohjeessa.

varoitukset

Altistuminen melulle voi aiheuttaa kuulovaurioita.

teen menettäminen voi aiheuttaa tapaturman.

kun teet työtä, jossa kiinnitin voi joutua kosketuksiin piilossa olevien sähköjohtojen kanssa. Työkalun koske-

tus jännitteisen johtimen kanssa voi tehdä myös työkalun paljaista metalliosista jännitteisiä ja aiheuttaa sähköiskun käyttäjälle.

kun teet työtä, jossa kiinnitin voi joutua kosketuksiin piilossa olevien sähköjohtojen kanssa. Työkalun

kiinnittimen kosketus jännitteisen johtimen kanssa voi tehdä myös työkalun paljaista metalliosista jännitteisiä ja aiheuttaa sähköiskun käyttäjälle.

uste juuttuu materiaaliin ja kiertää poraa.

tukevaan alustaan. Kappaleen kannatteleminen käsin tai sen tukeminen omaa vartaloa vasten voi johtaa kappaleen irtoamiseen ja vaaratilanteeseen.

sähköjohtojen ja putkien sijainti.

olla kuuma.

Käytä työkalua ainoastaan sellaiseen työhön, johon se on tarkoitettu, ja käytä vain käyttöohjeessa ja tuotekuvastossa suositeltuja tarvikkeita ja lisälaitteita. Ohjeesta poikkeava käyttö voi aiheuttaa henkilö- ja/tai omaisuusvahinkoja.

Page 81

(Alkuperäisten ohjeiden käännös)

SUOMI

Muiden turvallisuus

u Tätä laitetta ei ole tarkoitettu sellaisten henkilöiden käyt-

töön, joilla on fyysisiä tai älyllisiä rajoitteita tai aistirajoittei-

ta, eikä laitteen toimintaan perehtymättömien henkilöiden

käyttöön (lapset mukaan luettuina), paitsi valvonnan

alaisina tai jos he ovat saaneet laitteen käyttöön liittyvää

opastusta heidän turvallisuudestaan vastaavalta henk-

ilöltä.

u Lapsia on valvottava ja heitä on estettävä leikkimästä

laitteella.

Muut riskit.

Myös muut kuin turvavaroituksissa mainitut riskit ovat mahdollisia työkalua käytettäessä. Nämä riskit voivat liittyä muun muassa virheelliseen tai pitkäaikaiseen käyttöön. Tiettyjä jäännösriskejä ei voi välttää, vaikka noudatat kaikkia turvamääräyksiä ja käytät turvalaitteita. Näihin kuuluvat muun muassa

u pyörivien tai liikkuvien osien koskettamisen aiheuttamat

vahingot

u osia, teriä tai lisävarusteita vaihdettaessa aiheutuneet

vahingot

u työkalun pitkäaikaisen käytön aiheuttamat vahingot Kun

käytät työkalua pitkään, varmista, että pidät säännöllisesti

taukoja.

u kuulovauriot u työkalua käytettäessä (esimerkiksi puuta, erityisesti

tammea, pyökkiä ja MDF-levyjä, käsiteltäessä) syntyneen

pölyn sisäänhengityksen aiheuttamat terveysriskit.

Tärinä

Teknisissä tiedoissa ja vaatimustenmukaisuusilmoituksessa ilmoitetut tärinäpäästöarvot on mitattu standardin EN 60745 testausmenetelmän mukaisesti, ja niiden avulla voidaan vertailla työkaluja keskenään. Ilmoitettua tärinäpäästöarvoa voidaan käyttää myös altistumisen alustavaan arviointiin.

Laitteessa olevat merkinnät

Työkalussa on seuraavat kuvakemerkinnät:

Varoitus! Käyttäjän on luettava käyttöohje vahinkojen välttämiseksi.

Sähköturvallisuus

Akkuja ja laturia koskevat lisäturvaohjeet

Akku

u Älä koskaan yritä avata akkua. u Älä anna akun kastua. u Älä säilytä akkua tiloissa, joissa lämpötila voi nousta yli 40

°C:een.

u Lataa akku paikassa, jonka lämpötila on vähintään +10 °C

ja enintään +40 °C.

u Lataa akku ainoastaan työkalun mukana toimitetulla

laturilla.

u Noudata akkuja hävittäessäsi kohdassa Ympäristönsuo-

jelu annettuja ohjeita.

Älä koskaan yritä ladata viallisia akkuja.

Laturit

u Käytä Black & Deckerin laturia vain laitteen mukana

toimitetun akun lataamiseen. Muut akut voivat räjähtää ja aiheuttaa henkilövahinkoja tai aineellisia vahinkoja.

u Älä koskaan yritä ladata paristoja, joita ei ole tarkoitettu

ladattavaksi.

u Vaihda vialliset johdot välittömästi ehjiin. u Älä altista laturia vedelle. u Älä avaa laturia. u Älä työnnä mitään laturin sisään.

Varoitus! Sähkötyökalun käytön aikana mitattu todellinen tärinäpäästöarvo voi poiketa ilmoitetusta tärinäpäästöarvosta työkalun käyttötavan mukaan. Tärinätaso voi olla ilmoitettua tasoa suurempi.

Kun tärinälle altistumista arvioidaan sen määrittämiseksi, mitä direktiivin 2002/44/EY mukaisia turvatoimenpiteitä vaaditaan sähkötyökaluja säännöllisesti käyttävien henkilöiden suojelemiseksi, tärinälle altistumisen arvioinnissa on otettava huomioon todelliset käyttöolosuhteet ja työkalun käyttötavat. Todellisen käytön lisäksi on kiinnitettävä huomiota myös siihen, milloin työkalu on sammutettuna tai se käy tyhjäkäynnillä.

$ +

Sähköturvallisuus

Laturi on tarkoitettu ainoastaan sisäkäyttöön.

Lue käyttöohjeet huolellisesti ennen laitteen käyttöä.

Laturi on kaksoiseristetty, joten erillistä maadoitusta ei tarvita. Tarkista aina, että verkkojännite vastaa arvokilvessä ilmoitettua jännitettä. Älä yritä korvata laturiyksikköä tavallisella verkkopistokkeella.

Page 82

(Alkuperäisten ohjeiden käännös)

SUOMI

u Jos virtajohto vahingoittuu, sen vaihtaminen tulee turval-

lisuussyistä jättää valmistajan tai valtuutetun Black &

Decker -huollon tehtäväksi.

Yleiskuvaus

Tässä työkalussa on joitakin tai kaikki seuraavista ominaisuuksista.

1. Portaaton nopeudensäätö

2. Eteen-/taaksepäin-liukusäädin

3. Työstöpään vapautuspainike

4. Ruuviavainpidike

5. Akku

6. Akun vapautuspainike

7. Pora-/ruuvinväänninpää (MTDD6)

8. Vääntömomentin säätökartio

9. Istukka

Kokoaminen

Varoitus! Poista akku työkalusta aina ennen kokoamista.

Akun kiinnittäminen ja irrottaminen (kuva A)

u Kiinnitä akku (5) asettamalla se koneen liitännän kanssa

samaan linjaan. Liu'uta akkua kiinnityssyvennykseen,

kunnes akku lukittuu paikalleen.

u Irrota akku painamalla vapautuspainiketta (6) samalla kun

vedät akkua irti liitännästä.

Työstöpäiden kiinnittäminen ja irrottaminen (kuva B)

Varoitus! Noudata varovaisuutta työstöpäiden kiinnit-

tämisessä ja irrottamisessa. Liikkuvat osat voivat kuumentua käytön aikana.

u Lukitse työkalu siirtämällä eteen-/taaksepäin-liukusäädin

(2) keskelle.

u Poista työstöpää painamalla työstöpään vapautuspainiket-

ta (3) ja irrottamalla työstöpää työkalusta. .

u Kiinnitä työstöpää pitämällä sitä kuvan osoittamalla tav-

alla. Työnnä työstöpäätä työkaluun, kunnes se on kunnolla

paikallaan.

Poranterän tai ruuviavaimen kiinnittäminen ja irrottaminen

Pora-/ruuvinväänninpää on varustettu lukottomalla kiinnitysistukalla, jonka avulla terän vaihtaminen on helppoa.

u Lukitse työkalu siirtämällä eteen-/taaksepäin-liukusäädin

(2) keskelle.

u Avaa istukka (9) kiertämällä sen etuosaa yhdellä kädellä

myötäpäivään ja pitämällä kiinni takaosasta toisella.

u Työnnä terän varsi istukkaan (9). u Kiristä istukka (9) hyvin kiertämällä sen etuosaa yhdellä

kädellä vastapäivään ja pitämällä kiinni takaosasta

toisella.

u Irrota ruuviavain vetämällä se ruuviavainpidikkeestä ulos

ja nostamalla se syvennyksestä ylös.

u Säilytä ruuviavainta tiukasti pidikkeeseensä työnnettynä.

Käyttö

Varoitus! Anna työkalun käydä omaan tahtiinsa. Älä

ylikuormita sitä.

Varoitus! Ennen kuin poraat seiniä, lattioita tai kattoja, tarkista sähköjohtojen ja putkien sijainti.

Akun lataaminen (kuva C)

Lataa akku ennen ensimmäistä käyttökertaa ja aina silloin, kun se ei enää tuota riittävästi virtaa toimintoihin, jotka aikaisemmin hoituivat helposti. Akku voi lämmetä ladattaessa. Tämä on normaalia, eikä se ole merkki mistään viasta.

Varoitus! Älä lataa akkua, jos ympäristön lämpötila on alle +10 °C tai yli +40 °C. Suositeltava latauslämpötila: noin +24 °C.

Huomautus: Laturi ei lataa akkua, jos akun kennon lämpötila on alle 10 °C tai yli 40 °C. Akku tulee kuitenkin jättää laturiin. Laturi aloittaa lataamisen automaattisesti, kun kennon lämpötila nousee tai laskee riittävästi.

u Lataa akku (5) asettamalla se laturiin (10). Akku sopii

laturiin vain yhdessä asennossa. Älä laita sitä laturiin väkisin. Varmista, että akku on kunnolla laturissa.

u Kytke laturi pistorasiaan.

Latauksen merkkivalo (11) vilkkuu. Lataus on valmis, kun latauksen merkkivalo (11) siirtyy jatkuvasti. Akku voidaan jättää laturiin vaikka kuinka pitkäksi aikaa. Merkkivalo alkaa vilkkua ns. täydennyslatauksen ajaksi.

u Lataa akut viikon kuluessa tyhjentymisestä. Akkujen käyt-

töikä lyhenee merkittävästi, jos ne jätetään tyhjiksi pitkäksi aikaa.

Akun jättäminen laturiin

Akku voidaan jättää laturiin, kun merkkivalo palaa. Laturi pitää akun käyttövalmiina ja ladattuna.

Laturin vianmääritys

Jos laturi havaitsee lähes tyhjän tai viallisen akun, latauksen merkkivalo (11) vilkkuu nopeasti punaisena. Toimi seuraavasti:

u Aseta akku (5) uudelleen laturiin. u Jos merkkivalot vilkkuvat edelleen nopeasti punaisina,

vaihda akku, jotta saat selville, toimiiko lataus asianmukaisesti.

u Jos toinen akku latautuu normaalisti, alkuperäinen akku

on viallinen ja se on vietävä huoltopisteeseen kierrätettäväksi.

Page 83

(Alkuperäisten ohjeiden käännös)

SUOMI

u Jos toinen akku antaa saman virheilmoituksen kuin

alkuperäinen, vie laturi huoltopisteeseen testattavaksi.

Huomautus: Akun kunnon määrittäminen voi kestää 60 minuuttia. Jos akku on liian kuuma tai kylmä, latauksen merkkivalo vilkkuu punaisena vuoroin nopeasti ja hitaasti.

Vääntömomentin tai porausasennon valitseminen (kuva D)

Tässä työkalussa on kartio, jonka avulla voit säätää ruuveja kiristettäessä käytettävää vääntömomenttia.

u Aseta kartio (8) poraamista varten porausasentoon

siirtämällä merkki kohdakkain merkinnän (12) kanssa. .

u Ruuveja vääntäessäsi aseta kartio haluamaasi asentoon. u Jos et vielä tiedä oikeaa asentoa, toimi seuraavasti:

t Aseta kartio (8) asentoon 1.

t Kiristä ensimmäinen ruuvi.

t Jos kytkin luistaa ennen halutun tuloksen

saavuttamista, suurenna kartion asetusta ja jatka ruuvin kiristämistä. Toista menettelyä, kunnes asetus on oikea.

Pyörimissuunnan valitseminen (kuva E)

Käytä poraamiseen ja ruuvien kiristämiseen eteenpäin suuntautuvaa pyörimisliikettä (myötäpäivään). Käytä ruuvien irrottamiseen tai jumiutuneen poranterän irrottamiseen taaksepäin suuntautuvaa pyörimisliikettä (vastapäivään).

u Valitse pyörimissuunta eteenpäin työntämällä eteen-/

taaksepäin-liukusäädintä (2) vasemmalle.

u Valitse pyörimissuunta taaksepäin työntämällä eteen-/

taaksepäin-liukusäädintä oikealle.

u Lukitse työkalu siirtämällä eteen-/taaksepäin-liukusäädin

keskelle.

Poraaminen ja ruuvien kiinnittäminen

u Valitse pyörimissuunta eteen- tai taaksepäin eteen-/

taaksepäin-liukusäätimellä (2)..

u Käynnistä työkalu painamalla nopeudensäätökytkintä (1).

Työkalun nopeus määräytyy sen mukaan, kuinka pitkälle

kytkintä työnnetään.

u Sammuta työkalu vapauttamalla nopeudensäätökytkin.

Vinkkejä parhaimman tuloksen saamiseksi

u Käytä betoniteriä, kun poraat pehmeää betonia. u Käytä leikkuujäähdytysnestettä, kun poraat muita met-

alleja kuin valurautaa ja messinkiä.

u Tee kolo porattavan kohdan keskipisteeseen, sillä tämä

parantaa tarkkuutta.

Ruuvien kiinnittäminen

u Käytä aina oikeantyyppistä ja -kokoista ruuviavainta. u Jos ruuvien kiristäminen on hankalaa, kokeile käyttää

liukasteena pientä määrää pesunestettä tai saippuaa.

u Pidä aina työkalu ja ruuviavain suorassa linjassa ruuviin

nähden.

Lisävarusteet

Työkalun suorituskyky riippuu käytetystä lisävarusteesta. Korkealaatuiset Black & Decker- ja Piranha -lisävarusteet on suunniteltu parantamaan työkalun suorituskykyä. Käyttämällä näitä lisävarusteita saat työkalustasi parhaan hyödyn.

Huolto

Verkkojohdolla varustettu tai verkkojohdoton Black & Deckerin laite/työkalu on suunniteltu toimimaan mahdollisimman kauan mahdollisimman vähällä huollolla. Oikealla huollolla ja säännöllisellä puhdistuksella työkalu säilyttää suorituskykynsä.

Varoitus! Toimi ennen verkkojohdolla varustetun tai verkkojohdottoman sähkötyökalun huoltoa seuraavasti:

u Sammuta laite/työkalu ja irrota se verkkovirrasta. u Jos laitteessa/työkalussa on erillinen akku, sammuta laite/

työkalu ja irrota sen akku.

u Jos akku on kiinteä, käytä akku täysin loppuun ja sam-

muta laite/työkalu sitten.

u Irrota laturi pistorasiasta ennen laturin puhdistamista.

Laturi ei tarvitse säännöllisen puhdistamisen lisäksi mitään muuta huoltoa.

u Puhdista laitteen/työkalun/laturin ilma-aukot säännöllisesti

pehmeällä harjalla tai kuivalla kangasliinalla.

u Puhdista moottorin kotelo säännöllisesti kostealla rätillä.

Älä koskaan käytä puhdistamiseen liuotinaineita tai syövyttäviä puhdistusaineita.

u Avaa istukka säännöllisesti ja naputtele pöly pois sen

sisältä (soveltuvin osin).

Poraaminen

u Paina aina kevyesti ja suoraan poranterän suuntaisesti. u Vähennä työkaluun kohdistuvaa painetta juuri ennen kuin

poranterä lävistää työkappaleen.

u Aseta puukappale mahdollisesti sälöytyvien työkappalei-

den taakse.

u Käytä litteäteräisiä poranteriä, kun poraat puuhun läpimi-

taltaan suuria reikiä.

u Käytä pikateräksestä (HSS) valmistettuja poranteriä, kun

poraat metallia.

Virtapistokkeen vaihto (vain Iso-Britannia ja Irlanti)

Jos joudut vaihtamaan virtapistokkeen:

u Hävitä vanha pistoke ympäristöystävällisesti. u Liitä ruskea johto uuden pistokkeen jännitteiseen napaan. u Liitä sininen johto tähtipisteliittimeen.

Varoitus! Maadoitusliittimeen ei liitetä johtoa. Noudata pistokkeen mukana toimitettuja kiinnitysohjeita. Suositeltava sulake: 5 A.

Page 84

(Alkuperäisten ohjeiden käännös)

SUOMI

Ympäristönsuojelu

Erillinen keräys. Tätä tuotetta ei saa hävittää normaalin kotitalousjätteen mukana.

Kun Black & Decker -laitteesi aikanaan täytyy vaihtaa tai ei kelpaa enää käyttöön, älä hävitä laitetta kotitalousjätteen mukana. Toimita laite kierrätettäväksi.

Käytettyjen tuotteiden ja pakkausmateriaalien erilliskeruun avulla materiaalit voidaan kierrättää ja

käyttää uudelleen. Kierrätysmateriaalien käyttö auttaa vähentämään ympäristön saastumista ja uusien raaka-aineiden tarvetta.

Paikallisissa säädöksissä voidaan määrätä, että kodin sähkötuotteiden keruu tapahtuu kaupunkien jätteidenkäsittelyasemilla tai laitteita myyvissä liikkeissä uuden tuotteen oston yhteydessä.

Kun laitteesi on käytetty loppuun, älä hävitä sitä tavallisten roskien mukana, Vie tuotteesi valtuutettuun huoltoliikkeeseen, joka kerää vanhat laitteet puolestamme.

Saat valtuutettujen huoltoliikkeiden yhteystiedot ottamalla yhteyden Black & Decker Oy:hyn tässä käyttöoppaassa ilmoitetussa osoitteessa. Valtuutettujen Black & Decker -huoltoliikkeiden yhteystiedot sekä lisätietoja palveluistamme ja takuuehdoista on myös Internetissä osoitteessa www.2helpU. com.

Akku

Käytä akku täysin loppuun ja irrota se sitten työkalusta.

u NiCd-, NiMH- ja Li-Ion-akut ovat kierrätettäviä. Voit viedä

akut mihin tahansa valtuutettuun huoltoliikkeeseen tai

paikalliseen kierrätyskeskukseen.

Tekniset tiedot

MT143 (H1)

Jännite V

Pora/ruuvinväännin

Kuormittamaton nopeus

Suurin mahdollinen vääntömo-

mentti

Istukka

Paino

Suurin mahdollinen porausteho

Teräs mm

Puu mm

Akku BL1314

Jännite V

Kapasiteetti

Tyyppi

Laturi 905902** (tyyppi 1)

Syöttöjännite V

Lähtöjännite V

Virta

Arvioitu latausaika

Äänenpainetaso standardin EN 60745 mukaisesti:

Äänenpaine (L

Äänitehotaso (L

Tärinän kokonaisarvot (vektorisumma) standardin EN 60745 mukaisesti:

Porattaessa metallia (a

Ruuvinvääntö ilman iskutoimintoa (ah) < 2.5 m/s2, epävarmuus (K) 1.5 m/s

-1

min

Nm 20.5

kg 1.3

Ah 1.3

mA 400

h 3 - 5

) 77.1 dB(A), epävarmuus (K) 3 dB(A)

) 88.1 dB(A), epävarmuus (K) 3 dB(A)

) < 2.5 m/s2, epävarmuus (K) 1.5 m/s

h, D

14.4

MTDD6 (H1)

0-700

14.4

Li-Ion

100 - 240

8 - 20

Page 85

(Alkuperäisten ohjeiden käännös)

SUOMI

EY-vaatimustenmukaisuusvakuutus

KONEDIREKTIIVI

MT143, MTDD6

Black & Decker ilmoittaa, että tuotteet, jotka on kuvattu

kohdassa Tekniset tiedot, täyttävät seuraavien direktiivien

2006/42/EY, EN60745-1, EN60745-2-1, EN60745-2-2

Black & Decker ilmoittaa, että tuotteet, jotka sisältävät vaihtoe-

htoisen lisävarusteen ja jotka on kuvattu kohdassa ”Tekniset

tiedot”, ovat seuraavien direktiivien vaatimusten mukaisia:

Nämä tuotteet täyttävät myös direktiivien 2004/108/EY ja

2011/65/EU vaatimukset. Lisätietoja saa ottamalla yhteyttä

Black & Decker seuraavassa osoitteessa. Tiedot ovat myös

Allekirjoittanut vastaa teknisten tietojen kokoamisesta ja antaa

tämän ilmoituksen Black & Deckerin puolesta.

Black & Decker Europe, 210 Bath Road, Slough,

vaatimukset:

käyttöoppaan takakannessa.

Kevin Hewitt

Vice-President Global Engineering

Berkshire, SL1 3YD

Yhdistynyt kuningaskunta

11/01/2013

Takuu

Black & Decker takaa, ettei tuotteessa ole materiaali- ja/tai valmistusvikaa silloin, kun se toimitetaan ostajalle. Takuu on lisäys kuluttajan laillisiin oikeuksiin eikä vaikuta niihin. Takuu on voimassa Euroopan unionin jäsenmaissa ja Euroopan vapaakauppa-alueella (EFTA).

Mikäli Black & Decker -kone hajoaa materiaali- ja/tai valmistusvirheen tai teknisten tietojen epätarkkuuden vuoksi 24 kk:n kuluessa ostopäivästä, Black & Decker korjaa koneen ilman kustannuksia ostajalle tai vaihtaa sen Black & Decker Oy:n valinnan mukaan. Takuu ei kata vikoja, jotka johtuvat seuraavista:

u Tuotetta on käytetty kaupallisesti, ammattimaisesti tai

vuokraukseen.

u Tuotetta on käytetty tai hoidettu virheellisesti. u Tuotetta on vahingoitettu vieraalla esineellä tai aineella tai

se on ollut onnettomuudessa.

u Jos korjauksia on yrittänyt joku muu kuin Black & Deckerin

valtuuttama edustaja tai Black & Deckerin henkilökunta.

Edellytyksenä takuun saamiselle on, että ostaja jättää koneen ja ostokuitin jälleenmyyjälle tai valtuutetulle huoltoliikkeelle. Saat valtuutettujen huoltoliikkeiden yhteystiedot ottamalla yhteyden Black & Decker Oy:hyn tässä käyttöoppaassa ilmoitetussa osoitteessa. Valtuutettujen Black & Decker -huoltoliikkeiden yhteystiedot sekä lisätietoja palveluistamme ja takuuehdoista on myös Internetissä osoitteessa www.2helpU. com

Voit rekisteröidä uuden Black & Decker -tuotteesi ja tarkastella tietoja uusista tuotteista ja erikoistarjouksista verkkosivuillamme www.blackanddecker.. Saat lisätietoja Black & Deckerin tavaramerkistä ja tuotevalikoimastamme osoitteesta www.blackanddecker..

Page 86

(Μετάφραση των πρωτότυπων οδηγιών)

Προβλεπόμενη χρήση

Το εργαλείο πολλαπλών χρήσεων Black & Decker έχει σχεδιαστεί για χρήση σε ένα ευρύ φάσμα εφαρμογών DIY. Χρησιμοποιώντας την κεφαλή τρυπανιού/κατσαβιδιού (MTDD6), αυτό το εργαλείο προορίζεται για εφαρμογές βιδώματος και για τη διάτρηση ξύλου, μετάλλου και πλαστικών. Αυτό το εργαλείο προορίζεται μόνο για ερασιτεχνική χρήση. Ο φορτιστής Black & Decker έχει σχεδιαστεί για τη φόρτιση των μπαταριών της Black & Decker αυτού του τύπου που παρέχονται με αυτό το εργαλείο.

Οδηγίες ασφαλείας

Γενικές προειδοποιήσεις ασφαλείας για τα ηλεκτρικά εργαλεία

Προειδοποίηση! Διαβάστε όλες τις

προειδοποιήσεις ασφαλείας και όλες

τις οδηγίες. Η μη τήρηση των παρακάτω προειδοποιήσεων και οδηγιών μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή/και σοβαρούς τραυματισμούς.

Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική αναφορά. Ο χαρακτηρισμός "ηλεκτρικό

εργαλείο" που χρησιμοποιείται στις προειδοποιήσεις αναφέρεται σε εργαλεία που συνδέονται στην πρίζα (με καλώδιο) ή εργαλεία που λειτουργούν με μπαταρία (χωρίς καλώδιο).

1. Ασφάλεια χώρου εργασίας α. Διατηρείτε το χώρο εργασίας καθαρό και καλά

φωτισμένο. Οι ακατάστατοι χώροι και τα σημεία χωρίς

καλό φωτισμό προκαλούν ατυχήματα.

β. Μην χρησιμοποιείτε ηλεκτρικά εργαλεία σε

περιβάλλον όπου υπάρχει κίνδυνος έκρηξης, π.χ.

παρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Τα

ηλεκτρικά εργαλεία μπορεί να δημιουργήσουν

σπινθηρισμό ο οποίος μπορεί να αναφλέξει τη σκόνη ή

τις αναθυμιάσεις.

γ. Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο, κρατάτε

τα παιδιά και τα υπόλοιπα άτομα μακριά από το χώρο

εργασίας. Σε περίπτωση που άλλα άτομα αποσπάσουν

την προσοχή σας μπορεί να χάσετε τον έλεγχο του

εργαλείου.

2. Ασφαλής χρήση ηλεκτρικού ρεύματος α. Το φις του καλωδίου του ηλεκτρικού εργαλείου

πρέπει να ταιριάζει στην αντίστοιχη πρίζα. Δεν επιτρέπεται με κανέναν τρόπο η μετασκευή του φις. Μην χρησιμοποιείτε προσαρμοστικά φις με γειωμένα ηλεκτρικά εργαλεία. Τα φις που δεν έχουν υποστεί

τροποποιήσεις και οι κατάλληλες πρίζες μειώνουν τον κίνδυνο ηλεκτροπληξίας.

β. Αποφύγετε την επαφή του σώματός σας με γειωμένες

επιφάνειες όπως σωλήνες, θερμαντικά σώματα (καλοριφέρ), κουζίνες και ψυγεία. Όταν το σώμα σας

είναι γειωμένο, αυξάνεται ο κίνδυνος ηλεκτροπληξίας.

γ. Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή την

υγρασία. Η εισχώρηση νερού στο ηλεκτρικό εργαλείο

αυξάνει τον κίνδυνο ηλεκτροπληξίας.

δ. Μην κακομεταχειρίζεστε το καλώδιο. Μην

χρησιμοποιείτε ποτέ το καλώδιο για να μεταφέρετε το εργαλείο, να το τραβήξετε ή να το αποσυνδέσετε από την πρίζα. Κρατάτε το καλώδιο μακριά από θερμότητα, λάδια, αιχμηρά άκρα ή κινούμενα μέρη.

Τυχόν χαλασμένα ή μπερδεμένα καλώδια αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

ε. Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο σε

εξωτερικούς χώρους, να χρησιμοποιείτε πάντοτε καλώδια προέκτασης κατάλληλα για χρήση σε εξωτερικούς χώρους. Η χρήση καλωδίου προέκτασης

κατάλληλου για εργασία σε εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας.

στ. Εάν η χρήση ενός ηλεκτρικού εργαλείου σε υγρή

τοποθεσία είναι αναπόφευκτη, χρησιμοποιήστε μια Διάταξη Προστασίας Ρεύματος Διαρροής (RCD). Η

χρήση διάταξης RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

3. Ασφάλεια προσώπων α. Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο, να είστε

προσεκτικοί, να δίνετε προσοχή στην εργασία που κάνετε και να επιστρατεύετε την κοινή λογική. Μην χρησιμοποιείτε το ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή όταν βρίσκεστε υπό την επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια

στιγμιαία απροσεξία κατά το χειρισμό του ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.

β. Να χρησιμοποιείτε εξοπλισμό προσωπικής

προστασίας. Να φοράτε πάντα προστατευτικά γυαλιά.

Ο κίνδυνος τραυματισμών μειώνεται όταν χρησιμοποιείτε εξοπλισμό προστασίας, όπως μάσκα προστασίας από σκόνη, αντιολισθητικά παπούτσια ασφαλείας, κράνη ή ωτασπίδες, ανάλογα με τις συνθήκες εργασίας.

Page 87

(Μετάφραση των πρωτότυπων οδηγιών)

γ. Εμποδίστε την ακούσια ενεργοποίηση του εργαλείου.

Βεβαιωθείτε ότι ο διακόπτης λειτουργίας βρίσκεται

στη θέση "OFF" πριν συνδέσετε το εργαλείο στην

πρίζα ή/και στην μπαταρία και πριν το σηκώσετε ή το

μεταφέρετε. Η μεταφορά ηλεκτρικών εργαλείων με το

δάχτυλό σας επάνω στο διακόπτη ή η σύνδεση στην

πρίζα ηλεκτρικών εργαλείων με το διακόπτη στη θέση

ενεργοποίησης, ενέχει κινδύνους πρόκλησης ατυχημάτων.

δ. Πριν θέσετε το ηλεκτρικό εργαλείο σε λειτουργία,

αφαιρέστε τυχόν εργαλεία ή κλειδιά ρύθμισης. Εάν

αφήσετε ένα εργαλείο ή κλειδί πάνω σε κάποιο

περιστρεφόμενο εξάρτημα ενός ηλεκτρικού εργαλείου

μπορεί να προκληθούν τραυματισμοί.

ε. Μην τεντώνεστε. Φροντίστε πάντοτε να έχετε την

κατάλληλη στάση και να διατηρείτε την ισορροπία

σας. Αυτό σας επιτρέπει τον καλύτερο έλεγχο του

ηλεκτρικού εργαλείου σε περιπτώσεις απροσδόκητων

καταστάσεων.

στ. Φοράτε κατάλληλη ενδυμασία εργασίας. Μην φοράτε

φαρδιά ρούχα ή κοσμήματα. Κρατάτε τα μαλλιά, τα

ενδύματα και τα γάντια σας μακριά από τα κινούμενα

εξαρτήματα. Τα φαρδιά ρούχα, τα κοσμήματα και τα

μακριά μαλλιά μπορεί να εμπλακούν στα κινούμενα

εξαρτήματα.

ζ. Εάν παρέχονται διατάξεις απαγωγής και συλλογής

σκόνης, βεβαιωθείτε ότι είναι συνδεμένες και ότι

χρησιμοποιούνται σωστά. Η χρήση διατάξεων

συλλογής σκόνης μειώνει τους κινδύνους που σχετίζονται

με τη σκόνη.

4. Χρήση και φροντίδα του ηλεκτρικού εργαλείου α. Μην υπερφορτώνετε το ηλεκτρικό εργαλείο.

Χρησιμοποιείτε για την εκάστοτε εργασία σας το

ηλεκτρικό εργαλείο που προορίζεται για αυτήν. Με το

κατάλληλο ηλεκτρικό εργαλείο, εργάζεστε καλύτερα και

ασφαλέστερα στην ονομαστική περιοχή ισχύος του.

β. Μην χρησιμοποιήσετε ποτέ ένα ηλεκτρικό εργαλείο

του οποίου ο διακόπτης λειτουργίας είναι

χαλασμένος. Ένα ηλεκτρικό εργαλείο του οποίου η

λειτουργία δεν μπορεί να ελεγχθεί με το διακόπτη είναι

επικίνδυνο και πρέπει να επισκευαστεί.

γ. Βγάλτε το φις από την πρίζα ή/και την μπαταρία από

το ηλεκτρικό εργαλείο, πριν διεξαγάγετε κάποια

εργασία ρύθμισης, πριν αλλάξετε κάποιο αξεσουάρ ή

όταν πρόκειται να αποθηκεύσετε τα ηλεκτρικά

εργαλεία. Αυτά τα προληπτικά μέτρα ασφαλείας

μειώνουν τον κίνδυνο να τεθεί το εργαλείο ακούσια σε

λειτουργία.

δ. Να φυλάτε τα ηλεκτρικά εργαλεία που δε

χρησιμοποιείτε μακριά από παιδιά. Μην αφήνετε άτομα που δεν είναι εξοικειωμένα με το ηλεκτρικό εργαλείο ή που δεν έχουν διαβάσει αυτές τις οδηγίες χρήσης να το χρησιμοποιήσουν. Τα ηλεκτρικά εργαλεία

είναι επικίνδυνα όταν χρησιμοποιούνται από άτομα χωρίς κατάλληλη εκπαίδευση.

ε. Να συντηρείτε τα ηλεκτρικά εργαλεία. Ελέγξτε εάν τα

κινούμενα εξαρτήματα είναι σωστά ευθυγραμμισμένα ή μήπως έχουν μπλοκάρει, μήπως έχουν σπάσει κομμάτια, καθώς και εάν πληρούνται όλες οι υπόλοιπες προϋποθέσεις που ενδεχομένως να επηρεάσουν τη σωστή λειτουργία του εργαλείου. Δώστε τυχόν χαλασμένα εξαρτήματα του ηλεκτρικού εργαλείου για επισκευή πριν το χρησιμοποιήσετε πάλι. Η ανεπαρκής συντήρηση των ηλεκτρικών

εργαλείων αποτελεί αιτία πολλών ατυχημάτων.

στ. Διατηρείτε τα κοπτικά εργαλεία κοφτερά και καθαρά.

Τα κοπτικά εργαλεία με αιχμηρά κοπτικά άκρα που συντηρούνται σωστά έχουν λιγότερες πιθανότητες να μπλοκάρουν και ελέγχονται ευκολότερα.

ζ. Να χρησιμοποιείτε τα ηλεκτρικά εργαλεία, τα

αξεσουάρ, τις μύτες εργαλείων κλπ. σύμφωνα με τις παρούσες οδηγίες, λαμβάνοντας υπόψη σας τις συνθήκες εργασίας και την εργασία που θέλετε να εκτελέσετε. Η χρήση του ηλεκτρικού εργαλείου για

εργασίες πέρα από τις προβλεπόμενες μπορεί να οδηγήσει σε επικίνδυνες καταστάσεις.

5. Χρήση και συντήρηση του εργαλείου μπαταρίας α. Επαναφορτίζετε μόνο με το φορτιστή που καθορίζεται

από τον κατασκευαστή. Ένας φορτιστής που είναι

κατάλληλος για έναν τύπο μπαταρίας μπορεί να προκαλέσει κίνδυνο πυρκαγιάς εάν χρησιμοποιηθεί με άλλη μπαταρία.

β. Χρησιμοποιείτε τα ηλεκτρικά εργαλεία αποκλειστικά

και μόνο με τις καθοριζόμενες μπαταρίες. Η χρήση

άλλων μπαταριών μπορεί να προκαλέσει κίνδυνο τραυματισμού και πυρκαγιάς.

γ. Όταν η μπαταρία δε χρησιμοποιείται, μην την

πλησιάζετε σε μεταλλικά αντικείμενα, όπως συνδετήρες, κέρματα, κλειδιά, καρφιά, βίδες ή άλλα μικρά μεταλλικά αντικείμενα που μπορούν να βραχυκυκλώσουν τους δύο ακροδέκτες της. Εάν

βραχυκυκλώσουν οι πόλοι της μπαταρίας μπορεί να προκληθούν εγκαύματα ή πυρκαγιά.

δ. Υπό ακραίες συνθήκες, είναι δυνατή η διαρροή υγρού

από την μπαταρία, με το οποίο πρέπει να αποφύγετε την επαφή. Σε περίπτωση κατά λάθος επαφής, ξεπλύνετε με νερό. Εάν το υγρό έρθει σε επαφή με τα μάτια, ζητήστε και ιατρική βοήθεια. Το υγρό που

διαρρέει από την μπαταρία μπορεί να προκαλέσει ερεθισμούς ή εγκαύματα.

Page 88

(Μετάφραση των πρωτότυπων οδηγιών)

6. Τεχνική εξυπηρέτηση α. Εργασίες τεχνικής εξυπηρέτησης του ηλεκτρικού σας

εργαλείου πρέπει να αναλαμβάνουν μόνο έμπειροι

τεχνικοί και μόνο χρησιμοποιώντας γνήσια

ανταλλακτικά. Έτσι, εξασφαλίζεται η διατήρηση της

ασφάλειας του ηλεκτρικού εργαλείου.

Συμπληρωματικές προειδοποιήσεις ασφαλείας για τα ηλεκτρικά εργαλεία

Προειδοποίηση! Συμπληρωματικές

u Όταν χρησιμοποιείτε κρουστικά τρυπάνια, να φοράτε

u Χρησιμοποιείτε τις βοηθητικές λαβές που παρέχονται

u Κρατάτε το ηλεκτρικό εργαλείο από τις μονωμένες

u Ποτέ μην χρησιμοπoιείτε αξεσουάρ σμίλευσης σε

u Χρησιμοποιείτε σφιγκτήρες ή άλλα πρακτικά μέσα για να

u Πριν τη διάτρηση τοίχων, δαπέδων ή ταβανιών, ελέγχετε

u Αποφεύγετε να αγγίζετε την άκρη του τρυπανιού αμέσως

προειδοποιήσεις ασφαλείας για τρυπάνια και κρουστικά τρυπάνια

ωτοασπίδες. Η έκθεση σε θόρυβο μπορεί να προκαλέσει

απώλεια της ακοής.

μαζί με το εργαλείο. Η απώλεια ελέγχου μπορεί να

προκαλέσει τραυματισμό.

επιφάνειες συγκράτησης όταν εκτελείτε κάποια

εργασία κατά την οποία το αξεσουάρ κοπής

μπορεί να έρθει σε επαφή με κρυμμένα καλώδια.

Ένα αξεσουάρ κοπής το οποίο έρχεται σε επαφή

με ηλεκτροφόρο καλώδιο μπορεί να καταστήσει

ηλεκτροφόρα και τα εκτεθειμένα μεταλλικά μέρη του

ηλεκτρικού εργαλείου και να προκαλέσει ηλεκτροπληξία

στο χειριστή του

επιφάνειες συγκράτησης όταν εκτελείτε κάποια

εργασία κατά την οποία ο συνδετήρας μπορεί να

έρθει σε επαφή με κρυμμένα καλώδια. Οι συνδετήρες

που έρχονται σε επαφή με καλώδια υπό τάση μπορεί να

καταστήσουν ηλεκτροφόρα και τα εκτεθειμένα μεταλλικά

μέρη του ηλεκτρικού εργαλείου και να προκαλέσουν

ηλεκτροπληξία στο χειριστή του.

περιστροφική λειτουργία. Το αξεσουάρ θα ακινητοποιηθεί

μέσα στο υλικό και θα περιστρέψει το τρυπάνι.

ασφαλίζετε και να στηρίζετε το κατεργαζόμενο τεμάχιο σε

μια σταθερή βάση. Η συγκράτηση του κατεργαζόμενου

τεμαχίου με το χέρι ή επάνω στο σώμα σας το καθιστά

ασταθές και μπορεί να οδηγήσει σε απώλεια του ελέγχου.

για τυχόν διερχόμενα καλώδια και σωλήνες.

μετά τη διάτρηση, καθώς μπορεί να καίει.

u Η προβλεπόμενη χρήση περιγράφεται στο παρόν

εγχειρίδιο οδηγιών. Η χρήση οποιουδήποτε αξεσουάρ ή εξαρτήματος ή η εκτέλεση με αυτό το εργαλείο οποιασδήποτε άλλης εργασίας πέραν από αυτές που συνιστώνται στο παρόν εγχειρίδιο οδηγιών ενδέχεται να εγκυμονεί κίνδυνο τραυματισμού ή/και υλικών ζημιών.

Ασφάλεια τρίτων

u Αυτό το εργαλείο δεν προορίζεται για χρήση από άτομα

(στα οποία περιλαμβάνονται και τα παιδιά) με μειωμένες φυσικές, αντιληπτικές ή διανοητικές ικανότητες ή άτομα χωρίς εμπειρία και γνώσεις, παρά μόνο εφόσον επιτηρούνται ή τους έχουν δοθεί οδηγίες σχετικά με τη χρήση του εργαλείου από άτομο υπεύθυνο για την ασφάλειά τους.

u Τα παιδιά πρέπει να επιτηρούνται για να διασφαλίζεται

ότι δεν παίζουν με το εργαλείο.

Αναπόφευκτοι κίνδυνοι.

Μπορεί να δημιουργηθούν επιπρόσθετοι αναπόφευκτοι κίνδυνοι όταν χρησιμοποιείτε το εργαλείο, οι οποίοι μπορεί να μην συμπεριλαμβάνονται στις προειδοποιήσεις ασφαλείας που εσωκλείονται. Αυτοί οι κίνδυνοι μπορεί να προκληθούν από κακή χρήση, παρατεταμένη χρήση κτλ. Ακόμα και με την τήρηση των σχετικών κανονισμών ασφαλείας και τη χρήση μέσων προστασίας, ορισμένοι κίνδυνοι δεν είναι δυνατό να εξαλειφθούν. Αυτοί περιλαμβάνουν:

u Τραυματισμούς από το άγγιγμα των περιστρεφόμενων/

κινούμενων εξαρτημάτων.

u Τραυματισμούς από αλλαγή οποιωνδήποτε εξαρτημάτων,

λεπίδων ή αξεσουάρ.

u Τραυματισμούς από παρατεταμένη χρήση του εργαλείου.

Όταν χρησιμοποιείτε οποιοδήποτε εργαλείο για παρατεταμένες χρονικές περιόδους, βεβαιωθείτε ότι κάνετε τακτικά διαλείμματα.

u Προβλήματα ακοής. u Κίνδυνοι στην υγεία που προκαλούνται από την εισπνοή

σκόνης όταν χρησιμοποιείτε το εργαλείο (παράδειγμα:όταν επεξεργάζεστε ξύλο, ειδικά δρυ, οξιά και MDF.)

Δόνηση

Η δηλωμένη τιμή εκπομπής δόνησης που αναφέρεται στα τεχνικά χαρακτηριστικά και τη δήλωση συμμόρφωσης έχει μετρηθεί σύμφωνα με μια τυποποιημένη μέθοδο δοκιμής που παρέχεται από το πρότυπο EN 60745 και μπορεί να χρησιμοποιηθεί για τη σύγκριση ενός εργαλείου με ένα άλλο. Η δηλωμένη τιμή εκπομπής δόνησης μπορεί επίσης να χρησιμοποιηθεί σε έναν προκαταρκτικό προσδιορισμό της έκθεσης.

Page 89

(Μετάφραση των πρωτότυπων οδηγιών)

Προειδοποίηση! Η τιμή εκπομπής δόνησης κατά την πραγματική χρήση του ηλεκτρικού εργαλείου μπορεί να διαφέρει από τη δηλωμένη τιμή, ανάλογα με το τρόπο που χρησιμοποιείται το εργαλείο. Η στάθμη δόνησης μπορεί να αυξηθεί πάνω από τη στάθμη που έχει δηλωθεί.

Κατά τον προσδιορισμό της έκθεσης σε δόνηση για τον καθορισμό των απαιτούμενων μέτρων ασφάλειας σύμφωνα με την οδηγία 2002/44/EΚ για την προστασία προσώπων που χρησιμοποιούν συχνά ηλεκτρικά εργαλεία στην εργασία τους, μια προσεγγιστική εκτίμηση της έκθεσης σε δόνηση πρέπει να λαμβάνει υπόψη τις πραγματικές συνθήκες χρήσης και τον τρόπο χρήσης του εργαλείου, συμπεριλαμβανομένων και όλων των επιμέρους τμημάτων του κύκλου εργασίας, όπως, πόσες φορές τέθηκε το εργαλείο εκτός λειτουργίας, πότε είναι σε λειτουργία χωρίς φορτίο επιπρόσθετα στο χρόνο πίεσης της σκανδάλης.

Ετικέτες στο εργαλείο

Τα ακόλουθα εικονογράμματα εμφανίζονται στο εργαλείο:

Προειδοποίηση! Για να μειωθεί ο κίνδυνος τραυματισμού, ο χρήστης πρέπει να διαβάσει το

εγχειρίδιο οδηγιών.

Ασφαλής χρήση ηλεκτρικού ρεύματος

Συμπληρωματικές οδηγίες ασφαλείας για τις μπαταρίες και τους φορτιστές

Μπαταρίες

u Μην επιχειρήσετε ποτέ να ανοίξετε τις μπαταρίες για

οποιονδήποτε λόγο.

u Μην εκθέτετε την μπαταρία σε νερό. u Μην φυλάσσετε την μπαταρία σε χώρους όπου η

θερμοκρασία μπορεί να υπερβεί τους 40 °C.

u Η φόρτιση πρέπει να γίνεται μόνο σε θερμοκρασίες

περιβάλλοντος μεταξύ 10 °C και 40 °C.

u Η φόρτιση πρέπει να γίνεται μόνο με τους φορτιστές που

παρέχονται μαζί με το εργαλείο.

u Όταν απορρίπτετε τις μπαταρίες, ακολουθήστε τις

οδηγίες που δίνονται στην ενότητα "Προστασία του

περιβάλλοντος".

Μην επιχειρήσετε να φορτίσετε κατεστραμμένες μπαταρίες.

Φορτιστές

u Ο φορτιστής Black & Decker πρέπει να χρησιμοποιείται

αποκλειστικά και μόνο για τη φόρτιση της μπαταρίας του

εργαλείου το οποίο συνοδεύει. Άλλες μπαταρίες μπορεί

να εκραγούν, προκαλώντας τραυματισμό και ζημιές.

u Μην επιχειρείτε ποτέ να φορτίσετε μη επαναφορτιζόμενες

μπαταρίες.

u Εάν κάποιο καλώδιο φθαρεί, αντικαταστήστε το αμέσως. u Μην εκθέτετε το φορτιστή σε νερό. u Μην ανοίγετε το φορτιστή. u Μην επεμβαίνετε στο φορτιστή.

Ο φορτιστής προορίζεται για χρήση σε

$ +

Ασφαλής χρήση ηλεκτρικού ρεύματος

u Εάν το καλώδιο ρεύματος έχει υποστεί φθορά, πρέπει

εσωτερικούς χώρους μόνο.

Διαβάστε αυτό το εγχειρίδιο οδηγιών πριν από τη χρήση.

Ο φορτιστής σας φέρει διπλή μόνωση, επομένως δεν απαιτείται σύρμα γείωσης. Ελέγχετε πάντα ότι η τάση τροφοδοσίας αντιστοιχεί σε αυτήν που αναγράφεται στην πινακίδα τεχνικών χαρακτηριστικών. Ποτέ μην επιχειρείτε να αντικαταστήσετε τη μονάδα φορτιστή με έναν κανονικό ρευματολήπτη.

να αντικατασταθεί από τον κατασκευαστή ή από ένα εξουσιοδοτημένο κέντρο τεχνικής εξυπηρέτησης της Black & Decker, ώστε να μην αποτελέσει κίνδυνο.

Χαρακτηριστικά

Αυτό το εργαλείο διαθέτει μερικά ή όλα από τα παρακάτω χαρακτηριστικά.

1. Διακόπτης μεταβλητής ταχύτητας

2. Ολισθητήρας κίνησης προς τα εμπρός/πίσω

3. Κουμπί απελευθέρωσης κεφαλής

4. Υποδοχή μύτης

5. Μπαταρία

6. Κουμπί απελευθέρωσης μπαταρίας

7. Κεφαλή τρυπανιού/κατσαβιδιού (MTDD6)

8. Κολάρο ρύθμισης ροπής

9. Σφιγκτήρας τρυπανιού (τσοκ)

Συναρμολόγηση

Προειδοποίηση! Πριν από τη συναρμολόγηση, αφαιρέστε

την μπαταρία από το εργαλείο.

Τοποθέτηση και αφαίρεση της μπαταρίας (εικ. Α)

u Για να τοποθετήσετε την μπαταρία (5), ευθυγραμμίστε

την με την υποδοχή στο εργαλείο. Περάστε την μπαταρία μέσα στην υποδοχή και σπρώξτε την μέχρι να ασφαλίσει στη θέση της.

Page 90

(Μετάφραση των πρωτότυπων οδηγιών)

u Για να αφαιρέσετε την μπαταρία, πατήστε το κουμπί

απελευθέρωσης (6) και ταυτόχρονα τραβήξτε την

μπαταρία έξω από την υποδοχή.

Τοποθέτηση και αφαίρεση κεφαλών εργαλείου (εικ. Β)

Προειδοποίηση! Κατά την τοποθέτηση και αφαίρεση

κεφαλών απαιτείται ιδιαίτερη προσοχή. Τα κινούμενα εξαρτήματα μπορεί να θερμανθούν κατά τη χρήση.

u Ασφαλίστε το εργαλείο θέτοντας τον ολισθητήρα κίνησης

προς τα εμπρός/πίσω (2) στην κεντρική θέση.

u Για να αφαιρέσετε μια κεφαλή εργαλείου, πατήστε το

κουμπί απελευθέρωσης κεφαλής (3) και αφαιρέστε την

κεφαλή από το εργαλείο.

u Για να τοποθετήσετε μια κεφαλή στο εργαλείο,

ευθυγραμμίστε τη με το εργαλείο όπως φαίνεται στην

εικόνα και, στη συνέχεια, πιέστε τη στο εργαλείο μέχρι να

ασφαλίσει.

Τοποθέτηση και αφαίρεση μύτης τρυπανιού ή κατσαβιδιού

Η κεφαλή του τρυπανιού/κατσαβιδιού αυτού είναι εξοπλισμένη με τσοκ χωρίς σφήνα για την εύκολη αλλαγή των μυτών.

u Ασφαλίστε το εργαλείο θέτοντας τον ολισθητήρα κίνησης

προς τα εμπρός/πίσω (2) στην κεντρική θέση.

u Ανοίξτε το τσοκ (9) περιστρέφοντας το εμπρός τμήμα

δεξιόστροφα με το ένα χέρι ενώ συγκρατείτε το πίσω

μέρος με το άλλο χέρι.

u Εισαγάγετε τον άξονα της μύτης στο τσοκ (9). u Σφίξτε καλά το τσοκ (9) περιστρέφοντας το εμπρός τμήμα

αριστερόστροφα με το ένα χέρι ενώ συγκρατείτε το πίσω

τμήμα με το άλλο χέρι.

u Για να αφαιρέσετε τη μύτη του κατσαβιδιού από την

υποδοχή μύτης, ανασηκώστε την από την εσοχή.

u Για να αποθηκεύσετε τη μύτη του κατσαβιδιού, σπρώξετε

την καλά μέσα στην υποδοχή.

Χρήση

Προειδοποίηση! Αφήστε το εργαλείο να λειτουργήσει με το

δικό του ρυθμό. Μην το υπερφορτώνετε.

Προειδοποίηση! Πριν τη διάτρηση τοίχων, δαπέδων ή ταβανιών, ελέγχετε για τυχόν διερχόμενα καλώδια και σωλήνες.

Φόρτιση της μπαταρίας (εικ. C)

Η μπαταρία πρέπει να φορτίζεται πριν από την πρώτη χρήση και όποτε αδυνατεί να παρέχει επαρκή ισχύ σε εργασίες η εκτέλεσή των οποίων ήταν προηγούμενα εύκολη. Η μπαταρία μπορεί να θερμαίνεται κατά τη φόρτιση. Κάτι τέτοιο είναι φυσιολογικό και δεν υποδηλώνει πρόβλημα.

Προειδοποίηση! Μη φορτίζετε την μπαταρία σε θερμοκρασίες περιβάλλοντος κάτω από 10°C ή πάνω από 40°C. Συνιστώμενη θερμοκρασία φόρτισης: περίπου 24°C.

Σημείωση: Ο φορτιστής δε θα φορτίσει μια μπαταρία με θερμοκρασία κυψέλης κάτω από περίπου 10 °C ή πάνω από 40 °C. Η μπαταρία θα πρέπει να μείνει στο φορτιστή και αυτός θα αρχίσει να τη φορτίζει αυτόματα μόλις η θερμοκρασία κυψέλης αυξηθεί ή μειωθεί αντίστοιχα.

u Για να φορτίσετε την μπαταρία (5), τοποθετήστε την

στο φορτιστή (10). Η μπαταρία μπορεί να τοποθετηθεί στο φορτιστή μόνο με έναν τρόπο. Μην ασκείτε δύναμη. Βεβαιωθείτε ότι η μπαταρία είναι τοποθετημένη σωστά στο φορτιστή.

u Συνδέστε το φορτιστή και συνδέστε στο ρεύμα.

Η ένδειξη φόρτισης (11) θα αρχίσει να αναβοσβήνει. Η φόρτιση έχει ολοκληρωθεί όταν η ένδειξη φόρτισης (11) ανάβει συνεχώς για να. Ο φορτιστής και η μπαταρία μπορεί να μείνουν συνδεδεμένα για αόριστο χρονικό διάστημα. Η ενδεικτική λυχνία LED θα ανάβει καθώς ο φορτιστής αναπληρώνει περιστασιακά το φορτίο της μπαταρίας.

u Φορτίζετε τις αποφορτισμένες μπαταρίες εντός 1

εβδομάδας. Η διάρκεια ζωής μιας μπαταρίας μειώνεται σημαντικά εάν αυτή αποθηκευτεί σε αποφορτισμένη κατάσταση.

Παραμονή της μπαταρίας στο φορτιστή

Ο φορτιστής και η μπαταρία μπορούν να παραμείνουν συνδεδεμένα με τη λυχνία LED αναμμένη επ' αόριστον. Ο φορτιστής θα διατηρήσει την μπαταρία πλήρως φορτισμένη.

Διαγνωστικά φορτιστή

Εάν ο φορτιστής εντοπίσει μια ασθενή ή κατεστραμμένη μπαταρία, η ενδεικτική λυχνία φόρτισης (11) θα αρχίσει να αναβοσβήνει γρήγορα με κόκκινο χρώμα. Προχωρήστε ως εξής:

u Επανατοποθετήστε την μπαταρία (5).. u Εάν η ενδεικτική λυχνία φόρτισης συνεχίσει να

αναβοσβήνει γρήγορα με κόκκινο χρώμα, χρησιμοποιήστε άλλη μπαταρία για να εξακριβώσετε εάν η διαδικασία φόρτισης εκτελείται σωστά.

u Εάν η νέα μπαταρία φορτίζεται σωστά, αυτό σημαίνει

ότι η αρχική μπαταρία είναι ελαττωματική και θα πρέπει να επιστραφεί σε ένα κέντρο τεχνικής εξυπηρέτησης για ανακύκλωση.

u Εάν η νέα μπαταρία δίνει την ίδια ένδειξη με την αρχική

μπαταρία, παραδώστε το φορτιστή για έλεγχο σε ένα εξουσιοδοτημένο κέντρο τεχνικής εξυπηρέτησης.

Page 91

(Μετάφραση των πρωτότυπων οδηγιών)

Σημείωση: Μπορεί να χρειαστούν μέχρι και 60 λεπτά για να εξακριβωθεί εάν η μπαταρία είναι ελαττωματική. Εάν η μπαταρία είναι πολύ θερμή ή πολύ κρύα, η ενδεικτική λυχνία LED θα αναβοσβήνει με κόκκινο χρώμα σε γρήγορο και αργό ρυθμό εναλλάξ, μια αναλαμπή σε κάθε ρυθμό και κατ' επανάληψη.

Επιλογή της ροπής ή της θέσης διάτρησης (εικ. D)

Το εργαλείο αυτό είναι εξοπλισμένο με ένα κολάρο για τη ρύθμιση της ροπής για βίδες σύσφιγξης.

u Για διάτρηση, ρυθμίστε το κολάρο (8) στη θέση

διάτρησης, ευθυγραμμίζοντας το σύμβολο με την ένδειξη

(12).

u Για βίδωμα, ρυθμίστε το κολάρο στην επιθυμητή θέση. u Εάν δε γνωρίζετε ακόμη την κατάλληλη ρύθμιση,

προχωρήστε ως εξής:

t Ρυθμίστε το κολάρο (8) στη θέση 1.

t Σφίξτε την πρώτη βίδα.

t Εάν, κατά τη προσπάθειά σας να σφίξετε τη βίδα,

διαπιστώνετε αντίσταση και δεν επιτυγχάνεται το επιθυμητό αποτέλεσμα, αυξήστε τη ρύθμιση του κολάρου και συνεχίστε να σφίγγετε τη βίδα. Επαναλάβετε μέχρι να επιτύχετε τη σωστή ρύθμιση.

Επιλογή της κατεύθυνσης περιστροφής (εικ. E)

Για διάτρηση και για σύσφιγξη βιδών, χρησιμοποιήστε την προς τα εμπρός (δεξιόστροφη) περιστροφή. Για χαλάρωμα βιδών και για αφαίρεση μύτης τρυπανιού που έχει κολλήσει χρησιμοποιήστε την ανάστροφη (αριστερόστροφη) περιστροφή.

u Για επιλογή της προς τα εμπρός περιστροφής, πιέστε τον

ολισθητήρα κίνησης προς τα εμπρός/πίσω (2) προς τα

αριστερά.

u Για επιλογή της ανάστροφης περιστροφής, πιέστε τον

ολισθητήρα κίνησης προς τα εμπρός/πίσω προς τα δεξιά.

u Για να ασφαλίστε το εργαλείο, θέστε τον ολισθητήρα

κίνησης προς τα εμπρός/πίσω στην κεντρική θέση.

Διάτρηση/βίδωμα

u Επιλέξτε περιστροφική κίνηση προς τα εμπρός ή πίσω

χρησιμοποιώντας τον ολισθητήρα κίνησης προς τα

εμπρός/πίσω (2).

u Για να ενεργοποιήσετε το εργαλείο, πιέστε το διακόπτη

μεταβλητής ταχύτητας (1). Η ταχύτητα λειτουργίας του

εργαλείου εξαρτάται από το πόσο πιέζετε το διακόπτη.

u Για να απενεργοποιήσετε το εργαλείο, πιέστε το διακόπτη

μεταβλητής ταχύτητας.

Συμβουλές για άριστη χρήση

Διάτρηση

u Πάντοτε εφαρμόζετε ελαφριά πίεση σε ευθεία με τη μύτη

του τρυπανιού.

u Μόλις πριν η μύτη του τρυπανιού διαπεράσει την

απέναντι πλευρά του κατεργαζόμενου τεμαχίου, μειώστε την πίεση στο εργαλείο.

u Χρησιμοποιήστε ένα κομμάτι ξύλο στην πίσω επιφάνεια

κατεργαζόμενων τεμαχίων που μπορεί να σχιστούν.

u Χρησιμοποιήστε επίπεδες μύτες για τη διάτρηση οπών

μεγάλης διαμέτρου σε ξύλο.

u Χρησιμοποιήστε μύτες τρυπανιού HSS κατά τη διάτρηση

σε μέταλλο.

u Χρησιμοποιήστε μύτες για τοιχοποιία για τη διάτρηση

ελαφριάς τοιχοποιίας.

u Χρησιμοποιήστε ένα λιπαντικό κατά τη διάτρηση άλλων

μετάλλων εκτός από χυτοσίδηρο και μπρούντζο.

u Με μια πόντα, σημαδέψτε με μια εγκοπή το κέντρο της

οπής που θα διατρηθεί προκειμένου να βελτιωθεί η ακρίβεια.

Βίδωμα

u Χρησιμοποιείτε πάντα μύτες κατσαβιδιού του κατάλληλου

τύπου και μεγέθους.

u Εάν συναντήσετε δυσκολία κατά τη σύσφιγξη βιδών,

δοκιμάστε να τις περάσετε με μια μικρή ποσότητας υγρού πλυσίματος ή σαπουνιού ως λιπαντικό.

u Πάντοτε να κρατάτε το εργαλείο και τη μύτη του

κατσαβιδιού σε ευθεία γραμμή με τη βίδα.

Αξεσουάρ

Η απόδοση του εργαλείου σας εξαρτάται από τα αξεσουάρ που χρησιμοποιούνται. Τα αξεσουάρ της Black & Decker και της Piranha έχουν κατασκευαστεί μηχανικά με πρότυπα υψηλής ποιότητας και είναι σχεδιασμένα για να ενισχύουν την απόδοση του εργαλείου σας. Χρησιμοποιώντας αυτά τα αξεσουάρ, θα εξασφαλίσετε την καλύτερη δυνατή απόδοση του εργαλείου σας.

Συντήρηση

Αυτή η συσκευή/εργαλείο με καλώδιο/χωρίς καλώδιο της Black & Decker έχει σχεδιαστεί έτσι ώστε να λειτουργεί για μεγάλο χρονικό διάστημα με την ελάχιστη δυνατή συντήρηση. Η αδιάλειπτη και ικανοποιητική λειτουργία εξαρτάται από τη σωστή φροντίδα του εργαλείου και τον τακτικό καθαρισμό του.

Προειδοποίηση! Πριν πραγματοποιήσετε οποιαδήποτε συντήρηση σε ηλεκτρικά εργαλεία με καλώδιο/χωρίς καλώδιο:

u Απενεργοποιήστε και αποσυνδέστε τη συσκευή/εργαλείο

από την πρίζα.

Page 92

(Μετάφραση των πρωτότυπων οδηγιών)

u Ή απενεργοποιήστε και αφαιρέστε την μπαταρία από

τη συσκευή/εργαλείο, εάν η συσκευή/εργαλείο διαθέτει

ξεχωριστή μπαταρία.

u Ή χρησιμοποιήστε την μπαταρία μέχρι να αδειάσει

εντελώς και, στη συνέχεια, απενεργοποιήστε τη συσκευή/

εργαλείο.

u Πριν καθαρίσετε το φορτιστή, αποσυνδέστε τον από την

πρίζα. Ο φορτιστής σας δεν απαιτεί κάποια συντήρηση

εκτός του τακτικού καθαρισμού.

u Να καθαρίζετε τακτικά τις εγκοπές εξαερισμού της

συσκευής/εργαλείου/φορτιστή με μια μαλακή βούρτσα ή

με ένα στεγνό πανί.

u Να καθαρίζετε τακτικά το περίβλημα του μοτέρ με

ένα υγρό πανί. Μην χρησιμοποιείτε λειαντικά ή υγρά

καθαρισμού που περιέχουν διαλυτικά.

u Να ανοίγετε τακτικά το τσοκ και να το χτυπάτε ελαφρά

για να αφαιρείται η σκόνη από το εσωτερικό του (εφόσον

εφαρμόζεται).

Αντικατάσταση του ρευματολήπτη (Η.Β. & Ιρλανδία μόνο)

Εάν χρειαστεί να εγκαταστήσετε έναν καινούριο ρευματολήπτη (φις):

u Απορρίψτε με ασφαλή τρόπο το παλιό φις. u Συνδέστε τον καφέ αγωγό στον ηλεκτροφόρο ακροδέκτη

του νέου ρευματολήπτη.

u Συνδέστε τον μπλε αγωγό στον ουδέτερο ακροδέκτη.

Προειδοποίηση! Δεν χρειάζεται καμία σύνδεση στον ακροδέκτη γείωσης. Ακολουθήστε τις οδηγίες τοποθέτησης που παρέχονται με τους καλής ποιότητας ρευματολήπτες (φις). Προτεινόμενη ασφάλεια τήξης: 5 A.

Προστασία του περιβάλλοντος

Επιλεκτική περισυλλογή. Αυτό το προϊόν δεν πρέπει να απορρίπτεται μαζί με τα κοινά οικιακά

απορρίμματα.

Οι κανονισμοί που ισχύουν στην περιοχή σας ενδέχεται να προβλέπουν την ξεχωριστή περισυλλογή των ηλεκτρικών συσκευών που προέρχονται από νοικοκυριά σε δημοτικές εγκαταστάσεις ή από τον έμπορο όταν αγοράσετε ένα καινούργιο προϊόν.

H Black & Decker δίνει τη δυνατότητα ανακύκλωσης των προϊόντων της που έχουν συμπληρώσει τη διάρκεια ζωής τους. Για να χρησιμοποιήσετε αυτήν την υπηρεσία, επιστρέψτε το προϊόν σας σε οποιοδήποτε εξουσιοδοτημένο κέντρο τεχνικής εξυπηρέτησης, όπου θα το παραλάβουν εκ μέρους μας.

Ενημερωθείτε για το πλησιέστερο εξουσιοδοτημένο κέντρο τεχνικής εξυπηρέτησης της περιοχής σας, επικοινωνώντας με τα γραφεία της Black & Decker στη διεύθυνση που αναγράφεται στο εγχειρίδιο. Επίσης, μια λίστα με τα εξουσιοδοτημένα κέντρα τεχνικής εξυπηρέτησης της Black & Decker και πλήρεις λεπτομέρειες για τις υπηρεσίες που παρέχονται μετά την πώληση, καθώς και στοιχεία επικοινωνίας, υπάρχουν στο Διαδίκτυο, στη διεύθυνση: www.2helpU.com

Μπαταρίες

Χρησιμοποιήστε την μπαταρία μέχρι να αδειάσει εντελώς και, στη συνέχεια, αφαιρέστε την από το

εργαλείο.

u Οι μπαταρίες NiCd, NiMH και Li-Ion είναι ανακυκλώσιμες.

Παραδώστε τις σε οποιονδήποτε εξουσιοδοτημένο αντιπρόσωπο τεχνικής εξυπηρέτησης ή ένα τοπικό σταθμό ανακύκλωσης.

Εάν κάποια μέρα διαπιστώσετε ότι το προϊόν σας Black & Decker χρειάζεται αντικατάσταση ή ότι δεν το χρειάζεστε άλλο, μην το απορρίψετε μαζί με τα κοινά οικιακά απορρίμματα, αλλά διαθέστε αυτό το προϊόν για ξεχωριστή περισυλλογή.

Η ξεχωριστή περισυλλογή των μεταχειρισμένων προϊόντων και των υλικών συσκευασίας επιτρέπει

την ανακύκλωση και επαναχρησιμοποίηση των υλικών. Με την επαναχρησιμοποίηση των ανακυκλωμένων υλικών αποτρέπεται η μόλυνση του περιβάλλοντος και μειώνεται η ζήτηση πρώτων υλών.

Page 93

(Μετάφραση των πρωτότυπων οδηγιών)

Τεχνικά χαρακτηριστικά

MT143 (H1)

Τάση V

Τρυπάνι / Κατσαβίδι

Ταχύτητα χωρίς φορτίο

Μέγ. ροπή

Άνοιγμα σφιγκτήρα

τρυπανιού (τσοκ)

Βάρος

Μέγ. ικανότητα διάτρησης

Χάλυβας mm

Ξύλο mm

Μπαταρία BL1314

Τάση V

Χωρητικότητα

Τύπος

Φορτιστής 905902** (τύπ. 1)

Τάση εισόδου V

Τάση εξόδου V

Ρεύμα

Χρόνος φόρτισης κατά προσέγγιση

-1

min

Nm 20.5

kg 1.3

Ah 1.3

mA 400

h 3 - 5

14.4

MTDD6 (H1)

0-700

14.4

Li-Ion

100 - 240

8 - 20

Δήλωση συμμόρφωσης ΕΚ

ΟΔΗΓΙΑ ΠΕΡΙ ΜΗΧΑΝΗΜΑΤΩΝ

MT143, MTDD6

Η Black & Decker δηλώνει ότι τα προϊόντα αυτά

που περιγράφονται στα "τεχνικά χαρακτηριστικά"

συμμορφώνονται με τα ακόλουθα:

2006/42/ΕΚ, EN60745-1, EN60745-2-1, EN60745-2-2

Η Black & Decker δηλώνει ότι το προϊόν,

κεφαλής εναλλακτικών αξεσουάρ, που περιγράφονται

Αυτά τα προϊόντα συμμορφώνονται επίσης με την οδηγία

2004/108/ΕΚ και 2011/65/ΕΕ. Για περισσότερες πληροφορίες,

παρακαλείστε να επικοινωνήσετε με την Black & Decker στην

παρακάτω διεύθυνση ή να ανατρέξετε στο πίσω μέρος του

Ο κάτωθι υπογεγραμμένος είναι υπεύθυνος για την κατάρτιση

του τεχνικού φακέλου και δηλώνει τα παρόντα εκ μέρους της

συμπεριλαμβανομένης της

παρακάτω συμμορφώνονται

με τα ακόλουθα:

εγχειριδίου.

Black & Decker.

Kevin Hewitt

Αντιπρόεδρος παγκόσμιας μηχανικής

Black & Decker Europe, 210 Bath Road, Slough,

Berkshire, SL1 3YD

Ηνωμένο Βασίλειο

11/01/2013

Στάθμη ηχητικής πίεσης, μετρημένης σύμφωνα με το πρότυπο EN 60745:

Ηχητική πίεση (L

Ηχητική ισχύς (L

Συνολικές τιμές δόνησης (διανυσματικό άθροισμα τριών αξόνων) κατά EN 60745:

Διάτρηση μετάλλου (a

Βίδωμα χωρίς κρούση (ah) < 2.5 m/s2, αβεβαιότητα (K) 1.5 m/s

) 77.1 dB(A), αβεβαιότητα (K) 3 dB(A)

) 88.1 dB(A), αβεβαιότητα (K) 3 dB(A)

) < 2.5 m/s2, αβεβαιότητα (K) 1.5 m/s

h, D

Page 94

(Μετάφραση των πρωτότυπων οδηγιών)

Εγγύηση

Η Black & Decker είναι σίγουρη για την ποιότητα των προϊόντων της και παρέχει μια εξαιρετική εγγύηση. Η παρούσα γραπτή εγγύηση αποτελεί πρόσθετο δικαίωμά σας και δεν ζημιώνει τα νόμιμα δικαιώματά σας. Η εγγύηση ισχύει εντός της επικράτειας των Κρατών Μελών της Ευρωπαϊκής Ένωσης και της Ευρωπαϊκής Ζώνης Ελευθέρων Συναλλαγών.

Σε περίπτωση που κάποιο προϊόν της Black & Decker παρουσιάσει βλάβη εξαιτίας ελαττωματικών υλικών, ποιότητας εργασίας ή έλλειψης συμφωνίας με τις προδιαγραφές εντός 24 μηνών από την ημερομηνία αγοράς, η Black & Decker εγγυάται την αντικατάσταση των ελαττωματικών τμημάτων, την επισκευή προϊόντων που έχουν υποστεί εύλογη φθορά λόγω χρήσης ή την αντικατάσταση των προϊόντων προκειμένου να εξασφαλίσει την ελάχιστη ενόχληση στους πελάτες της, εκτός εάν:

u Το προϊόν έχει χρησιμοποιηθεί σε εργασιακό,

επαγγελματικό περιβάλλον ή έχει ενοικιαστεί.

u Έχει γίνει εσφαλμένη χρήση του προϊόντος ή έχει

παραμεληθεί.

u Το προϊόν έχει υποστεί βλάβη από άλλα αντικείμενα, από

ουσίες ή λόγω ατυχήματος.

u Έχει γίνει προσπάθεια επισκευής από μη

εξουσιοδοτημένα κέντρα τεχνικής εξυπηρέτησης ή από

τεχνικούς που δεν ανήκουν στο προσωπικό της Black &

Decker.

Για να ισχύσει η εγγύηση, πρέπει να υποβάλετε απόδειξη αγοράς στον πωλητή ή το εξουσιοδοτημένο κέντρο τεχνικής εξυπηρέτησης. Ενημερωθείτε για το πλησιέστερο εξουσιοδοτημένο κέντρο τεχνικής εξυπηρέτησης της περιοχής σας, επικοινωνώντας με τα γραφεία της Black & Decker στη διεύθυνση που αναγράφεται στο εγχειρίδιο. Επίσης, μια λίστα με τα εξουσιοδοτημένα κέντρα τεχνικής εξυπηρέτησης της Black & Decker και πλήρεις λεπτομέρειες για τις υπηρεσίες που παρέχονται μετά την πώληση, καθώς και στοιχεία επικοινωνίας, υπάρχουν στο Διαδίκτυο, στη διεύθυνση: www.2helpU.com

Παρακαλούμε επισκεφθείτε την ιστοσελίδα μας www.blackanddecker.gr για να καταχωρήσετε το νέο σας προϊόν Black & Decker και για να ενημερώνεστε για τα νέα προϊόντα και τις ειδικές προσφορές. Περισσότερες πληροφορίες σχετικά με τη μάρκα Black & Decker και τη σειρά των προϊόντων μας θα βρείτε στη διεύθυνση www.blackanddecker.gr

Page 95

TYPE

12 - 12 - 12

- Partial support, only parts shown available

- Die aufgefuerten teile sind lieferbar

- Partielle, seules les pieces indiquees sont disponibles

- Parziale, sono disponibili soltanto le parti evidenziate

- Estan disponibles las peizas listadas

- Se encontram disponiveis as pecas listadas

MT143K

- Ondersteuning, alleen de getoonde onderdelenzijn beschikbaar

www.2helpU.com

E16596

Page 96

TYPE

MTIM3

MTNF9

MTHD5

68 66

MTOS4

MTSA2

101

14 - 09 - 12

MTRT8

www.2helpU.com

MTTS7

MTJS1 - MTSA2 - MTIM3 - MTOS4 - MTHD5 - MTTS7 - MTRT8 - MTNF9

MTJS1

E16669

100

Page 97

Page 98

Page 99

ENGLISH

PORTUGUÊS

Do not forget to register your product!

www.blackanddecker.co.uk/productregistration

ductregistration or send your name, surname and product code to

Black & Decker in your country

DEUTSCH

Vergessen Sie nicht, Ihr Produkt registrieren zu lassen!

www.blackanddecker.de/productregistration

Lassen Sie Ihr Produkt unter www.blackanddecker.de/productreg-

istration online registrieren oder schicken Sie Ihren Nachnamen,

Vornamen und den Produktcode an Black & Decker in Ihrem Land.

FRANÇAIS

N’oubliez pas d’enregistrer votre produit !

www.blackanddecker.fr/productregistration

Enregistrez votre produit en ligne sur www.blackanddecker.fr/

productregistration ou envoyez vos nom, prénom et code produit à

Black & Decker dans votre pays.

ITALIANO

Non dimenticate di registrare il prodotto!

www.blackanddecker.it/productregistration

Registrate il prodotto online su www.blackanddecker.it/productreg-

istration o inviate nome, cognome e codice del prodotto al centro

Black & Decker del vostro paese.

NEDERLANDS

Vergeet niet uw product te registreren!

U kunt uw product online registreren op www.blackanddecker.nl/productregistration of u kunt uw voornaam, achternaam en productcode

www.blackanddecker.nl/productregistration

opsturen naar Black & Decker in uw land.

ESPAÑOL

¡No olvide registrar su producto!

www.blackanddecker.es/productregistration

Registre su producto on-line en www.blackanddecker.es/produc-

tregistration o envíe su nombre, apellidos y código de producto a

Black & Decker en su país.

Não se esqueça de registar o seu produto!

www.blackanddecker.pt/productregistration

Registe o seu produto online em www.blackanddecker.pt/productre-

gistration ou envie o seu nome, apelido e código do produto para a

Black & Decker no seu país.

SVENSKA

Glöm inte att registrera produkten!

www.blackanddecker.se/productregistration

Registrera produkten online på www.blackanddecker.se/productre-

eller skicka namn och produktkod till Black & Decker i landet

gistration

du bor i.

NORSK

Ikke glem å registrere produktet ditt!

www.blackanddecker.no/productregistration

Registrer produktet ditt online på www.blackanddecker.no/pro-

ductregistration, eller send ditt navn, etternavn og produktkode til

Black & Decker i ditt eget land.

DANSK

Glem ikke at registrere dit produkt!

www.blackanddecker.dk/productregistration

Registrer dit produkt på internettet på: www.blackanddecker.dk/

productregistration eller send dit navn, efternavn og produktkode til

Black & Decker i dit eget land.

SUOMI

Muistathan rekisteröidä tuotteesi!

www.blackanddecker./productregistration

Rekisteröi tuotteesi verkossa osoitteessa www.blackanddecker./ productregistration tai lähetä etunimesi, sukunimesi ja tuotekoodi

oman maasi Black & Decker -edustajalle.

Ε ΛΛ Η ΝΙ ΚΑ

Μην ξεχάσετε να καταχωρίσετε το προϊόν σας!

www.blackanddecker.gr/productregistration

Καταχωρίστε το προϊόν σας σε σύνδεση στη σελίδα www.

blackanddecker.gr/productregistration ή στείλτε το όνομα, επίθετο

σας και τον κωδικό πριονωτός στη Black & Decker στη χώρα σας.

Page 100

België/Belgique Black & Decker (Belgium) N.V. Tel. +32 70 220 065 Nieuwlandlaan 7 Fax +32 70 225 585 I.Z. Aarschot B156 Tel. +32 70 220 064 3200 Aarschot Fax +32 70 222 441

Danmark Black & Decker Tel. 70 20 15 10 Sluseholmen 2-4, 2450 København SV Fax 70 22 49 10 Internet: www.blackanddecker.dk Deutschland Black & Decker GmbH Tel. 06126 21-0 Black & Decker Str. 40, D - 65510 Idstein Fax 06126 21-2980 Ελλάδα Black & Decker (Ελλάς) Α.E. Τηλ. 210 8981-616 Στράβωνος 7 & Λεωφ. Βουλιαγμένης 159 Φαξ 210 8983-570 166 74 Гλυφάδα - Αθήνα www.blackanddecker.com España Black & Decker Ibérica, S.C.A. Tel. 934 797 400 Parc de Negocis “Mas Blau” Fax 934 797 419 Edicio Muntadas, c/Bergadá, 1, Of. A6 08820 El Prat de Llobregat (Barcelona) France Black & Decker (France) S.A.S. Tel. 04 72 20 39 20 5 allée des Hêtres Fax 04 72 20 39 00 B.P. 30084 69579 Limonest Cédex Helvetia ROFO AG Tel. 026-6749391 Gewerbezone Seeblick Fax 026-6749394 3213 Kleinbösingen Italia Black & Decker Italia Srl Tel. 039-23871 Viale Elvezia 2 Fax 039-2387592 20052 Monza (MI) Numero verde 800-213935 Nederland Black & Decker Benelux Tel. +31 164 283 065 Joulehof 12, 4622 RG Bergen op Zoom Fax +31 164 283 200 Norge Black&Decker Tlf. 45 25 13 00 Postboks 4613, Nydalen Fax 45 25 08 00 0405 Oslo www.blackanddecker.no Österreich Black & Decker Vertriebsges.m.b.H Tel. 01 66116-0 Oberlaaerstraße 248, A-1230 Wien Fax 01 66116-614 Portugal Black & Decker Tel. 214667500 Centro de Escritórios de Sintra Avenida Fax 214667580 Almirante Gago Coutinho, 132/134, Edifício 142710-418 Sintra 2710-418 Lisboa Suomi Black & Decker Oy Puh. 010 400 430 Tekniikantie 12, 02150 Espoo Faksi 0800 411 340 Sverige Black & Decker AB Tel. 031-68 60 60 Box 94, 431 22 Mölndal Fax 031-68 60 80 United Kingdom Black & Decker Tel. 01753 511234 210 Bath Road Fax 01753 551155 Slough, Berkshire SL1 3YD

Middle East & Africa Black & Decker Tel. +971 4 8863030 P.O.Box - 17164 Fax +971 4 8863333

Jebel Ali (South Zone), Dubai, UAE

90595215 REV-0 01/2013
