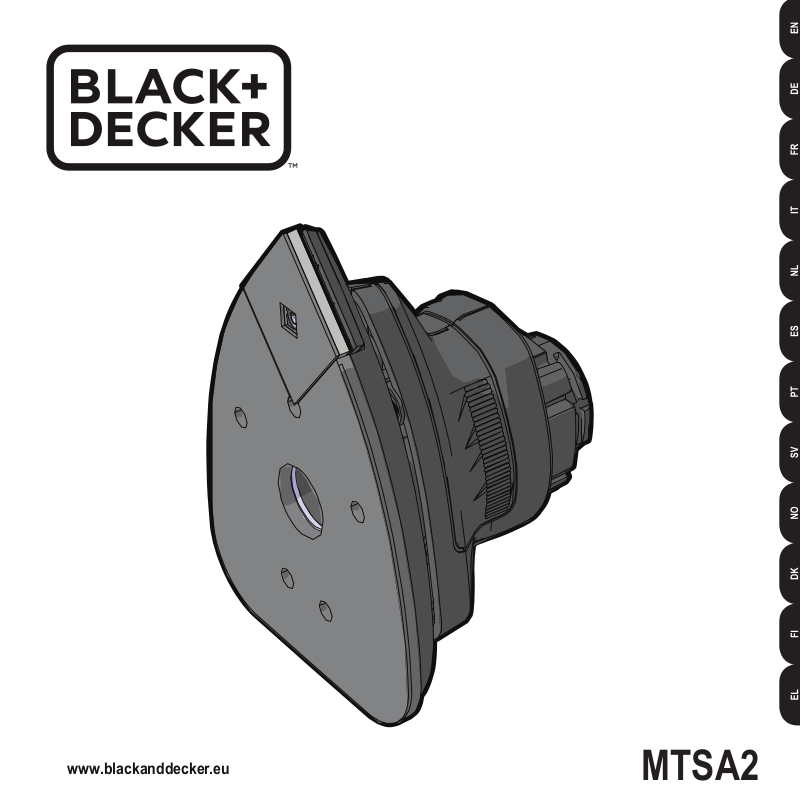

Black & Decker Mtsa2 Instruction Manual [en, el, de, es, it +7]

www.blackanddecker.eu

MTSA2

A

2

B

3

C

4

ENGLISH

Intended use

Your BLACK+DECKER multi-purpose tool has been
designed for a wide range of DIY applications.
Using the sander head (MTSA2), this tool is
intended for sanding wood, metal, plastics and
painted surfaces.
This tool is intended for consumer use only.

Safety instructions

General power tool safety warnings

Warning! Read all safety warnings

and all instructions. Failure to follow

@

the warnings and instructions listed
below may result in electric shock, re
and/or serious injury.

Warning! Read all safety warnings
and all instructions provide with your

@

power tool (MT143, MT350, MT108
or MT18) before using this accessory.
Failure to follow the warnings and in­structions may result in electric shock,
re and/or serious injury.

(Original instructions)

Save all warnings and instructions for future
reference. The term “power tool” in the warnings

refers to your mains operated (corded) power tool
or battery operated (cordless) power tool.

Warning! Additional safety warnings

@

u Hold power tool by insulated gripping sur-

u Use clamps or another practical way to se-

for sanders

faces when performing an operation where
the cutting accessory may contact hidden
wiring. Cutting accessory contacting a “live”

wire may make exposed metal parts of the
power tool “live” and could give the operator an
electric shock

cure and support the workpiece to a stable
platform. Holding the work by hand or against

your body leaves it unstable and may lead to
loss of control.

5

ENGLISH

(Original instructions)

Warning! Contact with or inhalation

@

of dusts arising from sanding applica­tions may endanger the health of the
operator and possible bystanders.
Wear a dust mask specically
designed for protection against dust
and fumes and ensure that persons
within or entering the work area are
also protected.

u Thoroughly remove all dust after sanding.
u Take special care when sanding paint which

is possibly lead based or when sanding some
woods and metal which may produce toxic
dust:

t Do not let children or pregnant women enter

the work area.

t Do not eat, drink or smoke in the work area.
t Dispose of dust particles and any other

debris safely.

u The intended use is described in this instruc-

tion manual. The use of any accessory or
attachment or performance of any operation
with this tool other than those recommended
in this instruction manual may present a risk of
personal injury and/or damage to property.

Features (g. A)

Tool shown is MT143. Other tools are available for
use with this tool head.
This tool includes some or all of the following
features.

10. Sander head

11. Sanding base

Assembly

Warning! Before assembly, remove the battery

from the tool.

Fitting and removing sanding sheets
(g. A)

The sanding head uses pre-cut sanding sheets.

u Lock the tool by setting the forward/reverse

slider (2) to the centre position.

u Before tting a new sheet, remove the two

additional diamond tips (12).

u To t a sanding sheet, line it up with the sand-

ing base (11) as shown.

u Press the sheet rmly and evenly onto the

sanding base, making sure that the holes in the
sheet coincide with the holes in the base.

u To remove the sheet, pull it off the sanding

pad.

Warning! Never use the sanding head without a
sanding sheet or accessory in place.

6

ENGLISH

Replacing the diamond sanding tip (g. B)

Sanding sheets are supplied with two replacement
diamond tips. The diamond tip can be reversed
when worn. When both sides are worn, replace the
diamond tip.

u Lock the tool by setting the forward/reverse

slider (2) to the centre position.

u To reverse the tip, remove it, turn it 180° and

press it back onto the base.

u To replace the tip, pull the old tip off the base

and press a new one onto the base.

Warning! When removing the tip from the pad, be
careful not to pull the pad off the sanding base.

Fitting and removing the dust extraction
adaptor (g. C)

u Line up the dust extraction adaptor (13) with

the sanding head (10) as shown.

u Press the adaptor rmly and evenly in to the

sanding base.

u Connect a vacuum cleaner to the dust extrac-

tion adaptor.

u To remove, pull the dust extraction adaptor (13)

out of the sanding head (10).

(Original instructions)

Use

Warning! Let the tool work at its own pace. Do not

overload.

Sanding

Note: Ensure the forward reverse slider (2) is not

in the locked position.

u To switch the tool on, press the variable speed

switch (1). The tool speed depends on how far
you press the switch.

u To switch the tool off, release the variable

speed switch.

Hints for optimum use

Sanding

u Do not exert too much pressure on the tool.
u Regularly check the condition of the sanding

sheet. Replace when necessary.

u When sanding new layers of paint before ap-

plying another layer, use extra ne grit.

u On very uneven surfaces, or when removing

layers of paint, start with a coarse grit. On
other surfaces, start with a medium grit. In
both cases, gradually change to a ne grit for a
smooth nish.

u Consult your retailer for more information on

available accessories for sanding, polishing,
stripping and scrubbing.

7

ENGLISH

(Original instructions)

Accessories

The performance of your tool depends on the
accessory used. BLACK+DECKER and Piranha ac­cessories are engineered to high quality standards
and designed to enhance the performance of your
tool. By using these accessories you will get the
very best from your tool.

Technical data

2

(H1)

MTSA2

(Max) (H1)

MTSA2

(14.4V)

No-load speed min

Weight

Level of sound pressure according to EN 60745:

Sound pressure (L

Sound power (L

Vibration total values (triax vector sum) according to EN 60745:

Sanding (a

WA

) 4.5 m/s2, uncertainty (K) 1.5 m/s

h

-1

0-7500 0-8500

kg 1.3 1.3

) 76.4 dB(A), uncertainty (K) 3 dB(A)

pA

) 87.4 dB(A), uncertainty (K) 3 dB(A)

Guarantee

Black & Decker is condent of the quality of its
products and offers an outstanding guarantee. This
guarantee statement is in addition to and in no way
prejudices your statutory rights. The guarantee is
valid within the territories of the Member States of
the European Union and the European Free Trade
Area.

If a Black & Decker product becomes defective
due to faulty materials, workmanship or lack of
conformity, within 24 months from the date of
purchase, Black & Decker guarantees to replace
defective parts, repair products subjected to fair
wear and tear or replace such products to ensure
minimum inconvenience to the customer unless:

u The product has been used for trade, profes-

sional or hire purposes;

u The product has been subjected to misuse or

neglect;

u The product has sustained damage through

foreign objects, substances or accidents;

u Repairs have been attempted by persons

other than authorised repair agents or Black &
Decker service staff.

8

ENGLISH

To claim on the guarantee, you will need to submit
proof of purchase to the seller or an authorised
repair agent. You can check the location of your
nearest authorised repair agent by contacting
your local Black & Decker ofce at the address
indicated in this manual. Alternatively, a list of
authorised Black & Decker repair agents and full
details of our after-sales service and contacts are
available on the Internet at: www.2helpU.com

Please visit our website www.blackanddecker.
co.uk to register your new BLACK+DECKER product
and to be kept up to date on new products and
special offers. Further information on the BLACK+
DECKER brand and our range of products is avail­able at www.blackanddecker.co.uk

(Original instructions)

EC declaration of conformity

MACHINERY DIRECTIVE

%

MTSA2

Black & Decker declares that these products

described under “technical data” are in compliance

with:

2006/42/EC, EN60745-1, EN60745-2-4

These products also comply with Directive

2014/30/EU and 2011/65/EU. For more informa

tion, please contact Black & Decker at the following

address or refer to the back of the manual.

The undersigned is responsible for compilation of

the technical le and makes this declaration on

behalf of Black & Decker.

R. Laverick

Engineering Manager

Black & Decker Europe, 210 Bath Road, Slough,

Berkshire, SL1 3YD

United Kingdom

15/09/2014

9

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

Bestimmungsgemäße Verwendung

Das BLACK+DECKER Multifunktionswerkzeug wurde
für zahlreiche Heimwerkerarbeiten entwickelt.
Mit dem Schleifkopf (MTSA2) ist das Gerät
zum Schleifen von Holz, Metall, Kunststoff und
gestrichenen Oberächen ausgelegt.
Dieses Gerät ist nicht für den gewerblichen Einsatz
bestimmt.

Sicherheitshinweise

Allgemeine Sicherheitswarnungen für das
Gerät

Achtung! Lesen Sie sämtliche Sicher-

heitswarnungen und Anweisungen.

@

Die Nichteinhaltung der folgenden
Warnungen und Anweisungen kann
einen elektrischen Schlag, Brand
und/oder schwere Verletzungen
verursachen.

Achtung! Lesen Sie vor Inbetrieb­nahme sämtliche Sicherheitshinweise

@

und Anweisungen, die im Lieferum­fang des Geräts (MT143, MT350,
MT108 oder MT18) enthalten sind.
Die Nichteinhaltung der nachstehend
aufgeführten Warnhinweise und
Anweisungen kann einen elektrischen
Schlag, Brand und/oder schwere
Verletzungen verursachen.

Bewahren Sie alle Sicherheitswarnungen und
Anweisungen gut auf. Der Begriff “Gerät” bezieht

sich auf netzbetriebene Geräte (mit Netzkabel) und
auf akkubetriebene Geräte (ohne Netzkabel).

Achtung! Zusätzliche Sicherheit-

@

u Halten Sie das Gerät an den isolierten

swarnungen für Schleifgeräte

Griffächen fest, wenn Sie Arbeiten aus­führen, bei denen verdeckte Kabel durch
Werkzeuge beschädigt werden könnten.

Der Kontakt mit stromführenden Leitungen
kann auch offenliegende Metallteile am Gerät
unter Strom setzen und zu einem Stromschlag
führen.

10

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

u Fixieren Sie das Werkstück mit Zwingen

oder ähnlichen Hilfsmitteln auf einer stabi­len Oberäche. Ein Werkstück, das mit der

Hand oder gegen den Körper gehalten wird, ist
unzureichend befestigt und kann leicht außer
Kontrolle geraten.

Achtung! Die beim Schleifen von be-

@

stimmten Materialien entstehenden
Stäube können bei Berührung oder
Einatmen die Gesundheit schädigen.
Tragen Sie eine speziell für den
Schutz vor Staub und Dämpfen
vorgesehene Staubmaske, und
stellen Sie sicher, dass auch andere
Personen entsprechend geschützt
sind, die den Arbeitsplatz betreten
oder sich dort aufhalten.

u Entfernen Sie nach dem Schleifen sorgfältig

alle Staubreste.

u Treffen Sie beim Schleifen von möglicher-

weise bleihaltiger Farbe oder von bestimmten
Holz- und Metallarten, die giftigen Staub bilden
können, besondere Maßnahmen:

t Halten Sie Kinder oder Schwangere vom

Arbeitsplatz fern.

t Essen, trinken und rauchen Sie nicht am

Arbeitsplatz.

t Entsorgen Sie Staubteilchen und andere

Schleifabfälle sachgerecht.

u In dieser Anleitung ist die bestimmungs-

gemäße Verwendung beschrieben. Die Ver­wendung von Zubehör oder Anbauteilen, die
nicht in dieser Anleitung empfohlen sind, sowie
die Bedienung des Geräts in Abweichung
von den in dieser Anleitung beschriebenen
Verfahren können zu Verletzungen und/oder
Sachschäden führen.

Merkmale (Abb. A)

Abgebildet ist das Gerät MT143. Es stehen weitere
Geräte zur Verwendung mit diesem Werkzeugkopf
zur Verfügung.
Dieses Gerät verfügt über einige oder alle der
folgenden Merkmale.

10. Schleifkopf

11. Schleifplatte

Montage

Achtung! Nehmen Sie vor der Montage den Akku

aus dem Gerät.

11

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

Anbringen und Entfernen der Schleifblät­ter (Abb. A)

An den Schleifkopf werden zugeschnittene Schleif­blätter angebracht.

u Verriegeln Sie das Gerät, indem Sie den Vor-/

Zurückwahlschalter (2) in die mittlere Position
bewegen.

u Entfernen Sie vor dem Anbringen eines neuen

Schleifblatts die beiden zusätzlichen rautenför­migen Spitzen (12).

u Richten Sie das Schleifblatt wie dargestellt an

der Schleifplatte (11) aus, um das Schleifblatt
anzubringen.

u Drücken Sie das Schleifblatt fest und gleich-

mäßig auf die Schleifplatte. Achten Sie dabei
darauf, dass die Löcher im Schleifblatt mit den
Löchern in der Schleifplatte uchten.

u Ziehen Sie das Schleifblatt zum Entfernen vom

Schleif-Pad ab.

Achtung! Verwenden Sie den Schleifkopf nur mit
einem Schleifblatt oder anderem Zubehör.

12

Ersetzen der rautenförmigen Schleifspitze
(Abb. B)

Im Lieferumfang der Schleifblätter sind zwei
rautenförmige Ersatzspitzen enthalten. Die rau­tenförmige Spitze kann bei Verschleiß umgedreht
werden. Die rautenförmige Spitze muss ersetzt
werden, wenn beide Seiten abgenutzt sind.

u Verriegeln Sie das Gerät, indem Sie den Vor-/

Zurückwahlschalter (2) in die mittlere Position
bewegen.

u Ziehen Sie die Spitze ab, wenn diese umge-

dreht werden muss, und drehen Sie die Spitze
vor dem erneuten Anbringen um 180 Grad.

u Ziehen Sie die Spitze von der Schleifplatte

ab, wenn die Spitze ausgewechselt werden
muss, und bringen Sie eine neue Spitze an der
Schleifplatte an.

Achtung! Achten Sie beim Entfernen der Spitze
vom Pad darauf, dass Sie das Pad nicht von der
Schleifplatte abziehen.

Anbringen und Entfernen des Staub­saugeradapters (Abb. C)

u Richten Sie den Staubsaugeradapter (13) wie

dargestellt am Schleifkopf (10) aus.

u Drücken Sie den Adapter fest und gleichmäßig

auf die Schleifplatte.

u Schließen Sie einen Staubsauger am Staub-

saugeradapter an.

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

u Ziehen Sie den Staubsaugeradapter (13)

vom Schleifkopf (10) ab, um den Adapter zu
entfernen.

Verwendung

Achtung! Beschleunigen Sie den Arbeitsvorgang

nicht mit Gewalt. Vermeiden Sie eine Überlastung
des Geräts.

Schleifen

Hinweis: Vergewissern Sie sich, dass sich der

Vor/Zurück-Schalter (2) nicht in der verriegelten
Stellung bendet.

u Um das Gerät einzuschalten, drücken Sie

den Ein-/Ausschalter mit Geschwindigkeitsre­gler (1). Die Geschwindigkeit des Werkzeugs
ist davon abhängig, wie tief Sie den Schalter
eindrücken.

u Um das Gerät auszuschalten, lassen Sie den

Geschwindigkeitsregler los.

Hinweise für optimale
Arbeitsergebnisse

Schleifen

u Üben Sie keinen zu großen Druck auf das

Gerät aus.

u Überprüfen Sie regelmäßig den Zustand des

Schleifblatts. Tauschen Sie dieses bei Bedarf
aus.

u Zum Schleifen frischer Farbschichten vor dem

Auftragen weiterer Schichten verwenden Sie
sehr feines Schleifpapier.

u Auf sehr unebenen Oberächen sowie zum

Entfernen alter Farbschichten verwenden Sie
zunächst grobes Schleifpapier. Auf anderen
Oberächen verwenden Sie zunächst mit­telgrobes Schleifpapier. Wechseln Sie in
beiden Fällen nach einiger Zeit zu feinem
Schleifpapier, damit Sie eine glatte Oberäche
erhalten.

u Weitere Informationen über Zubehör zum

Schleifen, Polieren, Entfernen von Farbe und
Scheuern erhalten Sie bei Ihrem Händler.

Zubehörteile

Das verwendete Zubehör hat wesentlichen
Einuss auf die Leistung des Geräts. Zubehörteile
von BLACK+DECKER und Piranha erfüllen höchste
Qualitätsstandards und wurden speziell für die
Verwendung mit Ihrem Gerät entwickelt. Bei
Verwendung dieses Zubehörs erhalten Sie stets
optimale Ergebnisse.

13

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

Technische Daten

(14.4V)

Leerlaufdrehzahl min

Gewicht

Schalldruckpegel gemäß EN 60745:

Schalldruck (LpA) 76.4 dB(A), Unsicherheitsfaktor (K) 3 dB(A)

Schallleistung (LWA) 87.4 dB(A), Unsicherheitsfaktor (K) 3 dB(A)

Gesamtvibration (Triax-Vektorsumme) gemäß EN 60745:

Schleifen (ah) 4.5m/s2, Unsicherheitsfaktor (K) 1.5 m/s

14

-1

kg 1.3 1.3

(H1)

MTSA2

(Max) (H1)

2

MTSA2

0-7500 0-8500

Garantie

Black & Decker vertraut auf die Qualität der
eigenen Geräte und bietet dem Käufer eine
außergewöhnliche Garantie. Diese Garantiezu­sage versteht sich unbeschadet der gesetzlichen
Gewährleistungsansprüche und schränkt diese
keinesfalls ein. Sie gilt in sämtlichen Mitgliedstaat­en der Europäischen Union und der Europäischen
Freihandelszone EFTA.

Tritt innerhalb von 24 Monaten ab Kaufdatum an
einem Gerät von Black & Decker ein auf Mate­rial- oder Verarbeitungsfehler zurückzuführender
Mangel auf, garantiert Black & Decker den Aus­tausch defekter Teile, die Reparatur von Geräten
mit üblichem Verschleiß bzw. den Austausch eines
mangelhaften Gerätes, ohne den Kunden dabei
mehr als unbedingt nötig in Anspruch zu nehmen,
allerdings vorbehaltlich folgender Ausnahmen:

u wenn das Gerät gewerblich, beruich oder im

Verleihgeschäft benutzt wurde;

u wenn das Gerät missbräuchlich verwendet

oder mit mangelnder Sorgfalt behandelt wurde;

u wenn das Gerät durch irgendwelche Fremdein-

wirkung beschädigt wurde;

u wenn ein unbefugter Reparaturversuch durch

anderes Personal als das einer Vertragswerk­statt oder des Black & Decker Kundendiensts
unternommen wurde.

(Übersetzung der ursprünglichen Anweisungen)

DEUTSCH

Zur Inanspruchnahme dieser Garantie ist dem
Verkäufer bzw. der Vertragswerkstatt ein Kauf­nachweis vorzulegen. Die Adresse der zuständi­gen Niederlassung von Black & Decker steht in
dieser Anleitung. Dort teilt man Ihnen gerne die
nächstgelegene Vertragswerkstatt mit. Eine Liste
der Vertragswerkstätten und aller Kundendiensts­tellen von Black & Decker sowie der zuständigen
Ansprechpartner nden Sie auch im Internet unter:
www.2helpU.com

Bitte besuchen Sie unsere Website www.blackand­decker.de, um Ihr neues BLACK+DECKER Produkt
zu registrieren. Dort erhalten Sie auch Informa­tionen über neue Produkte und Sonderange­bote. Weitere Informationen über die Marke
BLACK+DECKER und unsere Produkte nden Sie
unter www.blackanddecker.de.

EG-Konformitätserklärung

MASCHINENRICHTLINIE

%

MTSA2

Black & Decker erklärt, dass diese unter “Tech-

nische Daten” beschriebenen Geräte übereinstim-

men mit:

2006/42/EG, EN60745-1, EN60745-2-4

Diese Produkte entsprechen außerdem den

Richtlinien 2014/30/EU und 2011/65/EU. Weitere

Informationen erhalten Sie von Black & Decker

unter der folgenden Adresse. Diese bendet sich

auch auf der Rückseite dieser Anleitung.

Der Unterzeichnete ist verantwortlich für die
Zusammenstellung der technischen Daten und gibt
diese Erklärung im Namen von Black & Decker ab.

R. Laverick

Engineering Manager

Black & Decker Europe, 210 Bath Road, Slough,

Berkshire, SL1 3YD

Großbritannien

15/09/2014

15

(Traduction des instructions initiales)

FRANÇAIS

Utilisation

Votre outil multi-usage BLACK+DECKER est conçu
pour une large gamme d’activités de bricolage.
L’embout de ponceuse (MTSA2) a été spéciale­ment conçu pour poncer du bois, du métal, du
plastique et des surfaces peintes.
Cet outil est destiné à une utilisation exclusivement
domestique.

Consignes de sécurité

Consignes de sécurité concernant les
outils électroportatifs

Attention ! Lisez avec attention

tous les avertissements et toutes

@

les instructions. Le non-respect de
cette consigne peut entraîner une
électrocution, un incendie et/ou de
graves blessures.

Attention ! Lisez avec attention
toutes les instructions concernant

@

l’outil (MT143, MT350, MT108 ou
MT18) avant d’utiliser cet acces­soire. Le non-respect des instructions
indiquées ci-dessous peut entraîner
une électrocution, un incendie et/ou
de graves blessures.

16

Conservez tous les avertissements et instruc­tions pour référence ultérieure. La notion

« d’outil électroportatif » mentionnée dans les
consignes de sécurité se rapporte à des outils
électriques raccordés au secteur (avec câble de
raccordement) ou fonctionnant sur piles ou batterie
(sans l).

Attention ! Instructions de sécurité

@

u Tenez l’outil au niveau des surfaces de

u Utilisez des pinces ou autres pour xer et

supplémentaires pour ponceuses.

prise isolées. Ceci permet d’éviter les ac­cidents en cas de contact de l’accessoire
de coupe avec des ls cachés. En touchant

un l sous tension, la charge électrique passe
dans les parties métalliques de l’outil électro­portatif et il y a risque de choc électrique.

soutenir la pièce de manière stable. Si vous
la tenez à la main ou contre votre corps, elle
ne sera pas stable et vous pouvez en perdre le
contrôle.

FRANÇAIS

Attention ! Tout contact ou inhalation

@

de poussières pendant le ponçage
peut présenter un danger pour la
santé de l’utilisateur ainsi que des
personnes autour. Portez un masque
antipoussière spécialement conçu
pour vous protéger des sciures et
des fumées toxiques et veillez à
ce que les personnes se trouvant
à l’intérieur de la zone de travail
ou y pénétrant soient également
protégées.

u Enlevez soigneusement toute poussière après

le ponçage.

u Faites spécialement attention lorsque vous

poncez de la peinture pouvant être à base
de plomb ou lorsque vous poncez des bois et
des métaux pouvant produire de la poussière
toxique :

t Ne laissez pas les enfants ou les femmes

enceintes entrer dans la zone de travail.

t Ne mangez pas, ne buvez pas ou ne fumez

pas dans la zone de travail.

t Nettoyez l’outil de toutes particules de

poussière et autres débris.

(Traduction des instructions initiales)

u Les consignes d’utilisation sont données dans

ce manuel d’instructions. L’utilisation d’un ac­cessoire ou d’une xation, ou bien l’utilisation
de cet outil à d’autres ns que celles recom­mandées dans ce manuel d’instructions peut
entraîner des blessures et/ou des dommages
matériels.

Caractéristiques (gure A)

Le MT143 est présenté ci-dessous. D’autres outils
sont disponibles avec l’embout de cet outil.
Cet outil comprend certains, ou tous, les éléments
suivants :

10. Embout de ponceuse

11. Plateau de ponçage

Assemblage

Attention ! Avant l’assemblage, retirez la batterie

de l’outil.

Installation et retrait des feuilles de
ponçage

(gure A)

L’embout de ponçage utilise des feuilles pré­coupées.

u Pour verrouiller l’outil, placez le bouton de

commande avant/arrière (2) au centre.

17

(Traduction des instructions initiales)

FRANÇAIS

u Avant d’installer une nouvelle feuille, retirez

les deux pointes supplémentaires en forme de
losange (12).

u Pour installer une feuille abrasive, alignez-la

avec le plateau de ponçage (11), comme
indiqué.

u Appuyez fermement et régulièrement la feuille

abrasive sur le plateau de ponçage. Les
trous de la feuille doivent coïncider à ceux du
plateau de ponçage.

u Pour retirer la feuille, sortez-la du tampon de

ponçage.

Attention ! N’utilisez jamais l’embout de ponçage
sans feuille abrasive ou l’accessoire en place.

Remplacement de la pointe de ponçage
en forme de losange (gure B)

Les feuilles abrasives sont dotées de deux pointes
en forme de losange de rechange. Vous pouvez
retourner la pointe en forme de losange si usée.
Si les deux côtés sont usés, la pointe doit être
remplacée.

u Pour verrouiller l’outil, placez le bouton de

commande avant/arrière (2) au centre.

u Pour retourner la pointe, retirez-la, tournez-la

de 180° et appuyez-la sur le plateau.

u Pour remplacer la pointe, sortez l’ancienne

pointe du plateau et installez-en une nouvelle.

Attention ! Prenez les précautions nécessaires
pour retirer la pointe du tampon, ceci an de ne
pas retirer le tampon du plateau de ponçage.

Mise en place et retrait de l’adaptateur de
poussière (gure C)

u Alignez l’adaptateur de dépoussiérage (13)

avec l’embout de ponçage (10), comme
indiqué.

u Enfoncez l’adaptateur sur le plateau de

ponçage d’un geste ferme et régulier.

u Raccordez un aspirateur à l’adaptateur de

dépoussiérage.

u Tirez l’adaptateur de dépoussiérage (13) de

l’embout de ponçage (10).

Utilisation

Attention ! Laissez l’outil fonctionner à sa propre

vitesse. Ne le poussez pas au-delà de sa limite.

Ponçage

Remarque : Assurez-vous que le bouton de com-

mande avant/arrière (2) est dans la position avant.

u Pour mettre l’outil en marche, appuyez sur le

sélecteur de vitesse (1). La vitesse de l’outil
dépend de la pression sur le bouton.

u Pour arrêter l’outil, relâchez le sélecteur de

vitesse.

18

(Traduction des instructions initiales)

FRANÇAIS

Conseils pour une utilisation optimale

Ponçage

u N’exercez pas trop de pression sur l’outil.
u Vériez régulièrement l’état de la feuille

abrasive. Remplacez-les lorsque cela s’avère
nécessaire.

u Lorsque vous poncez de nouvelles couches

de peinture avant d’en appliquer une autre,
utilisez un abrasif extra n.

u Pour les surfaces irrégulières ou lorsque vous

enlevez des couches de peinture, commencez
par un abrasif à gros grains. Sur d’autres
surfaces, commencez avec un abrasif moyen.
Dans les deux cas, changez petit à petit de
grain et passez à un abrasif n pour une ni­tion lisse.

u Renseignez-vous auprès de votre revendeur

pour connaître les accessoires disponibles
pour le ponçage, le polissage, le décapage et
le brossage.

Accessoires

La qualité du travail réalisé par votre outil dépend
des accessoires utilisés. Les accessoires BLACK+
DECKER et Piranha correspondent aux normes
de qualité supérieure et sont conçus pour donner
le meilleur résultat possible. En utilisant ces
accessoires, votre outil vous donnera entière
satisfaction.

Caractéristiques techniques

2

(H1)

MTSA2

(Max) (H1)

MTSA2

(14.4V)

Vitesse à vide min

Poids

Niveau de pression sonore selon la norme EN 60745 :

Pression sonore (LpA) 76.4 dB(A), incertitude (K) 3 dB(A)

Pression sonore (L

Valeurs totales des vibrations (somme vectorielle triaxiale) selon
la norme EN 60745 :

Ponçage (ah) 4.5 m/s2, incertitude (K) 1.5 m/s

-1

0-7500 0-8500

kg 1.3 1.3

) 87.4 dB(A), incertitude (K) 3 dB(A)

WA

19

(Traduction des instructions initiales)

FRANÇAIS

Garantie

Black & Decker vous offre une garantie très élargie
ainsi que des produits de qualité. Ce certicat
de garantie est un document supplémentaire et
ne peut en aucun cas se substituer à vos droits
légaux. La garantie est valable sur tout le territoire
des États Membres de l’Union Européenne et de la
Zone de Libre Échange Européenne.

Si un produit Black & Decker s’avère défectueux
en raison de matériaux en mauvaises conditions,
d’une erreur humaine, ou d’un manque de con­formité dans les 24 mois suivant la date d’achat,
Black & Decker garantit le remplacement des
pièces défectueuses, la réparation des produits
usés ou cassés ou remplace ces produits à la
convenance du client, sauf dans les circonstances
suivantes :

u Le produit a été utilisé dans un but commercial,

professionnel, ou a été loué;

u Le produit a été mal utilisé ou utilisé avec

négligence;

u Le produit a subi des dommages à cause

d’objets étrangers, de substances ou à cause
d’accidents;

u Des réparations ont été tentées par des

techniciens ne faisant pas partie du service
technique de Black & Decker.

Pour avoir recours à la garantie, il est nécessaire
de fournir une preuve d’achat au vendeur ou à
un réparateur agréé. Pour connaître l’adresse du
réparateur agréé le plus proche de chez vous,
contactez le bureau Black & Decker à l’adresse
indiquée dans ce manuel. Vous pourrez aussi trou­ver une liste de réparateurs agréés Black & Decker
et de plus amples détails sur notre service après­vente sur le site Internet à l’adresse suivante :
www.2helpU.com

Visitez notre site Web www.blackanddecker.fr pour
enregistrer votre nouveau produit BLACK+DECKER
et être informé des nouveaux produits et des offres
spéciales. Pour plus d’informations concernant la
marque BLACK+DECKER et notre gamme de pro­duits, consultez notre site www.blackanddecker.fr

20

FRANÇAIS

Déclaration de conformité CE

CONSIGNES DE MACHINERIE

%

MTSA2

Black & Decker conrme que les produits décrits

dans les « Données techniques » sont conformes

2006/42/CE, EN60745-1, EN60745-2-4

Ces produits sont également conformes aux Direc-

tives 2014/30/UE et 2011/65/UE. Pour plus de dé­tails, veuillez contacter Black & Decker à l’adresse

suivante ou reportez-vous au dos du manuel.

Le soussigné est responsable des données de la

che technique et fait cette déclaration au nom de

Black & Decker Europe, 210 Bath Road, Slough,

aux normes :

Black & Decker.

Responsable technique

Berkshire, SL1 3YD

(Traduction des instructions initiales)

R. Laverick

Royaume-Uni

15/09/2014

21

(Traduzione del testo originale)

ITALIANO

Uso previsto

L’elettroutensile multiuso BLACK+DECKER è stato
ideato per un’ampia gamma di applicazioni Fai
da te.
Con la testa di levigatura (MTSA2), è ideale per
la levigatura di legno, metallo, plastica e delle
superci verniciate.
L’elettroutensile è stato progettato solo per uso
privato.

Istruzioni di sicurezza

Avvisi di sicurezza generici per gli elet­troutensili

Avvertenza! Leggere tutti gli avvisi di

sicurezza e tutte le istruzioni. La man-

@

cata osservazione dei presenti avvisi
e istruzioni potrebbe causare scosse
elettriche, incendi e/o infortuni gravi.

Avvertenza! Consultare tutti gli avvisi
di sicurezza, e tutte le istruzioni fornite

@

con questo elettroutensile (MT143,
MT350, MT108 o MT18), prima di
usare questo accessorio. La mancata
osservanza di avvertenze e istruzioni
potrebbe causare scosse elettriche,
incendi e/o infortuni gravi.

Conservare tutte le istruzioni e le avvertenze
per futura consultazione. Il termine “elettrouten-

sile” che ricorre in tutti gli avvisi seguenti si riferisce
a utensili elettrici alimentati dalla rete (con lo) o a
batteria (senza lo).

Avvertenza! Ulteriori avvisi di

@

u Tenere l’elettroutensile afferrando le im-

sicurezza per le levigatrici

pugnature isolate se vi è la possibilità che
l’accessorio di taglio possa venire a con­tatto di cavi nascosti o del lo di alimen­tazione. Il contatto tra l’accessorio di taglio e

un lo “sotto tensione” mette “sotto tensione”
le parti metalliche esposte dell’elettroutensile
e potrebbe esporre l’operatore a scosse elet­triche.

22

ITALIANO

u Usare morsetti o altri metodi pratici per

ssare e sorreggere il pezzo in lavorazione
su una base stabile. Un pezzo tenuto in mano

o contro il corpo può diventare poco stabile e
causare la perdita di controllo.

Avvertenza! Il contatto o l’inalazione

@

della polvere generata dalla levig­atura potrebbe nuocere alla salute
dell’operatore e di eventuali astanti.
Indossare una mascherina antipol­vere specica per polveri e fumi e
controllare che anche le persone pre­senti o in arrivo nella zona di lavoro
siano adeguatamente protette.

u Dopo la levigatura, rimuovere tutta la polvere.
u Fare molta attenzione quando si levigano

vernici che probabilmente contengono il
piombo come componente di base o quando si
levigano certi legni e metalli la cui polvere può
essere tossica.

t Vietare l’ingresso nell’area di lavoro a

bambini o donne in gravidanza.

t Non mangiare, bere o fumare nell’area di

lavoro.

t Smaltire polvere e riuti prendendo le

necessarie misure di sicurezza.

(Traduzione del testo originale)

u L’uso previsto è descritto nel presente manuale

d’uso. Se questo elettroutensile viene usato
con accessori o per usi diversi da quelli rac­comandati nel presente manuale d’uso, si
potrebbero vericare lesioni personali e/o
danni alle cose.

Caratteristiche (g. A)

L’elettroutensile in gura o il modello MT143. Altri
elettroutensili possono essere usati con questa
testa.
Questo elettroutensile presenta alcune o tutte le
seguenti caratteristiche.

10. Testa di levigatura

11. Base di levigatura

Montaggio

Avvertenza! Prima dell’assemblaggio, estrarre la

batteria dall’elettroutensile.

Montaggio e rimozione dei fogli di carta
vetrata

(g. A)

La testa di levigatura utilizza fogli di carta vetrata
pretagliati.

u Bloccare l’elettroutensile regolando il cursore

avanti/indietro (2) sulla posizione centrale.

23

(Traduzione del testo originale)

ITALIANO

u Prima di montare un nuovo foglio, togliere le

due punte romboidali addizionali (12).

u Per montare un foglio di carta vetrata, alline-

arlo alla base di levigatura (11) come illustrato.

u Premere saldamente e in modo uniforme il

foglio di carta vetrata sulla base di levigatura,
vericando che i fori presenti sul foglio siano
allineati con quelli della base.

u Per rimuovere il foglio, staccarlo dal tampone

di levigatura.

Avvertenza! Non utilizzare mai la testa di levig­atura senza aver prima montato un senza foglio di
carta vetrata o un accessorio.

Sostituzione della punta di levigatura rom­boidale (g. B)

I fogli di carta vetrata sono forniti con due punte
romboidali di ricambio. La punta romboidale
può essere invertita quando è usurata. Quando
entrambi i lati sono usurati, sostituire la punta
romboidale.

u Bloccare l’elettroutensile regolando il cursore

avanti/indietro (2) sulla posizione centrale.

u Per invertire la punta, staccarla, ruotarla di

180° e premerla sulla base.

u Per sostituire la punta, staccare la vecchia

dalla base e, al suo posto, premere quella
nuova.

Avvertenza! Quando si stacca la punta dal tam­pone, fare attenzione e non staccare il tampone
dalla base di levigatura.

Montaggio e rimozione dell’adattatore di
estrazione della polvere (g. C)

u Allineare l’adattatore di estrazione della

polvere (13) alla testa di levigatura (10) come
illustrato.

u Premere saldamente e in modo uniforme

l’adattatore nella base di levigatura.

u Collegare un aspirapolvere all’adattatore di

estrazione della polvere.

u Per rimuovere l’adattatore di estrazione della

polvere (13), estrarlo dalla testa di levigatura
(10).

Utilizzo

Avvertenza! Lasciare che l’elettroutensile funzioni

al suo ritmo. Non sovraccaricarlo.

Levigatura

Nota: Accertarsi che il cursore avanti/indietro (2)

non si trovi nella posizione bloccata.

u Per accendere l’elettroutensile, premere

l’interruttore a velocità variabile (1). La velocità
dell’elettroutensile dipende dal tipo di pres­sione esercitata sull’interruttore.

24

ITALIANO

u Per spegnere l’elettroutensile, rilasciare

l’interruttore di accensione a velocità variabile.

Consigli per un utilizzo ottimale

Levigatura

u Non esercitare una pressione eccessiva

sull’elettroutensile.

u Vericare regolarmente lo stato del foglio di

carta vetrata. Sostituirlo quando necessario.

u Quando si levigano strati di vernice nuova,

adoperare carta a grana ne prima di applicare
lo strato successivo di vernice.

u Su superci rugose, o quando si rimuovono

degli strati di vernice, iniziare a levigare con
carta abrasiva a grana grossa. Su superci di
altro tipo, cominciare con una grana media.
In entrambi i casi, per ottenere una rinitura
omogenea passare gradualmente a una grana
sottile.

u Consultare il rivenditore per ulteriori infor-

mazioni sugli accessori per la levigatura, la
lucidatura, la sverniciatura e la raschiatura.

(Traduzione del testo originale)

Accessori

Le prestazioni dell’elettroutensile dipendono
dall’accessorio usato. Gli accessori BLACK+DECKER
e Piranha sono stati fabbricati in base a standard
qualitativi elevati e sono stati progettati per ot­tenere le migliori prestazioni dall’elettroutensile.
Usando questi accessori si otterrà il meglio
dall’elettroutensile.

Dati tecnici

MTSA2

(H1)

(14.4V)

Regime a vuoto min

Peso

Livello di pressione sonora misurato in base a EN 60745:

Pressione sonora (L

Potenza acustica (L

Valori totali vibrazioni (somma vettoriale triassiale) in base a EN
60745:

) 4.5 m/s2, incertezza (K) 1.5 m/s

Levigatura (a

h

-1

0-7500 0-8500

kg 1.3 1.3

) 76.4 dB(A), incertezza (K) 3 dB(A)

pA

) 87.4 dB(A), incertezza (K) 3 dB(A)

WA

2

MTSA2

(Max) (H1)

25

(Traduzione del testo originale)

ITALIANO

Garanzia

Certa della qualità dei suoi prodotti, Black &
Decker offre una garanzia eccezionale. Il presente
certicato di garanzia è complementare ai diritti
legali e non li pregiudica in alcun modo. La ga­ranzia è valida entro il territorio degli Stati membri
dell’Unione Europea e dell’EFTA (European Free
Trade Area).

Se un prodotto Black & Decker risulta difettoso
per qualità del materiale, della costruzione o per
mancata conformità entro 24 mesi dalla data di
acquisto, Black & Decker garantisce la sostituzione
delle parti difettose, provvede alla riparazione dei
prodotti se ragionevolmente usurati oppure alla
loro sostituzione, in modo da ridurre al minimo il
disagio del cliente a meno che:

u il prodotto non sia stato destinato a usi com-

merciali, professionali o al noleggio;

u il prodotto non sia stato usato in modo improp-

rio o scorretto;

u il prodotto non abbia subito danni causati da

oggetti o sostanze estranee oppure incidenti;

u il prodotto non abbia subito tentativi di riparazi-

one non effettuati da tecnici autorizzati né
dall’assistenza Black & Decker.

Per attivare la garanzia è necessario esibire la
prova di acquisto al venditore o al tecnico autoriz­zato. Per individuare il tecnico autorizzato più
vicino, rivolgersi alla sede Black & Decker locale,
presso il recapito indicato nel presente manuale.
Altrimenti, un elenco completo di tutti i tecnici
autorizzati Black & Decker e i dettagli completi sui
contatti e i servizi post-vendita sono disponibili su
Internet all’indirizzo: www.2helpU.com

I clienti che desiderano registrare il nuovo prodotto
BLACK+DECKER e ricevere gli aggiornamenti sui
nuovi prodotti e le offerte speciali, sono invitati a
visitare il sito Web www.blackanddecker.it. Ulteriori
informazioni sul marchio e la gamma di prodotti
BLACK+DECKER sono disponibili all’indirizzo www.
blackanddecker.it

26

ITALIANO

Dichiarazione di conformità CE

DIRETTIVA SUI MACCHINARI

%

MTSA2

Black & Decker dichiara che i prodotti descritti al

paragrafo “Dati tecnici” sono conformi alle seguenti

normative:

2006/42/CE, EN60745-1, EN60745-2-4

Questi prodotti sono conformi alla Direttiva

2014/30/UE e 2011/65/UE. Per ulteriori infor-

mazioni contattare Black & Decker al seguente

indirizzo oppure consultare l’ultima di copertina del

manuale.

Il sottoscritto è responsabile della redazione di

questo documento tecnico e rilascia questa dichi

arazione per conto di Black & Decker.

Engineering Manager

Black & Decker Europe, 210 Bath Road, Slough,

Berkshire, SL1 3YD

(Traduzione del testo originale)

R. Laverick

Regno Unito

15/09/2014

27

(Vertaling van de originele instructies)

NEDERLANDS

Beoogd gebruik

Uw BLACK+DECKER-gereedschap voor meerdere
toepassingen is ontworpen voor veel verschillende
doe-het-zelftoepassingen.
Dit hulpstuk is bedoeld voor gebruik met de
schuurkop (MTSA2) voor het schuren van houten,
metalen, plastic en geschilderde oppervlakken.
Dit gereedschap is uitsluitend bestemd voor
consumentengebruik.

Veiligheidsinstructies

Algemene veiligheidswaarschuwingen
voor elektrisch gereedschap

Waarschuwing! Lees alle vei-

ligheidswaarschuwingen en alle

@

instructies. Wanneer de volgende
waarschuwingen en voorschriften niet
in acht worden genomen, kan dit een
elektrische schok, brand of ernstig
letsel tot gevolg hebben.

Waarschuwing! Lees alle veiligheids­waarschuwingen en alle instructies

@

die met uw gereedschap worden
meegeleverd (MT143, MT350, MT108
of MT18) voordat u dit hulpstuk ge­bruikt. Wanneer de waarschuwingen
en voorschriften niet in acht worden
genomen, kan dit een elektrische
schok, brand en/of ernstig letsel tot
gevolg hebben.

Bewaar alle waarschuwingen en instructies als
referentiemateriaal. Het in de waarschuwingen

gebruikte begrip ‘elektrisch gereedschap’ heeft
betrekking op elektrische gereedschappen voor
gebruik op de netspanning (met netsnoer) of op
accu (snoerloos).

Waarschuwing! Aanvullende

@

veiligheidswaarschuwingen voor
schuurmachines.

28

NEDERLANDS

u Houd het gereedschap vast bij de

geïsoleerde greepoppervlakken als u een
handeling uitvoert waarbij het snijdende
hulpstuk met onzichtbare draden in aanrak­ing kan komen. Als een draad onder spanning

wordt geraakt door het snijdende hulpstuk,
komen onbedekte metalen onderdelen van het
gereedschap onder spanning te staan en krijgt
u mogelijk een elektrische schok

u Gebruik klemmen of een andere praktische

manier om het werkstuk op een stabiel
platform vast te zetten en te steunen. Als u

het werkstuk met de hand of tegen uw lichaam
vasthoudt, is het niet stabiel en kunt u de
controle over het gereedschap verliezen.

Waarschuwing! Contact met of

@

inademing van het stof dat bij het
schuren vrijkomt, kan de gezondheid
van de gebruiker en omstanders
schaden. Draag een stofmasker dat
speciaal is ontworpen ter besch­erming tegen stoffen en dampen,
en verzeker u ervan dat andere
personen die zich op de werkv­loer bevinden of deze betreden,
eveneens zijn beschermd.

(Vertaling van de originele instructies)

u Verwijder zorgvuldig alle stof na het schuren.
u Neem speciale maatregelen bij het schuren

van verf die mogelijk een loodbasis heeft of bij
het schuren van bepaalde hout- en metaal­soorten die mogelijk giftige stoffen produceren:

t Kinderen en zwangere vrouwen mogen de

werkvloer niet betreden.

t Eten, drinken en roken op de werkvloer is

niet toegestaan.

t Verwijder stof en ander afval op veilige en

verantwoorde wijze.

u In deze instructiehandleiding wordt het

beoogde gebruik beschreven. Het gebruik van
andere accessoires of hulpstukken dan wel de
uitvoering van andere handelingen met dit ger­eedschap dan in deze gebruikershandleiding
worden aanbevolen, kan leiden tot persoonlijk
letsel en/of schade aan eigendommen.

Functies (g. A)

Het gereedschap dat wordt weergegeven is
MT143. Andere hulpstukken zijn beschikbaar om
samen met dit hulpstuk te gebruiken.
Dit gereedschap kan de volgende onderdelen
bevatten:

10. Schuurkop

11. Schuurzool

29

(Vertaling van de originele instructies)

NEDERLANDS

Montage

Waarschuwing! Verwijder de accu uit het gereed-

schap voordat u met de montage begint.

Schuurpapier plaatsen en verwijderen

(g. A)

Bij de schuurkop wordt voorgesneden schuur­papier gebruikt.

u Vergrendel het gereedschap door de

schuifknop voor rechtsom/linksom (2) in de
middelste stand te zetten.

u Verwijder de twee extra ruitvormige punten

(12), voordat u nieuw schuurpapier plaatst.

u Leg het schuurpapier gelijk met de schuurzool

(11) zoals weergegeven, om schuurpapier te
plaatsen.

u Druk het schuurpapier goed en gelijkmatig

op de schuurzool; zorg er daarbij voor dat de
gaten in het papier aansluiten op de gaten in
de zool.

u Trek het papier van het schuurkussen om het

te verwijderen.

Waarschuwing! Gebruik de schuurkop nooit
zonder dat er schuurpapier of accessoires zijn
geplaatst.

De ruitvormige punten terugplaatsen (g.
B)

Schuurpapier wordt geleverd met twee vervan­gende ruitvormige punten. De ruitvormige punt kan
worden omgedraaid wanneer deze is versleten.
Vervang de ruitvormige punt, wanneer beide zijden
versleten zijn.

u Vergrendel het gereedschap door de

schuifknop voor rechtsom/linksom (2) in de
middelste stand te zetten.

u U kunt de punt omdraaien door de punt te

verwijderen, 180° te draaien en dan terug te
drukken op de zool.

u U kunt de punt vervangen door de oude punt

van de zool te trekken en een nieuwe punt op
de zool te drukken.

Waarschuwing! Zorg ervoor dat u het kussen niet
van de schuurzool trekt, wanneer u de punt van
het kussen verwijderd.

De stofafzuigingsadaptor plaatsen en
verwijderen (g. C)

u Richt de stofafzuigingsadapter (13) op de

schuurkop (10) zoals weergegeven.

u Druk de adapter gelijkmatig en stevig in de

schuurzool.

u Sluit een stofzuiger aan op de stofafzuigingsa-

dapter.

30

NEDERLANDS

u Trek de stofafzuigingsadapter (13) uit de

schuurkop (10) om deze te verwijderen.

Gebruik

Waarschuwing! Laat het gereedschap in zijn

eigen tempo werken. Niet overbelasten.

Schuren

Opmerking: Zorg ervoor dat de achteruit-schake-

laar (2) niet in stand vergrendeld staat.

u U schakelt het gereedschap in door op de

schakelaar met variabele snelheden (1) te
drukken. De snelheid van het gereedschap
hangt af van hoe ver u de schakelaar indrukt.

u U schakelt het gereedschap uit door de

schakelaar met variabele snelheden los te
laten.

Tips voor optimaal gebruik

Schuren

u Voer niet te veel druk op de machine uit.
u Controleer regelmatig de staat van het schuur-

papier. Vervang deze indien nodig.

u Gebruik een extra jne korrel bij het schuren

van een nieuwe veraag voordat een volgende
veraag wordt aangebracht.

(Vertaling van de originele instructies)

u Begin op zeer oneffen oppervlakken of bij

het verwijderen van veragen met een grove
korrel. Begin op andere oppervlakken met een
mediumkorrel. Ga in beide gevallen geleidelijk
aan over op een jne korrel voor een gladde
afwerking.

u Informeer bij uw detailhandel voor meer infor-

matie over de verkrijgbare accessoires voor
schuren, polijsten, afbranden en schrobben.

Accessoires

De prestaties van het gereedschap zijn afhankelijk
van de gebruikte accessoires. Accessoires van
BLACK+DECKER en Piranha zijn ontworpen om aan
hoge kwaliteitsnormen te voldoen en de prestaties
van uw gereedschap te verhogen. In combinatie
met deze accessoires kunt u uw gereedschap nog
beter laten presteren.

31

(Vertaling van de originele instructies)

NEDERLANDS

Technische gegevens

(H1)

MTSA2

(Max) (H1)

2

MTSA2

(14.4V)

Onbelast toerental min

Gewicht

Geluidsdrukniveau volgens EN 60745:

Geluidsdruk (L

pA

Geluidsvermogen (L

Totale trillingswaarden (som triaxvector) volgens EN 60745:

Schuren (a

) 4.5 m/s2, meetonzekerheid (K) 1.5 m/s

h

-1

0-7500 0-8500

kg 1.3 1.3

) 76.4. dB(A), meetonzekerheid (K) 3 dB(A)

) 87.4 dB(A), meetonzekerheid (K) 3 dB(A)

WA

Garantie

Black & Decker heeft vertrouwen in haar producten
en biedt een uitstekende garantie. Deze garantie­bepalingen vormen een aanvulling op uw wettelijke
rechten en beperken deze niet. De garantie
geldt in de lidstaten van de Europese Unie en de
Europese Vrijhandelsassociatie.

Mocht uw Black & Decker product binnen 24
maanden na de datum van aankoop defect raken
ten gevolge van materiaal- of constructiefouten,
dan garanderen wij de kosteloze vervanging van
defecte onderdelen, de reparatie van het product
of de vervanging van het product, tenzij:

u Het product is gebruikt voor handelsdoe-

leinden, professionele toepassingen of
verhuurdoeleinden.

u Het product onoordeelkundig is gebruikt.
u Het product is beschadigd door invloeden van

buitenaf of door een ongeval.

u Reparaties zijn uitgevoerd door anderen dan

onze servicecentra of Black & Decker-person­eel.

32

NEDERLANDS

Om een beroep te doen op de garantie, dient
u een aankoopbewijs te overhandigen aan de
verkoper of een van onze servicecentra. U kunt het
adres van het dichtstbijzijnde Black & Decker­servicecentrum opvragen via de adressen op de
achterzijde van deze handleiding. U kunt ook een
lijst van Black & Decker-servicecentra en meer
informatie m.b.t. onze klantenservice vinden op het
volgende internetadres: www.2helpU.com

Meld u aan op onze website www.blackand­decker.nl om te worden geïnformeerd over nieuwe
producten en speciale aanbiedingen. Verdere
informatie over het merk BLACK+DECKER en onze
producten vindt u op www.blackanddecker.nl.

(Vertaling van de originele instructies)

EG-conformiteitsverklaring

MACHINERICHTLIJN

%

MTSA2

Black & Decker verklaart dat deze producten, die

zijn beschreven onder ‘Technische gegevens’,

voldoen aan:

2006/42/EG, EN60745-1, EN60745-2-4

Deze producten voldoen tevens aan richtlijn

2014/30/EU en 2011/65/EU. Neem voor meer

informatie contact op met Black & Decker op het

volgende adres of raadpleeg de achterzijde van de

handleiding.

Ondergetekende is verantwoordelijk voor de com

pilatie van het technische bestand en doet deze

verklaring namens Black & Decker.

R. Laverick

Engineering Manager

Black & Decker Europe, 210 Bath Road, Slough,

Berkshire, SL1 3YD

Verenigd Koninkrijk

15/09/2014

33

(Traducción de las instrucciones originales)

ESPAÑOL

Uso especíco

La herramienta multifunción BLACK+DECKER se ha
diseñado para una amplia gama de aplicaciones
de bricolaje.
Mediante la utilización de la lijadora (MTSA2), esta
herramienta puede lijar madera, metales, plásticos
y supercies pintadas.
Esta herramienta está pensada únicamente para
uso doméstico.

Instrucciones de seguridad

Advertencias de seguridad generales para
herramientas eléctricas

¡Atención! Lea todas las adverten-

cias e instrucciones de seguridad. En

@

caso de no atenerse a las siguientes
advertencias e instrucciones de segu­ridad, podría producirse una descarga
eléctrica, incendio o lesión grave.

34

¡Atención! Lea todas las adverten-

cias e ilustraciones suministradas

@

con la herramienta eléctrica (MT143,
MT350, MT108 o MT18) antes de
utilizar este accesorio. En caso de
no atenerse a las advertencias e
instrucciones de seguridad siguientes,
ello puede dar lugar a una descarga
eléctrica, incendio o lesión grave.

Guarde todas las advertencias e instrucciones
para futuras consultas. El término “herramienta

eléctrica” empleado en las advertencias se reere
a la herramienta eléctrica con alimentación de red
(con cable) o a la herramienta eléctrica alimentada
por batería (sin cable).

¡Atención! Advertencias de seguri-

@

u Sujete la herramienta eléctrica por la

dad adicionales para lijadoras

supercie protegida cuando realice una
operación en la que el accesorio de corte
pueda entrar en contacto con cableado oc­ulto. El contacto del accesorio de corte con un

cable conectado a la red eléctrica podría hacer
que las partes metálicas de la herramienta
transmitieran esa electricidad y producir una
descarga al usuario.

ESPAÑOL

u Utilice pinzas u otro método práctico para

asegurar y sujetar la pieza de trabajo a una
plataforma estable. Si sostiene la pieza con la

mano o contra el cuerpo hay posibilidades de
que pierda el control.

¡Atención! El contacto o la

@

inhalación del polvo procedente
de la lijadora puede suponer un
peligro para la salud del usuario y
de cualquier otra persona que se
encuentre a su alrededor. Utilice una
mascarilla diseñada especícamente
para proteger contra el polvo y los
vapores, y asegúrese de que las
demás personas que se encuentren
dentro o vayan a entrar en el área de
trabajo también estén protegidas.

u Elimine a fondo todo el polvo después de lijar.
u Tenga especial cuidado cuando lije pinturas

con posible contenido de plomo o algunos
tipos de maderas y metales que puedan
producir polvo tóxico.

t No permita la entrada de niños ni de

mujeres embarazadas al área de trabajo.

t No ingiera alimentos ni bebidas, ni fume en

el área de trabajo.

(Traducción de las instrucciones originales)

t Deshágase de las partículas de polvo y

demás residuos de un modo seguro.

u En este manual de instrucciones se describe

el uso para el que se ha diseñado el aparato.
La utilización de accesorios o la realización de
operaciones con esta herramienta distintas de
las recomendadas en este manual de instruc­ciones puede implicar un riesgo de lesiones o
daños materiales.

Características (g. A)

Se muestra la herramienta MT143. Hay disponi­bles otras herramientas para utilizar con este
cabezal.
Esta herramienta incluye una o más de las sigu­ientes características.

10. Lijadora

11. Base de lijado

Montaje

¡Atención! Antes de proceder al montaje, extraiga

la batería de la herramienta.

Montaje y desmontaje de las hojas de lija

(g. A)

La lija utiliza hojas de lijado para usar antes del
corte.

35

(Traducción de las instrucciones originales)

ESPAÑOL

u Para bloquear la herramienta, ajuste el control

deslizante de avance/retroceso (2) en la
posición central.

u Antes de instalar una nueva hoja, retire las

dos puntas con forma de diamante adicionales
(12).

u Para instalar una hoja de lijado, alinéela con la

base de lijado (11) tal y como se muestra.

u Coloque la hoja de lija rme y uniformemente

sobre la base de lijado, asegurándose de que
los oricios de la hoja coincidan con los de la
base.

u Para desmontar la hoja, extráigala de la

almohadilla de lijado.

¡Atención! No use nunca la lija sin la hoja de lija o
el accesorio en su sitio.

Sustitución de la punta de lijado con
forma de diamante (g. B)

Las hojas de lijado se suministran con dos puntas
con forma de diamante de sustitución. Se puede
utilizar el dorso de las puntas con forma de
diamante cuando haya desgastado. Si ambas
caras están gastadas, sustituya la punta con forma
de diamante.

u Para bloquear la herramienta, ajuste el control

deslizante de avance/retroceso (2) en la
posición central.

u Para dar la vuelta a la punta, extráigala, gírela

180° y vuelva a presionarla hacia la base.

u Para sustituir la punta, extraiga la punta

antigua de la base y presione una nueva hacia
esta.

¡Atención! Al extraer la punta de la almohadilla,
tenga cuidado de no extraer la almohadilla de la
base de lijado.

Montaje y desmontaje del adaptador de
extracción de polvo (g. C)

u Alinee el adaptador de extracción de polvo (13)

con la lija (10) tal como se muestra.

u Presione el adaptador rme y uniformemente

en la base de lijado.

u Conecte una manguera de la aspiradora al

adaptador de extracción de polvo.

u Para extraerlo, tire del adaptador de extracción

de polvo (13) hacia afuera de la lija (10).

Uso

¡Atención! Deje que la herramienta funcione a su

ritmo. No la sobrecargue.

Lijado

Nota: Compruebe que el interruptor de avance/

retroceso (2) no está en posición de bloqueo.

36

(Traducción de las instrucciones originales)

ESPAÑOL

u Para encender la herramienta, pulse el inter-

ruptor de velocidad variable (1). La velocidad
de la herramienta depende de la presión que
se aplique al interruptor.

u Para apagar la herramienta, suelte el interrup-

tor de velocidad variable.

Consejos para un uso óptimo

Accesorios

El rendimiento de la herramienta depende de los
accesorios que utilice. Los accesorios Piranha
y BLACK+DECKER se han fabricado siguiendo
estándares de alta calidad y se han diseñado para
mejorar el funcionamiento de la herramienta. Al
utilizar estos accesorios, conseguirá el máximo
rendimiento de la herramienta.

Lijado

u No ejerza demasiada presión sobre la her-

ramienta.

u Compruebe periódicamente el estado de la

hoja de lija. Sustitúyala cuando sea necesario.

u Para lijar capas de pintura nuevas antes de

aplicar otra capa, utilice un papel de lija de
grano extrano.

u En supercies muy desiguales o cuando vaya

a quitar capas de pintura, comience con un
papel de lija de grano grueso. Sobre otras
supercies, comience con un papel de lija
de grano medio. En ambos casos, cambie
gradualmente a un papel de lija de grano no
para lograr un buen acabado.

u Consulte a su proveedor para obtener más

información sobre los accesorios que están
a la venta para el lijado, pulido, remoción y
limpieza.

Ficha técnica

(H1)

MTSA2

(Max) (H1)

2

MTSA2

(14.4V)

Velocidad sin carga min

Peso

Nivel de presión acústica de acuerdo con la directiva EN 60745:

Presión acústica (L

Potencia acústica (L

Valores totales de vibración (suma vectorial triaxial) de acuerdo
con la directiva EN 60745:

Cincelado (ah) 4.5 m/s2, incertidumbre (K) 1.5 m/s

-1

0-7500 0-8500

kg 1.3 1.3

) 76.4 dB(A), incertidumbre (K) 3 dB(A)

pA

) 87.4 dB(A), incertidumbre (K) 3 dB(A)

WA

37

(Traducción de las instrucciones originales)

ESPAÑOL

Garantía

Black & Decker confía plenamente en la calidad de
sus productos y ofrece una garantía extraordinaria.
Esta declaración de garantía es un añadido, y
en ningún caso un perjuicio para sus derechos
legales. La garantía es válida dentro de los territo­rios de los Estados miembros de la Unión Europea
y de los de la Zona Europea de Libre Comercio.

Si un producto Black & Decker resultara
defectuoso debido a materiales o mano de obra
defectuosos o a la falta de conformidad, Black &
Decker garantiza, dentro de los 24 meses de la
fecha de compra, la sustitución de las piezas de­fectuosas, la reparación de los productos sujetos a
un desgaste y rotura razonables o la sustitución de
tales productos para garantizar al cliente el mínimo
de inconvenientes, a menos que:

u El producto se haya utilizado con propósitos

comerciales, profesionales o de alquiler.

u El producto se haya sometido a un uso

inadecuado o negligente.

u El producto haya sufrido daños causados por

objetos o sustancias extrañas o accidentes.

u Se hayan realizado reparaciones por parte

de personas que no sean del servicio técnico
autorizado o personal de servicios de Black &
Decker.

Para reclamar en garantía, será necesario que
presente la prueba de compra al vendedor o al
agente de servicio técnico autorizado. Puede
consultar la dirección de su agente de servicio
técnico más cercano si se pone en contacto con la
ocina local de Black & Decker en la dirección que
se indica en este manual. Como opción alternativa,
puede consultar la lista de los agentes de servicio
técnico autorizados de Black & Decker y obtener
la información completa de nuestros servicios de
posventa y los contactos disponibles en la sigu­iente dirección de Internet: www.2helpU.com

Visite el sitio web www.blackanddecker.es para
registrar su nuevo producto BLACK+DECKER y
estar al día sobre productos y ofertas especiales.
Encontrará información adicional sobre la marca
BLACK+DECKER y nuestra gama de productos en
www.blackanddecker.es.

38

(Traducción de las instrucciones originales)

ESPAÑOL

Declaración de conformidad de la CE

DIRECTIVA DE MAQUINARIAS

%

MTSA2

Black & Decker declara que los productos descri­tos en la “cha técnica” cumplen con lo siguiente:

2006/42/CE EN60745-1, EN60745-2-4

Estos productos también cumplen con las Directi

vas 2014/30/UE y 2011/65/UE. Si desea obtener

más información, póngase en contacto con

Black & Decker a través de la siguiente dirección o

La persona que rma a continuación es responsa

consulte el dorso del manual.

ble de la elaboración del archivo técnico y realiza

esta declaración en nombre de Black & Decker.

Director de ingeniería

Black & Decker Europe, 210 Bath Road, Slough,

Berkshire, SL1 3YD

R. Laverick

Reino Unido

15/09/2014

39

(Tradução das instruções originais)

PORTUGUÊS

Utilização prevista

A ferramenta multiusos BLACK+DECKER foi conce­bida para diversas aplicações de bricolage.
Para lixar madeira, metal, plástico e superfícies
pintadas, esta ferramenta dispõe da cabeça de
lixadora (MTSA2).
Esta ferramenta destina-se apenas a utilização
doméstica.

Instruções de segurança

Avisos de segurança gerais para fer­ramentas eléctricas

Atenção! Leia com atenção todos

os avisos de segurança e instruções.

@

O não cumprimento dos seguintes
avisos e instruções pode resultar
em choque eléctrico, incêndio e/ou
graves lesões.

Atenção! Leia todos os avisos de
segurança e todas as instruções

@

fornecidos com a ferramenta eléctrica
(MT143, MT350, MT108 ou MT18)
antes de utilizar este acessório. O não
cumprimento dos avisos e instruções
pode resultar em choque eléctrico,
incêndio e/ou lesões graves.

Guarde todos os avisos e instruções para
futura referência. A expressão “ferramenta

eléctrica” utilizada nos avisos refere-se à sua fer­ramenta eléctrica com ligação à corrente eléctrica
(com cabo) ou com bateria (sem os).

Atenção! Avisos de segurança

@

u Segure a ferramenta eléctrica pelas áreas

adicionais para lixadoras

isoladas quando executar uma operação
em que o acessório de corte possa entrar
em contacto com a cablagem oculta. Cortar

um acessório em contacto com um cabo
“electricado” poderá expor peças metálicas
do sistema eléctrico da ferramenta e provocar
um choque eléctrico ao operador

40

PORTUGUÊS

u Utilize grampos ou outro meio para xar e

apoiar a peça numa plataforma estável. Se
xar a peça com a mão ou contra o seu corpo,
a peça ca instável e pode dar origem à perda
de controlo.

Atenção! O contacto ou a inalação

@

de poeiras originadas pelas apli­cações da lixadora poderá colocar
em perigo a saúde do operador ou
das pessoas presentes. Utilize uma
máscara especicamente concebida
para protecção contra poeiras e
vapores e certique-se de que as
pessoas perto da área de trabalho
também estão protegidas.

u Remova completamente toda a poeira depois

de terminar.

u Tenha cuidados especiais quando lixar pintu-

ras que possam conter chumbo ou algumas
madeiras e metais que possam produzir poe­iras tóxicas:

t Não permita que crianças ou mulheres

grávidas entrem na área de trabalho.

t Não coma, beba ou fume na área de

trabalho.

t Elimine as partículas de poeira e outros

detritos de forma segura.

(Tradução das instruções originais)

u A utilização prevista para este aparelho está

descrita no manual de instruções. A utilização
de qualquer acessório ou a realização de
qualquer operação com esta ferramenta
que não se inclua no presente manual de
instruções poderá representar um risco de
ferimentos e/ou danos materiais.

Características (g. A)

A ferramenta mostrada é MT143. Estão dis­poníveis outras ferramentas para utilizar com esta
cabeça da ferramenta.
Esta ferramenta inclui algumas ou todas as
seguintes características.

10. Cabeça de lixadora

11. Base para lixadora

Montagem

Atenção! Antes de montar, remova a bateria da

ferramenta.

Colocar e remover folhas de lixa

(g. A)

A cabeça de lixadora utiliza folhas de lixa pré­cortadas.

u Bloqueie a ferramenta colocando a patilha

para a frente/para trás (2) na posição central.

41

(Tradução das instruções originais)

PORTUGUÊS

u Antes de colocar uma nova folha, retire as

duas pontas adicionais em forma de diamante
(12).

u Para colocar uma folha de lixa, alinhe-a com a

base para lixadora (11) como apresentado.

u Pressione rme e uniformemente a folha na

base para lixadora, certicando-se de que os
orifícios da folha coincidem com os orifícios da
base.

u Para remover a folha, retire-a da almofada de

lixa.

Atenção! Nunca utilize a cabeça de lixadora sem
um acessório ou folha de lixa no respectivo local.

Substituir a ponta para lixar em forma
diamante (g. B)

As folha de lixa são fornecidas com duas pontas
de substituição em forma de diamante. A ponta
em forma de diamante pode ser invertida quando
estiver gasta. Quando ambos os lados estiverem
gastos, substitua a ponta em forma de diamante.

u Bloqueie a ferramenta colocando a patilha

para a frente/para trás (2) na posição central.

u Para inverter a ponta, retire-a, rode-a 180º e

volte a pressioná-la contra a base.

u Para substituir a ponta, retire a ponta gasta da

base e coloque a nova.

42

Atenção! Ao retirar a ponta da almofada, tenha

atenção para não remover a almofada da base
para lixadora.

Colocar e remover o adaptador de ex­tracção de poeiras (g. C)

u Alinhe o adaptador de extracção de poeiras

(13) com a cabeça de lixadora (10) como
apresentado.

u Pressione rme e uniformemente o adaptador

na base para lixadora.

u Ligue um aspirador ao adaptador de extracção

de poeiras.

u Para remover, retire o adaptador de extracção

de poeiras (13) da cabeça de lixadora (10).

Utilização

Atenção! Deixe a ferramenta funcionar ao seu

próprio ritmo. Não a sobrecarregue.

Lixar

Nota: Certique-se de que a patilha para a frente/

para trás (2) não se encontra na posição de
bloqueio.

u Para ligar a ferramenta, prima o interruptor de

velocidade variável (1). A velocidade da fer­ramenta depende de como pressionar o botão.

u Para desligar a ferramenta, solte o interruptor

de velocidade variável.

(Tradução das instruções originais)

PORTUGUÊS

Sugestões para uma utilização ideal

Lixar

u Não exerça demasiada pressão sobre a fer-

ramenta.

u Verique regularmente o estado de con-

servação da folha de lixa. Substitua-a quando
necessário.

u Quando estiver a lixar novas camadas de

tinta antes de aplicar outra camada, utilize
granulação extra na.

u Em superfícies muito irregulares ou para

remover camadas de tinta, comece com
uma granulação grossa. Noutras superfícies,
comece com uma granulação média. Em
ambos os casos, mude gradualmente para
uma granulação na para conseguir um
acabamento liso.

u Consulte o seu revendedor para obter mais

informações sobre os acessórios para lixar,
polir, remover e esfregar.

Acessórios

O desempenho da ferramenta depende do
acessório utilizado. Os acessórios BLACK+DECKER
e Piranha são concebidos segundo normas de
elevada qualidade e desenvolvidos de modo a
melhorar o desempenho da sua ferramenta. Ao
utilizar estes acessórios, obterá o melhor desem­penho da sua ferramenta.

Dados técnicos

(H1)

MTSA2

(Max) (H1)

MTSA2

(14.4V)

Velocidade sem
carga

Peso

Nível de pressão acústica de acordo com a norma EN 60745:

Pressão acústica (L

Potência acústica (L

Valores totais de vibração (soma de vectores triax) de acordo com
a norma EN 60745:

) 4.5 m/s2, imprecisão (K) 1.5 m/s

Lixar (a

h

-1

min

0-7500 0-8500

kg 1.3 1.3

) 76.4 dB(A), imprecisão (K) 3 dB(A)

pA

) 87.4 dB(A), imprecisão (K) 3 dB(A)

WA

2

43

(Tradução das instruções originais)

PORTUGUÊS

Garantia

A Black & Decker cona na qualidade dos seus
produtos e oferece uma garantia excelente.
Esta declaração de garantia é um complemento
dos seus direitos estabelecidos por lei, não os
prejudicando de forma alguma. A garantia é válida
nos territórios dos Estados Membros da União
Europeia e da Associação Europeia de Comércio
Livre.

Se um produto Black & Decker avariar devido a
defeitos de material, fabrico ou não conformidade,
num período de 24 meses após a data da compra,
a Black & Decker garante a substituição das peças
defeituosas, a reparação de produtos sujeitos
a um desgaste aceitável ou a substituição dos
mesmos para garantir o mínimo de inconvenientes
ao cliente, excepto se:

u o produto tiver sido utilizado para ns comer-

ciais, prossionais ou de aluguer;

u o produto tiver sido submetido a utilização

indevida ou negligência;

u o produto tiver sido danicado por objectos ou

substâncias estranhos, bem como acidentes;

u tiverem sido tentadas reparações por pessoas

que não sejam agentes de reparação autori­zados ou técnicos de manutenção da Black &
Decker.

Para accionar a garantia, terá de apresentar
comprovativos de compra ao vendedor ou a um
agente de reparação autorizado. Pode vericar
a localização do agente de reparação autorizado
mais perto de si, contactando os escritórios locais
da Black & Decker através do endereço indicado
neste manual. Se preferir, está disponível na Inter­net uma lista de agentes de reparação autorizados
Black & Decker, com os contactos e detalhes
completos do serviço pós-venda, no endereço:
www.2helpU.com

Visite o nosso website www.blackanddecker.
pt para registar o novo produto BLACK+DECKER
e manter-se actualizado relativamente a novos
produtos e ofertas especiais. Pode encontrar
mais informações sobre a marca BLACK+DECKER
e sobre a nossa gama de produtos em www.
blackanddecker.pt

44

PORTUGUÊS

Declaração de conformidade CE

DIRECTIVA PARA MÁQUINAS

%

MTSA2

A Black & Decker declara que os produtos descri-

tos em “dados técnicos” estão em conformidade

Estes produtos estão também em conformidade

com a Directiva 2014/30/UE e 2011/65/UE. Para
obter mais informações, contacte a Black & Decker
no endereço indicado ou consulte a parte posterior

com as seguintes normas:

2006/42/CE, EN60745-1, EN60745-2-4

do manual.

O signatário é responsável pela compilação do

cheiro técnico e efectua esta declaração em

nome da Black & Decker.

Director de Engenharia

Black & Decker Europe, 210 Bath Road, Slough,

Berkshire, SL1 3YD

(Tradução das instruções originais)

R. Laverick

Reino Unido

15/09/2014

45

(Översättning av originalanvisningarna)

SVENSKA

Användningsområde

Det här multiverktyget från BLACK+DECKER är
avsett för en rad gör det själv-tillämpningar.
Med sliphuvudet (MTSA2) monterat är det här
verktyget avsett för slipning av trä, metall, plast och
målade ytor.
Verktyget är endast avsett som konsumentverktyg.

Säkerhetsanvisningar

Allmänna säkerhetsanvisningar för
elverktyg

Varning! Läs alla säkerhetsanvisn-

ingar och alla anvisningar. Fel som

@

uppstår till följd av att säkerhetsan­visningarna och anvisningarna nedan
inte följts kan orsaka elstötar, brand
och/eller allvarliga kroppsskador.

Varning! Läs alla säkerhetsanvisning­ar och alla instruktioner som medföljer

@

ditt elverktyg (MT143, MT350, MT108
eller MT18) innan du använder det här
tillbehöret. Om anvisningarna nedan
inte följs kan elstötar, brand och/eller
allvarliga kroppsskador uppstå.

46

Spara alla säkerhetsanvisningar och anvisn­ingar för framtida bruk. Begreppet ”elverktyg”

som använts i alla varningar syftar på nätdrivna
elverktyg (med nätsladd) eller batteridrivna (utan
nätsladd).

Varning! Ytterligare säkerhetsan-

@

u Håll verktyget i de isolerade greppytorna

u Fäst arbetsstycket vid ett stabilt underlag

@

visningar för slipmaskiner

vid arbete där borret riskerar att komma i
kontakt med dolda elledningar.. Om borret

går igenom en strömförande ledning kan
verktygets metalldelar bli strömförande och ge
dig en elektrisk stöt

med tvingar eller på något annat lämpligt
sätt. Om du håller fast arbetsstycket med

handen eller trycker det mot kroppen blir det
instabilt och du kan förlora kontrollen.

Varning! Slipning ger upphov till
damm som kan skada den som
använder verktyget och andra i
närheten vid kontakt eller inandning.
Använd en specialkonstruerad
ansiktsmask som skyddar mot damm
och ångor och se till att personer
som vistas inom eller i närheten av
arbetsområdet också är skyddade.

SVENSKA

u Var noga med att avlägsna allt damm när

slipningen har avslutats.

u Var särskilt försiktig när du slipar bort färg som

eventuellt innehåller bly eller när du slipar
trä- och metallmaterial som kan avge giftigt
slipdamm:

t Låt aldrig barn eller gravida kvinnor vistas

på arbetsplatsen.

t Ät, drick och rök inte på arbetsplatsen.
t Släng damm och annat avfall på miljösäker

plats.

u Användningsområdet beskrivs i den här bruk-

sanvisningen. Om andra tillbehör eller tillsatser
används, eller om någon annan åtgärd än de
som rekommenderas i den här bruksanvisnin­gen utförs med verktyget, kan personer och/
eller egendom skadas.

(Översättning av originalanvisningarna)

Montera och ta av slippapper

(g. A)

Sliphuvudet använder färdigskurna slippapper.

u Lås verktyget genom att sätta framåt-/bakåtre-

glaget (2) i mittenläget.

u Ta bort de två rombformade spetsarna (12)

innan du sätter på ett nytt papper.

u Montera slippapperet genom att passa in det

med basplattan (11) som bilden visar.

u Tryck slippapperet jämnt och hårt mot basplat-

tan och se till att hålen i papperet sammanfaller
med hålen i plattan.

u För att ta bort papperet drar du av den från

slipdynan.

Varning! Använd aldrig sliphuvudet utan slippap­per eller tillbehör på plats.

Funktioner (g. A)

Verktyget som visas är MT143. Andra verktyg kan
också användas med det här verktygshuvudet.
Detta verktyg har några eller samtliga av följande
funktioner.

10. Sliphuvud

11. Basplatta

Montering

Varning! Ta ur batteriet innan du sätter ihop

verktyget.

Byta den rombformade slipspetsen (g. B)

Sandpapper levereras med två utbytesrombspet­sar. Den rombformade spetsen kan vändas när
den blir sliten. Byt ut rombspetsen när båda sidor
har använts.

u Lås verktyget genom att sätta framåt-/bakåtre-

glaget (2) i mittenläget.

u Vänd spetsen genom att ta bort den, vrida den

180° och trycka tillbaka den på basen.

47

(Översättning av originalanvisningarna)

SVENSKA

u Byt ut spetsen genom att dra bort den gamla

spetsen från basen och tryck på en ny på
basen.

Varning! Var försiktig när du tar bort spetsen från
dynan annars kan dynan lossna från basplattan.

Montera och ta bort adaptern för
dammsugning (g. C)

u Passa in adaptern för dammsugning (13) med

sliphuvudet (10) som bilden visar.

u Sätt fast adaptern på basplattan med ett hårt

och jämnt tryck.

u Anslut en dammsugare till adaptern för

dammsugning.

u Ta bort genom att dra av adaptern för

dammsugning (13) från sliphuvudet (10).

Användning

Varning! Låt verktyget arbeta i sin egen takt.

Överbelasta det inte.

u Slå av verktyget genom att släppa strömbry-

taren för variabel hastighet.

Råd för optimal användning

Slipning

u Tryck inte för hårt på verktyget.
u Kontrollera slippapperets skick regelbundet.

Byt vid behov.

u Använd extra nkornigt slippapper mellan

strykningarna av nymålade ytor.

u På mycket ojämna ytor eller vid borttagning av

era färglager bör ett grovkornigt slippap­per användas i början. På andra ytor startas
slipningen med medelgrovt slippapper. I båda
fallen bör ett nkornigare slippapper användas
efter hand för att uppnå en jämn och slät yta.

u Kontakta din återförsäljare för mer information

om tillgängliga tillbehör för slipning, polering,
borttagning och skrapning.

Slipning

Obs! Kontrollera att framåt/bakåtreglaget (2) inte

är i låst läge.

u Slå på verktyget genom att trycka in ström-

brytaren för variabel hastighet (1). Verktygets
hastighet beror på hur hårt du trycker på
strömbrytaren.

48

Tillbehör

Vilka resultat du får med verktyget beror på
vilka tillbehör du använder. Tillbehör från BLACK+
DECKER och Piranha håller hög kvalitet och
är konstruerade för att fungera optimalt med
verktyget. Med dessa tillbehör får du ut det bästa
av verktyget.

(Översättning av originalanvisningarna)

SVENSKA

Tekniska data

MTSA2

(14.4V)

Tomgångshastighet min

Vikt

Ljudnivå enligt EN 60745:

Ljudnivå (L

) 76.4 dB(A), osäkerhet (K) 3 dB(A)

pA

Ljudeffekt (L

) 87.4 dB(A), osäkerhet (K) 3 dB(A)

WA

Totala vibrationsvärden (vektorsumman av tre axlar) enligt

EN 60745:

Slipning (ah) 4.5 m/s2, osäkerhet (K) 1.5 m/s

-1

0-7500 0-8500

kg 1.3 1.3

2

(H1)

MTSA2

(Max) (H1)

Garanti

Black & Decker garanterar att produkten är fri
från material- och/eller fabrikationsfel vid leverans
till kund. Garantin gäller utöver konsumentens
rättigheter enligt lag och påverkar inte dessa. Ga­rantin gäller inom medlemsstaterna i Europeiska
Unionen och i det Europeiska Frihandelsområdet.

Om en Black & Decker-produkt går sönder på
grund av material- och/eller fabrikationsfel eller
brister i överensstämmelse med specikationen,
inom 24 månader från köpet, åtar sig Black &
Decker att reparera eller byta ut produkten med
minsta besvär för kunden, förutom om:

u Produkten har använts i kommersiellt eller

yrkesmässigt syfte eller i uthyrningssyfte.

u Produkten har utsatts för felaktig användning

eller skötsel.

u Produkten har skadats av främmande föremål,

ämnen eller genom olyckshändelse.

u Reparation har utförts av någon annan än en

auktoriserad Black & Decker-verkstad.

49

(Översättning av originalanvisningarna)

SVENSKA

Vid garantianspråk ska produkten och inköpskvittot
lämnas till återförsäljaren eller till en auktoriserad
verkstad. För information om närmaste auktor­iserade verkstad, kontakta det lokala Black &
Decker-kontoret på den adress som är angiven i
bruksanvisningen. En lista över alla auktoriserade
Black & Decker-verkstäder samt servicevillkor nns
på Internet: www.2helpU.com

Besök vår webbplats www.blackanddecker.se för
att registrera din nya BLACK+DECKER-produkt samt
för att erhålla information om nya produkter och
specialerbjudanden. Vidare information om märket
BLACK+DECKER och vårt produktsortiment åternns
på www.blackanddecker.se

EG-deklaration om överensstämmelse

MASKINDIREKTIV

%

MTSA2

Black & Decker garanterar att produkterna som

beskrivs under ”Tekniska data” uppfyller:

2006/42/EG, EN60745-1, EN60745-2-4

De här produkterna överensstämmer även med

direktiven 2014/30/EU och 2011/65/EU. Mer

information får du genom att kontakta Black &

Decker på följande adress eller titta i slutet av

bruksanvisningen.

Undertecknad är ansvarig för sammanställningen

av tekniska data och gör denna försäkran för Black

& Decker.

R. Laverick

Engineering Manager

Black & Decker Europe, 210 Bath Road, Slough,

Berkshire, SL1 3YD

Storbritannien

15/09/2014

50

(Oversettelse av de opprinnelige instruksjonene)

NORSK

Bruksområde

Dette erbruksverktøyet fra BLACK+DECKER er
konstruert for mange typer gjør det selv-oppgaver.
Når du bruker slipehodet (MTSA2), passer
verktøyet for sliping av tre, metall, plast og malte
overater.
Verktøyet er beregnet bare som konsumentverktøy.

Sikkerhetsinstruksjoner

Generelle sikkerhetsadvarsler for elektro­verktøy

Advarsel! Les alle sikkerhetsad-

varsler og alle instruksjoner. Hvis

@

advarslene og anvisningene nedenfor
ikke overholdes, kan det medføre
elektrisk støt, brann og/eller alvorlige
personskader.

Advarsel! Les alle sikkerhetsadvar­sler og alle instruksjoner som følger

@

med elektroverktøyet (MT143, MT350,
MT108 eller MT18), før du bruker
tilbehøret. Hvis ikke advarslene og in­struksjonene følges, kan det medføre
elektrisk støt, brann og/eller alvorlige
personskader.

Ta vare på alle advarsler og instruksjoner
for fremtidig bruk. Begrepet “elektroverktøy” i

advarslene gjelder nettdrevet elektroverktøy (med
ledning) eller batteridrevet elektroverktøy (uten
ledning).

Advarsel! Ytterlige sikkerhetsvarsler

@

u Hold elektroverktøyet i de isolerte grepene

u Bruk klemmer eller andre praktiske metoder

for slipemaskiner

når du utfører et arbeid hvor skjæretilbe­høret kan komme i kontakt med skjulte
ledninger.. Hvis skjæretilbehøret kommer i

kontakt med en strømførende ledning, kan
frittliggende metalldeler på verktøyet bli strøm­førende, og brukeren kan få elektrisk støt.

for å spenne fast og støtte arbeidsstykket
på en stabil plattform. Hvis arbeidsstykket

holdes med hånden eller inn mot kroppen, vil
det være ustabilt, og dette kan lett føre til at du
mister kontrollen.

51

(Oversettelse av de opprinnelige instruksjonene)

NORSK

Advarsel! Kontakt med eller in-

@

nånding av støv som oppstår ved
sliping, kan være helseskadelig for
operatøren og eventuelle personer
i nærheten. Bruk en maske som
verner spesielt mot støv og damp, og
pass på at andre som oppholder seg
eller kommer inn i området der du
arbeider, også beskytter seg.

u Fjern alt støv grundig etter sliping.
u Vær ekstra forsiktig når du pusser maling som

kan inneholde bly, eller metall som kan avgi
giftig støv:

t Ikke la barn eller gravide komme inn der du

arbeider.

t Ikke spis, drikk eller røyk der du arbeider.
t Kvitt deg med støvpartikler eller annet avfall

på en miljøvennlig måte.

u Beregnet bruk er beskrevet i denne håndbo-

ken. Bruk av tilbehør eller utføring av oppgaver
som ikke er anbefalt for verktøyet i denne
håndboken, kan medføre fare for personskade
og/eller skade på eiendom.

Funksjoner (gur A)

Det viste verktøyet er MT143. Det nnes andre
verktøy som kan brukes sammen med dette
verktøyhodet.
Dette verktøyet inneholder enkelte av eller alle
funksjonene nedenfor.

10. Slipehode

11. Slipebase

Montering

Advarsel! Fjern batteriet fra verktøyet før monter-

ing.

Sette på og ta av slipepapir (gur A)

På slipehodet benyttes forhåndstilskåret slipepapir.

u Lås verktøyet ved å sette glidebryteren for

fremover/bakover (2) i midtstillingen.

u Før du setter på et nytt papir, fjerner du de to

ekstra ruterformede tuppene (12).

u For å sette på slipepapiret plasserer du det i

forhold til slipebasen (11) som vist i guren.

u Trykk slipepapiret fast og jevnt på slipebasen,

og pass på at hullene i slipepapiret passer med
hullene i basen.

u Når du skal ta av papiret, trekker du det av

slipeputen.

Advarsel! Bruk aldri slipehodet uten slipepapir
eller tilbehør montert.

52

(Oversettelse av de opprinnelige instruksjonene)

NORSK

Bytte den ruterformede slipetuppen (gur
B)

Det følger to ruterformede reservetupper med
slipepapiret. Den ruterformede tuppen kan snus
når den er slitt. Når begge sidene er slitt, må tup­pen skiftes.

u Lås verktøyet ved å sette glidebryteren for

fremover/bakover (2) i midtstillingen.

u Når du skal snu tuppen, tar du den av, snur

den 180° og trykker den tilbake på basen.

u Når du skal bytte tupp, trekker du den gamle

tuppen av basen og trykker en ny på basen.

Advarsel! Når du tar tuppen av puten, må du være
forsiktig så du ikke trekker puten av slipebasen.

Sette på og ta av støvuttaksadapteren
(gur C)

u Plasser støvuttaksadapteren (13) i forhold til

slipehodet (10) som vist.

u Trykk adapteren fast og jevnt inn i slipebasen.
u Koble en støvsuger til støvuttaksadapteren.
u Når du vil fjerne den, trekker du støvuttaksa-

dapteren (13) ut av slipehodet (10).

Bruk

Advarsel! La verktøyet arbeide med sin egen

hastighet. Ikke overbelast det.

Sliping

Merknad: Pass på at glidebryteren for fremover/

bakover (2) ikke er i låst stilling.

u Når du skal slå verktøyet på, trykker du på

bryteren for variabel hastighet (1). Hastigheten
til verktøyet avhenger av hvor langt inn du
trykker bryteren.

u Når du skal slå verktøyet av, slipper du bry-

teren for variabel hastighet.

Råd for optimal bruk

Sliping

u Ikke trykk for hardt på verktøyet.
u Sjekk slipepapirets tilstand regelmessig. Bytt

etter behov.

u Når du skal slipe nye malingsstrøk før du skal

male et nytt strøk, bruker du ekstra nkornet
slipepapir.

u På veldig ujevne overater, eller når du skal

fjerne ere lag med maling, begynner du med
et grovere slipepapir. På andre overater beg­ynner du med et middels grovkornet slipepapir.
I begge tilfeller bytter du gradvis til mer nkor­net slipepapir for å få en glattere overate.

u Kontakt forhandleren for å få mer informasjon

om tilgjengelig tilbehør for sliping, polering,
fjerning av maling og skrubbing.

53

(Oversettelse av de opprinnelige instruksjonene)

NORSK

Tilbehør

Verktøyets ytelse avhenger av tilbehøret du bruker.
Tilbehør fra BLACK+DECKER og Piranha er produ­sert etter høye kvalitetsstandarder og er konstruert
for å bedre verktøyets ytelse. Hvis du bruker
dette tilbehøret, får du den aller beste ytelsen fra
verktøyet ditt.

Tekniske data

(H1)

MTSA2

(Max) (H1)

MTSA2

(14.4V)

Hastighet ubelastet min

Vekt

Lydtrykknivå i henhold til EN 60745:

Lydtrykk (L

) 76.4 dB(A), usikkerhet (K) 3 dB(A)

pA

Lydeffekt (L

) 87.4 dB(A), usikkerhet (K) 3 dB(A))

WA

Totale vibrasjonsverdier (vektorsum fra tre retninger) i henhold til

EN 60745:

) 4.5 m/s2, usikkerhet (K) 1.5 m/s

Sliping (a

h

-1

0-7500 0-8500

kg 1.3 1.3

2

Garanti

Black & Decker er trygg på kvaliteten på sine
produkter og tilbyr en enestående garanti.
Denne garantierklæringen kommer i tillegg til
dine lovbestemte rettigheter og er ikke i konikt
med disse. Garantien er gyldig i EU- og EFTA­medlemsstatene.

Hvis et Black & Decker-produkt går i stykker på
grunn av material- og/eller fabrikasjonsfeil eller
har mangler i forhold til spesikasjonene innen
24 måneder fra kjøpet, påtar Black & Decker seg
å skifte ut defekte deler, reparere produkter som
har vært utsatt for alminnelig slitasje, eller bytte ut
slike produkter med minst mulig vanskelighet for
kunden, med mindre:

u Produktet har vært brukt i yrkes-/næringsvirk-

somhet eller til utleie.

u Produktet har vært utsatt for feilaktig bruk eller

dårlig vedlikehold.

u Produktet har blitt skadet av fremmede gjen-

stander eller stoffer eller ved et uhell.

u Andre enn autoriserte serviceverksteder eller

Black & Deckers serviceteknikere har forsøk å
reparere produktet.

54

(Oversettelse av de opprinnelige instruksjonene)

NORSK

For å ta garantien i bruk må du vise kjøpskvittering
til forhandleren eller til et autorisert serviceverk­sted. Du kan nne ut hvor nærmeste autoriserte
serviceverksted er, ved å kontakte din lokale Black
& Decker-avdeling på adressen som er oppgitt i
denne håndboken. En oversikt over autoriserte
Black & Decker-serviceverksteder og alle opplys­ninger om ettersalgsservice og kontakter er også
tilgjengelig på Internett: www.2helpU.com

Besøk vårt webområde www.blackanddecker.no
for å registrere ditt nye BLACK+DECKER-produkt
og for å holde deg oppdatert om nye produkter
og spesialtilbud. Du nner mer informasjon om
BLACK+DECKER og produktutvalget vårt på www.
blackanddecker.no.

EF-samsvarserklæring

MASKINDIREKTIV

%

MTSA2

Black & Decker erklærer at disse produktene som

er beskrevet under “Tekniske data”, er i samsvar

med:

2006/42/EF, EN60745-1, EN60745-2-4

Disse produktene er også i samsvar med direktiv

2014/30/EU og 2011/65/EU. Hvis du ønsker mer

informasjon, kontakt Black & Decker på følgende

adresse, eller se på baksiden av håndboken.

Undertegnede er ansvarlig for utarbeidelsen av

den tekniske dokumentasjonen og gir denne

erklæringen på vegne av Black & Decker.

R. Laverick

Engineering Manager

Black & Decker Europe, 210 Bath Road, Slough,

Berkshire, SL1 3YD

Storbritannia

15/09/2014

55

(Oversættelse af de oprindelige instruktioner)

DANSK

Tilsigtet brug

Dit BLACK+DECKER multiværktøj er beregnet til et
bredt udvalg af gør-det-selv-opgaver.
Med slibehovedet (MTSA2) er dette værktøj be­regnet til slibning af træ, metal, plastic og malede
overader.
Værktøjet er kun beregnet til privat brug.

Sikkerhedsanvisninger

Generelle sikkerhedsadvarsler ve­drørende elværktøj

Advarsel! Læs alle sikkerhed-

sadvarsler og instruktioner. Hvis

@

nedenstående instruktioner og
advarsler ikke følges, er der risiko for
elektrisk stød, brand og/eller alvorlige
personskader.

Advarsel! Læs alle sikkerhedsad­varsler og alle instruktioner, der

@

følger med elværktøjet (MT143,
MT350, MT108 eller MT18), før
udstyret anvendes. Tilsidesættelse af
advarsler og anvisninger kan medføre
elektrisk stød, brand og/eller alvorlig
personskade.

56

Gem alle advarsler og anvisninger til senere
brug. Begrebet “elværktøj”, der benyttes i neden-

stående advarsler, henviser til netdrevet elværktøj
(med netledning) eller batteridrevet værktøj (uden
netledning).

Advarsel! Yderligere sikkerhedsad-

@

u Hold i elværktøjets isolerede gribeader,

u Brug skruetvinger eller lignende til at holde

@

varsler for slibemaskiner

hvis der er risiko for, at skæretilbehøret
kommer i kontakt med skjulte ledninger.

Hvis skæreudstyret rammer en strømførende
ledning, bliver elværktøjets blotlagte dele
strømførende, så brugeren får stød

og støtte materialet på et stabilt underlag.

Det er ikke nok at holde materialet ind mod
kroppen. Det bliver ustabilt, og du kan miste
kontrollen.

Advarsel! Kontakt med eller indånd­ing af støvpartikler fra slibearbejde
kan udgøre en fare for både bruger­ens og eventuelle omkringståendes
helbred. Bær en specielt designet
støvmaske til beskyttelse mod støv
og røg, og sørg for, at personer på el­ler som indtræder på arbejdsområdet
også er beskyttet.

(Oversættelse af de oprindelige instruktioner)

DANSK

u Man skal grundigt fjerne alt støv efter slibning.
u Man skal være specielt opmærksom ved

slibning af maling, som er blybaseret, og ved
slibning af nogle typer træ og metal, som kan
frembringe giftigt støv:

t Børn og gravide kvinder må ikke betræde

arbejdsområdet.

t Undgå at spise, drikke og ryge i

arbejdsområdet.

t Støvpartikler og andet affald skal bortskaffes

på en sikker måde.

u Apparatets tilsigtede brug fremgår af denne

vejledning. Brugen af ekstraudstyr eller tilbehør
eller udførelse af opgaver med værktøjet
ud over de i brugervejledningen anbefalede
kan medføre risiko for personskade og/eller
materiel skade.

Påsætning og aftagning af slibeark

(g. A)

Slibehovedet anvender tilskårne slibeark.

u Lås værktøjet ved at sætte skyderen til skift af

retning (2) i midterstilling.

u Før et nyt slibeark påsættes, skal de to ekstra

diamantspidser fjernes (12).

u Et slibeark påsættes ved at placere det på linje

med slibefoden (11) som vist.

u Tryk arket hårdt og jævnt fast på slibefoden, og

sørg for, at hullerne i arket passer med hullerne
i foden.

u Slibearket fjernes ved at trække det af slibepu-

den.

Advarsel! Brug aldrig slibehovedet uden slibeark
eller påsat tilbehør.

Komponenter (g. A)

Det viste værktøj er MT143. Der ndes andre
værktøjer, som kan bruges med dette hoved.
Dette værktøj leveres med nogle af eller alle de
følgende komponenter.

10. Slibehoved

11. Slibefod

Samling

Advarsel! Tag batteriet ud af værktøjet, inden det

samles.

Udskiftning af diamant-slibespids (g. B)

Slibeark leveres med to reserve-diamantspidser.
Diamantspidsen kan vendes, når den bliver slidt.
Når begge sider er slidte, skal diamantspidsen
udskiftes.

u Lås værktøjet ved at sætte skyderen til skift af

retning (2) i midterstilling.

u Når spidsen skal vendes, drejes den 180° og

trykkes tilbage på foden.

57

(Oversættelse af de oprindelige instruktioner)

DANSK

u Til udskiftning af spidsen trækkes den gamle

spids af foden, og den nye spids trykkes på
plads på foden.

Advarsel! Vær forsigtig ved fjernelse af spidsen,
og sørg for, at slibepuden ikke trækkes med af
slibefoden.

Montering og afmontering af støvudsugn­ingsadapteren (g. C)

u Placer støvudsugningsadapteren (13) på linje

med slibehovedet (10) som vist.

u Tryk adapteren hårdt og jævnt fast på slibe-

foden.

u Sæt en støvsugerslange til støvudsugningsa-

dapteren.

u Støvudsugningsadapteren (13) fjernes ved at

trække den af slibehovedet (10).

Anvendelse

Advarsel! Lad værktøjet arbejde i dets eget

tempo. Det må ikke overbelastes.

Slibning

Bemærk: Kontroller, at skyderen til skift af retning

(2) ikke er i låst position.

u Tryk på kontakten til variabel hastighed for

at starte værktøjet (1). Værktøjets hastighed
afhænger af, hvor langt du trykker knappen.

u Udløs kontakten til variabel hastighed for at

stoppe værktøjet.

Gode råd til optimal brug

Slibning

u Tryk ikke for kraftigt på værktøjet.
u Kontroller regelmæssigt slibearkets tilstand.

Udskift det, når det er nødvendigt.

u Anvend ekstra nkornet slibepapir mellem

påføring af malingslag.

u På meget ujævne overader, eller når man

fjerner lag af maling, skal man starte med en
grov kornstørrelse. På andre overader startes
der med en mellemn kornstørrelse. I begge
tilfælde skal man gradvist ændre til en n
kornstørrelse for at opnå en glat nish.

u Få ere oplysninger om tilgængeligt tilbehør til

slibning, polering, afrensning og skrubning hos
din detailhandler.

Tilbehør

Værktøjets ydeevne afhænger af det anvendte
tilbehør. Tilbehør fra BLACK+DECKER og Piranha
er fremstillet efter høje kvalitetsstandarder og er
designet til at forbedre dit værktøjs ydeevne. Når
du bruger dette tilbehør, vil værktøjet yde optimalt.

58

(Oversættelse af de oprindelige instruktioner)

DANSK

Tekniske data

MTSA2

(14.4V)

Hastighed uden

belastning

Vægt

Lydtrykniveau i henhold til EN 60745:

Lydtryk (L

) 76.4 dB(A), usikkerhed (K) 3 dB(A)

pA

Lydeffekt (L

) 87.4 dB(A), usikkerhed (K) 3 dB(A)

WA

Samlede værdier for vibration (triaksial vektorsum) i henhold til

EN 60745:

) 4.5 m/s2, usikkerhed (K) 1.5 m/s

Slibning (a

h

-1

min

0-7500 0-8500

kg 1.3 1.3

2

(H1)

MTSA2

(Max) (H1)

Garanti

Black & Decker garanterer, at produktet er fri
for skader og fejl og tilbyder en fremragende
garanti. Garantien er et tillæg til forbrugerens
lovsikrede rettigheder og påvirker ikke disse.
Garantien gælder inden for medlemsstaterne
af den Europæiske Union og i det Europæiske
Frihandelsområde.

Hvis et Black & Decker-produkt går i stykker på
grund af materiel skade og/eller fabrikationsfejl
eller på anden måde ikke fungerer i overensstem­melse med specikationen inden for 24 måneder
fra købsdatoen, påtager Black & Decker sig at
reparere eller ombytte produktet med mindst mulig
ulempe for kunden. Garantien gælder ikke for fejl
og mangler, der er sket i forbindelse med:

u Produktet har været anvendt erhvervsmæssigt

eller til udlejning.

u Produktet har været anvendt forkert eller er

ikke vedligeholdt.

u Produktet er beskadiget af fremmedlegemer,

substanser eller pga. uheld.

u Garantien gælder ikke, hvis reparationer er

udført af andre end et autoriseret Black &
Decker-værksted.

59

(Oversættelse af de oprindelige instruktioner)

DANSK

For at udnytte garantien skal produktet og
købskvitteringen indleveres til forhandleren eller til
et autoriseret værksted. Kontakt det lokale Black
& Decker-kontor på den adresse, der er opgivet i
denne vejledning, for at få oplysninger om nærm­este autoriserede værksted. En liste over alle au­toriserede Black & Decker-serviceværksteder samt
servicevilkår og kontaktpersoner er tilgængelig på
internettet på adressen: www.2helpU.com

Gå venligst ind på vores website www.blackand­decker.dk for at registrere dit nye produkt og for at
blive holdt ajour om nye produkter og specialtilbud.
Der ndes yderligere oplysninger om mærket BLACK
+DECKER og vores produktsortiment på adressen
www.blackanddecker.dk

EU-overensstemmelseserklæring

MASKINDIREKTIV

%

MTSA2

Black & Decker erklærer, at produkterne beskrevet
under “Tekniske data” er i overensstemmelse med:

2006/42/EF, EN 60745-1, EN 60745-2-4

Disse produkter er endvidere i overensstemmelse

med direktiv 2014/30/EU og 2011/65/EU. Kontakt

Black & Decker på nedenstående adresse, eller se

vejledningens bagside for at få ere oplysninger.

Undertegnede er ansvarlig for udarbejdelsen af de

tekniske data og fremsætter denne erklæring på

vegne af Black & Decker.

R. Laverick

Engineering Manager

Black & Decker Europe, 210 Bath Road, Slough,

Berkshire, SL1 3YD

Storbritannien

15/09/2014

60

SUOMI

Käyttötarkoitus

BLACK+DECKER -monitoimityökalu on tarkoitettu
käytettäväksi kodin nikkarointitöihin.
Hiomapäällä (MTSA2) varustettuna työkalu sovel­tuu puun, metallin, muovin ja maalattujen pintojen
hiomiseen.
Tämä työkalu on tarkoitettu vain yksityiskäyttöön.

Turvallisuusohjeet

Sähkötyökalujen yleiset turvavaroitukset

Varoitus! Lue kaikki turvavaroitukset

ja ohjeet. Alla olevien varoitusten ja

@

ohjeiden noudattamisen laiminlyönti
saattaa johtaa sähköiskuun, tulipaloon
ja/tai vakavaan loukkaantumiseen.

Varoitus! Tutustu kaikkiin tämän
sähkötyökalun mukana toimitettuihin

@

turvavaroituksiin ja kaikkiin ohjeisiin
(MT143, MT350, MT108 tai MT18)
ennen tämän lisävarusteen käyttöä.
Alla olevien varoitusten ja ohjeiden
noudattamisen laiminlyönti saattaa
johtaa sähköiskuun, tulipaloon ja/tai
vakavaan loukkaantumiseen.

(Alkuperäisten ohjeiden käännös)

Säästä kaikki varoitukset ja ohjeet tulevaa
käyttöä varten. Varoituksissa käytetty käsite

“sähkötyökalu” tarkoittaa verkkokäyttöisiä sähkö­työkaluja (joissa on verkkojohto) ja akkukäyttöisiä
sähkötyökaluja (joissa ei ole verkkojohtoa).

Varoitus! Hiomakoneiden lisäturva-

@

u Pitele sähkötyökalua eristetyistä tar-

u Kiinnitä työstettävä kappale esimerkiksi

varoitukset

tuntapinnoista, kun teet työtä, jossa kiinni­tin voi joutua kosketuksiin piilossa olevien
sähköjohtojen kanssa. Työkalun kosketus

jännitteisen johtimen kanssa voi tehdä myös
työkalun paljaista metalliosista jännitteisiä ja
aiheuttaa sähköiskun käyttäjälle.

ruuvipuristimella tukevaan alustaan.

Kappaleen kannatteleminen käsin tai sen
tukeminen omaa vartaloa vasten voi johtaa
kappaleen irtoamiseen ja vaaratilanteeseen.

61

(Alkuperäisten ohjeiden käännös)

SUOMI

Varoitus! Hiontatyöstä syntyvä

@

pöly voi aiheuttaa terveyshaittoja
käyttäjälle ja mahdollisille sivullisille.
Käytä kasvosuojusta, joka on erity­isesti tarkoitettu suojaamaan pölyltä
ja höyryiltä, ja varmista, että kaikki
työskentelyalueella olevat ja sinne
tulevat henkilöt käyttävät suojavar­usteita.

u Poista pöly huolellisesti hiomisen jälkeen.
u Ole erityisen varovainen hioessasi lyijyä

mahdollisesti sisältäviä maalipintoja tai puu­ja metallipintoja, joista voi irrota myrkyllistä
hiomapölyä.

t Älä päästä lapsia tai raskaana olevia naisia

työalueelle.

t Älä syö, juo tai tupakoi työalueella.
t Hävitä pöly ja muu jäte

ympäristöystävällisesti.

u Työkalun käyttötarkoitus on kuvattu tässä

käyttöohjeessa. Käytä työkalua ainoastaan
sellaiseen työhön, johon se on tarkoitettu, ja
käytä vain käyttöohjeessa ja tuotekuvastossa
suositeltuja tarvikkeita ja lisälaitteita. Ohjeesta
poikkeava käyttö voi aiheuttaa henkilö- ja/tai
omaisuusvahinkoja.

Ominaisuudet (kuva A)

Näytetty työkalu on MT143. Muut työkalut ovat
saatavissa käytettäviksi tämän työstöpään kanssa.
Tässä työkalussa on joitakin tai kaikki seuraavista
ominaisuuksista.

10. Hiomapää

11. Hioma-alusta

Kokoaminen

Varoitus! Poista akku työkalusta aina ennen

kokoamista.

Hiomapaperien kiinnittäminen ja irrot­taminen (kuva A)

Hiomapäässä käytetään valmiiksi leikattuja
hiomapapereita.

u Lukitse työkalu siirtämällä eteen-/taaksepäin-

liukusäädin (2) keskelle.

u Ennen uuden paperin kiinnittämistä poista siitä

kaksi ylimääräistä hiomakärkeä (12)..

u Kiinnitä hiomapaperi pitämällä sitä kohti hioma-

alustaa (11) kuvan osoittamalla tavalla.

u Aseta hiomapaperi tukevasti ja tasaisesti

hioma-alustalle. Varmista, että paperissa olevat
reiät vastaavat alustan reikiä.

u Poista paperi vetämällä se irti hioma-alustasta.

Varoitus! Älä koskaan käytä hiomapäätä ilman
hiomapaperia tai lisäosaa.

62

SUOMI

Hiomakärjen vaihtaminen (kuva B)

Hiomapapereissa on kaksi vaihtokärkeä.
Hiomakärki voidaan kääntää, kun se on kulunut
toiselta puolelta. Kun molemmat puolet ovat
kuluneet, vaihda kärki.

u Lukitse työkalu siirtämällä eteen-/taaksepäin-

liukusäädin (2) keskelle.

u Käännä kärki poistamalla se, kääntämällä sitä

180° ja painamalla se takaisin alustaan.

u Vaihda kärki poistamalla vanha kärki alustasta

ja laittamalla uusi kärki paikalleen.

Varoitus! Kun poistat hiomakärkeä, varo, ettet
irrota hioma-alustan pohjaa.

Pölynimurisovittimen kiinnittäminen ja
irrottaminen (kuva C)

u Aseta pölynimurisovitin (13) hiomapään (10)

suuntaisesti kuvan osoittamalla tavalla.

u Paina sovitin tiukasti ja tasaisesti kiinni hioma-

alustaan.

u Kiinnitä pölynimuri pölynimurisovittimeen.
u Irrota pölynimurisovitin (13) vetämällä se irti

hiomapäästä (10).

Käyttö

Varoitus! Anna työkalun käydä omaan tahtiinsa.

Älä ylikuormita sitä.

(Alkuperäisten ohjeiden käännös)

Hiominen

Huomautus: Varmista, että eteen-/taaksepäin-

liukusäädin (2) ei ole lukitussa asennossa.

u Käynnistä työkalu painamalla nopeuden-

säätökytkintä (1). Työkalun nopeus määräytyy
sen mukaan, kuinka pitkälle kytkintä työn­netään.

u Sammuta työkalu vapauttamalla nopeuden-

säätökytkin.

Vinkkejä parhaimman tuloksen
saamiseksi

Hiominen

u Älä paina konetta liikaa.
u Tarkista hiomapaperin kunto säännöllisesti.

Vaihda tarvittaessa.

u Hiottaessa maalikerrosten välillä käytä erittäin

hienoa hiomapaperia.

u Aloita karkealla hiomapaperilla hioessasi

epätasaisia pintoja tai poistaessasi maalia. Kun
hiot muunlaisia pintoja, aloita keskikarkealla hi­omapaperilla. Molemmissa tapauksissa vaihda
asteittain hienompaan hiomapaperiin tasaisen
pinnan saavuttamiseksi.

u Lisätietoja muista tarvikkeista hiomiseen,

kiillottamiseen ja pintojen poistoon saat jäl­leenmyyjältäsi.

63

(Alkuperäisten ohjeiden käännös)

SUOMI

Lisävarusteet

Työkalun suorituskyky riippuu käytetystä lisävarus­teesta. Korkealaatuiset BLACK+DECKER- ja Piranha

-lisävarusteet on suunniteltu parantamaan työkalun
suorituskykyä. Käyttämällä näitä lisävarusteita saat
työkalustasi parhaan hyödyn.

Tekniset tiedot

(H1)

MTSA2

(Max) (H1)

2

MTSA2

(14.4V)

Kuormittamaton

nopeus

Paino

Äänenpainetaso standardin EN 60745 mukaisesti:

Äänenpaine (L

pA

Äänitehotaso (L

Tärinän kokonaisarvot (vektorisumma) standardin EN 60745

mukaisesti:

Hiottaessa (a

WA

) 4.5 m/s2, epävarmuus (K) 1.5 m/s

h

-1

min

0-7500 0-8500

kg 1.3 1.3

) 76.4 dB(A), epävarmuus (K) 3 dB(A)

) 87.4 dB(A), epävarmuus (K) 3 dB(A)

Takuu

Black & Decker takaa, ettei tuotteessa ole materi­aali- ja/tai valmistusvikaa silloin, kun se toimitetaan
ostajalle. Takuu on lisäys kuluttajan laillisiin
oikeuksiin eikä vaikuta niihin. Takuu on voimassa
Euroopan unionin jäsenmaissa ja Euroopan
vapaakauppa-alueella (EFTA).

Mikäli Black & Decker -kone hajoaa materiaali- ja/
tai valmistusvirheen tai teknisten tietojen epä­tarkkuuden vuoksi 24 kk:n kuluessa ostopäivästä,
Black & Decker korjaa koneen ilman kustannuksia
ostajalle tai vaihtaa sen Black & Decker Oy:n valin­nan mukaan. Takuu ei kata vikoja, jotka johtuvat
seuraavista:

u Tuotetta on käytetty kaupallisesti, ammat-

timaisesti tai vuokraukseen.

u Tuotetta on käytetty tai hoidettu virheellisesti.
u Tuotetta on vahingoitettu vieraalla esineellä tai

aineella tai se on ollut onnettomuudessa.

u Jos korjauksia on yrittänyt joku muu kuin Black

& Deckerin valtuuttama edustaja tai Black &
Deckerin henkilökunta.

64

SUOMI

Edellytyksenä takuun saamiselle on, että ostaja
jättää koneen ja ostokuitin jälleenmyyjälle tai
valtuutetulle huoltoliikkeelle. Saat valtuutettujen
huoltoliikkeiden yhteystiedot ottamalla yhteyden
Black & Decker Oy:hyn tässä käyttöoppaassa
ilmoitetussa osoitteessa. Valtuutettujen Black &
Decker -huoltoliikkeiden yhteystiedot sekä lisäti­etoja palveluistamme ja takuuehdoista on myös
Internetissä osoitteessa www.2helpU.com

Voit rekisteröidä uuden BLACK+DECKER -tuotteesi
ja tarkastella tietoja uusista tuotteista ja erikoistar­jouksista verkkosivuillamme www.blackanddecker.
. Saat lisätietoja BLACK+DECKERin tavaramerk­istä ja tuotevalikoimastamme osoitteesta www.
blackanddecker..

(Alkuperäisten ohjeiden käännös)

EY-vaatimustenmukaisuusvakuutus

KONEDIREKTIIVI

%

MTSA2

Black & Decker ilmoittaa, että tuotteet, jotka on

kuvattu kohdassa ”Tekniset tiedot” ovat seuraavien

direktiivien vaatimusten mukaisia:

2006/42/EY, EN60745-1, EN60745-2-4

Nämä tuotteet täyttävät myös direktiivien 2014/30/

EU ja 2011/65/EU vaatimukset. Lisätietoja saa

ottamalla yhteyttä Black & Decker seuraavassa

osoitteessa. Tiedot ovat myös käyttöoppaan

takakannessa.
Allekirjoittanut vastaa teknisten tietojen kokoamis
esta ja antaa tämän ilmoituksen Black & Deckerin

puolesta.

R. Laverick

Engineering Manager

Black & Decker Europe, 210 Bath Road, Slough,

Berkshire, SL1 3YD

Yhdistynyt kuningaskunta

15/09/2014

65

(Μετάφραση των πρωτότυπων οδηγιών)

Προβλεπόμενη χρήση

Το εργαλείο πολλαπλών χρήσεων BLACK+DECKER
έχει σχεδιαστεί για χρήση σε ένα ευρύ φάσμα
εφαρμογών DIY.
Χρησιμοποιώντας την κεφαλή τριβείου (MTSA2),
αυτό το εργαλείο προορίζεται για τη λείανση
ξύλου, μετάλλου, πλαστικών και βαμμένων
επιφανειών.
Αυτό το εργαλείο προορίζεται μόνο για
ερασιτεχνική χρήση.

Οδηγίες ασφαλείας

Γενικές προειδοποιήσεις ασφαλείας για
τα ηλεκτρικά εργαλεία

Προειδοποίηση! Διαβάστε όλες

τις προειδοποιήσεις ασφαλείας

@

και όλες τις οδηγίες. Η μη τήρηση
των παρακάτω προειδοποιήσεων
και οδηγιών μπορεί να προκαλέσει
ηλεκτροπληξία, πυρκαγιά ή/και
σοβαρούς τραυματισμούς.

Προειδοποίηση! Διαβάστε όλες
τις προειδοποιήσεις ασφαλείας και

@

όλες τις οδηγίες που παρέχονται
με το ηλεκτρικό εργαλείο (MT143,
MT350, MT108 ή MT18), προτού
χρησιμοποιήσετε αυτό το αξεσουάρ.
Η μη τήρηση των προειδοποιήσεων
και οδηγιών μπορεί να προκαλέσει
ηλεκτροπληξία, πυρκαγιά ή/και
σοβαρούς τραυματισμούς.

Φυλάξτε όλες τις προειδοποιήσεις και
τις οδηγίες για μελλοντική αναφορά. Ο

χαρακτηρισμός “ηλεκτρικό εργαλείο” που
χρησιμοποιείται στις προειδοποιήσεις αναφέρεται
σε εργαλεία που συνδέονται στην πρίζα (με
καλώδιο) ή εργαλεία που λειτουργούν με μπαταρία
(χωρίς καλώδιο).

Προειδοποίηση! Συμπληρωματικές

@

προειδοποιήσεις ασφαλείας για
τριβεία

66

(Μετάφραση των πρωτότυπων οδηγιών)

u Κρατάτε το ηλεκτρικό εργαλείο από τις

μονωμένες επιφάνειες συγκράτησης όταν
εκτελείτε κάποια εργασία κατά την οποία το
αξεσουάρ κοπής μπορεί να έρθει σε επαφή
με κρυμμένα καλώδια. Ένα αξεσουάρ κοπής

το οποίο έρχεται σε επαφή με ηλεκτροφόρο
καλώδιο μπορεί να καταστήσει ηλεκτροφόρα
και τα εκτεθειμένα μεταλλικά μέρη του
ηλεκτρικού εργαλείου και να προκαλέσει
ηλεκτροπληξία στο χειριστή του.

u Χρησιμοποιείτε σφιγκτήρες ή άλλα

πρακτικά μέσα για να ασφαλίζετε και
να στηρίζετε το κατεργαζόμενο τεμάχιο
σε μια σταθερή βάση. Η συγκράτηση του

κατεργαζόμενου τεμαχίου με το χέρι ή επάνω
στο σώμα σας το καθιστά ασταθές και μπορεί
να οδηγήσει σε απώλεια του ελέγχου.

Προειδοποίηση! Η επαφή

@

ή η εισπνοή της σκόνης που
δημιουργούν οι εφαρμογές λείανσης
μπορεί να ενέχουν κίνδυνο για
την υγεία του χειριστή και των
παρευρισκομένων. Φορέστε μάσκα
σκόνης ειδικά σχεδιασμένη για
προστασία έναντι της σκόνης και
των αναθυμιάσεων και βεβαιωθείτε
ότι τα άτομα που βρίσκονται ή
εισέρχονται στο χώρο εργασίας είναι
επίσης προστατευμένα.

u Μετά τη λείανση, καθαρίστε καλά τη σκόνη.
u Να προσέχετε ιδιαίτερα κατά τη λείανση

χρωμάτων, τα οποία ενδέχεται να έχουν
ως βάση το μόλυβδο ή κατά τη λείανση
ορισμένων ειδών ξύλου και μετάλλου, τα οποία
ενδέχεται να παράγουν τοξική σκόνη:

t Μην επιτρέπετε σε παιδιά ή εγκύους να

εισέρχονται στο χώρο εργασίας.

t Μην τρώτε, πίνετε ή καπνίζετε στο χώρο

εργασίας.

t Συγκεντρώστε όλη τη σκόνη και τα άλλα

υπολείμματα και απορρίψτε τα με τον
κατάλληλο τρόπο.

67

(Μετάφραση των πρωτότυπων οδηγιών)

u Η προβλεπόμενη χρήση περιγράφεται

στο παρόν εγχειρίδιο οδηγιών. Η χρήση
οποιουδήποτε αξεσουάρ ή εξαρτήματος ή η
εκτέλεση με αυτό το εργαλείο οποιασδήποτε
άλλης εργασίας πέραν από αυτές που
συνιστώνται στο παρόν εγχειρίδιο οδηγιών
ενδέχεται να εγκυμονεί κίνδυνο τραυματισμού
ή/και υλικών ζημιών.

Χαρακτηριστικά (εικ. Α)

Το εικονιζόμενο εργαλείο είναι το MT143.
Διατίθενται και άλλα εργαλεία για χρήση με αυτήν
την κεφαλή εργαλείου.
Αυτό το εργαλείο διαθέτει μερικά ή όλα από τα
παρακάτω χαρακτηριστικά.

10. Κεφαλή τριβείου

11. Βάση λείανσης

Συναρμολόγηση

Προειδοποίηση! Πριν από τη συναρμολόγηση,

αφαιρέστε την μπαταρία από το εργαλείο.

Τοποθέτηση και αφαίρεση φύλλων
λείανσης

(εικ. A)

Η κεφαλή λείανσης χρησιμοποιεί προδιάτρητα
φύλλα λείανσης.

u Ασφαλίστε το εργαλείο θέτοντας τον

ολισθητήρα κίνησης προς τα εμπρός/πίσω (2)
στην κεντρική θέση.

u Προτού τοποθετήσετε ένα νέο φύλλο,

αφαιρέστε τις δύο επιπρόσθετες μύτες
λείανσης σχήματος ρόμβου (12).

u Για να τοποθετήσετε ένα φύλλο λείανσης,

ευθυγραμμίστε το με τη βάση λείανσης (11),
όπως φαίνεται στην εικόνα.

u Πιέστε το φύλλο σταθερά και ομοιόμορφα

πάνω στη βάση λείανσης, φροντίζοντας ώστε
οι οπές του φύλλου να συμπίπτουν με τις
αντίστοιχες της βάσης.

u Για να αφαιρέσετε το φύλλο, τραβήξτε το από

το υπόθεμα λείανσης.

Προειδοποίηση! Μην χρησιμοποιήσετε ποτέ την
κεφαλή λείανσης χωρίς να έχει τοποθετηθεί φύλλο
ή αξεσουάρ λείανσης.

Αντικατάσταση της μύτης λείανσης
σχήματος ρόμβου (εικ. B)

Τα φύλλα λείανσης παρέχονται με δύο
ανταλλακτικές μύτες σχήματος ρόμβου. Όταν
φθαρεί η μύτη λείανσης σχήματος ρόμβου,
μπορείτε να την τοποθετήσετε ανάποδα. Όταν
φθαρούν και οι δύο πλευρές, αντικαταστήστε τη
μύτη λείανσης σχήματος ρόμβου.

68

(Μετάφραση των πρωτότυπων οδηγιών)

u Ασφαλίστε το εργαλείο θέτοντας τον

ολισθητήρα κίνησης προς τα εμπρός/πίσω (2)
στην κεντρική θέση.

u Για να τοποθετήσετε ανάποδα τη μύτη,

αφαιρέστε την, γυρίστε την 180° και πιέστε την
ξανά στη βάση.

u Για να αντικαταστήσετε τη μύτη, τραβήξτε και

αφαιρέστε την παλιά μύτη από τη βάση και,
στη συνέχεια, πιέστε μια νέα μύτη στη βάση.

Προειδοποίηση! Κατά την αφαίρεση της
μύτης από το υπόθεμα, προσέξτε ώστε να μην
αποσπαστεί το υπόθεμα από τη βάση λείανσης.

Τοποθέτηση και αφαίρεση του
προσαρμογέα εξαγωγής σκόνης (εικ. C)

u Ευθυγραμμίστε τον προσαρμογέα εξαγωγής

σκόνης (13) με την κεφαλή λείανσης (10),
όπως φαίνεται στην εικόνα.

u Πιέστε τον προσαρμογέα σταθερά και

ομοιόμορφα στη βάση λείανσης.

u Συνδέστε μια ηλεκτρική σκούπα στον

προσαρμογέα εξαγωγής σκόνης.

u Για να τον αφαιρέσετε, τραβήξτε τον

προσαρμογέα εξαγωγής σκόνης (13) από την
κεφαλή λείανσης (10).

Χρήση

Προειδοποίηση! Αφήστε το εργαλείο να

λειτουργήσει με το δικό του ρυθμό. Μην το
υπερφορτώνετε.

Λείανση

Σημείωση: Βεβαιωθείτε ότι ο ολισθητήρας

κίνησης προς τα εμπρός/πίσω (2) δεν βρίσκεται
στη θέση ασφάλισης.

u Για να ενεργοποιήσετε το εργαλείο, πιέστε

το διακόπτη μεταβλητής ταχύτητας (1). Η
ταχύτητα λειτουργίας του εργαλείου εξαρτάται
από το πόσο πιέζετε το διακόπτη.

u Για να απενεργοποιήσετε το εργαλείο, πιέστε

το διακόπτη μεταβλητής ταχύτητας.

Συμβουλές για άριστη χρήση

Λείανση

u Μην ασκείτε μεγάλη πίεση στο εργαλείο.
u Να ελέγχετε τακτικά την κατάσταση του

φύλλου λείανσης. Να το αντικαθιστάτε όταν το
κρίνετε απαραίτητο.

u Όταν λειαίνετε νέες στρώσεις βαφής προτού

περάσετε μια νέα στρώση, χρησιμοποιήστε
πολύ ψιλό γυαλόχαρτο.

69

(Μετάφραση των πρωτότυπων οδηγιών)

u Σε πολύ ανώμαλες επιφάνειες ή όταν

αφαιρείτε στρώσεις βαφής, ξεκινήστε με
χοντρό γυαλόχαρτο. Σε άλλες επιφάνειες
ξεκινήστε με γυαλόχαρτο μέσου μεγέθους
κόκκου. Και στις δύο περιπτώσεις, αλλάξτε
σταδιακά σε ψιλότερο γυαλόχαρτο για να είναι
λεία η επιφάνεια μετά την επεξεργασία.

u Συμβουλευτείτε τον έμπορό σας για

περισσότερες πληροφορίες σχετικά με τα
διαθέσιμα αξεσουάρ λείανσης, αφαίρεσης
χρώματος και τριψίματος.

Αξεσουάρ

Η απόδοση του εργαλείου σας εξαρτάται
από τα αξεσουάρ που χρησιμοποιούνται. Τα
αξεσουάρ της BLACK+DECKER και της Piranha
έχουν κατασκευαστεί μηχανικά με πρότυπα
υψηλής ποιότητας και είναι σχεδιασμένα για
να ενισχύουν την απόδοση του εργαλείου
σας. Χρησιμοποιώντας αυτά τα αξεσουάρ, θα
εξασφαλίσετε την καλύτερη δυνατή απόδοση του
εργαλείου σας.

Τεχνικά χαρακτηριστικά

(H1)

2

MTSA2

(Max) (H1)

MTSA2

(14.4V)

Ταχύτητα χωρίς
φορτίο

Βάρος

Στάθμη ηχητικής πίεσης, μετρημένης σύμφωνα με το πρότυπο EN
60745:

Ηχητική πίεση (L

Ηχητική Ισχύς (L

Συνολικές τιμές δόνησης (διανυσματικό άθροισμα τριών αξόνων)
κατά EN 60745:

) 4.5 m/s2, αβεβαιότητα (K) 1.5 m/s

Λείανση (a

h

-1

min

0-7500 0-8500

kg 1.3 1.3

) 76.4 dB(A), αβεβαιότητα (K) 3 dB(A)

pA

) 87.4 dB(A), αβεβαιότητα (K) 3 dB(A)

WA

70

(Μετάφραση των πρωτότυπων οδηγιών)

Εγγύηση

Η Black & Decker είναι σίγουρη για την ποιότητα
των προϊόντων της και παρέχει μια εξαιρετική
εγγύηση. Η παρούσα γραπτή εγγύηση αποτελεί
πρόσθετο δικαίωμά σας και δεν ζημιώνει τα
νόμιμα δικαιώματά σας. Η εγγύηση ισχύει
εντός της επικράτειας των Κρατών Μελών της
Ευρωπαϊκής Ένωσης και της Ευρωπαϊκής Ζώνης
Ελευθέρων Συναλλαγών.

Σε περίπτωση που κάποιο προϊόν της Black
& Decker παρουσιάσει βλάβη εξαιτίας
ελαττωματικών υλικών, ποιότητας εργασίας ή
έλλειψης συμφωνίας με τις προδιαγραφές εντός
24 μηνών από την ημερομηνία αγοράς, η Black
& Decker εγγυάται την αντικατάσταση των
ελαττωματικών τμημάτων, την επισκευή προϊόντων
που έχουν υποστεί εύλογη φθορά λόγω χρήσης ή
την αντικατάσταση των προϊόντων προκειμένου να
εξασφαλίσει την ελάχιστη ενόχληση στους πελάτες
της, εκτός εάν:

u Το προϊόν έχει χρησιμοποιηθεί σε εργασιακό,

επαγγελματικό περιβάλλον ή έχει ενοικιαστεί.

u Έχει γίνει εσφαλμένη χρήση του προϊόντος ή

έχει παραμεληθεί.

u Το προϊόν έχει υποστεί βλάβη από άλλα

αντικείμενα, από ουσίες ή λόγω ατυχήματος.

u Έχει γίνει προσπάθεια επισκευής από

μη εξουσιοδοτημένα κέντρα τεχνικής
εξυπηρέτησης ή από τεχνικούς που δεν
ανήκουν στο προσωπικό της Black & Decker.

Για να ισχύσει η εγγύηση, πρέπει να
υποβάλετε απόδειξη αγοράς στον πωλητή
ή το εξουσιοδοτημένο κέντρο τεχνικής
εξυπηρέτησης. Ενημερωθείτε για το πλησιέστερο
εξουσιοδοτημένο κέντρο τεχνικής εξυπηρέτησης
της περιοχής σας, επικοινωνώντας με τα
γραφεία της Black & Decker στη διεύθυνση που
αναγράφεται στο εγχειρίδιο. Επίσης, μια λίστα με
τα εξουσιοδοτημένα κέντρα τεχνικής εξυπηρέτησης
της Black & Decker και πλήρεις λεπτομέρειες για
τις υπηρεσίες που παρέχονται μετά την πώληση,
καθώς και στοιχεία επικοινωνίας, υπάρχουν στο
Διαδίκτυο, στη διεύθυνση: www.2helpU.com

Παρακαλούμε επισκεφθείτε την ιστοσελίδα μας
www.blackanddecker.gr για να καταχωρήσετε
το νέο σας προϊόν BLACK+DECKER και για να
ενημερώνεστε για τα νέα προϊόντα και τις ειδικές
προσφορές. Περισσότερες πληροφορίες σχετικά
με τη μάρκα BLACK+DECKER και τη σειρά των
προϊόντων μας θα βρείτε στη διεύθυνση www.
blackanddecker.gr

71

(Μετάφραση των πρωτότυπων οδηγιών)

Δήλωση συμμόρφωσης ΕΚ

ΟΔΗΓΙΑ ΠΕΡΙ ΜΗΧΑΝΗΜΑΤΩΝ

%

Η Black & Decker δηλώνει ότι τα προϊόντα αυτά

που περιγράφονται στα “τεχνικά χαρακτηριστικά”

συμμορφώνονται με τα ακόλουθα:

2006/42/ΕΚ, EN60745-1, EN60745-2-4

Αυτά τα προϊόντα συμμορφώνονται επίσης με

την οδηγία 2014/30/ΕΕ και 2011/65/ΕΕ. Για

περισσότερες πληροφορίες, παρακαλείστε να

επικοινωνήσετε με την Black & Decker στην

παρακάτω διεύθυνση ή να ανατρέξετε στο πίσω

Ο κάτωθι υπογεγραμμένος είναι υπεύθυνος για

την κατάρτιση του τεχνικού φακέλου και δηλώνει

τα παρόντα εκ μέρους της Black & Decker.

Black & Decker Europe, 210 Bath Road, Slough,

72

MTSA2

μέρος του εγχειριδίου.

R. Laverick

Υπεύθυνος Σχεδιασμού

Berkshire, SL1 3YD

Ηνωμένο Βασίλειο

15/09/2014

België/Belgique/Luxembourg Stanley Black & Decker Belgium BVBA Tel. NL [phone]
www.blackanddecker.be Egide Walschaertsstraat 16 Tel. FR [phone]
[email protected] 2800 Mechelen Fax. [phone]
Danmark Black & Decker [email protected]
Roskildevej 22 www.blackanddecker.dk
2620 Albertslund
Deutschland Stanley Black & Decker Deutschland Gmbh Tel. [phone]
www.blackanddecker.de Black & Decker Str. 40, D - 65510 Idstein Fax [phone]
[email protected]
Ελλάδα Stanley Black & Decker (ΕΛΛΑΣ) Ε.Π.Ε Τηλ. 210-8981616
www.blackanddecker.gr ΓΡΑΦΕΙΑ:Στράβωνος 7 & Βουλιαγμένης Φαξ 210-8983570
[email protected] 166 74 Γλυφάδα - Αθήνα

SERVICE: Ημερος Τόπος 2 -Χάνι Αδάμ Τηλ. Service 210-8985208
193 00 Ασπρόπυργος - Αθήνα Φαξ 210-5597598
España Stanley Black & Decker Ibérica, S.C.A. Tel. [phone]
www.blackanddecker.es Parc de Negocis “Mas Blau” Fax [phone]
[email protected] Edicio Muntadas, c/Bergadá, 1, Of. A6
08820 El Prat de Llobregat (Barcelona)
France Black & Decker (France) S.A.S. Tel. [phone]
www.blackanddecker.fr 5 allée des Hêtres Fax [phone]
B.P. 30084
69579 Limonest Cédex
Helvetia ROFO AG Tel. [phone]
www.blackanddecker.ch Gewerbezone Seeblick Fax [phone]
[email protected] 3213 Kleinbösingen
Italia Stanley Black & Decker Italia Tel. [phone]
www.blackanddecker.it Via Energypark 6 Fax [phone]
[email protected] 20871 Vimercante (MB) Numero verde 800-213935

Nederland Stanley Black & Decker Netherlands BV Tel. [phone]
www.blackanddecker.nl Holtum Noordweg 35, 6121 RE BORN Fax [phone]
[email protected] Postbus 83, 6120 AB BORN
Norge Black & Decker [email protected]
Postboks 4613, Nydalen www.blackanddecker.no
0405 Oslo
Österreich Stanley Black & Decker Austria GmbH Tel. [phone]
www.blackanddecker.at Oberlaaerstraße 248, A-1230 Wien Fax [phone]
[email protected]
Portugal Black & Decker Limited SARL Tel. [phone]
www.blackanddecker.pt Quinta da Fonte - Edifício Q55 D. Diniz Fax [phone]
[email protected] Rua dos Malhões, 2 e 2A - Piso 2 Esquerdo
2770 - 071 Paço de Arcos
Suomi Black & Decker asiakaspalvelu.@sbdinc.com
PL47 www.blackanddecker.
00521, Helsinki
Sverige Black & Decker AB [email protected]
Box 94, 431 22 Mölndal www.blackanddecker.se
Türkiye KALE Hırdavat ve Makina A.Ş. Tel. [phone]
www.blackanddecker.com.tr Defterdar Mah. Savaklar Cad. No:15 Fax. [phone]
Edirnekapı / Eyüp / İstanbul 34050

United Kingdom & Black & Decker Tel. [phone]
Republic Of Ireland 210 Bath Road Fax [phone]

www.blackanddecker.co.uk Slough, Berkshire SL1 3YD
[email protected]
Middle East & Africa Black & Decker Tel. [phone]
www.blackanddecker.ae P.O.Box - 17164 Fax [phone]
[email protected] Jebel Ali Free Zone (South), Dubai,
UAE

90616519 REV-0 09/2014
