Black & Decker KS40 User Manual [cz]

www.blackanddecker.eu

Upozornění !

Určeno pro kutily.

559122-19CZ

KS40

234

ČEŠTINA

RUČNÍ OKRUŽNÍ PILA KS40

Srdečně blahopřejeme!

Rozhodli jste se pro přístroj od fi rmy Black & Decker.
Rádi bychom Vám nabídli kvalitní nářadí za dostupnou
cenu. Doufáme, že toto nářadí Vám při používání bude
dělat radost po monoho let.

Používání odpovídajícího nářadí

Vaše ruční okružní pila Black & Decker typ KS40 byla
vyvinuta k řezání dřeva, výrobků ze dřeva a plastů.
Toto nářadí není určeno pro profesionální
(podnikatelské) používání.

Bezpečnostní pokyny

Varovné symboly

V tomto návodu se používají následující varovné
symboly:

Nebezpečí poranění, nebezpečí ohrožení
života nebo možné poškození nářadí
v důsledku nedodržování pokynů uvedených
v tomto návodu!

Nebezpečí zasažení elektrickým proudem.

Před uvedením nářadí do provozu si přečtěte
návod.

Poznejte své nářadí

• Varování! Při používání elektrických

přístrojů je třeba na ochranu proti
nebezpečí požáru, zasažení elektrickým
proudem i proti tělesnému poškození
i poškození majetku dbát na dodržování
zásadních bezpečnostních opatření
včetně následujících předpisů.

• Dříve, než začnete používat toto nářadí,
si důkladně přečtěte tento návod.

• Před uvedením nářadí do provozu se
informujte, jak v nouzové situaci nářadí
vypnete.

• Tento návod si uschovejte.

Všeobecné bezpečnostní pokyny

• Udržujte pořádek na pracovišti! Nepořádek na

pracovišti vede k nebezpečí vzniku úrazu.

• Berte ohled na vlivy okolí! Nevystavujte nářadí

dešti. Nepoužívejte nářadí ve vlhkém nebo
mokrém prostředí. Zajistěte si dobré osvětlení
pracovní plochy. Nepoužívejte nářadí v místech,
kde hrozí nebezpečí požáru nebo výbuchu, např.
v blízkosti hořlavých kapalin nebo plynů.

• Zabraňte dětem v přístupu na pracoviště!

Zabraňte dětem, návštěvníkům a zvířatům

v přístupu na pracoviště a postarejte se o to, aby
se nedotýkali nářadí a síťového kabelu.

• Noste při práci vhodný pracovní oděv! Nenoste

volné oblečení nebo šperky, neboť mohou být
zachyceny pohybujícími se částmi nářadí. Jestliže
pracujete venku, doporučujeme používat pracovní
rukavice a protiskluzovou obuv. Máte-li dlouhé
vlasy, používejte síťku na vlasy.

• Ochranná opatření. Používejte vždy ochranné

brýle. V případě, že při práci vzniká prach nebo
třísky (piliny), používejte respirátor. Při vysoké
nebo nepříjemné hladině hluku používejte vždy
ochranu sluchu.

• Ochrana před zasažením elektrickým proudem.

Nedotýkejte se uzemněných povrchů (například
potrubí, radiátorů, sporáků a ledniček). Elektrickou
bezpečnost lze dále zvyšovat používáním
automatického spínače v obvodu diferenciální
ochrany (30 mA / 30 mS).

• Dbejte na bezpečný postoj při práci! Dbejte na

bezpečný postoj, abyste v každé pracovní poloze
si udržovali při práci rovnováhu.

• Buďte stále pozorní! Soustřeďte se na svou

práci a postupujte racionálně. Pokud jste unavení,
s nářadím nepracujte.

• Upněte si obrobek! K uchycení obrobku

používejte upínací přípravky nebo svěrák.
Obrobek je tak bezpečněji upnutý a umožňuje
obsluhu nářadí oběma rukama.

• Připojte zařízení na odsávání prachu! Pokud

zařízení na odsávání nebo shromažďování
prachu lze připojit k nářadí, ujistěte se, že taková
zařízení jsou připojená a že se řádně používají.

• Nenechejte v nářadí trčet žádný nástrojový
klíč! Před spuštěním nářadí vždy zkontrolujte, zda
jste z něj odstranili klíče a seřizovací nástroje.

• Prodlužovací kabel. Před použitím zkontrolujte
prodlužovací kabel a pokud je poškozený,
vyměňte jej. Pokud nářadí používáte v terénu,
používejte pouze prodlužovací kabely, vhodné
pro venkovní použití.

• Používejte vhodné nářadí! Použití odpovídajícího
nářadí je popsáno v tomto provozním návodu.
Pro těžkou práci nepoužívejte žádné příliš slabé
nástroje nebo slabé příslušenství. Používáním
správného nástroje dosáhnete optimální kvality
a zajistíte si svou osobní bezpečnost. Nářadí
nepřetěžujte.

Varování! Používání jiného příslušenství nebo

přídavného zařízení, než je doporučeno v tomto
návodu, a provádění jiných pracovních operací
tímto nářadím, než těch, k nimž je toto nářadí
určeno, může vést k poranění obsluhy.

• Kontrolujte Vaše nářadí na poškození!
Před započetím práce zkontrolujte, zda nářadí
a síťový kabel nejsou poškozeny. Zkontrolujte,
zda všechny pohyblivé části jsou správně
namontovány, zda žádné díly nejsou zlomeny,

5

zda žádná ochranná zařízení a spínače nejsou
poškozeny a zda některá jiná poškození by
nemohla narušovat bezvadný provoz nářadí.
Ujistěte se, že nářadí bude řádně fungovat.
Nepoužívejte nářadí, pokud je některý jeho díl
vadný. Nepoužívejte nářadí, pokud nefunguje
spínač ZAP/VYP. Nechejte poškozené díly opravit
nebo vyměnit vždy v některé z našich servisních
dílen. Nikdy se nepokoušejte opravovat přístroj
sami.

• Vytáhněte síťovou zástrčku! Vytáhněte

síťovou zástrčku pokud nářadí nepoužíváte, před
výměnou jakýchkoliv nástrojů, dílů příslušenství
nebo dílů nářadí a před započetím jakýchkoliv
údržbářských prací.

• Vyhněte se neúmyslnému zapnutí! Nenoste

nářadí s prstem na spínačí Zap/Vyp. Ubezpečte
se, že je přístroj vypnutý, když jej připojujete
k síťovému napájení.

• S kabelem zacházejte opatrně! Nářadí

nepřenášejte tak, že jej budete držet za kabel
a nepoužívejte kabel k vytahování zástrčky ze
zásuvky. Kabel chraňte před nadměrným teplem,
olejem a ostrými hranami.

• Pečlivě uchovávejte své nářadí! Nepoužívané

nářadí je třeba uchovávat na suchém, pro děti
nepřístupném místě.

• Pečlivě ošetřujte své nářadí! Své řezné nástroje

udržujte ostré a v čistotě, abyste mohli bezpečně
a dobře pracovat. Dodržujte předpisy k údržbě
a pokyny k výměně nástrojů. Držadla a spínače
udržujte suché, čisté a neznečištěné olejem
a mazacím tukem.

• Opravy. Toto nářadí odpovídá příslušným

bezpečnostním předpisům. Opravy smějí provádět
pouze autorizované kvalifi kované síly a s použitím
originálních náhradních dílů. V opačném případě
hrozí provozovateli nebezpečí úrazu.

• Po vypnutí ruční okružní pily se nesmí pilový kotouč
nikdy brzdit bočním protitlakem.

• V případě, že síťový kabel je proříznutý nebo
poškozený, vytáhněte ihned síťovou zástrčku.

Zařízení pro bezpečný provoz

• Ujistěte se, že všechna zařízení, kryjící pilový
kotouč, bezvadně fungují.

• Nikdy neblokujte pohyblivé ochranné zařízení
v otevřené poloze.

• Nepoužívejte pilu, pokud pohyblivé ochranné
zařízení pilového kotouče není sklopené.

• Pokud ochranným zařízením pilového kotouče
musíte pohybovat ručně, používejte k tomu vždy
spouštěcí páku ochranného zařízení.

• Zajistěte, aby roztahovací klín byl správně
nastavený.

• Nikdy roztahovací klín neodstraňujte.

Pilový kotouč

• Nepoužívejte pilové kotouče, jejichž údaje
neodpovídají údajům uvedeným v tomto návodu
k obsluze. Používejte výhradně pilové kotouče
Black & Decker o správném průměru, správné
tloušťce a počtu otáček vřetene, určenému pro
použití na tomto nářadí.

• Nepoužívejte žádné pilové kotouče o větší
tloušťce nebo menší šířce řezné spáry než je
tloušťka roztahovacího klínu.

• Nepoužívejte pilové kotouče z vysoce legované
vysokovýkonné rychlořezné oceli.

• Nepoužívejte v této pile pilové kotouče pro řezání
kovu nebo kamene.

• Používejte výhradně ostré a bezvadně pracující
pilové kotouče; popraskané nebo zdeforomované
pilové kotouče ihned vyměňte.

• Je třeba dbát na to, aby pilový kotouč byl řádně
utažený (fixovaný) a otáčel se ve správném
směru.

Dodatečné bezpečnostní pokyny pro ruční okružní
pily

Při používání tohoto nářadí noste ochranné
brýle!

Při používání tohoto nářadí noste pomůcku
pro ochranu sluchu!

Řezání

• Nepoužívejte nářadí k jiným účelům, než pro které
je určeno. Nepoužívejte např. ruční okružní pilu na
řezání kmenů stromů a větví.

• Vždy si zajistěte dostatek volného prostoru pod
materiálem, jenž chcete řezat. Při řezání podlah
berte do úvahy skryté trubky a vedení.

• Před řezáním je třeba z obrobku odstranit všechny
hřebíky a kovové předměty.

• Nezkoušejte řezat mimořádně malé obrobky.

• Nářadí držte při práci vždy oběma rukama a za
rukojeti k tomu určené.

• Nepoužívejte nikdy nářadí s pilovým kotoučem
směřujícím nahoru nebo do strany.

• Nářadí nikdy neodkládejte na stůl nebo pracovní
stůl dříve, než jej vypnete.

Zpětný vrh

Zpětný vrh může nastat, jestliže se pila náhle zpříčí.
Tím vznikne zpětný moment, vedoucí ke zpětnému
vrhu pily.

• Pokud se pila zpříčí, ihned uvolněte spínač.

• Velké obrobky se musí v místě řezání dostatečně
podepřít.

Elektrická bezpečnost

Elektromotor byl navržen pouze pro určité napětí.
Proto zkontrolujte, zda síťové napětí odpovídá napětí,
uvedenému na typovém štítku nářadí.

Toto nářadí má podle EN 50144 dvojitou
izolaci; zemnicí vedení tudíž není nutné.

Použití prodlužovacího kabelu

Používejte vždy přípustný prodlužovací kabel, jenž
dostačuje příkonu nářadí (srovnej technické údaje).
Minimální průřez vodiče je 1,5 mm
zkontrolujte prodlužovací kabel na poškození,
opotřebení a projevy stárnutí. Poškozený nebo vadný
prodlužovací kabel vyměňte.

2

. Před používáním

6

V případě použití kabelové cívky z ní kabel úplně
odviňte. Používání prodlužovacího kabelu, který je
nevhodný pro příkon nářadí nebo je poškozený, může
způsobit požár nebo zasažení el. proudem.

Obsah balení

Balení obsahuje:
1 ruční okružní pila s pilovým kotoučem
1 zástrčný klíč se šestihranem
1 paralelní vedení
1 návod k obsluze

• Vybalte pečlivě všechny díly.

Popis nářadí (obr. A)

1. Spínač Zap/Vyp

2. Blokování zapnutí

3. Hlavní rukojeť

4. Boční rukojeť

5. Páka pro nastavování hloubky řezu

6. Stupnice pro hloubku řezu

7. Zabezpečovací knoflík pro nastavení úhlu
pokosu

8. Stupnice úhlů pokosu

9. Ochranné zařízení pilového kotouče

10. Spouštěcí páka ochranného zařízení pilového
kotouče

11. Pracovní stůl pily

12. Paralelní vedení

13. Roztahovací klín

Montáž

Vypněte nářadí, počkejte, až se pilový kotouč
zastaví a vytáhněte síťovou zástrčku dříve,
než začnete provádět nastavování, opravy
nebo údržbářské práce.

Vymontování a namontování pilového kotouče
(obr. B)

Vymontování

• Do otvoru (14) nasaďte šroubovák, abyste
zabránili současnému protáčení pilového kotouče.
Jako alternativa se nabízí možnost přidržení
vnější podložky (15) šroubovým klíčem 18 mm.

• Povolte a odstraňte pojistný šroub (16) pilového
kotouče tak, že jím pomocí zástrčného klíče se
šestihranem (17) otáčíte proti směru pohybu
hodinových ručiček.

• Odstraňte vnější podložku (15).

• Sundejte pilový kotouč (18).

Namontování

• Nasaďte pilový kotouč na vnitřní podložku (19),
a přesvědčte se přitom, že šipka na pilovém
kotouči ukazuje ve stejném směru jako šipka na
nářadí.

• Nasaďte vnější podložku (15) na vřeteno tak, že
její vyčnívající část bude směřovat ve směru od
pilového kotouče.

• Do otvoru nasaďte pojistný šroub (16) pilového
kotouče.

• Do otvoru (14) nasaďte šroubovák, abyste
zabránili současnému protáčení pilového kotouče.
Jako alternativa se nabízí možnost přidržení
vnější podložky (15) šroubovým klíčem 18 mm.

• Pevně utáhněte pojistný šroub pilového kotouče
tak, že jím pomocí zástrčného klíče se šestihranem
(17) otáčíte ve směru pohybu hodinových
ručiček.

• Nastavte roztahovací klín podle dále uvedeného
popisu.

Nastavení roztahovacího klínu
(Obr. C a D)

Roztahovací klín zabraňuje zpříčení pilového kotouče
u podélného řezání. Roztahovací klín je třeba po
výměně pilového kotouče nastavit.

• Uvolněte šroub (20) (obr. C).

• Nastavte roztahovací klín (13) do polohy podle
obr. D.

- Vzdálenost mezi ozubeným kotoučem
a roztahovacím klínem by měla být 2 až 3 mm.

- Výškový rozdíl mezi ozubeným kotoučem
a spodním koncem roztahovacího klínu by měl
být 2 až 3 mm.

• Pevně utáhněte šroub (20).

Namontování a odmontování paralelního dorazu
(Obr. E)

Paralelní doraz se používá k tomu, aby bylo možno
řezat v přímočarém směru a rovnoběžně s hranou
obrobku.

Namontování

• Uvolněte zabezpečovací knofl ík (21).

• Veďte paralelní doraz (12) otvory (22).

• Posuňte paralelní doraz do požadované polohy.

• Pevně utáhněte zabezpečovací knofl ík.

Odmontování

• Povolte zabezpečovací knofl ík (21).

• Vytáhněte z nářadí paralelní doraz.

Použití

• Pracovní proces neurychlujte násilným
způsobem. Vyhněte se přetěžování
přístroje.

• Pečlivě veďte kabel, abyste jej
nedopatřením neprořízli.

Nastavení hloubky řezu (Obr. F)

Hloubka řezu by se měla nastavit podle tloušťky
obrobku. Přitom by tloušťka měla být překročena
asi o 2 mm.

• Zvedněte páku (5) směrem nahoru, abyste
odblokovali pracovní stůl.

• Pohněte botou pily (11) do požadované polohy.
Odpovídající hloubku řezu lze odečíst na stupnici
(6).

• Sklopte páku směrem dolů, abyste zajistili botu
pily v její poloze.

7

Nastavení úhlu pokosu (Obr. G)

Na tomto nářadí lze nastavit úhel pokosu mezi 0°
a 45°.

• Uvolněte pojistnou matku (7), aby došlo
k odblokování pracovního stolu.

• Pohybujte botou pily (11) do požadované polohy.
Odpovídající úhel pokosu lze odečíst na stupnici
(8).

• Pevně utáhněte zabezpečovací knofl ík, abyste
zajistili botu pily v její poloze.

Zapínání a vypínání (Obr. H)

Před zapnutím se ujistěte, že zástrčný klíč
se šestihranem není zastrčený v pojistném
šroubu pilového kotouče.

Zapnutí

• Držte zmáčknuté tlačítko pro blokování zapnutí (2)
a zmáčkněte spínač Zap/Vyp (1).

• Uvolněte tlačítko pro blokování zapnutí.

Vypínání

• Uvolněte spínač Zap/Vyp.

Srovnání pily s linií řezu (Obr. I)

Pila je vybavena dvěma vedeními pro rovné řezy (23)
a dvěma vedeními pro šikmé řezy s úhlem 45° (24).

• Srovnejte levou hranu vedení (23) příp. (24) s linií
řezu (25).

Pro velmi přesné řezy:

• Na zbytku dřeva si nakreslete linii řezu.

• Srovnejte levou hranu vedení (23) příp. (24) s linií
řezu (25).

• Udělejte řez na zkoušku.

• Podle dosaženého výsledku nastavte polohu
vedení vůči linii řezu.

Odsávání prachu (Obr. A)

Pro napojení vysavače prachu příp. odsávacího
zařízení na nářadí, potřebujete adaptér. Adaptér je
k dostání u Vašeho prodejce nářadí Black & Decker.

• Nasaďte adaptér odsavače prachu do výhozu (26)
pro dřevěnou moučku.

• Spojte hadici odsávače prachu s adaptérem.

Pokyny pro optimální pracovní výsledky

• Jelikož na líci obrobku podél linie řezu se
nevyhneme vzniku drobného roztřepení, řežeme
na té straně, kde lze tyto vzniklé drobné třísky
akceptovat.

• Tam, kde roztřepení řezu musí být nepatrné, např.
při řezání laminátů, upněte nahoře na obrobek
kousek překližky.

Údržba

Vaše nářadí Black & Decker bylo vyvinuto tak, aby
mělo dlouhou životnost a vyžadovalo co nejnižší
náklady na svou údržbu. Trvalý, bezvadný provoz
předpokládá jeho pravidelné čištění.

Vypněte nařádí, počkejte, až se pilový kotouč
zastaví a vytáhněte síťovou zástrčku dříve,
než začnete s nastavováním, opravami nebo
údržbářskými pracemi.

• Čistěte pravidelně ventilační průduchy v nářadí
měkkým kartáčem nebo suchým hadříkem.

• Čistěte pravidelně kryt motoru vlhkým hadříkem.
Na čištění nepoužívejte žádné čisticí prostředky
na drhnutí nebo čisticí prostředky na bázi
organických rozpouštědel.

Ochrana životního prostředí

Třídění odpadu. Tento výrobek nesmí být
likvidován spolu s běžným komunálním
odpadem.

Pokud nebudete nářadí Black & Decker dále používat
nebo přejete-li si nářadí nahradit novým, nelikvidujte
toto nářadí v běžném komunálním odpadu. Odevzdejte
výrobek do místní sběrny tříděného odpadu.

Tříděný odpad umožňuje recyklaci
a opětovné využití použitých výrobků
a obalových materiálů. Opětovné použití
recyklovaných materiálů pomáhá chránit
životní prostředí před znečištěním a snižuje
spotřebu surovin.

Místní předpisy mohou upravovat způsob likvidace
domácích elektrických spotřebičů v místních sběrnách
nebo v místě nákupu výrobku.

Po ukončení životnosti výrobků Black & Decker,
poskytuje společnost Black & Decker možnost
recyklace těchto výrobků. Chcete-li využít této
služby, dopravte prosím Vaše nepotřebné výrobky
do značkového servisu, kde na vlastní náklady zajistí
jejich recyklaci a ekologické zpracování.

Adresu nejbližšího značkového servisu naleznete
u svého značkového prodejce Black & Decker na
adrese, která je uvedena v tomto návodu. Přehled
autorizovaných servisů Black & Decker a rovněž
další informace, týkající se našeho poprodejního
servisu, můžete nalézt také na internetové adrese:

www.2helpU.com

Technické údaje

KS40

Napětí V stř. 230
Příkon W 710
Otáčky při chodu naprázdno min
Maximální hloubka řezu mm 40
Průměr pilového kotouče mm 140
Otvor v pilovém kotouči mm 12,7
Šířka řezu mm 2,4
Hmotnost kg 2,7

-1

4 100

8

Další nářadí pro domácí kutily

Black & Decker nabízí široký sortiment nářadí pro
domácí kutily, jež jejich činnost podstatně usnadňuje.
Pro bližší informace k níže uvedenému nářadí se
obraťte prosím na zákaznický servis Black & Decker
(adresa je v tomto návodě vzadu) nebo na svého
prodejce.

Vrtačky
Vrtací kladiva
Akumulátorové šroubováky
Akumulátorové vrtací šroubováky
Akumulátorové ruční okružní pily
Brusky
Přímočaré pily
Ruční okružní pily
Kapovací (zkracovací) pily a pily na řezání úkosů
Univerzální pily
Úhlové brusky
Hoblíky
Horní frézky
Víceúčelové nářadí
Akumulátorové víceúčelové nářadí
Horkovzdušné opalovací pistole
Sponkovačky
Pracovní (zámečnické) stoly

Nabízíme rovněž široký sortiment příslušenství pro
tato nářadí.

Ve všech zemích nejsou k dostání veškeré výrobky.

ES Prohlášení o shodě

KS40

Black & Decker tímto prohlašuje, že tyto přístroje
byly koncipovány v souladu s následující směrnicemi
a normami: 98/37/EWG, 89/336/EWG, 73/23/EWG,
EN 50144, EN55014, EN 61000.

Výše akustického tlaku, měřená podle EN 50144:
LpA (akustický tlak) dB(A) 97
LWA (akustický výkon) dB(A) 110

Při akustickém tlaku vyšším než 85 dB(A) používejte
pomůcku pro ochranu sluchu.

Vážená skutečná hodnota zrychlení podle EN 50144:
< 2,5 m/s

2

Brian Cooke

Director of Enginnering

Spennymoor, County Durham DL16 6JG,

United Kingdom

9

Politika služby zákazníkům

Spokojenost zákazníka s výrobkem a servisem
je náš nejvyšší cíl.

Kdykoli budete potřebovat radu či pomoc,
obraťte se s důvěrou na nejbližší servis
Black & Decker, kde Vám vyškolený personál
poskytne naše služby na nejvyšší úrovni.

povolané tvoří personál pověřených
servisních středisek Black & Decker,
která jsou autorizována k provádění
záručních oprav.

Navíc servis Black & Decker poskytuje na
veškeré provedené opravy a vyměněné náhradní
díly další servisní záruční lhůtu 6 měsíců.

Záruka Black & Decker 2 roky

Blahopřejeme Vám ke koupi tohoto kvalitního
výrobku Black & Decker.

Náš závazek ke kvalitě v sobě samozřejmě
zahrnuje také naše služby zákazníkům.

Proto nabízíme záruční lhůtu daleko přesahující
minimální požadavky vyplývající ze zákona.

Kvalita tohoto přístroje nám umožňuje nabídnout
Vám záruční lhůtu po dobu 24 měsíců.

Objeví-li se jakékoliv materiálové nebo výrobní
vady v průběhu 24 měsíců záruční lhůty,
garantujeme jejich bezplatné odstranění
případně, dle našeho uvážení, bezplatnou
výměnu přístroje za následujících podmínek:

• Přístroj bude dopraven (spolu s originálním
záručním listem Black & Decker a s dokladem
o nákupu) do jednoho z pověřených
servisních středisek Black & Decker, která
jsou autorizována k provádění záručních
oprav.

Záruka se nevztahuje na spotřební příslušenství
(vrtáky, šroubovací nástavce, pilové kotouče,
hoblovací nože, brusné kotouče, pilové listy,
brusný papír a pod.).

Black & Decker nabízí rozsáhlou síť
autorizovaných servisních opraven a sběrných
středisek, jejichž seznam naleznete na záručním
listu.

Black & Decker

Klášterského 2
143 00 Praha 4 - Modřany
Česká republika

Tel.: [phone]
Fax: [phone]
[e-mail]

Právo na případné změny vyhrazeno.

02/2007

• Přístroj byl používán pouze s origi­nálním příslušenstvím či přídavnými
zařízeními a příslušenstvím BBW
či Piranha, které je výslovně
doporučeno jako vhodné k používání
spolu s přístroji Black & Decker.

• Přístroj byl používán a udržován
v souladu s návodem k obsluze.

• Přístroj nevykazuje žádné příčiny
poškození způsobené opotřebením.

• Motor přístroje nebyl přetěžován
a nejsou patrné žádné známky
poškození vnějšími vlivy.

• Do přístroje nebylo zasahováno
nepovolanou osobou. Osoby

zst00043951 - 16-05-2007

10

BLACK & DECKER

Klášterského 2
143 00 Praha 412 – Modřany
Česká Republika
Tel.: [phone]
00420 2 417 76 655,6 Fax: [phone]
Servis: 00420 2 444 03 247
www.blackanddecker.cz
www.dewalt.cz
[e-mail]

BAND SERVIS

K Pasekám 4440
760 01 Zlín
Tel.: [phone],1 Fax: [phone]
www.bandservis.cz
[e-mail]

BLACK & DECKER

Stará Vajnorská cesta 8
831 04 Bratislava
Slovenská republika
Tel.: [phone],3 Fax: [phone]
www.blackanddecker.sk
www.dewalt.sk
[e-mail]

BAND SERVIS

Paulínska 22
917 01 Trnava
Tel.: [phone] Fax: [phone]
www.bandservis.sk
[e-mail]

BAND SERVIS

Garbiarska 5
040 01 Košice
Tel.: [phone]
[e-mail]

11

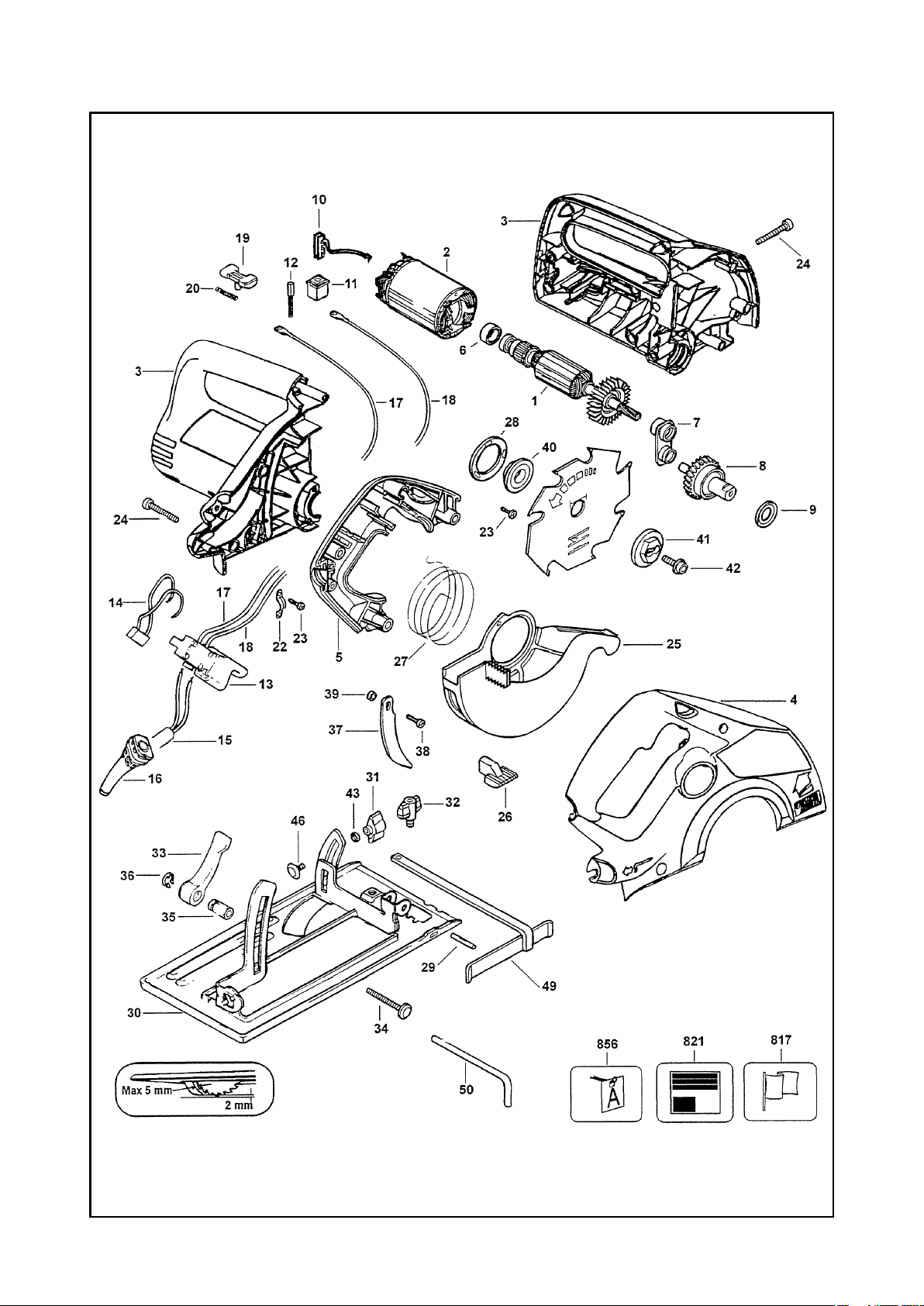

KS40 - - - A CIRCULAR SAW 1

12

©

13

14

CZ ZÁRUČNÍ LIST

PL KARTA GWARANCYJNA

H JÓTÁLLÁSI JEGY

SK ZÁRUČNÝ LIST

CZ

H

měsíců
hónap

24

PL

SK

miesiące
mesiacov

CZ

H

PL

SK

Výrobní kód Datum prodeje

Razítko prodejny
Podpis

Pecsét helye

Gyári szám A vásárlás napja

Aláírás
Stempel

Numer seryjny Data sprzedaży

Podpis
Pečiatka predajne

Číslo série Dátum predaja

Podpis

CZ

Adresy servisu
Band Servis
Klášterského 2
CZ-14300 Praha 4
Tel.: [phone]
Fax: [phone]

Band Servis
K Pasekám 4440
CZ-76001 Zlín
Tel.: [phone],1
Fax: [phone]
http://www.bandservis.cz

H

Black & Decker Központi
Garanciális-és Márkaszerviz
1163 Budapest
(Sashalom) Thököly út 17.
Tel.: [phone]
Fax: [phone]

PL

Adres serwisu centralnego
ERPATECH
ul. Obozowa 61
01-418 Warszawa
Tel.: [phone]
Fax: [phone]

CZ

Dokumentace záruční opravy

H

A garanciális javitás dokumentálása

SK

Adresa servisu
Band Servis
Paulínska ul. 22
SK-91701 Trnava
Tel.: [phone]
Fax: [phone]

PL

Przebieg napraw gwarancyjnych

SK

Záznamy o záručných opravách

CZ Číslo Datum příjmu Datum zakázky Číslo zakázky Závada Razítko

Podpis

H Sorszám Bejelentés időpontja Javítási időpont Javitási

Jótállás új határideje

munkalapszám

Hiba jelleg
oka

PL Nr. Data zgłoszenia Data naprawy Nr. zlecenia Przebieg

naprawy

SK Číslo

dodávky

Dátum nahlásenia Dátum opravy Číslo

objednávky

Popis
poruchy

Pecsét
Aláírás

Stempel
Podpis
Pečiatka

Podpis

02/07
