Black & Decker Ka86 Instruction Manual [ro]

402111-08 RO

Traducere a instrucţiunilor originale

www.blackanddecker.eu

KA86

2

Destinaţia de utilizare

Şlefuitorul Black & Decker a fost conceput pentru şle­fuirea lemnului, a metalului, a materialelor plastice şi
a suprafeţelor vopsite. Această unealtă este destinată
exclusiv uzului casnic.

Instrucţiuni de siguranţă

Avertizări generale de siguranţă privind
uneltele electrice

Avertisment! Citiţi toate avertizările de sigu­ranţă şi toate instrucţiunile. Nerespectarea

tuturor instrucţiunilor poate conduce la electro­cutare, incendii şi/sau vătămări grave.

Păstraţi toate avertizările şi instrucţiunile pentru
consultare ulterioară. Termenul „unealtă electrică“ din

toate avertizările enumerate mai jos se referă la unealta
electrică (cu cablu) alimentată de la reţeaua principală de
energie sau la unealta electrică (fără cablu) alimentată
de la baterie.

1. Siguranţa în zona de lucru
a. Păstraţi zona de lucru curată şi bine iluminată.

Zonele dezordonate şi întunecate înlesnesc acci­dentele.

b. Nu operaţi uneltele electrice în atmosfere explo-

zive, cum ar fi în prezenţa lichidelor, gazelor sau
pulberilor explozive. Uneltele electrice generează

scântei ce pot aprinde pulberile sau vaporii.

c. Ţineţi la distanţă copiii şi persoanele din jur în

timp ce operaţi o unealtă electrică. Distragerea

atenţiei poate conduce la pierderea controlului.

2. Siguranţa electrică
a. Ştecherele uneltelor electrice trebuie să se

potrivească cu priza. Nu modifi caţi niciodată
ştecherul în vreun fel. Nu folosiţi adaptoare
pentru ştechere împreună cu uneltele electrice
împământate (legate la masă). Ştecherele nemo-

difi cate şi prizele compatibile vor reduce riscul de
electrocutare.

b. Evitaţi contactul corpului cu suprafeţele împă-

mântate precum ţevi, radiatoare, cuptoare şi
frigidere. Există un risc sporit de electrocutare în

cazul în care corpul dvs. este împământat sau legat
la masă.

c. Nu expuneţi uneltele electrice la ploaie sau

condiţii de umezeală. Apa ce intră într-o unealtă

electrică va spori riscul de electrocutare.

d. Nu manipulaţi necorespunzător cablul. Nu uti-

lizaţi niciodată cablul pentru transportarea, tra­gerea sau scoaterea din priză a uneltei electrice.
Ţineţi cablul departe de căldură, ulei, muchii vii
sau componente în mişcare. Cablurile deteriorate

sau încurcate sporesc riscul electrocutării.

e. Atunci când operaţi o unealtă de lucru în aer liber,

utilizaţi un prelungitor pentru exterior. Utilizarea

unui cablu adecvat pentru exterior reduce riscul de
electrocutare.

f. În cazul în care operarea unei unelte electrice

într-un spaţiu cu umiditate nu poate fi evitată,

ROMÂNĂ

utilizaţi o alimentare cu protecţie pentru dispo­zitivele de curent rezidual (RCD). Utilizarea unui

dispozitiv RCD reduce riscul electrocutării.

3. Siguranţa personală
a. Fiţi precauţi, fi ţi atenţi la ceea ce faceţi şi faceţi

uz de regulile de bun simţ atunci când operaţi
o unealtă electrică. Nu utilizaţi o unealtă electrică
atunci când sunteţi obosiţi sau când vă afl
infl uenţa drogurilor, alcoolului sau medicaţiei.

Un moment de neatenţie în timpul operării uneltelor
electrice poate conduce la vătămări personale grave.

b. Utilizaţi echipamentul de protecţie personală.

Purtaţi întotdeauna ochelari de protecţie. Echi-

pamentul de protecţie precum măştile anti-praf,
încălţămintea de siguranţă antiderapantă, căştile
sau dopurile pentru urechi utilizate pentru anumite
condiţii de lucru vor reduce vătămările personale.

c. Preîntâmpinaţi pornirea accidentală. Asiguraţi-vă

că întrerupătorul se afl ă în poziţia oprit înainte
de conectarea la sursa de alimentare şi/sau la
acumulator, înainte de ridicarea sau transporta­rea uneltei. Transportarea uneltelor electrice ţinând

degetul pe întrerupător sau alimentarea cu tensiune
a uneltelor electrice ce au întrerupătorul în poziţia
pornit înlesnesc producerea accidentelor.

d. Îndepărtaţi orice cheie sau cleşte de reglare îna-

inte de a porni unealta electrică. O cheie sau un

cleşte rămas ataşat la o componentă rotativă a unel­tei electrice poate conduce la vătămări personale.

e. Nu vă întindeţi pentru a apuca unealta de lucru.

Menţineţi-vă întotdeauna stabilitatea şi echi­librul. Acest lucru permite un control mai bun al

uneltei electrice în situaţii neaşteptate.

f. Îmbrăcaţi-vă corespunzător. Nu purtaţi îmbrăcă-

minte largă sau bijuterii. Păstraţi-vă părul, îmbră-
cămintea şi mănuşile departe de componentele
în mişcare. Îmbrăcămintea largă, bijuteriile sau

părul lung pot fi prinse în componentele în mişcare.

g. În cazul în care dispozitivele prezintă posibilita-

tea conectării de accesorii pentru aspiraţia şi co­lectarea prafului, asiguraţi-vă că aceste accesorii
sunt conectate şi utilizate în mod corespunzător.

Utilizarea unor astfel de dispozitive poate reduce
pericolele impuse de existenţa prafului

4. Utilizarea şi îngrijirea uneltelor electrice
a. Nu forţaţi unealta electrică. Utilizaţi unealta elec-

trică adecvată pentru aplicaţia dvs. Unealta de

lucru adecvată va efectua lucrarea mai bine şi în
mod mai sigur, în ritmul pentru care a fost concepută.

b. Nu utilizaţi unealta electrică în cazul în care în-

trerupătorul nu comută în poziţia pornit şi oprit.

Orice unealtă electrică ce nu poate fi controlată cu
ajutorul întrerupătorului este periculoasă şi trebuie
să fi e reparată.

c. Deconectaţi ştecherul de la sursa de alimenta-

re şi/sau acumulatorul de la unealta electrică
înaintea efectuării oricăror reglaje, modifi cării
accesoriilor sau depozitării uneltelor electrice.

Astfel de măsuri preventive de siguranţă reduc riscul
pornirii accidentale a uneltelor electrice.

aţi sub

3

d. Nu depozitaţi uneltele electrice în stare inactivă

la îndemâna copiilor şi nu permiteţi persoanelor
nefamiliarizate cu unealta de lucru sau cu aceste
instrucţiuni să o utilizeze. Uneltele electrice sunt

periculoase în mâinile utilizatorilor neinstruiţi.

e. Efectuaţi întreţinerea uneltelor electrice. Verifi -

caţi alinierea necorespunzătoare sau blocarea
componentelor în mişcare, ruperea componente­lor şi orice altă stare ce ar putea afecta operarea
uneltelor electrice. În cazul deteriorării, prevedeţi
repararea uneltei electrice înainte de utilizare.

Multe accidente sunt cauzate de unelte electrice
întreţinute necorespunzător.

f. Păstraţi uneltele de tăiat ascuţite şi curate. Este

puţin probabil ca uneltele de tăiat cu tăişuri ascuţite
şi întreţinute în mod corespunzător să se blocheze,
acestea fi ind mai uşor de controlat.

g. Utilizaţi unealta electrică, accesoriile şi cuţitele

uneltei etc. conform acestor instrucţiuni, ţinând
cont de condiţ
buie să fi e efectuată. Utilizarea uneltei de lucru

pentru operaţii diferite de cele conforme destinaţiei
de utilizare ar putea conduce la situaţii periculoase.

5. Repararea
a. Prevedeţi repararea uneltei de lucru de către

o persoană califi cată, folosind exclusiv piese de
schimb identice. Acest lucru va asigura păstrarea

caracterului sigur al uneltei de lucru.

iile de lucru şi de lucrarea ce tre-

Avertizări suplimentare de siguranţă pentru
unealta de lucru

Avertisment! Avertizări suplimentare de sigu-

ranţă pentru şlefuitoare.

♦ Ţineţi unealta electrică de suprafeţele izolate

pentru apucare deoarece cureaua / baza de şlefu­it pot atinge cablul uneltei. Tăierea unui cablu sub

tensiune ar putea determina scurgerea curentului în
componentele metalice expuse ale uneltei electrice

şi ar putea electrocuta operatorul.

♦ Utilizaţi cleşti sau o altă modalitate practică de

a fi xa şi sprijini piesa de prelucrat pe o platfor-
mă stabilă. Ţinând piesa de prelucrat în mână sau

sprijinită de corp, aceasta va fi instabilă şi poate
conduce la pierderea controlului.

♦ Avertisment! Atingerea sau inhalarea pulberilor

rezultate în urma aplicaţiilor de şlefuire poate pune
în pericol sănătatea operatorului şi a persoanelor
din jur. Purtaţi o mască antipraf special concepută
pentru protejarea împotriva pulberilor şi fumurilor şi
asiguraţi-vă că persoanele din zona de lucru sau cele
care pătrund în zona de lucru sunt, de asemenea,
protejate.

♦ Îndepărtaţi bine tot praful după şlefuire.
♦ Fiţi foarte atenţi atunci când şlefuiţi suprafeţe vopsite

cu vopsea ce poate conţine plumb sau atunci şlefuiţi
lemn şi metal ce pot degaja pulberi toxice:

♦ Nu permiteţi copiilor sau femeilor însărcinate să

pătrundă în zona de lucru.

♦ Nu mâncaţi, nu beţi şi nu fumaţi în zona de lucru.

♦ Eliminaţi în siguranţă particulele de praf şi orice

alte reziduuri. Destinaţia de utilizare este descrisă
în acest manual de instrucţiuni. Utilizarea vreunui
accesoriu sau ataşament sau efectuarea vreunei
operaţiuni cu această unealtă diferite de cele reco­mandate în prezentul manual de instrucţiuni poate
implica un risc de vătămare personală şi/sau daune
asupra obiectelor.

Siguranţa terţilor

♦ Acest aparat nu este destinat utilizării de către per-

soane (inclusiv copii) cu capacităţi fi zice, senzoriale
sau mentale reduse sau de către persoane lipsite
de experienţă şi cunoştinţe, cu excepţia cazurilor în
care acestea au fost supravegheate şi instruite cu
privire la utilizarea aparatului de către o persoană
responsabilă pentru siguranţa lor.

♦ Copiii trebuie să fi e supravegheaţi pentru a vă asi-

gura că nu se joacă cu aparatul.

Vibraţiile

Valorile declarate ale emisiilor de vibraţii, menţionate în
specifi caţia tehnică şi în declaraţia de conformitate au
fost măsurate în conformitate cu metoda standard de
testare prevăzută de norma EN 60745 şi pot fi utilizate
pentru compararea diverselor unelte. Valoarea declarată
a emisiilor de vibraţii poate fi utilizată, de asemenea, în
cadrul unei evaluări preliminare în privinţa expunerii.

Avertisment! Valoarea emisiilor de vibraţii în timpul uti-
lizării efective a uneltei electrice poate diferi de valoarea
declarată în funcţie de modalităţile de utilizare ale uneltei.
Nivelul vibraţiilor poate creşte peste nivelul menţionat.

În cazul evaluării expunerii la vibraţii în scopul de a de­termina măsurile de siguranţă solicitate de Directiva
2002/44/CE pentru protejarea persoanelor ce folosesc
în mod regulat unelte electrice la locul de muncă, trebuie
avută în vedere o estimare a expunerii la vibraţii, condiţiile
efective de utilizare şi modalitatea de utilizare a uneltei,
luând totodată în calcul toate componentele ciclului de
operare precum perioadele în care unealta este oprită şi
în care funcţionează în gol, pe lângă
survine blocarea acesteia.

perioadele în care

Etichetele prezente pe unelte

Avertisment! Pentru a reduce riscul vătămă-

rii, utilizatorul trebuie să citească manualul de
instrucţiuni.

Siguranţa electrică

Această unealtă prezintă izolare dublă; prin
urmare, nu este necesară împământarea.
Verifi caţi întotdeauna ca alimentarea cu ener-
gie să corespundă tensiunii de pe plăcuţa cu
specifi caţii.

♦ În cazul în care cablul de alimentare este deteriorat,

acesta trebuie să fi e înlocuit de producător sau de
către un Centru de Service Black & Decker autorizat
pentru a evita pericolul.

4

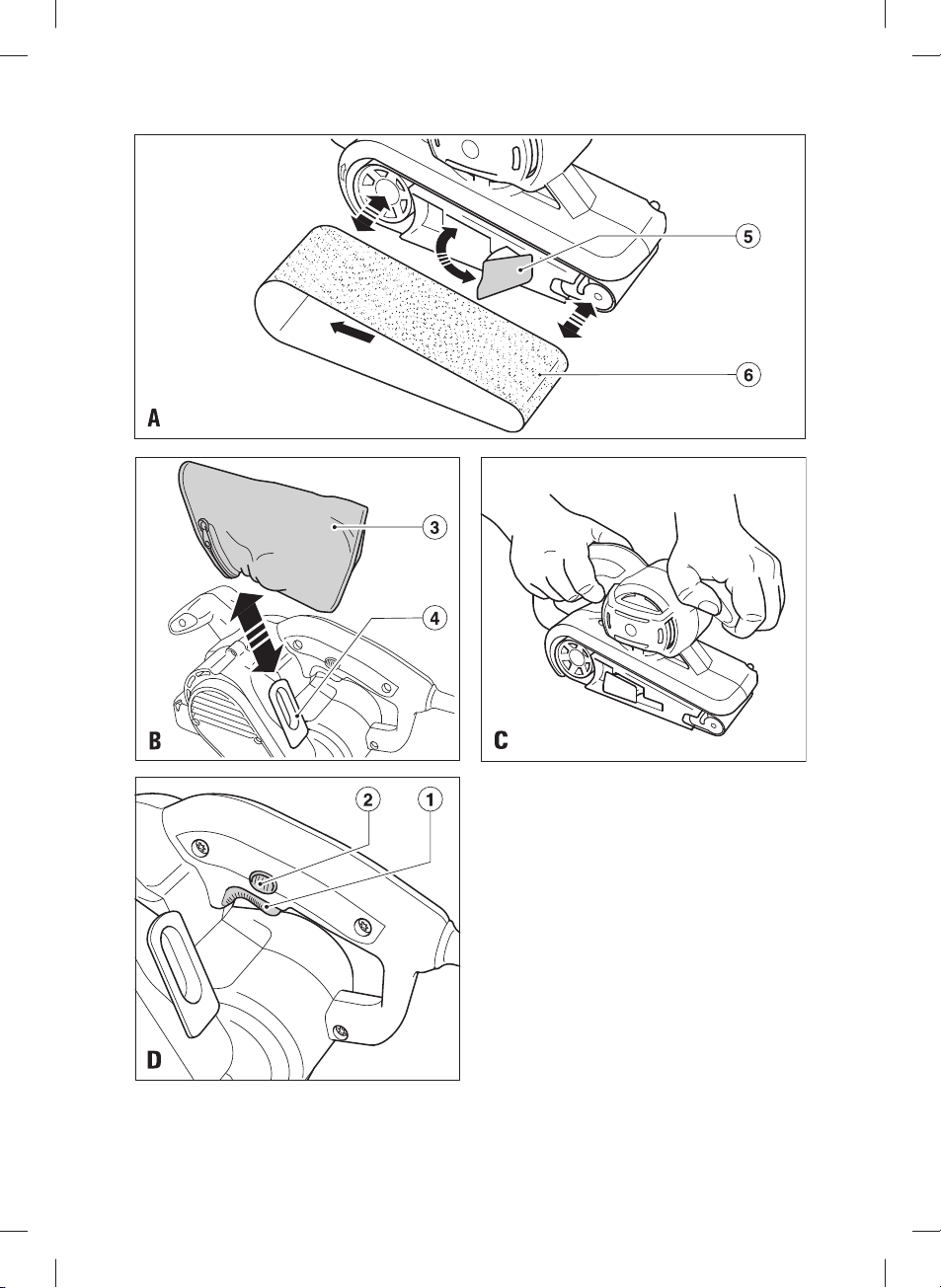

Descriere

1. Întrerupător de pornire/oprire

2. Buton de blocare

3. Sac pentru praf

4. Orifi ciu de evacuare a prafului extras

Asamblare

Avertisment! Înainte de asamblare, asiguraţi-vă că

unealta este oprită şi deconectată de la priză.

Montarea benzii de şlefuit (fi g. A)

Avertisment! Nu utilizaţi niciodată şlefuitorul fără a fi

montată banda de şlefuit (6).
♦ Trageţi maneta de întindere (5) în exterior pentru

a elibera tensiunea de pe banda de şlefuit (6).
♦ Scoateţi vechea bandă de şlefuit (6).
♦ Poziţionaţi banda nouă (6) peste role. Asiguraţi-vă că

săgeata de pe banda de şlefuit (6) este îndreptată

în aceeaşi direcţie cu săgeata de pe unealtă.
♦ Pentru a asigura ghidarea corectă, banda de şlefuit

(6) trebuie să fi e centrată pe role.
♦ Împingeţi maneta de întindere (5) în interior pentru

a întinde banda de şlefuit (6).

Montarea si demontarea sacului de praf
(fi g. B)

♦ Glisaţi sacul de praf (3) peste orifi ciul de evacuare

a prafului extras (4).
♦ Pentru a scoate sacul de praf (3), glisaţi-l de pe

orifi ciul de evacuare.

Riscuri reziduale

Pot surveni riscuri reziduale suplimentare în timpul uti­lizării uneltei, riscuri ce este posibil să nu fi e incluse în
avertizările de siguranţă ataşate. Aceste riscuri pot fi de-
terminate de utilizarea incorectă, utilizarea prelungită etc.

Nici măcar în cazul aplicării regulamentelor de sigu­ranţă corespunzătoare şi implementării dispozitivelor
de siguranţă, anumite riscuri reziduale nu pot fi evitate.
Acestea includ:
♦ Vătămări cauzate de atingerea componentelor în

rotire/mişcare.
♦ Vătămări cauzate în momentul schimbării compo-

nentelor, lamelor sau accesoriilor.
♦ Vătămări cauzate de utilizarea prelungită a unei

unelte. La utilizarea unei unelte pe perioade pre-

lungite, asiguraţi-vă că faceţi pauze la intervale

regulate.

♦ Afectarea auzului.
♦ Pericole asupra sănătăţii cauzate de inhalarea

prafului rezultat în urma utilizării uneltei (exemplu:-

prelucrarea lemnului, în special a stejarului, fagului

şi MDF).

Utilizare

Avertisment! Lăsaţi unealta să funcţioneze în propriul

său ritm. Nu supraîncărcaţi.
Funcţia de ghidare automată a acestui şlefuitor vă permite
să şlefuiţi fără a regla poziţionarea benziii de şlefuit (6).

♦ Asiguraţi-vă că respectiva bandă de şlefuit (6) este

centrată pe role în timpul asamblării.

♦ În timpul utilizării, în cazul în care banda de şlefuit (6)

începe să urmeze o direcţie incorectă, îndepărtaţi-
o de pe piesa de prelucrat şi lăsaţi-o să funcţioneze
puţin în gol. Banda de şlefuit (6) va reveni în poziţia
centrată.

♦ În cazul în care banda de şlefuit (6) nu revine în

ţia centrată, lăsaţi unitatea să se răcească timp

pozi
de 5 minute şi repetaţi operaţiunea.

Pornirea şi oprirea (fi g. D)

♦ Pentru a porni unealta, apăsaţi întrerupătorul de

pornire/oprire (1).

♦ Pentru o funcţionare continuă, apăsaţi butonul de

blocare (2) şi eliberaţi întrerupătorul de pornire/oprire
(1).

♦ Pentru a opri unealta, eliberaţi întrerupătorul de

pornire/oprire (1).

♦ Pentru a opri unealta în timpul operării, apăsaţi din

nou întrerupătorul de pornire/oprire (1) şi apoi eli­beraţi-l.

Golirea sacului de praf

Sacul de praf (3) trebuie să fi e golit la intervale de 10 mi-
nute.
♦ Deschideţi sacul (3) şi goliţi-l înainte de a continua.

Sfaturi pentru utilizarea optimă

♦ Ţineţi întotdeauna unealta cu ambele mâini (fi g. C).
♦ Nu apăsaţi prea tare pe unealtă.
♦ Verifi caţi în mod regulat starea curelei de şlefuit (6).

Înlocuiţi-o atunci când este necesar.
♦ Şlefuiţi întotdeauna de-a lungul fi brei lemnului.
♦ Atunci când şlefuiţi straturi proaspete de vopsea

înainte de aplicarea unui alt strat, folosiţi o granulaţie

foarte fi nă.
♦ Pe suprafeţe foarte neregulate sau atunci când înde-

părtaţi straturile de vopsea, începeţi cu o granulaţie

mare. Pe alte suprafeţe, începeţi cu o granulaţie

medie. În ambele cazuri, schimbaţi treptat cu o gra-

nulaţie fi nă pentru o fi nisare netedă.
♦ Consultaţi-vă cu reprezentantul pentru mai multe

informaţii despre accesoriile disponibile.

Accesorii

Performanţa uneltei dvs. depinde de accesoriul utilizat.
Accesoriile Black & Decker şi Piranha sunt proiectate la
standarde înalte de calitate şi concepute pentru a îmbu­nătăţi performanţa uneltei dvs. Folosind aceste accesorii,
veţi obţine rezultate optime cu unealta dvs.

Întreţinerea

Unealta dvs. Black & Decker a fost concepută pentru
a opera o perioadă îndelungată de timp, cu un nivel minim
de întreţinere. Funcţionarea satisfăcătoarea continuă
depinde de îngrijirea corespunzătoare a uneltei şi de
curăţarea în mod regulat.
Avertisment! Înainte de efectuarea oricărei operaţii de
întreţinere, opriţi şi deconectaţi unealta.

5

♦ Curăţaţi în mod regulat fantele de ventilare de pe

unealtă folosind o perie moale uscată sau o cârpă
uscată.

♦ Curăţaţi în mod regulat carcasa motorului folosind

o cârpă umedă curată. Nu utilizaţi nicio soluţie de
curăţare abrazivă sau pe bază de solvenţi.

Înlocuirea ştecherului de alimentare de la
reţeaua principală de energie (numai pentru
Regatul Unit şi Irlanda)

Dacă trebuie instalat un ştecher nou de alimentare de la
reţeaua principală de energie:

♦ Eliminaţi în siguranţă ştecherul vechi.
♦ Conectaţi conductorul maro la borna sub tensiune

din ştecherul nou.

♦ Conectaţi conductorul albastru la borna neutră.

Avertisment! Nu trebuie efectuată nicio conexiune la
borna de împământare. Urmaţi instrucţiunile de montaj
furnizate împreună cu ştecherele de bună calitate. Sigu­ranţă recomandată: 5 A.

Protejarea mediului înconjurător

Colectarea separată. Acest produs nu trebuie
să fi e aruncat împreună cu gunoiul menajer.

În cazul în care constataţi că produsul dvs. Black & Decker
trebuie înlocuit sau în cazul în care nu vă mai este de fo­los, nu îl aruncaţi împreună cu gunoiul menajer. Prevedeţi
colectarea separată pentru acest produs.

Colectarea separată a produselor uzate şi
a ambalajelor permite reciclarea şi refolosirea
materialelor. Reutilizarea materialelor reciclate
contribuie la prevenirea poluării mediului încon­jurător şi reduce cererea de materiale brute.

Este posibil ca regulamentele locale să prevadă colec­tarea separată a produselor electrice de uz casnic la
centrele municipale de deşeuri sau de către comerciant
atunci când achiziţionaţi un produs nou.

Black & Decker pune la dispoziţie o unitate pentru co­lectarea şi reciclarea produselor Black & Decker când
acestea au ajuns la sfârşitul perioadei de funcţionare.
Pentru a benefi cia de acest serviciu, vă rugăm să returnaţi
produsul dvs. la orice agent de reparaţii autorizat care îl
va colecta pentru dvs.

Puteţi verifi ca localizarea celui mai apropiat agent de
reparaţii autorizat contactând biroul Black & Decker la
adresa indicată în prezentul manual. Alternativ, o listă
a agenţilor de reparaţii Black & Decker autorizaţi şi detalii
complete despre operaţiile de service post-vânzare şi
despre datele de contact sunt disponibile pe Internet la
adresa: www.2helpU.com.

Specifi caţie tehnică

KA86 TIP 1

Tensiune V c.a. 230
Putere absorbită W 720
Viteza curelei m/min 206
Suprafaţa bazei şlefuitorului mm 75 × 457
Greutate kg 2,5

Nivelul presiunii sonore conform cu EN 60745:
Presiune sonoră (L
Putere sonoră (LWA) 100 dB(A), marjă (K) 3 dB(A)

Valorile totale ale vibraţiilor (suma vectorială a trei axe)
conform cu EN 60745:
Valoarea nivelului vibraţiilor (a
marjă (K) 1,5 m/s

) 89 dB(A), marjă (K) 3 dB(A)

pA

) 3,6 m/s2,

2

h

Declaraţia de conformitate

DIRECTIVA UTILAJE

Black & Decker declară că aceste produse descrise în
„specifi caţia tehnică“ sunt conforme cu normele: 2006/42/
CE, EN60745-1, EN60745-2-4

Pentru informaţii suplimentare, vă rugăm să contactaţi
Black & Decker la următoarea adresă sau să consultaţi
coperta din spate a manualului.

Subsemnatul este responsabil pentru întocmirea do­sarului tehnic şi face această declaraţie în numele
Black & Decker.

KA86

Kevin Hewitt
Vicepreşedintele
Departamentului

Internaţional de Inginerie

Black & Decker Europa,
210 Bath Road, Slough,

Berkshire, SL1 3YD

Regatul Unit al Marii Britanii

15-02-2010

Garanţie

Black & Decker are încredere în calitatea produselor
sale şi oferă o garanţie extraordinară. Această declaraţie
de garanţie completează şi nu prejudiciază în niciun fel
drepturile dvs. legale. Garanţia este valabilă pe teritoriile
Statelor Membre ale Uniunii Europene şi în Zona Euro­peană de Comerţ Liber.

În cazul în care un produs Black & Decker se defec­tează din cauza materialelor, manoperei defectuoase
sau lipsei de conformitate, în termen de 24 de luni de
la data achiziţiei, Black & Decker garantează înlocuirea
componentelor defecte, repararea produselor supuse
uzurii rezonabile sau înlocuirea unor astfel de produse
pentru a asigura inconveniente minime pentru client, cu
excepţia cazurilor în care:

6

♦ Produsul a fost utilizat în scop comercial, profesional

sau spre închiriere.

♦ Produsul a fost supus utilizării incorecte sau negli-

jenţei.

♦ Produsul a suferit deteriorări cauzate de corpuri

străine, substanţe sau accidente.

♦ S-a încercat efectuarea de operaţii de către persoa-

ne diferite de agenţii de reparaţii autorizaţi sau de
personalul de service Black & Decker.

Pentru a revendica garanţia, va trebui să faceţi
dovada achiziţiei la vânzător sau la agentul de
reparaţii autorizat. Puteţi verifi ca localizarea celui
mai apropiat agent de reparaţii autorizat contactând
biroul Black & Decker la adresa indicată în prezentul
manual. Alternativ, o listă a agenţilor de reparaţii
Black & Decker autorizaţi şi detalii complete despre
operaţiile de service post-vânzare şi despre datele
de contact sunt disponibile pe Internet la adresa:
www.2helpU.com.

Vă rugăm să vizitaţi site-ul nostru
www.blackanddecker.co.uk pentru a înregistra noul
dvs. produs Black & Decker şi pentru a fi informat cu
privire la produsele noi şi ofertele speciale. Informaţii
suplimentare despre marca Black & Decker şi despre
gama noastră de servicii sunt disponibile la
www.blackanddecker.co.uk.

Stanley Black & Decker
Phoenicia Business Center
Strada Turturelelor, nr 11A, Etaj 6, Modul 15,
Sector 3 Bucuresti
Telefon: [phone]

zst00187438 - 05-09-2012

7

8
