(Original instructions)

ENGLISH

PORTABLE AIR CONDITIONING
BXAC9000E

Dear customer,

Many thanks for choosing to purchase a BLACK+DECKER
brand product.

Thanks to its technology, design and operation and the
fact that it exceeds the strictest quality standards, a fully
satisfactory use and long product life can be assured.

Please do not install or use your mobile air
conditioner before you have carefully read this manual.
Please keep this instructions manual for an eventual
product warranty and for future reference.

WARNING

♦Do not use means to accelerate the

defrosting process or to clean, other
than those recommended by the
manufacturer.

♦The appliance shall be stored in a

room without continuously operating
ignition sources (for example: open

an operating electric heater.

♦Do not pierce or burn.

♦Thoroughly read all of the warnings.
♦When defrosting and cleaning the

aplliance, do not use any tools other
than those recommended by the
manufacturing company.

♦The appliance must be placed in

an area without any continuously
sources of ignition (for example: open

operation).
♦Do not puncture and do not burn.
♦This appliance contains 220g

of R290 refrigerant gas.

♦R290 is a refrigerant gas that com-

plies with the European directives

on the environment. Do not puncture

any part of the refrigerant circuit.
♦If the appliance is installed, operated

or stored in a nonventilated area, the

room must be designed to prevent to

the accumulation of refrigerant leaks

♦Be aware the refrigerants may not

contain an odour.

♦Appliance shall be installed, operated

larger than

2

.

11 m

WARNING

♦ -

ances R290 refrigerant gas.

due to ignition of the refrigerant

caused by electric heaters, stoves, or

other sources of ignition.
♦The appliance must be stored in

such a way as to prevent mechanical

failure.
♦Individuals who operate or work on

the refrigerant circuit must have the

accredited organization that ensures

3

ENGLISH

(Original instructions)

competence in handling refrigerants

recognized by associations in the
industry.

♦Repairs must be performed based on

the recommendation from the manu­facturing company. Maintenance and
repairs that require the assistance

performed under the supervision of

SAFETY ADVICE AND WARN­INGS

♦This appliance may be used by

children aged 8 years and over
and persons with reduced physical,
sensory or mental capabilities or lack
of experience and knowledge, if they
have been given appropriate super­vision or training in the use of the
appliance in a safe and Understand
the dangers involved.

♦This appliance is not a toy. Children

should be supervised to ensure that
they do not play with the appliance.

♦Do not allow children to perform

cleaning and maintenance without
supervision.

♦Install the appliance in accordance

with national wiring regulations.

♦Leave a space of 50cm between

walls or other obstacles and the

appliance. Do not cover or obstruct
the sides of the appliance, leaving
at least 50 cm space around the
appliance.

♦The product requires adequate venti-

lation in order to function properly.

♦ The fuse used in the appliance is

type: 5H, electrical characteristics
250VAC 3,15 A.

♦If the mains connection is damaged,

it must be replaced. Take the appli­ance to an authorized service center.
Do not attempt to disassemble or
repair it yourself as it may be danger­ous.

♦ This appliance is intended for

household use only, not for profes­sional or industrial use.

♦ Before connecting the appliance, check that the voltage

indicated on the nameplate matches the voltage on the
rating plate.

♦ Connect the appliance to a power socket that supports

at least 16 amps.

♦ The appliance plug must match the electrical socket

of the socket. Never modify the plug. Do not use plug
adapters.

♦ Do not force the connecting cable. Never use the power

cord to lift, carry or unplug the appliance.
♦ Do not wrap the power cord around the appliance.
♦ Check that the power cord is not pinched or bent.
♦ Do not allow the connecting cord to hang or touch the

hot surfaces of the appliance.
♦ Check the condition of the electrical connection cable.

Damaged or entangled cables increase the risk of

electric shock.
♦ It is recommended as an additional protection in the

electrical installation that feeds the device, the use of a

differential current device with a maximum sensitivity of

30 mA. Consult with an installer.
♦ Do not touch the plug with wet hands.

4

ENGLISH

(Original instructions)

♦ Do not use the appliance with the damaged power cord

or plug.

♦ If any of the enclosures of the appliance breaks, imme-

diately switch off the appliance
♦ To avoid the possibility of electric shock.
♦ Do not use the appliance if it has fallen, if there are

visible signs of damage, or if there is a leak.
♦ Use the appliance in a wellventilated area.
♦ If the appliance is used in the same room with other gas

or fuel appliances, it must be well ventilated.
♦ Do not place the appliance in direct sunlight.
♦ Place the appliance on a horizontal, at, stable surface

away from sources of heat and possible splashing

water.
♦ Do not use or store the appliance outdoors.
♦ Do not expose the appliance to rain or moisture. Water

entering the appliance will increase the risk of electric

shock.
♦ WARNING: Do not use the appliance near water.
♦ Do not force the connecting cable. Never use the power

cord to lift, carry or unplug the appliance. Keep the

device away from heat sources and sharp edges.

USE AND CARE:

♦ Before each use, completely unplug the power cable

from the power supply.
♦ Do not use the appliance if its start / stop device does

not work. Do not remove the legs from the appliance. Do

not move the appliance while it is in use.
♦ Use the handles to take or transport the appliance.
♦ Do not turn the appliance over while it is in use or

connected to the mains.
♦ Unplug the power supply from the mains when not in

use and before performing any cleaning operations.
♦ Keep this appliance out of the reach of children and /

or persons with reduced physical, sensory or mental

abilities or who are unfamiliar with its use.
♦ Do not expose the appliance to extreme temperatures.

Keep the device in a dry, dustfree place protected from

direct sunlight. Never leave the appliance unattended. It

will also save energy and prolong the life of the device.
♦ Any improper use, or in disagreement with the instruc-

tions for use, can be dangerous, voiding the manufactur-

er’s warranty and liability.

SERVICE

♦ Make sure that the appliance is serviced only by

specialist personnel, and that only original spare parts

or accessories are used to replace existing parts/

accessories.

♦ Any improper use, or in disagreement with the instruc-

tions for use, can be dangerous, voiding the manufactur­er’s warranty and liability.

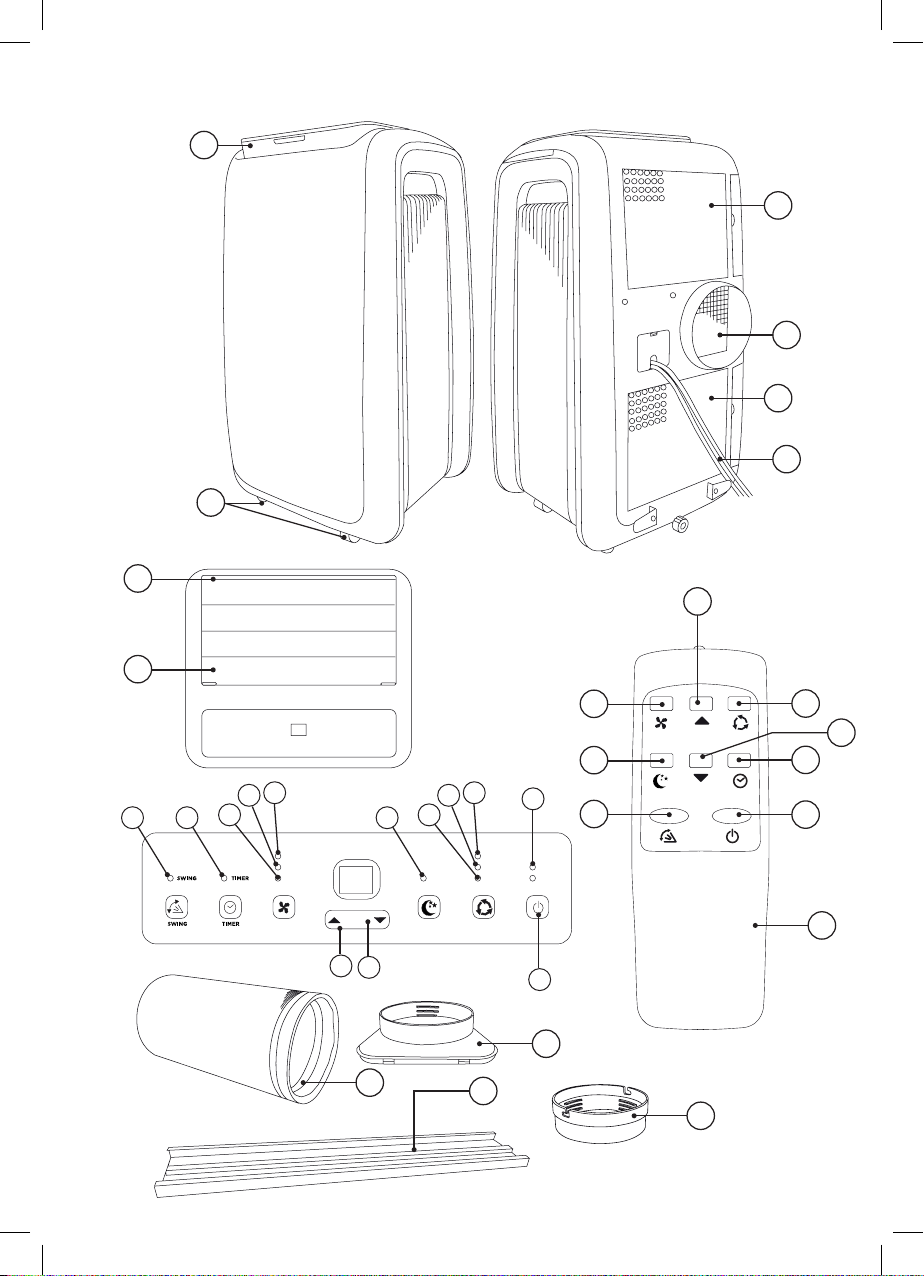

DESCRIPTION

A Control panel
B Air outlet
C Fan blade
D Castor wheels
E Filter frame upper
F Exhaust connector
G Filter frame lower
H Power cord
I Remote control (batteries not included)
J Exhaust hose
K Slide bar connector

Control Panel

a. On / off
b. Water full indicator
c. Cool indicator mode

d. Dehumidier indicator mode

e. Fan indicator mode
f. Timer indicator
g. Up / down button
h. High speed indicator
i. Mid speed indicator
j. Low speed indicator
k. Sleep indicator
l. Swing indicator

Remote Control

I. On / off
II. Timer
III. Down
IV. Mode
V. Up
VI. Fan mode
VII. Sleeping mode
VIII. Swing function

If the model of your appliance does not have the accesso­ries described above, they can also be bought separately
from the Technical Assistance Service.

5

ENGLISH

(Original instructions)

INSTALLATION

♦ Be sure to remove any packing material from the inside

of the appliance.

♦ Respect the legal provisions regarding safety distances

with other elements such as pipes, electric conductors,

etc.
♦ Make sure the appliance is level with the oor
♦ Do not cover or obstruct any openings in the appliance.
♦ The plug must be easily accessible in order to discon-

nect it in case of emergency.

MOUNTING THE EXHAUST PIPE:

♦ Stretch the tube, and screw its end to the air outlet

connector.
♦ The length of the air outlet pipe conforms to the technical

characteristics of the appliance. Do not use air outlet

tubes of different sizes or materials, as they may cause

faults.

COLD MODE:

♦ Press mode to select cold mode, the cold mode indicator

will light up.

♦ Press + or - to set the temperature in a range of 16 ~

31 °C.

♦ Pressing + or - once, the temperature will increase or

decrease gradually.

FAN MODE:

♦ Press mode to select the fan mode and the fan indicator

will light up.
♦ Press speed to select high speed or low speed.
♦ Temperature and sleeping function cannot be setup.

DEHUMIDIFIER MODE:

♦ Press “MODE” to select dehumidifying mode, dehumidi-

fying mode indicator turns on.
♦ Under dehumidifying mode, sleeping function cannot be

setup, and fan speed is low.

HOW TO USE

USE:

♦ Unwind the cable completely before plugging in.
♦ Plug the appliance into the mains.
♦ Orient the appliance to direct the air ow to the desired

direction.

♦ Switch the appliance on by pressing the On / Off button

(a), (I)
♦ Select the desired mode
♦ Select desired speed

FAN SPEED:

♦ Under the cooling and the fan mode, the speed goes as

follow: Lower fan – Mid fan – High fan.
♦ Under the dehumidifying mode, the fan is working in low

speed.

TIMER FUNCTION:

♦ The appliance´s operating time can be controlled from

1~24h.
♦ Press that button. If you press the button once, the

appliance will be working for 1 hour, if you press twice, 2

hours, etc., up to 24 hours.
♦ Auto-shut off timer is only available when the unit is on.
♦ Under the cooling mode, the setting temperature ranges

from 16º~31ºC.

SLEEPING MODE:

♦ Press key “SLEEP” enters into sleeping mode, default

value of fan speed is low.

♦ When sleeping mode turns on, under cooling mode, the

rst one hour later, setting temperature will go up 1ºC,

the second one hour later, setting temperature will go up
another 1ºC, and then keep the same.

♦ Sleeping mode is invalid under dehumidifying and fan

mode. Under water full, machine standby and mode
conversion, sleeping mode will be cancelled.

Compressor protection:

♦ Three minutes after pressing on / restarting, the com-

pressor will start to operate.

Water drainage:

♦ When the inside of the water tank is full, the indicator will

light up on the display.
♦ The device enters the standby mode.
♦ Remove the plug to remove the water, turn the machine

off and on again, the machine will operate normally.
♦ This model has a self-evaporating function, in the cold

mode, please do not make continuous drains to get a

greater effect of cold.

Once the appliance has been used:

♦ Stop the appliance by pressing button (A) on / off
♦ Unplug the appliance from the mains.

6

ENGLISH

(Original instructions)

CLEANING

♦ Wipe the appliance with a damp cloth impregnated

with a few drops of detergent. Do not use solvents or
products with an acidic or basic pH factor such as bleach
or abrasive products to clean the apparatus.

♦ Do not immerse the connector in water or other liquid or

place it under the tap.

♦ If the appliance is not maintained in good condition

cleaning, its surface can be degraded and inexorably
affect the life of the appliance and lead to a dangerous
situation.

Cleaning the air lter:

♦ Clean the air lters every 2 weeks. If the air lter is

blocked with dust, its effectiveness will be reduced.
♦ Washing the air lters by submerging them
♦ Carefully in warm water with a neutral detergent, rinse

them off and let them dry completely in a shady place.
♦ Install the lters carefully after having them cleaned.

♦ Put the appliance in a dry place.
♦ Remove the batteries from the remote control and store

them carefully.

ANOMALIES AND REPAIR

♦ In the event of a fault, take the appliance to an author-

ized service center. Do not attempt to disassemble or
repair it as there may be danger.

♦ Any person who is involved with working on or breaking

into a refrigerant circuit should hold a current valid certif­icate from an industry-accredited assessment authority,
which authorizes their competence to handle refrigerants
safely in accordance with an industry recognized assess-

ment specication.

♦ Servicing shall only be performed as recommended by

the equipment manufacturer. Maintenance and repair
requiring the assistance of other skilled personnel shall
be carried out under the supervision of the person

competent in the use of ammable refrigerants.

♦ If any fault is detected, refer to the following table:

After Periodic Maintenance:

♦ Switch off the appliance and remove the plug.
♦ Separate the exhaust pipe from the air and store it

carefully.

Anomalies Causes Solutions

Product is not working No power supply

Water full indicator illuminate

Seems device is not working Indirect sunlight

Window or doors open
Filter is very dirty
Air inlet or air outlet is blocked
Room temperature is lower than the

setting one

Device noise too loud The unit is not put on a at surface Change device in a at surface

Compressor is not working Heat exceeded protection is active Restart the device after 3 minutes,

Switch on device
Empty water tank
Start device after empty water tank

Close courtains
Close windows

Clean or change air lter

Clean container
Change temperature setting

when temperature is lower

7

ENGLISH

(Original instructions)

FOR EU VERSIONS OF THE PRODUCT AND
/ OR IF APPLICABLE IN YOUR COUNTRY:

ECOLOGY AND RECYCLABILITY OF THE
PRODUCT

♦ The materials that constitute the packaging of this

apparatus, are integrated in a system of collection,

dispose of them, you can use the appropriate public
containers for each type of material.

♦ The product is exempt from concentrations of substanc-

es which may be considered harmful to the environment.

This symbol means that if you want to dispose of
the product, after the end of its life, you must
deposit it by the appropriate means at the
disposal of an authorized waste manager for the
selective collection of Waste Electrical and
Electronic Equipment (WEEE).

This appliance complies with Directive 2014/35/EU on
Low Voltage, Directive 2014/30/EU on Electromagnetic
Compatibility, Directive 2011/65/EU on the restrictions of
the use of certain hazardous substances in electrical and
electronic equipment and Directive 2009/125/EC on the
ecodesign requirements for energy-related products.

This appliance contains F-gases

WARRANTY AND TECHNICAL ASSISTANCE

This product enjoys the recognition and protection of the
legal guarantee in accordance with current legislation.
To enforce your rights or interests you must go to any of

closest one by accessing the following web link: http://ww­w.2helpu.com/ You can also request related information,
by contacting us (see the last page of the manual). You
can download this instruction manual and its updates at
http://www.2helpu.com/

BXAC9000E
Rated capacity for cooling (P
Rated power input for cooling (P

for cooling) 2,6 kW

rated

) 1,01 kW

EER

2,62
Power consumption in thermostat-off mode (P
Power Consumption in Standby mode (P
Electricity consumption of single/double duct appliances (Q

) N/A

TO

) 0,8 W

SB

, QSD) Cooling:

DD

: 1,1kWh/h

Q

SD

Sound Pressure level (LWA) 65 dB(A)
Global warming Potential (GWP) 3 kgCO2 eq.

8

ENGLISH

(Original instructions)

INSTRUCTIONS FOR REPAIR­ING APPLIANCES CONTAIN­ING R290

GENERAL INSTRUCTIONS
CHECKS TO THE AREA

- Prior to beginning work on systems containing
ammable refrigerants, safety checks are
necessary to ensure that the risk of ignition
is minimised. For repair to the refrigerating
system, the following precautions shall be
complied with prior to conducting work on the
system.

WORK PROCEDURE

- Work shall be undertaken under a controlled
procedure so as to minimise the risk of a
ammable gas or vapour being present while
the work is being performed.

GENERAL WORK AREA

- All maintenance staff and others working in
the local area shall be instructed on the nature
of work being carried out. Work in conned
spaces shall be avoided. The area around
the workspace shall be sectioned off. Ensure
that the conditions within the area have been
made safe by control of ammable material.

CHECKING FOR PRESENCE OF REFRIGER­ANT

- The area shall be checked with an appropriate
refrigerant detector prior to and during work,
to ensure the technician is aware of potentially
ammable atmospheres. Ensure that the leak
tection equipment being used is suitable for
use with ammable refrigerants, i.e. nonspark­ing, adequately sealed or intrinsically safe.

PRESENCE OF FIRE EXTINGUISHER

- If any hot work is to be conducted on the re­frigeration equipment or any associated parts,
propriate re extinguishing equipment shall be
available to hand. Have a dry powder or CO
2 re extinguisher adjacent to the charging
area.

NO IGNITION SOURCES

- No person carrying out work in relation to a
refrigeration system which involves exposing
any pipe work that contains or has contained

ammable refrigerant shall use any sources
of ignition in such a manner that it may lead
to the risk of re or explosion. All possible
ignition sources, including igarette smoking,
should be kept sufciently far away from the
site of installation, repairing, removing and
disposal, during which ammable refrigerant
can possibly be released to the surrounding
space. Prior to work taking place, the area
around the equipment is to be surveyed to
make sure that there are no ammable haz­ards or ignition risks. “No Smoking” signs shall
be displayed.

VENTILATED AREA

- Ensure that the area is in the open or that it is
adequately ventilated before breaking into the
system or conducting any hot work. A degree
of ventilation shall continue during the period
that the work is carried out. The ventilation
should safely disperse any released refriger­ant and preferably expel it externally into the
atmosphere.

CHECKS TO THE REFRIGERATION EQUIP­MENT

- Where electrical components are being
changed, they shall be t for the purpose
and to the correct specication. At all times
the manufacturer’s maintenance and service
guidelines shall be followed. If in doubt con­sult the manufacturer’s technical department
for assistance.The following checks shall
be applied to installations using ammable
refrigerants: the charge size is in accordance
with the room size within which the refrigerant
containing parts are installed; the ventilation
machinery and outlets are operating ade­quately and are not obstructed; if an indirect
refrigerating circuit is being used, the second­ary circuit shall be checked for the presence
of refrigerant; marking to the equipment
continues to be visible and legible. Markings
and signs that are illegible shall be corrected;
refrigeration pipe or components are installed
in a position where they are unlikely to be
exposed to any substance which may corrode
refrigerant containing components, unless
the components are constructed of materials
which are inherently resistant to being corrod­ed or are suitably protected against being so
corroded.

9

ENGLISH

(Original instructions)

CHECKS TO ELECTRICAL DEVICES

- Repair and maintenance to electrical compo­nents shall include initial safety checks and
component inspection procedures. If a fault
exists that could compromise safety, then no
electrical supply shall be connected to the
circuit until it is satisfactorily dealt with. If the
fault cannot be corrected immediately but it is
necessary to continue operation, an adequate
temporary solution shall be used. This shall
be reported to the owner of the equipment so
all parties are advised.

- Initial safety checks shall include: that capac­itors are discharged: this shall be done in a
safe manner to avoid possibility of sparking;
that there no live electrical components and
wiring are exposed while charging, recovering
or purging the system; that there is continuity
of earth bonding.

REPAIRS TO SEALED COMPONENTS

- During repairs to sealed components, all
electrical supplies shall be disconnected from
the equipment being worked upon prior to any
removal of sealed covers, etc. If it is absolute­ly necessary to have an electrical supply to
equipment during servicing, then a perma­nently operating form of leak detection shall
be located at the most critical point to warn of
a potentially hazardous situation.

- Particular attention shall be paid to the fol­lowing to ensure that by working on electrical
components, the casing is not altered in such
a way that the level of protection is affected.

- This shall include damage to cables, exces­sive number of connections, terminals not
made to original specication, damage to
seals, incorrect tting of glands, etc. Ensure
that apparatus is mounted securely. Ensure
that seals or sealing materials have not
degraded such that they no longer serve the
purpose of preventing the ingress of amma­ble atmospheres. Replacement parts shall
be in accordance with the manufacturer’s
specications.

- NOTE The use of silicon sealant may inhibit
the effectiveness of some types of leak detec­tion equipment. Intrinsically safe components
do not have to be isolated prior to working on
them.

REPAIR TO INTRINSICALLY SAFE COMPO­NENTS

- Do not apply any permanent inductive or ca­pacitance loads to the circuit without ensuring
that this will not exceed the permissible volt­age and current permitted for the equipment
in use. Intrinsically safe components are the
only types that can be worked on while live in
the presence of a ammable atmosphere. The
test apparatus shall be at the correct rating.
Replace components only with parts specied
by the manufacturer. Other parts may result
in the ignition of refrigerant in the atmosphere
from a leak.

CABLING

- Check that cabling will not be subject to wear,
corrosion, excessive pressure, vibration,
sharp edges or any other adverse environ­mental effects. The check shall also take
into account the effects of aging or continual
vibration from sources such as compressors
or fans.

DETECTION OF FLAMMABLE REFRIGE­RANTS

- Under no circumstances shall potential sourc­es of ignition be used in the searching for or
detection of refrigerant leaks. A halide torch
(or any other detector using a naked ame)
shall not be used.

LEAK DETECTION METHODS

- The following leak detection methods are
deemed acceptable for systems contain­ing ammable refrigerants. Electronic leak
detectors shall be used to detect ammable
refrigerants, but the sensitivity may not be ad­equate, or may need recalibration. (Detection
equipment shall be calibrated in a refrigerant­free area.) Ensure that the detector is not a
potential source of ignition and is suitable for
the refrigerant used. Leak detection equip­ment shall be set at a percentage of the LFL
of the refrigerant and shall be calibrated to the
refrigerant employed and the appropriate per­centage of gas (25 % maximum) is conrmed.
Leak detection uids are suitable for use with
most refrigerants but the use of detergents
containing chlorine shall be avoided as the
chlorine may react with the refrigerant and
corrode the copper pipework. If a leak is sus­pected, all naked ames shall be removed/ex-

10

ENGLISH

(Original instructions)

tinguished. If a leakage of refrigerant is found
which requires brazing, all of the refrigerant
shall be recovered from the system, or isolat­ed (by means of shut off valves) in a part of
the system remote from the leak. Oxygen free
nitrogen (OFN) shall then be purged through
the system both before and during the brazing
process.

REMOVAL AND EVACUATION

- When breaking into the refrigerant circuit
to make repairs – or for any other purpose
– conventional procedures shall be used.
However, it is important that best practice is
followed since ammability is a consideration.
The following procedure shall be adhered
to: remove refrigerant; purge the circuit with
inert gas; evacuate; purge again with inert
gas; open the circuit by cutting or brazing.
The refrigerant charge shall be recovered into
the correct recovery cylinders. The system
shall be “ushed” with OFN to render the unit
safe. This process may need to be repeated
several times. Compressed air or oxygen
shall not be used for this task. Flushing shall
be achieved by breaking the vacuum in the
system with OFN and continuing to ll until the
working pressure is achieved, then venting
to atmosphere, and nally pulling down to a
vacuum. This process shall be repeated until
no refrigerant is within the system. When the
nal OFN charge is used, the system shall
be vented down to atmospheric pressure to
enable work to take place. This operation is
absolutely vital if brazing operations on the
pipework are to take place.

- Ensure that the outlet for the vacuum pump is
not close to any ignition sources and there is
ventilation available.

CHARGING PROCEDURES

- In addition to conventional charging proce­dures, the following requirements shall be
followed.

- Ensure that contamination of different refrig-

erants does not occur when using charging
equipment. Hoses or lines shall be as short as
possible to minimise the amount of refrigerant
contained in them.

- Cylinders shall be kept upright.

- Ensure that the refrigeration system is earthed

prior to charging the system with refrigerant.

- Label the system when charging is complete
(if not already).

- Extreme care shall be taken not to overll the
refrigeration system.

- Prior to recharging the system, it shall be

pressure tested with OFN. The system shall
be leak tested on completion of charging but
prior to commissioning. A follow up leak test
shall be carried out prior to leaving the site.

DECOMMISSIONING

- Before carrying out this procedure, it is essen-

tial that the technician is completely familiar
with the equipment and all its detail. It is rec­ommended good practice that all refrigerants
are recovered safely. Prior to the task being
carried out, an oil and refrigerant sample shall
be taken in case analysis is required prior to
reuse of reclaimed refrigerant. It is essential
that electrical power is available before the
task is commenced.

a) Become familiar with the equipment and its

operation.
b) Isolate system electrically.
c) Before attempting the procedure ensure

that: mechanical handling equipment is

available, if required, for handling refrigerant

cylinders; all personal protective equipment

is available and being used correctly; the

recovery process is supervised at all times

by a competent person; recovery equipment

and cylinders conform to the appropriate

standards.
d) Pump down refrigerant system, if possible.
e) If a vacuum is not possible, make a manifold

so that refrigerant can be removed from

various parts of the system.
f) Make sure that cylinder is situated on the

scales before recovery takes place.
g) Start the recovery machine and operate in

accordance with manufacturer’s instructions.
h) Do not overll cylinders. (No more than 80 %

volume liquid charge).
i) Do not exceed the maximum working pressu-

re of the cylinder, even temporarily.
j) When the cylinders have been lled correctly

and the process completed, make sure

that the cylinders and the equipment are

removed from site promptly and all isolation

valves on the equipment are closed off.
k) Recovered refrigerant shall not be charged

11

ENGLISH

(Original instructions)

into another refrigeration system unless it
has been cleaned and checked.

LABELLING

- Equipment shall be labelled stating that it has
been decommissioned and emptied of refrig­erant. The label shall be dated and signed.

- Ensure that there are labels on the equipment
stating the equipment contains ammable
refrigerant.

RECOVERY

- When removing refrigerant from a system,
either for servicing or decommissioning, it is
recommended good practice that all refriger­ants are removed safely. When transferring
refrigerant into cylinders, ensure that only
appropriate refrigerant recovery cylinders are
employed. Ensure that the correct number of
cylinders for holding the total system charge
are available. All cylinders to be used are
designated for the recovered refrigerant and
labelled for that refrigerant (i.e. special cylin­ders for the recovery of refrigerant). Cylinders
shall be complete with pressure relief valve
and associated shutoff valves in good working
order. Empty recovery cylinders are evacu­ated and, if possible, cooled before recovery
occurs.

- The recovery equipment shall be in good
working order with a set of instructions
concerning the equipment that is at hand and
shall be suitable for the recovery of ammable
refrigerants. In addition, a set of calibrated
weighing scales shall be available and in good
working order. Hoses shall be complete with
leakfree disconnect couplings and in good
condition. Before using the recovery machine,
check that it is in satisfactory working order,
has been properly maintained and that any
associated electrical components are sealed
to prevent ignition in the event of a refrigerant
release. Consult manufacturer if in doubt.

- The recovered refrigerant shall be returned to
the refrigerant supplier in the correct recovery
cylinder, and the relevant Waste Transfer
Note arranged. Do not mix refrigerants in
recovery units and especially not in cylinders.
If compressors or compressor oils are to be
removed, ensure that they have been evac­uated to an acceptable level to make certain
that ammable refrigerant does not remain

within the lubricant. The evacuation process
shall be carried out prior to returning the com­pressor to the suppliers. Only electric heating
to the compressor body shall be employed to
accelerate this process. When oil is drained
from a system, it shall be carried out safely.

COMPETENCE OF SERVICE
PERSONNEL

GENERAL

- Special training additional to usual refrigerat­ing equipment repair procedures is required
when equipment with ammable refrigerants
is affected.

- In many countries, this training is carried
out by national training organisations that
are accredited to teach the relevant national
competency standards that may be set in
legislation.

- The achieved competence should be docu­mented by a certicate.

TRAINING

- The training should include the substance of
the following:

- Information about the explosion potential of
ammable refrigerants to show that amma­bles may be dangerous when handled without
care.

- Information about potential ignition sources,
especially those that are not obvious, such
as lighters, light switches, vacuum cleaners,
electric heaters.

- Information about the different safety con­cepts:

- Unventilated – (see Clause GG.2) Safety of
the appliance does not depend on ventilation

of

- the housing. Switching off the appliance or

opening of the housing has no signicant ef­fect on the safety. Nevertheless, it is possible
that leaking refrigerant may accumulate inside
the enclosure and ammable atmosphere will
be released when the enclosure is opened.

- Ventilated enclosure – (see Clause GG.4)
Safety of the appliance depends on ventilation
of the housing. Switching off the appliance
or opening of the enclosure has a signicant
effect on the safety. Care should be taken to
ensure a sufcient ventilation before.

- Ventilated room – (see Clause GG.5) Safety

12

ENGLISH

(Original instructions)

of the appliance depends on the ventilation of

- the room. Switching off the appliance or open­ing of the housing has no signicant effect on

- the safety. The ventilation of the room shall
not be switched off during repair procedures.

- Information about the concept of sealed com­ponents and sealed enclosures according to
IEC 6007915:2010.

- Information about the correct working proce­dures:

COMMISSIONING

- Ensure that the oor area is sufcient for the
refrigerant charge or that the ventilation duct
is assembled in a correct manner.

- Connect the pipes and carry out a leak test
before charging with refrigerant.

- Check safety equipment before putting into
service.

MAINTENANCE

- Portable equipment shall be repaired outside
or in a workshop specially equipped for servic­ing units with ammable refrigerants.

- Ensure sufcient ventilation at the repair
place.

- Be aware that malfunction of the equipment
may be caused by refrigerant loss and a
refrigerant leak is possible.

- Discharge capacitors in a way that won’t
cause any spark. The standard procedure to
short circuit the capacitor terminals usually
creates sparks.

- Reassemble sealed enclosures accurately. If
seals are worn, replace them.

- Check safety equipment before putting into
service.

REPAIR

- Portable equipment shall be repaired outside
or in a workshop specially equipped for servic­ing units with ammable refrigerants.

- Ensure sufcient ventilation at the repair
place.

- Be aware that malfunction of the equipment
may be caused by refrigerant loss and a
refrigerant leak is possible.

- Discharge capacitors in a way that won’t
cause any spark.

- When brazing is required, the following proce­dures shall be carried out in the right order:

- Remove the refrigerant. If the recovery is not

required by national regulations, drain

- the refrigerant to the outside. Take care that

the drained refrigerant will not cause any
danger. In doubt, one person should guard the
outlet. Take special care that drained refriger­ant will not oat back into the building.

- Evacuate the refrigerant circuit.

- Purge the refrigerant circuit with nitrogen for

5 min.

- Evacuate again.

- Remove parts to be replaced by cutting, not

by ame.

- Purge the braze point with nitrogen during the

brazing procedure.

- Carry out a leak test before charging with

refrigerant.

- Reassemble sealed enclosures accurately. If
seals are worn, replace them.

- Check safety equipment before putting into
service.

DECOMMISSIONING

- If the safety is affected when the equipment
is putted out of service, the refrigerant charge
shall be removed before decommissioning.

- Ensure sufcient ventilation at the equipment
location.

- Be aware that malfunction of the equipment
may be caused by refrigerant loss and a
refrigerant leak is possible.

- Discharge capacitors in a way that won’t
cause any spark.

- Remove the refrigerant. If the recovery is not
required by national regulations, drain the
refrigerant to the outside. Take care that the
drained refrigerant will not cause any danger.
In doubt, one person should guard the outlet.
Take special care that drained refrigerant will
not oat back into the building.

- Evacuate the refrigerant circuit.

- Purge the refrigerant circuit with nitrogen for 5

min.

- Evacuate again.

- Fill with nitrogen up to atmospheric pressure.

- Put a label on the equipment that the refriger-

ant is removed.

13

ENGLISH

(Original instructions)

DISPOSAL

- Ensure sufcient ventilation at the working
place.

- Remove the refrigerant. If the recovery is not
required by national regulations, drain the
refrigerant to the outside. Take care that the
drained refrigerant will not cause any danger.
In doubt, one person should guard the outlet.
Take special care that drained refrigerant will
not oat back into the building.

- Evacuate the refrigerant circuit.

- Purge the refrigerant circuit with nitrogen for

5 min.

- Evacuate again.

- Cut out the compressor and drain the oil.

TRANSPORTATION, MARKING AND STOR­AGE FOR UNITS THAT EMPLOY FLAMMA­BLE REFRIGERANTS
TRANSPORT OF EQUIPMENT CONTAINING
FLAMMABLE REFRIGERANTS

- Attention is drawn to the fact that additional
transportation regulations may exist with
respect to equipment containing ammable
gas. The maximum number of pieces of
equipment or the conguration of the equip­ment, permitted to be transported together
will be determined by the applicable transport
regulations.

STORAGE OF EQUIPMENT/APPLIANCES

- The storage of equipment should be in accor­dance with the manufacturer’s instructions.

- Storage of packed (unsold) equipment

- Storage package protection should be con-

structed such that mechanical damage to the
equipment inside the package will not cause a
leak of the refrigerant charge.

- The maximum number of pieces of equipment
permitted to be stored together will be deter­mined by local regulations.

MARKING OF EQUIPMENT USING SIGNS

- Signs for similar appliances used in a work
area generally are addressed by local regula­tions and give the minimum requirements for
the provision of safety and/or health signs for
a work location.

- All required signs are to be maintained and
employers should ensure that employees
receive suitable and sufcient instruction and
training on the meaning of appropriate safety

signs and the actions that need to be taken in

connection with these signs.

- The effectiveness of signs should not be
diminished by too many signs being placed
together.

- Any pictograms used should be as simple as
possible and contain only essential details.

DISPOSAL OF EQUIPMENT USING FLAMMA­BLE REFRIGERANTS

- See national regulations.

14

FRANÇAIS

CLIMATISEUR PORTABLE
BXAC9000E

Cher Client,

Nous vous remercions d’avoir choisi d’acheter un appareil
ménager de marque BLACK+DECKER.

Sa technologie, son design et sa fonctionnalité, outre
sa parfaite conformité aux normes de qualité les plus
strictes, vous permettront d’en tirer une longue et durable
satisfaction.

Lire attentivement ce manuel avant d’installer ou
d’utiliser le climatiseur portable. Conserver ce manuel
d’instructions pour toute référence future et pour

bénécier, le cas échéant, de la garantie du produit.

AVERTISSEMENT

♦ Ne pas utiliser de produits pour ac-

célérer le processus de décongéla­tion ou pour procéder au nettoyage
autres que ceux recommandés par
le fabricant.

♦ L’appareil doit être conservé dans

une pièce sans sources d’inamma­tion en fonctionnement continu (ex :

amme nue, dispositif fonctionnant

à gaz ou radiateur électrique en
marche).

AVERTISSEMENT

♦ Informations sur les dispositifs à gaz

réfrigérant R290.

♦ Merci de lire toutes les mises en

garde.

♦ Ne pas utiliser d’instruments autres

que ceux recommandés par le
fabricant pour dégivrer et nettoyer
l’appareil.

♦ L’appareil doit être installé dans une

zone sans sources d’inammation
continues (ex : amme nue, dispo-

sitif fonctionnant à gaz ou radiateur

électrique en marche).
♦ Ne pas percer ou brûler.
♦ Cet appareil contient 220 grammes

de gaz réfrigérant R290.
♦ R290 est un gaz réfrigérant

conforme aux directives euro-

péennes sur l’environnement. Ne

jamais percer aucune partie du

circuit réfrigérant.

♦ Ne pas percer ou brûler.
♦ Noter que les uides frigorigènes

n’ont pas d’odeur.

♦ L’appareil doit être installé, utilisé et

stocké dans une pièce d’une super­cie supérieure à
11 m2.

♦ Si l’appareil est installé, utilisé ou

stocké dans une zone non ventilée,

la pièce doit être conçue pour em-

pêcher l’accumulation de fuites de

réfrigérant. En effet, cela implique-

rait un risque d’incendie ou d’explo-

sion en raison de l’inammation du

liquide de refroidissement causée

par les appareils des chauffages

électriques, poêles ou autres

sources d’ignition.

15

FRANÇAIS

♦ L’appareil doit être conservé de

manière à ne pas en endommager
le système mécanique.

♦ Les personnes travaillant sur le

circuit de refroidissement doivent

délivré par un organisme accrédité,
lequel garanti ses compétences en

frigorigènes, conformément à une

les associations sectorielles.

♦ Les réparations doivent être effec-

tuées conformément aux recom­mandations du fabricant. L’entretien
et les réparations qui nécessitent
l’aide d’autres membres du person-

sous la supervision d’une personne
experte en utilisation de réfrigérants

♦ Cet appareil n’est pas un jouet. Les

de s’assurer qu’ils ne jouent pas
avec l’appareil.

♦ Le nettoyage ou l’entretien ne doit

en aucun cas être effectué par des
enfants sans surveillance.

♦ Brancher l’appareil en respectant les

normes nationales en la matière.

♦ Utiliser l’appareil à au moins 50

cm de tout objet. Ne pas couvrir ni
obstruer les côtés de l’appareil, et
laisser un espace minimum de 50
cm autour de l’appareil.

♦ L’appareil requiert une ventilation

adéquate pour fonctionner correcte­ment.

♦ Le fusible de l’appareil est de type :

5H, présentant les caractéristiques
suivantes : 250VAC 3,15 A.

CONSEILS ET MESURES DE
SÉCURITÉ

♦ Cet appareil peut être utilisé par des

personnes non familiarisées avec
son fonctionnement, des personnes
handicapées ou des enfants âgés
de plus de 8 ans, et ce, sous la
surveillance d’une personne res­ponsable ou après avoir reçu la
formation nécessaire sur le fonction­nement sûr de l’appareil et en com­prenant les dangers qu’il comporte.

16

♦ Si la prise secteur est endommagée,

l’appareil à un service technique
agréé. Ne pas tenter de réparer ou
de démonter l’appareil en raison des
risques que cela implique.

♦ Cet appareil est uniquement desti-

né à un usage domestique et non
professionnel ou industriel.

♦ Avant de brancher l’appareil à la prise secteur, s’assurer

que le voltage indiqué sur la plaque signalétique corres­pond à celui de la prise secteur.

♦

terre et supportant au moins 16 ampères.

♦ La prise de courant de l’appareil doit coïncider avec la

FRANÇAIS

base de la prise de courant. Ne jamais modier la prise

de courant. Ne pas utiliser d’adaptateur de prise de
courant.

♦ Ne pas forcer le câble électrique de connexion. Ne

jamais utiliser le câble électrique pour lever, transporter
ou débrancher l’appareil.

♦ Ne pas enrouler le câble électrique de connexion autour

de l’appareil.

♦ Vérier que le cordon d’alimentation ne soit pas coincé

ou plié...

♦ Ne laissez pas pendre le câble électrique ou entrer en

contact avec les surfaces chaudes de l’appareil.

♦ Vérier l’état du câble électrique de connexion. Les

câbles endommagés ou emmêlés augmentent le risque
de choc électrique.

♦ Il est recommandé, en protection supplémentaire,

que l’installation électrique d’alimentation de l’appareil
dispose d’un disjoncteur avec sensibilité maximum de 30
mA. En cas de doute, consultez un installateur agréé.

♦ Ne pas toucher la prise de raccordement avec les mains

mouillées.

♦ Ne pas utiliser l’appareil si son câble électrique ou sa

prise est endommagé.

♦ Si une des enveloppes protectrices de l’appareil se

rompt, débrancher immédiatement l’appareil pour éviter
tout choc électrique.

♦ Ne pas utiliser l’appareil s’il est tombé, s’il y a des signes

visibles de dommages ou en cas de fuite.
♦ Utiliser l’appareil dans une zone bien ventilée.
♦ Il faut prévoir une ventilation adéquate de la salle, si

d’autres appareils à gaz ou autre combustible, peuvent

être utilisés simultanément dans la même salle où est

installé l’appareil.
♦ Ne pas placer l’appareil dans un endroit où il pourrait

être exposé à la lumière directe du soleil.
♦ Placer l’appareil sur une surface plane, stable et pouvant

supporter des températures élevées, éloignée d’autres

sources de chaleur et des possibles éclaboussures

d’eau.
♦ Ne pas exposer l’appareil aux intempéries.
♦ Ne pas exposer l’appareil à la pluie ou à un environne-

ment humide. L’eau qui entre dans l’appareil augmente le

risque de choc électrique.
♦ AVERTISSEMENT : Ne pas utiliser l’appareil à proximité

de points d’eau.
♦ Ne pas forcer le câble électrique de connexion. Ne

jamais utiliser le câble électrique pour lever, transporter

ou débrancher l’appareil. Cet appareil ne doit jamais se

trouver à proximité d’une source de chaleur ou sur un

angle vif.

Utilisation et entretien :

♦ Avant chaque utilisation, dérouler complètement le câble

d’alimentation de l’appareil.

♦ Ne pas utiliser l’appareil si son dispositif de mise en

marche/arrêt ne fonctionne pas. Ne pas enlever les
pieds de l’appareil. Ne pas faire bouger l’appareil durant
son fonctionnement

♦ Utiliser les poignées pour prendre ou transporter

l’appareil.

♦ Ne pas retourner l’appareil quand il est en cours d’utilisa-

tion ou branché au secteur.

♦ Débrancher l’appareil du secteur tant qu’il reste hors

d’usage et avant de procéder à toute opération de
nettoyage.

♦ Conserver cet appareil hors de portée des enfants ou

des personnes avec capacités physiques, sensorielles
ou mentales réduites ou présentant un manque d’expé­rience et de connaissances.

♦ Ne pas exposer l’appareil à de fortes températures.

Conserver l’appareil en lieu sec, non poussiéreux et à
l’abri des rayons solaires. Ne jamais laisser l’appareil
sans surveillance lorsqu’il est branché. Ceci permettra
également de réduire sa consommation d’énergie et de
prolonger sa durée de vie.

♦ Toute utilisation inappropriée ou non conforme aux

instructions d’utilisation annule la garantie et la respon­sabilité du fabricant.

SERVICE

♦ Assurez-vous que l’appareil n’est entretenu que par du

personnel spécialisé et que seules des pièces de re­change ou des accessoires d’origine sont utilisées pour
remplacer des pièces / accessoires existants.

♦ Toute utilisation impropre ou en désaccord avec les

instructions d’utilisation peut être dangereuse, annulant
la garantie et la responsabilité du fabricant.

DESCRIPTION

A Panneau de contrôle
B Sortie d’air
C Pale du ventilateur
D Roue tournante

E Cadre du ltre supérieur

F Collecteur d’échappement

G Cadre du ltre inférieur

H Câble d’alimentation
I Commande à distance (piles non incluses)
J Tuyau de vidange
K Connecteur de barre de coulissement

17

FRANÇAIS

Panneau de contrôle

a. Marche/arrêt
b. Voyant de remplissage d’eau
c. Indicateur de mode froid

d. Mode déshumidicateur

e. Indicateur mode ventilateur
f. Indicateur de fonction minuterie
g. Bouton haut/bas
h. Vitesse maximum
i. Vitesse moyenne
j. Vitesse minimum
k. Indicateur de mode Sleep (sommeil)
l. Indicateur de mode Swing (balayage)

Télécommande

I. Marche/Arrêt
II. Minuterie
III. Bas
IV. Mode
V. Haut
VI. Mode ventilateur
VII. Mode Sleep (sommeil)
VIII. Fonction oscillation

Si votre modèle ne dispose pas des accessoires décrits
précédemment, ceux-ci peuvent s’acquérir séparément
auprès du Services d’Assistance Technique.

INSTALLATION

♦ Assurez-vous que vous avez retiré tout le matériel

d’emballage du produit.

♦ Respecter les dispositions légales en matière de dis-

tances de sécurité par rapport à d’autres éléments tels

que les pipelines, les lignes électriques, etc.
♦ Veiller à bien niveler l’appareil par rapport au sol.
♦ Ne couvrir ni obstruer aucune ouverture de l’appareil.
♦ La che doit être d’accès facile an de pouvoir la

débrancher en cas d’urgence.

MONTAGE DE LA BASE DE CHARGEMENT

♦ Déployer le tuyau et visser son extrémité sur le raccord

de sortie d’air.
♦ La longueur du tube de sortie d’air est conforme aux

caractéristiques techniques de l’appareil. Ne pas utiliser

de sorties d’air de dimensions ou matériaux différents

car elles peuvent entraîner des pannes.

MODE D’EMPLOI

UTILISATION

♦ Dérouler complètement le câble avant de le brancher.
♦ Branchez l’appareil.
♦ Placer l’appareil pour diriger le ux d’air vers la direction

désirée.

♦ Mettre l’appareil en marche en actionnant l’interrupteur

de marche/arrêt (a), (l).
♦ Choisir le mode souhaité.
♦ Sélectionner la puissance de votre choix :

VITESSE DU VENTILATEUR

♦ En mode climatisation et ventilateur, la vitesse fonc-

tionne comme suit : Ventilateur faible - Ventilateur moyen

- Ventilateur fort.

♦ En mode déshumidication, le ventilateur fonctionne à

basse vitesse.

FONCTION MINUTERIE

♦ La durée de fonctionnement de l’appareil peut aller de

1 à 24h.
♦ Appuyer sur le bouton. En appuyant une fois sur le

bouton, l’appareil fonctionnera pendant 1 heure, en

appuyant deux fois, 2 heures, etc., jusqu’à 24 heures.
♦ La fonction d’extinction automatique de la minuterie

est disponible uniquement lorsque l’appareil est sous

tension.
♦ En mode climatisation, la plage de programmation de la

température va de 16° à 31°C.

MODE FROID :

♦ Appuyer sur « Mode » pour sélectionner le mode climati-

sation. Le voyant de climatisation s’allumera.
♦ Appuyer sur + ou - pour régler la température sur une

plage de 16~31ºC.
♦ En appuyant une fois sur + ou -, la température aug-

mente ou baisse progressivement.

MODE VENTILATEUR :

♦ Appuyer sur « Mode » pour sélectionner le mode ventila-

tion. Le voyant du ventilateur s’allumera.
♦ Appuyer sur Speed (vitesse) pour augmenter ou dimi-

nuer la vitesse.
♦ Les fonctions de température et de sommeil ne peuvent

pas être congurées.

MODE DÉSHUMIDIFICATEUR:

♦ Appuyer sur « Mode » pour sélectionner le mode ventila-

teur. Le voyant du ventilateur s’allumera.
♦ En mode déshumidication, le mode sleep (sommeil)

18

FRANÇAIS

ne peut pas être conguré, et la vitesse du ventilateur

est faible.

MODE SLEEP (SOMMEIL) :

♦ En appuyant sur « SLEEP » (sommeil) en mode sleep

(sommeil), le niveau de vitesse prédéterminé du ventila­teur est faible.

♦ En mode climatisation avec le mode sleep (sommeil)

activé, la température programmée augmentera de 1°C
durant la première heure, puis de 1°C durant l’heure
successive et se maintiendra ainsi.

♦ Le mode sleep (sommeil) n’est pas compatible avec les

modes déshumidicateur et ventilateur. Avec indication de

réservoir plein, le dispositif en standby (veille), le mode de
conversion, le mode sommeil (sommeil) sera désactivé.

Protection du compresseur :

♦ Trois minutes après avoir appuyé sur marche / réinitiali-

ser, le compresseur commencera à fonctionner.

Vidange de l’eau :

♦ Lorsque le réservoir d’eau est plein, le voyant s’allumera

sur l’écran.
♦ L’appareil se mettra en veille.
♦ Retirer le bouchon pour vidanger l’eau. Éteindre la ma-

chine et la rallumer. L’appareil fonctionnera à nouveau

normalement.
♦ Ce modèle dispose d’une fonction d’auto-évaporation

en mode climatisation. Ne pas effectuer de vidanges

continues an de permettre un meilleur rendement de la

climatisation.

Lorsque vous avez ni d’utiliser l’appareil :

♦ Éteindre l’appareil en appuyant sur (A) on / off
♦ Débrancher l’appareil du courant électrique.

NETTOYAGE

♦ Nettoyer l’appareil avec un chiffon humide imprégné

de quelques gouttes de détergent. Ne pas utiliser de

solvants ni de produits au pH acide ou basique tels que

l’eau de Javel, ni de produits abrasifs pour nettoyer

l’appareil.
♦ Ne pas immerger l’appareil dans l’eau ou dans tout autre

liquide, ni le passer sous un robinet.

♦ Si l’appareil n’est pas maintenu dans un bon état

de propreté, sa surface peut se dégrader et affecter
inexorablement la durée de vie de l’appareil et le rendre
dangereux.

Nettoyage du ltre d’air :

♦ Nettoyer les ltres d’air toutes les 2 semaines. Si le

ltre est obstrué par de la poussière, ses performances

seront réduites.

♦ Laver les ltres à air en les immergeant délicatement

dans l’eau chaude avec un détergent neutre, puis les
rincer et les laisser sécher dans un endroit ombragé.

♦ Les réinstaller.

Après un entretien périodique :

♦ Débranchez l’appareil.
♦ Débrancher le tuyau d’échappement de l’air et le ranger

soigneusement.
♦ Conserver l’appareil dans un lieu sec.
♦ Retirer les piles de la télécommande et les ranger

soigneusement.

PANNES ET RÉPARATION

♦ En cas de panne, remettre l’appareil à un service d’as-

sistance technique agréé. Ne pas essayer de démonter

ou de réparer l’appareil, cela pourrait être dangereux.
♦ Toute personne travaillant sur un circuit contenant du

réfrigérant doit disposer d’un certicat valide émanant

d’une autorité accréditée par l’industrie, garantissant ses

capacités à manipuler du réfrigérant de manière sécurisé

conformément à une spécication d’évaluation reconnue

par l’industrie.
♦ L’entretien devra être exécuté uniquement conformé-

ment aux recommandations du fabricant. Toutes les

opérations d’entretien et de réparation nécessitant l’as-

sistance d’un personnel qualié devront se dérouler sous

la supervision de la personne compétente en matière

d’utilisation de uides frigorigènes inammables.

♦ Si vous détectez toute anomalie, veuillez consulter le

tableau suivant :

19

FRANÇAIS

Anomalies Causes Solutions
L’appareil ne fonctionne pas L’appareil n’est pas branché.

Voyant de remplissage d’eau allumé

L’appareil semble ne pas fonctionner Lumière du soleil non directe

Fenêtres et portes ouvertes

Le ltre est très sale

L’entrée ou la sortie d’air est obstruée
La température de la pièce est infé-

rieure à celle congurée.

Allumer l’appareil
Réservoir d’eau vide
Allumer l’appareil après avoir rempli

le réservoir
Tirer les rideaux

Fermer les fenêtres

Nettoyer ou remplacer le ltre à air

Nettoyer le réservoir d’eau

Modier la conguration de la

température

Le bruit de l’appareil est trop élevé L’appareil n’est pas de niveau Placez l’appareil sur une surface

Le compresseur ne fonctionne pas. La protection contre la surchauffe est

activée

plane.
Redémarrer l’appareil après 3

minutes, lorsque la température est
plus basse

20

POUR LES VERSIONS UE DU PRODUIT ET/
OU EN FONCTION DE LA LÉGISLATION DU
PAYS D’INSTALLATION

ÉCOLOGIE ET RECYCLAGE DU PRODUIT

♦ Les matériaux constituant l’emballage de cet appareil

doivent être collectés conformément aux lois en vigueur
en termes de ramassage, triage et recyclage. Si vous
souhaitez vous débarrasser du produit, merci de bien
vouloir utiliser les conteneurs publics appropriés à
chaque type de matériau.

♦ Le produit ne contient pas de substances concentrées

susceptibles d’être considérées comme nuisibles à
l’environnement.

défaire du produit, une fois que celui-ci n’est
plus utilisable, remettez-le, suivant la méthode
appropriée, à un gestionnaire de déchets
d’équipements électriques et électroniques
(DEEE).

FRANÇAIS

EU de basse tension, de même qu’à la directive 2014/30/
EU en matière de compatibilité électromagnétique, à la di­rective 2011/65/EU relative à la limitation de l’utilisation de
certaines substances dangereuses dans les équipements
électriques et électroniques et à la directive 2009/125/EC
sur les conditions de conception écologique applicable aux
produits en rapport avec l’énergie.

GARANTIE ET ASSISTANCE TECHNIQUE

Ce produit est reconnu et protégé par la garantie établie
conformément à la législation en vigueur. Pour faire valoir
vos droits ou intérêts, vous devrez vous adresser à l’un
de nos services d’assistance technique agréés. Pour
savoir lequel est le plus proche, vous pouvez accéder au
lien suivant : http://www.2helpu.com/ Vous pouvez aussi
nous contacter pour toute information (veuillez consulter
la dernière page du manuel). Vous pouvez télécharger
ce manuel d’instructions et ses mises à jour sur http://
www.2helpu.com/

BXAC9000E
Capacité nominale de réfrigération(P
Puissance nominale utilisée pour le refroidissement (P

for cooling) 2,6 kW

rated

) 1,01 kW

EER

2,62
Consommation d’énergie en mode éteint (P
Consommation d’énergie en mode veille (P
Consommation d’électricité des appareils à conduit simple/double (Q

) N/A

SB

) 0,8 W

SB

, QSD) Ventilation

CO

: 1,1 kWh/h

Q

SD

Niveau de puissance acoustique (LWA) 65 dB(A)
Potentiel de chauffage global (GWP) 3 kgCO2éq.

21

FRANÇAIS

INSTRUCTIONS POUR LA RÉPARATION
D’APPAREILS MÉNAGERS CONTENANT DU
R290
INSTRUCTIONS GÉNÉRALES
CONTRÔLES SUR ZONE

- Avant de commencer à travailler sur des
systèmes contenant des uides frigorigènes
inammables, il est nécessaire de procéder aux
contrôles de sécurité permettant de garantir
la réduction du risque d’inammation. Les
précautions suivantes devront être prises avant
de procéder à toute réparation sur le système
de refroidissement.

PROCÉDURE DE TRAVAIL

- Les travaux seront effectués selon une procé­dure contrôlée an de réduire au minimum le
risque lié à la présence de gaz ou de vapeur
inammable.

ZONE DE TRAVAIL GÉNÉRAL

- L’ensemble du personnel d’entretien et toute
autre personne travaillant dans la zone rece­vront des instructions sur la nature des travaux
en cours. Éviter de travailler dans des espaces
connés. La zone autour de l’espace de travail
sera délimitée. Vérier que les conditions à l’in­térieur de la zone ne présentent pas de danger
en contrôlant le matériau inammable.

VÉRIFICATION DE LA PRÉSENCE DE RÉFRI­GÉRANT

- La zone doit être contrôlée à l’aide d’un détec­teur de réfrigérant adapté, avant et pendant
le travail, an de s’assurer que le technicien
sache où se trouvent les zones avec atmos­phères potentiellement inammables. Vérier
que l’équipement de protection contre les fuites
utilisé soit adapté à une utilisation avec réfrigé­rant inammable, à savoir, antibuée, doté d’une
bonne étanchéité ou à sécurité intrinsèque.

PRÉSENCE D’EXTINCTEUR

- En cas de travaux réalisé à chaud sur l’équipe­ment de refroidissement ou élément associé,
se munir d’un extincteur adapté. Toujours dis­poser d’un extincteur à poudre sèche ou CO2 à
proximité de la zone de chargement.

ÉVITER LES SOURCES D’INFLAMMATION

- Toute personne effectuant des travaux en
relation avec un système de refroidissement et

consistant à exposer des tuyaux contenant ou
ayant contenu du réfrigérant inammable devra
s’assurer de ne pas utiliser de source d’ignition
susceptible de provoquer un incendie ou une
explosion. Toutes les sources d’inammation
possibles, incluant le tabagisme, doivent être
maintenues à l’écart du site d’installation, de
réparation et de retrait, dans la mesure où il
s’agit d’opérations susceptibles d’impliquer le
relâchement de réfrigérant inammable dans la
zone. Avant d’effectuer tout travail, inspecter la
zone autour de l’équipement an de s’assurer
de l’absence d’aucun risque inammable ou
risque d’inammation. Un panneau « Interdic­tion de fumer » sera apposé.

ZONE VENTILÉE

- Vérier que la zone soit ouverte ou sufsam­ment ventilée avant d’entrer dans le système
ou d’effectuer un travail à chaud. La ventilation
devra être assurée durant l’exécution du travail.
La ventilation doit être en mesure de disperser,
en toute sécurité, tout réfrigérant relâché, de
préférence à l’extérieur de la zone.

CONTRÔLE DES ÉQUIPEMENTS DE RÉFRI­GÉRATION

- En cas de changement de composants élec­triques, ces derniers devront être adaptés aux
besoins et présenter les spécications correc­tes. Les directives d’entretien et de réparation
du fabricant doivent être suivies dans tous les
cas. En cas de doute, consulter le service tech­nique du fabricant pour obtenir une assistance.
Les contrôles suivants s’appliquent aux insta­llations utilisant des réfrigérants inammables
: la taille du chargement doit correspondre à
la taille du logement dans lequel les dispositifs
contenant du uide frigorigène sont insta­llés ; le système de ventilation et les évents
doivent fonctionner correctement et ne pas
être obstrués ; en cas d’utilisation d’un circuit
de refroidissement indirect, vérier la présence
de réfrigérant dans le circuit secondaire ; le
marquage apposé sur l’équipement doit rester
visible et lisible. Les marques et signes illisibles
doivent être restaurés. Les tuyaux ou éléments
de refroidissement sont installés dans une
position peu susceptible d’être exposée à une
substance quelconque susceptible de corroder
le composant contenant du réfrigérant, sous
réserve que les composants soient réalisés en
matériaux intrinsèquement résistants à la co-

22

FRANÇAIS

rrosion ou qu’ils soient sufsamment protégés
contre la corrosion.

CONTRÔLE DES DISPOSITIFS ÉLECTRI­QUES

- La réparation et l’entretien des composants
électriques doivent inclure des contrôles de sé­curité préalables et des procédures d’inspection
des composants. En présence d’un défaut sus­ceptible de compromettre la sécurité, ne pas
connecter l’alimentation du circuit avant d’avoir
résolu le problème de manière satisfaisante. Si
le défaut ne peut pas être corrigé immédiate­ment avec obligation de poursuivre l’opération,
utiliser une solution temporaire adaptée. Le
propriétaire de l’équipement devra en être infor­mé pour notication à toutes les parties.

- Les contrôles de sécurité préalables doivent
comprendre : vérication que les condensa­teurs soient déchargés : cela doit être effectué
en toute sécurité an d’éviter tout risque
d’inammation; vérication qu’aucun câble et
composant électrique actif ne soient exposés
durant le remplissage ou purge du système de
récupération ; vérication de la continuité du
système de terre.

RÉPARATION DE COMPOSANTS SCELLÉS

- Durant la réparation de composants scellés,
toutes les alimentations électriques du système
objet des travaux devront être coupées avant
de retirer les couvercles scellés, etc. Si la pré­sence d’alimentation électrique est absolument
nécessaire durant la réparation, alors un dis­positif de détection de fuites à fonctionnement
permanent devra être installé sur le point le
plus critique pour signaler la présence de toute
situation potentiellement dangereuse.

- Une attention particulière devra être accor­dée an de garantir que, en cas de travaux
effectués sur des composants électriques, le
boîtier ne soit pas modié de façon à affecter le
niveau de protection. Cela doit inclure les dom­mages sur les câbles, un trop grand nombre de
connexions, des terminaux non fabriqués selon
les spécications d’origine, la détérioration des
joints, un mauvais réglage des presse-étoupes,
etc. Vérier que l’appareil soit monté en toute
sécurité. Vérier que les joints d’étanchéité ou
les matériaux de scellage ne soient pas abimés
an d’empêcher la pénétration d’atmosphères
inammables. Les pièces de rechange doivent

être conformes aux spécications du fabricant.

- NOTE L’utilisation de mastic silicone peut
inhiber l’efcacité de certains types d’équipe­ments de détection de fuites. Les composants
à sécurité intrinsèque ne doivent pas être isolés
avant d’exécuter toute tâche les impliquant.

RÉPARATION DE COMPOSANTS À SÉCURI­TÉ INTRINSÈQUE

- Ne pas appliquer de charges inductives ou de
capacité permanentes sur le circuit sans vérier
que celles-ci ne dépassent pas la tension et le
courant autorisés sur l’équipement utilisé.

- Les composants à sécurité intrinsèque sont les
seuls sur lesquels il est possible de travailler en
présence d’atmosphère inammable. L’appareil
d’essai doit disposer de la bonne qualication.
Remplacer les composants uniquement par
des pièces spéciées par le fabricant. D’autres
parties peuvent provoquer une inammation du
uide frigorigène dans l’atmosphère en raison
d’une fuite.

CÂBLAGE

- Vérier que le câblage ne soit pas soumis à
usure, corrosion, pression excessive, vibra­tions, arêtes vives ou à d’autres effets nuisibles
à l’environnement. La vérication comprendra
également le contrôle des effets du vieillisse­ment ou des vibrations continues provenant
de sources telles que les compresseurs ou les
ventilateurs.

DÉTECTION DE RÉFRIGÉRANTS INFLAM­MABLES

- N’utiliser en aucun cas de sources potentielles
d’inammation pour la recherche ou la détec­tion de fuites de réfrigérant. Ne jamais utiliser
de torche à halogénure (ou tout détecteur
utilisant une amme nue).

MÉTHODES DE DÉTECTION DES FUITES

- Les méthodes de détection de fuites suivan­tes sont considérées comme acceptables
pour les systèmes contenant des réfrigérants
inammables. Utiliser des détecteurs de fuites
électroniques pour détecter les réfrigérants
inammables. Noter que leur sensibilité pourrait
ne pas être adaptée et nécessiter un recali­brage. (L’équipement de détection doit être
calibré dans une zone ne contenant pas de
réfrigérant). Vérier que le détecteur ne soit pas

23

FRANÇAIS

une source potentielle d’inammation et soit
adapté au réfrigérant utilisé. L’équipement de
détection de fuites se règlera sur le pourcenta­ge du LFL du réfrigérant et se calibrera sur le
uide frigorigène utilisé avec conrmation du
pourcentage adapté de gaz (maximum 25%).
Les uides de détection de fuites sont adaptés
à une utilisation avec la plupart des uides
frigorigènes, mais il convient d’éviter l’utilisation
de détergents contenant du chlore, sachant
que ce dernier pourrait réagir avec le réfrigérant
et corroder les tuyaux en cuivre. Si une fuite est
suspectée, éliminer/éteindre toutes les ammes
nues. Si une fuite de réfrigérant nécessite
des opérations de brasage, l’intégralité du
réfrigérant contenu dans le système devra être
collecté ou isolé (en utilisant les vannes de
sectionnement) sur la partie du système corres­pondant à la fuite. L’azote exempt d’oxygène
(OFN) doit être purgé du système avant et
pendant le processus de brasage.

EXTRACTION ET ÉVACUATION

- En cas de rupture sur le circuit de réfrigérant
durant les travaux de réparation ou tout autre
tâche, toujours utiliser des méthodes conven­tionnelles. Il est cependant important d’appli­quer les meilleures pratiques sachant qu’il
existe un risque d’inammation. Procéder com­me suit : purger le uide frigorigène ; purger le
circuit avec du gaz inerte ; évacuer le gaz et
purger à nouveau avec du gaz inerte ; ouvrir le
circuit en coupant et en soudant. Le réfrigérant
sera récupéré dans les bidons de récupération
prévus à cet effet. Le système sera « purgé »
avec de l’OFN pour garantir le caractère sans
danger de l’appareil. Il pourrait être nécessaire
de répéter ce processus plusieurs fois. L’air
comprimé ou l’oxygène ne doivent pas être
utilisés pour cette tâche. Le rinçage doit être
effectué en rompant le vide dans le système
avec de l’OFN et le remplir jusqu’à obtention de
la pression de travail. Puis le gaz sera expulsé
dans l’atmosphère pour réduire le vide. Ce
processus sera répété jusqu’à ce qu’il n’y ait
plus de réfrigérant dans le système. Lorsque
le dernier chargement d’OFN est utilisé, le
système doit décharger la pression atmosphé­rique pour permettre l’exécution des travaux à
effectuer. Cette opération est absolument né­cessaire en cas de réalisation d’opérations de
brasage. Veiller à ce que la sortie de la pompe
à vide ne se trouve pas à proximité de source

d’inammation et que le système de ventilation
fonctionne.

PROCÉDURES DE REMPLISSAGE

- Outre les procédures de remplissage con­ventionnelles, il est également essentiel de
remplir les conditions suivantes.

- Vérier l’absence de contamination des diffé­rents uides frigorigènes lors de l’utilisation
de l’équipement de remplissage. Les tuyaux
ou lignes doivent être le plus courts possible
an de minimiser la quantité de réfrigérant à
l’intérieur.

- Les bidons doivent être maintenus en position
verticale.

- Vérier que le système de refroidissement
est mis à la terre avant de remplir le circuit de
réfrigérant.

- Étiqueter le système une fois le remplissage
terminé (si ce n’est pas le cas).

- Faire extrêmement attention à ne pas surchar­ger le système de refroidissement.

- Avant de remplir le système, effectuer un es­sai avec de l’OFN. Le système sera testé con­tre les fuites une fois le remplissage terminé et
avant sa mise en service. Un second essai de
fuite doit être effectué avant de quitter le site.

DÉMANTÈLEMENT

- Avant d’exécuter cette procédure, il est
essentiel que le technicien soit parfaitement
familiarisé avec l’équipement et tous ses
éléments. Comme bonne pratique, il est
recommandé que tous les uides frigorigènes
soient collectés de façon sécurisée. Avant de
procéder au calibrage, un échantillon d’huile
et de réfrigérant sera prélevé en cas de besoin
d’une analyse avant de réutiliser le réfrigé­rant régénéré. Il est essentiel que l’énergie
électrique soit disponible avant de commencer
la tâche.

a) Se familiariser avec l’équipement et son

fonctionnement.
b) Isoler le système électriquement.
c) Avant d’effectuer la procédure, vérier que :

l’équipement de manutention mécanique soit

disponible, si nécessaire, pour la manuten-

tion des bidons de uide frigorigène ; tous

les équipements de protection individuelle

soient disponibles et utilisés correctement ; le

processus de récupération est supervisé en

24

FRANÇAIS

permanence par une personne compétente ;
les équipement et bidons de récupération

répondent aux normes relatives.
d) Pomper le système de réfrigérant, si possible.
e) Si le vide n’est pas possible, utiliser un collec-

teur de réfrigérant pour extraire les différentes

parties du système.
f) Vérier que le bidon se trouve sur la balance

avant de procéder à la récupération.
g) Démarrer la machine de récupération et

suivre les instructions du fabricant.
h) Ne pas trop remplir le bidon. (Pas plus de 80

% du volume de charge liquide).
i) Ne pas dépasser la pression de travail maxi-

mum du bidon, même temporairement.
j) Lorsque les bidons sont remplis correctement

et que la procédure est terminée, vérier que

les bidons et l’équipement soient immédiate-

ment retirés du site et que toutes les vannes

d’isolement de l’équipement soient fermées.
k) Le réfrigérant récupéré ne doit être chargé

dans un autre système de refroidissement à

moins qu’il ait été nettoyé et vérié.

ÉTIQUETAGE

- L’équipement doit être étiqueté, indiquant qu’il

a été désactivé et que le réfrigérant a été vidé.
L’étiquette devra être datée et signée.

- S’assurer qu’aucune étiquette apposée sur

l’équipement n’indique que ce dernier contient
du réfrigérant inammable.

RÉCUPÉRATION

- Lorsque du réfrigérant est retiré d’un système,

que ce soit pour entretien ou fermeture, il est
recommandé d’appliquer les bonnes pratiques
an que tous les uides frigorigènes soient
éliminés en toute sécurité. Lors du transfert
de réfrigérant dans les bidons, s’assurer que
seuls les bidons de récupération de réfrigérant
appropriés soient utilisés. S’assurer de dispo­ser du nombre adéquat de bidon pour collecter
l’intégralité du chargement du système. Tous
les bidons qui seront utilisés sont conçus pour
le réfrigérant récupéré spécique, et étique­tés conformément à ce dernier (à savoir, des
bidons spécialement conçus pour la récupéra­tion de uide frigorigène). Les bidons doivent
être équipés de soupapes de relâchement de
pression et de vannes d’arrêt en bon état de
fonctionnement. Les bidons de récupération vi­des doivent être évacués et, si possible, laissés

refroidir jusqu’à la récupération.

- Le matériel de récupération doit être en bon
état de fonctionnement et assorti d’instructions
à portée de main. Il doit également être adapté
à la récupération de réfrigérants inammables.
De plus, des balances calibrées en bon état de
fonctionnement doivent être disponibles. Les
tuyaux doivent disposer de raccords de décon­nexion étanches et en bon état. Avant d’utiliser
la machine de récupération, vérier que celle-ci
est en bon état de fonctionnement, que l’entre­tien a été effectué correctement et que tous les
composants électriques associés sont scellés
an d’éviter tout déclenchement d’incendie en
cas de relâchement du réfrigérant. En cas de
doute, consulter le fabricant.

- Le réfrigérant récupéré sera retourné à son
fournisseur dans le bidon de récupération
correct avec apposition de la Note de transfert
de déchets correspondante. Ne pas mélan­ger différents réfrigérants dans les unités de
récupération et particulièrement pas dans les
bidons.

- Si les compresseurs ou les huiles du compres­seur doivent être retirés, s’assurer que ceux-ci
sont évacués à un niveau acceptable an de
garantir que le réfrigérant inammable ne reste
pas dans le lubriant. Le processus d’évacua­tion aura lieu avant de renvoyer le compresseur
aux fournisseurs. Pour accélérer ce processus,
utiliser uniquement un chauffage électrique
installé dans le corps du compresseur. Faire
extrêmement attention en cas d’extraction
d’huile d’un système.

COMPÉTENCE DU PERSON­NEL DE SERVICE

GÉNÉRALITÉS

- Outre l’application des procédures habituelles
de réparation des équipements de refroidis­sement, une formation spéciale supplémen­taire est nécessaire en cas de travail sur des
équipements contenant des uides frigorigènes
inammables.

- Dans de nombreux pays, cette formation est
fournie par des organismes nationaux de
formation accrédités pour enseigner les normes
de compétence nationales pertinentes établies
par la législation.

- Cette formation doit être accompagnée d’un
certicat.

25

FRANÇAIS

FORMATION

- La formation doit traiter les thèmes suivants :

- Informations sur le potentiel d’explosion des ré-

frigérants inammables pour démontrer que les
produits inammables peuvent être dangereux
s’ils sont manipulés de façon incorrecte.

- Informations sur les sources d’inammation
possibles, en particulier celles non évidentes
telles que les briquets, les interrupteurs de
lumière, les aspirateurs, les radiateurs électri­ques.

- Informations sur les différents concepts de
sécurité :

- Absence de ventilation (Voir la Clause GG.2)
La sécurité de l’appareil ne dépend pas de
la ventilation du boîtier. La déconnexion de
l’appareil ou l’ouverture du boîtier n’a aucun
effet signicatif sur la sécurité. Toutefois, il est
possible que le réfrigérant s’accumule avec
fuites dans l’armoire, impliquant le dégagement
d’une atmosphère inammable lors de l’ouver­ture de l’armoire.

- Enceinte ventilé (Voir le Clause GG.4) La
sécurité de l’appareil dépend de ventilation
du boîtier. La déconnexion de l’appareil ou
l’ouverture de l’armoire ont un effet signicatif
sur la sécurité. Il est important de garantir la
ventilation au préalable.

- Pièce ventilée (Voir la Clause GG.5) La
sécurité de l’appareil dépend de la ventilation
de la pièce. La déconnexion de l’appareil ou
l’ouverture du boîtier n’a aucun effet signicatif
sur la sécurité. La ventilation du logement ne
devra pas être coupée durant les procédures
de réparation.

- Informations sur le concept de composants
scellés et enveloppes scellées conformément à
la norme CEI 60079-15: 2010.

- Informations sur les procédures de travail
correctes :

MISE EN SERVICE

- Vérier que le plancher puisse accueillir la
charge de réfrigérant et que la conduite de
ventilation soit assemblée correctement.

- Brancher les tuyaux et effectuer un test d’étan­chéité avant de charger le réfrigérant.

- Vérier les équipements de sécurité avant de
mettre le système en service.

ENTRETIEN

- L’équipement portable doit être réparé en ex­térieur ou dans un atelier spécialement équipé
pour la réparation des unités contenant des
uides frigorigènes inammables.

- Garantir une ventilation sufsante dans le lieu
de réparation.

- Noter que le dysfonctionnement de l’équipe­ment peut être causé par la perte de réfrigérant
et qu’une fuite de réfrigérant est possible.

- Décharger les condensateurs en évitant de
générer des étincelles. La procédure standard
de court-circuit des bornes du condensateur
implique généralement la présence d’étincelles.

- Réinstaller les armoires scellées avec préci­sion. Si les joints sont usés, les remplacer.

- Vérier les équipements de sécurité avant de
mettre le système en service.

RÉPARATION

- L’équipement portable doit être réparé en ex­térieur ou dans un atelier spécialement équipé
pour la réparation des unités contenant des
uides frigorigènes inammables.

- Garantir une ventilation sufsante dans le lieu
de réparation.

- Noter que le dysfonctionnement de l’équipe­ment peut être causé par la perte de réfrigérant
et qu’une fuite de réfrigérant est possible.

- Décharger les condensateurs en évitant de
générer des étincelles.

- Lorsque des opérations de brasage, les procé­dures suivantes seront effectuées dans l’ordre
indiqué ci-après :

- Extraire le réfrigérant. Si les réglementations
nationales ne nécessitent pas la récupération
du réfrigérant, évacuer ce dernier vers l’ex­térieur. Veiller à ce que le réfrigérant vidangé
n’implique aucun danger. En cas de doute, une
personne doit en contrôler l’évacuation. Faire
particulièrement attention que le réfrigérant
vidangé ne otte pas dans le bâtiment.

- Évacuer le circuit de réfrigérant.

- Purger le circuit de réfrigérant avec de l’azote

pendant 5 minutes.

- Évacuer à nouveau le réfrigérant.

- Retirer les pièces qui seront remplacés par

découpe, non par amme.

- Purger le point de soudage à l’azote durant le
processus de brasage.

26

FRANÇAIS

- Effectuer un test d’étanchéité avant de charger
le réfrigérant.

- Réinstaller les armoires scellées avec préci­sion. Si les joints sont usés, les remplacer.

- Vérier les équipements de sécurité avant de
mettre le système en service.

DÉMANTÈLEMENT

- Si la sécurité est affectée lorsque l’équipement
est hors service, le réfrigérant devra être retiré
avant la mise hors service.

- Garantir une ventilation sufsante sur le lieu
d’installation de l’appareil.

- Noter que le dysfonctionnement de l’équipe­ment peut être causé par la perte de réfrigérant
et qu’une fuite de réfrigérant est possible.

- Décharger les condensateurs en évitant de
générer des étincelles.

- Extraire le réfrigérant. Si les réglementations
nationales ne nécessitent pas la récupération
du réfrigérant, évacuer ce dernier vers l’ex­térieur. Veiller à ce que le réfrigérant vidangé
n’implique aucun danger. En cas de doute, une
personne doit en contrôler l’évacuation. Faire
particulièrement attention que le réfrigérant
vidangé ne otte pas à nouveau dans le
bâtiment.

- Évacuer le circuit de réfrigérant.

- Purger le circuit de réfrigérant avec de l’azote

pendant 5 minutes.

- Évacuer à nouveau le réfrigérant.

- Remplir d’azote jusqu’à atteindre la pression

atmosphérique.

- Placer une étiquette sur l’équipement indiquant que
la procédure de retrait du réfrigérant est en
cours.

ÉLIMINATION

- Assurer une ventilation adéquate sur le lieu de
travail.

- Extraire le réfrigérant. Si les réglementations
nationales ne nécessitent pas la récupération
du réfrigérant, évacuer ce dernier vers l’ex­térieur. Veiller à ce que le réfrigérant vidangé
n’implique aucun danger. En cas de doute, une
personne doit en contrôler l’évacuation. Faire
particulièrement attention que le réfrigérant
vidangé ne otte pas à nouveau dans le
bâtiment.

- Évacuer le circuit de réfrigérant.

- Purger le circuit de réfrigérant avec de l’azote

pendant 5 minutes.

- Évacuer à nouveau le réfrigérant.

- Couper le compresseur et vidanger l’huile.

TRANSPORT, MARQUAGE ET STOCKAGE
DES UNITÉS UTILISANT DES RÉFRIGÉ­RANTS INFLAMMABLES

TRANSPORT D’ÉQUIPEMENTS CONTENANT
DES RÉFRIGÉRANTS INFLAMMABLES

- Nous attirons l’attention sur le fait de la possible
existence de règlements supplémentaires en
matière de transport concernant les équi­pements contenant des gaz inammables.
Le nombre maximum d’équipements ou la
conguration des équipements autorisés à un
transport conjoint sera régulé par les règle­ments applicables en matière de transport.

MARQUAGE DES ÉQUIPEMENTS AVEC DES
SIGNES

- Les notices relatives à des appareils électro­ménagers similaires utilisés dans une zone
de travail sont généralement traitées par la
réglementation locale et prescrivent les critères
minimums en matière de signalisation de sécu­rité et/ou d’adéquation à un lieu de travail.

- Tous les signes requis doivent être apposés
et les employeurs doivent veiller à ce que les
employés reçoivent une formation adéquate sur
la signication des signes et des mesures de
sécurité à prendre en relation à ces signaux.

- L’efcacité des signes ne doit pas être dimi­nuée par un trop grand nombre de signes trop
proches les uns des autres.

- Les pictogrammes utilisés doivent être aussi
simples que possible et ne contenir que les
éléments essentiels.

ÉLIMINATION DES ÉQUIPEMENTS UTILI­SANT DES RÉFRIGÉRANTS INFLAMMABLES

- Voir les réglementations nationales.

STOCKAGE DE MATÉRIEL / ÉLECTROMÉNA­GERS

- Le stockage de l’équipement doit être effectué
conformément aux instructions du fabricant.

- Stockage des équipements emballés (non
vendus)

- La protection de l’emballage de stockage
doit être réalisée de sorte que les dommages

27

FRANÇAIS

mécaniques sur l’équipement à l’intérieur de
l’emballage ne provoquent pas de fuite de
uide frigorigène.

- Le nombre maximum d’équipements autorisés
à un stockage conjoint sera

- déterminé par les réglementations locales.

28

DEUTSCH

MOBILES KLIMAGERÄT
BXAC9000E

Sehr geehrte Kundin

Wir danken Ihnen für Ihre Entscheidung, ein
BLACK+DECKER Gerät zu kaufen.

Die Technologie, das Design und die Funktionalität dieses
Produkts, das die anspruchsvollsten Qualitätsnormen er­füllt, werden Sie über viele Jahre zufriedenstellen.

Das mobile Klimagerät darf erst installiert oder
verwendet werden nachdem diese Anleitung sorgfältig
gelesen wurde. Diese Bedienungsanleitung sollte für eine
eventuelle Produktgarantie und zukünftige Referenz gut
aufbewahrt werden.

WARNUNG

♦ Es dürfen keine Mittel verwendet

werden, um den Abtauprozess zu
beschleunigen oder das Gerät zu
reinigen, außer den vom Hersteller
empfohlenen Methoden.

♦ Das Gerät muss in einem Raum

ohne aktive Zündquellen gelagert
werden (zum Beispiel offene Flam­men, ein laufendes Gasgerät oder

eine laufende Elektroheizung).
♦ Nicht bohren oder brennen.
♦ Beachten Sie, dass die Kältemittel

geruchlos sein können.
♦ Das Gerät muss in einem Raum

mit einer Bodenäche von mehr als

11m2. installiert, betrieben und ge-

lagert werden.

WARNUNG

♦ Spezische Informationen zu Gerä-

ten mit Kältemittel R290.

♦ Lesen Sie alle Warnungen sorgfältig

durch.

♦ Verwenden Sie beim Auftauen und

Reinigen des Gerätes nur die vom
Hersteller empfohlenen Werkzeuge.

♦ Das Gerät muss in einem Raum

ohne aktive Zündquellen installiert
werden (zum Beispiel offene Flam­men, ein laufende Gasgeräte oder

Elektrogeräte).
♦ Nicht bohren oder brennen.
♦ Dieses Gerät enthält Gramm Kühl-

gas 220 Gramm Kühlmittel R290.
♦ R290 Ist ein Kühlmittel, das den

europäischen Umweltrichtlinien

entspricht. Bohren Sie in keinen Teil

des Kältemittelkreislaufs.
♦ Wenn das Gerät in einem nicht be-

lüfteten Bereich installiert betrieben

oder gelagert wird, muss der Raum

so ausgelegt sein, dass eine An-

sammlung von entweichenden Käl-

temitteln und die damit verbundene

Brandgefahr oder Explosionsgefahr,

aufgrund der Zündung des Kälte-

mittels durch elektrische Heizungen,

Öfen oder andere Zündquellen,

vermieden wird.
♦ Das Gerät muss so gelagert wer-

den, dass ein mechanisches Ver-

29

DEUTSCH

sagen vermieden wird.

♦ Personen, die am Kältemittelkreis-

lauf arbeiten oder diesen betreiben,
müssen über eine entsprechende

ten Organisation verfügen, um die
Kompetenz im Umgang mit den
Kältemitteln nach einer anerkannten

rieverbände zu gewährleisten.

♦ Die Reparaturen müssen auf Grund-

lage der Empfehlung des Herstellers
erfolgen. Wartungsund Reparatur­arbeiten, welche die Unterstützung
von anderem Fachpersonal er­fordern, müssen unter der Aufsicht
einer Person durchgeführt werden,
die im Umgang von brennbaren
Kältemitteln spezialisiert ist.

RATSCHLÄGE UND SICHER­HEITSHINWEISE

♦ Personen, denen es an Wissen im

Umgang mit dem Gerät mangelt,
geistig behinderte Personen oder
Kinder ab 8 Jahren dürfen das Gerät
nur unter Aufsicht oder Anleitung
über den sicheren Gebrauch des
Gerätes, so dass sie die Gefahren,
die von diesem Gerät ausgehen,
verstehen, benutzen.

♦ Dieses Gerät ist kein Spielzeug. Kin-

der nicht unbeaufsichtigt lassen, um

sicherzustellen, dass sie das Gerät
nicht als Spielzeug verwenden.

♦ Kinder dürfen die Reinigung und

-

vornehmen.

♦ Das Gerät gemäß den nationalen

Verkabelungsregeln installieren.

♦ Es muss eine Abstand von 50 cm

­zwischen den Wänden oder ande-

ren Hindernissen und dem Gerät
eingehalten werden. Decken Sie die
Seitenteile des Geräts nicht ab, las­sen Sie einen Freiraum von mindes­tens 50 cm rund um das Gerät.

♦ Das Gerät benötigt eine geeignete

Lüftung zum Betrieb.

♦ Die im Gerät verwendete Sicherung

ist vom folgenden Typ: 5H,
seine Eigenschaften sind: 230VAC 3,15 A.

♦ Wenn der Netzanschluss beschädigt

ist, muss er ersetzt werden. Bringen
Sie das Gerät zu einem zugelas­senen Technischen Kundendienst.
Versuchen Sie nicht, das Gerät
selbst auseinanderzubauen und zu
reparieren. Dabei kann es zu Ge­fahrensituationen kommen.

♦ Dieser Apparat dient ausschließ-

lich für Haushaltszwecke und ist für
professionellen oder gewerblichen
Gebrauch nicht geeignet.

30

DEUTSCH

♦ Vergewissern Sie sich, dass die Spannung auf dem

Typenschild mit der Netzspannung übereinstimmt, bevor
Sie den Apparat an das Stromnetz anschließen.

♦ Das Gerät an ein Stromnetz mit mindestens 16 Ampere

anschließen.

♦ Der Stecker des Geräts muss mit dem Steckdosentyp

des Stromanschlusses übereinstimmen. Der Geräte-

stecker darf unter keinen Umständen modiziert werden.

Keine Adapter für den Stecker verwenden.

♦ Nicht mit Gewalt am elektrischen Anschlusskabel ziehen.

Benutzen Sie das elektrische Kabel nicht zum Anheben
oder Transportieren des Geräts. Den Stecker nicht am

Kabel aus der Dose ziehen.
♦ Kabel nicht um das Gerät rollen.
♦ Achten Sie darauf, dass das Elektrokabel nicht ein-

geklemmt oder geknickt wird.
♦ Achten Sie darauf, dass das elektrische Verbindungska-

bel nicht mit heißen Teilen des Geräts in Kontakt kommt.
♦ Überprüfen Sie den Zustand des elektrischen Ver-

bindungskabels. Beschädigte oder verwickelte Kabel

erhöhen das Risiko von elektrischen Schlägen.
♦ Es empehlt sich, durch den Einbau einer Differenz-

stromSchutzeinrichtung mit einem Nennauslösestrom

von nicht mehr als 30 mA einen zusätzlichen Schutz

an der Elektroinstallation, die das Gerät versorgt, anzu-

bringen. Konsultieren Sie einen Installateur.
♦ Berühren Sie den Stecker nicht mit feuchten Händen.
♦ Das Gerät darf nicht mit beschädigtem elektrischem

Kabel oder Stecker verwendet werden.
♦ Sollte ein Teil der Geräteverkleidung strapaziert sein,

ist die Stromzufuhr umgehend zu unterbrechen, um die

Möglichkeit eines elektrischen Schlags zu vermeiden.
♦ Das Gerät nicht benutzen, wenn es heruntergefallen ist,

sichtbare Schäden aufweist oder undicht ist.
♦ Dieses Gerät ist nicht für den Gebrauch im Außenbe-

reich geeignet.
♦ Wenn das Gerät im selben Raum mit anderen Geräten

oder Brenngasgeräten einsetzt wird, muss dieser über

eine gute Lüftung verfügen.
♦ Nicht an Stellen platzieren, an denen das Gerät der

direkten Sonneneinstrahlung ausgesetzt ist.
♦ Stellen Sie das Gerät auf eine ebene und stabile, für

hohe Temperaturen geeignete Oberäche, außer Reich-

weite von Hitzequellen und möglichen Wasserspritzern.
♦ Das Gerät nicht im Freien benutzen oder aufbewahren.
♦ Das Gerät niemals Regen oder Feuchtigkeit aussetzen.

Wasser, das eventuell in das Gerät gelangt, erhöht die

Elektroschockgefahr.
♦ WARNUNG: Das Gerät nicht in Wassernähe benützen.
♦ Nicht mit Gewalt am elektrischen Anschlusskabel ziehen.

Benutzen Sie das elektrische Kabel nicht zum Anheben
oder Transportieren des Geräts. Den Stecker nicht am
Kabel aus der Dose ziehen. Das Gerät von Wärmequel­len und scharfen Kanten fernhalten.

Benutzung und Pege:

♦ Vor jedem Gebrauch des Geräts das Stromkabel voll-

ständig abwickeln.

♦ Benützen Sie das Gerät nicht, wenn der An/Ausschalter

nicht funktioniert. Nicht die Räder vom Gerät entfernen.
Das Gerät nicht bewegen, während es in Betrieb ist.

♦ Verwenden die Griffe, um das Gerät zu heben oder zu

tragen.

♦ Solange das Gerät in Betrieb oder ans Netz geschlossen

ist, darf es nicht umgedreht werden.

♦ Ziehen Sie den Stecker heraus und lassen Sie das Gerät

abkühlen, bevor Sie mit der Reinigung beginnen.

♦ Dieses Gerät darf nicht von Kindern und/ oder Personen

mit eingeschränkten körperlichen, sensorischen oder
geistigen Fähigkeiten bzw. ohne ausreichende Erfahrung
und Kenntnisse verwendet werden.

♦ Das Gerät darf keinen extremen Temperaturen

ausgesetzt werden. Das Gerät an einem trockenen,
staubfreien und vor Sonnenlicht geschützten Ort auf­bewahren. Das Gerät nie am Stromnetz angeschlossen
und ohne Aufsicht lassen. Sie sparen dadurch Energie
und verlängern die Gebrauchsdauer des Gerätes.

♦ Unsachgemäße Verwendung bzw. Nichteinhaltung der

Gebrauchsanweisung kann Gefahren zur Folge haben
und führt zum Erlöschen der Garantieansprüche sowie
der Haftung des Herstellers.

SERVICE

♦ Stellen Sie sicher, dass der Service repariert ist nur

von Fachpersonal und Es werden nur Ersatzteile oder
Zubehör verwendet Originale, um die Teile / Zubehör zu
ersetzen vorhanden.

♦ Jeder Missbrauch oder Nichtübereinstimmung mit die

Gebrauchsanweisung kann gefährlich sein, Aufhebung
der Garantie und Verantwortung des Fabrikant.

BESCHREIBUNG

A Bedienfeld
B Luftaustritt
C Ventilatorschaufel
D Lenkrollen
E Rahmen des oberen Filters
F Auspuffkrümmer
G Rahmen des unteren Filters

31

DEUTSCH

H Netzkabel
I Fernbedienung (Batterien nicht enthalten)
J Ablaufschlauch
K Anschluss Rutschstange

Bedienfeld

a. Ein/Aus
b. Anzeige für Wasserbehälter voll
c. Anzeige Kältemodus
d. Entfeuchtermodus
e. Anzeige Ventilatormodus
f. Anzeige der Zeitschaltuhr
g. Taste oben/unten
h. Höchste Stufe
i. Mittlere Stufe
j. Niedrigste Stufe
k. Anzeige des Sleep-Modus (Stillstand)
l. Anzeige des Swing (Abtastungs)-Modus

Fernbedienung

I. Ein/Aus
II. Timer
III. Unten
IV. Modus
V. Oben
VI. Ventilatormodus
VII. Sleeping-Modus (Stillstand)
VIII. Schwenkfunktion.
Wenn Sie meinen, dass das Gerät nicht mit dem oben

angeführten Zubehör ausgestattet ist, können Sie die Teile
auch einzeln beim Technischen Kundendienst erwerben.

AUFSTELLUNG

♦ Vergewissern Sie sich, dass Sie das gesamte Verpa-

ckungsmaterial des Produkts entfernt haben.

♦ Beachten Sie die gesetzlichen Vorschriften hinsichtlich

der Sicherheitsentfernung von anderen Elementen, wie
Rohre, elektrische Leitungen usw.

♦ Überprüfen Sie, ob das Gerät gut planiert am Boden

steht

♦ Die Öffnungen des Geräts dürfen weder abgedeckt noch

verstopft werden.

♦ Der Stecker muss leicht erreichbar sein, um ihn im Not-

fall aus der Steckdose ziehen zu können.

MONTAGE DES ABLUFTSCHLAUCHS

♦ Ziehen Sie den Schlauch gerade und schrauben Sie sein

Ende an den Abluftstutzen.

♦ Die Länge des Schlauchs entspricht den technischen

Merkmalen des Geräts. Verwenden Sie keine Abluft­schläuche mit anderen Abmessungen oder aus anderem
Material, da es dadurch zu Fehlern kommen kann.

VERWENDUNG

VERWENDUNG

♦ Vor Anschluss das Kabel völlig ausrollen.
♦ Netzanschluss vornehmen.
♦ Das Gerät richtig positionieren, um den Luftstrom in die

gewünschte Richtung zu lenken.

♦ Betätigen Sie zum Einschalten des Geräts den Ein-/

Ausschalter (a), (I)
♦ Stellen Sie den gewünschten Modus ein.
♦ Stellen Sie die gewünschte Heizleistung ein.

GESCHWINDIGKEIT DES VENTILATORS

♦ In den Modi „Kühlen“ und „Ventilator“ funktioniert die

Geschwindigkeit wie folgt: Niedrige Ventilatorgeschwin-

digkeit - Mittlere Ventilatorgeschwindigkeit - Hohe

Ventilatorgeschwindigkeit.
♦ Im Entfeuchtungsmodus funktioniert der Ventilator mit

niedriger Geschwindigkeit.

ZEITUHRFUNKTION

♦ Die Funktionszeit des Gerät kann von 1~24h eingestellt

werden.
♦ Die Taste betätigen. Wird die Taste einmal gedrückt, läuft

das Gerät 1 Stunde lang, wird sie zweimal gedrückt, 2

Stunden lang, etc., bis zu 24 Stunden.
♦ Die Selbstabschaltefunktion der Zeitschaltuhr steht nur

zur Verfügung, wenn das Gerät eingeschaltet ist.
♦ -Im Kühlmodus geht der Temperaturprogrammierbogen

von 16º~31ºC.

KÜHL-MODUS:

♦ Drücken Sie den Modus, um den Kühl-Modus auszu-

wählen und die Anzeige des Kühl-Ventilators leuchtet

auf.
♦ Stellen Sie die Temperatur mit + oder - innerhalb eines

Temperaturbereichs von 16~31ºC ein.
♦ Wenn Sie + oder - einmal betätigen, erhöht bzw. ver-

ringert sich die Einstelltemperatur schrittweise.

VENTILATOR-MODUS:

♦ Modus betätigen, um den Ventilator-Modus anzuwäh-

len. Die Anzeige für den Ventilator-Modus beginnt zu

leuchten.
♦ Drücken Sie Speed (Geschwindigkeit), um die Ge-

schwindigkeit zu erhöhen oder zu verringern.

32

DEUTSCH

♦ Temperatur und Stillstandfunktion können nicht ein-

gestellt werden.

MODUS LUFTENTFEUCHTER:

♦ Um den „Modus“ Luftentfeuchtung anzuwählen betäti-

gen. Die Anzeige für die Luftbefeuchter-Funktion beginnt
zu leuchten.

♦ Im Luftentfeuchtermodus kann der Sleep-Modus

(Stillstand) nicht eingestellt werden und die Ventilator­geschwindigkeit ist niedrig.

SLEEPING-MODUS (STILLSTAND)

♦ Durch Drücken der Taste „SLEEP“ (Stillstand) im

Sleep-Modus (Stillstand) ist die voreingestellte Ge­schwindigkeit des Ventilators niedrig.

♦ Bei eingeschaltetem Sleep-Modus (Stillstand) und im

Kältemodus steigt die eingestellte Temperatur in der
folgenden ersten Stunde um 1ºC, in der zweiten Stunde
um weitere 1ºC und danach bleibt sie konstant.

♦ Der Sleep-Modus (Stillstand) ist nicht mit den Modi „Ent-

feuchter“ und „Ventilator“ kompatibel. Bei vollem Wasser­tank, Standby- (Warte) Modus oder Umwandlungsmodus
wird der Sleep-Modus (Stillstand) aufgehoben).

Kompressorschutz:

♦ Drei Minuten nach Betätigen der Ein- / Neustart-Taste

beginnt der Kompressor zu funktionieren..

Ablassen des Wassers:

♦ Wenn der Wasserbehälter voll ist, leuchtet die Anzeige

auf dem Display auf.
♦ Das Gerät geht auf den Standby-Modus (Stillstand).
♦ Entfernen Sie den Stopfen, um das Wasser abzulassen.

Schalten Sie das Gerät aus und erneut ein. Es funktio-

niert dann wieder korrekt..
♦ Dieses Modell verfügt im Kühl-Modus über eine auto-

matische Verdampfungsfunktion. Um eine bessere

Kühlwirkung zu erzielen, lassen Sie bitte nicht ständig

Wasser ab..

Nach Beendigung des Gebrauchs:

♦ Halten Sie das Gerät an, indem Sie (A) on / offdrücken
♦ Gerät vom Netz trennen.

REINIGUNG

♦ Reinigen Sie das Gerät mit einem feuchten Tuch mit

ein paar Tropfen Reinigungsmittel. Verwenden Sie zur
Reinigung des Geräts weder Löse- oder Scheuermittel
noch Produkte mit einem sauren oder basischen pH­Wert wie z.B. Lauge.

♦ Das Gerät nicht in Wasser oder andere Flüssigkeiten

tauchen und nicht unter den Wasserhahn halten.

♦ Halten Sie das Gerät nicht sauber, kann sich der Zu-

stand seiner Oberäche verschlechtern, seine Lebens­zeit negativ beeinusst und gefährliche Situationen

verursacht werden.

Reinigen des Luftlters:

♦ Reinigen Sie die Luftlter alle 2 Wochen. Wenn Staub

den Luftlter verstopft, wird seine Wirkung reduziert.

♦ Waschen Sie die Filter, indem Sie diese vorsichtig

in warmes Wasser mit einem neutralen Waschmittel
tauchen, anschließend klarspülen und dann an einem
schattigen Ort vollständig trocknen lassen.

♦ Bringen Sie sie wieder an.

Nach der regelmäßigen Wartung:

♦ Gerät vom Netz trennen.
♦ Ziehen Sie den Abluftschlauch aus dem Gerät und

lagern Sie ihn sorgfältig.
♦ Stellen Sie das Gerät an einen trockenen Ort.
♦ Entnehmen Sie die Batterien aus der Fernbedienung

und bewahren Sie diese auf.

STÖRUNGEN UND REPARATUREN

♦ Bei Schäden und Störungen bringen Sie das Gerät zu

einem zugelassenen Technischen Kundendienst. Ver-

suchen Sie nicht, das Gerät selbst auseinanderzubauen

und zu reparieren. Dabei kann es zu Gefahrensituatio-

nen kommen.
♦ Jede Person, die an einem Kältemittelkreislauf arbeitet,

muss über ein gültiges Zertikat von einer anerkannten

Industrie Bewertungsbehörde verfügen, welches seine

Kompetenz im sicheren Umgang mit Kältemitteln ge-

mäß einer anerkannten Industrie Bewertungsbehörde

autorisiert.
♦ Die Reparatur wird nur gemäss der Herstellerempfeh-

lungen durchgeführt. Wartungs- und Reparaturarbeiten,

welche die Unterstützung von anderem Fachpersonal

33

DEUTSCH

Anomalien Ursachen Lösungen
Das Gerät funktioniert nicht. Keine Stromversorgung.

Anzeige für Wasserbehälter voll
leuchtet

Das Gerät scheint nicht zu
funktionieren

Laute Geräusche des Geräts Das Gerät wackelt Gerät auf eine ebene Oberäche stellen.

Indirektes Sonnenlicht
Fenster oder Türen offen
Filter stark verschmutzt
Lufteingang oder -ausgang blockiert
Die Zimmertemperatur liegt unterhalb

der eingestellten Temperatur

Das Gerät einschalten
Wasserbehälter voll
Schalten Sie das Gerät ein, nachdem Sie den

Wassertank gefüllt haben
Die Gardinen zuziehen

Fenster schließen

Luftlter reinigen oder austauschen

Reinigen Sie den Wassertank.
Temperatureinstellung ändern

Der Kompressor funktioniert
nicht

Die Schutzfunktion für Überhitzung ist
aktiviert

Starten Sie das Gerät nach 3 Minuten neu,
wenn die Temperatur niedriger ist.

34

DEUTSCH

erfordern, müssen unter Aufsicht einer kompetenten
Person, im Umgang von brennbaren Kältemitteln, durch­geführt werden.

♦ Lösungen zur Behebung kleiner Störungen können Sie

der folgenden Tabelle entnehmen:

Das Gerät enthält brennbares Kältemittel

FÜR DIE EU-AUSFÜHRUNGEN DES
PRODUKTS UND/ODER FÜR LÄNDER, IN
DENEN DIESE VORSCHRIFTEN ANZUWEN­DEN SIND:

ÖKOLOGIE UND RECYCLING DES PRO­DUKTS

♦ Das Verpackungsmaterial dieses Geräts ist in ein

integriert. Wenn Sie es entsorgen möchten, können Sie
die öffentlichen Container für die einzelnen Materialarten
verwenden.

♦ Das Produkt ist frei von umweltschädlichen Konzentra-

tionen von Substanzen.

Dieses Symbol bedeutet, dass Sie das Produkt,
sobald es abgelaufen ist, von einem entspre­chenden Fachmann an einem für Elektrische
und Elektronische Geräteabfälle (EEGA)
geeigneten Ort entsorgen sollen.

Dieses Gerät erfüllt die Richtlinie 2014/35/EU über
Niederspannung, die Richtlinie 2014/30/EU über elektro­magnetische Verträglichkeit, die Richtlinie 2011/65/EU zur
Beschränkung der Verwendung bestimmter gefährlicher
Stoffe in Elektro- und Elektronikgeräten und die Richtlinie
2009/125/EC über die Anforderungen an die umweltge­rechte Gestaltung energiebetriebener Produkte.

GARANTIE UND TECHNISCHER SERVICE

Dieses Produkt ist von der gesetzlichen Garantie gemäss
der geltenden Gesetzgebung geschützt. Um Ihre Rechte
und Interessen geltend zu machen, müssen Sie eines

-

http://www.2helpu.com/ Sie können auch Informationen
anfordern, indem Sie sich mit uns in Verbindung setzen
(siehe letzte Seite des Handbuches). Sie können dieses
Benutzerhandbuch und seine Aktualisierungen unterhttp://
www.2helpu.com/

BXAC9000E
Nennkühlleistung (P
Nennleistung für die Kühlung (P

Energieverbrauch im Aus-Modus (PTO)
Leistungsaufnahme im Standby (P
Stromverbrauch vom Einleitungssystem / Zweileitungssystem (QDD, QSD)

Schalleistungspegel (LWA)
Treibhauspotenzial (GWP)

for cooling)

rated

)

EER

)

SB

2,6 kW
1,01 kW
2,62
N/A
0,8 W
Belüftung.

: 1,1 kWh/h

Q

SD

65 dB(A)
3 kgCO2eq.

35

DEUTSCH

ANWEISUNGEN ZUR REPA­RATUR VON GERÄTEN, DIE
R290 ENTHALTEN

ALLGEMEINE ANWEISUNGEN
KONTROLLE DES BEREICHES

- Vor Beginn der Arbeiten an Systemen, die
brennbare Kältemittel enthalten, sind Sicher­heitskontrollen erforderlich, um sicherzuste­llen, dass das Risiko einer Entzündung mini­miert wird. Um das Kühlsystem zu reparieren,
müssen die folgenden Vorsichtsmaßnahmen
beachtet werden, bevor an dem System
gearbeitet wird.

ARBEITSVERFAHREN

- Die Arbeiten müssen mit einem kontrollierten
Verfahren durchgeführt werden, um das Risiko
des Vorhandenseins eines entammbaren
Gases oder Dampfes, während der Arbeiten
zu minimieren.

ALLGEMEINER ARBEITSBEREICH

- Das gesamte Wartungspersonal und andere
in der Umgebung tätige Personen erhalten
Anweisungen über die Art der Arbeit, die
ausgeführt wird. Arbeiten in engen Räumen
müssen vermieden werden. Der Bereich um
den Arbeitsbereich muss abgesperrt werden.
Es muss sichergestellt werden, dass die
Bedingungen in diesem Bereich durch die
Kontrolle der brennbaren Materialien gesichert
wurden.

DAS VORHANDENSEIN VON KÜHLMITTEL
PRÜFEN

- Der Bereich muss vor und während der Arbeit
mit einem geeigneten Kältemitteldetektor
überprüft werden, um sicherzustellen, dass
der Techniker die potenziell brennbaren
Atmosphären kennt. Es muss sichergestellt
werden, dass die verwendete Leckschutzgerä­te für die Verwendung mit brennbaren Kälte­mitteln geeignet ist, das heißt, Antibeschlag,
ordnungsgemäße Abdichtung und eigensicher.

VORHANDENSEIN VON FEUERLÖSCHER

- Wenn an der Kühleinrichtung oder an einem
damit verbundenen Teil heiße Arbeiten dur­chgeführt werden sollen, müssen geeignete
Feuerlöschgeräte zur Verfügung stehen. Es
muss eine Trockenpulveroder CO2 Feuerlös­cher im Arbeitsbereich vorhanden sein.

36

KEINE ZÜNDQUELLEN

- Keine Person, die Arbeiten in Verbindung mit
einem Kühlsystem ausführt, bei dem Rohr­leitungen mit brennbaren Kältemittelanteilen
exponiert werden, darf eine Zündquelle so
verwenden, dass ein Brand oder eine Explo­sion verursacht werden kann. Alle möglichen
Entzündungsquellen, einschließlich Zigaretten,
müssen weit genug vom Installations, Repa­ratur, und Entsorgungsbereich, wo entamm­bare Kältemittel in den umgebenden Raum
freigesetzt werden können, entfernt sein. Vor
Beginn der Arbeiten muss der Bereich um das
Gerät herum überprüft werden, um sicherzus­tellen, dass keine Brandgefahr oder Zündge­fähr besteht. Es müssen Rauchverbotsschilder
angebracht werden.

BELÜFTETER BEREICH

- Stellen Sie sicher, dass der Bereich geöffnet
oder ausreichend belüftet ist, bevor Sie das
System demontieren oder heiße Arbeiten
ausführen. Während der Arbeitszeitraums,
muss ein gewisses Maß an Belüftung au­frechterhalten werden. Die Belüftung muss
das freigesetzte Kältemittel sicher verteilen
und vorzugsweise extern in die Atmosphäre
austreten lassen.

KONTROLLEN AN DEN KÜHLGERÄTEN

- Wenn elektrische Komponenten ausgewech­selt werden, müssen sie für den Zweck und
die richtige Spezikation geeignet sein. Die
Wartungsund Instanthaltungsrichtlinien des
Herstellers müssen jederzeit befolgt werden.
Wenden Sie sich im Zweifelsfall an die tech­nische Abteilung des Herstellers. Die folgen­den Überprüfungen gelten für Einrichtungen,
die brennbare Kältemittel verwenden: Die
Größe der Ladung richtet sich nach der Größe
des Raums, in dem die Kältemittel enthalten­den Teile installiert sind; Die Belüftungsgeräte
und Ausgänge müssen ordnungsgemäß funk­tionieren und dürfen nicht blockiert sein; Bei
Verwendung eines indirekten Kühlkreislaufs
muss die Existenz von Kältemittel im Sekun­därkreislauf überprüft werden; Die Markierung
am Gerät muss sichtbar und lesbar sein.
Unlesbare Schilder und Bezeichnungen müs­sen korrigiert werden; Rohre oder Kühlkom­ponenten müssen an einer Position installiert
sein, an der es unwahrscheinlich ist, dass sie
einer Substanz ausgesetzt sind, welche die

DEUTSCH

Komponenten mit Kältemittel korrodieren kön­nen, es sei denn, die Bauteile bestehen aus
korrosionsbeständigen Materialien oder sie
ausreichend gegen Korrosion geschützt sind.

KONTROLLE DER ELEKTRISCHEN GERÄTE

- Die Reparatur und Wartung der elektrischen
Komponenten müssen erste Sicherheitskon­trollen und Prüfverfahren der Komponenten
umfassen. Wenn ein Fehler vorliegt, der
die Sicherheit beeinträchtigen könnte, darf
die Versorgungsspannung nicht verbunden
werden, bis eine zufriedenstellende Lösung
gefunden wurde. Wenn der Fehler nicht sofort
behoben werden kann, aber die Operation
fortgesetzt werden muss, sollte eine entspre­chende temporäre Lösung verwendet werden.
Dies muss dem Eigentümer des Geräts
gemeldet, so dass alle Parteien benachrichtigt
werden.

- Die anfänglichen Sicherheitsprüfungen müs­sen sicherstellen, dass die Kondensatoren
entladen sind: Dies muss auf eine sichere Art
und Weise erfolgen, um mögliche Funkenbil­dung zu vermeiden; Beim Laden, Wiederhers­tellen oder Spülen des Systems dürfen keine
aktiven elektrischen Kabel und Komponenten
freigelegt werden; Der Erdanschluss muss
dauerhaft angeschlossen sein.

REPARATUREN ABGEDICHTETER KOMPO­NENTEN

- Bei der Reparatur abgedichteter Bauteile
muss die Versorgungsspannung von den ents­prechenden Geräten getrennt werden, bevor
die Dichtungen usw. entfernt werden. Wenn
eine dauerhafte Spannungsversorgung für den
Betrieb während der Reparatur unbedingt er­forderlich ist, muss sich die Leckerkennung an
dem kritischsten Punkt benden, um mögliche
Gefahrensituationen zu melden.

- Bei der Arbeit mit elektrischen Bauteilen
muss besonders darauf geachtet werden das
Gehäuse nicht zu modizieren, so dass keine
Beeinträchtigung des Schutzniveaus verur­sacht wird. Dazu gehören auch beschädigte
Kabel, übermäßige Anzahl an Verbindungen,
Anschlüsse, die nicht den Originalspezika­tionen entsprechen, beschädigte Dichtungen,
falsch angezogene Kabeldurchführungen
usw. Eine sichere Montage des Gerätes muss
sichergestellt werden. Stellen Sie sicher, dass

die Dichtungen oder Dichtungsmaterialien
nicht abgenutzt sind und somit den Austritt
von brennbaren Atmosphären nicht mehr
verhindern. Ersatzteile müssen den Herstelle­rangaben entsprechen.

- HINWEIS: Die Verwendung von Silikon Dich­tungsmittel kann die Wirksamkeit einiger Arten
von Leckerkennungsgeräten verhindern. Ei­gensichere Komponenten dürfen nicht isoliert
werden, bevor an ihnen gearbeitet wird.

REPARATUR VON EIGENSICHEREN KOM­PONENTEN

- Legen Sie keine dauerhaften induktiven oder
kapazitiven Lasten auf den Schaltkreis an,
ohne sicherzustellen, dass die zulässige
Spannung und Stromstärke für das verwende­te Gerät nicht überschritten wird.

- Die eigensicheren Komponenten sind die ein­zigen Typen, die in Gegenwart von entamm­baren Atmosphären funktionieren können. Das
Prüfgerät muss über die richtige Eignung ver­fügen. Die Komponenten dürfen nur mit den
vom Hersteller vorgegebenen Ersatzteilen,
erneuert werden. Andere Bauteile können die
Entzündung von Kältemittel in der Atmosphäre
durch ein Leck verursachen.

VERKABELUNG

- Es muss sichergestellt werden, dass die Ver­kabelung keinem Verschleiß, Korrosion, über­mäßigem Druck, Vibrationen, scharfen Kanten
oder anderen nachteiligen Umwelteinüssen
ausgesetzt ist. Bei der Überprüfung müssen
auch die Auswirkungen durch Abnutzung
oder dauerhaften durch Vibrationsquellen wie
Kompressoren oder Ventilatoren berücksichti­gt werden.

ERKENNUNG VON ENTFLAMMBAREN KÄL­TEMITTELN.

- Unter keinen Umständen dürfen mögliche
Zündquellen bei der Suche oder Erkennung
von Kältemittellecks verwendet werden. Es
darf kein Halogenbrenner verwendet werden
(oder andere Detektoren, die offene Flammen
verwenden).

METHODEN DER LECKERKENNUNG

- Die folgenden Methoden zur Leckerkennung
gelten für Systeme, die brennbare Kältemittel
enthalten. Es müssen elektronische Lec-

37

DEUTSCH

kerkennungsgeräte verwendet werden, um
brennbare Kältemittel zu erkennen, aber die
Empndlichkeit ist möglicherweise nicht aus­reichend oder erfordert eine Neukalibrierung.
(Das Leckerkennungsgerät muss in einem
Bereich ohne Kältemittel kalibriert werden). Es
muss sichergestellt werden, dass der Detektor
keine potentielle Zündquelle darstellt und
für das verwendete Kältemittel geeignet ist.
Die Gerät zur Leckerkennung muss mit dem
LFL Prozentsatz des Kältemittels eingestellt
werden und es muss mit dem verwendeten
Kältemittel kalibriert und der entsprechende
Prozentsatz des Gases bestätigt werden (max.
25%). Die Flüssigkeiten zur Leckerkennung
sind für den Einsatz mit den meisten Kältemit­teln geeignet, aber die Verwendung chlorhalti­ger Reinigungsmittel sollte vermieden werden,
da das Chlor mit dem Kältemittel reagieren
und die Kupferrohre korrodieren kann. Wenn
ein Leck vermutet wird, müssen alle offenen
Flammen entfernt / gelöscht werden. Wenn
ein Kühlmittelleck gefunden wird, das einen
Hartlötvorgang erfordert, muss das gesamte
Kältemittel aus dem System zurückgewonnen
oder in einen entfernten Teil des Systems vom
Leck isoliert werden (mittels Absperrventilen).
Vor und während des Lötprozesses muss
Sauerstofffreier Stickstoff (OFN) durch das
System gespült werden.

EXTRAKTION UND EVAKUIERUNG

- Wenn der Kältemittelkreislauf für Reparaturen
oder für andere Zwecke unterbrochen wird,
müssen konventionelle Verfahren verwendet
werden. Aufgrund der vorhandenen Brandge­fahr ist es wichtig, dass die besten Praktiken
befolgt werden. Das folgende Verfahren muss
beachtet werden: Das Kühlmittel entfernen;
Den Kreislauf mit Schutzgas spülen; Evakuie­ren; Erneut mit Schutzgas spülen; Den Kreis­lauf durch Schneiden oder Schweißen öffnen.
Die Kältemittelfüllung muss in geeigneten
Rückgewinnungszylindern zurückgewonnen
werden. Das System muss in OFN „gespült
werden“, um das einen sicheren Betriebszus­tand zu erreichen. Dieser Prozess muss
möglicherweise mehrmals wiederholt werden.
Es darf keine Druckluft oder Sauerstoff für die­sen Vorgang verwendet werden. Das Spülen
sollte erreicht werden, indem das Vakuum
im OFN System unterbrochen wird und dann
befüllt wird, bis der Arbeitsdruck erreicht ist,

dann wird in die Atmosphäre ausgestoßen und
schließlich auf Vakuum reduziert. Dieser Vor­gang muss wiederholt werden, bis sich kein
Kältemittel mehr im System bendet. Wenn
die letzte OFN Füllung verwendet wird, muss
das System bei Atmosphärendruck entladen
werden, damit die Arbeit ausgeführt werden
kann. Dieser Vorgang ist unbedingt erforder­lich, wenn Lötarbeiten an einer Rohrleitung
durchgeführt werden sollen. Stellen Sie sicher,
dass sich der Auslass der Vakuumpumpe nicht
in der Nähe einer Zündquelle bendet und
dass eine Belüftung vorhanden ist.

FÜLLVORGANG

- Zusätzlich zu herkömmlichen Füllvorgängen
müssen die folgenden Anforderungen einge­halten werden.

- Stellen Sie sicher, dass bei der Verwendung
der Füllgeräte keine Kontamination mit vers­chiedenen Kältemitteln auftritt. Die Schläuche
oder Leitungen müssen so kurz wie möglich
gehalten werden, um die Menge der enthal­tenden Kältemittel zu minimieren.

- Die Zylinder müssen in aufrechter Position
gehalten werden.

- Die Erdung des Kühlsystems muss sicher­gestellt werden bevor es mit Kältemittel befüllt
wird.

- Das System, muss nach Abschluss des Fü­llvorgangs entsprechend beschildert werden
(wenn nicht vorhanden).

- Es muss sehr darauf geachtet werden, dass
das Kühlsystem überfüllt wird.

- Bevor das System wieder aufgefüllt wird,
muss es einem OFN Drucktest unterzogen
werden. Nach Abschluss des Füllvorgangs,
aber vor der Inbetriebnahme, muss das
System auf Dichtheit geprüft werden. Vor dem
Verlassen der Baustelle muss ein Nachfolge
Lecktest durchgeführt werden.

DEMONTAGE

- Vor der Durchführung dieses Verfahrens,
ist es wichtig, dass der Techniker mit dem
Gerät und all seinen Details vertraut ist. Es
wird empfohlen, dass alle Kältemittel sicher
zurückgewonnen werden. Vor Durchführung
der Aufgabe muss eine Ölund Kältemittelprobe
entnommen werden, falls eine Analyse vor der
Wiederverwendung des regenerierten Kälte­mittels erforderlich ist. Es ist wichtig, dass die

38

DEUTSCH

Spannung verfügbar ist, bevor die Aufgabe
gestartet wird.

a) Machen Sie sich mit dem Gerät und seiner

Funktion vertraut.
b) Das System muss elektrisch isoliert werden.
c) Vor der Durchführung des Verfahren muss

sichergestellt werden; Dass die mechanis-

chen Handhabungsgeräte für den Umgang

mit Kühlmittelzylindern, wenn notwendig, zur

Verfügung stehen; Dass alle persönlichen

Schutzausrüstungen verfügbar sind und

korrekt verwendet werden; Dass der Wieder-

herstellungsprozess zu jeder Zeit von einer

kompetenten Person überwacht wird; Dass

die Geräte und Rückgewinnungszylinder den

entsprechenden Standards entsprechen.
d) Pumpen Sie das Kältesystem durch, wenn

möglich.
e) Wenn kein Vakuum erzeugt werden kann,

muss ein Sammelsystem erstellt werden, um

das Kältemittel aus verschiedenen Teilen des

Systems zu entfernen.
f) Stellen Sie sicher, dass sich der Rückgewin-

nungszylinder auf der Waage bendet, bevor

die Rückgewinnung erfolgt.
g) Der Rückgewinnungsmotor muss einges-

chaltet und gemäß den Anweisungen des

Herstellers betrieben werden.
h) Zylinder nicht überfüllen. (Nicht mehr als

80% der Füllmenge).
i) Der maximalen Betriebsdruck des Zylinders

darf nicht überschritten werden, auch nicht

vorübergehend.
j) Nach der richtigen Füllung der Zylinder und

Abschluss des Prozesses, muss sicherges-

tellt werden, dass die Flaschen und Geräte

sofort vom Standort entfernt werden und

dass alle Absperrventile am Gerät geschlos-

sen sind.
k) Das rückgewonnene Kältemittel darf nicht in

ein anderes Kühlsystem geladen werden, es

sei denn, es wurde gereinigt und veriziert.

KENNZEICHNUNG

- Das Gerät muss gekennzeichnet werden,

um anzuzeigen, dass es deaktiviert und das
Kältemittel entfernt wurde. Die Kennzeichnung
muss datiert und unterzeichnet sein.

- Es muss sichergestellt werden, dass eine

korrekte Kennzeichnung mit den Hinweis auf
entammbares Kältemittel auf dem Gerät
angebracht ist.

ZUBRINGERSYSTEM

- Wenn Kältemittel aus einem System entfernt
wird, entweder zur Wartung oder zur Entsor­gung, wird empfohlen, dass gesamte Kälte­mittel sicher zu entsorgen. Beim Umfüllen der
Kältemittel in die Zylinder muss sichergestellt
werden, dass nur geeignete Rückgewin­nungszylinder verwendet werden. Es muss si­chergestellt werden, dass die korrekte Anzahl
an Zylindern für die Rückgewinnung der ge­samten Menge im System, verfügbar ist. Alle
Zylinder, die verwendet werden, müssen für
das zurückgewonnene Kältemittel ausgelegt
sein und für dieses Kältemittel gekennzeichnet
sein (Das heißt, spezielle Zylinder für die Rüc­kgewinnung von Kältemitteln). Die Zylinder
müssen mit allen Druckentlastungsventilen
und den dazugehörigen Absperrventilen in
einwandfreiem Zustand ausgestattet sein.
Die leeren Rückgewinnungszylinder müssen
vor der Rückgewinnung evakuiert und, wenn
möglich, gekühlt werden.

- Die Ausrüstung zur Rückgewinnung muss sich
in einem einwandfreien Zustand benden und
eine Reihe von Anweisungen für das jeweilige
Gerät einhalten, sowie für die Rückgewin­nung brennbarer Kältemittel geeignet sein.
Darüber hinaus muss ein Satz kalibrierter
Waagen verfügbar und funktionsfähig sein.
Die Schläuche müssen mit leckagefreien
Kupplungen versehen und in gutem Zustand
sein. Vor der Verwendung des Rückgewin­nungsgeräts muss sichergestellt werden,
dass es ordnungsgemäß funktioniert, dass es
ordnungsgemäß gewartet wurde und dass alle
zugehörigen elektrischen Komponenten abge­dichtet sind, um eine Zündung zu verhindern,
falls Kältemittel freigesetzt wird. Bei Fragen,
wenden Sie sich an den Hersteller.

- Das rückgewonnene Kältemittel muss dem
Kältemittellieferanten im richtigen Rückgewin­nungszylinder zurückgegeben werden, und
der entsprechende Überweisungsnachweis
angebracht werden. Die Kältemittel dürfen in
Rückgewinnungseinheiten, insbesondere in
Zylindern nicht gemischt werden.

- Wenn Kompressoren oder Kompressoröle
entfernt werden, muss sichergestellt werden,
dass sie auf ein akzeptables Niveau evakuiert
wurden, damit keine brennbaren Kältemittel im
Schmiermittel verbleiben. Bevor der Kompres­sor an den Lieferanten zurückgesendet wird,
muss der Evakuierungsprozess ausgeführt

39

DEUTSCH

werden. Um diesen Prozess zu beschleunigen,
sollte eine elektrische Heizung im Gehäuse des
Kompressors verwendet werden. Das Öl darf
nur auf sichere Art und Weise aus einem System
extrahiert werden.

KOMPETENZ DES SERVICE­PERSONALS

ALLGEMEIN

- Beim Umgang von Geräten mit brennbaren
Kältemitteln, ist eine spezielle Schulung,
zusätzlich zu den üblichen Verfahren zur Re­paratur von Kühlgeräten erforderlich.

- In vielen Ländern wird diese Ausbildung von
anerkannten, nationalen Ausbildungsorga­nisationen durchgeführt, um die relevanten
nationalen Kompetenzstandards zu vermitteln,
die in den Rechtsvorschriften festgelegt sein
können.

- Die erreichte Kompetenz muss durch ein
Zertikat dokumentiert werden.

AUSBILDUNG

- Die Ausbildung sollte folgende Inhalte bein­halten:

- Informationen zum Explosionspotential von
entammbaren Kältemitteln, die darstellen,
dass brennbare Produkte bei unsach­gemäßem Umgang gefährlich sein können.

- Informationen über mögliche Zündquellen, ins­besondere solche, die nicht offensichtlich sind,
wie Feuerzeuge, Lichtschalter, Staubsauger,
elektrische Heizungen.

- Informationen zu den verschiedenen Sicher­heitskonzepten:

- Ohne Belüftung (siehe Abschnitt GG.2) Die
Sicherheit des Gerätes hängt nicht von der
Belüftung des Gehäuses ab. Die Abschaltung
des Gerätes oder das Öffnen des Gehäuses
hat keinen wesentlichen Einuss auf die
Sicherheit. Austretendes Kältemittel kann sich
jedoch im Gehäuse ansammeln und beim
Öffnen des Gehäuses eine entammbare
Atmosphäre freisetzen.

- Belüftete Umgebung (siehe Abschnitt GG.4)
Die Sicherheit des Gerätes hängt von der
Belüftung des Gehäuses ab. Die Abschaltung
des Gerätes oder das Öffnen des Schalts­chranks hat einen wesentlichen Einuss auf
die Sicherheit. Es ist darauf zu achten, dass

zuvor eine ausreichende Belüftung gewähr­leistet ist.

- Belüfteter Raum (siehe Abschnitt GG.5) Die
Sicherheit des Gerätes hängt von der Belüf­tung des Raumes ab. Die Abschaltung des
Gerätes oder das Öffnen des Gehäuses hat
keinen wesentlichen Einuss auf die Sicher­heit. Die Belüftung des Raumes darf während
der Reparatur nicht unterbrochen werden.

- Informationen zum Konzept von abgedichteten
Bauteilen und abgedichteten Gehäusen nach
IEC 6007915: 2010.

- Informationen über korrekte Arbeitsverfahren:

INBETRIEBNAHME

- Es muss sichergestellt werden, dass die
Raumgröße ausreichend für die Kältemittel­füllung oder dass der Belüftungskanal richtig
montiert wurde.

- Die Rohre anschließen und vor dem Einfüllen
des Kältemittels einen Lecktest durchführen.

- Vor der Inbetriebnahme müssen die Sicher­heitsvorrichtungen überprüft werden.

INSTANDHALTUNG

- Das tragbare Gerät muss im Freien oder in ei­ner speziell eingerichteten Werkstatt repariert
werden, um die Einheiten mit entammbaren
Kältemitteln zu reparieren.

- Es muss für ausreichende Belüftung am Re­paraturort gesorgt werden.

- Es sollte beachtet werden, dass die Fehl­funktion des Gerätes durch Kühlmittelverlust
verursacht werden kann und dass ein Kühlmit­telleck vorhanden sein kann.

- Die Kondensatoren müssen so entladen
werden, dass dabei keine Funken entste­hen können. Im Allgemeinen, werden beim
Standardverfahren zum Kurzschließen der
Kondensatoranschlüsse, Funken erzeugt.

- Sie abgedichteten Gehäuse müssen mit Präzi­sion wieder zusammengesetzt werden. Wenn
die Dichtungen abgenutzt sind, müssen diese
ersetzen werden.

- Vor der Inbetriebnahme müssen die Sicher­heitsvorrichtungen überprüft werden.

REPARIEREN

- Das tragbare Gerät muss im Freien oder in ei­ner speziell eingerichteten Werkstatt repariert
werden, um die Einheiten mit entammbaren

40

DEUTSCH

Kältemitteln zu reparieren.

- Es muss für ausreichende Belüftung am Re­paraturort gesorgt werden.

- Es sollte beachtet werden, dass die Fehl­funktion des Gerätes durch Kühlmittelverlust
verursacht werden kann und dass ein Kühlmit­telleck vorhanden sein kann.

- Die Kondensatoren müssen so entladen
werden, dass dabei keine Funken entstehen
können.

- Wenn Hartlöten erforderlich ist, werden die
folgenden Verfahren in der richtigen Reihenfol­ge ausgeführt:

- Kühlmittel entfernen. Wenn die nationalen
Vorschriften keine Rückgewinnung erfordern,
kann das Kühlmittel nach außen abgelassen
werden. Es muss darauf geachtet werden,
dass keine Gefahr von dem abgelassenen
Kühlmittel ausgeht. Im Zweifelsfall muss eine
Person den Aususs überwachen. Es muss
besonders darauf geachtet werden, das
abgelassene Kühlmittel nicht innerhalb des
Gebäudes abzulassen.

- Den Kältemittelkreislauf evakuieren.

- Der Kältemittelkreislauf muss 5 Minuten lang

mit Stickstoff gespült werden.

- Danach erneut evakuieren.

- Alle Teile entfernen, die durch Schneiden aber

nicht durch schweißen, gelöst werden können.

- Der Lötpunktpunkt muss während des Hartlö­tvorgangs mit Stickstoff gespült werden.

- Vor dem Einfüllen des Kältemittels muss ein
Lecktest durchgeführt werden.

- Sie abgedichteten Gehäuse müssen mit Präzi­sion wieder zusammengesetzt werden. Wenn
die Dichtungen abgenutzt sind, müssen diese
ersetzen werden.

- Vor der Inbetriebnahme müssen die Sicher­heitsvorrichtungen überprüft werden.

DEMONTAGE

- Wenn die Sicherheit bei der Außerbetriebna­hme beeinträchtigt wird, muss das Kältemittel
vor der Entsorgung entfernt werden.

- Es muss für ausreichende Belüftung am Aufs­tellungsort gesorgt werden.

- Es sollte beachtet werden, dass die Fehl­funktion des Gerätes durch Kühlmittelverlust
verursacht werden kann und dass ein Kühlmit­telleck vorhanden sein kann.

- Die Kondensatoren müssen so entladen
werden, dass dabei keine Funken entstehen
können.

- Kühlmittel entfernen. Wenn die nationalen
Vorschriften keine Rückgewinnung erfordern,
kann das Kühlmittel nach außen abgelassen
werden. Es muss darauf geachtet werden,
dass keine Gefahr von dem abgelassenen
Kühlmittel ausgeht. Im Zweifelsfall muss eine
Person den Aususs überwachen. Es muss
besonders darauf geachtet werden, das
abgelassene Kühlmittel nicht innerhalb des
Gebäudes abzulassen.

- Den Kältemittelkreislauf evakuieren.

- Der Kältemittelkreislauf muss 5 Minuten lang

mit Stickstoff gespült werden.

- Danach erneut evakuieren.

- Dann mit Stickstoff bis atmosphärischen Druck

auffüllen.

- Eine Kennzeichnung welche die Entfernung
des Kühlmittels anzeigt, auf das Gerät anbrin­gen.

ENTSORGUNG

- Eine ausreichende Belüftung am Arbeitsplatz
muss sichergestellt werden.

- Kühlmittel entfernen. Wenn die nationalen
Vorschriften keine Rückgewinnung erfordern,
kann das Kühlmittel nach außen abgelassen
werden. Es muss darauf geachtet werden,
dass keine Gefahr von dem abgelassenen
Kühlmittel ausgeht. Im Zweifelsfall muss eine
Person den Aususs überwachen. Es muss
besonders darauf geachtet werden, das
abgelassene Kühlmittel nicht innerhalb des
Gebäudes abzulassen.

- Den Kältemittelkreislauf evakuieren.

- Der Kältemittelkreislauf muss 5 Minuten lang

mit Stickstoff gespült werden.

- Danach erneut evakuieren.

- Den Kompressor abtrennen und das Öl

ablassen.

TRANSPORT, KENNZEICHNUNG UND
LAGERUNG VON GERÄTEN, MIT BRENNBA­REN KÄLTEMITTELN
TRANSPORT VON GERÄTEN, DIE BRENN­BARE KÄLTEMITTEL ENTHALTEN

- Es wird darauf hingewiesen, dass mögli­cherweise zusätzliche Transportvorschriften
für Geräte mit brennbaren Gasen bestehen.

41

DEUTSCH

Die maximale Anzahl der Geräte oder die
Konguration der Geräte, die zusammen
transportiert werden dürfen, richtet sich nach
den geltenden Transportvorschriften.

KENNZEICHNUNG VON GERÄTEN MIT
ZEICHEN

- Die Hinweisschilder für ähnliche Geräte, die
am Arbeitsbereich verwendet werden, müssen
im Allgemeinen nach den Mindestanforderun­gen für die Bereitstellung von Kennzeichnun­gen für Sicherheit und Gesundheitsschutz am
Arbeitsplatz, nach den örtlichen Vorschriften
erfolgen.

- Alle erforderlichen Schilder müssen erhalten
werden und die Arbeitgeber müssen sichers­tellen, dass die Mitarbeiter angemessen und
ausreichend in Bezug auf die Bedeutung der
entsprechenden Sicherheitssignale und Maß­nahmen in Bezug auf diese Schilder geschult
und ausgebildet werden.

- Die Wirksamkeit der Schilder darf nicht durch
zu viele, zusammen angebrachte Schilder,
verringert werden.

- Jedes verwendete Symbol sollte so einfach
wie möglich gehalten werden und nur wesent­liche Details enthalten.

ENTSORGUNG VON GERÄTEN, MIT BRENN­BAREN KÄLTEMITTELN

- Siehe nationale Vorschriften.

LAGERUNG VON GERÄTEN / ELEKTRO­GERÄTEN

- Die Lagerung des Gerätes muss den Anwei­sungen des Herstellers entsprechen.

- Lagerung von verpackten Geräten (nicht
verkauft)

- Die Verpackung zur Lagerung muss über ei­nen ausreichenden Schutz verfügen, so dass
eine mechanische Beschädigung des Geräts
in der Verpackung nicht zu einem Austritt der
Kältemittelfüllung führt.

- Die maximale Anzahl der Geräte, die zusam­men gelagert werden dürfen, richtet sich nach
den örtlichen Vorschriften.

42

ITALIANO

CONDIZIONATORE PORTATILE
BXAC9000E

Egregio cliente,

Le siamo grati per aver acquistato un elettrodomestico
della marca BLACK+DECKER.

La sua tecnologia, il suo design e la sua funzionalità, oltre
al fatto di aver superato le più rigorose norme di qualità, le
assicureranno una totale e durevole soddisfazione.

AVVERTENZA

♦ Informazioni speciche per appa-

recchi contenenti gas refrigerante
R290.

♦ Leggere attentamente tutte le avver-

tenze.

Non installare né utilizzare il condizionatore
portatile prima di aver letto attentamente questo manuale.
Conservare questo manuale di istruzioni per un’eventuale
garanzia del prodotto e come riferimento per il futuro.

AVVERTENZA

♦ Non utilizzare mezzi non raccoman-

dati dal fabbricante per accelerare il
processo di scongelamento o per la
pulizia.

♦ L’apparecchio deve essere riposto in

una stanza dove non siano presenti
fonti di ignizione che funzionino

continuamente (ad esempio: amme

libere, un apparecchio a gas in
funzionamento o uno scaldabagno

elettrico in funzionamento).
♦ Non perforare né bruciare.
♦ Tenere in considerazione che i refri-

geranti possono non avere odore.
♦ Il dispositivo deve essere installato,

messo in funzionamento e riposto

in una stanza con una supercie a

pavimento superiore a 11 m2.

♦ Al momento di scongelare e pulire

l’apparecchio, non utilizzare stru­menti non raccomandati dalla ditta
che lo produce.

♦ L’apparecchio deve essere posizio-

nato in un’area priva di fonti di igni-

zione continua (ad esempio: amme

libere, gas o apparecchi elettrici in

funzionamento).
♦ Non perforare né bruciare.
♦ Questo apparecchio contiene 220

grammi di gas refrigerante R290.
♦ R290 è un gas refrigerante che

rispetta le norme europee sull’am-

biente. Non perforare alcuna parte

del circuito di raffreddamento.
♦ Se l’apparecchio è installato, fatto

funzionare o riposto in un’area non

ventilata, la stanza deve essere

progettata per evitare l’accumulo di

fughe di refrigerante, che creano un

rischio di incendio o di esplosione in

seguito all’ignizione del refrigerante

causata da scaldabagni elettrici,

stufe o altre fonti di ignizione.
♦ L’apparecchio deve essere riposto in

modo da evitare guasti meccanici.

43

ITALIANO

♦ Le persone che maneggiano o

lavorano sul circuito di refrigerante

cazione, emessa da un’ente omolo­gato, che garantisca la competenza
nella manipolazione di refrigeranti,

ca, riconosciuta dalle associazioni
dell’industria.

♦ Le riparazioni devono essere ese-

guite secondo le raccomandazioni
della ditta produttrice. La manuten­zione e le riparazioni che richieda­no l’assistenza di altro personale

sotto la vigilanza di una persona
specializzata nell’uso di refrigeranti

CONSIGLI E AVVERTENZE
PER LA SICUREZZA

♦ Questo apparato può essere utiliz-

zato da persone che non ne cono­scono il funzionamento, persone di­sabili o bambini di età superiore agli
8 anni, ma esclusivamente sotto la
sorveglianza di un adulto o nel caso
abbiano ricevuto le dovute istruzioni
per utilizzarlo in completa sicurezza
e ne comprendano i rischi.

♦ Questo apparecchio non è un

giocattolo. Assicurarsi che i bambini
non giochino con l’apparecchio.

guano pulizia o manutenzione senza
supervisione.

-

♦ Installare l’apparecchio rispettando

le norme nazionali di cablaggio.

♦ Lasciare uno spazio di 50 cm fra le

-

pareti o altri ostacoli e l’apparecchio.
Non coprire od ostruire i lati dell’ap­parecchio: lasciare uno spazio di
almeno 50 cm intorno all’apparec­chio.

♦ Per funzionare correttamente,

l’apparecchio necessita un’adeguata
ventilazione.

♦ Il fusibile utilizzato per l’apparecchio

è di tipo: 5H, le sue caratteristiche
sono: 250VAC 3,15 A.

♦ Se cavo di collegamento alla rete

fosse danneggiato, non tentare di
sostituirlo. Portare l’apparecchio a
un servizio di assistenza tecnica
autorizzato. Non tentare di smontare
o riparare l’apparecchio: può essere
pericoloso.

♦ Questo apparecchio è destinato

unicamente all’uso domestico, non
professionale o industriale.

♦ -

care che il voltaggio indicato sulla targhetta caratteristi­che e il selettore di voltaggio corrispondano al voltaggio
della rete.

♦ Collegare l’apparecchio a una presa di corrente che

sopporti come minimo 16 ampere.

♦

-

♦ Non permettere che i bambini ese-

44

usare adattatori.

♦ Non tirare il cavo elettrico. Non usare mai il cavo elettrico

ITALIANO

per sollevare, trasportare o scollegare l’apparecchio.

♦ Non avvolgere il cavo di alimentazione attorno all’appa-

recchio.

♦ Vericare che il cavo elettrico non sia danneggiato né

piegato.

♦ Non lasciare il cavo di connessione pendente o entri a

contatto con le superci calde dell’apparecchio.

♦ Controllare lo stato del cavo di alimentazione: I cavi dan-

neggiati o attorcigliati aumentano il rischio di scariche
elettriche.

♦ Si raccomanda, come ulteriore protezione nell’installa-

zione elettrica che alimenta l’apparecchio, di utilizzare
un dispositivo di corrente differenziale con una sensibilità
massima di 30 mA. Rivolgersi a un installatore qualica-

to per ottenere consigli a riguardo.
♦ Non toccare mai la spina con le mani bagnate.
♦ Non utilizzare l’apparecchio se il cavo di alimentazione o

la spina fossero danneggiati.
♦ In caso di rottura di una parte dell’involucro esterno

dell’apparecchio, scollegare immediatamente la spina

dalla presa di corrente al ne di evitare eventuali scari-

che elettriche.
♦ Non usare l’apparecchio dopo una caduta, se presenta

danni visibili o in presenza di qualsiasi perdita.
♦ Utilizzare l’apparecchio in una zona ben ventilata.
♦ Quando l’apparecchio viene utilizzato in una stanza

con altri apparecchi a gas o di combustibile, sarà ben

ventilata.
♦ Non esporre l’apparecchio alla luce diretta del sole.
♦ Appoggiare l’apparecchio su una supercie orizzontale,

stabile e adatta a sopportare temperature elevate,

lontano da altre sorgenti di calore e da possibili schizzi

d’acqua.
♦ Non usare o esporre l’apparecchio alle intemperie.
♦ Non lasciare l’apparecchio sotto la pioggia o in luoghi

umidi. Le inltrazioni d’acqua aumentano il rischio di

scariche elettriche.
♦ AVVERTENZA: Non usare l’apparecchio in prossimità

di acqua.
♦ Non tirare il cavo elettrico. Non usare mai il cavo elettrico

per sollevare, trasportare o scollegare l’apparecchio.

Mantenere l’apparecchio lontano da fonti di calore e da

angoli spigolosi.

Precauzioni d’uso:

♦ Prima di ogni utilizzo, svolgere completamente il cavo

dell’apparecchio.
♦ Non utilizzare l’apparecchio se il suo dispositivo di

accensione/spegnimento non è funzionante. Non togliere

i piedini dell’apparecchio. Non muovere l’apparecchio

durante l’uso

♦ Utilizzare il manico/i per prendere o spostare l’apparec-

chio.

♦ Non capovolgere l’apparecchio se è in funzione o

collegato alla presa.

♦ Staccare il cavo di alimentazione dalla presa di corrente

quando l’apparecchio non è in uso e prima di compiere
qualsiasi operazione di pulizia.

♦ Questo apparecchio non deve essere utilizzato da

persone (inclusi bambini) con problemi sici, mentali o di

sensibilità o con mancanza di esperienza e conoscenza.

♦ Non esporre l’apparecchio a temperature estreme.

Conservare l’apparecchio in luogo asciutto, lontano dalla
polvere e dalla luce del sole. Non lasciare mai l’appa­recchio collegato alla rete elettrica e senza controllo.
Si risparmierà inoltre energia e si prolungherà la vita
dell’apparecchio stesso.

Servizio

♦ Il produttore invalida la garanzia e declina ogni respon-

sabilità in caso di uso inappropriato dell’apparecchio o
non conforme alle istruzioni d’uso.

♦ Assicurarsi che il servizio sia riparato solo da personale

specializzato e vengono utilizzati solo pezzi di ricambio
o accessori originali per sostituire le parti / accessori
esistente.

♦ Qualsiasi uso improprio o disaccordo con le istruzioni

per ’uso possono essere pericolose, annullando la
garanzia e la responsabilità del Fabricant

DESCRIZIONE

A Pannello dei comandi
B Uscita dell’aria
C Pala ventilatore
D Ruote girevoli

E Telaio ltro superiore

F Collettore scarico

G Telaio ltro inferiore

H Cavo di alimentazione
I Telecomando (batterie non incluse)
J Manicotto di drenaggio
K Connettore barra di scorrimento

Pannello dei comandi

a. Acceso/Spento
b. Indicatore del livello dell’acqua
c. Indicatore della modalità raffreddamento

d. Modalità deumidicatore

45

ITALIANO

e. Indicatore della modalità ventilatore
f. Indicatore del timer
g. Pulsante su/giù
h. Velocità massima
i. Velocità media
j. Velocità minima
k. Indicatore della modalità sleep (notte)
l. Indicatore della modalità Swing (Scansione)

Telecomando

I. Acceso/Spento
II. Temporizzatore
III. Giù
IV. Modalità
V. Su
VI. Modalità ventilatore
VII. Modalità sleeping (notte)
VIII. Funzione oscillazione

Se il modello del Suo apparecchio non fosse dotato degli
accessori anteriormente elencati, può acquistarli separata­mente presso i punti di assistenza tecnica autorizzati.

INSTALLAZIONE

♦ Accertarsi di aver tolto tutto il materiale d’imballaggio

dall’apparecchio.

♦ Rispettare le disposizioni legali in materia di distanze

di sicurezza da altri oggetti, come tubature, condutture

elettriche, ecc.
♦ Assicurarsi che l’apparecchio sia livellato.
♦ Non coprire né ostruire le aperture dell’apparecchio.
♦ La spina deve essere facilmente accessibile, per poterla

scollegare in caso di emergenza.

MONTAGGIO DEL MANICOTTO DI SCARI­CO

♦ Allungare il tubo e agganciarne l’estremità al connettore

di uscita dell’aria.
♦ La lunghezza del manicotto dipende dalle caratteristi-

che tecniche dell’apparecchio. Non utilizzare manicotti

di uscita dell’aria con dimensioni o materiali diversi,

giacché potrebbero provocare problemi.

MODO D’USO

UTILIZZO

♦ Srotolare completamente il cavo prima di attaccare la

spina.
♦ Collegare l’apparecchio alla rete.
♦ Orientare l’apparecchio per dirigere il usso d’aria nella

direzione desiderata.
♦ Avviare l’apparecchio azionando l’ interruttore accensio-

ne/spegnimento (a), (l).
♦ Selezionare la modalità desiderata.
♦ Selezionare la tensione desiderata.

VELOCITÀ DEL VENTILATORE

♦ Nelle modalità raffreddamento e ventilatore, la velocità

funziona come segue: Ventilatore basso - Ventilatore

medio - Ventilatore alto.
♦ Nella modalità deumidicatore, il ventilatore funziona a

bassa velocità.

FUNZIONE TEMPORIZZATORE:

♦ Il tempo di funzionamento dell’apparecchio può essere

impostato da 1 a 24 ore.
♦ Premere il tasto. Premendo una volta il tasto, l’apparec-

chio funzionerà per 1 ora; se lo si preme due volte, per 2

ore, ecc., no a 24 ore.

♦ La funzione di spegnimento automatico del temporiz-

zatore è disponibile solamente quando l’apparecchio è

acceso.
♦ - Nella modalità raffreddamento, l’intervallo di program-

mazione della temperatura è di 16º~31ºC.

MODALITÀ RAFFREDDAMENTO:

♦ Premere sulla modalità, per selezionare la modalità

raffreddamento, e il relativo indicatore si accenderà.
♦ Premere + o - per regolare la temperatura, in una fascia

compresa fra i 16 e i 31ºC.
♦ Premendo + o - una volta, la temperatura aumenterà o

diminuirà progressivamente.

MODALITÀ VENTILATORE:

♦ Premere sulla modalità per selezionare la modalità de

raffreddamento e il relativo indicatore si accenderà.
♦ Premere speed (velocità) per aumentare o diminuire la

velocità.
♦ Temperatura e modalità di notte non possono essere

congurate.

46

ITALIANO

MODALITÀ DEUMIDIFICATORE:

♦ Premere “Modalità» per selezionare la modalità deumidi-

catore e il relativo indicatore si accenderà.

♦ Nella modalità deumidicatore non si può congurare

la modalità sleeping (notte) e la velocità del ventilatore
è bassa.

MODALITÀ SLEEPING (NOTTE)

♦ Premendo il tasto “SLEEP” (notte) nella modalità

sleep (notte), il livello predeterminato della velocità del
ventilatore è basso.

♦ Se la modalità sleeping (notte) è accesa nella modalità

raffreddamento, durante la prima ora la temperatura
programmata aumenterà 1ºC, durante la seconda ora
aumenterà un altro 1ºC e poi rimarrà stabile.

♦ La modalità sleeping (notte) non è compatibile con le

modalità deumidicatore e ventilatore. Se il serbatoio

dell’acqua è pieno e l’apparecchio si trova in standby (at­tesa) o nella modalità conversione, la modalità sleeping
(notte) si cancella.

Protezione del compressore:

♦ Tre minuti dopo aver premuto on (acceso) / riavvia, il

compressore entrerà in funzione

umido, impregnato con alcune gocce di detergente. Per
la pulizia non impiegare solventi o prodotti a pH acido o
basico come la candeggina, né prodotti abrasivi.

♦ Non immergere l’apparecchio in acqua o altri liquidi, né

lavarlo con acqua corrente.

♦ Se l’apparecchio non è tenuto in buone condizioni di pu-

lizia, la sua supercie può degenerare, compromettendo

inesorabilmente la vita utile dello stesso e provocando
una situazione pericolosa.

Pulizia del ltro dell’aria

♦ Pulire i ltri dell’aria ogni 2 settimane. Se il ltro è blocca-

to dalla polvere, il suo rendimento sarà ridotto.
♦ Lavare i ltri dell’aria immergendoli con cura in acqua
♦ tiepida con del detergente neutro, risciacquarli e lasciarli

asciugare completamente all’ombra.
♦ Installarli nuovamente.

Dopo la manutenzione periodica:

♦ Spegnere l’apparecchio e scollegarlo dall’alimentazione.
♦ Separare il manicotto di scarico dell’aria e riporlo

accuratamente.
♦ Conservare l’apparecchio in un luogo asciutto.
♦ Togliere le pile del telecomando e riporle.

Drenaggio dell’acqua:

♦ Quando il serbatoio dell’acqua sia pieno, il relativo

indicatore di illuminerà sul display.
♦ L’apparecchio entra in modalità di standby (riposo)
♦ Togliere il tappo per estrarre l’acqua, spegnere la

macchina e riaccenderla: la macchina funzionerà

normalmente.
♦ Questo modello possiede un sistema automatico di

evaporazione dell’acqua nella modalità raffreddamento.

Per ottenere un maggior effetto di raffreddamento, non

eseguire drenaggi continui.

Dopo aver utilizzato l’apparecchio:

♦ Arrestare l’apparecchio premendo (A) on / off
♦ Scollegare l’apparecchio della rete elettrica.

PULIZIA

♦ Pulire la supercie dell’apparecchio con un panno

Anomalie e riparazioni

♦ In caso di guasto, rivolgersi a un Centro di Assistenza

Tecnica autorizzato. Non tentare di smontare o riparare
l’apparecchio: può essere pericoloso.

♦ Qualsiasi persona coinvolta nel lavoro o nell’apertura di

un circuito di refrigerante, dovrà possedere un certicato

valido e vigente, emesso da un’autorità competente per
la valutazione accreditata dall’industria, che lo autorizzi

a manipolare refrigeranti ai sensi di una specica di

valutazione riconosciuta dall’industria.

♦ La riparazione si effettuerà solamente in base alle

raccomandazioni del produttore dell’apparecchio. I
lavori di manutenzione e riparazione che richiedano

l’assistenza di personale qualicato saranno eseguiti
sotto la supervisione di una persona qualicata per l’uso
di refrigeranti inammabili.

♦ In caso di anomalie, consultare la tabella seguente:

47

ITALIANO

Anomalie Cause Soluzioni
L’apparecchio non funziona Non arriva corrente elettrica

Indicatore del livello dell’acqua
acceso

Sembra che l’apparecchio non
funzioni

L’apparecchio emette troppo rumore L’apparecchio non è livellato Collocare l’apparecchio su una

Il compressore non funziona La protezione contro il riscaldamen-

L’ ­mabile

PER I PRODOTTI DELL’UNIONE EURO-

Luce del sole indiretta
Finestre o porte aperte

L’entrata o l’uscita dell’aria è
bloccata

La temperatura della stanza è
inferiore a quella programmata

to eccessivo è attiva

Questo apparecchio soddisfa la Direttiva 2014/35/EU di
Bassa Tensione, la Direttiva 2014/30/EU di Compatibilità
Elettromagnetica, la Direttiva 2011/65/EU sui limiti all’im­piego di determinate sostanze pericolose negli apparecchi
elettrici ed elettronici e la Direttiva 2009/125/EC di Ecode­sign dei prodotti che consumano energia.

PEA E/O NEL CASO IN CUI SIA PREVISTO
DALLA LEGISLAZIONE DEL SUO PAESE DI
ORIGINE:

PRODOTTO ECOLOGICO E RICICLABILE

♦ I materiali che costituiscono l’imballaggio di questo

apparecchio sono compresi in un sistema di raccolta,

mento, utilizzare gli appositi contenitori pubblici, adatti
per ogni tipo di materiale.

♦ Il prodotto non contiene concentrazioni di sostanze

considerate dannose per l’ambiente.

Questo simbolo indica che, per smaltire il
prodotto al termine della sua durata utile,
occorre depositarlo presso un ente di
smaltimento autorizzato alla raccolta

GARAZIA E ASSISTENZA TECNICA

Questo prodotto possiede il riconoscimento e la protezione
della garanzia legale di conformità con la legislazione
vigente. Per far valere i suoi diritti o interessi, dovrà rivol-

­tecnica. Può trovare il più vicino cliccando sul seguente

link: http:// www.2helpu.com/ Inoltre, può richiedere infor­mazioni mettendosi in contatto con noi (consultare l’ultima
pagina del manuale). Può scaricare questo manuale di
istruzioni e i suoi aggiornamenti dahttp://www.2helpu.com/

Accendere l’apparecchio
Serbatoio dell’acqua vuoto
Riempire il serbatoio di acqua prima

di avviare l’apparato
Chiudere le tende

Plire il serbatoio dell’acqua

temperatura

Trascorsi 3 minuti, quando la
temperatura sia più bassa, riavviare
l’apparecchio

elettriche ed elettroniche (RAEE).

48

BXAC9000E

ITALIANO

Capacità di raffreddamento nominale (P
Potenza nominale utilizzata per il raffreddamento (P

for cooling) 2,6 kW

rated

) 1,01 kW

EER

2,62
Consumo di energia in modalità di spegnimento (P
Consumo di energia in modalità stand-by (P
Consumo di elettricità degli apparecchi a condotto unico/condotto doppio (Q

) N/A

TO

) 0,8 W

SB

, QSD) Ventilazione

DD

Q

: 1,1 kWh/h

SD

Livello di potenza acustica (LWA) 65 dB(A)
Potenziale di riscaldamento globale (GWP) 3 kgCO2eq.

49

ITALIANO

ISTRUZIONI PER LA RIPARA­ZIONE DI ELETTRODOMESTI­CI CHE CONTENGONO R290

ISTRUZIONI GENERALI
CONTROLLARE L’AREA

- Prima di iniziare a lavorare su sistemi che
contengono refrigeranti inammabili sono ne­cessari dei controlli di sicurezza, per garantire
la minimizzazione del rischio di ignizione. Per
preparare il sistema di raffreddamento si devo­no prendere le seguenti precauzioni, prima di
eseguire dei lavori sul sistema.

PROCEDURA OPERATIVA

- Il lavoro sarà eseguito secondo un procedi­mento controllato per minimizzare il rischio
di presenza di gas o di vapore inammabile
durante il lavoro stesso.

AREA GENERALE DI LAVORO

- Tutto il personale di manutenzione e le altre
persone che lavorino nell’area locale, riceve­ranno istruzioni riguardanti la natura del lavoro
in esecuzione. Evitare di lavorare in spazi
ristretti. L’area attorno allo spazio di lavoro
dovrà essere delimitata. Assicurarsi che le
condizioni all’interno dell’area siano state rese
sicure mediante un controllo del materiale
inammabile.

VERIFICARE LA PRESENZA DI REFRIGE­RANTE

- Si deve vericare l’area con un rilevatore
di refrigerante prima e durante il lavoro, per
assicurarsi che il tecnico sappia localizzare le
atmosfere potenzialmente inammabili. Assi­curarsi che il dispositivo di protezione contro le
fughe utilizzato sia adeguato al rilevamento di
refrigeranti inammabili, vale a dire, anticorro­sione, una sigillatura adeguata o intrinseca­mente sicura.

PRESENZA DI ESTINTORI

- Se si dovesse eseguire un lavoro a caldo nel
dispositivo di raffreddamento o in qualsiasi
parte associata, si deve avere a portata di
mano un dispositivo adeguato per l’estinzio­ne di fuochi. Situare un estintore a polvere
secca o CO2nella zona adiacente all’area di
caricamento.

ASSENZA DI FONTI DI IGNIZIONE

- Nessuna persona che esegua un lavoro
relativo a un sistema di raffreddamento, che
implichi scoprire un sistema di tubazioni che
contenga o abbia contenuto refrigerante
inammabile, dovrà utilizzare una qualsiasi
fonte di ignizione in modo da poter provocare
un incendio o un’esplosione. Tutte le possibili
fonti di ignizione, compreso il consumo di
tabacco, devono esse tenute sufcientemente
lontane dal luogo in cui si esegua l’installazio­ne, la riparazione, l’estrazione e lo smaltimen­to, operazioni durante le quali è possibile che
venga liberato refrigerante inammabile nello
spazio circostante. Prima di eseguire il lavoro
si deve ispezionare l’area circostante il dispo­sitivo, per assicurarsi che non siano presenti
sostanze inammabili né rischi di ignizione.
Esporre i cartelli di “Vietato Fumare”.

AREA VENTILATA

- Assicurarsi che l’area sia aperta o che sia
convenientemente ventilata, prima di entrare
nel sistema o di realizzare qualsiasi lavoro a
caldo. Conservare un certo livello di ventila­zione per tutto il tempo necessario a eseguire
il lavoro. La ventilazione deve disperdere
in sicurezza qualsiasi refrigerante emesso
e, possibilmente, espellerlo nell’atmosfera
esterna.

VERIFICARE IL DISPOSITIVO DI RAFFRED­DAMENTO

- Quando si debbano cambiare i componenti
elettrici, quelli sostitutivi dovranno essere
adatti all’uso specico. Si devono sempre
seguire le indicazioni del fabbricante per la
manutenzione e il servizio. In caso di dubbio,
consultare il dipartimento tecnico del fabbri­cante per ottenere assistenza. Negli impianti
che utilizzino refrigeranti inammabili, si
dovranno eseguire le seguenti veriche: che
le dimensioni della ricarica siano adeguate
alle dimensioni della stanza in cui si debba­no installare i componenti che contengono
refrigerante; che il dispositivo di ventilazione e
le uscite funzionino correttamente e non siano
ostruite; se si utilizza un circuito di raffredda­mento indiretto, si deve vericare la presenza
di refrigerante nel circuito secondario; che la
marcatura del dispositivo sia sempre visibile
e leggibile. Marchi e segnali illeggibili devono
essere corretti. Le tubazioni o i componenti di

50

ITALIANO

raffreddamento devono essere installati in una
posizione poco soggetta a rimanere esposta
a qualsiasi sostanza che possa corrodere il
componente che contiene refrigeranti, a meno
che i componenti siano costruiti con materiali
intrinsecamente resistenti alla corrosione o
che siano convenientemente protetti contro la
corrosione stessa.

VERIFICARE I DISPOSITIVI ELETTRICI

- La riparazione e la manutenzione dei compo­nenti elettrici devono comprendere controlli
di sicurezza iniziali e procedure di ispezione
dei componenti stessi. Se fosse presente un
guasto che possa compromettere la sicurezza,
non si dovrà collegare alcuna alimentazione
elettrica al circuito nché il guasto non sia
stato convenientemente risolto. Se non fosse
possibile risolvere immediatamente il guasto,
ma fosse necessario continuare l’operazione,
si dovrà cercare una soluzione temporanea
adeguata. Si dovrà comunicare il problema al
proprietario del dispositivo, afnché sia noti­cato a tutte le parti.

- Le veriche iniziali di sicurezza devono com­prendere: che i condensatori siano scarichi,
verica da realizzare in sicurezza, per evitare
che si formino scintille; che cavi e dispositivi
elettrici attivi non siano esposti durante il cari­camento, il recupero o lo spurgo del sistema;
che la presa a terra sia sempre attiva.

RIPARAZIONE DEI COMPONENTI SIGILLATI

- Durante le riparazioni dei componenti sigillati,
tutte le alimentazioni elettriche devono essere
scollegate dal dispositivo sul quale si sta
lavorando, prima di togliere i coperchi sigillati,
ecc. Se fosse assolutamente necessario
alimentare elettricamente il dispositivo durante
il servizio, si deve posizionare il Rilevatore di
fughe, in modalità di funzionamento costante,
nel punto più critico, afnché possa avvisare
se si vericasse una situazione potenzialmen­te pericolosa.

- Si dovrà prestare particolare attenzione a
quanto segue, per garantire che, lavorando
con componenti elettrici, non si modichi
il corpo in modo da inuire sul sistema di
protezione. Ciò comprende danni ai cavi, un
numero eccessivo di collegamenti, morsetti
non realizzati secondo le speciche originali,
danni ai giunti, regolazione erronea dei pre-

mistoppa, ecc. Assicurarsi che l’apparecchio
sia montato in modo sicuro. Assicurarsi che
i giunti o i materiali di sigillatura non siano
usurati, in modo da non poter evitare l’entrata
di atmosfere inammabili. I pezzi di ricambio
devono rispettare le speciche del fabbricante.

- NOTA: L’utilizzo di un sigillante al silicio può
ridurre l’efcacia di alcuni tipi di dispositivi di
rilevamento di fughe. I componenti intrinseca­mente sicuri non devono essere isolati prima
di lavorare su di loro.

RIPARAZIONE DI COMPONENTI INTRINSE­CAMENTE SICURI

- Non applicare carichi induttivi o a capacitanza
permanente al circuito senza prima assicurarsi
che non eccedano la tensione e la corrente
consentite per il dispositivo.

- I componenti intrinsecamente sicuri sono gli
unici tipi sui quali si può lavorare in presenza
di un’atmosfera inammabile. L’apparecchio di
prova deve avere la qualica corretta. Sostitui­re i componenti solamente con parti indicate
dal fabbricante. Altre parti potrebbero provoca­re l’ignizione del refrigerante nell’atmosfera, a
causa di una fuga.

CABLAGGIO

- Vericare che il cablaggio non sia esposto
a usura, corrosione, eccessiva pressione,
bordi aflati o qualsiasi altro effetto ambien­tale avverso. La verica dovrà tenere conto
anche degli effetti dell’invecchiamento o delle
vibrazioni continue, provenienti da fonti come
compressori o ventilatori.

RILEVAMENTO DI REFRIGERANTI INFIAM­MABILI.

- In nessun caso si dovranno utilizzare po­tenziali fonti di ignizione per la ricerca o il
rilevamento di fughe di refrigerante. Non si
devono usare torce ad alogenuri (o qualsiasi
altro rilevatore che utilizzi amme vive).

METODI DI RILEVAMENTO DI FUGHE

- I seguenti metodi di rilevamento di fughe
sono considerati accettabili per i sistemi che
contengono refrigeranti inammabili. Per rile­vare refrigeranti inammabili si devono usare
rilevatori elettronici di fughe, ma la sensibilità
potrebbe non essere adeguata o potrebbe
essere necessaria una ricalibratura. (Il dispo-

51

ITALIANO

sitivo di rilevamento deve essere calibrato in
un’area senza refrigerante). Assicurarsi che
il rilevatore non sia una potenziale fonte di
ignizione e che sia indicato per il refrigerante
utilizzato. Il dispositivo di rilevamento di fughe
si dovrà attenere a una certa percentuale di
LFL del refrigerante, si dovrà calibrare con il
refrigerante utilizzato e si dovrà confermare la
percentuale adeguata di gas (massimo 25%).
I uidi di rilevamento di fughe sono indicati
per la maggior parte dei refrigeranti, ma si
deve evitare l’uso di detergenti che conten­gano cloro, visto che il cloro potrebbe reagire
con il refrigerante e corrodere le tubazioni di
rame. Se si avesse il sospetto di una fuga,
tutte le amme vive devono essere eliminate
/ spente. Se si trova una fuga di refrigerante
che richiede una brasatura, tutto il refrigerante
deve essere evacuato dal sistema o isolato
(mediante valvole di chiusura) in una parte del
sistema lontana dalla fuga. L’azoto senza os­sigeno (OFN) deve essere spurgato mediante
il sistema prima e durante il procedimento di
brasatura.

ESTRAZIONE E SMALTIMENTO

- Quando si rompa il circuito del refrigerante,
per effettuare riparazioni o per qualsiasi altro
motivo, si devono impiegare procedimenti
convenzionali. È importante, tuttavia, seguire
le migliori procedure, tenuto conto dell’in­ammabilità. Si deve rispettare il seguente
procedimento: eliminare il refrigerante; spur­gare il circuito con del gas inerte; evacuare
nuovamente con del gas inerte; aprire il cir­cuito, tagliandolo o saldandolo. La ricarica di
refrigerante sarà recuperata nei corretti cilindri
di recupero. Il sistema si “spurgherà” con OFN
per rendere sicura l’unità. Si potrebbe dover
ripetere questo procedimento varie volte.
Non utilizzare aria compressa o ossigeno
per questa operazione. Si deve ottenere il
risciacquo rompendo il vuoto nel sistema con
OFN e continuare a riempire no ad ottenere
la pressione di lavoro, poi si espellerà nell’at-
mosfera e, inne, si ridurrà il vuoto. Si dovrà
ripetere questo procedimento no ad eliminare
completamente il refrigerante dal sistema.
Quando di utilizza la ricarica nale di OFN,
il sistema deve essere scaricato rispettan­do la pressione atmosferica, per consentire
l’esecuzione del lavoro. Questa operazione è
assolutamente vitale se si devono effettuare

lavori di brasatura sulle tubazioni. Assicurasi
che l’uscita della pompa a vuoto non si trovi
vicino a nessuna fonte di ignizione e che sia
presente una buona ventilazione.

PROCEDIMENTI DI RICARICA

- Oltre ai procedimenti di ricarica convenzionali,
si devono rispettare i seguenti requisiti.

- Assicurarsi che non si verichi una contami­nazione di vari refrigeranti quando si utilizza
il dispositivo di ricarica. Le tubazioni o le
linee devono essere il più corte possibile, per
minimizzare la quantità di refrigerante che
contengono.

- I cilindri devono rimanere in posizione verti­cale.

- Assicurarsi che il sistema di raffreddamento
sia collegato a terra, prima di caricare il siste­ma con il refrigerante.

- Etichettare il sistema, quando la ricarica sia
completa (se non è così).

- Bisogna essere estremamente cauti, per non
riempire eccessivamente il sistema di raffredda­mento.

- Prima di ricaricare il sistema, praticare la
prova di pressione con OFN. Al termine della
ricarica, ma prima dell’avvio, il sistema dovrà
essere vericato contro le fughe. Si deve
effettuare una prova di fuga di controllo prima
di lasciare il luogo.

SMANTELLAMENTO

- Prima di effettuare questo procedimento, è
fondamentale che il tecnico conosca perfe­ttamente il dispositivo e tutti i sui particolari.
Si raccomanda come buona prassi che tutti
i refrigeranti siano recuperati in sicurezza.
Prima di realizzare l’operazione, si estrarrà
un campione di olio e di refrigerante, nel caso
fosse necessaria un’analisi prima del riutilizzo
del refrigerante rigenerato. È fondamentale
che l’energia elettrica sia disponibile prima di
iniziare l’operazione.

a) Prendere dimestichezza con il dispositivo e il

suo funzionamento.
b) Isolare elettricamente il sistema.
c) Prima di iniziare il procedimento, assicu-

rarsi che: il dispositivo di manipolazione

meccanico sia disponibile, se necessario,

per la manipolazione del refrigerante; tutto il

dispositivo di protezione personale sia dis-

52

ITALIANO

ponibile e usato correttamente; il processo di
recupero sia sempre supervisionato da una
persona competente; i dispositivi e i cilindri
di recupero rispettino le normative adeguate.

d) Se possibile, pompare il sistema di refrige-

rante.

e) Se non fosse possibile pomparlo a vuoto,

disporre un collettore, afnché il refrigerante
possa essere estratto dalle varie parti del
sistema.

f) Assicurarsi che il cilindro sia posizionato sulla

bilancia, prima di effettuare il recupero.

g) Avviare la macchina di recupero e agire

secondo le istruzioni del fabbricante.

h) Non riempire troppo i cilindri. (Non oltre il

80% di ricarica liquida in volume).

i) Non superare la pressione massima di lavoro

del cilindro, anche se solo temporaneamen­te.

j) Quando i cilindri si siano riempiti corre-

ttamente e il sia terminato il processo,
assicurarsi che i cilindri e il dispositivo siano
ritirati immediatamente dal luogo e che tutte
le valvole di isolamento del dispositivo siano
chiuse.

k) Il refrigerante recuperato non deve essere

caricato in un altro sistema di raffredda­mento, se non dopo essere stato pulito e
vericato.

ETICHETTATURA

- Il dispositivo deve essere etichettato con l’indi­cazione di essere stato disattivato e svuotato
dal refrigerante. L’etichetta dovrà riportare
data e rma.

- Assicurarsi che il dispositivo disponga di
etichette indicanti che il dispositivo stesso
contiene refrigerante inammabile.

RECUPERO

- Quando si evacua il refrigerante di un sistema,
per eseguire la manutenzione o per la disatti­vazione, si raccomanda una buona prassi per
l’eliminazione sicura dei refrigeranti. Quando
si trasferisca il refrigerante ai cilindri, assicu­rarsi di utilizzare solamente cilindri adatti al
recupero di refrigeranti. Assicurarsi di avere
a disposizione la quantità corretta di cilindri,
che possa contenere il carico completo del
sistema. Tutti i cilindri che saranno utilizzati
sono progettati per il refrigerante recuperato

e sono etichettati per questo tipo di refrige­rante (ossia, cilindri speciali per il recupero di
refrigerante). I cilindri devono possedere una
valvola di sato della pressione e delle valvole
di chiusura in buono stato di funzionamento.
I cilindri di recupero vuoti saranno smaltiti e,
se possibile, raffreddati prima di effettuare il
recupero.

- Il dispositivo di recupero deve essere in buono
stato di funzionamento, possedere una serie
di istruzioni inerenti il dispositivo, da tenere
a portata di mano, e deve essere adatto al
recupero di refrigeranti inammabili. Inoltre
deve essere presente un sistema di bilance
calibrate, in buono stato di funzionamento. Le
tuberie devono possedere un accoppiamien­to a disinserzione senza fughe e in buone
condizioni. Prima di usare la macchina di re­cupero, vericare che sia in buone condizioni
di funzionamento, che le sia stata praticata la
dovuta manutenzione e che tutti i componenti
elettrici associati siano sigillati, per evitare
l’accensione se ci dovesse essere una fuga
di refrigerante. In caso di dubbio, rivolgersi al
fabbricante.

- Il refrigerante recuperato dovrà essere
restituito al fornitore nel cilindro di recupero
corretto e si apporrà la corrispondente Nota
di trasferimento dei residui. Non miscelare
refrigeranti nelle unità di recupero e, soprattu­tto, nei cilindri.

- Se i compressori o gli oli del compressore
dovessero essere rimossi, assicurarsi che
siano stati evacuati a un livello accettabile,
per garantire che il refrigerante inammabile
non rimanga nel lubricante. Il procedimento
di evacuazione si effettuerà prima di restituire
il compressore ai fornitori. Per accelerare
questo processo, utilizzare solamente il
riscaldamento elettrico nel corpo del compres­sore. L’operazione di estrazione dell’olio da un
sistema deve essere effettuata in sicurezza.

COMPETENZA DEL PERSO­NALE DI SERVIZIO

GENERALE

- Si richiede una competenza maggiore, rispetto
agli abituali procedimenti di riparazione dei
dispositivi di raffreddamento, quando si tratta
di un dispositivo con refrigeranti inammabili.

- In molti Paesi questa competenza è data da

53

ITALIANO

organizzazioni nazionali di perfezionamento
professionale, accreditate per insegnare le più
importanti norme di perfezionamento naziona­li, stabilite per legge.

- La competenza raggiunta deve essere docu­mentata da un certicato.

FORMAZIONE

- La competenza deve comprendere quanto
segue:

- Informazioni sul potenziale esplosivo dei
refrigeranti inammabili, per dimostrare che i
prodotti inammabili possono essere pericolo­si, se manipolati senza precauzioni.

- Informazioni su possibili fonti di ignizione,
in particolare quelle ovvie, come accendini,
interruttori elettrici, aspirapolvere, apparecchi
elettrici di riscaldamento.

INFORMAZIONI SUI VARI CONCETTI DI
SICUREZZA:

- Senza ventilazione (Vedere Clausola GG.2).
La sicurezza dell’apparecchio non dipende
dalla ventilazione del corpo. Lo scollegamento
dell’apparecchio o l’apertura del corpo non
hanno nessun effetto signicativo rispetto alla
sicurezza. È tuttavia possibile che si accumuli
refrigerante con fughe nell’involucro e sarà
rilasciata un’atmosfera inammabile quando si
apra l’involucro stesso.

- Ambiente ventilato (Vedere Clausa GG.4)
La sicurezza del dispositivo dipende dalla
ventilazione del corpo. Lo scollegamento
dell’apparecchio o l’apertura dell’armadio
hanno un impatto signicante sulla sicurezza.
Si deve far attenzione di assicurare prima una
ventilazione sufciente.

- Sala ventilata (Vedere Clausola GG.5) La
sicurezza dell’apparecchio dipende dalla
ventilazione della stanza. Lo scollegamento
dell’apparecchio o l’apertura del corpo non
hanno nessun effetto signicativo rispetto alla
sicurezza. La ventilazione della stanza non
sarà scollegata durante i processi di ripara­zione.

- Informazioni riguardo il concetto di componenti
sigillati e involucri sigillati ai sensi del IEC
60079-15: 2010.

- Informazioni sui corretti procedimenti di lavoro:

MESSA IN SERVIZIO

- Assicurarsi che l’area del pavimento sia
sufciente per la ricarica del refrigerante o
che il condotto di ventilazione sia montato
correttamente.

- Collegare le tubazioni ed eseguire una prova
di fughe, prima di ricaricare il refrigerante.

- Vericare il dispositivo di sicurezza prima di
metterlo in funzione.

MANUTENZIONE

- Il dispositivo portatile deve essere riparato
all’esterno o in un’ofcina appositamente
equipaggiata per la riparazione di unità con
refrigeranti inammabili.

- Assicurare una ventilazione sufciente nel
locale della riparazione.

- Considerare che il mal funzionamento del
dispositivo potrebbe essere causato dalla
perdita di refrigerante e che possibilmente sia
presente una fuga di refrigerante.

- Scaricare i condensatori in modo che non
producano scintille. Il procedimento standard
per cortocircuitare i morsetti del condensatore,
in genere, produce scintille.

- Rimontare con precisione gli armadi sigillati.
Se i sigilli sono usurati, sostituirli.

- Vericare il dispositivo di sicurezza prima di
metterlo in funzione.

RIPARAZIONI

- Il dispositivo portatile deve essere riparato
all’esterno o in un’ofcina appositamente
equipaggiata per la riparazione di unità con
refrigeranti inammabili.

- Assicurare una ventilazione sufciente nel
locale della riparazione.

- Considerare che il mal funzionamento del
dispositivo potrebbe essere causato dalla
perdita di refrigerante e che possibilmente sia
presente una fuga di refrigerante.

- Scaricare i condensatori in modo che non
producano scintille.

QUANDO SIA RICHIESTA UNA BRASATURA,
SI EFFETTUERANNO I SEGUENTI PROCEDI­MENTI, NELL’ORDINE CORRETTO:

-Togliere il refrigerante. Se i regolamenti
nazionali non richiedono il recupero, drenare
il refrigerante verso l’esterno. Fare attenzione

54

ITALIANO

che il refrigerante drenato non provochi peri­coli. Nel dubbio, una persona deve controllare
l’uscita. Prestare particolare attenzione che il
refrigerante drenato non rimanga nuovamente
in sospensione dentro l’edicio.

-Evacuare il circuito del refrigerante.

-Spurgare il circuito del refrigerante con azoto

per 5 minuti.

-Evacuare nuovamente.

-Togliere i pezzi da sostituire tagliandoli, non

con amma.

- Spurgare il punto di saldatura con azoto du­rante il procedimento di brasatura.

- Effettuare una prova di fughe prima di caricare
il refrigerante.

- Rimontare con precisione gli armadi sigillati.
Se i sigilli sono usurati, sostituirli.

- Vericare il dispositivo di sicurezza prima di
metterlo in funzione.

SMANTELLAMENTO

- Se al momento di arrestare il dispositivo la
sicurezza viene compromessa, la ricarica del
refrigerante dovrà essere eliminata prima della
chiusura.

- Assicurare una ventilazione sufciente nella
posizione del dispositivo.

- Considerare che il mal funzionamento del
dispositivo potrebbe essere causato dalla
perdita di refrigerante e che possibilmente sia
presente una fuga di refrigerante.

- Scaricare i condensatori in modo che non
producano scintille.

- Togliere il refrigerante. Se i regolamenti
nazionali non richiedono il recupero, drenare
il refrigerante verso l’esterno. Fare attenzione
che il refrigerante drenato non provochi peri­coli. Nel dubbio, una persona deve controllare
l’uscita. Prestare particolare attenzione che il
refrigerante drenato non rimanga nuovamente
in sospensione dentro l’edicio.

- Evacuare il circuito del refrigerante.

- Spurgare il circuito del refrigerante con azoto

per 5 minuti.

- Evacuare nuovamente.

- Riempire di azoto no alla pressione atmos-

ferica.

- Apporre una etichetta sul dispositivo, per
indicare che è stato tolto il refrigerante

SMALTIMENTO

- Assicurare una ventilazione sufciente nel
luogo di lavoro.

- Togliere il refrigerante. Se i regolamenti
nazionali non richiedono il recupero, drenare
il refrigerante verso l’esterno. Fare attenzione
che il refrigerante drenato non provochi peri­coli. Nel dubbio, una persona deve controllare
l’uscita. Prestare particolare attenzione che il
refrigerante drenato non rimanga nuovamente
in sospensione dentro l’edicio.

- Evacuare il circuito del refrigerante.

- Spurgare il circuito del refrigerante con azoto

per 5 minuti.

- Evacuare nuovamente.

- Tagliare il compressore e drenare l’olio.

- Trasporto, marcATURA e stoccaggio di unità

che utilizzano refrigeranti inammabili

- Trasporto di dispositivi che contengono refri­geranti inammabili

- Si fa notare che potrebbero esservi ulteriori re­golamenti per il trasporto, rispetto ai dispositivi
che contengono gas inammabili. La quantità
massima di dispositivi o la congurazione del
dispositivo che si permette di trasportare as­sieme sarà stabilita dalle norme sul trasporto
applicabili.

MARCATURA DI DISPOSITIVI CON SEGNALI

- Gli avvisi degli elettrodomestici simili, usati in
un’area di lavoro, sono generalmente stabiliti
dai regolamenti locali e indicano i requisiti mi­nimi per l’apposizione di segnali di sicurezza e
/ o di salute per un luogo di lavoro.

- Si devono conservare tutti i cartelli richiesti
e i datori di lavoro devono assicurarsi che gli
impiegati ricevano istruzioni e abbiano una
competenza adeguata e sufciente rispetto
al signicato dei segnali di sicurezza e alle
misure che si devono prendere rispetto a
questi segnali.

- L’efcacia dei segnali non deve essere dimi­nuita da troppi segnali esposti assieme.

- Qualsiasi pittogramma utilizzato deve essere
il più semplice possibile e deve contenere
solamente dettagli essenziali.

SMALTIMENTO DI DISPOSITIVI CHE UTILIZ­ZANO REFRIGERANTI INFIAMMABILI

- Vedere regolamenti nazionali.

55

ITALIANO

STOCCAGGIO DI DISPOSITIVI / ELETTRO­DOMESTICI

- Lo stoccaggio del dispositivo deve essere
effettuato nel rispetto delle istruzioni del
fabbricante.

- Stoccaggio di dispositivi imballati (non venduti)

- La protezione del pacchetto di stoccaggio

deve essere costruita in modo l’eventuale
danno meccanico del dispositivo all’interno
del pacco non provochi una fuga del carico di
refrigerante.

- La quantità massima consentita di dispositivi
per lo stoccaggio congiunto sarà stabilita dalle
normative locali.

56

ESPAÑOL

AIRE ACONDICIONADO PORTÁTIL
BXAC9000E

♦ Lea detenidamente todas las adver-

tencias.

Distinguido cliente:

Le agradecemos que se haya decidido por la compra de
un producto de la marca BLACK+DECKER.

Su tecnología, diseño y funcionalidad, junto con el hecho
de superar las más estrictas normas de calidad le compor­tarán total satisfacción durante mucho tiempo.

No instale ni use su aire acondicionado móvil
antes de leer atentamente este manual. Guarde este
manual de instrucciones para una eventual garantía del
producto y para referencia futura.

ADVERTENCIA

♦ No use medios para acelerar el

proceso de descongelación o para
limpiar, que no sean los recomenda­dos por el fabricante.

♦ El artefacto debe almacenarse

en una habitación sin fuentes de
ignición en funcionamiento continuo
(por ejemplo: llamas abiertas, un
artefacto de gas que funcione o un

calentador eléctrico que funcione).
♦ No perforar ni quemar.
♦ Tenga en cuenta que los refrigeran-

tes pueden no contener olor.
♦ El dispositivo debe ser instalado,

operado y almacenado en una sala

con un área de piso mayor a 11m2.

♦ Cuando descongele y limpie la apli-

cación, no use otras herramientas
que no sean las recomendadas por
la empresa fabricante.

♦ El aparato debe colocarse en un

área sin fuentes de ignición conti­nuas (por ejemplo: llamas abiertas,
gas o aparatos eléctricos en funcio-

namiento).
♦ No perforar y no quemar.
♦ Este aparato contiene 220 gramos

del gas refrigerante R290.
♦ R290 es un gas refrigerante que

cumple con las directivas europeas

sobre el medio ambiente. No perfore

ninguna parte del circuito de refrige-

rante.
♦ Si el aparato está instalado, ope-

rado o almacenado en un área no

ventilada, la habitación debe estar

diseñada para evitar la acumula-

ción de fugas de refrigerante, lo

que genera un riesgo de incendio o

explosión debido a la ignición del re-

frigerante causada por calentadores

eléctricos, estufas o otras fuentes

de ignición.

ADVERTENCIA

♦ Información especíca sobre apara-

tos con gas refrigerante R290.

♦ El aparato debe almacenarse de

manera que se evite la falla mecá-

nica.
♦ Las personas que operan o traba-

57

ESPAÑOL

jan en el circuito de refrigerante

correspondiente emitida por una
organización acreditada que garan­tice la competencia en el manejo de
refrigerantes de acuerdo con una

por las asociaciones de la industria.

♦ Las reparaciones deben realizarse

en base a la recomendación de
la empresa fabricante. El mante­nimiento y las reparaciones que
requieren la asistencia de otro

bajo la supervisión de un individuo

CONSEJOS Y ADVERTENCIAS
DE SEGURIDAD

♦ Este aparato pueden utilizarlo niños

con edad de 8 años y superior y
personas con capacidades físicas,
sensoriales o mentales reducidas o
falta de experiencia y conocimiento,
si se les ha dado la supervisión o
formación apropiadas respecto al
uso del aparato de una manera
segura y comprenden los peligros
que implica.

♦ Este aparato no es un juguete. Los

niños deberían ser supervisados
para asegurar que no juegan con el
aparato.

♦ No permitir que los niños realicen

la limpieza y el mantenimiento sin
supervisión.

♦ Instalar el aparato conforme a las

normativas nacionales de cableado.

♦ Deje un espacio de 50 cm entre

las paredes u otros obstáculos y
el aparato. No cubrir ni obstruir los
laterales del aparato, y dejar un
espacio mínimo de 50 cm alrededor
del aparato.

♦El producto requiere ventilación ade-

cuada para funcionar correctamente.

♦ El fusible usado en el aparato sus

-

características son: 5H 250VAC 3,15 A.

♦ Si la conexión red está dañada,

debe ser substituida. Llevar el
aparato a un Servicio de Asistencia
Técnica autorizado. No intentar des­montarlo o repararlo usted mismo
ya que puede resultar peligroso.

♦ Este aparato está pensado única-

mente para uso doméstico, no para
uso profesional o industrial.

♦

indicado en la placa de características coincide con el
de la red.

♦ Conectar el aparato a una base de toma de corriente

que soporte como mínimo 16 amperios.

♦ La clavija del aparato debe coincidir con la base eléc-

No usar adaptadores de clavija.

♦ No forzar el cable eléctrico de conexión. Nunca usar el

cable eléctrico para levantar, transportar o desenchufar
el aparato.

♦ No enrollar el cable eléctrico de conexión alrededor del

aparato.

58

ESPAÑOL

♦ Vericar que el cable eléctrico no está pinzado ni

doblado.

♦ No dejar que el cable eléctrico de conexión quede col-

gando o quede en contacto con las supercies calientes

del aparato.

♦ Vericar el estado del cable eléctrico de conexión. Los

cables dañados o enredados aumentan el riesgo de
choque eléctrico.

♦ Es recomendable como protección adicional en la

instalación eléctrica que alimenta el aparato, el disponer
de un dispositivo de corriente diferencial con una sensi-

bilidad máxima de 30 mA. Consultar con un instalador.
♦ No tocar la clavija de conexión con las manos mojadas.
♦ No utilizar el aparato con el cable eléctrico o la clavija

dañada.
♦ Si alguna de las envolventes del aparato se rompe,

desconectar inmediatamente el aparato de la red para

evitar la posibilidad de sufrir una descarga eléctrica.
♦ No utilizar el aparato si ha caído, si hay señales visibles

de daños, o si existe fuga.
♦ Usar el aparato en una zona bien ventilada.
♦ En caso de utilizar en la misma habitación el aparato

con otros aparatos de gas o combustible ésta deberá

estar bien ventilada.
♦ No colocar el aparato donde pueda alcanzarle la luz

directa del sol.
♦ Situar el aparato sobre una supercie horizontal, plana,

estable y alejada de fuentes de calor y de posibles

salpicaduras de agua.
♦ No utilizar ni guardar el aparato a la intemperie.
♦ No exponer el aparato a la lluvia o condiciones de

humedad. El agua que entre en el aparato aumentará el

riesgo de choque eléctrico.
♦ ADVERTENCIA: No utilizar el aparato cerca del agua.
♦ No forzar el cable eléctrico de conexión. Nunca usar el

cable eléctrico para levantar, transportar o desenchufar

el aparato. Mantener el aparato lejos de fuentes de calor

y cantos vivos.

♦ Desenchufar la fuente de alimentación de la red cuando

no se use y antes de realizar cualquier operación de
limpieza.

♦ Guardar este aparato fuera del alcance de los niños y/o

personas con capacidades físicas, sensoriales o menta­les reducidas o no familiarizados con su uso.

♦ No exponer el aparato a temperaturas extremas. Man-

tener el aparato en un lugar seco, sin polvo y protegido
de la luz directa del sol. No dejar nunca el aparato
conectado y sin vigilancia. Además ahorrará energía y
prolongará la vida del aparato.

♦ Toda utilización inadecuada, o en desacuerdo con las

instrucciones de uso, puede comportar peligro, anulando
la garantía y la responsabilidad del fabricante.

SERVICIO

♦ Asegúrese de que el servicio sea reparado únicamente

por personal especializado y que solo se usen piezas
de repuesto o accesorios originales para reemplazar las
piezas / accesorios existentes.

♦ Cualquier uso indebido, o en desacuerdo con las instruc-

ciones de uso, puede ser peligroso, anulando la garantía
y responsabilidad del fabricante.

DESCRIPCIÓN

A Panel de mandos
B Salida de aire
C Pala del ventilador
D Ruedas giratorias

E Marco de ltro superior

F Colector de escape

G Marco de ltro inferior

H Cable de alimentación
I Mando a distancia (pilas no incluidas)
J Manguera de drenaje
K Conector barra deslizamiento

Utilización y cuidados:

♦ Antes de cada uso, desenrollar completamente el cable

de alimentación de la fuente de alimentación.
♦ No usar el aparato si su dispositivo de puesta en mar-

cha/paro no funciona. No retirar las patas del aparato.

No mover el aparato mientras está en uso.
♦ Hacer uso de las asas para coger o transportar el

aparato.
♦ No dar la vuelta al aparato mientras está en uso o

conectado a la red.

Panel de mandos

a. Encendido / apagado
b. Indicador de llenado de agua
c. Indicador del modo frío

d. Modo deshumidicador

e. Indicador del modo ventilador
f. Indicador del temporizador
g. Botón arriba/abajo
h. Velocidad máxima
i. Velocidad media

59

ESPAÑOL

j. Velocidad mínima
k. Indicador del modo sleep (noche)
l. Indicador del modo Swing (Barrido)

Mando a distacia

I. Encendido/Apagado
II. Temporizador
III. Abajo
IV. Modo
V. Arriba
VI. Modo ventilador
VII. Modo sleeping (noche)
VIII. Función oscilación

En caso de que el modelo de su aparato no disponga de
los accesorios descritos anteriormente, también pueden
adquirirse por separado en el Servicio de Asistencia
Técnica.

INSTALACIÓN

♦ Asegúrese de retirar todo material de embalaje del

interior del aparato.

♦ Respete las disposiciones legales referentes a dis-

tancias de seguridad con otros elementos tales como
tuberías, conducciones eléctricas, etc.

♦ Asegúrese de que el aparato está bien nivelado respec-

to al suelo.
♦ No cubra ni obstruir ninguna de las aberturas del aparato.
♦ El enchufe debe ser fácilmente accesible para desco-

nectar el aparato rápidamente en caso de emergencia.

dirección deseada.

♦ Ponga el aparato en marcha, accionando el botón

encendido/apagado (a), (I)
♦ Seleccione el modo deseado.
♦ Seleccione la potencia deseada.

VELOCIDAD DEL VENTILADOR:

♦ En los modos frío y ventilador, la velocidad funciona de

la siguiente manera: Ventilador bajo – Ventilador medio

– Ventilador alto.
♦ En el modo de deshumidicador, el ventilador funciona a

baja velocidad.

FUNCIÓN TEMPORIZADOR:

♦ El tiempo de funcionamiento del aparato puede ser

controlado desde 1~24h.
♦ Pulsar el botón. Presionando una vez el botón, el apara-

to funcionará durante 1 hora, si lo presiona dos veces, 2

horas, etc., hasta 24 horas.
♦ La función de auto-apagado del temporizador sólo es

disponible cuando el aparato está encendido.
♦ En el modo frío, el arco de programación de la tempera-

tura va de 16º~31ºC.

MODO FRÍO:

♦ Pulse el modo para seleccionar el modo frío y el indica-

dor de ventilador frío se iluminará.
♦ Presione + o - para ajustar la temperatura en un rango

de 16 ~ 31 ° C.
♦ Al presionar + o - una vez, la temperatura aumentará o

disminuirá gradualmente.

MONTAJE DE LA MANGUERA DE ESCAPE

♦ Estire la manguera y atornille su extremo al conector de

salida de aire.

♦ La longitud de la manguera debe se conforme a las ca-

racterísticas técnicas del aparato. No utilice mangueras
de salida de aire de diferentes tamaños o materiales, ya
que pueden provocar problemas.

MODO DE EMPLEO

UTILIZACIÓN

♦ Desenrolle completamente el cable antes de enchufarlo.
♦ Enchufe el aparato la red.
♦ Oriente el aparato para dirigir el ujo de aire hacia la

60

MODO VENTILADOR:

♦ Pulse el modo para seleccionar la manera de ventilación

y el indicador de ventilador se iluminará.
♦ Pulse speed (velocidad) para aumentar o disminuir la

velocidad.
♦ Temperatura y función de noche no pueden ser con-

guradas.

MODO DESHUMIDIFICADOR:

♦ Pulse «Modo» para seleccionar el modo deshumidi-

cador, y el indicador del modo deshumidicador se

encenderá.
♦ En el modo deshumidicador, no se puede congurar

el modo sleeping (noche) y la velocidad del ventilador

es baja.

ESPAÑOL

MODO SLEEPING (NOCHE):

♦ Pulsando la tecla “SLEEP” (noche) en el modo sleep

(noche), el nivel predeterminado de la velocidad del
ventilador es bajo.

♦ Con el modo sleeping (noche) encendido, en la

modalidad de frío, durante la primera hora siguiente, la
temperatura programada aumentará 1ºC, en la segunda
hora, la temperatura programada aumentará otro 1ºC, y
después se mantendrá.

♦ El modo sleeping (noche) no es compatible con los

modos deshumidicador y ventilador. Con el depósito

de agua lleno, el aparato en standby (espera) o el modo
conversión, el modo sleeping (noche) se cancela.

Protección del compresor:

♦ Tres minutos después del encendido / reinicio, el com-

presor comenzara a trabajar.

Drenaje de agua:

♦ Cuando el interior del depósito de agua está lleno, el

indicador se iluminará en la pantalla.
♦ El aparato entra en el modo standby (reposo).
♦ Retire el tapón para drenar el agua, apague el aparato,

vuelva a encenderlo, y debería funcionar normalmente.
♦ Este modelo tiene un sistema automático de evapora-

ción de agua, en el modo frío. Para obtener un mayor

efecto frío, no realice continuos drenajes.

Una vez utilizado el aparato:

♦ Detenga el aparato presionando (A) on / off
♦ Desenchufe el aparato de la red eléctrica.

LIMPIEZA

♦ Limpie la supercie del aparato con un paño húmedo

impregnado con unas gotas de detergente. No utilice di-

solventes, ni productos con un factor pH ácido o básico

como la lejía, ni productos abrasivos, para la limpieza

del aparato.
♦ No sumergir el aparato en el agua u otro líquido, ni

ponerlo bajo el grifo.

♦ Si el aparato no se mantiene en buenas condiciones de

limpieza, su supercie puede degradarse e inexorable­mente afectar la vida útil del aparato y provocar una
situación peligrosa.

Limpieza del ltro de aire:

♦ Limpie los ltros de aire cada 2 semanas. Si el ltro de

aire está bloqueado con polvo, su ecacia se reducirá.

♦ Lave los ltros de aire sumergiéndolos con cuidado en

agua en agua tibia con un detergente neutro, aclárelos y
déjelos secar completamente en un lugar a la sombra.

♦ Vuelva a instalarlos.

Tras el mantenimiento periódico:

♦ Apague el aparato y desconéctelo de la red.
♦ Separe la manguera de escape del aire y guárdela

cuidadosamente.
♦ Ponga el aparato en un lugar seco.
♦ Retire las pilas del mando a distancia y guárdelas.

AVERÍAS Y REPARACIÓN

♦ En caso de avería, lleve el aparato a un Servicio de

Asistencia Técnica autorizado. No intente desmontarlo o

repararlo ya que puede resultar peligroso.
♦ Cualquier persona involucrada en el trabajo o la

apertura de un circuito de refrigerante deberá estar en

posesión de un certicado válido vigente emitido por una

autoridad de evaluación acreditada de la industria, que

le autorice a manejar refrigerantes de acuerdo con una

especicación de evaluación reconocida por la industria.

♦ La reparación solo se realizará según lo recomendado

por el fabricante del aparato. Los trabajos de mante-

nimiento y reparación que requieran la asistencia de per-

sonal cualicado se llevarán a cabo bajo la supervisión

de una persona cualicada en el uso de refrigerantes

inamables.

♦ En caso de detectar cualquier anomalía consulte la

siguiente tabla:

61

ESPAÑOL

Anomalías Causas Soluciones

El aparato no funciona No llega corriente.

Indicador de llenado de agua iluminado

Parece que el dispositivo no funciona Luz del sol no directa

Ventanas o puertas abiertas

El ltro está muy sucio

La entrada o la salida de aire está
bloqueada

La temperatura de la habitación es

inferior a la temperatura congurada

El aparato hace demasiado ruido No está nivelado Coloque el aparato en una

El compresor no funciona La protección de calentamiento excesi-

vo está activada

Encender el aparato
Depósito de agua vacío
Encienda el aparato tras llenar

depósito

Cierre las cortinas
Cierre las ventanas

Limpie o cambie el ltro de aire

Limpie el depósito

Cambie la conguración de la

temperatura

supercie plana

Reinicie el dispositivo a los 3
minutos, cuando la temperatu­ra sea más baja

62

PARA VERSIONES DEL PRODUCTO EN LA
UE Y/O SI FUERAN DE APLICACIÓN EN SU
PAÍS:

ECOLOGÍA Y RECICLABILIDAD DEL PRO­DUCTO

♦ Los materiales del embalaje del aparato están integra-

del embalaje. Si desea deshacerse de ellos, puede
utilizar los contenedores públicos apropiados para cada
tipo de material.

♦ El producto está exento de concentraciones de sustan-

cias que se puedan considerar dañinas para el medio
ambiente.

deberá depositarlo por los medios adecuados en
un gestor de residuos autorizado para la
recogida selectiva de Residuos de Aparatos
Eléctricos y Electrónicos (RAEE).

ESPAÑOL

Este aparato cumple con la Directiva 2014/35/EU de Baja
Tensión, con la Directiva 2014/30/EU de Compatibilidad
Electromagnética, con la Directiva 2011/65/EU sobre
restricciones a la utilización de determinadas sustancias
peligrosas en aparatos eléctricos y electrónicos y con
la Directiva 2009/125/EC sobre los requisitos de diseño
ecológico aplicable a los productos relacionados con la
energía.

GARANTÍA Y ASISTENCIA TÉCNICA

Este producto goza del reconocimiento y protección de
la garantía legal de acuerdo con la legislación vigente.
Para hacer valer sus derechos o intereses, debe acudir

técnica. Puede encontrar el más cercano accediendo al
siguiente enlace web: http://www.2helpu.com/ También
puede solicitar información relacionada poniéndose en
contacto con nosotros (consulte la última página del
manual). Puede descargar este manual de instrucciones y
sus actualizaciones en http://www.2helpu.com/

BXAC9000E
Capacidad de refrigeración nominal (P
Potencia nominal utilizada para refrigeración (P

for cooling) 2,6 kW

rated

) 1,01 kW

EER

2,62
Consumo de energía en modo apagado (P
Consumo de energía en modo Standby (P
Consumo de electricidad de aparatos de conducto único/doble (Q

) N/A

TO

) 0,8 W

SB

, QSD) Ventilación:

DD

Q

: 1,1 kWh/h

SD

Potencia acústica (LWA) 65 dB(A)
Potencial de calentamiento global (GWP) 3 kgCO2eq.

63

ESPAÑOL

INSTRUCCIONES PARA LA REPARACIÓN
DE ELECTRODOMÉSTICOS QUE CONTIE­NEN R290

INSTRUCCIONES GENERALES
CONTROLES A LA ZONA

-Antes de comenzar a trabajar en sistemas
que contienen refrigerantes inamables, se
requieren controles de seguridad para garan­tizar que se minimice el riesgo de ignición.
Para reparar el sistema de refrigeración, se
deben cumplir las siguientes precauciones
antes de realizar trabajos en el sistema.

PROCEDIMIENTO DE TRABAJO

- El trabajo se realizará bajo un procedimiento
controlado a n de minimizar el riesgo de pre­sencia de un gas o vapor inamable mientras
se realiza el trabajo.

SIN FUENTES DE IGNICIÓN

- Ninguna persona que realice un trabajo en
relación con un sistema de refrigeración que
implique exponer cualquier trabajo de tubería
que contenga o haya contenido refrigerante
inamable deberá utilizar cualquier fuente de
ignición de forma que pueda ocasionar un
incendio o una explosión. Todas las posibles
fuentes de ignición, incluido el tabaquismo,
deben mantenerse lo sucientemente lejos
del sitio de instalación, reparación, elimina­ción y eliminación, durante el cual es posible
que se libere refrigerante inamable en el
espacio circundante. Antes de que se lleve a
cabo el trabajo, se debe inspeccionar el área
alrededor del equipo para asegurarse de que
no haya peligros inamables ni riesgos de
ignición. Los letreros de “No Fumar” serán
desplegados.

ÁREA DE TRABAJO GENERAL

- Todo el personal de mantenimiento y otras
personas que trabajen en el área local
recibirán instrucciones sobre la naturaleza
del trabajo que se está llevando a cabo. Se
debe evitar el trabajo en espacios connados.
El área alrededor del espacio de trabajo se
seccionará. Asegúrese de que las condicio­nes dentro del área se hayan hecho seguras
mediante el control del material inamable.

COMPROBANDO LA PRESENCIA DE REFRI­GERANTE

- El área debe vericarse con un detector de
refrigerante apropiado antes y durante el
trabajo, para asegurar que el técnico conozca
las atmósferas potencialmente inamables.
Asegúrese de que el equipo de protección
contra fugas que se está utilizando sea
adecuado para su uso con refrigerantes ina­mables, es decir, antiempañamiento, sellado
adecuado o intrínsecamente seguro.

PRESENCIA DE EXTINTOR

- Si se va a realizar un trabajo en caliente en el
equipo de refrigeración o en cualquier pieza
asociada, se debe tener a mano un equipo
apropiado para extinguir el fuego. Tenga un
extintor de polvo seco o CO2 adyacente al
área de carga.

ÁREA VENTILADA

- Asegúrese de que el área esté abierta o
que esté adecuadamente ventilada antes de
ingresar al sistema o realizar cualquier trabajo
en caliente. Un grado de ventilación conti­nuará durante el período en que se realice
el trabajo. La ventilación debe dispersar con
seguridad cualquier refrigerante liberado y
preferiblemente expulsarlo externamente a la
atmósfera.

CONTROLES AL EQUIPO DE REFRIGERA­CIÓN

- Cuando se cambien componentes eléctri­cos, deberán ser aptos para el propósito y la
especicación correcta. En todo momento se
deben seguir las pautas de mantenimiento
y servicio del fabricante. En caso de duda,
consulte al departamento técnico del fabri­cante para obtener asistencia. Las siguientes
comprobaciones se aplicarán a las instala­ciones que utilizan refrigerantes inamables:
el tamaño de la carga está de acuerdo con el
tamaño de la habitación en la que se instalan
las piezas que contienen refrigerante; la ma­quinaria de ventilación y las salidas funcionan
correctamente y no están obstruidas; si se
utiliza un circuito de refrigeración indirecto, se
debe vericar la presencia de refrigerante en
el circuito secundario; el marcado en el equi­po continúa siendo visible y legible. Marcas y

64

ESPAÑOL

signos que son ilegibles deben ser corregi­dos; Las tuberías o componentes de refrigera­ción están instalados en una posición en la
que es poco probable que estén expuestos
a cualquier sustancia que pueda corroer el
componente que contiene refrigerantes, a
menos que los componentes estén construi­dos con materiales que sean intrínsecamente
resistentes a la corrosión o que estén adecua­damente protegidos contra la corroción.

CONTROLES A DISPOSITIVOS ELÉCTRICOS

- La reparación y el mantenimiento de los com­ponentes eléctricos deben incluir controles
de seguridad iniciales y procedimientos de
inspección de componentes. Si existe una
falla que podría comprometer la seguridad,
entonces no se deberá conectar ningún
suministro eléctrico al circuito hasta que no
se haya solucionado satisfactoriamente. Si la
falla no se puede corregir de inmediato, pero
es necesario continuar con la operación, se
debe usar una solución temporal adecuada.
Esto se informará al propietario del equipo
para que se notique a todas las partes.

- Las vericaciones de seguridad iniciales
deben incluir: que los condensadores estén
descargados: esto debe hacerse de manera
segura para evitar la posibilidad de chispas;
que no hay cables y componentes eléctricos
activos expuestos durante la carga, recupera­ción o purga del sistema; que hay continuidad
de la vinculación de la tierra.

REPARACIONES DE COMPONENTES
SELLADOS

- Durante las reparaciones de los componen­tes sellados, todos los suministros eléctricos
deben desconectarse del equipo que se
está trabajando antes de retirar las cubiertas
selladas, etc. Si es absolutamente necesario
tener un suministro eléctrico al equipo durante
el servicio, entonces una forma de funciona­miento permanente de La detección de fugas
se debe ubicar en el punto más crítico para
advertir sobre una situación potencialmente
peligrosa.

- Se deberá prestar especial atención a lo
siguiente para garantizar que, al trabajar con
componentes eléctricos, la carcasa no se
modique de forma que se vea afectado el
nivel de protección. Esto debe incluir daños a

los cables, un número excesivo de conexio­nes, terminales no hechas a la especicación
original, daños a las juntas, ajuste incorrecto
de los prensaestopas, etc. Asegúrese de que
el aparato esté montado de forma segura.
Asegúrese de que las juntas o los materiales
de sellado no se hayan degradado de manera
que ya no sirvan para prevenir la entrada
de atmósferas inamables. Las piezas de
repuesto deben estar de acuerdo con las
especicaciones del fabricante.

- NOTA El uso de sellador de silicio puede inhi­bir la efectividad de algunos tipos de equipos
de detección de fugas. Los componentes
intrínsecamente seguros no tienen que ser
aislados antes de trabajar en ellos.

REPARACIÓN DE COMPONENTES INTRÍN­SECAMENTE SEGUROS

- No aplique cargas inductivas o de capacitan­cia permanentes al circuito sin asegurarse de
que esto no exceda el voltaje y la corriente
permitidos para el equipo en uso.

- Los componentes intrínsecamente seguros
son los únicos tipos en los que se puede
trabajar mientras se vive en presencia de una
atmósfera inamable. El aparato de prueba
debe tener la calicación correcta. Reemplace
los componentes solo con partes especica­das por el fabricante. Otras partes pueden
provocar la ignición de refrigerante en la
atmósfera por una fuga.

CABLEADO

- Verique que el cableado no esté sujeto a
desgaste, corrosión, presión excesiva, vi­bración, bordes alados o cualquier otro efec­to ambiental adverso. La vericación también
tendrá en cuenta los efectos del envejecimi­ento o la vibración continua de fuentes tales
como compresores o ventiladores.

DETECCIÓN DE REFRIGERANTES INFLA­MABLES.

- Bajo ninguna circunstancia se deberán usar
fuentes de ignición potenciales en la búsqu­eda o detección de fugas de refrigernate.
Ne se debe usar una antorcha de haluro (o
cualquier otro detector que use una llama
desnuda).

65

ESPAÑOL

MÉTODOS DE DETECCIÓN DE FUGAS

- Los siguientes métodos de detección de fu­gas se consideran aceptables para los siste­mas que contienen refrigerantes inamables.
Se deben usar detectores electrónicos de
fugas para detectar refrigerantes inamables,
pero la sensibilidad puede no ser adecuada o
puede requerir una recalibración. (El equipo
de detección se debe calibrar en un área sin
refrigerante). Asegúrese de que el detector
no sea una fuente de ignición potencial y
sea adecuado para el refrigerante utilizado.
El equipo de detección de fugas se ajustará
a un porcentaje del LFL del refrigerante y se
calibrará con el refrigerante empleado y se
conrmará el porcentaje apropiado de gas
(máximo del 25%). Los uidos de detección
de fugas son adecuados para usar con la
mayoría de los refrigerantes, pero se debe
evitar el uso de detergentes que contengan
cloro, ya que el cloro puede reaccionar con el
refrigerante y corroer las tuberías de cobre.
Si se sospecha una fuga, todas las llamas
desnudas deben ser eliminadas / extinguidas.
Si se encuentra una fuga de refrigerante que
requiere soldadura fuerte, todo el refrigerante
debe ser recuperado del sistema o aislado
(por medio de válvulas de cierre) en una parte
del sistema alejada de la fuga. El nitrógeno
libre de oxígeno (OFN) se debe purgar a
través del sistema antes y durante el proceso
de soldadura fuerte.

EXTRACCIÓN Y EVACUACIÓN

- Cuando se rompa en el circuito de refrigeran­te para realizar reparaciones, o para cualquier
otro propósito, se deben usar procedimientos
convencionales. Sin embargo, es importante
que se sigan las mejores prácticas ya que la
inamabilidad es una consideración. Se debe
cumplir el siguiente procedimiento: eliminar el
refrigerante; purgar el circuito con gas inerte;
evacuar; purgar de nuevo con gas inerte;
abra el circuito cortando o soldando.La carga
de refrigerante se recuperará en los cilindros
de recuperación correctos. El sistema se
„purgará” con OFN para hacer que la unidad
sea segura. Este proceso puede necesitar
repetirse varias veces. El aire comprimido u
oxígeno no se debe usar para esta tarea. El
enjuague debe lograrse rompiendo el vacío
en el sistema con OFN y continua llenándo-

se hasta que se logre la presión de trabajo,
luego se expulse a la atmósfera y nalmente
se reduzca al vacío. Este proceso se repetirá
hasta que no haya refrigerante dentro del
sistema. Cuando se utiliza la carga nal
de OFN, el sistema debe descargarse a la
presión atmosférica para permitir que se lleve
a cabo el trabajo. Esta operación es absolu­tamente vital si se van a realizar operaciones
de soldadura fuerte en la tubería. Asegúrese
de que la salida de la bomba de vacío no esté
cerca de ninguna fuente de ignición y que
haya ventilación disponible.

PROCEDIMIENTOS DE CARGA

- Además de los procedimientos de carga con­vencionales, se deben seguir los siguientes
requisitos.

- Asegúrese de que no haya contaminación

de diferentes refrigerantes cuando utilice el
equipo de carga. Las mangueras o líneas de­ben ser lo más cortas posible para minimizar
la cantidad de refrigerante que contienen.

- Los cilindros deben mantenerse en posición

vertical.

- Asegúrese de que el sistema de refrigeración

esté conectado a tierra antes de cargar el
sistema con refrigerante.

- Etiquete el sistema cuando la carga esté

completa (si no es así).

- Se debe tener extremo cuidado de no sobre-

llenar el sistema de refrigeración.

- Antes de recargar el sistema, se someterá
a prueba de presión con OFN. El sistema
se probará contra fugas al nalizar la carga,
pero antes de la puesta en marcha. Se debe
realizar una prueba de fuga de seguimiento
antes de abandonar el sitio.

DESMANTELAMIENTO

- Antes de llevar a cabo este procedimiento,
es esencial que el técnico esté completamen­te familiarizado con el equipo y todos sus
detalles. Se recomienda como buena práctica
que todos los refrigerantes se recuperen de
manera segura. Antes de llevar a cabo la
tarea, se tomará una muestra de aceite y
refrigerante en caso de que se requiera un
análisis antes de la reutilización del refrige­rante regenerado. Es esencial que la energía
eléctrica esté disponible antes de comenzar
la tarea.

66

ESPAÑOL

a) Familiarizarse con el equipo y su funciona-

miento.
b) Aislar el sistema eléctricamente.
c) Antes de intentar el procedimiento, asegú-

rese de que: el equipo de manejo mecánico

esté disponible, si es necesario, para el

manejo de cilindros de refrigerante; todo el

equipo de protección personal está dispo-

nible y se usa correctamente; el proceso

de recuperación es supervisado en todo

momento por una persona competente; Los

equipos y cilindros de recuperación cumplen

con los estándares apropiados.
d) Bombee el sistema de refrigerante, si es

posible.
e) Si no es posible el vacío, haga un colector

para que el refrigerante se pueda extraer de

varias partes del sistema.
f) Asegúrese de que el cilindro esté situado

en la báscula antes de que tenga lugar la

recuperación.
g) Arranque la máquina de recuperación y

opere de acuerdo con las instrucciones del

fabricante.
h) No llene demasiado los cilindros. (No más

del 80% de carga líquida de volumen).
i) No exceda la presión máxima de trabajo del

cilindro, aunque sea temporalmente.
j) Cuando los cilindros se hayan llenado correc-

tamente y se haya completado el proceso,

asegúrese de que los cilindros y el equipo

se retiren del sitio de inmediato y que todas

las válvulas de aislamiento del equipo estén

cerradas.
k) El refrigerante recuperado no debe cargarse

en otro sistema de refrigeración a menos

que haya sido limpiado y vericado.

ETIQUETADO

- El equipo debe estar etiquetado indicando

que ha sido desactivado y vaciado del refri­gerante. La etiqueta deberá estar fechada y
rmada.

- Asegúrese de que haya etiquetas en el

equipo que indiquen que el equipo contiene
refrigerante inamable.

RECUPERACIÓN

- Cuando se retira el refrigerante de un siste-

ma, ya sea para el mantenimiento o la clau­sura, se recomienda una buena práctica para

que todos los refrigerantes se eliminen de
manera segura. Al transferir refrigerante a los
cilindros, asegúrese de que solo se empleen
cilindros de recuperación de refrigerante apro­piados. Asegúrese de que esté disponible la
cantidad correcta de cilindros para retener
la carga total del sistema. Todos los cilindros
que se utilizarán están diseñados para el
refrigerante recuperado y etiquetados para
ese refrigerante (es decir, cilindros especiales
para la recuperación de refrigerante). Los
cilindros deben estar completos con válvula
de alivio de presión y válvulas de cierre asoci­adas en buen estado de funcionamiento. Los
cilindros de recuperación vacíos se evacuan
y, si es posible, se enfrían antes de que se
produzca la recuperación.

- El equipo de recuperación debe estar en buen
estado de funcionamiento con un conjunto de
instrucciones relativas al equipo que se tiene
a mano y debe ser adecuado para la recuper­ación de refrigerantes inamables. Además,
debe haber un juego de balanzas calibradas
disponible y en buen estado de funcionami­ento. Las mangueras deben estar completas
con acoplamientos de desconexión libres de
fugas y en buenas condiciones. Antes de usar
la máquina de recuperación, verique que
esté en buen estado de funcionamiento, que
se haya mantenido adecuadamente y que
todos los componentes eléctricos asociados
estén sellados para evitar el encendido en
caso de que se libere refrigerante. Consulte al
fabricante si tiene dudas.

- El refrigerante recuperado se devolverá al
proveedor de refrigerante en el cilindro de
recuperación correcto y se colocará la Nota
de transferencia de residuos correspondiente.
No mezcle refrigerantes en unidades de recu­peración y especialmente no en cilindros.

- Si los compresores o aceites del compresor
deben ser removidos, asegúrese de que
hayan sido evacuados a un nivel aceptable
para asegurarse de que el refrigerante ina­mable no permanezca dentro del lubricante.
El proceso de evacuación se llevará a cabo
antes de devolver el compresor a los provee­dores. Para acelerar este proceso, solo debe
emplearse calefacción estéctrica en el cuerpo
del compresor. Cuando se extrae el aceite de
un sistema, debe llevarse a cabo de manera

segura.

67

ESPAÑOL

COMPETENCIA DEL PERSO­NAL DE SERVICIO

GENERAL

- Se requiere capacitación especial adicional a
los procedimientos habituales de reparación
de equipos de refrigeración cuando el equipo
con refrigerantes inamables se ve afectado.

- En muchos países, esta capacitación se
lleva a cabo por organizaciones nacionales
de capacitación que están acreditadas para
enseñar las normas de competencia nacional
relevantes que pueden establecerse en la
legislación.

- La competencia lograda debe estar documen­tada por un certicado.

FORMACIÓN

- La capacitación debe incluir el contenido de
lo siguiente:

- Información sobre el potencial de explosión
de refrigerantes inamables para demostrar
que los productos inamables pueden ser
peligrosos si se manipulan sin cuidado.

- Información sobre posibles fuentes de
ignición, especialmente aquellas que no son
obvias, como encendedores, interruptores de
luz, aspiradoras, calentadores eléctricos.

- Información sobre los diferentes conceptos de
seguridad:

- Sin ventilación (ver Cláusula GG.2) La seguri­dad del aparato no depende de la ventilación
de la carcasa. La desconexión del aparato
o la apertura de la carcasa no tiene ningún
efecto signicativo en la seguridad. Sin em­bargo, es posible que se acumule refrigerante
con fugas dentro del gabinete y se liberará
una atmósfera inamable cuando se abra el
gabinete.

- Recinto ventilado (ver Cláusula GG.4) La
seguridad del artefacto depende de la ven­tilación de la carcasa. La desconexión del
aparato o la apertura del armario tiene un
efecto signicativo en la seguridad. Se debe
tener cuidado para garantizar una ventilación
suciente antes.

- Sala ventilada (ver Cláusula GG.5) La seguri­dad del aparato depende de la ventilación de
la habitación. La desconexión del aparato o la
apertura de la carcasa no tiene ningún efecto
signicativo en la seguridad. La ventilación de
la habitación no se desconectará durante los

procedimientos de reparación.

- Información sobre el concepto de componen­tes sellados y envolventes sellados según
IEC 6007915: 2010.

- Información sobre los procedimientos de
trabajo correctos:

PUESTA EN SERVICIO

- Asegúrese de que el área del piso sea suci­ente para la carga de refrigerante o de que el
conducto de ventilación esté ensamblado de
la manera correcta.

- Conecte las tuberías y realice una prueba de
fugas antes de cargar el refrigerante.

- Verique el equipo de seguridad antes de
ponerlo en servicio.

MANTENIMIENTO

- El equipo portátil debe repararse en el exteri­or o en un taller especialmente equipado para
reparar unidades con refrigerantes inama­bles.

- Asegure suciente ventilación en el lugar de
reparación.

- Tenga en cuenta que el mal funcionamiento
del equipo puede ser causado por la pérdida
de refrigerante y es posible que haya una
fuga de refrigerante.

- Descargue los condensadores de manera
que no provoquen chispas. El procedimiento
estándar para cortocircuitar los terminales del
condensador generalmente crea chispas.

- Vuelva a armar los armarios sellados con
precisión. Si los sellos están desgastados,
reemplácelos.

- Verique el equipo de seguridad antes de
ponerlo en servicio.

REPARAR

- El equipo portátil debe repararse en el exteri­or o en un taller especialmente equipado para
reparar unidades con refrigerantes inama­bles.

- Asegure suciente ventilación en el lugar de
reparación.

- Tenga en cuenta que el mal funcionamiento
del equipo puede ser causado por la pérdida
de refrigerante y es posible que haya una
fuga de refrigerante.

- Descargue los condensadores de manera que
no provoquen chispas.

68

ESPAÑOL

- Cuando se requiera soldadura fuerte, los
siguientes procedimientos se llevarán a cabo
en el orden correcto:

- Retire el refrigerante. Si las regulaciones na-

cionales no requieren la recuperación, drene
el refrigerante hacia el exterior. Tenga cuidado
de que el refrigerante drenado no cause
ningún peligro. En la duda, una persona debe
guardar la salida. Tenga especial cuidado de
que el refrigerante drenado no ote nueva­mente dentro del edicio.

- Evacuar el circuito de refrigerante.

- Purgue el circuito de refrigerante con nitróge-

no durante 5 minutos.

- Evacuar nuevamente.

- Retire las piezas que se reemplazarán cortan-

do, no por llama.

- Purgue el punto de soldadura con nitrógeno

durante el procedimiento de soldadura fuerte.

- Realice una prueba de fugas antes de cargar

refrigerante.

- Vuelva a armar los armarios sellados con
precisión. Si los sellos están desgastados,
reemplácelos.

- Verique el equipo de seguridad antes de
ponerlo en servicio.

DESMANTELAMIENTO

- Si la seguridad se ve afectada cuando el
equipo se pone fuera de servicio, la carga
de refrigerante deberá eliminarse antes de la
clausura.

- Asegure una ventilación suciente en la ubi­cación del equipo.

- Tenga en cuenta que el mal funcionamiento
del equipo puede ser causado por la pérdida
de refrigerante y es posible que haya una
fuga de refrigerante.

- Descargue los condensadores de manera que
no provoquen chispas.

- Retire el refrigerante. Si las regulaciones naci­onales no requieren la recuperación, drene el
refrigerante hacia el exterior. Tenga cuidado
de que el refrigerante drenado no cause
ningún peligro. En la duda, una persona debe
guardar la salida. Tenga especial cuidado de
que el refrigerante drenado no ote nueva­mente dentro del edicio.

- Evacuar el circuito de refrigerante.

- Purgue el circuito de refrigerante con nitróge-

no durante 5 minutos.

- Evacuar nuevamente.

- Llene con nitrógeno hasta la presión atmo-

sférica.

- Coloque una etiqueta en el equipo que in­dique que se retiró el refrigerante.

ELIMINACIÓN

- Asegurar una ventilación suciente en el lugar
de trabajo.

- Retire el refrigerante. Si las regulaciones naci­onales no requieren la recuperación, drene el
refrigerante hacia el exterior. Tenga cuidado
de que el refrigerante drenado no cause
ningún peligro. En la duda, una persona debe
guardar la salida. Tenga especial cuidado de
que el refrigerante drenado no ote nueva­mente dentro del edicio.

- Evacuar el circuito de refrigerante.

- Purgue el circuito de refrigerante con nitróge-

no durante 5 minutos.

- Evacuar nuevamente.

- Cortar el compresor y drenar el aceite.

TRANSPORTE, MARCADO Y ALMACENA­MIENTO PARA UNIDADES QUE EMPLEAN
REFRIGERANTES INFLAMABLES
TRANSPORTE DE EQUIPOS QUE CONTIE­NEN REFRIGERANTES INFLAMABLES

- Se llama la atención sobre el hecho de que
pueden existir regulaciones de transporte adi­cionales con respecto a los equipos que conti­enen gases inamables. La cantidad máxima
de equipos o la conguración del equipo, que
se permite transportar juntos, estará determi­nada por las normas de transporte aplicables.

MARCADO DE EQUIPOS CON SIGNOS

- Los avisos de electrodomésticos similares
que se usan en un área de trabajo general­mente son tratados por las reglamentaciones
locales y brindan los requisitos mínimos para
la provisión de señales de seguridad y / o de
salud para un lugar de trabajo.

- Se deben mantener todos los letreros requ­eridos y los empleadores deben asegurarse
de que los empleados reciban instrucción
y capacitación adecuada y suciente sobre
el signicado de las señales de seguridad
apropiadas y las acciones que deben tomarse
en relación con estas señales.

69

ESPAÑOL

- La efectividad de los signos no debe verse
disminuida por demasiados signos que se
colocan juntos.

- Cualquier pictograma utilizado debe ser lo
más simple posible y contener solo detalles
esenciales.

ELIMINACIÓN DE EQUIPOS QUE UTILIZAN
REFRIGERANTES INFLAMABLES

- Ver regulaciones nacionales.

ALMACENAMIENTO DE EQUIPOS / ELEC­TRODOMÉSTICOS

- El almacenamiento del equipo debe estar de
acuerdo con las instrucciones del fabricante.

- Almacenamiento de equipos empacados (sin
vender)

- La protección del paquete de almacenamiento
debe estar construida de tal manera que el
daño mecánico al equipo dentro del paquete
no cause una fuga de la carga de refrigerante.

- La cantidad máxima de equipos permitidos
para almacenarse juntos será determinado
por las regulaciones locales.

70

PORTUGUÊS

AR CONDICIONADO PORTÁTIL
BXAC9000E

Egregio cliente,

Obrigado por ter adquirido um produto da marca
BLACK+DECKER.

A sua tecnologia, design e funcionalidade, aliados às mais
rigorosas normas de qualidade, garantir-lhe-ão uma total
satisfação durante muito tempo.

Leia com atenção este manual antes de instalar
e utilizar o seu ar condicionado móvel. Guarde este
manual de instruções para uma eventual garantia do
produto e para consultas futuras.

ADVERTÊNCIA

♦ Utilize apenas os meios de acelera-

ção do processo de descongelação
e de limpeza recomendados pelo
fabricante e não outros.

♦ O aparelho deve ser armazenado

numa divisão onde não existam
fontes de ignição em funcionamento
contínuo (por exemplo: chamas
vivas, um aparelho a gás em funcio­namento ou um aquecedor elétrico

em funcionamento).
♦ Não perfurar nem queimar.
♦ Tenha em conta que os gases de

refrigeração podem ser inodoros.
♦ O dispositivo deve ser instalado,

operado e armazenado numa

divisão com área de piso superior a

11 m2.

ADVERTÊNCIA

♦ Informação especíca sobre apare-

lhos com gás de refrigeração R290.

♦ Leia com atenção todas as adver-

tências.

♦ Quando descongelar e limpar a

aplicação, não utilize outras ferramen­tas a não ser as recomendadas pela
empresa fabricante.

♦ O aparelho deve colocar-se numa

área sem fontes de ignição contínua
(por exemplo: chamas vivas, gás
ou aparelhos elétricos em funciona-

mento).
♦ Não perfurar nem queimar.
♦ Este aparelho contém 220 gramas

de gás de refrigeração R290.
♦ R290 é um gás de refrigeração

que cumpre as diretivas europeias

sobre o meio ambiente. Não per-

fure nenhuma parte do circuito de

refrigeração.
♦ Se o aparelho estiver instalado, a

funcionar ou armazenado numa

área sem ventilação, a habitação

deverá estar projetada para evitar

a acumulação de fugas de gás de

refrigeração, as quais acarretam um

risco de incêndio ou de explosão

devido à ignição do gás de refrige-

ração causada por aquecedores

elétricos, lareiras ou outras fontes

de ignição.

71

PORTUGUÊS

♦ O aparelho deve ser armazenado

de maneira a evitar falhas mecâni­cas.

♦ Quem operar ou trabalhar no circui-

to de refrigeração deverá possuir

organização acreditada que garanta
a competência no manejo de gases
de refrigeração, feita de acordo com

da pelas associações do setor.

♦ As reparações devem realizar-se

com base nas recomendações da
empresa fabricante. A manutenção
e as reparações que requeiram a
assistência de outro tipo de técnicos

a supervisão de um técnico espe­cializado em gases de refrigeração

para garantir que não brincam com
o aparelho.

♦ Não permitir que as crianças efe-

tuem a limpeza e manutenção sem
supervisão.

♦ Instale o aparelho conforme as

normas nacionais de cablagem.

♦ Deixe um espaço de 50 cm entre

o aparelho e as paredes ou outros

­obstáculos. Não cubra nem obstrua

os lados do aparelho. Deixe um
espaço mínimo de 50 cm em redor
do aparelho.

♦ O aparelho necessita de ventilação

adequada para funcionar correta­mente.

♦ O fusível utilizado no aparelho é do

tipo: 5H, cujas características
são: 250VAC 3,15A.

CONSELHOS E ADVERTÊN­CIAS DE SEGURANÇA

♦ Este aparelho pode ser utilizado por

pessoas não familiarizadas com a
sua utilização, pessoas incapacita­das ou crianças a partir dos 8 anos,
desde que o façam sob supervisão
ou tenham recebido formação sobre
a utilização segura do aparelho e
compreendam os perigos que este
acarreta.

♦ Este aparelho não é um brinquedo.

As crianças devem ser vigiadas

72

♦ Se a ligação à corrente elétrica

­tuída. Leve o aparelho a um Serviço
de Assistência Técnica autorizado.
Não tente desmontar ou reparar o
aparelho, já que pode ser perigoso.

♦ Este aparelho foi concebido exclu-

sivamente para uso doméstico, não

♦

voltagem indicada nas características coincide com a
voltagem da rede elétrica.

♦ Ligue o aparelho a uma tomada elétrica com ligação a

terra e que suporte 16 amperes.

♦

PORTUGUÊS

corrente elétrica. Nunca modique a cha. Não use
adaptadores de cha.

♦ Não force o cabo elétrico. Nunca utilize o cabo de

alimentação para levantar, transportar ou desligar o

aparelho da corrente.
♦ Não enrole o cabo no aparelho.
♦ Verique se o cabo elétrico não está trilhado ou

dobrado.
♦ Evite que o cabo elétrico entre em contacto com as

superfícies quentes do aparelho.
♦ Verique o estado do cabo de elétrico. Os cabos dani-

cados ou entrelaçados aumentam o risco de choque

elétrico.
♦ Como medida de protecção adicional na instalação eléc-

trica que alimenta o aparelho, é recomendável dispor de

um dispositivo de corrente diferencial que não exceda os

30 mA. Consulte um técnico de instalação.
♦ Não toque na cha de ligação com as mãos molhadas.
♦ Não utilize o aparelho se tiver o cabo elétrico ou a cha

danicados.

♦ Se algum dos elementos que envolvem o aparelho se

partir, desligue imediatamente o aparelho da corrente

para evitar a possibilidade de sofrer um choque elétrico.
♦ Não utilize o aparelho se este caiu e se existirem sinais

visíveis de danos ou de fuga.
♦ Utilize o aparelho numa zona bem ventilada.
♦ Deverá haver uma ventilação adequada da divisão,

se onde o aparelho estiver instalado forem utilizados

simultaneamente outros aparelhos a gás ou com outro

tipo de combustível.
♦ Não coloque o aparelho num local onde possa car

exposto à luz solar directa.
♦ Coloque o aparelho sobre uma superfície plana e es-

tável, apta a suportar temperaturas elevadas, longe de

outras fontes de calor e de possíveis salpicos de água.
♦ Não utilize nem guarde o aparelho ao ar livre.
♦ Não exponha o aparelho à chuva ou a condições de

humidade. A água que entrar no aparelho aumentará o

risco de choque elétrico.
♦ ADVERTÊNCIA: Não utilizar o aparelho perto da água.
♦ Não force o cabo elétrico. Nunca utilize o cabo de

alimentação para levantar, transportar ou desligar o

aparelho da corrente. Manter o aparelho longe de fontes

de calor e de arestas.

mova o aparelho enquanto estiver em funcionamento.
♦ Utilize as pegas para agarrar ou transportar o aparelho.
♦ Não inverta nem desloque o aparelho enquanto estiver a

ser utilizado ou ligado à corrente.
♦ Desligue o aparelho da rede quando não estiver a

ser utilizado e antes de iniciar qualquer operação de

limpeza.
♦ Guarde este aparelho fora do alcance de crianças e/

ou de pessoas que apresentem capacidades físicas,

sensoriais ou mentais reduzidas, ou falta de experiência

e conhecimento.
♦ Não exponha o aparelho a temperaturas extremas.

Mantenha e guarde o aparelho num local seco, sem pó

e afastado da luz solar. Nunca deixe o aparelho ligado e

sem vigilância. Além disso, poupará energia e prolonga-

rá a vida do aparelho.
♦ Qualquer utilização inadequada ou em desacordo com

as instruções de utilização pode ser perigosa e anula a

garantia e a responsabilidade do fabricante.

SERVIÇO

♦ Certique-se de que o aparelho só é reparado por

pessoal especializado e que apenas peças sobresselen-

tes ou acessórios originais são utilizados para substituir

peças / acessórios existentes.
♦ Qualquer uso impróprio, ou em desacordo com as ins-

truções de uso, pode ser perigoso, anulando a garantia

do fabricante e a responsabilidade

DESCRIPÇÃO

A Painel de comando
B Saída de ar
C Pá do ventilador
D Rodas giratórias

E Marca do ltro superior

F Tubo de escape

G Marca do ltro inferior

H Cabo de alimentação
I Controlo remoto (pilhas não incluídas)
J Tubo de drenagem
K Adaptador da barra deslizamento

Utilização e cuidados:

♦ Antes de cada utilização, desenrolar completamente o

cabo de alimentação do aparelho.

♦ Não utilize o aparelho se o dispositivo de ligar/desligar

não funcionar. Não remova os pés do aparelho. Não

PAINEL DE COMANDO

a. Ligar/Desligar
b. Indicador do depósito de água
c. Indicador de modo de frio

d. Modo de desumidicador

73

PORTUGUÊS

e. Indicador de modo de ventilador
f. Indicador de temporizador
g. Botão de aumentar/baixar
h. Velocidade máxima
i. Velocidade média
j. Velocidade mínima
k. Indicador de modo sleep (noite)
l. Indicador de modo Swing (Varrimento)

Comando à distância

I. Ligar/Desligar
II. Temporizador
III. Para baixo
IV. Modo
V. Para cima
VI. Modo de ventilador
VII. Modo sleeping (repouso)
VIII. Função de oscilação

Caso o modelo do seu aparelho não disponha dos
acessórios descritos anteriormente, pode adquiri-los
separadamente nos Serviços de Assistência Técnica.

INSTALAÇÃO

♦ Retire todo material de embalagem do interior do

aparelho.

♦ Respeite as disposições legais referentes a distâncias

de segurança entre outros elementos como tubagens,
instalações elétricas, etc.

♦ Assegure-se de que o aparelho está bem nivelado em

relação ao solo.

♦ Não cubra nem obstrua nenhuma das aberturas do

aparelho.

♦ A cha deve estar situada num local de fácil acesso para

se poder desligá-la em caso de emergência.

MONTAGEM DA MANGUEIRA

♦ Estique o tubo e enrosque a extremidade ao conector

da saída do ar.

♦ O comprimento do tubo deve estar em conformidade

com as características técnicas do aparelho. Não utilize
tubos de saída do ar com outros tamanhos ou de mate­rial diferente, pois podem causar problemas.

MODO DE UTILIZAÇÃO

UTILIZAÇÃO

♦ Desenrole completamente o cabo antes de o ligar à

tomada.
♦ Ligue o aparelho à rede.
♦ Oriente o aparelho para dirigir o uxo de ar na direção

desejada.
♦ Coloque o aparelho em funcionamento, acionando o

botão de ligar/desligar (a), (l).
♦ Selecione o modo desejado.
♦ Seleccione a potência pretendida.

VELOCIDADE DO VENTILADOR:

♦ Nos modos de frio e ventilador, a velocidade funciona da

seguinte maneira: Ventilador fraco – Ventilador médio –

Ventilador forte.
♦ No modo de desumidicador , o ventilador funciona a

baixa velocidade.

FUNÇÃO DE TEMPORIZADOR:

♦ O tempo de funcionamento do aparelho pode ser contro-

lado entre 1~24h.
♦ Prima o botão. Premindo o botão uma única vez, funcio-

nará aparelho irá funcionar durante 1 hora, se o premir

duas vezes, irá funcionar durante 2 horas, etc., até às

24 horas.
♦ A função de desligamento automático do temporizador

só está disponível quando o aparelho está ligado.
♦ No modo de frio, o intervalo de programação da tempe-

ratura situa-se entre os 6º~31ºC.

MODO DE FRIO:

♦ Prima «Modo» para selecionar o modo de frio e o

indicador de modo de frio irá acender.
♦ Prima + o - para ajustar a temperatura num intervalo de

16 ~ 31 ° C.
♦ Se premir + ou - uma vez, a temperatura irá aumentar

ou diminuir gradualmente.

MODO DE VENTILADOR:

♦ Prima «Modo» para selecionar o modo de ventilador e o

indicador de modo de frio irá acender.
♦ Prima speed (velocidade) para aumentar ou diminuir a

velocidade.
♦ A temperatura e a função de repouso não podem ser

ajustadas.

74

PORTUGUÊS

MODO DE DESUMIDIFICADOR:

♦ Prima «Modo» para selecionar o modo de desumidica-

dor, o indicador do modo de desumidicador irá acender.

♦ No modo de desumidicador, o modo sleeping (repouso)

não pode ser ajustado e a velocidade do ventilador é
baixa.

MODO SLEEPING (REPOUSO):

♦ Ao premir a tecla “SLEEP” (repouso) no modo sleep

(repouso), o nível predeterminado da velocidade do
ventilador é baixo.

♦ Com o modo sleeping (repouso) aceso no modo de frio,

na primeira hora que se segue, a temperatura progra­mada aumenta 1ºC, na segunda hora, a temperatura
programada aumenta mais 1ºC e depois mantém-se.

♦ O modo sleeping (repouso) não é compatível com os

modos de desumidicador e ventilador. Com el depósito

de água cheio, o aparelho entra em modo standby
(espera) ou em modo de conversão, o modo sleeping
(repouso) é cancelado.

Proteção do compressor:

♦ Três minutos após o aparelho ser ligado / reiniciado, o

compressor começa a trabalhar.

Drenagem da água:

♦ Quando o interior do depósito do aparelho está cheio, o

indicador acende-se no visor.
♦ O aparelho entra em modo de standby (repouso)
♦ Retire a tampa de drenagem da água, desligue o apare-

lho, volte a ligá-lo e deverá funcionar normalmente.
♦ Este modelo possui um sistema automático de evapora-

ção de água, no modo de frio. Para obter un maior efeito

de frio, não efetue drenagens contínuas.

Uma vez terminada a utilização do apare­lho:

♦ Pare o aparelho premindo (A) on / off
♦ Desligue o aparelho da corrente elétrica.

LIMPEZA

♦ Limpe o aparelho com um pano húmido com algumas

gotas de detergente. Não utilize solventes, produtos
com um fator pH ácido ou básico como a lixívia, nem
produtos abrasivos para a limpeza do aparelho.

♦ Não mergulhe o aparelho dentro de água ou em qual-

quer outro líquido, nem o coloque debaixo da torneira.

♦ Se o aparelho não for mantido limpo, a sua superfície

pode degradar-se e afetar de forma irreversível a dura­ção da vida útil do aparelho e conduzir a uma situação
de perigo.

Limpeza do ltro de ar:

♦ Limpe os ltros de ar cada 2 semanas. Se o ltro de ar

estiver bloqueado com pó, a sua eciência diminuirá.

♦ Lave os ltros de ar mergulhando-os cuidadosamente

em água quente com um detergente neutro, enxagúe-os
e deixe-os secar completamente num local à sombra.

♦ Volte a instalá-los.

Pós manutenção periódica:

♦ Desligue o aparelho e desconecte-o da corrente.
♦ Separe o tubo de escape do ar 4 guarde-o cuidadosa-

mente.
♦ Ponha o aparelho num sítio seco.
♦ Retire as pilhas do controlo remoto e guarde-as.

AVARIAS E REPARAÇÃO

♦ Em caso de avaria leve o aparelho a um Serviço de

Assistência Técnica autorizado. Não tente desmontar ou

reparar o aparelho, já que pode ser perigoso.
♦ O pessoal envolvido em trabalhos no circuito de refri-

geração deverá possuir uma certicação válida e atual

emitida por uma organização acreditada no setor, que

autoriza a sua competência no manejo seguro de gases

de refrigeração de acordo com uma avaliação especíca

reconhecida pelo setor.
♦ A manutenção deverá apenas ser feita segundo as

recomendações do fabricante do equipamento. A ma-

nutenção e reparação que requeiram a assistência de

outros técnicos qualicados deverá apenas ser feita sob

supervisão de um técnico especializado na utilização de

gases de refrigeração inamáveis.

♦ No caso de detetar algum problema, consulte a seguinte

tabela:

75

PORTUGUÊS

Anomalias Causas Soluções
O aparelho não funciona Não há corrente elétrica.

Indicador do depósito de água aceso

Aparentemente, o aparelho não
funciona

Luz solar indireta
Janelas ou portas abertas

Ligue o aparelho
Depósito de água vazio
Encha o depósito de água

antes de utilizar o aparelho
Feche as cortinas

Feche as janelas

A entrada ou a saída do ar está bloqueada
A temperatura da divisão é inferior à

selecionada.

O aparelho faz demasiado ruído O aparelho não está nivelado Coloque o aparelho sobre uma

O compressor não funciona A proteção contra o sobreaquecimento está

O aparelho contém um gás de refrigeração

PARA AS VERSÕES EU DO PRODUTO E/

ativada

Este aparelho cumpre a Diretiva 2014/35/EU de Baixa
Tensão, a Diretiva 2014/30/EU de Compatibilidade
Eletromagnética a Diretiva 2011/65/EU sobre restrições
à utilização de determinadas substâncias perigosas em
aparelhos elétricos e eletrónicos e a Diretiva 2009/125/
EC sobre os requisitos de design ecológico aplicável aos
produtos relacionados com a energia.

OU CASO SE APLICÁVEL NO SEU PAÍS:
ECOLOGIA E RECICLAGEM E DO PRODU-

TO

♦ Os materiais que constituem a embalagem deste

aparelho estão integrados num sistema de recolha,

os contentores de reciclagem colocados à disposição
para cada tipo de material.

♦ O produto está isento de concentrações de substâncias

que possam ser consideradas nocivas para o ambiente..

desfazer-se do produto depois de terminada a
sua vida útil, deve entregá-lo através dos meios
adequados ao cuidado de um gestor de
resíduos autorizado para a recolha selectiva de
Resíduos de Equipamentos Elétricos e

Eletrónicos (REEE).-

GARANTIA E ASSISTÊNCIA TÉCNICA

Este produto goza do reconhecimento e proteção da
garantia legal em conformidade com a legislação em vigor.
Para fazer valer os seus direitos ou interesses, deve re-

técnica. Poderá encontrar o mais próximo de si através
do seguinte website: http://www.2helpu.com/ Também
pode solicitar informações relacionadas, pondo-se em
contacto connosco (consulte a última página do manual).
Pode fazer o download deste manual de instruções e suas
atualizações emhttp://www.2helpu.com/

Limpe o depósito
Mude a seleção da tempe-

ratura

superfície plana

3 minutos, quando a tempera­tura baixar

76

BXAC9000E

PORTUGUÊS

Capacidade de refrigeração nominal (P
Potencia nominal utilizada para refrigeração (P

para arrefecimento) 2,6 kW

rated

) 1,01 kW

EER

2,62
Consumo de energia em modo desligado (P
Consumo de energia em modo Standby (P
Consumo de eletricidade dos aparelhos de condução única/condução dupla (Q

) N/A

TO

) 0,8 W

SB

, QSD) Ventilação:

DD

Q

: 1,1 kWh/h

SD

Potência acústica (LWA) 65 dB(A)
Potencial de aquecimento global (GWP) 3 kgCO2eq.

77

PORTUGUÊS

INSTRUÇÕES PARA A REPARAÇÃO DE
ELETRODOMÉSTICOS QUE CONTÊM R290

INSTRUÇÕES GERAIS
CONTROLO DA ÁREA

- Antes de se começarem os trabalhos em
sistemas que contêm gases de refrigeração
inamáveis, é necessário realizar um controlo
de segurança para garantir que o risco de ig­nição é minimizado. Para reparar o sistema de
refrigeração, devem ser tomadas as seguintes
precauções antes de se realizarem quaisquer
trabalhos no sistema.

PROCEDIMENTO DE TRABALHO

- O trabalho realizar-se-á sob um procedimen­to controlado a m de minimizar o risco da
presença de gases ou vapores inamáveis
enquanto se efetua o trabalho.

ÁREA GERAL DE TRABALHO

- O pessoal de manutenção e todas as outras
pessoas que trabalharem no local irão receber
instruções sobre a natureza do trabalho que
vai ser efetuado. Deve-se evitar trabalhar
em espaços connados. A área em redor do
espaço de trabalho deve ser seccionada Cer­tique-se de que as condições no interior da
área foram asseguradas mediante o controlo
do material inamável.

COMPROVAÇÃO DA PRESENÇA DE GÁS DE
REFRIGERAÇÃO

- A área deve ser toda vericada com um
detetor de gás apropriado, antes e durante o
trabalho, para assegurar que o técnico toma
conhecimento das atmosferas potencialmente
inamáveis. Certique-se de que o equipa­mento de proteção contra fugas que se está
a ser utilizado é adequado à utilização com
gases de refrigeração inamáveis, nomeada­mente, desembaciamento e selagem adequa­da ou intrinsecamente segura.

PRESENÇA DE EXTINTOR

- Sempre que se for realizar um trabalho a
quente no equipamento de refrigeração, ou
em qualquer outra peça associada, dever-se-á
ter à mão equipamento apropriado para extin­guir fogos. Tenha um extintor de pó seco ou
CO2 adjacente à área de carga.

AUSÊNCIA DE FONTES DE IGNIÇÃO

- Quem for realizar um trabalho no sistema de
refrigeração que implique expor qualquer tu­bagem que contenha ou tenha contido um gás
de refrigeração inamável, não deverá utilizar
nenhuma fonte de ignição sob pena de causar
um incêndio ou uma explosão. Qualquer fonte
de ignição, incluindo o tabagismo, deverá ser
mantida sucientemente afastada do local
durante a instalação, reparação e eliminação,
uma vez que é possível que se liberte gás
de refrigeração inamável para o espaço
circundante. Antes de se iniciar o trabalho,
a área em redor do equipamento deve ser
inspecionada para se certicar de que não
existem materiais inamáveis nem risco de
ignição. Devem ser colocados letreiros com
“Proibido Fumar”.

ÁREA VENTILADA

- Certique-se de que a área é aberta ou está
sucientemente ventilada antes de entrar no
sistema ou de efetuar qualquer trabalho a
quente. Deve ser mantido um certo grau de
ventilação durante a realização do trabalho.
A ventilação deverá dispersar em segurança
qualquer gás de refrigeração que se tenha
libertado e, de preferência, expulsá-lo para o
exterior.

CONTROLO DO EQUIPAMENTO DE REFRI­GERAÇÃO

- Quando se mudam componentes elétricos,
estes deverão ser os adequados ao propó­sito e com a especicação correta. Deve-se
sempre seguir as guias de manutenção e
serviço do fabricante. Em caso de dúvida,
consulte o departamento técnico do fabricante
para obter assistência. Deve-se comprovar o
seguinte nas instalações que utilizam gases
de refrigeração inamáveis: o tamanho da car­ga está de acordo com o tamanho da divisão
onde se instalam as peças que contêm gases
de refrigeração; o equipamento de ventilação
e as saídas funcionam corretamente e não
estão obstruídos; se se utilizar um circuito
de refrigeração indireto, deve-se vericar a
presença de gases de refrigeração no circuito
secundário; a etiquetagem do equipamen­to continua visível e legível. As etiquetas e
os símbolos que estão ilegíveis devem ser
corrigidos; as tubagens ou os componentes
da refrigeração devem estar instalados numa

78

PORTUGUÊS

posição na qual é pouco provável estarem
expostos a qualquer substância que possa
corroer os componentes que contém os gases
de refrigeração, a menos que esses compo­nentes sejam fabricados com materiais intrin­secamente resistentes à corrosão ou estejam
protegidos de maneira adequada.

CONTROLO DOS DISPOSITIVOS ELÉTRI­COS

- A reparação e a manutenção dos componen­tes eléctricos devem incluir controlos de se­gurança iniciais e procedimentos de inspeção
dos componentes. Se existir alguma falha
que possa comprometer a segurança, então
não se deverá conectar nenhuma fonte de
alimentação elétrica ao circuito até que tenha
sido solucionada. Se a falha não puder ser
imediatamente corrigida, mas ao mesmo tem­po é necessário continuar com a operação,
deve-se então utilizar uma solução temporária
adequada. Deve-se informar o proprietário do
equipamento para que todas as partes sejam
noticadas.

- As vericações de segurança iniciais devem
incluir: os condensadores devem estar desca­rregados: isto deve ser feito de maneira segu­ra para evitar a possibilidade de ocorrência de
faíscas; não devem haver nenhum cabo nem
nenhum componente elétrico ativo exposto
durante a carga, recuperação ou purga do
sistema; deve haver continuidade na ligação
à terra.

REPARAÇÃO DE COMPONENTES SELADOS

- Durante as reparações dos componentes
selados, todas as ligações elétricas devem ser
desconectadas do equipamento em que se
está a operar antes de se retirar as coberturas
seladas, etc. Se for absolutamente necessário
efetuar um fornecimento eléctrico ao equipa­mento durante o serviço, então deverá existir
um equipamento de deteção de fugas em
funcionamento permanente colocado no ponto
mais crítico para advertir sobre uma situação
potencialmente perigosa.

- Dever-se-á prestar especial atenção ao
seguinte para garantir que, nos trabalhos em
componentes elétricos, a cobertura não seja
modicada de forma que o nível de proteção
seja afetado. Isto inclui danos nos cabos, um
número excessivo de conexões, terminais que

não seguem as especicações de origem,
danos nas juntas, ajuste incorreto das caixas,
etc. Certique-se de que o aparelho está mon­tado de forma segura. Certique-se de que as
juntas ou os materiais de selagem não estão
degradados de tal maneira que já não sirvam
para prevenir a entrada de ar inamável. As
peças sobressalentes devem estar de acordo
com as instruções do fabricante.

- NOTA O uso de selante de silício pode inibir a
ecácia de alguns tipos de equipamentos de
deteção de fugas. Os componentes intrin­secamente seguros não necessitam de ser
isolados antes de se trabalhar neles.

REPARAÇÃO DE COMPONENTES INTRIN­SECAMENTE SEGUROS

- Não aplique cargas indutivas ou de capaci­tância permanentes ao circuito sem primeiro
certicar-se de que estas não excedem a
voltagem e a corrente permitidas para o equi­pamento em questão.

- Os componentes intrinsecamente seguros
são os únicos tipos em que se pode trabalhar
enquanto na presença de uma atmosfera
inamável. O aparelho de teste deve possuir
a qualicação correta. Os componentes
devem apenas ser substituídos com as peças
especicadas pelo fabricante. Outros tipos de
peças poderão provocar a ignição do gás de
refrigeração no ar devido a fuga.

CABLAGEM

- Verique que a cablagem não está sujeita
a desgaste, corrosão, pressão excessiva,
vibrações, pontas aadas ou qualquer outro
efeito ambiental adverso. A vericação tam­bém deve ter em conta os efeitos do envel­hecimento e da vibração contínua de fontes
como compressores ou ventiladores.

DETEÇÃO DE GASES DE REFRIGERAÇÃO
INFLAMÁVEIS.

- Sob nenhuma circunstância se devem utilizar
fontes de ignição potenciais na busca e/ou de­teção de fugas de gases de refrigeração. Nun­ca utilizar tochas de halogénio (ou qualquer
outro detetor que utilize uma chama aberta).

MÉTODOS DE DETEÇÃO DE FUGAS

- Os seguintes métodos de deteção de fugas
são considerados aceitáveis para os sistemas

79

PORTUGUÊS

que contêm gases de refrigeração inamá­veis. Devem-se usar detetores eletrónicos
de fugas para detectar gases de refrigeração
inamáveis, mas a sensibilidade do equipa­mento pode não ser a adequada ou pode
requerer uma recalibração. (O equipamento
de deteção deve ser calibrado numa área
sem gases de refrigeração). Certique-se de
que o detetor não se torna numa potencial
fonte de ignição e que é adequado para o gás
de refrigeração utilizado. O equipamento de
deteção de fugas deve ser ajustado a uma
percentagem do LFL do gás de refrigeração e
calibrado com o gás de refrigeração utilizado
e deve-se também conrmar a percenta­gem apropriada do gás (máxima 25%). Os
uídos de deteção de fugas são adequados
para utilização com a maioria dos gases de
refrigeração, mas deve-se evitar o uso de
detergentes que contenham cloro, já que o
cloro pode reagir com o gás de refrigeração e
corroer os tubos de cobre. Se se suspeitar de
uma fuga, todas as chamas abertas devem
ser eliminadas/extintas. Se se encontrar uma
fuga de gás de refrigeração que requeira uma
soldadura forte, todo o gás de refrigeração
deverá ser recuperado do sistema ou isolado
(por meio de válvulas de fecho) numa parte
do sistema afastada da fuga. O azoto isento
de oxigénio (OFN) deve ser purgado através
do sistema antes e durante o processo de
soldadura forte.

EXTRAÇÃO E EVACUAÇÃO

- Sempre que se quebre o circuito de refri­geração para realizar reparações, ou para
qualquer outro propósito, devem-se utilizar
procedimentos convencionais. No entanto, é
importante que se sigam as melhores práticas
já que a inamabilidade é um fator a ter em
consideração. Deve-se cumprir o seguinte
procedimento: eliminar o gás de refrigeração;
purgar o circuito com gás inerte; evacuar;
purgar de novo com gás inerte; abrir o circuito
cortando ou soldando. A carga de gás de
refrigeração é recuperada para os cilindros
de recuperação corretos. O sistema deve
ser “purgado” com OFN para fazer com que
a unidade seja segura. Pode ser necessário
repetir várias vezes este processo. Não se
deve nunca utilizar ar comprimido nem oxigé­nio nesta tarefa. O enxaguamento deve ser

feito quebrando o vazio do sistema com OFN
e continua-se a encher até atingir a pressão
de trabalho, expulsando-se logo em seguida
a atmosfera e, nalmente, reduzindo-a até ao
vazio. Este processo deve ser repetido até
não haver mais gás de refrigeração dentro
do sistema. Quando se utiliza a carga nal
de OFN, o sistema deve descarregar até à
pressão atmosférica para permitir que possa
realizar o trabalho. Esta operação é absolu­tamente vital para a realização de operações
de soldadura forte na tubagem. Certique-se
de que a saída da bomba de vazio não está
perto de nenhuma fonte de ignição e que há
ventilação.

PROCEDIMENTOS DE CARGA

- Para além dos procedimentos de carga
convencionais, devem-se seguir os seguintes
requisitos.

- Certique-se de que não há contaminação
com diferentes gases de refrigeração quando
utilizar o equipamento de carga. As manguei­ras ou tubos devem ser o mais curtos possível
para minimizar a quantidade de gases de
refrigeração que possam conter.

- Os cilindros devem ser mantidos na posição
vertical.

- Certique-se de que o sistema de refrigeração
está ligado à terra antes de carregar o sistema
com o gás de refrigeração.

- Faça a etiquetagem do sistema quando a
carga estiver completa (se ainda não estiver).

- Deve-se ter imenso cuidado para não sobre­carregar o sistema de refrigeração.

- Antes de carregar o sistema, teste a pressão
com OFN. O sistema deverá ser testado con­tra fugas após a carga estar completa, mas
antes de ser ligado. Deve ser feito um novo
teste de fugas antes de abandonar a área.

DESMANTELAMENTO

- Antes de levar a cabo este procedimento, é
essencial que o técnico esteja completamente
familiarizado com o equipamento e todos os
seus detalhes. Recomenda-se como boa prá­tica que todos os gases de refrigeração sejam
recuperados de maneira segura. Antes de
realizar a tarefa, deve-se colher uma amostra
de óleo e de gás de refrigeração para o caso
de que se requerer uma análise antes da re­utilização do gás de refrigeração regenerado.

80

PORTUGUÊS

É essencial que haja energia elétrica antes de
começar a tarefa.

a) Deve-se familiarizar com o equipamento e o

seu funcionamento.
b) Isolar eletricamente o sistema.
c) Antes de iniciar o procedimento, certi-

que-se que: o equipamento mecânico está

disponível, se necessário, para o manejo

dos cilindros de refrigeração; todo o equipa-

mento de proteção individual está disponível

e é utilizado corretamente; o processo de

recuperação é supervisado em todos os mo-

mentos por alguém competente; os equipa-

mentos e cilindros de recuperação cumprem

todos os standards apropriados.
d) Bombeie o sistema de refrigeração, se

possível.
e) Se não for possível o vazio, arranje um cole-

tor para que o gás de refrigeração possa ser

extraído de várias partes do sistema.
f) Certique-se de que o cilindro está colocado

na balança antes de iniciar a recuperação.
g) Arranque a máquina de recuperação e

opere-a de acordo com as instruções do

fabricante.
h) Não encha demasiado os cilindros. (Não

mais de 80% do volume de carga líquida).
i) Não exceda a pressão máxima de trabalho

do cilindro, mesmo temporariamente.
j) Quando os cilindros forem corretamente

enchidos e o processo esteja completo,

certique-se de que os cilindros e o equipa-

mento são imediatamente retirados do sítio

e que todas as válvulas de isolamento do

equipamento estão fechadas.
k) O gás de refrigeração recuperado não deve

ser carregado noutro sistema de refrigeração

a menos que tenha sido limpo e vericado.

ETIQUETAGEM

- O equipamento deve estar etiquetado indican-

do que foi desativado e o gás de refrigeração
esvaziado. A etiqueta deverá estar selada e
xada.

- Certique-se de que existem etiquetas no

equipamento a indicar que o equipamento
contém um gás de refrigeração inamável.

RECUPERAÇÃO

- Quando se retira o gás de refrigeração de um

sistema, seja para manutenção ou encerra-

mento, recomenda-se como boa prática que
todos os gases de refrigeração sejam elimi­nados de forma segura. Ao transferir o gás de
refrigeração para os cilindros, assegure-se de
que apenas se utilizam cilindros de recupe­ração apropriados para gases de refrigeração.
Certique-se de que existe à disposição a
quantidade correta de cilindros para reter a
carga total do sistema. Todos os cilindros a
utilizar devem ter sido projetados para a recu­peração de gases de refrigeração recuperado
e etiquetados para esse gás (ou seja, cilindros
especiais para a recuperação do gás de refri­geração). Os cilindros devem estar completos
com válvula de alívio de pressão e válvulas de
fecho associadas em bom estado de funcio­namento. Os cilindros de recuperação vazios
são evacuados e, se possível, refrigerados
antes de se proceder à recuperação.

- O equipamento de recuperação deve estar em
bom estado de funcionamento e vir com um
conjunto de instruções que se deve ter à mão
e deverá ser adequado para a recuperação de
gases de refrigeração inamáveis. Para além
disso, deverá haver à disposição um conjunto
de balanças calibradas em bom estado de
funcionamento. As mangueiras devem estar
completas com acoplamentos de desco­nexão isentos de fugas e em boas condições.
Antes de utilizar a máquina de recuperação,
verique se está em bom estado de funciona­mento, se foi mantida de maneira adequada e
se todos os componentes elétricos associados
estão selados para evitar a ignição em caso
de fuga de gás de refrigeração. Em caso de
dúvida, consulte o fabricante.

- O gás de refrigeração recuperado deve ser
devolvido ao fornecedor do gás no cilindro de
recuperação correto e deve ser colocada a
etiqueta de transferência de resíduos corres­pondente. Nunca misture gases de refrige­ração nas unidades de recuperação e, muito
especialmente, nos cilindros.

- Se os compressores ou o óleo do compressor
também forem removidos, certique-se de que
são evacuados a um nível aceitável para se
ter a certeza de que de que não permanece
gás de refrigeração inamável dentro do lu­bricante. O processo de evacuação deve ser
realizado antes de se devolver o compressor
aos fornecedores. Para acelerar este proces­so, deve apenas utilizar-se aquecimento elétri­co no corpo do compressor. Quando se extrair

81

PORTUGUÊS

o óleo do sistema, tal deve ser efetuado de
maneira segura.

COMPETÊNCIAS DO PES­SOAL DA ASSISTÊNCIA
TÉCNICA

GERAL

- É requerida capacitação especial adicional
aos procedimentos habituais de reparação
de equipamentos de refrigeração para o caso
de equipamentos com gases de refrigeração
inamáveis.

- Em muitos países, esta capacitação é levada
a cabo por organizações nacionais de for­mação que estão acreditadas para ensinar as
normas de competência nacional relevantes
estabelecidas na legislação.

- A competência obtida deve estar documenta­da num certicado.

FORMAÇÃO

- A capacitação deve incluir o seguinte conteú­do:

- Informação sobre o potencial de explosão
dos gases de refrigeração inamáveis para
demostrar que os produtos inamáveis podem
ser perigosos se não forem manipulados com
cuidado.

- Informação sobre possíveis fontes de ignição,
especialmente aquelas que não são óbvias,
como isqueiros, interruptores de luz, aspirado­res, aquecedores elétricos.

- Informação sobre os diferentes conceitos de
segurança:

- Sem ventilação (ver Cláusula GG.2) A segu­rança do aparelho não depende da ventilação
da cobertura. A desconexão do aparelho ou a
abertura da cobertura não tem nenhum efeito
signicativo na segurança. No entanto, é
possível que se acumule gás de refrigeração
devido a fugas dentro do recinto e se liberte
uma atmosfera inamável quando se abrir o
recinto.

- Recinto ventilado (ver Cláusula GG.2) A
segurança do aparelho depende da ventilação
da cobertura. A desconexão do aparelho ou a
abertura do recinto têm um efeito signicativo
na segurança. Deve-se tomar as devidas pre­cauções para garantir ventilação suciente.

- Sala ventilada (ver Cláusula GG.2) A segu-

rança do aparelho depende da ventilação
da divisão. A desconexão do aparelho ou a
abertura da cobertura não tem nenhum efeito
signicativo na segurança. A ventilação da
divisão não deve ser desligada durante os
procedimentos de reparação.

- Informação sobre o conceito de componentes
selados e envolventes selados segundo a
norma IEC 60079-15: 2010.

- Informação sobre os procedimentos de trabal­ho corretos:

LIGAÇÃO

- Assegure-se de que a área de piso é su­ciente para a carga de gás de refrigeração
ou de que as condutas de ventilação foram
corretamente montadas.

- Conecte os tubos e efetue um teste de fugas
antes de carregar o gás de refrigeração.

- Verique o equipamento de segurança antes
de o por em funcionamento.

MANUTENÇÃO

- O equipamento portátil deve ser reparado no
exterior ou numa ocina especialmente equi­pada para reparar unidades com refrigerantes
gases de refrigeração inamáveis.

- Certique-se de que o local de ventilação é
sucientemente ventilado.

- Tenha em conta que o mau funcionamento do
equipamento pode ser causado pela perda de
gases de refrigeração e é possível que haja
uma fuga.

- Esvazie os condensadores de maneira a não
provocar faíscas. O procedimento standard
para o curto-circuito dos terminais do conden­sador geralmente gera faíscas.

- Volte a armar os gabinetes selados com
precisão. Se os selos estiverem desgastados,
proceda à sua substituição.

- Verique o equipamento de segurança antes
de o por em funcionamento.

REPARAÇÃO

- O equipamento portátil deve ser reparado no
exterior ou numa ocina especialmente equi­pada para reparar unidades com refrigerantes
gases de refrigeração inamáveis.

- Certique-se de que o local de ventilação é
sucientemente ventilado.

- Tenha em conta que o mau funcionamento do

82

PORTUGUÊS

equipamento pode ser causado pela perda de
gases de refrigeração e é possível que haja
uma fuga.

- Esvazie os condensadores de maneira a não
provocar faíscas.

- Quando for necessário uma soldadura forte,
devem ser executados os seguintes procedi­mentos na ordem correcta:

- Proceda à remoção do gás de refrigeração.
Se os regulamentos nacionais não exigirem a
recuperação, drene o gás de refrigeração para
o exterior. Tenha cuidado para que o gás de
refrigeração drenado não cause nenhum peri­go. Em caso de dúvida, deverá estar alguém
de guarda à saída. Tenha especial cuidado
para que o gás de refrigeração drenado não
utue novamente para dentro do edifício.

- Proceda à evacuação do circuito de refrige­ração.

- Purgue o circuito de refrigeração com azoto
durante 5 minutos.

- Proceda novamente à evacuação.

- Retire as peças a substituir através de corte,

não com chama.

- Purgue o ponto de soldadura com azoto du­rante o procedimento de soldadura forte.

- Realize um teste de fugas antes de efetuar a
carga do gás de refrigeração.

- Volte a armar os gabinetes selados com
precisão. Se os selos estiverem desgastados,
proceda à sua substituição.

- Verique o equipamento de segurança antes
de o por em funcionamento.

DESMANTELAMENTO

- Se a segurança for afetada quando o equipa­mento é posto fora de serviço, a carga de gás
de refrigeração deverá ser eliminada antes do
encerramento.

- Certique-se de que existe ventilação sucien­te na divisão onde está o equipamento.

- Tenha em conta que o mau funcionamento do
equipamento pode ser causado pela perda de
gases de refrigeração e é possível que haja
uma fuga.

- Esvazie os condensadores de maneira a não
provocar faíscas.

- Proceda à remoção do gás de refrigeração.
Se os regulamentos nacionais não exigirem a
recuperação, drene o gás de refrigeração para

o exterior. Tenha cuidado para que o gás de
refrigeração drenado não cause nenhum peri­go. Em caso de dúvida, deverá estar alguém
de guarda à saída. Tenha especial cuidado
para que o gás de refrigeração drenado não
utue novamente para dentro do edifício.

- Proceda à evacuação do circuito de refrige­ração.

- Purgue o circuito de refrigeração com azoto
durante 5 minutos.

- Proceda novamente à evacuação.

- Proceda ao enchimento com azoto até à

pressão atmosférica.

- Coloque uma etiqueta no equipamento a indi­car que se removeu o gás de refrigeração.

ELIMINAÇÃO

- Certique-se de que existe ventilação sucien­te no local de trabalho.

- Proceda à remoção do gás de refrigeração.
Se os regulamentos nacionais não exigirem a
recuperação, drene o gás de refrigeração para
o exterior. Tenha cuidado para que o gás de
refrigeração drenado não cause nenhum peri­go. Em caso de dúvida, deverá estar alguém
de guarda à saída. Tenha especial cuidado
para que o gás de refrigeração drenado não
utue novamente para dentro do edifício.

- Proceda à evacuação do circuito de refrige­ração.

- Purgue o circuito de refrigeração com azoto
durante 5 minutos.

- Proceda novamente à evacuação.

- Proceda ao corte do compressor e à drena-

gem do óleo.

TRANSPORTE, MARCAÇÃO E ARMAZENA­MENTO DE UNIDADES QUE CONTENHAM
GASES DE REFRIGERAÇÃO INFLAMÁVEIS
TRANSPORTE DE EQUIPAMENTOS QUE
CONTÊM GASES DE REFRIGERAÇÃO
INFLAMÁVEIS

- Chama-se especial atenção sobre poderem
existir regulamentos de transporte adicionais
relativamente aos equipamentos que contêm
gases inamáveis. A quantidade máxima de
equipamentos ou a conguração do equipa­mento que é permitido transportar em conjun­to é determinada pelas normas de transporte
em vigor.

83

PORTUGUÊS

MARCAÇÃO DE EQUIPAMENTOS COM
SÍMBOLOS

- As marcações de eletrodomésticos similares
que são utilizados numa área de trabalho
geralmente são tratados pelos regulamentos
locais e visam os requisitos mínimos para o
fornecimento de avisos de segurança e/ou
higiene no local de trabalho.

- Devem manter-se todos os letreiros reque­ridos e os empregadores devem assegu­rar-se de que os seus empregados recebem
as instruções e capacitação adequadas e
sucientes sobre o signicado dos avisos
de segurança e as ações que devem tomar
relativamente a estes avisos.

- A ecácia dos símbolos não deve ser diminuí­da por se colocarem demasiados símbolos
juntos.

- Qualquer pictograma utilizado deve ser o mais
simples possível e conter apenas os detalhes
essenciais.

ELIMINAÇÃO DE EQUIPAMENTOS QUE
UTILIZAM GÁS DE REFRIGERAÇÃO INFLA­MÁVEIS

- Ver os regulamentos nacionais.

ARMAZENAMENTO DE EQUIPAMENTOS /
ELETRODOMÉSTICOS

- O armazenamento do equipamento deve
ser feito de acordo com as instruções do
fabricante.

- Armazenamento de equipamentos embalados
(sem venda)

- A proteção da embalagem de armazenamento
deve ser feita de maneira a que quaisquer
danos mecânicos causados ao equipamento
dentro da embalagem não provoquem a fuga
do gás de refrigeração.

- A quantidade máxima de equipamentos permi­tidos em armazenagem conjunta é determina­da pelos regulamentos locais.

84

NEDERLANDS

DRAAGBARE AIRCONDITIONING
BXAC9000E

Geachte klant:

We danken u voor de aankoop van een product van het
merk BLACK+DECKER. De technologie, het ontwerp
en de functionaliteit van dit product, dat voldoet aan de
meest strikte kwaliteitseisen, staan garant voor langdurige
tevredenheid.

Uw mobiele airco niet installeren of gebruiken
voordat u deze handleiding zorgvuldig heeft gelezen.
Bewaar deze handleiding voor een eventuele productga­rantie en voor toekomstig gebruik.

WAARSCHUWING

♦ Gebruik geen middelen om het

ontdooiproces te versnellen of om
het apparaat te reinigen, anders dan
de middelen aanbevolen door de
fabrikant.

♦ Het apparaat moet worden bewaard

in een kamer zonder ontstekings­bronnen in continue werking (bijv.
open vuur, een apparaat op gas dat
werkt of een elektrisch vuurtje dat

werkt).
♦ Niet doorboren of verbranden.
♦ Hou er rekening mee dat de koelmid-

delen geurloos kunnen zijn.
♦ Het apparaat moet worden geïn-

stalleerd, gebruikt en bewaard in

een ruimte met een oppervlakte van

meer dan 11 m2.

WAARSCHUWING

♦ Specieke informatie over appara-

ten met koelgas R290

♦ Lees zorgvuldig alle waarschuwin-

gen.

♦ Bij het ontdooien en schoonmaken

van het apparaat mag u enkel het
gereedschap gebruiken dat door de
fabrikant aanbevolen wordt.

♦ Het apparaat moet in een ruimte

worden geplaatst zonder ontste­kingsbronnen die continu werken
(bijvoorbeeld: open vuur, gas of

elektrische apparatuur in werking).
♦ Niet doorboren of verbranden.
♦ Dit apparaat bevat 220 gram koel-

gas R290.
♦ R290 is een koelgas dat voldoet

aan de Europese richtlijnen inzake

het milieu. Geen enkel onderdeel

van het koelcircuit mag doorboord

worden.
♦ Als het apparaat geïnstalleerd,

gebruikt of bewaard wordt in een

niet-geventileerde ruimte, moet de

ruimte zo worden ontworpen om op-

hoping van lekkage van koelmiddel

te voorkomen, hetgeen een brandof

explosiegevaar met zich meebrengt

vanwege de ontsteking van het koel-

middel veroorzaakt door elektrische

verwarmingselementen, ovens of

andere ontstekingsbronnen.

85

NEDERLANDS

♦ Het apparaat moet op zo’n manier

worden bewaard dat mechanische
defecten worden vermeden.

♦ Mensen die werken met of werken

in het koelcircuit moeten beschikken

ven door een erkende organisatie
die de bekwaamheid garandeert
op het vlak van de hantering van
koelmiddelen, in overeenstemming

door de verenigingen van de indus­trie.

♦ Reparaties dienen te gebeuren op

basis van de aanbevelingen van de
fabrikant. Onderhoudswerkzaamhe­den en reparaties die de assistentie

vereisen, moeten worden uitgevoerd
onder toezicht van een persoon die
thuis is in het gebruik van brandbare
koelmiddelen.

VEILIGHEIDSADVIEZEN EN
WAARSCHUWINGEN

♦ Dit toestel mag, onder toezicht, door

personen met lichamelijke, zintuiglijke
of geestelijke beperkingen, of met
een gebrek aan ervaring en kennis, of
kinderen vanaf 8 jaar gebruikt worden,
mits zij voldoende informatie ontvan­gen hebben om het toestel op een
veilige manier te kunnen gebruiken en
de gevaren kennen.

♦ Dit apparaat is geen speelgoed.

Laat kinderen niet zonder toezicht
in de buurt van het apparaat om er
zeker van te zijn dat ze er niet mee
spelen.

-

♦ Laat kinderen geen reiniging of on-

derhoud verrichten zonder toezicht.

♦ Installeer het apparaat in overeen-

stemming met de locale regelgeving
aangaande kabels.

♦ Bewaar een afstand van 50 cm

tussen het apparaat en muren of
andere voorwerpen. De zijkanten
van het apparaat niet afdekken of
verstoppen, een ruimte van min­stens 50 cm vrijlaten rondom het
apparaat.

♦ Het apparaat vereist afdoende venti-

latie om goed te kunnen werken.

♦ De zekering gebruikt in het appa-

raat is van het type: 5H, zijn
eigenschappen zijn: 250VAC 3,15 A.

♦ Wanneer het netsnoer beschadigd

is, moet het vervangen worden.
Breng het apparaat naar een erken­de Technische hulpdienst. Probeer
het apparaat niet zelf te demonteren
of te repareren, want dit kan gevaar­lijk zijn.

♦ Dit apparaat is bedoeld voor huis-

houdelijk gebruik, niet voor professi­oneel of industrieel gebruik.

♦ Voordat u het apparaat op het stroomnet aansluit,

86

NEDERLANDS

dient u de spanningsgegevens op het typeplaatje te
vergelijken met de waarden van het stroomnet.

♦ Sluit het apparaat aan op een stopcontact dat tenmin-

ste 16 Ampère kan leveren.

♦ De stekker van het apparaat moet geschikt zijn voor

het stopcontact. Wijzig de stekker niet. Gebruik geen
adapters.

♦ Het stroomsnoer niet forceren. Het snoer nooit gebrui-

ken om het apparaat op te tillen, te transporteren of
om de stekker uit het stopcontact te trekken.

♦ Het snoer niet oprollen rond het apparaat.

♦ Controleer dat het netsnoer niet bekneld of geknikt is.

♦ Zorg ervoor dat het stroomsnoer niet gespannen is

of in contact komt met de hete oppervlakken van het
apparaat.

♦ Controleer de staat van de elektriciteitskabel. Kapotte

kabels of kabels die in de war zijn vergroten het risico
van elektrische schokken.

♦ Het wordt aanbevolen een differentiële schakelaar

te installeren met een maximale gevoeligheid van 30
mA, als extra beveiliging van de elektrische voeding.
Raadpleeg een installateur.

♦ Raak de stekker niet met natte handen aan.

♦ Het apparaat niet gebruiken wanneer het snoer of de

stekker beschadigd is.

♦ Wanneer de behuizing van het apparaat stukgaat,

koppel het dan onmiddellijk los van het lichtnet om een
elektrische schok te voorkomen.

♦ Gebruik het apparaat niet als het is gevallen, wanneer

er zichtbare tekenen van schade zijn of wanneer het
lekt.

♦ Gebruik het apparaat in een goed geventileerde

ruimte.

♦ Wanneer men het apparaat gebruikt in een ruimte met

nog andere apparaten die werken op gas of brandstof,
moet de ruimte goed geventileerd zijn.

♦ Stel het apparaat niet bloot aan direct zonlicht.

♦ Plaats het toestel op een effen en stabiel oppervlak,

ver verwijderd van warmtebronnen en water.

♦ Bewaar of gebruik het toestel niet buitenshuis.

♦ Het apparaat niet aan regen of vochtigheid blootstel-

len. Water dat in het apparaat komt vergroot het risico
van een elektrische schok.

♦ WAARSCHUWING: Het apparaat niet in de buurt van

water gebruiken.

♦ Forceer het stroomsnoer niet. Het snoer nooit gebrui-

ken om het apparaat op te tillen, te transporteren of

om de stekker uit het stopcontact te trekken. Houdt

het apparaat verwijderd van scherpe hoeken en

warmtebronnen.

Gebruik en onderhoud:

♦ Vóór het gebruik, het stroomsnoer van het apparaat

volledig afrollen.

♦ Gebruik het apparaat niet als de aan-/uitknop niet werkt.

Verwijder de voetjes van het apparaat niet. Het apparaat
niet verplaatsen terwijl het werkt.

♦ Gebruik de handgrepen om het apparaat op te tillen of

te verplaatsen.

♦ Keer het apparaat niet om terwijl het in gebruik is of

aangesloten is op het lichtnet.

♦ De stekker van het apparaat uittrekken als het niet

gebruikt wordt en alvorens het apparaat te reinigen.

♦ Houd dit apparaat buiten bereik van kinderen en/of

personen met lichamelijke, zintuiglijke of geestelijke
beperkingen, of met een gebrek aan ervaring en kennis

♦ Het apparaat niet blootstellen aan extreme tempera-

turen. Het apparaat op een droge en donkere plaats
opbergen en bewaren. Laat het apparaat nooit zonder
toezicht aan staan. U bespaart hierdoor energie en
verlengt tevens de levensduur van het apparaat.

♦ Onjuist gebruik of een gebruik dat niet overeenstemt met

de gebruiksaanwijzing kan gevaar inhouden en doet de
garantie en de aansprakelijkheid van de fabrikant teniet.

Service

♦ Zorg ervoor dat de service is gerepareerd alleen door

gespecialiseerd personeel en alleen reserveonderdelen
of accessoires worden gebruikt originelen om de onder­delen / accessoires te vervangen bestaande.

♦ Elk misbruik of onenigheid met de gebruiksaanwijzing,

kan gevaarlijk zijn, het annuleren van de garantie en
verantwoordelijkheid van de Fabricant.

BESCHRIJVING

A Bedieningspaneel
B Luchtuitlaat
C Schoep van de ventilator
D Draaiwielen

E Houder van het bovenste lter

87

NEDERLANDS

F Uitvoercollector

G Houder van het onderste lter

H Voedingskabel
I Afstandsbediening (batterijen niet meegeleverd)
J Afvoerslang
K Aansluiting schuifstang

Bedieningspaneel

a. Aan / uit
b. Controle waterniveau
c. Controlelampje koelstand
d. Ontvochtigingsfunctie
e. Controlelampje ventilatorfunctie
f. Timer-indicator
g. Knop omhoog/omlaag
h. Hoogste snelheid
i. Gemiddelde snelheid
j. Laagste snelheid
k. Controlelampje slaapstand (rusten)
l. Controlelampje Swingfunctie (oscillatie)

Afstandsbediening

I. Aan / uit
II. Timer
III. Omlaag
IV. Functie
V. Omhoog
VI. Ventilatorfunctie
VII. Slaapstand (rusten)
VIII. Oscilleerfunctie

Mocht het model van uw apparaat niet beschikken over
de hierboven beschreven accessoires dan zijn deze ook
apart verkrijgbaar bij de Serviceafdeling van de technische
dienst.

INSTALLATIE

♦ Controleer dat al het verpakkingsmateriaal binnenin het

apparaat verwijderd is.

♦ De wettelijke voorschriften betreffende veilige afstanden

tot andere elementen zoals het buizennet, de elektrische
leidingen enz. respecteren.

♦ Controleer dat het apparaat goed genivelleerd is met

de vloer.
♦ Bedek of verstop geen enkele opening van het apparaat.
♦ De stekker moet gemakkelijk bereikbaar zijn om het

apparaat in geval van nood snel te kunnen loskoppelen.

MONTAGE VAN DE AFVOERBUIS

♦ Trek de buis uit en schroef het uiteinde op de luchtuit-

gang.

♦ De lengte van de uitvoerbuis is bepaald door de

technische eigenschappen van het apparaat. Gebruik
geen afvoerbuizen met andere afmetingen of gemaakt
van andere materialen, aangezien daardoor storingen
kunnen optreden.

GEBRUIKSAANWIJZING

GEBRUIK

♦ Het snoer helemaal afrollen alvorens de stekker in het

stopcontact te steken.
♦ Steek de stekker in het stopcontact.
♦ Zet het apparaat zo dat de luchtstroom in de gewenste

richting gaat.
♦ Het apparaat in werking stellen door middel van de aan-/

uitknop(a), (I)
♦ Selecteer de gewenste functie.
♦ Kies het gewenste vermogen.

VENTILATORSNELHEID:

♦ Bij koelen en ventileren werkt de snelheidskeuze als

volgt: Ventilatie laag - ventilatie midden - ventilatie hoog.
♦ In de ontvochtigingsstand werkt de ventilator op lage

snelheid.

TIMERFUNCTIE

♦ De werkingsduur van het apparaat kan worden ingesteld

tussen 1 en 24 uur.
♦ Druk op de toets. Met éénmaal drukken op de knop zal

het apparaat gedurende 1 uur werken, met tweemaal

drukken 2 uur, enz. tot maximaal 24 uur.
♦ De automatische uitschakeling van het apparaat met

behulp van de timer is alleen beschikbaar wanneer het

apparaat aanstaat.
♦ - In de koelstand kan men de temperatuur instellen

tussen 16º en 31ºC.

KOELFUNCTIE:

♦ Druk op de functietoets om de koelfunctie te selecteren;

het lampje van de koelfunctie gaat aan.
♦ Druk op + of - om de temperatuur in te stellen binnen het

bereik van 16~31ºC (61~88ºF).

88

NEDERLANDS

♦ Bij elke druk op + of - neemt de temperatuur stapsgewijs

toe of af.

VENTILATORFUNCTIE:

♦ Druk op de functietoets om de ventilatiestand te selecte-

ren en het controlelampje van de ventilator gaat aan.

♦ Druk op speed (snelheid) om de snelheid te verhogen of

te verlagen.

♦ De temperatuur en de slaapstand kunnen niet ingesteld

worden.

ONTVOCHTIGINGSFUNCTIE:

♦ Druk op de functietoets om de ontvochtigingsfunctie te

selecteren en het controlelampje van de ontvochtigings­functie gaat aan.

♦ In de ontvochtigingsstand kan de slaapstand (rusten) niet

worden ingesteld, terwijl de ventielatiesnelheid laag is.

SLAAPSTAND (RUSTEN):

♦ Druk op de toets “SLEEP” (rusten) - in de slaapstand

(rusten) is de vooraf ingestelde ventilatiesnelheid laag.

♦ Wanneer de slaapstand (rusten) geactiveerd wordt

terwijl het apparaat koelt, zal na één uur de ingestelde
temperatuur met 1ºC toenemen, en na twee uur nog
eens met 1ºC, om daarna constant te blijven.

♦ De slaapstand (rusten) kan niet gecombineerd worden

met de standen ontvochtigen of ventileren. Wanneer het
waterreservoir vol is, en het apparaat op stand-by (wach­ten) of in de conversiestand staat, wordt de slaapstand
(rusten) geannuleerd.

♦ Dit model beschikt over een automatisch systeem om

water te verdampen in de koelstand. Tap niet voortdu­rend water af voor een maximaal koeleffect.

Na gebruik van het apparaat:

♦ Zet het apparaat uit door op (A) on / off te drukken
♦ Trek de stekker uit het stopcontact.

REINIGING

♦ Reinig het apparaat met een vochtige doek, geïm-

pregneerd met enkele druppels zeep. Gebruik geen
oplosmiddelen of producten met een zure of basische
pH zoals bleekwater, noch schuurmiddelen, om het
apparaat schoon te maken.

♦ Dompel het apparaat niet onder in water of een andere

vloeistof en houd het niet onder de kraan.

♦ Indien het apparaat niet goed schoongehouden wordt,

kan het oppervlak beschadigd en de levensduur van
het apparaat verkort worden, en kan er een gevaarlijke
situatie ontstaan.

Reiniging van het luchtlter:

♦ Reinig de luchtlters elke 2 weken.
♦ Wanneer de luchtlter met stof verstopt is, zal de efci-

entie achteruitgaan.

♦ Was de luchtlters door ze voorzichtig onder te dompe-

len in warm water met een neutraal wasmiddel, spoel ze
af en laat ze goed opdrogen in de schaduw.

♦ Plaats ze weer op hun plek.

Beveiliging van de compressor:

♦ Drie minuten na het aanzetten / herstarten begint de

compressor te werken.

Water aftappen:

♦ Wanneer het waterreservoir vol is, gaat het controle-

lampje op het display aan.
♦ Het apparaat is in standby-modus.
♦ Verwijder de dop voor het aftappen van water, zet het

apparaat uit en zet het weer aan. Het apparaat zou

normaal moeten werken.

Bij periodiek onderhoud:

♦ Haal de stekker uit het stopcontact.
♦ Koppel de luchtafvoerbuis los en bewaar haar voorzich-

tig.
♦ Plaats het apparaat op een droge plek.
♦ Haal de batterijen uit de afstandsbediening en bewaar

ze zorgvuldig.

STORINGEN EN REPARATIE

♦ Breng het apparaat bij storing naar een erkende

89

NEDERLANDS

Technische Dienst. Probeer het apparaat niet zelf te
demonteren of te repareren, want dit kan gevaarlijk zijn.

♦ Iedereen die betrokken is bij het werken op een koelcir-

cuit moet in het bezit zijn van een geldig certicaat van

een evaluatie-autoriteit erkend door de industrie, waarin
zijn of haar bekwaamheid wordt geautoriseerd in het
veilig hanteren van koelmiddelen in overeenstemming

met een evaluatiespecicatie erkend door de industrie.

♦ Onderhoud mag alleen worden uitgevoerd zoals

Storing Oorzaak Oplossing

aanbevolen door de fabrikant van de apparatuur. Onder­houdswerkzaamheden en reparaties die de assistentie

van ander gekwaliceerd personeel vereisen, moeten

worden uitgevoerd onder toezicht van een persoon die
thuis is in het gebruik van brandbare koelmiddelen.

♦ Raadpleeg de onderstaande tabel bij problemen:

Het apparaat werkt niet De elektriciteitsvoorziening is onderbroken.

Het controlelampje reservoir vol brandt

Het apparaat lijkt niet te
werken

Het apparaat maakt teveel
lawaai

De compressor werkt niet De beveiliging tegen oververhitting is geactiveerd Herstart het apparaat na 3 mi-

Stel het apparaat niet bloot aan direct zonlicht.
De ramen of deuren staan open

De lter is erg vuil

De luchtinvoer of -afvoer is geblokkeerd
De temperatuur van de kamer is lager dan de

ingestelde temperatuur

Het apparaat is niet genivelleerd Zet het apparaat op een vlakke

Zet het apparaat aan
Het waterreservoir is leeg
Vul het waterreservoir alvorens

het apparaat aan te zetten.

Doe de gordijnen dicht
Sluit de ramen

Was of vervang het luchtlter

Reinig het reservoir
Wijzig de ingestelde tempe-

ratuur

ondergrond.

nuten, wanneer de temperatuur
lager is

90

Het apparaat bevat brandbaar koelmiddel

VOOR EU-VERSIES VAN VAN HET PRO­DUCT EN/OF INDIEN VAN TOEPASSING IN
UW LAND:

MILIEUVRIENDELIJKHEID EN HERGE­BRUIK VAN HET PRODUCT

♦ Het verpakkingsmateriaal van dit apparaat is geschikt

materiaal wegwerpen in de openbare afvalcontainers die
voor de desbetreffende typen materiaal zijn bestemd.

♦ Het product bevat geen stoffen in concentraties die als

schadelijk voor het milieu beschouwd kunnen worden.

Dit symbool betekent dat u het product aan het
eind van zijn levenscyclus moet afgeven aan
een erkende afvalverwerker ten behoeve van de
gescheiden verwerking van Afgedankte
Elektrische en Elektronische Apparatuur (AEEA).

NEDERLANDS

Dit apparaat voldoet aan de laagspanningsrichtlijn
2014/35/EU, de richtlijn 2014/30/EU met betrekking tot
elektromagnetische compatibiliteit, de richtlijn 2011/65/
EU met betrekking tot beperkingen in de toepassing van
bepaalde gevaarlijke stoffen in elektrische en elektronische
apparaten en de richtlijn 2009/125/EC met betrekking tot
de eisen inzake het ecologisch ontwerp van energie-gere­lateerde producten.

GARANTIE EN TECHNISCHE ONDERSTEUNING

Dit product valt onder de legale garantievoorwaarden
zoals bepaald in de actuele wetgeving. Om een beroep
te doen op uw rechten of aanspraken kunt u contact

dichtstbijzijnde technische service vinden op de website:
http://www.2helpu.com/ Voor verdere informatie kunt u ook
contact met ons opnemen (zie de laatste bladzijde van de
gebruiksaanwijzing). U kunt deze gebruiksaanwijzing en
eventuele actualiseringen ervan downloaden via http://
www.2helpu.com/

BXAC9000E
Nominaal koelvermogen (P
Nominaal vermogen gebruikt voor koeling (P

for cooling) 2,6 kW

rated

) 1,01 kW

EER

2,62
Energieverbruik in de uit-stand (P
Elektriciteitsverbruik in de stand-by stand (P
Elektriciteitsverbruik van de apparaten van enkelvoudige/dubbel leiding (Q

) N/A

TO

) 0,8 W

SB

, QSD) Ventilatie:

DD

: 1,1 kWh/h

Q

SD

Geluidsniveau (LWA) 65 dB(A)
Aardopwarmingsvermogen (GWP) 3 kgCO2eq.

91

NEDERLANDS

INSTRUCTIES VOOR DE REPARATIE VAN
HUISHOUDAPPARATEN DIE R290 BEVAT­TEN

moet u de juiste apparatuur bij de hand heb­ben om brand te kunnen blussen. Zorg voor
een poederblusapparaat of een blusapparaat
met CO2 in de buurt van het laadgebied.

ALGEMENE INSTRUCTIES
HET WERKGEBIED CONTROLEREN

- Vóór aanvang van de werkzaamheden aan
systemen die brandbare koelmiddelen bevat­ten, dienen er veiligheidscontroles uitgevoerd
te worden om ervoor te zorgen dat het risico
van ontsteking wordt geminimaliseerd. Om
het koelsysteem te repareren moet er worden
voldaan aan de volgende voorzorgsmaatre­gelen alvorens werkzaamheden uit te voeren
aan het systeem.

WERKPROCEDURE

- De werkzaamheden moeten worden uitge­voerd volgens een gecontroleerd proces
om het risico van de aanwezigheid van een
brandbaar gas of brandbare damp tijdens de
werkzaamheden, te minimaliseren.

ALGEMEEN WERKGEBIED

- Al het onderhoudspersoneel en andere perso­nen die werkzaam zijn in de lokale omgeving,
zullen instructies ontvangen over de aard van
de werkzaamheden die worden uitgevoerd.
Vermijd het werken in besloten ruimten. Het
gebied rond de werkruimte moet worden
afgezet. Zorg ervoor dat de omstandigheden
in het gebied veilig zijn door de controle van
het brandbare materiaal.

DE AANWEZIGHEID VAN KOELMIDDEL
CONTROLEREN

- Het gebied moet vóór en tijdens de werk­zaamheden worden gecontroleerd met een
geschikte koelmiddeldetector, om ervoor te
zorgen dat de technicus op de hoogte is van
de mogelijk brandbare atmosferen. Zorg ervoor
dat de gebruikte lekbeschermingsapparatuur
geschikt is voor gebruik in combinatie met bran­dbare koelmiddelen, dat wil zeggen, apparatuur
tegen het beslaan, met een goede afdichting of
intrinsiek veilig.

AANWEZIGHEID VAN EEN BRANDBLUSA­PPARAAT

- Als u hete werkzaamheden uitvoert op koela­pparatuur of op een bijbehorend onderdeel,

ZONDER ONTSTEKINGSBRONNEN

- Geen enkele persoon die werkzaamheden
uitvoert aan een koelsysteem waarbij er wer­kzaamheden moeten gebeuren aan leidingen
die brandbaar koelmiddel bevatten of hebben
bevat, mag een ontstekingsbron gebruiken,
want dat kan een brand of een explosie ve­roorzaken. Alle mogelijke ontstekingsbronnen,
met inbegrip van roken, moeten ver genoeg uit
de buurt worden gehouden van de plaats van
installatie, reparatie, verwijdering en vernieti­ging, waarbij er mogelijk brandbaar koelmiddel
wordt vrijgegeven in de omringende ruimte.
Voordat de werkzaamheden worden uitge­voerd, moet het gebied rond de apparatuur
worden gecontroleerd om er zeker van te zijn
dat er geen ontvlambare stoffen aanwezig zijn
of ontstekingsrisico’s bestaan. Borden met
“Verboden te roken” dienen worden weerge­geven.

GEVENTILEERDE ZONE

- Zorg ervoor dat de ruimte open is of voldoen­de geventileerd is alvorens het systeem in de
ruimte in te voeren of alvorens hete werk­zaamheden uit te voeren. Er moet gedurende
de periode waarin de werkzaamheden worden
verricht, een zekere mate van ventilatie ge­hanteerd worden. De ventilatie dient eventueel
vrijgegeven koelmiddel te dispergeren en bij
voorkeur het koelmiddel naar buiten in de
atmosfeer te drijven.

CONTROLES VAN DE KOELAPPARATUUR

- Wanneer elektrische componenten worden
vervangen, dienen zij geschikt te zijn voor het
doel en de juiste specicatie. De richtlijnen
van de fabrikant inzake onderhoud en service
moeten te allen tijde gevolgd worden. In geval
van twijfel neemt u contact op met de tech­nische dienst van de fabrikant. De volgende
vericaties moeten gebeuren voor installaties
die brandbare koelmiddelen bevatten: de
grootte van de lading komt overeen met de
grootte van de ruimte waarin de koelmiddel
bevattende apparaten worden opgesteld; de
ventilatiemachines en de uitgangen werken
goed en zijn niet verstopt; als er een indirect
koelcircuit wordt gebruikt, verieert u de

92

NEDERLANDS

aanwezigheid van koelmiddel in het secundai­re circuit; de markering op de installatie blijft
zichtbaar en leesbaar. Markeringen en tekens
die onleesbaar zijn, moeten worden gecorri­geerd; koelingsleidingen of -componenten zijn
geïnstalleerd in een positie waarin ze waars­chijnlijk niet worden blootgesteld aan een stof
die de koelmiddel bevattende component kan
aantasten, tenzij de componenten gemaakt
zijn van materialen die inherent corrosiebes­tendig zijn of de componenten voldoende
tegen corrosie worden beschermd.

CONTROLES VAN ELEKTRISCHE APPARA­TEN

- De reparatieen onderhoudswerkzaamheden
van en aan elektrische componenten moeten
eerste beveiligingscontroles en procedures
van keuring van de componenten, bevatten.
Als er een defect bestaat dat de veiligheid in
gedrang kan brengen, mag er geen enkele
elektriciteitsvoorziening op het circuit worden
aangesloten, totdat het defect naar tevreden­heid opgelost is. Als het defect niet onmi­ddellijk kan worden gecorrigeerd, maar de
werking moet worden voortgezet, moet er een
gepaste tijdelijke oplossing worden gebruikt.
Dat wordt doorgegeven aan de eigenaar van
de apparatuur, zodat alle partijen op de hoogte
worden gesteld.

- De eerste veiligheidscontroles moeten het
volgende omvatten: nakijken of de condensa­toren ontladen zijn: dat moet gebeuren op een
veilige manier om eventuele vonken te voorko­men; nakijken of er geen blootgestelde kabels
of actieve elektrische componenten zijn tijdens
het laden, het terugwinnen of het ontluchten
van het systeem; nakijken of er continuïteit
van aarding bestaat.

REPARATIE VAN AFGEDICHTE ONDERDE­LEN

- Tijdens de reparatie van de afgedichte onder­delen moeten alle elektrische stroomvoorzie­ningen worden losgekoppeld van de appara­tuur waarop men aan het werken is voordat
de afgedichte deksels worden verwijderd, etc.
Als het absoluut noodzakelijk is dat er een
stroomvoorziening op het apparaat aanges­loten is tijdens de service, moet er een vorm
van permanente lekdetectie worden geplaatst
op het meest kritieke punt om te waarschuwen

voor een potentieel gevaarlijke situatie.

- Er moet bijzondere aandacht besteed worden
aan de volgende zaken om ervoor te zorgen
dat, bij het werken met elektrische onderdelen,
de behuizing niet op zo’n manier gewijzigd
wordt dat het niveau van bescherming
aangetast wordt. Dat geldt voor schade aan
kabels, een buitensporig aantal aansluitingen,
terminals niet aan de oorspronkelijke speci­catie voldoen, schade aan de afdichtingen,
onjuiste afstelling van de pakkingbus, etc.
Zorg ervoor dat het apparaat stevig en veilig
gemonteerd is. Zorg ervoor dat pakkingen of
afdichtingsmaterialen niet op zo’n manier aan­getast zijn dat ze niet langer dienen om het
binnendringen van ontvlambare atmosferen
te voorkomen. De reserveonderdelen moeten
overeenstemmen met de specicaties van de
fabrikant.

- OPMERKING Het gebruik van siliconenkit kan
de effectiviteit van sommige soorten lekde­tectie-apparatuur verminderen. De intrinsiek
veilige componenten hoeven niet te worden
geïsoleerd voordat u op hen werkt.

REPARATIE VAN INTRINSIEK VEILIGE ON­DERDELEN

- Pas geen permanente of inductieve ladingen
toe op het circuit zonder er zeker van te zijn
dat die de toegestane voltage en stroom van
de appartuur niet overschrijden.

- Intrinsiek veilige onderdelen zijn de enige
types onderdelen waarop u kunt werken in de
aanwezigheid van een ontvlambare atmosfeer.
kunt. Het testapparaat moet beschikken over
de juiste kwalicatie. Vervang de onderdelen
uitsluitend door onderdelen opgegeven door
de fabrikant. Andere delen kunnen de ontste­king van het koelmiddel in de atmosfeer door
een lek veroorzaken.

BEDRADING

- Controleer of de bedrading geen tekenen
vertoont van slijtage, corrosie, overmatige
druk, trillingen, scherpe randen of alle andere
nadelige omgevingseffecten. De controle dient
ook rekening te houden met de effecten van
veroudering of de continue trilling van bronnen
zoals compressoren of ventilators.

DETECTIE VAN BRANDBARE KOELMIDDE­LEN.

93

NEDERLANDS

- U mag in geen enkel geval mogelijke ontste­kingsbronnen gebruiken bij de zoektocht naar
of de detectie van lekkages van koelmiddel.
Gebruik nooit een lamp met halogenide (of
eender welke andere detector die een naakte
vlam gebruikt).

LEKDETECTIEMETHODEN

- De volgende methoden van lekdetectie wor­den als aanvaardbaar beschouwd voor syste­men die brandbare koelmiddelen bevatten. Er
moeten elektronische lekdetectoren worden
gebruikt voor het detecteren van brandbare
koelmiddelen, maar de gevoeligheid is moge­lijk niet geschikt of dient opnieuw gekalibreerd
te worden. (de detectie-apparatuur moet
worden gekalibreerd in een ruimte zonder
koelmiddel). Zorg ervoor dat de detector geen
potentiële ontstekingsbron is en geschikt
is voor het gebruikte koelmiddel. Lekdetec­tie-apparatuur moet worden aangepast aan
een percentage van LFL van het koelmiddel
en moet worden gekalibreerd met het gebrui­kte koelmiddel en het correcte gaspercentage
(maximaal 25%) moet worden bevestigd.
Lekdetectievloeistoffen zijn geschikt voor
gebruik met de meeste koelmiddelen, maar
vermijd het gebruik van reinigingsmiddelen
die chloor bevatten, aangezien chloor met het
koelmiddel kan reageren en corrosie van de
koperen leidingen kan veroorzaken. Indien
een lek wordt vermoed, moeten alle open
vlammen geëlimineerd/gedoofd worden. Als
er een lek van koelvloeistof gevonden wordt
waarvoor hardsolderen vereist is, moet alle
koelvloeistof uit het systeem worden gehaald
of moet alle koelvloeistof worden geïsoleerd
(door middel van afsluitventielen) in een deel
van het systeem ver verwijderd van de lekka­ge. Zuurstofvrije stikstof (OFN) moet uit het
systeem worden verwijderd vóór en tijdens het
proces van hardsolderen.

VERWIJDERING EN ELIMINATIE

- Wanneer het koelcircuit wordt onderbroken
voor reparatie of voor enig ander doel, moeten
er traditionele werkwijzen gehanteerd worden.
Het is echter van belang dat de beste prakti­jken worden gevolgd, aangezien er rekening
moet worden gehouden met de ontvlambaar­heid. De volgende werkwijze moet gerespec­teerd worden: verwijder het koelmiddel; ontlu­cht het circuit met inert gas; evacueer; ontlucht

opnieuw met inert gas; open het circuit door
het te snijden of te solderen. Het koelmiddel
wordt in de juiste opvangcilinders opgevan­gen. Het systeem wordt “ontlucht” met OFN
om ervoor te zorgen dat het toestel veilig is.
Het kan nodig zijn dat dat proces meerdere
keren herhaald wordt. Voor deze taak mag er
geen perslucht of zuurstof gebruikt worden.
De spoeling moet gebeuren door het vacuüm
in het systeem met OFN te verbreken en u
moet het blijven vullen totdat de werkdruk
bereikt wordt, vervolgens wordt het naar de
atmosfeer afgevoerd en uiteindelijk wordt het
vacuüm verminderd. Dit proces dient herhaald
te worden totdat er geen koelmiddel meer in
het systeem aanwezig is. Wanneer de laatste
lading OFN gebruikt wordt, moet het systeem
zich afvoeren ontladen tot atmosferische druk
opdat de werken kunnen worden uitgevoerd.
Deze handeling is absoluut noodzakelijk als er
werkzaamheden van hardsolderen op de lei­dingen zullen worden uitgevoerd. Zorg ervoor
dat de uitgang van de vacuümpomp niet in de
buurt ligt van eender welke ontstekingbron en
dat er voldoende ventilatie beschikbaar is.

PROCEDURES VOOR HET LADEN

- Naast de gebruikelijke laadprocedures dient u
aan de volgende vereisten te voldoen.

- Zorg ervoor dat er geen besmetting besta­at van verschillende koelmiddelen bij het
gebruik van de laadapparatuur. De slangen of
leidingen moeten zo kort mogelijk zijn om de
hoeveelheid koelmiddel dat ze bevatten, te
minimaliseren

- De cilinders moeten in verticale positie worden
gehouden.

- Zorg ervoor dat het koelsysteem geaard is
voordat u het systeem vult met koelmiddel.

- Etiketteer het systeem wanneer het laden
voltooid is (als het systeem al niet geëtiket­teerd is).

- Wees uiterst voorzichtig en zorg ervoor dat het
koelsysteem niet te vol geraakt.

- Voordat het systeem geladen wordt, wordt
het systeem onderworpen aan een druktest
met OFN. Het systeem wordt op lekken getest
nadat het laadproces voltooid is en voordat
het systeem in werking wordt gesteld. Er moet
een tweede lektest bij wijze van opvolging
uitgevoerd worden voordat u de werkplaats
verlaat.

94

NEDERLANDS

ONTMANTELING

- Voordat u deze procedure uitvoert, is het van
essentieel belang dat de technicus zeer goed
vertrouwd is met de apparatuur en alle details
ervan. Het wordt aangeraden om als goede
praktijk alle koelmiddelen veilig op te vangen.
Vóór het uitvoeren van de taak moet er een
monster van olie en koelvloeistof worden ge­nomen in het geval dat er een onderzoek no­dig is voordat het voortgebrachte koelmiddel
opnieuw gebruikt wordt. Het is van essentieel
belang dat de elektrische stroom beschikbaar
is voordat u met de taak begint.

a) Geraak vertrouwd met de apparatuur en de

werking ervan.

b) Voer een elektrische isolatie van het sys-

teem uit.

c) Voordat u de procedure uitprobeert, dient u

na te kijken: of de apparatuur voor de me­chanische hantering beschikbaar is, indien
nodig, voor de hantering van koelmiddelci­linders; of alle persoonlijke beschermingsmi­ddelen beschikbaar zijn en correct gebruikt
worden; of het opvangproces te allen tijde
door een bevoegd persoon wordt gemoni­tord; of de opvangapparatuur en opvangcilin­ders voldoen aan de juiste normen.

d) Pomp het koelmiddelsysteem indien moge-

lijk leeg.

e) Indien het systeem niet volledig kan worden

leeggepompt, zorgt u voor een collector
zodat het koelmiddel uit verschillende delen
van het systeem worden geëxtraheerd.

f) Zorg ervoor dat de cilinder zich op de schaal

bevindt voordat het opvangen plaatsvindt.

g) Start de opvangmachine en bedien die vol-

gens de instructies van de fabrikant.

h) Vul de cilinders niet te vol. (niet meer dan

80% van de vloeibare volumelading).

i) Overschrijd de maximale werkdruk van de

cilinder niet, zelfs als het maar tijdelijk is.

j) Wanneer de cilinders correct gevuld werden

en het proces voltooid is, zorgt u ervoor dat
de cilinders en de apparatuur onmiddellijk
van de werkplaats verwijderd worden en
dat alle afsluitventielen van de apparatuur
gesloten zijn.

k) Het opgevangen koelmiddel mag niet in een

andere koelsysteem worden gebruikt tenzij
het schoongemaakt en nagekeken werd.

ETIKETTERING

- Er moeten op het apparaat etiketten wor­den aangebracht om aan te geven dat het
apparaat gedeactiveerd werd en dat het geen
koelmiddel meer bevat. Het etiket moeten
worden gedateerd en ondertekend.

- Zorg ervoor dat er etiketten op het apparaat
aanwezig zijn die aangeven dat het apparaat
brandbare koelmiddelen bevat.

OPVANG

- Wanneer er koelmiddel uit een systeem wordt
gehaald, voor onderhoud of sluiting van het
systeem, wordt een goede praktijk aanbevolen
om ervoor te zorgen dat alle koelmiddelen
op een veilige manier verwijderd zijn. Zorg er
bij het overbrengen van koelmiddel naar de
cilinders voor dat enkel de juiste cilinders voor
opvang van koelmiddel worden gebruikt. Zorg
ervoor dat het juiste aantal cilinders beschik­baar is voor het behoud van de totale lading
van het systeem. Alle cilinders die gebruikt
worden, zijn ontworpen voor het opgevangen
koelmiddel en zijn geëtiketteerd voor dat
specieke koelmiddel (d.w.z. speciale cilinders
voor de opvang van koelmiddel). De cilinders
moeten volledig uitgerust zijn met overdruk­ventielen en bijbehorende afsluitventielen die
zich in een goede staat van werking bevinden.
De lege opvangcilinders worden verwijderd en
indien mogelijk afgekoeld voordat de opvang
van het koelmiddel plaatsvindt.

- De opvangapparatuur moet zich in een goede
staat bevinden met een reeks instructies over
de apparatuur die u bij de hand heeft en moet
geschikt zijn voor de opvang van brandbare
koelmiddelen. Bovendien moeten er een reeks
gekalibreerde weegschalen beschikbaar zijn
en in goede staat zijn. De slangen moeten
compleet zijn met afsluitingskoppelingen vrij
van lekken en in goede staat. Voordat u de op­vangapparatuur gebruikt, dient u na te kijken
of die zich in een goede staat van werking
bevindt, of die correct onderhouden werd en
of alle bijbehorende elektrische componenten
afgedicht zijn om ontsteking te voorkomen
indien er koelmiddel zou vrijkomen. Indien u
twijfels heeft, dient u de fabrikant te raadple­gen.

- Het opgevangen koelmiddel wordt terugge­geven aan de leverancier van het koelmiddel
in de juiste opvangcilinder en u dient het

95

NEDERLANDS

bijbehorende formulier voor overdracht van
resten ook te overhandigen. Meng geen koel­middelen in opvangeenheden en zeker niet in
cilinders.

- Als er compressoren of compressoroliën moe­ten worden verwijderd, kijk dan na of die ge­leegd werden tot op een aanvaardbaar niveau
om er zeker van te zijn dat er geen brandbaar
koelmiddel meer aanwezig is in het smeermi­ddel. Het evacuatieproces moet plaatsvinden
voordat de compressoren teruggegeven
worden aan de leveranciers. Om dat proces te
versnellen, mag er enkel elektrische verwar­ming gebruikt worden in het lichaam van de
compressor. Wanneer er olie uit een systeem
wordt verwijderd, moet dat veilig gebeuren.

BEKWAAMHEID VAN HET
DIENSTPERSONEEL

ALGEMEEN

- Er is speciale opleiding vereist aanvullend op
de gebruikelijke procedures van reparatie van
een koelinstallatie, wanneer de apparatuur
met brandbare koelmiddelen aangetast is.

- In veel landen wordt deze opleiding gegeven
door nationale opleidingsorganisaties die
geaccrediteerd zijn voor opleiding over de
relevante nationale competentieregels die in
de wetgeving worden vastgelegd.

- De behaalde competentie moet worden gedo­cumenteerd door een certicaat.

OPLEIDING

- De opleiding moet de volgende inhoud heb­ben:

- Informatie over de potentiële explosie van
brandbare koelmiddelen om aan te tonen dat
brandbare producten gevaarlijk kunnen zijn
als er niet zorgvuldig en voorzichtig mee wordt
omgegaan.

- Informatie over mogelijke ontstekingsbronnen,
met name ontstekingsbronnen die niet voor de
hand liggend zijn, zoals aanstekers, lichts­chakelaars, stofzuigers, elektrische vuurtjes.

- Informatie over de verschillende veiligheids­concepten:

- Niet-geventileerd (zie clausule GG.2) De
veiligheid van het apparaat hangt niet af van
de ventilatie van de behuizing. De loskoppe­ling van het apparaat of de opening van de
behuizing heeft geen signicante invloed op

de veiligheid van het apparaat. Het is echter
mogelijk dat er koelmiddel wordt opgestapeld
met lekken in de behuizing en dat er een
ontvlambare atmosfeer ontstaat wannneer de
behuizing geopend wordt.

- Geventileerde ruimte (zie clausule GG.2) De
veiligheid van het apparaat hangt af van de
ventilatie van de behuizing. De loskoppe­ling van het apparaat of de opening van de
behuizing heeft een signicante invloed op de
veiligheid van het apparaat. Ga voorzichtig te
werk en zorg vooraf voor voldoende ventilatie.

- Geventileerde ruimte (zie clausule GG.2) De
veiligheid van het apparaat hangt af van de
ventilatie van de ruimte. De loskoppeling van het
apparaat of de opening van de behuizing heeft
geen signicante invloed op de veiligheid van
het apparaat. De ventilatie van de ruimte mag
niet worden losgekoppeld tijdens reparatiepro­cedures.

- Informatie over het concept van afgedichte
componenten en behuizingen volgens IEC
60079-15: 2010.

- Informatie over de juiste werkwijze:

INGEBRUIKNAME

- Zorg ervoor dat het vloeroppervlak stevig
en groot genoeg is voor de belasting van de
koelbak en dat de ventilatieleidingen correct
gemonteerd zijn.

- Sluit de leidingen aan en voer een lektest uit
voordat u het koelmiddel laadt.

- Controleer de veiligheidsvoorzieningen voor­dat u het apparaat in gebruik neemt.

ONDERHOUD

- De draagbare apparatuur moet worden gere­pareerd in het buitenland of in een werkplaats
speciaal ingericht voor de reparatie van units
met brandbare koelmiddelen.

- Zorg voor voldoende ventilatie van de ruimte
waarin de reparatie plaatsvindt.

- Hou er rekening mee dat de slechte werking
van de apparatuur kan worden veroorzaakt
door het verlies van koelvloeistof en dat er een
koelmiddellek aanwezig kan zijn.

- Ontlaad de condensatoren op zo’n manier dat
er geen vonken ontstaan. De standaardproce­dure voor kortsluiting van de condensatorter­minals creëert over het algemeen vonken.

- Monteer nauwkeurig de afgedichte kasten

96

NEDERLANDS

opnieuw. Indien de afdichtingen versleten zijn,
vervangt u ze.

- Controleer de veiligheidsvoorzieningen voor­dat u het apparaat in gebruik neemt.

REPARATIE

- De draagbare apparatuur moet worden gere­pareerd in het buitenland of in een werkplaats
speciaal ingericht voor de reparatie van units
met brandbare koelmiddelen.

- Zorg voor voldoende ventilatie van de ruimte
waarin de reparatie plaatsvindt.

- Hou er rekening mee dat de slechte werking
van de apparatuur kan worden veroorzaakt
door het verlies van koelvloeistof en dat er een
koelmiddellek aanwezig kan zijn.

- Ontlaad de condensatoren op zo’n manier dat
er geen vonken ontstaan.

- Wanneer hardsolderen vereist is, moeten de
volgende procedures worden uitgevoerd in de
juiste volgorde:

- Verwijder het koelmiddel. Indien de nationale
regelgeving niet vereist dat het koelmiddel
wordt teruggewonnen, voert u het koelmiddel
af naar buiten. Zorg ervoor dat het afgevoerde
koelmiddel geen enkel gevaar veroorzaakt. Bij
twijfel moet een persoon de uitgang bewaken.
Wees extra voorzichtig dat de afgevoerde
koelvloeistof niet terug in het gebouw stroomt.

- Maak het koelcircuit volledig leeg.

- Draineer het koelmiddelcircuit met stikstof

gedurende 5 minuten.

- Maak het koelcircuit opnieuw volledig leeg

- Verwijder de onderdelen die worden ver-

vangen door ze te snijden, zonder daarbij
vlammen te gebruiken.

- Draineer het laspunt met stikstof gedurende
het hardsoldeerproces.

- Voer een lektest uit voordat u koelmiddel
laadt.

- Monteer nauwkeurig de afgedichte kasten
opnieuw. Indien de afdichtingen versleten zijn,
vervangt u ze.

- Controleer de veiligheidsvoorzieningen voor­dat u het apparaat in gebruik neemt.

ONTMANTELING

- Als de veiligheid in gedrang kan komen wan­neer de apparatuur buiten dienst wordt ges­teld, moet het koelmiddel worden verwijderd
voordat de buitengebruikstelling plaatsvindt.

- Zorg voor voldoende ventilatie in de ruimte
van de apparatuur.

- Hou er rekening mee dat de slechte werking
van de apparatuur kan worden veroorzaakt
door het verlies van koelvloeistof en dat er een
koelmiddellek aanwezig kan zijn.

- Ontlaad de condensatoren op zo’n manier dat
er geen vonken ontstaan.

- Verwijder het koelmiddel. Indien de nationale
regelgeving niet vereist dat het koelmiddel
wordt teruggewonnen, voert u het koelmiddel
af naar buiten. Zorg ervoor dat het afgevoerde
koelmiddel geen enkel gevaar veroorzaakt. Bij
twijfel moet een persoon de uitgang bewaken.
Wees extra voorzichtig dat de afgevoerde
koelvloeistof niet terug in het gebouw stroomt.

- Maak het koelcircuit volledig leeg.

- Draineer het koelmiddelcircuit met stikstof

gedurende 5 minuten.

- Maak het koelcircuit opnieuw volledig leeg.

- Vul met stikstof tot aan de atmosferische druk.

- Plaats een etiket op de apparatuur om aan te
geven dat het koelmiddel werd verwijderd.

VERWIJDERING

- Zorg voor voldoende ventilatie op de werkplek.

- Verwijder het koelmiddel. Indien de nationale

regelgeving niet vereist dat het koelmiddel
wordt teruggewonnen, voert u het koelmiddel
af naar buiten. Zorg ervoor dat het afgevoerde
koelmiddel geen enkel gevaar veroorzaakt. Bij
twijfel moet een persoon de uitgang bewaken.
Wees extra voorzichtig dat de afgevoerde
koelvloeistof niet terug in het gebouw stroomt.

- Maak het koelcircuit volledig leeg.

- Draineer het koelmiddelcircuit met stikstof

gedurende 5 minuten.

- Maak het koelcircuit opnieuw volledig leeg.

- Snijd de compressor af en haal alle olie eruit.

TRANSPORT, MARKERING EN OPSLAG VAN
UNITS DIE BRANDBARE KOELMIDDELEN
GEBRUIKEN

VERVOER VAN INSTALLATIES DIE BRAND­BARE KOELMIDDELEN BEVATTEN

- Opgelet: er bestaan mogelijk extra regels
voor het vervoer van apparaten die brand­bare gassen bevatten. Het maximale aantal
apparaten of de conguratie van de appa­ratuur, toegestaan om samen te vervoeren,

97

NEDERLANDS

wordt bepaald door de van toepassing zijnde
vervoersvoorschriften.

MARKERING VAN APPARATUUR MET
TEKENS

- De waarschuwingen van vergelijkbare elek­trische huishoudapparaten die in een bepaald
werkgebied gebruikt worden, worden over het
algemeen geregeld door lokale regelgeving en
de minimale vereisten voor de bepaling van
veiligheidssignalering en/of gezondheidssigna­lering voor een werkplek.

- Alle vereiste borden moeten worden weerge­geven en werkgevers moeten ervoor zorgen
dat werknemers een passende en adequate
opleiding en training krijgen over de betekenis
van de veiligheidssignalen en over de acties
die moeten worden genomen in verband met
deze signalen.

- De effectiviteit van de tekens mag niet worden
verminderd door een teveel aan tekens die
samen worden weergegeven.

- Elk gebruikt pictogram moet zo eenvoudig
mogelijk zijn en moet enkel essentiële details
bevatten.

VERWIJDERING VAN INSTALLATIES DIE
BRANDBARE KOELMIDDELEN GEBRUIKEN

- Zie nationale voorschriften.

OPSLAG VAN APPARATUUR / ELEKTRIS­CHE HUISHOUDAPPARATEN

- De opslag van de apparatuur moet ove­reenkomstig de instructies van de fabrikant
gebeuren.

- Opslag van verpakte (onverkochte) appara­tuur.

- De bescherming van de verpakking moet op
zo’n manier worden gebouwd dat een mecha­nische beschadiging van de apparatuur in de
verpakking geen lekkage van het koelmiddel
kan veroorzaken.

- Het maximum aantal toegestane apparaten
dat samen mag worden opgeslagen wordt
bepaald door lokale regelgeving.

98

POLSKI

KLIMATYZATOR PRZENOŚNY

BXAC9000E

Szanowny Kliencie,

Serdecznie dziękujemy za zdecydowanie się na zakup
sprzętu gospodarstwa domowego marki BLACK+DEC­KER. Jego technologia, forma i funkcjonalność, jak rów­nież fakt, że spełnia on wszelkie normy jakości, dostarczy
Państwu pełnej satysfakcji przez długi czas.

Przed instalacją i użyciem klimatyzatora
przenośnego zapoznać się z Instrukcją obsługi.
Przechowywać tę instrukcję obsługi jaką ewentualną
gwarancję produktu i jako odniesienie w przyszłości.

OSTRZEŻENIE

♦ Nie używać środków w celu przy-

śpieszenia procesu rozmrożenia
lub do czyszczenia, które nie byłyby
rekomendowane przez producenta.

♦ Urządzenie powinno być przechowy-

wane w pomieszczeniu bez dostępu
do stałych źródeł zapłonu (np. otwarty
ogień, działające urządzenie na gaz
lub działający grzejnik elektryczny).

♦ Nie dziurawić ani palić.
♦ Należy mieć na uwadze, że zamra-

żacze mogą być bezzapachowe.

♦ Urządzenie powinno być instalowa-

ne, obsługiwane i przechowywane
w pomieszczeniu o powierzchni
większej niż 11m2.

OSTRZEŻENIE

♦ Szczegółowe informacje na temat

urządzeń z gazem chłodniczym
R290.

♦ Przeczytać uważnie wszystkie

ostrzeżenia.

♦ Podczas rozmrażania i czyszcze-

nia aplikacji nie korzystaj z innych
narzędzi niż zalecane przez rmę
produkcyjną.

♦ Urządzenie należy umieścić w miej-

scu, w którym nie ma stałych źródeł
zapłonu (na przykład: otwarty ogień,
działające urządzenie gazowe lub
elektryczne).

♦ Nie dziurawić i nie palić.
♦ To urządzenie zawiera 220 gramów

gazu chłodzącego R290.

♦ R290 jest to gaz chłodniczy zgodny

z europejskimi dyrektywami do­tyczącymi środowiska. Nie wolno
dziurawić żadnego z elementów
obwodu chłodniczego.

♦ Jeśli urządzenie jest zainstalowane

lub przechowywane na obszarze
bez wentylacji, pomieszczenie musi
być zaprojektowane tak, aby zapo­biegać kumulacji wycieków czynnika
chłodniczego, co może powodować
powstanie ryzyka zapłony lub eks­plozji z powodu zapłonu czynnika
chłodniczego wywołanego przez
grzejniki elektryczne,

99

POLSKI

♦ Urządzenie należy przechowywać w

taki sposób, aby zapobiedz uszko­dzeniom mechanicznym.

♦ Osoby, które pracują przy obwodzie

chłodniczym muszą posiadać od-

autoryzowaną organizację, która
gwarantuje kompetencje dot. Posłu­giwania się czynnikiem chłodzącym
zgodnie z konkretną oceną uznaną
przez stowarzyszenia branżowe.

♦ Napraw należy dokonywać na pod-

stawie rekomendacji producenta.
Konserwacja i naprawy wymagające

pracowników muszą być wykonywa­ne pod nadzorem osoby wyspecja­lizowanej w używaniu łatwopalnych
czynników chłodniczych.

PORADY I OSTRZEŻENIA DO-
TYCZĄCE BEZPIECZEŃSTWA

♦ Urządzenie może być używane

przez osoby niezapoznane z tego
typu produktem, osoby niepeł­nosprawne lub dzieci od 8 roku
życia, tylko i wyłącznie pod kontrolą
dorosłych zapoznanym z tego typu
sprzętem.

♦ To urządzenie nie jest zabawką.

Dzieci powinny pozostać pod czujną
opieką w celu zagwarantowania iż
nie bawią się urządzeniem.

♦ Nie pozwalać dzieciom wykonać

czyszczenia i konserwacji bez
nadzoru.

♦ Urządzenie należy zainstalować

zgodnie z krajowymi przepisami
instalacyjnymi.

♦ Pozostawić przestrzeń około 50

cm pomiędzy ścianą lub innymi
przeszkodami a urządzeniem. Nie
pokrywać ani nie zagradzać boków
urządzenia, pozostawić minimalnie
przestrzeń 50 cm dookoła urządze­nia.

♦ Urządzenie wymaga odpowiedniej

wentylacji, aby mogło funkcjonować
prawidłowo.

♦ Bezpiecznik używany w urządzeniu

jest następującego typu: 5H,
jego charakterystyka: 250VAC 3,15 A.

♦ Jeśli podłączenie do sieci jest

uszkodzone, należy je wymienić.
Zanieść urządzenie do autoryzo­wanego centrum serwisowego. Nie
próbować rozbierać urządzenia ani
go naprawiać, ponieważ może to
być niebezpieczne.

♦ Urządzenie to zaprojektowane zo-

stało wyłącznie do użytku domowe­go, a nie do użytku profesjonalnego
czy przemysłowego.

♦ Przed podłączeniem maszyny do sieci, sprawdzić czy

napięcie wskazane na tabliczce znamionowej odpowiada
napięciu sieci.

♦ Podłączać urządzenie do sieci elektrycznej o sile co

najmniej 16 amperów.

100
