BLACK BUG BT-71W2 User Manual [ru]

Page 1

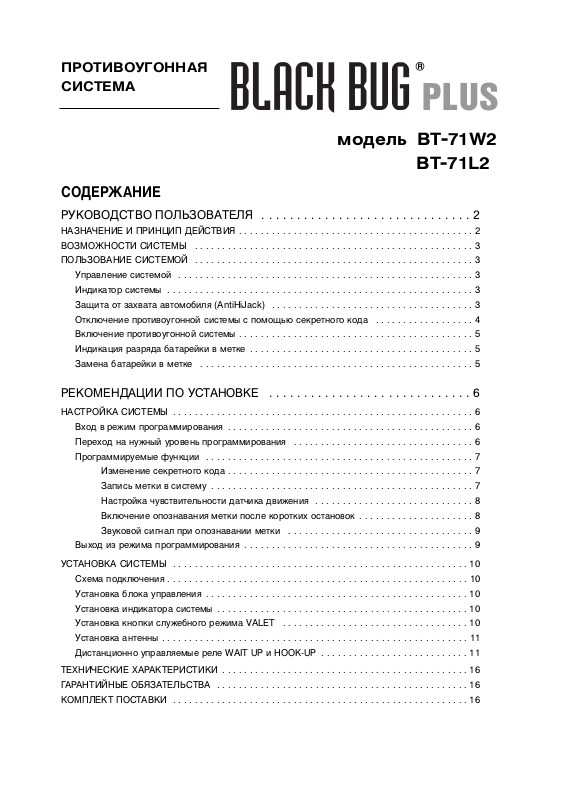

СОДЕРЖАНИЕ
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
НАЗНАЧЕНИЕ И ПРИНЦИП ДЕЙСТВИЯ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
ВОЗМОЖНОСТИ СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
ПОЛЬЗОВАНИЕ СИСТЕМОЙ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Управление системой . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Индикатор системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3
Защита от захвата автомобиля (AntiHiJack) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Включение противоугонной системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Индикация разряда батарейки в метке . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Замена батарейки в метке . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
НАСТРОЙКА СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Вход в режим программирования . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Переход на нужный уровень программирования . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Программируемые функции . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Изменение секретного кода . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Запись метки в систему . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Настройка чувствительности датчика движения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Включение опознавания метки после коротких остановок . . . . . . . . . . . . . . . . . . . . . 8
Звуковой сигнал при опознавании метки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Выход из режима программирования . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
УСТАНОВКА СИСТЕМЫ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Схема подключения . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Установка блока управления . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Установка индикатора системы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Установка кнопки служебного режима VALET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Установка антенны . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11
Дистанционно управляемые реле WAIT UP и HOOK-UP . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
КОМПЛЕКТ ПОСТАВКИ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
ПРОТИВОУГОННАЯ СИСТЕМА
®
PLUS
модель BT-71W2
BT-71L2
Page 2
2
НАЗНАЧЕНИЕ И ПРИНЦИП ДЕЙСТВИЯ
Система BLACK BUG® Plus предназначена для защиты автомобиля от угона и захвата. Принцип управления системой основан на дистанционном опознавании* электронного ключа – метки-транспондера (далее метка). Метка выполнена в виде миниатюрного брелока. В систему можно записать не более трех меток.
Для включения и отключения противоугонных функций никаких действий от водителя не требуется. Нужно лишь иметь при себе электронную метку. Система опознает ее при включении зажигания, а также будет опознавать ее каждый раз с началом движе­ния автомобиля после остановок. Если метка не будет обнаружена, то противоугонная система заблокирует работу двигателя. В случае потери или неисправности метки про­тивоугонные функции можно выключить или включить с помощью секретного кода.
Высокий уровень защиты автомобиля достигнут применением дистанционно управля­емых реле WAIT UP® и НOOK-UP®. Реле WAIT UP применяется в системе BLACK BUG Plus BT-71W2 и выполнено в конструкции штатного реле, что обеспечивает высокую скрытность установки. Управление реле осуществляется специальными кодированны­ми сигналами по штатным проводам автомобиля и не требует прокладки дополнитель­ных проводов. Принцип действия реле WAIT UP основан на встроенном датчике пере­мещения. Если автомобиль не был снят с охраны, то при запуске двигателя на автомо­биле, не совершающем движение, реле WAIT UP не блокирует цепи и дает двигателю работать в обычном режиме. При начале движения происходит разрыв блокируемой цепи. После остановки автомобиля реле снова принимает замкнутое состояние и раз­решает завести двигатель. При повторном начале движения происходит повторная блокировка. Данное изделие рекомендовано для установки совместно с системами дистанционного запуска двигателя. Количество устанавливаемых на автомобиль реле WAIT UP не ограничено.
В системе BLACK BUG Plus BT-71L2 применяется дистанционно управляемое реле HOOK-UP. Реле HOOK-UP также выполнено в конструкции штатного реле, что обеспе­чивает высокую скрытность установки. Управление реле осуществляется специальны­ми кодированными сигналами по штатным проводам автомобиля и не требует про­кладки дополнительных проводов. Количество устанавливаемых на автомобиль реле HOOK-UP не ограничено.
В системе BLACK BUG Plus применяется новейшая технология DID® (динамический идентификационный диалог), надежно защищающая от электронного взлома. Особен­ность меток заключается в том, что при наличии помех в эфире они способны пере­ключаться на дополнительный L-канал. Такая возможность значительно повышает помехозащищенность системы.
При установке противоугонной системы требуется минимальное вмешательство в штатное электрооборудование автомобиля. Блок управления подключается всего двумя проводами.
* При опознавании системой метки прозвучит звуковой сигнал и погаснет индикатор. Подачу звукового сигнала при опознавании метки можно отключить. Состояние этой функции указано в главе “Программируемые функции” на стр. 7.
BLACK BUG®, DID®, HOOK-UP®, WAIT UP® – зарегистрированные торговые марки компании “АЛЬТОНИКА”.
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ
Page 3
3
ВОЗМОЖНОСТИ СИСТЕМЫ
● Блокировка работы двигателя при попытке угона дистанционно управляемыми
реле WAIT UP (BT-71W2) и HOOK-UP (BT-71L2)
● Управление системой не требует никаких действий от автовладельца
● Защита от захвата автомобиля (функция AntiHiJack)
● Возможность записи в противоугонную систему трех меток
● Удаление кодов утерянных меток и запись новых
● Возможность включения и отключения блокировок с помощью секретного кода
● Индикация режимов работы системы
● Программирование режимов работы
ПОЛЬЗОВАНИЕ СИСТЕМОЙ
Управление системой
Для управления системой в обычном режиме от Вас не требуется никаких дополнительных действий:
● для постановки автомобиля под охрану выключите зажигание
● для снятия автомобиля с охраны включите зажигание, имея при себе метку
Индикатор системы
На светодиодном индикаторе системы отображается следующая информация:
● НЕ ГОРИТ – автомобиль снят с охраны, можно начать движение
● ГОРИТ КРАСНЫМ СВЕТОМ – двигатель заблокирован, начать движение
невозможно
● ГОРИТ ЗЕЛЕНЫМ СВЕТОМ – противоугонная система временно отключена
● МИГАЕТ КРАСНЫМ И ЗЕЛЕНЫМ СВЕТОМ – противоугонная система опознает
метку
Защита от захвата автомобиля (AntiHiJack)
Система BLACK BUG Plus надежно защищает автомобиль от захвата. Опознавание метки при включенном зажигании производится каждый раз с началом движения авто­мобиля. На начало движения автомобиля реагирует встроенный в блок управления дат­чик движения. Время остановки, после которой производится опознавание метки, про­граммируется. Если с началом движения метка не будет опознана, то работа двигате­ля будет заблокирована в безопасном режиме.
Page 4
4
Отключение противоугонной системы с помощью секретного кода
Если Вы забыли метку, а также если она неисправна или утеряна, то воспользоваться автомобилем можно и без нее. В подобных случаях противоугонную систему можно временно отключить. Эти же действия выполните для технического обслуживания автомобиля.
Для временного отключения противоугонной системы введите четырехзначный секретный код следующим образом.
Допустим, секретный код системы 3019.
1. Включите зажигание.
2. Не позднее чем через 10 секунд ТРИ раза нажмите на кнопку VALET для ввода
первой цифры кода (3). Каждое нажатие сопровождается коротким звуковым сигналом.
3. После ввода первой цифры дождитесь контрольного звукового сигнала.
4. Не позднее чем через 10 секунд после контрольного сигнала ДЕСЯТЬ раз нажмите на кнопку VALET для ввода второй цифры кода (0).
5. После ввода второй цифры дождитесь контрольного звукового сигнала.
6. Не позднее чем через 10 секунд после контрольного сигнала ОДИН раз нажмите на кнопку VALET для ввода третей цифры кода (1).
7. После ввода третей цифры дождитесь контрольного звукового сигнала.
8. Не позднее чем через 10 секунд после контрольного сигнала ДЕВЯТЬ раз нажмите на кнопку VALET для ввода четвертой цифры кода (9).
При успешном вводе секретного кода прозвучит подтверждающий звуковой сигнал. Индикатор начнет светиться непрерывно зеленым светом. Система будет отключена. На автомобиле можно будет ездить с отключенными противоугонными функциями. В любой момент автомобиль можно будет поставить под охрану (см. раздел “Включение противоугонной системы”).
При неверном вводе секретного кода Вы услышите звуковой сигнал, напоминающий сирену. Повторите попытку.
При установке системы требуйте у сотрудников сервисного центра сменить секретный код, или сделайте это самостоятельно согласно пункту “Изменение секретного кода” на стр. 7.
Заводская установка секретного кода системы "1111".
Page 5
5
Включение противоугонной системы
После решения вопросов, вызвавших отключение противоугонной системы с помощью секретного кода (техническое обслуживание автомобиля, утеря электронного ключа метки или по другим причинам), включите ее.
Для включения противоугонной системы выполните следующие действия:
1. Выключите и включите зажигание. Индикатор будет гореть зеленым цветом.
2. Не позднее 10 секунд нажмите и удерживайте кнопку VALET.
3. Прозвучит звуковой сигнал и индикатор погаснет.
4. Отпустите кнопку VALET.
Система вернется в обычный режим работы.
Индикация разряда батарейки в метке
Когда система опознает метку, то вместе с кодом в блок управления системы переда­ется информация о состоянии батарейки. Когда запас энергии в батарейке заканчи­вается, то после опознавания метки система предупредит Вас об этом дополнитель­ным звуковым сигналом. Если каждый раз при опознавании метки Вы слышите такой сигнал, то необходимо заменить батарейку в метке.
При пониженных температурах возможно появление такого сигнала из-за охлаждения батарейки в метке. Если сигналы не повторяются, то замены батарейки не требуется.
Замена батарейки в метке
В метке применяется батарейка типа CR2032. Для замены батарейки отверните винт крепления на задней крышке метки, откройте
корпус, произведите замену батарейки (соблюдайте полярность). После замены батарейки соберите корпус и закрутите винт крепления. Замена батарейки в метке может быть проведена в фирме, установившей противоугон-
ную систему в Ваш автомобиль.
По всем вопросам, возникающим при пользовании противоугонной системой, об ращайтесь в фирму, установившую систему на Ваш автомобиль.
Page 6
6
НАСТРОЙКА СИСТЕМЫ
Вход в режим программирования
Настройка противоугонной системы осуществляется в режиме программирования. Для входа в режим программирования дважды введите секретный код.
Допустим, секретный код у системы 3019.
1. Включите зажигание.
2. Не позднее чем через 10 секунд ТРИ раза нажмите на кнопку VALET для ввода
первой цифры кода (3). Каждое нажатие сопровождается коротким звуковым сигналом.
3. После ввода первой цифры дождитесь контрольного звукового сигнала.
4. Не позднее чем через 10 секунд после контрольного сигнала ДЕСЯТЬ раз нажмите на кнопку VALET для ввода второй цифры кода (0).
5. После ввода второй цифры дождитесь контрольного звукового сигнала.
6. Не позднее чем через 10 секунд после контрольного сигнала ОДИН раз нажмите на кнопку VALET для ввода третей цифры кода (1).
7. После ввода третей цифры дождитесь контрольного звукового сигнала.
8. Не позднее чем через 10 секунд после контрольного сигнала ДЕВЯТЬ раз нажмите на кнопку VALET для ввода четвертой цифры кода (9).
При успешном вводе секретного кода прозвучит подтверждающий звуковой сигнал. Индикатор начнет светиться непрерывно зеленым светом. Система будет отключена.
При неверном вводе секретного кода Вы услышите звуковой сигнал, напоминающий сирену. Повторите попытку.
9. Выключите зажигание.
10. Введите секретный код еще раз. Для этого выполните действия 1-8 настоящей
главы.
11. После звукового сигнала система войдет в режим программирования. Смена зеленых и красных вспышек индикатора укажет, что система ожидает выбора номера уровня.
При неверном вводе секретного кода Вы услышите звуковой сигнал, напоминающий сирену. Повторите попытку.
Переход на нужный уровень программирования
Нажмите на кнопку VALET определенное количество раз, соответствующее требуемо­му уровню программирования (к примеру, для перехода на второй уровень нажмите на кнопку VALET два раза).
Прозвучит звуковой сигнал, и индикатор будет выдавать серии вспышек. Количество зеленых вспышек на индикаторе в одной серии показывают номер текущего уровня (например, если Вы находитесь на третьем уровне, то в одной серии произойдет три коротких вспышки).
РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ
Page 7
7
Программируемые функции
Изменение секретного кода
Для изменения секретного кода системы выполните следующие действия:
1. Войдите на ПЕРВЫЙ уровень режима программирования.
2. Введите новый секретный код (порядок ввода секретного указан на стр. 5).
После ввода последней цифры система подаст двойной звуковой сигнал.
3. Введите новый секретный код еще раз. Если Вы два раза ввели одинаковый код, то прозвучит подтверждающий звуковой
сигнал и новый секретный код запишется в память системы. Если Вы ошиблись при вводе, то прозвучит звуковой сигнал, напоминающий
сирену. В память системы новый код записан не будет. Повторите попытку.
4. Для выхода с данного уровня нажмите и удерживайте кнопку VALET до звукового сигнала.
Запись метки в систему
В систему может быть записано не более трех меток. Чтобы избежать случайной записи, уберите лишние метки из зоны видимости антенны
(далее 5 метров от автомобиля).
1. Войдите на ВТОРОЙ уровень программирования. Индикатор отображает второй уровень двойными зелеными вспышками. Отсутствие красных вспышек свидетельствует о том, что в зоне видимости антенны
метки нет.
2. Внесите в зону видимости антенны первую записываемую метку. Как только система ее обнаружит, прозвучит длительный звуковой сигнал.
К зеленым вспышкам индикатора добавится одна красная вспышка, обозначающая запись метки в память системы.
Если метка остается в зоне видимости антенны, то периодически будет звучать короткий звуковой сигнал. Это означает, что система опознает записанную метку.
3. Поочередно внесите в зону видимости антенны остальные метки. После считывания каждой новой метки будет звучать длительный звуковой сигнал. Красные вспышки индикатора в одной серии показывают количество записанных меток.
2
уровень
1
уровень
№
уровня
Функция
Заводские
настройки системы
Настройки после
установки системы
1
Изменение секретного кода 1111
2
Запись метки записаны 2 метки
3
Настройка чувствительности датчика движения 5
4
Включение опознавания метки после коротких остановок
2
5
Звуковой сигнал при опознавании метки включен
Page 8
8
Если в момент записи система обнаружит четвертую метку, то прозвучит сигнал предупреждения. Уберите четвертую метку, а затем заново запишите в память системы три метки.
4. Для выхода с данного уровня нажмите и удерживайте кнопку VALET до звукового сигнала.
Если вы записали в систему меньше трех меток, то свободные позиции в памяти системы будут автоматически заблокированы.
Если новые метки не были записаны в систему, то после выхода с данного уровня информация о ранее записанных метках будет сохранена.

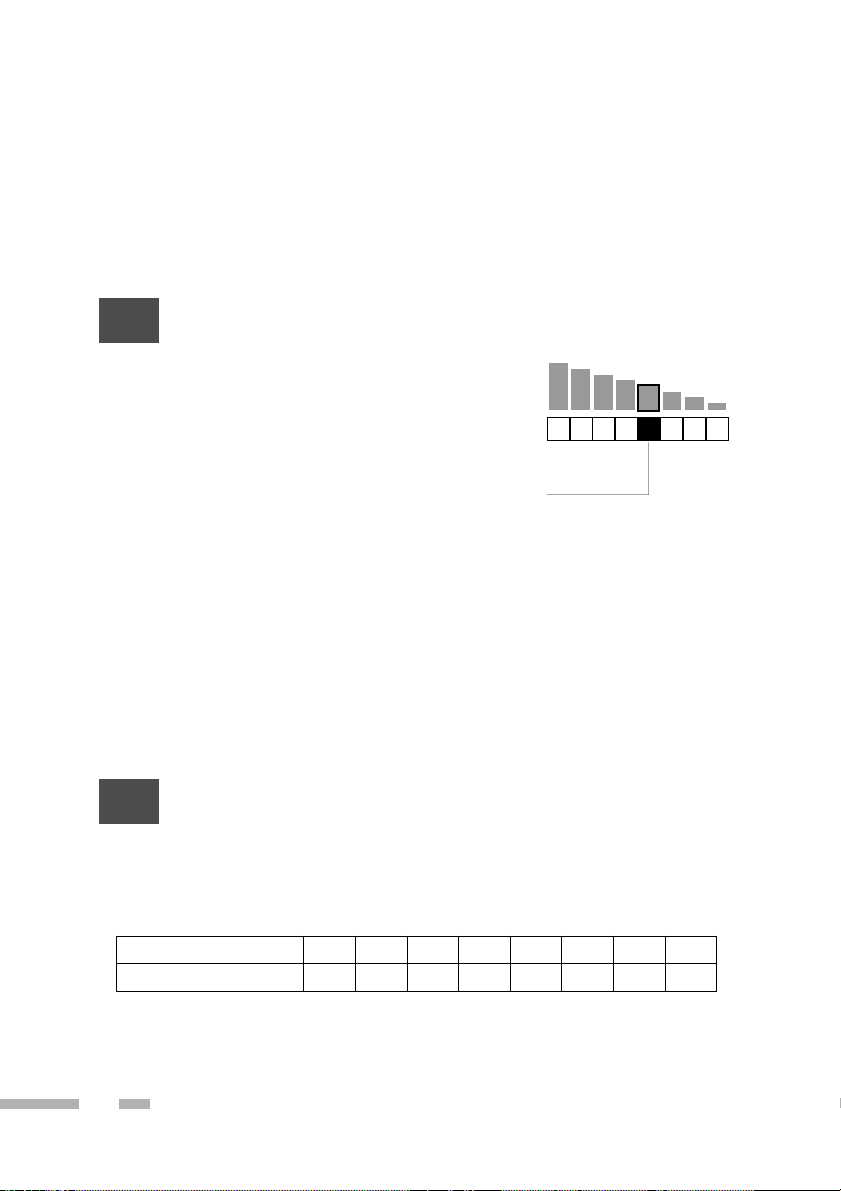

Настройка чувствительности датчика движения
Для настройки чувствительности датчика имеется восемь вариантов настройки (см. рис.).
Варианты 4, 3, 2, 1 увеличивают чувствительность дат­чика, если для Вашего автомобиля она недостаточна.
Варианты 6, 7, 8 загрубляют чувствительность датчика, если двигатель Вашего автомобиля на холостом ходу создает большую вибрацию.
1. Для изменения чувствительности датчика движения войдите на ТРЕТИЙ уровень программирования.
Индикатор отобразит номер текущего варианта настройки чувствительности красными вспышками.
2. Нажмите на кнопку VALET нужное количество раз (от 1 до 8), в соответствии с желаемым вариантом чувствительности.
После изменения состояния функции прозвучит звуковой сигнал. Количество красных вспышек в очередной серии отобразит новый вариант
чувствительности датчика движения.
3. Для выхода с данного уровня нажмите и удерживайте кнопку VALET до звукового сигнала.
Включение опознавания метки после коротких остановок
Опознавание метки производится каждый раз с началом движения автомобиля. Если Вы не желаете, чтобы после коротких остановок производилось опознавание метки (допустим, при проезде регулируемых перекрестков), то можно настроить время оста­новок, на которые система реагировать не будет. Всего предусмотрено восемь вариан­тов настройки времени.
Эта функция обеспечивает защиту от захвата (AntiHiJack). Если злоумышленники вы­нудят водителя покинуть заведенный автомобиль, то с началом движения произойдет блокировка работы двигателя.
1 2 3 4 5 6 7 8
заводская установка
№ варианта настройки 1 2 3 4 5 6 7 8 Время (в секундах) 1 3 5 7 10 25 60 180
3
уровень
4
уровень
Page 9
9
Автовладельцу настоятельно рекомендуется носить метку отдельно от ключей. Если при захвате метка останется в салоне автомобиля, то система ее опозна ет и разрешит работу двигателя.
1. Для настройки нужного времени войдите на ЧЕТВЕРТЫЙ уровень программирования.
Индикатор отобразит номер текущего варианта настройки времени красными вспышками.
2. Нажмите на кнопку VALET от 1 до 8 раз для изменения настройки времени. После изменения состояния функции прозвучит звуковой сигнал. Количество красных вспышек в очередной серии отобразит номер выбранного
варианта.
3. Для выхода с данного уровня нажмите и удерживайте кнопку VALET до звукового сигнала.
Звуковой сигнал при опознавании метки
Опознавание метки подтверждается звуковым сигналом, но при желании его можно отключить.
1. Для настройки функции звукового сигнала при опознавании метки войдите на ПЯТЫЙ уровень программирования.
Красными вспышками в одной серии индикатор отобразит состоянии функции на пятом уровне:
● функция включена – две красные вспышки;
● функция выключена – одна красная вспышка.
2. Для выключения звукового сигнала нажмите на кнопку VALET один раз, для включения – два раза.
После изменения состояния функции прозвучит звуковой сигнал. Количество красных вспышек в очередной серии отобразит новое состояние
функции.
3. Для выхода с данного уровня нажмите и удерживайте кнопку VALET до звукового сигнала.
Выход из режима программирования
Для выхода из режима программирования выполните следующие действия:
1. Нажмите и удерживайте кнопку VALET. Прозвучит звуковой сигнал и индикатор начнет светиться зеленым цветом.
2. Отпустите кнопку VALET.
3. Снова нажмите и удерживайте кнопку VALET.
Прозвучит звуковой сигнал и индикатор погаснет.
4. Отпустите кнопку VALET.
Система вернется в обычный режим работы.
5
уровень
Page 10
10
УСТАНОВКА СИСТЕМЫ

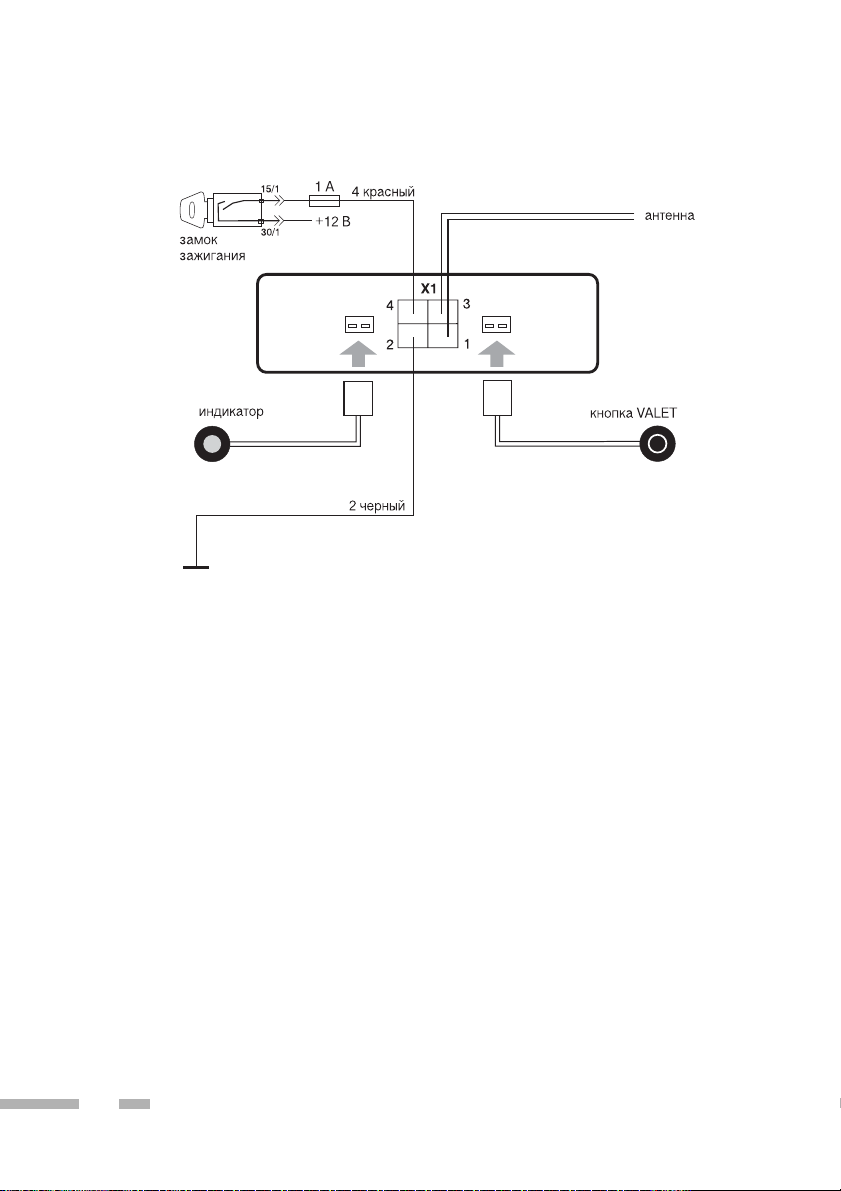

Схема подключения
Установка блока управления
Установите блок управления в салоне автомобиля. Произведите подключение блока управления в соответствии со схемой (предваритель-
но вынув предохранители из держателей). Клемму “земляного” провода установите под ближайший заводской болт автомобиля.
Длина “земляного” провода должна быть минимальна. Подробно о подключении дан­ного провода изложено в разделе “Установка реле HOOK-UP и реле WAIT UP”.
Установка индикатора системы
Установите светодиодный индикатор системы на приборной панели в месте, обеспечи­вающем необходимый обзор.
Установка кнопки служебного режима
Установите кнопку служебного режима VALET на приборной панели в месте, обеспечивающем удобство пользования, но по возможности скрытно.
Page 11
11
Установка антенны
Перед монтажем системы необходимо определить места расположения блока управ­ления и антенны, а также места прокладки проводов. Расположение элементов систе­мы должно обеспечивать максимальную дальность опознавания транспондера на автомобиле с работающим двигателем.
При выборе места расположения элементов системы необходимо учитывать, что даль­ность опознавания снижают следующие факторы:
● присутствие в непосредственной близости от блока управления, антенны
и проводов системы: магнитов, источников импульсных помех и проводов с импульсными помехами;
● присутствие в непосредственной близости от антенны массивных
металлических элементов, металлических плоскостей, сеток и т. п.;
● наличие в автомобиле устройств, работающих в диапазоне частот от 100 кГц
до 150 кГц (например, штатный иммобилайзер, преобразователь напряжения, ионизатор воздуха, устройство антикоррозионной защиты кузова, мультиплексированная шина передачи информации* и другие).
Для снижения влияния импульсных помех на блок управления иногда достаточно по­вернуть его на 90° или сместить на несколько сантиметров.
Рекомендуется размещать антенну так, чтобы ее диаграмма направленности не была ориентирована на источник помех.
Антенна должна быть расположена на неметаллическом основании в любом подходя­щем месте автомобиля, по возможности ближе к креслу водителя.
Перед тем как закрепить антенну убедитесь, что система опознает метку-транспондер в требуемой зоне. В случае необходимости измените ориентацию антенны, поворачи­вая ее на небольшой угол или же измените место расположения антенны.
Дистанционно управляемые реле HOOK-UP и реле WAIT UP
Описание работы реле WAIT UP
При запуске двигателя реле WAIT UP находится в замкнутом состоянии и дает двига­телю нормально запуститься. При получении кодированного сигнала разрешения от блока управления по штатной проводке автомобиля реле WAIT UP остается в замкну­том состоянии до получения кодированного сигнала блокировки и последующего изменения скорости движения автомобиля. При следующем запуске двигателя весь процесс повторяется.
Если сигнал разрешения не был получен, или получен сигнал блокировки, то, как толь­ко автомобиль начнет движение, произойдет размыкание цепи блокировки на 3 секун­ды. Если автомобиль продолжает движение, то происходит повторный разрыв блокиру­емой цепи. После остановки автомобиля реле снова принимает нормально замкнутое состояние. При следующем запуске двигателя весь процесс повторяется.
Реле WAIT UP промаркированы одной белой полосой.
* На автомобилях выпуска 1998 года и позднее источником помех может быть мультиплексирован-
ная шина передачи информации от органов управления, расположенных на рулевом колесе.
Page 12
12
Описание работы реле HOOK-UP
Существуют пять типов дистанционно управляемых реле HOOK-UP: A, B, C, D и Z. Ре­ле типа A, B, C и Z выполнены в корпусе автомобильного реле. Реле типа D имеет ори­гинальную конструкцию и рассчитано на блокировку сигнала датчика Холла в распре­делителе зажигания 40.3706 (ВАЗ 2108, 2109, 2110 и др.). Реле типа Z имеет нормаль­но замкнутые контакты.
Реле типа A отключают и включают блокировку по командам блока управления. При включении блокировки блокируемая цепь разрывается сразу. Рекомендуется исполь­зовать для блокировки цепей стартера или дополнительных цепей.
Реле типа B и D отключают и включают блокировку по командам блока управления. При включении блокировки блокируемая цепь в течение 15 с периодически разрыва­ется и замыкается, после чего окончательно разрывается. Такой алгоритм блокировки имитирует неисправность автомобиля и позволяет перед окончательной блокировкой снизить скорость движущегося автомобиля до безопасного значения. Рекомендуется использовать реле типа B для блокировки цепей зажигания и цепей питания топливно­го насоса.
Реле типа C отключают блокировку по командам блока управления. Возврат реле в со­стояние блокировки происходит после снятия питания с реле на время более 5 с. Ре­комендуется использовать для блокировки цепей стартера или в случаях, когда разрыв блокируемой цепи во время движения недопустим.
Реле типа Z при запуске двигателя в течение 6 с продолжает находиться в замкнутом состоянии и дает двигателю запуститься. При получении кодированного сигнала раз­решения по штатной проводке автомобиля реле типа Z остается в замкнутом состоя­нии до получения кодированного сигнала блокировки. Если сигнал разрешения не был получен или получен сигнал блокировки – происходит размыкание цепи блокировки. При включении блокировки блокируемая цепь разрывается сразу. Следующий запуск двигателя повторяет всю процедуру сначала.
Реле HOOK-UP всех типов, за исключением типа D, предназначены для блокировки це­пей с током до 20 А.
Буквенный индекс после типа реле (например, реле типа BN) указывает на вариант ис­полнения реле. Реле с индексом “N” при подключении требуют соблюдения полярнос­ти на выводах 85 и 86 (см. раздел Установка реле HOOK-UP). Для реле с индексом “М” соблюдение полярности не требуется.
Маркировка реле с индексом “N” имеет белый цвет, маркировка реле с индексом “М” имеет красный цвет. Реле типа A промаркированы двумя точками, реле типа B и D про­маркированы одной точкой, реле типа C промаркированы тремя точками.
Реле типа Z промаркированы двумя зелеными точками.
При выборе блокируемой цепи и алгоритма блокировки необходимо иметь в виду, что блокировка во время движения автомобиля не должна приводить к сниже нию управляемости автомобиля и, как следствие, к созданию аварийных ситуа ций. Фирма “Альтоника” не несет ответственности при несоблюдении данного требования.
Page 13
13
Установка реле HOOK-UP и реле WAIT UP
Вывод 5 блока управления – регистрация сигнала о включении зажигания, передача кода для управления реле HOOK-UP, WAIT UP.
Реле HOOK-UP типа Z и реле WAIT UP:
● при подаче питания на выводы 85 и 86 реле соблюдение полярности не
требуется; прием сигналов управления от блока осуществляется через вывод реле, на который подается питание +12 В.
Не допускается установка реле типа Z и реле WAIT UP вместо штатного реле автомобиля, т. к. выводы 8730 являются нормально замкнутыми.
Реле HOOK-UP с индексом “N”:
● вывод 85 реле – питание (+12 В) реле, прием сигналов управления от блока;
● вывод 86 реле – “земляная” шина питания реле.
Реле HOOK-UP ® с индексом “М”:
● при подаче питания на выводы 85 и 86 реле соблюдение полярности не
требуется; прием сигналов управления от блока осуществляется через вывод реле, на который подается питание +12 В.
Некоторые особенности подключения
Провод 4 блока управления подсоединяется к проводу, идущему от вывода 15/1 (зажи­гание включено) замка зажигания.
При подключении и выборе места установки дистанционно управляемых реле HOOK­UP и реле WAIT UP длина провода связи между выводом 4 блока управления и выво­дом приема сигналов управления реле должна быть минимальна.
Сопротивление цепи между выводом 4 блока управления и выводом приема сигналов управления дистанционно управляемого реле HOOK-UP и реле WAIT UP должно быть не более 1,5 Ом.
При включенном зажигании на выводе приема сигналов управления реле HOOK-UP и реле WAIT UP постоянно должно быть +12 В.
Не допускается подключать реле HOOK-UP и реле WAIT UP к цепи, в которой при ра­боте двигателя напряжение +12 В на выводе приема сигналов управления реле или “корпус” на выводе “земляной” шины питания реле будут временно пропадать.
Если +12 В на вывод приема сигналов управления дистанционно управляемого реле поступает не непосредственно с контакта замка зажигания, а через какое-либо устрой­ство (например, компьютер), то провод 4 блока управления должен быть подключен не­посредственно к той же цепи, что и вывод приема сигналов управления реле.
Элемент системы автомобиля, цепь которого блокируется, необходимо подключать к выводу 30 дистанционно управляемого реле.
Дистанционно управляемые реле HOOKUP и реле WAIT UP рассчитаны на бло кировку цепей с током не более 20 А. Для блокировки цепей с большим током не обходимо использовать дополнительное реле.

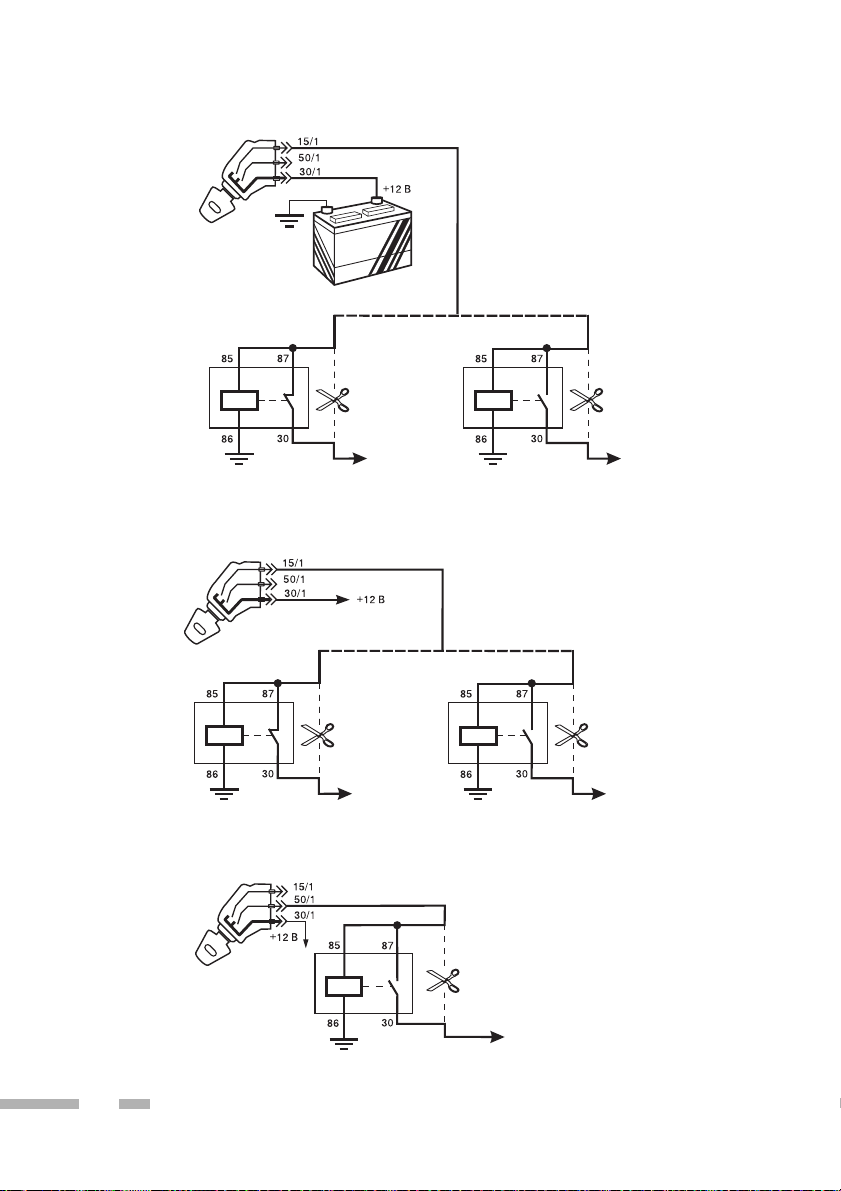

Ниже приведены схемы подключения дистанционно управляемых реле HOOK-UP и реле WAIT UP.
Page 14
14
Блокировка зажигания
Блокировка цепей, коммутирующих питание
Блокировка стартера
Замок зажигания
Аккумулятор автомобиля
Дистанционно управляемое реле HOOK-UP тип Z и WAIT UP
Вариант №1 Вариант №2
Дистанционно управляемое реле HOOK-UP тип A, B, C
К блоку зажигания
Замок зажигания
Вариант №1 Вариант №2
Дистанционно управляемое реле HOOK-UP тип Z и WAIT UP
Управляющий сигнал
Дистанционно управляемое реле HOOK-UP тип A, B, C
Замок зажигания
Дистанционно управляемое реле HOOK-UP тип A, B, C
К тяговому реле стартера
К блоку зажигания
Управляющий сигнал
Page 15
15
Блокировка гальванически развязанных цепей
Блокировка цепей с большим током
Программирование реле HOOK-UP и реле WAIT UP
В комплект поставки системы входит дистанционно управляемое реле HOOK-UP или реле WAIT UP, в которое код системы еще не записан. Перед использованием реле не­обходимо произвести запись кода системы в память реле. Для этого, после установки системы и реле HOOK-UP или реле WAIT UP на автомобиль, внесите транспондер в зо­ну опознавания и включите зажигание на 5 с не заводя двигатель. Код системы будет записан в память реле. Заведите двигатель и убедитесь в правильном функционирова­нии реле.
После того, как код системы записан в реле, запись другого кода в реле невозможна. Для удаления ошибочно записанного в реле HOOK-UP или реле WAIT UP кода обра­щайтесь к официальным представителям фирмы "Альтоника".
Для корректной записи кода системы в память реле при совместной установке на автомобиль противоугонной системы BLACK BUG Plus и системы REEF, перед установкой реле HOOKUP или реле WAIT UP на автомобиль, необходимо в системе REEF включить режим совместимости с BLACK BUG Plus.

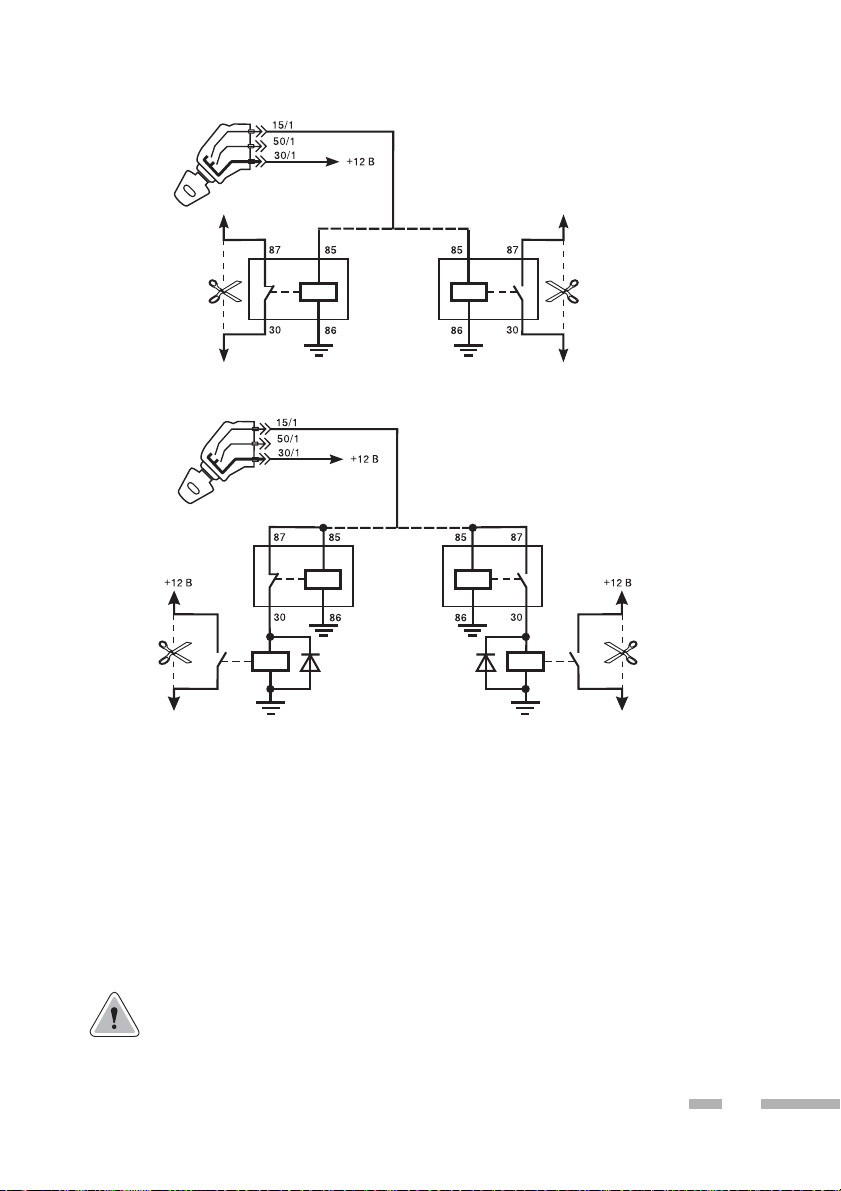

Замок зажигания
Вариант №1 Вариант №2
Дистанционно управляемое реле HOOK-UP тип Z и WAIT UP
Дистанционно управляемое реле HOOK-UP тип A, B, C
Замок зажигания
Вариант №1 Вариант №2
Дистанционно управляемое реле HOOK-UP тип Z и WAIT UP
Дистанционно управляемое реле HOOK-UP тип A, B, C
Дополнительное реле блокировки
Дополнительное реле блокировки
Page 16
16
28073
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Напряжение питания блока управления . . . . . . . . . . . . . . . . . . . . . . . . . . . 10,5...15 В
Ток потребления в рабочем режиме . . . . . . . . . . . . . . . . . . . . . . . . . . не более 15 мА
Ток потребления в дежурном режиме . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 0 мА
Максимальный ток цепи блокировки реле WAIT UP, HOOK-UP . . . . . . . . . . . . . . 20 А
Рабочий диапазон температур. . . . . . . . . . . . . . . . . . . . . . . . от минус 40°С до +85°С
Технология кодирования метки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . DID
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Работоспособность системы гарантируется при условии соблюдения правил пользования и установки, изложенных в настоящем Руководстве.
Компания “Альтоника” не несет ответственности в случае некорректной установки системы.
Гарантийные обязательства перед пользователем несет фирма, установившая систему на автомобиль.
Право устанавливать систему имеют только фирмы, имеющие соответствующий сертификат от компании “Альтоника”.
КОМПЛЕКТ ПОСТАВКИ
СИСТЕМА BLACK BUG Plus модель BT-71W2
BT-71L2
S/N
№ Наименование BT-71W2 BT-71L2
1 Блок управления 1 1 2 Жгут 4-контактный 1 1 3 Предохранитель 1 А с держателем 1 1 4 Реле WAIT UP 1 – 5 Реле HOOK-UP – 1 6 Метка MB-L 2 2 7 Ферритовая антенна 1 1 8 Светодиодный индикатор 1 1 9 Кнопка VALET 1 1
10 Саморез 4 × 13 мм 2 2 11 Клемма ∅ 6,0 мм 1 1 12 Руководство пользователя 1 1
Loading...
