НАЗНАЧЕНИЕ И ПРИНЦИП ДЕЙСТВИЯ

Система BLACK BUG® Plus предназначена для защиты автомобиля от угона и захвата. Принцип управления системой основан на дистанционном опознавании автовладельца по метке-транспондеру (далее метка). Метка выполнена в виде миниатюрного бескнопочного брелока. В память системы можно записать до трех меток.

Для включения и отключения блокировок двигателя никаких дополнительных действий от водителя не требуется. Нужно лишь иметь при себе метку. Система опознает ее при включении зажигания, а также каждый раз с началом движения автомобиля. На начало движения реагирует встроенный в блок управления системы датчик движения. Если метка не будет обнаружена, то система воспримет это как захват автомобиля и заблокирует работу двигателя в безопасном режиме.

Встроенный датчик движения не только обеспечивает надежную защиту от захвата, но и выполняет охранную функцию – реагирует на любые попытки отбуксировать охраняемый автомобиль или погрузить его на автоэвакуатор. В охранный режим датчик движения переходит автоматически после выключения зажигания и постановки машины под охрану. Датчик движения запоминает положение автомобиля в пространстве и при попытке его переместить извещает об этом блок управления автосигнализации.

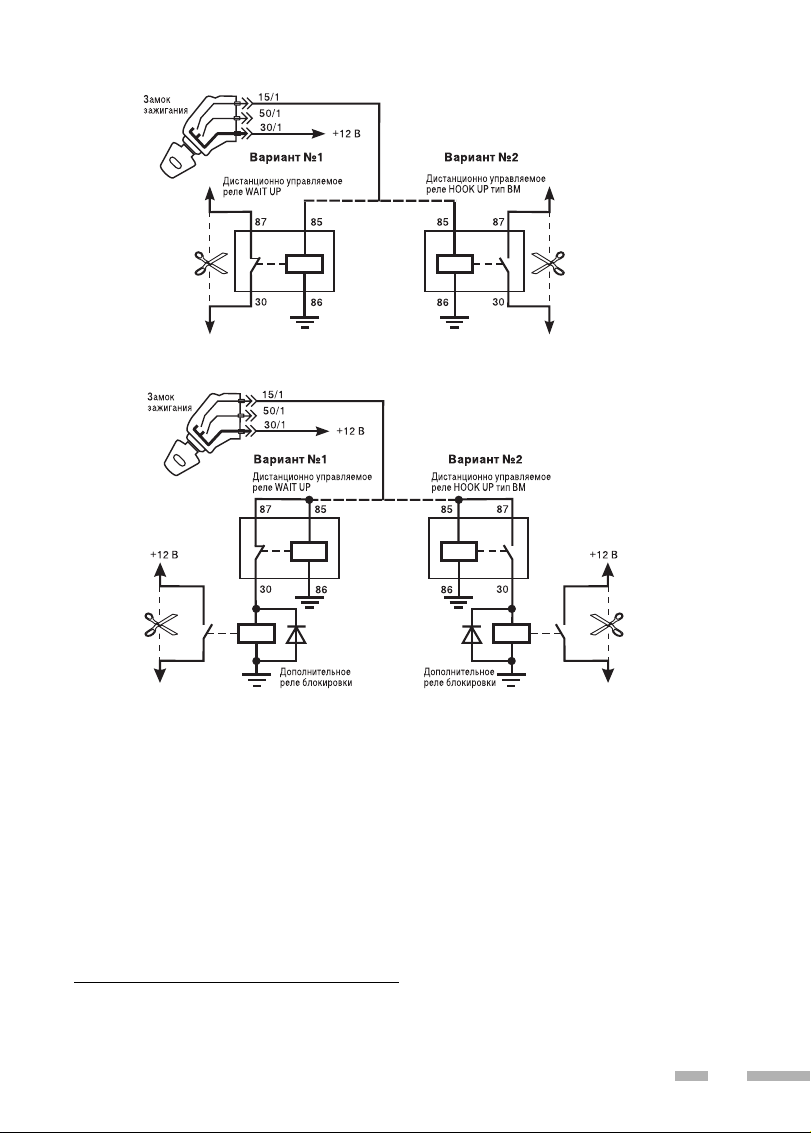

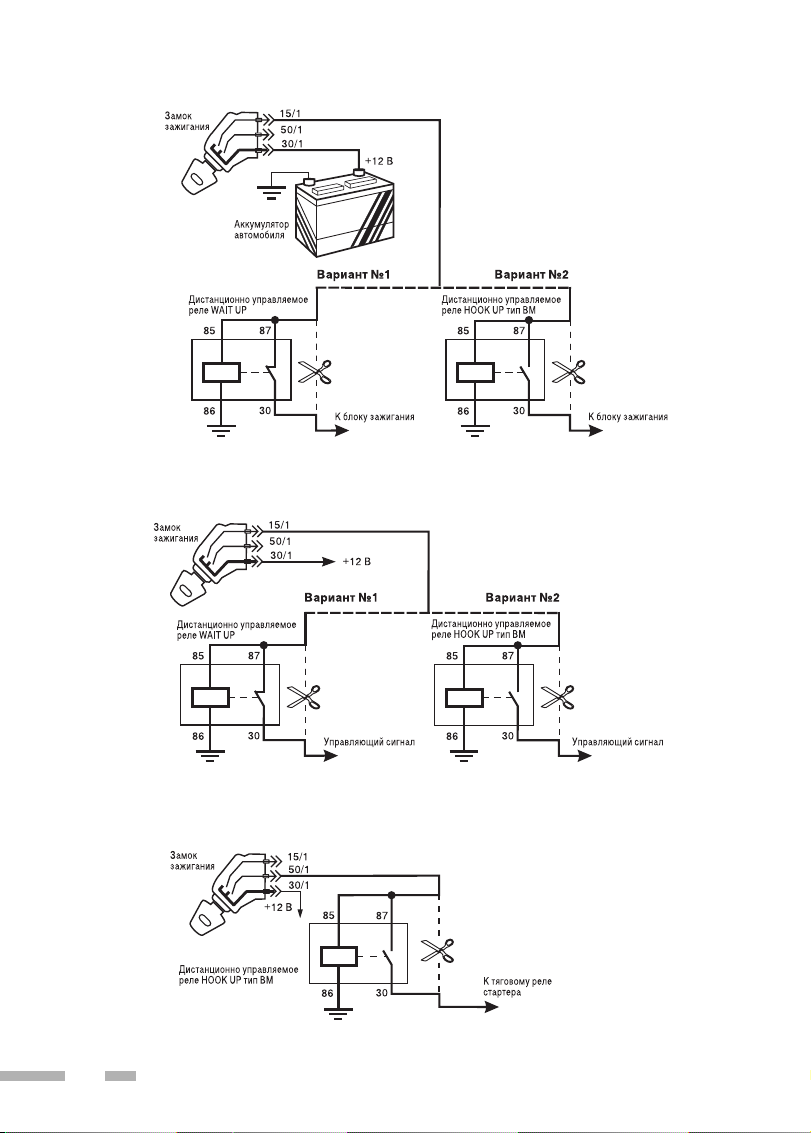

Защиту от угона автомобиля обеспечивают дистанционно управляемые реле WAIT UP® или HOOK-UP®. Управление противоугонными реле осуществляется кодированными сигналами по штатной электропроводке автомобиля. Это обеспечивает повышенную скрытность установки, так как компоненты противоугонной системы не связаны между собой дополнительными проводами. Количество устанавливаемых в автомобиле противоугонных реле не ограничено. В зависимости от примененного реле реализуются различные алгоритмы защита от угона.

В системе BLACK BUG Pus BT-71L2D применяется реле HOOK-UP, которое устанавливается в разрыв блокируемой цепи и не позволяет завести двигатель до получения разрешающего сигнала от блока управления.

В системе BLACK BUG Pus BT-71W2D применяется реле WAIT UP, которое не только обеспечивает повышенную скрытность установки, но и защиту от поиска заблокированных цепей. Обнаружить их с помощью диагностического оборудования невозможно, так как на неподвижной машине все блокируемые цепи замкнуты. Они размыкаются лишь при попытке угона с началом движения автомобиля. Кроме этого реле WAIT UP позволяет реализовать возможность дистанционного и автоматического запуска двигателя без отключения противоугонной системы.

Противоугонные системы работают только с электронными метками-транспондерами, надежно защищенными от электронного взлома технологией DID® (динамический идентификационный диалог). Резервный L-канал® обеспечивает автоматический переход систем на альтернативный канал связи при наличии помех в эфире.

При установке системы требуется минимальное вмешательство в штатную электропроводку автомобиля.

BLACK BUG®, DID®, HOOK-UP®, WAIT UP®, L-канал® –

зарегистрированные торговые марки компании "АЛЬТОНИКА".

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Page 3

ВОЗМОЖНОСТИ СИСТЕМЫ

● Защита от захвата автомобиля (от автовладельца не требуется каких-либо

действий для включения противоразбойного режима AntiHiJack);

● Защита от угона (блокировка двигателя осуществляется дистанционно

управляемыми реле WAIT UP и HOOK-UP);

● Опознавание автовладельца по метке-транспондеру;

● Защита системы от электронного взлома технологией DID;

● Автоматическое переключение на резервный канал связи при наличии помех;

● Удаление из памяти системы утерянных меток и запись новых;

● Индикация режимов работы системы;

● Программирование режимов работы.

Встроенный датчик движения

● Срабатывает при попытке переместить автомобиль;

● Игнорирует вибрации проезжающего мимо транспорта, порывы ветра и другие

внешние воздействия, приводящие к ложным срабатываниям;

● Не нуждается в регулировке.

ПОЛЬЗОВАНИЕ СИСТЕМОЙ

Управление системой

Для управления системой в обычном режиме от Вас не требуется никаких дополнительных действий:

● для постановки автомобиля под охрану выключите зажигание

● для снятия автомобиля с охраны включите зажигание, имея при себе метку

● во время движения водитель должен иметь при себе метку

Индикатор системы

При включенном зажигании на светодиодном индикаторе системы отображается следующая информация:

● НЕ ГОРИТ – автомобиль снят с охраны, можно начать движение

● ГОРИТ КРАСНЫМ СВЕТОМ – двигатель заблокирован, начать движение

невозможно

● ГОРИТ ЗЕЛЕНЫМ СВЕТОМ – противоугонная система временно отключена

● МИГАЕТ КРАСНЫМ И ЗЕЛЕНЫМ СВЕТОМ – противоугонная система опознает

метку

При выключенном зажигании индикатор не горит.

Page 4

Защита от захвата автомобиля (AntiHiJack)

Система надежно защищает автомобиль от захвата. Опознавание метки при включенном зажигании производится каждый раз с началом движения автомобиля. На начало движения автомобиля реагирует встроенный в блок управления датчик движения.

Автовладельцу настоятельно рекомендуется носить метку отдельно от ключей, так как если при захвате метка останется в салоне автомобиля, то система ее опознает и разрешит работу двигателя.

Если с началом движения метка не будет опознана, то работа двигателя будет заблокирована в безопасном режиме.

Длительность остановки, начиная с которой производится опознавание метки, задается в диапазоне от 1 до 180 секунд при настройке системы. Если Вы не желаете, чтобы после коротких остановок производилось опознавание метки (допустим, при проезде регулируемых перекрестков), то можно задать длительность безопасных остановок, на которые система реагировать не будет.

Отключение противоугонной системы с помощью секретного кода

Если Вы забыли метку, а также если она неисправна или утеряна, то воспользоваться автомобилем можно и без нее. В подобных случаях противоугонную систему можно временно отключить. Эти же действия выполните для технического обслуживания автомобиля.

Для временного отключения противоугонной системы введите четырехзначный секретный код следующим образом.

Цифры кода могут иметь значение от 0 до 9. Для ввода цифры "0" нажмите на кнопку VALET десять раз. При вводе цифр 1$9 нажмите на кнопку количество раз, соответствующее вводимой цифре (например, для ввода цифры "5" нажмите на кнопку пять раз).

Допустим, секретный код системы 3019.

1. Включите зажигание.

2. Не позднее чем через 10 секунд ТРИ раза нажмите на кнопку VALET для ввода

первой цифры кода (3). Каждое нажатие сопровождается коротким звуковым сигналом.

3. После ввода первой цифры дождитесь контрольного звукового сигнала.

4. Не позднее чем через 10 секунд после контрольного сигнала ДЕСЯТЬ раз нажмите на кнопку VALET для ввода второй цифры кода (0).

5. После ввода второй цифры дождитесь контрольного звукового сигнала.

6. Не позднее чем через 10 секунд после контрольного сигнала ОДИН раз нажмите на кнопку VALET для ввода третей цифры кода (1).

7. После ввода третей цифры дождитесь контрольного звукового сигнала.

8. Не позднее чем через 10 секунд после контрольного сигнала ДЕВЯТЬ раз нажмите на кнопку VALET для ввода четвертой цифры кода (9).

Page 5

При успешном вводе секретного кода прозвучит подтверждающий звуковой сигнал. Индикатор начнет светиться непрерывно зеленым светом. Система будет отключена. На автомобиле можно будет ездить с отключенными противоугонными функциями. В любой момент автомобиль можно будет поставить под охрану (см. раздел “Включение противоугонной системы”).

При неверном вводе секретного кода Вы услышите звуковой сигнал, напоминающий сирену. Повторите попытку.

При установке системы требуйте у сотрудников сервисного центра сменить секретный код, или сделайте это самостоятельно согласно пункту “Изменение секретного кода” на стр. 7.

Заводская установка секретного кода системы "1111".

Включение противоугонной системы

После решения вопросов, вызвавших отключение противоугонной системы с помощью секретного кода (техническое обслуживание автомобиля, утеря метки или по другим причинам), включите ее.

Для включения противоугонной системы выполните следующие действия:

1. Выключите и включите зажигание. Индикатор будет гореть зеленым цветом.

2. Не позднее чем через 10 секунд нажмите и удерживайте кнопку VALET.

3. Прозвучит звуковой сигнал и индикатор погаснет.

4. Отпустите кнопку VALET.

Система вернется в обычный режим работы.

Индикация разряда батарейки в метке

Когда система опознает метку, то вместе с кодом в блок управления системы передается информация о состоянии батарейки. Если батарейка разряжена ниже допустимого уровня, то после опознавания метки система предупредит Вас об этом дополнительным звуковым сигналом. Если каждый раз при опознавании метки Вы слышите такой сигнал, то необходимо заменить батарейку в метке.

При пониженных температурах возможно появление такого сигнала из-за охлаждения батарейки в метке. Если сигналы не повторяются, то замена батарейки не требуется.

Замена батарейки в метке

В метке применяется батарейка типа CR2032. Для замены батарейки отверните винт крепления на задней крышке метки, откройте

корпус, произведите замену батарейки (соблюдайте полярность). После замены батарейки соберите корпус и закрутите винт крепления. Замена батарейки в метке может быть проведена в фирме, установившей противоугон-

ную систему в Ваш автомобиль.

По всем вопросам, возникающим при пользовании противоугонной системой, обращайтесь в фирму, установившую систему на Ваш автомобиль.

Page 6

НАСТРОЙКА СИСТЕМЫ

Вход в режим программирования

Настройка противоугонной системы осуществляется в режиме программирования. Для входа в режим программирования дважды введите секретный код.

Допустим, секретный код у системы 3019.

1. Включите зажигание.

2. Не позднее чем через 10 секунд ТРИ раза нажмите на кнопку VALET для ввода

первой цифры кода (3). Каждое нажатие сопровождается коротким звуковым сигналом.

3. После ввода первой цифры дождитесь контрольного звукового сигнала.

5. После ввода второй цифры дождитесь контрольного звукового сигнала.

7. После ввода третей цифры дождитесь контрольного звукового сигнала.

При успешном вводе секретного кода прозвучит подтверждающий звуковой сигнал. Индикатор начнет светиться непрерывно зеленым светом. Система будет отключена.

При неверном вводе секретного кода Вы услышите звуковой сигнал, напоминающий сирену. Повторите попытку.

9. Выключите зажигание.

10. Введите секретный код еще раз. Для этого выполните действия 1-8 настоящей

главы.

11. После звукового сигнала система войдет в режим программирования. Смена зеленых и красных вспышек индикатора укажет, что система ожидает выбора номера уровня.

При неверном вводе секретного кода Вы услышите звуковой сигнал, напоминающий сирену. Повторите попытку.

Переход на нужный уровень программирования

Нажмите на кнопку VALET определенное количество раз, соответствующее требуемому уровню программирования (к примеру, для перехода на второй уровень нажмите на кнопку VALET два раза).

Прозвучит звуковой сигнал, и индикатор будет выдавать серии вспышек. Количество зеленых вспышек на индикаторе в одной серии показывают номер текущего уровня (например, если Вы находитесь на третьем уровне, то в одной серии произойдет три коротких вспышки).

РЕКОМЕНДАЦИИ ПО УСТАНОВКЕ

Page 7

Программируемые функции

Изменение секретного кода

Для изменения секретного кода системы выполните следующие действия:

1. Войдите на ПЕРВЫЙ уровень режима программирования.

2. Введите новый секретный код (порядок ввода секретного кода указан на стр. 4).

После ввода последней цифры система подаст двойной звуковой сигнал.

3. Введите новый секретный код еще раз. Если Вы два раза ввели одинаковый код, то прозвучит подтверждающий звуковой

сигнал и новый секретный код запишется в память системы. Если Вы ошиблись при вводе, то прозвучит звуковой сигнал, напоминающий

сирену. В память системы новый код записан не будет. Повторите попытку.

4. Для выхода с данного уровня нажмите и удерживайте кнопку VALET до звукового сигнала.

Запись метки в систему

В систему может быть записано не более трех меток. Чтобы избежать случайной записи, уберите лишние метки из зоны видимости антенны

(далее 5 метров от автомобиля).

1. Войдите на ВТОРОЙ уровень программирования. Индикатор отображает второй уровень двойными зелеными вспышками. Отсутствие красных вспышек свидетельствует о том, что в зоне видимости антенны

метки нет.

2. Внесите в зону видимости антенны первую записываемую метку. Как только система ее обнаружит, прозвучит длительный звуковой сигнал.

К зеленым вспышкам индикатора добавится одна красная вспышка, обозначающая запись метки в память системы.

Если метка остается в зоне видимости антенны, то периодически будет звучать короткий звуковой сигнал. Это означает, что система опознает записанную метку.

3. Поочередно внесите в зону видимости антенны остальные метки. После считывания каждой новой метки будет звучать длительный звуковой сигнал. Красные вспышки индикатора в одной серии показывают количество записанных меток.

уровень

№

уровня

Функция

Заводские

настройки системы

Настройки после

установки системы

Секретный код 1111

Количество записанных меток 2

Настройка чувствительности датчика движения 5

Длительность безопасной остановки 2

Звуковой сигнал при опознавании метки включен

Page 8

Если в момент записи система обнаружит четвертую метку, то прозвучит сигнал предупреждения. Уберите четвертую метку, а затем заново запишите в память системы три метки.

4. Для выхода с данного уровня нажмите и удерживайте кнопку VALET до звукового сигнала.

Если вы записали в систему меньше трех меток, то свободные позиции в памяти системы будут автоматически заблокированы.

Если новые метки не были записаны в систему, то после выхода с данного уровня информация о ранее записанных метках будет сохранена.

Настройка чувствительности датчика движения

Чувствительность датчика движения влияет только на момент опроса метки с началом движения после остановки автомобиля. В большинстве случаев настройка чувствительности не требуется.

1. Для изменения чувствительности датчика движения войдите на ТРЕТИЙ уровень программирования.

Индикатор отобразит номер текущего варианта настройки чувствительности красными вспышками.

2. Нажмите на кнопку VALET нужное количество раз (от 1 до 8) в соответствии с желаемым вариантом чувствительности.

Заводская установка – вариант 5. Варианты 4, 3, 2, 1 увеличивают чувствительность датчика, если для Вашего

автомобиля она недостаточна. Варианты 6, 7, 8 загрубляют чувствительность датчика, если двигатель Вашего

автомобиля на холостом ходу создает большую вибрацию. После изменения настройки чувствительности прозвучит звуковой сигнал. Количество красных вспышек в очередной серии отобразит новый вариант

чувствительности датчика движения.

3. Для выхода с данного уровня нажмите и удерживайте кнопку VALET до звукового сигнала.

Установка длительности безопасной остановки

Предусмотрено восемь вариантов настройки длительности безопасных остановок, на которые система реагировать не будет.

№ варианта настройки 1 2 3 4 5 6 7 8 Длительность (в секундах) 1 3 5 7 10 25 60 180

уровень

Page 9

1. Для настройки нужной длительности войдите на ЧЕТВЕРТЫЙ уровень

программирования. Индикатор отобразит номер текущего варианта настройки времени красными

вспышками.

2. Нажмите на кнопку VALET нужное количество раз (от 1 до 8) для изменения настройки времени.

После изменения настройки прозвучит звуковой сигнал. Количество красных вспышек в очередной серии отобразит номер выбранного

варианта.

3. Для выхода с данного уровня нажмите и удерживайте кнопку VALET до звукового сигнала.

Звуковой сигнал при опознавании метки

Опознавание метки подтверждается звуковым сигналом, но при желании его можно отключить.

1. Для настройки функции звукового сигнала при опознавании метки войдите на ПЯТЫЙ уровень программирования.

Красными вспышками в одной серии индикатор отобразит состоянии функции на пятом уровне:

● функция включена – две красные вспышки;

● функция выключена – одна красная вспышка.

2. Для выключения звукового сигнала нажмите на кнопку VALET один раз, для включения – два раза.

После изменения состояния функции прозвучит звуковой сигнал. Количество красных вспышек в очередной серии отобразит новое состояние

функции.

3. Для выхода с данного уровня нажмите и удерживайте кнопку VALET до звукового сигнала.

Выход из режима программирования

Для выхода из режима программирования выполните следующие действия:

1. Нажмите и удерживайте кнопку VALET. Прозвучит звуковой сигнал и индикатор начнет светиться зеленым светом.

2. Отпустите кнопку VALET.

3. Снова нажмите и удерживайте кнопку VALET.

Прозвучит звуковой сигнал и индикатор погаснет.

4. Отпустите кнопку VALET.

Система вернется в обычный режим работы.

уровень

Page 10

УСТАНОВКА СИСТЕМЫ

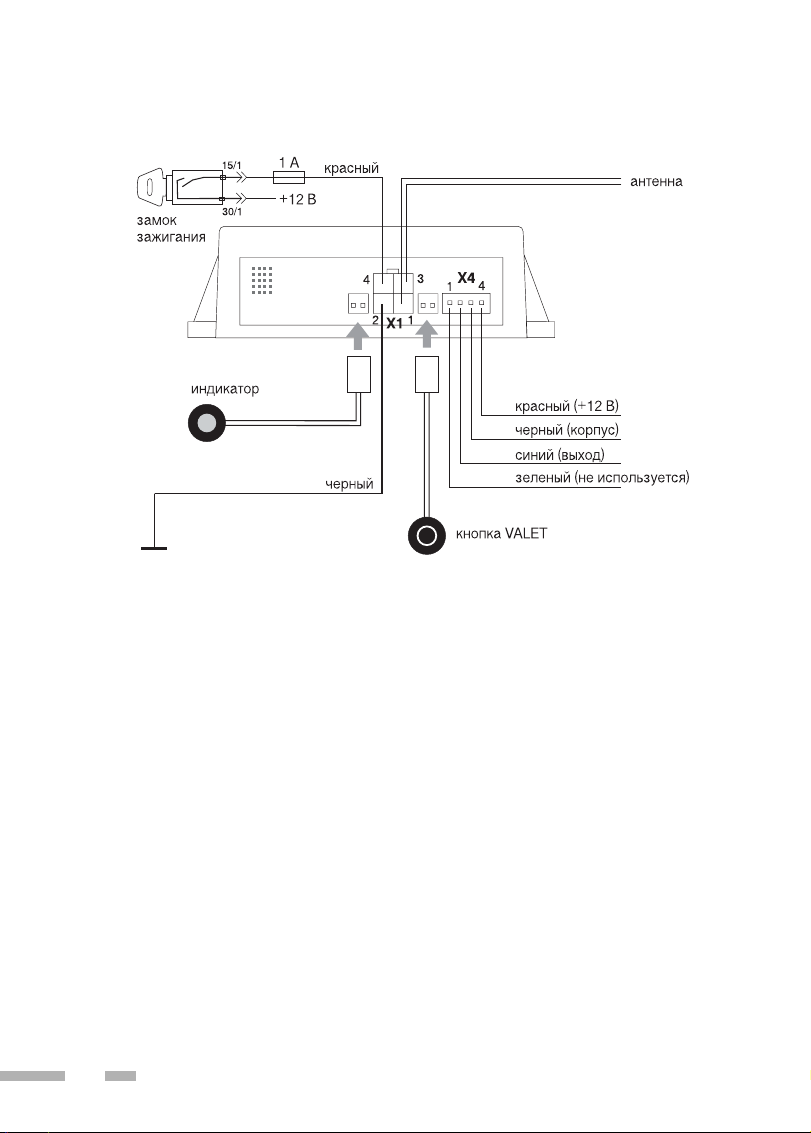

Схема подключения

Установка блока управления

Установите блок управления в салоне автомобиля. Необходимо жестко закрепить блок управления системой в горизонтальной плоскости, исключив возможность его смещения относительно кузова автомобиля.

Произведите подключение блока управления в соответствии со схемой (предварительно вынув предохранители из держателей).

Клемму “земляного” провода установите под ближайший заводской болт автомобиля. Длина “земляного” провода должна быть минимальна. Подробно о подключении данного провода изложено в разделе “Установка реле HOOK-UP и реле WAIT UP”.

Подключение к автосигнализации

Блок управления системы подключается к автосигнализации с помощью соединительного кабеля.

Для подключения системы к автосигнализации производства компании "Альтоника" соедините разъем X4 (см. схему подключения) с разъемом, предназначенным для подключения датчика удара или объема.

Подключение к автосигнализациям других производителей осуществляется в соответствии с назначением контактов разъема X4 и цветами проводов соединительного кабеля, указанными на схеме подключения.

Page 11

Установка индикатора системы

Установите светодиодный индикатор системы на приборной панели в месте, обеспечивающем необходимый обзор.

Установка кнопки VALET

Установите кнопку VALET на приборной панели в месте, обеспечивающем удобство пользования, но по возможности скрытно.

Установка антенны

Перед монтажом системы необходимо определить места расположения блока управления и антенны, а также места прокладки проводов. Расположение элементов системы должно обеспечивать максимальную дальность опознавания метки на автомобиле с работающим двигателем.

При выборе места расположения элементов системы необходимо учитывать, что дальность опознавания снижают следующие факторы:

● присутствие в непосредственной близости от блока управления, антенны

и проводов системы: магнитов и источников импульсных помех;

● присутствие в непосредственной близости от антенны массивных

металлических элементов, плоскостей, сеток и т. п.;

● наличие в автомобиле устройств, работающих в диапазоне частот от 100 кГц

до 150 кГц (например, штатный иммобилайзер, преобразователь напряжения, ионизатор воздуха, устройство антикоррозионной защиты кузова, мультиплексированная шина передачи информации и другие).

Для снижения влияния импульсных помех на блок управления иногда достаточно повернуть его на 90° или сместить на несколько сантиметров.

Рекомендуется размещать антенну таким образом, чтобы ее диаграмма направленности не была ориентирована на источник помех.

Антенна должна быть расположена на неметаллическом основании в любом подходящем месте автомобиля, по возможности ближе к креслу водителя.

Перед тем как закрепить антенну убедитесь, что система опознает метку-транспондер в требуемой зоне. В случае необходимости измените ориентацию антенны, поворачивая ее на небольшой угол или же измените место расположения антенны.

Page 12

Дистанционно управляемые реле HOOK-UP и реле WAIT UP

Описание работы реле WAIT UP

При запуске двигателя реле WAIT UP находится в замкнутом состоянии и дает двигателю нормально запуститься. При получении кодированного сигнала разрешения от блока управления реле WAIT UP остается в замкнутом состоянии до получения кодированного сигнала блокировки и последующего изменения скорости движения автомобиля. При следующем запуске двигателя весь процесс повторяется.

Если сигнал разрешения не был получен, или получен сигнал блокировки, то, как только автомобиль начнет движение, произойдет размыкание цепи блокировки на 3 секунды. Если автомобиль продолжает движение, то происходит повторное размыкание блокируемой цепи. После остановки автомобиля реле снова принимает нормально замкнутое состояние. При следующем запуске двигателя весь процесс повторяется.

Реле WAIT UP промаркировано одной белой полосой.

Описание работы реле HOOK-UP

Реле типа HOOK UP типа B отключает и включает блокировку по командам блока управления. При включении блокировки блокируемая цепь в течение 15 с периодически размыкается и замыкается, после чего окончательно размыкается. Такой алгоритм блокировки имитирует неисправность автомобиля и позволяет перед окончательной блокировкой снизить скорость движущегося автомобиля до безопасного значения. Рекомендуется использовать реле типа B для блокировки цепей зажигания и цепей питания топливного насоса.

Буквенный индекс после типа реле (например, реле типа BM) указывает на вариант исполнения реле. Для реле с индексом “М” соблюдение полярности не требуется.

Реле HOOK UP типа BM промаркировано одной красной точкой.

При выборе блокируемой цепи и алгоритма блокировки необходимо иметь в виду, что блокировка во время движения автомобиля не должна приводить к сниже$ нию управляемости автомобиля и, как следствие, к созданию аварийных ситуа$ ций. Компания “Альтоника” не несет ответственности при несоблюдении дан$ ного требования.

Установка реле HOOK-UP и реле WAIT UP

Вывод 4 блока управления – регистрация сигнала о включении зажигания, передача кода для управления реле HOOK-UP, WAIT UP.

Реле HOOK-UP типа BM и реле WAIT UP:

● при подаче питания на выводы 85 и 86 реле соблюдение полярности не

требуется; прием кодированных сигналов управления от блока осуществляется через вывод реле, на который подается питание +12 В.

Не допускается установка реле WAIT UP вместо штатного реле автомобиля, так как выводы 87$30 являются нормально замкнутыми.

Page 13

Некоторые особенности подключения

Провод 4 блока управления подсоединяется к проводу, идущему от вывода 15/1 (зажигание включено) замка зажигания.

При подключении и выборе места установки дистанционно управляемых реле HOOK-UP и реле WAIT UP длина провода связи между выводом 4 блока управления и выводом приема сигналов управления реле должна быть минимальна.

Сопротивление цепи между выводом 4 блока управления и выводом приема сигналов управления дистанционно управляемого реле HOOK-UP и реле WAIT UP должно быть не более 1,5 Ом.

При включенном зажигании на выводе приема сигналов управления реле HOOK-UP и реле WAIT UP постоянно должно быть +12 В.

Не допускается подключать реле HOOK-UP и реле WAIT UP к цепи, в которой при работе двигателя напряжение +12 В на выводе приема сигналов управления реле или “корпус” на выводе “земляной” шины питания реле будут временно пропадать.

Если +12 В на вывод приема сигналов управления дистанционно управляемого реле поступает не прямо с контакта замка зажигания, а через какое-либо устройство (например, компьютер), то провод 4 блока управления должен быть подключен к той же цепи, что и вывод приема сигналов управления реле.

Элемент системы автомобиля, цепь которого блокируется, необходимо подключать к выводу 30 дистанционно управляемого реле.

Дистанционно управляемые реле HOOK$UP и реле WAIT UP рассчитаны на бло$ кировку цепей с током не более 20 А. Для блокировки цепей с большим током не$ обходимо использовать дополнительное реле.

Схемы подключения дистанционно управляемых реле HOOK-UP и реле WAIT UP приведены на стр. 14–15.

Программирование реле HOOK-UP и реле WAIT UP

В комплект поставки системы входит дистанционно управляемое реле HOOK-UP или реле WAIT UP, в которое код системы еще не записан. Перед использованием реле необходимо произвести запись кода системы в память реле. Для этого после установки всех компонентов системы на автомобиль внесите метку в зону опознавания и включите зажигание на 5 с не запуская двигатель. Код системы будет записан в память реле. Заведите двигатель и убедитесь в правильном функционировании реле.

После того, как код системы записан в реле, запись другого кода в реле невозможна. Для удаления ошибочно записанного в реле HOOK-UP или реле WAIT UP кода обращайтесь к официальным представителям компании "Альтоника".

Для корректной записи кода системы в память реле при совместной установке на автомобиль противоугонной системы BLACK BUG Plus и автосигнализации REEF NET, перед установкой реле HOOK$UP или реле WAIT UP на автомобиль, необходимо в автосигнализации REEF NET включить режим совместимости с BLACK BUG Plus.

Page 14

Блокировка зажигания

Блокировка цепей, коммутирующих питание

Блокировка стартера

Page 15

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питания блока управления . . . . . . . . . . . . . . . . . . . . . . . . . . .10,5...15 В

Ток потребления при включенном зажигании . . . . . . . . . . . . . . . . . не более 20 мА

Ток потребления при выключенном зажигании . . . . . . . . . . . . . . . . . не более 2 мА

Длительность выходного сигнала датчика . . . . . . . . . . . . . . . . . . . . . . . не менее 1 с

Коммутируемый ток при срабатывании датчика* . . . . . . . . . . . . . . . не более 80 мА

Максимальный ток цепи блокировки реле WAIT UP, HOOK-UP . . . . . . . . . . . . . 20 А

Рабочий диапазон температур . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . - 40°C... +85°C

Сигнал о перемещении автомобиля выдается замыканием выхода датчика на корпус

(минус питания).

Блокировка гальванически развязанных цепей

Блокировка цепей с большим током

Page 16

190304

ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА

Работоспособность системы гарантируется при условии соблюдения правил пользования и установки, изложенных в настоящем Руководстве. Компания “Альтоника” не несет ответственности в случае некорректной установки системы.

Гарантийные обязательства перед пользователем несет фирма, установившая систему на автомобиль. Право устанавливать систему имеют только фирмы, имеющие соответствующий сертификат от компании “Альтоника”.

КОМПЛЕКТ ПОСТАВКИ

СИСТЕМА BLACK BUG Plus модель BT-71W2D

BT-71L2D

S/N

№ Наименование BT-71W2D BT-71L2D

1 Блок управления 1 1 2 Жгут 4-контактный 1 1 3 Соединительный кабель 1 1 4 Реле WAIT UP 1 – 5 Реле HOOK-UP – 1 6 Метка MB-L 2 2 7 Ферритовая антенна 1 1 8 Светодиодный индикатор 1 1 9 Кнопка VALET 1 1

10 Предохранитель 1 А с держателем 1 1 11 Саморез 4 × 13 мм 2 2 12 Клемма ∅ 6,0 мм 1 1 13 Руководство пользователя 1 1
