Page 1
Руководство Пользователя
SPP-R200II
Мобильный принтер
Rev. 1.02
http://www.bixolon.com
Page 2
- 2 -
SPP-R200II
■ Оглавление
※ Сведения о руководствах и правила техники безопасности ······························· 3
1. Комплектность поставки ·························································································· 10
2. Общий вид устройства ······························································································ 11
3. Установка и эксплуатация ························································································ 12
3-1 Установка аккумулятора ·································································································· 12
3-2 Подзарядка аккумулятора ······························································································· 12
3-2-1 Battery Charging Usage ······························································································ 12

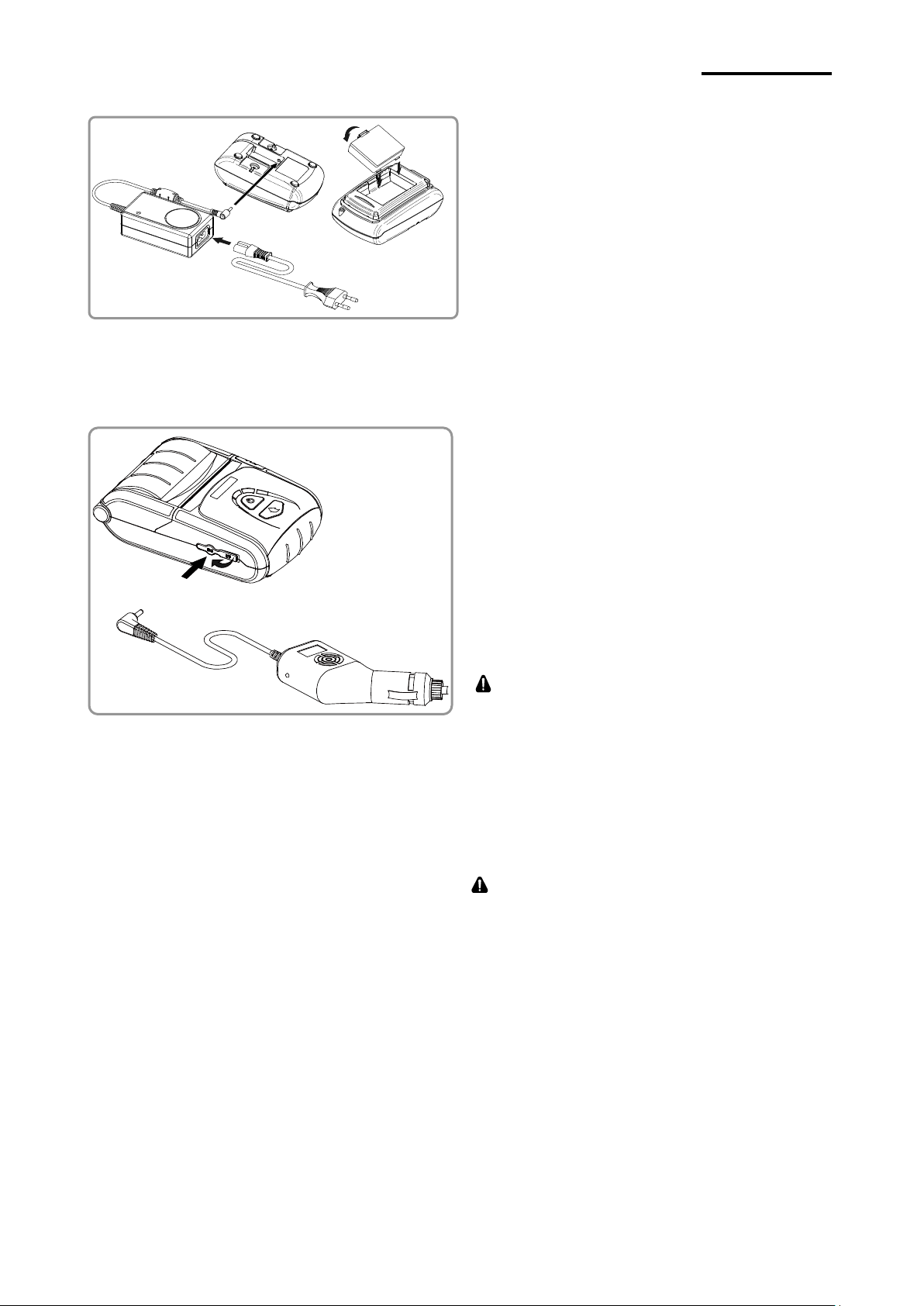

3-2-2 Использование подставки для аккумулятора (вариант) ········································· 13
3-2-3 Подзарядка аккумулятора от прикуривателя (вариант) ········································· 13

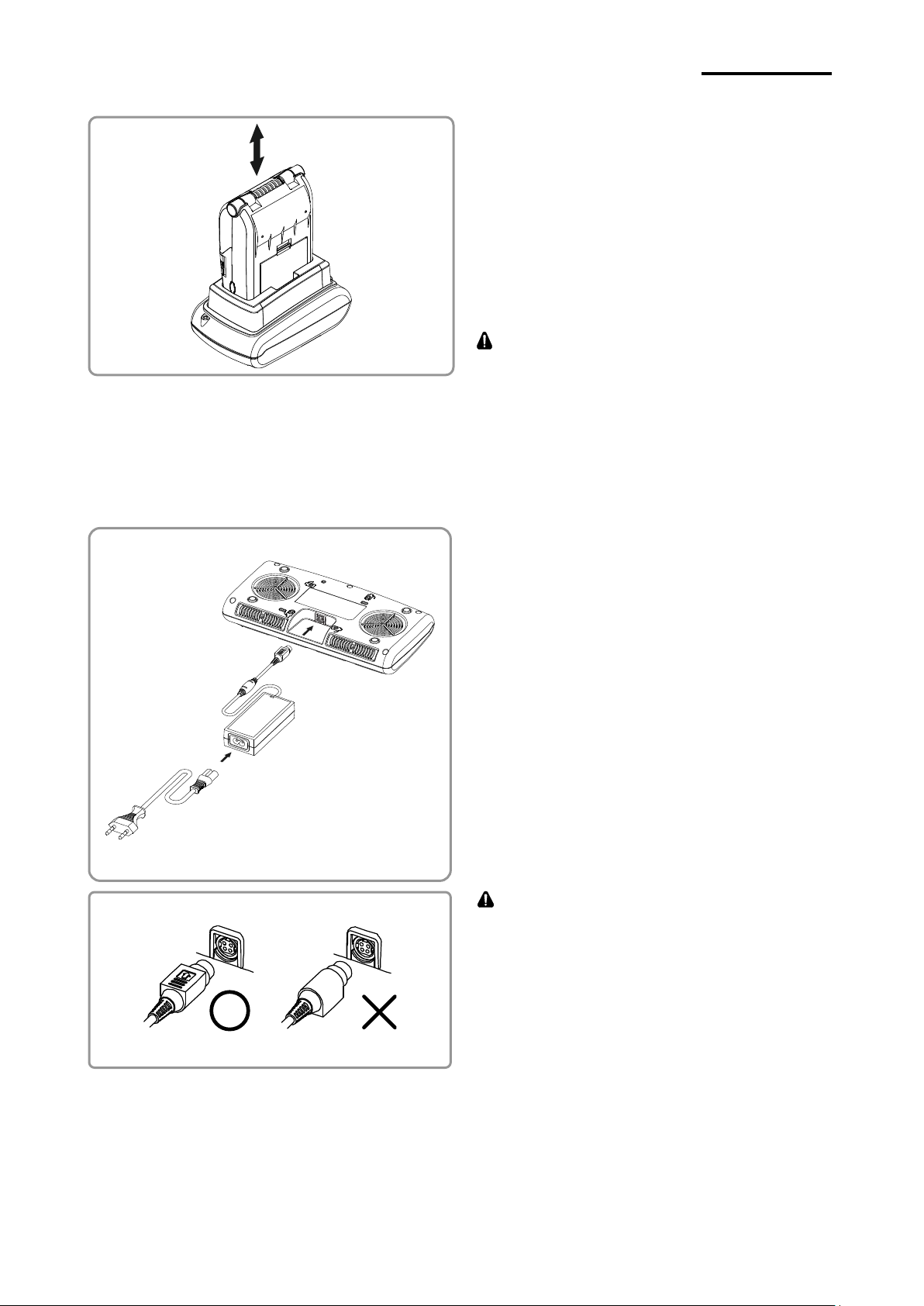

3-2-4 Порядок использования одноместной зарядной подставки (вариант) ················· 14

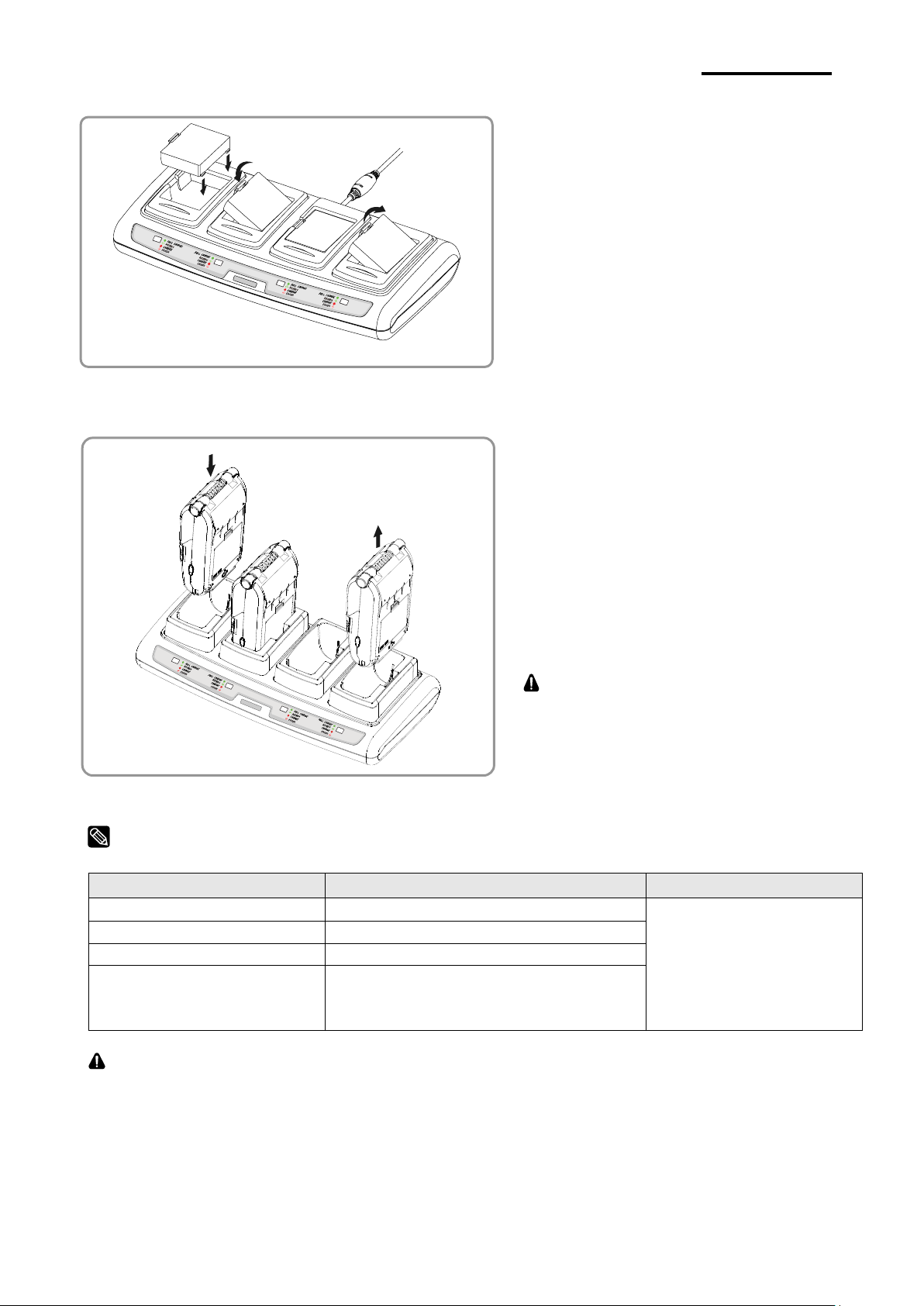

3-2-5 подставки «Quad Charger» «Quad Cradle» (вариант) ············································· 14
3-3 Заправка бумаги ··············································································································· 16
3-4 Использование скобы для крепления на поясном ремне ············································ 17
3-5 Использование клипсы для крепления на поясном ремне (вариант) ························· 18
3-6 Использование футляра (вариант) ················································································· 19
3-7 Использование защитного футляра для ношения принтера (вариант) ······················ 20

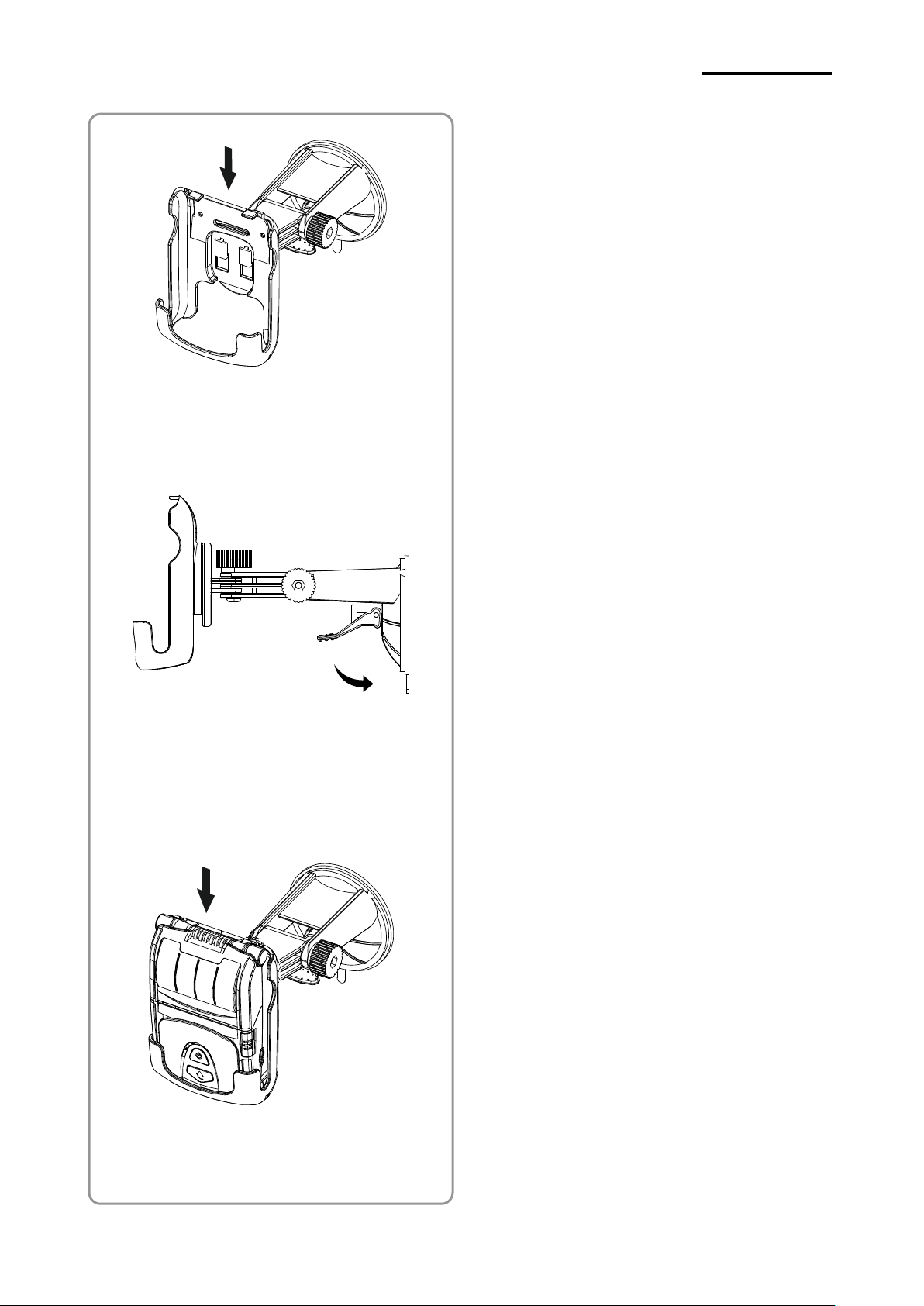

3-8 Использование автомобильного кронштейна (вариант) ··············································· 21
3-9 Панель управления ·········································································································· 22
3-10 Эксплуатация устройства считывания информации с магнитных полос ·················· 23
4. Автотестирование ······································································································ 23
5. Функция печати этикеток ·························································································· 26
5-1 Настройка функции печати этикеток ··············································································· 26
5-2 Функция автокалибровки ································································································· 26
6. Настройка режима MFi в ОС «iOS» (вариант) ························································ 27
7. Подключение периферийных устройств ······························································· 28
7-1 Подключение по протоколу Bluetooth & WLAN ······························································ 28
7-2 Подключение по интерфейсному кабелю ······································································ 28
8. Чистка принтера ········································································································· 29
9. Приложение ················································································································· 30
9-1 Технические характеристики ··························································································· 30
9-2 Сертификаты ····················································································································· 31
9-3 Типы маркировки ·············································································································· 32
Rev. 1.02
Page 3
- 3 -
SPP-R200II
1. Руководство по программированию модулей под Windows CE
В данном руководстве содержатся сведения о файлах библиотек .dll, необходимых для
разработки приложений под Windows CE.
2. Руководство по установке драйверов для Windows
В данном руководстве содержатся сведения по установке и основной
функциональности драйвера для Windows, необходимого для установки данного
устройства.
3. Общее руководство по утилитам
В данном руководстве содержатся сведения о программном обеспечении,
используемом для управления функциональностью данного устройства, изменения
режимов эксплуатации и пр.
• VMSM (Virtual Memory Switch Manager — диспетчер переключения параметров виртуа
льной памяти)
: Позволяет настроить основные параметры функционирования устройства, средств
неаппаратного управления, программных виртуальных переключателей.
• NV Image Download Manager — диспетчер загрузок графических изображений
: Позволяет загружать файлы изображений, например, логотипов, предназначенных
для непрерывного нанесения на бумагу.
• Диспетчер загрузки прошивки
: Позволяет загружать и устанавливать свежие версии прошивок и их обновлений,
обеспечивающих улучшение функциональных характеристик оборудования.
4. Руководство по использованию протоколов «Bluetooth» и беспроводной связи
• «Bluetooth»
В данном руководстве описан порядок подключения терминальных устройств (КПК,
ноутбуков и пр. ПК и др.), оснащенных модулями «Bluetooth».
• Беспроводная связь (WLAN)
В данном руководстве описан порядок подключения по протоколу беспроводной
связи (WLAN) в инфраструктуру или в рамках специального режима подключения
терминалов (Ad-hoc Mode).
5. Руководство по использованию команд
В данном руководстве содержатся сведения о протоколах и функциональности
управляющих команд, которые допускается использовать в данном устройстве.
6. Руководство по использованию кодовых страниц
В данном руководстве содержатся сведения по всем кодовым страницам,
использование которых допускается в данном устройстве.
■ Сведения о данном и сопутствующих руководствах
※ Сведения о руководствах и правила техники безопасности
В данном руководстве содержатся общие сведения о правилах эксплуатации устройства, а
также о порядке действий в нештатных ситуациях.
※ В перечисленных ниже отдельных руководствах приведены более подробные сведения по
различным техническим аспектам.
Компания «BIXOLON» постоянно совершенствует качество своей продукции и расширяет
спектр его функциональности. Компания оставляет за собой право вносить впоследствии
изменения в характеристики и/или руководства пользователя без предварительного о том
уведомления.
Rev. 1.02
Page 4
- 4 -
SPP-R200II
Внимание
Несоблюдение следующих указаний может стать причиной серьезного увечья или
смерти.
Нельзя сильно перегибать сетевой шнур, нельзя
ставить на него тяжелые предметы.
• Поврежденный электрошнур может стать причиной
пожара.
Во избежание поражения электротоком, не
беритесь за вилку сетевого шнура мокрыми
руками.
• опасность поражения электротоком.
Уберите полиэтиленовый упаковочный пакет
подальше от детей.
• Иначе ребенок может, играя, надеть его на голову и
задохнуться.
Вынимая вилку из розетки, не тяните за шнур.
• Этим можно его повредить, что может привести к
возгоранию или к поломке принтера.
Пользуйтесь только сетевым адаптером,
входящим в комплект поставки.
• Пользоваться другими адаптерами опасно.
Не подключайте несколько приборов к одной
многосекционной розетке.
• Это может вызвать перегрев и возгорание.
• Если вилка сетевого шнура мокрая или запачкана, перед
включением в розетку вытрите ее.
• Если вилка не подходит к розетке, не вставляйте ее.
• Пользуйтесь только стандартными многосекционными
розетками.
ЗАПРЕЩЕНО
ЗАПРЕЩЕНО
ЗАПРЕЩЕНО
ЗАПРЕЩЕНО
ЗАПРЕЩЕНО
ТОЛЬКО
ПЕРЕХОДНИК ИЗ
КОМПЛЕКТА
ЗАПРЕЩЕНО
■ Предостережения
Пользуясь данным устройством, чтобы избежать опасности и не причинить ущерб,
соблюдайте, пожалуйста, меры предосторожности.
Rev. 1.02
Page 5
- 5 -
SPP-R200II
Осторожно
Несоблюдение следующих указаний может стать причиной легкого телесного
повреждения или повреждения аппарата.
Не пытайтесь пользоваться неисправным
принтером. Это может привести к пожару или
поражению электротоком.
• Неисправный принтер выключите, обесточьте и
обратитесь в центр технического обслуживания.
Не допускайте попадания внутрь воды или
посторонних предметов.
• Если это все же случилось, выключите принтер,
отключите его из розетки и обратитесь в ремонтную
мастерскую.
Пользуйтесь только принадлежностями,
одобренными изготовителем. Не пытайтесь сами
разбирать, ремонтировать или модифицировать
аппарат.
• Обратитесь для этого к дилеру.
Установите принтер на устойчивой поверхности.
• Иначе он может упав, поломаться сам или поранить вас.
Уберите влагопоглотитель подальше от детей они могут взять его в рот.
Заметив исходящий от принтера странный дым,
запах или шум, отключите его вилку из розетки.
Затем:
• Выключите принтер.
• Дождавшись прекращения дыма, позвоните в ремонтную
мастерскую.
ОТКЛЮЧИТЬ
ОТ СЕТИ
ЗАПРЕЩЕНО
РАЗБОРКА
ЗАПРЕЩЕНА
ЗАПРЕЩЕНО
ЗАПРЕЩЕНО
ОТКЛЮЧИТЬ
ОТ СЕТИ
Принтер
Принтер
Принтер
РЕМОНТ
ПРИНТЕРА
Принтер
Rev. 1.02
Page 6
- 6 -
SPP-R200II
■
Правила техники безопасности при обращении с аккумулятором
Перед тем как приступать к пользованию устройством, следует внимательно
ознакомиться с данным руководством.
Несоблюдение нижеприведенных правил способно привести к перегреву аккумулятора, его
возгоранию, взрыву, повреждению и/или отклонениям в производительности и
преждевременному износу.
ОПАСНО!
1. Не допускать попадания пресной или морской воды и других жидкостей внутрь
батарейного отсека. В случае окисления предохранительного механизма внутри
аккумулятора, любая попытка подзарядить его способно привести к превышению
предельно допустимой силы тока и/или напряжения, которые могут вызвать перегрев,
возгорание и/или взрыв аккумулятора.
2. Не допускается подвергать аккумулятор действию открытых источников огня или
нагревательных приборов, например, духовых шкафов. Повышенные температуры
способны привести к повреждению обрезиненного отсека и/или изоляционных
материалов, что является одной из причин короткого замыкания в аккумуляторе,
приводящего к перегреву, возгоранию и/или взрыву аккумулятора.
3. Для подзарядки аккумулятора допускается использовать исключительно специальное
зарядное устройство (поставляемое не в комплекте), производимое компанией
«BIXOLON». Использование зарядного устройства, в конструкцию которого были внесены
изменения, может стать причиной перегрева, возгорания и/или взрыва аккумулятора.
4. Использование для подзарядки аккумулятора зарядного устройства, в конструкцию
которого были внесены изменения, может стать причиной перегрева, возгорания и/или
взрыва аккумулятора по причине ненормальной химической реакции вследствие
неверной полярности.
5. Не допускать контакта аккумулятора с розеткой бытовой электросети, не оговоренной в
правилах эксплуатации «BIXOLON», и/или с разъемом автомобильного прикуривателя.
Такие действия могут стать причиной перегрева, возгорания и/или взрыва аккумулятора
вследствие перегрузки по току и/или напряжению.
6. Не допускать нагревания аккумулятор и не оставлять его у огня. Такие действия могут
привести к оплавлению изоляционных материалов, повредить средства обеспечения
безопасности и/или стать причиной возгорания электролита. Существует потенциальный
риск перегрева, возгорания и/или взрыва аккумулятора.
7. Не допускается изменять полярность аккумулятора. При подзарядке аккумулятора с
неправильной полярностью возможны нежелательные химические реакции в элементах
аккумулятора, которые способны стать причиной неожиданного поведения последнего
при разрядке, напр., перегрев, взрыв или возгорание.
8. Не допускать попадания каких-либо металлических предметов на контактные площадки
аккумулятора. Также, не допускается транспортировать и хранить аккумулятор вместе с
металлическими предметами, например, цепочками и заколками для волос. Иначе
существует риск короткого замыкания аккумулятора, что способно привести к
возникновению перегрузки по току. Существует потенциальный риск перегрева,
возгорания и/или взрыва аккумулятора или перегрева металлических предметов,
например, цепочек и заколок для волос.
9. Не допускается бросать аккумулятор и подвергать его механическому воздействию. Если
средства обеспечения безопасности аккумулятора пришли в негодность, последний
может подвергнуться перегрузки и, следовательно, вызвать неконтролируемую
химическую реакцию электролита. Существует потенциальный риск перегрева,
возгорания и/или взрыва аккумулятора.
Rev. 1.02
Page 7
- 7 -
SPP-R200II
10. Не допускается нарушать целостность аккумулятора путем протыкания ее острыми
предметами, такими как гвозди, или посредством удара тяжелым предметом, например,
молотком. Не допускается также наступать на аккумулятор. Существует потенциальный
риск перегрева, возгорания и/или взрыва аккумулятора.
11. Не допускается производить непосредственную пайку аккумулятора. Это способно
привести к оплавлению изоляционных материалов и/или плавкого предохранителя, что
способно вызвать возгорание электролита и, соответственно, перегрев, возгорание
и/или взрыв аккумулятора.
12. Не допускается производить разборку или модификацию аккумулятора. В батарее
имеются изоляционные материалы и предохранительный механизм. Существует
потенциальный риск перегрева, возгорания и/или взрыва аккумулятора вследствие
повреждения аккумулятора.
13. Не допускается производить подзарядку аккумулятора вблизи источника открытого
пламени и/или в местах, подверженных действию прямых солнечных лучей. Поскольку
действие высоких температур способно вызвать срабатывание средств защиты,
аккумулятор может не зарядиться или перезарядиться, что способно привести к
разрушению средств безопасности. Существует потенциальный риск перегрева,
возгорания и/или взрыва аккумулятора.
14. Не допускается подвергать аккумулятор действию повышенных температур (свыше
60oC) и эксплуатировать или хранить его во влажных и жарких местах.
15. Запрещается использовать поврежденные аккумуляторы или аккумуляторы с
признаками деформации корпуса, вздутые аккумуляторы..
ВНИМАНИЕ
1. Не допускается оставлять аккумулятор без присмотра в пределах досягаемости маленьких
детей — маленькие дети могут проглотить его. Если маленький ребенок проглотил
аккумулятор, немедленно обратитесь к врачу.
2. Не допускается класть аккумулятор в микроволновую печь и/или на устройство, работающее
от сети высокого напряжения. Несоблюдение данного требования способно привести к
резкому нагреву устройства, повреждению изоляции корпуса и, соответственно, перегреву,
возгоранию и/или взрыву аккумулятора.
3. Не допускается совместно со штатным аккумулятором использовать в устройстве
аккумуляторы нештатной емкости и/или типа. Несоблюдение полярности при подзарядке
способно вызвать короткое замыкание, ненормальную химическую реакцию и,
соответственно, перегрев, возгорание и/или взрыв аккумулятора.
4. В случае, если в ходе эксплуатации, хранения или подзарядки вы почувствуете нехарактерный
запах или обнаружите ненормальное поведение аккумулятора, например, перегрев,
изменение цвета, нарушение целостности и гладкости поверхности и пр., извлеките
аккумулятор из устройства или зарядного адаптера и утилизируйте. Дальнейшее
использование такого аккумулятора способно привести к его перегреву, возгоранию и/или
взрыву.
5. Не допускается продолжать подзаряжать аккумулятор, который во время подзарядки не
зарядился в течение штатного времени. Дальнейшая подзарядка такого аккумулятора
способна привести к его перегреву, возгоранию и/или взрыву.
6. Если на аккумуляторе появился конденсат или присутствует нехарактерный запах, следует
немедленно поместить аккумулятор на безопасном расстоянии от источника тепла.
Появление конденсата может быть связано с разгерметизацией аккумулятора и вытеканием
электролита, который является горючим, и может вызвать возгорание аккумулятора и/или его
взрыв.
7. В случае попадания вытекшего электролита в глаза их следует немедленно промыть чистой
водой и обратиться к врачу. Пренебрежение данной рекомендацией способно привести к
необратимому повреждению зрения.
Rev. 1.02
Page 8
- 8 -
SPP-R200II
Осторожно!
1. Не допускается использовать или оставлять аккумулятор в месте, подверженном
действию повышенных температур или интенсивному действию прямых
солнечных лучей, например, в автомобиле. Несоблюдение данного условия
способно привести к перегреву и/или взрыву аккумулятора. Это также способно
сказаться на показателях производительности и сроке службы аккумулятора.
2. В батарее имеется предохранительный механизм. Не допускается использовать
аккумулятор вблизи мест, подверженных действию статического электричества
(свыше предельных величин, допустимых в гарантии изготовителя), которое
может стать причиной повреждения такого предохранительного механизма. Его
повреждение способно привести к перегреву, возгоранию и/или взрыву
аккумулятора.
3. Аккумулятор допускается эксплуатировать при следующих температурах.
Несоблюдение допустимых температурных пределов способно привести к
перегреву и/или повреждению аккумулятора. Это также способно сказаться на
показателях производительности и сроке службы аккумулятора.
- Подзарядка: 0 ~ 40℃
- Эксплуатация устройства: -20 ~ 60℃
- Хранение: от -20 до 60℃ (30 суток)
- Продолжительное хранение: от -20 до 40℃ (90 суток)
4. Настоятельно рекомендуется ознакомиться с инструкцией по использованию
оригинального зарядного адаптера перед тем, как приступать к его
использованию.
5. При обнаружении нештатного поведения при первом использовании
электроприбора, непосредственно после приобретения, например, нетипичного
запаха или перегрева, немедленно обратитесь к своему местному дилеру.
6. В случае, если имеется настоятельная потребность доверить использование
аккумулятора ребенку, родитель или опекун обязан четко и доходчиво объяснить
ему суть правил техники безопасности и правил эксплуатации, изложенных в
руководстве, прежде, чем приступать к использованию. Помимо этого родитель
или опекун обязан периодически проверять соблюдение правил эксплуатации
ребенком в соответствии с таковыми, изложенными в руководстве.
7. Хранить аккумулятор в месте недоступном для маленьких детей. В ходе
эксплуатации также следует держать зарядный адаптер и/или устройство в месте
недоступном для маленьких детей.
8. В случае попадания вытекшего электролита на кожу или одежду их следует
немедленно промыть чистой водой. Попадание электролита на кожу способно
вызвать раздражение.
9. Перед тем как приступать к пользованию аккумулятором и устройством, следует
внимательно ознакомиться с данным руководством. После ознакомления с
данным руководством и правилами техники безопасности, следует хранить его
под рукой на случай необходимости в дополнительном ознакомления.
10. При замене аккумулятора на нештатный тип существует риск взрыва.
Допускается замена аккумулятора только на аналогичный тип или совместимую
модель, разрешенную компанией «BIXOLON». Перед утилизацией негодного
аккумулятора согласно местных норм рекомендуется изолировать его контактные
площадки при помощи изоленты.
11. При печати на стороне бумаги, на которую предварительно был нанесен текст
или изображение, могут возникнуть сбои печати.
Rev. 1.02
Page 9
- 9 -
SPP-R200II
Рекомендации
1. Ознакомьтесь с порядком извлечения аккумулятора из устройства и установки его в
устройство, описанном в руководстве.
2. Аккумулятор, поставляемый в комплекте с продукцией, частично заряжен в целях
проверки исправности функционирования комплекта. Если оборудование не работает,
или предполагается длительный период эксплуатации оборудования, подзарядите
аккумулятор, использовав зарядный адаптер из комплекта поставки.
3. Настоятельно рекомендуется внимательно ознакомиться с руководством по эксплуатации
аккумулятора с целью предотвращения некорректной его эксплуатации.
4. Не допускается оставлять аккумулятор в зарядном адаптере на время, значительно
превышающее рекомендованное время подзарядки, указанное в данном руководстве.
5. В случае, если в эксплуатации устройства запланирован перерыв, извлеките аккумулятор
и храните его в помещении с низким уровнем влажности. Хранение аккумулятора внутри
устройства в помещении с высоким уровнем влажности способно привести к окислению и
ухудшению характеристик производительности аккумулятора.
6. Окончив работу, выключите оборудование. В противном случае с течением времени
эксплуатационные характеристики аккумулятора ухудшатся.
7. Если аккумулятор длительное время не эксплуатировался, возможно, его не удастся
зарядить. Если оборудование длительное время не эксплуатируется, рекомендуется
заряжать аккумулятор каждые полгода или чаще при помощи зарядного адаптера,
поставляемого в комплекте. Если аккумулятор длительное время остается разряженным,
его эксплуатационные характеристики ухудшаются; также возможны системные сбои.
8. Загрязненные контактные площадки аккумулятора рекомендуется протирать сухой тканью.
Не рекомендуется эксплуатировать аккумулятор с загрязненными контактными
площадками ввиду некачественного контакта и, соответственно, проблем с подачей
питания при эксплуатации оборудования или проблем с потреблением питания при
зарядке.
9. Аккумулятор имеет ограниченный срок службы. По истечении такового дальнейшая
эксплуатация аккумулятора не допускается. Перед утилизацией негодного аккумулятора
согласно местных норм рекомендуется изолировать его контактные площадки при
помощи изоленты.
■ Дополнительные сведения
Авторские права на данное руководство по эксплуатации и различные другие руководства
принадлежат «BIXOLON Co., Ltd.». Всякое копирование, оцифровывание и хранение материала,
представленного в нем, без явно выраженного письменного разрешения «BIXOLON Co., Ltd.»
категорически не допускается.
Использованные в данном руководстве сведения не являются объектом патентного права. При
написании данного руководства составители соблюдали аккуратность и тщательно проверяли
данные; однако, отдельные упущения и/или неточности не исключаются.
«BIXOLON Co., Ltd.» снимает с себя всякую ответственность в случае получения пользователем
травм и ущерба в результате использования сведений, содержащихся в данном руководстве.
Ни «BIXOLON Co., Ltd.», ни ее дочерние подразделения не могут быть привлечены к
ответственности (за исключением территории США) за какой-либо ущерб, убытки, расходы и/или
затраты, понесенные в связи с выходом из строя, неправильным функционированием и/или
эксплуатацией устройства не по назначению, проистекающим из несоблюдения или нарушения
правил эксплуатации и техники безопасности, предоставляемых компанией «BIXOLON Co., Ltd.»,
а также в результате несанкционированной модификации, неквалифицированного ремонта и/или
изменения конструкции устройства как пользователем, так и третьими лицами.
«BIXOLON Co., Ltd.» снимает с себя всякую ответственность в случае получения пользователем
травм и ущерба в результате использования нештатных аксессуаров и/или запчастей, не
допущенных компанией «BIXOLON» к применению.
Rev. 1.02
Page 10
- 10 -
SPP-R200II
※ Базовые компоненты
SPP-R200II
Аккумулятор
Зарядный адаптер
Бумага
Сетевой шнур
поясная скоба
Компакт-диск
Руководство по
эксплуатации
※ Дополнительные принадлежности
Автомобильный
кронштейн
поясная
клипса
Подзарядка акку
мулятора от прику
ривателя
Интерфейсный
кабель
Подставка для
аккумулятора
Наплечный
ремень
Футляр
Защитный футляр
Приспособле
ниедлячистки
Аккумулятор
(со внешними
контактными
площадками)
для подставки
Одноместная
зарядная
подставка
Многоместная
зарядная подставка
«Quad Cradle»
Зарядный адаптер
«Quad Charger»
Wall mount for Quad
Charger(RWM-350)
1. Комплектность поставки
Нижеперечисленные принадлежности и предметы составляют комплектную поставку
устройства. В случае если комплект не полон, или имеются повреждения,
обратитесь к дилеру, у которого было приобретено устройство.
Rev. 1.02
Page 11
- 11 -
SPP-R200II
Сетевой разъем
Аккумулятор
Отверстие для поясной скобы или поясной клипсы
Разъем для кабеля
крышку разъема
Крышка отсека бумаги
Кнопка Сеть (Power)
Крышка устройства считывания данных магнитной полосы
Кнопка открытия
Кнопка
Протяжка
бумаги (Paper
Feed)
2. Общий вид устройства
• Вид спереди
• Вид сзади
Rev. 1.02
Page 12
- 12 -
SPP-R200II
1) Вставьте аккумулятор в отсек в задней
части принтера. Проследите, чтобы
защелка попала точно
предназначенное место.
2) Надавите на аккумулятор так, чтобы
он вошел в отсек и щелкнула защелка.
ПРИМЕЧАНИЕ
Аккумулятор при поставке с завода
изготовителя не заряжен. Прежде чем
приступать к эксплуатации, зарядите
аккумулятор.
(Используйте зарядный адаптер)
1) Выключите принтер.
2) Подсоедините сетевой шнур ②
к адаптеру ① аккумулятора, а затем
вставьте вилку в розетку.
3) Извлеките защитный колпачок из
гнезда внешнего интерфейса в
направлении ③.
4) Подсоедините адаптер к разъему
питания принтера.
ОСТОРОЖНО
Подзаряжать аккумулятор допускается
только с использованием оригинального
зарядного адаптера компанией «BIXOLON».
Несоблюдение данного требования может
привести к серьезным повреждениям.
Компания «BIXOLON» снимает с себя
всякую ответственность за такие
повреждения. (Убедитесь, что
характеристики, указанные на аккумуляторе
и принтере совпадают.)
ВНИМАНИЕ
Перед подзарядкой аккумулятора
выключите питание принтера.
① ② ③
3. Установка и эксплуатация
3-1 Установка аккумулятора
3-2 Подзарядка аккумулятора
3-2-1 Battery Charging Usage
Rev. 1.02
Page 13
- 13 -
SPP-R200II
1) Подсоедините сетевой шнур ② к
адаптеру ①.
2) Подсоедините адаптер ① к разъему
питания подставки для аккумулятора
③.
3) Вставьте вилку сетевого шнура ② в
розетку электросети.
4) Вставьте аккумулятор ④ в подставку
для аккумулятора ③. Убедитесь, что
аккумулятор сел плотно: должен быть
слышен щелчок.
1) Выключите принтер кнопкой
включения/выключения.
2) Вставьте разъем питания от
прикуривателя ① в собственно разъем
прикуривателя в автомобиле.
3) Извлеките защитный колпачок из
гнезда внешнего интерфейса в
направлении ②.
4) Подсоедините адаптер к разъему
питания принтера.
ОСТОРОЖНО
Подзаряжать аккумулятор допускается
только с использованием оригинального
зарядного адаптера, поставляемого
компанией «BIXOLON». Несоблюдение
данного требования может привести к
серьезным повреждениям. Компания
«BIXOLON» снимает с себя всякую
ответственность за такие повреждения.
ВНИМАНИЕ
Перед подзарядкой аккумулятора
выключите питание принтера.
Перед подзарядкой аккумулятора
выключите питание принтера.
①
②
①
②
③ ④ ③
3-2-2 Использование подставки для аккумулятора (вариант)
3-2-3 Подзарядка аккумулятора от прикуривателя (вариант)
Rev. 1.02
Page 14
- 14 -
SPP-R200II
1) Выключите принтер.
2) Вставьте принтер в гнездо
одноместной зарядной подставки, как
показано на рисунке.
3) Вставьте принтер в гнездо до щелчка.
4) Подзарядка начнется, как только
принтер будет установлен.
5) Чтобы извлечь принтер, достаточно
потянуть за него.
ОСТОРОЖНО
Убедитесь, что используемые
Аккумуляторы имеют внешние
контактные площадки.
1) Вставьте разъем сетевого шнура в
адаптер, а затем подключите адаптер к
сетевому разъему зарядного
устройства «Quad Charger» или к
подставке.
2) Вставьте вилку сетевого шнура в
розетку электросети. Напряжение сети
должно быть 100 - 240 В перем.т., 50/60
Гц, 1,0 A.
3) Как только питание подключено, на три
секунды загораются желтый, зеленый и
красный светодиоды и выполняется
автотестирование.
ВНИМАНИЕ
Допускается использовать только
адаптеры переменного/постоянного тока.
(12 В пост.т., 3 A)
3-2-4 Порядок использования одноместной зарядной подставки (вариант)
3-2-5 подставки «Quad Charger» «Quad Cradle» (вариант)
3-2-5-1 Подключение кабелей
Rev. 1.02
Page 15
- 15 -
SPP-R200II
1) Закрепите аккумуляторы при
помощи фиксаторов в зарядном
устройстве «Quad Charger», как
показано выше.
2) Вставьте аккумуляторы так, чтобы
они вошли в гнезда и щелкнули
фиксаторы.
3) Процесс зарядки начинается
немедленно после того, как
аккумулятор будет вставлен в
гнездо. Аккумуляторы заряжаются
при 8,4 В пост.т., 0,8 A.
4) Прижмите защелку и извлеките
аккумулятор.
1) Выключите принтер.
2) Вставьте принтер в гнездо зарядной
подставки «Quad Cradle», как
показано на рисунке.
3) Вставьте принтер в гнездо до
щелчка.
4) Подзарядка начнется, как только
принтер будет установлен.
5) Когда подзарядка завершена,
извлеките принтер, потянув за него.
ОСТОРОЖНО
Убедитесь, что используемые
аккумуляторы имеют внешние
контактные площадки.
ПРИМЕЧАНИЕ
Интерпретация индикации.
Лампочка
Статус зарядки
Время подзарядки
Красная горит
Заряжается
2.5 ч
Зеленая мигает
уровень заряженности 80%
Зеленая горит
Зарядка завершена
Красная мигает
Проблема в аккумуляторе и/или
некорректное размещение в
зарядном устройстве
ОСТОРОЖНО
1. Если красная лампочка на зарядном устройстве мигает, извлеките ее и вставьте
снова.
2. Если красная лампочка продолжает мигать, несмотря на несколько попыток (4 - 5
повторов) переустановить аккумулятор, обратитесь к своему местному дилеру.
3. Время подзарядки может изменяться в зависимости от типа зарядного устройства и
условий окружающей среды.
3-2-5-2 Подзарядка аккумулятора (принтера)
Rev. 1.02
Page 16
- 16 -
SPP-R200II
1) Откройте крышку отсека бумажного
рулона, нажав на кнопку открытия.
2) Заправьте бумагу, как показано на
рисунке.
(Предварительно извлеките
оставшуюся гильзу от закончившегося
рулона.)
3) Проследите, чтобы порядок и
направление бумаги совпали с
инструкциями.
4) Извлеките кончик бумаги, как показано
на рисунке, и закройте крышку.
5) Оторвите излишек бумаги по
направлению к боку принтера.
3-3 Заправка бумаги
Rev. 1.02
Page 17
- 17 -
SPP-R200II
1) Вставьте винт для фиксации поясной
скобы в отверстие на ремне.
2) При помощи монеты затяните винт
для фиксации поясной скобы, как
показано на рисунке.
3) Раскройте скобу «Velcro».
4) Закрепите поясную скобу на ремне.
5) Закрепите поясную скобу на ремне,
как показано на рисунке.
поясная
поясная скоба
Монета
поясная
3-4 Использование скобы для крепления на поясном ремне
Rev. 1.02
Page 18
- 18 -
SPP-R200II
1) Вставьте винт поясной клипсы в
отверстие для крепления поясной
клипсы.
2) Зафиксируйте поясную клипсу при
помощи предмета, например, монеты,
как показано на рисунке
(соблюдайте направление)
3) Наденьте клипсу на поясной ремень.
Поясная клипса
Монета
поясная
3-5 Использование клипсы для крепления на поясном ремне
(вариант)
Rev. 1.02
Page 19
- 19 -
SPP-R200II
1) Откройте верхнюю крышку футляра.
2) Вставьте принтер в футляр, как
показано на рисунке.
3) Застегните застежки «Velcro».
4) Закрепите футляр на поясе при
помощи имеющейся в задней части
футляра клипсы.
Примечание
Клипса может вращаться в два приема
на 30° каждый (всего, на 60°)
поясная
3-6 Использование футляра (вариант)
Rev. 1.02
Page 20
- 20 -
SPP-R200II
1) Откройте верхнюю крышку футляра.
2) Вставьте принтер в футляр, как
показано на рисунке слева.
3) Застегните застежку «Velcro».
4) Закрепите футляр на поясе при
помощи имеющейся в задней части
защитного футляра клипсы.
5) Если принтер эксплуатируется, как
показано на рисунке, необходимо
открыть отверстие для выпуска
бумаги.
Примечание
Клипса защитного футляра можетвращаться
в два приема на 30° каждый (всего, на 60°)
поясная
поясная
3-7 Использование защитного футляра для ношения принтера
(вариант)
Rev. 1.02
Page 21
- 21 -
SPP-R200II
1) Соберите автомобильный кронштейн.
2) Убедитесь в надежности креплений.
Поместите присоску на лобовое
стекло и потяните рычаг, чтобы
закрепить кронштейн.
(При установке на «торпеде»
используйте доскообразную
прокладку)
3) Установите принтер на кронштейне,
как показано на рисунке.
3-8 Использование автомобильного кронштейна (вариант)
Rev. 1.02
Page 22
- 22 -
SPP-R200II
Данная кнопка позволяет включать и выключать принтер.
Если принтер выключен, то нажатие и удержание этой кнопки в теч.
прибл. 2 сек. позволяет включить принтер. Если принтер включен, то
нажатие и удержание этой кнопки в теч. прибл. 2 сек. позволяет
выключить принтер.
Данная кнопка позволяет осуществлять протяжку бумаги в ручном
режиме, автоматическую настройку принтера и перевод в
шестнадцатеричную кодировку.
1) Нажмите данную кнопку, чтобы выполнить протяжку бумаги в
ручном режиме.
2) Чтобы получить более подробную информацию об
автотестировании, см. п. «4. Автотестирование».
3) Чтобы получить более подробную информацию о переводе в
шестнадцатеричную кодировку, см. руководство по обслуживанию.
1) Если горят три синих диода, аккумулятор заряжен полностью.
2) Если горят два синих диода, аккумулятор наполовину разряжен.
3) Если горит один синий диод, аккумулятор разряжен почти
полностью.
4) Если горит красный диод, аккумулятор нуждается в подзарядке или
замене.
1) Если горит красный диод, крышка отсека бумаги не закрыта.
2) Если красный диод мигает, то это означает либо конец бумаги,
либо перегрев печатающей головки.
(Заправьте бумагу или выключите принтер на 10 мин.)
3) Если красный диод продолжает мигать, это может означать более
серьезный сбой в работе принтера. Обратитесь в авторизованный
сервисный центр.
1) Работа по протоколу «Bluetooth»
Если принтер готов к обмену данными по протоколу беспроводной
связи «Bluetooth» с каким-либо из устройство с таким же интерфей
сом, загорятся лампочки зеленого цвета на принтере и статуса
аккумулятора.
2) Работа по протоколу WLAN
На правом индикаторе отображается мощность сигнала беспроводной
сети WLAN. Если мигает зеленый индикатор, мощность сигнала
считается приемлемой, а если мигает красный индикатор, мощность
сигнала считается недостаточной.
В режиме экономии электроэнергии светится только индикатор статуса.
ПРИМЕЧАНИЕ
Принтер переходит в режим сохранения энергии всякий раз после
первого сеанса связи с интервалом в 10 сек.
(стандартная, заводская установка).
3-9 Панель управления
• Кнопка Сеть (Power)
• Кнопка Протяжка бумаги (Paper Feed)
• Индикатор состояния аккумулятора (синий или красный)
• Индикатор сбоя (Error) (левосторонний)
• Индикатор Bluetooth (зеленый)
Rev. 1.02
Page 23
- 23 -
SPP-R200II
1) Откройте крышку отсека устройства
считывания информации с магнитных
полос, нажав на крышку пальцем.
2) Поместите карточку, как показано на
рисунке, и проведите карточкой в
направлении, указанном стрелкой.
(допускается либо слева направо,
либо справа налево)
3) После использования, закройте
крышку отсека устройства считывания
информации с магнитных полос.
ПРИМЕЧАНИЕ
Если устройство не регистрирует карточку,
проверьте, правильно ли она вставлена.
Проводить карточку следует со скоростью не
более 100-1200 мм/сек.
3-10 Эксплуатация устройства считывания информации с магнитных полос
4. Автотестирование
Автотестирование производится при начальной загрузке настроек в принтер и при
появлении сбоев. При этом происходит проверка:
- целостности управляющей цепи, механизмов, качества печати, версии ПЗУ и
настроек переключателей с памятью
Если автотестирование не выявило сбоев в работе принтера, протестируйте
периферийный и другие устройства и ПО. Функция автотестирования автономна и
не способна выявить конфликты в другом аппаратном или программном
обеспечении.
• Порядок осуществления автотестирования
1) Выключите принтер и закройте заднюю крышку.
2) Одновременным нажатием на кнопки протяжки бумаги и сети включите принтер.
3) После того как начнется печать, отпустите две кнопки.
4) Для вывода на печать также таблицы ASCII нажмите кнопку протяжки еще раз.
5) После того как текущая таблица кодировки ASCII будет распечатана,
автотестирование закончится.
Rev. 1.02
Page 24
- 24 -
SPP-R200II
Firmware version :
V01.00 STOB 050412
Butter Capacity : 128K Bytes
Print Density : 100%
Serial Interface
- Baud rate : 115200 bps
Data bits : 8 bits
Parity : None
Stop bit : 1 bit or more
Handshaking : DTR/DSR
Default Codepage : PC437
Print Speed : Max. 80mm/s
Double byte character mode:On
Font : 12 x 24
Paper out Bell : Off
Low Battery Buzzer : On
Power off time : 15 Min
Idle mode time : 10 Sec
MSR data including sentinel
Character mode : None
MSR read mode : Auto TRACK1/2/3
BATT NTC : OK
Memory switch setup status
Memory S/W1 Memory S/W2
1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8
ON █ █ ON
OFF █ █ █ █ █ █ OFF █ █ █ █ █ █ █ █
Memory S/W3 Memory S/W4
1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8
ON █ █ █ █ ON
OFF █ █ █ █ OFF █ █ █ █ █ █ █ █
Memory S/W5 Memory S/W6
1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8
ON █ █ █ █ ON █ █
OFF █ █ █ █ OFF █ █ █ █ █ █
Memory S/W7 Memory S/W8
1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8
ON █ █ █ ON
OFF █ █ █ █ █ OFF █ █ █ █ █ █ █ █
RF Interface
Bluetooth Firmware version :
4.0.0
Bluetooth BD address :
001901223194
- Auth. & Encry. are enable
- Connection Mode = 2
Not available WLAN
If you want to continue
SELF-TEST printing,
Please press FEED button.
ASCII
! ”# $ % & ’( ) * + ,- . / 012 3 4 5 6 78 9 :; < = > ? @
”#$%&’()*+,-./01234567 8 9:; <= > ? @A
# $ % & ’ () *+ ,- . / 01234 5 6 7 8 9:;<=> ? @ A B
$ % &’ () *+ ,-./ 0 1 2 3456 7 8 9:;<= > ? @ ABC
% & ’( )* +, -. /012 3 4567 8 9:; < =>?@ A BCD
& ’ ( ) *+ ,- . / 0123 4 5 6 789: ; < = >?@A B C DE
’ ( ) * +, -. / 0 1234 5 6 78 9:;<= > ? @ A BCDE F
() *+,- ./01 234 567 89:; <=> ?@A BCD EFG
)*+, -./0123 45678 9: ;<=>? @ABCDEF GH
*+,- ./0 12345 67 89:;< =>?@A BCDEFGHI
+,-./0 123456789:; <=>?@ABCDEF GH IJ
,-./ 0123456789:;<=> ?@ AB CD EF GHIJ K
-./01 23 456789: ;<=>?@A BCDEFGHIJKL
./0123456789:;<=>?@ABCDEFGHIJK LM
/0123456789:;<=>?@ABCDEFGHIJKLMN
0123456789:;<=>?@ABCDEFGHIJKLMNO
123456789:;<=>?@ABCDEFGHIJKLMNOP
23456789:;<=>?@ABCDEFGHIJKLMNOPQ
3456789:;<=>?@ABCDEFGHIJKLMNOPQR
456789:;<=>?@ABCDEFGHIJKLMNOPQRS
56789:;<=>?@ABCDEFGHIJKLMNOPQRST
6789:;<=>?@ABCDEFGHIJKLMNOPQRSTU
789:;<=>?@ABCDEFGHIJKLMNOPQRSTUV
89:;<=>?@ABCDEFGHIJKLMNOPQRSTUVW
9:;<=>?@ABCDEFGHIJKLMNOPQRSTUVWX
PC437
Pt
ƒ
Pt
ć
Pt
ƒáí
Pt
ƒá íó
Pt
ƒá íó ú
Pt
ƒá íó úñ
Pt
ƒá í óú ñÑ
Pt
ƒá íó úñ Ѫ
Pt
ƒá íó úñ Ѫ º
Pt
ƒá íó úñ Ѫ º¿
Pt
ƒá íó úñ Ѫ º ¿┌
Pt
ƒáí ó úñ Ñ ªº¿ ┌ ┐
Pt
ƒбнуъсСª º ¿ ┌ ┐½
Pt
ƒá í óúñѪº¿┌ ┐ ½¼
Pt
ƒá í óúñѪº ¿ ┌ ┐½¼¡
Pt
ƒáí ó úñѪº¿┌ ┐½¼ ¡«
Pt
ƒá í ó ú ñѪº¿┌ ┐½¼¡«»
Pt
ƒáí ó ú ñѪº¿┌ ┐½ ¼ ¡«»▓
Pt
ƒáí óúñ Ñ ª º ¿ ┌ ┐½¼ ¡« »▓▒
Pt
ƒбнуъсС ª º ¿ ┌ ┐½¼¡«»▓▒░
Pt
ƒá í ó úñѪº¿┌ ┐½¼¡« » ▓▒░┃
Pt
ƒá í óúñѪº¿┌ ┐½¼¡« »▓▒░┃ ┤
Pt
ƒá í óúñѪº ¿┌ ┐½¼¡«» ▓▒░┃ ┤╡
Pt
ƒá í óúñÑ ªº¿┌ ┐½¼¡« »▓▒░┃ ┤╡╢
Pt
ƒá í óúñѪº¿┌┐½¼¡«»▓▒░┃ ┤╡╢╖
*** Completed ***
• Пример автотестирования (для «Bluetooth»)
Rev. 1.02
Page 25
- 25 -
SPP-R200II
Firmware version :
V01.00 STOB 050412
Butter Capacity : 128K Bytes
Print Density : 100%
Serial Interface
- Baud rate : 115200 bps
Data bits : 8 bits
Parity : None
Stop bit : 1 bit or more
Handshaking : DTR/DSR
Default Codepage : PC437
Print Speed : Max. 80mm/s
Double byte character mode:On
Font : 12 x 24
Paper out Bell : Off
Low Battery Buzzer : On
Power off time : 15 Min
Idle mode time : 10 Sec
MSR data including sentinel
Character mode : None
MSR read mode : Auto TRACK1/2/3
BATT NTC : OK
Memory switch setup status
Memory S/W1 Memory S/W2
1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8
ON █ █ ON
OFF █ █ █ █ █ █ OFF █ █ █ █ █ █ █ █
Memory S/W3 Memory S/W4
1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8
ON █ █ █ █ ON
OFF █ █ █ █ OFF █ █ █ █ █ █ █ █
Memory S/W5 Memory S/W6
1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8
ON █ █ █ █ ON █ █
OFF █ █ █ █ OFF█ █ █ █ █ █
Memory S/W7 Memory S/W8
1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8
ON █ █ █ ON
OFF █ █ █ █ █ OFF █ █ █ █ █ █ █ █
RF Interface
Not available Bluetooth
WLAN firmware version :
Ver 1.2
WLAN MAC address :
cc7a30020517
- System Name : SPP-R200II
- Network Mode : Adhoc
- Authentication : Open
- Encryption : None
- ESSID : BIXOLON_adhoc
- DHCP : Disabled
- IP : 192.168.1.1
- Netmask : 255.255.255.0
- Gateway : 192.168.1.2
- Port : 9100
- HTTPS : Disabled
- Telnet : Disabled
- FTP : Disabled
- SNMP : Disabled
If you want to continue
SELF-TEST printing,
Please press FEED button.
ASCII
! ”# $ % & ’( ) * + ,- ./0 1 2 3 456 7 8 9 : ; <=> ? @
”#$%&’()*+,-./01234567 8 9:; <= > ? @A
# $ % & ’ () *+ ,- . / 01234 5 6 7 8 9:;<=> ? @ A B
$ % &’ () *+ ,-./ 0 1 2 3456 7 8 9:;<= > ? @ ABC
% & ’( )* +, -. /012 3 4567 8 9:; < =>?@ A BCD
& ’ ( ) *+ ,- . / 0123 4 5 6 789: ; < = >?@A B C DE
’ ( ) * +, -. / 0 1234 5 6 78 9:;<= > ? @ A BCDE F
() *+,- ./01 234 567 89:; <=> ?@A BCD EFG
)*+, -./012345 67 89:;< =>?@A BC DEFGH
*+,- ./0 12345 67 89:;< =>?@A BCDEFGHI
+,-./0 123456789:; <=>?@ABCDEF GH IJ
,-./ 0123456789:;<=> ?@ AB CD EF GHIJ K
-./01 23 456789: ;<=>?@A BCDEFGHIJKL
./0123456789:;<=>?@ABCDEFGHIJK LM
/0123456789:;<=>?@ABCDEFGHIJKLMN
0123456789:;<=>?@ABCDEFGHIJKLMNO
123456789:;<=>?@ABCDEFGHIJKLMNOP
23456789:;<=>?@ABCDEFGHIJKLMNOPQ
3456789:;<=>?@ABCDEFGHIJKLMNOPQR
456789:;<=>?@ABCDEFGHIJKLMNOPQRS
56789:;<=>?@ABCDEFGHIJKLMNOPQRST
6789:;<=>?@ABCDEFGHIJKLMNOPQRSTU
789:;<=>?@ABCDEFGHIJKLMNOPQRSTUV
89:;<=>?@ABCDEFGHIJKLMNOPQRSTUVW
9:;<=>?@ABCDEFGHIJKLMNOPQRSTUVWX
PC437
Pt
ƒ
Pt
ć
Pt
ƒáí
Pt
ƒá íó
Pt
ƒá íó ú
Pt
ƒá íó úñ
Pt
ƒá í óú ñÑ
Pt
ƒá íó úñ Ѫ
Pt
ƒá íó úñ Ѫ º
Pt
ƒá íó úñ Ѫ º¿
Pt
ƒá íó úñ Ѫ º ¿┌
Pt
ƒáí ó úñ Ñ ªº¿ ┌ ┐
Pt
ƒбнуъсСª º ¿ ┌ ┐½
Pt
ƒá í óúñѪº¿┌ ┐ ½¼
Pt
ƒá í óúñѪº ¿ ┌ ┐½¼¡
Pt
ƒáí ó úñѪº¿┌ ┐½¼ ¡«
Pt
ƒá í ó ú ñѪº¿┌ ┐½¼¡«»
Pt
ƒáí ó ú ñѪº¿┌ ┐½ ¼ ¡«»▓
Pt
ƒáí óúñ Ñ ª º ¿ ┌ ┐½¼ ¡« »▓▒
Pt
ƒбнуъсС ª º ¿ ┌ ┐½¼¡«»▓▒░
Pt
ƒá í ó úñѪº¿┌ ┐½ ¼ ¡«»▓▒░┃
Pt
ƒá í óúñѪº¿┌ ┐½¼¡« »▓▒░┃ ┤
Pt
ƒá í óúñѪº ¿┌ ┐½¼¡«» ▓▒░┃ ┤╡
Pt
ƒá í óúñÑ ªº¿┌ ┐½¼¡« »▓▒░┃ ┤╡╢
Pt
ƒá í óúñѪº¿┌┐½¼¡«»▓▒░┃ ┤╡╢╖
*** Completed ***
• Пример автотестирования (для WLAN)
Rev. 1.02
Page 26
- 26 -
SPP-R200II
5. Функция печати этикеток
5-1 Настройка функции печати этикеток
Запечатывание этикеточной бумаги и бумаги с приводными метками доступно в
режиме печати этикеток.
• Последовательность операций при настройке
1) Включите принтер.
2) Откройте крышку отсека, где расположен бумажный рулон. Нажмите и удержите
кнопку протяжки бумаги FEED не менее 2 секунд.
3) После того, как прозвучит характерный сигнал, вставьте рулон бумаги и закройте
крышку.
4) Чтобы вернуться в режим печати, повторите вышеописанные действия.
• Настройка путем переключения переключателя памяти
- См. сведения об установке переключателя памяти в руководстве по
использованию команд.
5-2 Функция автокалибровки
Функция печати этикеток срабатывает в том случае, если принтер распознает
характерные пропуски между фрагментами бумаги и приводные метки черного цвета
на кромках.
Если пропуски не распознаются, рекомендуется применить функцию автокалибровки.
• Руководство по автокалибровке
1) Выключите принтер. Учтите, принтер должен находиться в режиме печати.
2) Нажмите и удержите кнопку протяжки бумаги, а затем нажмите кнопку сети
и включите принтер.
3) После того, как будет выполнена нижеприведенная распечатка, нажмите кнопку
сети и выполните автокалибровку.
Выберите режим.
Автокалибровка: Кнопка Сеть (Power)
Автотестирование: Кнопка подачи (FEED)
4) В ходе процесса автокалибровки принтер отпечатывает три тестовые этикетки.
Rev. 1.02
Page 27
- 27 -
SPP-R200II
6. Настройка режима MFi в ОС «iOS» (вариант)
Данный продукт поддерживает режим MFi, позволяющий осуществлять связь по
протоколу «Bluetooth» с устройствами под управлением ОС «iOS». (только для
моделей, поддерживающих режим MFi)
• Порядок включения-выключения режима MFi
1) Включите принтер.
2) Откройте крышку отсека, где расположен бумажный рулон. Нажмите и удержите
одновременно кнопку включения и кнопку протяжки бумаги «FEED» не менее 2
секунд.
3) Как только прозвучит звуковой сигнал, закройте крышку отсека для бумажного
рулона.
4) Перезагрузите принтер, как только на печать будет выведено следующее
сообщение:
- iOS mode enable!!
Please Reboot Printer!!
5) Чтобы отключить режим MFi, повторите вышеописанные действия.
• Проверка статуса режима для работы с «iOS»
1) Выполните автотестирование.
2) Режим работы с «iOS» отключен, если в номере версии прошивки принтера
содержится строчная буква «a», например, V01.00 STOBa.
3) Режим работы с «iOS» включен, если в номере версии прошивки принтера
содержится строчная буква «i», например, V01.00 STOBi.
Rev. 1.02
Page 28
- 28 -
SPP-R200II
1) Принтер допускает подключение к
устройствам, оборудованным Bluetooth-
адаптерами (например, КПК, ПК и пр.).
2) Для подключения по протоколу Bluetooth
воспользуйтесь функцией подключения,
поддерживаемой с устройства.
3) Принтер может подключаться к прочим
терминальным устройствам, например,
КПК и компьютерам, поддерживающим
протокол беспроводной связи WLAN и
специальный режим подключения
терминалов (Ad-hoc mode), а также AP
(точку входа в сеть) в режиме
инфраструктуры.
ПРИМЕЧАНИЕ
Подробно о подключении см в руководстве по
подключению по протоколу «Bluetooth» и
WLAN.
У вас имеется возможность просматривать
Bluetooth-окружение (осуществлять аутенти
фикацию, шифрование, менять режим подк
лючения) и WLAN-окружение (IP, SSID, осущ
ествлять аутентификацию, шифрование) через
страницу автотестирования.
1) Откройте крышку разъема ①.
2) Подсоедините интерфейсный кабель
(поставляется отдельно) ② к разъему
принтера.
ПРИМЕЧАНИЕ
Допускается использование только кабелей
(поставляются отдельно) производства
«BIXOLON» (USB, последовательный).
3) Подсоедините интерфейсный кабель к
USB-разъему устройства (КПК, ПК и пр.).
ПРИМЕЧАНИЕ
Интерфейсный кабель, подключаемый к
принтеру, поставляется как в USB-, так и
последовательном исполнении.
Сведения о различных интерфейсных
кабелях см. в руководстве по обслуживанию.
①
②
7. Подключение периферийных устройств
Данное устройство допускает подключение к другим устройствам по протоколу
Bluetooth или кабелю.
7-1 Подключение по протоколу Bluetooth & WLAN
7-2 Подключение по интерфейсному кабелю
Rev. 1.02
Page 29
- 29 -
SPP-R200II
ОСТОРОЖНО!
ВНИМАНИЕ!
A Головка
B Датчик
8. Чистка принтера
Накопление пыли внутри принтера может послужить причиной ухудшения качества печати.
В таком случае рекомендуется чистка принтера согласно инструкций, приведенных ниже.
1) Откройте крышку отсека бумажного рулона и извлеките бумагу. При помощи
приспособления для чистки очистите печатную головку (А) в направлении от центра
головки к ее краям.
2) При помощи приспособления для чистки очистите печатную головку (А).
3) Удалите бумажную пыль с датчика наличия бумаги (B) при помощи приспособления
для чистки.
4) Не рекомендуется пользоваться принтером в течение двух-трех минут после очистки
печатной головки (A) с использованием средства для чистки, использующимся в
приспособлении, пока оно полностью не испарится и не высохнет.
5) Установите бумажный рулон и закройте крышку бумажного отсека.
• Прежде чем приступать к очистке печатной головки, убедитесь, что принтер обесточен.
• Прежде чем приступать к очистке печатной головки рекомендуется подождать две-три минуты
после выключения принтера, т.к. во время эксплуатации головка сильно нагревается.
• Не касайтесь руками нагреваемого участка печатной головки во время очистки последней.
→ Печатная головка может быть повреждена в результате воздействия статического
электричества.
• Чрезвычайно важно не оцарапать головку.
• Рекомендуется периодически очищать печатную головку, если используется бумага без
подложки. Рекомендуемая периодичность очистки — каждые 10 рулонов бумаги без подложки
(100 метров) или не реже чем раз в неделю. Недостаточно регулярная очистка печатной
головки способна привести к ухудшению качества печати или сокращению срока эксплуатации
принтера.
• Настоятельно рекомендуется использовать специальную бумагу без подложки для «BIXOLON».
В случае использования других видов бумаги гарантия на продукцию аннулируется.
• Для чистки настоятельно рекомендуется использовать приспособление для чистки
(PCP-R200II), предоставляемое «BIXOLON».
Rev. 1.02
Page 30
- 30 -
SPP-R200II
Характеристика
Значение
Печать
Метод печати
Термопечать
Скорость печати
90 мм/сек. (чековая лента), 80 мм/сек. (бумага без подложки)
Разрешение
203 DPI
Режим подачи бумаги
Easy paper loading/Простая загрузка бумаги
Размер шрифта
Шрифт A: 12 × 24, Шрифт B: 9 × 17 , Шрифт C: 9 × 24
Символов в строке
Шрифт A: 32 Шрифт B/C: 42
Комплект шрифта
Английский: 95
Расширенная графика: 128 × 33 стр.
Международная символика: 32
Штрих-код
1 плоскость: UPC A, UPC E, CODE 39, CODE 93,
Code 128, EAN 8, EAN 13, ITF, Codabar
2 плоскость: PDF417, DATAMATRIX, MAXI, QR Code
Эмуляция
BXL/POS
Драйвер:
ОС «Windows XP» (32/64 бит) / «WEPOS» / «2003 Server»
(32/64 бит) / «VISTA» (3264 бит) / «2008 Server» (32/64 бит) /
«7» (32/64 бит) / «8» (32/64 бит)
SDK
Windows XP / WEPOS / 2003 Server /
VISTA / 2008 Server / 7 / 8 / CE 3.0 and later
Датчик
Конец бумаги, Крышка отсека для бумаги открыта
Обрезчик бумаги
Tear-Bar
Язык
Поддерживается язык по выбору пользователя
Бумага
Вид бумаги
Чек
Без подложки
Тип бумаги
Термобумага
Термобумага
Наружный диаметр
бумажного рулона
Макс. Ø40 мм (1,57")
Макс. Ø39 мм (1,54")
Ширина
57,5 ± 0,5 мм (2,26” ± 0,2”)
57,5 ± 0,5 мм (2,26” ± 0,2”)
Толщина
0,07 ± 0,003 мм
0,08 ± 0,008 мм
Гарантированный
срок службы
Принтер
50 км (чековая лента), 10 км (бумага без подложки)
Аккумулятор
До 500 циклов подзарядки
Communications
Интерфейс
последовательный/USB, «Bluetooth» класс 2 V3.0 +EDR,
WLAN 802.11 b/g
* Связь возможна только для устройств, снабженных модулем
«Bluetooth» или картой WLAN.
Зарядный адаптер
Вход
Напряжение питания: 100-250 В перем.тока
Ток: 0.5 A (макс. при 110 ВА)
Выход
Напряжение питания: 8,4 В пост.тока Ток: 0,8A
* Зарядный ток и время подзарядки могут варьироваться в
зависимости от типа (вариант поставки) зарядного адаптера.
Аккумулятор
Тип
Литий-ион
Выход
Напряжение питания: 7.4 В пост.тока (доступно 8.4-6.8 В пост.тока)
Емкость: 1200 мАч
Время подзарядки:
2.5 ч
Окружающая среда
Температура
Принтер: -15~50℃ (5~122℉)
Аккумулятор: 0~40℃ (32~104℉)
Разряд аккумулятора: -20~60℃ (-4~140℉)
Влажность
Принтер: 10-80% рт.ст. (не конденсирующаяся)
Аккумулятор: 20-70% рт.ст.
(без конденсации, см. Температурные условия на стр. 8)
Габариты
Принтер
79.5 × 126.7 × 43.6 мм (3.13″ × 4.99″ × 1.72″)
Вес
Принтер
Принтер : 197г (0.43фунта)
Принтер + Аккумулятор: 250г (0.55фунта)
Принтер + Аккумулятор+ Бумага: 307г (0.68фунта)
Тара: прибл. 1000г (2.2фунта)
Принадле
жности
Базовая комплектация:
Аккумулятор, зарядный адаптер, поясная скоба, Бумага
В комплект не входит
Аккумулятор (со внешними контактными площадками), Футляр,
Защитный футляр, поясная клипса, Приспособление длячистки,
Автомобильный кронштейн, Интерфейсный кабель, Подзарядка
аккумулятора от прикуривателя, Наплечный ремень, Многоместная
зарядная подставка «Quad Cradle», Зарядный адаптер«Quad Charger»,
Крепежная консоль на стену для зарядного устройства «Quad charger»
(RWM-350), Одноместная зарядная подставка, Подставка для
аккумулятора
9. Приложение
9-1 Технические характеристики
Rev. 1.02
Page 31
- 31 -
SPP-R200II
9-2 Сертификаты
1) WEEE (утилизация отходов электрической и электротехнической
промышленности)
При наличии данного символа на устройстве или литературе к нему
означает, что данное устройство следует утилизировать отдельно от
бытовых отходов по истечении его срока службы. С целью
ненанесения вреда окружающей среде и здоровью человека ввиду
бесконтрольной утилизации, разделяйте отходы с целью должной их
вторичной переработки. Физическим лицам, использующим устройство для
собственных нужд, следует обратиться либо в пункт, где было приобретено
устройство, либо в соответствующее учреждение с целью получения сведений о
безопасной утилизации/переработке. Юридическим лицам следует обратиться к
поставщику и свериться с условиями договора купли-продажи. Данное
устройство не следует утилизировать вместе с другими промышленными
отходами.
2) Следующая маркировка «Bluetooth» и номер QD ID B019621 применимы
только к моделям, отвечающим квалификационным требованиям
специальной группы по вопросам «Bluetooth».
Rev. 1.02
Page 32
- 32 -
SPP-R200II
ВНИМАНИЕ!
Аккумулятор литий-ион
Внимание! Существует потенциальный риск перегрева, возгорания и/или взрыва
аккумулятора. Чтобы не допустить такого риска, соблюдайте следующие
правила.
• Аккумулятор, с имеющимися явными признаками вздутия, потенциально опасен.
Обратитесь в компанию «BIXOLON» или к своему местному дилеру.
• Допускается использование только разрешенных моделей зарядных адаптеров.
• Боится открытого огня! (Не допускается помещать аккумулятор в микроволновую
печь.)
• Не допускается оставлять аккумулятор в автомобиле в летнее время.
• Не допускается хранение и эксплуатация аккумулятора в местах с повышенной
влажностью и температурой, например в саунах со спальными помещениями.
• Не допускается эксплуатировать аккумулятор на пледе, одеяле с
электроподогревом или ковре в течение длительного времени.
• Не допускается хранить аккумулятор во включенном состоянии в закрытом объеме
в течение длительного времени.
• Не допускается попадание на контактные плозадки аккумулятора металлических
предметов, например, цепочек, монет, ключей или часов.
• Допускается использование литиевых вторичных элементов, на которые
распространяется гарантия изготовителей мобильных телефонов или компании
«BIXOLON».
• Не допускается производить демонтаж аккумулятора, подвергать его чрезмерному
физическому давлению или протыкать его острыми предметами.
• Не допускается бросать аккумулятор и подвергать его механическому воздействию.
• Боится высоких температур (свыше 60oC).
• Боится высокой влажности.
Рекомендации по утилизации
• Не допускается бесконтрольная утилизация элементов питания.
• Не допускается утилизация элементов питания путем их сжигания.
Существует потенциальный риск возгорания и/или взрыва аккумулятора.
• Правила утилизации элементов питания могут варьироваться в зависимости от
страны и региона.
Соблюдайте правила утилизации отходов.
Рекомендации по зарядке
• Избегайте методов зарядки, не перечисленных в настоящем руководстве.
Несоблюдение указанных правил несет риск возгорания и взрыва.
9-3 Типы маркировки
Этикетки, использованные в настоящем продукте, изготовлены из следующих
материалов.
• Этикетка с логотипом «BIXOLON»: PC
• Этикетка с номинальными характеристиками: PP
• Другие этикетки: PET
Rev. 1.02
Loading...
