BIPAC-7402 / 7402W
(Wireless) ADSL-VPN-Firewall-Router mit
3DES-Akzelerator
Kurz-Bedienungsanleitung
Billion BIPAC-7402 / 7402W (Wireless) ADSL VPN Firewall Router
r
/
g
A
Detaillierte Anweisungen für die Konfiguration und
Verwendung des (Wireless) ADSL-Firewall-Routers
entnehmen Sie der Bedienungsanleitung.
Lieferumfang
BIPAC-7402 / 7402W ADSL-Router
CD-ROM mit Bedienungsanleitung
RJ-11-ADSL/Telefonkabel
Ethernet-LAN-Kabel Kat. 5
PS2-RS232-Console-Kabel
Netzteil (Ausgangsleistung: 12V DC, 1A)
Diese Kurz-Bedienungsanleitung
Vorsicht
chtung
Verwenden Sie den BIPAC-7402 / 7402W nicht bei hohe
Luftfeuchte oder hohen Temperaturen.
Schließen Sie an die Netzsteckdose für den BIPAC-7402
7402W keine anderen Geräte an.
Öffnen oder reparieren Sie das Gehäuse nicht selber. Wird der
BIPAC-7402 / 7402W zu heiß, schalten Sie ihn sofort aus und
beauftragen Sie einen qualifizierten Kundendiensttechniker mit
seiner Reparatur.
Stellen Sie den BIPAC-7402 / 7402W auf eine stabile
Oberfläche.
Verwenden Sie nur das im Lieferumfang enthaltene Netzteil. Bei
Verwendung eines Netzteils mit anderer Spannungsleistung kann
der Router beschädi
t werden.
1
Kurz-Bedienungsanleitung
LED-Lichtanzeigen auf der Vorderseite
3
LED Bedeutung
Leuchtet bei einer PPPoA/PPPoE-Verbindung.
1 PPP / MAIL
Leuchtet und blinkt periodisch, wenn es Email im Posteingang
gibt.
2 ADSL
LAN-Port
3
4
5 SYS Leuchtet bei betriebsbereitem System.
6 PWR Leuchtet bei eingeschaltetem Gerät.
1X — 4X
(RJ-45-Anschluss)
WLAN
(nur 7402W)
Leuchtet bei erfolgreicher Verbindung mit einem ADSL-DSLAM –
Synchronisation.
Leuchtet beim Anschluss an ein Ethernet-Gerät.
Grün bei 100 Mbit/s; Orange bei 10 Mbit/s.
Blinkt beim Senden/Empfangen von Daten.
Leuchtet grün bei einer drahtlosen Verbindung.
Blinkt beim Senden/Empfang von Daten.
2
Billion BIPAC-7402 / 7402W (Wireless) ADSL VPN Firewall Router

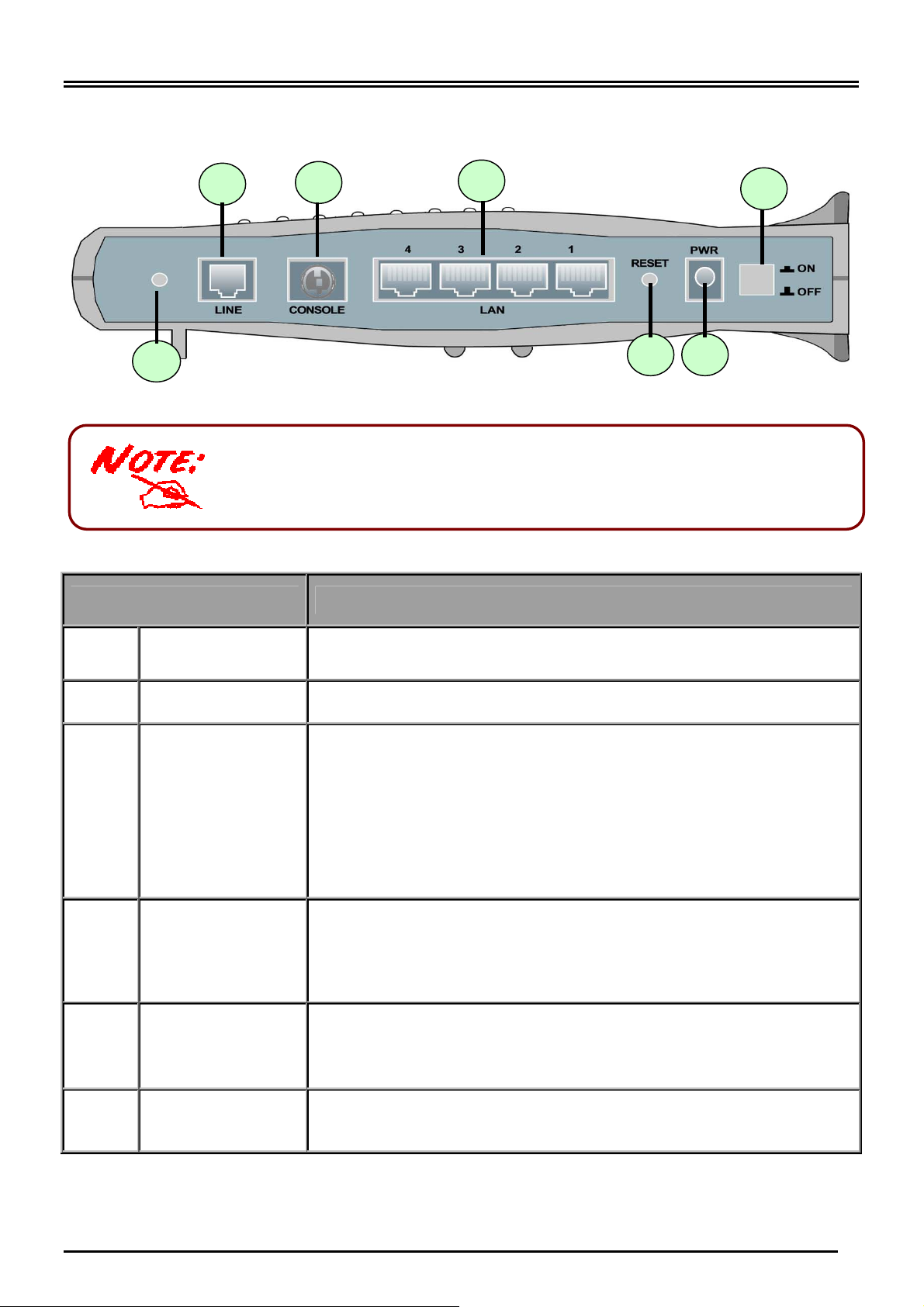

Die Ports auf der Rückseite
6
5
4
2 3
＊Nur der BIPAC-7402W hat eine drahtlose Schnittstelle und Antenne. Der
BIPAC-7402-Router hat WEDER eine Antenne NOCH eine drahtlose Schnittstelle.
Port Bedeutung
1
1
2
3 RESET
4
5
On/Off-Schalter
PWR
LAN
1X — 4X
(RJ-45-Anschluss)
CONSOLE
Ein/Ausschalter.
Schließen Sie das mitgelieferte Netzteil an diese Buchse an.
Drücken Sie bei eingeschaltetem Gerät diese Taste, wird es
zurückgesetzt oder es werden seine werkseitigen
Standardeinstellungen wiederhergestellt.
0-3 Sekunden: Das Gerät wird zurückgesetzt.
6 seconds above: Die werkseitigen Standardeinstellungen
werden wiederhergestellt (wird verwendet, wenn Sie sich nicht
beim Router anmelden können, z.B. Sie haben das Kennwort
vergessen).
Verbinden Sie beim Anschluss an einen PC oder ein 10-Mbit/soder 100-Mbit/s-Office/Home-Netzwerk ein UTP-Ethernet-Kabel
(Kat. 5 oder Kat. 5e) mit einem der vier LAN-Ports.
Verbinden Sie beim Anschluss an einen RS-232-Anschluss (9pol. serielle Schnittstelle) des PCs ein PS2/RS-232-Kabel mit
diesem Port.
6
LINE
Verbinden Sie beim Anschluss an das ADSL/Telefonnetz das
mitgelieferte RJ-11-Telefonkabel mit diesem Port.
3
Kurz-Bedienungsanleitung
Anschließen des ADSL-Routers
1. Verbinden Sie den Router mit einem LAN (Lokales Netz) und dem ADSL/Telefonnetz (LINE).
2. Schalten Sie den Router ein.
3. Vergewissern Sie sich, dass die LEDs PWR und SYS durchgehend leuchten und auch dass
die relevante LAN-LED leuchtet.
(Nur für 7402W: Die WLAN-LED leuchtet durchgehend).
4
Billion BIPAC-7402 / 7402W (Wireless) ADSL VPN Firewall Router
Konfiguration unter Windows XP

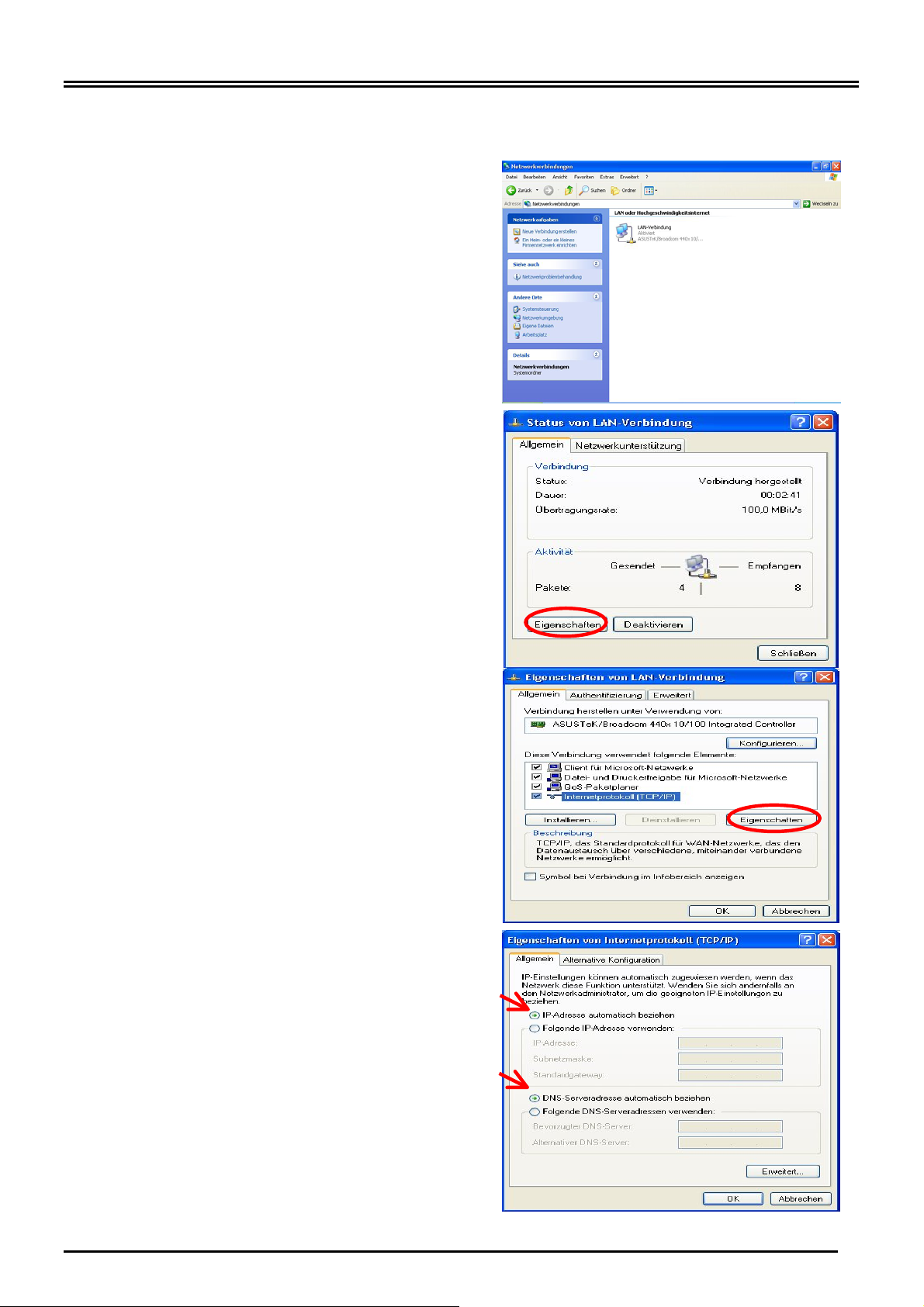

1. Wechseln Sie zu Start / Systemsteuerung
(klassische Ansicht). Doppelklicken Sie in
der Systemsteuerung auf
Netzwerkverbindungen.
2. Doppelklicken Sie auf LAN-Verbindung.
3. Klicken Sie im Fenster LANVerbindungsstatus auf Eigenschaften.
4. Wählen Sie Internetprotokoll (TCP/IP) und
klicken Sie auf Eigenschaften.
5. Klicken Sie auf die Optionsschaltflächen IPAdresse automatisch beziehen und DNSServeradresse automatisch beziehen.
6. Klicken Sie auf OK, um die Konfiguration
fertigzustellen.
5
Kurz-Bedienungsanleitung
Konfiguration unter Windows 2000

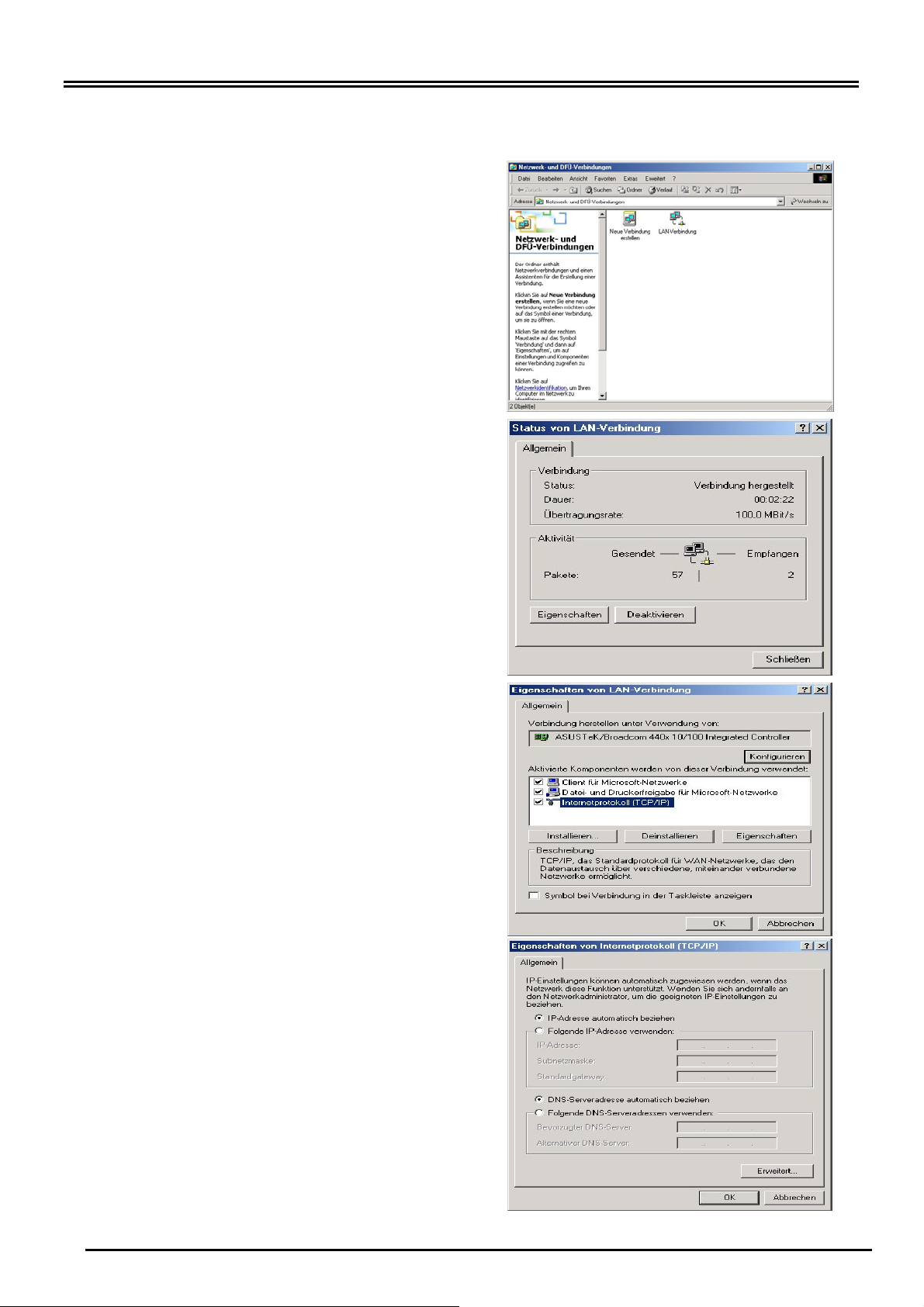

1. Wechseln Sie zu Start / Einstellungen /
Systemsteuerung. Doppelklicken Sie in der
Systemsteuerung auf Netzwerk- und DFÜVerbindungen.
2. Doppelklicken Sie auf LAN-Verbindung.
3. Klicken Sie im Fenster LAN-Verbindungsstatus auf Eigenschaften.
4. Wählen Sie Internetprotokoll (TCP/IP) und
klicken Sie auf Eigenschaften.
5. Klicken Sie auf die Optionsschaltflächen IPAdresse automatisch beziehen und DNSServeradresse automatisch beziehen.
6. Klicken Sie auf OK, um die Konfiguration
fertigzustellen.
6
Billion BIPAC-7402 / 7402W (Wireless) ADSL-VPN-Firewall-Router
Konfiguration unter Windows 98/ME

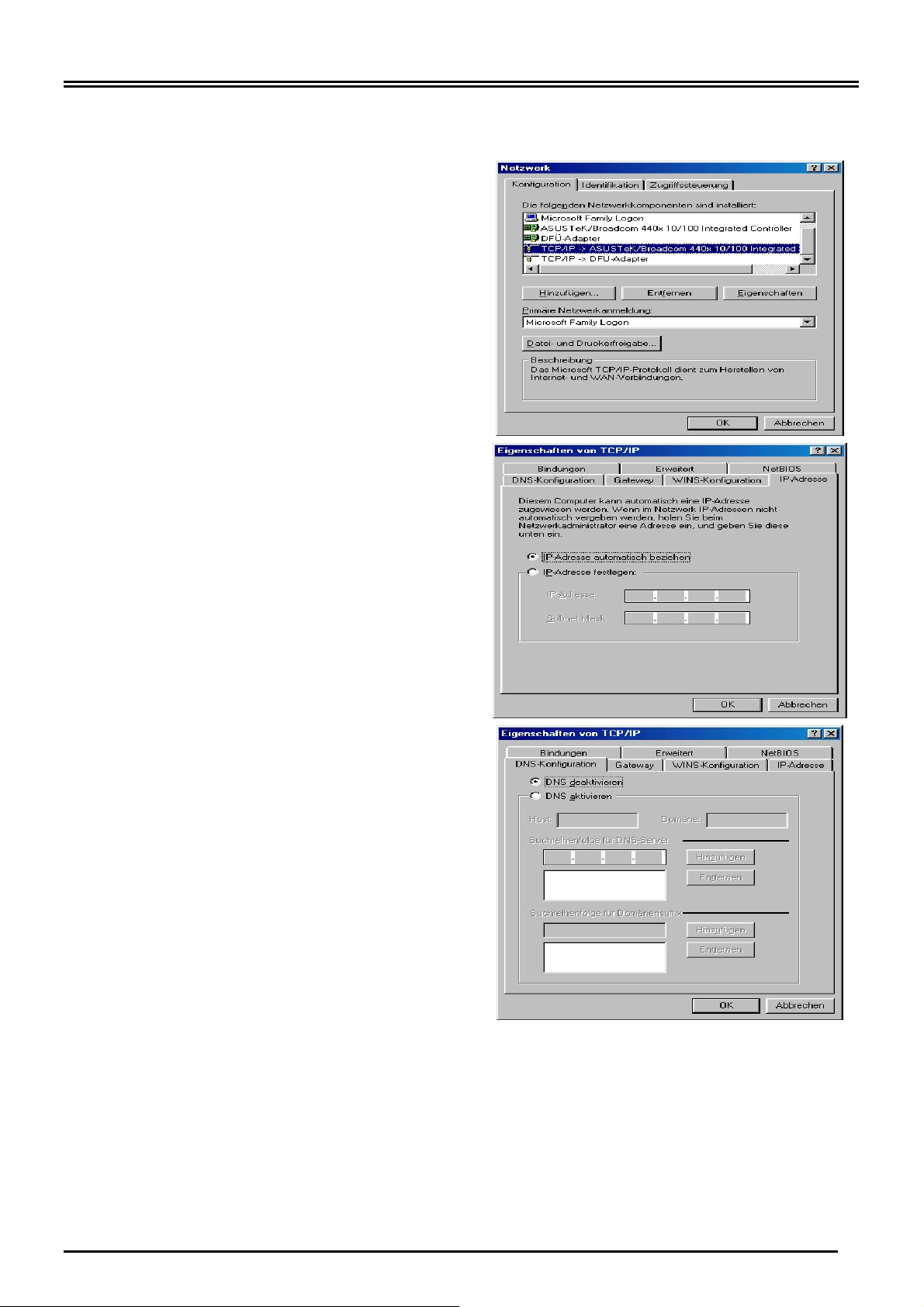

1. Wechseln Sie zu Start / Einstellungen /
Systemsteuerung. Klicken Sie in der
Systemsteuerung doppelt auf Netzwerk und
wählen Sie die Registerkarte Konfiguration.
2. Wählen Sie TCP / IP -> NE2000 Compatible
oder den Namen der Netzwerkkarte Ihres
PCs.
3. Klicken Sie auf die Optionsschaltfläche IPAdresse automatisch beziehen.
4. Wählen Sie dann die Registerkarte DNSKonfiguration.
5. Klicken Sie auf die Optionsschaltfläche DNS
deaktivieren und dann auf OK, um die
Konfiguration fertigzustellen.
7
Kurz-Bedienungsanleitung
Konfiguration unter Windows NT4.0

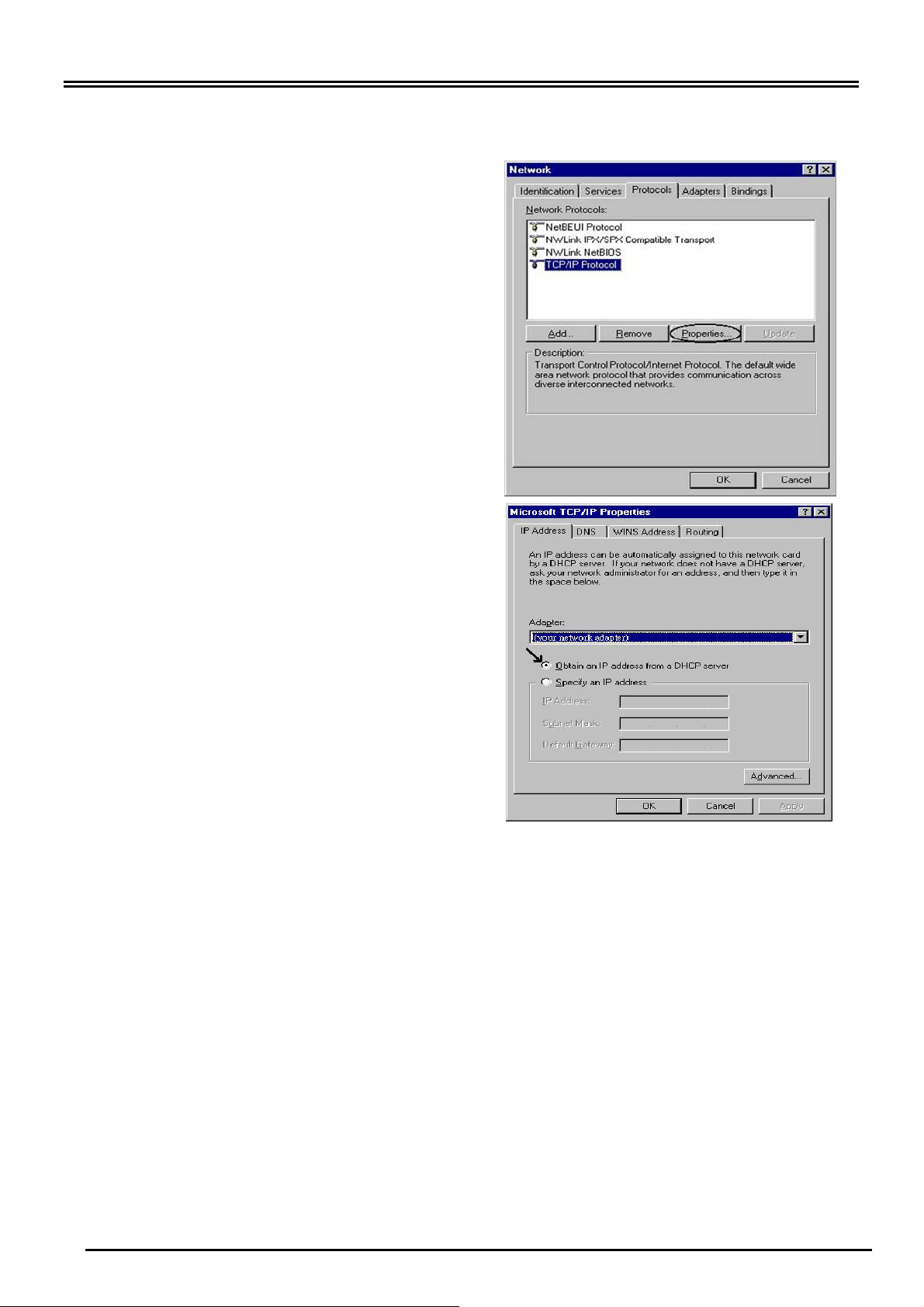

1. Wechseln Sie zu Start / Einstellungen /
Systemsteuerung. Doppelklicken Sie in der
Systemsteuerung auf Netzwerk und wählen
Sie die Registerkarte Protokolle.
2. Wählen Sie TCP/IP-Protokoll und klicken
Sie auf Eigenschaften.
3. Klicken Sie auf die Optionsschaltflächen IPAdresse von einem DHCP-Server
beziehen und dann auf OK.
8
Billion BIPAC-7402 / 7402W (Wireless) ADSL-VPN-Firewall-Router
Konfiguration der ADSL-VPN-Firewall-Routers
Zur Konfiguration des Routers muss IE 5.0 / Netscape
4.5 oder eine höhere Version installiert sein.
Überprüfung Ihrer lokalen Netzwerkverbindung über den Router

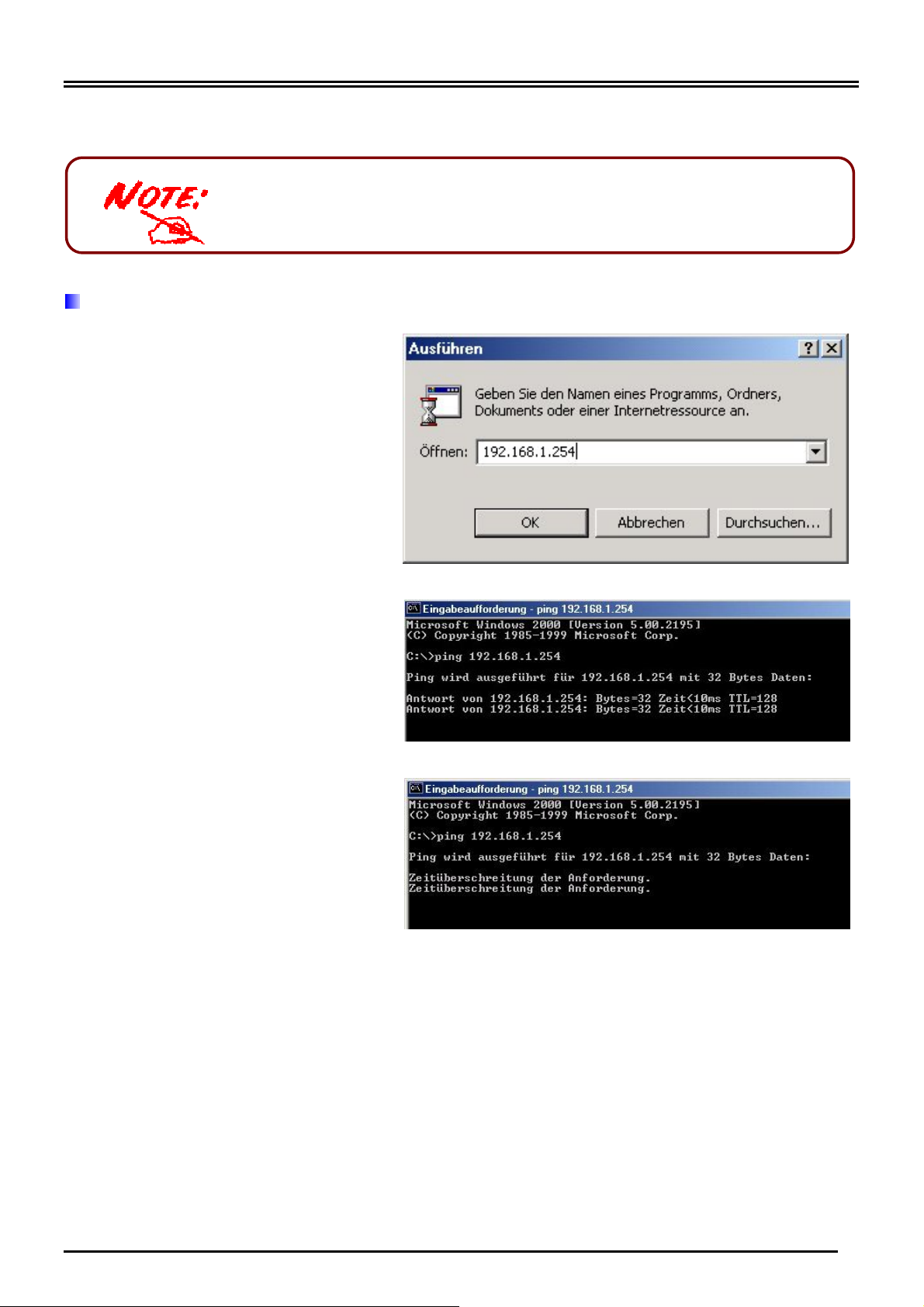

Um festzustellen, ob dieser
ADSL-Router im lokalen Netz zu
sehen ist, wechseln Sie zu Start
/ Ausführen. Geben Sie im
Dialogfeld Ausführen „Ping
192.168.1.254” ein und klicken
Sie auf OK.
Es erscheint ein Befehlsfenster.
Kann das lokale Netz mit dem
Router kommunizieren
(erfolgreiches Ping), schließt
sich das Befehlsfenster
automatisch wieder.
Kommt keine Kommunikation
zustande, sehen Sie die Zeile
„Anforderungszeitüberschreitung” im Befehlsfenster. Sie
müssen Ihre Konfiguration
überprüfen.
9
Kurz-Bedienungsanleitung
Verbindung zum Router

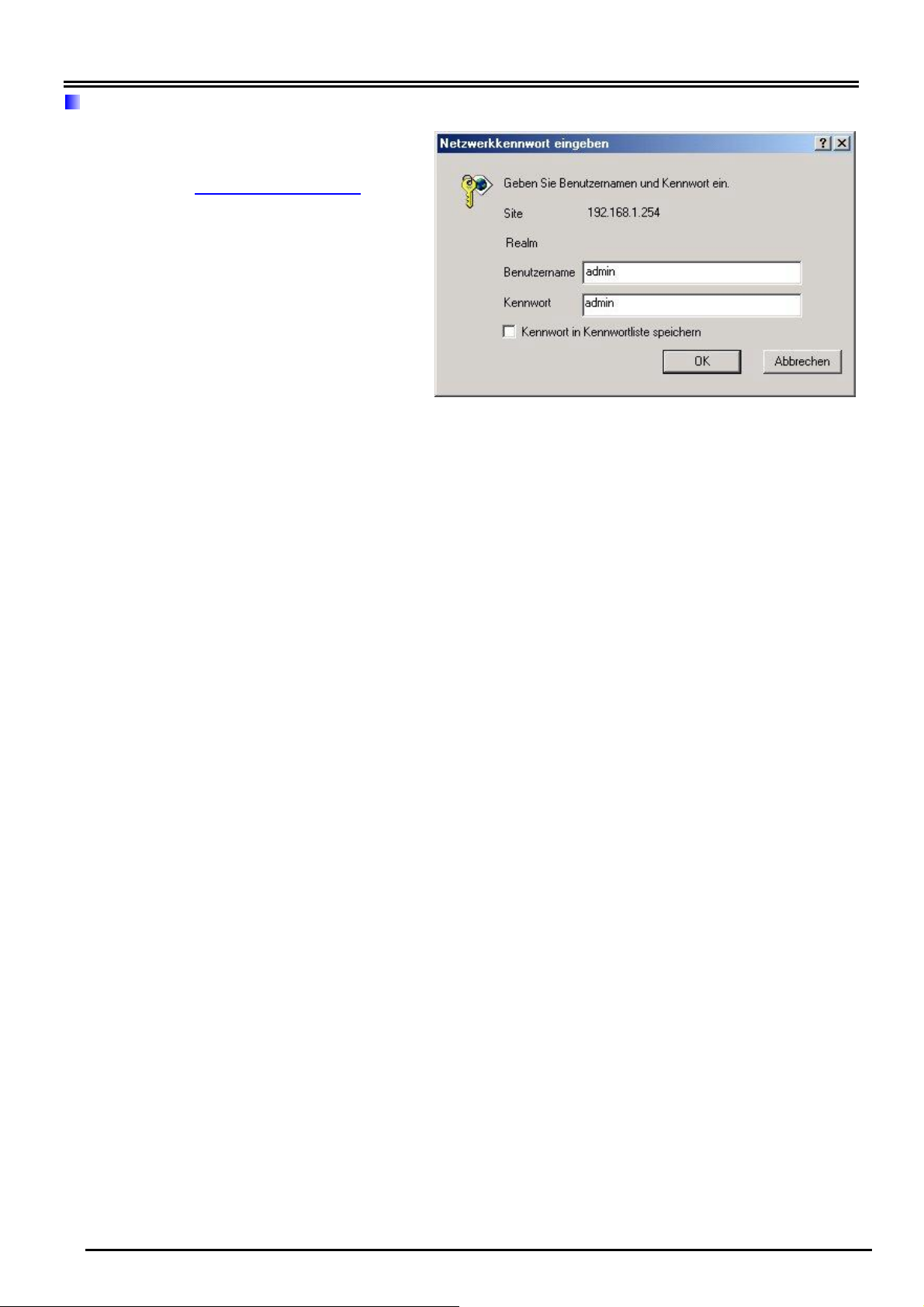

Öffnen Sie den Webbrowser und
geben Sie im Adressfeld des
Browsers
Diese Nummer ist die IPStandardadresse für diesen Router.
Drücken Sie die Eingabetaste.
Es öffnet sich ein Fenster für den
Benutzernamen und das Kennwort.
Geben Sie bei User Name und auch
bei Password standardmäßig
„admin” ein. Klicken Sie auf OK, um
sich beim Router anzumelden.
http://192.168.1.254 ein.
10
Billion BIPAC-7402 / 7402W (Wireless) ADSL-VPN-Firewall-Router
Produkt-Support und Kontaktinformationen
Germany :
Die meisten Probleme lassen sich anhand des Kapitels Fehlerbehebung in der
Bedienungsanleitung beheben. Tragen die Informationen im Kapitel Fehlerbehebung nicht
zur Behebung des Problems bei, kontaktieren Sie bitte die Verkaufsstelle, wo Sie dieses
Produkt erworben haben.
Falls Sie Fragen oder Probleme mit Ihrem BIPAC haben, nehmen Sie bitte diese
Bedienungsanleitung zur Hand. Die allermeisten Probleme können mithilfe des
Kapitels Fehlerbehebung gelöst werden.
Weitere Fehlerbehebungen können Sie im Internet unter
nachlesen.
Dort finden Sie unter der Rubrik FAQ häufig gestellte Fragen über Ihren BIPAC.
Für mögliche Problembehandlungen sehen Sie bitte immer erst dort nach.
In der Rubrik DOWNLOAD finden Sie immer die neuesten Versionen der
Firmware, Treiber und Utilities. Oftmals werden bestehende Probleme durch ein
Firmware-Update behoben, deshalb empfehlen wir zuerst immer ein FirmwareUpdate durchzuführen.
Sollten Sie weiterhin Probleme haben, die dort nicht behandelt werden, wenden
Sie sich bitte direkt an den Support unter der E-Mail-Adresse:
sales@billion-germany.de
