BIPAC 7100SV
VoIP ADSL Modem/Router
Snelle Start Gids
Page 2
Page 3
Billion BIPAC 7100SV VoIP ADSL Modem/Router
r
A
Voor meer gedetailleerde instructies over het configureren
en gebruik van de VoIP ADSL Modem/Router, zie de
online handleiding.
Package Contents
BIPAC 7100SV ADSL Modem/Router
CD-ROM met de Online Handleiding
RJ-11 ADSL/Telefoon Kabel
Ethernet (CAT-5 LAN) Kabel
AC-DC Voedings-Adapter (12V DC, 1.2A)
Deze Snelle Start Gids
Waarschuwing
ttentie!
Gebruik de BIPAC 7100SV niet in omgevingen met hoge
Gebruik voor de BIPAC 7100SV niet dezelfde voedingsbron als
Repareer of open de behuizing niet zelf. Als de BIPAC 7100SV te
Gebruik dit product en alle toebehoren niet buitenshuis.
vochtigheidsgraden of hoge temperaturen.
andere apparatuur.
heet wordt, schakel direct de spanning uit en biedt het aan voo
reparatie bij een gekwalificeerd service centrum.
Plaats de BIPAC 7100SV op een stabiel oppervlak.
Gebruik uitsluitend de bijgesloten voedingsadapter. Het gebruik
van een andere adapter kan resulteren in beschadiging van Uw
router.
1
Page 4
Snelle Start Gids
LED’ s aan voorzijde
5
4
1
LED Meaning
1
Aan/uit
Licht groen op wanneer de voedings-adapter is verbonden.
2 SYS Wanneer deze knippert werkt het apparaat naar behoren.
3
4 LAN Licht groen op wanneer er een LAN link is.
5 ADSL
Telefoon
Brandt groen als de telefoon opgenomen is
Wanneer deze oplicht, is de ADSL- (line) poort verbonden met de
DSLAM en werkt naar behoren.
2
Page 5
Billion BIPAC 7100SV VoIP ADSL Modem/Router
Poorten aan de Achterzijde
6
5
3
4
1
2
Port Meaning
1
2
Schakelaar
PWR
Voeding aan/uit schakelaar
Verbind de meegeleverde voedings-adapter met deze connector.
3 RESET
4
5
6
VoIP
LAN
(RJ-45 plug)
LINE
(RJ-11 plug)
Druk hierop om de fabrieksinstellingen te herstellen.
Steek in deze poort de RJ-11-kabel van de analoge telefoon.
Steek in deze poort de bijgeleverde crossover-kabel voor de NIC
(netwerkkaart) in de PC.
Steek voor een verbinding met een LAN, zoals een kantoor- of
thuisnetwerk, een UPT Ethernet-kabel in deze poort.
Sluit voor een ADSL-verbinding de bijgeleverde RJ-11-kabel in
deze poort.
3
Page 6
Snelle Start Gids

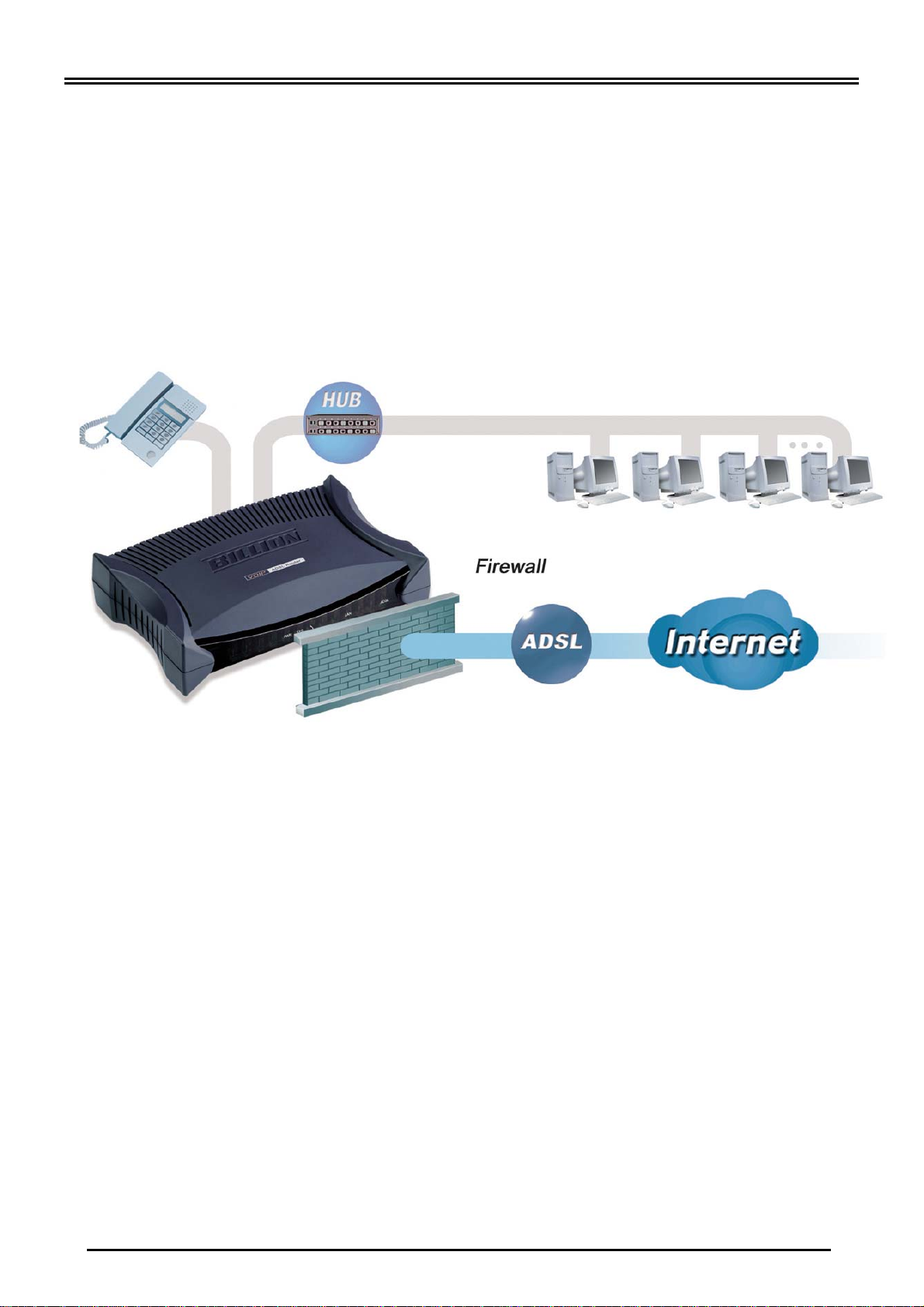

Uw ADSL Router Verbinden
1. Verbind de Router met een LAN (Local Area Network) en het ADSL/telefoon- (LINE) netwerk.
2. Schakel het apparaat aan.
3. Verzekert U zich ervan dat de PWR, SYS en de relevante LAN LEDs stabiel oplichten.
4. Steek in deze poort de RJ-11-kabel van de analoge telefoon.
4
Page 7
Billion BIPAC 7100SV VoIP ADSL Modem/Router

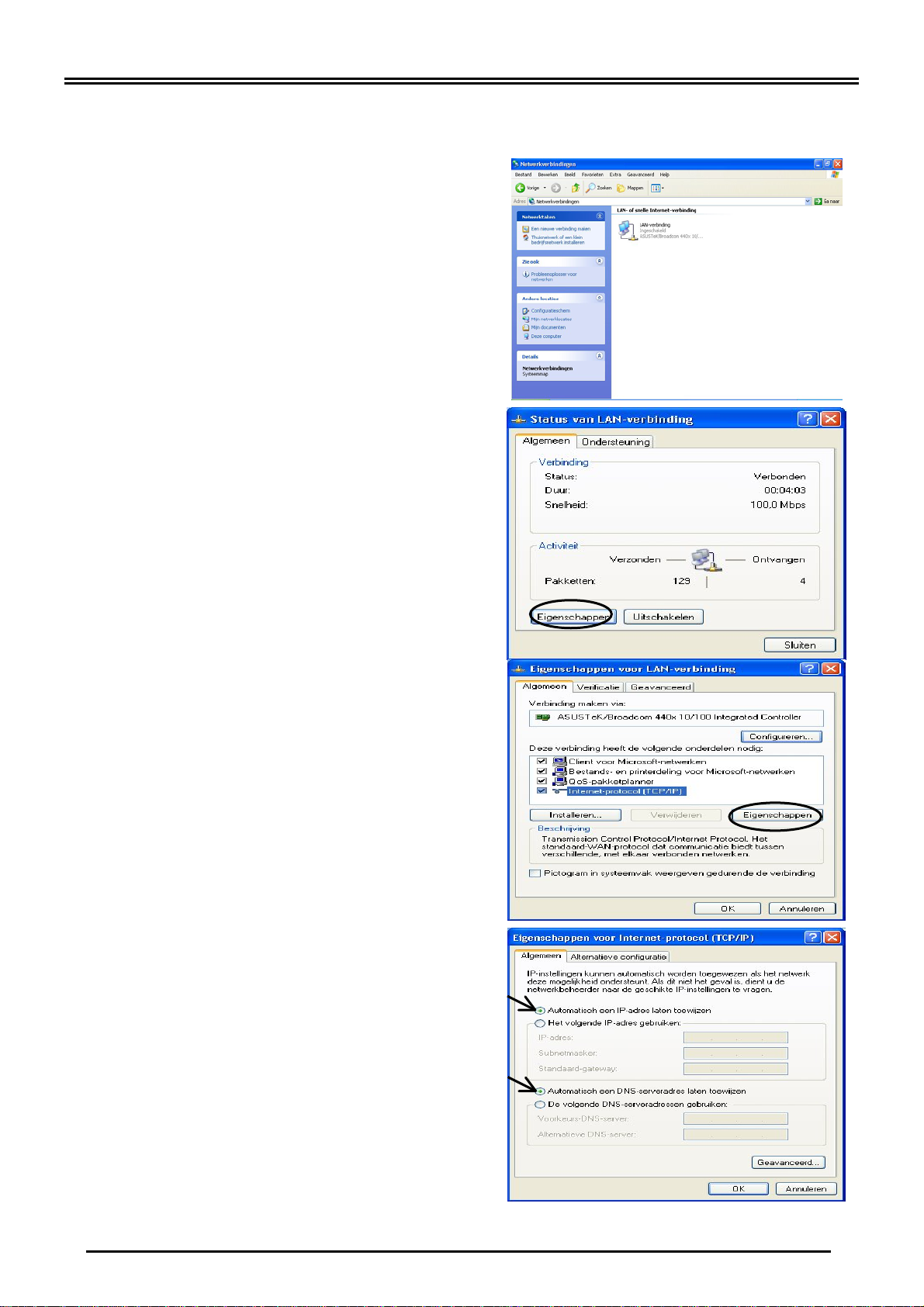

De PC in Windows XP configureren
1. Ga naar Start / Controle Paneel (in Klassiek
Zicht). In het Controle Paneel, dubbelklik op
Netwerk Connecties
2. Dubbelklik LAN Verbinding.
3. In het Status van LAN Verbinding venster, klik
Eigenschappen.
4. Selecteer Internet Protocol (TCP/IP) en klik
Eigenschappen.
5. Selecteer Automatisch een IP-adres laten
toewijzen en Automatisch een
DNS-serveradres laten toewijzen.
6. Klik OK om de configuratie te beëindigen.
5
Page 8
Snelle Start Gids
De PC in Windows 2000 configureren
1. Ga naar Start Menu / Instellingen / Controle
Paneel. In het Controle Paneel, , dubbelklik
Netwerk- en Inbelverbindingen.
2. Dubbelklik LAN Verbinding.
3. In het Status van LAN Verbinding venster klik
Eigenschappen.
4. Selecteer Internet Protocol (TCP/IP) en klik
Eigenschappen.
5. Selecteer Automatisch een IP-adres laten
toewijzen en Automatisch een
DNS-serveradres laten toewijzen.
6. Klik OK om de configuratie te beëindigen.
6
Page 9
Billion BIPAC 7100SV VoIP ADSL Modem/Router

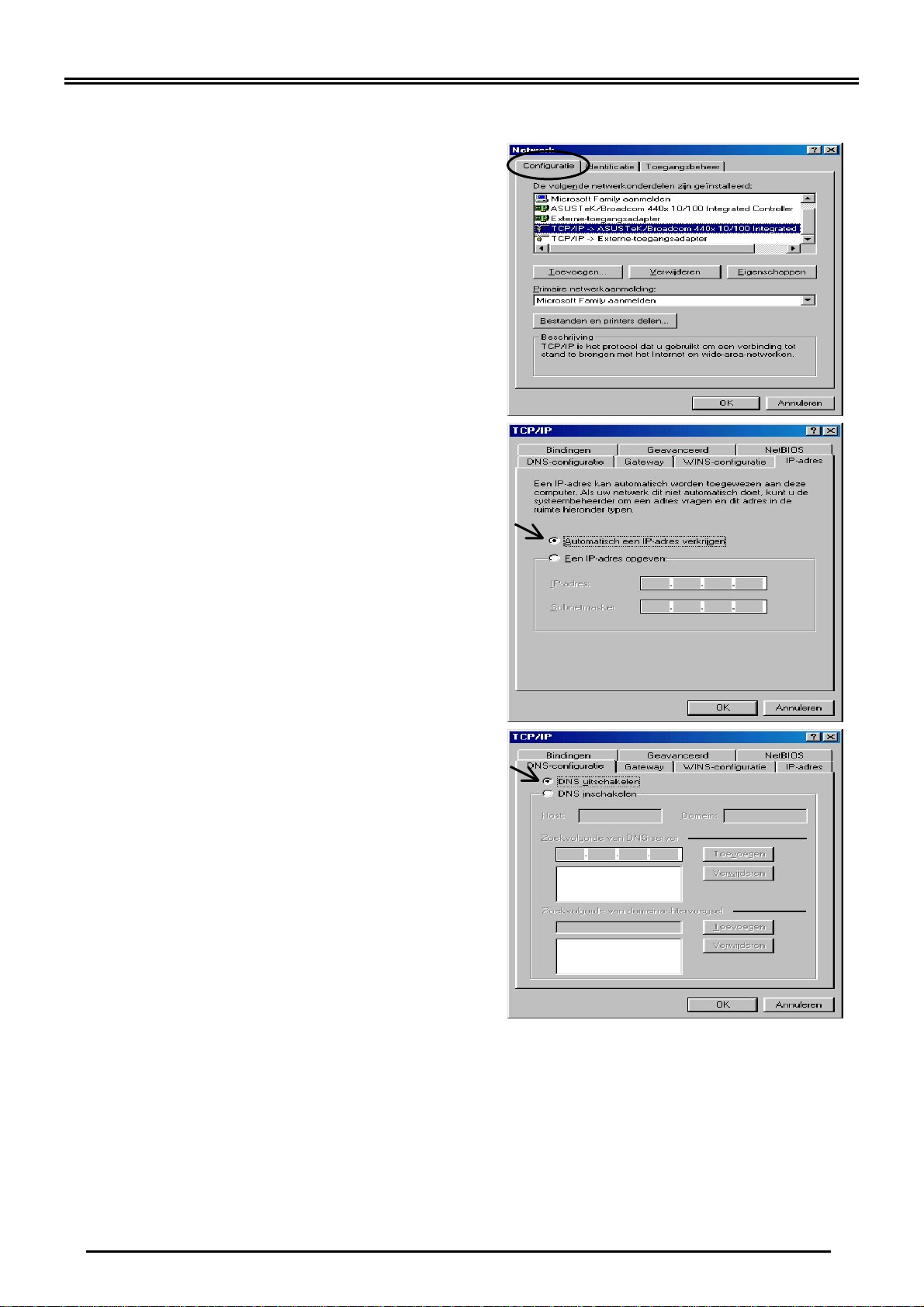

De PC in Windows 95/98/Me configureren
1. Ga naar Start Menu / Instellingen / Controle
Paneel. In het Controle Paneel, dubbelklik op
Netwerk en kies het Configuratie tab.
2. Selecteer TCP/IP ->
NE2000 Compatible, of de naam van de
netwerk-interface in Uw PC.
3. Selecteer Automatisch een IP-adres
verkrijgen.
4. Selecteer dan het DNS Configuratie tab.
5. Selecteer DNS uitschakelen en klik OK om de
configuratie te beëindigen.
7
Page 10
Snelle Start Gids

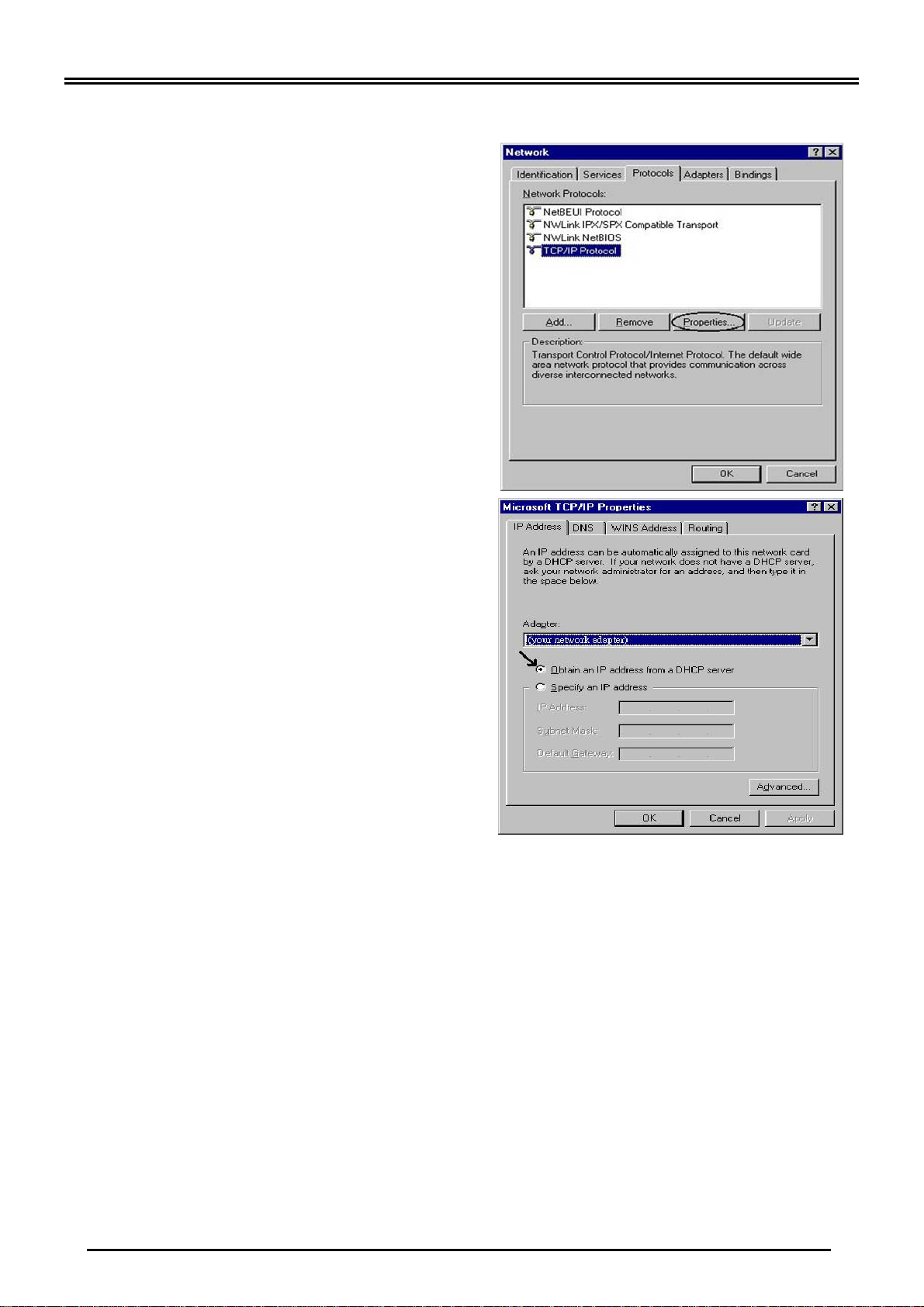

De PC in Windows NT4.0 configureren
1. Ga naar Start / Settings / Control Panel. In
het Control Panel, dubbelklik op Network en
kies het Protocols tab.
2. Selecteer TCP/IP Protocol en klik
Properties.
3. Selecteer Obtain an IP address from a
DHCP server en klik OK.
8
Page 11
Billion BIPAC 7100SV VoIP ADSL Modem/Router
/
Configureren van de VoIP ADSL-router

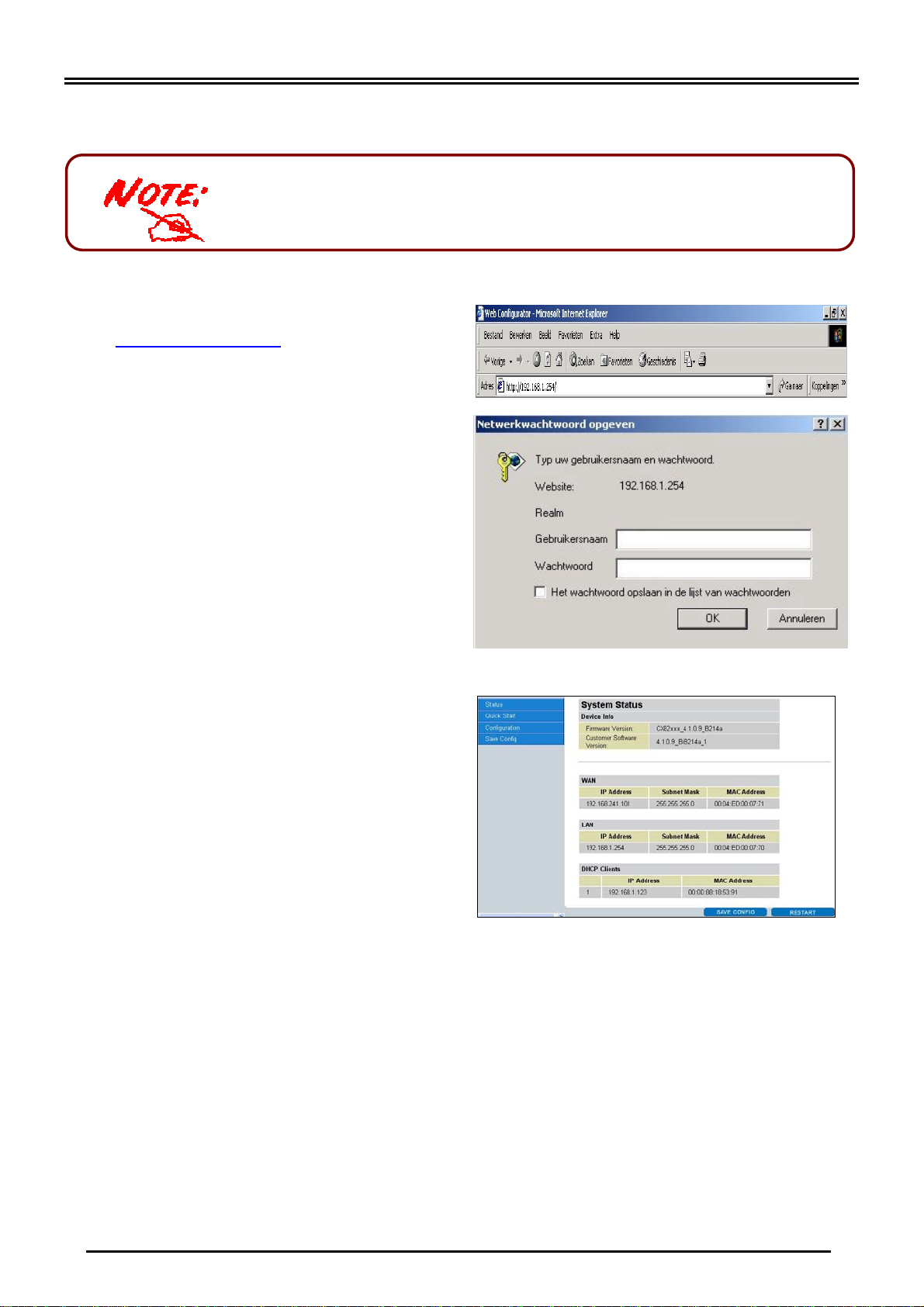

1. Start de browser en typ
http://192.168.1.254 in diens adresbalk.
2. Dit nummer is het standaard IP adres voor
deze router. Druk op Enter. Een
gebruikersnaam en wachtwoord venster
verschijnt. De standaardwaardes voor
zowel Gerbuikersnaam als Wachtwoord
zijn admin en password. Vul dit in en klik
op OK voor het vervolg
Om dit apparaat te configureren dient U minstens IE 5.0
Netscape 4.5 geïnstalleerd te hebben
3. De browser toont een status rapport
webpagina.

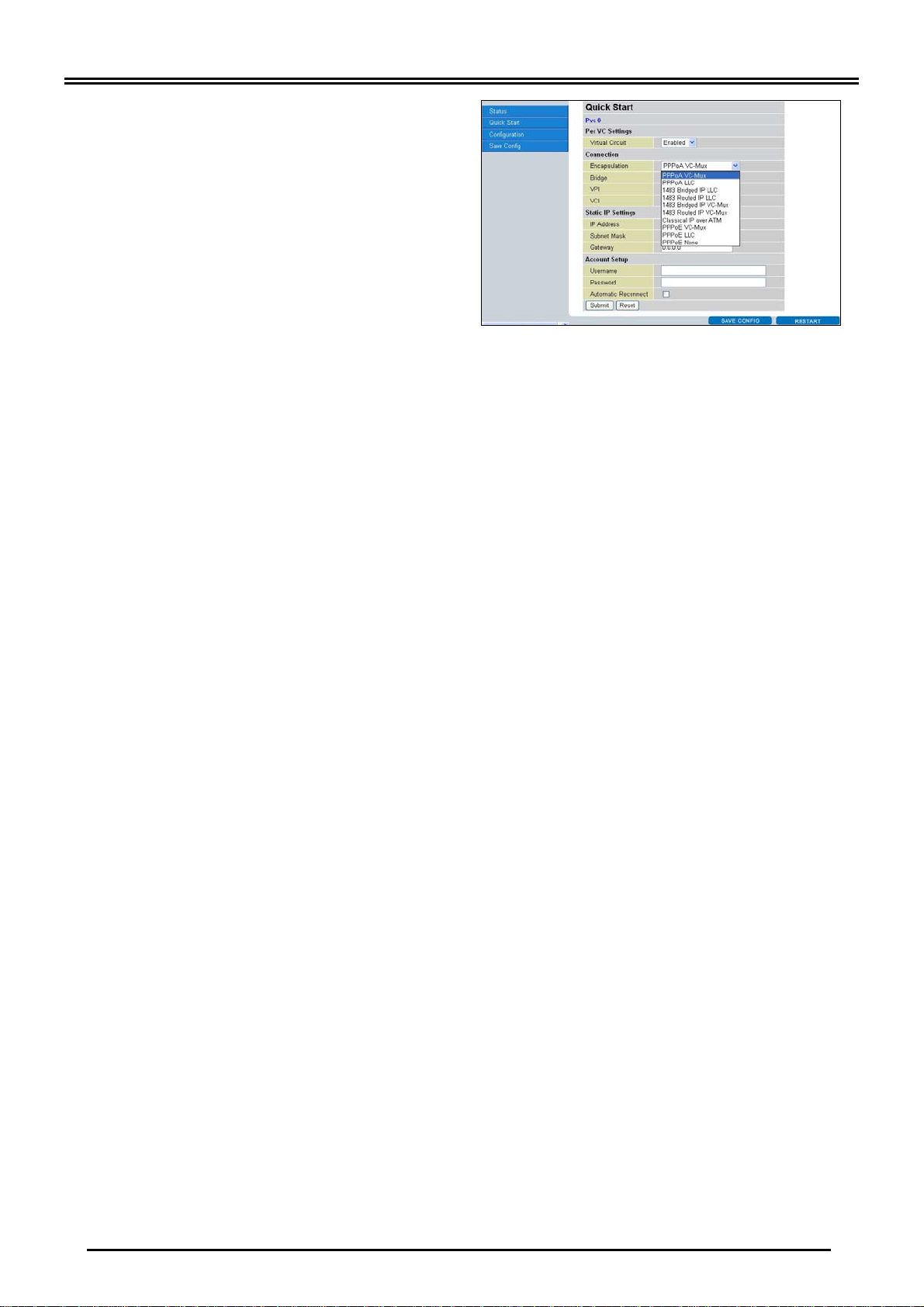

4. Klik op Quick Start in het linkerpaneel en selecteer een van de verbindingsprotocollen
met uw provider (ISP). U kunt kiezen uit: PPPoA VC-Mux, PPPoA LLC, 1483 Bridged IP
LLC, 1483 Routed IP LLC, 1483 Bridged IP VC-Mux, 1483 Routed IP VC-Mux, Classical IP
via ATM, PPPoE VC-Mux, PPPoE LLC, PPPoE Geen. Configureer het protocol aan de
hand van de informatie die uw provider u heeft verstrekt.
9
Page 12
Snelle Start Gids
De parameters verschillen voor de
verschillende “Encapsulations” of
toegangsmethoden. De meest
gebruikelijke zijn PPPoE en PPPoA.
5. Klik op Submit om alle configuraties te activeren. Hebt u alleen deze specifieke
configuratie nodig, klik dan op “Save Config” in het linkerpaneel om de configuratie op te
slaan.
10
Page 13
Billion BIPAC 7100SV VoIP ADSL Modem/Router
Uw LAN Verbinding met het Apparaat verifiëren

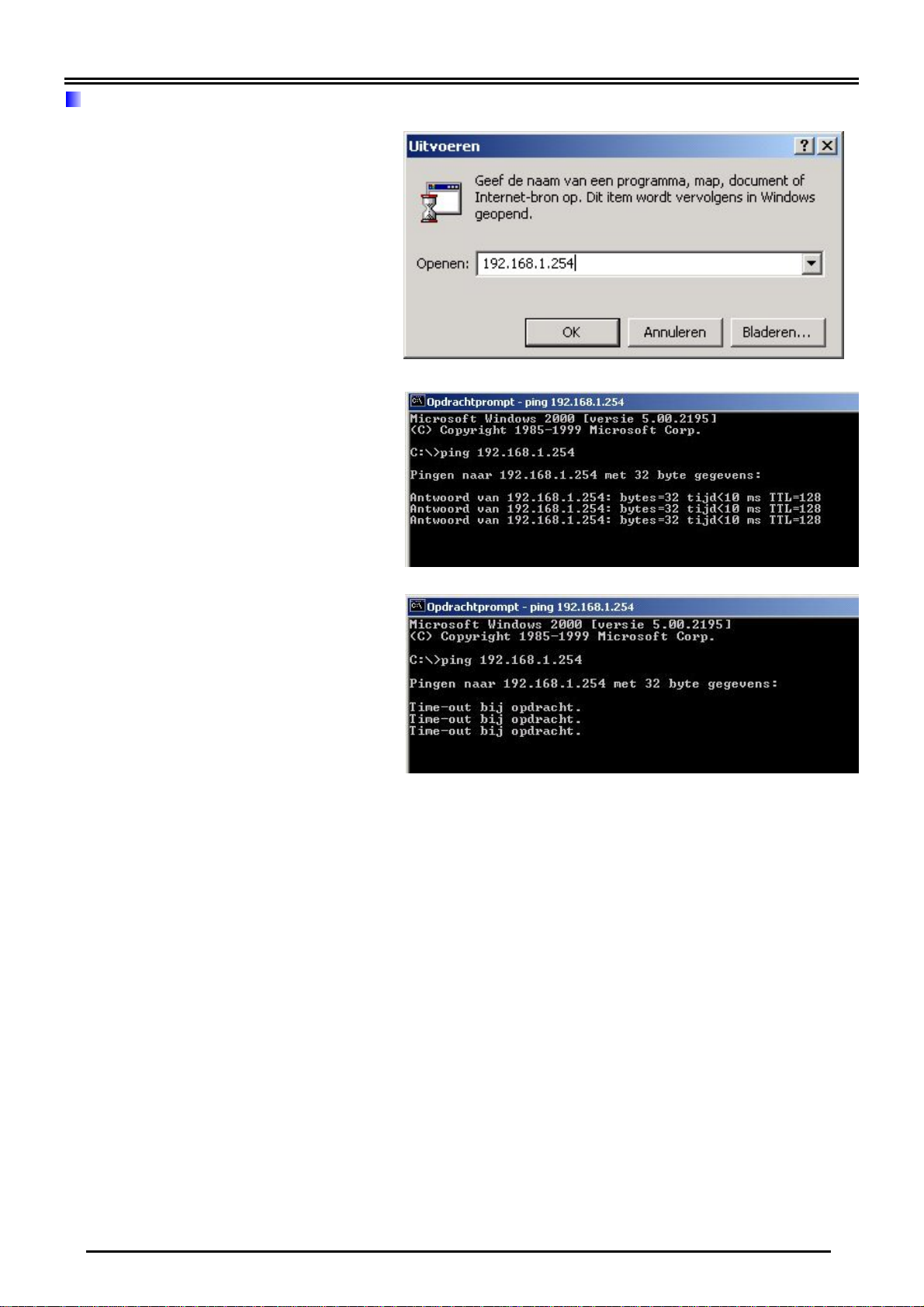

Om te zien of Uw router op het
lokale netwerk zichtbaar is, ga
naar Start menu / Uitvoeren. In
het dialoogvenster, typ “ping
192.168.1.254” en klik OK.
Een Opdrachtprompt venster zal
verschijnen. Indien Uw ping
opdracht succesvol is, wat
betekent dat Uw apparaat
bereikbaar is op Uw lokale
netwerk, zal het venster
automatisch sluiten.
Indien U “Time-out bij opdracht.”
in dit venster ziet verschijnen, is
Uw apparaat niet bereikbaar en
dient U de instellingen te
controleren.
11
Page 14
Snelle Start Gids
Product Ondersteuning en Contact Informatie
De meeste problemen kunnen worden opgelost aan de hand van de Troubleshooting sectie in
de gebruikershandleiding. Zoniet, neem dan a.u.b. contact op met de dealer waar U dit apparaat
heeft gekocht.
Billion Contacteren
