BiPAC 7202 / 7202G
(802.11g) ADSL2+ Modem / Router
Kom hurtigt i gang
BiPAC 7202/7202G (802.11g) ADSL2+Modem/ Router
A
Se online-vejledningen, hvis du vil have mere udførlig
Bemærk
vejledning i konfiguration og brug af (802.11g) ADSL router.
Pakkens indhold
BiPAC 7202/7202G (802.11g) ADSL2+ Modem/Router
CD-ROM med online-vejledningen
RJ-11 ADSL/telefonkabel
Ethernet (CAT-5 LAN)-kabel
Vekselstrøms-/jævnstrømsadapter (12 V DC, 1 A)
Denne vejledning Kom hurtigt i gang
dvarsel
Brug ikke Router under forhold med høj luftfugtighed eller høje
temperaturer.
Brug ikke en strømkilde til Router, hvortil andet udstyr er tilsluttet. Forsøg ikke at åbne eller reparere kabinettet selv. Hvis Router er for
varm, skal du straks slukke for enheden og få den repareret hos et kvalificeret servicecenter.
Undgå udendørs brug af dette produkt og alt tilbehør.
Placer Router på en stabil overflade.
Brug kun strømadapteren, som følger med i kassen. Brug af en
adapter med en anden spænding kan beskadige routeren.
Kom hurtigt i gang
Forside-LED'er
BiPAC 7202
BiPAC 7202G
LED Meaning
1 PPP : Lyser vedvarende, når der er en PPPoA-/PPPoE-forbindelse.
2 ADSL:
3 LAN Port:
WLAN :
4
(7202G only)
Lyser, når der er etableret forbindelse til ADSL DSLAM
("linesync").
Lyser ved tilslutning til en Ethernet-enhed. Grøn for 100Mbps; orange for 10Mbps. Blinker, når data modtages/sendes.
Lyser grønt, når den trådløse forbindelse er etableret. Blinker, når der sendes/modtages data.
5 SYS : Lyser, når systemet er klart.
6 PWR : Lyser, når enheden er tændt.
2
BiPAC 7202/7202G (802.11g) ADSL2+Modem/ Router
Porte på bagsiden
BiPAC 7202
BiPAC 7202G
2 5
4
3
45
3
1
Port Meaning
Tænd/sluk-knap
1
PWR
2
3 RESET
LAN
4
(RJ-45 connector)
LINE
5
Tænd/sluk for enheden.
Slut den medfølgende strømadapter til dette stik.
Efter enheden er tændt, tryk på denne knap for at nulstille til fabriksindstillingerne.
1. Udføre gendannelse af en router der er gået ned: Tryk og hold knappen Nødstilfælde/Fejl Genskabelse knappen nede mens De tænder for routeren og download programmet om nødvendigt.
2. Udføre Nødstilfælde Genskabelse i tilfælde af manglende kodeord: (ved hjælp af LED indikatorer) Hold Nødstilfælde/Fejl Genskabelse knappen nede når routeren kan læses fra GUI indtil alle LED lys slukker, tænder og derefter slukker igen. Derefter vil routeren udføre en nulstilling til standard fabriksindstillinger og genstarte routeren.
Tilslut et UTP Ethernet-kabel (Cat-5 eller Cat-5e) til en af de fire LAN-porte ved tilslutning til en PC eller et hjemme-/kontornetværk på 10Mbps eller 100Mbps.
Tilslut det medfølgende RJ-11 ("telefon")-kabel til denne port ved tilslutning til ADSL-/telefonnetværket.
Kom hurtigt i gang

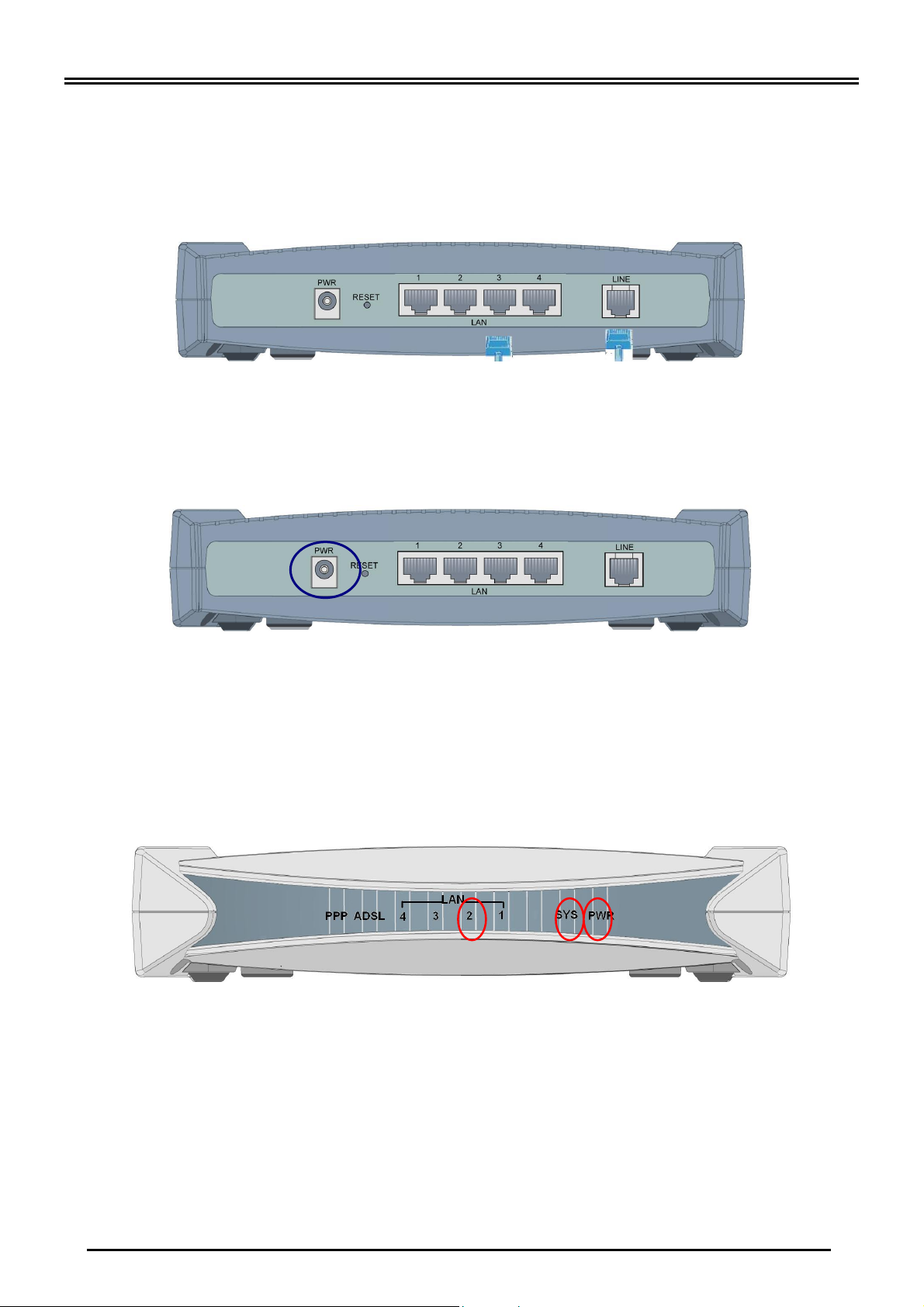

Tilslutning af BiPAC 7202
1. Tilslut routeren til et LAN (Local Area Network)-netværk og ADSL/telefon-netværket (LINE).
2. Tænd for enheden.
3. Kontroller, at PWR- og SYS-LED'erne lyser vedvarende, og at den relevante LAN-LED lyser.
4
BiPAC 7202/7202G (802.11g) ADSL2+Modem/ Router

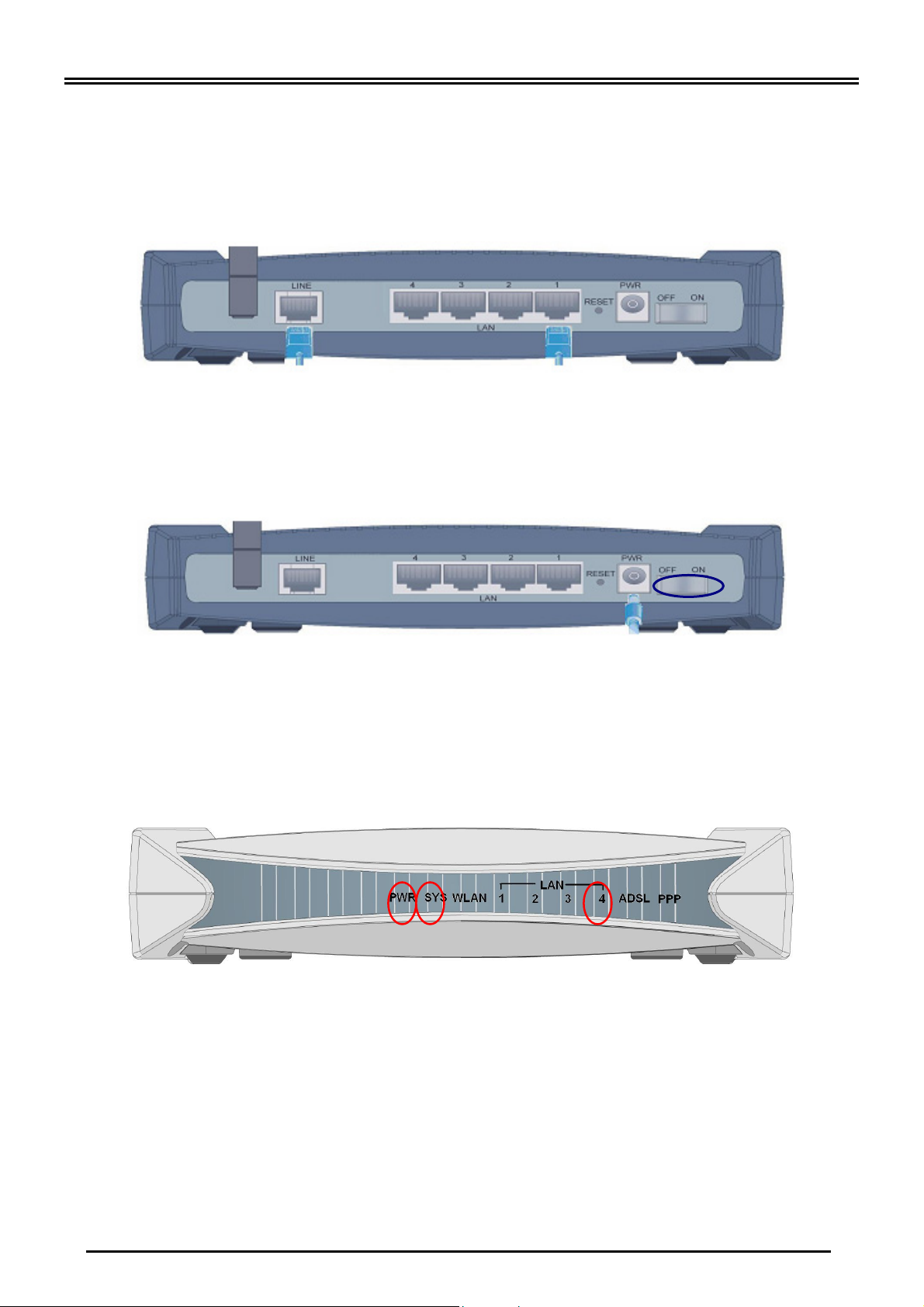

Tilslutning af BiPAC 7202G
1. Tilslut routeren til et LAN (Local Area Network)-netværk og ADSL/telefon-netværket (LINE).
2. Tænd for enheden.
3. Kontroller, at PWR,SYS- og WLAN-LED'erne lyser vedvarende, og at den relevante LAN-LED lyser.
Kom hurtigt i gang

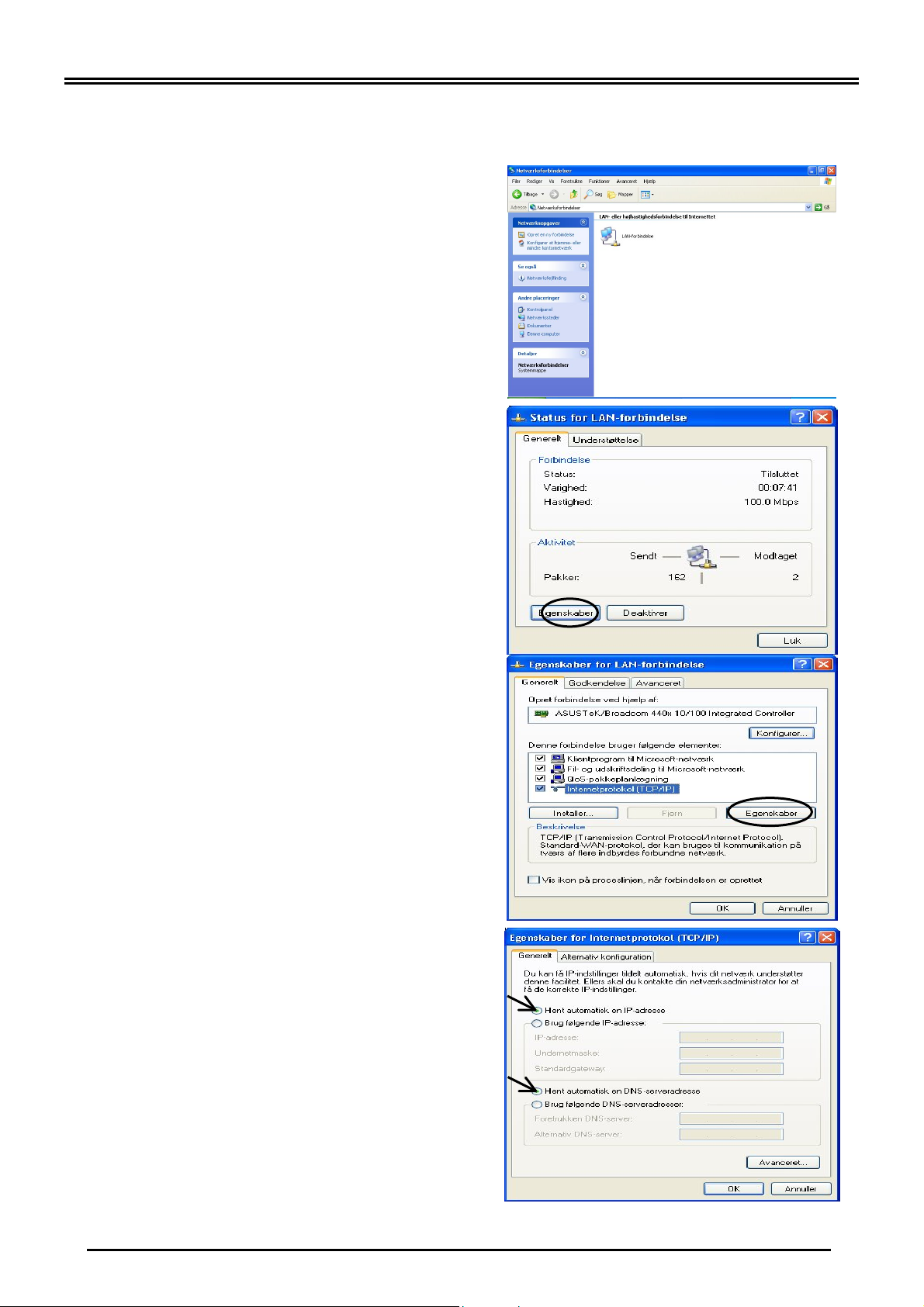

Konfiguration af PC'en i Windows XP
1. Gå til Start / Kontrolpanel (i klassisk visning). I kontrolpanelet skal du dobbeltklikke på Netværksforbindelser.
2. Dobbeltklik på LAN-forbindelse.
3. I vinduet Status for LAN-forbindelse skal du klikke på Egenskaber.
4. Vælg Internetprotokol (TCP/IP), og klik på Egenskaber.
5. Vælg alternativknapperne Hent automatisk en IP-adresse og Hent automatisk en DNS-serveradresse.
6. Klik på OK for at afslutte konfigurationen.
6
BiPAC 7202/7202G (802.11g) ADSL2+Modem/ Router
Konfiguration af PC'en i Windows 2000
1. Gå til Start / Indstillinger / Kontrolpanel. I
kontrolpanelet skal du dobbeltklikke på
Netværks- og opkaldsforbindelser.
2. Dobbeltklik på LAN-forbindelse.
3. I vinduet Status for LAN-forbindelse skal du klikke på Egenskaber.
4. Vælg Internetprotokol (TCP/IP), og klik på Egenskaber.
5. Vælg alternativknapperne Hent automatisk en IP-adresse og Hent automatisk en DNS-serveradresse.
6. Klik på OK for at afslutte konfigurationen.
Kom hurtigt i gang
Konfiguration af PC'en i Windows 98/Me
1. Gå til Start / Indstillinger / Kontrolpanel. I
kontrolpanelet skal du dobbeltklikke på
Netværk og vælge fanen Konfiguration.
2. Vælg TCP/IP -> NE2000 Compatible eller navnet på
netværkskortet (NIC) i PC'en.
3. Vælg alternativknappen Hent automatisk en IP-adresse.
4. Vælg derefter fanen DNS-konfiguration.
5. Vælg alternativknappen Deaktiver DNS,
og klik på OK for at afslutte konfigurationen.
8
BiPAC 7202/7202G (802.11g) ADSL2+Modem/ Router

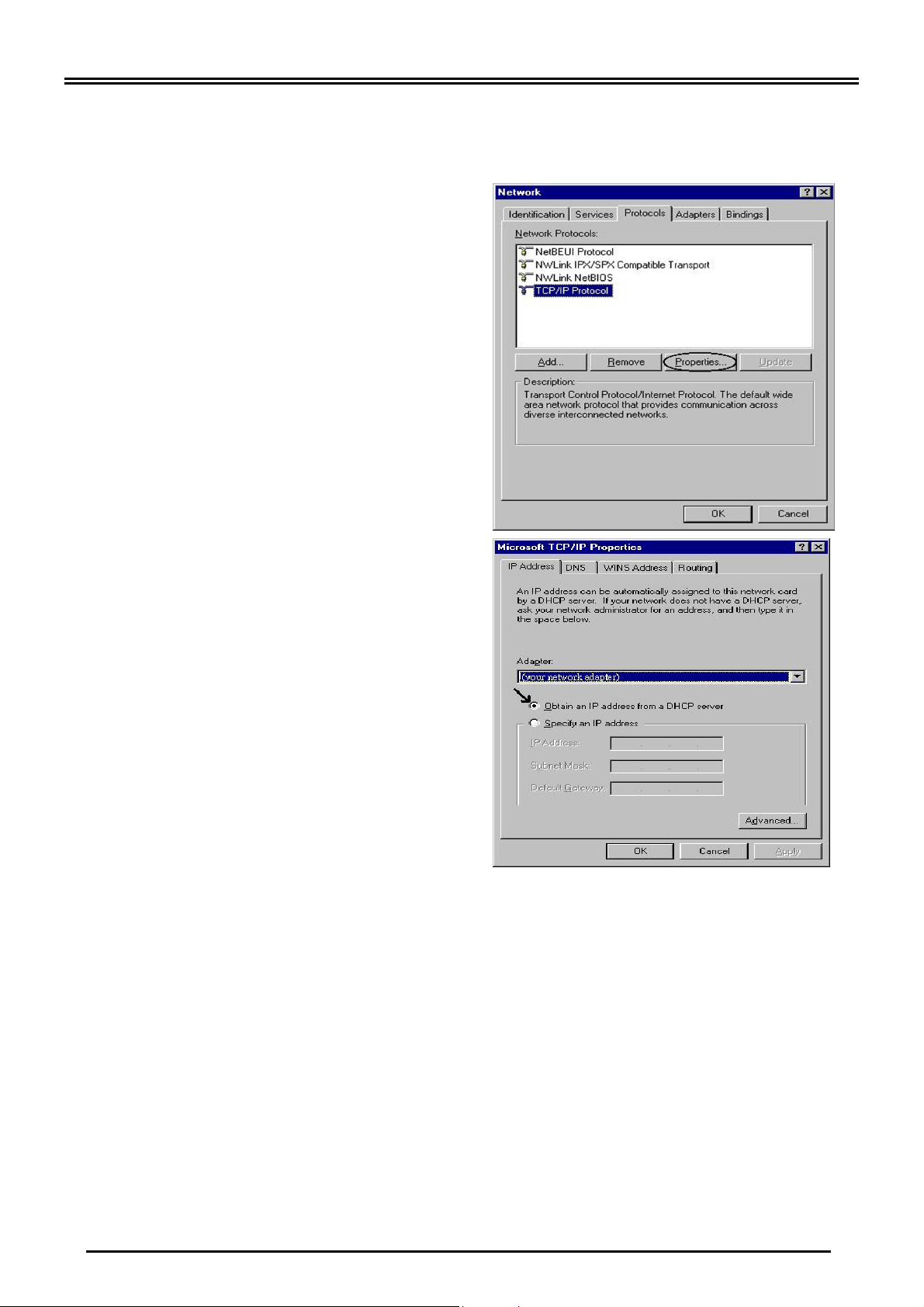

Konfiguration af PC'en i Windows NT4.0
1. Gå til Start / Indstillinger / Kontrolpanel.
I kontrolpanelet skal du dobbeltklikke på
Netværk og vælge fanen Protokoller.
2. Vælg TCP/IP-protokol, og klik på Egenskaber.
3. Vælg alternativknappen Hent en IP-adresse fra en DHCP-server, og klik
OK.
Kom hurtigt i gang
Konfiguration af ADSL Firewall Router
Bemærk
1. Åbn webbrowseren, og skriv
http://192.168.1.254 i browserens
adressefelt. Dette nummer er standard IP-adressen for denne router. Tryk på
Enter.
2. Der vises et vindue med brugernavn og
adgangskode. Standardbrugernavnet og
-adgangskoden er admin og admin. Tryk på OK for at fortsætte.
Hvis du vil konfigurere denne enhed, skal du have IE 5.0 /
Netscape 4.5 eller senere installeret på computeren
3. Du kommer til en webside med statusrapport.
10
BiPAC 7202/7202G (802.11g) ADSL2+Modem/ Router
Kontrol af LAN-forbindelsen med enheden
Gå til Start / Kør, hvis du vil se om denne ADSL-router er tilgængelig på det lokale netværk. I dialogboksen Kør skal du skrive "ping
192.168.1.254" og trykke på OK.
Et vindue med en kommandoprompt vises. Hvis ping'en gennemføres (hvilket betyder, at det lokale netværk har adgang til enheden), lukkes vinduet med kommandoprompten automatisk.
Forbindelsen kunne ikke etableres, når du ser "Anmodning fik timeout" i vinduet med kommandoprompten. Det er måske nødvendigt at kontrollere opsætningen.
Produktsupport og kontaktoplysninger
De fleste problemer kan løses ved at læse afsnittet Fejlfinding i brugervejledningen. Hvis du ikke kan finde en løsning på problemet i kapitlet med fejlfinding, skal du kontakte forhandleren, hvor du har købt produktet.
WORLDWIDE
http://www.billion.com
Mac OS er et registreret varemærke tilhørende Apple Computer, Inc. Windows 98, Windows NT, Windows 2000, Windows Me og Windows XP er registrerede varemærker tilhørende Microsoft Corporation.
