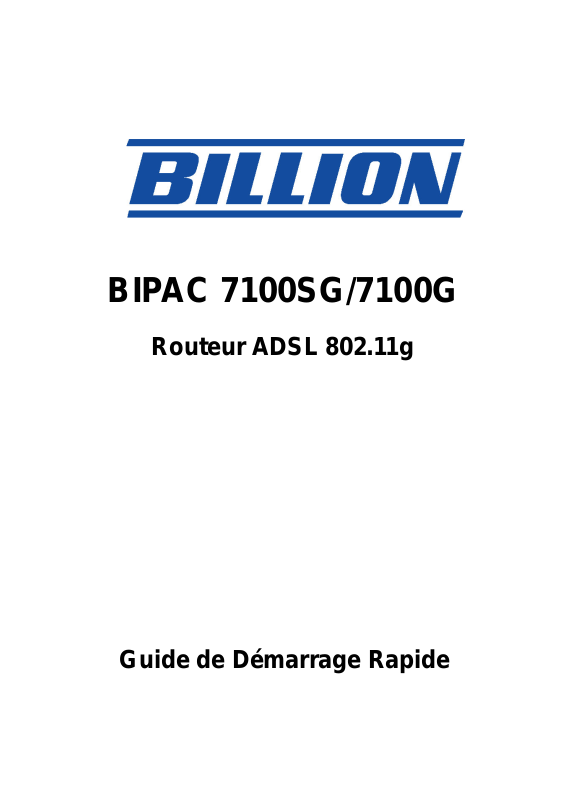

BIPAC 7100SG/7100G
Routeur ADSL 802.11g
Guide de Démarrage Rapide
Billion BIPAC 7100SG/7100G Routeur ADSL 802.11g
A
Veuillez consulter le manuel en ligne pour plus
d’instructions détaillées sur la façon de configurer et
d’utiliser le Routeur ADSL 802.11g.
Contenu de l’emballage
Routeur ADSL BIPAC 7100SG / 7100G
CD-ROM contenant le manuel en ligne
Câble ADSL/téléphone RJ-11
Câble Ethernet (Réseau local CAT-5)
Adaptateur secteur CA/CC (12V CC, 1A)
Ce guide de Démarrage Rapide
Warning
ttention
Ne pas utiliser le BIPAC 7100SG/7100G dans un environnement
très humide ou sous des températures élevées.
Ne pas utiliser la même source d’alimentation pour le BIPAC
7100SG/7100G et d’autres équipements.
Ne pas ouvrir ou réparer vous-même le routeur. Si le BIPAC
7100SG/7100G est trop chaud, débranchez immédiatement
l’alimentation et faite-le réparer dans un centre qualifié.
Ne pas utiliser cet appareil et ses accessoires à l’extérieur.
Placer le BIPAC 7100SG/7100G sur une surface stable.
Utiliser uniquement l’adaptateur secteur fourni avec l’emballage.
L’utilisation d’un adaptateur secteur d’une tension différente risque
d’abîmer le routeur.
1
Guide de Démarrage Rapide
Les voyants Indicateurs du panneau avant
7100SG
1
5
LED Meaning
1
2
3
4
5
PWR Vert lorsque l’adaptateur secteur est connecté.
SYS
WLAN
LAN Vert lorsque le lien du réseau local 1 est connecté.
ADSL
Clignote lorsque l’appareil fonctionne correctement.
Vert lorsque la connexion sans fil est établie.
Clignote lors de la transmission/réception de données.
Constamment allumé quand la connexion du port (Ligne)
ADSL au DSLAM est réussie
4
2
7100G
Billion BIPAC 7100SG/7100G Routeur ADSL 802.11g
1
5
4
LED Meaning
1
2
3
PWR Vert lorsque l’adaptateur secteur est connecté.
SYS
Clignote lorsque l’appareil fonctionne correctement.
Vert lorsque la connexion sans fil est établie.
WLAN
Clignote lors de la transmission/réception de données.
LAN1 Vert lorsque le lien du réseau local 1 est connecté.
LAN2 Vert lorsque le lien du réseau local 2 est connecté.
4
LAN3 Vert lorsque le lien du réseau local 3 est connecté.
LAN4 Vert lorsque le lien du réseau local 4 est connecté.
5
ADSL
Constamment allumé quand la connexion du port (Ligne)
ADSL au DSLAM est réussie
3
Guide de Démarrage Rapide
Les Ports Arrières
Port Meaning
5
3
4
1
2
1
2
3 RESET
4
5
Interrupteur
ON/OFF
PWR
LAN
LINE
Interrupteur marche arrêt.
Connectez l’adaptateur secteur fourni à ce jack.
Une fois l’appareil allumé, appuyez dessus pour réinitialiser ou
rétablir les paramètres usine par défaut.
0-3 secondes: réinitialise l’appareil
Au-delà de 6 secondes: rétablit les paramètres usine par défaut
(ceci est utile lorsque vous ne pouvez plus vous connecter au
routeur, par ex. lorsque vous avez oublié le mot de passe)
Connectez un câble Ethernet UTP (Cat-5 ou Cat-5e) à un des
quatre ports LAN lors de la connexion à un PC ou à un réseau
local bureau/domicile de 10Mbps ou 100Mbps.
Connectez le câble RJ-11 (“téléphone”) fourni à ce port pour la
connexion au réseau ADSL/téléphone.
Le BIPAC 7100G possède 4 ports de réseau local ayant chacun la
même fonction que ceux du 7100SG.
4
Billion BIPAC 7100SG/7100G Routeur ADSL 802.11g
Connecter votre Routeur ADSL
1. Connectez le Router à un LAN (Réseau local) et au réseau ADSL/téléphone (LINE) network.
2. Allumez l’appareil.
3. Assurez-vous que les voyants indicateurs PWR, SYS et WLAN sont allumés fixe et que le
voyant du LAN correspondant à la prise où vous avez connecté votre câble réseau est
allumé.
5
Guide de Démarrage Rapide
7100SG
7100G
6
Billion BIPAC 7100SG/7100G Routeur ADSL 802.11g
Configuration sous Windows XP
1. Allez dans Démarrer / Panneau de
Configuration. Dans le panneau de
configuration, choisissez Basculer vers
l’affichage classique puis double-cliquez sur
Connexions réseau.
2. Double-cliquez sur Connexion au réseau
local.
3. Dans la fenêtre Etat de Connexion au réseau
local, cliquez sur Propriétés.
4. Sélectionnez Protocole Internet (TCP/IP) et
cliquez sur Propriétés.
5. Sélectionnez Obtenir une adresse IP
automatiquement et Obtenir les adresses
des serveurs DSN automatiquement.
6. Cliquez sur OK pour terminer la configuration.
7
Guide de Démarrage Rapide
Configuration sous Windows 2000
1. Allez dans Démarrer / Paramètres / Panneau
de configuration. Dans le panneau de
configuration, double-cliquez sur Connexions
réseau et accès à distance.
2. Double-cliquez sur Connexion au réseau
local.
3. Dans la fenêtre Etat de Connexion au réseau,
cliquez sur Propriétés.
4. Sélectionnez Protocole Internet (TCP/IP) et
cliquez sur Propriétés.
5. Sélectionnez Obtenir une adresse IP
automatiquement et Obtenir les adresses
des serveurs DSN automatiquement.
6. Cliquez sur OK pour terminer la configuration.
8
Billion BIPAC 7100SG/7100G Routeur ADSL 802.11g
Configuring PC in Windows 98/Me
1. Allez dans Démarrer / Paramètres / Panneau
de configuration. Dans le Panneau de
configuration, double-cliquez sur Réseau et
choisissez l’onglet Configuration.
2. Sélectionnez TCP/IP ->
NE2000 Compatible, ou le nom de votre Carte
interface du réseau (NIC) dans votre PC.
3. Sélectionnez le bouton Obtenir
automatiquement une adresse IP.
4. Sélectionnez ensuite l’onglet Configuration
DNS.
5. Sélectionnez le bouton Désactiver DNS et
cliquez sur OK pour terminer la configuration.
9
Guide de Démarrage Rapide
Configuration sous Windows NT4.0
1. Allez dans Démarrer / Paramètres / Panneau
de configuration. Dans le Panneau de
configuration, double-cliquez sur Réseau et
choisissez l’onglet Protocoles.
2. Sélectionnez Protocole TCP/IP et cliquez sur
Propriétés.
3. Sélectionnez le bouton Obtenir une adresse
IP à partir d’un serveur DHCP et cliquez sur
OK.
10
Billion BIPAC 7100SG/7100G Routeur ADSL 802.11g
Configurer votre Routeur Pare-feu ADSL
Vérifier votre Connexion réseau avec le routeur
Pour vérifier si ce routeur ADSL
est visible sur le réseau local,
allez dans Démarrage /
Exécuter. Dans la boîte de
dialogue Exécuter, tapez “ping
192.168.1.254” puis appuyez
sur OK.
Pour configurer cet appareil, vous devez disposer d’IE
5.0 / Netscape 4.5 ou d'une version supérieure
Une fenêtre de commandes
MS-DOS apparait. Si votre ping
est réussi, ce qui signifie que
votre ordinateur parvient à
contacter le routeur, la fenêtre
d’Invite MS-DOS se fermera
alors automatiquement.
Si la connexion échoue, le
message “Délai d’attente de la
demande dépassé” apparait
dans la fenêtre d’Invite de
commandes. Vérifiez alors vos
configurations.
11
Guide de Démarrage Rapide
Connecter au routeur
1. Ouvrez votre navigateur Web
et tapez http://192.168.1.254
dans la barre d’adresse du
navigateur. Ce chiffre est
l’adresse IP par défaut du
routeur. Appuyez sur Entrée.
2. Une fenêtre de nom
d’utilisateur et mot de passe
apparaîtra. Le nom
d’utilisateur et le mot de
passe par défaut sont admin
et password. Appuyez sur
OK pour continuer.
Informations relatives au produit et au service
La plupart des problèmes peuvent être résolus en consultant le chapitre Dépannage dans le
Manuel de l’Utilisateur. Si vous n’arrivez pas à résoudre le problème à l’aide du chapitre
Dépannage, veuillez contacter le revendeur auquel vous avez acheté ce produit.
France
BILLION France – eCambium Enregistrement SAV
5, rue du Commandant Cousteau
F-33100 BORDEAUX
e-mail : support@billion-france.com
WORLDWIDE
http://www.billion.com
Mac OS est une marque déposée de Apple Computer, Inc.
Windows 98, Windows NT, Windows 2000, Windows Me et Windows XP sont des marques déposées de Microsoft
Corporation.
