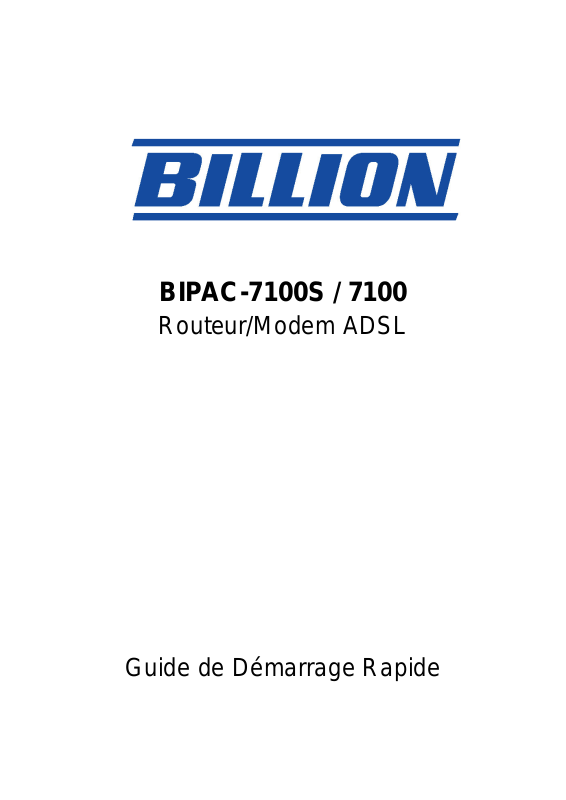

BIPAC-7100S / 7100
Routeur/Modem ADSL
Guide de Démarrage Rapide
Routeur/Modem ADSL Billion BIPAC-7100S/7100
Pour plus d’instructions détaillées sur la façon de
configurer et d’utiliser le Routeur Pare-feu ADSL (Sans
Fil), veuillez consulter le manuel en ligne.
Contenu de l’emballage
Routeur/Modem ADSL Billion BIPAC-7100S/7100
Un CD-ROM contenant le pilote et le manuel en ligne
Un Guide de Démarrage Rapide
Un câble ADSL/téléphone RJ-11
Un câble réseau local direct CAT-5
Un adaptateur secteur (12V CC, 1A)
Warning
Attention
Ne pas utiliser le BIPAC-7100S/7100 dans un env ironnement très
humide ou sous des températures él evées.
Ne pas utiliser la même source d’alimentation pour le
BIPAC-7100S/7100 et d’autres équipe me nts.
Ne pas ouvrir ou réparer vous-même le routeur. Si le
BIPAC-7100S/7100 est trop chaud, débranchez immédiatement
l’alimentation et faite-le réparer dans un centre qualifié.
Placer le BIPAC-7100S/7100 sur une surface stable.
Utiliser uniquement l’adaptateur secteur fourni avec l’emballage.
L’utilisation d’un adaptateur secteur d’une tension différente risque
d’abîmer le routeur.
1
Guide de Démarrage Rapide
Les voyants Indicateurs du p an neau avant
7100S
7 4 1
5 2
Voyant
Indicateur
1 PWR
2 SYS
4 LNK
5 COL
Signification
Vert lorsque l’adaptateur secteur est connecté.
Clignote lorsque l’appare il fonctionne correctement.
Vert lorsque le lien du réseau local est connecté.
Vert et clignotant lorsqu’une collision survient
Constamment allumé quand la connex ion du por t (Ligne) ADSL au
7 ADSL
2
DSLAM est réussie
Routeur/Modem ADSL Billion BIPAC-7100S/7100
7100
6
2
3
5
Voyant
Indicateur
2 PWR
3 SYS
LAN1
5
6 ADSL
LAN2
LAN3
LAN4
Signification
Vert lorsque l’adaptateur secteur est connecté.
Allumé fixe lorsque l’appareil fonctionne correctement.
Vert lorsque le lien du réseau local 1 est connecté.
Vert lorsque le lien du réseau local 2 est connecté.
Vert lorsque le lien du réseau local 3 est connecté.
Vert lorsque le lien du réseau local 4 est connecté.
Constamment allumé quand la connex ion du por t (Ligne) ADSL au
DSLAM est réussie.
3
Guide de Démarrage Rapide
Les Ports Arrières
7100S
5 3 1
4 2
1
2
3
4
5
Port Signification
Power Switch
PWR
LAN
(connecteur
RJ-45)
Réinitialisatio
n
LINE
(connecteur
RJ-11)
Power ON/OFF switch
Connectez l’adaptateur secteur fourni à ce jack.
Connectez le câble inversé fourni à ce port lors de la connexion à
un NIC (Carte interface de réseau) dans le PC.
Connectez un câble Ethernet UTP à ce port lors de la connexion
à un réseau local tel que le celui du bureau ou du domicile.
Appuyez dessus pour rétablir les paramètres usine par défaut.
Connectez le câble RJ-11 fourni à ce port pour connecter à
l’ADSL.
Le BIPAC-7100 possède 4 ports de réseau local ayant chacun la même
fonction que ceux du 7100S
4
Routeur/Modem ADSL Billion BIPAC-7100S/7100
Connecter le Routeur/Modem ADSL
Via un Port Ethernet
1. Connectez l’appareil à un LAN (Réseau Local) et au réseau ADSL/téléphone.
2. Allumez l’appareil.
3. Assurez-vous que les voyants Power et LAN sont allumés fixes.
4. Suivez les instructions du chapitre “Configurer les propriétés du réseau sur un PC” à la
page 8 pour modifier les paramètres de réseau.
7100S
7100
5
Guide de Démarrage Rapide
Configuration sous Windows XP
1. Allez dans Démarrer / Panneau de
Configuration. Dans le panneau de
configuration, choisissez Basculer vers
l’affichage classique puis double-cl iquez
sur Connexions réseau
2. Double-cliquez sur Connexion au réseau
local.
3. Dans la fenêtre Etat de Connexion au
réseau local, cliquez sur Propriétés.
4. Sélectionnez Protocole Internet (TCP/IP) et
cliquez sur Propriétés.
5. Sélectionnez Obtenir une adresse IP
automatiquement et Obtenir les adresses
des serveurs DSN automatiquement.
6. Cliquez sur OK pour terminer la
configuration.
6
Routeur/Modem ADSL Billion BIPAC-7100S/7100
Configuration sous Windows 2000
1. Allez dans Démarrer / Paramètres /
Panneau de configuration. Dans le panneau
de configuration, double-cliquez sur
Connexions réseau et accès à distance.
2. Double-cliquez sur Connexion au réseau
local.
3. Dans la fenêtre Etat de Connexion au
réseau, cliquez sur Propriétés.
4. Sélectionnez Protocole Internet (TCP/IP) et
cliquez sur Propriétés.
5. Sélectionnez Obtenir une adresse IP
automatiquement et Obtenir les adresses
des serveurs DSN automatiquement.
6. Cliquez sur OK pour terminer la configuration.
7
Guide de Démarrage Rapide
Configuring sous Windows 98/Me
1. Allez dans Démarrer / Paramèt res /
Panneau de configuration. Dans le
Panneau de configuration, double-cliquez
sur Réseau et choisissez l’onglet
Configuration.
2. Sélectionnez TCP/IP ->
NE2000 Compatible, ou le nom de votre
Carte interface du réseau (NIC) dans votre
PC.
3. Sélectionnez le bouton Obtenir
automatiquement une adresse IP.
4. Sélectionnez ensuite l’onglet Configuration
DNS.
5. Sélectionnez le bouton Désactiver DNS et
cliquez sur OK pour terminer la
configuration.
8
Routeur/Modem ADSL Billion BIPAC-7100S/7100
Configuration sous Windows NT4.0
1. Allez dans Démarrer / Paramèt res /
Panneau de configuration. Dans le
Panneau de configuration, double-cliquez
sur Réseau et choisissez l’onglet
Protocoles.
2. Sélectionnez Protocole TCP/IP et cliquez
sur Propriétés.
3. Sélectionnez le bouton Obtenir une
adresse IP à partir d’un serveur DHCP et
cliquez sur OK.
9
Guide de Démarrage Rapide
Configurer votre Routeur/Modem ADSL
Pour configurer cet appareil, vous devez disposer d’IE
5.0 / Netscape 4.5 ou d'une version supérieure
Vérifier votre Connexion réseau avec le routeur
Pour vérifier si ce routeur ADSL
est visible sur le réseau local,
allez dans Démarrage /
Exécuter. Dans la boîte de
dialogue Exécuter, tapez “ping
192.168.1.254” puis appuyez
sur OK.
Une fenêtre de commandes
MS-DOS apparait. Si votre ping
est réussi, ce qui signifie que
votre ordinateur parvient à
contacter le routeur, la fenêtre
d’Invite MS-DOS se fermera
alors automatiquement.
Si la connexion échoue, le
message “Délai d’attente de la
demande dépassé” apparait
dans la fenêtre d’Invite de
commandes. Vérifiez alors vos
configurations.
10
Connecter au routeur
1. Ouvrez votre navigateur Web et tapez
http://192.168.1.254 d ans la barr e
d’adresse du navigateur. Ce chiffre est
l’adresse IP par défaut du r outeur. Appuy ez
sur Entrée.
2. Une fenêtre de nom d’utilisateur et mot de
passe apparaîtra. Le nom d’utilisateur et
le mot de passe par défaut sont admin
et admin. Appuyez sur OK pour
continuer.
Routeur/Modem ADSL Billion BIPAC-7100S/7100
Information relatives au produit et au service
La plupart des problèmes peuvent être résolus en consultant le chapitre Dépannage dans le
Manuel de l’Utilisateur. Si vous n’arrivez pas à résoudre le problème à l’aide du chapitre
Dépannage, veuillez contacter le revendeur auprès duquel vous avez acheté ce produit.
Contacter Billion
BILLION France – eCambium Enregistrement SAV
5, rue du Commandant Cousteau
F-33100 BORDEAUX
e-mail : support@billion-france.com
MONDE ENTIER
http://www.billion.com
Mac OS est une marque déposée de Apple Computer, Inc.
Windows 98, Windows NT, Windows 2000, Windows Me et Windows XP sont des marques
