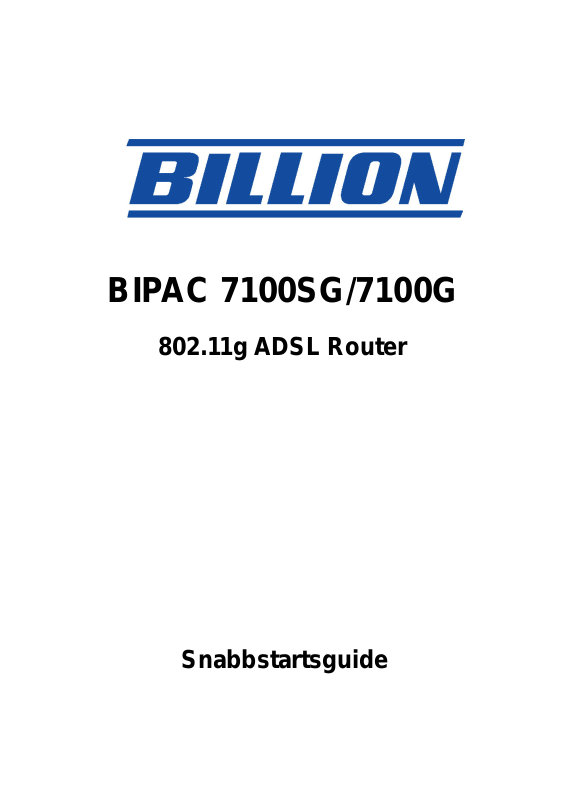

BIPAC 7100SG/7100G
802.1 1g ADSL Router
Snabbstartsguide
Billion BIPAC 7100SG / 7100G 802.11g ADSL Router
A
För mer detaljerade anvisningar om inställning och
användning av en 802.11g ADSL Router, v.g. konsultera
on-line-handboken.
Paketinnehåll
BIPAC 7100SG / 7100G 802.11g ADSL Router
CD-ROM-skiva med on-line-handbok
RJ-11-ADSL/telefonkabel
Ethernet-kabel (CAT-5 LAN)
AC-DC-adapter (12VDC, 1A)
Denna Snabbstartsguide
Använd ej BIPAC 7100SG/7100G i hög fuktighet eller vid höga
Warning
ttention
temperaturer.
Använd ej samma strömkälla för BIPAC 7100SG/7100G och
annan utrustning.
Öppna och reparera ej själv höljet. Om BIPAC 7100SG/7100G
är för varm, stäng omedelbart av den och låt ett kvalificerat
Undvik att använda denna produkt och tillbehören utomhus.
Placera BIPAC 7100SG/7100G på ett stabilt underlag.
Använd endast eladaptern som medföljer. Användande av en
eladapter med ett annat spänningstal kan skada routern.
1
Snabbstartsguide
Framsidans LED-lampor
7100SG
1
5
LED Meaning
1
2
3
4
5
PWR Lyser grönt när eladaptern är ansluten.
SYS
WLAN
LAN Lyser grönt under anslutning till LAN.
ADSL
Lyser när systemet fungerar normalt.
Lyser grönt när den trådlösa anslutningen är etablerad.
Blinkar när data sänds / mottags.
Lyser när ingången för ADSL (Linje) är ansluten till DSLAM
och fungerar normalt.
4
2
7100G
Billion BIPAC 7100SG / 7100G 802.11g ADSL Router
1
5
4
LED Meaning
1
2
3
PWR Lyser grönt när eladaptern är ansluten.
SYS
WLAN
Lyser när systemet fungerar normalt.
Lyser grönt när den trådlösa anslutningen är etablerad.
Blinkar när data sänds / mottags.
LAN1 Lyser grönt under anslutning till LAN1.
LAN2 Lyser grönt under anslutning till LAN2.
4
LAN3 Lyser grönt under anslutning till LAN3.
LAN4 Lyser grönt under anslutning till LAN4.
5
ADSL
Lyser när ingången för ADSL (Linje) är ansluten till DSLAM
och fungerar normalt.
3
Snabbstartsguide
Baksidans ingångar
5
3
4
2
1
Port Meaning
1
2
3 RESET
4
5
Elkontakt
PWR
LAN
LINE
Av- och påslagningskontakt
Koppla den medföljande eladaptern till detta jack.
Efter att apparaten slagits på, tryck på RESET för att noll- eller
återställa till fabriksinställningarna.
0-3 sekunder: återställer apparaten
6 sekunder eller mer: återställer till fabriksinställningarna (detta
används när du inte kan logga in till routern, t.ex. då du glömt
lösenordet)
Anslut en UTP-Ethernet-kabel (Kat-5 eller Kat-5e) till en av de fyra
LAN-ingångarna vid anslutning till en PC eller kontor/hemmanätverk med 10Mbps eller 100Mbps.
Anslut den medföljande RJ-11-(“telefon”)-kabeln till denna ingång
vid uppkoppling till ADSL/telefon-nätverk.
BIPAC 7100G har 4 LAN-ingångar, var och en har samma funktion som
7100SG.
4
Billion BIPAC 7100SG / 7100G 802.11g ADSL Router
Anslutning av din ADSL-Router
1. Koppla routern till ett LAN- (Local Area Network) och ADSL/telefonnätverk (LINE).
2. Slå på apparaten.
3. Kontrollera att LED-lamporna PWR, SYS och WLAN lyser stadigt och att LED-lampan för
relevant LAN lyser.
5
Snabbstartsguide
7100SG
7100G
6
Billion BIPAC 7100SG / 7100G 802.11g ADSL Router
Inställning av en PC med Windows XP
1. Gå till Start / Kontrollpanel (i Klassisk vy). I
Kontrollpanelen, dubbelklicka på
Nätverksanslutningar
2. Dubbelklick på Anslutning till lokalt nätverk.
3. I Status för Anslutning till lokalt nätverkfönstret, klicka på Egenskaper.
4. Välj Internet Protocol (TCP/IP) och klicka på
Egenskaper.
5. Välj Erhåll en IP-adress automatiskt och
Erhåll adress till DNS-servern automatiskt-
radioknapparna.
6. Klicka på OK för att avsluta inställningen.
7
Snabbstartsguide
Inställning av en PC med Windows 2000
1. Gå till Start / Inställningar / Kontrollpanel. I
Kontrollpanelen, dubbelklicka på Nätverksoch fjärranslutningar.
2. Dubbelklicka på Anslutning till lokalt nätverk.
3. I Status för Anslutning till lokalt nätverk-
fönstret klicka på Egenskaper.
4. Välj Internet Protocol (TCP/IP) och klicka på
Egenskaper.
5. Välj Erhåll en IP-adress automatiskt och
Erhåll adress till DNS-servern automatiskt-
radioknapparna.
6. Klicka på OK för att avsluta inställningen.
8
Billion BIPAC 7100SG / 7100G 802.11g ADSL Router
Inställning av en PC med Windows 98/Me
1. Gå till Start / Inställningar / Kontrollpaneler. I
kontrollpanelen, dubbelklicka på Nätverk och
välj Konfigurationsfliken.
2. Välj TCP/IP ->
NE2000-kompatibel, eller namnet på ditt
nätverkskort (NIC) i din PC.
3. Välj Erhåll en IP-adress automatiskt-
radioknappen.
4. Välj sedan DNS-konfiguration-fliken.
5. Välj Inaktivera DNS-radioknappen och klicka
på OK för att avsluta inställningen.
9
Snabbstartsguide
Inställning av en PC med Windows NT4.0
1. Gå till Start / Settings / Control Panel. I
kontrollpanelen, dubbelklicka på Network och
välj Protocols-fliken.
2. Välj TCP/IP Protocol och klicka på
Properties.
3. Välj Obtain an IP address from a DHCP
server-radioknappen och klicka på OK.
10
Billion BIPAC 7100SG / 7100G 802.11g ADSL Router
Inställning av din ADSL Router
För att ställa in denna apparat, måste du ha installerat IE
5.0 / Netscape 4.5 eller senare
Bekräfta din lokalnätverksanslutning till apparaten
För att se om denna ADSL
Router syns på det lokala
nätverket, gå till Start / Kör. I
Kör-dialogrutan, skriv “ping
192.168.1.254” tryck sedan OK.
Kommandotolken kommer fram.
Om din ping har lyckats, d.v.s.
om ditt lokala nätverk kan nå
apparaten, kommer
kommandotolken att stängas
automatiskt.
Anslutningen har misslyckats,
om du ser “Begäran gjorde
timeout” i kommandotolken. Du
kan behöva kontrollera dina
inställningar.
11
Snabbstartsguide
Anslutning till Routern
1. Öppna webbläsaren och skriv
http://192.168.1.254 i webbläsarens
adressruta. Denna siffra är den
förinställda IP-adressen för denna router.
Tryck på Gå till.
2. Ett fönster för användarnamn och
lösenord kommer fram. Förinställda
användarnamn och lösenord är admin
respektive password. Tryck på OK för
att gå vidare.
Produktstöd och kontaktinformation
De flesta problem kan lösas genom att läsa avdelningen Felsökning i Användarhandboken.
Om du ej kan lösa problemet med hjälp av Felsökning, v.g. kontakta återförsäljaren som du
köpte denna produkt av.
Kontakta Billion
GLOBALT
http://www.billion.com
Mac OS är ett varumärke registerat av Apple Computer, Inc.
Windows 98, Windows NT, Windows 2000, Windows Me och Windows XP är varumärken registerade av Microsoft
Corporation.
