Page 1
Okap kominowy
Control 60/90
INSTRUKCJA OBSŁUGI
Page 2
2
Page 3
Szanowni Państwo!
Staliście się Państwo użytkownikami najnowszej generacji
okapu typu Control 60/90. Okap ten został zaprojektowany
i wykonany specjalnie z myślą o spełnieniu Państwa oczekiwań
i z pewnością będzie stanowić integralną część nowocześnie
wyposażonej kuchni. Zastosowane w nim nowoczesne
rozwiązania konstrukcyjne i użycie najnowszych technologii
produkcji zapewniają mu wysoką funkcjonalność
i estetykę. Przed przystąpieniem do montażu okapu prosimy
o dokładne zapoznanie się z treścią niniejszej instrukcji. Dzięki
temu unikną Państwo błędnej instalacji i obsługi okapu.
3
SPIS TREŚCI
I Charakterystyka 4
II Wyposażenie 4
III Dane techniczne 5
IV Warunki eksploatacji 5
V Montaż 6
1. Montaż wieszaka ściennego 6
2. Montaż okapu 6
3. Podłączenie do sieci elektrycznej i kontrola działania 7
4. Ustawienie trybu pracy okapu nadkuchennego 8
4.1. Ustawienie wyciągowego trybu pracy okapu 8
4.2. Ustawienie trybu pracy okapu jako pochłaniacz
zapachów
4.3 Prędkości wentylatora 8
VI Obsługa i konserwacja 8
1. Bezpieczeństwo użytkowania 8
2.Obsługa 9
2.1. Panel sterowania 9
2.2. Funkcja programu 9
3. Konserwacja 10

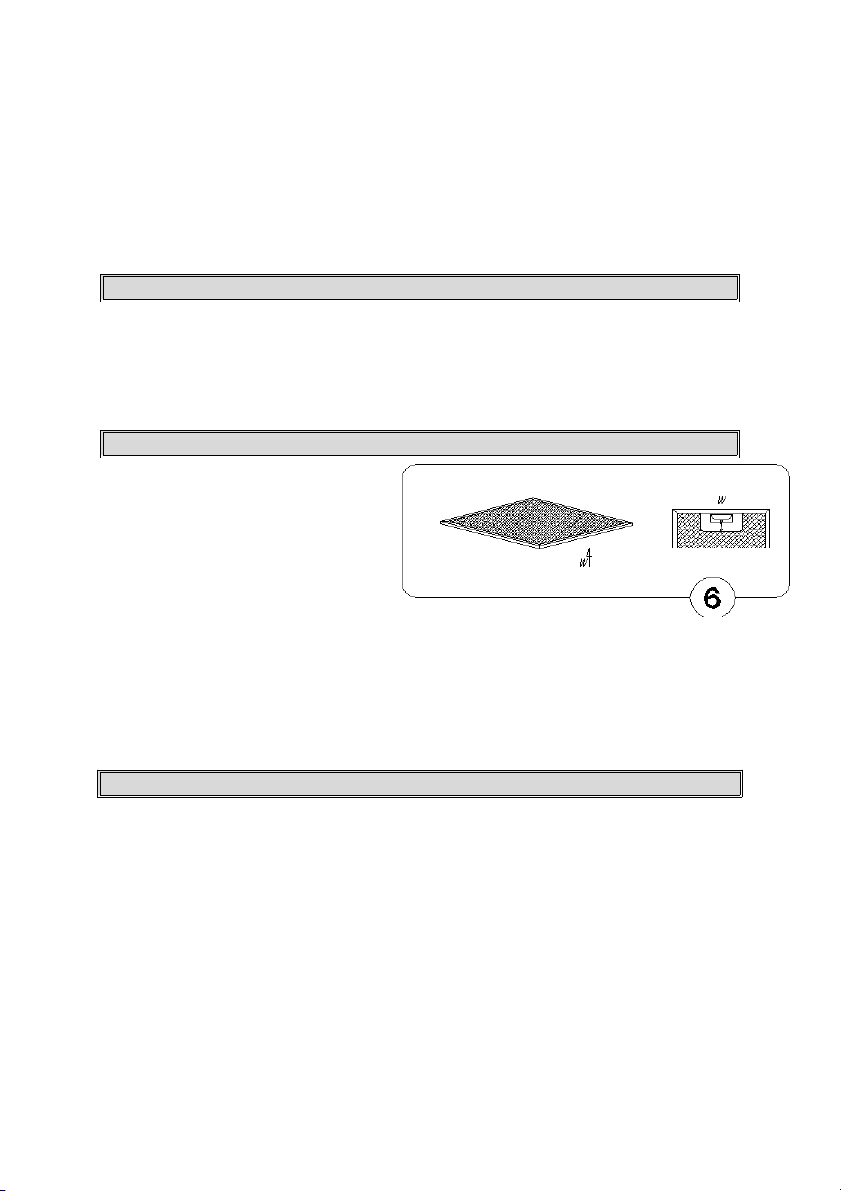

3.1. Metalowe filtry przeciwtłuszczowe 10
3.2. Filtr węglowy 10
3.3. Oświetlenie 11
3.4. Czyszczenie 11
8
Page 4
Życzymy satysfakcji i zadowolenia z wyboru okapu.
Uwaga: Producent nie przyjmuje na siebie żadnej odpowiedzialności za
uszkodzenia powstałe wskutek montażu i użytkowania niezgodnego z
instrukcją obsługi
4
Page 5
Okap kuchenny Control 60/90 służy do usuwania oparów kuchennych.
Wymaga on zainstalowania przewodu odprowadzającego powietrze na
zewnątrz. Długość przewodu (najczęściej rura Ø 150 lub 120mm) nie powinna
być dłuższa niż 4-5 m. Po zainstalowaniu filtra z węglem aktywnym okap
może pracować jako pochłaniacz zapachów. W tym przypadku nie wymaga się
instalowania przewodu odprowadzającego powietrze na zewnątrz, zaleca się
natomiast montaż kierownicy wydmuchu powietrza.
Okap kuchenny jest urządzeniem elektrycznym wykonanym w II klasie
ochrony przeciwporażeniowej.
Posiada niezależne oświetlenie oraz wentylator wyciągowy z możliwością
ustawienia jednej z trzech prędkości obrotowych.
Okap jest przeznaczony do trwałego zamocowania na pionowej ścianie
ponad kuchenką gazową lub elektryczną.

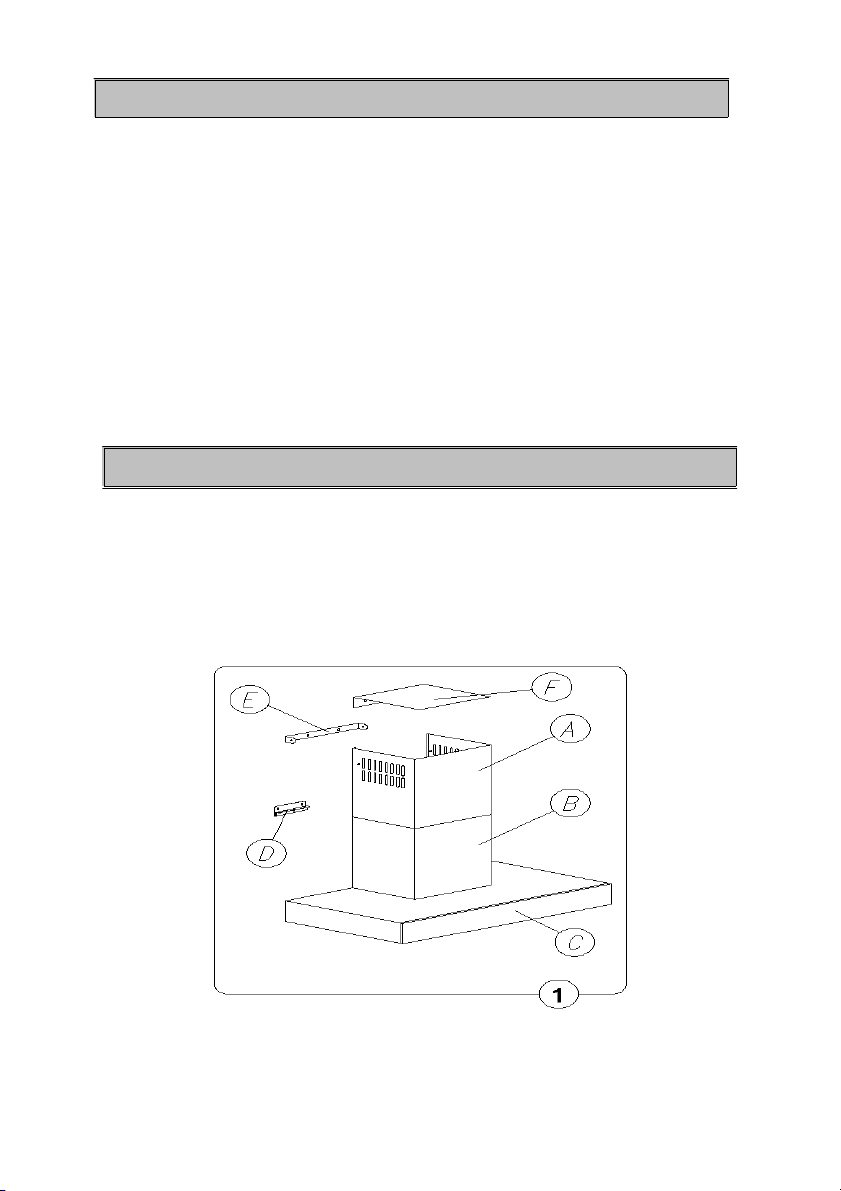

Okap jest złożony z następujących elementów (rys. 1):
Korpusu okapu wraz z szybą C, wyposażonego w światła i zespół wentylatora,
1. Maskownicy ozdobnej złożonej z: komina górnego A i komina
dolnego B,
2. Wieszaka ściennego okapu D i wieszaka górnego maskownicy E,
3. Kierownicy wydmuchu powietrza F,
4. Zestawu kołków montażowych.
I Charakterystyka
II Wyposażenie
Page 6
IV Warunki eksploatacji
1. Okap kuchenny, służy do usuwania oparów kuchennych na zewnątrz, należy
podłączyć go do odpowiedniego kanału wentylacyjnego (nie podłączać do
kanałów kominowych, dymowych lub spalinowych, będących w eksploatacji).

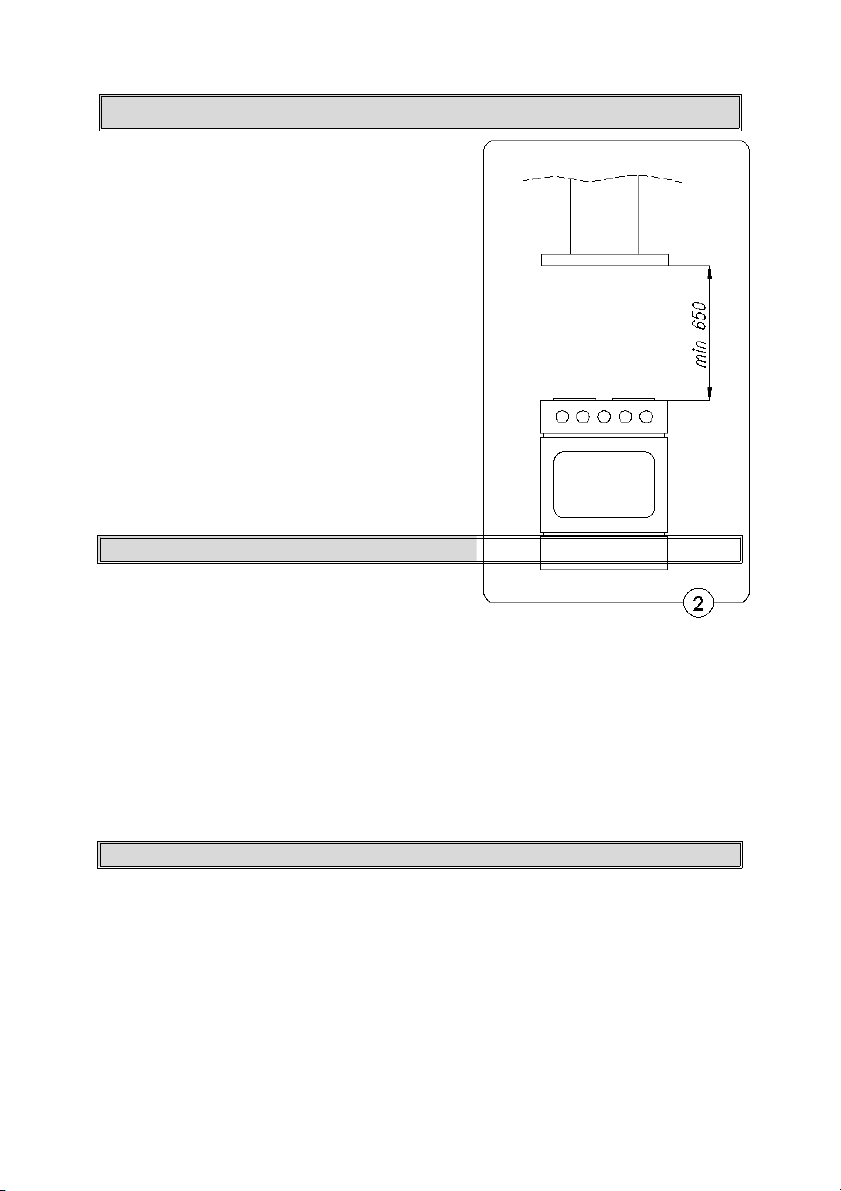

2. Urządzenie należy zamontować na wysokości, co najmniej 650 mm od
elektrycznej płyty kuchennej i 700 mm od kuchni gazowej.
3. Pod okapem kuchennym nie wolno pozostawiać odkrytego płomienia,
podczas zdejmowania naczyń znad palnika, należy ustawić minimalny
płomień.
4. Potrawy przygotowywane na tłuszczach powinny być stale nadzorowane,
gdyż przegrzany tłuszcz może się łatwo zapalić.
5. Filtr przeciw tłuszczowy do okapu kuchennego należy czyścić, co najmniej,
co 2 miesiące, gdyż nasycony tłuszczem jest łatwopalny.
6. Przed każdą operacją czyszczenia, wymianą filtra lub przed podjęciem prac
naprawczych, należy wyjąć wtyczkę urządzenia z gniazdka.
7. Jeżeli w pomieszczeniu, oprócz okapu, eksploatuje się inne urządzenia o
zasilaniu nieelektrycznym (np. piece na paliwa ciekłe, grzejniki przepływowe,
termy), należy zadbać o wystarczającą wentylację (dopływ powietrza).
Bezpieczna eksploatacja jest możliwa, gdy przy jednoczesnej pracy okapu i
urządzeń spalających, zależnych od powietrza w pomieszczeniu, w miejscu
ustawienia tych urządzeń panuje podciśnienie najwyżej 0,004 milibara (ten
punkt nie obowiązuje, gdy okap kuchenny jest użytkowany jako pochłaniacz
zapachów).
8. Przy podłączeniu do sieci 220 V wymagane jest podłączenie do sprawnego
gniazda elektrycznego.
6
III Dane techniczne
Cechy charakterystyczne
Napięcie zasilania AC 230V 50Hz
Silnik wentylatora 1
Oświetlenie Halogeny 2x20W
Ilość filtrów tłuszczowych 2 (3 dla modelu 90 cm)
Stopnie prędkości 4
Szerokość [cm] 60 lub 90
Głębokość [cm] 40
Wysokość [cm] 71– 100
Wylot [ø mm] 150
Rodzaj pracy Wyciąg lub pochłaniacz
Kolor inox
Typ okapu
Control 60 / 90
Page 7
V Montaż
W celu zamontowania okapu należy
wykonać następujące czynności:
1. Na odpowiedniej wysokości
zamontować wieszak ścienny D.
2. Zawiesić korpus okapu C na wieszaku
D
3. Podłączyć okap do przewodu
wentylacyjnego.
4. Podłączyć okap do sieci elektrycznej.
5. Na odpowiedniej wysokości
zamontować wieszak ścienny E.
6. Zamontować teleskopową kolumnę
maskownicy.
1. Montaż wieszaka ściennego
1. Zaznaczyć na ścianie pionową linię
oznaczającą środek płyty kuchennej,

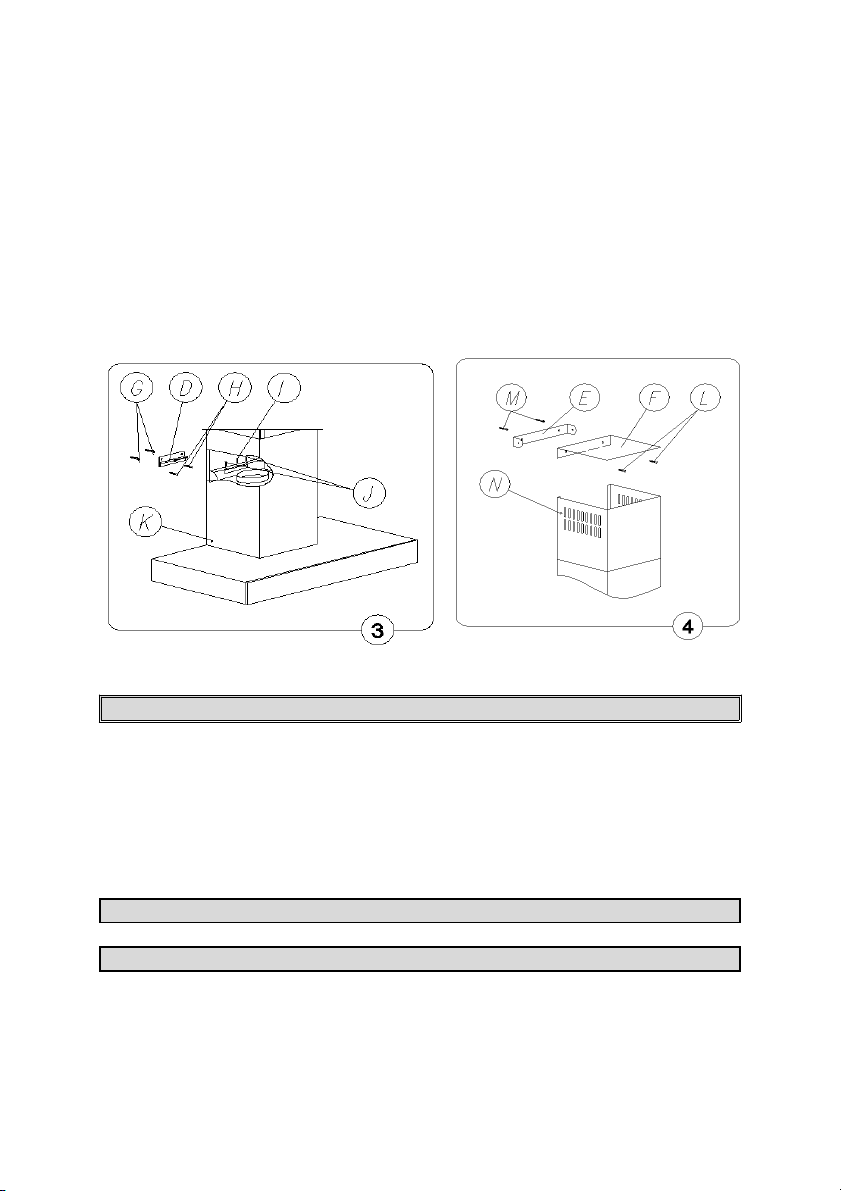

2. Do ściany przyłożyć profil zawieszenia okapu D (rys.3), ustawić go
symetrycznie według linii środkowej, przy czym odległość między
otworami profilu D a płytą grzejną powinna wynosić min. 960 mm,
wstępnie go wypoziomować, zaznaczyć na ścianie rozstaw otworów
montażowych,
3. Wywiercić zaznaczone na ścianie otwory używając wiertła o średnicy
odpowiadającej załączonym kołkom rozporowym, wbić kołki a następnie
przykręcić do ściany profil zawieszenia.
2. Montaż okapu
1. Na przymocowany profil D, zawiesić korpus okapu i śrubami J
wypoziomować go, dokręcić wkręt I dla zabezpieczenia okapu przed
zsunięciem,
2. Jeżeli jest wymagane, zamontować odpowiedni przewód odprowadzający
powietrze do kanału wentylacyjnego,
3. Na zawieszony okap założyć kolumnę teleskopową maskownicy A i B
(rys. 1)
7
Page 8
4. Maskownicę górną N (rys.4) rozsunąć do wymaganej wysokości,
zaznaczyć jej maksymalny rozstaw na linii środkowej, zdjąć kolumnę
maskownic,
5. W odległości 65 mm od zaznaczonego punktu maksymalnego, przyłożyć
do linii środkowej wieszak E maskownicy górnej (rys. 4), zaznaczyć na
ścianie rozstaw otworów montażowych i zgodnie z ppkt D zamontować
go. Jeżeli wymagane, zamontować kierownicę powietrza F (rys. 4),
korzystając z tych samych śrub montażowych,
6. Ponownie założyć kolumnę maskownicy i korzystając z odpowiednich
wkrętów przymocować ją do korpusu okapu i profilu górnego,
7. Podłączyć okap do sieci elektrycznej.
3.Podłączenie do sieci elektrycznej i kontrola działania
Po podłączeniu do sieci elektrycznej (zgodnie z określonymi wcześniej
wymaganiami) należy sprawdzić czy działa oświetlenie okapu oraz czy
prawidłowo pracuje jego silnik.
Po zainstalowaniu okapu gniazdo powinno być dostępne w celu odłączenia
wtyczki od zasilania.
4. Ustawienie trybu pracy okapu nadkuchennego
4.1 Ustawienie wyciągowego trybu pracy okapu
W trakcie wyciągowego trybu pracy okapu powietrze odprowadzane jest
na zewnątrz specjalnym przewodem. Przy tym ustawieniu należy usunąć
ewentualne filtry węglowe.
8
Page 9
Okap jest podłączony do otworu odprowadzającego powietrze na zewnątrz
za pomocą sztywnego lub elastycznego przewodu o średnicy 150 lub 120 mm i
odpowiednich zacisków do przewodów, które należy nabyć w placówkach z
materiałami instalacyjnymi. Podłączenie należy zlecić wykwalifikowanemu
instalatorowi.
4.2 Ustawienie trybu pracy okapu jako pochłaniacz zapachów
W tej opcji przefiltrowane powietrze wraca z powrotem do pomieszczenia
poprzez obustronne wycięcia otworów usytuowane w kominie górnym. Przy
tym ustawieniu należy zamontować filtr węglowy oraz zaleca się zamontować
kierownicę wydmuchu powietrza.
4.3 Prędkości wentylatora
Prędkości najniższą i średnią stosuje się przy normalnych warunkach oraz
małym natężeniu oparów, natomiast prędkość najwyższą stosować tylko przy
dużym stężeniu oparów kuchennych, np. podczas smażenia, czy grilowania.
VI Obsługa i konserwacja
1. Bezpieczeństwo użytkowania
Należy bezwzględnie przestrzegać zaleceń bezpieczeństwa podanych w
niniejszej instrukcji!
Filtry tłuszczowe oraz filtry z węglem aktywnym powinny być czyszczone
lub wymieniane, wg zaleceń producenta, lub częściej w razie intensywnego
używania (ponad 4 godziny dziennie).
W przypadku użytkowania kuchenki gazowej nie wolno pozostawiać
odkrytego płomienia. Podczas zdejmowania naczyń znad gazu należy ustawić
minimalną wielkość płomienia.
Zawsze należy sprawdzać czy płomień nie wykracza poza naczynie, gdyż
powoduje to niepożądane straty energii i niebezpieczną koncentrację ciepła.
Nie należy używać okapu do celów innych niż te, do których jest on
przeznaczony.
2. Obsługa
2.1 Panel sterowania

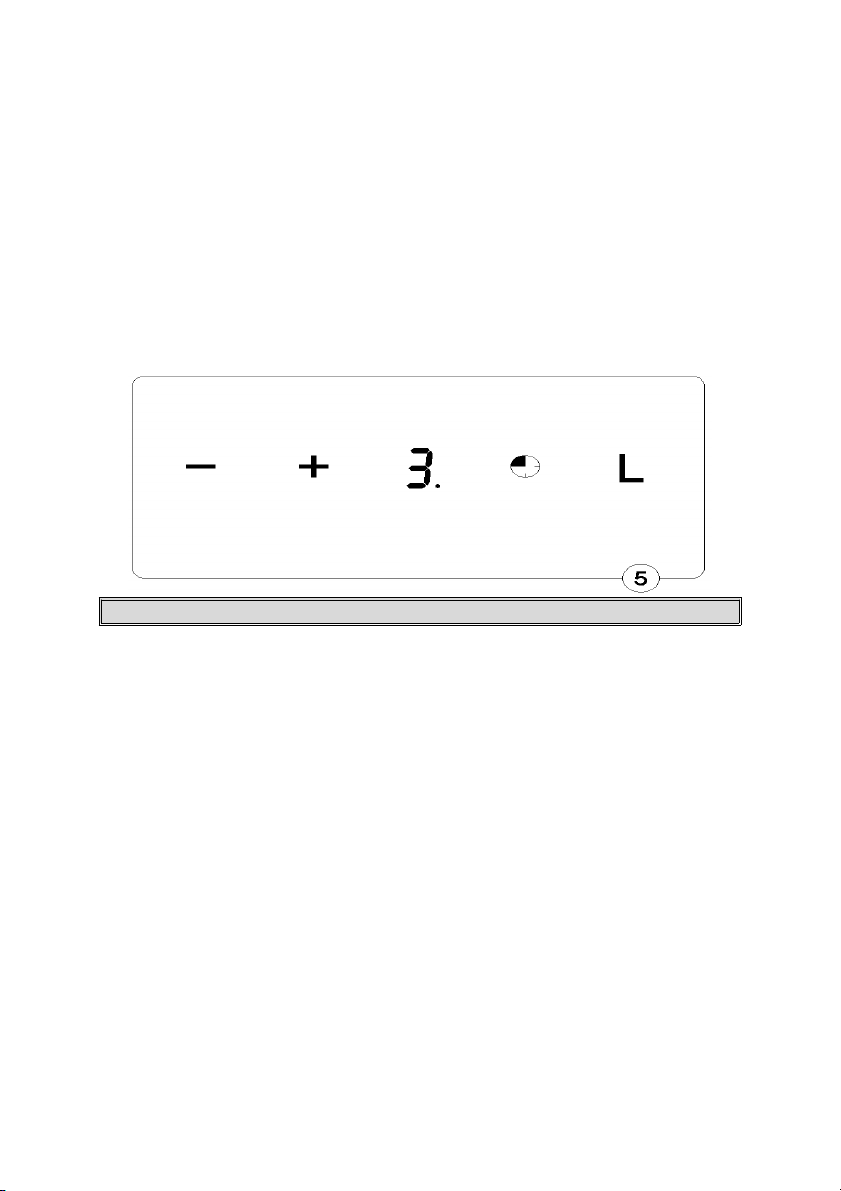

Działanie okapu jest kontrolowane za pomocą przełącznika zespolonego (rys.
5)
- Przyciski "-" i "+" - służą do regulacji prędkości wentylatora w zakresie od
1 do 4,
- Przycisk "+" -naciśnięcie zwiększa prędkość pracy wentylatora
9
Page 10
- Przycisk "-" - naciśnięcie zmniejsza prędkość wentylatora
przytrzymany ok. 2 sekund powoduje wyłączenie
silnika okapu z każdej pozycji
- Przycisk zegara (Timer) - służy do programowania czasu wyłączenia pracy
- przytrzymanie „zegara” spowoduje blokadę klawiatury
(funkcja pomocna przy czyszczeniu okapu)
- Przycisk oświetlenia "L" - służy do załączenia i wyłączenia światła w
okapie ,nieza-leżnie od pracy silnika krótkie
naciśnięcie załącza / wyłącza oświetlenie, każde
przytrzymanie ok. 2 sekund powoduje włączenie
oświetlenia z maksymalnego o poziom niżej
2.2. Funkcje programu
• Timer.
Istnieje możliwość zaprogramowania automatycznego wyłączenia się
wentylatora okapu w czasie dowolnie wybranym z przedziału od 10 do 90
minut w 10-cio minutowych odstępach czasowych. Aby uruchomić funkcję
programowania należy włączyć silnik okapu przyciskiem + na żądany bieg, a
następnie nacisnąć przycisk programowania czasu wyłączenia okapu. Na
wyświetlaczu pojawi się pulsująca cyfra 0, informując nas o wejściu
sterownika w tryb programowania czasu. Wybrać czas automatycznego
wyłączenia silnika za pomocą przycisku ‘’+‘’, pamiętając, że wskazana przez
wyświetlacz cyfra, pomnożona przez 10-cio minutowy interwał czasowy,
odpowiada czasowi opóźnionego wyłączenia silnika okapu (np. cyfra 1=10
min, cyfra 2=20 min, cyfra 3=30 min, itd.) Mając ustawioną wartość
opóźnionego wyłączenia zatwierdzamy ją ponownie przyciskiem
programowania czasu wyłączenia okapu, następnie wyświetlacz przestanie
mrugać i wskaże nam wcześniej ustawiony bieg, a pulsująca kropka przy biegu
zasygnalizuje odmierzanie czasu wyłączenia silnika okapu. Zrezygnowanie z
funkcji automatycznego wyłączenia się silnika okapu może nastąpić przez
kolejne naciśnięcie przycisku programowania czasu wyłączenia okapu w
trakcie odmierzania czasu.
10
Page 11
Uwaga: Włączenie funkcji automatycznego wyłączenia (Timer) musimy
wykonać w czasie do 20 sekund, w przeciwnym razie, kiedy nie zostanie
wykonana żadna czynność, okap przejdzie automatycznie w tryb
normalnej pracy.
Elektronika zabezpieczona bezpiecznikiem 250V- 1,6A /szybki (wkładka
topikowa szklana 5x20).
3. Konserwacja
Regularna konserwacja i czyszczenie urządzenia zapewni dobrą
i bezawaryjną, pracę okapu oraz przedłuży jego żywotność. Należy zwracać
szczególną uwagę, aby filtry przeciwtłuszczowe i filtry z węglem aktywnym
były wymieniane zgodnie z zaleceniami producenta.
3.1 Metalowe filtry przeciw tłuszczowe
1) Czyszczenie.
Filtry przeciw tłuszczowe
powinny być czyszczone, co dwa
miesiące, podczas normalnej
pracy okapu, w zmywarce do
naczyń lub ręcznie przy użyciu
łagodnego detergentu lub mydła w
płynie.
2) Wymiana (rys 6).
Demontaż filtrów odbywa się poprzez:
a) zdjęcie dolnej osłony poprzez zwolnienie zatrzasku zamka,
b) wyjęcie metalowego filtra przeciw tłuszczowego
3.2. Filtr węglowy
1). Filtry węglowe stosuje się wyłączenie wtedy, kiedy okap nie jest
podłączony do przewodu wentylacyjnego.
Filtry z węglem aktywnym posiadają zdolność pochłaniania
zapachów aż do swego nasycenia. Nie nadają się także do mycia ani do
regeneracji i powinny być wymieniane, co najmniej raz na 2 miesiące lub
częściej w wypadku wyjątkowo intensywnego użycia.

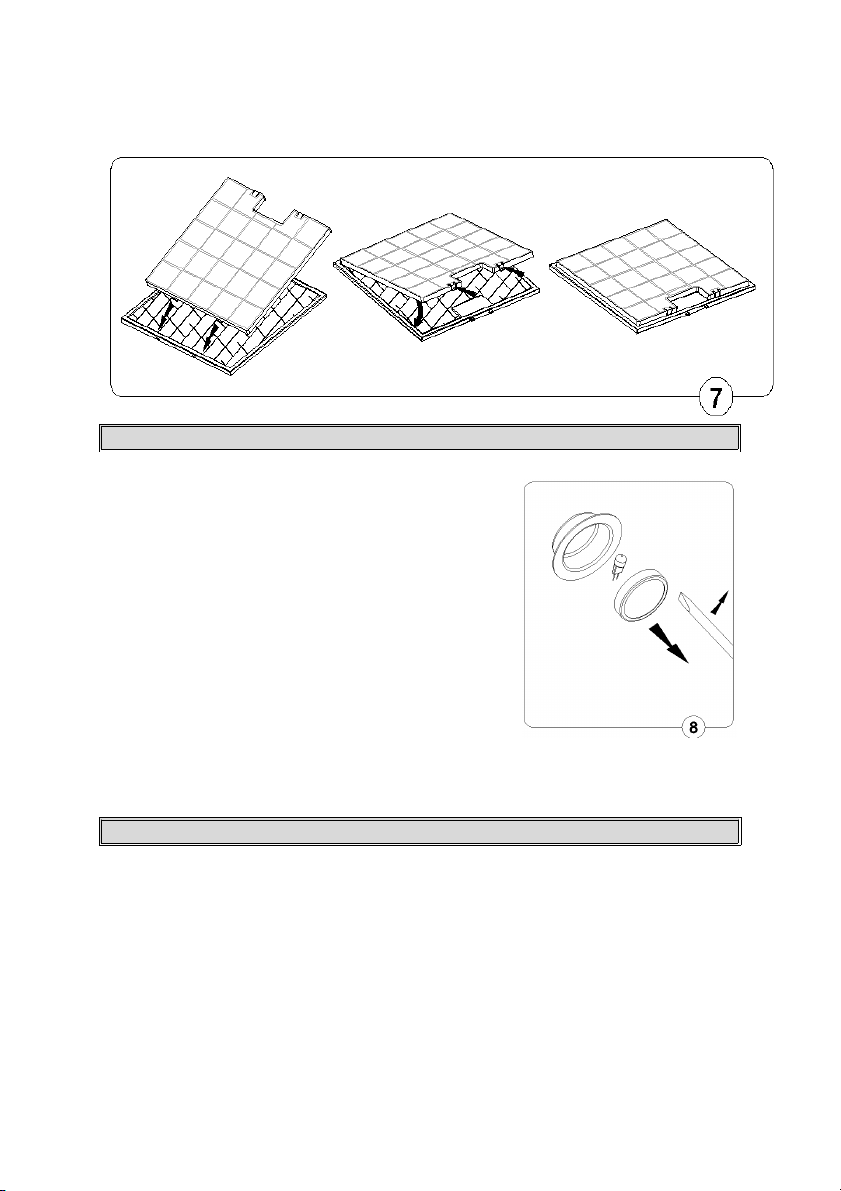

2). Wymiana (rys. 7)
a) Zdjąć metalowy filtr tłuszczowy,
b) Osadzić w szczelinach wewnętrznych ramki filtra przeciw
tłuszczowego uchwyty dolne filtra węglowego,
c) Docisnąć górną część filtra węglowego do filtra przeciw
tłuszczowego, aż do momentu zablokowania jego zatrzasków ,
11
Page 12
d) Zamontować ponownie metalowy filtr tłuszczowy (podobnie
postępować z pozostałymi filtrami – 2 lub 3 sztuki na komplet).
3.3. Oświetlenie.
Instalacja oświetleniowa składa się z dwóch
halogenów o mocy 20 W.
W celu dokonania wymiany żarówki należy:
a) Podważyć pierścień obejmujący szkło
halogenu (rys. 8) za pomocą płaskiego
narzędzia lub śrubokrętu i przytrzymując go,
wyjąć na zewnątrz.
b) Wymienić żarówkę, używając do tego celu,
szmatki lub papieru.
c) Następnie ponownie zamontować pierścień,
wraz z szybką postępując w sposób
odwrotny.
Uwaga: Należy uważać, aby zakładaną żarówkę halogenu nie dotykać bezpośrednio palcami!
3.4. Czyszczenie
Podczas normalnego czyszczenia okapu nie należy:
• Używać namoczonych szmatek lub gąbek ani strumienia wody.
• Stosować rozpuszczalników ani alkoholu, ponieważ mogą one
zmatowić lakierowane powierzchnie.
• Stosować substancji żrących, zwłaszcza do czyszczenia powierzchni
wykonanych ze stali nierdzewnej.
• Używać twardej, szorstkiej szmatki
12
Page 13
Zaleca się stosowanie specjalnych środków do czyszczenia powierzchni
chromoniklowych i powierzchni szklanych dostępnych w sklepach branży
AGD.
Oświadczenie producenta
Producent deklaruje niniejszym, że wyrób ten spełnia zasadnicze
wymagania wymienionych poniżej dyrektyw europejskich:
- dyrektywy niskonapięciowej 73/23/EEC,
- dyrektywy kompatybilności elektromagnetycznej 89/336/EEC
i dlatego wyrób został oznakowany CE oraz została wystawiona dla niego
deklaracja zgodności udostępniona organom nadzorującym rynek.
Usuwanie zużytych urządzeń
Po zakończeniu okresu użytkowania nie wolno usuwać niniejszego
produktu poprzez normalne odpady komunalne, lecz należy go oddać do
punktu zbiórki i recyklingu urządzeń elektrycznych i elektronicznych.
Informuje o tym symbol, umieszczony na produkcie, instrukcji obsługi
lub opakowaniu.
Zastosowane w urządzeniu tworzywa nadają się do powtórnego użycia
zgodnie z ich oznaczeniem. Dzięki powtórnemu użyciu, wykorzystaniu
materiałów lub innym formom wykorzystania zużytych urządzeń wnoszą
Państwo istotny wkład w ochronę naszego środowiska.
Informacji o właściwym punkcie usuwania zużytych urządzeń udzieli
Państwu administracja gminna.
13
Page 14
KARTA GWARANCYJNA
.........................................
.....................................................
data sprzedaży pieczęć i podpis sprzedawcy
Adnotacje Zakładu Usługowego
Nr zlecenia
Data
zgłoszenia
Data
naprawy
Zakres
naprawy
Gwarancję
przedłużono o
dni
Podpis
serwisanta
A
Karta gwarancyjna
Nr ................................
................ ..............................
data pieczęć i podpis
sprzedawcy
B
Karta gwarancyjna
Nr ................................
................ ..............................
data pieczęć i podpis
sprzedawcy
C
Karta gwarancyjna
Nr ................................
................ ..............................
data pieczęć i podpis
sprzedawcy
1. Produ cent udzie la na bywcy gwara ncji na za kupio ny sprzęt pod warunkiem instalacji i użytkowa nia okapu zgodnie z
instrukcją obsł ugi.
2. Okres gwar ancji licz ony j est o d dat y sprz edaży ok apu p otwierdzone j prz ez Sprzedawcę i wynosi 24-ry miesiące od daty
produkcji.
3. Wady l ub uszko dzenia sprzęt u w ok resie gw arancj i będą usuwane bezpła tnie w terminie do 21 dni od dat y zgłoszenia.
14
Page 15
4. Podając jednocześnie:
• Typ okapu
• Datę zakupu
• Dokładny opis wady
• Adres i nr telefonu Użytkownika
5. Gwarancją nie są opięte żarówki, żarówki halogenów oraz wszelkie uszkodzenia powstałe p rzy niepraw idłowym montażu i
konserwa cji okapy. Wszelkie uwagi i reklamacje należy zgłaszać u Producenta.
SERWIS:
tel. +48 13 46 53 508
kom. +48 691 765 780
15
Loading...
