Berbel BKH 80 ST, BKH 80 ST permalyt, BKH 90 ST, BKH 90 ST permalyt operation manual [en, it, fr, nl, de]

Page 1
DE
Kopffreihaube
FR
Hotte aspirante inclinée
IT
Cappa a parete (headfree)
NL
Hoofdvrije afzuigkap
Headroom hood
Smartline
DE
Gebrauchs- und Montageanleitung für die Modelle
FR
Manuel d’utilisation et de montage des modèles
IT
Istruzioni d‘uso e di montaggio per i modelli
NL
Gebruiks- en montagehandleiding voor de modellen
Operating and installation instructions for the models
 BKH 80 ST  BKH 80 ST permalyt  BKH 90 ST  BKH 90 ST permalyt
6003417_a
Page 2
Dokumentinformationen
Gebrauchs- und Montageanleitung für:
y Kopffreihaube BKH 80 ST y Kopffreihaube BKH 80 ST permalyt y Kopffreihaube BKH 90 ST y Kopffreihaube BKH 90 ST permalyt
Beschreibungen sind für alle Modelle identisch. Auf Unterschiede wird gesondert hingewiesen. Abbildungen zeigen:
y Kopffreihaube BKH 90 ST
y Originalanleitung. y Teil des Produkts. y Urheberrechtlich geschützt. y Vervielfältigung, Nachdruck und Weitergabe nur mit
Genehmigung.
y Änderungen vorbehalten.
Sicherheitshinweise
D GEFAHR!
Hinweise mit dem Wort GEFAHR warnen vor einer gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führt.
Symbolerklärung Text
☞ Handlungsaufforderung
y Aufzählung
D Verweis auf andere Stellen in diesem Dokument
 Verweis auf andere Dokumente, die zu beachten sind
Symbolerklärung Abbildungen
A
x
1.
B
2.
D WARNUNG!
Hinweise mit dem Wort WARNUNG warnen vor einer gefährlichen Situation, die zum Tod oder zu schweren Verletzungen führen kann.
D VORSICHT!
Hinweise mit dem Wort VORSICHT warnen vor einer Situation, die zu leichten oder mittleren Verletzungen führen kann.
D ACHTUNG!
Hinweise mit dem Wort ACHTUNG warnen vor einer Situation, die zu Sach- oder Umweltschäden führen kann.
Hervorhebung der Aktionsteile mit Flächen
1. Handlungsschritte mit Nummerierung
A Teilebezeichnungen mit Großbuchstaben
x Maße mit Kleinbuchstaben oder Einheiten in mm
Bewegungs- und Richtungspfeile
2
6003417_a – 26.09.2017
Page 3
Inhaltsverzeichnis
1. Sicherheitsinformationen ...................... 4
1.1 Bestimmungsgemäße Verwendung . . . . . . . . . . . 4
1.2 Autorisierte Zielgruppen . . . . . . . . . . . . . . . . . . 4
1.3 Allgemeine Sicherheitshinweise . . . . . . . . . . . . . 4
2. Produktinformationen ......................... 5
2.1 Funktionsprinzip . . . . . . . . . . . . . . . . . . . . . . . 5
2.2 Umluftbetrieb . . . . . . . . . . . . . . . . . . . . . . . . . 5
2.3 Produktübersicht . . . . . . . . . . . . . . . . . . . . . . . 5
2.4 Lieferumfang. . . . . . . . . . . . . . . . . . . . . . . . . . 6
2.5 Technische Daten. . . . . . . . . . . . . . . . . . . . . . . 6
3. Montage ...................................... 7
3.1 Sicherheitshinweise zur Montage. . . . . . . . . . . . . 7
3.2 Anforderung an den Montageort. . . . . . . . . . . . . 7
3.3 Anforderungen bei Umluftbetrieb . . . . . . . . . . . . 7
3.4 Montageschritte . . . . . . . . . . . . . . . . . . . . . . . 8
3.4.1 Montage vorbereiten .........................8
3.4.2 Gerät auspacken ..............................8
3.4.3 Innenliegende Teile entnehmen ...............9

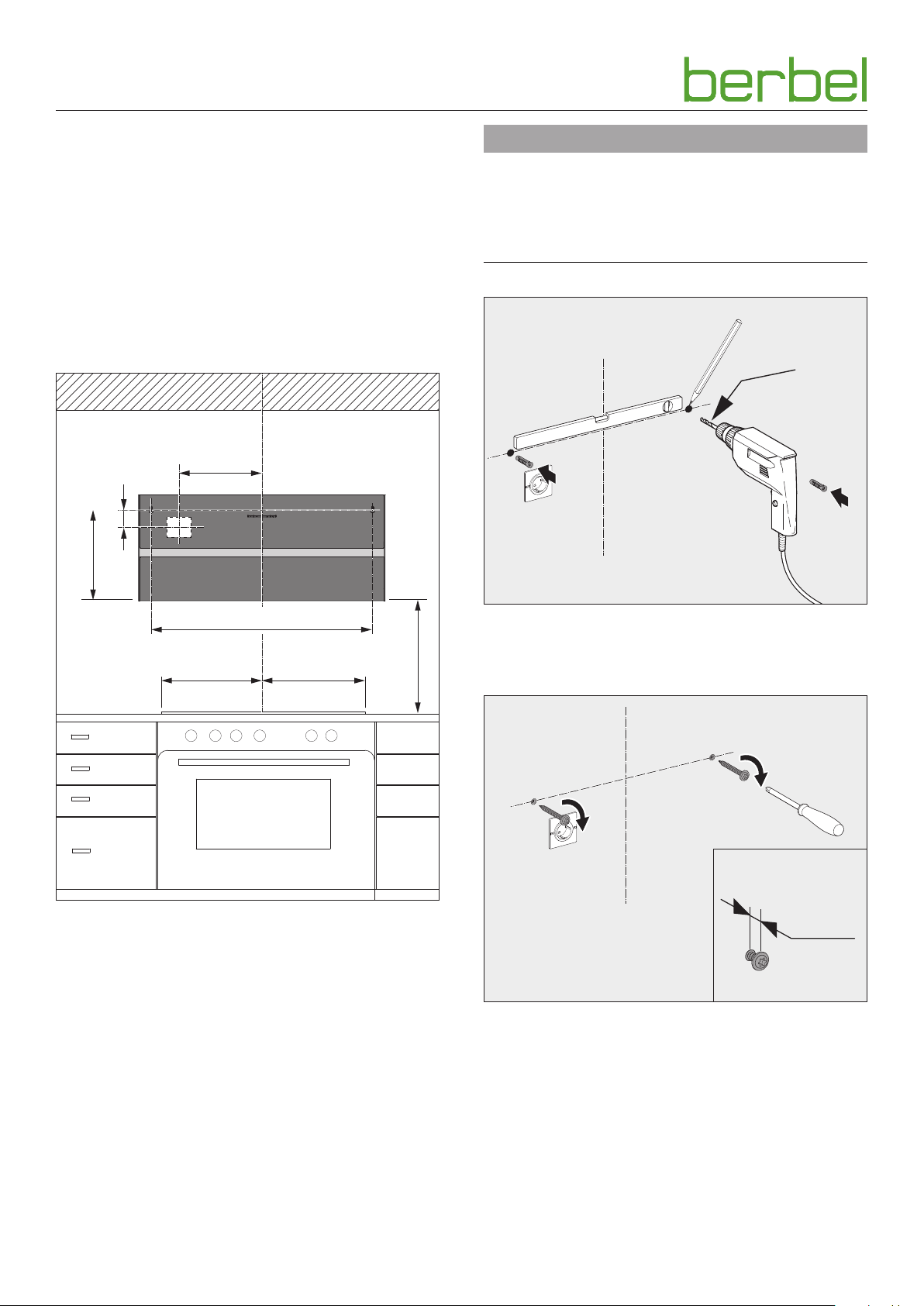

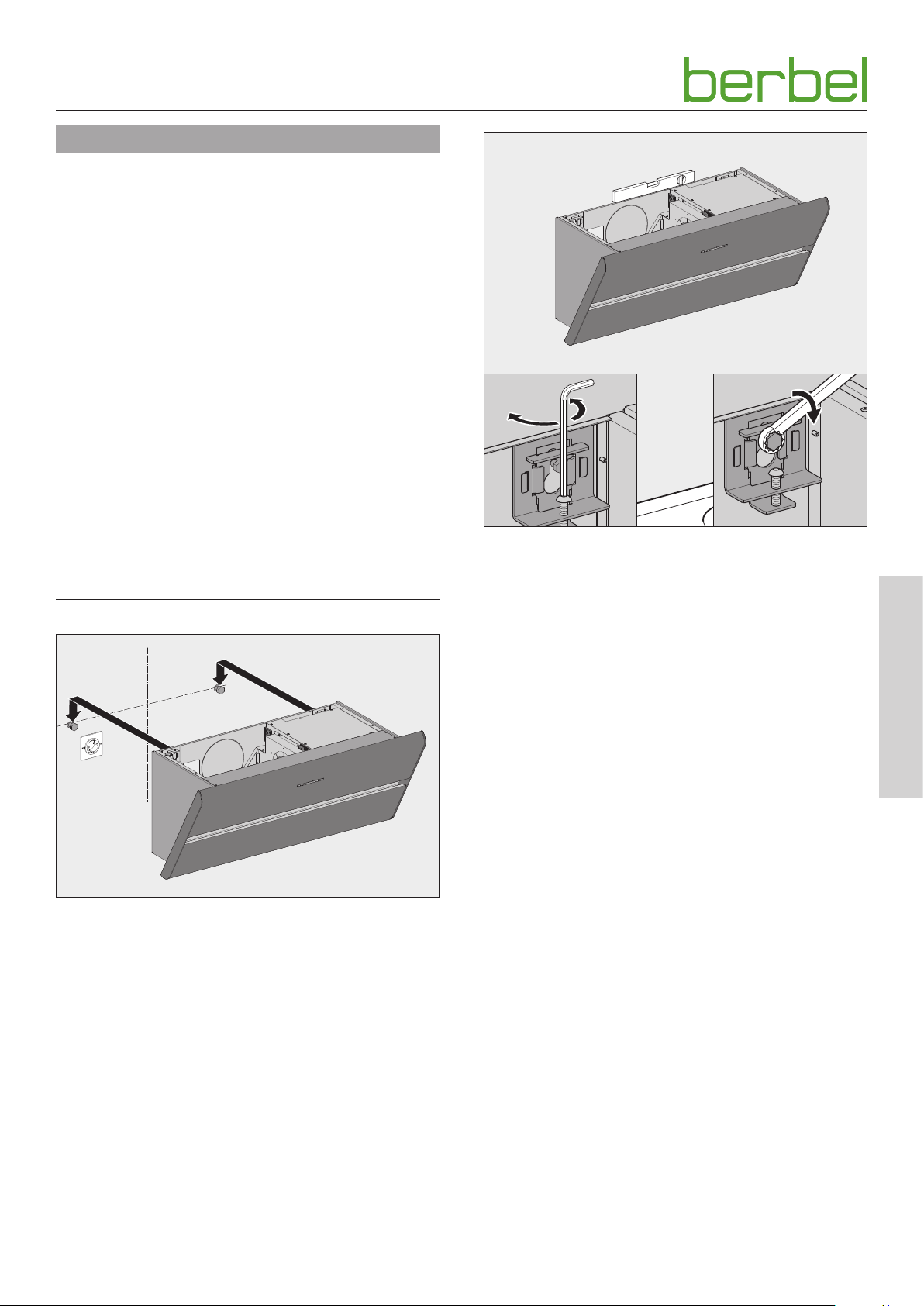

3.4.4 Gerät aufhängen ............................ 10
3.4.5 Zubehör anschließen ....................... 12

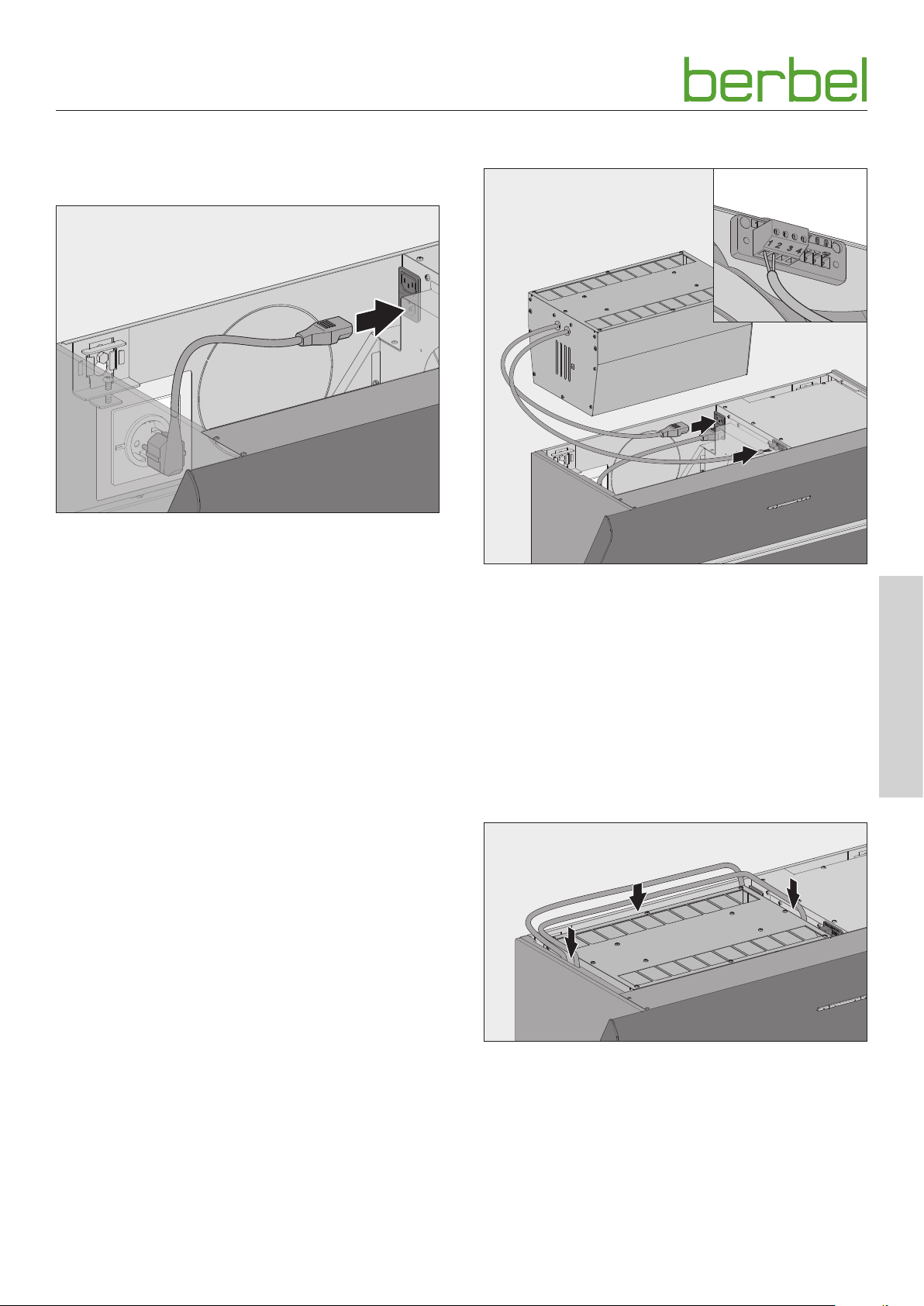

3.4.6 Spannungsversorgung herstellen ...........13

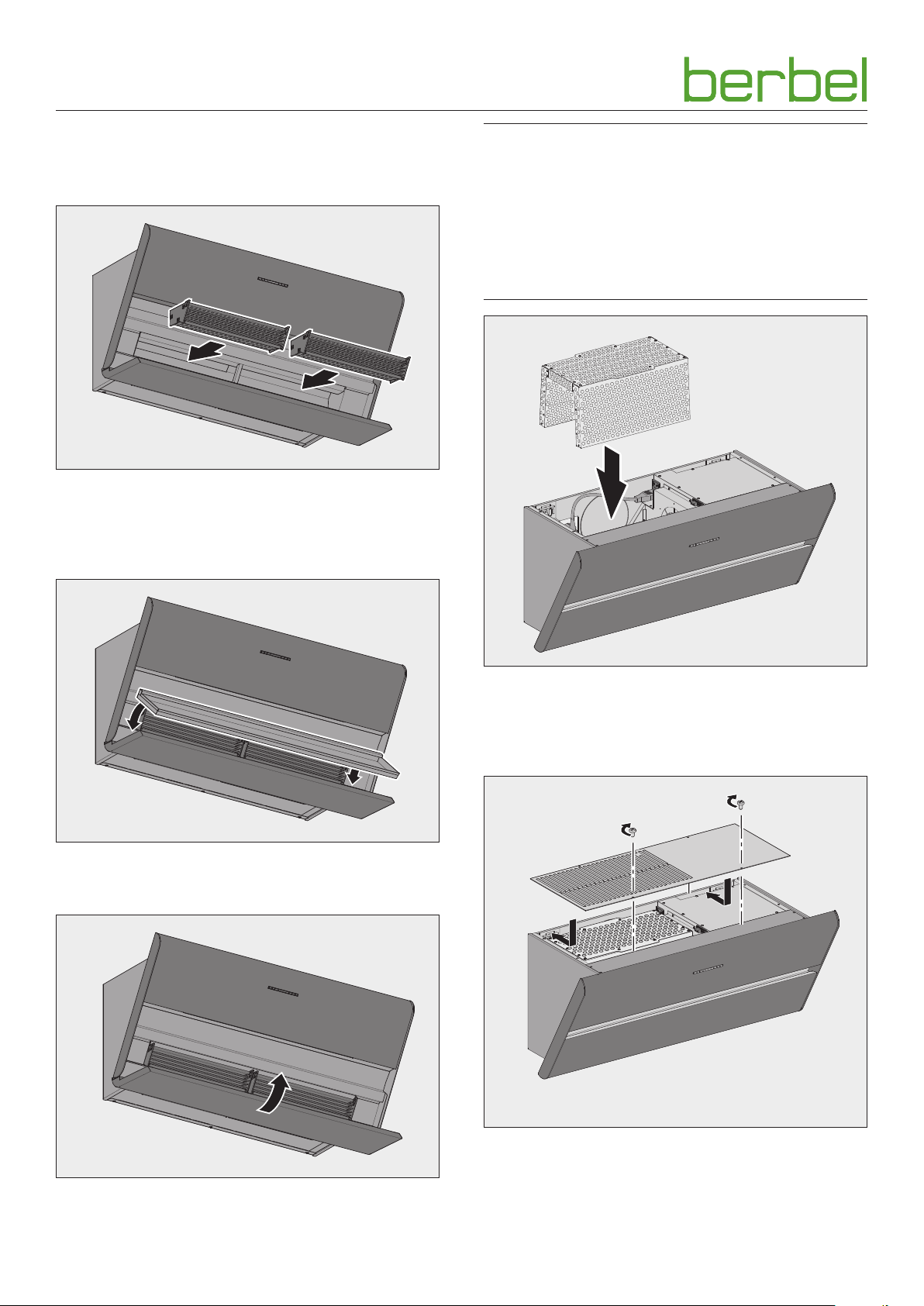

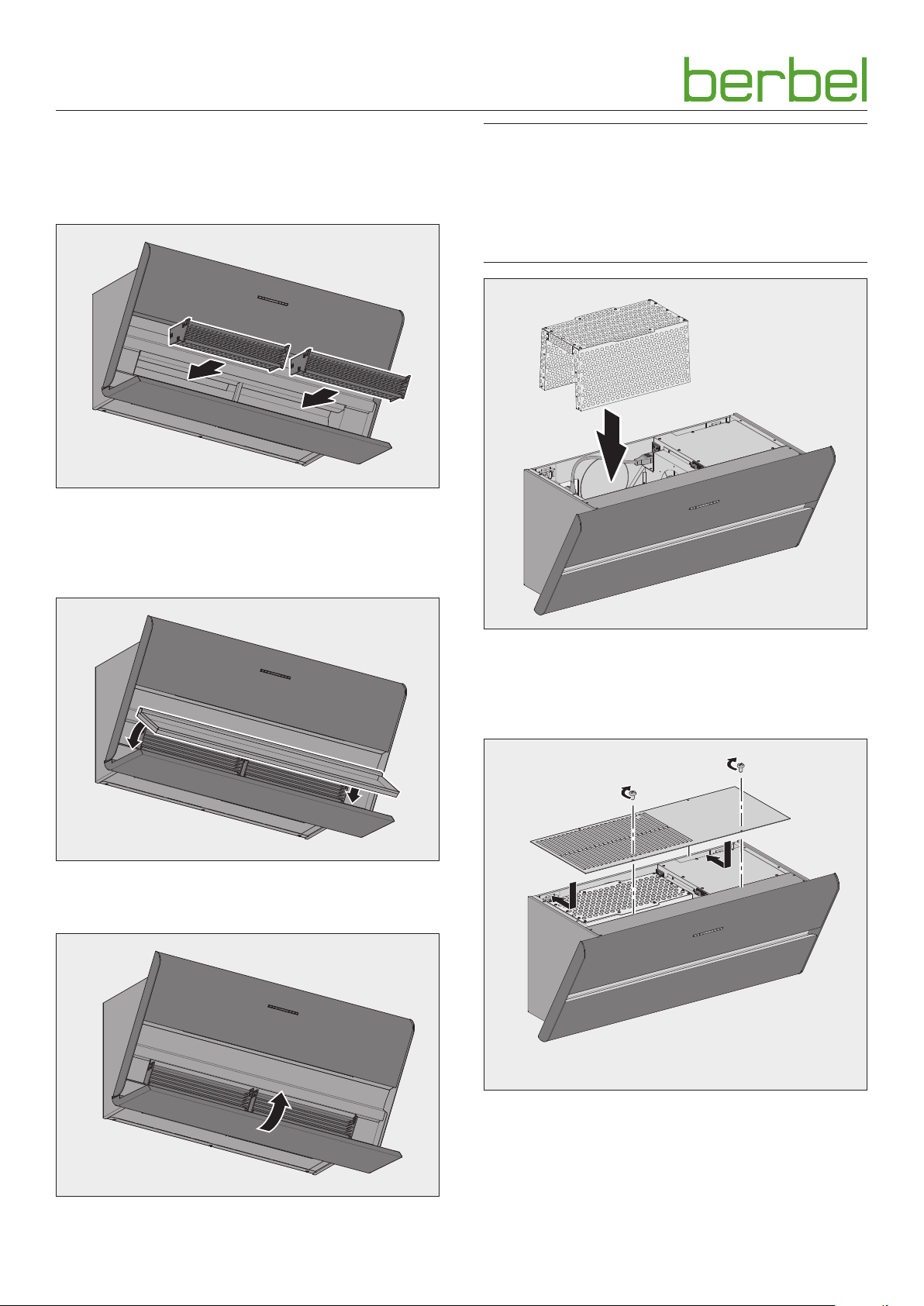

3.4.7 Umluftfilter permalyt einbauen ..............13
3.4.8 Innenliegende Teile einsetzen ............... 14
3.4.9 Kontrolle und Inbetriebnahme durchführen . 15
DE
4. Bedienung ...................................16
4.1 Sicherheitshinweise zur Bedienung . . . . . . . . . . .16

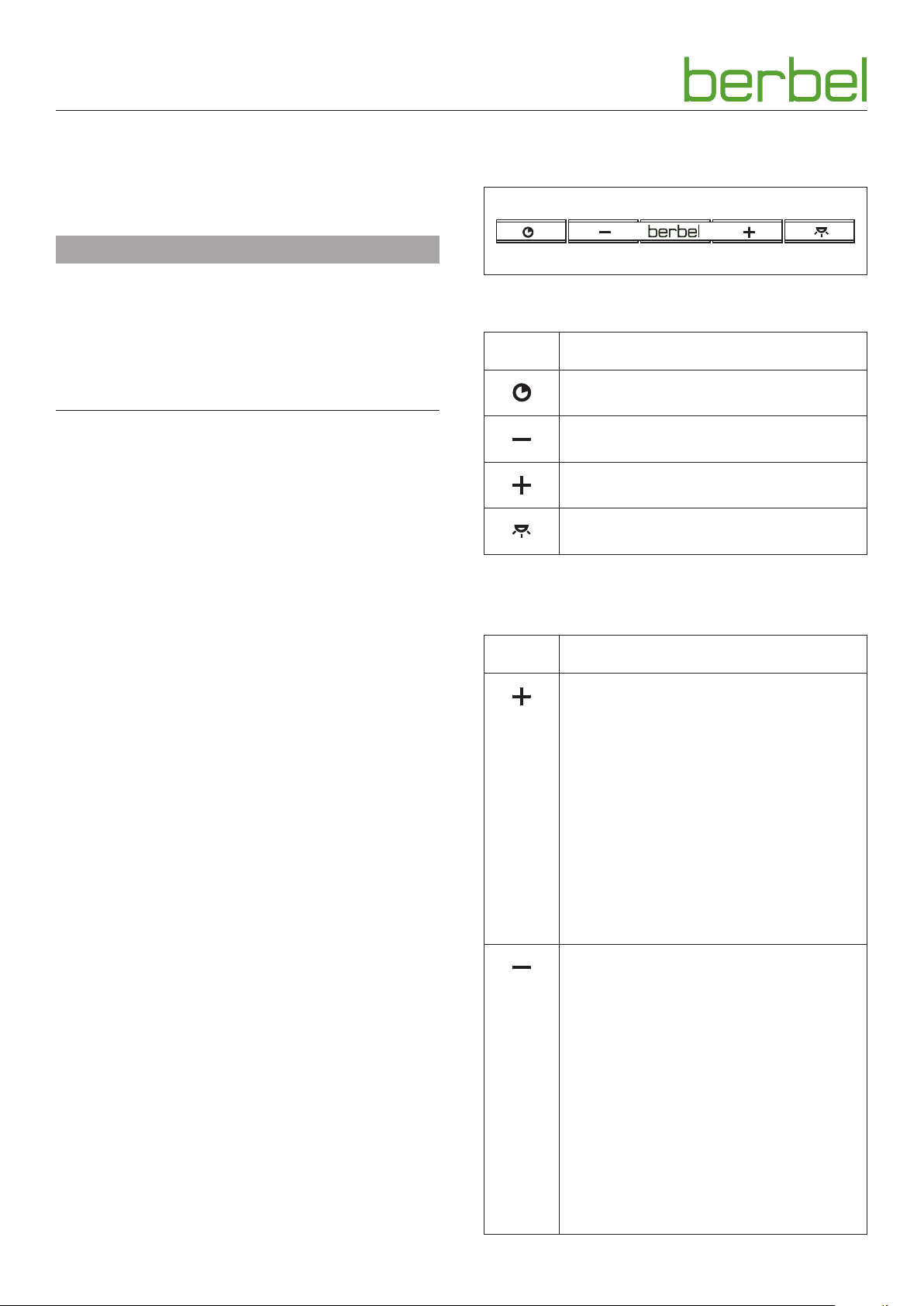

4.2 Bedienfeld . . . . . . . . . . . . . . . . . . . . . . . . . . .16
4.3 Normalbetrieb. . . . . . . . . . . . . . . . . . . . . . . . .16
4.3.1 Nachlauffunktion ............................17
4.3.2 Kochfeld-Beleuchtung ......................17
5. Reinigung .................................... 18
5.1 Sicherheitshinweise zur Reinigung . . . . . . . . . . . .18
5.2 Reinigungsmaßnahmen. . . . . . . . . . . . . . . . . . .18
6. Instandhaltung ............................... 20
6.1 Sicherheitshinweise zur Instandhaltung. . . . . . . . .20
6.2 Wartung. . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
6.2.1 Filter-Füllung wechseln ......................20
6.2.2 Leuchtmittel wechseln ......................21
6.3 Störungsbehebung . . . . . . . . . . . . . . . . . . . . .21
7. Demontage ...................................22
8. Entsorgung ................................... 22
8.1 Verpackung entsorgen . . . . . . . . . . . . . . . . . . .22
8.2 Gerät entsorgen. . . . . . . . . . . . . . . . . . . . . . . .23
9. Anhang ...................................... 23
9.1 Kontakt . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23
6003417_a – 26.09.2017
3
Page 4
Sicherheitsinformationen

1. Sicherheitsinformationen

1.1 Bestimmungsgemäße Verwendung

Das Gerät dient zur Absaugung von Kochdünsten. Das Gerät ist ausschließlich für den Einsatz in privaten Haushalten bestimmt. Das Gerät darf nur mit Original-Filtern des Herstellers verwendet werden.
Die Verwendung des Geräts ist nur zulässig in technisch einwandfreiem Zustand und nach korrekter Montage. Jede andere Verwendung gilt als bestimmungs widrig.
Zur bestimmungs gemäßen Verwendung gehört auch das Lesen und Beachten dieser Anleitung.

1.2 Autorisierte Zielgruppen

Elektrotechnische Arbeiten nur durch qualifizierte Elektro­fachkräfte gemäß DIN VDE 0100. Anforderungen an qualifizierte Elektrofachkräfte:
y Kenntnis der Grundlagen der Elektrotechnik. y Kenntnis der landesspezifischen Bestimmungen und
Normen (in Deutschland z. B. DIN VDE 0100, Teil 701). y Kenntnis der einschlägigen Sicherheitsbestimmungen. y Kenntnis der einschlägigen, gesetzlichen Bestimmungen
für Gasinstallationen (in Deutschland z. B. die technischen
Regeln Gasinstallationen TRGI). y Kenntnis dieser Anleitung.
Montage und Reparatur nur durch qualifiziertes Fachpersonal. Anforderungen an qualifiziertes Fachpersonal:
y Kenntnis der Bestimmungen zur Arbeitssicherheit. y Kenntnisse in der Befestigungstechnik. y Grundkenntnisse in der Lüftungstechnik. y Erfahrung in der Nutzung von elektrischen und
mechanischen Werkzeugen. y Kenntnis im Lesen von technischen Zeichnungen. y Kenntnis dieser Anleitung.
Bedienung, Reinigung und Instandhaltung durch Benutzer. Anforderungen an die Benutzer:
y Kenntnis dieser Anleitung.
Für folgende Benutzer gelten besondere Anforderungen:
y Kindern ab 8 Jahren und darüber. y Personen mit verringerten physischen, sensorischen oder
mentalen Fähigkeiten. y Personen mit Mangel an Erfahrung und Wissen.
Diese Benutzer dürfen nur tätig werden bei Bedienung, Reinigung und Wartung. Besondere Anforderungen:
y Benutzer werden beaufsichtigt. y Benutzer wurden bezüglich des sicheren Gebrauchs des
Geräts unterwiesen. y Benutzer verstehen Gefahren im Umgang mit dem Gerät. y Kinder dürfen nicht mit dem Gerät spielen.

1.3 Allgemeine Sicherheitshinweise

D WARNUNG!
Gefahr durch Nichtbeachtung der Gebrauchs- und Montage anleitung!
Diese Anleitung enthält wichtige Informationen für den sicheren Umgang mit dem Gerät. Auf mögliche Gefahren wird besonders hingewiesen.
☞ Lesen Sie diese Anleitung sorgfältig durch. ☞ Befolgen Sie die Sicherheitshinweise in dieser Anleitung. ☞ Bewahren Sie die Anleitung zugänglich auf.
Offene Flammen können das Gerät beschädigen und Brände verursachen.
y Gasbetrieb nur mit kurzer Gasflamme (nicht über den
Rand des Topfbodens hinaus). y Kein Flambieren unter dem Gerät. y Kein unbeaufsichtigtes Frittieren unter dem Gerät.
In folgenden Fällen ist die Benutzung des Geräts untersagt:
y Wenn erforderliche Sicherheitseinrichtungen fehlen
(z. B. Unterdruckwächter bei gleichzeitiger Verwendung
einer raumluftabhängigen Brennstelle). y Wenn erforderliche Genehmigungen fehlen (z. B. durch
Schornsteinfeger). y In explosionsgefährdeten Umgebungen. y Bei Beschädigung des Geräts oder einzelner Bauteile. y Bei eigenmächtigen Umbauten oder Veränderungen des
Geräts. y Wenn Flüssigkeit in das Gerät eindringt. y Bei starker Verunreinigung. y Für Kinder unter 8 Jahren und Personen, die Gefahren im
Umgang mit dem Gerät nicht einschätzen können.
In folgenden Fällen übernimmt der Hersteller keine Haftung für Schäden:
y Bei Nichtbeachtung dieser Anleitung. y Bei bestimmungswidriger Verwendung des Geräts. y Bei unsachgemäßer Montage und Handhabung des
Geräts. y Bei Verwendung des Geräts durch nicht autorisierte
Zielgruppen. y Bei Umgehung der Sicherheitseinrichtungen am Gerät. y Bei Verwendung von Ersatzteilen, die nicht vom Hersteller
hergestellt oder freigegeben wurden.
Weitere Sicherheitshinweise stehen in den jeweils relevanten Kapiteln in dieser Anleitung.
D „3.1 Sicherheitshinweise zur Montage“ (Seite 7). D „4.1 Sicherheitshinweise zur Bedienung“ (Seite 16). D „5.1 Sicherheitshinweise zur Reinigung“ (Seite 18). D „6.1 Sicherheitshinweise zur Instandhaltung“ (Seite 20).
4
6003417_a – 26.09.2017
Page 5
Produktinformationen

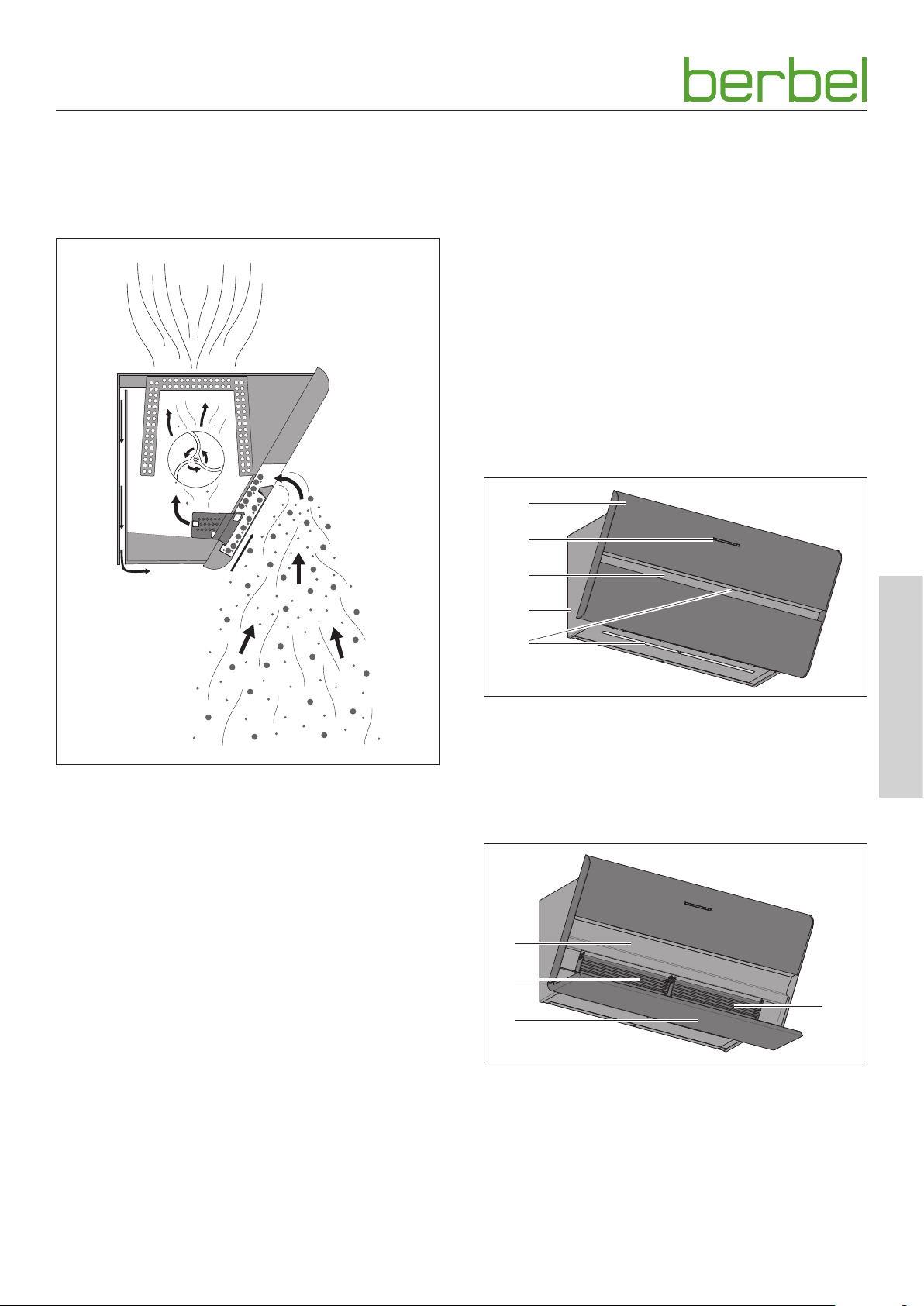

2. Produktinformationen

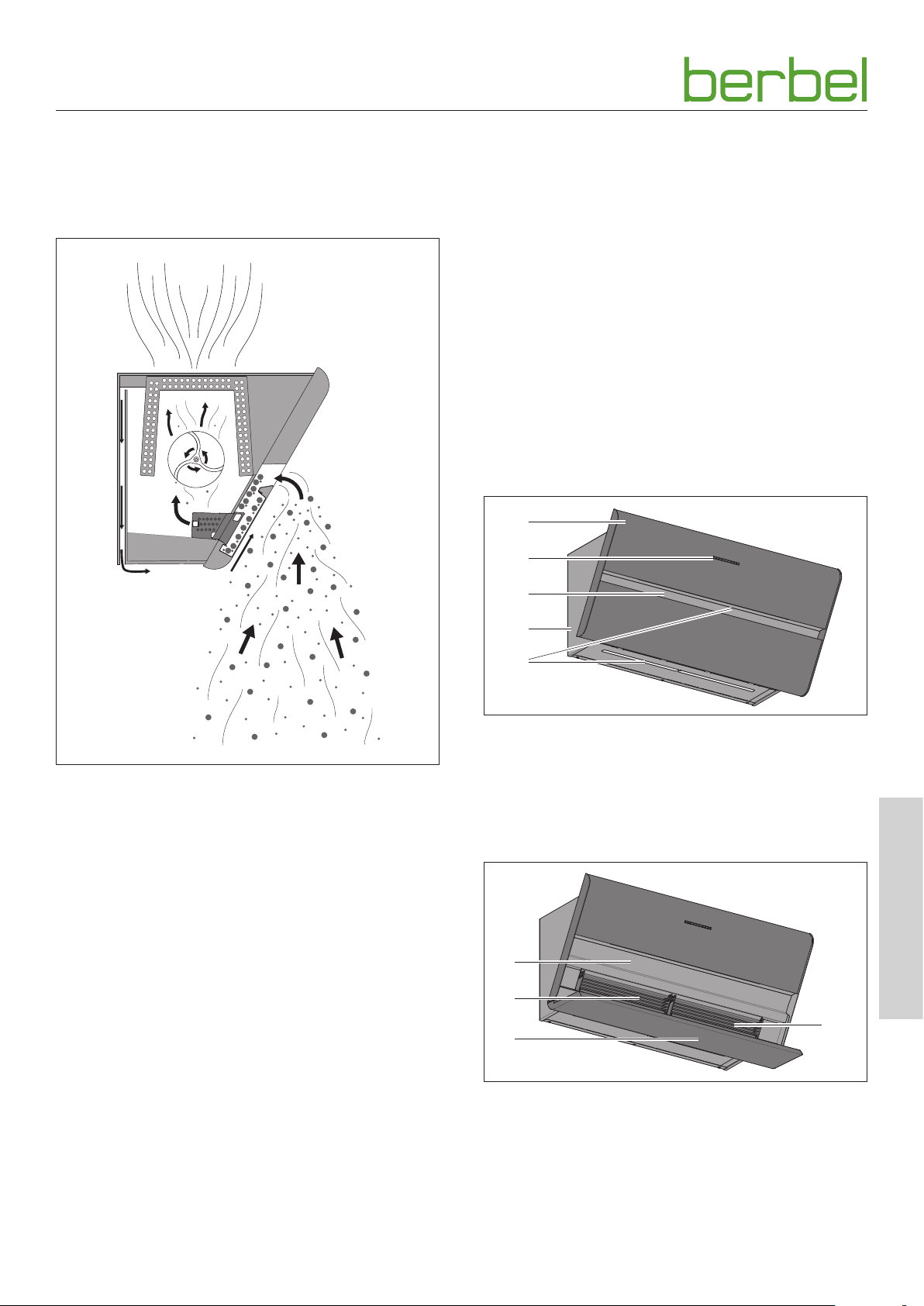

2.1 Funktionsprinzip

2.2 Umluftbetrieb

Das Gerät wird in der Betriebsart Umluftbetrieb verwendet.
Die Filter-Füllung im Umluftfilter neutralisiert die vorhandenen Geruchsanteile. Die geruchsfreie, gereinigte Raumluft wird dem Raum wieder zugeführt. Durch Frischluftzufuhr kann die Luftfeuchtigkeit im Raum reduziert werden.
Beim Umluftbetrieb ist die Benutzung der Nachlauffunktion erforderlich, damit das Gerät die restlichen Geruchsanteile aufnehmen kann. Durch Benutzung der Nachlauffunktion wird die Lebensdauer der Filter-Füllung erhöht. Die Filter­Füllung muss regelmäßig erneuert werden.

2.3 Produktübersicht

A
B
C
DE

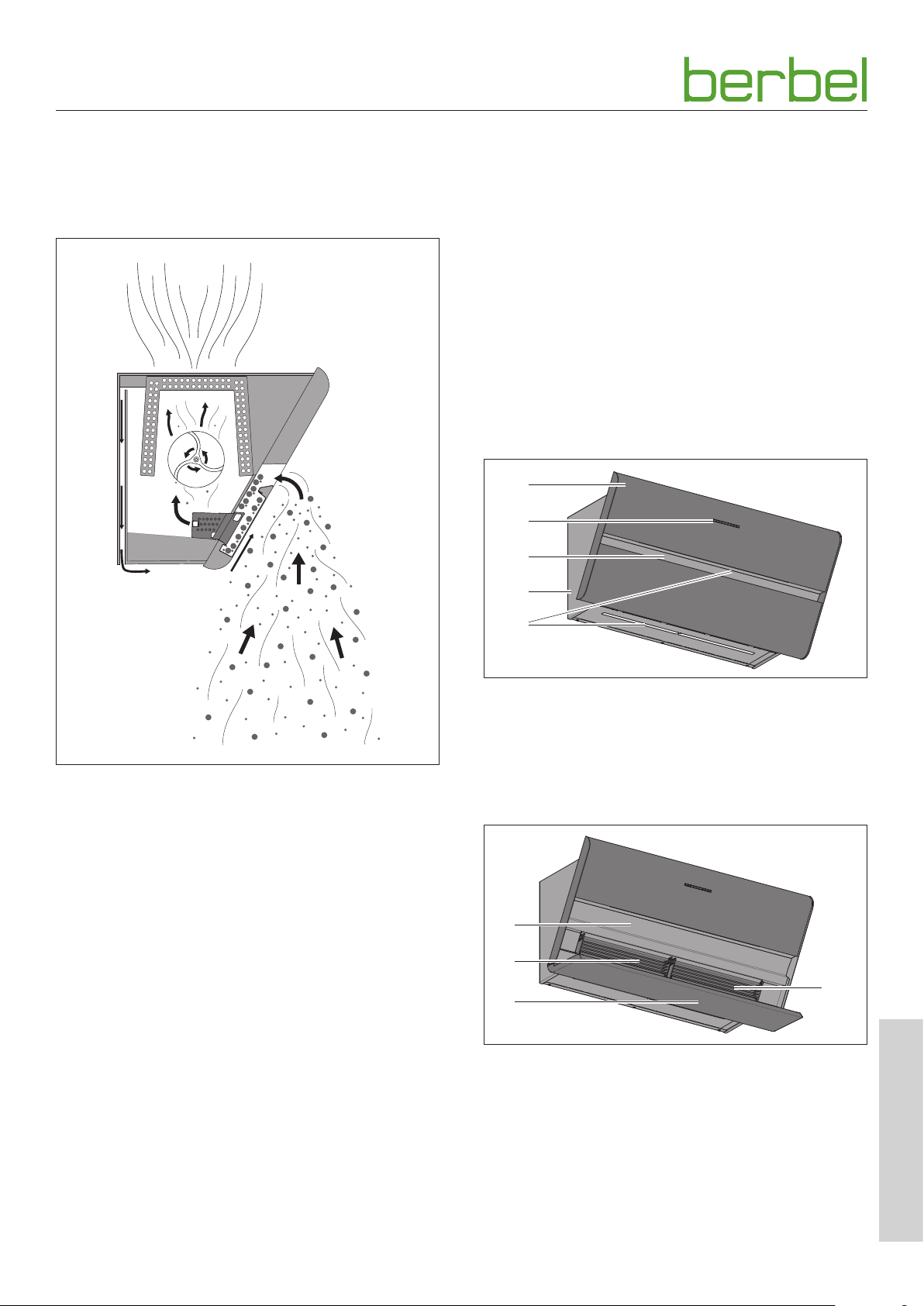

Zentrifugalkraft
y Kochdünste werden durch einen Spalt in die Haube
gesogen, beschleunigt und bogenförmig umgelenkt.
y Durch die entstehende Zentrifugalkraft werden
Schmutz partikel (z. B. Fett- und Ölpartikel) aus der Luft herausgeschleudert.
y Die Schmutzpartikel werden an der Ober- und
Unterschale sowie am Auffangsieb („Capillar Trap“) abgeschieden und gesammelt.
Back-Flow-Technologie
y Eine Kondensat- oder Tropfen bildung auf der Frontblende
oder der Unterseite (z. B. wenn Wasserdampf auf die kalte Fläche trifft) wird verhindert durch eine von unten nach oben angeordnete Belüftung.
y Ein Teil der abgeführten Abluftmenge wird an der
Rückseite der Dunstabzugshaube zurückgeführt, über die Unterseite zur Front eingeblasen und gezielt in den Ansaugspalt gelenkt.
D
E
A Frontblende B Bedienfeld
D „4.2 Bedienfeld“ (Seite 16). C Ansaugspalt D Haubenkorpus E Kochfeld-Beleuchtung
A
B
D
C
A Oberschale B 2 Capillar Traps (herausnehmbar) C Unterschale (innenliegend, herausnehmbar) D Typenschild – auf dem Haubenkorpus hinter dem
Capillar Trap
6003417_a – 26.09.2017
5
Page 6
Produktinformationen

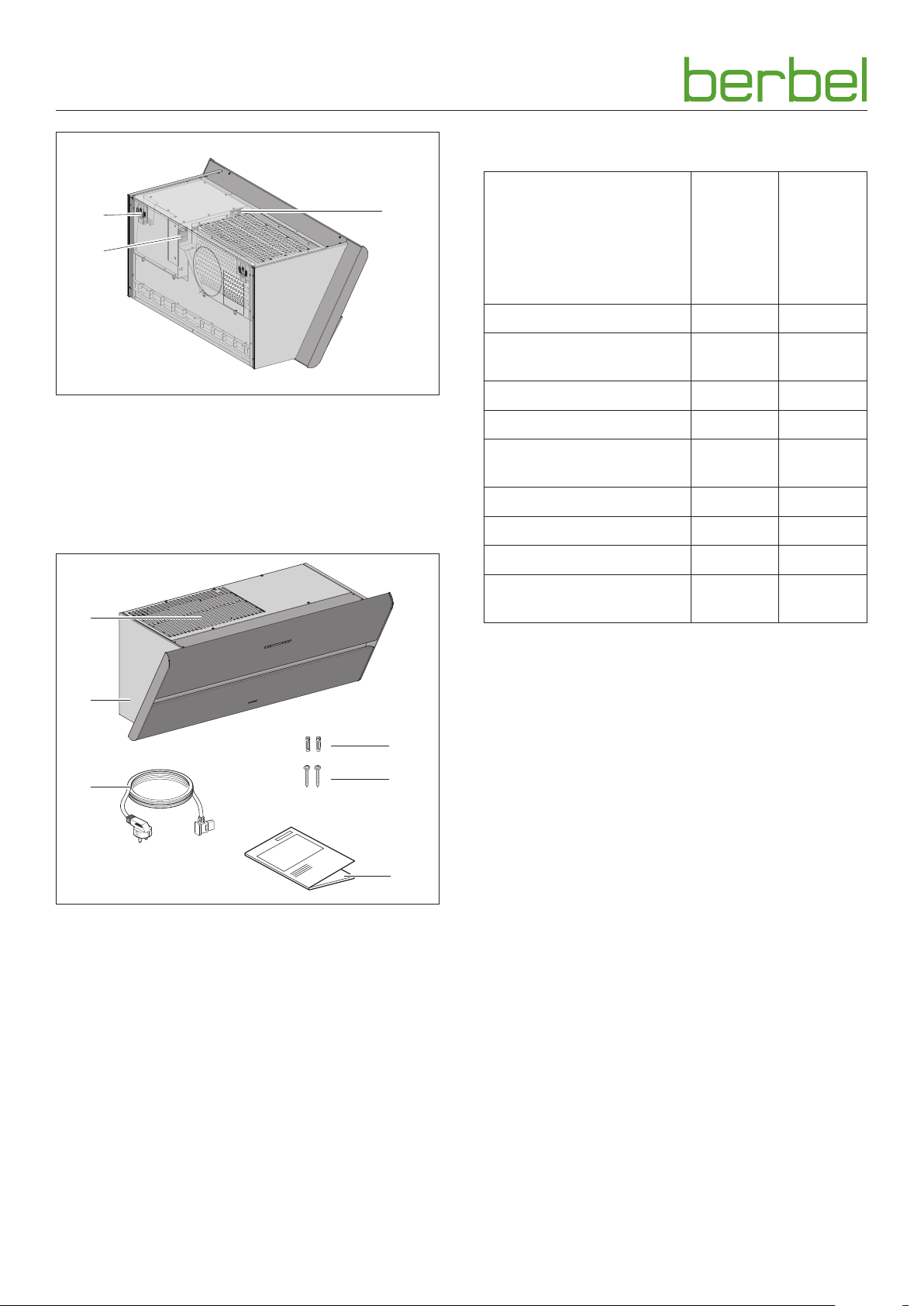

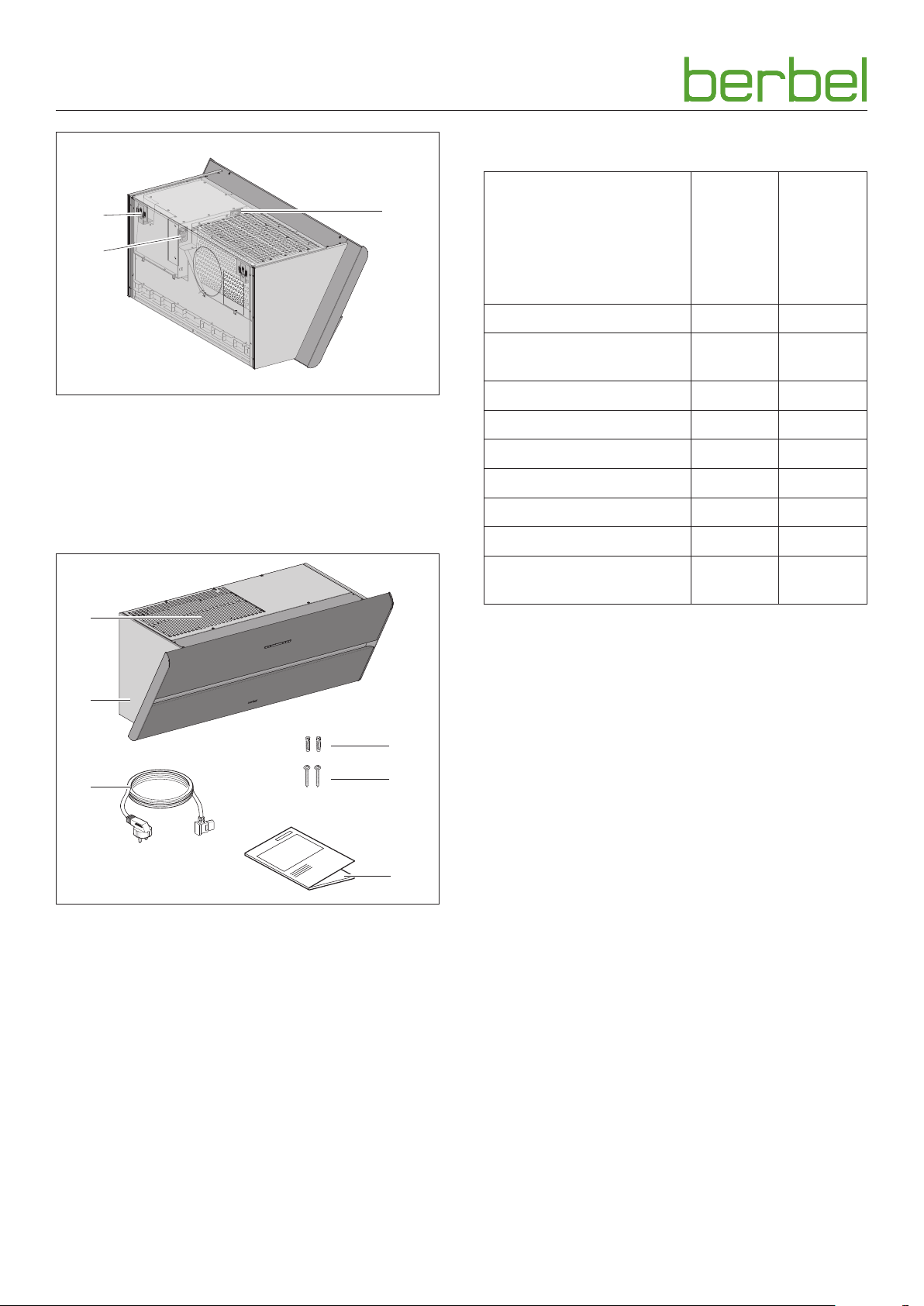

2.5 Technische Daten

A
C
B

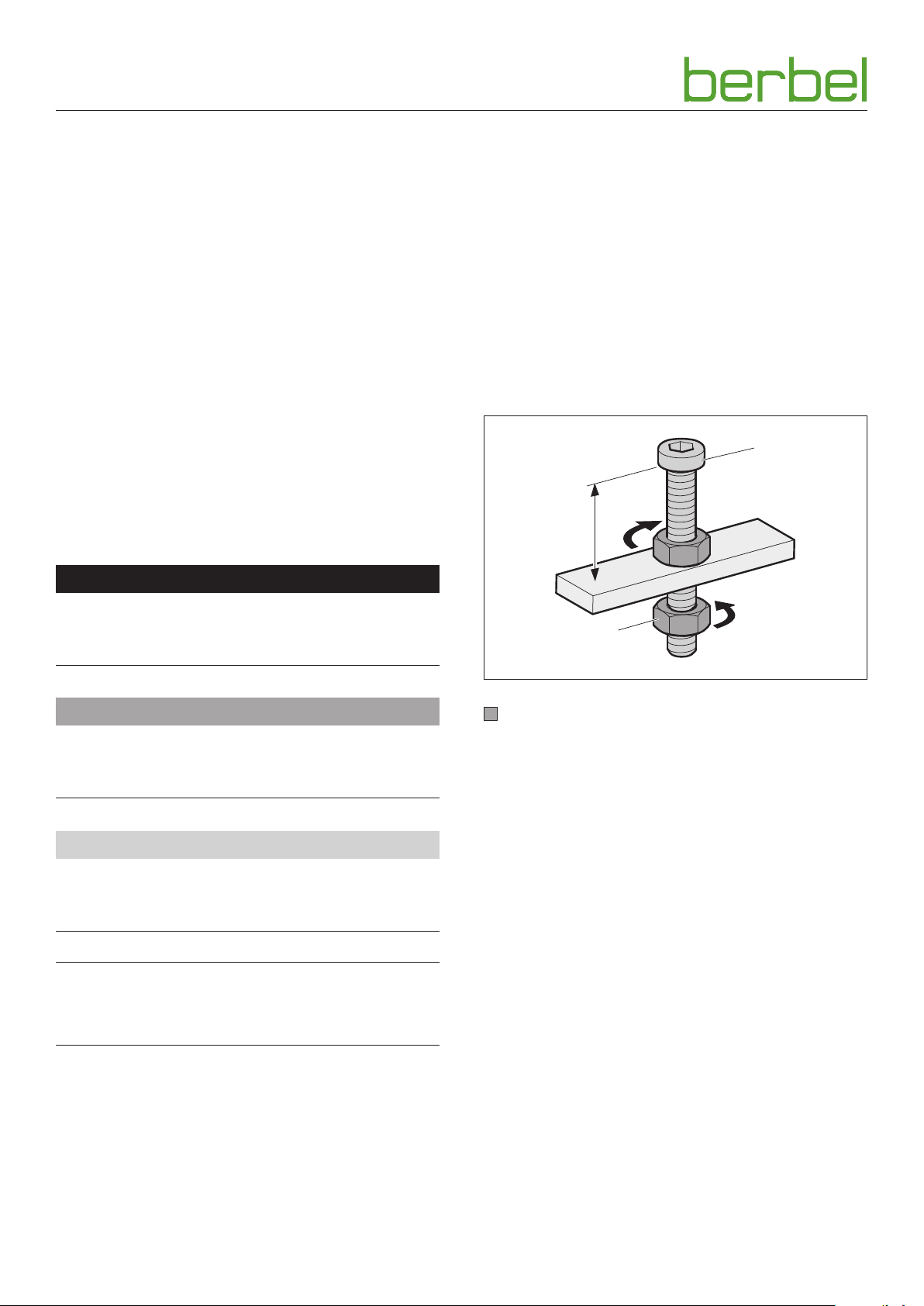

A Stellschrauben für das Ausrichten B Anschlussbuchse für Netzkabel C Anschlussklemmen für Mauerkasten, Fensterkontakt-
schalter (Multifunktions kontakt) und Bus-Anbindung

2.4 Lieferumfang

A
B
C
D
E
BKH80ST,
BKH80ST permalyt
Anschluss spannung 230 V / 50 Hz 230 V / 50 Hz
Gesamtleistung
Leistungs aufnahme Lüfter 170 W 170 W
Leuchtmittel LED 15,6 W LED 15,6 W
Beleuchtungsstärke auf der Kochfeld-Oberfläche
Breite 800 mm 900 mm
Tiefe 420 mm 420 mm
Höhe 389 mm 389 mm
Gewicht netto
1
Ausführung mit Umluftfilter permalyt
Angaben zum Modell (z. B. Seriennummer, Baujahr) stehen auf dem Typenschild.
D „2.3 Produktübersicht“ (Seite 5).
186 W,
1
311 W
387 lx 387 lx
28,5 kg,
1
30,0 kg
BKH90ST,
186 W,
311 W
29,5 kg,
31,0 kg
BKH90ST permalyt
1
1
F
A Umluftfilter (im Haubenkorpus). Das Modell ist abhängig
von der Ausführung:
y Umluftfilter BUF-BDL
y Umluftfilter permalyt BUR BKH ST B Haubenkorpus mit Frontblende C Kaltgerätekabel D 2 Nylondübel 8 mm E 2 Sechskant-Holzschrauben 6 x 60 mm, verzinkt F Gebrauchs- und Montageanleitung
Das Befestigungsmaterial ist nur für Massivbau geeignet.
6
6003417_a – 26.09.2017
Page 7
Montage

3. Montage

3.1 Sicherheitshinweise zur Montage

D WARNUNG!
Gefahr durch Nichtbeachtung der Montage anweisungen!
Dieses Kapitel enthält wichtige Informationen für die sichere Montage des Geräts.
☞ Lesen Sie dieses Kapitel vor der Montage sorgfältig durch. ☞ Befolgen Sie die Sicherheitshinweise. ☞ Führen Sie die Montage wie beschrieben durch.
y Montage nur durch qualifiziertes Fachpersonal.
D „1.2 Autorisierte Zielgruppen“ (Seite 4).
y Elektrotechnische Arbeiten nur durch qualifizierte
Elektrofachkräfte.
D „1.2 Autorisierte Zielgruppen“ (Seite 4).
y Die Montage darf nur mit zwei Personen erfolgen. y Bei Arbeiten in der Höhe ist für einen sicheren Stand zu
sorgen (z. B. standfeste Stehleiter).
y Das Kochfeld und andere berührbare Teile müssen vor der
Montage abgekühlt sein.
y Die Folie und andere Teile der Verpackung sind für Kinder
unzugänglich aufzubewahren.
y Das Gerät muss für die Montage unbeschädigt und in
einem einwandfreien Zustand sein.
y Kabel dürfen nicht geknickt, gequetscht oder beschädigt
werden. y Das Lüftergehäuse darf niemals geöffnet werden. y Die erforderliche Netzspannung muss mit der Spannungs-
angabe auf dem Typenschild übereinstimmen.
D „2.5 Technische Daten“ (Seite 6).
y Vor der Montage muss sichergestellt werden, dass die
Spannungsversorgung unterbrochen ist und bleibt.
Die Spannungsversorgung erfolgt erst nach Aufforderung
im entsprechenden Montageschritt.

3.2 Anforderung an den Montageort

D WARNUNG!
Lebensgefahr durch unsachgemäße Montage!
Die Nichtbeachtung der Umgebungsbedingungen kann zu gefährlichen Situationen führen, z. B. im Umgang mit Strom oder Gas.
☞ Stellen Sie sicher, dass die Anforderungen an den
Montageort unbedingt eingehalten werden.
y Keine Montage in explosionsgefährdeten Umgebungen. y Bei gleichzeitiger Verwendung einer raumluftabhängigen
Brennstelle (z. B. Kamin) im selben Luftverbund:
y Eine Sicherheitseinrichtung ist unbedingt erforderlich. y Die Sicherheitseinrichtung (z. B. Unterdruckwächter P4,
geprüft nach DIN 18841:2005-12 TÜV und nach DVGW-VP121) muss verhindern, dass Gase in den Raum gezogen werden.
y Eine Genehmigung zur Inbetriebnahme (z. B. durch
Schornsteinfeger) muss vorliegen.
y Die Montage ist nur zulässig an tragfähigen
Gebäudeteilen (Massivbau).
y Bei Montage über Feuerstätte für feste Brennstoffe
(z. B. Kohleofen): Die Feuerstätte muss eine geschlossene, nicht abnehmbare Abdeckung haben. Andernfalls besteht Brandgefahr durch Funkenflug. Entsprechende gesetzliche und landesspezifische Vorschriften sind einzuhalten.
y Ausströmende Luft muss ungehindert entweichen
können. Keine Behinderung des Luftstroms, z. B. durch Montage von Gegenständen auf oder über dem Gerät.
y Die elektrische Anlage des Gebäudes muss über eine
ordnungsgemäße Erdung verfügen.
y Die vorliegende Netzspannung muss der Spannungs-
angabe auf dem Typenschild entsprechen.
y Im Montagebereich des Geräts muss eine Steckdose
bauseitig vorhanden sein.
y Der Netzstecker muss nach dem Einbau zugänglich sein.
 Landesspezifische, gesetzliche Bestimmungen sind
einzuhalten.
DE
6003417_a – 26.09.2017

3.3 Anforderungen bei Umluftbetrieb

y Filter-Füllung für Wechsel frei zugänglich.
7
Page 8
Montage

3.4 Montageschritte

Kurzübersicht:
1. Montage vorbereiten
2. Gerät auspacken
3. Innenliegende Teile entnehmen
4. Gerät aufhängen
5. Zubehör anschließen
6. Spannungsversorgung herstellen
7. Umluftfilter permalyt einbauen
8. Innenliegende Teile einsetzen
9. Kontrolle und Inbetriebnahme durchführen

3.4.1 Montage vorbereiten

☞ Machen Sie sich mit Ihrer Montagesituation und den
zugehörigen Dokumenten vertraut.
y Gerät und Anleitung. y Montageort. y Vorgesehene Betriebsart.
☞ Stellen Sie benötigtes Werkzeug und Material zusammen:
y Standfeste Stehleiter y Gliedermaßstab oder Maßband y Stift y Wasserwaage y Kreuzschlitz-Schraubendreher Größe 2 y Innensechskant-Schraubendreher Größe 4 y Maul-Ringschlüssel SW10, gekröpft y Steinbohrer ø 8 mm y Schlagbohrmaschine y Schutzmaterial (z. B. dicke Pappe) für Kochfeld und
Arbeitsfläche

3.4.2 Gerät auspacken

D ACHTUNG!
Gefahr von Glasbruch oder anderen Beschädigungen durch unsachgemäße Handhabung!
Das Gerät und seine Oberfläche können beim Auspacken oder beim Transport beschädigt werden.
☞ Schneiden Sie nicht in die schützende Kartonage. ☞ Halten Sie Gegenstände fern, die das Gerät zerkratzen
können (z. B. Werkzeuge, Gürtelschnallen).
☞ Packen Sie das Gerät und alle beigepackten Teile
vorsichtig aus.
☞ Legen Sie das Gerät mit der Frontseite nach oben auf
eine feste, saubere und schützende Unterlage (z. B. dicke Pappe).
☞ Kontrollieren Sie das Gerät und alle enthaltenen Teile auf
Beschädigungen.
☞ Kontrollieren Sie den Lieferumfang auf Vollständigkeit.
D „2.4 Lieferumfang“ (Seite 6).
Wenn Teile fehlen oder beschädigt sind:
☞ Wenden Sie sich an Ihren Fachhändler oder an den
Kundendienst.
☞ Entfernen Sie das Verpackungsmaterial.
D „8.1 Verpackung entsorgen“ (Seite 22).
☞ Halten Sie den Montagebereich frei von Gegenständen,
die stören oder beschädigt werden können.
☞ Stellen Sie sicher, dass das Kochfeld und andere
berührbare Teile abgekühlt sind.
☞ Schützen Sie das Kochfeld und andere Flächen im
Montagebereich (z. B. mit dicker Pappe).
☞ Stellen Sie sicher, dass die Spannungsversorgung
unterbrochen ist und bleibt. Die Spannungsversorgung
erfolgt erst nach Aufforderung im entsprechenden
Montageschritt.
8
6003417_a – 26.09.2017
Page 9
Montage

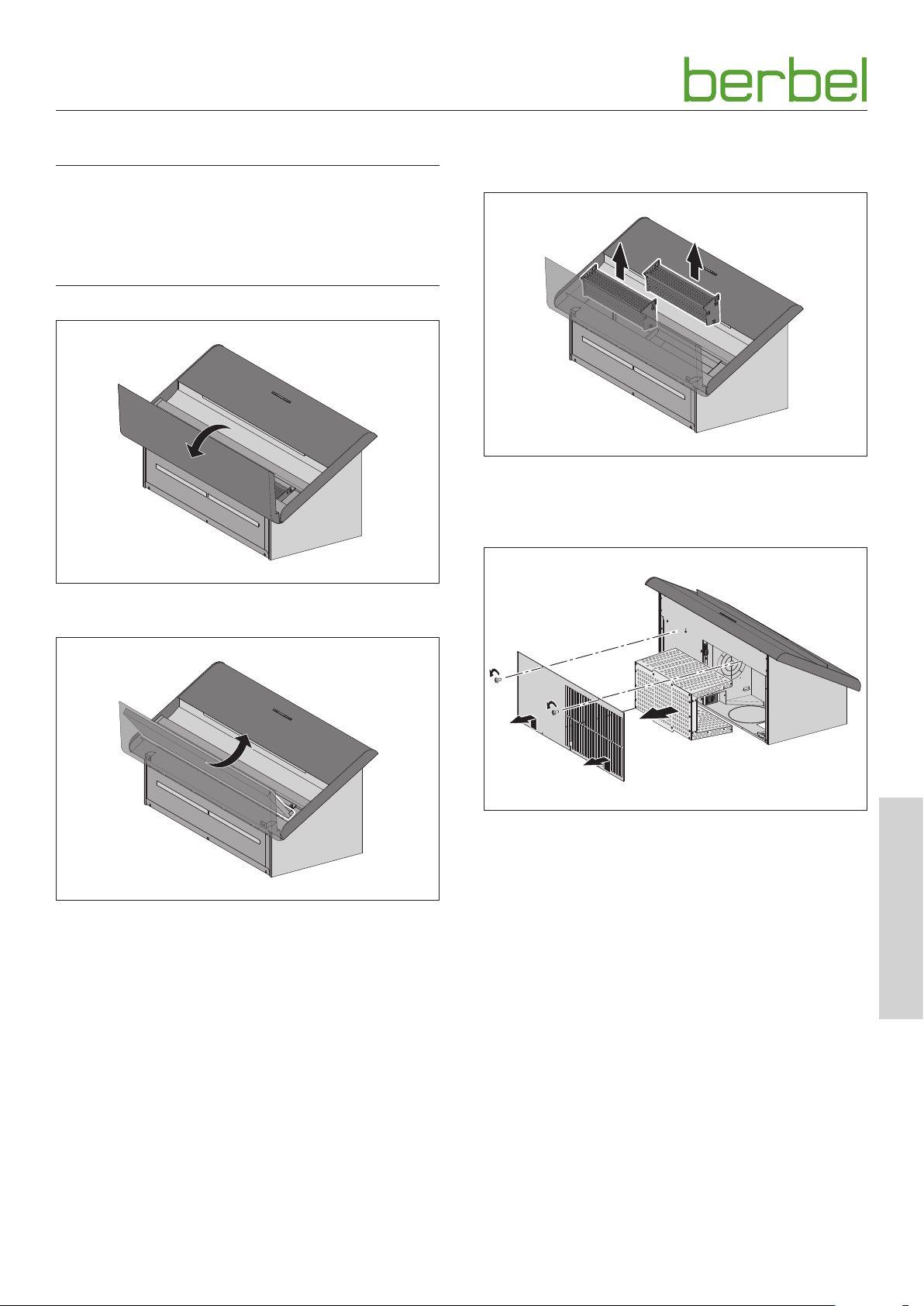

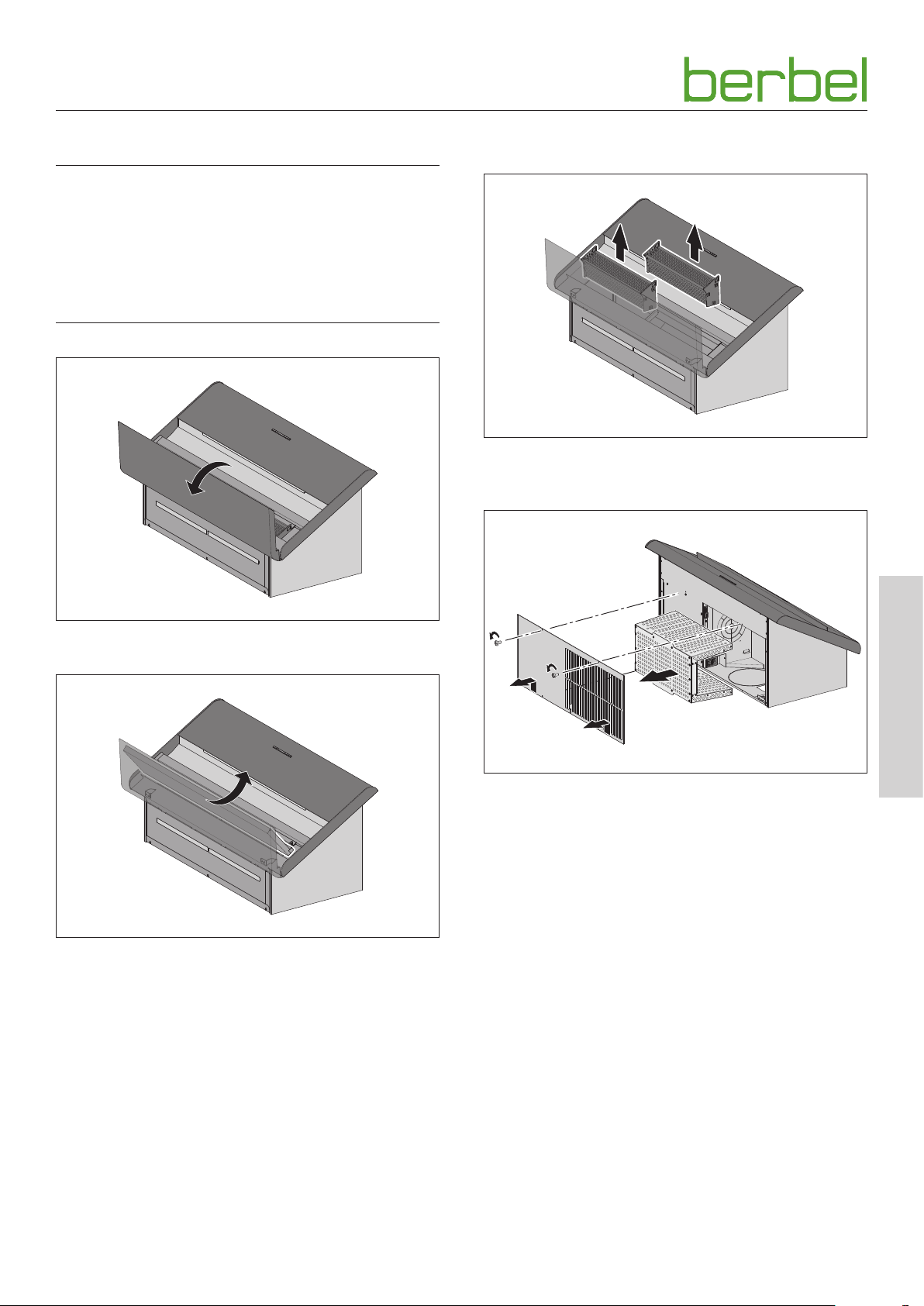

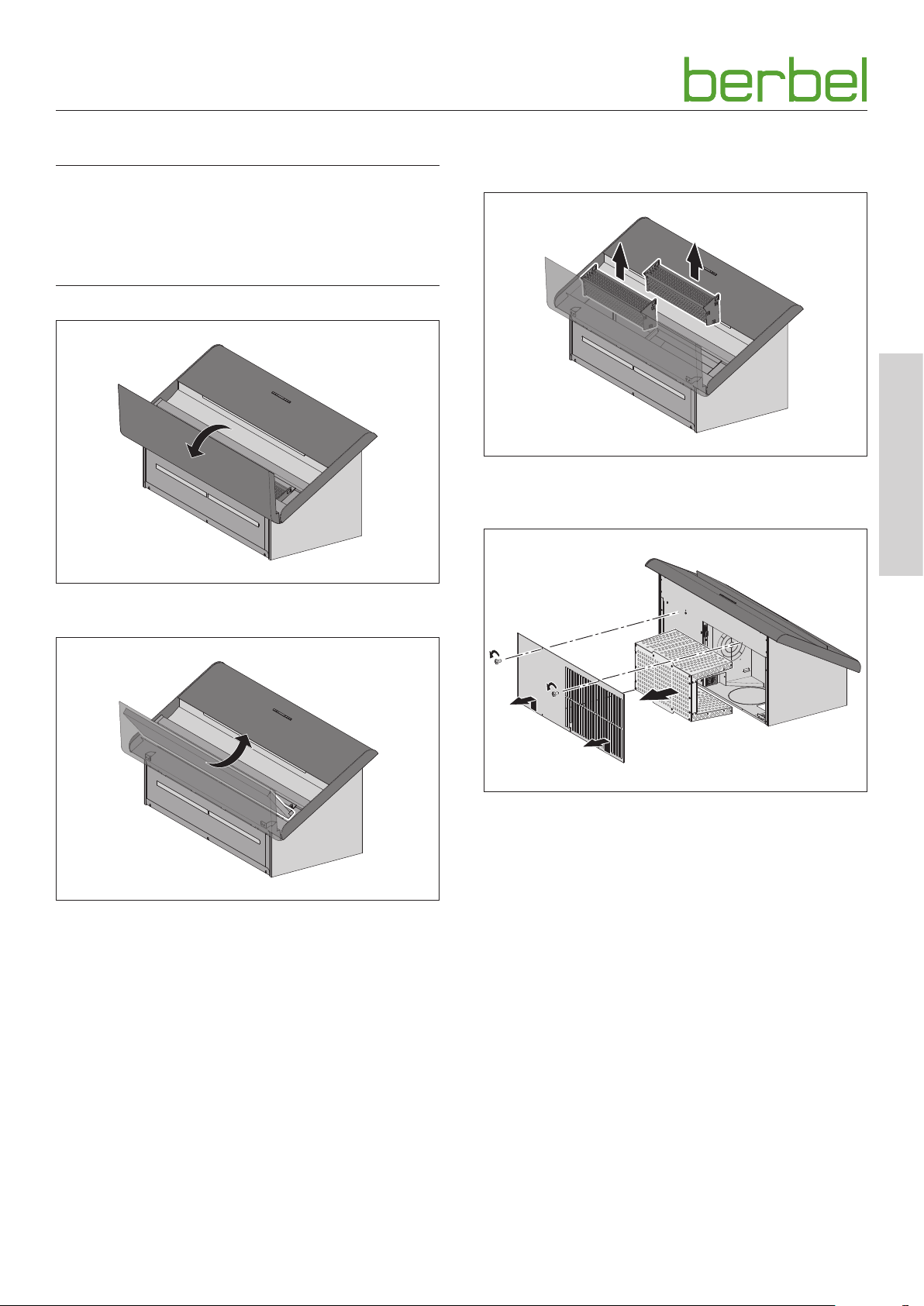

3.4.3 Innenliegende Teile entnehmen

D ACHTUNG!
Gefahr von Sachschäden durch herausfallende Teile!
Bei Bewegung des Geräts kann sich die Frontblende öffnen, innenliegende Teile können herausfallen.
☞ Entnehmen Sie innenliegende Teile vor der Montage.
Die Capillar Traps sind eingesteckt und werden durch Magnete im Gerät gehalten.
DE
☞ Fassen Sie die Capillar Traps seitlich mit beiden Händen an. ☞ Ziehen Sie die Capillar Traps heraus.
☞ Öffnen Sie die Frontblende.
☞ Heben Sie die Unterschale an der Hinterkante an. ☞ Greifen Sie die Unterschale seitlich, um sie zu entnehmen.

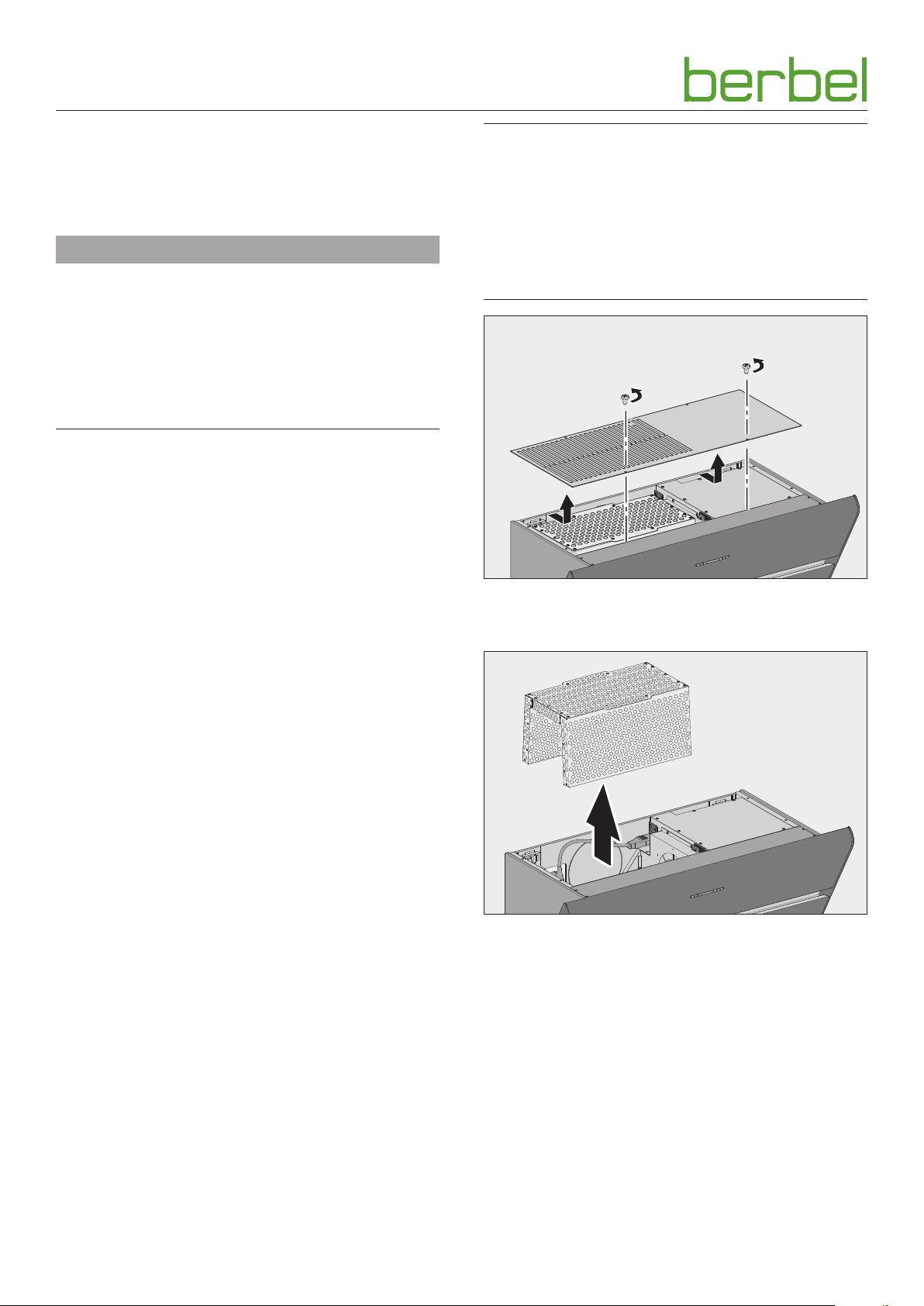

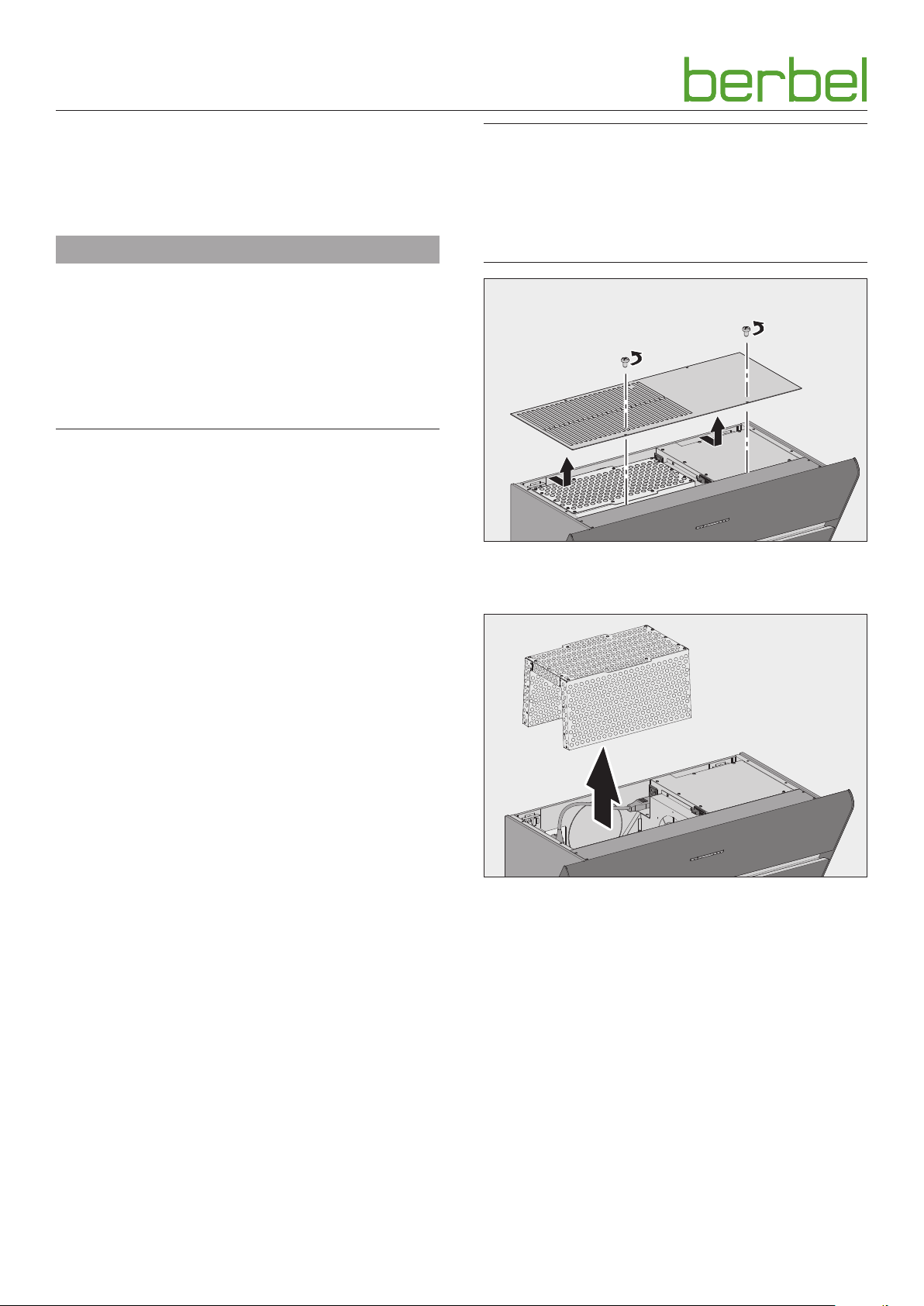

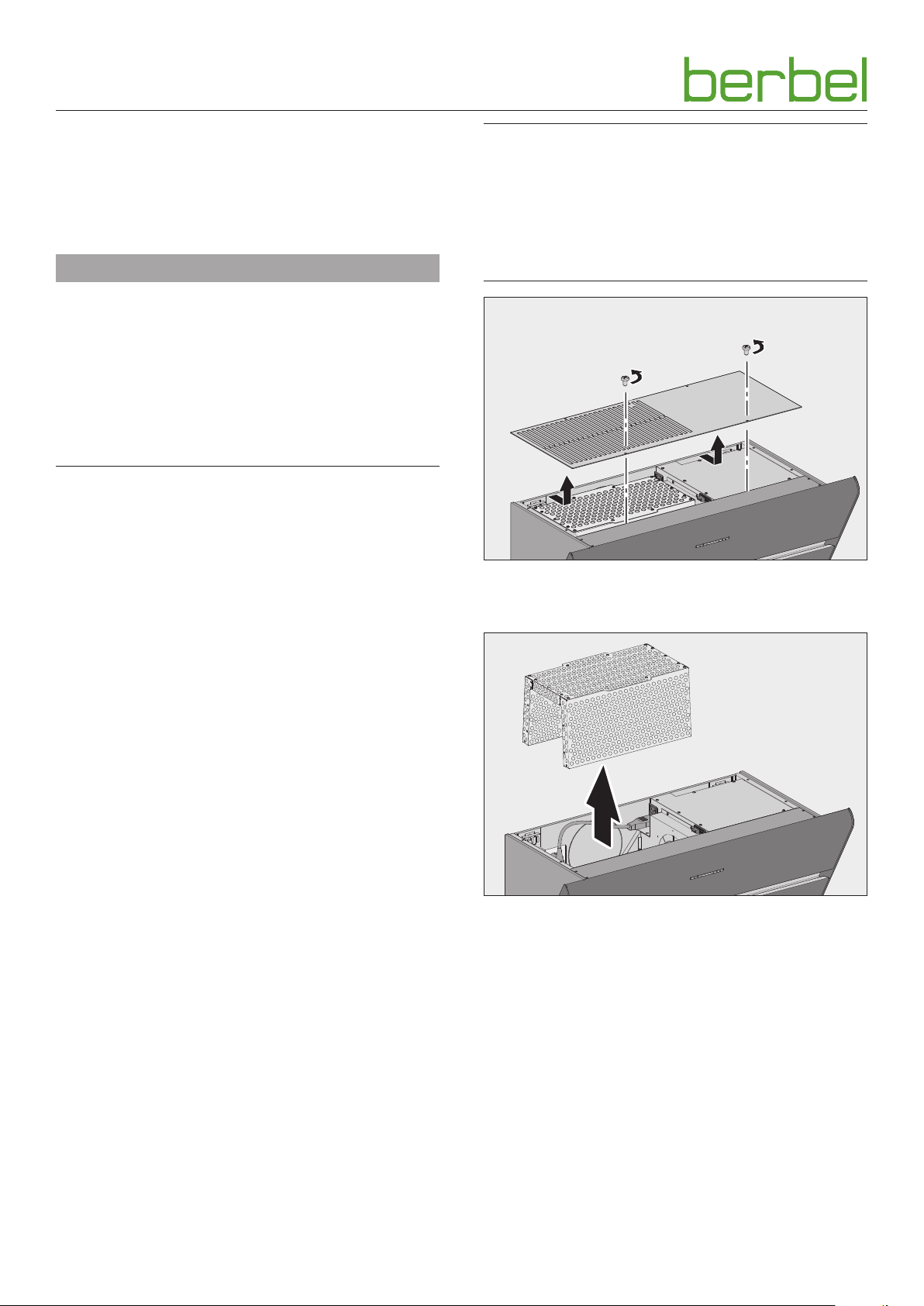

☞ Entfernen Sie die beiden Schrauben. ☞ Nehmen Sie den Deckel ab. ☞ Entnehmen Sie den Filter.
Wenn der Umluftfilter permalyt verwendet wird:
☞ Ziehen Sie die Verbindungskabel ab.
6003417_a – 26.09.2017
9
Page 10
Montage

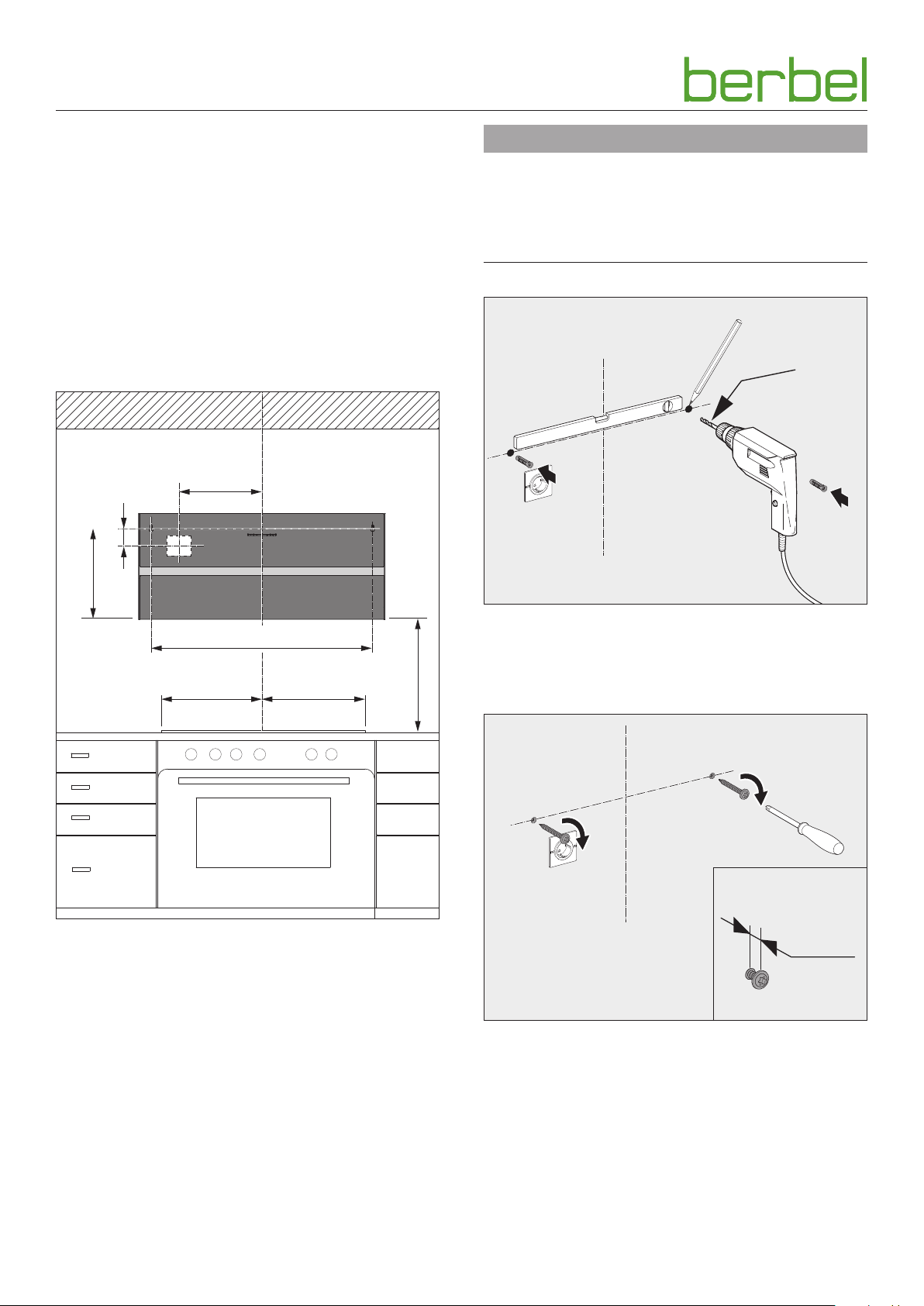

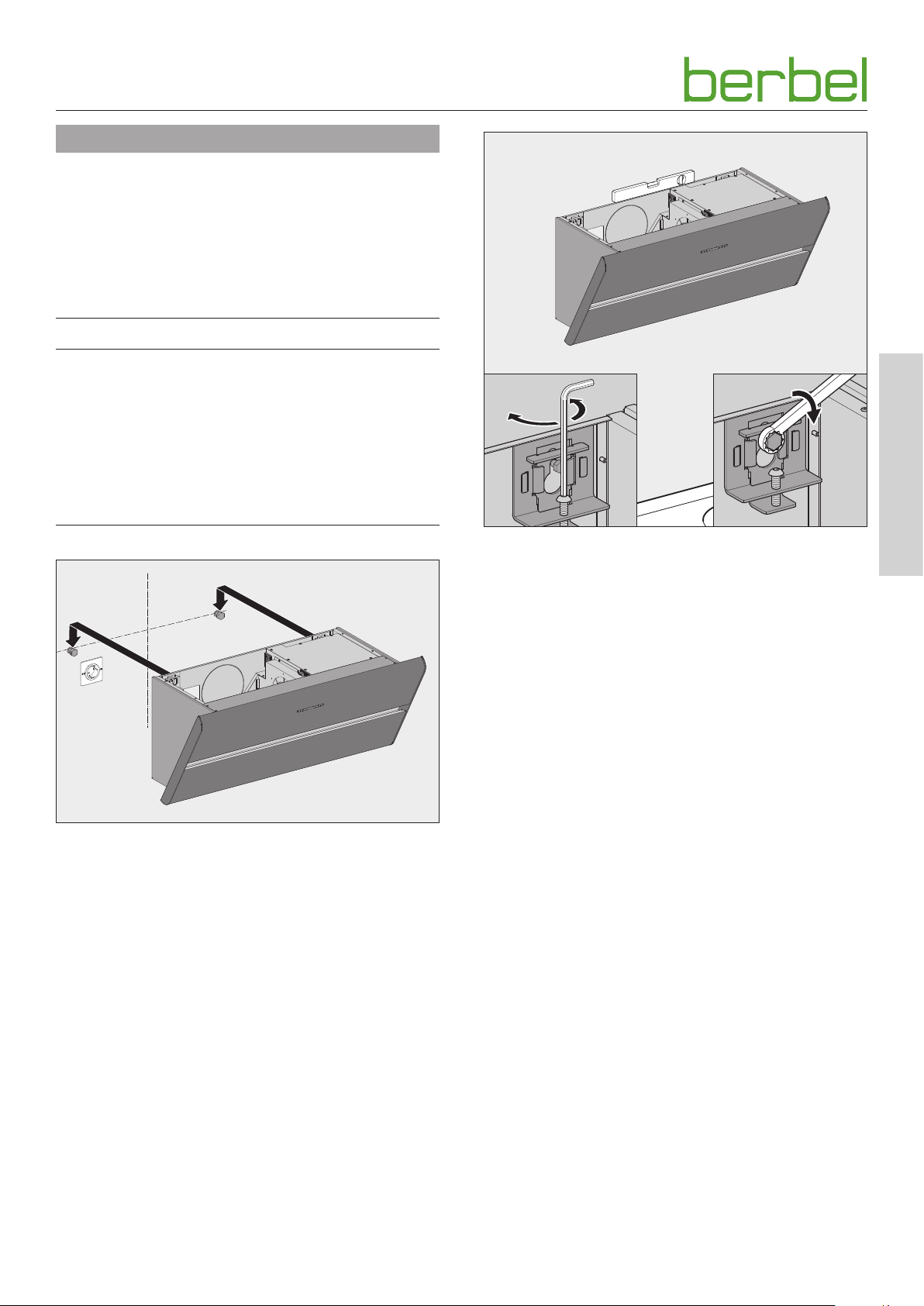

3.4.4 Gerät aufhängen

Das Gerät ist für das Aufhängen an Wänden konzipiert.
Bei Befestigung an einer Massivbauwand:
☞ Stellen Sie die Tragkraft der Wand sicher. ☞ Verwenden Sie das mitgelieferte Befestigungsmaterial.
Bei anderen Montageverhältnissen:
☞ Erfragen Sie vor der Montage alternative Befestigungs-
möglichkeiten (z. B. bei Ihrem Architekten).
☞ Verwenden Sie für die Wand geeignetes Befestigungs-
material.
245
105
340
D WARNUNG
Lebensgefahr durch Explosionen oder elektrischen Schlag!
Das Anbohren von Gas-, Wasser- oder elektrischen Leitungen kann zu gefährlichen Situationen führen.
☞ Stellen Sie sicher, dass sich an den Befestigungspunkten
keine Leitungen in der Wand befinden.
Ø 8
600
==
Sicherheits abstand (x):
y Empfehlung 450 mm. y Bei Gaskochfeldern mindestens 650 mm.
Abstände zum Mittelpunkt der Steckdosenöffnung auf der Geräterückseite:
y Oben 105 mm vom linken Befestigungspunkt. y Seitlich 245 mm von der Haubenmittelachse.
☞ Ermitteln und markieren Sie die Befestigungspunkte. ☞ Bohren Sie die Löcher in die Wand.
x
☞ Setzen Sie die Dübel in die Bohrlöcher ein.
a
a
a = 7
Die Befestigungsschrauben werden erst nach Ausrichtung des Geräts festgezogen.
☞ Drehen Sie die Befestigungsschrauben passend ein.
☞ Ermitteln Sie die Aufhängeposition. ☞ Stellen Sie sicher, dass der Sicherheits abstand einge halten
wird.
10
6003417_a – 26.09.2017
Page 11
Montage
D WARNUNG!
Verletzungsgefahr durch unsachgemäße Handhabung!
Größe und Gewicht des Geräts verlangen beim Aufhängen viel Kraft. Wenn das Gerät herunterfällt, sind schwere Verletzungen möglich.
☞ Hängen Sie das Gerät mit zwei Personen auf. ☞ Sorgen Sie für einen sicheren Stand beim Aufhängen. ☞ Stellen Sie sicher, dass sich keine weiteren Personen im
Arbeitsbereich aufhalten.
D ACHTUNG!
1.
DE
Gefahr von Sachschäden durch unsachgemäße Handhabung!
Größe und Gewicht des Geräts verlangen beim Aufhängen viel Kraft. Wenn das Gerät herunterfällt, können Gerät, Küchenmöbel und andere Gegenstände beschädigt werden.
☞ Decken Sie das abgekühlte Kochfeld ab. ☞ Halten Sie den Montagebereich frei.

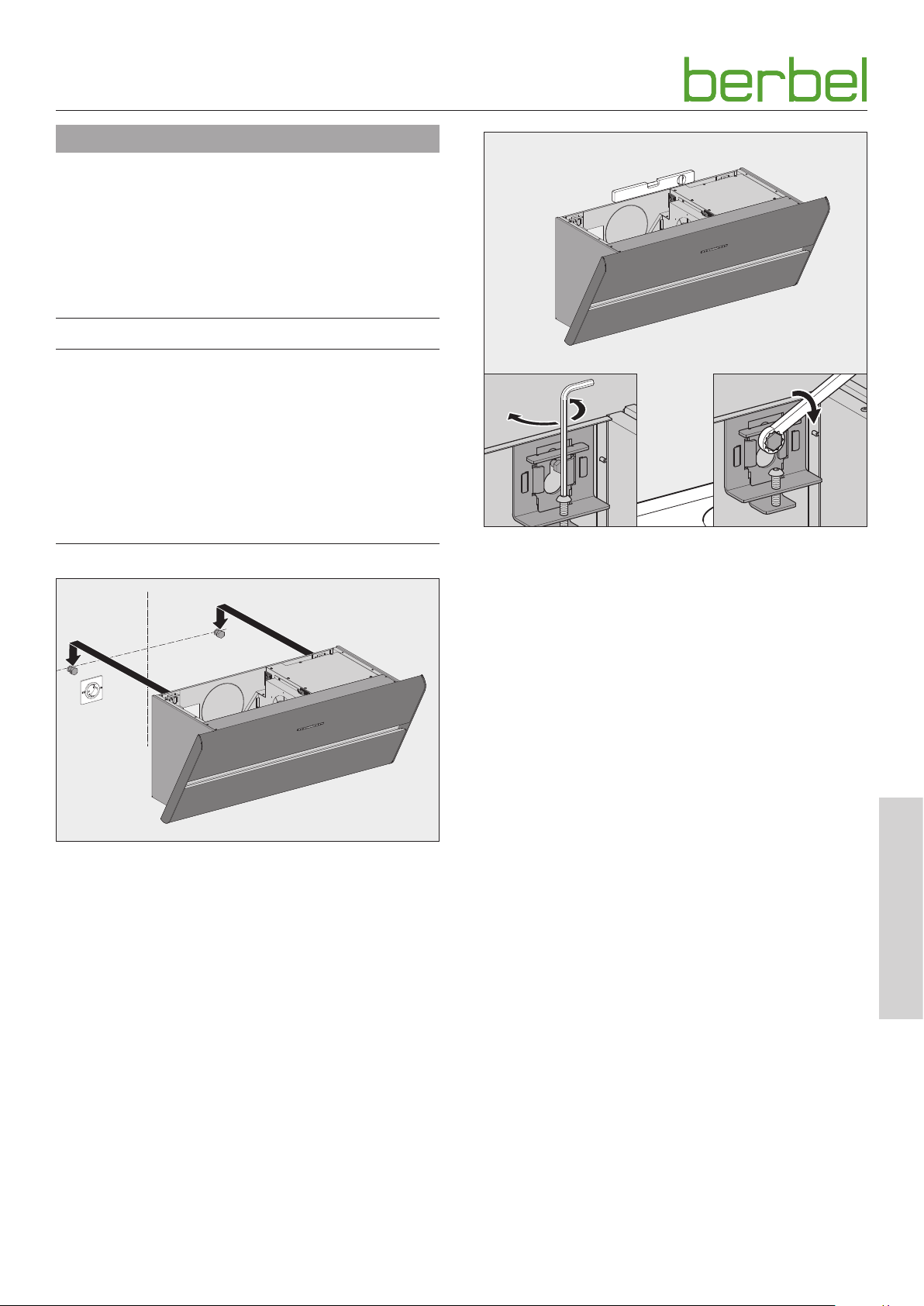

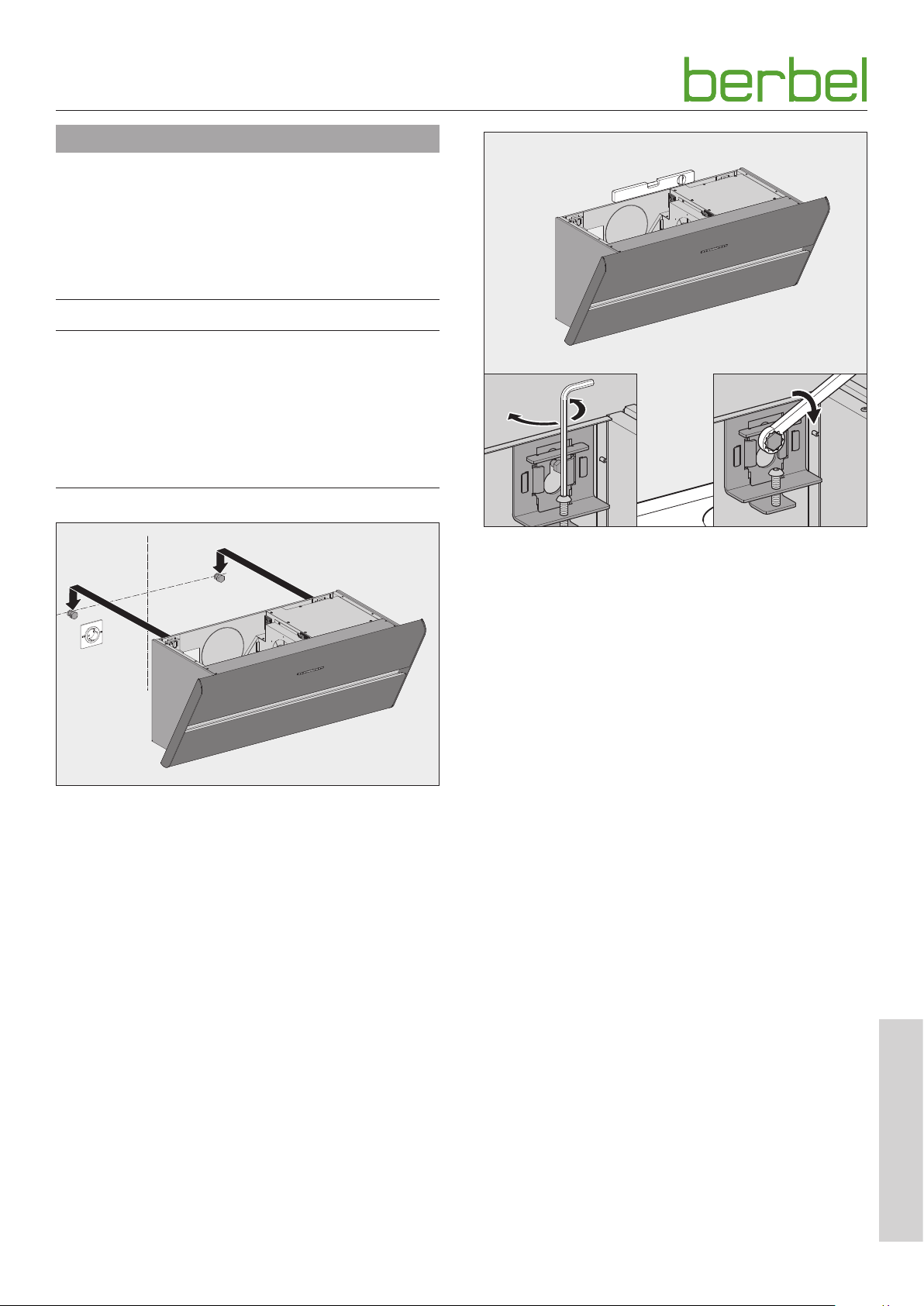

☞ Hängen Sie das Gerät an den Befestigungspunkten auf.
2.
3.

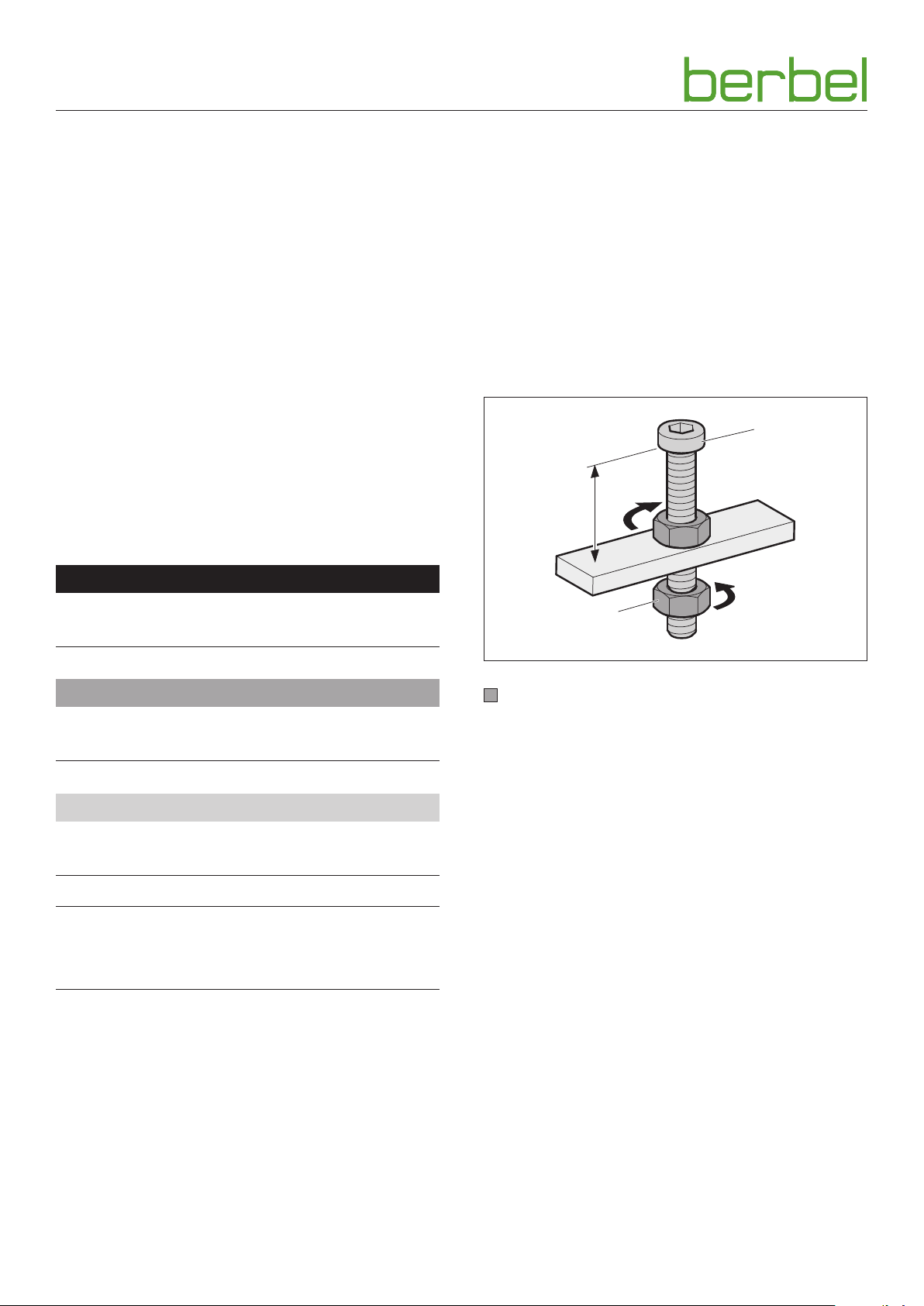

☞ Prüfen Sie die horizontale Ausrichtung des Geräts. ☞ Justieren Sie die Ausrichtung mit den Stellschrauben. ☞ Ziehen Sie die Befestigungsschrauben fest an.
6003417_a – 26.09.2017
11
Page 12
Montage

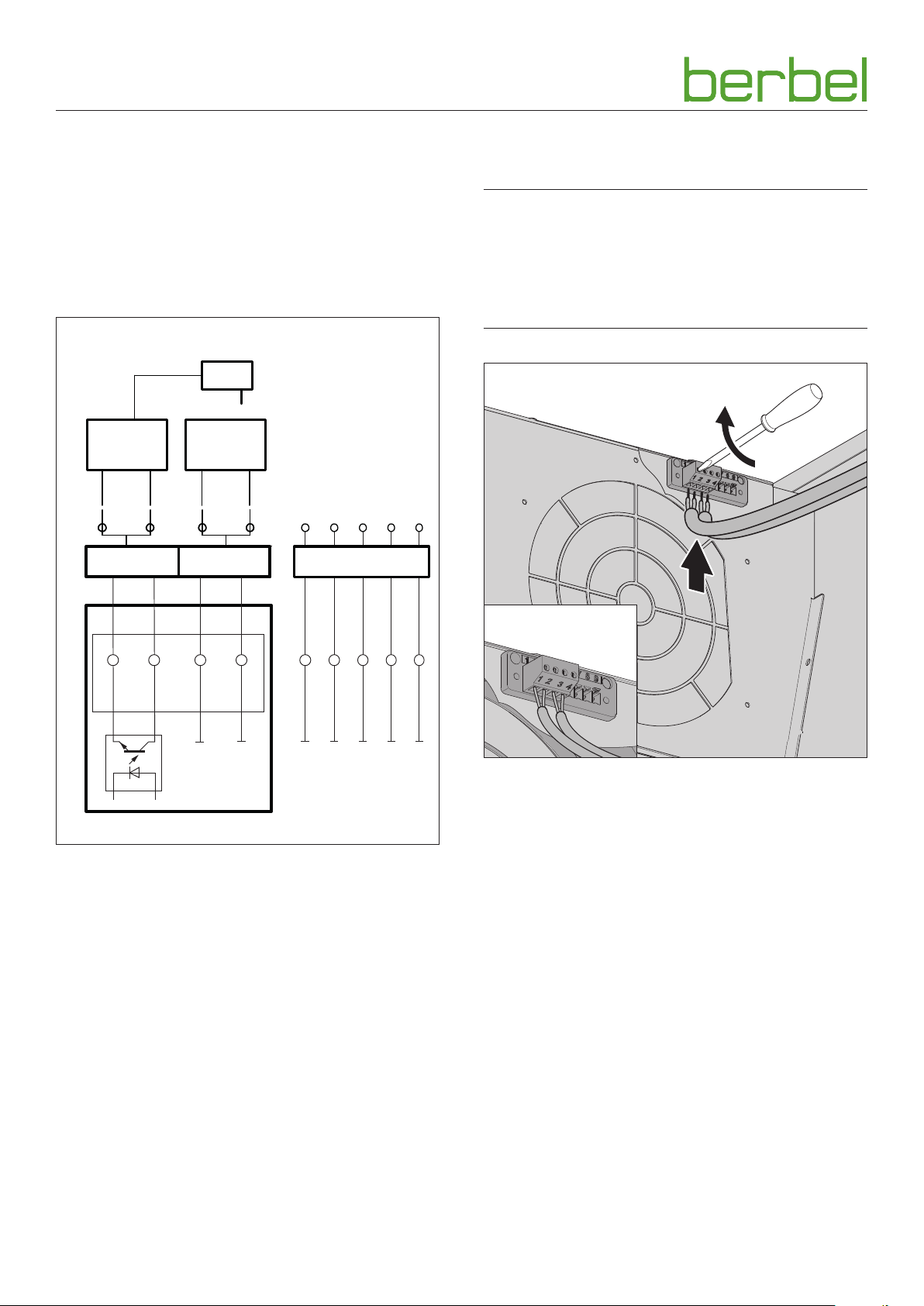

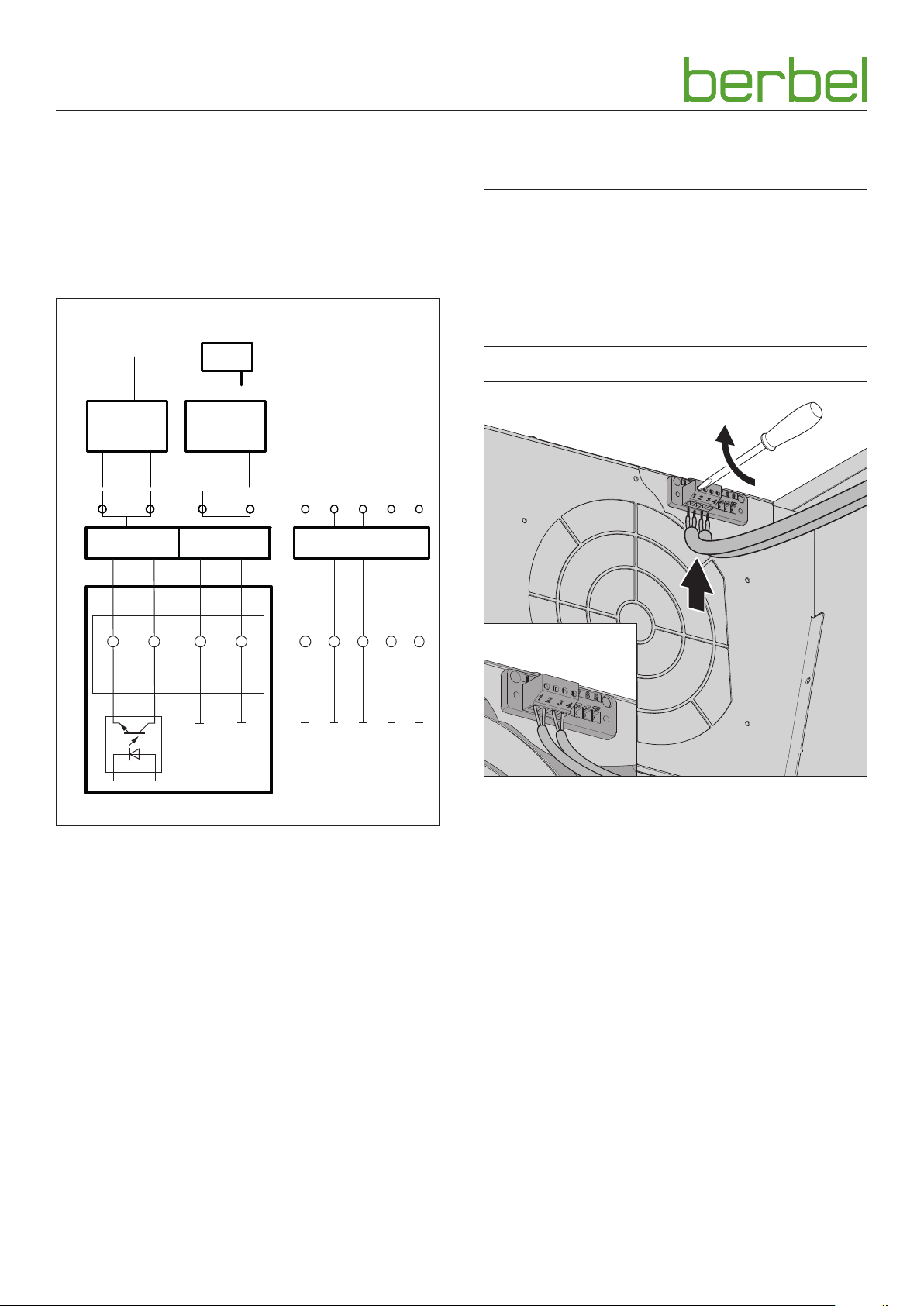

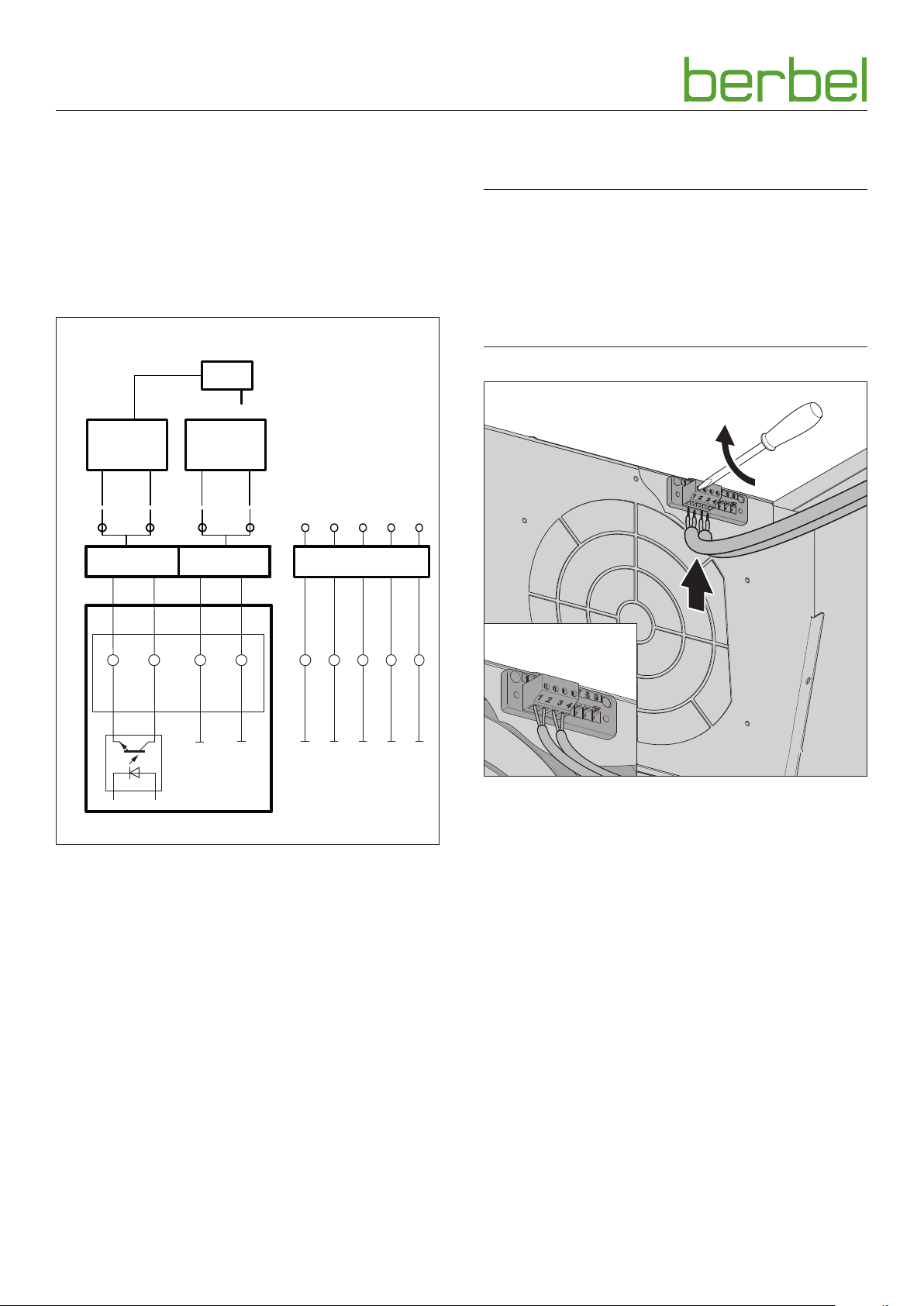

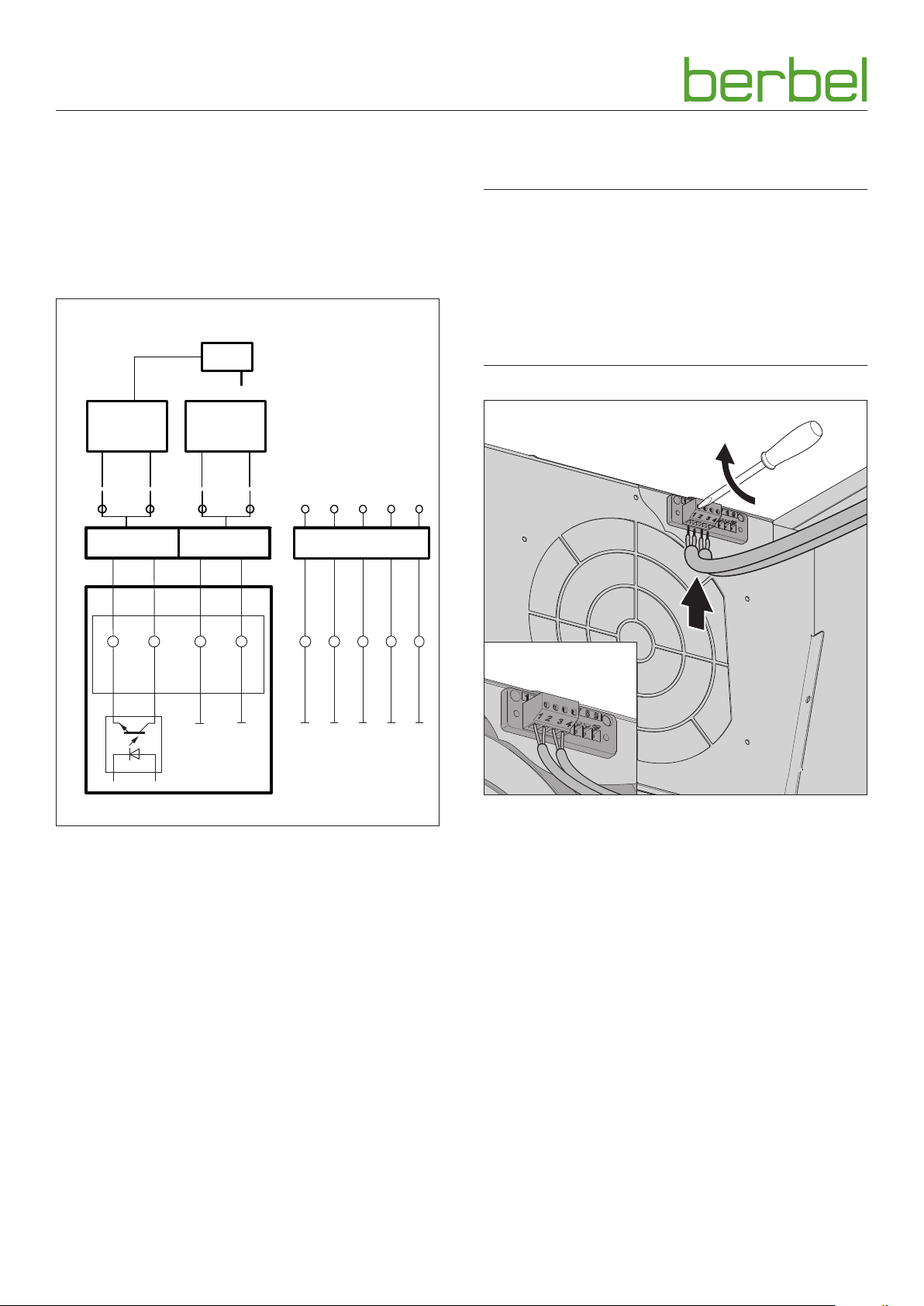

3.4.5 Zubehör anschließen

In Abhängigkeit von der Montagesituation wird vorhandenes Zubehör an die Haube angeschlossen:
y Mauerkasten y Fensterkontaktschalter y Unterdruckwächter
 Die Anleitungen vom Zubehör sind zu beachten.
12 V DC
F
E
D
BMK-F F-K
B
12 V DC
2 31
G
H
4 5
C
6
7
8
9
I
Der Anschluss erfolgt über Kabelklemmen an einem abnehm baren Stecker am Lüftergehäuse.
D ACHTUNG!
Gefahr von Beschädigungen durch falschen Anschluss!
Eine falsche Polung der Steuerungsleitung kann zu Beschädigungen der Elektronik führen.
☞ Achten Sie beim Anschluss der Steuerungsleitung auf
die korrekte Polung: Ader 1 an Klemme 1, Ader 2 an Klemme 2.
2.
1.
1.
A
BMK1
–
–
A Steuerungskasten
y BMK1: Kontakt Mauerkasten, Kollektor Optokoppler,
max. 12 mA / 12 V DC, sicher galv. getrennt
y BMK2: Kontakt Mauerkasten, Emitter Optokoppler,
max. 12 mA / 12 V DC, sicher galv. getrennt B Klemme „BMK-F“ für Anschluss Mauerkasten C Klemme „F-K“ (Multifunktions kontakt) für Anschluss
Fensterkontaktschalter oder Unterdruckwächter D Steuerungsleitung vom Mauerkasten E Mauerkasten F Netzteil Mauerkasten G Fensterkontaktschalter H Steuerungsleitung vom Fensterkontaktschalter I Bus-Anbindung
BMK2
+
+
ST3
MFK
GND
MFK
+ 5 V
X1
X1X1X1
X1
Mauerkasten
☞ Schließen Sie den Mauerkasten wie folgt an:
y Ader 1 an Klemme 1 y Ader 2 an Klemme 2
y Der Mauerkasten ist geschlossen, wenn der
Ansteuerungskontakt geöffnet ist.
y Der Mauerkasten ist geöffnet, wenn der
Ansteuerungskontakt geschlossen ist.
Fensterkontaktschalter
☞ Schließen Sie den Fensterkontaktschalter wie folgt an:
y Blaue/weiße Ader an Klemme 3 y Braune/grüne Ader an Klemme 4
y Der Lüfter der Haube ist nur betriebsbereit, wenn das
Fenster geöffnet ist.
Unterdruckwächter
y Der Lüfter der Haube ist nur betriebsbereit, wenn kein
kritischer Unterdruck im Raum festgestellt wird.
12
6003417_a – 26.09.2017
Page 13
Montage

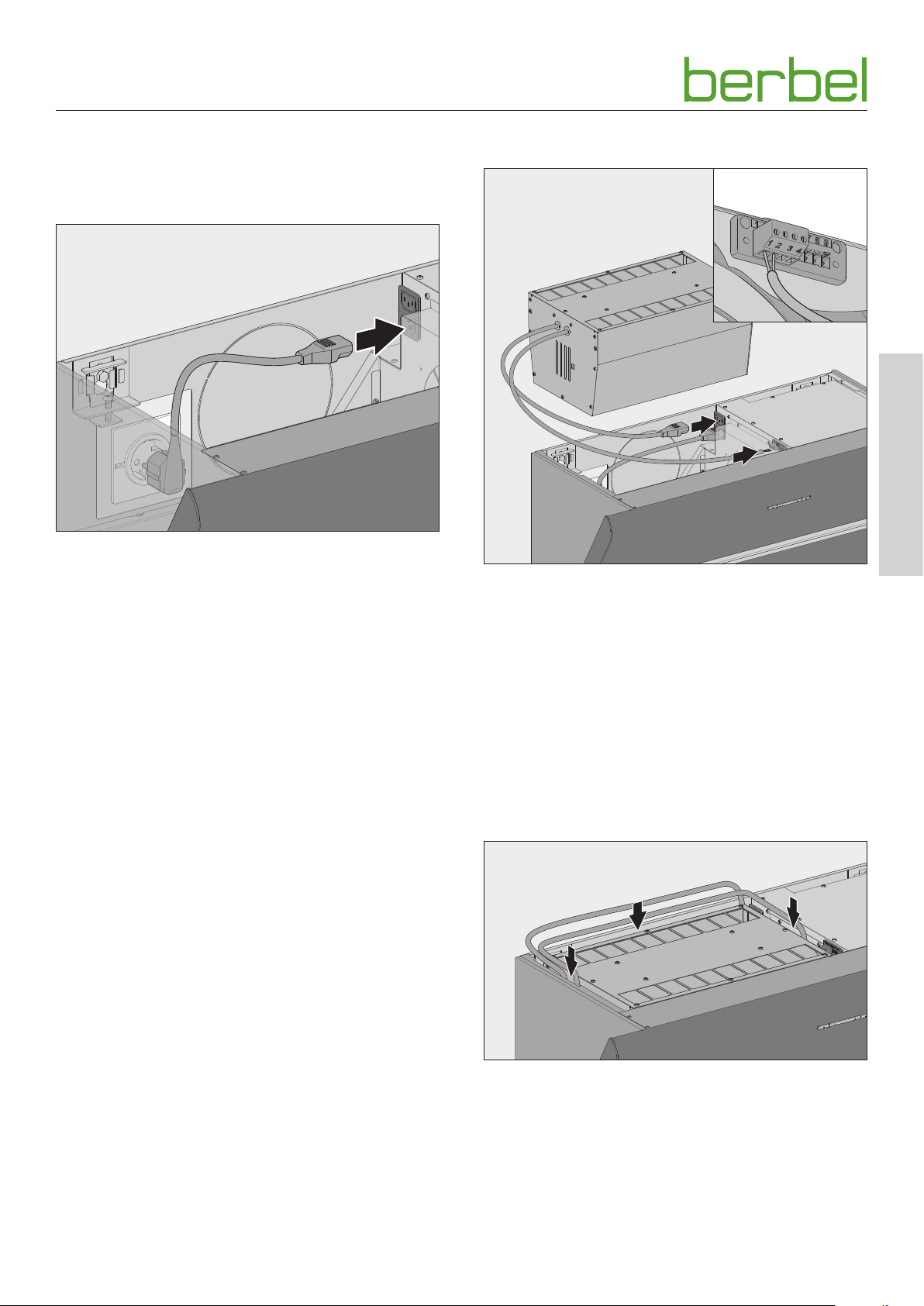

3.4.6 Spannungsversorgung herstellen

☞ Beachten Sie die Spannungsangabe auf dem Typenschild.
☞ Stecken Sie den Netzstecker vom Anschlusskabel in die
Steckdose.
☞ Verlegen Sie die Kabel so, dass sie nicht geknickt,
gequetscht oder beschädigt werden oder beim Tausch
der Filter-Füllung stören.
☞ Stellen Sie sicher, dass nach der Montage die Möglichkeit
besteht, das Gerät von der Spannungsversorgung zu
trennen.

3.4.7 Umluftfilter permalyt einbauen

DE

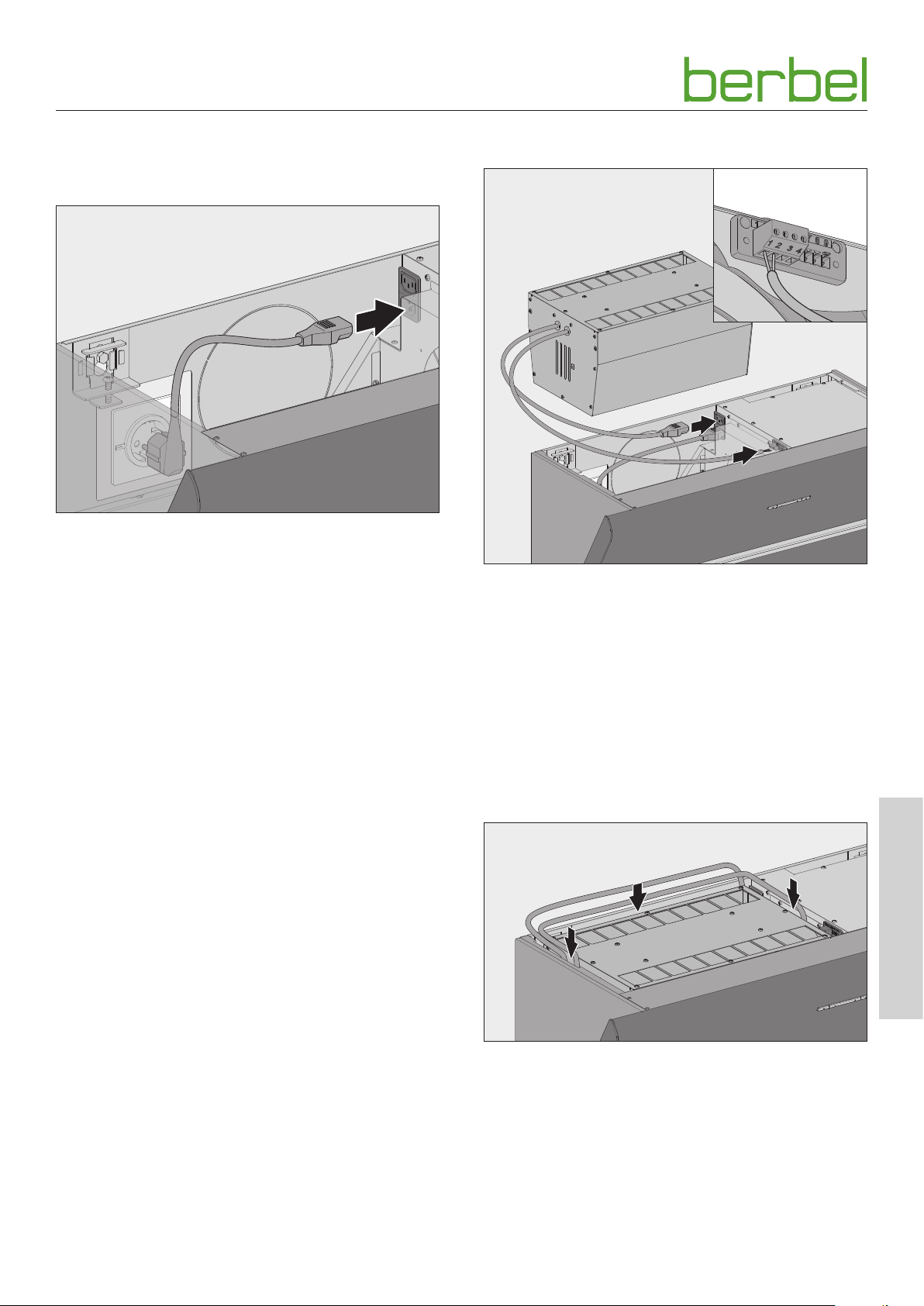

☞ Schließen Sie den Umluft filter permalyt wie folgt an:
y Ader 1 an Klemme 1 y Ader 2 an Klemme 2
☞ Stecken Sie den Kaltgerätestecker in die Anschlussbuchse
am Lüftergehäuse.
Es erfolgt eine automatische Anschlusskontrolle:
y Wenn das Gerät nicht korrekt angeschlossen ist, ertönen
fünf Pieptöne.
☞ Korrigieren Sie den Anschluss der Adern an den
Klemmen 1 und 2.
y Wenn das Gerät korrekt angeschlossen ist, ertönen drei
Pieptöne.
☞ Setzen Sie den Umluft filter permalyt ein. ☞ Verlegen Sie das Kabel vom Umluft filter permalyt durch
den Führungskanal.
6003417_a – 26.09.2017
13
Page 14
Montage

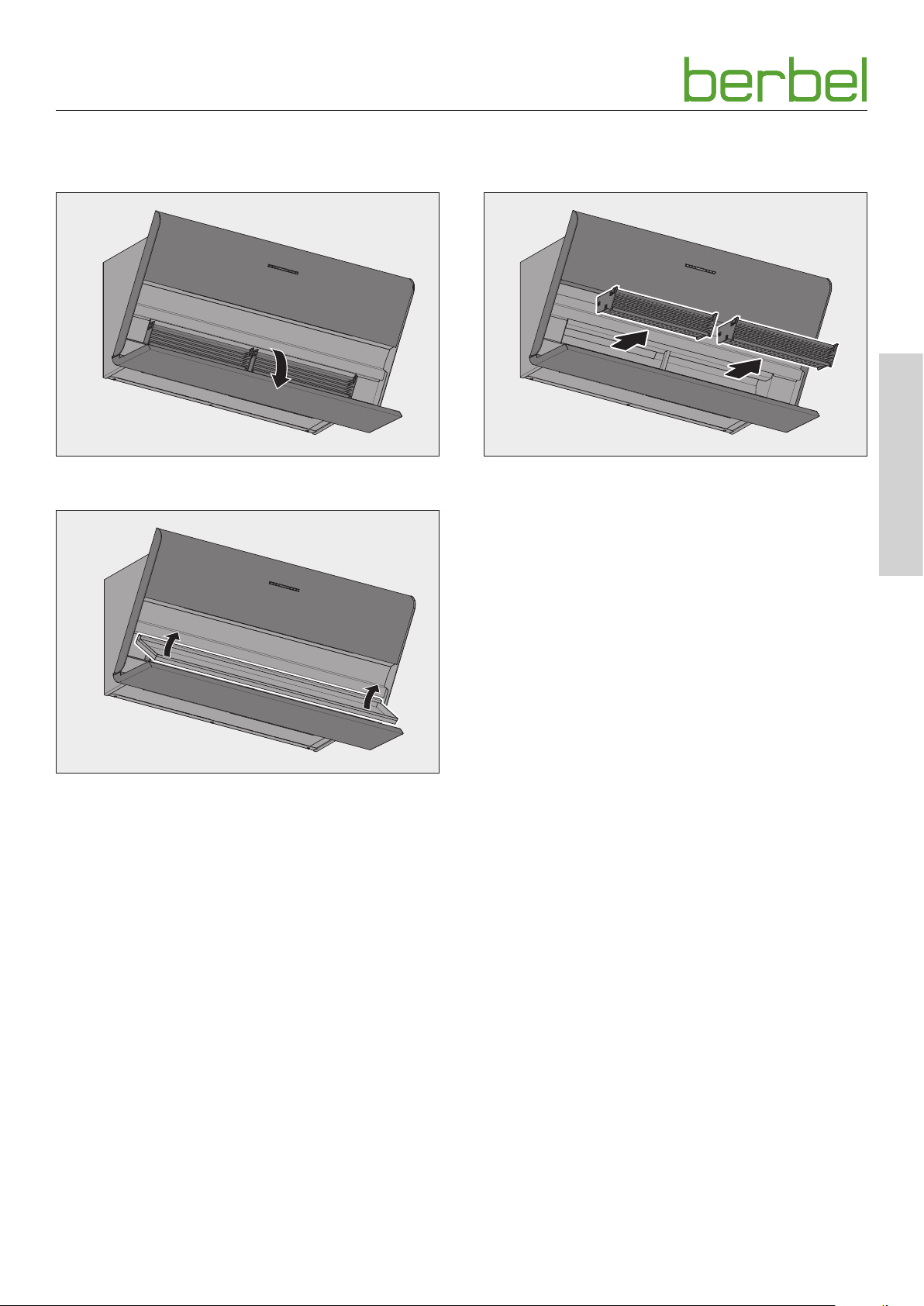

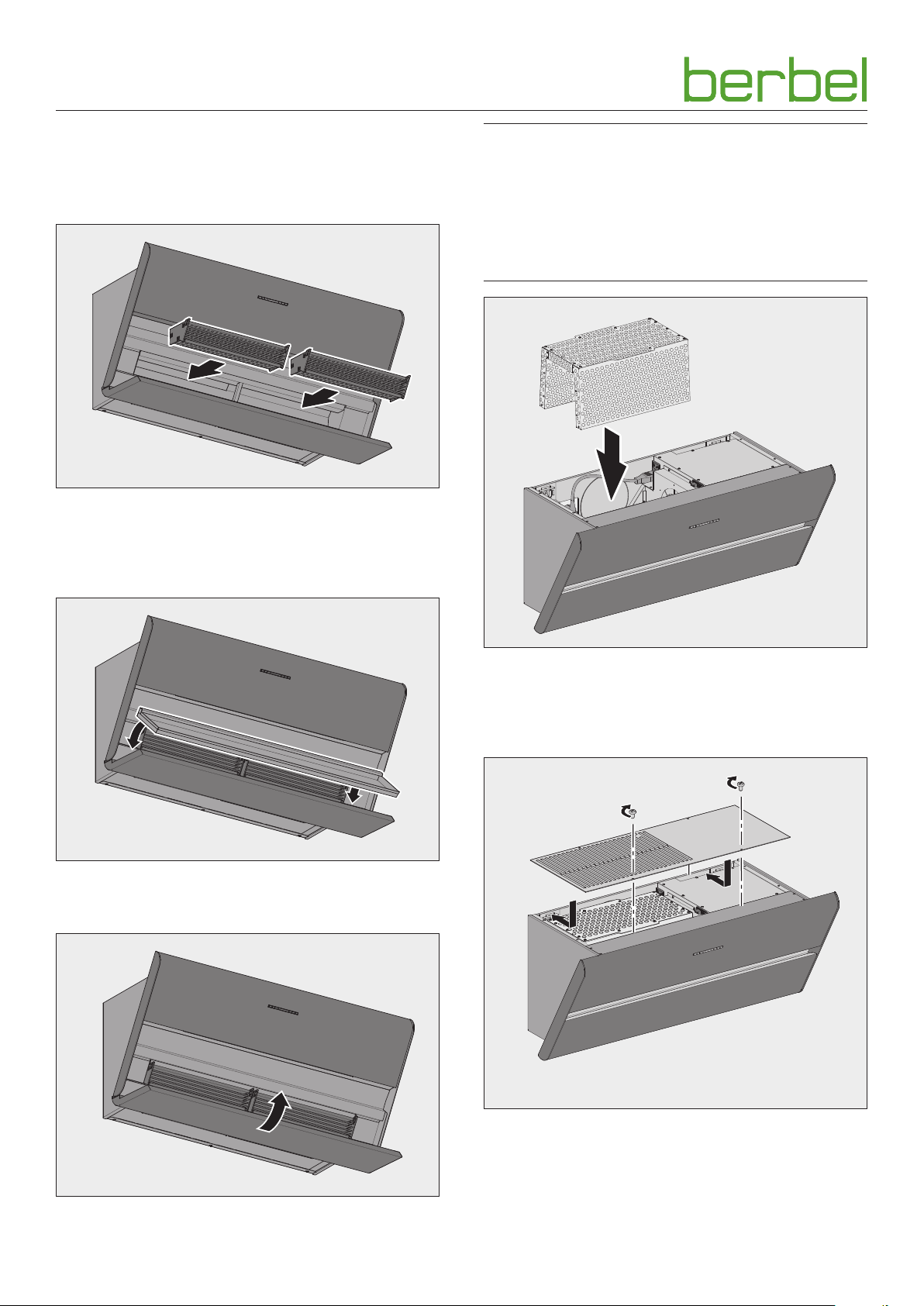

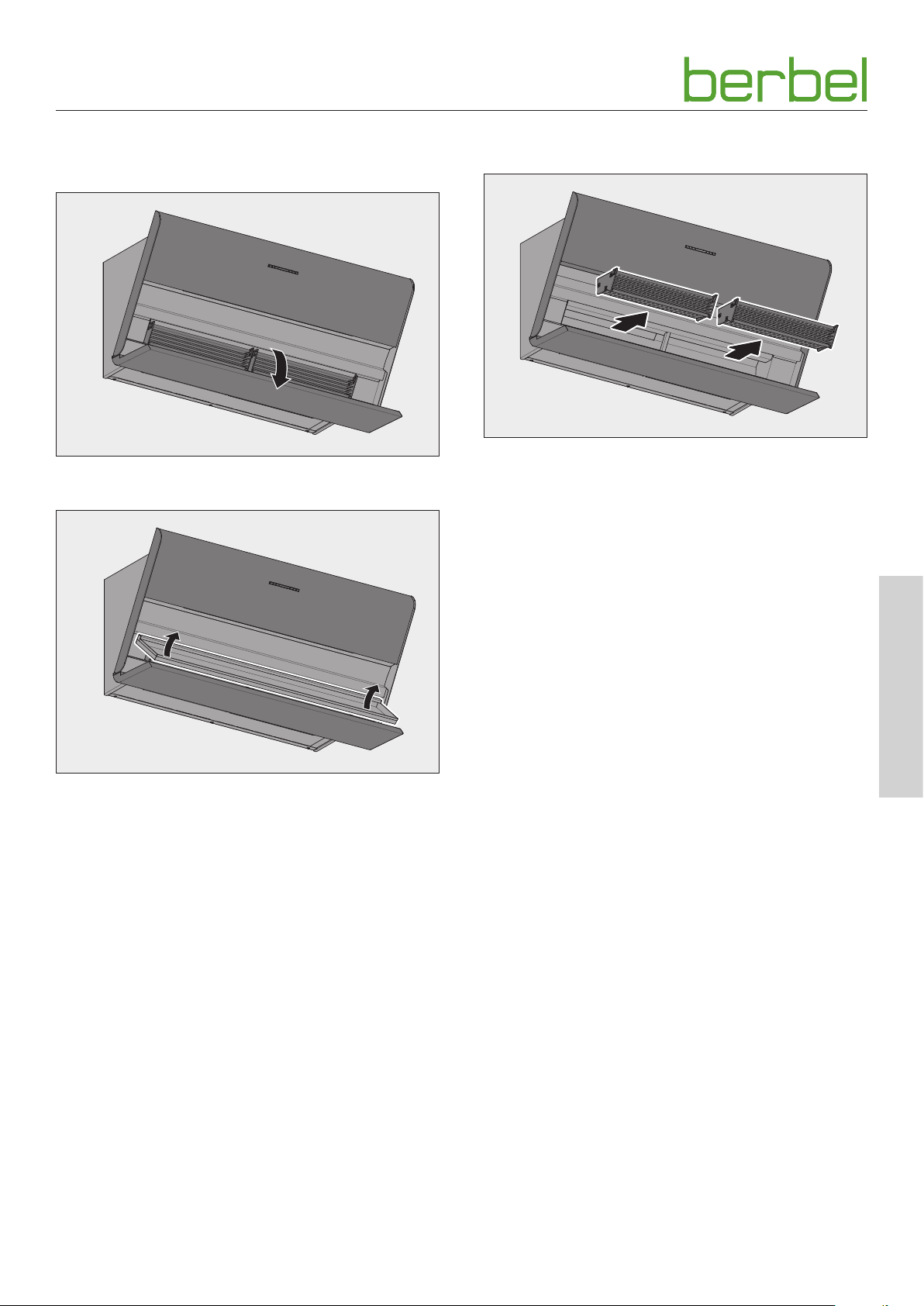

3.4.8 Innenliegende Teile einsetzen

Nach der Montage sind innenliegende Teile wieder einzusetzen.

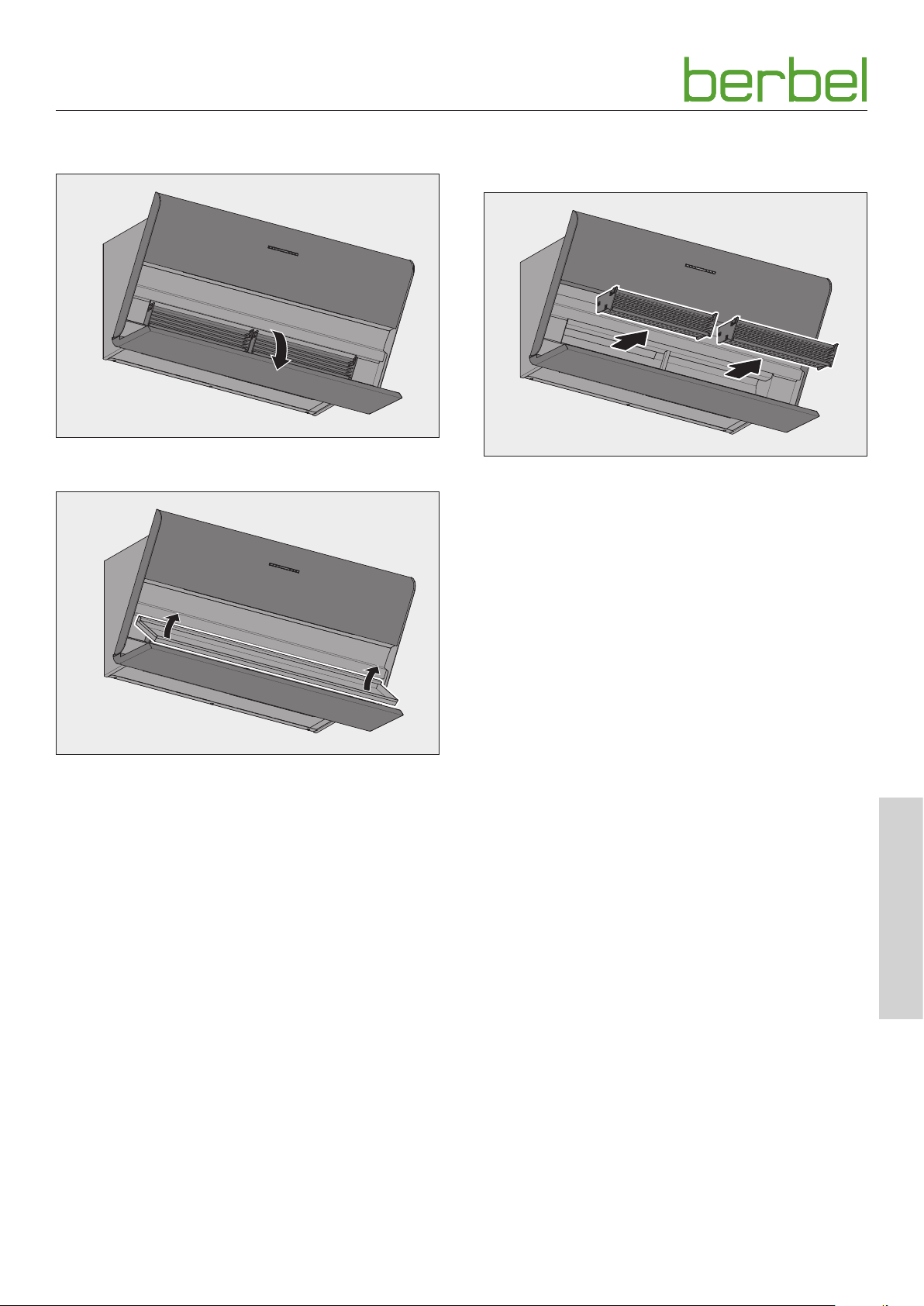

☞ Setzen Sie die Capillar Traps Trap mit beiden Händen in
den Aufnahmeschacht.
☞ Schieben Sie die Capillar Traps bis zum Anschlag ein,
Magnete halten die Capillar Traps im Gerät.
D ACHTUNG!
Gefahr von Sachschäden durch unsachgemäße Handhabung!
Beim Einsetzen des Filters in das Gerät können Kabel beschädigt werden.
☞ Setzen Sie den Filter vorsichtig in das Gerät ein. ☞ Achten Sie darauf, dass der Filter nicht auf einem Kabel
abgestellt wird.
☞ Legen Sie die Unterschale bündig in die Klappe der
Frontblende.
☞ Setzen Sie den Filter wieder ein.
Wenn der Umluftfilter permalyt verwendet wird:
☞ Stecken Sie die Verbindungskabel wieder ein.
☞ Schließen Sie die Frontblende.
14
☞ Setzen Sie den Deckel ein. ☞ Schrauben Sie den Deckel an.
Das Gerät ist betriebsbereit.
6003417_a – 26.09.2017
Page 15
Montage

3.4.9 Kontrolle und Inbetriebnahme durchführen

D ACHTUNG!
Gefahr von Störungen durch Feuchtigkeit im Gerät!
Wenn das Gerät von einer kalten in eine warme Umgebung gebracht wird, kann sich im Inneren Feuchtigkeit nieder­schlagen.
☞ Warten Sie 2-3 Stunden, bevor Sie das Gerät in Betrieb
nehmen.
☞ Prüfen Sie, dass der Netzstecker frei zugänglich ist. ☞ Prüfen Sie, dass Netz- und Elektro-Anschlusskabel nicht
geknickt, gequetscht oder beschädigt sind.
☞ Stellen Sie sicher, dass Lüftungsausgänge nicht
geschlossen oder abgedeckt sind.
☞ Stellen Sie sicher, dass die Lüftungsschlitze frei sind. ☞ Kontrollieren Sie die Funktionsfähigkeit des Geräts.
D „4. Bedienung“ (Seite 16).
DE
6003417_a – 26.09.2017
15
Page 16
Bedienung

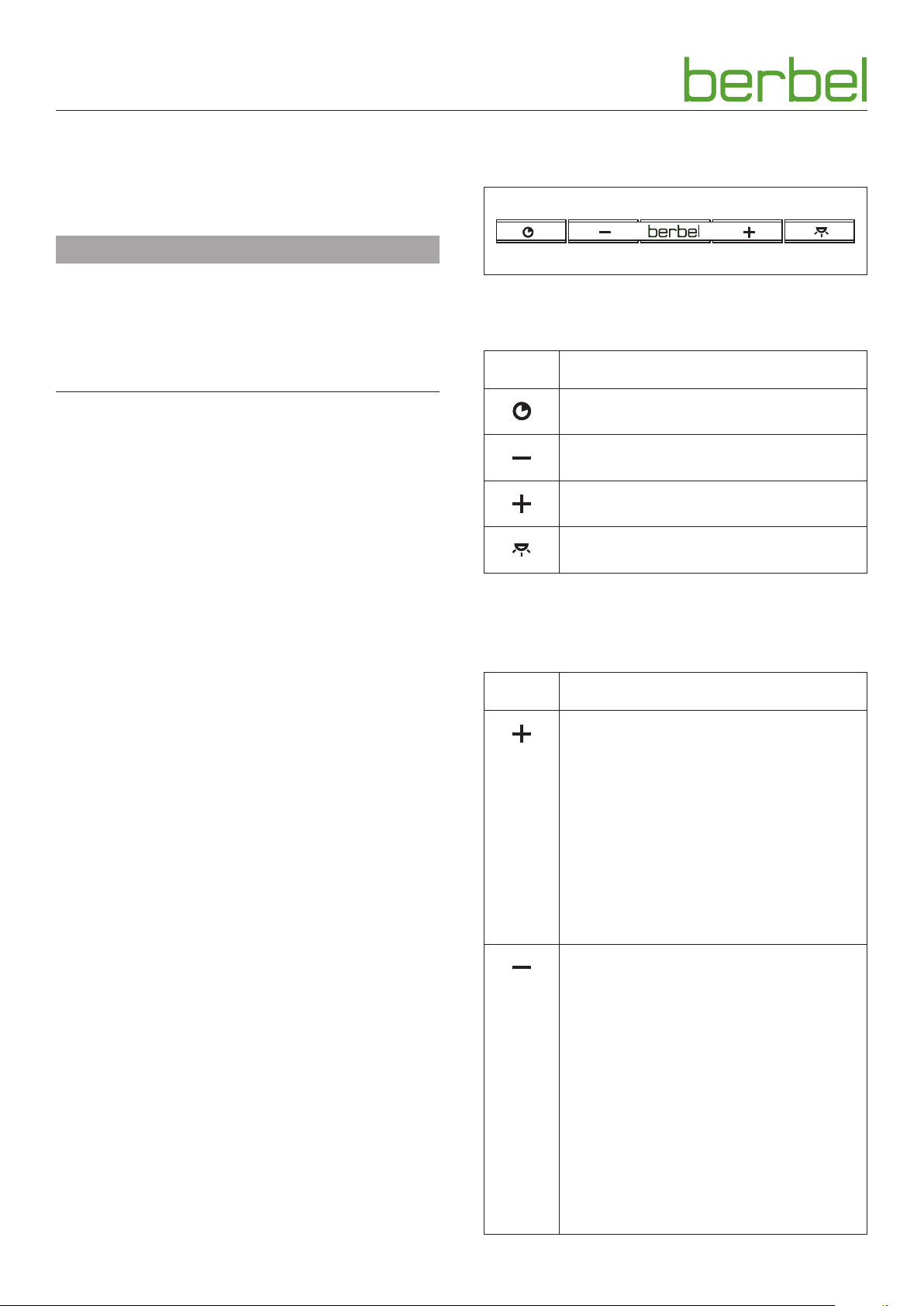

4. Bedienung

4.1 Sicherheitshinweise zur Bedienung

D WARNUNG!
Gefahr durch Nichtbeachtung der Bedienungs­anweisungen!
Dieses Kapitel enthält wichtige Informationen für die sichere Bedienung des Geräts.
☞ Lesen Sie dieses Kapitel vor der Bedienung sorgfältig
durch.
☞ Befolgen Sie die Sicherheitshinweise.
y Bedienung nur durch autorisierte Benutzer.
D „1.2 Autorisierte Zielgruppen“ (Seite 4).
y Keine Bedienung durch Kinder unter 8 Jahren und
Personen, die Gefahren im Umgang mit dem Gerät nicht
einschätzen können.
y Keine Verwendung bei Brand oder akuter Brandgefahr
(z. B. Gasgeruch).
y Gasbetrieb nur mit kurzer Gasflamme (nicht über den
Rand des Topfbodens hinaus). Offene Flammen können
das Gerät beschädigen und Brände verursachen.
y Kein Flambieren unter dem Gerät. Brandgefahr. y Kein unbeaufsichtigtes Frittieren unter dem Gerät. y Bei der Benutzung können das Kochfeld und andere
berührbare Teile sehr heiß werden. Es besteht
Verbrennungsgefahr.
y Fettreste sind zu entfernen. Fettreste stellen eine
Brandgefahr dar.
y Keine Feuchtigkeit im Gerät.
y Tropf- oder Spritzwasser ist zu vermeiden. y Behälter mit Flüssigkeiten (z. B. Vasen, Flaschen) dürfen
nicht auf dem Gerät abgestellt werden. y Keine Behinderung des Luftstroms. y Keine Behinderung des Luftkanals an der Unterseite des
Geräts. y Verwendung nur mit eingesetzter Unterschale. y Keine Abdeckung der Lüftungs ausgänge (z. B. Gläser/
Teller auf oder vor die Lüftungs schlitze). Ausströmende
Luft muss ungehindert durch die Lüftungsschlitze
entweichen können, andernfalls kann sich ein Rückstau
bilden. Wenn die Kochdünste nicht mehr abziehen
können, besteht Brandgefahr.

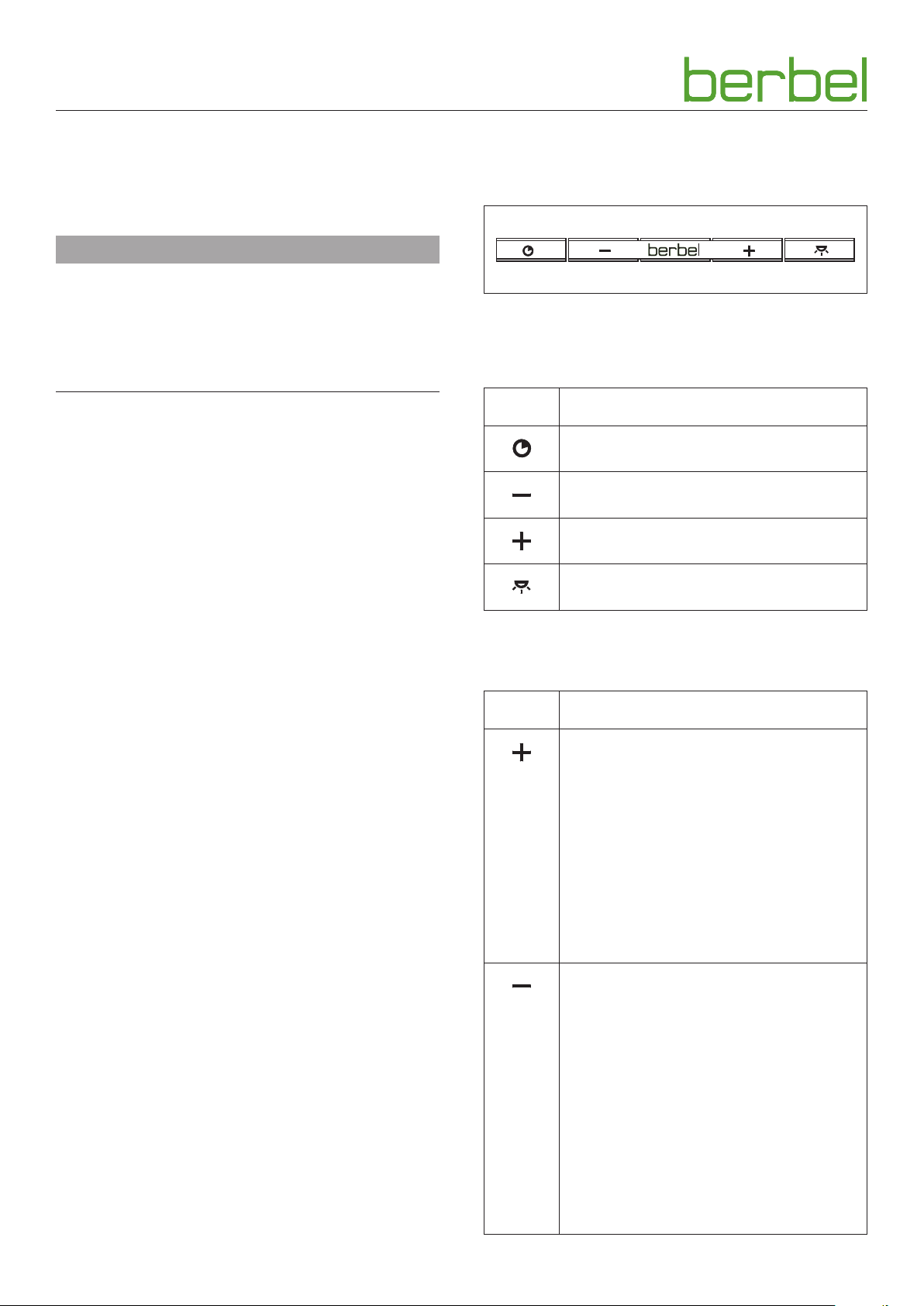

4.2 Bedienfeld

Das Gerät wird über das Bedienfeld gesteuert.
Durch Drücken einer Taste wird die entsprechende Funktion ausgeführt.
Taste Funktion
Nachlauffunktion
AUS, Leistungsstufe runterschalten
EIN, Leistungsstufe hochschalten
Kochfeld-Beleuchtung

4.3 Normalbetrieb

Taste Funktion
Das Gerät ist ausgeschaltet.
☞ 1x Taste drücken.
Das Gerät schaltet ein in Leistungsstufe 1.
Das Gerät ist ausgeschaltet.
☞ Taste 2 Sekunden drücken.
Das Gerät schaltet ein in Leistungsstufe 3.
Das Gerät ist eingeschaltet.
☞ 1x Taste drücken.
Das Gerät schaltet eine Leistungsstufe höher.
Das Gerät ist eingeschaltet in Leistungsstufe 2 oder 3.
☞ 1x Taste drücken.
Das Gerät schaltet eine Leistungsstufe runter.
16
Das Gerät ist eingeschaltet in Leistungsstufe 2 oder 3.
☞ Taste 2 Sekunden drücken.
Das Gerät schaltet aus.
Das Gerät ist eingeschaltet in Leistungsstufe 1.
☞ 1x Taste drücken.
Das Gerät schaltet aus.
6003417_a – 26.09.2017
Page 17
Bedienung
Die aktive Leistungsstufe wird durch Leuchten der LEDs unterhalb der Tasten angezeigt:
y 1 LED leuchtet = Leistungsstufe 1 y 2 LEDs leuchten = Leistungsstufe 2 y 3 LEDs leuchten = Leistungsstufe 3
Um einen optimalen Wirkungsgrad bei der Beseitigung von Kochdünsten zu erreichen:
☞ Schalten Sie das Gerät bereits 1-2 Minuten vor
Kochbeginn ein. So kann sich die Strömung aufbauen
und der Dunst wird frühzeitig abgeführt.
☞ Um die Kochdünste effizient zu erfassen, verwenden Sie
bei intensivem Kochen die hinteren Kochzonen.
☞ Schalten Sie während des Kochvorgangs in eine
Leistungsstufe, die für die Intensität der Kochdünste
angemessen ist:
y Leistungsstufe 1 – kleinste Lüfterleistung y Leistungsstufe 2 – mittlere Lüfterleistung y Leistungsstufe 3 – hohe Lüfterleistung
☞ Wenn die Intensität der Kochdünste nicht abnimmt,
schalten Sie in eine höhere Leistungsstufe.
☞ Schalten Sie beim Anbraten in Leistungsstufe 3. ☞ Schalten Sie nach Kochende die Nachlauffunktion ein.
D „4.3.1 Nachlauffunktion“ (Seite 17).
☞ Sorgen Sie regelmäßig für Frischluftzufuhr.
☞ Verwenden Sie das Gerät auch, um andere störende
Gerüche zu reduzieren. Zum Beispiel von:
y Zwiebeln und Knoblauch y Backofen, Mikrowelle und Steamer y Fondue und Raclette

4.3.1 Nachlauffunktion

Das Gerät verfügt über eine Nachlauffunktion. Wenn die Funktion benutzt wird, arbeitet das Gerät noch 10 Minuten in Leistungsstufe 2 weiter.
Beim Umluftbetrieb ist die Benutzung der Nachlauffunktion erforderlich, damit das Gerät die restlichen Geruchsanteile aufnehmen kann. Durch Benutzung der Nachlauffunktion wird die Lebensdauer der Filter-Füllung erhöht. Die Filter­Füllung muss regelmäßig erneuert werden.
Taste Funktion
Das Gerät ist ausgeschaltet.
☞ 1x Taste drücken. Das Gerät schaltet die Nachlauffunktion ein in Leistungsstufe 2.
Die Nachlauffunktion ist eingeschaltet.
☞ 1x Taste drücken. Die Nachlaufzeit beginnt von neuem (10 Minuten).
Bei Änderung der Leistungsstufe wird die Nachlauffunktion beendet.
Während der Nachlaufzeit (10 Minuten) blinken die LEDs der Leistungsstufen 1 und 2.
DE
D WARNUNG
Brandgefahr durch Fettreste!
Im Betrieb sammeln sich im und am Gerät Fettreste, die leicht entzündlich sind.
☞ Reinigen Sie das Gerät ordnungsgemäß.
D „5. Reinigung“ (Seite 18).
Wenn Sie das Gerät einschalten und ein ungewöhnlich hohes Lüftergeräusch feststellen:
☞ Reinigen Sie das Gerät. ☞ Beachten Sie die Vorgaben für die Reinigung.
D „5. Reinigung“ (Seite 18).
Wenn Sie das Gerät einschalten und Geruch feststellen:
☞ Wechseln Sie die Filter-Füllung. ☞ Beachten Sie die Vorgaben für den Wechsel der Filter-
Füllung.
D „6.2.1 Filter-Füllung wechseln“ (Seite 20).
Nach 6 Stunden ohne Bedienung schaltet das Gerät (einschl. Beleuchtung) automatisch ab.

4.3.2 Kochfeld-Beleuchtung

Die Kochfeld-Beleuchtung ist mit einer energiesparenden LED-Beleuchtung ausgestattet. Die Beleuchtung kann jederzeit und unabhängig vom Lüfter genutzt werden.
Taste Funktion
☞ 1x Taste drücken, um die Kochfeld-
Beleuchtung ein- oder auszuschalten.
6003417_a – 26.09.2017
17
Page 18
Reinigung

5. Reinigung

5.1 Sicherheitshinweise zur Reinigung

D WARNUNG!
Gefahr durch Nichtbeachtung der Reinigungs­anweisungen!
Dieses Kapitel enthält wichtige Informationen für die sichere Reinigung des Geräts.
☞ Lesen Sie dieses Kapitel vor der Reinigung sorgfältig
durch.
☞ Befolgen Sie die Sicherheitshinweise.
y Reinigung nur durch autorisierte Benutzer.
D „1.2 Autorisierte Zielgruppen“ (Seite 4).
y Keine Reinigung durch Kinder unter 8 Jahren und
Personen, die Gefahren im Umgang mit dem Gerät nicht einschätzen können.
y Nach der Benutzung können das Kochfeld und
andere berührbare Teile noch heiß sein. Es besteht Verbrennungsgefahr.
y Fettreste sind zu entfernen. Fettreste stellen eine
Brandgefahr dar.
Das Gerät ist regelmäßig zu reinigen:
y Bedienfeld, Oberfläche, Oberschale und Unterschale nach
jedem Kochvorgang.
y Die Capillar Traps bei täglichem Gebrauch nach
spätestens drei Wochen.

5.2 Reinigungsmaßnahmen

Das Gerät saugt Schmutzpartikel (z. B. Fett- und Ölpartikel) mit der Raumluft an. In der Oberschale, in der Unterschale und in den Capillar Traps werden die Schmutzpartikel abgeschieden und gesammelt.
Vor jeder Reinigung:
☞ Schalten Sie das Gerät aus. ☞ Stellen Sie sicher, dass das Kochfeld und andere
berührbare Teile abgekühlt sind.
D ACHTUNG!
Gefahr von Beschädigungen durch unsachgemäße Reinigung!
Scharfkantige Gegenstände, Scheuermittel oder ungeeignete Reinigungsmittel können das Gerät beschädigen. Folgende Reinigungsmittel sind ungeeignet und dürfen nicht verwendet werden:
y Aceton y Trichloräthylen y Lösungen auf Nitro-Basis (z. B. Nitroverdünnung) y Kunstharzverdünnung y Scheuernde Mittel y Silikonhaltigen Polituren y Ölhaltige Polituren y Wachse y Wasserdampf y Auf lackierten Oberflächen: Mikrofasertuch
☞ Halten Sie Gegenstände fern, die das Gerät zerkratzen
können (z. B. Fingerringe).
☞ Verwenden Sie milde Haushaltsreiniger (z. B. alkalifreie,
ph-neutrale Allzweckreiniger). ☞ Benutzen Sie ein weiches, feuchtes Tuch. ☞ Reinigen Sie ohne viel Druck auszuüben.
18
 Die Hinweise und Angaben auf den Reinigungsmitteln
sind zu beachten.
Bedienfeld
☞ Reinigen Sie das Bedienfeld mit einem flusenfreien, leicht
angefeuchteten Tuch. ☞ Reiben Sie das Bedienfeld mit einem flusenfreien, weichen
Tuch trocken.
Oberflächen
☞ Reinigen Sie die Oberflächen mit einem weichen,
feuchten Tuch und einem milden Haushaltsreiniger. ☞ Reiben Sie die Oberflächen mit einem weichen Tuch
trocken.
6003417_a – 26.09.2017
Page 19
Reinigung

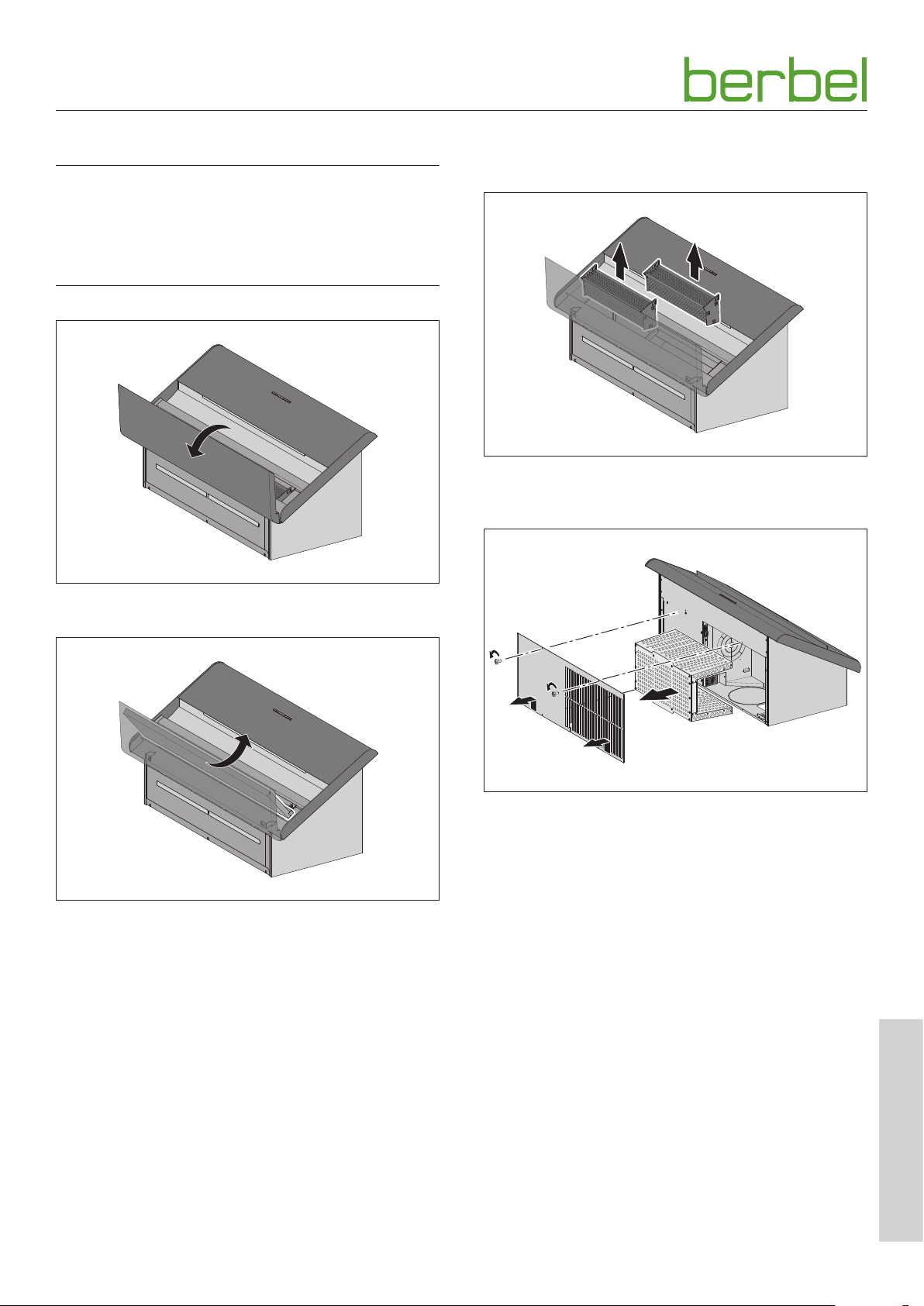

Ober- und Unterschale
Die Unterschale ist in die untere Frontblende eingelegt.
☞ Klappen Sie die untere Frontblende herunter.
Capillar Trap
Die Capillar Traps sind eingesteckt und werden durch Magnete im Gerät gehalten.
DE
☞ Fassen Sie die Capillar Traps seitlich mit beiden Händen an. ☞ Ziehen Sie die Capillar Traps heraus.
☞ Reinigen Sie die Capillar Traps, z. B. in der Spülmaschine. ☞ Reinigen Sie Flächen und Kanten am Aufnahmeschacht
der Capillar Traps mit einem weichen, feuchten Tuch. ☞ Stellen Sie sicher, dass die Capillar Traps vollständig
trocken ist. ☞ Setzen Sie die Capillar Traps wieder ein.
D „3.4.8 Innenliegende Teile einsetzen“ (Seite 14).
☞ Heben Sie die Unterschale an der Hinterkante an. ☞ Greifen Sie die Unterschale seitlich, um sie zu entnehmen.
☞ Reinigen Sie die Oberschale mit einem weichen, feuchten
Tuch.
☞ Reinigen Sie die Unterschale mit einem weichen,
feuchten Tuch oder in der Spülmaschine.
☞ Reiben Sie Ober- und Unterschale mit einem weichen
Tuch trocken.
☞ Setzen Sie die Unterschale wieder ein.
D „3.4.8 Innenliegende Teile einsetzen“ (Seite 14).
6003417_a – 26.09.2017
19
Page 20
Instandhaltung

6. Instandhaltung

6.1 Sicherheitshinweise zur Instandhaltung

D WARNUNG!
Gefahr durch Nichtbeachtung der Instandhaltungs­anweisungen!
Dieses Kapitel enthält wichtige Informationen für die sichere Instandhaltung des Geräts.
☞ Lesen Sie dieses Kapitel vor Instandhaltungsarbeiten
sorgfältig durch. ☞ Befolgen Sie die Sicherheitshinweise. ☞ Führen Sie die Instandhaltung wie beschrieben durch.
y Reparaturarbeiten nur durch qualifiziertes Fachpersonal.
D „1.2 Autorisierte Zielgruppen“ (Seite 4).
y Elektrotechnische Arbeiten nur durch qualifizierte
Elektrofachkräfte.
D „1.2 Autorisierte Zielgruppen“ (Seite 4).
y Instandhaltung nur durch autorisierte Benutzer.
D „1.2 Autorisierte Zielgruppen“ (Seite 4).
y Keine Instandhaltung durch Kinder unter 8 Jahren und
Personen, die Gefahren im Umgang mit dem Gerät nicht
einschätzen können.
D ACHTUNG!
Gefahr von Sachschäden durch herunterfallende Teile!
Bei Arbeiten am Gerät können Geräteteile oder Werkzeuge herunterfallen und zu Schäden an Küchenelementen führen.
☞ Schützen Sie das abgekühlte Kochfeld und andere
Flächen im Kochbereich (z. B. mit dicker Pappe).
☞ Entfernen Sie die beiden Schrauben. ☞ Nehmen Sie den Deckel ab.
y Bei Arbeiten in der Höhe ist für einen sicheren Stand zu
sorgen (z. B. standfeste Stehleiter).
y Das Kochfeld und andere berührbare Teile müssen
abgekühlt sein.
y Das Lüftergehäuse darf niemals geöffnet werden.

6.2 Wartung

6.2.1 Filter-Füllung wechseln

Geruchsanteile werden durch die Filter-Füllung im Umluftfilter gebunden. Die geruchsfreie, gereinigte Raumluft wird dem Raum wieder zugeführt.
Umluftfilter sind bis zu zwei Jahren wartungsfrei. Danach muss die Filter-Füllung regelmäßig erneuert werden.
Wechselintervalle
y Täglicher Gebrauch: bei Gerüchen in der austretenden
Luft oder spätestens nach 12 Monaten.
y Gelegentlicher Gebrauch: bei Gerüchen in der
austretenden Luft oder spätestens nach 24 Monaten.
☞ Nehmen Sie den Filter nach oben heraus.
 Der Wechsel der Filter-Füllung erfolgt wie in der
zugehörigen Anleitung beschrieben. ☞ Wechseln Sie die Filter-Füllung. ☞ Reinigen Sie den Filter von außen (z. B. durch Absaugen
mit einem Staubsauger).
☞ Setzen Sie den Filter wieder ein.
D „3.4.8 Innenliegende Teile einsetzen“ (Seite 14).
20
6003417_a – 26.09.2017
Page 21
Instandhaltung

6.2.2 Leuchtmittel wechseln

Das Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Wenn eine Störung auftritt:
☞ Wenden Sie sich an Ihren Fachhändler oder an den
Kundendienst.

6.3 Störungsbehebung

Mögliche Störungen werden nachstehend wie folgt beschrieben:
Beschreibung der Störung.
y Mögliche Ursache.
☞ Abhilfe.
Gebläse und Beleuchtung funktionieren nicht.
y Keine Stromzufuhr.
☞ Prüfen Sie, ob der allpolige Netzschalter
angeschlossen ist.
☞ Schalten Sie den Netzschalter ein.
y Die Sicherung hat ausgelöst oder ist defekt.
☞ Prüfen Sie, ob die Sicherung ausgelöst wurde. ☞ Wenn Sie über einen Sicherungsautomaten verfügen,
schalten Sie den Sicherungsautomaten ein.
☞ Bei anderen Sicherungstypen, wenden Sie sich an eine
Elektro-Fachkraft.
Gebläse funktioniert nicht.
y Das Gerät ist nicht eingeschaltet.
☞ Prüfen Sie alle Leistungsstufen. D „4.3 Normalbetrieb“ (Seite 16).
y Das Gerät ist an einen Fensterkontaktschalter
angeschlossen und das Fenster ist geschlossen.
☞ Öffnen Sie das Fenster.
y Das Gerät ist an einen Unterdruckwächter angeschlossen.
Der Unterdruckwächter erkennt einen kritischen Unter­druck.
☞ Öffnen Sie ein Fenster. ☞ Warten Sie bis der Luftdruck wieder normal ist.
Bedienfeld reagiert nicht nach mehrmaligem Berühren.
y Das Bedienfeld ist verschmutzt.
☞ Reinigen Sie das Bedienfeld. D „5. Reinigung“ (Seite 18).
y Die Geräte-Software benötigt einen Neustart.
☞ Unterbrechen Sie kurzzeitig die Stromversorgung.
Feuchtigkeit im Gerät.
y Tropf- oder Spritzwasser ist in das Gerät eingedrungen. y Flüssigkeit (z. B. aus Vasen, Flaschen auf dem Gerät) ist in
das Gerät eingedrungen.
☞ Unterbinden Sie sofort die Stromzufuhr, indem Sie die
Sicherung entfernen.
☞ Stellen Sie sicher, dass die Stromzufuhr des Geräts
nicht versehentlich wiederhergestellt wird. Stellen Sie z. B. jemanden ab, der das Einschalten der Sicherung verhindert.
☞ Stellen Sie sicher, dass keine weiteren Flüssigkeiten in
das Gerät eindringen können. ☞ Lassen Sie das Gerät trocknen. ☞ Lassen Sie das Gerät durch qualifiziertes Fachpersonal
prüfen und reparieren, bevor Sie das Gerät erneut
verwenden.
Wenn sich eine Störung nicht beheben lässt:
☞ Wenden Sie sich an Ihren Fachhändler oder an den
Kundendienst.
DE
Beleuchtung funktioniert nicht.
y Das Leuchtmittel ist defekt.
☞ Wenden Sie sich an Ihren Fachhändler oder an den
Kundendienst.
Geruchsbildung während des Betriebs.
y Die Filter-Füllung ist verbraucht.
☞ Wechseln Sie die Filter-Füllung. D „6.2.1 Filter-Füllung wechseln“ (Seite 20).
Schlechte Leistung des Geräts.
y Der Umluftfilter hat sich zugesetzt.
☞ Erneuern Sie die Filter-Füllung des Umluftfilters. D „6.2.1 Filter-Füllung wechseln“ (Seite 20).
6003417_a – 26.09.2017
21
Page 22
Demontage

7. Demontage

D WARNUNG!
Verletzungsgefahr durch unsachgemäße Handhabung!
Größe und Gewicht des Geräts verlangen beim Abhängen viel Kraft. Wenn das Gerät herunterfällt, sind schwere Verletzungen möglich.
☞ Hängen Sie das Gerät mit zwei Personen ab. ☞ Sorgen Sie für einen sicheren Stand beim Abhängen. ☞ Stellen Sie sicher, dass sich keine weiteren Personen im
Arbeitsbereich aufhalten.
D ACHTUNG!
Gefahr von Sachschäden durch unsachgemäße Handhabung!
Größe und Gewicht des Geräts verlangen beim Abhängen viel Kraft. Wenn das Gerät herunterfällt, können Gerät, Küchenmöbel und andere Gegenstände beschädigt werden.
☞ Decken Sie das abgekühlte Kochfeld ab. ☞ Halten Sie den Montagebereich frei.
☞ Unterbrechen Sie allpolig die Spannungsversorgung des
Geräts.
☞ Ziehen Sie den Netzstecker ab.
☞ Lösen Sie die Befestigungsschrauben um ca. eine
Umdrehung. ☞ Heben Sie das Gerät mit zwei Personen an. ☞ Heben Sie das Gerät nach vorne ab. ☞ Stellen Sie das Gerät auf eine feste und schützende
Unterlage.

8. Entsorgung

8.1 Verpackung entsorgen

D ACHTUNG!
Gefahr von Umweltschäden durch nicht sachgerechte Entsorgung der Verpackung!
☞ Geben Sie die Verpackung nicht in den normalen
Hausmüll.
☞ Führen Sie die Verpackung der umwelt- und
sachgerechten Wiederverwertung (Recycling) zu.
Die Verpackung dient zum Schutz vor Transportschäden. Nur die Originalverpackung gewährleistet einen ausreichenden Schutz während des Transports.
☞ Bewahren Sie die Verpackung für Kinder unzugänglich
auf.
Die Verpackungsmaterialien sind nach umweltverträglichen Gesichtspunkten ausgewählt und aus wiederverwertbaren Materialien hergestellt. Die Verpackungsmaterialien können nach Gebrauch in den Rohstoffkreislauf zurückgeführt werden. Dadurch können wertvolle Rohstoffe eingespart werden.
y Die Außenverpackung besteht aus Pappe. y Das Füllmaterial und die Einlagen bestehen aus Pappe
oder Styropor.
y Die Schutzfolien und Beutel bestehen aus
Polyethylen (PE).
☞ Entsorgen Sie die Verpackung umweltfreundlich getrennt
nach Werkstoffen.
22
6003417_a – 26.09.2017
Page 23
Anhang

8.2 Gerät entsorgen

D ACHTUNG!
Gefahr von Umweltschäden durch nicht sachgerechte Entsorgung des Geräts!
Das Gerät unterliegt der europäischen Richtlinie 2012/19/EU und darf nicht im Hausmüll entsorgt werden.
☞ Geben Sie das Gerät am Ende der Nutzungszeit nicht in
den normalen Hausmüll. ☞ Erkundigen Sie sich bei Ihrer Stadt- oder Gemeinde-
verwaltung nach Möglichkeiten einer umwelt- und
sachgerechten Wiederverwertung (Recycling) oder
Entsorgung des Geräts.
☞ Machen Sie das Gerät nach der Demontage unbrauchbar,
z. B. durch Abschneiden des spannungslosen Netzkabels. ☞ Entsorgen Sie das Gerät nach den gesetzlichen
Bestimmungen über einen Entsorgungsfachbetrieb oder
über Ihre kommunale Entsorgungseinrichtung.

9. Anhang

9.1 Kontakt

Wenn Sie Anregungen oder Fragen haben, wählen Sie aus folgenden Möglichkeiten:
Post: berbel Ablufttechnik GmbH Sandkampstraße 100 D-48432 Rheine
Telefon: +49 (0) 5971 / 80 80 9 - 0 Mo bis Do 8:00 – 17:30 Uhr
und Fr 8:00 – 16:30 Uhr
Telefax: +49 (0) 5971 / 80 80 9 - 10
Internet: www.berbel.de
Kundendienst des Herstellers kontaktieren
Sie können unseren Kundendienst auf verschiedene Arten kontaktieren. Wählen Sie aus folgenden Möglichkeiten:
DE
Telefon: +49 (0) 5971 / 80 80 9 - 660 Mo bis Do 8:00 – 17:30 Uhr
und Fr 8:00 – 16:30 Uhr
Telefax: +49 (0) 5971 / 80 80 9 - 10
6003417_a – 26.09.2017
23
Page 24
Informations sur les documents
Manuel d‘utilisation et de montage pour :
y Hotte aspirante inclinée BKH 80 ST y Hotte aspirante inclinée BKH 80 ST permalyt y Hotte aspirante inclinée BKH 90 ST y Hotte aspirante inclinée BKH 90 ST permalyt
Les descriptions sont identiques pour tous les modèles. Les différences font l‘objet d‘une mention particulière. Les illustrations concernent les modèles suivants :
y Hotte aspirante inclinée BKH 90 ST
y Manuel d‘origine. y Partie du produit. y Protégé par les droits d‘auteur. y Reproduction, copie et transmission uniquement avec
autorisation.
y Sous réserve de modifications.
Consignes de sécurité
D DANGER!
Présentation des symboles dans le texte
☞ Appel à l‘action
y Énumération
D Référence à d‘autres endroits dans ce document
 Référence à d‘autres documents, qui doivent être
observés
Présentation des symboles dans les illustrations
A
x
1.
Les indications suivies du mot DANGER signalent une situation dangereuse qui peut entraîner la mort ou des blessures graves.
D AVERTISSEMENT!
Les indications suivies du mot AVERTISSEMENT signalent une situation dangereuse qui peut entraîner la mort ou des blessures graves.
D PRUDENCE!
Les indications suivies du mot PRUDENCE signalent une situation dangereuse qui peut entraîner des blessures légères ou modérées.
D ATTENTION!
Les indications suivies du mot ATTENTION signalent une situation dangereuse qui peut entraîner des dommages matériels ou atteintes environnementales.
B
2.
Mise en évidence des éléments d‘action avec surfaces
1. Étapes à suivre avec numérotation
A Désignations des pièces en majuscules
x Dimensions en minuscules ou unités en mm
Flèches de mouvement et de direction
24
6003417_a – 26.09.2017
Page 25
Sommaire
1. Informations relatives àla sécurité ............ 26
1.1 Utilisation conforme . . . . . . . . . . . . . . . . . . . . .26
1.2 Groupes cibles autorisés . . . . . . . . . . . . . . . . . .26
1.3 Consignes de sécurité générales . . . . . . . . . . . . .26
2. Informations sur le produit .................... 27
2.1 Principe de fonctionnement . . . . . . . . . . . . . . . .27
2.2 Mode recyclage d’air. . . . . . . . . . . . . . . . . . . . .27
2.3 Présentation du produit. . . . . . . . . . . . . . . . . . .27
2.4 Étendue de livraison . . . . . . . . . . . . . . . . . . . . .28
2.5 Caractéristiques techniques . . . . . . . . . . . . . . . .28
3. Montage .....................................29
3.1 Consignes de sécurité relatives au montage. . . . . .29
3.2 Exigences relatives au lieu de montage. . . . . . . . .29
3.3 Exigences relatives au mode recyclage d’air . . . . . .29
3.4 Étapes de montage . . . . . . . . . . . . . . . . . . . . .30
3.4.1 Préparation du montage ....................30
3.4.2 Déballage de l’appareil ...................... 30
3.4.3 Retrait des pièces intérieures ................31
3.4.4 Accrochage de l’appareil ....................32
3.4.5 Raccordement des accessoires ..............34
3.4.6 Exécution du raccordement de
l‘alimentation électrique .................... 35
3.4.7 Montage du filtre de recyclage d‘air permalyt 35
3.4.8 Placer les pièces intérieures ................. 36
3.4.9 Exécution du contrôle et de la mise en
service ...................................... 37
FR
4. Utilisation .................................... 38
4.1 Consignes de sécurité relatives à l’utilisation. . . . . .38
4.2 Panneau de commande. . . . . . . . . . . . . . . . . . .38
4.3 Fonctionnement normal . . . . . . . . . . . . . . . . . .38
4.3.1 Fonction arrêt temporisé .................... 39
4.3.2 Éclairage de la plaque de cuisson ...........39
5. Nettoyage ....................................40
5.1 Consignes de sécurité relatives au nettoyage . . . . .40
5.2 Consignes de nettoyage . . . . . . . . . . . . . . . . . .40
6. Réparation ................................... 42
6.1 Consignes de sécurité relatives à la réparation . . . .42
6.2 Entretien . . . . . . . . . . . . . . . . . . . . . . . . . . . .42
6.2.1 Remplacement du remplissage du filtre .....42
6.2.2 Remplacement des ampoules ............... 43
6.3 Élimination des défauts . . . . . . . . . . . . . . . . . . .43
7. Démontage ...................................44
8. Élimination ...................................44
8.1 Élimination de l‘emballage . . . . . . . . . . . . . . . . .44
8.2 Élimination de l’appareil. . . . . . . . . . . . . . . . . . .45
9. Annexe ....................................... 45
9.1 Contact . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45
6003417_a – 26.09.2017
25
Page 26
Informations relatives àla sécurité
1. Informations relatives àla sécurité

1.1 Utilisation conforme

L‘appareil sert à aspirer les vapeurs de cuisson. L‘appareil est exclusivement conçu pour une utilisation ménagère. L‘appareil doit exclusivement être utilisé avec les filtres d‘origine du fabricant.
L‘appareil doit uniquement être utilisé en parfait état technique et après un montage correct. Toute autre utilisation est considérée comme non conforme.
Par utilisation conforme, on entend également la lecture et le respect de ce manuel.

1.2 Groupes cibles autorisés

Travaux électrotechniques effectués uniquement par des électriciens qualifiés selon la DIN VDE 0100. Exigences relatives aux électriciens qualifiés :
y Connaissance des bases de l’électrotechnique. y Connaissances des dispositions et normes nationales
(en Allemagne par ex. DIN VDE 0100, partie 701). y Connaissance des exigences de sécurité en vigueur. y Connaissances des dispositions légales en vigueur pour
les installations au gaz (en Allemagne par ex. les règles
techniques d‘installations au gaz TRGI). y Connaissance de ce manuel.
Montage et réparation uniquement par des spécialistes qualifiés. Exigences relatives aux spécialistes qualifiés :
y Connaissances des dispositions sur la sécurité du travail. y Connaissances dans la technique de fixation. y Connaissances de base dans la technique de ventilation. y Expérience dans l’utilisation d’outillages électriques et
mécaniques. y Connaissances dans la lecture de plans techniques. y Connaissance de ce manuel.
Commande, nettoyage et réparation par l‘utilisateur. Exigences relatives aux utilisateurs :
y Connaissance de ce manuel.
Les exigences particulières s‘appliquent pour les utilisateurs suivants :
y Enfants à partir de 8 ans et plus. y Personnes avec des capacités physiques, sensorielles ou
mentales réduites. y Personnes avec un manque d‘expérience et de savoir.
Ces utilisateurs doivent uniquement participer à la commande, au nettoyage et à l‘entretien. Exigences particulières :
y Les utilisateurs sont encadrés. y Les utilisateurs ont été instruits concernant l‘utilisation
sûre de l‘appareil. y Les utilisateurs comprennent les dangers liés à l‘appareil. y Les enfants ne doivent pas jouer avec l‘appareil.

1.3 Consignes de sécurité générales

D AVERTISSEMENT!
Danger en cas de non-respect du manuel d‘utilisation et de montage!
Ce manuel comporte des informations importantes pour une utilisation sûre de l‘appareil. Les éventuels dangers font l‘objet d‘une mention particulière.
☞ Veuillez lire attentivement ce manuel. ☞ Suivez les consignes de sécurité dans ce manuel. ☞ Conservez ce manuel dans un endroit accessible.
Les flammes peuvent endommager l‘appareil et provoquer des incendies.
y Fonctionnement au gaz uniquement avec flamme de gaz
courte (pas au-dessus du fond de la casserole). y Ne pas faire flamber sous l’appareil. y Ne pas faire frire sans contrôle sous l’appareil.
L‘utilisation de l‘appareil est interdite dans les cas suivants :
y Lorsque les dispositifs de sécurité nécessaires sont
absents (par ex. : manostat à ouverture minimale de
pression en cas d‘utilisation simultanée d‘un lieu de
combustion dépendant de l‘air ambiant). y Lorsque les autorisations nécessaires font défaut
(par ex. : par un ramoneur). y Dans les environnements explosifs. y En cas d‘endommagement de l‘appareil ou de différents
composants. y En cas de transformations arbitraires ou de modifications
de l‘appareil. y Lorsque du liquide pénètre dans l‘appareil. y En cas de fort encrassement. y Pour les enfants de moins de 8 ans et les personnes qui
ne peuvent pas évaluer les dangers relatifs à l‘utilisation
de l‘appareil.
Dans les cas suivants, le fabricant n‘est pas responsable des dommages :
y En cas de non-respect de ce manuel. y En cas d‘utilisation non conforme de l‘appareil. y En cas de montage et de manipulation incorrects de l‘appareil. y En cas d‘utilisation de l‘appareil par des groupes cibles
non autorisés. y En cas de contournement des dispositifs de sécurité sur
l‘appareil. y En cas d‘utilisation de pièces de rechange qui n‘ont pas
été fabriquées ou autorisées par le fabricant.
Les consignes de sécurité figurent dans les chapitres correspondants dans ce manuel.
D « 3.1 Consignes de sécurité relatives au montage » (page 29). D « 4.1 Consignes de sécurité relatives à l’utilisation » (page 38). D « 5.1 Consignes de sécurité relatives au nettoyage »
(page 40).
D « 6.1 Consignes de sécurité relatives à la réparation »
(page 42).
26
6003417_a – 26.09.2017
Page 27
Informations sur le produit

2. Informations sur le produit

2.1 Principe de fonctionnement

2.2 Mode recyclage d’air

L‘appareil est utilisé en mode recyclage d‘air .
Le contenu du filtre à recyclage d‘air neutralise les odeurs présentes. L‘air ambiant épuré, sans odeurs, est réintroduit dans la pièce. L‘humidité de l‘air dans la pièce peut être réduite par une alimentation en air frais.
En mode recyclage d‘air, l‘utilisation de la fonction arrêt temporisé est nécessaire pour que l‘appareil puisse absorber les odeurs résiduelles. La fonction arrêt temporisé permet d‘accroître la durée de vie du remplissage du filtre. Le remplissage du filtre doit être renouvelé régulièrement.

2.3 Présentation du produit

FR
A
B
C
Force centrifuge
y Les vapeurs de cuisson sont aspirées par un interstice
dans la hotte, accélérées et déviées en arc.
y La force centrifuge projette les particules de saleté (par
ex. : particules de graisse et d‘huile) présentes dans l‘air.
y Les particules de saleté sont séparées et collectées
sur l‘enveloppe supérieure et inférieure et sur le tamis collecteur (« Capillar Trap »).
Technologie Back-Flow
y Une ventilation de bas en haut permet d‘éviter la
formation d‘eau de condensation et de gouttes sur le panneau frontal (ex. en cas de contact entre la vapeur d‘eau et une surface froide).
y Une partie du volume d‘air vicié est ramenée à l‘arrière
de la hotte aspirante et soufflée par la partie inférieure vers l‘avant puis dirigée de manière ciblée sur la fente d‘aspiration.
D
E
A Panneau frontale B Panneau de commande
D « 4.2 Panneau de commande » (page 38). C Fente d‘aspiration D Corps de hotte E Éclairage de la plaque de cuisson
A
B
D
C
A Enveloppe supérieure B 2 Capillar Traps (amovibles) C Enveloppe inférieure (intérieure, amovible) D Plaque signalétique – sur le corps de hotte derrière le
Capillar Trap
6003417_a – 26.09.2017
27
Page 28
Informations sur le produit

2.5 Caractéristiques techniques

A
C
B
A Vis de réglage pour l‘alignement B Prise de raccordement pour câble d‘alimentation C Bornes de connexion pour caisson mural, interrupteur de
contact de fenêtre (contact multifonctions) et connexion Bus

2.4 Étendue de livraison

A
BKH80ST
Tension de raccordement 230 V / 50 Hz 230 V / 50 Hz
Puissance nominale
Consommation électrique du ventilateur
Ampoule LED 15,6 W LED 15,6 W
Intensité lumineuse sur la surface de la plaque de cuisson
Largeur 800 mm 900 mm
Profondeur 420 mm 420 mm
Hauteur 389 mm 389 mm
Poids net
1
Modèle avec filtre de recyclage d‘air permalyt
186 W,
1
311 W
170 W 170 W
387 lx 387 lx
28,5 kg,
1
30,0 kg
186 W,
311 W
29,5 kg,
31,0 kg
BKH90ST
1
1
B
C
A Filtre de recyclage d‘air (dans le corps de hotte).
Le modèle dépend de la version :
y Filtre de recyclage d’air BUF-BDL
y Filtre de recyclage d‘air permalyt BUR BKH ST B Corps de hotte avec panneau frontal C Câble du refroidisseur D 2 chevilles en nylon 8 mm E 2 vis Torx TX30 avec rondelle intégrée F Manuel d‘utilisation et de montage
Le matériel de fixation est uniquement adapté pour une construction massive.
Les données sur le modèle (par ex. : numéro de série, année de construction) se trouvent sur la plaque signalétique.
D « 2.3 Présentation du produit » (page 27).
D
E
F
28
6003417_a – 26.09.2017
Page 29
Montage

3. Montage

3.1 Consignes de sécurité relatives au montage

D AVERTISSEMENT!
Danger en cas de non-respect des instructions de montage!
Ce chapitre comporte des informations importantes pour un montage sûr de l‘appareil.
☞ Lisez attentivement ce chapitre avec le montage. ☞ Observer les consignes de sécurité. ☞ Exécutez l‘entretien comme décrit.
y Montage uniquement par des spécialistes qualifiés.
D « 1.2 Groupes cibles autorisés » (page 26).
y Travaux électrotechniques effectués uniquement par des
électriciens qualifiés.
D « 1.2 Groupes cibles autorisés » (page 26).
y Le montage doit uniquement être effectué par deux
personnes.
y Lors des travaux en hauteur, il faut veiller à une position
stable (par ex. : échelle stable).
y La plaque de cuisson et les autres pièces exposées
doivent être refroidies avant le montage.
y Le film et autres parties de l‘emballage doivent être
maintenus hors de portée des enfants.
y L‘appareil ne doit pas être endommagé pour le montage
et doit être en parfait état.
y Les câbles ne doivent pas être coudés, coincés ou
endommagés. y Le carter du ventilateur ne doit jamais être ouvert. y La tension secteur nécessaire doit correspondre à la
tension indiquée sur la plaque signalétique.
D « 2.5 Caractéristiques techniques » (page 28).
y Avant le montage, il faut s‘assurer que l‘alimentation
électrique est coupée.
L‘alimentation électrique a uniquement lieu lorsque cela
est indiqué dans l‘étape de montage correspondante.

3.2 Exigences relatives au lieu de montage

D AVERTISSEMENT!
Danger de mort en cas de montage incorrect!
Le non-respect des conditions ambiantes peut entraîner des situations dangereuses, par ex. : lors de la manipulation de courant ou de gaz.
☞ S‘assurer que les exigences relatives au lieu de montage
sont bien respectées.
y Pas de montage dans les environnements explosifs. y En cas d‘utilisation simultanée d‘un lieu de combustion
à air ambiant (par ex. : cheminée), dans la même composition d‘air :
y Un dispositif de sécurité est indispensable. y Le dispositif de sécurité (par ex. : manostat à
ouverture minimale de pression P4, contrôlé selon DIN 18841:2005-12 TÜV et selon DVGW-VP121) doit empêcher que les gaz soient aspirés dans la pièce.
y Une autorisation de mise en service (par ex. : par le
ramoneur) doit être présente.
y Le montage est uniquement autorisé sur les éléments de
bâtiment porteurs (mur en dur).
y En cas de montage au-dessus d‘un foyer pour
combustibles solides (par ex. : poêle à charbon) : Le foyer doit posséder un couvercle fermé, non amovible. Il existe un risque d’incendie par ex. par projections de flammèches, le cas échéant. Les directives légales et nationales appropriées doivent être observées.
y L‘air qui circule doit pouvoir être évacué sans entraves.
Pas d‘obstruction du flux d‘air, ex. : en raison du montage d‘objets sur ou au-dessus de l‘appareil.
y L’installation électrique du bâtiment doit disposer d’une
prise de terre appropriée.
y La tension secteur présente doit correspondre à la tension
indiquée sur la plaque signalétique.
y Une prise doit être fournie côté client dans la zone de
montage de l‘appareil.
y La fiche secteur doit être accessible après le montage.
 Les dispositions légales nationales doivent être observées.
FR
6003417_a – 26.09.2017

3.3 Exigences relatives au mode recyclage d’air

y Remplissage du filtre facilement accessible pour le
remplacement.
29
Page 30
Montage

3.4 Étapes de montage

Brève présentation :
1. Préparation du montage
2. Déballage de l’appareil
3. Retrait des pièces intérieures
4. Accrochage de l’appareil
5. Raccordement des accessoires
6. Raccordement des accessoires
7. Montage du filtre de recyclage d‘air permalyt
8. Placer les pièces intérieures
9. Exécution du contrôle et de la mise en service

3.4.1 Préparation du montage

☞ Se familiariser avec la situation de montage et les
documents correspondants.
y Appareil et manuel. y Lieu de montage. y Mode de fonctionnement prévu.
☞ Rassembler les outils et matériaux nécessaires :
y Échelle stable y Mètre pliant ou règle y Crayon y Niveau à bulle y Tournevis cruciforme, taille 2 y Tournevis six pans taille 4 y Clé polygonale plate SW10, coudée y Mèche à pierre Ø 8 mm y Perceuse à percussion y Matériau de protection (par ex. : carton épais) pour
plaque de cuisson et plan de travail

3.4.2 Déballage de l’appareil

D ATTENTION!
Risque de bris de verre ou autres dommages en cas de manipulation incorrecte!
L‘appareil et sa surface peuvent être endommagés lors du déballage ou du transport.
☞ Ne pas couper dans le cartonnage de protection. ☞ Se tenir à distance des objets qui peuvent rayer l‘appareil
(par ex. : outils, boucles de ceinture).
☞ Déballer l’appareil et toutes les pièces emballées avec
prudence.
☞ Poser l’appareil avec la partie avant dirigée vers le haut sur
une surface de protection solide et propre (par ex. : carton épais).
☞ Contrôler l’appareil et toutes les pièces fournies en termes
de dommages.
☞ Contrôler l‘intégrité de la livraison.
D « 2.4 Étendue de livraison » (page 28).
Lorsque des pièces manquent ou sont endommagées :
☞ S’adresser à votre revendeur spécialisé ou au service
après-vente.
☞ Retirer les matériaux d‘emballage.
D « 8.1 Élimination de l‘emballage » (page 44).
☞ Veiller à ce que la zone de montage soit exempte d‘objets
qui peuvent gêner ou être endommagés.
☞ Veiller à ce que la plaque de cuisson et autres pièces
exposées soient refroidies.
☞ Protéger la plaque de cuisson et autres surfaces dans la
zone de montage (par ex. : avec du carton épais).
☞ S‘assurer que l‘alimentation électrique est coupée
et protégée contre tout démarrage intempestif.
L‘alimentation électrique a uniquement lieu lorsque cela
est indiqué dans l‘étape de montage correspondante.
30
6003417_a – 26.09.2017
Page 31
Montage

3.4.3 Retrait des pièces intérieures

D ATTENTION!
Risque de dommages en cas de chute de pièces!
Lors du déplacement de l‘appareil, le panneau frontal peut s‘ouvrir et les pièces intérieures peuvent tomber.
☞ Retirer les pièces intérieures avant le montage.
Les Capillar Traps sont insérés et maintenus dans l‘appareil par des aimants.
FR
☞ Saisir latéralement les Capillar Traps des deux mains. ☞ Enlever les Capillar Traps.
☞ Ouvrir le panneau frontal.
☞ Soulever l‘enveloppe inférieure au niveau du bord arrière. ☞ Attraper l‘enveloppe inférieure pour la retirer.
☞ Retirer les deux vis. ☞ Retirer le couvercle. ☞ Retirer le filtre.
En cas d‘utilisation du filtre de recyclage d‘air permalyt :
☞ Retirer le câble de raccordement.
6003417_a – 26.09.2017
31
Page 32
Montage

3.4.4 Accrochage de l’appareil

L’appareil est conçu pour l’accrochage aux murs.
En cas de fixation sur un mur en dur :
☞ S’assurer de la force portante du mur. ☞ Utiliser le matériel de fixation fourni.
En cas d‘autres conditions de montage :
☞ Étudier les possibilités de montage alternatives avant le
montage (par ex. : auprès de votre architecte).
☞ Utiliser du matériel de fixation approprié au mur.
245
105
340
D AVERTISSEMENT
Danger mortel d‘explosions ou de choc électrique!
Le perçage de conduites de gaz, d‘eau ou électriques peut entraîner des situations dangereuses.
☞ S’assurer qu‘aucune conduite dans le mur ne se trouve sur
les points de fixation.
Ø 8
600
x
==
Distance de sécurité (x) :
y Recommandation 450 mm. y Min. 650 mm pour les plaques de cuisson au gaz.
Distances avec le point central de l‘ouverture de la prise sur l‘arrière de l‘appareil :
y en haut 105 mm à partir du point de fixation gauche. y latéralement 245 mm à partir de l‘axe central de la hotte.
☞ Déterminer la position de suspension. ☞ S’assurer que la distance de sécurité est respectée.
☞ Déterminer et marquer les points de fixation. ☞ Percer les trous dans le mur. ☞ Insérer les douilles dans les trous percés.
a
a
a = 7
Les vis de fixation sont serrées uniquement après avoir aligné l‘appareil.
☞ Serrer les vis de fixation supérieures de manière
appropriée.
32
6003417_a – 26.09.2017
Page 33
Montage
D AVERTISSEMENT!
Risque de blessures en cas de manipulation incorrecte!
La taille et le poids de l‘appareil nécessitent beaucoup de force lors de l‘accrochage. Si l‘appareil tombe, des blessures graves sont possibles.
☞ Accrocher l’appareil à deux personnes. ☞ Veiller à la stabilité lors de l‘accrochage. ☞ S’assurer que personne d‘autre ne se trouve dans la zone
de travail.
D ATTENTION!
1.
Risque de dommages en cas de manipulation incorrecte!
La taille et le poids de l‘appareil nécessitent beaucoup de force lors de l‘accrochage. Si l‘appareil tombe, ceci peut endommager l‘appareil, le mobilier de cuisine et autres objets.
☞ Recouvrir la plaque de cuisson refroidie. ☞ Libérer la zone de montage.
☞ Accrocher l’appareil aux points de fixation.
2.
3.
FR
☞ Vérifier l‘alignement horizontal de l‘appareil. ☞ Ajuster l‘alignement avec les vis de réglage. ☞ Serrer les vis de fixation.
6003417_a – 26.09.2017
33
Page 34
Montage

3.4.5 Raccordement des accessoires

Selon la situation de montage, l‘accessoire disponible est raccordé à la hotte :
y Caisson mural y Interrupteur de contact de fenêtre y Manostat à ouverture minimale de pression
 Les instructions relatives à l‘accessoire doivent être
observées.
12 V DC
F
E
D
BMK-F F-K
B
12 V DC
2 31
G
H
4 5
C
6
7
8
I
Le raccordement a lieu au moyen de bornes de câble sur un connecteur amovible sur le carter de ventilateur.
D ATTENTION!
Risque de dommages en cas de raccordement incorrect!
Une polarité incorrecte du câble de commande peut entraîner des dommages de l‘électronique.
☞ Lors du raccordement du câble de commande, veiller
à une polarité correcte : Fil 1 sur la borne 1, fil 2 sur la borne 2.
2.
9
1.
1.
A
BMK1
–
–
A Caisson de commande
y BMK1 : Contact de caisson mural, collecteur
d‘optocoupleur, max. 12 mA / 12 V DC, séparé galv. en toute sécurité
y BMK2 : Contact de caisson mural, émetteur
d‘optocoupleur, max. 12 mA / 12 V DC,
séparé galv. en toute sécurité B Borne « BMK-F » pour le raccordement du caisson mural C Borne « F-K » (interrupteur multifonctions) pour le
raccordement du contact de fenêtre ou du manostat
à ouverture minimale de pression D Câble de commande du caisson mural E Caisson mural F Bloc d‘alimentation du caisson mural G Interrupteur de contact de fenêtre H Câble de commande de l‘interrupteur de contact de
fenêtre
BMK2
+
+
ST3
MFK
GND
MFK
+ 5 V
X1
X1X1X1
X1
Caisson mural
☞ Toujours raccorder le caisson mural comme suit :
y Fil 1 sur la borne 1 y Fil 2 sur la borne 2
y Le caisson mural est fermé si le contact d’amorçage est
ouvert.
y Le caisson mural est ouvert si le contact d’amorçage est
fermé.
Interrupteur de contact de fenêtre
☞ Toujours raccorder l‘interrupteur de contact de fenêtre
comme suit :
y Fil bleu/blanc sur la borne 3 y Fil brun/vert sur la borne 4
y Le ventilateur de la hotte est uniquement prêt à être mis
en service si la fenêtre est ouverte.
Manostat à ouverture minimale de pression
y Le ventilateur de la hotte est uniquement prêt à être mis
en service lorsqu‘aucune sous-pression critique dans la pièce n‘est observée.
34
6003417_a – 26.09.2017
Page 35
Montage

3.4.6 Exécution du raccordement de l‘alimentation électrique

☞ Observer la tension indiquée sur la plaque signalétique.
☞ Brancher la fiche secteur du câble de raccordement dans
la prise.
☞ Poser le câble de manière à ce qu‘il ne soit pas coudé,
coincé ou endommagé ou qu‘il ne gêne pas lors du remplacement du remplissage du filtre.
☞ S’assurer qu’il sera possible, après le montage, de
déconnecter l’appareil de l’alimentation électrique.

3.4.7 Montage du filtre de recyclage d‘air permalyt

FR
☞ Raccorder le filtre de recyclage d‘air permalyt comme
suit :
y Fil 1 sur la borne 1 y Fil 2 sur la borne 2
☞ Insérer la fiche mâle du refroidisseur dans la prise de
raccordement sur le carter de ventilateur.
Un contrôle automatique de raccordement est réalisé :
y Cinq bips sonores retentissent si l‘appareil n‘est pas
branché correctement.
☞ Corrigez le branchement de fils aux bornes 1 et 2.
y Trois bips sonores retentissent si l‘appareil est branché
correctement.
☞ Installer le filtre de recyclage d‘air permalyt. ☞ Poser le câble du filtre de recyclage d‘air permalyt par le
canal de guidage.
6003417_a – 26.09.2017
35
Page 36
Montage

3.4.8 Placer les pièces intérieures

Les pièces intérieures doivent être remises en place après le montage.
☞ Placer les Capillar Traps avec deux mains dans le bac de
réception.
☞ Pousser les Capillar Traps jusqu‘à la butée, les aimants
maintiennent les Capillar Traps dans l‘appareil.
D ATTENTION!
Risque de dommages en cas de manipulation incorrecte!
Des câbles peuvent être endommagés lors de la mise en place du filtre dans l‘appareil.
☞ Insérer le filtre avec précaution dans l‘appareil. ☞ Assurez-vous que le filtre ne repose pas sur un câble.
☞ Placer l‘enveloppe inférieure de manière affleurante dans
le volet du panneau frontal.
☞ Réinstaller le filtre.
En cas d‘utilisation du filtre de recyclage d‘air permalyt :
☞ Rebrancher le câble de raccordement.
☞ Fermer le panneau frontal.
36
☞ Installer le couvercle. ☞ Visser le couvercle.
L‘appareil est prêt à fonctionner.
6003417_a – 26.09.2017
Page 37
Montage

3.4.9 Exécution du contrôle et de la mise en service

D ATTENTION!
Risque de perturbations en cas d‘humidité dans l‘appareil!
Si vous déplacez l’appareil d’un endroit froid à un environnement chaud, de l’humidité peut se condenser à l’intérieur de l‘appareil.
☞ Attendre 2 à 3 heures avant de mettre l’appareil en
marche.
☞ Vérifier que la fiche secteur est facilement accessible. ☞ Vérifier que le câble de raccordement électrique n‘est pas
coudé, coincé ou endommagé.
☞ S’assurer que les sorties d‘aération ne sont pas fermées ou
recouvertes. ☞ S’assurer que les grilles d‘aération sont libres. ☞ Vérifier le fonctionnement de l‘appareil.
D « 4. Utilisation » (page 38).
FR
6003417_a – 26.09.2017
37
Page 38
Utilisation

4. Utilisation

4.1 Consignes de sécurité relatives àl’utilisation
D AVERTISSEMENT!
Danger en cas de non-respect des instructions d’utilisation!
Ce chapitre comporte des informations importantes pour une utilisation sûre de l‘appareil.
☞ Lire attentivement ce chapitre avant utilisation. ☞ Observer les consignes de sécurité.
y Utilisation uniquement par des utilisateurs autorisés.
D « 1.2 Groupes cibles autorisés » (page 26).
y Pas de commande par les enfants de moins de 8 ans et
les personnes qui ne peuvent pas évaluer les dangers
relatifs à l‘utilisation de l‘appareil.
y Utilisation interdite en cas d’incendie ou en cas de risque
imminent d’incendie (par ex. : odeur de gaz).
y Fonctionnement au gaz uniquement avec flamme de
gaz courte (pas au-dessus du fond de la casserole).
Les flammes peuvent endommager l‘appareil et
provoquer des incendies.
y Ne pas faire flamber sous l’appareil. Risque d‘incendie. y Ne pas faire frire sans contrôle sous l’appareil. y Lors de l‘utilisation, la plaque de cuisson et les autres
pièces exposées peuvent être très chaudes. Il existe un
risque de brûlures.
y Les résidus de graisses doivent être éliminés. Les résidus
de graisses représentent un risque d’incendie.
y Pas d‘humidité dans l‘appareil.
y Les gouttelettes ou projections d‘eau doivent être
évitées.
y Les récipients avec des liquides (par ex. : vases,
bouteilles) ne doivent pas être posés sur l‘appareil. y Pas d‘obstruction du flux d‘air. y Pas d‘obstruction du conduit d‘air sur la partie inférieure
de l‘appareil.
y Utilisation uniquement possible avec l‘enveloppe
inférieure installée.
y Pas de recouvrement des sorties d‘aération (par ex. :
verres/assiettes sur ou devant les grilles d‘aération). L‘air qui circule doit pouvoir être évacué sans entraves par les grilles d‘aération, un reflux peut se former le cas échéant. Lorsque les vapeurs de cuisson ne peuvent plus être aspirées, il existe un risque d‘incendie.

4.2 Panneau de commande

L‘appareil est commandé au moyen du panneau de commande.
La fonction correspondante est exécutée en appuyant sur une touche.
Touche Fonction
Fonction arrêt temporisé
ARRÊT, baisser de niveau de puissance
MARCHE, augmenter de niveau de puissance
Éclairage de la plaque de cuisson

4.3 Fonctionnement normal

Touche Fonction
L‘appareil est éteint.
☞ Appuyer 1 fois sur la touche.
L‘appareil s‘allume en niveau de puissance 1.
L‘appareil est éteint.
☞ Enfoncer la touche pendant 2 secondes.
L‘appareil s‘allume en niveau de puissance 3.
L‘appareil est allumé.
☞ Appuyer 1 fois sur la touche. L‘appareil s‘allume à un niveau de puissance supérieur.
L‘appareil est allumé en niveau de puissance 2 ou 3.
☞ Appuyer 1 fois sur la touche. L‘appareil s‘allume à un niveau de puissance inférieur.
38
L‘appareil est allumé en niveau de puissance 2 ou 3.
☞ Enfoncer la touche pendant 2 secondes. L‘appareil s‘éteint.
L‘appareil est allumé en niveau de puissance 1.
☞ Appuyer 1 fois sur la touche. L‘appareil s‘éteint.
6003417_a – 26.09.2017
Page 39
Utilisation
Le niveau de puissance actif est indiqué par l‘allumage des LED sous les touches :
y 1 LED s‘allume = Niveau de puissance 1 y 2 LED s‘allument = Niveau de puissance 2 y 3 LED s‘allument = Niveau de puissance 3
Afin d‘atteindre un résultat optimal lors de l‘élimination des vapeurs de cuisson :
☞ Allumer l‘appareil 1 à 2 minutes avant le début de cuisson.
Le flux d‘air peut se mettre en place et la hotte peut aspirer les vapeurs de façon anticipée.
☞ Pour capter efficacement les vapeurs de cuisson, utiliser
les zones de cuisson arrière en cas de cuisson intensive.
☞ Activer la hotte pendant la cuisson à un niveau de
puissance adapté à l‘intensité des vapeurs de cuisine :
y Niveau de puissance 1 – Puissance minimale du
ventilateur
y Niveau de puissance 2 – Puissance moyenne du
ventilateur
y Niveau de puissance 3 – Puissance élevée du
ventilateur
☞ Activer la hotte à un niveau de puissance supérieur si
l‘intensité des vapeurs de cuisine ne diminue pas.
☞ Pendant la cuisson, commuter l’appareil au niveau de
puissance 3.
☞ Après la fin de la cuisson, utiliser la fonction arrêt
temporisé en marche.
D « 4.3.1 Fonction arrêt temporisé » (page 39).
☞ Veiller régulièrement à une alimentation en air frais.
☞ Utilisez votre hotte d’aspiration pour réduire les autres
odeurs gênantes. Comme par exemple de :
y Oignons et ail y Four, micro-ondes ou étuveur y Fondue et raclette
D AVERTISSEMENT

4.3.1 Fonction arrêt temporisé

L’appareil dispose d’une fonction de temporisation. En utilisant cette fonction, l’appareil continue à fonctionner pendant 10 minutes au niveau de puissance 2.
En mode recyclage d‘air, l‘utilisation de la fonction arrêt temporisé est nécessaire pour que l‘appareil puisse absorber les odeurs résiduelles. La fonction arrêt temporisé permet d‘accroître la durée de vie du remplissage du filtre. Le remplissage du filtre doit être renouvelé régulièrement.
Touche Fonction
L‘appareil est éteint.
☞ Appuyer 1 fois sur la touche. L‘appareil active la fonction arrêt temporisé en niveau de puissance 2.
La fonction arrêt temporisé est activée.
☞ Appuyer 1 fois sur la touche. Le délai d‘arrêt redémarre (10 minutes).
La fonction arrêt temporisé est arrêtée lors de la modification du niveau de puissance.
Pendant le délai d’arrêt (10 minutes), les LED pour les niveaux de puissance 1 et 2 clignotent.

4.3.2 Éclairage de la plaque de cuisson

L‘éclairage de la plaque de cuisson est équipé d’un éclairage LED économe en énergie. L‘éclairage peut être utilisé à tout moment et indépendamment du ventilateur.
FR
Risque d’incendie àcause des résidus de graisses!
Pendant le fonctionnement, des résidus de graisses s‘accumulent dans et sur l‘appareil et sont facilement inflammables.
☞ Nettoyer correctement l’appareil.
D « 5. Nettoyage » (page 40).
Lorsque vous démarrez l‘appareil et observez un bruit de ventilateur anormalement élevé :
☞ Nettoyer l’appareil. ☞ Observer les instructions de nettoyage.
D « 5. Nettoyage » (page 40).
Lorsque vous démarrez l‘appareil et observez une odeur :
☞ Remplacer le remplissage de filtre. ☞ Observer les instructions de remplacement du
remplissage de filtre.
D « 6.2.1 Remplacement du remplissage du filtre »
(page 42).
Après 6 heures de fonctionnement sans utilisation, l’appareil s’arrête automatiquement (y compris éclairage).
6003417_a – 26.09.2017
Touche Fonction
☞ Appuyer 1 fois sur la touche pour activer
ou désactiver l‘éclairage de la plaque de cuisson.
39
Page 40
Nettoyage

5. Nettoyage

5.1 Consignes de sécurité relatives au nettoyage

D AVERTISSEMENT!
Danger en cas de non-respect des instructions de nettoyage!
Ce chapitre comporte des informations importantes pour un nettoyage sûr de l‘appareil.
☞ Lire attentivement ce chapitre avec le nettoyage. ☞ Observer les consignes de sécurité.
y Nettoyage uniquement par des utilisateurs autorisés.
D « 1.2 Groupes cibles autorisés » (page 26).
y Pas de nettoyage par les enfants de moins de 8 ans et les
personnes qui ne peuvent pas évaluer les dangers relatifs à l‘utilisation de l‘appareil.
y Après utilisation, la plaque de cuisson et les autres pièces
exposées peuvent être encore chaudes. Il existe un risque de brûlures.
y Les résidus de graisses doivent être éliminés. Les résidus
de graisses représentent un risque d’incendie.
L’appareil doit être régulièrement nettoyé :
y Panneau de commande, surface, enveloppe supérieure et
enveloppe inférieure après chaque cuisson.
y Capillar Traps en cas d‘usage quotidien au bout de trois
semaines maximum.

5.2 Consignes de nettoyage

L‘appareil aspire les particules de saleté (par ex. : particules de graisse et d‘huile) présentes dans l‘air ambiant. Les particules de saleté sont séparées et collectées dans l‘enveloppe supérieure, dans l‘enveloppe inférieure et dans les Capillar Traps.
Avant chaque nettoyage :
☞ Éteindre l‘appareil. ☞ Veiller à ce que la plaque de cuisson et autres pièces
exposées soient refroidies.
D ATTENTION!
Risque de dommages en cas de nettoyage incorrect!
Les objets tranchants, produits abrasifs ou produits de nettoyage inappropriés peuvent endommager l‘appareil. Les produits de nettoyage suivants sont inappropriés et ne doivent pas être utilisés :
y Acétone y Trichloroéthylène y Solutions à base de nitro (par ex. : diluant nitro) y Diluant à base de résine synthétique y Produit abrasif y Vernis contenant de la silicone y Vernis contenant de l‘huile y Cire y Vapeur d‘eau y Sur surfaces vernies : chiffon microfibres
☞ Se tenir à distance des objets qui peuvent rayer l‘appareil
(par ex. : bagues).
☞ Utiliser des produits de nettoyage doux (par ex. :
nettoyants universels non alcalins, à ph neutre). ☞ Utiliser un chiffon doux et humide. ☞ Nettoyer sans trop appuyer.
40
 Les instructions et informations sur les produits de
nettoyage doivent être observées.
Panneau de commande
☞ Nettoyer le panneau de commande avec un chiffon
légèrement humide qui ne peluche pas. ☞ Sécher le panneau de commande avec un chiffon doux
qui ne peluche pas.
Surfaces
☞ Nettoyer les surfaces avec un chiffon doux et humide et
un produit ménager doux. ☞ Sécher les surfaces avec un chiffon doux.
6003417_a – 26.09.2017
Page 41
Nettoyage
Enveloppe supérieure et inférieure
L‘enveloppe inférieure est intégrée au panneau frontal inférieur.
☞ Rabattre le panneau frontal inférieur vers le bas.
Capillar Trap
Les Capillar Traps sont insérés et maintenus dans l‘appareil par des aimants.
FR
☞ Saisir latéralement les Capillar Traps des deux mains. ☞ Enlever les Capillar Traps.
☞ Nettoyer les Capillar Traps par ex. dans le lave-vaisselle. ☞ Nettoyer les surfaces et bords sur le bac de réception des
Capillar Traps avec un chiffon doux et humide. ☞ Assurez-vous que les Capillar Traps sont totalement secs. ☞ Remettre en place les Capillar Traps.
D « 3.4.8 Placer les pièces intérieures » (page 36).
☞ Soulever l‘enveloppe inférieure au niveau du bord arrière. ☞ Attraper l‘enveloppe inférieure pour la retirer.
☞ Nettoyer l’enveloppe supérieure avec un chiffon doux et
humide.
☞ Nettoyer l‘enveloppe inférieure avec un chiffon doux et
humide ou dans le lave-vaisselle.
☞ Sécher l‘enveloppe supérieure et l‘enveloppe inférieure
avec un chiffon doux.
☞ Remettre en place l‘enveloppe inférieure.
D « 3.4.8 Placer les pièces intérieures » (page 36).
6003417_a – 26.09.2017
41
Page 42
Réparation

6. Réparation

6.1 Consignes de sécurité relatives àla réparation
D AVERTISSEMENT!
Danger en cas de non-respect des instructions de réparation!
Ce chapitre comporte des informations importantes pour une réparation sûre de l‘appareil.
☞ Lire attentivement ce chapitre avec les travaux de
réparation. ☞ Observer les consignes de sécurité. ☞ Exécuter la réparation comme décrit.
y Travaux de réparation effectués uniquement par des
spécialistes qualifiés.
D « 1.2 Groupes cibles autorisés » (page 26).
y Travaux électrotechniques effectués uniquement par des
électriciens qualifiés.
D « 1.2 Groupes cibles autorisés » (page 26).
D ATTENTION!
Risque de dommages en cas de chute de pièces!
Lors des travaux sur l‘appareil, des pièces ou outils peuvent tomber et entraîner des dommages des éléments de cuisine.
☞ Protéger la plaque de cuisson refroidie et autres surfaces
dans la zone de cuisson (par ex. : avec du carton épais).
☞ Retirer les deux vis. ☞ Retirer le couvercle.
y Réparation effectuée uniquement par des utilisateurs
autorisés.
D « 1.2 Groupes cibles autorisés » (page 26).
y Pas de réparation par les enfants de moins de 8 ans et les
personnes qui ne peuvent pas évaluer les dangers relatifs
à l‘utilisation de l‘appareil.
y Lors des travaux en hauteur, il faut veiller à une position
stable (par ex. : échelle stable).
y La plaque de cuisson et les autres pièces exposées
doivent être refroidies.
y Le carter du ventilateur ne doit jamais être ouvert.

6.2 Entretien

6.2.1 Remplacement du remplissage du filtre

Les odeurs sont liées au remplissage du filtre en mode recyclage d‘air. L‘air ambiant épuré, sans odeurs, est réintroduit dans la pièce.
Les filtres de recyclage d‘air sont sans entretien pendant deux ans maximum. Le remplissage du filtre doit ensuite être renouvelé régulièrement.
☞ Sortir le filtre vers le haut.
 Le remplacement du remplissage de filtre a lieu comme
décrit dans le manuel correspondant. ☞ Remplacer le remplissage de filtre. ☞ Nettoyer le filtre de l‘extérieur (par ex. : en l‘aspirant avec
un aspirateur).
☞ Réinstaller le filtre.
D « 3.4.8 Placer les pièces intérieures » (page 36).
Intervalles de remplacement
y Usage quotidien : en cas d‘odeurs dans l‘air qui circule ou
au plus tard au bout de 12 mois.
y Usage occasionnel : en cas d‘odeurs dans l‘air qui circule
ou au plus tard au bout de 24 mois.
42
6003417_a – 26.09.2017
Page 43
Réparation

6.2.2 Remplacement des ampoules

L’appareil est équipé d’un éclairage LED sans entretien. Lorsqu‘un défaut survient :
☞ S’adresser à votre revendeur spécialisé ou au service
après-vente.

6.3 Élimination des défauts

Les défauts possibles sont décrits ci-après :
Description du défaut.
y Cause possible.
☞ Solution.
Le ventilateur et l’éclairage ne fonctionnent pas.
y Pas d’alimentation électrique.
☞ Vérifier si l’interrupteur d’alimentation est raccordé sur
tous les pôles.
☞ Mettre l’interrupteur sous tension.
y Le fusible de sécurité s’est déclenché ou est défectueux.
☞ Vérifier si le fusible de sécurité s’est déclenché. ☞ En cas de présence d’un coupe-circuit automatique,
l’enclencher.
☞ Pour les autres types de fusible, s’adresser à un
électricien qualifié.
Le ventilateur ne fonctionne pas.
y L’appareil n’est pas en circuit.
☞ Vérifier tous les niveaux de puissance. D « 4.3 Fonctionnement normal » (page 38).
y L‘appareil est raccordé à un contact de fenêtre et la
fenêtre est fermée.
☞ Ouvrir la fenêtre.
y L‘appareil est raccordé à un manostat à ouverture
minimale de pression. Le manostat à ouverture minimale de pression détecte toute dépression critique.
☞ Ouvrir une fenêtre. ☞ Attendre que la pression de l‘air se normalise.
Le panneau de commande ne réagit pas malgré plusieurs pressions.
y Le panneau de commande est encrassé.
☞ Nettoyer le panneau de commande. D « 5. Nettoyage » (page 40).
y Le logiciel de l‘appareil doit être redémarré.
☞ Couper brièvement l‘alimentation électrique.
Humidité dans l‘appareil.
y Des gouttelettes ou projections d‘eau ont pénétré dans
l‘appareil.
y Du liquide (par ex. : de vases, bouteilles sur l’appareil) a
pénétré dans l’appareil.
☞ Couper immédiatement l’alimentation électrique en
enlevant le fusible.
☞ S‘assurer que l‘alimentation électrique de l‘appareil
n‘est pas rétablie par mégarde. Placer par ex. quelqu’un qui empêchera la mise sous tension du fusible.
☞ S’assurer qu‘aucun autre liquide ne peut pénétrer dans
l‘appareil. ☞ Laisser sécher l’appareil. ☞ Faire vérifier l‘appareil par du personnel qualifié avant
d‘utiliser de nouveau l‘appareil.
Lorsqu‘un défaut ne peut pas être éliminé :
☞ S’adresser à votre revendeur spécialisé ou au service
après-vente.
FR
L’éclairage ne fonctionne pas.
y L’ampoule est défectueuse.
☞ S’adresser à votre revendeur spécialisé ou au service
après-vente.
Présence d’odeurs pendant le fonctionnement.
y Le remplissage du filtre est saturé.
☞ Remplacer le remplissage de filtre. D « 6.2.1 Remplacement du remplissage du filtre »
(page 42).
Mauvais rendement de l’appareil.
y Le filtre de recyclage d’air est obstrué.
☞ Remplacer le remplissage du filtre de recyclage d’air. D « 6.2.1 Remplacement du remplissage du filtre »
(page 42).
6003417_a – 26.09.2017
43
Page 44
Démontage

7. Démontage

D AVERTISSEMENT!
Risque de blessures en cas de manipulation incorrecte!
La taille et le poids de l‘appareil nécessitent beaucoup de force lors du décrochage. Si l‘appareil tombe, des blessures graves sont possibles.
☞ Décrocher l’appareil à deux personnes. ☞ Veiller à la stabilité lors du décrochage. ☞ S’assurer que personne d‘autre ne se trouve dans la zone
de travail.
D ATTENTION!
Risque de dommages en cas de manipulation incorrecte!
La taille et le poids de l‘appareil nécessitent beaucoup de force lors du décrochage. Si l‘appareil tombe, ceci peut endommager l‘appareil, le mobilier de cuisine et autres objets.
☞ Recouvrir la plaque de cuisson refroidie. ☞ Libérer la zone de montage.
☞ Couper l‘alimentation électrique sur tous les pôles de
l‘appareil.
☞ Débrancher la fiche secteur.
☞ Desserrer les vis de fixation d‘env. un tour. ☞ Soulever l’appareil à deux personnes. ☞ Abaisser l’appareil vers l‘avant. ☞ Placer l‘appareil sur une surface solide et protectrice.

8. Élimination

8.1 Élimination de l‘emballage

D ATTENTION!
Risque d‘atteintes environnementales en cas d‘élimination incorrecte de l‘emballage!
☞ Ne pas éliminer l‘emballage avec les ordures ménagères. ☞ Retourner l‘emballage pour un recyclage approprié et
écologique.
L‘emballage sert de protection contre les dommages causés pendant le transport. Seul l‘emballage d‘origine garantit une protection suffisante pendant le transport.
☞ Maintenir l‘emballage hors de portée des enfants.
Les matériaux d‘emballage sont sélectionnés pour leur compatibilité environnementale et fabriqués en matériaux recyclables. Les matériaux d‘emballage peuvent être retournés dans le circuit des matières premières après utilisation. Les matières premières essentielles peuvent ainsi être préservées.
y L‘emballage extérieur est en carton. y Le matériau de remplissage et les éléments de
rembourrage sont en carton ou polystyrène.
y Les films de protection et sacs sont en polyéthylène (PE).
☞ Éliminer l‘emballage de manière écologique en triant les
matériaux.
44
6003417_a – 26.09.2017
Page 45
Annexe

8.2 Élimination de l’appareil

D ATTENTION!
Risque d‘atteintes environnementales en cas d‘élimination incorrecte de l‘appareil!
La hotte est soumise à la directive européenne 2012/19/UE et ne doit pas être mise au rebut avec les déchets ménagers.
☞ Ne pas éliminer l‘appareil avec les ordures ménagères à la
fin de sa durée d‘utilisation.
☞ Contacter les autorités urbaines ou communales pour en
savoir plus sur les possibilités de recyclage écologique et correct ou d‘élimination de l‘appareil.
☞ Après le démontage, rendre l’appareil inutilisable, par ex. :
en coupant le câble d‘alimentation hors tension.
☞ Éliminer l’appareil conformément aux dispositions légales
par l’intermédiaire d’une entreprise spécialisée ou de votre service d’évacuation des appareils usagés de votre commune.

9. Annexe

9.1 Contact

En cas de doute ou de question, nous contacter de la manière suivante :
Courrier : berbel Ablufttechnik GmbH Sandkampstraße 100 D-48432 Rheine
Téléphone : +49 (0) 5971 / 80 80 9 - 0 Lun. à jeu. : 8 h 00 – 17 h 30
et ven. : 8 h 00 – 16 h 30
Fax : +49 (0) 5971 / 80 80 9 - 10
Internet : www.berbel.de
Contacter le service après-vente du fabricant
Notre service après-vente peut être contacté de différentes manières. Nous contacter des manières suivantes :
FR
Téléphone : +49 (0) 5971 / 80 80 9 - 660 Lun. à jeu. : 8 h 00 – 17 h 30
et ven. : 8 h 00 – 16 h 30
Fax : +49 (0) 5971 / 80 80 9 - 10
6003417_a – 26.09.2017
45
Page 46
Informazioni sul documento
Istruzioni d‘uso e di montaggio per:
y Cappa a parete (headfree) BKH 80 ST y Cappa a parete (headfree) BKH 80 ST permalyt y Cappa a parete (headfree) BKH 90 ST y Cappa a parete (headfree) BKH 90 ST permalyt
Le descrizioni sono identiche per tutti i modelli. Eventuali differenze vengono evidenziate in modo specifico. Le immagini rappresentano:
y Cappa a parete (headfree) BKH 90 ST
y Istruzioni originali. y Parte del prodotto. y Protetto da copyright. y Duplicazione, riproduzione e divulgazione ammesse solo
previa autorizzazione.
y Ci si riserva la possibilità di apportare modifiche.
Indicazioni di sicurezza
D PERICOLO!
Spiegazione dei simboli nei testi
☞ Richiesta d‘intervento
y Elencazione
D Riferimento ad altri punti del presente documento
 Riferimento ad altri documenti che devono essere
rispettati
Spiegazione dei simboli nelle immagini
A
x
1.
Indicazioni contrassegnate dalla parola PERICOLO indicano situazioni di pericolo che causano morte o lesioni fisiche gravi.
D AVVERTENZA!
Indicazioni contrassegnate dalla parola AVVERTENZA indicano situazioni di pericolo che potrebbero causare morte o lesioni fisiche gravi.
D ATTENZIONE!
Indicazioni contrassegnate dalla parola ATTENZIONE indicano situazioni che potrebbero causare lesioni di bassa o media entità.
D NOTA BENE!
Indicazioni contrassegnate dalle parole NOTA BENE indicano situazioni che possono causare danni materiali o all‘ambiente.
B
2.
Evidenziazione delle parti attive con superfici
1. Passi di un procedimento con numerazione
A Denominazione dei componenti con maiuscole
x Misure con minuscole o unità in mm
Frecce di movimento e direzione
46
6003417_a – 26.09.2017
Page 47
Indice
1. Informazioni per la sicurezza ..................48
1.1 Uso previsto . . . . . . . . . . . . . . . . . . . . . . . . . .48
1.2 Destinatari autorizzati . . . . . . . . . . . . . . . . . . . .48
1.3 Indicazioni generali di sicurezza. . . . . . . . . . . . . .48
2. Informazioni sul prodotto ..................... 49
2.1 Principio di funzionamento. . . . . . . . . . . . . . . . .49
2.2 Versione filtrante . . . . . . . . . . . . . . . . . . . . . . .49
2.3 Panoramica del prodotto . . . . . . . . . . . . . . . . . .49
2.4 Oggetto della fornitura . . . . . . . . . . . . . . . . . . .50
2.5 Dati tecnici . . . . . . . . . . . . . . . . . . . . . . . . . . .50
3. Montaggio ................................... 51
3.1 Indicazioni di sicurezza per il montaggio . . . . . . . .51
3.2 Requisiti per il luogo di montaggio. . . . . . . . . . . .51
3.3 Requisiti per la versione filtrante . . . . . . . . . . . . .51
3.4 Procedura di montaggio . . . . . . . . . . . . . . . . . .52
3.4.1 Preparazione per il montaggio .............. 52
3.4.2 Disimballaggio dell‘apparecchio .............52
3.4.3 Rimozione delle parti interne ................ 53
3.4.4 Installazione a parete dell‘apparecchio ...... 54
3.4.5 Collegamento degli accessori ...............56
3.4.6 Collegamento dell‘alimentazione ............57
3.4.7 Montaggio del filtro di ricircolo permalyt .... 57
3.4.8 Inserimento delle parti interne .............. 58
3.4.9 Esecuzione controllo e messa in funzione ...59
4. Utilizzo ....................................... 60
4.1 Indicazioni di sicurezza per l‘utilizzo . . . . . . . . . . .60
4.2 Pannello comandi . . . . . . . . . . . . . . . . . . . . . .60
4.3 Funzionamento normale . . . . . . . . . . . . . . . . . .60
4.3.1 Funzione di spegnimento ritardato ..........61
4.3.2 Illuminazione del piano di cottura ........... 61
5. Pulizia ........................................ 62
5.1 Indicazioni di sicurezza per la pulizia. . . . . . . . . . .62
5.2 Misure per la pulizia . . . . . . . . . . . . . . . . . . . . .62
6. Manutenzione ................................64
6.1 Indicazioni di sicurezza per la manutenzione . . . . .64
6.2 Manutenzione . . . . . . . . . . . . . . . . . . . . . . . . .64
6.2.1 Sostituire il contenuto del filtro .............. 64
6.2.2 Sostituzione delle lampadine ................ 65
6.3 Risoluzione guasti . . . . . . . . . . . . . . . . . . . . . .65
7. Smontaggio .................................. 66
8. Smaltimento ..................................66
8.1 Smaltimento dell‘imballo . . . . . . . . . . . . . . . . . .66
8.2 Smaltimento dell‘apparecchio . . . . . . . . . . . . . . .67
9. Appendice ....................................67
9.1 Contatti . . . . . . . . . . . . . . . . . . . . . . . . . . . . .67
IT
6003417_a – 26.09.2017
47
Page 48
Informazioni per la sicurezza

1. Informazioni per la sicurezza

1.1 Uso previsto

L‘apparecchio è destinato all‘aspirazione di vapori di cottura. L‘apparecchio è concepito esclusivamente per l‘uso in ambito domestico. L’apparecchio può essere utilizzato soltanto con i filtri originali del produttore.
L‘apparecchio può essere utilizzato soltanto quando si trova in uno stato tecnico privo di difetti e dopo essere stato montato correttamente. Qualsiasi altro uso è non conforme alla destinazione d‘uso. Nell’uso corretto rientrano anche la lettura e il rispetto delle presenti istruzioni.

1.2 Destinatari autorizzati

Lavori elettrotecnici possono essere eseguiti soltanto da personale specializzato conformemente DIN VDE 0100. Requisiti per il personale specializzato per lavori elettrotecnici:
y Conoscenza dei fondamenti di elettrotecnica. y Conoscenza delle disposizioni e norme nazionali
(in Germania per es. DIN VDE 0100, Parte 701). y Conoscenza delle norme di sicurezza applicabili. y Conoscenza delle norme per l‘installazione di impianti a
gas applicabili (in Germania per es. le Direttive tecniche
per impianti a gas TRGI). y Conoscenza delle presenti istruzioni.
Montaggio e riparazione possono essere effettuati soltanto da personale qualificato. Requisiti per il personale qualificato:
y Conoscenza delle norme sulla sicurezza sul posto di lavoro. y Conoscenza delle tecniche di fissaggio. y Conoscenze di base della tecnica di ventilazione. y Esperienza nell‘utilizzo di attrezzi di lavoro elettrici e
meccanici. y Conoscenza della lettura di disegni tecnici. y Conoscenza delle presenti istruzioni.
Utilizzo, pulizia e manutenzione sono responsabilità dell‘utilizzatore. Requisiti per gli utilizzatori:
y Conoscenza delle presenti istruzioni.
Per i seguenti utilizzatori si applicano requisiti particolari:
y Bambini dagli 8 anni in su. y Persone con ridotte capacità fisiche, sensoriali o mentali. y Persone con carenza di esperienza e conoscenza.
Questi utilizzatori possono operare soltanto con riferimento alle attività di utilizzo, pulizia e manutenzione. Requisiti speciali:
y Questi utilizzatori devono essere supervisionati. y Questi utilizzatori devono essere stati istruiti sull‘uso sicuro
dell‘apparecchio. y Questi utilizzatori comprendono i pericoli insiti nell‘uso
dell‘apparecchio. y Non lasciare che i bambini giochino con l‘apparecchio.

1.3 Indicazioni generali di sicurezza

D AVVERTENZA!
Pericolo in caso di inosservanza delle istruzioni d‘uso e di montaggio!
Le presenti istruzioni contengono importanti informazioni per l‘uso sicuro dell‘apparecchio. Eventuali pericoli vengono evidenziati in modo specifico.
☞ Leggere attentamente le presenti istruzioni in ogni loro
parte.
☞ Seguire tutte le indicazioni di sicurezza contenute nelle
presenti istruzioni.
☞ Tenere le istruzioni a portata di mano.
Fiamme libere possono danneggiare l‘apparecchio e causare incendi.
y Funzionamento a gas soltanto con fiamma bassa (non al
di sopra del bordo della pentola). y Non fiammeggiare (flamber) sotto l‘apparecchio. y Non friggere senza supervisione sotto l‘apparecchio.
L‘utilizzo dell‘apparecchio è vietato nei seguenti casi:
y Quando mancano i dispositivi di sicurezza necessari
(per es. manostato con contemporaneo utilizzo di una
fiamma libera dipendente dall‘aria interna). y Quando mancano le necessarie autorizzazioni (per es.
dello spazzacamino). y In atmosfere potenzialmente esplosive. y In caso di danneggiamento dell‘apparecchio o dei suoi
componenti. y In caso di modifiche o trasformazioni arbitrarie
dell‘apparecchio. y Quando penetrano liquidi nell‘apparecchio. y In caso di sporco intenso. y Per i bambini al di sotto degli 8 anni e per le persone
che non possono valutare i rischi insiti nell‘uso
dell‘apparecchio.
Nei seguenti casi, il produttore non si assume alcuna responsabilità per danni:
y In caso di inosservanza delle presenti istruzioni. y In caso di uso improprio dell‘apparecchio. y In caso di montaggio e utilizzo impropri dell‘apparecchio. y In caso di utilizzo dell‘apparecchio da parte di destinatari
non autorizzati. y In caso di elusione dei dispositivi di sicurezza presenti
sull‘apparecchio. y In caso di utilizzo di parti di ricambio non prodotte o
autorizzate dal produttore.
Ulteriori indicazioni di sicurezza sono riportate nei rispettivi capitoli delle presenti istruzioni.
D “3.1 Indicazioni di sicurezza per il montaggio”
(pagina 51).
D “4.1 Indicazioni di sicurezza per l‘utilizzo” (pagina 60). D “5.1 Indicazioni di sicurezza per la pulizia” (pagina 62). D “6.1 Indicazioni di sicurezza per la manutenzione”
(pagina 64).
48
6003417_a – 26.09.2017
Page 49
Informazioni sul prodotto

2. Informazioni sul prodotto

2.1 Principio di funzionamento

2.2 Versione filtrante

L‘apparecchio viene usato nel modo operativo filtrante.
Il contenuto del filtro di ricircolo neutralizza gli odori presenti. L‘aria ambiente pulita e priva di odori viene reintrodotta nell‘ambiente. Attraverso il ricambio d‘aria è possibile ridurre l‘umidità dell‘aria nella stanza.
Nella versione filtrante è necessario utilizzare la funzione di spegnimento ritardato affinché l‘apparecchio possa rimuovere gli odori restanti. Utilizzando la funzione di spegnimento ritardato si allunga la durata del contenuto del filtro. Il contenuto del filtro deve essere sostituito regolarmente.

2.3 Panoramica del prodotto

A
B
C
Forza centrifuga
y I vapori di cottura vengono aspirati nella cappa attraverso
una fessura, accelerati e deviati a forma d‘arco.
y Grazie alla forza centrifuga che si viene a creare, le
particelle di sporco (per es. particelle di grasso e olio) vengono separate dall‘aria.
y Le particelle di sporco vengono espulse e raccolte nella
vaschetta superiore e inferiore nonché nel setaccio (“Capillar Trap”).
Tecnologia Back-flow
y Si evita la formazione di condensa o di gocce sul pannello
frontale o sulla parte inferiore (per es. quando il vapore acqueo raggiunge la superficie fredda) tramite un dispositivo di aerazione disposto dal basso verso l’alto.
y Una parte dell’aria di scarico scaricata viene riportata sul
lato posteriore della cappa aspirante, aspirata tramite la parte inferiore verso la parte frontale e guidata nella fessura di aspirazione.
D
E
IT
A Coperchio anteriore B Pannello comandi
D “4.2 Pannello comandi” (pagina 60). C Fessura di aspirazione D Corpo cappa E Illuminazione del piano di cottura
A
B
D
C
A Vaschetta superiore B 2 Capillar Trap (removibili) C Vaschetta inferiore (interna, removibile) D Etichetta sul corpo cappa dietro il Capillar Trap
6003417_a – 26.09.2017
49
Page 50
Informazioni sul prodotto

2.5 Dati tecnici

A
C
B
A Viti di regolazione per l‘allineamento B Presa di collegamento per il cavo di alimentazione C Morsetti cassetta a muro e contatto di prossimità per
finestra (contatto multifunzione) e collegamento bus

2.4 Oggetto della fornitura

A
BKH80ST
Tensione di collegamento 230 V / 50 Hz 230 V / 50 Hz
Potenza complessiva
Potenza assorbita ventilatore 170 W 170 W
Lampadine LED 15,6 W LED 15,6 W
Intensità luminosa sulla superficie del piano di cottura
Larghezza 800 mm 900 mm
Profondità 420 mm 420 mm
Altezza 389 mm 389 mm
Peso netto
1
Versione con filtro di ricircolo permalyt
186 W,
1
311 W
387 lx 387 lx
28,5 kg,
1
30,0 kg
186 W,
311 W
29,5 kg,
31,0 kg
BKH90ST
1
1
B
D
C
E
F
A Filtro di ricircolo (nel corpo cappa). Il modello dipende
dalla versione:
y Filtro di ricircolo BUF-BDL
y Filtro di ricircolo permalyt BUR BKH ST B Corpo cappa con pannello frontale C Cavo dell‘apparecchio D 2 tasselli di nylon 8 mm E 2 viti Torx TX30 rondella integrata F Istruzioni d‘uso e di montaggio
Il materiale di fissaggio è adatto esclusivamente per l‘uso su costruzioni massicce.
I dati sul modello (per es. numero di serie, anno di costruzione) sono riportati sull’etichetta delle specifiche.
D “2.3 Panoramica del prodotto” (pagina 49).
50
6003417_a – 26.09.2017
Page 51
Montaggio

3. Montaggio

3.1 Indicazioni di sicurezza per il montaggio

D AVVERTENZA!
Pericolo in caso di inosservanza delle istruzioni di montaggio!
Questo capitolo include informazioni importanti per il montaggio sicuro dell‘apparecchio.
☞ Leggere attentamente questo capitolo prima di effettuare
il montaggio. ☞ Seguire le indicazioni di sicurezza. ☞ Eseguire il montaggio come descritto.
y Il montaggio deve essere eseguito soltanto da personale
qualificato.
D “1.2 Destinatari autorizzati” (pagina 48).
y I lavori elettrotecnici possono essere eseguiti soltanto da
personale specializzato.
D “1.2 Destinatari autorizzati” (pagina 48).
y Il montaggio può essere eseguito solo da almeno due
persone.
y In caso di lavori in altezza, assicurarsi di avere un
appoggio sicuro (per es. scala doppia stabile).
y Il piano cottura e altre parti accessibili devono essere
lasciate raffreddare prima del montaggio.
y Tenere la pellicola o altre parti dell‘imballaggio fuori dalla
portata dei bambini.
y Per poter procedere con il montaggio, l‘apparecchio non
deve presentare danni ed essere in perfette condizioni.
y I cavi non devono poter essere piegati, schiacciati o
danneggiati.
y L‘alloggiamento del ventilatore non deve mai essere
aperto.
y La tensione di rete necessaria deve corrispondere a quella
riportata sulla targhetta.
D “2.5 Dati tecnici” (pagina 50).
y Prima del montaggio bisogna verificare che
l’alimentazione elettrica sia e resti disconnessa.
Il collegamento alla rete elettrica deve avvenire soltanto
quando richiesto nel corrispondente passaggio di
montaggio.

3.2 Requisiti per il luogo di montaggio

D AVVERTENZA!
Pericolo di vita in caso di montaggio improprio!
L‘inosservanza delle condizioni ambientali può portare a situazioni pericolose, per es. in relazione alla corrente e al gas.
☞ Assicurarsi di rispettare obbligatoriamente i requisiti per il
luogo di montaggio.
y Non eseguire il montaggio in atmosfere potenzialmente
esplosive.
y In caso di contemporaneo utilizzo di una fiamma libera
dipendente dall‘aria interna (per es. camino) in un sistema comune di aspirazione aria:
y È obbligatorio installare un dispositivi di sicurezza. y Il dispositivo di sicurezza (per es. manostato P4, testato
in base alla DIN 18841:2005-12 e alla DVGW-VP121) deve impedire che i gas vengano tirati all‘interno nel locale.
y Si deve disporre di un‘autorizzazione alla messa in
funzione (per es. da parte dello spazzacamini).
y Il montaggio è consentito solo su parti portanti
dell‘edificio (costruzione massiccia).
y In caso di montaggio sopra focolari per combustibili solidi
(per es. stufe a carbone): Il focolare deve essere dotato di copertura chiusa non rimovibile. Altrimenti sussiste un pericolo di incendio a causa delle scintille. Rispettare le corrispondenti norme di legge nazionali.
y L‘aria che fuoriesce deve poter fluire liberamente. Non
ci deve essere alcun ostacolo al flusso d‘aria, per es. attraverso il montaggio di oggetti sull‘apparecchio.
y L‘impianto elettrico dell‘edificio deve disporre di una
messa a terra a norma.
y La tensione di rete presente deve corrispondere a quella
riportata sull‘etichetta delle specifiche.
y Nell‘area di montaggio dell‘apparecchio il cliente deve
prevedere la presenza di una presa.
y La spina di alimentazione deve essere accessibile dopo
l‘installazione.
 Rispettare le disposizioni di legge nazionali.

3.3 Requisiti per la versione filtrante

y Contenuto filtro liberamente accessibile per la
sostituzione.
IT
6003417_a – 26.09.2017
51
Page 52
Montaggio

3.4 Procedura di montaggio

Breve panoramica:
1. Preparazione per il montaggio
2. Disimballaggio dell‘apparecchio
3. Rimozione delle parti interne
4. Installazione a parete dell‘apparecchio
5. Collegamento degli accessori
6. Collegamento dell‘alimentazione
7. Montaggio del filtro di ricircolo permalyt
8. Inserimento delle parti interne
9. Esecuzione controllo e messa in funzione

3.4.1 Preparazione per il montaggio

☞ Familiarizzare con la propria situazione di montaggio e la
documentazione corrispondente.
y Apparecchio e istruzioni. y Luogo di montaggio. y Modo operativo previsto.
☞ Procurarsi gli utensili e il materiale necessario:
y Scala doppia stabile y Metro pieghevole o metro a nastro y Matita y Livella a bolla y Cacciavite a croce misura 2 y Cacciavite esagonale misura 4 y Chiave combinata a forchetta e ad anello SW10,
piegata a gomito y Punta per pietra ø 8 mm y Trapano a percussione y Materiale protettivo (per es. cartone spesso) per il
piano cottura e la superficie di lavoro

3.4.2 Disimballaggio dell‘apparecchio

D NOTA BENE!
Pericolo di rottura del vetro o di altri danneggiamenti se si maneggia l‘apparecchio in modo improprio!
L‘apparecchio e la sua superficie possono venire danneggiati durante le operazioni di disimballo o trasporto.
☞ Non tagliare il cartone di protezione. ☞ Tenere lontani gli oggetti che possono graffiare
l‘apparecchio (per es. utensili, fibbie di cinture).
☞ Disimballare con attenzione l‘apparecchio e i pezzi
imballati con esso.
☞ Appoggiare l‘apparecchio con la parte frontale rivolta
verso l‘alto su una superficie stabile, pulita e protetta (per es. con cartone spesso).
☞ Controllare che l‘apparecchio e tutti i pezzi contenuti non
siano danneggiati.
☞ Controllare che l’oggetto della fornitura sia completo.
D “2.4 Oggetto della fornitura” (pagina 50).
Se vi sono parti mancanti o danneggiate:
☞ Rivolgersi al proprio rivenditore specializzato o
all‘assistenza clienti.
☞ Rimuovere il materiale d’imballo.
D “8.1 Smaltimento dell‘imballo” (pagina 66).
☞ Mantenere l‘area di montaggio sgombra da oggetti,
che possono creare disturbo o essere danneggiati.
☞ Assicurarsi che il piano cottura e le altre parti accessibili
siano fredde.
☞ Proteggere il piano cottura e le altre superfici nell‘area di
montaggio (per es. con un cartone spesso).
☞ Assicurarsi che l‘alimentazione sia e resti disconnessa.
Il collegamento alla rete elettrica deve avvenire soltanto quando richiesto nel corrispondente passaggio di montaggio.
52
6003417_a – 26.09.2017
Page 53
Montaggio

3.4.3 Rimozione delle parti interne

D NOTA BENE!
Pericolo di danni materiali in caso di parti che cadono fuori!
Muovendo l‘apparecchio, il pannello frontale può aprirsi e le parti poste all‘interno possono cadere fuori.
☞ Prima del montaggio togliere le parti che si trovano
all‘interno.
I Capillar Trap sono inseriti e vengono bloccati da magneti.
☞ Afferrare con entrambe le mani i lati dei Capillar Trap. ☞ Estrarre i Capillar Trap.
☞ Aprire il pannello frontale.
☞ Sollevare la vaschetta inferiore per il bordo posteriore. ☞ Afferrare la vaschetta inferiore lateralmente per
rimuoverla.
IT
☞ Rimuovere entrambe le viti. ☞ Rimuovere la copertura. ☞ Rimuovere il filtro.
Se si utilizza il filtro di ricircolo permalyt:
☞ Rimuovere il cavo di collegamento.
6003417_a – 26.09.2017
53
Page 54
Montaggio

3.4.4 Installazione a parete dell‘apparecchio

L‘apparecchio è concepito per essere installato a parete.
Per il fissaggio alla parete massiccia:
☞ Accertarsi della portata del muro. ☞ Utilizzare il materiale di fissaggio fornito.
Per altre tipologie di montaggio:
☞ Prima del montaggio, chiedere informazioni in merito a
possibilità di fissaggio alternative (per es. a un architetto).
☞ Utilizzare materiale di fissaggio appropriato al muro.
245
105
340
D AVVERTENZA
Pericolo di morte a causa di esplosioni o scossa elettrica!
La foratura di condutture del gas, dell‘acqua o elettriche può portare a situazioni pericolose.
☞ Assicurarsi che sui punti di fissaggio non vi siano
condutture nella parete.
Ø 8
600
==
Distanza di sicurezza (x):
y Raccomandazione 450 mm. y Per i piani cottura a gas almeno 650 mm.
Distanze dal centro dell‘apertura della presa sul lato posteriore dell‘apparecchio:
y In alto 105 millimetri dal punto di fissaggio sinistro. y Di lato 245 mm dalla linea mediana della cappa.
☞ Individuare e contrassegnare i punti di fissaggio. ☞ Eseguire i fori nella parete.
x
☞ Inserire i tasselli nei fori.
a
a
a = 7
Le viti di fissaggio devono essere serrate solo dopo aver allineato l‘apparecchio.
☞ Avvitare opportunamente le viti di fissaggio.
☞ Stabilire la posizione di aggancio. ☞ Accertarsi che la distanza di sicurezza venga rispettata.
54
6003417_a – 26.09.2017
Page 55
Montaggio
D AVVERTENZA!
Pericolo di lesioni in caso di movimentazione impropria dell‘apparecchio!
Le dimensioni e il peso dell‘apparecchio richiedono molta forza per l‘installazione a parete. Se l‘apparecchio dovesse cadere sono possibili gravi lesioni.
☞ Installare l‘apparecchio a parete solo lavorando in due
persone.
☞ Assicurarsi di avere una postura stabile durante
l‘installazione dell‘apparecchio.
☞ Assicurarsi che non vi siano altre persone nell‘area di
lavoro.
1.
D NOTA BENE!
Pericolo di danni materiali in caso di movimentazione impropria dell‘apparecchio!
Le dimensioni e il peso dell‘apparecchio richiedono molta forza per l‘installazione a parete. Se l‘apparecchio cade, l‘apparecchio stesso, i mobili della cucina e altri oggetti possono venire danneggiati.
☞ Coprire il piano cottura lasciato raffreddare. ☞ Mantenere l‘area di montaggio sgombra.
2.
3.
☞ Verificare l‘allineamento orizzontale dell‘apparecchio. ☞ Aggiustare l‘allineamento usando le viti di regolazione. ☞ Serrare le viti di fissaggio.
IT
☞ Installare l‘apparecchio a parete sui punti di fissaggio.
6003417_a – 26.09.2017
55
Page 56
Montaggio

3.4.5 Collegamento degli accessori

A seconda della situazione di montaggio, collegare alla cappa gli accessori previsti:
y Cassetta a muro y Contatto di prossimità per finestra y Manostato
 Rispettare le istruzioni dell‘accessorio.
12 V DC
F
E
D
BMK-F F-K
B
12 V DC
2 31
G
H
4 5
C
6
7
8
9
I
Il collegamento avviene mediante i morsetti per cavi ad una spina rimovibile sull‘alloggiamento del ventilatore.
D NOTA BENE!
Pericolo di danneggiamenti in caso di collegamento errato!
Una errata polarità dei cavi di comando può causare danni alla parte elettronica dell‘apparecchio.
☞ Durante il collegamento dei cavi di comando prestare
attenzione alla corretta polarità: Filo 1 sul morsetto 1, filo 2 sul morsetto 2.
2.
A
BMK1
–
–
A Scatola di comando
y BMK1: Contatto cassetta a muro, collettore
accoppiatore ottico, max. 12 mA / 12 V DC, isolamento
galvanico y BMK2: Contatto cassetta a muro, emettitore
accoppiatore ottico, max. 12 mA / 12 V DC, isolamento
galvanico
B Morsetto “BMK-F” per il collegamento della cassetta a
muro
C Morsetto “F-K” (contatto multifunzione) per Contatto di
prossimità il collegamento del contatto di prossimità per
finestra o del manostato D Cavi di comando della cassetta a muro E Cassetta a muro F Alimentatore cassetta a muro G Contatto di prossimità per finestra H Cavi di comando del contatto di prossimità per finestra
BMK2
+
+
ST3
MFK
GND
MFK
+ 5 V
X1
X1X1X1
X1
1.
1.
Cassetta a muro
☞ Collegare la cassetta a muro come segue:
y Filo 1 al morsetto 1 y Filo 2 al morsetto 2
y La cassetta a muro è chiusa quando il contatto di
comando è aperto.
y La cassetta a muro è aperta quando il contatto di
comando è chiuso.
Contatto di prossimità per finestra
☞ Collegare il contatto di prossimità per finestra come
segue:
y Filo blu/bianco al morsetto 3 y Filo marrone/verde al morsetto 4
y Il ventilatore della cappa potrà funzionare solamente se la
finestra è aperta.
Manostato
y Il ventilatore della cappa potrà funzionare solamente
se non viene rilevata alcuna depressione critica nell‘ambiente.
56
6003417_a – 26.09.2017
Page 57
Montaggio

3.4.6 Collegamento dell‘alimentazione

☞ Rispettare i dati di tensione riportati sulla targhetta.
☞ Inserire la spina di alimentazione del cavo di
collegamento nella presa.
☞ Posare i cavi in modo tale che non possano essere piegati,
schiacciati o danneggiati o che non disturbino durante la
sostituzione del contenuto del filtro.
☞ Assicurarsi che dopo il montaggio vi sia la possibilità di
poter scollegare l‘apparecchio dalla rete.

3.4.7 Montaggio del filtro di ricircolo permalyt

☞ Collegare il filtro di ricircolo permalyt come segue:
y Filo 1 al morsetto 1 y Filo 2 al morsetto 2
☞ Inserire la spina dell‘apparecchio nella presa di
collegamento sull‘alloggiamento del ventilatore.
IT
Viene eseguito un controllo del collegamento automatico:
y Se l‘apparecchio non è collegato correttamente, si
sentono cinque bip.
☞ Correggere il collegamento dei fili sui morsetti 1 e 2.
y Se l‘apparecchio è collegato correttamente, si sentono tre
bip.
6003417_a – 26.09.2017
☞ Posizionare il filtro di ricircolo permalyt. ☞ Posare il cavo dal filtro di ricircolo permalyt attraverso il
canale di guida.
57
Page 58
Montaggio

3.4.8 Inserimento delle parti interne

Dopo il montaggio, si devono reinserire le parti interne.
☞ Afferrando i Capillar Trap con entrambe le mani inserirli
nel vano porta-Capillar Trap.
☞ Spingere i Capillar Trap fino in fondo, in modo che i
magneti blocchino i Capillar Trap nell‘apparecchio.
D NOTA BENE!
Pericolo di danni materiali in caso di movimentazione impropria dell‘apparecchio!
Durante l‘inserimento del filtro nell‘apparecchio il cavo potrebbe venire danneggiato.
☞ Inserire il filtro con cautela nell‘apparecchio. ☞ Prestare attenzione che il filtro non venga appoggiato su
un cavo.
☞ Inserire la vaschetta inferiore a filo nello sportellino del
pannello frontale.
☞ Rimontare il filtro.
Se si utilizza il filtro di ricircolo permalyt:
☞ Inserire il cavo di collegamento.
☞ Chiudere il pannello frontale.
58
☞ Applicare la copertura. ☞ Avvitare la copertura.
L‘apparecchio è pronto all‘uso.
6003417_a – 26.09.2017
Page 59
Montaggio

3.4.9 Esecuzione controllo e messa in funzione

D NOTA BENE!
Pericolo di malfunzionamenti in caso di umidità nell‘apparecchio!
Se l‘apparecchio viene trasportato da un ambiente freddo in un ambiente caldo, è possibile che all‘interno dello stesso si crei della condensa.
☞ Attendere 2-3 ore, prima di mettere in funzione
l‘apparecchio.
☞ Verificare che la spina di alimentazione sia liberamente
accessibile.
☞ Verificare che i cavi di collegamento elettrico e alla rete
non siano piegati, schiacciati o danneggiati.
☞ Assicurarsi che uscite di ventilazione non siano chiuse o
coperte.
☞ Assicurarsi che le fessure di ventilazione non siano
ostruite.
☞ Controllare il funzionamento dell‘apparecchio.
D “4. Utilizzo” (pagina 60).
IT
6003417_a – 26.09.2017
59
Page 60
Utilizzo

4. Utilizzo

4.1 Indicazioni di sicurezza per l‘utilizzo

D AVVERTENZA!
Pericolo in caso di inosservanza delle istruzioni d‘uso!
Questo capitolo contiene informazioni importanti per l‘uso sicuro dell‘apparecchio.
☞ Leggere attentamente questo capitolo prima di usare
l‘apparecchio.
☞ Seguire le indicazioni di sicurezza.
y L‘uso può avvenire soltanto ad opera di un utilizzatore
autorizzato.
D “1.2 Destinatari autorizzati” (pagina 48).
y I bambini al di sotto degli 8 anni e le persone che non
possono valutare i rischi insiti nell‘uso dell‘apparecchio
non lo possono utilizzare.
y L‘apparecchio non può essere utilizzato in caso di
incendio o elevato rischio di incendio (per es. odore di
gas).
y Funzionamento a gas soltanto con fiamma bassa (non al
di sopra del bordo della pentola). Fiamme libere possono
danneggiare l‘apparecchio e causare incendi.
y Non fiammeggiare (flamber) sotto l‘apparecchio. Pericolo
di incendio.
y Non friggere senza supervisione sotto l‘apparecchio. y Durante l‘uso, il piano cottura e le altre parti accessibili
possono diventare molto calde. Sussiste pericolo di
ustione.
y Rimuovere residui di grasso. Residui di grasso
rappresentano un pericolo di incendio.
y Evitare la presenza di umidità nell‘apparecchio.
y Evitare di esporre l‘apparecchio a gocce o spruzzi
d‘acqua.
y Recipienti con liquidi (per es. vasi, bottiglie) non
devono essere posti sull‘apparecchio. y Non ostacolare il flusso dell‘aria. y Non ostruire il canale d‘aria sul lato inferiore
dell‘apparecchio. y Utilizzare solamente con la vaschetta inferiore inserita. y Non coprire le uscite di ventilazione (per es. non porre
bicchieri/piatti su o davanti alle fessure di ventilazione).
L‘aria che fuoriesce deve poter fluire liberamente
attraverso le fessure di ventilazione, altrimenti si può
creare un ristagno. Quando i vapori di cottura non
possono più essere aspirati, vi è pericolo di incendio.

4.2 Pannello comandi

L‘apparecchio viene comandato mediante il pannello comandi.
Premendo un tasto si esegue la corrispondente funzione.
Tasto Funzione
Funzione di spegnimento ritardato
OFF, Aumento del livello di potenza
ON, Riduzione del livello di potenza
Illuminazione del piano di cottura

4.3 Funzionamento normale

Tasto Funzione
L‘apparecchio è spento.
☞ Premere il tasto 1 volta.
L‘apparecchio si accende sul livello di potenza 1.
L‘apparecchio è spento.
☞ Premere il tasto per 2 secondi.
L‘apparecchio si accende sul livello di potenza 3.
L‘apparecchio è acceso.
☞ Premere il tasto 1 volta. L‘apparecchio passa ad un livello di potenza superiore.
L‘apparecchio è acceso e sul livello di potenza 2 o 3.
☞ Premere il tasto 1 volta. L‘apparecchio passa ad un livello di potenza inferiore.
L‘apparecchio è acceso e sul livello di potenza 2 o 3.
☞ Premere il tasto per 2 secondi. L‘apparecchio si spegne.
60
L‘apparecchio è acceso e sul livello di potenza 1.
☞ Premere il tasto 1 volta. L‘apparecchio si spegne.
6003417_a – 26.09.2017
Page 61
Utilizzo
Il livello di potenza attivo viene indicato con l‘accensione dei LED sotto i tasti:
y 1 LED acceso = Livello di potenza 1 y 2 LED accesi = Livello di potenza 2 y 3 LED accesi = Livello di potenza 3
Per ottenere un‘efficienza ottimale nella rimozione dei fumi di cottura:
☞ Accendere l‘apparecchio già 1-2 minuti prima di iniziare
a cucinare. In questo modo si permette la formazione di un flusso d‘aria ed i fumi vengono convogliati e scaricati immediatamente.
☞ Per captare i fumi di cottura in modo efficiente, in caso di
cottura intensa utilizzare le zone di cottura posteriori.
☞ Spegnere durante il processo di cottura in un livello di
potenza che è appropriato per l‘intensità dei vapori di cottura:
y Livello di potenza 1 - potenza ventilatore minima y Livello di potenza 2 - potenza ventilatore media y Livello di potenza 3 - potenza ventilatore elevata
☞ Se l‘intensità dei vapori di cottura non risponde, passare a
un livello di potenza più elevato. ☞ In caso di cottura di arrosti, attivare il livello di potenza 3. ☞ Al termine della cottura attivare la funzione di
spegnimento ritardato.
D “4.3.1 Funzione di spegnimento ritardato”
(pagina 61).
☞ Assicurare un regolare ricambio d‘aria.
☞ Utilizzare la cappa aspirante anche per ridurre altri odori
molesti. Come quelli di:
y Cipolle ed aglio y Forni di cottura, forni a microonde ed a vapore y Fondue e raclette

4.3.1 Funzione di spegnimento ritardato

L‘apparecchio è dotato di una funzione di spegnimento ritardato. Quando si utilizza questa funzione, l‘apparecchio continuerà a funzionare per altri 10 minuti con il livello di potenza 2.
Nella versione filtrante è necessario utilizzare la funzione di spegnimento ritardato affinché l‘apparecchio possa rimuovere gli odori restanti. Utilizzando la funzione di spegnimento ritardato si allunga la durata del contenuto del filtro. Il contenuto del filtro deve essere sostituito regolarmente.
Tasto Funzione
L‘apparecchio è spento.
☞ Premere il tasto 1 volta. L‘apparecchio accende la funzione di spegnimento ritardato sul livello di potenza 2.
La funzione di spegnimento ritardato è attivata.
☞ Premere il tasto 1 volta. Il periodo di funzionamento ritardato ricomincia da capo (10 minuti).
Cambiando il livello di potenza, termina il periodo di funzionamento ritardato.
Durante il periodo di funzionamento ritardato (10 minuti), i LED dei livelli di potenza 1 e 2 lampeggiano.
IT
D AVVERTENZA
Pericolo di incendio a causa di residui di grasso!
Durante il funzionamento, nell‘apparecchio e sullo stesso si accumulano dei residui di grasso, facilmente infiammabili.
☞ Pulire l‘apparecchio adeguatamente.
D “5. Pulizia” (pagina 62).
Se si aziona l‘apparecchio e si sente un rumore eccessivo e inusuale prodotto dal ventilatore:
☞ Pulire l‘apparecchio. ☞ Rispettare le disposizioni per la pulizia.
D “5. Pulizia” (pagina 62).
Se si aziona l‘apparecchio e si rileva la presenza di odore:
☞ Sostituire il contenuto del filtro. ☞ Osservare le disposizioni per la sostituzione del contenuto
del filtro.
D “6.2.1 Sostituire il contenuto del filtro” (pagina 64).
Dopo 6 ore senza comandi, l‘apparecchio (incl. l’illuminazione) si spegne automaticamente.

4.3.2 Illuminazione del piano di cottura

L‘illuminazione del piano cottura è dotata di una illuminazione a LED a risparmio energetico. L‘illuminazione può essere utilizzata in qualsiasi momento indipendentemente dal ventilatore.
Tasto Funzione
☞ Premere il tasto 1 volta per accendere
o spegnere l‘illuminazione del piano di cottura.
6003417_a – 26.09.2017
61
Page 62
Pulizia

5. Pulizia

5.1 Indicazioni di sicurezza per la pulizia

D AVVERTENZA!
Pericolo in caso di inosservanza delle istruzioni per la pulizia!
Questo capitolo include informazioni importanti per la pulizia sicura dell‘apparecchio.
☞ Leggere attentamente questo capitolo prima di effettuare
la pulizia.
☞ Seguire le indicazioni di sicurezza.
y La pulizia può avvenire soltanto ad opera di un utilizzatore
autorizzato.
D “1.2 Destinatari autorizzati” (pagina 48).
y I bambini al di sotto degli 8 anni e le persone che non
possono valutare i rischi insiti nell‘uso dell‘apparecchio non lo possono pulire.
y Dopo l‘uso, il piano cottura e le altre parti accessibili
possono essere ancora calde. Sussiste pericolo di ustione.
y Rimuovere residui di grasso. Residui di grasso
rappresentano un pericolo di incendio.
L‘apparecchio deve essere pulito con regolarità:
y Pannello comandi, superficie, vaschetta superiore e
vaschetta inferiore dopo ogni cottura.
y I Capillar Trap, in caso di uso quotidiano, al più tardi dopo
tre settimane.

5.2 Misure per la pulizia

L‘apparecchio aspira particelle di sporco (per es. particelle di grasso e olio) insieme all‘aria ambiente. Nella vaschetta superiore, nella vaschetta inferiore e nei Capillar Trap, le particelle di sporco vengono separate e raccolte.
Prima di ogni pulizia:
☞ Spegnere l‘apparecchio. ☞ Assicurarsi che il piano cottura e le altre parti accessibili
siano fredde.
D NOTA BENE!
Pericolo di danneggiamenti in caso di pulizia impropria!
Oggetti taglienti, abrasivi o detersivi non idonei possono danneggiare l‘apparecchio. I seguenti detergenti non sono idonei, per cui non devono essere utilizzati:
y Acetone y Tricloroetilene y Soluzioni a base di nitro (per es. diluente nitro) y Diluente per resina y Abrasivi y Lucidatori contenenti silicone y Lucidatori contenenti olio y Cere y Vapore acqueo y Su superfici verniciate: Panno in microfibra
☞ Tenere lontani gli oggetti che possono graffiare
l‘apparecchio (per es. anelli sulle dita).
☞ Utilizzare detersivi per uso domestico delicati (per es.
detergenti multiuso privi di alcali, pH neutro). ☞ Utilizzare un panno morbido e umido. ☞ Pulire senza esercitare troppa pressione.
62
 Rispettare le indicazioni e i dati riportati sui detersivi.
Pannello comandi
☞ Pulire il pannello comandi con un panno leggermente
umido e senza pelucchi. ☞ Asciugare il pannello comandi con un panno morbido
senza pelucchi.
Superfici
☞ Pulire le superfici con un panno umido e morbido e un
detersivo delicato. ☞ Asciugare le superfici con un panno morbido.
6003417_a – 26.09.2017
Page 63
Pulizia
Vaschetta superiore e inferiore
La vaschetta inferiore è inserita nel coperchio frontale inferiore.
☞ Ribaltare il pannello frontale inferiore verso il basso.
Capillar Trap
I Capillar Trap sono inseriti e vengono bloccati da magneti.
☞ Afferrare con entrambe le mani i lati dei Capillar Trap. ☞ Estrarre i Capillar Trap.
☞ Pulire i Capillar Trap per es. in lavastoviglie. ☞ Pulire le superfici e i bordi sul vano porta-Capillar Trap con
un panno umido e morbido. ☞ Assicurarsi che i Capillar Trap siano completamente
asciutti. ☞ Reinserire i Capillar Trap.
D “3.4.8 Inserimento delle parti interne” (pagina 58).
☞ Sollevare la vaschetta inferiore per il bordo posteriore. ☞ Afferrare la vaschetta inferiore lateralmente per
rimuoverla.
☞ Pulire la vaschetta superiore con un panno umido e
morbido.
☞ Pulire la vaschetta inferiore con un panno umido e
morbido o in lavastoviglie.
☞ Asciugare la vaschetta superiore e quella inferiore con un
panno morbido.
☞ Rimontare la vaschetta inferiore.
D “3.4.8 Inserimento delle parti interne” (pagina 58).
IT
6003417_a – 26.09.2017
63
Page 64
Manutenzione

6. Manutenzione

6.1 Indicazioni di sicurezza per la manutenzione

D AVVERTENZA!
Pericolo in caso di inosservanza delle istruzioni di manutenzione!
Questo capitolo include informazioni importanti per la manutenzione sicura dell‘apparecchio.
☞ Leggere attentamente questo capitolo prima di effettuare
operazioni di manutenzione. ☞ Seguire le indicazioni di sicurezza. ☞ Eseguire la manutenzione come descritto.
y Gli interventi di riparazione devono essere eseguiti
soltanto da personale qualificato.
D “1.2 Destinatari autorizzati” (pagina 48).
y I lavori elettrotecnici possono essere eseguiti soltanto da
personale specializzato.
D “1.2 Destinatari autorizzati” (pagina 48).
y La manutenzione può avvenire soltanto ad opera di un
utilizzatore autorizzato.
D “1.2 Destinatari autorizzati” (pagina 48).
y I bambini al di sotto degli 8 anni e le persone che non
possono valutare i rischi insiti nell‘uso dell‘apparecchio
non possono effettuare la manutenzione.
D NOTA BENE!
Pericolo di danni materiali in caso di parti che cadono!
In caso di interventi sull‘apparecchio, parti dello stesso o utensili possono cadere e danneggiare gli elementi della cucina.
☞ Proteggere il piano cottura e le altre superfici lasciati
raffreddare, presenti nell‘area di cottura, (per es. con un cartone spesso).
☞ Rimuovere entrambe le viti. ☞ Rimuovere la copertura.
y In caso di lavori in altezza, assicurarsi di avere un
appoggio sicuro (per es. scala doppia stabile).
y Il piano cottura e altre parti accessibili devono essere
lasciate raffreddare.
y L‘alloggiamento del ventilatore non deve mai essere
aperto.

6.2 Manutenzione

6.2.1 Sostituire il contenuto del filtro

Gli odori vengono bloccati dal contenuto del filtro nel filtro di ricircolo. L‘aria ambiente pulita e priva di odori viene reintrodotta nell‘ambiente.
I filtri di ricircolo non richiedono manutenzione per un periodo fino a due anni. In seguito, il contenuto del filtro deve essere sostituito regolarmente.
Intervalli di sostituzione
y Utilizzo quotidiano: in caso di odori nell‘aria che fuoriesce
o al più tardi dopo 12 mesi.
y Utilizzo occasionale: in caso di odori nell‘aria che fuoriesce
o al più tardi dopo 24 mesi.
☞ Estrarre il filtro dall‘alto.
 La sostituzione del contenuto del filtro avviene come
descritto nelle istruzioni corrispondenti. ☞ Sostituire il contenuto del filtro. ☞ Pulire il filtro dall‘esterno (ad es. aspirando con un
aspirapolvere).
☞ Rimontare il filtro.
D “3.4.8 Inserimento delle parti interne” (pagina 58).
64
6003417_a – 26.09.2017
Page 65
Manutenzione

6.2.2 Sostituzione delle lampadine

L‘apparecchio è dotato di una illuminazione a LED che non richiede manutenzione. In caso di malfunzionamenti:
☞ Rivolgersi al proprio rivenditore specializzato o
all‘assistenza clienti.

6.3 Risoluzione guasti

Possibili malfunzionamenti sono descritti come segue:
Descrizione dell‘anomalia.
y Possibile causa.
☞ Risoluzione.
Il ventilatore o illuminazione non funzionano.
y Mancanza di alimentazione.
☞ Verificare che l‘interruttore di rete omnipolare sia
collegato.
☞ Accendere l‘interruttore.
y L‘interruttore di sicurezza è scattato o è difettoso.
☞ Verificare se l‘interruttore di sicurezza sia scattato. ☞ Se dispone di un interruttore automatico, accendere
l‘interruttore automatico.
☞ In caso di altri tipi di interruttori rivolgersi ad un
elettricista competente.
Il ventilatore non funziona.
y L‘apparecchio non è acceso.
☞ Verificare tutti i livelli di potenza. D “4.3 Funzionamento normale” (pagina 60).
y L‘apparecchio è collegato ad un contatto di prossimità per
finestra e la finestra è chiusa.
☞ Aprire la finestra.
y L‘apparecchio è collegato a un manostato. Il manostato
rileva una depressione critica.
☞ Aprire una finestra. ☞ Attendere che la pressione si sia normalizzata.
Il pannello comandi non reagisce dopo ripetuti comandi.
y Il pannello comandi è sporco.
☞ Pulire il pannello comandi. D “5. Pulizia” (pagina 62).
y Il software dell‘apparecchio deve essere riavviato.
☞ Interrompere brevemente l‘alimentazione elettrica.
Presenza di umidità nell‘apparecchio.
y Gocce o spruzzi d‘acqua sono penetrati nell‘apparecchio. y Il liquido (per es. di vasi, bottiglie appoggiati
sull‘apparecchio) è penetrato nell’apparecchio stesso.
☞ Scollegare immediatamente l‘alimentazione di
corrente, togliendo il fusibile.
☞ Assicurarsi che l‘apparecchio non venga
inavvertitamente ricollegato all‘alimentazione di corrente. Incaricare per es. qualcuno che si assicuri che il fusibile resti scollegato.
☞ Assicurarsi che non possano penetrare altri liquidi
nell‘apparecchio. ☞ Far asciugare l‘apparecchio. ☞ Far verificare e riparare l‘apparecchio da personale
qualificato prima di utilizzarlo nuovamente.
Se il malfunzionamento persiste:
☞ Rivolgersi al proprio rivenditore specializzato o
all‘assistenza clienti.
IT
L‘illuminazione non funziona.
y La lampadina è difettata.
☞ Rivolgersi al proprio rivenditore specializzato o
all‘assistenza clienti.
Formazione di cattivi odori durante l‘utilizzo.
y Il contenuto del filtro è consumato.
☞ Sostituire il contenuto del filtro. D “6.2.1 Sostituire il contenuto del filtro” (pagina 64).
Cattiva resa dell‘apparecchio.
y Il filtro di ricircolo si è consumato.
☞ Cambiare il contenuto del filtro di ricircolo. D “6.2.1 Sostituire il contenuto del filtro” (pagina 64).
6003417_a – 26.09.2017
65
Page 66
Smontaggio

7. Smontaggio

D AVVERTENZA!
Pericolo di lesioni in caso di movimentazione impropria dell‘apparecchio!
Le dimensioni e il peso dell‘apparecchio richiedono molta forza durante le operazioni di sgancio. Se l‘apparecchio dovesse cadere sono possibili gravi lesioni.
☞ Staccare l‘apparecchio dalla parete solo lavorando in due
persone. ☞ Assicurarsi di avere una postura stabile durante il distacco. ☞ Assicurarsi che non vi siano altre persone nell‘area di
lavoro.
D NOTA BENE!
Pericolo di danni materiali in caso di movimentazione impropria dell‘apparecchio!
Le dimensioni e il peso dell‘apparecchio richiedono molta forza durante le operazioni di sgancio. Se l‘apparecchio cade, l‘apparecchio stesso, i mobili della cucina e altri oggetti possono venire danneggiati.
☞ Coprire il piano cottura lasciato raffreddare. ☞ Mantenere l‘area di montaggio sgombra.
☞ Scollegare in modo omnipolare l‘alimentazione
dell‘apparecchio. ☞ Estrarre la spina di alimentazione.

8. Smaltimento

8.1 Smaltimento dell‘imballo

D NOTA BENE!
Pericolo di danni all‘ambiente in caso di smaltimento improprio dell‘imballo!
☞ Non smaltire l‘imballo come normale rifiuto domestico. ☞ Fare in modo che l‘imballo venga riciclato (recycling) in
modo opportuno e rispettoso dell‘ambiente.
L‘imballo serve a proteggere da danni durante il trasporto. Soltanto l‘imballo originale garantisce una sufficiente protezione durante il trasporto.
☞ Tenere l‘imballo fuori dalla portata dei bambini.
I materiali di imballo sono stati selezionati secondo un‘ottica sostenibile e sono realizzati in materiali riciclabili. I materiali di imballo possono essere reintrodotti nel ciclo delle materie prime dopo l‘uso. In questo modo si possono risparmiare materie prime preziose.
y L‘imballo esterno è costituito da cartone. y Il materiale di riempimento e gli inserti sono costituiti da
cartone o polistirolo.
y Le pellicole protettive e i sacchetti sono realizzati in
polietilene (PE).
☞ Smaltire l‘imballo in modo ecologico, separando i diversi
materiali.
☞ Allentare le viti di fissaggio di ca. un giro. ☞ Sollevare l‘apparecchio lavorando in due persone. ☞ Sollevare l‘apparecchio in avanti. ☞ Posizionare l‘apparecchio su un supporto di protezione
solido.
66
6003417_a – 26.09.2017
Page 67
Appendice

8.2 Smaltimento dell‘apparecchio

D NOTA BENE!
Pericolo di danni all‘ambiente in caso di smaltimento improprio dell‘apparecchio!
L‘apparecchio è soggetto alla Direttiva Europea 2012/19/CE e non deve essere trattato come rifiuto domestico.
☞ Al termine del periodo di utilizzo, non smaltire
l‘apparecchio come normale rifiuto domestico. ☞ Informarsi presso l‘amministrazione comunale o
cittadina in merito alle possibili soluzioni per riciclare
(recycling) l‘apparecchio in modo opportuno e rispettoso
dell‘ambiente o per smaltirlo adeguatamente.
☞ Rendere l‘apparecchio inutilizzabile dopo lo smontaggio,
per es. tagliando il cavo di alimentazione quando non è
soggetto a tensione elettrica. ☞ Smaltire l‘apparecchio in conformità con le disposizioni
di legge incaricando un‘azienda specializzata per lo
smaltimento oppure tramite il servizio di smaltimento
rifiuti comunale.

9. Appendice

9.1 Contatti

In caso di domande o commenti, selezionare una delle seguenti opzioni:
Posta: berbel Ablufttechnik GmbH Sandkampstraße 100 D-48432 Rheine
Telefono: +49 (0) 5971 / 80 80 9 - 0 Da Lun. a Gio. ore 8:00 – 17:30
Ven. ore 8:00 – 16:30
Telefax: +49 (0) 5971 / 80 80 9 - 10
Internet: www.berbel.de
Per contattare il servizio clienti del produttore
È possibile contattare il nostro servizio clienti in modi diversi. Selezionare una delle seguenti opzioni:
Telefono: +49 (0) 5971 / 80 80 9 - 660 Da Lun. a Gio. ore 8:00 – 17:30
Ven. ore 8:00 – 16:30
Telefax: +49 (0) 5971 / 80 80 9 - 10
IT
6003417_a – 26.09.2017
67
Page 68
Documentinformatie
Gebruiks- en montagehandleiding voor:
y Hoofdvrije afzuigkap BKH 80 ST y Hoofdvrije afzuigkap BKH 80 ST permalyt y Hoofdvrije afzuigkap BKH 90 ST y Hoofdvrije afzuigkap BKH 90 ST permalyt
De beschrijvingen zijn voor alle modellen identiek. Er wordt apart op de verschillen gewezen. Afbeeldingen tonen:
y Hoofdvrije afzuigkap BKH 90 ST
y Originele handleiding. y Deel van het product. y Door de auteurswet beschermd. y Vermenigvuldiging, nadruk en doorgave alleen met
toestemming.
y Wijzigingen voorbehouden.
Veiligheidsinstructies
D GEVAAR!
Verklaring van de symbolen, tekst
☞ Oproep tot actie
y Opsomming
D Verwijzing naar andere plaatsen in dit document
 Verwijzing naar andere documenten, die in acht
genomen moeten worden
Verklaring van de symbolen, afbeeldingen
A
x
1.
Aanwijzingen met het woord GEVAAR waarschuwen voor een gevaarlijke situatie die ernstig of dodelijk letsel tot gevolg zal hebben.
D WAARSCHUWING!
Aanwijzingen met het woord WAARSCHUWING waarschuwen voor een gevaarlijke situatie die ernstig of dodelijk letsel tot gevolg kan hebben.
D VOORZICHTIG!
Aanwijzingen met het woord VOORZICHTIG waarschuwen voor een situatie die licht of middelzwaar letsel tot gevolg kan hebben.
D ATTENTIE!
Aanwijzingen met het woord ATTENTIE waarschuwen voor een situatie die materiële schade of milieuschade tot gevolg kan hebben.
B
2.
Accentuering van de actiegedeeltes met vlakken
1. Handelingsstappen met nummering
A Benaming onderdelen met hoofdletters
x Maten met kleine letters of eenheden in mm
Bewegings- en richtingspijlen
68
6003417_a – 26.09.2017
Page 69
Inhoudsopgave
1. Veiligheidsinformatie ......................... 70
1.1 Doelmatig gebruik . . . . . . . . . . . . . . . . . . . . . .70
1.2 Geautoriseerde doelgroepen . . . . . . . . . . . . . . .70
1.3 Algemene veiligheidsinstructies . . . . . . . . . . . . .70
2. Productinformatie ............................ 71
2.1 Functieprincipe . . . . . . . . . . . . . . . . . . . . . . . .71
2.2 Luchtcirculatiemodus . . . . . . . . . . . . . . . . . . . .71
2.3 Productoverzicht . . . . . . . . . . . . . . . . . . . . . . .71
2.4 Leveringsomvang. . . . . . . . . . . . . . . . . . . . . . .72
2.5 Technische gegevens . . . . . . . . . . . . . . . . . . . .72
3. Montage .....................................73
3.1 Veiligheidsinstructies voor de montage. . . . . . . . .73
3.2 Eisen aan de montageplaats. . . . . . . . . . . . . . . .73
3.3 Eisen bij de luchtcirculatiemodus. . . . . . . . . . . . .73
3.4 Montagestappen . . . . . . . . . . . . . . . . . . . . . . .74
3.4.1 Montage voorbereiden ..................... 74
3.4.2 Apparaat uitpakken ......................... 74
3.4.3 Interne onderdelen verwijderen ............. 75
3.4.4 Apparaat ophangen .........................76
3.4.5 Accessoires aansluiten ......................78
3.4.6 Elektrische voeding aansluiten .............. 79
3.4.7 Circulatiefilter permalyt monteren ........... 79
3.4.8 Interne onderdelen plaatsen ................ 80
3.4.9 Controle en inbedrijfstelling uitvoeren ......81
4. Bediening ....................................82
4.1 Veiligheidsinstructies voor de bediening . . . . . . . .82
4.2 Bedieningspaneel. . . . . . . . . . . . . . . . . . . . . . .82
4.3 Normaal bedrijf . . . . . . . . . . . . . . . . . . . . . . . .82
4.3.1 Naloopfunctie ...............................83
4.3.2 Kookplaatverlichting ........................ 83
5. Reiniging ..................................... 84
5.1 Veiligheidsinstructies voor de reiniging . . . . . . . . .84
5.2 Reinigingsmaatregelen . . . . . . . . . . . . . . . . . . .84
6. Reparaties .................................... 86
6.1 Veiligheidsinstructies voor het uitvoeren van
reparaties . . . . . . . . . . . . . . . . . . . . . . . . . . . .86
6.2 Onderhoud. . . . . . . . . . . . . . . . . . . . . . . . . . .86
6.2.1 Filtervulling vervangen ...................... 86
6.2.2 Lampen vervangen .........................87
6.3 Verhelpen van storingen . . . . . . . . . . . . . . . . . .87
7. Demontage ...................................88
8. Verwerking van afvalstoffen ................... 88
8.1 Verpakking afvoeren . . . . . . . . . . . . . . . . . . . . .88
8.2 Apparaat afvoeren . . . . . . . . . . . . . . . . . . . . . .89
9. Bijlage .......................................89
9.1 Contact . . . . . . . . . . . . . . . . . . . . . . . . . . . . .89
NL
6003417_a – 26.09.2017
69
Page 70
Veiligheidsinformatie

1. Veiligheidsinformatie

1.1 Doelmatig gebruik

Het apparaat dient voor het afzuigen van kookdampen. Het apparaat is uitsluitend bestemd voor het gebruik in particuliere huishoudens. Het apparaat mag uitsluitend met de originele filters van de fabrikant worden gebruikt.
Het gebruik van het apparaat is alleen toegestaan in technisch onberispelijke staat en na correcte montage. Elk ander gebruik geldt als niet doelmatig.
Tot het doelmatig gebruik behoort ook het lezen en opvolgen van deze handleiding.

1.2 Geautoriseerde doelgroepen

Elektrotechnische werkzaamheden alleen laten uitvoeren door gekwalificeerde elektromonteurs conform DIN VDE 0100. Eisen aan gekwalificeerde elektromonteurs:
y Basiskennis van de elektrotechniek. y Kennis van de landspecifieke bepalingen en normen
(in Duitsland bijv. DIN VDE 0100, deel 701). y Kennis van de toepasselijke veiligheidsvoorschriften. y Kennis van de toepasselijke wettelijke voorschriften voor
gasinstallaties (in Duitsland bijv. de technische regels voor
gasinstallaties TRGI). y Kennis van deze handleiding.
Montage en reparaties alleen door gekwalificeerd, deskundig personeel. Eisen aan gekwalificeerd, deskundig personeel:
y Kennis van de bepalingen voor veiligheid op de
werkplek (ARBO). y Kennis van de bevestigingstechniek. y Basiskennis van de ventilatietechniek. y Ervaring in het gebruik van elektrische en mechanische
werktuigen. y Kennis van het lezen van technische tekeningen. y Kennis van deze handleiding.
Bediening, reiniging en reparaties door gebruikers. Eisen aan de gebruikers:
y Kennis van deze handleiding.
Voor de volgende gebruikers gelden bijzondere eisen:
y Kinderen vanaf 8 jaar. y Personen met een verminderd fysiek, sensorisch of
mentaal vermogen. y Personen met gebrek aan ervaring en kennis.
Deze gebruikers mogen uitsluitend actief zijn bij het bedienen, reinigen en onderhouden. Bijzondere eisen:
y Er is toezicht op de gebruikers. y De gebruikers worden geïnstrueerd over het veilig
gebruik van het apparaat. y Gebruikers begrijpen de gevaren bij het omgaan met het
apparaat. y Kinderen mogen niet met het apparaat spelen.

1.3 Algemene veiligheidsinstructies

D WAARSCHUWING!
Gevaar door het niet opvolgen van de gebruiks- en montagehandleiding!
Deze handleiding bevat belangrijke informatie voor een veilige omgang met het apparaat. Er wordt apart op mogelijke gevaren gewezen.
☞ Lees deze handleiding zorgvuldig door. ☞ De veiligheidsinstructies in deze handleiding moeten
worden opgevolgd.
☞ Berg de handleiding vrij toegankelijk op.
Open vuur kan het apparaat beschadigen en branden veroorzaken.
y Gaswerking alleen met een korte gasvlam (niet tot over
de rand van de bodem van de pan). y Flambeer niet onder het apparaat. y Frituur niet onder het apparaat zonder continu toezicht.
In de volgende gevallen is het gebruik van het apparaat verboden:
y Wanneer de vereiste veiligheidsvoorzieningen ontbreken
(b.v. onderdrukschakelaar bij gelijktijdig gebruik van een
ruimteluchtafhankelijke brander). y Wanneer de vereiste vergunningen ontbreken (b.v. door
schoorsteenveger). y In omgevingen met explosiegevaar. y Bij beschadiging van het apparaat of afzonderlijke
componenten. y Bij eigenmachtige verbouwingen of veranderingen van
het apparaat. y Wanneer vloeistof het apparaat binnendringt. y Bij sterke verontreiniging. y Voor kinderen onder de 8 en personen, die gevaren bij
het omgaan met het apparaat niet in kunnen schatten.
In de volgende gevallen aanvaardt de fabrikant geen aansprakelijkheid voor schade:
y Bij veronachtzaming van deze handleiding. y Bij ondoelmatig gebruik van het apparaat. y Bij ondeskundige montage en ondeskundig gebruik van
het apparaat. y Bij gebruik van het apparaat door niet geautoriseerde
doelgroepen. y Bij omzeiling van de veiligheidsvoorzieningen aan het
apparaat. y Bij gebruik van onderdelen, die niet door de fabrikant
vervaardigd of vrijgegeven zijn.
Meer veiligheidsinstructies staan in de desbetreffende hoofdstukken in deze handleiding.
D “3.1 Veiligheidsinstructies voor de montage” (pagina 73). D “4.1 Veiligheidsinstructies voor de bediening”
(pagina 82).
D “5.1 Veiligheidsinstructies voor de reiniging” (pagina 84). D “6.1 Veiligheidsinstructies voor het uitvoeren van
reparaties” (pagina 86).
70
6003417_a – 26.09.2017
Page 71
Productinformatie

2. Productinformatie

2.1 Functieprincipe

2.2 Luchtcirculatiemodus

Het apparaat wordt gebruikt in de bedrijfsmodus Luchtcirculatiemodus.
De filtervulling in het circulatiefilter neutraliseert de aanwezige geurtjes. De geurloze, gereinigde lucht wordt weer naar de ruimte geleid. Door toevoer van frisse lucht kan de luchtvochtigheid in de ruimte gereduceerd worden.
Bij de luchtcirculatiemodus is het gebruik van de naloopfunctie noodzakelijk, opdat het apparaat de resterende geurtjes op kan nemen. Door het gebruik van de naloopfunctie wordt de levensduur van de filtervulling verhoogd. De filtervulling moet regelmatig vernieuwd worden.

2.3 Productoverzicht

A
B
Centrifugale kracht
y Kookdampen worden door een spleet in de kap gezogen,
versneld en in een boog omgeleid.
y Door de centrifugale kracht die daarbij ontstaat, worden
vuildeeltjes (b.v. vet- en oliedeeltjes) uit de lucht weggeslingerd.
y De vuildeeltjes worden zowel op de bovenste en
onderste schaal als op de opvangzeef (“Capillar Trap”) afgescheiden en verzameld.
Back-Flow-technologie
y De vorming van condens of druppels op de frontplaat
of onderzijde (b.v. als er waterdamp op het koude vlak komt), wordt voorkomen door van onder naar boven stromende beluchting.
y Een deel van de afgevoerde lucht wordt aan de
achterkant van de afzuigkap teruggeleid, via de onderzijde naar de frontplaat ingeblazen en gericht de aanzuigspleet in gestuurd.
C
D
E
A Voorscherm B Bedieningspaneel
D “4.2 Bedieningspaneel” (pagina 82). C Aanzuigspleet D Body van de kap E Kookplaatverlichting
NL
A
B
D
C
A Bovenste schaal B 2 Capillar Traps (uitneembaar) C Onderste schaal (inwendig, uitneembaar) D Typeplaatje - op de body van de kap achter de
Capillar Trap
6003417_a – 26.09.2017
71
Page 72
Productinformatie

2.5 Technische gegevens

A
B
A Stelschroeven voor het uitlijnen B Aansluitbus voor netkabel C Aansluitklemmen voor wandkasten, raamcontact-
schakelaars (multifunctioneel contact) en bus-verbinding

2.4 Leveringsomvang

A
C
BKH80ST
Aansluitspanning 230 V / 50 Hz 230 V / 50 Hz
Totaal vermogen
Vermogensverbruik ventilator 170 W 170 W
Lampen LED 15,6 W LED 15,6 W
Lichtsterkte op het oppervlak van de kookplaat
Breedte 800 mm 900 mm
Diepte 420 mm 420 mm
Hoogte 389 mm 389 mm
Gewicht netto
1
Uitvoering met circulatiefilter permalyt
186 W,
1
311 W
387 lx 387 lx
28,5 kg,
1
30,0 kg
186 W,
311 W
29,5 kg,
31,0 kg
BKH90ST
1
1
B
D
C
E
F
A Circulatiefilter (in de body van de kap). Het model is
afhankelijk van de uitvoering:
y Circulatiefilter BUF-BDL
y Circulatiefilter permalyt BUR BKH ST B Body van de kap met frontplaat C Kabel koelapparaat D 2 nylon pluggen 8 mm E 2 torxschroeven TX30 met geïntegreerde onderlegring F Gebruiks- en montagehandleiding
Het bevestigingsmateriaal is alleen geschikt voor een massieve bouwwijze.
Informatie over het model (b.v. serienummer, bouwjaar) staat op het typeplaatje.
D “2.3 Productoverzicht” (pagina 71).
72
6003417_a – 26.09.2017
Page 73
Montage

3. Montage

3.1 Veiligheidsinstructies voor de montage

D WAARSCHUWING!
Gevaar door veronachtzaming van de montage­instructies!
Dit hoofdstuk bevat belangrijke informatie voor veilige montage van het apparaat.
☞ Lees dit hoofdstuk voor de montage zorgvuldig door. ☞ Volg de veiligheidsinstructies op. ☞ Voer de montage uit zoals is beschreven.
y Montage alleen door gekwalificeerd, deskundig
personeel.
D “1.2 Geautoriseerde doelgroepen” (pagina 70).
y Elektrotechnische werkzaamheden alleen laten uitvoeren
door gekwalificeerde elektromonteurs.
D “1.2 Geautoriseerde doelgroepen” (pagina 70).
y De montage mag alleen met twee personen worden
uitgevoerd.
y Bij werkzaamheden op hoogte moet u letten op een
stabiele stand (b.v. een stabiele keukentrap).
y De kookplaat en andere delen die aangeraakt kunnen
worden moeten voor de montage zijn afgekoeld.
y Bewaar folie en andere delen van de verpakking op een
plek die voor kinderen niet toegankelijk is.
y Het apparaat moet voor de montage onbeschadigd en in
optimale staat zijn.
y De kabels mogen niet geknikt zijn, bekneld raken of
worden beschadigd. y De ventilatorbehuizing mag nooit geopend worden. y De vereiste netspanning moet met de aangegeven
spanning op het typeplaatje overeenkomen.
D “2.5 Technische gegevens” (pagina 72).
y Voor de montage moet ervoor gezorgd worden, dat de
elektrische voeding onderbroken is en blijft.
De elektrische voeding wordt pas ingeschakeld na de
vraag hiertoe in de betreffende montagestap.

3.2 Eisen aan de montageplaats

D WAARSCHUWING!
Levensgevaar door ondeskundige montage!
Het niet opvolgen van de omgevingscondities kan tot gevaarlijke situaties leiden, b.v. in de omgang met stroom of gas.
☞ Zorg ervoor, dat de eisen aan de montageplaats absoluut
in acht genomen worden.
y Geen montage in omgevingen met explosiegevaar. y Bij gelijktijdig gebruik van een ruimteluchtafhankelijke
brander (b.v. rookkanaal) binnen één en dezelfde luchtmassa:
y Een veiligheidsvoorziening is absoluut noodzakelijk. y De veiligheidsinrichting (b.v. onderdrukschakelaar P4,
gecontroleerd volgens DIN 18841:2005-12 TÜV en volgens DVGW-VP121) moet voorkomen, dat er gassen de ruimte binnengezogen worden.
y Er moet een vergunning voor de inbedrijfstelling
(b.v. door schoorsteenveger) aanwezig zijn.
y De montage is alleen toegestaan aan draagkrachtige
delen van het gebouw (massieve bouwwijze).
y Bij montage boven een stookplaats (fornuis/kachel/
brander) voor vaste brandstoffen (b.v. kolenkachel): De stookplaats moet een gesloten, niet afneembare afdekking hebben. Anders bestaat er brandgevaar door wegvliegende vonken. De betreffende wettelijke en nationaal geldende voorschriften in acht nemen.
y Uitstromende lucht moet ongehinderd kunnen
ontsnappen. Geen hindering van de luchtstroom, b.v. door montage van voorwerpen op of boven het apparaat.
y De elektrische installatie van het gebouw moet over een
correcte aarding beschikken.
y De onderhavige netspanning moet met de aangegeven
spanning op het typeplaatje overeenkomen.
y In het montagegedeelte van het apparaat moet ter
plaatse een stopcontact aanwezig zijn.
y De stekker moet na het inbouwen toegankelijk zijn.
 De nationaal geldende, wettelijke bepalingen moeten in
acht genomen worden.
NL
6003417_a – 26.09.2017

3.3 Eisen bij de luchtcirculatiemodus

y Filtervulling vrij toegankelijk om deze te kunnen
vervangen.
73
Page 74
Montage

3.4 Montagestappen

Kort overzicht:
1. Montage voorbereiden
2. Apparaat uitpakken
3. Interne onderdelen verwijderen
4. Apparaat ophangen
5. Accessoires aansluiten
6. Elektrische voeding aansluiten
7. Circulatiefilter permalyt monteren
8. Interne onderdelen plaatsen
7. Controle en inbedrijfstelling uitvoeren

3.4.1 Montage voorbereiden

☞ Maak u vertrouwd met uw montagesituatie en de
bijbehorende documenten.
y Apparaat en handleiding. y Montageplaats. y Instelling bedrijfsmodus.
☞ Stel het benodigde werktuig en materiaal samen:
y Stabiele keukentrap y Duimstok of meetband y Stift y Waterpas y Kruiskopschroevendraaier maat 2 y Inbusschroevendraaier maat 4 y Ringsteeksleutel SW10, gehoekt y Steenboor ø 8 mm y Klopboormachine y Beschermingsmateriaal (b.v. dik karton) voor kookplaat
en werkvlak

3.4.2 Apparaat uitpakken

D ATTENTIE!
Risico op glasbreuk of andere beschadigingen door ondeskundig gebruik!
Het apparaat en zijn oppervlak kunnen bij het uitpakken of bij het transport beschadigd raken.
☞ Snijd niet in het beschermende karton. ☞ Houd voorwerpen uit de buurt, die het apparaat kunnen
bekrassen (b.v. werktuigen, gespen).
☞ Pak het apparaat en alle ingepakte delen voorzichtig uit. ☞ Leg het apparaat met de voorkant naar boven op een
vaste, schone en beschermende onderlaag (b.v. dik karton).
☞ Controleer het apparaat en alle aanwezige delen op
beschadigingen.
☞ Controleer de levering op volledigheid.
D “2.4 Leveringsomvang” (pagina 72).
Wanneer delen ontbreken of beschadigd zijn:
☞ Neem contact op met uw dealer of de klantenservice.
☞ Verwijder het verpakkingsmateriaal.
D “8.1 Verpakking afvoeren” (pagina 88).
☞ Houd het montagegedeelte vrij van voorwerpen, die
storen of beschadigd kunnen raken.
☞ Zorg ervoor dat de kookplaat en andere delen die
aangeraakt kunnen worden zijn afgekoeld.
☞ Bescherm de kookplaat en andere vlakken in het
montagegedeelte (b.v. met dik karton).
☞ Zorg ervoor dat de elektrische voeding onderbroken is en
blijft. De elektrische voeding wordt pas ingeschakeld na
de vraag hiertoe in de betreffende montagestap.
74
6003417_a – 26.09.2017
Page 75
Montage

3.4.3 Interne onderdelen verwijderen

D ATTENTIE!
Gevaar voor materiële schade door eruit vallende delen!
Bij beweging van het apparaat kan de frontplaat opengaan en kunnen erin liggende delen eruit vallen.
☞ Haal de erin liggende delen er voor de montage uit.
De Capillar Traps zijn geplaatst en worden door magneten in het apparaat gehouden.
☞ Pak de Capillar Traps met beide handen aan de zijkanten
vast.
☞ Trek de Capillar Traps eruit.
☞ Doe de frontplaat open.
☞ Til de onderste schaal aan de achterkant op. ☞ Pak de onderste schaal met beide handen aan de zijkant
vast om deze weg te nemen.
☞ Verwijder de beiden bouten. ☞ Verwijder de kap. ☞ Verwijder het filter.
NL
Als het permalyt circulatiefilter wordt gebruikt:
☞ Verwijder de verbindingskabel.
6003417_a – 26.09.2017
75
Page 76
Montage

3.4.4 Apparaat ophangen

Het apparaat is gemaakt om aan een wand te hangen.
Bij bevestiging aan een massieve wand:
☞ Controleer of de draagkracht van de wand voldoende is. ☞ Gebruik het meegeleverde bevestigingsmateriaal.
Bij andere montageomstandigheden:
☞ Informeer voor de montage naar alternatieve
bevestigingsmogelijkheden (b.v. bij een architect).
☞ Gebruik voor de wand geschikt bevestigingsmateriaal.
245
105
340
D WAARSCHUWING
Levensgevaar door explosies of elektrische schok!
Het aanboren van gas-, water- of elektrische leidingen kan tot gevaarlijke situaties leiden.
☞ Controleer of zich op de bevestigingspunten geen
leidingen in de wand bevinden.
Ø 8
600
x
==
Veiligheidsafstand (x):
y Aanbevolen 450 mm. y Bij gaskookplaten ten minste 650 mm.
Afstanden tot het midden van de contactdoosopening aan de achterkant van het apparaat:
y Boven 105 mm vanaf het linker bevestigingspunt. y Zijkant 245 mm van de middenas van de kap.
☞ Bepaal en markeer de bevestigingspunten. ☞ Boor de gaten in de wand. ☞ Breng de pluggen in de boorgaten aan.
a
a
a = 7
De bevestigingsschroeven worden pas na het uitlijnen van het apparaat vastgedraaid.
☞ Draai de bevestigingsschroeven er passend in.
☞ Bepaal de ophangpositie. ☞ Zorg ervoor of de veiligheidsafstand in acht wordt
genomen.
76
6003417_a – 26.09.2017
Page 77
Montage
D WAARSCHUWING!
Verwondingsgevaar door ondeskundig gebruik!
De grootte en het gewicht van het apparaat vergen bij het ophangen veel kracht. Wanneer het apparaat valt, is ernstig letsel mogelijk.
☞ Hang het apparaat met twee personen op. ☞ Zorg voor een veilige standplaats bij het ophangen. ☞ Zorg ervoor, dat er verder geen personen in de werkzone
aanwezig zijn.
D ATTENTIE!
1.
Gevaar voor materiële schade door ondeskundig gebruik!
De grootte en het gewicht van het apparaat vergen bij het ophangen veel kracht. Wanneer het apparaat valt, kunnen het apparaat, keukenmeubels en andere voorwerpen beschadigd raken.
☞ Dek de afgekoelde kookplaat af. ☞ Houd het montagegedeelte vrij.
2.
3.
☞ Controleer de horizontale uitlijning van het apparaat. ☞ Lijn het apparaat met de stelschroeven uit. ☞ Draai de bevestigingsschroeven stevig vast.
☞ Hang het apparaat aan de bevestigingspunten op.
6003417_a – 26.09.2017
NL
77
Page 78
Montage

3.4.5 Accessoires aansluiten

Afhankelijk van de montagesituatie worden aanwezige accessoires op de kap aangesloten:
y Wandkast y Raamcontactschakelaar y Onderdrukschakelaar
 De handleidingen van de accessoires moeten in acht
genomen worden.
12 V DC
F
E
D
BMK-F F-K
B
12 V DC
2 31
G
H
4 5
C
6
7
8
I
De aansluiting wordt uitgevoerd met kabelklemmen aan een verwijderbare stekker op de ventilatorbehuizing.
D ATTENTIE!
Gevaar voor beschadigingen door verkeerde aansluiting!
Een verkeerde poling van de besturingsleiding kan tot beschadigingen van de elektronica leiden.
☞ Let bij het aansluiten van de besturingsleiding op een
correcte poling: ader 1 op klem 1, ader 2 op klem 2.
2.
9
1.
1.
A
BMK1
–
–
A Schakelkast
y BMK1: Contact wandkast, collector optocoupler, max.
12 mA / 12 V DC, veilig galv. gescheiden
y BMK2: Contact wandkast, emitter optocoupler, max.
12 mA / 12 V DC, veilig galv. gescheiden B Klem “BMK-F” voor aansluiting wandkast C Klem “F-K” (multifunctioneel contact) voor aansluiting
raamcontactschakelaar of onderdrukschakelaar D Besturingsleiding van de wandkast E Wandkast F Voedingsadapter wandkast G Raamcontactschakelaar H Besturingsleiding van de raamcontactschakelaar
BMK2
+
+
ST3
MFK
GND
MFK
+ 5 V
X1
X1X1X1
X1
Wandkast
☞ Sluit de wandkast als volgt aan:
y ader 1 op klem 1 y ader 2 op klem 2
y De wandkast is gesloten, wanneer het aansturingscontact
geopend is.
y De wandkast is geopend, wanneer het besturingscontact
gesloten is.
Raamcontactschakelaar
☞ Sluit de raamcontactschakelaar als volgt aan:
y Blauwe/witte ader op klem 3 y Bruine/groene ader op klem 4
y De ventilator van de kap is alleen bedrijfsklaar, wanneer
het raam geopend is.
Onderdrukschakelaar
y De ventilator van de kap is alleen bedrijfsklaar, wanneer
geen kritieke onderdruk in de ruimte wordt vastgesteld.
78
6003417_a – 26.09.2017
Page 79
Montage

3.4.6 Elektrische voeding aansluiten

☞ Let op de aangegeven spanning op het typeplaatje.
☞ Steek de stekker van de aansluitkabel in het stopcontact. ☞ Leg de kabel zo, dat deze niet kan worden geknikt,
bekneld kan raken of kan worden beschadigd of bij het
vervangen van de filtervulling in de weg zit.
☞ Zorg ervoor dat na de montage de mogelijkheid bestaat
het apparaat van de elektrische voeding te scheiden.

3.4.7 Circulatiefilter permalyt monteren

☞ Sluit het permalyt circulatiefilter als volgt aan:
y Ader 1 op klem 1 y Ader 2 op klem 2
☞ Steek de koelapparaatstekker in de aansluitbus op het
ventilatorhuis.
Er vindt een automatische aansluitingscontrole plaats:
y Als het apparaat niet goed is aangesloten, hoort u vijf
piepjes.
☞ Corrigeer de aansluiting van de aders bij klemmen 1
en 2.
y Als het apparaat goed is aangesloten, hoort u drie piepjes.
☞ Plaats het permalyt circulatiefilter. ☞ Geleid de kabel van het permalyt circulatiefilter door de
kabelgoot.
NL
6003417_a – 26.09.2017
79
Page 80
Montage

3.4.8 Interne onderdelen plaatsen

Na de montage moeten de binnenliggende delen er weer ingezet worden.
☞ Zet de Capillar Traps met beide handen in de
opnameschacht.
☞ Schuif de Capillar Traps tot aan de aanslag, de magneten
houden de Capillar Traps in het apparaat.
D ATTENTIE!
Gevaar voor materiële schade door ondeskundig gebruik!
Bij het inzetten van het filter in het apparaat kunnen kabels beschadigd raken.
☞ Plaats het filter voorzichtig in het apparaat. ☞ Let op dat het filter niet op een kabel wordt geplaatst.
☞ Plaats de onderste schaal goed in de klep van de
frontplaat.
☞ Plaats het filter terug.
Als het permalyt circulatiefilter wordt gebruikt:
☞ Sluit de verbindingskabel weer aan.
☞ Sluit de frontplaat.
80
☞ Plaats het deksel weer terug. ☞ Schroef het deksel vast.
Het apparaat is bedrijfsklaar.
6003417_a – 26.09.2017
Page 81
Montage

3.4.9 Controle en inbedrijfstelling uitvoeren

D ATTENTIE!
Gevaar voor storingen door vocht in het apparaat!
Wanneer het apparaat van een koude naar een warme omgeving gebracht wordt, kan er aan de binnenkant vocht neerslaan.
☞ Wacht 2-3 uur, voordat u het apparaat in bedrijf neemt.
☞ Controleer of de stekker vrij toegankelijk is. ☞ Controleer of de net- en elektroaansluitkabel niet geknikt,
bekneld geraakt of beschadigd zijn.
☞ Controleer of de ventilatie-uitgangen niet gesloten of
afgedekt zijn.
☞ Zorg ervoor, dat de ventilatiesleuven vrij zijn. ☞ Controleer de correcte werking van het apparaat.
D “4. Bediening” (pagina 82).
6003417_a – 26.09.2017
NL
81
Page 82
Bediening

4. Bediening

4.1 Veiligheidsinstructies voor de bediening

D WAARSCHUWING!
Gevaar door veronachtzaming van de bedieningsinstructies!
Dit hoofdstuk bevat belangrijke informatie voor het veilig bedienen van het apparaat.
☞ Lees dit hoofdstuk voordat u het apparaat bedient
zorgvuldig door.
☞ Volg de veiligheidsinstructies op.
y Bediening alleen door geautoriseerde gebruikers.
D “1.2 Geautoriseerde doelgroepen” (pagina 70).
y Geen bediening door kinderen onder de 8 en personen,
die gevaren bij het omgaan met het apparaat niet in
kunnen schatten.
y Gebruik het apparaat niet in geval van brand of acuut
brandgevaar (b.v. gasreuk).
y Gaswerking alleen met een korte gasvlam (niet tot over
de rand van de bodem van de pan). Open vuur kan het
apparaat beschadigen en branden veroorzaken.
y Flambeer niet onder het apparaat. Brandgevaar. y Frituur niet onder het apparaat zonder continu toezicht. y Bij gebruik kunnen de kookplaat en andere delen die
aangeraakt kunnen worden zeer heet worden. Er bestaat
verbrandingsgevaar.
y Vetresten moeten worden verwijderd. Vetresten zijn een
brandrisico.
y Geen vocht in het apparaat.
y Druppels of spatwater moeten worden voorkomen. y Houder met vloeistoffen (b.v. vazen, flessen) mogen
niet op het apparaat gezet worden. y Geen hindering van de luchtstroom. y Geen hindering van het luchtkanaal aan de onderkant
van het apparaat.
y Uitsluitend gebruiken met een aangebrachte onderste
schaal.
y Geen afdekking van de ventilatie-uitgangen (b.v. glazen/
borden op of voor de ventilatiesleuven). Uitstromende lucht moet ongehinderd door de ventilatiesleuven kunnen ontsnappen, anders kan opstopping ontstaan. Wanneer de kookdampen niet meer weg kunnen trekken, bestaat brandgevaar.

4.2 Bedieningspaneel

Het apparaat wordt via het bedieningspaneel gestuurd.
Door het indrukken van een toets wordt de overeenkomstige functie uitgevoerd.
Toets Functie
Naloopfunctie
UIT, vermogensniveau verlagen
AAN, vermogensniveau verhogen
Kookplaatverlichting

4.3 Normaal bedrijf

Toets Functie
Het apparaat is uitgeschakeld.
☞ 1x knop indrukken. Het apparaat wordt ingeschakeld op vermogensniveau 1.
Het apparaat is uitgeschakeld.
☞ Toets 2 seconden indrukken. Het apparaat wordt ingeschakeld op vermogensniveau 3.
Het apparaat is ingeschakeld.
☞ 1x knop indrukken. Het apparaat wordt een vermogensniveau hoger geschakeld.
Het apparaat is ingeschakeld op vermogensniveau 2 of 3.
☞ 1x knop indrukken. Het apparaat wordt een vermogensniveau lager geschakeld.
82
Het apparaat is ingeschakeld op vermogensniveau 2 of 3.
☞ Toets 2 seconden indrukken. Het apparaat schakelt uit.
Het apparaat is ingeschakeld op vermogensniveau 1.
☞ 1x knop indrukken. Het apparaat schakelt uit.
6003417_a – 26.09.2017
Page 83
Bediening
Het actieve vermogensniveau wordt weergegeven door het oplichten van de LED‘s onder de knoppen:
y 1 LED brandt = vermogensniveau 1 y 2 LED‘s branden = vermogensniveau 2 y 3 LED‘s branden = vermogensniveau 3
Voor een optimaal rendement bij het verwijderen van kookdampen:
☞ Schakel het apparaat 1-2 minuten vóórdat u begint met
koken in. Zo kan de stroming worden opgebouwd en worden de dampen snel afgevoerd.
☞ Om de kookdampen efficiënt op te vangen, gebruikt u bij
intensief koken de achterste kookzones.
☞ Schakel tijdens het koken naar een vermogensniveau dat
past bij de intensiteit van de kookdampen:
y Vermogensniveau 1 – kleinste ventilatorcapaciteit y Vermogensniveau 2 – middelste ventilatorcapaciteit y Vermogensniveau 3 – hoge ventilatorcapaciteit
☞ Wanneer de intensiteit van de kookdampen niet afneemt,
schakelt u naar een hoger vermogensniveau. ☞ Schakel tijdens het aanbraden in op vermogensniveau 3. ☞ Schakel na het koken de naloopfunctie in.
D “4.3.1 Naloopfunctie” (pagina 83).
☞ Zorg voor een regelmatige toevoer van frisse lucht.

4.3.1 Naloopfunctie

Het apparaat beschikt over een naloopfunctie. Als deze functie wordt gebruikt, werkt het apparaat nog 10 minuten in vermogensniveau 2.
Bij de luchtcirculatiemodus is het gebruik van de naloopfunctie noodzakelijk, opdat het apparaat de resterende geurtjes op kan nemen. Door het gebruik van de naloopfunctie wordt de levensduur van de filtervulling verhoogd. De filtervulling moet regelmatig vernieuwd worden.
Toets Functie
Het apparaat is uitgeschakeld.
☞ 1x knop indrukken. Het apparaat schakelt de naloopfunctie in op vermogensniveau 2.
De naloopfunctie is ingeschakeld.
☞ 1x knop indrukken. De nalooptijd begint opnieuw (10 minuten).
☞ Gebruik het apparaat ook voor het verminderen van
andere storende geuren. Bijvoorbeeld van:
y Uien en knoflook y Oven, magnetron of stoomoven y Fondue en raclette
D WAARSCHUWING
Brandgevaar door vetresten!
Wanneer het apparaat werkt, hopen zich in en aan het apparaat vetresten op, die licht ontvlambaar zijn.
☞ Reinig het apparaat deugdelijk.
D “5. Reiniging” (pagina 84).
Wanneer u het apparaat inschakelt en een ongewoon hoog ventilatorgeruis hoorbaar is:
☞ Reinig het apparaat. ☞ Let op de richtlijnen voor de reiniging.
D “5. Reiniging” (pagina 84).
Wanneer u het apparaat inschakelt en een geur ruikbaar is:
☞ Vervang de filtervulling. ☞ Let op de richtlijnen voor het vervangen van de
filtervulling.
D “6.2.1 Filtervulling vervangen” (pagina 86).
Als het vermogensniveau wordt gewijzigd, wordt de naloopfunctie beëindigd.
Tijdens de nalooptijd (10 minuten) knipperen de LED‘s van vermogensniveaus 1 en 2.

4.3.2 Kookplaatverlichting

De kookplaatverlichting is uitgerust met een energiebesparende LED-verlichting. De verlichting kan altijd en onafhankelijk van de ventilator gebruikt worden.
Toets Functie
☞ 1x toets indrukken om de
kookplaatverlichting in- of uit te schakelen.
NL
Na 6 uur zonder bediening schakelt het apparaat (incl. verlichting) automatisch uit.
6003417_a – 26.09.2017
83
Page 84
Reiniging

5. Reiniging

5.1 Veiligheidsinstructies voor de reiniging

D WAARSCHUWING!
Gevaar door veronachtzaming van de reinigingsinstructies!
Dit hoofdstuk bevat belangrijke informatie voor het veilig reinigen van het apparaat.
☞ Lees dit hoofdstuk voordat u het apparaat reinigt
zorgvuldig door.
☞ Volg de veiligheidsinstructies op.
y Reiniging alleen door geautoriseerde gebruikers.
D “1.2 Geautoriseerde doelgroepen” (pagina 70).
y Geen reiniging door kinderen onder de 8 en personen,
die gevaren bij het omgaan met het apparaat niet in kunnen schatten.
y Na het gebruik kunnen de kookplaat en andere delen
die aangeraakt kunnen worden nog heet zijn. Er bestaat verbrandingsgevaar.
y Vetresten moeten worden verwijderd. Vetresten zijn een
brandrisico.
Het apparaat moet regelmatig worden gereinigd:
y Bedieningspaneel, oppervlak, bovenste en onderste
schaal na iedere maaltijdbereiding.
y De Capillar Traps bij dagelijks gebruik uiterlijk na drie
weken.

5.2 Reinigingsmaatregelen

Het apparaat zuigt vuildeeltjes (b.v. vet- en oliedeeltjes) met de lucht uit de ruimte aan. In de bovenste schaal, de onderste schaal en in de Capillar Traps worden de vuildeeltjes afgescheiden en verzameld.
Voor elke reiniging:
☞ Schakel het apparaat uit. ☞ Zorg ervoor dat de kookplaat en andere delen die
aangeraakt kunnen worden zijn afgekoeld.
D ATTENTIE!
Gevaar voor beschadigingen door ondeskundige reiniging!
Voorwerpen met scherpe randen, schuurmiddelen of ongeschikte reinigingsmiddelen kunnen het apparaat beschadigen. De volgende reinigingsmiddelen zijn niet geschikt en mogen niet worden gebruikt:
y Aceton y Trichlorethyleen y Oplossingen op nitro-basis (b.v. een nitro-oplossing) y Kunstharsverdunning y Schuurmiddelen y Silicoonhoudende polijstmiddelen y Oliehoudende polijstmiddelen y Was y Waterdamp y Op gecoate oppervlakken: Microvezeldoek
☞ Houd voorwerpen uit de buurt, die het apparaat kunnen
bekrassen (b.v. ringen).
☞ Gebruik milde huishoudreinigingsmiddelen (b.v. alkalivrije,
ph-neutrale allesreiniger). ☞ Gebruik een zachte, vochtige doek. ☞ Reinig zonder veel druk uit te oefenen.
84
 De aanwijzingen en gegevens op de reinigingsmiddelen
moeten in acht genomen worden.
Bedieningspaneel
☞ Reinig het bedieningspaneel met een niet-pluizende,
licht vochtige doek. ☞ Wrijf het bedieningspaneel droog met een niet-
pluizende, zachte doek.
Oppervlakken
☞ Reinig de oppervlakken met een zachte, vochtige doek en
een mild huishoudreinigingsmiddel. ☞ Wrijf de oppervlakken met een zachte doek droog.
6003417_a – 26.09.2017
Page 85
Reiniging
Bovenste en onderste schaal
De onderste schaal is in de onderste frontplaat geplaatst.
☞ Klap de onderste frontplaat omlaag.
Capillar Trap
De Capillar Traps zijn geplaatst en worden door magneten in het apparaat gehouden.
☞ Pak de Capillar Traps met beide handen aan de zijkanten
vast. ☞ Trek de Capillar Traps eruit.
☞ Reinig de Capillar Traps bijv. in de afwasmachine. ☞ Reinig de oppervlakken en randen op de opnameschacht
van de Capillar Traps met een zachte, vochtige doek. ☞ Zorg ervoor dat de Capillar Traps helemaal droog is. ☞ Plaats de Capillar Traps weer terug.
D “3.4.8 Interne onderdelen plaatsen” (pagina 80).
☞ Til de onderste schaal aan de achterkant op. ☞ Pak de onderste schaal met beide handen aan de zijkant
vast om deze weg te nemen.
☞ Reinig de bovenste schaal met een zachte, vochtige doek. ☞ Reinig de onderste schaal met een zachte, vochtige doek
of in de afwasmachine.
☞ Wrijf de bovenste en onderste schaal met een zachte
doek droog.
☞ Zet de onderste schaal er weer in.
D “3.4.8 Interne onderdelen plaatsen” (pagina 80).
NL
6003417_a – 26.09.2017
85
Page 86
Reparaties

6. Reparaties

6.1 Veiligheidsinstructies voor het uitvoeren van reparaties

D WAARSCHUWING!
Gevaar door veronachtzaming van de onderhoudsinstructies!
Dit hoofdstuk bevat belangrijke informatie voor het veilig onderhouden en repareren van het apparaat.
☞ Lees dit hoofdstuk voordat u het apparaat onderhoudt
zorgvuldig door. ☞ Volg de veiligheidsinstructies op. ☞ Voer het onderhoud en de reparaties uit zoals is
beschreven.
y Reparatiewerkzaamheden alleen door gekwalificeerd,
deskundig personeel.
D “1.2 Geautoriseerde doelgroepen” (pagina 70).
y Elektrotechnische werkzaamheden alleen laten uitvoeren
door gekwalificeerde elektromonteurs.
D “1.2 Geautoriseerde doelgroepen” (pagina 70).
D ATTENTIE!
Gevaar voor materiële schade door vallende delen!
Bij werkzaamheden aan het apparaat kunnen delen van het apparaat of werktuigen vallen en tot schade aan keukenelementen leiden.
☞ Bescherm de afgekoelde kookplaat en andere vlakken in
het kookgedeelte (b.v. met dik karton).
☞ Verwijder de beiden bouten. ☞ Verwijder de kap.
y Reparaties alleen door geautoriseerde gebruikers.
D “1.2 Geautoriseerde doelgroepen” (pagina 70).
y Geen reparaties door kinderen onder de 8 en personen,
die gevaren bij het omgaan met het apparaat niet in
kunnen schatten.
y Bij werkzaamheden op hoogte moet u letten op een
stabiele stand (b.v. een stabiele keukentrap).
y De kookplaat en andere delen die aangeraakt kunnen
worden moeten afgekoeld zijn.
y De ventilatorbehuizing mag nooit geopend worden.

6.2 Onderhoud

6.2.1 Filtervulling vervangen

Geurtjes worden door de filtervulling in het circulatiefilter gebonden. De geurloze, gereinigde lucht wordt weer naar de ruimte geleid.
Circulatiefilters zijn maximaal twee jaar onderhoudsvrij. Daarna moet de filtervulling regelmatig vernieuwd worden.
☞ Neem het filter van bovenaf uit het apparaat.
 Het verwisselen van de filtervulling wordt uitgevoerd
zoals in de desbetreffende handleiding wordt beschreven. ☞ Vervang de filtervulling. ☞ Reinig het filter van buiten (b.v. door afzuigen met een
stofzuiger).
☞ Plaats het filter terug.
D “3.4.8 Interne onderdelen plaatsen” (pagina 80).
Vervangingsintervallen
y Dagelijks gebruik: bij geurtjes in de uittredende lucht of
uiterlijk na 12 maanden.
y Incidenteel gebruik: bij geurtjes in de uittredende lucht of
uiterlijk na 24 maanden.
86
6003417_a – 26.09.2017
Page 87
Reparaties

6.2.2 Lampen vervangen

Het apparaat is voorzien van een onderhoudsvrije LED­verlichting. Wanneer er sprake is van een storing:
☞ Neem contact op met uw dealer of de klantenservice.

6.3 Verhelpen van storingen

Mogelijke storingen worden hieronder als volgt beschreven:
Beschrijving van de storing.
y Mogelijke oorzaak.
☞ Oplossing.
Ventilator en verlichting werken niet.
y Geen stroomtoevoer.
☞ Controleer of de netschakelaar (op alle polen)
aangesloten is.
☞ Schakel de netschakelaar in.
y De zekering is geactiveerd of is defect.
☞ Controleer of de zekering gereageerd heeft. ☞ Wanneer u over een automatische zekering beschikt,
schakelt u de automatische zekering in.
☞ In geval van andere zekeringstypes neemt u contact
op met een elektricien.
Ventilator werkt niet.
y Het apparaat is niet ingeschakeld.
☞ Controleer alle vermogensniveaus. D “4.3 Normaal bedrijf” (pagina 82).
y Het apparaat is aangesloten op een
raamcontactschakelaar en het raam is gesloten.
☞ Open het raam.
y Het apparaat is op een onderdrukschakelaar aangesloten.
De onderdrukschakelaar herkent een kritische onderdruk.
☞ Open een raam. ☞ Wacht tot de luchtdruk weer normaal is.
Het bedieningspaneel reageert niet na herhaaldelijk aanraken.
y Het bedieningspaneel is vuil.
☞ Reinig het bedieningspaneel. D “5. Reiniging” (pagina 84).
y De software van het apparaat moet opnieuw gestart
worden.
☞ Onderbreek de stroomvoorziening korte tijd.
Vocht in het apparaat.
y Er zijn druppels of spatwater in het apparaat
binnengedrongen.
y Er is vloeistof (b.v. uit vazen, flessen op het apparaat) in
het apparaat binnengedrongen.
☞ Onderbreek meteen de stroomtoevoer door de
zekering te verwijderen.
☞ Zorg ervoor dat de stroomtoevoer van het apparaat
niet per ongeluk opnieuw ingeschakeld wordt. Laat bijv. iemand opletten dat niemand de zekering inschakelt.
☞ Zorg ervoor dat er verder geen vloeistoffen in het
apparaat binnendringen kunnen. ☞ Laat het apparaat drogen. ☞ Laat het apparaat door gekwalificeerd personeel
controleren en repareren voordat u het apparaat
opnieuw gebruikt.
Wanneer een storing niet verholpen kan worden:
☞ Neem contact op met uw dealer of de klantenservice.
Verlichting werkt niet.
y Lamp is defect.
☞ Neem contact op met uw dealer of de klantenservice.
Geurvorming tijdens het bedrijf.
y De filtervulling is opgebruikt.
☞ Vervang de filtervulling. D “6.2.1 Filtervulling vervangen” (pagina 86).
Slecht vermogen van het apparaat.
y Het circulatiefilter is dichtgeslibd.
☞ Vervang de filtervulling van het circulatiefilter. D “6.2.1 Filtervulling vervangen” (pagina 86).
6003417_a – 26.09.2017
NL
87
Page 88
Demontage

7. Demontage

D WAARSCHUWING!
Verwondingsgevaar door ondeskundig gebruik!
De grootte en het gewicht van het apparaat vergen bij het wegnemen ervan veel kracht. Wanneer het apparaat valt, is ernstig letsel mogelijk.
☞ Haal het apparaat er met twee personen af. ☞ Zorg voor een veilige standplaats bij het wegnemen. ☞ Zorg ervoor, dat er verder geen personen in de werkzone
aanwezig zijn.
D ATTENTIE!
Gevaar voor materiële schade door ondeskundig gebruik!
De grootte en het gewicht van het apparaat vergen bij het wegnemen ervan veel kracht. Wanneer het apparaat valt, kunnen het apparaat, keukenmeubels en andere voorwerpen beschadigd raken.
☞ Dek de afgekoelde kookplaat af. ☞ Houd het montagegedeelte vrij.
☞ Onderbreek op alle polen de stroomvoorziening van het
apparaat.
☞ Trek de netstekker eruit.
☞ Draai de bevestigingsschroeven ca. een slag los. ☞ Til het apparaat met twee personen op. ☞ Haal het apparaat er naar voren toe af. ☞ Zet het apparaat op een stevige en beschermende
ondergrond.

8. Verwerking van afvalstoffen

8.1 Verpakking afvoeren

D ATTENTIE!
Gevaar voor milieuschade door niet-vakkundig afvoeren van de verpakking!
☞ Geef de verpakking niet met het normale huisvuil mee. ☞ Voer de verpakking af voor een vakkundige,
milieuvriendelijke recycling.
De verpakking dient als bescherming voor transportschade. Alleen de originele verpakking garandeert voldoende bescherming tijdens het transport.
☞ Bewaar de verpakking op een plek die voor kinderen niet
toegankelijk is.
Het verpakkingsmateriaal is vanuit milieuvriendelijk oogpunt gekozen en is vervaardigd van recyclebare materialen. Het verpakkingsmateriaal kan na gebruik in de kringloop van grondstoffen terugkeren. Daardoor kunnen waardevolle grondstoffen gespaard blijven.
y De buitenverpakking is van karton. y Het vulmateriaal en de inzetstukken zijn van karton of
styropor.
y De beschermfolies en zakjes zijn van polyethyleen (PE).
☞ Verwijder de verpakking op milieuvriendelijke wijze als
gescheiden materialen.
88
6003417_a – 26.09.2017
Page 89
Bijlage

8.2 Apparaat afvoeren

D ATTENTIE!
Gevaar voor milieuschade door niet-vakkundig afvoeren van het apparaat!
Het apparaat valt onder Europese Richtlijn 2012/19/EU en mag niet worden afgevoerd met het huishoudelijk afval.
☞ Geef het apparaat na de gebruiksperiode niet met het
normale huisvuil mee.
☞ Informeer bij uw stads- of gemeentebestuur naar de
mogelijkheden om het apparaat een op een vakkundige, milieuvriendelijke manier te recyclen.
☞ Maak het apparaat na de demontage onbruikbaar,
b.v. door de spanningsloze netkabel eraf te knippen.
☞ Het apparaat volgens de wettelijke bepalingen via
een deskundig afvalverwerkingsbedrijf of uw lokale inzamelpunt recyclen.

9. Bijlage

9.1 Contact

Wanneer u suggesties of vragen heeft, kiest u uit de volgende mogelijkheden:
Post: berbel Ablufttechnik GmbH Sandkampstraße 100 D-48432 Rheine
Telefoon: +49 (0) 5971 / 80 80 9 - 0 Ma t/m do 8:00 – 17:30 uur
en vr 8:00 – 16:30 uur
Fax: +49 (0) 5971 / 80 80 9 - 10
Internet: www.berbel.de
Contact opnemen met de klantenservice van de fabrikant
U kunt op verschillende manieren contact opnemen met onze klantenservice. Kies uit de volgende mogelijkheden:
Telefoon: +49 (0) 5971 / 80 80 9 - 660 Ma t/m do 8:00 – 17:30 uur
en vr 8:00 – 16:30 uur
Fax: +49 (0) 5971 / 80 80 9 - 10
NL
6003417_a – 26.09.2017
89
Page 90
Document information
Operating and installation instructions for:
y Headroom hood BKH 80 ST y Headroom hood BKH 80 ST permalyt y Headroom hood BKH 90 ST y Headroom hood BKH 90 ST permalyt
Descriptions are identical for all models. Differences are noted separately. Illustrations show:
y Headroom hood BKH 90 ST
y Original instructions. y Part of the product. y Copyright protected. y Duplications, re-printing and distribution only with
permission.
y Subject to alteration.
Safety information
D DANGER!
Notes with the word DANGER warn of a hazardous situation that results in serious injuries or death.
Symbol clarification - text
☞ Handling requirement
y Listing
D Reference to another point in this document
 Reference to other documents that should be observed
Symbol clarification - illustrations
A
x
1.
B
2.
D WARNING!
Notes with the word WARNING warn of a hazardous situation that could result in serious injuries or death.
D CAUTION!
Notes with the word CAUTION warn of a situation that could result in minor injuries.
D ATTENTION!
Notes with the word ATTENTION warn of a situation that could result in damage to property or to the environment.
Highlighting of the parts involved in the action with
shading
1. Handling steps with numbering
A Part designations with upper case characters
x Dimensions with lower case characters or units in mm
Movement and direction arrows
90
6003417_a – 26.09.2017
Page 91
Table of contents
1. Safety information ...........................92
1.1 Proper intended use . . . . . . . . . . . . . . . . . . . . .92
1.2 Authorised target groups. . . . . . . . . . . . . . . . . .92
1.3 General safety instructions . . . . . . . . . . . . . . . . .92
2. Product information ..........................93
2.1 Functional principle . . . . . . . . . . . . . . . . . . . . .93
2.2 Recirculated air mode . . . . . . . . . . . . . . . . . . . .93
2.3 Product overview . . . . . . . . . . . . . . . . . . . . . . .93
2.4 Scope of delivery . . . . . . . . . . . . . . . . . . . . . . .94
2.5 Technical data . . . . . . . . . . . . . . . . . . . . . . . . .94
3. Installation ................................... 95
3.1 Safety instructions for installation. . . . . . . . . . . . .95
3.2 Requirements for the installation location . . . . . . .95
3.3 Requirements for recirculated air mode. . . . . . . . .95
3.4 Installation procedure . . . . . . . . . . . . . . . . . . . .96
3.4.1 Preparation for installation ..................96
3.4.2 Unpack the device ..........................96
3.4.3 Remove inside parts ........................ 97
3.4.4 Hang the device in place .................... 98
3.4.5 Connect accessories .......................100
3.4.6 Establish electrical power supply ...........101
3.4.7 Installing the recirculated air filter permalyt 101
3.4.8 Insert inside parts ..........................102
3.4.9 Check and carry out commissioning .......103
4. Operation ...................................104
4.1 Safety information for operation . . . . . . . . . . . . 104
4.2 Control panel . . . . . . . . . . . . . . . . . . . . . . . . 104
4.3 Normal operation. . . . . . . . . . . . . . . . . . . . . .104
4.3.1 Run-on function ...........................105
4.3.2 Hob lighting ...............................105
5. Cleaning ....................................106
5.1 Safety information for cleaning . . . . . . . . . . . . . 106
5.2 Cleaning procedures. . . . . . . . . . . . . . . . . . . .106
6. Maintenance ................................108
6.1 Safety instructions for maintenance . . . . . . . . . . 108
6.2 Maintenance. . . . . . . . . . . . . . . . . . . . . . . . .108
6.2.1 Replacing filter filling .......................108
6.2.2 Changing the lamps .......................109
6.3 Fault rectification . . . . . . . . . . . . . . . . . . . . . . 109
7. Dismounting ................................110
8. Disposal .....................................110
8.1 Dispose of packaging . . . . . . . . . . . . . . . . . . . 110
8.2 Dispose of the device . . . . . . . . . . . . . . . . . . . 111
9. Annex .......................................111
9.1 Contact . . . . . . . . . . . . . . . . . . . . . . . . . . . . 111
EN
6003417_a – 26.09.2017
91
Page 92
Safety information

1. Safety information

1.1 Proper intended use

The device serves to extract cooking vapours. The device is intended exclusively for private domestic use. The device must only be used with original filters from the manufacturer.
It is only permitted to use the device when it is in technically flawless condition and after correct installation. Any other use shall be considered improper use.
The reading and observance of this manual are also included in the proper use of the device.

1.2 Authorised target groups

Electrical work only to be undertaken by qualified electricians per DIN VDE 0100. Requirements on qualified electricians:
y Knowledge of the basics of electrics. y Knowledge of country-specific regulations and standards
(e.g. in Germany, DIN VDE 0100, part 701). y Knowledge of the applicable safety regulations. y Knowledge of the relevant legal requirements for gas
installations (e.g. in Germany the technical rules for gas
installations TRGI). y Knowledge of this manual.
Installation and repair only by qualified specialist personnel. Requirements on qualified specialist personnel:
y Knowledge of the regulations on safety at work. y Knowledge of fastening systems. y Basic knowledge of ventilation systems. y Experienced in using electrical and mechanical tools. y Ability to read technical drawings. y Knowledge of this manual.
Operation, cleaning and maintenance by the user. Requirements for the user:
y Knowledge of this manual.
There are separate requirements for the following users:
y Children from 8 years and older. y Persons with restricted physical, sensory or mental
capabilities. y Persons with a lack of experience and knowledge.
These users are only permitted to carry out operation, cleaning and maintenance. Special requirements:
y Users are supervised. y Users are instructed with regard to safe use of the device. y Users understand the hazards involved with the device. y Children may not play with the device.

1.3 General safety instructions

D WARNING!
Hazard through a disregard of the operating and installation instructions!
This manual contains important information for the safe handling of the device. Separate reference is made to possible hazards.
☞ Read through this manual thoroughly. ☞ Follow the safety instructions in this manual. ☞ Store the manual in an accessible location.
Naked flames can damage the device and can cause fires.
y Gas operation only with low gas flames (not rising above
the edge of the base of the pots). y Do not flambé underneath the device. y No unattended deep frying underneath the device.
The use of the device is forbidden under the following circumstances:
y If necessary safety devices are missing (e.g. low-pressure
monitor whilst using a heating point which uses air from
the room as its oxygen supply). y If essential approvals are missing (e.g. from
chimneysweeps). y In potentially explosive atmospheres. y If the device or individual components are damaged. y In the event of unauthorised alterations or changes to the
device. y If liquid has penetrated the device. y When heavily soiled. y For children under 8 years old and persons who would
not be able to properly assess the hazards associated with
handling the device.
The manufacturer accepts no liability for damage occurring in the following circumstances:
y Disregard of this manual. y Improper use of the device. y Improper installation and handling of the device. y Use of the device by unauthorised target groups. y Bypassing safety equipment on the device. y Use of replacement parts that were not produced or
approved by the manufacturer.
Further safety instructions can be found in the respective relevant chapters of this manual.
D “3.1 Safety instructions for installation” (page 95). D “4.1 Safety information for operation” (page 104). D “5.1 Safety information for cleaning” (page 106). D “6.1 Safety instructions for maintenance” (page 108).
92
6003417_a – 26.09.2017
Page 93
Product information

2. Product information

2.1 Functional principle

2.2 Recirculated air mode

The device is used in recirculated air mode.
The filter filling in the recirculated air filter neutralises any smelly odours present. The odour-free, cleaned room air is fed back into the room. The humidity in the room can be reduced with the fresh air feed.
In recirculated air mode, it is necessary to use the run-on function so that the device can remove the remaining odours. Using the run-on function increases the life of the filter filling. The filter filling must be replaced at regular intervals.

2.3 Product overview

A
B
C
Centrifugal force
y Cooking vapours are drawn through a gap and into the
hood where they are accelerated and routed through bends.
y The resultant centrifugal force ejects particles of dirt
(e.g. particles or grease and oil) out of the air.
y The dirt particles are separated out and collected on the
upper and lower section as well as a catchment screen (“Capillar Trap”).
Back-flow technology
y Condensate or droplet formation on the front panel or
the underside (e.g. if steam touches the cold surface) is prevented by a vent installed from the bottom to the top.
y Part of the vented air quantity is fed to the back of the
extractor hood, blown over the underside to the front and directed into the suction gap.
D
E
A Front panel B Control panel
D “4.2 Control panel” (page 104). C Suction gap D Hood body E Hob lighting
A
B
D
C
A Upper section B 2 Capillar Traps (removable) C Lower section (inside, removable) D Type plate - on the hood body behind the Capillar Trap
EN
6003417_a – 26.09.2017
93
Page 94
Product information

2.5 Technical data

A
C
B
A Adjusting screws for alignment B Connector for mains cable C Connection terminals for wall box, window contact switch
(multifunction contact) and bus connection

2.4 Scope of delivery

A
B
BKH80ST
Connection voltage 230 V / 50 Hz 230 V / 50 Hz
Total power
Fan power consumption 170 W 170 W
Lighting LED 15.6 W LED 15.6 W
Illumination on the hob surface 387 lx 387 lx
Width 800 mm 900 mm
Depth 420 mm 420 mm
Height 389 mm 389 mm
Net weight
1
Version with recirculated air filter permalyt
Information on the model (e.g. serial number, year of construction) is quoted on the front panel.
D “2.3 Product overview” (page 93).
186 W,
311 W
28.5 kg,
30.0 kg
1
1
186 W,
311 W
29.5 kg,
31.0 kg
BKH90ST
1
1
D
C
E
F
A Recirculated air filter (in the hood body). The model is
dependent on the version:
y BUF-BDL recirculated air filter
y Recirculated air filter permalyt BUR BKH ST B Hood body with front panel C Cold device cable D 2 nylon wall plugs 8 mm E 2 Torx screws TX30 with integrated washers F Operating and installation instructions
The fastening materials are only suitable for solid walls.
94
6003417_a – 26.09.2017
Page 95
Installation

3. Installation

3.1 Safety instructions for installation

D WARNING!
Hazard through disregard of the installation instructions!
This chapter contains important information for the safe installation of the device.
☞ Read through this chapter carefully before installing the
device. ☞ Follow the safety instructions. ☞ Carry out the installation as described.
y Installation only by qualified specialist personnel.
D “1.2 Authorised target groups” (page 92).
y Electrical work only to be undertaken by qualified
electricians.
D “1.2 Authorised target groups” (page 92).
y Installation requires two persons. y When working at heights, ensure good stable footing
(e.g. stable stepladder).
y The hob and other parts that can be touched must be
allowed to cool prior to installation.
y Store the film or other parts of the packaging in a location
which is inaccessible to children.
y The device must be in an undamaged and fault-free
condition prior to installation.
y Cables must not be kinked, crushed or damaged. y Never open the fan housing. y The power supply voltage must match the voltage
information quoted on the ratings plate.
D “2.5 Technical data” (page 94).
y Ensure that the power supply is stable and remains so
prior to the installation.
Connect the power supply only when instructed to do so
in the installation instructions.

3.2 Requirements for the installation location

D WARNING!
Risk of death due to improper installation!
Disregard of the ambient conditions can lead to hazardous situations, e.g. in the handling of electrical power or gas.
☞ Make sure that the requirements for the installation
location are complied with.
y Do not install in potentially explosive atmospheres. y With simultaneous use of a heating point which uses air
from the room as its oxygen supply (e.g. chimneys):
y A safety device is absolutely essential. y The safety device (e.g. under-pressure monitor P4,
inspected in accordance with DIN 18841:2005-12 TÜV and in accordance with DVGW-VP121) must prevent gases being drawing to the room.
y An approval for commissioning (e.g. from a
chimneysweep) must be available.
y Installation is only permitted on structural building
elements capable of bearing the load (solid structure).
y If installed above fireplaces that use solid fuels (e.g. coal
stove): The fireplace must have a sealed cover which cannot be removed. Otherwise there is a fire risk due to flying sparks. Applicable legal and country-specific regulations must be observed.
y The air flowing out must be able to dissipate unimpeded.
Do not impede the air flow, e.g. through the installation of objects on or above the device.
y Make sure that the building electrical supply is properly
earthed.
y The power supply voltage present must match the
voltage information quoted on the ratings plate.
y There must be an electrical power outlet in the vicinity of
the device installation.
y The mains plug must be accessible after the installation of
the hood.
 Country-specific, legal provisions must be observed.
6003417_a – 26.09.2017

3.3 Requirements for recirculated air mode

y Filter filling freely accessible for changing.
EN
95
Page 96
Installation

3.4 Installation procedure

Short overview:
1. Preparation for installation
2. Unpack the device
3. Remove inside parts
4. Hang the device in place
5. Connect accessories
6. Establish electrical power supply
7. Installing the recirculated air filter permalyt
8. Insert inside parts
9. Check and carry out commissioning

3.4.1 Preparation for installation

☞ Familiarise yourself with the installation situation and the
associated documents.
y Device and instructions. y Installation location. y Intended operating mode.
☞ Assemble the tools and materials required:
y Stable stepladder y Folding rule or measuring tape y Pencil y Spirit level y Phillips head screwdriver, size 2 y Hexagon socket screwdriver, size 4 y Ring spanner SW10, angled y Ø 8 mm masonry bit y Hammer drill y Protective material (e.g. thick cardboard) for the hob
and the worktops

3.4.2 Unpack the device

D ATTENTION!
Hazard of glass breaking or other damage due to incorrect handling!
The device and its surfaces can be damaged when being unpacked or transported.
☞ Do not cut into the protective cardboard packaging. ☞ Keep objects that could scratch the device far away from
it (e.g. tools, belt buckles).
☞ Unpack the device and all accompanying parts carefully. ☞ Place the device on its back on a firm, clean and
protective surface (e.g. thick cardboard). ☞ Check the device and its constituent parts for damage. ☞ Check the delivery is complete.
D “2.4 Scope of delivery” (page 94).
If parts are missing or damaged:
☞ Please consult your dealer or customer services.
☞ Remove the packaging material.
D “8.1 Dispose of packaging” (page 110).
☞ Keep the installation area free of objects that could be in
the way or that could be damaged.
☞ Make sure that the hob and other parts that could be
touched have cooled down.
☞ Protect the hob and other surfaces in the installation area
(e.g. with thick cardboard).
☞ Ensure that the power supply is switched off and remains
so. Connect the power supply only when instructed to do so in the installation instructions.
96
6003417_a – 26.09.2017
Page 97
Installation

3.4.3 Remove inside parts

D ATTENTION!
Danger of property damage through falling parts!
When moving the device, the front panel may open and parts lying inside could fall out.
☞ Remove the parts lying inside before installation.
The Capillar Traps are inserted and held in place in the device by magnets.
☞ Grasp the Capillar Traps on the sides with both hands. ☞ Pull the Capillar Traps out.
☞ Open the front panel.
☞ Lift the lower section out at the rear edge. ☞ Take hold of the lower section at the sides to remove it.
☞ Remove the two screws. ☞ Remove the cover. ☞ Remove the filter.
If the recirculated air filter permalyt is used:
☞ Unplug the connection cable.
6003417_a – 26.09.2017
EN
97
Page 98
Installation

3.4.4 Hang the device in place

The device is designed to be hung on walls.
When mounting on a solid wall:
☞ Make sure that the wall has sufficient load bearing
capacity.
☞ Use the fastening materials provided.
With different installation situations:
☞ Enquire about alternative fastening systems (e.g. consult
with your architect).
☞ Only use fastening hardware suitable for the type of wall.
245
105
340
D WARNING
Risk of death due to explosions or electric shock!
Drilling through gas, water or electrical lines can lead to hazardous situations.
☞ Ensure that there are no lines in the wall at the fastening
points.
Ø 8
600
x
==
Safety distance (x):
y Recommendation 450 mm. y With gas hobs, at least 650 mm.
Distances from the centre point of the socket opening on the device rear:
y Top 105 mm from the left fastening point. y Side 245 mm from the hood centre axis.
☞ Determine the locations of the fastening points and mark
them. ☞ Drill the holes in the wall. ☞ Insert the wall plugs into the holes.
a
a
a = 7
The fastening screws are only tightened once the device has been aligned.
☞ Tighten the mounting screws appropriately.
☞ Determine the hanging position. ☞ Make sure that the safety distance is complied with.
98
6003417_a – 26.09.2017
Page 99
Installation
D WARNING!
Danger of injuries through improper handling!
Hanging the device requires a great deal of physical exertion due to its size and weight. If the device falls down, serious injuries are possible.
☞ Two persons are required to hang the device. ☞ Ensure stable footing when hanging the device. ☞ Ensure that no other people are in the working area.
D ATTENTION!
Danger of property damage through improper handling!
Hanging the device requires a great deal of physical exertion due to its size and weight. If the device falls, the device, kitchen furnishings and other objects could be damaged.
☞ Cover the cooled hob. ☞ Keep the installation area clear.
1.
2.
3.
☞ Check the horizontal alignment of the device. ☞ Align the device with the adjusting screws. ☞ Tighten the mounting screws.
☞ Hang the device on the mounting points.
EN
6003417_a – 26.09.2017
99
Page 100
Installation

3.4.5 Connect accessories

Depending on the installation situation, accessories may be connected to the hood:
y Wall box y Window contact switch y Under-pressure monitor
 Observe the instructions for the accessories.
12 V DC
F
E
D
BMK-F F-K
B
12 V DC
2 31
G
H
4 5
C
6
7
8
9
I
Connection is implemented via cable terminals on a detachable connector on the fan housing.
D ATTENTION!
Risk of damage through incorrect connection!
A mix-up of the control wires can result in damage to the electronics.
☞ Be careful not to mix up connections when connecting
the control wires: Core 1 on terminal 1, core 2 on
terminal 2.
2.
1.
1.
A
BMK1
–
–
A Control box
y BMK1: Wall sleeve contact, optocoupler collector,
max. 12 mA / 12 V DC, safe galvanic separated
y BMK2: Wall sleeve contact, optocoupler emitter,
max. 12 mA / 12 V DC, safe galvanic separated B Terminal “BMK-F” for the wall box connection C Terminal “F-K” (multifunction contact) for the window
contact switch or under-pressure monitor connection D Control line from the wall box E Wall box F Wall box power unit G Window contact switch H Control line from the window contact switch
BMK2
+
+
ST3
MFK
GND
MFK
+ 5 V
X1
X1X1X1
X1
Wall box
☞ Connect the wall box as follows:
y Core 1 on terminal 1 y Core 2 on terminal 2
y The wall box is closed when the control contacts are
open.
y The wall box is open when the control contacts are
closed.
Window contact switch
☞ Connect the window contact switch as follows:
y Blue/white core to terminal 3 y Brown/green core to terminal 4
y The hood‘s fan is only operational when the window is
open.
Under-pressure monitor
y The hood‘s fan is only operational when no critical under-
pressure is determined in the room.
100
6003417_a – 26.09.2017
Loading...
