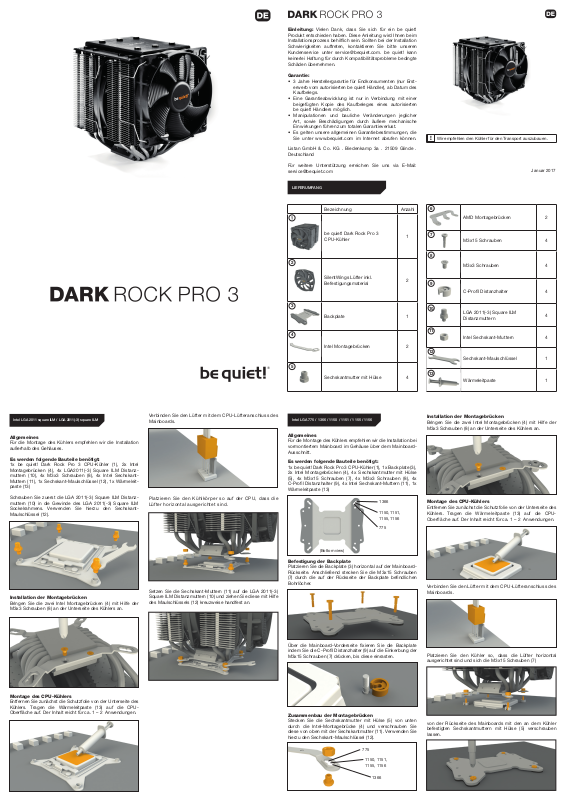

BeQuiet DARK ROCK PRO 3 User guide [de]

Einleitung: Vielen Dank, dass Sie sich für ein be quiet!

Produkt entschieden haben. Diese Anleitung wird Ihnen beim
Installationsprozess behilfl ich sein. Sollten bei der Installation
Schwierigkeiten auftreten, kontaktieren Sie bitte unseren
Kundenservice unter [e-mail]. be quiet! kann
keinerlei Haftung für durch Kompatibilitätsprobleme bedingte
Schäden übernehmen.

Garantie:

• 3 Jahre Herstellergarantie für Endkonsumenten (nur Erst­erwerb vom autorisierten be quiet! Händler), ab Datum des
Kaufbelegs.

• Eine Garantieabwicklung ist nur in Verbindung mit einer
beigefügten Kopie des Kaufbeleges eines autorisierten
be quiet! Händlers möglich.

• Manipulationen und bauliche Veränderungen jeglicher
Art, sowie Beschädigungen durch äußere mechanische
Einwirkungen führen zum totalen Garantieverlust.

• Es gelten unsere allgemeinen Garantiebestimmungen, die
Sie unter www.bequiet.com im Internet abrufen können.

Listan GmbH & Co. KG . Biedenkamp 3a . 21509 Glinde .
Deutschland

Für weitere Unterstützung erreichen Sie uns via E-Mail:
[e-mail]

LIEFERUMFANG

Wir empfehlen den Kühler für den Transport auszubauen.

!

Januar 2017

Bezeichnung Anzahl

6

AMD Montagebrücken 2

be quiet! Dark Rock Pro 3
CPU-Kühler

2

SilentWings Lüfter inkl.
Befestigungsmaterial

1

2

7

M3x15 Schrauben 4

8

M3x3 Schrauben 4

9

C-Profi l Distanzhalter 4

3

Backplate 1

4

Intel Montagebrücken 2

10

11

LGA 2011(-3) Square ILM
Distanzmuttern

4

Intel Sechskant-Muttern 4

12

Sechskant-Maulschlüssel 1

5

Sechskantmutter mit Hülse 4

13

Wärmeleitpaste 1

Intel LGA 2011 square ILM / LGA 2011(-3) square ILM

Allgemeines

Für die Montage des Kühlers empfehlen wir die Installation
außerhalb des Gehäuses.

Es werden folgende Bauteile benötigt:

1x be quiet! Dark Rock Pro 3 CPU-Kühler (1), 2x Intel
Montagebrücken (4), 4x LGA2011(-3) Square ILM Distanz­muttern (10), 4x M3x3 Schrauben (8), 4x Intel Sechskant­Muttern (11), 1x Sechskant-Maulschlüssel (12), 1x Wärmeleit­paste (13)

Schrauben Sie zuerst die LGA 2011(-3) Square ILM Distanz­muttern (10) in die Gewinde des LGA 2011(-3) Square ILM
Sockelrahmens. Verwenden Sie hierzu den Sechskant­Maulschlüssel (12).

Installation der Montagebrücken

Bringen Sie die zwei Intel Montagebrücken (4) mit Hilfe der
M3x3 Schrauben (8) an der Unterseite des Kühlers an.

Verbinden Sie den Lüfter mit dem CPU-Lüfteranschluss des
Mainboards.

Platzieren Sie den Kühlkörper so auf der CPU, dass die
Lüfter horizontal ausgerichtet sind.

Setzen Sie die Sechskant-Muttern (11) auf die LGA 2011(-3)
Square ILM Distanzmuttern (10) und ziehen Sie diese mit Hilfe
des Maulschlüssels (12) kreuzweise handfest an.

Intel LGA 775 / 1366 / 1150 / 1151 / 1155 / 1156

Allgemeines

Für die Montage des Kühlers empfehlen wir die Installation bei
vormontiertem Mainboard im Gehäuse über dem Mainboard­Ausschnitt.

Es werden folgende Bauteile benötigt:

1x be quiet! Dark Rock Pro 3 CPU-Kühler (1), 1x Backplate (3),
2x Intel Montagebrücken (4), 4x Sechskantmutter mit Hülse
(5), 4x M3x15 Schrauben (7), 4x M3x3 Schrauben (8), 4x
C-Profi l Distanzhalter (9), 4x Intel Sechskant-Muttern (11), 1x
Wärmeleitpaste (13)

1366

1150, 1151,
1155, 1156

775

(Bottom view)

Befestigung der Backplate

Platzieren Sie die Backplate (3) horizontal auf der Mainboard­Rückseite. Anschließend stecken Sie die M3x15 Schrauben
(7) durch die auf der Rückseite der Backplate befi ndlichen
Bohrlöcher.

Installation der Montagebrücken

Bringen Sie die zwei Intel Montagebrücken (4) mit Hilfe der
M3x3 Schrauben (8) an der Unterseite des Kühlers an.

Montage des CPU-Kühlers

Entfernen Sie zunächst die Schutzfolie von der Unterseite des
Kühlers. Tragen die Wärmeleitpaste (13) auf die CPU­Oberfl äche auf. Der Inhalt reicht für ca. 1 – 2 Anwendungen.

Verbinden Sie den Lüfter mit dem CPU-Lüfteranschluss des
Mainboards.

Montage des CPU-Kühlers

Entfernen Sie zunächst die Schutzfolie von der Unterseite des
Kühlers. Tragen die Wärmeleitpaste (13) auf die CPU­Oberfl äche auf. Der Inhalt reicht für ca. 1 – 2 Anwendungen.

Über die Mainboard-Vorderseite fi xieren Sie die Backplate
indem Sie die C-Profi l Distanzhalter (9) auf die Einkerbung der
M3x15 Schrauben (7) drücken, bis diese einrasten.

Zusammenbau der Montagebrücken

Stecken Sie die Sechskantmutter mit Hülse (5) von unten
durch die Intel-Montagebrücke (4) und verschrauben Sie
diese von oben mit der Sechskantmutter (11). Verwenden Sie
hierzu den Sechskant-Maulschlüssel (12).

775

1150, 1151,
1155, 1156

1366

Platzieren Sie den Kühler so, dass die Lüfter horizontal
ausgerichtet sind und sich die M3x15 Schrauben (7)

von der Rückseite des Mainboards mit den an dem Kühler
befestigten Sechskantmuttern mit Hülse (5) verschrauben
lassen.

AMD 754 / 939 / 940 / AM2(+) / AM3(+) / FM1 / FM2(+)

Allgemeines

Für die Montage des Kühlers empfehlen wir die Installation bei
vormontiertem Mainboard im Gehäuse über dem Mainboard­Ausschnitt.

Es werden folgende Bauteile benötigt:

1x be quiet! Dark Rock Pro 3 CPU-Kühler (1), 1x Backplate (3),
2x AMD Montagebrücken (6), 4x M3x15 Schrauben (7), 4x
M3x3 Schrauben (8), 4x C-Profil Distanzhalter (9), 1x
Wärmeleitpaste (13)

Demontage des AMD Retention Moduls

Bevor Sie mit der Installation des Kühlers anfangen können,
muss das vorinstallierte AMD Retention Modul vom Mainboard
demontiert werden. Hierzu lösen Sie die vier Schrauben rund
um den Sockel.

AM2(+)
AM3(+)
FM1/FM2(+)

754
939
940

(Bottom view)

Installation der Montagebrücken

Bringen Sie die zwei Montagebrücken für AMD (6) mit Hilfe der
M3x3 Schrauben (8) an der Unterseite des Kühlers an.

Montage des CPU-Kühlers

Entfernen Sie zunächst die Schutzfolie von der Unterseite des
Kühlers. Tragen die Wärmeleitpaste (13) auf die CPU­Oberfläche auf. Der Inhalt reicht für ca. 1 – 2 Anwendungen.

Verbinden Sie den Lüfter mit dem CPU-Lüfteranschluss des
Mainboards.

Befestigung der Backplate

Platzieren Sie die Backplate (3) vertikal auf der Mainboard­Rückseite. Anschließend stecken Sie die M3x15 Schrauben
(7) durch die auf der Rückseite der Backplate befindlichen
Bohrlöcher.

Über die Mainboard-Vorderseite fixieren Sie die Backplate
indem Sie die C-Profil Distanzhalter (9) auf die Einkerbung der
M3x15 Schrauben (7) drücken, bis diese einrasten.

Notes

Platzieren Sie den Kühlkörper so auf der CPU, dass die Lüfter
horizontal ausgerichtet sind und sich die M3x15 Schrauben (7)

von der Rückseite des Mainboards mit den an dem Kühler
befestigten AMD Montagebrücken (5) verschrauben lassen.
