WDC10
InstaShow™
Manual do usuário
V2.02
Copyright
Copyright © 2020 BenQ Corporation. Todos os direitos reservados. Nenhuma parte desta
publicação pode ser reproduzida, transmitida, transcrita, armazenada em um sistema de recuperação
ou traduzido em qualquer idioma ou linguagem de computador, de nenhuma forma e através de
nenhum meio eletrônico, mecânico, magnético, ótico, químico, manual ou outro sem a permissão
prévia por escrito da BenQ Corporation.
Isenção de responsabilidade
A BenQ Corporation não faz quaisquer alegações nem garantias, sejam elas explícitas ou implícitas,
relativamente ao teor do presente, renunciando particularmente a quaisquer garantias relativas à
capacidade de comercialização ou adequação a fins específicos. Além disso, a BenQ Corporation
reserva-se o direito de revisar esta publicação e ocasionalmente fazer alterações no conteúdo, sem a
obrigação de notificar qualquer pessoa sobre tais revisões ou alterações.
Esse manual do usuário visa a fornecer as informações mais atualizadas e precisas possíveis aos
clientes e portanto, todo o conteúdo pode ser modificado ocasionalmente sem notificação prévia.
Acesse o site www.benq.com para obter a versão mais recente deste manual.
As ilustrações e imagens neste guia são para sua consulta.
BenQ ecoFACTS
BenQ has been dedicated to the design and development of greener product as part of its aspiration
to realize the ideal of the “Bringing Enjoyment 'N Quality to Life” corporate vision with the ultimate
goal to achieve a low-carbon society. Besides meeting international regulatory requirement and
standards pertaining to environmental management, BenQ has spared no efforts in pushing our
initiatives further to incorporate life cycle design in the aspects of material selection, manufacturing,
packaging, transportation, using and disposal of the products. BenQ ecoFACTS label lists key ecofriendly design highlights of each product, hoping to ensure that consumers make informed green
choices at purchase. Check out BenQ's CSR Website at http://csr.BenQ.com/ for more details on
BenQ's environmental commitments and achievements.
2
Índice
Copyright ...................................................................................................................................... 2
Isenção de responsabilidade .....................................................................................................2
BenQ ecoFACTS ......................................................................................................................... 2
Introdução .................................................................................................................................... 5
Recursos do produto ...................................................................................................................................... 5
Conteúdo da embalagem ............................................................................................................................... 6
Especificação do produto ............................................................................................................................... 7
Visão geral .........................................................................................................................................................8
InstaShow Button .......................................................................................................................................................................... 8
InstaShow Host ............................................................................................................................................................................. 8
Indicadores de LED do InstaShow Button e do InstaShow Host ...................................................................................... 9
Instalação .....................................................................................................................................10
Verificação do ambiente ............................................................................................................................................................10
Montagem do InstaShow Host ...................................................................................................................11
Configuração do InstaShow Host ..............................................................................................................11
Fixação do InstaShow Host no teto ....................................................................................................................................... 11
Fixação do InstaShow Host em um suporte de teto.......................................................................................................... 12
Colocação do InstaShow Host sobre uma mesa .................................................................................................................12
Instalação do InstaShow Host em uma parede ou suporte móvel.................................................................................. 14
Posicionamento das antenas do InstaShow Host ...................................................................................15
Para instalação no teto ..............................................................................................................................................................15
Para instalação em um suporte de teto .................................................................................................................................15
Para a colocação sobre uma mesa .......................................................................................................................................... 16
Conexão do cabo HDMI e da alimentação .............................................................................................16
Montagem do adaptador ........................................................................................................................................................... 17
Conectando o cabo HDMI ....................................................................................................................................................... 18
Fonte de alimentação através de um conector USB tipo A (5V/1,5A) ..........................................................................18
Fonte de alimentação através de um adaptador de alimentação..................................................................................... 19
Conexão LAN .............................................................................................................................................................................19
Configuração e ligação do InstaShow Button .........................................................................................19
Uso do cabo USB A(F) para USB A(M) ....................................................................................................22
Emparelhamento de um InstaShow Button e um InstaShow Host ....................................................23
Quando o InstaShow Host estiver colocado em uma mesa ............................................................................................23
Ativação do InstaShow Host ....................................................................................................................... 26
Armazenamento do InstaShow Button na base .....................................................................................26
Restabelecimento de um InstaShow Host ...............................................................................................26
Restabelecimento de um InstaShow Button ...........................................................................................27
Início e interrupção das apresentações ...............................................................................30
Preparando-se ................................................................................................................................................30
Início da apresentação ..................................................................................................................................30
Apresentação ociosa ..................................................................................................................................... 32
Reproduzir vídeo com o InstaShow™ .....................................................................................................33
Gerenciamento de Internet ....................................................................................................35

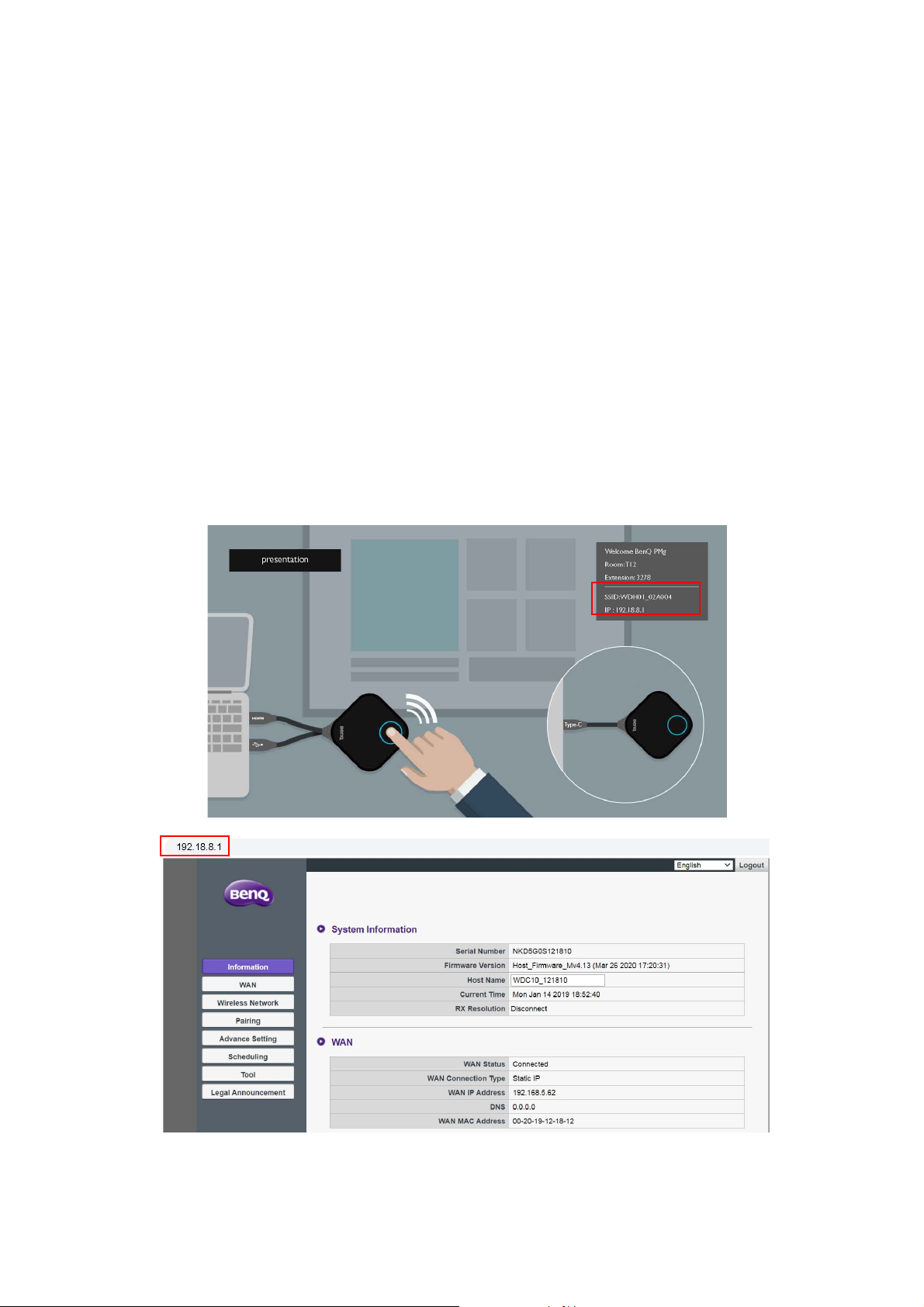

Acesso à interface de gerenciamento de Internet .................................................................................35
Entrada na interface de gerenciamento de Internet através de uma conexão direta .................................................35
Entrada na interface de gerenciamento de Internet através da LAN .............................................................................37
Entrada na interface de gerenciamento de Internet através de uma rede sem fio...................................................... 38
Introdução .......................................................................................................................................................39
3
Botões superiores de comando .............................................................................................................................................. 40
Coluna principal .......................................................................................................................................................................... 40
Barra de funções ......................................................................................................................................................................... 41

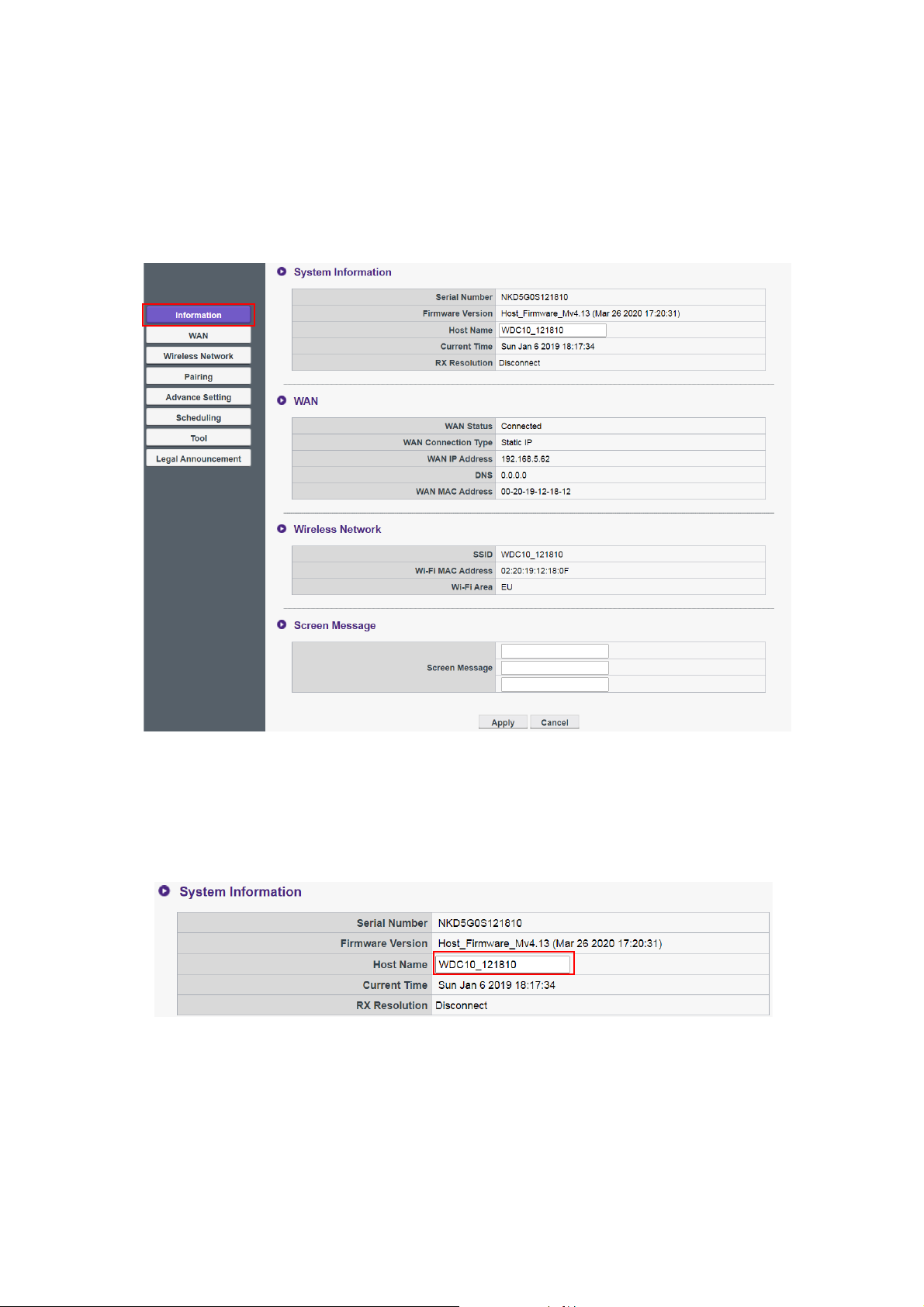

Information (Informação) ..................................................................................................................................................41
WAN .............................................................................................................................................................................................42
Wireless Network (Rede sem fio) .................................................................................................................................43
Pairing (Emparelhando) ..................................................................................................................................................... 46

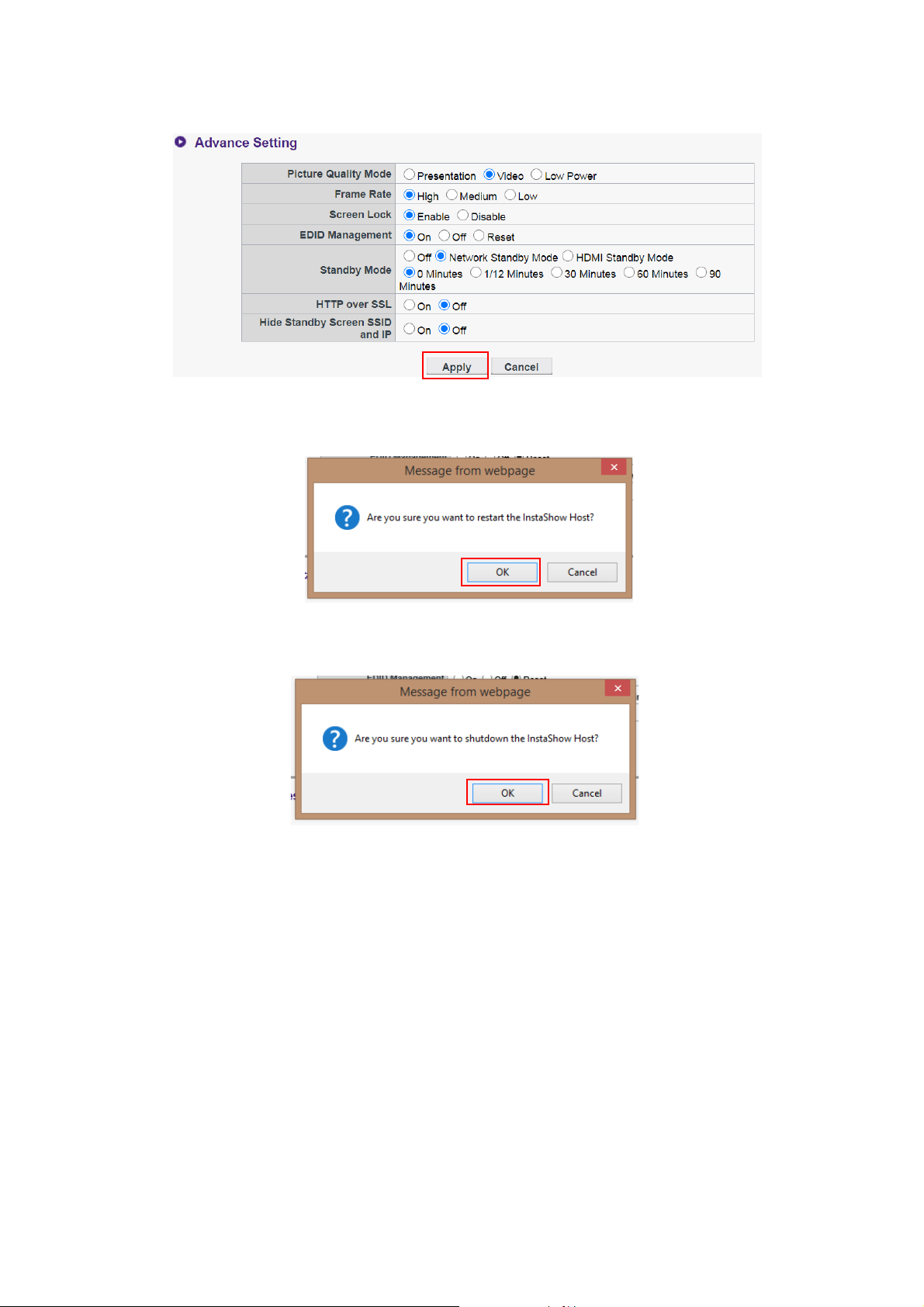

Advance Setting (Configuração avançada) ............................................................................................................. 49
Scheduling (Agendamento) ............................................................................................................................................. 56
Tool (Ferramenta) ................................................................................................................................................................. 57
Legal Announcement (Aviso legal) ............................................................................................................................. 60
Solução de problemas ..............................................................................................................61
4
9/3/20
Introdução
O InstaShow™ é um dispositivo sem fio para salas de reunião corporativas. Os usuários esperam
que os dispositivos respondam instantaneamente, que os aplicativos abram rapidamente, desejam ter
controle na ponta dos dedos e que as informações estejam disponíveis quando solicitarem. O
InstaShow™ contorna as complicadas etapas de configuração do endereço IP, instalação de drivers,
execução de aplicativos, seleção de configurações, etc., para proporcionar uma qualidade visual
estável e profissional rapidamente para que as equipes colaborem livremente e com confiança. O
InstaShow™ é uma solução exclusiva totalmente por hardware e sem problemas de software para
uma compatibilidade universal e flexibilidade de exibição.
O conjunto padrão do InstaShow™ consistem em um InstaShow Host e dois InstaShow Button.
Dependendo do local onde você comprou o produto, o software da unidade base pode ser diferente.
Você pode comprar kits de InstaShow Button adicionais se necessário.
Recursos do produto
O InstaShow™ é equipado com os seguintes recursos:
Recursos Descrição
Realmente Plug &
Play
Sem software
InstaVideo
Seleção automática
de canais
Basta conectar o InstaShow™ nas portas USB e HDMI e apertar o botão
para iniciar a apresentação imediatamente.
O InstaShow™ não precisa da execução ou instalação de nenhum software.
Não há ajuste, configuração ou espera pela abertura de janela pop-up. Basta
conectá-lo em seu PC ou Mac e iniciar a apresentação imediatamente.
O botão conveniente muda entre o modo Presentation (Apresentação) e o
modo Video (Vídeo) para que se tenha extrema produtividade ou um vídeo
de 1080p suave, apenas da BenQ. Veja Reproduzir vídeo com o InstaShow™
na página 33 para obter os detalhes.
O InstaShow™ seleciona automaticamente o melhor canal sem fio na
inicialização, garantindo apresentações estáveis em qualquer ambiente.
5 Introdução
Recursos Descrição
Sem fio 802.11ac
A mais recente tecnologia Wi-Fi 802.11ac garante uma transmissão sem fio
extremamente estável sem atraso ou uso de buffer.
A saída HDMI do InstaShow™ suporta vídeos em até Full HD 1080p de
Vídeo e áudio
60Hz e som estéreo sem o emaranhado de cabos ou a seleção complicada
de drivers.
Desempenho
garantido
Área de trabalho
estendida
• A distância de transmissão depende do ambiente real. A distância declarada baseia-se na medição da linha de
vista. Estruturas de aço, madeira, concreto ou tijolos podem diminuir a distância de transmissão.
• De acordo com as restrições regulamentares de diferentes regiões do mundo, os canais Wi-Fi não podem ser
usados em países fora da região da compra.
Paz de espírito para o bom desempenho e a consistência da apresentação
sem fio sem precisar do computador.
Mantenha a visualização, as notas e os dados de backup do seu apresentador
na tela do laptop apresentando ao mesmo tempo na tela sem fio com a área
de trabalho estendida no Windows e no OS X.
Conteúdo da embalagem
LOCK
OPEN
InstaShow Button InstaShow Host e tampa 2 Antenas
Base Adaptador e tomadas Cabo: USB A(M) para
Micro B(M)
Cabo: HDMI A(M) para A(M) Cabo: USB A(F) para USB A(M) Parafusos e pés de borracha
Tira com velcro Fita esponjosa redonda dupla
face
• Os acessórios disponíveis e as imagens mostradas aqui podem diferir do conteúdo real e do produto fornecido
para sua região.
• Use acessórios originais para garantir a compatibilidade.
• Mantenha o produto e os acessórios sempre fora do alcance de crianças.
6 Introdução
Guia de início rápido e
declaração de segurança
Especificação do produto
Recurso
Cor Preto
Saídas de vídeo HDMI 1.4, compatível com HDCP
Taxa de quadros Suporta até 1080p a 60Hz
Sincronização de vídeo: 1280 x 720 (720P), 1920 x 1080 (1080p)
Resolução de saída
Resolução de entrada Até 1920 x 1080
Número de conexões simultâneas 16 pçs
Áudio Estéreo, qualidade de rádio 16 bits 48 KHz
Protocolo de transmissão sem fio IEEE 802.11ac, 5GHz, 2T2R
Taxa de dados sem fio Até 867Mbps
Faixa de frequência 5GHz
Protocolo de autenticação WPA2 (WPAS-PSK (chave pré-compartilhada) / WPA2-Enterprise)
Segurança (criptografia) AES 128 bits
Plataforma do suporte Windows, MAC, Chrome. Qualquer SO que suporte padrão HDMI 1.4
Alcance Máx. 8m entre o InstaShow Button e o InstaShow Host
Faixa de temperatura
Umidade
InstaShow Button
Cabo USB Tipo A, cabo HDMI Fonte de alimentação DC 5V±10%, 0,9A
Botão
Restabelecer
Te cl a M od o x 1 Dimensões 84,5*189,55*19,9mm
LED
InstaShow Host
Botão liga/desliga x 1 Fonte de alimentação DC 5V±10%, 1,5A
Te cl a d e
emparelhamento
LAN x 1 (10/100 Mbps) Espera da rede: 2W
Saída de vídeo
Conector de
energia CC
LED
Base
Dimensões 85*97,5*170,4mm Peso 630g
x 1
Vermelho (inicialização),
Verde (Wi-Fi conectado),
Azul (apresentação)
x 1
x 1 HDMI 1.4 (vídeo e
áudio)
x 1 (micro USB)
Vermelho (inicialização),
verde (pronto para
conexão), azul
(apresentação)
Sincronização do PC: 800 x 600, 1024 x 768, 1280 x 768,
1280 x 1024, 1280 x 960, 1360 x 768, 1440 x 900,
1400 x 1050, 1680 x 1050
Operação: 0°C a +40°C (+32°F a +104°F)
Armazenamento: -10°C a +60°C (+14°F a +140°F)
Armazenamento: 5% a 90% de umidade relativa, sem condensação
Operação: 10% a 80% de umidade relativa, sem condensação
Consumo de energia Normal: 4,5W
Peso 100g
Normal: 5W
Consumo de energia
Espera HDMI: 0,02W
Dimensões (L x A x P)
(sem incluir o pé de borracha)
Peso (incluindo a antena) 150g
110 x 110 x 27mm (99mm com
antena)
7 Introdução
Visão geral
4
3
1
2
RESET
Parte inferior do InstaShow Button
5
7
6
5
4
3
2
1
1
Furo de alinhamento
Tampa do InstaShow Host
InstaShow Button
1. Tecla de apresentação com indicador de LED
Pressione para iniciar ou parar a apresentação.
2. Te c l a M O D E
Pressione para emparelhar com o InstaShow Host
ou para mudar para o modo Vídeo/Apresentação.
3.
Conector USB 3.0
Conecte a um computador ou laptop.
4. Conector HDMI 1.4
Conecte a um computador ou laptop.
5. RESET
Pressione o botão no furo RESET para restabelecer
o dispositivo se ele parar de responder. Consulte
Restabelecimento de um InstaShow Host na página
26 para obter mais informações.
InstaShow Host
1. Peças de fixação das antenas
Consulte Montagem do InstaShow Host na página
11 para obter mais informações.
2. Porta 1,5A CC
Conecte a um adaptador ou mostrador usando um
cabo USB (A)M para Micro B(M).
3. Porta HDMI
Conecte a um mostrador usando um cabo HDMI
A(M) para A(M).
4. Porta LAN
Permite que os usuários acessem a interface de
gerenciamento da Internet através de uma conexão
de rede ou direta.
5. Tecla PAIRING
Pressione para emparelhar com o InstaShow
Button.
6. RESET
8 Introdução
Pressione o botão no furo RESET para
restabelecer o dispositivo se ele parar de
responder. Consulte Restabelecimento de um
InstaShow Button na página 27 para obter mais
informações.
7. Botão liga/desliga com indicador de LED
Pressione para ligar e desligar o InstaShow Host.
8. Ta m p a
Consulte Fixação do InstaShow Host no teto na
página 11 para obter mais informações.
Indicadores de LED do InstaShow Button e do InstaShow Host
Consulte as tabelas a seguir para obter descrições detalhadas do status e do indicador para o
InstaShow Button e o InstaShow Host.
Indicador de LED do
InstaShow Button
Descrição do status
Azul estático O dispositivo está em apresentação.
Azul piscando
O dispositivo está no estado de
emparelhamento por 10 segundos.
Verde piscando O dispositivo está atualizando o firmware.
Verde estático
O dispositivo está conectado e funcionando
normalmente.
O dispositivo está tentando se conectar a um
Vermelho piscando
InstaShow Host ou está encontrando um
problema.
Vermelho estático O dispositivo está sendo inicializado.
Desligado O dispositivo está desligado.
Vermelho piscando
rápido
Indicador de LED do
InstaShow Host
O processo de restabelecimento foi
disparado.
Descrição do status
Azul estático
Azul piscando
O dispositivo conectado está em
apresentação.
O dispositivo está no estado de
emparelhamento por 2 minutos.
Verde piscando O dispositivo está atualizando o firmware.
Verde estático 50%
Verde estático
Vermelho piscando
O dispositivo está no modo de espera de
rede.
O dispositivo está ligado e pronto para ser
conectado.
O dispositivo está encontrando um
problema.
Vermelho estático O dispositivo está sendo inicializado.
Desligado O dispositivo está desligado.
Vermelho piscando
rápido
O processo de restabelecimento foi
disparado.
9 Introdução
Instalação
Esta seção o ensinará sobre como preparar a unidade antes do uso inicial.
Verificação do ambiente
Antes de instalar o kit do InstaShow™, verifique as condições do ambiente.
1. Não instale o dispositivo perto de fontes de calor como radiadores ou luz solar direta ou em um
local com poeira ou umidade excessiva.
2. As condições de temperatura ambiente estão indicadas a seguir. A temperatura ambiente
máxima deve ser de +40°C ou 104°F. A temperatura ambiente mínima deve ser de +0°C ou
32°F. A temperatura de armazenamento deve ser de -10°C a +60°C (14°F a 140°F).
3. As condições de umidade ambiente estão indicadas a seguir. Para armazenamento, a umidade
relativa deve ser de 5% a 90% (sem condensação). Para operação, a umidade relativa deve ser de
10% a 80% (sem condensação).
Como o InstaShow™ funciona com diferentes mostradores, as etapas necessárias para concluir a
instalação podem variar de acordo com o ambiente real e as especificações do seu mostrador. Siga os
procedimentos abaixo e consulte as seções específicas para obter os detalhes.
1. Mmonte o InstaShow Host com as antenas. Veja Montagem do InstaShow Host na página 11 para
obter os detalhes.
2. Conecte o InstaShow Host no mostrador e na alimentação adequadamente. Veja Conexão do
cabo HDMI e da alimentação na página 16 para obter os detalhes. São fornecidos quatro
métodos de instalação.
• Fixação do InstaShow Host no teto
• Fixação do InstaShow Host em um suporte de teto
• Colocação do InstaShow Host sobre uma mesa
• Instalação do InstaShow Host em uma parede ou suporte móvel
3. Conecte adequadamente o InstaShow Button nos dispositivos desejados e na alimentação. Veja
Configuração e ligação do InstaShow Button na página 19 para obter os detalhes.
4. Certifique-se de que todos os dispositivos conectados tenham sido ligados. Pressione o botão de
origem do mostrador e certifique-se de que a origem HDMI tenha sido transmitida. Veja
Emparelhamento de um InstaShow Button e um InstaShow Host na página 23 para obter os
detalhes.
10 Instalação
Montagem do InstaShow Host
open lock
open lock
1
2
34
open lock
Furo de alinhamento
Monte o InstaShow Host com duas antenas girando-as no sentido horário (direita) e anti-horário
(esquerda) para fixá-las firmemente.
Configuração do InstaShow Host
Existem quatro maneiras diferentes de posicionar o InstaShow Host. O peso total da unidade do
InstaShow Host é de 150 g.
Fixação do InstaShow Host no teto
1. Coloque a tampa no teto e localize o furo de alinhamento.
2. Use os parafusos fornecidos para travar a tampa no tempo.
3. Trave o primeiro furo (1).
4. Siga as instruções da ilustração abaixo para travar os outros furos (2-4).
5. Gire o InstaShow Host no sentido anti-horário para fixá-lo na tampa.
• Use apenas os parafusos (parafuso atarraxante M3*16) fornecidos com o kit para montar o InstaShow Host no
teto.
• Consulte Posicionamento das antenas do InstaShow Host na página 15 para obter orientações sobre o
posicionamento da antena para maximizar a recepção do sinal.
11 Instalação
Fixação do InstaShow Host em um suporte de teto
Se o mostrador estiver montado no teto:
1. Fixe o InstaShow Host no suporte de teto usando a fita de velcro fornecida.
2. Fixe o InstaShow Host no suporte de montagem.
3. Use o velcro fornecido para fixar o suporte de montagem e o InstaShow Host no suporte do
teto como mostra a ilustração.
• Use apenas a fita de velcro (240(C)mm x 25(L)mm) fornecida com o kit para montar o InstaShow Host em um
suporte de teto.
• Consulte Posicionamento das antenas do InstaShow Host na página 15 para obter orientações sobre o
posicionamento da antena para maximizar a recepção do sinal.
Colocação do InstaShow Host sobre uma mesa
Se seu mostrador for colado sobre uma mesa, primeiro fixe a tampa do InstaShow Host seguindo o
processo descrito abaixo:
1. Alinhe a parte superior da tampa sobre a parte inferior do InstaShow Host de modo que o furo
de alinhamento fique voltado para o texto "Open" localizado na frente do InstaShow Host, em
seguida pressione a tampa conta o InstaShow Host.
OPEN
LOCK
12 Instalação
2. Siga a seta "Lock" exibida na tampa e gire-a no sentido anti-horário.
OPEN
LOCK
OPEN LOCK
3. Gire a tampa até ouvir um clique quando atingir o local correto.
4. Fixe o pé de borracha nos recessos da tampa e coloque o InstaShow Host ao lado do
mostrador.
• Use apenas o pé de borracha fornecido com o kit para fixar o InstaShow Host.
• Consulte Posicionamento das antenas do InstaShow Host na página 15 para obter orientações sobre o
posicionamento da antena para maximizar a recepção do sinal.
13 Instalação
Instalação do InstaShow Host em uma parede ou suporte móvel
Se você precisar instalar o InstaShow Host perto de um mostrador:
1. Use a fita esponjosa dupla face redonda fornecida para grudar a tampa do InstaShow Host.
2. Fixe o InstaShow Host na parede próxima do mostrador.
3. Mantenha as antenas afastadas de qualquer obstruções de sinal.
É possível colocar o InstaShow Host em um suporte móvel do mostrador. Consulte a ilustração.
• Use apenas a fita esponjosa dupla face redonda fornecida com o kit para grudar a tampa do InstaShow Host.
• Aguarde 24 horas após fixar a fita esponjosa dupla face na tampa do InstaShow Host.
14 Instalação
Posicionamento das antenas do InstaShow Host
Depois de ter instalado corretamente o InstaShow Host, siga as instruções abaixo para posicionar as
antenas de modo a maximizar a recepção do sinal:
Para instalação no teto
Posicione as antenas de modo que fiquem as duas apontadas para baixo a um ângulo
aproximadamente perpendicular ao teto:
Para instalação em um suporte de teto
• Posicione as antenas de modo que fiquem as duas apontadas para cima ou para baixo e
aproximadamente paralelas ao suporte de teto:
• Se a recepção do sinal estiver inadequada após o uso inicial do InstaShow Host, é possível ajustar as
antenas manualmente para que elas inclinem a um ângulo pequeno para maximizar a recepção do
sinal. Ao fazê-lo, evite inclinar as antenas na direção do suporte de teto:
15 Instalação
• Evite posicionar as antenas na horizontal, pois isso pode gerar uma recepção fraca do sinal:
3 cm3 cm
• Se o InstaShow Host estiver fixado a um suporte de teto metálico, certifique-se de que as antenas
estejam pelo menos 3 cm afastadas da parte de metal do suporte de teto:
Para a colocação sobre uma mesa
Posicione as antenas de modo que as duas fiquem apontadas para cima e aproximadamente
perpendiculares à mesa:
Conexão do cabo HDMI e da alimentação
Quando o InstaShow Host estiver posicionado corretamente próximo do mostrador, conecte o cabo
HDMI e a alimentação para garantir a transmissão do sinal.
Para fornecer alimentação ao InstaShow Host, execute uma das seguintes ações.
Monte o adaptador. Veja Montagem do adaptador na página 17 para obter os detalhes.
• Alguns modelos de projetor BenQ podem ser equipados com um conector USB tipo A (5V/1,5A)
para fornecer alimentação para o InstaShow Host. Veja Fonte de alimentação através de um
conector USB tipo A (5V/1,5A) na página 18 para obter os detalhes.
16 Instalação
• Para modelos de mostrador sem um conector USB tipo A (5V/1,5A) para a fonte de alimentação,
Padrão britânico Padrão europeuPadrão americano
1
2
PUSH
OPEN
LOCK
3
1
OPEN
LOCK
2
consulte Fonte de alimentação através de um adaptador de alimentação na página 19 para obter os
detalhes.
Montagem do adaptador
Cada adaptador do InstaShow™ fornecido na caixa inclui um plugue e tomadas de acordo com a
região em que você comprou o InstaShow™. Abaixo estão imagens das tomadas do padrão
americano, padrão europeu e britânico:
Para conectar a tomada de sua preferência, siga as etapas abaixo.
1. Alinhe e insira o gancho inferior no adaptador.
2. Feche a folga pressionando a tomada.
3. O adaptador foi montado com sucesso quando fizer um clique no local adequado.
Para desconectar a tomada, siga as etapas abaixo.
1. Pressione a trava do meio.
2. Abra a folga puxando-a para baixo.
17 Instalação
Conectando o cabo HDMI
HDMI
HDMI
USB
USB
Conecte o cabo HDMI no conector de saída HDMI do InstaShow Host e o conector de entrada
HDMI do projetor.
Fonte de alimentação através de um conector USB tipo A (5V/1,5A)
Conecte uma extremidade do cabo USB fornecido no conector mini USB do InstaShow Host e a
outra extremidade no conector USB tipo (1,5A) do projetor BenQ. Consulte a ilustração.
HDMI
USB
HDMI
USB
18 Instalação
Fonte de alimentação através de um adaptador de alimentação
HDMI
HDMI
USB
USB
3.0
HDMI
1.4
MODE
Conecte o adaptador de alimentação USB fornecido no conector mini USB do InstaShow Host e
conecte a outra extremidade em uma tomada de parede. O indicador de LED do botão liga/desliga
do InstaShow Host se acende em vermelho estático quando o InstaShow Host está conectado à rede
elétrica.
Para produtos BenQ IFP (Interactive Flat Panel), faça com que a alimentação seja fornecida através de um
adaptador de alimentação.
Conexão LAN
O InstaShow Host pode ser conectado a uma rede local ou diretamente a um laptop. A conexão
LAN pode ser usada para configurar o InstaShow™ e atualizar o software. Insira um cabo de rede
com conectores RJ-45 na porta LAN e conecte o outro lado à LAN.
Configuração e ligação do InstaShow Button
1. Acople os conectores HDMI e USB do InstaShow Button nas entradas correspondentes de um
laptop. Consulte a ilustração.
19 Instalação
2. O indicador de LED do InstaShow Button fica vermelho enquanto o InstaShow Button estiver
USB
3.0
HDMI
1.4
MODE
ligando.
3. Quando o InstaShow Button estiver pronto para a apresentação, o indicador de LED fica verde.
Pressione a tecla Apresentação quando o indicador de LED ficar verde.
• Manuseie o cabo do InstaShow Button com cuidado. O manuseio irregular pode causar defeitos.
• Puxe/empurre a tomada em vez do cabo ao inserir ou remover o InstaShow Button.
Se você comprar um InstaShow Button adicional (através de um kit InstaShow Button), siga o
processo descrito abaixo:
1. Acople os conectores HDMI e USB do InstaShow Button nas entradas correspondentes de um
laptop. Consulte a ilustração.
20 Instalação
2. O indicador de LED do InstaShow Button pisca em vermelho enquanto o InstaShow Button
estiver ligando.
3. Quando o InstaShow Button estiver pronto para a apresentação, o indicador de LED fica verde.
Pressione a tecla Apresentação quando o indicador de LED ficar verde.
• Manuseie o cabo do InstaShow Button com cuidado. O manuseio irregular pode causar defeitos.
• Puxe/empurre a tomada em vez do cabo ao inserir ou remover o InstaShow Button.
21 Instalação
Uso do cabo USB A(F) para USB A(M)
HDMI
USB
Cable USB A(F) to
USB A(M)
15cm
80cm
São fornecidos dois cabos USB para usuários de laptops MacBook e Windows. Um tem cerca de
15 cm e o outro tem cerca de 80 cm para se adequar à sua situação de uso.
1. Insira o cabo HDMI do InstaShow Button no conversor HDMI do seu laptop.
2. Conecte o cabo USB A(F) ao seu laptop.
3. Acople o conector USB do InstaShow Button ao cabo USB A(M).
HDMI
USB
Cable USB A(F) to
USB A(M)
Certifique-se de que seu próprio conversor HDMI esteja funcionando.
22 Instalação
Emparelhamento de um InstaShow Button e um InstaShow
USB
3.0
HDMI
1.4
MODE
Host
Um conjunto InstaShow™ inclui um InstaShow Host e dois InstaShow Button, que são emparelhados
antes do envio. Nesse caso, não é necessário emparelhá-los novamente. Entretanto, se você comprar
dois ou mais conjuntos do InstaShow™ e quiser emparelhar o InstaShow Button com um InstaShow
Host diferente, é necessário seguir as instruções abaixo. Se você comprar um kit InstaShow Button
adicional e quiser emparelhar o novo InstaShow Button com seu InstaShow Host, é necessário seguir
as instruções abaixo também.
Quando o InstaShow Host estiver colocado em uma mesa
1. Certifique-se de que o InstaShow Host esteja pronto com a fonte de alimentação. Acople os
conectores HDMI e USB do InstaShow Button nas entradas correspondentes de um laptop.
2. Quando o InstaShow Button estiver conectado a um laptop, o indicador de LED do InstaShow
Button piscará em vermelho. O InstaShow Button está no modo de emparelhamento,
aguardando emparelhar com seu InstaShow Host.
Se um InstaShow Button próximo tiver sido emparelhado com um InstaShow Host antes, ele ficará verde estático.
23 Instalação
3. Pressione a tecla PAIRING do InstaShow Host por cinco segundos, o indicador de LED do
InstaShow Host piscará em azul por dois minutos, aguardando o emparelhamento com um
InstaShow Button.
00:00:00
PAIRING
00:00:05
Se o InstaShow Host estiver fixado ao teto de modo que não seja fácil pressionar a tecla PA IR IN G, use o
processo de emparelhamento da interface de gerenciamento da Internet. Consulte Pairing (Emparelhando) na
página 46 para obter informações.
24 Instalação
4. Pressione a tecla MODE na lateral do InstaShow Button por cinco segundos. O indicador de
00:00:00
00:00:05
pairing success, sn: WDX10001103G
LED do InstaShow Button pisca em azul por cerca de 10 segundos. O processo de
emparelhamento está em andamento. A mensagem "Pairing" (Emparelhando) será exibida na
tela.
MODE
pairing...
As imagens são apenas para referência. Cada produto tem diferentes números de série.
25 Instalação
5. O indicador de LED do InstaShow Button fica verde estático quando o InstaShow Host e o
1
2
InstaShow Button são emparelhados com sucesso.
O número máximo de InstaShow Button que você pode emparelhar com um InstaShow Host é 16.
Ativação do InstaShow Host
Quando o indicador de alimentação do InstaShow Host ficar 50% verde estático, pressione a tecla
Apresentação do InstaShow Button para iniciar uma apresentação e o InstaShow Host será ativado
automaticamente.
Há mais opções de modo de espera e ativação configuráveis através da interface do usuário de gerenciamento de
Internet. Consulte página 53 para obter informações.
Armazenamento do InstaShow Button na base
São fornecidas duas maneiras diferentes para armazenar o InstaShow Button na base. Coloque o
InstaShow Button na base na vertical (1) ou na horizontal (2). Consulte as ilustrações.
Restabelecimento de um InstaShow Host
O restabelecimento de um InstaShow Host permite que você retorne o InstaShow Host para as
configurações originais de fábrica. Aconselhamos restabelecer o InstaShow Host devido a qualquer
uma das seguintes razões:
26 Instalação
• Quando você quiser apagar todas as mudanças feitas nas configurações da interface de
gerenciamento de Internet, como informações de emparelhamento, senhas, SSID, taxa de quadros,
etc., e fazê-las voltar para as configurações padrão. Consulte Gerenciamento de Internet na página
35 para obter mais informações.
• Quando você não conseguir acessar a interface de gerenciamento de Internet (por exemplo, devido
a uma senha alterada ou perdida).
Restabeleça o InstaShow Host usando as seguintes etapas:
1. Conecte a porta DC/Micro-USB do InstaShow Host a uma fonte de alimentação e aguarde pelo
menos 30 segundos.
Após o InstaShow Host ser conectado a uma fonte de alimentação por pelo menos 30 segundos, seu LED pode
indicar qualquer um dos status descritos em Indicadores de LED do InstaShow Button e do InstaShow Host.
Desde que o InstaShow Host
você pode continuar na próxima etapa ou processo de restabelecimento independentemente do status do
do InstaShow Host.
tenha sido conectado a uma fonte de alimentação por pelo menos 30 segundos,
LED
2. Pressione o botão no RESET furo da parte traseira do InstaShow Host com um alfinete por
pelo menos 2 segundos.
3. O LED do InstaShow Host começará a piscar rapidamente em vermelho (pisca em vermelho
duas vezes a cada segundo) por 10 segundos, depois acende em vermelho estático por 15 a 20
segundos, indicando que o InstaShow Host está sendo restabelecido.
4. Quando o LED do InstaShow Host acender em verde estático o processo de restabelecimento
está completo.
Não desconecte o InstaShow Host de sua fonte de alimentação em nenhum momento durante o processo de
restabelecimento.
Restabelecimento de um InstaShow Button
O restabelecimento de um InstaShow Button permite que você retorne o InstaShow Button para as
configurações originais de fábrica. Aconselhamos o restabelecimento do InstaShow Button porque
ele foi emparelhado com um InstaShow Host diferente (um que não estava originalmente incluído no
pacote do InstaShow Button) e é necessário emparelhar rapidamente novamente com seu InstaShow
Host original.
27 Instalação
Restabeleça o InstaShow Button usando as seguintes etapas:
1. Coloque o InstaShow Button dentro da faixa do InstaShow Host original e certifique-se de que o
LED do InstaShow Host esteja verde estático.
2. Acople o conector USB 3.0 do InstaShow Button a um laptop ligado e aguarde pelo menos 30
segundos.
Após o InstaShow Button ser conectado a um laptop ligado por pelo menos 30 segundos, seu LED do InstaShow
Button pode indicar qualquer um dos status descritos em Indicadores de LED do InstaShow Button e do
InstaShow Host. Desde que o InstaShow Button
segundos, você pode continuar na próxima etapa ou processo de restabelecimento independentemente do status
do
LED do InstaShow Button.
tenha sido conectado a um laptop ligado por pelo menos 30
3. Pressione o botão no RESET furo da parte inferior do InstaShow Button com um alfinete por
pelo menos 2 segundos.
4. O LED do InstaShow Button começará a piscar rapidamente em vermelho (pisca em vermelho
duas vezes a cada segundo) por 10 segundos, depois acende em vermelho estático por 15 a 20
segundos, indicando que o InstaShow Button está sendo restabelecido.
5. Quando o LED do InstaShow Button acender em verde estático o processo de restabelecimento
está completo.
Aconselhamos também o restabelecimento do InstaShow Button em qualquer uma das seguintes
condições:
• Você comprou um InstaShow Button adicional (através de um kit InstaShow Button) que não foi
emparelhado com um InstaShow Host.
• Um InstaShow Button incluído no pacote original e que foi emparelhado com um InstaShow Host
diferente (um que não incluído originalmente com o InstaShow Button no pacote) e você deseja
emparelhar novamente o InstaShow Button com seu InstaShow Host original enquanto ele não
estiver ligado.
Sob essas condições em que o InstaShow Button não está conectado a um InstaShow Host
correspondente e os LEDs piscarem em vermelho, use as etapas a seguir para restabelecer o
InstaShow Button:
1. Acople o conector USB 3.0 do InstaShow Button a um laptop ligado e aguarde pelo menos
30 segundos.
Após o InstaShow Button ser conectado a um laptop ligado por pelo menos 30 segundos, seu LED do InstaShow
Button pode indicar qualquer um dos status descritos em Indicadores de LED do InstaShow Button e do
InstaShow Host. Desde que o InstaShow Button
segundos, você pode continuar na próxima etapa ou processo de restabelecimento independentemente do status
do
LED do InstaShow Button.
28 Instalação
tenha sido conectado a um laptop ligado por pelo menos 30
2. Pressione o botão no RESET furo da parte inferior do InstaShow Button com um alfinete por
pelo menos 2 segundos.
3. O LED do InstaShow Button começará a piscar rapidamente em vermelho (pisca em vermelho
duas vezes a cada segundo) por 10 segundos, depois acende em vermelho estático por 15 a 20
segundos, indicando que o InstaShow Button está sendo restabelecido.
4. Quando o LED do InstaShow Button piscar em vermelho o processo de restabelecimento está
completo.
Não desconecte o InstaShow Button de sua fonte de alimentação em nenhum momento durante o processo de
restabelecimento.
29 Instalação
Início e interrupção das apresentações
Te l a
Guia
Esta seção o ensinará como iniciar e interromper uma apresentação usando o InstaShow™.
Preparando-se
Certifique-se de que todos os dispositivos conectados tenham sido ligados e estejam prontos para a
apresentação.
Como o InstaShow™ pode funcionar com diferentes projetores, IFPs, TVs ou monitores com portas
HDMI padrão, as etapas necessárias para iniciar uma apresentação podem variar de acordo com o
ambiente real e as especificações do seu mostrador. Siga os procedimentos abaixo e consulte as
seções específicas para obter os detalhes.
1. Para iniciar uma apresentação, consulte Início da apresentação na página 30 para obter os
detalhes.
2. Para interromper uma apresentação, consulte Apresentação ociosa na página 32 para obter os
detalhes.
3. Para saber mais sobre o InstaVideo, consulte Reproduzir vídeo com o InstaShow™ na página 33
para obter os detalhes.
Início da apresentação
1. Certifique-se de que a energia seja fornecida para o InstaShow Host. Veja Conexão do cabo
HDMI e da alimentação na página 16 para obter mais informações.
2. Escolha a origem HDMI correspondente ao InstaShow Host no mostrador. Você verá a tela
Guia.
Dependendo do modelo comprado, pode haver diferentes cabos no InstaShow Button. Acople o conector do
InstaShow Button na entrada correspondente de um laptop
30 Início e interrupção das apresentações
.
3. Siga as instruções da tela Guia para fornecer energia ao InstaShow Button. Também é possível
Te l a
ociosa
Tecla Apresentação
consultar Configuração e ligação do InstaShow Button na página 19 para obter mais
informações. O indicador de LED do InstaShow Button fica verde estático quando o InstaShow
Button está conectado e funcionando corretamente. Você então verá a tela Ociosa.
4. Para iniciar uma apresentação, pressione a tecla Apresentação.
5. O dispositivo inicia a apresentação e o indicador de LED do InstaShow Button fica azul estático.
• Certifique-se de que a distância de transmissão entre o InstaShow Button e o InstaShow Host esteja dentro de
8 m e sem obstáculos.
• O InstaShow™ suporta laptops MacBooks e Windows para espelhar uma área de trabalho estendida.
31 Início e interrupção das apresentações
Apresentação ociosa
Tecla Apresentação
1. Para interromper uma apresentação, pressione a tecla Apresentação.
2. O dispositivo interrompe a apresentação e o indicador de LED do InstaShow Button fica verde.
3. Os usuários podem pressionar a tecla Apresentação para voltar para a apresentação.
32 Início e interrupção das apresentações
Reproduzir vídeo com o InstaShow™
Nossa exclusiva função InstaVideo otimiza as configurações audiovisuais do InstaShow™ para mudar
instantaneamente do modo Presentation (Apresentação) transparente para o modo Video
(Vídeo) estável com som estéreo com o clique de um botão e sem necessitar de suporte de TI, do
emaranhado de cabos ou das complexas configurações do software. Ao habilitar os apresentadores a
personalizar rapidamente a projetação para uma produtividade extrema ou vídeo Full HD 1080p sem
fio estável, os usuários podem misturar textos, gráficos e tabelas, imagens e conteúdo multimídia de
áudio e vídeo com confiança para fazer reuniões mais eficazes.
O InstaVideo apresenta dois modos: Modo Presentation (Apresentação) e modo Video
(Vídeo).
1. O modo padrão é o modo Presentation (Apresentação). Ele apresenta arquivos de
documentos transparentes.
2. Se quiser visualizar seu vídeo Full HD 1080p projetado de maneira estável, mude para o modo
Video (Vídeo) pressionando a tecla MODE para prosseguir.
33 Início e interrupção das apresentações
3. Você pode ver a mensagem Video (Vídeo) no canto superior esquerdo da tela. Agora é
Video
Video
possível reproduzir vídeo Full HD 1080p de maneira estável.
O InstaShow™ destina-se principalmente a apresentações comerciais com documentos como PowerPoint, Word,
Excel, PDF e videoclipes Full HD. Se os usuários tiverem uma necessidade de exibição de vídeo sem fio em home
theater, entre em contato com o agente local sobre o produto BenQ WDP02 para uso em entretenimento
doméstico.
34 Início e interrupção das apresentações
Gerenciamento de Internet
Seu InstaShow™ é equipado com uma interface de gerenciamento de Internet que permite a
configuração de seus recursos através de um navegador como o Google Chrome (versão 49.0.26),
Internet Explorer (versão 8.0) ou Firefox (versão 46.0.1).
Os recursos podem variar de acordo com as diferentes versões do firmware.
Acesso à interface de gerenciamento de Internet
Entrada na interface de gerenciamento de Internet através de uma conexão direta
1. Conecte seu InstaShow Host diretamente a um laptop usando um cabo de rede (RJ-45) e a uma
fonte de alimentação usando o cabo USB A(M) para micro B(M).
2. Aguarde até que o indicador de LED do InstaShow Host se acenda em verde estático.
35 Gerenciamento de Internet
3. O endereço IP padrão do InstaShow Host é 192.168.20.1. Mude o endereço IP do laptop para
192.168.20.x (ex.: 192.168.20.100).
4. Em seu navegador, digite o endereço IP: 192.168.20.1. Na página de login, digite o nome de
usuário padrão e a senha. O nome do usuário padrão é admin e a senha padrão é 0000 ou o
SSID com um nome de "WDC10_xxxxxx" (exibido no canto superior direito da tela Guia/
Ociosa).*
*: A fim de obedecer os requisitos e regulamentos específicos da região, a senha padrão Web Management
(Gerenciamento de Internet)
36 Gerenciamento de Internet
varia de acordo com o produto fornecido para sua região.
5. Você entrará com sucesso na interface de gerenciamento de Internet.
Entrada na interface de gerenciamento de Internet através da LAN
Se o InstaShow Host estiver conectado à LAN, você pode digitar o endereço IP exibido na tela
através de um navegador de Internet.
Dependendo da configuração HTTP over SSL (HTTP sobre SSL) de Advance Setting
(Configuração avançada) (consulte página 54), são usados diferentes protocolos de comunicação
para se conectar ao gerenciamento da Internet.
• HTTP over SSL (HTTP sobre SSL) é On (Ligado), digite https://<Endereço IP do
InstaShow Host>. Ignore a mensagem de advertência se ela disser que sua conexão não é privada
ou segura. A criptografia de dados é ativada quando essa função é habilitada. A mensagem de
advertência é exibida porque seu navegador espera um certificado SSL de algumas autoridades para
verificar o dispositivo conectado. O certificado autoassinado gerado pelo InstaShow Host não
atende a política de segurança padrão.
• HTTP over SSL (HTTP sobre SSL) se Off (Desligado), digite http://<Endereço IP do
InstaShow Host>.
37 Gerenciamento de Internet
Entrada na interface de gerenciamento de Internet através de uma rede sem fio
O InstaShow™ suporta apenas 802.11ac. Se o laptop ou dispositivo móvel tiver capacidade sem fio
para 802.11ac (5G Wi-Fi), é possível localizar o InstaShow Host através do SSID WDC10_xxxxxx
(exibido no canto superior direito da tela Ociosa/Guia) em seu laptop ou menu de rede sem fio do
dispositivo móvel e conectá-lo. A senha padrão é a mesma do nome do SSID (por exemplo, se o SSID
for "WDC10_02A00C", a senha será "WDC10_02A00C"). Quando o dispositivo estiver conectado
ao InstaShow Host, digite o endereço IP, "192.168.168.2" em um navegador de Internet e depois
digite o nome de usuário e senha como exibido na etapa 4 de Entrada na interface de gerenciamento
de Internet através de uma conexão direta na página 35.
Quando o InstaShow Host estiver instalado corretamente, ele transmitirá 2 SSIDs separados: um para acessar a
interface de gerenciamento de Internet (com o nome "WDC10_xxxxxx") e outro usado para transferir dados
entre o InstaShow Host e o InstaShow Button (com o nome de "WHE_AP_5G_xxxxxx"). Para acessar a
interface de gerenciamento de Internet certifique-se de que o laptop e o dispositivo de gerenciamento móvel se
conectem ao "WDC10_xxxxxx" SSID.
A seguir, um exemplo de como se pode entrar na interface de gerenciamento de Internet através de
um dispositivo móvel com IEEE 802.11ac.
1. Vá para Configurações > Wi-Fi e você poderá encontrar o SSID de seu InstaShow Host:
WDC10_02A00C.
38 Gerenciamento de Internet
2. Digite a senha padrão "WDC10_02A00C" e pressione Connect (Conectar).
Barra de
funções
Coluna principal
Botões superiores de comando
3. Acesse a interface de gerenciamento de Internet seguindo as etapas 4-5 de Entrada na interface
de gerenciamento de Internet através de uma conexão direta na página 35.
Introdução
Agora é possível usar a interface de gerenciamento de Internet para ajustar várias configurações do
InstaShow Host.
39 Gerenciamento de Internet
Botões superiores de comando
Alterar idioma
1. O idioma padrão é o inglês. Para alterar o idioma da interface, vá para o painel de configurações
de idioma e você verá todos os idiomas disponíveis.
2. Clique no idioma para o qual deseja mudar e um novo idioma será configurado.
3. Quando um novo idioma for definido, a interface de gerenciamento de Internet e o OSD do
InstaShow™ contarão com ele.
Os idiomas suportados variam de acordo com o país/região em que você fez a compra.
Saída
1. Clique em Logout (Saída) no canto superior direito.
2. Uma janela de confirmação aparecerá. Pressione Apply (Aplicar) para sair.
Coluna principal
A coluna principal mostra o conteúdo detalhado da barra de funções.
40 Gerenciamento de Internet
Barra de funções
Information (Informação)
Clique em Information (Informação) e você verá informações detalhadas para System
Information (Informações do sistema), WAN , Wireless Network (Rede sem fio) e
Screen Message (Mensagem da tela).
É possível alterar o Host Name (Nome do host) em System Information (Informações do
sistema). Se o Host detectar informações de resolução sendo transmitidas de um computador
através de um Button, você pode descobrir as informações de resolução em RX Resolution
(Resolução RX). Se a conexão de origem for feita, mas o dispositivo não estiver apresentado, ele
exibe Disconnect (Desconectar) em RX Resolution (Resolução RX).
41 Gerenciamento de Internet
É possível digitar mensagens em Screen Message (Mensagem da tela). Após redigir uma
mensagem, pressione Apply (Aplicar) para prosseguir. A mensagem será exibida no canto superior
direito da tela Ociosa/Guia acima do SSID.
Para Screen Message (Mensagem da tela), o máximo permitido de linhas é 3 e o número máximo de
caracteres permitidos por linha é 19.
WAN
Clique em WAN e você verá o WAN IP Address (Endereço IP WAN) padrão do InstaShow
Host. O tipo de conexão padrão é DHCP. Obtenha o endereço IP do servidor DHCP de sua rede. Se
você quiser alterar seu WAN IP Address (Endereço IP WAN), selecione Static IP (IP
estático) em WAN Connection Type (Tipo de conexão WAN). É possível inserir seu serviço
de nome de domínio (DNS) manualmente. Se as informações em DNS exibirem 0.0.0.0, significa
que o sistema obtém o endereço IP DNS automaticamente do servidor. Pressione Apply (Aplicar)
para prosseguir.
42 Gerenciamento de Internet
Wireless Network (Rede sem fio)
Clique em Wireless Network (Rede sem fio) e você verá o menu Setting (Configuração) e
Wi-Fi Radio Setup (Configuração de rádio Wi-Fi) do InstaShow Host.
É possível Enable (Ativar) ou Disable (Desabilitar) uma conexão Wi-Fi com o InstaShow Host
através de Enable (Ativar). As descrições de cada configuração estão descritas abaixo:
Configuração Descrição
Enable (Ativar) O InstaShow Host transmite seu SSID que permite que os usuários
entre na interface de gerenciamento de Internet através de uma rede
sem fio. Consulte Entrada na interface de gerenciamento de Internet
através de uma rede sem fio na página 38 para obter mais
informações.
Disable (Desabilitar) O InstaShow Host desativa seu SSID que proíbe que os usuários
entrem na interface de gerenciamento de Internet através de uma
rede sem fio. Quando a Wireless Network (Rede sem fio) é
desabilitada os usuários podem entrar na interface de gerenciamento
de Internet apenas através de uma conexão direta ou LAN. Consulte
Entrada na interface de gerenciamento de Internet através de uma
conexão direta na página 35 ou Entrada na interface de
gerenciamento de Internet através da LAN na página 37 para obter
mais informações.
Quando Wireless Network (Rede sem fio) está habilitado é possível renomear o SSID do sinal
Wi-Fi através de SSID Setting (Configuração do SSID).
43 Gerenciamento de Internet
Para ocultar o SSID gerado pelo Host e usado para transferência de dados (com o nome de
"WHE_AP_5G_xxxxxx"), ajuste Hide Wireless Transmission SSID (Ocultar SSID de
transmissão sem fio) para Off (Desligado).
O InstaShow Host gera automaticamente um SSID usado para a transferência de dados entre o InstaShow Host e
o InstaShow Button (com o nome "WHE_AP_5G_xxxxxx") que é separado do SSID usado para a conexão sem
fio da interface de gerenciamento de Internet. Esse SSID não é exibido no menu Wireless Network (Rede
sem fio) pois não pode ser alterado ou editado.
A Wi-Fi Security Option (Opção de segurança do Wi-Fi) fornece ao usuário as opções de
segurança WPA2 e WPA2_Enterprise para a conexão sem fio do InstaShow Host quando os
usuários acessarem a interface de gerenciamento de Internet através de uma rede sem fio.
O WPA2 habilita o WPA2-PSK (chave pré-compartilhada) que usa o método Advanced Encryption
Standard (AES).
O WPA2_Enterprise permite que os usuários tenham uma chave única para uma rede que precisa
de autenticação crítica. Para as configurações do servidor RADIUS, entre em contato com seu
departamento de TI para obter as configurações atuais.
As opções de segurança do Wi-Fi descritas acima se aplicam apenas à conexão Wi-Fi usada para acessar a
interface de gerenciamento de Internet através de uma rede sem fio. A conexão Wi-Fi usada para a transferência
de dados entre o InstaShow Host e o InstaShow Button utiliza uma configuração de segurança WPA2-PSK fixa
que não pode ser alterada.
44 Gerenciamento de Internet
Em Wi-Fi Radio Setup (Configuração de rádio Wi-Fi), é possível alterar Tra n sm i ss i on
Power (Energia de transmissão) de 1-6 (sendo 6 o mais forte). No ambiente de rede real, cada
incremento pode aumentar a intensidade do sinal entre 1-3 dBm. Por exemplo, alterar de
Transmission Power (Energia de transmissão) de 1 a 2 pode aumentar a intensidade do sinal
cerca de 2 dBm na medição real.
Em Channel (Canal), é possível configurar o InstaShow Host para selecionar automaticamente o
canal sem fio com o melhor desempenho durante a configuração inicial do InstaShow Host
selecionando Auto (Automático) ou é possível selecionar um canal sem fio manualmente. A
configuração padrão do Channel (Canal) para o InstaShow Host é Auto (Automático).
Nos casos em que a transmissão de uma apresentação está instável ou inconstante, devido à
interferência da conexão sem fio entre o InstaShow Host e o InstaShow Button de outros
dispositivos sem fio na área, os usuários pode mudar o Channel (Canal) pressionando Rescan
(Reescanear). Ao pressionar Rescan (Reescanear) o InstaShow Host mudará para o canal sem
fio com o melhor desempenho e a menor interferência naquele momento.
Em certas regiões/países, se você puder usar canais DFS (geralmente reservados para radares) para a
transmissão sem fio de acordo com os regulamentos locais, a opção Support DFS channels
(Suporte para canais DFS) está disponível para você. Observe que embora essa função seja
suportada e habilitada, a transmissão é interrompida se um radar estiver usando o mesmo canal e
você é forçado a sair do canal. Leva algum tempo para você poder se reconectar ao mesmo canal.
Não recomendamos que você habilite essa função se não tiver certeza sobre os sinais de radar na
mesma área.
• Após pressionar Rescan (Reescanear), a transmissão da apresentação será interrompida por alguns
segundos e o LED do InstaShow Host piscará em vermelho e acenderá em verde estático. Pressione a tecla
Apresentação do InstaShow Button na sequência para retomar a apresentação.
• Os canais sem fio suportados listados podem variar de acordo com os regulamentos de dispositivos de fio de
seu país/região.
45 Gerenciamento de Internet
Após ajustar todas as configurações Wireless Network (Rede sem fio), pressione Apply
(Aplicar) para prosseguir.
Pairing (Emparelhando)
Clique em Pairing (Emparelhando) e você verá Pairing (Emparelhando) e Pairing Status
(Status de emparelhamento).
O Pairing (Emparelhando) é usado quando o InstaShow Host é fixado no teto pois não é fácil
pressionar a tecla PAIRING do InstaShow Host quando o dispositivo está no alto, no teto. É possível
emparelhar o InstaShow Button e o InstaShow Host através da interface de gerenciamento de
Internet. Consulte Advance Setting (Configuração avançada) na página 49 para obter mais
informações sobre o status EDID.
46 Gerenciamento de Internet
1. Acople os conectores HDMI e USB do InstaShow Button nas portas correspondentes de um
USB
3.0
HDMI
1.4
MODE
laptop.
2. Quando o InstaShow Button estiver conectado com sucesso a um laptop, o indicador de LED do
InstaShow Button piscará em vermelho.
3. Certifique-se de que o InstaShow Host esteja conectado corretamente a uma fonte de
alimentação.
4. Pressione start pairing (iniciar emparelhamento) para emparelhar o InstaShow Host com
o InstaShow Button através da interface de gerenciamento de Internet. Você terá dois minutos
para emparelhar com o InstaShow Button.
47 Gerenciamento de Internet
5. Pressione a tecla MODE na lateral do InstaShow Button por cinco segundos. O indicador de LED
pairing success, sn: WDX10001103G
do InstaShow Button pisca em azul por cerca de 10 segundos. O processo de emparelhamento
está em andamento. A mensagem "Pairing" (Emparelhando) será exibida na tela.
00:00:00
00:00:05
MODE
pairing...
6. O indicador de LED do InstaShow Button fica verde estático quando o InstaShow Host e o
InstaShow Button são emparelhados com sucesso.
• Imagens apenas para referência. Cada produto conta com diferentes números de série.
• O número máximo de InstaShow Button que você pode emparelhar com um InstaShow Host é 16.
48 Gerenciamento de Internet
7. É possível pressionar stop pairing (interromper emparelhamento) a qualquer momento
para interromper o processo de emparelhamento.
Advance Setting (Configuração avançada)
Clique em Advance Setting (Configuração avançada) para ajustar a qualidade da imagem e as
configurações de segurança.
49 Gerenciamento de Internet
É possível alterar o modo para Presentation (Apresentação) , Video (Vídeo) e Low Power
(Baixa energia) através do Picture Quality Mode (Modo de qualidade da imagem). O
modo padrão é o modo Presentation (Apresentação). Esteja ciente de que após a atualização do
firmware para v2.01, o modo padrão será alterado para o modo Video (Vídeo). O modo definido
pelo Picture Quality Mode (Modo de qualidade da imagem) no gerenciamento de Internet é
o modo padrão na próxima vez que o InstaShow Host reiniciar. Isto é, se o modo for Video (Vídeo)
e for mudado para Presentation (Apresentação) pelo InstaShow Button durante a reprodução de
arquivos, o modo permanecerá Video (Vídeo) na próxima vez que o InstaShow Host reiniciar.
Abaixo, uma descrição dos cenários aquedados para cada modo:
Modo Cenário
Modo Presentation
(Apresentação)
Para uso quando não for necessário informações visuais altamente
detalhadas.
Modo Video (Vídeo) Para uso quando a reprodução de vídeo estável for necessária.
Modo Low Power
(Baixa energia)
Para uso quando for necessário um baixo consumo de energia como
quando o laptop ao qual o InstaShow Button está conectado contar
apenas com uma conexão de alimentação USB 2.0. O uso do modo
Low Power (Baixa energia) resultará em qualidade de exibição
mais baixa e vídeo mais cortado do que o modo Presentation
(Apresentação) e o modo Video (Vídeo).
Quando o modo Low Power (Baixa energia) for selecionado, Picture
Quality Mode (Modo de qualidade da imagem) não é possível ser
alterado através da tecla MODE localizada no InstaShow Button. Se o usuário
pressionar a tecla MODE, a OSD exibirá o ícone de advertência mostrado
abaixo no canto superior esquerdo:
50 Gerenciamento de Internet
A Frame Rate (Taxa de quadros) controla a uniformidade da transmissão de vídeo pelo
InstaShow Host. Quando o modo Video (Vídeo) for selecionado é possível alterar a Frame Rate
(Taxa de quadros) da transmissão de vídeo para High (Alta), Medium (Média) ou Low
(Baixa). Uma taxa de quadros maior conta com vídeos com movimentos mais regulares e uma taxa
de quadros menor conta com vídeo com movimento mais cortado.
A Frame Rate (Taxa de quadros) é ajustável somente (seu valor padrão é ajustado para High (Alta)) quando
o modo
(Apresentação) e o modo Low Power (Baixa energia) é fixada em Low (Baixa) e não pode ser ajustada.
Video (Vídeo) é selecionado. A Frame Rate (Taxa de quadros) para o modo Presentation
A Screen Lock (Bloqueio da tela) permite que você controle a disponibilidade do InstaShow
Host para uso. Quando Enable (Ativar) é selecionado, o uso do InstaShow Host para fins de
apresentação será proibido e a tela de bloqueio será transmitida pelo InstaShow Host (como
mostrado abaixo) conforme o LED pisca em vermelho. Quando Disable (Desabilitar) é
selecionado, o uso normal do InstaShow Host é permitido.
EDID (Extended Display Identification Data) são os dados fornecidos pelos mostradores digitais (ex.:
projetores, TVs, etc.) para indicar suas capacidades para a origem de mídia.
51 Gerenciamento de Internet
Quando conectado corretamente o InstaShow™ fornece sinais HDMI de sua origem de vídeo (isto é,
laptop, etc.) para o mostrador HDMI. Para fornecer o formato ideal de áudio e vídeo suportado pelo
InstaShow Host, o InstaShow Button e mostrador HDMI, o InstaShow Host lê os dados do EDID
fornecidos pelo mostrador HDMI e determina o formato de áudio e a resolução de vídeo ideais de
acordo com o formato do áudio e da resolução de vídeo suportados pelo InstaShow™. Quando o
InstaShow Host decidir o formato de áudio e a resolução de vídeo ideais, o EDID revisado será
enviado para o InstaShow Button para substituir o antigo EDID. A origem de vídeo (ex.: laptop, etc.)
então automaticamente gera a melhor resolução ou a resolução de vídeo sugerida com base no EDID
do mostrador HDMI conectado.
Para verificar o status do EDID, o InstaShow Host lê o EDID sempre que um mostrador é conectado,
desconectado ou ligado/desligado. Sempre que o InstaShow Host descobrir que o EDID de um
mostrador conectado mudou (isto é, quando houver uma mudança do mostrador), o EDID do
InstaShow Button será atualizado quando o InstaShow Button ou o InstaShow Host reiniciar.
Sugerimos que você EDID Management (Gerenciamento EDID) On (Ligado) para
sincronizar o EDID do InstaShow Button e o mostrador. Se você EDID Management
(Gerenciamento EDID) Off (Desligado), o EDID não será alterado. Se você EDID
Management (Gerenciamento EDID) Reset (Restabelecer), o EDID será restaurado para as
configurações padrão de fábrica.
Configuração Descrição
On (Ligado)
(Padrão)
O InstaShow™ configura automaticamente a resolução do notebook
de origem para corresponder ao dispositivo de exibição pixel a pixel
para que se tenha uma qualidade de imagem perfeitamente nítida.
Off (Desligado) O InstaShow™ não configura a resolução do notebook de origem
para corresponder ao dispositivo de exibição pixel a pixel para que se
tenha uma qualidade de imagem perfeitamente nítida.
Reset (Restabelecer) O EDID será restaurado para as configurações padrão de fábrica.
52 Gerenciamento de Internet
Standby Mode (Modo de espera) permite que você o ajuste das condições que colocam o
InstaShow Host em modo de espera. É possível Standby Mode (Modo de espera) Off
(Desligado) para evitar que o InstaShow Host entre em espera ou escolher entre Network
Standby Mode (Modo de espera de rede) e HDMI Standby Mode (Modo de espera
HDMI).
Network Standby Mode (Modo de espera de rede) desabilita a saída HDMI do InstaShow Host
após um tempo definido em que não há conexão com um InstaShow Button. Quando o InstaShow
Host está no Network Standby Mode (Modo de espera de rede) o LED acende 50% em verde
estático e o consumo de energia é de aproximadamente 2W. Defina o tempo de acordo com as
opções disponíveis em Standby Mode (Modo de espera).
O InstaShow Host entrará em Network Standby Mode (Modo de espera de rede) sob as
seguintes condições:
• O InstaShow Host transmitiu a tela Guia ou a tela Ociosa pelo tempo definido no campo Standby
Mode (Modo de espera). Nessas circunstâncias o mostrador conectado geralmente entra em
espera ou em modo de economia de energia após um período determinado de acordo com as
configurações do mostrador.
O InstaShow Host será ativado do Network Standby Mode (Modo de espera de rede) sob as
seguintes condições:
• Uma conexão sem fio é feita entre o InstaShow Host e um InstaShow Button (os LEDs do
InstaShow Host e do InstaShow Button acendem em azul estático).
53 Gerenciamento de Internet
O HDMI Standby Mode (Modo de espera HDMI) coloca o InstaShow Host no modo de espera
se não houver nenhum sinal/conexão HDMI para o InstaShow Host por no mínimo 10 minutos.
Quando o InstaShow Host estiver no HDMI Standby Mode (Modo de espera HDMI) o LED se
apagará e o consumo de energia será inferior a 0,5W.
O InstaShow Host entrará em HDMI Standby Mode (Modo de espera HDMI) sob uma das
seguintes condições:
• Nenhuma conexão de cabo HDMI é feita entre o InstaShow Host e o mostrador por pelo menos
10 minutos.
• O mostrador conectado ao InstaShow Host é desligado por pelo menos 10 minutos.
O InstaShow Host será ativado do HDMI Standby Mode (Modo de espera HDMI) sob uma das
seguintes condições:
• O mostrador conectado ao InstaShow Host é ligado.
• O botão liga/desliga do InstaShow Host é pressionado.
• O cabo de alimentação conectado ao InstaShow Host é desconectado e em seguida, reconectado.
• Nos casos em que os usuários quiserem economizar energia, o Network Standby Mode (Modo de espera
de rede) é um modo adequado pois o consumo de um mostrador (ex.: projetores, TVs, monitores, etc.),
geralmente é maior do que o consumo de energia do InstaShow Host (5V/1,5A).
• Nos casos em que o InstaShow Host é fixado no teto ou o botão liga/desliga está fora do alcance do usuário, o
HDMI Standby Mode (Modo de espera HDMI) é o modo adequado pois permite que o usuário desligue
o InstaShow Host desligando o mostrador.
Para aumentar a segurança, é possível selecionar On (Ligado) de HTTP over SSL (HTTP sobre
SSL) para criptografar o conteúdo transmitido entre o servidor e o navegador. E você pode ocultar
o SSID e IP na tela de espera configurando Hide Standby Screen SSID and IP (Ocultar SSID e
IP da tela de espera) para On (Ligado).
54 Gerenciamento de Internet
Após configurar todos os itens da Advance Setting (Configuração avançada), pressione Apply
(Aplicar) para prosseguir.
Se você quiser reiniciar o InstaShow Host, pressione Restart (Reiniciar) e aparecerá uma janela.
Pressione OK para prosseguir.
Se você quiser desligar o InstaShow Host, pressione Shutdown (Desligamento) e aparecerá uma
janela. Pressione OK para prosseguir.
55 Gerenciamento de Internet
Scheduling (Agendamento)
É possível alterar a programação clicando em Scheduling (Agendamento). É possível ajustar
System Time (Hora do sistema) e Periodical Restart (Reinicialização periódica).
É possível selecionar seu Time Zone (Fuso Horário) e marcar Enable (Ativar) para ajustar o
Daylight Saving (Horário de verão). Selecione um servidor de horas as opções disponíveis NTP
Server (Servidor NTP) ou insira um manualmente para sincronizar a hora do sistema entre o
Host e o navegador.
Também é possível marcar Enable (Ativar) para ajustar o Periodical Restart (Reinicialização
periódica). Você também pode ajustar o dia e a hora do reinício.
56 Gerenciamento de Internet
Após ajustar todas as configurações Scheduling (Agendamento), pressione Apply (Aplicar)
para prosseguir.
Tool (Ferramenta)
Clicando em Tool (Ferramenta), é possível ajustar Password Setup (Configuração da senha),
Firmware Upgrade (Atualização do firmware), Configuration Export (Exportação da
configuração) e Log Setting (Configurações de registro).
• Password Setup (Configuração da senha)
É possível alterar Password (Senha):
1. Digitando sua Password (Senha) antiga.
2. Digitando sua New Password (Nova Senha).
3. Digitando sua New Password (Nova Senha) novamente para Confirm New Password
(Confirmar Nova Senha).
57 Gerenciamento de Internet
4. Pressionando Apply (Aplicar) para prosseguir.
1
4
2
3
1
2
• Firmware Upgrade (Atualização do firmware)
Para atualizar o firmware do produto entre em contato com o Atendimento ao Cliente BenQ ou
parceiro de serviço autorizado para obter assistência.
• Configuration Export (Exportação da configuração)
Os arquivos de exportação de configuração contam com todos os ajustes de configuração do
InstaShow Host, exceto o nome do host, o SSID e as configurações de senha sem fio e status de
emparelhamento. Em Configuration Export (Exportação da configuração), é possível escolher
Import Configuration File (Importar arquivo de configuração), Export Configuration
File (Exportar arquivo de configuração) e Factory Default (Padrão de fábrica).
É possível ajustar Import Configuration File (Importar arquivo de configuração):
1. Pressione Browse (Procurar) e escolha o arquivo a ser importado.
2. Pressionando Import (importar) para prosseguir.
58 Gerenciamento de Internet
É possível ajustar Export Configuration File (Exportar arquivo de configuração):
1
2
1. Pressionando Export (Exportar).
2. Escolhendo Open (Abrir) ou Save (Salvar) o arquivo .exp.
3. Os seguintes valores definidos não serão exportados:
a. Information (Informação): Host Name (Nome do host)
b. Wireless Network (Rede sem fio): configuração do SSID e
configuração da senha
c. Pairing (Emparelhando): Pairing Status (Status de
emparelhamento)
É possível fazer o InstaShow Host ser restaurado para o Factory Default (Padrão de fábrica)
pressionando Return to Factory Default Setting (Voltar para a configuração padrão de
fábrica). Quando se pressiona o botão Return to Factory Default Setting (Voltar para a
configuração padrão de fábrica), aparece uma janela de confirmação.
Quando o processo é configurado o InstaShow Host começa a ser restaurado para Factory
Default (Padrão de fábrica) e o LED pisca rapidamente em vermelho (pisca em vermelho duas
vezes a cada segundo) e depois reinicia. Após o InstaShow Host reiniciar, todo o processo estará
completo.
59 Gerenciamento de Internet
• Log Setting (Configurações de registro)
Os registros são estatísticas de toda a atividade do sistema do InstaShow Host que podem ser usados
por técnicos de suporte para rastrear erros ou localizar falhas. Em Log Setting (Configurações
de registro), o registro pode ser definido Save To Flash (Salvar em memória flash),
Downloaded To PC (Baixado para o PC) e Clear Log (Limpar registro).
a. Save To Flash
(Salvar em
memória flash):
On (Ligado)
b. Save To Flash
(Salvar em
memória flash):
Off (Desligado)
Permite que o InstaShow Host salve o registro atual na memória flash.
Em outras palavras, o InstaShow Host reinicia, o último registro será
mantido e poderá ser exportado por Downloaded To PC (Baixado
para o PC).
Se o InstaShow Host reiniciar, o último registro desaparecerá e apenas
o registro atual pode ser mantido e ficará disponível para ser
exportado por Downloaded To PC (Baixado para o PC).
Legal Announcement (Aviso legal)
Para obter informações sobre isenção de responsabilidade ou política de privacidade, pressione
Legal Announcement (Aviso legal) para saber mais.
60 Gerenciamento de Internet
Solução de problemas
Categoria Problema Causa Solução
Web Management
(Gerenciamento de Internet) >
Sua tela não está
aparecendo no
mostrador quando
se pressiona o
InstaShow Button.
O sistema está
bloqueado.
O InstaShow Button
está se conectando a
outro InstaShow Host.
Advanced Setting (Configuração
avançada) > Screen Lock
(Bloqueio da tela) > Disable
(Desabilitar)
O InstaShow Button deve ser
emparelhado novamente com o
InstaShow Host.
Sua tela
A tela fica em
branco ou cintila
durante a
apresentação do
InstaShow Host
(alimentação
conectada através
de um USB tipo A
não garantida com
5V 1,5A).
A tela apresenta
atrasos graves e o
áudio é
interrompido
algumas vezes.
O tempo de
pressionamento não é
suficiente.
Fonte de alimentação
insuficiente.
Fonte de alimentação
insuficiente para o
InstaShow Button.
Pode ser usado um
laptop com porta
USB 2.0 como fonte
de alimentação para o
InstaShow Button.
Pressione a tecla Apresentação até
que o indicador de LED mude de
verde para azul.
Troque a fonte de alimentação do
InstaShow Host por um adaptador de
alimentação.
• Certifique-se de usar USB 3.0 como
fonte de alimentação do InstaShow
Button.
• Se a porta USB 2.0 for a única opção
para a fonte de alimentação do
InstaShow Button, experimente
reduzir o consumo de energia do
InstaShow Button mudando Picture
Quality Mode (Modo de
qualidade da imagem) para Low
Power (Baixa energia) no Web
management (Gerenciamento de
Internet).
61 Solução de problemas
Categoria Problema Causa Solução
• Certifique-se de que a distância de
transmissão esteja dentro de 8 m e
sem obstáculos.
Sua tela
A tela apresenta
atrasos graves e o
áudio é
interrompido
algumas vezes.
A mensagem "No
Signal" (Sem sinal)
do InstaShow Host
é exibida no
mostrador durante
a apresentação do
InstaShow Button
ou quando a tela
estiver cinza e vazia.
Sua tela é exibida,
mas seu áudio não
reproduz no
sistema de áudio da
sala de reunião.
Interferência Wi-Fi ou
atenuação do sinal.
A conexão HDMI
entre seu laptop e o
InstaShow Button está
solta.
Seu laptop não
consegue detectar o
segundo monitor.
O sinal de áudio do
seu laptop está mudo.
A saída de áudio do
laptop não foi
configurada para a
segunda tela (BenQ
InstaShow™) do EDID
do InstaShow Button.
• Reinicie o InstaShow Host para
reescanear o canal 5G do Wi-Fi.
• Entre em Web Management
(Gerenciamento de Internet) >
Wireless Network (Rede sem
fio) > Wi-Fi Radio Setup
(Configuração de rádio Wi-Fi) >
alterne o botão Rescan
(Reescanear).
Reconecte o cabo HDMI do
InstaShow Button.
• Reconecte o cabo USB do
InstaShow Button.
• Reinicie seu laptop.
Clique com o botão direito no ícone
do alto-falante e desligue o mudo.
Mude a saída de áudio padrão para a
segunda tela (BenQ InstaShow™) no
laptop.
62 Solução de problemas
Categoria Problema Causa Solução
1. O InstaShow Host restaurará a
Seu conteúdo é
removido do
mostrador e o
indicador de LED
do InstaShow
Button está
piscando em
vermelho.
A conexão sem fio foi
perdida entre o
InstaShow Button e o
InstaShow Host.
Interferência Wi-Fi ou
atenuação do sinal.
conexão Wi-Fi automaticamente.
2. Se isso falhar, o indicador de LED
do InstaShow Button começa a
piscar em vermelho.
3. Desconecte o InstaShow Button do
laptop e tente novamente.
Certifique-se de que a distância de
transmissão esteja dentro de 8 m e
sem obstáculos.
O InstaShow
Button
O indicador de LED
do InstaShow
Button pisca em
vermelho quando a
alimentação está
ligada.
O indicador de LED
do InstaShow
Button está sempre
desligado.
O InstaShow Button
é reiniciado
automaticamente
algumas vezes.
O InstaShow Host não
foi ligado.
O InstaShow Host não
foi emparelhado com
um InstaShow Button.
Interferência Wi-Fi ou
atenuação do sinal.
Não há fonte de
alimentação.
Fonte de alimentação
insuficiente.
Certifique-se de que o InstaShow
Host esteja ligado.
O InstaShow Host deve ser
emparelhado novamente com o
InstaShow Button.
Certifique-se de que a distância de
transmissão esteja dentro de 8 m e
sem obstáculos.
Verifique a porta USB do laptop. Se a
porta não funcionar, experimente
outras portas USB.
• Certifique-se de usar USB 3.0 como
fonte de alimentação do InstaShow
Button.
• Se a porta USB 2.0 for a única opção
para a fonte de alimentação do
InstaShow Button, experimente
reduzir o consumo de energia do
InstaShow Button mudando de
Picture Quality Mode (Modo de
qualidade da imagem) para Low
Power (Baixa energia) no Web
management (Gerenciamento de
Internet).
63 Solução de problemas
Categoria Problema Causa Solução
O indicador de LED
do InstaShow
Button permanece
estático em
vermelho mesmo
depois de ter sido
ligado por 30
O InstaShow Button
não foi desligado
corretamente durante
o processo de
restabelecimento.
Restabeleça o InstaShow Button.
O InstaShow
Button
segundos.
A função de
emparelhamento
não pode ser
executada através
da tecla MODE
enquanto o
InstaShow Button
estiver ligado e o
LED começar a
piscar em vermelho.
O InstaShow
Host
Absolutamente
nada é exibido no
mostrador.
O mostrador está
desligado.
Foi selecionada a
entrada errada.
O cabo do mostrador
não está conectado
corretamente.
O mostrador falha ao
exibir a resolução de
saída de 720p do
InstaShow Host na
"Tela Guia" ou "Tela
Ociosa".
O InstaShow Host
está no Network
Standby Mode
(Modo de espera de
rede) quando a
função de espera de
rede está habilitada.
Ligue o mostrador.
Selecione a entrada correta.
Insira o cabo HDMI entre o
InstaShow Host e o dispositivo de
exibição novamente.
Substitua o mostrador por um novo
que suporte resolução de saída de
720p.
Pressione a tecla Apresentação do
InstaShow Button para iniciar a
apresentação.
64 Solução de problemas
Categoria Problema Causa Solução
O InstaShow
Host
EDID
Absolutamente
nada é exibido no
mostrador.
O indicador de LED
do InstaShow Host
permanece estático
em vermelho
mesmo depois de
ter sido ligado por
30 segundos.
Após conectar o
InstaShow Button
ao seu laptop, a
segunda tela
(InstaShow™) não
pode ser detectada.
O InstaShow Host
está no HDMI
Standby Mode
(Modo de espera
HDMI) quando a
função de espera
HDMI está habilitada.
O InstaShow Host
está desligado.
Fonte de alimentação
insuficiente.
Pressione rapidamente o botão liga/
desliga do InstaShow Host ou ligue o
mostrador (conectado ao InstaShow
Host com um cabo HDMI). O
InstaShow Host será ativado
automaticamente.
Pressione rapidamente o botão liga/
desliga do InstaShow Host.
Troque a fonte de alimentação do
InstaShow Host por um adaptador de
alimentação.
O InstaShow Host não
foi desligado
corretamente durante
Restabeleça o InstaShow Host.
o processo de
restabelecimento.
A conexão HDMI
entre seu laptop e o
InstaShow Button está
Reconecte o cabo HDMI do
InstaShow Button.
solta.
Problema no laptop Reinicie seu laptop.
O InstaShow Button
está desligado.
Reconecte o cabo USB do InstaShow
Button.
Emparelhando
A mensagem
"Pairing failed"
(Falha no
emparelhamento)
do InstaShow Host
é exibida no
mostrador quando
o InstaShow Host
está emparelhando
com o InstaShow
Button.
1. Erro: 004
2. O InstaShow Host
alcançou o número
máximo de
emparelhamentos.
Interferência Wi-Fi ou
atenuação do sinal.
O InstaShow Button
não entrou no modo
de emparelhamento
no momento certo.
Entre no Web Management
(Gerenciamento de Internet), depois
selecione Pairing Status (Status de
emparelhamento) > Delete
(Excluir).
Exclua os emparelhamentos
desnecessários.
Certifique-se de que a distância de
transmissão esteja dentro de 8 m e
sem obstáculos.
Quando o InstaShow Host entrar no
modo de emparelhamento, o
InstaShow Button também deve
entrar no modo de emparelhamento
em dois minutos.
65 Solução de problemas
Categoria Problema Causa Solução
Ao apresentar um
arquivo de vídeo
Software
Windows
através do Gom
Media Player, a
imagem em tela
cheia é cortada nas
Reprodutor de mídia.
Use outros reprodutores de mídia
para reproduzir arquivos de vídeo, tais
como o Windows Media Player.
metades superior e
inferior.
1. Restabeleça o InstaShow Host.
2. A conta de entrada padrão: admin.
3. A senha padrão de login é 0000 ou
o SSID com um nome de
"WDC10_xxxxxx" (exibida no
canto superior direito da tela
Não é possível
entrar
Esqueceu a conta e a
senha.
Guia/Ociosa).*
Gerenciamento
de Internet
O laptop não
consegue se
conectar ao SSID
com a senha correta
pelo Wi-Fi.
O módulo Wi-Fi do
laptop não suporta
802.11 AC.
A fim de obedecer os requisitos e
regulamentos específicos da região, a
senha padrão
(Gerenciamento de Internet)
acordo com o produto fornecido para
sua região.
Web Management
varia de
O laptop pode se conectar ao
InstaShow Host com um cabo
Ethernet em vez de uma conexão
Wi-Fi.
66 Solução de problemas
Loading...
