W7000/W7000+
Dijital Projektör
Ev Sineması Serisi
Kullanıcı Kılavuzu
Önemli Güvenlik Talimatları .. 3
Genel Bakış........................... |
6 |
Ambalaj içeriği................................ |
6 |
Uzaktan kumanda pilleri................. |
7 |
Uzaktan kumanda çalışması.......... |
7 |
Projektörün özellikleri..................... |
8 |
Projektörün dışardan görüntüsü..... |
9 |
Kumandalar ve fonksiyonlar......... |
10 |
Kontrol paneli.................................... |
10 |
Uzaktan kumanda............................. |
11 |
Projektörünüzün |
|
yerleştirilmesi....................... |
12 |
Bir konumun seçilmesi................. |
12 |
Tercih edilen görüntü boyutunu |
|
elde etme ..................................... |
13 |
Belirli ekran boyutlarına göre |
|
projektör pozisyonunu belirleme....... |
13 |
Belirli mesafelere göre tavsiye |
|
edilen ekran boyutunu belirleme....... |
13 |
Projeksiyon boyutları ........................ |
14 |
Projeksiyon merceğini dikey |
|
kaydırma........................................... |
16 |
Video donanımıyla |
|
bağlanması .......................... |
17 |
Hazırlıklar ......................................... |
17 |
HDMI cihazlarının bağlanması ......... |
17 |
Bileşen video cihazlarının |
|
bağlanması ....................................... |
18 |
S-Video veya video cihazlarının |
|
bağlanması ....................................... |
18 |
Bir bilgisayar bağlanması ................. |
19 |
Projektörün kullanımı .......... |
20 |
Projektörün açılması .................... |
20 |
Bir giriş kaynağının seçilmesi....... |
21 |
Görüntü boyutu ve netliğin |
|
hassas olarak ayarlanması .......... |
21 |
Menülerin kullanımı...................... |
22 |
Projektörün güvenliğini sağlama . 22
Bir güvenlik kablosu kilidi kullanma . 22 |
|
Şifre fonksiyonunun kullanımı .......... |
23 |
Yansıtılan görüntünün |
|
ayarlanması ................................. |
25 |
Yansıtma açısının ayarlanması ...... |
25 |
Resim bozukluğunu düzeltme.......... |
25 |
Ön ayar ve kullanıcı modlarının |
|
kullanılması ................................. |
26 |
Resim kalitesinde hassas ayar.... |
28 |
Gelişmiş resim kalitesi |
|
kumandaları................................. |
29 |
Görüntü oranının seçilmesi ......... |
32 |
Yüksek rakımlı bir ortamda |
|
çalıştırma..................................... |
34 |
Birden fazla resim kaynağını |
|
aynı anda görüntüleme................ |
35 |
3D içeriğin izlenmesi ................... |
36 |
Projektör menü göstergesini |
|
kişiselleştirme .............................. |
37 |
Kumanda düğmelerini kilitleme ... |
37 |
Projektörün kapatılması............... |
37 |
Ekrandan Kumanda (OSD) |
|
menüleri....................................... |
38 |
İlave bilgiler ........................ |
44 |
Projektör bakımı .......................... |
44 |
Lamba bilgileri ............................. |
45 |
Lamba süresini öğrenme ................. |
45 |
Lamba ömrünün uzatılması ............. |
45 |
Lamba değiştirme zamanı ............... |
46 |
Lambanın değiştirilmesi ................... |
46 |
Göstergeler.................................. |
49 |
Arıza Giderme ............................. |
50 |
Spesifikasyonlar .......................... |
51 |
Garanti ve Telif Bilgileri ...... |
58 |
2 İçindekiler
Bu kaliteli BenQ video projektörünü satın aldığınız için teşekkür ederiz! Size, evinizde sinema keyfi yaşatma amacıyla tasarlanmıştır. En iyi sonuçları elde etmek için, kumanda menüleri ve ürünün kullanımına dönük rehberiniz olan bu kılavuzu lütfen baştan sona dikkatli bir şekilde okuyun.
Projektörünüz, bilişim teknolojisi donanımlarının güvenliğine dönük en yeni standartları karşılayacak şekilde tasarlanmış ve test edilmiştir. Ancak, bu ürünü güvenli bir şekilde kullandığınızdan emin olmak için bu kılavuzda ve ürünün üzerinde yer alan talimatlara uymanız önemlidir.
1.Lütfen projektörünüzü çalıştırmadan önce bu kılavuzu okuyun. İleride başvurmanız gerekebileceği için bu kılavuzu güvenli bir yerde saklayın.
2.Projektörü çalışması sırasında daima düz, yatay bir yüzeye yerleştirin.
-Düşüp hasar görebileceği için projektörü dengesiz bir araba, tezgah veya masaya yerleştirmeyin;
-Projektörün yakınında yanıcı maddeler bulundurmayın;
-Sola veya sağa 10 dereceden, öne veya arkaya 15 dereceden fazla eğildiği açılarda kullanmayın.
4.Projektörü aşağıdaki ortamlardan hiçbirine yerleştirmeyin.
-Havalandırması yetersiz veya dar olan alanlar. Duvarlarla arasında en az 50 cm mesafe bırakın ve projektör etrafında serbest bir hava akışına olanak tanıyın;
-Tüm camları kapalı bir otomobilin içi gibi sıcaklığın aşırı derecede yüksek olabileceği yerler;
-Aşırı nem, toz veya sigara dumanının optik parçaları kirleterek projektörün hizmet ömrünü kısalttığı ve perdeyi kararttığı yerler.
3.Projektörü bir kenarı üzerinde dik tutmayın. Aksi taktirde projektör düşerek yaralanmaya veya hasara yol açabilir.
-Yangın alarmlarına yakın yerler;
-35°C/95°F üzerindeki bir ortam sıcaklığına sahip yerler;
-rakımın deniz seviyesinden 1500 metre / 4920 feet'ten yukarıda olduğu yerler.
4920-
9840 feet
Önemli Güvenlik Talimatları |
3 |
5.Projektör açıkken (ve hatta bekleme modundayken) havalandırma deliklerini örtmeyin:
-Projektörün üzerini herhangi bir şeyle örtmeyin;
-Projektörü battaniye, yatak veya diğer yumuşak yüzeylere koymayın.
6.Şebeke geriliminin 10 volt dalgalanabileceği bölgelerde projektörünüzü durumunuza uygun biçimde, bir güç dengeleyicisi, dalgalanma koruyucusu veya kesintisiz güç kaynağı (UPS) üzerinden bağlamanız tavsiye edilir.
7.Projektörün üzerine basmayın veya herhangi bir nesne koymayın.
8.Projektörün yakınına veya üzerine sıvı koymayın. Projektörün üzerine dökülen sıvılar garantiyi geçersiz kılacaktır. Projektör ıslanırsa, fişi prizden çekin ve projektöre bakım yapması için BenQ'yu arayın.
9.Projektör çalışırken doğrudan lensine bakmayın. Görüş bozukluklarına yol açabilir.
10.Projektör lambasını nominal lamba ömrünü aşacak şekilde kullanmayın. Lambaların nominal lamba ömrünü aşacak şekilde çalıştırılması nadiren de olsa patlamalarına neden olabilir.
11.Cihaz çalışırken lamba çok ısınır. Değiştirme amacıyla lamba grubunu sökmeden önce yaklaşık 45 dakika projektörün soğumasını bekleyin.
12.Bu projektör, tavana monte edilen tesisat için ters görüntü çıkışı yeteneğine sahiptir. Montaj için sadece BenQ'nün Tavan Montaj Kitini kullanın.
4 |
Önemli Güvenlik Talimatları |
13.Lamba grubunu projektör soğuyana ve güç kaynağı bağlantısı kesilene kadar değiştirmeyi kesinlikle denemeyin.
14.Bakım veya onarım gerektiğini düşündüğünüzde, projektörü yalnızca uygun ehliyete sahip bir teknisyene götürün.
15.Bu projektörü parçalarına ayırmaya çalışmayın. İç kısımda, açık parçalar ile temas ettiğiniz taktirde ölüme neden olabilecek olan tehlikeli ölçüde yüksek voltaj bulunmaktadır. Bakımı kullanıcı tarafından yapılabilecek tek parça, kendi çıkarılabilir kapağına sahip olan lambadır. Sayfaya bakınız 46.
Hiçbir koşulda diğer kapakları açmaya veya çıkarmaya çalışmayınız. Bakım için yalnızca uygun ehliyete sahip profesyonel bir bakım personeline başvurun.
Uyarı
Lütfen orjinal paketi ilerideki taşıma işlemleri içi saklayın. Kullandıktan sonra projektörünüzü paketlemeniz gerekirse, projeksiyon merceğini uygun bir konuma ayarlayın, mercek koruyucuyu merceğin etrafına yerleştirin ve taşıma sırasında hasar görmesini önlemek için mercek koruyucuyu ve projektör koruyucuyu birlikte takın.
Nem yoğunlaşması
Projektörü soğuk bir yerden sıcak bir yere getirdikten sonra kesinlikle hemen çalıştırmayın. Projektör bu tür bir sıcaklık değişikliğine maruz kaldığında, önemli dahili parçalarda nem yoğunlaşabilir. Projektörde meydana gelebilecek olası hasarları önlemek için, ani sıcaklık değişikliklerinde projektörü en az 2 saat kullanmayın.
Uçucu sıvılardan kaçının
Böcek ilaçları veya bazı temizlik maddesi türleri gibi uçucu sıvıları projektörün yakınında kullanmayın. Lastik veya plastik ürünleri projektörle uzun süre temas halinde tutmayın. Boya üzerinde iz bırakacaklardır. Kimsayal madde sürülmüş bir bezle temizlik yaparken temizlik ürününün güvenlik talimatlarını izlediğinizden emin olun.
Atılması
Bu ürün, insanlar ve çevre açısından zararlı olan aşağıdaki maddeleri içermektedir.
•Lehimde bulunan kurşun.
•Lambada kullanılan cıva.
Ürünü veya kullanılmış lambaları atmak için yönetmelikleri öğrenmek amacıyla bulunduğunuz bölgedeki çevreden sorumlu yetkili makama danışın.
Önemli Güvenlik Talimatları |
5 |
Ambalajı dikkatli bir şekilde açın ve aşağıdaki ürünlerin bulunup bulunmadığını kontrol edin. Ürünü satın aldığınız bölgeye bağlı olarak parçalardan bazıları bulunmayabilir. Lütfen ürününüzü satın aldığınız yerden kontrol edin.
Bazı aksesuarlar bölgeden bölgeye farklılık gösterebilir.
Garanti kartı sadece bazı belirli bölgelerde verilmektedir. Lütfen ayrıntılı bilgiler için bayinizle temasa geçin.
Projektör |
Uzaktan kumanda |
Piller |
Komponent Video kablosu |
|
|
|
|
|
|
Garanti kartı |
Kullanım kılavuzu CD'si |
Hızlı başlangıç kılavuzu |
Elektrik kablosu |
VGA kablosu
6 Genel Bakış
1. Pil kapağını açmak için, uzaktan kumandanın arkasını çevirin, kapak üzerindeki parmak kavrama yeri üzerine basın ve okla gösterilen yönde aşağı doğru kaydırın. Kapak açılacaktır.
2.Mevcut pilleri çıkarın (gerekiyorsa) ve iki
yeni AAA pilini, pil bölmesinin tabanında gösterildiği şekilde pillerin polaritelerini göz önünde bulundurarak takın. Pozitif (+) pozitife ve negatif (-) negatife gider.
3.Kapağı kasa ile hizalayarak yerleştirin ve kaydırarak yerine oturtun. Bir 'klik' sesiyle yerine oturduktan sonra durun.
Pillerin kullanımıyla ilgili notlar
•Eski pilleri yeni pillerle karıştırmayın veya farklı türlerde pilleri birlikte kullanmayın.
•Uzaktan kumanda ve pili, mutfak, banyo, sauna, güneşli oda veya otomobilin içi gibi aşırı sıcak veya nemli ortamlarda bırakmayın.
•Kullanılmış pili, üreticinin talimatlarına ve bölgeniz için geçerli olan yerel çevre düzenlemelerine göre atın.
•Uzaktan kumanda uzun bir süre kullanılmayacaksa kumandanın olası bir pil akması durumunda hasar görmesini önlemek için pilleri çıkartın.
• Uzaktan kumanda ile projektördeki kızıl ötesi |
|
(IR) sensör arasında uzaktan kumandadan |
8m'ye |
gelen IR ışınının projektöre ulaşmasını |
|
önleyecek herhangi bir engel bulunmadığından |
kadar |
emin olun. |
|
•Uzaktan kumandanın etki menzili 8 metredir ve bir 45 derecelik kızılötesi ışın açısıyla çalışabilir. Her zaman doğrudan projektöre doğrultun;
ancak ekranların çoğu kızılötesi ışınını projektöre de yansıtacaktır.
Projektörün tavana monte edilmesi
BenQ projektörünüzü kullanırken hoş bir deneyim yaşamanızı istiyoruz, bu yüzden size ya da malzemelerinize zarar gelememesi için bu güvenlik konusunu dikkatinize sunuyoruz.
Eğer projektörünüzü tavana yerleştirmek istiyorsanız, şiddetle doğru boyda BenQ projektör tavan montaj kitini kullanmanızı, kitin dikkatli ve güvenli bir şekilde takıldığından emin olmanızı tavsiye ediyoruz.
Eğer BenQ haricinde bir markanın projektör tavan montaj kitini kullanıyorsanız, yanlış ebat ya da vida boyu yüzünden doğacak bağlantı hataları projektörün tavandan düşme riskine ve güvenlik problemlerine yol açacaktır.
BenQ projektörünüzü aldığınız yerden, BenQ projektör tavan montaj kitini de temin edebilirsiniz. BenQ ayrıca, ek olarak Kensington kilit uyumlu güvenlik kablosu almanızı ve hem Kensington kilit slotuna hem de tavan montaj kiti desteğine dikkatlice takmanızı tavsiye eder. Bu, eğer projektör bağlantı kiti gevşerse, tutmada ikinci bir rol üstlenecektir.
Genel Bakış |
7 |
•Tam HD uyumlu
Projektör Standard Definition TV (SDTV) 480i, 480p, 576i, 576p ve High Definition TV (HDTV) 720p, 1080i ve 1080p formatları, gerçek 1:1 görüntü üretimi sunan 1080p formatıyla uyumludur.
•Yüksek resim kalitesi
Projektör yüksek çözünürlüğü, mükemmel ev sineması parlaklığı, süper yüksek karşıtlık oranı, canlı renk ve zengin gri ölçek çoğaltması ile mükemmel resim kalitesi sağlar.
•Yüksek parlaklık
Projektör ortam ışığı koşullarında mükemmel resim kalitesi elde etmek için normal projektörlerden daha iyi olan üst düzey yüksek parlaklık özelliklerine sahiptir.
•Yüksek kontrast oranı
Yüksek bir kontrast oranı elde edilmesi için projektör dinamik siyah kontrolü özelliğine sahiptir.
•Canlı renk üretimi
Bu projektör gerçekçi renk derinliği ve daha az segment renk tekerine sahip olarak ulaşılamaz aralık oluşturmak için bir 6-segmentli renk tekerine sahiptir.
•Zengin gri ölçek
Karanlık bir ortamda izlendiğinde otomatik gamma kontrolü gölgede ve gece sahneleri veya karanlık sahnelerde ayrıntıları ortaya koyan mükemmel gri ölçekli görüntü sağlar.
•Sezgisel mercek geçişi
Mercek geçiş kolunun sezgisel kontrolü projektörün ayarlanmasında esneklik sağlar.
•Çok çeşitli giriş ve video formatları
Bu projektör komponent video, S-Video ve kompozit videonun yanı sıra HDMI, Bilgisayar ve otomatik ekran ve ortam aydınlatma sistemine bağlantı için bir çıkış sinyali dahil olmak üzere videonuz ve Bilgisayar donanımınız için çok çeşitli girişleri destekler.
•ISF sertifikalı kalibrasyon kontrolü
Projektör, daha yüksek bir performans standardına erişmek için yetkili ISF kurucularından profesyonel kalibrasyon servisi alınmasını gerektiren OSD menülerinde ISF NIGHT (GECE) ve ISF DAY (GÜNDÜZ) mod ayarlarını birleştirir.
•Panamorph merceklerle uyumludur
Projektör is 16:9 projektörleri 2.35:1 en-boy oranına dönüştürmenizi sağlayan Panamorph merceklerle uyumludur.
•3D fonksiyonu
3D filmlerin, videoların ve spor etkinliklerinin HDMI ile görüntülerin derinliği de sunularak çok daha gerçekçi bir şekilde keyfini çıkartmak için.
•Resim İnterpolasyonu
Projektör, hareket tahmini/hareket telafisi tekniklerini kullanarak resim keskinliğini ve netliğini iyileştirir.
8 Genel Bakış
Ön ve üst taraftan görünüm
1
2
1.Kontrol paneli (Ayrıntılar "Kontrol paneli" sayfa 10 için bkz.)
2.Lamba kapağı
33. Ön kızılötesi sensörü
4.Havalandırma (sıcak hava çıkışı)
5.Projeksiyon merceği
6.Mercek değiştirme kolu
4 |
5 |
6 |
Arkadan görünüş
Bağlantı ayrıntıları için bkz. "Video donanımıyla bağlanması" sayfa 17.
7 |
8 |
9 |
1011 12 13 14 |
15 |
16 |
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
17
7.AC Elektrik kablosu girişi
8.Arka kızılötesi sensörü
9.HDMI bağlantı noktaları
10.Kompozit Video girişi (RCA)
11.S-Video girişi (mini 4-pim DIN)
12.USB bağlantı noktası
13.RS-232 kontrol bağlantı noktası Bir bilgisayar veya ev sineması
kontrol/otomasyon sistemi arabirimi ile birlikte kullanılır.
14.12VDC çıkış terminali
Elektrikli ekran veya ışıklandırma kontrolü vb. gibi harici cihazları tetiklemek için kullanılır. Bu cihazların nasıl bağlanacağıyla ilgili bilgi almak için yetkili servise başvurun.
15.Komponent Video girişleri (RCA) Y/PB/PR veya Y/CB/CR video sinyalini destekler
16.RGB (PC)/Komponent Video (YPbPr/ YCbCr) sinyal giriş soketi
17.Kensington kilidi yuvası
Alttan görünüm
|
|
18.Ayarlanabilir ayaklar |
|
18 |
19.Tavan montaj delikleri |
|
|
|
19 |
|
19 |
|
18 |
|
Genel Bakış |
9 |
1
2
|
3 |
|
4 |
|
5 |
7 |
6 |
8 |
|
6 |
6 |
9 |
10 |
11 |
6 |
|
|
12 |
|
Ayrıntılar için el işaretinin arkasında verilen bilgiye bakın.
6.Ok/Çarpıklık tuşları (Sol , Yukarı /,
Sağ , Aşağı /)
Ekrandan kumanda (OSD) menüsü etkinleştirildiğinde mevcut OSD menü seçeneğini okun basıldığı yönde ilerletir.
Açılı yerleştirme yüzünden meydana gelen resim bozulmalarını ayarlamak için kullanılır.
"Menülerin kullanımı" sayfa 22, "Resim bozukluğunu düzeltme" sayfa 25
7. II POWER (GÜÇ)
Uzaktan kumanda üzerindeki POWER ON/ OFF düğmesiyle aynı fonksiyona sahiptir.
Projektörün durumunu bekleme ile açık arasında değiştirir.
1.Odak halkası
Yansıtılan görüntünün odağını ayarlar.
"Görüntü boyutu ve netliğin hassas olarak ayarlanması" sayfa 21
2.Yakınlaştırma halkası
Yansıtılan görüntünün boyunu ayarlar.
"Görüntü boyutu ve netliğin hassas olarak ayarlanması" sayfa 21
3.Güç göstergesi ışığı
Projektör çalışırken yanar veya yanıp söner.
"Göstergeler" sayfa 49
4.TEMP (Sıcaklık uyarı lambası)
Projektörün sıcaklığı çok yükseldiğinde yanar veya yanar söner.
"Göstergeler" sayfa 49
5.LAMP (Lamba gösterge ışığı)
Projektör lambasında bir sorun meydana geldiğinde ışık yanar veya yanıp söner.
"Göstergeler" sayfa 49
"Projektörün açılması" sayfa 20, "Projektörün kapatılması" sayfa 37
8.BELIRLENMIŞ MOD
Herbir giriş için kullanılan ön tanımlı resim ayarını sırayla seçer.
"Bir ön ayar modunun seçilmesi" sayfa 26
9.SOURCE
Uzaktan kumandadaki kaynak seçim tuşu olarak (COMP, VIDEO, S-VIDEO, HDMI1,
HDMI2, PC) aynı hareketi uygular.
Giriş kaynakları arasında sırayla dolaşır.
"Bir giriş kaynağının seçilmesi" sayfa 21
10.EXIT
Önceki OSD menülerine geri döner, menüden çıkar ve ekrandan kumanda (OSD) menüsü kullanılarak yapılan bütün değişiklikleri kaydeder.
"Menülerin kullanımı" sayfa 22
11.ENTER
Seçilen ekrandan kumanda (OSD) menü öğesini etkinleştirir.
12.MENU
Ekrandan kumanda (OSD) menüsünü açar ve kapatır.
"Menülerin kullanımı" sayfa 22
10 Genel Bakış
1
2
3
4 5
6
7
8 9
10
11
12
13 14
1.POWER ON/OFF
Projektörün durumunu bekleme ile açık arasında değiştirir.
"Projektörün açılması" sayfa 20, "Projektörün kapatılması" sayfa 37
2.Kaynak seçim tuşları (COMP, VIDEO, S-VIDEO, HDMI1, HDMI2, PC)
Görüntülenecek bir giriş kaynağı seçer.
"Bir giriş kaynağının seçilmesi" sayfa 21
3.Yön tuşları (ANA, 04:03, LB, WIDE, REAL)
Görüntü oranını seçer.
"Görüntü oranının seçilmesi" sayfa 32
4.BELIRLENMIŞ MOD
Herbir giriş için kullanılan ön tanımlı resim ayarını sırayla seçer.
"Bir ön ayar modunun seçilmesi" sayfa 26
5.MEMORY tuşları (USER 1, USER 2/ISF NIGHT, USER 3/ISF DAY, ve DEFAULT)
Geçerli giriş kaynağı için resim ayarlarını geri yükleyin.
"Kullanıcı 1/Kullanıcı 2/Kullanıcı 3 modunu ayarlama" sayfa 27
6.ENTER
Seçilen ekrandan kumanda (OSD) menü öğesini etkinleştirir.
Ayrıntılar için el işaretinin arkasında verilen bilgiye bakın.
7.Ok/Çarpıklık tuşları (Sol , Yukarı / ,
Sağ , Aşağı / )
Ekrandan kumanda (OSD) menüsü etkinleştirildiğinde mevcut OSD menü seçeneğini okun basıldığı yönde ilerletir.
Açılı yerleştirme yüzünden meydana gelen resim bozulmalarını ayarlamak için kullanılır.
"Menülerin kullanımı" sayfa 22, "Resim bozukluğunu düzeltme" sayfa 25
8.MENU
Ekrandan kumanda (OSD) menüsünü açar ve kapatır.
"Menülerin kullanımı" sayfa 22
9.EXIT
Önceki OSD menülerine geri döner, menüden çıkar ve ekrandan kumanda (OSD) menüsü kullanılarak yapılan bütün değişiklikleri kaydeder.
"Menülerin kullanımı" sayfa 22
10.Resim kalitesi ayarlama tuşları (BRIGHTNESS, CONTRAST, COLOR, TINT)
Uygun resim kalitesi değerlerinin ayarlanması için ayar çubuklarını görüntüler.
"Resim kalitesinde hassas ayar" sayfa 28
11.Resim penceresi kontrol tuşu (PIP, SIZE, POSITION, ACTIVE)
Picture In Picture (PIP) pencerelerini görüntüler, ACTIVE ile ana pencere ve alt pencere arasında geçiş yapar ve SIZE ve POSITION ile mevcut aktif durumdaki pencerenin büyüklüğünü ve konumunu ayarlar.
"Birden fazla resim kaynağını aynı anda görüntüleme" sayfa 35
12.INVERT
İnvert fonksiyonu açık ve kapalı arasında geçiş yapar..
"3D" sayfa 41
13.3D
3D menüsünü görüntüler.
"3D" sayfa 41
14.LIGHT
Uzaktan kumanda arka ışığını yaklaşık 10 saniye süreyle açar. Arka ışık açıkken başka herhangi bir düğmeye basılması arka ışığı bir 10 saniye daha açık bırakır. Arka ışığı tekrar açmak için düğmeye tekrar basın.
Genel Bakış |
11 |
Projektörünüz, burada gösterilen dört olası kurulum yerine kurulabilecek şekilde tasarlanmıştır.
Oda yerleşiminiz veya kişisel tercihleriniz hangi kurulum yapılandırmasını kullanacağınızı belirleyecektir. Perdenizin boyutunu ve konumunu, uygun prizlerin konumunu ve ayrıca projektör ile donanımınızın diğer elemanları arasındaki mesafeyi dikkate alın.
1. Ön Tablo:
Bu konumu, projektör perdenin önünde yere yakın yerleştirildiğinde seçin. Bu, hızlı kurulum ve taşınabilirlik itibariyle en sık kullanılan projektör yerleştirme yöntemidir.
2. Ön Tavan:
Projektör, perdenin önünde tavana asıldığında bu konumu seçin.
Projektörünüzü tavana monte etmek için yetkili satıcınızdan BenQ projektör tavan montaj kitini satın alın.
*Projektörü açtıktan sonra Ön Tavan ayarını seçin.
3. Arka Tablo:
Bu konumu, projektör perdenin arkasında yere yakın yerleştirildiğinde seçin.
Özel bir arkadan yansıtma perdesi gerektiğini aklınızda bulundurun.
*Projektörü açtıktan sonra Arka Tablo ayarını seçin.
4. Arka Tavan:
Projektör, perdenin arkasında tavana asıldığında bu konumu seçin.
Bu kurulum konumu için özel bir arkadan projeksiyon perdesi ve BenQ tavan montaj kiti gerekmektedir.
*Projektörü açtıktan sonra Arka Tavan ayarını seçin.
*Projektör konumunu ayarlamak için:

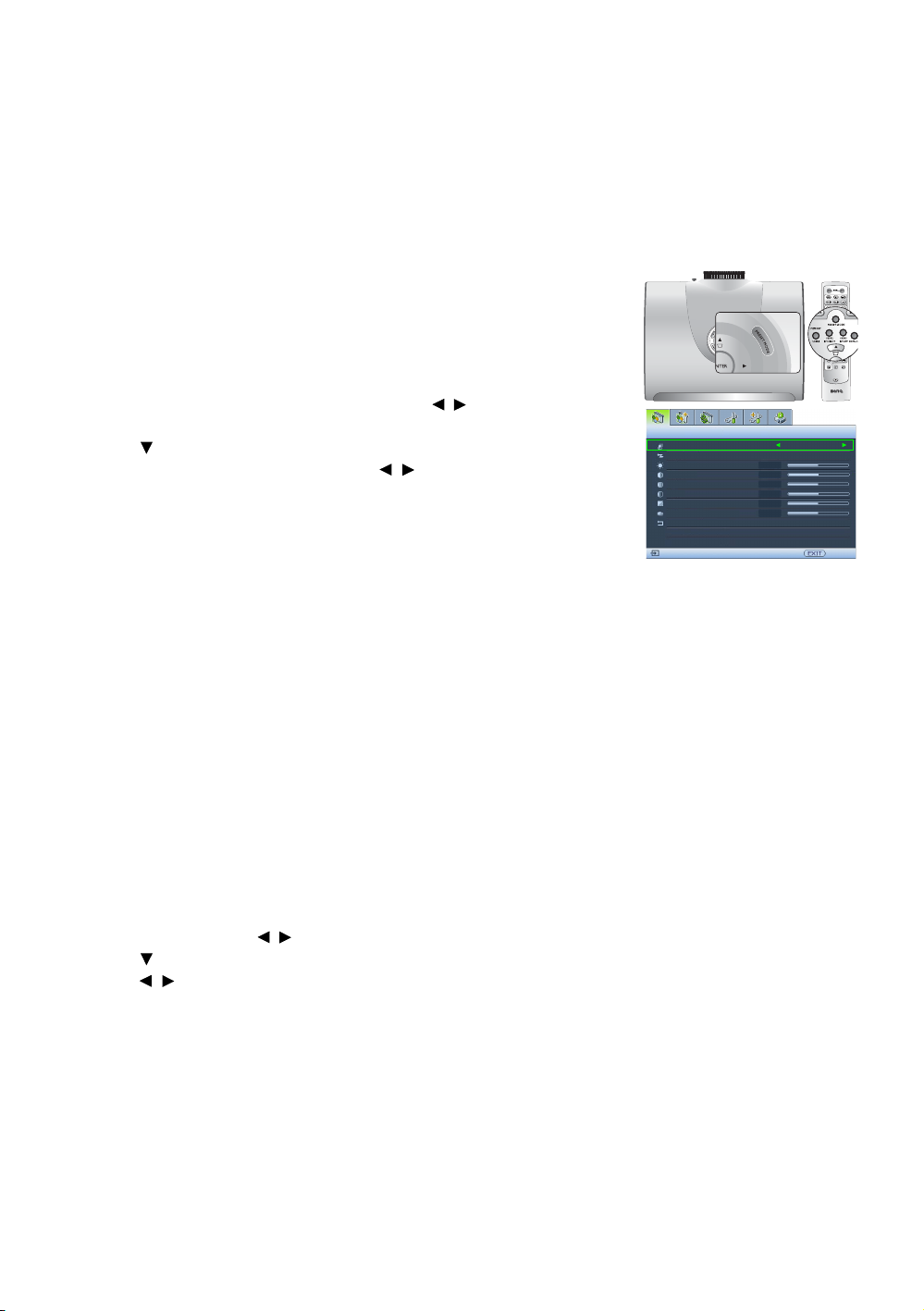

1.Projektör veya uzaktan kumandadaki MENU düğmesine basın, ardından Sistem Ayarı menüsü görüntülenene kadar /düğmelerine basın.
2./ düğmelerine basarak öğesini seçin Projektör Konumu ve ardından doğru konum seçilene kadar / düğmelerine basın.
Sistem Ayarı
Dil |
İngilizce |
Açılış Ekranı |
BenQ |
Projektör Konumu |
Ön Tablo |
Otomatik Kapama |
Devre Dışı |
Uyku Zamanlayıcısı |
Devre Dışı |
Menü Ayarları |
|
Giriş Kaynağı |
|
Otomatik Kaynak Araması |
Kapalı |
S-Video |
Geri |
12 Projektörünüzün yerleştirilmesi
Projektör merceğinden, perdeye uzaklık, büyültme ayarı ve video formatı her biri yansıtılmış görüntü boyutunu etkiler.
Projektör her zaman yatay olarak düz bir şekilde yerleştirilmeli (masa üzerine düz olarak yerleştirildiğinde olduğu gibi) ve perdenin yatay merkezine doğrudan dik olarak (90° dik açılı kare) konumlandırılmalıdır. Bu, yanlış açılı projeksiyonlardan (ya da yanlış açılı projeksiyon yüzeylerinden) doğacak görüntü bozulmalarını engeller. Eğer projektör tavana monte edilmişse, bu durumda yukarıdan aşağıya doğru monte edilmelidir.
Projektör perdeden daha uzağa yerleştirilirse yansıtılan görüntünün boyutu artar ve dikey çıkıntı da orantılı olarak büyür.
Perde ve projektörün yerini belirlerken, hem yansıtılacak görüntünün boyutunu hem de dikey eksen çıkıntı boyutunu dikkate almanız gerekir, bunların ikisi de projeksiyon mesafesi ile doğru orantılıdır.
Bu projektör, hareketli bir lensle donatılmıştır. Daha fazla bilgi için bkz., "Projeksiyon merceğini dikey kaydırma" sayfa 16. Mercek tam olarak yukarı veya aşağı kaydırıldığında ölçülen boyut tablolarındaki dikey çıkıntı değerleri için 14 ve 15 sayfalardaki çizimlere bakabilirsiniz.
Belirli ekran boyutlarına göre projektör pozisyonunu belirleme
1.Ekranınızın en/boy oranını belirleyin; 16:9 veya 4:3?
2.Tablodan faydalanıp, soldaki sütunundan perde boyutunuza en yakın değeri seçebilirsiniz "Perde boyutları". Bu değer hizasından sağa kayıp "Ortalama" sütunu hizasındaki değerle, ekranınızla, projektör arasındaki ortalama mesafeyi bulabilirsiniz. Bu, projeksiyon mesafesidir.
3.Projektörünüzün gerçek yüksekliğini ekran boyutlarına ve ayarlanabilir dikey mercek kaydırma aralığına göre belirleyin.
Örneğin, 120 inçlik, 4:3 en/boy oranına sahip bir ekran kullanıyorsanız lütfen bkz. "Ekranın en/boy oranı 4:3, yansıtılan resim 16:9'dur". Ortalama projeksiyon mesafesi 4944 mm'dir.
Bu yöntem, projektör satın alırken, odanızda hangi boyutta ekran kullanacağınıza karar verirken kullanılabilir.
Ekranın maksimum boyutu odanızın genişliğiyle sınırlıdır.
1.Ekranınızın en/boy oranını belirleyin; 16:9 veya 4:3?
2.Projektörle perdeyi yerleştirmek istediğiniz yer arasındaki mesafeyi ölçün. Bu, projeksiyon mesafesidir.
3.İlgili tabloya bakın ve "Ortalama" etiketi ile belirtilmiş sütunda ölçümünüze en uygun ortalama perde uzaklığını bulun. Elinizdeki mesafenin, ortalama mesafe değerinin verildiği sütunun yanındaki minimum ve maksimum değerler arasında olup olmadığını kontrol edin.
4.Bu değeri kullanarak, o satır boyunca sola doğru bakarak o satırda yer alan ilgili perde çapını bulun. İşte bu, o projeksiyon mesafesindeki, projektörden yansıyan görüntü boyutudur.
Örneğin, perdenizin en boy oranı 16:9 ve ölçülen projeksiyon mesafeniz 4500 mm ise lütfen bkz "Perdenin en/boy oranı 16:9, yansıtılan resim 16:9'dur". "Ortalama" Sütunundaki en yakın uyuşma 4488 cm'dir. Bu satır boyunca bakmak 100-inçlik bir ekrana gereksinim bulunduğunu gösterir.
90 ve 110-inç boyutundaki ekranlarada uyan 4500 mm'lik projeksiyon mesafesini gösteren "Projeksiyon mesafesi <D> [mm]" sayfa 14 'deki sütunlarda bulunan min. ve maks. projeksiyon mesafesi değerlerini kontrol edin. Bu yansıtma mesafelerinde görüntünün belirtilen ekranlara sığması için, projektör görüntüsü ayarlanabilir (yakınlaştırma komutuyla). Bu perde boyutlarının farklı dikey çıkıntı değerlerine sahip olacağını unutmayın.
Projektörünüzün yerleştirilmesi |
13 |
Projektörü (tavsiye edilenden) farklı bir konumda yerleştirmeniz halinde görüntüyü perdede ortalamak için yukarı veya aşağı doğru yatırmanız gerekir. Bu tür durumlarda bazı görüntü bozulmaları meydana gelecektir. Bozulmayı düzeltmek için Çarpıklık fonksiyonunu kullanın. Daha fazla bilgi için bkz., "Resim bozukluğunu düzeltme" sayfa 25.
Projeksiyon boyutları
16:9 oranlı bir perde için kurulum
Zemin Montajı |
|
Tavana Montaj |
|
|
|
<A> |
<B> |
<F> |
|
|
|
|
|
<D> |
|
|
|
|
|
|
|
|
<G> |
<A> |
<E> |
|
|
<B> |
||
|
<E> |
|
|
<G> |
<C> |
|
<D> |
|
|
|
|
|
<F> |
|
<F>: Ekran |
<G>: Mercek merkezi |
<C> |
<G>: Mercek merkezi |
|
<F>: Ekran |
|
|
Perdenin en/boy oranı 16:9, yansıtılan resim 16:9'dur |
|
|
|||||
|
|
|
|
||||||
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
Perde boyutları |
Projeksiyon mesafesi <D> [mm] |
En düşük/En |
||||
|
|
|
|
|
|
Min. mesafe |
|
Maks. mesafe |
|
|
Diyagonal |
Yükseklik |
Genişlik |
|
yüksek mercek |
||||
|
<A> |
|
<B> |
<C> |
(maks. |
Ortalama |
(min. |
konumu <E> |
|
|
[inch (mm)] |
[mm] |
[mm] |
yakınlaşma |
|
yakınlaşma |
[mm] |
||
|
ile) |
|
ile) |
||||||
|
|
|
|
|
|
|
|
||
|
30 |
(762) |
374 |
664 |
1077 |
1346 |
1616 |
47 |
|
|
|
|
|
|
|
|
|
|
|
|
40 |
(1016) |
498 |
885 |
1436 |
1795 |
2154 |
62 |
|
|
|
|
|
|
|
|
|
|
|
|
50 |
(1270) |
623 |
1107 |
1795 |
2244 |
2693 |
78 |
|
|
|
|
|
|
|
|
|
|
|
|
60 |
(1524) |
747 |
1328 |
2154 |
2693 |
3232 |
93 |
|
|
|
|
|
|
|
|
|
|
|
|
70 |
(1778) |
872 |
1549 |
2513 |
3142 |
3770 |
109 |
|
|
|
|
|
|
|
|
|
|
|
|
80 |
(2032) |
996 |
1771 |
2873 |
3591 |
4309 |
125 |
|
|
|
|
|
|
|
|
|
|
|
|
90 |
(2286) |
1121 |
1992 |
3232 |
4039 |
4847 |
140 |
|
|
|
|
|
|
|
|
|
|
|
|
100 |
(2540) |
1245 |
2214 |
3591 |
4488 |
5386 |
156 |
|
|
|
|
|
|
|
|
|
|
|
|
110 |
(2794) |
1370 |
2435 |
3950 |
4937 |
5925 |
171 |
|
|
|
|
|
|
|
|
|
|
|
|
120 |
(3048) |
1494 |
2656 |
4309 |
5386 |
6463 |
187 |
|
|
|
|
|
|
|
|
|
|
|
|
130 |
(3302) |
1619 |
2878 |
4668 |
5835 |
7002 |
202 |
|
|
|
|
|
|
|
|
|
|
|
|
140 |
(3556) |
1743 |
3099 |
5027 |
6284 |
7540 |
218 |
|
|
|
|
|
|
|
|
|
|
|
|
150 |
(3810) |
1868 |
3320 |
5386 |
6732 |
8079 |
233 |
|
|
|
|
|
|
|
|
|
|
|
|
160 |
(4064) |
1992 |
3542 |
5745 |
7181 |
8618 |
249 |
|
|
|
|
|
|
|
|
|
|
|
|
170 |
(4318) |
2117 |
3763 |
6104 |
7630 |
9156 |
265 |
|
|
|
|
|
|
|
|
|
|
|
|
180 |
(4572) |
2241 |
3984 |
6463 |
8079 |
9695 |
280 |
|
|
|
|
|
|
|
|
|
|
|
|
190 |
(4826) |
2366 |
4206 |
6822 |
8528 |
10233 |
296 |
|
|
|
|
|
|
|
|
|
|
|
|
200 |
(5080) |
2490 |
4427 |
7181 |
8977 |
10772 |
311 |
|
|
|
|
|
|
|
|
|
|
|
|
250 |
(6350) |
3113 |
5534 |
8977 |
11221 |
13465 |
389 |
|
|
|
|
|
|
|
|
|
|
|
|
300 |
(7620) |
3735 |
6641 |
10772 |
13465 |
16158 |
467 |
|
|
|
|
|
|
|
|
|
|
|
Yukarıdaki rakamlar yaklaşıktır ve fiili ölçümlerden biraz farklı olabilir. Sadece önerilen perde boyutlarının listesi verilmiştir. Eğer sizin perde boyutlarınız yukarıdaki tabloda mevcut değilse lütfen yardım için BenQ bayisiyle irtibata geçin.
14 Projektörünüzün yerleştirilmesi
4:3 oranlı bir perde için kurulum
Aşağıdaki şekil ve tablo 4:3 en/boy oranında ekran sahibi kullanıcılara veya 16:9 oranında yansıtılmış görüntü izlemek için 4:3 en/boy oranında ekran satın almak isteyen kullanıcılara yöneliktir.
Zemin Montajı |
Tavana Montaj |
<A> |
<H> |
<B> |
|
|
|
||
|
|
|
|
|
|
|
<F> |
|
|
|
<G> |
<C> |
<E> |
<D> |
|
|
|
|
|
<F>: Ekran |
|
|
<G>: Mercek merkezi |
<A> |
<D> |
|
|
|
<H><E> |
|
<G> |
|
<F> |
<C> |
<B> |
<F>: Ekran |
<G>: Mercek merkezi |
Ekranın en/boy oranı 4:3, yansıtılan resim 16:9'dur
|
Perde boyutları |
|
Projeksiyon mesafesi <D> |
En |
|
||||
|
|
|
[mm] |
|
Resim |
||||
|
|
|
|
|
|
|
düşük/En |
||
|
|
|
|
|
Min. |
|
Maks. |
||
|
|
|
|
|
|
yüksek |
yüksekliği |
||
Diyagonal |
Yükseklik |
|
Genişlik |
mesafe |
Ortalama |
mesafe |
mercek |
<H> |
|
<A> |
|
<B> |
|
<C> |
(maks. |
(min. |
konumu |
[mm] |
|
[inch (mm)] |
[mm] |
|
[mm] |
yakınlaş |
|
yakınlaş |
|||
|
|
<E> [mm] |
|
||||||
|
|
|
|
|
ma ile) |
|
ma ile) |
|
|
30 |
(762) |
457 |
|
610 |
989 |
1236 |
1483 |
43 |
343 |
40 |
(1016) |
610 |
|
813 |
1318 |
1648 |
1977 |
57 |
457 |
|
|
|
|
|
|
|
|
|
|
50 |
(1270) |
762 |
|
1016 |
1648 |
2060 |
2472 |
71 |
572 |
|
|
|
|
|
|
|
|
|
|
60 |
(1524) |
914 |
|
1219 |
1977 |
2472 |
2966 |
86 |
686 |
70 |
(1778) |
1067 |
|
1422 |
2307 |
2884 |
3461 |
100 |
800 |
|
|
|
|
|
|
|
|
|
|
80 |
(2032) |
1219 |
|
1626 |
2637 |
3296 |
3955 |
114 |
914 |
|
|
|
|
|
|
|
|
|
|
90 |
(2286) |
1372 |
|
1829 |
2966 |
3708 |
4449 |
129 |
1029 |
100 |
(2540) |
1524 |
|
2032 |
3296 |
4120 |
4944 |
143 |
1143 |
|
|
|
|
|
|
|
|
|
|
110 |
(2794) |
1676 |
|
2235 |
3625 |
4532 |
5438 |
157 |
1257 |
|
|
|
|
|
|
|
|
|
|
120 |
(3048) |
1829 |
|
2438 |
3955 |
4944 |
5932 |
171 |
1372 |
130 |
(3302) |
1981 |
|
2642 |
4285 |
5356 |
6427 |
186 |
1486 |
|
|
|
|
|
|
|
|
|
|
140 |
(3556) |
2134 |
|
2845 |
4614 |
5768 |
6921 |
200 |
1600 |
|
|
|
|
|
|
|
|
|
|
150 |
(3810) |
2286 |
|
3048 |
4944 |
6180 |
7416 |
214 |
1715 |
160 |
(4064) |
2438 |
|
3251 |
5273 |
6592 |
7910 |
229 |
1829 |
|
|
|
|
|
|
|
|
|
|
170 |
(4318) |
2591 |
|
3454 |
5603 |
7004 |
8404 |
243 |
1943 |
|
|
|
|
|
|
|
|
|
|
180 |
(4572) |
2743 |
|
3658 |
5932 |
7416 |
8899 |
257 |
2057 |
190 |
(4826) |
2896 |
|
3861 |
6262 |
7828 |
9393 |
271 |
2172 |
|
|
|
|
|
|
|
|
|
|
200 |
(5080) |
3048 |
|
4064 |
6592 |
8239 |
9887 |
286 |
2286 |
|
|
|
|
|
|
|
|
|
|
250 |
(6350) |
3810 |
|
5080 |
8239 |
10299 |
12359 |
357 |
2858 |
300 |
(7620) |
4572 |
|
6096 |
9887 |
12359 |
14831 |
429 |
3429 |
|
|
|
|
|
|
|
|
|
|
Yukarıdaki rakamlar yaklaşıktır ve fiili ölçümlerden biraz farklı olabilir. Sadece önerilen perde boyutlarının listesi verilmiştir. Eğer sizin perde boyutlarınız yukarıdaki tabloda mevcut değilse lütfen yardım için BenQ bayisiyle irtibata geçin.
Projektörünüzün yerleştirilmesi |
15 |
Projeksiyon merceğini dikey kaydırma
Dikey mercek kaydırma kumandası projektörü kurabilmeniz için esneklik sağlar. Projektörü perdenin ortasına konumlandırmanıza izin verir.
Mercek kaydırma (çıkıntı) yansıtılan görüntünün yüksekliği veya genişliğinin yüzdesi olarak ifade edilir. Yansıtılan görüntünün dikey veya yatay merkezinden yaptığı çıkıntı olarak ölçülür. İstediğiniz resim konumuna bağlı olarak kolu merceği izin verilen alan içerisinde herhangi bir yönde kaydırmak için kullanabilirsiniz.
Mercek kaydırma kolunu kullanmak için:
1.Saat yönünün aksi istikametinde döndürmek için kolu bırakın.
2.Yansıtılan resim konumunu ayarlamak için kolu hareket ettirin.
3.Saat yönünde döndürerek kolu kilitleyin.
• Perde konumu sabitlendiğinde |
|
Projektör |
|
Perde |
Yerleştirme alanı |
|
|
|
Mercek merkezi |
• Projektör konumu sabitlendiğinde |
|
100% |
|
25% |
|
-25% |
|
-100% |
|
41,3% |
41,3% |
• Lütfen kolu aşırı sıkmayın.
•Mercek kaydırma ayarı resim kalitesinin bozulması ile sonuçlanmaz. Beklenilmeyen bir görüntü bozulması meydana geldiğinde, ayrıntılı bilgi için "Yansıtılan görüntünün ayarlanması" sayfa 25 bakınız.
16 Projektörünüzün yerleştirilmesi
Projektörü VCR, DVD oynatıcı, Blu-ray oynatıcı, dijital alıcı, kablo veya uydu dekoderi, video oyun konsolu veya dijital kamera gibi her türlü donanıma bağlayabilirsiniz. Cihazınızı ayrıca bir masaüstü veya dizüstü PC veya Apple Macintosh sistemine de bağlayabilirsiniz. Projektörü bir Video kaynağına sadece yukarıdaki yollarla bağlayabilirsiniz, ancak her biri farklı görüntü kalitesi sunar. Seçeceğiniz yöntem, çoğunlukla aşağıda belirtildiği gibi projektör ve görüntü kaynağının eşleşen terminallerinin varlığına bağlı olacaktır:
Terminal adı Terminal görünümü |
Referans |
Resim kalitesi |
|
HDMI |
"HDMI cihazlarının bağlanması" |
En iyi |
|
sayfa 17 |
|||
|
|
||
Komponent |
"Bileşen video cihazlarının |
Daha iyi |
|
Video |
bağlanması" sayfa 18 |
||
|
|||
S-Video |
"S-Video veya video cihazlarının |
İyi |
|
bağlanması" sayfa 18 |
|||
|
|
||
Video |
"S-Video veya video cihazlarının |
Normal |
|
bağlanması" sayfa 18 |
|||
|
|
||
PC D-SUB |
"Bir bilgisayar bağlanması" sayfa 19 |
Daha iyi |
Projektöre bir sinyal kaynağı bağlarken aşağıdakileri yaptığınızdan emin olun:
1.Herhangi bir bağlantı yapmadan önce tüm donanımları kapatın.
2.Her bir kaynak için uygun tipte fişlere sahip doğru tipte kablolar kullanın.
3.Tüm kablo fişlerinin donanım soketlerine sıkıca oturduğundan emin olun.
Aşağıdaki bağlantı şemalarında gösterilen tüm kabloların projektörle birlikte sağlanmamış olabileceğini unutmayın (ayrıntılı bilgi için "Ambalaj içeriği" sayfa 6 ya bakınız). Birçok kablo, elektronik mağazalarından temin edilebilir.
HDMI (High-Definition Multimedia Interface), DTV alıcıları, DVD oyantıcıları, Blu-ray oyantıcıları ve ekranlar gibi uyumlu cihazlar arasında tek bir kablo üzerinden sıkıştırılmamış video verisi iletimini destekler. Saf dijital izleme ve dinleme deneyimi sağlar. Projektör ve HDMI cihazları arasında bağlantı yaparken bir HDMI kablosu kullanmanız gerekir.
HDMI cihazı: DVD oynatıcı, dijital alıcı, vs.
HDMI sinyali için doğru bir giriş kaynağı türü seçtiğinizden emin olun, ayrıntılı bilgi için "HDMI Ayarları" sayfa 42'e bakınız.
HDMI Kablosu
Video donanımıyla bağlanması |
17 |
Kablolar ve terminallerin renklerinin birbirine uyduğundan emin olun. Video çıkış cihazlarına bağlantı için RCA tipi komponent video soketleri sağlanmaktadır. Ayrıca, uygun bir ses amplifikatörüne ayrı bir ses kablosu bağlamalısınız.
AV cihazı: DVD oynatıcı, dijital alıcı, vs.
Ses çıkışı |
Ses girişi |
terminallerinden |
terminallerine |
Komponent video kablosu
Bir cihazla bağlantı için sadece S-Video veya kompozit kabloya gereksinim vardır, asla ikisi birlikte kullanılmamalıdır. Ayrıca, uygun bir ses amplifikatörüne ayrı bir ses kablosu bağlamalısınız.
AV cihazı |
Ses çıkışı |
Ses girişi |
|
terminallerinden |
terminallerine |
S-Video kablosu veya
Video kablosu
• Eğer projektör ve video kaynağı cihazı arasında zaten bir Komponent Video bağlantısı yaptıysanız, bu cihazı S-Video veya kompozit Video bağlantısı kullanarak yeniden bağlamanıza gerek yoktur çünkü gereksiz ikinci bağlantı görüntü kalitesini düşürür. Video kaynak cihazında komponent Video ve S-Video soketlerinin ikisi de yoksa (örneğin bazı analog video kameralarda olduğu gibi) yalnızca bir kompozit Video bağlantısı kullanarak bağlanmanız gerekir.
•Projektör açıldıktan ve görüntü kaynağı seçildikten sonra eğer görüntü gelmemişse, lütfen görüntü kaynağı cihazının açık olduğundan ve düzgün çalıştığından emin olun. Ayrıca, sinyal kablolarının doğru bir şekilde bağlı olup olmadığını kontrol edin.
18 Video donanımıyla bağlanması
