W7000/W7000+ Digitální projektor Série Home Cinema

Uživatelská příručka

Page 2

Obsah

Důležité bezpečnostní

pokyny.................................. 3

Přehled ................................. 6

Obsah balení při dodávce..............6

Baterie dálkového ovladače...........7

Používání dálkového ovladače ......7

Přednosti projektoru....................... 8

Vnější vzhled projektoru.................9

Ovládací prvky a funkce...............10

Ovládací panel..................................10

Dálkový ovladač ...............................11

Umístění projektoru .......... 12

Volba umístění.............................12

Získání požadované velikosti

promítaného obrazu.....................13

Jak určit polohu projektoru pro danou

velikost projekčního plátna ...............13

Jak zjistit doporučenou velikost projekčního plátna pro danou

vzdálenost ........................................13

Projekční rozměry.............................14

Posouvání projekčního objektivu......16

Využití funkce hesla......................... 23

Nastavení promítaného obrazu... 25

Přizpůsobení úhlu projekce ............ 25

Korekce zkreslení obrazu ................ 25

Použití nastavených a uživatelských

režimů.......................................... 26

Jemné doladění kvality obrazu.... 28

Pokročilé nastavení kvality

obrazu ......................................... 29

Výběr poměru stran..................... 32

Provoz ve velkých nadmořských

výškách ....................................... 34

Zobrazení obrazu z více než jednoho zdroje vstupního signálu

současně ..................................... 35

Sledování 3D obsahu.................. 36

Přizpůsobení zobrazení nabídek

projektoru .................................... 37

Uzamknutí ovládacích tlačítek..... 37

Vypnutí projektoru ....................... 37

Nabídky na obrazovce (OSD - On-

Screen Display)........................... 38

Další informace.................. 44

Připojení video zařízení .... 17

Příprava ............................................17

Připojení zařízení s výstupem HDMI 17 Připojení zařízení s výstupem

komponentního videa .......................18

Připojení zařízení s výstupem S-Video

nebo video ........................................18

Připojení počítače.............................19

Používání projektoru......... 20

Zapnutí projektoru........................20

Volba zdroje vstupního signálu....21

Jemné doladění velikosti a světlosti

obrazu..........................................21

Používání nabídek .......................22

Zabezpečení projektoru ...............22

Použití bezpečnostního kabelu se

zámkem ............................................22

2 Obsah

Péče o projektor .......................... 44

Informace o lampě....................... 45

Zjišťování doby provozu lampy........ 45

Prodloužení životnosti lampy ........... 45

Doba pro výměnu lampy.................. 46

Výměna lampy ................................. 46

Indikátory..................................... 49

Odstraňování problémů............... 50

Technické údaje .......................... 51

Záruka a autorská práva... 58

Page 3

Děkujeme, že jste zakoupili tento kvalitní videoprojektor BenQ! Byl zkonstruován tak, abyste měli při

1 500-

3 000

sledování domácího kina maximální prožitek. Abyste dosáhli nejlepší možné výsledky, přečtěte si prosím pečlivě tuto příručku, která vás seznámí s nabídkami pro nastavení a s ovládáním.

Důležité bezpečnostní pokyny

Tento projektor je zkonstruován a otestován podle nejnovějších norem pro bezpečnost zařízení v oblasti informačních technologií. Pro bezpečné používání výrobku je však důležité, abyste dodržovali pokyny, uvedené v této příručce a vyznačené na výrobku.

1. Ještě dříve než začnete projektor používat,

přečtěte si prosím tento návod k obsluze. Uložte tuto příručku na bezpečném místě pro pozdější použití.

2. Během provozu musí projektor stát na vodorovné ploše bez nerovností.

- Nestavte projektor na nestabilní vozík,

podstavec nebo stůl, protože by mohl spadnout a poškodit se.

- Do blízkosti projektoru neumísťujte žádné

hořlavé nebo vznětlivé předměty.

- Nepoužívejte přístroj v případě, že je nakloněný

pod úhlem přesahujícím 10 stupňů v příčném směru nebo pod úhlem přesahujícím 15 stupňů v podélném směru.

3. Nestavte projektor na jeho boč dojít k jeho převrhnutí a následnému zranění osob nebo poškození přístroje.

ní hranu. Může

4. Neinstalujte tento projektor do žádného z následujících prostředí:

- Prostory s nedostatečnou ventilací nebo

stísněné prostory. Zajistěte, aby byl projektor postaven ve vzdálenosti alespoň 50 cm od stěny a aby kolem něj volně proudil vzduch.

- Místa, kde může teplota dosahovat

příliš vysokých hodnot (např. v automobilu se všemi zavřenými okny).

- Místa, kde může nadměrná vlhkost,

prašnost nebo cigaretový kouř znečistit optické komponenty, a zkrátit tak životnost projektoru a způsobit ztmavnutí obrazu.

- Místa poblíž požárních hlásičů.

- Místa s okolní teplotou vyšší než 35 °C.

- Místa s nadmořskou výškou nad

1500m.

Důležité bezpečnostní pokyny

Page 4

5. Když je projektor zapnutý (i v pohotovostním režimu), neblokujte ventilační otvory:

- Nezakrývejte projektor žádnými předměty.

- Neumísťujte projektor na pokrývky, ložní

povlečení nebo na jinou měkkou podložku.

9. Během provozu projektoru se nedívejte přímo do objektivu. Mohlo by dojít k poškození vašeho zraku.

6. V oblastech, kde může síťové napájecí napětí kolísat o ±10 V, doporučujeme projektor připojit přes stabilizátor napájecího napětí, přepě˙ovou ochranu nebo zdroj stálého napájení (UPS) (podle konkrétního prostředí).

7. Nestoupejte na projektor ani na něj nestavte žádné předměty.

8. Do blízkosti projektoru ani na projektor neumísťujte žádné tekutiny. V případě vylití tekutin do projektoru vám bude automaticky ukončena záruka. Pokud se do projektoru dostane vlhkost, odpojte jej od sítě a požádejte společnost BenQ o opravu projektoru.

10. Nepoužívejte lampu projektoru po uplynutí její jmenovité životnosti. Při nadměrném používání lampy po uplynutí její jmenovité životnosti může ve výjimečných případech dojít k prasknutí lampy.

11. Během provozu je lampa velmi horká. Před demontáží celku projekční lampy za účelem výměny lampy počkejte přibližně 45 minut, než projektor vychladne.

12. Projektor umí zobrazovat obrácený obraz, který se využívá při instalaci pod strop. Pro montáž pod strop používejte výhradně sadu pro montáž pod strop výrobce BenQ.

Důležité bezpečnostní pokyny

Page 5

13. Nikdy se nepokoušejte vyměňovat celek projekční lampy dříve, než projektor vychladne a než jej odpojíte od zdroje napájení.

14. Jestliže projektor potřebuje servis nebo opravu, požádejte o provedení těchto operací výhradně technika s odpovídající kvalifikací.

15. Nepokoušejte se tento projektor rozebírat. Uvnitř přístroje se používá nebezpečně vysoké napětí, které může v případě, že se dotknete součásti pod napětím, způsobit smrtelné zranění. Jedinou součástí, kterou mohou uživatelé vyměňovat, je lampa, která je opatřena vlastním odnímatelným krytem. Viz str. 46

Za žádných okolností nikdy neodstraňujte žádné jiné kryty. Svěřte opravy výhradně profesionálním servisním technikům spříslušnou kvalifikací.

Kondenzace vlhkosti

Nikdy nezapínejte projektor bezprostředně po přenesení z chladného prostředí do tepla. Je-li projektor vystaven takovéto změně teploty, může na nejdůležitějších vnitřních částech zkondenzovat vlhkost. Aby nedošlo kpřípadnému poškození projektoru, nepoužívejte projektor nejméně 2 hodiny poté, co došlo k prudké změně teploty.

Pozor na těkavé kapaliny

V blízkosti projektoru nepoužívejte těkavé kapaliny, např. insekticidy nebo některé druhy čistidel. Nenechávejte pryžové nebo plastové výrobky po delší dobu v kontaktu s projektorem. Zanechávají stopy na jeho povrchu. Jestliže používáte k čištění chemicky ošetřenou látku, dodržujte přesně bezpečnostní pokyny týkající se čisticího prostředku.

Likvidace

Výrobek obsahuje následující látky, které jsou škodlivé pro lidské zdraví a životní prostředí:

• Olovo v pájce.

• Rtuť v projekční lampě. Při likvidaci výrobku nebo použité projekční

lampy postupujte podle předpisů vydaných místními orgány ochrany životního prostředí.

Upozornění

Uschovejte si původní balení pro případnou dopravu projektoru někdy v budoucnu. Jestliže potřebujete projektor po použití zabalit, nastavte objektiv do příslušné polohy, nasaďte na něj kryt objektivu a sestavte k sobě kryty objektivu a projektoru, aby nedošlo během přepravy k poškození.

Důležité bezpečnostní pokyny

Page 6

Přehled

Projektor

Dálkový ovladač

Baterie

Komponentní video kabel

Záruční list

CD s návodem k obsluze

Průvodce rychlým

uvedením do provozu

Napájecí kabel

VGA kabel

Obsah balení při dodávce

Pečlivě všechno vybalte a podle následujícího seznamu zkontrolujte, zda některá z položek nechybí. Podle oblasti, kde jste přístroj zakoupili, nemusí být některé z těchto položek k dispozici. Zeptejte se prosím svého prodejce.

Některé příslušenství se může v jednotlivých oblastech lišit.

Záruční list se dodává jen v některých regionech. Podrobné informace vám poskytne prodejce.

Přehled

Page 7

Baterie dálkového ovladače

max. 8 m

1. Chcete-li otevřít kryt prostoru pro baterie, otočte dálkový ovladač tak, abyste viděli jeho zadní část, zatlačte na úchyt pro prst na krytu ovladače a posuňte jej dolů ve směru šipky - viz obrázek. Potom kryt sejměte.

2. Vyjměte baterie (pokud jsou nějaké vloženy) a vložte dvě nové baterie AAA tak, aby byla dodržena polarita vyznačená v prostoru pro baterie. Polarita baterií musí souhlasit se značkami polarity ve spodní části prostoru pro baterie.

3. Vra˙te kryt zpět tak, že jej přiložíte k pouzdru a posunete zpět nahoru do původní polohy. Kryt by měl zacvaknout.

Poznámky k manipulaci s bateriemi

• Nekombinujte staré baterie s novými a nekombinujte baterie různých typů.

• Nenechávejte dálkový ovladač a baterie v místech s vysokou teplotou nebo vlhkostí, jako jsou

např. kuchyně, koupelna, sauna, prosklené prosluněné místnosti nebo zavřený automobil.

• Vybité baterie zlikvidujte podle pokynů jejich výrobce a místních předpisů pro ochranu životního

prostředí.

• Pokud nebudete dálkový ovladač delší dobu používat, vyjměte z něj baterie, aby nedošlo k jeho

poškození případným únikem elektrolytu z baterií.

Používání dálkového ovladače

• Ujistěte se, že mezi dálkovým ovladačem a čidlem

infračerveného (IR) záření na projektoru nejsou žádné překážky, které by mohly překážet dopadu infračerveného paprsku na projektor.

• Účinný dosah dálkového ovladače je max. 8 m

v úhlu 45 stupňů. Vždy se snažte mířit na projektor, i když většina projekčních pláten také odráží infračervené záření k projektoru.

Montáž projektoru pod strop

Protože chceme, abyste byli s vaším projektorem BenQ spokojeni, musíme vás upozornit na některé bezpečnostní aspekty, jejichž cílem je zabránit poranění osob nebo poškození majetku.

Pokud se rozhodnete namontovat projektor pod strop, důrazně vám doporučujeme použít vhodnou sadu BenQ pro montáž projektoru pod strop a také vás prosíme o zajištění řádné a bezpečné instalace.

Při použití sady pro montáž projektoru pod strop jiného výrobce než BenQ hrozí nebezpečí pádu projektoru ze stropu v důsledku nevhodného připevnění šrouby nesprávného typu nebo délky.

Sadu BenQ pro montáž projektoru pod strop můžete získat v místě, kde jste zakoupili svůj projektor BenQ. BenQ rovněž doporučuje, abyste si zakoupili také samostatný bezpečnostní kabel kompatibilní s Kensington zámkem a pevně jej připevnili k otvoru pro Kensington zámek na projektoru a k základně konzoly pro montáž pod strop. Toto opatření slouží jako sekundární zabezpečení projektoru pro případ, že by se jeho připevnění k montážní konzole uvolnilo.

Přehled

Page 8

Přednosti projektoru

• Plně kompatibilní s vysokým rozlišením (HD)

Projektor je kompatibilní s formáty televize se standardním rozlišením TV (SDTV) 480i, 480p, 576i, 576p a televize s vysokým rozlišením (HDTV) 720p, 1080i a 1080p, přičemž formát 1080p umožňuje věrnou reprodukci obrazu 1:1.

• Vysoká kvalita obrazu

Vysoké rozlišení, vynikající jas domácího kina, mimořádně vysoký kontrast, živé barvy a reprodukce široké škály odstínů šedé umožňují projekci obrazu s vynikající kvalitou.

• Vysoký jas

Projektor má na rozdíl od běžných přístrojů excelentní obraz s vysokým jasem i při intenzivním osvětlení v okolí.

• Vysoký kontrastní poměr

Projektor využívá pro dosažení vysokého kontrastního poměru dynamické řízení černé.

• Reprodukce živých barev

Projektor používá šestisegmentový generátor barevných schémat a dosahuje tak realistickou hloubku a barev a barevný rozsah, jaký nemohou generátory s menším počtem segmentů vytvořit.

• Bohatá stupnice odstínů šedé

Při projekci v zatemněné místnosti poskytuje automatické řízení hodnoty gamma vynikající zobrazení šedých barev, umožňující zobrazení detailů ve stínech a nočních nebo tmavých scénách.

• Intuitivní posunování objektivu

Intuitivní používání páčky pro posunutí objektivu pro flexibilitu při nastavování projektoru.

• Bohatá nabídka vstupů a formátů videa

Projektor podporuje širokou škálu vstupů pro připojení video zařízení nebo osobního počítače, včetně komponentního videa, S-Videa nebo kompozitního videa, ale také HDMI (2x) a PC, a je vybaven výstupním konektorem pro připojení automaticky ovládaného projekčního plátna nebo systémů řízení osvětlení místnosti.

• Kontrola kalibrace s certifikací ISF

Pro dosažení vyšších výkonnostních standardů obsahuje projektor v OSD nabídkách (nabídkách na projekční ploše) i nastavení režimu ISF NIGHT (ISF Noc) a ISF DAY (ISF Den), vyžadující profesionální kalibraci oprávněným instalačním technikem ISF.

• Kompatibilita s anamorfotickými (převodními širokoúhlými) objektivy

Projektor může používat anamorfotické (převodní širokoúhlé) objektivy, umožňující převod obrazu spoměrem stran 16:9 na obraz s poměrem stran 2,35:1.

• 3D funkce

Pro ještě realističtější zážitky při vychutnávání 3D filmů, videa a sportovních událostí díky prezentaci hloubky snímků prostřednictvím HDMI.

• Interpolace snímků

Projektor zlepšuje plynulost a čistotu obrazu využitím technologie odhadu a kompenzace pohybu.

Přehled

Page 9

Vnější vzhled projektoru

546

789171011 12 13 14 15 16

Informace o zapojení - viz „Připojení video

zařízení“ na straně 17.

Přední a horní strana

1. Ovládací panel (Podrobnosti viz „Ovládací

2. Kryt lampy

3. Přední čidlo infračerveného dálkového

4. Ventilační otvor (odvod horkého vzduchu)

5. Projekční objektiv

6. Páčka pro posunutí objektivu

Zadní strana

7. Zdířka síťového kabelu

8. Zadní čidlo infračerveného dálkového

9. Konektory HDMI

10. Vstup kompozitního video signálu (RCA)

11. Vstup signálu S-Video (mini DIN, 4 piny)

12. USB rozhraní

13. Konektor ovládání RS-232

14. Konektor stejnosměrného výstupního

15.

16. Konektor signálového vstupu RGB (PC)/

17. Otvor pro zámek Kensington

panel“ na straně 10.)

ovládání

Používá se v kombinaci s PC nebo systémem domácího kina/ automatizovaným systémem.

napětí 12 V Používá se pro spouštění externích zařízení jako je např. elektrické projekční plátno nebo ovladače osvětlení atd. Informace o způsobu jejich připojení vám poskytne váš prodejce. Vstupy komponentního video signálu (RCA) podpora video signálu Y/PB/PR nebo Y/CB/ CR

Komponentní video (YPbPr/YCbCr)

Pohled zespodu

18. Nastavitelné nožky

19. Otvory pro montáž projektoru pod strop

Přehled

Page 10

Ovládací prvky a funkce

1 2

3 4

910

Podrobnější informace najdete v textu označeném symbolem "ruka" .

Ovládací panel

1. Prstenec pro zaostřování

Slouží pro zaostření promítaného obrazu.

„Jemné doladění velikosti a světlosti obrazu“ na straně 21

2. Prstenec zoomu

Přizpůsobení velikosti promítaného obrazu.

„Jemné doladění velikosti a světlosti obrazu“ na straně 21

3. Indikátor POWER (Napájení)

Během provozu projektoru svítí nebo bliká.

„Indikátory“ na straně 49

4. Varovný indikátor TEMP (Teplota)

Jestliže se teplota projektoru příliš zvýší, rozsvítí se nebo začne blikat.

„Indikátory“ na straně 49

5. Indikátor LAMP (Lampa)

Svítí nebo bliká, když se objeví problém sprojekční lampou.

„Indikátory“ na straně 49

Přehled

Směrová tlačítka/tlačítka korekce lichoběž. zkreslení (Vlevo , Nahoru / , Vpravo , Dolů /)

Posunutí aktuálního výběru v zobrazené OSD nabídce ve směru stisknuté šipky.

Manuální korekce zkreslení obrazu, které vzniká v důsledku projekce pod úhlem.

„Používání nabídek“ na straně 22, „Korekce zkreslení obrazu“ na straně 25

7. NAPÁJENÍ Má stejnou funkci jako tlačítko POWER ON/ OFF (ZAPNUTÍ/VYPNUTÍ) na dálkovém

ovladači. Zapnutí projektoru nebo přepnutí do pohotovostního režimu.

„Zapnutí projektoru“ na straně 20, „Vypnutí projektoru“ na straně 37

8. PRESET MODE (PŘEDNASTAVENÝ REŽIM)

Pro postupný výběr přednastavených parametrů obrazu pro jednotlivé vstupy.

„Výběr nastaveného režimu“ na straně 26

9. SOURCE (ZDROJ)

Má stejnou funkci jako tlačítka pro výběr zdroje (COMP (KOMPONENTNÍ), VIDEO, S-VIDEO, HDMI1, HDMI2, PC) dálkového ovladače.

Postupné přepínání mezi jednotlivými zdroji vstupního signálu.

„Volba zdroje vstupního signálu“ na straně 21

10. EXIT (KONEC)

Návrat do předchozí OSD nabídky, ukončení auložení případných změn provedených pomocí OSD (On-Screen Display) nabídky.

„Používání nabídek“ na straně 22

11. ENTER

Aktivuje vybranou položku OSD nabídky.

12. MENU

Zapnutí nebo vypnutí OSD (On-Screen Display) nabídky.

„Používání nabídek“ na straně 22

Page 11

Dálkový ovladač

Podrobnější informace najdete v textu označeném symbolem "ruka" .

1. POWER ON/OFF (ZAPNUTÍ/VYPNUTÍ)

Zapnutí projektoru nebo přepnutí do pohotovostního režimu.

„Zapnutí projektoru“ na straně 20, „Vypnutí projektoru“ na straně 37

2. Tlačítka pro výběr zdroje signálu (COMP

(KOMPONENTNÍ), VIDEO, S-VIDEO, HDMI1, HDMI2, PC)

Výběr zdroje vstupního signálu pro zobrazení.

„Volba zdroje vstupního signálu“ na straně 21

3. Tlačítka poměru stran obrazu (ANA

(ANAMORFNÍ), 4:3, LB (LETTERBOX), WIDE (Širokoúhlý), REAL (Skutečný))

Pro výběr poměru stran obrazu.

„Výběr poměru stran“ na straně 32

4. PRESET MODE (PŘEDNASTAVENÝ REŽIM)

Pro postupný výběr přednastavených parametrů obrazu pro jednotlivé vstupy.

„Výběr nastaveného režimu“ na straně 26

5. Tlačítka MEMORY (Paměť) (USER 1

(UŽIVATEL 1), USER 2/ISF NIGHT (UŽIVATEL 2/ISF NIGHT), USER 3/ISF DAY (UŽIVATEL 3/ISF DAY) a DEFAULT (VÝCHOZÍ))

Uložení profilu s parametry obrazu pro aktuální zdroj signálu.

„Nastavení režimů Uživatel 1/Uživatel 2/ Uživatel 3“ na straně 27

6. ENTER

Aktivuje vybranou položku OSD nabídky.

7. Směrová tlačítka/tlačítka korekce lichoběž.

zkreslení (Vlevo , Nahoru / , Vpravo , Dolů /)

Posunutí aktuálního výběru v zobrazené OSD nabídce ve směru stisknuté šipky.

Manuální korekce zkreslení obrazu, které vzniká v důsledku projekce pod úhlem.

„Používání nabídek“ na straně 22, „Korekce zkreslení obrazu“ na straně 25

8. MENU

Zapnutí nebo vypnutí OSD (On-Screen Display) nabídky.

„Používání nabídek“ na straně 22

9. EXIT (KONEC)

Návrat do předchozí OSD nabídky, ukončení auložení případných změn provedených pomocí OSD (On-Screen Display) nabídky.

„Používání nabídek“ na straně 22

10. Tlačítka pro přizpůsobení kvality obrazu

(BRIGHTNESS (JAS), CONTRAST (KONTRAST), COLOR (BARVA), TINT (ODSTÍN))

Zobrazení nastavovacího pruhu pro nastavení příslušné hodnoty kvality obrazu.

„Jemné doladění kvality obrazu“ na straně 28

11. Tlačítka pro nastavení okna obrazu (PIP

(OBRAZ V OBRAZU), SIZE (VELIKOST), POSITION (POLOHA), ACTIVE (AKTIVNÍ))

Zobrazení okna Obraz v obraze (PIP), přepínání mezi hlavním a vedlejším oknem tlačítkem ACTIVE (Aktivní) a nastavení velikosti a pozice aktivního okna tlačítky SIZE (Velikost) a POSITION (Pozice).

„Zobrazení obrazu z více než jednoho zdroje vstupního signálu současně“ na straně 35

12. INVERT (Otočení)

Pro zapnutí nebo vypnutí funkce otočení.

„3D“ na straně 41

13. 3D

Zobrazuje 3D nabídku.

„3D“ na straně 41

14. LIGHT (PODSVÍCENÍ)

Zapnutí podsvícení dálkového ovladače na přibližně 10 sekund. Jestliže v době, kdy je podsvícení aktivováno, stisknete jakékoliv jiné tlačítko, bude podsvícení aktivní dalších 10 sekund. Dalším stisknutím tlačítka podsvícení vypnete.

Přehled

Page 12

Umístění projektoru

Jazyk Úvodní obrazovka

Umístění projektoru

Automatické vypnutí Časovač spánkového režimu Nastavení nabídky Zdroj vstupního signálu

Nastavení systému

S-Video

čeština

BenQ

Automatické hledání zdroje

Zpět

Vypnout Vypnout

Vypnuto

Stolek vpředu

Volba umístění

Projektor je zkonstruován tak, aby mohl být nainstalován ve 4 možných umístěních. V závislosti na uspořádání místnosti nebo osobních preferencích se rozhodněte, které umístění

instalace si vyberete. Vezměte v úvahu velikost a polohu projekčního plátna, umístění vhodné síťové zásuvky, stejně jako umístění a vzdálenost mezi projektorem a dalšími zařízeními.

1. Stolek vpředu:

Toto umístění vyberte, chcete-li mít projektor postaven v blízkosti podlahy před projekčním plátnem. Je to nejběžnější způsob umístění projektoru kvůli rychlému nastavení apřenosnosti.

2. Strop vpředu:

Zvolte toto nastavení, chcete-li mít projektor zavěšen pod strop před projekčním plátnem.

Před montáží projektoru pod strop si u svého prodejce objednejte sadu BenQ pro montáž projektoru pod strop.

*Po zapnutí projektoru nastavte možnost Strop

vpředu.

3. Stolek vzadu:

Zvolte toto umístění, chcete-li mít projektor postaven v blízkosti podlahy za projekčním plátnem.

Uvědomte si prosím, že budete potřebovat speciální projekční plátno pro zadní projekci.

*Po zapnutí projektoru nastavte možnost Stolek

vzadu.

4. Strop vzadu:

Zvolte toto nastavení, chcete-li mít projektor zavěšen pod strop za projekčním plátnem.

Uvědomte si prosím, že budete potřebovat speciální projekční plátno pro zadní projekci a sadu BenQ pro montáž projektoru pod strop.

*Po zapnutí projektoru nastavte možnost Strop

vzadu.

*Nastavení umístění projektoru:

1. Stiskněte tlačítko MENU na projektoru nebo na dálkovém ovladači a potom opakovaným stisknutím tlačítek / označte nabídku Nastavení systému.

2. Stisknutím tlačítek / označte položku Umístění projektoru a opakovaným stisknutím tlačítek / vyberte správné umístění.

Umístění projektoru

Page 13

Získání požadované velikosti promítaného obrazu

Vzdálenost od objektivu projektoru k projekčnímu plátnu, nastavení zoomu a formát videosignálu jsou faktory, které ovlivňují velikost promítaného obrazu.

Projektor by měl být vždy umístěn tak, aby byl ve vodorovném směru rovně (např. na stůl) a aby byl kolmý (90°) k projekčnímu plátnu. To zabraňuje zkreslení obrazu způsobenému projekcí pod úhlem (nebo projekcí na nakloněné povrchy). Při montáži pod strop musí být projektor namontován vzhůru nohama.

Při přesouvání projektoru do větší vzdálenosti od projekčního plátna se zvyšuje velikost promítaného obrazu a úměrně se zvyšuje také svislé posunutí.

Při určování polohy projekčního plátna a projektoru je potřeba počítat současně s velikostí promítaného obrazu a svislým posunutím, které jsou v přímém poměru k projekční vzdálenosti.

Tento projektor je vybaven posuvným objektivem. Podrobné informace - viz „Posouvání projekčního

objektivu“ na straně 16. V grafech na stranách 14 a 15 můžete zjistit hodnoty svislého posunutí

objektivu v tabulkách rozměrů, měřených s objektivem posunutým do horní nebo dolní krajní polohy.

Jak určit polohu projektoru pro danou velikost projekčního plátna

1. Zjistěte poměr stran vašeho projekčního plátna (16:9 nebo 4:3).

2. V levém sloupci tabulky označeném najděte nejbližší hodnotu, která odpovídá velikosti vašeho projekčního plátna "Rozměry projekčního plátna". Pomocí této hodnoty najděte vpravo na daném řádku ve sloupci "Průměr" odpovídající hodnotu průměrné vzdálenosti od projekčního plátna. Toto je projekční vzdálenost.

3. Určete přesnou pozici projektoru podle umístění projekčního plátna a rozsahu posunutí objektivu.

Pokud například používáte 120palcové projekční plátno s poměrem stran 4:3, podívejte se do

"Při použití projekčního plátna 4:3 a promítání obrazu s poměrem stran 16:9". Průměrná projekční

vzdálenost je 4 944 cm.

Jak zjistit doporučenou velikost projekčního plátna pro danou vzdálenost

Tuto metodu můžete použít v případech, kdy jste si koupili projektor a rádi byste věděli, jaká velikost projekčního plátna je vhodná pro vaši místnost.

Maximální velikost projekčního plátna je omezena fyzickým prostorem dostupným v místnosti.

1. Zjistěte poměr stran vašeho projekčního plátna (16:9 nebo 4:3).

2. Změřte vzdálenost mezi projektorem a místem, kam chcete umístit projekční plátno. Toto je projekční vzdálenost.

3. Podívejte se do tabulky a najděte ve sloupci s průměrnou vzdáleností od projekčního plátna označeném jako "Průměr" nejbližší hodnotu, která odpovídá vašemu měření. Zkontrolujte, zda je naměřená vzdálenost v rozmezí min. a max. vzdáleností uvedených po obou stranách průměrné hodnoty vzdálenosti.

4. Pomocí této hodnoty najděte vlevo na daném řádku v tabulce příslušnou úhlopříčku projekčního plátna. To je velikost obrazu promítaného projektorem při dané projekční vzdálenosti.

Pokud máte například projekční plátno s poměrem stran 16:9 a naměřili jste projekční vzdálenost 4 500 mm, použijte prosím tabulku "Při použití projekčního plátna 16:9 a promítání obrazu s poměrem

stran 16:9". Nejbližší hodnota ve sloupci "Pr

projekční plátno o úhlopříčce 4 488 mm. Kontrola hodnot minimální a maximální projekční vzdálenosti ve sloupcích „Vzdálenost promítání <D>

[cm]“ na straně 14 ukazuje, že měřená projekční vzdálenost 4 500 mm bude vyhovovat i pro plátna

srozměry 90 a 110 palců. Projektor lze přizpůsobit (prostřednictvím nastavení zoomu) pro zobrazení na tato projekční plátna různých velikostí při těchto projekčních vzdálenostech. Vezměte na vědomí, že pro různou velikost projekčního plátna je potřebná jiná hodnota svislého posunutí.

ůměr" je 455 cm. Na stejném řádku zjistíte, že je potřeba

Umístění projektoru

Page 14

Pokud umístíte projektor do odlišné polohy (než je ta doporučená), budete jej muset naklonit dolů

Instalace na podlahu

<F>: Plátno <G>: Střed objektivu

Instalace pod strop

<F>: Plátno <G>: Střed objektivu

nebo nahoru, aby se obraz na projekčním plátně vystředil. V takových situacích dojde k určitému zkreslení obrazu. Toto zkreslení můžete odstranit pomocí funkce Keystone (Lichoběž. zkreslení). Podrobné informace - viz „Korekce zkreslení obrazu“ na straně 25.

Projekční rozměry

Instalace projekčního plátna s poměrem stran 16:9

<A>

Při použití projekčního plátna 16:9 a promítání obrazu s poměrem stran 16:9

Rozměry projekčního plátna Vzdálenost promítání <D> [cm]

Úhlopříčka <A> [palce (cm)]

30 (762) 374 664 1077 1346 1616 47 40 (1016) 498 885 1436 1795 2154 62 50 (1270) 623 1107 1795 2244 2693 78 60 (1524) 747 1328 2154 2693 3232 93 70 (1778) 872 1549 2513 3142 3770 109 80 (2032) 996 1771 2873 3591 4309 125

90 (2286) 1121 1992 3232 4039 4847 140 100 (2540) 1245 2214 3591 4488 5386 156 110 (2794) 1370 2435 3950 4937 5925 171 120 (3048) 1494 2656 4309 5386 6463 187 130 (3302) 1619 2878 4668 5835 7002 202 140 (3556) 1743 3099 5027 6284 7540 218 150 (3810) 1868 3320 5386 6732 8079 233 160 (4064) 1992 3542 5745 7181 8618 249 170 (4318) 2117 3763 6104 7630 9156 265 180 (4572) 2241 3984 6463 8079 9695 280 190 (4826) 2366 4206 6822 8528 10233 296 200 (5080) 2490 4427 7181 8977 10772 311 250 (6350) 3113 5534 8977 11221 13465 389 300 (7620) 3735 6641 10772 13465 16158 467

Výše uvedené hodnoty jsou přibližné a mohou se mírně lišit od skutečných rozměrů. V tabulce jsou uvedeny jen doporučované rozměry projekčních pláten. Jestliže váš rozměr projekčního plátna není v tabulce uveden, požádejte o pomoc prodejce.

<C>

<E>

Výška [mm]

Šířka <C> [mm]

<F>

<D>

<G>

Min. vzdálenost (při max. zoomu)

<A>

<C>

Průměr

<E>

Max. vzdálenost (při min. zoomu)

<D>

<G>

<F>

Nejnižší/

nejvyšší poloha

objektivu <E>

[cm]

Umístění projektoru

Page 15

Instalace projekčního plátna s poměrem stran 4:3

<A>

<H>

<C>

<E>

<D>

<F>

<G>

Instalace na podlahu

<F>: Plátno <G>: Střed objektivu

Instalace pod strop

<F>: Plátno <G>: Střed objektivu

Následující vyobrazení a tabulka jsou určeny uživatelům kteří již mají projekční plátno s poměrem stran 4:3 nebo chtějí zakoupit projekční plátno s poměrem stran 4:3 pro promítání snímků s poměrem stran 16:9.

Při použití projekčního plátna 4:3 a promítání obrazu s poměrem stran 16:9

Rozměry projekčního plátna Vzdálenost promítání <D> [cm]

Úhlopříčka <A> [palce (cm)]

30 (762) 457 610 989 1236 1483 43 343

40 (1016) 610 813 1318 1648 1977 57 457

50 (1270) 762 1016 1648 2060 2472 71 572

60 (1524) 914 1219 1977 2472 2966 86 686

70 (1778) 1067 1422 2307 2884 3461 100 800

80 (2032) 1219 1626 2637 3296 3955 114 914

90 (2286) 1372 1829 2966 3708 4449 129 1029 100 (2540) 1524 2032 3296 4120 4944 143 1143

110 (2794) 1676 2235 3625 4532 5438 157 1257 120 (3048) 1829 2438 3955 4944 5932 171 1372 130 (3302) 1981 2642 4285 5356 6427 186 1486 140 (3556) 2134 2845 4614 5768 6921 200 1600 150 (3810) 2286 3048 4944 6180 7416 214 1715 160 (4064) 2438 3251 5273 6592 7910 229 1829 170 (4318) 2591 3454 5603 7004 8404 243 1943 180 (4572) 2743 3658 5932 7416 8899 257 2057 190 (4826) 2896 3861 6262 7828 9393 271 2172 200 (5080) 3048 4064 6592 8239 9887 286 2286 250 (6350) 3810 5080 8239 10299 12359 357 2858 300 (7620) 4572 6096 9887 12359 14831 429 3429

Výška [mm]

Šířka <C> [mm]

Min. vzdálenost (při max. zoomu)

<A>

Průměr

<C>

Max. vzdálenost (při min. zoomu)

<H>

<E>

<D>

<F>

Nejnižší/ nejvyšší

poloha

objektivu

<E> [cm]

<G>

Výška

obrazu

<H> [cm]

Umístění projektoru

Page 16

Posouvání projekčního objektivu

Projekční plátno

Rozsah umístění

Střed objektivu

Projektor

Možnost posunutí objektivu zvyšuje flexibilitu možné instalace projektoru. Umožňuje umístění projektoru mimo střed projekčního plátna.

Toto posunutí objektivu se udává jako procento výšky nebo šířky promítaného obrazu. Měří se jako posunutí od svislého nebo vodorovného středu promítaného obrazu. Pro posunutí projekčního objektivu v libovolném směru v rámci povoleného rozsahu (podle požadované polohy obrazu) můžete použít páčku.

Použití páčky pro posunutí objektivu:

1. Páčku uvolněte otočením proti směru pohybu hodinových ručiček.

2. Posunutím páčky upravte polohu promítaného obrazu.

3. Páčku zajistěte otočením ve směru pohybu hodinových ručiček.

• Pevná poloha plátna

• Pevná poloha projektoru

100%

25%

-25%

-100%

41.3% 41.3%

• Páčku příliš neutahujte.

• Přizpůsobení posunutí objektivu nezpůsobuje zhoršení kvality obrazu. Jestliže snad přesto dojde ke zkreslení obrazu, viz „Nastavení promítaného obrazu“ na straně 25.

Umístění projektoru

Page 17

Připojení video zařízení

HDMI kabel

HDMI zařízení: DVD přehrávač, digitální tuner atd.

Pokyny pro použití správného zdroje signálu s výstupem HDMI viz „Nastavení HDMI“ na straně 42.

Projektor můžete připojit k libovolnému typu video zařízení, jako např. k videorekordéru, DVD přehrávači, Blu-ray přehrávači, digitálnímu tuneru, kabelovému nebo satelitnímu dekodéru, herní video konzole nebo digitálnímu fotoaparátu. Můžete jej rovněž připojit ke stolnímu počítači nebo notebooku, nebo k počítači Apple Macintosh. Projektor stačí připojit k zařízení, které je zdrojem signálu, pouze pomocí jednoho z uvedených způsobů připojení. Každý z těchto způsobů však poskytuje rozdílnou kvalitu obrazu a zvuku. Zvolený způsob bude pravděpodobně záviset na dostupnosti odpovídajících konektorů jak na projektoru, tak i na zařízení, které je zdrojem video signálu - viz následující popis:

Název

konektoru

HDMI

Komponentní

video

S-Video

Video

PC (D-SUB)

Vzhled konektoru Odkaz Kvalita obrazu

„Připojení zařízení s výstupem HDMI“ na straně 17

„Připojení zařízení s výstupem komponentního videa“ na straně 18

„Připojení zařízení s výstupem S-Video nebo video“ na straně 18

„Připojení počítače“ na straně 19

Nejlepší

Lepší

Dobrá

Normální

Lepší

Příprava

Při připojování zdroje signálu k projektoru:

1. Před vytvořením jakéhokoliv spojení vypněte všechna zařízení.

2. Používejte pro jednotlivé zdroje signálu pouze správné typy kabelů, které jsou opatřeny vhodnými konektory.

3. Zajistěte, aby byly všechny konektory kabelů pevně připevněny ke konektorům na zařízení.

Uvědomte si prosím, že všechny kabely zobrazené v následujících schématech zapojení nemusí být součástí příslušenství projektoru („Obsah balení při dodávce“ na straně 6, kde najdete seznam dodávaných položek). Většinu kabelů lze zakoupit v obchodech s elektrotechnikou.

Připojení zařízení s výstupem HDMI

HDMI (High-Definition Multimedia Interface) podporuje přenos nekomprimovaného video signálu mezi kompatibilními zařízeními, jako jsou např. DTV tunery, DVD přehrávače, Blu-ray přehrávače a zobrazovacími zařízeními pomocí jediného kabelu. Poskytuje čistě digitální obraz a zvuk. Pro propojení projektoru a HDMI zařízení byste měli použít HDMI kabel.

Připojení video zařízení

Page 18

Připojení zařízení s výstupem komponentního videa

AV z ařízení: DVD přehrávač,

digitální tuner atd.

Z konektorů audio

výstupu

Ke konektorům

audio vstupu

Komponentní video kabel

Z konektorů

audio výstupu

Ke konektorům audio

vstupu

Kabel S-Video

Video kabel

nebo

AV z ařízení

Dejte pozor, aby navzájem odpovídaly barvy konektorů kabelu a zařízení. Pro připojení výstupu video signálu ze zařízení slouží konektory komponentního videa typu RCA. Měli byste rovněž připojit samostatný audio kabel (k vhodnému audio zesilovači).

Připojení zařízení s výstupem S-Video nebo video

Totéž zařízení připojte jen S-Video kabelem nebo video kabelem pro přenos kompozitního signálu, nikdy oběma současně. Měli byste rovněž připojit samostatný audio kabel (k vhodnému audio zesilovači).

• Pokud jste mezi projektorem a zařízením, které je zdrojem video signálu, již vytvořili připojení prostřednictvím komponentního video signálu, nemusíte je znovu připojovat prostřednictvím signálu S-Video nebo kompozitního video signálu, protože byste tak zbytečně vytvořili druhé připojení s nižší kvalitou obrazu. Připojení pomocí kompozitního video signálu musíte provést pouze tehdy, když není na zdrojovém video zařízení k dispozici ani signál komponentní video, ani signál S-video (například uněkterých analogových video kamer).

• Pokud se po zapnutí projektoru a výběru správného zdroje video signálu nezobrazí požadovaný obraz, zkontrolujte prosím, zda je zdroj video signálu zapnutý a zda funguje správně. Zkontrolujte také, zda byly správně zapojeny signálové kabely.

Připojení video zařízení

Page 19

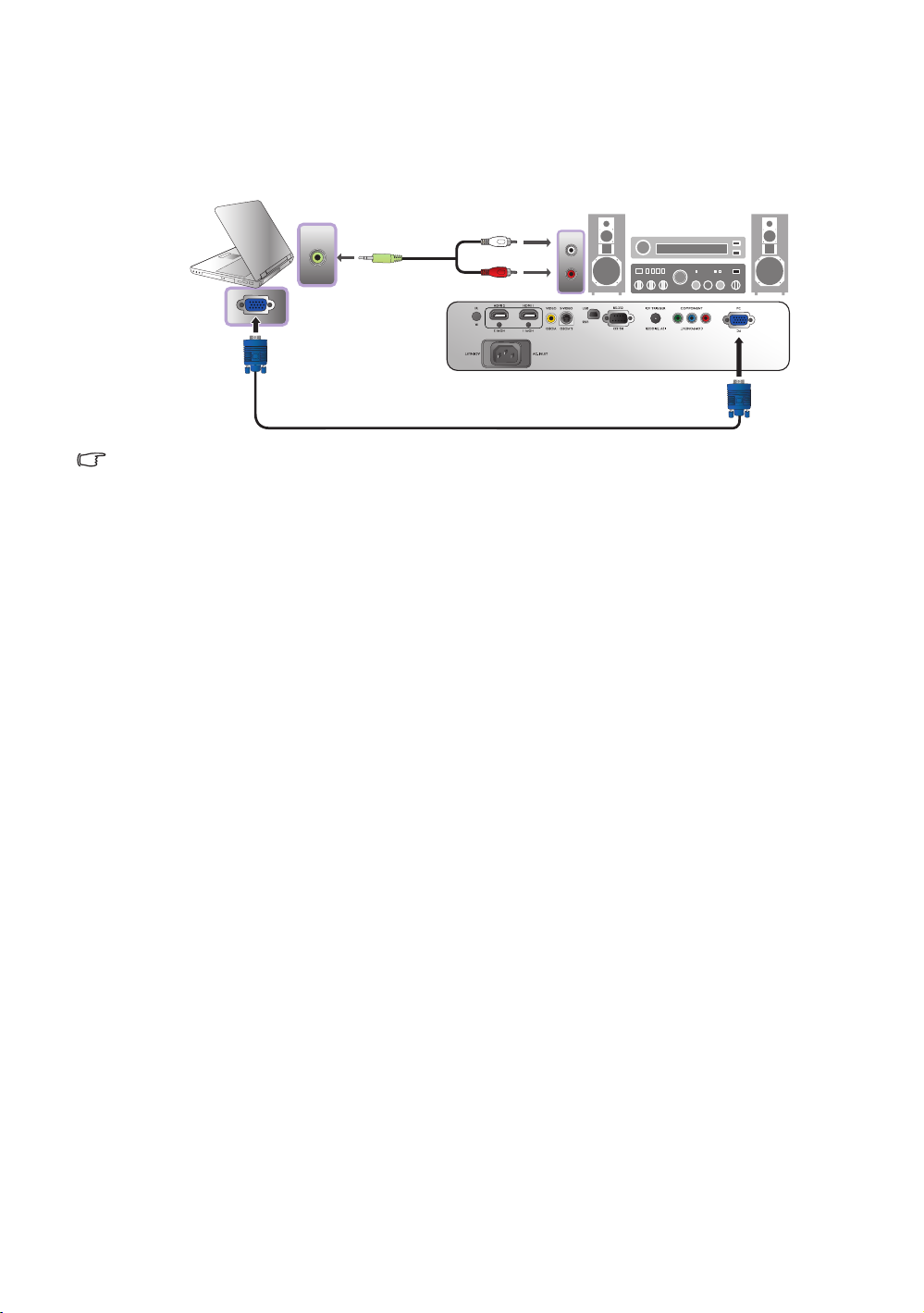

Připojení počítače

VGA kabel

Z konektorů

audio výstupu

Ke konektorům audio

vstupu

Přenosný nebo stolní

počítač

Připojte projektor k počítači kabelem VGA.

Mnoho přenosných počítačů neaktivuje po připojení k projektoru své výstupy video pro externí zařízení. Pro zapnutí/vypnutí externího zobrazení se obvykle používá kombinace kláves, např. Fn + F3 nebo CRT/ LCD. Vyhledejte na přenosném počítači funkční klávesu označenou jako CRT/LCD nebo funkční klávesu se symbolem monitoru. Stiskněte současně klávesu Fn a označenou funkční klávesu. Správnou kombinaci kláves najdete v manuálu ke svému počítači.

Připojení video zařízení

Page 20

Používání projektoru

Příprava

1. Zapojte napájení všech připojených zařízení a zapněte je.

2. Jestliže projektor ještě není zapnutý, zasuňte dodávaný napájecí kabel do vstupu střídavého proudu na zadní straně projektoru.

3. Zapojte síťový kabel do zásuvky a zapněte její vypínač (je-li jím zásuvka vybavena).

Abyste předešli možnému nebezpečí vzniku požáru nebo úrazu elektrickým proudem, používejte prosím s přístrojem pouze originální příslušenství (jako například síťový kabel).

Zapnutí projektoru

Postupujte následovně:

1. Zkontrolujte, zda po připojení napájecího napětí svítí oranžová kontrolka Napájení.

2. Projektor zapněte stisknutím a přidržením tlačítka POWER ON (ZAPNUTÍ) ( ) na projektoru nebo na dálkovém ovladači.

3. Spustí se ventilátory a po dobu ohřívání se na několik sekund na projekčním plátně zobrazí uvítací obrazovka.

Dokud se projektor zahřívá, nebude reagovat na další příkazy.

4. Pokud jste vyzváni k vložení hesla, zadejte šestimístné heslo pomocí tlačítek se šipkami. Podrobné informace - viz „Využití funkce hesla“ na straně 23.

5. Než projektor rozpozná vstupní signál, zobrazí se na projekčním plátně text "Hledání zdroje". Tato zpráva zůstane zobrazená, dokud nebude detekován platný signál. Podrobné informace - viz

„Volba zdroje vstupního signálu“ na straně 21.

6. Jestliže vodorovná frekvence vstupního signálu leží mimo rozsah projektoru, zobrazí se na projekčním plátně zpráva "Žádný signál". Zpráva zůstane zobrazená, dokud nezvolíte vhodný zdroj vstupního signálu.

Používání projektoru

Page 21

Volba zdroje vstupního signálu

POZNÁMKA: Při automatickém hledání platného vstupního zdroje prochází projektor postupně dostupné signály vpořadí, jak jsou zobrazeny shora dolů na liště pro výběr zdroje.

HDMI 1

HDMI 2

Video

S-Video

Komponenta 1

Komponenta 2

Jazyk Úvodní obrazovka

Umístění projektoru Automatické vypnutí

Časovač spánkového režimu Nastavení nabídky

Zdroj vstupního signálu

Nastavení systému

S-Video

čeština

BenQ

Automatické hledání zdroje

Zpět

Vypnout Vypnout

Zapnuto

Stolek vpředu

ENTER

1. Pomocí prstence pro zvětšení/zmenšení (zoom) nastavte promítaný obraz na požadovanou velikost.

2. Potom zaostřete obraz otáčením prstence pro zaostřování.

Projektor lze připojit k několika zařízením současně. Po prvním zapnutí se projektor zkouší znovu připojit ke vstupnímu zdroji, který byl použitý při posledním vypnutí.

Volba zdroje videa:

• Pomocí dálkového ovladače nebo projektoru

Stiskněte jedno z tlačítek Source (Zdroj) na dálkovém ovladači nebo opakovaně stiskněte tlačítko SOURCE (ZDROJ) na projektoru, dokud není vybrán požadovaný signál.

• Pomocí OSD nabídky

1. Stiskněte tlačítko MENU a stisknutím tlačítek / označte nabídku Nastavení systému.

2. Stisknutím tlačítka označte položku Zdroj vstupního signálu a stiskněte tlačítko ENTER. Zobrazí se lišta pro výběr zdroje vstupního signálu.

3. Opakovaným stisknutím tlačítek / vyberte požadovaný signál a stiskněte tlačítko ENTER. Po nalezení signálu se na několik sekund zobrazí v rohu projekčního plátna informace o zdroji vstupního signálu. Pokud je k projektoru připojeno více zařízení, můžete se vrátit na lištu pro výběr zdroje vstupního signálu a vyhledat další signály.

• Jestliže chcete, aby projektor vyhledával signály automaticky,

zvolte možnost Zapnuto v nabídce Nastavení systému > Automatické hledání zdroje.

• Jestliže chcete použít funkci PIP (Obraz v obraze), najdete podrobné informace v části „Zobrazení

obrazu z více než jednoho zdroje vstupního signálu současně“ na straně 35.

Jemné doladění velikosti a světlosti obrazu

Používání projektoru

Page 22

Používání nabídek

Režim zobrazení

Načíst nastavení z

Jas

Kontrast

Odstín

Ostrost

Vynulování nastavení obrazu

Obraz -- Základní

S-Video

Kino

Zpět

Aktuální zdroj vstupního signálu

Ikona hlavní nabídky

Hlavní nabídka

Vedlejší nabídka

Označená položka

Stiskněte tlačítko EXIT

(KONEC)

pro návrat na předchozí stránku nebo pro ukončení

Stav

Barva

Tón blesku

Režim zobrazení

Načíst nastavení z

Jas Kontrast

Odstín Ostrost

Vynulování nastavení obrazu

Obraz -- Základní

S-Video

Kino

Zpět

Barva

50 50 50

Tón blesku

Jazyk Úvodní obrazovka Umíst?ní projektoru Automatické vypnutí

Časovač spánkového režimu

Nastavení nabídky Zdroj vstupního signálu

Nastavení systému

S-Video

čeština

BenQ

Automatické hledání zdroje

Zpět

Vypnout Vypnout

Vypnuto

Stolek vpředu

Jazyk

Úvodní obrazovka Umíst?ní projektoru Automatické vypnutí Časovač spánkového režimu Nastavení nabídky Zdroj vstupního signálu

Nastavení systému

S-Video

čeština

BenQ

Automatické hledání zdroje

Zpět

Vypnout Vypnout

Vypnuto

Stolek vpředu

Projektor je vybaven vícejazyčnými nabídkami na projekční ploše (OSD) pro provádění různých nastavení.

Na následujícím obrázku je uveden přehled OSD nabídky.

Před použitím OSD nabídek nastavte prosím OSD nabídku na váš jazyk.

1. Stisknutím tlačítka MENU na projektoru nebo na

dálkovém ovladači zobrazte OSD nabídku.

2. Pomocí tlačítek / označte nabídku Nastavení systému.

Zabezpečení projektoru

Použití bezpečnostního kabelu se zámkem

Abyste zabránili odcizení projektoru, nainstalujte jej na bezpečné místo. V opačném případě si pořiďte pro zabezpečení projektoru zámek, například typu Kensington. Projektor je vybaven otvorem pro zámek Kensington. Podrobné informace - viz položka 17 na straně 9.

Bezpečnostní kabelový zámek Kensington je obvykle tvořen kombinací klíčů a zámku. Informace ozpůsobu použití najdete v dokumentaci k zámku.

Používání projektoru

3. Stisknutím tlačítka označte položku

Jazyk a tlačítky / vyberte požadovaný jazyk.

4. Jedním stisknutím tlačítka MENU nebo dvojím* stisknutím tlačítka EXIT (KONEC) na projektoru nebo dálkovém ovladači opus˙te nabídku a uložte nastavené hodnoty.

*Prvním stisknutím se vrátíte zpět do hlavní nabídky, druhým stisknutím skryjete zobrazenou nabídku na projekční ploše.

Page 23

Využití funkce hesla

Nastavení lampy

Nastavení HDMI

Testovací vzorek Režim velké nadm. výš.

Heslo

Zámek kláves Obnov. všechna nast.

Pokročilé nastavení

Zpět

S-Video

ENTER

Vypnuto

Zadejte nové heslo

Heslo

Změnit heslo

Zámek napájení

Zpět

ISF

Přenosová rychlost

115200

ENTER

Vypnuto

Chyba hesla

Opakujte akci později.

Z bezpečnostních důvodů a pro zamezení neoprávněnému použití projektoru obsahuje projektor možnost nastavit zabezpečení heslem. Heslo lze nastavit v nabídkách na projekční ploše (OSD). Po zadání hesla a aktivaci této funkce je projektor chráněn heslem. Uživatelé, kteří neznají správné heslo, nebudou moci projektor používat.

V případě, že aktivujete funkci hesla a následně heslo zapomenete, se nevyhnete potížím. Vytiskněte si tuto příručku (v případě potřeby), zapište si do ní nastavené heslo a uschovejte ji na bezpečném místě pro pozdější použití.

Nastavení hesla

Jakmile heslo jednou nastavíte a aktivujete, nebudete moci po zapnutí projektor použít, aniž byste zadali správné heslo.

1. Stiskněte tlačítko MENU na projektoru nebo na dálkovém ovladači

a potom opakovaným stisknutím tlačítek / označte nabídku Pokročilé nastavení.

2. Stisknutím tlačítka označte položku Heslo a stiskněte tlačítko ENTER. Zobrazí se okno Heslo.

3. Označte položku Změnit heslo a stiskněte tlačítko ENTER. Zobrazí se okno Zadejte heslo.

4. Jak je zobrazeno na obrázku, čtyři tlačítka se šipkami ( , , ,

) představují čtyři číslice (1, 2, 3, 4). Stisknutím tlačítek se šipkami na dálkovém ovladači nebo na projektoru zadejte požadované šestimístné heslo. Pro potvrzení nového hesla jej zadejte ještě jednou. Po zadání hesla se opět zobrazí okno Heslo.

DŮLEŽITÉ UPOZORNĚNÍ: Místo zadávaných číslic se budou zobrazovat hvězdičky. Napište si zvolené heslo na vyhrazené místo vtéto příručce před zadáním hesla nebo bezprostředně poté, abyste je měli v případě, že je zapomenete, vždy k dispozici. Heslo: __ __ __ __ __ __

5. Označte položku Zámek napájení a pak stiskněte tlačítko / pro volbu Zapnuto.

6. Potvrďte aktuální heslo.

7. OSD nabídku ukončete stisknutím tlačítka MENU.

Jestliže heslo zapomenete

Pokud je aktivována bezpečnostní funkce, budete po každém zapnutí projektoru vyzváni k zadání šestimístného hesla. Pokud zadáte chybné heslo, zobrazí se zpráva o chybném zadání hesla (viz obr. vpravo), která bude zobrazena 3 sekundy, a potom se zobrazí okno Zadejte heslo. Můžete se pokusit zadat heslo znovu, nebo pokud jste si heslo nezapsali a nemůžete si na něj vůbec vzpomenout, můžete použít postup pro obnovu hesla. Podrobné informace - viz „Použití

postupu pro obnovu hesla“ na straně 24.

Pokud zadáte 5krát za sebou nesprávné heslo, projektor se automaticky vypne.

Používání projektoru

Page 24

Použití postupu pro obnovu hesla

Zapište si vyvolávací kód a kontaktujte zákaznické středisko BenQ.

Vyvol . kód:

XXX XXX XXX XXX

Vyvolat heslo

Zpět

Heslo

Změnit heslo

Zámek napájení

Vypnuto

Zpět

ENTER

1. Zkontrolujte, zda je na projekční ploše zobrazeno okno Zadejte heslo. Podržte stisknuté tlačítko EXIT (KONEC) na projektoru

nebo na dálkovém ovladači 3 sekundy. Projektor zobrazí na projekční ploše zakódované číslo.

2. Zapište si toto číslo a vypněte projektor.

3. Místní servisní středisko společnosti BenQ vám pomůže toto číslo dekódovat. V této souvislosti můžete být požádáni o předložení dokladu o zakoupení projektoru, abyste prokázali, že jste jeho oprávněným uživatelem.

Změna hesla

1. Stiskněte tlačítko MENU na projektoru nebo na dálkovém ovladači a potom opakovaným stisknutím tlačítek / označte nabídku Pokročilé nastavení.

2. Stisknutím tlačítek / označte položku Heslo a stiskněte tlačítko ENTER. Zobrazí se okno Heslo.

3. Označte položku Změnit heslo a stiskněte tlačítko ENTER. Zobrazí se okno Zadejte aktuální heslo.

4. Zadejte staré heslo.

• Pokud je heslo správné, zobrazí se zpráva ’Zadejte nové heslo’.

• Pokud je heslo chybné, na 3 sekundy se zobrazí zpráva o chybném zadání hesla. Potom se

zobrazí zpráva ’Zadejte aktuální heslo’ pro opětovné zadání hesla. Můžete buď zrušit změnu stisknutím tlačítka MENU nebo zkusit zadat jiné heslo.

5. Zadejte nové heslo.

DŮLEŽITÉ UPOZORNĚNÍ: Místo zadávaných číslic se budou zobrazovat hvězdičky. Napište si zvolené heslo na vyhrazené místo v této příručce před zadáním hesla nebo bezprostředně poté, abyste je měli v případě, že je zapomenete, vždy k dispozici.

Heslo: __ __ __ __ __ __ Uschovejte příručku na bezpečném místě.

6. Pro potvrzení nového hesla jej znovu zadejte.

7. Úspěšně jste nastavili nové heslo. Nezapomeňte při dalším spuštění projektoru zadat nové heslo.

8. OSD nabídku ukončete stisknutím tlačítka MENU.

Zrušení funkce ochrany heslem

Chcete-li zrušit ochranu heslem, vraťte se do nabídky Pokročilé nastavení > Heslo > Heslo. Označte položku Zámek napájení a pak stiskněte tlačítko / pro volbu Vypnuto. Zobrazí se zpráva "Zadejte aktuální heslo". Zadejte aktuální heslo.

• Pokud je heslo správné, zobrazí se opět obrazovka OSD

nabídky Heslo, "Vypnuto" se zobrazí v řádku Zámek napájení. Při dalším zapnutí projektoru nebudete muset zadávat heslo.

• Pokud je heslo chybné, na 3 sekundy se zobrazí zpráva

o chybném zadání hesla. Potom se zobrazí zpráva ’Zadejte heslo’ pro opětovné zadání hesla. Můžete buď zrušit změnu stisknutím tlačítka MENU nebo zkusit zadat jiné heslo.

Pokud je funkce hesla vypnutá, měli byste staré heslo uschovat, protože bude potřeba pro případnou pozdější aktivaci této funkce.

Používání projektoru

Page 25

Nastavení promítaného obrazu

Poměr stran

Lichoběž. zkreslení

Poloha Úprava skrytí okraj? Obraz v obrazu Počítač a komponenta – ladění YPbPr

Zobrazení

Zpět

ENTER

Lichoběž. zkreslení

Zpět

Anamorfní

Interpolace rámu 3D

Nízk

Stiskněte

/ .

Stiskněte

/ .

Přizpůsobení úhlu projekce

V dolní části projektoru jsou čtyři nastavitelné nožky. V případě potřeby je

můžete použít pro změnu projekčního úhlu. Podle potřeby nožky zašroubujte projekčního úhlu.

Pokud není projekční plocha vůči projektoru kolmá, bude mít promítaný obraz svisle lichoběžníkový tvar. Podrobné informace o korekci lichoběžníkového zkreslení obrazu - viz „Korekce zkreslení obrazu“ na

straně 25.

Korekce zkreslení obrazu

K lichoběžníkovému zkreslení dochází, pokud není projektor umístěn kolmo vzhledem k projekčnímu plátnu a vyznačuje se tím, že má promítaný obraz lichoběžníkový tvar (viz níže):

• Dvě strany obrazu jsou rovnoběžné (levá a pravá nebo horní a dolní), ale jedna strana je znatelně

širší než druhá.

• Obraz nemá žádné rovnoběžné strany.

Pro korekci tvaru obrazu proveďte následující kroky:

1. Nastavte projekční úhel. Posuňte projektor tak, aby byl před středem projekční plochy se středem

objektivu v úrovni projekční plochy.

2. Pokud obraz stále nemá správný tvar nebo pokud nelze projektor umístit výše uvedeným

způsobem, je třeba ručně nastavit korekci lichoběžníkového zkreslení.

nebo vyšroubujte, abyste dosáhli požadovaného

• Pomocí dálkového ovladače nebo projektoru

i. Stisknutím některého ze směrových tlačítek na dálkovém

ovladači nebo na projektoru (Nahoru / , Dolů /) přepněte na stránku Lichoběž. zkreslení.

ii. Pokračujte krokem iii níže.

• Pomocí OSD nabídky

i. Stiskněte tlačítko MENU a stisknutím tlačítek / označte

nabídku Zobrazení.

ii. Stisknutím tlačítka označte položku Lichoběž. zkreslení

a stiskněte tlačítko ENTER. Zobrazí se okno pro korekci lichoběžníkového zkreslení.

iii. Stiskněte příslušné tlačítko pro korekci lichoběžníkového

zkreslení podle typu zkreslení promítaného obrazu. Opakovaně stiskněte stejné tlačítko nebo jiná tlačítka, dokud nenastavíte požadovaný tvar obrazu. Při každém stisknutí tlačítka se mění hodnoty ve spodní části okna. Pokud hodnoty dosáhnou svého maxima nebo minima, přestane se tvar obrazu měnit. Tvar obrazu již nelze v daném směru dále měnit.

Používání projektoru

Page 26

Použití nastavených a uživatelských režimů

Režim zobrazení

Načíst nastavení z

Jas Kontrast

Odstín Ostrost

Vynulování nastavení obrazu

Obraz -- Základní

S-Video

Kino

Zpět

Barva

Tón blesku

Výběr nastaveného režimu

V projektoru je přednastaveno několik režimů zobrazení, ze kterých si můžete vybrat ten, který nejlépe vyhovuje provoznímu prostředí a typu obrazu zdroje vstupního signálu.

Výběr požadovaného režimu zobrazení:

• Pomocí dálkového ovladače

1. Opakovaným stisknutím tlačítka PRESET MODE

(PŘEDNASTAVENÝ REŽIM) nebo tlačítka USER 1 (UŽIVATEL 1), USER 2/ISF NIGHT (UŽIVATEL 2/ISF NIGHT), USER 3/ISF DAY (UŽIVATEL 3/ISF DAY), DEFAULT (VÝCHOZÍ) na ovladači nebo PRESET MODE (PŘEDNASTAVENÝ REŽIM) na projektoru

vyberte požadovaný režim.

• Pomocí OSD nabídky

1. Stiskněte tlačítko MENU a stisknutím tlačítek / označte

nabídku Obraz -- Základní.

2. Stisknutím tlačítka označte položku Režim zobrazení.

3. Opakovaným stisknutím tlačítek / vyberte požadovaný režim.

Tyto režimy jsou složeny z přednastavených hodnot vhodných pro různé dále uvedené projekční situace:

• Kino: Optimálně vyvážená sytost barev a kontrast s nízkým jasem; nejvhodnější režim pro

sledování filmů v úplně tmavém prostředí (jako například v kinosále).

• Dynamický: Maximalizuje jas promítaného obrazu. Tento režim je vhodný v prostředí, kde je

vyžadován velmi vysoký jas - např. při použití projektoru v dobře osvětlených místnostech.

• Standardní: Je o něco jasnější než režim Kino a hodí se pro místnosti s malým množstvím

okolního světla.

• Uživatel 1/Uživatel 2/Uživatel 3: Načtení přizpůsobeného nastavení. Podrobné informace - viz

„Nastavení režimů Uživatel 1/Uživatel 2/Uživatel 3“ na straně 27.

Jemné doladění vybraného režimu zobrazení

K dispozici je několik přednastavených režimů zobrazení, které lze měnit pomocí položek v nabídkách

Obraz -- Základní a Obraz -- Pokročilé. Jemné doladění režimu zobrazení:

1. Stiskněte tlačítko MENU a stisknutím tlačítek / označte nabídku Obraz -- Základní nebo

Obraz -- Pokročilé.

2. Stisknutím tlačítka vyberte požadovanou položku a tlačítky / upravte nastavení. Vaše

nastavení se automaticky uloží do paměti projektoru a přiřadí k příslušnému zdroji vstupního signálu.

Podrobné informace - viz „Jemné doladění kvality obrazu“ na straně 28 a „Pokročilé nastavení

kvality obrazu“ na straně 29.

Po každé změně režimu zobrazení změní projektor rovněž nastavení na hodnoty, které byly naposledy nastaveny u příslušného režimu zobrazení pro příslušný daný vstupní signál. Pokud změníte zdroj vstupního signálu, obnoví se naposledy použitý režim zobrazení a rozlišení pro příslušný vstupní signál.

Používání projektoru

Page 27

Nastavení režimů Uživatel 1/Uživatel 2/Uživatel 3

Režim zobrazení

Načíst nastavení z

Jas Kontrast

Odstín Ostrost

Vynulování nastavení obrazu

Obraz -- Základní

S-Video

Uživatel 1

Zpět

ENTER

Zpět

Načíst nastavení z

Kino Dynamický Standardní Uživatel 1 Uživatel 2 Uživatel 3

Barva

Tón blesku

ISF Night

ISF Day

Pokud vám dostupné režimy zobrazení nevyhovují, máte k dispozici tři uživatelsky nastavitelné režimy. Jako výchozí režim pro provedení uživatelských nastavení můžete použít jakýkoliv z režimů zobrazení (kromě uživatelských režimů).

1. V nabídce Obraz -- Základní označte položku Picture Mode

[Režim zobrazení] a stisknutím tlačítek / vyberte režim Uživatel 1, Uživatel 2 nebo Uživatel 3.

2. Stisknutím tlačítka označte nabídku Načíst nastavení z.

Tato funkce je dostupná, pouze pokud je vybrán režim Uživatel 1,

Uživatel 2 nebo Uživatel 3 ve vedlejší nabídce Režim zobrazení.

3. Stisknutím tlačítka ENTER zobrazte okno Načíst nastavení z.

4. Stisknutím tlačítka označte režim zobrazení, který nejvíce

odpovídá vašim požadavkům, a stiskněte tlačítka ENTER a EXIT (KONEC).

5. Stisknutím tlačítka vyberte položku vedlejší nabídky, kterou

chcete změnit a pomocí tlačítek / nastavte hodnoty. Podrobné informace - viz „Jemné doladění kvality obrazu“ na straně 28 a „Pokročilé nastavení kvality obrazu“ na straně 29.

6. Po provedení všech nastavení stiskněte tlačítko MENU pro uložení

a ukončení nastavení.

Obnovení režimu zobrazení na výchozí hodnoty

Všechna vámi provedená nastavení v nabídkách Obraz -- Základní a Obraz -- Pokročilé lze obnovit na výchozí hodnoty označením možnosti Reset a stisknutím tlačítka.

Obnovení režimu zobrazení na výchozí hodnoty:

1. V nabídce Obraz -- Základní označte položku Picture Mode [Režim zobrazení] a stisknutím

tlačítek / vyberte režim zobrazení (včetně režimu Uživatel 1, Uživatel 2 nebo Uživatel 3), který chcete obnovit na výchozí hodnoty.

2. Stisknutím tlačítka označte položku Vynulování nastavení obrazu a stiskněte tlačítko ENTER.

Zobrazí se potvrzovací okno.

3. Stisknutím tlačítek / označte možnost Reset a stiskněte tlačítko ENTER. Režim zobrazení se

obnoví na výchozí hodnoty.

4. Pro obnovení výchozího nastavení u dalších režimů zobrazení zopakujte kroky 1-3.

Nepleťte si funkci Vynulování nastavení obrazu s funkcí Obnov. všechna nast. v nabídce Pokročilé nastavení. Funkce Obnov. všechna nast. obnoví většinu nastavení přístroje na výchozí hodnoty. Podrobné informace - viz „Obnov. všechna nast.“ na straně 43.

Používání projektoru

Page 28

Jemné doladění kvality obrazu

30 50

357

Bez ohledu na vybraný režim zobrazení můžete jemně doladit následující nastavení tak, aby odpovídala účelu prezentace. Tato nastavení se při ukončení OSD nabídky uloží do přednastaveného režimu, který používáte.

Nastavení funkce Jas

Označte položku Jas v nabídce Obraz -- Základní a stisknutím tlačítek / na projektoru nebo na dálkovém ovladači nastavte požadovanou hodnotu.

Čím vyšší je tato hodnota, tím světlejší je obraz. A čím nižší hodnota, tím tmavší obraz. Tuto položku nastavte tak, aby se černé oblasti obrazu jevily jako černé a aby zůstaly viditelné podrobnosti v tmavých oblastech.

Nastavení funkce Kontrast

Označte položku Kontrast v nabídce Obraz -- Základní a stisknutím tlačítek / na projektoru nebo na dálkovém ovladači nastavte požadovanou hodnotu.

Čím vyšší je tato hodnota, tím vyšší je kontrast. Tuto položku použijte pro nastavení maximální úrovně bílé po předchozím nastavení položky Jas tak, aby se obraz při sledování přizpůsobil vybranému vstupu a okolnímu prostředí.

Nastavení funkce Barva

Označte položku Barva v nabídce Obraz -- Základní a stisknutím tlačítek / na projektoru nebo na dálkovém ovladači nastavte hodnoty.

Při nastavení na nižší hodnoty jsou barvy méně syté, po nastavení na nejnižší hodnotu se obraz změní na černobílý. Pokud je nastavena příliš vysoká hodnota, budou barvy obrazu přesycené a obraz nebude realistický.

30 50 70

Nastavení funkce Odstín

Označte položku Odstín a stisknutím tlačítek / na projektoru nebo na dálkovém ovladači nastavte požadovanou hodnotu.

Čím je tato hodnota vyšší, tím více je obraz zbarven do červena. Čím je tato hodnota nižší, tím více je obraz zbarven do zelena.

Funkce není k dispozici, je-li funkce Režim zobrazení nastavena na ISF Night nebo ISF Day.

Nastavení funkce Ostrost

Označte položku Ostrost a stisknutím tlačítek / na projektoru nebo na dálkovém ovladači nastavte požadovanou hodnotu.

Čím vyšší je tato hodnota, tím je obraz ostřejší. Čím nižší je tato hodnota, tím méně je obraz ostřejší.

Nastavení funkce Tón blesku

Tato funkce nastavuje přesné primární barvy tak, aby se zobrazovaly pleťové tóny přirozeného vzhledu s excelentní sytostí barev.

Označte položku Tón blesku v nabídce Obraz -- Základní a nastavte hodnoty stisknutím tlačítka

/ na projektoru nebo na dálkovém ovladači.

Používání projektoru

Page 29

Čím vyšší je tato hodnota, tím více budou pleťové tóny v obrazu do červena. Čím nižší je tato

Úroveň černé

Ovládání jasu Teplota barev

Obraz -- Pokročilé

S-Video

0 IRE

Zpět

Normální

Teplota barev – jemné ladění Výběr gamma

Správa barev

Brilliant Color

2,4

Dynamic Black

Hřebenový filtr 3D

Film Mode

Vypnuto Vypnuto Zapnuto

Zapnuto

Úroveň černé

Ovládání jasu

Teplota barev

Obraz -- Pokročilé

S-Video

0 IRE

Zpět

Normální

Teplota barev – jemné ladění Výběr gamma

Správa barev

Brilliant Color

ENTER

Ovládání jasu

Redukce šumu

Zvýraznění detailů

2,4

Zpět

Zapnuto

Dynamic Black

Zapnuto

Hřebenový filtr 3D

Film Mode

Vypnuto Vypnuto

Úroveň černé Ovládání jasu

Teplota barev

Obraz -- Pokročilé

S-Video

0 IRE

Zpět

Normální

Teplota barev – jemné ladění Výběr gamma

Správa barev

2,4

Brilliant Color

Zapnuto

Dynamic Black Zapnuto

Hřebenový filtr 3D

Film Mode

Vypnuto Vypnuto

hodnota, tím více budou pleťové tóny v obrazu do zelena. Funkce Jas, Barva, Kontrast, Odstín jsou také dostupné po stisknutí

tlačítek BRIGHTNESS (JAS), COLOR (BARVA), CONTRAST (KONTRAST), TINT (ODSTÍN) na dálkovém ovladači, kdy se zobrazí nastavovací lišta a stisknutím tlačítek / nastavíte požadované hodnoty.

Pokročilé nastavení kvality obrazu

V nabídce Obraz -- Pokročilé jsou k dispozici další pokročilé funkce, které lze nastavit podle vašich požadavků. Pro uložení nastavení stačí stisknout tlačítko MENU, kterým opustíte OSD nabídku.

Nastavení funkce Úroveň černé

Označte položku Úroveň černé a stisknutím tlačítek / na projektoru nebo na dálkovém ovladači vyberte 0 IRE nebo 7,5 IRE.

Video signál ve stupních šedé se měří v jednotkách IRE. V některých oblastech, kde se používá televizní standard NTSC, se stupnice šedé udává v rozsahu od 7,5 IRE (černá) do 100 IRE (bílá); v ostatních oblastech, kde se používá zařízení standardu PAL nebo japonský standard NTSC, se stupnice šedé udává v rozsahu od 0 IRE (černá) do 100 IRE (bílá). Doporučujeme zkontrolovat zdroj vstupního signálu, zda podporuje 0 IRE nebo 7,5 IRE, a pak vybrat příslušné nastavení.

Nastavení čistoty obrazu

Promítaný obraz může obsahovat šum. Dosažení lepší kvality obrazu:

1. Označte položku Ovládání jasu a stisknutím tlačítka ENTER na

projektoru nebo na dálkovém ovladači zobrazte okno Ovládání jasu.

2. Stisknutím tlačítek / vyberte položku, kterou chcete nastavit,

a stisknutím tlačítek / nastavte požadovanou hodnotu.

• Redukce šumu: Potlačení elektrického šumu v obrazu

způsobeného různými přehrávači médií. Čím je nastavená hodnota vyšší, tím nižší je šum.

• Zvýraznění detailů: Zostření obrazu. Čím vyšší je nastavení,

tím více detailů se v obraze objevuje.

Výběr teploty barev*

Označte položku Teplota barev a stisknutím tlačítek / na projektoru nebo na dálkovém ovladači vyberte požadované nastavení.

K dispozici je několik režimů teploty barev.

1. Lampa - přirozené: Původní teplota barev lampy a vyšší jas. Tento

2. Teplé: Bílá barva se zobrazuje s načervenalým nádechem.

3. Normální: Zachovává normální zobrazení bílé barvy.

4. Chladné: Bílá barva se zobrazuje s namodralým nádechem.

režim je vhodný v prostředí, kde je vyžadován velmi vysoký jas např. při projekci obrazu v dobře osvětlených místnostech.

Používání projektoru

Page 30

*O teplotách barev:

Teplota barev – jemné ladění

Červená - zvýšení

Zpět

Zelená - zvýšení Modrá - zvýšení Červená - offset Zelená - offset Modrá - offset

50 256 256 256

Úroveň černé Ovládání jasu Teplota barev

Obraz -- Pokročilé

S-Video

0 IRE

Zpět

Normální

Teplota barev – jemné ladění

Výběr gamma

Správa barev

Brilliant Color

2,4

Zapnuto

Dynamic Black Zapnuto

Hřebenový filtr 3D

Film Mode

Zapnuto Zapnuto

Vysoký jas

Nízký kontrast

Nízký jas

Vysoký kontrast

1.6 1.8 2.0 2.2 2.4 2.5 2.6 2.8

Úroveň černé Ovládání jasu Teplota barev

Obraz -- Pokročilé

S-Video

0 IRE

Zpět

Normální

Teplota barev – jemné ladění Výběr gamma

Správa barev

Brilliant Color

2,4

Zapnuto

Dynamic Black Zapnuto

Hřebenový filtr 3D

Film Mode

Zapnuto Zapnuto

Existuje mnoho různých odstínů, které jsou pro různé účely považovány za „bílou”. Jeden z běžných způsobů reprezentace bílé barvy je znám jako „teplota barev“. Bílá barva s nízkou teplotou barev vypadá jako načervenalá bílá. Bílá barva s vysokou teplotou barev obsahuje více modré.

Nastavení požadované teploty barev

Nastavení požadované teploty barev:

1. Označte položku Teplota barev a stisknutím tlačítek /

na projektoru nebo na dálkovém ovladači vyberte některou z možností Lampa - přirozené, Tep lé, Normální nebo Chladné.

2. Stisknutím tlačítka označte položku Teplota barev – jemné

ladění a stiskněte tlačítko ENTER. Zobrazí se okno Teplota barev – jemné ladění.

3. Stisknutím tlačítek / označte položku, kterou chcete změnit, a stisknutím tlačítek / nastavte požadovanou hodnotu.

• Červená - zvýšení/Zelená - zvýšení/Modrá - zvýšení: Nastavení úrovně kontrastu červené,

zelené a modré.

• Červená - offset/Zelená - offset/Modrá - offset: Nastavení úrovně jasu červené, zelené

a modré.

4. Pro uložení a ukončení nastavení stiskněte jednou tlačítko MENU nebo dvakrát tlačítko EXIT (KONEC).

Výběr nastavení Gamma korekce

Označte položku Výběr gamma a stisknutím tlačítek / na projektoru nebo na dálkovém ovladači vyberte požadované nastavení.

Gamma korekce ovlivňuje jas obrazu ze zdroje vstupního signálu.

• Gamma 1,6/1,8/2,0/BenQ Hodnotu nastavte podle svého vkusu.

• Gamma 2,2 Zvyšuje průměrný jas obrazu. Nejlepší volba pro osvětlené prostředí, konferenční místnosti nebo obývací pokoje.

• Gamma 2,4/2,5 Nejlepší volba pro sledování filmů v zatemněné místnosti.

• Gamma 2,6/2,8 Nejlepší volba pro sledování filmů s převahou tmavých scén.

Nastavení funkce Brilliant Color

Tato funkce využívá nový algoritmus na zpracování barev a systémová vylepšení pro dosažení vyššího jasu, přičemž má obraz věrnější aživější barvy. Po nastavení na "Vypnuto" je funkce Brilliant Color vypnuta.

Používání projektoru

Page 31

Správa barev

Úroveň černé Ovládání jasu Teplota barev

Obraz -- Pokročilé

S-Video

0 IRE

Zpět

Normální

Teplota barev – jemné ladění Výběr gamma

Správa barev

2,4

Správa barev

Primární barva

Odstín

Sytost

Červená

ENTER

Zpět

Brilliant Color Zapnuto

Dynamic Black

Zapnuto

Hřebenový filtr 3D

Film Mode

Zapnuto Zapnuto

Červená

Žlutá

Zelená

Azurová

Purpurová

Modrá

Zvýšení

Ve většině prostředí pro instalaci nebudete muset správu barev používat, např. ve třídách, zasedacích místnostech nebo obývacích pokojích, kde zůstává zapnuté osvětlení nebo kde do místnosti dopadá okny denní světlo.

Nad správou barev byste se měli zamyslet pouze u trvalých instalací v prostředí s řízenou úrovní osvětlení - např. v učebnách, přednáškových sálech nebo u domácího kina. Správa barev umožňuje (v případě potřeby) jemnou změnu nastavení barev, aby bylo dosaženo přesnější reprodukce barev.

Správnou správu barev lze používat pouze v řízeném a reprodukovatelném projekčním prostředí. Budete muset použít kolorimetr (měřidlo intenzity barev) a poskytnout sadu vhodných zdrojových obrázků pro změření reprodukce barev. Tyto nástroje nejsou součástí příslušenství projektoru, prodejce projektoru by vám však měl být schopen poradit nebo případně zajistit zkušeného instalačního technika.

V položce Správa barev je k dispozici šest barev (RGBCMY), které lze nastavit na požadované hodnoty. Pro každou barvu lze navzájem nezávisle nastavit podle požadavků barevný rozsah a sytost.

Nastavení a uložení hodnot:

1. V nabídce Obraz -- Pokročilé označte položku Správa barev

2. Označte položku Primární barva a stisknutím tlačítek /

3. Stisknutím tlačítka označte položku Odstín a stiskněte tlačítko

4. Stisknutím tlačítka zvýrazněte položku Zvýšení a stisknutím

5. Stisknutím tlačítka zvýrazněte položku Sytost a nastavte její

6. Pro uložení a ukončení nastavení stiskněte jednou tlačítko MENU nebo dvakrát tlačítko EXIT

a stiskněte tlač

ítko ENTER. Zobrazí se okno Správa barev.

vyberte některou z barev Červená, Žlutá, Zelená, Azurová, Modrá nebo Purpurová.

/ pro volbu jeho rozsahu. Zvýšením rozsahu zahrnete barvy obsahující větší podíl svých dvou sousedních barev. Vzájemné vztahy barev jsou uvedeny na obrázku vpravo. Pokud například vyberete položku Červená a nastavíte její rozsah na 0, bude vybrána pouze čistě červená barva. Při zvětšování rozsahu se bude do červené barvy přidávat žlutá a purpurová.

tlačítka / nastavte její hodnoty podle svých preferencí. Bude upravena kontrastní úroveň vámi vybrané primární barvy. Každé provedené nastavení se okamžitě projeví v obrazu.

hodnoty podle svých preferencí stisknutím tlačítka / . Každé provedené nastavení se okamžitě projeví v obrazu.

Pokud např hodnotu na 0, bude ovlivněna pouze sytost čistě červené barvy.

hodnota vytváří méně syté barvy; hodnota „0” znamená, že příslušná barva není v obraze vůbec zobrazena. Pokud je sytost příliš vysoká,

íklad vyberete položku Červená a nastavíte její

Sytost je množství dané barvy v obrazu z video signálu. Nižší

bude barva příliš výrazná a nereálná.

(KONEC).

Používání projektoru

Page 32

Nastavení funkce Film Mode

Úroveň černé Ovládání jasu Teplota barev

Obraz -- Pokročilé

S-Video

0 IRE

Zpět

Normální

Teplota barev – jemné ladění Výběr gamma

Správa barev

Brilliant Color

2,4

Zapnuto

Dynamic Black Zapnuto

Hřebenový filtr 3D

Film Mode Zapnuto

Zapnuto

Úroveň černé Ovládání jasu Teplota barev

Obraz -- Pokročilé

S-Video

0 IRE

Zpět

Normální

Teplota barev – jemné ladění Výběr gamma

Správa barev

Brilliant Color

2,4

Zapnuto

Dynamic Black

Zapnuto

Hřebenový filtr 3D

Film Mode

Zapnuto

Poměr stran

Lichoběž. zkreslení Poloha Úprava skrytí okraj? Obraz v obrazu Počítač a komponenta – ladění YPbPr

Zobrazení

Zpět

Anamorfní

Interpolace rámu 3D

Vypnuto

Obraz 16:9

Tato funkce vám pomůže zlepšit kvalitu obrazu při projekci obrazu z filmového disku DVD nebo disku Blu-ray.

Nastavení funkce Hřebenový filtr 3D

Funkce rozděluje kompozitní video signál na složku Y (jas) a složku C (barva) a umožňuje tak zobrazení čistšího a ostřejšího obrazu se správně situovanými odstíny.

Funkce je k dispozici pouze pro signál Video.

Výběr poměru stran

„Poměr stran“ je poměr šířky obrazu k jeho výšce. Digitální televizory obvykle používají poměr 16:9, což je výchozí hodnota projektoru, většina analogových televizorů a DVD přehrávačů používá poměr 4:3.

Díky možnostem digitálního zpracování signálu dokážou digitální zobrazovací zařízení, jako je např. tento projektor, dynamicky roztáhnout a zobrazit obrazový výstup v jiném poměru stran, než má původní zdroj obrazového signálu. Obraz lze roztáhnout lineárně - celý obraz bude rovnoměrně roztažen, nebo nelineárně - obraz bude zkreslený.

Změna poměru stran promítaného obrazu (bez ohledu na to, jaký poměr používá zdroj signálu):

• Pomocí dálkového ovladače

Stiskněte tlačítko poměru stran, které odpovídá formátu video signálu a vašim požadavkům na zobrazení.

• Pomocí OSD nabídky

1. Stiskněte tlačítko MENU a stisknutím tlačítek / označte nabídku Zobrazení.

2. Stisknutím tlačítka označte položku Poměr stran.

3. Opakovaným stisknutím tlačítek / vyberte poměr stran, který odpovídá formátu video signálu a vašim požadavkům na zobrazení.

Poznámky k poměru stran obrazu

1. Anamorfní (tlačítko ANA (ANAMORFNÍ)): Změní měřítko obrazu

tak, že je obraz zobrazen uprostřed projekční plochy s poměrem stran 16:9. Toto nastavení roztahuje a mění velikost lineárně s tím, že zachází z vodorovnými a svislými rozměry nezávisle. Výšku zdrojového obrazu roztahuje tak dlouho, dokud nedosáhne maximální promítané výšky, a šířku zdrojového obrazu roztahuje tak dlouho, dokud nedosáhne maximální promítané šířky. Tím se může v závislosti na původním poměru stran zdrojového obrazu - změnit poměr stran promítaného obrazu. Anamorfní nastavení je nejvhodnější pro obraz, který již má poměr stran 16:9 (např. televize s vysokým rozlišením HDTV), protože obraz se zobrazuje bez změny poměru stran.

Používání projektoru

Page 33

2. 4:3: Změní měřítko obrazu tak, že je obraz zobrazen uprostřed

Obraz 4:3

Obraz 16:9

Obrazu ve formátu Letter Box

Obraz 4:3

Obraz s poměrem stran 2,35:1

Obraz s poměrem stran 2,35:1 využívající plné rozlišení zobrazení 16:9

Obraz s poměrem stran 2,35:1 zobrazený s poměrem stran 2,35:1

Po stisknutí

tlačítka LB

(Letterbox) na

dálkovém

ovladači.

S anamorfotickým

objektivem

projekčního plátna s poměrem stran 4:3. Toto nastavení je nejvhodnější pro obraz s poměrem stran 4:3 (např. monitory počítačů, televizory se standardním rozlišením a DVD filmy spoměrem stran 4:3), protože se obraz zobrazuje bez změny poměru stran.

3. Letterbox (tlačítko LB (LETTERBOX)): Změní měřítko obrazu tak, aby obraz odpovídal přirozenému horizontálnímu rozlišení projektoru a změní výšku obrazu na 3/4 projekční šířky. To může způsobit zvětšení výšky obrazu, takže část horního a spodního okraje obrazu nebude zobrazena. Toto nastavení je vhodné pro zobrazení filmů vysílaných ve formátu letter box (s černými pruhy v horní a spodní části).

4. Širokoúhlé: Roztáhne obraz nelineárně ve vodorovném směru, tzn., že okraje obrazu jsou roztaženy více než střed obrazu, aby se zabránilo zkreslení středové části obrazu. Toto nastavení je vhodné, pokud chcete zvětšit šířku obrazu s poměrem 4:3 na šířku obrazu spoměrem stran 16:9. Výška se nem

ění. Některé širokoúhlé filmy byly zkomprimovány na šířku obrazu s poměrem stran 4:3 a jsou zobrazovány kvalitněji, pokud jsou pomocí tohoto nastavení roztaženy zpět na původní šířku.

5. Skutečné: Zobrazuje obraz s mapováním pixelů 1:1, aniž by se

měnilo nastavení nebo velikost ve středu projekce. Je nejvhodnější pro použití se vstupními zdroji signálu z PC.

• Černé plochy označují neaktivní oblasti, bílé plochy jsou aktivní oblasti.

• Na těchto nevyužitých černých místech lze zobrazit OSD nabídky.

Použití anamorfotických objektivů (volitelné příslušenství)

Anamorfotické objektivy umožňují u většiny velkých filmů změnit promítaný obraz 16:9 na plně širokoúhlý obraz s poměrem stran 2,35:1 a zobrazit tak nejlepší filmy bez černých pruhů nahoře adole, se zvětšením rozlišení o 33% a jasu o 20%.

Pro zobrazení s poměrem stran 2,35:1 může být zapotřebí širokoúhlé projekční plátno s poměrem stran 2,35:1. Další informace najdete na webové stránce www.panamorph.com nebo vám je poskytne prodejce projektoru.

Používání projektoru

Page 34

Provoz ve velkých nadmořských výškách

Doporučujeme použít režim velké nadmořské výšky vždy, když je prostředí ve výšce nad 1500 m.

Chcete zapnout režim velké nadmořské výšky?

Ano

VAROVÁNÍ

Nastavení lampy

Přenosová rychlost

Režim velké nadm. výš.

Heslo Zámek kláves Obnov. všechna nast.

Pokročilé nastavení

ZpětS-Video

Vypnuto

Testovací vzorek

ISF

Nastavení HDMI

115200

Vypnuto

Doporučujeme používat režim Režim velké nadm. výš. všude tam, kde nadmořská výška přesahuje 1 500 m nebo kdekoliv při dlouhodobém používání projektoru (déle než 10 hodin) bez vypnutí.

Aktivace režimu Režim velké nadm. výš.:

1. Stiskněte tlačítko MENU a stisknutím tlačítek / označte

nabídku Pokročilé nastavení.

2. Stisknutím tlačítka označte položku Režim velké nadm. výš..

3. Stisknutím tlačítek / vyberte možnost Zapnuto. Zobrazí se

potvrzovací zpráva.

4. Označte možnost Ano a stiskněte tlačítko ENTER. Provoz v režimu Režim velké nadm. výš. může způsobovat větší

hluk z důvodu zvýšené rychlostí ventilátorů, nutné pro zlepšení celkového chlazení a výkonu systému.

Jestliže používáte tento projektor v jiném extrémním prostředí (s výjimkou výše uvedených podmínek), může jevit známky automatického vypínání, které slouží k ochraně projektoru před přehřátím. V takových případech byste měli pro vyřešení těchto problémů aktivovat Režim velké nadm. výš.. Neznamená to však, že projektor může pracovat za jakýchkoliv drsných nebo extrémních podmínek.

Používání projektoru

Page 35

Obraz v obrazu

Hlavní zdroj druhý zdroj Aktivní okno Poloha Veli kos t

Zapnuto

Hlavní

Nahoře-vpravo

Velká

Zpět

ENTER

Poměr stran Lichoběž. zkreslení Poloha Úprava skrytí okraj?

Obraz v obrazu

Počítač a komponenta – ladění YPbPr

Zobrazení

Zpět

Anamorfní

Interpolace rámu 3D

Nízká

Zobrazení obrazu z více než jednoho zdroje vstupního signálu současně

Projektor je schopen zobrazovat obraz ze dvou zdrojů vstupního signálu současně, což umožňuje zvýšit atraktivitu vaší prezentace. Ujistěte se, že jsou signály, které chcete zobrazit, správně připojeny k projektoru.

Zobrazení okna obrazu v obraze (PIP):

• Pomocí dálkového ovladače

Stisknutím tlačítka PIP (OBRAZ V OBRAZU) zobrazte okno PIP (OBRAZ V OBRAZU) a pokračujte krokem 3 v následující části

"Pomocí OSD nabídky".

Když je okno obrazu v obraze aktivní, nastavte opakovaným stisknutím tlačítka SIZE (VELIKOST) jeho požadovanou velikost.

Když je okno obrazu v obraze aktivní, nastavte opakovaným stisknutím tlačítka POSITION (POLOHA) jeho požadovanou polohu.

Když je okno obrazu v obraze aktivní, vyberte opakovaným stisknutím tlačítka ACTIVE (AKTIVNÍ) jeden ze zdrojů, který chcete nastavit.

• Pomocí OSD nabídky

1. Stiskněte tlačítko MENU a stisknutím tlačítek / označte nabídku Zobrazení.

2. Stisknutím tlačítka označte položku Obraz v obrazu a stiskněte tlačítko ENTER. Zobrazí se okno Obraz v obrazu.

3. Označte položku Obraz v obrazu a stisknutím tlačítek / vyberte možnost Zapnuto.

Projektor zobrazí dva aktuálně aktivní signály a na projekčním plátně se jako hlavní zdroj zobrazí naposledy sledovaný obraz.

Funkci PIP (obraz v obraze) lze použít pro následující kombinace zdrojů:

Zdroj 2

Zdroj 1 CVBS S-Video

4. Nastavení Hlavní zdroj nebo druhý zdroj můžete změnit stisknutím tlačítka , výběrem Hlavní zdroj nebo druhý zdroj a stisknutím tlačítka ENTER. Zobrazí se lišta pro výběr zdroje vstupního signálu.

5. Pomocí tlačítek / označte zdroj, jehož signál chcete zobrazit v hlavním (větším) nebo vedlejším (menším) okně, stisknutím tlačítka ENTER uložte nastavení a vraťte se do okna Obraz v obrazu.

6. Pro nastavení některého ze dvou zdrojů položku Aktivní okno a stisknutím tlačítek / vyberte zdroj, který chcete nastavit.

v obrazu není v aktivním okně dostupná následující položka OSD nabídky: Automatické hledání zdroje.

7. Pro změnu polohy menšího okna označte položku Poloha a opakovaným stisknutím tlačítek / vyberte požadovanou polohu.

8. Pro změnu velikosti malého okna označte položku Velikost a stisknutím tlačítek / nastavte velikost obrazu v obraze na možnost Malá nebo Velká.

9. Pro uložení nastavení a ukončení OSD nabídky jednou stiskněte tlačítko MENU nebo opakovaně tlačítko EXIT (KONEC), dokud nabídka nezmizí.

HDMI 1/2 V V

Komponenta 1/2 V V

PC V V

(hlavní nebo vedlejší) pomocí OSD nabídek označte

Nastavení provedená v OSD nabídkách budou účinná pouze pro aktivní okno. Pro funkci Obraz

Používání projektoru

Page 36

ENTER

Poměr stran Lichoběž. zkreslení

Poloha

Úprava skrytí okraj?

Počítač a komponenta – ladění YPbPr

Zobrazení

Zpět

HDMI 1

Anamorfní

Interpolace rámu

Nízká

Obraz v obrazu

Formát 3D

Otočení synchronizace 3D

Vypnout

Zpět

Režim 3D Automaticky

Frame Sequential

Sledování 3D obsahu

Váš projektor BenQ podporuje přehrávání trojrozměrného (3D) obsahu přenášeného prostřednictvím HDMI.

Připojení 3D video zařízení

• Hry pro PlayStation

i. Zajistěte, aby byla vaše konzola aktualizována nejnovější verzí softwaru pro PlayStation 3.

ii. Vložte disk 3D hry. Nebo si můžete stáhnout hry prostřednictvím sítě PlayStation network. iii. Spusťte hru a vyberte Play in 3D (Přehrát v 3D) v nabídce hry.

• Blu-ray 3D přehrávač

i. Zajistěte, aby přehrávač podporoval 3D Blu-ray disk a aby byl aktivní 3D výstup.

ii. Spusťte přehrávání 3D Blu-ray disku.

• 3D TV (např. SKY 3D, DirecTV)

i. Požádejte vašeho poskytovatele TV služeb o aktivaci 3D kanálů ve vašem balíčku kanálů.

ii. Přepněte na 3D kanál.

• 3D zařízení (např. 3D DV/DC) Zapněte 3D zařízení a spusťte projekci 3D obsahu.

Pro správné zobrazení 3D obrazu zajistěte, aby bylo v nabídce Zobrazení > 3D > Režim 3D zvoleno

Automaticky. Pokud se 3D obsah stále nezobrazuje správně, vyberte v nabídce Zobrazení > 3D > Režim 3D možnost Zapnuto a pak otevřete nabídku Zobrazení > 3D > Formát 3D a vyberte podporovaný formát.

Po připojení 3D video zařízení k projektoru pomocí HDMI kabelu zajistěte, aby bylo zapnuto napájení 3D brýlí BenQ. Nasaďte si 3D brýle BenQ a vychutnávejte si skvělou 3D zábavu!

Používání 3D nabídek

1. Stiskněte tlačítko MENU a otevřete nabídku Zobrazení > 3D a stiskněte tlačítko ENTER. Nebo můžete stisknout tlačítko 3D na dálkovém ovladači.

2. Označte položku Režim 3D a stiskněte tlačítko / pro volbu Automaticky nebo Zapnuto. V případě volby Automaticky projektor automaticky detekuje formát video signálu. V případě volby Zapnuto musíte vyjít z 3D formátu video signálu a provést příslušná nastavení v nabídce Formát 3D.

3. Stiskněte tlačítko / pro zvýraznění položky Otočení synchronizace 3D a stiskněte tlačítko / pro volbu Obrátit pro přepnutí mezi obrazem pro levé oko a pro pravé oko, abyste získali přirozenější obraz. Tuto funkci můžete přepínat mezi nastavením Obrátit a Vypnout stisknutím tlačítka INVERT

(Otočení) na dálkovém ovladači.

• Pokud trpíte krátkozrakostí, dalekozrakostí, astigmatismem nebo vidíte jinak levým a pravým okem, použijte před nasazením 3D brýlí pro sledování 3D obsahu korekční brýle nebo jiný prostředek pro korekci zraku.

• Když projektor začne promítat 3D obraz, může se vám tento obraz

• Při sledování 3D obsahu dělejte přiměřené přestávky.

• Pokud cítíte únavu nebo nepohodlí, přestaňte 3D obsah sledovat.

• Při sledování 3D obsahu udržujte od projekční plochy vzdálenost rovnou přibližně trojnásobku

• Děti a lidé s nadměrnou citlivostí na světlo, se srdečními problémy nebo jakýmikoli jinými zdravotními

zdát nesprávně umístěný; nejedná se však o závadu produktu.

efektivní výšky projekční plochy.

problémy by neměli 3D obsah vůbec sledovat.

Používání projektoru

Page 37

Přizpůsobení zobrazení nabídek projektoru

Nastavení lampy

Testovací vzorek Režim velké nadm. výš. Heslo

Zámek kláves

Obnov. všechna nast.

Pokročilé nastavení

Zpět

S-Video

Vypnuto

Nastavení HDMI

ISF

Přenosová rychlost

115200

Napájení vypnete stisk. .

Vypnutí

Zrušte stisknutím jiné klávesy

OSD nabídky (On-Screen Display - nabídky zobrazované na projekční ploše) můžete nastavit podle vašich preferencí. Následující nastavení nemají žádný vliv na nastavení, provoz nebo výkon projektoru.

• V položce Čas zobrazení nabíd. v nabídce Nastavení systému > Nastavení nabídky lze

nastavit dobu zobrazení OSD nabídky po posledním stisknutí jakéhokoliv tlačítka. Požadovaný čas nastavte pomocí tlačítka /.

• V položce Pozice nabídky nabídky Nastavení systému > Nastavení nabídky lze vybrat některou

zpěti nabízených poloh OSD nabídky. Požadovanou polohu vyberte pomocí tlačítka /.

• V položce Jazyk nabídky Nastavení systému lze vybrat požadovaný jazyk nabídek na projekční

ploše (OSD). Podrobné informace - viz „Používání nabídek“ na straně 22.

• V položce Úvodní obrazovka nabídky Nastavení systému lze vybrat požadované logo, které se

bude zobrazovat při spouštění projektoru.

Uzamknutí ovládacích tlačítek

Uzamknutím tlačítek na dálkovém ovladači a na projektoru můžete zabránit náhodné změně nastavení projektoru (např. dětmi). Pokud je funkce Zámek kláves aktivní, nebudou funkční žádná tlačítka na dálkovém ovladači ani na projektoru kromě tlačítek POWER ON/OFF (ZAPNUTÍ/

VYPNUTÍ) a . Uzamknutí tlačítek:

1. Stiskněte tlačítko MENU a stisknutím tlačítek / označte nabídku Pokročilé nastavení.

2. Stisknutím označte položku Zámek kláves a stiskněte tlačítko

/ pro volbu Zapnuto. Zobrazí se varovná zpráva. Vyberte Ano

a stiskněte tlačítko ENTER. Ovládací tlačítka se uzamknou.

Pro odemknutí tlačítek podržte asi 3 sekundy stisknuté tlačítko na projektoru nebo na dálkovém ovladači.

Vypnutí projektoru

Pro vypnutí projektoru stiskněte tlačítko POWER OFF (VYPNUTÍ) na dálkovém ovladači. Projektor se ihned vypne. Nebo můžete

stisknout na projektoru a zobrazit varovnou zprávu. Potom znovu stiskněte ..

• Indikátor Power (Napájení) bliká oranžově a ventilátory běží

asi dvě minuty, aby se ochladila projekční lampa. Dokud ochlazování neskončí, nereaguje projektor na žádné příkazy.

• Po ukončení procesu ochlazování a vypnutí ventilátorů se

kontrolka Power (Napájení) rozsvítí oranžově.

• Nebudete-li projektor delší dobu používat, vytáhněte síťový

kabel ze zásuvky.

• Z důvodu ochrany lampy nebude projektor během procesu

ochlazování reagovat na žádné příkazy.

Skutečná životnost lampy se může lišit v závislosti na okolních podmínkách a podmínkách používání.

Používání projektoru

Page 38

Nabídky na obrazovce (OSD - On-Screen Display)

Struktura nabídek na obrazovce (OSD - On-Screen Display)

Všimněte si prosím, že OSD nabídky se mění podle vybraného druhu signálu.

Hlavní

nabídka

Obraz -Základní

Obraz -Pokročilé

Zobrazení

Vedlejší nabídka Možnosti

Režim zobrazení Kino/Dynamický/Standardní/Uživatel 1/Uživatel 2/Uživatel 3 Načíst nastavení z Jas 0–100 Kontrast 0–100 Barva 0–100 Odstín 0–100 Ostrost 0–15 Tón blesku 0–5 Vynulování nastavení obrazu Úroveň černé 0 IRE/7,5 IRE

Ovládání jasu

Teplota barev Normální/Chladné/Lampa - přirozené/Teplé

Teplota barev – jemné ladění

Výběr gamma 1,6/1,8/2,0/2,2/2,4/2,5/2,6/2,8/BenQ Brilliant Color Zapnuto/Vypnuto

Správa barev

Film Mode Zapnuto/Vypnuto Hřebenový filtr 3D Zapnuto/Vypnuto Dynamic Black Zapnuto/Vypnuto Poměr stran Anamorfní/4:3/Letterbox /Širokoúhlé/Skutečné Lichoběž. zkreslení Poloha Úprava skrytí okrajů 0/1/2/3

Obraz v obrazu

Počítač a komponenta – ladění YPbPr

Redukce šumu 0–31 Zvýraznění detailů 0–15

Červená - zvýšení 0–100 Zelená - zvýšení 0–100 Modrá - zvýšení 0–100 Červená - offset 0–511 Zelená - offset 0–511 Modrá - offset 0–511

Primární barva Červená/Zelená/Modrá/Azurová/Purpurová/Žlutá Odstín 0–100 Zesílení 0–100 Sytost 0–100

Obraz v obrazu Zapnuto/Vypnuto Hlavní zdroj druhý zdroj Aktivní okno Hlavní/Obraz v obrazu

Poloha

Velikost Velká/Malá Horizont.velikost 0–200 Fáze 0–100 Automaticky

HDMI 1/HDMI 2/Video/S-Video/Komponenta 1/ Komponenta 2/PC

Nahoře-vpravo/Dole-vlevo/Dole-vpravo/Nahořevlevo

Používání projektoru

Page 39

Interpolace rámu Vypnuto/Nízká/Střední/Vysoká

Režim 3D Automaticky/Vypnuto/Zapnuto

Zobrazení

Nastavení systému

Pokročilé nastavení

Informace

Jazyk

Úvodní obrazovka BenQ/Černá/Modrá

Umístění projektoru

Automatické vypnutí

Časovač spánkového režimu

Nastavení nabídky

Zdroj vstupního signálu

Automatické hledání zdroje Zapnuto/Vypnuto

Nastavení lampy

Nastavení HDMI Formát HDMI

Přenosová rychlost 2400/4800/9600/19200/38400/57600/115200 Testovací vzorek Režim velké nadm. výš. Zapnuto/Vypnuto

Heslo

Zámek kláves Obnov. všechna nast. ISF (vyžadováno zadání aktuálního hesla) Zdroj Přednastavený režim Rozlišení Ekvivalentní hodiny lampy Verze firmware

Formát 3D

Otočení synchronizace 3D

Čas zobrazení nabíd.

Pozice nabídky

Napájení lampy Normální/Úsporný Vynul. počít. lampy Ekvivalentní hodiny lampy

Změnit heslo

Zámek napájení

Frame Sequential/Frame Packing/TopBottom/Vedle sebe

Vypnout/Obrátit

Stolek vpředu/Strop vpředu/Stolek vzadu/ Strop vzadu

Vypnout/5 min/10 min/15 min/20 min/25 min/ 30 min

Vypnout/30 min/60 min/90 min/120 min/ 150 min/180 min

5 sec/10 sec/15 sec/20 sec/25 sec/30 sec/ Vždy zap.

Střed/Nahoře-vlevo/Nahoře-vpravo/Dolevpravo/Dole-vlevo

HDMI 1/HDMI 2/Video/S-Video/Komponenta 1/ Komponenta 2/PC

Automaticky Signál PC Signál video

Zapnuto/Vypnuto (vyžadováno zadání aktuálního hesla)

Všimněte si, že položky nabídky jsou dostupné, pokud projektor vyhledá aspoň jeden vstupní signál. Pokud není k projektoru připojeno žádné zařízení nebo není nalezen žádný signál, jsou dostupné pouze některé položky nabídky.

Používání projektoru

Page 40

Nabídka Obraz -- Základní

Funkce Popis

Přednastavené režimy zobrazení jsou určeny k optimalizaci nastavení

Režim zobrazení

Načíst nastavení z

Jas

Kontrast

Barva

Odstín

Ostrost

Tón blesku

Vynulování nastavení obrazu

obrazu projektoru tak, aby odpovídal vašemu typu programu. Podrobné informace - viz „Výběr nastaveného režimu“ na straně 26.

Výběr přednstaveného režimu, který nejlépe vyhovuje vašim požadavkům na kvalitu obrazu, a následné jemné doladění obrazu pomocí dalších položek na této straně. Podrobné informace - viz

„Nastavení režimů Uživatel 1/Uživatel 2/Uživatel 3“ na straně 27.

Nastavení jasu obrazu. Podrobné informace - viz „Nastavení funkce Jas“

na straně 28.

Nastavení míry rozdílu mezi tmavou a světlou barvou v obraze. Podrobné informace - viz „Nastavení funkce Kontrast“ na straně 28.

Nastavení úrovně sytosti barev - intenzity jednotlivých barev v obrazu. Podrobné informace - viz „Nastavení funkce Barva“ na straně 28.

Nastavení červených a zelených odstínů obrazu. Podrobné informace viz „Nastavení funkce Odstín“ na straně 28.

Nastavení obrazu, aby vypadal ostřejší nebo jemnější. Podrobné informace - viz „Nastavení funkce Ostrost“ na straně 28.

Podrobné informace - viz „Nastavení funkce Flesh Tone“ na straně 28. Obnovení všech nastavení v nabídkách Obraz -- Základní a Obraz --

Pokročilé na přednastavené tovární hodnoty. Podrobné informace - viz

„Obnovení režimu zobrazení na výchozí hodnoty“ na straně 27.

Nabídka Obraz -- Pokročilé

Funkce Popis

Úroveň černé

Ovládání jasu

Teplota barev

Teplota barev – jemné ladění

Výběr gamma

Brilliant Color Správa barev Film Mode

Hřebenový filtr 3D

Dynamic Black

Nastavení posunutí úrovně černé na 0 IRE nebo 7,5 IRE. Podrobné informace - viz „Nastavení funkce Úroveň černé“ na straně 29.

Nastavení kvality obrazu. Podrobné informace - viz „Nastavení čistoty

obrazu“ na straně 29.

K dispozici je několik režimů teploty barev. Podrobné informace - viz

„Výběr teploty barev*“ na straně 29.

Podrobné informace - viz „Nastavení požadované teploty barev“ na

straně 30.

Podrobné informace - viz „Výběr nastavení Gamma korekce“ na

straně 30.

Podrobné informace - viz „Nastavení funkce Brilliant Color“ na straně 30.

Podrobné informace - viz „Správa barev“ na straně 31.

Podrobné informace - viz „Nastavení funkce Film Mode“ na straně 32. Podrobné informace - viz „Nastavení funkce Hřebenový filtr 3D“ na

straně 32.

Automatická optimalizace úrovně černé v promítaném obraze pro zvýraznění kontrastního poměru.

Používání projektoru

Page 41

Nabídka Zobrazení

Funkce Popis

Poměr stran

Lichoběž. zkreslení

Poloha

Úprava skrytí okrajů

Obraz v obrazu

Počítač a komponenta – ladění YPbPr

Interpolace rámu

Podle zdroje vstupního signálu je k dispozici několik režimů poměru stran obrazu. Podrobné informace - viz „Výběr poměru stran“ na

straně 32.

Korekce lichoběžníkového zkreslení obrazu. Podrobné informace - viz

„Korekce zkreslení obrazu“ na straně 25.

Zobrazení nabídky pro nastavení pozice. Pomocí tlačítek se šipkami můžete obrazem posouvat. Hodnoty zobrazené ve spodní části okna se mění po každém stisknutí tlačítka, dokud nedosáhnou svého maxima nebo minima.

Funkce je k dispozici pouze v případě, že je vybrán Komponenta 1, Komponenta 2 nebo signál z PC.

Skrytí špatné kvality obrazu v okrajových částech. Požadovanou část obrazu, která bude skryta, můžete rovněž ručně nastavit stisknutím tlačítek / . Nastavení „0” znamená zobrazení celého obrazu. Čím vyšší je hodnota, tím větší část obrazu je skryta, přičemž obraz zůstává zobrazen na celé projekční plátno a je geometricky přesný.

Zapnutí nebo vypnutí okna PIP (obraz v obraze) a provedení příslušných nastavení. Podrobné informace - viz „Zobrazení obrazu z více než

jednoho zdroje vstupního signálu současně“ na straně 35.

Horizont.velikost

Přizpůsobení vodorovné šířky obrazu.

Fáze

Úprava fáze časování pro omezení zkreslení obrazu.

Automaticky

Automatické nastavení fáze a frekvence.

Funkce jsou k dispozici pouze v případě, že je vybrán Komponenta 1, Komponenta 2 nebo signál z PC.

Zlepšuje plynulost a čistotu obrazu využitím technologie odhadu a kompenzace pohybu. Míru můžete rovněž nastavit ručně stisknutím tlačítka / .

Režim 3D

Tento projektor je vybaven 3D funkcí, která umožňuje ještě realističtější zážitky při vychutnávání 3D filmů, videa a sportovních událostí díky prezentaci hloubky snímků. Nasazení 3D brýlí je podmínkou pro sledování 3D obrazu.

Pokud je funkce Režim 3D zapnutá:

• Jas promítaného obrazu se sníží.

• Režim zobrazení nelze nastavit.

• Lichoběž. zkreslení lze korigovat pouze v omezeném rozsahu.

Formát 3D

Nastavení 3D formátu obrazu.

Tato funkce je k dispozici pouze v případě, že je nabídka Režim 3D nastavena na Zapnuto.

Otočení synchronizace 3D

Když je 3D obraz zkreslený, můžete zapnout tuto funkci pro přepnutí mezi obrazem pro levé oko a pro pravé oko pro příjemnější zážitky ze sledování 3D. Podrobné informace - viz část „Sledování 3D obsahu“ na straně 36.

Používání projektoru

Page 42

Nabídka Nastavení systému

Funkce Popis

Jazyk

Úvodní obrazovka

Umístění projektoru

Automatické vypnutí

Časovač spánkového režimu

Barva pozadí

Nastavení nabídky

Zdroj vstupního signálu

Automatické hledání zdroje

Nastavení jazyka pro OSD nabídky. Podrobné informace - viz „Používání

nabídek“ na straně 22.

Umožňuje vybrat, jaká úvodní obrazovka se bude zobrazovat během spouštění projektoru. Zvolit můžete BenQ logo, Modrá nebo Černá.

Projektor je možné nainstalovat pod strop nebo za projekční plátno nebo s jedním či několika zrcadly. Podrobné informace - viz „Volba umístění“

na straně 12.

Vypnutí projekce, pokud není po delší dobu rozpoznán žádný signál. Podrobné informace - viz „Nastavení funkce Automatické vypnutí“ na

straně 45.

Nastavení časovače automatického vypnutí. Časovač lze nastavit na hodnotu v rozmezí 30 minut až 3 hodin.

Výběr barvy pozadí obrazovky, která se bude zobrazovat, pokud není rozpoznán žádný vstupní signál.

Čas zobrazení nabíd.

Nastavení doby, po kterou zůstane OSD nabídka aktivní po posledním stisknutí tlačítka.

Pozice nabídky

Nastavení pozice nabídky na projekční ploše (OSD). Výběr zdroje vstupního signálu pro promítání. Podrobné informace - viz

„Volba zdroje vstupního signálu“ na straně 21.

Nastavení, zda bude projektor automaticky vyhledávat vstupní signály. Pokud je funkce hledání zdroje nastavena na Zapnuto, bude projektor vyhledávat vstupní signály tak dlouho, dokud nenalezne nějaký signál. Pokud tato funkce není aktivována, vybere projektor naposledy použitý vstupní signál.

Nabídka Pokročilé nastavení

Funkce Popis

Napájení lampy Výběr režimu projekční lampy Normální nebo Úsporný. Vynul. počít. lampy Po výměně lampy vyberte možnost Reset a vynulujte počítadlo provozu

Nastavení lampy

Nastavení HDMI

Přenosová rychlost

Používání projektoru

lampy. Podrobné informace - viz „Vynulování počítadla provozu lampy“

na straně 48.

Ekvivalentní hodiny lampy

Zobrazení informací o době provozu lampy. Podrobné informace - viz

„Zjišťování doby provozu lampy“ na straně 45.

Nastavení typu zdroje pro signál HDMI. Typ zdroje můžete vybrat také manuálně. Různé typy zdroje používají odlišné standardy pro úroveň jasu.

Volba stejné přenosové rychlosti, jakou používá počítač, abyste mohli připojit projektor vhodným kabelem RS-232 a aktualizovat nebo stáhnout firmware projektoru. Tato fun k c e je určena pro odborné servisní techniky.

Funkce je k dispozici pouze pro signál HDMI.

Page 43

Testovací vzorek

Režim velké nadm. výš.

Heslo

Zámek kláves

Obnov. všechna nast.

ISF

Stisknutím tlačítka ENTER zobrazte mřížkový testovací vzor. Tento vzor slouží jako pomůcka při nastavování velikosti a zaostření obrazu a při kontrole, zda není promítaný obraz zkreslený.

Funkce je dostupná pouze v případě, že projektor nedetekuje žádný vstupní signál.

Režim pro provoz v oblastech, jako jsou např. místa s velkou nadmořskou výškou nebo místa s vysokými teplotami. Podrobné informace - viz „Provoz ve velkých nadmořských výškách“ na straně 34.

Změnit heslo

Před změnou hesla budete požádáni o zadání aktuálního hesla. Podrobné informace - viz „Využití funkce hesla“ na straně 23.

Zámek napájení

Omezení použití projektoru pouze na osoby, které znají správné heslo. Podrobné informace - viz „Využití funkce hesla“ na straně 23.

Podrobné informace - viz „Uzamknutí ovládacích tlačítek“ na straně 37. Návrat všech nastavení na přednastavené tovární hodnoty.

Následující nastavení však zůstanou zachována: Lichoběž. zkreslení, Jazyk, Umístění projektoru, Režim velké nadm. výš., Heslo, Zámek kláves a ISF.

Nabídka kalibrace ISF je chráněna heslem a je dostupná pouze pracovníkům oprávněným ISF ke kalibraci. ISF (Imaging Science Foundation) vytvořila pečlivě sestavené a obecně uznávané standardy pro optimální projekci videa a vyvinula také výukový program určený technikům a montážním pracovníkům, který jim pomáhá využívat tyto standardy pro dosažení maximální kvality obrazu získávaného ze zařízení BenQ pro zobrazování videa. Proto doporučujeme, aby nastavení a kalibraci provedl instalační technik, který je držitelem certifikátu ISF.

Další informace najdete na webové stránce www.imagingscience.com nebo kontaktujte místo, kde jste zakoupili projektor.

Nabídka Informace

Tato nabídka zobrazuje aktuální provozní stav projektoru.

Některé úpravy obrazu jsou k dispozici pouze při použití určitých zdrojů vstupního signálu. Nastavení, která není možno provádět, nejsou v nabídce zobrazena.

Funkce Popis

Zdroj

Režim zobrazení

Rozlišení Ekvivalentní hodiny

lampy Verze firmware

Zobrazení aktuálního zdroje signálu. Zobrazení režimu vybraného v nabídce Obraz -- Základní > Režim

zobrazení. Zobrazení přirozeného rozlišení vstupního signálu.

Celková doba provozu lampy.

Verze firmwaru projektoru.

Používání projektoru

Page 44

Další informace

Péče o projektor

Váš projektor potřebuje pouze minimální údržbu. Jediná věc, kterou je nutno provádět pravidelně, je čištění objektivu. Nikdy nedemontujte žádnou část projektoru kromě lampy. Pokud projektor nefunguje obvyklým způsobem, kontaktujte prodejce nebo místní zákaznické servisní středisko BenQ.

Čištění objektivu

Jestliže si všimnete, že je povrch objektivu znečištěný nebo zaprášený, očistěte jej. Předtím, než přistoupíte k čištění objektivu, vypněte projektor, odpojte napájecí kabel a nechte přístroj několik minut zcela vychladnout.

1. Pro odstranění prachu používejte nádobku se stlačeným vzduchem. (K dostání v prodejnách počítačového hardwaru nebo ve fotografických potřebách.)

2. Pokud jsou na přístroji obtížně odstranitelné nečistoty nebo šmouhy, použijte vhodný štěteček na objektivy nebo navlhčete čistý jemný hadřík na objektivy v čisticím prostředku na objektivy a jemně očistěte povrch objektivu.

3. Nikdy nepoužívejte abrazivní, příliš kyselé nebo naopak alkalické prostředky, prací prášky ani těkavé látky jako jsou benzín, alkohol, ředidla nebo insekticidy. Čištění takovými prostředky stejně jako delší kontakt s pryží/PVC může způsobit poškození povrchové úpravy skříňky projektoru.

Nikdy se nedotýkejte objektivu prsty, ani nečistěte objektiv materiály s brusným účinkem. Povrchovou vrstvu objektivu mohou poškodit i papírové utěrky. Používejte vždy jen vhodný štěteček na objektivy, hadřík na objektivy a čisticí roztok na čištění objektivů. Nezkoušejte čistit objektiv v době, kdy je projektor zapnutý nebo je stále horký po předchozím použití.

Čištění skřínky projektoru

Předtím, než přistoupíte k čištění objektivu, vypněte projektor, odpojte napájecí kabel a nechte přístroj několik minut zcela vychladnout.

1. Pro odstranění nečistot nebo prachu otřete pouzdro suchým měkkým hadříkem, který nepouští chlupy.

2. Pro odstranění odolných nečistot nebo skvrn navlhčete měkký hadřík vodou a čisticím prostředkem s neutrálním pH. Pak skříňku otřete.

Při čištění nikdy nepoužívejte vosk, líh, benzen, ředidlo nebo jiná chemická rozpouštědla. Mohlo by dojít k poškození skříňky přístroje.

Skladování projektoru

Pokud potřebujete projektor na delší dobu uskladnit:

1. Ujistěte se, že teplota a vlhkost místa, kam hodláte projektor uložit, je v doporučeném rozsahu teplot pro projektor. Prostudujte stránku Technické údaje v této příručce nebo se zeptejte na povolený rozsah prodejce.

2. Zasuňte nastavitelnou nožku.

3. Vyjměte z dálkového ovladače baterie.

4. Zabalte projektor do původního obalového materiálu nebo do odpovídajícího obalu.

Převážení projektoru

Doporučujeme vám, abyste projektor převáželi v původním obalovém materiálu nebo v ekvivalentním obalu.

Další informace

Page 45

Informace o lampě

Nastavení lampy

Testovací vzorek Režim velké nadm. výš. Heslo Zámek kláves Obnov. všechna nast.

Pokročilé nastavení

Zpět

S-Video

ENTER

Vypnuto

Nastavení lampy

Napájení lampy

Ekvivalentní hodiny lampy

Zpět

Vynul. počít. lampy

Úsporný

Nastavení HDMI

ISF

Přenosová rychlost 115200

Vypnuto

Jazyk Úvodní obrazovka Umíst?ní projektoru

Automatické vypnutí

Časovač spánkového režimu Nastavení nabídky Zdroj vstupního signálu

Nastavení systému

S-Video

čeština

BenQ

Automatické hledání zdroje

Zpět

Vypnout

Zapnuto

Stolek vpředu

Zjišťování doby provozu lampy

Během provozu projektoru se pomocí vestavěného časovače automaticky počítá doba provozu lampy (v hodinách). Způsob výpočtu ekvivalentní provozní doby lampy je následující:

Ekvivalentní hodiny lampy = 1 (hodin provozu v režimu Úsporný) + 3/2 (hodin provozu v režimu

Normální)

Viz následující část "Nastavení položky Napájení lampy na hodnotu

Úsporný" s dalšími informacemi o režimu Úsporný.

Zjištění počtu hodin provozu lampy:

1. Stiskněte tlačítko MENU a stisknutím tlačítek / označte nabídku Pokročilé nastavení.

2. Stisknutím tlačítka označte položku Nastavení lampy a stiskněte tlačítko ENTER. Zobrazí se okno Nastavení lampy.

3. Počet hodin provozu lampy se zobrazuje v řádku Ekvivalentní hodiny lampy.

4. Nabídku opustíte stisknutím tlačítka MENU.

Prodloužení životnosti lampy

Projekční lampa je spotřební materiál. Pro dosažení maximální životnosti lampy můžete v OSD nabídce provést následující nastavení.

• Nastavení položky Napájení lampy na hodnotu Úsporný

Při použití režimu Úsporný se snižuje hluk a příkon. Pokud je vybrán režim Úsporný, sníží se světelný výkon a promítaný obraz bude tmavší.

Nastavením projektoru do režimu Úsporný rovněž prodloužíte životnost lampy. Pro nastavení režimu Úsporný zobrazte nabídku Pokročilé nastavení > Nastavení lampy > Napájení lampy a stiskněte tlačítka / .

• Nastavení funkce Automatické vypnutí

Tato funkce umožňuje automaticky vypnout projektor v případě, že během nastavené doby není rozpoznán žádný vstupní signál.

Pro nastavení položky Automatické vypnutí zobrazte nabídku Nastavení systému > Automatické vypnutí a stiskněte tlačítka / . Rozsah nastavení je 5 až 30 minut v krocích 5 minut. Pokud vám rozsah nastavení nevyhovuje, vyberte možnost Vypnout. Projektor se tak po určité době automaticky nevypne.

Další informace

Page 46

Doba pro výměnu lampy

POZOR: Objednejte náhr. lampu

Doba provozu lampy > XXXX hrs

Objednání nové lampy na lamp.benq.com

VAROVÁNÍ

POZOR: Vyměňte lampu brzy

Doba provozu lampy > XXXX hrs

Objednání nové lampy na lamp.benq.com

VAROVÁNÍ

POZOR: Ihned vyměňte lampu Doba provozu lampy > XXXX hrs

Doba použitelnosti lampy vypršela Vyměňte lampu (viz příručka) a vynulujte počítadlo provozu lampy. Objednání nové lampy na lamp.benq.com

VAROVÁNÍ

Když se kontrolka lampy rozsvítí červenou barvou nebo když se zobrazí zpráva informující o potřebě vyměnit lampu, vyměňte prosím lampu nebo požádejte o radu svého prodejce. Stará lampa může způsobit poruchu funkce projektoru a v ojedinělých případech může i vybuchnout. Náhradní lampy:

http://lamp.BenQ.com.

Kontrolka lampy a varovná kontrolka teploty se rozsvítí v případě, že je lampa příliš horká. Vypněte napájení a nechte projektor 45 minut vychladnout. Jestliže po opětovném zapnutí napájení projektoru stále svítí kontrolka lampy nebo teploty, obra˙te se prosím na prodejce. Podrobné informace - viz

„Indikátory“ na straně 49.

Následující výstražné zprávy týkající se provozu lampy vám připomenou, že je potřeba vyměnit lampu.

Stav Zpráva

Chcete-li, aby výkon zůstal optimální, lampu vyměňte. Pokud je projektor běžně používán v režimu Úsporný (viz „Zjišťování doby

provozu lampy“ na straně 45), můžete pokračovat v jeho

používání do té doby, než se zobrazí další varovná zpráva týkající se provozu lampy.

Stisknutím tlačítka ENTER zprávu skryjete.

V tomto okamžiku důrazně doporučujeme vyměnit lampu. Lampa patří mezi spotřební materiál. S rostoucí dobou používání lampy její jas postupně klesá. Tento jev je zcela normální. Lampu můžete vyměnit vždy, když si všimnete podstatného zhoršení jejího jasu.

Stisknutím tlačítka ENTER zprávu skryjete.

Aby byl obnoven normální provoz projektoru, MUSÍTE ji vyměnit. Stisknutím tlačítka ENTER zprávu skryjete.

Symboly „XXXX“ ve výše uvedených zprávách představují čísla, která se liší v závislosti na modelu.

Výměna lampy

• Abyste předešli nebezpečí zasažení elektrickým proudem, vždy před výměnou lampy vypněte projektor a odpojte síťový kabel ze zásuvky.

• Abyste předešli vážným popáleninám, nechejte projektor před výměnou lampy alespoň 45 minut vychladnout.

• Abyste předešli poranění prstů a nebezpečí poškození vnitřních součástí projektoru, buďte při odstraňování ostrých kousků rozbitého skla lampy velmi opatrní.

• Abyste snížili riziko poranění prstů anebo zhoršení kvality obrazu sáhnutím na objektiv, nedotýkejte se prázdného prostoru pro lampu v době, kdy je lampa vyjmuta.

• Tato projekční lampa obsahuje rtuť. Při její likvidaci postupujte podle místních předpisů pro likvidací nebezpečného odpadu a zlikvidujte ji odpovídajícím způsobem.

Další informace

Page 47

1. Vypněte napájení a vytáhněte napájecí kabel projektoru ze síťové zásuvky. Vypněte všechna připojená zařízení a odpojte všechny další kabely. Podrobné informace viz „Vypnutí projektoru“ na straně 37.

2. Projektor nadzvedněte. Povolte šrouby krytu lampy (na levé straně).

3. Odstraňte kryt lampy.

Poznámky

• Při příliš rychlém vytažení může dojít k prasknutí lampy, přičemž střepiny se mohou rozlétnout do vnitřku projektoru. Abyste předešli poranění prstů a poškození vnitřních součástí projektoru, buďte při odstraňování skla rozbité lampy velmi opatrní.

• Nepokládejte lampu na místa, kde by mohla být postříkána vodou, kde by ji mohly najít děti, do blízkosti zdrojů tepla, nad zdroje tepla, nebo do blízkosti hořlavých materiálů.

• V době, kdy je lampa vyjmuta z projektoru, nestrkejte ruce do projektoru. Pokud byste se dotkli optických součástí uvnitř projektoru, mohlo by dojít k rozmazání obrazu.

6. Vložte náhradní lampu. Zkontrolujte, zda je

úplně zasunutá na místo a zda pevně dosedá.

7. Dotáhněte šroubky zajišťující modul lampy.

8. Držák vraťte do původní polohy.

4. Uvolněte šroubky, které přidržují lampu k projektoru. Pokud nejsou šroubky zcela uvolněné, můžete si o ně poranit prsty.

5. Držák nadzvedněte tak, aby byl kolmý vůči čelu lampy. Pomocí držáku pomalu vytáhněte lampu z projektoru.

Poznámky

• Dejte prosím pozor, abyste šroubky

nedotahovali nadměrnou silou.

• Uvolněný šroub se může stát příčinou nekvalitního zapojení, které může způsobit poruchu projektoru.

9. Namontujte zpět kryt lampy.

10. Dotáhněte šroubky na krytu lampy.

11. Znovu připojte napájení a zapněte projektor.

Další informace

Page 48

Vynulování počítadla provozu lampy

Nastavení lampy

Nastavení HDMI

Režim velké nadm. výš. Heslo Zámek kláves Obnov. všechna nast.

Pokročilé nastavení

Zpět

S-Video

ENTER

Vypnuto

Nastavení lampy

Napájení lampy

Ekvivalentní hodiny lampy

ENTER

Zpět

Vynul. počít. lampy

Vynulovat počít. prov. lampy?

Reset Z rušit

Vynul. počít. lampy

Normální

Testovací vzorek

ISF

Přenosová rychlost

115200

Vypnuto

Nenulujte počítadlo provozu lampy, jestliže jste ji nevyměnili - mohlo by dojít k poškození přístroje.

1. Po zobrazení úvodního loga stiskněte tlačítko MENU a potom

opakovaným stisknutím tlačítek / označte nabídku Pokročilé nastavení.

2. Stisknutím tlačítka označte položkuNastavení lampy a stiskněte tlačítko ENTER. Zobrazí se okno Nastavení lampy.

3. Označte položku Vynul. počít. lampy a stiskněte tlačítko ENTER. Zobrazí se varovná zpráva s dotazem, zda chcete vynulovat počítadlo provozu lampy. Označte možnost Reset a stiskněte tlačítko ENTER. Počítadlo provozu lampy se nastaví na „0”.

Další informace

Page 49

Indikátory

Trojice indikátorů zobrazuje stav projektoru. Následující text obsahuje informace o jednotlivých indikátorech. Jestliže něco není v pořádku, vypněte projektor a kontaktujte prodejce.

Když je projektor v normálním stavu

Napájení Teplota Lampa Stav a popis

Oranžová Vypnuto Vypnuto

Zelená

Bliká

Zelená Vypnuto Vypnuto

Oranžová

Bliká

Vypnuto Vypnuto

Když projektor není v normálním stavu

Napájení Teplota Lampa Stav a popis

Vypnuto Vypnuto Červená

Oranžová Vypnuto Červená

Vypnuto Červená Vypnuto Vypnuto Červená Červená Vypnuto Červená Zelená Vypnuto Červená Oranžová Vypnuto Zelená Červená Vypnuto Zelená Oranžová Vypnuto Oranžová Červená

Červená Červená Červená Červená Červená Zelená Červená Červená Oranžová

Zelená Červená Červená Zelená Červená Zelená Zelená Červená Oranžová

Oranžová Červená Červená Oranžová Červená Zelená

Oranžová Červená Oranžová

Pohotovostní režim

Spouštění projektoru

Normální provoz

• Projektor potřebuje 90 sekund na vychladnutí, protože byl nestandardně vypnut, aniž by proběhl proces normálního ochlazení.

• Projektor potřebuje po vypnutí napájení 90 sekund k ochlazení.

• Lampa byla poškozena. Obraťte se prosím na místní zákaznické středisko BenQ se žádostí o zakoupení nové lampy.

• Lampa není řádně upevněna.

• Lampa byla poškozena. Obraťte se prosím na místní zákaznické středisko BenQ se žádostí o zakoupení nové lampy.

Ventilátory nefungují.

Chyba snímačů ventilátorů Ventilátory se po zapnutí napájení nerozběhly.

Projektor se automaticky vypnul. Jestliže zkusíte projektor znovu zapnout, znovu se vypne. Obraťte se prosím na prodejce se žádostí o pomoc.

Teplotní chyba

Vnitřní teplota je příliš vysoká.

• Nasávací nebo výstupní ventilační otvory jsou zablokované.

• Projektor se může nacházet na špatně větraném místě.

• Okolní teplota může být příliš vysoká.

Další informace

Page 50

Odstraňování problémů

Problém Příčina Náprava

Zapojte napájecí kabel do zásuvky AC na zadní straně projektoru a pak připojte napájecí kabel do síťové zásuvky. Pokud je síťová zásuvka opatřena vypínačem, ujistěte se, že je zapnutý. (Viz strana 20.)

Počkejte, než skončí ochlazování projektoru.

Připevněte správně kryt lampy. (Viz

strana 46.)

Zapněte zdroj video signálu a zkontrolujte, zda je signálový kabel správně připojen. (Viz strana 17.)

Zkontrolujte připojení. (Viz strana 17.)

Stisknutím tlačítka zdroje na dálkovém ovladači nebo tlačítka SOURCE (ZDROJ) na projektoru vyberte správný zdroj vstupního signálu. (Viz strana 21.)

Zapojte kabely správně do příslušných konektorů. (Viz strana 17.)

Nastavte správné zaostření objektivu pomocí zaostřovacího kroužku. (Viz

strana 21.)

Nastavte úhel a směr projekce avpřípadě potřeby také výšku přístroje.

(Viz strana 25.)

Vyměňte obě baterie za nové. (Viz strana

7.)

Odstraňte překážky. (Viz strana 7.)

Postavte se do vzdálenosti max. 8 metrů od projektoru. (Viz strana 7.)

Projektor se nezapne.

Nezobrazuje se žádný obraz.

Obraz je nestabilní.

Obraz je neostrý.

Dálkový ovladač nefunguje správně.

Síťový kabel nepřivádí žádné napětí.

Pokoušíte se o opětovné zapnutí projektoru ve chvíli, kdy probíhá jeho ochlazování.

Kryt lampy není řádně upevněný.

Zdroj video signálu není zapnutý nebo není správně připojený.

Projektor není správně připojen kzařízení se vstupním signálem.

Zdroj vstupního signálu nebyl správně vybrán.

Propojovací kabely nejsou pevně připojeny k projektoru nebo ke zdroji signálu.

Objektiv projektoru není správně zaostřen.

Projektor a projekční plátno nejsou ve správné vzájemné poloze.

Baterie jsou vybité.

Mezi dálkovým ovladačem a projektorem jsou překážky.

Jste příliš vzdáleni od projektoru.

Další informace

Page 51

Technické údaje

Veškeré technické údaje mohou být změněny bez předchozího upozornění.

Optické parametry

Projekční systém Čip DMD 0,65" DLP (1920 x 1080)

Objektiv F = 2,48 - 2,81, f = 24,1 - 36,15 mm Velikost projekčního plátna 28" - 300" Lampa 300 W

Jednočipový systém DLP

Elektrické parametry

Kompatibilita PC: 640 x 400 - 1920 x 1200

Video: NTSC, PAL, SECAM, YPbPr (480i/480p/576i/576p), HDTV (720p/1080i/1080p)

Barevný prostor Typicky = 70% NTSC (Target Color Gamut = HDTV Rec. 709)

Konektory

Vstup Analogový RGB: D-sub 15pólový (zásuvkový typ) x 1

HDMI (V. 1,4) x 2 Komponentní video (Y/ C Komponentní video (Y/ C

RGB) Kompozitní video x 1 S-Video x 1

Výstup Ovládání

12 V DC (stejnosměrné) (Max. 0,5 A) Sériový konektor: RS232 9 pinů (kolíky) USB Mini B x 1 Senzor dálkového ovládání x 2

Obecné vlastnosti

Hmotnost projektoru 6,7 kg Napájení 100 - 240 V AC (střídavé), 5,0 A, 50 - 60 Hz (automatické

nastavení)

Příkon Max. 466 W; Standby < 1 W Provozní teplota 0 °C - 35 °C (0 m n.m.) Provozní vlhkost 10 % - 90 % (bez kondenzace) Provozní nadmořská výška 0 - 1499 m při 0°C-35°C

1500-3000 m při 23°C-30°C (se zapnutou funkcí Režim velké

nadm. výš.) Skladovací teplota -20 °C - 60 °C Skladovací vlhkost 10% - 90%

B/ CR, Y/ PB/ PR) x 1

B/ CR, Y/ PB/ PR) x 1 (sdílený se vstupem

Další informace

Page 52

Rozměry

Šrouby pro zavěšení pod strop: M6 x 8 (Max. L = 8 mm)

Jednotka: mm

428 mm x 317 mm x 145 mm (š x h x v)

428

317

Zavěšení pod strop

397.9

106

104 175

364.4124.5

240

145

83.2

92.2

282.2

222.2

128

Další informace

211.7

424.4

151.2 173

324.1

Page 53

Tabulka frekvencí

Podporované časování pro vstup signálu z PC

Formát Rozlišení

720 x 400 720x400 70,087 31,469 28,3221

VGA_60 59,940 31,469 25,175

640 x 480

800 x 600

1024 x 768

1024 x 576

VGA_72 72,809 37,861 31,500

VGA_75 75,000 37,500 31,500

VGA_85 85,008 43,269 36,000

SVGA_56 56,250 35,156 36,000

SVGA_60 60,317 37,879 40,000

SVGA_72 72,188 48,077 50,000

SVGA_75 75,000 46,875 49,500

SVGA_85 85,061 53,674 56,250

XGA_60 60,004 48,363 65,000

XGA_70 70,069 56,476 75,000

XGA_75 75,029 60,023 78,750

XGA_85 84,997 68,667 94,500

Časování

notebooků BenQ

Obnovovací

frekvence (Hz)

60,0 35,820 46,966

Horiz. frekvence

(kHz)

Frekvence

pixelů (MHz)

1024 x 600

1280 x 768 1280 x 768_60 59,870 47,776 79,5

1280 x 800

1280 x 1024

1280 x 960

1360 x 768 1360 x 768_60 60,015 47,712 85,500

1440 x 900 WXGA+_60 59,887 55,935 106,500

1400 x 1050 SXGA+_60 59,978 65,317 121,750

1600 x 1200 UXGA 60,000 75,000 162,000

Časování

notebooků BenQ

WXGA_60 59,810 49,702 83,500

WXGA_75 74,934 62,795 106,500

WXGA_85 84,880 71,554 122,500

SXGA_60 60,020 63,981 108,000

SXGA_75 75,025 79,976 135,000

SXGA_85 85,024 91,146 157,500

1280 x 960_60 60,000 60,000 108

1280 x 960_85 85,002 85,938 148,500

64,995 41,467 51,419

Další informace

Page 54

1680 x 1050 1680x1050_60 59,954 65,290 146,250

1920 x 1080 1920x1080_60 59,939 / 60 67,432/ 67,5 148,35/ 148,5

640 x 480 při 67 Hz MAC13 66,667 35,000 30,240

832 x 624 při 75 Hz MAC16 74,546 49,722 57,280

1024 x 768 při 75 Hz MAC19 74,93 60,241 80,000

1152 x 870 při 75 Hz MAC21 75,06 68,68 100,00

Další informace

Page 55

Podporované časování pro vstup HDMI (HDCP)

Formát Rozlišení

VGA_60 59,940 31,469 25,175

640 x 480

720 x 400 720x400 70,087 31,469 28,3221

800 x 600

1024 x 768

VGA_72 72,809 37,861 31,500

VGA_75 75,000 37,500 31,500

VGA_85 85,008 43,269 36,000

SVGA_60 60,317 37,879 40,000

SVGA_72 72,188 48,077 50,000

SVGA_75 75,000 46,875 49,500

SVGA_85 85,061 53,674 56,250

XGA_60* 60,004 48,363 65,000

XGA_70 70,069 56,476 75,000

XGA_75 75,029 60,023 78,750

XGA_85 84,997 68,667 94,500

XGA_120*

(Snížení zatemnění)

Obnovovací

frekvence (Hz)

119,989 97,551 115,500

Horiz. frekvence

(kHz)

Frekvence

pixelů (MHz)

1024x576

1024x600

1280x720

1280 x 768 1280 x 768_60 59,870 47,776 79,5

1280 x 800

1280 x 1024

1280 x 960

1360 x 768 1360 x 768_60 60,015 47,712 85,500

1440 x 900 WXGA+_60 59,887 55,935 106,500

Časování notebooků

BenQ

Časování notebooků

BenQ

1280 x 720_60* 60 45,000 74,250

1280 x 720_120* 120 90,000 148,500

WXGA_60 59,810 49,702 83,500

WXGA_75 74,934 62,795 106,500

WXGA_85 84,880 71,554 122,500

SXGA_60 60,020 63,981 108,000

SXGA_75 75,025 79,976 135,000

SXGA_85 85,024 91,146 157,500

1280 x 960_60 60,000 60,000 108

1280 x 960_85 85,002 85,938 148,500

60,00 35,820 46,996

64,995 41,467 51,419

Další informace

Page 56

1400X1050 SXGA+_60 59,978 65,317 121,750

1600x1200 UXGA 60,000 75,000 162,000

1680 x 1050 1680x1050_60 59,954 65,290 146,250

1920x1080

640x480@67Hz MAC13 66,667 35,000 30,240

832x624@75Hz MAC16 74,546 49,722 57,280

1024x768@75Hz MAC19 75,020 60,241 80,000

1152x870@75Hz MAC21 75,06 68,68 100,00

*Podporované časování pro jiný signál než 3D a pro 3D signál ve formátu Frame Sequential (sekvenční zobrazení snímků).

Formát Rozlišení

480i 720 (1440) x 480 59,94 15,73 27 16:9

480p 720 x 480 59,94 31,47 27 16:9

576i 720 (1440) x 576 50 15,63 27 16:9

576p 720 x 576 50 31,25 27 16:9 720/50p* 1280 x 720 50 37,5 74,25 16:9 720/59p* 1280 x 720 59,94 44,955 74,175 16:9 720/60p* 1280 x 720 60 45,00 74,25 16:9

1080/23P* 1920 x 1080 23,98 26,973 74,176 16:9 1080/24P* 1920 x 1080 24 27 74,25 16:9

1080/25P 1920 x 1080 25 28,13 74,25 16:9

1080/30P 1920 x 1080 30 33,75 74,25 16:9 1080/50i** 1920 x 1080 50 28,13 74,25 16:9 1080/59i** 1920 x 1080 59,94 33,716 74,175 16:9 1080/60i** 1920 x 1080 60 33,75 74,25 16:9

1080/50P 1920 x 1080 50 56,25 148,5 16:9

1080/60P 1920 x 1080 60 67,5 148,5 16:9

*Podporované časování pro jiný signál než 3D a pro 3D signál ve formátu Frame Packing a ve formátu TopBottom (zobrazení snímků nad sebou).

**Podporované časování pro jiný signál než 3D a pro 3D signál formátu Frame Packing a polovičního formátu Vedle sebe (zobrazení snímků vedle sebe).

1920x1080_60

(CEA-861)

Obnovovací

frekvence (Hz)

59,939 / 60

Horiz. frekvence

67,432 / 67,5 148,35 / 148,5

Frekvence pixelů

(kHz)

(MHz)

Poměr

stran

Další informace

Page 57

Podporované časování EDTV a HDTV (připojení na vstupní konektory Komponentní video)

Formát Rozlišení

480i 720 x 480 59,94/60 15,734/15,75 13,5

480p 720 x 480 59,94/60 31,469/31,5 13,5

576i 720 x 576 50 15,625 27

576p 720 x 576 50 31,25 27 720/50p 1280 x 720 50 37,5 74,25 720/60p 1280 x 720 59,939/60 44,955/45 74,175/74,25

1080/50i 1920 x 1080 50 28,125 74,25

1080/60i 1920 x 1080 59,939/60 33,716/33,75 74,175/74,25 1080/24p 1920 x 1080 23,976/24 26,973/27 74,175/74,25 1080/25p 1920 x 1080 25 28,125 74,25 1080/30p 1920 x 1080 29,97/30 33,716/33,75 74,175/74,25 1080/50p 1920 x 1080 50 56,25 148,5 1080/60p 1920 x 1080 59,939/60 67,432/67,5 148,35/148,5

Obnovovací

frekvence (Hz)

Horiz. frekvence

(kHz)

Frekvence pixelů

(MHz)

Podporované časování pro vstupy Video a S-video

Formát Rozlišení

NTSC 3.58 - 59,94/60 15,734/15,75 3,58 NTSC 4.43 - 59,94/60 15,734/15,75 4,43

PAL-B/G - 50 15,625 4,43

PAL M - 59,94/60 15,734/15,75 3,58 PAL N - 50 15,625 3,58

PAL 60 - 59,94/60 15,734/15,75 4,43

SECAM - 50 15,625 4,25/4,41

Obnovovací

frekvence (Hz)

Horiz. frekvence

(kHz)

Frekvence

pixelů (MHz)

Další informace

Page 58

Záruka a autorská práva

Záruka

Společnost BenQ poskytuje záruku na jakoukoli závadu v materiálu a dílenském zpracování při normálních podmínkách používání a skladování.

Při uplatňování jakýchkoli záručních nároků je vyžadován doklad o zakoupení. V případě, že se na výrobku v průběhu záruční doby vyskytne závada, je jediným závazkem společnosti BenQ a vaší náhradou výměna jakýchkoli vadných součástek (včetně práce). Pokud požadujete servisní zásah v rámci záruky, obraťte se ihned na prodejce, od kterého jste přístroj vykazující vady zakoupili.

Důležité upozornění: Výše uvedená záruka pozbývá platnosti, jestliže zákazník při obsluze přístroje nepostupuje v souladu s písemnými pokyny společnosti BenQ, zvláště pokud se týká okolní vlhkosti, která musí být mezi 10 % a 90 %, teploty, která musí být mezi 0 °C a 35 °C, nadmořské výšky, která nesmí v běžném režimu přesáhnout 3 000 m, a provozování projektoru v prašném prostředí. Kromě konkrétních zákonných práv, které vám poskytuje tato záruka, můžete mít v závislosti na zákonech země, ve které žijete, ještě další práva.

Další informace najdete na webové stránce www.BenQ.com.

Autorská práva

Copyright © 2011 by BenQ Corporation. Všechna práva vyhrazena. Žádná část této publikace nesmí být reprodukována, přenášena, přepisována, ukládána do systému pro opětovné zpřístupnění nebo překládána do jakéhokoli jazyka nebo počítačového jazyka, v jakékoli formě nebo jakýmkoli způsobem, elektronickým, mechanickým, magnetickým, optickým, chemickým, ručním nebo jakkoliv jinak bez předchozího písemného souhlasu společnosti BenQ Corporation.

Všechny ochranné známky a zapsané ochranné známky jsou majetkem příslušných vlastníků.

Prohlášení

Společnost BenQ Corporation neposkytuje žádné záruky, ať už vyjádřené nebo předpokládané, týkající se obsahu zde uvedených informací a zejména se zříká jakýchkoli záruk, záruk obchodovatelnosti nebo vhodnosti pro určitý konkrétní účel. Kromě toho si společnost BenQ Corporation vyhrazuje právo provádět úpravy této publikace a čas od času provádět změny v jejím obsahu, a to bez povinnosti ze strany společnosti BenQ Corporation upozorňovat jakoukoli osobu na takovéto úpravy nebo změny.

Záruka a autorská práva

BenQ W7000 User Manual [cs]

Specifications and Main Features

Frequently Asked Questions

User Manual

Obsah

Důležité bezpečnostní pokyny

Přehled

Obsah balení při dodávce

Baterie dálkového ovladače

Používání dálkového ovladače

Přednosti projektoru

Vnější vzhled projektoru

Ovládací prvky a funkce

Ovládací panel

Umístění projektoru

Volba umístění

Získání požadované velikosti promítaného obrazu

Jak určit polohu projektoru pro danou velikost projekčního plátna

Jak zjistit doporučenou velikost projekčního plátna pro danou vzdálenost

Projekční rozměry

Připojení video zařízení

Příprava

Připojení zařízení s výstupem HDMI

Připojení zařízení s výstupem S-Video nebo video

Používání projektoru

Zapnutí projektoru

Volba zdroje vstupního signálu

Jemné doladění velikosti a světlosti obrazu

Používání nabídek

Zabezpečení projektoru

Použití bezpečnostního kabelu se zámkem

Nastavení promítaného obrazu

Přizpůsobení úhlu projekce

Korekce zkreslení obrazu

Použití nastavených a uživatelských režimů

Jemné doladění kvality obrazu

Pokročilé nastavení kvality obrazu

Výběr poměru stran

Provoz ve velkých nadmořských výškách

Zobrazení obrazu z více než jednoho zdroje vstupního signálu současně

Sledování 3D obsahu

Přizpůsobení zobrazení nabídek projektoru

Uzamknutí ovládacích tlačítek

Vypnutí projektoru

Nabídky na obrazovce (OSD - On-Screen Display)

Další informace

Péče o projektor

Informace o lampě

Zjišťování doby provozu lampy

Prodloužení životnosti lampy

Výměna lampy

Indikátory

Odstraňování problémů

Technické údaje

Záruka a autorská práva
