W7000/W7000+ Digitális projektor Házimozi sorozat

Felhasználói kézikönyv

Tartalomjegyzék

Fontos biztonsági

tudnivalók .............................. 3

Áttekintés............................... 6

Csomag tartalma............................6

Távirányító elemei..........................7

Távirányító használata...................7

A projektor jellemzői.......................8

Projektor külső nézete ...................9

Kezelőszervek és működésük .....10

Kezelőpanel......................................10

Távirányító........................................11

A projektor elhelyezése ....... 12

A hely kiválasztása ......................12

A vetített kép beállítása kívánság

szerinti méretre ............................13

A projektor helyének meghatározása

egy adott képernyőmérethez ............13

Vetítővászon ajánlott méretének

meghatározása adott távolsághoz....13

Vetítési méretek................................14

A vetítőlencsék eltolása....................16

Videoeszköz

csatlakoztatása.................... 17

Előkészületek ...................................17

HDMI eszközök csatlakoztatása.......17

Komponens videoeszközök

csatlakoztatása .................................18

S-video vagy videoeszközök

csatlakoztatása .................................18

Számítógép csatlakoztatása.............19

A jelszavas védelem használata...... 23

A vetített kép beállítása............... 25

A vetítési szög állítása .................... 25

A képtorzulás kijavítása ................... 25

Az előre beállított és a felhasználói

módok használata ....................... 26

A kép-élesség finombeállítása .... 28

Összetett képminőség vezérlők..29

A képoldalarány kiválasztása...... 32

A képoldalarány............................... 32

Működés magas tengerszint feletti

környezetben............................... 34

Több forráskép megjelenítése

egyidőben.................................... 35

A projektor menüjének

testreszabása.............................. 36

A vezérlőgombok zárolása.......... 36

A projektor kikapcsolása ............. 36

A képernyőmenük (OSD) ............ 37

További információk ............ 45

A projektor ápolása ..................... 45

Lámpa információk...................... 46

A lámpa üzemidejének

meghatározása................................ 46

A lámpa élettartamának

meghosszabbítása........................... 46

A lámpacsere időzítése ................... 47

A lámpa cseréje ............................... 47

Jelzőlámpák ................................ 50

Hibaelhárítás ............................... 51

Specifikációk ............................... 52

A projektor használata......... 20

A projektor bekapcsolása.............20

Bemenőforrás kiválasztása.......... 21

A képméret és élesség

finombeállítása............................. 21

A menük használata ....................22

A projektor biztosítása .................22

Biztonsági kábelzár használata ........22

2 Tartalomjegyzék

Garancia és copyright

információk.......................... 56

Jogszabályok által előírt

nyilatkozatok........................ 57

Köszönjük, hogy a minőségi BenQ videoprojektort választotta! Tervezésekor fontos szempont volt,

1500 -

3000

méter

hogy házimozi környezetben is tökéletesen élvezhető képet nyújtson. A legjobb eredmények érdekében tanulmányozza át figyelmesen a kézikönyvet, amely eligazítást nyújt a vezérlő menüvel és a működéssel kapcsolatban.

Fontos biztonsági tudnivalók

A projektor tervezése és tesztelése a számítástechnikai eszközökre vonatkozó legújabb biztonsági szabványok alapján történt. A termék biztonságos használata azonban csak akkor biztosítható, ha betartja a kézikönyvben szereplő és a terméken feltüntetett utasításokat.

1. A projektor használata előtt kérjük, olvassa el a

kézikönyvet. A kézikönyvet tartsa biztonságos helyen, hogy azt később is használhassa referenciaként.

2. A projektort mindig egyenletes, vízszintes felületre helyezve használja.

- Soha ne helyezze a projektort ingatag kocsira,

állványra vagy asztalra, mert az onnan leeshet és megsérülhet;

- Ne helyezzen gyúlékony anyagot a projektor

közelébe;

- Ne használja bal-jobb irányban 10 foknál

nagyobb szögben, vagy előre-hátra irányban 15 foknál nagyobb szögben megdöntött helyzetben.

3. A projektort ne tárolja függőleges helyzetben az oldalán. Ilyenkor a projektor felborulhat, ami sérüléssel járhat vagy kár(oka)t okozhat.

4. Ne helyezze a projektort az alábbi környezetekbe:

- Zárt vagy rosszul szellőző térbe.

A projektort legalább 50 cm távolságra helyezze el a faltól; körülötte legyen biztosított a levegő szabad áramlása;

- Olyan helyekre, ahol a hőmérséklet

extrém magassá válhat, például zárt ablakú autó belsejében;

- Olyan helyekre, ahol a nedvesség, por

vagy cigarettafüst beszennyezheti az optikai alkatrészeket, rövidítve a projektor élettartamát és egyben elhomályosítva a képet;

- Tűzriasztók közelébe;

- Olyan helyekre, ahol a környezet

hőmérséklete 35 feletti;

- Olyan helyekre, amelyek tengerszint

feletti magassága nagyobb mint 1500 méter.

Fontos biztonsági tudnivalók

5. Ne akadályozza a projektor szellőzőnyílásait a készülék bekapcsolása közben (ideértve a készenlét üzemmódot is):

- A projektort ne takarja el semmilyen tárggyal

sem;

- Ne helyezze a projektort takaróra, ágyra

vagy bármilyen más puha felületre.

9. A projektor működése közben ne nézzen közvetlenül a lencsébe. Az maradandóan károsíthatja a látását.

6. Ahol ingadozó az áramellátás - az ±10 Volttal ingadozhat - javasolt a projektort feszültségstabilizátor, túláramvédelem vagy szünetmentes tápegység (UPS) közbeiktatásával csatlakoztatni a hálózatra az adott helyzetnek megfelelően.

7. A projektorra ráállni vagy tárgyat ráhelyezni nem szabad.

8. Ne helyezzen folyadékot a projektorra vagy annak közelébe. A projektorba fröccsenő folyadékok miatt elveszíti a garanciális jogait. Ha a projektorba mégis folyadék kerül, húzza ki a csatlakozódugót a hálózati aljzatból és hívja a BenQ-t a projektor javítása érdekében.

10. Ne használja a projektorlámpát a névleges élettartamánál hosszabb ideig. A névleges élettartamon messze túlmenő használat következtében a lámpa egyes ritka esetekben eltörhet/felrobbanhat.

11. Működéskor a lámpa szélsőségesen meleggé válik. Engedje hűlni a projektort mintegy 45 percig, mielőtt a lámpaegységet a cseréhez leszereli.

12. A projektor alkalmas a mennyezetre szerelt módhoz szükséges fordított kép vetítésére. Csak a BenQ saját mennyezeti rögzítőkészletét használja a rögzítéshez.

Fontos biztonsági tudnivalók

13. Soha ne próbálja addig kicserélni a lámpaegységet, amíg a projektor le nem hűlt és azt nem húzta ki az elektromos csatlakozóaljzatból.

Nedvesség kicsapódása

Soha ne használja a projektort közvetlenül azután, hogy azt egy hidegebb helyről egy melegebb helyre mozgatta. Ilyen hőmérsékletváltozásnak kitett projektorban a nedvesség kicsapódhat a fontos belső alkatrészeken. A projektor potenciális károsodásának megelőzése érdekében, legalább 2 óra hosszat ne használja a projektort ilyen hirtelen hőmérsékletváltozás után.

14. Ha azt feltételezi, hogy a projektort meg kell javítani vagy szervizelni kell, akkor vigye a terméket megbízható megfelelő jogosultságokkal rendelkező szakemberhez.

15. Ne kísérelje meg a projektor szétszerelését. A készülék belsejében található veszélyes nagyfeszültség halált okozhat, ha áram alatt lévő részhez ér. Az egyetlen felhasználó által is szervizelhető rész a lámpaegység, amely saját levehető fedővel rendelkezik. Lásd a(z)

48. oldalt.

Más burkolatot semmi esetben sem szabad eltávolítani. A szervizelést csak megfelelő képesítéssel rendelkező szakemberrel végeztesse.

Kerülje az illékony folyadékok használatát

Ne használjon illékony folyadékokat, pl. rovarirtókat és egyes tisztítószereket a projektor közelében. Ne engedje, hogy a gumi vagy műanyag alapanyagú termékek sokáig hozzáérjenek a projektorhoz. Ezek a felületen nyomokat hagyhatnak. Ha valamilyen vegyszerbe mártott anyagot használ a tisztításhoz, akkor minden esetben kövesse a termék biztonsági utasításait.

Leselejtezés

A termék a következő anyagokat tartalmazza, amelyek károsak az emberi szervezetre és/vagy a környezetre.

• Ólom - ami a forrasztóónban található.

• Higany - ami a lámpában található. A termék és az elhasznált lámpák

leselejtezéséhez kérjen segítséget a helyi hatóságoktól az érvényes rendelkezésekkel kapcsolatban.

Figyelmeztetés

Tartsa meg az eredeti csomagolást a későbbi potenciális szállításokhoz. Ha a projektort a használat után el kell csomagolnia, akkor állítsa a projektor lencséit a megfelelő állásban, tegye fel a lencsevédő párnát a lencsékre és igazítsa el a lencsevédő párnát és a projektort védő párnát úgy, hogy azok megakadályozzák a termék szállítás közbeni sérülését.

Fontos biztonsági tudnivalók

Áttekintés

Projektor

Távirányító

Elemek

Komponens videokábel

Garanciajegy

Felhasználói kézikönyv

Rövid útmutató

Hálózati kábel

VGA kábel

Csomag tartalma

Óvatosan bontsa ki a csomagot és ellenőrizze, hogy tartalmaz-e mindent az alább megadottak közül. Egyes tételek az adott vásárlási helyszínen nem elérhetők. Kérjük, ellenőrizze ezt a vásárlás helyén.

Egyes tartozékok a vásárlás helyszíne alapján különbözhetnek.

A garanciajegy csak egyes területeken képezi a csomag részét. Bővebb felvilágosítást a forgalmazótól kaphat.

Áttekintés

Távirányító elemei

Akár 8 m

1. Az elemtartó fedelének kinyitásához fordítsa a távirányítót a hátoldalával felfelé, az ujjbarázdákon kifejtett nyomással csúsztassa a fedelet a nyíllal jelölt irányba az ábra szerint. A fedél ekkor lecsúszik.

2. Az elemeket (ha szükséges) vegye ki, és illesszen be két új AAA elemet, ügyelve, hogy az elemeket az elemtartó alján jelzett polaritásnak megfelelően helyezze be. A pozitív (+) a pozitívhoz és a negatív (-) a negatívhoz.

3. A fedél visszahelyezéséhez illessze azt az házhoz és csúsztassa vissza a helyére. A helyére érve kattanást hall.

Megjegyzések az elemek használatával kapcsolatban

• Ne használja vegyesen a régi elemeket az új elemekkel, vagy ne használjon egyszerre különböző

típusú elemeket.

• Ügyeljen, hogy a távirányító és az elemek ne maradjanak túl meleg vagy párás környezetben,

például a konyhában, a fürdőszobában, a szaunában, a télikertben vagy zárt autóban.

• A használt elemek leselejtezését a gyártó utasításainak és az érvényes helyi környezetvédelmi

előírásoknak megfelelően végezze.

• Ha a távirányítót hosszabb ideig nem használja, akkor vegye ki az elemeket a távirányítóból, hogy

megvédje a távirányítót az elemek szivárgása által okozott esetleges sérülésektől.

Távirányító használata

• Ügyelni kell, hogy a távirányító és az infravörös

érzékelők között ne legyen olyan akadály/tárgy, amely elzárná az infravörös sugár útját a projektor irányába.

• A távirányítót akár 8 m távolságból is használhatja,

45 fokos infravörös sugárral. A távirányítót mindig fordítsa a projektor felé, ennek ellenére a legtöbb képernyő tükrözi az infravörös sugarakat a projektor felé.

A projektor mennyezetre szerelése

Célunk, hogy Ön teljes mértékben elégedett legyen a BenQ projektor használatával, ezért fel kell hívnunk figyelmét a személyi sérülések és anyagi károk megelőzését célzó biztonsági óvintézkedésekre.

Ha a projektort a mennyezetre kívánja felszerelni, mindenképp a megfelelő BenQ mennyezeti szerelőkészlet használatát javasoljuk és nagyon fontos a megbízható, biztonságos rögzítésre is ügyelni.

Ha nem a BenQ mennyezeti szerelőkészletet használja a projektor felszereléséhez, fennáll a veszélye annak, hogy a helytelen méretű vagy hosszúságú csavarok miatt a nem kielégítő rögzítés következtében a projektor leesik a mennyezetről.

A BenQ mennyezeti szerelőkészletet megvásárolhatja ugyanott, ahol a BenQ projektort. A BenQ különálló Kensington zár kompatibilis biztonsági kábel vásárlását is javasolja, amelyet a projektoron a Kensington zár nyílásába és a mennyezeti tartókonzol alapjához kell erősíteni. Ez fogja a projektort megtartani, abban az esetben, ha annak rögzítése a szerelőkonzolon kilazulna.

Áttekintés

A projektor jellemzői

• Full HD kompatibilis

A projektor kompatibilis a 480i, a 480p, a 576i, a 576p és a 720p szabványos TV felbontásokkal (SDTV) és a 720p, az 1080i és az 1080p HD TV felbontásokkal, ahol az 1080p formátum valósan 1:1 arányban jeleníti meg a képet.

• Kiváló képminőség

A projektor a nagy felbontásának, kiváló házimozi fényerejének, extrém magas kontrasztarányának, élénk színeinek és gazdag szürkeárnyalat megjelenítési képességének köszönhetően kiváló képminőséget biztosít.

• Nagy fényerő

A projektor extrém fényerővel rendelkezik, hogy a környezeti megvilágítás mellett is kitűnő képeket jeleníthessen meg, ellentétben a hagyományos projektorokkal.

• Magas kontrasztarány

A projektor dinamikus fekete-vezérléssel rendelkezik, hogy elérje ezt a magas kontrasztarányt.

• Élénk színmegjelenítés

A projektor egy hatszegmenses színkörből áll, hogy valós színmélységeket jeleníthessen meg; olyan tartományokat, amelyeket a kevesebb szegmensből álló színkörök nem tudnak megjeleníteni.

• Gazdag szürkeárnyalatok

Az automata gammavezérlés kiváló szürkeárnyalat megjelenítésről gondoskodik, amely a besötétített helyiségben feltárja az árnyékok részletgazdagságát, vagy az éjszakai vagy kevés fény mellett felvett jelenetek részleteit.

• Intuitív lencse-elmozdítás

A lencse-elmozdulást szabályozó intuitív vezérlővel flexibilisen állíthatja be a projektort.

• Számos input- és videoformátum

A projektor számos PC-s és videoformátumot kezel, ideértve a komponens videót, az S-videót, a kompozit videót, de a kettős HDMI-t, a PC jelet és azt az automatikát, amely a képernyő és a háttérvilágításnak megfelelően adja ki a jelet.

• ISF tanúsított kalibrálásvezérlés

A legmagasabb teljesítményelvárásoknak való megfelelés érdekében a projektor OSD menüjéből elérhetők az ISD NIGHT (ÉJSZAKA) és ISF DAY (NAPPAL) üzemmódok is, melyeket a jóváhagyott ISF telepítők kalibrálhatnak a megfelelő eszközökkel.

• Kompatibilis a panamorph lencsékkel

A projektor panamorph lencse-kompatibilis, így a 16:9 arányú vetítést 2,35:1 arányra tudja átváltani.

• 3D funkció

Ennek segítségével még valóságosabb élmény nyújtanak a 3D filmek, videók és sportesemények, mert a HDMI csatlakozáson keresztül képes megjeleníteni a képek mélységét is.

• Képkocka interpoláció

A projektor folyamatosabbá teszi a képet a mozgás előrejelzési/ mozgás kompenzációs technológia segítségével.

Áttekintés

Projektor külső nézete

546

789171011 12 13 14 15 16

A csatlakoztatás részleteit lásd „Videoeszköz

csatlakoztatása“ c. részt a(z) 17. oldalon.

Elöl és oldal nézet

Hátul nézet

1. Vezérlőpanel (bővebben lásd

„Kezelőpanel“ c. részt a(z) 10. oldalon.)

2. Lámpafedél

3. Elülső infravörös szenzor

4. Szellőzőnyílás (meleg levegő kiáramlás)

5. Vetítő lencsék

6. Lencse-elmozdító kar

7. Váltakozó áramú hálózati kábel bemenet

8. Hátsó infravörös szenzor

9. HDMI csatlakozók

10. Kompozit videojel bemenet (RCA)

11. S-Video bemenet (mini 4 tűs DIN)

12. USB port

13. RS-232 vezérlő port A számítógép-/házimozi-vezérlő/automata rendszer csatlakoztatásához.

14. 12 V-os egyenáramú kimenet Külső eszközök, például elektromos vászon vagy fényvezérlő berendezés, stb. indítására használatos. Csatlakoztatásuk módjáról kérdezze a forgalmazót.

15. Komponens videojel bemenetek (RCA) támogatja az Y/P videojeleket

16. RGB (PC)/Komponens video (YPbPr/ YCbCr) jelbemeneti csatlakozódugó

17. Kensington zár nyílása

B/PR és az Y/CB/CR

Alul nézet

18. Állítható láb

19. Furatok a mennyezeti szereléshez

Áttekintés

Kezelőszervek és működésük

1 2

3 4

910

A részleteket lásd a kézjel után megadott információk között .

Kezelőpanel

1. Fókusz-beállító gyűrű

A vetített kép fókusztávolságát állítja.

„A képméret és élesség finombeállítása“ c. részt a(z) 21. oldalon

2. Zoom gyűrű

A vetített kép méretét állítja.

„A képméret és élesség finombeállítása“ c. részt a(z) 21. oldalon

3. POWER indicator light (Bekapcsolás állapotjelző lámpa)

A projektor működése közben világít vagy villog.

„Jelzőlámpák“ c. részt a(z) 51. oldalon

4. TEMPerature warning light (Hőmérsékletet figyelmeztető lámpa)

Akkor kezd világítani vagy villogni, ha a projektor hőmérséklete túl magassá vált.

„Jelzőlámpák“ c. részt a(z) 51. oldalon

5. LAMP indicator light (Lámpa jelzőfény)

Világít vagy villog, ha a projektorlámpával probléma adódott.

„Jelzőlámpák“ c. részt a(z) 51. oldalon

Áttekintés

6. Nyíl/Trapéztorzítás gombok (Bal , Fel / , Jobb , Le / )

Mozgassa az aktuális képernyőmenüt (OSD) a nyilakkal - az OSD menü aktiválásakor.

A ferde vetítésből adódóan torzult képek kézi korrigálása.

„A menük használata“ c. részt a(z) 22. oldalon, „A képtorzulás kijavítása“ c. részt a(z)

25. oldalon

7. POWER (Áramellátás)

Ugyanazzal a funkcióval rendelkezik, mint a(z) POWER ON/OFF (BE- ÉS KIKAPCSOLÁS) távirányítón.

Vált a projektor készenléti és bekapcsolt állapota között.

„A projektor bekapcsolása“ c. részt a(z)

20. oldalon, „A projektor kikapcsolása“ c. részt a(z) 37. oldalon

8. PRESET MODE (Előre megadott mód)

Az elérhető, előre beállított képbeállításokat jeleníti meg egymás után az összes bemenethez.

„Előre beállított mód kiválasztása“ c. részt a(z) 26. oldalon

9. SOURCE (Jelforrás)

Ugyanazzal a funkcióval rendelkezik, mint a(z) (COMP, VIDEO, S-VIDEO, HDMI1, HDMI2, PC) forráskiválasztó gombok távirányítón.

A bemeneti jelek között vált sorrendben.

„Bemenőforrás kiválasztása“ c. részt a(z)

21. oldalon

10. EXIT

Visszatér az előző OSD menükhöz, kilép és menti az OSD menü beállításait.

„A menük használata“ c. részt a(z) 22. oldalon

11. ENTER (Bevitel)

Érvényesíti a képernyőmenü (OSD) kiválasztott elemét.

12. MENU (MENÜ)

Ki- és bekapcsolja a képernyőmenüt (OSD).

„A menük használata“ c. részt a(z) 22. oldalon

Távirányító

8 10

A részleteket lásd a kézjel után megadott információk között .

1. POWER ON/OFF (BE- ÉS KIKAPCSOLÁS)

Vált a projektor készenléti és bekapcsolt állapota között.

„A projektor bekapcsolása“ c. részt a(z)

20. oldalon, „A projektor kikapcsolása“ c. részt a(z) 37. oldalon

2. Forrásválasztó gombok (COMP, VIDEO, S-VIDEO, HDMI1, HDMI2, PC)

Kiválasztja a megjelenítendő bemeneti forrást.

„Bemenőforrás kiválasztása“ c. részt a(z)

21. oldalon

3. Méretarány gombok (ANA, 4:3, LB, WIDE (SZÉLES), REAL (VALÓS))

A vetítés arányát választja ki.

„A képoldalarány kiválasztása“ c. részt a(z)

32. oldalon

4. PRESET MODE (Előre megadott mód)

Az elérhető, előre beállított képbeállításokat jeleníti meg egymás után az összes bemenethez.

„Előre beállított mód kiválasztása“ c. részt a(z)

26. oldalon

5. MEMÓRIA gombok (USER 1 (Felhasználó

1), USER 2/ISF NIGHT (Felhasználó 2/ISF éjszaka), USER 3/ISF DAY (Felhasználó 3/ ISF nappal) és DEFAULT (Alapértelmezett))

Visszaállítja a képbeállításokat az aktuális bemenő jelforrás alapján.

„A(z) User 1 (Felhasználó 1)/User 2 (Felhasználó

2)/User 3 (Felhasználó 3) mód beállítása“ c. részt a(z) 27. oldalon

6. ENTER (Bevitel)

Érvényesíti a képernyőmenü (OSD) kiválasztott elemét.

7. Nyíl/Trapéztorzítás gombok (Bal , Fel / , Jobb , Le / )

Mozgassa az aktuális képernyőmenüt (OSD) a nyilakkal - az OSD menü aktiválásakor.

A ferde vetítésből adódóan torzult képek kézi korrigálása.

„A menük használata“ c. részt a(z) 22. oldalon, „A képtorzulás kijavítása“ c. részt a(z)

25. oldalon

8. MENU (MENÜ)

Ki- és bekapcsolja a képernyőmenüt (OSD).

„A menük használata“ c. részt a(z) 22. oldalon

9. EXIT

Visszatér az előző OSD menükhöz, kilép és menti az OSD menü beállításait.

„A menük használata“ c. részt a(z) 22. oldalon

10. Képminőség állító gombok (BRIGHTNESS (Fényerő), CONTRAST (Kontraszt), COLOR (Szín), TINT (Színárnyalat))

Megjeleníti az állítócsúszkákat a képminőség értékek módosításához.

„A kép-élesség finombeállítása“ c. részt a(z)

28. oldalon

11. Képablak vezérlőgombok (PIP (Kép a képben), SIZE (Méret), POSITION (Pozíció), ACTIVE (Aktív))

Megjeleníti a kép a képben (PIP) ablakot, vált a főablak és az AKTÍV alablak között és módosítja az aktuális aktív ablak MÉRETÉT és POZÍCIÓJÁT.

„Több forráskép megjelenítése egyidőben“ c. részt a(z) 35. oldalon

12. INVERT (Invertálás)

Az invert funkciót kapcsolja be és ki.

„3D“ c. részt a(z) 43. oldalon

13. 3D A 3D menüt jeleníti meg.

„3D“ c. részt a(z) 43. oldalon

14. LIGHT (Fény)

Kb. 10 másodpercre bekapcsolja a távirányító háttérvilágítását. Ha a háttérvilágítás bekapcsolt állapotában bármely gombot megnyomja, akkor a háttérvilágítás további 10 másodpercig nem kapcsol ki. Nyomja meg mégegyszer a gombot a háttérvilágítás kikapcsolásához.

Áttekintés

A projektor elhelyezése

Language Splash Screen

Projector Position

Auto Off Sleep Timer Menu Settings Input Source

System Setup

S-Video

English

BenQ

Auto Source Search

Back

Disable Disable

Off

Front Table

A hely kiválasztása

A projektor számára négy lehetséges felállítási hely jöhet szóba. A felállítási hely kiválasztása függ a szoba alaprajzától és személyes ízléstől. Vegye figyelembe a

vetítővászon méretét és a helyzetét, a megfelelő hálózati aljzat helyét, valamint a projektor és a többi berendezés elhelyezkedését és a közöttük lévő távolságot.

1. Front Table (Szemből asztalról):

Ezt az elhelyezést akkor válassza, ha a projektort a vetítővászonnal szemben a padló közelében helyezi el. Ez a projektor leggyakoribb elhelyezése, amely gyors felállítást és hordozhatóságot biztosít.

2. Front Ceiling (Szemből mennyezetről):

Ezt az elhelyezést akkor válassza, ha a projektort a mennyezetre függeszti fel a vetítővászonnal szemben.

A projektor mennyezetre szereléséhez vásárolja meg a forgalmazótól a BenQ projektor mennyezeti szerelőkészletet.

*A projektor bekapcsolása után adja meg a(z) Front Ceiling (Szemből mennyezetről) beállítást.

3. Rear Table (Hátulról asztalról):

Ezt az elhelyezést akkor válassza, ha a projektort a vetítővászon mögött, a padló közelében helyezi el.

Ne feledje, ekkor speciális, hátsó vetítésre alkalmas vetítővászon szükséges.

*A projektor bekapcsolása után adja meg a(z)

Rear Table (Hátulról asztalról) beállítást.

4. Rear Ceiling (Hátulról mennyezetről):

Ezt az elhelyezést akkor válassza, ha a projektort a mennyezetre függeszti fel a vetítővászon mögött.

Ehhez a felállításhoz speciális hátulról vetíthető ernyőre és a BenQ mennyezeti szerelőkészletre is szükség van.

*A projektor bekapcsolása után adja meg a(z)

Rear Ceiling (Hátulról mennyezetről) beállítást.

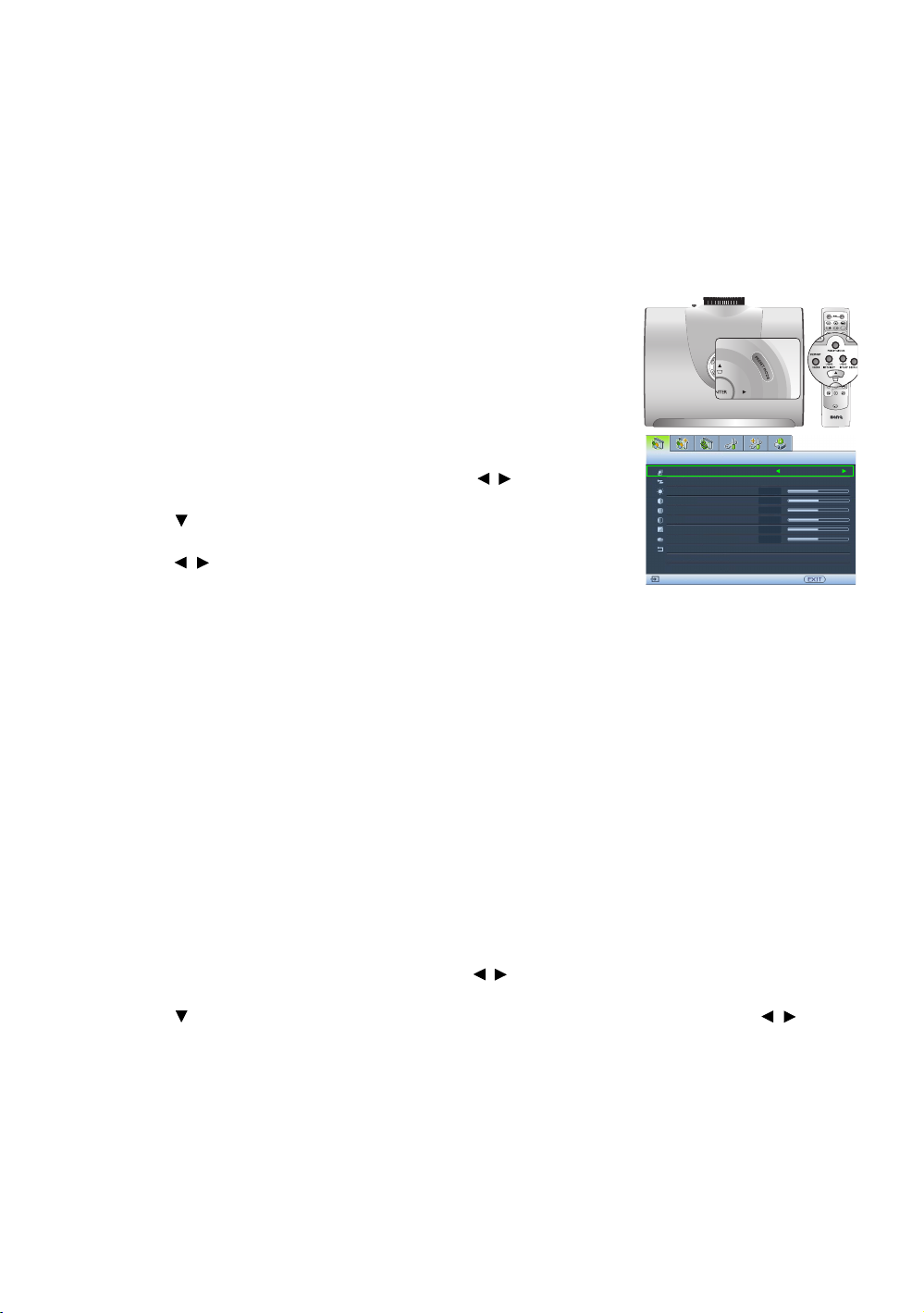

*A projektor pozíciójának megadásához:

1. Nyomja meg a(z) MENU (MENÜ)-t a projektoron vagy a távirányítón, majd a(z) / gombokkal jelölje ki a(z) System Setup (Rendszer-beállítás) menüt.

2. A(z) / gombokkal jelölje ki a(z) Projector Position (Projektor pozíció)-t, majd

nyomja a(z) / gombokat addig, amíg a helyes pozícióhoz nem ér.

A projektor elhelyezése

A vetített kép beállítása kívánság szerinti méretre

A vetített kép méretét befolyásolja a projektorlencsék távolsága a vetítővászontól, a zoom beállítása és a videó formátuma.

A projektort vízszintesen (például egy asztalra fektetve) kell elhelyezni és az legyen merőleges (90°os) a vetítővászonra. Ezzel megakadályozható a ferde szögű vetítés (vagy a ferde szögű felületre történő vetítés) által okozott torzulás. Mennyezetre történő rögzítéskor a projektort fejjel lefelé kell felszerelni.

A projektornak a vetítővászontól történő távolításakor a vetített kép mérete növekszik, miközben a függőleges eltolás maga is arányosan növekszik.

A vetítővászon és a projektor helyének meghatározásakor számításba kell venni a vetített kép és a függőleges eltolás méretét is, amelyek egyenesen arányosak a vetítési távolsággal.

A projektor négy állítható lábbal rendelkezik. Bővebben lásd „A vetítőlencsék eltolása“ c. részt a(z)

16. oldalon. Lásd a(z) 14. és a(z) 15. oldalakon a diagramokat a vertikális eltolási értékekkel

kapcsolatban a méret táblázatokban, amely méreteket a lencsék teljesen felfele vagy lefele eltolt állapotához határoztunk meg.

A projektor helyének meghatározása egy adott képernyőmérethez

1. Állapítsa meg, hogy a vászon 16:9 vagy 4:3 arányú.

2. A táblázat segítségével keresse meg a képmérethez legközelebb álló értéket a bal oldali,

"Vetítővászon méretei" címkével ellátott oszlopokban. Ennek az értéknek a sorában haladjon

jobbra a(z) "Átlag" oszlopba, ahol a megfelelő, átlagos vetítővászontól mért távolságot találja. Ez a vetítési távolság.

3. Határozza meg a projektor pontos helyzetét a vászonhoz képest, és az állítható lencsék eltolási

tartományát.

Példa: ha 120 hüvelyes, 4:3 arányú vásznat használt, akkor használja referenciaként a(z)

"A vetítővászon aránya 4:3-hoz és a kivetített kép aránya 16:9-hez"-t. Az átlagos vetítési távolság

4944 mm.

Vetítővászon ajánlott méretének meghatározása adott távolsághoz

Ezzel a módszerrel lehet meghatározni, hogy a megvásárolt projektorhoz milyen méretű vetítővászon illik a szobába.

A használható legnagyobb vászonméretet a szoba fizikai méretei korlátozzák.

1. Állapítsa meg, hogy a vászon 16:9 vagy 4:3 arányú.

2. Mérje le a projektor és a vászon tervezett helye közötti távolságot. Ez a vetítési távolság.

3. A táblázat segítségével keresse meg a mért értékhez legközelebb álló értéket a(z) "Átlag" nevű - a

vászontól mért átlagos távolság - oszlopban. Ellenőrizze, hogy a mért távolság beleesik-e az átlagos távolság értékétől jobbra és balra található legkisebb és legnagyobb távolság közötti tartományba.

4. Ennek az értéknek a sorában menjen balra, ahol a hozzátartozó vetítővászon átmérőjének értékét

találja. Ez a projektor által vetített kép mérete ennél a vetítési távolságnál.

Példa: ha 16:3 arányú vásznat használt és a mért vetítési távolság 4500 mm, akkor használja referenciaként a(z) "A vetítővászon aránya 16:9-hez és a kivetített kép aránya 16:9-hez"-t. A legközelebbi érték a(z) "Átlag" oszlopban a 4488 cm. A sorban előre haladva látható, hogy 100"-es vászonra lesz szükség.

A(z) „Vetítési távolság <D> [cm]“ c. részt a(z) 15. oldalon oszlop legkisebb és legnagyobb vetítési értékeinek ellenőrzésekor kiderül, hogy a 4500 mm mért vetítési távolsághoz a 90"-es és 110"-es vászon is megfelelő. A projektor beállítható (a nagyításvezérlő segítségével) ezekhez az eltérő méretű vásznakhoz is az adott vetítési távolság mellett. Ne feledje, hogy a különböző vászonméretekhez különböző függőleges eltolási értékek tartoznak.

A projektor elhelyezése

Ha a projektort (az ajánlottól) eltérő helyre helyezi, akkor azt felfelé vagy lefelé kell döntenie, hogy a

Telepítés a padlóra

<F>: Vetítővászon <G>: Lencsék középpontja

Elhelyezés a mennyezeten

<F>: Vetítővászon <G>: Lencsék középpontja

kép a vetítővászon közepére kerüljön. Ilyen esetben a kép némiképp torzulni fog. A torzulás a trapéztorzítás funkcióval javítható. Bővebben lásd „A képtorzulás kijavítása“ c. részt a(z) 25. oldalon.

Vetítési méretek

16:9 arányú vetítővászon telepítése

<A>

<C>

A vetítővászon aránya 16:9-hez és a kivetített kép aránya 16:9-hez

Vetítővászon méretei Vetítési távolság <D> [cm]

Átló <A> [hüvelyk (cm)]

30 (762) 374 664 1077 1346 1616 47 40 (1016) 498 885 1436 1795 2154 62 50 (1270) 623 1107 1795 2244 2693 78 60 (1524) 747 1328 2154 2693 3232 93 70 (1778) 872 1549 2513 3142 3770 109 80 (2032) 996 1771 2873 3591 4309 125

90 (2286) 1121 1992 3232 4039 4847 140 100 (2540) 1245 2214 3591 4488 5386 156 110 (2794) 1370 2435 3950 4937 5925 171 120 (3048) 1494 2656 4309 5386 6463 187 130 (3302) 1619 2878 4668 5835 7002 202 140 (3556) 1743 3099 5027 6284 7540 218 150 (3810) 1868 3320 5386 6732 8079 233 160 (4064) 1992 3542 5745 7181 8618 249 170 (4318) 2117 3763 6104 7630 9156 265 180 (4572) 2241 3984 6463 8079 9695 280 190 (4826) 2366 4206 6822 8528 10233 296 200 (5080) 2490 4427 7181 8977 10772 311 250 (6350) 3113 5534 8977 11221 13465 389 300 (7620) 3735 6641 10772 13465 16158 467

A fent megadott számok becsült adatok, és azok a tényleges értékektől kis mértékben eltérhetnek. Csak a javasolt vetítővászon-méreteket adtuk meg. Ha az Ön vetítővászna nem szerepel a fenti táblázatban, akkor lépjen kapcsolatba a forgalmazóval és kérjen tőle tanácsot.

Magasság [cm]

<E>

<F>

<D>

Szélesség <C> [cm]

<G>

Min. távolság (legnagyobb nagyítással)

<A>

<C>

Átlag

<E>

Max. távolság (legkisebb nagyítással)

<D>

<G>

<F>

Legalacsonyabb/

legmagasabb

lencse pozíció

<E> [cm]

A projektor elhelyezése

4:3 arányú vetítővászon telepítése

<A>

<H>

<C>

<E>

<D>

<F>

<G>

Telepítés a padlóra

<F>: Vetítővászon <G>: Lencsék középpontja

Elhelyezés a mennyezeten

<F>: Vetítővászon <G>: Lencsék középpontja

A lenti illusztrációk és a táblázat olyan felhasználóknak készült, akik már 4:3 arányú vetítővásznakat használnak vagy 4:3 arányú vetítővászon vételén gondolkodnak a 16:9 vetítési arányú képek megtekintéséhez.

A vetítővászon aránya 4:3-hoz és a kivetített kép aránya 16:9-hez

Vetítővászon méretei Vetítési távolság <D> [cm] Legalacsony-

Átló <A> [hüvelyk (cm)]

30 (762) 457 610 989 1236 1483 43 343 40 (1016) 610 813 1318 1648 1977 57 457 50 (1270) 762 1016 1648 2060 2472 71 572 60 (1524) 914 1219 1977 2472 2966 86 686 70 (1778) 1067 1422 2307 2884 3461 100 800 80 (2032) 1219 1626 2637 3296 3955 114 914

90 (2286) 1372 1829 2966 3708 4449 129 1029 100 (2540) 1524 2032 3296 4120 4944 143 1143 110 (2794) 1676 2235 3625 4532 5438 157 1257 120 (3048) 1829 2438 3955 4944 5932 171 1372 130 (3302) 1981 2642 4285 5356 6427 186 1486 140 (3556) 2134 2845 4614 5768 6921 200 1600 150 (3810) 2286 3048 4944 6180 7416 214 1715 160 (4064) 2438 3251 5273 6592 7910 229 1829 170 (4318) 2591 3454 5603 7004 8404 243 1943 180 (4572) 2743 3658 5932 7416 8899 257 2057 190 (4826) 2896 3861 6262 7828 9393 271 2172 200 (5080) 3048 4064 6592 8239 9887 286 2286 250 (6350) 3810 5080 8239 10299 12359 357 2858 300 (7620) 4572 6096 9887 12359 14831 429 3429

Magasság [cm]

Szélesség <C> [cm]

Min. távolság (legnagyobb nagyítással)

Átlag

<A>

<C>

Max. távolság (legkisebb nagyítással)

<H>

<E>

abb/

legmagasabb-

lencse

pozíció <E>

[cm]

<D>

<G>

<F>

Képmagasság

<H>

[cm]

A projektor elhelyezése

A vetítőlencsék eltolása

Vetítőernyő

Elmozdítás tartománya

Lencse középpont

Projektor

A lencse-elmozdulás vezérlővel flexibilisen állíthatja be a projektort. Segítségével a projektort a vetítővászon közepére irányíthatja.

A lencse-eltolást a kivetített kép magasságának vagy szélességének százalékában adjuk meg. Azt a kivetített kép vertikális vagy horizontális középpontjától való eltéréseként mérjük meg. A kar segítségével eltolhatja a lencséket tetszőleges irányba az engedélyezett tartományon belül - az Ön igényeinek megfelelően.

A lencse-eltoló kar használata:

1. Oldja ki a kart, ehhez azt forgassa az óramutató járásával ellentétesen.

2. Mozgassa a kart, hogy módosítsa a kivetített kép helyét.

3. Zárja a kart, ehhez azt forgassa az óramutató járásával azonos irányba.

• Ha a vetítővászon pozíciója rögzített

• Ha a projektor pozíciója rögzített

100%

25%

-25%

-100%

41.3% 41.3%

• A kart ne húzza túl.

• A lencse-eltolás állítása nem rontja a kép minőségét. Abban a ritka esetben, ha a megjelenített kép torzulna, akkor bővebben lásd „A vetített kép beállítása“ c. részt a(z) 25. oldalon.

A projektor elhelyezése

Videoeszköz csatlakoztatása

HDMI kábel

HDMI eszköz: DVD lejátszó, digitális beltéri

egység, stb.

Győződjön meg arról, hogy a HDMI jelhez a megfelelő bemeneti forrást választja ki, bővebben lásd „HDMI Settings (HDMI beállítások)“ c. részt

a(z) 44. oldalon.

A projektort csatlakoztathatja tetszőleges video eszközhöz, mint pl. videomagnóhoz, DVD vagy Bluray lejátszóhoz, digitális beltéri egységhez, kábeles vagy műholdas beltéri egységhez, játékkonzolhoz vagy digitális kamerához. A projektort csatlakoztathatja desktop vagy laptop PC-hez vagy Apple Macintosh számítógéphez. A projektor és a videoforrás összekötésére a fenti csatlakozási módok közül csak egyet kell használni, azonban az egyes módszerek különböző szintű videominőséget biztosítanak. A választott módszer leginkább attól függ, hogy mely csatlakozások állnak rendelkezésre mind a projektoron, mind a videoforráson, a következők szerint:

Csatlakozó

neve

HDMI

Komponens

Video

S-Video

Video

PC (D-SUB)

Csatlakozó

megjelenése

Referencia Képminőség

„HDMI eszközök csatlakoztatása“ c. részt a(z) 17. oldalon

„Komponens videoeszközök csatlakoztatása“ c. részt a(z) 18. oldalon

„S-video vagy videoeszközök csatlakoztatása“ c. részt a(z) 18. oldalon

„Számítógép csatlakoztatása“ c. részt a(z)

19. oldalon

Legjobb

Jobb

Jó

Rendes

Jobb

Előkészületek

Jelforrás csatlakoztatásakor ügyeljen a következőkre:

1. A csatlakoztatás előtt kapcsoljon ki minden készüléket.

2. Ügyeljen arra, hogy csak az adott forráshoz tartozó kábelt/csatlakozót használja.

3. Figyeljen arra, hogy az összes kábelcsatlakozót biztosan csatlakoztassa a készülékek aljzataihoz.

Vegye figyelembe, hogy az alábbi ábrákon szereplő kábelek közül nem feltétlenül szerepel mindegyik a projektor csomagjában (lásd „Csomag tartalma“ c. részt a(z) 6. oldalon). A legtöbb kábel kereskedelmi forgalomban kapható/elektronikai üzletben beszerezhető.

HDMI eszközök csatlakoztatása

A HDMI (High-Definition Multimedia Interface) támogatja a tömörítetlen videoadat átvitelt a kompatibilis eszközök között, például digitális televízió egységek, DVD vagy Blu-ray lejátszók és kijelzők között, egy egyszerű kábelen keresztül. Teljesen digitális látvány- és hangzásélményt nyújt. A HDMI eszközök és a projektor között HDMI kábelt kell használni.

Videoeszköz csatlakoztatása

Komponens videoeszközök csatlakoztatása

A/V eszköz: DVD lejátszó,

digitális beltéri egység, stb.

Az audiokimeneti

csatlakozóktól

Az audiobemeneti

csatlakozókhoz

Komponens videokábel

Az audiokimeneti

csatlakozóktól

Az audiobemeneti

csatlakozókhoz

S-Video kábel

Videokábel

vagy

A/V eszköz

Figyeljen oda, hogy a megfelelő színű kábeleket a megfelelő színű csatlakozókhoz csatlakoztassa. A videojelet adó eszközökhöz az RCA típusú komponens videocsatlakozó-dugókat mellékeltük. Az önálló audiokábelt egy megfelelő erősítőhöz kell csatlakoztatni.

S-video vagy videoeszközök csatlakoztatása

Az S-video vagy a kompozit videokábel egyikét kell csak az eszközhöz csatlakoztatni, sohasem egyszerre mind a kettőt. Az önálló audiokábelt egy megfelelő erősítőhöz kell csatlakoztatni.

• Ha a projektor és a videojelet adó készülék között már létrehozott komponens video-kapcsolatot, akkor a készülékhez nem kell újból csatlakozni S-Video vagy kompozit Video használatával, mert ez egy szükségtelen második, gyengébb képminőségű kapcsolatot hoz létre. Csak akkor kell a kompozit videót a csatlakoztatáshoz használni, ha a videojelet szolgáltató készüléken sem a komponens videó sem az S-Video nem támogatott (például egyes analóg videokamerák esetén).

• Ha a választott videokép a projektor bekapcsolása és a megfelelő videó jelforrás kiválasztása után nem jelenik meg, akkor kérjük, ellenőrizze, hogy a videojelforrás be van-e kapcsolva, és helyesen működik-e. Ellenőrizze a jelkábelek helyes csatlakoztatását is.

Videoeszköz csatlakoztatása

Számítógép csatlakoztatása

VGA kábel

audiokimeneti

csatlakozótól

Az audiobemeneti

csatlakozókhoz

Asztali vagy hordozható

számítógép

A VGA kábel segítségével csatlakoztassa a projektort számítógéphez.

Sok laptop esetében a külső videoport nem kapcsolódik fel amikor a projektorhoz csatlakoztatja. Általában az Fn + F3 vagy a CRT/LCD billentyűkombináció kapcsolja ki és be a külső megjelenítőt. CRT/LCD feliratú vagy monitor szimbólummal ellátott funkcióbillentyűt keressen a laptopon. Nyomja meg az Fn és a felirattal ellátott funkcióbillentyűt egyszerre. Használja referenciaként a laptop dokumentációját a kérdéses billentyűzetkombináció megtalálásában.

Videoeszköz csatlakoztatása

A projektor használata

Előkészületek

1. Csatlakoztassa, majd kapcsolja be az összes csatlakoztatott készüléket.

2. Ha még nem csatlakoztatta, akkor csatlakoztassa a projektor hátuljához a mellékelt hálózati kábelt.

3. Csatlakoztassa a hálózati kábel másik végét a fali dugaljhoz és kapcsolja azt be (ha van azon kapcsoló).

Kérjük, csak eredeti tartozékokat (pl. tápkábelt) használjon az eszközhöz, hogy megelőzze a potenciális veszélyeket, pl. az áramütést vagy a tűzveszélyt.

A projektor bekapcsolása

Kövesse a lenti lépéseket.

1. Ellenőrizze, hogy a bekapcsolás visszajelző lámpája narancssárgán világít-e a bekapcsolás után.

2. Nyomja le és tartsa lenyomva a(z) POWER ON (Bekapcsolás) ( ) gombot a projektoron vagy a távirányítón a projektor

bekapcsolásához.

3. A ventillátorok bekapcsolnak és a vásznon az induló képernyő jelenik meg pár másodpercig, amíg a termék bemelegszik.

A projektor a melegítés során nem reagál a parancsokra.

4. Ha jelszót kell megadni, a nyíl billentyűk megnyomásával adja meg a hatjegyű jelszót. Bővebben lásd „A jelszavas védelem használata“ c. részt a(z) 23. oldalon.

5. Addig, amíg a projektor beazonosítja a bemeneti forrásokat a "Source Searching..." (Forrás keresése...) felirat jelenik meg a vásznon. A felirat addig látható a vásznon, amíg a termék egy érvényes jelet nem talál. Bővebben lásd „Bemenőforrás kiválasztása“ c. részt a(z) 21. oldalon.

6. Ha a bejövő jel horizontális frekvenciája túllépi a projektor működési tartományát, akkor az "No Signal" (Nincs jel) üzenet jelenik meg a vásznon. A felirat addig látható a vásznon, amíg a bemenőforrást le nem cseréli egy megfelelőre.

A projektor használata

Bemenőforrás kiválasztása

Language Splash Screen Projector Posi tion

Auto Off Sleep Timer Menu Settings

Input Source

System Setup

S-Video

English

BenQ

Auto Source Search

Back

Disable Disable

Front Table

ENTER

MEGJEGYZÉS:

A projektor az érvényes bemeneti források keresése során felülről lefele ellenőrzi az elérhető jeleket, amit a forráskiválasztó sáv jelez.

HDMI 1

HDMI 2

Video

S-Video

Component 1

Component 2

1. A vetített kép beállítása a kívánt méretre a zoom gyűrűvel történhet.

2. A fókuszáló gyűrű forgatásával tegye élessé a képet.

A projektor egyidejűleg több készülékhez kapcsolódhat. A projektor a bekapcsoláskor megpróbál a legutoljára használt bemenőforráshoz csatlakozni, ahhoz, amit a projektor a lekapcsolása előtt használt.

Videoforrás kiválasztásához:

• Távirányító vagy a projektor használatával

Nyomja meg a projektoron vagy a távirányítón a Source (Forrás) gombot vagy nyomja meg többször a(z) SOURCE (Jelforrás) gombot, míg a használni kívánt jelhez nem ér.

• Az OSD menü használatával

1. Nyomja meg a(z) MENU (MENÜ)-t, majd a(z) / gombokkal jelölje ki a(z) System Setup (Rendszer-beállítás) menüt.

2. A(z) gombbal jelölje ki a(z) Input Source (Forrás input)-t, és nyomja meg a(z) ENTER (Bevitel)-t. Erre megjelenik a jelforrás kiválasztó sáv.

3. A(z) / gombok ismételt nyomogatásával válassza ki a megfelelő jelet, majd nyomja meg a(z) ENTER (Bevitel) gombot.

A jel érzékelése után a kiválasztott jelforrás adatai néhány másodpercre megjelennek a képernyőn. Ha a projektorhoz több készülék csatlakozik, akkor a lépések megismétlésével megkeresheti a többi jelet is.

• Ha azt szeretné, hogy a projektor automatikusan keresse meg a

jeleket, akkor válassza ki a(z) On (Be) elemet a(z) System Setup

(Rendszer-beállítás) > Auto Source Search (Automata forráskeresés) menüben.

• Ha a PIP funkciót szeretné használni, akkor bővebben lásd „Több

forráskép megjelenítése egyidőben“ c. részt a(z) 35. oldalon.

A képméret és élesség finombeállítása

A projektor használata

A menük használata

Preset Mode

Load Settings From

Brightness

Contrast

Tint

Sharpness

Reset Picture Settings

Picture -- Basic

S-Video

Cinema

Back

Aktuális bemeneti forrás

Főmenü ikon

Főmenü

Almenü

Kijelölés

A(z) EXIT megnyomásával az előző oldalra juthat vissza vagy kiléphet.

Állapot

Color

Flesh Tone 3

Preset Mode

Load Settings From

Brightness Contrast

Tint Sharpness

Reset Picture Settings

Picture -- Basic

S-Video

Cinema

Back

Color

50 50 50 0

Flesh Tone

Language Splash Screen Projector Position Auto Off

Sleep Timer

Menu Settings Input Source

System Setup

S-Video

English

BenQ

Auto Source Search

Back

Disable Disable

Off

Front Table

Language

Splash Screen Projector Position Auto Off Sleep Timer Menu Settings Input Source

System Setup

S-Video

English

BenQ

Auto Source Search

Back

Disable Disable

Off

Front Table

A projektor a különböző beállításokhoz egy többnyelvű képernyőmenüvel (OSD) rendelkezik. Az OSD menü szerkezete az alábbi.

Az OSD menü használatához kérjük, állítsa az OSD menüt az Ön által előnyben részesített nyelvre.

1. Az OSD menü előhívása a projektoron vagy a

távirányítón található MENU (MENÜ) gombbal történik.

2. A(z) / gombokkal jelölje ki a(z) System Setup (Rendszer-beállítás) menüt.

A projektor biztosítása

Biztonsági kábelzár használata

A projektort védett/biztonságos helyen kell elhelyezni ellopásának megelőzésére. Ha ez nem lehetséges, akkor vásároljon a projektor védelméhez zárat, például egy Kensington zárat. A Kensington zárnyílás a projektor oldalán található. Bővebben lásd a(z) 17. elemet a(z) 9. oldalon.

A Kensington biztonsági kábelzár általában kulcs(ok) és egy zár kombinációja. Használatának módját lásd a zár dokumentációjában.

A projektor használata

3. A(z) gombbal jelölje ki a(z) Language (Nyelv)-t, és a / gombokkal pedig válassza ki a használni kívánt nyelvet.

4. Nyomja meg a(z) MENU (MENÜ) gombot egyszer vagy a(z) EXIT gombot kétszer* a projektoron vagy a távirányítón a beállítások megőrzéséhez és elmentéséhez.

*Az első nyomásra a főmenübe jut, majd a második megnyomásra bezárja az OSD menüt.

A jelszavas védelem használata

Lamp Settings

HDMI Settings

Test Pattern High Altitude Mode

Password

Key Lock Reset All Settings

Advanced Setup

Back

S-Video

ENTER

Off

Input New Password

Password

Change Password

Power On Lock

Back

ISF

Baud Rate

115200

ENTER

Off

Password Error

Please try again.

Biztonsági okokból és az illetéktelen használat megakadályozására érdekében a projektor jelszavas védelmi lehetőséggel rendelkezik. A jelszavat a képernyőmenün (OSD) keresztül lehet beállítani. A jelszó beállítása és a funkció kiválasztása után a projektort jelszó védi. Azok a felhasználók, akik nem ismerik a jelszót nem tudják a projektort használni.

Kellemetlen helyzetbe kerülhet, ha a jelszavas védelem bekapcsolását követően elfelejti a jelszót. Nyomtassa ki ezt a kézikönyvet (ha szükséges), a használt jelszót pedig írja bele a kézikönyvbe, majd tartsa a kézikönyvet biztonságos helyen a későbbi használathoz.

Jelszó beállítása

Miután a jelszót beállította és aktiválta a projektort nem lehet használni másképp, csakis úgy, ha a projektor minden egyes indításakor megadja a helyes jelszót.

1. Nyomja meg a(z) MENU (MENÜ)-t a projektoron vagy a távirányítón, majd a(z) / gombokkal jelölje ki a(z) Advanced Setup (További beállítások) menüt.

2. A(z) gombbal jelölje ki a(z) Password (Jelszó)-t, és nyomja meg a(z) ENTER (Bevitel)-t. Erre a(z) Password (Jelszó) oldal jelenik meg.

3. A Change Password (Jelszó módosítása) kijelölése után nyomja meg az ENTER (Bevitel) gombot. Ekkor megjelenik az Input Password (Jelszóbevitel) oldal.

4. Ahogy képen látható, a négy nyíl billentyű ( , , , ) rendre négy számjegyet képvisel (1, 2, 3, 4). A beállítani kívánt jelszónak megfelelően a projektoron vagy a távirányítón a nyíl billentyűk megnyomásával adjon meg egy hat számjegyű számot jelszónak. A jelszó ismételt beírásával erősítse meg az új jelszót. A jelszó beállítása után az OSD menü a(z) Password (Jelszó) oldalra tér vissza.

FONTOS: A beírt számjegyek a képernyőn csillagokként jelennek meg. A kiválasztott jelszót jegyezze fel ide a kézikönyvbe előre, vagy közvetlenül a megadása után arra az esetre, ha később elfelejtené. Jelszó: __ __ __ __ __ __

5. A Power On Lock (Bekapcsolás zárolás) kijelölése után nyomja meg a(z) / -et az On (Be) kiválasztásához

6. Hagyja jóvá az aktuális jelszót.

7. A(z) MENU (MENÜ) megnyomásával léphet ki az OSD menüből.

Ha elfelejti a jelszót

Ha a jelszavas védelmet aktiválta, akkor a projektor minden bekapcsoláskor kérni fogja a hatjegyű jelszót. Ha rossz jelszót ad meg, akkor a jobbra látható jelszó hibaüzenet jelenik meg három másodpercre, majd ezt a(z) Input Password (Jelszóbevitel) üzenet követi. Lehetősége van újból próbálkozni egy másik hatjegyű számmal, vagy ha a jelszót nem jegyezte fel ebbe kézikönyvbe, és egyáltalán nem is emlékszik rá, akkor használhatja az elfelejtett jelszavak esetére szóló eljárást. Bővebben lásd „Az elfelejtett

jelszavak esetére szóló eljárás megjelenítése“ c. részt a(z)

24. oldalon.

Ha egymást követően ötször sem sikerül a helyes jelszót megadnia, a projektor rövid időn belül automatikusan lekapcsol.

A projektor használata

Az elfelejtett jelszavak esetére szóló eljárás megjelenítése

Please write down the reca ll code, and contact BenQ Customer Center.

Recall code:

XXX XXX XXX XXX

Recall Password

Back

Password

Change Password

Power On Lock

Off

Back

ENTER

1. Győződjön meg arról, hogy a(z) Input Password (Jelszóbevitel) oldal látható a vásznon. Nyomja meg a projektoron vagy a távirányítón a(z) EXIT-t és tartsa nyomva három másodpercig. A projektor egy kódolt számot fog megjeleníti a vásznon.

2. Jegyezze fel ezt a számot, és kapcsolja ki a projektort.

3. A BenQ ügyfélszolgálattól kérjen segítséget a szám visszafejtéséhez. Szükség lehet arra, hogy a vásárlást igazoló dokumentumokkal bizonyítsa, hogy Ön a projektor jogos használója.

A jelszó megváltoztatása

1. Nyomja meg a(z) MENU (MENÜ)-t a projektoron vagy a távirányítón, majd a(z) / gombokkal jelölje ki a(z) Advanced Setup (További beállítások) menüt.

2. A(z) / gombokkal jelölje ki a(z) Password (Jelszó)-t, és nyomja meg a(z) ENTER (Bevitel)-t. Erre megjelenik a(z) Password (Jelszó) oldal. A(z)

Change Password (Jelszó módosítása)

Erre megjelenik a(z) Input Current Password (Aktuális jelszó megadása) oldal.

4. Írja be a régi jelszót.

• Ha a jelszó helyes, akkor megjelenik a(z) "

• Ha rossz jelszót adott meg, akkor a Password error (Hibás jelszó) üzenet jelenik meg három

másodpercre, majd a(z) "Input Current Password (Aktuális jelszó megadása)" üzenet megjelenésekor újra próbálkozhat. Lehetősége van a(z) MENU (MENÜ) megnyomásával kilépni a változtatásból, vagy próbálkozhat másik jelszó megadásával.

5. Írja be az új jelszót.

FONTOS: A beírt számjegyek a képernyőn csillagokként jelennek meg. A választott jelszót jegyezze fel ide a kézikönyvbe előre, vagy közvetlenül a megadása után arra az esetre, ha később elfelejtené.

Jelszó: __ __ __ __ __ __ A kézikönyvet tartsa biztonságos helyen.

kijelölése után nyomja meg a(z)

ENTER (Bevitel)

Input New Password (Új jelszó megadása)

-t.

" üzenet.

6. A jelszó ismételt beírásával erősítse meg az új jelszót.

7. A projektor új jelszavának megadása sikeresen megtörtént. A projektor következő indításakor már az új jelszót kell megadnia.

8. A(z) MENU (MENÜ) megnyomásával léphet ki az OSD menüből.

A jelszavas védelem kikapcsolása

A jelszavas védelem kikapcsolásához lépjen be a(z) Advanced Setup (További beállítások) > Password (Jelszó) > Password (Jelszó) menübe. A Power On Lock (Bekapcsolás zárolás) kijelölése után nyomja meg a(z) / -et az Off (Ki) kiválasztásához. Ekkor megjelenik az "Input Current Password (Aktuális jelszó megadása)" üzenet. Adja meg a jelenlegi jelszót.

• Ha a jelszó helyes, akkor az OSD menü visszatér a(z)

Password (Jelszó) oldalra; az "Off (Ki)" opció látható ilyenkor a(z) Power On Lock (Bekapcsolás zárolás) sorban. A projektor a következő indításkor már nem fogja kérni a jelszót.

• Ha rossz jelszót adott meg, akkor a Password error (Hibás jelszó) üzenet jelenik meg három

másodpercre, majd a(z) "Input Password (Jelszóbevitel)" üzenet megjelenésekor újra próbálkozhat. Lehetősége van a(z) MENU (MENÜ) megnyomásával kilépni a változtatásból, vagy próbálkozhat másik jelszó megadásával.

Vegye figyelembe, hogy bár a jelszavas védelmet kikapcsolta, de a régi jelszót meg kell őriznie arra az esetre, ha később szükség lenne annak ismételt megadására, amikor megint aktiválni szeretné a jelszavas védelmet.

A projektor használata

A vetített kép beállítása

Aspect Ratio

Keystone

Position Overscan Adjustment PIP PC & Component YPbPr Tuning

Display

Back

ENTER

Keystone

Back

Anamorphic

Frame Interpolation 3D

Low

Nyomja meg ezt:

A vetítési szög állítása

A projektor alatt négy állítható láb található. Ezeket használhatja szükség esetén - a projektor szögének módosításához. Csavarja befele vagy kifele a lábakat, hogy elérje a megfelelő vetítési szöget.

Ha a vászon és a projektor nem merőleges egymáshoz képest, akkor a vetített kép egy vertikális trapézzá változik. Ennek korrekcióját lásd

„A képtorzulás kijavítása“ c. részt a(z) 25. oldalon.

A képtorzulás kijavítása

A trapéztorzítás akkor történik, ha a projektor nem merőleges a vászonra, ill. ha a kivetített kép trapéz alakúként jelenik meg, a következőkhöz hasonlóan:

• Két párhuzamos oldal (bal és jobb, vagy felül és alul), de szemmel láthatóan szélesebb az egyik

oldalon.

• Nincsenek párhuzamos oldalak.

A kép alakjának javítása a következő lépésekkel lehetséges.

1. Módosítsa a vetítési szöget. Mozgassa a projektort a vászon előtt úgy, hogy a lencsék középpontja essen a vászon közepére.

2. Ha a kép még most is torzított, vagy a projektort nem lehet az előbb ismertetett módon elhelyezni, akkor a képet manuálisan kell kijavítani.

• Távirányító vagy a projektor használatával

i. Nyomja meg a projektoron vagy a távirányítón a nyíl/

trapéztorzítás gombot (Fel / , Le / ), hogy megjelenítse a(z) Keystone (Trapéztorzítás korrekció) oldalt.

ii. Bővebben lásd a(z) iv. lépést lejjebb a részletesebb

működéssel.

• Az OSD menü használatával

i. Nyomja meg a(z) MENU (MENÜ)-t, majd a(z) / gombokkal

jelölje ki a(z) Display (Megjelenítés) menüt.

ii. A(z) gombbal jelölje ki a(z) Keystone (Trapéztorzítás

korrekció)-t, majd nyomja meg a(z) ENTER (Bevitel)-t. Erre megjelenik a trapéztorzítás korrigálása oldal.

iii. Nyomja meg azt a trapéztorzítás ikont, amely a kivetített

képalakkal szemben található. Addig nyomja ugyanazt a gombot vagy a többi gombot, amíg az alak elfogadhatóvá nem változik. Az oldal alján található értékek a lenyomás közben változnak. Ha a gomb ismételt nyomogatásával az érték eléri a maximumot vagy a minimumot, akkor a kép alakja többé nem változik. A képet ebbe az irányba nem lehet tovább változtatni.

A projektor használata

Az előre beállított és a felhasználói módok

Preset Mode

Load Settings From

Brightness Contrast

Tint Sharpness

Reset Picture Settings

Picture -- Basic

S-Video

Cinema

Back

Color

Flesh Tone

használata

Előre beállított mód kiválasztása

A projektor számos előre megadott képmóddal rendelkezik, amelyek közül a vetítés környezetének és a bemeneti forrás képtípusának megfelelően választhat.

Az Ön igényeinek megfelelő képmód kiválasztásához:

• Távirányító használatával

1. Nyomja meg a(z) PRESET MODE (Előre megadott mód) gombot többször vagy a(z) USER 1 (Felhasználó 1), USER 2/ISF NIGHT

(Felhasználó 2/ISF éjszaka), USER 3/ISF DAY (Felhasználó 3/ ISF nappal), DEFAULT (Alapértelmezett) gombokat a

távirányítón vagy a(z) PRESET MODE (Előre megadott mód) gombot többször a projektoron, amíg az Önnek megfelelő mód nem lesz kiválasztva.

• Az OSD menü használatával

1. Nyomja meg a(z) MENU (MENÜ)-t, majd a(z) / gombokkal jelölje ki a(z) Picture -- Basic (Kép -- alapvető) menüt.

2. A(z) megnyomásával emelje ki a(z) Preset Mode (Előre megadott mód)-t.

3. A(z) / gombokkal válassza ki a megfelelő módot.

A módok olyan előre beállított értékeket tárolnak, amelyek a lejjebb ismertetett számos vetítési módokhoz használhatók:

• Cinema (Mozi): Jól kiegyensúlyozott színtelítettséggel és kontraszttal és alacsony fényerővel.

A mód leginkább a teljesen sötét (ahogy a mozik is sötét vetítő termeket használnak) vetítési helyszíneken alkalmazható a legjobban a mozifilmek vetítéséhez.

• Dynamic (Dinamikus): Maximalizálja a vetített kép fényerejét. A mód használata olyan

környezetben célszerű, ahol nagyon erős fényerőre van szükség, például amikor a projektort jól megvilágított helyiségben használja.

• Standard (Normál): Egy kissé világosabb a(z) Cinema (Mozi) módnál, leginkább olyan

helyiségekben használható, ahol nincs teljesen sötét (van egy kis világítás).

• User 1 (Felhasználó 1)/User 2 (Felhasználó 2)/User 3 (Felhasználó 3): A testreszabott

beállításokat lehet előhívni velük. Bővebben lásd „A(z) User 1 (Felhasználó 1)/User 2 (Felhasználó

2)/User 3 (Felhasználó 3) mód beállítása“ c. részt a(z) 27. oldalon

A kiválasztott képmód finombeállítása

Az előre definiált képmód beállításait a(z) Picture -- Basic (Kép -- alapvető) és a(z) Picture --

Advanced (Kép -- összetett) menük elemeivel lehet módosítani. A képmód finomhangolásához:

1. Nyomja meg a(z) MENU (MENÜ)-t, majd a(z) / gombokkal jelölje ki a(z) Picture -- Basic (Kép

-- alapvető) vagy a(z) Picture -- Advanced (Kép -- összetett) menüt.

2. A(z) megnyomásával jelölje ki azt az elemet, amit módosítani szeretne, majd a(z) / gombokkal állítsa be a megfelelő értéket. A kiválasztását a projektor automatikusan tárolja, és azt az adott bemeneti forráshoz társítja. Bővebben lásd „A kép-élesség finombeállítása“ c. részt a(z) 28. oldalon és „Összetett képminőség

vezérlők“ c. részt a(z) 29. oldalon.

Minden egyes esetben, amikor a képmódot változtatja a projektor az adott bemenethez tartozó beállításokat is a legutolsó képmódra változtatja. Ha megváltoztatja a bemeneti forrást, akkor a termék visszavált az adott bemenettel legutoljára használt képmódhoz és felbontáshoz.

A projektor használata

A(z) User 1 (Felhasználó 1)/User 2 (Felhasználó 2)/User 3 (Felhasználó 3)

Preset Mode

Load Settings From

Brightness Contrast

Tint Sharpness

Reset Picture Settings

Picture -- Basic

S-Video

User 1

Back

ENTER

Back

Load Settings From

Cinema Dynamic Standard User 1 User 2 User 3

Color

Flesh Tone

ISF Night

ISF Day

mód beállítása

A termék három felhasználó által megadható móddal rendelkezik, ha a rendelkezésre álló képmódok nem felelnének meg valamely célra. A beállítások testreszabásához felhasználhatja kiindulópontnak a képmódokat (a kiválasztott felhasználó mód kivételével).

1. A(z) Picture -- Basic (Kép -- alapvető) menüben emelje ki a(z) Preset Mode (Előre megadott mód)-t és a(z) / gombokkal válassza ki a(z) User 1 (Felhasználó 1), a(z) User 2 (Felhasználó

2) vagy a(z) User 3 (Felhasználó 3) módot.

2. A(z) megnyomásával jelölje ki a(z) Load Settings From

(Beállítások betöltése a következő helyről)-t.

Ez a funkció csak akkor érhető el, ha a(z) User 1 (Felhasználó 1) vagy a(z) User 2 (Felhasználó 2) vagy a(z) User 3 (Felhasználó 3) mód van kiválasztva a(z) Preset Mode (Előre megadott mód) almenüben.

3. Nyomja meg a(z) ENTER (Bevitel) gombot a(z) Load Settings From (Beállítások betöltése a következő helyről) oldal

megjelenítéséhez.

4. A(z) / megnyomásával jelölje ki az igényeihez legközelebb álló képmódot és nyomja meg a(z) ENTER (Bevitel)-t és a(z) EXIT-t

5. A változtatni kívánt almenü-elemet válassza ki a(z) megnyomásával, majd a(z) / segítségével állítsa be az értéket. Bővebben lásd „A kép-élesség finombeállítása“ c. részt a(z)

28. oldalon és „Összetett képminőség vezérlők“ c. részt a(z) 29. oldalon.

6. Ha az összes beállítással elkészült, akkor nyomja meg a(z) MENU (MENÜ)-t a beállítások elmentéséhez és a beállításokból való kilépéshez.

A képmód visszaállítása

A(z) Picture -- Basic (Kép -- alapvető) és a(z) Picture -- Advanced (Kép -- összetett) menü összes módosítását vissza lehet állítani a gyári alapértelmezett értékekre egy gombnyomással, miközben a(z) Reset (Reset) ki van jelölve.

A képmód visszaállítása a gyári alapértelmezett értékekre:

1. A(z) Picture -- Basic (Kép -- alapvető) menüben jelölje ki a(z) Preset Mode (Előre megadott

mód) elemet és a(z) / gombokkal válassza ki azt a képmódot (ideértve a(z) User 1 (Felhasználó 1)-t, a(z) User 2 (Felhasználó 2)-t vagy a(z) User 3 (Felhasználó 3)-t), amit vissza

szeretne állítani.

2. A(z) gomb megnyomásával jelölje ki a(z) Reset Picture Settings (Képbeállítások resetelése)t, majd nyomja meg a(z) ENTER (Bevitel)-t. Erre a megerősítést kérő üzenet jelenik meg.

3. A(z) / gombokkal jelölje ki a(z) Reset (Reset)-t, majd nyomja meg a(z) ENTER (Bevitel)-t. A képmód erre visszaáll a gyári alapértelmezett beállításokra.

4. Ismételje meg a(z) 1-3 lépéseket, ha a többi képmódot is vissza szeretné állítani.

A(z) Advanced Setup (További beállítások) menü Reset All Settings (Minden érték resetelése) funkcióját ne keverje össze a(z) Reset Picture Settings (Képbeállítások resetelése) funkcióval. A(z) Reset All Settings (Minden érték resetelése) funkció a legtöbb rendszerfunkció értékét állítja vissza a gyári alapértelmezésre. Bővebben lásd „Reset All Settings (Minden érték resetelése)“ c. részt a(z) 44. oldalon.

A projektor használata

A kép-élesség finombeállítása

357

Függetlenül attól, hogy melyik képmódot választotta ki, a beállításokat finomhangolhatja az adott prezentáció igényeinek megfelelően. A beállításokat az OSD menüből való kilépéskor a rendszer az előre beállított módnál menti.

Beállítás Brightness (Fényerő)

Jelölje ki a(z) Brightness (Fényerő)-t a(z) Picture -- Basic (Kép -- alapvető) menüben és állítsa be az értékeket a projektoron vagy a távirányítón található / gombokkal.

Minél magasabb az érték, annál nagyobb a kép fényereje. Minél kisebb az érték, a kép fényereje annál kisebb. Ezt úgy állítsa be, hogy a fekete területek éppen feketék legyenek, és a sötét területeken a részletek még láthatók legyenek.

Beállítás Contrast (Kontraszt)

Jelölje ki a(z) Contrast (Kontraszt)-t a(z) Picture -- Basic (Kép -- alapvető) menüben és állítsa be az értékeket a projektoron vagy a távirányítón található / gombokkal.

Minél magasabb az érték, annál nagyobb a kép kontrasztja. Ezt a kiválasztott bemenethez és a környezethez megfelelő Brightness (Fényerő) beállítása után használja, a fehér csúcsértékének beállításához.

Beállítás Color (Szín)

Jelölje ki a(z) Color (Szín)-t a(z) Picture -- Basic (Kép -- alapvető) menüben és állítsa be az értékeket a projektoron vagy a távirányítón található / gombokkal.

A kisebb értékekhez kevésbé telt színek tartoznak; az érték minimumra állításával a kép fekete-fehér képpé válik. Ha a beállított érték túl magas, akkor a kép színei túlságosan erősek lesznek, ami nem realisztikus képet eredményez.

30 50 70

30 50

Beállítás Tint (Színárnyalat)

Jelölje ki a(z) Tint (Színárnyalat)-t és állítsa be az értékeket a projektoron vagy a távirányítón található / gombokkal.

Minél magasabb az érték, annál vörösebb árnyalatúvá válik a kép. Minél kisebb az érték, annál zöldebb árnyalatúvá válik a kép.

Ez a funkció nem érhető el, ha a(z) Preset Mode (Előre megadott mód) ISF Night (ISF éjszaka)-t vagy ISF Day (ISF nappal)-t használ.

Beállítás Sharpness (Élesség)

Jelölje ki a(z) Sharpness (Élesség)-t és állítsa be az értékeket a projektoron vagy a távirányítón található

/ gombokkal.

Minél nagyobb az érték, annál élesebbé válik a kép. Minél kisebb az érték, annál kevésbé éles a kép.

Beállítás Flesh Tone (Színtónus)

Ez a funkció az alapszíneket pontosan beállítja, amely természetes bőrtónusokat eredményez kiváló színtelítettséggel.

Jelölje ki a Flesh Tone (Színtónus)-t a Picture -- Basic (Kép -- alapvető) menüben, majd állítsa be az értékeket a projektoron vagy a távirányítón lévő / gomb segítségével.

Minél magasabb az érték, annál vörösesebb árnyalatúvá válnak a bőrtónusok a képen. Minél alacsonyabb az érték, annál zöldesebb árnyalatúvá válnak a bőrtónusok a képen.

A projektor használata

A(z) Brightness (Fényerő), Color (Szín), Contrast (Kontraszt) és

Black Level

Clarity Control Color Temperature

Picture -- Advanced

S-Video

0 IRE

Back

Normal Color Temperature Fine Tuning Gamma Selection

Color Management

Brilliant Color

2.4

Dynamic Black

3D Comb Filter

Film Mode

Off Off On

Black Level

Clarity Control

Color Temperature

Picture -- Advanced

S-Video

0 IRE

Back

Normal Color Temperature Fine Tuning Gamma Selection

Color Management

Brilliant Color

ENTER

Clarity Control

Noise Reduction

Detail Enhancement

2.4

Back

Dynamic Black On

3D Comb Filter

Film Mode

Off Off

Black Level Clarity Control

Color Temperature

Picture -- Advanced

S-Video

0 IRE

Back

Normal

Color Temperature Fine Tuning Gamma Selection

Color Management

2.4

Brilliant Color

Dynamic Black On

3D Comb Filter

Film Mode

Off Off

Tint (Színárnyalat) funkciókat elérheti a távirányító BRIGHTNESS (Fényerő), COLOR (Szín), CONTRAST (Kontraszt) és TINT (Színárnyalat) gombjainak megnyomásával is, amire megjelenik az

állítócsúszka; az értékeket a(z) / gombokkal állíthatja.

Összetett képminőség vezérlők

A(z) Picture -- Advanced (Kép -- összetett) menüben további haladó beállítási lehetőségeket találhat, amelyeket saját igényeinek megfelelően állíthat be. A beállítások mentéséhez nyomja meg a(z) MENU (MENÜ)-t, hogy kilépjen az OSD menüből.

Beállítás Black Level (Feketeszint)

Jelölje ki a(z) Black Level (Feketeszint)-t és a projektoron vagy a távirányítón nyomja meg a(z) / -t, hogy kiválassza a(z) 0 IRE-t

vagy a(z) 7,5 IRE-t. A videojel szürkeárnyalatát IRE egységekben mérjük. Egyes helyeken,

ahol az NTSC szabványt használják a TV-hez a szürkeárnyalatot a 7,5 IRE (fekete) ... 100 IRE (fehér) tartományban mérik, más területeken, ahol a PAL vagy a japán NTSC szabványt használják a szürkeárnyalatot a 0 IRE (fekete) ... 100 IRE (fehér) tartományban mérik. Javasoljuk, hogy ellenőrizze a bemeneti forrást, és állapítsa meg, hogy az 0 IRE-t vagy 7,5 IRE-t használt, majd ennek megfelelően állítsa be a készüléket.

A kép élességének szabályozása

A kivetített kép lehet statikus vagy zajos is. A jobb képminőség eléréséhez:

1. Jelölje ki a(z) Clarity Control (Élességvezérlés)-t és a projektoron

2. A(z) / gombokkal válassza ki azt az elemet, amit módosítani

Színhőmérséklet választása*

Jelölje ki a(z) Color Temperature (Színhőmérséklet)-t és állítsa be annak kívánt értékeket a projektoron vagy a távirányítón található / gombokkal.

Számos színhőmérséklet áll rendelkezésre.

1. Lamp Native (Sajátlámpa): a lámpa eredeti színhőmérsékletével és

2. Warm (Meleg): A képek vöröses fehérnek látszanak.

3. Normal (Rendes): Megőrzi a fehér normál színét.

4. Cool (Hideg): A képek kékes fehérnek látszanak.

vagy a távirányítón nyomja meg a(z) ENTER (Bevitel)-t, hogy megjelenítse a(z) Clarity Control (Élességvezérlés) oldalt.

szeretne, majd a(z) / gombokkal állítsa be a megfelelő értéket.

• Noise Reduction (Zajcsökkentés): Csökkenti a különböző

médialejátszók miatt keletkezett elektromos képzajt. Minél magasabb az érték, annál kevesebb a zaj.

• Detail Enhancement (Részletkiemelés): Élesíti a képet.

Minél magasabb az érték annál több részlet látható a képen.

magasabb fényerővel. A beállítás használata olyan környezetben célszerű, ahol nagyon erős fényerőre van szükség, például amikor jól megvilágított helyiségben kell képeket kivetíteni.

A projektor használata

*A színhőmérsékletről:

Color Temperature Fine Tuning

Red Gain

Back

Green Gain Blue Gain Red Offset Green Offset Blue Offset

50 256 256 256

Black Level Clarity Control Color Temperature

Picture -- Advanced

S-Video

0 IRE

Back

Normal

Color Temperature Fine Tuning

Gamma Selection

Color Management

Brilliant Color

2.4

Dynamic Black

3D Comb Filter

Film Mode

On On

Nagy fényerő

Alacsony kontraszt

Alacsony fényerő

Magas kontraszt

1.6

1.8 2.0 2.2 2.4 2.5 2.6 2.8

Black Level Clarity Control Color Temperature

Picture -- Advanced

S-Video

0 IRE

Back

Normal Color Temperature Fine Tuning Gamma Selection

Color Management

Brilliant Color

2.4

Dynamic Black On

3D Comb Filter

Film Mode

On On

Sok különböző árnyalat létezik, amelyek bizonyos célokra "fehérnek" számítanak. A "színhőmérséklet" az egyik leggyakoribb módja a fehér szín ábrázolásának. Az alacsony színhőmérsékletű fehér szín vöröses fehérnek tűnik. A magas hőmérsékletű fehér kékebbnek tűnik.

Tet szőleges színhőmérséklet beállítása

Tet szőleges színhőmérséklet beállításához:

1. Jelölje ki a(z) Color Temperature (Színhőmérséklet)-t és a

projektoron vagy a távirányítón nyomja meg a(z) / -t, hogy kiválassza a(z)

Lamp Native (Sajátlámpa)

-t, a(z)

Warm (Meleg)

-t,

a(z) Normal (Rendes)-t vagy a(z) Cool (Hideg)-t.

2. A(z) megnyomásával jelölje ki a(z) Color Temperature Fine Tuning (Színhőmérséklet finomszabályozás)-t, és nyomja meg a(z) ENTER (Bevitel)-t. Erre a(z) Color Temperature Fine Tuning (Színhőmérséklet finomszabályozás) oldal jelenik meg.

3. A(z) / gombokkal jelölje ki azt az elemet, amit módosítani szeretne, majd a(z) / gombokkal állítsa be az értéket.

• Red Gain (Vörös erősítés)/Green Gain (Zöld erősítés)/Blue Gain (Kék erősítés): A vörös,

a zöld és a kék kontrasztszintjét állítja.

• Red Offset (Vöröseltolás)/Green Offset (Zöldeltolás)/Blue Offset (Kékeltolás): A vörös, a

zöld és a kék fényerőszintjét állítja.

4. A mentéshez és a kilépéshez nyomja meg egyszer a(z) MENU (MENÜ)-t vagy kétszer a(z) EXIT-t.

Gammabeállítás kiválasztása

Jelölje ki a(z) Gamma Selection (Gamma kiválasztás)-t és állítsa be annak kívánt értékeket a projektoron vagy a távirányítón található /

gombokkal.

A gamma a bemeneti forrás és a kép fényerejének a viszonyát jelenti.

• Gamma 1.6/1.8/2.0/BenQ Válassza ki az Ön igényeinek megfelelő értéket.

• Gamma 2.2 Növeli a kép átlagos fényerejét. Jól használható a világos

helyiségekben, tárgyalókban vagy a nappaliban.

• Gamma 2.4/2.5 A legjobban a sötét helyiségekben használható a filmek nézéséhez.

• Gamma 2.6/2.8 A legjobb azon filmeknél, amelyek többségében sötét jeleneteket tartalmaznak.

Beállítás Brilliant Color (Ragyogó szín)

Ez a funkció egy új szín-feldolgozó algoritmusra és rendszerszintű fejlesztésekre épül, és nagyobb fényerő mellett teszi lehetővé a kép hűbb, élénkebb színeit. A(z) "Off (Ki)" beállításnál a(z) Brilliant Color (Ragyogó szín) le van tiltva.

A projektor használata

Color Management (Színkezelés)

Black Level Clarity Control Color Temperature

Picture -- Advanced

S-Video

0 IRE

Back

Normal Color Temperature Fine Tuning Gamma Selection

Color Management

2.4

Color Management

Primary Color

Hue

Saturation

Red

ENTER

Back

Brilliant Color On

Dynamic Black

3D Comb Filter

Film Mode

On On

Red

Yell ow

Green

Cyan

Magenta

Blue

Gain

Black Level Clarity Control Color Temperature

Picture -- Advanced

S-Video

0 IRE

Back

Normal Color Temperature Fine Tuning Gamma Selection

Color Management

Brilliant Color

2.4 On

Dynamic Black On

3D Comb Filter

Film Mode

A legtöbb esetben a színkezelésre nem lesz szükség, ilyen a tanterem, a tárgyaló vagy a társalgó, amikor a világítás fennmarad, vagy ahol az épület ablakai a napfényt beengedik a szobába.

A színkezelést csak olyan állandó helyre felállítás esetén kell megfontolni, ahol a világítás szintje szabályozható, például tanácsteremben, előadóteremben vagy színházteremben. A színkezelés a finom színbeállítási lehetőséggel pontosabb színvisszaadást tesz lehetővé, ha erre szükség lenne.

A helyes színkezelés csak szabályozható és reprodukálható látási viszonyok között érhető el. Szüksége lesz színmérő (színes fényt mérő) használatára, és alkalmas forráskép készletre a színvisszaadás mérésére. Ezeket az eszközöket a projektor csomagja nem tartalmazza, azonban a projektor értékesítője útbaigazítást adhat, sőt tapasztalt telepítő szakembert is javasolhat.

A(z) Color Management (Színkezelés) hat beállítandó színt (RGBCMY) biztosít, amelyeket beállíthat a kedvenc színeire. Az egyes színek kiválasztásakor tetszés szerint beállíthatja azokhoz az értéktartományt és a telítettséget.

A beállításhoz és a beállítások tárolásához:

1. A(z) Picture -- Advanced (Kép -- összetett) menüben jelölje ki

2. Jelölje ki a(z) Primary Color (Elsődleges szín)-t, majd a(z) /

3. Az megnyomásával jelölje ki a Hue (Árnyalat) kijelöléséhez,

4. Az megnyomásával jelölje ki a Gain (Fényerősítés) és állítsa be

5. Az megnyomásával jelölje ki a Saturation (Telítettség)

6. A mentéshez és a kilépéshez nyomja meg egyszer a(z) MENU (MENÜ)-t vagy kétszer a(z) EXIT-t.

Beállítás Film Mode (Filmmód)

Ez a funkció segít javítani a képminőséget akkor, ha egy DVD vagy Blu-ray lemezről vetít ki filmet.

a(z) Color Management (Színkezelés)-t, és nyomja meg a(z) ENTER (Bevitel)-t. Erre a(z) Color Management (Színkezelés) oldal jelenik meg.

gombokkal válassza ki a(z) Red (Vörös)-t, a(z) Yellow (Sárga)-t, a(z) Green (Zöld)-t, a(z) Cyan (Ciánkék)-t, a(z) Blue (Kék)-t és a(z) Magenta (Bíborvörös)-t.

majd nyomja meg a(z) / -t a tartományt kiválasztásához. A tartomány növelése a két szomszédos színből nagyobb arányt tartalmazó színeket fog adni.

A jobb oldali ábrán látható, hogy a színek hogyan viszonyulnak egymáshoz. Például, ha a Red (Vörös) választja és a tartományt 0-ra állítja, akkor csak a tiszta piros lesz kiválasztva. A tartomány növelésével benne lesz a sárgához közeli piros és a bíborvöröshöz közeli piros is.

a kívánt értékeket a(z) / gombokkal. Ez a kiválasztott elsődleges szín kontrasztszintjét fogja befolyásolni. A képben minden elvégzett beállítás azonnal tükröző

dni fog.

kijelöléséhez és állítsa be a kívánt értékeket a(z) / gombokkal. A képben minden elvégzett beállítás azonnal tükröződni fog.

Például, ha a Red (Vörös) választja, és az értékét 0-ra állítja, akkor ez csak a tiszta piros telítettségét érinti.

Saturation (Telítettség) az adott szín mennyiségét jelzi a videoképben. Alacsonyabb értékek

kevésbé telített színeket eredményeznek; a "0" érték az adott színt teljes mértékben eltávolítja a képből. Ha a telítettség túl nagy, akkor a szín túlságosan erőteljes, nem realisztikus lesz.

A projektor használata

Beállítás 3D Comb Filter (3D fésűs szűrő)

Black Level Clarity Control Color Temperature

Picture -- Advanced

S-Video

0 IRE

Back

Normal Color Temperature Fine Tuning Gamma Selection

Color Management

Brilliant Color

2.4 On

Dynamic Black

3D Comb Filter

Film Mode On

Aspect Ratio

Keystone Position Overscan Adjustment PIP PC & Component YPbPr Tuning

Display

Back

Anamorphic

Frame Interpolation 3D

Off

16:9 kép

4:3 kép

A funkció különválasztja a kompozit jelet Y (fényerő) és C (szín) jellé, és segít tisztább és élesebb és a helyes színeket tartalmazó képeket készíteni.

Ez a funkció csak videojel kiválasztásakor érhető el.

A képoldalarány kiválasztása

A képoldalarány a képszélesség és a képmagasság hányadosa. A digitális TV-nél ez leggyakrabban 16:9 - ami a projektor alapértelmezése is. A legtöbb analóg TV jel és DVD leginkább a 4:3 arányt használja.

A digitális jelfeldolgozás beköszöntével a digitális megjelenítő eszközök, mint ez a projektor is, képesek dinamikusan megnyújtani és átméretezni a kimenő képet a forrásképtől eltérő arányúra. A képeket lehet lineárisan nyújtani, hogy a teljes kép azonos módon nyúljon meg, de lehet nem lineárisan is, ami a képet torzítja.

A vetített kép oldalarányának módosításához (a bemeneti oldalaránytól függetlenül):

• Távirányító használatával

Az egyik képoldalarány gomb megnyomásával válasszon a videojelnek és a megjelenítési igényeknek megfelelő képoldalarányt.

• Az OSD menü használatával

1. Nyomja meg a(z) MENU (MENÜ)-t, majd a(z) / gombokkal jelölje ki a(z) Display (Megjelenítés) menüt.

2. A(z) megnyomásával jelölje ki a(z) Aspect Ratio (Képoldalarány)-t.

3. A(z) / gombokkal válasszon a videojelnek és a megjelenítési igényeinek megfelelő képoldalarányt.

A képoldalarány

1. Anamorphic (Torzító objektív) (ANA): A képet úgy méretezi, hogy

2. 4:3: A képet úgy méretezi, hogy az a vetítőernyő közepén 4:3

az a vetítővászon közepén 16:9 oldalaránnyal jelenjen meg. Ez a beállítás a képet lineárisan nyújtja és méretezi újra, bár a függőleges és a vízszintes irányokat egymástól függetlenül kezeli. Addig nyújtja a forráskép magasságát, amíg az el nem éri a teljes kivetítési magasságot; és addig nyújtja a forráskép szélességét, amíg az el nem éri a teljes kivetítési szélességet. Ez az eredeti forráskép arányától függően változtathatja a kivetítési arányt. A torzító objektív a legalkalmasabb választás a már eleve 16:9 oldalaránnyal rendelkező képekhez, pl. a nagy felbontású (HD) televízióhoz, mivel a megjelenítés az oldalarány módosítása nélkül történik.

oldalaránnyal jelenjen meg. Ez a legalkalmasabb választás a 4:3 arányú képekhez, mint a számítógép monitorok, normál televízió és 4:3 oldalarányú DVD filmek képeihez, mivel a megjelenítés az oldalarányt nem módosítja.

A projektor használata

3. Letter Box (Szélesvásznú) (LB): Úgy méretezi át a képet, hogy az

16:9 kép

Szélesvásznú kép

4:3 kép

2,35:1-hez képarány A 2,35:1-hez képarány a

16:9-es arányú vászon teljes felbontását kihasználja.

2,35:1 arányú kép 2,35:1 arányú vetítési területe

A távirányító LB

gombjának

megnyomásával

A panamorph

lencsék

használata

a projektor természetes felbontásának horizontális szélességéhez illeszkedjen, miközben a kép magasságát a kivetítési magasság 3/ 4-re méretezi át. Ez olyan képet eredményezhet, amelynek magassága nagyobb lehet a megjeleníthetőnél, így a kép egy része a kivetítés alsó és felső élén elveszik (nem lesz kivetítve). Ez a szélesvásznú képarányt (azon filmek, amelyek tetején és alján egy fekete csík látható) használó filmek megjelenítéséhez használható.

4. Wide (Széles): A képet horizontális irányban nem lineáris módon nyújtja meg úgy, hogy a kép szélei jobban megnyúlnak, mint a kép közepe, hogy a kép középső része kevésbé torzuljon. Ez akkor lehet hasznos, ha egy 4:3 képarányú képet szeretne egy 16:9 képarányú vászonra kinyújtani. A megoldás nem változtatja a magasságot. Egyes szélesvásznú filmeket úgy készítettek, hogy a szélességüket összenyomták a 4:3 arányra, így ezek a legjobban az eredeti méretarányra visszanyújtva érvényesülnek.

5. Real (Valós): A beállítás a képet pixel szinten felelteti meg (pixel a pixelhez), és nem változtatja, méretezi újra a kivetítés közepét. Ez használható a legjobban a számítógépes forrásokhoz.

• A fekete részek a nem használt, a fehér részek pedig a használt területeket jelzik.

• Az OSD menü megjeleníthető ezeken a használaton kívüli fekete területeken is.

A panamorph lencsék használata (opcionális)

A panamorh lencsékkel a 16:9 kivetítéseket teljes 2,35:1 képarányra konvertálhatja a legtöbb filmnél, így a legjobb filmeket a szélesvásznú képek alsó és felső fekete sávja nélkül jelenítheti meg, miközben 33%-kal növeli a felbontást és 20%-kal a fényerőt.

A 2,35:1 arányú képek megjelenítéséhez 2,35:1-hez arányú vásznat kell használni. A részletekkel kapcsolatban kérjük, látogassa meg a www.panamorph.com webhelyet, vagy lépjen kapcsolatba a forgalmazóval.

A projektor használata

Működés magas tengerszint feletti

We recommend you use the High Altitude Mode by selecting it whene ver your environment is higher than 1500m.

Do you want to turn the High Altitude Mode ON?

Yes

WARNING

Lamp Settings

Baud Rate

High Altitude Mode

Password

Key Lock Reset All Settings

Advanced Setup

Back S-Video

Off

Test Pat tern

ISF

HDMI Settings

115200

Off

környezetben

Javasoljuk, hogy aktiválja a(z) High Altitude Mode (Magas hely üzemmód)-t, ha 1500 méternél (kb. 4920 lábnál) magasabb tengerszint feletti magasságnál használja a projektort, ill. ha azt huzamosabb ideig (>10 óra) használná anélkül, hogy lekapcsolná.

A(z) High Altitude Mode (Magas hely üzemmód) aktiválása:

1. Nyomja meg a(z) MENU (MENÜ)-t, majd a(z) / gombokkal jelölje ki a(z) Advanced Setup (További beállítások) menüt.

2. A(z) megnyomásával jelölje ki a(z) High Altitude Mode (Magas hely üzemmód)-t.

3. A(z) / gombokkal válassza ki a(z) On (Be) opciót. Erre a megerősítést kérő üzenet jelenik meg.

4. A(z) Yes (Igen) kijelölése után nyomja meg a(z) ENTER-t.

A(z) High Altitude Mode (Magas hely üzemmód) nagyobb decibelű működési zajszinttel jár a rendszer átfogó hűtéséhez és teljesítmény javításához szükséges ventilátorsebesség miatt.

Ha a projektort más szélsőséges körülmények között használja (a fentiek kivételével), akkor az eszköz automatikusan lekapcsolhat, amelynek célja a projektor túlhevülésének megakadályozása. Ilyen esetekben váltson a(z) High Altitude Mode (Magas hely üzemmód) üzemmódra, hogy megszüntesse ezeket a problémákat. Mindazonáltal ez nem jelenti azt, hogy a projektor mindenféle barátságtalan vagy szélsőséges viszonyok között használható.

A projektor használata

PIP

Main Source PIP Source Active Window Position Size

Main

Top- Rig ht

Large

Back

ENTER

Aspect Ratio Keystone Position Overscan Adjustment

PIP

PC & Component YPbPr Tuning

Display

Back

Anamorphic

Frame Interpolation 3D

Low

Több forráskép megjelenítése egyidőben

A projektor képes egyszerre két bemenőforrásról is egyidejűleg megjeleníteni a képeket. A funkcióval érdekes effektusokkal egészítheti ki, teheti érdekesebbé a prezentációját. Győződjön meg arról, hogy a megjelenítendő jelek megfelelően csatlakoznak a projektorhoz.

A PIP ablak megjelenítése:

• Távirányító használatával

Nyomja meg a(z) PIP (Kép a képben) gombot, hogy megjelenítse a(z) PIP (Kép a képben) oldalt és végezze el a szükséges beállításokat,

kezdve a(z) "Az OSD menü használatával" c. rész 3. lépésével. A PIP ablak használatakor megváltoztathatja a PIP ablak méretét,

ehhez nyomja meg többször a(z) SIZE (Méret) gombot a megfelelő méret kiválasztásához.

A PIP ablak használatakor megváltoztathatja a PIP ablak pozícióját, ehhez nyomja meg többször a(z) POSITION (Pozíció) gombot a megfelelő pozíció kiválasztásához.

A PIP ablak használatakor kijelölheti, hogy melyik forrást szeretné változtatni, ehhez nyomja meg többször a(z) ACTIVE (Aktív) gombot a megfelelő forrás kiválasztásához.

• Az OSD menü használatával

1. Nyomja meg a(z) MENU (MENÜ)-t, majd a(z) / gombokkal jelölje ki a(z) Display (Megjelenítés) menüt.

2. A(z) megnyomásával jelölje ki a(z) PIP (Kép a képben)-t, és nyomja meg a(z) ENTER (Bevitel)-t. Erre a(z) PIP (Kép a képben) oldal jelenik meg.

3. A(z) PIP (Kép a képben) kijelölése után a(z) / gombokkal válassza ki a(z) On (Be) opciót.

A projektor két aktuálisan aktív forrást választ ki a megjelenítéshez, amelyek közül a korábban megtekintett kép főforrásként nagy méretben jelenik meg.

A PIP funkció az alábbi forrás-kombinációkban érhető el.

Forrás 2

Forrás 1 CVBS S-Video

HDMI 1/2 V V

Komponens 1/2 V V

4. A(z) Main Source (Elsődleges forrás) vagy a(z) PIP Source (Másodlagos forrás) változtatásához nyomja meg a(z) gombot a(z) Main Source (Elsődleges forrás) vagy a(z) PIP Source

(Másodlagos forrás) kijelöléséhez és nyomja meg a(z) ENTER (Bevitel)-t. Erre megjelenik a jelforrás kiválasztó sáv.

5. Használja a(z) / gombokat a f méretű ablak) kijelöléséhez, majd nyomja meg a(z) ENTER (Bevitel)-t a beállítások mentéséhez, és a(z) PIP (Kép a képben) oldalhoz való visszatéréshez.

6. Ha az OSD beállításokat szeretné megjeleníteni valamelyik forráshoz (fő vagy másodlagos), akkor jelölje ki a(z) Active Window (Aktív ablak)-t és a(z) / gombokkal válassza ki azt a forrást, amit módosítani szeretne.

Az OSD menükben végrehajtott beállítások csak az aktív ablakra érvényesek. A(z) PIP (Kép a

képben) funkciónál a következő OSD menük nem használhatók az aktív ablakokra: Auto Source Search (Automata forráskeresés).

7. A kisebb méretű kép pozíciójának módosításához jelölje ki a(z) Position (Pozíció) elemet, majd nyomogassa a(z) / gombokat a megfelelő pozíció eléréséig.

8. A kisebb méretű kép átméretezéséhez jelölje ki a(z) Size (Méret) elemet, majd a(z) / gombokkal állítsa be a(z) Small (Kicsi) vagy a(z) Large (Nagy) PIP méret opciót.

9. A mentéshez és az OSD menüből való kilépéshez nyomja meg egyszer a(z) MENU (MENÜ)-t vagy többször a(z) EXIT-t, amíg a menü el nem tűnik.

PC V V

őablak (nagyobb méretű ablak) vagy a másodlagos ablak (kisebb

A projektor használata

3D tartalom megtekintése

ENTER

Aspect Ratio Keystone

Position

Overscan Adjustment

PC & Component YPbPr Tuning

Display

Back

HDMI 1

Anamorphic

Frame Interpolation

Low

PIP

3D Format

3D Sync Invert

Disable

Back

3D Mode

Auto

Frame Sequential

BenQ projektora támogatja a HDMI csatlakozáson átvitt három-dimenziós (3D) tartalmak lejátszását.

3D-s video eszközök csatlakoztatása

• PlayStation játékok

i. Győződjön meg róla, hogy konzolján a legfrissebb PlayStation 3 szoftver telepítve van.

ii. Tegye be a 3D-s játék lemezét vagy akár a PlayStation hálózatán keresztül le is tud tölteni

játékokat.

iii. Indítsa el a játékot és válassza ki a Play in 3D (Játék 3D-ben) a játékban lévő menüben.

• Blu-ray 3D lejátszó

i. Győződjön meg róla, hogy a lejátszó támogatja a 3D-s Blu-ray lemezt és a 3D kimenet

aktiválva van.

ii. Játssza le a 3D Blue-ray lemezt.

• 3D TV (pl.: SKY 3D, DirecTV)

i. Lépjen kapcsolatba a televíziós szolgáltatójával, hogy csomagjában engedélyezze Önnek a

3D-s csatornákat.

ii. Kapcsoljon a 3D-s csatornára.

• 3D eszközök (pl.: 3D DV/DC) Kapcsolja be a 3D-s eszközt és vetítse ki a 3D-s tartalmakat.

Ahhoz, hogy megfelelően lássa a 3D-s videót, állítsa Auto-ra a Display (Megjelenítés) > 3D > 3D Mode (3D mód) beállítást. Ha még így sem megfelelő a 3D-s megjelenítés, akkor válassza az On (Be) beállítást a Display (Megjelenítés) > 3D > 3D Mode (3D mód) menüben, majd menjen be a Display (Megjelenítés) > 3D > 3D Format (3D formátum) menübe és válassza ki a megfelelő formátumot.

Miután a HDMI kábel segítségével csatlakoztatta a 3D video egységet a projektorhoz, győződjön meg róla, hogy a BenQ 3D-s szemüvegei be legyenek kapcsolva. Vegye fel a BenQ 3D szemüvegét és élvezze a 3D élményt!

A 3D menük használata

1. Nyomja meg a MENU (MENÜ) gombot és válassza a Display

(Megjelenítés) > 3D menüt, majd nyomja meg az ENTER (Bevitel)-t. Vagy megnyomhatja a 3D gombot a távirányítón.

2. Jelölje ki a 3D Mode (3D mód), majd válasszon az Auto vagy On

(Be) lehetőségek közül a(z) / gomb megnyomásával. Az Auto kiválasztása esetén a projektor automatikusan felismeri a videó formátumát. Az On (Be) opció választása esetén a 3D Format (3D formátum) menüben való megfelelő beállítás

kiválasztásához ismernie kell a videó 3D formátumát.

3. A 3D Sync Invert (3D fordított szinkronizálás) kijelöléséhez

nyomja meg a(z) / gombot, majd a(z) / gomb megnyomásával válassza ki az Invert (Invertálás)-et, amellyel a természetesebb hatás érdekében felcserélheti a bal és a jobb szem képeit. A távirányítón lévő INVERT (Invertálás) gomb megnyomásával is válthat az Invert (Invertálás) és Disable

(Letiltás) opciók között.

• Ha rövidlátó, távollátó, szemtengelyferdülése van, vagy eltérés van a

két szemének látóképessége között, akkor a 3D-s tartalmak megtekintésekor használjon korrekciós szemüveget a 3D-s szemüveggel együtt.

• Amikor a projektor 3D-s képeket kezd vetíteni, akkor a kép esetleg

kicsit elcsúszottnak látszhat, de ez nem jelenti azt, hogy a termék hibásan működik.

• 3D-s tartalmak megtekintése közben tartson kellő mennyiségű szünetet.

• Fáradtság- vagy kényelmetlenség érzet esetén fejezze be a 3D-s tartalmak megtekintését.

• 3D-s tartalmak megtekintésekor tartson legalább háromszor akkora távolságot a vászontól, mint

amekkora a vászon valódi magassága.

A projektor használata

• A gyerekek, fényre nagyon érzékeny emberek, szívproblémával vagy egyéb egészségügyi problémával

Lamp Settings

Test Pattern High Altitude Mode Password

Key Lock

Reset All Settings

Advanced Setup

Back

S-Video

Off

HDMI Settings

ISF

Baud Rate

115200

Press button again to power off.

Power Off

Press any other key to cancel

rendelkező emberek tartózkodjanak a 3D tartalmak megtekintésétől.

A projektor menüjének testreszabása

Az (OSD) képernyőmenü beállítható saját ízlésének megfelelően. A következő beállítások a vetítési beállításokat, a működést és a teljesítményt nem befolyásolják.

• A(z) System Setup (Rendszer-beállítás) > Menu Settings (Menü beállítások) menü Menu

Display Time (Menümegjelenítés ideje) opciója állítja be, hogy a menü az utolsó gombnyomás után mennyi ideig maradjon még aktív. A(z) / gombokkal válassza ki a megfelelő időt.

• A(z) System Setup (Rendszer-beállítás) > Menu Settings (Menü beállítások) menü a(z) Menu

Position (Menü pozíció) elemével az OSD menü helyét öt pozíció egyikeként adhatja meg. A / használatával válassza ki a megfelelő pozíciót.

• A(z) System Setup (Rendszer-beállítás) menü a(z) Language (Nyelv) elemében az OSD menü

megjelenítésének nyelvét állítja be. Bővebben lásd „A menük használata“ c. részt a(z) 22. oldalon.

• A(z) menü System Setup (Rendszer-beállítás) a(z) Splash Screen (Indulóképernyő) elemében

a projektor indulásakor megjelenített indulóképernyőt választhatja ki.

A vezérlőgombok zárolása

Ha a projektor és a távirányító vezérlő billentyűit zárolja, akkor megakadályozhatja a beállítások véletlen elállítását (például a gyerekek által). Amikor a(z) Key Lock (Gombzár) be van kapcsolva, a projektoron semmilyen vezérlő gomb nem működik a(z) POWER ON/OFF (BE- ÉS KIKAPCSOLÁS) és a(z) gombon kívül.

A billentyűzetzár bekapcsolásához:

1. Nyomja meg a(z) MENU (MENÜ)-t, majd a(z) / gombokkal

jelölje ki a(z) Advanced Setup (További beállítások) menüt.

2. Nyomja meg a Key Lock (Gombzár) kijelöléséhez, majd nyomja

meg a(z) / -t az On (Be) kiválasztásához. Ekkor megjelenik egy figyelmeztető üzenet. Válassza a Yes (Igen)-t, majd nyomja meg az ENTER (Bevitel) gombot. Ezzel bekapcsolta a vezérlők billentyűzárját.

A billentyűzár kikapcsolásához nyomja meg a gombot a projektoron vagy a távirányítón és tartsa lenyomva 3 másodpercig.

A projektor kikapcsolása

A projektor kikapcsolásához nyomja meg a POWER OFF (KIKAPCSOLÁS) gombot a távirányítón, hogy a projektort

közvetlenül kikapcsolja. Megnyomhatja a projektor -t is, amire egy figyelmeztető üzenet jelenik meg. Nyomja meg még egyszer

a -t.

• A bekapcsolás állapotjelző lámpa narancssárgán kezd el

villogni, és a ventillátorok kb. két percig működnek még a lámpa lehűtéséhez. A projektor saját védelme érdekében semmilyen parancsra sem reagál a hűtési folyamat végrehajtása közben.

• Ha a bekapcsolás állapotjelző lámpa folyamatos narancssárga

fénnyel világít, akkor a hűtés befejeződött, és a ventillátorok leálltak.

• Ha a projektort huzamosabb időn keresztül nem használja,

akkor húzza ki a hálózati kábelét a fali aljzatból.

• A lámpa védelme érdekében a projektor semmilyen parancsra

sem reagál a hűtési folyamat alatt.

A lámpa élettartama a környezeti feltételek és a használat függvényében változhat.

A projektor használata

A képernyőmenük (OSD)

A képernyőmenü (OSD) szerkezete

Ne feledje, hogy az (OSD) képernyőmenü a kiválasztott jeltípustól függően változik.

Főmenü Almenü Választási lehetőségek

Picture -Basic (Kép -alapvető)

Picture -Advanced (Kép -összetett)

Display (Megjelenítés)

Preset Mode (Előre megadott mód)

Load Settings From (Beállítások betöltése a következő helyről) Brightness (Fényerő) 0–100 Contrast (Kontraszt) 0–100 Color (Szín) 0–100 Tint (Színárnyalat) 0–100 Sharpness (Élesség) 0–15 Flesh Tone (Színtónus) 0–5 Reset Picture Settings (Képbeállítások resetelése) Black Level (Feketeszint) 0 IRE/7,5 IRE

Clarity Control (Élességvezérlés)

Color Temperature (Színhőmérséklet)

Color Temperature Fine Tuning (Színhőmérséklet finomszabályozás)

Gamma Selection (Gamma kiválasztás) 1.6/1.8/2.0/2.2/2.4/2.5/2.6/2.8/BenQ Brilliant Color (Ragyogó szín) On (Be)/Off (Ki)

Color Management (Színkezelés)

Film Mode (Filmmód) On (Be)/Off (Ki) 3D Comb Filter (3D fésűs szűrő) On (Be)/Off (Ki) Dynamic Black (Dinamikus fekete) On (Be)/Off (Ki)

Aspect Ratio (Képoldalarány)

Keystone (Trapéztorzítás korrekció) Position (Pozíció) Overscan Adjustment (Túlzott letapogatás

módosítás)

Cinema (Mozi)/Dynamic (Dinamikus)/Standard (Normál)/User 1 (Felhasználó 1)/User 2 (Felhasználó 2)/User 3 (Felhasználó 3)

Noise Reduction (Zajcsökkentés)

Detail Enhancement (Részletkiemelés)

Red Gain (Vörös erősítés)

Green Gain (Zöld erősítés)

Blue Gain (Kék erősítés) 0–100 Red Offset (Vöröseltolás) 0–511 Green Offset

(Zöldeltolás) Blue Offset (Kékeltolás) 0–511

Primary Color (Elsődleges szín)

Hue (Színárnyalat) 0–100 Gain (Erősítés) 0–100 Saturation (Telítettség) 0–100

0–31

0–15

Normal (Rendes)/Cool (Hideg)/Lamp Native (Sajátlámpa)/Warm (Meleg)

0–100

0–511

Red (Vörös)/Green (Zöld)/Blue (Kék)/Cyan (Ciánkék)/Magenta (Bíborvörös)/Yellow (Sárga)

Anamorphic (Torzító objektív)/4:3/Letter Box (Szélesvásznú)/Wide (Széles)/Real (Valós)

0/1/2/3

A projektor használata

Display (Megjelenítés)

System Setup (Rendszerbeállítás)

PIP (Kép a képben) On (Be)/Off (Ki) Main Source (Elsődleges

forrás) PIP Source (Másodlagos

forrás)

PIP (Kép a képben)

PC & Component YPbPr Tuning (PC és komponens YPbPr hangolás)

Frame Interpolation (Képkocka interpolálás)

Language (Nyelv)

Splash Screen (Indulóképernyő) BenQ/Black (Fekete)/Blue (Kék)

Projector Position (Projektor pozíció)

Auto Off (Automata kikapcsolás)

Sleep Timer (Elalváskapcsoló)

Menu Settings (Menü beállítások)

Input Source (Forrás input)

Auto Source Search (Automata forráskeresés) On (Be)/Off (Ki)

Active Window (Aktív ablak)

Position (Pozíció)

Size (Méret) Large (Nagy)/Small (Kicsi) H.Size (Horizontális

méret) Phase (Fázis) 0–100 Auto (Automatikus)

3D Mode (3D mód) Auto/Off (Ki)/On (Be)

3D Format (3D formátum)

3D Sync Invert (3D fordított szinkronizálás)

Menu Display Time (Menümegjelenítés ideje)

Menu Position (Menü pozíció)

HDMI 1/HDMI 2/Video/S-Video/Component 1 (Komponens 1)/Component 2 (Komponens

2)/PC

Main (Fő)/PIP (Kép a képben)

Top-Right (Jobb-felső)/Bottom-Left (Balalsó)/Bottom-Right (Jobb-alsó)/Top-Left (Bal-felső)

0–200

Off (Ki)/Low/Middle/High

Frame Sequential/Frame Packing/TopBottom/Side-by-Side (Egymás mellett)

Disable (Letiltás)/Invert (Invertálás)

Front Table (Szemből asztalról)/Front Ceiling (Szemből mennyezetről)/Rear Table (Hátulról asztalról)/Rear Ceiling (Hátulról mennyezetről)

Disable/5 min/10 min/15 min/20 min/25 min/ 30 min (Kikapcsolás/5 perc/10 perc/15 perc/ 20 perc/25 perc/30 perc)

Disable/30 min/60 min/90 min/120 min/ 150 min/180 min (Kikapcsolás/30 perc/ 60 perc/90 perc/120 perc/150 perc/180 perc)

5 sec/10 sec/15 sec/20 sec/25 sec/30 sec (5 mp/10 mp/15 mp/20 mp/25 mp/30 mp)/ Always On (Mindig bekapcsolva)

Center/Top-Left/Top-Right/Bottom-Right/ Bottom-Left (Középen/Bal-felső/Jobb-felső/ Jobb-alsó/Bal-alsó)

HDMI 1/HDMI 2/Video/S-Video/ (Komponens 1)/Component 2 (Komponens 2) PC

Component 1

A projektor használata

Advanced Setup (További beállítások)

Information (Információ)

Lamp Power

Lamp Settings (Lámpa beállítások)

HDMI Settings (HDMI beállítások)

Baud Rate (Baud sebesség) 2400/4800/9600/19200/38400/57600/115200 Test Pattern (Teszt minta) High Altitude Mode (Magas hely üzemmód) On (Be)/Off (Ki)

Password (Jelszó)

Key Lock (Gombzár) Reset All Settings (Minden érték resetelése) ISF (aktuális jelszó megadása) Source (Jelforrás) Preset Mode (Előre megadott mód) Resolution (Felbontás) Equivalent Lamp Hour (Lámpaóra egyenérték) Firmware Version (Firmware változat)

(Lámpaáram) Reset Lamp Timer (Lámpaszámláló resetelés) Equivalent Lamp Hour (Lámpaóra egyenérték)

HDMI Format (HDMI formátum)

Change Password (Jelszó módosítása) Power On Lock

(Bekapcsolás zárolás)

Normal (Rendes)/Economic (Energiatakarékos)

Auto (Automatikus) PC Signal (PC jel) Video Signal (Videojel)

On (Be)/Off (Ki) (aktuális jelszó megadása)

Vegye figyelembe, hogy a menüelemek csak akkor érhetők el, ha a projektor legalább egy jelet érzékel. Ha a projektorhoz nem csatlakozik készülék, vagy nincs érzékelt jel, akkor az elérhető menüelemek is korlátozottak.

A projektor használata

Picture -- Basic (Kép -- alapvető) menü

Funkció Leírás

Preset Mode (Előre megadott mód)

Load Settings From (Beállítások betöltése a következő helyről)

Brightness (Fényerő)

Contrast (Kontraszt)

Color (Szín)

Tint (Színárnyalat)

Sharpness (Élesség)

Flesh Tone (Színtónus)

Előre definiált képmódokat biztosítottunk, hogy a projektor képbeállítását az adott program típusához igazíthassa. Bővebben lásd

„Előre beállított mód kiválasztása“ c. részt a(z) 26. oldalon.

A képminőséggel kapcsolatos igényének leginkább megfelelő előre beállított képmódot választ ki és a kép finombeállítását végzi a lejjebb felsorolt beállítási lehetőségek alapján. Bővebben lásd „A(z) User 1

(Felhasználó 1)/User 2 (Felhasználó 2)/User 3 (Felhasználó 3) mód beállítása“ c. részt a(z) 27. oldalon.

A kép fényerejét állítja. Bővebben lásd „Beállítás Brightness (Fényerő)“

c. részt a(z) 28. oldalon.

A képen a sötét és a világos közötti eltérés fokát állítja. Bővebben lásd

„Beállítás Contrast (Kontraszt)“ c. részt a(z) 28. oldalon.

A szín telítettségi szintjét állítja - az egyes színek mennyiségét a videoképben. Bővebben lásd „Beállítás Color (Szín)“ c. részt a(z)

28. oldalon.

A kép vörös és zöld színtónusát állítja. Bővebben lásd „Beállítás Tint

(Színárnyalat)“ c. részt a(z) 28. oldalon.

A képet állítja élesebbre vagy lágyabbra. Bővebben lásd „Beállítás

Sharpness (Élesség)“ c. részt a(z) 28. oldalon.

Bővebben lásd „Beállítás Flesh Tone (Színtónus)“ c. részt a(z)

28. oldalon.

Reset Picture Settings (Képbeállítások resetelése)

A gyári alapértékekre állít vissza minden értéket a(z) Picture -- Basic (Kép -- alapvető) és a(z) Picture -- Advanced (Kép -- összetett)

menükben. Bővebben lásd „A képmód visszaállítása“ c. részt a(z)

27. oldalon.

Picture -- Advanced (Kép -- összetett) menü

Funkció Leírás

Black Level (Feketeszint)

Clarity Control (Élességvezérlés)

Color Temperature (Színhőmérséklet)

Color Temperature Fine Tuning (Színhőmérséklet finomszabályozás)

Gamma Selection (Gamma kiválasztás)

Brilliant Color (Ragyogó szín)

Kiválasztja a kép szürkeárnyalatát - 0 IRE vagy 7,5 IRE. Bővebben lásd

„Beállítás Black Level (Feketeszint)“ c. részt a(z) 29. oldalon.

Módosítja a kép élességét. Bővebben lásd „A kép élességének

szabályozása“ c. részt a(z) 29. oldalon.

Számos színhőmérséklet közül választhat. Bővebben lásd

„Színhőmérséklet választása*“ c. részt a(z) 29. oldalon.

Bővebben lásd „Tetszőleges színhőmérséklet beállítása“ c. részt a(z)

30. oldalon.

Bővebben lásd „Gammabeállítás kiválasztása“ c. részt a(z) 30. oldalon.

Bővebben lásd „Beállítás Brilliant Color (Ragyogó szín)“ c. részt a(z)

30. oldalon.

A projektor használata

Color Management (Színkezelés)

Bővebben lásd „Color Management (Színkezelés)“ c. részt a(z)

31. oldalon.

Film Mode (Filmmód)

3D Comb Filter (3D fésűs szűrő)

Dynamic Black (Dinamikus fekete)

Bővebben lásd „Beállítás Film Mode (Filmmód)“ c. részt a(z) 31. oldalon.

Bővebben lásd „Beállítás 3D Comb Filter (3D fésűs szűrő)“ c. részt a(z)

32. oldalon.

A kivetített kép fekete szintjét automatikusan változtatja, a kontrasztarány növelése érdekében.

Display (Megjelenítés) menü

Funkció Leírás

Aspect Ratio (Képoldalarány)

Keystone (Trapéztorzítás korrekció)

Position (Pozíció)

Overscan Adjustment (Túlzott letapogatás módosítás)

PIP (Kép a képben)

PC & Component YPbPr Tuning (PC és komponens YPbPr hangolás)

Frame Interpolation (Képkocka interpolálás)

Számos lehetőség áll rendelkezésre a kép oldalarányának megadására a bemenő forrástól függően. Bővebben lásd „A képoldalarány

kiválasztása“ c. részt a(z) 32. oldalon.

A képen a trapéztorzítást korrigálja. Bővebben lásd „A képtorzulás

kijavítása“ c. részt a(z) 25. oldalon.

Megjeleníti a pozíció beállítás oldalát. A vetített képet a nyíl gombokkal lehet mozgatni. Az oldal alsó felén mutatott értékek minden gombnyomásra változnak, amíg elérik legnagyobb vagy legkisebb értéküket.

Ez a funkció csak a Komponens 1, Komponens 2 és a PC jel kiválasztásakor érhető el.

Elrejti a négy sarokban a rossz képminőséget. Az elrejtés mértékét manuálisan is megadhatja a(z) / gombokkal. A 0 beállítást az jelenti, hogy a kép 100%-osan megjelenik. Minél nagyobb az érték, a kép annál nagyobb része lesz elrejtve, miközben a vásznat továbbra is kitölti és a kép geometriai pontossága sem csökken.

Ki- és bekapcsolja a PIP ablakot, és a kapcsolódó beállításokat módosítja. Bővebben lásd „Több forráskép megjelenítése egyidőben“

c. részt a(z) 35. oldalon.

H.Size (Horizontális méret)

A kép horizontális szélességét állítja.

Phase (Fázis)

Az órafrekvenciát állítja a képtorzítás csökkentéséhez.

Auto (Automatikus)

Automatikusan állítja a fázist és a frekvenciát.

Ezek a funkciók csak a Komponens 1, Komponens 2 és a PC jel kiválasztásakor érhetők el.

Folyamatosabbá teszi a képet a mozgás előrejelzési/ mozgás kompenzációs technológia segítségével. A(z) / megnyomásával manuálisan is beállíthatja az effektus fokát.

A projektor használata

3D Mode (3D mód)

A projektor 3D funkcióval rendelkezik, segítségével 3D-ben is élvezheti a filmeket, videókat és a sporteseményeket, megjelenítve a képek mélységét is. A 3D-s képek megtekintéséhez 3D szemüveget kell viselni.

Ha a 3D Mode (3D mód) funkció be van kapcsolva, akkor:

• A kivetített kép fényereje csökken.

• Az Preset Mode (Előre megadott mód) nem lehet változtatni.

• A Keystone (Trapéztorzítás korrekció) csak korlátozott

3D Format (3D formátum)

szögtartományban lehet állítani.

A videó 3D-s formátumát állítja.

Ez a lehetőség csak akkor elérhető, ha a 3D Mode (3D mód) menüben az On (Be) opció aktív.

3D Sync Invert (3D fordított szinkronizálás)

Ha a 3D-s kép torzult, akkor bekapcsolhatja ezt a funkciót a bal és jobb szem képeinek felcseréléséhez, amely így kényelmesebb 3D-s élményt nyújt. A részleteket lásd a „3D tartalom megtekintése“ c. részt a(z) 36. oldalon.

System Setup (Rendszer-beállítás) menü

Funkció Leírás

Language (Nyelv)

Splash Screen (Indulóképernyő)

Projector Position (Projektor pozíció)

Auto Off (Automata kikapcsolás)

Sleep Timer (Elalváskapcsoló)

A képernyőmenü (OSD) megjelenítési nyelvét állítja be. Bővebben lásd

„A menük használata“ c. részt a(z) 22. oldalon.

A projektor indulásakor megjelenő kezdőképet lehet vele beállítani. Választhat a(z) BenQ embléma, a(z) Blue (Kék) vagy a(z) Black (Fekete) képernyő közül.

A projektor szerelhető mennyezetre vagy vetítőernyő mögé, egy vagy több tükörrel. Bővebben lásd „A hely kiválasztása“ c. részt a(z)

12. oldalon.

Megelőzi a szükségtelen kivetítést, amikor huzamosabb időn keresztül sincs jel. Bővebben lásd „Beállítás Auto Off (Automata kikapcsolás)“

c. részt a(z) 47. oldalon.

Az automatikus kikapcsolás stopperét állítja be. A stopper 30 perc és 3 óra közötti értékre állítható be.

Background Color (Háttérszín)

Menu Settings (Menü beállítások)

Input Source (Forrás input)

Auto Source Search (Automata forráskeresés)

Segítségével kiválaszthatja a háttér színét, ami akkor jelenik meg, ha a projektor nem érzékel bemenő jelet.

Menu Display Time (Menümegjelenítés ideje)

Beállítja, hogy az OSD menü az utolsó gombnyomás után mennyi ideig maradjon még aktív.

Menu Position (Menü pozíció)

A képernyőmenü (OSD) pozícióját adja meg. Kiválasztja a kivetítendő bemeneti forrást. Bővebben lásd

„Bemenőforrás kiválasztása“ c. részt a(z) 21. oldalon.

Beállítja, hogy a projektor automatikusan keresse-e meg a bemenő forrásokat. Ha a forrás keresés On (Be) van kapcsolva, akkor a projektor addig keresi a bemenő forrásokat, amíg nem talál jelet. Ha a funkció nincs aktiválva, akkor a projektor a legutoljára használt bemenőforrást választja.

A projektor használata

Advanced Setup (További beállítások) menü

Funkció Leírás

Lamp Power (Lámpaáram) Vált a projektorlámpa Normal (Rendes) és Economic

(Energiatakarékos) üzemmódjai között. Reset Lamp Timer (Lámpaszámláló resetelés)

Lamp Settings (Lámpa beállítások)

HDMI Settings (HDMI beállítások)

Baud Rate (Baud sebesség)

Test Pattern (Teszt minta)

High Altitude Mode (Magas hely üzemmód)

Password (Jelszó)

Key Lock (Gombzár)

Reset All Settings (Minden érték resetelése)

A lámpa cseréje után nullázza le a lámpaszámlálót a(z) Reset (Reset) opció választásával. Bővebben lásd „A lámpaszámláló lenullázása“

c. részt a(z) 50. oldalon.

Equivalent Lamp Hour (Lámpaóra egyenérték)

A lámpa üzemóra információit jeleníti meg. Bővebben lásd „A lámpa

üzemidejének meghatározása“ c. részt a(z) 47. oldalon.

Kiválaszt egy bemenő forrástípust a HDMI jelhez. Manuálisan is kiválaszthatja a forrástípust. A különböző forrástípusok más-más szabványokat használnak a fényerő szintjéhez.

Ez a funkció csak HDMI jel kiválasztásakor érhető el.

Egy olyan baud sebességet választ, amely megegyezik a számítógépével, így a projektort egy megfelelő RS-232 kábellel is csatlakoztathatja a számítógéphez annak frissítéséhez vagy a projektor firmware letöltéséhez. A funkciót a megfelelő képzettségekkel rendelkező szakemberek számára tettük elérhetővé.

Nyomja meg a(z) ENTER (Bevitel)-t a rácsos tesztminta megjelenítéséhez. Az segíti a képméret és a fókusz beállítását, hogy a vetített kép torzulásmentes legyen.

Ez a funkció csak akkor érhető el, ha a projektor nem érzékel bemenő jelet.

Üzemmód a magas tengerszint feletti magassághoz vagy magas hőmérséklethez. Bővebben lásd „Működés magas tengerszint feletti

környezetben“ c. részt a(z) 34. oldalon.

Change Password (Jelszó módosítása)

Az új jelszóra váltás előtt meg kell adnia a régit. Bővebben lásd

„A jelszavas védelem használata“ c. részt a(z) 23. oldalon.

Power On Lock (Bekapcsolás zárolás)

A funkció a projektor használatát csak azoknak engedélyezi, akik ismerik a helyes jelszót. Bővebben lásd „A jelszavas védelem használata“

c. részt a(z) 23. oldalon.

Bővebben lásd „A vezérlőgombok zárolása“ c. részt a(z) 37. oldalon. A gyári alapértékekre állít vissza minden értéket.

A következő értékek továbbra is megmaradnak: Keystone (Trapéztorzítás korrekció), Language (Nyelv), Projector Position (Projektor pozíció), High Altitude Mode (Magas hely üzemmód), Password (Jelszó), Key Lock (Gombzár) és ISF.

A projektor használata

Az ISF kalibrálás menü jelszó védett, az csak a jogosult ISF kalibráló szakemberek számára elérhető. Az ISF (Képalkotás tudománya alapítvány) alaposan kidolgozott és az iparágban elismert szabványokat dolgozott ki az optimális film-teljesítményhez és olyan oktatási programot vezetett be a mérnököknek és a telepítő szakembereknek,

ISF

amelyekkel ők a BenQ videomegjelenítő eszközök optimális képminőségét érhetik el a szabványok alkalmazásával. Ennek értelmében javasoljuk, hogy a beállítást és a kalibrálást egy, az ISF által tanúsított telepítő szakemberrel hajtassa végre.

A részletekkel kapcsolatban kérjük, látogassa meg a www.imagingscience.com webhelyet, vagy lépjen kapcsolatba a forgalmazóval.

Information (Információ) menü

A menü a projektor aktuális működési állapot mutatja.

Egyes képbeállítások csak bizonyos bemeneti jelek használatakor állnak rendelkezésre. A vásznon a nem elérhető beállítások nem jelennek meg.

Funkció Leírás

Source (Jelforrás)

Az aktuális jelforrást mutatja.

Preset Mode (Előre megadott mód)

Resolution (Felbontás)

Equivalent Lamp Hour (Lámpaóra egyenérték)

Firmware Version (Firmware változat)

A(z) Picture -- Basic (Kép -- alapvető) > Preset Mode (Előre megadott mód) menüben kiválasztott módot mutatja.

A bemenő forrás saját felbontását mutatja.

Az eddigi összes lámpa üzemórát mutatja.

A projektor firmware változatát jeleníti meg,

A projektor használata

További információk

A projektor ápolása

A vásárolt projektor nem sok karbantartást igényel. Az egyetlen dolog, amit rendszeresen kell végeznie, az a lencsék tisztántartása. A lámpán kívül a projektor más részét ne távolítsa el. Lépjen kapcsolatba a forgalmazóval vagy a helyi szervizzel, ha a projektor nem a várt módon működik.

A lencse tisztítása

Tisztítsa meg a lencsét, amikor port vagy szennyeződést vesz észre a felületén. A lencsék tisztítása előtt kapcsolja ki a projektort, válassza azt le az elektromos hálózatról és várjon pár percet, hogy az teljesen lehűlhessen.

1. Sűrített levegős palackkal távolítsa el a port. (A barkácsboltokban és a fényképész üzletekben

szerezheti be.)

2. Ha maszat vagy szennyeződés van a lencsén, akkor lencsetisztító ecsettel vagy egy puha tiszta

ruhát lencsetisztítóba mártva finoman törölje át a lencsék felületét.

3. Soha ne használjon dörzshatású szivacsokat, lúgos vagy savas tisztítószereket, súrolószereket,

illanó oldószereket, pl. alkoholt, benzint, hígítót vagy rovarölőt. Ezen anyagok használata vagy a gumi vagy vinil anyagokkal való hosszabb érintkezés tönkreteheti a projektor felületét és annak házát.

A lencse felületét soha ne érintse meg az ujjaival és azt soha ne dörzsölje semmilyen dörzshatású anyaggal. A papírtörölközők is megsérthetik a lencsék bevonatát. Csak arra alkalmas fényképészeti tisztítókefét, ruhát és tisztítóoldatot használjon. Ne próbálja a lencséket akkor tisztítani, amikor a projektor be van kapcsolva vagy az még az előző használat után még nem hűlt le.

A projektor házának tisztítása

A ház tisztítása előtt kapcsolja ki a projektort, válassza azt le az elektromos hálózatról és várjon pár percet, hogy az teljesen lehűlhessen.

1. A szennyeződés és por eltávolításához egy puha, száraz szöszmentes ruhával törölje át a házat.

2. A makacs szennyeződések és foltok eltávolításához mártson semleges tisztítószeres vízbe egy

puha ruhát. Azután törölje át vele a házat.

Viaszt, alkoholt, benzint, hígítót vagy más kémiai oldószert semmiképp se használjon. Ezek a házat károsítják.

A projektor tárolása

Ha a projektort hosszabb időre tárolnia kell, akkor a következőképpen járjon el:

1. Ügyeljen, hogy a tárolóhelyen a hőmérséklet és a páratartalom értéke a projektorhoz ajánlott

tartományon belül legyen. Lásd a Specifikációk oldalt a kézikönyvben, vagy kérdezze a forgalmazót az ajánlott tartományról.

2. Húzza vissza az állítólábakat.

3. A távirányítóból vegye ki az elemeket.

4. A projektort az eredeti vagy ahhoz hasonló csomagolásba helyezze.

A projektor szállítása

A projektort az eredeti vagy hasonló csomagolásba helyezve ajánlott szállítani.

További információk

Lámpa információk

Lamp Settings

Test Pattern High Altitude Mode Password Key Lock Reset All Settings

Advanced Setup

Back

S-Video

ENTER

Off

Lamp Settings

Lamp Power

Equivalent Lamp Hour

Back

Reset Lamp Timer

Economic

HDMI Settings

ISF

Baud Rate 115200

Off Language Splash Screen Projector Position

Auto Off

Sleep Timer Menu Settings Input Source

System Setup

S-Video

English

BenQ

Auto Source Search

Back

Disable

Front Table

A lámpa üzemidejének meghatározása

A projektor működése közben a lámpa használatának tartamát (órában) automatikusan számolja a beépített számláló. A következő módszerrel számolható ki a lámpaóra egyenérték:

Equivalent lamp hour (Lámpaóra egyenérték) = 1 (óra Economic (Energiatakarékos) használat) + 3/2 (óra Normal

(Rendes) használat)

Lásd lejjebb a(z) "A(z) Lamp Power (Lámpaáram) beállítása Economic

(Energiatakarékos) üzemmódra" c. fejezetet a(z) Economic

(Energiatakarékos) üzemmód részleteivel kapcsolatos információkat.

A lámpa üzemóra meghatározásához:

1. Nyomja meg a(z) MENU (MENÜ)-t, majd a(z) / gombokkal

2. A(z) megnyomásával jelölje ki a(z) Lamp Settings (Lámpa

3. A lámpa üzemóra adatok a(z) Equivalent Lamp Hour (Lámpaóra

4. A(z) MENU (MENÜ) megnyomásával léphet ki a menüből.

A lámpa élettartamának meghosszabbítása

A kivetítőlámpa fogyóeszköz. A lámpa hosszú élettartama érdekében az OSD menüben a következő beállításokat teheti.

• A(z) Lamp Power (Lámpaáram) beállítása Economic (Energiatakarékos) üzemmódra

A(z) Economic (Energiatakarékos) üzemmód használata csökkenti a rendszer által kibocsátott zajokat és az energiafogyasztást. Ha a(z) Economic (Energiatakarékos) üzemmódot választja ki, akkor a kibocsátott fényerő is csökken, ami sötétebb képeket eredményez.

A projektor Economic (Energiatakarékos) módba állítása meghosszabbítja a lámpa működési idejét is. Az Economic (Energiatakarékos) mód beállításához menjen a(z) Advanced Setup (További beállítások) > Lamp Settings (Lámpa beállítások) > Lamp Power (Lámpaáram) menübe, és nyomja meg a(z) / -t.

• Beállítás Auto Off (Automata kikapcsolás)

A funkció engedélyezi a projektor automatikus lekapcsolódását, ha egy adott időtartamon belül nem érzékel bejövő forrást.

Az Auto Off (Automata kikapcsolás) beállításához menjen a(z)

System Setup (Rendszer-beállítás) > Auto Off (Automata kikapcsolás) menübe, és nyomja meg a(z) / -t. Az időtartam 5 és

30 perc között 5 perces lépésekben állítható. Ha az előre beállított időtartamok nem felelnek meg az előadásához, akkor válassza a(z) Disable (Tiltás)-t. Az adott időtartamon belül a projektor nem fog automatikusan lekapcsolni.

jelölje ki a(z) Advanced Setup (További beállítások) menüt.

beállítások)-t, és nyomja meg a(z) ENTER (Bevitel)-t. Erre a(z) Lamp Settings (Lámpa beállítások) oldal jelenik meg.

egyenérték) sorban jelennek meg.

További információk

A lámpacsere időzítése

NOTICE: Order replacement lamp

Lamp hour > XXXX hrs

Order a new lamp at lamp.benq.com

WARNIN G

NOTICE: Replace lamp soon

Lamp hour > XXXX hrs

Order a new lamp at) lamp.benq.com

WARNING

NOTICE: Replace lamp soon Lamp hour > XXXX hrs

Lamp-usage time exceeded Replace lamp (refer to User’s Manual) then reset lamp timer

Order a new lamp at lamp.benq.com

WARNIN G

Amikor a lámpa jelzőfény piros, vagy a lámpa cseréjére felszólító üzenet jelenik meg, akkor helyezzen be új lámpát vagy forduljon a forgalmazóhoz. A régi lámpa hibás működést okozhat és egyes esetekben a lámpa akár fel is robbanhat. Keresse fel a http://lamp.BenQ.com webhelyet a cserelámpával kapcsolatban.

A lámpa jelzőfény és a hőmérséklet figyelmeztető lámpa akkor kezd el világítani, ha a lámpa túlmelegedett. Kapcsolja le az áramot és engedje a projektort 45 percig hűlni. Ha a Lamp (lámpa) vagy a Temp (hőmérséklet) jelzők az áram visszakapcsolásakor még mindig világítanak, akkor forduljon a forgalmazóhoz. Bővebben lásd „Jelzőlámpák“ c. részt a(z) 51. oldalon.

A következő üzenet figyelmezteti a lámpa cseréjére.

Állapot Üzenet

Szereljen be új lámpát, hogy a teljesítmény optimálisabb legyen. Ha a projektor szokásosan a(z) Economic (Energiatakarékos) módot választva működik (lásd „A lámpa üzemidejének

meghatározása“ c. részt a(z) 47. oldalon), akkor a lámpát

használhatja a következő lámpafigyelmeztetés megjelenéséig. Nyomja meg a(z) ENTER (Bevitel) gombot az üzenet törléséhez.

Ennyi idő után erősen javasolt a lámpa cseréje. A lámpa fogyóeszköz. A lámpa fényereje a használat során csökken. Ez teljesen normális. Bármikor cserélheti a lámpát, ha úgy veszi észre, hogy a fényereje jelentősen csökkent.

Nyomja meg a(z) ENTER (Bevitel) gombot az üzenet törléséhez.

A projektor csak a lámpacsere után fog ismételten rendesen működni.

Nyomja meg a(z) ENTER (Bevitel) gombot az üzenet törléséhez.

A fenti üzenetben az „XXXX“ a modell függvényében változó számot jelent.

A lámpa cseréje

• Az áramütés kockázatának csökkentése érdekében lámpacsere előtt kapcsolja ki a projektort és húzza ki a csatlakozódugót a hálózati aljzatból.

• A súlyos égési sérülések elkerülése érdekében engedje a projektort legalább 45 percig hűlni, mielőtt a lámpacseréhez fogna.

• Az ujjak sérülésének kockázatát és a belső alkatrészek károsodásának kockázatát csökkentse azzal, hogy óvatosan távolítja el az apró darabokra tört üveget.

• A lámpa eltávolításakor az üres lámparekeszt ne érintse meg, hogy elkerülje az ujjak sérülését és a lencsék képminőségének romlását a lencsék megérintése miatt.

• A lámpa higanyt tartalmaz. A lámpa leselejtezésekor be kell tartani a helyi veszélyes hulladékra vonatkozó előírásokat.

További információk

1. Kapcsolja ki a készüléket és húzza ki projektort az elektromos csatlakozódugóból. Kapcsolja le az összes csatlakoztatott berendezést és válassza le az összes többi kábelt is. Bővebben lásd „A projektor

kikapcsolása“ c. részt a(z) 37. oldalon.

2. Enyhén emelje meg a projektort. Lazítsa ki a csavarokat a lámpa fedelén (a bal oldalon található).

3. Vegye le a lámpa fedelét.

Figyelmeztetések

• Ha túl gyorsan húzza, a lámpa könnyen eltörhet és törött üveg kerülhet a projektorba. Az ujjsérülés és a belső alkatrészek károsodásának kockázatát csökkentse azzal, hogy óvatosan távolítja el az apró darabokra tört üveget.

• A lámpát ne helyezze olyan helyre, ahol azt víz érheti, a gyerekek kezébe kerülhet, ill. a hőforrások fölé vagy közelébe és a gyúlékony anyagok közelébe.

• A lámpa kivétele után ne nyúljon a projektorba. Ha megérinti a belső optikai alkatrészeket, az homályos képeket eredményezhet.

6. Helyezze be a cserelámpát. Győződjön meg

arról, hogy azt teljesen a helyére nyomta.

7. Húzza meg a lámpafedelet biztosító

csavarokat.

8. Győződjön meg arról, hogy a kar teljesen

lefektetve rögzül a helyén.

4. Lazítsa ki a csavarokat amelyek a lámpát a projektorhoz rögzítik. Ha a csavarokat nem lazítja meg teljesen, akkor azok megsérthetik az ujjait.

5. Emelje fel úgy a kart, hogy az merőleges legyen a lámpához képest. A kar használatával lassan húzza ki a lámpát a projektorból.

Figyelmeztetések

• Legyen óvatos, ne húzza túl a csavarokat.

• A laza csavarok rossz csatlakozást okozhatnak, ami hibás működéssel járhat.

9. Tegye vissza a helyére a lámpafedelet.

10. Húzza meg a lámpafedelet biztosító

csavarokat.

11. Csatlakoztassa újra az elektromos

hálózathoz a projektort és kapcsolja azt be.

További információk

A lámpaszámláló lenullázása

Lamp Settings

HDMI Settings

High Altitude Mode Password Key Lock Reset All Settings

Advanced Setup

Back

S-Video

ENTER

Off

Lamp Settings

Lamp Power

Equivalent Lamp Hour

ENTER

Back

Reset Lamp Timer

Reset Lamp Timer?

Reset Cancel

Reset Lamp Timer

Normal

Test Pattern

ISF

Baud Rate

115200

Off

Ha a lámpa nem új vagy nem cserélte ki, akkor ne nullázza le a számlálót mert az károkat okozhat.

1. Az indulási képernyő után nyomja le a(z) MENU (MENÜ) gombot és addig nyomogassa a(z) / , amíg a(z) Advanced Setup (További beállítások) menüt nem jelölte ki.

2. A(z) megnyomásával jelölje ki a(z) Lamp Settings (Lámpa

beállítások)-t, és nyomja meg a(z) ENTER (Bevitel)-t. Erre a(z) Lamp Settings (Lámpa beállítások) oldal jelenik meg.

3. A(z) Reset Lamp Timer (Lámpaszámláló resetelés) kijelölése után nyomja meg a ENTER (Bevitel)-t. A megjelenő figyelmeztető üzenet megkérdezi, hogy nullázni szeretné-e a lámpa számlálóját. Jelölje ki a(z) Yes (Igen) opciót, majd nyomja meg a(z) ENTER (Bevitel)-t. A lámpa üzemóráját ezzel "0"-ra állította.

További információk

Jelzőlámpák

A projektor három visszajelzővel rendelkezik, amelyek a projektor státuszát jelzik. A következő információkat a visszajelzők ellenőrzéséhez használhatja. Bármely probléma esetén kapcsolja ki a projektort és lépjen kapcsolatba a forgalmazóval.

Amikor a projektor rendesen működik

Power

(Áramellátás)

Narancssárga Ki Ki

Zöld

Villogó

Zöld Ki Ki

Narancssárga

Villogó

Temp

(Hőmérséklet)

Ki Ki

Lámpa Állapot és Leírás

Amikor a projektor szokatlanul működik

Power

(Áramellátás)

Ki Ki Vörös

Narancssárga Ki Vörös

Ki Vörös Ki Ki Vörös Vörös Ki Vörös Zöld Ki Vörös Narancssárga Ki Zöld Vörös Ki Zöld Narancssárga

Ki Narancssárga Vörös

Vörös Vörös Vörös Vörös Vörös Zöld Vörös Vörös Narancssárga

Zöld Vörös Vörös Zöld Vörös Zöld

Zöld Vörös Narancssárga Narancssárga Vörös Vörös Narancssárga Vörös Zöld

Narancssárga Vörös Narancssárga

Temp

(Hőmérséklet)

Lámpa Állapot & Leírás

Készenléti mód

Bekapcsolási folyamat

Normál működés

• A projektornak 90 másodperces hűtési időre van szüksége, mivel rendellenesen, a szokásos hűtési folyamat nélkül lett lekapcsolva.

• A projektornak 90 másodperc hűtési időre van szüksége a bekapcsolása után.

• A lámpa megsérült. Kérjük, lépjen kapcsolatba a helyi BenQ vevőszolgálattal az új lámpa vásárlásához.

• A lámpa nem megfelelően van rögzítve.

• A lámpa megsérült. Kérjük, lépjen kapcsolatba a helyi BenQ vevőszolgálattal az új lámpa vásárlásához.

A ventillátorok nem működnek.

Hiba a ventillátorérzékelőkkel A ventillátorok nem forognak a bekapcsolás során.

A projektor automatikusan kikapcsolt. Ha megpróbálja újraindítani a projektort, az ismét ki fog kapcsolni. Kérjen segítséget a forgalmazótól.

Hőmérséklet-feltétel hiba

A belső hőmérséklet túl magas.

• A beszívó vagy a kifúvó ventillátor akadályozva van.

• A projektort lehet, hogy egy rosszul szellőző helyen használják.

• A külső hőmérséklet lehet, hogy túl magas.

További információk

Hibaelhárítás

Probléma Ok Elhárítás

A hálózati kábelt csatlakoztassa a projektor hátulján található váltakozó

A projektor nem kapcsol be.

Nincs kép.

A kép nem stabil.

A kép homályos.

A távirányító nem működik

Nem kap áramot a hálózati kábelen keresztül.

A projektort a hűtési folyamat közben próbálta bekapcsolni.

A lámpafedél nem megfelelően van rögzítve.

A videó jelforrás nincs bekapcsolva vagy rosszul van csatlakoztatva.

A projektor nem megfelelően csatlakozik a bemeneti forrás eszközéhez.

A bemeneti forrás kiválasztása hibás.

A csatlakozó kábelek nem elég stabilan csatlakoznak a projektorhoz vagy a jelforráshoz.

A vetítő lencsék nem jól vannak fókuszálva.

A projektor és a vetítővászon nincs jól egymáshoz igazítva.

Az elemek lemerültek.

Akadály van a projektor és a távirányító között.

Túl messze van a projektortól.

áramú bemenethez és a hálózati aljzathoz. Ha a hálózati aljzat kapcsolóval rendelkezik, akkor ne feledje azt felkapcsolni. (Lásd a(z) 20. oldalt.)

Várja meg a hűtési folyamat végét.

Megfelelően rögzítse a lámpafedelet.

(Lásd a(z) 48. oldalt.)

Kapcsolja be a videó jelforrást és ellenőrizze a jelkábelek csatlakoztatását.

(Lásd a(z) 17. oldalt.)

Ellenőrizze a csatlakoztatást. (Lásd a(z)

17. oldalt.)

Válassza ki a helyes bemeneti forrást a projektor vagy a távirányító SOURCE (Jelforrás) gombja segítségével. (Lásd

a(z) 21. oldalt.)

Megfelelően csatlakoztassa a kábeleket a megfelelő csatlakozókhoz. (Lásd a(z)

17. oldalt.)

Állítsa be az lencsék fókusztávolságát a fókusz gyűrűvel. (Lásd a(z) 21. oldalt.)

Állítsa be a vetítési szöget és irányt, ill. ha szükséges a projektor magasságát is.

(Lásd a(z) 25. oldalt.)

Cserélje le újakra az elemeket. (Lásd a(z)

7. oldalt.)

Távolítsa el az akadályt. (Lásd a(z)

7. oldalt.)

Álljon 8 méternél közelebb a projektorhoz.

(Lásd a(z) 7. oldalt.)

További információk

Specifikációk

A változtatások jogát fenntartjuk; a specifikációkat külön értesítés nélkül is megváltoztathatjuk.

Optika

Vetítési rendszer DMD chip 0,65" DLP (1920 x 1080)

Lencsék F = 2,48 ... 2,81, f = 24,1 ... 36,15 mm Vetítővászon mérete 28" ... 300" Lámpa 300 W

Egy chipes DLP

Elektromos

Kompatibilitás PC: 640 x 400 ... 1920 x 1200

Videó: NTSC, PAL, SECAM, YPbPr (480i/480p/576i/576p), HDTV (720p/1080i/1080p)

Színtér Tipikus = 70% NTSC (Cél színskála = HDTV Rec. 709)

Csatlakozók

Bemenet Analóg RGB D-Sub 15 tűs csatlakozóaljzat x 1

HDMI (V. 1.4) x 2 Komponens videó (Y/C Komponens videó (Y/C

bemenettel) Kompozit videó x 1 S-Video x 1

Kimenet Vezérlés

12 V egyenáram (max. 0,5 A) Soros csatlakozó RS232 9 tűs (csatlakozódugó) Mini B típusú USB x 1 IR (infravörös) vevőegység x 2

Általános jellemzők

A projektor súlya 6,7 kg (14,8 font) Áramellátás Váltóáram, 100-240 V, 5,0A, 50-60 Hz (automata) Energiafogyasztás Max. 466W; Készenlét < 1 W Üzemi hőmérséklet 0 °C ... 35 °C tengerszint magasságban Üzemi relatív páratartalom 10% ... 90% (kicsapódás nélkül) Üzemi tengerszint feletti

magasság

Tárolási hőmérséklet -20°C ... 60°C/-4°F ... 140°F Tárolási nedvességtartalom 10% - 90%

0...1499 m 0°C és 35°C között

1500...3000 m 23°C és 30°C között (High Altitude Mode (Magas hely üzemmód) bekapcsolása mellett)

rendszer.

B/CR, Y/PB/PR) x 1 B/CR, Y/PB/PR) x 1 (megosztva az RGB

További információk

Méretek

Mennyezeti rögzítés csavarjai: M6 x 8 (Max. hossz = 8mm)

Mértékegység: mm

428 mm x 317 mm x 145 mm (SZÉ x MÉ x MA)

428

317

Rögzítés a mennyezethez

397.9

106

104 175

364.4124.5

240

145

83.2

92.2

282.2

222.2

128

További információk

211.7

424.4

151.2 173

324.1

Időzítés táblázat

Támogatott időzítés PC bemenethez

Formátum Felbontás

720 x 400 720x400 70,087 31,469 28,3221

VGA_60 59,940 31,469 25,175

640 x 480

800 x 600

1024 x 768

1024 x 576

VGA_72 72,809 37,861 31,500

VGA_75 75,000 37,500 31,500

VGA_85 85,008 43,269 36,000

SVGA_56 56,250 35,156 36,000

SVGA_60 60,317 37,879 40,000

SVGA_72 72,188 48,077 50,000

SVGA_75 75,000 46,875 49,500

SVGA_85 85,061 53,674 56,250

XGA_60 60,004 48,363 65,000

XGA_70 70,069 56,476 75,000

XGA_75 75,029 60,023 78,750

XGA_85 84,997 68,667 94,500

BenQ Notebook

időzítés

Frissítési ráta

(Hz)

60,0 35,820 46,966

H. frekv.

(kHz)

Képfrekv.

(MHz)

1024 x 600

1280 x 768 1280 x 768_60 59,870 47,776 79,5

1280 x 800

1280 x 1024

1280 x 960

1360 x 768 1360 x 768_60 60,015 47,712 85,500

1440 x 900 WXGA+_60 59,887 55,935 106,500

1400 x 1050 SXGA+_60 59,978 65,317 121,750

1600 x 1200 UXGA 60,000 75,000 162,000

BenQ Notebook

időzítés

WXGA_60 59,810 49,702 83,500

WXGA_75 74,934 62,795 106,500

WXGA_85 84,880 71,554 122,500

SXGA_60 60,020 63,981 108,000

SXGA_75 75,025 79,976 135,000

SXGA_85 85,024 91,146 157,500

1280 x 960_60 60,000 60,000 108

1280 x 960_85 85,002 85,938 148,500

64,995 41,467 51,419

További információk

1680 x 1050 1680x1050_60 59,954 65,290 146,250

1920 x 1080 1920x1080_60 59,939 / 60 67,432/ 67,5 148,35/ 148,5

640 x 480@67Hz MAC13 66,667 35,000 30,240

832 x 624@75Hz MAC16 74,546 49,722 57,280

1024 x 768@75Hz MAC19 74,93 60,241 80,000

1152 x 870@75Hz MAC21 75,06 68,68 100,00

További információk

Támogatott időzítés HDMI (HDCP) bemenethez

Formátum Felbontás

VGA_60 59,940 31,469 25,175

640 x 480

720 x 400 720x400 70,087 31,469 28,3221

800 x 600

1024 x 768

VGA_72 72,809 37,861 31,500

VGA_75 75,000 37,500 31,500

VGA_85 85,008 43,269 36,000

SVGA_60 60,317 37,879 40,000

SVGA_72 72,188 48,077 50,000

SVGA_75 75,000 46,875 49,500

SVGA_85 85,061 53,674 56,250

XGA_60* 60,004 48,363 65,000

XGA_70 70,069 56,476 75,000

XGA_75 75,029 60,023 78,750

XGA_85 84,997 68,667 94,500

XGA_120*

(Kioltás csökken)

Frissítési ráta

(Hz)

119,989 97,551 115,500

H. frekv.

(kHz)

Képfrekv.

(MHz)

1024x576

1024x600

1280x720

1280 x 768 1280 x 768_60 59,870 47,776 79,5

1280 x 800

1280 x 1024

1280 x 960

1360 x 768 1360 x 768_60 60,015 47,712 85,500

1440 x 900 WXGA+_60 59,887 55,935 106,500

BenQ Notebook

időzítés

BenQ Notebook

időzítés

1280 x 720_60* 60 45,000 74,250

1280 x 720_120* 120 90,000 148,500

WXGA_60 59,810 49,702 83,500

WXGA_75 74,934 62,795 106,500

WXGA_85 84,880 71,554 122,500

SXGA_60 60,020 63,981 108,000

SXGA_75 75,025 79,976 135,000

SXGA_85 85,024 91,146 157,500

1280 x 960_60 60,000 60,000 108

1280 x 960_85 85,002 85,938 148,500

60,00 35,820 46,996

64,995 41,467 51,419

További információk

1400X1050 SXGA+_60 59,978 65,317 121,750

1600x1200 UXGA 60,000 75,000 162,000

1680 x 1050 1680x1050_60 59,954 65,290 146,250

1920x1080

640x480@67Hz MAC13 66,667 35,000 30,240

832x624@75Hz MAC16 74,546 49,722 57,280

1024x768@75Hz MAC19 75,020 60,241 80,000

1152x870@75Hz MAC21 75,06 68,68 100,00

*Támogatott időzítés nem 3D és 3D jelhez frame sequential (egymás utáni képkockák) formátumban.

Formátum Felbontás

480i 720 (1440) x 480 59,94 15,73 27 16:9

480p 720 x 480 59,94 31,47 27 16:9

576i 720 (1440) x 576 50 15,63 27 16:9

576p 720 x 576 50 31,25 27 16:9 720/50p* 1280 x 720 50 37,5 74,25 16:9 720/59p* 1280 x 720 59,94 44,955 74,175 16:9 720/60p* 1280 x 720 60 45,00 74,25 16:9

1080/23P* 1920 x 1080 23,98 26,973 74,176 16:9 1080/24P* 1920 x 1080 24 27 74,25 16:9

1080/25P 1920 x 1080 25 28,13 74,25 16:9

1080/30P 1920 x 1080 30 33,75 74,25 16:9 1080/50i** 1920 x 1080 50 28,13 74,25 16:9 1080/59i** 1920 x 1080 59,94 33,716 74,175 16:9 1080/60i** 1920 x 1080 60 33,75 74,25 16:9

1080/50P 1920 x 1080 50 56,25 148,5 16:9

1080/60P 1920 x 1080 60 67,5 148,5 16:9

*Támogatott időzítés nem 3D és 3D jelhez frame packing top-bottom (képkocka egyesítés egymás felett) formátumban.

**Támogatott időzítés nem 3D és 3D jelhez frame packing side-by-side half (képkocka egyesítés egymás mellett fele akkora vízszintes felbontásban) formátumban.

1920x1080_60

(CEA-861)

Frissítési ráta

59,939 / 60

(Hz)

H. frekv.

(kHz)

67,432 / 67,5 148,35 / 148,5

Képfrekv.

(MHz)

Képoldalarány

További információk

Támogatott időzítések EDTV-hez és HDTV-hez (a komponens bemeneteken keresztül)

Formátum Felbontás Frissítési ráta (Hz) H. frekv. (kHz) Képfrekv. (MHz)

480i 720 x 480 59,94/60 15,734/15,75 13,5

480p 720 x 480 59,94/60 31,469/31,5 13,5

576i 720 x 576 50 15,625 27

576p 720 x 576 50 31,25 27 720/50p 1280 x 720 50 37,5 74,25 720/60p 1280 x 720 59,939/60 44,955/45 74,175/74,25

1080/50i 1920 x 1080 50 28,125 74,25

1080/60i 1920 x 1080 59,939/60 33,716/33,75 74,175/74,25 1080/24P 1920 x 1080 23,976/24 26,973/27 74,175/74,25 1080/25P 1920 x 1080 25 28,125 74,25 1080/30P 1920 x 1080 29,97/30 33,716/33,75 74,175/74,25 1080/50P 1920 x 1080 50 56,25 148,5 1080/60P 1920 x 1080 59,939/60 67,432/67,5 148,35/148,5

Támogatott időzítések Video és S-Video bemenetekhez

Formátum Felbontás

NTSC 3,58 - 59,94/60 15,734/15,75 3,58 NTSC 4,43 - 59,94/60 15,734/15,75 4,43

PAL-B/G - 50 15,625 4,43

PAL M - 59,94/60 15,734/15,75 3,58

PAL N - 50 15,625 3,58

PAL 60 - 59,94/60 15,734/15,75 4,43

SECAM - 50 15,625 4,25/4,41

Frissítési ráta

(Hz)

H. frekv. (kHz)

Képfrekv.

(MHz)

További információk

Garancia és copyright információk

Garancia

A BenQ normál használat és tárolás esetén a termék anyag és kivitelezés hibáira kiterjedő garanciát nyújt.

A vásárlási bizonylatra minden garanciaigény érvényesítés esetén szükség van. Abban az esetben, ha ez a termék a garanciális időtartamon belül hibásnak bizonyulna, a BenQ kizárólagos kötelezettsége a hibás alkatrészek cseréje (munkavégzéssel együtt) korlátozódik, ezen kívül más igény nem támasztható. A garanciális javítás érdekében a hibát azonnal jelezze a termék vásárlásának helyén.

Fontos: A fenti garancia érvényét veszíti, ha a vevő a terméket nem BenQ írásos utasításainak megfelelően üzemelteti, különösen tekintettel a következőkre: a környezet páratartalma 10% és 90% közötti kell, hogy legyen, a hőmérséklet pedig legyen 0°C és 35°C között, a tengerszint feletti magasság ne haladja meg a 3 000 métert, és el kell kerülni a poros környezetben történő használatot. Ez a garancia konkrét jogokat biztosít, amelyeket egyes országokban más jogok is kiegészíthetnek.

Bővebb információ: www.BenQ.com.

Copyright © 2011 - BenQ Corporation. Minden jog fenntartva. A publikációt és annak részeit tilos a BenQ Corporation előzetes írásbeli engedélye nélkül másolni, továbbítani, adathordozóra írni, visszakereső rendszerekben tárolni, idegen vagy számítógépes nyelvekre lefordítani - ideértve az elektronikus, az optikai, a vegyi, a manuális és az egyéb módokat is.

Minden védjegy és regisztrált védjegy a tulajdonosaik tulajdonát képezi.

Jogi nyilatkozat

A BenQ vállalat nem állítja és nem vállal garanciát sem közvetlenül sem közvetetten arra, hogy a termék egy adott célnak vagy rendeltetésnek megfelel. A BenQ fenntartja a publikáció változtatásának jogát anélkül, hogy a módosításokról vagy változtatásokról bárkit értesítenie kellene.

Garancia és copyright információk

BenQ W7000 User Manual [hu]

Specifications and Main Features

Frequently Asked Questions

User Manual

Tartalomjegyzék

Fontos biztonsági tudnivalók

Áttekintés

Csomag tartalma

Távirányító elemei

Távirányító használata

A projektor jellemzői

Projektor külső nézete

Kezelőszervek és működésük

Kezelőpanel

A projektor elhelyezése

A hely kiválasztása

A vetített kép beállítása kívánság szerinti méretre

A projektor helyének meghatározása egy adott képernyőmérethez

Vetítővászon ajánlott méretének meghatározása adott távolsághoz

Vetítési méretek

Videoeszköz csatlakoztatása

Előkészületek

HDMI eszközök csatlakoztatása

S-video vagy videoeszközök csatlakoztatása

A projektor használata

A projektor bekapcsolása

A képméret és élesség finombeállítása

A menük használata

A projektor biztosítása

Biztonsági kábelzár használata

A vetített kép beállítása

A vetítési szög állítása

A képtorzulás kijavítása

A kép-élesség finombeállítása

Összetett képminőség vezérlők

A képoldalarány kiválasztása

A képoldalarány

3D tartalom megtekintése

A projektor menüjének testreszabása

A projektor kikapcsolása

További információk

A projektor ápolása

Lámpa információk

A lámpa üzemidejének meghatározása

A lámpa élettartamának meghosszabbítása

A lámpa cseréje

Jelzőlámpák

Hibaelhárítás

Specifikációk

Garancia és copyright információk
