Цифровой проектор W6000/W6500
Серия: Домашний кинотеатр
Руководство пользователя
Добро пожаловать!
TC SC Japanese Korean Thai Czech Русский Turkish Croatian Arabic
Содержание
Правила техники
безопасности.............................3
Общее описание.......................6
Комплект поставки.............................6
Батареи пульта ДУ .............................7
Использование пульта ДУ.................7
Характеристики проектора................8
Внешний вид проектора ....................9
Элементы управления......................10
Панель управления ...............................10
Пульт ДУ ...............................................11
Установка проектора ...........12
Выбор места расположения ............12
Получение нужного размера
изображения......................................13
Определение положения
проектора по размеру экрана ...............13
Определение размера экрана по
расстоянию от проектора .....................13
Параметры проецирования ..................14
Сдвиг объектива....................................16
Применение функции парольной
защиты....................................................23
Настройка проецируемого
изображения .....................................25
Регулировка угла проецирования .......25
Коррекция искажения изображения....25
Использование стандартных и
пользовательских режимов .............26
Настройка качества изображения...28
Дополнительные настройки
качества изображения......................29
Выбор формата изображения..........32
Использование на больших
высотах..............................................34
Одновременный вывод
нескольких изображений.................35
Настройка экранного меню.............36
Блокировка кнопок...........................36
Выключение проектора ...................36
Экранное меню.................................37
Дополнительная
информация........................... 43
Подключение
видеоаппаратуры..................17
Подготовка.............................................17
Подключение устройств HDMI ...........17
Подключение устройств
компонентного видео ...........................18
Подключение устройств видео и
S-видео ...................................................18
Подключение компьютера ...................19
Использование проектора...20
Включение проектора......................20
Выбор источника сигнала ...............21
Регулировка четкости и
масштаба изображения ....................21
Использование экранного меню .....22
Защита проектора.............................22
Использование троса и замка
безопасности..........................................22
2 Содержание
Уход за проектором .........................43
Сведения о лампе .............................44
Сведения о времени работы лампы.....44
Продление срока службы лампы.........44
Срок замены лампы ..............................45
Замена лампы ........................................45
Индикаторы ......................................48
Поиск и устранение
неисправностей ................................49
Технические характеристики..........50
Гарантия и авторские
права ....................................... 54
Соответствие требованиям.55
Благодарим вас за покупку высококачественного видеопроектора BenQ! Он обеспечивает все
функции домашнего кинотеатра. Внимательно прочтите данное руководство, в котором приведено
описание системы меню и работы с проектором.
Правила техники безопасности
Этот проектор разработан и протестирован в соответствии с последними стандартами по безопасности
оборудования обработки данных. Тем не менее, для безопасного использования этого аппарата
необходимо выполнять все инструкции, указанные в данном руководстве и на самом проекторе.
TC SC Japanese Korean Thai Czech Русский Turkish Croatian Arabic
1. Перед началом использования проектора
необходимо прочитать данное руководство.
Сохраните это руководство в надежном месте
для последующего использования.
2. Во время работы проектор должен
располагаться на ровной горизонтальной
поверхности.
- Не располагайте проектор на неустойчивых
тележках, стойках или столах - это может
привести к падению и повреждению
проектора;
- Не размещайте рядом с
воспламеняющиеся предметы;
- Наклон проектора влево или вправо не
должен превышать 10 градусов, а вперед и
назад - 15 градусов.
проектором легко
4. Не устанавливайте проектор:
- в замкнутом или плохо
вентилируемом пространстве
(
расстояние от стен должно быть не
меньше 50 см, а вокруг проектора
должна обеспечиваться свободная
циркуляция воздуха);
- в местах, где возможно значительное
повышение температуры (например
в автомобиле при закрытых окнах);
- в местах с повышенной влажностью,
запыленностью или
задымленностью, способных
привести к загрязнению оптических
компонентов, сокращению срока
службы проектора и затемнению
изображения
;
3. Запрещается хранить проектор,
установленным вертикально. Это может
привести к падению проектора и повлечь за
собой его повреждение или выход из строя.
- рядом с пожарными
сигнализаторами;
- в местах с окружающей
температурой выше 35°C/95°F;
- в местах, расположенных на высоте
свыше 1500 м над уровнем моря.
4920-
9840
футов
Правила техники безопасности
3
TC SC Japanese Korean Thai Czech Русский Turkish Croatian Arabic
5. Не закрывайте вентиляционные отверстия
включенного проектора (даже в режиме
ожидания):
- не накрывайте проектор какими-либо
предметами;
- не ставьте проектор на ковер, одеяло и
другие мягкие поверхности.
9. Запрещается смотреть в объектив
работающего проектора. Это может
повредить зрение.
6. В местах, где возможны колебания
напряжения в сети питания переменного
тока в пределах 10 В, рекомендуется
подключать проектор через стабилизатор
напряжения, сетевой фильтр или источник
бесперебойного питания (ИБП).
7. Запрещается вставать на проектор и
размещать на нем какие-либо предметы.
8. Не ставьте на проектор (или рядом с ним)
емкости с жидкостью. Попадание жидкости
внутрь проектора может лишить вас права на
гарантийное обслуживание. При попадании
жидкости в проектор отсоедините его от
источника питания и обратитесь в сервисный
центр BenQ для
проведения ремонта.
10. Не используйте лампу проектора сверх
установленного срока службы. Иногда, при
использовании долее установленного
срока службы, лампа может взорваться.
11. Во время работы лампа проектора
нагревается. Перед извлечением блок а
лампы подождите примерно 45 минут, пока
проектор остынет.
12. Проектор может крепиться на потолке для
проецирования перевернутого
изображения. Для монтажа используйте
только "Комплект для потолочного
монтажа проектора BenQ".
сильно
4
Правила техники безопасности
13. Запрещается выполнять замену лампы,
пока проектор не охладился, а вилка
шнура питания проектора не вынута из
розетки.
14. При необходимости обслуживания или
ремонта обращайтесь только к
квалифицированному специалисту.
Конденсация влаги
Запрещается включать проектор сразу после его
перемещения из холодного места в теплое. При
резком перепаде температуры на внутренних
частях проектора может происходить
конденса ция влаги. Во избежание повреждения
изделия не включайте его по крайней мере в
течение 2 часов после резкого изменения
окружающей температуры.
Не пользуйтесь аэрозольными и
летучими жидкостями
Не пользуйтесь вблизи проектора аэрозолями
(например, очистителями или средствами от
насекомых). Не допускайте длительного
контакта с проектором резиновых и
пластиковых предметов. От этого на
поверхности могут остаться пятна. При чистке
соблюдайте правила безопасного
использования чистящего средства.
TC SC Japanese Korean Thai Czech Русский Turkish Croatian Arabic
15. Не пытайтесь самостоятельно разбирать
проектор. Внутри корпуса имеются
опасные высокие электрические
напряжения, контакт с которыми может
привести к смертельному исходу.
Единственным элементом,
которого может осуществляться
пользователем, является лампа, имеющая
отдельную съемную крышку. См. стр. 45.
Ни при каких обстоятельствах не
вскрывайте процессор и не снимайте
крышки. Для проведения обслуживания
обращайтесьтолько к квалифицированным
специалистам.
Внимание
Рекомендуется сохранить оригинальную
упаковку на случай транспортировки проектора
в будущем. Прежде, чем упаковывать проектор,
установите объектив в нужное положение и
наденьте на него протектор, затем совместите
протектор объектива с протектором проектора
для защиты от повреждений при перевозке.
обслуживание
Утилизация
Данное изделие содержит следующие
материалы, опасные для здоровья людей и
окружающей среды.
• Свинец, содержащийся в припое.
• Ртуть, используемая в лампе.
При утилизации изделия или использованных
ламп ознакомьтесь с местными правилами
утилизации.
Правила техники безопасности
5
TC SC Japanese Korean Thai Czech Русский Turkish Croatian Arabic
Общее описание
Комплект поставки
Осторожно распакуйте комплект и убедитесь в наличии следующих предметов: В зависимости от
страны, где был приобретен проектор, некоторые предметы могут отсутствовать. Проверьте
соответствие комплекта поставки для данной страны.
Комплект принадлежностей зависит от конкретного региона.
Гарантийный талон и инструкция по безопасной эксплуатации применяются только в некоторых
регионах мира. Подробную информацию можно получить у торгового представителя.
Проектор Пульт Батареи
Гарантийный талон
Кабель VGA
Руководство на диске
Краткое руководство
Кабель Component Video
Шнур питания
6
Общее описание
Батареи пульта ДУ
1. Чтобы открыть крышку батарейного
отсека, переверните пульт ДУ нижней
частью вверх. Надавите кончиком
большого пальца на крышку и плавно
сдвиньте ее вниз в направлении,
показанном стрелкой. Крышка снимется.
2. Если нужно, выньте имеющиеся батареи и вставьте две новые батареи типа AAA с
соблюдением полярности батарей, как показано на дне батарейного отсека. Маркировка
указывает отрицательный полюс, а "+" - положительный полюс батареи.
3. Верните крышку на место. Для этого совместите ее с корпусом и сдвиньте в исходное
положение. Крышка защелкнется с характерным щелчком.
Указания по обращению с батареями
• Не используйте вместе батареи разных типов или новые и использованные батареи.
• Не оставляйте пульт ДУ и батареи
например в кухне, ванной, сауне, солярии или закрытом автомобиле.
• Утилизируйте использованные батареи в соответствии с инструкцией изготовителя и местными
экологическими предписаниями.
• Когда пульт долгое время не используется, извлекайте из него батареи - во избежание
повреждения пульта из-за утечки электролита.
в местах с повышенной температурой и влажностью,
"-"
Использование пульта ДУ
• При использовании пульта ДУ следите за тем,
чтобы между пультом ДУ и датчиками ИКсигнала на проекторе не было препятствий,
мешающих прохождению инфракрасного луча.
• Зона действия пульта ДУ - до 8 м при отклонении
ИК-луча до 45 градусов. Старайтесь направлять
пульт прямо на проектор (хотя ИК-луч будет
отражаться к проектору также
поверхностей).
и от окружающих
до 8 м
TC SC Japanese Korean Thai Czech Русский Turkish Croatian Arabic
Монтаж проектора под потолком
Мы желаем вам многих часов приятной работы с проектором. Поэтому рекомендуем соблюдать
следующие правила безопасности, которые позволят вам избежать травм и повреждения
оборудования.
При монтаже проектора под потолком настоятельно рекомендуется пользоваться правильно
подобранным "Комплектом для потолочного монтажа проектора BenQ", чтобы обеспечить
безопасность и надежность установки проектора.
При использовании комплектов потолочного монтажа других
опасность падения проектора с потолка из-за неправильного крепления болтами с неподходящим
диаметром или длиной резьбы.
Комплект для потолочного монтажа проектора BenQ можно приобрести там же, где был
приобретен проектор BenQ. Также рекомендуется дополнительно приобрести защитный трос для
замка Kensington и надежно прикрепить его к гнезду замка Kensington на проекторе и к
монтажного кронштейна. Трос также выполнит роль дополнительного крепления проектора в
случае его отсоединения от монтажного кронштейна.
производителей увеличивается
основанию
Общее описание
7
TC SC Japanese Korean Thai Czech Русский Turkish Croatian Arabic
Характеристики проектора
• Полная поддержка ТВЧ («Full HD»)
Этот проектор поддерживает как форматы стандартной четкости (ТСЧ) - 480i, 480p, 576i, 576p,
так и форматы высокой четкости (ТВЧ) - 720p, 1080i и 1080p; при этом формат изображения
1080p воспроизводится 1:1.
• Высокое качество изображения
Проектор обеспечивает прекрасное качество изображения благодаря высокому разрешению,
отличной яркости (уровня домашнего кинотеатра), превосходной контрастности, живому цвету
и воспроизведению богатой шкалы оттенков серого цвета.
• Высокая яркость
Повышенная яркость проектора обеспечивает отличное качество изображения в освещенных
помещениях, превосходящее качество обычных проекторов.
• Сверхвысокая контрастность
Сверхвысокая контрастность достигается за счет динамического изменения уровня черного в
проецируемом изображении.
• Воспроизведение живого цвета
В проекторе используется 6-сегментное цветовое колесо, обеспечивающее реалистичное
воспроизведение диапазона оттенков и глубины цвета, недоступное при использовании
цветовых колес с меньшим числом сегментов.
• Богатая шкала оттенков серого цвета
При просмотре в темных условиях автоматическое управление контрастностью обеспечивает
изображение с прекрасной градацией серого, с четким отображением деталей в тенях и в
ночных или темных сценах.
• Сверхнизкий уровень шума при работе
Уникаль ная конструкция системы охлаждения проектора отличается низким шумом
вентиляторов - при уровне шума ниже 32 дБ в нормальном режиме и ниже 29 дБ в экономичном
режиме.
• Простота регулировки сдвига объектива
Простота регулировки сдвига объектива обеспечивает гибкость монтажа проектора.
• Поддержка множества форматов и типов видеоустройств
Проектор поддерживает целый ряд видеоинтерфейсов, позволяющих подключать
разнообразные цифровые и видеоустройства: компонентного и композитного видео, S-Video,
HDMI, ПК, а также разъем для запуска внешних устройств, например, автоматизированного
экрана или устройства управления освещением.
• Режимы калибровки по ISF
Для повышения качества изображения в экранном меню проектора можно выбрать яркостные
режимы ISF-NIGHT (ISF-Ночь) и ISF-DAY (ISF-День), которые калибруются только
профессиональными настройщиками, сертифицированными ассоциацией ISF.
• Совместимость с объективами Panamorph
Данный проектор совместим с объективами Panamorph, позволяющими преобразовывать
формат проекторов 16:9 в 2.35:1.
8
Общее описание
Внешний вид проектора
Вид спереди-сверху
1. Панель управления (см. "Панель
1
2. Крышка лампы
3. Передний ИК-датчик
3
2
546
Вид сзади

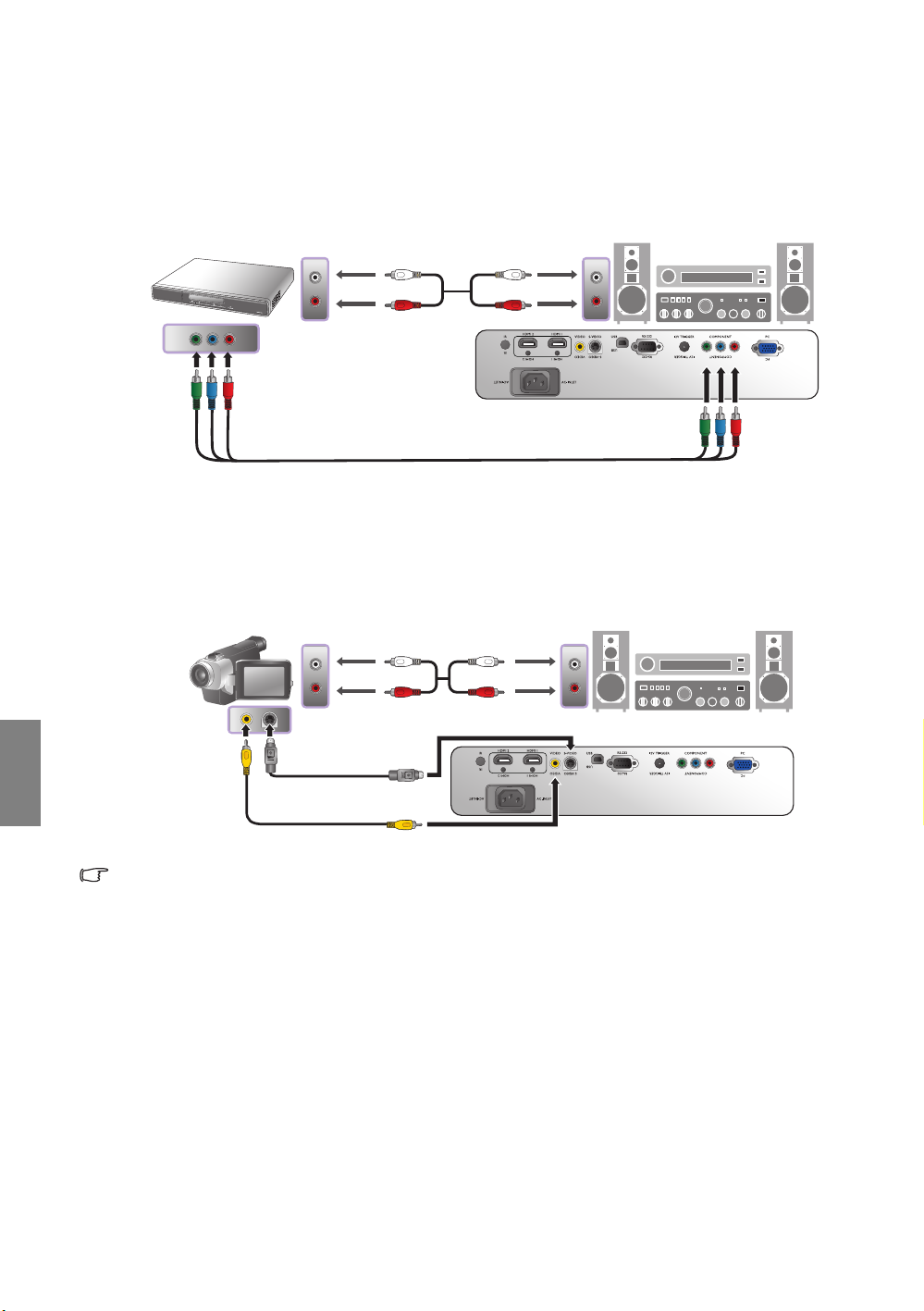

О подключении см. "Подключение
видеоаппаратуры" на стр.17.
789171011 12 13 14 15 16
4. Вентиляционное отверстие (выход
5. Проекционный объектив
6. Регулятор сдвига объектива
7. Разъем шнура питания
8. Задний ИК-датчик
9. Разъемы HDMI
10. Вход композитного видео (RCA)
11. Вход S-video (4-контактный разъем Mini-
12. Порт USB
13. Порт управления RS-232
14. Выход 12 В (пост.тока)
15. Входы Component Video (RCA)
16. Гнездо для сигналов RGB (ПК) или
17. Гнездо замка Kensington
управления" на стр.10.)
нагретого воздуха)
DIN)
Для подключения кабеля управления от
ПК или домашнего
Для запуска внешних устройств,
например, устройства управления
освещением или механизма
развертывания экрана.
с поддержкой видеосигналов Y/P
C
B/CR.
компонентного видео (YPbPr/ YCbCr)
кинотеатра.
B/PR и Y/
TC SC Japanese Korean Thai Czech Русский Turkish Croatian Arabic
Вид снизу
19
18
18
19
18. Регулируемые опоры
19. Отверстия для потолочного монтажа
Общее описание
9
TC SC Japanese Korean Thai Czech Русский Turkish Croatian Arabic
Элементы управления
Панель управления
1
2
3
4
5
7
6
910
11
12
1. Кольцо фокусировки
Регулирует фокусное расстояние.
"Регулировка четкости и масштаба
изображения" на стр.21
2. Регулятор масштаба
Регулирует масштаб проецируемого
изображения.
"Регулировка четкости и масштаба
изображения" на стр.21
3. Индикатор питания
Горит или мигает при работе проектора.
"Индикаторы" на стр.48
4. TEMP (Индикатор перегрева)
Горит или мигает при перегреве проектора.
"Индикаторы" на стр.48
5. LAMP (Индикатор лампы)
Горит или мигает в случае неполадок с
лампой.
"Индикаторы" на стр.48
6
8
6
6
Знак показывает дополнительные
сведения.
6. Трапецеидальность/Перемещение
(Влево /, Вверх / , Вправо /,
Вниз /)
Для перемещения в экранном меню в
направлении нажимаемой стрелки.
Коррекция искажения формы кадра при
проецировании под углом к экрану.
"Использование экранного меню" на
стр.22, "Коррекция искажения
изображения" на стр.25
I
I
7. Питание
Выполняет ту же функцию, что и кнопка
POWER ON/OFF на пульте ДУ.
Переключает проектор между режимами
«Включен» и «Ожидание».
"Включение проектора" на стр.20,
"Выключение проектора" на стр.36
8. PRESET MODE
Последовательный выбор режимов
отображения для каждого источника
видеосигнала.
"Выбор стандартного режима" на стр.26
9. SOURCE
Выполняет те же функции, что и кнопки
выбора источника (COMP, VIDEO,
S-VIDEO, HDMI 1, HDMI 2, PC) на пульте
ДУ.
Последовательный выбор источников
входного сигнала.
"Выбор источника сигнала" на стр.21
10. EXIT
Возврат в предыдущее меню и выход с
сохранением настроек.
"Использование экранного меню" на стр.22
11. ENTER
Активизация выбранного пункта в экранном
меню.
12. MENU
Включение и выключение экранного меню.
"Использование экранного меню" на стр.22
10
Общее описание
Пульт ДУ
1
2
3
4
5
6
7
8
10
11
1. POWER ON/OFF
Переключает проектор между режимами
«Включен» и «Ожидание».
"Включение проектора" на стр.20,
"Выключение проектора" на стр.36
2. Кнопки выбора источника сигнала (COMP,
VIDEO, S-VIDEO, HDMI 1, HDMI 2, PC)
Выбор источника проецируемого сигнала.
"Выбор источника сигнала" на стр.21
3. Формат (ANA, 4:3, LB, WIDE, REAL)
Выбор формата кадра изображения.
"Выбор формата изображения" на стр.32
4. PRESET MODE
Последовательный выбор режимов
отображения для каждого источника
видеосигнала.
"Выбор стандартного режима" на стр.26
5. Кнопки MEMORY (USER 1, USER 2/ ISF
NIGHT, USER 3/ ISF DAY и. DEFAULT).
Выбор пользовательских режимов для
текущего источника.
"Настройка режимов Пользов.1/Пользов.2/
Пользов.3" на стр.27
6. ENTER
Активизация выбранного пункта в экранном
меню.
9
12
13
14
TC SC Japanese Korean Thai Czech Русский Turkish Croatian Arabic
Знак показывает дополнительные
сведения.
7. Трапецеидальность/Перемещение (Влево
/, Вверх / , Вправо /, Вниз /
)
Для перемещения в экранном меню в
направлении нажимаемой стрелки.
Коррекция искажения формы кадра при
проецировании под углом к экрану.
"Использование экранного меню" на стр.22,
"Коррекция искажения изображения" на стр.25
8. MENU
Включение и выключение экранного меню.
"Использование экранного меню" на стр.22
9. EXIT
Возврат в предыдущее меню и выход с
сохранением настроек.
"Использование экранного меню" на стр.22
10. Регулировка качества изображения
(BRIGHTNESS, CONTRAST, COLOR,
TINT)
Отображает полосу настройки
соответствующего параметра изображения.
"Настройка качества изображения" на стр.28
11. Кнопки настройки режима «Кадр в кадре»
(PIP, SIZE, POSITION, ACTIVE)
Отображение окна «Кадр в кадре» (PIP),
переключение между основным и
дополнительным окном с помощью кнопки
ACTIVE (АКТИВ.) и регулировка размера и
положения текущего активного окна с
помощью кнопок SIZE (РАЗ М Е Р ) и
POSITION (ПОЛОЖЕНИЕ).
"Одновременный вывод нескольких
изображений" на стр.35
12. TEST
Отображение тестовой таблицы.
"Тестовы й образец" на стр.41
13. INFO
Вывод на экран меню Информация.
"Информация:" на стр.42
14. LIGHT
Включает подсветку пульта примерно на 10
секунд. Нажатие любой другой кнопки при
нажатой кнопке подсветки продлевает
подсветку еще на 10 секунд. Чтобы выключить
подсветку, нажмите кнопку еще раз.
Общее описание
11
TC SC Japanese Korean Thai Czech Русский Turkish Croatian Arabic
Установка проектора
Выбор места расположения
В зависимости от метода проецирования возможны четыре способа установки проектора:
Выбор места установки зависит от планировки помещения и предпочтений пользователя. При этом
необходимо учитывать размер и расположение экрана, близость к настенной розетке, расположение
и близость другого оборудования относительно проектора.
1. Вид снизу спереди:
Проектор располагается у пола перед экраном.
Стандартный способ установки, удобен для
настройки и переноски проектора.
2. Сбр. таймера ф-ра:
Проектор крепится под потолком
спереди
экрана.
Для монтажа проектора под потолком
необходимо приобрести у поставщика
"Комплект для потолочного монтажа проектора
BenQ".
*После включения проектора задайте режим
Сбр. таймера ф-ра.
3. Вид снизу сзади:
Проектор располагается у пола сзади экрана.
Требуется специальный экран для
проецирования напросвет.
*После включения проектора задайте режим
Вид снизу сзади.
4. Задний потол.:
Проектор крепится под потолком сзади экрана.
Для заднего потолочного монтажа требуется
специальный экран для проецирования
напросвет и "Комплект для потолочного
монтажа
проектора BenQ".
*После включения проектора задайте режим
Задний потол..
*Для программной настройки положения проектора:
1. Нажмите кнопку MENU и кнопками / выберите меню Настр. системы.
2. Кнопками / выделите пункт Положение проектора и кнопками /
задайте нужное положение.
12
Установка проектора
Настр. системы
Язык
Начальный экран
Положение проектора
Автооткл.
Таймер сна
Цвет фона
Настройки меню
Вх. Источник
Авт. поиск источника сигнала
S-Video
Русский
BenQ
Вид снизу спереди
Выкл.
Выкл.
Синий
Выкл.
EXIT
Назад
Получение нужного размера изображения
Размер проецируемого изображения зависит от расстояния между объективом проектора и
экраном, настройки масштаба и формата видеосигнала.
Проектор нужно располагать перпендикулярно экрану в горизонтальной плоскости (например, на
столе), сориентировав его по центру экрана. Это позволит избежать перекоса изображения из-за
проецирования под углом (или на поверхность, расположенную под углом). При монтаже
проектора
Если проектор располагается на большем удалении от экрана, размер проецируемого изображения
увеличивается, и пропорционально увеличивается вертикальное смещение.
При определении места установки экрана и проектора необходимо учитывать вертикальное
смещение и требуемый размер проецируемого изображения, которые прямо пропорциональны
проекционному расстоянию.
Данный проектор оснащен подвижным
вертикального смещения изображения, измеряемые при сдвиге объектива в крайнее верхнее и
крайнее нижнее положение, приведены в таблицах размеров на стр. 14 и 15.
Определение положения проектора по размеру экрана
1. Определите соотношение сторон экрана: 16:9 или 4:3.
2. В таблице (в столбцах "Размеры экрана") найдите размер экрана, наиболее близкий к размеру
3. Исходя из положения экрана и
Например, если экран имеет диагональ 120 дюймов и соотношение сторон 4:3, тогда обратитесь к
таблице "Формат экрана 4:3 и формат изображения 16:9". Среднее расстояние проецирования
составляет 668 см.
под потолком необходимо устанавливать его в перевернутом положении.
объективом. См. "Сдвиг объектива" на стр.16. Значения
вашего экрана. В той же строке справа, в столбце "Среднее значение", найдите
соответствующее среднее расстояние от проектора до экрана. Это и будет расстояние
проецирования.
диапазона регулировки сдвига объектива по вертикали, выберите
точную высоту установки проектора.
TC SC Japanese Korean Thai Czech Русский Turkish Croatian Arabic
Определение размера экрана по расстоянию от проектора
Этот метод можно использовать, если вы уже купили проектор и хотите узнать, какого размера
экран подойдет для вашей комнаты.
Максимальный размер экрана ограничивается физическими размерами комнаты.
1. Определите соотношение сторон экрана: 16:9 или 4:3.
2. Измерьте расстояние от проектора до места, где предполагается разместить экран. Это и будет
расстояние проецирования.
3. В таблице (в
вами расстоянию проецирования. Убедите сь, что измеренное расстояние находится между
значениями макс. и мин. расстояний, если они указаны в таблице (по обе стороны от столбца
средних значений).
4. В той же строке слева найдите требуемое значение диагонали экрана. Это значение
соответствует размеру
Например, если экран имеет соотношение сторон 16:9, а измеренное расстояние проецирования
равно 4,5 м (450 см), тогда обратитесь к таблице "Формат экрана 16:9 и формат изображения 16:9".
Наиболее близким значением в столбце "Среднее значение" является 455 см. В той же строке
находим, что требуемый размер экрана равен 100 дюймам
Посмотрев величины мин. и макс. проекционных расстояний в столбцах "Проекц. расстояние <D>
[см]" на стр.14, убедимся, что для измеренного расстояния в 4,5 м также подойдут экраны с
диагоналями в 90 и 110 дюймов. Размер изображения проектора можно подстроить (регулятором
масштаба) для отображения на всех этих экранах с разным размером диагонали (на данном
расстоянии
значения вертикального смещения будут различны.
столбце "Среднее значение") найдите значение, наиболее близкое к измеренному
изображения от проектора при данном расстоянии проецирования.
.
проецирования). Помните, что при использовании этих экранов (с разной диагональю)
Установка проектора
13
TC SC Japanese Korean Thai Czech Русский Turkish Croatian Arabic
При установке проектора в положение, отличающееся от рекомендуемого, нужно наклонить
проектор вверх или вниз, чтобы выровнять изображение по центру экрана. Это может привести к
искажению изображения. Для коррекции этого искажения используйте функцию
«Трапецеидальность». См. "Коррекция искажения изображения" на стр.25.
Параметры проецирования
Установка для экрана формата 16:9
Уст ановка на столе
<A>
<C>
<F>: Экран <G>: Центр объектива
<B>
<E>
<F>
<G>
<D>
Уст ановка под потолком
<D>
<G>
<F>
<A>
<C>
<F>: Экран <G>: Центр объектива
<B>
<E>
Формат экрана 16:9 и формат изображения 16:9
Размеры экрана Проекц. расстояние <D> [см]
Диагональ
<A>
[дюймы
(см)]
30 (76) 37 66 109 136 164 4.7
40 (102) 50 89 145 182 218 6
50 (127) 62 111 182 227 273 8
60 (152) 75 133 218 273 327 9
70 (178) 87 155 255 318 382 11
80 (203) 100 177 291 364 436 12
90 (229) 112 199 327 409 491 14
100 (254) 125 221 364 455 545 16
110 (279) 137 243 400 500 600 17
120 (305) 149 266 436 545 655 19
130 (330) 162 288 473 591 709 20
140 (356) 174 310 509 636 764 22
150 (381) 187 332 545 682 818 23
160 (406) 199 354 582 727 873 25
170 (432) 212 376 618 773 927 26
180 (457) 224 398 655 818 982 28
190 (483) 237 421 691 864 1036 30
200 (508) 249 443 727 909 1091 31
250 (635) 311 553 909 1136 1364 39
300 (762) 374 664 1091 1364 1636 47
Указанные выше значения приблизительные и могут несколько отличаться от значений реальных
измерений. Приведены только рекоменд уемые размеры экрана. Если размер вашего экрана не
представлен в данной таблице, обратитесь к поставщику.
Высота
<B>
[см]
Ширина
<C>
[см]
Мин.
расстояние
(с макс.
увеличением)
Среднее
значение
Макс.
расстояние
(с мин.
увеличением)
Макс. сдвиг
объектива
<E> [см]
14
Установка проектора
Установка для экрана формата 4:3
Иллюстрации и таблица ниже приводятся для пользователей, которые имеют (или хотят
приобрести) экран формата 4:3 для просмотра изображений в формате 16:9.
TC SC Japanese Korean Thai Czech Русский Turkish Croatian Arabic
Уст ановка на столе
<A>
<C>
<F>: Экран <G>: Центр объектива
<H>
<E>
<B>
<F>
<G>
<D>
Уст ановка под потолком
<A>
<H>
<E>
<C>
<F>: Экран <G>: Центр объектива
<B>
<D>
<G>
<F>
Формат экрана 4:3 и формат изображения 16:9
Размеры экрана
Диагональ
<A>
[дюймы
(см)]
30 (76) 46 61 134 167 200 4.3 34
40 (102) 61 81 178 223 267 5.7 46
50 (127) 76 102 223 278 334 7.1 57
60 (152) 91 122 267 334 401 8.6 69
70 (178) 107 142 312 389 467 10.0 80
80 (203) 122 163 356 445 534 11.4 91
90 (229) 137 183 401 501 601 12.9 103
100 (254) 152 203 445 556 668 14.3 114
110 (279) 168 224 490 612 734 15.7 126
120 (305) 183 244 534 668 801 17.1 137
130 (330) 198 264 579 723 868 18.6 149
140 (356) 213 284 623 779 935 20.0 160
150 (381) 229 305 668 835 1001 21.4 171
160 (406) 244 325 712 890 1068 22.9 183
170 (432) 259 345 757 946 1135 24.3 194
180 (457) 274 366 801 1001 1202 25.7 206
190 (483) 290 386 846 1057 1269 27.1 217
200 (508) 305 406 890 1113 1335 28.6 229
250 (635) 381 508 1113 1391 1669 35.7 286
300 (762) 457 610 1335 1669 2003 42.9 343
Указанные выше значения приблизительные и могут несколько отличаться от значений реальных
измерений. Приведены только рекоменд уемые размеры экрана. Если размер вашего экрана не
представлен в данной таблице, обратитесь к поставщику.
Высота
<B>
[см]
Ширина
<C>
[см]
Проекц. расстояние <D>
[см]
Мин.
расстоян
ие
(с макс.
увеличе
нием)
Среднее
значение
Макс.
расстоян
ие
(с мин.
увеличен
ием)
Макс.
сдвиг
объекти
ва <E>
[см]
Высота
изображе
ния <H>
[см]
Установка проектора
15
TC SC Japanese Korean Thai Czech Русский Turkish Croatian Arabic
Сдвиг объектива
Регулировка смещения объектива позволяет более гибко устанавливать проектор. При этом
проектор можно установить не по центру экрана.
Сдвиг объектива указан в процентах от высоты или ширины проецируемого изображения. Он
измеряется как смещение от центра проецируемого изображения по вертикали или горизонтали.
Регулятор сдвига объектива позволяет сдвинуть объектив в любом направлении (в пределах
диапазона регулировки) для настройки нужного положения изображения.
Для использования регулятора сдвига объектива:
1. Освободите регулятор, повернув его против часовой стрелки.
2. Сдвиньте регулятор для настройки положения проецируемого изображения.
3. Зафиксируйте регулятор, повернув его по часовой стрелке.
• При неизменном положении экрана
Проектор
Интервал
Экран
размещения
Центр объектива
• При неизменном положении проектора
100%
25%
-25%
-100%
41.3% 41.3%
• Не затягивайте регулятор слишком сильно.
• Регулировка сдвига объектива не приводит к ухудшению качества изображения. В
маловероятных случаях появления искажений изображения обратитесь к разделу "Настройка
проецируемого изображения" на стр.25.
16
Установка проектора
Подключение видеоаппаратуры
Проектор можно подключать к видеоустройствам любого типа – видеомагнитофонам, DVDплеерам, цифровому тюнеру, кабельным и спутниковым ТВ-декодерам, игровым приставкам и
цифровым камерам. Его также можно подключать к портативным и настольным компьютерам типа
PC или Apple Macintosh. Для работы с видеоустройством нужно просто подключить его к
проектору через один из интерфейсов, но следует помнить, что
разное качество видеосигнала. Выбор метода подключения обычно зависит от наличия и
совместимости разъемов на проекторе и видеоустройстве:
разные интерфейсы обеспечивают
TC SC Japanese Korean Thai Czech Русский Turkish Croatian Arabic
Разъем Вид разъема Раздел
HDMI
Component
Video
S-Video
Video
ПК (D-SUB)
COMPONENT
PC
"Подключение устройств HDMI" на стр.17
"Подключение устройств компонентного
видео" на стр.18
"Подключение устройств видео и S-видео"
на стр.18
"Подключение устройств видео и S-видео"
на стр.18
"Подключение компьютера" на стр.19
Качество
изображения
Наилучшее
Лучше
Хорошее
Обычное
Лучше
Подготовка
При подключении источника сигнала к проектору:
1. Перед выполнением любых соединений выключите все оборудование.
2. Для каждого источника сигнала используйте только рекомендуемые кабели с разъемами
надлежащего типа.
3. Убедитес ь в надежности подсоединения всех кабельных разъемов к гнездам на оборудовании.
Учтите, что не все кабели, показанные ниже на схемах соединений, поставляются вместе с
проектором (см. "Комплект поставки" на стр.6). Большинство кабелей можно приобрести в
магазинах электроники.
Подключение устройств HDMI
HDMI (мультимедийный интерфейс высокой четкости) поддерживает передачу несжатых
видеоданных между совместимыми устройствами – DTV-тюнерами, DVD-плеерами и дисплеями
по одному кабелю. Он обеспечивает превосходное качество звука и изображения. Для подключения
проектора к устройствам HDMI необходимо использовать кабель HDMI.
Уст ройст во HDMI: DVD-проигрыватель,
цифровой тюнер и т.п.
Сведения о правильном выборе типа
источника для сигнала HDMI см. в разделе
"Настройка HDMI" на стр.41.
Кабель HDMI
Подключение видеоаппаратуры
17
Loading...
