중요한 안전 지침 ......... 3

프로젝터 기능 ............. 7

제품 구성 .................................8

프로젝터 외관 ...........................9

조작 도구와 기능 ..................... 11

프로젝터 위치 ............16

위치 선택 ............................... 16

영사 이미지 크기 조정하기......... 17

투사 렌즈 이동하기 .................. 19

연결 .........................20

HDMI 연결.............................. 21

스마트 기기 연결 ..................... 22

컴포넌트 비디오 연결 ............... 24

비디오 연결 ............................ 25

PC 연결.................................. 26

비디오 소스 장치 연결하기......... 27

프로젝터를 통한 사운드 재생...... 28

이미지 메뉴 ........................................... 45

오디오 설정 메뉴 ................................ 51

디스플레이 메뉴 .................................. 52

시스템 설정 : 기본 메뉴 .................... 54

시스템 설정 : 고급 메뉴 .................... 55

정보 메뉴 ............................................... 57

프로젝터 종료하기....................58

고급 OSD 메뉴 구조 ..................59

유지 보수 ..................63

프로젝터 관리하기....................63

램프 정보 ................................64

문제 해결 .................... 70

사양 .........................71

프로젝터 사양..........................71

크기.......................................72

타이밍 도표 .............................73

보증 및 저작권 정보 ....79

작동 .........................29

프로젝터 시작하기 ................... 29

영사 이미지 조정하기 ............... 31

메뉴 기능 .................. 34

OSD 메뉴 정보 ........................ 34

기본 OSD 메뉴 사용하기............ 36

고급 OSD 메뉴 사용하기............ 40

프로젝터 도난 방지 .................. 41

암호 기능 사용하기 .................. 41

입력 신호 변경 ........................ 44

중요한 안전 지침

이 프로젝터는 정보 기술 장비와 관련된 안전 규격에 부합하도록 제작 및 시험되었 습니다 . 하지만 , 이 제품을 안전하게 사용하려면 사용 설명서나 제품 본체에 적혀 있는 지침에 반드시 따라야 합니다 .

안전 지침

1. 프로젝터를 작동하기 전에 설명서 를 읽으십시오 . 잘 보관해 두었다 가 나중에 참조하십시오 .

2. 작동 중에는 프로젝터 렌즈 정면을 바라보지 마십시오 . 빛 강도가 세 기 때문에 시력이 손상될 수 있습니 다 .

3. 수리는 자격을 갖춘 정비 기술자에 게 맡기십시오 .

5. 일부 국가에서는 선간 정합니다 . 이 프로젝터는 100 - 240V AC 에서 안전하게 작동되지 만 정전되거나 ±10V 의 과전압이 발생하면 작동하지 않을 수 있습니 다 . 이와 같이 선간 전압이 불안정 하거나 중단될 수 있는 곳에서는 프 로젝터를 연결할 때 정전압 장치 , 과전류 차단기 , 무정전 전원 공급 장치 (UPS) 를 사용하십시오 .

6. 프로젝터가 작동 중일 때 영사 렌즈 를 물건으로 가리지 건이 발열되거나 변형될 수 있습니 다 . 램프를 잠시 꺼두려면 프로젝 터 또는 리모컨에서 BLANK 를 누 릅니다 .

전압이 불안

마십시오 . 물

4. 프로젝터 램프가 켜지면 렌즈 셔터 를 열거나 렌즈 뚜껑을 제거하십시 오 .

중요한 안전 지침 3

안전 지침 ( 계속 )

7. 작동 중에는 램프가 굉장히 뜨겁 습니다 . 램프 교체를 위해 분리하 기 전에 약 45분 동안 프로젝터의 열을 식히십시오 .

8. 정격 수명보다 오래 사용하지 마 십시오 . 정격 수명보다 오래 사용 하면 고장 날 수 있습니다 .

9. 프로젝터의 전원 플러그를 빼지 않은 상태에서는 램프나 기타 전 기 부품을 교체하지 마십시오 .

10. 고정되지 않은 손수레 , 받침대 , 등에는 제품을 올려 놓지 마

탁자 십시오 . 제품이 떨어지면 크게 손 상될 수 있습니다 .

11. 프로젝터를 분해하지 마십시오 .

고압 전류가 흐르고 있으므로 맨 손으로 만질 경우 치명적일 수 있 습니다. 사용자가 직접 수리할 수 있는 부품은 착탈형 덮개가 달린 램프뿐입니다 .

기타 덮개는 절대 풀거나 분리하 지 마십시오 . 서비스가 필요한 경 우에는 반드시 필요한 자격을 갖 춘 서비스 전문가에게 맡기십시 오 .

12. 프로젝터가 작동 중일 때 통풍구

에서 온기가 느껴지거나 냄새가 풍길 수 있습니다 . 이것은 정상적 인 현상으로 제품에 결함이 있는 것이 아닙니다 .

중요한 안전 지침4

안전 지침 ( 계속 )

3000 m (10000 ft)

0 m (0 ft)

13. 프로젝터 보관 장소로 적합하지 곳 은 다음과 같습니다 .

- 환기가 잘 되지 않거나 밀폐된 공간 . 50 cm 이상 벽과 거리를 두고 설치해

야 프로젝터 주변에 통풍이 잘 됩니 다 .

- 온도가 급변하는 곳 ( 예 : 창문이 모두 닫혀 있는 차량 내부 ).

- 습기 , 먼지 또는 담배 연기가 많은 공 간은 프로젝터의 광학 부품이 오염되 므로 수명이 단축되고 화면이 어둡게 보일 수 있습니다 .

- 화재 경보기

- 주변 온도가 40°C / 104°F 를 초과하는

장소

- 고도가 3000 m (10000 ft) 를 넘는 곳 .

근처

14. 통풍구를 막지 마십시오 .

- 프로젝터를 담요나 기타 침구류 등 , 표

면이 부드러운 곳에 올려놓지 마십시 오 .

- 프로젝터를 헝겊이나 다른 물건으로 덮지 마십시오 .

- 프로젝터 근처에 인화성 물질을 두지 마십시오 .

통풍구가 심하게 막혀 있으면 , 프로 젝터 내부가 과열되어 화재가 발생 할 수 있습니다 .

15. 프로젝터를 편평한 수평면에 올려 놓고 사용하십시오 .

- 좌우로 10 도 이상 기울어져 있거나 앞 뒤로 15 도 이상 기울어져 있으면 사용 하지 마십시오 . 완전히 수평하지 않은 곳에서 프로젝터를 사용하면 램프가 오작동을 일으키거나 손상될 수 있습 니다 .

16. 프로젝터를 수직으로 세워두지 마 십시오 . 프로젝터가 떨어지면서 사 람이 다치거나 프로젝터가 손상될 수 있습니다 .

중요한 안전 지침 5

안전 지침 ( 계속 )

17. 프로젝터 위에 올라서거나 물건을 올려놓지 마십시오 . 프로젝터가 손 상될뿐만 아니라 사람이 다칠 수 있 습니다 .

18. 프로젝터 위에 액체를 올려놓지 마 십시오 . 흘린 액체가 프로젝터로 들 어가면 고장 날 수 있습니다 . 프로 젝터에 물기가 묻으면 , 벽면 전원 콘센트에서 플러그를 뽑고 BenQ 에 문의하여 수리를 받으십시오 .

19. 이 제품에는 천장 설치를 위해 이미 지를 거꾸로 나타낼

수 있는 기능이

있습니다 .

프로젝터 설치 시에는 BenQ 천장 설치용 키트를 사용하고 안전하게 설치되었는지 확인하십시오 .

천장에 프로젝터 설치하기

BenQ 프로젝터를 사용하면서 아래 와 같은 안전 지침을 지키면 상해 및 재산상 피해를 막을 수 있으므로 프 로젝터를 즐겁고 안전하게 사용할 수 있습니다 . 프로젝터를 천장에 설치할 경우 알 맞은 BenQ 프로젝터 천장 설치용 키 트를 사용하여 안전하고 단단하게 설치하십시오 . 프로젝터 천장 설치용 키트가 BenQ 제품이 아니면 , 부정확한 치수나 길 이의 나사 사용으로 인해 프로젝터 가 천장에 장에서 떨어질 수 있습니다 .

BenQ 프로젝터 천장 설치용 키트는 BenQ 프로젝터 판매업체에서 구입

할 수 있습니다 . 또한 켄싱턴 잠금 장치와 호환되는 보안 케이블을 구 입하여 프로젝터의 켄싱턴 잠금 장 치 슬롯과 천장 설치용 브래킷에 단 단히 연결하십시오 . 천장 설치용 브 래킷이 느슨해지면 프로젝터를 천 장에 고정해주는 보조 기능을 합니 다 .

Hg - 램프는

니다 . 현지 폐기 법률에 따라 관리

하십시오 . www.lamprecycle.org 를

참조하십시오 .

제대로 설치되지 않아 천

수은을 포함하고 있습

중요한 안전 지침6

프로젝터 기능

• Full HD 호환성 프로젝터는 트루 1:1 이미지 재현을 제공하는 1080p 포맷으로 일반 화질 TV

(SDTV) 480i, 576i, 선명 화질 TV (EDTV) 480p, 576p, 고화질 TV (HDTV) 720p, 1080i/ p 60Hz 포맷과 호환됩니다 .

• 고화질 이미지

고해상도 , 뛰어난 홈 시어터 밝기 , 높은 명암비 , 선명한 색상 , 풍부한 그레이 스 케일 재현으로 우수한 이미지 품질을 제공합니다 .

• 영화 색 재현 프로젝터에는 정밀 조정이 가능한 RGBRGB 컬러 휠이 있어 HDTV 표준의 실제와 같은 색 정확도 깊이 실물과 똑같은 색으로 재현할 수 있습니다 .

• 풍부한 그레이 스케일 어두운 환경에서 볼때 자동 감마 제어가 그림자 및 밤이나 어두운 장면의 디테일 을 표현하는 뛰어난 그레이 스케일 디스플레이를 제공합니다 .

• 직관적인 H/V 렌즈 이동 렌즈 이동 레버를 통한 직관적인 제어는 프로젝터 설치에 유연성을 제공합니다 . 2D 키스톤 ( 측면 투사 )

•

프로젝터는 수평 ( 좌우 ) 키스톤 보정을 제공하여 프로젝터 설치 영역을 폭 넓게 사용할 수 있습니다 . 프로젝터가 중심을 벗어나서 놓인 경우 2D 키스톤 보정 기 능이 수평 및 수직 조정을 사용하는 보정 사다리꼴 효과에 의해 폭 넓은 프로젝터 설치 유연성을 제공합니다 .

• 사용자 친화적인 OSD 다른 사용 고객 용으로 두 개 유형의 OSD 직관적이며 소비자 편의적이고 고급 OSD 는 기존 유용성을 제공합니다 .

• 다양한 입력 및 비디오 형식 프로젝터는 듀얼 HDMI, PC, 자동 화면 및 환경 조명 시스템 연결용 출력 트리거 와 마찬가지로 컴포넌트 비디오 , 컴포지트 비디오를 포함하여 를 포함하여 비디 오 및 PC 기기 연결을 위해 광범위한 입력을 지원합니다 .

• ISF 인증 보정 제어 뛰어난 성능을 필요로 하는 ISF NIGHT 및 ISF DAY 모드 설정 기능이 있습니다 .

• 3D 기능 HDMI 를 사용하여 이미지 깊이를 심도 있게 표현하는 3D 영화 , 비디오 , 스포츠 이벤트를 즐길 수 있습니다 .

• 챔버 스피커가 내장된 Audio Enhancer( 오디오 인핸서 ) BenQ 의 강력한 최신 디지털 사운드 개선 엔진은 WaveA udio 의 혁신적 알고리즘

을 4개의 사운드 모드 및 효과를 즐길 수 있습니다 .

• SmartEco SmartEco ™ 기술은 SmartEco 모드를 선택한 경우 콘텐츠 밝기 수준에 따라 최대 70% 까지 램프 전원 소비를 절약합니다 .

위해 프로젝터에는 OSD 메뉴에 인증된 ISF 설치자의 전문 보정을

및 범위를 만들어 감독이 의도한 대로 정확하게 영화를 마치

메뉴가 설계되었습니다 . 기본 OSD 는

추가 EQ 설정과 통합하여 타제품과 달리 극적인 시청각

프로젝터 기능 7

제품 구성

W3000

ⵤ䉤⫠

⸨㫑㉐

㇠㟝G㉘⮹㉐GCD

㟈㚱G㉘⮹㉐

㤸㠄G䀴㢨⽈

⫠⯜䀜䘸⦐㥑䉤

⥓↏⧴ 󰪔㡏㏯㘃 ⿧⫰ ⑯ㆣ⧴ ㏯㘃 3D ⢓ဈ ཋὴ

ṿ⑫ FHD ㏯㘃

(WDP01)

조심해서 포장을 뜯고 다음 물품이 모두 포함되어 있는지 확인하십시오 . 빠진 항목 이 있으면 , 해당 제품 판매업체에 문의하십시오 .

기본 제공 물품

해당 지역에 적합한 부속품이 제공되므로 그림과 다를 수 있습니다 .

* 보증서는 일부 지역에서만 제공됩니다 . 자세한 내용은 해당 제품 판매업체에 문의하십시오 .

기타 액세서리

아래 액세서리에 대한 자세한 내용은 해당 제품 판매업체에 문의하십시오 .

프로젝터 기능8

프로젝터 외관

앞 모습 / 위 모습

뒤 / 밑면 모습

21232425262729 2228 20

14 15 16 17 1813 1912

1. 외장 제어판 ( 자세한 내용은 11 페이지의 " 프

로젝터 " 참조 .)

2. 램프 칸 덮개

3. 통풍구 ( 배기 통풍구 )

4. 조정기 버튼

5. 렌즈 뚜껑 및 줄

6. 영사 렌즈

7. 줌 슬라이드 레버

8. 앞 IR 원격 센서

9. 초점 링

10. 렌즈 이동

11. 상단 IR 원격 센서

12. 3D SYNC OUT

13. HDMI 1 입력 잭

14. HDMI 2 / MHL 듀얼 모드 포트

또한 프로젝터에 전원이 공급되는 동안에는 연결되어 있는 MHL 호

를

환 스마트 기기

충전합니다 .

15. USB 미니 B 입력 잭 서비스 용으로 사용합니다 .

16. PC 입력 신호

17. RS-232 컨트롤 포트 PC 또는 홈 시어터 제어 / 자동화

시스템과 인터페이스로 접속하는 데 사용합니다 .

18. COMPONENT 입력 잭

19. USB 타입 A 1.5A

무선 FHD 키트 (WDP01)( 옵션 액 세서리 ) 의 수신기 상자를 충전하 는데 사용합니다 .

20. 오디오 스피커

21. Kensington 도난 방지 잠금 슬롯

22. VIDEO 입력 잭

23. AUDIO 입력 잭 ( 오른쪽 )

24. AUDIO 입력 잭 ( 왼쪽 ) AUDIO 입력 잭

26. AUDIO 출력 잭

27. 조정기 받침대

28. 12 V TRIGGER 출력 잭

전기 스크린 또는 조명 조절과 같 은 외부 장치를 조정하는데 사용 합니다 . 장치 연결 방법은 대리점 에 문의하십시오 .

29. AC 전원 코드 콘센트

프로젝터 기능 9

30. 천장 장착 구멍

밑면

30 30

30 32

31. 앞 조정발

32. 뒤 조정기 받침대

프로젝터 기능10

조작 도구와 기능

13 14

15 16

프로젝터

9. 온도 표시등 프로젝터 온도가 너무 높으면 표시등 이 빨간색으로 켜집니다 . 세부 사항은

69 페이지의 " 표시등 " 을 참조하십시

오 .

10. 키스톤 보정 / 화살표 키 ( /▲ 위로 ) 영사 각도 때문에 사다리꼴이 된 이미

지를 수동으로 보정할 수 있습니다 . 세부 사항은 32 페이지의 " 키스톤 보정

하기 " 를 참조하십시오 .

1. 초점 링 영사 이미지 외양을 조정할 수 있습니다.

세부 사항은 32 페이지의 " 이미지 크기

및 선명도 정밀 조정 " 을 참조하십시오 .

2. 줌 슬라이드 레버 영사 이미지 외양을 조정할

수 있습니다. 세부 사항은 32 페이지의 " 이미지 크기

및 선명도 정밀 조정 " 을 참조하십시오 .

3. 렌즈 이동 조정기 프로젝터 렌즈를 왼쪽거나 오른쪽 올리

거나 내립니다. 세부 사항은 19 페이지의

" 투사 렌즈 이동하기 " 를 참조하십시오 .

4. 전원 표시등 프로젝터가 사용 중일 때 표시등이 켜지

거나 깜박입니다 . 세부 사항은 69 페이지

의 " 표시등 " 을 참조하십시오 .

5. SOURCE

선택 막대줄을 표시합니다 . 세부 사

소스 항은 44 페이지의 " 입력 신호 변경 " 을 참조하십시오 .

6. ◄ 왼쪽 / 볼륨 감소 볼륨을 감소시킵니다 .

7. 전원 프로젝터를 대기 모드 또는 켜짐 사이에 서 전환합니다 . 자세한 내용은 29 페이지의 " 프로젝터

시작하기 " 및 58 페이지의 " 프로젝터 종 료하기 " 를 참조하십시오 .

8. BACK

OSD

메뉴로 돌아가거나 메뉴 설정

종료 및

을

저장합니다

11. 램프 표시등 램프 상태를 가리킵니다 . 램프에 문 제

발생하면 표시등이 켜지거나 깜 박

가 입니다 . 세부 사항은 69 페이지의 " 표

시등 " 을 참조하십시오 .

12. AUTO

디스플레이된 이미지에 가장 적합한 이 미지 타이밍이 자동으로 선택합니다 .

13. ► 오른쪽 / 볼륨 증가 볼륨을 높입니다 .

OSD 메뉴를 사용 중일 때 화살표 키로 6 번 , 10 번 , 13 번 , 16 번 키를 사용하

여 원하는 메뉴 항목을 선택하여 조정 작업을 할 수

있습니다 . 세부 사항은 40

페이지의 " 고급 OSD 메뉴 사용하기 "

를 참조하십시오 .

14. OK/MODE

사용 가능한 이미지 설정 모드를 선택 합 니다 . 선택한 OSD 메뉴 항목을 확인 합니다 . 세부 사항은 40 페이지의 " 고

급 OSD 메뉴 사용하기 " 를 참조하십시

오 .

15. MENU

OSD 메뉴를 켭니다 . 이전 OSD 메뉴로 돌아가거나 메뉴 설정을 종료 및 저장 합니다 .

OSD

세부 정보는

메뉴 사용하기"를 참조하십시오

페이지의 "고급

16. 키스톤 보정/Arrow keys ( /▼ 아래) 영사 각도 때문에 사다리꼴이 된 이미

지를 수동으로 보정할 수 있습니다 . 세 부 사항은 32 페이지의 " 키스톤 보정하

기 " 를 참조하십시오 .

프로젝터 기능 11

리모컨

13 14

1. ON, OFF

프로젝터 켜기 및 끄기 사이를 전환합 니다 .

2. 3D, INVERT

3D 메뉴를 시작하고 변환 기능 켜기 및

끄기 사이를 전환합니다 .

3. 화살표 키(▲ 위/▼ 아래 /◄ 왼쪽 /► 오 른쪽 ) OSD 메뉴가 활성 상태에 있으면 , 이러 한 키를 방향 화살표로 사용하여 원하 는 메뉴 항목을 선택하여 조정 작업을 할 수 있습니다 . OSD 메뉴가 꺼져

있고 MHL 연결 모드 에 있으면 , 이 화살표 키를 사용하여 스마트 기기를 제어할 수 있습니다 .

4. OK

선택한 OSD 메뉴 항목을 확인합니다 . OSD 메뉴가 꺼져 있고 MHL 연결 모드

에 있으면 , 키를 사용하여 스마트 기 기의 OSD 의 선택을 확인합니다 .

5. BACK

이전 OSD 메뉴로 돌아가거나 메뉴 설 정을 종료 및 저장합니다 .

OSD 메뉴가 꺼져 있고 MHL 연결 모드 에 있으면 , 키를 사용하여 기의 OSD 메뉴로 돌아가거나 메뉴에 서 나옵니다 .

6. , ,

• 음소거 : 프로젝터를 오디오 켜짐 및 꺼짐 사이를 전환합니다 .

• 볼륨 감소 : 프로젝터 볼륨을 감소 시킵니다 .

• 볼륨 증가 : 프로젝터 볼륨을 증가 시킵니다 .

7. MHL 컨트롤 버튼 ( 뒤로 , 재생 / 일시 정지 ,

앞으로 , 되감기 , 정지 , 빨리 감기 )

미디어 재생 중에 이전 파일로 이동 / 재생 / 일시중지 / 다음

파일로 이동 / 되감기 / 정지 / 빨리 감기 . MHL 모드 에서 스마트 기기를 제어할 때만 사용 이 가능합니다 .

MHL 연결 모드에 있고 OSD 가 꺼져 있으 면 , 이 버튼을 사용하여 스마트 기기를 제어 할 수 있습니다 . 화살표 키 , 확인 , 뒤로 및

MHL 컨트롤 버튼 .

8. KEYSTONE

2D 키스톤 보정 창을 시작합니다 . 화

살표 키를 사용하여 영사각 때문에 왜 곡된 이미지를 직접 바로잡을 수 있습 니다 .

9. 이미지 품질 조정키 이들 기능키는 OSD 메뉴에 있는 작업 과 같은 기능을 수행합니다 .

스마트 기

프로젝터 기능12

10. LIGHT

리모컨에서 키를 누르면 약 30 초 동안 LED 조명이 켜진 상태로 있습니다 . 10

초 이내에 다른 키를 다시 누르면 LED 조명이 꺼집니다 .

11. AUTO

디스플레이된 이미지에 가장 적합한 이미지 타이밍이 자동으로 선택합니 다 .

12. ECO BLANK

화면 이미지가 표시 되지 않게 하는데 사용합니다 .

13. MENU

•OSD 메뉴에 액세스합니다 .

• 이전 OSD 메뉴로 돌아가거나 메뉴 설정을 종료 및 저장합니다 .

14. SOURCE

선택 막대줄을 표시합니다 .

소스

15. MODE

사용 가능한 이미지 모드를 선택합 니 다 .

16. FINE TUNE

색온도 미세 조정 창을 표시합니다 . 세부 사항은 59 페이지의 " 색온도 미

세 조정하기 " 를 참조하십시오 .

PIP 및 SWAP 키를 사용할 수 없습니다 .

프로젝터 기능 13

리모컨 작동 범위

약

0°

약

30°

적외선 리모컨 센서는 프로젝터의 앞과 상단에 있 습니다 . 리모컨은 프로젝터의 IR 리모컨 센서와 수 직으로 30 도 내에 있어야 제대로 작동합니다 . 리 모컨 센서와 리모컨 사이 거리는 8 m (~ 26 피트 ) 를 넘지 않아야 합니다 .

리모컨과 프로젝터 IR 센서 사이에 적외선을 가로 막는 물체가 없어야 합니다 .

프로젝터 기능14

리모컨 배터리 교체하기

1. 화살표 방향으로 커버를 밀어 배터리 격 실 커버를 제거합니다 .

2. 제공된 배터리를 여기에 표시된 극성 (+/-) 에 주의하여 삽입합니다 .

3. 커버를 다시 끼웁니다 .

• 지나친 열이나 습기는 피하십시오 .

• 배터리를 올바른 위치에 장착하지 않으면 배터리가 손상될 수 있습니다 .

• 배터리 제조업체가 권장하는 종류와 같거나 동등한 제품을 사용하여 교체하십시오 .

• 사용한 배터리는 제조업체의 지침에 따라 폐기하십시오 .

• 화염 속에 배터리를 넣지 마십시오 . 폭발 위험이 있습니다 .

• 배터리 전력이 소모되었거나 리모컨을 장기간 사용하지 않는 경우 , 배터리를 빼두어야 배터리 전

해액이 누출되면서 리모컨이 손상되지 않습니다 .

프로젝터 기능 15

프로젝터 위치

위치 선택

프로젝터의 설치 위치를 선택하기 전에 다음 사항을 유의하십시오 :

• 스크린의 크기 및 위치

• 전기 콘센트 위치

• 프로젝터와 나머지 장비 사이의 위치 및 거리 다음 방식으로 프로젝터를 설치할 수 있습니다 .

1. 탁자 앞 스크린 앞 바닥 부근에 프로젝터를 설치할 때 적합합니다 .

가장 많이 사용되는 방법으로 프로젝터를 빠르게 설치할 수 있고 이 동이 편리합니다 .

프로젝터를

MENU > 설정 또는 시스템 설정 : 기본 > 프로젝터 위치 > 전면

2. 탁자 뒤

프로젝터를 스크린 뒤 바닥 부근에 설치할 때 적합합니다 .

프로젝터를 켜고 다음 설정을 합니다 :

MENU > 설정 또는 시스템 설정 : 기본 > 프로젝터 위치 > 후면

이때는 뒷면 영사를 위한 특수 스크린이 필요합니다 .

3. 천장 앞 프로젝터가 스크린 앞 천장에 설치되어 있을 때 적합합니다 .

프로젝터를 켜고 다음 설정을 합니다 :

MENU > 설정 또는 시스템 설정 : 기본 > 프로젝터 위치 > 천장 앞

프로젝터를 천장에 설치하려면 대리점에서 BenQ 프로젝터 천장 설치 키트를 구 입하십시오 .

켜고 다음 설정을 합니다 .

4. 천장 뒤 프로젝터가 스크린 뒤 천장에 설치되어 있을 때 적합합니다 .

프로젝터를 켜고 다음 설정을 합니다 :

MENU > 설정 또는 시스템 설정 : 기본 > 프로젝터 위치 > 천장 뒤

뒷면 영사를 위한 특수 스크린 및 BenQ 프로젝터 천장 설치 키트가 필요합니다 .

프로젝터 위치16

영사 이미지 크기 조정하기

<A>

<B>

<C>

<E>

<D>

<F>

<G>

󱂟៏ ☎㍂

<F>: 㬾὞ <G>: ᳶ⹲#ⷻ⟖

<B>

<A>

<C>

<F>

<G>

<D>

<E>

ㆆⲏ ☎㍂

<F>: 㬾὞ <G>: ᳶ⹲#ⷻ⟖

영사 이미지 크기는 프로젝터 렌즈에서 스크린까지 거리 , 줌 설정 및 비디오 형식에 의해 결정됩니다 .

영사 크기

알맞은 위치를 계산하기 전에 이 프로젝터 렌즈 크기의 가운데에 대한 72 페이지의 "

크기 " 를 참조하십시오 .

화면 가로세로비율은 16:9 이고 투사 이미지는 16:9 입니다 .

스크린 크기 투사 거리 <D> [mm] 최저 / 최고 높이

대각선 <A> [ 인치

(mm)]

36.4 (925) 454 806 - - 1500 68 125

40 (1016) 498 886 1018 1333 1647 75 137

50 (1270) 623 1107 1273 1666 2059 93 171

60 (1524) 747 1328 1528 1999 2471 112 205

70 (1778) 872 1550 1782 2332 2882 131 240

80 (2032) 996 1771 2037 2665 3294 149 274

90 (2286) 1121 1992 2291 2999 3706 168 308

100 (2540) 1245 2214 2546 3332 4118 187 342

110 (2794) 1370 2435 2800 3665 4529 205 377

120 (3048) 1494 2657 3055 3998 4941 224 411

130 (3302) 1619 2878 3310 4331 5353 243 445

140 (3556) 1743 3099 3564 4664 5765 262 479

150 (3810) 1868 3321 3819 4998 6177 280 514

160 (4064) 1992 3542 4073 5331 6588 299 548

170 (4318) 2117 3763 4328 5664 7000 318 582

180 (4572) 2241 3985 4583 5997 7412 336 616

190 (4826) 2366 4206 4837 6330 7824 355 651

196.4 (4989) 2446 4348 5000 - - 367 673

높이 <B>

[mm]

너비 <C>

[mm]

최소 거리

( 최대 줌 )

평균

최대 거리

( 최소 줌 )

렌즈 위치 <E>

[mm]

( 최소 ) ( 최대 )

프로젝터 위치 17

광학 부품에는 여러 종류가 있으므로 5% 의 오차가 있습니다 . BenQ 프로젝터를 한 곳에만 설치하여 이용하려면 , 먼저 , 설치할 프로젝터를 사용해 투사 거리와 크기를 실제로 측정하여 프로젝터 광학 부 품들의 오차를 고려해야 합니다 . 그래야 설치하기에 가장 적합한 위치를 정확하게 파악할 수 있습니 다 .

프로젝터 위치18

투사 렌즈 이동하기

ᳶ⹲#ⷻ⟖

렌즈 이동 조정은 프로젝터 설치에 유연성을 제공합니다 . 프로젝터가 화면 중앙에 서 위치 이동할 수 있습니다 .

렌즈 이동은 투사 이미지 너비 또는 높이의 백분율로 표시됩니다 . 투사된 이미지의 수평 또는 수직 중심으로부터 오프셋을 측정한 것입니다 . 원하는 이미지 위치에 따 라 허용 가능 범위 내에서 투사 렌즈를 이동할 수 있습니다 .

阗誳钜轇閟鳳

齜阫鏹

鯷膛 0.125V

邳顜阏艴

钜轇阏誓顛耭阏

鬷陀鏹

钜轇阏誓顛羣賟

钜轇阏誓顛耭阏

邳顜阏艴

鯷膛 0.125V

锗饘闗蛷阏艴钿蠓饘闗蛷阏艴

• 렌즈 이동 조정은 이미지 품질을 저하시키지 않습니다 . 이미지 왜곡이 발생하지 않을 경우 32 페

이지의 " 키스톤 보정하기 " 를 참조하십시오 .

• 찰칵 소리가 들리면 렌즈 이동 노브를 더 이상 돌리지 마십시오 . 노브가 원래의 위치로 돌아왔을 때 살짝 누르십시오 .

프로젝터 위치 19

연결

노트북 또는 데스크 톱 컴퓨터

A/V 장치

스피커

스마트폰 또는 태블릿 PC

프로젝터에 신호 입력 장치를 연결하려면 다음과 같이 하십시오 :

1. 장비를 모두 끈 후에 연결하십시오 .

2. 각 신호 입력 장치에 적합한 신호 케이블을 사용하십시오 .

3. 케이블을 단단히 꽂았는지 확인하십시오 .

• 다음 연결 그림에서 특정 케이블은 이 프로젝터와 함께 제공되지 않을 수 있습니다 (8 페이지의 " 제품 구성 " 참조 ). 이러한 케이블은 전자 제품 판매점에서 구입할 수 있습니다 .

• 아래의 연결 그림은 참조용입니다 . 이용할 수 있는 뒷면 연결 잭은 각 프로젝터 모델마다 다릅니 다 .

1. USB 케이블 *

2. VGA 케이블

3. HDMI 케이블

4. 컴포넌트 비디오 - VGA(D-Sub) 어 댑터 케이블

* 펌웨어 업데이트용 .

연결20

5. 컴포넌트 비디오 - 컴포넌트 케이 블

6. 비디오 케이블

7. 오디오 L/R 케이블

8. 오디오 케이블

9. HDMI-Micro USB 케이블

HDMI 연결

노트북 또는 데스크 톱 컴퓨터

A/V 장치

HDMI 케이블

HDMI (High-Definition Multimedia Interface) 는 DTV 튜너 , DVD 플레이어 , 블루레이

플레이어 같은 호환 장치 간의 비압축 비디오 데이터 전송을 지원하며 단일 케이블 로 디스플레이 합니다 . 프로젝터와 HDMI 장치를 연결하려면 HDMI 케이블을 사용 해야 합니다 .

연결 21

스마트 기기 연결

HDMI to Micro USB 케이블

프로젝터는 MHL 호환 스마트 기기로부터 직접 콘텐츠를 영사할 수 있습니다 . HDMI to Micro US 케이블 또는 HDMI to Micro USB 어댑터를 사용하여 스마트 기기를 프로 젝터에 연결하여 콘텐츠를 큰 화면으로 즐길 수 있습니다 .

일부 스마트 기기는 사용자가 사용하는 케이블과 호환되지 않을 수 있습니다 . 자세한 정보는 스마트 기기 제조업체에 문의하십시오 .

HDMI to Micro USB 케이블 사용하기

1. HDMI to Micro USB 케이블의 한쪽 끝을 프로젝터의 HDMI 입력 커넥터에 연결 합니다 .

2. HDMI to Micro USB 케이블의 다른쪽 끝을 스마트 기기의 Micro USB 출력 소켓 에 연결합니다 .

3. HDMI/MHL 입력 소스로 전환합니다 . 입력 신호 변경에 대한 자세한 내용은 44

페이지의 " 입력 신호 변경 " 을 참조하십시오 .

연결22

HDMI to Micro USB 어댑터 및 HDMI 케이블 사용하기

HDMI 케이블

1. HDMI 케이블의 한쪽 끝을 프로젝터의 HDMI 입력 커넥터에 연결합니다 .

2. HDMI 케이블의 다른쪽 끝을 어댑터의 HDMI 입력 소켓에 연결합니다 .

3. 어댑터의 다른쪽 끝을 스마트 기기의 Micro USB 출력 소켓에 연결합니다 .

4. HDMI/MHL 입력 소스로 전환합니다 . 입력 신호 변경에 대한 자세한 내용은 44

페이지의 " 입력 신호 변경 " 을 참조하십시오 .

연결 23

컴포넌트 비디오 연결

노트북 또는 데스크 톱 컴퓨터

A/V 장치

스피커

4. 컴포넌트 비디오 - VGA(D-Sub) 어 댑터 케이블

5. 컴포넌트 비디오 - 컴포넌트 케이 블

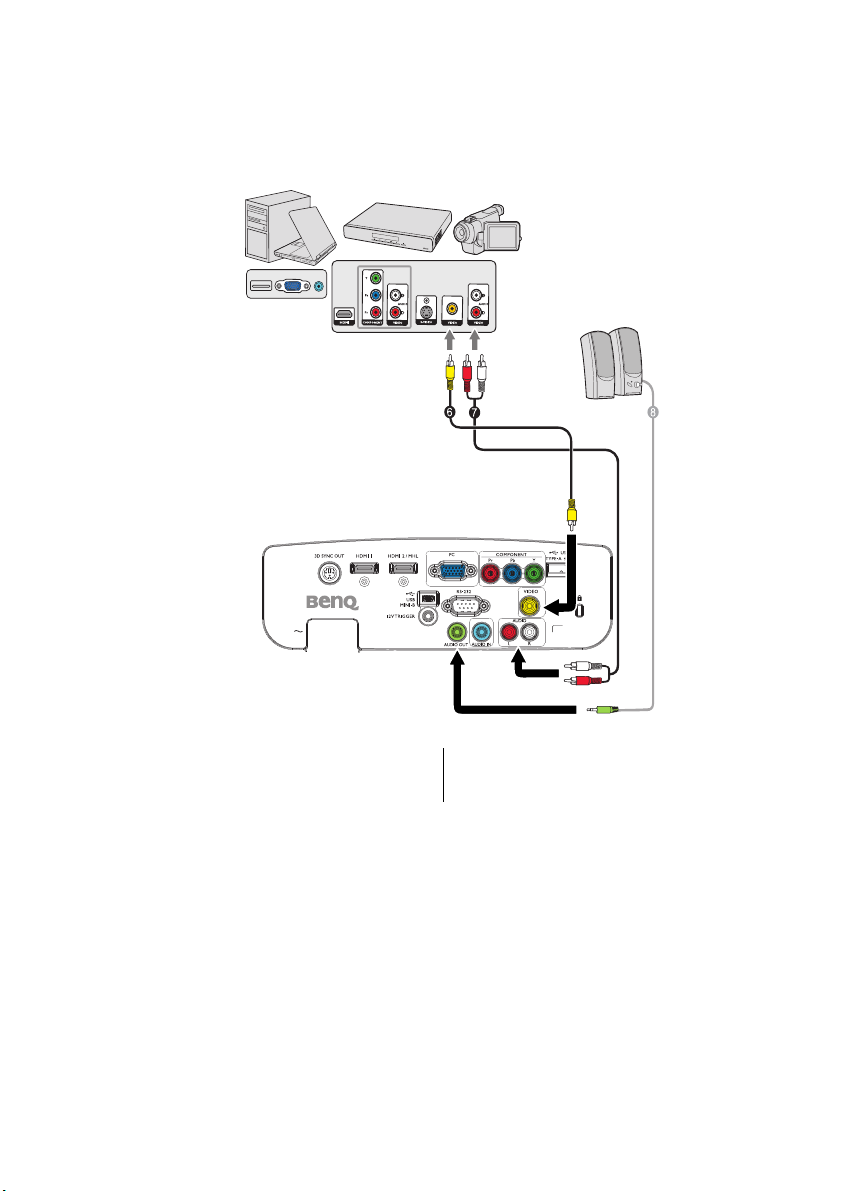

연결24

7. 오디오 L/R 케이블

8. 오디오 케이블

+ 55 hidden pages
