W2000w/WP2010 Projecteur numérique Gamme Home Cinéma

Manuel d’utilisation

Table des matières

Consignes de sécurité

importantes......................................4

Présentation.....................................7

Caractéristiques du projecteur............. 7

Contenu de l’emballage........................... 8

Accessoires fournis ....................................... 8

Vue extérieure du projecteur ...............9

Commandes et fonctions .....................11

Tableau de commande................................ 11

Télécommande............................................. 12

Installation..................................... 14

Choix de l’emplacement.......................14

Identification de la taille de l’image

projetée souhaitée .................................15

Dimensions de projection .........................15

Décalage de l’objectif de projection........ 16

Connexion .................................... 17

Connexion à du matériel vidéo...........17

Connecter des appareils HDMI................ 18

Connexion des appareils intelligents....... 18

Connexion d’appareils vidéo

composantes................................................. 19

Connexion des appareils vidéo ................ 19

Connexion à un ordinateur.......................20

Connexion d’un kit Full HD sans fil

(WDP02) ....................................................... 21

Fonctionnement........................... 22

Mise en marche du projecteur............22

Arrêt du projecteur...............................24

Sécuriser le projecteur..........................24

Utilisation d’un verrou câble de

sécurité........................................................... 24

Utilisation de la fonction de mot de

passe ............................................................... 24

Sélection d’une source d’entrée .........27

Connexion d’un signal sans fil ................... 27

Renommer une source d’entrée ..............28

Ajustement de l’image projetée.......... 28

Ajustement de l’angle de projection ........28

Réglage automatique de l’image ................29

Réglage fin de la taille et de la netteté

de l’image .......................................................29

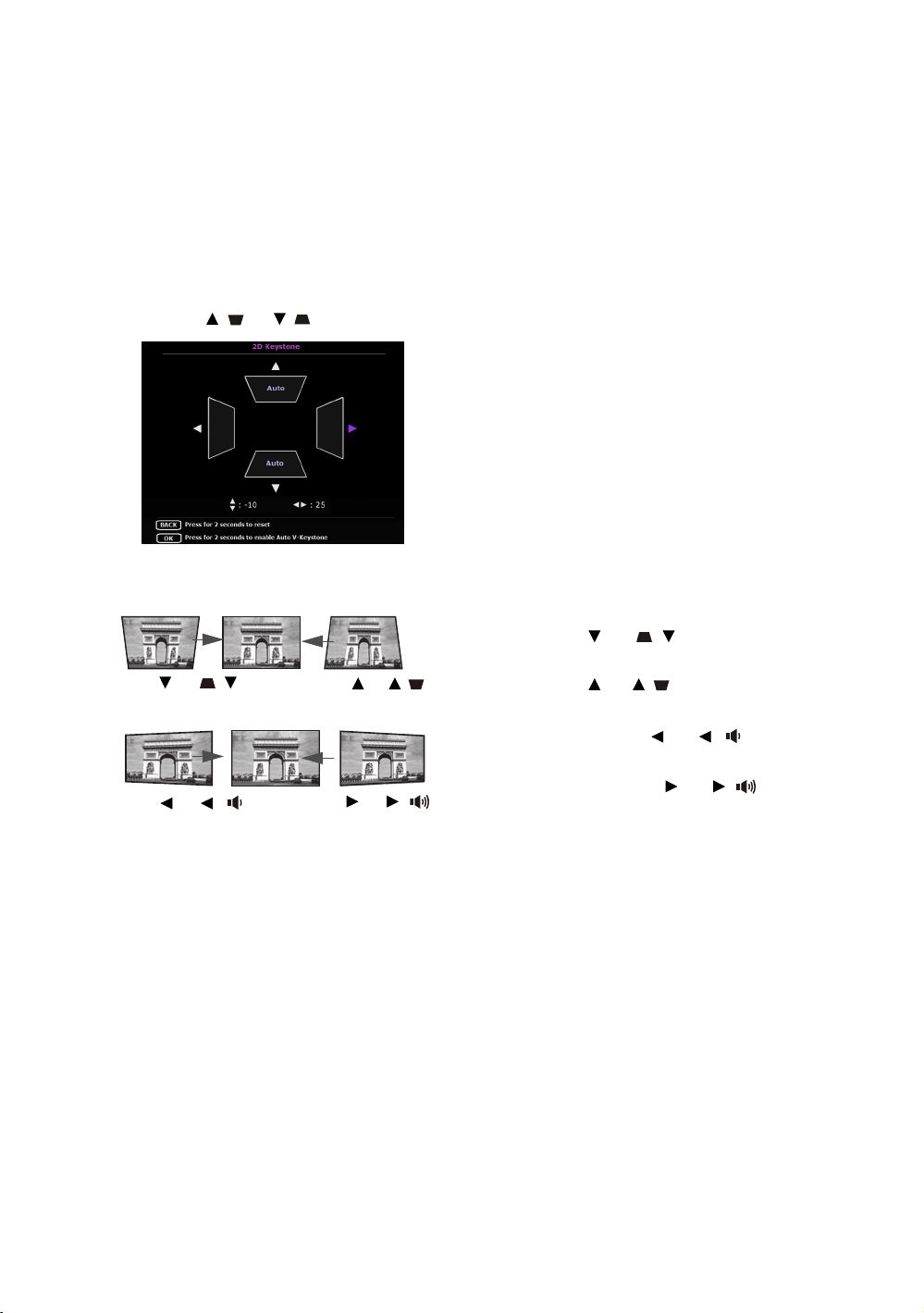

Correction trapézoïdale .............................30

Fonctions des menus .................31

À propos des menus OSD................... 31

Utilisation du menu OSD Base ......... 32

Menu OSD Base - avec signaux

d’entrée connectés ......................................33

Menu OSD Base - sans signal d’entrée

connecté.........................................................36

Utilisation du menu OSD Avancé.... 37

Menu IMAGE...............................................38

Menu Config audio ...................................43

Menu Affichage ..........................................44

Menu CONFIG. SYSTÈME :

de base..........................................................46

Menu CONFIG. SYSTÈME :

avancée.........................................................47

Menu Information.....................................49

Structure du menus OSD Avancé..........50

Entretien ........................................52

Entretien du projecteur........................ 52

Informations relatives à la lampe........ 53

Familiarisation avec les heures de la

lampe...............................................................53

Augmenter la durée de vie de la lampe ..53

Quand remplacer la lampe.........................54

Remplacement de la lampe........................55

Voyants..................................................... 57

Dépannage............................................... 59

Caractéristiques ..................................... 60

Caractéristiques du projecteur.................60

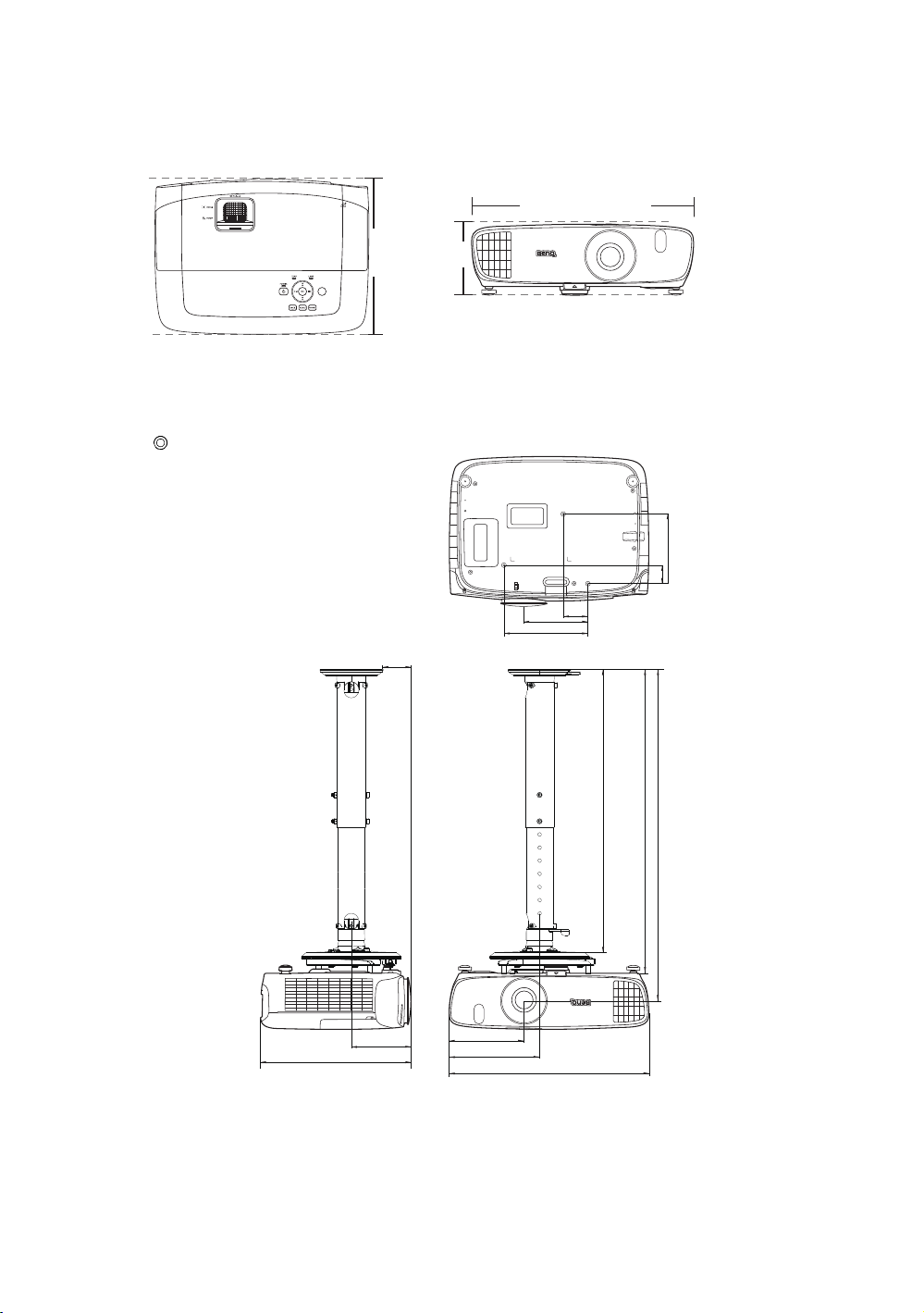

Dimensions ....................................................61

Configuration de montage au plafond .....61

Fréquences de fonctionnement ................62

Informations de garantie et de

2 Table des matières

Garantie ................................................... 67

Clause de non-responsabilité.............. 67

3 Table des matières

Consignes de sécurité importantes

3000 m

(10000 pi.)

0 m

(0 pi.)

Votre projecteur a été conçu et testé conformément aux normes de sécurité les plus récentes en matière d’équipements informatiques. Cependant, pour assurer une utilisation sans danger, il est important de suivre les instructions de ce manuel ainsi que celles apposées sur le produit.

1. Veuillez lire ce manuel d’utilisation avant d’utiliser

l’appareil pour la première fois. Gardez ce manuel dans un endroit sûr pour une référence future.

2. Placez toujours le projecteur sur une surface plane et horizontale avant de l’utiliser.

- Ne posez pas le projecteur sur un chariot, un

support ou une table instable, car il pourrait tomber et être endommagé.

- Ne placez pas de produits inflammables à proximité

du projecteur.

- Ne mettez pas l’appareil sous tension lorsqu’il est

placé sur une surface inclinée à plus de 10 degrés sur la gauche ou la droite ou à plus de 15 degrés vers l’avant ou l’arrière.

3. Ne stockez pas le projecteur sur le flanc. Il risque de basculer et de blesser quelqu’un ou encore de subir de sérieux dommages.

4. Évitez de placer le projecteur dans l’un des environnements suivants :

- Espace réduit ou peu ventilé. Le projecteur

doit être placé à une distance minimale de 50 cm des murs ; l’air doit pouvoir circuler librement autour du projecteur.

- Emplacements soumis à des températures

trop élevées, par exemple dans une voiture aux vitres fermées.

- Emplacements très humides, poussiéreux

ou enfumés risquant de détériorer les composants optiques, de réduire la durée de vie de l’appareil ou d’assombrir l’écran.

- Emplacements situés à proximité d’une

alarme incendie.

- Emplacements dont la température

ambiante dépasse 35°C/95°F.

- Emplacements où l’altitude excède

3000 mètres (10000 pieds).

Consignes de sécurité importantes

5. N’obstruez pas les bouches de ventilation lorsque le projecteur est allumé (même en mode veille).

- Ne recouvrez le projecteur avec aucun élément.

- Ne placez pas le projecteur sur une couverture,

de la literie ou toute autre surface souple.

9. Ne regardez pas directement dans l’objectif du projecteur lorsque l’appareil est en cours d’utilisation. Cela pourrait blesser vos yeux.

6. Dans les zones où l’alimentation secteur peut fluctuer de ±10 volts, il est conseillé de relier le projecteur à un stabilisateur de puissance, un dispositif de protection contre les surtensions ou un onduleur (UPS), selon votre situation.

7. Ne vous appuyez pas sur le projecteur et n’y placez aucun objet.

8. Ne placez pas de liquides sur le projecteur, ni à proximité. Des liquides renversés dans le projecteur annuleraient votre garantie. Si le projecteur était mouillé, débranchez-le de la prise secteur et contactez BenQ pour le faire réparer.

10. N’utilisez pas la lampe du projecteur au-delà de sa durée de vie nominale. Une utilisation excessive des lampes pourrait entraîner leur éclatement dans de rares occasions.

11. La lampe atteint une température très élevée lorsque l’appareil est en cours d’utilisation. Attendez que le projecteur ait refroidi (environ 45 minutes) avant de retirer la lampe pour la remplacer.

12. N’essayez jamais de remplacer la lampe tant que le projecteur n’a pas refroidi et n’est pas débranché de l’alimentation.

Consignes de sécurité importantes

13. Ce projecteur peut afficher des images renversées dans des configurations de montage au plafond. Veuillez n’utiliser que le kit de montage au plafond BenQ.

Montage du projecteur au plafond

Si vous avez l’intention de fixer votre projecteur au plafond, nous vous recommandons fortement d’utiliser le kit de montage au plafond spécialement conçu pour le projecteur BenQ, et de vous assurer qu’il est correctement installé.

Si vous utilisez un kit de montage au plafond d’une autre marque que BenQ, il existe un risque de sécurité lié à l’éventuelle chute du projecteur due à un mauvais attachement, lui-même imputable à des vis de diamètre ou de longueur inadaptés.

Vous pouvez acheter un kit de montage au plafond pour votre projecteur BenQ à l’endroit où vous avez acheté ce dernier. BenQ recommande d’acheter également un câble de sécurité compatible avec un verrou Kensington et de l’attacher à la fois à la fente de verrouillage Kensington du projecteur et à la base du support de montage au plafond. Cela contribuerait à retenir le projecteur au cas où son attachement au support de montage au plafond venait à se desserrer.

14. N’essayez en aucun cas de démonter ce projecteur. Un courant de haute tension circule à l’intérieur de votre appareil. Tout contact avec certaines pièces peut présenter un danger de mort. La seule pièce susceptible d’être manipulée par l’utilisateur est la lampe. Voir la page 55.

Vous ne devez en aucun cas démonter ou retirer quelque autre protection que ce soit. Ne confiez les opérations d’entretien et de réparation qu’à un technicien qualifié.

Veuillez conserver l’emballage d’origine pour une possible expédition ultérieure. Si vous

devez emballer le projecteur après utilisation, ajustez l’objectif de projection dans une position appropriée, placez le coussinet de l’objectif autour de celui-ci et ajustez le coussinet de l’objectif et le coussinet du projecteur ensemble pour éviter des dommages pendant le transport.

15. Lorsque vous pensez qu’un entretien ou une réparation est nécessaire, ne confiez le projecteur qu’à un technicien qualifié.

Condensation de l’humidité

N’utilisez jamais le projecteur immédiatement après l’avoir déplacé d’un emplacement froid à un emplacement chaud. Lorsque le projecteur est exposé à un tel changement de température, l’humidité peut se condenser sur les composants internes importants. Pour éviter des dommages possibles au projecteur, n’utilisez pas le projecteur pendant au moins 2 heures en cas de changement soudain de température.

Évitez les liquides volatiles

N’utilisez pas de liquide volatile, tel qu’un insecticide ou certains types de nettoyants, à proximité du projecteur. Ne laissez pas de produits en caoutchouc ou en plastique toucher le projecteur de manière prolongée. Ils laisseraient des marques sur la finition. Si vous nettoyez avec un chiffon traité chimiquement, assurez-vous de suivre les instructions de sécurité du produit de nettoyage.

Mise au rebut

Ce produit contient les composants suivants qui sont nocifs pour le corps humain et l’environnement.

• Plomb, qui est contenu dans la soudure.

• Mercure, qui est contenu dans la lampe.

Pour mettre au rebut le produit ou les lampes usagées, consultez votre administration environnementale locale pour les réglementations.

Consignes de sécurité importantes

Présentation

Caractéristiques du projecteur

• Entièrement compatible HD

Le projecteur est compatible avec les formats SDTV (TV de définition standard) 480i, 576i, EDTV (TV de définition améliorée) 480p, 576p et HDTV (TV de haute définition) 720p, formats 60 Hz 1080i/p, le format 1080p fournissant une reproduction d’image réelle 1:1.

• Haute qualité d’image

Le projecteur fournit une qualité d’image excellente du fait de sa résolution élevée, de sa luminosité excellente de home cinéma, de son taux de contraste élevé, de ses couleurs vivantes et de sa reproduction de niveaux de gris riche.

• Reproduction vivante des couleurs

Le projecteur a un disque chromatique à 6 segments pour produire une profondeur et une plage des couleurs réalistes qui ne peuvent pas être atteintes avec les disques chromatiques comportant moins de segments.

• Cinema (REC. 709)

Le mode complète le standard HDTV global avec des couleurs précises et un contraste plus profond à un niveau de luminosité plus faible, et est adapté pour la lecture de films dans un environnement totalement sombre, comme dans un cinéma commercial.

• Niveaux de gris riches

Lors d’une projection dans un environnement sombre, le contrôle gamma automatique fournit un affichage en niveaux de gris excellent qui révèle les détails dans les ombres et dans les scènes nocturnes ou sombres.

• Double OSD

Deux types de menus OSD sont conçus pour différentes scénarios : le menu OSD Base est intuitif et facile, alors que le menu OSD Avancé offre une gamme complète d’ajustements avancés.

• Grande variété de formats vidéo et d’entrées

Le projecteur prend en charge une grande variété d’entrées pour la connexion à votre équipement vidéo et informatique, y compris vidéo composantes, vidéo composite, ordinateur (à la fois Mac et PC), source HDMI, et un déclencheur en sortie pour la connexion à des systèmes d’éclairage et d’écran automatisé.

• Contrôle de calibrage certifié ISF

Pour atteindre un standard plus élevé de performance, le projecteur intègre des paramètres de mode ISF NIGHT et ISF DAY dans ses menus OSD, ce qui nécessite un service de calibrage professionnel d’installateurs agréés ISF.

• Fonction 3D

Pour apprécier les films, les vidéos et les événements sportifs en 3D, d’une manière plus réaliste en présentant la profondeur des images via HDMI.

• Haut-parleurs intégrés avec amplificateur audio

Des haut-parleurs intégrés fournissent un son mono mixte lorsqu’un périphérique audio est connecté

• Décalage intuitif de l’objectif

Le contrôle intuitif de la molette de décalage de l’objectif offre la flexibilité dans la configuration de votre projecteur.

Présentation

• SmartEco

Projecteur

Télécommande

Piles

Câble d’alimentation

Carte de garantie*

CD du manuel d’utilisation

Guide de démarrage rapide

Kit FHD sans fil (WDP02)

La technologie SmartEco™ réduit la consommation d’énergie de la lampe jusqu’à 70% en fonction du niveau de luminosité du contenu quand le mode SmartEco est sélectionné.

• OSD personnalisé pour Kit FHD sans fil (WDP02)

Pour basculer entre les sources sans fil connectées, vérifier l'état du signal sans fil, et le canal utilisé directement depuis le menu de la source du projecteur.

Contenu de l’emballage

Déballez le colis avec précaution et vérifiez que vous avez les éléments ci-dessous. Certains des éléments peuvent ne pas être disponibles selon la région de votre achat. Veuillez confirmer avec votre revendeur.

Accessoires fournis

Certains des accessoires peuvent varier d’une région à une autre.

* La carte de garantie n’est fournie que dans certaines régions. Veuillez contacter votre revendeur pour des informations détaillées.

Présentation

Vue extérieure du projecteur

Vue face avant et supérieure

6 7 8

1. Tableau de commande (voir Ta b le au de

commande pour des détails.)

2. Couvercle de la lampe

3. Système de ventilation (sortie d’air chaud)

4. Bouton à dégagement rapide

5. Capuchon de l’objectif

6. Couvercle du compartiment de l’objectif

7. Molette de décalage de l’objectif

8. Molettes de mise au point et de zoom

9. Système de ventilation (admission d’air frais)

10.Capteur à infrarouge avant

11.Objectif de projection

12.Câble USB mini-B

Se connecte à un récepteur FHD sans fil.

13.Câble HDMI

Se connecte à un récepteur FHD sans fil.

Présentation

Vue face arrière et inférieure

Vo ir Connexion à du matériel vidéo pour plus d’informations.

17 18 19

3130 31

14.Port d’entrée HDMI

15.Port de mode double MHL/HDMI

Se connecte à des appareils compatibles MHL ou HDMI et charge l’appareil compatible MHL connecté tant que le projecteur est alimenté.

16.Prise de sortie 12 V CC

Déclenche les appareils externes tels qu’un écran électrique ou le contrôle de l’éclairage, etc.

17.Port USB type-A

Charge le boîtier de réception du kit FHD sans fil (accessoire en option).

18.Port USB mini-B

Utilisé pour le service.

19.Prise d’entrée de signal RVB (PC)/vidéo composantes (YPbPr/YCbCr)

20.Port de commande RS-232

Fait l’interface avec un ordinateur ou un système de contrôle automatisé pour home cinéma.

21.Entrées vidéo composantes (RCA)

Prend en charge le signal vidéo Y/P

B/PR ou

Y/CB/CR.

22.Prise d’entrée vidéo

23.Prises d’entrée audio (G/D)

24.Prise d’entrée audio

25.Prise de sortie audio

26.Grilles de haut-parleur

27.Pieds de réglage arrière

28.Prise du cordon d’alimentation secteur

29.Fente de verrouillage Kensington

30.Trou de montage du kit FHD sans fil (WDP02)

31.Trous de montage au plafond

Présentation

Commandes et fonctions

Tableau de commande

1 2

10 13

1. Molette de mise au point

Règle la mise au point de l’image projetée.

2. Molette de zoom

Permet de régler la taille de l’image.

3. TEMP (Voyant d’avertissement de surchauffe)

S’allume en rouge lorsque la température du projecteur est trop élevée.

4. OK

Confirme l’élément sélectionné dans le menu à l’écran (OSD).

5. POWER (Voyant de l’alimentation)

S’allume ou clignote lorsque le projecteur est en cours d’utilisation.

6. ALIMENTATION Bascule le projecteur entre les modes veille et activé.

7. Gauche /

• Diminue le volume audio du projecteur.

• Quand la fenêtre Trapèze 2D est affichée,

corrigez manuellement la déformation des images due à l’angle de projection.

• Lorsque le menu à l’écran (OSD) est activé, les touches #7, #10 et #12 servent de flèches pour sélectionner les différentes options et effectuer les réglages nécessaires.

8. BACK

Retourne au menu OSD précédent, quitte et enregistre les paramètres de menu.

9. LAMP (Voyant de la lampe)

Indique le statut de la lampe. S’allume ou clignote lorsqu’un problème se produit au niveau de la lampe.

10.Touches trapèze/fléchées ( / , / )

Corrige manuellement la déformation des images due à l’angle de projection. Lorsque le menu à l’écran (OSD) est activé, les touches #7, #10 et #12 servent de flèches pour sélectionner les différentes options et effectuer les réglages nécessaires.

11.Capteur à infrarouge supérieur

12. Droite /

• Augmente le volume audio du projecteur.

• Quand la fenêtre Trapèze 2D est affichée,

corrigez manuellement la déformation des images due à l’angle de projection.

• Lorsque le menu à l’écran (OSD) est activé, les touches #7, #10 et #12 servent de flèches pour sélectionner les différentes options et effectuer les réglages nécessaires.

13.SOURCE

Affiche la barre de sélection de la source.

14.MENU

• Accède au menu à l’écran (OSD).

• Quitte et enregistre les paramètres de menu.

Présentation

Télécommande

3 4

6 7

8 9

1. ON, OFF

Permet de basculer le projecteur entre les modes allumé et éteint.

2. 3D, INVERT

Lance le menu 3D et permet de basculer la fonction d’inversion entre activée et désactivée.

3. Touches flèches ( gauche, droite, haut, bas)

Lorsque le menu à l’écran (OSD) est activé, ces touches servent de flèches pour sélectionner les différentes options et effectuer les réglages nécessaires.

4. OK

Confirme l’élément du menu OSD sélectionné.

5. BACK

Retourne au menu OSD précédent, quitte et enregistre les paramètres de menu.

6. MENU

• Accède au menu à l’écran (OSD).

• Quitte et enregistre les paramètres de menu.

12 16

7. Touches de volume

• : Permet de basculer le son du projecteur entre désactivé et activé.

• : Diminue le volume audio du projecteur.

• : Augmente le volume audio du projecteur.

8. KEYSTONE

Lance la fenêtre Trapèze 2D. Utilisez , , ou pour corriger manuellement la déformation des images due à l’angle de projection.

9. MODE

Sélectionne un mode d’image disponible.

10.LIGHT

Le rétroéclairage à diode s’allume et reste allumé pendant environ 10 secondes lorsque vous appuyez n’importe quelle touche de la télécommande. Appuyer sur une autre touche dans les 10 secondes à nouveau éteint le rétroéclairage à diode.

11.AUTO

Détermine automatiquement le meilleur paramétrage pour l’image projetée.

12.ECO BLANK

Permet d’occulter l’image de l’écran.

13.SOURCE

Affiche la barre de sélection de la source.

14.Touches d’ajustement de la qualité d’image

Ces touches de fonction effectuent les mêmes tâches que spécifiées dans le menu OSD.

15.FINE TUNE Affiche la fenêtre Réglage fin température couleur. Voir Réglage fin température couleur

pour des détails.

16.Touches indisponibles Ces touches ne sont pas disponibles : PIP et SWAP.

17.Touches de commande d’appareils compatible HDMI CEC ( Arrière, Lecture, Avant,

Rembobiner, Arrêter, Avance

rapide)

Va à l’image précédente/Lit/Va au prochain fichier/ Rembobine/Arrête/Avance rapidement pendant la lecture média. Seulement disponibles lors de la commande de vos appareils compatible HDMI CEC.

La touche ne met pas la vidéo en pause.

Présentation

Installation/remplacement des piles de la télécommande

• Projection frontale

• Projection supérieure

1. Appuyez et faites glisser le couvercle des piles pour l’ouvrir comme illustré.

2. Retirez les anciennes piles (si applicable) et installez deux piles AAA/LR03. Assurez-vous que les extrémités positives et négatives sont correctement positionnées, comme illustré.

3. Faites glisser le couvercle des piles en place (vous devez entendre un déclic).

• N’exposez pas la télécommande et les piles à des environnements où les températures sont élevées et où le taux d’humidité est excessif, comme une cuisine, une salle de bain, un sauna, une véranda ou une voiture fermée.

• Remplacez toujours la pile par une pile du même type ou de type équivalent recommandé par le fabricant.

• Éliminez les piles usagées conformément aux instructions du fabricant et aux réglementations environnementales en vigueur dans votre région.

• Ne jetez jamais de piles dans le feu. Il existe un danger d’explosion.

• Si les piles sont épuisées ou si vous n’utilisez pas la télécommande pendant une période prolongée, retirez les piles pour éviter tout risque de dommage dû à une fuite éventuelle.

Portée efficace de la télécommande

La télécommande doit être maintenue à un angle perpendiculaire de 30 degrés par rapport au(x) capteur(s) infrarouge du projecteur pour un fonctionnement optimal. La distance entre la télécommande et les capteurs ne doit pas dépasser 8 mètres.

Assurez-vous qu’aucun obstacle n’est interposé entre la télécommande et le capteur infrarouge du projecteur.

Présentation

Installation

Choix de l’emplacement

Avant de choisir un emplacement d'installation de votre projecteur, prenez les facteurs suivants en considération :

• Taille et position de votre écran

• Emplacement de la prise électrique

• Disposition et la distance entre le projecteur et les autres appareils

Vous pouvez installer le projecteur des manières suivantes.

1. Avant :

Sélectionnez cet emplacement lorsque le projecteur est placé près du sol devant l’écran.

Il s’agit de l’emplacement le plus courant lorsqu’une installation rapide et une bonne portabilité sont souhaitées.

Allumez le projecteur et effectuez les réglages suivants :

MENU > Réglages ou CONFIG. SYSTÈME : de base > Pos. du projecteur > Avant

2. Arrière :

Sélectionnez cet emplacement lorsque le projecteur est placé près du sol derrière l’écran.

Allumez le projecteur et effectuez les réglages suivants :

MENU > Réglages ou CONFIG. SYSTÈME : de base > Pos. du projecteur > Arrière

3. Plafond avant :

Sélectionnez cet emplacement lorsque le projecteur est fixé au plafond, devant l’écran.

Allumez le projecteur et effectuez les réglages suivants :

MENU > Réglages ou CONFIG. SYSTÈME : de base > Pos. du projecteur > Plafond avant

Procurez-vous le kit de montage au plafond

BenQ chez votre revendeur afin de fixer votre projecteur au plafond.

4. Plafond arr. :

Sélectionnez cet emplacement lorsque le projecteur est fixé au plafond, derrière l’écran.

Allumez le projecteur et effectuez les réglages suivants :

MENU > Réglages ou CONFIG. SYSTÈME : de base > Pos. du projecteur > Plafond arr.

Un écran de rétroprojection spécial est nécessaire.

Installation

Un écran de rétroprojection spécial est nécessaire ainsi que le kit de montage au plafond BenQ.

Identification de la taille de l’image projetée

Distance de projection

Centre de l’objectif

Écran

Position décalée la plus basse/haute de l’objectif

Diagonale d’écran 16:9

• Le format de l’écran est 16:9 et l’image projetée est au format 16:9

souhaitée

La taille de l’image projetée est déterminée par la distance de l’objectif du projecteur à l’écran, le réglage du zoom et le format vidéo.

Dimensions de projection

Utilisez l’illustration et le tableau ci-dessous pour vous aider à déterminer la distance de projection.

Taille d’écran Distance de projection (mm)

Diagonale

Pou ce mm (zoom max.) (zoom min.) min. max.

60 1524 747 1328 1519 1747 1975 37 112 70 1778 872 1550 1772 2038 2304 44 131 80 2032 996 1771 2025 2329 2633 50 149

90 2286 1121 1992 2278 2620 2962 56 168 100 2540 1245 2214 2532 2911 3291 62 187 110 2794 1370 2435 2785 3203 3620 68 205 120 3048 1494 2657 3038 3494 3949 75 224 130 3302 1619 2878 3291 3785 4278 81 243 140 3556 1743 3099 3544 4076 4608 87 262 150 3810 1868 3321 3797 4367 4937 93 280 160 4064 1992 3542 4051 4658 5266 100 299 170 4318 2117 3763 4304 4949 5595 106 318 180 4572 2241 3985 4557 5241 5924 112 336

Toutes les mesures sont approximatives et peuvent varier des tailles réelles. Si vous voulez une installation permanente du projecteur, nous vous recommandons d’utiliser le projecteur pour tester physiquement la taille de projection, la distance et les caractéristiques optiques du projecteur avant l’installation. Cela vous aide à déterminer la position de montage exacte la mieux adaptée à votre installation.

H (mm) L (mm)

Distance

min.

Moyenne

Distance max.

Position décalée la

plus basse/haute de

l’objectif (mm)

Installation

Décalage de l’objectif de projection

La commande de décalage vertical de l’objectif permet la flexibilité d’installation de votre projecteur. Elle permet au projecteur d’être placé légèrement en dessus ou au dessous du niveau supérieur des images projetées.

Le décalage de l’objectif est exprimé en pourcentage de la hauteur de l’image projetée. Utilisez la molette pour déplacer l’objectif de projection vers le haut ou le bas dans la plage permise selon la position désirée de l’image.

100%

L’ajustement du décalage de l’objectif n’a pas pour effet une mauvaise qualité d’image. En cas d’une déformation peu probable de l’image, voir Ajustement de l’image projetée pour des détails.

115%

105%

Installation

Connexion

Pour connecter la source d’un signal au projecteur, procédez comme suit :

1. Mettez préalablement tous les appareils hors tension.

2. Utilisez les câbles de signal appropriés pour chaque source.

3. Assurez-vous de brancher les câbles correctement.

• Dans les illustrations de connexion ci-dessous, certains câbles ne sont pas fournis avec le projecteur (voir

Contenu de l’emballage). Vous pouvez vous procurer ces câbles dans les magasins spécialisés en

électronique.

Connexion à du matériel vidéo

Il suffit de connecter le projecteur à un appareil source en utilisant l’une des méthodes de connexion. Chaque source vidéo fournit une qualité vidéo différente. Le choix de la méthode dépend surtout de la disponibilité des prises pour le projecteur et l’appareil vidéo, comme décrit ci-dessous :

Nom de la prise

HDMI1

HDMI2/MHL

Wireless

COMPONENT

VIDEO

PC (D-SUB)

Dans les illustrations de connexion ci-dessous, certains câbles ne sont pas fournis avec le projecteur (voir

Contenu de l’emballage). Vous pouvez vous procurer ces câbles dans les magasins spécialisés en

électronique.

Apparence de

la prise

Référence Qualité d’image

• Connecter des appareils HDMI

• Connexion des appareils intelligents

• Connexion d’un kit Full HD sans fil

(WDP02)

Connexion d’appareils vidéo composantes

Connexion des appareils vidéo

Connexion à un ordinateur

La meilleure

Meilleure

Normal

Meilleure

Connexion

Connecter des appareils HDMI

Câble HDMI

Appareil HDMI : Lecteur de DVD, tuner numérique, etc.

Pour être sûr de sélectionner le bon type de source d’entrée pour le signal HDMI, voir Paramètres HDMI pour des détails.

Câble HDMI

Câble HDMI à Micro USB

Alimentation

Adaptateur HDMI à Micro USB

L’interface HDMI (High-Definition Multimedia Interface) prend en charge la transmission des données vidéo non comprimée entre les appareils compatibles, tels que les tuners TV numérique, les lecteurs de DVD, les lecteurs Blu-ray et les affiche via un seul câble. Utilisez un câble HDMI lors de la connexion entre le projecteur et des appareils HDMI.

Connexion des appareils intelligents

Le projecteur peut afficher le contenu directement depuis un appareil intelligent compatible MHL. En utilisant un câble HDMI vers Micro USB ou un adaptateur HDMI vers Micro USB, vous pouvez connecter vos appareils intelligents au projecteur et ensuite profiter de votre contenu sur grand écran.

Certains appareils intelligents peuvent ne pas être compatibles avec le câble que vous utilisez. Veuillez contacter le fabricant de votre appareil intelligent pour des informations détaillées.

• Utiliser un câble HDMI vers Micro USB

1. Connectez une extrémité du câble HDMI à Micro USB au connecteur d’entrée HDMI sur le projecteur.

2. Connectez l’autre extrémité du câble HDMI à Micro USB à la prise de sortie Micro USB sur votre appareil intelligent.

• Utiliser un adaptateur HDMI à Micro USB et un câble HDMI

1. Connectez une extrémité du câble HDMI au connecteur d’entrée HDMI sur le projecteur.

2. Connectez l’autre extrémité du câble HDMI à la prise d’entrée HDMI de l’adaptateur.

3. Connectez l’autre extrémité de l’adaptateur à la prise de sortie Micro USB sur votre appareil intelligent.

Après les connexions, basculez à la source d’entrée HDMI2/MHL. Pour basculer le signal d’entrée, voir

Sélection d’une source d’entrée pour des détails.

Connexion

Connexion d’appareils vidéo composantes

Matériel AV : Lecteur de

DVD, tuner numérique,

etc.

Câble vidéo composantes

Haut-parleurs

Câble audio

Câble vidéo composite

Matériel AV

Haut-parleurs

Câble audio

Les prises vidéo composantes de type RCA sont fournies pour la connexion aux appareils de sortie vidéo composantes.

Connexion des appareils vidéo

Connectez votre appareil vidéo au projecteur avec un câble vidéo composite.

Si l’image vidéo sélectionnée ne s’affiche pas lors de la mise sous tension du projecteur et que la source vidéo sélectionnée est correcte, vérifiez si l’appareil vidéo est sous tension et fonctionne correctement.

Connexion

Connexion à un ordinateur

Câble VGA

Ordinateur portable ou de bureau

Haut-parleurs

Câble audio

Connectez le projecteur à un ordinateur avec un câble VGA.

De nombreux ordinateurs portables n’activent pas automatiquement leur port vidéo externe lorsqu’ils sont connectés à un projecteur. Pour activer ou désactiver l’affichage externe, vous pouvez généralement utiliser la combinaison de touches Fn + F3 ou CRT/LCD. Sur votre ordinateur portable, recherchez la touche de fonction CRT/LCD ou une touche de fonction portant un symbole de moniteur. Appuyez simultanément sur la touche Fn et la touche illustrée. Consultez le manuel de l’utilisateur de connaître la

combinaison de touches exacte.

votre ordinateur portable pour

Connexion

Connexion d’un kit Full HD sans fil (WDP02)

2 2

La prochaine génération de kit Full HD sans fil est disponible à l’endroit que vous avez acheté le projecteur.

Le projecteur est conçu pour accueillir un récepteur par lequel le projecteur reçoit un signal d’un émetteur et affiche les images transmises. Consultez les illustrations ci-dessous pour une connexion rapide de l’appareil de transmission sans fil.

1. Éteignez le projecteur et débranchez-le de la prise secteur. Si la lampe est chaude, laissez-la refroidir pendant 45 minutes pour éviter de vous brûler.

2. Desserrez les vis qui fixent le couvercle de la lampe sur le haut du projecteur jusqu’à ce que le couvercle de la lampe se desserre.

3. Retirez le couvercle de la lampe du projecteur.

4. Placez le récepteur dans le compartiment, et appuyez vers l’arrière, puis vers le bas jusqu’à ce qu’il mette en place avec un déclic.

5. Branchez le câble HDMI et le câble USB Mini-B au récepteur.

6. Connectez un matériel AV approprié à l’émetteur.

7. Allumez le projecteur et basculez à la source d’entrée Wireless.

8. Pour plus de détails sur le fonctionnement, consultez le manuel d’utilisation du kit Full HD sans fil (WDP02).

Ne tirez pas trop sur le câble HDMI et le câble USB, car cela pourrait provoquer un dysfonctionnement des câbles.

Connexion

Fonctionnement

Mise en marche du projecteur

1. Branchez le câble d’alimentation au projecteur et à une prise secteur. Allumez l’interrupteur de la prise secteur (le cas échéant). Le POWER (Voyant de l’alimentation) sur le projecteur est orange une fois l’appareil mis sous tension.

Veuillez utiliser le câble d’alimentation fourni pour éviter des dangers potentiels tels que l’électrocution et l’incendie.

2. Appuyez le bouton sur le projecteur ou la télécommande pour démarrer le projecteur. Dès que la lampe s’allume, un Bip

de mise sous tension sera entendu. Le POWER (Voyant de l’alimentation) clignote en vert, puis reste allumé une fois le projecteur sous tension.

Les ventilateurs commencent à tourner et une image de démarrage s’affiche à l’écran pendant que le projecteur chauffe. Le projecteur ne répond pas à d’autres commandes pendant qu’il chauffe.

Pour désactiver le bip, voir Bip de mise sous/hors tension pour des détails.

3. Si vous allumez le projecteur pour la première fois que, l’assistant de configuration apparaît pour vous guider dans la configuration du projecteur. Si vous avez déjà fait cela, ignorez cette étape et passez à l’étape 5.

• Utilisez les touches flèches ( ///) sur le projecteur ou la télécommande pour vous

déplacer dans les éléments du menu.

• Utilisez OK pour confirmer l’élément du menu sélectionné.

Les captures de l’assistant de configuration ci-dessous sont à titre indicatif uniquement et peuvent différer de l’apparence réelle.

Étape 1 : Spécifiez Pos. du projecteur.

Pour plus d’informations sur la

position du projecteur, voir Choix de

l’emplacement.

Étape 2 : Spécifiez la Langue de l’OSD.

Fonctionnement

Étape 3 : Spécifiez Trapèze 2D.

Pour plus d’informations sur le

trapèze, voir Correction trapézoïdale.

Étape 4 : Spécifiez Source auto.

Sélectionnez Activ. si vous voulez que

le projecteur recherche toujours les signaux disponibles automatiquement lorsque le projecteur est allumé.

Étape 5 : Spécifiez Typ e m e nu .

Pour plus d’informations sur les types

de menu, voir À propos des menus

OSD.

Maintenant, vous avez terminé la configuration initiale.

4. Si vous êtes invité à entrer le mot de passe, utilisez les touches flèches sur le projecteur ou la télécommande pour entrer un mot de passe à six chiffres. Voir Utilisation de la fonction de mot de

passe pour des détails.

5. Mettez les appareils connectés sous tension.

6. Le projecteur commence à rechercher des signaux d’entrée disponibles. Le signal d’entrée en cours d’analyse s’affiche sur l’écran. Si le projecteur ne détecte pas de signal valide, le message « Aucun signal » apparaît. Vous pouvez appuyer le bouton SOURCE sur le projecteur ou la télécommande pour sélectionner le signal d’entrée à afficher.

7. Si la fréquence horizontale de la source d’entrée dépasse la plage prise en charge par le projecteur, le message « Aucun signal » s’affiche à l’écran. Il restera à l’écran jusqu’à ce que vous changiez la fréquence horizontale de la source d’entrée à une source appropriée.

Fonctionnement

Arrêt du projecteur

1. Appuyez sur le projecteur ou sur la télécommande. Le projecteur affiche un message de confirmation d’arrêt.

2. Appuyez ou une seconde fois. l’alimentation) clignote en orange et les ventilateurs tournent pendant environ deux minutes pour refroidir la lampe. Le projecteur ne répond à aucune commande pendant le processus de refroidissement.

3. Quand le processus de refroidissement se termine, un « Bip de

mise hors tension » sera entendu et le POWER (Voyant de l’alimentation) sera orange continu.

Pour désactiver le bip, voir Bip de mise sous/hors tension pour des détails.

Si le projecteur ne doit pas être utilisé pendant une période prolongée, débranchez le câble d’alimentation de la prise secteur.

Évitez d’allumer le projecteur immédiatement après l’avoir éteint car la chaleur excessive peut raccourcir la durée de vie de la lampe. La durée de vie réelle de la lampe peut varier du fait de conditions environnementales différentes et de l’utilisation.

Le POWER (Voyant de

Sécuriser le projecteur

Utilisation d’un verrou câble de sécurité

Le projecteur doit être installé dans un lieu sûr pour éviter le vol. Si ce n’est pas le cas, achetez un verrou, compatible Kensington, pour sécuriser le projecteur. Vous trouverez une fente de verrouillage Kensington sur le projecteur. Voir l’option 29 à la page 10 pour des détails.

Un verrou câble de sécurité Kensington est habituellement la combinaison d’une ou plusieurs clés et du verrou. Consultez à la documentation du verrou pour savoir comment l’utiliser.

Utilisation de la fonction de mot de passe

Pour des raisons de sécurité et pour empêcher une utilisation non autorisée, vous pouvez configurer la sécurité du mot de passe via le menu à l’écran (OSD). Une fois le mot de passe défini et la fonction activée, le projecteur est protégé par mot de passe. Les utilisateurs qui ne le connaissent pas ne peuvent pas utiliser le projecteur.

Il serait gênant d’activer la fonction de mot de passe et si vous veniez à oublier votre mot de passe. Notez bien votre mot de passe, et gardez la note dans un endroit sûr pour un rappel ultérieur.

Fonctionnement

Définition d’un mot de passe

SAISIE NOUVEAU MOT

Préc.

Erreur MP Veuillez réessayer.

Erreur MP

Veuillez réessayer.

Une fois le mot de passe défini et que le verrou alimentation est activé, vous ne pourrez utiliser le projecteur que si vous entrez le mot de passe correct à chaque démarrage.

Pour ce faire, d’abord et avant tout, vous devez accéder au menu OSD Avancé (voir page 32 pour des détails).

1. Allez à CONFIG. SYSTÈME : avancée > Mot de passe

pour afficher la fenêtre Mot de passe.

2. Sélectionnez Modifier MP et appuyez OK pour afficher la fenêtre SAISIE NOUVEAU MOT DE PA SS E.

3. Comme illustré dans la fenêtre, les quatre touches flèches ( / / / ) représentent respectivement 4 chiffres (1, 2, 3, 4). Utilisez les touches flèches sur le projecteur ou la télécommande pour définir un mot de passe à six chiffres. Les chiffres s’affichent sous forme de ****** lorsque vous les entrez.

4. Entrez à nouveau le même mot de passe pour vérifier et retournez à la fenêtre Mot de passe.

5. Sélectionnez Verrou alimentation et utilisez / pour définir Activ.

6. Entrez le mot de passe actuel pour activer la fonction.

7. Appuyez BACK pour enregistrer vos modifications et quitter.

Oubli du mot de passe

Si vous activez la fonction de mot de passe, vous devrez entrer votre mot de passe chaque fois que vous allumez le projecteur. Une fois entré un mot de passe incorrect, le message d’erreur s’affiche, et la fenêtre SAISIE MOT DE PASSE suit.

Pour réessayer, entrez un autre mot de passe à six chiffres. Si vous ne vous souvenez absolument plus du mot de passe, utilisez la procédure de rappel de mot de passe. Voir Procédure de rappel de mot de passe pour des détails.

Si vous avez entré un mot de passe incorrect 5 fois de suite, le projecteur s’éteint automatiquement au bout de quelques secondes.

• Sous le menu OSD Avancé • Sous le menu OSD Base

Fonctionnement

Procédure de rappel de mot de passe

Veuillez noter le code de rappel, puis contactez le service à la clientèle de BenQ.

Code de rappel :

XXX XXX XXX XXX

RAPPEL MOT DE PASSE

Quitt

RAPPEL MOT DE PASSE

XXX XXX XXX XXX

Veuillez noter le code de rappel, puis contact ez le service à la clientèle de BenQ.

Code de rappel :

SAISIE MOT DE PASSE ACTUEL

Préc.

1. Assurez-vous que la fenêtre Mot de passe apparaît à l’écran, puis maintenez enfoncé le bouton AUTO sur la télécommande pendant 3 secondes. Le projecteur affichera un code à l’écran.

• Sous le menu OSD Avancé • Sous le menu OSD Base

2. Notez le numéro et éteignez le projecteur.

3. Contactez le service d’assistance BenQ local pour le déchiffrer. Vous devrez peut-être fournir une preuve d’achat pour garantir que vous êtes autorisé à utiliser le projecteur.

« XXXX » affichés dans le message ci-dessus sont des chiffres qui varient en fonction des différents modèles.

Modification du mot de passe

Pour ce faire, d’abord et avant tout, vous devez accéder au menu OSD Avancé (voir page 32 pour des détails).

1. Allez à CONFIG. SYSTÈME : avancée > Mot de passe

2. Sélectionnez Modifier MP et appuyez OK pour afficher la fenêtre SAISIE MOT DE PASSE ACTUEL.

3. Utilisez les touches flèches sur le projecteur ou la télécommande pour entrer l’ancien mot de passe.

• Si le mot de passe est correct, la fenêtre SAISIE NOUVEAU MOT DE PASSE s’affiche.

• Si le mot de passe n’est pas correct, un message d’erreur du mot de passe s’affiche, et la fenêtre

SAISIE MOT DE PASSE ACTUEL s’affiche pour vous permettre de réessayer. Vous pouvez essayer un autre mot de passe ou appuyez BACK pour annuler la modification.

4. Entrez un nouveau mot de passe.

5. Entrez à nouveau le même mot de passe pour vérifier.

Notez bien votre mot de passe, puis gardez la note dans un endroit sûr pour un rappel ultérieur.

6. Vous avez défini avec succès un nouveau mot de passe. N’oubliez pas d’entrer le nouveau mot de passe la prochaine dois que vous allumez le projecteur.

7. Appuyez BACK pour enregistrer vos modifications et quitter.

Fonctionnement

pour afficher la fenêtre Mot de passe.

Désactivation de la fonction de mot de passe

HDMI1

HDMI2/MHL

Video

Component

Source

Wireless

Pour ce faire, d’abord et avant tout, vous devez accéder au menu OSD Avancé (voir page 32 pour des détails).

1. Allez à CONFIG. SYSTÈME : avancée > Mot de passe

pour afficher la fenêtre Mot de passe.

2. Sélectionnez Verrou alimentation et utilisez / pour définir Désact.

3. Entrez le mot de passe actuel.

• Si le mot de passe est correct, la fenêtre Mot de passe affiche que Verrou alimentation est Désact. Il ne vous sera pas demandé d’entrer le mot de passe la prochaine fois que vous mettrez le projecteur sous tension.

• Si le mot de passe n’est pas correct, le message d’erreur du mot de passe s’affiche, puis la fenêtre SAISIE MOT DE PASSE s’affiche pour vous permettre de réessayer. Vous pouvez essayer un autre mot de passe ou appuyez BACK pour annuler la modification.

4. Appuyez BACK pour enregistrer vos modifications et quitter.

Bien que la fonction de mot de passe soit désactivée, vous devez noter l’ancien mot de passe au cas où vous auriez besoin de réactiver la fonction de mot de passe.

Sélection d’une source d’entrée

Vous pouvez connecter le projecteur à plusieurs appareils en même temps. Il n’affiche toutefois qu’un plein écran à la fois. Lors de la mise en marche, le projecteur recherche automatiquement les signaux disponibles.

Si vous souhaitez que le projecteur recherche toujours automatiquement les signaux :

• Sous le menu OSD Avancé, allez au menu CONFIG. SYSTÈME : de base, et activez Source auto. (voir « Source auto » à la page 46)

• Sous le menu OSD Base, si aucun signal n’est connecté au projecteur, allez à Source auto et activez-la. Si des signaux sont connectés, allez au menu Réglages, puis activez Source auto. (voir

« Source auto » à la page 35 et 36)

Pour sélectionner la source vidéo :

1. Appuyez SOURCE sur le projecteur ou la télécommande pour afficher la barre de sélection de la source.

2. Appuyez / jusqu’à la sélection du signal souhaité et appuyez OK. Une fois le signal détecté, les informations concernant la source

sélectionnée s’affichent sur l’écran pendant quelques secondes. Si plusieurs appareils sont connectés au projecteur, répétez les étapes 1-2 pour rechercher un autre signal.

La résolution native de ce projecteur est dans un format 16:9. Pour les meilleurs résultats d’affichage de l’image, sélectionnez et utilisez un signal d’entrée avec cette résolution. Toute autre résolution sera adaptée par le projecteur en fonction du réglage de Rapport H/L, ce qui peut causer des distorsions de l’image ou une perte de clarté de l’image. Voir « Rapport H/L » pour des détails.

Connexion d’un signal sans fil

Pour connecter à une source sans fil, assurez-vous que le transmetteur (Tx) et le récepteur (Rx) FHD sans fil sont correctement installés et que les lumières de signal sans fil s’allument en vert* sur la barre de sélection de la source.

Fonctionnement

1. Appuyez / pour sélectionner Wireless dans la barre de sélection de

Ne regardez pas directement l’objectif du projecteur lorsque la lampe est allumée. La lumière de la lampe peut provoquer des dommages oculaires.

Soyez vigilant lorsque vous appuyez le bouton à dégagement rapide, car celui-ci est à proximité

la source et appuyez OK pour afficher la fenêtre de sélection sans fil.

2. Appuyez / pour sélectionner un signal et appuyez OK pour confirmer.

*Comportement de la diode du signal sans fi

Sur la barre de sélection de la source Sur la fenêtre de sélection sans fil Diode Statut Diode Statut

Tx et Rx sont connectés. Tx est alimenté.

Tx et Rx sont déconnectés.

Rx n’est pas alimenté.

Tx n’est pas alimenté.

Renommer une source d’entrée

Vous pouvez renommer la source d'entrée actuelle sur la barre de sélection de la source.

Pour ce faire, d’abord et avant tout, vous devez accéder au menu OSD Avancé (voir page 32 pour des détails).

1. Appuyez MENU puis utilisez / pour aller à CONFIG. SYSTÈME : de base.

2. Appuyez pour sélectionner Renom.source et appuyez OK pour afficher la fenêtre Renom.source.

3. Appuyez / / / jusqu’à la sélection du caractère souhaité.

4. Quand c’est fait, appuyez BACK pour enregistrer vos modifications et quitter.

Ajustement de l’image projetée

Ajustement de l’angle de projection

Le projecteur est pourvu d’un pied de réglage à dégagement rapide et de deux pieds de réglage arrière. Ils permettent de régler la hauteur de l’image et l’angle de projection.

Pour ajuster l’angle de projection :

1. Appuyez le bouton à dégagement rapide et soulevez légèrement l’avant du projecteur. Une fois l’image positionnée selon vos besoins, relâchez le bouton à dégagement rapide pour garder le pied dans sa position actuelle.

2. Dévissez les pieds de réglage arrière pour ajuster l’angle horizontal.

Pour rentrer le pied de réglage, soulevez le projecteur et appuyez le bouton à dégagement rapide. Ensuite, reposez lentement le projecteur. Dévissez le pied de réglage arrière dans la direction inverse.

Si l’écran et le projecteur ne sont pas perpendiculaires l’un par rapport à l’autre, l’image projetée devient trapézoïdale verticalement. Pour corriger ceci, voir Correction trapézoïdale pour des détails.

Fonctionnement

Réglage automatique de l’image

Dans certains cas, vous pouvez souhaitez d’optimiser la qualité de l’image du signal PC. Pour ce faire, appuyez le bouton AUTO sur la télécommande. En 3 secondes, la fonction de réglage automatique intelligent intégrée règle les valeurs de fréquence et de l’horloge pour optimiser la qualité d’image.

Les informations de la source d’entrée actuelle s’affichent dans le coin de l’écran pendant 3 secondes.

Cette fonction n’est disponible que lorsque le signal PC est sélectionné.

Réglage fin de la taille et de la netteté de l’image

• Pour ajuster la taille de l’image projetée :

i. Faites glisser le couvercle du

compartiment de l’objectif (voir l’élément 6 à la page 9) pour l’ouvrir.

ii. Tournez la molette de zoom pour un

zoom avant ou un zoom arrière.

iii. Faites glisser le couvercle du

compartiment de l’objectif pour le refermer quand vous avez finir les ajustements.

• Pour régler la netteté de l’image :

i. Faites glisser le couvercle du

compartiment de l’objectif (voir l’élément 6 à la page 9) pour l’ouvrir.

ii. Faites tourner la molette de mise au

point pour obtenir une mise au point plus nette.

iii. Faites glisser le couvercle du

compartiment de l’objectif pour le refermer quand vous avez finir les ajustements.

Fonctionnement

Correction trapézoïdale

utilisez ou /

La distorsion trapézoïdale correspond au fait qu’une image projetée est sensiblement plus large dans sa partie supérieure ou inférieure. C’est le cas lorsque le projecteur n’est pas perpendiculaire à l’écran.

Pour corriger ce problème, en plus d’ajuster la hauteur du projecteur, mais pouvez corriger ceci manuellement d’UNE des manières suivantes :

• Utilisez la télécommande Appuyez KEYSTONE pour afficher la fenêtre Trapèze 2D.

• Utilisation du projecteur Appuyez / ou / pour afficher la fenêtre Trapèze 2D.

Les illustrations ci-dessous montrent comment corriger la déformation trapézoïdale :

• Pour corriger la distorsion trapézoïdale en haut de l’image, utilisez ou / .

• Pour corriger la distorsion trapézoïdale en bas de l’image, utilisez ou / .

• Pour corriger la distorsion trapézoïdale sur le côté droit de l’image, utilisez ou / .

• Pour corriger la distorsion trapézoïdale sur le côté gauche de l’image, utilisez ou / .

• Pour réinitialiser les valeurs du trapèze, appuyez BACK pendant 2 secondes.

• Pour activer la fonction de Trapèze auto vertical, appuyez OK pendant 2 secondes.

Quand c’est fait, appuyez BACK pour enregistrer vos modifications et quitter.

Fonctionnement

Fonctions des menus

Mode Image

Vivid

Mode son

Standard

Volume

Muet

Désact.

Mode 3D

3D Dés

Inver. sync 3D

Appui OK

Réglages

Appui OK

Couleur du support

Désact.

Source auto

Désact.

Réinit cpt lampe

Pos. du projecteur

Avant

Type menu

Base

Rétablir tous les param.

Motif de test

Désact.

Format HDMI

Auto

Information

À propos des menus OSD

Pour vous permettre d’effectuer divers ajustements ou réglages sur le projecteur et l’image projetée, le projecteur offre 2 types de menus multilingues à l’écran écran (OSD) :

• Menu OSD Base : fournit les fonctions principales des menus. (Voir Utilisation du menu OSD Base)

• Menu OSD Avancé : fournit les fonctions complètes des menus. (Voir Utilisation du menu OSD

Avancé)

Pour accéder au menu OSD, appuyez le bouton MENU du projecteur ou de la télécommande.

Lors de votre première utilisation du projecteur (après avoir terminé la configuration initiale), l’une des présentations suivantes du menu OSD Base s’affiche, selon qu’un signal vidéo soit connecté ou non.

• Signal d’entrée connecté

• Aucun signal d’entrée connecté

Fonctions des menus

Si vous avez l’intention de basculer du menu OSD Base au menu OSD Avancé, suivez les instructions

Mode Image

Gestion mode util.

Luminosité

Contraste

Teinte

Netteté

Alimentation de la lampe


Vivid

Quitter

Couleur

Température des couleurs

Avancé...

Normal

Réinit. mode image actuel

ci-dessous :

Utilisez les touches flèches ( / / / ) sur le projecteur ou la télécommande pour vous déplacer dans les éléments du menu et utilisez OK pour confirmer l’élément du menu sélectionné.

• Quand un signal vidéo est connecté au projecteur

i. Allez au menu Réglages > Typ e me nu et appuyez OK.

ii. Utilisez

/ pour sélectionner Avancé et appuyez OK.

iii. Appuyez BACK à nouveau pour accéder au menu OSD Avancé.

• Quand AUCUN signal vidéo n’est connecté au projecteur

i. Allez au menu Typ e m en u et appuyez OK.

ii. Utilisez

/ pour sélectionner Avancé et appuyez OK.

iii. Appuyez BACK à nouveau pour accéder au menu OSD Avancé.

La prochaine fois que vous allumez le projecteur, vous pouvez accéder au menu OSD Avancé en appuyant MENU.

Vous trouverez ci-dessous une vue d’ensemble du menu OSD Avancé.

De même, quand vous avez l’intention de basculer du menu OSD Avancé au menu OSD Base, suivez les instructions ci-dessous :

i. Allez au menu CONFIG. SYSTÈME : de base >

Réglages des menus > Ty pe m en u et

appuyez OK.

ii. Utilisez / pour sélectionner Base pour accéder directement au mennu OSD Base.

La prochaine fois que vous allumez le projecteur, vous pouvez accéder au menu OSD Base en appuyant MENU.

Utilisation du menu OSD Base

Selon qu’un signal vidéo est connecté ou non au projecteur, le menu OSD Base offre différentes fonctions disponibles.

Vérifiez les liens suivants pour en savoir plus.

• Menu OSD Base - avec signaux d’entrée connectés

• Menu OSD Base - sans signal d’entrée connecté (des menus limités sont disponibles)

Fonctions des menus

Menu OSD Base - avec signaux d’entrée connectés

Le menu OSD Base fournit les fonctions principales des menus. Les éléments de menu disponibles peuvent varier selon les sources vidéo connectés ou les réglages spécifiés. Les options de menu qui ne sont pas disponibles apparaîtront en grisé.

Pour accéder au menu OSD, appuyez le bouton MENU sur le projecteur ou la télécommande.

• Utilisez les touches flèches ( ///) sur le projecteur ou la télécommande pour vous déplacer

dans les éléments du menu.

• Utilisez OK sur le projecteur ou la télécommande pour confirmer l’élément du menu sélectionné.

Pour basculer du menu OSD Base au menu OSD Avancé, voir la page 32.

Menu Sous-menus et descriptions

Sélectionne un mode d’image prédéfini le mieux adapté à votre environnement d’exploitation et au type d’image du signal d’entrée.

Les modes d’image prédéfinis sont décrits ci-dessous :

• Bright (Lumineux) : Optimise la luminosité de l’image projetée. Ce mode est

adapté aux environnements où une grande luminosité est requise, comme les pièces bien éclairées.

• Vivid (Vif) : Avec la couleur bien saturée, la netteté affinée et un niveau de

luminosité plus élevée, ceci est parfait pour regarder des films dans un salon où il y a une petite quantité de lumière ambiante.

• Cinema (REC. 709) (Cinéma (REC. 709)) : Complète le standard HDTV

global avec des couleurs précises et un contraste plus profond à un niveau de luminosité plus faible. Ce mode est adapté pour la lecture de films dans un environnement totalement sombre, comme dans un cinéma commercial. Pour profiter facilement de la couleur cinématographique obtenue du standard

Mode Image

REC. 709, nous vous recommandons d’obscurcir tous les éléments d’éclairage possibles, à l’exception du projecteur (p.ex., lampes, écran d’ordinateur, ou lumière passant à travers les rideaux) et d’utiliser un format standard 1080p de source d’image de comme un disque Blu-ray pour obtenir la meilleure expérience de visionnage sous ce mode.

• Game (Jeux) : Ce mode est approprié pour projeter les jeux vidéo dans les

pièces avec un faible niveau de lumière ambiante, p.ex. votre salon.

• 3D : Optimisé pour faire ressortir les effets 3D lorsque vous regardez du

contenu 3D.

Ce mode n’est disponible que quand la fonction 3D est activée.

Mode son

• User 1 (Mode Util. 1)/User 2 (Mode Util. 2) : Rappelle les paramètres personnalisés. Accédez au menu OSD Avancé et pour des détails.

La fonction est accessible avec la télécommande.

La fonction Mode son utilise la technologie d’amélioration du son MaxxAudio, qui intègre les algorithmes de vagues pour offrir de superbes effets de basses et d’aigus et vous donner une expérience audio cinématographique immersive. Les modes son prédéfinis suivants sont fournis : Utilisateur.

Le mode Utilisateur permet de personnaliser les paramètres de son. Accédez au menu OSD Avancé et EQ util pour des détails.

Si la fonction Muet est activée, ajuster Mode son désactivera la fonction Muet.

Standard, Cinéma, Musiq, Sport, Jeux et

voyez Gestion mode util.

Fonctions des menus

Vol um e

Muet

Mode 3D

Inver. sync 3D

Réglages

• Couleur du support

• Pos. du projecteur

Ajuste le volume du haut-parleur interne du projecteur ou le volume sorti depuis la prise de sortie audio.

Si la fonction Muet est activée, ajuster Volume désactivera la fonction Muet.

La fonction est accessible avec la télécommande.

Sélectionnez Activ. pour désactiver temporairement le haut-parleur interne du projecteur ou le volume sorti depuis la prise de sortie audio.

Pour restaurer l’audio, sélectionnez Désact.

La fonction est accessible avec la télécommande.

Ce projecteur prend en charge la lecture de contenu en trois dimensions (3D) transféré via vos appareils vidéo compatibles 3D, tels que les consoles PlayStation (avec disques de jeu 3D), lecteurs Blu-ray 3D (avec disques Blu-ray 3D), téléviseurs 3D (avec chaîne 3D), et ainsi de suite. Après avoir connecté les appareils vidéo 3D au projecteur, portez les lunettes 3D BenQ et assurez-vous qu’elles sont allumées pour visionner le contenu 3D.

Lorsque vous regardez du contenu 3D :

• l’image peut sembler déplacée, cependant, ce n’est pas un dysfonctionnement du produit.

• Faite des pauses appropriées lorsque vous regardez du contenu 3D.

• arrêtez de regarder le contenu 3D si vous ressentez de la fatigue ou un inconfort.

• gardez une distance à l’écran d’environ trois fois la hauteur effective de l’écran.

• Les enfants et les personnes ayant des antécédents d’hypersensibilité à la lumière, des problèmes cardiaques, ou toute autre condition médicale existante devraient s’abstenir de regarder du contenu 3D.

Le réglage par défaut est Auto et le projecteur choisit automatiquement un format 3D approprié lors de la détection du contenu 3D. Si le projecteur ne peut pas reconnaître le format 3D, choisissez manuellement un mode 3D selon votre préférence.

Quand cette fonction est activée :

• Le niveau de luminosité de l’image projetée diminue.

• Le Mode Image ne peut pas être ajusté.

• Le Trapèze vertical ne peut être ajusté qu’avec des degrés limités.

La fonction est accessible avec la télécommande.

Quand votre image 3D est déformée, activez cette fonction pour permuter l’image pour l’œil gauche et l’œil droit pour une expérience 3D confortable.

La fonction est accessible avec la télécommande.

Appuyez OK pour accéder à son sous-menu.

Appuyez BACK pour enregistrer vos modifications et quitter.

Voir ci-dessous pour plus de détails. Activez cette fonction pour aider à corriger la couleur de l’image projetée si le

support de projection n’est pas blanc. Vous pouvez choisir une couleur similaire à celle de la surface de projection dans ces options : Jaune clair, Rose, Vert clair ou Bleu.

Vous pouvez installer le projecteur au plafond, derrière un écran ou encore l’associer à un ou plusieurs miroirs. Voir Choix de l’emplacement pour des détails.

Fonctions des menus

• Motif de test

• Source auto

• Ty pe me nu

• Format

HDMI

• Réinit cpt lampe

• Rétablir tous les param.

• Information

Activez cette fonction pour afficher le motif grille de test qui vous aide à ajuster la taille et la mise au point de l’image pour vérifier que l’image projetée n’a pas de distorsion.

Détermine si le projecteur détecte automatiquement les sources d’entrée. Sélectionnez Activ. pour permettre au projecteur de rechercher les sources d’entrée jusqu’à obtention d’un signal. Si cette fonction est définie sur Désact., le projecteur sélectionne la dernière source d’entrée utilisée.

Bascule au menu OSD Avancé. Sélectionne un type de source d’entrée pour le signal HDMI. Vous pouvez également

sélectionner manuellement le type de source. Les différents types de source transmettent des standards différents pour le niveau de luminosité.

Format HDMI n’est disponible que lorsque le signal HDMI est sélectionné.

Activez cette fonction seulement après qu’une nouvelle lampe est installée. Quand vous sélectionnez Réinit., un message « Réinitialisation réussie » s’affiche pour indiquer que le compteur de la lampe a été réinitialisé à « 0 »

Rétablit les paramètres par défaut.

Les réglages suivants sont conservés : Trapèze, Langue, Pos. du projecteur, Réinit cpt lampe et Mode Haute altitude.

Affiche les informations suivantes sur votre projecteur.

• Source : Affiche la source actuelle du signal.

• Mode Image : Affiche le Mode Image actuel.

• Résolution : Affiche la résolution native de la source d’entrée.

• Système de couleurs : Affiche le format du système vidéo.

• Durée utilisation lampe : Affiche le nombre d’heures d’utilisation de la

lampe.

• Format 3D : Affiche le mode 3D actuel.

Format 3D n’est disponible que quand Mode 3D est activé.

• Version micrologiciel : Affiche la version de micrologiciel de votre

projecteur.

Des informations ne sont données que lorsque certaines sources d’entrée sont

utilisées.

Fonctions des menus

Menu OSD Base - sans signal d’entrée connecté

Puisque votre projecteur n’a pas de signal d’entrée, seuls sont disponibles les sous-menus de Réglages sous le menu OSD Base - sans signal d’entrée connecté. Les options de menu qui ne sont pas disponibles apparaîtront en grisé.

Pour accéder au menu OSD, appuyez le bouton MENU sur le projecteur ou la télécommande.

• Utilisez les touches flèches ( ///) sur le projecteur ou la télécommande pour vous déplacer

dans les éléments du menu.

• Utilisez OK sur le projecteur ou la télécommande pour confirmer l’élément du menu sélectionné.

• Utilisez BACK sur le projecteur ou la télécommande

Pour basculer du menu OSD Base au menu OSD Avancé, voir la page 32.

Menu Sous-menus et descriptions

Couleur du support

Pos. du projecteur

Motif de test

Source auto

Ty pe me nu

Format HDMI

Activez pour aider à corriger la couleur de l’image projetée si le support de projection n’est pas blanc. Vous pouvez choisir une couleur similaire à celle de la surface de projection dans ces options : Jaune clair, Rose, Vert clair ou Bleu.

Vous pouvez installer le projecteur au plafond, derrière un écran ou encore l’associer à un ou plusieurs miroirs. Voir Choix de l’emplacement pour des détails.

Activez cette fonction pour afficher le motif grille de test qui vous aide à ajuster la taille et la mise au point de l’image pour vérifier que l’image projetée n’a pas de distorsion.

Bascule au menu OSD Avancé. Sélectionne un type de source d’entrée pour le signal HDMI. Vous pouvez également

sélectionner manuellement le type de source. Les différents types de source transmettent des standards différents pour le niveau de luminosité.

pour enregistrer vos modifications et quitter.

Réinit cpt lampe

Rétablir tous les param.

Fonctions des menus

Format HDMI n’est disponible que lorsque le signal HDMI est sélectionné.

Rétablit les paramètres par défaut.

Les réglages suivants sont conservés : Trapèze, Langue, Pos. du projecteur, Réinit cpt lampe et Mode Haute altitude.

Affiche les informations suivantes sur votre projecteur.

Mode Image

Gestion mode util.

Luminosité

Contraste

Teinte

Netteté

Alimentation de la lampe


Vivid

Quitter

Source d’entrée actuelle

Icône de menu principal

Nom du menu principal

Sous-menu

Appuyez BACK pour retourner à la fenêtre précédente ou quitter.

Statut

Couleur

Température des couleurs

Avancé...

Normal

Réinit. mode image actuel

Barre de sélection

• Source : Affiche la source actuelle du signal.

• Mode Image : Affiche le Mode Image actuel.

• Résolution : Affiche la résolution native de la source d’entrée.

• Système de couleurs : Affiche le format du système vidéo.

• Durée utilisation lampe : Affiche le nombre d’heures d’utilisation de la

Information

lampe.

• Format 3D : Affiche le mode 3D actuel.

Format 3D n’est disponible que quand Mode 3D est activé.

• Version micrologiciel : Affiche la version de micrologiciel de votre

projecteur.

Des informations ne sont données que lorsque certaines sources d’entrée sont

utilisées.

Utilisation du menu OSD Avancé

Le menu OSD Avancé offre les fonctions complètes des menus.

La présentation du menu OSD Avancé ci-dessous sont à titre indicatif uniquement et peuvent différer de l’apparence réelle et du modèle de projecteur que vous utilisez.

Pour accéder au menu OSD, appuyez le bouton MENU sur le projecteur ou la télécommande. Il est composé des menus principaux suivants. Consultez les liens après les éléments de menu ci-dessous pour obtenir plus de détails.

1. Menu IMAGE (voir page 38)

2. Menu Config audio (voir page 43)

3. Menu Affichage (voir page 44)

4. Menu CONFIG. SYSTÈME : de base (voir page 46)

5. Menu CONFIG. SYSTÈME : avancée (voir page 47)

6. Menu Information (voir page 49) Les éléments de menu disponibles peuvent varier selon les sources vidéo connectés ou les réglages

spécifiés. Les éléments de menu qui ne sont pas disponibles apparaîtront en grisé.

• Utilisez les touches flèches ( ///) sur le projecteur ou la télécommande pour vous déplacer

dans les éléments du menu.

• Utilisez OK sur le projecteur ou la télécommande pour confirmer l’élément du menu sélectionné.

Pour basculer du menu OSD Avancé au menu OSD Base, voir la page 32.

Fonctions des menus

Menu IMAGE

Sous-menu Fonctions et descriptions

Sélectionne un mode d’image prédéfini le mieux adapté à votre environnement d’exploitation et au type d’image du signal d’entrée.

Les modes d’image prédéfinis sont décrits ci-dessous :

• Bright (Lumineux) : Optimise la luminosité de l’image projetée. Ce mode est

adapté aux environnements où une grande luminosité est requise, comme les pièces bien éclairées.

• Vivid (Vif): Avec la couleur bien saturée, la netteté affinée et un niveau de

luminosité plus élevée, ceci est parfait pour regarder des films dans un salon où il y a une petite quantité de lumière ambiante.

• Cinema (REC. 709) (Cinéma (REC. 709)): Complète le standard HDTV

Mode Image

profiter facilement de la couleur cinématographique obtenue du standard REC. 709, nous vous recommandons d’obscurcir tous les éléments d’éclairage possibles, à l’exception du projecteur (p.ex., lampes, écran d’ordinateur, ou lumière passant à travers les rideaux) et d’utiliser un format standard 1080p de source d’image de comme un disque Blu-ray pour obtenir la meilleure expérience de visionnage sous ce mode.

• Game (Jeux) : Ce mode est approprié pour projeter les jeux vidéo dans les

pièces avec un faible niveau de lumière ambiante, p.ex. votre salon.

• 3D : Optimisé pour faire ressortir les effets 3D lorsque vous regardez du

contenu 3D.

Ce mode n’est disponible que quand la fonction 3D est activée.

• User 1 (Mode Util. 1)/User 2 (Mode Util. 2) : Rappelle les paramètres

personnalisés. Voir Gestion mode util. pour plus de détails.

La fonction est accessible avec la télécommande.

Fonctions des menus

Gestion mode

30 50 70

util.

Luminosité

Les fonctions ne sont disponibles que lorsque Mode Image est défini sur User 1

User 2.

• Charger param. De

Vous permet d’ajuster manuellement un mode d’image prédéfini et en faire une option disponible sur la liste du mode d’image.

1. Allez au menu IMAGE > Mode Image, sélectionnez User 1 ou User 2.

2. Appuyez pour sélectionner Gestion mode util.

3. Sur la fenêtre Gestion mode util., sélectionnez Charger param. De et appuyez OK.

4. Appuyez pour sélectionner le mode d’image proche de vos besoins.

5. Quand c’est fait, appuyez OK et BACK pour retourner au menu IMAGE.

6. Appuyez pour sélectionner les autre sous-menus auxquels vous voulez apporter des modifications et utilisez / pour ajuster les valeurs. Les ajustements définissent le mode utilisateur sélectionné.

• Renom.mode util.

Sélectionnez pour renommer les modes d’image personnalisés (User 1 ou User 2).

1. Allez au menu IMAGE > Mode Image, sélectionnez User 1 ou User 2.

2. Appuyez pour sélectionner Gestion mode util.

3. Sur la fenêtre Gestion mode util., sélectionnez Renom.mode util. et appuyez

OK.

4. Sur la fenêtre Renom.mode util., utilisez / / / pour sélectionner les caractères souhaités pour le mode sélectionné.

5. Quand c’est fait, appuyez OK et BACK pour quitter.

Ajuste la luminosité de l’image. Quand vous ajustez ce contrôle, les zones noires de l’image restent noires et les détails présents dans les zones sombres restent visibles.

Plus la valeur est élevée, plus l’image est lumineuse, alors que plus la valeur est faible, plus l’image est sombre.

Ajuste la gradation entre les zones sombres et claires de l’image. Après avoir ajusté la valeur de Luminosité, ajustez Contraste pour définir le niveau de blanc.

Contraste

Ajuste le niveau de saturation des couleurs (c’est-à-dire la quantité de chaque couleur dans une image vidéo). Des réglage inférieurs donnent des couleurs moins saturée ;

Couleur

Te i n t e

avec un réglage sur la valeur minimale, l’image s’affiche en noir et blanc. Si le réglage est trop élevé, les couleurs de l’image seront trop vives, ce qui donnera

un aspect irréaliste à l’image. Ajuste les tons des couleurs rouge et verte de l’image. Plus la valeur est élevée, plus l’image tire vers le rouge. Plus la valeur est faible, plus

l’image tire vers le vert.

La fonction est accessible avec la télécommande.

Plus la valeur est élevée, plus l’image est contrastée.

30 50

La fonction est accessible avec la télécommande.

Fonctions des menus

Netteté

Température des couleurs*

Alimentation de la lampe

Ajustez pour rendre l’image plus nette ou plus floue.

Plus la valeur est élevée, plus l’image est nette. Plus la valeur est faible, plus l’image est floue.

4712

La fonction est accessible avec la télécommande.

Les options disponibles pour les paramètres de température de couleurs* varient selon le signal d’entrée connecté.

• Lampe d'origine : Avec la température des couleurs d’origine de la lampe et

une luminosité plus élevée. Ce réglage est adapté aux environnements où une grande luminosité est requise, comme la projection des images dans les pièces bien éclairées.

• Chaud : Le blanc des images tire vers le rouge.

• Normal : Préserve la couleur normale des blancs.

• Froid : Le blanc des images tire vers le bleu.

*À propos des températures des couleurs : Beaucoup de teintes sont considérées comme des blancs pour une multitude de raisons. La « température des couleurs » est un moyen courant de représenter la couleur blanche. Une couleur blanche avec une faible température des couleurs semble tirer vers le rouge. Par contre, une couleur blanche dont la température des couleurs est élevée tire davantage vers le bleu.

La fonction est accessible avec la télécommande.

Sélectionnez l’alimentation de la lampe du projecteur parmi les modes suivants.

• Normal : Fournit la luminosité complète de la lampe.

• Économique : Réduit le bruit de l’appareil et la consommation de la

lampe de 30%.

• SmartEco : Réduit le bruit de l’appareil et la consommation de la lampe de

jusqu’à 70%.

Si le mode Économique ou SmartEco est activé, l’émission lumineuse est réduite, ce qui crée des images plus sombres.

Vo ir Réglage de Alimentation de la lampe

pour des détails.

Fonctions des menus

Avancé...

Forte luminosité

Faible contraste

Faible luminosité

Fort contraste

1,6

1,8 2,0 2,1 2,2 2,3 2,4 2,6 2,8

• Niveau noir

Règle le niveau de gris de l’image sur 0 IRE ou 7,5 IRE.

Le signal vidéo en niveau de gris est mesuré en unités IRE. Dans certaines régions qui utilisent le standard TV NTSC, le niveau de gris est mesuré de 7,5 IRE (noir) à 100 IRE (blanc). Cependant dans d’autres régions qui utilisent des appareils PAL ou le standard NTSC japonais, le niveau de gris est mesuré de 0 IRE (noir) à 100 IRE (blanc). Il est suggéré de vérifier si la source d’entrée est 0 IRE ou 7,5 IRE, puis de sélectionner en fonction.

• Sélection gamma

Gamma se rapporte à la relation entre la source d’entrée et la luminosité d’image.

• 1,6/1,8/2,0/2,1/BenQ : Sélectionnez ces valeurs en fonction de vos

préférences.

• 2,2/2,3 : Augmente la luminosité moyenne de l’image. Le meilleur choix pour

un environnement éclairé, une salle de réunion ou un salon.

• 2,4 : Le meilleur choix pour afficher les films dans un environnement sombre.

• 2,6/2,8 : Le meilleur choix pour afficher les films composés principalement de

scènes sombres.

• Brilliant Color

Cette fonction utilise un nouvel algorithme de traitement des couleurs et des améliorations au niveau du système pour permettre une luminosité plus élevée tout en offrant des couleurs plus vraies et plus éclatantes dans l’image. Elle permet une augmentation de luminosité de plus 50% dans les images en demi-teintes qui sont communes dans les scènes vidéo et naturelles, pour que le projecteur reproduise les images en couleurs réalistes et vraies. Si vous préférez des images avec cette qualité, sélectionnez Activ. La sélection de Désact. désactive Brilliant Color, et Température des couleurs devient en même temps inaccessible.

• Réglage fin température couleur

Permet d’ajuster manuellement les modes de température de couleur prédéfinis.

1. Appuyez OK pour afficher la fenêtre Réglage fin température couleur.

2. Appuyez / pour sélectionner les éléments auxquels vous voulez apporter des modifications et utilisez / pour ajuster les valeurs.

• Gain rouge/Gain vert/Gain bleu : Ajuste le niveau de contraste des rouges,

verts et bleus.

• Décalage rouge/Décalage vert/Décalage bleu : Ajuste le niveau de

luminosité des rouges, verts et bleus.

3. Quand c’est fait, appuyez BACK pour enregistrer vos modifications et quitter.

La fonction est accessible avec la télécommande.

Fonctions des menus

Avancé...

Rouge

Jaune

Vert

CyanMagenta

Bleu

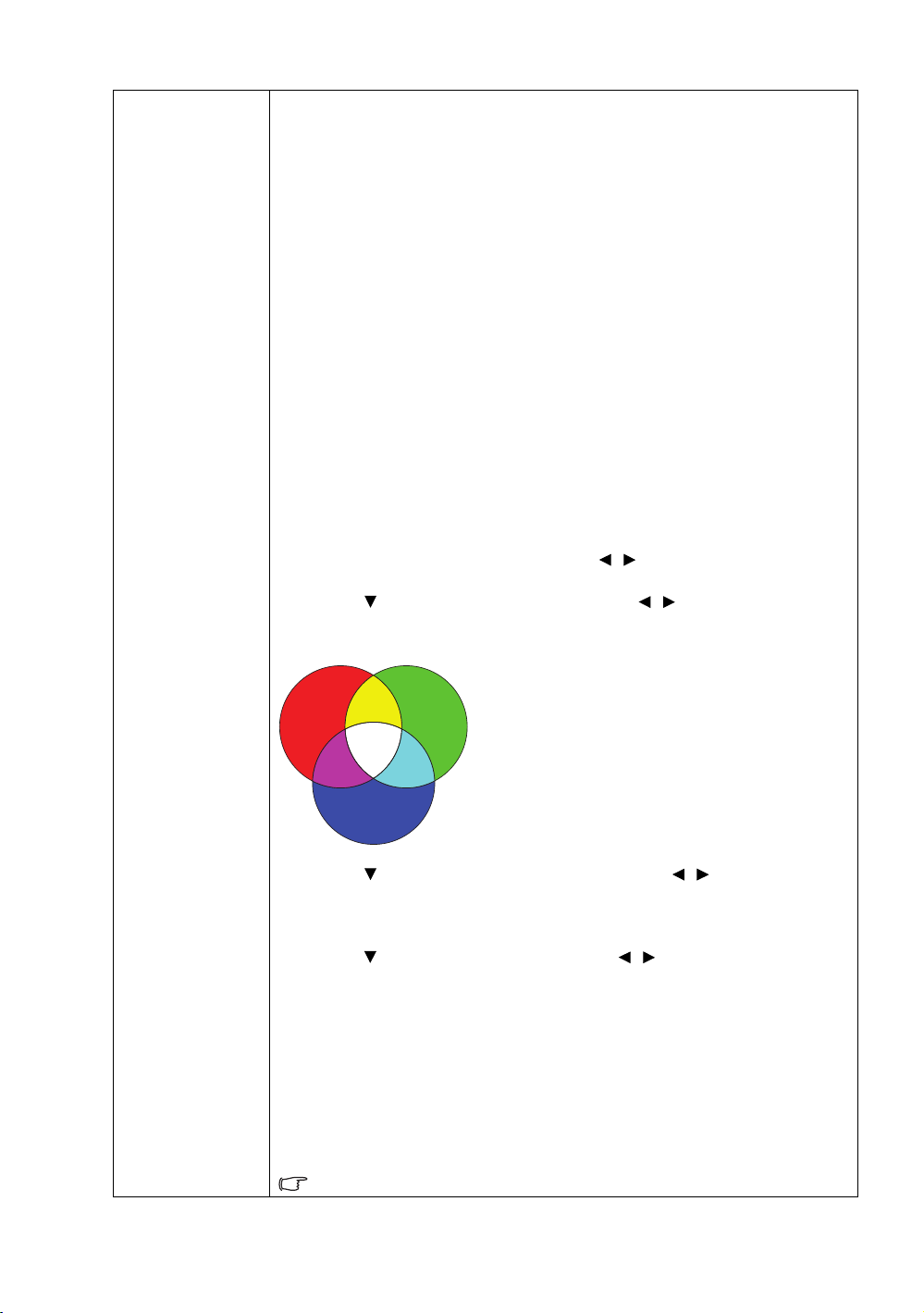

• Gestion des couleurs

Dans la plupart des installations, la gestion des couleurs n’est pas nécessaire, telles que dans une salle de classe, une salle de réunion ou dans les situations où les lumières restent allumées, ou lorsque les fenêtres laissent rentrer la lumière dans la pièce.

La gestion des couleurs ne devrait être considérée que dans les installations permanentes avec des niveaux d’éclairage contrôlés, telles que les salles de conseil, les amphithéâtres ou les salles de cinéma à la maison. La gestion des couleurs fournit un ajustement précis des couleurs pour permettre une meilleure reproduction des couleurs.

Une gestion des couleurs appropriée peut être obtenue dans des conditions d’affichage contrôlées et reproductibles. Utilisez un colorimètre (appareil de mesure de la coloration) et fournissez un groupe d’images source appropriées pour mesurer la reproduction des couleurs. Ces outils ne sont pas fournis avec le projecteur. Cependant, le vendeur de votre projecteur devrait pouvoir vous guider ou vous envoyer un installateur professionnel expérimenté.

La fonction Gestion des couleurs fournit six groupes de couleurs (RVBCMJ) à ajuster. Vous pouvez sélectionner l’un d’eux pour ajuster sa gamme de couleurs et sa saturation.

1. Appuyez OK pour afficher la fenêtre Gestion des couleurs.

2. Sélectionnez Couleur primaire et utilisez / pour sélectionner une couleur parmi Rouge, Ver t, Bleu, Cyan, Magenta et Jaune.

3. Appuyez pour choisir Nuance et appuyez sur / pour sélectionner sa plage. Une augmentation des valeurs donnera des couleurs composées d’une plus grande proportion des deux couleurs adjacentes.

L’illustration montre l’interrelation des couleurs. Par exemple, si vous sélectionnez Rouge et réglez sa

valeur sur 0, seul le rouge pur est sélectionné. Augmenter ses valeurs inclura à la fois le rouge proche du jaune et le rouge proche du magenta.

4. Appuyez pour sélectionner Saturation* et utilisez / pour ajuster ses valeurs. Chaque ajustement apporté se reflète immédiatement dans l’image. Par exemple, si vous sélectionnez Rouge et réglez sa valeur sur 0, seule la saturation du rouge pur sera affectée.

5. Appuyez pour sélectionner Gain et utilisez / pour ajuster ses valeurs. Le niveau de contraste de la couleur primaire sélectionnée est affecté. Chaque ajustement apporté se reflète immédiatement dans l’image.

6. Répétez les étapes 2 à 5 jusqu’à avoir effectué tous les ajustements souhaités.

7. Quand c’est fait, appuyez BACK pour enregistrer vos modifications et quitter.

*À propos de la saturation C’est la quantité de cette couleur dans une image vidéo. Une valeur inférieure donne

des couleurs moins saturées ; une valeur de « 0 » supprime cette couleur complètement de l’image. Si la saturation est trop élevée, cette couleur sera trop vive et irréaliste.

La fonction est accessible avec la télécommande.

Fonctions des menus

• Réduction du bruit

Réduit le bruit électrique de l’image causé par différents lecteurs média. Plus la valeur est élevée, plus le bruit est faible.

Avancé...

• Mode film

Améliore la qualité de l’image lors de la projection d’une image composite depuis un film sur DVD ou disque Blu-ray. Le réglage Désact. désactive la fonction.

Tous les ajustements que vous avez apportés au Mode Image sélectionné (y compris les modes prédéfinis, User 1 et User 2) retournent aux valeurs par défaut.

Réinit. mode image actuel

1. Appuyez OK. Le message de confirmation s’affiche.

2. Utilisez / pour sélectionner Réinit. et appuyez OK. Le mode d’image retourne aux réglages par défaut.

3. Répétez les étapes 1 et 2 si vous souhaitez réinitialiser d’autres modes d’image.

Menu Config audio

Sous-menu Fonctions et descriptions

• Mode effet

Mode son

prédéfinis suivants sont fournis : Utilisateur.

Le mode Utilisateur permet de personnaliser les paramètres de son. Lors de la sélection du mode Utilisateur, vous pouvez apporter des ajustements avec la fonction EQ util.

Si la fonction Muet est activée, ajuster Mode son désactivera la fonction Muet.

Standard, Cinéma, Musiq, Sport, Jeux et

Muet

Vol um e

Bip de mise sous/ hors tension

Réinit réglage audio

• EQ util

Sélectionnez les bandes de fréquence souhaitées (100 Hz, 300 Hz, 1k Hz, 3k Hz et 10k Hz) pour ajuster les niveaux selon votre préférence. Les réglages apportés ici définissent le mode Utilisateur.

Sélectionnez Activ. pour désactiver temporairement le haut-parleur interne du projecteur ou le volume sorti depuis la prise de sortie audio.

Pour restaurer l’audio, sélectionnez Désact.

La fonction est accessible avec la télécommande.

Ajuste le volume du haut-parleur interne du projecteur ou le volume sorti depuis la prise de sortie audio.

Si la fonction Muet est activée, ajuster Muet désactivera la fonction Muet.

La fonction est accessible avec la télécommande.

Définit le bip pour le projecteur sur Activ. ou Désact.

Le Bip de mise sous/hors tension peut uniquement être ajusté ici. La

désactivation du son ou l’ajustement du niveau sonore n’a pas d’effet sur le Bip de mise sous/hors tension.

Tous les ajustements que vous avez apportés sous le menu Config audio retournent aux valeurs par défaut.

Fonctions des menus

Menu Affichage

Image 15:9

Image 4:3

Image 16:9

Image 4:3

Image 16:9

Image au format Boîte aux lettres

Sous-menu Fonctions et descriptions

La résolution native de ce projecteur est dans un format 16:9. Cependant, vous pouvez utiliser cette fonction pour afficher l’image projetée dans un format différent.

Dans les illustrations suivantes, les parties noires correspondent aux zones inactives et les parties blanches aux zones actives.

• Auto

Met une image à l’échelle proportionnellement pour qu’elle soit adaptée à la résolution native dans sa largeur horizontale ou verticale. Cela utilise au mieux l'écran et conserve le format d’une image.

• 4:3

Met l’image à l’échelle afin qu’elle s’affiche au centre de l’écran en respectant un format de 4:3.

• 16:9

Met une image à l’échelle afin qu’elle s’affiche au

Rapport H/L

• Large

centre de l’écran en respectant un format de 16:9.

Étire une image dans une direction horizontale pour l’adapter à la largeur de l’écran. Cela ne modifie pas la hauteur d’une image.

Couleur du support

Position image

Fonctions des menus

• Boîte aux lettres

Met une image à l’échelle pour qu’elle soit adaptée à la résolution native dans sa largeur horizontale et redimensionne la hauteur de l’image au 3/4 de la largeur de projection. Cela rend une image plus grande que la hauteur de l’écran. Les bords supérieur et inférieur de l’image affichée sont rognés. Cela est approprié pour les films produits au format boîte aux lettres (avec des barres noires en haut et bas).

Activez cette fonction pour aider à corriger la couleur de l’image projetée si le support de projection n’est pas blanc. Vous pouvez choisir une couleur similaire à celle de la surface de projection dans ces options : Jaune clair, Rose, Vert clair ou Bleu.

Affiche la fenêtre Position im age. Vous pouvez utiliser les touches flèches de direction sur le projecteur ou la télécommande pour ajuster la position de l’image projetée.

Les valeurs indiquées dans la partie inférieure de la fenêtre changent à chaque fois que vous appuyez une touche.

Cette fonction n’est disponible que lorsque le signal PC est sélectionné.

Réglage hors balayage

Réglage PC et composantes YPbPr

Cache la mauvaise qualité d’image dans les quatre coins. Plus la valeur est importante plus grande est la partie de l’image cachée, l’écran

restant rempli et précis géométriquement. Régler sur 0 signifie que l’image est affichée à 100%.

• Taille H

Ajuste la largeur horizontale de l’image.

Cette fonction n’est disponible que lorsque le signal Component ou PC est sélectionné.

• Phase

Ajuste la phase de l’horloge pour réduire la distorsion de l’image.

Cette fonction n’est disponible que lorsque le signal Component ou PC est sélectionné.

• Auto

Ajuste la phase et la fréquence automatiquement.

Cette fonction n’est disponible que lorsque le signal PC est sélectionné.

Lorsque vous regardez du contenu 3D :

• L’image peut sembler déplacée, cependant, ce n’est pas un dysfonctionnement du produit.

• Faite des pauses appropriées lorsque vous regardez du contenu 3D.

• Arrêtez de regarder le contenu 3D si vous ressentez de la fatigue ou un inconfort.

• gardez une distance à l’écran d’environ trois fois la hauteur effective de l’écran.

Les fonctions suivantes permettent d’améliorer votre expérience 3D.

• Mode 3D

Quand cette fonction est activée :

• le niveau de luminosité de l’image projetée diminue ;

• le Mode Image ne peut pas être ajusté ;

• le Trapèze 2D ne peut être ajusté qu’avec des degrés limités.

• Inver. sync 3D

Quand votre image 3D est déformée, activez cette fonction pour permuter l’image pour l’œil gauche et l’œil droit pour une expérience 3D plus confortable.

Ces fonctions sont accessibles avec la télécommande.

Fonctions des menus

Menu CONFIG. SYSTÈME : de base

Sous-menu Fonctions et descriptions

Langue

Définit la langue des menus à l’écran (OSD).

Couleur de fond

Écran de veille

Pos. du projecteur

Arrêt auto.

Mise sous tension directe

Réglages des menus

Renom.source

Source auto

Sync IR sans fil

Définit la couleur de fond quand le projecteur ne reçoit pas de signal. Permet de sélectionner le logo qui s’affiche lors de la phase de démarrage du

projecteur. Vous pouvez choisir entre écran logo BenQ, écran Bleu ou écran Noir.

Vous pouvez installer le projecteur au plafond, derrière un écran ou encore l’associer à un ou plusieurs miroirs. Voir Choix de l’emplacement pour des détails.

Empêche une projection non nécessaire lorsqu’aucun signal n’est détecté pendant longtemps.

Voir Réglage de Arrêt auto. pour des détails. Quand la fonction est définie sur Activ., le projecteur s’allumera

automatiquement lorsqu’il est alimenté par le câble d’alimentation. Quand la fonction est définie sur Désact., vous devez allumer le projecteur en appuyant

sur le projecteur ou sur la télécommande.

• Ty pe me nu

Bascule au menu OSD Base.

• Position des menus

Définit la position du menu OSD.

• Durée aff. des menus

Détermine le temps d’attente avant la désactivation du menu OSD lorsque vous n’actionnez aucune touche.

• Message de rappel vide

Définit si le message de rappel est affiché par le projecteur pendant que l’image est masquée.

Renomme la source d’entrée actuelle à votre nom souhaité. Sur la fenêtre Renom.source, utilisez / / / pour définir les caractères

souhaités pour la source sélectionnée. Quand c’est fait, appuyez OK pour enregistrer les modifications. Détermine si le projecteur détecte automatiquement les sources d’entrée. Sélectionnez Activ. pour permettre au projecteur de rechercher les sources

d’entrée jusqu’à obtention d’un signal. Si cette fonction est définie sur Désact., le projecteur sélectionnera la dernière source d’entrée utilisée.

Définit une fréquence IR pour les appareils source connectés quand le Kit FHD sans fil est utilisé. Avec le câble IR blaster, le récepteur, le transmetteur et les appareils source correctement connectés, vous pouvez contrôler à distance les appareils source avec leurs télécommandes à côté du récepteur (projecteur).

La fréquence par défaut de IR blaster est 47 KHz, ce qui est compatible avec la plupart des télécommandes. Par conséquent, il n’est pas nécessaire changer leur fréquence dans la plupart des cas. Voir la la documentation utilisateur du Kit FHD sans fil pour plus de détails.

Fonctions des menus

Menu CONFIG. SYSTÈME : avancée

Sous-menu Fonctions et descriptions

• Réinit cpt lampe

Param. lampe

Paramètres HDMI

Débit en bauds

Motif de test

Sous-titrage

Refroidissement rapide

• Compteur de la lampe

Sélectionnez pour connaître la durée d’utilisation de la lampe (en heures) qui est calculée automatiquement par le compteur horaire intégré.

(Équivalent) heures lampe totales = 2,0 x (heures d’utilisation en mode Normal) + 1,4 x (heures d’utilisation en mode Économique) + 1,0 x (heures d’utilisation en mode SmartEco)

• Format HDMI

Sélectionnez un type de source d’entrée pour le signal HDMI. Vous pouvez également sélectionner manuellement le type de source. De différents types de source transmettent des standards différents pour le niveau de luminosité.

Format HDMI n’est disponible que lorsque le signal HDMI est

sélectionné.

• CEC

Lorsque vous vous connectez un appareil compatible HDMI CEC à votre projecteur avec un câble HDMI, allumer l’appareil compatible HDMI CEC allume automatiquement le projecteur, tandis qu’éteindre le projecteur éteint automatiquement l’appareil compatible HDMI CEC. Vous pouvez utiliser la télécommande du projecteur pour contrôler vos appareils compatibles HDMI CEC. Voir l’option 17 à la page 10 pour des détails.

Sélectionnez un taux en baud qui est identique avec celui de votre ordinateur pour pouvoir connecter le projecteur avec un câble RS-232 approprié et mettre à jour ou télécharger le micrologiciel du projecteur. Cette fonction est destinée aux techniciens de service qualifiés.

Activez cette fonction pour afficher le motif grille de test qui vous aide à ajuster la taille et la mise au point de l’image pour vérifier que l’image projetée n’a pas de distorsion.

• Activer Ss-tit. codé

Activez la fonction en sélectionnant Activ. lorsque le signal d’entrée sélectionné comporte du sous-titrage*.

*À propos du sous-titrage Un affichage à l’écran du dialogue, des commentaires et des effets sonores des

émissions de télévision et vidéos qui sont sous-titrées.

• Version Ss-tit.

Sélectionnez le mode de sous-titrage préféré. Pour afficher le sous-titrage, sélectionnez SS-T1, SS-T2, SS-T3 ou SS-T4 (SS-T1 affiche le sous-titrage dans la langue principale de votre région).

Sélectionnez Activ. pour raccourcir le temps de refroidissement du projecteur d’une durée normale de 90 secondes à environ 15 secondes.

Fonctions des menus

Mode Haute altitude

Mot de passe

Verrouillage des touches

Voyant diode

Rétablir tous les param.

Ce mode est l’utilisation du projecteur dans des environnements à températures élevées ou en haute altitude. Activez la fonction lorsque votre environnement est entre 1500 m et 3000 m au-dessus du niveau de la mer, et à une température ambiante entre 0°C et 30°C.

N’utilisez pas cette fonction si votre altitude est entre 0 m et 1500 m et la température ambiante est entre 0°C et 35°C. Si vous activez ce mode dans cette condition, le projecteur sera trop refroidi.

Si vous sélectionnez Mode Haute altitude, le niveau de bruit de fonctionnement peut être plus élevé en raison de la vitesse de ventilation nécessaire pour améliorer le système de refroidissement et les performances du projecteur.

Si vous utilisez votre projecteur dans des conditions extrêmes autres que celles mentionnées ci-dessus, il est possible que celui-ci s’éteigne automatiquement afin d’éviter une surchauffe. Dans ce cas, vous pouvez résoudre le problème en sélectionnant Mode Haute altitude. Cependant, il n’est pas garanti que le projecteur fonctionne correctement dans tous les environnements difficiles ou extrêmes.

À des fins de sécurité et pour empêcher toute utilisation non autorisée, vous pouvez configurer une sécurité par mot de passe pour le projecteur. Voir

Utilisation de la fonction de mot de passe pour des détails.

• Modifier MP

Vous serez invité à entrer le mot de passe avant de pouvoir le modifier.

• Verrou alimentation

Permet de restreindre l’utilisation du projecteur aux personnes connaissant le mot de passe.

Avec le verrouillage des touches du projecteur, vous pouvez éviter que les réglages de votre projecteur soient modifiés accidentellement (par des enfants, par exemple).

Quand vous sélectionnez Activ. pour activer cette fonction, aucune touche de contrôle sur le projecteur ne fonctionnera, à l’exception de

ALIMENTATION.

Pour déverrouiller les touches, maintenez enfoncé sur le projecteur pendant 3 secondes.

Quand vous sélectionnez Activ., tous les voyants à diode sur le projecteur fonctionnent normalement. Voir Voyants pour plus de détails.

Quand vous sélectionnez Désact., les voyants à diode ( , , ) sont éteint après que vous allumez le projecteur et l’écran d’accueil s’affiche.

Cependant, si le projecteur ne fonctionne pas correctement, les voyants à diode s’allument ou clignotent pour vous rappeler qu’un problème peut se produire. Voir également Voyants pour plus de détails.

Rétablit les paramètres par défaut. Le type de menu OSD retournera au menu OSD Base.

Les réglages suivants sont conservés : Trapèze, Langue, Pos. du projecteur, Réinit cpt lampe, Mode Haute altitude, Mot de passe, Verrouillage des touches et ISF.

Fonctions des menus

Le menu ISF calibration est protégé par mot de passe et seulement accessible par des calibreurs ISF agréés. La ISF (Imaging Science Foundation) a développé des standards reconnus par l’industrie, produits avec soin pour une performance vidéo optimale et a mis en place un programme de formation pour

ISF

les techniciens et les installateurs pour utiliser ces standards pour obtenir une qualité d’image optimale des périphériques d’affichage vidéo BenQ. Nous recommandons donc que la configuration et le calibrage soit effectués par un technicien d’installation certifié ISF.

Pour plus d’informations, veuillez visiter www.imagingscience.com ou contactez le revendeur chez lequel vous avez acheté le projecteur.

Menu Information

Sous-menu Fonctions et descriptions

Source

Affiche la source actuelle du signal.

Mode Image

Résolution

Système de couleurs

Durée utilisation lampe

Format 3D

Version micrologiciel

Des informations ne sont données que lorsque certaines sources d’entrée sont utilisées.

Affiche le mode d’image actuel sous le menu IMAGE.

Affiche la résolution native de la source d’entrée.

Affiche le format du système vidéo.

Affiche le nombre d’heures d’utilisation de la lampe.

Affiche le mode 3D actuel. Seulement disponible quand Mode 3D est activé.

Affiche la version de micrologiciel de votre projecteur.

Fonctions des menus

Structure du menus OSD Avancé

Les menus OSD varient selon le type de signal sélectionné.

Menu principal Sous-menu Options

Bright (Lumineux)/Vivid (Vif)/Cinema (REC. 709) (Cinéma (REC. 709))/ Game (Jeux)/User 1 (Mode Util. 1)/User 2 (Mode Util. 2)/3D/ISF Night/ ISF Day

Charger param. De Renom.mode util.

Niveau noir 0 IRE/7,5 IRE Sélection gamma 1,6/1,8/2,0/2,1/2,2/2,3/2,4/2,6/2,8/BenQ Brilliant Color Activ./Désact. Réglage fin température

couleur Gestion des couleurs Couleur primaire/Nuance/Saturation/Gain Réduction du bruit 0–31 Mode film Activ./Désact.

Mode effet

EQ util 100 Hz/300 Hz/1k Hz/3k Hz/10k Hz

Taille H Phase Auto

Mode 3D

Inver. sync 3D Inver.

Gain rouge/Gain vert/Gain bleu/Décalage rouge/Décalage vert/Décalage bleu

Réinit./Annul.

Standard/Cinéma/Musiq/Jeux/Sport/ Utilisateur

Auto/3D Dés/Trame séquentiel./Combi trame/Haut-bas/Côte-à-côte


Config audio

Affichage

Mode Image

Gestion mode util.

Luminosité 0–100 Contraste 0–100 Couleur 0–100 Teinte 0–100 Netteté 0–15 Température des couleurs Normal/Froid/Lampe d'origine/Chaud Alimentation de la lampe Normal/Économique/SmartEco

Avancé...

Réinit. mode image actuel

Mode son

Muet Activ./Désact.

Volume 0-20 Bip de mise sous/hors tension Activ./Désact. Réinit réglage audio Réinit./Annul. Rapport H/L Auto/4:3/16:9/Large/Boîte aux lettres

Couleur du support Désact./Jaune clair/Rose/Vert clair/Bleu

Pos ition image

Réglage hors balayage 0/1/2/3

Réglage PC et composantes YPbPr

Fonctions des menus

CONFIG. SYSTÈME : de base

CONFIG. SYSTÈME : avancée

Information

Langue

Couleur de fond Noir/Bleu/Violet

Écran de veille BenQ/Noir/Bleu

Pos. du projecteur Avant/Plafond avant/Arrière/Plafond arr.

Arrêt auto.

Mise sous tension directe

Type menu Base/Avancé

Réglages des menus

Renom.source Source auto Activ./Désact. Sync IR sans fil 38 KHz/47 KHz/56 KHz

Param. lampe

Paramètres HDMI

Débit en bauds 9600/14400/19200/38400/57600/115200 Motif de test Activ./Désact.

Sous-titrage

Refroidissement rapide

Mode Haute altitude Activ./Désact.

Mot de passe

Verrouillage des touches

Voyant diode Activ./Désact. Rétablir tous les

param. ISF (saisie mot de passe) Source Mode Image Résolution Système de couleurs Durée utilisation

lampe Format 3D Version micrologiciel

Position des menus

Durée aff. des menus

Message de rappel vide Activ./Désact.

Réinit cpt lampe Réinit./Annul. Compteur de la lampe Format HDMI Auto/Signal PC/Signal vidéo CEC Activ./Désact.

Activer Ss-tit. codé Activ./Désact. Version Ss-tit. SS-T1/SS-T2/SS-T3/SS-T4

Modifier MP Verrou alimentation Activ./Désact. (saisie mot de passe actuel)

Désactiver/5 min/10 min/15 min/20 min/ 25 min/30 min

Activ./Désact.

Centre/Coin sup. gauche/Coin sup. droit/ Coin inf. droit/Coin inf. gauche

5 sec/10 sec/15 sec/20 sec/25 sec/30 sec/ Tj allumé

Activ./Désact.

Réinit./Annul.

Fonctions des menus

Entretien

Entretien du projecteur

Votre projecteur ne nécessite que peu d’entretien. La seule chose à laquelle vous devez veiller est la propreté de l’objectif.

La lampe est la seule pièce de votre projecteur que vous pouvez retirer. Contactez votre revendeur ou le centre de service à la clientèle local si le projecteur ne fonctionne pas comme prévu.

Nettoyage de l’objectif

Nettoyez l’objectif dès que vous remarquez que sa surface est sale ou poussiéreuse.

Avant de nettoyer une partie quelconque du projecteur, mettez-le hors tension (voir Arrêt du

projecteur), débranchez le câble d’alimentation et laissez-le refroidir complètement.

• Utilisez une bombe d’air comprimé pour ôter la poussière.

• Si l’objectif est sale, utilisez du papier pour objectif ou humidifiez un chiffon doux de produit nettoyant pour objectif et frottez légèrement la surface.

• N’utilisez jamais d’éponge abrasive, de nettoyant alcalin ou acide, de poudre à récurer ou de solvants volatils, comme alcool, benzène, diluant ou insecticide. L’utilisation de tels produits ou le contact prolongé avec des matériaux en caoutchouc ou vinyle peut endommager la surface du projecteur et la matière du boîtier.

Ne touchez jamais la lentille avec vos doigts et n’utilisez jamais de matériaux abrasifs. Même les serviettes en papier peuvent endommager la surface de l’objectif. Utilisez uniquement une brosse photographique appropriée, un chiffon doux et une solution nettoyante. N’essayez pas de nettoyer l’objectif lorsque le projecteur est allumé ou encore chaud après une utilisation.

Nettoyage du boîtier du projecteur

Avant de nettoyer une partie quelconque du projecteur, mettez-le hors tension (voir Arrêt du

projecteur), débranchez le câble d’alimentation et laissez-le refroidir complètement.

• Pour ôter la poussière ou la saleté, utilisez un chiffon sec et doux, sans peluche.

• Pour ôter les tâches tenaces, humidifiez un chiffon doux à l’aide d’eau et d’un détergent neutre. Ensuite, frottez le boîtier.

À éviter : cire, alcool, benzène, dissolvant ou tout autre détergent chimique. Ces produits pourraient endommager le boîtier.

Entreposage du projecteur

Pour entreposer votre projecteur pour une longue durée :

• Assurez-vous que la température et l’humidité de l’emplacement d’entreposage sont conformes aux valeurs recommandées pour l’appareil. Reportez-vous à Caractéristiques ou consultez votre revendeur sur la plage.

• Rentrez les pieds de réglage.

• Retirez les piles de la télécommande.

• Placez le projecteur dans son emballage d’origine ou équivalent.

Entretien

Tran spor t du p ro ject eur

Pour le transport du projecteur, il est recommandé d’utiliser l’emballage d’origine ou un emballage équivalent.

Informations relatives à la lampe

Familiarisation avec les heures de la lampe

Lorsque le projecteur fonctionne, la durée d’utilisation de la lampe (en heures) est calculée automatiquement par le compteur horaire intégré.

(Équivalent) heures lampe totales = 2,0 x (heures d’utilisation en mode Normal) + 1,4 x (heures d’utilisation en mode Économique) + 1,0 x (heures d’utilisation en mode SmartEco).

Pour obtenir les informations d’heures de la lampe :

1. Appuyez MENU puis utilisez les touches flèches ( ///) pour aller à Information (quand dans le menu OSD Base) ou Réglages

2. L’information Durée utilisation lampe s’affiche.

3. Appuyez BACK pour quitter.

1. Sous le menu OSD Avancé, appuyez MENU puis utilisez les touches flèches ( ///) pour aller à CONFIG. SYSTÈME : avancée

2. Appuyez OK pour afficher la fenêtre Param. lampe.

3. Utilisez pour sélectionner Compteur de la lampe et appuyez OK, les informations Compteur de la lampe s’affichent.

4. Appuyez BACK pour quitter.

> Information (quand dans le menu OSD Avancé).

> Param. lampe.

Augmenter la durée de vie de la lampe

La lampe de projection est un consommable. Pour avoir une durée de vie de la lampe aussi longue que possible, vous pouvez effectuer les réglages suivants via le menu OSD Avancé.

Pour accéder au menu OSD Avancé, voir 32 pour des détails.

Réglage de Alimentation de la lampe

Régler le projecteur en mode Économique ou SmartEco étend la durée de vie de la lampe.

Mode lampe Description

Normal Économique

SmartEco

L’utilisation du mode Économique réduit le bruit de l’appareil et sa consommation de 30%. L’utilisation du mode SmartEco réduit le bruit de l’appareil et la consommation de la lampe de jusqu’à 70%. Si le mode Économique ou SmartEco est activé, l’émission lumineuse est réduite, ce qui crée des images plus sombres.

1. Sous le menu OSD Avancé, allez au menu IMAGE > Alimentation de la lampe.

2. Appuyez OK pour afficher la fenêtre Alimentation de la lampe.

3. Appuyez / pour aller au mode souhaité et appuyez OK pour enregistrer vos modifications et quitter.

Luminosité de lampe 100% Économise la consommation d’énergie de la lampe de 30% Économise la consommation d’énergie de la lampe jusqu’à 70% en fonction du niveau de

luminosité du contenu

Entretien

Réglage de Arrêt auto.

Commandez nouvelle lampe

Lampe>XXXX heures

Commandez 1 lampe : www.benq.com

Remplacer lampe bientôt

Lampe>XXXX heures

Commandez 1 lampe : www.benq.com

Remplacer lampe maintenant

Lampe>XXXX heures

Commandez 1 lampe : www.benq.com

Temps d’utilisation lampe dépassé

Cette fonction permet au projecteur de s’éteindre automatiquement si aucune source d’entrée n’est détectée après un certain temps.

1. Sous le menu OSD Avancé, allez au menu CONFIG. SYSTÈME : de base > Arrêt auto.

2. Appuyez / pour sélectionner une période. Si les délais prédéfinis ne sont pas adaptés à votre présentation, sélectionnez Désactiver et le e projecteur ne s’éteindra pas automatiquement pendant une certaine période.

3. Quand c’est fait, appuyez BACK pour enregistrer vos modifications et quitter.

Quand remplacer la lampe

Lorsque le voyant de la lampe est rouge ou qu’un message conseillant de remplacer la lampe s’affiche, installez une nouvelle lampe ou consultez votre revendeur. L’utilisation d’une lampe usagée pourrait entraîner des dysfonctionnements au niveau du projecteur, voire une explosion. Allez sur

http://www.BenQ.com pour savoir comme acheter une lampe de rechange.

Lorsque la lampe est trop chaude, le voyant de la lampe (LAMP) et le voyant d’avertissement de surchauffe (TEMP) s’allument. Éteignez le projecteur et laissez-le refroidir pendant 45 minutes. Si le voyant LAMP ou TEMP reste allumé à la mise sous tension du projecteur, consultez votre revendeur. Voir

Voyants pour des détails.

Remplacez la lampe quand les messages d’avertissement de la lampe suivant apparaissent.

Les illustrations présentent les exemples de messages que vous verrez sou le menu Base. Ils sont à titre indicatif uniquement et peuvent différer de l’apparence réelle et du type de menu que vous avez sélectionné.

Statut Message

Pour un résultat optimal, installez une nouvelle lampe. Si le projecteur fonctionne généralement en mode Économique (voir Familiarisation avec les

heures de la lampe), il peut continuer à fonctionner

jusqu’à ce que l’avertissement de lampe suivant apparaisse.

Appuyez OK pour ignorer le message. Nous conseillons fortement de remplacer la lampe à

ce moment. La lampe est un consommable. La luminosité de la lampe diminue sur la durée. Ce phénomène est tout à fait normal. La lampe peut être remplacée dès que vous remarquez une diminution significative de la luminosité.

Appuyez OK pour ignorer le message.

Entretien

La lampe DOIT être remplacée pour que le

Temps d'utilisation lampe fini

Remplacer la lampe (voir manuel)

Puis réinitialiser compteur lampe

Commandez 1 lampe : www.benq.com

projecteur puisse fonctionner correctement.

Appuyez OK pour ignorer le message.

« XXXX » affichés dans le message ci-dessus sont des chiffres qui varient en fonction des différents modèles.

Remplacement de la lampe

• Pour éviter tout risque d’électrocution, éteignez toujours le projecteur et débranchez le câble d’alimentation avant de procéder au remplacement de la lampe.

• Pour éviter de vous brûler, laissez le projecteur refroidir pendant 45 minutes au moins avant de procéder au remplacement de la lampe.

• Pour éviter de vous blesser les doigts et d’endommager les composants internes, procédez avec précaution lors du retrait des débris de verre de la lampe.

• Pour éviter de vous blesser les doigts et/ou de détériorer la qualité de l’image en touchant la lentille, évitez de toucher le compartiment vide une fois la lampe retirée.

• Cette lampe contient du mercure. Éliminez la lampe conformément aux réglementations locales relatives à l’élimination des déchets dangereux.

• Pour assurer une performance optimale du projecteur, il est recommandé d’acheter une lampe de projecteur certifiée pour remplacer la lampe.

• Si le remplacement de la lampe est effectué lorsque le projecteur est fixé à l’envers au plafond, assurezvous que personne n’est au-dessous de la douille de la lampe pour éviter des blessures ou dommages aux yeux du fait d’une lampe cassée.

• Assurez une bonne ventilation lorsque vous manipulez les lampes cassées. Nous vous recommandons de porter un masque, des lunettes de protection ou un écran facial et des vêtements de protection tels que des gants.

1. Éteignez le projecteur et débranchez-le de la prise secteur. Si la lampe est chaude, laissez-la refroidir pendant 45 minutes pour éviter de vous brûler.

2. Desserrez les vis qui fixent le couvercle de la lampe sur le haut du projecteur jusqu’à ce que le couvercle de la lampe se desserre.

3. Retirez le couvercle de la lampe du projecteur.

4. Confirmer la position du film de protection de la lampe pour placer un nouveau film sur la même position plus tard, puis retirez et jetez le film de protection de la lampe.

• Refermez toujours le couvercle de la lampe avant de mettre l’appareil sous tension.

• N’introduisez pas vos doigts entre la lampe et le projecteur car les bords acérés à l’intérieur du projecteur pourraient vous blesser.

Entretien

5. Débranchez le connecteur de la lampe du projecteur

comme illustré.

6. Desserrez la vis qui tient la lampe en place.

7. Levez la poignée de sorte qu’elle soit placée verticalement.

8. Tirez doucement sur la poignée pour retirer la lampe du projecteur.

• Si vous tirez trop vite, la lampe pourrait se casser et du verre pourrait tomber dans le projecteur.

• Conservez la lampe hors de portée des enfants et à l’écart de tout risque d’éclaboussure d’eau et de toute source inflammable.

• N’introduisez pas vos mains à l’intérieur du projecteur après avoir retiré la lampe. Vous risqueriez de toucher des composants optiques du boîtier et du même coup de provoquer une irrégularité des couleurs ou une distorsion de l’image projetée.

9. Comme indiqué sur l’illustration, abaissez la nouvelle lampe.

10. Reconnectez le connecteur de la lampe.

11. Serrez la vis qui tient la lampe en place.

12. Assurez-vous que la poignée est correctement remise en place de manière horizontale.

• Des vis mal serrées peuvent être à l’origine d’une mauvaise connexion, susceptible d’entraîner des dysfonctionnements au niveau du projecteur.

• Ne serrez pas la vis excessivement.

13. Replacez le couvercle de la lampe sur le projecteur.

Entretien

14. Serrez les vis qui fixent le couvercle de la lampe.

• Des vis mal serrées peuvent être à l’origine d’une mauvaise connexion, susceptible d’entraîner des dysfonctionnements au niveau du projecteur.

• Ne serrez pas la vis excessivement.

15. Connectez l’alimentation et redémarrez le projecteur.

16. Après l’affichage du logo de démarrage, réinitialisez le compteur de la lampe via le menu OSD.

• Sous le menu OSD Avancé, allez à CONFIG. SYSTÈME : avancée > Param. lampe > Réinit cpt lampe, et sélectionnez Réinit.

• Sous le menu OSD Base, si aucun signal n’est connecté au projecteur, allez à Réinit cpt lampe et sélectionnez Réinit. Si des signaux sont connectés, allez à Réglages > Réinit cpt lampe, et sélectionnez Réinit.

Ne le réinitialisez pas si la lampe n’est pas nouvelle ou si elle n’a pas été remplacée ; cela présente des risques de dommages.

Un message « Réinitialisation réussie » s’affiche pour indiquer que le compteur de la lampe a été réinitialisé à « 0 ».

Voyants

Trois voyants indiquent l’état du projecteur. Consultez les informations suivantes sur les voyants. En cas de problème, éteignez le projecteur et contactez votre revendeur.

Light

Orange Désact. Désact.

Ver t

Clignotant

Ver t D és ac t. D ésa ct.

Orange

Clignotant

Rouge Rouge Rouge

Ver t D és ac t. R ou ge

Rouge Désact. Rouge

Ver t D és ac t. D ésa ct. Ver t Ver t Ver t

Désact. Désact.

Événements - alimentation

Mode veille

Mise en marche

Fonctionnement normal

Refroidissement de mise hors tension normale

Téléchargement Échec de démarrage CW Échec de réinitialisation de l’interpolateur Déverminage ACTIVÉ Déverminage DÉSACTIVÉ

État et description

Entretien

Désact. Désact. Rouge

Désact. Désact.

Rouge Rouge Désact.

Rouge

Rouge Vert Désact.

Rouge

Clignotant

Rouge

Clignotant

Rouge

Clignotant

Rouge

Clignotant

Ver t R ou ge D és ac t.

Ver t

Ver t Ver t D és ac t.

Ver t

Clignotant

Ver t

Clignotant

Ver t

Clignotant

Ver t

Clignotant

Rouge

Clignotant

Ve rt

Clignotant

Rouge Désact.

Rouge

Clignotant

Ve rt Dé s ac t.

Ve rt

Clignotant

Rouge

Clignotant

Ve rt

Clignotant

Rouge Désact.

Rouge

Clignotant

Ve rt Dé s ac t.

Ve rt

Clignotant

Orange

Clignotant

Désact.

Événements - lampe

Erreur de lampe 1 en fonctionnement normal

Lampe non allumée

Événements thermiques

Erreur de ventilateur 1 (la vitesse effective du ventilateur est de ±25% en dehors de la vitesse désirée)

Erreur de ventilateur 2 (la vitesse effective du ventilateur est de ±25% en dehors de la vitesse désirée)

Erreur de ventilateur 3 (la vitesse effective du ventilateur est de ±25% en dehors de la vitesse désirée)

Erreur de ventilateur 4 (la vitesse effective du ventilateur est de ±25% en dehors de la vitesse désirée)

Erreur de ventilateur 5 (la vitesse effective du ventilateur est de ±25% en dehors de la vitesse désirée)

Erreur de ventilateur 6 (la vitesse effective du ventilateur est de ±25% en dehors de la vitesse désirée)

Erreur de ventilateur 7 (la vitesse effective du ventilateur est de ±25% en dehors de la vitesse désirée)

Erreur de ventilateur 8 (la vitesse effective du ventilateur est de ±25% en dehors de la vitesse désirée)

Erreur de température 1 (température au-dessus de la limite)

Erreur de capteur thermique 1 ouvert

Erreur de capteur thermique 1 court-circuité

Erreur de connexion IC thermique #1 I2C

Erreur de température 2 (température au-dessus de la limite)

Erreur de capteur thermique 2 ouvert

Erreur de capteur thermique 2 court-circuité

Erreur de connexion IC thermique #2 I2C

Entretien

Dépannage

Problème Origine Solution

Branchez le cordon d’alimentation dans la prise secteur située à l’arrière du projecteur et branchez-le dans la prise secteur. Si la prise secteur est dotée d’un interrupteur, assurezvous que celui-ci est activé.

Attendez que la phase de refroidissement soit terminée.

Allumez la source vidéo et vérifiez si le câble de signal est bien connecté.

Vérifiez la connexion.

Sélectionnez la source correcte avec la touche SOURCE sur le projecteur ou la télécommande.

Connectez correctement les câbles aux prises appropriées.

Réglez la mise au point de l’objectif à l’aide de la molette correspondante.

Ajustez l’angle de projection, l’orientation, et si nécessaire, la hauteur de ce projecteur.

Retirez le capuchon de l’objectif.

Remplacez les deux piles avec de nouvelles piles.

Retirez l’obstacle.

Tenez-vous à moins de 8 mètres du projecteur.

Définissez correctement les réglages dans le menu 3D.

Utilisez un disque Blu-ray 3D et réessayez.

Sélectionnez la source correcte avec la touche SOURCE sur le projecteur ou la télécommande.

Le projecteur ne s’allume pas.

Pas d’image.

L’image est instable.

L’image est brouillée.

La télécommande ne fonctionne pas correctement.

Le contenu 3D ne s’affiche pas correctement

Le cordon d’alimentation n’alimente pas l’appareil en électricité.

Nouvelle tentative de mise sous tension du projecteur durant la phase de refroidissement.

Le couvercle de la lampe est mal fixé. Fixez correctement le couvercle de la lampe. La source vidéo n’est pas allumée ou

est mal connectée. Le projecteur n’est pas connecté

correctement à la source d’entrée.

La source d’entrée n’a pas été sélectionnée correctement.

Les câbles de connexion de sont pas fermement connectés au projecteur ou à la source de signal.

L’objectif de projection n’est pas correctement réglé.

Le projecteur et l’écran ne sont pas alignés correctement.

Le capuchon de l’objectif est toujours fermé.

Les piles sont usées.

Il y a un obstacle entre la télécommande et l’appareil.

Vous vous tenez trop loin du projecteur.

La pile des lunettes 3D est vide. Rechargez les lunettes 3D. Les réglages dans le menu 3D ne sont

pas définis correctement.

Votre disque Blu-ray n’est pas au format 3D.

La source d’entrée n’a pas été sélectionnée correctement.

Entretien

Caractéristiques

Caractéristiques du projecteur

Toutes les caractéristiques peuvent être modifiées sans notification préalable.

Caractéristiques optiques

Résolution

1920 (H) x 1080 (V)

Système d’affichage

Système à une puce DLP

Ouverture (nombre F)

F = 2,59 à 2,87, f = 16,88 à 21,88 mm

Lampe

Lampe de 240 W

™

Caractéristiques électriques

Alimentation

100 à 240 V CA, 4,0 A, 50 à 60 Hz (Automatique)

Consommation

375 W (max) ; < 0,5 W (veille)

Caractéristiques mécaniques

Poids

3,6 Kg (7,94 lb)

Terminaux de sortie

Haut-parleur

2 x 5 watts (stéréo)

Sortie de signal audio

1 prise audio PC

Commande

Contrôle série RS-232

1 à 9 broches 2 récepteurs IR 1 prise 12 V CC (max. 0,5 A)

Te r m i n a u x d ’ e n t r é e

Entrée ordinateur

Entrée RVB

1 connecteur D-Sub 15 broches (femelle)

Entrée signal vidéo

VIDEO

1 prise RCA

Entrée de signal SD/HDTV

3 prises RCA analogique - composantes (via entrée RVB) Numérique 1 HDMI ; 1 HDMI/MHL

Entrée de signal audio

Entrée audio

2 prises audio RCA (G/D) 1 prise audio PC

Ports USB (1 Type-A ; 1 Mini-B)

Caractéristiques environnementales

Température de fonctionnement

0°C à 40°C, au niveau de la mer

Humidité relative en fonctionnement

10% à 90% (sans condensation)

Altitude de fonctionnement

0 à 1499 m à 0°C à 35°C 1500 à 3000 m à 0°C à 30°C (avec Mode Haute altitude activé)

Entretien

Dimensions

Unité : mm

277

380,5

121,7

Vis de montage au plafond : M4

(L max. = 25 mm ; L min. = 20 mm)

Unité : mm

380,5 mm x 277 mm x 121,7 mm (L x H x P)

Configuration de montage au plafond

122.14 160

132.9

46/11

285.96

53.9

113.37

142.1

172.23

380.49

537.9

577.7

630.44

Entretien

Fréquences de fonctionnement

Fréquences de fonctionnement pour l’entrée PC

Fréquence de

Format Résolution

rafraîchissement

(Hz)

720 x 400 720 x 400_70 70,087 31,469 28,3221

VGA_60* 59,940 31,469 25,175

640 x 480

800 x 600

1024 x 768

VGA_72 72,809 37,861 31,500

VGA_75 75,000 37,500 31,500

VGA_85 85,008 43,269 36,000

SVGA_60* 60,317 37,879 40,000

SVGA_72 72,188 48,077 50,000

SVGA_75 75,000 46,875 49,500

SVGA_85 85,061 53,674 56,250

SVGA_120**

(Reduce Blanking)

XGA_60* 60,004 48,363 65,000

XGA_70 70,069 56,476 75,000

XGA_75 75,029 60,023 78,750

XGA_85 84,997 68,667 94,500

119,854 77,425 83,000

Fréquence H.

(KHz)

Fréquence

des pixels

(MHz)

XGA_120**

(Reduce Blanking)

1152 x 864 1152 x 864_75 75,00 67,500 108,000

1024 x 576

1024 x 600

1280 x 720 1280 x 720_60* 60 45,000 74,250

1280 x 768 1280 x 768_60* 59,870 47,776 79,5

1280 x 800

Entretien

BenQ Notebook

Timing

BenQ Notebook

Timing

WXGA_60* 59,810 49,702 83,500

WXGA_75 74,934 62,795 106,500

WXGA_85 84,880 71,554 122,500

WXGA_120**

(Reduce Blanking)

119,989 97,551 115,500

60,0 35,820 46,966

64,995 41,467 51,419

119,909 101,563 146,25

SXGA_60*** 60,020 63,981 108,000

1280 x 1024

1280 x 960

1360 x 768 1360 x 768_60*** 60,015 47,712 85,500

1440 x 900 WXGA+_60*** 59,887 55,935 106,500

1400 x 1050 SXGA+_60*** 59,978 65,317 121,750

1600 x 1200 UXGA*** 60,000 75,000 162,000

1680 x 1050 1680 x 1050_60*** 59,954 65,290 146,250

640 x 480 à 67 Hz MAC13 66,667 35,000 30,240

832 x 624 à 75 Hz MAC16 74,546 49,722 57,280

1024 x 768 à 75 Hz MAC19 74,93 60,241 80,000

1152 x 870 à 75 Hz MAC21 75,06 68,68 100,00

1920 x 1080 à 60 HZ

1920 x 1200 à 60 HZ

*Fréquences de fonctionnement pour le signal 3D avec format Trame séquentiel., Haut-bas et Côte-à-côte.

**Fréquences de fonctionnement pour le signal 3D avec format Trame séquentiel.

***Fréquences de fonctionnement pour le signal 3D avec format Haut-bas et Côte-à-côte.

Les fréquences présentées ci-dessus peuvent ne pas être prises en charge du fait de limites du fichier EDID et de la carte graphique VGA. Il est possible que certaines fréquences ne puissent pas être choisies.

SXGA_75 75,025 79,976 135,000

SXGA_85 85,024 91,146 157,500

1280 x 960_60*** 60,000 60,000 108

1280 x 960_85 85,002 85,938 148,500

1920 x 1080_60

(Reduce Blanking)

1920 x 1200_60

(Reduce Blanking)

60 67,5 148,5

59,95 74,038 154

Fréquences de fonctionnement pour l’entrée HDMI (HDCP)

Fréquence de

Format Résolution

rafraîchissement

(Hz)

VGA_60* 59,940 31,469 25,175

640 x 480

720 x 400 720 x 400_70 70,087 31,469 28,3221

VGA_72 72,809 37,861 31,500

VGA_75 75,000 37,500 31,500

VGA_85 85,008 43,269 36,000

Fréquence H.

(KHz)

Fréquence

des pixels

(MHz)

Entretien

SVGA_60* 60,317 37,879 40,000

SVGA_72 72,188 48,077 50,000

800 x 600

1024 x 768

1152 x 864 1152 x 864_75 75,00 67,500 108,000

1024 x 576

1024 x 600

1280 x 720 1280 x 720_60* 60 45,000 74,250

1280 x 768 1280 x 768_60* 59,870 47,776 79,5

SVGA_75 75,000 46,875 49,500

SVGA_85 85,061 53,674 56,250

SVGA_120**

(Reduce Blanking)

XGA_60* 60,004 48,363 65,000

XGA_70 70,069 56,476 75,000

XGA_75 75,029 60,023 78,750

XGA_85 84,997 68,667 94,500

XGA_120**

(Reduce Blanking)

BenQ Notebook

Timing

BenQ Notebook

Timing

WXGA_60* 59,810 49,702 83,500

119,854 77,425 83,000

119,989 97,551 115,500

60,00 35,820 46,996

64,995 41,467 51,419

WXGA_75 74,934 62,795 106,500

1280 x 800

1280 x 1024

1280 x 960

1360 x 768 1360 x 768_60*** 60,015 47,712 85,500

1440 x 900 WXGA+_60*** 59,887 55,935 106,500

1400 x 1050 SXGA+_60*** 59,978 65,317 121,750

1600 x 1200 UXGA*** 60,000 75,000 162,000

1680 x 1050 1680 x 1050_60*** 59,954 65,290 146,250

640 x 480 à 67 Hz MAC13 66,667 35,000 30,240

832 x 624 à 75 Hz MAC16 74,546 49,722 57,280

Entretien

WXGA_85 84,880 71,554 122,500

WXGA_120**

(Reduce Blanking)

SXGA_60*** 60,020 63,981 108,000

SXGA_75 75,025 79,976 135,000

SXGA_85 85,024 91,146 157,500

1280 x 960_60*** 60,000 60,000 108

1280 x 960_85 85,002 85,938 148,500

119,909 101,563 146,25

1024 x 768 à 75 Hz MAC19 75,020 60,241 80,000

1152 x 870 à 75 Hz MAC21 75,06 68,68 100,00

1920 x 1080 à 60 Hz

1920 x 1200 à 60 Hz

*Fréquences de fonctionnement pour le signal 3D avec format Trame séquentiel., Haut-bas et Côte-à-côte.

**Fréquences de fonctionnement pour le signal 3D avec format Trame séquentiel.

***Fréquences de fonctionnement pour le signal 3D avec format Haut-bas et Côte-à-côte.

Fréquence Résolution

480i**** 720 (1440) x 480 59,94 15,73 27

480p**** 720 x 480 59,94 31,47 27

576i 720 (1440) x 576 50 15,63 27 HDMI/DVI 576p 720 x 576 50 31,25 27 HDMI/DVI

720/50p** 1280 x 720 50 37,5 74,25 HDMI/DVI

720/60p* 1280 x 720 60 45,00 74,25 HDMI/DVI

1080/24P** 1920 x 1080 24 27 74,25 HDMI/DVI

1080/25P 1920 x 1080 25 28,13 74,25 HDMI/DVI

1080/30P 1920 x 1080 30 33,75 74,25 HDMI/DVI 1080/50i***** 1920 x 1080 50 28,13 74,25 HDMI/DVI

1080/60i***** 1920 x 1080 60 33,75 74,25 HDMI/DVI

1080/50P*** 1920 x 1080 50 56,25 148,5 HDMI/DVI 1080/60P*** 1920 x 1080 60 67,5 148,5 HDMI/DVI

1920 x 1080_60

(Reduced Blanking)

1920 x 1200_60

(Reduced Blanking)

Fréquence

verticale (Hz)

60 67,5 148,5

59,95 74,038 154

Fréquence

horizontale

(KHz)

Fréquence

des pixels

(MHz)

Remarque

seulement

HDMI

*Fréquences de fonctionnement pour le signal 3D avec format Combi trame, Haut-bas, format Côte-à-côte et Trame séquentiel.

**Fréquences de fonctionnement pour le signal 3D avec format Combi trame, Haut-bas et format Côte-à-côte.

***Fréquences de fonctionnement pour le signal 3D avec format Haut-bas et Côte-à-côte.

****Fréquences de fonctionnement pour le signal 3D avec format Trame séquentiel.

*****Fréquences de fonctionnement pour le signal 3D avec format Côte-à-côte.

Entretien

Fréquences de fonctionnement pour EDTV et HDTV (via les entrées composantes)

Fréquence de

Format Résolution

rafraîchissement

Fréq. H. (KHz) Fréq. pixel (MHz)

(Hz)

480i* 720 x 480 59,94 15,73 13,5

480p* 720 x 480 59,94 31,47 27

576i 720 x 576 50 15,63 13,5

576p 720 x 576 50 31,25 27

720/50p 1280 x 720 50 37,5 74,25 720/60p* 1280 x 720 60 45,00 74,25

1080/50i 1920 x 1080 50 28,13 74,25 1080/60i 1920 x 1080 60 33,75 74,25 1080/24P 1920 x 1080 24 27 74,25

1080/25P 1920 x 1080 25 28,13 74,25 1080/30P 1920 x 1080 30 33,75 74,25 1080/50P 1920 x 1080 50 56,25 148,5

1080/60P 1920 x 1080 60 67,5 148,5

*Fréquences de fonctionnement pour le signal 3D avec format Trame séquentiel.

Fréquences de fonctionnement pour l’entrée Vidéo

Fréquence de

Format Résolution

rafraîchissement

(Hz)

NTSC* - 60 15,73 3,58

PAL - 50 15,63 4,43

SECAM - 50 15,63 4,25/4,41

PAL-M - 60 15,73 3,58

PAL-N - 50 15,63 3,58

PAL-60 - 60 15,73 4,43

NTSC4,43 - 60 15,73 4,43

*Fréquences de fonctionnement pour le signal 3D avec format Trame séquentiel.

Fréq. H.

(KHz)

Fréq. pixel

(MHz)

Entretien

Informations de garantie et de copyright

Garantie

BenQ garantit ce produit contre tout défaut de matériel et de fabrication, dans des conditions normales d’utilisation et de stockage.

Toute réclamation au titre de la garantie nécessite la présentation d’une preuve de la date d’achat. Si le produit devait s’avérer défectueux pendant la période de garantie, l’obligation de BenQ et votre recours se limitent au remplacement des pièces défectueuses, assorti de la main-d’œuvre nécessaire. Pour bénéficier des services de garantie, il convient d’informer immédiatement le revendeur auprès duquel vous avez acheté le produit défectueux.

Important : La garantie ci-dessus est considérée caduque dès lors que l’utilisateur se sert du produit sans se conformer aux instructions écrites fournies par BenQ. Lhumidité ambiante doit se situer entre 10% et 90%, la température doit être comprise entre 0°C et 35°C, l’altitude doit être inférieure à 3000 mètres et il faut éviter de faire fonctionner le projecteur dans un environnement poussiéreux. Cette garantie vous confère des droits spécifiques, auxquels peuvent s’ajouter d’autres droits qui varient d’un pays à l’autre.

Pour plus d’informations, visitez le site Web www.BenQ.com.

Copyright

Copyright © 2016 BenQ Corporation. Tous droits réservés. Aucune partie du présent document ne peut être reproduite, transmise, transcrite, stockée dans un système d’archivage et traduite dans une langue ou dans un langage informatique, sous quelque forme ou par quelque moyen que ce soit (électronique, mécanique, magnétique, optique, chimique, manuel ou autre), sans l’autorisation écrite préalable de BenQ Corporation.

Toutes les marques et marques déposées sont la propriété de leurs compagnies respectives.

Clause de non-responsabilité

BenQ Corporation exclut toute garantie, expresse ou implicite, quant au contenu du présent document, notamment en termes de qualité et d’adéquation à un usage particulier. Par ailleurs BenQ Corporation se réserve le droit de réviser le présent document et d’y apporter des modifications à tout moment sans notification préalable par BenQ Corporation.

Informations de garantie et de copyright

BENQ W2000W User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual

Table des matières

Consignes de sécurité importantes

Présentation

Caractéristiques du projecteur

Contenu de l’emballage

Accessoires fournis

Vue extérieure du projecteur

Commandes et fonctions

Tableau de commande

Télécommande

Installation

Choix de l’emplacement

Dimensions de projection

Décalage de l’objectif de projection

Connexion

Connexion à du matériel vidéo

Connecter des appareils HDMI

Connexion des appareils intelligents

Connexion d’appareils vidéo composantes

Connexion des appareils vidéo

Connexion à un ordinateur

Connexion d’un kit Full HD sans fil (WDP02)

Fonctionnement

Mise en marche du projecteur

Arrêt du projecteur

Sécuriser le projecteur

Utilisation d’un verrou câble de sécurité

Utilisation de la fonction de mot de passe

Sélection d’une source d’entrée

Connexion d’un signal sans fil

Renommer une source d’entrée

Ajustement de l’image projetée

Ajustement de l’angle de projection

Réglage automatique de l’image

Réglage fin de la taille et de la netteté de l’image

Correction trapézoïdale

Fonctions des menus

À propos des menus OSD

Utilisation du menu OSD Base

Menu OSD Base - avec signaux d’entrée connectés

Menu OSD Base - sans signal d’entrée connecté

Utilisation du menu OSD Avancé

Menu IMAGE

Menu Config audio

Menu Affichage

Menu CONFIG. SYSTÈME : de base

Menu CONFIG. SYSTÈME : avancée

Menu Information

Structure du menus OSD Avancé

Entretien

Entretien du projecteur

Informations relatives à la lampe

Familiarisation avec les heures de la lampe

Augmenter la durée de vie de la lampe

Quand remplacer la lampe

Remplacement de la lampe

Voyants

Dépannage

Caractéristiques

Caractéristiques du projecteur

Dimensions

Configuration de montage au plafond

Fréquences de fonctionnement

Informations de garantie et de copyright

Garantie

Copyright

Clause de non-responsabilité
