W1300 Digitális projektor Home Cinema sorozata

Felhasználói kézikönyv

Tartalom

Fontos biztonsági

tudnivalók..................... 3

A projektor

jellemzői .......................7

Csomag tartalma............................8

A kivetítő külső nézete ...................9

Kezelőszervek és működésük ..... 11

A kivetítő

elhelyezése................. 16

A hely kiválasztása ...................... 16

A vetített kép beállítása

kívánság szerinti méretre............. 17

A kivetítő helyének meghatározása egy adott

képernyőmérethez ....................... 17

Vetítővászon ajánlott méretének meghatározása

adott távolsághoz......................... 17

A vetítőlencse eltolása ................. 21

Csatlakoztatás ...........22

HDMI-csatlakozó..........................22

Komponens videó csatlakozás .... 23

Videó csatlakozás ........................ 24

Számítógép/PC csatlakozás........ 25

Videó forráseszközök

csatlakoztatása ............................ 26

Hanglejátszás a kivetítőn

keresztül....................................... 27

Működés..................... 28

A kivetítő indítása.........................28

A vetített kép beállítása................29

A menük használata .................... 31

A kivetítő rögzítése ...................... 32

A jelszavas védelem

használata ................................... 32

Bemeneti jel váltása..................... 35

Az előre beállított és felhasználói üzemmódok

használata ................................... 36

Speciális képminőség

kezelőszervek .............................. 39

A hang beállítása......................... 42

A képoldalarány kiválasztása ...... 43

Részlet keresése nagyítással ...... 45

A 3D funkció használata .............. 45

A kivetítő menüjének

testreszabása .............................. 45

Működés magas tengerszint

feletti környezetben...................... 46

A vezérlőgombok zárolása .......... 46

A kép elrejtése............................. 47

A kép kimerevítése ...................... 47

A kivetítő kikapcsolása ................ 47

Menü műveletek .......................... 48

Karbantartás...............58

A kivetítő ápolása ........................ 58

Lámpa információk ...................... 59

Hibaelhárítás ..............65

Műszaki adatok ..........66

A projektor műszaki adatai .......... 66

Méretek........................................ 67

Időzítés táblázat........................... 68

Garancia és szerzői jogi

információk ................73

Tartalom2

Fontos biztonsági tudnivalók

A kivetítő tervezése és tesztelése a számítástechnikai eszközökre vonatkozó legújabb biztonsági szabványok alapján történt. A termék biztonságos használata azonban csak úgy biztosítható, ha betartja a kézikönyvben szereplő és a terméken feltüntetett utasításokat.

Biztonsági előírások

1. A kivetítő használata előtt kérjük, olvassa el a kézikönyvet.

Őrizze meg későbbi használatra.

2. A kivetítő működése közben ne nézzen közvetlenül a lencsébe.

Az erős fénysugár károsíthatja a szemét.

3. Bízza a javítást képzett szakemberre.

5. Egyes országokban a hálózati feszültség NEM stabil. A kivetítőt úgy terveztük, hogy az működjön a 100 V-tól a 240 V-ig terjedő, váltakozó áramú hálózatokban, de az nem tolerálja a ±10 V-nál nagyobb feszültség-ingadozást.

Ahol ingadozó az áramellátás vagy valószínű az áramkimaradás, javasolt a kivetítőt stabilizátor, túláramvédelem vagy szünetmentes tápegység (UPS) közbeiktatásával csatlakoztatni a hálózatra.

6. A kivetítő működése közben semmivel sem szabad a vetítőobjektívet eltakarni, mert a tárgyak ott felmelegedve deformálódhatnak, vagy akár tüzet is foghatnak. A lámpát ideiglenesen ki lehet kapcsolni a kivetítőn vagy a távirányítón a BLANK gomb megnyomásával.

4. Mindig nyissa ki a lencsezárt, ill.

távolítsa el a lencse védőkupakját, ha a kivetítő lámpát bekapcsolta.

Fontos biztonsági tudnivalók 3

Biztonsági utasítások (folytatás)

7. A lámpa rendkívül forróvá válik működés közben. A lámpa burkolatának csere céljából történő felnyitása előtt legalább 45 percig hagyja hűlni a kivetítőt.

10. Ne helyezze ezt a terméket labilis kocsira, állványra vagy asztalra. A termék leeshet és súlyosan megsérülhet.

8. A lámpát névleges élettartamán túl nem szabad működtetni. A névleges élettartamukon messze túlmenő használat következtében a lámpák ritkán eltörhetnek.

9. Soha ne cseréljen lámpaszerelvényt vagy bármilyen elektronikus alkatrészt, ha a kivetítő csatlakozik az elektromos hálózathoz.

11. Ne kísérelje meg szétszerelni a kivetítőt. A belül található veszélyes nagyfeszültség halálos sérülést okozhat, ha áram alatt levő részhez ér. Az egyetlen, felhasználó által szervizelhető alkatrész a lámpa, amely saját, levehető fedéllel rendelkezik. Más burkolatot semmi esetben sem szabad eltávolítani. A szervizelést csak megfelelő képesítéssel rendelkező szakemberrel végeztesse.

12. A kivetítő működése közben a hűtőrács irányából meleg levegő és erre jellemző szag áramolhat. Ez normális jelenség, nem hiba.

Fontos biztonsági tudnivalók4

Biztonsági utasítások (folytatás)

3 000 m (10 000 láb)

0 m (0 láb)

13. Ne helyezze a kivetítőt az alábbi környezetbe.

- Rosszan szellőző vagy szűk helyen. A kivetítőt legalább 50 cm távolságra helyezze el a faltól és legyen biztosított körülötte a levegő szabad áramlása.

- Ahol a hőmérséklet túlzottan meleggé válhat, például zárt ablakú autó belsejében.

- Ahol a nedvesség, por vagy cigarettafüst az optikai alkatrészek szennyeződését okozhatja, rövidítve ezzel a kivetítő élettartamát és homályosabbá téve a képet.

- Tűzriasztók közelébe

- Olyan helyek, ahol a környezet hőmérséklete 40°C / 104°F fölötti.

- A 3 000 m tengerszint feletti magasságot meghaladó helyekre.

14. Ne zárja el a szellőzőnyílásokat.

- A kivetítőt ne helyezze takaróra, ágyneműre vagy más puha felületre.

- A kivetítőt nem szabad ruhával vagy más tárggyal letakarni.

- Ne helyezzen gyúlékony anyagot a kivetítő közelébe.

Ha a szellőzőnyílásokat akadályozza, akkor a kivetítő túlmelegedhet, amit tüzet okozhat.

15. A kivetítőt mindig egyenletes, vízszintes felületre helyezve használja.

- Ne használja bal-jobb irányban 10 foknál

nagyobb mértékben, vagy előre-hátra irányban 15 foknál nagyobb mértékben megdöntött helyzetben. A kivetítő használata nem teljesen vízszintes helyzetben a lámpa hibás működését vagy károsodását okozhatja.

16. Ne állítsa függőleges helyzetbe a kivetítőt. Ilyenkor a kivetítő felborulhat, ami sérüléssel járhat, vagy kárt okozhat a kivetítőben.

Fontos biztonsági tudnivalók 5

Biztonsági utasítások (folytatás)

17. Ne lépjen a kivetítőre, és ne tegyen rá súlyos tárgyakat. A kivetítő valószínű fizikai károsodásán felül ez baleset és esetleges sérülés forrása is lehet.

18. Ne helyezzen folyadékot a kivetítőre vagy annak közelébe. A kivetítőbe fröccsenő folyadékok miatt az meghibásodhat. Ha a kivetítőbe mégis folyadék kerül, húzza ki a csatlakozódugót a hálózati aljzatból és hívja a BenQ-t a kivetítő javítása érdekében.

19. A termék fordítva is képes képet megjeleníteni, így mennyezetre is lehet szerelni.

A kivetítőt a BenQ mennyezeti szerelőkészlettel szabad felszerelni és ügyelni kell a biztonságos rögzítésre.

A kivetítő mennyezetre szerelése

Célunk, hogy Ön teljes mértékben elégedett legyen a BenQ kivetítő használatával, ezért fel kell hívnunk figyelmét az esetleges személyi sérülések és anyagi károk megelőzését célzó biztonsági óvintézkedésekre. Ha a kivetítőt a mennyezetre kívánja felszerelni, mindenképp a megfelelő BenQ mennyezeti szerelőkészlet használatát javasoljuk és nagyon fontos a megbízható, biztonságos rögzítésre is ügyelni. Ha nem a BenQ mennyezeti szerelőkészletet használja a kivetítő felszereléséhez, fennáll a veszélye annak, hogy a helytelen méretű vagy hosszúságú csavarok miatt a nem kielégítő rögzítés következtében a kivetítő leesik a mennyezetről. A BenQ mennyezeti szerelőkészletet megvásárolhatja ugyanott, ahol a BenQ kivetítőt. A BenQ különálló Kensington zár kompatibilis biztonsági kábel vásárlását is javasolja, amelyet a kivetítőn a Kensington zár nyílásába és a mennyezeti tartókonzol alapjához kell erősíteni. Ez fogja a kivetítőt megtartani, abban az esetben, ha annak rögzítése a szerelőkonzolon kilazulna.

Hg - a lámpa higanyt tartalmaz. A helyi ártalmatlanítási törvényeknek megfelelően kezelendő. Lásd: www.lamprecycle.org.

Fontos biztonsági tudnivalók6

A projektor jellemzői

• Full HD-kompatibilis

A kivetítő kompatibilis a Standard Definition TV (SDTV) 480i, 576i, Enhanced Definition televízió (EDTV) 480p, 576p és High Definition TV (HDTV) 720p, 1080i/p 60Hz formátummal, valódi 1:1 leképezést biztosító 1080p formátummal.

• Kiváló képminőség

A kivetítő nagy felbontásának, kiváló házi-mozis fényerejének, magas kontrasztarányának, élénk színének és gazdag szürkeárnyalat-visszaadásának köszönhetően kiváló képminőséget kínál.

• Nagy fényerő

A kivetítő szupernagy fényerejének köszönhetően kiváló képminőséget képes elérni normál környezeti megvilágítás mellett, így jobb teljesítményt nyújt, mint a normál kivetítők.

• Erőteljes színvisszaadás

A kívetítő 6 szegmenses színkerékkel rendelkezik, ami valósághű színmélységet és -terjedelmet biztosít, szemben a kevesebb szegmenssel rendelkező színkerekekkel.

• Gazdagabb szürkeárnyalatok

Ha gyenge megvilágítás mellett használják, az automata gammavezérlés kiváló szürkeárnyalatos megjelenítést biztosít, ami felfedi az árnyékos vagy éjszakai/ sötét jelenetek részleteit.

• A bemenetek és videoformátumok széles választéka

A kivetítő a bemenetek széles választékát támogatja a video- és PC berendezésekhez történő csatlakoztatáshoz, pl. komponens videó, S-Video és kompozit videó, valamint kettős HDMI, PC és triggerkimenet az automatizált vászon- és világításvezérléssel rendelkező helyszínekhez.

• ISF-hitelesítéssel rendelkező kalibráció-vezérlés

A magasabb teljesítményszint eléréséhez a kivetítő ISF NIGHT és ISF DAY üzemmód-beállítást tartalmaz az OSD menükben, ami professzionális kalibrációs szolgáltatást igényel a hivatalos ISF telepítők részéről.

• 3D funkció

Lehetővé teszi a 3D filmek, videók és sportesemények adásainak élvezetét sokkal élethűbb, mélységtartalommal rendelkező képekkel HDMI-n keresztül.

• Beépített hangszóró(k)

Beépített hangszóró(k), ami kevert mono audiót biztosít, ha az audió bemenet csatlakoztatva van.

• Intuitív lencsemozgatás

Az intuitv lencsemozgatás a lencseállító kar mellett a kivetítő telepítésének rugalmasságát növeli.

• SmartEco

A SmartEco™ technológiának köszönhetően a lámpa energiafogyasztásából akár 70% takarítható meg a tartalom fényerejének megfelelően, ha a SmartEco módot választják.

•

A SmartEco™ dinamikus energiatakarékosságot aktivál

A SmartEco™ technológia a vetítőlámpa rendszer működtetésének új módját kínálja és a tartalom fényerejének megfelelően takarékoskodik a lámpateljesítménnyel.

• Leghosszabb lámpa élettartam a SmartEco™ technológiának

köszönhetően

A SmartEco™ technológia csökkenti az áramfogyasztást és növelheti a lámpa élettartamát.

• Az ECO BLANK csökkenti a lámpa energiafogyasztását

Az ECO BLANK gomb megnyomásával azonnal elrejtheti a képet és csökkentheti a lámpa fogyasztását.

A projektor jellemzői7

Csomag tartalma

W1300

Akkumulátor

Garanciajegy

User manual CD

Használati utasítás CD

hálózati

VGA-kábel 3D szemüveg

BenQ.com

P/N: 5B.J9M01.001

W1300 Video Projector User Manual

• User Manual

Regulation statements Eco facts

TávirányítóKivetítő

Óvatosan bontsa ki a csomagot és ellenőrizze, hogy tartalmaz-e mindent az alább megadottak közül. Ha valami hiányzik, azt a vásárlás helyén kell jeleznie.

Mellékelt tartozékok

A csomag az adott országnak megfelelő tartozékokat tartalmazza, amely eltérő lehet az ábrán szereplőktől.

*A garanciajegy csak egyes területeken képezi a csomag részét. Bővebb felvilágosítást a forgalmazótól kaphat.

Az európai sku nem tartalmazza a VGA-kábelt mint tartozékot.

Kiegészítő tartozékok

1. Tartaléklámpa készlet

2. Mennyezeti szerelőkészlet

A projektor jellemzői8

3. 3D szemüveg

4. Hordtáska

A kivetítő külső nézete

Első/felső oldal

COMP UTE R / PC

HDMI-1 HDMI-2

VIDEO

RS-232

COMP ONE NT

L RIN OUT

USB

MINI B

V TRIGGER

AUDIO

Hátlap/alsó oldal

13 14 15 16 17

19 18212223242527

2026

1. Lámparekesz fedele

2. Vetítőobjektív

3. Gyorskioldó kapcsoló

4. Külső kezelőpult (Bővebben lásd: „Kivetítő” a(z)

11. oldalon.)

5. Felső infravörös távérzékelő

6. Lencsemozgatás

7. Fókusz-beállító és zoom gyűrű

8. Audió hangszóró

9. Szellőzőnyílás (hideg levegő beszívás)

10. Elülső infravörös távérzékelő

11. Objektívsapka és zsinór

12. HDMI 1 bemeneti csatlakozó

13. HDMI 2 bemeneti csatlakozó

14. USB Mini B bemeneti csatlakozó

15. COMPUTER PC bemeneti csatlakozó

16. RS-232 vezérlő port

17. COMPONENT bemeneti csatlakozók

18. Kensington lopás elleni zár nyílása

19. Hátsó állítható láb

20. VIDEO bemeneti csatlakozó

21. AUDIO bemeneti csatlakozó (J)

22. AUDIO bemeneti csatlakozó (B)

23. AUDIO bemeneti csatlakozó

24. AUDIO kimeneti csatlakozó

25. Gyorskioldós láb

26. 12 V TRIGGER kimeneti aljzat

27. AC tápkábel bemenet

A projektor jellemzői9

28. Lyukak mennyezetre

Alulnézet

28 28

28 30

szereléshez

29. Első állítható láb

30. Hátsó állítható láb

A projektor jellemzői10

Kezelőszervek és működésük

9 10

11 12

13 14

Kivetítő

8. Hőmérsékletet jelző lámpa

Akkor kezd pirosan világítani, ha a kivetítő hőmérséklete túl magassá vált. Bővebben lásd: „Kijelzések” a(z)

64. oldalon.

9. Trapéztorzítás/Nyíl gombok ( / Fel)

A ferde szögű vetítésből adódóan torzult kép kézi korrigálása. Bővebben lásd: „Trapéztorzítás

korrekciója” a(z) 30. oldalon.

10. Lámpa jelzőfény

1. FOCUS/ZOOM gyűrű

A vetített kép megjelenésének beállításához való. Bővebben lásd: „A

képméret és élesség finombeállítása” a(z) 30. oldalon.

2. LENS SHIFT mozgató

A vetítőlámpa felfelé és lefelé mozgatásához használható. Bővebben lásd: „A vetítőlencse eltolása” a(z) 21.

oldalon.

3. Működésjelző lámpa

A kivetítő működése közben világít vagy villog. Bővebben lásd: „Kijelzések” a(z)

64. oldalon.

4. MENU/EXIT

Bekapcsolja a képernyőmenüt (OSD). Visszaugrik az előző OSD menüre, kilép és menti a menübeállításokat. Bővebben lásd: „A menük használata”

a(z) 31. oldalon.

5. Bal/ Hangerő csökkentése

Csökkenti a hangerőt. Bővebben lásd:

„A hangerő beállítása” a(z) 42. oldalon.

6. TÁPFESZÜLTSÉG

Vált a kivetítő készenléti és bekapcsolt állapota között.

Bővebben lásd: „A kivetítő indítása” a(z)

28. oldalon és „A kivetítő kikapcsolása” a(z) 47. oldalon.

7. ECO BLANK

A képernyő képének elrejtésére használatos.

A lámpa állapotát jelzi. Világít vagy villog, ha a lámpával probléma adódott. Bővebben lásd: „Kijelzések”

a(z) 64. oldalon.

11. AUTO

Automatikusan megállapítja a lehető legjobb időzítést a megjelenített képhez. Bővebben lásd: „A kép

automatikus korrekciója” a(z) 29. oldalon.

12. Jobb/ Hangerő növelése

Növeli a hangerőt. Bővebben lásd: „A

hangerő beállítása” a(z) 42. oldalon.

Amikor látható a képernyőmenü (OSD), a 5-as, 9-as, 12-as és 15-es gombokat iránygombként lehet használni a kívánt menüelemek kiválasztásához, illetve módosítások végzéséhez. Bővebben lásd: „A

menük használata” a(z) 31. oldalon.

13. MODE/ENTER

Kiválaszt egy elérhető kép beállítási módot. Érvényesíti a képernyőmenü (OSD) kiválasztott elemét. Bővebben lásd: „A menük használata” a(z) 31.

oldalon.

14. SOURCE

Megjeleníti a jelforrás kiválasztó sávot. Bővebben lásd: „Bemeneti jel váltása”

a(z) 35. oldalon.

15. Trapéztorzítás/Nyíl gombok ( /

Le)

A ferde szögű

vetítésből adódóan torzult kép kézi korrigálása. Bővebben lásd: „Trapéztorzítás korrekciója” a(z)

30. oldalon.

A projektor jellemzői11

Távirányító

21 22

5 6

28 29

6. Kurzor fel/Trapézkorrekció ( / )

: Az OSD menüben történő navigálásra és a beállítások módosítására való. Bővebben lásd:

„A menük használata” a(z) 31. oldalon.

: A ferde szögű vetítésből adódóan torzult kép kézi korrigálása. Bővebben lásd: „Trapéztorzítás

korrekciója” a(z) 30. oldalon.

7. MENU/ EXIT

MENU: Bekapcsolja a képernyőmenüt (OSD).

EXIT: Visszaugrik az előző OSD menüre, kilép és menti a menübeállításokat. Bővebben lásd: „A menük

használata” a(z) 31. oldalon.

8. Kurzor balra/Hangerő csökkentése (/ )

: Az OSD menüben történő navigálásra és a beállítások módosítására való. Bővebben lásd:

„A menük használata” a(z) 31. oldalon.

9. ECO BLANK

: Csökkenti a hanger

1. Infravörös adó

Jeleket küld a kivetítőnek.

2. TÁPFESZÜLTSÉG KI

Kikapcsolja a kivetítőt. Bővebben lásd: „A kivetítő kikapcsolása” a(z) 47.

oldalon.

3. TÁPFESZÜLTSÉG BE

Bekapcsolja a kivetítőt. Bővebben lásd: „A kivetítő indítása” a(z) 28.

oldalon.

4. HDMI 1

Megjeleníti a HDMI 1 jelforrás választási lehetőségeket. Bővebben lásd: „Bemeneti jel váltása” a(z) 35.

oldalon.

5. HDMI 2

Megjeleníti a HDMI 2 jelforrás választási lehetőségeket. Bővebben lásd: „Bemeneti jel váltása” a(z) 35.

oldalon.

A kép elrejtésére használatos.

10. Kurzor le/Trapézkorrekció ( / )

: Az OSD menüben történő navigálásra és a beállítások módosítására való. Bővebben lásd:

„A menük használata” a(z) 31. oldalon.

: A ferde szögű vetítésből adódóan torzult kép kézi korrigálása. Bővebben lásd: „Trapéztorzítás

korrekciója” a(z) 30. oldalon.

11. ASPECT

A megjelenítési képméretarány kiválasztására való. Bővebben lásd:

„A képoldalarány kiválasztása” a(z)

43. oldalon.

12. USER 1/ User 2/ User 3

A Felhasználói memória beállítások kiválasztására való.

Megjegyzés: A 3. felhasználói nem támogatott ezen a típuson.

őt.

A projektor jellemzői12

13. CONTRAST

Megjeleníti a CONTRAST beállítósávot. Bővebben lásd:

„Kontraszt beállítása” a(z) 38. oldalon.

14. COLOR

Megjeleníti a COLOR beállítósávot. Bővebben lásd: „Szín beállítása” a(z)

38. oldalon.

15. COLOR TEMP

Megjeleníti a Színhőmérséklet beállítósávot. Bővebben lásd:

„Színhőmérséklet választása” a(z) 39. oldalon.

16. FINE TUNE

Megjeleníti a Színhőmérséklet finombeállítása beállítósávot. Bővebben lásd: „Válassza ki a kívánt

színhőmérsékletet” a(z) 40. oldalon.

17. MUTE

Elnémítja a beépített hangszórót.

18. LIGHT

Kikapcsolja a távirányító háttérvilágítását kb. 10 másodpercre. Ha bekapcsolt háttérvilágítás mellett bármelyik gombot megnyomják, a háttérvilágítás további 10 másodpercre bekapcsolva marad.

19. PC

Megjeleníti a PC jelforrás választási lehetőségeket. Bővebben lásd:

„Bemeneti jel váltása” a(z) 35. oldalon.

20. COMP

Megjeleníti a KOMPONENS jelforrás választási lehetőségeket. Bővebben lásd: „Bemeneti jel váltása” a(z) 35.

oldalon.

21. VIDEO

Megjeleníti a VIDEO jelforrás választási lehetőségeket. Bővebben lásd: „Bemeneti jel váltása” a(z) 35.

oldalon.

22. AUTO

Automatikusan megállapítja a lehető legjobb időzítést a megjelenített képhez.

23. MODE/ ENTER

MODE: A felhasználási célnak megfelelő, előre beállított mód választására való.

ENTER: az OSD menü ENTER gombja.

24. Kurzor jobbra/Hangerő növelése (/ )

: Az OSD menüben történ navigálásra és a beállítások módosítására való. Bővebben lásd:

„A menük használata” a(z) 31. oldalon.

: Hangerő növelése.

25. SOURCE

Megjeleníti a jelforrás kiválasztó sávot.

26. PIP

Engedélyezi a PIP funkciót. A PIP ablak helyzetét által a / / /

gombbal változtathatja.

27. SRS

Be-/kikapcsolja az SRS (Sound Retrieval System) térhangzás effektusokat.

28. BRIGHT

Megjeleníti a fényerő beállítósávot. Bővebben lásd: „Fényerő beállítása”

a(z) 38. oldalon.

29. SHARP

Megjeleníti az élesség beállítósávot. Bővebben lásd: „Élesség beállítása”

a(z) 38. oldalon.

30. TINT

Megjeleníti a színezet beállítósávot. Bővebben lásd: „Árnyalat beállítása”

a(z) 38. oldalon.

31. INVERT

A 3D szinkr. megfordítás funkciót Letiltás vagy Fordított helyzetbe állítja.

32. 3D

Megjeleníti a 3D beállítósávot.

33. TEST

Megjeleníti a tesztmintát.

34. FREEZE

A kép kimerevítésére/ kimerevítésének megszüntetésére használható. Bővebben lásd: „A kép

kimerevítése” a(z) 47. oldalon.

A projektor jellemzői13

Távirányító hatósugara

Az infravörös (IR) távérzékelő a kivetítő elején és tetején található. A távvezérlőt a helyes működéséhez a kivetítő infravörös távérzékelőjéhez képest a merőlegestől 60 fokon belüli szögben kell tartani. A távvezérlőnek az érzékelőtől mért távolsága nem lehet több mint 8 méter.

Ügyelni kell, hogy a távirányító és az infravörös érzékelő között ne legyen olyan akadály, amely elzárná az infravörös sugár útját.

A projektor jellemzői14

A távirányító elemének cseréje

1. Nyissa ki az elemtartó rekesz fedelét a nyíl irányába történő csúsztatásával.

2. Helyezze be a mellékelt elemeket az ábra szerinti irányban, ügyelve a helyes polaritásra (+/-).

3. Helyezze vissza a fedelet.

• Kerülje a túl meleg vagy párás környezetet.

• Az elem tönkremehet, ha azt nem megfelelően cseréli ki.

• Cseréhez csak ugyanazt a típust vagy a gyártó által javasolt egyenértékű típust használja.

• A lemerült elemet az elem gyártójának utasításai alapján selejtezze le.

• Az elemeket tilos tűzbe dobni. Ez robbanásveszélyes.

• Ha az elemek lemerültek, vagy a távirányítót hosszabb ideig nem használja, akkor vegye ki az elemeket, hogy megvédje a távirányítót az elemek szivárgása által okozott esetleges kártól.

A projektor jellemzői15

A kivetítő elhelyezése

A hely kiválasztása

A kivetítő számára négy lehetséges felállítási hely jöhet szóba. A felállítási hely kiválasztása függ a helyiség alaprajzától és a személyes ízléstől.

Vegye figyelembe a vetítővászon méretét és helyzetét, a megfelelő hálózati aljzat helyét, valamint a kivetítő és a többi berendezés elhelyezkedését és a közöttük lévő távolságot.

1. Első

Ezt az elhelyezést akkor válassza, ha a kivetítőt a vetítővászonnal szemben lévő asztalon helyezi el. Ez a kivetítő leggyakoribb elhelyezése, amely gyors felállítást és hordozhatóságot biztosít.

2. Hátsó

Ezt az elhelyezést akkor válassza, ha a kivetítőt a vetítővászon mögött lévő asztalon helyezi el. Ne feledje, ekkor speciális, hátsó vetítésre alkalmas vetítővászon szükséges. *Állítsa be a Hátsó lehetőséget a kivetítő bekapcsolása után.

3. Előoldal, mennyezet

Ezt az elhelyezést akkor válassza, ha a kivetítőt a mennyezetről fejjel lefelé fordítva függeszti fel a vetítővászonnal szemben. A kivetítő mennyezetre szereléséhez vásárolja meg a forgalmazótól a BenQ kivetítő mennyezeti szerelőkészletet. *Állítsa be a Előoldal, mennyezet lehetőséget a kivetítő bekapcsolása után.

*A kivetítő elhelyezéséhez:

1. Nyomja meg a MENU/EXIT gombot a kivetítőn vagy távirányítón, majd

nyomja meg a / gombot, amíg a RENDSZERBEÁLLÍTÁS: Alapszintű menüt kiemeli.

2. Nyomja meg a / gombot a Kivetítő pozíciója elem kiemeléséhez, majd

nyomja meg a / gombot, amíg a kívánt helyzetet kiválasztja.

A kivetítő elhelyezése16

4. Hátoldal, mennyezet

Ezt az elhelyezést akkor válassza, ha a kivetítőt a mennyezetről fejjel lefelé fordítva függeszti fel a vetítővászon mögött. Ehhez a felállításhoz speciális hátulról vetíthető ernyőre és a BenQ mennyezeti szerelőkészletre is szükség van. *Állítsa be a Hátoldal, mennyezet lehetőséget a kivetítő bekapcsolása után.

A vetített kép beállítása kívánság szerinti méretre

A vetített kép méretét befolyásolja a kivetítő objektívének távolsága a vetítővászontól, a zoom beállítás (amennyiben elérhető) és a videó formátum.

A kivetítőt vízsintesen (például egy asztalra fektetve) kell elhelyezni és az legyen merőleges (90°-os) a vetítővászon horizontális középpontjára. Ezzel megakadályozható a ferde szögű vetítés (vagy a ferde szögű felületre történő vetítés) által okozott torzulás.

Mennyezetre történő rögzítéskor a kivetítőt fejjel lefelé kell felszerelni úgy, hogy kissé lefelé irányú szögben vetítsen.

A kivetítőnek a vetítővászontól történő távolításakor a vetített kép mérete növekszik, miközben a függőleges eltolás maga is arányosan növekszik.

A vetítővászon és a projektor helyének meghatározásakor számításba kell venni a vetített képméretet és a függőleges eltolás méretét is, amelyek egyenesen arányosak a vetítési távolsággal.

A kivetítő helyének meghatározása egy adott képernyőmérethez

1. A táblázat segítségével keresse meg a képmérethez legközelebb álló értéket

a „Vászonméretek” a(z) 19. oldalon oszlopban. Ennek az értéknek a sorában menjen jobbra az „átlag” a(z) 19. oldalon oszlopba, ahol a megfelelő átlagos vetítővászontól mért távolságot találja. Ez a vetítési távolság.

2. Válasza meg a kivetítő pontos helyét a vászon helyének és a lencsemozgatás

tartományának megfelelően.

Vetítővászon ajánlott méretének meghatározása adott távolsághoz

Ezzel a módszerrel lehet meghatározni, hogy a megvásárolt kivetítőhöz milyen méretű vetítővászon illik a szobába.

A használható legnagyobb képernyőméretet a szoba fizikai méretei korlátozzák.

1. Mérje le a kivetítő és a képernyő tervezett helye közötti távolságot. Ez a

vetítési távolság.

2. Tekintse a táblázatot, és keresse meg a mért értékhez legközelebb álló

értéket az című képernyőtől mért átlagos távolság oszlopban„átlag” a(z) 19.

oldalon. Győződjön meg arról, hogy a mért távolság az átlagtávolság

minimális és maximális értékei között van.

3. Ennek az értéknek a sorában menjen balra, ahol a hozzátartozó vetítővászon

átmérőjének értékét találja. Ez a kivetítő által vetített kép mérete ennél a vetítési távolságnál.

A kivetítő elhelyezése 17

Például,

ha 16:9 arányú vásznat használ és a mért vetítési távolság 5,0 m (5 000 mm), az „átlag” a(z) 19. oldalon oszlop legközelebbi értéke 5 008 mm. A sorban pedig az látható, hogy 130 hüvelykes vetítővászonra van szükség.

A minimális vetítési távolságot ellenőrizve, a „Vetítési távolság <D> [mm]” a(z)

19. oldalon azt jelenti, hogy az 5 000 mm mért vetítési távolság megfelel a 110

és 160 hüvelykes vásznaknak is. A kivetítő a (zoom vezérlő) segítségével beállítható, hogy a vetítés a vetítési távolságon belül e különböző vászonméreteken is lehetséges legyen. Vegye figyelembe, hogy e különböző vásznak eltérő függőleges eltérési értékekkel rendelkeznek.

Ha a kivetítőt (az ajánlottól) eltérő helyre helyezi, akkor felfelé vagy lefelé kell döntenie, hogy a kép a vetítővászon közepére kerüljön. lyen esetben a kép némiképp torzulni fog. A torzulás a trapéztorzítás funkcióval javítható. Bővebben lásd: „Trapéztorzítás korrekciója” a(z) 30. oldalon.

A kivetítő elhelyezése18

Vetítési méretek

<A>

<B>

<C>

<E>

<D>

<F>

<G>

Padlóra szerelés

<F>: Vászon <G>: Lencse közepe

<B>

<A>

<C>

<F>

<G>

<D>

<E>

Mennyezetre szerelés

<F>: Vászon <G>: Lencse közepe

A megfelelő pozíció kiszámítása előtt a kivetítő objektívközéptől mért méreteit lásd:

„Méretek” a(z) 67. oldalon.

Diagonális <A> [hüvelyk (mm)]

26 (659) 323 574 - - 1200 32 78 30 (762) 374 664 923 1156 1388 37 90 40 (1016) 498 886 1231 1541 1851 50 120 50 (1270) 623 1107 1539 1926 2313 62 149 60 (1524) 747 1328 1846 2311 2776 75 179 70 (1778) 872 1550 2154 2696 3239 87 209 80 (2032) 996 1771 2462 3082 3701 100 239

90 (2286) 1121 1992 2769 3467 4164 112 269 100 (2540) 1245 2214 3077 3852 4627 125 299 110 (2794) 1370 2435 3385 4237 5090 137 329 120 (3048) 1494 2657 3693 4622 5552 149 359 130 (3302) 1619 2878 4000 5008 6015 162 389 140 (3556) 1743 3099 4308 5393 6478 174 418 150 (3810) 1868 3321 4616 5778 6940 187 448 160 (4064) 1992 3542 4923 6163 7403 199 478 170 (4318) 2117 3763 5231 6548 7866 212 508 180 (4572) 2241 3985 5539 6934 8328 224 538 190 (4826) 2366 4206 5847 7319 8791 237 568 200 (5080) 2491 4428 6154 7704 9254 249 598

Vászonméretek Vetítési távolság <D> [mm] Lencse

legalacsonyabb/

Magasság

<B> [mm]

Szélesség

<C> [mm]

Min.

távolság

(max. zoom

mellett)

átlag

Min.

távolság

(min. zoom

mellett)

legmagasabb

helyzete <E>

[mm]

(min.) (max.)

A kivetítő elhelyezése 19

Vászonméretek Vetítési távolság <D> [mm] Lencse

legalacsonyabb/

Diagonális <A> [hüvelyk (mm)]

Magasság

<B> [mm]

Szélesség

<C> [mm]

Min.

távolság

(max. zoom

mellett)

átlag

Min.

távolság

(min. zoom

mellett)

legmagasabb

helyzete <E>

[mm]

(min.) (max.)

250 (6350) 3113 5535 7693 9630 11567 311 747 300 (7620) 3736 6641 9232 11556 13881 374 897 325 (8254) 4047 7194 10000 - - 405 971

A számokra az optikai tényezők változásait tükröző 5%-os tűréshatár érvényes. Ha a kivetítőt végleges helyre kívánja felszerelni, akkor a végleges beszerelés előtt ellenőrizze le a kivetítő vetítési távolságát a leendő helyén, a kivetítő optikai jellemzőinek figyelembe vételével. Így állapíthatja meg a felszerelés pontos helyét.

A kivetítő elhelyezése20

A vetítőlencse eltolása

DOWN

LENS SHIFT

Lencse közepe

100%

20%

28%

Screen

Projector

120%

148%

130%

DOWN

LENS SHIFT

Lencse közepe

A lencsemozgatás funkció a felszerelés rugalmasságát növeli. Lehetővé teszi, hogy a kivetítőt a vászon középvonalától eltérő helyen helyezzék el.

A lencseeltolás a vetített kép magassága felének százalékában fejezhető ki. A vetített kép függőleges középpontjától való eltérésként mérik. Mozgathatja a vetítőlencsét az engedélyezett tartományban, a kívánt képhelyzetnek megfelelően.

• Ha a vászon helye rögzített

• Ha a kivetítő helye rögzített.

A lencsemozgatás nem rontja a képminőséget. Abban a valószínűtlen esetben, amikor képtorzítás történik, lásd: „Trapéztorzítás korrekciója” a(z) 30. oldalon a részletekért.

A kivetítő elhelyezése 21

Csatlakoztatás

Asztali vagy hordozható számítógép

A/V eszköz

Hangszórók

Jelforrás csatlakoztatásakor ügyeljen a következőkre:

1. A csatlakoztatás előtt kapcsoljon ki minden készüléket.

2. Ügyeljen, hogy az adott forráshoz tartozó kábelt használja.

3. Ügyeljen a kábelek biztos csatlakoztatására.

• Az alábbi ábrákon szereplő kábelek közül nem feltétlenül szerepel mindegyik a kivetítő csomagjában (lásd: „Csomag tartalma” a(z) 8. oldalon). Ezek kereskedelmi forgalomban kaphatók, elektronikai üzletben beszerezhetők.

• A csatlakozókat tartalmazó alábbi ábrák kizárólag a hivatkozás célját szolgálják. A kivetítő hátlapján lévő csatlakozók kivetítő-típusonként eltérhetnek.

HDMI-csatlakozó

3. HDMI-kábel 7. Audió kábel

Csatlakoztatás22

Komponens videó csatlakozás

6874

Asztali vagy hordozható számítógép

A/V eszköz

Hangszórók

4. Komponens videó–VGA (D-Sub) átalakító kábel

6. Audió B/J kábel

7. Audió kábel

8. Komponens videó–Komponens kábel

Csatlakoztatás 23

Videó csatlakozás

Asztali vagy hordozható számítógép

A/V eszköz

Hangszórók

5. Videó jelkábel

6. Audió B/J kábel

Csatlakoztatás24

7. Audió kábel

Számítógép/PC csatlakozás

Asztali vagy hordozható számítógép

A/V eszköz

Hangszórók

1. USB-kábel

7. Audió kábel

2. VGA-kábel

• Sok notebook esetében a külső videó csatlakozó nem kapcsolódik be, amikor a kivetítőhöz csatlakoztatja. Általában az FN + F3 vagy a CRT/LCD billentyűkombináció kapcsolja fel/le a külső megjelenítőt. CRT/LCD feliratú vagy monitor szimbólummal ellátott funkcióbillentyűt keressen a notebookon. Nyomja meg az FN és a felirattal ellátott funkcióbillentyűt egyidejűleg. Segítségül hívhatja a notebook dokumentációját a kérdéses billentyűkombináció megtalálásában.

Csatlakoztatás 25

Videó forráseszközök csatlakoztatása

HDMI-1 H DMI-2

COM PON EN T

VIDEO

A kivetítő és a videoforrás összekötésére a csatlakozási módok közül csak egyet kell használni, azonban az egyes módszerek különböző szintű videominőséget szolgáltatnak. A választott módszer leginkább attól függ, hogy mely végződések állnak rendelkezésre mind a kivetítőn, mind a videoforráson, a következők szerint:

Terminál név Csatlakozó megjelenése Képminőség

HDMI Legjobb

Komponens videó Jobb

PC Jobb

Videó Normál

Audió eszközök csatlakoztatása

A kivetítő egy darab beépített mono hnagszóróval rendelkezik, amit arra terveztek, hogy alapvető hangfunkciókat lásson el kizárólag üzleti célú adatprezentációk esetén. Nem a házi-mozi célú alkalmazásoknál elvárt sztereó hangvisszadásra tervezték, illetve szánják. Bármilyen sztereó hangbemenet (ha van ilyen), mono audió kimenetre lesz lekeverve a kivetítő hangszóróján keresztül.

A beépített hangszóró kikapcsolódik, amikor eszközt csatlakoztatnak a AUDIO

OUT csatlakozóhoz.

• A kivetítő akkor is csak kevert mono hangot tud lejátszani, ha sztereó hangbemenetet csatlakoztattak. Bővebben lásd: „Audió eszközök csatlakoztatása” a(z) 26. oldalon.

• Ha a kiválasztott videó képjel nem látható a vásznon, miután bekapcsolják a kivetítőt annak ellenére, hogy a helyes videó jelforrást választották ki, győződjön meg arról, hogy a videó forráseszköz be van kapcsolva és megfelelően működik. Ellenőrizze a jelkábelek helyes csatlakoztatását is.

Csatlakoztatás26

Hanglejátszás a kivetítőn keresztül

A kivetítő hangszóróját felhasználhatja prezentáció során, illetve külön aktív hangszórókat is csatlakoztathat a kivetítő AUDIO OUT aljzatához.

Ha külön hangrendszerrel rendelkezik, minden bizonnyal össze akarja majd kötni a videó jelforrás hangkimenetét azzal a hangrendszerrel, ahelyett hogy a mono hangú kivetítővel kötné össze.

Csatlakoztatás után a hangot a kivetítő képernyőn megjelenő (OSD) menüinek használatával vezérelheti.

Az alábbi táblázat a különféle eszközök csatlakoztatási módját és a hang forrását szemlélteti.

Eszköz Számítógép/PC Komponens/Videó HDMI 1/2

Audióbemeneti port AUDIO IN (mini jack) AUDIO (L/R) HDMI

A kivetítőn a hanglejátszás

innen történik...

Audió kimeneti port AUDIO OUT AUDIO OUT AUDIO OUT

A kiválasztott bemeneti jeltől függ, hogy mely hang lejátszása történik a kivetítő hangszóróján, illetve mely hang hallatszik a kivetítőn, ha az AUDIO OUT aljzatot csatlakoztatják. Ha COMPUTER/PC jelet választ, a kivetítő az AUDIO IN mini jack aljzatról érkező hangot jatssza le. Ha COMPONENT/VIDEO jelet választ, a kivetítő az AUDIO(L/R) aljzatról érkező hangot jatssza le.

AUDIO IN (mini jack) AUDIO (L/R) HDMI

Csatlakoztatás 27

Működés

A kivetítő indítása

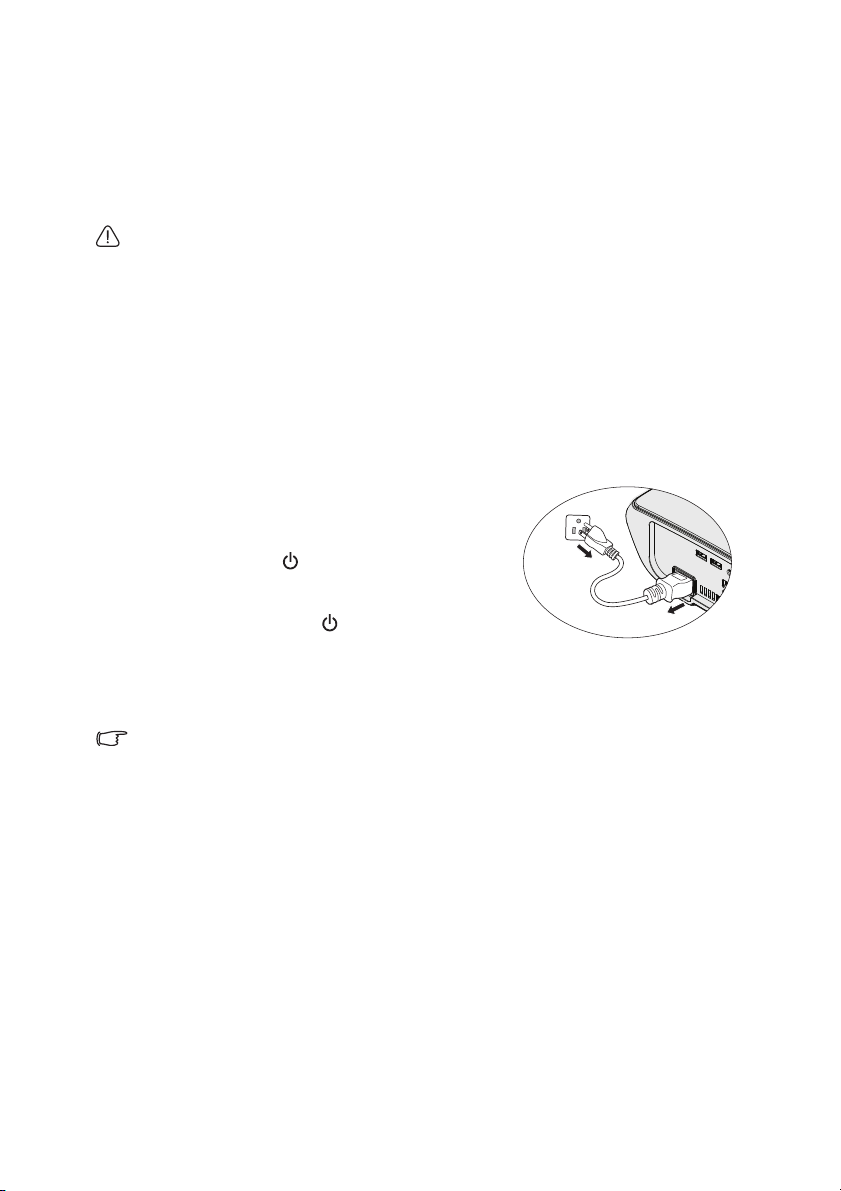

1. A hálózati kábelt dugja a projektorba és a

fali aljzatba. Kapcsolja fel a fali aljzat kapcsolóját (ha van ilyen). Ellenőrizze, hogy a Működésjelző lámpa a kivetítőn narancssárgán világít-e a bekapcsolás után.

Az olyan potenciális veszélyek, mint az elektromos áramütés és a tűz elkerülése érdekében, kizárólag eredeti kiegészítőket (pl. tápkábelt) használjon az eszközzel.

2. Nyomja meg a TÁPFESZÜLTSÉG gombot a kivetítőn vagy a távirányítón

a kivetítő bekapcsolásához. Egy induló hangjelzés lesz hallható. A

Működésjelző lámpa zölden villog és zöld marad addig, amíg a kivetítő be van kapcsolva.

Az indulási folyamat mintegy 30 másodpercig tart. A folyamat későbbi fázisában kivetíti az indulási logót.

(Ha szükséges) Állítsa a kép élességét a fókuszáló gyűrűvel. A csengőhang kikapcsolását illetően lásd: „A Be-/kikapcsolási hang kikapcsolása”

a(z) 43. oldalon.

Ha a kivetítő a korábbi működés miatt még forró, akkor a lámpa bekapcsolása előtt még körülbelül 90 másodpercig működteti a hűtőventilátort.

3. Az OSD menü használata előtt beállíthatja

annak nyelvét. Bővebben lásd: „A kivetítő

menüjének testreszabása” a(z) 45. oldalon.

4. Ha jelszót kell megadni, a nyílgombok

megnyomásával adjon meg egy ötjegyű

jelszót. Bővebben lásd: „A jelszavas

védelem használata” a(z) 32. oldalon.

5. Kapcsolja be az összes csatlakoztatott

készüléket.

6. A kivetítő ekkor bemeneti jelet keres. A keresés közben az aktuális bejövő

jelet mindig a bal felső sarokban mutatja. Ha a kivetítő nem érzékel

értékelhető jelet, akkor a „Nincs jel” üzenet látszik egészen addig, amíg nem

talál bemeneti jelet.

A kívánt bemeneti jelet ki is választhatja a SOURCE megnyomásával a

kivetítőn vagy a távirányítón. Bővebben lásd: „Bemeneti jel váltása” a(z) 35.

oldalon.

Ha a bejövő jel frekvenciája/felbontása túllépi a kivetítő működési tartományát, akkor az „Tartományon kívül” üzenet látszik az üres képen. Válasszon a projektor felbontásával kompatibilis bejövő jelet, vagy állítsa a bejövő jelet alacsonyabb értékre. Bővebben lásd:

„Időzítés táblázat” a(z) 68. oldalon.

Működés28

A vetített kép beállítása

PUSH

2 2

A vetítési szög állítása

A kivetítő 1 gyors kioldós lábbal és 2 hátsó állító lábbal van felszerelve. Segítségükkel a kép magasságát és a vetítési szöget lehet módosítani. A kivetítő beállításához:

1. Nyomja meg a gyorskioldó kapcsolót és

emelje meg a projektor elejét. Ha a

képet oda irányította ahova szeretné,

akkor engedje el a gyorskioldó gombot

és rögzítse a lábat az adott helyzetben.

2. A hátsó állító láb csavarásával

finomhangolja be a horizontális szöget. A láb visszahúzásához emelje meg a kivetítőt miközben nyomja a gyorskioldó gombot, majd lassan engedje le a kivetítőt. Csavarja vissza a hátsó állító lábat a kicsavarással ellentétes irányba.

Ha a kivetítő nem egyenes alapra van állítva, vagy a vetítővászon és a kivetítő nem merőleges egymásra, akkor a vetített képnek trapéz alakja lesz. Ennek korrekcióját lásd: „Trapéztorzítás korrekciója” a(z) 30. oldalon.

• Ne nézzen az objektívbe, ha a lámpa világít. A lámpa erős fénye károsíthatja a szemét.

• Legyen óvatos az állító gomb megnyomásakor, mert az közel van a szellőző nyíláshoz,

ahonnan forró levegő áramlik ki.

A kép automatikus korrekciója

Egyes esetekben szükség lehet a kép minőségének optimalizálására. Ehhez nyomja meg a kivetítőn vagy a távvezérlőn az AUTO gombot. A beépített intelligens automatikus korrigálás funkció 3 másodpercen belül a frekvencia és az órajel értékét úgy módosítja, hogy a legjobb képminőséget érje el.

A jelenlegi jelforrás adatai három másodpercre megjelennek a képernyő bal felső sarkában.

• A kép üres lesz az AUTO működése alatt.

• Ez a funkció csak a PC jel (analóg RGB) kiválasztásakor érhető el.

Működés 29

A képméret és élesség finombeállítása

ZOOM

FOCUS

Nyomja meg a

/ gombot.

Nyomja meg a

/ gombot.

1. A ZOOM gyűrű használatával állítson a

kivetített kép méretén.

FOCUS

ZOOM

2. Ezután a FOCUS gyűrű forgatásával

tegye élessé a képet.

Trapéztorzítás korrekciója

A trapéztorzítás arra a jelenségre utal, amikor a vetített kép alul vagy felül észrevehetően szélesebb. Akkor jelentkezik, ha a kivetítő nem merőleges a vetítővászonra.

Ennek korrekciója a kivetítő magasságának állításán kívül igényli a Keystonehasználatát is a manuális javításhoz a következő lépések valamelyikének segítségével.

1. Nyomja meg a MENU/EXIT gombot,

majd a / megnyomásával

lépkedjen úgy, hogy a Kijelző menü

legyen kiemelve.

2. A gomb megnyomásával emelje ki

a Trapéz elemet, majd nyomja meg a

MODE/ENTER gombot. Megjelenik a

Trapéz korrigáló oldal.

3. A kép felső részének javítása a

gomb megnyomásával, az alsó felének

javítása a gomb megnyomásával

történhet.

Működés30

A menük használata

Főmenü ikon

Főmenü

Almenü

Kiemelés

A MENU/EXIT gomb megnyomásáva l az előző oldalra ugorhat vagy kiléphet.

Állapot

Aktuális

bemeneti jel

A kivetítő a különböző beállítások elvégzéséhez rendelkezik képernyőmenüvel (OSD).

Az OSD menü szerkezete az alábbi.

Az OSD menü használata előtt beállíthatja annak nyelvét.

1. Nyomja meg a MODE/ENTER

gombot a kivetítőn vagy a távvezérlőn az OSD menü megjelenítéséhez.

3. A megnyomásával emelje ki a

Nyelv elemet, majd a / gombokkal válassza ki a használni kívánt nyelvet.

2. Használja a / gombot a

RENDSZERBEÁLLÍTÁS: Alapszintű menü kiemelésére.

4. A kilépés és a beállítások mentése a kivetítőn vagy a távvezérlőn található MODE/ENTER gomb kétszeri* megnyomásával történik.

*Az első nyomásra a főmenübe jut, majd a második megnyomásra bezárja az OSD menüt.

Működés 31

A kivetítő rögzítése

A biztonsági kébelrögzítő használata

A kivetítőt biztonságos helyre kell telepíteni a lopás megakadályozása érdekében. Más megoldásként vásároljon egy zárat, pl. Kensington zárat a kivetítő rögzítéséhez. A Kensington zár nyílása a kivetítő bal oldalán található. Bővebben lásd: „Kensington lopás elleni zár nyílása” a(z) 9. oldalon.

A Kensington biztonsági kábelzár általában kulcs(ok) és a zár kombinációjából áll. Lásd a zár dokumentációját a használat módját illetően.

A jelszavas védelem használata

Biztonsági okból és az illetéktelen használat megakadályozására a kivetítő jelszavas védelmi lehetőséggel rendelkezik. A jelszót a képernyőmenün (OSD) keresztül lehet beállítani. Az OSD menü használatának részleteivel kapcsolatban lásd „A menük használata” a(z) 31. oldalon.

Kellemetlen helyzetbe kerül, ha a jelszavas védelem bekapcsolását követően elfelejti a jelszót. Nyomtassa ki ezt a kézikönyvet (ha szükséges), a használt jelszót pedig írja bele a kézikönyvbe, majd tartsa a kézikönyvet biztonságos helyen a későbbi használathoz.

Jelszó beállítása

Miután a jelszót beállította, a kivetítőt nem lehet használni, kivéve ha a kivetítő minden egyes indításakor megadja a helyes jelszót.

1. Hívja elő az OSD menüt, és lépjen a RENDSZERBEÁLLÍTÁS: Speciális > Jelszó menüpontra. Nyomja meg a MODE/ENTER gombot. Megjelenik a Jelszó oldal.

2. Emelje ki a Bekapcsolási lezárás elemet és válassza az Be lehetőséget a

/ megnyomásával.

3. Ahogy jobbra látható, a négy nyílgomb ( ,

, , ) rendre négy számjegyet képvisel (1, 2, 3, 4). A beállítani kívánt jelszónak megfelelően a nyílgombok megnyomásával adjon meg öt számjegyet jelszónak.

4. A jelszó ismételt beírásával erősítse meg az új jelszót.

A jelszó beállítása után az OSD menü a Jelszó oldalra tér vissza.

5. A Bekapcsolási lezárás funkció aktiválásához nyomja meg a / gombot a Bekapcsolási lezárás elem kiemeléséhez és nyomja meg a / gombot az Be elem kiválasztásához.

A beírt számjegyek a képernyőn csillagokként jelennek meg. A választott jelszót jegyezze fel ide a kézikönyvbe vagy előre, vagy közvetlenül a megadása után arra az esetre, ha később elfelejtené.

Jelszó: __ __ __ __ __ A kézikönyvet tartsa biztonságos helyen.

6. A MENU/EXIT megnyomásával léphet ki az OSD menüből.

Működés32

Ha elfelejti a jelszót

Ha a jelszavas védelmet aktiválta, akkor a kivetítő minden bekapcsoláskor kérni fogja az ötjegyű jelszót. Ha rossz jelszót ad meg, akkor a jobbra látható jelszó hibaüzenet jelenik meg három másodpercre, majd ezt az „ADJA MEG A JELSZÓT” üzenet követi. Lehetősége van újból próbálkozni egy másik ötjegyű számmal, vagy ha a jelszót nem jegyezte fel ebbe kézikönyvbe, és egyáltalán nem is emlékszik rá, akkor használhatja az elfelejtett jelszavak esetére szóló eljárást. Bővebben lásd:

„Az elfelejtett jelszó esetére szóló eljárás megjelenítése” a(z) 33. oldalon.

Ha egymást követően 5-ször nem sikerül a helyes jelszót megadnia, a kivetítő rövid időn belül automatikusan kikapcsolódik.

Az elfelejtett jelszó esetére szóló eljárás megjelenítése

1. Nyomja meg és tartsa lenyomva az AUTO gombot a kivetítőn vagy távvezérlőn 3 másodpercig. A kivetítő kódolt számot jelenít meg a képen.

2. Írja le ezt a számot, és kapcsolja ki a kivetítőt.

3. A BenQ ügyfélszolgálattól kérjen segítséget a szám visszafejtéséhez. Szükség lehet arra, hogy a vásárlást igazoló dokumentumokkal bizonyítsa, hogy Ön a kivetítő jogos használója.

A jelszó megváltoztatása

1. Hívja elő az OSD menüt, és lépjen a RENDSZERBEÁLLÍTÁS: Speciális > Jelszó > Jelszóváltoztatásmenüpontra.

2. Nyomja meg a MODE/ENTER gombot. Megjelenik az „ADJA MEG A JELENLEGI JELSZÓT” üzenet.

3. Írja be a régi jelszót.

• Ha a jelszó helyes, akkor megjelenik az „ADJA MEG AZ ÚJ JELSZÓT”

üzenet.

• Ha rossz jelszót adott meg, akkor a Jelszó hiba üzenet jelenik meg három

másodpercre, majd az „ADJA MEG A JELENLEGI JELSZÓT”üzenet megjelenésével újra próbálkozhat. Lehetősége van a MENU/EXIT megnyomásával kilépni a változtatásból, vagy próbálkozhat másik jelszó megadásával.

4. Írja be az új jelszót.

Jelszó: __ __ __ __ __ A kézikönyvet tartsa biztonságos helyen.

5. A jelszó ismételt beírásával erősítse meg az új jelszót.

6. A kivetítő új jelszavának megadása sikeresen megtörtént. A projektor következő indításakor már az új jelszót kell megadnia.

Működés 33

7. A MENU/EXIT megnyomásával léphet ki az OSD menüből.

A jelszavas védelem kikapcsolása

A jelszavas védelem kikapcsolásához térjen vissza a RENDSZERBEÁLLÍTÁS: Speciális > Jelszó > Bekapcsolási lezárás menühöz az OSD menürendszer

előhívása után. Válassza az Ki elemet a / gomb megnyomásával. Megjelenik a „ADJA MEG A JELSZÓT” üzenet. Írja be a jelenlegi jelszót.

i. Ha a jelszó helyes, akkor az OSD menü visszatér a Jelszó oldalra az Ki

opcióval a Bekapcsolási lezárás sorban. A kivetítő a következő indításkor nem fogja kérni a jelszót.

ii. Ha rossz jelszót adott meg, akkor a hibás jelszó üzenet jelenik meg három

másodpercre, majd a „ADJA MEG A JELSZÓT” üzenet megjelenésekor újra próbálkozhat. Lehetősége van a MENU/EXIT megnyomásával kilépni a változtatásból, vagy próbálkozhat másik jelszó megadásával.

Habár a jelszavas védelmet kikapcsolta, a régi jelszót meg kell őrizni arra az esetre, ha később szükség lenne a megadására, amikor ismét aktiválni szeretné a jelszavas védelmet.

Működés34

Bemeneti jel váltása

A kivetítő egyidejűleg több készülékhez kapcsolódhat. Egyszerre azonban csak egy képet tud megjeleníteni.

A bemeneti jelek között manuálisan is körbelépegethet.

1. Nyomja meg a SOURCE gombot a kivetítőn, vagy nyomja meg közvetlenül a bemeneti jelforrásnak megfelelő gombot a távirányítón. Megjelenik a jelforrás kiválasztó sáv.

2. A / gombokkal válassza ki a megfelelő jelet, majd nyomja meg a MODE/ENTER gombot. A jel érzékelése után a kiválasztott jelforrás adatai néhány másodpercre megjelennek a képen. Ha a projektorhoz több készülék csatlakozik, akkor az 1-2. lépések megismétlésével keresse meg a többi jelet is.

• Ahogy a különböző bemeneti jelek között vált, a vetített kép fényerőszintje ennek

megfelelően változik. A többnyire állóképekkel dolgozó számítógépes (grafikus) adatbemutatók általában erősebb fényűek, mint az inkább mozgóképet használó videó (filmek).

• A projektor saját felbontása 16:9 oldalarány esetén érvényes. A legjobb képet akkor kapja,

ha ilyen felbontásban érkező jelet választ ki. Más felbontású jelek esetén a kivetítő átméretezést hajt végre az „képoldalarány” beállítástól függően, aminek eredményeképpen előállhat némi képtorzulás vagy romolhat a kép élessége. Bővebben lásd: „A képoldalarány kiválasztása” a(z) 43. oldalon.

A forrás neve is módosítható:

1. Nyomja meg a MENU/EXIT gombot, majd a / megnyomásával lépkedjen úgy, hogy a RENDSZERBEÁLLÍTÁS: Alapszintű menü legyen kiemelve.

2. A megnyomásával emelje ki a Forrás átnev. elemet, és nyomja meg a MODE/ENTER gombot. Megjelenik a Forrás átnev. oldal.

3. A / / / gombokkal válassza ki a megfelelő karaktert, majd nyomja meg MODE/ENTER.

• Ha azt kívánja, hogy a kivetítő automatikusan keressen jelet, válassza az Be

lehetőséget a RENDSZERBEÁLLÍTÁS: Alapszintű > Auto forráskeresés menüben.

Működés 35

Az előre beállított és felhasználói üzemmódok használata

Előre beállított mód kiválasztása

A kivetítő számos előre megadott képmóddal rendelkezik, amelyek közül a vetítés környezetének és a bemenő jel képtípusának megfelelően választhat.

Válasszon ki egy olyan előre beállított módot, amely megfelel személyes igényeinek:

1. Nyomja meg a MENU/EXIT gombot, majd a / megnyomásával lépkedjen úgy, hogy a KÉP menü legyen kiemelve.

2. Nyomja meg a gombot az Előre beállított mód elem kiemeléséhez.

3. A / gombokkal válassza ki a kívánt módot.

E módok előre beállított értékeket tartalmaznak az alábbiakban felsorolt különféle vetítési helyzeteknek megfelelően:

• Mozi: E kiegyensúlyozott színtelítettséggel és kontrasszttal, valamint alacsony

fényességgel rendelkező menü leginkább mozifilmek megtekintéséhez alkalmas teljesen sötét környezetben (mint a normál moziban).

• Dinamikus: Maximális fényerejű vetített kép. A mód használata olyan

környezetben célszerű, ahol nagyon erős fényerőre van szükség, például amikor a kivetítőt jól megvilágított szobában használja.

• Normál: Kissé fényesebb, mint a Mozi mód, és olyan helyiségekhez alkalmas,

ahol kis mennyiségű környzeti megvilágítás található.

• 3D: Optimalizálták a 3D-s effektusokhoz 3D tartalom megtekintése esetén.

Ez az üzemmód kizárólag akkor áll rendelkezésre, ha a 3D funkció engedélyezve van.

• 1. felhasználói/2. felhasználói/User. felhasználói: Előhívja a testreszabott

beállításokat. Bővebben lásd: „A 1. felhasználói/2. felhasználói/3. felhasználói

mód beállítása” a(z) 37. oldalon.

A 3. felhasználói üzemmód kizárólag akkor áll rendelkezésre, ha a 3D funkció engedélyezve van.

A kiválasztott képmód finomhangolása

Az előre beállított képmód beállítások módosíthatóak a KÉP menükben elérhető elemek segítségével.

A képmód finomhangolásához:

1. Nyomja meg a MENU/EXIT gombot, majd a / megnyomásával lépkedjen úgy, hogy a KÉP menü legyen kiemelve.

2. Nyomja meg a gombot a beállítani kívánt menüelem kiválasztásához, majd nyomja meg a / gombot a kívánt érték beállításához. Az Ön által

választott beállítások automatikusan tárolódnak a kivetítőn, társítva az adott bemeneti forráshoz. Bővebben lásd: „A kiválasztott képmód finomhangolása” a(z) 36. oldalon és

„Speciális képminőség kezelőszervek” a(z) 39. oldalon.

A képmód minden egyes módosítása során a kivetítő is módosítja a beállítást az adott bemenet adott képmódjának megfelelően. Ha módosítja a bementi forrást, visszaáll a legutoljára használt képmód az adott bemenethez és felbontáshoz.

Működés36

A 1. felhasználói/2. felhasználói/3. felhasználói mód beállítása

Van három felhasználó által megadható mód, ha a rendelkezésre álló képmódok nem felelnek meg valamely célra. A beállítások testreszabásához felhasználhatja kiindulópontnak a képmódokat (a kiválasztott Felhasználói mód kivételével).

1. A KÉP menüben emelje ki a Előre beállított mód elemet, majd nyomja meg a

/ gombot a 1. felhasználói, 2. felhasználói vagy 3. felhasználói mód

kiválasztásához.

2. Nyomja meg a gombot a Felh. mód kezelése elem kiemeléséhez.

Ez a funkció csak akkor érhető el, ha a 1. felhasználói, 2. felhasználói vagy 3. felhasználói mód van kiválasztva a Előre beállított mód almenüben.

3. Nyomja meg a MODE/ENTER gombot a Felh. mód kezelése oldal megjelenítéséhez.

4. Nyomja meg a gombot a Referencia mód elem kiemeléséhez, majd nyomja meg a MODE/ENTER gombot.

5. A megnyomásával emelje ki az igényeihez legközelebb álló képmódot és nyomja meg a

MODE/ENTER és MENU/EXIT gombot, hogy visszatérjen a Felh. mód kezelése oldalra.

6. Itt átnevezheti a 1. felhasználói, 2. felhasználói vagy 3. felhasználói módot a Felh. mód átnevezése elem kiemelésével és a MODE/ENTER gomb megnyomásával. Megjelenik a Felh. mód átnevezése oldal.

7. A / / / gombokkal válassza ki a megfelelő karaktert, majd nyomja meg MODE/ENTER.

8. Nyomja meg a MENU/EXIT gombot a főmenübe történő visszatéréshez, amint végzett.

9. Nyomja meg a gombot a módosítani kívánt almenü-elem kiemeléséhez, majd a / gomb segítségével állítsa be az értéket. Bővebben lásd: „A

kiválasztott képmód finomhangolása” a(z) 36. oldalon és „Speciális képminőség kezelőszervek” a(z) 39. oldalon.

10. Ha az összes beállítással elkészült, nyomja meg a MENU/EXIT gombot a beállítások mentéséhez és a kilépéshez.

A képmód visszaállítása

A KÉP menüben végzett beállításokat visszaállíthatja gyári értékre a kiemelt Alapérték gomb megnyomásával.

A képmód gyári értékekre történő visszaállításához:

1. A KÉP menüben emelje ki a Előre beállított mód elemet, majd nyomja meg a

/ gombot azon képmód kiválasztásához (pl. 1. felhasználói, 2.

felhasználói vagy 3. felhasználói), amelyet alaphelyzetbe kíván állítani.

2. Nyomja meg a gombot a Képbeállítás visszaállítása elem kiemeléséhez, majd nyomja meg a MODE/ENTER gombot. Megjelenik a jóváhagyást kérő üzenet.

3. A / megnyomásával emelje ki a Alapérték gombot, majd nyomja meg a MODE/ENTER gombot. A képmód visszatér a gyári alapértékekre.

4. További képmódok visszaállításához ismételje meg az 1-3. lépést.

Ne tévessze össze ezt a Képbeállítások visszaállítása funkciót az Összes beállítás alapértékre funkcióval a RENDSZERBEÁLLÍTÁS: Speciális menüben.Az Összes beállítás alapértékre funkció a beállítások többségét rendszerszinten a gyári alapértékekre állítja vissza. Bővebben lásd: „Összes beállítás alapértékre” a(z) 56. oldalon.

Működés 37

A képminőség finombeállítása felhasználó által

+50

+30

+70

megadott módban

Az érzékelt jeltípustól függően rendelkezésre áll néhány felhasználó által definiált funkció a 1. felhasználói vagy a 2. felhasználói mód kiválasztásakor. Ezeket a funkciókat igényeinek megfelelően alakíthatja.

Fényerő beállítása

Emelje ki a Fényerő elemet a KÉP menüben és állítsa be az értékeket a kivetítőn vagy a távirányítón található / gombok megnyomásával.

Minél magasabb az érték, annál nagyobb a kép fényereje. Minél kisebb az érték, a kép fényereje annál kisebb. Ezt úgy állítsa be, hogy a fekete területek éppen feketék legyenek, és a sötét területeken a részletek még láthatók legyenek.

Kontraszt beállítása

Emelje ki a Kontraszt elemet a KÉP menüben és állítsa be az értékeket a kivetítőn vagy a távirányítón található / gombok megnyomásával.

Minél magasabb az érték, annál nagyobb a kép kontrasztja. Ezt a kiválasztott bemenethez és a környezethez megfelelő Fényerő beállítása után használja, a fehér csúcsértékének beállításához.

+30

Szín beállítása

Emelje ki a Szín elemet a KÉP menüben és állítsa be az értékeket a kivetítőn vagy a távirányítón található / gombok megnyomásával.

Minél alacsonyabb az érték, annál kevésbé telítettek a színek. Ezt a kiválasztott bemenethez és a környezethez megfelelő beállítása után használja, a fehér csúcsértékének beállításához.

Árnyalat beállítása

Emelje ki a Árnyalat elemet a KÉP menüben és állítsa be az értékeket a kivetítőn vagy a távirányítón található / gombok megnyomásával.

Minél magasabb az érték, annál vörösebb árnyalatúvá válik a kép. Minél kisebb az érték, annál zöldebb árnyalatúvá válik a kép.

Élesség beállítása

Emelje ki a Élesség elemet a KÉP menüben és állítsa be az értékeket a kivetítőn vagy a távirányítón található / gombok megnyomásával.

Minél nagyobb az érték, annál élesebbé válik a kép. Minél kisebb az érték, annál kevésbé éles a kép.

-30

Működés38

Színhőmérséklet választása

Emelje ki a Színhőmérséklet elemet a KÉP menüben és állítsa be az értékeket a kivetítőn vagy a távirányítón található / gombok megnyomásával.

Az elérhető színhőmérséklet* opciók a kiválasztott jeltípustól függenek.

1. Normál: Megőrzi a fehér normál színét.

2. Hideg: A képek kékes fehérnek látszanak.

3. Natív izzó: A lámpa eredeti színhőmérsékletével és nagyobb fényerővel. Ezt a beállítást olyan környezetben célszerű használni, ahol nagyon erős fényerőre van szükség, például amikor a kivetítőt jól megvilágított szobában használja.

4. Meleg: A képek vöröses fehérnek látszanak.

*A színhőmérsékletről:

Sok különböző árnyalat létezik, amelyek bizonyos célokra „fehérnek” számítanak. A „színhőmérséklet” az egyik leggyakoribb módja a fehér szín ábrázolásának. Az alacsony szín hőmérsékletű fehér szín vöröses fehérnek tűnik. A magas hőmérsékletű fehér szín több kéket tartalmazónak tűnik.

Speciális képminőség kezelőszervek

További speciális funkciókat tartalmaz a KÉP > Speciális... és Kijelző menü, amelyeket kívánsága szerint beállíthat. A beállítások mentéséhez egyszerűen nyomja meg a MENU/EXIT gombot, amivel elhagyhatja az OSD menüt.

A feketeszint beállítása

Emelje ki a Feketeszint elemet az KÉP > Speciális... menüben és nyomja meg a

/ gombot a kivetítőn vagy a távirányítón a 0 IRE vagy 7.5 IRE

kiválasztásához. A szürkeárnyalatos videojel mértékegysége az IRE. Egyes területeken, ahol NTSC

TV-normát használnak, a szürkeárnyalat mértéke 7.5 IRE (fekete) és 100 IRE (fehér) között változik, azonban más területeken, ahol PAL berendezéseket vagy japán NTSC normát alkalmaznak, a szürkeárnyalat skála 0 IRE (fekete) értéktől 100 IRE (fehér) értékig terjed. Javasoljuk, hogy ellenőrizze a bemeneti forrást 0 IRE vagy 7.5 IRE értékű-e, majd annak megfelelően válassza ki az értéket.

A képtisztaság szabályozása

Zavaros vagy zajos vetített képe lehet. A jobb képminőség eléréséhez:

1. Emelje ki a Tisztaság vez. elemet az KÉP > Speciális... menüben és nyomja meg a MODE/ENTER gombot a kivetítőn vagy a távirányítón a Tisztaság vez. oldal megjelenítéséhez.

2. Nyomja meg a gombot a Zajcsökkentés elem kiválasztásához, majd nyomja meg a / gombot a kívánt érték beállításához.

• Zajcsökkentés: Csökkenti a különféle médialejátszók által okozott

elektromos képzajt. Minél nagyobb a beállítás, annál kevesebb a zaj.

Működés 39

Válassza ki a kívánt színhőmérsékletet

Nagy fényerő

Kis kontraszt

Kis fényerő

Nagy kontraszt

A kívánt színhőmérséklet beállításához:

1. Emelje ki a Színhőmérséklet finombeállítása elemet a KÉP > Speciális... menüben, majd nyomja meg a MODE/ENTER gombot. Megjelenik a Színhőmérséklet finombeállítása oldal.

2. Nyomja meg a / gombot a módosítani kívánt lehetőség kiemeléséhez, majd állítsa be az értékeit a / gomb megnyomásával.

• Vörös erősítés/Zöld erősítés/Kék erősítés: A vörös, zöld és kék

kontrasztértékét állítja be.

• Vörös eltolás/zöld eltolás/Kék eltolás: A vörös, zöld és kék fényerejét

állítja be.

3. A MENU/EXIT megnyomásával mentheti a beállításokat és léphet ki a menüből.

Gamma beállítás választása

Emelje ki a Gamma kivál. elemet a KÉP > Speciális... menüben és állítsa be az értékeket a kivetítőn vagy a távirányítón található / gombok megnyomásával.

A Gamma a bemeneti forrás és a kép fényerejének viszonyát fejezi ki.

• Gamma 1.6/1.8/2.0/BenQ

Az értékeket igényei szerint válassza ki.

• Gamma 2.2

Növeli a kép általános fényerejét. Kivilágított környzethez, tanácstermhez vagy családi helyiséghez alkalmas.

• Gamma 2.4/2.5

Sötét helyen való filmnézéshez alkalmas.

• Gamma 2,6/2,8

A többnyire sötét jeleneteket tartalmazó filmek nézéséhez alkalmas.

1.8 2.0 2.2 2.4 2.5 2.6 2.8

1.6

Brilliant Color

Emelje ki a Brilliant Color elemet a KÉP > Speciális... menüben és állítsa be az értékeket a projektoron vagy a távirányítón található / gombok

megnyomásával. Ez a funkció egy új szín-feldolgozó algoritmusra és rendszerszintű fejlesztésekre

épül, és nagyobb fényerő mellett teszi lehetővé a kép hűebb, élénkebb színeit. Több mint 50% fényerő-növekedést lehet vele elérni a középtónusú képeknél, amelyek gyakoriak a videó és természetes tájképek esetén, így a kivetítő realisztikus, valósághű színeket produkál. Ha ilyen minőségű képet szeretne, válassza a Be elemet. Ha nincs rá szüksége, válassza a Ki elemet.

Működés40

VÖRÖS

KÉK

ZÖLD

Sárga

Cián

Magenta

Színkezelés

A legtöbb esetben a színkezelésre nem lesz szükség, ilyen a tanterem, tárgyaló vagy társalgó, amikor a világítás fennmarad, vagy ahol az épület ablakai a napfényt beengedik a szobába.

A színkezelést megfontolni csak olyan állandó helyre felállítás esetén kell, ahol a világítás szintje szabályozható, például tanácsterem, előadóterem, színházterem. A színkezelés finom színbeállítási lehetőséggel pontosabb színvisszaadást tesz lehetővé, ha szükség van rá.

A helyes színkezelés csak szabályozható és reprodukálható látási viszonyok között érhető el. Szüksége lesz színmérő (színes fénymérő) használatára, és alkalmas forráskép készletre a színvisszaadás mérésére. Ezeket az eszközöket a kivetítő csomagja nem tartalmazza, azonban a kivetítő értékesítője útbaigazítást adhat, sőt tapasztalt telepítő szakembert is javasolhat.

A Színkezelés hat beállítandó színt (RGBCMY) ad. Az egyes színek kiválasztásakor tetszés szerint beállíthatja azokra az értéktartományt, a telítettséget.

Ha vásárolt tesztlemezt, az tartalmaz többféle színteszt mintát, ami felhasználható színek tesztelésére monitoron, televízión, kivetítőn stb. A lemezről bármelyik képet kivetítheti a vetítővászonra, majd beléphet a Színkezelés menübe, és elvégezheti a beállításokat.

A beállításhoz:

1. Lépjen a KÉP > Speciális... menübe és emelje ki a Színkezelés elemet.

2. Nyomja meg a MODE/ENTER gombot, amire megjelenik a Színkezelés oldal.

3. Emelje ki a Elsődleges szín elemet és a / megnyomásával válasszon színt a vörös, zöld, kék, cián, magenta és sárga színek közül.

4. A megnyomásával emelje ki a Színárnyalat elemet, és a / megnyomásával válassza ki hozzá a tartományt. A tartomány növelése a két szomszédos színből nagyobb arányt tartalmazó színeket fog adni.

A jobb oldali ábrán látható, hogy a színek hogyan viszonyulnak egymáshoz. Például, ha a vöröset választja és a tartományt 0-ra állítja, akkor csak a tiszta piros lesz kiválasztva a képben. A tartomány növelésével benne lesz a sárgához közeli piros és a bíborvöröshöz közeli piros is.

5. A megnyomásával emelje ki a Telítettség elemet, és a /

megnyomásával állítsa be a kívánt értékeket. A képben minden elvégzett beállítás azonnal tükröződni fog. Például, ha a Piros választja, és az értékét 0-ra állítja, akkor ez csak a tiszta piros telítettségét érinti.

6. A megnyomásával álljon az Erősítés elemre, és a / megnyomásával állítsa be a kívánt értékeket. Ez a kiválasztott elsődleges szín kontrasztszintjét fogja befolyásolni. A képben minden elvégzett beállítás azonnal tükröződni fog.

7. A 3 - 6. lépések megismétlésével végezze el a többi színbeállítást.

8. Győződjön meg arról, hogy elvégzett-e minden szükséges beállítást.

9. A kilépés és a beállítások mentése a MENU/EXIT megnyomásával történhet.

Működés 41

Telítettség az adott szín mennyiségét jelzi a videoképben. Alacsonyabb értékek kevésbé telített színeket eredményeznek; a „0” érték az adott színt teljes mértékben eltávolítja a képből. Ha a telítettség túl nagy, akkor a szín túlságosan erőteljes, nem realisztikus lesz.

Film mód beállítása

Emelje ki a Film mód elemet az Kijelző menüben és válassza ki az Be lehetőséget a kivetítőn vagy a távirányítón található / gombok megnyomásával.

Ez a szolgáltatás segít javítani a képminőséget, amikor kompozit vagy S-video képet vetít filmet tartalmazó DVD or Blu-ray Disc lemezről.

3D fésűs szűrő beállítása

Emelje ki a 3D fésűs szűrő elemet az Kijelző menüben és válassza ki az Be lehetőséget a kivetítőn vagy a távirányítón található / gombok

megnyomásával. Ez a szolgáltatás kükönválasztja a kompozit jel Y (fényerő) és C (szín)

komponensét, és segít tisztább, élesebb képet létrehozni megfelelő színekkel.

Ez a funkció csak akkor érhető el, ha kompozit vagy S-Video bemeneti jelet választanak.

A hang beállítása

Az alábbi hangbeállítások befolyásolják a kivetítő hangszóróit. Ügyeljen a kivetítő audió bemenetének megfelelő csatlakoztatására. Lásd: „Csatlakoztatás” a(z) 22.

oldalon az audió bemenet csatlakozásának módját illetően.

Hang elnémítása

A hang ideiglenes kikapcsolásához,

• A távvezérlő használata

Nyomja meg a MUTE gombot a hang ideiglenes kikapcsolásához. Ha a hang ki van kapcsolva, a kép jobb felső sarkában látható.

A hang visszaállításához nyomja meg ismét a MUTE gombot.

• Az OSD menü használata

1. Nyomja meg a MENU/EXIT gombot, majd a / megnyomásával lépkedjen úgy, hogy a RENDSZERBEÁLLÍTÁS: Speciális menü legyen kiemelve.

2. Nyomja meg a gombot az Hangbeállítások elem kiemeléséhez, majd nyomja meg az ENTER gombot. Megjelenik a Hangbeállítások oldal.

3. Emelje ki a Némítás elemet és nyomja meg a / gombot az Be elem kiválasztásához.

4. A hang visszaállításához ismételje meg az 1-3. lépést, majd nyomja meg a

/ gombot az Ki elem kiválasztásához.

A hangerő beállítása

A hangerő beállításához:

• A távvezérlő használata

Nyomja meg a vagy gombot a kívánt hangerőszint kiválasztásához.

• Az OSD menü használata

1. Ismételje meg a fenti 1-2. lépést.

2. Nyomja meg a gombot a Volume elem kiemeléséhez, majd nyomja meg a

/ gombot a kívánt hangerő beállításához.

Működés42

A Be-/kikapcsolási hang kikapcsolása

15:9 kép

16:9 kép

1. Ismételje meg a fenti 1-2. lépést.

2. Nyomja meg a gombot a Power on/off ring tone elem kiemeléséhez, majd nyomja meg a / gombot az Ki elem kijelöléséhez.

A Be-/kikapcsolási csengőhang módosításának egyetlen módja az, ha itt az Be vagy Ki lehetőséget választja. A Be-/kikapcsolási csengőhangot nem befolyásolja a hang némítása vagy a hangerő módosítása.

A képoldalarány kiválasztása

A képméretarány a képszélesség és a képmagasság hányadosa. Az analóg TV-nél és számítógépeknél ez leggyakrabban 4:3, a digitális televíziók és DVD-k pedig leginkább a 16:9 arányt használják.

A digitális jelfeldolgozás beköszöntével a digitális megjelenítő eszközök, mint ez a kivetítő is, képesek dinamikusan megnyújtani és átméretezni a kimenő képet egy másik képoldalarányra, mint amilyen a bemenő képjel volt.

A vetített kép oldalarányának módosítása (a bemeneti oldalaránytól függetlenül):

1. Nyomja meg a MENU/EXIT gombot, majd a / megnyomásával lépkedjen úgy, hogy a Kijelző menü legyen kiemelve.

2. Nyomja meg a gombot az Képarány elem kiemeléséhez.

3. A / gomb megnyomásával válasszon a videojelnek és a megjelenítési igényeknek megfelelő képoldalarányt.

A képoldalarány

Az alábbi képeken a fekete részek a nem használt, a fehér részek pedig a használt területeket jelzik. Az OSD menü megjeleníthető ezeken a használaton kívüli fekete területeken is.

1. Auto.: A képet arányosan

átméretezi úgy, hogy vízszintes szélességében illeszkedjen a projektor saját felbontásához. Használata olyan bejövő képek esetén célszerű, amelyek sem nem 4:3, sem nem 16:9 oldalarányúak, hiszen a kép saját oldalarányának módosítása nélkül a lehető legnagyobb mértékben használja ki a vetítőernyőt.

4. 16:9: A képet úgy méretezi, hogy

a vetítővászon közepén 16:9 oldalaránnyal jelenjen meg. Ez a legalkalmasabb választás a már eleve 16:9 oldalaránnyal rendelkező képekhez, mint a nagy felbontású (HD) televízió, mivel a megjelenítés az oldalarány módosítása nélkül történik.

Működés 43

2. Valós: A kép az eredeti

4:3 kép

16:9 kép

4:3 kép

16:9 kép

Levélszekrény képformátum

felbontásában lesz kivetítve és újra lesz méretezve, hogy a megjelenítési terület méretéhez alkalmazkodjon. Alacsony felbontású bemeneti jelekhez alkalmas, a vetített kép kisebb méretben jelenik meg, mint a teljes méretre alakításkor. Ha szükséges, a képméretet növelni lehet a zoom beállítás módosításával, vagy a kivetítő közelítésével a vetítővászon felé. Az ilyen állítások után szükséges lehet a fókusz utánállítása is.

3. 4:3: A képet úgy méretezi, hogy

a vetítővászon közepén 4:3 oldalaránnyal jelenjen meg. Ez a legalkalmasabb választás a 4:3 arányú képekhez, mint a számítógép monitorok, normál televízió és 4:3 oldalarányú DVD filmek képeihez, mivel a megjelenítés az oldalarányt nem módosítja.

5. Nagy: Nem lineáris módon

megnyújtja vízszintesen a képet, azaz a kép szélei jobban meg vannak nyújtva a kép közepe felé, hogy megelőzzék a kép központi részének torzítását. Ez akkor ideális, ha egy 4:3 arányú képet 16:9 képméretarány szélességére kíván megnyújtani. Nem módosítja a kép magaságát. Egyes szélesvásznú filmeket úgy dobnak piacra, hogy szélességüket 4:3 méretarányra zsugorítják, és ideálisan a beállítás segítségével eredeti szélességükre való nyújtás után lehet megtekinteni őket.

6. Széles: Átméretezi a képet,

hogy illeszkedjen a kivetítő natív felbontásához eredeti szélességében és átméretezi a kép magasságát a vetített szélesség 3/4-ének megfelelően. Ez a megjeleníthető méretnél magasabb képet eredményezhet, így a kép egy része elvész (nem jelenik meg) a felső és alsó széleken. Ez alkalmas a levélszekrény formátumú filmek megjelenítésére (fekete sávval felül és alul).

• A fekete részek a nem használt, a fehér részek pedig a használt területeket jelzik.

• Az OSD menü megjeleníthető ezeken a használaton kívüli fekete területeken is.

Működés44

Részlet keresése nagyítással

Ha a vetített képen valamely részletet kell megtalálnia, akkor nagyítsa ki a képet. A nyílgombokkal navigálhat a képen.

1. Nyomja meg a MENU/EXIT gombot, majd a / megnyomásával lépkedjen úgy, hogy a Kijelző menü legyen kiemelve.

2. A gomb megnyomásával emelje ki a Digitális zoom elemet, majd nyomja meg a MODE/ENTER gombot. Megjelenik a Zoom sáv.

3. A többszöri megnyomásával nagyítsa a képet a kívánt méretűre.

4. A képen a navigáláshoz először váltson át a MODE/ENTER megnyomásával pásztázó módba, majd használja a nyílgombokat ( , , , ) a képen

történő navigáláshoz.

5. A kép méretének csökkentéséhez váltson vissza nagyítás / kicsinyítés módba a MODE/ENTER megnyomásával, majd az AUTO megnyomásával visszaállíthatja a képet az eredeti méretére. A képet a ismételt megnyomásával is visszaállíthatja eredeti méretére.

A képen navigálni csak a nagyítás után lehet. A részletek keresése közben a képet tovább lehet nagyítani.

A 3D funkció használata

1. A speciális beállított mód bekapcsolásához nyomja meg a MENU/EXIT gombot, majd a / gombot, amíg a Kijelző menüt ki nem emeli, majd nyomja meg a / gombot a 3D engedélyezéséhez vagy letiltásához.

Amikor a 3D Auto funkció engedélyezett, az aktuális képi üzemmód beállítás le lesz tiltva.

2. A kép invertálásához nyomja meg a MENU/EXIT gombot, majd a / gombot, amíg a Kijelző menüt ki nem emeli, majd nyomja meg a /

gombot a 3D Sync Invert engedélyezéséhez vagy letiltásához.

3. 3D előírás:

• PC: PC sztereó képességgel felszerelt grafikuskártyával (Quad puffer

funkció), ami 120Hz/60Hz képfrissítéssel működik.

• Videó: szabványos NTSC/PAL DVD lejátszó 60/50 Hz-es film

lejátszásához.

• a fényerő 55%-a elvész.

A 3D funkció használatához először engedélyeznie kell a Film lejátszása 3D-ben beállítást a DVD-eszközön a 3D lemez menü alatt.

A kivetítő menüjének testreszabása

Az (OSD) képernyőmenü beállítható saját ízlésének megfelelően. A következő beállítások a vetítési beállításokat, a működést és a teljesítményt nem befolyásolják.

•A Menü megjelenítési ideje a RENDSZERBEÁLLÍTÁS: Alapszintű >

Menübeállítások menüben beállítja, hogy a menü az utolsó gombnyomás után mennyi ideig marad még aktív. Az időtartam 30 és 5 másodperc között 5

másodperces lépésekben állítható. A / használatával válassza ki a megfelelő időtartamot.

•A Menü pozíciója a RENDSZERBEÁLLÍTÁS: Alapszintű > Menübeállítások

menüben az OSD menü helyét öt pozíció közül adhatja meg. A / használatával válassza ki a megfelelő pozíciót.

•A RENDSZERBEÁLLÍTÁS: Alapszintű menüben lévő Nyelv elemmel az OSD

menü megjelenítésének nyelvét lehet beállítani. A / használatával válassza ki a használni kívánt nyelvet.

•A RENDSZERBEÁLLÍTÁS: Alapszintű menüben lévő Indítóképernyő elem a

kivetítő indulásakor kijelzett logó képernyő beállítását végzi. A / használatával válasszon képernyőt.

Működés 45

Működés magas tengerszint feletti környezetben

A Hegyvidéki mód használata 1500 m – 3000 m közötti tengerszint feletti magasság és 0°C-30°C közötti hőmérséklet esetén javasolt.

A Hegyvidéki mód használata 0 m és 1500 m közötti tengerszint feletti magasságokon és 0°C és 35°C közötti hőmérsékletek esetén nem ajánlott. A projektor túlhűtése következhet be, ha ilyen körülmények között kapcsolja be ezt a módot.

A Hegyvidéki mód aktiválása:

1. Nyomja meg a MENU/EXIT gombot, majd a / megnyomásával

lépkedjen úgy, hogy a RENDSZERBEÁLLÍTÁS: Speciális menü legyen kiemelve.

2. A megnyomásával lépjen a Hegyvidéki mód elemre, és a /

gombokkal válassza a Be elemet. Jóváhagyást kérő üzenet jelenik meg.

3. A Igen kiemelése után nyomja meg a MODE/ENTER gombot.

A „Hegyvidéki mód” nagyobb decibelű működési zajszinttel jár a rendszer átfogó hűtésének és teljesítményének javításához szükséges ventilátorsebesség miatt.

Ha a kivetítőt a fentiek kivételével más szélsőséges körülmények között használja, akkor az eszköz automatikusan lekapcsolhat, amelynek célja a kivetítő túlhevülésének megakadályozása. Ilyen esetben a tünetek orvoslásának módja az, hogy magas hely üzemmódba kapcsol át. Mindazonáltal ez nem jelenti azt, hogy a kivetítő mindenféle barátságtalan vagy szélsőséges viszonyok között képes működni.

A vezérlőgombok zárolása

Ha a távvezérlő vagy kivetítő vezérlőbillentyűit zárolja, akkor megakadályozhatja a beállítások véletlen elállítását (például gyerekek által). Ha a Lezárás bekapcsolt értékre van állítva, a távvezérlőn és a kivetítőn egy vezérlőbillentyű sem fog

működni a POWER és kivételével. A billentyűk lezárásához:

1. Nyomja meg a MENU/EXIT gombot, majd a / megnyomásával lépkedjen úgy, hogy a RENDSZERBEÁLLÍTÁS: Speciális menü legyen kiemelve.

2. A megnyomásával emelje ki a Lezárás elemet, majd a / gombokkal válassza az Be lehetőséget. Megjelenik egy figyelmeztető üzenet. Válassza a Igen elemet, majd nyomja meg a MODE/ENTER gombot. A vezérlőbillentyűk lezáródnak.

A gombok zárolását feloldani úgy lehet, hogy lenyomja és 3 másodpercig nyomva tartja a kivetítőn vagy a távvezérlőn a gombot.

Működés46

A kép elrejtése

Ha az előadó a hallgatóság teljes figyelmét magára akarja vonni a bemutató alatt, akkor használhatja a kivetítőn vagy a távirányítón az ECO BLANK funkciót a vetített kép elrejtésére. Nyomjon meg egy gombot a kivetítőn vagy a távirányítón a kép visszaállításához. Megjelenik a „BLANK” szó a kép jobb alsó sarkában, míg a kép el van rejtve.

• A projektor működése közben ne takarja el az objektívet, mert az objektív elé helyezett

tárgy felmelegedve deformálódhat, vagy akár tüzet is okozhatnak.

A kép kimerevítése

Nyomja meg a távirányítón lévő FREEZE gombot a kép kimerevítéséhez. A „FREEZE” szó fog a bal felső sarokban megjelenni. A funkciót a távirányító vagy a projektor bármely gombbal hatástalaníthatja.

Ha a képet kimerevíti a vásznon, ettől a videó vagy egyéb eszközön a képek nem állnak meg. Ha a csatlakoztatott eszközök hangkimenettel is rendelkeznek, akkor a hangot hallani fogja akkor is, amikor a képet kimerevítette.

A kivetítő kikapcsolása

1. A kivetítő kikapcsolásához nyomja meg a TÁPFESZÜLTSÉG KI gombot a távvezérlőn a kivetítő közvetlen kikapcsolásához. Más megoldásként

nyomja meg a Üzemkapcsoló gombot a kivetítőn, amire megjelenik egy figyelmeztető üzenet.

Nyomja meg újra a Üzemkapcsoló gombot.

2. Ha a második hűtési folyamat befejeződik, akkor a Működésjelző lámpa narancsárgára vált és a ventilátorok leállnak.

3. Ha a projektort hosszabb ideig nem fogja használni, húzza ki a hálózati zsinórt a fali aljzatból.

• A lámpa védelme érdekében a kivetítő semmilyen parancsra sem reagál a hűtési folyamat

alatt.

• A rövidebb lehűlési idő érdekében bekapcsolhatja a Gyorshűtés funkciót. Bővebben lásd:

„Gyorshűtés” a(z) 56. oldalon.

• Ha a projektort nem előírásszerűen kapcsolja le, akkor a lámpák védelme érdekében a

projektor újraindításának megkísérlésekor a ventilátorok néhány percig járva hűteni fognak. A kivetítő indításához ismét nyomja meg a TÁPFESZÜLTSÉG gombot a ventilátorok leállása, és a Működésjelző lámpa narancssárga színre váltása után.

• A lámpa élettartama a környezeti feltételektől és a használattól függően eltérhet.

Működés 47

Menü műveletek

Menürendszer

Ne feledje, hogy az (OSD) képernyőmenü a kiválasztott jeltípustól függően változik.

Főmenü Almenü Lehetőségek

ISF letiltva: Dinamikus/Normál/ Mozi/1. felhasználói/2. felhasználói ISF engedélyezve: Dinamikus/ Normál/Mozi/1. felhasználói/2. felhasználói/ISF Night/ISF Day 3D engedélyezve: 3D/3. felhasználói

Billentyűzet előugró menü

Normál/Hideg/Natív izzó/Meleg

Vörös erősítés/Zöld erősítés/ Kék erősítés/Vörös eltolás/Zöld eltolás/Kék eltolás

1.6/1.8/2.0/2.2/2.4/2.5/2.6/2.8/ BenQ

Elsődleges szín (Vörös/Zöld/Kék/Ciánkék/ Magenta/Sárga)/Színárnyalat/ Erősítés/Telítettség

Alapérték/Mégse

1. KÉP

2. Hangbeáll.

Előre beállított mód

Felh. mód kezelése

Fényerő Kontraszt Szín Árnyalat Élesség Színhőmérsékl

et Izzó be Normál Normál/Takarékos/SmartEco

Speciális...

Képbeállítás visszaállítása

Némítás Hangerő Be/kikapcsolási

hangjelzés

Referencia mód

Felh. mód átnevezése

Feketeszint Tisztaság vez. Zajcsökkentés: 0-31

Színhőmérséklet finombeállítása

Gamma kivál.

Brilliant Color Be/Ki

Színkezelés

Működés48

Főmenü Almenü Lehetőségek

Auto./Valós/16:9/4:3/Nagy/ Levélszekrény

V. méret/Fázis/Auto. (Csak RGBHD PC időzítéshez)

Auto. (ha a jel infókeretet tartalmaz)/Ki/Váltakozó képkockás/Keret csomagolás/ Fentről lefelé/Egymás melletti

Előoldal, asztal/Hátoldal, asztal/Hátoldal, mennyezet/ Előoldal, mennyezet

Letiltás/5 perc/10 perc/15 perc/ 20 perc/25 perc/30 perc

Letiltás/30 perc/1 óra/2 óra/3 óra/ 4 óra/8 óra/12 óra

Mindig be/5 másodperc/10 másodperc/15 másodperc/ 20 másodperc/25 másodperc/30 másodperc

Középen/Balra felül/Jobbra felül/Jobbra lent/Balra lent

Be/Ki

3. Kijelző

4. RENDSZER BEÁLLÍTÁS: Alapszintű

Képarány

Trapéz Pozíció Túlpásztázás

beáll. PC & YPbPr

komp. hangolása

Digitális zoom Film mód Be/Ki 3D fésűs szűrő Be/Ki

Nyelv

Háttérszín Fekete/Kék/Lila Indítóképernyő BenQ/Fekete/Kék

Kivetítő pozíciója

Autom. Ki

Alvás időzítő

Menübeállításo k

Forrás megadása

Forrás átnev. Billentyűzet előugró menü Auto

forráskeresés

3D üzemmód

3D fordított szink.

Menü megjelenítési ideje

Menü pozíciója

Üres emlékeztető üzenet

Működés 49

Főmenü Almenü Lehetőségek

Izzó időmérőjének nullázása

Egyenértékű izzóüzemóra

Auto./PC jel/Videó jel

PC jel 0–255 szint Videó jel 16–235 szint

2400/4800/9600/14400/19200/ 38400/57600/115200

Feliratozás bekapcsolása

Felirat típusa CC1/CC2/CC3/CC4

Jelszóváltoztatás Bekapcsolási zár Be/Ki

Be/Ki

•Forrás

•Előre beállított mód

• Felbontás

• Színrendszer

• Egyenértékű izzóüzemóra

• 3D formátum

• Firmware verzió

5. RENDSZER BEÁLLÍTÁS: Speciális

6. Információk

Izzó beállításai

HDMI beáll. HDMI form.

Baud arányszám

Ellenőrző minta Be/Ki

Feliratozás

Gyorshűtés Be/Ki Hegyvidéki

mód

Jelszó

Lezárás Be/Ki Összes

beállítás alapértékre

ISF Jelszó megadása

Jelenlegi rendszerállapot

Vegye figyelembe, hogy a menüelemek csak akkor érhetők el, ha a kivetítő érzékelt legalább egy jelet. Ha a kivetítőhöz nem csatlakozik készülék, vagy nincs érzékelt jel, akkor az elérhető menüelemek is korlátozottak.

Működés50

Az egyes menük leírása

FUNKCIÓ LEÍRÁS

Előre beállított mód

Felh. mód kezelése

Fényerő

Kontraszt

1. KÉP menü

Szín

Árnyalat

Élesség

Színhőmérsé klet

Izzó be

Előre definiált képmódok állnak rendelkezésre, hogy a kivetítő képbeállítását programjának típusához igazíthassa. Bővebben lásd „A kiválasztott képmód finomhangolása” a(z)

36. oldalon.

A képminőséggel kapcsolatos igényének leginkább megfelelő előre beállított módot választja ki és a kép finombeállítását végzi az alábbiakban felsorolt beállítások alapján. Lásd: „A 1. felhasználói/2. felhasználói/3. felhasználói mód

beállítása” a(z) 37. oldalon a további részletekért.

A kép fényerejének állításához. Bővebben lásd „Fényerő beállítása” a(z) 38. oldalon.

A képen a sötét és a világos közötti eltérés fokát állítja. Bővebben lásd: „Kontraszt beállítása” a(z) 38. oldalon.

A szín telítettségi szintjét állítja - az egyes színek mennyiségét a videó képben. Bővebben lásd: „Szín beállítása” a(z) 38.

oldalon.

Ez a funkció csak a Videó vagy az S-Video NTSC rendszerrel használata esetén érhető el.

A kép vörös és zöld színtónusát állítja. Bővebben lásd „Árnyalat beállítása” a(z) 38. oldalon.

Ez a funkció csak a Videó vagy az S-Video NTSC rendszerrel használata esetén érhető el.

A képet állítja élesebbre vagy lágyabbnak látszóra. Bővebben lásd „Élesség beállítása” a(z) 38. oldalon.

Ez a funkció csak a Videó vagy az S-Video NTSC rendszerrel használata esetén érhető el.

Bővebben lásd: „Színhőmérséklet választása” a(z) 39. oldalon.

Kiválasztja a kivetítő lámpateljesítményét a Normál, Takarékos és SmartEco módok közül.

Működés 51

FUNKCIÓ LEÍRÁS

1. Kép menü Speciális...

Képbeállítás visszaállítása

2. Hangbeáll. menü Némítás

Feketeszint

A kép szürkeárnyalatát 0 IRE vagy 7.5 IRE értékre állítja. Bővebben lásd: „A feketeszint beállítása” a(z) 39. oldalon.

Tisztaság vez.

Bővebben lásd: „A képtisztaság szabályozása” a(z) 39. oldalon.

Színhőmérséklet finombeállítása

Bővebben lásd: „Válassza ki a kívánt színhőmérsékletet” a(z)

40. oldalon.

Gamma kivál.

Bővebben lásd: „Gamma beállítás választása” a(z) 40. oldalon.

Brilliant Color

A fehér csúcsértéket módosítja, miközben megtartja a helyes színeket. Bővebben lásd: „Brilliant Color” a(z) 40. oldalon.

Színkezelés

Bővebben lásd: „Színkezelés” a(z) 41. oldalon. A KÉP menü minden értékét a gyári alapértékekre állítja

vissza. Bővebben lásd: „A képmód visszaállítása” a(z) 37.

oldalon.

Bővebben lásd: „Hang elnémítása” a(z) 42. oldalon.

Hangerő

Be-/ kikapcsolási csengőhang

Működés52

Bővebben lásd: „A hangerő beállítása” a(z) 42. oldalon.

Bővebben lásd: „A Be-/kikapcsolási hang kikapcsolása” a(z)

43. oldalon.

FUNKCIÓ LEÍRÁS

Képarány

Trapéz

Pozíció

Túlpásztázás

3. Kijelző menü beáll.

Több lehetőség áll rendelkezésre a kép oldalarányának megadására a bemenő jeltől függően. Bővebben lásd: „A

képoldalarány kiválasztása” a(z) 43. oldalon.

A képen a trapéztorzítást manuálisan korrigálja. Bővebben lásd: „Trapéztorzítás korrekciója” a(z) 30. oldalon.

Megjeleníti a pozíció beállítás oldalát. A vetített kép mozgatására a nyílgombok használatosak. Az oldal alsó felén mutatott értékek minden gombnyomásra változnak, amíg elérik legnagyobb vagy legkisebb értéküket.

Ez a funkció csak PC jel (analóg RGB) jel kiválasztása esetén elérhető.

Elrejti a kép négy szélén lévő gyenge minőségű részt. A / megnyomásával is eldöntheti, hogy mekkora rész legyen elrejtve. A 0 beállítás azt jelenti, hogy a kép 100%-a látható. Minél nagyobb az érték, annál nagyobb rész kerül elrejtésre, miközben a kép kitöltve és geometriailag pontos marad.

V. méret

A kép vízszintes szélességét állítja.

Ez a funkció csak a PC jel (analóg RGB) kiválasztásakor érhető el.

PC & YPbPr komp. hangolása

Digitális zoom

Fázis

Az órafrekvencia fázisát állítja a képtorzítás csökkentéséhez.

Ez a funkció csak a PC jel (analóg RGB) kiválasztásakor érhető el.

Auto. (Csak RGBHD PC időzítéshez)

Automatikusan beállítja a fázist és frekvenciát.

Ez a funkció csak PC-jel választása esetében áll rendelkezésre.

Nagyítja vagy csökkenti a vetített képet. Bővebben lásd:

„Részlet keresése nagyítással” a(z) 45. oldalon.

Működés 53

FUNKCIÓ LEÍRÁS

Film mód

3D fésűs szűrő

3. Kijelző menü

4. RENDSZERBEÁLLÍTÁS: Alapszintű menü Nyelv

Háttérszín

Indítóképernyő

Kivetítő pozíciója

Autom. Ki

Bővebben lásd: „Film mód beállítása” a(z) 42. oldalon.

Bővebben lásd: „3D fésűs szűrő beállítása” a(z) 42. oldalon.

3D üzemmód

A kivetítő 3D funkcióval rendelkezik, ami lehetővé teszi a 3D filmek, videók és sportesemények adásainak élvezetét sokkal élethűbb, mélységtartalommal rendelkező képekkel. A 3D kép megtekintéséhez azonban 3D szemüveget kell viselnie.

Ha a 3D mód funkció engedélyezett:

• A vetített kép fényereje csökken.

•Az Előre beállított mód nem állítható.

• A Trapéztorzítás csak korlátozott mértékben állítható.

3D fordított szink.

Ha a 3D kép torznak tűnik, engedélyezze ezt a funkciót, hogy a két szem által látható képet felcserélje a természetesebb 3D megtekintés érdekében.

A képernyőmenü (OSD) megjelenítésének nyelvét állítja be. Bővebben lásd „A menük használata” a(z) 31. oldalon.

Beállítja a kivetítő háttérszínét. Bővebben lásd: „A kivetítő

menüjének testreszabása” a(z) 45. oldalon.

A kivetítő indulásakor a képernyőn látható kezdőkép beállítását teszi lehetővé. Három választási lehetőség van: BenQ embléma, Fekete képernyő vagy Kék képernyő.

A kivetítő szerelhető mennyezetre vagy vetítőernyő mögé, egy vagy több tükörrel. Bővebben lásd „A hely kiválasztása” a(z) 16. oldalon.

Engedélyezi a kivetítő automatikus lekapcsolódását, ha egy adott időtartamon belül nem érzékel bemeneti jelet. Bővebben lásd „Beállítás Autom. Ki” a(z) 59. oldalon.

Alvás időzítő

Működés54

Az automatikus kikapcsolás időzítőjét állítja be. Az időzítő 30 perc és 12 óra közötti értékre állítható be.

FUNKCIÓ LEÍRÁS

4. RENDSZERBEÁLLÍTÁS: Alapszintű menü

Menübeállítások

Forrás megadása

Forrás átnev.

Menü megjelenítési ideje

Beállítja, hogy az OSD menü az utolsó gombnyomás után mennyi ideig maradjon még aktív. Az időtartam 5 és 30 másodperc között 5 másodperces lépésekben állítható.

Menü pozíciója

A képernyőmenü (OSD) pozícióját adja meg.

Üres emlékeztető üzenet

Az Be elem választásával engedélyezi, hogy a kivetítő emlékeztető üzenetet jelenítsen meg.

Válassza ki a vetítendő bemeneti forrást. Bővebben lásd: „Bemeneti jel váltása” a(z) 35. oldalon.

Nevezze át a forrást tetszés szerinti névre. Bővebben lásd: „Bemeneti jel váltása” a(z) 35. oldalon.

Auto forráskeresés

Izzó

5. RENDSZERBEÁLLÍTÁS: Speciális menü

beállításai

HDMI beáll.

Baud arányszám

Ellenőrző minta

Állítsa be, hogy a kivetítő automatikusan megkeresse-e a bemeneti jelforrást. Ha a forráskeresés beállítása Be, a kivetítő addig keres bemeneti forrást, amíg jelet nem talál. Ha a funkciót nem aktiválták, a kivetítő a legutoljára használt bemeneti forrást választja.

Izzó időmérőjének nullázása

Bővebben lásd: „A lámpaszámláló nullázása” a(z) 63. oldalon.

Egyenértékű izzóüzemóra

A lámpa üzemidejének számítását részletesen lásd: „A lámpa

üzemidejének meghatározása” a(z) 59. oldalon.

HDMI form.

Bemeneti jelforrást választ a HDMI jelhez. A forrástípus is kézileg kiválasztható. Minden forrástípus eltérő fényerőszint- szabvánnyal rendelkezik.

A HDMI form. csak HDMI-jel választása esetében áll rendelkezésre.

CEC

Engedélyezi, vagy letiltja a CEC funkciót. Ha a HDMI-CEC szabvánnyal kompatibilis eszközt csatlakoztat a kivetítőhöz HDMI-kábellel, a HDMI CEC-kompatibilis eszköz automatikusan bekapcsolja a kivetítőt, illetve a kivetítő kikapcsolása automatikusan kikapcsolja a HDMI CECkompatibilis eszközt.

Egy olyan baud sebességet választ, amely megegyezik a számítógépével, így a kivetítőt egy megfelelő RS-232 kábellel is csatlakoztathatja a számítógéphez annak frissítéséhez vagy a kivetítő firmware letöltéséhez. A funkciót a megfelelő képzettségekkel rendelkező szakemberek számára biztosítjuk.

A Be opció engedélyezi a funkciót és a kivetítő megjeleníti a rácsos tesztmintát. Segíti a képméret és a fókusz beállítását, hogy a vetített kép torzulásmentes legyen.

Működés 55

FUNKCIÓ LEÍRÁS

Feliratozás

5. RENDSZERBEÁLLÍTÁS: Speciális menü Gyorshűtés

Hegyvidéki mód

Jelszó

Lezárás

Összes beállítás alapértékre

ISF

Feliratozás bekapcsolása

A Be opció engedélyezi a funkciót. A feliratszöveg megjelenik, ha elérhető.

A feliratozás funkció nem használható, ha a kép méretaránya 16:9, 16:10 vagy eredeti.

Felirat típusa

Kiválasztja a kívánt feliratozási módot. A felirat megtekintéséhez válassza a CC1, CC2, CC3 vagy CC4 feliratnyelveket (ahol a CC1 az Ön országában használt alapértelmezett nyelvet jelenti).

Engedélyezi vagy letiltja a Gyorshűtés funkciót. Az Be opció engedélyezi a funkciót; ilyenkor a kivetítő hűtési ideje a normál 90 másodperces időtartam helyett kb. 30 másodpercre rövidül.

A tengerszint feletti nagy magasságú helyek üzemmódja. Bővebben lásd „Működés magas tengerszint feletti

környezetben” a(z) 46. oldalon.

Jelszóváltoztatás

Az új jelszóra váltás előtt meg kell adnia a régit. Bővebben lásd:

„A jelszavas védelem használata” a(z) 32. oldalon.

Bekapcsolási zár

Korlátozza a kivetítő felhasználóinak körét azokra, akik ismerik a helyes jelszót. Bővebben lásd: „A jelszavas védelem

használata” a(z) 32. oldalon.

Bővebben lásd: „A vezérlőgombok zárolása” a(z) 46. oldalon.

A gyári alapértékekre állít vissza minden értéket.

A következő beállítások továbbra is megmaradnak: Trapéztorzítás, Nyelv, Kivetítő pozíciója, Hegyvidéki mód, Jelszó, Lezárás és ISF.

Az ISF kalibráció menü jelszóvédett és csak hivatalos ISF kalibrálók által elérhető. Az ISF (Imaging Science Foundation – Képalkotási Tudományos Alapítvány) gondosan kidolgozott, az iparág által elismert szabványokat alkotott az optimális videó teljesítményhez, illetve képzési programot dolgozott ki technikusok és készüléktelepítést végző személyek számára, hogy a szabványos alkalmazásával optimális képminőséget érjenek el BenQ videomegjelenítő eszközökön. Ennek megfelelően azt javasoljuk, hogy az üzembe helyezést és kalibrációt ISF-minősítéssel rendelkező technikus végezze.

További tájékoztatásért kérjük, látogasson el a www.imagingscience.com oldalra, vagy vegye fel a kapcsolatot

a kivetítő értékesítőhelyével.

Működés56

FUNKCIÓ LEÍRÁS

Forrás

Az aktuális jelforrást mutatja.

Előre beállított mód

A Előbeállítás menüben kiválasztott módot mutatja.

6. Információk menü

Felbontás

A bemenő jel saját felbontását mutatja.

Színrendszer

Jelenlegi rendszerállap ot

A bemeneti rendszerformátumokat mutatja, NTSC, PAL, SECAM vagy RGB.

Egyenértékű izzóüzemóra

A lámpa felhasznált üzemidejét jelzi ki.

3D formátum

Az aktuális 3D-s üzemmódot mutatja.

A 3D üzemmód üzemmód kizárólag akkor áll rendelkezésre, ha a 3D mód engedélyezve van.

Firmware verzió

Megjeleníti a kivetítő firmware verzióját.

Az Információk menü mutatja a kivetítő aktuális üzemállapotát.

Működés 57

Karbantartás

A kivetítő ápolása

A vásárolt kivetítő nem sok karbantartást igényel. Az egyetlen dolog, amit rendszeresen kell végeznie, az a lencsék tisztán tartása.

A lámpán kívül a kivetítő egyetlen részét se távolítsa el. Ha más alkatrészek cseréje szükséges, forduljon a forgalmazóhoz.

A lencse tisztítása

Tisztítsa meg a lencsét, amikor port vagy piszkot vesz észre a felületén.

•Sűrített levegős palackkal távolítsa el a port.

• Ha maszat vagy piszok van a lencsén, akkor lencsetisztító papírral vagy egy

puha ruhát lencsetisztítóba mártva finoman törölje át a lencse felületét.

Ne használjon súrolófelülettel ellátott szivacsot, lúgos/savas tisztítószert, súrolóport, illetve oldószert, mint például alkoholt, benzint, hígítót vagy rovarirtó szert. Az ilyen anyagok használata, illetve hosszan tartó érintkezése a gumi vagy PVC alkatrészekkel a kivetítő felületének és burkolatának megrongálódását okozhatja.

A kivetítő házának tisztítása

A ház tisztítása előtt kapcsolja le a kivetítőt a „A kivetítő kikapcsolása” a(z) 47.

oldalon szakaszban ismertetett eljárásnak megfelelően, és a hálózati kábelt húzza

ki.

• A piszok és por eltávolításához egy puha szöszmentes ruhával törölje át a

házat.

• A makacs szennyeződések és foltok eltávolításához mártson semleges

tisztítószeres vízbe egy puha ruhát. Azután törölje át vele a házat.

Viaszt, alkoholt, benzint, hígítót vagy más vegyszert semmiképp se használjon. Ezek a házat károsítják.

A kivetítő tárolása

Ha a kivetítőt hosszabb időre tárolnia kell, akkor a következőképpen járjon el:

• Ügyeljen, hogy a tárolóhelyen a hőmérséklet és a páratartalom értéke a

kivetítőhöz ajánlott tartományon belül legyen. Lásd: „Műszaki adatok” a(z) 66.

oldalon, vagy kérdezze a forgalmazót az ajánlott tartományról.

• Húzza vissza az állítólábakat.

• A távirányítóból vegye ki az elemet.

• A kivetítőt az eredeti vagy hasonló csomagolásba helyezze.

A kivetítő szállítása

A kivetítőt az eredeti vagy hasonló csomagolásba helyezve ajánlott szállítani. Ha a kivetítőt saját maga szállítja, szállításakor az eredeti dobozt használják, vagy megfelelő puha szállító tokot használjanak.

Karbantartás58

Lámpa információk

A lámpa üzemidejének meghatározása

A kivetítő működése közben a lámpa használatának tartamát (órában) automatikusan számolja a beépített számláló. A következő módszerrel számolható a megfelelő égési óraszám:

Lásd lejjebb a „A Lámpa üzemmód beállítása mint Takarékos vagy SmartEco” című fejezetet a Takarékos üzemmód részleteivel kapcsolatos információkért.

Az égési óraszám értékének meghatározása:

1. Nyomja meg a MENU/EXIT gombot, majd a / megnyomásával lépkedjen

úgy, hogy a RENDSZERBEÁLLÍTÁS: Speciális menü legyen kiemelve.

2. A gomb megnyomásával emelje ki a Izzó beállításai elemet, majd nyomja

meg a MODE/ENTER gombot. Megjelenik a Izzó beállításai oldal.

3. A menüben meg fog jelenni az Egyenértékű izzóüzemóra információ.

4. A MENU/EXIT megnyomásával léphet ki a menüből. Az Információk menüben is megtudhatja az égési óraszámot.

A lámpa élettartam meghosszabbítása

A vetítőlámpát időnként cserélni kell. A lámpa hosszú élettartama érdekében az OSD menüben a következő beállításokat teheti.

A Lámpa üzemmód beállítása mint Takarékos vagy SmartEco

A(z) Takarékos üzemmód használata 30%-kal csökkenti a rendszer által kibocsátott zajokat és az energia-fogyasztását. A SmartEco üzemmód használata csökkenti a rendszer által kibocsátott zajokat és akár 70%-kal a lámpa energiafogyasztását. Ha az Takarékos vagy SmartEco üzemmódot választja, akkor a kibocsátott fényerő is csökken, ami sötétebb képeket eredményez.

A kivetítő Takarékos vagy SmartEco módba állítása meghosszabbítja a lámpa működési idejét is. Az Takarékos vagy SmartEco mód beállításához lépjen a KÉP > Izzó beállításai > Izzó be menübe, és nyomja meg a MODE/ENTER gombot. Megjelenik a Izzó be oldal. Ezután nyomja meg többször a / gombot a megfelelő üzemmód kiválasztásához, majd nyomja meg a MODE/ENTER gombot.

Lámpa üzemmód Leírás

Normál 100%-os lámpa fényerő Takarékos 30% lámpa energia-megtakarítás. SmartEco A lámpa energiafogyasztásából akár 70% takarítható

meg a tartalom fényerejének megfelelően

Beállítás Autom. Ki

Ez a funkció engedélyezi a kivetítő automatikus lekapcsolódását, ha egy adott időtartamon belül nem érzékel forrást, a lámpa szükségtelen használatának megelőzésére.

Az Autom. Ki beállításához menjen a RENDSZERBEÁLLÍTÁS: Alapszintű > Autom. Ki menübe, és nyomja meg a / -t. Az időtartam 30 és 5 perc között 5 perces lépésekben állítható. Ha az előre beállított tartamok nem felelnek meg az előadásához, akkor válassza a Letiltás elemet. Az adott időtartamon belül a kivetítő nem fog automatikusan kikapcsolódni.

Karbantartás 59

A lámpacsere időzítése

Amikor a lámpa jelzőfény piros, vagy a lámpa cseréjére felszólító üzenet jelenik meg, akkor helyezzen be új lámpát vagy forduljon a forgalmazóhoz. Régi lámpa hibás működést okozhat és egyes esetekben a lámpa akár fel is robbanhat.

Izzócserével kapcsolatban lépjen a http://lamp.benq.com oldalra.

A lámpa jelzőfény és a hőmérséklet figyelmeztető lámpa akkor kezd el világítani, ha a lámpa túlmelegedett. Bővebben lásd: „Kijelzések” a(z) 64. oldalon.

A következő üzenet figyelmezteti a lámpa cseréjére.

Az alábbi figyelmeztető üzenetek csupán tájékoztató jellegűek. Kövesse a vásznon megjelenő utasításokat a lámpa előkészítéséhez és cseréjéhez.

Állapot Üzenet

Szereljen be új lámpát, hogy a teljesítmény optimális legyen. Ha a kivetítő szokásosan a Takarékos módot választva működik (Lásd: „A Lámpa üzemmód beállítása mint

Takarékos vagy SmartEco” a(z) 59. oldalon), addig folytathatja a kivetítő

használatát, amíg a következő figyelmeztető üzenet megjelenik.

Új lámpát kell beszerelni, hogy a lámpa élettartamának lejárta ne okozzon problémát a kivetítőnek.

Ennyi idő után erősen javasolt a lámpa cseréje. A lámpát időnként cserélni kell. A fényereje a használat során csökken. Ez teljesen normális. Bármikor cserélheti a lámpát, ha úgy veszi észre, hogy a fényereje jelentősen csökkent.

A kivetítő normális működéséhez KÖTELEZŐ kicserélni a lámpát.

Karbantartás60

Lámpacsere

• Ha a lámpacsere mennyezetről lógó felfüggesztett projektorban történik, akkor

gondoskodjon róla, hogy a lámpafoglalat alatt ne tartózkodjon senki, kerülje el, hogy a törött lámpa sérülést vagy szemsérülést okozhasson.

• Az áramütés kockázatának csökkentése érdekében lámpacsere előtt kapcsolja ki a

kivetítőt és húzza ki a csatlakozódugót a hálózati aljzatból.

• A súlyos égési sérülések elkerülése érdekében engedje a kivetítőt legalább 45 percig

hűlni, mielőtt a lámpacseréhez fogna.

• Az ujjak sérülésének kockázatát és a belső alkatrészek károsodásának kockázatát

csökkentse azzal, hogy óvatosan távolítja el az apró darabokra tört üveget.

• A lámpa eltávolításakor az üres lámparekeszt ne érintse meg, hogy elkerülje az ujjak

sérülését és az objektív képminőségének romlását a lencsék megérintése miatt.

• A lámpa higanyt tartalmaz. A lámpa leselejtezésekor be kell tartani a helyi veszélyes

hulladékra vonatkozó előírásokat.

• A kivetítő optimális teljesítménye érdekében javasoljuk, hogy BenQ lámpát használjon a

lámpa cseréjéhez.

• Törött izzó kezelésekor biztosítsa a megfelelő szellőzést. Légzésvédő, védőszemüveg

vagy arcpajzs használatát és védőruházat, pl. kesztyű viselését ajánljuk.

1. Kapcsolja ki a készüléket és húzza ki a hálózati csatlakozódugót. Ha a lámpa

forró, az égési sérülések elkerülése érdekében várjon körülbelül 45 percig, amíg a lámpa lehűl.

2. Lazítsa meg a lámpát rögzítő csavart

elölről.

3. Vegye le a lámpatartó fedelét az

ábrán látható módon.

4. Lazítsa meg a lámpát rögzítő három

csavart.

• Ne kapcsolja be a készüléket eltávolított

lámpafedéllel.

• Ne helyezze az ujjait a lámpa és a kivetítő

közé. A kivetítő belsejének élei könnyen balesetet okozhatnak.

Karbantartás 61

5. Felemelve állítsa fel a kart. A kar

használatával lassan húzza ki a lámpát a kivetítőből.

• Ha túl gyorsan húzza, a lámpa könnyen

eltörhet és törött üveg kerülhet a kivetítőbe.

• A lámpát ne helyezze olyan helyre, ahol víz

érheti, a gyerekek kezébe kerülhet, ill. a gyúlékony anyagok közelébe.

• A lámpa kivétele után ne nyúljon a

kivetítőbe. Ha megérinti a belső optikai alkatrészeket, azzal a vetített képen színegyenetlenség vagy torzítás keletkezhet.

6. Helyezze be az új lámpát a

lámparekeszbe és győződjön meg az illeszkedéséről.

• Ellenőrizze a csatlakozók illeszkedését.

• Ha ellenállást tapasztal, emelje ki a lámpát és

kezdje elölről.

7. Húzza meg meg a lámpát rögzítő

csavarokat.

8. A kart teljesen laposan fektesse a

helyére.

• A laza csavar hibás csatlakozást okozhat,

amely hibás működéssel járhat.

• A csavart ne húzza túl.

9. Helyezze vissza a lámparekesz

fedelét a kivetítőre és húzza meg a rögzítő csavart.

10. Indítsa újra a kivetítőt.

Ne kapcsolja be a készüléket eltávolított lámpafedéllel.

Karbantartás62

A lámpaszámláló nullázása

11. A kezdőképernyő után nyissa meg a képernyőmenüt (OSD). Lépjen a

RENDSZERBEÁLLÍTÁS: Speciális > Izzó beállításai menübe. Nyomja meg a MODE/ENTER gombot. Megjelenik a Izzó beállításai oldal. A gomb megnyomásával emelje ki a Izzó időmérőjének nullázása elemet, majd nyomja meg a MODE/ENTER gombot. A megjelenő figyelmeztető üzenet megkérdezi, hogy nullázni szeretné-e a lámpa számlálóját. A Alapérték kiemelése után nyomja meg a MODE/ENTER gombot. A lámpa idejét ezzel '0'-ra állította.

Ha a lámpa nem új vagy nem cserélte ki, a számláló nullázásával kárt okozhat.

Karbantartás 63

Kijelzések

Lámpa Állapot & Leírás

Tápfeszültség Hőmérséklet Lámpa

Áramellátással kapcsolatos események

Narancssárga Ki Ki

Villogó zöld Ki Ki

Zöld Ki Ki

Villogó

narancssárga

Ki Ki

Lámpával kapcsolatos események

Ki Ki

Ki Ki Piros

Villogó

narancssárga

Hőmérséklettel kapcsolatos események

Piros Piros Piros Piros Piros Ki

Piros Piros Narancssárga

Zöld Narancssárga Ki Zöld Narancssárga Piros Zöld Narancssárga Narancssárga Zöld Narancssárga Zöld

Zöld Piros Piros

Rendszer események

Zöld Ki Piros

Villogó piros Ki Ki

Piros Ki Piros

Ki Zöld Piros

Készenléti mód Bekapcsolási folyamat Normál működés

A kivetítő hűtés alatt áll.

A lámpagyújtás nem világít.

1. A kivetítőnek 90 másodpercre van szüksége a lehűléshez.

Vagy

2. Kérjen segítséget a forgalmazótól.

A ventilátorok nem működnek.

A belső hőmérséklet túl magas.

• A légbeszívó vagy a légkifúvó

nyílás elzáródott.

• Lehet, hogy a kivetítő rosszul

szellőző helyen van.

• Lehetséges, hogy túl magas a

környezeti hőmérséklet.

A kivetítő automatikusan kikapcsolódott. Ha megpróbálja újraindítani, ismét ki fog kapcsolódni. Kérjen segítséget a forgalmazótól.

A lámpa ajtaja nyitva van. Ellenőrizze, hogy lámpa ajtaja nincs-e nyitva vagy megfelelően lezárva.

A kivetítő automatikusan kikapcsolódott. Ha megpróbálja újraindítani, ismét ki fog kapcsolódni. Kérjen segítséget a forgalmazótól.

Karbantartás64

Hibaelhárítás

A kivetítő nem kapcsolódik be.

Hibaforrás Elhárítás

Nem kap áramot a hálózati kábelen keresztül.

A kivetítőt a hűlési folyamat közben próbálta bekapcsolni.

Nincs kép

Hibaforrás Elhárítás

A videó jelforrás nincs bekapcsolva vagy rosszul van csatlakoztatva.

A kivetítő nincs jól csatlakoztatva a jelet adó eszközhöz.

A bemeneti jel kiválasztása helytelenül történt.

Elmosódott kép

Hibaforrás Elhárítás

A vetítőobjektív nincs megfelelően fókuszálva.

A kivetítő és a vetítővászon nincs jól egymáshoz igazítva.

A hálózati kábelt csatlakoztassa a kivetítő váltakozó áramú bemenetéhez és a hálózati aljzathoz. Ha a hálózati aljzat kapcsolóval rendelkezik, ne feledje azt felkapcsolni.

Várja meg a lehűlési folyamat végét.

Kapcsolja be a videó jelforrást és ellenőrizze a jelkábelek csatlakoztatását.

Ellenőrizze a csatlakozást.

Válassza ki a helyes bemeneti jelet a kivetítő vagy a távirányító SOURCE gombja segítségével.

Állítsa be az objektív fókusztávolságát a fókuszgyűrűvel.

Állítsa be a vetítési szöget és irányt, ha szükséges a kivetítő magasságát is.

A távirányító nem működik

Hibaforrás Elhárítás

Az elem lemerült. Cserélje le egy új elemre. Akadály van a kivetítő és a távirányító

között. Túl messze van a kivetítőtől. Álljon 7 m-nél közelebb a kivetítőhöz.

Szüntesse meg az akadályt.

Helytelen jelszó

Hibaforrás Elhárítás

Elfelejtette a jelszót.

Bővebben lásd: „Az elfelejtett jelszó esetére

szóló eljárás megjelenítése” a(z) 33. oldalon.

Hibaelhárítás 65

Műszaki adatok

A projektor műszaki adatai

Minden műszaki adat változtatásának jogát fenntartjuk.

Optikai

Felbontás

1080p

Megjelenítő rendszer

Egylapkás DLP™ rendszer

Objektív F/szám

F = 2,42 – 2,97, f = 20,7 – 31,88 mm

Lámpa

240 W lámpa

Elektromos adatok

Áramforrás

100-240 V~, 3,5 A 50-60 Hz (Automatikus)

Energiafogyasztás

300 W (Max); < 0,5 W (Készenlét)

Fizikai

Tömeg

7,5 lbs (3,4 kg)

Kimeneti csatlakozók

Hangszóró

(Monó) 10 watt x 1

Audió jelkimenet

PC audió csatlakozó x 1

Vezérlés

USB

Mini B típus

RS-232 soros vezérlés

9 érintkezős x 1 IR vevő x 2 12 V TRIGGER 12 VDC (Max. 0,5 A) x 1

Bemeneti csatlakozók

Számítógépes bemenet

RGB bemenet

D-Sub 15 érintkezős (hüvely) x 1

Videó jelbemenet

VIDEO

RCA aljzat x 1

SD/HDTV jelbemenet

Analóg - Komponens RCA aljzat x 3 Digitális-HDMI x 2

Audió jelbemenet

Audió be

PC audió csatlakozó x 1 RCA audió (L/R) csatlakozóaljzat x 1

Környezetre vonatkozó előírások

Üzemi hőmérséklet

0°C-40°C tengerszinten Üzemi relatív páratartalom

10%-90% (nem lecsapódó) Üzemi magasság

0-1 499 m 0°C-35°C mellett

1500-3 000 m 0°C-30°C mellett

(Hegyvidéki mód bekapcsolva)

Műszaki adatok66

247

128

51,0

330,0

67,5

Mennyezetre szerelés

* Csavarok mennyezetre szereléshez: M4 (Max. L=25, Min. L=20)

Mértékegység: mm

257

Méretek

330 mm (Szél) x 128 mm (Mag) x 257 mm (Mély)

174,5

219,5

578

636,50

538

55 146,0

100,0

70,5

102,5

162,5

130

257

330

Műszaki adatok 67

Időzítés táblázat

Támogatott időzítés a PC bemenethez

Felbontás Formátum

720 x 400 720 x 400_70 70,087 31,469 28,3221

VGA_60* 59,94 31,469 25,175

640 x 480

800 x 600

1024 x 768

1152 x 864 1152 x 864_75 75 67,5 108

1024 x 576

1024 x 600

1280 x 720 1280 x 720_60* 60 45 74,25 1280 x 768 1280 x 768_60* 59,87 47,776 79,5

1280 x 800

1280 x 1024

1280 x 960

1360 x 768 1360 x 768_60*** 60,015 47,712 85,5 1440 x 900 WXGA+_60*** 59,887 55,935 106,5

VGA_72 72,809 37,861 31,5 VGA_75 75 37,5 31,5 VGA_85 85,008 43,269 36 SVGA_60* 60,317 37,879 40 SVGA_72 72,188 48,077 50 SVGA_75 75 46,875 49,5 SVGA_85 85,061 53,674 56,25 SVGA_120**

(Csökkentett kioltással)

XGA_60* 60,004 48,363 65 XGA_70 70,069 56,476 75 XGA_75 75,029 60,023 78,75 XGA_85 84,997 68,667 94,5 XGA_120**

(Csökkentett kioltással)

BenQ notebook időzítés

WXGA_60* 59,81 49,702 83,5 WXGA_75 74,934 62,795 106,5 WXGA_85 84,88 71,554 122,5 WXGA_120**

(Csökkentett kioltással)

SXGA_60*** 60,02 63,981 108 SXGA_75 75,025 79,976 135 SXGA_85 85,024 91,146 157,5 1280 x 960_60*** 60 60 108 1280 x 960_85 85,002 85,938 148,5

Képfrissítés

(Hz)

119,854 77,425 83

119,989 97,551 115,5

60 35,82 46,966

64,995 41,467 51,419

119,909 101,563 146,25

V. frekvencia

(kHz)

Képpont frekvencia

(MHz)

Műszaki adatok68

Felbontás Formátum

1400 x 1050 SXGA+_60*** 59,978 65,317 121,75 1600 x 1200 UXGA*** 60 75 162 1680 x 1050 1680 x 1050_60*** 59,954 65,29 146,25 640 x 480@67Hz MAC13 66,667 35 30,24 832 x 624@75Hz MAC16 74,546 49,722 57,28 1024 x

768@75Hz 1152 x

870@75Hz

MAC19 74,93 60,241 80

MAC21 75,06 68,68 100

Képfrissítés

(Hz)

V. frekvencia

(kHz)

Képpont frekvencia

(MHz)

* Támogatott időzítés 3D jelhez Váltakozó képkockás, Fentről lefelé és Egymás melletti formátum esetében.

** Támogatott időzítés 3D jelhez Váltakozó képkockás formátum esetében. *** Támogatott időzítés 3D jelhez Fentről lefelé és Egymás melletti formátum

esetében.

•Előfordulhat, hogy a fenti időzítések nem támogatottak az EDID-fájl vagy a VGA grafikuskártya korlátai miatt. Előfordulhat, hogy egyes időzítések nem választhatók.

Támogatott időzítés Component-YPbPr bemenethez

Formátum Felbontás

480i* 720 x 480 59,94 15,73 13,5 480p* 720 x 480 59,94 31,47 27 576i 720 x 576 50 15,63 13,5 576p 720 x 576 50 31,25 27 720/50p 1280 x 720 50 37,5 74,25 720/60p* 1280 x 720 60 45 74,25 1080/50i 1920 x 1080 50 28,13 74,25 1080/60i 1920 x 1080 60 33,75 74,25 1080/24p 1920 x 1080 24 27 74,25 1080/25p 1920 x 1080 25 28,13 74,25 1080/30p 1920 x 1080 30 33,75 74,25 1080/50p 1920 x 1080 50 56,25 148,5 1080/60p 1920 x 1080 60 67,5 148,5

Képfrissítés

(Hz)

V. frekvencia

(kHz)

Képpont frekvencia

(MHz)

* Támogatott időzítés 3D jelhez Váltakozó képkockás formátum esetében.

Műszaki adatok 69

Támogatott időzítés videó bemenethez

Formátum Felbontás

NTSC* - 60 15,73 3,58

PAL - 50 15,63 4,43

SECAM - 50 15,63 4,25 vagy 4,41

PAL-M - 60 15,73 3,58

PAL-N - 50 15,63 3,58

PAL-60 - 60 15,73 4,43

NTSC4.43 - 60 15,73 4,43

Képfrissítés

(Hz)

V, frekvencia

(kHz)

Képpont frekvencia

(MHz)

* Támogatott időzítés 3D jelhez Váltakozó képkockás formátum esetében.

Támogatott időzítés HDMI (HDCP) bemenethez

Felbontás Formátum

VGA_60* 59,94 31,469 25,175

640 x 480

720 x 400 720 x 400_70 70,087 31,469 28,3221

800 x 600

1024 x 768

1152 x 864 1152 x 864_75 75 67,5 108

1024 x 576

1024 x 600

VGA_72 72,809 37,861 31,5 VGA_75 75 37,5 31,5 VGA_85 85,008 43,269 36

SVGA_60* 60,317 37,879 40 SVGA_72 72,188 48,077 50 SVGA_75 75 46,875 49,5 SVGA_85 85,061 53,674 56,25 SVGA_120**

(Csökkentett kioltással)

XGA_60* 60,004 48,363 65 XGA_70 70,069 56,476 75 XGA_75 75,029 60,023 78,75 XGA_85 84,997 68,667 94,5 XGA_120**

(Csökkentett kioltással)

BenQ notebook időzítés

Képfrissítés

(Hz)

119,854 77,425 83

119,989 97,551 115,5

60 35,82 46,996

64,995 41,467 51,419

V, frekvencia

(kHz)

Képpont frekvencia

(MHz)

Műszaki adatok70

Felbontás Formátum

1280 x 720 1280 x 720_60* 60 45 74,25 1280 x 768 1280 x 768_60* 59,87 47,776 79,5

WXGA_60* 59,81 49,702 83,5 WXGA_75 74,934 62,795 106,5

1280 x 800

1280 x 1024

1280 x 960

1360 x 768 1360 x 768_60*** 60,015 47,712 85,5 1440 x 900 WXGA+_60*** 59,887 55,935 106,5 1400 x 1050 SXGA+_60*** 59,978 65,317 121,75 1600 x 1200 UXGA*** 60 75 162 1680 x 1050 1680 x 1050_60*** 59,954 65,29 146,25 640 x 480@67Hz MAC13 66,667 35 30,24 832 x 624@75Hz MAC16 74,546 49,722 57,28 1024 x

768@75Hz 1152 x

870@75Hz

WXGA_85 84,88 71,554 122,5 WXGA_120**

(Csökkentett kioltással)

SXGA_60*** 60,02 63,981 108 SXGA_75 75,025 79,976 135 SXGA_85 85,024 91,146 157,5 1280 x 960_60*** 60 60 108 1280 x 960_85 85,002 85,938 148,5

MAC19 75,02 60,241 80

MAC21 75,06 68,68 100

Képfrissítés

(Hz)

119,909 101,563 146,25

V, frekvencia

(kHz)

Képpont frekvencia

(MHz)

* Támogatott időzítés 3D jelhez Váltakozó képkockás, Fentről lefelé és Egymás melletti formátum esetében.

** Támogatott időzítés 3D jelhez Váltakozó képkockás formátum esetében. *** Támogatott időzítés 3D jelhez Fentről lefelé és Egymás melletti formátum

esetében.

•Előfordulhat, hogy a fenti időzítések nem támogatottak az EDID-fájl vagy a VGA grafikuskártya korlátai miatt. Előfordulhat, hogy egyes időzítések nem választhatók.

Műszaki adatok 71

Támogatott időzítés HDMI videó bemenethez

Formátum Felbontás

480i*** 720 (1440) x 480 59,94 15,73 27

480p*** 720 x 480 59,94 31,47 27

576i 720 (1440) x 576 50 15,63 27

576p 720 x 576 50 31,25 27

720/50p** 1280 x 720 50 37,5 74,25

720/60p* 1280 x 720 60 45 74,25

1080/24p** 1920 x 1080 24 27 74,25

1080/25p 1920 x 1080 25 28,13 74,25

1080/30p 1920 x 1080 30 33,75 74,25 1080/50i**** 1920 x 1080 50 28,13 74,25 1080/60i**** 1920 x 1080 60 33,75 74,25

1080/50p***** 1920 x 1080 50 56,25 148,5 1080/60p***** 1920 x 1080 60 67,5 148,5

Képfrissítés

(Hz)

V. frekvencia

(kHz)

Képpont frekvencia

(MHz)

* Támogatott időzítés 3D jelhez Váltakozó képkockás, Keret csomagolás, Fentről lefelé és Egymás melletti formátum esetében.

** Támogatott időzítés 3D jelhez Keret csomagolás, Fentről lefelé és Egymás melletti formátum esetében.

*** Támogatott időzítés 3D jelhez Váltakozó képkockás formátum esetében. **** Támogatott időzítés 3D jelhez Egymás melletti formátum esetében. ***** Támogatott időzítés 3D jelhez Fentről lefelé formátum esetében.

Műszaki adatok72

Garancia és szerzői jogi információk

Korlátozott garancia

A BenQ normál használat és tárolás esetén a termékre anyag- és kivitelezési hibákra kiterjedő garanciát nyújt.

A vásárlási bizonylatra minden garancia igény esetén szükség van. Abban az esetben, ha ez a termék a garanciális időtartamon belül hibásnak bizonyulna, a BenQ kizárólagos kötelezettségét a hibás alkatrészek cseréje (munkavégzéssel együtt) jelenti, ezen kívül más igény nem támasztható. A garanciális javítás érdekében a hibát azonnal jelezze a termék vásárlásának helyén.

Fontos: a fenti garancia érvényét veszíti, ha a vevő a terméket nem a BenQ írásos utasításainak megfelelően üzemelteti, különösen tekintettel a következőkre: a környezet páratartalma 10% és 85% közötti kell, hogy legyen, a hőmérséklet pedig 5°C és 28°C között, a tengerszint feletti magasság ne haladja meg a 1 500 métert, és el kell kerülni a poros környezetben történő használatot. Ez a jótállás meghatározott jogokkal ruházza fel Önt, de országonként eltérően egyéb jogok is megillethetik.

Bővebb információ: www.BenQ.com.

Szerzői jog

Szerzői jog 2011. BenQ Corporation. Minden jog fenntartva. A publikációt és annak részeit tilos a BenQ Corporation előzetes írásbeli engedélye nélkül lemásolni, továbbítani, adathordozóra írni, visszakereső rendszerekben tárolni, idegen vagy számítógépes nyelvekre lefordítani - ideértve az elektronikus, az optikai, a vegyi, a manuális és az egyéb módokat is.

Felelősséget kizáró nyilatkozat

A BenQ Corporation nem nyilatkozik sem nyíltan, sem burkoltan a kiadvány tartalmáról, és nem is ad rá garanciát, továbbá kifejezetten visszautasítja, hogy meghatározott célra való alkalmasságra vagy eladhatóságra vonatkozó garanciát nyújtana. A BenQ fenntartja a kiadvány változtatásának jogát anélkül, hogy a módosításokról vagy változtatásokról bárkit értesítenie kellene.

*DLP, Digital Micromirror Device és a DMD a Texas Instruments védjegye. Az egyéb copyright az illető vállalatok és szervezetek tulajdona.

Garancia és szerzői jogi információk 73

Garancia és szerzői jogi információk74

BenQ W1300 User Manual [hu]

Specifications and Main Features

Frequently Asked Questions

User Manual

Tartalom

Fontos biztonsági tudnivalók

A projektor jellemzői

Csomag tartalma

Mellékelt tartozékok

Kiegészítő tartozékok

A kivetítő külső nézete

Kezelőszervek és működésük

Kivetítő

Távirányító

A kivetítő elhelyezése

A hely kiválasztása

A vetített kép beállítása kívánság szerinti méretre

A kivetítő helyének meghatározása egy adott képernyőmérethez

Vetítővászon ajánlott méretének meghatározása adott távolsághoz

Vetítési méretek

A vetítőlencse eltolása

Csatlakoztatás

HDMI-csatlakozó

Komponens videó csatlakozás

Videó csatlakozás

Számítógép/PC csatlakozás

Videó forráseszközök csatlakoztatása

Audió eszközök csatlakoztatása

Hanglejátszás a kivetítőn keresztül

Működés

A kivetítő indítása

A vetített kép beállítása

A vetítési szög állítása

A kép automatikus korrekciója

A képméret és élesség finombeállítása

Trapéztorzítás korrekciója

A menük használata

A kivetítő rögzítése

A biztonsági kébelrögzítő használata

A jelszavas védelem használata

Jelszó beállítása

Ha elfelejti a jelszót

Az elfelejtett jelszó esetére szóló eljárás megjelenítése

A jelszó megváltoztatása

A jelszavas védelem kikapcsolása

Bemeneti jel váltása

Az előre beállított és felhasználói üzemmódok használata

Előre beállított mód kiválasztása

A kiválasztott képmód finomhangolása

A 1. felhasználói/2. felhasználói/3. felhasználói mód beállítása

A képmód visszaállítása

Speciális képminőség kezelőszervek

Film mód beállítása

3D fésűs szűrő beállítása

A hang beállítása

A képoldalarány kiválasztása

Részlet keresése nagyítással

A 3D funkció használata

A kivetítő menüjének testreszabása

Működés magas tengerszint feletti környezetben

A vezérlőgombok zárolása

A kép elrejtése

A kép kimerevítése

A kivetítő kikapcsolása

Menü műveletek

Menürendszer

Az egyes menük leírása

Karbantartás

A kivetítő ápolása

A lencse tisztítása

A kivetítő házának tisztítása

A kivetítő tárolása

A kivetítő szállítása

Lámpa információk

A lámpa üzemidejének meghatározása

A lámpa élettartam meghosszabbítása

A lámpacsere időzítése

Lámpacsere

Kijelzések

Hibaelhárítás
