W11000H/HT8060 Digitální projektor Uživatelská příručka

V 1.00

Záruka a autorská práva

Omezená záruka

Společnost BenQ poskytuje záruku na jakoukoli závadu v materiálu a dílenském zpracování tohoto produktu při normálních podmínkách používání a skladování.

Při uplatňování jakýchkoli záručních nároků je vyžadován doklad s datem zakoupení. Vpřípadě, že se na výrobku v průběhu záruční doby vyskytne závada, je jediným závazkem společnosti BenQ a exkluzivní nápravou pro vás výměna jakýchkoli vadných součástek (včetně práce). Pokud požadujete servisní zásah v rámci záruky, obraťte se ihned na prodejce, od kterého jste přístroj vykazující vady zakoupili.

Důležité upozornění: Výše uvedená záruka pozbývá platnosti, jestliže zákazník při obsluze přístroje nepostupuje v souladu s psanými pokyny společnosti BenQ, zvláště pokud se to týká okolní vlhkosti, která musí být mezi 10 % a 90 %, teploty, která musí být mezi 0 °C a 35 °C, nadmořské výšky, která nesmí v běžném režimu přesáhnout 1 500 m a provozování projektoru v prašném prostředí. Kromě konkrétních zákonných práv, která vám poskytuje tato záruka, můžete mít v závislosti na zákonech země, ve které žijete, ještě další práva.

Další informace najdete na webové stránce www.BenQ.com.

Autorská práva

Copyright 2017 BenQ Corporation. Všechna práva vyhrazena. Žádná část této publikace nesmí být reprodukována, přenášena, přepisována, ukládána do systému pro opětovné zpřístupnění, nebo překládána do jakéhokoli jazyka nebo počítačového jazyka v jakékoli formě nebo jakýmkoli způsobem, elektronickým, mechanickým, magnetickým, optickým, chemickým, ručním nebo jakkoli jinak, bez předchozího písemného souhlasu společnosti BenQ Corporation.

Vyloučení odpovědnosti

Společnost BenQ Corporation neposkytuje žádné zastupování nebo záruky, ať už výslovně vyjádřené nebo předpokládané, týkající se obsahu zde uvedených informací a speciálně se zříká jakýchkoli záruk, včetně záruk obchodovatelnosti nebo vhodnosti pro určitý konkrétní účel. Kromě toho si společnost BenQ Corporation vyhrazuje právo provádět úpravy této publikace a čas od času provádět změny v jejím obsahu, a to bez povinnosti upozorňovat jakoukoli osobu na takovéto úpravy nebo změny.

* DLP, Digital Micromirror Device a DMD jsou ochranné známky společnosti Texas Instruments. Ostatní ochranné známky jsou chráněny autorskými právy příslušných společností nebo organizací.

Patenty

Podívejte se prosím na stránku http://patmarking.benq.com/, kde najdete podrobné informace o pokrytí patenty pro projektory BenQ.

2 Záruka a autorská práva

Obsah

Záruka a autorská práva ...................................................................................................2

Důležité bezpečnostní pokyny .........................................................................................4

Úvod .................................................................................................................................... 7

Obsah balení ...............................................................................................................7

Vnější vzhled projektoru.............................................................................................. 8

Ovládací prvky a funkce.............................................................................................. 9

Umístění projektoru .........................................................................................................11

Volba umístění ..........................................................................................................11

Získání požadované velikosti promítaného obrazu................................................... 12

Upevnění projektoru.................................................................................................. 13

Úprava polohy projektoru.......................................................................................... 14

Úprava promítaného obrazu ..................................................................................... 15

Připojení .......................................................................................................................

Ovládání ........................................................................................................................... 18

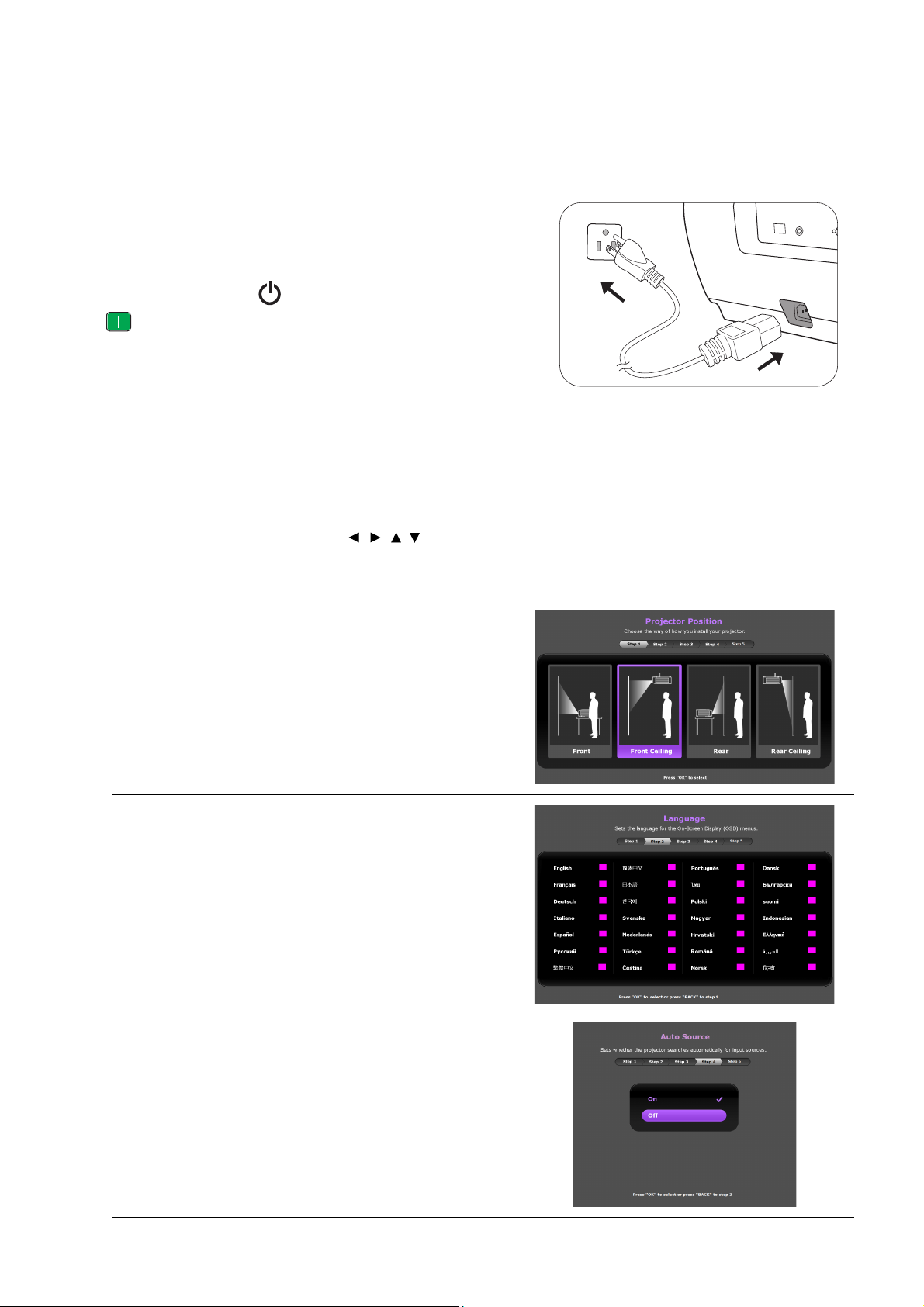

Zapnutí projektoru .....................................................................................................18

Používání nabídek .................................................................................................... 20

Zabezpečení projektoru ............................................................................................ 21

Přepínání vstupního signálu ..................................................................................... 22

Vypnutí projektoru..................................................................................................... 23

Přímé vypnutí ............................................................................................................23

Používání nabídek ...........................................................................................................24

Nabídka OBRÁZEK ..................................................................................................24

Nabídka ZOBRAZENÍ............................................................................................... 29

Nabídka INSTALACE ...............................................................................................30

Nabídka NASTAVENÍ SYSTÉMU: ZÁKLADNÍ ........................................................31

Nabídka NASTAVENÍ SYSTÉMU: POKROČILÉ

Nabídka INFORMACE ..............................................................................................33

Údržba .............................................................................................................................. 34

Péče o projektor ........................................................................................................34

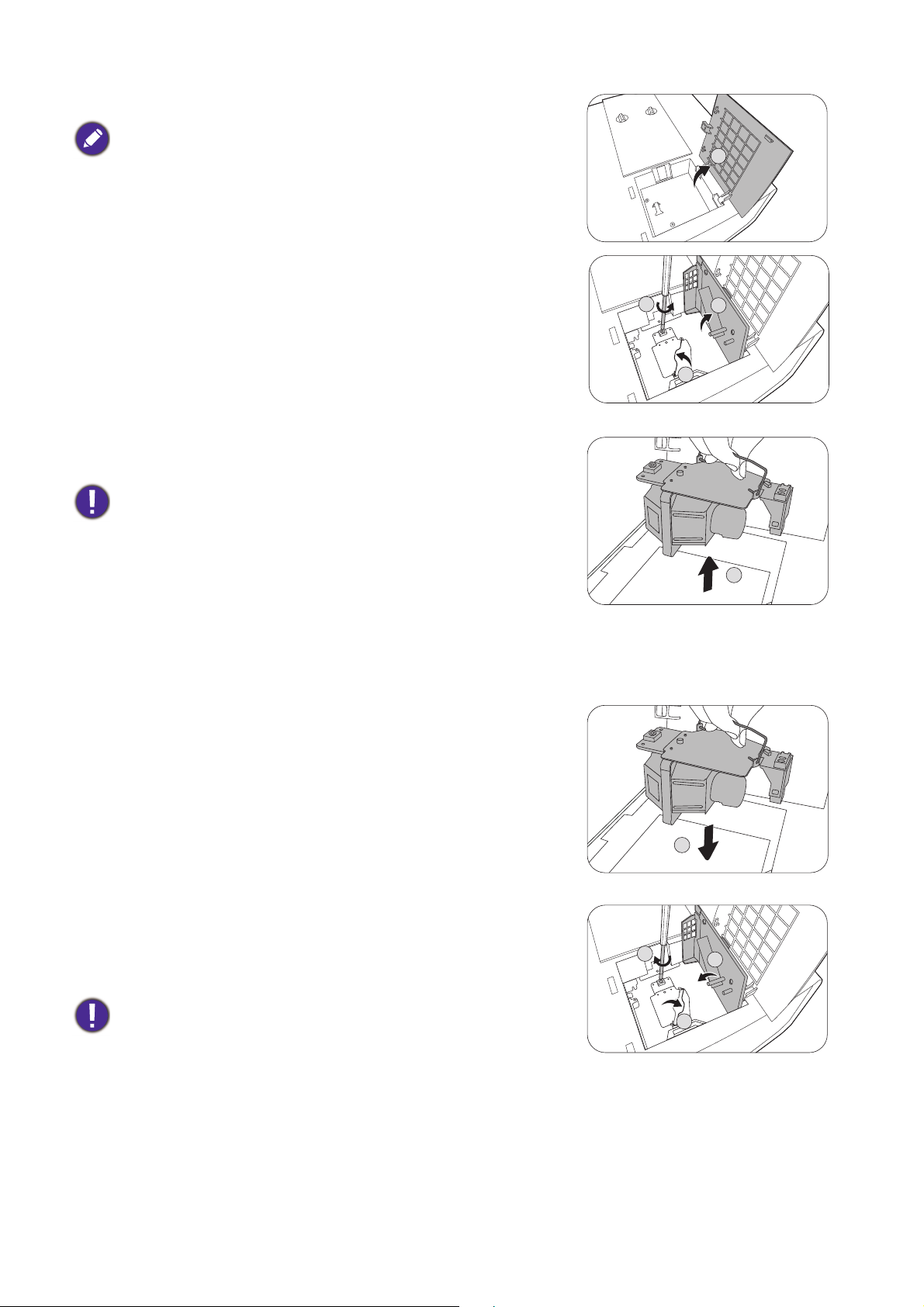

Informace o lampě ....................................................................................................34

.....................................................32

.... 16

Řešení problémů .............................................................................................................41

Technické údaje ...............................................................................................................42

Technické údaje projektoru .......................................................................................42

Rozměry ....................................................................................................................43

Tabulka časování...................................................................................................... 44

3 Obsah

Důležité bezpečnostní pokyny

Tento projektor je zkonstruován a otestován podle nejnovějších norem pro bezpečnost zařízení v oblasti informačních technologií. Pro bezpečné používání tohoto produktu je však důležité, abyste dodržovali pokyny uvedené v této příručce a vyznačené na produktu.

1. Přečtěte si prosím tuto příručku

předtím, než začnete váš projektor používat. Uschovejte ji pro pozdější

použití.

2. Během provozu projektoru se nedívejte přímo do jeho objektivu. Intenzivní světelný paprsek by mohl poškodit váš zrak.

3. Přenechejte opravy kvalifikovaným servisním technikům.

6. V některých zemích NENÍ napětí v elektrické síti stabilní. Váš projektor je zkonstruován tak, aby bezpečně pracoval při síťovém napětí v rozmezí 100 až 240 V stř. Pokud však dojde k výpadkům napětí nebo napěťovým rázům ±10 V, nemusí projektor pracovat správně.

V oblastech, kde může docházet ke kolísání nebo výpadkům síťového napětí, doporučujeme připojit projektor prostřednictvím stabilizátoru napájecího napětí, zařízení pro ochranu před napěťovými špičkami nebo zdroje stálého napájení (UPS).

7. Během provozu neblokujte objektiv projektoru žádnými předměty, protože by mohlo dojít k zahřátí a deformaci těchto předmětů nebo dokonce ke vzniku požáru. Pro dočasné vypnutí lampy použijte funkci zatemnění obrazu.

4. V době, kdy je lampa projektoru

zapnutá, musí být vždy otevřena clona objektivu nebo sundána krytka objektivu (pokud je k dispozici).

5. Během provozu je lampa velmi horká. Před demontáží celku projekční lampy za účelem výměny lampy počkejte přibližně 45 minut, než projektor vychladne.

4 Důležité bezpečnostní pokyny

8. Nepoužívejte lampu po uplynutí její jmenovité životnosti. Při nadměrném používání lampy po uplynutí její životnosti může ve výjimečných případech dojít k prasknutí lampy.

9. Nikdy neprovádějte výměnu celku projekční lampy nebo jakýchkoli elektronických součástí, pokud není projektor odpojen ze sítě.

10. Nestavte projektor na nestabilní vozík, podstavec nebo stolek. Mohlo by dojít k pádu projektoru a následnému vážnému poškození.

V případě zablokování ventilačních otvorů může vlivem nárůstu teploty uvnitř projektoru dojít k požáru.

13. Během provozu musí projektor stát na vodorovné ploše bez nerovností.

- Nepoužívejte projektor v případě, že je nakloněný zleva doprava pod úhlem přesahujícím 10 stupňů nebo zepředu dozadu pod úhlem přesahujícím 15 stupňů. Používání projektoru, který není ve zcela vodorovné poloze, může způsobit selhání funkce nebo poškození lampy.

14. Nestavte projektor do svislé polohy. Mohlo by dojít k převrhnutí projektoru azranění osob nebo poškození přístroje.

11. Nepokoušejte se tento projektor demontovat. Uvnitř projektoru se vyskytuje nebezpečné vysoké napětí, které může v případě, že se dotknete součástí pod napětím, způsobit smrtelné zranění. Jedinou součástí, kterou mohou uživatelé vyměňovat, je lampa, jež je opatřena vlastním odnímatelným krytem.

Za žádných okolností neodstraňujte žádné jiné kryty. Opravy svěřte výhradně profesionálním servisním technikům s odpovídající kvalifikací.

12. Neblokujte ventilační otvory.

- Neumísťujte projektor na pokrývky, ložní povlečení nebo na jakýkoli jiný měkký povrch.

- Nezakrývejte projektor tkaninou ani žádnými jinými předměty.

- Do blízkosti projektoru neumísťujte žádné hořlavé předměty.

15. Nestoupejte na projektor a nestavte na něj žádné předměty. Kromě pravděpodobného poškození projektoru by mohlo dojít i k jiným nehodám a možnému zranění.

16. Během provozu projektoru si můžete všimnout, že z ventilační mřížky projektoru vystupuje proud teplého vzduchu a mírný zápach. Tento jev je naprosto normální a neznamená poruchu projektoru.

5 Důležité bezpečnostní pokyny

17. Do blízkosti projektoru ani na projektor

3 000 m

(10 000

stop)

0 m

(0 stop)

neumísťujte žádné tekutiny. Tekutiny vylité do projektoru mohou způsobit jeho poruchu. Jestliže se do projektoru dostane jakákoliv tekutina, odpojte jej ze síťové zásuvky a požádejte společnost BenQ o provedení servisní opravy.

18. Projektor umí zobrazovat obrácený obraz, který se využívá při instalaci projektoru pod strop.

19. Tento projektor musí být uzemněn.

20. Neinstalujte tento projektor do žádného z následujících prostředí:

- nedostatečně odvětrávaná nebo stísněná místa, Zajistěte, aby byl projektor ve vzdálenosti alespoň 50 cm od stěn a aby vzduch volně proudil kolem projektoru,

- místa, kde může teplota dosahovat příliš vysokých hodnot (např. v automobilu se zavřenými okny),

- místa, kde může nadměrná vlhkost, prach nebo cigaretový kouř znečistit optické komponenty a zkrátit tak životnost projektoru a způsobit ztmavnutí obrazu,

Skupina nebezpečí 2

1. Podle klasifikace fotobiologické bezpečnosti lamp a systémů lamp patří tento produkt do Skupiny nebezpečí 2, IEC 62471-5:2015.

2. Možnost vyzařování nebezpečného optického záření z tohoto produktu.

3. Nedívejte se do zapnuté lampy. Mohlo by to být nebezpečné pro váš zrak.

4. Stejně jako u jakéhokoli jiného jasného zdroje se nedívejte přímo do paprsku.

Hg - lampa obsahuje rtuť. Při likvidaci dodržujte platné předpisy pro likvidaci odpadu. Navštivte webovou stránku www.lamprecycle.org.

- místa v blízkosti požárních hlásičů,

- místa s okolní teplotou nad 40 °C,

- místa s nadmořskou výškou nad 3 000 m.

6 Důležité bezpečnostní pokyny

Úvod

Obsah balení

Pečlivě vybalte jednotlivé součásti a zkontrolujte, zda jste obdrželi všechny vyobrazené položky. Pokud některá z položek chybí, obraťte se na prodejce, u něhož jste projektor zakoupili.

Standardní příslušenství

Projektor

Instalační příručka

• Dodávané příslušenství je přizpůsobeno vašemu regionu a může se lišit od zobrazeného příslušenství.

• * V některých zemích se záruční list nedodává. Podrobné informace vám poskytne prodejce.

CD s uživatelskou

příručkou

Dálkový ovladač

včetně baterií

Záruční list* Síťový kabel

Volitelné příslušenství

1. Náhradní modul lampy

2. Sada pro montáž pod strop

3. Kabel RS232

4. Anamorfní objektiv

5. 3D brýle BenQ DGD5

Výměna baterií v dálkovém ovladači

1. Stiskněte a odsuňte kryt baterií, viz obrázek.

2. Vyjměte staré baterie (pokud je to potřebné) a vložte dvě baterie AAA. Zajistěte, aby byly správně umístěny kladné a záporné póly, viz obrázek.

3. Zasuňte dovnitř kryt baterie tak, aby zacvakl do správné polohy.

Sada kabelových

pásků x 3

• Nenechávejte dálkový ovladač a baterie v místech s vysokou teplotou nebo vlhkostí, jako jsou např. kuchyně, koupelna, sauna, prosklené prosluněné místnosti nebo zavřený automobil.

• Baterii nahraďte pouze stejným nebo ekvivalentním typem, který doporučuje výrobce baterie.

• Použité baterie zlikvidujte podle pokynů výrobce baterií a místních předpisů na ochranu životního prostředí.

• Nikdy neházejte baterie do ohně. Mohlo by dojít k jejich explozi.

• Jestliže jsou baterie vybité nebo pokud nebudete dálkový ovladač delší dobu používat, vyjměte z něj baterie, aby nedošlo k poškození dálkového ovladače únikem elektrolytu z baterií.

7 Úvod

Vnější vzhled projektoru

O P

3 4 5

LAM

DMI 2-USB MINIB

12V

TRIGGHER

RS232

111213 1614

LAN

IR IN

HDMI 1

HDCP 2.2

1. Knoflíky pro úpravu posunutí objektivu (DOLEVA/DOPRAVA, NAHORU/DOLŮ)

2. Ventilační otvory (odvod horkého vzduchu)

3. Zaostřovací kroužek

4. Kroužek zoomu

5. Projekční objektiv

6. Senzor infračerveného dálkového ovládání

7. Krytka objektivu

8. Kryt lampy

9. Indikátor POWER (Napájení)/Varovný

indikátor TEMP (Teplota)/Indikátor LAMP (Lampa)

(Viz Indikátory na straně 39.)

10. Ventilační otvory (přívod chladného vzduchu)

11. Vstupní LAN konektor RJ-45 (10/100 M)

12. Konektor IR-IN Pro použití s kabelem opakovače IR

signálu za účelem zajištění lepšího příjmu signálu z dálkového ovladače.

13. Konektor vstupu signálu RGB (PC)

14. Vstupní konektor HDMI (verze 2.0) a otvor pro kabelový pásek

15. Vstupní konektor HDMI (verze 1.4a) a otvor pro kabelový pásek

16. USB konektor typu mini-B

17. Výstupní konektory 12 V DC Spuštění externích zařízení, jako je

elektrické projekční plátno, ovládání osvětlení atd.

18. Ovládací port RS-232 (Přenosová rychlost 9600 Bd)

19. Dvířka k externímu ovládacímu panelu

20. Konektor napájení a otvor pro kabelový pásek

21. Vnější ovládací panel (Viz Ovládací prvky a funkce na straně 9.)

22. Otvor pro Kensingtonův zámek (ochrana proti odcizení)

23. Nastavitelné nožky

24. Otvory pro anamorfní objektiv

25. Otvory pro montáž pod strop

8 Úvod

Ovládací prvky a funkce

Veškeré operace stisknutí tlačítek popsané v tomto dokumentu lze provádět na dálkovém ovladači nebo na projektoru.

LAN

RS232

12V

TRIGGHER

IR IN

HDMI 2-USB MINIB

HDMI 1

HDCP 2.2

Projektor a dálkový ovladač

8 9

3 4

12 14

13 16

17 18

1. SOURCE (Zdroj)

Zobrazení lišty pro výběr zdroje vstupního signálu.

2. Tlačítka se šipkami ( , , , ) Pokud je na projekční ploše zobrazena

OSD nabídka, slouží tato tlačítka jako směrové šipky pro výběr požadovaných položek nabídky a pro provedení nastavení.

3. BACK (Zpět) Návrat do předchozí OSD nabídky,

ukončení a uložení nastavení nabídky.

4. MODE (Režim), PIC MODE (Režim

obrazu)

Výběr dostupného režimu nastavení obrazu.

5. OK

Potvrzení vybrané položky OSD nabídky.

6. MENU (Nabídka)

Zobrazení nabídky na projekční ploše (OSD).

7. I/ NAPÁJENÍ

Zapnutí projektoru nebo vypnutí do pohotovostního režimu.

8. AUTO (Automaticky)

Automatické určení nejlepšího časování obrazu pro zobrazený obraz.

9. ASPECT (Poměr stran)

Výběr poměru stran obrazu.

10. TEST PATTERN (Testovací vzorek)

Zobrazení testovacího vzorku.

9 Úvod

11. DEFAULT (Výchozí)

16. INVERT (Obrátit)

Resetování aktuální funkce na výchozí tovární nastavení.

12. HDR Zobrazení nabídky HDR.

13. CINEMAMASTER Zobrazení nabídky CinemaMaster.

Viz CinemaMaster na straně 28.

14. 3D Zobrazení nabídky 3D.

15. Tlačítka pro úpravu kvality obrazu (BRIGHT (Jasný), CONTRAST

(Kontrast), DYNAMIC IRIS (Dynamická duhovka), COLOR TEMP (Teplota barev), COLOR MANAGE (Správa barev), GAMMA (Gama), SHARP (Ostrost))

Zobrazení nastavovacího pruhu pro nastavení příslušných hodnot kvality obrazu.

Pokud je 3D obraz zkreslený, aktivujte tuto funkci pro přepnutí mezi obrazem pro levé oko a pravé oko, aby byly zážitky ze sledování 3D obsahu příjemnější.

17. LIGHT MODE (Režim světla)

Výběr některého z dostupných režimů napájení lampy projektoru.

18. ECO BLANK (Eko bez obrazu)

Skrytí obrazu zobrazeného na projekční ploše.

Nezakrývejte projekční objektiv, aby nepromítal obraz. Předmět zakrývající objektiv by se mohl zahřát a zdeformovat nebo dokonce způsobit požár.

19. KEY LIGHT (Podsvícení tlačítek)

Zapnutí podsvícení dálkového ovladače na několik sekund. Aby zůstalo podsvícení zapnuté, stiskněte během aktivovaného podsvícení jakékoli jiné tlačítko. Dalším stisknutím tlačítka podsvícení vypnete.

Dosah dálkového ovladače

Aby dálkový ovladač pracoval správně, je třeba jej držet kolmo a pod úhlem max. 30 stupňů vůči snímačům infračerveného dálkového ovládání na projektoru. Vzdálenost mezi dálkovým ovladačem a snímači by neměla přesáhnout 8 metrů.

Mezi dálkovým ovladačem a snímači infračerveného dálkového ovládání na projektoru nesmí být žádné překážky, které by mohly bránit infračervenému paprsku.

• Ovládání projektoru zepředu • Ovládání projektoru zezadu

10 Úvod

Umístění projektoru

Volba umístění

Před výběrem místa pro instalaci vašeho projektoru zvažte následující faktory:

• Velikost a poloha projekční plochy

• Umístění elektrické zásuvky

• Poloha a vzdálenost mezi projektorem a dalším zařízením Projektor můžete nainstalovat následujícími způsoby.

1. Přední Zvolte toto umístění, chcete-li mít projektor

postaven na stolku před projekčním plátnem. Je to nejběžnější způsob umístění projektoru z důvodu rychlého nastavení a přenosnosti.

2. Strop vpředu Zvolte toto umístění, chcete-li mít projektor

zavěšen obráceně pod stropem před projekčním plátnem. Před montáží projektoru pod strop si u svého prodejce objednejte sadu BenQ pro montáž projektoru pod strop.

3. Strop vzadu Zvolte toto umístění, chcete-li mít projektor

zavěšen obráceně pod stropem za projekčním plátnem. Uvědomte si prosím, že budete potřebovat speciální projekční plochu pro zadní projekci a sadu BenQ pro montáž projektoru pod strop.

4. Zadní Zvolte toto umístění, chcete-li mít projektor

postaven na stolku za projekčním plátnem. Uvědomte si prosím, že budete potřebovat speciální projekční plochu pro zadní projekci.

Po zapnutí projektoru přejděte do nabídky INSTALACE > Poloha projektoru a stisknutím tlačítek / vyberte nastavení.

11 Umístění projektoru

Získání požadované velikosti promítaného obrazu

LAN

RS232

12V TRIGGHER

IR IN

HDMI 2-USB MINIB

HDMI 1

HDCP 2.2

Projekční vzdálenost

Střed objektivu

Projekční plocha

Úhlopříčka projekční plochy 16 : 9

Vzdálenost od objektivu projektoru k projekční ploše, nastavení zoomu a formát video signálu jsou faktory, které ovlivňují velikost promítaného obrazu.

Projekční rozměry

• Při použití projekční plochy s poměrem stran 16 : 9 a promítání obrazu ve formátu 16 : 9

Rozměry projekční plochy Vzdálenost od projekční plochy (mm)

Úhlopříčka

palců mm (max. zoom) (min. zoom)

Š (mm) V (mm)

Min. délka

Průměr

Max. délka

Nejnižší/

nejvyšší poloha

objektivu (mm)

80 2032 1771 996 2400 3000 3600 149

90 2286 1992 1121 2700 3375 4050 168 100 2540 2214 1245 3000 3750 4500 187 110 2794 2435 1370 3300 4125 4950 205 120 3048 2657 1494 3600 4500 5400 224 130 3302 2878 1619 3900 4875 5850 243 140 3556 3099 1743 4200 5250 6300 262 150 3810 3321 1868 4500 5625 6750 280 160 4064 3542 1992 4800 6000 7200 299 170 4318 3763 2117 5100 6375 7650 318 180 4572 3985 2241 5400 6750 8100 336 190 4826 4206 2366 5700 7125 8550 355 200 5080 4428 2491 6000 7500 9000 374 210 5334 4649 2615 6300 7875 9450 392 220 5588 4870 2740 6600 8250 9900 411 230 5842 5092 2864 6900 8625 10350 430 240 6096 5313 2989 7200 9000 10800 448 250 6350 5535 3113 7500 9375 11250 467 260 6604 5756 3238 7800 9750 11700 486 270 6858 5977 3362 8100 10125 12150 504 280 7112 6199 3487 8400 10500 12600 523 290 7366 6420 3611 8700 10875 13050 542 300 7620 6641 3736 9000 11250 13500 560

Pokud například používáte 120palcovou projekční plochu, je doporučená projekční vzdálenost 4500 mm.

Pokud jste naměřili projekční vzdálenost 520 cm, je nejbližší hodnotou ve sloupci "Vzdálenost

od projekční plochy (mm)" 5250 mm. Vyhledáním údajů na tomto řádku zjistíte, že je zapotřebí

projekční plocha s úhlopříčkou 140“ (přibližně 3,6 m).

• Pro optimalizaci kvality vaší projekce doporučujeme provádět projekci pomocí hodnot v buňkách, které nejsou šedé. Hodnoty v šedých buňkách slouží pouze pro referenci.

• Veškeré naměřené hodnoty jsou přibližné a mohou se od skutečných rozměrů lišit. Společnost BenQ doporučuje, abyste si v případě, že chcete instalovat projektor na stálé místo, nejprve zkouškou ověřili velikost obrazu a projekční vzdálenost při použití projektoru na tomto místě (z důvodu tolerance optických vlastností projektoru). To vám umožní správně určit přesné místo pro instalaci

12 Umístění projektoru

projektoru.

Upevnění projektoru

Šrouby pro zavěšení pod strop: M6 (max. D = 25 mm; min. D = 20 mm)

Jednotky: mm

Pokud se rozhodnete upevnit projektor, důrazně vám doporučujeme použít vhodnou montážní sadu BenQ a také vás prosíme o zajištění řádné a bezpečné instalace.

Jestliže použijete montážní sadu od jiného výrobce, než je BenQ, vystavujete se nebezpečí pádu projektoru v důsledku nevhodného připevnění kvůli použití šroubů nesprávného průměru nebo délky.

Před upevněním projektoru

• Montážní sadu BenQ si můžete zakoupit u prodejce vašeho projektoru BenQ.

• BenQ rovněž doporučuje, abyste si zakoupili samostatný bezpečnostní kabel kompatibilní s Kensingtonovým zámkem a pevně jej připevnili k otvoru pro Kensingtonův zámek na projektoru a k základně montážní konzoly. Toto opatření slouží jako sekundární zabezpečení projektoru pro případ, že by se jeho připevnění k montážní konzole uvolnilo.

• Požádejte prodejce, aby provedl instalaci projektoru. Při instalaci projektoru svépomocí může dojít k pádu projektoru a zranění osob.

• Učiňte nezbytné kroky k zajištění projektoru před pádem, například při zemětřesení.

• Záruka se nevztahuje na poškození výrobku způsobené instalací projektoru s použitím montážní sady jiného výrobce než BenQ.

• Při montáži projektoru pod strop vezměte v úvahu okolní teplotu v místě, kde je projektor nainstalován. Jestliže se používá topné těleso, může být teplota u stropu vyšší, než by mohlo být očekáváno.

• Informace o utahovacích momentech naleznete v uživatelské příručce. Utažení momentem překračujícím doporučený rozsah může způsobit poškození projektoru a jeho následný pád.

• Ujistěte se, že se síťová zásuvka nachází v přiměřené výšce, abyste mohli projektor snadno vypnout.

Schéma montáže pod strop

372.8

290

547.8

530.8

553.39

275.79

564.49

337

13 Umístění projektoru

Úprava polohy projektoru

POWER

TEMP

LAMP

27%27%

1 šířka projekční plochy

LAN

RS232

12V

TRIGGHER

IR IN

HDMI 2-USB MINIB

HDMI 1

HDCP 2.2

65%

1 v

ý š k a

p r

o j

n í

o c h y

Posunutí projekčního objektivu

Ovládání posunutí objektivu zvyšuje flexibilitu možné instalace projektoru. Umožňuje umístění projektoru mimo střed projekční plochy.

Toto posunutí objektivu se udává jako procento výšky nebo šířky promítaného obrazu. Podle požadované polohy obrazu můžete otáčením knoflíků na projektoru posunout projekční objektiv v libovolném směru v rámci povoleného rozsahu.

Vodorovná poloha Svislá poloha

Rozsah projekce

Úprava posunutí objektivu nezhoršuje kvalitu obrazu.

14 Umístění projektoru

Úprava promítaného obrazu

Úprava úhlu projekce

Pokud není projektor umístěn na rovný povrch nebo pokud není projekční plocha kolmo vůči projektoru, bude mít promítaný obraz lichoběžníkový tvar. Šroubováním nastavitelných nožek jemně dolaďte vodorovný úhel.

Pro zatažení nožek zašroubujte nastavovací nožky v opačném směru.

V době, kdy je lampa zapnutá, se nedívejte do objektivu. Silné světlo lampy vám může poškodit zrak.

Automatické nastavení obrazu

V některých případech je třeba optimalizovat kvalitu obrazu. Pro provedení optimalizace stiskněte tlačítko AUTO (Automaticky). Během 3 sekund provede vestavěná inteligentní funkce automatického nastavení optimalizaci hodnot frekvence a časování tak, aby byla zajištěna nejvyšší kvalita obrazu.

V rohu projekční plochy se na 3 sekundy zobrazí informace o aktuálním zdroji signálu.

Tato funkce je k dispozici pouze v případě, že je vybrán signál z PC (analogový RGB).

Jemné doladění velikosti a ostrosti obrazu

1. Pomocí kroužku zoomu nastavte požadovanou velikost promítaného obrazu.

2. Potom zaostřete obraz otáčením zaostřovacího kroužku.

15 Umístění projektoru

Připojení

LAN

RS 232

12V

TRIGGHER

IR IN

HDMI 2-USB MINI B

HDMI 1

HDCP 2.2

3 4

1 2

Notebook nebo stolní počítač

A/V zařízení

VGA

HDMI

Kabel RJ-45 Opakovač IR

signálu VGA kabel

HDMI kabel

234

Při připojování zdroje signálu k projektoru nezapomeňte:

1. Před provedením jakéhokoliv připojení vypnout všechna zařízení.

2. Použít pro každý zdroj signálu správné signálové kabely.

3. Zajistit pevné připojení kabelů.

• Ve výše uvedených příkladech připojení nemusí být některé propojovací kabely součástí příslušenství projektoru (viz Obsah balení na straně 7). Kabely jsou k dostání v běžných prodejnách s elektrotechnickým zbožím.

• Uvedené příklady vzájemného propojení mají pouze informativní charakter. Typ a počet konektorů na zadní straně se u jednotlivých modelů projektorů liší.

• Mnoho notebooků nezapne po připojení k projektoru své externí video konektory. Pro zapnutí/vypnutí výstupu video signálu do externího zobrazovacího zařízení se obvykle používá kombinace tlačítek, jako např. FN + funkční tlačítko se symbolem monitoru. Stiskněte současně tlačítko FN a příslušné funkční tlačítko. Informace o kombinacích tlačítek notebooku najdete v jeho dokumentaci.

• Pokud se po zapnutí projektoru a výběru správného zdroje video signálu nezobrazí požadovaný obraz, zkontrolujte prosím, zda je zdroj video signálu zapnutý a zda pracuje správně. Zkontrolujte také, zda byly správně připojeny signálové kabely.

Projektor stačí připojit k zařízení, které je zdrojem video signálu, pouze pomocí jednoho z uvedených způsobů připojení. Každý z těchto způsobů však poskytuje rozdílnou kvalitu

obrazu.

HDMI 1 (verze 2.0)

HDMI 2 (verze 1.4a)

Konektor Kvalita obrazu

Nejlepší

Lepší

Dobrá

16 Připojení

Použití sady kabelových pásků

Kabelový pásek

Kabelová svorka

Hlava kabelového pásku

Sada kabelových pásků pomáhá zabránit odpojení zástrčky kabelu z připojovacího konektoru. Obsahuje následující součásti.

Použití sady kabelových pásků:

1. Pevně připojte kabel do správného konektoru na projektoru. Zasuňte hlavu kabelového pásku do otvoru přímo nad připojovacím konektorem. Mějte na paměti, že po vložení do otvoru nelze kabelový pásek vyjmout.

2. Vezměte si kabelovou svorku. Mírně otevřete svorku tak, aby obklopovala připojovací kabel.

3. Zasuňte konec kabelového pásku do kabelové svorky vyobrazeným způsobem.

4. Stlačením západky zavřete kabelovou svorku.

5. Posuňte kabelovou svorku s upevněným kabelovým páskem na konec zástrčky kabelu.

Instalace kabelového pásku je dokončena.

17 Připojení

Ovládání

Zapnutí projektoru

1. Připojte síťový kabel. Zapněte vypínač síťové zásuvky (je-li jím vybavena). Po připojení napájení se na projektoru oranžově rozsvítí indikátor napájení.

2. Stisknutím tlačítka na projektoru nebo tlačítka

na dálkovém ovladači zapněte projektor. Indikátor napájení bude blikat zelenou barvou a po zapnutí projektoru bude zeleně svítit.

Spouštění projektoru trvá přibližně 30 sekund. V pozdější fázi spouštění se zobrazí úvodní logo.

(V případě potřeby) Otáčením zaostřovacího kroužku upravte ostrost obrazu.

3. Pokud jste zapnuli projektor poprvé, zobrazí se průvodce nastavením, který vás provede nastavením projektoru. Pokud jste již nastavení provedli, přeskočte tento krok a přejděte k dalšímu kroku.

• Pomocí tlačítek se šipkami ( ///) na projektoru nebo na dálkovém ovladači

procházejte jednotlivé položky nabídky.

• Pomocí tlačítka OK potvrďte vybranou položku nabídky.

Krok 1: Určete Poloha projektoru. Více informací o poloze projektoru najdete

v části Volba umístění.

Krok 2: Určete Jazyk OSD.

Krok 3: Určete Aut. zdroj. Pokud chcete, aby projektor při zapnutí vždy

automaticky vyhledával dostupné signály, vyberte možnost Zapnuto.

Nyní jste dokončili počáteční nastavení.

18 Ovládání

4. Pokud jste vyzváni k vložení hesla, zadejte šestimístné heslo pomocí tlačítek se šipkami. Viz Využití funkce hesla na straně 21.

5. Zapněte všechna připojená zařízení.

6. Projektor vyhledá vstupní signály. Aktuálně prohledávaný vstupní signál bude zobrazen. Pokud projektor nenajde žádný platný signál, bude se zpráva „Žádný signál“ zobrazovat tak dlouho, dokud nebude nalezen vstupní signál.

Požadovaný vstupní signál můžete vybrat také stisknutím tlačítka SOURCE (Zdroj). Viz Přepínání vstupního signálu na straně 22.

• Abyste předešli možnému nebezpečí, jako například vzniku požáru nebo úrazu elektrickým proudem, používejte prosím originální příslušenství (např. síťový kabel).

• Pokud je projektor po předchozím použití stále horký, bude přibližně 90 sekund před zapnutím projekční lampy běžet chladicí ventilátor.

• Uvedené ukázky obrazovek průvodce nastavením slouží pouze pro ilustrační účely a mohou se lišit od skutečnosti.

• Pokud frekvence nebo rozlišení vstupního signálu přesahuje provozní rozsah projektoru, zobrazí se na prázdné projekční ploše zpráva „Mimo rozsah“. Přepněte prosím na vstupní signál, který vyhovuje rozlišení projektoru, nebo nastavte u vstupního signálu nižší hodnoty. Viz Ta bu l ka časování na straně

44.

• Pokud není po dobu 3 minut detekován žádný signál, přepne se projektor automaticky do úsporného režimu.

19 Ovládání

Používání nabídek

OBRÁZEK

Režim zobrazení

Správa režimu uživatele

Kontrast

Odstín

Ostrost

Upřesnit

Resetovat aktuální režim obrazu

Exit

Barva

Jas

14253

Tento projektor umožňuje provádět různá přizpůsobení a nastavení pomocí nabídek na projekční ploše (OSD).

Níže uvedené ukázky OSD obrazovek slouží pouze pro ilustrační účely a mohou se lišit od skutečnosti.

Na následujícím obrázku je uveden přehled OSD nabídek:

Ikona hlavní nabídky

Hlavní nabídka

Aktuální vstupní signál

Stav

Stiskněte tlačítko BACK (Zpět) pro

Vnořená nabídka

návrat na předchozí stránku nebo pro ukončení.

Pro otevření OSD nabídky stiskněte tlačítko MENU (Nabídka) na projektoru nebo na dálkovém ovladači.

• Pomocí tlačítek se šipkami ( / / / ) na projektoru nebo na dálkovém ovladači procházejte jednotlivé položky nabídky.

• Pomocí tlačítka OK na projektoru nebo na dálkovém ovladači potvrďte vybranou položku nabídky.

20 Ovládání

Zabezpečení projektoru

ZADEJTE NOVÉ HESLO

Zpět

Chyba hesla

Opakujte akci později.

Zapište si vyvolávací kód a kontaktujte zákaznické středisko BenQ.

Vyvolávací kód:

255 255 255 255

VYVOLAT HESLO

Konec

Použití bezpečnostního kabelu se zámkem

Abyste zabránili odcizení projektoru, nainstalujte jej na bezpečné místo. V opačném případě si pořiďte pro zabezpečení projektoru zámek, jako například Kensingtonův zámek. Otvor pro zámek Kensington se nachází na zadní straně projektoru. Viz položka 22 na straně 8.

Bezpečnostní kabelový Kensingtonův zámek je obvykle tvořen kombinací klíčů a zámku. Informace o způsobu použití najdete v dokumentaci k zámku.

Využití funkce hesla

Nastavení hesla

1. Přejděte na NASTAVENÍ SYSTÉMU: POKROČILÉ > Heslo. Stiskněte tlačítko OK. Zobrazí se okno HESLO.

2. Označte položku Změnit heslo a stiskněte tlačítko OK.

3. Čtyři tlačítka se šipkami ( , , , ) představují 4 číslice (1, 2, 3, 4) v tomto pořadí. Požadované šestimístné heslo zadejte stisknutím odpovídajících šipek.

4. Pro potvrzení nového hesla jej zadejte ještě jednou. Po nastavení hesla se opět zobrazí okno HESLO.

5. Pro aktivaci funkce Zámek napájení označte stisknutím tlačítek / položku Zámek napájení a stisknutím tlačítek / vyberte možnost Zapnuto. Znovu zadejte heslo.

• Místo zadávaných číslic se budou zobrazovat hvězdičky. Před zadáním hesla nebo bezprostředně poté si zapište vaše heslo a uschovejte jej na bezpečném místě, abyste jej měli v případě, že jej zapomenete, vždy k dispozici.

• Jakmile heslo jednou nastavíte a aktivujete zámek napájení, nebudete moci projektor po zapnutí použít, aniž byste zadali správné heslo.

Jestliže heslo zapomenete

Pokud zadáte nesprávné heslo, zobrazí se zpráva o chybném zadání hesla a pak se zobrazí zpráva ZADEJTE AKTUÁLNÍ HESLO. Pokud si na heslo nemůžete vůbec vzpomenout, lze použít postup pro obnovu hesla. Viz Použití postupu pro obnovu hesla na

straně 21.

Pokud zadáte pětkrát za sebou nesprávné heslo, projektor se automaticky vypne.

Použití postupu pro obnovu hesla

1. Podržte stisknuté tlačítko OK asi 3 sekundy. Projektor

zobrazí na projekční ploše zakódované číslo.

2. Zapište si toto číslo a vypněte projektor.

3. Místní servisní středisko BenQ vám pomůže toto číslo dekódovat. V souvislosti s tím můžete být požádáni opředložení dokladu o zakoupení projektoru za účelem prokázání toho, že jste oprávněným uživatelem projektoru.

21 Ovládání

Změna hesla

HDMI1

HDMI2

Zdroj

1. Přejděte do nabídky NASTAVENÍ SYSTÉMU: POKROČILÉ > Heslo > Změnit heslo.

2. Stiskněte tlačítko OK. Zobrazí se zpráva „ZADEJTE AKTUÁLNÍ HESLO“.

3. Zadejte staré heslo.

• Pokud je heslo správné, zobrazí se další zpráva „ZADEJTE NOVÉ HESLO“.

• Pokud je heslo chybné, zobrazí se zpráva o chybném zadání hesla a pak se zobrazí

zpráva „ZADEJTE AKTUÁLNÍ HESLO“ pro nový pokus. Stisknutím tlačítka BACK (Zpět) můžete změnu zrušit nebo můžete zkusit zadat jiné heslo.

4. Zadejte nové heslo.

5. Pro potvrzení nového hesla jej zadejte ještě jednou.

Zrušení funkce ochrany heslem

Chcete-li vypnout funkci ochrany heslem, přejděte do nabídky NASTAVENÍ SYSTÉMU: POKROČILÉ > Heslo > Zámek napájení a stisknutím tlačítek / vyberte možnost Vypnuto. Zobrazí se zpráva „ZADEJTE AKTUÁLNÍ HESLO“. Zadejte aktuální heslo.

• Pokud je heslo správné, obnoví se v OSD nabídce zobrazení stránky HESLO. Při dalším

zapnutí projektoru nebudete muset zadávat heslo.

• Pokud je heslo chybné, zobrazí se zpráva o chybném zadání hesla a pak se zobrazí

zpráva „ZADEJTE AKTUÁLNÍ HESLO“ pro nový pokus. Stisknutím tlačítka BACK (Zpět) můžete změnu zrušit nebo můžete zkusit zadat jiné heslo.

Přestože je funkce ochrany heslem vypnutá, měli byste si staré heslo zapamatovat, protože jej budete potřebovat v případě opětovné aktivace ochrany heslem, při které musíte zadat staré heslo.

Přepínání vstupního signálu

Projektor lze připojit k několika zařízením současně. V jednom okamžiku lze však na celé projekční ploše zobrazit signál pouze z jednoho zařízení. Při zapínání projektor automaticky vyhledává dostupné signály.

Pokud chcete, aby projektor automaticky vyhledával signály, ujistěte se, že je položka NASTAVENÍ SYSTÉMU: ZÁKLADNÍ > Aut. zdroj nastavena na Zapnuto.

Výběr zdroje:

1. Stiskněte tlačítko SOURCE (Zdroj). Zobrazí se lišta pro

výběr zdroje vstupního signálu.

2. Opakovaným stisknutím tlačítek / vyberte požadovaný vstupní signál a stiskněte tlačítko OK.

Po detekci se zobrazí obraz z vybraného zdroje. Pokud je k projektoru připojeno více zařízení, opakujte kroky 1-2 pro vyhledání dalšího signálu.

• Úroveň jasu promítaného obrazu se bude při přepínání mezi různými vstupními signály odpovídajícím způsobem měnit.

• Aby byl zobrazený obraz co nejlepší, měli byste vybrat a používat zdroj vstupního signálu, který odpovídá nativnímu rozlišení projektoru. Jakákoliv jiná rozlišení budou projektorem upravena v závislosti na nastavení „poměru stran“, což může způsobit určité zkreslení obrazu nebo ztrátu jeho ostrosti. Viz Poměr stran na straně 30.

22 Ovládání

Vypnutí projektoru

1. Po stisknutí tlačítka se zobrazí výzva k potvrzení požadavku. Pokud během několika sekund nestisknete žádné tlačítko, zpráva zmizí.

2. Znovu stiskněte tlačítko . Indikátor napájení začne blikat oranžovou barvou a lampa se vypne, avšak ventilátory budou pokračovat v chodu ještě přibližně dalších 90 sekund, aby se projektor ochladil.

3. Po ukončení procesu ochlazování se indikátor napájení rozsvítí oranžovou barvou a ventilátory se zastaví. Odpojte síťový kabel ze zásuvky.

• Z důvodu ochrany lampy nebude projektor během procesu ochlazování reagovat na žádné příkazy.

• Chcete-li zkrátit dobu chlazení, můžete rovněž aktivovat funkci Rychlé chlazení. Viz Rychlé chlazení na

straně 32.

• Nezapínejte projektor bezprostředně po jeho vypnutí, protože nadměrné teplo by mohlo zkrátit životnost lampy.

• Životnost a výkon lampy se bude lišit v závislosti na okolních podmínkách a podmínkách používání.

Přímé vypnutí

Síťový kabel lze odpojit ihned po vypnutí projektoru. Kvůli ochraně lampy však počkejte před dalším zapnutím projektoru asi 10 minut. Pokud se pokusíte projektor znovu zapnout, mohou několik minut běžet ventilátory pro ochlazení projektoru. V takovém případě zapněte projektor opětovným stisknutím tlačítka NAPÁJENÍ až poté, co se ventilátory zastaví a indikátor napájení se rozsvítí oranžově.

23 Ovládání

Používání nabídek

Všimněte si prosím, že OSD nabídky se mění podle vybraného typu signálu a modelu projektoru.

Položky nabídky jsou dostupné, pokud projektor vyhledá aspoň jeden vstupní signál. Pokud není k projektoru připojeno žádné zařízení nebo není nalezen žádný signál, jsou dostupné pouze některé položky nabídky.

Nabídka OBRÁZEK

V projektoru je přednastaveno několik režimů zobrazení, ze kterých si můžete vybrat ten, který nejlépe vyhovuje provoznímu prostředí a typu obrazu ze vstupního signálu.

• Bright: Maximalizuje jas promítaného obrazu. Tento režim je vhodný pro

prostředí, kde je vyžadován velmi vysoký jas, jako např. při použití projektoru v dobře osvětlených místnostech.

• Vivid: Tento režim nabízí trochu více jasu než režim Cinema, a je proto

vhodný pro přehrávání filmů v místnosti s malým množstvím okolního světla, jako je např. obývací pokoj.

• Cinema: Díky velmi dobře vyvážené sytosti barev a kontrastu s nízkou

úrovní jasu je tento režim vhodný pro sledování filmů ve zcela tmavém prostředí (jaké bývá například v kině).

• THX: Barevný režim a kvalita obrazu certifikovaná společností THX Ltd.

Režim zobrazení

• Silence: Minimalizace akustického hluku. Tento režim je vhodný pro

sledování filmů, při němž je vyžadováno mimořádně tiché prostředí. Nebudete rušeni hlukem projektoru. Při použití tohoto režimu se následující funkce nabídky automaticky změní na určená nastavení a budou zobrazeny šedě.

• XPR: Vypnuto (Rozlišení displeje bude 2716 x 1528)

• Dynamická duhovka: Vypnuto

• Režim světla: Úsporný

• User 1/User 2: Vyvolání provedených uživatelských nastavení

vycházejících z aktuálně dostupných režimů zobrazení. Viz Správa režimu

uživatele na straně 25.

• 3D: Optimalizován pro poskytování 3D efektů při sledování 3D obsahu.

Tento režim je k dispozici pouze v případě, že je aktivní funkce 3D.

24 Používání nabídek

Správa režimu uživatele

Pokud vám dostupné režimy zobrazení nevyhovují, máte k dispozici dva uživatelsky nastavitelné režimy. Jako výchozí režim pro přizpůsobení nastavení můžete použít jakýkoliv z režimů zobrazení (kromě režimů User 1/User 2).

• Nahrát nastavení z

1. Přejděte do nabídky OBRÁZEK > Režim zobrazení.

2. Stisknutím tlačítek / vyberte položku User 1 nebo User 2.

3. Stisknutím tlačítka označte položku Správa režimu uživatele a stiskněte tlačítko OK. Zobrazí se okno Správa režimu uživatele.

4. Vyberte možnost Nahrát nastavení z a stiskněte tlačítko OK.

5. Stisknutím tlačítek / vyberte režim zobrazení, který vám nejvíce vyhovuje.

6. Stiskněte tlačítko OK a BACK (Zpět) pro návrat do nabídky OBRÁZEK.

7. Stisknutím tlačítka vyberte položky, které chcete změnit, a pomocí tlačítek / nastavte hodnoty. Úpravy definují vybraný uživatelský režim.

• P

řejm.rež.uživ.

Přejmenování upravených uživatelských režimů (User 1 nebo User 2). Nový název může být tvořen až 9 znaky včetně písmen (A-Z, a-z), číslic (0-9) a mezery (_).

Jas

Kontrast

Barva

Odstín

1. Přejděte do nabídky OBRÁZEK > Režim zobrazení.

2. Stisknutím tlačítek / vyberte položku User 1 nebo User 2.

3. Stisknutím tlačítka označte položku Správa režimu uživatele a stiskněte tlačítko OK. Zobrazí se okno Správa režimu uživatele.

4. Stisknutím tlačítka označte položku Přejm.rež.uživ. a stiskněte tlačítko OK. Zobrazí se okno Přejm.rež.uživ..

5. Pomocí tlačítek / / / , a OK vyberte požadované znaky.

6. Po dokončení stiskněte tlačítko BACK (Zpět) pro uložení změn aukončení.

Čím vyšší je tato hodnota, tím je obraz jasnější. Tuto položku nastavte tak, aby se černé oblasti obrazu jevily jako černé a aby v tmavých místech zůstaly viditelné detaily.

Čím vyšší je tato hodnota, tím je kontrast vyšší. Tuto položku použijte pro nastavení maximální úrovně bílé po předchozím nastavení položky Jas tak, aby se obraz přizpůsobil vybranému vstupu a prostředí pro sledování.

Nižší nastavená hodnota znamená méně syté barvy. Pokud je nastavena příliš vysoká hodnota, budou barvy obrazu přesycené a obraz nebude realistický.

Čím vyšší je tato hodnota, tím více je obraz zbarven do zelena. Čím nižší je tato hodnota, tím více je obraz zbarven do červena.

Ostrost Čím vyšší je tato hodnota, tím je obraz ostřejší.

25 Používání nabídek

Upřesnit

Vysoký jas

Nízký kontrast

Nízký jas

Vysoký kontrast

1,8 2,0 2,1 2,2 2,3 2,4 2,5 2,6 BenQ

• Výběr Gamma Gama korekce ovlivňuje vztah mezi zdrojem vstupního signálu a jasem

obrazu.

• 1.8/2.0/2.1/BenQ: Tyto hodnoty vyberte podle vašich požadavků.

• 2.2/2.3: Zvyšuje průměrný jas obrazu. Nejlepší volba pro osvětlené

prostředí, konferenční místnosti nebo obývací pokoje.

• 2,4/2,5: Nejlepší volba pro sledování filmů v zatemněné místnosti.

• 2,6: Nejlepší volba pro sledování filmů s převahou tmavých scén.

• Jas HDR Projektor umí automaticky upravit úroveň jasu vašeho obrazu podle

vstupního zdroje. Můžete rovněž ručně vybrat úroveň jasu pro zobrazení obrazu lepší kvality. Čím vyšší je hodnota, tím je obraz jasnější; čím nižší je hodnota, tím je obraz tmavší.

• Teplota barev K dispozici je několik přednastavených režimů teploty barev. Dostupná

nastavení se liší podle vybraného typu signálu.

• Normální: Zachovává normální zobrazení bílé barvy.

• Chladné: Bílá barva se zobrazuje do modra.

• Lampa – přir.: Originální teplota barev a vyšší jas lampy. Tento režim je

vhodný pro prostředí, kde je vyžadován vysoký jas, jako např. při projekci obrazu v dobře osvětlených místnostech.

• Teplé: Bílá barva se zobrazuje do červena.

Můžete také nastavit požadovanou teplotu barev upravením následujících možností.

• R - zisk/G - zisk/B - zisk: Úprava úrovně kontrastu červené, zelené

amodré.

• R - posun/G - posun/B - posun: Úprava úrovně jasu červené, zelené

amodré.

26 Používání nabídek

Upřesnit

ČERVENÁ

MODRÁ

ZELENÁ

Žlutá

Azurová

Purpurová

(Pokračování)

• Správa barev

Správa barev umožňuje upravit nastavení 6 sad barev (RGBCMY). Po výběru jednotlivých barev můžete podle svých preferencí nezávisle nastavit jejich rozsah a sytost.

• Primární barva: Výběr barvy z možností Červená, Žlutá, Zelená,

Azurová, Modrá nebo Purpurová.

• Odstín: Zvýšením rozsahu zahrnete barvy

obsahující větší podíl svých dvou sousedních barev. Vzájemné vztahy barev jsou uvedeny na obrázku. Pokud například vyberete barvu Červená a nastavíte její rozsah na 0, bude v promítaném obrazu vybrána pouze čistě červená. Zvýšením rozsahu této barvy zahrnete červenou s odstínem do žluté a červenou s odstínem do purpurové.

• Sytost: Nastavení hodnot podle vašich preferencí. Každé provedené

nastavení se okamžitě projeví v obrazu. Pokud například vyberete barvu Červená a nastavíte její hodnotu na 0, bude ovlivněna pouze sytost čistě červené.

• Zvýšení: Nastavení hodnot podle vašich preferencí. Bude upravena

kontrastní úroveň vámi vybrané primární barvy. Každé provedené nastavení se okamžitě projeví v obrazu.

Sytost udává intenzitu příslušné barvy ve video obrazu. Nižší hodnota vytváří méně syté barvy; hodnota „0“ znamená, že příslušná barva nebude v obrazu vůbec zastoupena. Pokud je sytost příliš vysoká, bude barva příliš výrazná a nereálná.

• Barevný rozsah

Barevný rozsah se týká rozsahu barev, které může zařízení potenciálně zobrazit. Existují určité normy pro definici úrovní odlišnosti barevných rozsahů pro zobrazovací zařízení, jako například CIE 1976, sRGB, Adobe RGB, NTSC, apod.

U tohoto projektoru se při volbě Automaticky automaticky použije nejvhodnější barevný rozsah pro zdroj obrazu. Můžete rovněž vybrat BT. 709, BT. 2020, nebo DCI-P3 podle vašich potřeb.

27 Používání nabídek

Upřesnit (Pokračování)

• CinemaMaster

• Color Enhancer: Umožňuje flexibilně upravovat sytost barev. Upravuje

složité algoritmy barev tak, aby byly bezchybně vykreslovány syté barvy, jemné přechody, střední odstíny a decentní pigmenty.

• Tón blesku: Umožňuje provést inteligentní nastavení odstínu pouze

pro kalibraci barvy lidské pleti a nikoli jiných barev v obraze. Zabraňuje zabarvení tónů pleti světlem projekčního paprsku a zobrazuje každý pleťový tón v nejkrásnějším odstínu.

• Pixel Enhancer 4K: Jedná se o technologii vysokého rozlišení, která

výrazně vylepšuje barvy, kontrast a textury obsahu v rozlišení Full HD. Využívá také technologii zvýraznění detailů, jež vylepšuje povrchové detaily a nabízí skutečně věrný obraz. Uživatelé mohou nastavit úrovně ostrosti a zvýraznění detailů pro dosažení optimálního zobrazení.

• DCTI/DLTI: Sofistikované algoritmy výrazně zlepšují barvy a světelný

výkon při promítání obrazu s kontrastními barvami nebo světlými a tmavými oblastmi. DCTI zvyšuje živost barev a umožňuje dosáhnout výrazných barevných přechodů bez rušení. DLTI snižuje šum způsobený rychlou změnou různých úrovní jasu pro optimalizaci jasu

kontrastu. Výsledkem je kvalita obrazu s maximální hloubkou obrazu

a a zářivými barvami.

• Redukce šumu: Potlačuje elektrický šum v obrazu způsobený různými

přehrávači médií.

• Dynamická duhovka: Automaticky mění úroveň černé promítaného

obrazu pro zvýšení účinku kontrastního poměru. Když se projektor spouští, bude Dynamická duhovka kalibrována po dobu 3-15 sekund. Během této doby uslyšíte zvuk činnosti motorku. Když je projektor zapnutý, Dynamická duhovka se nastaví podle scén ve videu. Činnost motorku stále produkuje slabý zvuk. Tento zvuk můžete ztlumit výběrem Vypnuto.

• Brilliant Color: Tato funkce využívá nový algoritmus pro zpracování barev

a systémová vylepšení za účelem dosažení vyššího jasu, přičemž má obraz věrnější a živější barvy. Umožňuje více než 50% zvýšení jasu obrazu se středními odstíny, které jsou běžné u videa a přírodních scén, takže projektor reprodukuje obraz s reálnými a přirozenými barvami. Pokud dáváte přednost obrazu v této kvalitě, vyberte možnost Zapnuto. Při výběru možnosti Vypnuto není dostupná funkce Teplota barev.

• Režim světla: Výběr některého z dostupných režimů napájení lampy

projektoru. V

iz Prodloužení životnosti lampy na straně 35.

Vrátí všechny úpravy provedené u vybrané možnosti Režim zobrazení (včetně přednastavených režimů, User 1 a User 2) na výchozí tovární

Resetovat

hodnoty.

aktuální režim obrazu

1. Stiskněte tlačítko OK. Zobrazí se potvrzovací okno.

2. Pomocí tlačítek / vyberte Reset a stiskněte tlačítko OK. Aktuální

28 Používání nabídek

režim zobrazení se vrátí na výchozí tovární hodnoty.

Nabídka ZOBRAZENÍ

Poloha obrazu

Úprava skrytí okrajů

Ladění PC

Zobrazení okna pro nastavení pozice. Pomocí tlačítek se šipkami můžete obraz posouvat. Tato funkce je k dispozici pouze v případě, že je vybrán signál z PC (analogový RGB).

Skrytí špatné kvality obrazu ve čtyřech okrajových částech. Čím vyšší je hodnota, tím větší část obrazu je skryta, přičemž obraz zůstává

zobrazen přes celou projekční plochu a je geometricky přesný. Nastavení 0 znamená zobrazení 100 % obrazu.

• Horizont. velikost: Přizpůsobení vodorovné šířky obrazu.

• Fáze: Úprava fáze časování pro omezení

zkreslení obrazu.

• Automaticky: Automatická úprava fáze

a frekvence.

Tyto funkce jsou k dispozici, pouze pokud je vybrán signál PC.

• 3D

Výběrem Zapnuto se tato funkce povolí. Tento projektor podporuje přehrávání trojrozměrného (3D) obsahu přenášeného prostřednictvím video zařízení a obsahů kompatibilních s 3D, jako jsou například konzoly PlayStation (s 3D herními disky), 3D Blu-ray přehrávače (s 3D Blu-ray disky) apod. Pro prohlížení 3D obsahu si po připojení 3D video zařízení k projektoru nasaďte 3D brýle BenQ a zajistěte, aby bylo zapnuto napájení.

Během sledování 3D obsahu:

• Obraz může vypadat jako nesprávně umístěný - to ale nepředstavuje chybu produktu.

• Během sledování 3D obsahu dělejte přiměřené přestávky.

• Pokud ucítíte únavu nebo nepohodlí, přestaňte 3D obsah sledovat.

• Udržujte vzdálenost od projekční plochy rovnající se přibližně trojnásobku efektivní výšky projekční plochy.

• Děti a lidé s nadměrnou citlivostí na světlo, se srdečními problémy nebo jakýmikoli jinými zdravotními problémy by neměli 3D obsah vůbec sledovat.

• Obraz může bez 3D brýlí vypadat načervenalý, nazelenalý nebo namodralý. Při sledování 3D obsahu prostřednictvím 3D brýlí však

žádné posunutí barev neuvidíte.

• 4K zdroj nebude zobrazen.

• Režim 3D Výchozí nastavení je Automaticky a projektor při rozpoznávání 3D obsahu

automaticky vybere vhodný 3D formát. Pokud se projektoru nedaří detekovat 3D formát, ručně vyberte režim 3D podle vašich preferencí.

Pokud je tato funkce aktivována:

• Úroveň jasu promítaného obrazu se sníží.

• Funkci Režim zobrazení nelze nastavit.

29 Používání nabídek

• Obrátit 3D syn.

Obraz 15 : 9

Obraz 4 : 3

Obraz 16 : 9

Obraz 4 : 3

Obraz 16 : 9

Pokud je 3D obraz zkreslený, aktivujte tuto funkci pro přepnutí mezi obrazem pro levé oko a pravé oko, aby byly zážitky ze sledování 3D obsahu

příjemnější.

(Pokračování)

• Připomínka přepnutí 3D Zobrazí během spouštění projektoru zprávu pro připomenutí, že pro

sledování 3D obsahu je nezbytné zapnout funkci 3D. Tento projektor podporuje obrazové zdroje HDR. Umí automaticky detekovat

dynamický rozsah zdroje a optimalizovat nastavení pro reprodukci obsahu

HDR

za široké řady světelných podmínek. Pokud není vstupní zdroj definován s dynamickým rozsahem, můžete pro něj rovněž ručně vybrat HDR nebo

SDR.

Nabídka INSTALACE

Poloha projektoru

Testovací vzorek

Poměr stran

Projektor je možné nainstalovat pod strop, za projekční plochu nebo s jedním či několika zrcadly. Viz Volba umístění na straně 11.

Upraví velikost a zaostření obrazu pro kontrolu, zda není promítaný obraz zkreslený.

Podle zdroje vstupního signálu lze vybrat některý z dostupných režimů poměru stran obrazu.

• Automaticky: Změní proporcionálně měřítko

obrazu tak, aby obraz odpovídal přirozenému rozlišení projektoru ve vodorovném nebo svislém směru.

• Skutečné: Obraz je promítán v jeho původním

rozlišení a jeho velikost je přizpůsobena ploše zobrazení. Pro vstupní signály s nižším rozlišením bude promítaný obraz zobrazen v jeho původní velikosti.

• 4 : 3: Změní měřítko obrazu tak, aby byl obraz

zobrazen uprostřed projekční plochy s poměrem stran 4 : 3.

• 16 : 9: Změní měřítko obrazu tak, aby byl obraz

zobrazen uprostřed projekční plochy s poměrem stran 16 : 9.

• 2,4 : 1: Změní měřítko obrazu tak, aby byl obraz

zobrazen uprostřed projekční plochy s poměrem stran 2,4 : 1.

30 Používání nabídek

Poměr stran

Obraz 2,4 : 1

Obraz 16 : 9

(Pokračování)

12V spoušť

• Anamorfotický 2,4 : 1: Roztáhne obraz ve

svislém směru tak, aby odpovídal anamorfnímu objektivu. Zachová nativní rozlišení ve vodorovné šířce a změní rozlišení ve svislé výšce na 1,32násobek původního obrazu.

• Anamorfotický 16 : 9: Zúží obraz ve vodorovném

směru tak, aby odpovídal anamorfnímu objektivu. Zachová nativní rozlišení ve svislé výšce a změní rozlišení ve vodorovné šířce na 0,75násobek původního obrazu.

K dispozici jsou dvě 12V spouště, které pracují nezávisle na sobě podle vašich potřeb v rámci vašeho způsobu instalace. Můžete si vybrat některou ze tří možností:

• Vypnuto: Při výběru této možnosti nebude projektor při zapnutí odesílat elektronický signál.

• Napájení: Projektor odešle při zapnutí vzrůstající elektronický signál apři vypnutí odešle klesající signál.

• Anamorfní: Projektor odešle vzrůstající signál při změně poměru stran z jiného poměru stran na „Anamorfotický 2,4 : 1“ nebo „Anamorfotický 16 : 9“. Při změně poměru stran z „Anamorfotický 2,4 : 1“ nebo „Anamorfotický 16 : 9“ na jiný poměr stran odešle projektor klesající signál.

Pokud používáte projektor v nadmořské výšce 1500 m – 3000 m a okolní teplota je mezi 0 °C – 30 °C, doporučujeme zapnout režim Režim velké nadm. výš..

Provoz s použitím funkce „Režim velké nadm. výš.“ může způsobovat vyšší úroveň hluku z důvodu zvýšené rychlosti ventilátoru potřebné pro zlepšení celkového chlazení a systémového výkonu.

Jestliže používáte tento projektor v jiném extrémním prostředí (s výjimkou

Režim velké nadm. výš.

výše uvedených podmínek), může jevit známky automatického vypínání, které slouží k ochraně projektoru před přehřátím. V takových případech byste měli pro vyřešení těchto problémů zapnout režim velké nadmořské výšky. To však neznamená, že projektor může pracovat za jakýchkoliv drsných nebo extrémních podmínek.

Nepoužívejte režim Režim velké nadm. výš. v nadmořské výšce 0 m až 1500 m při okolní teplotě mezi 0 °C až 35 °C. Pokud zapnete tento režim v takových podmínkách, bude docházet k nadměrnému ochlazování projektoru.

Nabídka NASTAVENÍ SYSTÉMU: ZÁKLADNÍ

Jazyk Nastavení jazyka pro OSD nabídky. Barva pozadí Nastavení barvy pozadí. Úvodní

obrazovka

Automatické vypnutí

Umožňuje vybrat, jaká úvodní obrazovka se bude zobrazovat během spouštění projektoru.

Umožňuje automaticky vypnout projektor, jestliže po předem nastavenou dobu není detekován žádný vstupní signál. Tím se zamezí zbytečnému zkracování životnosti lampy.

31 Používání nabídek

Přímé zapnutí

Obousměrná

Při zapnutí/vypnutí buď připojeného zařízení, nebo projektoru může dojít k zapnutí/vypnutí i druhého zařízení.

Z projektoru

Při zapnutí/vypnutí projektoru dojde rovněž k zapnutí/vypnutí připojeného zařízení.

Ze zařízení

Při zapnutí/vypnutí připojeného zařízení dojde rovněž k zapnutí/vypnutí projektoru.

Nastavení nabídky

Automatické zapnutí projektoru po připojení síťového kabelu do síťové zásuvky.

• Pozice nabídky: Nastavení pozice nabídky na projekční ploše (OSD).

• Čas zobrazení nabíd.: Nastavení doby, po kterou zůstane OSD nabídka

aktivní po posledním stisknutí tlačítka.

• Zpráva připomenutí: Zapnutí nebo vypnutí zobrazování informačních

zpráv.

Přejmenování aktuálního zdroje vstupního signálu na požadovaný název.

Přejmenovat zdroj

Aut. zdroj Umožňuje nastavit projektor pro automatické vyhledávání signálu.

Na straně Přejmenovat zdroj nastavte pomocí tlačítek / / / , a OK požadované znaky pro položku připojeného zdroje.

Po dokončení stiskněte tlačítko BACK (Zpět) pro uložení změn a ukončení.

Nabídka NASTAVENÍ SYSTÉMU: POKROČILÉ

Informace osvětelném zdroji

• Rese. časovač lampy: Viz Vynulování počítadla provozu lampy na straně

38.

• Počít. provozu lampy: Viz Zjištění doby provozu lampy na straně 34.

• Rozsah HDMI Výběr vhodného barevného rozsahu RGB za účelem korekce přesnosti

barev.

• Automaticky: Automatický výběr vhodného barevného rozsahu pro

vstupní signál HDMI.

• Plný: Využití celého rozsahu RGB 0 - 255.

• Omezený: Využití omezeného rozsahu RGB 16 - 235.

• CEC

Nastavení HDMI

Rychlé chlazení

Heslo Viz Využití funkce hesla na straně 21.

32 Používání nabídek

Pokud pomocí kabelu HDMI připojíte k projektoru zařízení kompatibilní s HDMI CEC a zapnete jej, dojde rovněž k automatickému zapnutí projektoru. Stejně tak při vypnutí projektoru bude rovněž automaticky vypnuto zařízení kompatibilní s HDMI CEC.

• Linka pro zapínání/Linka pro vypínání Při připojení zařízení kompatibilního s HDMI CEC k vašemu projektoru

pomocí kabelu HDMI můžete nastavit činnost zařízení a projektoru při jejich zapnutí/vypnutí.

Aktivace nebo deaktivace funkce rychlého chlazení. Výběrem možnosti Zapnuto se tato funkce aktivuje a doba chlazení projektoru se zkrátí z běžně používaných 90 sekund na přibližně 15 sekund.

Zámek kláves

Uzamknutím ovládacích tlačítek na projektoru a na dálkovém ovladači můžete zabránit neúmyslné změně nastavení projektoru (např. malými dětmi). Po zapnutí funkce Zámek kláves nebudou funkční žádná tlačítka na

projektoru kromě tlačítka NAPÁJENÍ. Chcete-li zámek kláves panelu zrušit, stiskněte a na 3 sekundy podržte

tlačítko (šipka doprava) na projektoru nebo na dálkovém ovladači.

Pokud vypnete projektor, aniž byste deaktivovali funkci uzamknutí tlačítek na ovládacím panelu, zůstane tato funkce aktivní i po opětovném zapnutí projektoru.

Indikátor LED

Síťová nastavení

Obnov. všechna nast.

ISF

Varovné LED indikátory lze vypnout. Můžete se tak vyhnout jakémukoli rozptylování světlem při promítání obrazu v tmavé místnosti.

• Kabelová síť LAN: Viz Uživatelská příručka k síťovému projektoru BenQ.

• Zjištění zařízení AMX: Při nastavení této funkce na Zapnuto může být

projektor rozpoznán ovládacím zařízením AMX.

• Pohotovostní režim sítě: Při nastavení této funkce na Zapnuto může

projektor používat síťovou funkci, i pokud je v pohotovostním režimu.

• Adresa MAC: Zobrazení MAC adresy projektoru. Obnovení všech nastavení na výchozí tovární hodnoty.

Následující nastavení však zůstanou zachována: Režim zobrazení, Správa režimu

uživatele, Jas, Kontrast, Barva, Odstín, Ostrost, Upřesnit, Poloha projektoru, Přejmenovat zdroj, Heslo a Síťová nastavení.

Nabídka kalibrace ISF je chráněna heslem a je dostupná pouze pracovníkům oprávněným ISF ke kalibraci. ISF (Imaging Science Foundation) vytvořila pečlivě sestavené a obecně uznávané standardy pro optimální projekci videa a vyvinula také výukový program určený technikům a montážním pracovníkům, který jim pomáhá využívat tyto standardy pro dosažení maximální kvality obrazu získávaného ze zařízení BenQ pro zobrazování video signálu. Proto doporučujeme, aby nastavení a kalibraci provedl instalační technik, který je držitelem certifikátu ISF.

Další informace najdete na webové stránce www.imagingscience.com nebo kontaktujte svého prodejce nebo obchod, kde jste projektor zakoupili.

Nabídka INFORMACE

• Zdroj: Zobrazení aktuálního zdroje signálu.

• Režim zobrazení: Zobrazení režimu vybraného v nabídce OBRÁZEK.

• Rozlišení: Zobrazení přirozeného rozlišení vstupního signálu.

• Systém barev: Zobrazení formátu vstupního signálu.

Aktuální stav systému

• Doba používání světelného zdroje: Zobrazení počtu hodin používání

lampy.

• Formát 3D: Zobrazení aktuálního režimu 3D.

Formát 3D je k dispozici pouze v případě, že je 3D aktivní.

• Verze firmware: Zobrazení verze firmwaru projektoru.

33 Používání nabídek

Údržba

Péče o projektor

Čištění objektivu

Jestliže si všimnete, že je povrch objektivu znečištěný nebo zaprášený, očistěte jej. Před čištěním objektivu vypněte projektor a nechejte jej zcela vychladnout.

• Pro odstranění prachu použijte nádobku se stlačeným vzduchem.

• Jestliže se na objektivu objeví nečistoty nebo šmouhy, použijte papír na čištění objektivů nebo navlhčete jemný hadřík v prostředku na čištění objektivů a jemně otřete povrch objektivu.

• Nikdy nepoužívejte brusný papír, zásadité nebo kyselé čisticí prostředky, prášek s brusným účinkem, ani těkavé látky, jako je líh, benzín, ředidlo nebo insekticid. Použití těchto materiálů nebo dlouhodobý kontakt s pryží nebo vinylem může poškodit povrchovou úpravu projektoru a materiál jeho skříňky.

Čištění skříňky projektoru

Před čištěním skříňky projektoru vypněte projektor správným postupem pro vypnutí popsaným v části Vypnutí projektoru na straně 23 a odpojte síťový kabel ze síťové zásuvky.

• Pro odstranění nečistot nebo prachu otřete skříňku jemným hadříkem neuvolňujícím vlákna.

• Pro odstranění odolných nečistot nebo skvrn navlhčete jemný hadřík vodou a čisticím prostředkem s neutrálním pH. Nakonec skříňku dosucha vytřete.

Nikdy nepoužívejte vosk, líh, benzín, ředidlo nebo jiné chemické čisticí prostředky. Mohlo by dojít k poškození skříňky projektoru.

Skladování projektoru

Jestliže potřebujete projektor na delší dobu uložit, postupujte prosím podle následujících pokynů:

• Zajistěte, aby byla teplota a vlhkost místa, kam hodláte projektor uložit, v doporučeném rozsahu teplot pro projektor. Přečtěte si prosím část Technické údaje na straně 42 nebo se s dotazem na přípustný rozsah obraťte na prodejce.

• Zasuňte nastavitelné nožky.

• Vyjměte baterie z dálkového ovladače.

• Zabalte projektor do původního obalového materiálu nebo do jiného vhodného obalu.

Přeprava projektoru

Doporučujeme vám, abyste projektor přepravovali v původním obalovém materiálu nebo v jiném vhodném obalu.

Informace o lampě

Zjištění doby provozu lampy

Během provozu projektoru se pomocí vestavěného časovače automaticky počítá doba provozu lampy (v hodinách). Způsob výpočtu ekvivalentní doby provozu lampy je následující:

Doba provozu lampy = (počet hodin provozu v režimu Normální) + (počet hodin provozu v režimu Úsporný) + (počet hodin provozu v režimu SmartEco)

34 Údržba

Celková (ekvivalentní) doba provozu lampy = 2,0 x (počet hodin v režimu Normální) + 1,4 x

Objednat náhradní lampu

Hodiny lampy > XXXX hodin

Objednání nové lampy na www.benq.com

Upozornění

(počet hodin v režimu Úsporný) + 1,0 x (počet hodin v režimu SmartEco) Zjištění počtu hodin provozu lampy:

1. Přejděte do nabídky NASTAVENÍ SYSTÉMU: POKROČILÉ > Informace o světelném zdroji a stiskněte tlačítko OK. Zobrazí se okno INFORMACE O SVĚTELNÉM ZDROJI.

2. Stisknutím tlačítka vyberte položku Počít. provozu lampy a stiskněte tlačítko OK. Zobrazí se informace Počít. provozu lampy.

Informace o počtu hodin provozu lampy můžete rovněž zjistit v nabídce INFORMACE.

Prodloužení životnosti lampy

• Nastavení funkce Režim světla

Přejděte do nabídky OBRÁZEK > Upřesnit > Režim světla a stisknutím tlačítek / nebo tlačítka LIGHT MODE (Režim světla) na dálkovém ovladači vyberte některý z dostupných režimů napájení lampy projektoru.

Nastavení projektoru do režimu Úsporný nebo SmartEco prodlužuje životnost lampy.

Režim lampy Popis

Normální Poskytuje maximální jas lampy. Úsporný Snižuje jas pro prodloužení životnosti lampy a omezení hluku ventilátoru. SmartEco Automaticky nastavuje výkon lampy v závislosti na úrovni jasu obsahu.

• Nastavení položky Automatické vypnutí

Tato funkce umožňuje automaticky vypnout projektor, jestliže po předem nastavenou dobu není detekován žádný vstupní signál. Tím se zamezí zbytečnému zkracování životnosti lampy.

Pro nastavení položky Automatické vypnutí přejděte do nabídky NASTAVENÍ SYSTÉMU: ZÁKLADNÍ > Automatické vypnutí a stiskněte některé z tlačítek / .

Doba pro výměnu lampy

Pokud se indikátor LAMP (Lampa) rozsvítí červeně nebo se zobrazí zpráva s oznámením, že je třeba vyměnit lampu, obraťte se prosím před instalací nové lampy na vašeho prodejce nebo navštivte stránky http://www.BenQ.com. Stará lampa může způsobit poruchu funkce projektoru a v ojedinělých případech může i explodovat.

• Zdánlivý jas promítaného obrazu se bude měnit v závislosti na okolních světelných podmínkách a nastavení kontrastu/jasu vybraného vstupního signálu a je přímo úměrný projekční vzdálenosti.

• Jas lampy se bude časem snižovat a může se měnit v rozsahu technických parametrů výrobce lampy. To je normální a očekávané chování.

• Je-li lampa příliš horká, rozsvítí se Indikátor LAMP (Lampa) a Varovný indikátor TEMP (Teplota). Vypněte napájení a nechte projektor 45 minut vychladnout. Jestliže po opětovném zapnutí napájení projektoru stále svítí indikátor lampy nebo teploty, obraťte se prosím na prodejce. Viz Indikátory na

straně 39.

Následující výstražné zprávy týkající se provozu lampy vám připomenou, že je potřeba vyměnit lampu:

Chcete-li, aby výkon zůstal optimální, nainstalujte novou lampu. Pokud projektor pracuje v režimu Úsporný normálně (viz Zjištění doby provozu lampy na straně 34), můžete pokračovat v jeho používání do té doby, než se zobrazí další varovná zpráva týkající se počtu hodin provozu lampy. Stisknutím tlačítka OK zprávu skryjete.

35 Údržba

V tomto okamžiku důrazně doporučujeme vyměnit lampu.

Vyměnit lampu co nejdříve

Hodiny lampy > XXXX hodin

Objednání nové lampy na www.benq.com

Upozornění

Uplynula doba použitelnosti lampy

Vyměňte lampu (viz uživatelská příručka)

Pak vynulujte časovač lampy

Objednání nové lampy na www.benq.com

Upozornění

Vyměnit lampu nyní

Hodiny lampy > XXXX hodin

Objednání nové lampy na www.benq.com

Upozornění

Lampa je spotřební materiál. S rostoucí dobou používání lampy její jas postupně klesá. Tento jev je zcela normální. Lampu můžete vyměnit vždy, když si všimnete podstatného zhoršení jejího jasu. Stisknutím tlačítka OK zprávu skryjete.

Aby byl obnoven normální provoz projektoru, MUSÍTE lampu vyměnit. Stisknutím tlačítka OK zprávu skryjete.

„XXXX“ ve výše uvedených zprávách představuje číslice, které se liší v závislosti na modelu.

Výměna lampy

• Abyste předešli nebezpečí úrazu elektrickým proudem, vždy před výměnou lampy vypněte projektor a odpojte síťový kabel ze síťové zásuvky.

• Abyste předešli vážným popáleninám, nechejte projektor před výměnou lampy alespoň 45 minut vychladnout.

• Abyste předešli nebezpečí poranění prstů a poškození vnitřních součástí projektoru, buďte při případném odstraňování ostrých kousků rozbitého skla lampy velmi opatrní.

• Abyste předešli nebezpečí poranění prstů nebo zhoršení kvality obrazu sáhnutím na objektiv, nedotýkejte se prázdného prostoru pro lampu v době, kdy je lampa vyjmuta.

• Tato projekční lampa obsahuje rtuť. Při její likvidaci postupujte podle místních předpisů pro likvidací nebezpečného odpadu a zlikvidujte ji odpovídajícím způsobem.

• Aby projektor fungoval optimálně, doporučujeme vám, abyste používali výhradně lampy předepsaného typu.

• Pokud je výměna lampy prováděna u projektoru, který je zavěšen obráceně pod stropem, zajistěte, aby se pod objímkou lampy nenacházela žádná osoba. P očí způsobenému rozbitou lampou.

• Při manipulaci s rozbitými lampami zajistěte dobré odvětrávání. Doporučujeme vám, abyste použili respirátor, bezpečnostní brýle nebo obličejový štít a oblékli si ochranný oděv, jako např. rukavice.

1. Vypněte napájení a vytáhněte napájecí kabel projektoru ze síťové zásuvky. Pokud je lampa horká, počkejte přibližně 45 minut, než lampa dostatečně vychladne, abyste se nepopálili.

2. Vyhledejte znak šipky na krytu lampy. Stlačte znak šipky a vysuňte kryt lampy ve směru šipky.

ředejdete tak případnému zranění nebo poranění

36 Údržba

3. Otevřete kryt lampy.

Nezapínejte projektor, není-li na svém místě kryt lampy.

4. Uvolněte šrouby, které zajišťují vnitřní kryt lampy, aotevřete jej.

5. Uvolněte šroub, který zajišťuje lampu.

6. Zvedněte rukojeť tak, aby se postavila.

7. Tahem za rukojeť pomalu vyjměte lampu z projektoru.

• Při příliš rychlém vytažení může dojít k prasknutí lampy, přičemž střepiny se mohou rozlétnout dovnitř projektoru.

• Nepokládejte lampu na místa, kde by mohla být postříkána vodou, kde by ji mohly najít děti nebo do blízkosti hořlavých materiálů.

• V době, kdy je lampa vyjmuta z projektoru, nestrkejte ruce do skříňky projektoru. Mohli byste se poranit o ostré hrany uvnitř projektoru. Pokud byste se dotkli optických součástí uvnitř projektoru, mohlo by to mít za následek nepravidelnosti v barevném podání a zkreslení promítaného obrazu.

8. Zasuňte novou lampu dolů tak, jak je uvedeno na obrázku.

9. Dotáhněte šroub, který zajišťuje lampu.

10. Ujistěte se, že rukojeť leží zcela rovně a že je v této poloze zajištěna.

11. Nasaďte vnitřní kryt lampy zpět na místo a utáhněte šrouby.

• Uvolněný šroub se může stát příčinou nekvalitního připojení, které může způsobit poruchu projektoru.

• Šroub nedotahujte příliš silně.

12. Nasaďte na projektor kryt lampy.

37 Údržba

13. Zasuňte jej zpět do správné polohy.

14. Připojte projektor k elektrické síti a zapněte jej.

Vynulování počítadla provozu lampy

15. Po zobrazení úvodního loga zobrazte OSD nabídku. Přejděte do nabídky NASTAVENÍ SYSTÉMU: POKROČILÉ > Informace o světelném zdroji a stiskněte tlačítko OK. Zobrazí se okno Informace o světelném zdroji. Označte položku Rese. časovač lampy a stiskněte tlačítko OK. Zobrazí se varovná zpráva s dotazem, zda chcete vynulovat počítadlo provozu lampy. Označte položku Reset a stiskněte tlačítko OK. Počítadlo provozu lampy se nastaví na „0“.

Neprovádějte vynulování, pokud lampa není nová nebo pokud jste ji nevyměnili, protože to může mít za následek poškození.

38 Údržba

Indikátory

Indikátor

Stav a popis

Události - napájení

Pohotovostní režim

Zapínání projektoru

Normální provoz

Normální ochlazování při vypnutí

Stahování

Chyba spuštění CW

Chyba ukončení činnosti převodníku (přerušení dat)

Chyba resetu převodníku (pouze videoprojektor)

Chyba stahování LAN

Probíhá stahování LAN

Funkce vypálení obrazu zapnutá

Funkce vypálení obrazu vypnutá

Události - lampa

Chyba lampy 1 při normálním provozu

Lampa není rozsvícená

Události - teplota

Chyba ventilátoru 1 (skutečná rychlost ventilátoru se liší o ±25 % od požadované rychlosti)

Chyba ventilátoru 2 (skutečná rychlost ventilátoru se liší o ±25 % od požadované rychlosti)

Chyba ventilátoru 3 (skutečná rychlost ventilátoru se liší o ±25 % od požadované rychlosti)

Chyba ventilátoru 4 (skutečná rychlost ventilátoru se liší o ±25 % od požadované rychlosti)

Chyba ventilátoru 5 (skutečná rychlost ventilátoru se liší o ±25 % od požadované rychlosti)

Chyba ventilátoru 6 (skutečná rychlost ventilátoru se liší o ±25 % od požadované rychlosti)

Chyba ventilátoru 7 (skutečná rychlost ventilátoru se liší o ±25 % od požadované rychlosti)

Chyba ventilátoru 8 (skutečná rychlost ventilátoru se liší o ±25 % od požadované rychlosti)

Chyba teploty 1 (příliš vysoká teplota)

Chyba teplotního snímače 1 - otevřen

Chyba teplotního snímače 1 - zkrat

Chyba připojení teplotního obvodu IC#1 I2C

39 Údržba

Chyba teploty 2 (příliš vysoká teplota)

Chyba teplotního snímače 2 - otevřen

Chyba teplotního snímače 2 - zkrat

Chyba připojení teplotního obvodu IC #2 I2C

Vypnuto

: Oranžová - svítí : Zelená - svítí : Červená - svítí

: Oranžová - bliká : Zelená - bliká : Červená - bliká

40 Údržba

Řešení problémů

Projektor se nezapne.

Příčina Náprava

Síťový kabel nepřivádí žádné napětí.

Pokoušíte se o opětovné zapnutí projektoru ve chvíli, kdy probíhá jeho ochlazování.

Žádný obraz.

Příčina Náprava

Připojte síťový kabel do síťového konektoru na projektoru a potom připojte síťový kabel do síťové zásuvky. Pokud je síťová zásuvka opatřena vypínačem, ujistěte se, že je zapnutý.

Počkejte, než skončí ochlazování projektoru.

Zdroj video signálu není zapnutý nebo správně připojený.

Projektor není správně připojen ke zdroji vstupního signálu.

Nebyl vybrán správný vstupní signál.

Krytka objektivu zůstala nasazená. Sejměte krytku objektivu.

Obraz je rozmazaný.

Příčina Náprava

Objektiv projektoru není správně zaostřen.

Projektor a projekční plocha nejsou ve správné vzájemné poloze.

Krytka objektivu zůstala nasazená. Sejměte krytku objektivu.

Dálkový ovladač nepracuje.

Příčina Náprava

Baterie jsou vybité. Vyměňte obě baterie za nové. Mezi dálkovým ovladačem a projektorem se

vyskytuje překážka.

Jste příliš vzdáleni od projektoru.

Zapněte zdroj video signálu a zkontrolujte, zda je signálový kabel správně připojen.

Zkontrolujte připojení.

Vyberte správný vstupní signál pomocí tlačítka SOURCE (Zdroj).

Proveďte zaostření objektivu pomocí zaostřovacího kroužku.

Nastavte úhel a směr projekce a v případě potřeby také výšku projektoru.

Odstraňte překážku.

Postavte se do vzdálenosti max. 8 metrů od projektoru.

Nesprávné heslo.

Příčina Náprava

Zapomněli jste vaše heslo. Viz Použití postupu pro obnovu hesla na straně 21.

41 Řešení problémů

Technické údaje

Technické údaje projektoru

Veškeré technické údaje se mohou změnit bez předchozího upozornění.

Optické parametry

Rozlišení

3840 x 2160 s XPR 2716 x 1528 bez XPR

Systém zobrazení

Jednočipový DMD

Objektiv

F = 2,05 až 2,37, f = 20,54 až 30,31 mm

Čistý rozsah zaostření

2,85 – 5,4 m při min. zoomu, 4,28 – 8,1 m při max. zoomu

Lampa

Lampa 240 W

Elektrické parametry

Zdroj energie

100 – 240 V AC (stříd.), 3,9 A, 50 – 60 Hz (automaticky)

Příkon

384 W (max.); < 0,5 W (pohotovostní režim)

Mechanické parametry

Hmotnost

14,8 kg

Výstupní konektory

12 V DC x 2

Ovládání

Sériové ovládání RS-232

9 pinů x 1

Infračervený přijímač x 2

Vstupní konektory

Vstup z počítače

Vstup RGB

D-Sub 15 pinů (zásuvka) x 1

Vstup video signálu

Digitální

HDMI (1.4a, HDCP 1.1) x 1;

HDMI (2.0, HDCP 2.2) x 1

Port USB (mini-B x 1)

Požadavky na prostředí

Provozní teplota

0 °C – 40 °C na úrovni hladiny moře

Skladovací teplota

-20 °C – 60 °C na úrovni hladiny moře

Provozní/skladovací relativní vlhkost

10 % – 90 % (bez kondenzace)

Provozní nadmořská výška

0 – 1 499 m při 0 °C – 35 °C 1 500 – 3 000 m při 0 °C – 30 °C (se zapnutým režimem velké nadmořské výšky)

Nadmořská výška pro skladování

30 °C při výšce 0 – 12 200 m nad hladinou moře

Opravy

Navštivte prosím níže uvedenou webovou stránku a vyberte vaši zemi pro zobrazení okna s kontakty na servis. http://www.benq.com/welcome

Přeprava

Doporučujeme používat originální nebo ekvivalentní obal.

42 Technické údaje

Rozměry

POWER

TEMP

LAMP

470,7

564,7 224,9

Jednotky: mm

470,7 mm (Š) x 224,9 mm (V) x 564,7 mm (H)

43 Technické údaje

Tabulka časování

Podporované časování pro vstup signálu z PC

Rozlišení Režim

720 x 400 720x400_70 70,087 31,469 28,3221

VGA_60 59,940 31,469 25,175

640 x 480

800 x 600

1024 x 768

1152 x 864 1152 x 864_75 75,00 67,500 108,000 1024 x 576 Časování notebooků BenQ 60,0 35,820 46,966 1024 x 600 Časování notebooků BenQ 64,995 41,467 51,419 1280 x 720 1280 x 720_60 60 45,000 74,250 1280 x 768 1280 x 768_60 59,870 47,776 79,5

1280 x 800

1280 x 1024

1280 x 960

1360 x 768 1360 x 768_60 60,015 47,712 85,500 1440 x 900 WXGA+_60 59,887 55,935 106,500

1400 x 1050 SXGA+_60 59,978 65,317 121,750 1600 x 1200 UXGA 60,000 75,000 162,000

1680 x 1050 1680x1050_60 59,954 65,290 146,250 640 x 480 při 67 Hz MAC13 66,667 35,000 30,240 832 x 624 při 75 Hz MAC16 74,546 49,722 57,280

1024 x 768 při 75 Hz MAC19 74,93 60,241 80,000 1152 x 870 při 75 Hz MAC21 75,06 68,68 100,00

VGA_72 72,809 37,861 31,500 VGA_75 75,000 37,500 31,500

VGA_85 85,008 43,269 36,000 SVGA_60 60,317 37,879 40,000 SVGA_72 72,188 48,077 50,000 SVGA_75 75,000 46,875 49,500 SVGA_85 85,061 53,674 56,250

SVGA_120

(snížení zatemnění)

XGA_60 60,004 48,363 65,000

XGA_70 70,069 56,476 75,000

XGA_75 75,029 60,023 78,750

XGA_85 84,997 68,667 94,500

XGA_120

(snížení zatemnění)

WXGA_60 59,810 49,702 83,500 WXGA_75 74,934 62,795 106,500 WXGA_85 84,880 71,554 122,500

WXGA_120

(snížení zatemnění)

SXGA_60 60,020 63,981 108,000 SXGA_75 75,025 79,976 135,000 SXGA_85 85,024 91,146 157,500

1280 x 960_60 60,000 60,000 108

1 280 x 960_85 85,002 85,938 148,500

Vertikální

frekvence (Hz)

119,854 77,425 83,000

119,989 97,551 115,500

119,909 101,563 146,25

Horizontální

frekvence (kHz)

Frekvence

pixelů (MHz)

Výše uvedená časování nemusí být podporována kvůli omezením souboru EDID a grafické karty VGA. Může se stát, že některá časování nebude možné vybrat.

44 Technické údaje

Podporované časování pro vstup HDMI (HDCP)

• Časování PC signálu

Rozlišení Režim

VGA_60 59,940 31,469 25,175

640 x 480

720 x 400 720 x 400_70 70,087 31,469 28,322

800 x 600

1024 x 768

1152 x 864 1152 x 864_75 75,00 67,500 108,000 1024 x 576 Časování notebooků BenQ 60,00 35,820 46,996 1024 x 600 Časování notebooků BenQ 64,995 41,467 51,419 1280 x 720 1280 x 720_60 60 45,000 74,250 1280 x 768 1280 x 768_60 59,870 47,776 79,5

1280 x 800

1280 x 1024

1280 x 960

1360 x 768 1360 x 768_60 60,015 47,712 85,500

1440 x 900 WXGA+_60 59,887 55,935 106,500 1400 x 1050 SXGA+_60 59,978 65,317 121,750 1600 x 1200 UXGA 60,000 75,000 162,000 1680 x 1050 1680 x 1050_60 59,954 65,290 146,250

640 x 480 při 67 Hz MAC13 66,667 35,000 30,240

832 x 624 při 75 Hz MAC16 74,546 49,722 57,280 1024 x 768 při 75 Hz MAC19 75,020 60,241 80,000 1152 x 870 při 75 Hz MAC21 75,06 68,68 100,00

1920 x 1080 při 60 Hz

1920 x 1200 při 60 Hz

VGA_72 72,809 37,861 31,500 VGA_75 75,000 37,500 31,500 VGA_85 85,008 43,269 36,000

SVGA_60 60,317 37,879 40,000 SVGA_72 72,188 48,077 50,000 SVGA_75 75,000 46,875 49,500 SVGA_85 85,061 53,674 56,250

SVGA_120

(snížení zatemnění)

XGA_60 60,004 48,363 65,000 XGA_70 70,069 56,476 75,000 XGA_75 75,029 60,023 78,750 XGA_85 84,997 68,667 94,500

XGA_120

(snížení zatemnění)

WXGA_60 59,810 49,702 83,500 WXGA_75 74,934 62,795 106,500 WXGA_85 84,880 71,554 122,500

WXGA_120

(snížení zatemnění)

SXGA_60 60,020 63,981 108,000 SXGA_75 75,025 79,976 135,000 SXGA_85 85,024 91,146 157,500

1280 x 960_60 60,000 60,000 108

1 280 x 960_85 85,002 85,938 148,500

1920 x 1080_60

(snížení zatemnění)

1920 x 1200_60

(snížení zatemnění)

Vertikální

frekvence (Hz)

119,854 77,425 83,000

119,989 97,551 115,500

119,909 101,563 146,25

60 67,5 148,5

59,95 74,038 154

Horizontální

frekvence (kHz)

Frekvence pixelů

(MHz)

Výše uvedená časování nemusí být podporována kvůli omezením souboru EDID a grafické karty VGA. Může se stát, že některá časování nebude možné vybrat.

45 Technické údaje

• Časování video signálu

Časování Rozlišení

480i 720 (1440) x 480 59,94 15,73 27

480p 720 x 480 59,94 31,47 27

576i 720 (1440) x 576 50 15,63 27

576p 720 x 576 50 31,25 27 720/50p 1280 x 720 50 37,5 74,25 720/60p 1280 x 720 60 45,00 74,25

1080/24P 1920 x 1080 24 27 74,25 1080/25P 1920 x 1080 25 28,13 74,25 1080/30P 1920 x 1080 30 33,75 74,25

1080/50i 1920 x 1080 50 28,13 74,25

1080/60i 1920 x 1080 60 33,75 74,25 1080/50P 1920 x 1080 50 56,25 148,5 1080/60P 1920 x 1080 60 67,5 148,5 2160/24P 3840 x 2160 24 54 297 2160/25P 3840 x 2160 25 56,25 297 2160/30P 3840 x 2160 30 67,5 297 2160/50P 3840 x 2160 50 112,5 594 2160/60P 3840 x 2160 60 135 594

Vertikální

frekvence (Hz)

Horizontální

frekvence (kHz)

Frekvence pixelů

(MHz)

46 Technické údaje

Benq W11000H, HT8060 User Manual [cs]

Specifications and Main Features

Frequently Asked Questions

User Manual

Záruka a autorská práva

Důležité bezpečnostní pokyny

Úvod

Obsah balení

Vnější vzhled projektoru

Ovládací prvky a funkce

Umístění projektoru

Volba umístění

Získání požadované velikosti promítaného obrazu

Upevnění projektoru

Úprava polohy projektoru

Úprava promítaného obrazu

Připojení

Ovládání

Zapnutí projektoru

Používání nabídek

Zabezpečení projektoru

Přepínání vstupního signálu

Vypnutí projektoru

Přímé vypnutí

Používání nabídek

Nabídka OBRÁZEK

Nabídka ZOBRAZENÍ

Nabídka INSTALACE

Nabídka NASTAVENÍ SYSTÉMU: ZÁKLADNÍ

Nabídka NASTAVENÍ SYSTÉMU: POKROČILÉ

Nabídka INFORMACE

Údržba

Péče o projektor

Informace o lampě

Řešení problémů

Technické údaje

Technické údaje projektoru

Rozměry

Tabulka časování
