W11000H/HT8060 Proiector digital Manual de utilizare

V 1.00

Informaţii cu privire la garanţie şi drepturile de autor

Garanţie limitată

BenQ garantează acest produs faţă de orice defecte ale materialelor folosite şi ale manoperei, în condiţii de utilizare şi depozitare normale.

Data dovezii de achiziţie va fi necesară la orice solicitare de garanţie. În eventualitatea în care acest produs este găsit defect în timpul perioadei de garanţie, singura obligaţie a BenQ's şi soluţia exclusivă pentru dumneavoastră este înlocuirea oricăror piese defecte (manopera este inclusă). Pentru a beneficia de serviciul de garanţie, anunţaţi imediat distribuitorul de la care aţi achiziţionat acest produs cu privire la orice defecte.

Important: Garanţia de mai sus va deveni nulă dacă clientul nu utilizează acest produs în acord cu instrucţiunile în scris ale BenQ, în special, condiţiile de umiditate a mediului, care trebuie să fie între 10% şi 90%, temperatura, între 0°C şi 35°C, altitudine mai mică de 1.500 de metri (4.920 feet) şi evitarea utilizării acestui proiector într-un mediu cu mult praf. Această garanţie vă oferă drepturile legale specifice şi puteţi avea şi alte drepturi care pot diferi de la o ţară la alta.

Pentru mai multe informaţii, vă rugăm să vizitaţi www.BenQ.com.

Drepturi de autor

Drepturi de autor 2017 de BenQ Corporation. Toate drepturile sunt rezervate. Nicio parte a acestei publicaţii nu poate fi reprodusă, transmisă, transcrisă, stocată într-un sistem de descărcare sau tradusă într-o altă limbă sau limbaj informatic, în orice formă electronică, mecanică, magnetică, optică, chimică, manuală sau de alt gen, fără acordul în scris al BenQ Corporation.

Declinarea responsabilităţii

BenQ Corporation nu-şi asumă răspunderi sau garanţii, explicite sau implicite, cu privire la conţinutul prezentei şi respinge orice garanţie, vandabilitate sau competenţe pentru orice scop particular. Mai mult, BenQ Corporation îşi rezervă dreptul de a revizui această publicaţie şi de a efectua schimbări periodice ale conţinutului prezentei, fără obligaţia de a notifica orice persoană cu privire la revizuiri sau modificări.

*DLP, Digital Micromirror Device şi DMD sunt mărcile înregistrate ale Texas Instruments. Altele sunt sub influenţa drepturilor de autor ale companiilor sau organizaţiilor respective.

Brevete

Vizitaţi pagina web http://patmarking.benq.com/ pentru detalii referitoare la acoperirea brevetului pentru proiectorul BenQ.

2 Informaţii cu privire la garanţie şi drep-

Cuprins

Informaţii cu privire la garanţie şi drepturile de autor ...................................................2

Instrucţiuni importante privind siguranţa .......................................................................4

Introducere ......................................................................................................................... 7

Conţinutul ambalajului .................................................................................................7

Vedere de la exterior a proiectorului ........................................................................... 8

Comenzi şi funcţii ........................................................................................................9

Poziţionarea proiectorului ..............................................................................................11

Alegerea unei locaţii ..................................................................................................11

Obţinerea unei dimensiuni dorite a imaginii proiectate ............................................. 12

Montarea proiectorului .............................................................................................. 13

Ajustarea poziţiei proiectorului.................................................................................. 14

Reglarea imaginii proiectate ..................................................................................... 15

Conectarea ....................................................................................................................... 16

Utilizarea ...........................................................................................................................18

Pornirea proiectorului ................................................................................................18

Utilizarea meniurilor .................................................................................................. 20

Asigurarea proiectorului ............................................................................................ 21

Comutarea semnalului de intrare ..............................................................................22

Oprirea proiectorului ................................................................................................. 23

Oprirea directă ..........................................................................................................23

Utilizarea meniului ...........................................................................................................24

Meniul IMAGINE ....................................................................................................... 24

Meniul AFIŞAJ.......................................................................................................... 29

Meniul INSTALARE ..................................................................................................30

Meniul CONFIGURARE SISTEM: SIMPLĂ

Meniul CONFIGURARE SISTEM: AVANSATĂ .......................................................32

Meniul INFORMAŢII .................................................................................................33

Întreţinerea .......................................................................................................................34

Îngrijirea proiectorului ................................................................................................34

Informaţii cu privire la lampă ..................................................................................... 34

Remedierea problemelor ................................................................................................ 41

Specificaţii ........................................................................................................................42

Specificaţiile proiectorului ......................................................................................... 42

Dimensiuni ................................................................................................................43

Diagrama de timp...................................................................................................... 44

.............................................................31

3 Cuprins

Instrucţiuni importante privind siguranţa

Proiectorul dumneavoastră este realizat şi testat pentru a îndeplini ultimele standarde de siguranţă ale echipamentelor de tehnologia informaţiei. Totuşi, pentru a asigura siguranţa în utilizare a acestui produs, este important să respectaţi instrucţiunile menţionate în acest manual şi marcate pe produs.

1. Vă rugăm să citiţi acest manual înainte

de a utiliza proiectorul dumneavoastră.

Păstraţi-l pentru consultările ulterioare.

2. Nu priviţi direct în obiectivul proiectorului în timpul utilizării. Raza intensă de lumină vă poate afecta ochii.

3. Lăsaţi servisarea pe seama personalului calificat de service.

4. Deschideţi întotdeauna obturatorul

obiectivului (dacă este cazul) sau scoateţi capacul obiectivului (dacă este cazul), când lampa proiectorului este pornită.

6. În anumite ţări, tensiunea liniei NU este stabilă. Acest proiector este realizat pentru a funcţiona în condiţii de siguranţă cu o tensiune a reţelei între 100 şi 240 volţi CA, dar poate avea erori la căderile de tensiune sau la supratensiunile tranzitorii de ±10 volţi.

În zonele unde tensiunea reţelei poate fluctua sau poate cădea, este recomandat să conectaţi proiectorul printr-un stabilizator de alimentare, protector de supratensiune tranzitorie sau o sursă de alimentare neîntreruptibilă (UPS).

7. Nu blocaţi obiectivul de proiecţie cu niciun obiect când proiectorul este utilizat, întrucât aceasta poate provoca încălzirea şi deformarea obiectelor sau chiar producerea incendiilor. Pentru a opri temporar lampa, utilizaţi funcţia GOL.

5. Lampa devine extrem de fierbinte în timpul utilizării. Permiteţi-i proiectorului să se răcească pentru aproximativ 45 de minute înainte de a demonta ansamblul lămpii pentru înlocuire.

4 Instrucţiuni importante privind siguranţa

8. Nu utilizaţi lămpi peste durata nominală de viaţă. Utilizarea excesivă a lămpilor peste durata nominală de viaţă poate provoca spargerea acestora, în situaţii rare.

9. Nu înlocuiţi ansamblul lămpii sau orice alte componente electronice, decât dacă proiectorul este deconectat de la reţea.

10. Nu amplasaţi acest produs pe un cărucior, stand sau masă instabilă. Produsul poate cădea, ceea ce duce la defectarea gravă.

11. Nu încercaţi să demontaţi acest proiector. În interiorul său sunt tensiuni înalte care pot provoca moartea, dacă intraţi în contact cu componentele sub tensiune. Singura componentă care poate fi servisată de utilizator este lampa, care are propriul capac demontabil.

Dacă deschiderile de ventilaţie sunt obstrucţionate, supraîncălzirea din interiorul proiectorului poate provoca incendii.

13. Amplasaţi întotdeauna proiectorul pe o suprafaţă dreaptă, orizontală în timpul utilizării.

- Nu-l folosiţi dacă este înclinat într-un unghi de peste 10 grade de la stânga la dreapta, sau într-un unghi de mai mult de 15 grade din faţă în spate. Folosirea proiectorului când nu este complet orizontal poate provoca o funcţionare nesatisfăcătoare sau defectarea lămpii.

14. Nu amplasaţi proiectorul vertical, sprijinit pe partea din spate. Aceasta poate duce la căderea proiectorului, provocând răniri sau rezultând în defectarea sa.

În nicio situaţie nu trebuie să demontaţi sau să îndepărtaţi orice alte capace. Lăsaţi reparaţiile doar în seama personalului profesionist calificat pentru service.

12. Nu blocaţi deschiderile de ventilaţie.

- Nu amplasaţi acest proiector pe o pătură, aşternuturi pentru pat sau pe orice altă suprafaţă moale.

- Nu acoperiţi acest proiector cu materiale textile sau cu orice alt obiect.

- Nu lăsaţi substanţe inflamabile lângă proiector.

15. Nu călcaţi pe proiector sau amplasaţi obiecte grele pe el. Dincolo de posibilele defecţiuni fizice ale proiectorului, aceasta poate duce la accidentări şi posibile răniri.

16. Când proiectorul este utilizat, puteţi simţi puţin aer cald degajat şi un miros uşor provenind de la grilajul ventilaţiei. Acesta este un fenomen normal, nu un defect al produsului.

5 Instrucţiuni importante privind siguranţa

17. Nu lăsaţi substanţe lichide lângă sau pe

3.000 m (10.000

picioare)

0 m

(0 picioare)

proiector. Lichidele scurse pe proiector pot provoca defectarea acestuia. Dacă proiectorul s-a udat, scoateţi-l din priză şi apelaţi la BenQ pentru servisarea acestuia.

18. Acest produs poate să afişeze imagini întoarse pentru instalaţiile de montare pe plafon.

Clasa de risc 2

1. Conform clasificării privind securitatea fotobiologică a lămpilor şi a aparatelor cu lămpi, acest produs se încadrează în Clasa de risc 2, IEC 62471-5:2015.

2. Acest produs poate emite radiaţii optice potenţial periculoase.

3. Nu priviţi direct în lampa proiectorului. Acest lucru poate fi dăunător pentru ochi.

4. La fel ca în cazul oricărei surse de lumină, nu priviţi direct spre fascicul.

19. Acest aparat trebuie să fie împământat.

20. Nu amplasaţi acest proiector în oricare dintre următoarele medii.

- Locaţiile unde spaţiul este slab ventilat sau este închis. Lăsaţi o distanţă de cel puţin 50 cm faţă de pereţi şi un curent liber de aer în jurul proiectorului.

- Locaţiile unde temperaturile pot deveni excesiv de mari, precum în interiorul unei maşini cu toate ferestrele ridicate.

- Locaţiile unde există o umiditate excesivă, praf sau fum de ţigară, care pot contamina componentele optice, scurtând durata de viaţă a proiectorului şi întunecând imaginea.

- Locaţiile de lângă alarmele pentru incendiu

- Locaţiile cu o temperatură ambientală de peste 40°C / 104°F

- Locaţiile unde altitudinile sunt mai mari de

3.000 m (10.000 picioare).

Hg - Această lampă conţine mercur. Respectaţi normele privind reciclarea. Consultaţi

www.lamprecycle.org.

6 Instrucţiuni importante privind siguranţa

Introducere

Conţinutul ambalajului

Despachetaţi cu grijă şi verificaţi dacă aveţi toate elementele arătate mai jos. Dacă unul dintre aceste elemente lipseşte, vă rugăm să contactaţi magazinul de unde aţi achiziţionat produsul.

Accesorii standard

Proiector Telecomandă cu baterii

Ghid de instalare

• Accesoriile furnizate vor fi potrivite pentru regiunea dumneavoastră şi pot fi diferite de cele ilustrate.

• *Certificatul de garanţie este oferit doar în anumite regiuni specifice. Vă rugăm să consultaţi distribuitorul dumneavoastră pentru informaţii detaliate.

Manual de utilizare

pe CD

Certificat de garanţie* Cablu de alimentare

Accesorii opţionale

1. Kit pentru lampa de rezervă

2. Kit pentru montarea pe plafon

3. Cablu RS232

4. Obiectiv anamorfic

5. Ochelari 3D DGD5 BenQ

Înlocuirea bateriilor de la telecomandă

1. Apăsaţi şi glisaţi capacul bateriei, după cum este ilustrat.

2. Îndepărtaţi bateriile vechi (dacă este cazul) şi instalaţi două baterii de tipul AAA. Asiguraţi-vă că bornele pozitive şi negative sunt poziţionate corect, după cum este ilustrat.

3. Glisaţi capacul bateriei până când este se fixează la loc, în poziţie.

Set cleme fixare cablu

• Evitaţi lăsarea telecomenzii şi a bateriilor într-un mediu cu căldură sau umiditate excesivă, precum bucătărie, baie, saună, cameră de bronzare sau într-o maşină închisă.

• Înlocuiţi doar cu acelaşi tip de baterie sau cu un tip echivalent recomandat de fabricantul acesteia.

• Aruncaţi bateriile utilizate în acord cu instrucţiunile fabricantului şi cu normele locale de mediu din regiunea dumneavoastră.

• Nu aruncaţi niciodată bateriile în foc. Ele pot prezenta un pericol de explozie.

• Dacă bateriile sunt goale sau dacă nu veţi folosi telecomanda pentru o perioadă mare de timp, scoateţi bateriile pentru a evita defectarea telecomenzii prin posibilele scurgeri ale bateriilor.

7 Introducere

Vedere de la exterior a proiectorului

LAN

RS232

12V

TRIGGHER

IR IN

DMI 2-USB MINIB

HDMI 1

HDCP 2.2

LAM

3 4

111213 1614

1. Buton de reglare a comutării obiectivului (STÂNGA/DREAPTA, SUS/JOS)

2. Orificiu de ventilare (evacuarea aerului încălzit)

3. Inel de focalizare

4. Inel de zoom

5. Obiectiv de proiecţie

6. Senzor IR pentru telecomandă

7. Capac pentru obiectiv

8. Capac pentru lampă

9. Lumină indicatoare POWER (Pornit /

Oprit)/Lumină indicatoare TEMP (TEMPeratură)/Lumina indicatoare pentru LAMP (Lampă)

(Consultaţi Indicatori la pagina 39.)

10. Aerisire (admisia aerului rece)

11. Mufă de intrare RJ-45 LAN (10/100 M)

12. Mufă IR-IN A se utilizarea împreună cu cablul

prelungitor IR pentru a asigura o recepţie

14. Port intrare HDMI (Versiunea 2.0) şi orificiul său pentru clema de fixare

15. Port intrare HDMI (Versiunea 1.4a) şi orificiul său pentru clema de fixare

16. Port USB Mini-B

17. Terminal ieşire 12 Vc.c. Acţionează dispozitive externe precum un

ecran electric sau un dispozitiv de control a luminii, etc.

18. Port de control RS-232 (rată de transfer 9600)

19. Clapetă acces panou de control extern

20. Mufa de alimentare c.a. şi orificiul său pentru clema de fixare

21. Panou de control extern (Consultaţi Comenzi şi funcţii la pagina 9.)

22. Slot pentru închiderea Kensington anti-furt

23. Picior reglabil

24. Orificii obiectiv anamorfic

25. Găuri pentru montarea pe plafon

mai bună a semnalului de la telecomandă.

13. Mufă pentru intrarea semnalului RGB (PC)

8 Introducere

Comenzi şi funcţii

Toate comenzile prezentate în acest document sunt disponibile pe telecomandă sau pe proiector.

LAN

RS232

12V

TRIGGHER

IR IN

HDMI 2-USB MINIB

HDMI 1

HDCP 2.2

3 4

13 16

17 18

Proiector şi telecomandă

1. SOURCE (SURSĂ)

Afişează bara de selecţie a sursei.

2. Taste săgeată ( , , , ) Când meniul afişat pe ecran (OSD) este

activat, aceste taste sunt folosite ca săgeţi direcţionale pentru a selecta elementele dorite de meniu şi pentru a efectua reglajele.

3. BACK (ÎNAPOI) Revine la meniul OSD precedent, iese şi

salvează setările meniului.

4. MODE (MOD), PIC MODE (MOD IMAGINE) Selectează un mod disponibil de setare a

imaginii.

5. OK Confirmă elementul selectat din meniul afişat

pe ecran (OSD).

6. MENU (MENIU)

Porneşte meniul afişat pe ecran (OSD).

7. I/ PORNIRE/OPRIRE

Comută proiectorul între modul stare de veghe şi pornit.

8. AUTO

Determină automat cea mai bună sincronizare pentru imaginea afişată.

9. ASPECT

Selectează raportul de aspect al afişării.

10. TEST PATTERN (MODEL TEST)

Afişează un model de testare.

11. DEFAULT (IMPLICIT)

Resetează funcţia curentă la setarea implicită din fabrică.

9 Introducere

12. HDR

17. LIGHT MODE (MOD ILUMINARE)

Afişează meniul HDR.

13. CINEMAMASTER Afişează meniul CinemaMaster.

Consultaţi CinemaMaster la pagina 28.

14. 3D Afişează meniul 3D.

15. Taste pentru reglarea calităţii imaginii (BRIGHT (LUMINOS), CONTRAST,

DYNAMIC IRIS (DIAFRAGMĂ DINAMICĂ), COLOR TEMP (TEMP CULOARE), COLOR MANAGE (GEST. CULOARE), GAMMA (GAMĂ), SHARP (CLAR))

Afişează barele de setare pentru reglajul adecvat al valorilor de calitate a imaginii.

16. INVERT (INVER.) Când imaginea 3D este distorsionată,

activaţi această funcţie pentru a comuta între imaginea pentru ochiul stâng şi ochiul drept pentru o experienţă mai confortabilă de vizionare 3D.

Selectează o putere potrivită a lămpii dintre modurile disponibile.

18. ECO BLANK (FĂRĂ IMAGINE ECO)

Este folosit pentru a ascunde imaginea ecranului.

Nu blocaţi obiectivul de proiecţie de pe proiector, întrucât aceasta poate duce la încălzirea şi deformarea obiectului care blochează sau chiar poate provoca un incendiu.

19. KEY LIGHT (LUMINĂ TASTE)

Porneşte pentru câteva secunde lumina de fundal a telecomenzii. Pentru a menţine lumina de fundal aprinsă, apăsaţi oricare altă tastă în timp ce lumina de fundal este aprinsă. Apăsaţi tasta din nou pentru a stinge lumina de fundal.

Distanţa efectivă de funcţionare a telecomenzii

Telecomanda trebuie să fie ţinută într-un unghi de 30 grade perpendicular pe senzorul IR al proiectorului, pentru a funcţiona corect. Distanţa faţă de telecomandă nu trebuie să depăşească 8 metri (~ 26 de picioare).

Asiguraţi-vă că nu sunt obstacole între telecomandă şi senzorul IR de pe proiector, care ar putea obstrucţiona raza infraroşie.

• Utilizarea proiectorului din faţă • Utilizarea proiectorului din spate

10 Introducere

Poziţionarea proiectorului

Alegerea unei locaţii

Înainte de a alege locaţia de instalare a proiectorului, trebuie să ţineţi de următorii factori:

• Dimensiunea şi poziţia ecranului

• Locaţia prizei electrice

• Locaţia şi distanţa dintre proiector şi restul echipamentului Puteţi instala proiectorul în următoarele moduri.

1. Faţă Alegeţi această locaţie cu proiectorul

amplasat la nivel în faţa ecranului. Aceasta este cea mai comună modalitate de a amplasa proiectorul pentru o montare rapidă şi pentru portabilitate.

2. Tavan faţă Alegeţi această locaţie cu proiectorul

suspendat invers de pe tavan în faţa ecranului. Achiziţionaţi un Kit de montare pe plafon a proiectorului BenQ de la distribuitorul dumneavoastră, pentru a putea să montaţi proiectorul pe plafon.

3. Tavan spate Alegeţi această locaţie cu proiectorul

suspendat invers de pe tavan în spatele ecranului. Ţineţi cont de faptul că sunt necesare un ecran special pentru proiecţia din spate şi un Kit de montare pe plafon a proiectorului BenQ.

4. Spate Alegeţi această locaţie cu proiectorul

amplasat pe masă în spatele ecranului. Ţineţi cont de faptul că este necesar un ecran special pentru proiecţia din spate.

După pornirea proiectorului, mergeţi în INSTALARE > Poziţie proiector şi apăsaţi / pentru a selecta o setare.

11 Poziţionarea proiectorului

Obţinerea unei dimensiuni dorite a imaginii proiectate

LAN

RS232

12V TRIGGHER

IR IN

HDMI 2-USB MINIB

HDMI 1

HDCP 2.2

Distanţa de proiecţie

Centrul obiectivului

Ecran

Diagonala ecranului de 16:9

Distanţa dintre obiectivul proiectorului şi ecran, setarea panoramei şi formatul video influenţează dimensiunea imaginii proiectate.

Dimensiunile de proiecţie

• Raportul de aspect al ecranului este 16:9, iar raportul de aspect pentru imaginea proiectată este de 16:9

Dimensiunea ecranului Distanţa faţă de ecran (mm)

Diagonală

l (mm) Î (mm)

Lungime

minimă

Medie

Lungime

maximă

Inch mm (cu zoom max.) (zoom min.)

Mai coborâtă

Poziţia cea mai

ridicată a

obiectivului (mm)

80 2032 1771 996 2400 3000 3600 149

90 2286 1992 1121 2700 3375 4050 168 100 2540 2214 1245 3000 3750 4500 187 110 2794 2435 1370 3300 4125 4950 205 120 3048 2657 1494 3600 4500 5400 224 130 3302 2878 1619 3900 4875 5850 243 140 3556 3099 1743 4200 5250 6300 262 150 3810 3321 1868 4500 5625 6750 280 160 4064 3542 1992 4800 6000 7200 299 170 4318 3763 2117 5100 6375 7650 318 180 4572 3985 2241 5400 6750 8100 336 190 4826 4206 2366 5700 7125 8550 355 200 5080 4428 2491 6000 7500 9000 374 210 5334 4649 2615 6300 7875 9450 392 220 5588 4870 2740 6600 8250 9900 411 230 5842 5092 2864 6900 8625 10350 430 240 6096 5313 2989 7200 9000 10800 448 250 6350 5535 3113 7500 9375 11250 467 260 6604 5756 3238 7800 9750 11700 486 270 6858 5977 3362 8100 10125 12150 504 280 7112 6199 3487 8400 10500 12600 523 290 7366 6420 3611 8700 10875 13050 542 300 7620 6641 3736 9000 11250 13500 560

De exemplu, dacă folosiţi un ecran de 120 inch, distanţa recomandată de proiecţie este de 4500 mm.

Dacă distanţa de proiecţie măsurată de dumneavoastră este de 520 cm, cea mai apropiată corespondenţă din coloana "Distanţa faţă de ecran (mm)" este 5250 mm. Consultând această coloană, puteţi constata că este necesar un ecran de 140'' (aproximativ 3,6 m).

12 Poziţionarea proiectorului

• Pentru a optimiza calitatea proiecţiei, sugerăm să efectuaţi proiecţiile utilizând valorile următoare în casetele care nu sunt gri. Valorile din casetele gri sunt cu caracter informativ.

• Toate măsurările sunt aproximative şi pot varia faţă de dimensiunile reale. BenQ vă recomandă, dacă doriţi să instalaţi proiectorul permanent, să testaţi fizic dimensiunea de proiecţie şi distanţa folosind proiectorul pe amplasament, înainte de a-l instala permanent, putând astfel să le adaptaţi la caracteristicile optice ale acestui proiector. Aceasta vă va ajuta să determinaţi poziţia exactă de montare astfel încât să se potrivească locaţiei dumneavoastră de instalare.

Montarea proiectorului

Şurub pentru montarea pe plafon: M6 (Max L = 25 mm; Min L = 20 mm)

Unitate: mm

Dacă intenţionaţi să montaţi dvs. proiectorul, vă recomandăm cu tărie să utilizaţi un kit de montare pe plafon a proiectorului BenQ şi să vă asiguraţi că este instalat bine şi în condiţii de siguranţă.

Dacă folosiţi un alt kit de montare a proiectorului care nu este marca BenQ, există riscul ca proiectorul să cadă datorită prinderii improprii prin utilizarea altor dimensiuni de montare sau a şuruburilor de altă lungime.

Înainte de montarea proiectorului

• Achiziţiona un kit de montare a proiectorului BenQ din acelaşi loc de unde aţi achiziţionat şi proiectorul BenQ.

• BenQ vă recomandă să achiziţionaţi separat un cablu de siguranţă compatibil cu închiderea Kensington şi să-l montaţi pentru a asigura slotul Kensington de pe proiector şi baza consolei de montare. Aceasta va juca un rol suplimentar în menţinerea proiectorului, dacă montarea sa faţă de consolă este slăbită.

• Rugaţi distribuitorul dvs. să vă instaleze proiectorul. Instalarea proiectorului după cum credeţi dvs. poate face ca acesta să cadă şi să vă rănească.

• Luaţi măsurile necesare pentru a preveni căderea proiectorului, cum ar fi, de exemplu, în timpul unui cutremur.

• Garanţia nu acoperă nicio deteriorare a produsului cauzată de montarea proiectorului utilizând un kit de montare a proiectorului care nu este marca BenQ.

• Ţineţi cont de temperatura ambientală din încăperea în care proiectorul este montat pe tavan. Dacă se utilizează un sistem de încălzire, temperatura din jurul tavanului ar putea fi mai mare decât vă aşteptaţi.

• Citiţi manualul de utilizare pentru kit-ul de montare cu privire la valoarea cuplului de strângere. Utilizarea unui cuplu de strângere mai mare decât cel recomandat poate cauza deteriorarea proiectorului şi, ulterior, căderea acestuia.

• Asiguraţi-vă că priza de alimentare cu curent se află la o înălţime accesibilă pentru a putea opri cu uşurinţă proiectorului.

Diagrama pentru instalarea pe tavan

372.8

290

337

547.8

530.8

553.39

275.79

564.49

13 Poziţionarea proiectorului

Ajustarea poziţiei proiectorului

POWER

TEMP

LAMP

27%27%

Lăţime ecran 1

LAN

RS232

12V

TRIGGHER

IR IN

HDMI 2-USB MINIB

HDMI 1

HDCP 2.2

65%

m e e

c r

a n

Comutarea obiectivului de proiecţie

Controlul de comutare obiectiv oferă flexibilitate pentru instalarea proiectorului. Permite proiectorului să fie poziţionat în centrul ecranului.

Comutarea obiectivului este exprimată ca un procent din înălţimea sau lăţimea imaginii proiectate. Puteţi roti butoanele de pe proiector pentru a comuta obiectivul de proiecţie în intervalul permis, în funcţie de poziţia dorită a imaginii.

Poziţia orizontală Poziţia verticală

Intervalul de proiecţie

Reglarea comutării obiectivului nu va rezulta într-o calitate precară a imaginii.

14 Poziţionarea proiectorului

Reglarea imaginii proiectate

Reglarea unghiului de proiecţie

Dacă proiectorul nu este amplasat pe osuprafaţă nivelată sau ecranul şi proiectorul nu sunt perpendiculare unul faţă de celălalt, imaginea proiectată devine trapezoidală. Puteţi roti piciorul de reglare pentru reglajul fin al unghiului orizontal.

Pentru a regla picioarele, înşurubaţi picioarele de reglare în direcţia opusă.

Nu priviţi direct în obiectiv în timp ce lampa este pornită. Lumina puternică de la lampă vă poate afecta ochii.

Reglarea automată a imaginii

Este posibil ca în anumite situaţii să aveţi nevoie de optimizarea calităţii imaginii. Pentru aceasta, apăsaţi AUTO. În interval de 3 secunde, funcţia incorporată Intelligent Auto Adjustment (Autoreglaj inteligent) va regla din nou valorile Frequency (Frecvenţă) şi Clock (Ceas) pentru a oferi cea mai bună calitate a imaginii.

Sursa curentă de informaţii va fi afişată în colţul ecranului pentru un interval de 3 secunde.

Această funcţie este disponibilă doar când selectaţi un semnal PC (analog RGB).

Reglarea fină a dimensiunii şi clarităţii imaginii

1. Reglaţi imaginea proiectată la dimensiunea de care aveţi nevoie prin folosirea inelului de panoramare.

2. Accentuaţi imaginea prin rotirea inelului de focalizare.

15 Poziţionarea proiectorului

Conectarea

LAN

RS 232

12V

TRIGGHER

IR IN

HDMI 2-USB MINI B

HDMI 1

HDCP 2.2

3 4

1 2

Notebook sau un computer desktop

Dispozitiv A/V

VGA

HDMI

Cablu RJ-45

Prelungitor IR

Cablu VGA

Cablu HDMI

234

La conectarea unei surse de semnal la proiector, asiguraţi-vă că:

1. Aţi oprit întreg echipamentul înainte de efectuarea oricărei conexiuni.

2. Folosiţi cablurile corecte de semnal pentru fiecare sursă.

3. Asiguraţi-vă că aţi introdus bine cablurile.

• La conexiunile indicate mai sus, este posibil ca anumite cabluri să nu fie incluse odată cu proiectorul (consultaţi Conţinutul ambalajului la pagina 7). Acestea sunt disponibile la magazinele de echipamente electronice.

• Ilustraţiile de conexiune sunt doar pentru referinţă. Mufele de conectare din spatele proiectorului pot diferi în funcţie de fiecare model.

• Multe notebook-uri nu pornesc porturile externe video când sunt conectate la un proiector. De obicei, o combinaţie de taste precum FN + tasta funcţională care are desenat simbolul unui monitor porneşte/opreşte afişarea externă. Apăsaţi simultan FN şi tasta funcţională. Consultaţi documentaţia notebook-ului pentru a identifica combinaţia de taste a notebook-ului.

• Dacă imaginea video selectată nu este afişată după ce proiectorul este pornit şi sursa corectă a fost selectată, verificaţi dacă dispozitivul Video este pornit şi dacă funcţionează corect. De asemenea, verificaţi dacă cablurile de semnal au fost conectate corect.

Trebuie să conectaţi proiectorul la dispozitivul video folosind doar una dintre metodele de conectare menţionate, totuşi fiecare oferă un nivel diferit al calităţii video.

Terminal Calitatea imaginii

HDMI 1 (Versiunea 2.0)

HDMI 2 (Versiunea 1.4a)

Cea mai bună

Mai bună

Bună

16 Conectarea

Utilizarea setului de faşete pentru fixarea cablului

Faşete pentru cablu

Mecanism cu clichet pentru faşete cablu

Cap faşetă cablu

Setul de cleme pentru fixarea cablului ajută la prevenirea căderii unui mufe a cablului din portul de conectare. Acesta conţine următoarele elemente.

Pentru a utiliza setul de faşete pentru fixarea cablului:

1. Conectaţi bine un cablu într-un port corect de pe proiector. Introduceţi capul faşetei pentru cablu în gaura faşetei chiar deasupra portului de conectare. Reţineţi faptul că, odată introdusă prin gaură, faşeta nu mai poate fi scoasă.

2. Apucaţi mecanismul cu clichet al faşetei. Deschideţi-l uşor pntru a cuprinde cablul de conectare.

3. Introduceţi capătul faşetei în mecanismul cu clichet al acesteia, conform ilustraţiei.

4. Închideţi mecanismul cu clichet al faşetei apăsând pe urechea acestuia.

5. Mişcaţi mecanismul cu clichet împreună cu faşeta spre capătul mufei cablului.

Montarea faşetei este gata.

17 Conectarea

Utilizarea

Pornirea proiectorului

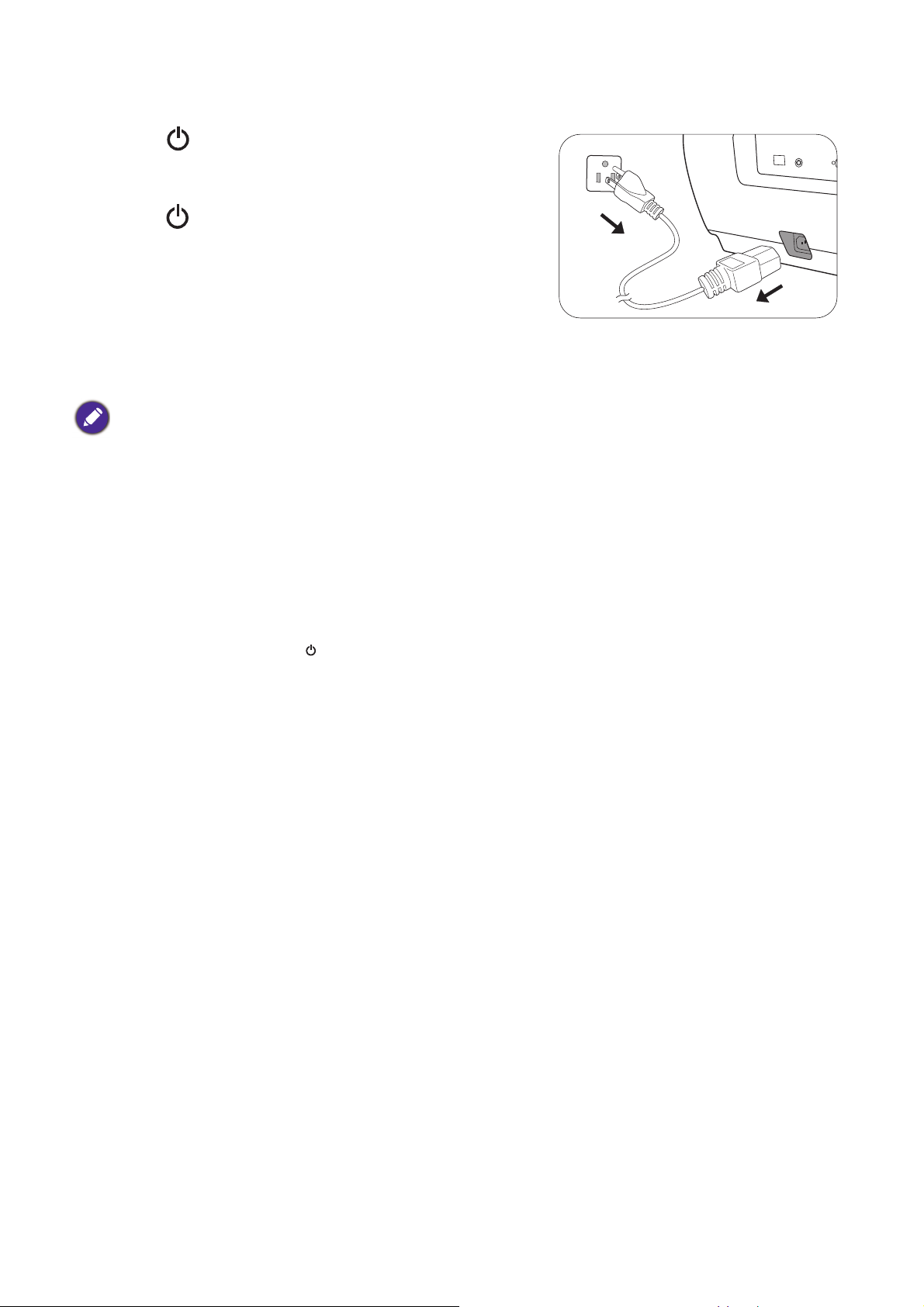

1. Conectaţi cablul de alimentare. Cuplaţi comutatorul prizei de perete (acolo unde acesta există). Indicatorul de PORNIT/OPRIT de pe proiector luminează în culoarea portocalie după conectarea la sursa de alimentare.

2. Apăsaţi de pe proiector sau de pe telecomandă pentru a porni proiectorul. Indicatorul

luminos pentru alimentare luminează verde intermitent şi rămâne aprins când timp proiectorul este pornit.

Procedura de pornire durează aproximativ 30 de secunde. În următorul stadiu de pornire, este proiectat un logo.

(Dacă este necesar) Rotiţi inelul de focalizare pentru a regla claritatea imaginii.

3. Dacă aceasta este prima dată când porniţi proiectorul, va apărea Expertul de setare pentru a vă ghida în configurarea proiectorului. Dacă deja aţi făcut asta, săriţi peste acest pas şi treceţi la pasul următor.

• Utilizaţi tastele săgeţi ( ///) de pe proiector sau de pe telecomandă, pentru a vă

deplasa prin elementele meniului.

• Utilizaţi OK pentru a confirma elementul selectat din meniu.

Pasul 1: Specificaţi Poziţie proiector. Pentru mai multe informaţii despre poziţia

proiectorului, consultaţi Alegerea unei locaţii.

Pasul 2: Specificaţi Limba OSD.

18 Utilizarea

Pasul 3: Specificaţi Sursă aut.. Selectaţi Pornit dacă doriţi ca proiectorul să

caute întotdeauna automat semnale disponibile atunci când acesta este pornit.

Acum aţi finalizat setarea iniţială.

4. Dacă vă este solicitată o parolă, apăsaţi tastele săgeată pentru a introduce parola din 6 cifre. Consultaţi Utilizarea funcţiei de parolare la pagina 21.

5. Porniţi toate echipamentele conectate.

6. Proiectorul va începe să caute semnalele de intrare. Semnalul de intrare curent care este scanat este afişat pe ecran. Dacă proiectorul nu detectează un semnal valid, mesajul „Fără semnal” va continua să fie afişat până când este găsit un semnal de intrare.

De asemenea, puteţi să apăsaţi SOURCE (SURSĂ) pentru a selecta semnalul de intrare dorit. Consultaţi Comutarea semnalului de intrare la pagina 22.

• Vă rugăm să folosiţi accesoriile originale (de ex. cablul de alimentare) furnizate pentru a evita posibilele pericole, precum electrocutarea şi incendiul.

• Dacă proiectorul este încă fierbinte datorită unei activităţi anterioare, va porni ventilatorul de răcire pentru aproximativ 90 de secunde, înainte de a alimenta lampa.

• Capturile Expertului de setare sunt doar pentru referinţă şi pot diferi de aspectul real.

• Dacă frecvenţa/rezoluţia semnalului de intrare depăşeşte domeniul de funcţionare al proiectorului, veţi vedea masajul „În afara intervalului” pe un ecran gol. Vă rugăm să schimbaţi la un semnal de intrare care este compatibil cu rezoluţia proiectorului sau să setaţi semnalul de intrare la o setare mai mică. Consultaţi Diagrama de timp la pagina 44.

• În cazul în care nu este detectat semnal timp de 3 minute, proiectorul intră automat în modul de economic de funcţionare.

19 Utilizarea

Utilizarea meniurilor

IMAGINE

Mod imagine

Gest. mod utiliz.

Contrast

Nuanţă

Claritate

Complex

Reset. mod imagine curent

Ieşire

Culoare

Luminozitate

14253

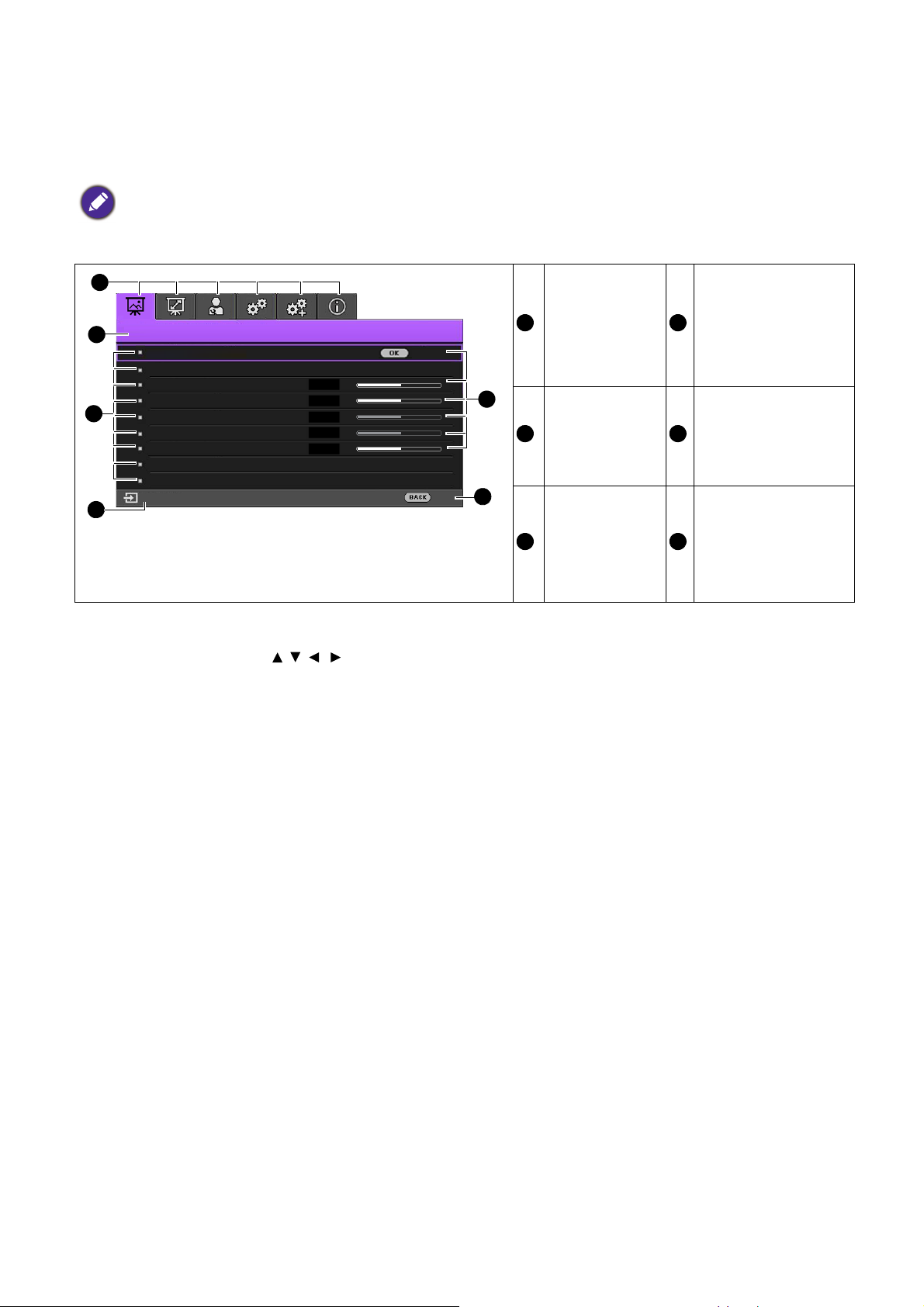

Proiectorul este echipat cu un meniu afişat pe ecran (OSD) pentru efectuarea diferitelor reglaje şi setări.

Capturile OSD de mai jos sunt doar pentru referinţă şi pot diferi de aspectul real.

Mai jos este o prezentare generală a meniului OSD.

Simbolul meniului principal

Meniul principal

Semnalul curent de intrare

Stare

Apăsaţi BACK (ÎNAPOI) pentru

Sub-meniu

a reveni la pagina anterioară sau pentru a ieşi.

Pentru a accesa meniul OSD, apăsaţi MENU (MENIU) de pe proiector sau de pe telecomandă.

• Utilizaţi tastele săgeţi ( / / / ) de pe proiector sau de pe telecomandă, pentru a vă deplasa prin elementele meniului.

• Utilizaţi OK de pe proiector sau telecomandă pentru a confirma elementul meniului selectat.

20 Utilizarea

Asigurarea proiectorului

INTRODUCEŢI PAROLA NOUĂ

Înapoi

Eroare parolă

Încercaţi din nou.

Notaţi codul de reamintire şi contactaţi Serviciul Clienţi BenQ.

Cod reamintire:

255 255 255 255

REAMINTIRE PAROLĂ

Ieşire

Folosirea unui cablu cu închidere de siguranţă

Proiectorul trebuie să fie instalat într-un loc sigur pentru a preveni furtul. În caz contrar, achiziţionaţi un dispozitiv de închidere, precum închiderea Kensington, pentru a asigura proiectorul. Puteţi poziţiona un slot pentru închiderea Kensington pe partea posterioară a proiectorului. Consultaţi elementul 22 de la pagina 8.

Un cablu de siguranţă cu închidere Kensington are de obicei un cifru şi un lacăt. Consultaţi documentaţia închiderii pentru a identifica cum trebuie să fie utilizată.

Utilizarea funcţiei de parolare

Setarea unei parole

1. Mergeţi la CONFIGURARE SISTEM: AVANSATĂ > Parolă. Apăsaţi OK. Este afişată pagina PAROLĂ.

2. Evidenţiaţi Schimbare parolă şi apăsaţi OK.

3. Cele patru taste săgeată (, , , ) reprezintă cele 4 cifre (1, 2, 3, 4). În acord cu parola pe care doriţi să o setaţi, apăsaţi tastele săgeată pentru a introduce cele patru cifre ale parolei.

4. Confirmaţi noua parolă prin reintroducerea ei. Odată ce parola este setată, meniul OSD revine la pagina PAROLĂ.

5. Pentru a activa funcţia Blocare pornire, apăsaţi / pentru a evidenţia Blocare pornire şi apăsaţ pentru a selecta Pornit. Introduceţi parola din nou.

• Cifrele introduse vor fi afişate prin asteriscuri pe ecran. Notaţi parola selectată şi păstraţi-o la loc sigur, înainte sau imediat după introducerea parolei, astfel încât să fie disponibilă în cazul în care o uitaţi.

• Odată ce parola a fost setată şi închiderea de pe alimentare este activată, proiectorul nu poate fi folosit decât dacă parola corectă este introdusă la fiecare pornire a proiectorului.

Dacă uitaţi parola

Dacă introduceţi o parolă greşită, este afişat mesajul pentru eroarea de parolă, acesta fiind urmat de mesajul INTRODUCEŢI PAROLA CURENTĂ. În cazul în care chiar nu vă mai amintiţi parola curentă, puteţi utiliza procedura de reamintire a parolei. Consultaţi Accesarea

procedurii de reamintire a parolei la pagina 21.

Dacă aţi introdus o parolă greşită succesiv de 5 ori, proiectorul se va opri automat într-un timp scurt.

Accesarea procedurii de reamintire a parolei

1. Apăsaţi lung OK timp de 3 secunde. Proiectorul va

afişa un număr codat pe ecran.

2. Scrieţi acel număr şi opriţi proiectorul.

3. Apelaţi serviciul local de service BenQ pentru decodarea acelui număr. Este posibil să vi se solicite documentaţia care face dovada achiziţiei, pentru a se verifica dacă sunteţi un utilizator autorizat al proiectorului.

21 Utilizarea

Modificarea parolei

HDMI1

HDMI2

Sursă

1. Mergeţi în CONFIGURARE SISTEM: AVANSATĂ > Parolă > Schimbare parolă.

2. Apăsaţi OK. Va fi afişat mesajul „INTRODUCEŢI PAROLA CURENTĂ”.

3. Introduceţi vechea parolă.

• Dacă parola este corectă, este afişat un alt mesaj „INTRODUCEŢI PAROLA NOUĂ”.

• Dacă parola este incorectă, va fi afişat mesajul de eroare a parolei, urmat de mesajul

„INTRODUCEŢI PAROLA CURENTĂ” pentru a reîncerca. Puteţi apăsa BACK (ÎNAPOI) pentru a anula schimbarea sau pentru a încerca o altă parolă.

4. Introduceţi noua parolă.

5. Confirmaţi noua parolă prin reintroducerea ei.

Dezactivarea funcţiei de parolare

Pentru a dezactiva funcţia de protecţie cu parolă, mergeţi în CONFIGURARE SISTEM: AVANSATĂ > Parolă > Blocare pornire şi apăsaţi / pentru a selecta Oprit. Va fi afişat mesajul „INTRODUCEŢI PAROLA CURENTĂ”. Introduceţi parola curentă.

• Dacă parola este corectă, meniul OSD revine la pagina PAROLĂ. Nu va trebui să

introduceţi parola data viitoare când porniţi proiectorul.

• Dacă parola este incorectă, va fi afişat mesajul de eroare a parolei, urmat de mesajul

„INTRODUCEŢI PAROLA CURENTĂ” pentru a reîncerca. Puteţi apăsa BACK (ÎNAPOI) pentru a anula schimbarea sau pentru a încerca o altă parolă.

Când funcţia de parolare este dezactivată, trebuie să păstraţi la îndemână vechea parolă, dacă veţi avea nevoie să reactivaţi funcţia de reparolare prin introducerea vechii parole.

Comutarea semnalului de intrare

Proiectorul poate fi conectat la mai multe dispozitive în acelaşi timp. Totuşi, poate afişa un singur ecran deodată. La pornire, proiectorul caută automat semnalele disponibile.

Asiguraţi-vă că meniul CONFIGURARE SISTEM: SIMPLĂ > Sursă aut. este Pornit dacă doriţi ca proiectorul să caute automat semnale.

Pentru a selecta sursa:

1. Apăsaţi SOURCE (SURSĂ). Apare o bară de selecţie a

surselor.

2. Apăsaţi / până când semnalul dorit este selectat şi apăsaţi OK.

Odată selectată, imaginea din sursa selectată vor apărea. Dacă la proiector sunt conectate mai multe echipamente, repetaţi paşii 1-2 pentru a căuta un alt semnal.

• Nivelul de luminozitate al imaginii proiectate se va modifica în acord când comutaţi între diferite semnale de intrare.

• Pentru cel mai bun rezultat al imaginii, trebuie să selectaţi şi să folosiţi un semnal de intrare care are rezoluţia nativă a proiectorului. Orice alte rezoluţii vor fi scalate de proiector în funcţie de setarea 'raport de aspect', ceea ce poate duce la o anumită distorsiune a imaginii sau la o pierdere a calităţii. Consultaţi

Raport aspect la pagina 30.

22 Utilizarea

Oprirea proiectorului

1. Apăsaţi şi va apărea un mesaj de configurare. Dacă nu răspundeţi în câteva secunde, mesajul va dispărea.

2. Apăsaţi a doua oară. Indicatorul luminează intermitent portocaliu, lampa de proiecţie se opreşte şi ventilatoarele vor continua să funcţioneze pentru aproximativ 90 de secunde pentru a răci proiectorul.

3. Odată ce procesul de răcire ia sfârşit, indicatorul luminos devine portocaliu stabil şi ventilatoarele se opresc. Deconectaţi cablul de alimentare de la priza de perete.

• Pentru a proteja lampa, proiectorul nu va răspunde la nicio comandă în timpul procesului de răcire.

• Pentru a scurta timpul de răcire, puteţi de asemenea să activaţi funcţia de Răcire rapidă. Consultaţi

Răcire rapidă la pagina 32.

• Evitaţi pornirea proiectorului imediat după ce l-aţi oprit, întrucât căldura excesivă poate scurta durata de viaţă a lămpii.

• Durata de viaţă a lămpii va depinde de condiţiile de mediu şi de utilizare.

Oprirea directă

Cablul de alimentare CA poate fi scos imediat după oprirea proiectorului. Pentru a proteja lampa, aşteptaţi aproximativ 10 minute înainte de repornirea proiectorului. Dacă încercaţi să reporniţi proiectorul, ventilatoarele ar putea funcţiona câteva minute pentru a răci dispozitivul. În aceste situaţii, apăsaţi iar PORNIRE/OPRIRE pentru a porni proiectorul după ce ventilatoarele se opresc şi indicatorul devine portocaliu.

23 Utilizarea

Utilizarea meniului

Vă rugăm să ţineţi cont de faptul că meniurile afişate pe ecran (OSD) pot varia în funcţie de tipul de semnal selectat şi tipul de model pe care îl folosiţi.

Elementele de meniu sunt disponibile când proiectorul detectează cel puţin un semnal valid. Dacă nu este niciun echipament conectat la proiector sau nu este detectat niciun semnal, sunt accesibile elemente limitate de meniu.

Meniul IMAGINE

Proiectorul este presetat cu mai multe moduri de culoare predefinite dintre care puteţi alege una care se potriveşte mediului de utilizare şi tipul imaginii semnalului de intrare.

• Bright: Maximizează luminozitatea imaginii proiectate. Acest mod este

adecvat pentru mediile unde este necesară o luminozitate suplimentară, precum utilizarea proiectorului în camerele bine luminate.

• Vivid: Fiind puţin mai luminos decât modul Cinema, este mai adecvat

pentru a proiecta filme în camerele în care există puţină lumină ambientală, de ex. în sufragerie.

• Cinema: Cu o saturaţie de culori şi un contrast bine echilibrate şi un nivel

de luminozitate redus, acesta este cel mai adecvat mod pentru urmărirea filmelor într-un mediu complet întunecat (la fel cu cel dintr-un cinematograf comercial).

• THX: un mod de culoare şi o calitate a imaginii certificată de THX Ltd.

Mod imagine

• Silence: minimizează zgomotul acustic. Este potrivit pentru vizionarea

filmelor care necesită un mediu ambiental ultra-silenţios pentru a fi nu fi distras de zgomotul proiectorului. Când se utilizează acest mod, următoarele funcţii ale meniului vor fi schimbate automat la setările desemnate şi vor deveni gri.

• XPR: Oprit (Rezoluţia de afişare va fi 2716 x 1528.)

• Diafragmă dinamică: Oprit

• User 1/User 2: Reapelează setările realizate pe baza modurilor de imagine

disponibile. Consultaţi Gest. mod utiliz. la pagina 25.

• 3D: Optimizat pentru a scoate în evidenţă efectele 3D la urmărirea

conţinuturilor 3D.

Acest mod este disponibile doar când funcţia 3D este activată.

24 Utilizarea meniului

• Mod iluminare: Economic

Gest. mod utiliz.

Sunt două moduri ce pot fi definite de utilizator dacă modurile disponibile de imagine nu se potrivesc nevoilor dumneavoastră. Puteţi utiliza unul dintre aceste moduri (exceptând User 1/User 2) ca punct de pornire şi realizarea setărilor.

• Încărc. setări din

1. Mergeţi la IMAGINE > Mod imagine.

2. Apăsaţi / pentru a selecta User 1 sau User 2.

3. Apăsaţi pentru a evidenţia Gest. mod utiliz. şi apăsaţi OK. Este afişată pagina Gest. mod utiliz..

4. Selectaţi Încărc. setări din şi apăsaţi OK.

5. Apăsaţi / pentru a selecta un mod de imagine care este cel mai apropiat de nevoile dumneavoastră.

6. Apăsaţi OK şi BACK (ÎNAPOI) pentru a reveni la meniul IMAGINE.

7. Apăsaţi pentru a selecta elementele din sub-meniu pe care doriţi să le modificaţi şi reglaţi valorile cu / . Reglajele definesc modul utilizator selectat.

• Reden. mod utiliz.

Selectaţi pentru redenumirea modurilor imagine personalizate (User 1 sau User 2). Numele poate avea până la 9 caractere, incluzând literele englezeşti (A-Z, a-z), cifrele (0-9) şi spaţiul (_).

Luminozitate

Contrast

Culoare

1. Mergeţi la IMAGINE > Mod imagine.

2. Apăsaţi / pentru a selecta User 1 sau User 2.

3. Apăsaţi pentru a evidenţia Gest. mod utiliz. şi apăsaţi OK. Este afişată pagina Gest. mod utiliz..

4. Apăsaţi pentru a evidenţia Reden. mod utiliz. şi apăsaţi OK. Este afişată pagina Reden. mod utiliz..

5. Utilizaţi / / / şi OK pentru a seta caracterele dorite.

6. Când aţi terminat, apăsaţi BACK (ÎNAPOI) pentru a salva modificările şi ieşiţi din meniu.

Cu cât valoarea este mai mare, cu atât imaginea este mai luminoasă. Reglaţi acest control, astfel încât aceste zone negre ale imaginii apar ca fiind total negre şi detaliul din zonele întunecate este vizibil.

Cu cât valoarea este mai mare, cu atât contrastul este mai mare. Folosiţi această setare pentru a ajusta nivelul de alb, după ce aţi reglat anterior setarea Luminozitate pentru a se potrivi intrării selectate şi mediului de vizionare.

Setările mai scăzute produc culori mai puţin saturate. Dacă setarea este prea ridicată, culorile de pe imagine vor fi prea puternice, ceea ce face ca imaginile să nu mai fie reale.

Nuanţă

Cu cât valoarea este mai mare, cu atât imaginea devine mai mică. Cu cât valoarea este mai roşiatică, cu atât imaginea devine mai verde.

Claritate Cu cât valoarea este mai mare, cu atât imaginea devine mai detaliată.

25 Utilizarea meniului

Complex

Luminozitate înaltă

Contrast scăzut

Luminozitate scăzută

Contrast înalt

1,8

2,0 2,1 2,2 2,3 2,4 2,5 2,6 BenQ

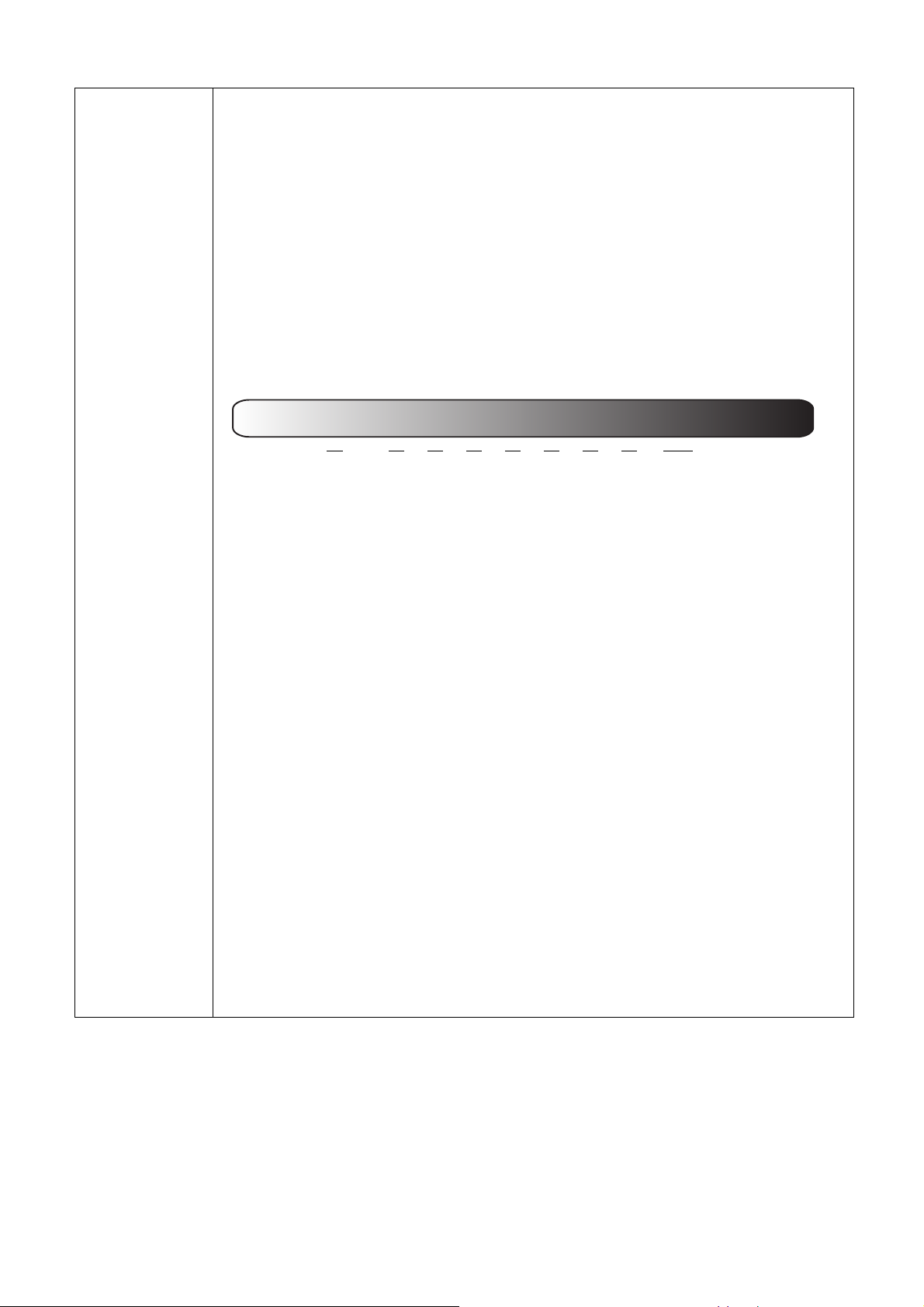

• Selecţie gamma Factorul de contrast se referă la relaţia dintre sursa de intrare şi

luminozitatea imaginii.

• 1.8/2.0/2.1/BenQ: Selectaţi aceste valori în funcţie de preferinţele

dumneavoastră.

• 2.2/2.3: Creşte luminozitatea medie a imaginii. Cel mai potrivit pentru

un mediu luminat, o cameră de protocol sau o cameră de familie.

• 2.4/2.5: Cel mai potrivit pentru vizionarea filmelor într-un mediu

întunecat.

• 2.6: Cel mai potrivit pentru vizionarea filmelor care sunt compuse din

mai multe din scene întunecate.

• Luminoz. HDR Proiectorul poate ajusta automat nivelurile de luminozitate ale imaginii

conform sursei de intrare. Puteţi, de asemenea, să selectaţi manual nivelul de luminozitate pentru a afişa imagini cu o calitate mai bună. Când valoarea este mare, imaginea devine mai luminoasă; când valoarea este mică, imaginea devine mai întunecată.

• Temperatură culoare Sunt disponibile câteva setări pentru temperatura de culoare. Setările

disponibile pot varia în funcţie de tipul de semnal selectat.

• Normal: Păstrează coloritul normal al albului.

• Rece: Face ca imaginea să apară alb albăstrui.

• Nativ lampă: Cu temperatura de culoare originală a lămpii şi strălucire

mai puternică. Această setare este adecvată pentru mediile unde este necesară o luminozitate suplimentară, precum proiectarea imaginilor în camerele bine luminate.

• Cald: Face ca imaginea să apară alb roşiatic.

De asemenea, puteţi set o temperatură de culoare preferată ajustând opţiunile următoare.

• Amplificare R/Amplificare V/Amplificare B: Reglează nivelurile de

contrast ale culorilor Roşu, Verde şi Albastru.

• Decalaj R/Decalaj V/Decalaj B: Reglează nivelurile de luminozitate ale

culorilor Roşu, Verde şi Albastru.

26 Utilizarea meniului

Complex

ROŞU

ALBASTRU

VERDE

Galben

Cian

Fucsia

(Continuare)

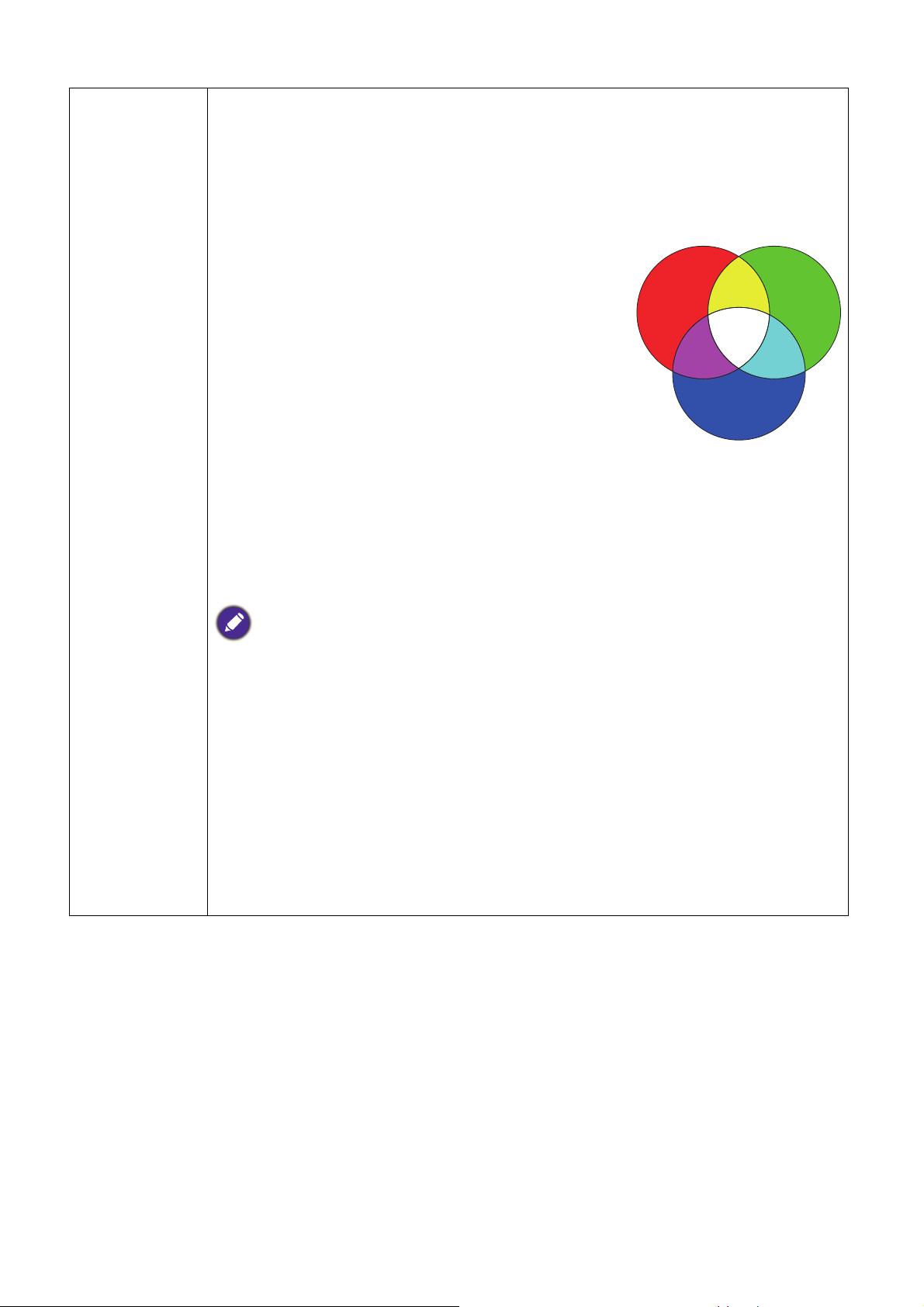

• Gestiune culoare

Gestionarea culorilor oferă şase seturi (RGBCMY) de culori care trebuie să fie reglate. Când selectaţi fiecare culoare, puteţi să reglaţi independent domeniul său şi saturaţia în acord cu preferinţele dumneavoastră.

• Culoare primară: Selectaţi una dintre culorile Roşu, Galben, Verde,

Cian, Albastru sau Magenta.

• Nuanţă: Creşteţi domeniul care include

culorile constituite din proporţii mai mari a două culori adiacente. Vă rugăm să consultaţi ilustraţia pentru a vedea cum se relaţionează culorile una la alta. Spre exemplu, dacă selectaţi Roşu şi setaţi domeniul său la 0, doar roşul pur din imaginea proiectată va fi selectat. Creşterea domeniului său va include roşul apropiat de galben şi roşul apropiat de magenta.

• Saturaţie: Ajustează valorile în funcţie de preferinţa dvs. Fiecare reglaj

efectuat se va reflecta imediat la imagine. Spre exemplu, dacă selectaţi Roşu şi setaţi valoarea sa la 0, doar saturaţia din roşul pur va fi afectată.

• Adăugare: Ajustează valorile în funcţie de preferinţa dvs. Nivelul de

contrast al culorii primare selectate va fi afectat. Fiecare reglaj efectuat se va reflecta imediat la imagine.

Saturaţie este cantitatea de culoare dintr-o imagine video. Setarea mai scăzută produce culori mai puţin saturate; o setare de „0” scoate complet acea culoare din imagine. Dacă saturaţia este prea mare, acea culoare va fi prea puternică şi nerealistă.

• Gamă culori

Gamă culori se referă la gama de culori care poate fi, eventual, afişată de un dispozitiv. Există anumite standarde pentru definirea nivelurilor gamei de culori a dispozitivelor afişate, cum ar fi CIE 1976, sRGB, Adobe RGB, NTSC etc.

Pe proiector, selectarea Auto va aplica automat gama cea mai potrivită de culori pentru imaginea sursă. Puteţi selecta, de asemenea, BT. 709, BT. 2020 sau DCI-P3, în funcţie de necesităţile dvs.

27 Utilizarea meniului

Complex (Continuare)

• CinemaMaster

• Color Enhancer: Vă permite să reglaţi fin saturaţia culorilor cu o mai

mare flexibilitate. Acesta modulează algoritmi complecşi de culoare, pentru a reproduce impecabil culori saturate, gradaţii fine, nuanţe intermediare şi pigmenţi subtili.

• Ton ten: Asigură o ajustare inteligentă a nuanţei numai pentru

calibrarea culorii tenului oamenilor, nu şi a altor culori din imagine. Aceasta previne decolorarea nuanţelor de piele cauzată de lumina fasciculului de proiecţie, reproducând orice tip ten în nuanţa sa cea mai frumoasă.

• Pixel Enhancer 4K: Este o tehnologie cu super-rezoluţie care

îmbunătăţeşte radical conţinutul Full HD în ceea ce priveşte culorile, contrastul şi texturile. De asemenea, tehnologia sa de îmbunătăţire a detaliului rafinează detaliile suprafeţei pentru a vă oferi imagini cât mai aproape de realitate. Utilizatorii pot ajusta nivelurile de claritate şi îmbunătăţire a detaliului pentru o experienţă vizuală optimă.

• DCTI/DLTI: Algoritmii sofisticaţi îmbunătăţesc semnificativ culoarea şi

lumina, producând imagini pline de culori contrastante sau scale luminoase şi întunecate. DCTI sporeşte intensitatea culorilor, pentru tranziţii drastice ale culorilor, fără interferenţe de zgomot. DLTI reduce zgomotul produs de comutarea rapidă a diverselor luminanţe la un nivel optimizat de luminozitate şi contrast. Rezultatul constă într-o calitate a imaginii cu un nivel maxim de profunzime şi performanţă a culorilor.

Reset. mod imagine curent

• Reducere zgomot: Reduce zgomotul electric al imaginii cauzat de diferite

playere media.

• Diafragmă dinamică: Modifică automat nivelul de negru a imaginilor

proiectate pentru a îmbunătăţi efectul raportului de contrast. Când proiectorul porneşte, Diafragmă dinamică va fi calibrat în 3 - 15 secunde. Veţi auzi sunetul motorului care funcţionează în timpul perioadei de funcţionare. Când proiectorul este pornit, Diafragmă dinamică se va regla în funcţie de scenele videoclipurilor. Funcţionarea motorului va produce în continuare un sunet de intensitate scăzută. Puteţi opri sonorul sunetului selectând Oprit.

• Brilliant Color: Această caracteristică utilizează un nou algoritm de

procesare a culorilor şi o îmbunătăţire a nivelului de sistem, pentru a face posibilă o luminozitate mai mare care conferă imaginii culori mai adevărate şi mai vibrante. Face posibilă o creştere a luminozităţii cu peste 50% în imaginile cu o tonalitate medie, care sunt comune pentru scenele video şi naturale, astfel încât proiectorul reproduce imagini în culori realistice şi adevărate. Dacă preferaţi o imagine de această calitate, selectaţi Pornit. Când Oprit este selectat, funcţia Temperatură culoare nu este disponibilă.

• Mod iluminare: Selectează o putere potrivită a lămpii dintre modurile

disponibile. Consultaţi Extinderea vieţii lămpii la pagina 35.

Readuce toate reglările pe care le-aţi făcut pentru Mod imagine select

(inclusiv modurile presetate, User 1, şi User 2) la valorile setate din fabrică.

1. Apăsaţi OK. Mesajul de confirmare este afişat.

2. Folosiţi / pentru a selecta Reiniţializare şi apăsaţi OK. Modul de

imagine curent revine la setările presetate din fabrică.

28 Utilizarea meniului

Meniul AFIŞAJ

Afişează poziţia paginii de reglare. Pentru a deplasa imaginea proiectată,

Poziţie imag.

Regl. supra scanare

Reglaj PC

folosiţi tastele direcţionale săgeată. Această funcţie este disponibilă doar când selectaţi un semnal PC (analog RGB).

Acoperă calitatea slabă a imaginii în cele patru margini. Cu cât mai mare este valoarea, cu atât o porţiune mai mare din imagine este

acoperită în timp ce ecranul rămâne încărcat şi geometric precis. Setarea 0 înseamnă că imaginea este afişată 100%.

• Dimensiuni orizontale: Reglează lăţimea orizontală a imaginii.

• Fază: Reglează faza de ceas pentru a reduce

distorsiunile imaginii.

• Auto: Reglează automat faza şi frecvenţa.

Aceste funcţii sunt disponibile numai când este selectat semnalul PC.

• 3D

Selectând Pornit se activează această funcţie. Acest proiector suportă redarea conţinutului tridimensional (3D) transferat prin intermediul dispozitivelor video compatibile 3D şi a conţinuturilor, precum console PlayStation (cu discuri de jocuri 3D), playere Blu-ray 3D (cu discuri Blu-ray 3D), şi aşa mai departe. După ce aţi conectat dispozitivele video 3D la proiector, purtaţi ochelarii 3D BenQ şi asiguraţi-vă că alimentarea este pornită, pentru a urmări conţinuturile 3D.

Când urmăriţi conţinuturi 3D:

• imaginea poate părea deplasată, cu toate acestea, aceasta nu este o disfuncţionalitate a produsului.

• Luaţi pauze adecvate atunci când vizionaţi conţinuturi 3D.

• Opriţi vizionarea conţinuturilor 3D, dacă simţiţi fatigabilitate sau disconfort.

• Păstraţi o distanţă de ecran de aproximativ trei ori mai mare decât înălţimea efectivă a ecranului.

• Copiii şi persoanele cu antecedente de hipersensibilitate la lumină, probleme cu inima, sau au orice condiţie medicală existentă nu ar trebui să vizioneze conţinuturi 3D.

• Imaginea ar putea părea roşiatică, verzuie sau albăstruie dacă nu utilizaţi ochelarii 3D. Tot uşi, nu veţi observa nicio polarizare a culorii

atunci când urmăriţi conţinuturile 3D cu ochelarii 3D.

• Sursa 4K nu va fi afişată.

• Mod 3D Setarea implicită este Auto, iar proiectorul selectează automat un format 3D

automat la detectarea conţinutului 3D. Dacă proiectorul nu recunoaşte formatul 3D, selectaţi manual un mod 3D, în funcţie de preferinţa dumneavoastră.

Când această funcţie este activată:

• Nivelul de luminozitate al imaginii proiectate scade.

• Mod imagine nu poate fi reglat.

29 Utilizarea meniului

• Inv. sincr. 3D

Imagine 15:9

Imagine 4:3

Imagine 16:9

Imagine 4:3

Imagine 16:9

Imagine 2,4:1

Când imaginea 3D este distorsionată, activaţi această funcţie pentru a comuta între imaginea pentru ochiul stâng şi ochiul drept pentru o experienţă

mai confortabilă de vizionare 3D.

(Continuare)

• Memento comut. 3D Afişează un mesaj în timpul pornirii proiectorului pentru a vă reaminti că este

necesar să porniţi funcţia 3D dacă doriţi să vă bucuraţi de conţinuturi 3D. Proiectorul suportă surse de imagine HDR. Acesta poate detecta automat

HDR

gama dinamică a sursei şi optimiza setările pentru a reduce conţinuturile în diferite condiţii de lumină. Dacă sursa de intrare nu are definită gama dinamică, puteţi selecta manual HDR sau SDR pentru aceasta.

Meniul INSTALARE

Poziţie proiector

Model test

Proiectorul poate fi instalat pe plafon sau în spatele ecranului sau cu una sau mai multe oglinzi. Consultaţi Alegerea unei locaţii la pagina 11.

Ajustează dimensiunea imaginii şi focalizarea şi verifică dacă imaginea proiectată este fără distorsiuni.

Sunt disponibile mai multe opţiuni pentru setarea raportului de aspect în funcţie de sursa semnalului de intrare.

• Auto: Scalează o imagine proporţională pentru a

se potrivi la rezoluţia originală a proiectorului în lăţimea sa orizontală sau verticală.

• Real: Proiectează o imagine ca la rezoluţia sa

originală şi o redimensionează pentru a se potrivi cu zona de afişare. Pentru semnalele de ieşire cu rezoluţii mai slabe, imaginea proiectată va fi afişată la dimensiunea originală.

• 4:3: Scalează o imagine, astfel încât să fie afişată

Raport aspect

în centrul ecranului cu un raport de aspect de 4:3.

• 16:9: Scalează o imagine, astfel încât să fie

afişată în centrul ecranului cu un raport de aspect de 16:9.

• 2,4:1: Scalează o imagine, astfel încât să fie

afişată în centrul ecranului cu un raport de aspect de 2,4:1.

• Anamorfic 2,4:1: Extinde pe verticală o imagine

pentru a se potrivi obiectivului anamorfic. Aceasta păstrează rezoluţia originală pe lăţime şi redimensionează rezoluţia pe înălţime de 1.32 ori faţă de imaginea originală.

30 Utilizarea meniului

Raport aspect

Imagine 16:9

(Continuare)

Trigger 12V

• Anamorfic 16:9: Comprimă pe orizontală

o imagine pentru a se potrivi obiectivului anamorfic. Aceasta păstrează rezoluţia originală pe înălţime şi redimensionează rezoluţia pe lăţime de 0,75 ori faţă de imaginea originală.

Dispozitivul este dotat cu două declanşatoare de 12 V care funcţionează independent, în funcţie de necesităţile dvs. pentru instalare. Sunt disponibile trei opţiuni:

• Oprit: Dacă este selectată această opţiune, proiectorul nu va trimite un semnal electronic de ieşire când este pornit.

• Pornit/Oprit: Proiectorul va trimite un semnal electronic de ieşire slab spre puternic atunci când este pornit şi un semnal de ieşire puternic spre slab când este oprit.

• Anamorfic: Proiectorul va trimite un semnal electronic de ieşire slab spre puternic atunci când raportul de aspect este comutat de la alte raporturi de aspect la "Anamorfic 2,4:1" sau "Anamorfic 16:9", un semnal de ieş

ire puternic spre slab când setarea raportului de aspect

este comutată de la "Anamorfic 2,4:1" sau "Anamorfic 16:9" la alte raporturi de aspect.

Noi vă recomandăm să utilizaţi Mod altitudine mare atunci când mediul în care vă aflaţi este între 1.500 m –3.000 m deasupra nivelului mării, iar temperatura ambientală este între 0°C–30°C.

Funcţionarea în "Mod altitudine mare" poate cauza un nivel de zgomot de funcţionare mai ridicat din cauza vitezei crescute a ventilatorului pentru a îmbunătăţi răcirea şi performanţa generală a sistemului.

Dacă folosiţi proiectorul în alte condiţii extreme excluzându-le pe cele de mai

Mod altitudine mare

sus, poate afişa simptome de auto-oprire, care sunt realizate pentru a proteja proiectorul faţă de supraîncălzire. În asemenea cazuri, trebuie să comutaţi la Mod altitudine ridicată pentru a rezolva aceste simptome. Totuşi, nu aceasta este starea în care acest proiector poate funcţiona în orice condiţii dure sau extreme.

Nu utilizaţi Mod altitudine mare dacă altitudinea la care vă aflaţi este între 0 m şi 1.500 m şi temperatura ambientală între 0°C şi 35°C. Proiectul va fi răcit excesiv dacă activaţi acest mod în asemenea condiţii.

Meniul CONFIGURARE SISTEM: SIMPLĂ

Limba Setează limba pentru meniurile afişate pe ecran (OSD). Culoare

fundal

Ecran iniţial

Setează culoarea de fundal a proiectorului.

Vă permite să selectaţi ce ecran de logo va fi afişat în timpul pornirii proiectorului.

Opr. aut.

Pornire directă

Permite oprirea automată a proiectorului, dacă nu este detectat niciun semnal de intrare după o perioadă setată de timp, pentru a preveni risipirea duratei de viaţă a lămpii.

Permite pornirea automată a proiectorului, odată ce alimentarea este disponibilă prin cablul de alimentare.

31 Utilizarea meniului

• Poziţie meniu: Setează poziţia meniurilor afişate pe ecran (OSD).

Bidirecţional

Pornirea/oprirea dispozitivului conectat sau a proiectorul poate determina pornirea/oprirea ambelor echipamente.

De la proiector

Când proiectorul este pornit/oprit, dispozitivul conectat va fi, de asemenea, activat/dezactivat.

De la dispozitiv

Când dispozitivul conectat este pornit/oprit, proiectorul va fi, de asemenea, activat/dezactivat.

Setări meniu

Reden. sursă

Sursă aut. Permite proiectorului să caute automat un semnal.

• Timp afişare meniu: Setează durata timpului în care OSD va rămâne activ

după cea mai recentă apăsare de tastă.

• Mesaj reamintire: Porneşte sau porneşte mesajele de avertizare. Redenumeşte sursa de intrare curentă după cum doriţi.

Pe pagina Reden. sursă, folosiţi / / / şi OK pentru a seta caracterele dorite pentru elementul sursă conectat.

Când aţi terminat, apăsaţi BACK (ÎNAPOI) pentru a salva modificările şi ieşiţi din meniu.

Meniul CONFIGURARE SISTEM: AVANSATĂ

Inforrmații sursă de lumină

Setări HDMI

• Res. cron. lampă: Consultaţ

• Contor bec: Consultaţi Cunoaşterea orelor de funcţionare ale lămpii la

pagina 34.

• Interval HDMI Selectează un interval de culoare RGB adecvat pentru a corecta precizia

culorilor.

• Auto: Selectează automat un interval de culoare adecvat pentru

semnalul HDMI primit.

• Comp: Utilizează intervalul complet RGB 0-255.

• Limitat: Utilizează intervalul limitat RGB 16-235.

• CEC Când conectaţi un dispozitiv compatibil HDMI CEC la proiectorul

dumneavoastră cu un cablu HDMI, reglarea dispozitivului compatibil HDMI CEC porneşte automat proiectorul, în timpul opririi proiectorului se opreşte automat şi dispozitivul HDMI CEC.

• Legătură pornire/Legătură oprire Când conectaţi un dispozitiv compatibil HDMI CEC la proiector cu ajutorul

unui cablu HDMI, puteţi seta comportamentul de pornire/oprire dintre dispozitiv şi proiector.

i Resetarea cronometrului lămpii la pagina 38.

Răcire rapidă

Parolă Consultaţi Utilizarea funcţiei de parolare la pagina 21.

32 Utilizarea meniului

Activează sau dezactivează funcţia Răcire rapid activează funcţia şi timpul adecvat de răcire va fi redus de la durata normală de 90 de secunde până la aproximativ 15 de secunde.

ă. Selectarea Pornit

Bloc. taste

Indicator LED

Setări reţea

Cu ajutorul tastelor de control de pe proiector şi telecomandă, puteţi preveni schimbarea accidentală a setărilor proiectorului (de către copii, de exemplu). Când Bloc. tasteeste pornit, nicio tastă de control de pe proiector nu va

funcţiona, cu excepţia POWER (Alimentare). Pentru a debloca tastele, apăsaţi şi ţineţi apăsat (tasta din dreapta) de pe

proiector sau telecomandă pentru 3 secunde.

Dacă opriţi proiectorul fără a dezactiva blocajul pentru tastatură, proiectorul va mai fi blocat în această stare la următoarea pornire.

Selectaţi pentru a opri indicatoarele de avertizare cu LED. Această opţiune are rolul de a evita să fiţi deranjat de lumină atunci când vizionaţi imaginile într-o cameră întunecată.

• LAN cu fir: Consultaţi Ghid de utilizare a proiectorului de reţea BenQ.

• Descoperire dispozitiv AMX: Când această funcţie este Pornit,

proiectorul poate fi detectat de controlerul AMX.

• Stare de veghe reţea: Când această funcţie este Pornit, proiectorul poate

activa funcţia de reţea când este în modul de aşteptare.

• Adresă MAC: Afişează adresa mac a acestui proiector. Readuce toate setările la valorile presetate din fabrică.

Reiniţializare toate setările

Următoarele setări vor rămâne: Mod imagine, Gest. mod utiliz., Luminozitate, Contrast, Culoare, Nuanţă, Claritate, Complex, Poziţie proiector, Reden. sursă, Parolă şi Setări reţea.

Meniul de calibrare ISF este protejat prin parolă şi este accesibil numai pentru calibratori autorizaţi. IFS (Imaging Science Foundation - Fundaţia Ştiinţelor Imaginii) a dezvoltat standarde bine puse la punct, recunoscute în industrie pentru funcţionarea video optimă şi a implementat un program de instruire pentru ca tehnicienii şi instalatorii să utilizeze aceste standarde

ISF

pentru a obţine calitatea optimă a imaginii de la dispozitivele de afişare video BenQ. Prin urmare, vă recomandăm ca setarea şi calibrarea să fie efectuate de un tehnician de instalare autorizat ISF.

Pentru mai multe informaţii, vizitaţi www.imagingscience.com sau contactaţi dealerul sau distribuitorul de la care aţi achiziţionat proiectorul.

Meniul INFORMAŢII

• Sursă: Arată sursa curentă de semnal.

• Mod imagine: Afişează modul selectat în meniul IMAGINE.

• Rezoluţie: Afişează rezoluţia originală a semnalului de intrare.

• Sistem de culoare: Arată formatul sistemului de intrare.

Stare curentă sistem

• Durată utilizare sursă de lumină: Afişează numărul de ore de utilizare a

lămpii.

• Format 3D: Afişează modul curent 3D.

Format 3D este disponibil doar când funcţia 3D este activată.

• Versiune firmware: Afişează versiunea de program a proiectorului.

33 Utilizarea meniului

Întreţinerea

Îngrijirea proiectorului

Curăţarea obiectivului

Curăţaţi obiectivul de fiecare dată când constataţi că există murdărie sau praf pe suprafaţa sa. Vă rugăm să vă asiguraţi că proiectorul este oprit şi că este răcit complet, înainte de curăţarea obiectivului.

• Folosiţi un recipient cu aer comprimat pentru îndepărtarea prafului.

• Dacă există murdărie sau pete, folosiţi hârtie pentru curăţarea obiectivului sau o cârpă uşor înmuiată în lichid pentru curăţare şi ştergeţi uşor suprafaţa obiectivului.

• Nu folosiţi niciodată un material abraziv, curăţitor alcalin/acid, praf de curăţat sau solvent volatil, precum benzen, diluant sau insecticid. Folosirea unor asemenea materiale sau menţinerea unei perioade prelungite de contact cu materiale din cauciuc sau vinil, poate deteriora suprafaţa proiectorului şi materialul carcasei.

Curăţarea carcasei proiectorului

Înainte de a curăţa carcasa, opriţi proiectorul folosind procedura standard de oprire, aşa cum este descris în Oprirea proiectorului la pagina 23, şi scoateţi cablul de alimentare.

• Pentru a îndepărta murdăria sau praful, ştergeţi carcasa cu o cârpă moale, fără scame.

• Pentru a îndepărta murdăria persistentă sau petele, înmuiaţi o cârpă moale în apă cu un detergent cu pH neutru. Apoi, ştergeţi carcasa.

Nu folosiţi niciodată ceară, alcool, benzen, diluant sau alţi detergenţi chimici. Acestea ar putea deteriora carcasa.

Depozitarea proiectorului

Dacă aveţi nevoie să depozitaţi proiectorul pentru o perioadă mare de timp, vă rugăm să respectaţi instrucţiunile de mai jos:

• Asiguraţi-vă că temperatura şi umiditatea locului de depozitare sunt în domeniul recomandat pentru proiector. Vă rugăm să consultaţi Specificaţii la pagina 42 sau să întrebaţi distribuitorul dumneavoastră despre acest domeniu.

• Retractaţi piciorul reglabil.

• Scoateţi bateriile din telecomandă.

• Împachetaţi proiectorul în ambalajul său original sau într-un ambalaj echivalent.

Transportarea proiectorului

Este recomandat să expediaţi proiectorul în ambalajul său original sau într-un ambalaj echivalent.

Informaţii cu privire la lampă

Cunoaşterea orelor de funcţionare ale lămpii

Când proiectorul este în funcţionare, durata (în ore) a utilizării lămpii este calculată automat de cronometrul încorporat. Metoda de calculare a orei echivalente lămpii este după cum urmează:

Timpul de utilizare a lămpii = (ore utilizate în modul Normal) + (ore utilizate în modul Economic) + (ore utilizate în modul SmartEco)

34 Întreţinerea

Timp total oră de funcţionare (echivalent) = 2,0 x (ore de folosire în modul Normal) + 1,4 x (ore

Comandaţi un bec de schimb

Ore lampă >XXXX ore

Comandă bec nou la www.benq.com

Informare

de folosire în modul Economic) + 1,0 x (ore de folosire în modul SmartEco) Pentru a obţine informaţia orei totale a lămpii:

1. Mergeţi în CONFIGURARE SISTEM: AVANSATĂ > Inforrmații sursă de lumină şi apăsaţi OK. Este afişată pagina INFORMAŢII SURSĂ DE LUMINĂ.

2. Apăsaţi pentru a selecta Contor bec şi apăsaţi OK. Sunt afişate informaţiile privind Contor bec.

Puteţi de asemenea să obţineţi informaţia orei lămpii din meniul INFORMAŢII.

Extinderea vieţii lămpii

• Setarea Mod iluminare

Mergeţi în IMAGINE > Complex > Mod iluminare şi apăsaţi / sau apăsaţi LIGHT MODE (MOD ILUMINARE) pe telecomandă pentru a selecta o putere adecvată a lămpii dintre modurile disponibile.

Setarea proiectorului în modurile Economic sau SmartEco extinde durata de viaţă a lămpii.

Mod bec Descriere

Normal Oferă luminozitatea completă a lămpii Economic Scade luminozitatea lămpii şi scade zgomotul ventilatorului SmartEco Reglează puterea lămpii în funcţie de nivelul de luminozitate al conţinutului

• Setarea Opr. aut.

Această funcţie permite oprirea automată a proiectorului, dacă nu este detectat niciun semnal de intrare după o perioadă setată de timp, pentru a preveni risipirea duratei de viaţă a lămpii.

Pentru a seta Opr. aut., mergeţi în CONFIGURARE SISTEM: SIMPLĂ > Opr. aut. şi apăsaţi

Timpul de înlocuire a lămpii

Când Indicatorul lampă este roşu sau apare un mesaj care sugerează că este timpul să înlocuiţi lampa, vă rugăm să consultaţi un distribuitor sau să mergeţi la http://www.BenQ.com înainte de a instala o nouă lampă O lampă veche poate provoca disfuncţionalităţi ale proiectorului şi, în anumite situaţii, lampa poate exploda.

• Luminozitatea aparentă a imaginii proiectate va depinde de condiţiile ambientale de iluminat, setările de contrast/luminozitate selectate ale semnalului de intrare şi este direct proporţională cu distanţa de proiecţie.

• Luminozitatea lămpii va scădea de-a lungul timpului şi poate varia foarte mult în funcţie de specificaţiile fabricanţilor. Acesta este un comportament normal şi aşteptat.

• Lumina indicatoare pentru LAMP (Lampă) şi Lumină indicatoare TEMP (TEMPeratură) se vor aprinde dacă lampa devine prea fierbinte. Opriţi alimentarea şi lăsaţi proiectorul să se răcească pentru 45 de minute. Dacă indicatorii Lamp sau Temp sunt încă aprinşi după reluarea alimentării, vă rugăm să consultaţi distribuitorul dumneavoastră. Consultaţi Indicatori la pagina 39.

Următoarele avertizări pentru lampă vă vor reaminti că trebuie să schimbaţi lampa.

Instalaţi o lampă nouă pentru o performanţă optimă. Dacă proiectorul este utilizat normal cu modul Economic selectat (consultaţi Cunoaşterea orelor de funcţionare ale

lămpii la pagina 34), veţi putea să utilizaţi proiectorul până

când apare mesajul de avertizare pentru utilizarea lămpii. Apăsaţi OK pentru a anula mesajul.

35 Întreţinerea

Este recomandat să înlocuiţi lampa cu această vechime.

Înlocuiţi becul curând

Ore lampă >XXXX ore

Comandă bec nou la www.benq.com

Informare

Durată utilizare bec expirată

Înlocuiţi lampa (consultaţi manualul)

Reiniţializaţi contorul becului

Comandă bec nou la www.benq.com

Informare

Înlocuiţi becul acum

Ore lampă >XXXX ore

Comandă bec nou la www.benq.com

Informare

Lampa este un element consumabil. Luminozitatea lămpii scade în utilizare. Acesta este un comportament normal al lămpii. Puteţi înlocui lampa de fiecare dată când constataţi că nivelul de luminozitate este diminuat semnificativ. Apăsaţi OK pentru a anula mesajul.

Lampa TREBUIE înlocuită înainte ca proiectorul să funcţioneze normal. Apăsaţi OK pentru a anula mesajul.

„XXXX” afişat în mesajul de mai sus reprezintă numere care pot diferi în funcţie de diferitele modele.

Înlocuirea lămpii

• Pentru a reduce riscul de electrocutare, opriţi întotdeauna proiectorul şi deconectaţi cablul de alimentare înainte de a schimba lampa.

• Pentru a reduce riscul unor arsuri grave, lăsaţi proiectorul să se răcească pentru cel puţin 45 de minute înainte de a înlocui lampa.

• Pentru a reduce riscul de răniri ale degetelor şi defectarea componentelor interne, aveţi grijă când scoateţi sticla lămpii care s-a spart în bucăţi ascuţite.

• Pentru a reduce riscul rănirii degetelor şi/sau compromiterea calităţii imaginii prin atingerea obiectivului, nu atingeţi compartimentul gol al lămpii la demontarea acesteia.

• Această lampă conţine mercur. Consultaţi normele locale pentru deşeuri periculoase, pentru a arunca această lampă într-o modalitate adecvată.

• Pentru a asigura o performanţă optimă a proiectorului, este recomandat să achiziţionaţi o lampă de înlocuire BenQ.

• Dacă înlocuirea lămpii este efectuată în timp ce proiectorul este suspendat invers de pe plafon, asiguraţi-vă că nu este nimeni sub soclul lămpii, pentru a evita r fi provocate de o lampă spartă.

• Asiguraţi o bună ventilaţie la manipularea lămpilor sparte. Vă recomandăm să folosiţi dispozitive de respirat, ochelari de siguranţă, protecţie pentru faţă şi să purtaţi echipamente de protecţie, precum mănuşi.

1. Opriţi alimentarea electrică şi deconectaţi proiectorul de la priza de perete. Dacă lampa este fierbinte, evitaţi arsurile, aşteptând pentru aproximativ 45 de minute până când lampa s-a răcit.

ănirile posibile şi afectarea ochilor, ce pot

36 Întreţinerea

2. Localizaţi marcajul săgeţii pe capacul lămpii. Apăsaţi

unde este marcajul săgeţii şi împingeţi în lateral capacul lămpii, în direcţia săgeţii.

3. Deschideţi capacul lămpii.

Nu porniţi alimentarea electrică cu capacul lămpii deschis.

4. Slăbiţi şuruburile care fixează capacul interior al lămpii şi deschideţi-l.

5. Slăbiţi şurubul care asigură lampa.

6. Ridicaţi pârghia, astfel încât să stea vertical.

7. Folosiţi pârghia pentru a trage uşor lampa din proiector.

• Tragerea prea rapidă poate duce la spargerea lămpii şi la împrăştierea sticlei sparte în interiorul proiectorului.

• Nu amplasaţi lampa în locurile unde poate intra în contact cu apa, este accesibilă copiilor sau lângă materiale inflamabile.

• Nu introduceţi mâinile în proiector după ce lampa este demontată. Marginile ascuţite din interiorul proiectorului pot provoca răniri. Dacă atingeţi componentele optice din interior, se pot provoca variaţii şi distorsiuni ale imaginilor proiectate.

8. Aşa cum este indicat în figură, coborâţi noua lampă.

9. Strângeţi şurubul care asigură lampa.

10. Asiguraţi-vă că pârghia este coborâtă în întregime şi este blocată în locul său.

că

11. Înlocuiţi capacul interior al lămpii şi strângeţi

şuruburile.

• Un şurub slăbit poate duce la o conexiune proastă, ceea ce poate duce la disfuncţionalităţi.

• Nu strângeţi excesiv şurubul.

37 Întreţinerea

12. Montaţi capacul lămpii de pe proiector.

13. Glisaţi-l înapoi pe poziţie.

14. Conectaţi alimentarea şi reporniţi proiectorul.

Resetarea cronometrului lămpii

15. După logoul de pornire, deschideţi meniul afişat pe ecran (OSD). Mergeţi în

CONFIGURARE SISTEM: AVANSATĂ > Inforrmații sursă de lumină şi apăsaţi OK. Este afişată pagina Inforrmații sursă de lumină. Evidenţiaţi Res. cron. lampă şi apăsaţi OK. Apare un mesaj de avertizare, care vă întreabă dacă doriţi să resetaţi cronometrul lămpii. Evidenţiaţi Reiniţializare şi apăsaţi OK. Timpul lămpii va fi resetat la „0”.

Nu reiniţializaţi dacă lampa nu este nouă sau înlocuită, întrucât aceasta ar putea provoca defecţiuni.

38 Întreţinerea

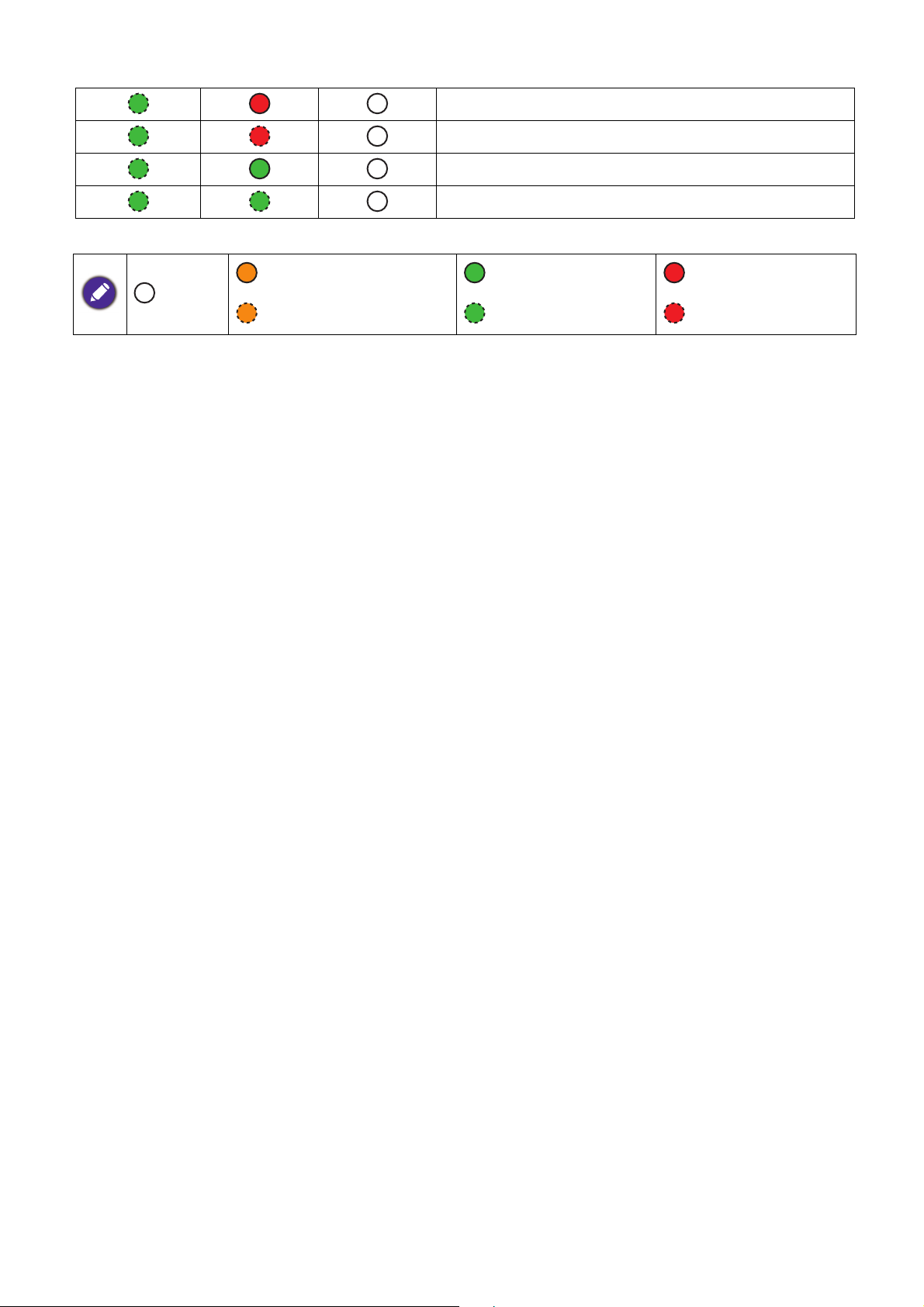

Indicatori

Lumină

Stare şi descriere

Evenimente legate de alimentare

Modul Stand-by

Se alimentează

Funcţionare normală

Răcire normală la oprire

Descărcare

Eşec pornire CW

Eşec oprire scaler (anulare date)

Eşec resetare scaler (doar proiector video)

Eşec descărcare LAN

Procesare descărcare LAN

Ardere PORNITĂ

Ardere OPRITĂ

Evenimente legate de lampă

Eroare lampa 1 la operarea normală

Lampa nu este aprinsă

Evenimente termice

Eroare ventilator 1 (viteza actuală a ventilatorului este cu ±25% peste viteza dorită)

Eroare ventilator 2 (viteza actuală a ventilatorului este cu ±25% peste viteza dorită)

Eroare ventilator 3 (viteza actuală a ventilatorului este cu ±25% peste viteza dorită)

Eroare ventilator 4 (viteza actuală a ventilatorului este cu ±25% peste viteza dorită)

Eroare ventilator 5 (viteza actuală a ventilatorului este cu ±25% peste viteza dorită)

Eroare ventilator 6 (viteza actuală a ventilatorului este cu ±25% peste viteza dorită)

Eroare ventilator 7 (viteza actuală a ventilatorului este cu ±25% peste viteza dorită)

Eroare ventilator 8 (viteza actuală a ventilatorului este cu ±25% peste viteza dorită)

Temperatură eroare 1 (temperatură peste limite)

Eroare circuit deschis senzor termic 1

Eroare scurt-circuit senzor termic 1

Eroare termică conexiune IC#1 I2C

39 Întreţinerea

: Oprit

Temperatură eroare 2 (temperatură peste limite)

Eroare deschidere senzor termic 2

Eroare scurt-circuit senzor termic 2

Eroare conexiune IC #2 I2C termic

: Portocaliu aprins : Verde aprins : Roşu aprins

: Portocaliu intermitent : Verde intermitent : Roşu intermitent

40 Întreţinerea

Remedierea problemelor

Proiectorul nu porneşte.

Cauză Remediere

Introduceţi cablul de alimentare în mufa CA a

Nu este alimentare electrică de la cablu.

Încercarea de a porni iar proiectorul în timpul procesului de răcire.

Fără imagine

Cauză Remediere

proiectorului şi introduceţi cablul de alimentare în priză. În cazul în care cablul de alimentare are un comutator, asiguraţi-vă că este cuplat.

Aşteptaţi până când procesul de răcire s-a încheiat.

Sursa video nu este pornită sau nu este conectată adecvat.

Proiectorul nu este conectat corect la dispozitivul semnalul de intrare.

Semnalul de intrare nu a fost selectat corect.

Capacul obiectivului este încă închis. Deschideţi capacul obiectivului.

Imaginea este neclară

Cauză Remediere

Obiectivul de proiecţie nu este focalizat corect.

Proiectorul şi ecranul nu sunt aliniate corect.

Capacul obiectivului este încă închis. Deschideţi capacul obiectivului.

Telecomanda nu funcţionează.

Cauză Remediere

Bateriile sunt fără energie. Înlocuiţi ambele baterii cu unele noi. Este un obstacol între telecomandă şi

proiector.

Sunteţi prea departe faţă de proiector.

Porniţi sursa video şi verificaţi dacă cablul de semnal este conectat corect.

Verificaţi conectarea.

Selectaţi semnalul de intrare corect folosind tasta SOURCE (SURSĂ).

Reglaţi focalizarea obiectivului prin folosirea inelului de focalizare.

Reglaţi unghiul de proiecţie şi direcţia, de asemenea şi înălţimea proiectorului, dacă este necesar.

Îndepărtaţi obstacolul.

Staţi la o distanţă de 8 metri (26 picioare) faţă de proiector.

Parola este incorectă.

Cauză Remediere

Nu vă reamintiţi parola.

Consultaţi Accesarea procedurii de reamintire a parolei

la pagina 21.

41 Remedierea problemelor

Specificaţii

Specificaţiile proiectorului

Toate specificaţiile pot fi modificate fără o notificare prealabilă.

Optic

Rezoluţie

3840 x 2160 cu XPR 2716 x 1528 fără XPR

Sistemul de afişare

1-CHIP DMD

Obiectiv

F = 2,05 la 2,37, f = 20,54 la 30,31 mm

Gama de focus clar

2,85-5,4 m @ Lăţime, 4,28–8,1 m @ Tele

Lampă

Lampă 240 W

Partea electrică

Sursa de alimentare

100–240V CA, 3,9 A, 50-60 Hz (Automat)

Consumul de energie

384 W (Max); < 0,5 W (Stare de veghe)

Partea mecanică

Greutate

14,8 Kg (32,6 lbs)

Terminale de ieşire

12 Vc.c. x 2

Control

Control serial pe RS-232

9 pini x 1

Receptor IR x 2

Terminale de intrare

Intrare pentru computer

Intrare RGB

D-Sub cu 15 pini (mamă) x 1

Intrare a semnalului video

Digital

HDMI (1.4a, HDCP 1.1) x 1;

HDMI (2.0, HDCP 2.2) x 1

Port USB (Mini-B x 1)

Cerinţele de mediu

Temperatura de funcţionare

0°C–40 °C la nivelul mării

Temperatura de depozitare

-20°C–60 °C la nivelul mării

Umiditatea relativă de funcţionare/depozitare

10 % – 90 % (fără condens)

Altitudinea de funcţionare

0 – 1499 m la 0 °C – 35 °C

1.500 – 3.000 m la 0 °C – 30 °C (în Mod altitudine mare pornit)

Altitudine de depozitare

30 °C @ 0 – 12.200 m deasupra nivelului mării

Reparații

Vă rugăm să utilizați site-ul web de mai jos și să alegeți țara dvs. pentru a găsi fereastra cu numărul de contact

pentru service. http://www.benq.com/welcome

Transportarea

Se recomandă utilizarea ambalajului original sau a unuia echivalent.

42 Specificaţii

Dimensiuni

POWER

TEMP

LAMP

470,7

564,7 224,9

Unitate: mm

470,7 mm (W) x 224,9 mm (H) x 564,7 mm (D)

43 Specificaţii

Diagrama de timp

Sincronizare suportată pentru intrarea PC

Rezoluţie Mod

720 x 400 720x400_70 70,087 31,469 28,3221

VGA_60 59,940 31,469 25,175

640 x 480

800 x 600

1024 x 768

1152 x 864 1152 x 864_75 75,00 67,500 108,000

1024 x 576

1024 x 600

1280 x 720 1280 x 720_60 60 45,000 74,250 1280 x 768 1280 x 768_60 59,870 47,776 79,5

1280 x 800

1280 x 1024

1280 x 960

1360 x 768 1360 x 768_60 60,015 47,712 85,500

1440 x 900 WXGA+_60 59,887 55,935 106,500 1400 x 1050 SXGA+_60 59,978 65,317 121,750 1600 x 1200 UXGA 60,000 75,000 162,000 1680 x 1050 1680x1050_60 59,954 65,290 146,250

640 x 480 la 67 Hz MAC13 66,667 35,000 30,240

832 x 624 la 75Hz MAC16 74,546 49,722 57,280 1024 x 768 la 75Hz MAC19 74,93 60,241 80,000 1152 x 870 la 75Hz MAC21 75,06 68,68 100,00

VGA_72 72,809 37,861 31,500 VGA_75 75,000 37,500 31,500

VGA_85 85,008 43,269 36,000 SVGA_60 60,317 37,879 40,000 SVGA_72 72,188 48,077 50,000 SVGA_75 75,000 46,875 49,500 SVGA_85 85,061 53,674 56,250

SVGA_120

(Reducere mascare)

XGA_60 60,004 48,363 65,000

XGA_70 70,069 56,476 75,000

XGA_75 75,029 60,023 78,750

XGA_85 84,997 68,667 94,500 XGA_120

(Reducere mascare)

Sincronizare Notebook

BenQ

Sincronizare Notebook

BenQ

WXGA_60 59,810 49,702 83,500 WXGA_75 74,934 62,795 106,500 WXGA_85 84,880 71,554 122,500

WXGA_120

(Reducere mascare)

SXGA_60 60,020 63,981 108,000 SXGA_75 75,025 79,976 135,000 SXGA_85 85,024 91,146 157,500

1280 x 960_60 60,000 60,000 108 1280 x 960_85 85,002 85,938 148,500

Frecvenţa verticală

(Hz)

119,854 77,425 83,000

119,989 97,551 115,500

60,0 35,820 46,966

64,995 41,467 51,419

119,909 101,563 146,25

Frecvenţa orizontală

(kHz)

Frecvenţa pixelilor

(MHz)

Este posibil ca timpii indicaţi mai sus să nu fie suportaţi datorită fişierului EDID şi limitările plăcii video VGA. Este posibil ca anumiţi timpi să nu poată fi aleşi.

44 Specificaţii

Sincronizare suportată pentru intrarea HDMI (HDCP)

• Sincronizări PC

Rezoluţie Mod

VGA_60 59,940 31,469 25,175

640 x 480

720 x 400 720 x 400_70 70,087 31,469 28,322

800 x 600

1024 x 768

1152 x 864 1152 x 864_75 75,00 67,500 108,000

1024 x 576

1024 x 600

1280 x 720 1280 x 720_60 60 45,000 74,250 1280 x 768 1280 x 768_60 59,870 47,776 79,5

1280 x 800

1280 x 1024

1280 x 960

1360 x 768 1360 x 768_60 60,015 47,712 85,500

1440 x 900 WXGA+_60 59,887 55,935 106,500 1400 x 1050 SXGA+_60 59,978 65,317 121,750 1600 x 1200 UXGA 60,000 75,000 162,000 1680 x 1050 1680 x 1050_60 59,954 65,290 146,250

640 x 480 la 67 Hz MAC13 66,667 35,000 30,240

832 x 624 la 75Hz MAC16 74,546 49,722 57,280 1024 x 768 la 75Hz MAC19 75,020 60,241 80,000 1152 x 870 la 75Hz MAC21 75,06 68,68 100,00

1920 x1080@60HZ

1920 x 1200@60HZ

VGA_72 72,809 37,861 31,500 VGA_75 75,000 37,500 31,500 VGA_85 85,008 43,269 36,000

SVGA_60 60,317 37,879 40,000 SVGA_72 72,188 48,077 50,000 SVGA_75 75,000 46,875 49,500 SVGA_85 85,061 53,674 56,250

SVGA_120

(Reducere mascare)

XGA_60 60,004 48,363 65,000 XGA_70 70,069 56,476 75,000 XGA_75 75,029 60,023 78,750 XGA_85 84,997 68,667 94,500

XGA_120

(Reducere mascare)

Sincronizare Notebook

BenQ

Sincronizare Notebook

BenQ

WXGA_60 59,810 49,702 83,500 WXGA_75 74,934 62,795 106,500 WXGA_85 84,880 71,554 122,500

WXGA_120

(Reducere mascare)

SXGA_60 60,020 63,981 108,000 SXGA_75 75,025 79,976 135,000

SXGA_85 85,024 91,146 157,500 1280 x 960_60 60,000 60,000 108 1280 x 960_85 85,002 85,938 148,500

1920X1080_60

(Reducere mascare)

1920X1200_60

(Reducere mascare)

Frecvenţa verticală

(Hz)

119,854 77,425 83,000

119,989 97,551 115,500

60,00 35,820 46,996

64,995 41,467 51,419

119,909 101,563 146,25

60 67,5 148,5

59,95 74,038 154

Frecvenţa orizontală

(kHz)

Frecvenţa pixelilor

(MHz)

Este posibil ca timpii indicaţi mai sus să nu fie suportaţi datorită fişierului EDID şi limitările plăcii video VGA. Este posibil ca anumiţi timpi să nu poată fi aleşi.

45 Specificaţii

• Sincronizări video:

Sincronizare Rezoluţie

480i 720(1440) x 480 59,94 15,73 27

480p 720 x 480 59,94 31,47 27

576i 720(1440) x 576 50 15,63 27

576p 720 x 576 50 31,25 27 720/50p 1280 x 720 50 37,5 74,25 720/60p 1280 x 720 60 45,00 74,25

1080/24P 1920 x 1080 24 27 74,25 1080/25P 1920 x 1080 25 28,13 74,25 1080/30P 1920 x 1080 30 33,75 74,25

1080/50i 1920 x 1080 50 28,13 74,25

1080/60i 1920 x 1080 60 33,75 74,25 1080/50P 1920 x 1080 50 56,25 148,5 1080/60P 1920 x 1080 60 67,5 148,5 2160/24P 3840 x 2160 24 54 297 2160/25P 3840 x 2160 25 56,25 297 2160/30P 3840 x 2160 30 67,5 297 2160/50P 3840 x 2160 50 112,5 594 2160/60P 3840 x 2160 60 135 594

Frecvenţa verticală

(Hz)

Frecvenţa orizontală

(kHz)

Frecvenţa pixelilor

(MHz)

46 Specificaţii

Benq W11000H, HT8060 User Manual [ro]

Specifications and Main Features

Frequently Asked Questions

User Manual

Informaţii cu privire la garanţie şi drepturile de autor

Instrucţiuni importante privind siguranţa

Introducere

Conţinutul ambalajului

Vedere de la exterior a proiectorului

Comenzi şi funcţii

Poziţionarea proiectorului

Alegerea unei locaţii

Obţinerea unei dimensiuni dorite a imaginii proiectate

Montarea proiectorului

Ajustarea poziţiei proiectorului

Reglarea imaginii proiectate

Conectarea

Utilizarea

Pornirea proiectorului

Utilizarea meniurilor

Asigurarea proiectorului

Comutarea semnalului de intrare

Oprirea proiectorului

Oprirea directă

Utilizarea meniului

Meniul IMAGINE

Meniul AFIŞAJ

Meniul INSTALARE

Meniul CONFIGURARE SISTEM: SIMPLĂ

Meniul CONFIGURARE SISTEM: AVANSATĂ

Meniul INFORMAŢII

Întreţinerea

Îngrijirea proiectorului

Informaţii cu privire la lampă

Remedierea problemelor

Specificaţii

Specificaţiile proiectorului

Dimensiuni

Diagrama de timp
