Önemli güvenlik talimatları

Projektörünüz, en son bilgi teknolojisi donanımı güvenlik standartlarını
karşılayacak şekilde tasarlanmış ve test edilmiştir. Ancak, bu ürünün güvenli
kullanıldığından emin olmak için, bu kullanma kılavuzunda ve ürün üzerindeki
işaretlerde söz edilen talimatları izlemek önemlidir.

Güvenlik Talimatları

1. Lütfen projektörünüzü

çalıştırmadan önce bu
kullanma kılavuzunu okuyun.

İleride kullanmak üzere onu
saklayınız.

2. Projektör çalışırken doğrudan

lensine bakmayın. Yoğun ışık
huzmesi gözlerinize zarar
verebilir.

4. Projektör lambası açıkken,

daima lens objektif kapağını
açın veya lens kapağını
kaldırın.

5. Bazı ülkelerde şebeke gerilimi
dengeli DEĞİLDİR. Bu projektör
100 - 240 volt AC arasındaki

şebeke geriliminde güvenli bir
şekilde çalışmak üzere

tasarlanmıştı
kesintileri veya ±10 voltluk
dalgalanmalar meydana gelirse
arıza yapabilir. Şebeke

geriliminin dalgalanabileceği
veya kesilebileceği bölgelerde
projektörünüzü bir güç
dengeleyicisi, dalgalanma
koruyucusu veya kesintisiz
güç kaynağı (UPS) üzerinden
bağlamanız tavsiye edilir.

r ancak elektrik

3. Bakım için yetkili bakım

personeline başvurun.

6. Projektör çalışırken projeksiyon
lensini herhangi bir nesneyle
engellemeyin; çünkü bu, söz
konusu nesnelerin ısınarak
biçiminin bozulmasına ve hatta
yangına neden olabilir.

Önemli güvenlik talimatları 3

Güvenlik Talimatları (Devamı)

7. Lamba çalışırken aşırı

derecede ısınır. Lamba
aksamını değiştirmeden önce,
projektörü yaklaşık 45 dakika
soğumaya bırakın.

10. Bu ürünü, dengesiz bir
tekerlekli sehpa, tezgah veya
masaya koymayın. Ürün
düşerek ciddi şekilde hasar
görebilir.

8. Lambaları, nominal lamba
ömrünün ötesinde
çalıştırmayın. Lambaların
belirtilen kullanım ömrünün
üzerinde kullanılması, nadiren
de olsa kırılmalarına yol
açabilir.

9. Lamba grubunu veya herhangi
bir elektronik parçayı,
projektörü fişten çıkarmadan
kesinlikle değiştirmeyin.

11. Bu projektörü parçalarına
ayırmaya çal

ışmayın. İç

kısımda, açık parçalar ile
temas ettiğiniz taktirde ölüme
neden olabilecek olan tehlikeli
ölçüde yüksek voltaj
bulunmaktadır.

Hiçbir koşulda diğer kapakları
açmaya veya çıkarmaya
çalışmayınız. Servis için yalnızca
gerekli vasıfları taşıyan
profesyonel servis personeline
baş vurun.

12. Projektör çalışırken,
havalandırma ızgaralarından
ısı ve biraz da koku geldiğini
algılayabilirsiniz. Bu ürün
kusuru değil normal bir
durumdur.

Önemli güvenlik talimatları4

3000 m

(10000

feet)

0 m

(0 feet)

Güvenlik Talimatları (Devamı)

13. Bu projektörü aşağıdaki
ortamlara yerleştirmeyin.

- Havalandırması yetersiz veya
kapalı alanlar. Duvarlardan en az
50 cm açıklık bırakın ve projektör
etrafında serbest hava dolaşımı
olmasını sağlayın.

- Tüm camları kapalı, bir
otomobilin içi gibi sıcaklığın aşırı
derecede yüksek olabileceği
yerler.

- Aşırı nem, toz veya sigara
dumanının optik parçaları
kirleterek projektörün hizmet
ömrünü kısalttığı ve görüntüyü
kararttığı yerler.

- Yangın alarmlarına yakın

- Ortam sıcaklığı 40°C / 104°F'ın
üzerinde olan yerler

- Denizden yüksekliği 3000 m'den
(10000 feet) fazla olan yerler.

14. Havalandırma deliklerini
kapatmayın.

- Bu projektörü battaniye, yatak

veya diğer yumuşak yüzeylere
koymayın.

- Bu projektörü bez veya başka

herhangi bir maddeyle örtmeyin.

- Projektörün yakınında yanıcı
maddeler bulundurmayın.

Havalandırma delikleri ciddi iyice
kapatılırsa, projektör içerisindeki
aşırı ısınma yangına yol açabilir.

15. Projektörü çalışması sırasında

daima düz, yatay bir zemine
yerleştirin.

- Soldan sağa 10 dereceden,
önden arkaya 15 dereceden fazla
eğildiği açılarda kullanmayın.
Projektörün tamamen yatay
konumda olmadan kullanılması,
lambanın yanlış çalışmasına
veya arızalanmasına yol açabilir.

Önemli güvenlik talimatları 5

Güvenlik Talimatları (Devamı)

16. Projektörü bir kenarı üzerinde dik
tutmayın. Aksi takdirde projektör
düşerek yaralanmaya yol açabilir
veya hasar görebilir.

17. Projektörün üzerine basmayın
veya üstüne herhangi bir eşya
koymayın. Projektörün
görebileceği olası fiziksel
hasarların yanı sıra, bu şekilde
davranılması kazalara veya olası
yaralanmalara da yol açabilir.

18. Projektörün yakınına veya
üzerine sıvı koymayın.
Projektörün üzerine dökülen
sıvılar, arızalanmasına neden
olabilir. Projektör ıslanırsa, fişi
prizden çekin ve projektöre
bakım yapması için BenQ'i
arayın.

19. Bu ürün, tavana montajında ters
görüntü verme özelliğine sahiptir.

Projektörü tavana monte
etmek için yalnızca BenQ'in
Tavan Montaj Kitini kullanın
ve güvenli bir şekilde
takıldığından emin olun.

Önemli güvenlik talimatları6

Giriş

Projektörün özellikleri

Bu model, dünyadaki mevcut en iyi projektörlerden biridir. Her türlü olasılığı
gerçekleştirmek için kişisel bilgisayar, dizüstü bilgisayar, DVD, VCR ve hatta
belge kamerası gibi çeşitli aygıtlarda 300 inçe kadar yansıtmayla en iyi
performanslı video kalitesinin keyfini çıkarabilirsiniz.

Projektör aşağıdaki özellikleri sunmaktadır:

• Seçiminize yönelik Temel ve Gelişmiş menü türleri.

• Birçok önceden tanımlı renk yüzeyleri üzerine yansıtmaya olanak
veren duvar renk düzeltimi

• Sinyal algılama işlemini hızlandıran otomatik kaynak

• Zevkinize uygun renk ayarlamalarına olanak tanıyan renk yönetimi

• Seçilebilir hızlı soğutma fonksiyonu projektörün daha kısa sürede
soğumasını sağlar

• En iyi resim kalitesini görüntülemek için tek tuşla otomatik ayarlama

• Bekleme modunda 0,5 W'tan az güç tüketimi

•Yansıtılan görüntünün görünür parlaklığı; ortamın aydınlatma
koşullarına, seçilen giriş sinyali kaynağının zıtlık/parlaklık ayarlarına
bağlı olarak değişir ve projeksiyon mesafesiyle orantılıdır.

•Lamba parlaklığı zamanla azalacaktır ve azalma süresi lamba
üreticilerinin teknik özellikleri dahilinde farklılık gösterebilir. Bu
normal ve beklenen bir durumdur.

Giriş 7

Ambalaj içeriği

QQ

uick Start G

u

id

e

uick Start G

u

id

e

Paketi dikkatli bir şekilde açın ve aşağıda gösterilen tüm parçaların
bulunduğundan emin olun. Bu öğelerden herhangi birinin eksik olması halinde,
lütfen satın aldığınız yere başvurun.

Standart aksesuarlar

Paket içindeki parçalar bölgenize uyumludur ve resimlerde
gösterilenlerden farklı olabilir.

*Garanti kartı sadece bazı bölgelerde sunulmaktadır. Lütfen ayrıntılı
bilgiler için bayinizle temasa geçin.

Projektör Güç kablosu VGA kablosu

D

igit

al Pro

j
ector

Hızlı Başlatma Kılavuzu Garanti kartı* Uzaktan kumanda

ve pil

Kullanım kılavuzu CD'si

Giriş8

Opsiyonel aksesuarlar

1. Yedek lamba kiti

2. Tavan montaj kiti

3. Taşıma çantası

4. 3D gözlük

Giriş 9

Projektörün dışarıdan görüntüsü

1

2

7

6

8

4

5

3

Ön/üst taraf

Gerçek/alt taraf

1. Harici kumanda panosu
(Ayrıntılı bilgi için bkz.

"Projektör" sayfa 11.)

2. Lamba kapağı

3. Havalandırma deliği (hava
girişi)

4. Netleme halkası

5. Zoom halkası

6. Ön IR uzaktan kumanda
sensörü

7. Projeksiyon lensi

8. Hızlı açma kolu

9. USB mini B girişi

10. RS-232 denetim bağlantı
noktası

11. RGB (kişisel bilgisayar) sinyal
girişi

12. HDMI giriş jakı

13. Ses giriş jakı

14. Ses çıkış jakı

15. Kensington hırsızlık-önleyici
kilit yuvası

16. Güvenlik çubuğu

17

17. Havalandırma (sıcak hava
çıkışı)

18. Gerçek ayarlayıcı ayak

19. Ön ayarlayıcı ayak

20. Tavana montaj delikleri

21. Video giriş

22. AC elektrik kablosu girişi

18

9

10 11

22

13 141516

12

2021

1819

jakı

Giriş10

Kumandalar ve işlevleri

1
2

4
5
6

8

9

7

12

12

13

1011

14

14

3

I

I

Projektör

1. Netleme halkası

Yans ıtılan görüntünün odağını
ayarlar. Daha fazla bilgi için bkz

"Görüntü boyutu ve netliğin ince
ayarının yapılması" sayfa 24.

2. Zoom halkası

Görüntünün boyutunu ayarlar. Daha
fazla bilgi için bkz "Görüntü boyutu

ve netliğin ince ayarının yapılması"
sayfa 24.

3. OK

Kullanılabilir bir görüntü kurulum
modunu seçer. Daha fazla bilgi için
bkz "Bir resim modunun seçilmesi"

sayfa 33.

Seçili olan Ekran Üstü Kumanda
(OSD) menüsü öğesini etkinleştirir.
Daha fazla bilgi için bkz "Menülerin

kullanımı" sayfa 25.

4. GÜÇ gösterge ışığı

Projektör çalışır haldeyken yanar
veya yanıp söner. Ayrıntılar için, bkz.

"Göstergeler" sayfa 65.

5. TEMP (sıcaklık) uyarı ışığı

Projektörün sıcaklığı çok
yükseldiğinde kırmızı ışık yanar.
Daha fazla bilgi için bkz

"Göstergeler" sayfa 65.

6. LAMBA gösterge ışığı

Lambanın durumunu gösterir.
Lambada bir sorun meydana
geldiğinde ışık yanar veya yanıp
söner. Daha fazla bilgi için bkz

"Göstergeler" sayfa 65.

7. GÜÇ

Projektörün durumunu bekleme
modu ile açık arasında değiştirir.
Daha fazla bilgi için, bkz.

"Projektörün açılması" sayfa 22 ve
"Projektörün kapatılması" sayfa 42.

8. SOURCE

Kaynak seçimi çubuğunu
görüntüler. Daha fazla bilgi için bkz

"Giriş sinyalinin değiştirilmesi" sayfa

30.

9. BACK

Önceki ekran menüsüne döner
veya ekran menüsünün en üst
düzeyindeyken menü ayarlarını
kaydeder ve ç

ıkar.

10. MENU

Ekran menüsünü açar, menüden
çıkar ve menü ayarlarını kaydeder.

11. AUTO

Görüntülenen görüntü için en iyi
resim zamanlamalarını otomatik
olarak belirler. Daha fazla bilgi için
bkz "Otomatik görüntü ayarlama"

sayfa 23.

Giriş 11

12. Çarpıklık/Ok tuşları (/Yukarı,
/Aşağı)

Açılı projeksiyon nedeniyle
meydana gelen görüntü
bozulmalarını el ile düzeltmek için
kullanılır. Daha fazla bilgi için bkz

"Çarpıklık değerinin düzeltilmesi"
sayfa 24.

13. ECO BLANK

Perdedeki resmi saklamak için
kullanılır. Daha fazla bilgi için bkz

"Görüntünün gizlenmesi" sayfa 39.

Projektörün tavana monte edilmesi

BenQ projektörünüzü kullanırken hoş bir deneyim yaşamanızı istiyoruz,
bu yüzden size ya da malzemelerinize olası bir zarar gelememesi için bu
güvenlik konusunu dikkatinize sunuyoruz.
Eğer projektörünüzü tavana yerleştirmek istiyorsanız, doğru boyda BenQ
projektör tavan montaj kiti kullanmanızı, kitin dikkatli ve güvenli bir şekilde
takıldığından emin olmanızı önemle tavsiye ederiz.
Eğer BenQ haricinde bir markanın projektör tavan montaj kitini
kullanıyorsanız, yanlış ölçülerdeki veya boylardaki vidalardan
kaynaklanacak bağlantı hataları projektörün tavandan düşmesine ve
güvenlik problemlerine yol açabilir.
BenQ projektörünüzü satın aldığınız yerden bir BenQ projektörü tavan
montaj kiti satın alabilirsiniz. BenQ ayrıca, Kensington kilit uyumlu
güvenlik kablosu satın almanızı ve projektördeki Kensington kilit yuvasına
ve tavan montaj desteği altlığına sağlam bir şekilde takmanız
güvenlik kablosu, eğer projektör montaj desteğinin bağlantısı gevşerse,
projektörü tutmada ikincil rol üstlenecektir.

14. Ses seviyesi /Ok tuşları (/ Sol,
/ Sağ)

Ses seviyesini ayarlar.
Ekran Üstü Kumanda (OSD) menüsü
etkinleştirildiğinde, 12 ve 14 numaralı
tuşlar, istenilen menü öğelerini

seçmek ve ayarları yapmak için yön
okları olarak kullanılır. Daha fazla
bilgi için bkz "Menülerin kullan

sayfa 25.

ımı"

ı önerir. Bu

Giriş12

1

2

3

4

5

6

7

9

10

11
3
12

3

3

13

15

17

16

18

20
21
22
23

14

8

19

Uzaktan kumanda

6. BRIGHT BOOST
BRIGHT BOOST, bu model

tarafından desteklenmez.

7. 3D

3D ekran menüsü öğesini
etkinleştirir.

8. BRIGHT

Parlak mod menüsünü görüntüler.

9. COLOR TEMP

Renk sıcaklığı ayar çubuğunu
görüntüler.

10. GAMMA

Bir gama değeri seçer.

11. OFF

Projektörü kapatır. Ayrıntılar için,
bkz. "Projektörün kapatılması"

sayfa 42.

12. SOURCE

Kaynak seçimi çubuğunu
görüntüler. Daha fazla bilgi için bkz

1. ON

Projektörü açar. Ayrıntılar için, bkz.

"Projektörün açılması" sayfa 22.

2. Çarpıklık

Çarpıklık menüsünü açar veya
kapatır. Daha fazla bilgi için bkz

"Çarpıklık değerinin düzeltilmesi"
sayfa 24.

3. Yukarı/ Aşağı/ Sol/ Sağ

Ekran menüsü etkinleştirildiğinde,
tuşlar, istenilen menü öğelerini
seçmek ve ayarları yapmak için yön
okları olarak kullanılır. Daha fazla
bilgi için bkz "Menülerin kullanımı"

sayfa 25.

4. BACK

Önceki ekran menüsüne döner veya
ekran menüsünün en üst
düzeyindeyken menü ayarlarını
kaydeder ve çıkar.

5. PIC MODE

Kullanılabilir bir görüntü kurulum
modunu seçer. Daha fazla bilgi için
bkz "Bir resim modunun seçilmesi"

sayfa 33.

"Giriş sinyalinin değiştirilmesi"
sayfa 30.

13. OK

Seçili olan Ekran Üstü Kumanda
(OSD) menüsü öğesini etkinleştirir.
Daha fazla bilgi için bkz "Menülerin

kullanımı" sayfa 25.

14. MENU

Ekran menüsünü açar, menüden
çıkar ve menü ayarlarını kaydeder.
Daha fazla bilgi için bkz

kullanımı" sayfa 25

"Menülerin

.

15. Ses düzeyi tuşları (VOL / )

Ses seviyesini ayarlar.

16. INVERT

3D modu etkinleştirildiğinde sağ/
sol göz resmini çevirir.

17. Sessiz

Projektör sesini açar veya kapatır.

Giriş 13

18. CONTRAST

Y

a

k

l

.

3

0°

Karşıtlık ayar çubuğunu görüntüler.

19. AUTO

Görüntülenen görüntü için en iyi
resim zamanlamalarını otomatik
olarak belirler. Daha fazla bilgi için
bkz "Otomatik görüntü ayarlama"

sayfa 23.

20. LIGHT MODE

Lamba gücü modu seçim
çubuğunu görüntüler (Normal/
Ekonomik/SmartEco).

21. COLOR MANAGE

Renk yönetimi ayar çubuğunu
görüntüler.

22. ECO BLANK

%70'e kadar lambadan elektrik
tasarrufu sağlamak üzere görüntüyü
bir süre kapatmak için ECO BLANK
düğmesine basın. Görüntüyü eski
haline getirmek için tekrar basın.
Daha fazla bilgi için bkz "Görüntünün

gizlenmesi" sayfa 39.

23. SHARP

Keskinlik ayar çubuğunu görüntüler.

Kızılötesi (IR) uzaktan kumanda sensörü projektörün ön kısmındadır. Uzaktan
kumanda, doğru çalışması için projektörün IR uzaktan kumanda
algılayıcılarına 30 dereceyi aşmayan bir açıyla doğrultulmalıdır. Uzaktan
kumanda ile sensörler arasındaki mesafe 8 metreyi (~26 fit) aşmamalıdır.

Uzaktan kumandayla projektördeki IR (Kızılötesi) sensörü arasında kızılötesi
ışının önünü kesebilecek herhangi bir engel olmadığından emin olun.

• Projektörü ön taraftan kullanma

Giriş14

Uzaktan kumandaya pil yerleştirme

1. Pil kapağını açmak için, uzaktan kumandanın arkasını çevirin, kapaktaki
parmak kavrama yerini resimde gösterildiği gibi bastırarak ok yönünde
kaydırın. Kapak çıkacaktır.

2. Mevcut pilleri (gerekirse) çıkarın ve pil bölmesinin tabanında gösterildiği
gibi pil kutuplarına dikkat ederek iki adet AAA pil takın. Artı (+) artıya ve
eksi (-) eksiye gelecek şekilde yerleştirin.

3. Altlıkla hizalayarak ve konumuna geri kaydırarak kapağı yeniden takın.
Yerine oturduğunda durun.

•Aşırı sıcaklık ve nemden koruyun.

• Pil yanlış yerleştirilmişse, hasar görebilir.

• Sadece pil üreticisi tarafından tavsiye edilen pillerle veya

eşdeğerleriyle değiştiriniz.

•Kullanılmış pillerin atım iş

• Pili kesinlikle ateşe atmayın. Patlama tehlikesi olabilir.

•Eğer pil bitmişse ya da uzaktan kumandayı uzun bir süre

kullanmayacaksanız, pilin akmasına karşı oluşabilecek hasarları
önlemek için pili çıkartın.

lemini üreticinin talimatlarına göre yapın.

Giriş 15

Projektörünüzü yerleştirme

Bir konum seçilmesi

Oda yerleşiminiz veya kişisel tercihiniz, hangi kurulum konumunu seçeceğinizi
belirleyecektir. Perdenizin boyutunu ve konumunu, uygun prizlerin konumunu
ve ayrıca projektör ile donanımınızın diğer elemanları arasındaki mesafeyi
dikkate alın.

Projektörünüz burada gösterilen dört kurulum konumundan birine
kurulabilecek şekilde tasarlanmıştır:

1. Ön Tablo

Projektör perdenin önünde zemine yakın bir
şekilde yerleştirildiğinde bu konumu seçin. Bu,
hızlı kurulum ve taşınabilirlik itibariyle en sık
kullanılan projektör yerleştirme yöntemidir.

2. Ön Tavan

Bu konumu, projektör perdenin önünde tavandan
baş aşağı asılı olarak yerleştirildiğinde seçin.

Projektörünüzü tavana monte etmek için yetkili
satıcınızdan BenQ Projektör Tavan Montaj Kitini
satın alınız.

Projektörü açtıktan sonra Ön Tavan ayarını

Projektör Konumu* menüsünde yapın.

3. Arka Tablo

Bu konumu, projektörün perdenin arkasında yere
yakın yerleştirildiği durumlarda seçin.

Özel bir arkadan projeksiyon perdesi
gerekmektedir.

Projektörü açtıktan sonra Arka Tablo ayarını

Projektör Konumu* menüsünde yapın.

4. Arka Tavan

Bu konumu, projektör perdenin arkasında
tavandan baş aşağı asılı olarak yerleştirildiğinde
seçin.

Bu kurulum konumu için özel bir arkadan
projeksiyon perdesi ve BenQ Tavan Montaj Kiti
gerekmektedir.

Projektörü açt

Projektör Konumu* menüsünde yapın.

ıktan sonra Arka Tavan ayarını

*Seçiminiz için iki menü türü vardır. Biri Temel, diğeri de Gelişmiş
şeklindedir. Projektörde giriş sinyali olmadığında Temel menüsünden

Projektör Konumu ayarını seçebilirsiniz. Gelişmiş menüsünden, Sistem
Kurulumu : Basit menüsünde Projektör Konumu ayarını seçebilirsiniz.
Ayrıntılar için, bkz. "Menülerin kullanımı" sayfa 25.

Projektörünüzü yerleştirme16

Tercih edilen görüntü boyutunu elde etme

Projektör lensinden, perdeye uzaklık, yakınlaştırma ayarı (varsa) ve video
formatı her biri yansıtılmış görüntü boyutunu etkiler.

Yansıtma boyutları

Uygun konumu hesaplamadan önce bu projektörün lens merkezi boyutları için

"Boyutlar" sayfa 68bölümüne bakın.

Köşegen

Y

Köşegen

Perde

Lens merkezi

G

G

Dikey sapma

Projeksiyon mesafesi

Ekran en boy oranı 16:9, yansıtılan resim 16:9 şeklindedir.

Ekran boyutu Yansıtma mesafesi (mm) Dikey sapma

Köşegen G

(mm)Y(mm)

İnç mm (maks.

30 762 664 374 881 977 1074 26
35 889 775 436 1037 1149 1262 31
40 1016 886 498 1192 1321 1450 35
50 1270 1107 623 1502 1664 1826 44
60 1524 1328 747 1813 2008 2202 52

80 2032 1771 996 2435 2695 2955 70
100 2540 2214 1245 3057 3382 3708 87
120 3048 2657 1494 3678 4069 4460 105
150 3810 3321 1868 4610 5100 5589 131
200 5080 4428 2491 6164 6817 7471 174
220 5588 4870 2740 6785 7504 8223 192
250 6350 5535 3113 7718 8535 9352 218
300 7620 6641 3736 9271 10253 11234 262

Örneğin 120 inç ekran kullanılıyorsa, ortalama yansıtma mesafesi 4069 mm ve
dikey sapma 105 mm'dir.

Ölçtüğünüz yansıtma mesafesi 5,0 m (5000 mm) ise, "Yansıtma mesafesi (mm)"
sütunundaki en yakın değer 5100 mm'dir. Bu satıra bakıldığında 150 inç (yaklaşık
4,0 m) ekran gerektiğini gösterir.

En az

mesafe

yakınlaştı

rma)

Ortalama En fazla

mesafe

(min

yakınlaştı

rma)

(mm)

Tüm ölçümler yaklaşıktır ve gerçek boyutlardan farklı olabilir. BenQ, bu
projektörü kalıcı olarak kurmak istiyorsanız, projektörün optik
özelliklerini değerlendirmeniz için, kurulumu yapmadan önce projektörü
yerinde kullanarak projeksiyon boyutunu ve mesafesini fiziksel olarak
test etmenizi önerir. Yapacağınız testler size projektörünüz için en iyi
kurulum yerini tespit etmeniz için kesin montaj konumunu belirlemenizde
yardımcı olacaktır.

Projektörünüzü yerleştirme 17

Bağlantı

4

1

2

1

4

5

6

3

5

5

5

Projektöre bir sinyal kaynağı bağlarken aşağıdakileri yaptığınızdan emin olun:

1. Herhangi bir bağlantı yapmadan önce tüm donanımları kapatın.

2. Her bir kaynak için doğru sinyal kablolarını kullanın.

3. Kabloların sıkıca takılı olup olmadığını kontrol edin.

1. VGA kablosu 2. VGA - DVI-A kablosu

3. USB Kablosu 4. HDMI kablosu

5. Ses kablosu (kişisel bilgisayar/

6. Video kablosu

RCA girişi)

Bağlantı18

•Yukarıda gösterilen bağlantılarda, bazı kablolar projektörle birlikte
verilmemiş olabilir (bk. "Ambalaj içeriği" sayfa 8). Bunları elektronik
eşya mağazalarından temin edebilirsiniz.

•Ayrıntılı bağlantı yöntemleri için 19-21. sayfalara bakın.

• Kaynakta bir etkin sesin birleşimi için gösterimdeki işaretlere bakın.

Bir bilgisayar bağlanması

Projektör, hem IBM® uyumlu bilgisayarlara hem de Macintosh® bilgisayarlara
bağlanabilir. Eski model bir Macintosh bilgisayarına bağlanıyorsanız bir Mac
adaptörü gerekmektedir.

Projektörün dizüstü ya da masaüstü bilgisayara bağlanması (VGA
ile):

1. Paketin içinden çıkan VGA kablosunu alıp bir ucunu bilgisayarınızın

D-Sub çıkışına takın.

2. VGA kablosunun diğer ucunu projektördeki PC sinyal girişine bağlayın.

3. Sunumlarınızda projektör hoparlörlerini kullanmak isterseniz, uygun bir

ses kablosu alın ve kablonun bir ucunu bilgisayarın ses çıkış jakına ve
diğer ucunu projektörün AUDIO IN jakına bağlayın. Bir bilgisayardan ses
çıkış sinyali bağladığınızda, en iyi ses efekti elde etmek için lütfen ses
seviyesi denetim çubuğunu dengeleyin.

4. İsterseniz, başka bir uygun ses kablosu kullanabilir ve kablonun bir ucunu

projektörün AUDIO OUT jakına ve diğer ucunu harici hoparlörlere (ürünle
verilmez) bağlayabilirsiniz.

Projektörün dizüstü ya da masaüstü bilgisayara bağlanması
(HDMI ile):

1. HDMI kablosunu alıp bir ucunu bilgisayarın HDMI jakına bağlayın.

2. Kablonun diğer ucunu projektördeki HDMI1 veya HDMI2 jakına bağlayın.

Dizüstü bilgisayarların çoğu, bir projektöre bağlandığında harici video
portlarını açmazlar. Dizüstü bilgisayar üzerinde CRT/LCD etiketli
fonksiyon tuşunu veya üzerinde monitör simgesi olan fonksiyon tuşunu
bulun. Aynı anda FN ve etiketli fonksiyon tuşuna basın. Dizüstü
bilgisayarınızın tuş kombinasyonunu bulmak için bilgisayarınızın
belgelerine bakın.

Bağlantı 19

Video kaynağı cihazlarının bağlanması

Projektörü bir Video kaynağına sadece yukarıdaki yollarla bağlayabilirsiniz,
ancak her biri farklı görüntü kalitesi sunar. Seçeceğiniz yöntem, çoğunlukla
aşağıda belirtildiği gibi projektör ve görüntü kaynağının eşleşen terminallerinin
varlığına bağlı olacaktır:

Terminal

adı

HDMI 1/HDMI 2

Video

Terminal

görünümü

HDM1 1/HDMI 2 "Bir HDMI kaynak

VIDEO "Bir karma kaynak

Referans Resim kalitesi

aygıtı bağlama"

sayfa 20

aygıtı bağlama"

sayfa 21

Daha İyi

İyi

Bir HDMI kaynak aygıtı bağlama

Projektörde, DVD oynatıcı, DTV alıcısı veya monitör gibi bir HDMI kaynak
aygıtı bağlamanıza olanak tanıyan bir HDMI girişi bulunur.

HDMI (Yüksek Tanımlamalı Multimedya Arabirimi), DTV alıcısı, DVD oynatıcısı
ve monitör gibi uyumlu aygıtlar arasında tek kablo üzerinden sıkıştırılmamış
video verilerinin iletimini destekler. Saf dijital görüntü ve ses deneyimi sağlar.

Video kaynağı aygıtınızda kullanılmayan HDMI çıkış jaklarının olup olmadığını
kontrol edin:

•Eğer varsa, bu işleme devam edebilirsiniz.

•Eğer yoksa, cihaza bağlanmak için hangi yöntemi kullanacağı
yeniden gözden geçirmelisiniz.

Projektöre bir HDMI kaynak aygıtı bağlamak için:

1. Bir HDMI kablosunun bir ucunu HDMI kaynak aygıtının HDMI çıkışına

bağlayın. Kablonun diğer ucunu projektördeki HDMI sinyali giriş jakına
bağlayın. Bağlandığında, sesi projektörün Ekran Üstü Kumanda (OSD)
menülerinden denetleyebilirsiniz. Daha fazla bilgi için bkz "Ses" sayfa 44.

2. HDMI kablosunun diğer ucunu projektördeki HDMI 1 veya HDMI 2 girişine

bağlayın.

• Seçilen video görüntüsü projektör açılıp doğru video kaynağı
seçildikten sonra gösterilmezse, Video kaynağı aygıtının açık
olduğundan ve düzgün çalıştığından emin olun. Ayrıca, sinyal
kablolarının doğru bir şekilde bağlı olup olmadığ

ını kontrol edin.

nızı

• Projektörü DVD oynatıcıya projektörün HDMI girişi üzerinden
bağladığınızda ve gösterilen resmin renkleri yanlış olduğunda, lütfen
renk alanını YUV olarak değiştirin.

Bağlantı20

Bir karma kaynak aygıtı bağlama

Kullanılmayan bir karma çıkış jakı olup olmadığını belirlemek için Video
kaynağı aygıtınızı inceleyin:

•Eğer varsa, bu işleme devam edebilirsiniz.

•Eğer yoksa, cihaza bağlanmak için hangi yöntemi kullanacağınızı
yeniden gözden geçirmelisiniz.

Projektörü bir Video kaynağı aygıtına bağlamak için:

1. Video kablosunu alın ve bir ucunu Video kaynağı aygıtının Video çıkış

jakına bağlayın.

2. Video kablosunun diğer ucunu projektördeki VIDEO jakına bağlayın.

3. Sunumlarınızda projektör hoparlörlerini kullanmak isterseniz, uygun bir

ses kablosu alın ve kablonun bir ucunu aygıtın ses çıkışına, diğer ucunu
da projektörün AUDIO IN girişine bağlayın.

4. İsterseniz, başka bir uygun ses kablosu kullanabilir ve kablonun bir ucunu

projektörün AUDIO OUT jakına ve diğer ucunu harici hoparlörlere (ürünle
verilmez) bağlayabilirsiniz.
Bağlandığında, sesi projektörün Ekran Üstü Kumanda (OSD)

menülerinden denetleyebilirsiniz. Daha fazla bilgi için bkz "Ses" sayfa 44.

Seçilen video görüntüsü projektör açılıp doğru video kaynağı seçildikten sonra
gösterilmezse, Video kaynağı aygıtının açık olduğundan ve düzgün çalıştığından
emin olun. Ayrıca, sinyal kablolarının doğru bir şekilde bağlı olup olmadığını
kontrol edin.

Bağlantı 21

Çalıştırma

I

I

Projektörün açılması

1. Güç kablosunu projektöre ve prize takın.

Güç çıkış anahtarını açın (bulunduğu
yerden). Projektör açıldıktan sonra
projektördeki GÜÇ göstergesi ışığı
lambasının turuncu yanıp yanmadığını
kontrol edin.

• Elektrik çarpması ve yangın gibi
muhtemel tehlikeleri önlemek için aygıtla birlikte lütfen orijinal
aksesuarları (örn. elektrik kablosu) kullanın.

Doğrudan Güç Açma işlevi (Gelişmiş menüsü > Sistem Kurulumu: Basit

•

kısmında)* etkinleştirilirse, güç kablosu bağlandıktan ve güç verildikten sonra
projektör otomatik olarak açılacaktır.

Güç Açma" sayfa 54.

• *Seçiminiz için iki menü türü vardır. Biri Temel, diğeri de Gelişmiş şeklindedir.
Projektörde giriş sinyali olmadığında Temel menüsünden Menü Türü ayarını
seçebilirsiniz. Gelişmiş menüsünden, Sistem Kurulumu: Basit > Menü Ayarları
menüsünde Menü Türü seçimini yapabilirsiniz. Daha fazla bilgi için bkz

"Menülerin kullanımı" sayfa 25.

2. Projektörü başlatmak için projektördeki

GÜÇ düğmesine veya uzaktan

kumandadaki ON düğmesine basın.
Projektör açıldığında GÜÇ düğmesi
turuncu renkte yanıp söner, ardından
sabitlenir.

Projektörün açılması yaklaşık 30 saniye
sürmektedir. Açılma sürecinin sonuna
doğru, bir açılış logosu yansıtılır.

(Gerekirse) görüntü netliğini ayarlamak için netleme halkasını döndürün.

Projektör önceki kullanımlardan dolayı hala sıcaksa, lamba çalı şmadan
önce yaklaşık 90 saniye süreyle soğutma fanını çalıştırır.

Daha fazla bilgi için bkz "Doğrudan

3. Projektör ilk kez etkinleştiriliyorsa, ekrandaki yönergeleri izleyerek ekran

menüsü dilinizi seçin.

4. Şifre istenirse, altı haneli bir şifre girmek için ok tuşlarına basın. Daha

fazla bilgi için bkz "Şifre fonksiyonunun kullanımı" sayfa 28.

5. Takılı tüm ekipmanları çalıştırın.

6. Projektör, giriş sinyallerini aramaya başlayacaktır. O anda taranan giriş

sinyali ekranda gösterilir. Eğer projektör geçerli bir sinyal saptamaz ise,
bir giriş sinyali bulunana kadar "Sinyal Yok" ibaresi görüntülenmeye
devam edecektir.

Çalıştırma

22

Ayrıca, istediğiniz giriş sinyalini seçmek için uzaktan kumandadaki SOURCE
tuşuna da basabilirsiniz. Daha fazla bilgi için bkz "Giriş sinyalinin

değiştirilmesi" sayfa 30.

• 3 dakika içinde sinyal algılanmazsa, projektör otomatik olarak Eco
Ekran Karartma moduna geçer.

Yansıtılan görüntünün ayarlanması

Yansıtma açısının ayarlanması

Projektör, 1 tane ön ve 2 tane arka ayarlayıcı ayakla donatılmıştır. Bu
ayarlayıcılar görüntü yüksekliğini ve yansıtma açısını değiştirirler. Projektörü
ayarlamak için:

1. Hızlı açma kolunu çekip projektörün

önünü kaldırın. Görüntü istediğiniz yerde
konumlandırıldığında, ayağı yerine
kilitlemek için hızlı açma kolunu bırakın.
Görüntü yüksekliğini değiştirmek için ön
ayarlayıcı ayağı vidalayabilirsiniz.

2. Yatay açıyı hassas olarak ayarlamak için

arka ayarlayıcı ayakları vidalayın.

Projektör düz bir zemine yerleştirilmezse ve
perde ve projektör birbirine dik değilse,

ıtılan görüntü yamuk şeklinde olabilir. Bu durumu düzeltme ile ilgili daha

yans
fazla bilgi için bkz "Çarpıklık değerinin düzeltilmesi" sayfa 24.

• Lamba açıkken lensin içine bakmayın. Lambanın güçlü ışığı
gözlerinize zarar verebilir.

•Sıcak havanın geldiği hava çıkış menfezine yakın olduğundan
ayarlayıcı düğmesine basarken dikkatli olun.

Otomatik görüntü ayarlama

Bazı durumlarda, resim kalitesini
optimize etmeniz gerekebilir. Bunu
yapmak için projektör veya uzaktan
kumanda üzerindeki AUTO düğmesine
basın. 3 saniye içinde, yerleşik Akıllı
Otomatik Ayarlama fonksiyonu, Frekans
ve Saat değerlerini en iyi resim kalitesini
verecek şekilde yeniden ayarlayacaktır.

•Bu işlev sadece bilgisayar sinyali
(analog RGB) seçildiğinde kullanılabilir.

Çalıştırma 23

Görüntü boyutu ve netliğin ince ayarının yapılması

1. Yakınlaştırma halkasıyla yansıtılan

görüntüyü istediğiniz boyuta ayarlayın.

2. Daha sonra, netleme halkasını

çevirerek görüntüyü netleştirin.

Çarpıklık değerinin düzeltilmesi

Çarpıklık, yansıtılan görüntünün üstte veya altta fark edilebilir ölçüde geniş olduğu
durumları ifade eder. Projektörün perdeye dik konumda olmadığı durumlarda
meydana gelir.

Çarpıklığı düzeltmek için, projektörün yüksekliğini ayarlamanız ve bu adımlardan
birini takip ederek elle düzeltme yapmanız gerekecektir.

1. Çarpıklık sayfasını görüntülemek için

projektördeki / düğmelerine veya
uzaktan kumandadaki düğmesine

basın.

24

2. / düğmesine basarak Dikey Çarpıklık

özelliğini manüel olarak ayarlayın.

Çalıştırma

Menülerin kullanımı

Menü öğesi

İşaretleme

Projektörün, çeşitli ayarların yapılmasını sağlayan Ekrandan Kumanda (OSD)
menüleri vardır. Seçiminiz için iki menü türü vardır. Biri Tem el, diğeri de
Gelişmiş şeklindedir.

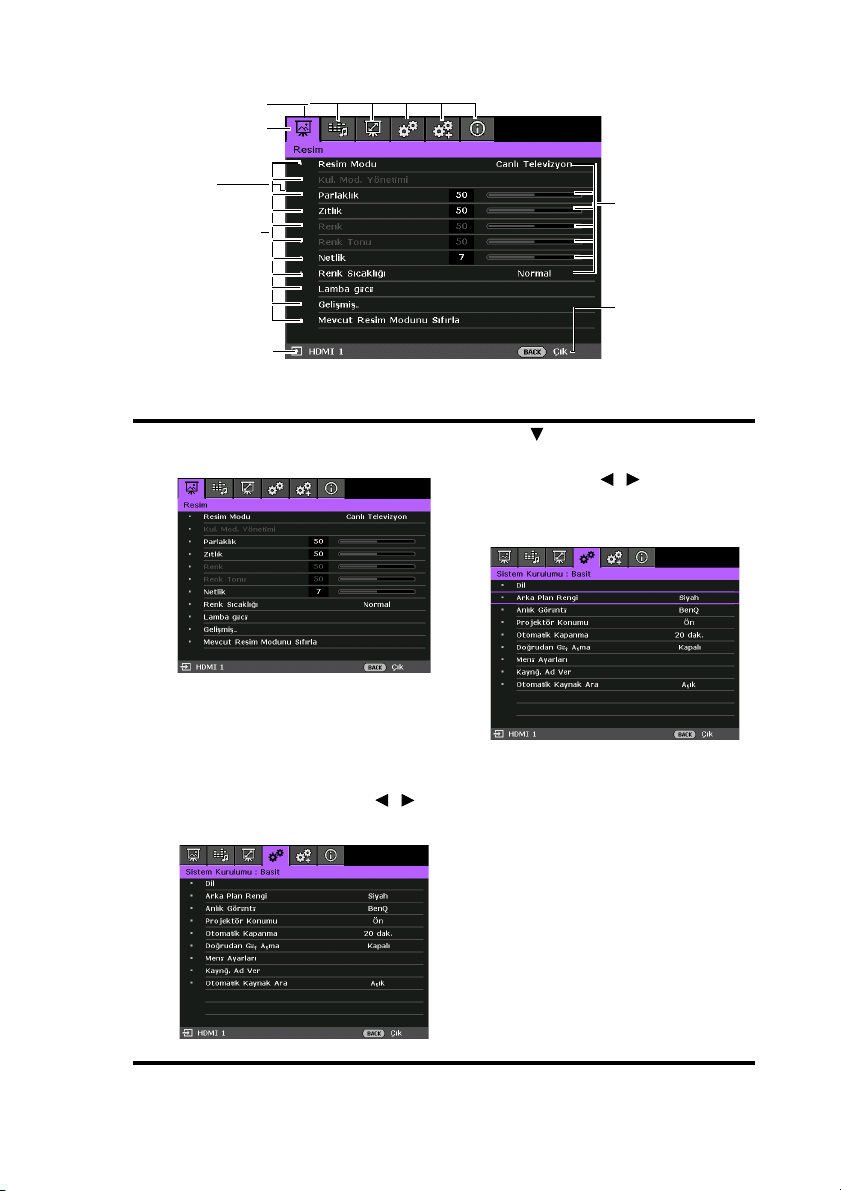

Aşağıda Temel menüsünün genel görünümü verilmektedir -- giriş sinyalsiz.

Aşağıdaki örnekte Temel menüsünde ekran menüsünü ayarlama yöntemi
açıklanmaktadır.

1. Ekran menüsünü açmak için MENU düğmesine basın.

2. İstediğiniz öğeyi seçmek için / / / düğmelerini kullanıp, seçimi

onaylamak için OK düğmesine basın.

3. Ayarlarınızı seçmek için ekrandaki talimatları izleyin.

4. Ayarları kaydedip çıkmak için MENU düğmesine basın.

Çalıştırma 25

Aşağıda Temel menüsünün genel görünümü verilmektedir -- giriş sinyalli.

Menü öğesi

İşaretleme

Aşağıdaki örnekte Temel menüsünde ekran menüsünü ayarlama yöntemi
açıklanmaktadır.

1. Ekran menüsünü açmak için MENU düğmesine basın.

2. İstediğiniz öğeyi seçmek için / düğmelerini kullanıp, ayarlarınızı

seçmek için ekrandaki talimatları izleyin.

3. Ayarları kaydedip çıkmak için MENU düğmesine basın.

Çalıştırma

26

Aşağıda Gelişmiş menüsünün genel görünümü verilmektedir.

Ana menü simgesi

Ana menü

Alt menü

Vurgulayın
(seçili)

Bir önceki
sayfaya gitmek
veya çıkmak için
MENU
düğmesine
basın.

Durum

Geçerli giriş

sinyali

Aşağıdaki örnekte OSD menüsünün nasıl ayarlandığı açıklanmaktadır.

1. Ekran menüsünü açmak için

MENU düğmesine basın.

2. Sistem Kurulumu: Basit

menüsünü seçmek için /
tuşunu kullanın.

3. düğmesine basarak
Arka Plan Rengi öğesini
seçin ve / düğmesine
basarak arka alan rengini
seçin.

4. Ayarları kaydedip çıkmak
için MENU düğmesine
basın.

Çalıştırma 27

Projektörü koruma

Güvenlik kablosu kilidinin kullanılması

Çalınmasını engellemek için projektör güvenli bir yere kurulmalıdır. Ya da
projektörünüzü korumak için Kensington kilidi gibi bir kilit satın alın. Kensington
kilidi yuvası, projektörün arka tarafındadır. Ayrıntılar için bkz. sayfa 10 öğe 20.

Kensington güvenlik kablosu kilidi genellikle bir anahtar(lar) ve kilit
kombinasyonudur. Nasıl kullanılacağını öğrenmek için kilitle ilgili dokümanlara
bakın.

Şifre fonksiyonunun kullanımı

Güvenlik gerekçesiyle ve yetkisiz kullanımları önlemek için, projektör, bir şifre
güvenliği ayarlama fonksiyonuyla donatılmıştır. Şifre, Ekrandan Kumanda
(OSD) menüsü ile ayarlanabilir.

UYARI: Güç açma kilidi işlevini etkinleştirir ve ardından parolayı unutursanız zor
durumda kalırsınız. Bu kullanma kılavuzunun bir çıktısını alın (gerekiyorsa),
kullandığınız şifreyi kılavuza yazın ve daha sonra kullanmak üzere kılavuzu
güvenli bir yere saklayın.

Bir şifre ayarlama

Bir şifre belirlendikten sonra projektör, her çalıştırıldığında doğru şifre girilmesi
gerekecektir aksi takdirde kullanılamaz.

1. Ekran menüsünü açın ve Menü Türü ayarının Gelişmiş şeklinde

olduğundan emin olun. Daha fazla bilgi için bkz "Menülerin kullanımı"

sayfa 25.

2. Sistem Kurulumu: Gelişmiş > Şifre > Şifre Değiştir menüsüne gidin ve

projektörde veya uzaktan kumandada OK düğmesine basın.

3. Yeni veya geçerli parolayı girin. Sağda da
gösterildiği gibi, dört ok düğmesi ( , ,

, ) sırasıyla 4 haneyi (1, 2, 3, 4) temsil

eder. Belirlemek istediğiniz şifreye göre,
şifre için altı hane girmek için ok tuşlarına
basın.

4. Yeni şifreyi tekrar girerek doğrulayın. Şifre
ayarlandıktan sonra ekran menüsü Şifre
sayfasına döner.

ÖNEMLİ: Girilen rakamlar ekranda yıldız olarak
gösterilecektir. Şifrenizi unuttuğunuzda tekrar görebilmeniz için önceden veya
şifreyi girdikten hemen sonra bu kılavuza yazın.

28

Şifre: __ __ __ __ __ __

Bu kılavuzu güvenli bir yerde saklayın.

5. düğmesine basarak Açılış Kilidi öğesini seçin ve / düğmesine
basarak Açık öğesini seçin.

6. Ekran menüsünden çıkmak için projektörde veya uzaktan kumandada
MENU düğmesine basın.

Çalıştırma

Şifreyi unutursanız

Şifre fonksiyonu etkinleştirilmişse, projektörü
her açtığınızda altı haneli şifreyi girmeniz
istenecektir. Yanlış şifre girerseniz, üç saniye
boyunca sürekli olarak sağdaki resimde
gösterildiği şekilde hatalı şifre mesajı ve
ardından "Geçerli Şifreyi Girin" iletisi
görüntülenir. Başka bir altı haneli şifre girerek
tekrar deneyebilir veya şifreyi bu kılavuza yazmamış ve hatırlayamamanız
durumunda şifre geri çağırma prosedürünü uygulayabilirsiniz. Ayrıntılar için,
bkz. "Şifre geri çağırma prosedürüne giriş" sayfa 29.

Art arda 5 kez yanlış şifre girerseniz, projektör kısa sürede otomatik olarak
kapanacaktır.

Şifre geri çağırma prosedürüne giriş

1. 3 saniye süreyle projektör veya
uzaktan kumandadaki AUTO
düğmesine basın. Projektör ekranda
kodlanmış bir sayı gösterir.

2. Numarayı yazın ve projektörü
kapatın.

3. Yerel BenQ servis merkezinden numara kodunu çözmek için yardım
isteyin. Projektörü kullanmaya yetkili olduğunuzun doğrulanabilmesi için
ürünü satın aldığınıza dair belgeyi göstermeniz talep edilebilir.

Şifre değiştirme

1. Ekran menüsünü açın ve Menü Türü ayarının Gelişmiş şeklinde
olduğundan emin olun. Daha fazla bilgi için bkz "Menülerin kullanımı"

sayfa 25.

2. Sistem Kurulumu: Gelişmiş > Şifre > Şifre Değiştir menüsüne gidin ve
projektörde veya uzaktan kumandada OK düğmesine basın.

3. "Geçerli Şifreyi Girin" iletisi görüntülenir.

4. Eski şifreyi girin.

• Şifre doğruysa, başka bir "Yeni Şifreyi

Girin" mesajı görünür.

• Şifre yanlışsa, üç saniye boyunca sürekli

olarak şifre hatası mesajı görünür ve
ardından yeniden denemeniz için
"Geçerli Şifreyi Girin" mesajı görünür.
Değişikliği iptal etmek veya başka bir
şifre denemek için projektörde ya da
uzaktan kumandada BACK düğmesine
basabilirsiniz.

5. Yeni bir şifre girin.

ÖNEMLİ: Girilen rakamlar ekranda yıldız olarak gösterilecektir. Şifrenizi
unuttuğunuzda tekrar görebilmeniz için önceden veya şifreyi girdikten hemen
sonra bu kılavuza yazın.

Şifre: __ __ __ __ __ __

Çalıştırma 29

Bu kılavuzu güvenli bir yerde saklayın.

6. Yeni şifreyi tekrar girerek doğrulayın.

7. Projektöre başarıyla yeni bir şifre atadınız. Projektör bir sonraki
açıldığında yeni şifreyi girmeyi unutmayın.

8. Ekran menüsünden çıkmak için projektörde veya uzaktan kumandada
MENU düğmesine basın.

Şifre fonksiyonunun iptal edilmesi

Şifre korumasını devre dışı bırakmak için, Sistem Kurulumu: Gelişmiş >
Şifre > Açılış Kilidi menüsüne geri dönün ve projektörde veya uzaktan

kumandada OK düğmesine basın. "ŞİFRE GİR" iletisi görüntülenir. Geçerli
şifreyi girin.

• Şifre doğruysa, ekran menüsü Kapalı ayarı vurgulanmış olarak Açılış

Kilidi kısmına döner.

• Şifre yanlışsa, üç saniye boyunca sürekli olarak şifre hatası mesajı

görünür ve ardından yeniden denemeniz için ‘ŞİFRE GİR’ mesajı görünür.
Değişikliği iptal etmek veya başka bir şifre denemek için projektörde ya

da uzaktan kumandada BACK düğmesine basabilirsiniz.
Unutmayın, şifre işlevi devre dışı olmasına rağmen, eski şifreyi girerek şifre
işlevini yeniden etkinleştirmeniz gerekebileceğinden eski şifreyi kaybetmemeniz
gerekir.

Giriş sinyalinin değiştirilmesi

Projektör aynı anda birden fazla cihaza bağlanabilir. Ancak, bir kerede sadece
bir tanesinden tam ekran alınabilir. Başlatılırken, projektör kullanılabilir
sinyalleri otomatik olarak arar.

Projektörün sinyalleri otomatik olarak aramasını isterseniz, Otomatik Kaynak
Ara* işlevinin Açık (bu projektörün varsayılan ayarı) şeklinde ayarlı
olduğundan emin olun.

*Otomatik Kaynak Ara işlevini Gelişmiş menüsü > Sistem Kurulumu: Basit
menüsünde veya projektörde giriş sinyali olmadığında Temel menüsünde
ayarlayabilirsiniz.

30

Ayrıca mevcut giriş kaynakları arasında manuel olarak da geçiş yapabilirsiniz.

1. Projektör veya uzaktan kumandada

SOURCE düğmesine basın. Bir
kaynak seçimi çubuğu görünür.

Çalıştırma

2. İstediğiniz sinyal seçilene kadar /

düğmelerine, ardından da projektörde veya
uzaktan kumandada OK düğmesine basın.
Seçilen bilgi kaynağı algılandıktan sonra,
birkaç saniye ekranda görüntülenir.
Projektöre birden fazla donanım bağlıysa,
diğer sinyalleri aratmak için adım 1-2'yi tekrar
edin.

•Yansıyan görüntünün parlaklık seviyesi siz giriş

sinyallerini değiştirdikçe değişir. Daha çok statik
görüntüler kullanan Data (grafik) "PC" sunumları,
genelde daha çok hareketli görüntüler (filmler) kullanan "Video"
sunumlarından daha parlaktır.

•Giriş sinyali tipi, Resim Modu için mevcut olan seçenekleri etkiler. Daha fazla

bilgi için bkz "Bir resim modunun seçilmesi" sayfa 33.

• Yerel görüntüleme çözünürlüğü 16:9 en/boy oranındadır. En iyi ekran

görüntüleri elde etmek için bu çözünürlükte çıkış gönderen bir giriş kaynağı
seçmeniz ve kullanmanız gerekir. Diğer çözünürlük değerleri projektör
tarafından ’en/boy oranı’ ayarına bağlı olarak ölçeklendirilecektir ve bu durum
görüntüde bazı bozulmalara ve resim netliğinin ortadan kalkmasına neden
olabilir. Daha fazla bilgi için bkz "En/boy oranı seçilmesi" sayfa 31.

En/boy oranı seçilmesi

En/boy oranı, görüntü genişliği ile görüntü yüksekliğinin oranını ifade eder.
Dijital sinyal işleminin geldiği noktaya göre, bu projektör gibi dijital ekranlı

cihazlar, görüntü çıktısını dinamik olarak görüntü giriş sinyalinin oranından
farklı bir en/boy oranına genişletebilir ve ölçeklendirebilir.

Yan sıtılan resmin oranını değiştirmek için (kaynağın en/boy oranı ne olursa
olsun):

1. Ekran menüsünü açın ve Menü Türü ayarının Gelişmiş şeklinde

olduğundan emin olun. Daha fazla bilgi için bkz "Menülerin kullanımı"

sayfa 25.

2. Ekran > En/Boy Oranı menüsüne gidin.

3. / düğmesine basarak video sinyal formatına ve görüntüleme

ihtiyaçlarınıza uygun bir en/boy oran

ı seçin.

Çalıştırma 31

4:3 resim

16:9 resim

4:3 resim

16:9 resim

4:3 resim

16:9 resim

Mektup kutusu
biçimli resim

En/boy oranı hakkında

Aşağıdaki resimde, siyah kısımlar etkisiz, beyaz kısımlarsa etkili alanlardır. OSD
menüleri kullanılmayan siyah alanlarda görüntülenebilir.

1. Otomatik: Görüntüyü projektörün doğal

çözünürlüğünü yatay veya dikey genişliğine
sığdırmak üzere orantılı olarak ölçeklendirir.
Bu, 4:3 veya 16:9 en/boy oranına sahip olan
ve görüntünün oranını değiştirmeksizin ekranı
daha çok kullanışlı kılmak istediğiniz gelen
görüntü için uygundur.

2. 4:3: Bir resmi, ekranın ortasında 4:3 en/boy

oranıyla görüntülenecek şekilde ölçeklendirir.
Bu, en/boy oranı değişikliği olmadan
görüntüleyeceğinden, bilgisayar monitörleri,
standart çözünürlüklü televizyon ve 4:3 en/
boy oranlı DVD filmleri gibi 4:3 en/boy oranlı
resimler için en uygun olanıdır.

3. 16:9: Ekranın ortasında 16:9 en/boy

oranında görünecek şekilde görüntüyü
derecelendirir. Bu, görünüm değişikliği
olmaksızın görüntüleme sağlayacağından,
high definition TV gibi halihazırda 16:9 en
boy oranlı görüntüler için en uygun olanıdır.

4. Geniş: Resmi doğrusal olmayan bir yolla yatay

olarak uzatır; yani resmin orta kısmında
bozulmayı önlemek için resmin kenarları
ortasından daha fazla uzatılır. Bu, 4:3 en/boy
oranlı resmin genişliğini 16:9 en/boy oranlı bir
ekranın genişliğine uzatmak istediğiniz durumlar için uygundur. Yüksekliği
değiştirmez. Bazı geniş ekran filmler, genişlikleri 4:3 en/boy oranına
bastırılmış olarak üretilmiştir ve bu ayar kullanılarak orijinal genişliklerine geri
uzatıldıklarında en iyi şekilde görüntülenirler.

5. Mektup kutusu (LB): Bir resmi, yatay

genişliğinde projektörün doğal çözünürlüğüne
sığdırmak ve resmin yüksekliğini yans
genişliğinin 3/4 oranına yeniden
boyutlandırmak için ölçeklendirir. Bu, yükseklik
açısından görüntülenebilenden daha büyük bir
resim üretebileceğinden, yansıtmanın üst ve
alt kenarları boyunca resim parçasında kayıp
olur (görüntülenmez). Bu, mektup kutusu
biçiminde (üst ve altta siyah çubuklarla)
gösterilen filmlerin görüntülenmesi için
uygundur.

ıtma

32

Çalıştırma

Görüntünün optimum hale getirilmesi

Bir resim modunun seçilmesi

Projektörde sizin kullanım çevrenize ve
görüntü sinyal kaynağı tipinize göre
önceden belirlenmiş bazı resim modları
vardır.

İhtiyaçlarınıza uygun düşen bir işletim
modu seçmek için, aşağıdaki adımlardan
birini takip edebilirsiniz.

• İstediğiniz mod seçilene kadar

projektörde OK veya uzaktan kumandada PIC MODE düğmesine art arda
basın.

• Resim Modu menüsüne gidin (Gelişmiş menüsü > Resim menüsünde

veya projektörde giriş sinyali olduğunda Temel menüsünde bulunur) ve
istenen modu seçmek için / düğmelerine basın.

Resim modları aşağıda listelenmektedir.

1. Parlak modu: Yansıtılan görüntünün parlaklığını maksimize eder. Bu mod

çok yüksek parlaklıkların gerektiği ortamlara uygundur, mesela projektörü
aydınlık odalarda kullanırken.

2. Canlı Televizyon modu: Canlı Televizyon modu, iyi düzeyde renk

doygunluğu, ince ayarlı netlik ve daha yüksek parlaklık düzeyi sayesinde
ortam ışığının az olduğu bir oturma odasında film izlemek için en
uygunudur.

3. Sinema modu: Daha düşük parlaklık düzeyinde doğru renkle ve zıtlıkla

tamamlanan Sinema modu, tıpkı bir sinema salonunda olduğu gibi
tamamen karanlık bir ortamda film oynatma için uygundur.

4. Spor modu: Spor karşılaşmalarını izlemek için yeşil rengi ve insan cildi

performansını en uygun duruma getirin.

5. Kullan

ıcı 1/Kullanıcı 2 modu: Mevcut geçerli resim modları temelinde

özeleştirilmiş ayarları geri çağırır. Daha fazla bilgi için bkz "Kullanıcı 1/

Kullanıcı 2 modunu ayarlama" sayfa 33.

Kullanıcı 1/Kullanıcı 2 modunu ayarlama

Mevcut geçerli resim modları ihtiyaçlarınıza uygun değilse kullanıcı tarafından
tanımlanabilir iki adet mod bulunmaktadır. Resim modlarından birini (Kullanıcı
1/Kullanıcı 2 hariç) bir başlangıç noktası olarak kullanabilir ve ayarları
özelleştirebilirsiniz.

1. Ekran menüsünü açıp Resim Modu işlevine gidin.

2. / düğmelerine basarak Kullanıcı 1 veya Kullanı cı 2 öğesini seçin.

3. düğmesine basarak Kul. Mod. Yönetimi öğesini seçin.

Bu işlev yalnızca Resim Modu alt menü öğesinde Kullanıcı 1 veya Kullanıcı 2
seçildiğinde kullanılabilir.

4. İhtiyaçlarınıza en yakın resim modunu seçmek için / tuşuna basın.

5. Değiştirilecek alt menü öğesini seçmek için düğmesine basın ve değeri

/ düğmesi ile ayarlayın. Daha fazla bilgi için aşağıdaki "Görüntü

kalitesinin ince ayarı" bölümüne bakın.

6. Ayarlar seçildiğinde kaydedilecektir.

Çalıştırma 33

Kullanıcı modlarını yeniden adlandırma

Kullanıcı 1 ve Kullanıcı 2 modlarını, bu projektörün kullanıcıları tarafından
tanınması veya anlaşılması kolay adlara değiştirebilirsiniz. Yeni ad, İngilizce
harfleri (A-Z, a-z), rakamları (0-9) ve boşluğu (_) içermek üzere 12 karakter
uzunluğuna sahip olabilir.

Kullanıcı modlarını yeniden adlandırmak için:

1. Menü Türü öğesinin Gelişmiş olduğundan emin olun. Daha fazla bilgi için

bkz "Menülerin kullanımı" sayfa 25.

2. Resim > Resim Modu > Kullanıcı 1 veya Kullanıcı 2 menüsüne gidin.

3. Kul. Mod. Yönetimi > Kul. Mod. Ad Ver kısmına gidip projektörde veya

uzaktan kumandada

OK düğmesine basın.

4. Yeniden adlandırmak istediğiniz öğeyi seçmek için / düğmelerine,

ardından da projektörde veya uzaktan kumandada
harf bir beyaz kutuyla vurgulanacaktır.

OK düğmesine basın. İlk

5. İlk karakteri seçmek için / düğmelerine basın.

6. Yeni ad ayarlanana kadar ilerlemek için düğmesine, ardından da

onaylamak için projektörde veya uzaktan kumandada

7. Diğer adları değiştirmek isterseniz 4-6 adımlarını yineleyin.

OK düğmesine basın.

Geçerli resim modunu sıfırlayın

Gelişmiş menüsü > Resim menüsünde yaptığınız ayarlamaların tümü (Kul. Mod.
Yönetimi dışında),

döndürülebilir.

Resim modunu ön ayarlı fabrika değerlerine sıfırlamak için:

Resim menüsünden Resim Modu öğesini seçip, sıfırlamak istediğiniz resim

1.

modunu (
basın.

2.

Mevcut Resim Modunu Sıfırla seçimini yapmak için düğmesine,

ardından da projektörde veya uzaktan kumandada
Onay iletisi görüntülenir.

3.

Sıfırla seçimini yapmak için / düğmelerine, ardından da projektörde

veya uzaktan kumandada
fabrika ayarlarına dönecektir.

4. Diğer resim modlarını sıfırlamak isterseniz 1-3 adımlarını yineleyin.

Buradaki Mevcut Resim Modunu Sıfırla işlevini Tüm Ayarları Sıfırla işleviyle
(Gelişmiş menüsü > Sistem Kurulumu: Gelişmiş menüsünde veya projektörde
giriş sinyali olmadığında Temel menüsünde bulunur) karıştırmayın. Tüm Ayarları
Sıfırla işlevi, sistem çapında pek çok ayarı fabrika ön ayarlı değerlere döndürür.
Daha fazla bilgi için bkz "Tüm Ayarları Sıfırla" sayfa 56.

Sıfırla seçiminde bir tuşa basılarak fabrika ön ayarlı değerlere

Kullanıcı 1 veya Kullanıcı 2 dâhil) seçmek için / düğmelerine

OK düğmesine basın.

OK düğmesine basın. Resim modu, ön ayarlı

Duvar Rengi Özelliğini Kullanma

Beyaz dışında bir renkle boyanmış olan bir yüzeye yansıtmanız durumunda,
Duvar Rengi özelliği kaynak ve yansıtılan görüntüler arasındaki olası renk
farkını önlemek için yansıtılan görüntünün rengini düzeltmenize yardımcı
olabilir.

Bu işlevi kullanmak amacıyla, Gelişmiş menüsü > Ekran > Duvar Rengi
menüsüne gidip, yansıtma yüzeyininkine en yakın rengi seçmek için /
düğmelerine basın. Arasından seçim yapabileceğiniz çok sayıda önceden
kalibre edilmiş renk bulunmaktadır: Açık Sarı, Pembe, Yeşil ve Mavi.

Çalıştırma

34

Görüntü kalitesinin ince ayarı

Algılanan sinyal türüne göre, Kullanıcı 1 veya Kullanıcı 2 modu seçildiğinde
kullanıcı tarafından tanımlanabilen bazı işlevler vardır. Gereksinimlerinize
göre, seçip projektör veya uzaktan kumanda üzerindeki / tuşuna basarak
bu işlevleri ayarlayabilirsiniz

Parlaklık özelliğini ayarlama

Değer ne kadar yüksekse, görüntü de o kadar
parlaktır. Ve, ayar ne kadar düşükse, görüntü o
kadar karanlık olur. Bu kumandayı, görüntünün
siyah alanlarının sadece siyah olarak
görünmesini ve koyu alanlardaki ayrıntıların
görünür kılınmasını sağlayacak şekilde ayarlayın.

Zıtlık özelliğini ayarlama

Değer ne kadar büyük olursa zıtlık o kadar fazla
olur. Bu fonksiyonu, Parlaklık ayarını, seçtiğiniz
giriş ve seyretme ortamına göre ayarladıktan
sonra beyaz seviyesinin doruğunu belirlemek
için kullanın.

Renk özelliğini ayarlama

Düşük ayar düşük doygunluktaki renklere neden olur. Ayar çok yüksekse,
görüntüdeki renkler görüntünün gerçeküstü görünmesini sağlayacak şekilde
aşırı baskın olur.

Renk Tonu özelliğini ayarlama

Değer ne kadar yüksekse, resim de o kadar kırmızılaşır. Değer ne kadar
düşükse resim de o kadar yeşilleşir.

Netlik özelliğini ayarlama

Değer ne kadar yüksekse, resim de o kadar netleşir. Değer ne kadar düşükse,
resim de o kadar bulanıklaşır.

Uzaktan kumandadaki BRIGHT, CONTRAST veya

SHARP düğmelerini kullanarak Parlaklık, Zıtlık ya da
Netlik ayarını da yapabilirsiniz.

Çalıştırma 35

Gelişmiş resim kalitesi kontrolleri

Gelişmiş menüsü > Resim > Gelişmiş… menüsünde, tercihinize göre

ayarlanacak daha gelişmiş işlevler vardır. Ayarları kaydetmek amacıyla, ekran
menüsünden çıkmak için MENU düğmesine basmanız yeterlidir.

Siyah Seviyesi özelliğini ayarlama

Siyah Seviyesi öğesini seçip, 0 IRE ya da 7,5 IRE seçimini yapmak için

projektörde veya uzaktan kumandada / düğmesine basın.
Gri tonlama video sinyali IRE birimleriyle ölçülür. NTSC TV standardını kullanan

bazı bölgelerde, gri tonlama 7.5 IRE (siyah) ila 100 IRE (beyaz) arasında ölçülür
ancak PAL ekipmanının veya Japon NTSC standartlarının kullanıldığı diğer
bölgelerde 0 IRE (siyah) ila 100 IRE (beyaz) arasında ölçülür. 0 IRE veya 7,5 IRE
değeriyle başlayıp başlamadığını görmek için giriş kaynağını kontrol etmenizi,
ardından buna göre seçim yapmanızı öneririz.

Bir Gama Seçimi Yapma

Gelişmiş menüsü > Resim > Gelişmiş… menüsünde Gamma Seçimi seçimini

yapıp, projektörde veya uzaktan kumandada / düğmelerine basarak modları
seçin.

1.6/1.8/2.0/2.1/2.2/2.3/2.4/2.5/2.6/2.8 arasından tercih ettiğiniz bir gama modunu
seçin.

Gama Düzeltme, kaynağı daha uygun biçimde vermek için bir görüntünün ışık
yoğunluğunda (parlaklık) ayar yapmayı sağlar.

Brilliant Color özelliğini ayarlama

Gelişmiş menüsü > Resim > Gelişmiş… menüsünde Brilliant Color seçimini

yapıp, projektörde veya uzaktan kumandada / düğmelerine basarak modları
seçin.

Bu özellik, görüntüde daha gerçekçi ve canlı renkler sağlarken yüksek parlaklığa
imkan vermek için yeni bir renk işleme algoritması ve sistem düzeyi geliştirmeler
kullanmaktadır. Video ve doğal çekimlerde yaygın olan orta tonlu görüntülerde
%50’den fazla bir parlaklık artışı sağlar, böylelikle projektör daha gerçekçi ve özgün
renklerde görüntü yeniden üretimi sağlar. Bu kalitede görüntüler tercih ederseniz
Açık ayarını seçin. Aksi durumda Kapalı ayarını seçin.

Bir Renk Sıcaklığı seçme

Gelişmiş menüsü > Resim > Gelişmiş… menüsünde Renk Sıcaklığı seçimini

yapıp, projektörde veya uzaktan kumandada
değerleri ayarlayın.

Kullanılabilir çeşitli renk sıcaklığı ayarı vardır.

1. Lamba Doğal: Lambanın orijinal renk sıcaklığı ve daha yüksek parlaklıkla.

Bu ayar, iyi aydınlatılmış odalarda yansıtmak gibi yüksek parlaklık gerektiren
ortamlar için uygundur.

2. Sıcak: Resimlerin kırmızımsı beyaz görünmesini sağlar.

3. Normal: Beyaz için normal renklenmeyi korur.

4. Soğuk: Resimlerin mavimsi beyaz görünmesini sağlar.

*Renk sıcaklıkları hakkında:

Çeşitli amaçlar doğrultusunda "beyaz" kabul edilen birçok farklı ton vardır.
Beyaz rengi temsil etmeye dönük yaygın yöntemlerden biri de “renk sıcaklığı”
olarak bilinmektedir. Düşük bir renk sıcaklığına sahip bir beyaz, kırmızımsı bir
beyaz olarak görünür. Yüksek renk sıcaklığına sahip beyaz renk, daha fazla
mavi içeriyormuş gibi görünür.

/ düğmelerine basarak

36

Çalıştırma

Tercih edilen renk sıcaklığını ayarlama

Gelişmiş menüsü > Resim > Gelişmiş… menüsünde Renk Sıcaklığı İnce

Ayarı seçimini yapıp projektörde veya uzaktan kumandada OK düğmesine

basın.

1. Renk Sıcaklığı öğesini seçin ve projektör veya uzaktan kumandada /

düğmesine basarak Soğuk, Normal, Lamba Doğal veya Sıcak öğesini

seçin.

2. Gelişmiş… > Renk Sıcaklığı İnce Ayarı kısmına gidip projektörde veya

uzaktan kumandada OK düğmesine basın.

3. Değiştirmek istediğiniz öğeyi seçmek için / düğmesine basın ve /

düğmesine basarak değerleri ayarlayın.

•Kırmızı Kazanımı/Yeşil Kazanımı/Mavi kazanımı: Kırmızı, Yeşil ve Mavi

kontrast seviyelerini ayarlar.

•Kırmızı ofset/Yeşil ofset/Mavi ofset: Kırmızı, Yeşil ve Mavi parlaklık

seviyelerini ayarlar.

4. Ayarları kaydedip çıkmak için projektörde veya uzaktan kumandada

MENU düğmesine basın.

Renk Yönetimi

Işığın açık kaldığı veya bina dış pencerelerinin odaya gün ışığı girişine izin
verdiği sınıf, toplantı odası veya oturma odası gibi çoğu kurulum durumunda
renk yönetimi gerekmeyecektir.

Kurul odaları, anfiler veya ev sinemaları gibi kontrollü aydınlatma seviyelerine
sahip sabit kurulumlarda renk yönetimi değerlendirilmelidir. Renk yönetimi,
ihtiyacınız olması halinde daha doğru renk üretimine olanak tanıyan hassas
renk kontrolü ayarları sağlar.

Uygun renk yönetimine yalnızca kontrollü ve yeniden üretilebilir izleme
koşullarında ulaşılabilir. Renk yeniden üretimini ölçmek için bir kolorimetre
(renk ışığı ölçer) kullanmanız ve uygun bir kaynak resimler grubu sağlamanız
gerekecektir. Bu aletler projektörle birlikte sağlanmamaktadır ancak projektör
satıcınız size uygun
montajcıya yönlendirebilmelidir.

Renk Yönetimi ayarlanacak altı renk grubu (RGBCMY) sağlar. Her bir rengi
seçtiğinizde, tercihinize göre aralığını ve doygunluğunu bağımsız olarak
ayarlayabilirsiniz.

Çeşitli renk test desenleri içeren ve monitörler, TV’ler, projektörler, vb.’de renk
sunumunu test etmek için kullanılabilen bir test diski satın aldıysanız Diskten
herhangi bir görüntüyü ekrana yansıtabilir ve Renk Yönetimi menüsüne
girerek ayarlar yapabilirsiniz.

Ayarları yapmak için:

1. Gelişmiş menüsü > Resim > Gelişmiş… menüsüne gidip Renk

Yönetimi seçimini yapın.

2. Projektör veya uzaktan kumandada OK düğmesine bastığınızda Renk

Yönetimi sayfası görünür.

3. Birincil Renk seçimini yapıp, / düğmelerine basarak Kırmızı, Sarı,

Yeşil, Menekşe, Mavi veya Mor arasından bir renk seçin.

şekilde yol gösterebilmeli ve hatta sizi deneyimli bir uzman

Çalıştırma 37

4. düğmesine basarak Renk tonu

KIRMIZI

MAVİ

YEŞİL

Sarı

Menekşe

Macenta

öğesini ve / düğmesine basarak
aralığını seçin. Aralığın arttırılması
bitişiğindeki iki renkten daha fazla
oranlarda içeren renkleri
kapsayacaktır. Renklerin birbiriyle
nasıl ilişkilendiğini görmek için lütfen
sağ taraftaki resme bakın.
Örneğin, Kırmızıyı seçip aralığını 0
olarak ayarlarsanız, yansıtılan resimde
yalnızca saf kırmızı seçilecektir.
Aralığının arttırılması sarıya yakı

n bir
kırmızı ve mora yakın bir kırmızıyı
içerecektir.

5. tuşuna basarak Kazanım öğesine seçin ve / tuşlarını kullanarak
tercihinize göre değerleri ayarlayın. Seçmiş olduğunuz birincil rengin zıtlık
seviyesi etkilenecektir. Yapılan her ayarlama hemen resme
yansıtılacaktır.

6. tuşuna basarak Doygunluk öğesine seçin ve / tuşlarını kullanarak
tercihinize göre değerleri ayarlayın. Yapılan her ayarlama hemen resme
yansıtılacaktır.
Örneğin, Kırmızıyı seçip aralığını 0 olarak ayarlarsanız, sadece saf
kı

rmızının doygunluğu etkilenecektir.

• Doygunluk, o rengin video resmindeki miktarıdır. Düşük ayarlar daha

düşük doygunlukta renkler ortaya çıkarır; “0” ayarı görüntüden o rengi
tamamen kaldırır. Doygunluk çok yüksekse, o renk aşırı güçlü olacak ve
gerçekçiliğini kaybedecektir.

7. Diğer renk ayarları için adım 3 -6'yı tekrarlayın.

8. İstediğiniz ayarların tümünü yaptığınızdan emin olun.

9. Ayarları kaydedip çıkmak için projektörde veya uzaktan kumandada

MENU düğmesine basın.

Parazit azaltma

Farklı ortam yürütücülerinin neden olduğu elektrik görüntü parazitini azaltır.
Ayar ne kadar yüksek olursa, gürültü o kadar az olur.

Gelişmiş menüsü

> Resim > Gelişmiş… menüsünde Parazit azaltma

seçimini yapıp, değeri 0 ila 31 arasında ayarlamak için / düğmelerine
basın.

Bir Film Modu seçme

Gelişmiş menüsü > Resim > Gelişmiş… menüsünde Film Modu seçimini yapıp,

projektörde veya uzaktan kumandada / düğmelerine basarak seçin.

Açık ayarı bu projektör için varsayılan ve önerilen seçimdir. Kapalı seçildiğinde Film
Modu fonksiyonu mevcut değildir.

38

Uzaktan kumandadaki GAMMA, COLOR TEMP veya

COLOR MANAGE düğmelerini kullanarak Gamma
Seçimi, Renk Sıcaklığı ya da Renk Yönetimi ayarını

da yapabilirsiniz.

Çalıştırma

Görüntünün gizlenmesi

%70'e kadar lamba gücü tasarrufuyla
görüntüyü bir süre kapatmak için uzaktan
kumandada ECO BLANK düğmesine basın.
Görüntüyü geri yüklemek için, projektör yada
uzaktan kumandadaki herhangi bir tuşa
basın.

Görüntü gizlendiğinde ekranda "Eco Ekran
Karartma" sözcüğü görünür. Bu işlev bir ses
girişi bağlıyken etkinleştirildiğinde, ses yine de
duyulabilir.

‘Eco Ekran Karartma: Lambanızın harcadığı güçten %70'e kadar tasarruf
edin. Gezegeni kurtarmak için siz de bir adım atın.’

Ekran kaynağı olmadan üç dakikadan daha fazla süreyle projektör açık kalırsa Eco
Ekran Karartma moduna otomatik geçiş yapılır böylece gereksiz enerji sarfiyatının

önüne geçilir ve projektör lambasının ömrü uzar.

Yüksek rakımlı bir ortamda çalıştırma

Ortamınız deniz seviyesinden 1500 – 3000 m yükseklikte ve ortam sıcaklığı
0°C–35°C arasında olduğunda Yüksek Yer Modu özelliğini kullanmanızı
öneririz. Projektöre bir filtre kapağı takılırsa Yüksek Yer Modu özelliğinin Açık
olarak ayarlandığından emin olun.

Bulunduğunuz irtifa 0 m ve 1500 m arasındaysa ve ortam sıcaklığı 0°C–35°C
arasındaysa
projektör aşırı soğutulacaktır.

Yüksek Yer Modu özelliğini etkinleştirmek için:

1. Ekran menüsünü açın ve Menü Türü ayarının Gelişmiş şeklinde

2. Sistem Kurulumu: Gelişmiş > Yüksek Yer Modu kısmına gidip, Açık

3. Evet seçimini yapıp, projektörde veya uzaktan kumandada OK

Yüksek Yer Modu altındaki işlemler genel sistem soğutması ve performansını
iyileştirmek için gerekli olan yüksek fan hızı nedeniyle daha yüksek desibelde
çalışma gürültüsüne yol açabilir.

Bu projektörü yukarıdakiler dışında başka zorlayıcı ortamlarda kullanırsanız,
projektörünüzü aşırı ısınmaya karşı korumak için tasarlanmış olan kendi
kendine kapanma belirtileri gösterebilir. Böyle durumlarda bu belirtileri ortadan
kaldırmak için Yüksek Yer Modu ayarına geçmelisiniz. Ancak bu, projektörün
herhangi veya tüm kötü veya zorlayıcı koşullarda çalışabileceği anlamına
gelmemektedir.

Yüksek Yer Modunu kullanmayın. Bu koşullarda modu açarsanız

olduğundan emin olun.

ayarını seçmek için / düğmelerine basın. Bir onay mesajı
görüntülenir.

.

basın

düğmesine

Çalıştırma 39

Sesi ayarlama

Aşağıdaki gibi yapılan ses ayarları projektör hoparlörleri üzerinde etkili
olacaktır. Projektör ses girişine doğru bağlantı yaptığınızdan emin olun. Ses
girişi bağlantısının yapılmasıyla ilgili bkz. "Bağlantı" sayfa 18.

Sesi kesme

Ses seviyesini ayarlamak için uzaktan
kumandada tuşuna basın ya da:

1. Ekran menüsünü açıp Ses menüsüne
gidin (Temel menüsünde veya
Gelişmiş menüsü > Ses menüsünde
bulunur).

2. Sessiz öğesini ve Açık öğesini seçin.

Ses seviyesini ayarlama

Ses düzeyini ayarlamak için uzaktan
kumandada / düğmelerine basın veya:

1. Yukarıdaki adım 1'yi tekrarlayın.

2. Ses Seviyesi öğesini seçin ve istenilen
ses seviyesini seçin.

Açılış/kapanış sesi

Zil sesini kapatmak için:

1. Gelişmiş menüsü > Ses menüsüne
gidin.

2. Açılış/kapanış sesi öğesini ve Kapalı öğesini seçin.

Açılış/kapanış sesi ayarını değiştirmenin tek yolu burada Açık veya Kapalı ayarını
yapmaktır. Sesi sessiz olarak ayarlamak veya ses seviyesini değiştirmek Güç açık/
kapalı zil sesini etkilemez.

özelliğini kapatma

Mikrofonun ses seviyesini ayarlama

Ses düzeyini ayarlama:

1. Gelişmiş menüsü > Ses menüsüne gidin.

2. Mikrofon Sesi öğesini seçin ve istenilen ses seviyesini seçin.

Sessiz etkinleştirilse bile mikrofon sesi çalışmaya devam edecektir.

Kumanda düğmelerini kilitleme

Kontrol düğmeleri kilitlendiğinde, projektör ayarlarınızın yanlışlıkla değiştirilmesini
(örneğin çocuklar tarafından) önleyebilirsiniz. Tuş Kilidi özelliği Açık ayarındayken,

40

projektörde GÜÇ

Tuşları kilitlemek için:

1. Ekran menüsünü açıp
Tuş Kilidi kısmı na gidin.

2. / düğmelerine basarak Açık öğesini seçin. Bir uyarı iletisi görünür.
Evet seçimini yapıp, projektörde veya uzaktan kumandada OK
düğmesine basın. Kontrol tuşları kilitlenir.

Çalıştırma

dışında hiçbir kontrol düğmesi çalışmayacaktır.

Gelişmiş menüsü > Sistem Kurulumu: Gelişmiş >

Tuşların kilidini açmak için, projektör ya da uzaktan kumandadaki
düğmesine 3 saniye basın.

Projektör menü göstergesini kişiselleştirme

Ekran görüntüsü (OSD) menüleri tercihleriniz doğrultusunda ayarlanabilir.
Aşağıdaki ayarlar projeksiyon ayarlarını, çalışmasını veya performansını
etkilemez.

• Gelişmiş menüsü > Sistem Kurulumu: Basit menüsündeki Dil özelliğiyle,

ekran menüleri için bildiğiniz dili ayarlayabilirsiniz. Dil sayfasını
görüntülemek için projektörde veya uzaktan kumandada OK düğmesine
basın. Dilinizi seçmek için projektörde veya uzaktan kumandada / / /

ve OK düğmelerine basın.

• Temel menüsündeki veya Gelişmiş menüsü > Sistem Kurulumu: Basit

> Menü Ayarları menüsündeki Menü Türü özelliğiyle menü türünü
ayarlayabilirsiniz. / düğmelerini kullanarak tercih ettiğiniz türü seçin.

• Gelişmiş menüsü > Sistem Kurulumu: Basit > Menü Ayarları

menüsündeki Menü Konumu özelliğiyle ekran menüsünü beş konumda
ayarlayabilirsiniz. / düğmelerini kullanarak tercih ettiğiniz konumu
seçin.

• Gelişmiş menüsü > Sistem Kurulumu: Basit > Menü Ayarları

menüsündeki Menü Gösterim Süresi özelliğiyle, en son bir düğmeye
basmanızdan sonra ekran menüsünün etkin kalacağı süreyi
ayarlayabilirsiniz. Zaman aralıkları 5 ila 30 saniye arasında 5 saniyelik
artma-azalma miktarlarıyla değişir. / düğmelerini kullanarak uygun bir
zaman seçin.

• Gelişmiş menüsü > Sistem Kurulumu: Basit > Menü Ayarları

menüsündeki Boşluk Hatırlatma Mesajı özelliğiyle, ekranda anımsatıcı
mesajların görüntülenip görüntülenmeyeceğini ayarlayabilirsiniz. İstediğiniz
ayarı seçmek için / tuşunu kullanın.

• Gelişmiş menüsü

Görüntü özelliğiyle, projektör açılırken görüntülenecek tercih ettiğiniz logo
ekranını ayarlayabilirsiniz. / tuşlarını kullanarak bir ekran seçin.

> Sistem Kurulumu: Basit menüsündeki Anlık

Lamba tasarruf modunu seçin.

1. Ekran menüsünü açıp Gelişmiş menüsü > Resim > Lamba gücü
menüsüne gidin.

2. / düğmelerine basarak Normal/Ekonomik/SmartEco öğesini seçin.
Lamba parlaklık seviyesi farklı lamba modundan değişiklik gösterebilir,
aşağıdaki tablodaki açıklama tablosuna bkz.

Lamba gücü Açıklama

Normal Tam ampul parlaklığı sağlar

Ekonomik

SmartEco

Ekonomik mod veya SmartEco modu seçildiğinde ışık çıkışı azaltılır ve daha
karanlık yansıtılan resimlerle sonuçlanır.

Ampul ömrünü uzatmak ve fan gürültüsünü azaltmak
amacıyla parlaklığı azaltın

Ampul gücünü içeriğin parlaklık seviyesine göre otomatik
olarak ayarlar

Çalıştırma 41

Projektörün kapatılması

I

I

I

I

I

I

1. Projektördeki GÜÇ düğmesine veya
uzaktan kumandadaki OFF

düğmesine bastığınızda bilgilendiren bir
onay mesajı görüntülenir.

Birkaç saniye içinde yanıt vermezseniz,
mesaj kaybolur.

2. Projektördeki GÜÇ düğmesine veya
uzaktan kumandadaki OFF

düğmesine ikinci kez basın. GÜÇ ışığı
turuncu renkte yanıp söner, yansıtma
lambası kapanır ve fanlar, projektörü
soğutmak için yaklaşık 90 saniye daha
çalışmaya devam eder.

•Lambayı korumak için, projektör soğutma işlemi sırasında hiçbir

komuta cevap vermez.

•Soğutma süresini kısaltmak için

Gelişmiş

kısmındaki Hızlı Soğutma işlevini de etkinleştirebilirsiniz.

Gelişmiş menüsü > Sistem Kurulumu:

Daha fazla bilgi için bkz "Hızlı Soğutma" sayfa 56.

3. Soğutma işlemi tamamlandığında GÜÇ ışığı turuncu renkte yanar ve
fanlar durur.

4. Projektör uzun süre kullanılmayacaksa, güç kablosunu prizden çekin.

• Projektör düzgün kapatılmazsa, lambayı korumak için projektörü

yeniden çalıştırdığınızda soğutma için fanlar birkaç dakika çalışır.
Fanlar durduktan ve GÜÇ ışığı yeşil renge döndükten sonra projektörü

başlatmak için projektördeki GÜÇ veya uzaktan kumandadaki

ON düğmesine tekrar basın.

• Gerçek lamba kullanım ömrü farklı ortam koşulları ve kullanıma göre

değişebilir.

• Projektör düzgün biçimde kapatılmazsa lambaya zarar verecek, lamba

ömrü ve parlaklığını etkileyecektir.

Çalıştırma

42

Menü İşletimi

Menü sistemi

OSD (Ekrandan Kumanda) menüleri seçilen giriş sinyali tipine göre
değişmektedir.

Temel menü Alt menü Seçenekler

Kapalı/Açık Sarı/Pembe/

Yeşil/Mavi
Ön/Ön Tavan/Arka/Arka

Tavan

Açık/Kapalı

Sıfırla/İptal

Sıfırla/İptal

Kaynak
Resim Modu
Çözünürlük
Renk Sistemi
Lamba Kullanım Süresi
3D Biçimi
Donanım Yazılımı Sürümü
Parlak/Canlı Televizyon

Sinema/Spor/Kullanıcı 1/
Kullanıcı 2/3D

Otomatik/3D Kapalı/Çerçeve
Sırası/Frame Packing/Üst­Alt/Yan Yana

Yukarıdaki sinyalsiz
menülerine başvurun.

Sinyalsiz

Sinyalle

Duvar Rengi

Projektör
Konumu

Test Deseni Kapalı/Açık
Otomatik

Kaynak Ara
Menü Türü Temel/Gelişmiş
HDMI Aralığı Otomatik/Tam/Sınırlı
Lamba Zmnl.

Sfrla
Tüm Ayarları

Sıfırla

Bilgi

Resim Modu

Ses Seviyesi
Sessiz Kapalı/Açık

3D Modu

3D Senk Ters
Cevir

Ayarlar

/

Çalıştırma 43

Her bir Gelişmiş menüsünde desteklenen işlevler farklı giriş kaynaklarına göre
değişir. Desteklenmeyen işlevler kullanılamaz olacaktır.

Gelişmiş

menü

Resim

Ses

Alt menü Seçenekler

Parlak/Canlı Televizyon/

Resim Modu

Sinema/Spor/Kullanıcı 1/
Kullanıcı 2/3D

Kul. Mod.
Yönetimi

Ayarları
Yükleyeceğiniz
Yer

Kul. Mod. Ad

Parlak/Canlı Televizyon/
Sinema/Spor/Kullanıcı 1/
Kullanıcı 2

Ver
Parlaklık
Zıtlık
Renk
Renk Tonu
Netlik

Renk Sıcaklığı

Normal/Soğuk/Lamba Doğal/

Sıcak

Lamba gücü Normal/Ekonomik/SmartEco

Siyah Seviyesi 0 IRE/7,5 IRE

Gamma Seçimi

1.6/ 1.8/ 2.0/ 2.1/ 2.2/2.3/ 2.4/

2.6/ 2.8

Brilliant Color Açık/Kapalı

Kırmızı Kazanımı/Yeşil

Renk Sıcaklığı

İnce Ayarı

Gelişmiş…

Kazanımı/Mavi kazanımı/
Kırmızı ofset/Yeşil ofset/Mavi
ofset

Birincil Renk

Renk Yönetimi

Renk tonu
Kazanım
Doygunluk

Parazit azaltma

Film Modu
Mevcut Resim

Modunu Sıfırla

Açık/Kapalı

Sıfırla/İptal

Sessiz Kapalı/Açık
Ses Seviyesi
Açılış/kapanış

sesi
Ses Ayarlarını

Sıfırla

Açık/Kapalı

Sıfırla/İptal

44

Çalıştırma

Ekran

En/Boy Oranı

Duvar Rengi

Görüntü
Konumu

Fazla tarama
Ayarı

Bilgisayar
Ayarı

3D

3D Modu

3D Senk Ters

Cevir

Otomatik /4:3 /16:9/Geniş/

Mektup kutusu
Kapalı/Açık Sarı/Pembe/

Yeşil/Mavi

H. Boyut
Faz
Otomatik (Yalnızca RGBHD

PC Zamanlama için)
Otomatik/3D Kapalı/Çerçeve

Sırası/Frame Packing/Üst­Alt/Yan Yana

Çalıştırma 45

Dil

ไทย

Sistem

Kurulumu:

Basit

Arka Plan
Rengi

Siyah/Mavi/Mor

Anlık Görüntü BenQ/Siyah/Mavi
Projektör

Konumu
Otomatik

Kapanma
Doğrudan Güç

Açma

Ön/Ön Tavan/Arka/Arka

Tavan
Devre Dışı/5 dak./10 dak./15

dak./20 dak./25 dak./30 dak.

Kapalı/Açık

Menü Türü Temel/Gelişmiş

Orta/Üst Sol/Üst Sağ/Alt

Sağ/Alt Sol
Hep Açık/5 sn./10 sn./15 sn./

20 sn./25 sn./30 sn.

Menü Ayarları

Menü Konumu

Menü Gösterim

Süresi

Boşluk

Hatırlatma

Kapalı/Açık

Mesajı
Kaynğ. Ad Ver
Otomatik

Kaynak Ara

Kapalı/Açık

46

Çalıştırma

Lamba Zmnl.
Lamba

Ayarları

HDMI Ayarları HDMI Aralığı Otomatik/Tam/Sınırlı
Veri İletişim

Hızı
Test Deseni Kapalı/Açık

Sistem

Kurulumu:

Gelişmiş

Bilgi

Menü öğelerinin projektör en az bir geçerli sinyal algılarsa kullanılabilir.
Projektöre bağlı bir donanım yoksa veya hiç sinyal algılanmışsa, sınırlı menü
öğesine erişilebilir.

Kapalı Altyazı

Hızlı Soğutma Kapalı/Açık
Yüksek Yer

Modu

Şifre

Tuş Kilidi Kapalı/AçıkEvet/No
LED

Göstergesi
Tüm Ayarları

Sıfırla

Kaynak
Resim Modu
Çözünürlük
Renk Sistemi
Lamba Kullanım Süresi
3D Biçimi
Donanım Yazılımı Sürümü

Sfrla

Lamba

Zamanlayıcı

Kapalı Al

Etkin

Altyazı Sürümü CC1/CC2/CC3/CC4

Açık/Kapalı Evet/No

Şifre Değiştir

Açılış Kilidi Açık/Kapalı

tyazı

Sıfırla/İptal

Lamba Kullanım Süresi
Eşdeğer Lamba Saati

9600/14400/19200/38400/
57600/115200

Açık/Kapalı

Açık/Kapalı

Sıfırla/İptal

Çalıştırma 47

Bütün menülerin tanımı

Temel menüsü (sinyalsiz)

• Bu el kitabında listelenen varsayılan değerler, özellikle 48-57 sayfalardaki,
yalnızca referans içindir. Ürünlerin sürekli olarak gelişmesi nedeniyle
projektörler arasında farklılık gösterebilirler.

FONKSİYON AÇIKLAMA

Duvar Rengi

Projektör

Konumu

Test Deseni

Otomatik

Kaynak Ara

Menü Türü

HDMI Aralığı

Lamba Zmnl.

Sfrla

Yan sıtma yüzeyi beyaz olmadığında yansıtılmış görüntünün
rengini düzeltir. Daha fazla bilgi için bkz "Duvar Rengi

Özelliğini Kullanma" sayfa 34.

Projektör, bir tavana veya bir perde arkasına ya da bir veya
iki aynayla birlikte kurulabilir. Daha fazla bilgi için bkz "Bir

konum seçilmesi" sayfa 16.

Açık seçimi fonksiyonu etkinleştirir ve projektör test
desenini görüntüler. Resim boyutunu ayarlamanıza ve
yansıtılan resimde bozukluk olup olmadığını kontrol
etmenize olanak tanır.

Daha fazla bilgi için bkz "Giriş sinyalinin değiştirilmesi" sayfa

30.

Bir Temel veya Gelişmiş menü türü seçer.

HDMI sinyali için bir giriş kaynağı türü seçer.

Otomatik

HDMI biçiminin otomatik seçimini etkinleştirir.

Tam

Bilgisayar sinyali için RGB tam aralığını seçer.

Sınırlı

Video sinyali için RGB sınırlı aralığını seçer.
Daha fazla bilgi için bkz "Lamba kullanım süresinin

sıfırlanması" sayfa 64.

Çalıştırma

48

FONKSİYON AÇIKLAMA

Temel menüsü (sinyalsiz)

Tüm ayarları, fabrika ayarlarına döndürür.

Aşağıdaki ayarlar varsayılana sıfırlanacaktır: En/Boy

Tüm Ayarları

Sıfırla

Oranı, Duvar Rengi, Görüntü Konumu, Fazla tarama
Ayarı, Bilgisayar Ayarı, 3D, Dil, Arka Plan Rengi, Anlık
Görüntü, Otomatik Kapanma, Doğrudan Güç Açma,
Menü Ayarları, Otomatik Kaynak Ara, HDMI Ayarları, Veri
İletişim Hızı, Test Deseni, Kapalı Altyazı, Hızlı Soğutma,
Yüksek Yer Modu ve Tuş Kilidi.

Kaynak

Geçerli sinyal kaynağını gösterir.

Resim Modu
Resim menüsünde seçilmiş modu gösterir.

Çözünürlük

Giriş sinyal çözünürlüğünün normal ayarını gösterir.

Bilgi

Renk Sistemi

RGB veya YUV giriş sistemi biçimini gösterir.

Lamba Kullanım Süresi

Lambanın toplam kaç saat kullanıldığını görüntüler.

3D Biçimi

O anki 3D modunu gösterir.

Donanım Yazılımı Sürümü

Donanım Yazılımı Sürümünü gösterir.

Çalıştırma 49

Resim Modu

Temel menüsü (sinyalli)

Ses Seviyesi

Sessiz

3D Modu

Projektörünüzün resim ayarlarını program tipinize uyacak
şekilde optimize edebilmeniz için önceden belirlenmiş resim
modları sunulmuştur. Daha fazla bilgi için bkz "Bir resim

modunun seçilmesi" sayfa 33.

Daha fazla bilgi için bkz "Sesi ayarlama" sayfa 40.

Daha fazla bilgi için bkz "Sesi kesme" sayfa 40.

Bu projektör, görüntü derinliğini göstererek 3B filmler,
videolar ve spor etkinliklerinin keyfini daha gerçekçi biçimde
çıkarmanızı sağlayan 3B işlevi özelliğine sahiptir. 3B
görüntüleri izlemek için 3B gözlük takmalısınız. Ayrıntılar
için 3D Kullanım Kılavuzuna bakın.

3D Modu işlevi etkinleştirildiğinde:

•Yansıtılan görüntünün parlaklık düzeyi düşer.

• Resim Modu ayarlanamaz.

3D Senk Ters

Cevir

Ayarlar

3D görüntünüz bozulduğunda, daha rahat 3D izleme
deneyimi için sol ve sağ göze yönelik görüntüler arasında
geçiş yapmak için bu işlevi etkinleştirebilirsiniz.

Daha fazla bilgi için bkz "Temel menüsü (sinyalsiz)" sayfa

48.

50

Çalıştırma

FONKSİYON AÇIKLAMA

Gelişmiş menüsü: Resim

Projektörünüzün resim ayarlarını program tipinize uyacak

Resim Modu

şekilde optimize edebilmeniz için önceden belirlenmiş resim
modları sunulmuştur. Daha fazla bilgi için bkz "Bir resim

modunun seçilmesi" sayfa 33.

Görüntü kalitesi için ihtiyacınıza en uygun resim modunu
seçer ve görüntüyü aşağıda aynı sayfada listelenen seçimlere

Kul. Mod.

Yönetimi

Parlaklık

göre görüntüye ince ayar yapar. Daha fazla bilgi için bkz

"Kullanıcı 1/Kullanıcı 2 modunu ayarlama" sayfa 33.

Bu işlev yalnızca Kullanıcı 1 veya Kullanıcı 2 seçildiğinde
kullanılabilir.

Görüntünün parlaklığını ayarlar. Daha fazla bilgi için bkz

"Parlaklık özelliğini ayarlama" sayfa 35.

Görüntü içindeki aydınlık ve karanlık arasındaki farkın

Zıtlık

derecesini ayarlar. Daha fazla bilgi için bkz "Zıtlık özelliğini

ayarlama" sayfa 35.

Renk doygunluğu düzeyini ayarlar -- video görüntüsündeki

Renk

her bir rengin miktarı. Daha fazla bilgi için bkz "Renk özelliğini

ayarlama" sayfa 35.

Renk Tonu

Görüntünün kırmızı ve yeşil tonlarını ayarlar. Daha fazla bilgi
için bkz "Renk Tonu özelliğini ayarlama" sayfa 35.

Görüntüyü daha keskin veya daha yumuşak hale gelecek

Netlik

şekilde ayarlar. Daha fazla bilgi için bkz "Netlik özelliğini

ayarlama" sayfa 35.

Renk Sıcaklığı

Lamba gücü

Daha fazla bilgi için bkz "Bir Renk Sıcaklığı seçme" sayfa 36.
Daha fazla bilgi için bkz

"Lamba gücü özelliğini ayarlama"

sayfa 59.

Siyah Seviyesi

Daha fazla bilgi için bkz "Siyah Seviyesi özelliğini ayarlama"

sayfa 36.

Gamma Seçimi

Daha fazla bilgi için bkz "Bir Gama Seçimi Yapma" sayfa 36.

Brilliant Color

Daha fazla bilgi için bkz "Brilliant Color özelliğini ayarlama" sayfa

Gelişmiş…

36.

Renk Sıcaklığı İnce Ayarı

Daha fazla bilgi için bkz "Tercih edilen renk sıcaklığını ayarlama"

sayfa 37.

Renk Yönetimi

Ayrıntılar için, bkz. "Renk Yönetimi" sayfa 37.

Parazit azaltma

Daha fazla bilgi için bkz "Parazit azaltma" sayfa 38.

Film Modu

Daha fazla bilgi için bkz "Bir Film Modu seçme" sayfa 38.

Mevcut Resim
Modunu Sıfırla

Daha fazla bilgi için bkz "Geçerli resim modunu sıfırlayın"

sayfa 34.

Çalıştırma 51

FONKSİYON AÇIKLAMA

Gelişmiş menüsü: Ses

Sessiz

Ses Seviyesi

Açılış/kapanış

sesi

Ses Ayarlarını

Sıfırla

Daha fazla bilgi için bkz "Sesi kesme" sayfa 40.

Daha fazla bilgi için bkz "Sesi ayarlama" sayfa 40.

Daha fazla bilgi için bkz "Açılış/kapanış sesiözelliğini

kapatma" sayfa 40.

Ses özelliğini ön ayarlı fabrika değerlerine döndürür.

Çalıştırma

52

FONKSİYON AÇIKLAMA

Gelişmiş menüsü: Ekran

Giriş sinyali kaynağınıza göre dört adet en/boy oranı

En/Boy Oranı

ayarlama seçeneği vardır. Daha fazla bilgi için bkz "En/boy

oranı seçilmesi" sayfa 31.

Yan sıtma yüzeyi beyaz olmadığında yansıtılmış görüntünün

Duvar Rengi

rengini düzeltir. Daha fazla bilgi için bkz "Duvar Rengi

Özelliğini Kullanma" sayfa 34.

Konum ayarlama sayfasını görüntüler. Yansıtılan görüntüyü
hareket ettirmek için yön belirten ok düğmelerini kullanın.

Görüntü
Konumu

Fazla tarama

Ayarı

Bilgisayar

Ayarı

Sayfanın alt konumunda gösterilen değerler maksimum
veya minimum sayılarına ulaşana kadar tuşa her
bastığınızda değişir.

Bu işlev yalnızca PC sinyali (analog RGB) seçildiğinde
kullanılabilir.

Bir video görüntüsündeki paraziti giderir. Video kaynağının
kenarındaki video kodlama parazitini gidermek için
görüntüde aşırı tarama yapar.

Ekran veri frekansını, fazı, görüntünün konumunu düzeltir
ve tercih edilen SOG düzeyini otomatik veya manüel olarak
seçer.

3D Modu

Bu projektör, görüntü derinliğini göstererek 3B filmler,
videolar ve spor etkinliklerinin keyfini daha gerçekçi biçimde
çıkarmanızı sağlayan 3B işlevi özelliğine sahiptir. 3B
görüntüleri izlemek için 3B gözlük takmalısınız. Ayrıntılar
için 3D Kullanım Kılavuzuna bakın.

3D

3D Modu işlevi etkinleştirildiğinde:

•Yansıtılan görüntünün parlaklık düzeyi düşer.

• Resim Modu ayarlanamaz.

3D Senk Ters Cevir

3D görüntünüz bozulduğunda, daha rahat 3D izleme
deneyimi için sol ve sağ göze yönelik görüntüler arasında
geçiş yapmak için bu işlevi etkinleştirebilirsiniz.

Çalıştırma 53

Gelişmiş menüsü: Sistem Kurulumu: Basit

FONKSİYON AÇIKLAMA

Dil

Arka Plan

Rengi

Ekrandan Kumanda (OSD) menülerinin dilini belirler.

Projektöre sinyal girişi olmadığı zaman gösterilecek arkaplan
rengini seçmenizi sağlar. Dört seçenek bulunmaktadır:
Siyah, Mavi veya Mor.

Projektör açılırken hangi logo ekranının geleceğini

Anlık Görüntü

ayarlamanızı sağlar. Dört seçenek bulunmaktadır: BenQ
logosu, Siyah veya Mavi.

Projektör

Konumu

Otomatik

Kapanma

Doğrudan Güç

Açma

Projektör, bir tavana veya bir perde arkasına ya da bir veya
iki aynayla birlikte kurulabilir. Daha fazla bilgi için bkz "Bir

konum seçilmesi" sayfa 16.

Belirlenen süre içerisinde, giriş sinyali gelmemesi
durumunda projektörün otomatik olarak kapanmasını sağlar.
Daha fazla bilgi için bkz "Otomatik Kapanma özelliğini

ayarlama" sayfa 60.

Açık seçimi fonksiyonu etkinleştirir. Daha fazla bilgi için bkz

"Projektörün açılması" sayfa 22.

Menü Türü

Tercih edilen bir menü türünü seçer.

Menü Konumu

Ekrandan Kumanda (OSD) menüsü konumunu belirler.

Menü Ayarları

Menü Gösterim Süresi

En son tuşa basışınızdan sonra OSD’nin ne süreyle etkin

ğını belirler. Aralıklar 5 ila 30 saniye arasında 5

kalaca
saniyelik artma-azalma miktarlarıyla değişir.

Boşluk Hatırlatma Mesajı

Hatırlatıcı mesajın gösterilip gösterilmeyeceğini belirler.

Kaynğ. Ad Ver

Otomatik

Daha fazla bilgi için bkz "Kullanıcı modlarını yeniden

adlandırma" sayfa 34.

Daha fazla bilgi için bkz "Giriş sinyalinin değiştirilmesi" sayfa 30.

Kaynak Ara

54

Çalıştırma

FONKSİYON AÇIKLAMA

Gelişmiş menüsü: Sistem Kurulumu: Gelişmiş

Lamba Zmnl. Sfrla

Daha fazla bilgi için bkz "Lamba kullanım süresinin

Lamba Ayarları

sıfırlanması" sayfa 64.

Lamba Zamanlayıcı

Toplam lamba saatinin nasıl hesaplandığı hakkında ayrıntı
bilgi için bkz. "Lamba süresini tanıma" sayfa 59.

HDMI sinyali için bir giriş kaynağı türü seçer.

Otomatik

HDMI biçiminin otomatik seçimini etkinleştirir.

HDMI Ayarları

Tam

Bilgisayar sinyali için RGB tam aralığını seçer.

Sınırlı

Video sinyali için RGB sınırlı aralığını seçer.
Projektörü uygun RS-232 kabloyla bağlayabilmeniz için

Veri İletişim Hızı

bilgisayarınızla aynı veri iletişim hızını seçer. Bu işlev yetkili
servis personeli içindir.

Açık seçimi fonksiyonu etkinleştirir ve projektör test

Test Deseni

desenini görüntüler. Resim boyutunu ayarlamanıza ve
yansıtılan resimde bozukluk olup olmadığını kontrol
etmenize olanak tanır.

Kapalı Altyazı Etkin

Seçilen giriş sinyali kapalı altyazılar taşı

dığında, Açık

seçimi fonksiyonu etkinleştirir.

• Kapalı Altyazılar: Kapalı altyazılı TV programları ve
videoların diyalog, anlatım ve ses efektlerinin ekranda
görüntülenmesi (genellikle TV listelerinde "CC" olarak

Kapalı Altyazı

işaretlenir).

En iyi Kapalı Altyazı performansını elde etmek için
ekranınızın en boy oranını 4:3 olarak ayarlayın.

Altyazı Sürümü

Tercih edilen kapalı altyazı modunu seçer. Altyazıları
görüntülemek için, CC1, CC2, CC3 veya CC4 seçeneğini
seçin (CC1 altyazıları bölgenizdeki birinci dilde görüntüler).

Çalıştırma 55

FONKSİYON AÇIKLAMA

Gelişmiş menüsü: Sistem Kurulumu: Gelişmiş

On (Açık) seçeneğini belirlemek işlevi etkinleştirir ve
projektör soğutma süresi birkaç saniye kısalır.

Hızlı Soğutma

Yüksek Yer

Modu

Hızlı soğutma işleminin hemen ardından projektörü
yeniden başlatmaya çalışırsanız, başarıyla açılmayabilir
ve soğutma fanları yeniden çalışır.

Yüksek yerde çalıştırmaya dönük bir moddur. Daha fazla
bilgi için bkz "Yüksek rakımlı bir ortamda çalıştırma" sayfa

39.

Şifre Değiştir

Yeni şifreye geçmeden önce mevcut şifreyi girmeniz

Şifre

istenecektir.

Açılış Kilidi

Daha fazla bilgi için bkz "Projektörü koruma" sayfa 28.

Tuş Kilidi

Projektörde Güç dışındaki tüm panel düğmesi işlevlerini
devre dışı bırakır veya etkinleştirir.

Tüm ayarları, fabrika ayarlarına döndürür.

Aşağıdaki ayarlar varsayılana sıfırlanacaktır: En/Boy

Tüm Ayarları

Sıfırla

Oranı, Duvar Rengi, Görüntü Konumu, Fazla tarama
Ayarı, Bilgisayar Ayarı, 3D, Dil, Arka Plan Rengi,
Otomatik Kapanma, Doğrudan Güç Açma, Menü
Ayarları, Otomatik Kaynak Ara, HDMI Ayarları, Veri
İletişim Hızı, Test Deseni, Kapalı Altyazı, Hızlı Soğutma,
Yüksek Yer Modu ve Tuş Kilidi.

Çalıştırma

56

FONKSİYON AÇIKLAMA

Gelişmiş menüsü: Bilgi

Kaynak

Resim Modu

Çözünürlük

Renk Sistemi

Lamba

Kullanım

Süresi

3D Biçimi

Donanım

Yazılımı

Sürümü

Geçerli sinyal kaynağını gösterir.

Resim menüsünde seçilen modu gösterir.

Giriş sinyal çözünürlüğünün normal ayarını gösterir.

RGB veya YUV giriş sistemi biçimini gösterir.

Lambanın toplam kaç saat kullanıldığını görüntüler.

O anki 3D modunu gösterir.

Donanım Yazılımı Sürümünü gösterir.

Çalıştırma 57

Bakım

Projektörün bakımı

Projektörünüz çok az bakım gerektirir. Düzenli olarak yapmanız gereken tek
şey, lensini ve kılıfını temiz tutmaktır.

Projektörün, lamba dışında hiçbir parçasını sökmeyin. Diğer parçaların
değişmesi gerektiğinde yetkili satıcınızla temas kurun.

Lensin temizlenmesi

Lensi, yüzeyinde her kir veya toz gördüğünüzde temizleyiniz.

• Tozu temizlemek için basınçlı hava spreyi kullanınız.

• Kir veya leke varsa, lens temizleme kağıdı kullanarak veya yumuşak bir
bezi lens temizleyicisiyle nemlendirerek lens yüzeyini yavaşça silin.

•Aşındırıcı ped, alkalin/asitli temizleyici, ovalama tozu veya alkol, benzen,
tiner ya da böcek ilacı gibi uçucu solvent maddeleri kesinlikle kullanmayın.
Bu tür malzemelerin kullanıldığında ya da kauçuk veya vinil malzeme ile
uzun süre temas halinde bakım yapıldığında projektör yüzeyi ve kutu
malzemesi zarar görebilir.

Lensi kesinlikle aşındırıcı maddelerle silmeyin.

Projektör kasasının temizlenmesi

Projektör kasasını temizlemeden önce "Projektörün kapatılması" sayfa 42’de
belirtilen projektörün doğru kapatılması prosedürünü uygulayın ve fişini çekin.

• Kir veya tozu temizlemek için, yumuşak tüysüz bir bezle kasayı silin.

• İnatçı kir veya lekeleri temizlemek için yumuşak bir bezi su ve nötr pH’lı bir
deterjanla nemlendirin. Ardından kasayı silin.

Kesinlikle parafin, alkol, benzen, tiner veya diğer kimyasal deterjanları
kullanmayın. Bunlar kasaya zarar verebilir.

Projektörün saklanması

Projektörünüzün uzun bir süre saklayacak olmanız halinde lütfen aşağıdaki
talimatları izleyin:

• Saklama alanının nem ve sıcaklığının projektör için önerilen aralık dahilinde
olduğundan emin olun. Önerilen sıcaklık aralığı için bkz. "Teknik Özellikler"

sayfa 67 ya da bayinize başvurun.

•Ayarlayıcı ayağını geri çekin.

• Uzaktan kumandanın pillerini çıkartın.

• Projektörü, orijinal ambalajına veya eşdeğeri bir ambalaja yerleştirin.

Projektörün taşınması

Projektörünüzü orijinal ambalajında veya eşdeğeri bir ambalajda taşımanız
önerilir.

Bakım

58

Lamba bilgileri

:

Lamba süresini tanıma

Projektör kullanım durumundayken, lambanın kullanım süresi (saat olarak)
entegre bir zamanlayıcı tarafından otomatik olarak hesaplanır. Eşdeğer lamba
süresi hesaplama yöntemi aşağıdaki gibidir:

1. Lamba Kullanım Süresi = (x+y+z) saat:

Normal modda kullanım süresi = x saat
Ekonomik modda kullanım süresi = y saat
SmartEco modunda kullanım süresi = z saat

2. Eş Değer Lamba Saati = saat

X = Normal modun lamba ömrü standardı
Y = Ekonomik modun lamba ömrü standardı
Z = SmartEco modunun lamba ömrü standardı
A' değeri, X, Y, Z arasında en uzun lamba ömrü standardıdır.

Aşağıda yer alan "Lamba gücü özelliğini ayarlama" bölümünde
Ekonomik modu hakkında daha fazla bilgi edinebilirsiniz.

Ekonomik ve SmartEco modlarındaki lamba saati Normal moddakinden daha
kısa hesaplanır. Yani projektörü Ekonomik modda veya SmartEco modunda
kullanmak lamba saatini uzatmaya yardımcı olur.

Lamba kullanım süresi bilgilerini edinmek için:

1. MENU düğmesine, ardından da Gelişmiş menüsü > Sistem Kurulumu:

Gelişmiş menüsü vurgulanana kadar / düğmelerine basın.

2. Lamba Ayarları öğesini seçmek için ve OK düğmelerine basın. Lamba

Ayarları sayfası görüntülenir.

3. Menüde görüntülenen Eşdeğer Lamba Saati bilgilerini göreceksiniz.

4. Menüden çıkmak için MENU düğmesine basın.

Lamba saati bilgilerine Bilgi menüsünden de ulaşabilirsiniz.

Lamba ömrünün uzatılması

Projeksiyon lambası, sarf malzemedir. Lamba ömrünü olabildiğince uzun
tutabilmek için OSD menüsünden veya uzaktan kumandadan aşağıdaki
ayarları yapabilirsiniz.

Lamba gücü özelliğini ayarlama

Ekonomik/SmartEco modunun kullanılması sistem sesini ve güç tüketimini

azaltır. Ekonomik/SmartEco modu seçilince projeksiyon ışığının çıkışı azalır
ve sonuç olarak yansıyan resimler daha karanlık görünür ve projektör daha
uzun kullanım ömrü için korunmuş olur.

Projektörün Ekonomik/SmartEco moda ayarlanması lambanın kullanım
ömrünü de uzatır. Ekonomik/SmartEco modunu ayarlamak için Gelişmiş
menüsü > Resim > Lamba gücü menüsü kısmına gidip / düğmelerine
basın.

Bakım59

Lamba modları aşağıdaki tabloda tanımlanmıştır.

Lamba gücü Açıklama

Normal Tam ampul parlaklığı sağlar

Ekonomik

SmartEco

Ampul ömrünü uzatmak ve fan gürültüsünü azaltmak
amacıyla parlaklığı azaltır

Ampul gücünü içeriğin parlaklık seviyesine göre otomatik
olarak ayarlar

Otomatik Kapanma özelliğini ayarlama

Bu fonksiyon, belirli bir süre sonunda hiçbir giriş kaynağı saptanmaması halinde,
lamba kullanım süresinin gereksiz harcanmasını önlemek için, projektörün otomatik
olarak kapanmasını sağlar.

Otomatik Kapanma öğesini ayarlamak için Gelişmiş menüsü > Sistem
Kurulumu: Basit > Otomatik Kapanma menüsü kısmına gidip /

düğmelerine basın. Sürenin uzunluğu, 5 ila 30 dakika arasında 5 dakikalık
artışlarla ayarlanabilir. Önceden ayarlanmış süre canlandırmanız için uygun
değilse, Devre Dışı öğesini seçin. Projektör belirli bir süre otomatik olarak
kapanmayacaktır.

60

Bakım

Lamba değiştirme zamanı

Lamba Göstergesi kırmızı yanarsa ve lambayı değiştirme zamanının geldiğini

gösteren bir mesaj görünürse lütfen yeni bir lamba takın veya yetkili satıcınızla
temasa geçin. Eski bir lamba, projektörde arızaya neden olabilir ve bazı
durumlarda lamba patlayabilir.

Lambayı kendiniz değiştirmeye kalkışmayın. Değişim için yetkili servis
personeliyle iletişime geçin.

Lamba çok ısındığında lamba gösterge ışığı ve sıcaklık uyarı ışığı
yanacaktır. Daha fazla bilgi için bkz "Göstergeler" sayfa 65.

Aşağıdaki lamba uyarı ekranları, lambayı değiştirmeniz gerektiğini
hatırlatacaktır.

Aşağıdaki uyarı iletileri yalnızca referans içindir. Lütfen lambayı
hazırlamak ve değiştirmek için gerçek ekran talimatlarını uygulayın.

Durum Mesaj

Lambayı bu aşamada kesinlikle
değiştirmeniz önerilir. Lamba tükenen bir
parçadır. Lamba parlaklığı kullanıldıkça
azalır. Bu normal bir durumdur. Parlaklık
seviyesinin belirgin biçimde düştüğünü
farkettiğinizde lambayı değiştirebilirsiniz.

Projektörün normal şekilde çalışabilmesi
için lambanın değiştirilmesi GEREKLİDİR.

Bakım61

Lambayı değiştirme (YALNIZCA SERVİS PERSONELİ İÇİN)

• Hg - Lamba cıva içermektedir. Yerel çöp yasalarına uyun. Bkz.,

www.lamprecycle.org.

• Projektör tavandan üst tarafı aşağı bakacak biçimde asılıyken lamba
değiştirilirse, kırılan lambadan olası yaralanma ve gözlerin zarar
görmesini önlemek için lamba soketinin altında kimsenin
olmadığından emin olun.

• Elektrik çarpması riskini azaltmak için lambayı değiştirmeden önce
projektörü daima kapatın ve elektrik kablosunu çıkartın.

• Ciddi yanık riskini azaltmak için lambayı değiştirmeden önce en az 45
dakika projektörün soğumasını bekleyin.

• Parmaklarınızın yaralanma ve cihaz iç bileşenlerinin hasar görme
riskini azaltmak için keskin parçalar halinde kırılmış lamba camını
çıkartırken dikkatli olun.

• Lense dokunarak parmaklarınızı yaralama ve/veya görüntü kalitesini
bozma riskini azaltmak için, lamba çıkartı
bölmesine dokunmayın.

•Bu lamba cıva içermektedir. Bu lambayı uygun şekilde atmak için yerel
tehlikeli atık yönetmeliğine başvurun.

• Projektörün en üst düzeyde performans vermesi için, yedek lamba
olarak bir BenQ projektör lambası kullanmanız önerilmektedir.

•Kırılmış lambalara işlem yaparken havalandırmanın iyi olduğundan
emin olun. Solunum cihazı, koruyucu gözlük, iş gözlüğü ve yüz
koruyucu kullanmanızı ve eldiven gibi koruyucu giysiler giymenizi
öneririz.

lmışken boş lamba

1. Projektörü kapatın ve fişini prizden çekin. Lamba sıcaksa,

lambanın soğuması için 45 dakika bekleyerek yanık riskini
önleyin.

2. Lamba kapağındaki vidayı

gevşetin.

Bakım

62

3. Kapağı projektörün kenarına

4

5

doğru kaydırıp (a) kaldırarak (b)
lamba kapağını çıkarın.

• Lamba kapağı çıkarılmış
durumdayken gücü açmayın.

• Lamba ve projektör arasına
parmağınızı sokmayın.
Projektörün içerisindeki keskin
yerler yaralanmalara neden
olabilir.

4. Lambayı tutan vidaları gevşetin.

5. Kolu dik duracak şekilde kaldırın.

Kolu kullanarak lambayı yavaşça
projektörden çekin.

•Hızlı çekilmesi lambanın
kırılmasına ve kırılan camın
projektörün içine saçılmasına yol
açabilir.

•Lambayı, üzerine su
sıçrayabilecek, çocukların
erişebileceği veya yanıcı
maddelere yakın yerlere
koymayın.

•Lamba çıkarıldıktan sonra
ellerinizi projektörün içine
sokmayın. İçerideki optik
bileşenlere dokunmanız halinde
yansıtılan görüntülerde renk
eşitsizliği veya bozulma
meydana gelebilir.

6. Yeni lambayı lamba bölmesine

yerleştirin ve projektöre
uyduğundan emin olun.

7. Lambayı tutan vidaları sıkıştırın.

•Gevşek bir vida, arızaya yol
açacak şekilde kötü bir
bağlantıya neden olabilir.

(b)

(a)

7

6

•Vidaları çok fazla sıkmayın.

8. Kolun düzgünce yerleştiğinden ve

yerine oturdu

ğundan emin olun.

Bakım63

9. Lamba kapağını yerine kaydırarak

(b)

(a)

yerleştirin.

10. Lamba kapağını tutan vidaları

sıkıştırın.

•Gevşek bir vida, arızaya yol
açacak şekilde kötü bir
bağlantıya neden olabilir.

•Vidayı çok fazla sıkmayın.

11. Projektörü yeniden başlatın.

Lamba kapağı çıkarılmış durumdayken gücü açmayın.

Lamba kullanım süresinin sıfırlanması

12. Başlangıç logosundan sonra,

Ekrandan Kumanda (OSD)
menüsünü açın.

Gelişmiş menüsü >

Sistem Kurulumu: Gelişmiş >
Lamba Ayarları > Lamba Zmnl.

menüsü kısmına gidip

Sfrla

projektörde veya uzaktan kumandada OK düğmesine basın. Lamba
kullanım saatini sıfırlamak isteyip istemediğinizi soran bir uyarı mesajı

Sıfırla

görüntülenir.

öğesini seçin ve OK düğmesine basın. Lamba saati '0'

olur.

Lamba yeni değilse ve değiştirilmemişse sıfırlamayın, bu projektöre zarar
verebilir.

64

Bakım

Göstergeler

Işık Durum & Tanımı

GÜÇ TEMP LAMP

Sistem Mesajı

Turuncu Kapalı Kapalı Bekleme modunda

Yeşil Yanıp

Sönme

Yeşil Kapalı Kapalı Normal işletim

Turuncu

Yanıp Sönme
Kırmızı Yan ıp

Sönme

Yeşil Kapalı Kırmızı CW başlatma arızası

Yeşil Kapalı Kapalı Yazma A ÇIK
Yeşil Yeşil Yeşil Yazma KAPALI

Kapalı Kapalı Kırmızı Normal çalışmada Lamba1 hatası

Kapalı Kapalı

Kırmızı Kırmızı Kapalı

Kırmızı

Yeşil Kırmızı Kapalı

Yeşil

Yeşil Yeşil Kapalı Isıl Sensör 1 kısa devre hatası

Yeşil Yanıp

Sönme

Kapalı Kapalı Güç açık

Kapalı Kapalı Normal güç kapatma soğutması

Kırmızı Yan ıp

Sönme

Kırmızı Yan ıp

Sönme

Kırmızı Yan ıp

Sönme

Yeşil Yanıp

Sönme

Kırmızı Yan ıp

Sönme

Mesajları Yaz

Ampul Hata Mesajları

Turuncu

Yanıp Sönme

Isıl Hata Mesajları

Kapalı

Kapalı Isıl Sensör 1 açık hatası

Kapalı Isıl IC #1 I2C Bağlantı hatası

İndir

Lamba yanmıyor

Fan 1 arızası (fiili fan hızı istenen
hız aralığının dışında)

Fan 2 arızası (fiili fan hızı istenen
hız aralığının dışında)

Sıcaklık 1 hatası (sınır s
üzerinde)

ıcaklığın

Bakım65

Sorun Giderme

Projektör açılmıyor.

Nedeni Düzeltici İşlem

Güç kablosundan güç gelmiyor.

Soğutma işlemi sırasında
projektörün tekrar açılmaya
çalışılması.

Resim yok

Nedeni Düzeltici İşlem

Video kaynağı açılmamış veya
doğru bağlanmamış.

Projektör bir giriş sinyal aygıtına
doğru bağlanmadı.

Giriş sinyali doğru seçilmemiş.

Bulanık görüntü

Nedeni Düzeltici İşlem

Projeksiyon lensi doğru bir şekilde
odaklanmamıştır.

Projektör ve perde uygun şekilde
hizalanmamış.

Elektrik kablosunu projektördeki AC
girişine, diğer ucunuysa duvar prizine
takın. Duvar prizinde şalter varsa, açık
olduğundan emin olun.

Soğutma işlemi tamamlanana kadar
bekleyin.

Video kaynağını açın ve sinyal
kablosunun doğru bağlı olup olmadığını
kontrol edin.

Bağlantıyı kontrol edin.

Projektördeki veya uzaktan
kumandadaki SOURCE tuşuyla doğru
giriş sinyalini seçin.

Lensin odağını, netleme halkası ile
ayarlayın.

Projeksiyon açısını ve yönünü ve ayrıca
gerekirse ünitenin yüksekliğini ayarlayın.

Uzaktan kumanda çalışmıyor

Nedeni Düzeltici İşlem

Pil boşalmış. Pili yenisiyle değiştirin.
Uzaktan kumanda ile projektör

arasında bir engel vardır.
Projektörden çok uzaksınızdır. Projektörün 8 metre uzağında durun.

Şifre hatalı

Nedeni Düzeltici İşlem

Şifreyi hatırlamıyorsunuz.

Sorun Giderme

66

Engeli kaldırın.

Daha ayrıntılı bilgi için lütfen bkz. "Şifre

geri çağırma prosedürüne giriş" sayfa 29.

Teknik Özellikler

Tüm spesifikasyonlar, haber verilmeden değiştirilebilir.

Optik

Çözünürlük

1920 x 1080 1080p

Görüntü sistemi

1-CHIP DMD

Lens F/Numarası

F = 2,42 - 2,62
f = 19,0 - 22,65 mm

Sapma

107±5%

Yak ınlaştırma oranı

1,2X

Lamba

210 W lamba

Elektrik

Güç kaynağı

AC100-240V, 2,60 A,
50-60 Hz (Otomatik)

Güç tüketimi

260 W (Maks.); < 0,5 W (Bekleme)

Mekanik

Ağırlık

2,56 kg

Çıkış terminalleri

Hoparlör

(Stereo) 2 vat x 1

Ses sinyali çıkışı

Bilgisayar sesi jakı x 1

Denetim

RS-232 seri kumanda

9 pim x 1
IR alıcısı x 1
1 tane USB mini B

Giriş terminalleri

Bilgisayar girişi

RGB girişi

D-Sub 15-pimli (dişi) x 1

Video sinyali girişi

RCA jak x 1

Dijital sinyal girişi

2 tane HDMI

Ses sinyali girişi

Ses girişi

Bilgisayar sesi jakı x 1

Çevresel Gereklilikler

Sıcaklık

Çalışma: Deniz seviyesinde 0°C-40°C
Depolama: Deniz seviyesinde -20°C­60°C

Bağıl nem

Çalışma: %10-%90 (yoğuşmasız)
Depolama: %10-%90 (yoğuşmasız)

Yükseklik

Çalışma: 0°C-35°C'de 0-1499 m;
0°C-30°C'de 1500-3000 m (Yüksek
Yer Modu açık olarak)
Depolama: 30°C'de 0-12200 m

Nakliye

Orijinal ambalaj veya eş değeri
önerilir.

Onarım

Lütfen aşağıdaki web sitesini ziyaret
edip, servis iletişimi bilgilerini bulmak
için ülkenizi seçin.
http://www.benq.com/welcome

Lamba ömrü sonuçları çevresel koşullara ve kullanıma bağlı olarak
değişebilir.

Teknik Özellikler 67

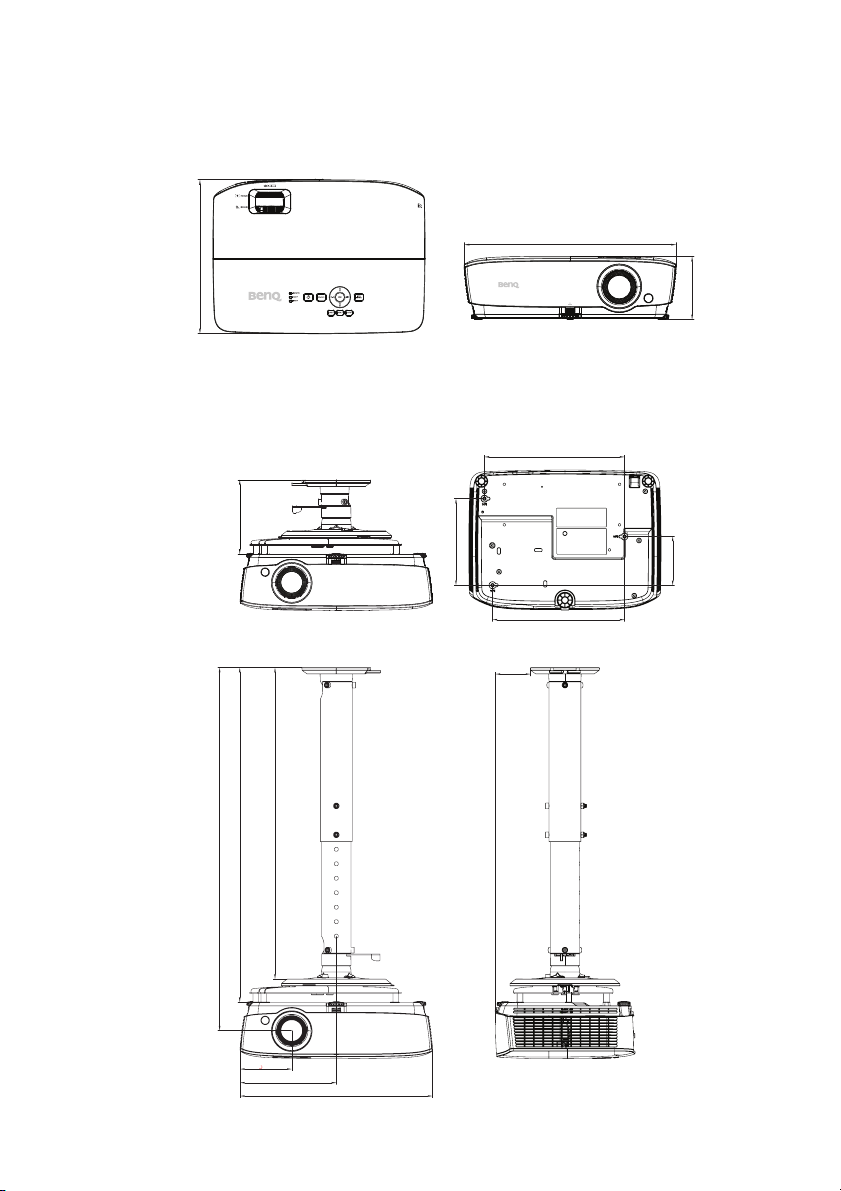

Boyutlar

241,3

99

332,4

127,7

149,5

84

242

228

537,9

577,7

626,9

89,1

166,2

332,4

60,6

Tavan montaj vidası: M4
(Maks L = 25 mm; Min L = 20 mm)
Birim: mm

332,4 mm (G) x 99 mm (Y) x 241,3 mm (D)

Tavana montaj

Teknik Özellikler

68

Zamanlama çizelgesi

1. VGA Analog

PC girişi için desteklenen zamanlama

Çözünürlük Zamanlama

VGA_60 59,94 31,469 25,175

640 x 480

720 x 400 720 x 400_70 70,087 31,469 28,3221

800 x 600

1024 x 768

1152 x 864

1024 x 576

1024 x 600

1280 x 720

1280 x 768

1280 x 800

1280 x 1024

1280 x 960

1360 x 768

1440 x 900 WXGA+_60 59,887 55,935 106,500

VGA_72 72,809 37,861 31,500
VGA_75 75 37,5 31,500
VGA_85 85,008 43,269 36,000

SVGA_60 60,317 37,879 40,000
SVGA_72 72,188 48,077 50,000
SVGA_75 75 46,875 49,500
SVGA_85 85,061 53,674 56,250

SVGA_120
(Kararmayı

Azaltma)
XGA_60 60,004 48,363 65,000
XGA_70 70,069 56,476 75,000
XGA_75 75,029 60,023 78,750
XGA_85 84,997 68,667 94,500

XGA_120

(Kararmayı

Azaltma)

1152 x

864_75

BenQ

Notebook

Zamanlaması

BenQ

Notebook

Zamanlaması

1280 x

720_60

1280 x

720_120

1280 x

768_60
WXGA_60 59,81 49,702 83,500
WXGA_75 74,934 62,795 106,500
WXGA_85 84,88 71,554 122,500

WXGA_120(

Kararmayı

Azaltma)
SXGA_60 60,02 63,981 108,000
SXGA_75 75,025 79,976 135,000
SXGA_85 85,024 91,146 157,500

1280 x

960_60

1280 x

960_85

1360 x

768_60

Yatay

Frekans

(kHz)

119,854 77,425 83,000

119,989 97,551 115,5

75 67,5 108

60 35,82 46,966

64,995 41,467 51,419

60 45 74,250

120 90,000 148,500

59,87 47,776 79,5

119,909 101,563 146,25

60 60 108,000

85,002 85,938 148,500

60,015 47,712 85,5

Dikey

Frekans

(Hz)

Piksel

Frekansı

(MHz)

3D

3D Alan
Ardışık

◎◎◎

◎◎◎

◎

◎◎◎

◎

◎◎◎

◎

◎◎◎

◎◎◎

◎

3D

üst/

yan

alt

yana

◎◎

◎◎

◎◎

◎◎

Teknik Özellikler 69

1400 x 1050 SXGA+_60 59,978 65,317 121,750
1600 x 1200 UXGA 60 75 162,000

1680 x 1050

640 x 480

@67Hz

832 x 624

@75Hz

1024 x 768

@75Hz

1152 x 870

@75Hz

1680 x

1050_60

MAC13 66,667 35 30,240

MAC16 74,546 49,722 57,280

MAC19 75,02 60,241 80,000

MAC21 75,06 68,68 100,000

59,954 65,29 146,25

•Yukarıda belirtilen zamanlamalar, EDID dosyası ve VGA grafik kartı
sınırlamaları nedeniyle desteklenmiyor olabilir. Bazı zamanlamalar
seçilemeyebilir.

2. HDMI Dijital

PC girişi için desteklenen zamanlama

Çözünürlük Zamanlama

VGA_60 59,94 31,469 25,175

640 x 480

720 x 400 720 x 400_70 70,087 31,469 28,3221

800 x 600

1024 x 768

1152 x 864

1024 x 576

1024 x 600

1280 x 720

1280 x 768

VGA_72 72,809 37,861 31,500
VGA_75 75 37,5 31,500
VGA_85 85,008 43,269 36,000

SVGA_60 60,317 37,879 40,000
SVGA_72 72,188 48,077 50,000
SVGA_75 75 46,875 49,500
SVGA_85 85,061 53,674 56,250

SVGA_120
(Kararmayı

Azaltma)
XGA_60 60,004 48,363 65,000
XGA_70 70,069 56,476 75,000
XGA_75 75,029 60,023 78,750
XGA_85 84,997 68,667 94,500

XGA_120

(Kararmayı

Azaltma)

1152 x

864_75

BenQ

Notebook

Zamanlaması

BenQ

Notebook

Zamanlaması

1280 x

720_60

1280 x

768_60

Yatay

Frekans

(kHz)

119,854 77,425 83,000

119,989 97,551 115,5

75 67,5 108

60 35,82 46,966

64,995 41,467 51,419

60 45 74,250

59,87 47,776 79,5

Dikey

Frekans

(Hz)

Piksel

Frekansı

(MHz)

3D Alan

Ardışık

◎◎◎

◎◎◎

◎

◎◎◎

◎

◎◎◎

◎◎◎

◎◎
◎◎

◎◎

3D üst/

alt

yana

3D

yan

Teknik Özellikler

70

WXGA_60 59,81 49,702 83,500
WXGA_75 74,934 62,795 106,500

1280 x 800

1280 x 1024

1280 x 960

1360 x 768

1440 x 900 WXGA+_60 59,887 55,935 106,500
1400 x 1050 SXGA+_60 59,978 65,317 121,750
1600 x 1200 UXGA 60 75 162,000

1680 x 1050

640 x 480

@67Hz

832 x 624

@75Hz

1024 x 768

@75Hz

1152 x 870

@75Hz

1920 x 1080

1920 x 1200

WXGA_85 84,88 71,554 122,500

WXGA_120(

Kararmayı

Azaltma)
SXGA_60 60,02 63,981 108,000
SXGA_75 75,025 79,976 135,000
SXGA_85 85,024 91,146 157,500

1280 x

960_60

1280 x

960_85

1360 x

768_60

1680 x

1050_60

MAC13 66,667 35 30,240

MAC16 74,546 49,722 57,280

MAC19 75,02 60,241 80,000

MAC21 75,06 68,68 100,000

1920 x

1080_60

1920 x

1200_60

(Kararmayı

Azaltma)

119,909 101,563 146,25

60 60 108,000

85,002 85,938 148,500

60,015 47,712 85,5

59,954 65,29 146,25

67,5 60 148,5

59,95 74,038 154,000

Yukarıda belirtilen zamanlamalar, EDID dosyası ve VGA grafik kartı
sınırlamaları nedeniyle desteklenmiyor olabilir. Bazı zamanlamalar
seçilemeyebilir.

◎◎◎

◎

◎◎

◎◎

◎◎

◎◎
◎◎
◎◎

◎◎

◎◎

◎◎

Video girişi için desteklenen zamanlama

Zamanlama Çözünürlük

480i

480p 720 x 480 31,47 59,94 27

576i

576p 720 x 576 31,25 50 27

720 (1440) x

480

720 (1440) x

576

Yatay

Frekans

(kHz)

15,73 59,94 27

15,63 50 27

Dikey

Frekans (Hz)

Piksel

Frekansı

(MHz)

3 Boyut Çerçeve Paketleme

3D Alan Ardışık

◎

◎

Teknik Özellikler 71

3 Boyut Yan Yana

3D Üst-Alt

720/50p 1280 x 720 37,5 50 74,25

720/60p 1280 x 720 45,00 60 74,25
1080/50i 1920 x 1080 28,13 50 74,25
1080/60i 1920 x 1080 33,75 60 74,25

1080/24P 1920 x 1080 27 24 74,25
1080/25P 1920 x 1080 28,13 25 74,25
1080/30P 1920 x 1080 33,75 30 74,25
1080/50P 1920 x 1080 56,25 50 148,5
1080/60P 1920 x 1080 67,5 60 148,5

3. Video

Video girişi için desteklenen zamanlama

Video modu

NTSC 15,73 60 3,58

PAL 15,63 50 4,43

SECAM 15,63 50 4,25 veya 4,41

PAL-M 15,73 60 3,58
PAL-N 15,63 50 3,58

PAL-60 15,73 60 4,43

NTSC4,43 15,73 60 4,43

Yatay Frekans

(kHz)

Dikey

Frekans (Hz)

Renk alt taşıyıcı

Frekansı (MHz)

◎◎◎

◎◎◎◎

◎

◎

◎◎◎

◎◎

◎◎

3D Alan Ardışık

◎

Teknik Özellikler

72

Garanti ve Telif Hakkı Bilgileri

Patentler

BenQ projektörü patent kapsamı hakkında ayrıntılı bilgi için lütfen

http://patmarking.benq.com/ adresini ziyaret edin.

Sınırlı Garanti

BenQ, normal kullanım ve saklama koşulları altında bu ürün için, her türden
malzeme ve işçilik kusuruna karşı garanti vermektedir.

Herhangi bir garanti talebinde, satın alındığı günün kanıtlanması gerekecektir.
Bu ürünün garanti dönemi içerisinde kusurlu olduğu görülürse BenQ için tek
yükümlülük ve sizin için tek düzeltici işlem kusurlu tüm parçaların değiştirilmesi
olacaktır (işçilik dahildir). Garanti hizmetinden yararlanmak için, tüm kusurları
ürünü satın aldığınız yetkili satıcıya hemen bildiriniz.

Önemli: Yukarıdaki garanti, müşterinin, cihazı BenQ’in yazılı talimatları
doğrultusunda kullanmaması halinde geçersiz olacaktır; özellikle ortam nemi
%10 ila %90, sıcaklığı 0°C ila 35°C ise rakım en fazla 4920 feet olmalı ve
projektörün tozlu bir ortamda çalıştırılması
özel kanuni haklar tanımaktadır ve ayrıca ülkeden ülkeye değişen başka
haklara da sahipsinizdir.

Daha fazla bilgi için lütfen www.BenQ.com internet adresini ziyaret edin.

Telif Hakkı

Telif Hakkı 2017, BenQ Corporation. Tüm hakları saklıdır. Bu yayının hiçbir
bölümü, BenQ Corporation'ın önceden yazılı izni olmadan hiçbir şekilde ve
hiçbir koşulda elektronik, mekanik, manyetik, optik, kimyasal, manüel veya
başka herhangi bir yöntemle bir bilgi erişim sisteminde çoğaltılamaz, iletilemez,
kopyalanamaz ve saklanamaz veya herhangi bir dile ya da bilgisayar diline
çevrilemez.

ndan kaçınılmalıdır. Bu garanti size,

Feragat

BenQ Corporation, burada yer alan bilgiler itibariyle doğrudan veya dolaylı
hiçbir garanti sunmaz ve tüm garantilerden, ticari elverişlilikten veya herhangi
bir amaca uygunluktan feragat eder. Ayrıca, BenQ Corporation, zaman bu
yayını revize etme ve içeriğinde değişiklikler yapma hakkını, herhangi bir kişiyi
bu tür bir revizyon veya değişiklikten haberdar etme yükümlülüğü taşımaksızın
saklı tutar.

*DLP, Digital Micromirror Device ve DMD, Texas Instruments'ın ticari
markalarıdır. Diğer ticari markaların telif hakları, kendi ilgili şirketlerine veya
organizasyonlarına aittir.

Düzenleyici adlar ve alternatif adlar

HD226E/W1050+/W226E/T1050/H9605/S2281/EP6005/HT1055/HD2284/
H6E10/C324/BR1228/WP1060/W1050S/HT1070A

Garanti ve Telif Hakkı Bilgileri 73
