Projector Digital W100
Série Entretenimento Doméstico
Manual do Utilizador

Índice

Informações sobre legislação, segurança e regulamentos aplicáveis................3

Instruções de segurança ............................................................................3

Regulamentos e informações legais .......................................................... 6

Introdução ........................................................................................................... 7

Funcionalidades do projector ................................................................... 7

Conteúdo da embalagem ........................................................................... 8

Vista exterior do projector......................................................................... 9

Controlos e funções.................................................................................... 10

Posicionar o projector.........................................................................................12

Escolher um local ...................................................................................... 12

Instruções de segurança para montagem do projector no tecto.............. 13

Obter o tamanho ideal de projecção de imagem ..................................... 13

Ligações................................................................................................................ 17

Ligação a fontes de vídeo .......................................................................... 17

Funcionamento ...................................................................................................23

Início .......................................................................................................... 23

Alteração do sinal de entrada .................................................................... 23

Ajustar a imagem projectada ..................................................................... 24

Funcionamento em áreas de grande altitude............................................ 26

Personalizar o menu de imagem do projector ......................................... 26

Optimizar a imagem................................................................................... 27

Desligar o projector.................................................................................... 30

Funcionamento do menu ......................................................................... 30

Manutenção.........................................................................................................37

Cuidados com o projector ........................................................................ 37

Informações sobre a lâmpada.................................................................... 38

Resolução de problemas .....................................................................................43

Especificações ......................................................................................................44

Especificações do projector ....................................................................... 44

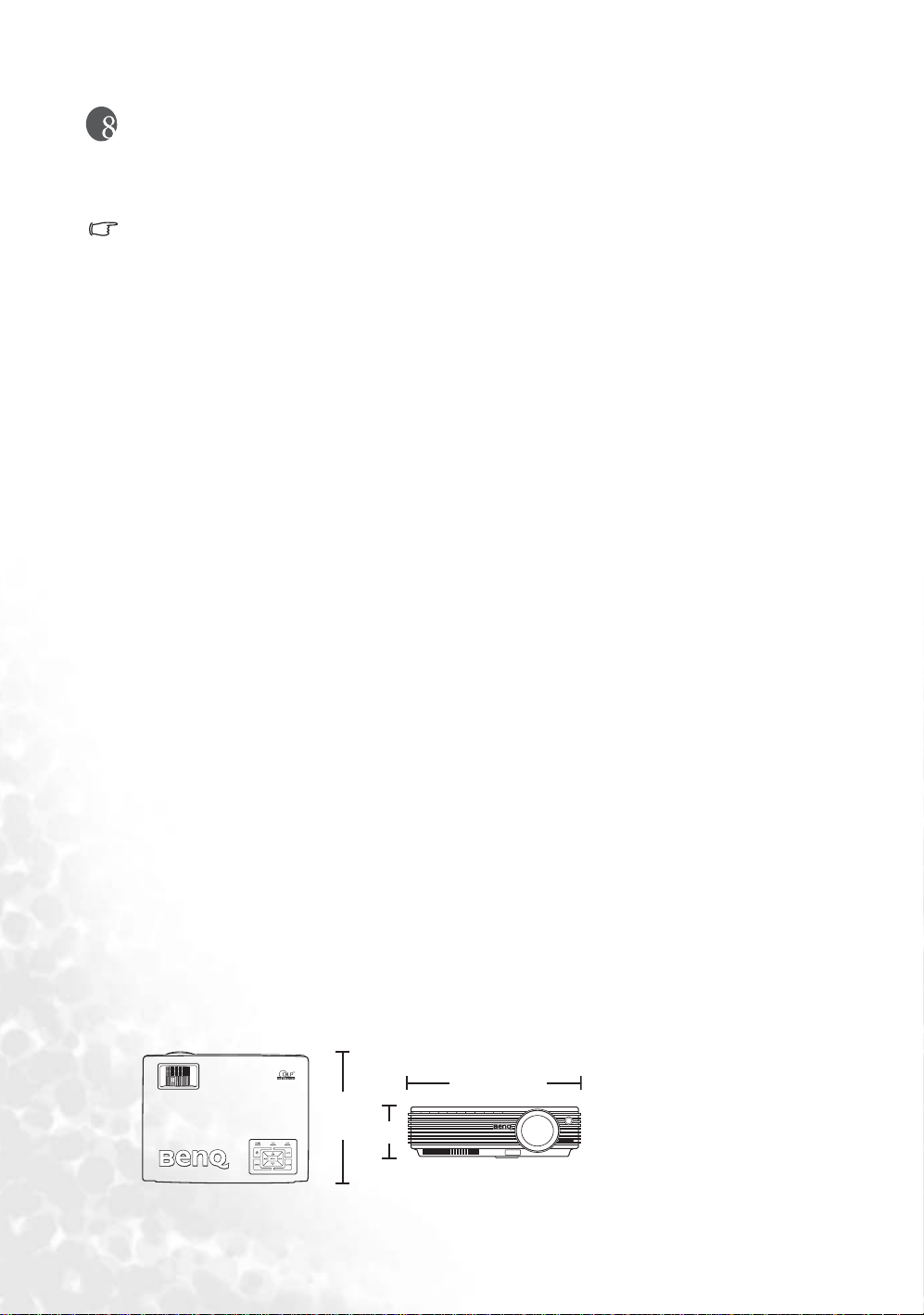

Dimensões .................................................................................................. 44

Tabela de tempos........................................................................................ 45

Garantia ...............................................................................................................46

Garantia limitada ....................................................................................... 46

Advertências ........................................................................................................47

Copyright ................................................................................................... 47

Declinação de Responsabilidade ............................................................... 47

2 Índice

Informações sobre legislação, segurança e

regulamentos aplicáveis

Obrigado por ter escolhido este excelente projector de vídeo BenQ! Este aparelho foi concebido para lhe
oferecer uma experiência de visualização tipo "cinema em casa". Para obter os melhores resultados, leia
atentamente este manual. Encontrará aqui a melhor maneira para controlar os menus e as funções do projector.

Instruções de segurança

O seu projector BenQ foi concebido e testado de forma a satisfazer as mais recentes normas relativas à
segurança de equipamento informático e tecnológico. Contudo, para garantir uma utilização segura deste
produto, é importante que siga as instruções mencionadas neste manual e indicadas no produto.

Instruções de segurança

1. Leia este manual do utilizador antes de utilizar
o projector. Mantenha este manual num local

seguro, para futuras consultas.

4. Em áreas onde a tensão de rede possa sofrer

flutuações ou cortes, recomenda-se que ligue o
projector a um estabilizador de corrente, um
protector contra picos de tensão ou uma fonte
de alimentação ininterrupta (UPS), conforme o
que for mais adequado à sua situação.

2. Não olhe directamente para a lente do projector
durante o funcionamento. O intenso feixe de

luz poderá ferir-lhe a vista.

3. Se achar que é necessário efectuar uma operação
de manutenção ou reparação, leve o projector
unicamente a um técnico devidamente
qualificado.

5. A lâmpada atinge temperaturas extremamente
elevadas durante o funcionamento. Antes de
retirar o conjunto da lâmpada para substituição,
deixe o projector arrefecer durante cerca de
45 minutos.

6. Abra sempre o obturador da lente ou retire a

respectiva tampa, antes de ligar a lâmpada do
projector.

Informações sobre legislação, segurança e regulamentos aplicáveis

3

Instruções de segurança (continuação)

7. Nunca substitua o conjunto da lâmpada
antes de o projector ter arrefecido e estar
devidamente desligado da corrente.

8. Não tente desmontar o projector. Existem altas
tensões no interior que podem provocar a
morte, caso entre em contacto com peças sob
tensão. A única peça que pode ser manuseada
pelo utilizador é a lâmpada, que tem a sua
própria tampa.

Nunca deve desmontar ou remover qualquer
uma das tampas. A manutenção só deve ser
efectuada por técnicos devidamente
qualificados.

10. Não coloque o projector em nenhum dos
seguintes ambientes.

- Espaços fechados ou com fraca ventilação.
Deixe uma distância mínima de 50 cm até às
paredes, de forma a deixar o ar circular
livremente em redor do projector.

- Locais em que as temperaturas possam atingir
níveis excessivamente elevados, tais como o
interior de uma viatura com as janelas
completamente fechadas.

- Locais em que a humidade excessiva, poeiras ou
fumos de cigarros possa contaminar os
componentes ópticos, reduzindo a vida útil do
projector e escurecendo a imagem.

9. Não bloqueie os orifícios de ventilação
enquanto o projector estiver ligado (mesmo no
modo de espera).

- Não cubra o projector com nenhum objecto.

- Não coloque esta unidade sobre um cobertor,
roupa de cama, ou qualquer outra superfície
macia.

- Não coloque substâncias inflamáveis junto do
projector.

Se os orifícios de ventilação forem seriamente
obstruídos, o sobreaquecimento no interior da
unidade pode provocar um incêndio.

4

Informações sobre legislação, segurança e regulamentos aplicáveis

- Locais junto de alarmes de incêndios.

- Locais com uma temperatura ambiente
superior a 40°C / 104°F.

- Locais em que as altitudes são superiores a
3050 metros/10.000 pés acima do nível do mar.

3.000

metros

11. Quando o projector estiver a funcionar, poderá
sentir algum ar aquecido e odor da grelha de
ventilação. Trata-se de um fenómeno natural e
não de um defeito do produto.

Instruções de segurança (continuação)

12. Coloque sempre a unidade numa superfície
nivelada e horizontal durante o funcionamento.

- Não coloque este produto num carro, bancada ou
mesa que sejam instáveis. O produto pode cair e
sofrer danos graves.

15. Não utilize o projector como degrau, nem
coloque objectos pesados sobre o mesmo. Além
dos prováveis danos físicos no projector, este
comportamento poderá provocar acidentes e
eventuais lesões.

- Não utilize se a inclinação estiver a um ângulo
superior a 10 graus, da esquerda para a direita,
nem a um ângulo superior a 15 graus da frente
para trás. Utilizar uma unidade que não esteja
completamente horizontal poderá provocar o
mau funcionamento ou danificar a lâmpada.

13. Não guarde o projector na vertical. Caso
contrário, poderá provocar a queda da unidade,
provocando lesões ou danos.

14. Este produto tem capacidade para projectar
imagens invertidas, o que é útil para
configurações de montagem no tecto. Utilize
apenas o Kit de Montagem no Tecto da BenQ,
para efectuar a montagem.

16. Não bloqueie a lente de projecção com quaisquer
objectos quando o projector estiver a funcionar,
uma vez que isto poderia aquecer ou deformar os
objectos, ou mesmo provocar um incêndio.

17. Não coloque líquidos junto ou sobre o projector.
Caso sejam entornados líquidos no projector, a
garantia será invalidada. Se o projector ficar
molhado, desligue-o da tomada de alimentação e
contacte a BenQ para pedir assistência
técnica.

18. Não utilize a lâmpada do projector para lá do
respectivo prazo de validade. Embora seja raro, as
lâmpadas podem partir caso sejam utilizadas
excessivamente para além do prazo de validade.

Informações sobre legislação, segurança e regulamentos aplicáveis

5

Condensação de humidade

Nunca utilize o projector imediatamente a seguir ao transporte do mesmo de um sítio frio para um sítio quente.
Quando o projector está exposto a tais mudanças repentinas de temperatura, a humidade pode condensar em
partes internas críticas. Para evitar possíveis danos, deixe passar, pelo menos, duas horas antes de voltar a utilizar
o projector, após uma mudança repentina de temperatura.

Evite a utilização de líquidos voláteis

Não utilize líquidos voláteis, tais como insecticidas ou alguns produtos de limpeza, perto do projector. Não deixe
que produtos de borracha ou plástico toquem no projector por um período prolongado. Tais produtos deixam
marcas sobre o revestimento do aparelho. Ao limpar, verifique se está a seguir as instruções de segurança do
produto de limpeza.

Eliminação

Este produto contém os seguintes materiais prejudiciais aos humanos e ao ambiente.

• Chumbo, usado na solda.

• Mercúrio, usado na lâmpada.
Para a correcta eliminação do produto ou das lâmpadas, aconselhe-se junto das autoridades ambientais locais.

Regulamentos e informações legais

Declaração FCC

CLASSE B: Este equipamento gera, utiliza e pode irradiar energia de frequência de rádio e, se não for instalado e

utilizado de acordo com as instruções, pode causar interferências nocivas nas comunicações de rádio. No
entanto, não há qualquer garantia de que tais interferências não ocorram numa determinada instalação. Se este
equipamento provocar interferências nocivas na recepção de rádio ou televisão, o que pode ser determinado
desligando e voltando a ligar o equipamento, recomendamos que o utilizador tente corrigir a interferência
utilizando uma ou mais das seguintes medidas:

— Reoriente ou recoloque a antena de recepção.
— Aumente a distância entre o equipamento e o receptor.
— Ligue o equipamento a uma tomada de um circuito diferente daquele a que está ligado o receptor.
— Consulte o revendedor ou um técnico de rádio/TV com experiência, para obter ajuda.

Declaração CE

Esta máquina foi testada de acordo com a Directiva 89/336/CE (Comunidade Europeia) em termos de EMC
(compatibilidade electromagnética) e cumpre estes requisitos.

Declaração MIC

Equipamento de classe B (Equipamento de telecomunicações/informações para fins domésticos)

Este equipamento foi registado na EMC para fins domésticos e pode ser utilizado em qualquer área, incluindo
áreas residenciais.

Directiva REEE

Eliminação de resíduos de equipamentos eléctricos e electrónicos por utilizadores domésticos na União
Europeia.

Este símbolo no produto ou na embalagem indica que não pode ser eliminado como lixo
doméstico. Deve eliminar os equipamentos eléctricos velhos entregando-os ao abrigo do
esquema de recolhas aplicável para a reciclagem de equipamento eléctrico e electrónico. Para
mais informações sobre a reciclagem deste produto, contacte as autoridades locais, a loja onde
adquiriu o equipamento, ou o prestador de serviços de recolha de lixo doméstico. A reciclagem
de materiais contribuirá para a conservação dos recursos naturais e assegura que são reciclados
de forma a proteger a saúde humana e o ambiente.

6

Informações sobre legislação, segurança e regulamentos aplicáveis

Introdução

Funcionalidades do projector

O projector inclui projecção por motor óptico de alto desempenho e um design amigável, para lhe
proporcionar uma experiência agradável de cinema em casa.

• Unidade portátil de pequenas dimensões

• Lente zoom manual de alta qualidade

• Capacidade para reproduzir 16,7 milhões de cores

• Menus de ecrã em vários idiomas

• 10 conjuntos de modos de aplicação predefinidos

• Roda de cores com 7 segmentos

• Nível de ruído de 25 dB no Modo Económico

• Formato 16:9 nativo

• 2 conjuntos de tomadas Component Video, permitindo que um segundo dispositivo Component Video
esteja ligado em espera, para que possa ser rapidamente seleccionado sem que seja necessário trocar os cabos

• Um conector DVI com a função HDCP, que torna possível a visualização em qualidade digital

• A luminosidade aparente da imagem projectada varia consoante as condições de luz ambiente, as

definições de contraste/luminosidade da fonte de entrada seleccionada, e é directamente
proporcional à distância de projecção.

• A luminosidade da lâmpada diminui ao longo do tempo e poderá variar consoante as especificações

dos fabricantes da lâmpada. Este comportamento é normal e esperado.

Introdução

7

Conteúdo da embalagem

A embalagem do projector inclui os cabos necessários para as ligações a um PC e a equipamento de vídeo. Abra
cuidadosamente a embalagem e verifique se tem todos os itens mostrados abaixo. Se faltar algum dos itens, entre
em contacto com o local onde adquiriu o equipamento.

Acessórios padrão

Os acessórios fornecidos serão adequados para a sua região e poderão ser diferentes dos ilustrados.

C

T

PUS

H

W100

Projector Mala de transporte

Pano de limpeza

Manual do

Utilizador

Cabo de

áudio Cabo Component Video

Guia de

iniciação

rápida

Cabo de

alimentação Cabo S-Video

CD com

Manual do

Utilizador

Te l e c o m a n d o

com pilhas

Cabo de

vídeo

Acessórios opcionais

1. Conjunto de lâmpada sobresselente

2. Kit de montagem no tecto

3. Cabo DVI

4. Cabo adaptador para ligação Component Video a VGA (D-sub)

Pilhas do telecomando

1. Para abrir a tampa das pilhas, vire o telecomando ao
contrário, empurre a saliência na tampa e desloque­a para baixo, na direcção da seta, tal como ilustrado.
A tampa sairá.

2. Retire quaisquer pilhas existentes (se necessário) e
instale duas pilhas AAA novas, respeitando as
respectivas polaridades, tal como indicado na base do compartimento das pilhas. A extremidade positiva
(+) corresponde ao lado positivo e a negativa (-) corresponde ao lado negativo.

3. Volte a colocar a tampa, alinhando-a com a caixa e voltando a deslizá-la para a respectiva posição. Pare
quando esta engatar.

Notas sobre a utilização das pilhas

• Não misture pilhas usadas e novas, nem tipos diferentes de pilhas.

• Evite deixar o telecomando e as pilhas num ambiente demasiado quente ou húmido, como a cozinha, casa de

banho, sauna, varanda, ou dentro de um carro fechado.

• Elimine as pilhas usadas de acordo com as instruções do fabricante e com a legislação ambiental da sua zona.

• Retire as pilhas do telecomando se não o for usar durante um período alargado de tempo, de forma a evitar

danificá-lo com o líquido das pilhas.

8

Introdução

Vista exterior do projector

Parte dianteira / superior

1

2
3

4

5

PUSH

6

7

1. Painel de controlo externo
(Consulte "Projector" na página 10 para mais
informações.)

2. Grelha de ventilação

3. Lente de projecção

4. Botão regulador frontal

5. Tampa da lente

6. Anel de focagem e anel de zoom

7. Sensor frontal IR do telecomando

Parte traseira

Consulte "Ligações" na página 17 para obter mais informações sobre como efectuar as ligações a vários tipos de
equipamento.

11 14 15 16 17 18

10

9

8

8. Pé regulador traseiro

9. Entrada do cabo de alimentação de CA

10. Ranhura para bloqueio anti-roubo Kensington

11. Porta de controlo RS232

12. Componente 1
suporta YPbPr ou sinal de vídeo YCbCr

13. Componente 2
suporta YPbPr ou sinal de vídeo YCbCr

12 13

19

14. Tomada DVI-I
suporta sinal de vídeo DVI-D e sinal de
PC DVI-A

15. Tomada Video

16. Tomada S-Video

17. Tomada de áudio

18. Sensor IR do telecomando

19. Altifalante

Parte inferior

20

21

22

20. Regulador dianteiro de altura

21. Tampa da lâmpada

22. Pé regulador traseiro

Introdução

9

Controlos e funções

Projector

13

14

7

8

1

9

2

3

I

1. Power (ligar/desligar) (Consulte "Início" na

página 23 e "1. Seleccionar o formato de imagem"
na página 27 para mais informações.)

Liga ou coloca o projector no modo de espera.
Quando o projector está em modo de espera,
prima uma vez para ligar o projector.

Quando o projector está ligado, prima duas vezes
para colocar o projector em modo de espera.

2. ASPECT (formato) (Consulte "1. Seleccionar o

formato de imagem" na página 27 para mais

informações.)

Selecciona um formato de imagem de acordo com
o sinal de entrada.

3. MODE (modo) (Consulte "Modo de Aplicação"

na página 32 para mais informações.)

Consoante o sinal de entrada seleccionado, estão
disponíveis diferentes opções de configuração da
imagem.

4. SOURCE (fonte) (Consulte "Alteração do sinal

de entrada" na página 23 para mais informações.)

Selecciona sequencialmente o sinal de entrada de
Video, S-Video, DVI-A, DVI-D, Component

ou Component Video 2.

Video 1,

5. AUTO (automático) (Consulte "Ajustar

automaticamente a imagem" na página 24 para

mais informações.)

Determina automaticamente as melhores
temporizações para a imagem apresentada. Esta
função só funciona quando estiver ligado a um
computador.

12

11

6. Luz indicadora Lamp (lâmpada)
(Consulte "Indicadores" na página 41
para mais informações.)

Indica o estado da lâmpada. Acende-se ou
fica intermitente quando a lâmpada tiver
algum problema.

7. Luz de aviso da temperatura (Consulte

6

5

10

4

"Indicadores" na página 41 para mais

informações.)

Pisca a vermelho se a temperatura do
projector estiver demasiado alta.

8. Luz indicadora de corrente (Consulte

"Indicadores" na página 41 para mais

informações.)

Acende-se ou fica intermitente quando o
projector está em funcionamento.

9. Distorção / Esquerda

10. Distorção / Direita (Consulte

"Correcção da distorção" na página 25

para mais informações.)

Se o menu do ecrã não estiver activo, os
botões 9 e 10 funcionam como teclas de
atalho para a correcção da Keystone
(distorção).

11. MENU (Consulte "Utilizar os menus"

na página 30 para mais informações.)

Activa o menu de controlo dos menus de
ecrã.

12. EXIT (sair)

Sai e guarda as definições do menu.
Quando o menu do ecrã estiver activo, os

botões #9 a #12 são usados como setas
direccionais, para seleccionar os itens do
menu pretendidos e para fazer ajustes.

13. Anel de focagem (Consulte "Ajustar o

tamanho e a clareza da imagem" na
página 24 para mais informações.)

Ajusta a focagem da imagem projectada.

14. Anel de zoom (Consulte "Ajustar o

tamanho e a clareza da imagem" na
página 24 para mais informações.)

Ajusta o tamanho da imagem.

10

Introdução

Telecomando

I

1. POWER (ligar/desligar) (Consulte "Início" na página 23 e

1

2

3

4

5

9

6

7

8

7. Botões de ajustamento da qualidade da imagem (Consulte "3. Outros ajustamentos" na página 28
para mais informações.)

8. Botões KEYSTONE (distorção) (Consulte "Correcção da distorção" na página 25 para mais
informações.)

Prima para reduzir a parte superior da imagem. Prima para reduzir a parte inferior da imagem.

9. DEFAULT (predefinição)

Repõe os valores predefinidos de fábrica em todas as definições.

10. LIGHT (luz)

Acende a retroiluminação do telecomando durante cerca de 10 segundos. Se premir qualquer outro
botão enquanto a retroiluminação estiver ligada, será mantida acesa durante mais 10 segundos. Prima
novamente o botão Light (luz) para desligar a retroiluminação.

C

T

10

"Desligar o projector" na página 30 para mais informações.)

Liga ou coloca o projector no modo de espera.
Quando o projector está em modo de espera, prima uma vez para

ligar o projector. Quando o projector está ligado, prima duas vezes
para colocar o projector em modo de espera.

2. Botões de fonte (Consulte "Alteração do sinal de entrada" na página

23 para mais informações.)

Seleccionam um sinal de entrada para visualização no projector.

3. Botões de formato (Consulte "1. Seleccionar o formato de imagem"

na página 27 para mais informações.)

Selecciona um formato de imagem de acordo com o sinal de entrada.

4. AUTO (automático) (Consulte a página "Ajustar automaticamente a

imagem" na página 24 para mais informações.)

Determina automaticamente as melhores temporizações para a
imagem apresentada. Esta função só funciona quando estiver ligado a
um computador.

5. MODE (modo) (Consulte a página "2. Seleccionar um modo de

aplicação" na página 28 para mais informações.)

Consoante o sinal de entrada seleccionado, estão disponíveis
diferentes opções de configuração da imagem.

6. MENU e botões direccionais ( / / / ) (Consulte a página

"Utilizar os menus" na página 30 para mais informações.)

Prima MENU para ligar o menu de ecrã.
Prima os botões de setas direccionais, para seleccionar os itens de
menu pretendidos e fazer os ajustamentos.
Para sair e guardar as definições do menu, prima MENU novamente.

Funcionamento do telecomando

Certifique-se de que não existe nenhum objecto entre o telecomando e os sensores IR no projector, que possa
impedir que o feixe de infravermelhos do telecomando chegue ao projector. O alcance efectivo do telecomando
é de 8 metros, a um ângulo de 45 graus do feixe de infravermelhos.

Aponte sempre directamente para o projector. No entanto, grande parte dos ecrãs permitirá igualmente
reflectir o feixe de infravermelhos para o projector.

até 8 m

Introdução

11

Posicionar o projector

Escolher um local

O projector foi concebido para ser instalado numa das quatro seguintes posições de instalação:

1. Projecção frontal;

2. Projecção frontal com montagem no tecto;

3. Retroprojecção;

4. Retroprojecção com montagem no tecto.
A configuração da sala ou as preferências pessoais irão ditar a posição de instalação a adoptar. Tome em
consideração o tamanho e a posição do ecrã, a localização da tomada eléctrica adequada, assim como a
localização e a distância entre o projector e o resto do seu equipamento.

1. Projecção frontal

Seleccione esta posição com o projector colocado
perto do chão e de frente para o ecrã. Esta é a maneira
mais comum de posicionar o projector, para uma
configuração rápida e maior facilidade de transporte.

2. Projecção frontal com montagem no tecto

Seleccione esta posição com o projector suspenso no
tecto em posição invertida e de frente para o ecrã.

Adquira o Kit de Montagem no Tecto para Projectores
BenQ no seu revendedor e instale o projector no tecto.

Defina no menu Av an ça da s > Espelho depois de
ligar o projector.

3. Retroprojecção

Seleccione esta posição com o projector colocado
perto do chão e por detrás do ecrã.

Note que é necessário um ecrã especial para
retroprojecção.

Defina no menu Av an ça da s > Espelho depois de
ligar o projector.

4. Retroprojecção com montagem no tecto

Seleccione esta posição com o projector suspenso no
tecto em posição invertida e por detrás do ecrã.

Note que para esta instalação são necessários um ecrã
especial para retroprojecção e um Kit de Montagem no
Tecto para Projectores BenQ.

Defina no menu Av an ça da s > Espelho depois de
ligar o projector.

12

Posicionar o projector

Instruções de segurança para montagem do projector no tecto

Queremos que desfrute de uma experiência agradável ao utilizar o seu projector BenQ; por isso, chamamos a
sua atenção para a questão da segurança, de modo a evitar danos pessoais e de propriedade.

Se pretender montar o projector no tecto, recomendamos vivamente a utilização de um kit adequado de
montagem no tecto para projectores BenQ e que se certifique da perfeição e segurança da instalação.

Se utilizar um kit de montagem no tecto para projectores de uma marca que não a BenQ, existe o risco de
queda do projector devido a uma instalação incorrecta, provocada pela utilização de parafusos com um
comprimento ou calibre incorrectos.

Pode adquirir um kit de montagem no tecto para projectores BenQ no local onde adquiriu o projector BenQ. A
BenQ recomenda a aquisição de um cabo de segurança separado compatível com bloqueio Kensington, que
deve ser instalado, de forma segura, na ranhura para bloqueio Kensington no projector e na base do suporte de
montagem no tecto. Este cabo irá funcionar como uma segurança adicional para a fixação do projector, caso o
suporte de montagem se solte.

Obter o tamanho ideal de projecção de imagem

A distância entre a lente do projector e o ecrã, a definição do zoom e o formato do vídeo influenciam o
tamanho da imagem projectada.

A resolução máxima (nativa) do projector é 854 x 480 pixeis, que corresponde a um formato 16 por 9 (expresso
como 16:9). Uma fonte de imagem com o formato 4:3 será apresentada no centro horizontal da imagem
projectada, resultando numa visualização em caixa (com áreas verticais não iluminadas—barras escuras—de
ambos os lados da imagem projectada), tal como se mostra.

Imagem com o formato 16:9 numa área de

visualização com o formato 16:9

O projector deve ser sempre colocado na horizontal (numa superfície nivelada, como uma mesa) e posicionado
directamente na perpendicular (a um ângulo de 90°) em relação ao centro horizontal do ecrã. Isto impede
imagens distorcidas resultantes dos ângulos de projecção (ou projecções em superfícies com ângulos).

Os projectores digitais modernos não projectam directamente para a frente (ao contrário dos projectores de
bobinas antigos). Em vez disso, os projectores digitais são concebidos para projecção com um ângulo
ligeiramente acima do plano horizontal do projector. Isto destina-se a que sejam facilmente colocados numa
mesa para uma projecção para a frente e para cima num ecrã posicionado de forma a que a extremidade
inferior do ecrã fique acima do nível da mesa (e para que todas as pessoas na sala possam ver o ecrã).

Se o projector for montado num tecto, deve ficar suspenso em posição invertida, de modo a projectar com um
ângulo ligeiramente deslocado para baixo. Consulte "Instruções de segurança para montagem do projector no

tecto" para mais informações.

É possível verificar no diagrama da página 15, que este tipo de projecção faz com que o limite inferior da
imagem projectada seja desviado verticalmente do plano horizontal do projector. Se for montado no tecto,
refere-se ao limite superior da imagem projectada.

Se o projector for colocado a uma maior distância do ecrã, o tamanho da imagem projectada aumenta e o
desvio vertical também aumenta proporcionalmente.

Ao determinar a posição do ecrã e do projector, é necessário ter em conta o tamanho da imagem projectada e a
dimensão do desvio vertical, ambos directamente proporcionais à distância de projecção.

Imagem com o formato 4:3 numa área de

visualização com o formato 16:9

Posicionar o projector

13

A BenQ apresenta tabelas separadas de dimensões para os formatos de ecrã 16:9 e 4:3, para o ajudar a encontrar a
posição ideal para o seu projector, nas páginas 15 e 16. Existem duas dimensões a ter em conta: a distância
horizontal perpendicular a partir do centro do ecrã (distância de projecção) e a altura de desvio vertical do
projector a partir do limite horizontal do ecrã (desvio).

Como determinar a posição do projector para um determinado tamanho de ecrã

1. Saiba qual é formato do seu ecrã (16:9 ou 4:3). Se tiver um ecrã 16:9, consulte "Instalação de um ecrã com

formato 16:9" na página 15. Se tiver um ecrã 4:3, consulte "Instalação de um ecrã com formato 4:3" na
página 16.

2. Seleccione o tamanho do ecrã.

3. Consulte a tabela e identifique o valor que mais se aproxima do tamanho do seu ecrã nas colunas da
esquerda, denominadas "Diagonal de ecrã". Utilizando este valor, procure nesta linha, à direita, a distância
média correspondente ao valor do ecrã, na coluna denominada "Média". Esta é a distância de projecção.

4. Na mesma linha, procure na coluna da direita e anote o valor de desvio vertical. Isto irá determinar a
colocação do desvio vertical final do projector relativamente ao limite do ecrã.

5. Recomenda-se a colocação do projector alinhado perpendicularmente ao centro horizontal do ecrã, à
distância do ecrã determinada no passo 2, com um desvio igual ao determinado no passo 3.

Por exemplo, se utilizar um ecrã de 120 polegadas com o formato 16:9, a distância média de projecção é de
4829 mm, com um desvio vertical de 244 mm.

Se colocar o projector numa posição diferente (da recomendada), terá de incliná-lo para baixo ou para cima para
centrar a imagem no ecrã. Nestas situações, a imagem ficará distorcida. Utilize a função Distorção para corrigir a
distorção. Consulte "Correcção da distorção" na página 25 para obter informações sobre a correcção da
distorção.

Como determinar o tamanho de ecrã recomendado para uma determinada distância

Este método pode ser utilizado no caso de ter adquirido este projector e desejar saber qual o tamanho de ecrã que
se adequa à sua sala.

O tamanho máximo do ecrã é limitado pelo espaço físico disponível na sala.

1. Saiba qual é formato do seu ecrã (16:9 ou 4:3). Se tiver um ecrã 16:9, consulte "Instalação de um ecrã com

formato 16:9" na página 15. Se tiver um ecrã 4:3, consulte "Instalação de um ecrã com formato 4:3" na
página 16.

2. Meça a distância entre o projector e o local onde pretende colocar o ecrã. Esta é a distância de projecção.

3. Consulte a tabela e identifique o valor que mais se aproxima da sua medição entre os valores de distância
média que se encontram na coluna denominada 'Média'. Verifique se a distância medida se situa entre as
distâncias mínima e máxima indicadas em cada lado do valor de distância média.

4. Utilizando este valor, verifique no lado esquerdo dessa linha a diagonal do ecrã correspondente. Esse é o
tamanho da imagem projectada a essa distância de projecção.

5. Na mesma linha, procure na coluna da direita e anote o valor de desvio vertical. Isto irá determinar a
colocação final do ecrã relativamente ao plano horizontal do projector.

Por exemplo, se utilizar um ecrã com formato 4:3 e a distância de projecção medida for de 4,8 m (4800 mm), o
valor mais aproximado na coluna "Média" é de 4851 mm. Nesta linha, pode verificar-se que é necessário um ecrã
de 2500 mm (2,5 m). Se conseguir apenas obter ecrãs com o formato imperial, os tamanhos de ecrã indicados em
cada extremidade do ecrã de 2,5 m são os ecrãs de 8' e 9'.

A verificação dos valores de distância mínima e máxima de projecção destes tamanhos de ecrã indica que a
distância de projecção de 4,8 m também se adequa a ecrãs de 2,5 m e 8'. O projector pode ser ajustado (com o
controlo de zoom) para visualização nestes tamanhos de ecrã diferentes de acordo com essa distância de
projecção. Tenha em atenção que estes ecrãs têm diferentes valores de desvio vertical.

14

Posicionar o projector

Instalação de um ecrã com formato 16:9

Montagem no tecto

Diagonal

Desvio

Altura

Distância de
projecção

Centro da lente

Ecrã

Tecto

Montagem no chão

Diagonal

Ecrã

Centro da lente

Altura

Desvio

Distância de projecção

Diagonal de ecrã 16:9 Distância a partir do ecrã em mm

Comprimento

Pés Polegadas mm

mínimo (com

Média

zoom máximo)

4 48 1219 1800 1931 2063 97

1500 2215 2376 2538 120
5 60 1524 2250 2414 2578 122
6 72 1829 2700 2897 3094 146

2000 2953 3168 3384 160
7 84 2134 3150 3380 3610 171
8 96 2438 3600 3863 4125 195

2500 3691 3960 4230 200
9 108 2743 4050 4346 4641 219

3000 4430 4753 5076 240

10 120 3048 4500 4829 5157 244

3500 5168 5545 5921 280

12 144 3658 5401 5794 6188 292

4000 5906 6337 6767 320

15 180 4572 6751 7243 7735 365

5000 7383 7921 8459 400

18 216 5486 8101 8692 9282 438

6000 8476 9094 9712 459

25 300 7620 11251 12072 12892 609

Comprimento
máximo (com
zoom mínimo)

Desvio vertical
em mm

Chão

Os números acima são valores aproximados e as medidas reais podem ser ligeiramente diferentes.

Posicionar o projector

15

Instalação de um ecrã com formato 4:3

As imagens e a tabela abaixo são fornecidas para os utilizadores que já dispõem de ecrãs com formato 4:3 ou que
pretendem adquirir ecrãs com formato 4:3, para visualizar imagens projectadas no formato 16:9.

Montagem no tecto

Diagonal

Desvio

Altura da imagem

Distância de
projecção

Centro da lente

Tecto

Ecrã

Montagem no chão

Diagonal

Altura da imagem

Desvio

Ecrã

Centro da lente

Distância de projecção

Diagonal de ecrã 4:3 Distância a partir do ecrã em mm

Comprimento

Pés Polegadas mm

mínimo (com

Média

zoom máximo)

4 48 1219 2205 2366 2526 119

1500 2713 2910 3108 147
5 60 1524 2756 2957 3158 149
6 72 1829 3307 3548 3790 179

2000 3617 3881 4144 196
7 84 2134 3858 4140 4421 209
8 96 2438 4410 4731 5053 239

2500 4521 4851 5180 245
9 108 2743 4961 5323 5684 268

3000 5425 5821 6217 294

10 120 3048 5512 5914 6316 298

3500 6330 6791 7253 343

12 144 3658 6615 7097 7579 358

4000 7234 7761 8289 392

15 180 4572 8268 8871 9474 447

5000 9042 9702 10361 489

18 216 5486 9922 10645 11369 537

6000 10381 11138 11895 562

25 300 7620 13780 14785 15790 746

Comprimento
máximo (com
zoom mínimo)

Desvio vertical
em mm

Chão

Os números acima são valores aproximados e as medidas reais podem ser ligeiramente diferentes.

16

Posicionar o projector

Ligações

Pode ligar o projector a qualquer tipo de equipamento de vídeo, tais como videogravadores, leitores de DVD,
sintonizadores digitais, descodificadores de TV por cabo ou satélite, consolas de videojogos, ou câmaras
digitais. Também pode ligá-lo a um computador de secretária, a um portátil, ou a um sistema Apple Macintosh.

É possível ligar diversos equipamentos de vídeo ao projector em simultâneo, através da utilização de diferentes
cabos. Tudo o que necessita de fazer é seleccionar a entrada adequada para o projector apresentar.

Ao ligar uma fonte de sinal ao projector, certifique-se de que:

1. Desliga todo o equipamento antes de proceder a qualquer ligação.

2. Utiliza os cabos de sinal correctos para cada fonte.

3. Os cabos estão inseridos com firmeza.

Todos os cabos apresentados nos seguintes esquemas de ligação poderão não ser fornecidos com o
projector (consulte a página 8 para conhecer o conteúdo da embalagem). A maior parte dos cabos está
disponível nas lojas de electrónica.

Ligação a fontes de vídeo

Pode ligar o projector a diversas fontes de vídeo, desde que estas tenham uma das seguintes tomadas de saída:

•DVI

•Component Video

•S-Video

• Video (Composite)
Basta ligar o projector a uma fonte de vídeo que utilize um dos métodos de ligação referidos acima. No entanto,
cada método proporciona um nível diferente de qualidade de vídeo. O método que escolher irá provavelmente
depender da disponibilidade de terminais correspondentes, tanto no projector como na fonte de vídeo,
conforme descrito abaixo:

Melhor qualidade de vídeo

Se o seu dispositivo estiver equipado com uma tomada DVI, o melhor método de ligação de vídeo é DVI. Com
base no tipo de conector de DVI de que dispõe, poderá desfrutar de uma qualidade de vídeo digital ou
analógica.

Consulte "Ligação a um dispositivo DVI" na página 19 para saber como ligar o projector a um dispositivo DVI
e outras informações.

Se não tiver uma fonte DVI disponível, o melhor sinal de vídeo a seguir é conseguido ligando o dispositivo ao
projector com um cabo Component Video (não deve ser confundido com Composite Video). O sintonizador
de TV digital e os leitores de DVD dispõem de uma saída Component Video de origem. Por este motivo, se
estiver disponível nos seus dispositivos, deve ser este o método de ligação em vez de S-Video ou (Composite)
Video.

Consulte "Ligação a uma fonte Component Video" na página 20 para saber como ligar o projector a um
dispositivo Component Video.

Boa qualidade de vídeo

O método S-Video proporciona uma imagem analógica de melhor qualidade do que o Composite Video
padrão. Se a sua fonte de vídeo tiver terminais de saída Composite Video e S-Video, deve utilizar a opção
S-Video.

Consulte "Ligação a uma fonte S-Video" na página 21 para saber como ligar o projector a um dispositivo
S-Video.

Ligações

17

Qualidade de vídeo normal

Composite Video é um componente de vídeo analógico e resulta numa qualidade perfeitamente aceitável, mas
não óptima, do seu projector, sendo dos métodos aqui descritos o que dispõe de qualidade de vídeo mais fraca.

Consulte "Ligação a uma fonte Composite Video" na página 22 para saber como ligar o projector a um
dispositivo Composite Video.

Ligação de áudio

O projector dispõe de um altifalante mono integrado, concebido para proporcionar uma funcionalidade de
áudio básica. Qualquer entrada de áudio estéreo (se fornecida) é misturada numa saída de áudio mono comum
através do altifalante do projector.

Se tiver instalado um sistema de som separado, o mais aconselhável é ligar a saída de áudio da sua fonte de vídeo
à do sistema de som, em vez de ligar à do projector de áudio mono.

As ligações de áudio ilustradas nas secções que se seguem são fornecidas apenas para fins informativos. Não é
necessário ligar o sistema de som do projector, se estiver disponível um sistema de som alternativo, ou se não for
necessário áudio.

18

Ligações

Ligação a um dispositivo DVI

O projector está equipado com uma tomada de entrada DVI-I, permitindo a ligação a um dispositivo DVI,
como um leitor de DVD, ou a um dispositivo VGA, como um computador portátil ou de secretária.

Há três tipos de conector DVI: DVI-A, DVI-D e DVI-I. A tomada DVI-I é um conector integrado que suporta
ambos os formatos: DVI-A e DVI-D.

O formato DVI-A é utilizado para transportar um sinal DVI para reprodução analógica (VGA) ou vice-versa.
Apesar de se perder alguma qualidade de sinal na conversão de sinal, ainda assim transmite uma imagem de
qualidade superior à ligação padrão VGA.

O formato DVI-D é utilizado para transportar directamente um sinal digital para reprodução digital, sem
conversão de sinal. A ligação digital pura proporciona uma qualidade de imagem mais rápida e melhor do que
a ligação analógica, devido à natureza do formato digital.

Os formatos DVI-A e DVI-D não são substituíveis. Não pode ligar um conector de formato DVI-A a um
equipamento DVI-D. Antes de adquirir o cabo, deve certificar-se do tipo de formato de que necessita. Também
pode adquirir um cabo DVI-I, que será mais útil para qualquer ligação de DVI.

Examine o dispositivo para determinar se dispõe de uma tomada de saída DVI ou VGA (D-Sub) não utilizada:

• Em caso afirmativo, continue com este procedimento.

• Caso contrário, é necessário definir novamente o método mais adequado para ligar o dispositivo.

Para ligar o projector a um dispositivo DVI ou a um computador (com um cabo DVI ou VGA para
um cabo DVI-A):

• Com um cabo DVI (DVI-I ou DVI-D) • Com um cabo VGA para DVI-A

1. Utilize o cabo e ligue uma extremidade à
tomada de saída DVI do dispositivo DVI.

2. Ligue a outra extremidade do cabo à
tomada de entrada de sinal DVI-I no
projector.

3. Se pretender usar o altifalante do projector (mono misto), com um cabo adequado de áudio ligue uma
extremidade às saídas de áudio do dispositivo de vídeo e a outra extremidade à entrada AUDIO do
projector.

Assim que estiver ligado, o áudio pode ser controlado pelas definições de volume e sem som do
projector. Consulte "S/ som" e "Volume" na página 34 para mais informações.

1. Utilize um cabo VGA para DVI-A e ligue a
extremidade VGA à tomada de saída D-Sub do
computador.

2. Ligue a extremidade DVI do cabo VGA para DVI-A
à tomada de entrada de sinal DVI-I no projector.

computador portátil
ou de secretária

Dispositivo AV

Muitos portáteis não activam as portas de vídeo externas quando são ligados a um projector.
Normalmente, para activar e desactivar o monitor externo, pode-se usar uma combinação de teclas,
como FN + F3, ou a tecla CRT/LCD. Localize, no portátil, uma tecla de função designada CRT/LCD ou
uma tecla de função com o símbolo de um monitor. Prima FN e a tecla de função em simultâneo.
Consulte a documentação do seu portátil para saber qual é a combinação de teclas.

Cabo de áudio

Cabo VGA para
DVI-A

Cabo DVI-D ou
DVI-I

Cabo de áudio

Ligações

19

Ligação a uma fonte Component Video

O projector está equipado com dois conjuntos de tomadas Component Video para utilização. Poderá ligar até
dois dispositivos Component Video ao mesmo tempo. Examine a sua fonte de vídeo para verificar se dispõe de
um conjunto de tomadas de saída Component Video não utilizadas:

• Em caso afirmativo, continue com este procedimento.

• Caso contrário, é necessário definir novamente o método mais adequado para ligar o dispositivo.

Para ligar o projector a uma fonte de sinal Component Video:

1. Utilize o cabo para Component Video e ligue a extremidade com 3 conectores do tipo RCA às tomadas de
saída Component Video da fonte de vídeo. Ligue as fichas às tomadas com a cor correspondente: verde com
verde, azul com azul e vermelho com vermelho.

2. Ligue a outra extremidade com 3 conectores do tipo RCA às tomadas YPb(Cb)Pr(Cr) no projector.
Também aqui deve ligar as fichas às tomadas com a cor correspondente: verde com verde, azul com azul e
vermelho com vermelho.

3. Se pretender usar o altifalante do projector (mono misto), com um cabo adequado de áudio ligue uma
extremidade às saídas de áudio do dispositivo de vídeo e a outra extremidade à entrada AUDIO do
projector.

Assim que estiver ligado, o áudio pode ser controlado pelas definições de volume e sem som do projector.
Consulte "S/ som" e "Volume" na página 34 para mais informações.

O esquema de ligação deve ser igual ao indicado no seguinte esquema:

ou

Dispositivo A/V

Cabo
Component
Video

Cabo de áudio

Se ligar o projector a um sintonizador TV de Alta Definição (HDTV), são suportadas as seguintes normas:

• 480i • 480p

• 576i • 576p

• 720p (50 / 60 Hz) • 1080i (50 / 60 Hz)

• O projector apenas consegue reproduzir áudio mono misto, mesmo que esteja ligada uma entrada

áudio estéreo. Consulte "Ligação de áudio" na página 18 para mais informações.

• Se a imagem de vídeo seleccionada não for apresentada depois de o projector ser ligado e de a fonte

de vídeo correcta ter sido seleccionada, verifique se a fonte de vídeo está ligada e a funcionar
correctamente. Verifique, também, se os cabos de sinal estão correctamente ligados.

20

Ligações

Ligação a uma fonte S-Video

Examine a sua fonte de vídeo para verificar se dispõe de um conjunto de tomadas de saída S-Video não
utilizadas:

• Em caso afirmativo, continue com este procedimento.

• Caso contrário, é necessário definir novamente o método mais adequado para ligar o dispositivo.

Para ligar o projector a uma fonte S-Video:

1. Utilize o cabo S-Video (acessório opcional) e ligue uma extremidade à saída S-Video da fonte de vídeo.

2. Ligue a outra extremidade do cabo S-Video à tomada S-VIDEO do projector.

3. Se pretender usar o altifalante do projector (mono misto), com um cabo adequado de áudio ligue uma
extremidade às saídas de áudio do dispositivo de vídeo e a outra extremidade à entrada AUDIO do
projector.

Assim que estiver ligado, o áudio pode ser controlado pelas definições de volume e sem som do projector.
Consulte "S/ som" e "Volume" na página 34 para mais informações.

O esquema de ligação deve ser igual ao indicado no seguinte esquema:

Dispositivo A/V

• O projector apenas consegue reproduzir áudio mono misto, mesmo que esteja ligada uma entrada

áudio estéreo. Consulte "Ligação de áudio" na página 18 para mais informações.

• Se a imagem de vídeo seleccionada não for apresentada depois de o projector ser ligado e de a

fonte de vídeo correcta ter sido seleccionada, verifique se a fonte de vídeo está ligada e a funcionar
correctamente. Verifique, também, se os cabos de sinal estão correctamente ligados.

• Se já tiver efectuado uma ligação Component Video entre o projector e esta fonte S-Video com as

ligações Component Video, não é necessário fazer a ligação a este dispositivo com uma ligação
S-Video, uma vez que é uma ligação desnecessária com uma qualidade de imagem mais fraca.
Consulte "Ligação a fontes de vídeo" na página 17 para mais informações.

Cabo S-Video

Cabo de áudio

Ligações

21

Ligação a uma fonte Composite Video

Examine a sua fonte de vídeo, para verificar se dispõe de uma tomada de saída Composite Video não utilizada:

• Em caso afirmativo, continue com este procedimento.

• Caso contrário, é necessário definir novamente o método mais adequado para ligar o dispositivo.

Para ligar o projector a uma fonte Composite Video:

1. Utilize o cabo de vídeo (acessório opcional) e ligue uma extremidade à saída Composite Video da fonte de
vídeo.

2. Ligue a outra extremidade do cabo Video à tomada VIDEO do projector.

3. Se pretender usar o altifalante do projector (mono misto), com um cabo adequado de áudio ligue uma
extremidade às saídas de áudio do dispositivo de vídeo e a outra extremidade à entrada AUDIO do
projector.

Assim que estiver ligado, o áudio pode ser controlado pelas definições de volume e sem som do projector.
Consulte "S/ som" e "Volume" na página 34 para mais informações.

O esquema de ligação deve ser igual ao indicado no seguinte esquema:

Dispositivo A/V

• O projector apenas consegue reproduzir áudio mono misto, mesmo que esteja ligada uma entrada

áudio estéreo. Consulte "Ligação de áudio" na página 18 para mais informações.

• Se a imagem de vídeo seleccionada não for apresentada depois de o projector ser ligado e de a fonte

de vídeo correcta ter sido seleccionada, verifique se a fonte de vídeo está ligada e a funcionar
correctamente. Verifique, também, se os cabos de sinal estão correctamente ligados.

• Só precisa de recorrer a uma ligação Composite Video neste dispositivo se as entradas Component

Video e S-Video não estiverem disponíveis. Consulte "Ligação a fontes de vídeo" na página 17 para
mais informações.

Cabo de vídeo

Cabo de áudio

22

Ligações

Funcionamento

Início

1. Ligue o cabo de alimentação ao projector e a uma tomada de parede.
Ligue o interruptor da tomada de parede (se houver um). Verifique se o
indicador Powe r (ligar/desligar) no projector acende com cor-de-laranja,
depois de ligada a alimentação.

2. Retire a tampa da lente. Se não a retirar, pode ficar deformada devido ao
calor.

3. Para ligar a unidade, mantenha o botão POWER
(ligar/desligar) premido durante 2 segundos, no telecomando
ou no projector. A luz indicadora de corrente fica verde e
intermitente, passando a verde fixo quando a corrente está
ligada.

Depois de se premir POWER (ligar/desligar), o

I

procedimento de inicialização demora cerca de 30 segundos.
Na última etapa do arranque, é apresentado o logotipo
predefinido da BenQ.

(Se necessário) Rode o anel de focagem para ajustar a clareza da
imagem.

Se o projector ainda estiver quente devido à actividade anterior, a ventoinha de arrefecimento trabalhará
durante aproximadamente 90 segundos antes de a lâmpada ser ligada.

4. Ligue todos os equipamentos ligados.

5. O projector começará a pesquisar sinais de entrada. A fonte de entrada actual a ser procurada aparece no
centro do ecrã. Se o projector não detectar um sinal válido, a mensagem de pesquisa continuará a ser
apresentada, até que seja detectado um sinal de fonte de entrada.

Pode também premir SOURCE (fonte) no projector ou no telecomando, para seleccionar o sinal de
entrada pretendido. Para mais informações, consulte "Alteração do sinal de entrada" na página 23.

Se a frequência / resolução do sinal de entrada exceder a gama de funcionamento do projector,
aparecerá a mensagem “Fora de alcance” num ecrã sem imagem. Altere para um sinal de entrada
compatível com a resolução do projector ou baixe a definição do sinal de entrada. Consulte "Tabela de

tempos" na página 45 para mais informações.

I

C

T

Alteração do sinal de entrada

O projector pode estar ligado a diversos dispositivos ao mesmo
tempo. No entanto, só pode mostrar um de cada vez. Para
seleccionar um sinal de entrada individual, prima um dos botões
de selecção de fonte (Video, S-Video, DVI-A, DVI-D, Component
Video 1,
alternativamente, para percorrer as fontes de entrada disponíveis,
prima o botão SOURCE (fonte) no projector. O nome da fonte
seleccionada será visualizado no centro do ecrã durante 3 segundos
depois de premir o botão.

O nível de luminosidade da imagem projectada varia à medida que
muda de sinal de entrada. As apresentações (gráficas) de dados "PC" que utilizam principalmente imagens
estáticas têm, normalmente, uma maior luminosidade do que as apresentações "Vídeo" que utilizam
essencialmente imagens em movimento (filmes). O tipo de entrada afecta as opções disponíveis para o Modo
de Aplicação. Consulte "2. Seleccionar um modo de aplicação" na página 28 para mais informações.

ou Component Video 2) no telecomando;

Funcionamento

C

23

T

Ajustar a imagem projectada

Ajustar o ângulo de projecção

O projector está equipado com 1 pé regulador de libertação rápida e 1 pé regulador traseiro. Estes reguladores
ajustam a altura da imagem e o ângulo de projecção.

Para ajustar o projector:

1. Prima o botão regulador frontal e levante a parte dianteira
do projector. Assim que a imagem estiver posicionada
onde deseja, liberte o botão regulador frontal para fixar o
pé do projector nessa posição.

Não olhe para a lente enquanto a lâmpada estiver acesa. A
luz forte proveniente da lâmpada pode causar danos aos
seus olhos.

Tenha cuidado quando prime o botão de regulação, dado
que está próximo da saída de ar quente.

2. Aperte o regulador traseiro para afinar o ângulo horizontal.

Para recolher o pé, segure o projector, enquanto prime o botão regulador frontal e depois desça o projector
lentamente. Aperte o pé regulador traseiro na direcção oposta.

Se o ecrã e o projector não estiverem perpendiculares um em relação ao outro, a imagem projectada aparece
como um trapézio vertical. Para corrigir esta situação, ajuste o valor de Distorção no menu Imagem através do
painel de controlo do projector ou do telecomando.

Ajustar automaticamente a imagem

Em alguns casos, pode ser necessário optimizar a qualidade da
imagem. Para isso, prima AUT O no painel de controlo do projector,
ou no telecomando. No espaço de 3 segundos, a função Intelligent
Auto Adjustment (Ajustamento automático inteligente) integrada
reajustará os valores de frequência e do relógio, para proporcionar a
melhor qualidade de imagem.

As informações relativas à fonte de sinal actual serão apresentadas na
parte inferior direita do ecrã durante 3 segundos.

Esta função só funciona quando estiver ligado a um
computador.

O ecrã ficará sem imagem enquanto a função Auto estiver activa.

C

T

Ajustar o tamanho e a clareza da imagem

1. Ajuste a imagem projectada para o tamanho
desejado, usando o anel de zoom.

24

Funcionamento

2. Depois, acentue a imagem rodando o anel de
focagem.

Correcção da distorção

C

Diz-se que há distorção quando a imagem projectada aparece
visivelmente mais larga na parte superior ou inferior. Ocorre
quando o projector não está perpendicular ao ecrã.

Para corrigir esta situação, para além de ajustar o ângulo de
projecção do projector, será necessário proceder à correcção
manual, utilizando UM dos seguintes passos.

• Prima / ou / no projector para visualizar a barra

de estado Distorção. Prima / para corrigir a distorção da
parte superior da imagem. Prima / para corrigir a

distorção da parte inferior da imagem.

• Prima ou no telecomando para visualizar a barra de estado Distorção e, em seguida, prima

para corrigir a distorção na parte superior da imagem, ou prima para corrigir a distorção na parte
inferior da imagem.

•Prima MENU no projector ou MENU no telecomando. Vá para Imagem > Distorção e ajuste

os valores premindo / / / no projector ou Esquerda/ Direita no telecomando.

Por exemplo,

• Prima / no projector ou

•Prima no telecomando, ou

C

T

Keystone

Keystone

•Prima

0

no telecomando, quando estiver no menu
Imagem --> Distorção.

/ no projector ou Esquerda

• Prima / no projector ou

•Prima no telecomando, ou

• Prima / no projector ou Direita

0

no telecomando, quando estiver no menu
Imagem --> Distorção.

Keystone

Keystone

-6

+6

Funcionamento

25

Funcionamento em áreas de grande altitude

Recomendamos que utilize o Modo Alta Altitude se estiver num local acima dos 3000 pés (cerca de 914 metros)
do nível do mar ou com uma temperatura superior a 40°C, ou sempre que o projector for utilizado durante
longos períodos de tempo (>10 horas) sem ser desligado.

Para activar o Modo Alta Altitude, seleccione Lig premindo Esquerda/ Direita no projector ou no
telecomando. Aparece uma mensagem de confirmação. Prima AUTO .

quando o seu ambiente tiver uma altitude superior a 900 m ou uma temperatura superior a 40°C.

Da próxima vez que ligar o projector, surgirá em baixo uma mensagem com o símbolo de lembrete durante o
início.

O funcionamento no Modo Alta Altitude pode provocar um nível de ruído superior, devido ao facto de ser
necessária uma maior velocidade da ventoinha para se melhorar o sistema de arrefecimento e o desempenho.

Se utilizar o projector em condições ambientais extremas que não as acima mencionadas, este poderá apresentar
sintomas de desactivação automática, destinados a proteger o projector contra aquecimento excessivo. Nestas
circunstâncias, deve mudar para Modo Alta Altitude para resolver esses sintomas. Contudo, tal não significa que
este projector pode funcionar em todas as condições ambientais extremas.

Recomendamos a utilização do Modo Alta Altitude, seleccionando Lig

Pretende activar o Modo Alta Altitude?

Sim Auto Não

Estado Actual

Este modo é utilizado para proteger o projector de ambientes extremos e pode provocar altas

Modo Alta Altitude Lig

velocidades da ventoinha.

Personalizar o menu de imagem do projector

Os menus de ecrã (OSD) podem ser definidos de acordo com as suas preferências. As definições seguintes não
afectam as definições de projecção, funcionamento ou desempenho.

• Tempo do visor, no menu Definições, permite-lhe definir o período de tempo durante o qual o menu de ecrã

permanecerá activo após a última vez que premiu um botão. O período de tempo varia entre 5 a 100 segundos.

•Idioma, no menu Av an ça das , permite-lhe definir qual o idioma que deve aparecer nos menus de ecrã. Utilize
Esquerda/ Direita no projector ou no telecomando para seleccionar o seu idioma.

• Ecrã Splash, no menu Ava nç ad as , permite-lhe definir o ecrã de logotipo a ser apresentado durante a

inicialização do projector.

26

Funcionamento

Optimizar a imagem

C

T

Para optimizar a imagem, utilize os botões no projector ou no telecomando, ou
utilize os menus de ecrã. Para a utilização de menus de ecrã, consulte "Utilizar os

menus" na página 30.

As instruções seguintes são opcionais. Não necessita de executar estes
procedimentos passo-a-passo. Depende da qualidade de imagem que pretende.

1. Seleccionar o formato de imagem

O "formato" é a relação entre a largura e a altura da imagem. Normalmente, a
televisão digital está no formato 16:9, que é o formato predefinido para este
projector, e a maior parte dos sinais de TV analógicos estão no formato 4:3.

Pode mudar o formato da imagem projectada (independentemente da fonte)
utilizando os botões de selecção de formato no telecomando, premindo o botão

ASPECT (formato) no projector, ou mudando os formatos no menu

Imagem Pro > Formato. Seleccione um formato de imagem adequado

ao formato do sinal e aos requisitos do ecrã. Há três formatos de imagem
disponíveis.

Nas imagens abaixo, as áreas cinzentas representam áreas inactivas,
enquanto que as áreas brancas representam áreas activas.

1. 16:9 (predefinido): Dimensiona uma imagem de forma a que seja
apresentada no centro do ecrã, no formato 16:9. Este formato é o mais
adequado para imagens que já estão em 16:9, tal como a televisão de alta
definição, uma vez que as apresenta sem alterar o formato.

C

T

2. 4:3: Dimensiona uma imagem de forma a que seja apresentada no centro do ecrã, no formato 4:3. Este
formato é o mais adequado para imagens 4:3, tais como a televisão de definição normal e os filmes em
DVD no formato 4:3, uma vez que as apresenta sem alterar o formato.

3. Real: É efectuado o mapeamento de um-para-um no sinal de entrada, sem que haja dimensionamento da
imagem apresentada no centro do ecrã.

Funcionamento

27

2. Seleccionar um modo de aplicação

O projector está configurado para vários modos de aplicação predefinidos, para que possa escolher um que se
adapte ao seu ambiente de funcionamento e tipo de imagem da fonte de entrada. Para seleccionar o modo de
funcionamento que se adapta às suas necessidades, prima MODE (modo). Os modos de imagem disponíveis
para diferentes tipos de sinais são apresentados abaixo.

Entrada de sinal PC / DVI-A

1. Modo Brilho Máximo: maximiza a luminosidade da imagem projectada. Este modo é adequado para

ambientes em que é necessária uma luminosidade muito elevada, como quando se utiliza o projector em
espaços bem iluminados.

2. Modo de Apresentação (Predefinição): destinado a apresentações. Neste modo, a luminosidade é realçada

para fazer a correspondência entre as cores do PC e do portátil.

3. Modo de Fotografia: destina-se à visualização de imagens digitais numa sala.

4. Modo de Jogos: destina-se à visualização de videojogos em salas muito iluminadas.

5. Modo de Vídeo: apropriado para filmes, excertos de vídeo de máquinas fotográficas digitais ou DVs,

através da entrada do PC, para uma melhor visualização em espaços pouco iluminados.

Sinal de entrada DVI-D / YPbPr / S-Video / Video

1. Modo de Cinema em Casa (Predefinido): é ligeiramente mais luminoso do que o Modo de Cinema e é

adequado para utilização em salas onde existe pouca luz ambiente.

2. Modo de Cinema: com saturação de cor e contraste bem equilibrados e um baixo nível de luminosidade.

Este é o modo mais adequado para ver filmes num ambiente totalmente escuro (tal como seria num cinema
comercial).

3. Modo de Jogo: destina-se à visualização de videojogos em salas muito iluminadas.

4. Modo de Fotografia: destina-se à visualização de imagens digitais numa sala.

5. Modo Sala de Estar: neste modo, a luminosidade é realçada, sendo mais adequado para utilização em salas

com níveis normais de iluminação. É bom para ver programas de televisão, jogar, ou ver filmes em que há
muita luz.

3. Outros ajustamentos

É possível fazer os ajustamentos que se seguem através do telecomando ou do sistema de menus de ecrã.

• Para utilizar o telecomando, prima o botão com a designação da função de que necessita.

• Para utilizar o sistema de menus de ecrã, prima o botão MENU e vá para o menu Imagem.

Seleccione a função de que precisa, premindo Cima ou Baixo.

1. Ajustar a luminosidade

Para ajustar o valor, prima Esquerda/ Direita no telecomando ou no projector.

Quanto mais alto for o valor, mais brilhante será a imagem. Quanto mais baixa for a definição, mais escura será a
imagem. Ajuste este controlo de forma a que as áreas pretas da imagem apareçam apenas a preto e de forma a que
os detalhes nas áreas escuras sejam visíveis.

É possível que o centro da imagem apresente uma luminosidade ligeiramente superior à dos cantos. Este
comportamento é normal, porque o projector não distribui uniformemente a luminosidade por toda a imagem
projectada, o que causa uma distribuição desigual da saída de luz na imagem que vê.

50-30 +70

28

Funcionamento

2. Ajustar o contraste

Para ajustar o valor, prima Esquerda/ Direita no telecomando ou no projector.

Quanto mais alto for o valor, maior será o contraste. Utilize esta função para definir os níveis de branco depois
de ter ajustado previamente a definição Luminosidade de acordo com a entrada e o ambiente de visualização
que seleccionou.

50-30 +70

3. Ajustar a cor

Esta função só está disponível quando são utilizadas determinadas fontes de entrada.

Para ajustar o valor, prima Esquerda/ Direita no telecomando ou no projector.

Quanto mais alto for o valor, mais viva e brilhante será a cor. Utilize para aumentar ou diminuir a intensidade
da cor da imagem.

4. Ajustar o matiz

Esta função só está disponível quando são utilizadas determinadas fontes de entrada.

Para ajustar o valor, prima Esquerda/ Direita no telecomando ou no projector.

Quanto mais alto for o valor, mais esverdeada será a imagem. Quanto mais baixo for o valor, mais avermelhada
será a imagem. Utilize para ajustar os tons de cor da imagem.

5. Seleccionar uma temperatura de cor

Esta função só está disponível através do sistema de menus de ecrã.

Para seleccionar uma temperatura de cor, prima Esquerda/ Direita no telecomando ou no projector.

Estão disponíveis quatro definições de temperatura de cor*.

1. T1: com a temperatura de cor mais elevada, a definição T1 confere ao branco das imagens o tom mais
azulado de todas as definições.

2. T2: confere um tom azulado ao branco das imagens.

3. T3: mantém a coloração normal de branco.

4. T4: confere um tom avermelhado ao branco das imagens.

*Sobre temperaturas de cor:

Por diversas razões, existem muito tons diferentes que são considerados “branco”. Um dos métodos mais
comuns de representar a cor branca é conhecido como “temperatura de cor”. Uma cor branca com uma
temperatura de cor reduzida aparece como um branco avermelhado. Uma cor branca com uma temperatura de
cor elevada parece conter mais azul.

Funcionamento

29

Desligar o projector

1. Prima Power (ligar/desligar) - é apresentada uma

2. A luz indicadora de corrente fica cor-de-laranja e

• Para proteger a lâmpada, o projector não responderá a
quaisquer comandos durante o processo de
arrefecimento.

• Para diminuir o tempo de arrefecimento, pode também activar a função Arrefecimento rápido.
Consulte "Arrefecimento rápido" na página 34 para mais informações.

3. Desligue o cabo de alimentação da tomada de parede.

• Não desligue o cabo de alimentação antes de a sequência de encerramento do projector ter
terminado, ou durante o processo de arrefecimento.

• Se o projector não for devidamente desligado, se tentar reiniciar o projector as ventoinhas
funcionarão durante alguns minutos para proceder ao arrefecimento e proteger a lâmpada. Prima

novamente o botão POWER (ligar/desligar), para iniciar o projector depois de as ventoinhas
pararem.

I

mensagem. Prima Powe r (ligar/desligar) uma segunda

I

vez para desligar o projector. Se não o quiser desligar,
aguarde alguns segundos até que a mensagem desapareça.

intermitente e a lâmpada apaga-se; as ventoinhas
continuam a trabalhar durante aproximadamente
90 segundos para arrefecer o projector.

I

Funcionamento do menu

C

T

Utilizar os menus

O projector está equipado com menus de ecrã (OSD) multilingues, para a realização de diversos ajustamentos e
definições. Antes de utilizar os menus, poderá definir o idioma dos menus de ecrã no menu Ava nçadas > Idio ma.
Existem 17 idiomas de menu diferentes que pode seleccionar. Consulte "4. Menu Avançadas" na página 35 para
mais informações.

O exemplo que se segue descreve o ajuste da distorção.

1. Prima MENU no projector ou no telecomando para

activar o menu de ecrã.

2. Utilize Esquerda/ Direita no projector ou no

telecomando para seleccionar o menu Imagem.

3. Prima Cima/ Baixo no projector ou no
telecomando, para seleccionar Distorção.

4. Ajuste os valores de distorção

premindo Esquerda/ Direita
no projector ou no telecomando.

5. Prima Cima no projector

repetidamente ou prima MENU
uma vez no telecomando para sair
e guardar a definição.

30

Funcionamento

Sistema de menus

Tenha em atenção que os menus de ecrã (OSD) variam consoante o tipo de sinal seleccionado.

Funções disponíveis durante a recepção de diferentes tipos de sinal...

Submenu PC / DVI-A DVI-D Video / S-Video Component Video

Modo de Aplicação
Distorção
Temperatura da cor
Luminosidade
Contraste
Cor
Matiz*

IRE
Formato
Nitidez

Fonte
Sistema
Modo de Aplicação
Período Equivalente
de Utilização da

Lâmpada

Fonte
Resolução
Modo de Aplicação
Período

Equivalente de
Utilização da
Lâmpada

Imagem

Imagem Pro

Definições

Avançadas

Informações

Modo de Aplicação
Distorção
Temperatura da cor
Luminosidade
Contraste

Formato
Posição H
Posição V
Fase
H. Tamanho

S/ som
Volume
Tempo do visor
Arrefecimento rápido
Redefinir

Espelho
Pesquisar fonte
Idioma
Ecrã Splash
Modo Alta Altitude
Desligar automático
Modo Económico

Fonte
Resolução
Modo de Aplicação
Período Equivalente de Utilização da

Lâmpada

IRE
Formato

* Quando é ligado um sinal de Vídeo ou S-Video, a função apenas está disponível com o sistema NTSC
seleccionado.

Funcionamento

31

1. Menu Imagem

Alguns ajustamentos de imagem só estão disponíveis quando certas fontes de entrada estão a ser
utilizadas. Os ajustamentos que não estão disponíveis não são apresentados no ecrã.

FUNÇÃO

(predefinição / valor
predefinido)

Modo de Aplicação

(PC/DVI-A: Apresentação;
YPbPr/ S-Video/ Video/

DVI-D: Cinema em casa)

Distorção

(0)

Temperatura da cor

(depende do modo de
Aplicação seleccionado)

Luminosidade

(depende da fonte de entrada
seleccionada)

Contraste

(depende da fonte de entrada
seleccionada)

Cor

(depende da fonte de entrada
seleccionada)

Matiz

(50)

DESCRIÇÃO

São disponibilizados modos de aplicação predefinidos, para que possa
optimizar a configuração da imagem do seu projector de forma a adequar-se
ao tipo de programa.

Pode utilizar o botão MODE (modo) do telecomando para seleccionar
também um modo de aplicação predefinido Consulte "2. Seleccionar um

modo de aplicação" na página 28 para mais informações.

Corrige eventuais distorções da imagem. Consulte "Correcção da distorção"

na página 25 para mais informações.

Define a temperatura de cor. Consulte "5. Seleccionar uma temperatura de

cor" na página 29 para mais informações.

Ajusta a luminosidade da imagem. Consulte "1. Ajustar a luminosidade" na

página 28 para mais informações.

Ajusta o nível de diferença entre o escuro e a luz da imagem. Consulte

"2. Ajustar o contraste" na página 29 para mais informações.

Aumenta ou diminui a intensidade de cor da imagem. Consulte "3. Ajustar a

cor" na página 29 para mais informações.

Ajusta os tons de cor da imagem. Consulte "4. Ajustar o matiz" na página 29
para mais informações.

Quando é ligado um sinal de Vídeo ou S-Video, a função apenas

está disponível com o sistema NTSC seleccionado.

32

Funcionamento

2. Menu Imagem Pro

Alguns ajustamentos de imagem só estão disponíveis quando certas fontes de entrada estão a ser
utilizadas. Os ajustamentos que não estão disponíveis não são apresentados no ecrã.

FUNÇÃO

(predefinição /
valor predefinido)

IRE

(0)

Formato

(16:9)

Posição H

(0)

Posição V

(0)

Fase

(depende da fonte
de entrada
seleccionada)

H. Tamanho

(0)

Nitidez

(15)

DESCRIÇÃO

O sinal de vídeo dos tons de cinzento é medido em unidades IRE. Em algumas regiões
onde é utilizada a norma de televisão NTSC, os tons de cinzento são medidos entre
7,5 IRE (preto) e 100 IRE (branco); contudo, noutras regiões onde é utilizado
equipamento PAL ou a norma NTSC japonesa, os tons de cinzento são medidos entre
0 IRE (preto) e 100 IRE (branco). Sugerimos que verifique a fonte de entrada, para
saber se segue a escala de 0 IRE ou 7,5 IRE; depois, faça a selecção adequada.

Existem três definições de formato. Consulte "1. Seleccionar o formato de imagem" na

página 27 para mais informações.

1. 16:9 (para um ecrã panorâmico) 2. Real 3. 4:3 (para um ecrã normal)

O formato 16:9 é apenas obtido através da entrada Component Video que

apresente um sinal de imagem com o formato 16:9 adequado. Consulte "Ligação

a uma fonte Component Video" na página 20 e "Obter o tamanho ideal de
projecção de imagem" na página 13 para mais informações.

Ajusta a posição horizontal da imagem
projectada.

-30 +30

Ajusta a posição vertical da imagem
projectada.

-30

Esta função permite-lhe ajustar a fase do relógio, para reduzir a
distorção da imagem.

Ajusta a largura horizontal da imagem.

Ajusta a imagem para a tornar mais nítida ou mais suave.

+30

Funcionamento

33

3. Menu Definições

FUNÇÃO

(predefinição / valor
predefinido)

DESCRIÇÃO

S/ som

(Des)

Volume

(5)

Tempo do visor

(10)

Arrefecimento
rápido

(Des)

Redefinir

Liga e desliga o áudio do projector.

Ajusta o nível do volume.

Define o período de tempo durante o qual o menu de ecrã permanece activo após a
última vez em que se premiu um botão. O intervalo é de 5 a 100 segundos.

Activa ou desactiva a função Arrefecimento rápido. Ao seleccionar Lig, a função é
activada e o tempo de arrefecimento do projector é encurtado de uma duração normal
de 90 segundos para aproximadamente 30 segundos.

Repõe os valores predefinidos de fábrica em todas as definições.

As seguintes definições irão permanecer: Espelho, Idioma, Modo Alta

Altitude, Fase e Posição H.

34

Funcionamento

4. Menu Avançadas

FUNÇÃO

(predefinição /
valor predefinido)

Espelho

(Projecção frontal)

Pesquisar fonte

(Lig)

Idioma

(inglês)

Ecrã Splash

(logotipo BenQ)

Modo Alta
Altitude

(Des)

Desligar
automático

(Des)

Modo
Económico

(Des)

DESCRIÇÃO

O projector pode ser instalado num tecto, por trás de um ecrã, ou com um ou mais
espelhos. Se precisar de instalar o projector no tecto, contacte o seu revendedor para
obter o suporte de montagem no tecto (acessório opcional). Consulte "Escolher um

local" na página 12 e "Instruções de segurança para montagem do projector no tecto"
na página 13 para obter mais informações.

Determina se o projector procura automaticamente sinais de entrada. Se a pesquisa de
fonte estiver Lig, o projector pesquisará sinais de entrada até captar um sinal. Se a
função não estiver activada, o projector selecciona o último sinal de entrada utilizado.
O valor predefinido é 'DVI-A'.

Define o idioma dos menus de controlo no ecrã. Existem 17 idiomas que pode
escolher: inglês, francês, alemão, italiano, espanhol, russo, chinês tradicional, chinês
simplificado, japonês, coreano, sueco, neerlandês, turco, checo, português, tailandês e
polaco.

Utilize Esquerda/ Direita no projector ou no telecomando para seleccionar o seu
idioma.

Permite seleccionar o ecrã de logotipo que é visualizado durante a inicialização do
projector. Estão disponíveis três modos: predefinido (logotipo BenQ), ecrã negro ou
ecrã azul.

Um modo para funcionamento em áreas de grande altitude ou temperatura elevada.
Consulte "Funcionamento em áreas de grande altitude" na página 26 para mais
informações.

Esta função permite a desactivação automática do projector se não for detectado
qualquer sinal de entrada após um período de tempo especificado. Prima

Esquerda/ Direita no projector ou no telecomando para definir a duração do

tempo que o projector fica ligado antes de ser desactivado. Seleccione Des para
desactivar esta função.

Utilize este modo para reduzir o ruído do sistema e para reduzir o consumo de energia
em 20%. Se este modo estiver activado, a saída de luz será reduzida e resultará na
projecção de imagens mais escuras.

Se colocar o projector no Modo Económico, aumentará a duração da

funcionalidade de desactivação automática do temporizador da lâmpada. Para mais
informações sobre como calcular o tempo total de funcionamento da lâmpada,
consulte "Cálculo das horas de funcionamento da lâmpada" na página 38.

Funcionamento

35

5. Menu Informações

Este menu mostra-lhe o estado de funcionamento actual do projector.

Alguns ajustamentos de imagem só estão disponíveis quando certas fontes de entrada estão a ser
utilizadas. Os ajustamentos que não estão disponíveis não são apresentados no ecrã.

FUNÇÃO DESCRIÇÃO

Fonte
Resolução

Mostra a fonte de sinal actual.

Mostra a resolução nativa do sinal de entrada.

Modo de Aplicação
Período Equivalente de

Utilização da Lâmpada
Sistema

Mostra o modo seleccionado no menu Imagem.

Apresenta o número de horas de funcionamento da lâmpada.

Mostra o formato do sistema de entrada de vídeo: NTSC, SECAM, ou PAL.

36

Funcionamento

Manutenção

Cuidados com o projector

O seu projector precisa de pouca manutenção. A única coisa que tem de fazer regularmente é manter a lente
limpa.

Nunca remova peças do projector, excepto a lâmpada. Contacte o seu revendedor se for necessário substituir
outras peças.

Limpar a lente

Limpe a lente sempre que a superfície da mesma tenha sujidade ou pó.

• Utilize uma lata de ar comprimido para remover o pó.

• Se houver sujidade ou manchas, utilize papel de limpeza para lentes, ou humedeça um pano macio com um
produto de limpeza apropriado, para limpar suavemente a superfície da lente.

Nunca esfregue a lente com materiais abrasivos.

Limpar a caixa do projector

Antes de limpar a caixa, desligue o projector segundo o procedimento adequado de desactivação, conforme
descrito em "Desligar o projector" na página 30, e retire a ficha do cabo de alimentação da tomada.

• Para remover sujidade ou pó, limpe a caixa com o pano de limpeza fornecido.

• Para remover sujidade ou manchas mais difíceis, humedeça um pano macio com água e um detergente
neutro. Em seguida, limpe a caixa.

Nunca utilize cera, álcool, benzeno, diluente, ou outros detergentes químicos. Estes podem danificar a
caixa.

Guardar o projector

Se precisar de guardar o projector durante um período de tempo prolongado, siga as instruções que se seguem.

• Certifique-se de que a temperatura e a humidade do local onde vai guardar o projector se encontram dentro
dos limites aconselhados para o mesmo. Para conhecer os limites, consulte "Especificações" na página 44 ou
consulte o seu revendedor.

• Recolha os reguladores de altura.

• Retire as pilhas do telecomando.

• Embale o projector na respectiva embalagem original, ou numa equivalente.

Transportar o projector

Recomenda-se o transporte do projector na respectiva embalagem original, ou numa equivalente. Se
transportar o projector você mesmo, utilize a caixa original ou a mala de transporte flexível fornecida.

Manutenção

37

Informações sobre a lâmpada

Cálculo das horas de funcionamento da lâmpada

Quando o projector está em funcionamento, a duração (em horas) da utilização da lâmpada é calculada
automaticamente pelo temporizador integrado. O método de cálculo do número equivalente de horas é o
seguinte:

Horas de funcionamento total (equivalente) = 3/4 (horas de utilização em Modo Económico) + 1 (horas de
utilização no modo normal)

Consulte "Modo Económico" na página 35 para mais informações sobre o Modo Económico.
O número de horas de funcionamento da lâmpada em Modo Económico é calculado como sendo 3/4 do modo

normal. Ou seja, a utilização do projector em Modo Económico permite um aumento das horas de
funcionamento da lâmpada em 1/3.

Mensagem de aviso

Quando o indicador Lamp (lâmpada) acender e ficar vermelho, ou aparecer uma mensagem a indicar que está
na altura de substituir a lâmpada, instale uma lâmpada nova ou consulte o seu revendedor. Uma lâmpada muito
usada pode provocar uma avaria no projector e, em alguns casos, esta pode inclusivamente explodir.

Para obter informações mais detalhadas sobre os avisos do projector, consulte "Indicadores" na página 41.

Se a lâmpada aquecer demasiado, o indicador da lâmpada e a luz de aviso da temperatura acendem-se.
Desligue a corrente e deixe o projector arrefecer durante 45 minutos. Se, depois de ligar novamente a
corrente, o indicador da lâmpada ou da temperatura continuar aceso e vermelho, contacte o seu
revendedor local.

Os ecrãs de aviso da lâmpada que se seguem lembrar-lhe-ão que é preciso mudar a lâmpada.

Mensagem Estado

A lâmpada está a funcionar há 2800 horas. Coloque uma lâmpada nova
para obter os melhores resultados. Se o projecto funciona normalmente
com o "Modo Económico" seleccionado (Consulte "Modo Económico" na

página 35), poderá continuar a trabalhar com o projector até que apareça o

aviso de 2950 horas da lâmpada.

A lâmpada está a funcionar há 2950 horas. É necessário instalar uma
lâmpada nova, para evitar as inconveniências causadas pelo esgotar do
tempo de funcionamento da lâmpada.

38

A lâmpada está a funcionar há mais de 3 mil horas. Esta mensagem fica
intermitente no centro do ecrã, juntamente com o indicador Lamp
(lâmpada) durante 40 segundos.

Recomenda-se vivamente que substitua a lâmpada nesta altura. A lâmpada
é um item consumível. O respectivo temporizador no projector fornece­lhe informações sobre o tempo de utilização da lâmpada. Com o aumento
do tempo de utilização, a luminosidade da lâmpada diminui
gradualmente. Este comportamento da lâmpada é normal. Pode substituir
a lâmpada sempre que verificar que o nível de luminosidade diminuiu
significativamente. Se a lâmpada não for substituída antes, deve ser
substituída após 3000 horas de utilização.
Se esta mensagem de aviso aparecer, o projector desliga-se em 40 segundos.
Para que o projector volte a funcionar normalmente, a lâmpada DEVE ser
substituída.

Manutenção

Substituir a lâmpada

• Para reduzir o risco de choques eléctricos, desligue sempre o projector e o cabo de alimentação

antes de substituir a lâmpada.

• Para reduzir o risco de queimaduras graves, deixe o projector arrefecer durante, pelo menos,

45 minutos, antes de substituir a lâmpada.

• Para evitar cortar-se e danificar os componentes internos, tenha cuidado ao retirar um vidro da

lâmpada que esteja partido.

• Para evitar cortar-se e/ou comprometer a qualidade da imagem por tocar na lente, não toque no

compartimento vazio da lâmpada quando a retirar.

• Esta lâmpada contém mercúrio. Consulte a regulamentação local relativa a resíduos perigosos e

deite fora a lâmpada de acordo com essa regulamentação.

1. Desligue o projector no botão de ligar/desligar e retire da tomada de parede a ficha do cabo de

alimentação do projector.
evitar queimar-se.

2. Proteja a superfície do projector reservando-lhe uma área plana na secretária e colocando um material

acolchoado na secretária para proteger o projector.

3. Vire o projector ao contrário. Depois, desaperte o parafuso na
tampa da lâmpada. Certifique-se de que não perde o parafuso, uma
vez que é necessário para fixar a tampa da lâmpada. Recomenda-se
vivamente a utilização de uma chave de parafusos com ponta
magnética.

Se a lâmpada estiver quente, deixe-a arrefecer durante cerca de 45 minutos para

4. Retire a tampa da lâmpada do projector.

Não ligue a corrente antes de voltar a colocar a tampa da lâmpada.

5. Desligue o conector da lâmpada do projector.

6. Desaperte o parafuso que fixa a lâmpada. Certifique-se de que não
perde o parafuso, uma vez que é necessário para fixar a lâmpada.
Recomenda-se vivamente a utilização de uma chave de parafusos
com ponta magnética.

Manutenção

39

7. Puxe a lâmpada para fora do projector.

• Se puxar demasiadamente depressa, poderá partir a lâmpada,
espalhando vidro partido pelo projector.

• Não coloque a lâmpada em locais onde possa ser salpicada
com água, ao alcance de crianças, ou junto a materiais
inflamáveis.

• Não introduza as mãos no projector, depois de a lâmpada ter
sido removida. Se tocar nos componentes ópticos que se
encontram no interior do projector, poderá provocar
inconsistência de cores e distorção das imagens projectadas.

8. Conforme indicado na figura, segure a nova lâmpada e alinhe os

dois localizadores na lâmpada com os orifícios no projector e
depois insira a lâmpada por completo para dentro do projector.

9. Ligue o conector da lâmpada ao projector.

10. Aperte o parafuso que fixa a lâmpada.

• O parafuso solto pode provocar uma má ligação e dar origem a
uma avaria.

• Não aperte o parafuso em demasia.

11. Volte a colocar a tampa da lâmpada no projector.

12. Aperte o parafuso que fixa a tampa da lâmpada.

• O parafuso solto pode provocar uma má ligação e dar origem a
uma avaria.

• Não aperte o parafuso em demasia.

13. Reinicie o projector.

Não ligue a corrente antes de voltar a colocar a tampa da lâmpada.

40

Manutenção

14. Reponha o contador da lâmpada a zeros.

Não o faça se não substituir a lâmpada, pois pode provocar uma avaria.

i. Mantenha premido durante 5 segundos o botão EXIT (sair) no

projector para apresentar o tempo total de utilização da lâmpada.

ii. Prima AU TO (automático) no projector, ou no telecomando, para

repor as horas de funcionamento da lâmpada para “0”.

iii. Aguarde durante cerca de 5 segundos, para que desapareça o menu de ecrã.

Informação sobre temperatura

Quando a luz de aviso da temperatura está acesa, está a avisá-lo dos seguintes problemas prováveis:

1. A temperatura interna está demasiado alta.

2. As ventoinhas não estão a trabalhar.
Desligue o projector e contacte o pessoal qualificado da assistência para obter mais ajuda. Para mais
informações, consulte "Indicadores" abaixo.

Indicadores

Ilustração

• Sem imagem - : Luz APAGADA • O : Luz cor-de-laranja

• : Luz a piscar

• : Luz ACESA

• R : Luz vermelha

• G : Luz verde

Luz Estado e descrição
Ligado Temperatura Lâmpada
Eventos de energia

O

G

G

O

O

--

--

--

--

--

Modo de espera.

A luz indicadora de corrente pisca durante o arranque.

O projector está a funcionar normalmente.

1. É necessário que o projector arrefeça durante 90 segundos,
dado ter sido desligado anormalmente, sem que o processo
normal de arrefecimento tenha sido executado. Ou

2. É necessário que o projector arrefeça durante 90 segundos,
após a corrente ter sido desligada.

O projector desligou-se automaticamente. Se tentar reiniciar o
projector, ele desliga-se novamente. Contacte um revendedor
para obter assistência.

Manutenção

41

Luz Estado e descrição
Ligado T emperatura Lâmpada
Eventos da lâmpada

O projector desligou-se automaticamente. Se tentar reiniciar o

O

--

Eventos térmicos

-

R

R

projector, ele desliga-se novamente. Contacte um revendedor para
obter assistência.

1. O projector necessita de 90 segundos para arrefecer. Ou

2. Contacte um revendedor para obter assistência.

--

-

-

R

G

O

-

R

R

R

R

R

R

G

R

G

O projector desligou-se automaticamente. Se tentar reiniciar o

R

R

R

R

projector, ele desliga-se novamente. Contacte um revendedor para
obter assistência.

42

Manutenção

Resolução de problemas

O PROJECTOR NÃO LIGA.

Causa Solução

Ligue o cabo de alimentação à entrada de CA do

Não há corrente no cabo de alimentação.

Tentativa de voltar a ligar o projector
durante o processo de arrefecimento.

SEM IMAGEM

Causa Solução

A fonte de vídeo não está ligada, ou não
está ligada à corrente correctamente.

O projector não está correctamente ligado
ao dispositivo da fonte de entrada.

O sinal de entrada não foi seleccionado
correctamente.

A tampa da lente ainda está colocada na
lente.

IMAGEM DESFOCADA

Causa Solução

A lente de projecção não está focada
correctamente.

O projector e o ecrã não estão bem
alinhados.

A tampa da lente ainda está colocada na
lente.

projector e ligue a ficha do cabo à tomada de
parede. Se a tomada eléctrica tiver um interruptor,
certifique-se de que este está na posição de ligado.

Aguarde até que o processo de arrefecimento tenha
terminado.

Ligue a fonte de vídeo e verifique se o cabo de sinal
está ligado correctamente.

Verifique a ligação.
Seleccione o sinal de entrada correcto com o botão

SOURCE (fonte) no projector, ou com os botões
Source (fonte) no telecomando.

Retire a tampa da lente.

Ajuste a focagem da lente com o anel de focagem.
Ajuste o ângulo de projecção e a direcção, bem

como a altura do projector, se for necessário.
Retire a tampa da lente.

O TELECOMANDO NÃO FUNCIONA

Causa Solução

As pilhas estão esgotadas. Substitua as pilhas por outras novas.
Há um obstáculo entre o telecomando e o

projector.
Está demasiadamente longe do projector. Coloque-se a 6 metros do projector.

Remova o obstáculo.

Resolução de problemas

43

Especificações

Especificações do projector

Todas as especificações estão sujeitas a alteração sem aviso prévio.

Informações gerais

Nome do produto Projector Digital
Nome do modelo W100

Ópticas

Resolução 854 x 480 480P
Sistema de visualização 1-CHIP DMD
Lente F/Número F=2,6 a 2,77, f= 20,4 a 23,5 mm
Lâmpada Lâmpada de 200 W

Eléctricas

Alimentação eléctrica AC 100–240 V, 1,5 A–3,2 A, 50/60 Hz (Automático)
Consumo de energia 285 W (Máx.)

Informações mecânicas

Peso 2,724 Kg

Terminal de entrada

Entrada de computador
Entrada RGB DVI-I x 1 (utilizando um sinal DVI-A)
Entrada do sinal de vídeo
S-VIDEO Porta Mini DIN de 4 pinos x 1
VIDEO (Composite) RCA x 1
Entrada de sinal SD/HDTV Analógico – Component x 2

Digital – DVI (apenas HDTV)
Entrada do sinal áudio
Entrada de áudio Porta estéreo de mini-tomada

Saída

Altifalante (Mono misto) 2 watt x 1

Requisitos ambientais

Temperatura de funcionamento 0°C ~ 40°C ao nível do mar
Humidade relativa de
funcionamento
Altitude de funcionamento 0–3000 pés a uma temperatura entre 0°C–40°C

10% ~ 90% (sem condensação)

3000–6000 pés a uma temperatura entre 0°C–30°C

6000–10000 pés a uma temperatura entre 0°C–23°C

Dimensões

Unidade: mm

44

Especificações

283

238

94

Tabe la de t empo s

Temporização suportada para entrada de PC

Resolução

640 x 400 31,47 70,089 25,176 640 x 400_70

640 x 480

800 x 600

1024 x 768

1280 x 1024 63,981 60,020 108,000 SXGA_60

Frequência
Horizontal (kHz)

31,469 59,940 25,175 VGA_60
37,861 72,809 31,500 VGA_72
37,500 75,000 31,500 VGA_75
43,269 85,008 36,000 VGA_85
37,879 60,317 40,000 SVGA_60
48,077 72,188 50,000 SVGA_72
46,875 75,000 49,500 SVGA_75
53,674 85,061 56,250 SVGA_85
48,363 60,004 65,000 XGA_60
56,476 70,069 75,000 XGA_70
60,023 75,029 78,750 XGA_75
68,667 84,997 94,500 XGA_85

Frequência
Verti cal (Hz)

Frequência de
Pixel (MHz)

Modo

Temporização suportada para entrada Component-YPbPr

Formato do Sinal Frequência Horizontal (kHz) Frequência Ve rtical (Hz)

480i(525i) a 60Hz 15,73 59,94

480p(525p) a 60Hz 31,47 59,94

576i(625i) a 50Hz 15,63 50,00
576p(625p) a 50Hz 31,25 50,00
720p(750p) a 60Hz 45,00 60,00
720p(750p) a 50Hz 37,50 50,00

1080i(1125i) a 60Hz 33,75 60,00
1080i(1125i) a 50Hz 28,13 50,00

Temporização suportada para as entradas Video e S-Video

Modo de vídeo

NTSC 15,73 60 3,58

PAL 15,63 50 4,43

SECAM 15,63 50 4,25 ou 4,41

PAL-M 15,73 60 3,58

PAL-N 15,63 50 3,58

PAL-60 15,73 60 4,43

NTSC4.43 15,73 60 4,43

Frequência
Horizontal (kHz)

Frequência
Vertical (Hz)

Frequência
sub-portadora
de cor (MHz)

Especificações

45

Garantia

Garantia limitada

A BenQ garante este produto contra quaisquer defeitos de material ou de mão-de-obra, sob condições normais
de utilização e armazenamento.

Qualquer reclamação dentro do prazo da garantia deve ser acompanhada da prova de compra. Na eventualidade
de este produto apresentar qualquer defeito durante o prazo da garantia, a exclusiva obrigação da BenQ e o
exclusivo recurso do cliente será a substituição de todas as peças defeituosas (mão-de-obra incluída). Para obter
assistência dentro do prazo da garantia, deve comunicar imediatamente os defeitos detectados ao revendedor
onde adquiriu o produto.

Importante: A garantia acima indicada será anulada se o cliente não utilizar o produto de acordo com as
instruções escritas da BenQ, em especial, a humidade ambiente deverá estar entre 10% e 90%, a temperatura

°C e 40°C, a altitude deve ser inferior a 3000 metros e não deve ser utilizado num ambiente poeirento. Esta

entre 0
garantia concede ao cliente direitos legais específicos, podendo existir outros direitos que podem variar conforme
a região.

Para obter mais informações, visite o web site support.BenQ.com

.

46

Garantia

Advertências

Copyright

Copyright 2006 pela BenQ Corporation. Todos os direitos reservados. Nenhuma parte desta publicação pode
ser reproduzida, transmitida, transcrita, armazenada num sistema de pesquisa electrónica ou traduzida em
qualquer idioma ou linguagem de computador, sob qualquer forma ou por qualquer meio, electrónico,
mecânico, magnético, óptico, químico, manual ou de outra forma, sem a permissão expressa, por escrito, da
BenQ Corporation.

Declinação de Responsabilidade

A BenQ Corporation não faz quaisquer alegações nem garantias, sejam elas explícitas ou implícitas,
relativamente ao teor do presente, renunciando particularmente a quaisquer garantias relativas à capacidade de
comercialização ou adequação a fins específicos. Além disso, a BenQ Corporation reserva-se o direito de rever
esta publicação e de efectuar periodicamente modificações no teor da mesma, sem obrigação de notificar
qualquer pessoa de tais revisões ou modificações.

*DLP, Digital Micromirror Device e DMD são marcas comerciais da Texas Instruments. Outras marcas são
copyrights das respectivas empresas ou organizações.

Advertências

47
