Benq SW270C, SW271 User Manual [de]

LCD-Monitor

Benutzerhandbuch

PhotoVue Fotografie Monitor | SW Serie

Copyright

Copyright © 2021 BenQ Corporation. Alle Rechte vorbehalten. Diese Veröffentlichung darf nicht ohne die vorherige schriftliche Genehmigung von BenQ Corporation in irgendeiner Form oder durch elektronische, mechanische, magnetische, optische, chemische, manuelle oder andere Mittel reproduziert, übertragen, umgeschrieben, in einem Datenabfragesystem gespeichert oder in irgendeine Sprache oder Computersprache übersetzt werden.

Ausschlusserklärung

BenQ Corporation übernimmt weder direkte noch indirekte Garantie für die Richtigkeit dieses Handbuchs und übernimmt insbesondere keine Gewährleistung hinsichtlich der Qualität oder der Eignung zu einem bestimmten Zweck. Ferner behält sich die BenQ Corporation das Recht vor, diese Veröffentlichung ohne Vorankündigung zu überarbeiten und Änderungen des Inhalts vorzunehmen.

Die Leistung von Flimmerfrei kann durch externe Faktoren wie z.B. schlechte Kabelqualität, instabile Stromversorgung, Signalinterferenz oder schlechte Erdung beeinträchtigt werden und nicht nur auf die oben genannten Faktoren beschränkt sein. (Nur für flimmerfreie Modelle anwendbar.)

BenQ ecoFACTS

BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the "Bringing Enjoyment 'N Quality to Life" corporate vision with the ultimate goal to achieve a low-carbon society. Besides meeting international regulatory requirement and standards pertaining to environmental management, BenQ has spared no efforts in pushing our initiatives further to incorporate life cycle design in the aspects of material selection, manufacturing, packaging, transportation, using and disposal of the products. BenQ ecoFACTS label lists key eco-friendly design highlights of each product, hoping to ensure that consumers make informed green choices at purchase. Check out BenQ's CSR Website at

http://csr.BenQ.com/ for more details on BenQ's environmental commitments and

achievements.

Produktunterstützung

Dieses Dokument soll den Kunden stets die aktuellsten und genauesten Informationen bieten. Alle Inhalte können daher von Zeit zu Zeit ohne vorherige Ankündigung geändert werden. Bitte besuchen Sie die Webseite für die neueste Version dieses Dokuments und andere Produktinformationen. Die verfügbaren Dateien variieren je nach Modell.

1. Stellen Sie sicher, dass der Computer eine Verbindung zum Internet besitzt.

2. Besuchen Sie die lokale Webseite von Support.BenQ.com. Das Layout der Website kann sich je nach Region/Land unterscheiden.

• Benutzerhandbuch und zugehöriges Dokument

• Treiber und Anwendungen

• (nur EU) Demontageinformationen: Verfügbar auf der Benutzerhandbuch Download Seite. Dieses Dokument wird auf der Grundlage der Verordnung (EU) 2019/2021 zur Verfügung gestellt, um Ihr Produkt zu reparieren oder zu recyceln. Wenden Sie sich für Wartungsarbeiten innerhalb der Garantiezeit immer an den Kundendienst vor Ort. Wenn Sie ein Produkt außerhalb der Garantiezeit reparieren möchten, empfehlen wir Ihnen, sich an qualifiziertes Servicepersonal zu wenden und Reparaturteile von BenQ zu beziehen, um die Kompatibilität sicherzustellen. Nehmen Sie das Produkt nicht auseinander, es sei denn, Sie sind sich der Konsequenzen bewusst. Wenn Sie die Demontageinformationen nicht auf Ihrem Produkt finden können, wenden Sie sich an den Kundendienst vor Ort, um Hilfe zu erhalten.

Erweiterte Software

Neben den integrierten Technologien und Funktionen dieses Produkts stehen Ihnen weitere Softwareanwendungen zur Verfügung, um die Produktfunktionalität zu verbessern und zu erweitern. Laden Sie die Software und das Benutzerhandbuch gemäß den Anweisungen auf der BenQ Webseite herunter.

• Palette Master Element Die Palette Master Element Software vereinfacht die Kalibrierung und produziert zuverlässig

korrekte Farbergebnisse. Palette Master Element kann verwendet werden, um die Farb-Engine in bestimmten BenQ Monitoren einzustellen und bietet eine vollständige Unterstützung des X-Rite/Datacolor Kolorimeters.

EPREL Registrierungsnummer: SW270C: 343943 SW271: 343944

Sicherheitshinweise zur Stromversorgung

10-90% 0-3000m0-40°C 10-60% 0-12000m-20-60°C

Bitte befolgen Sie diese Sicherheitshinweise, um die optimale Leistungsfähigkeit und die maximale Lebensdauer Ihres Monitors zu erreichen.

• Das Gerät wird durch den Netzstecker von der Stromzufuhr getrennt.

• Das Netzstromkabel dient bei Geräten mit Netzsteckern zur Trennung von der Netzstromversorgung. Die Netzsteckdose muss sich in der Nähe des Geräts befinden und leicht zugänglich sein.

• Dieses Gerät darf nur an einem Stromnetz betrieben werden, das den Angaben auf dem Markierungsetikett entspricht. Wenn Sie nicht sicher sind, ob diese Anforderungen erfüllt sind, wenden Sie sich an Ihren Händler oder Ihr örtliches Stromversorgungsunternehmen.

• Dieses Klasse I Gerät mit Netzstecker Typ A muss mit Schutzerdung verbunden werden.

• (Wenn das Gewicht des Produktes kleiner oder gleich 3 kg ist) muss ein zugelassenes Netzkabel größer oder gleich H03VV-F, 3G, 0,75mm2 verwendet werden.

• (Wenn das Gewicht des Produktes größer als 3 kg ist) muss ein zugelassenes Netzkabel größer oder gleich H05VV-F oder H05RR-F, 3G, 0,75mm2 verwendet werden.

• Verwenden Sie nur das von BenQ bereitgestellte Netzkabel. Verwenden Sie auf keinen Fall ein Netzkabel, das beschädigt aussieht oder zerfranst ist.

• (Wenn eine Fernbedienung vorgesehen ist) RISIKO DER EXPLOSION, WENN BATTERIE DURCH EINEN FALSCHEN TYP ERSETZT WIRD. ENTSORGEN SIE BENUTZTE BATTERIEN ENTSPRECHEND DER ANWEISUNGEN.

Für Modelle mit Netzteile:

• Verwenden Sie nur das gelieferte Netzteil zusammen mit dem LCD-Monitor. Wenn Sie eine andere Art von Netzteil verwenden, kann es zu Fehlfunktionen und/oder Gefahren kommen.

• Sorgen Sie für ausreichende Belüftung um das Netzteil herum, wenn Sie es verwenden, um das Gerät zu bedienen oder den Akku aufzuladen. Legen Sie kein Papier oder andere Objekte auf das Netzteil, um Hitzestau zu vermeiden. Verwenden Sie das Netzteil nicht, wenn es sich in der Tragetasche befindet.

• Schließen Sie das Netzteil an eine geeignete Netzquelle an.

• Versuchen Sie nicht, das Netzteil selbst zu reparieren. Im Innern befinden sich keine Teile, die repariert werden können. Ersetzen Sie die Einheit, falls sie beschädigt ist oder viel Feuchtigkeit ausgesetzt wurde.

Reinigung und Pflege

• Stellen Sie den Monitor nicht mit der Vorderseite nach unten auf den Boden oder eine Tischfläche. Andernfalls können Kratzer auf der Bildschirmoberfläche auftreten.

• Das Gerät muss vor dem Betrieb an der Gebäudestruktur befestigt werden.

• (Für Modelle, die Wand- oder Deckenmontage unterstützen)

• Installieren Sie den Monitor und die Monitor-Montageeinheit nur an einer Wand mit flacher Oberfläche.

• Stellen Sie sicher, dass das Wandmaterial und die Standard Wandmontagehalterung (separat erhältlich) stabil genug sind, um das Gewicht des Monitors zu tragen.

• Schalten Sie den LCD-Monitor aus, bevor Sie die Kabel von ihm abtrennen.

• Trennen Sie das Produkt vor der Reinigung immer von der Steckdose. Reinigen Sie die Oberfläche des LCD-Monitors mit einem weichen, fusselfreien Tuch. Verwenden Sie keine aggressiven Reinigungsmittel, Reinigungssprays oder Glasreiniger.

• Die Schlitze und Öffnungen hinten und oben am Gehäuse dienen zur Lüftung. Sie dürfen nicht blockiert oder abgedeckt werden. Der Monitor darf nur dann in der Nähe von oder über Heizkörpern bzw. Wärmequellen aufgestellt oder in Gehäuse eingebaut werden, wenn eine ausreichende Lüftung gewährleistet ist.

• Stellen Sie keine schweren Lasten auf den Monitor, um mögliche Verletzungen oder Beschädigungen des Monitors zu vermeiden.

• Bewahren Sie den Karton und das Verpackungsmaterial für den Fall auf, dass Sie den Monitor in der Zukunft transportieren müssen.

• Beziehen Sie sich auf das Produktetikett für Informationen über Nennleistung, Herstellungsdatum und Kennzeichnungen.

Wartung

• Warten Sie das Gerät nicht selbst, da Sie sich beim Öffnen oder Entfernen des Schutzgehäuses gefährlichen Stromspannungen und anderen Risiken aussetzen könnten. Im Falle eines Missbrauchs (siehe oben) oder eines Unfalls (z.B. Fallenlassen des Geräts, unsachgemäßer Gebrauch) wenden Sie sich zur Wartung an qualifiziertes Wartungspersonal.

• Kontaktieren Sie Ihren Kaufort oder besuchen Sie die Webseite von Support.BenQ.com für weitere Unterstützung.

Vorsicht

• Der Monitor sollte 50 ~ 70 cm (20 ~ 28 Zoll) Abstand zu Ihren Augen haben.

• Wenn Sie über einen längeren Zeitraum auf den Bildschirm blicken, könnte dies zu einer Ermüdung Ihrer Augen führen und Ihre Sehkraft beeinträchtigen. Ruhen Sie Ihre Augen für jede 1 Stunde der Produktnutzung 5 ~ 10 Minuten lang aus.

• Verringern Sie die Belastung Ihrer Augen, indem Sie weit entfernte Gegenstände anvisieren.

• Häufiges Blinzeln und Augenübungen helfen dabei, Ihre Augen nicht austrocknen zu lassen.

Typografie

Zeichen / Symbol Element Bedeutung

Warnung Vorwiegend Informationen zur Vermeidung an Schäden an

Komponenten, Daten oder Verletzungen durch unsachgemäße Nutzung oder Verhalten.

Tipp Nützliche Informationen für die Durchführung einer

Aufgabe.

Hinweis Ergänzende Informationen.

In diesem Dokument werden die Schritte zum Aufruf eines Menüs in abgekürzter Form gezeigt, z.B.: Menü > System > Informationen.

Inhaltsverzeichnis

Copyright ...................................................................................................................................... 2

Produktunterstützung ................................................................................................................3

Erweiterte Software................................................................................................................................... 3

Erste Schritte ............................................................................................................................... 9

Monitoransicht und Anschlüsse .............................................................................................12

Vorderansicht............................................................................................................................................ 12

Rückansicht................................................................................................................................................ 12

Eingangs- und Ausgangsanschlüsse .......................................................................................................13

Anschluss ....................................................................................................................................................14

Installation der Monitor-Hardware .......................................................................................17

So trennen Sie den Monitor und den Sockel ab ...............................................................................23

Anbringen der Monitorblende (optionaler Schritt) ..........................................................................25

Einstellen der Höhe des Monitors .......................................................................................................30

Drehen des Monitors ..............................................................................................................................31

Einstellung des Ansichtwinkels .............................................................................................................. 32

Verwenden der Monitor-Montageeinheit ...........................................................................................33

Optimale Benutzung des BenQ-Monitors ...........................................................................34

Herunterladen der Treiberdateien für den LCD-Monitor aus dem Internet ............................ 34

Installation auf einem neuen Computer ..............................................................................................35

Aktualisierung des Treibers auf einem bereits installierten Computer ......................................36

Windows 10-System installieren .......................................................................................................... 37

Windows 8 (8.1)-System installieren ...................................................................................................38

Windows 7-System installieren .............................................................................................................39

So stellen Sie den Monitor ein ...............................................................................................40

Die Steuerpalette...................................................................................................................................... 40

Hotkey Puck (nur für SW320 / SW271) ............................................................................................41

Hotkey Puck G2 und seine grundlegenden Funktionen (nur für SW270C) ...............................43

Grundlegende Menübedienung ............................................................................................................. 45

Anpassen der Direkttasten .................................................................................................................... 46

Funktioniert mit HDR Technologie ..................................................................................................... 47

Einstellung der Anzeigefarbe.................................................................................................................. 48

Einstellen des Anzeigemodus................................................................................................................. 49

Auswahl eines passenden Bildmodus................................................................................................... 49

Auswahl der Videoquelle im PIP/PBP Modus (für Modelle mit PIP/PBP Funktion)................... 49

Verwendung des Hauptmenüs ...............................................................................................51

Anzeigemenü .............................................................................................................................................52

Menü Farbanpassung ................................................................................................................................54

PIP/PBP-Menü ............................................................................................................................................61

System Menü ............................................................................................................................................. 64

Controller Tastenmenü (nur für SW270C) ...................................................................................... 69

Fehlerbehebung ......................................................................................................................... 71

Häufig gestellte Fragen (FAQ)............................................................................................................... 71

Weitere Hilfe?........................................................................................................................................... 73

2/18/21 SW320-EM-V1

Erste Schritte

Überprüfen Sie beim Auspacken, ob folgende Teile im Lieferumfang enthalten sind. Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, wenden Sie sich umgehend an den Händler, bei dem Sie die Ware gekauft haben.

BenQ LCD-Monitor

(für Rand-zu-Rand Modelle)

Monitorständer

Monitorsockel

Schnellstartanleitung

Quick Start Guide

9 Erste Schritte

Wichtige Sicherheitsanweisungen

Behördliche Bestimmungen

Netzkabel (Der gelieferte Artikel kann sich je nach Modell oder Region unterscheiden.)

Videokabel: DP (Optionales Zubehör)

Safety

Instructions

Regulatory

Statements

Videokabel: DP auf mini-DP

Videokabel: HDMI (Optionales Zubehör)

Audiokabel (Optionales Zubehör)

USB-Kabel: USB-C™ (Optionales Zubehör für Modelle mit USB-C™ Anschluss)

Wenn ein USB-C™ Kabel nicht im Lieferumfang enthalten ist, stellen Sie sicher, dass das gekaufte Kabel von USB-IF zertifiziert und voll funktionsfähig ist, sowie mit Stromversorgungs- und Video/Audio-/ Datentransferfunktionen ausgestattet ist.

10 Erste Schritte

USB-Kabel

Hotkey Puck (nur für SW320 / SW271)

Hotkey Puck G2 (nur für SW270C)

Monitorblende (nur für SW320 / SW271)

Monitorblende für Querformat (nur für SW270C)

• Das verfügbare Zubehör und die hier gezeigten Abbildungen können sich vom Lieferumfang und dem Produkt in Ihrer Region unterscheiden. Der Lieferumfang kann ohne vorherige Ankündigung geändert werden. Kabel, die nicht im Lieferumfang des Produktes enthalten sind, können Sie separat erwerben.

• Bewahren Sie den Karton und das Verpackungsmaterial für den Fall auf, dass Sie den Monitor in der Zukunft transportieren müssen. Das Schaumstoffmaterial eignet sich ideal für den Schutz des Monitors während des Tr a n sp o r t s.

Bewahren Sie das Produkt und das Zubehör immer außerhalb der Reichweite von Kleinkindern auf.

11 Erste Schritte

Monitoransicht und Anschlüsse

Vorderansicht

1. Kontrolltasten

(für Rand-zu-Rand Modelle)

2. Ein/Aus-Taste

Rückansicht

3. Kabeldurchlass

4. Eingangs- und Ausgangsanschlüsse (Modellabhängig, siehe Eingangs-

und Ausgangsanschlüsse auf Seite 13)

5. Steckplatz für Kensington-Schloss

6. USB-Anschlüsse (Downstream; Verbindung mit USB-Geräten)

7. SD-Kartensteckplatz

12 Monitoransicht und Anschlüsse

Eingangs- und Ausgangsanschlüsse

1234567

1234876

Eingangs- und Ausgangsanschlüsse können sich je nach Modell unterscheiden. Prüfen Sie die Produktspezifikationen auf der Webseite für Details.

SW320 1. Netzanschluss Buchse

2. Hotkey Puck / Hotkey Puck G2 Anschluss

3. HDMI-Anschluss

4. DisplayPort-Anschluss

5. Mini DisplayPort-Anschluss

SW271 / SW270C

6. Kopfhörerbuchse

7. USB-Anschluss (Upstream; Verbindung mit PC)

8. USB-C™ Anschluss

• Je nach Produktspezifikation könnte die unterstützte Auflösung und das Timing abweichen.

• Das obige Diagramm kann sich von Modell zu Modell unterscheiden.

• Das Bild kann sich von dem an Ihrem Ort ausgelieferten Produkt unterscheiden.

13 Monitoransicht und Anschlüsse

Lautsprecher / Kopfhörer

USBPeripheriegeräte

SD-Karte

PC/Notebook

SW320

Anschluss

Die folgenden Anschlussdiagramme dienen lediglich als Beispiel. Kabel, die nicht im Lieferumfang des Produktes enthalten sind, können Sie separat erwerben.

Weitere Informationen zu den Anschlussmethoden finden Sie auf den Seiten 19 - 21.

14 Monitoransicht und Anschlüsse

Speakers / Headphone

USBPeripheriegeräte

SD-Karte

PC/Notebook

SW271 / SW270C

Hotkey Puck G2 (SW270C)

Hotkey Puck (SW320 / SW271)

• (SW271) Wenn der USB-C™ Wechselmodus (DP-Alt-Modus) aktiviert ist, ist USB 2.0 über die USB Downstream Anschlüsse verfügbar. (SW270C) Wenn der USB-C™ Wechselmodus (DP-Alt-Modus) aktiviert ist, ist USB 3.1 Gen 1 (5 Gb/s) über die USB Downstream Anschlüsse verfügbar.

• (SW270C) Wenn der Videoeingang über HDMI oder DP und USB-C™ als Upstream Anschluss arbeitet, ist USB 3.1 Gen 1 (5 Gb/s) über die USB Downstream Anschlüsse verfügbar. (SW271) Wenn einer der Videoeingänge USB-C™ und der andere HDMI oder DP und USB Upstream ist, entfernen Sie das USB-C™ Kabel von der nicht verwendeten Quelle, damit die USB Downstream Anschlüsse funktionieren.

15 Monitoransicht und Anschlüsse

Stromversorgung des USB-C™ Anschlusses an Ihrem Monitor (nur für SW270C)

Nicht alle Monitore, die mit USB-C™ Anschlüssen ausgestattet sind, unterstützen die Stromversorgung. Wenn die Stromversorgungsfunktion nicht verfügbar ist, ist eine zusätzliche Stromversorgung des angeschlossenen Gerätes erforderlich.

Mit der Stromversorgungsfunktion unterstützt Ihr Monitor die Stromversorgung der angeschlossenen USB-C™ Geräte.

SW270C

USB-C™ Stromversorgung

5V / 3A

9V / 3A

12V / 3A

15V / 3A

20V / 3A

• Ein angeschlossenes Gerät muss mit einem USB-C™ Anschluss ausgestattet sein, der die Ladefunktion über die USB-Stromversorgung unterstützt.

• Das angeschlossene Gerät kann über den USB-C™ Anschluss aufgeladen werden, auch wenn sich der Monitor im Energiesparmodus befindet.(*)

• Die USB-Stromversorgung beträgt bis zu 60W. Wenn das angeschlossene Gerät mehr als 60 W für den Betrieb oder das Hochfahren benötigt (wenn der Akku leer ist), verwenden Sie das mitgelieferte Originalnetzteil.

• Die Informationen basieren auf den Standardprüfkriterien und dienen als Referenz. Die Kompatibilität ist nicht gewährleistet, da die Benutzerumgebungen unterschiedlich sind. Wenn ein USB-C™ Kabel nicht im Lieferumfang enthalten ist, stellen Sie sicher, dass das gekaufte Kabel von USB-IF zertifiziert und voll funktionsfähig ist, sowie mit Stromversorgungs- und Video/Audio-/Datentransferfunktionen ausgestattet ist.

*: Das Aufladen über USB-C™ im Energiesparmodus des Monitors ist verfügbar, wenn die USB-C Aktiv Funktion aktiviert ist. Gehen Sie zu

System > USB-C Aktiv und wählen Sie EIN.

16 Monitoransicht und Anschlüsse

Installation der Monitor-Hardware

• Stellen Sie sicher, dass Computer und Monitor ausgeschaltet sind. Schließen Sie die Anschlüsse erst dann an, wenn Sie dazu aufgefordert werden. Dasselbe gilt auch für das Anschalten des Monitors.

• Die folgenden Diagramme dienen lediglich als Beispiel. Die Position und die Verfügbarkeit der Eingangs- und Ausgangsbuchsen können sich je nach Modell unterscheiden.

• Das unterstützte Timing kann je nach Eingangssignal variieren. Laden Sie die von der Webseite herunter (siehe Produktunterstützung auf Seite 3). Weitere Informationen finden Sie unter "

Voreingestellte Anzeigemodi" in der Resolution file (Auflösungsdatei).

Vermeiden Sie Fingerdruck auf der Bildschirmoberfläche.

1. Anbringen des Monitorsockels.

Seien Sie bitte vorsichtig, um den Monitor nicht zu beschädigen. Wenn Sie die Bildschirmoberfläche auf ein Objekt, z.B. einen Hefter oder eine Maus, legen, kann das Glas zerbrechen oder das LCD-Substrat beschädigt werden, was die Produktgarantie ungültig macht. Wenn Sie den Monitor über Ihren Schreibtisch ziehen, können der Monitorrahmen und die Steuerelemente beschädigt werden.

Schützen Sie den Monitor und seinen Bildschirm, indem Sie freien Platz auf Ihrem Schreibtisch schaffen und eine weiche Unterlage, z.B. das Verpackungsmaterial des Monitors, unter den Monitor legen.

Resolution file (Auflösungsdatei)

Legen Sie den Monitor mit dem Bildschirm nach unten zeigend auf eine saubere, gepolsterte Oberfläche.

Bringen Sie den Monitorständer am Monitorsockel wie abgebildet an. Richten Sie den Pfeil am Ende des Ständers am Pfeil am Monitor aus.

17 Installation der Monitor-Hardware

Drehen Sie den Ständer im Uhrzeigersinn, bis es nicht

mehr weiter geht.

Ziehen Sie die Schraube unten am Monitor wie in der Abbildung gezeigt fest. Drehen Sie Ständer anschließend entgegen dem Uhrzeigersinn, damit er nach vorn zeigt.

Richten Sie den Arm am Ende des Monitors aus und

drücken Sie ihn hinein ( ), bis eine Klicken zu hören

ist und er festsitzt ( ).

Versuchen Sie vorsichtig, die beiden Teile wieder auseinander zu ziehen, um zu überprüfen, ob sie korrekt zusammengefügt wurden.

Heben Sie den Monitor vorsichtig an, drehen Sie ihn um und stellen Sie ihn aufrecht auf eine flache ebene Oberfläche.

Sie sollten die Position des Monitors und den Winkel des Bildschirmes so auswählen, dass Reflektionen von anderen Lichtquellen minimiert werden.

18 Installation der Monitor-Hardware

Wenn Ihr Monitor ein Rand-zu-Rand Monitor ist, behandeln Sie ihn mit Sorgfalt. Vermeiden Sie Fingerdruck auf der Bildschirmoberfläche. Passen Sie den Bildschirmwinkel an, indem Sie Ihre Hände wie abgebildet auf die Oberseite und an die Unterseite des Monitors halten. Vermeiden Sie zu starken Druck auf den Monitor.

2. Schließen Sie das PC-Videokabel an.

HDMI-Kabel anschließen

Schließen Sie den Stecker des HDMI-Kabels an den HDMI-Anschluss am Monitor an. Schließen Sie das andere Ende des Kabels an den HDMI-Anschluss des digitalen Ausgangsgerätes an.

DP-Kabel anschließen Schließen Sie den Stecker des DP-Kabels am

Videoanschluss des Monitors an. Schließen Sie das andere Ende des Kabels am Video-Anschluss des Computers an.

Wenn der Monitor und der Computer eingeschaltet sind, aber kein Bild angezeigt wird, trennen Sie das DP-Kabel ab. Schließen Sie den Monitor zuerst an eine andere Videoquelle als DP an. Gehen Sie zu OSD-Menü des Monitors und ändern Sie die Einstellung von

1.4 auf 1.1. Trennen Sie das aktuelle Videokabel nach dem

Vornehmen der Einstellung ab und schließen Sie das DP-Kabel wieder an. Für den Aufruf des OSD-Menüs siehe

Grundlegende Menübedienung auf Seite 45.

System und DisplayPort im

Entweder

Oder

19 Installation der Monitor-Hardware

USB-C™ Kabel anschließen Verbinden Sie den beiliegenden Stecker des

USB-C™-Kabels mit dem USB-C™-Anschluss des Monitors. Schließen Sie das andere Ende des Kabels an den USB-C™ Anschluss eines Laptops an. Sie ermöglicht auch Signal-, Audio- und Datenübertragungen vom Laptop zum Monitor.

(SW271) Der USB-C™ Anschluss am Monitor überträgt nur Daten und unterstützt keine Stromversorgung für den Laptop. Für den angeschlossenen Laptop ist eine zusätzliche Stromversorgung erforderlich. (SW270C) Der USB-C™ Anschluss am Monitor unterstützt die Stromversorgung. Unter Stromversorgung des USB-C™

Anschlusses an Ihrem Monitor (nur für SW270C) auf Seite 16 finden Sie weitere Informationen. Wenn ein

USB-C™ Kabel nicht im Lieferumfang enthalten ist, stellen Sie sicher, dass das gekaufte Kabel von USB-IF zertifiziert und voll funktionsfähig ist, sowie mit Stromversorgungs- und Video/Audio-/Datentransferfunktionen ausgestattet ist.

Aufgrund der USB-C™ Technologiebegrenzung wird die USB-Übertragungsgeschwindigkeit nur durch die ausgewählte Bildwiederholrate bestimmt. Unter USB-C

Konfiguration auf Seite 66 und Optionen für Datenübertragung über USB-C™ (nur für SW271 / SW270C) auf Seite 68 finden Sie weitere Informationen.

Oder

Mini DP-Kabel anschließen Schließen Sie den Stecker des mini DP-Kabels am

Videoanschluss des Monitors an. Schließen Sie das andere Ende des Kabels am Video-Anschluss des Computers an.

Die im Lieferumfang enthaltenen Videokabel und die Anschlussabbildungen auf der rechten Seite können sich von dem in Ihrer Region erhältlichem Produkt unterscheiden.

3. Schließen Sie das Audiokabel an.

Sie können Kopfhörer an die Kopfhörerbuchse Rückseite am Monitor anschließen.

Oder

20 Installation der Monitor-Hardware

4. Schließen Sie USB-Geräte an.

TV OUT

PDIF-OUT

S DIF-OUT

Schließen Sie das USB-Kabel zwischen dem PC und dem Monitor (über den Upstream-USB-Anschluss auf der Rückseite an). Dieser Upstream-USB-Anschluss überträgt Daten zwischen dem PC und USB-Geräten, welche am Monitor angeschlossen sind.

Schließen Sie USB-Geräte über andere USB-Anschlüsse (Downstream) an den Monitor an. Diese Downstream-USB-Anschlüsse übertragen Daten zwischen angeschlossenen USB-Geräten und dem Upstream-Anschluss.

Die USB-Hubs (Downstream-Anschlüsse) stehen zur Verfügung, wenn der USB Typ-B oder Typ-C™ Anschluss verwendet wird.

5. Einfügen der Speicherkarte.

Fügen Sie eine SD oder MMC Speicherkarte in der auf der Karte angegebenen Richtung ein, um Daten auszutauschen.

Die unterstützten Speicherkartenformate sind wie folgt:

• SD / SDHC / SDXC

• MMC

6. Schließen Sie den Hotkey Puck / Hotkey Puck G2 an den Monitor an.

Schließen Sie den Hotkey Puck / Hotkey Puck G2 an den mini-USB-Anschluss (nur für Hotkey Puck Anschluss) an der Rückseite des Monitors an.

21 Installation der Monitor-Hardware

Und stellen Sie den Hotkey Puck / Hotkey Puck G2 wie abgebildet auf den Monitorständer oder an eine andere gewünschte Stelle.

Weitere Informationen finden Sie unter Hotkey Puck / Hotkey Puck G2 auf Seite Hotkey Puck (nur für

SW320 / SW271) auf Seite 41 / Hotkey Puck G2 und seine grundlegenden Funktionen (nur für SW270C).

7. Anschließen des Netzkabels an den Monitor.

Stecken Sie das eine Ende des Netzkabels in die Buchse

auf der Rückseite des Monitors. Schließen Sie das

andere Ende noch nicht an eine Netzquelle an.

8. Verlegen Sie die Kabel.

Führen Sie die Kabel durch die Kabelöffnung.

9. Schließen Sie nun den Strom an, und schalten Sie das Gerät ein.

Stecken Sie das andere Ende des Netzkabels in eine Netzsteckdose ein und schalten Sie diese ggf. ein.

Das Bild kann sich von dem an Ihrem Ort ausgelieferten Produkt unterscheiden.

Schalten Sie den Monitor mit der Ein-/Aus-Taste am Monitor ein und aus.

Schalten Sie den Computer an, und befolgen Sie die Anweisungen in Optimale Benutzung des

BenQ-Monitors auf Seite 34, installieren Sie die Monitor

Software.

Sie können die Lebensdauer des Bildschirms verlängern, wenn Sie die Energieverwaltung Ihres Computers aktivieren.

22 Installation der Monitor-Hardware

So trennen Sie den Monitor und den Sockel ab

Auslösetaste

1. Vorbereiten des Monitors und der Arbeitsfläche.

Schalten Sie den Monitor aus, bevor Sie das Netzkabel abtrennen. Schalten Sie den Rechner aus, bevor Sie das Monitorsignalkabel abtrennen.

Schützen Sie den Monitor und seinen Bildschirm, indem Sie einen flachen freien Bereich auf Ihrem Schreibtisch schaffen und eine weiche Unterlage, z.B. ein Handtuch, auf dem Schreibtisch ausbreiten, bevor Sie den Monitor mit dem Bildschirm nach unten zeigend auf diese flache saubere und weiche Oberfläche legen.

2. Entfernen Sie den Ständer des Monitors.

Trennen Sie den Ständer vom Monitor ( ) ab,

während Sie auf die Schnellauslösetaste ( ) drücken.

3. Entfernen Sie den Sockel des Monitors.

Drehen Sie die Schraube unten am Sockel des Monitors heraus.

23 Installation der Monitor-Hardware

Drehen Sie den Ständer entgegen dem Uhrzeigersinn, bis es nicht mehr weiter geht.

Entfernen Sie anschließend den Sockel vom Ständer.

24 Installation der Monitor-Hardware

Anbringen der Monitorblende (optionaler Schritt)

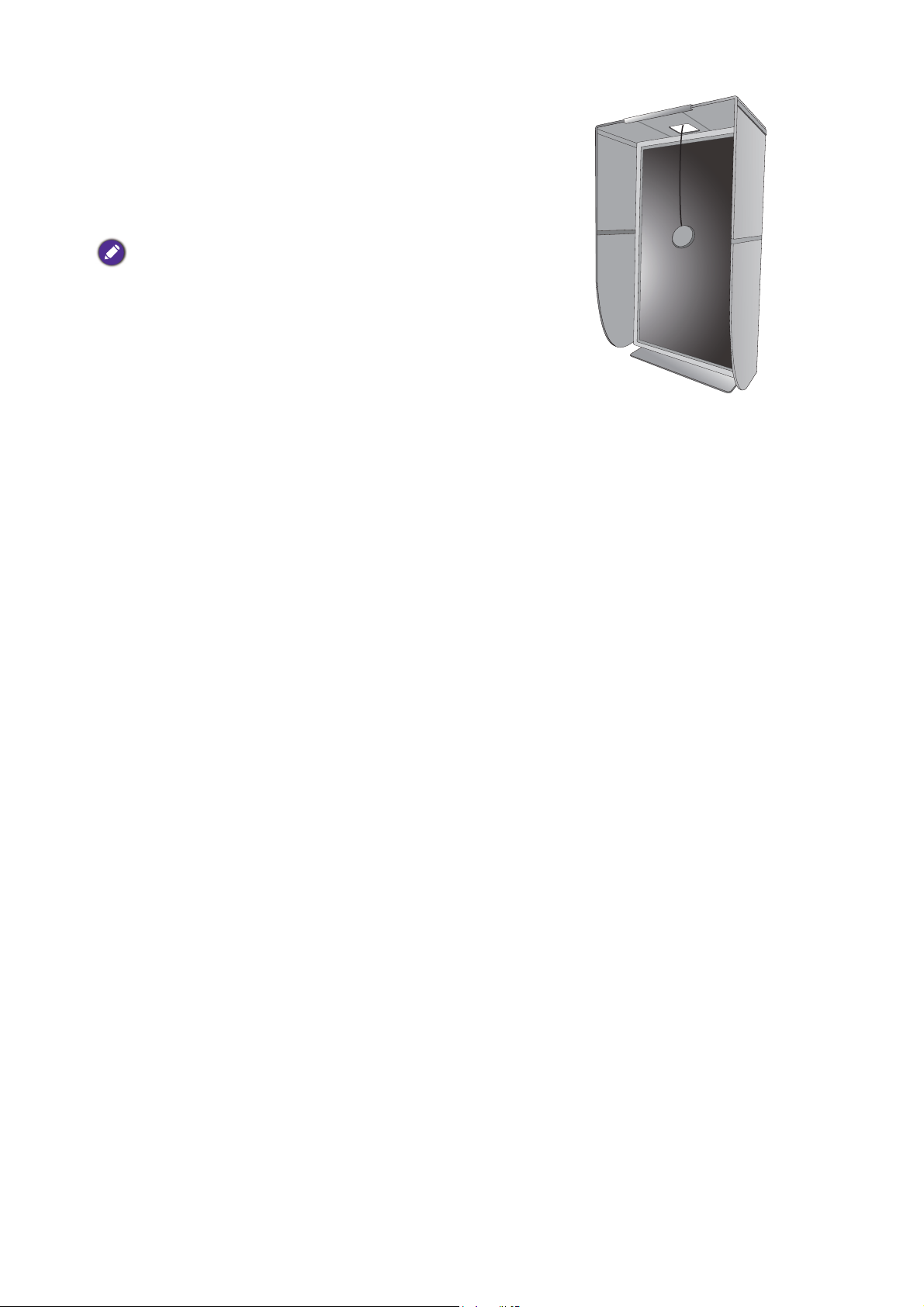

Obere Platte

• Der SW270C wurde mit einer Monitorblende für die Installation im Querformat geliefert.

• Um ein Glänzen oder unerwünschte Reflektionen von anderen Lichtquellen auf dem Bildschirm zu verhindern, können Sie die Monitorblende anbringen (je nach Region im Lieferumfang enthalten oder separat erhältlich).

• Seien Sie bitte vorsichtig, um die Monitorblende und den Monitor nicht zu beschädigen. Die verschiedenen Teile der Monitorblende sind exakt auf den Monitor abgestimmt. Üben Sie keinen übermäßigen Druck beim Anbringen der Monitorblende aus, um mögliche Schäden zu vermeiden.

• Vermeiden Sie Fingerdruck auf der Bildschirmoberfläche.

An den Innenseiten mancher Platten befinden sich eingekerbte Pfeile. Achten Sie auf die Installationsanforderungen und die gedruckten Markierung, um die Platte jeweils für die Installation im Querformat oder Hochformat vorzubereiten.

Installation im Querformat

Für Installation im Querformat benötigte Platten:

1. Die Anbringung der Monitorblende vorbereiten.

Stellen Sie den Monitor auf einer ebenen Unterlage aufrecht auf seinen Ständer. Stellen Sie sicher, dass der Monitor ins Querformat gedreht wurde.

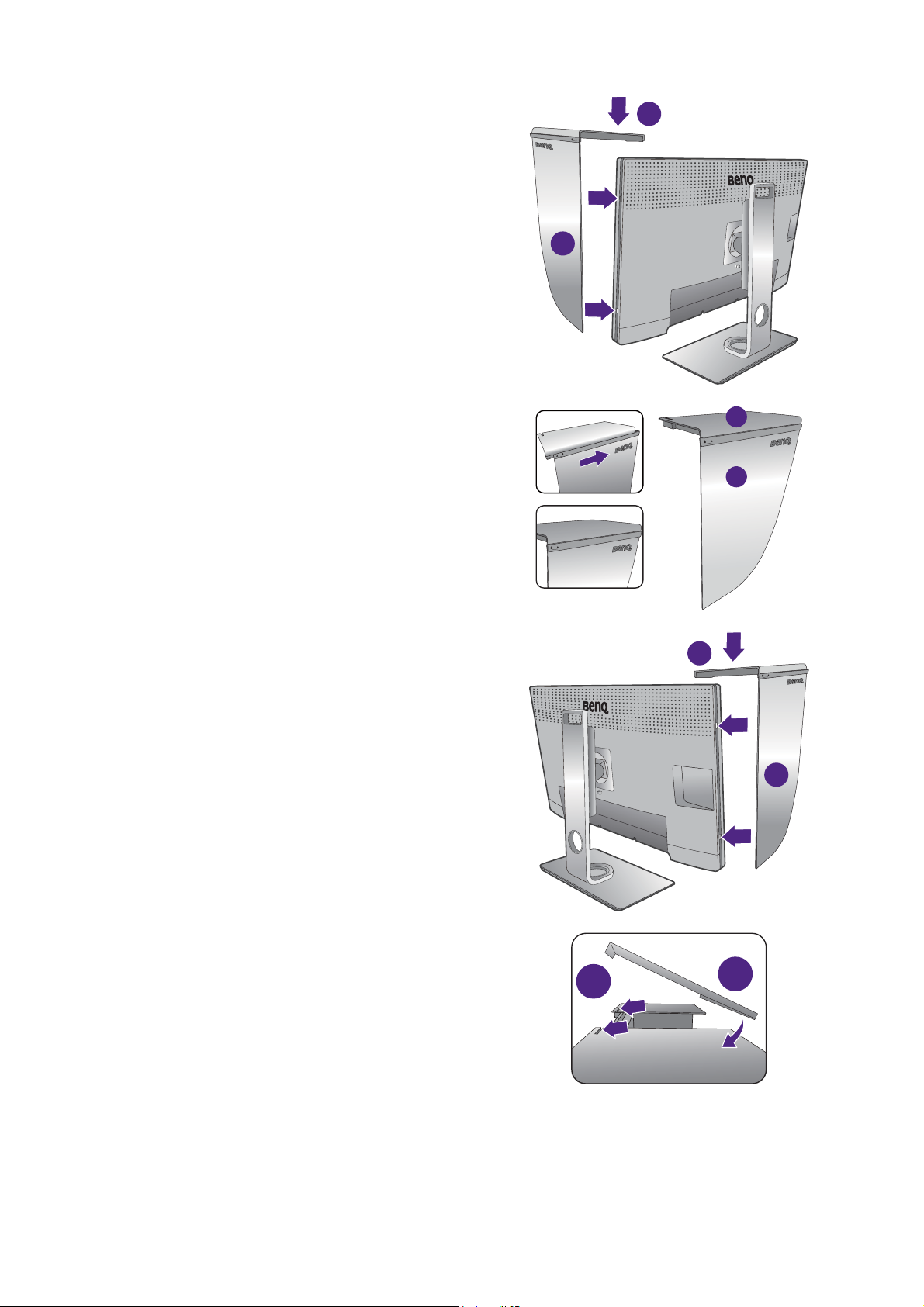

Folgen Sie den Abbildungen, um die Monitorblende anzubringen.

2. Bringen Sie die rechten Blenden an.

Richten Sie den Pfeil an Platte (Rt) mit dem auf Platte (R2) aus und fügen Sie beide zusammen. Schieben Sie die Platte (Rt) wie abgebildet bis zum Ende.

25 Installation der Monitor-Hardware

3. Befestigen Sie sie an der rechten Seite des

Obere Platte

Monitors.

Befestigen Sie die Haken an der Blende (Platte R2) mit den Öffnungen an der rechten Seite des Monitors und setzen Sie die Haken ein. Drücken Sie danach die Platte (Rt) fest nach unten, um sie zu befestigen.

4. Bringen Sie die linken Blenden an.

Richten Sie den Pfeil an Platte (Lt) mit dem auf Platte (L2) aus und fügen Sie beide zusammen. Schieben Sie die Platte (Lt) wie abgebildet bis zum Ende.

5. Befestigen Sie sie an der linken Seite des Monitors.

Befestigen Sie die Haken an der Blende (Platte L2) mit den Öffnungen an der linken Seite des Monitors und setzen Sie die Haken ein. Drücken Sie danach die Platte (Lt) fest nach unten, um sie zu befestigen.

6. Installieren Sie die obere Platte.

Haken Sie die obere Platte (R2) und Platte (L2) wie abgebildet ein und fügen Sie die obere Platte in die Kerbe an der Oberseite der anderen Platten ein.

26 Installation der Monitor-Hardware

7. Wenn Sie Farbe des Displays mit einem

Obere Platte

Farbmesser kalibrieren möchten, schieben Sie die Abdeckung an der oberen Platte auf, so dass der Farbmesser angebracht werden kann.

Folgen Sie dem Handbuch des Farbmessers und der beiliegenden Software (z.B. Installation und Kalibrierungsvorgang abzuschließen.

Palette Master Element), um die

Installation im Hochformat

Der SW270C wurde mit einer Monitorblende für die Installation im Querformat geliefert.

Für Installation im Hochformat benötigte Platten:

1. Die Anbringung der Monitorblende vorbereiten.

Stellen Sie den Monitor auf einer ebenen Unterlage aufrecht auf seinen Ständer. Stellen Sie sicher, dass der Monitor ins Hochformat gedreht wurdeDrehen des

Monitors auf Seite 31.

Folgen Sie den Abbildungen, um die Monitorblende anzubringen.

2. Bringen Sie die rechten Blenden an.

Richten Sie den Pfeil an Platte (R1) mit dem auf Platte (R2) aus und fügen Sie beide zusammen. Schieben Sie die Platte (R2) wie abgebildet bis zum Ende.

Richten Sie den Pfeil an Platte (Rt) mit dem auf Platte (R1) aus und fügen Sie beide zusammen. Schieben Sie die Platte (R1) entlang Platte (R2) wie abgebildet bis zum Ende.

27 Installation der Monitor-Hardware

3. Befestigen Sie sie an der rechten Seite des

Obere Platte

Monitors.

Befestigen Sie die Haken an der Blende mit den Öffnungen an der rechten Seite des Monitors und setzen Sie die Haken ein. Drücken Sie danach die Platte (Rt) fest nach unten, um sie zu befestigen.

4. Bringen Sie die linken Blenden an.

Richten Sie den Pfeil an Platte (L1) mit dem auf Platte (L2) aus und fügen Sie beide zusammen. Schieben Sie die Platte (L2) wie abgebildet bis zum Ende.

Richten Sie den Pfeil an Platte (Lt) mit dem auf Platte (L1) aus und fügen Sie beide zusammen. Schieben Sie die Platte (L1) entlang Platte (L2) wie abgebildet bis zum Ende.

5. Befestigen Sie sie an der linken Seite des Monitors.

Befestigen Sie die Haken an der Blende mit den Öffnungen an der linken Seite des Monitors und setzen Sie die Haken ein. Drücken Sie danach die Platte (Lt) fest nach unten, um sie zu befestigen.

6. Installieren Sie die obere Platte.

Haken Sie die obere Platte (R2) und Platte (L2) wie abgebildet ein und die obere Platte in die Kerbe an der Oberseite der anderen Platten.

28 Installation der Monitor-Hardware

7. Wenn Sie Farbe des Displays mit einem Farbmesser kalibrieren möchten, schieben Sie die Abdeckung an der oberen Platte auf, so dass der Farbmesser angebracht werden kann.

Folgen Sie dem Handbuch des Farbmessers und der beiliegenden Software (z.B. Installation und Kalibrierungsvorgang abzuschließen.

Palette Master Element), um die

29 Installation der Monitor-Hardware

Einstellen der Höhe des Monitors

Um die Höhe des Monitors anzupassen, halten Sie sowohl die linke als auch die rechte Seite des Monitors, um den Monitor abzusenken oder ziehen Sie den Ständer auf die gewünschte Höhe nach oben.

Wenn Ihr Monitor ein Rand-zu-Rand Monitor ist, behandeln Sie ihn mit Sorgfalt. Vermeiden Sie Fingerdruck auf der Bildschirmoberfläche. Stellen Sie die Bildschirmhöhe wie dargestellt ein. Vermeiden Sie zu starken Druck auf den Monitor.

• Vermeiden Sie es, Ihre Hände auf den oberen oder unteren Teil des in der Höhe einstellbaren Ständers oder auf die Unterseite des Monitors zu legen, da die Höheneinstellung des Monitors sonst zu Verletzungen führen könnte. Halte Sie Kinder vom Monitor fern, wenn Sie diese Aktion ausführen.

• Wenn der Monitor in das Hochformat gedreht wurde und die Höhe angepasst werden muss, beachten Sie bitte, dass der Bildschirm so nicht auf die niedrigste Höhe eingestellt werden kann. Achten Sie darauf, den Hotkey Puck / Hotkey Puck G2 nicht zu treffen.

30 Installation der Monitor-Hardware

Drehen des Monitors

Drehen Sie den Monitor, bevor Sie die Monitorblende installieren. Unter Installation im Hochformat auf Seite 27 finden Sie weitere Informationen.

1. Schwenken Sie die Anzeige.

Bevor Sie den Monitor mit einer Hochformatausrichtung drehen, müssen Sie die Anzeige um 90 Grad drehen.

Klicken Sie mit der rechten Maustaste auf den Desktop, und wählen Sie im Kontext-Menü den Eintrag Bildschirmauflösung aus. Wählen Sie Hochformat in Orientierung und übernehmen Sie die Einstellung.

Abhängig vom Betriebssystem auf Ihrem PC gibt es verschiedene Maßnahmen, um die Bildschirmausrichtung

einzustellen. Weitere Einzelheiten können Sie in der Hilfedokumentation Ihres Betriebssystems finden.

2. Ziehen Sie den Monitor ganz nach oben, und neigen Sie ihn.

Ziehen Sie die Anzeige vorsichtig nach oben, und erweitern Sie ihn bis auf die maximal mögliche Position. Neigen Sie dann den Monitor.

Der Monitor sollte vertikal ausgestreckt sein, damit er vom

Querformat in das Hochformat gedreht werden kann.

3. Drehen Sie den Monitor um 90 Grad im Uhrzeigersinn, wie in der Abbildung gezeigt wird.

Um zu vermeiden, dass die Kante der LCD-Anzeige den Ständer

des Monitors berührt, während sie gedreht wird, sollten Sie den Monitor in die höchstmögliche Position ziehen, bevor Sie die Anzeige drehen. Stellen Sie auch sicher, dass es keine hindernden Gegenstände in der Nähe des Monitors gibt und dass der Raum für die Kabel ausreicht. Entfernen Sie zuerst die angeschlossenen USB-Peripheriegeräte und das Audiokabel.

31 Installation der Monitor-Hardware

4. Stellen Sie den Monitor auf den gewünschten Ansichtwinkel ein.

Einstellung des Ansichtwinkels

Sie können den Bildschirm mit den Monitor Neigen-, Schwenken- und Höhenanpassungsfunktionen in den gewünschten Winkel bringen. Prüfen Sie die Produktspezifikationen auf der Webseite für Details.

Wenn Ihr Monitor ein Rand-zu-Rand Monitor ist, behandeln Sie ihn mit Sorgfalt. Vermeiden Sie Fingerdruck auf der Bildschirmoberfläche.

32 Installation der Monitor-Hardware

Verwenden der Monitor-Montageeinheit

Auf der Rückseite Ihres LCD-Monitor gibt es einen VESA-Standard-Anschluss mit einem 100mm-Muster, an den Sie eine Klammer zur Anbringung an einer Wand befestigen können. Lesen Sie bitte ausführlich die Warnhinweise, bevor Sie die Monitor-Montageeinheit installieren.

Warnhinweise

• Installieren Sie den Monitor und die Monitor-Montageeinheit nur an einer Wand mit flacher Oberfläche.

• Stellen Sie sicher, dass das Wandmaterial und die Standard Wandmontagehalterung (separat erhältlich) stabil genug sind, um das Gewicht des Monitors zu tragen. Informationen zum Gewicht finden Sie in den Produktspezifikationen auf der Webseite.

• Schalten Sie den LCD-Monitor aus, bevor Sie die Kabel von ihm abtrennen.

1. Entfernen Sie den Ständer des Monitors.

Legen Sie den Monitor mit dem Bildschirm nach unten zeigend auf eine saubere gut gepolsterte Oberfläche. Entfernen Sie den Monitorständer wie in Schritt 1~2 unter So trennen Sie den Monitor und den Sockel ab auf

Seite 23 beschrieben.

2. Entfernen Sie die Schrauben der hinteren Abdeckung.

Verwenden Sie einen Kreuzschlitzschraubenzieher, um die Schrauben der hinteren Abdeckung herauszuschrauben. Verwenden Sie einen Schraubenzieher mit magnetischer Spitze, um die Schrauben nicht zu verlieren.

Für den Fall, dass Sie Ihren Monitor in Zukunft wieder auf den Ständer stellen möchten, bewahren Sie den Monitorsockel, den Monitorständer und die Schrauben an einem sicheren Ort auf.

3. Folgen Sie den Anweisungen in der Anleitung für die Wandbefestigungsklammer, die Sie gekauft haben, um den Monitor anzubringen.

Verwenden Sie vier M4 x 10 mm Schrauben, um die VESA Standard Wandhalterung am Monitor zu befestigen. Stellen Sie sicher, dass alle Schrauben richtig angezogen sind. Wenden Sie sich für die Wandmontageinstallation und Sicherheitsvorkehrungen an einen Fachtechniker oder den BenQ Kundendienst.

33 Installation der Monitor-Hardware

Optimale Benutzung des BenQ-Monitors

Sie sollten die auf der lokalen Webseite angebotene Treibersoftware für den BenQ LCD-Monitor installieren, damit Sie den größten Nutzen von Ihrem BenQ Farb-LCD-Monitor haben. Siehe Herunterladen der Treiberdateien für den LCD-Monitor aus dem Internet auf

Seite 34 für weitere Einzelheiten.

Die Situation, unter welcher Sie den BenQ LCD-Monitor anschließen und installieren, bestimmt, welcher Prozedur Sie folgen müssen, um den Treiber für den BenQ LCD-Monitor erfolgreich zu installieren. Es hängt zum einen von Ihrer Microsoft Windows-Version ab und davon, ob Sie den Monitor an einem neuen Computer anschließen (also ein Gerät ohne Monitor Treibersoftware) oder, ob Sie eine bereits eingerichtete Installation aktualisieren (also ob schon eine Monitor Treibersoftware existiert) wollen.

Egal welcher Fall zutrifft, das nächste Mal, wenn Sie Ihren Computer einschalten (nachdem Sie Ihren Monitor am Computer angeschlossen haben), wird Windows Ihre neue (oder eine andere) Hardware automatisch erkennen und startet seinen Assistenten.

Folgen Sie den Anweisungen des Assistenten. Folgen Sie den detaillierten Anweisungen für entweder die automatische (neue) oder aktualisierte (bereits vorhandene) Installation. Siehe:

Neue Hardware gefunden

• Installation auf einem neuen Computer auf Seite 35.

• Aktualisierung des Treibers auf einem bereits installierten Computer auf Seite 36.

• Wenn Sie einen Benutzernamen und ein Passwort benötigen, um sich bei Ihrem Windows System anzumelden, dann müssen Sie Administratorenrechte haben, um die Treibersoftware installieren zu können. Wenn Ihr Computer an ein Netzwerk angeschlossen ist, könnten die Sicherheitseinstellungen des Netzwerkes Sie davon abhalten, die Software auf Ihrem Computer zu installieren.

• Um den Namen des gekauften Modells herauszufinden, schauen Sie auf das Typenschild an der Rückseite des Monitors.

Herunterladen der Treiberdateien für den LCD-Monitor aus dem Internet

1. Laden Sie die richtigen Treiberdateien von Support.BenQ.com herunter.

2. Extrahieren Sie die Treiberdateien in einen leeren Ordner. Merken Sie sich den Ort, an den Sie die Dateien extrahiert haben.

34 Optimale Benutzung des BenQ-Monitors

Installation auf einem neuen Computer

Diese Anweisungen beschreiben, wie die BenQ LCD-Monitortreibersoftware auf einem neuen Computer installiert wird, auf dem noch nie ein Monitortreiber installiert war. Diese Anweisungen können nur dann angewendet werden, wenn der Computer noch nie gebraucht wurde, und wenn der BenQ LCD-Monitor der erste Monitor ist, der installiert werden soll.

Sie sollten diesen Instruktionen nicht folgen, wenn der BenQ LCD-Monitor auf einem bereits in Gebrauch genommenen Computer installiert werden soll, auf dem schon ein anderer Monitor installiert ist (und auf dem deswegen bereits ein Monitortreiber installiert ist). Sie sollten statt dessen den Anweisungen in Aktualisierung

des Treibers auf einem bereits installierten Computer folgen.

1. Folgen Sie den Anweisungen in Installation der Monitor-Hardware auf Seite 17.

Wenn Windows startet, wird es den neuen Monitor erkennen und den Neue Hardware

gefunden Assistenten starten. Folgen Sie den Anweisungen, bis die Option Treiber für Hardwarekomponente installieren erscheint.

2. Markieren Sie die Option Einen passenden Treiber suchen, und klicken Sie auf Weiter.

3. Prüfen Sie, ob der Assistent den korrekten Namen des Monitors ausgewählt hat, und klicken Sie dann auf Weiter.

4. Klicken Sie auf Fertig stellen.

5. Starten Sie den Computer neu.

35 Optimale Benutzung des BenQ-Monitors

Aktualisierung des Treibers auf einem bereits installierten Computer

Diese Anweisungen beschreiben die manuelle Aktualisierung eines bereits existierenden Monitortreibers auf einem Computer, auf dem Microsoft Windows installiert ist. Aktuelle Tests haben die Kompatibilität mit den Betriebssystemen (OS) Windows 10, Windows 8 (8.1) und Windows 7 Operating System nachgewiesen.

Der BenQ LCD Monitor-Treiber für Ihr Modell kann u.U. auch mit anderen Versionen von Windows funktionieren; zur Zeit des Schreibens dieser Anleitung hat BenQ jedoch noch keine Tests mit anderen Windows-Versionen durchgeführt. Wir können daher nicht garantieren, dass die Verwendung auch in diesen Systemen möglich ist.

Um den Monitortreiber zu installieren, müssen Sie die geeignete Informationsdatei (.inf) unter den heruntergeladenen Treiberdateien für das jeweilige Monitormodell auswählen. Windows wird dann die entsprechenden Treiberdateien installieren. Sie müssen nur das richtige Verzeichnis angeben. Windows hat einen Assistent für Gerätetreiber-Updates, der Sie automatisch durch die Dateiauswahl und den Installationsprozess führt.

Siehe:

• Windows 10-System installieren auf Seite 37.

• Windows 8 (8.1)-System installieren auf Seite 38.

• Windows 7-System installieren auf Seite 39.

36 Optimale Benutzung des BenQ-Monitors

Windows 10-System installieren

1. Öffnen Sie Eigenschaften von Anzeige.

Wechseln Sie nach Start, Einstellungen, Geräte, Geräte und Drucker und rechtsklicken Sie auf den Namen Ihres Monitors im Menü.

2. Wählen Sie den Eintrag Eigenschaften aus dem Menü.

3. Klicken Sie auf die Registerkarte Hardware.

4. Klicken Sie auf PnP-Monitor (Standard) und anschließend auf die Schaltfläche

Eigenschaften.

5. Klicken Sie auf die Registerkarte Treiber und dann auf die Schaltfläche Treiber

aktualisieren

6. Wählen Sie im Fenster Treibersoftware aktualisieren die Option Auf dem Computer

nach Treibersoftware suchen

7. Klicken Sie auf Durchsuchen und suchen Sie nach den aus dem Internet heruntergeladenen Treiberdateien, wie es unter Herunterladen der Treiberdateien für den

LCD-Monitor aus dem Internet auf Seite 34 beschrieben wird.

8. Klicken Sie auf Schließen.

Sie werden möglicherweise daran erinnert, den Computer neu zu starten, nachdem der Treiber aktualisiert wurde.

37 Optimale Benutzung des BenQ-Monitors

Windows 8 (8.1)-System installieren

1. Öffnen Sie Eigenschaften von Anzeige.

Bewegen Sie den Cursor auf dem Bildschirm nach rechts unten oder drücken Sie auf die Windows + C Tas t e n a u f d er Ta s t a t u r, u m d i e Charm (Kategorie)-Leiste aufzurufen. Wechseln Sie nach Einstellungen, Systemsteuerung, Geräte und Drucker und rechtsklicken Sie auf den Namen Ihres Monitors im Menü.

Oder rechtsklicken Sie auf das Desktop und wählen Sie Personalisieren, Anzeige, Geräte und Drucker und rechtsklicken Sie auf den Namen Ihres Monitors im Menü.

2. Wählen Sie den Eintrag Eigenschaften aus dem Menü.

3. Klicken Sie auf die Registerkarte Hardware.

4. Klicken Sie auf PnP-Monitor (Standard) und anschließend auf die Schaltfläche

Eigenschaften.

5. Klicken Sie auf die Registerkarte Treiber und dann auf die Schaltfläche Treiber

aktualisieren

6. Wählen Sie im Fenster Treibersoftware aktualisieren die Option Auf dem Computer

nach Treibersoftware suchen

7. Klicken Sie auf

Durchsuchen und suchen Sie nach den aus dem Internet

heruntergeladenen Treiberdateien, wie es unter Herunterladen der Treiberdateien für den

LCD-Monitor aus dem Internet auf Seite 34 beschrieben wird.

8. Klicken Sie auf Schließen.

Sie werden möglicherweise daran erinnert, den Computer neu zu starten, nachdem der Treiber aktualisiert wurde.

38 Optimale Benutzung des BenQ-Monitors

Windows 7-System installieren

1. Öffnen Sie Eigenschaften von Anzeige.

Wechseln Sie nach Start, Systemsteuerung, Hardware und Sound, Geräte und Drucker und rechtsklicken Sie auf den Namen Ihres Monitors im Menü.

Oder rechtsklicken Sie auf das Desktop und wählen Sie Personalisieren, Anzeige, Geräte und Drucker und rechtsklicken Sie auf den Namen Ihres Monitors im Menü.

2. Wählen Sie den Eintrag Eigenschaften aus dem Menü.

3. Klicken Sie auf die Registerkarte Hardware.

4. Klicken Sie auf PnP-Monitor (Standard) und anschließend auf die Schaltfläche

Eigenschaften.

5. Klicken Sie auf die Registerkarte Treiber und dann auf die Schaltfläche Treiber

aktualisieren

6. Wählen Sie im Fenster Treibersoftware aktualisieren die Option Auf dem Computer

nach Treibersoftware suchen

7. Klicken Sie auf Durchsuchen und suchen Sie nach den aus dem Internet heruntergeladenen Treiberdateien, wie es unter Herunterladen der Treiberdateien für den

LCD-Monitor aus dem Internet auf Seite 34 beschrieben wird.

8. Klicken Sie auf Schließen.

Sie werden möglicherweise daran erinnert, den Computer neu zu starten, nachdem der Treiber aktualisiert wurde.

39 Optimale Benutzung des BenQ-Monitors

So stellen Sie den Monitor ein

Die Steuerpalette

Nr. Name Beschreibung

1. Steuerungstasten Zugriff auf die Funktionen oder Menüelemente, die auf dem Bildschirm angezeigt werden, direkt neben jeder Taste.

2. Ein/Aus-Taste Schaltet die Stromversorgung ein oder aus.

40 So stellen Sie den Monitor ein

Hotkey Puck (nur für SW320 / SW271)

Neben den Steuerungstasten bietet der Hotkey Puck ebenfalls einen schnelle Möglichkeit zur Steuerung und zum Zugriff auf die OSD Menüs.

• Sie müssen den Hotkey Puck vor der Verwendung an den Monitor anschließen. Folgen Sie den Anweisungen in

Schließen Sie den Hotkey Puck / Hotkey Puck G2 an den Monitor an. auf Seite 21.

• Der Hotkey Puck ist nur für den BenQ LCD-Monitor geeignet und nur für kompatible Modelle verfügbar. Schließen Sie ihn nicht an andere Geräte mit mini-USB Anschlüssen an.

Nr. Name Beschreibung

1. Controller Taste 1 • Zum Wechsel auf Adobe RGB (Farbmodus) drücken.

• 5 Sekunden lang gedrückt halten, um eine Liste mit Optionen anzuzeigen, wählen Sie einen anderen Einstellungsmenü durch

Drücken auf oder und bestätigen Sie mit .

2. Controller Taste 2 • Zum Wechsel auf sRGB (Farbmodus) drücken.

• 5 Sekunden lang gedrückt halten, um eine Liste mit Optionen anzuzeigen, wählen Sie einen anderen Einstellungsmenü durch

Drücken auf oder und bestätigen Sie mit .

3. Controller Taste 3 • Zum Wechsel auf S+W (Farbmodus) drücken.

• 5 Sekunden lang gedrückt halten, um eine Liste mit Optionen anzuzeigen, wählen Sie einen anderen Einstellungsmenü durch

Drücken auf oder und bestätigen Sie mit .

4. Zurück-Taste ()

• Hiermit können Sie das OSD ausblenden.

• Rückkehr zum vorherigen Menü.

41 So stellen Sie den Monitor ein

Nr. Name Beschreibung

5. Navigationstasten

( / / /

)

OK-Taste ( )

• : Dient der Erhöhung.

• : Dient der Bewegung nach unten/der Verringerung einer Einstellung.

• : Aufruf von Untermenüs.

• : Rückkehr zum vorherigen Menü.

• Aktiviert das Direkttasten-Menü.

• Auswahl von Menüelementen.

42 So stellen Sie den Monitor ein

Hotkey Puck G2 und seine grundlegenden Funktionen (nur für

SW270C)

Neben den Controller Tasten bietet der Hotkey Puck G2 ebenfalls einen schnelle Möglichkeit zur Steuerung und zum Zugriff auf das OSD Menü.

• Sie müssen den Hotkey Puck G2 vor der Verwendung an den Monitor anschließen. Folgen Sie den Anweisungen in Schließen Sie den Hotkey Puck / Hotkey Puck G2 an den Monitor an. auf Seite 21.

• Der Hotkey Puck G2 ist nur für den BenQ LCD-Monitor geeignet und nur für kompatible Modelle verfügbar. Schließen Sie ihn nicht an andere Geräte mit mini-USB Anschlüssen an.

Nr. Name Beschreibung

1 Wähltaste (Wenn kein Menü angezeigt wird)

• Drehen Sie nach rechts oder links, um die Helligkeit standardmäßig anzupassen. Um die Standardeinstellungen zu ändern, halten Sie die Taste 3 Sekunden lang gedrückt, um das Einstellungsmenü aufzurufen und die Standardeinstellung zu ändern. Nutzen Sie alternativ die

Controller Taste > Controller Drehregler am Monitor.

• Drücken Sie, um das Hauptmenü aufzurufen.

(In einem Menü)

• Nach rechts drehen, um das Menü nach unten zu scrollen.

• Nach links drehen, um das Menü nach oben zu scrollen.

• Drücken, um die Auswahl zu bestätigen.

(Wenn eine Steuerleiste angezeigt wird)

• Nach rechts drehen, um den Wert zu erhöhen.

2 Zurück-Taste • Kehrt zum vorherigen Menü zurück.

• Nach links drehen, um den Wert zu verringern.

• Verlässt das OSD-Menü.

43 So stellen Sie den Monitor ein

Nr. Name Beschreibung

3 Controller Taste 1 • Zum Wechsel auf Adobe RGB (Farbmodus) drücken.

• Halten Sie die Taste 3 Sekunden lang gedrückt, um das Einstellungsmenü aufzurufen und die Standardeinstellung zu ändern. Alternativ siehe Anpassen der Controller Tasten

auf dem Hotkey Puck G2 auf Seite 44.

4 Controller Taste 2 • Zum Wechsel auf sRGB (Farbmodus) drücken.

• Halten Sie die Taste 3 Sekunden lang gedrückt, um das Einstellungsmenü aufzurufen und die Standardeinstellung zu ändern. Alternativ siehe Anpassen der Controller Tasten

auf dem Hotkey Puck G2 auf Seite 44.

5 Controller Taste 3 • Zum Wechsel auf S+W (Farbmodus) drücken.

• Halten Sie die Taste 3 Sekunden lang gedrückt, um das Einstellungsmenü aufzurufen und die Standardeinstellung zu ändern. Alternativ siehe Anpassen der Controller Tasten

auf dem Hotkey Puck G2 auf Seite 44.

6 Schalttaste • Drücken Sie wiederholt, um durch die verfügbaren

Einstellungen zu blättern.

• Halten Sie die Taste 3 Sekunden lang gedrückt, um das Einstellungsmenü aufzurufen und die Standardeinstellung zu ändern. Nutzen Sie alternativ die Controller Taste >

Schalttaste am Monitor.

Anpassen der Controller Tasten auf dem Hotkey Puck G2

Die Tasten auf dem Hotkey Puck G2 sind für bestimmte Funktionen vorgesehen. Sie können die Standardeinstellungen nach Bedarf ändern.

1. Drücken Sie auf eine der Steuerungstasten, um das Direkttasten-Menü anzuzeigen.

2. Wählen Sie (Menü), um das Hauptmenü aufzurufen.

3. Gehen Sie zu Controller Taste.

4. Wählen Sie Controller Taste 1, 2, 3.

5. Wählen Sie im Untermenü eine Kategorie aus.

6. Markieren Sie unter der Kategorie, um bis zu 3 Elemente für den schnellen Zugriff über die Controller Tasten am Hotkey Puck G2 auszuwählen. Die Nummern, die von den ausgewählten Elementen angezeigt werden, beziehen sich auf die Controller Tasten, denen die Optionen zugeordnet sind.

Alternativ können Sie auch eine Taste am Hotkey Puck G2 3 Sekunden lang gedrückt halten, um das Einstellungsmenü aufzurufen und die Standardeinstellung zu ändern.

44 So stellen Sie den Monitor ein

Grundlegende Menübedienung

1 2

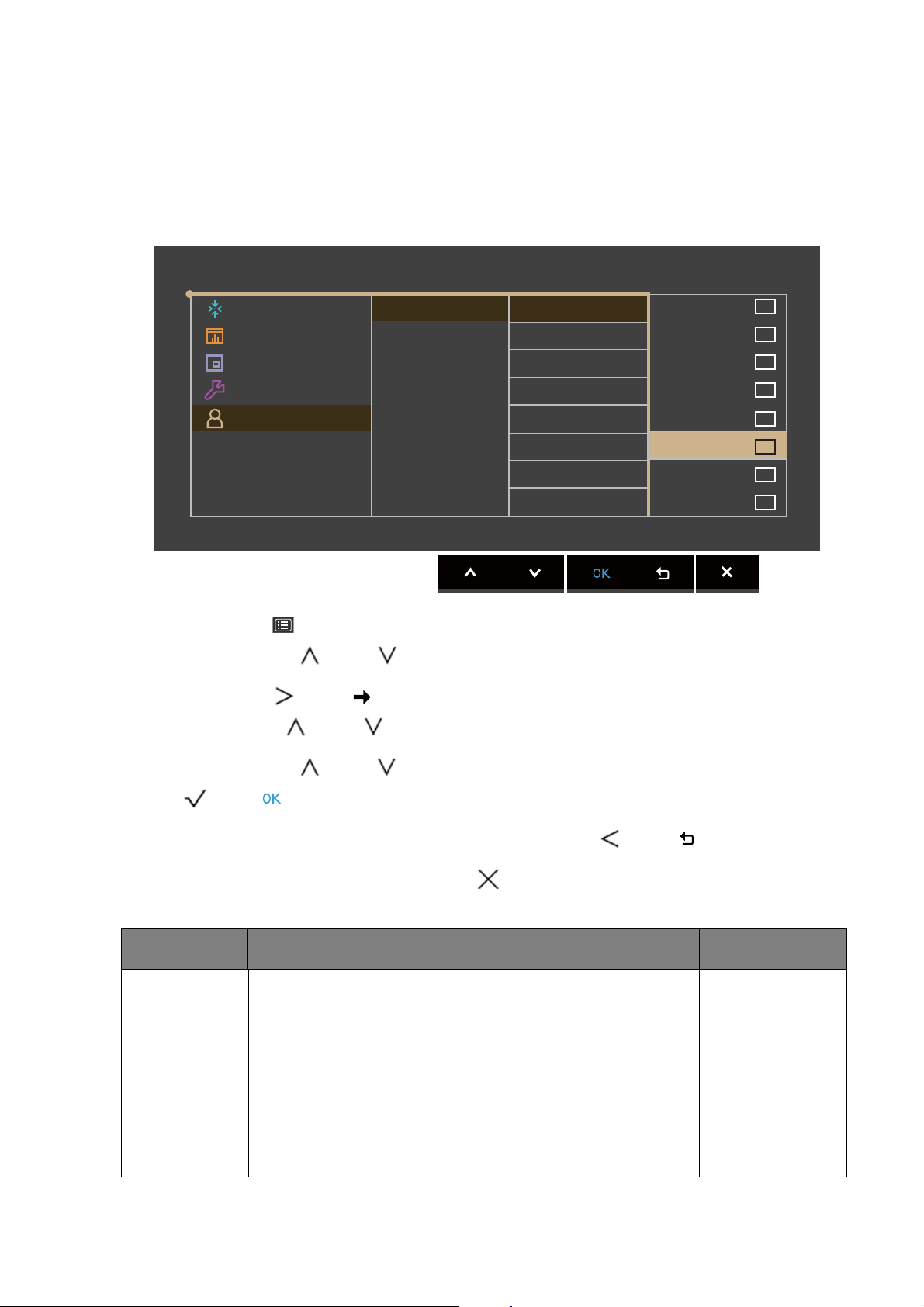

Alle OSD (On Screen Display) Menüs können über die Steuerungstasten erreicht werden. Sie können das OSD-Menü verwenden, um alle Einstellungen Ihres Monitors zu verändern.

1. Drücken Sie auf eine der Steuerungstasten.

2. Das Direkttasten-Menü wird angezeigt. Die linke drei Steuerungen sind Benutzer-Tasten und besitzen bestimmte Funktionen.

3. Wählen Sie (Menü), um das Hauptmenü aufzurufen.

4. Folgen Sie den Symbolen neben den Steuerungstasten im Hauptmenü, um Einstellungen vorzunehmen oder eine Auswahl zu treffen. Weitere Einzelheiten über Menüoptionen finden Sie unter Verwendung des Hauptmenüs auf Seite 51.

45 So stellen Sie den Monitor ein

Nr.

OSD im

Direkttasten-Menü

OSD-Symbol

im Hauptmenü

Funktion

Benutzer-Taste 1

• Standardmäßig ist die Taste auch die Direkttaste für Eingabe. Für die Änderung der Standardeinstellungen, siehe Anpassen der

Direkttasten auf Seite 46.

• Dient der Erhöhung.

Benutzer-Taste 2 • Standardmäßig ist die Taste auch die Direkttaste

für Farbmodus. Für die Änderung der Standardeinstellungen, siehe Anpassen der

Direkttasten auf Seite 46.

• Dient der Bewegung nach unten/der Verringerung einer Einstellung.

Benutzer-Taste 3

oder

• Standardmäßig ist die Taste auch die Direkttaste für Helligkeit. Für die Änderung der Standardeinstellungen, siehe Anpassen der

Direkttasten auf Seite 46.

• Aufruf von Untermenüs.

• Auswahl von Menüelementen.

Menü

oder

• Aktiviert das Hauptmenü.

• Rückkehr zum vorherigen Menü.

Been. Hiermit können Sie das OSD ausblenden.

• OSD = On Screen Display (Anzeige auf dem Bildschirm). Die Direkttasten funktionieren nur, wenn das Hauptmenü nicht angezeigt wird. Die Anzeige für Direkttasten wird automatisch nach ein paar Sekunden ausgeblendet, ohne dass eine Taste bedient werden muss.

• Um die OSD-Steuerelemente wieder zu aktivieren, drücken und halten Sie 10 Sekunden lang eine beliebige Ta s te .

Anpassen der Direkttasten

Die linke 3 Steuerungstasten (auch als Benutzer-Tasten bezeichnet) dienen als Direkttasten für den direkten Zugriff auf vordefinierte Funktionen. Sie können die Standardeinstellung ändern und den Tasten anderen Funktionen zuweisen.

1. Drücken Sie auf eine der Steuerungstasten, um das Direkttasten-Menü anzuzeigen. Wählen Sie (Menü), um das Hauptmenü aufzurufen.

2. Rufen Sie System auf.

3. Wählen Sie die Benutzer-Taste, die Sie ändern möchten.

4. Wählen Sie im Untermenü eine Funktion aus, auf die über diese Taste zugegriffen werden kann. Eine Popup-Meldung wird erscheinen, um anzuzeigen, dass die Einrichtung abgeschlossen ist.

46 So stellen Sie den Monitor ein

Neben den Steuerungstasten am Monitor funktionieren die Steuerungstasten 1/2/3 auf dem Hotkey Puck / Hotkey Puck G2 ebenfalls als Schnelltasten. Halten Sie eine der Steuerungstasten (1/2/3) 5 Sekunden lang gedrückt, um eine Liste mit Optionen anzuzeigen. Wählen Sie ein anderes Einstellungsmenü durch Drücken von

oder und bestätigen Sie mit .

(Für Modelle mit Hotkey Puck) Gehen Sie alternativ zu aufzurufen.

(Für Modelle mit Hotkey Puck G2 ausgestattet sind) Siehe Anpassen der Controller Tasten auf dem Hotkey Puck

G2 auf Seite 44 für weitere Informationen.

System > Controller Taste 1/2/3, um Einstellungen

Funktioniert mit HDR Technologie

• Ihr Monitor unterstützt HDR10 Technologie.

• Die Informationen über HDR-kompatible Geräte und Inhalte in diesem Dokument sind zum Zeitpunkt der Veröffentlichung aktuell. Für die neuesten Informationen kontaktieren Sie bitte Ihren Gerätehersteller und Inhaltsanbieter.

Um die HDR Funktion zu aktivieren, benötigen Sie einen kompatiblen Player und Inhalte.

1. Stellen Sie sicher, dass ein 4K HDR Player bereitsteht. Player mit den folgenden Namen und Auflösungen werden unterstützt.

Häufig verwendete Namen für 4K

4K, 4K Ultra HD, UHD, UHD 4K, Ultra HD, 2160p

(kann je nach Hersteller variieren)

Unterstützte Auflösungen oder Modi (SW320 / SW271) 3840 x 2160 @ 24 Hz, 50 Hz

oder 60 Hz (SW270C) 2560 x 1440 @ 60 Hz

Häufig verwendete Namen für HDR10 (kann je nach Hersteller variieren)

HDR Premium, High Dynamic Range, HDR, Ultra HD Premium

2. Stellen Sie sicher, dass HDR Inhalte verfügbar sind. Inhalte können von 4K UHD (Blu-ray) oder neuen HDR Spielen auf Xbox One S und PS4 Pro stammen.

3. Stellen Sie sicher, dass Player und Monitor über ein passendes Kabel verbunden wurden:

• das mitgelieferte HDMI / DP / DP auf Mini DP Kabel / USB-C™ Kabel (falls vorhanden)

• ein HDMI-Kabel, das HDMI High Speed oder HDMI Premium zertifiziert ist (für Modelle mit HDMI-Eingängen)

• ein DP / DP auf Mini DP Kabel mit DisplayPort-Zertifizierung (für Modelle mit DP-Eingängen)

• ein zertifiziertes USB-C™ Kabel mit DisplayPort Wechselmodus Fähigkeit (für Modelle mit USB-C™ Eingängen)

HDR Funktion aktivieren

Die Art und Weise, wie die HDR-Funktion aktiviert wird, variiert je nach Modell. Finden Sie Ihr Modell für eine entsprechende Aussage.

SW270C

Wenn die Anweisungen in Funktioniert mit HDR Technologie auf Seite 47 befolgt werden und der eingegebene Inhalt HDR-kompatibel ist, wird die OSD-Meldung HDR: Ein auf dem Bildschirm angezeigt. Das bedeutet, dass Ihr Player und die Inhalte HDR-kompatibel sind und die HDR Funktion richtig aktiviert wurde. Der Monitor entspricht dem ST2084 Standard für die Verarbeitung von HDR Inhalten.

47 So stellen Sie den Monitor ein

Wenn die Verbindung hergestellt ist und keine OSD-Meldung angezeigt wird, bedeutet dies, dass der Inhalte-Player und/oder der Inhalt nicht HDR-kompatibel sind. Der Monitor bleibt in dem zuletzt gewählten Bildmodus für Nicht-HDR-Inhalte.

SW271

Wenn die Verbindung abgeschlossen ist und keine OSD-Meldung angezeigt wird, folgen Sie den Anweisungen, um den HDR-emulierten Modus zu aktivieren.

1. Drücken Sie auf eine der Steuerungstasten, um das Direkttasten-Menü anzuzeigen. Wählen Sie (

Menü), um das Hauptmenü aufzurufen.

2. Gehen Sie zu Farbanpassung und Farbmodus.

3. Wählen Sie

HDR. Eine OSD Meldung HDR: Emuliert wird angezeigt. Das bedeutet, dass

die Inhalte nicht HDR-kompatibel sind und sich der Monitor im HDR-emuliert Modus befindet. Lesen Sie Funktioniert mit HDR Technologie auf Seite 47, um zu überprüfen, ob ein unterstützter Player, Inhalte und das zertifizierte Kabel verwendet werden.

SW320

1. Drücken Sie auf eine der Steuerungstasten, um das Direkttasten-Menü anzuzeigen. Wählen Sie (Menü), um das Hauptmenü aufzurufen.

2. Gehen Sie zu Farbanpassung und Farbmodus.

3. Wählen Sie HDR. Eine OSD Meldung wird angezeigt.

• HDR: Ein: Das bedeutet, dass Ihr Player und die Inhalte HDR-kompatibel sind und die HDR Funktion richtig aktiviert wurde. Der Monitor entspricht dem ST2084 Standard für die Verarbeitung von HDR Inhalten.

• HDR: Emuliert: Das bedeutet, dass die Inhalte nicht HDR-kompatibel sind und sich der Monitor im HDR-emuliert Modus befindet. Lesen Sie Funktioniert mit HDR Technologie auf Seite 47, um zu überprüfen, ob ein unterstützter Player, Inhalte und das zertifizierte Kabel verwendet werden.

Einstellung der Anzeigefarbe

Sie können Folgendes tun, um die Anzeigefarbe einzustellen:

• Wenden Sie die Standardfarbeinstellung aus Farbanpassung > Farbmodus an.

• Ändern Sie die Anzeige- und Farbeinstellungen manuell in den entsprechenden OSD-Menüs. Je nach eingestelltem Farbmodus, können sich die verfügbaren Optionen für die Farbanpassung voneinander unterscheiden. Unter Verfügbare Menüoptionen für jeden Farbmodus auf Seite

59 finden Sie weitere Informationen.

Nach Abschluss der Einstellung können Sie die benutzerdefinierten Einstellungen mit

Farbanpassung > Farbeinst. Speichern speichern.

48 So stellen Sie den Monitor ein

• Verwenden Sie einen Farbmesser (separat erworben), um mit der beiliegenden Software

Palette Master Element zu arbeiten und die Anzeigefarbe zu optimieren. Besuchen Sie die

Webseite für den Download der Software und weitere Informationen (Palette Master Element Anleitung). Siehe Erweiterte Software auf Seite 3.

• Um das Kalibrierungsergebnis anzuwenden, gehen Sie zu Farbanpassung > Farbmodus > Kalibrierungsmodi.

Einstellen des Anzeigemodus

Sie können den Anzeigemodus am Monitor anpassen, um Bilder mit einem anderen Seitenverhältnis als 16:9 und einer Größe anders als die Bildschirmgröße des von Ihnen erworbenen Modells anzuzeigen.

1. Drücken Sie auf eine der Steuerungstasten, um das Direkttasten-Menü anzuzeigen. Wählen

Sie (Menü), um das Hauptmenü aufzurufen.

2. Gehen Sie zu Anzeige und Seitenverhältnis.

3. Wählen Sie den passenden Anzeigemodus aus. Die Einstellung wird sofort wirksam.

Auswahl eines passenden Bildmodus

Der Monitor bietet verschiedene Bildmodi, die sich jeweils für unterschiedliche Bildtypen eignen. Unter Farbmodus auf Seite 55 finden Sie alle verfügbaren Bildmodi.

Wechseln Sie nach Farbanpassung und Farbmodus, um einen gewünschten Bildmodus auszuwählen.

Auswahl der Videoquelle im PIP/PBP Modus (für Modelle mit PIP/PBP Funktion)

Ihr Monitor sucht nach den verfügbaren Videoquellen in der folgenden Reihenfolge: HDMI, DP, Mini DP und USB-C™ (falls vorhanden) und zeigt den ersten verfügbaren. Diese Videoquelle wird die Hauptquelle im PIP/PBP-Modus. Sie müssen die Sekundärquelle für den PIP/PBP-Modus aus dem Menü unter PIP/PBP Quelle auf Seite 62 festlegen. Nicht verfügbare Menüoptionen werden ausgegraut.

Die folgende Tabelle gibt Ihnen einen Überblick über die Hauptquelle und den jeweils unterstützten Sekundärquellen.

SW320 Mögliche Sekundärquellen

Eingänge

HDMI DP Mini DP

Hauptquelle

HDMI V V

DP V V

Mini DP V V

49 So stellen Sie den Monitor ein

SW271 /

SW270C

Hauptquelle

Mögliche Sekundärquellen

Eingänge

HDMI-1 HDMI-2 DP USB-C™

HDMI-1 VVV HDMI-2 V V V

DP V V V

USB-C™ V V V

50 So stellen Sie den Monitor ein

Verwendung des Hauptmenüs

Sie können das OSD (On Screen Display)-Menü verwenden, um alle Einstellungen Ihres Monitors zu verändern. Drücken Sie auf eine der Steuerungstasten, um das Direkttasten-Menü

anzuzeigen. Wählen Sie (Menü), um das Hauptmenü aufzurufen. Unter Grundlegende

Menübedienung auf Seite 45 finden Sie weitere Einzelheiten.

Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Bei Modellen ohne bestimmte Funktionen werden ihre Einstellungen und entsprechende Elemente nicht im Menü angezeigt.

Die OSD-Menüsprachen können sich von denen des an Ihrem Ort ausgelieferten Produkts unterscheiden. Siehe

Sprache auf Seite 65 unter

Für weitere Informationen über jedes der einzelnen Menüs sehen Sie bitte die folgenden Seiten:

• Anzeigemenü auf Seite 52

• Menü Farbanpassung auf Seite 54

System und OSD-Einst. für weitere Informationen.

• PIP/PBP-Menü auf Seite 61

• System Menü auf Seite 64

• Controller Tastenmenü (nur für SW270C) auf Seite 69

51 Verwendung des Hauptmenüs

Anzeigemenü

Verfügbare Menüoptionen können je nach Eingangsquelle, Funktion und Einstellung abweichen. Nicht verfügbare Menüoptionen werden ausgegraut. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Bei Modellen ohne bestimmte Funktionen werden ihre Einstellungen und entsprechende Elemente nicht im Menü angezeigt.

Mode: Adobe RGB

Display

Color Adjustment

PIP/PBP

System

Input

Aspect Ratio

1. Wählen Sie (Menü) aus dem Direkttasten-Menü.

2. Verwenden Sie oder zur Auswahl von Anzeige.

3. Wählen Sie oder zum Aufruf eines Untermenüs und verwenden Sie

anschließend oder zur Auswahl eines Menüelements.

4. Verwenden Sie oder zum Vornehmen von Einstellungen oder verwenden Sie oder zum Treffen einer Auswahl.

5. Um zum vorherigen Menü zurückzukehren, wählen Sie oder .

6. Um das Menü zu verlassen, wählen Sie .

52 Verwendung des Hauptmenüs

Artikel Funktion Bereich

Eingabe Verwenden Sie diese Funktion, um den Eingang

einzustellen, der sich für Ihren Videokabelverbindungstyp eignet.

Seitenverhältnis Diese Funktion ermöglicht die Anzeige in einem anderen

Seitenverhältnis als 16:9, ohne dass es zu geometrischer Verzerrung kommt.

Voll Ändert das Eingangsbild so, dass es

den gesamten Bildschirm ausfüllt. Eignet sich ideal für Bilder mit dem Seitenverhältnis 16:9.

(SW320)

• HDMI

• DP

• Mini DP (SW271 /

SW270C)

• HDMI-1

• HDMI-2

• DP

• USB-C

Seitenverhältnis Das Eingangsbild wird ohne

geometrische Verzerrung angezeigt, und der Bildschirm wird soweit wie möglich ausgefüllt.

1:1 Zeigt das Eingangsbild in seiner

nativen Auflösung, ohne das es geändert wird.

53 Verwendung des Hauptmenüs

Menü Farbanpassung

Verfügbare Menüoptionen können von den Eingangsquellen, Funktionen und Einstellungen abhängen. Nicht zur Verfügung stehende Menüoptionen sind grau untermalt. Nicht verfügbare Tasten werden deaktiviert und die entsprechenden OSD-Symbole ausgeblendet. Bei Modellen ohne bestimmte Funktionen werden ihre Einstellungen und entsprechende Elemente nicht im Menü angezeigt.

Mode: Adobe RGB

Display

Color Adjustment

PIP/PBP

System

Color Mode

Brightness

Contrast

Sharpness

Color Temp.

Gamma

Color Gamut

Hue

Brightness

1. Wählen Sie (Menü) aus dem Direkttasten-Menü.

2. Verwenden Sie oder zur Auswahl von Farbanpassung.

3. Wählen Sie oder zum Aufruf eines Untermenüs und verwenden Sie

anschließend oder zur Auswahl eines Menüelements.

4. Verwenden Sie oder zum Vornehmen von Einstellungen oder verwenden Sie oder zum Treffen einer Auswahl.

5. Um zum vorherigen Menü zurückzukehren, wählen Sie oder .

6. Um das Menü zu verlassen, wählen Sie .

54 Verwendung des Hauptmenüs

Artikel Funktion Bereich

Farbmodus Wählen Sie den Farbmodus, der sich am besten für die

Art von Bildern eignet, die auf dem Bildschirm angezeigt werden.

Siehe Verfügbare Menüoptionen für jeden Farbmodus auf

Seite 59 für die verfügbaren Farbmodi des gekauften Modells.

Adobe RGB Für eine bessere Farbwiedergabe mit

Adobe® RGB kompatiblen Geräten.

sRGB Für eine bessere Farbwiedergabe mit

sRGB kompatiblen Geräten.

S+W Wendet ein Schwarzweiß-Thema an. •Stufe 1

• Stufe 2

• Stufe 3

Rec. 709 Für eine bessere Farbwiedergabe mit

Standard Rec. 709.

DCI-P3 Für eine bessere Farbwiedergabe mit

Standard DCI-P3.

Display P3

(nur

Für eine bessere Farbwiedergabe mit

Standard Display-P3. ausgewählte Modelle)

M-book

(nur ausgewählte Modelle)

HDR Für eine bessere Farbwiedergabe mit

Minimiert die visuellen Unterschiede

zwischen dem Monitor und dem

angeschlossenen Produkt der

MacBook Serie.

High Dynamic Range (HDR)

Technologie.

DICOM

(nur ausgewählte

Für die Anzeige von DICOM Bildern.

PIP/PBP-Menü

Mode: Adobe RGB

Display

Color Adjustment

PIP/PBP

System

Mode

PIP/PBP Source

PIP Size

H. Position

V. Position

Color Gamut

Gamma

Color Temp.

PIP

PBP

Off

1. Wählen Sie (Menü) aus dem Direkttasten-Menü.

2. Verwenden Sie oder zur Auswahl von PIP/PBP.

3. Wählen Sie oder zum Aufruf eines Untermenüs und verwenden Sie

anschließend oder zur Auswahl eines Menüelements.

4. Verwenden Sie oder zum Vornehmen von Einstellungen oder verwenden Sie oder zum Treffen einer Auswahl.

5. Um zum vorherigen Menü zurückzukehren, wählen Sie oder .

6. Um das Menü zu verlassen, wählen Sie .

Artikel Funktion Bereich

Modus Stellt den PIP oder PBP Modus ein. Bilder von zwei

unabhängigen Videoquellen werden gleichzeitig auf dem Bildschirm angezeigt.

PIP Der Bild-in-Bild (Picture-in-Picture PIP) Modus

zeigt die Hauptvideoquelle auf dem Bildschirm mit der sekundären Quelle in einem eingeblendeten Fenster (Subfenster) an.

61 Verwendung des Hauptmenüs

Artikel Funktion Bereich

PBP Ermöglicht die Anzeige von Bildern aus zwei

unterschiedlichen Videoquellen nebeneinander.

PIP/PBP Quelle

AUS

Stellt die sekundäre Videoquelle in den PIP/PBP Modus. (SW320)

Deaktiviert den PIP/PBP Modus.

• HDMI

• DP

• Mini DP (SW271 /

SW270C)

• HDMI-1

• HDMI-2

• DP

• USB-C

PIP Größe Bestimmt die Größe des Einblendfensters im PIP-Modus. • Klein

• Mittel

• Groß

H. Position Passt die horizontale Position des Einblendfensters im

0~100

PIP-Modus an.

V. Position Passt die vertikale Position des Einblendfensters im

PIP-Modus an.

Farbgamut Gibt den von bestimmten Normen vorgegebenen

Farbbereich des Einblendfensters im PBP-Modus wieder.

Gamma Passt die Tonluminanz des Einblendfensters im PBP-Modus

an.

Farbtemp. Wendet einen Farbton (kühl oder warm) auf das Bild des

Einblendfensters im PBP-Modus an. Die Farbtemperatur wird in Grad K (Kelvin) gemessen. Das Display wird rötlich, wenn die Farbtemperatur niedrig ist und wird bläulich, wenn die Farbtemperatur hoch ist.

0~100

• Adobe RGB

• sRGB

Rec. 709

•

• DCI-P3

• 1,6

• 1,8

• 2,0

• 2,2

• 2,4

• 2,6

• sRGB (nur für SW270C)

• 5000K

• 6500K

• 9300K

62 Verwendung des Hauptmenüs

Artikel Funktion Bereich

Kontrast Passt den Kontrast des Einblendfensters (Subfensters) im

PIP/PBP Modus an.

Schärfe Passt die Schärfe des Einblendfensters (Subfensters) im

PIP/PBP Modus an.

Gehen Sie zur Anpassung des Kontrastes und der Schärfe der

Hauptquelle zum Sie weitere Informationen.

Farbanpassung Menü. Unter auf Seite 56 finden

0~100

0~10

63 Verwendung des Hauptmenüs

System Menü

Mode: Adobe RGB

Display

Color Adjustment

PIP / PBP

System

OSD Settings

CAL. Reminder

OSD Key Bri.

HDMI RGB PC Range

DisplayPort

USB-C Configuration

Audio

AMA

Language

Display Time

OSD Lock

5 sec.

10 sec.

15 sec.

20 sec.

25 sec.

30 sec.

1. Wählen Sie (Menü) aus dem Direkttasten-Menü.

2. Verwenden Sie oder zur Auswahl von System.

3. Wählen Sie oder zum Aufruf eines Untermenüs und verwenden Sie

anschließend oder zur Auswahl eines Menüelements.

4. Verwenden Sie oder zum Vornehmen von Einstellungen oder verwenden Sie oder zum Treffen einer Auswahl.

5. Um zum vorherigen Menü zurückzukehren, wählen Sie oder .

6. Um das Menü zu verlassen, wählen Sie .

64 Verwendung des Hauptmenüs

Artikel Funktion Bereich

OSD-Einst. Sprache Stellt die Sprache des OSD-Menüs ein.

Die in Ihrem OSD gezeigten Sprachoptionen können sich von den auf der rechten Seite gezeigten unterscheiden, was vom Produkt abhängt, das an Ihrem Ort ausgeliefert wird.

• English

• Français

• Deutsch

• Italiano

• Español

• Polski

• Česky

• Magyar

• Română

• Nederlands

• Русский

• Svenska

• Português

•

• 日本語

• 한국어

Anzeigezeit

Stellt die Anzeigezeit des OSD-Menüs

ein.

OSD-Sperre Verhindert, dass alle

Monitoreinstellungen unbeabsichtigt geändert werden. Wenn diese Funktion aktiviert ist, sind die OSD-Steuerelemente und Direkttasten deaktiviert.

Um die OSD-Steuerelemente wieder zu aktivieren, drücken und halten Sie 10 Sekunden lang eine beliebige Taste.

• 繁體中文

• 简体中文

• 5 Sek.

• 10 Sek.

• 15 Sek.

• 20 Sek.

• 25 Sek.

• 30 Sek.

KAL.-Erinnerung Wird eingestellt, um Sie zu erinnern, wenn eine

Monitorkalibrierung empfohlen wird. Wenn der Monitor verwendet wird, berechnet ein integrierter Timer automatisch die Nutzungszeit.

• EIN

• AUS

65 Verwendung des Hauptmenüs

Artikel Funktion Bereich

USB-C Aktiv

(nur für SW270C)

Wenn diese Funktion deaktiviert ist, wird der USB-C™ Anschluss nicht mit Strom versorgt, während sich der Monitor im Standbymodus befindet. Um die Stromversorgung des USB-C™ Anschluss im Standbymodus des Monitors zu gewährleisten, ändern Sie die Einstellung auf EIN.

OSD-Tasten-Hel. Stellt die Helligkeit der LED-Anzeigen der

Ein/Aus-Taste ein.

HDMI RGB PC-Bereich

(nur für

SW320 / SW271)

RGB PC-Bereich

(nur für SW270C)

Bestimmt den Bereich der Farbskalen. Wählen Sie eine Option, welche mit der RGB-Bereichseinstellung auf dem angeschlossenen HDMI-Gerät übereinstimmt.

Bestimmt den Bereich der Farbskalen. Wählen Sie eine Option, welche mit der RGB-Bereichseinstellung auf dem angeschlossenen HDMI / DP Gerät übereinstimmt.

Wählt einen passenden DP Standard für die Datenübertragung aus.

USB-C Konfiguration

(nur für SW271 / SW270C)

Stellt die Aktualisierungsrate des Eingangsvideos über den USB-C™ Anschluss ein. Die USB-Übertragungsgeschwindigkeit ändert sich entsprechend der USB-C™ Technologiebegrenzung. Unter Optionen für Datenübertragung über USB-C™

(nur für SW271 / SW270C) auf Seite 68 finden Sie

weitere Informationen.

Verfügbar, wenn die Eingangsquelle USB-C™ ist.

• EIN

• AUS

0 ~ 5

• Aut. Erk.

• RGB (0 bis 255)

• RGB (16 bis 235)

• Aut. Erk.

• RGB (0 bis 255)

• RGB (16 bis 235)

• 1.1

• 1.4

(SW271)

• UHD@60Hz +

USB 2.0

• UHD@30Hz + USB 3.1

(SW270C)

• QHD@60Hz +

USB 2.0

• QHD@60Hz +

USB 3.1

Audio Lautstärke Dient der Lautstärkenregelung. 0~100

Stumm Unterbindet die Audioeingabe. • EIN

• AUS

AMA Verbessert die Graustufen-Reaktionszeit der

LCD-Fläche.

Auto-Abschaltung Stellt die Zeit für die automatische Ausschaltung des

Monitors im Stromsparmodus ein.

• EIN

• AUS

• 10 Min.

• 20 Min.

• 30 Min.

Autom. Drehung Drehung des OSD-Menü mit dem Monitor. • EIN

• AUS

66 Verwendung des Hauptmenüs

Artikel Funktion Bereich

Auflösungshinweis Einstellung, ob ein Hinweis für die empfohlene

Auflösung angezeigt werden soll, wenn eine neue

• EIN

• AUS

Eingangsquelle vom Monitor erkannt wird.

Benutzer-Taste 1 Hiermit können Sie die Funktionen einstellen, auf die

Sie über die Benutzer-Taste 1 zugreifen können.

Benutzer-Taste 2 Hiermit können Sie die Funktionen einstellen, auf die

Sie über die Benutzer-Taste 2 zugreifen können.

Benutzer-Taste 3 Hiermit können Sie die Funktionen einstellen, auf die

Sie über die Benutzer-Taste 3 zugreifen können.

• Helligkeit

• Kontrast

• Eingabe

• Farbmodus

• Farbtemp.

• Gamma

• Farbgamut

• PIP/PBP

(nur für SW320 / SW271) Konfigurieren Sie hier die Controller Tasten für den SW320 / SW271 Hotkey Puck.

Um die mit dem SW270C gelieferten Controller Tasten für den Hotkey Puck G2 zu konfigurieren, gehen Sie zu

Controller Tastenmenü (nur für SW270C) auf Seite 69.

Controller Taste 1 Stellt den Aufruf des Funktions- oder

Einrichtungsmenüs über Controller Taste 1 ein.

• Helligkeit

• Kontrast

Controller Taste 2 Stellt den Aufruf des Funktions- oder

Einrichtungsmenüs über Controller Taste 2 ein.

Controller Taste 3 Stellt den Aufruf des Funktions- oder

Einrichtungsmenüs über Controller Taste 3 ein.

• Adobe RGB

• sRGB

• S+W

• Rec. 709

• DCI-P3

HDR

•

• DICOM (nur für

SW271)

• Dunkelkammer

• Kalibrierung 1

•

Kalibrierung 2

• Kalibrierung 3

(nur für SW271)

• Benutzer 1

• Benutzer 2

• CAD / CAM (nur

für SW320)

• Animation (nur

für SW320)

67 Verwendung des Hauptmenüs

Artikel Funktion Bereich

DDC/CI Ermöglicht, dass die Einstellungen des Monitors über

die Software auf dem PC eingestellt werden.

DDC/CI ist eine Abkürzung für Display Data Channel/Command Interface. Dies wurde von Video Electronics Standards Association (VESA) entwickelt, um den bestehenden DDC-Standard zu erweitern. DDC/CI ermöglicht das Senden von Monitoreinstellungen mit Hilfe der Software für Ferndiagnose.

Informationen Zeigt die aktuellen Einstellungen für die

Monitoreigenschaften.

• EIN

• AUS

• Eingabe

• Aktuelle

Auflösung

• Optimale

Auflösung

(am besten mit dem Monitor)

• HDR (nur für SW271)

• Modellname

Vorgabe Stellt alle Modus-, Farb- und Geometrieeinstellungen

auf die Standardwerte ab Werk zurück.

• JA

• NEIN

Optionen für Datenübertragung über USB-C™ (nur für SW271 / SW270C)

SW271 3840 x 2160@60Hz + USB 2.0 3840 x 2160@30Hz + USB 3.1

Aktualisierungsrate 60 Hz 30 Hz

USB Übertragungsgeschwindigkeit

SW270C 2560 x 1440@60Hz + USB 2.0 2560 x 1440@60Hz + USB 3.1

Aktualisierungsrate 60 Hz 60 Hz

USB Übertragungsgeschwindigkeit

480 Mbps 5 Gbps

68 Verwendung des Hauptmenüs

Controller Tastenmenü (nur für SW270C)

Mode: Adobe RGB

Display

Color Adjustment

PIP / PBP

System

Controller Key

Controller Key 1, 2, 3

Rotation Key

Controller Key Dial

Color Mode

Input

Adobe RGB

sRGB

B+W

Rec. 709

DCI-P3

Display P3

M-book

HDR

1. Wählen Sie (Menü) aus dem Direkttasten-Menü.

2. Verwenden Sie oder zur Auswahl der Controller Taste.

3. Wählen Sie oder zum Aufruf eines Untermenüs und verwenden Sie

anschließend oder zur Auswahl eines Menüelements.

4. Verwenden Sie oder zum Vornehmen von Einstellungen oder verwenden Sie

oder zum Treffen einer Auswahl.

5. Um zum vorherigen Menü zurückzukehren, wählen Sie oder .

6. Um das Menü zu verlassen, wählen Sie .

Element Funktion Bereich

Controller Taste 1, 2, 3

Stellt die Funktion ein, auf die über die Controller Taste 1 / 2 / 3 am Hotkey Puck G2 zugegriffen werden soll. Siehe

• Farbmodus

• Eingabe

Hotkey Puck G2 und seine grundlegenden Funktionen (nur für SW270C) auf Seite 43 für die Lage der Tasten.

Wählen Sie zuerst eine Kategorie aus und wählen Sie bis zu 3 Optionen, auf die Sie über diese Tasten zugreifen können. Die Nummern, die neben den ausgewählten Elementen angezeigt werden, sind die Controller Tasten, für welche die Optionen bestimmt sind.

69 Verwendung des Hauptmen?

Element Funktion Bereich

Schalttaste Stellt die Funktion ein, die über die Schalttaste auf dem

Hotkey Puck G2 aufgerufen werden soll. Siehe Hotkey

Puck G2 und seine grundlegenden Funktionen (nur für SW270C) auf Seite 43 für die Lage der Taste.

Wählen Sie zuerst eine Kategorie aus und wählen Sie bis zu 3 Optionen, auf die Sie über diese Taste zugreifen können.

Drehregler Stellt die Funktion ein, die über den Drehregler auf dem

Hotkey Puck G2 aufgerufen werden soll. Siehe Hotkey

Puck G2 und seine grundlegenden Funktionen (nur für SW270C) auf Seite 43 für die Lage der Taste.

• Farbmodus

• Eingabe

• Stumm

• Helligkeit

• Kontrast

• Lautstärke

70 Verwendung des Hauptmen?

Fehlerbehebung

Häufig gestellte Fragen (FAQ)

Bilder

Das Bild ist verschwommen.

• Laden Sie die Resolution file (Auflösungsdatei) von der Webseite herunter (siehe

Produktunterstützung auf Seite 3). Lesen Sie "Die Bildschirmauflösung verändern".

Wählen Sie dann die richtige Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen beschrieben.

• Wenn ein VGA-Verlängerungskabel verwendet wird, entfernen Sie es für die Prüfung. Ist das Bild jetzt scharf? Laden Sie die Resolution file (Auflösungsdatei) von der Webseite herunter (siehe Produktunterstützung auf Seite 3). Lesen Sie "Die Bildschirmauflösung

verändern

korrigieren Sie die Einstellungen wie in den Anweisungen beschrieben, um das Bild zu optimieren. Leitungsverluste in Verlängerungskabeln führen im Allgemeinen zu einer schlechteren Bildqualität. Sie können diese Verluste minimieren, indem Sie ein Verlängerungskabel mit besseren Leitereigenschaften oder mit einem integrierten Verstärker verwenden.

". Wählen Sie dann die richtige Auflösung und Wiederholfrequenz, und

Kommt es nur bei niedrigeren Auflösungen als der nativen (maximalen) Auflösung zu unscharfen Bildern?

Laden Sie die Resolution file (Auflösungsdatei) von der Webseite herunter (siehe

Produktunterstützung auf Seite 3). Lesen Sie "Die Bildschirmauflösung verändern". Wählen

Sie die native Auflösung.

Pixelfehler werden angezeigt. Eines von mehreren Pixeln ist immer schwarz, eines oder mehrere Pixel sind immer weiß,

eines oder mehrere Pixel sind immer rot, grün, blau oder haben eine andere Farbe.

• Reinigen Sie den LCD-Monitor.

• Schalten Sie Gerät abwechselnd ein/aus.

• Dies sind Pixel, die permanent ein- oder ausgeschaltet sind. Dies ist ein natürlicher Effekt, der bei der LCD-Technologie häufig vorkommt.

Das Bild hat eine falsche Farbtönung.

Es ist gelb-, blau- oder rosastichig. Rufen Sie Bild und Farbe zurücks. auf und wählen Sie anschließend JA, um die

Farbeinstellungen auf die Voreinstellungen ab Werk zurückzustellen. Wenn das Bild immer noch nicht korrekt angezeigt wird, und auch das OSD eine falsche

Farbtönung hat, fehlt eine der drei Primärfarben am Signaleingang. Überprüfen Sie die Anschlüsse des Signalkabels. Wenn Pins verbogen oder abgebrochen sind, wenden Sie sich an Ihren Händler.

Das Bild ist verzerrt, blinkt oder flimmert.

Laden Sie die Resolution file (Auflösungsdatei) von der Webseite herunter (siehe

Produktunterstützung auf Seite 3). Lesen Sie "Die Bildschirmauflösung verändern". Wählen

Sie dann die richtige Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen beschrieben.

71 Fehlerbehebung

Für den Monitor wird seine native Auflösung verwendet, aber das Bild ist weiterhin verzerrt.

Bilder aus unterschiedlichen Eingangsquellen können auf dem Monitor verzerrt oder gestreckt erscheinen, wenn für diesen die native Auflösung verwendet wird. Um eine optimale Anzeigeleistung für jede Art von Eingangsquelle zu erzielen, können Sie die Funktion

Anzeigemodus auf das geeignete Seitenverhältnis für die Eingangsquellen einstellen. Siehe

Seitenverhältnis auf Seite 53 für weitere Einzelheiten.

Das Bild ist in eine Richtung verschoben.

Laden Sie die Resolution file (Auflösungsdatei) von der Webseite herunter (siehe

Produktunterstützung auf Seite 3). Lesen Sie "Die Bildschirmauflösung verändern". Wählen

Sie dann die richtige Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen beschrieben.

Schwacher Schatten auf dem Standbild ist auf dem Bildschirm sichtbar.

• Aktivieren Sie die Energieverwaltungsfunktion, um Ihren Rechner und Monitor in den weniger Energie verbrauchenden "Ruhe"-Modus zu bringen, wenn Sie in nicht verwenden.

• Verwenden Sie einen Bildschirmschoner, um die Beibehaltung eines Bilds auf dem Bildschirm zu vermeiden.

Netz LED-Anzeige

Die LED-Anzeige leuchtet weiß oder blinkt weiß.

• Wenn die LED weiß leuchtet, ist der Monitor eingeschaltet.

• Wenn die LED weiß leuchtet und die Meldung Signal außerhalb des Bereichs am Bildschirm angezeigt wird, heißt dies, dass Sie einen Anzeigemodus verwenden, der nicht vom Monitor unterstützt wird. Wechseln Sie zu einem unter. Laden Sie die Resolution file

(Auflösungsdatei)

Lesen Sie "Die Bildschirmauflösung verändern". Wählen Sie dann die richtige Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen beschrieben.

• Wenn die LED weiß blinkt, ist der Energiesparmodus aktiv. Drücken Sie eine beliebige Taste auf der Computertastatur, oder bewegen Sie die Maus. Wenn das Problem weiterhin besteht, überprüfen Sie die Anschlüsse des Signalkabels. Wenn Pins verbogen oder abgebrochen sind, wenden Sie sich an Ihren Händler.

• Wenn die LED aus ist, überprüfen Sie die Steckdose, die externe Stromversorgung und den Netzschalter.

von der Webseite herunter (siehe Produktunterstützung auf Seite 3).

OSD-Steuerungen

Die OSD-Steuerelemente stehen nicht zur Verfügung.

Um die OSD-Steuerelemente wieder zu aktivieren, wenn sie gesperrt sind, drücken und halten Sie 10 Sekunden lang eine beliebige Taste.

72 Fehlerbehebung

OSD Meldungen

Eine Meldung Signal außerhalb des Bereichs wird während des Startvorgangs des Computers auf dem Bildschirm angezeigt.

Wenn eine Meldung Signal außerhalb des Bereichs auf dem Bildschirm während des Startvorgangs des Computers angezeigt wird, bedeutet dies eine durch das Betriebssystem oder der Grafikkarte verursachte Inkompatibilität. Das System wird die Aktualisierungsrate automatisch anpassen. Warten Sie einfach, bis das Betriebssystem gestartet wird.

Audio

Die angeschlossenen externen Lautsprecher geben keinen Ton aus.

• Entfernen Sie den Kopfhörer (falls dieser an den Monitor angeschlossen ist).

• Prüfen Sie, ob der Ausgang richtig angeschlossen ist.

• Wenn die externen Lautsprecher mit Strom über die USB-Verbindung versorgt werden, prüfen Sie, ob diese Verbindung in Ordnung ist.

• Erhöhen Sie die Lautstärke der externen Lautsprecher (Ton ist evt. deaktiviert oder Lautstärke ist zu niedrig).

• Wenn eine USB-C™ Verbindung hergestellt wird, stellen Sie sicher, dass die entsprechende Einstellung für den Audioausgang an Ihrem Laptop ausgewählt wurde. Sie sollten nach Optionen wie "USB Kopfhörer" suchen.

HDR

Es wird eine Meldung HDR: Emuliert auf dem Bildschirm angezeigt.

Das bedeutet, dass die Inhalte nicht HDR-kompatibel sind und sich der Monitor im HDR-emuliert Modus befindet. Lesen Sie Funktioniert mit HDR Technologie auf Seite 47, um zu überprüfen, ob ein unterstützter Player, Inhalte und das zertifizierte Kabel verwendet werden.

USB-C™ Verbindung (Modelle mit USB-C™ Ports)

Kein Video- oder Audioausgang vom Laptop mit USB-C™ Verbindung.

Überprüfen Sie die Kabelverbindungen und Menüeinstellungen in der folgenden Reihenfolge:

• Überprüfen Sie, ob das USB-C™ Kabel richtig an den Monitor und den Laptop angeschlossen wurde. Unter Schließen Sie das PC-Videokabel an. auf Seite 19 finden Sie weitere Informationen.

• Überprüfen Sie, ob die Eingangsquelle auf USB-C bei Anzeige > Eingang eingestellt wurde.

Weitere Hilfe?

Wenn Sie auch nach dem Lesen dieses Handbuchs noch Probleme mit dem Monitor haben, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben, oder rufen Sie die lokale Webseite von Support.BenQ.com für weiteren Support und lokalen Kundendienst auf.

73 Fehlerbehebung

Benq SW270C, SW271 User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

Copyright

Ausschlusserklärung

Produktunterstützung

Erweiterte Software

Sicherheitshinweise zur Stromversorgung

Erste Schritte

Monitoransicht und Anschlüsse

Vorderansicht

Rückansicht

Eingangs- und Ausgangsanschlüsse

Anschluss

Installation der Monitor-Hardware

So trennen Sie den Monitor und den Sockel ab

Anbringen der Monitorblende (optionaler Schritt)

Einstellen der Höhe des Monitors

Drehen des Monitors

Einstellung des Ansichtwinkels

Verwenden der Monitor-Montageeinheit

Optimale Benutzung des BenQ-Monitors

Herunterladen der Treiberdateien für den LCD-Monitor aus dem Internet

Installation auf einem neuen Computer

Aktualisierung des Treibers auf einem bereits installierten Computer

Windows 10-System installieren

Windows 8 (8.1)-System installieren

Windows 7-System installieren

So stellen Sie den Monitor ein

Die Steuerpalette

Hotkey Puck (nur für SW320 / SW271)

Grundlegende Menübedienung

Anpassen der Direkttasten

Funktioniert mit HDR Technologie

Einstellung der Anzeigefarbe

Einstellen des Anzeigemodus

Auswahl eines passenden Bildmodus

Auswahl der Videoquelle im PIP/PBP Modus (für Modelle mit PIP/PBP Funktion)

Verwendung des Hauptmenüs

Anzeigemenü

Menü Farbanpassung

PIP/PBP-Menü

System Menü

Controller Tastenmenü (nur für SW270C)

Fehlerbehebung

Häufig gestellte Fragen (FAQ)

Weitere Hilfe?
