SV500
Digitaalikyltti
Käyttöohje
Vastuuvapauslauseke
BenQ Corporation ei tee suoraan ilmaistuja tai viitteellisiä tulkintoja tai anna takuita
koskien tämän asiakirjan sisältöä. BenQ Corporation varaa oikeuden tarkistaa tämän
julkaisun ja tehdä aika ajoin muutoksia tähän sisältöön antamatta niistä
ennakkoilmoitusta.
Tekijänoikeus
Tekijänoikeudet 2014 BenQ Corporation. Kaikki oikeudet pidätetään. Tämän julkaisun
mitään osaa ei saa monistaa, siirtää, jäljentää, tallentaa mihinkään tallennusjärjestelmään
tai kääntää millekään kielelle tai tietokonekielelle missään muodossa tai millään tavalla,
sähköisesti, mekaanisesti, magneettisesti, optisesti, kemiallisesti, manuaalisesti tai muulla
tavalla ilman BenQ Corporationin sitä edeltävää kirjallista lupaa.
Sisällysluettelo iii
Sisällysluettelo
Vastuuvapauslauseke ........................................................... ii
Tekijänoikeus........................................................................ ii
Turvallisuusvaroitukset ja huomautukset........................ 1
Tärkeitä turvallisuusohjeita................................................ 2
Huomattavaa tämän näytön LCD-paneelista............................. 2
Kaukosäätimen turvallisuushuomautus....................................... 3
Paristojen turvaohje........................................................................ 3
BenQ ecoFACTS.............................................................................. 4
Pakkauksen sisältö ............................................................... 5
Näytön asetukset................................................................. 6
Näytön asentaminen ....................................................................... 6
Näytön osat ja niiden toiminnot ...................................... 8
Etupaneeli .......................................................................................... 8
Takapaneeli ...................................................................................... 8
Tulo/lähtökontaktit....................................................................... 10
Kaukosäädin................................................................................... 12
Kaukosäätimen käyttö ................................................................. 13
Liitäntä.................................................................................. 15
Audio/videosignaalien liittäminen.............................................. 15
Virran kytkeminen........................................................................ 18
Perustoiminnot................................................................... 19
Näytön kytkeminen päälle ja pois............................................. 19
Tulosignaalin vaihto...................................................................... 19
Äänenvoimakkuuden tason säätö säätää................................. 19
Verkkoyhteys....................................................................... 20
LAN-verkkoon yhdistäminen..................................................... 20
Näytön hallinta.............................................................................. 20
OSD (ruutunäyttö)............................................................ 21
Yleisnäkymä OSD-valikosta........................................................ 21
Sisällysluetteloiv
OSD-valikon toiminnot................................................................ 23
Picture (Kuva) valikko ................................................................. 24
Audio (Ääni) valikko..................................................................... 25
Time (Aika) valikko....................................................................... 26
Setup (Asetukset) valikko............................................................ 27
Screen (Näyttö) valikko............................................................... 28
System Information (Järjestelmän tiedot) valikko.................. 29
Multimediajärjestelmän toiminta.................................... 30
Kaukosäätimen multimediapainikkeet...................................... 30
Katseluvalinnat............................................................................... 31
Tuotetiedot ......................................................................... 36
Spesifikaatiot .................................................................................. 36
Mitat................................................................................................. 38
Vianmääritys........................................................................ 41
Turvallisuusvaroitukset ja huomautukset 1
Turvallisuusvaroitukset ja huomautukset
TÄMÄ LAITTEISTO TÄYTYY
MAADOITTAA
Varmistaaksesi laitteen turvallisen
toiminnan, kolmipinninen pistoke tulee
asettaa vain kolmipinniseen
standardipistorasiaan, joka on
Tasapäisen kolmion sisällä olevan
nuolipäisen salaman tarkoituksena on
varoittaa käyttäjää tuotteen sisällä
olevasta eristämättömästä "vaarallisesta
jännitteestä", joka voi olla suuruudeltaan
riittävä aiheuttamaan sähköiskuvaaran
ihmisille.
Tasasivuisessa kolmiossa olevan
huutomerkin tarkoituksena on kiinnittää
käyttäjän huomio laitteen mukana
toimitettuihin käyttö- ja kunnossapitoohjeisiin.
• Virtajohdon verkkovirran pistoke täytyy olla heti käytettävissä. Seinärasia tulee asentaa
lähelle laitetta, ja sen tulee olla helppopääsyisessä paikassa. Irrottaaksesi tämän laitteen
kokonaan verkkovirrasta, irrota virtapistoke seinän pistorasiasta.
• Älä aseta näyttöä epätasaiselle, kaltevalle tai epävakaalle tasolle (kuten kärryt), missä se
voi pudota ja aiheuttaa vahinkoa itse laitteelle tai lähellä oleville henkilöille.
• Älä aseta näyttöä lähelle vettä, kuten uima-allasta tai kylpyammetta tai kohtaan, jossa
veden on mahdollista roiskua tai suihkuta näyttöpaneelille.
• Älä aseta tätä näyttöä ahtaaseen paikkaan, jossa ei ole kunnollista ilmanvaihtoa ja
ilmankiertoa, kuten esimerkiksi suljettuun kaappiin. Huolehdi, että näytön ympärillä on
riittävästi tyhjää tilaa laitteen sisäisen lämmön haihtumista varten. Älä tuki näytön
aukkoja ja ilmareikiä. Ylikuumeneminen voi aiheuttaa vaaratilanteen ja sähköiskun.
• Tämän näytön asennuksen saa suorittaa vain pätevä sähköasentaja. Tämän näytön väärä
asennus voi vahingoittaa henkilöitä tai näyttöä itseään. Tarkasta asennus säännöllisesti ja
huolla näyttöä säännöllisesti varmistaaksesi, että se toimii mahdollisimman hyvin.
• Käytä vain valmistajan hyväksymiä tai suosittelemia lisälaitteita asennettuna tähän
näyttöön. Väärien tai sopimattomien lisälaitteiden käyttö voi aiheuttaa näytön
putoamisen tai johtaa vakaviin henkilövahinkoihin. Varmista, että pinta ja kiinnityskohdat
ovat riittävän vahvoja kannattamaan näytön painon.
• Älä poista laitteen kansia vähentääksesi sähköiskun vaaraa. Laitteen sisällä ei ole
käyttäjän huollettavia osia. Jätä laitteen huolto pätevän huoltohenkilökunnan tehtäväksi.
• Henkilövahinkoja estääksesi näyttö tai työpöytäteline tulee asentaa ennen käyttöä.
tehokkaasti maadoitettu normaalin
kotitalousjohdotusten kautta.
Laitteiston kanssa käytetyissä
jatkojohdoissa täytyy olla kolme ydintä,
ja ne tulee johdottaa oikein niin, että
niillä on yhteys maahan. Väärin vedetyt
jatkojohdot ovat suuri syy
onnettomuuksien sattumiseen.
Vaikka laitteisto toimisikin
tyydyttävästi, se ei tarkoita, että
virtalähde on maadoitettu tai että
asennus on täydellisen turvallinen.
Oman turvallisuutesi vuoksi, jos epäilet
virtalähteen toimivaa maadoitusta, ota
yhteyttä asiantuntevaan
sähköasentajaan.
Tärkeitä turvallisuusohjeita2
Tärkeitä turvallisuusohjeita
1. Lue nämä ohjeet.
2. Säilytä nämä ohjeet.
3. Huomioi kaikki varoitukset.
4. Noudata kaikkia ohjeita.
5. Älä käytä tätä laitetta veden läheisyydessä.
6. Puhdista vain kuivalla kankaalla.
7. Älä tuki ilmanvaihtoaukkoja. Asenna valmistajan ohjeiden mukaisesti.
8. Tuote tulisi sijoittaa kauas lämmönlähteistä, kuten lämpöpattereista,
lämmönsäätöritilöistä, uuneista tai muista tuotteista (mukaan lukien vahvistimet),
jotka tuottavat lämpöä.
9. Käytä turvallisuussyistä polarisoitua tai maadoitettua pistoketta. Polarisoidussa
pistokkeessa toinen piikki on leveämpi. Maadoitetussa pistokkeessa on kaksi piikkiä ja
kolmas on maadoituspiikki. Leveämpi tai kolmas piikki on turvallisuussyystä
pistokkeessa. Jos pistoke ei sovi pistorasiaan, pyydä sähköasentajalta uusi pistorasia
vanhanmallisen tilalle.
10. Vedä virtajohdot niin, etteivät ne ole kulkuväylillä, voi joutua puristuksiin
pistokkeiden kohdalta esineiden alle tai niitä vasten.
11. Käytä vain valmistajan hyväksymiä lisälaitteita.
12. Käytä vain valmistajan hyväksymiä tai laitteen mukana myytäviä vaunuja,
jalustoja, kannattimia ja pöytiä. Vaunua käyttäessäsi ole varovainen, ettei
vaunu/sähkölaiteyhdistelmä kaadu liikuteltaessa ja aiheuta vahinkoa.
13. Ukkosen aikana tai jos poistut kotoa pidemmäksi ajaksi laite kannattaa
irrottaa verkkojännitteestä.
14. Jätä laitteen huolto pätevän huoltohenkilökunnan tehtäväksi. Huoltoa tarvitaan, kun
laite on vahingoittunut tai jos esimerkiksi virtajohto tai pistoke on vahingoittunut, tai
jos nestettä on roiskunut laitteen päälle, tai jos laitteen sisään on pudonnut esineitä
tai jos laite on altistunut sateelle tai kosteudelle tai jos laite ei toimi normaalisti, tai
jos se on pudonnut.
Huomattavaa tämän näytön LCD-paneelista
• Kaikilla nestekidenäytöillä (LCD) on hyvin ohut lasinen suojakerros, johon jää helposti
jälkiä tai naarmuja, ja joka murtuu, jos siihen kohdistuu isku tai painetta. Myös
nestekidesubstraatti vahingoittuu helposti siihen kohdistuvasta liiallisesta voimasta tai
äärimmäisistä lämpötiloista. Käsittele laitetta varoen.
• LCD-paneelin vasteaika ja kirkkaus vaihtelee riippuen ympäröivästä lämpötilasta.
• Vältä asettamasta näyttöä suoraan auringonvaloon tai paikkaan, jossa auringon valo tai
spotti loistaa LCD-paneeliin, koska kuumuus voi vahingoittaa paneelia ja näytön ulkoista
koteloa, ja kirkas valo tekee näytön katselusta vaikeaa.
• LCD-paneeli koostuu yksittäisistä pikseleistä, jotka näyttävät kuvia ja se on valmistettu
teknisten tietojen mukaisesti. 99,9% pikseleistä toimii normaalisti, mutta 0,01%
pikseleistä voi palaa jatkuvasti (punaisena, sinisenä tai vihreänä) tai ei pala ollenkaan.
Tämä on LCD-tekniikassa oleva rajoitus eikä vika.
Tärkeitä turvallisuusohjeita 3
• Nestekidenäytöt (LCD), kuten plasma- (PDP) ja perinteinen CRT- (katodisädeputki) näytöt, ovat myös herkkiä “näytön palamiselle” tai “haamukuvalle”, joita voi havaita
näytössä näkyvinä pysyvinä viivoina ja varjoina, joita ei voi poistaa. Vältä näyttämästä
still-kuvia (kuten kuvaruutuvalikkoja, TV-aseman logoja, pysyvää/ei-aktiivista tekstiä tai
kuvakkeita) kahta tuntia pitempään. Muuta silloin tällöin kuvasuhdetta. Käytä koko
kuvaruutu kuvalla ja poista mustat palkit aina, kun se on mahdollista. Vältä näyttämästä
kuvia 4:3-kuvasuhteella pitkiä aikoja, muuten kuvaruutuun voi jäädä näkyviä palaneita
jälkiä kahden pystysuuntaisen viivan muodossa.
Jos tarvitset pysäytetyn kuvan toistoa, suosittelemme että otat käyttöön toiminnon
Image Retention (Kuvan kiinnipalaminen) valikosta Setup (Asetukset).
• Huomautus: Joissakin olosuhteissa kansilasin sisäpuolella voi ilmetä kondensoitumista.
Se on luonnollinen ilmiö, eikä vaikuta näytön toimintaan. Kondensoituminen yleensä
häviää n. 2 tunnin normaalin käytön jälkeen.
Kaukosäätimen turvallisuushuomautus
• Älä altista kaukosäädintä suoralle lämmölle, kosteudelle ja tulelle.
• Älä pudota kaukosäädintä.
• Älä altista kaukosäädintä vedelle tai kosteudelle. Ohjeiden laiminlyönnin seurauksena voi
olla toimintahäiriö.
• Varmista, ettei kaukosäätimen ja TV-vastaanottimen kaukosäätimen vastaanottimen
välissä ole mitään esteitä.
• Jos kaukosäädintä ei käytetä pitkään aikaan, poista paristot.
Paristojen turvaohje
Vääräntyyppisten paristojen käyttö voi aiheuttaa kemikaalivuotoja tai räjähdyksen.
Huomaa seuraavaa:
• Varmista aina, että paristot on asetettu positiivinen ja negatiivinen napa oikeaan
suuntaan paristolokeroon merkityllä tavalla.
• Erityyppisillä paristoilla on erilaiset ominaisuudet. Älä sekoita eri paristotyyppejä.
• Älä sekoita vanhoja ja uusia paristoja. Vanhojen ja uusien paristojen sekoittaminen
lyhentää paristojen käyttöikää tai aiheuttaa kemiallisia vuotoja vanhoissa paristoissa.
• Kun paristot lakkaavat toimimasta, vaihda ne välittömästi.
• Paristoista vuotavat kemikaalit voivat aiheuttaa ihoärsytystä. Jos kemikaaleja vuotaa
paristoista, pyyhi ne välittömästi puhtaalla liinalla ja vaihda uudet paristot niin pian kuin
mahdollista.
• TV-vastaanottimen toimitukseen kuuluvien paristojen käyttöikä voi olla lyhyt erilaisista
varastointiolosuhteista johtuen. Vaihda ne kolmen kuukauden kuluessa tai heti kun
pystyt ensimmäisen käytön jälkeen.
• Paristojen hävitystä tai kierrätystä koskevat määräykset tulee ottaa huomioon. Ota
yhteyttä paikalliseen kierrätyskeskukseen saadaksesi ohjeita.
Tärkeitä turvallisuusohjeita4
BenQ ecoFACTS
BenQ has been dedicated to the design and development of greener product as part of
its aspiration to realize the ideal of the "Bringing Enjoyment 'N Quality to Life" corporate
vision with the ultimate goal to achieve a low-carbon society. Besides meeting
international regulatory requirement and standards pertaining to environmental
management, BenQ has spared no efforts in pushing our initiatives further to incorporate
life cycle design in the aspects of material selection, manufacturing, packaging,
transportation, using and disposal of the products. BenQ ecoFACTS label lists key ecofriendly design highlights of each product, hoping to ensure that consumers make
informed green choices at purchase. Check out BenQ's CSR Website at http://
csr.BenQ.com/ for more details on BenQ's environmental commitments and
achievements.
Pakkauksen sisältö 5
Pakkauksen sisältö
Avaa myyntipakkaus ja tarkasta sen sisältö. Jos jotakin puuttuu tai jokin on vahingoittunut,
ota välittömästi yhteyttä laitteen myyjään.
D-Sub
LCD-näyttö Virtajohto
(15-pinninen)
kaapeli
Kaukosäädin
AAA paristot Pikakäynnistysopas
• Mukana tuleva virtajohto voi olla erilainen kuin kuvissa riippuen ostoalueesta.
• Ennen kuin hävität laatikon, tarkasta, ettet ole jättänyt mitään lisälaitteita laatikon sisään.
• Hävitä pakkausmateriaalit asianmukaisesti. Pahvilaatikon voi kierrättää. Harkitse myös paketin
säästämistä näytön tulevaa kuljetusta varten.
• Älä jätä muovikääreitä pienten lasten ulottuville.
RS-232-kaapeli
(ristityyppi)
IR-laajennus
Näytön asetukset6
200mm
300mm
*Ruuvityyppi: M6
Näytön asetukset
Näytön asentaminen
Voit asentaa näytön pystysuoralle pinnalle, jossa on sopiva seinäkiinnike tai vaakapinnalle
lisälaitteina tuleville pöytätelineille. Kiinnitä huomiota seuraavaan asennuksen aikana:
• Näytön asentamiseen tarvitaan vähintään kaksi aikuista. Jos näyttöä yrittää asentaa vain
yksi henkilö, se voi johtaa vaaratilanteisiin ja vahinkoihin.
• Asennuksen saa tehdä vain pätevä teknikko. Väärä asennus voi johtaa näytön
putoamiseen tai vikatilaan.
Näytön asentaminen seinälle
1. Sijoita puhdas, kuiva ja nukaton kangas tasaiselle, vaakatasossa olevalle tyhjälle
pinnalle. Varmista, että kankaan koko on suurempi kuin näyttö.
2. Aseta näyttö varovasti kankaan päälle niin että LCD-näyttö on alaspäin.
3. Poista pöytätelineet näytöstä jos ne on asennettu.
4. Tunnista seinäkiinnityksen ruuvin
reiät näytön takana kuten
kuvassa näytetään.
5. Asenna seinäkiinnike näyttön ja
Seinäkiinnikkeen
paksuus
10 mm
(0,39")
LCD-näyttö
liitä näyttö seinään
seinäkiinnikkeiden ohjeiden
mukaisesti. Ruuvin pituus tulisi
olla vähintään 10 mm pidempi
kuin seinäkiinnikkeen paksuus.
Varmista, että kaikki ruuvit ovat
kiristetty ja kiinni kunnolla.
(Suositeltava vääntömomentti:
470 - 635N•cm).
Asennusvälineiden tulisi olla
riittävän vahvoja kannattamaan
näytön painon.
Näytön asetukset 7
• Riittävän ilmanvaihdon takaamiseksi pidä vähintään 10
mm tyhjää tilaa näytön takaosasta seinään.
• Ota yhteyttä ammattiasentajaan seinäkiinnittämistä
varten. Valmistaja ei ota mitään vastuuta asennuksista,
joita ei ole tehnyt ammattiasentaja.
• AC IN/OUT- rasian tulisi liittimien päällä näyttöä
pyöritettäessä.
10mm
(0.39")
Näytön osat ja niiden toiminnot8
HDMI2
LINE OUT
AUDIO IN
VGA OUT
VGA IN
HDMI1
DVI IN
IR IN/OUTRJ-45 LAN RS232 OUT
RS232 IN
DVI OUTUSB
2
3
4
5
6
1
Näytön osat ja niiden toiminnot
Etupaneeli
Takapaneeli
Näytön osat ja niiden toiminnot 9
12345
6
Nro Nimi Kuvaus
Kaukosäätimen anturi/
Virran merkkivalo
• Vastaanottaa kaukosäätimen komentosignaalit.
• Osoittaa näytön käyttötilan:
- Syttyy vihreäksi, kun näyttö laitetaan päälle.
- Syttyy punaiseksi, kun näyttö sammutetaan.
MENU Avaa tai sulkee OSD-valikon.
INPUT • Valitsee videolähteen.
• Siirtyy alavalikkoon Ruutunäyttö(OSD)-valikossa.
+
/- Pikanäppäimet äänenvoimakkuuden säädölle.
Vierittää OSD-valikon asetusten ja valintojen läpi.
/ Vierittää OSD-valikon asetusten ja valintojen läpi.
Virta-painike Näytön kytkeminen päälle ja pois.
Näytön osat ja niiden toiminnot10
1 2 4 5 6 7 8
12
15
14
13
11
10
9
3
1234567
8
Tulo/lähtökontaktit
LINE OUT
AUDIO IN
VGA OUT
LINE OUT
AUDIO IN
VGA OUT
VGA IN
HDMI1
HDMI2
DVI IN
RS232 IN
IR IN/OUTRJ-45 LAN RS232 OUT
AC IN
ON/OFF
100-240V~50-60Hz
IR IN RJ-45 LAN AC SWITCH
RS232 OUT
DVI OUTUSB
RS232 IN
DVI OUTUSB
Nro Nimi Kuva us
AC SWITCH ON/
Virran kytkeminen päälle ja pois.
OFF
AC IN Yhdistää virtalähteeseen mukana tulevalla virtajohdolla.
IR-IN Käytettäväksi IR Laajentimen kanssa – kaukosäätimen paremman
vastaanottavuuden varmistamiseksi.
RJ-45 Liittää Ethernetin tai reitittimen RJ-45 porttiin.
RS232 OUT Syöttää hallintasignaaleja RS232C IN tulosta toiseen näyttöön
ulkoista hallintaa ja moninäytökäyttöä varten.
RS232 IN Vastaanottaa hallintasignaaleja tietokoneelta tai toiselta näytöltä.
USB Liittää USB-muistiin multimedian toistoa tai ohjelmistopäivitystä
DVI-OUT Tuottaa DVI-signaaleja toiseen näyttöön.
varten.
VGA IN
HDMI1
HDMI2
DVI IN
Näytön osat ja niiden toiminnot 11
9101112131415
Nro Nimi Kuva us
DVI-IN Vastaanottaa DVI-signaaleja ulkoiselta laitteelta (kuten
tietokoneelta).
HDMI 2 Vastaanottaa HDMI-signaaleja ulkoiselta laitteelta (kuten Blu-ray
levysoittimelta).
HDMI 1 Vastaanottaa HDMI-signaaleja ulkoiselta laitteelta (kuten Blu-ray
levysoittimelta).
VGA IN Vastaanottaa analogisia RGB-signaaleja ulkoiselta laitteelta (kuten
tietokoneelta).
VGA OUT Tuottaa analogisen RGB-signaalin VGA IN tulosta toiseen
näyttöön.
AUDIO IN Vastaanottaa äänisignaaleja ulkoiselta laitteelta (kuten
tietokoneelta).
LINE OUT Tuottaa äänisignaaleja ulkoiselle laitteelle.
Näytön osat ja niiden toiminnot12
1
2
3
4
5
6
7
8
9
10
1
2
3
4
567
8910
Kaukosäädin
INPUT
Valitsee tulolähteen.
ENTER
Vahvistaa valintasi tai tallentaa muutokset.
INFOR
Näyttää nykyisen tulolähteen ja resoluution.
MUTE
Mykistyksen kytkeminen päälle ja pois.
///
Vierittää OSD-valikon asetusten ja valintojen läpi,
kun OSD-valikko on näkyvillä.
MULTI-MEDIA -painikkeet
Näitä painiketoimintoja ei ole saatavilla näytöllä.
ON/OFF
Näytön kytkeminen päälle ja pois.
Numeropainikkeet (1-9)
Toimii numeropainikkeina kun OSDvalikko on näkyvillä.
VOL- / VOL+
Lisää/vähentää äänenvoimakkuutta.
MENU
Avaa tai sulkee OSD-valikon.
Näytön osat ja niiden toiminnot 13
Kaukosäätimen käyttö
Kaukosäätimen paristojen asentaminen
1. Avaa kaukosäätimen paristokotelon kansi.
2. Laita mukana tulevat paristot varmistaen, että
positiiviseksi ja negatiiviseksi merkatut paristojen päät
sopivat (+) ja (-) merkkeihin paristokotelon sisällä.
Mukana tulevat paristot helpottavat niin että voit käyttää
näyttöä heti. Vaihda ne niin pian kuin mahdollista.
3. Laita paristokotelon kansi takaisinpaikalleen.
Kauko säätimen käyttö tvinkkejä
• Osoita ja kohdista kaukosäätimen etuosaa suoraan näytön kaukosäädinanturin ikkunaan
painaessasi painikkeita.
• Älä anna kaukosäätimen kastua äläkä aseta sitä kosteisiin paikkoihin (kuten kylpyhuone).
Näytön osat ja niiden toiminnot14
HDMI2
LINE OUT
AUDIO IN
VGA OUT
VGA IN
HDMI1
DVI IN
IR IN/OUT RJ-45 LAN RS232 OUT
RS232 IN
DVI OUTUSB
Maks. 10 m
(32,8 jalkaa)
• Jos näytön kaukosäätimen sensori-ikkunaan kohdistuu suora auringonpaiste tai
voimakas valo, kaukosäädin ei ehkä toimi oikein. Tässä tilanteessa vaihda valonlähdettä
tai säädä näytön katselukulmaa tai käytä kaukosäädintä paikasta, joka on lähempänä
kaukosäätimen sensori-ikkunaa näytössä.
Liitäntä
HDMI2
LINE OUT
AUDIO IN
VGA OUT
VGA IN
HDMI1
DVI IN
IR IN
RJ-45 LAN AC SWITCH
ON/OFF
AC IN
100-240V~50-60Hz
RS232 OUT
RS232 IN
DVI OUTUSB
D-Sub (15-pinninen)
Äänikaapeli
Tietokone
Audio/videosignaalien liittäminen
Kiinnitä huomiota seuraaviin kohtiin kaapeleita liitettäessä:
• Sammuta kaikki laitteet.
• Tutustu näytön audio/videoportteihin ja laitteisiin, joita haluat käyttää. Huomioi, että
väärät liitännät voivat vaikuttaa kuvan laatuun.
• Älä poista kaapeleita porteista vetämällä kaapelista itsestään. Tartu ja vedä aina kaapelin
päässä olevista liittimistä.
• Varmista, että kaikki kaapelit ovat kunnolla asetettuja ja kiinni paikoillaan.
VGA-tulon liittäminen
1. Liitä näytön VGA IN liitin näyttöön tietokoneen VGA –lähtöliitäntään D-Sub (15-
pinninen) -kaapelilla.
2. Liitä tietokoneen äänilähtöliitin näytön AUDIO IN liitäntään käyttäen sopivaa
äänikaapelia.
3. Katsellaksesi kuvia tästä tulosta, paina kaukosäätimen VGA -painiketta. Halutun
äänilähteen valinta, katso lisätietoja kohdasta Audio (Ääni) valikko sivulla 25.
Liitäntä 15
Tämä äänikaapeli ei kuulu toimitukseen ja tulee ostaa erikseen.
Liitäntä16
HDMI2
LINE OUT
AUDIO IN
VGA OUT
VGA IN
HDMI1
DVI IN
IR IN RJ-45 LAN AC SWITCH
ON/OFF
AC IN
100-240V~50-60Hz
RS232 OUT
RS232 IN
DVI OUTUSB
Äänikaapeli
Tietokone
DVI-D-kaapeli
HDMI-kaapeli
Digitaalisten tulojen liittäminen
1. Liitä DVI-IN liitin näyttöön tietokoneen DVI-D-liitäntään DVI-D-kaapelilla. Jos
tietokoneessa on HDMI-lähtöliitäntä, liitä tietokoneen HDMI-lähtöliitäntä HDMI
näytön tuloliittimeen HDMI-kaapelilla tai DVI-D – HDMI -muuntokaapelilla.
2. Tarvittaessa liitä tietokoneen audiotuloliitin näytön AUDIO IN liitäntään käyttäen
sopivaa audiokaapelia.
3. Katsellaksesi videokuvaa tästä tulosta, paina DVI tai HDMI-1 painiketta
kaukosäätimessä. Halutun äänilähteen valinta, katso lisätietoja kohdasta Audio (Ääni)
valikko sivulla 25.
Kaapelit eivät kuulu toimitukseen ja tulee ostaa erikseen.
Liitäntä 17
HDMI2
LINE OUT
AUDIO IN
VGA OUT
VGA IN
HDMI1
DVI IN
IR IN RJ-45 LAN AC SWITCH
ON/OFF
AC IN
100-240V~50-60Hz
RS232 OUT
RS232 IN
DVI OUTUSB
HDMI2
LINE OUT
AUDIO IN
VGA OUT
VGA IN
HDMI1
DVI IN
IR IN RJ-45 LAN AC SWITCH
ON/OFF
AC IN
100-240V~50-60Hz
RS232 OUT
RS232 IN
DVI OUTUSB
RS-232C -kaapeli
Ensimmäinen näyttö
Lisänäyttö
D-Sub
(15-pinninen)
kaapeli
Usean näytön liittäminen
Voit liittää rajapinnoilla useita näyttöjä sarjaan (ketjuttamalla) tietokoneeseen hallintaa
varten. Liitettävien näyttöjen määrä riippuu käyttämäsi tulosignaalin resoluutiosta.
• Tämä RS-232C-ketjutussovellus vaatii RS-232C-portin tietokoneella.
• Voit ketjuttaa laitteita RS-232C-nollamodeemikaapelilla.
• Vältä HDCP-lähteen käyttöä ketjutussovellukselle
Liitäntä18
Virran kytkeminen
1. Liitä virtajohdon toinen pää näytön AC IN liitäntään ja toinen pää sopivaan
virtalähteeseen (jos virtalähte on kytkimellä varustetta, laita kytkin päälle).
2. Paina virtapainiketta virran kytkemiseksi päälle.
2
1
• Mukana tuleva virtajohto sopii käytettäväksi vain 110-240V AC virran kanssa.
• Kuvassa oleva virtajohto ja –lähde voivat erota niistä joita alueellasi käytetään.
• Käytä vain alueelle sopivaa virtajohtoa. Älä koskaan käytä virtajohtoa, joka näyttää
vahingoittuneelta tai hankautuneelta, äläkä muuta virtajohdon pistoketyyppiä.
• Pidä silmällä virran kuormitusta, kun käytät jatkojohtoa tai haaroitusrasiaa.
• Tässä näytössä ei ole käyttäjän huollettavia osia. Älä koskaan ruuvaa auki tai irrota mitään
kansia. Näytön sisällä on vaarallinen jännite. Kytke virta pois päältä ja irrota virtajohto ennen
kuin siirrät näyttöä.
Perustoiminnot 19
Perustoiminnot
Näytön kytkeminen päälle ja pois
Kytkeäksesi näytön päälle tai pois päältä, paina näytön
hallintapaneelin tai kaukosäätimen virtapainiketta.
• Näytön valmiustila käyttää yhä virtaa. Virran katkaisemiseksi kokonaan aseta virtakytkin offasentoon tai irrota virtajohto virtalähteestä.
• Näyttö noudattaa VESA-hyväksyttyä DPM virranhallintatoimintoa. Virranhallintatoiminto on
energiaa säästävä ominaisuus, joka vähentää automaattisesti näytön virrankulutusta kun
näppäimistöä tai hiirtä ei käytetä tiettyyn aikaan.
• Jos tulosignaalia ei ole 1 minuuttiin, näyttö sammuu automaattisesti.
Tulosignaalin vaihto
Paina kaukosäätimen INPUT -painiketta tai INPUT -painiketta valitaksesi tulosignaalin.
Äänenvoimakkuuden tason säätö säätää
Paina kaukosäätimessä /- tai /+ tai VOL+/VOL- säätääksesi äänenvoimakkuutta.
Verkkoyhteys20
Verkkoyhteys
LAN-verkkoon yhdistäminen
Liitä näyttö LAN-verkkoon:
1. Liitä RJ45-kaapeli vastaaviin näytön portteihin ja LAN-kytkimeen tai reitittimeen.
2. Siirry OSD-valikkoon Setup (Asetukset) > Ethernet Setting (Ethernet-
asetukset).
3. Siirry seuraavaan OSD-valikkoon Setting (Asetus) > Network Settings
(Verkkoasetukset).
Jos olet DHCP-ympäristössä, valitse DHCP ja painaOK.
Jos et ole DHCP-ympäristössä, valitse Static (Staattinen) ja painaOK. Ota yhteys
verkkoylläpitäjääsi saadaksesi tiedot IP Address (IP-osoite), Subnet Mask
(Aliverkon peite), Default Gateway (Oletusyhdystkäytävä), Primary DNS
(Ensisijainen DNS) asetuksista ja syöttääksesi ne sen mukaan.
4. Tallentaaksesi asetukset ja palataksesi edelliseen valikkoon, paina kaukosäätimen
MENU .
Näytön hallinta
Varmista, että Setting (Asetus) > Control Setting (Hallinta-asetus) valikko on asetettu LAN jos
haluat kytkeä näytön päälle LAN-hallinnalla.
Et voi hallita näyttöä RS-232C liitännän kautta, jos LAN-ohjaus on käytössä.
OSD (ruutunäyttö)
Yleisnäkymä OSD-valikosta
Valikon nimi Valinnat/toiminnot Katso sivu
Picture (Kuva)
Audio (Ääni)
Time (Aika)
Setup (Asetukset)
OSD (ruutunäyttö) 21
• Picture Mode (Kuvatila)
• Color Mode (Väritila)
• Advanced (Edistynyt)
• Zoom Mode (Zoomaustila)
• 3DNR
• Backlight (Taustavalo)
• Adaptive Contrast (Sovellettava
kontrasti)
• Color Range (Värialue)
• Overscan
• Gamma
• Reset Picture Setting (Nollaa
kuva-asetus)
• Equalizer (Tasapainottaja)
• Surround Sound (Surround-ääni)
• Audio Source (Äänilähde)
• Speaker (Kaiutin)
• Audio Only (Vain ääni)
• Reset Audio Setting (Nollaa
ääniasetus)
• Time Format (Ajan esitysmuoto)
• Clock (Kello)
• Schedule (Aikataulu)
• Menu Language (Valikon kieli)
• Software Update (USB)
(Ohjelmistopäivitys (USB))
• CEC
• Control Setting (Hallinta-asetus)
• Screen ID (Näytön tunnus)
• Ethernet Setting (Ethernet-
asetukset)
• Power Save (Virransäästö)
• Image Retention (Kuvan
kiinnipalaminen)
• Auto Search (Automaattinen
haku)
• Auto Adjustment
(Automaattisäätö)
• Restore Default (Palauta oletus)
24
25
26
27
OSD (ruutunäyttö)22
• Enlarge (Suurenna)
• Enlarge Mode (Suurennustila)
Screen (Näyttö)
• Screen Position (Näytön paikka)
• Frame Comp. (Kehyksen komp.)
• Power On Delay (Virta päälle viive)
• Model Name (Mallin nimi)
• SW Version (Ohj.versio)
• 12V Detect (12V Havaitse)
System Information
(Järjestelmän
tiedot)
• 5V Detect (5V Havaitse)
• Temperature (Lämpötila)
• System Time (Järjestelmän aika)
• LAN Version (LAN-versio)
• IP Address (IP-osoite)
• Operating Time (Käyttöaika)
Jotkut toiminnot ovat saatavilla vain kun tietty tulosignaalilähde on valittuna.
28
29
OSD (ruutunäyttö) 23
OSD-valikon toiminnot
Hallintapaneelin painikkeiden käyttö Kaukosäätimen käyttö
1. Paina MENU avataksesi OSD -valikon. 1. Paina MENU avataksesi OSD -valikon.
2. Paina OSD-valikossa tai
valitaksesi kohteen.
3. Paina INPUT vahvistaaksesi valinnan. 3. Paina INPUT vahvistaaksesi valinnan.
4. Paina tai valitaksesi ominaisuuden
ja paina tai säätääksesi asetuksia.
Paina INPUT tallentaaksesi muutokset.
5. Paina MENU sulkeaksesi OSD -valikon. 5. Paina MENU sulkeaksesi OSD -valikon.
2. Paina tai valitaksesi kohdan.
4. Paina ja valitaksesi ominaisuuden
ja paina tai säätääksesi asetuksia.
Paina OK vahvistaaksesi muutokset.
OSD (ruutunäyttö)24
Picture Mode Standard
Color Mode Cool
Advanced
Zoom Mode 16:9
3DNR Middle
Backlight
Adaptive Contrast Off
Color Range Auto
Overscan Off
Gamma
Reset Picture Setting
Picture (Kuva) valikko
Nimi Kuvaus
Picture Mode
(Kuvatila)
Color Mode
(Väritila)
Advanced
(Edistynyt)
Zoom Mode
(Zoomaustila)
3DNR Säätää dynaamista vähennystä 3 esiasetetusta arvosta.
Backlight
(Taustavalo)
Adaptive
Contrast
(Sovellettava
kontrasti)
Color Range
(Värialue)
Overscan Kytkee overscan päälle, pois tai automaattiseksi.
Gamma Säätää gamma-asetusta.
Reset Picture
Setting (Nollaa
kuva-asetus)
• Standard (Standardi): Sopii katseluun normaalin valon ympäristöissä.
Tämä edustaa lähimpänä lähetyksen normaalilaatua. Ei muutoksia väriin,
kontrastiin tai kirkkauteen.
• Dynamic (Dynaaminen): Sopii katseluun pimeämmissä ympäristöissä.
Värejä on säädetty, jotta ne edustaisivat tarkemmin luonnollisia ihon sävyjä.
• Soft (Pehmeä): Säästää sähköä alemmalla virrankulutuksella tarjoamalla
minimikirkkauden.
• Personal (Henkilökohtainen): Oma muokattu tilasi.
Säätää kuvan musta ja valkoisen osan värilämpötilaa. Voit valita Normal
(Normaali), Cool (Viileä), Warm (Lämmin), tai Personal
(Henkilökohtainen).
Säätää H-pos (Vaakasijainti), V-pos (Pystysijainti), Clock
(Kellotaajuus), ja Phase (Jakso), tai Auto (Automaattinen).
Vaihtaa eri kuvasuhteiden välillä: 4:3, 16:9, Zoom (Zoomi), ja Cinema
(Elokuva).
Säätää taustavalon arvoja.
Säätää sovellettavaa kontrastin asetusta.
Säätää värialueen asetusta.
Palauttaa yllä olevat asetukset niiden oletusarvoihin.
Audio (Ääni) valikko
Equalizer Standard
Surround Sound Off
Audio Source HDMI 1
Speaker Internal
Audio Only Off
Reset Audio Setting
Audio
Nimi Kuvaus
Equalizer
(Tasapainottaja)
Surround Sound
(Surround-ääni)
Audio Source
(Äänilähde)
Speaker
(Kaiutin)
Audio Only (Vain
ääni)
Reset Audio
Setting (Nollaa
ääniasetus)
Säätää äänenlähtöä kaiuttimista.
Standard (Standardi): Tasaiset asetukset.
Dynamic (Dynaaminen): Parantaa diskanttia ja bassoa.
Personal (Henkilökohtainen): Oma muokattu tilasi.
Säätää surround-ääniasetusta.
Säätää äänilähteen current source (nykyinen lähde) tai Line-in
(Linjatulo).
Säätää kaiutinta Internal (Sisäinen) tai External (Ulkoinen).
Säätää vain ääniasetusta.
Palauttaa yllä olevat asetukset niiden oletusarvoihin.
OSD (ruutunäyttö) 25
OSD (ruutunäyttö)26
Time Format 12-hour
Clock 2014/2/26 11:30 PM
Schedule
Time
Time (Aika) valikko
Nimi Kuvaus
Time Format
(Ajan
esitysmuoto)
Clock (Kello) Asettaa nykyisen päiväyksen ja ajan.
Schedule
Setting
(Aikataulu)
Asettaa ajan 12- tai 24-tunnin esitysmuotoon.
• Date (Päiväys): Asettaa päiväyksen aikatauluun.
• On/Off Timer (Päällä/pois ajastin): Asettaa sen, milloin näyttö
kytketään päälle tai pois päältä.
• Input (Tulo): Asettaa tulolähteen näyttämään, milloin näyttö on kytketty
automaattisesti päälle seuraavan kerran.
• Enable Schedule (Ota aikataulu käyttöön): Ottaa käyttöön
valitsemasi aikataulun.
Setup (Asetukset) valikko
Menu Language English
Software Update (USB)
CEC
Control Setting Off
Screen ID 01
Ethernet Setting
Power Save High
Image Retention Disable
Auto Search Disable
Auto Adjustment Disable
Reset Default
Setup
Nimi Kuvaus
Menu Language
(Valikon kieli)
Software Update
(USB)
(Ohjelmistopäivitys
(USB))
CEC Asettaa CEC-toiminnot.
Control Setting
(Hallinta-asetus)
Screen ID (Näytön
tunnus)
Ethernet Setting
(Ethernetasetukset)
Power Save
(Virransäästö)
Image Retention
(Kuvan
kiinnipalaminen)
Auto Search
(Automaattinen
haku)
Auto Adjustment
(Automaattisäätö)
Reset Default
(Palauta oletusas.)
Asettaa halutun kielen OSD-valikolle.
Päivittää ohjelmiston liitetystä USB-laitteesta.
Asettaa päätteen hallitsemaan näyttöä.
Antaa tunnusnumeron nykyiselle näytölle useiden näyttöjen ollessa
liitettyinä.
Asettaa verkkoyhteyden näytön hallitsemiseksi.
Asettaa näytön siirtymään virransäästötilaan kun signaalia ei havaita.
Säätää kuvan jäämistä pidentääkseen näytön käyttöikää.
Säätää automaattisen haun asetusta.
Säätää automaattisen säädön asetusta.
Palauttaa kaikki asetukset niiden oletusarvoihin.
OSD (ruutunäyttö) 27
OSD (ruutunäyttö)28
Enlarge Disable
Enlarge Mode 1x1
Screen Position 1x1
Frame Comp.
Power On Delay Enable
Screen
Screen (Näyttö) valikko
Nimi Kuvaus
Enlarge (Suurenna) Kytkee Display Wall (Näyttöseinä) päälle tai pois.
Enlarge Mode
(Suurennustila)
Screen Position
(Näytön paikka)
Frame Comp.
(Kehyksen komp.)
Power On Delay
(Virta päälle viive)
Asettaa näyttöjen määrän joita käytetään vaaka/pystysuunnassa.
Asettaa näyttöseinämatriisin vaaka/pystytason.
Säätää kuvia lähellä näytön reunoja ihanteellistaesitystä varten
näyttöseinällä.
Valitse ottaaksesi käyttöön tai pois käytöstä jakson käännettäessä
ruutumatrisii päälle. Jos käytössä, näyttö kytkeytyy päälle enintään
10 sekunnin viiveellä.
OSD (ruutunäyttö) 29
Model Name SV500
SW Version 0.01.00
12V Detect 11.707 V
5V Detect 6.640 V
Temperature +0.0C
System Time 2014/2/26 11:30 PM
LAN Version
IP Address 192.168.2.1
Operating Time 3 HR
System Information
System Information (Järjestelmän tiedot) valikko
Nimi Kuvaus
Model Name (Mallin nimi) Näyttää mallin nimen.
SW Version (Ohj.versio) Näyttää nykyisen ohjelmiston version.
12V Detect (12V Havaitse) Näyttää nykyisen 12V:n jännitteen syötön tiedot.
5V Detect (5V Havaitse) Näyttää nykyisen 5V:n jännitteen syötön tiedot.
Temperature (Lämpötila) Näyttää nykyisen näytön lämpötilan.
System Time
(Järjestelmän aika)
LAN Version (LAN-versio) Näyttää LAN-version.
IP Address (IP-osoite) Näyttää nykyisen IP-osoitteen tiedot.
Operating Time
(Käyttöaika)
Näyttää nykyisen päiväyksen ja ajan.
Näyttää kokonaiskäyttöajan.
Multimediajärjestelmän toiminta30
1
23456
7
8
Multimediajärjestelmän toiminta
Multimediajärjestelmä tarjoaa monia eri asetuksia, jolloin näyttö liittyy USB-muisteihin.
Multimediajärjestelmää käytetään näin:
1. Varmista, että USB-muisti on liitetty näyttöön oikein.
2. Kytke virta näyttöön. Pääsivu avautuu.
3. Valitse haluamasi valinta pääsivulla ja käytä kaukosäätimellä.
Jos USB-laitetta ei ole asetettu näyttöön, “No device” (Ei laitetta) näytetään kuvakkeen sijaan
näytön ylävasemmalle.
Kaukosäätimen multimediapainikkeet
Käytä multimediajärjestelmää kaukosäätimen painikkeilla.
Nro Nimi Kuvaus
MENU
BACK
OK
// /
/
Vaihtaa OSD-valikkoon.
Palaa levyn valinnan juurisivulle.
Valitsee/poistaa valikkokohteen valinnan.
Suuntanuolet halutun kohdan valintaan.
Nopea kelaus taakse/paluu edelliseen valittuun klippiin.
Toisto/tauko videolle/äänileikkeelle.
Pysäyttää videon/äänileikkeen.
/
Siirtyy nopeasti eteenpäin/siirtyy seuraavaan valittuun
klippiin.
Multimediajärjestelmän toiminta 31
Return
1234567
8

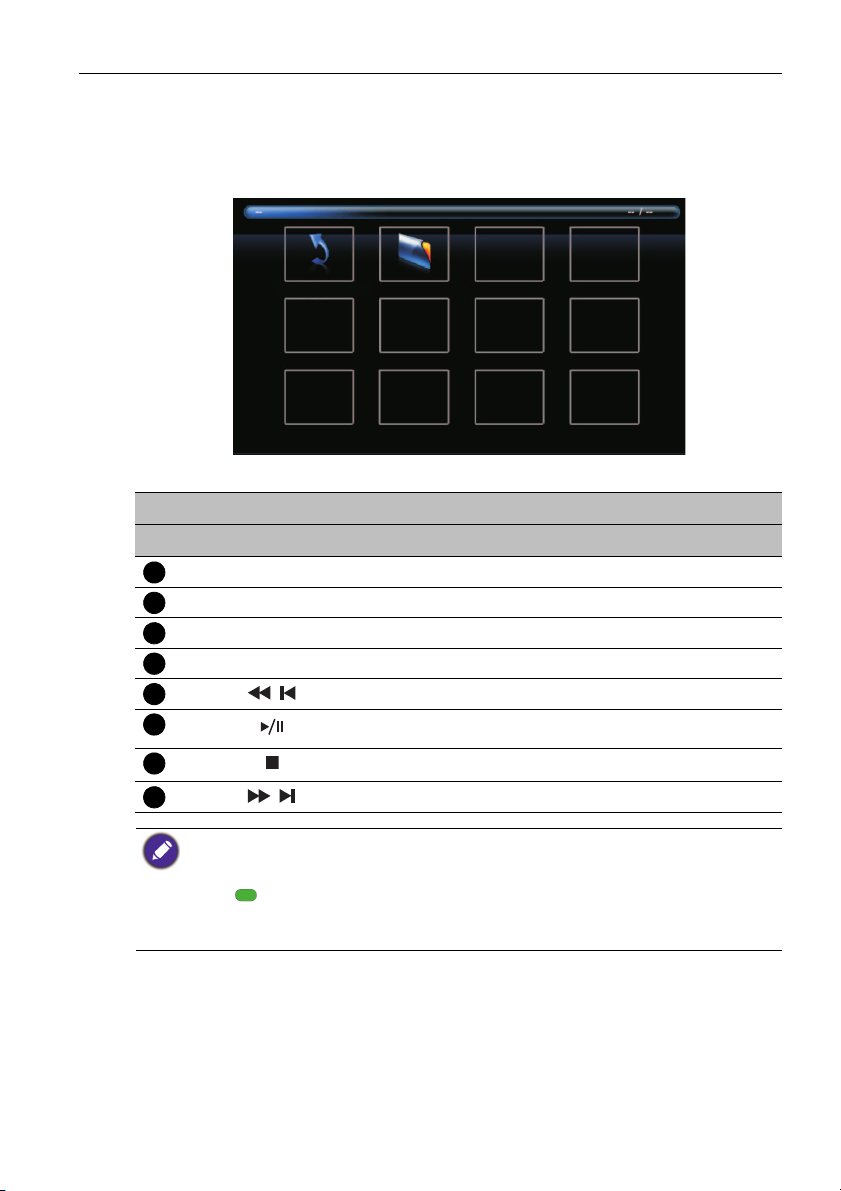

Katseluvalinnat
PHOTO (VALOKUVA):
Tekee luettelon kaikista tuetuista kuvatiedostoista esikatselunäkymänä. Valitse haluamasi
kuva ja suorita näytöllä näkyvät toiminnot tarpeesi mukaan.
Kaukosäätimen painikkeen toiminnot
Nro Nimi Kuvaus
MENU
BACK
OK
// /
/
Vaihtaa OSD-valikkoon.
Palaa levyn valinnan juurisivulle.
Valitsee/poistaa halutun kuvan valinnan.
Suuntanuolet halutun kuvan valintaan.
Palaa edelliseen valittuun kuvaan.
Käynnistää/palauttaa/pysäyttää toiston.
Pysäytää kuvan toiston.
/
• Kaukosäätimen INFOR -painikkeen painamisen sijaan kursorissa olevan metadatan valinta
paljastetaan n. 3 sekuntia myöhemmin.
• Käytä // / ja OK valitaksesi useita tiedostoja soittolistana.
• Paina peruuttaaksesi kaikki valinnat heti.
• Käytä /edelliseen/seuraavaan kuvaan toistossa.
• Tuettu kuvaformaatti: jpg ja bmp.
Menee seuraavaan valittuun kuvaan.
Multimediajärjestelmän toiminta32
1234567
8
MUSIC (MUSIIKKI):
Valitse haluamasi raita ja suorita näytöllä näkyvät toiminnot tarpeesi mukaan.
Kaukosäätimen painikkeen toiminnot
Nro Nimi Kuvaus
MENU
BACK
OK
// /
/
/
• Kaukosäätimen INFOR -painikkeen painamisen sijaan kursorissa olevan metadatan valinta
paljastetaan n. 3 sekuntia myöhemmin.
• Käytä // / ja OK valitaksesi useita tiedostoja soittolistana.
• Paina peruuttaaksesi kaikki valinnat heti.
• Tuettu audioformaatti: mp3.
Vaihtaa OSD-valikkoon.
Palaa levyn valinnan juurisivulle.
Valitsee/poistaa halutun raidan valinnan.
Suuntanuolet halutun raidan valintaan.
Nopea kelaus taakse/paluu edelliseen valittuun raitaan.
Käynnistää/palauttaa/pysäyttää toiston.
Pysäyttää toiston.
Siirtyy nopeasti eteenpäin/siirtyy seuraavaan valittuun
klippiin.
Multimediajärjestelmän toiminta 33
Kuvakkeet
Kuvake Kuvaus
Pysäyttää/palauttaa toiston.
Siirtyy nopeasti taakse/eteenpäin toistossa.
Palaa/siirtyy edelliseen/seuraavaan soittolistan raitaan.
Pysäyttää toiston/valitsee jatkuvan toiston tilan yksittäisen
toistona tai kaikkien toistona.
Tarkistaa kohteet soittolistalla.
Näyttää nykyisen raidan metadatan.
Menee suoraan tiettyyn toistoaikaan ja aloittaa toiston.
Multimediajärjestelmän toiminta34
1234567
8
MOVIE (ELOKUVA):
Valitse haluamasi videotiedosto ja suorita näytöllä näkyvät toiminnot tarpeesi mukaan.
Kaukosäätimen painikkeen toiminnot
Nro Nimi Kuvaus
MENU
BACK
OK
// /
/
/
• Kaukosäätimen INFOR -painikkeen painamisen sijaan kursorissa olevan metadatan valinta
paljastetaan n. 3 sekuntia myöhemmin.
• Käytä // / ja OK valitaksesi useita tiedostoja soittolistana.
• Paina peruuttaaksesi kaikki valinnat heti.
• Paina / monta kertaa nopeuttaksesi siirtymistä taakse/eteen.
• Tuettu videoformaatti: mp4, avi, mpg, ja flv. Jotkin tekstitystiedostot (.srt) voivat näkyä väärin
koodausformaateista johtuen.
Vaihtaa OSD-valikkoon.
Palaa levyn valinnan juurisivulle.
Valitsee/poistaa halutun videon valinnan.
Suuntanuolet halutun videon valintaan.
Nopea kelaus taakse/paluu edelliseen valittuun videoon.
Käynnistää/palauttaa/pysäyttää toiston.
Pysäyttää toiston.
Siirtyy nopeasti eteenpäin/siirtyy seuraavaan valittuun
videoon.
Multimediajärjestelmän toiminta 35
1234567
8
TEXT (TEKSTI):
Tukee tekstitiedostoja. Valitse haluamasi tekstitiedosto ja suorita näytöllä näkyvät
toiminnot tarpeesi mukaan.
Kaukosäätimen painikkeen toiminnot
Nro Nimi Kuvaus
MENU
BACK
OK
// /
/
/
• Kaukosäätimen INFOR -painikkeen painamisen sijaan kursorissa olevan metadatan valinta
paljastetaan n. 3 sekuntia myöhemmin.
• Käytä // / ja OK valitaksesi useita tiedostoja soittolistana.
• Paina peruuttaaksesi kaikki valinnat heti.
• Tuettu tekstitiedoston koodausformaatti: UTF-8.
Vaihtaa OSD-valikkoon.
Palaa levyn valinnan juurisivulle.
Avaa valitun tiedoston.
Suuntanuolet halutun tekstitiedoston valintaan.
Edellinen sivu/palaa edelliseen valittuun tekstitiedostoon.
Käynnistää/palauttaa/pysäyttää toiston.
Pysäyttää toiston.
Seuraava sivu/siirtyy seuraavaan valittuun
tekstitiedostoon.
Tuotetiedot36
Tu o t e t i e d o t
Spesifikaatiot
LCD-paneeli
Tulo
Lähtö
Ääni
Virta
Ympäristö
Mekaaninen
Kohta Spesifikaatiot
Taustavalo Suora LED
Paneelin koko 50"
Pikselin korkeus (mm) 0,57 (K) x 0,57(L)
Natiiviresoluutio
(pikseliä)
Kirkkaus (cd/m
(tyypillinen)
Kontrasti (tyypillinen) 3000:1 (typ.)
Vasteaika (ms)
(tyypillinen)
Paneelin bittitarkkuus 8 bit, 16,7 M
Tietokone VGA (D-Sub 15-pinninen)
Video DVI (DVI-D), HDMI x 2
Ääni Äänitulo (3,5 mm:n liitin)
USB Tyyppi A
Säätö
Tietokone VGA (D-Sub 15-pinninen)
Video DVI (DVI-D)
Ääni Linjalähtö (3,5 mm:n liitin)
Säätö RS-232C (D-Sub 9-pinninen)
Ääni W (A) 10W x 2
Sisäinen kaiutin 10W x 2
Syöttö 100 - 240V AC, 50/60 Hz
Kulutus max. < 200 W
Kulutus valmiustila < 0,5 W
Käyttölämpötila
Käyttökosteus 10 - 80% (ei kondensoiva)
Säilytyslämpötila
Varastointikosteus 10 - 90% (ei kondensoiva)
Näytön suunta Maisema/Muotokuva
Paino (kg) < 21
Mitat
(L x K x S) (mm)
Kehyksen mitat - Ylä/
Ala/Vasen/Oikea (mm)
2
)
FHD 1920 x 1080 (pikseliä)
400 nits (typ.)
6,5 ms (typ.)
RS-232C (D-Sub 9-pinninen),
RJ45 (liitin RJ45 ja LED I)
o
C, 32 - 104oF
0 - 40
o
-20 - 60
C, 4 - 140oF
1123*643*110,5
10,4/10,4/10,4/10,4
Ominaisuus
Kohta Spesifikaatiot
VGA-ketjutus O
DVI-ketjutus O
RS232 ohjauksen
ketjutus
O
ID-asetus O
Terävyyden parannus O
Kuvan kiinnipalamisen
todiste
O
Sovellettava kontrasti O
Kuva kuvassa (PIP) X
Kuva kuvalta (PBP) X
10-bittinen värikäsittely O
Sisäänrakennettu
videoseinän tuki
O
Aikataulutus O
Kokonaispäällekytkeyty
misaika
Diagnostinen DC-
jännite (12v/5v)
Sisäinen lämpötila-
anturi
O
O
O
CEC-hallinta O
Tuotetiedot 37
Tekniset tiedot ja toiminnot voivat vaihtua ilman erillistä ilmoitusta.
Tuotetiedot38
64.70
110.50
461.32 1122.64
10.40
200.00
461.32
1101.84
10.40
155.61
643.22
622.42
10.40
300.00187.61
10.40
Mitat
Yksikkö: mm
• Tuettu tulosignaalin resoluutio
Resoluutio
640 x 480 @ 60Hz
640 x 480 @ 72Hz
640 x 480 @ 75Hz
720 x 400 @ 70Hz
800 x 600 @ 60Hz
800 x 600 @ 75Hz
1024 x 768 @ 60Hz
1024 x 768 @ 75Hz
1280 x 768 @ 60Hz
1280 x 800 @ 60Hz
RB
1280 x 800 @ 60Hz
1280 x 960 @ 60Hz
1280 x 1024 @ 60Hz
1360 x 768 @ 60Hz
1366 x 768 @ 60Hz
1400 x 1050 @ 60Hz
1600 x 1200 @ 60Hz
1680 x 1050 @ 60Hz
1920 x 1080 @ 60Hz
NTSC-M
NTSC-J
PAL -BDG HI
576i (50Hz)
480i (60Hz)
480p (60Hz)
576p (50Hz)
720p (50Hz)
720p (60Hz)
1080i (50Hz)
Tuotetiedot 39
Tulolähde
AV S-Video YPbPr VGA HDMI DVI
Display
Port
Tuotetiedot40
1080i (60Hz)
1080p (50Hz)
1080p (60Hz)
• : tuettu
• Tyhjä: ei tuettu
Vianmääritys
Ongelma Toimenpide
Ei kuvaa Tarkista seuraavat asiat:
• Onko näyttö päällä? Tarkasta näytön virtavalo.
• Onko signaalin lähdelaite päällä? Kytke se päälle ja yritä
uudelleen.
• Ovatko kaapelit irronneet? Varmista, että kaikki kaapelit
ovat kiinni kunnolla.
• Oletko valinnut tietokoneelle resoluution, jota ei tueta?
Katso Tuettu tulosignaalin resoluutio sivulla 39 valitaksesi
tuetun resoluution ja yritä uudelleen.
• Oletko valinnut DVD ja Blu-ray levysoittimille resoluution,
jota ei tueta? Katso Tuettu tulosignaalin resoluutio sivulla
39 valitaksesi tuetun resoluution ja yritä uudelleen.
Ei ääntä Tarkista seuraavat asiat:
• Oletko laittanut näytön tai tulolähdelaitteen mykistyksen
päälle? Sammuta mykistystoiminto tai lisää
äänenvoimakkuuden tasoa ja yritä uudelleen.
• Ovatko kaapelit irronneet? Varmista, että kaikki kaapelit
ovat kiinni kunnolla.
Tietokoneelle tuleva kuva
näyttää oudolle
Hallintapaneelin
painikkeet eivät toimi
• Oletko valinnut tietokoneelle resoluution, jota ei tueta?
Katso Tuettu tulosignaalin resoluutio sivulla 39 valitaksesi
tuetun resoluution ja yritä uudelleen.
• Käytä Auto Adjustment (Automaattisäätö) toimintoa (Katso Setup (Asetukset) valikko sivulla 27)
jotta näyttö optimoi tietokoneen näytön automaattisesti.
• Jos Auto Adjustment (Automaattisäätö) toiminnon
tulos ei ole tyydyttävä, käytä Clock Frequency
(Kellotaajuus), Phase (Jakso), H. Position
(Vaakasijainti) ja V. Position (Pystysijainti)
toimintoja säätääksesi kuvaa manuaalisesti.
Oletko lukinnut hallintapaneelin painikkeet? Poista
näppäinten lukitus ja yritä uudelleen.
Vianmääritys 41
Vianmääritys42
Kaukosäädin ei toimi • Tarkasta, että paristot ovat oikein päin.
• Tarkasta, ovatko paristot loppuneet.
• Tarkasta etäisyys ja näytön kulma.
• Tarkasta, onko kaukosäädin oikein kohdistettu näytön
kaukosäädinanturin ikkunaan.
• Tarkasta, onko kaukosäätimen ja kaukosäädinanturin
ikkunan välissä jokin este.
• Tarkasta, että kaukosäätimen anturi-ikkuna ei ole vahvan
loisteputken alla tai suorassa auringonpaisteessa.
• Tarkasta laitteet (tietokone, PDA) lähellä, etteivät ne
lähetä infrapunasignaaleja, jotka saattavat aiheutta häiriöitä
kaukosäätimen ja näytön väliseen infrapunasignaaliin.
Sammuta laitteiden infrapunatoiminnot.
8/12/14
