SV500
Signalisation numérique
Manuel d’utilisation

Décharge de responsabilité

BenQ Corporation n’accorde aucune représentation ni garantie, qu’elle soit explicite ou
implicite, quant au contenu du présent document. BenQ Corporation se réserve le droit
de réviser le contenu de la présente publication et d’y apporter des modifications de
temps à autre, sans pour autant être tenue d’informer qui que ce soit de ces révisions
ou modifications.

Copyright

Copyright 2014 BenQ Corporation. Tous droits réservés. Aucune partie de cette
publication ne peut être reproduite, transmise, transcrite, stockée sur un système
d’archivage ou traduite dans une langue ou un langage informatique, sous aucune forme
ou par aucun moyen électronique, mécanique, magnétique, optique, chimique, manuel
ou autre, sans l’autorisation écrite préalable de BenQ Corporation.

Sommaire iii

Sommaire

Décharge de responsabilité............................................... ii

Copyright............................................................................... ii

Avertissements et précautions de sécurité................... 1

Instructions de sécurité importantes.............................. 3

Notes sur le panneau LCD de cet écran................................... 3

Avis de sécurité pour la télécommande..................................... 4

Avis sur la sécurité des piles......................................................... 4

BenQ ecoFACTS.............................................................................. 5

Contenu de l’emballage...................................................... 6

Installation de l’écran.......................................................... 7

Monter l’écran.................................................................................. 7

Parties de l’écran et leurs fonctions................................ 9

Panneau avant................................................................................... 9

Panneau arrière ............................................................................... 9

Prises d’entrée/sortie .................................................................. 11

Télécommande.............................................................................. 13

Utilisation de la télécommande................................................. 14

Connexion........................................................................... 16

Connexion des signaux audio/vidéo......................................... 16

Connexion de l’alimentation...................................................... 19

Fonctionnement de base.................................................. 20

Éteindre ou allumer l’écran........................................................ 20

Changement des signaux d’entrée............................................ 20

Ajuste le niveau de volume audio............................................. 20

Connexion au réseau........................................................ 21

Connexion à un réseau............................................................... 21

Contrôler l’écran.......................................................................... 21

Le menu à l’écran (OSD) ................................................. 22

Présentation du menu OSD....................................................... 22

Opérations dans le menu OSD................................................. 24

Menu Image ................................................................................... 25

Sommaireiv

Menu Audio.................................................................................... 26

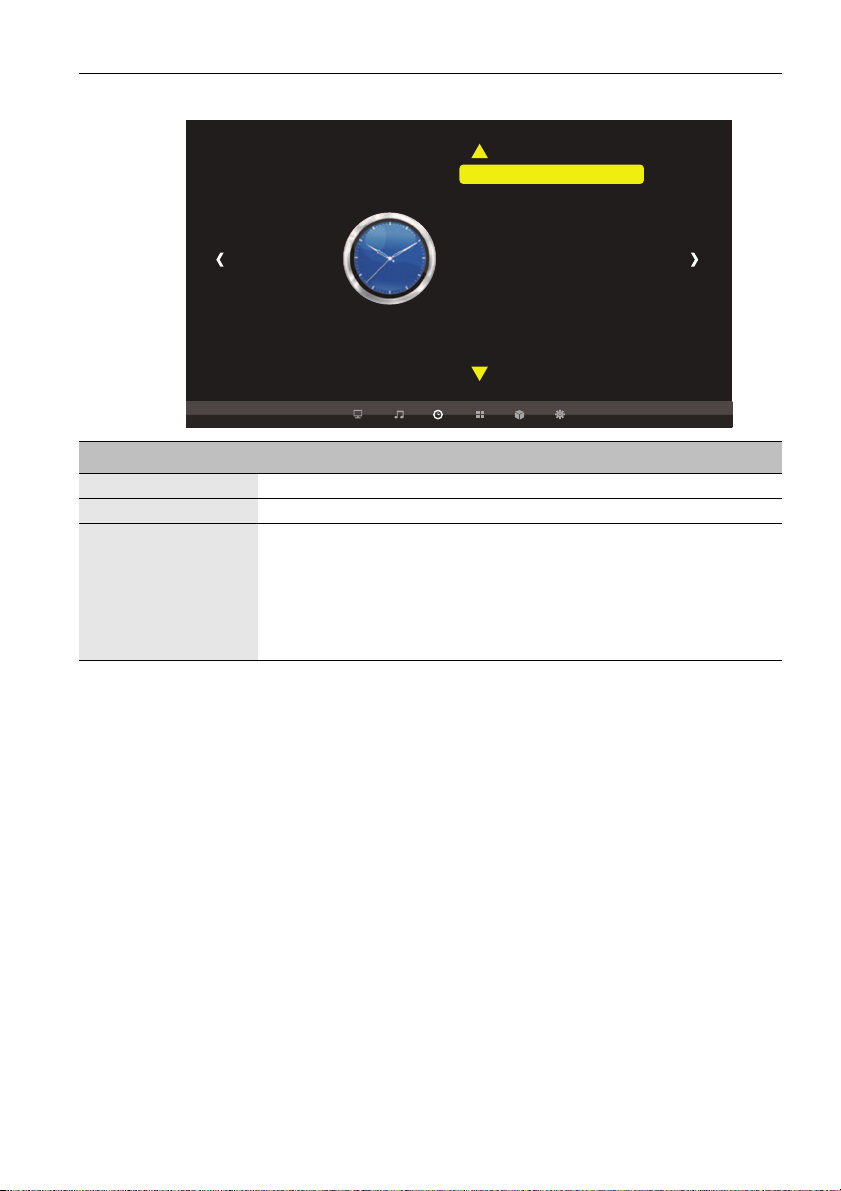

Menu Heure................................................................................... 27

Menu Config................................................................................... 28

Menu Écran..................................................................................... 29

Menu Informations système ....................................................... 30

Opération du système multimédia................................ 31

Boutons multimédia sur la télécommande.............................. 31

Options d’affichage ....................................................................... 32

Informations du produit................................................... 37

Spécifications.................................................................................. 37

Dimensions..................................................................................... 39

Dépannage........................................................................... 42

Avertissements et précautions de sécurité 1

Avertissements et précautions de sécurité

CET ÉQUIPEMENT DOIT ÊTRE MIS À
LA TERRE

Pour assurer une utilisation en toute
sécurité, la prise à trois broches ne doit
être insérée que dans une prise secteur
standard correspondante qui est

L’éclair fléché dans un triangle
équilatéral, est destiné à alerter
l’utilisateur de la présence de
« tension dangereuse » non isolée
dans le boîtier du produit pouvant
être d’une ampleur suffisante pour
constituer un risque d’électrocution
pour les personnes.

Le point d’exclamation dans un
triangle équilatéral est destiné à
alerter l’utilisateur de la présence
d’instructions importantes d’utilisation
et de maintenance (entretien) dans la
documentation accompagnant
l’appareil.

• La prise du cordon d’alimentation doit rester facilement accessible. La prise secteur
(prise murale) doit être installée à proximité de l’équipement et doit être accessible
facilement. Pour déconnecter totalement cet appareil du secteur, déconnectez le
cordon d’alimentation de la prise secteur.

• Ne placez pas cet écran sur une surface inclinée ou instable (comme un chariot) où il
pourrait tomber et être endommagé ou blesser quelqu’un.

• Ne placez pas cet écran à proximité d’eau comme un spa ou une piscine ou dans une
position qui permettrait des éclaboussures ou des pulvérisations d’eau sur l’écran,
comme devant une fenêtre ouverte par laquelle la pluie pourrait rentrer.

• N’installez pas cet écran dans un espace confiné sans une ventilation et une circulation
d’air adéquates, comme dans une armoire fermée. Laissez un espace adéquat autour de
l’écran pour dissiper la chaleur à l’intérieur. Ne bloquez aucune des fentes de ventilation
et ouvertures sur l’écran. Une surchauffe peut entraîner des dangers et des chocs
électriques.

• L’installation de cet écran ne doit être effectuée par un technicien qualifié. Ne pas
installer cet écran correctement peut causer des blessures et des dommages au
personnel et l’écran lui-même. Vérifiez régulièrement l’installation et entretenez l’écran
régulièrement pour assurer les meilleures conditions de travail.

• Utilisez uniquement les accessoires agréés ou recommandés par le fabricant pour
monter cet écran. Utiliser des accessoires erronés ou inadaptés peut provoquer la
chute de l’écran et entraîner des blessures graves. Assurez-vous que la surface et les
points de fixation sont suffisamment solides pour supporter le poids de l’écran.

effectivement mise à la terre via le
câblage domestique normal. Les
rallonges utilisées avec l’équipement
doivent avoir trois fils et être
correctement câblées pour offrir une
connexion à la terre. Des rallonges mal
câblées sont une cause majeure de
décès.

Le fait que l’équipement fonctionne
correctement ne signifie pas que la prise
d’alimentation est mise à la terre ou que
l’installation est complètement sûre.
Pour votre sécurité, si vous avez le
moindre doute au sujet de la mise à la
terre effective de la prise secteur, veuillez
consulter un électricien qualifié.

Avertissements et précautions de sécurité2

• Pour réduire le risque d’électrocution, ne retirez pas les panneaux. Aucun composant
susceptible d’être manipulé par l’utilisateur. Confiez les opérations d’entretien et de
réparation à un technicien qualifié.

• Pour éviter les blessures, monter l’écran ou installer les pieds de bureau est nécessaire
avant l’utilisation.

Instructions de sécurité importantes 3

Instructions de sécurité importantes

1. Lisez ces instructions.

2. Conservez ces instructions.

3. Respectez tous les avertissements.

4. Suivez toutes les instructions.

5. N’utilisez pas cet appareil près de l’eau.

6. Nettoyez uniquement avec un chiffon sec.

7. N’obstruez aucune des fentes de ventilation. Installez conformément aux
instructions du fabricant.

8. N’installez pas près de sources de chaleur telles que radiateurs, registres de chaleur,
poêles ou autres appareils (y compris les amplificateurs) qui produisent de la chaleur.

9. Ne supprimez pas la sécurité de la fiche polarisée ou de mise à la terre. Une fiche
polarisée possède deux lames dont l’une est plus large que l’autre. Une prise de
terre possède deux lames et une broche de terre. La lame large ou la troisième
broche sont fournies pour votre sécurité. Si la prise fournie ne rentre pas dans votre
prise secteur, consultez un électricien pour remplacer la prise obsolète.

10. Protégez le cordon d’alimentation contre le piétinement ou le pincement,
particulièrement au niveau des prises électriques, et du point d’où ils sortent de
l’appareil.

11. Utilisez uniquement des fixations/accessoires spécifiés par le fabricant.

12. Utilisez uniquement avec le chariot, pied, trépied, support ou table
spécifié par le fabricant ou vendu avec l’appareil. Lorsque vous utilisez un
chariot, soyez prudent lorsque vous déplacez l’ensemble chariot/appareil
pour éviter les blessures en cas de chute.

13. Débranchez cet appareil pendant les orages ou si inutilisé pendant de
longues périodes de temps.

14. Confiez toutes les opérations d’entretien et de réparation à un technicien qualifié.
Une réparation est nécessaire lorsque l’appareil a été endommagé de quelque
manière, par exemple la prise ou le cordon d’alimentation est endommagé, du
liquide a été renversé ou des objets sont tombés dans l’appareil, l’appareil a été
exposé à la pluie ou l’humidité, l’appareil ne fonctionne pas normalement, ou il est
tombé.

Notes sur le panneau LCD de cet écran

• Le panneau LCD (affichage à cristaux liquides) de cet écran a une couche de verre de

protection très fine qui peut être marquée, rayée ou fêlée si elle est heurtée ou
comprimée. Le substrat à cristaux liquides peut également être endommagé si une force
excessive est appliquée sur l’écran, ou en cas de températures extrêmes. Veuillez en
prendre soin.

• Le temps de réponse et la luminosité de l’écran LCD peut varier avec la température

ambiante.

• Évitez de placer l’écran sous la lumière directe du soleil où là ou le soleil ou un spot

éclairerait directement le panneau LCD, car la chaleur peut endommager le panneau et
le boîtier externe de l’écran et la forte lumière rendra le visionnage de l’affichage plus
difficile que nécessaire.

• Le panneau LCD se compose de pixels individuels pour afficher des images et est

fabriqué selon les spécifications de conception. Bien que 99,9% de ces pixels

Instructions de sécurité importantes4

fonctionnent normalement, 0,01% des pixels peuvent rester constamment allumés (en
rouge, bleu ou vert) ou éteints. Ceci est une limitation technique de la technologie LCD
et n’est pas un défaut.

• Les écrans LCD, comme les écrans plasma (PDP) et à tube cathodique conventionnel,
sont également sensibles aux « images rémanentes définitives », ou « rétention des
images », qui créent sur l’écran des ombres et lignes fixes visibles. Pour éviter de tels
dommages à l’écran, évitez d’afficher des images fixes (comme les menus à l’écran, logos
de chaînes de télévision, icônes ou textes fixes/inactifs) pendant plus de deux heures.
Changez le format de l’image de temps en temps. Remplissez tout l’écran avec l’image,
et éliminez les barres noires lorsque cela est possible. Évitez d’afficher des images au
format 4:3 pendant une longue période de temps, sinon il peut y avoir des traces de
rétention des images visibles sur l’écran comme deux lignes verticales.
Si l’affichage d’une image fixe est nécessaire, il est recommandé d’activer Rétention
d'image sous le menu Config.

• Remarque : Dans certaines circonstances, de la condensation peut se produire sur la
face intérieure du verre de protection, c’est un phénomène naturel et n’affectera pas le
fonctionnement de l’écran. Cette condensation disparaît habituellement après environ
2 heures de fonctionnement normal.

Avis de sécurité pour la télécommande

• Ne placez pas la télécommande dans la chaleur directe, l’humidité et évitez le feu.

• Ne laissez pas tomber la télécommande.

• N’exposez pas la télécommande à l’eau ou l’humidité, car cela pourrait entraîner un
dysfonctionnement.

• Confirmez qu’il n’y a pas d’obstacle entre la télécommande et le capteur du produit.

• Lorsque la télécommande ne sera pas utilisée pendant une longue période, retirez les
piles.

Avis sur la sécurité des piles

L’utilisation du mauvais type de piles peut causer des fuites chimiques ou des explosions.
Veuillez noter ce qui suit :

• Assurez-vous toujours que les piles sont insérées avec les bornes positives et négatives
dans la direction correcte comme indiqué dans le compartiment des piles.

• Des types de piles différents ont des caractéristiques différentes. Ne mélangez pas de
types différents.

• Ne mélangez pas des piles anciennes et neuves. Le mélange de piles anciennes et neuves
raccourcirait la durée de vie des piles ou causerait des fuites chimiques des anciennes
piles.

• Lorsque les piles semblent mal fonctionner, remplacez-les immédiatement.

• Les produits chimiques qui fuient des piles peuvent causer une irritation de la peau. Si
une matière chimique suinte des piles, essuyez-la immédiatement en utilisant un chiffon
propre, et remplacez les piles dès que possible.

• Du fait de conditions de stockage variables, la durée de vie des piles incluses avec votre
produit peut être réduite. Remplacez-les dans les 3 mois ou dès que vous pouvez après
leur utilisation.

• Il peut y avoir des restrictions locales concernant l’élimination ou le recyclage des piles.
Consultez vos réglementations locales ou l’entreprise d’élimination des déchets.

Instructions de sécurité importantes 5

BenQ ecoFACTS

BenQ has been dedicated to the design and development of greener product as part of
its aspiration to realize the ideal of the "Bringing Enjoyment 'N Quality to Life" corporate
vision with the ultimate goal to achieve a low-carbon society. Besides meeting
international regulatory requirement and standards pertaining to environmental
management, BenQ has spared no efforts in pushing our initiatives further to incorporate
life cycle design in the aspects of material selection, manufacturing, packaging,
transportation, using and disposal of the products. BenQ ecoFACTS label lists key
eco-friendly design highlights of each product, hoping to ensure that consumers
make informed green choices at purchase. Check out BenQ's CSR Website at

http://csr.BenQ.com/ for more details on BenQ's environmental commitments and

achievements.

Contenu de l’emballage6

Contenu de l’emballage

Ouvrez l’emballage commercial et vérifiez le contenu. Si un des éléments est absent ou
endommagé, veuillez contacter votre revendeur immédiatement.

Écran LCD

Piles AAA/LR3

• Le type du cordon d’alimentation fourni peut différer de l’illustration, selon votre région
d’achat.

• Avant de vous en débarrasser l’emballage, vérifiez que vous n’avez pas laissé d’accessoires à
l’intérieur du carton.

• Éliminez les matériaux d’emballage de manière appropriée. Vous pouvez recycler le carton.
Vous pouvez envisager de stocker l’emballage (si possible) pour un transport ultérieur de
l’écran.

• Ne laissez pas les sacs en plastique à portée de jeunes enfants ou de bébés.

Cordon

d’alimentation

Guide de démarrage

rapide

Câble D-Sub
(15 broches)

Câble RS-232

(type croisé)

Télécommande

Prolongateur IR

Installation de l’écran 7

200mm

300mm

*Type de vis : M6

Installation de l’écran

Monter l’écran

Vous pouvez installer l’écran sur une surface verticale avec un support mural de montage
approprié ou sur une surface horizontale avec le pied de bureau en option. Veuillez faire
attention aux notes suivantes pendant l’installation :

• Cet écran doit être installé par au moins deux personnes adultes. Essayer d’installer cet
écran par une seule personne peut être dangereux et entraîner des blessures.

• Consultez des techniciens qualifiés pour l’installation. Une mauvaise installation peut
entraîner la chute de l’écran ou son dysfonctionnement.

Installation de l’écran sur un mur

1. Placez un tissu propre, sec et sans peluche sur une surface plane, horizontale et

sans aucun objet. Assurez-vous que la taille du tissu est plus grande que l’écran.

2. Placez l’écran doucement sur le tissu avec le panneau LCD dirigé vers le bas.

3. Retirez le pied de bureau de l’écran s’il est installé.

4. Identifiez les trous de vis du

montage mural sur le dos de
l’écran comme montré dans
l’illustration.

Installation de l’écran8

Épaisseur du
support de
montage mural

10 mm
(0,39")

Écran LCD

5. Installez le support mural sur
l’écran et fixez l’écran au mur
selon les instructions du support
de montage. La longueur de la
vis doit dépasser l’épaisseur du
support de montage mural d’au
moins 10 mm. Assurez-vous que
toutes les vis sont bien serrées
correctement. (Couple
recommandé : 470 - 635N•cm).
La méthode de montage doit
être suffisamment solide pour
supporter le poids de l’écran.

• Pour maintenir une bonne ventilation, gardez au moins
10 mm d’espace libre entre l’arrière de l’écran et le mur.

• Veuillez consulter un technicien professionnel pour les
installations murales. Le fabricant décline toute
responsabilité pour les installations non effectuées par
un technicien professionnel.

• La prise AC IN/OUT doit être au-dessus des
connecteurs lors de la rotation de votre écran.

10mm
(0.39")

Parties de l’écran et leurs fonctions 9

2
3

4

5

6

1

Parties de l’écran et leurs fonctions

Panneau avant

Panneau arrière

LINE OUT

AUDIO IN

VGA OUT

VGA IN

HDMI1

HDMI2

DVI IN

IR IN/OUTRJ-45 LAN RS232 OUT

RS232 IN

DVI OUTUSB

Parties de l’écran et leurs fonctions10

12345

6

No. Nom Description

Capteur de la
télécommande / témoin
d’alimentation

• Reçoit les signaux des commandes de la télécommande.

• Indique l’état de fonctionnement de l’affichage :

- Est allumé et vert lorsque l’affichage est allumé.

- Est allumé et rouge lorsque l’affichage est éteint.

MENU Ouvre ou ferme le menu OSD.
INPUT • Sélectionne une source vidéo.

• Accède à un sous-menu dans le menu à l’écran (OSD).

+

/- Touches spéciales pour l’ajustement du volume.

Défile dans les réglages et options dans le menu OSD.



/ Défile dans les réglages et options dans le menu OSD.

Bouton d’alimentation Éteint ou allume l’écran.

Prises d’entrée/sortie

1 2 4 5 6 7 8

12

15

14

13

11

10

9

3

1234567

8

Parties de l’écran et leurs fonctions 11

LINE OUT

AUDIO IN

VGA OUT

LINE OUT

AUDIO IN

VGA OUT

VGA IN

HDMI1

HDMI2

DVI IN

RS232 IN

IR IN/OUTRJ-45 LAN RS232 OUT

AC IN

ON/OFF

100-240V~50-60Hz

IR IN RJ-45 LAN AC SWITCH

RS232 OUT

DVI OUTUSB

RS232 IN

DVI OUTUSB

No. Nom Description

AC SWITCH

Allume ou éteint l’alimentation secteur.

ON/OFF
AC IN Se connecte à une prise secteur via le cordon d’alimentation fourni.

IR-IN Pour une utilisation avec un prolongateur IR - pour assurer une

meilleure réactivité de la télécommande.

RJ-45 Se connecte au port RJ-45 sur votre Ethernet ou routeur.

RS232 OUT Envoie les signaux de commande de l’entrée RS232C IN à un autre

écran pour la commande externe et l’utilisation de plusieurs écrans.

RS232 IN Reçoit les signaux de commande d’un ordinateur ou d’un autre

écran.

USB Se connecte à un lecteur flash USB pour la lecture multimédia ou la

mise à jour logicielle.

DVI-OUT Envoie les signaux DVI à un autre écran.

VGA IN

HDMI1

HDMI2

DVI IN
