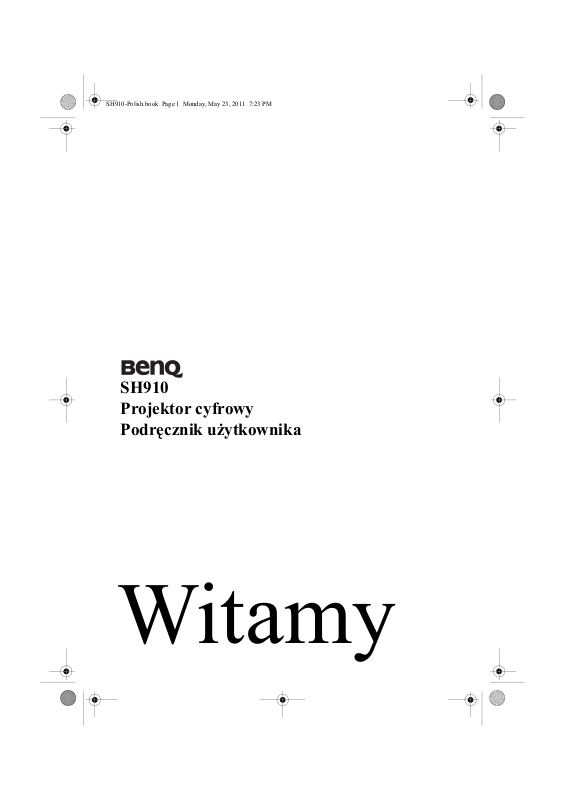

SH910
Projektor cyfrowy
Podręcznik użytkownika

Witamy

Spis treści

Ważne instrukcje

bezpieczeństwa .................3

Wprowadzenie..................7

Funkcje projektora ...............................7

Zestaw .................................................. 8

Zewnętrzny widok projektora .............. 9

Elementy sterujące i funkcje.............. 10

Ustawienie projektora ...15

Wybór miejsca ...................................15

Uzyskanie odpowiedniej wielkości

wyświetlanego obrazu........................ 16

Połączenia .......................19

Podłączanie urządzeń wideo .............. 21

Obsługa ...........................22

Uruchamianie projektora....................22

Regulacja wyświetlanego obrazu....... 23

Używanie menu .................................25

Zabezpieczanie projektora .................26

Przełączanie sygnałów wejściowych .28
Powiększanie i wyszukiwanie

szczegółów......................................... 29

Wybór współczynnika kształtu .......... 29

Optymalizacja obrazu ........................31

Operacje zdalnego stronicowania ......34

Ukrywanie obrazu ..............................34

Ustawienie funkicji Licznik uśpienia. 34

Zamrażanie obrazu............................. 35

Aby wyjść z menu ekranowego, naciśnij
przycisk Menu/Exit(Menu/Zakończ). 35

Regulacja dźwięku ............................. 35

Jednoczesne wyświetlanie więcej niż

jednego źródła obrazu ........................ 37

Personalizacja ekranu menu

projektora........................................... 38

Wyłączanie projektora....................... 38

Sterowanie projektorem w sieci

LAN ................................................... 39

Wyświetlanie obrazu za pomocą

programu Q Presenter........................ 49

Używanie funkcji Blokada

sterowania przez sieć web ................. 53

Używanie kodu logowania do

projekcji ............................................. 54

Prezentacja za pomocą funkcji

Czytnik USB...................................... 55

Zdalne sterowanie pulpitem za

pomocą programu Q Presenter .......... 58

Operacje w menu ............................... 60

Konserwacja ...................73

Jak dbać o projektor........................... 73

Informacje dotyczące lampy.............. 74

Rozwiązywanie

problemów ......................80

Specyfikacje....................81

Wymiary ............................................ 82

Instalacja przy montażu sufitowym... 82

Tabela częstotliwości......................... 83

Informacje o gwarancji i

prawie autorskim ...........86

Oświadczenia dotyczące

przepisów ........................87

Spis treści2

Ważne instrukcje bezpieczeństwa

Projektor został zaprojektowany i przetestowany tak, że spełnia najnowsze standardy
bezpieczeństwa sprzętu elektronicznego i informatycznego. W celu zapewnienia
bezpiecznego użytkowania produktu należy jednak przestrzegać instrukcji zawartych w
niniejszym podręczniku i oznaczeniach samego produktu.

Instrukcje bezpieczeństwa

1. Przeczytaj ten podręcznik przed
rozpoczęciem korzystania z
projektora. Zachowaj go, aby móc

odwołać się do niego w przyszłości.

2. W czasie działania projektora nie
patrz prosto w obiektyw.
Intensywny promień światła może
uszkodzić wzrok.

4. Zawsze otwieraj przesłonę

obiektywu lub zdejmuj nakładkę
obiektywu, jeśli lampa projektora
jest włączona.

5. W niektórych krajach napięcie w sieci

jest NIESTABILNE. Projektor
przystosowany jest do prawidłowego
działania w przedziale od 100 do 240
V, ale może zawodzić, jeśli występują
przerwy w dopływie prądu lub
wahania napięcia ±10 V. Na

obszarach, gdzie istnieje takie
ryzyko zaleca się użycie
stabilizatora napięcia, listwy
przeciwprzepięciowej lub zasilania
awaryjnego (UPS).

3. Serwisowanie powierzaj tylko
wykwalifikowanemu personelowi.

6. Nie blokuj obiektywu żadnymi

obiektami, gdy projektor jest
włączony, gdyż może to spowodować
nagrzanie, deformację lub nawet
zapalenie się obiektów.

Ważne instrukcje bezpieczeństwa 3

Instrukcje bezpieczeństwa (kontynuacja)

7. Podczas działania lampa bardzo się

rozgrzewa. Przed wymontowaniem
zespołu lampy w celu wymiany
pozwól projektorowi ostygnąć przez
ok. 45 minut.

10. Nie umieszczaj urządzenia na

niestabilnym wózku, stojaku lub
stole. W razie upadku urządzenie
może zostać poważnie uszkodzone.

8. Nie użytkuj lampy po zakończeniu
okresu jej żywotności. Eksploatacja
lampy ponad przewidziany dla niej
okres może w niektórych sytuacjach
spowodować jej pęknięcie.

9. Nie wymieniaj lampy, ani żadnych
elementów elektronicznych, jeśli
projektor nie jest odłączony od
sieci.

11. Nie próbuj samodzielnie

rozmontowywać tego projektora.
Wew nątrz znajdują się elementy
pod niebezpiecznym napięciem,
które może spowodować śmierć w
momencie ich dotknięcia. Lampa,
zaopatrzona w osobną, zdejmowaną
pokrywę jest jedyną częścią, która
może być serwisowana przez
użytkownika.
W żadnym razie nie wolno usuwać
lub zdejmować innych pokryw.
Naprawy i serwisowanie powierzaj
tylko wykwalifikowanym
pracownikom serwisu.

12. Gdy projektor działa, z kratki
wentylacyjnej może wydobywać się
rozgrzane powietrze i
charakterystyczny zapach. Jest to
normalne i nie oznacza awarii
produktu.

Ważne instrukcje bezpieczeństwa4

Instrukcje bezpieczeństwa (kontynuacja)

13. Nie umieszczaj projektora w żadnym z
poniższych środowisk:

- Słabo wentylowana lub ograniczona
przestrzeń. Zapewnij przynajmniej 50 cm
prześwitu między ścianami i projektorem
oraz swobodny przepływ powietrza
wokół niego.

- Miejsca o tendencji do mocnego
nagrzewania się, takie jak wnętrze
samochodu z zamkniętymi szybami.

- Miejsca, w których elementy optyczne
narażone będą na działanie wysokiej
wilgotności, kurzu lub dymu
papierosowego, powodujących skrócenie
czasu użytkowania projektora i
pociemnienie obrazu.

- Miejsca w pobliżu czujników dymu/
przeciwpożarowych.

- Miejsca o temperaturze otoczenia
powyżej 35°C / 95°F.

- Miejsca na wysokości powyżej 3 tysięcy
metrów (10000 stóp).

14. Nie zakrywaj otworów

15. Umieszczaj włączony projektor na

wentylacyjnych.

- Nie stawiaj projektora na kocu, pościeli
ani innej miękkiej powierzchni.

- Nie przykrywaj urządzenia materiałem
lub innymi przedmiotami.

- Nie umieszczaj w pobliżu urządzenia
żadnych materiałów palnych.

Jeżeli otwory wentylacyjne są mocno
pozatykane, przegrzanie urządzenia
może spowodować wybuch ognia w
jego wnętrzu.

równej poziomej powierzchni.

- Nie używaj urządzenia, jeśli jest
przekrzywione bardziej niż o 10 stopni w
lewo lub w prawo, albo o ponad 15 stopni
w tył lub w przód. Używanie projektora
w pozycji odbiegającej od poziomu może
spowodować wadliwe działanie lub
uszkodzenie lampy.

3000 m

(10000 stóp)

0 m

(0 stóp)

Ważne instrukcje bezpieczeństwa 5

Instrukcje bezpieczeństwa (kontynuacja)

16. Nie stawiaj projektora na żadnym z

18. Nie umieszczaj w pobliżu urządzenia
boków, w pozycji pionowej. Może to
spowodować jego przewrócenie się i
doprowadzić do urazów użytkownika
lub uszkodzenia urządzenia.

17. Nie stawaj na projektorze i nie

umieszczaj na nim żadnych
przedmiotów. Oprócz
prawdopodobnego uszkodzenia
projektora takie postępowanie może

19. Urządzenie potrafi wyświetlać

prowadzić do wypadków i obrażeń.

żadnych cieczy. Ciecz wylana do
projektora może spowodować jego
awarię. Jeśli projektor ulegnie
zamoczeniu, odłącz go od zasilania i
zadzwoń do BenQ w celu
przeprowadzenia jego naprawy.

odwrócone obrazy po zainstalowaniu
go na suficie.

Do zainstalowania projektora na
suficie używaj tylko zestawu do
montażu sufitowego BenQ i upewnij
się, że projektor jest bezpiecznie
zamocowany.

Ważne instrukcje bezpieczeństwa6

Wprowadzenie

Funkcje projektora

Projektor łączy w sobie system optyczny o wysokiej wydajności z konstrukcją przyjazną
dla użytkownika, co gwarantuje niezawodność i łatwość użytkowania.

Projektor oferuje następujące funkcje:

• Interfejs sieci LAN do sterowania siecią i serwerem sieci Web

• Interfejs sieci LAN 4-1 (1 projektor obsługuje do 4 wyświetlaczy PC/NB)

• Funkcja pulpitu zdalnego dla interfejsu sieci LAN i USB 1-M (na 1 wyświetlaczu PC/
NB można jednocześnie wyświetlić obraz z maksymalnie 8 projektorów)

• Interfejs USB obsługuje połączenie z komputerem przez kabel USB typ mini-B do A

•Czytnik USB obsługuje dyski pamięci flash USB lub interfejs dysku twardego

• Regulowane wyjście audio

•Wejście mikrofonu z dużymi głośnikami (10 W x2) nie wymaga podłączania
dodatkowego sprzętu audio w szkołach

• SRS WOW HD
dynamicznego dźwięku 3D z głębokimi, bogatymi basami i wysokiej częstotliwości
wyraźymi szczegółami.

• Zgodność z HDMI

• Zgodność z HDCP

• Szybkie wyszukiwanie automatyczne, które przyspiesza proces wykrywania sygnału

• Funkcja ochrony hasłem do wyboru

•Zarządzanie kolorami 3D, które umożliwia dowolną regulację kolorów

• Jednoprzyciskowe strojenie automatyczne, pozwalające na ustawienie najlepszej
jakości obrazu

• Cyfrowa korekcja zniekształceń trapezowych do korekcji zniekształconych obrazółw

• Regulacja równowagi barw ekranu danych/video

• Lampa projekcyjna o wysokiej jasności

•Wielojęzyczne menu ekranowe (OSD)

• Kompatybilność z telewizją Component HDTV (YP

TM

znacznie poprawia jakość odtwarzania audio, zapewniając wrażenia

bPr)

• Widoczna jasność wyświetlanego obrazu będzie się wahać w zależności od warunków
oświetleniowych otoczenia, wybranych ustawień kontrastu/jasności sygnału wejścia i jest
proporcjonalna do odległości projekcji.

•Jasność lampy zmniejsza się z czasem i może różnić się w zależności od specyfikacji
producenta lamp. Takie zachowanie jest normalne i prawidłowe.

Wprowadzenie 7

Zestaw

Zestaw Ostrożnie rozpakuj zestaw i upewnij się, czy zostały dostarczone wszystkie
przedstawione poniżej składniki. W przypadku jakichkolwiek braków skontaktuj się ze
sprzedawcą.

Standardowe akcesoria

Dostarczone akcesoria dostosowane są do regionu i mogą różnić się od tych, które
przedstawiono na ilustracji.

*Karta gwarancyjna dostarczana jest tylko dla określonych regionów. Szczegółowe informacje
można uzyskać od sprzedawcy.

Projektor Przewód zasilający Przewód VGA

Skrócona instrukcja obsługi Dysk CD z

Pilot z bateriami

Akcesoria opcjonalne

1. Zapasowy zestaw lampy

2. Zestaw do montażu sufitowego

Wprowadzenie8

Karta gwarancyjna*

podręcznikiem

użytkownika

3. Miękka torba do przenoszenia

4. Kabel RS232

Zewnętrzny widok projektora

Przód/góra

1

2

3

4

5

Tył/spód

11

12

30

1. Zewnętrzny panel sterowania
(Szczegóły opisano na stronie

"Projektor" na stronie 10).

2. Osłona lampy

3. Pokrętło zoom

4. Pokrętło ostrości

5. Przykrywka obiektywu

6. Szczeliny wentylacyjne

6

7. Głośnik

8. Przedni sensor podczerwieni pilota

7

8

9

10

zdalnego sterowania

9. Obiektyw projektora

10. Przycisk szybkiego odblokowania

11. Gniazdo blokady zabezpieczenia
przed kradzieżą Kensington

12. Gniazdo wejścia sygnału RGB
(PC)/Component video (YPbPr/
YCbCr)

13. Port sterowania RS-232

14. Gniazdo wyjścia sygnału RGB

20

21

16

17 18 23

15

13

14

22

19

15. Gniazda wejścia Component

16. Gniazdo wejścia S-Video
Gniazdo wejścia video

17. Gniazdo USB typu B

18. Gniazdo USB mini-B

19. Gniazdo USB typu A

20. Gniazdo wejścia sieci LAN RJ45

7

21. Gniazdo wejścia HDMI

22. Tylny czujnik podczerwieni

23. Złącze wyjścia prądu stałego 12 V
używane do zasilania urządzeń
zewnętrznych, takich jak ekran
aelektrostatyczny lub regulator

29

2528

26

27

24

światła itp. W celu uzyskania
informacji o podłączaniu tego
rodzaju urządzeń należy
skontaktować się ze sprzedawcą.

24. Nóżka regulacji tylnej

25. Gniazdo wejścia mikrofonu

26. Gniazdo wejścia audio
Gniazdo wyjścia audio

27. Nóżka szybkiego zwalniania

28. Gniazdo wejścia audio (L/R)

29. Otwory do montażu w suficie

30. Gniazdo przewodu zasilającego
prądu zmiennego

Wprowadzenie 9

Elementy sterujące i funkcje

I

Projektor

6. PUSTY

1
2

3

4
5
6
7
3

8 9

1. Pokrętło ostrości

Regulacja ostrości wyświetlanego obrazu.
Szczegóły opisano w sekcji "Precyzyjna

regulacja wielkości i wyrazistości obrazu"
na stronie 24.

2. Pokrętło zoom

Regulacja rozmiaru obrazu. Szczegóły
opisano w sekcji "Precyzyjna regulacja

wielkości i wyrazistości obrazu" na stronie

24.

3. Przyciski Keystone/strzałka ( / W
górę, / W dół)

Manualna korekcja obrazów
zniekształconych w skutek projekcji pod
kątem. Szczegóły opisano w sekcji

"Korekcja zniekształceń trapezowych" na
stronie 24.

4. MENU/EXIT

Włączenie menu ekranowe (OSD). Powrót
do poprzedniego menu OSD, zakończenie i
zapisanie ustawień menu.

5. Głośność/przyciski strzałek ( / W
lewo, / W prawo)

Regulacja poziomu głośności.
Po uaktywnieniu menu OSD (On-Screen

Display [Menu ekranowe]), przyciski #3 i
#5 służą jako strzałki kierunku, do wyboru
wymaganych elementów menu i
wykonywania regulacji. Szczegóły opisano
w sekcji "Używanie menu" na stronie 25.

7. Kontrolka TEMPeratury

12

11

5

10

8. Zasilanie/Kontrolka zasilania

9. Kontrolka LAMP

10.

11. AUTO

12. MODE/ENTER

Pozwala na ukrycie wyświetlanego
obrazu. Szczegóły opisano w sekcji

"Ukrywanie obrazu" na stronie 34.

Świeci czerwonym światłem, jeśli
temperatura projektora jest zbyt wysoka.
Szczegóły opisano w sekcji "Kontrolki"

na stronie 79.

I

POWER

Przełączanie projektora pomiędzy trybem
wstrzymania i włączenia. Szczegółowe
informacje zawiera część "Uruchamianie

projektora" na stronie 22 i "Wyłączanie
projektora" na stronie 38.

Zapala się lub miga podczas pracy
projektora. Szczegółowe informacje
zawiera część "Kontrolki" na stronie 79.

Wskazanie statusu lampy. Świeci lub
miga w przypadku problemów z lampą.
Szczegóły opisano w sekcji "Kontrolki"

na stronie 79.

źródło

Wyświetla pasek wyboru źródła.
Szczegóły opisano w sekcji "Przełączanie

sygnałów wejściowych" na stronie 28.

Automatyczne określenie najlepszego
taktowania do wyświetlania obrazu.
Szczegóły opisano w sekcji

"Automatyczna regulacja obrazu" na
stronie 23.

Wybór dostępnego trybu ustawień
obrazu. Szczegóły opisano w sekcji

"Wybór trybu obrazu" na stronie 31.

Uaktywnia wybrany element OSD (On­Screen Display [Menu ekranowe]).
Szczegóły opisano w sekcji "Używanie

menu" na stronie 25.

Wprowadzenie10

Mocowanie projektora pod sufitem

Chcemy zapewnić komfort korzystania z projektora BenQ, dlatego też musimy
zwrócić uwagę na kwestie bezpieczeństwa, aby zapobiec potencjalnym uszkodzeniom
mienia lub obrażeniom osób.
Jeśli musisz zainstalować projektor na suficie, zalecamy prawidłowe i bezpieczne
zamocowanie z użyciem zestawu do montażu sufitowego projektora BenQ.
W przypadku użycia zestawu do montażu projektora na suficie innej marki, istnieje
ryzyko, że projektor spadnie z sufitu z powodu błędnego zamocowania śrubami
nieodpowiedniej średnicy lub długości.
Zestaw do montażu sufitowego BenQ dostępny jest w miejscu zakupu projektora
BenQ. BenQ zaleca także zakup osobnego kabla zabezpieczającego Kensington i
zamocowanie go w otworze zamka Kensington projektora i u podstawy wspornika
zestawu do montażu sufitowego. Będzie on pełnił rolę dodatkowego zamocowania
projektora, na wypadek gdyby wspornik mocujący poluzował się.

Wprowadzenie 11

Pilot

1
2
3
4
5
6

7
8

19

7

9

10

11

12

13

1. ON

Włączanie projektora. Szczegóły

"Uruchamianie projektora" na stronie 22

pisano w sekcji.

2. COMPUTER

Wyświetlanie sygnału RGB (PC)/
Component video (YPbPr/YCbCr).

3. HDMI

Wyświetlanie sygnału HDMI.

4. S-VIDEO

Wyświetlanie sygnału S-Video.

5. MENU/EXIT

Włączenie menu ekranowe (OSD). Powrót
do poprzedniego menu OSD, zakończenie i
zapisanie ustawień menu. Szczegóły opisano
w sekcji "Używanie menu" na stronie 25.

6. PUSTY

Pozwala na ukrycie wyświetlanego obrazu.
Szczegóły opisano w sekcji "Ukrywanie

obrazu" na stronie 34.

7. Przyciski Keystone/strzałka ( / W
górę, / W dół)

Manualna korekcja obrazów
zniekształconych w skutek projekcji pod
kątem. Szczegóły opisano w sekcji

"Korekcja zniekształceń trapezowych" na
stronie 24.

14

15

16

17

18

19

20

21

22

23

24

25

8. MODE/ENTER

Wybór trybu dostępnych regulacji
obrazu.Szczegóły opisano w sekcji

"Wybór trybu obrazu" na stronie 31.

Uaktywnienie wybranego elementu
menu OSD (On-Screen

Wyświetlanie elementu menu (OSD).
Szczegóły opisano w sekcji "Używanie

menu" na stronie 25.

9. ZOOM+/ZOOM-

Powiększenie lub zmniejszenie rozmiaru
projektowanego obrazu. Szczegóły

"Powiększanie i wyszukiwanie
szczegółów" na stronie 29 pisano w

sekcji.

10.

Strona w górę/w dół

Po połączeniu przez USB z komputerem
PC, strzałki strona w górę/w dół.
Szczegóły opisano w sekcji "Operacje

zdalnego stronicowania" na stronie 34.

11. FREEZE

Zatrzymanie projektowanego obrazu.
Szczegóły opisano w sekcji "Zamrażanie

obrazu" na stronie 35.

12. Network Setting

Wyświetlanie menu OSD ustawień sieci.

13. TEST

Wyświetlanie wzorca testowego.
Szczegóły opisano w sekcji "Wzorzec

testowy" na stronie 70.

14. OFF

Wyłączanie projektora. Szczegóły
opisano w sekcji "Wyłączanie

projektora" na stronie 38.

15. VIDEO

Wyświetlanie sygnału wideo.

16. NETWORK

Włączanie trybu sieci.

17.

źÓDŁO

Wyświetla pasek wyboru źródła.
Szczegóły opisano w sekcji

"Przełączanie sygnałów wejściowych"
na stronie 28.

Wprowadzenie12

18. AUTO

AUTO Automatycznie określa najlepsze
ustawienia czasu dla wyświetlanego
obrazu. Szczegóły opisano w sekcji

"Automatyczna regulacja obrazu" na
stronie 23.

19. Przyciski strzałek ( W lewo, W
prawo)

Po uaktywnieniu menu OSD (On-Screen
Display [Menu ekranowe]), przyciski #7 i
#19 służą jako strzałki kierunku, do
wyboru wymaganych elementów menu i
wykonywania regulacji. Szczegóły
opisano w sekcji "Używanie menu" na

stronie 25.

20. LASER

Wyświetlanie wskaźnika świetlnego
lasera do celów prezentacji.

21. Głośność

Regulacja poziomu dźwięku projektora.
Szczegóły opisano w sekcji "Regulacja

dźwięku" na stronie 35.

22. MUTE

Włączanie i wyłączanie dźwięku
projektora. Szczegóły opisano w sekcji

"Wyciszanie dźwięku" na stronie 35.

23. ASPECT

Wybór współczynnika kształtu obrazu.
Szczegóły opisano w sekcji "Wybór

współczynnika kształtu" na stronie 29.

24. MIC/VOL

Regulacja poziomu dźwięku mikrofonu.
Szczegóły opisano w sekcji "Regulacja

poziomu dźwięku mikrofonu" na stronie

36.

25. INFO

Wyświetlanie menu INFORMACJE.

Działanie wskaźnika
LASEROWEGO

Wskaźnik laserowy to pomoc
podczas prezentacji przeznaczona
dla zawodowców. Po naciśnięciu
emitowane jest czerwone światło i
wskaźnik zaczyna świecić na
czerwono.

Wiązkę lasera można zobaczyć.
Aby zapewnić ciągłość działania,
należy nacisnąć i przytrzymać przycisk
LASER.

Nie wolno patrzeć na wiązkę lasera ani
kierować jej na siebie lub inne osoby.
Przed rozpoczęciem użytkowania
należy zapoznać się z komunikatami
ostrzegawczymi znajdującymi się z tyłu
pilota.

Wskaźnik lasera nie jest zabawką. Rodzice
powinni być świadomi zagrożeń
powodowanych energią lasera oraz pamiętać o
tym, że pilot powinien znajdować się poza
zasięgiem dzieci.

Wprowadzenie 13

Czujniki pilota na podczerwień (IR) umieszczone są z przodu projektora. W celu
poprawnego działania, pilot musi być trzymany pod kątem nie większym niż 22,5 stopni w
stosunku do czujnika projektora (prostopadle). Odległość pomiędzy pilotem zdalnego
sterowania a czujnikem nie powinna przekraczać 8 metrów (~26 stóp).

Upewnij się, że pomiędzy pilotem a czujnikami podczerwieni projektora nie znajdują się
żadne przeszkody, które mogłyby przesłaniać promień podczerwieni.

•Obsługa projektora od przodu • Obsługa projektora od tyłu

O

O

k

o

ł

o

2

2,

5

°

k

o

ł

o

2

2,

5°

Wymiana baterii pilota

1. Aby otworzyć pokrywę baterii, odwróć pilota spodem do góry, naciśnij zacisk
pokrywy i przesuń ją do góry zgodnie ze wskazanym kierunkiem strzałki. Pokrywa
zostanie wysunięta.

2. Wyjmij aktualnie używane baterie (w razie potrzeby) i włóż dwie baterie AAA,
zwracając uwagę na biegunowość oznaczoną wewnątrz wnęki na baterie. Biegun
dodatni (+) odpowiada biegunowi dodatniemu baterii, a ujemny (-) biegunowi
ujemnemu.

3. Ponownie załóż pokrywę, wyrównując ją u podstawy wnęki i wsuwając na miejsce.
Procedurę należy zakończyć wraz z usłyszeniem dźwięku kliknięcia.

•Należy unikać nadmiernego ciepła i wilgotności.

• Nieprawidłowe włożenie baterii może spowodować jej uszkodzenie.

• Wymieniaj tylko na baterie tego samego typu lub odpowiednik zalecany przez producenta

baterii.

•Zużyte baterie należy usuwać zgodnie z instrukcjami producenta.

• Nie należy wrzucać baterii do ognia. Stwarza to ryzyko wybuchu.

•Jeśli baterie są wyczerpane lub pilot nie będzie przez dłuższy czas używany wyjmij

baterie, aby zapobiec uszkodzeniu pilota z powodu wycieku elektrolitu.

Wprowadzenie14

Ustawienie projektora

Wybór miejsca

Układ pomieszczenia lub preferencje osobiste decydują o wyborze miejsca instalacji.
Należy uwzględnić rozmiar i pozycję ekranu, położenie gniazdka zasilającego oraz
ustawienie i odległość pomiędzy projektorem i innymi urządzeniami.

Projektor oferuje cztery możliwości instalacji:

1. Przód – stół

Przód – stół Wybierz to ustawienie, jeśli projektor ma być
umieszczony w okolicach podłogi, przed ekranem. Jest to
najbardziej popularny sposób instalacji projektora,
zapewniający szybkość ustawień i przenośność.

2. Przód – sufit

Przód – sufit Wybierz to ustawienie, jeśli projektor
zawieszony jest górą do dołu pod sufitem, przed
ekranem.

W celu montażu projektora pod sufitem dokonaj zakupu
zestawu do montażu sufitowego BenQ u swojego
sprzedawcy.

Ustaw Przód – sufit w menu KONFIG. SYSTEMU : Podstawowa > Położenie

projektora po włączeniu projektora.

3. Tył – stół

Tył – stó Wybierz to ustawienie, jeśli projektor stoi blisko
podłogi za ekranem.

Potrzebny jest specjalny ekran do tylnej projekcji.
Ustaw Tył – stół w menu KONFIG. SYSTEMU :

Podstawowa > Położenie projektora po włączeniu
projektora.

4. Tył – sufit

Wybierz to ustawienie, jeśli projektor zawieszony jest
górą do dołu pod sufitem, za ekranem.

Do tego ustawienia wymagany jest zestaw do montażu
sufitowego BenQ oraz specjalny ekran do tylnej
projekcji.

Ustaw Tył – sufit w menu KONFIG. SYSTEMU :
Podstawowa > Położenie projektora po włączeniu projektora.

Ustawienie projektora 15

Uzyskanie odpowiedniej wielkości wyświetlanego obrazu

Odległość od obiektywu do ekranu, ustawienia zoom (jeśli jest dostępny) i format video
wpływają na wielkość wyświetlanego obrazu.

16:9 to naturalny format obrazu tego projektora.

Obraz o proporcjach 4:3 w obszarze

wyświetlania o proporcjach 16:9

Projektor powinien zawsze być ustawiony poziomo (np. płasko na stole) i bezpośrednio pod
kątem prostym do poziomego centrum ekranu. Zapobiega to zniekształceniom obrazu,
spowodowanym przez projekcje pod kątem (lub projekcje na zakrzywionych
powierzchniach).

Jeśli projektor jest zainstalowany na suficie, musi być zamocowany spodem do góry, aby
móc wyświetlać obraz nieco odchylony do dołu.

Na diagramie na stronie 18 widać, że tego rodzaju projekcja powoduje pionowe
przesunięcie dolnej krawędzi obrazu w stosunku do poziomej płaszczyzny projektora. Po
zainstalowaniu projektora na suficie to samo dotyczy górnej krawędzi wyświetlanego
obrazu.

Jeśli projektor jest ustawiony dalej od ekranu, wyświetlany obraz zwiększa się, a wraz z
nim proporcjonalnie rośnie pionowe przesunięcie.

Określając pozycję ekranu i projektora należy uwzględnić zarówno rozmiar wyświetlanego
obrazu, jak i wielkość pionowego przesunięcia, które są proporcjonalne do odległości
projekcji.

BenQ udostępnia tabelę wielkości ekranu, która jest pomocna w określeniu ustawienia
projektora. Rozważyć należy dwa wymiary - prostopadłą odległość w poziomie od centrum
obrazu (odległość projekcyjna) i wysokość poziomego przesunięcia projektora w stosunku
do poziomej krawędzi ekranu (przesunięcie).

Format obrazu 16:9 przeskalowany na

obszar ekranu 4:3

Ustawienie projektora16

Jak określić położenie projektora dla danego rozmiaru ekranu

1. Wybierz rozmiar ekranu.

2. Sprawdź tabelę na stronie 18 i znajdź najbardziej dopasowany rozmiar ekranu w
kolumnie z lewej strony z etykietą "Rozmiar ekranu". Przy użyciu tej wartości, spójrz
w bok w tym samym wierszu i odszukaj odpowiednią średnią odległość od ekranu w
kolumnie oznaczonej "Średnia". Oto odległość projekcyjna.

3. W tym samym wierszu spójrz dalej w prawo i odczytaj wartość pionowego
przesunięcia. "Przesunięcie pionowe (mm)" Pozwoli to określić końcowe
umiejscowienie (przesunięcie pionowe) projektora w odniesieniu do krawędzi ekranu.

4. Zalecana pozycja projektora to ustawienie prostopadłe do poziomego środka ekranu,
w odległości określonej w czynności 2 powyżej z przesunięciem o wartość określoną
w czynności 3 powyżej.

Na przykład, jeśli używany jest ekran 120-cali, średnia odległość projekcji wynosi 4 710
mm, przy pionowym przesunięciu 513 mm.

Jak określić zalecany rozmiar ekranu dla określonej odległości

Ta metoda może być stosowana w przypadku zakupu projektora, do którego ma być
następnie dopasowany ekran o wielkości odpowiedniej dla pomieszczenia.

Maksymalny rozmiar ekranu ograniczony jest fizyczną przestrzenią dostępną w pokoju.

1. Zmierz odległość pomiędzy projektorem i miejscem, w którym ma być ustawiony
ekran. Oto odległość projekcyjna.

2. Sprawdź tabelę na stronie 18 i znajdź najbardziej zbliżoną do pomiaru średnią
odległość od ekranu w kolumnie z etykietą "Średnia". Sprawdź, czy zmierzona
odległość mieści się pomiędzy odległościami min. i maks. podanymi na jednej ze
stron średnich wartości odległości.

3. Posługując się tą wartością, spójrz wzdłuż rzędu tabeli w lewo, aby odszukać
odpowiednią wartość "Rozmiar ekranu" podaną w wierszu. Jest to docelowa wielkość
obrazu z projektora umieszczonego w tej odległości.

4. W tym samym wierszu spójrz dalej w prawo i odczytaj wartość pionowego
przesunięcia."Przesunięcie pionowe (mm)" War tość ta określi ostateczne położenie
ekranu w stosunku do poziomej płaszczyzny projektora.

Na przykład, jeśli zmierzona odległość projekcji to 4,0 m (4 000 mm), najbliższa pasująca
wartość w kolumnie "Średnia" wynosi 3 920 mm. Sprawdzenie wartości wzdłuż rzędu
wskazuje, że wymagany jest ekran 100-cali.

Jeśli projektor zostanie umieszczony w innej (niż zalecana) pozycji, należy ustawić go tak,
aby wycentrować obraz na ekranie. W takiej sytuacji może pojawić się pewne
zniekształcenie obrazu. Użyj funkcji korekcji zniekształceń trapezowych, aby skorygować
zniekształcenia. Szczegóły opisano w sekcji "Korekcja zniekształceń trapezowych" na

stronie 24.

Ustawienie projektora 17

Wymiary projekcji

Przed obliczeniem odpowiedniej pozycji skorzystaj z informacji w "Wymiary" na stronie

82, aby określić środek wymiarów obiektywu tego projektora.

Maksymalne
powiększenie

Minimalne
powiększenie

Ekran

Środek obiektywu

Przesunięcie pionowe

Odległość projekcyjna

Rozmiar ekranu Odległość od ekranu (mm) Przesunięcie

Przekątna S

(mm)W(mm)

Cale mm (maks.

30 762 664 374 890 1140 1390 128
40 1016 886 498 1210 1540 1870 171
50 1270 1107 623 1520 1935 2350 214
60 1524 1328 747 1830 2330 2830 256

80 2032 1771 996 2460 3125 3790 342
100 2540 2214 1245 3090 3920 4750 427
120 3048 2657 1494 3720 4710 5700 513
150 3810 3321 1868 4660 5900 7140 641
200 5080 4428 2491 6240 7890 9540 854
220 5588 4870 2740 6870 8685 10500 940
250 6350 5535 3113 7810 9875 11940 1068
300 7620 6641 3736 9380 11855 14330 1282

Ze względu na ograniczenia komponentów optycznych, liczby te podane są z 3% tolerancją.
Firma BenQ zaleca, że jeśli przewiduje się instalację projektora na stałe, należy fizycznie
sprawdzić rozmiar projekcji i odległość korzystając z określonego projektora na miejscu,
przed jego instalacją, aby wziąć pod uwagę indywidualne cechy układu optycznego
projektora. Umożliwi to określenie dokładnej pozycji instalacji, aby była najodpowiedniejsza
dla danego miejsca.

Min. długość Średnia Maks.

długość

(min.

powiększenie)

powiększenie)

pionowe (mm)

Ustawienie projektora18

Połączenia

Podłączając źródło sygnału do projektora upewnij się, że:

1. Wszystkie łączone urządzenia są wyłączone.

2. Upewnij się, czy zostały użyte prawidłowe przewody sygnałowe dla danego źródła.

3. Przewody są dokładnie podłączone.

• W przedstawionych poniżej połączeniach użyto przewodów, z których niektóre nie są
dołączone do zestawu projektora (patrz "Zestaw" na stronie 8). Są one ogólnie dostępne w
sklepach z elektroniką.

1

3

10

2

4

1

8

9

10 10

7

6

5

4

1. Przewód VGA

2. Kabel VGA do DVI-A

3. Kabel USB

4. Kabel HDMI

5. Kabel adaptera Component Video

6. Kabel Component Video

7. Kabel audio L/R

8. Kabel S-Video

9. Kabel video

10. Kabel audio

do VGA (D-Sub)

• Wiele laptopów nie włącza zewnętrznych portów wideo po podłączeniu do projektora.
Zazwyczaj zewnętrzny ekran można włączyć i wyłączyć kombinacją klawiszy, taką jak FN +

Połączenia 19

F3 lub CRT/LCD. Znajdź na laptopie klawisz funkcyjny, oznaczony CRT/LCD lub klawisz z
symbolem monitora. Naciśnij klawisz FN i odpowiednio zaznaczony klawisz funkcyjny.
Zapoznaj się z dokumentacją laptopa, aby poznać kombinację klawiszy.

•Sygnał wyjścia dla gniazda MONITOR OUT (WYJŚCIE MONITORA) działa wyłącznie wtedy,
gdy sygnał wejścia pochodzi z gniazda COMPUTER (KOMPUTER). Gdy włączone jest
zasilanie projektora, sygnał wyjścia z gniazda MONITOR OUT (WYJŚCIE MONITORA)
zależy od sygnału wejścia z gniazda COMPUTER (KOMPUTER).

• Aby wykorzystać metodę połączenia "Wyjście monitora " upewnij się, gdy projektor
znajduje się w trybie wstrzymania, że w menu KONFIG. SYSTEMU : Zaawansowana
włączona jest funkcja Wyjście monitora. Szczegóły opisano w sekcji "Ustawienia

gotowości" na stronie 62.

Połączenia20

Podłączanie urządzeń wideo

Należy podłączyć projektor do źródła wideo z użyciem jednej z powyższych metod, z
których jednak każda oferuje obraz innej jakości. Wybrana metoda zależeć będzie zapewne
od dostępności odpowiednich gniazd w projektorze i urządzeniu wideo, zgodnie z opisem
poniżej:

Nazwa terminala Wygląd złącza Jakość obrazu

HDMI

HDMI

COMPONENT

Component Video

S-VIDEO

S-Video

VIDEO

Vid eo

•Jeśli wybrany obraz wideo nie jest wyświetlany po włączeniu projektora, a zostało
wybrane prawidłowe źródło wideo, upewnij się, czy urządzenie wideo jest włączone i
działa prawidłowo. Upewnij się także, czy przewody sygnałowe są prawidłowo
podłączone.

•W mało prawdopodobnym przypadku podłączenia projektora do odtwarzacza DVD, przez
wejście HDMI projektora oraz, gdy projektowany obraz wyświetla niewłaściwe kolory,
należy zmienić przestrzeń barwową na YUV. Szczegóły opisano w sekcji "Zmiana

przestrzeni kolorów" na stronie 28.

Najlepsza

Lepsza

Dobra

Normalny

Połączenia 21

Obsługa

I

Uruchamianie projektora

1. Podłącz przewód zasilający do projektora i do

gniazda zasilania. Włącz przełącznik gniazda
zasilania (jeśli jest obecny). Po właczeniu zasilania,
sprawdź, czy świeci czerwonym światłem na
projektorze Kontrolka zasilania POWER.

• W przypadku tego urządzenia używaj tylko
oryginalnych akcesoriów (np. kabla zasilającego), aby
uniknąć zagrożeń, np. porażenie prądem elektrycznym lub pożar.

•Jeśli w menu KONFIG. SYSTEMU : Podstawowa > Ustawienia operacyjne uaktywniona
zostanie funkcja Bezpośrednie zasilanie wł., projektor włączy się automatycznie, po
podłączeniu przewodu zasilającego i po włączeniu zasilania.

2. Zdejmij osłonę obiektywu. Jeśli pozostanie

założona, może zdeformować się pod
wpływem ciepła wytwarzanego przez lampę
projekcyjną.

3. Naciśnij przycisk Zasilanie na projektorze

I

lub WŁ. na pilocie zdalnego sterowania, aby
uruchomić projektor. Kontrolka zasilania
POWER zacznie migać na zielono i zaświeci
stałym światłem po włączeniu projektora.
Procedura uruchamiania trwa około 30 sekund.
Na późniejszym etapie uruchamiania jest
wyświetlane logo startowe.

(W razie konieczności) Obróć pierścień
ostrości, aby wyregulować czystość obrazu.

Jeśli projektor jest nadal gorący po poprzedniej pracy, przed włączeniem zasilania lampy
uruchomiony zostanie na około 90 sekund wentylator chłodzący.

4. Jeśli projektor jest uaktywniany po raz

pierwszy, wybierz język OSD, wykonując
instrukcje ekranowe.

5. Po wyświetleniu prośby o wprowadzenie hasła,

przy pomocy strzałek wprowadź sześciocyfrowe
hasło. Szczegóły opisano w sekcji "Korzystanie

z funkcji hasła" na stronie 26.

6. Włącz wszystkie podłączone urządzenia.

7. Projektor rozpoczyna wyszukiwanie sygnałów

wejściowych. Na ekranie wyświetlony zostanie
aktualnie skanowany sygnał wejściowy. Jeśli
projektor nie wykrywa prawidłowego sygnału,
wyświetlany będzie komunikat Brak sygnału
do momentu wykrycia sygnału wejścia.

Obsługa22

Aby wybrać wymagany sygnał wejścia, można także nacisnąć przycisk
projektorze lub przyciski Wybór źródła na pilocie zdalnego sterowania. Szczegóły

opisano w sekcji "Przełączanie sygnałów wejściowych" na stronie 28.

Jeśli częstotliwość/rozdzielczość sygnału wejścia przekracza zakres działania projektora, na
pustym ekranie wyświetlony zostanie komunikat 'Poza zakresem'. Zmień sygnał wejściowy na
sygnał kompatybilny z rozdzielczością projektora lub ustaw sygnał wejściowy na niższe
ustawienie. Szczegóły opisano w sekcji "Tabela częstotliwości" na stronie 83.

Regulacja wyświetlanego obrazu

Regulacja kąta projekcji

Projektor jest wyposażony w 1 nóżkę szybkiego zwolnienia i 1 nóżkę regulacji tylnej.
Nóżki pozwalają na zmianę wysokości obrazu i kąta projekcji. W celu regulacji projektora:

1. Naciśnij przycisk szybkiego zwalniania i

unieś przód projektora. Po ustawieniu
obrazu w wymaganym miejscu, zwolnij
przycisk szybkiego zwalniania do
zablokowania pozycji nóżki.

2. Obróć tylną nóżkę regulacji w celu

dokładnej regulacji kąta poziomego.

Aby wsunąć nóżkę, przytrzymaj projektor,
jednocześnie naciskając przyciski zwalniania, a
następnie powoli opuść projektor. Dokręc tylną
nóżkę regulacji w odwrotnym kierunku.

Jeśli projektor nie jest ustawiony na płaskiej powierzchni lub ekran i projektor nie są do
siebie ustawione pod kątem prostym, wyświetlany obraz jest zniekształcony trapezowo.
Aby dowiedzieć się jak skorygować zniekształcenie, patrz "Powiększanie i wyszukiwanie

szczegółów" na stronie 29.

• Nie patrz w obiektyw, jeśli lampa jest włączona. Silne światło lampy może spowodować
uszkodzenie oczu.

•Uważaj podczas naciskania przycisku regulacji, ponieważ znajduje się on blisko wylotu
szczeliny wentylacyjnej, z której wychodzi gorące powietrze.

2

1

źródło na

Automatyczna regulacja obrazu

W niektórych sytuacjach może zaistnieć
konieczność dostrojenia jakości obrazu. W tym
celu naciśnij przycisk AUTO na projektorze
lub pilocie. W przeciągu 3 sekund,
wbudowana, inteligentna funkcja
automatycznego dostrajania przestawi funkcje
częstotliwości i zegara, wybierając najlepszą
jakość obrazu.

• Podczas działania funkcji AUTO ekran jest
pusty.

• Ta funkcja jest dostępna wyłącznie po wybraniu analogowego sygnału PC (analogowy
RGB).

Obsługa 23

Precyzyjna regulacja wielkości i wyrazistości obrazu

1. Wyreguluj projektowany obraz pokrętłem

powiększania do wymaganego rozmiaru.

2. Następnie wyostrz obraz obracając pokrętło

ostrości.

Korekcja zniekształceń trapezowych

Zniekształcenia trapezowe oznaczają sytuację, kiedy dolna lub górna krawędź
wyświetlanego obrazu jest wyraźnie szersza. Ma to miejsce, kiedy projektor nie stoi
prostopadle do ekranu.

Aby to skorygować, oprócz regulacji wysokości projektora należy ręcznie przeprowadzić
jedną z poniższych czynności.

•Używając pilota

Naciśnij / na projektorze lub na pilocie,
aby wyświetlić ekran ustawień Korekcja
trapezowa. Naciśnij przycisk , aby
skorygować zniekształcenia trapezowe w górnej
części obrazu. Naciśnij przycisk , aby
skorygować zniekształcenia trapezowe w dolnej
części obrazu.

•Używając menu ekranowego

1. Naciśnij przycisk MENU/EXIT, a następnie

naciśnij przycisk / , aby wybrać menu

WYŒWIETLACZ.

2. Naciśnij , aby podświetlić Korekcja

trapezowa i wyregulować wartość poprzez

/.

3. Naciśnij przycisk , aby skorygować zniekształcenia trapezowe w górnej części

obrazu lub przycisk , aby skorygować zniekształcenia trapezowe w dolnej części
obrazu.

Naciśnij /.

Naciśnij /.

Obsługa24

Używanie menu

Projektor zaopatrzony jest w menu ekranowe (OSD) pozwalające na wybór ustawień i
regulację.

Poniżej przedstawiono menu w wersji angielskiej.

Ikona menu

głównego

Menu główne

Podświetl

Pod-menu

Aktualny sygnał

wejściowy

Następujący przykład opisuje ustawienia języka OSD.

1. Naciśnij MENU/EXIT na projektorze

3. Naciśnij przycisk , aby

lub na pilocie zdalnego sterowania w celu
włączenia menu OSD.

2. Użyj / w celu podświetlenia

4. Dwukrotnie* naciśnij MENU/

KONFIG. SYSTEMU : Podstawowa
menu.

Status

Naciśnij

MENU/
EXIT, aby

powrócić do
poprzedniej
strony lub
zakończyć.

wybrać Język i naciśnij / ,
aby wybrać preferowany język.

EXIT na projektorze lub pilocie
zdalnego sterowania, aby
opuścić menu i zapisać
ustawienia.

*Pierwsze naciśnięcie przycisku
przełącza na ekran menu
głównego, następne wyłącza
menu ekranowe.

Obsługa 25

Zabezpieczanie projektora

Używanie linki zabezpieczenia

Projektor należy zainstalować w bezpiecznym miejscu, aby uniknąć kradzieży. W
przeciwnym razie w celu zabezpieczenia projektora należy zakupić zamknięcie, takie jak
blokada Kensington. Gniazdo blokady Kensington znajduje się z tyłu projektora.
Szczegółowe informacje zawiera pozycja 11 na stronie 9.

Linka zabezpieczenia Kensington to zwykle połączenie klucza z zamknięciem. Informacje
o jej używaniu znajdują się w dokumentacji blokady.

Korzystanie z funkcji hasła

Dla celów bezpieczeństwa i w celu uniemożliwienia nieautoryzowanego użytkowania
projektor został wyposażony w funkcję zabezpieczenia hasłem. Hasło można wprowadzić,
korzystając z menu ekranowego (OSD).

OSTRZEŻENIE: Uaktywnienie funkcji blokady po włączeniu zasilania i zapomnienie hasła
uniemożliwi uruchomienie. Wydrukuj ten podręcznik użytkownika (w razie potrzeby) i zapisz w
nim używane hasło, a następnie przechowuj podręcznik w bezpiecznym miejscu, aby można
było się do niego odwołać.

Ustawianie hasła

Po ustaleniu hasła, projektora nie można będzie używać, do wprowadzenia prawidłowego
hasła przy każdym uruchomieniu projektora.

1. Otwórz menu ekranowe i przejdź do KONFIG. SYSTEMU : Zaawansowana >

Ustawienia zabezpieczeń menu. Naciśnij przycisk TRYB/ENTER.

2. Podświetl Blokada włączania Blokada włączania i zaznacz Wł. poprzez naciśnięcie

/.

3. Podobnie jak to zostało przedstawione na

ilustracji po prawej stronie ( , , , )
reprezentują 4 cyfry (1, 2, 3, 4). W zależności od
hasła do ustawienia, naciśnij przyciski strzałek w
celu wprowadzenia sześciu cyfr hasła.

4. Potwierdź nowe hasło, wprowadzając je

ponownie.
Po ustawieniu hasła menu ekranowe powróci do
ekranu Ustawienia zabezpieczeń Ustawienia

zabezpieczeń.

WAŻNE: Wprowadzane cyfry będą wyświetlane na ekranie jako gwiazdki. Zapisz hasło w tym
miejscu podręcznika przed lub bezpośrednio po jego wprowadzeniu, aby można było je
odnaleźć w przypadku zapomnienia.

Hasło: __ __ __ __ __ __
Zachowaj podręcznik w bezpiecznym miejscu.

5. Aby wyjść z menu ekranowego, naciśnij przycisk MENU/EXIT.

Wyłączanie funkcji hasła

Jeśli funkcja hasła jest włączona, przy każdym
włączaniu projektora zostanie wyświetlony monit z
prośbą o wprowadzenie sześcio-cyfrowego hasła. W
przypadku wprowadzenia nieprawidłowego hasła przez
trzy sekundy będzie wyświetlany komunikat o błędzie
hasła, a następnie komunikat
Można ponowić próbę lub w przypadku zapomnienia i

Obsługa26

’WPROWAD HASŁO’

.

niezapisania hasła w podręczniku, można użyć procedury przypominania hasła. Szczegółowe

"Procedura przypominania hasła" na stronie 27 informacje zawiera część.

Wprowadzenie 4 razy z rzędu nieprawidłowego hasła powoduje automatyczne wyłączenie
projektora.

Procedura przypominania hasła

1. Naciśnij i przytrzymaj przez 3 sekundy przycisk

AUTO na pilocie lub projektorze. Projektor
wyświetli na ekranie zakodowany numer.

2. Zapisz numer i wyłącz projektor.

3. O pomoc w odkodowaniu poproś lokalne

centrum serwisowe BenQ. Może zaistnieć
potrzeba przedstawienia dowodu zakupienia
dokumentacji w celu sprawdzenia, czy jesteś
uprawnionym użytkownikiem urządzenia.

Zmiana hasła

1. Otwórz menu OSD i przejdź do menu KONFIG. SYSTEMU : Zaawansowana >

Ustawienia zabezpieczeń > Zmień hasło.

2. Naciśnij przycisk TRYB/ENTER. Pojawi się komunikat „WPROWAD STARE

HASŁO”.

3. Wprowadź stare hasło.

•Jeśli hasło jest prawidłowe, pojawi się komunikat „WPROWAD NOWE
HASŁO”.

• W przypadku wprowadzenie nieprawidłowego hasła, na 3 sekundy pojawi się
komunikat o błędzie hasła, a następnie komunikat „WPROWAD STARE

HASŁO” w celu ponownego wprowadzenia. Aby anulować, naciśnij przycisk
MENU/EXIT lub spróbuj wprowadzić inne hasło.

4. Wprowadź nowe hasło.

WAŻNE: Wprowadzane cyfry będą wyświetlane na ekranie jako gwiazdki. Zapisz hasło w tym
miejscu podręcznika przed lub bezpośrednio po jego wprowadzeniu, aby można było je
odnaleźć w przypadku zapomnienia.

Hasło: __ __ __ __ __ __
Zachowaj podręcznik w bezpiecznym miejscu.

5. Potwierdź nowe hasło, wprowadzając je ponownie.

6. Nowe hasło projektora zostało prawidłowo
ustawione. Pamiętaj, aby wprowadzić nowe
hasło, przy następnym uruchomieniu projektora.

7. Aby opuścić menu OSD, naciśnij MENU/EXIT.

Wyłączanie funkcji hasła

Aby wyłączyć ochronę hasłem, po wyświetleniu systemu menu ekranowego przejdź do
menu KONFIG. SYSTEMU : Zaawansowana > Ustawienia zabezpieczeń > Blokada

włączania. Wybierz Wył. poprzez naciśnięcie / . Pojawi się komunikat 'WPROWAD
HASŁO'. Wprowadź aktualne hasło.

i. Jeśli hasło jest prawidłowe, menu OSD powraca do strony Ustawienia

zabezpieczeń z „Wył.” pokazanym w wierszu Blokada włączania. Podczas

ponownego uruchomienia projektora wprowadzenie nowego hasła nie będzie
konieczne.

Obsługa 27

ii. W przypadku wprowadzenie nieprawidłowego hasła, na 3 sekundy pojawi się

komunikat o błędzie hasła, a następnie komunikat „WPROWAD HASŁO” w
celu ponownego wprowadzenia. Aby anulować, naciśnij przycisk MENU/EXIT
lub spróbuj wprowadzić inne hasło.

Mimo, że funkcja hasła została wyłączona, stare hasło należy zapisać w celu ewentualnego
włączenia funkcji ochrony hasłem poprzez wprowadzenie starego hasła.

Przełączanie sygnałów wejściowych

Projektor może być jednocześnie podłączony do wielu urządzeń. ednocześnie może jednak
wyświetlać tylko jeden obraz pełnoekranowy. Po uruchomieniu, projektor automatycznie
wyszuka dostępne sygnały.

Aby projektor, funkcja Szybkie autowyszukiwanie w menu

źródło musi być ustawiona na

Wł. (domyślne ustawienie projektora).

Istnieje także możliwość ręcznego przełączania
pomiędzy dostępnymi sygnałami źródłowymi.

1. Naciśnij

źródło na projektorze. Pojawi się

pasek wyboru źródła.

2. Naciśnij / , aż do wybrania wymaganego
sygnału i naciśnij TRYB/ENTER.

Po wykryciu sygnału w rogu ekranu przez sekundę
będzie wyświetlana informacja o wybranym źródle. W
przypadku podłączenia wielu urządzeń do projektora
powtórz czynności 1–2, aby wyszukać kolejny sygnał.

•Poziom jasności wyświetlanego obrazu będzie zmieniał się

wraz z przełączaniem poszczególnych typów sygnału
wejściowego. Prezentacje danych komputerowych (grafika)
zawierające głównie obrazy nieruchome są zazwyczaj
jaśniejsze od materiałów wideo zawierających głównie
obrazy ruchome (filmy).

• Rodzaj sygnału źródłowego wpływa na opcje dostępne w Trybie obrazu. Szczegóły

opisano w sekcji "Wybór trybu obrazu" na stronie 31.

• Naturalna rozdzielczość tego projektora dostępna jest w formacie 16:9. W celu uzyskania

najlepszych rezultatów wyświetlania obrazu należy wybrać i użytkować źródło sygnału
wejściowego, które wysyła sygnał z tą rozdzielczością. Wszystkie pozostałe
rozdzielczości będą skalowane przez projektor w zależności od ustawienia formatu
obrazu, które może powodować pewne zniekształcenie obrazu lub utratę wyrazistości.
Szczegóły opisano w sekcji "Wybór współczynnika kształtu" na stronie 29.

Zmiana przestrzeni kolorów

W mało prawdopodobnym przypadku podłączenia projektora do odtwarzacza DVD, przez
wejście HDMI projektora oraz, gdy projektowany obraz wyświetla niewłaściwe kolory,
należy zmienić przestrzeń barwową na YUV.

1. Naciśnij przycisk MENU/EXIT, a następnie naciśnij przycisk / , aby wybrać

menu

źródło.

2. Naciśnij przycisk , aby zaznaczyć pozycję Odwzorowanie przestrzeni kolorów i
naciśnij przycisk / , aby wybrać odpowiednią przestrzeń kolorów.

Ta funkcja jest dostępna wyłącznie wtedy, gdy używany jest port wejścia HDMI.

Obsługa28

Powiększanie i wyszukiwanie szczegółów

W razie konieczności odszukania szczegółów na wyświetlanym obrazie, powiększ go. Aby
poruszać się w ramach wyświetlanego obrazu, użyj przycisków strzałek.

•Używając pilota

1. Naciśnij ZOOM+/ZOOM-, aby wyświetlić pasek
Zoom (Powiększenie).

2. Naciśnij przycisk ZOOM +, aby powiększyć środek
obrazu. Naciśnij kilkakrotnie przycisk, aby wybrać
żądany rozmiar ekranu.

3. Korzystaj ze strzałek ( , , , ) na projektorze
lub pilocie, aby przesuwać powiększony obszar w
obrazie.

4. Aby przywrócić oryginalne rozmiary obrazu, naciśnij
przycisk AUTO. Można także nacisnąć ZOOM -. Po ponownym naciśnięciu
przycisku obraz jest nadal zmniejszany aż do przywrócenia rozmiaru wyjściowego.

•Używając menu ekranowego

1. Naciśnij przycisk MENU/EXIT, a następnie naciśnij przycisk / , aby wybrać
menu WYŚWIETLACZ.

2. Naciśnij

3. Powtórz czynności 2–4 z powyższej sekcji "Używając pilota". Ewentualnie w

4. Naciśnij kilkakrotnie przycisk na projektorze, aby odpowiednio powiększyć obraz.

5. Aby przesunąć obraz, naciśnij przycisk TRYB/ENTER w celu włączenia trybu

6. Korzystaj ze strzałek ( , , , ) na projektorze lub pilocie, aby przesuwać

7. Aby zmniejszyć rozmiar obrazu, naciśnij TRYB/ENTER w celu powrotu do funkcji

Obraz można przesuwać dopiero po jego powiększeniu. Podczas wyszukiwania szczegółów,
można dalej powiększać obraz.

, aby podświetlić Zoom cyfrowy i naciśnij TRYB/ENTER. Wyświetlony

zostanie pasek powiększenia.

przypadku korzystania z panelu sterowania projektora przejdź do następnych
czynności.

panoramy, a następnie naciśnij strzałki kierunków ( , , , ) na projektorze
lub pilocie celu przesunięcia obrazu.

powiększony obszar w obrazie.

powiększenia/zmniejszenia i naciśnij AUTO w celu przywrócenia oryginalnego
rozmiaru obrazu. Można także nacisnąć kilkakrotnie do momentu przywrócenia
oryginalnego rozmiaru obrazu.

Wybór współczynnika kształtu

Współczynnik kształtu określa stosunek pomiędzy szerokością a wysokością obrazu.
Współczynnik kształtu większości analogowych telewizorów i komputerów wynosi 4:3, co
jest wartością domyślną dla tego projektora, natomiast w przypadku cyfrowych
telewizorów i odtwarzaczy DVD wynosi zwykle 16:9.

Po wprowadzeniu metod cyfrowego przetwarzania sygnału cyfrowe urządzenia
wyświetlające, takie jak ten projektor, pozwalają na dynamiczne rozszerzanie i skalowanie
sygnału obrazu do współczynnika kształtu innego niż źródłowy.

Aby zmienić współczynnik (format) wyświetlanego obrazu (nie ważne jaki jest
współczynnik wyjściowy źródła):

Obsługa 29

•Używanie pilota zdalnego sterowania

1. Naciśnij przycisk ASPECT, aby wyświetlić bieżące ustawienie.

Naciśnij kilka razy przycisk ASPECT, aby wybrać współczynnik
kształtu właściwy dla formatu sygnału wideo i wymogów wyświetlania.

•Używając menu ekranowego

1. Naciśnij przycisk MENU/EXIT, a następnie naciśnij przycisk /

, aby wybrać menu WYŚWIETLACZ.

2. Naciśnij , aby podświetlić Format obrazu.

3. Naciśnij przycisk / , aby wybrać współczynnik kształtu i
dopasować go do wymogów sygnału i wyświetlania.

Informacje dotyczące współczynnika kształtu

Na poniższych ilustracjach fragmenty zaznaczone na czarno są obszarami nieaktywnymi,
natomiast fragmenty zaznaczone na biało są obszarami aktywnymi. Menu OSD mogą być
wyświetlane w tych nieużywanych czarnych obszarach ekranu.

1. Automatyczny: Proporcjonalne przeskalowanie
obrazu w celu dopasowania do natywnej
rozdzielczości projektora szerokości i wysokości
obrazu. Jest to tryb odpowiedni dla sygnału
źródłowego o formacie innym od 4:3 i 16:9, kiedy
chce się wykorzystać maksimum ekranu bez zmian
współczynniku kształtu obrazu.

2. Rzeczywiste: Projekcja obrazu następuje w
oryginalnej rozdzielczości i wykonywana jest
zmiana rozmiaru w celu dopasowania do obszaru
wyświetlania. W przypadku sygnałów o niższej
rozdzielczości wyświetlany obraz będzie mniejszy
od ustawionego rozmiaru ekranu. W razie potrzeby
powiększenia obrazu można wyregulować
powiększenie lub przysunąć projektor bliżej
ekranu. Może również istnieć konieczność
ponownego ustawienia ostrości projektora po
przeprowadzeniu tych regulacji.

3. 4:3: Skaluje obraz, aby można go było wyświetlać
go na środku ekranu ze współczynnikiem kształtu
4:3. To ustawienie jest najlepsze dla obrazów
charakteryzujących się wsp. kształtu 4:3, takich jak
te ze standardowego telewizora, monitora
komputerowego i filmów DVD o wsp.

4. 16:9: Skaluje obraz, aby można go było wyświetlać
go na środku ekranu ze współczynnikiem kształtu
16:9. Skaluje obraz, aby można go było wyświetlać
go na środku ekranu ze współczynnikiem kształtu
16:9.

5. 16:10: Skaluje obraz, aby można go było
wyświetlać na środku ekranu ze współczynnikiem
kształtu 16:10. Skaluje obraz, aby można go było
wyświetlać go na środku ekranu ze
współczynnikiem kształtu 16:9.

Obraz 4:3

Obraz 16:9

Obraz 4:3

Obraz 4:3

Obraz 16:9

Obraz 16:10

Obsługa30

Optymalizacja obrazu

Wybór trybu obrazu

W projektorze zostało zapisane kilka gotowych
trybów obrazu, które można wybrać dla zastosowania
w danym środowisku pracy i przy danym typie
sygnału wejściowego.

Aby wybrać odpowiedni tryb pracy, można wykonać
jedną z następujących czynności.

• Naciśnij TRYB/ENTER na pilocie lub na

projektorze, aż do wybrania wymaganego trybu.

• Przejdź do menu OBRAZ > Tryb obrazu, a następnie naciśnij przycisk / , aby

wybrać odpowiedni tryb.

Tryby obrazu zostały wymienione poniżej.

1. Dynamiczny Tryb: Maksymalna jasność wyświetlanego obrazu. Ten tryb jest
odpowiedni dla miejsc, w których wymagana jest największa jasność, np. w dobrze
oświetlonym pomieszczeniu.

2. Prezentacja Tryb (Domyślny): Przeznaczony do prezentacji. Ten tryb wyróżnia
jasność.

3. sRGB Tryb: Maksymalna czystość kolorów RGB, umożliwiające najbliższe
rzeczywistości odtworzenie obrazów, niezależnie od ustawienia jasności. Tryb
najbardziej odpowiedni do wyświetlania zdjęć wykonanych odpowiednio
skalibrowanym aparatem kompatybilnym z sRGB i do przeglądania grafiki z
komputera i oprogramowania do tworzenia rysunków, takiego jak AutoCAD.

4. Kino Tryb: Odpowiedni do odtwarzania kolorowych filmów, wideoklipów z kamer
cyfrowych lub kamer DV przez wejście PC, najlepiej w zaciemnionym (mało światła)
otoczeniu.

5. Użytkownik 1/Użytkownik 2 Tryb: Przywołuje ustawienia spersonalizowane w
oparciu o aktualnie dostępne tryby obrazu. Szczegóły opisano w sekcji "Regulacja

ustawień trybu Użytkownik 1/Użytkownik 2" na stronie 31.

Regulacja ustawień trybu Użytkownik 1/Użytkownik 2

Można skorzystać z dwóch trybów definiowanych przez użytkownika, jeśli dostępne tryby
obrazu nie są odpowiednie do potrzeb użytkownika. Można również użyć trybów obrazu
jako punktu wyjściowego (z wyjątkiem trybu Użytkownik 1/Użytkownik 2), a następnie
dostosować ustawienia.

1. Naciśnij MENU/EXIT, aby otworzyć menu ekranowe OSD.

2. Przejdź do menu OBRAZ > Tryb obrazu.

3. Naciśnij / , abny wybrać Użytkownik 1 w celu Użytkownik 2.

4. Naciśnij w celu podświetlenia Tryb odniesienia.

Ta funkcja jest dostępna pod warunkiem wyboru trybu Użytkownik 1 lub Użytkownik 2 w
podmenu Tryb obrazu.

5. Naciśnij / , aby wybrać tryb obrazu najbardziej zbliżony do własnych potrzeb.

6. Naciśnij , aby wybrać pozycję podmenu, która ma być zmieniona, a następnie
ustaw wartość za pomocą / . Szczegółowe informacje znajdują się poniżej, w

części "Szczegółowa regulacja jakości obrazu w trybach użytkownika".

7. Po wykonaniu wszystkich ustawień, podświetl Zapisz ustawienia i naciśnij TRYB/
ENTER, aby zapisać ustawienia.

8. Pojawi się komunikat „Ustawienia zapisane”.

Obsługa 31

Używanie funkcji Kolor ściany

W przypadku projekcji na kolorowej powierzchni, na przykład na ścianie pomalowanej na kolor
inny niż biały, funkcja

Kolor ściany

umożliwia korekcję kolorów wyświetlanego obrazu, aby

zapobiec potencjalnym różnicom kolorów pomiędzy obrazem źródłowym i wyświetlanym.
Aby użyć tej funkcji, przejdź do menu WYŚWIETLACZ > Kolor ściany, a następnie

naciśnij przycisk / , aby wybrać kolor najbliższy powierzchni projekcyjnej. Do
wyboru jest kilka wstępnie skalibrowanych kolorów: Jasnożółty, Różowy, Jasnozielony,

Niebieski, i Tablica.

Szczegółowa regulacja jakości obrazu w trybach użytkownika

Zgodnie z wykrytym rodzajem sygnału, istnieją pewne funkcje definiowane przez
użytkownika po wyborze trybu Użytkownik 1 lub Użytkownik 2. W oparciu o potrzeby

należy wykonać regulacje funkcji, poprzez ich podświetlenie i naciśnij / na
projektorze lub na pilocie zdalnego sterowania

Regulacja ustawienia Ostrość Jasność

Im wyższa wartość, tym jaśniejszy obraz. Oraz im
niższa wartość ustawienia, tym ciemniejszy obraz.
Wyreguluj to ustawienie tak, aby czarne obszary obrazu
były rzeczywiście ciemne, ale żeby widoczne w nich

+30

były detale.

Regulacja ustawienia Ostrość Kontrast

Im wyższa wartość, tym większy kontrast. Użyj tego
parametru do ustawienia szczytowego poziomu bieli,
po uprzednim Jasność dostosowaniu ustawienia
jasności do wybranego źródła sygnału wejściowego i

+30

otoczenia projekcji.

Regulacja ustawienia Ostrość Kolor

Niższe wartości ustawień dają mniej nastcone kolory. Zbyt wysokie ustawienie daje zbyt
silne kolory, wyglądające nierealistycznie.

Regulacja ustawienia Ostrość Odcień

Im wyższa wartość, tym bardziej czerwonawy obraz. Im mniejsza wartość, tym bardziej
zielonkawy obraz.

Regulacja ustawienia Ostrość Ostrość

Im wyższa wartość tym ostrzejszy obraz. Im niższa wartość, tym mniej ostry obraz.

Regulacja ustawienia Ostrość Brilliant Color

Ta funkcja wykorzystuje nowy algorytm przetwarzania kolorów i ulepszenia systemowe,
które umożliwiają osiągnięcie większej jasności, a zarazem prawdziwszych i bardziej
wyrazistych kolorów obrazu. Umożliwia uzyskanie jasności o 50% większej w obrazach z
pośrednim tonem, powszechnym dla obrazów wideo i naturalnych scen, dzięki czemu
projektor odtwarza obrazy w realistycznych i prawdziwych kolorach. eśli jakość obrazu jest
odpowiednia, wybierz Wł.. Jeśli nie jest to wymagane, wybierz opcję Wył..

Wł.. jest domyślnym i zalecanym ustawieniem dla tego projektora. Po wybraniu Wył.
Temper. kolorów kolorów nie jest dostępna.

Wybór Temper. kolorów Temper. kolorów

Wybierz Temper. kolorów w menu OBRAZ i ustaw wartości naciskając / na
projektorze lub pilocie zdalnego sterowania.

Wybierz preferowaną temperaturę barwową spośród Ciepłe/Normalny/Chłodne.

+50

0

+70

-30

Obsługa32

*Informacje dotyczące temperatury kolorów:

Istnieje wiele różnych odcieni, w różnych sytuacjach uznawanych za białe. Jedna z
popularnych metod przedstawiania bieli to „temperatura kolorów”. Biel o niskiej
temperaturze kolorów zdaje się być czerwonawa. Biel o wysokiej temperaturze kolorów
zdaje się zawierać w sobie więcej niebieskiego.

Zarządzanie kolorami 3D

W większości sytuacji instalacji, zarządzanie kolorami nie będzie potrzebne, np. w klasie
lub pokoju konferencyjnym, kiedy światło jest włączone lub kiedy do pomieszczenia wpada
światło przez okna.

Użycie zarządzania kolorami należy rozważyć w stałych instalacjach projektora w
miejscach, gdzie poziom oświetlenia można kontrolować, np. w salach posiedzeń, w salach
wykładowych lub w kinie domowym. Zarządzenie kolorami pozwala na precyzyjną
regulację kolorów, co umożliwia wierniejsze wyświetlanie kolorów, w razie potrzeby.

Kolorami można zarządzać tylko w kontrolowanych i powtarzalnych warunkach oglądania.
Należy użyć kolorymetru (miernika koloru światła) i zapewnić odpowiedni zestaw obrazów
źródłowych do pomiaru odwzorowania kolorów. Te narzędzia nie zostały dołączone do
projektora, jednakże sprzedawca projektora powinien być w stanie udzielić porad lub nawet
skierować do doświadczonego profesjonalisty.

Zarządzenie kolorami pozwala na regulację sześciu zestawów kolorów (RGBCMY). Po
wybraniu jednego koloru, można niezależnie regulować jego zakres i nasycenie, zgodnie z
preferencjami.

W przypadku zakupu płyty testowej zawierającej różne wzory testowe kolorów można jej
użyć do testowania prezentacji kolorów na monitorach, telewizorach, projektorach itp. W
tym celu należy wyświetlić za pomocą projektora obraz z płyty, a następnie przejść do
menu Zarządzanie kolorami 3D w celu dokonania regulacji.

W celu regulacji ustawień:

1. Przejdź do menu OBRAZ i wybierz Zarządzanie kolorami 3D

2. Naciśnij TRYB/ENTER, po czym nastąpi wyświetlenie strony Zarządzanie
kolorami 3D.

3. Wybierz Kolor podstawowy, a następnie naciśnij przycisk / , aby wybrać kolor:
czerwony, żółty, zielony, błękitny, niebieski lub purpurowy.

4. Naciśnij przycisk , aby wybrać Barwa i naciśnij przycisk / , aby wybrać
zakres. Zwiększenie zakresu powoduje objęcie kolorów składających się w
większych proporcjach z dwóch sąsiednich kolorów.

Proszę spojrzeć na ilustrację po prawej
stronie, aby dowiedzieć się, jak kolory
odnoszą się do siebie.
Na przykład po wyborze czerwonego i

CZERWONY

ustawieniu zakresu na 0, w wyświetlanym
ekranie wybierany będzie tylko czysty
czerwony. Zwiększenie zakresu spowoduje
objęcie czerwonego zbliżonego do żółtego i
do purpurowego.

5. Naciśnij przycisk , aby wybrać
Nasycenie, a następnie wyreguluj wartości
zgodnie z preferencjami, naciskając przycisk

/ . Wszelkie dokonane regulacje są

natychmiast aktywne.
Na przykład po wyborze czerwonego i ustawieniu wartości na 0, zmienione zostanie
nasycenie tylko czystej czerwieni.

Purpurowy

Żółty

NIEBIESKI

ZIELONY

Błękitny

Obsługa 33

Nasycenie określa ilość koloru na obrazie wideo. Niższe ustawienia dają mniej
nasycone kolory; ustawienie „0” całkowicie usuwa dany kolor z obrazu. Jeśli nasycenie
jest zbyt wysokie, kolory będą zbyt mocne i nierealistyczne.

6. Naciśnij przycisk , aby wybrać Wzmocnienie, a następnie wyreguluj wartości
zgodnie z preferencjami, naciskając przycisk / . Pogorszy się poziom kontrastu

wybranego podstawowego koloru. Wszelkie dokonane regulacje są natychmiast
aktywne.

7. Powtórz czynności od 3 do 6 w celu regulacji pozostałych kolorów.

8. Upewnij się, że zostały wykonane wszystkie wymagane regulacje.

9. Naciśnij przycisk MENU/EXIT, aby wyjść z menu i zapisać ustawienia.

Operacje zdalnego stronicowania

Przed użyciem funkcji stronicowania, podłącz
projektor do komputera PC lub komputera notebook
kablem USB.
Można operować programem wyświetlania (w
podłączonym komputerze PC), który odpowiada na
komendy strona w górę/w dół (taki jak Microsoft
PowerPoint) poprzez naciśnięcie

dół

na pilocie zdalnego sterowania.

Jeśli nie działa funkcja zdalnego stronicowania
sprawdź, czy połączenie USB jest prawidłowo
wykonane oraz, czy zaktualizowany został do
najnowszej wersji sterownik myszy w komputerze.

Strona w górę/w

Ukrywanie obrazu

Aby przyciągnąć uwagę publiczności, można użyć
przycisku PUSTY na projektorze lub pilocie, który
ukrywa wyświetlany obraz. Naciśnij dowolny przycisk
projektora lub pilota zdalnego sterowania w celu
odtworzenia obrazu. Po ukryciu obrazu na ekranie
pojawi się słowo „PUSTY”. Po uaktywnieniu tej
funkcji przy podłączonym wejściu audio, ciągle
słyszane będzie audio.

W menu KONFIG. SYSTEMU : Podstawowa > Ustawienia operacyjne > Timer
wygaszenia można ustawić czas automatycznego przywrócenia obrazu, po czasie, w
którym przy pustym ekranie nie została wykonana żadna akcja. Długość czasu można
ustawić w zakresie 5 do 30 minut, przy 5-minutowych przyrostach.

Nie należy blokować obiektywu projekcji, ponieważ może to spowodować rozgrzanie
blokującego obiektu.

Ustawienie funkicji Licznik uśpienia

Można ustawić odstęp czasu funkcji Licznik uśpienia, aby wyłączyć zasilanie projektora,
po określonym czasie braku aktywności (niezależnie od sygnału).

Ustaw licznik uśpienia w KONFIG. SYSTEMU : Podstawowa > Ustawienia operacyjne
> Licznik uśpienia, wybierajc ustawienie spośród Wył./30 min./1 godz./2 godz./3 godz./
4 godz./8 godz./12 godz.

Obsługa34

Zamrażanie obrazu

Naciśnij przycisk ZATRZYMANIE na pilocie, aby zatrzymać obraz.
Na ekranie pojawi się słowo 'ZATRZYMANIE'. Aby wyłączyć tę
funkcję, naciśnij dowolny przycisk na projektorze lub na pilocie
zdalnego sterowania.

Nawet, jeśli obraz na ekranie jest zamrożony, urządzenia wideo lub
inne nadal go odtwarzają. Jeśli podłączone urządzenia zostały
wyposażone w aktywne wyjście dźwięku, dźwięk będzie nadal
słyszalny nawet, przy zatrzymanym obrazie.

Aby wyjść z menu ekranowego, naciśnij przycisk Menu/Exit(Menu/Zakończ).

Zalecamy używanie
1500 m -3000 m nad poziomem morza, przy temperaturze otoczenia w zakresie 0°C-35°C.

Nie należy używać Tryb dużej wysokości, przy wysokości nad poziomem morza w granicach 0
m do 1500 m i przy temperaturze otoczenia w zakresie 0°C do 35°C. Po włączeniu w takich
warunkach projektor zostanie przechłodzony.

Aby uaktywnić Tryb dużej wysokości:

1. Naciśnij przycisk MENU/EXIT, a następnie naciśnij przycisk / , aby wybrać
menu KONFIG. SYSTEMU : Zaawansowana.

2. Naciśnij przycisk , aby wybrać Tryb dużej wysokości, a następnie naciśnij
przycisk / , aby wybrać menu Wł.. Pojawia się komunikat potwierdzenia.

3. Podświetl Tak i naciśnij TRYB/ENTER.

Praca w trybie "Tryb dużej wysokości" może spowodować większy poziom hałasu,
ponieważ konieczna jest większa prędkość działania wentylatora w celu zwiększenia
chłodzenia i wydajności.

W przypadku korzystania projektora w innych środowiskach ekstremalnych, niż opisano
powyżej, może on wykazywać objawy automatycznego wyłączenia w celu ochrony
projektora przed przegrzaniem. W takich przypadkach należy przełączyć na tryb wysokiego
poziomu, aby rozwiązać te problemy. Nie jest to jednak stan, w którym projektor może
działać we wszystkich nieprzyjaznych środowiskach.

Tryb dużej wysokości

, gdy miejsce używania znajduje się na wysokości

Regulacja dźwięku

Regulacja dźwięku wykonana w sposób przedstawiony poniżej, będzie wpływać na
głośnik(i) projektora. Należy upewnić się, że wykonane zostało prawidłowe połączenie z
wyjściem audio projektora. Patrz, "Połączenia" na stronie 19 w celu uzyskania informacji o
podłączeniu wejścia audio.

Wyciszanie dźwięku

W celu regulacji poziomu głośności naciśnij przycisk
MUTE na pilocie zdalnego sterowania lub:

1. Naciśnij przycisk MENU/EXIT, a następnie naciśnij
przycisk / , aby wybrać menu KONFIG.

SYSTEMU : Zaawansowana.

2. Naciśnij przycisk , aby wybrać Ustawienia

dźwięku, a następnie naciśnij przycisk TRYB/
ENTER. Wyświetlona zostanie strona Ustawienia

audio.

3. Podświetl pozycję Wycisz i wybierz opcję Wł..

Obsługa 35

Regulacja poziomu dźwięku

W celu regulacji poziomu dźwięku, naciśnij
GŁOŚNOŚĆ +/GŁOŚNOŚĆ- na pilocie
zdalnego sterowania lub:

1. Powtórz czynności 1-2 powyżej.

2. Podświetl Głośność i wybierz wymagany
poziom dźwięku.

Wyłączanie dźwięku włączania/
wyłączania

Aby wyłączyć dźwięk:

1. Powtórz czynności 1–2 z sekcji wyciszania dźwięku.

2. Podświetl pozycję Dźwięk włączania/wyłączania i wybierz opcję Wył..

Jedynym sposobem zmiany ustawienia Dźwięk włączania/wyłączania jest wybranie w tym
miejscu opcji Wł. lub Wył. Ustawienie wyciszenia dźwięku lub zmiana poziomu głośności nie
mają wpływu na ustawienie Dźwięk włączania/wyłączania.

Regulacja poziomu dźwięku mikrofonu

W celu regulacji poziomu głośności naciśnij przycisk MIC/
VOL +/- na pilocie zdalnego sterowania lub:

1. Powtórz czynności 1–2 z sekcji wyciszania dźwięku.

2. Podświetl pozycję Głośność mikrofonu i wybierz
żądany poziom głośności.

Dźwięk mikrofonu będzie działał nawet po włączeniu funkcji
wyciszenia.

Włączanie/wyłączanie SRS

•Używając menu ekranowego

1. Naciśnij przycisk MENU/EXIT, a następnie naciśnij przycisk / , aby wybrać
menu KONFIG. SYSTEMU : Zaawansowana.

2. Naciśnij przycisk , aby wybrać Ustawienia dźwięku, a następnie naciśnij przycisk
TRYB/ENTER. Wyświetlona zostanie strona Audio Settings (Ustawienia audio).

3. Podświetl SRS i naciśnij / , aby wybrać Wł./Wył..

Obsługa36

Jednoczesne wyświetlanie więcej niż jednego źródła obrazu

Projektor może równocześnie wyświetlać obrazy z dwóch źródeł wejścia, co można
wykorzystać do interesującego wzbogacenia prezentacji. Upewnij się, że wyświetlane
sygnały są prawidłowo podłączone do projektora.

•Używając menu OSD

1. Naciśnij przycisk MENU/EXIT, a następnie
naciśnij przycisk / , aby wybrać menu

WYŚWIETLACZ.

2. Naciśnij , aby podświetlić PIP i naciśnij
TRYB/ENTER. Wyświetlona zostanie strona
PIP.

3. Podświetl PIP i naciśnij / , aby wybrać
Wł..

Projektor wybierze do wyświetlenia dwa aktualnie
aktywne sygnały, a jako główne źródło wyświetlony
zostanie na dużym ekranie, ostatnio oglądany obraz.

Funkcja PIP jest skuteczna w wymienionych poniżej
kombinacjach.

źródło 2

źródło 1

Component V

PC V

Vid eo V

S-Video V

HDMI

4. Aby zmienić Główne źródło lub Drugie źródło, naciśnij w celu podświetlenia
Główne źródło lub Drugie źródło, użyj / w celu podświetlenia źródła do

wyświetlenia jako główne (większe) lud drugie (mniejsze) okno.

5. W celu wykonania ustawień OSD jednego z dwóch źródeł (główne lub drugie),
podświetl Aktywne okno i naciśnij / , aby wybrać źródło do wykonania

regulacji.

Ustawienia wykonane w menu OSD będą efektywne wyłacznie w aktywnym oknie.

6. W celu zmiany pozycji mniejszego obrazu, podświetl Położenie i powtarzająco
naciśnij / , aż do wybrania odpowiedniej pozycji.

7. Aby zmienić rozmiar mniejszego obrazu, podświetl Rozmiar i naciśnij / , aby
ustawić rozmiar PIP na Mały lub Duży

8. Aby opuścić menu OSD, naciśnij powtarzająco MENU/EXIT, aż do zakończenia
wyświetlania menu.

Obsługa 37

Personalizacja ekranu menu projektora

I

I

Menu ekranowe (OSD) można zmieniać zgodnie z preferencjami. Poniższe ustawienia nie
wpływają na ustawienia projektora, jego obsługę lub działanie.

• Menu czasu wyświetlania w menu KONFIG. SYSTEMU : Podstawowa > Menu

ustawień ustawia długość czasu aktywności OSD po ostatnim naciśnięciu przycisku.
Długość czasu można ustawie w zakresie 5 do 30 sekund, przy 5-sekundowych

przyrostach. Użyj / do wybrania odpowiedniego czasu.

• Położenie menu w menu KONFIG. SYSTEMU : Podstawowa > Menu ustawień

pozwala wybrać jedną z pięciu pozycji menu ekranowego. Użyj / do wybrania
preferowanej pozycji.

• Język w menu KONFIG. SYSTEMU : Podstawowa pozwala ustawić odpowiedni

język dla menu ekranowych (OSD). Użyj / do wyboru języka.

• Komunikat przypomnienia w menu KONFIG. SYSTEMU : Podstawowa >Menu

ustawień można wybrać, czy na ekranie mają być wyświetlane komunikaty z
przypomnieniem. Użyj przycisku / do wyboru żądanego ustawienia.

Wyłączanie projektora

1. Naciśnij Zasilanie i zostanie wyświetlony
ekran potwierdzenia. Przy braku odpowiedzi w
ciągu kilku sekund, komunikat zniknie. Jeśli
używany jest pilot zdalnego sterowania,
naciśnij Wył. w celu wyłączenia projektora.

I

2. Naciśnij ponownie przycisk Zasilanie.

I

Kontrolka zasilania POWER miga
czerwonym światłem, lampa projektora jest
wyłączana, a wentylatory kontynuuja działanie
jeszcze przez około 90 sekund w celu
schłodzenia projektora.

• W celu ochrony lampy projektor nie będzie

reagował na jakiekolwiek polecenia podczas procesu chłodzenia.

3. Po zakończeniu procesu chłodzenia, Kontrolka zasilania POWER zaświeci stałym
czerwonym światłem i zatrzymane zostaną wentylatory.

4. Jeśli projektor nie będzie dłużej używany, odłącz przewód zasilający od gniazda
zasilania.

•Jeśli projektor nie został prawidłowo odłączony w celu zabezpieczenia lampy i jej

schłodzenia, podczas próby ponownego uruchomienia projektora, na kilka minut zostaną
uruchomione wentylatory. Po zatrzymaniu wentylatorów i zmianie światła Kontrolka
zasilania POWER na czerwone, ponownie naciśnij Zasilanie, aby uruchomić projektor.

• Faktyczna żywotność lampy może się różnić w zależności od różnych warunków

otoczenia i użytkowania.

Obsługa38

Sterowanie projektorem w sieci LAN

Za pomocą pozycji Ustawienia sieci można zarządzać projektorem przy użyciu
przeglądarki sieci Web komputera po prawidłowym podłączeniu komputera i projektora do
tej samej sieci lokalnej.

Konfiguracja ustawień przewodowej sieci LAN

Internet

Router IP

Praca w środowisku DHCP:

1. Podłącz jeden koniec kabla RJ45 do gniazda wejścia sieci LAN projektora, a drugi
koniec do portu RJ45.

2. Naciśnij przycisk MENU/EXIT, a następnie naciśnij przycisk / , aby wybrać
menu KONFIG. SYSTEMU : Zaawansowana.

3. Naciśnij , aby podświetlić Ustawienia sieciowe i naciśnij TRYB/ENTER.
Wyświetli się ekran Ustawienia sieciowe.

4. Naciśnij , aby podświetlić Przewodowa sieć LAN i naciśnij TRYB/ENTER.

5. Naciśnij , aby podświetlić DHCP, a następnie naciśnij / w celu wybrania
opcji Wł..

6. Naciśnij , aby podświetlić Zastosuj i naciśnij TRYB/ENTER.

7. Ponownie wejdź na stronę Przewodowa sieć LAN. Wyświetlone zostaną ustawienia
Adres IP, Maska podsieci, Domyślna bramka oraz Serwer DNS. Zapisz adres IP.

Jeśli adres IP nadal nie będzie widoczny, skontaktuj się z administratorem usług
internetowych.

Praca w środowisku innym niż DHCP:

1. Powtórz czynności 1-4 powyżej.

2. Naciśnij przycisk , aby wybrać DHCP, a następnie naciśnij przycisk / , aby
wybrać menu Wył..

3. Skontaktuj się z administratorem usług internetowych w celu uzyskania informacji o
ustawieniach Adres IP, Maska podsieci, Domyślna bramka oraz Serwer DNS.

4. Naciśnij , aby wybrać pozycję do modyfikacji i wprowadź wartość.

5. Naciśnij , aby podświetlić Zastosuj i naciśnij TRYB/ENTER.

Konfiguracja ustawień bezprzewodowej sieci LAN

Klucz połączenia

bezprzewodowego BenQ

Obsługa 39

1. Podłącz klucz połączenia bezprzewodowego BenQ (opcjonalny) do gniazda wejścia
USB TYP-A projektora.

2. Upewnij się, że projektor jest włączony.

3. W menu OSD, przejdź do KONFIG. SYSTEMU : Zaawansowana > Ustawienia
sieciowe > Bezprzewodowa sieć LAN i naciśnij TRYB/ENTER.

4. Upewnij się, że Stan jest Połącz.

5. Upewnij się, że wyświetlona została informacja SSID.

6. Podświetl Tryb połączenia i naciśnij / , aby wybrać AP lub Infrastruktura. W
trybie AP należy użyć programu narzędziowego komputera do połączenia
bezprzewodowego w celu wyszukania SSID projektora i nawiązania z nim
połączenia. Aby używać tryb Infrastruktura należy połączyć komputer i projektor z
tym samym routerem AP i utworzyć połączenia z adresem IP.

7. Wprowadź adres IP dla projektora w dolnej części ekranu sieci, na pasku adresu
przeglądarki i naciśnij Enter.

8. Pobierz i zainstaluj w komputerze Q Presenter. Użyj oprogramowania do transferu
zawartości pulpitu do projektora sieciowego, przez lokalne połączenie sieciowe.
Szczegóły opisano w sekcji "Wyświetlanie obrazu za pomocą programu Q Presenter"

na stronie 49.

Jeśli ustawiono dla projektora klucz WEP, użytkownik musi wprowadzić hasło klucza WEP,
aby nawiązać połączenie z siecią.

Zdalne sterowanie projektorem za pomocą przeglądarki sieci Web

Po skonfigurowaniu ustawień sieci LAN w dolnej części okna sieci można znaleźć adres IP
projektora. Do sterowania projektorem można używać dowolnego komputera podłączonego
do tej samej sieci lokalnej.

1. Wpisz adres projektora w pasku adresu przeglądarki i naciśnij klawisz Enter. Na
przykład: http://10.60.7.199

2. Wyświetlona zostanie strona zdalnej obsługi sieciowej firmy BenQ.

• Sterowanie za pomocą strony sieci Web obsługiwane jest w programie IE w wersji 7.0 lub

nowszej.

Obsługa40

• Rysunki dotyczące sekcji sterowania za pomocą strony sieci Web, programu Q Presenter i
funkcji Czytnik USB służą wyłącznie jako wyjaśnienie i mogą różnić się od faktycznego
wyglądu projektora.

3. Kliknij przycisk Pobierz, aby zapisać program Q Presenter na komputerze.

Do sterowania za pomocą strony sieci Web można także przejść z poziomu programu Q
Presenter > Ustawienia > Ustawienia zaawansowane > Steruj projektorem za pomocą strony
sieci Web; zostało to opisane na str. 52.

4. Zainstaluj program.

5. Uruchom program Q Presenter, wyszukaj sieć i nawiąż z nią połączenie. Szczegóły

opisano w sekcji "Wyświetlanie obrazu za pomocą programu Q Presenter" na stronie 49.
Za pomocą strony Klawiatura wirtualna można sterować projektorem tak samo jak w
przypadku używania pilota lub panelu sterowania projektora.

i

i

Obsługa 41

i. Przyciski te pełnią tę samą funkcję co odpowiadające im przyciski na pilocie.

Szczegóły opisano w sekcji "Pilot" na stronie 12.

Za pomocą strony Ustawienia wyświetlania można sterować projektorem tak samo jak w
przypadku używania menu ekranowych. Funkcje te to przydatne ustawienia menu.

Za pomocą strony Ustawienia obrazu można zarządzać projektorem tak samo jak w
przypadku używania menu PICTURE (OBRAZ).

Obsługa42

Na stronie Informacje wyświetlane są informacje o projektorze i jego stanie.

Przez stronę Sterowanie konferencją, można sterować stanem wyświetlania wszystkich
komputerów połączonych z tym projektorem.

Obsługa 43

Strona Crestron jest dostępna tylko w przypadku korzystania z przewodowej sieci LAN.
Ona także umożliwia zdalne sterowanie projektorem. System Crestron obsługuje program
RoomView w wersji 6.2.2.9.

i

ii

iii

i

i

i. Przyciski te pełnią tę samą funkcję co odpowiadające im przyciski w menu

ekranowych lub na pilocie. Szczegóły opisano w sekcji "2. OBRAZ" na stronie

60 i "Pilot" na stronie 12.

Za pomocą przycisku Menu można także wrócić do poprzedniego menu ekranowego, wyjść i
zapisać ustawienia menu.

ii. Aby przełączyć źródło sygnału wejściowego, należy kliknąć żądany sygnał.
iii. Można wybrać preferowany język menu ekranowego.

Obsługa44

Za pomocą strony narzędzi można zarządzać projektorem, konfigurować ustawienia sieci
LAN i zabezpieczyć dostęp do zdalnej obsługi sieciowej tego projektora.

i

ii

v

iii

iv

i. Możliwość nazwania projektora, śledzenia jego lokalizacji i osoby z niego

korzystającej.
ii. Możliwość dostosowania ustawień przewodowej sieci LAN.
iii. Po wprowadzeniu ustawienia dostęp do zdalnej obsługi sieciowej projektora

będzie zabezpieczony hasłem.
iv. Po wprowadzeniu ustawienia dostęp do strony narzędzi będzie zabezpieczony

hasłem.

Po wprowadzeniu ustawień należy nacisnąć przycisk Wyślij, aby zapisać dane w pamięci
projektora.

v. Naciśnięcie przycisku exit (zakończ) spowoduje powrót do strony zdalnej

obsługi sieciowej Crestron.

Obsługa 45

Na stronie informacji wyświetlane są informacje o projektorze i jego stanie.

i

i. Naciśnięcie przycisku exit (zakończ) spowoduje powrót do strony zdalnej

obsługi sieciowej Crestron.

Po wprowadzeniu hasła na stronie Administrator można przejść do strony Podstawowe,
Przewodowa sieć LAN, Bezprzewodowa sieć LAN i Poczta. Domyślne hasło to "0000".
Aby zmienić hasło, należy przejść na stronę Podstawowe.

Obsługa46

Za pomocą strony Podstawowe można zmienić hasło i wybrać liczbę podłączonych osób.
Liczba podłączonych osób może mieć wpływ na wydajność sieci.

Za pomocą strony Przewodowa sieć LAN można dostosować ustawienia przewodowej sieci
LAN.

Obsługa 47

Za pomocą strony Bezprzewodowa sieć LAN można dostosować ustawienia
bezprzewodowej sieci LAN.

Maksymalna długość ciągu identyfikatora SSID wynosi 16 bajtów. Jeśli z bezprzewodową siecią
LAN łączą się więcej niż dwa projektory, należy korzystać z różnych identyfikatorów SSID.

Za pomocą strony Mail (Poczta) można wysyłać ostrzegawcze wiadomości e-mail do
administratora usług internetowych.

W celu sprawdzenia działania ostrzegawczej poczty e-mail można najpierw skorzystać z
funkcji Mail Test (Test poczty).

Obsługa48

Wyświetlanie obrazu za pomocą programu Q Presenter

Program Q Presenter jest aplikacją działającą na głównym komputerze PC. Łączy się on z
dostępną siecią lokalną i umożliwia przesyłanie do niej zawartości pulpitu komputera.

Przed rozpoczęciem korzystania z programu Q Presenter należy wyłączyć inne programy do
wirtualnego sterowania sieciowego.

1. Podłącz projektor za pomocą kabla RJ45 i upewnij się, że do sieci LAN podłączono
także komputer przenośny lub stacjonarny. Szczegóły opisano w sekcji "Konfiguracja

ustawień przewodowej sieci LAN" na stronie 39 i "Konfiguracja ustawień
bezprzewodowej sieci LAN" na stronie 39.

2. Znajdź adres IP i wpisz adres projektora w pasku adresu przeglądarki. Szczegóły
opisano w sekcji "Zdalne sterowanie projektorem za pomocą przeglądarki sieci Web"

na stronie 40.

3. Pobierz program Q Presenter, rozpakuj go i zainstaluj.

4. Po zainstalowaniu kliknij dwukrotnie ikonę programu Q Presenter. Wyświetlona
zostanie strona programu Q Presenter.

5. Kliknij ikonę Wyszukaj.

Za pomocą strony Wyszukaj można wyszukać sieć i nawiązać z nią połączenie.

iv

i

ii

iii

i. Można wpisać adres IP (szczegóły opisano w części "Zdalne sterowanie

projektorem za pomocą przeglądarki sieci Web" na stronie 40) lub kliknąć

przycisk "Search (Szukaj)".

Obsługa 49

ii. Wyszukane zostaną projektory połączone w sieci LAN. Należy wybrać projektor,

z którym ma zostać nawiązane połączenie.

iii. Kliknij "Connect (Połącz)". Obraz powinien być teraz widoczny za pomocą

projektora.

iv. Można kliknąć w celu rozłączenia wszystkich podłączonych projektorów.

Na stronie Funkcje specjalne można znaleźć zaawansowane funkcje zarządzania obrazem
wyświetlanym za pomocą projektora.

i

ii

iii

i. Full Screen (Pełny ekran): projektor wyświetla cały obraz. Selectable (Zmienny):

wyświetlone zostanie pole umożliwiające przesunięcie i przeciągnięcie obszaru
do pokazania.

Obsługa50

ii. Można zatrzymać/rozpocząć wyświetlanie zawartości pulpitu za pomocą

podłączonego interfejsu sieciowego.

iii. Interfejs 4-1 (1 projektor obsługuje jednocześnie do 4 komputerów). Kliknij

lokalizację do wyświetlenia. Można wybrać 4 lokalizacje (1 - 4) lub 2 miejsca (L
i R), jeśli dostępne są 2 komputery. Po kliknięciu miejsca do wyświetlenia pojawi
się obraz z projektora. Lokalizację można zmienić w dowolnym momencie,
nawet na pełny lub pusty ekran.

Za pomocą strony Ustawienia podstawowe i Ustawienia zaawansowane można
skonfigurować program Q Presenter.

i

ii

iii

iv

v

vi

i. Można wybrać, czy funkcja pulpitu zdalnego ma zostać uaktywniona. Jeśli

funkcja pulpitu zdalnego zostanie uaktywniona, można wprowadzić zmiany w
polach Nazwa i Hasło. Jeśli funkcja ta nie zostanie ona uaktywniona, pola Nazwa
i Hasło będą wyszarzone.

ii. Można ustawić nazwę i hasło podłączonego komputera. Nazwa musi składać się z

ośmiu wielkich liter A–Z i cyfr 0–9. Hasło musi zawierać 6 cyfr od 1 do 4.

iii. Podczas instalacji programu Q Presenter, program automatycznie identyfikuje

język systemu operacyjnego komputera i instaluje ten sam język dla interfejsu.
Jeśli dany język nie jest obsługiwany, zainstalowany zostanie język angielski

będący ustawieniem domyślnym.
iv. Można wybrać, czy mają być wyświetlane komunikaty z powiadomieniami.
v. Po uaktywnieniu interfejsu 1:N na 1 komputerze PC/NB może być

wyświetlanych do 8 projektorów na raz.
vi. Po wprowadzeniu ustawień naciśnij przycisk Zastosuj, aby zapisać zmiany.

Obsługa 51

vii

viii

ix

x

vii. Można wybrać tryb wyświetlania Wideo lub Grafika. Tryb Grafika: niższa jakość

obrazu, ale wyższa szybkość przesyłania. Tryb Wideo: wyższa jakość obrazu, ale

niższa szybkość przesyłania. Faktyczna wydajność przesyłania zależy jednak od

stanu użytkowania sieci w danym czasie.
viii.Można wybrać, czy aplikacja Q Presenter ma być automatycznie włączana

podczas uruchamiania komputera.
ix. Po wprowadzeniu ustawień naciśnij przycisk Zastosuj, aby zapisać zmiany.
x. Można nawiązać połączenie ze stroną zdalnej obsługi sieciowej firmy BenQ

opisanej na str. 40.

Obsługa52

Używanie funkcji Blokada sterowania przez sieć web

Funkcja ta jest przeznaczona do zapobiegania przed nieautoryzowanym dostępem ludzi i
wykonywania złośliwych zmian ustawień projektora, przez sieciowy system wyświetlania
projektora.

W celu włączenia tej funkcji:

1. Po podłączeniu komputera do projektora, wprowadź adres projektora na pasku adresu
przeglądarki i nacisnij Enter.

2. Przejdź do strony administratora sieciowego systemu wyświetlania projektora.

3. Wprowadź aktualne hasło.

4. Kliknij WŁ. w wierszu Blokada sterowania przez sieć web.

Przy następny połączeniu kogoś z projektorem, strona sieciowego systemu wyświetlania
projektora udostępni ograniczone funkcje.

W celu włączenia tej funkcji:

1. Przejdź do strony administratora sieciowego systemu wyświetlania projektora.

2. Wprowadź aktualne hasło.

3. Kliknij WYŁ. w wierszu Blokada sterowania przez sieć web.

Do przełączenia tej funkcji, można także użyć menu OSD:

1. Przejdź do menu KONFIG. SYSTEMU : Zaawansowana > Ustawienia
zabezpieczeń > Blokada sterowania przez sieć web, po otwarciu systemu menu
OSD.

2. Wybierz Wł. lub Wył. naciskając / . Pojawi się komunikat 'WPROWAD
HASŁO'. Wprowadź aktualne hasło.

Obsługa 53

Używanie kodu logowania do projekcji

Funkcja ta jest przeznaczona do zapewnienia sieciowego wyświetlania przez właściwy
projektor. W celu przełączenia tej funkcji:

1. Przejdź do menu KONFIG. SYSTEMU : Zaawansowana > Ustawienia sieciowe,
po otwarciu systemu menu OSD. Naciśnij przycisk TRYB/ENTER.

2. Naciśnij przycisk , aby podświetlić Kod logowania projekcji, a następnie naciśnij
przycisk / , aby wybrać Wł. lub Wył..

Gdy funkcja ta jest włączona, po przełączeniu źródła na Wyświetlacz sieciowy, projektor
generuje losowo w górnym, prawym rogu, 4-cyfrowy kod. Ten 4-cyfrowy kod należy
wprowadzić w programie Q Presenter, podczas łączenia z projektorem.

Obsługa54

Prezentacja za pomocą funkcji Czytnik USB

Za pomocą tej funkcji można wyświetlić pokaz slajdów obrazów zapisanych na dysku pamięci
flash USB podłączonym do projektora. Eliminuje ona konieczność korzystania z komputera.

Typy plików obrazów

Funkcja Czytnik USB obsługuje pliki obrazów w formacie JPEG, GIF, TIFF, PNG i BMP.

• Zamiast nazwy pliku zawierającej nieobsługiwane znaki wyświetlone zostanie pole.

• Nazwy plików w języku tajskim nie są obsługiwane.

• Pliki w formacie GIF, TIFF, PNG i BMP zostaną wyświetlone, jeśli rozmiar pliku jest

mniejszy od WXGA (1280 x 800).

•Jeśli folder zawiera ponad 200 zdjęć, można wyświetlić tylko pierwsze 200 z nich.

Przygotowanie

Aby wyświetlić zdjęcia w postaci pokazu slajdów, należy wykonać poniższe czynności:

1. Podłącz dysk pamięci flash USB do komputera i skopiuj pliki z komputera na dysk
pamięci flash USB.

2. Włącz projektor.

3. Odłącz dysk pamięci flash USB od komputera i podłącz go do gniazda USB TYP A
projektora.

4. Wyświetlone zostaną miniatury.

Obsługa funkcji Czytnik USB

Podczas wyświetlania miniatur:

v

ii

i. Miniatury

i

iii

iv

Obsługa 55

ii. Wybrany folder
iii. Obsługiwany format pliku
iv. Nieobsługiwany format pliku
v. B ieżąca ścieżka i numer strony

Aby Naciśnij przycisk

otworzyć folder Enter
przejść między miniaturami cztery przyciski strzałek
wrócić na poprzednią stronę Automatyczny
wyłączyć funkcję Czytnik USB Zakończ
zmiana strony na inną

wrócić do pierwszej strony danego folderu Zakończ
rozpocząć pokaz slajdów Pokaz slajdów po zaznaczeniu obrazu.
dostosowanie ustawień funkcji Czytnik USB Ustawienie

W czasie pokazu slajdów:

/

Aby Naciśnij przycisk

przejść do poprzedniego lub następnego
obrazu

Obsługa56

/

obrócić obraz o 90 stopni w prawo/w lewo

/

(Obrócenie jest tymczasowe; po przejściu do
miniatur przywrócona zostanie oryginalna
orientacja obrazu).

wrócić na poprzednią stronę Automatyczny

uruchomienie/zatrzymanie pokazu slajdów Enter

Strona Ustawienia:

i

ii

iii

iv

i. Można dostosować ustawienia kolejności.

ii. Można dostosować ustawienia pokazu slajdów.
iii. Naciśnij przycisk OK, aby zapisać ustawienia.
iv. Naciśnij przycisk Anuluj, aby nie wprowadzać zmian.

Obsługa 57

Zdalne sterowanie pulpitem za pomocą programu Q Presenter

Za pomocą programu Q Presenter można zdalnie sterować pulpitem (RDC) głównego
komputera PC z poziomu projektora.

1. Wprowadź dane logowania RDC (nazwa użytkownika i hasło) w programie Q Presenter.

• Name (Nazwa): musi się składać z 8 angielskich wielkich liter A~Z i cyfr 0~9.

• Password (Hasło): musi zawierać 6 cyfr z zakresu 1~4.

•Jeśli wprowadzaniu hasła przez użytkownika towarzyszy wiele osób

oglądających, liczba zostanie przesunięta w górę, w lewo, w dół, w prawo w
kolejności od 1 do 4 klawiatury pilota lub projektora.

• W przypadku wystąpienia w programie Q Presenter wielu takich samych nazw, w

menu OSD projektora wyświetlony zostanie błąd "duplikacja".

2. Uaktywnij funkcję zdalnego sterowania pulpitem, wybierając kolejno pozycje Q
Presenter > Settings (Ustawienia) > Basic Settings (Ustawienia podstawowe).

Obsługa58

3. Otwórz menu ekranowe i przejdź do KONFIG. SYSTEMU : Zaawansowana >
Ustawienia sieciowe menu. Naciśnij przycisk TRYB/ENTER.

4. Podświetl Zdalny pulpit i naciśnij TRYB/
ENTER.

5. Wprowadź Konto i Hasło, takie same jak w
kroku 1.

6. Podświetl Połącz i naciśnij TRYB/ENTER, aby
nawiązać połączenie z wybranym komputerem
PC.

7. Podłącz klawiaturę lub mysz USB, aby sterować
pulpitem hosta PC przez projektor.

• Funkcja zdalnego sterowania pulpitem nie obsługuje trybu wstrzymania komputera PC.

• Funkcja zdalnego sterowania pulpitem obsługuje tylko źródła sieci LAN, dlatego źródło

projektora musi być podłączone do sieci LAN.

Obsługa 59

Operacje w menu

System menu

Menu ekranowe może różnić się w zależności od wybranego typu sygnału wejściowego.

Menu główne Pod-menu Opcje

Wył./Jasnożółty/Różowy/

1.

WYŚWIETLACZ

2.

OBRAZ

Kolor ściany

Format
obrazu
Keystone
Auto
Korekcja
trapezowa
Położenie
Faza
Wielkość
horyz.
Zoom
cyfrowy

PIP Wł./Wył.
Główne źródło HDMI/Video/S-Video/

PIP

Plan lekcji

Tryb obrazu

Tryb
odniesienia
Jasność
Kontrast
Kolor
Odcień
Ostrość
Brilliant Color Wł./Wył.
Temper.
kolorów

Zarządzanie
kolorami 3D

Zapisz ustawienia

Aktywne okno Główne/PIP

Położenie

Rozmiar Duży/Mały

Tablica

Biała tablica

Dynamiczny/Prezentacja/sRGB/Kino/
Użytkownik 1/Użytkownik 2

Dynamiczny/Prezentacja/sRGB/Kino

Kolor
podstawowy
Barwa
Nasycenie
Wzmocnienie

Jasnozielony/Niebieski/
Tablica
Automatyczny/Rzeczywiste/
4:3/16:9/16:10

Wł./Wył.

Component/KomputerDrugie źródło

Prawy górny/Lewy dolny/
Prawy dolny/Lewy górny

Wył./Cienkie linie/Grube linie/
Układ współrzędnych
Wył./Cienkie linie/Grube linie/
Układ współrzędnych

Chłodne/Normalny/Ciepłe

R/G/B/C/M/Y

Obsługa60

3.

źRÓDŁO

Szybkie autowyszukiwanie Wł./Wył.
Odwzorowanie przestrzeni
kolorów

Automatyczny/RGB/YUV

4.
KONFIG.
SYSTEMU :
Podstawowa

Język

Położenie projektora

Menu czasu

Menu
ustawień

Ustawienia
operacyjne

Zdalny
odbiornik
Kolor tła Czarny/Niebieski/Fioletowy
Ekran
powitalny

wyświetlania

Położenie menu

Komunikat
przypomnienia
Bezpośrednie
zasilanie wł.
Automatyczne
wyłączanie
Szybkie
chłodzenie
Timer
wygaszenia

Licznik uśpienia

Przód – stół/Tył – stół/
Tył – sufit/Przód – sufit

5 s/10 s/15 s/20 s/25 s/30 s

Środek/Lewy górny/Prawy
górny/Prawy dolny/Lewy dolny

Wł./Wył.

Wł./Wył.

Wył./5 min/10 min/15 min/

20 min/25 min/30 min

Wł./Wył.

Wył./5 min/10 min/15 min/

20 min/25 min/30 min
Wył./30 min./1 godz./2 godz./
3 godz./4 godz./8 godz./12
godz.

Przód+Tył/Przód/Tył

BenQ/Czarny/Niebieski

ไทย

Obsługa 61

5.

KONFIG.
SYSTEMU :
Zaawansowana

Tryb dużej
wysokości

Ustawienia
dźwięku

Ustawienia
lampy

Ustawienia
zabezpieczeń

Prędkość
transmisji
Wzorzec
testowy

Napis
zamknięty

Ustawienia
gotowości

Wł./Wył.

SRS Wł./Wył.
Wycisz Wł./Wył.
Głośność
Głośność
mikrofonu
Dźwięk
włączania/
wyłączania
Tryb lampy Normalny/Ekonomiczny
Resetuj licznik
lampy
Ekwiw. godziny pracy lampy
Zmień hasło

Zmiana ustawień
zabezpieczeń

Wł. napisy
zamkn.
Wersja napisów CC1/CC2/CC3/CC4
Sieć Wł./Wył.
Mikrofon Wł./Wył.
Wyjście monitora Wł./Wył.
Zł. przelotowe
audio

Wł./Wył.

Blokada włączania
Blokada sterowania przez
sieć web

2400/4800/9600/19200/ 38400/
57600/115200

Wł./Wył.

Wł./Wył.

Wył./Komputer/Video/HDMI

Obsługa62

Stan
DHCP
Adres IP
Maska podsieci
Domyślna bramka
Serwer DNS
Zastosuj
Stan
SSID
Adres IP
Tryb połączenia
DHCP
Adres IP
Maska podsieci
Zastosuj
Konto
Hasło
Połącz/Odłącz

Wł./Wył.

•

źródło

• Tryb obrazu

• Rozdzielczość

• System kolorów

• Ekwiw. godziny pracy

lampy

• Wersja oprogramowania

5.

KONFIG.
SYSTEMU :
Zaawansowana

6.

INFORMACJE

Ustawienia
sieciowe

Resetuj
wszystkie
ustawienia

Aktualny
status
systemu

Przewodowa sieć
LAN

Bezprzewodowa
sieć LAN

Zdalny pulpit

Kod logowania
projekcji
Adres MAC

Należy pamiętać, że elementy menu są dostępne pod warunkiem wykrycia przez projektor,
co najmniej jednego właściwego sygnału. Jeśli do projektora nie podłączono żadnego
sprzętu lub nie wykrył on sygnału, dostępna jest ograniczona liczba elementów menu.

Obsługa 63

Opis każdego menu

•Wartości domyślne wymienione w tym podręczniku, szczególnie na stronach 64-72, służą

wyłącznie jako odniesienie. Mogą się one różnić w zależności od projektora, ze względu
na ciągłe starania poprawy produktów.

FUNKCJA OPIS

Korekcja koloru wyświetlanego obrazu, kiedy powierzchnia projekcji

Kolor ściany

Format
obrazu

Keystone
Auto

Korekcja
trapezowa

1. Menu WYŚWIETLACZ

Położenie

Faza

nie jest biała. Szczegóły opisano w sekcji "Używanie funkcji Kolor

ściany" na stronie 32.

Są cztery opcje ustawienia współczynnika kształtu, w zależności od
źródła sygnału wejścia. Szczegóły opisano w sekcji "Wybór

współczynnika kształtu" na stronie 29.

Automatycznie koryguje zniekształcenia trapezowe obrazu.

Koryguje zniekształcenia trapezowe obrazu. Szczegóły opisano w
sekcji "Korekcja zniekształceń trapezowych" na stronie 24.

Wyświetla ekran regulacji położenia. Aby przesunąć wyświetlany
obraz, użyj przycisków strzałek. Wartości podane na dole strony
zmieniają się z każdym naciśnięciem przycisku aż do osiągnięcia
minimalnego lub maksymalnego poziomu.

Funkcja ta jest dostępna wyłącznie po wybraniu sygnału PC
(analogowy RGB).

Reguluje fazę zegara zmniejszając
zniekształcenia obrazu.

Wielkość
horyz.

Zoom
cyfrowy

PIP

Plan lekcji

Obsługa64

Funkcja ta jest dostępna wyłącznie po
wybraniu sygnału PC (analogowy RGB).

Regulacja szerokości wyświetlanego obrazu.

Funkcja ta jest dostępna wyłącznie po wybraniu sygnału PC
(analogowy RGB).

Powiększenie lub pomniejszenie rozmiaru wyświetlanego obrazu.
Szczegóły opisano w sekcji "Powiększanie i wyszukiwanie

szczegółów" na stronie 29.

Włączenie lub wyłączenie okna PIP i wykonanie powiązanych
regulacji. Szczegóły opisano w sekcji "Jednoczesne wyświetlanie

więcej niż jednego źródła obrazu" na stronie 37.

Zapewnia kilka szablonów pełniących funkcję pomocy w nauczaniu.
Nauczyciele mogą z nich korzystać w procesie nauczania.

FUNKCJA OPIS

Tryb obrazu

Tryb
odniesienia

Jasność

2. Menu OBRAZ
Kontrast

Kolor

Odcień

Ostrość

Zapisane tryby obrazu pozwalają na optymalizację ustawień obrazu
projektora i ich dostosowanie do potrzeb. Szczegóły opisano w sekcji

"Wybór trybu obrazu" na stronie 31.

Wybór trybu obrazu, który najlepiej odpowiada potrzebom w zakresie
jakości obrazu i dalszego dokładnego dostrojenia obrazu, w oparciu o
wybory wymienione poniżej, na tej samej stronie. Szczegóły opisano
w sekcji "Regulacja ustawień trybu Użytkownik 1/Użytkownik 2" na

stronie 31.

Funkcja ta jest dostępna wyłącznie po wybraniu opcji
Użytkownik 1 lub Użytkownik 2.

Regulacja jasności obrazu. Szczegóły opisano w sekcji "Regulacja

ustawienia Ostrość Jasność" na stronie 32.

Funkcja ta jest dostępna wyłącznie po wybraniu opcji
Użytkownik 1 lub Użytkownik 2.

Regulacja różnic między ciemnymi i jasnymi obszarami obrazu.
Szczegóły opisano w sekcji "Regulacja ustawienia Ostrość Kontrast"

na stronie 32.

Funkcja ta jest dostępna wyłącznie po wybraniu opcji
Użytkownik 1 lub Użytkownik 2.

Regulacja poziomu nasycenia koloru - czyli ilości poszczególnych
kolorów w obrazie wideo. Szczegóły opisano w sekcji "Regulacja

ustawienia Ostrość Kolor" na stronie 32.

Funkcja ta jest dostępna wyłącznie po wybraniu opcji
Użytkownik 1 lub Użytkownik 2.

Funkcja ta jest dostępna wyłącznie po wybraniu sygnału Video
lub S-Video i gdy format sygnału to NTSC lub PAL.

Regulacja tonów kolorów zielonego i czerwonego obrazu. Szczegóły
opisano w sekcji "Regulacja ustawienia Ostrość Odcień" na stronie

32.

Funkcja ta jest dostępna wyłącznie po wybraniu opcji
Użytkownik 1 lub Użytkownik 2.

Funkcja ta jest dostępna wyłącznie po wybraniu sygnału wideo
lub S-Video i gdy format sygnału to NTSC lub PAL.

Regulacja obrazu między ostrzejszymi i miększymi ustawieniami.
Szczegóły opisano w sekcji "Regulacja ustawienia Ostrość Ostrość"

na stronie 32.

Funkcja ta jest dostępna wyłącznie po wybraniu opcji
Użytkownik 1 lub Użytkownik 2.

Obsługa 65

FUNKCJA OPIS

Brilliant Color

2. Menu OBRAZ

Temper.
kolorów

Zarządzanie
kolorami 3D

Zapisz
ustawienia

Szybkie

3. Menu

autowyszuki

źródło

wanie

Regulacja szczytowej wartości bieli podczas ustawiania prawidłowej
prezentacji kolorów. Szczegóły opisano w sekcji "Regulacja

ustawienia Ostrość Brilliant Color" na stronie 32.

Funkcja ta jest dostępna wyłącznie po wybraniu User 1/2
(Użytkownik 1/2).

Szczegóły opisano w sekcji "Wybór Temper. kolorów Temper.

kolorów" na stronie 32.

Funkcja ta jest dostępna wyłącznie po wybraniu User 1/2
(Użytkownik 1/2).

Szczegóły opisano w sekcji "Zarządzanie kolorami 3D" na stronie 33.

Funkcja ta jest dostępna wyłącznie po wybraniu User 1/2
(Użytkownik 1/2).

Zapisuje ustawienia przeprowadzone dla trybu Użytkownik 1 lub
Użytkownik 2.

Funkcja ta jest dostępna wyłącznie po wybraniu User 1/2
(Użytkownik 1/2).

Szczegóły opisano w sekcji "Przełączanie sygnałów wejściowych" na

stronie 28.

Konwersja
przestrzeni
barwowej

Obsługa66

Szczegóły opisano w sekcji "Zmiana przestrzeni kolorów" na stronie

28.

FUNKCJA OPIS

Język

Położenie
projektora

Menu
ustawień

4. Menu KONFIG. SYSTEMU

: Podstawowa

Ustawienia
operacyjne

Pozwala ustawić język menu ekranowych. Szczegóły opisano w
sekcji "Używanie menu" na stronie 25.

Projektor może być zainstalowany na suficie lub za ekranem, z
jedynym lub więcej odbiciami lustrzanymi. Szczegóły opisano w
sekcji "Wybór miejsca" na stronie 15.

Menu czasu wyświetlania

Ustawia dlugość czasu utrzymania aktywności OSD po ostatnim
naciśnięciu przycisku. Zakres wynosi od 5 do 30 sekund, przy 5­sekundowych przyrostach.

Położenie menu

Reguluje położenie menu ekranowego (OSD).

Komunikat przypomnienia

Ustawienie wyświetlania komunikatów z przypomnieniem.

Bezpośrednie zasilanie wł.

Wybór opcji Wł. włącza tę funkcję. Szczegółowe "Uruchamianie

projektora" na stronie 22 informacje zawiera część.

Automatyczne wyłączanie

Umożliwia automatyczne wyłączenie projektora przy braku sygnału
wejściowego przez określony czas. Szczegóły opisano w sekcji

"Ustawienie Automatyczne wyłączanie" na stronie 74.

Szybkie chłodzenie

Wybór Wł. włącza funkcję i czas chłodzenia projektora ulegnie
skróceniu do kilku sekund.

Przy próbie ponownego uruchomienia projektora zaraz po
procesie szybkiego schłodzenia, może się on nie włączyć
pomyślnie i nastąpi ponowne uruchomienie wentylatorów
chłodzących.

Timer wygaszenia

Ustawienie czasu pustego ekranu po włączeniu funkcji Blank; gdy
czas się kończy, obraz zostaje przywrócony. Szczegóły opisano w
sekcji "Ukrywanie obrazu" na stronie 34.

Licznik uśpienia

Ustawienie zegara automatycznego wyłączania. Wartość można
ustawić w zakresie od 30 minut do 12 godzin.

Obsługa 67

FUNKCJA OPIS

4. Menu KONFIG. SYSTEMU

Zdalny
odbiornik

: Podstawowa

Kolor tła

Ustawienie, który czujnik podczerwieni projektora będzie odbierał
sygnał z pilota.

Możliwość wyboru koloru tła wyświetlanego, gdy projektor nie
odbiera żadnego sygnału. Dostępne są trzy opcje: Czarny, niebieski
lub purpurowy.

Umożliwia wybór ekranu wyświetlanego przy uruchomieniu
projektora. Dostępne są trzy opcje: Logo BenQ, czarny lub niebieski.

Ekran
powitalny

Obsługa68

FUNKCJA OPIS

Tryb dużej
wysokości

Tryb używany do pracy w obszarach o dużej wysokości. Szczegóły
opisano w sekcji "Aby wyjść z menu ekranowego, naciśnij przycisk

Menu/Exit(Menu/Zakończ)." na stronie 35.

Umożliwia przejście do menu ustawień dźwięku. Szczegóły opisano
w sekcji "Regulacja dźwięku" na stronie 35.

SRS

Szczegóły opisano w sekcji "Włączanie/wyłączanie SRS" na stronie

36.

Wycisz

Szczegóły opisano w sekcji "Wyciszanie dźwięku" na stronie 35.

5. Menu KONFIG. SYSTEMU: Zaawansowana

Ustawienia
dźwięku

Głośność

Szczegóły opisano w sekcji "Regulacja poziomu dźwięku" na stronie

36.

Głośność mikrofonu

Szczegóły opisano w sekcji "Regulacja poziomu dźwięku mikrofonu"

na stronie 36.

Dźwięk włączania/wyłączania

Szczegóły opisano w sekcji "Wyłączanie dźwięku włączania/

wyłączania" na stronie 36.

Tryb lampy

Szczegóły opisano w sekcji "Ustawienie Tryb lampy na

Ekonomiczny" na stronie 74.

Ustawienia
lampy

Resetuj licznik lampy

Szczegóły opisano w sekcji "Zerowanie licznika lampy" na stronie 78.

Ekwiw. godziny pracy lampy

Patrz "Informacje dotyczące czasu użytkowania lampy" na stronie

74 w celu uzyskania szcegółowych informacji dotyczących

obliczania całkowitego czasu używania lampy.

Zmień hasło

Ustawienia zabezpieczeń Zmień hasło Przed zmianą hasła na nowe
należy wprowadzić stare hasło.

Zmiana ustawień zabezpieczeń

Ustawienia
zabezpieczeń

Blokada włączania

Szczegóły opisano w sekcji "Zabezpieczanie projektora" na stronie

26.

Blokada sterowania przez sieć web

Wybór Wł. zapobiega przed nieautoryzowanym dostępem ludzi i
wykonywania złośliwych zmian ustawień projektora, przez sieciowy
system wyświetlania projektora.

Obsługa 69

FUNKCJA OPIS

Prędkość
transmisji

Wzorzec
testowy

Wybór szybkości przesyłania identycznej z szybkością przesyłania
komputera, co umożliwia podłączenie projektora przy użyciu
odpowiedniego kabla RS-232. Ta funkcja jest przeznaczona dla
wykwalifikowanego personelu serwisu.

Wybór Wł. włącza funkcję i projektor wyświetla test wzorca. Pomaga
w regulacji rozmiaru obrazu i ostrości oraz w sprawdzeniu, czy na
obrazie projekcji nie ma zakłóceń.

Wł. napisy zamkn.

5. Menu KONFIG. SYSTEMU: Zaawansowana

Uaktywnia funkcję, poprzez wybranie Wł., gdy wybrane wejście
przenosi sygnał ukrytych napisów.

•Napisy: Wyświetlane na ekranie OSD dialogi, narracje i efekty

Napis
zamknięty

Wersja napisów

Wersja napisów (CC1) Wybór preferowanego trybu ukrytych
napisów. W celu przeglądania napisów, wybierz CC1, CC2, CC3 lub
CC4 (CC1 wyświetla napisy w podstawowym języku dla danego
obszaru).

Sieć

Wybór Wł. włącza funkcję, która umożliwia sieciowe monitorowanie
i sterowanie projektorem w trybie oczekiwania.

Mikrofon

Wybór Wł. włącza funkcję, która umożliwia korzystanie z mikrofonu
nawet w trybie oczekiwania.

Ustawienia
gotowości

Wyjście monitora

Wybór Wł. włącza tę funkcję. Projektor może wyprowadzać sygnał
VGA, gdy znajduje się w trybie wstrzymania, gdy są prawidłowo
podłączone do urządzeń gniazda KOMPUTER i WYJŚCIE

MONITORA.

Zł. przelotowe audio

Ustawienie źródła wejścia audio, gdy projektor znajduje się w trybie
oczekiwania.

dźwiękowe programów telewizyjnych i video, zawierające ukryte
napisy (zwykle oznaczone na listach TV jako "CC").

Ustawienie współczynnika proporcji obrazu na 4:3. Funkcja ta
nie jest dostępna, jeśli współczynnik proporcji obrazu
ustawiony jest na “16:9” lub “Rzeczywiste”.

Włączenie tej funkcji lekko zwiększa zużycie energii w trybie
wstrzymania.

Obsługa70

FUNKCJA OPIS

5. Menu KONFIG. SYSTEMU: Zaawansowana

Przewodowa sieć LAN

Szczegóły opisano w sekcji "Sterowanie projektorem w sieci LAN"

na stronie 39.

Bezprzewodowa sieć LAN

Szczegóły opisano w sekcji "Sterowanie projektorem w sieci LAN"

na stronie 39.

Zdalny pulpit

Ustawienia
sieciowe

Szczegóły opisano w sekcji "Wyświetlanie obrazu za pomocą

programu Q Presenter" na stronie 49.

Kod logowania projekcji

Wybór Wł. zapewnia wyświetlanie sieciowe przez właściwy
projektor.

Adres MAC

Wyświetlanie adresu mac tego projektora.

Resetuj

Przywraca wszystkie wartości ustawień fabrycznych.

wszystkie
ustawienia

Ograniczenie systemowe audio 1:1, to Intel Pentium 4, CPU

3.0G, 1G RAM.

Pozostaną tylko następujące ustawienia: Położenie, Faza,
Wielkość horyz., Użytkownik 1, Użytkownik 2, Język, Położenie
projektora, Tryb dużej wysokości, Ustawienia zabezpieczeń,
Prędkość transmisji i Ustawienia sieciowe.

Obsługa 71

FUNKCJA OPIS

6. Menu INFORMACJE

Aktualny
status
systemu

źródło

Pokazuje obecne źródło sygnału.

Tryb obrazu

Tryb obrazu Przedstawia tryb wybrany w menu OBRAZ.

Rozdzielczość

Pokazuje naturalną rozdzielczość sygnału wejściowego.

System kolorów

Przedstawia format systemu wejściowego, NTSC, PAL, S ECA M lu b
RGB.

Ekwiw. godziny pracy lampy

Wyświetla liczbę godzin, przez które lampa była używana.

Wersja oprogramowania

Pokazuje wersję firmware.

Obsługa72

Konserwacja

Jak dbać o projektor

Projektor wymaga niewielkiej konserwacji. Jedyną regularnie wykonywaną czynnością
powinno być utrzymywanie w czystości obiektywu i obudowy.

Nigdy nie usuwaj żadnych części projektora, za wyjątkiem lampy. Jeśli jakieś części
wymagają wymiany, skontaktuj się ze sprzedawcą.

Czyszczenie obiektywu

Obiektyw należy czyścić zawsze, gdy pojawią się na nim drobiny kurzu i zabrudzenia.

• Do usuwania zanieczyszczeń użyj sprężonego powietrza.

•Jeśli pojawi się brud lub smar, użyj papieru do obiektywów lub delikatnie przetrzyj
obiektyw miękkim materiałem, zwilżonym środkiem do czyszczenia obiektywów.

• Nigdy nie należy używać jakichkolwiek szmatek o właściwościach ściuernych,
środków czyszczących zasadowych/kwasowych, proszków ściernych lub lotnych
rozpuszczalników, takich jak alkohol, benzen, rozcieńczalnik lub insektycydy.
Używanie takich materiałów lub wydłużony kontakt z gumą lub z materiałami
winylowymi, może spowodować uszkodzenie powierzchni projektora i materiału
szafki.

Nigdy nie przecieraj obiektywu szorstkim materiałem.

Czyszczenie obudowy projektora

Przed oczyszczeniem obudowy wyłącz projektor z użyciem procedury wyłączania opisanej
w sekcji "Wyłączanie projektora" na stronie 38 i odłącz przewód zasilający.

• Aby usunąć zabrudzenia i kurz, przetrzyj obudowę miękką szmatką nie zostawiającą
włókien.

• W celu usunięcia opornych zabrudzeń lub plam, zwilż miękki materiał wodą i
detergentem o neutralnym ph. Następnie przetrzyj obudowę.

Nie używaj wosku, alkoholu, benzenu, rozpuszczalnika lub innych detergentów chemicznych.
Mogą one uszkodzić obudowę.

Przechowywanie projektora

W razie konieczności przechowywania projektora przez dłuższy czas, należy postępować
zgodnie z poniższymi instrukcjami:

•Upewnij się, że temperatura i wilgotność w miejscu przechowywania mieszczą się w
zalecanych granicach. Sprawdź "Specyfikacje" na stronie 81 lub zapytaj sprzedawcę o
zakres.

•Wyjmij baterię z pilota.

• Zapakuj projektor do oryginalnego lub podobnego opakowania.

• Zapakuj projektor do oryginalnego lub podobnego opakowania.

Transport projektora

Zalecane jest transportowanie projektora w oryginalnym lub podobnym opakowaniu.

Konserwacja 73

Informacje dotyczące lampy

Informacje dotyczące czasu użytkowania lampy

Gdy projektor działa, czas (w godzinach) użytkowania lampy jest automatycznie obliczany
przez wbudowany zegar.

W sekcji "Ustawienie Tryb lampy na Ekonomiczny" poniżej zostały zawarte szczegółowe
informacje dotyczące trybu Ekonomiczny.

Aby uzyskać informacje o czasie użytkowania lampy:

1. Naciśnij przycisk MENU/EXIT, a następnie naciśnij przycisk / , aby wybrać

menu KONFIG. SYSTEMU : Zaawansowana.

2. Naciśnij przycisk , aby wybrać Ustawienia lampy, a następnie naciśnij przycisk

TRYB/ENTER. Wyświetli się ekran Ustawienia lampy.

3. W menu pojawi się informacja Ekwiw. godziny pracy lampy.

4. Aby wyjść z menu ekranowego, naciśnij przycisk MENU/EXIT.

Informacje dotyczące czasu pracy lampy dostępne są także w menu INFORMACJE.

Przedłużanie trwałości lampy

Lampa projektora jest materiałem eksploatacyjnym. Aby maksymalnie przedłużyć okres
użytkowania lampy, można wykonać następujące ustawienia za pomocą menu OSD.

Ustawienie Tryb lampy na Ekonomiczny

Używanie trybu Ekonomiczny zmniejsza zakłócenia systemu i zużycie energii o 20%. Po
włączeniu trybu Ekonomiczny jasność projekcji zostaje zredukowana i wyświetlane obrazy
są ciemniejsze.

Ustawienie projektora w trybie Ekonomiczny także wydłuża czas życia lampy. Aby
ustawić tryb Ekonomiczny, przejdź do menu KONFIG. SYSTEMU : Zaawansowana >

Ustawienia lampy > Tryb lampy i naciśnij / .

Ustawienie Automatyczne wyłączanie

Ta funkcja umożliwia automatyczne wyłączenie projektora, jeśli po określonym czasie nie
zostanie wykryte żadne źródło sygnału, co pozwala na oszczędzanie lampy.

Aby ustawić Automatyczne wyłączanie, przejdź do menu KONFIG. SYSTEMU :
Podstawowa > Ustawienia operacyjne > Automatyczne wyłączanie i naciśnij / .
Czas można ustawić w zakresie 5 do 30 minut przy 5-minutowych przyrostach. Jeśli
ustawiona długosć czasu nie jest odpowiednia do prewzentacji, wybierz Wył.. Projektor
wtedy nie będzie wyłączał się automatycznie po określonym czasie.

Konserwacja74

Czas wymiany lampy

Kiedy Kontrolka lampy świeci na czerwono lub na ekranie pojawi się ostrzeżenie
przypominające o konieczności wymiany lampy, zainstaluj nową lampę lub skontaktuj się
ze sprzedawcą. Stara lampa może powodować nieprawidłowe działanie projektora, a w
niektórych przypadkach może nawet wybuchnąć.

Przejdź do http://lamp.benq.com w celu uzyskania informacji o zastępczej lampie.

Wskaźnik lampy będzie świecił, gdy lampa jest za gorąca. Szczegóły opisano w sekcji

"Kontrolki" na stronie 79.

Następujące komunikaty ostrzegawcze przypominają o konieczności wymiany lampy.

Wymienione poniżej komunikaty ostrzegawcze służą wyłącznie jako odniesienie. Wykonaj
instrukcje ekranowe w celu przygotowania i wymiany lampy.

Status Komunikat

Zainstaluj nową lampę w celu optymalnego
działania urządzenia. Jeśli projektor pracuje
zwykle w trybie Ekonomiczny ("Ustawienie Tryb

lampy na Ekonomiczny" na stronie 74), można

nadal z niego korzystać, aż do momentu
pojawienia się następnego ostrzeżenia
dotyczącego lampy.

Naciśnij przycisk TRYB/ENTER, aby odrzucić
komunikat.

Należy zamontować nową lampę, aby uniknąć
niewygody, kiedy czas lampy projektora nagle się
wyczerpie.

Naciśnij przycisk TRYB/ENTER, aby odrzucić
komunikat.

Stanowczo zaleca się natychmiastową wymianę
lampy. Lampa jest materiałem eksploatacyjnym.
Jasność lampy spada z czasem użytkowania. Jest
to normalne zachowanie lampy. Można
wymieniać lampę od razu po zauważeniu, że
poziom jasności znacznie spadł.

Naciśnij przycisk TRYB/ENTER, aby odrzucić
komunikat.

Lampa MUSI zostać wymieniona, zanim będzie
można przystąpić do dalszej eksploatacji
projektora.

Naciśnij przycisk TRYB/ENTER, aby odrzucić
komunikat.

Widoczne w powyższych komunikatach znaki „XXXX” to cyfry, które różnią się w zależności
od modelu.

Konserwacja 75

Wymiana lampy

• Hg - Lampa zawiera rtęć. Podczas jej obsługi należy przestrzegać przepisów lokalnego
prawa. Patrz www.lamprecycle.org.

• Podczas wymiany lampy, gdy projektor jest odwrócony i podwieszony pod sufitem należy
upewnić się, że nikt nie znajduje się pod gniazdem lampy, aby uniknąć możliwych obrażeń
lub uszkodzeń oczu przez pękniętą lampę.

• Aby zmniejszyć ryzyko porażenia prądem, przed wymianą lampy zawsze wyłączaj
projektor i odłączaj przewód zasilający.

• Aby zmniejszyć ryzyko poważnych oparzeń, pozwól projektorowi ostygnąć przez
przynajmniej 45 minut przez wymianą lampy.

• Aby zmniejszyć ryzyko poranienia palców i uszkodzenia wewnętrznych części, zachowaj
szczególną ostrożność w przypadku konieczności usuwania potłuczonego, ostrego szkła
lampy.

• Aby zmniejszyć ryzyko obrażeń palców i/lub pogorszenia jakości obrazu poprzez
dotknięcie soczewki, nie dotykaj pustej oprawy lampy po jej wyjęciu.

• Ta lampa zawiera rtęć. Zapoznaj się z lokalnymi przepisami dotyczącymi szkodliwych
odpadów w celu prawidłowej utylizacji lampy.

• Aby zapewnić optymalną wydajność projektora, zaleca się zakup zapasowej lampy do
projektora BenQ.

1. Wyłącz zasilanie i odłącz projektor od gniazda zasilania. Jeśli lampa jest gorąca, w

celu uniknięcia poparzeń odczekaj około 45 minut, aż do jej ostygnięcia.

2. Poluzuj śrubę mocującą pokrywę

lampy.

Konserwacja76

3. Zdejmij pokrywę lampy poprzez (a)

ściągnięcie pokrywy w kierunku boku

projektora i (b) uniesienie jej.

• Nie włączaj zasilania przy zdjętej osłonie
lampy.

• Nie należy wkładać palców pomiędzy
lampę a projektor. Ostre krawędzie
wewnątrz projektora mogą spowodować
obrażenia.

4. Poluzuj śruby mocujące lampę.

5. Podnieś uchwyt do pozycji pionowej.

Za pomocą uchwytu powoli wyciągnij
lampę z projektora.

• Zbyt szybkie wyciągnięcie może
spowodować pęknięcie lampy i rozsypanie
się szkła we wnętrzu projektora.

• Nie umieszczaj lampy w miejscach
narażonych na zachlapanie wodą, w
zasięgu dostępnym dla dzieci lub w
pobliżu palnych materiałów.

• Nie wkładaj rąk do wnętrza projektora po
wyjęciu z niego lampy. Dotknięcie
elementów optycznych we wnętrzu może
spowodować zniekształcenie kolorów i
wyświetlanych obrazów.

(b)

(a)

6. Włóż nową lampę do wnęki lampy i

upewnij się, że pasuje do projektora.

Konserwacja 77

7. Dokręć śruby w celu zamocowania

lampy.

•Luźna śruba może powodować słabe
połączenie i w rezultacie wadliwe działanie
urządzenia.

• Nie należy dokręcać zbyt mocno śrub.

8. Upewnij się, że uchwyt jest całkowicie

złożony na płask i zablokowany.

9. Załóż pokrywę lampy wsuwając ją na

miejsce.

(a)

(b)

10. Dokręć śrubę mocującą pokrywę

lampy.

•Luźna śruba może powodować słabe
połączenie i w rezultacie wadliwe działanie
urządzenia.

• Nie dokręcaj zbyt silnie śruby.

11. Ponownie uruchom projektor.

Nie włączaj zasilania przy zdjętej osłonie lampy.

Zerowanie licznika lampy

12. Po logo startowym, otwórz menu ekranowe

(OSD). Przejdź do menu. Przejdź do menu

KONFIG. SYSTEMU : Zaawansowana >
Ustawienia lampy. Naciśnij przycisk
TRYB/ENTER. Wyświetli się ekran
Ustawienia lampy. Naciśnij przycisk , aby

wybrać Resetuj licznik lampy, a następnie naciśnij przycisk TRYB/ENTER. Pojawi
się komunikat ostrzegawczy z pytaniem czy timer lampy ma być wyzerowany.
Podświetl Resetuj i naciśnij TRYB/ENTER. Czas działania lampy zostanie
zresetowany do '0'.

Jeśli lampa nie jest nowa lub wymieniona, nie zeruj timera, ponieważ może to spowodować jej
uszkodzenie.

Konserwacja78

Kontrolki

Lampka Status i opis

ZASILA
NIE

Stany zasilania

Czerwony Wył.Wył.

Zielony

Flashing

Zielony Wył.Wył.

Red

Flashing

Stany lampy

Wył.Wył.Czerwony

Wył.Wył.

Stany temperatury

Wył.

Wył.CzerwonyWył.

Zdarzenia systemowe

Wył.

Wył. Czerwony Czerwony

TEMPER
ATURA

Wył.Wył.

Wył.Wył.

Red

Flashing

Red

Flashing

LAMPA

Red

Flashing

Wył.

Red

Flashing

Tryb gotowości.

Uruchamianie.

Normalna praca.
Projektor potrzebuje 90 sekund na ostygnięcie po

wyłączeniu.

Projektor automatycznie się wyłączył. Przy próbie
włączenia ponownie się wyłączy. Skontaktuj się ze
sprzedawcą.

1. Projektor potrzebuje 90 sekund na ostygnięcie.

Lub

2. Skontaktuj się ze sprzedawcą.

Projektor automatycznie się wyłączył. Przy próbie
włączenia ponownie się wyłączy. Skontaktuj się ze
sprzedawcą.

Projektor automatycznie się wyłączył. Przy próbie
ponownego uruchomienia projektora, ponownie się
wyłącza. Skontaktuj się ze sprzedawcą.

Konserwacja 79

Rozwiązywanie problemów

Projektor się nie włącza.

Przyczyna Rozwiązanie

Podłącz jeden koniec przewodu zasilania do
Przewód zasilający nie dostarcza
prądu.

Próba ponownego włączenia projektora
w czasie procesu ochładzania.

Brak obrazu

Przyczyna Rozwiązanie

źródło wideo nie jest włączone lub

podłączone poprawnie.
Projektor nie jest prawidłowo

podłączony do urządzenia źródłowego.

Sygnał wejściowy został
nieprawidłowo wybrany.

Osłona obiektywu jest nadal
zamknięta.

Rozmyty obraz

Przyczyna Rozwiązanie

Ostrość obiektywu projekcyjnego nie
została prawidłowo ustawiona.

Projektor jest ustawiony
nieprawidłowo względem ekranu.

Osłona obiektywu jest nadal zamknięta.

gniazda zasilania projektora a drugi do

gniazda sieciowego. Jeśli gniazdko ma

włącznik, upewnij się, że jest włączony.

Czekaj, aż proces ochładzania dobiegnie

końca.

Włącz źródło sygnału wideo i sprawdź, czy

kable podłączone są prawidłowo.

Sprawdź połączenia.

Wybierz prawidłowy sygnał wejściowy za

pomocą przycisku źródlo na projektorze lub

pilocie.

Otwórz osłonę obiektywu.

Wyreguluj ostrość za pomocą pierścienia

ostrości.

Zmień kąt ustawienia projektora względem

ekranu i wysokość ustawienia urządzenia

(jeśli trzeba).

Otwórz osłonę obiektywu.

Pilot nie działa

Przyczyna Rozwiązanie

Wyczerpana bateria. Wymień baterię na nową.
Między pilotem i projektorem znajduje

się jakaś przeszkoda.

Projektor znajduje się za daleko.

Usuń przeszkodę.

Stań w odległości do 8 metrów (26 stóp) od

projektora.

Błędne hasło

Przyczyna Rozwiązanie

Zapomniałeś hasła.

Rozwiązywanie problemów80

Szczegóły w sekcji"Procedura przypominania

hasła" na stronie 27.

Specyfikacje

Wszystkie specyfikacje mogą ulec zmianie bez powiadomienia.

Parametry optyczne

Rozdzielczość

1920x1080, 1080p

System wyświetlacza

1-CHIP DMD

Jasność obiektywu

F = 2,41 do 2,91
f = 20,72 do 31 mm

Lampa

Lampa 280 W

Parametry elektryczne

Zasilanie

Prąd zmienny 100 - 240V, 3,8A,
50-60 Hz (Automatyczna)

Zużycie energii

370 W (Maks.); < 1 W (Wstrzymanie)

Parametry mechaniczne

Ciężar

3,6 kg (8 funtów)

Złącza wyjścia

Wyjście RGB

15-pinowe D-Sub (żeńskie) x 1

Głośnik

10 Wat x 2

Wyjście audio

Gniazdo 3,5mm x 1

Wyzwalacz 12V

Gniazdo 3,5mm x 1

Sterowanie

Port szeregowy RS-232

9 pinowe x 1

USB typ B x 1

(obsługa uaktualniania
oprogramowania układowego)

Sterowanie przez sieć LAN

RJ45 x 1 (przewodowo)
USB typ A x 1 (bezprzewodowa)

Złącza wejścia

Wejście komputerowe

Wejście RGB

15-pinowe D-Sub (żeńskie) x 1

Wejście sygnału wideo

HDMI

Typ śrubowy x 1

S-VIDEO

4-pinowy port Mini DIN x 1

VIDEO

Gniazdo RCA x 1

Wejście sygnału SD/HDTV

Gniazdo Component RCA x 3

Wejście audio

Gniazdo audio PC x 1
Gniazdo RCA x 2

Mini-B USB x 1

(obsługa interfejsu USB)

USB typ Ax 1

(obsługa myszy/klawiatury/
czytnika kart)

Wymagania środowiskowe

Temperatura pracy

0°C - 35°C na poziomie morza

Względna wilgotność pracy

10%-90% (bez kondensacji)

Wysokość pracy

0-1499 m przy temperaturze 0°C-35°C
1500-3000 m przy temperaturze 0°C­30°C (przy włączonym trybie dużej
wysokości)

Specyfikacje 81

Wymiary

339,2 mm (szer.) x 138,8 mm (wys.)x 260,6 mm (dł.)

339,2

260,6

Instalacja przy montażu sufitowym

110,5

150,0

0,5

25,0

237,5

100,00

116,00

40,5

Śruby do montażu przy suficie:
M4 x 8 (Maks. L = 8 mm)

23,5

66,3

Jednostka: mm

138,8

91,6

120,6

5o

65,0

339,2

166,9

Specyfikacje82

Tabela częstotliwości

Obsługiwane taktowanie dla wejścia PC

Rozdzielczość Częstotliwo

ść pozioma

(kHz)

31,469 59,940 25,175 VGA_60

640 x 480

720 x 400 31,469 70,087 28,3221 720 x 400_70

800 x 600

1024 x 768

1024 x 576 35,820 60,0 46,966 BenQ
1024 x 600 41,467 64,995 51,419 BenQ

1024 x 600@60Hz 37,32 60,00 48,964

1280 x 800

1280 x 1024

1280 x 960

1440 x 900 55,935 59,887 106,500 WXGA+_60
1400 x 1050 65,317 59,978 121,750 SXGA+_60
1600 x 1200 75,000 60,000 162,000 UXGA

640 x 480@67Hz 35,000 66,667 30,240 MAC13

832 x 624@75Hz 49,722 74,546 57,280 MAC16
1024 x 768@75Hz 60,241 75,020 80,000 MAC19
1152 x 870@75Hz 68,68 75,06 100,00 MAC21

640 x 480 61,910 119,518 52,500 VGA_120

800 x 600 77,425 119,854 83,000 SVGA_120
1024 x 768 98,958 119,804 137,750 XGA_120
1280 x 800 101,563 119,909 146,250 WXGA_120

37,861 72,809 31,500 VGA_72
37,500 75,000 31,500 VGA_75
43,269 85,008 36,000 VGA_85

37,879 60,317 40,000 SVGA_60
48,077 72,188 50,000 SVGA_72
46,875 75,000 49,500 SVGA_75
53,674 85,061 56,250 SVGA_85
48,363 60,004 65,000 XGA_60
56,476 70,069 75,000 XGA_70
60,023 75,029 78,750 XGA_75
68,667 84,997 94,500 XGA_85

49,702 59,810 83,500 WXGA_60
62,795 74,934 106,500 WXGA_75
71,554 84,880 122,500 WXGA_85
63,981 60,020 108,000 SXGA_60
79,976 75,025 135,000 SXGA_75
91,146 85,024 157,500 SXGA_85
60,000 60,000 108 1280 x 960_60
85,938 85,002 148,500 1280 x 960_85

Częstotliwo
ść pionowa

(Hz)

Częstotliwo
ść pikseli
(MHz)

Tryb

Tak to wan ie

komputera

notebook

Specyfikacje 83

Obsługiwane taktowanie dla wejścia HDMI

Rozdzielczość Częstotliwo

ść pozioma

(kHz)

31,469 59,940 25,175 VGA_60
37,861 72,809 31,500 VGA_72

640 x 480

720 x 400 31,469 70,087 28,3221 720 x 400_70

800 x 600

1024 x 768

1152 x 864 67,500 75,00 108,000 1152 x 864_75

1280 x 768

1280 x 800

1280 x 1024

1280 x 960

1360 x 768 47,712 60,015 85,500 1360 x 768_60

1440 x 900

1400 x 1050 65,317 59,978 121,750 SXGA+_60
1600 x 1200 75,000 60,000 162,000 UXGA

1680 x 1050

1920 x 1200 74,038 59,950 154,000 1920 x 1200_60
640 x 480@67Hz 35,000 66,667 30,240 MAC13
832 x 624@75Hz 49,722 74,546 57,280 MAC16

1024 x 768@75Hz 60,241 75,020 80,000 MAC19
1152 x 870@75Hz 68,68 75,06 100,00 MAC21

37,500 75,000 31,500 VGA_75
43,269 85,008 36,000 VGA_85
61,910 119,518 52,500 VGA_120

35,156 56,250 36,000 SVGA_56
37,879 60,317 40,000 SVGA_60
48,077 72,188 50,000 SVGA_72
46,875 75,000 49,500 SVGA_75
53,674 85,061 56,250 SVGA_85
77,425 119,854 83,000 SVGA_120
48,363 60,004 65,000 XGA_60
56,476 70,069 75,000 XGA_70
60,023 75,029 78,750 XGA_75
68,667 84,997 94,500 XGA_85
98,958 119,804 137,750 XGA_120

47,396 60 68,25 1280 x 768_60
47,776 59,870 79,5 1280 x 768_60
60,289 74,893 102,25 1280 x 768_75
68,633 84,837 117,50 1280 x 768_85
49,702 59,810 83,500 WXGA_60
62,795 74,934 106,500 WXGA_75
71,554 84,880 122,500 WXGA_85

101,563 119,909 146,250 WXGA_120

63,981 60,020 108,000 SXGA_60
79,976 75,025 135,000 SXGA_75
91,146 85,024 157,500 SXGA_85
60,000 60,000 108 1280 x 960_60
85,938 85,002 148,500 1280 x 960_85

55,469 60 88,75 WXGA+_60
55,935 59,887 106,500 WXGA+_60
70,635 74,984 136,75 WXGA+_75
80,430 84,842 157,000 WXGA+_85

64,674 59,883 119,000 1680 x 1050_60
65,290 59,954 146,250 1680 x 1050_60

Częstotliwo
ść pionowa

(Hz)

Częstotliwo
ść pikseli
(MHz)

Tryb

Specyfikacje84

1024 x 576@60Hz 35,820 60,00 46,996

1024 x 600@60Hz 37,32 60,00 48,964

1024 x 600@65Hz 41,467 64,995 51,419

15,73 59,94 27 480i
15,63 50i 27 576i
31,47 59,94 27 480p
31,25 50p 27 576p

VIDEO

(HDCP)

Wyświetlanie sygnału 1080i(1125i) przy 60Hz lub 1080i(1125i) przy 50Hz może spowodować
niewielkie wibracje obrazu.

44,96 59,94 74,25 720p60
37,50 50p 74,25 720p50
26,97 23,98 74,25 1080/24P
28,13 25 74,25 1080/25P
33,72 29,97 74,25 1080/30P
67,43 59,94 148,5 1080p60
56,25 50p 148,5 1080p50

Tak to wan ie

komputera

notebook

Tak to wan ie

komputera

notebook

Tak to wan ie

komputera

notebook

Obsługiwane częstotliwości dla wejścia komponentowego
YPbPr

Format sygnału Częstotliwość pozioma

(kHz)

480i 15,73 59,94

480p 31,47 59,94

576i 15,63 50,00

576p 31,25 50,00
720/50p 37,5 50,00
720/60p 44,96 59,94

1080/24P 26,97 23,98
1080/25P 28,125 25
1080/30P 33,72 29,97
1080/50P 56,25 50
1080/60P 67,43 59,94

Częstotliwość pionowa
(Hz)

Obsługiwane częstotliwości dla wejść wideo i S-Video

Tryb wideo Częstotliwość

pozioma (kHz)

NTSC 15,73 60 3,58

PAL 15,63 50 4,43

SECAM 15,63 50 4,25 lub 4,41

PAL-M 15,73 60 3,58
PAL-N 15,63 50 3,58
PAL-60 15,73 60 4,43

NTSC4.43 15,73 60 4,43

Częstotliwość
pionowa (Hz)

Częstotliwość
podnośnej
koloru (MHz)

Specyfikacje 85

Informacje o gwarancji i prawie autorskim

Patenty dla SH910

Niniejszy projektor firmy BenQ objęty jest następującymi patentami:

Patenty w USA 6.837.608; 7.275.834; 7.181.318; patenty na Tajwanie 202690; 205470;
I228635; I259932; patenty w Chinach ( 中国发明专利 ) ZL01143168.7; ZL03119907.0;

ZL200510051609.2

Ograniczona gwarancja

Gwarancja BenQ na ten produkt obejmuje wszelkie defekty materiałowe i konstrukcyjne
zaistniałe w normalnych warunkach użytkowania i składowania.

Podstawą zgłaszania wszelkich roszczeń gwarancyjnych jest poświadczenie daty sprzedaży.
Jeśli w okresie gwarancyjnym wykryta zostanie usterka tego produktu, jedynym
zobowiązaniem i działaniem naprawczym ze strony BenQ jest wymiana uszkodzonych
części (wliczając robociznę). Aby uzyskać świadczenia gwarancyjne, o defektach produktu
natychmiast powiadom swojego sprzedawcę.

Ważne: Powyższa gwarancja traci ważność, jeśli klient używa urządzenia niezgodnie z
pisemnymi instrukcjami BenQ, w szczególności w warunkach wilgotności poza zakresem
10% do 90%, temperaturach poza zakresem 0°C do 35°C, na wysokościach powyżej 4920
stóp lub w zapylonym otoczeniu. Gwarancja daje użytkownikowi określone prawa, może
on też być obdarzony innymi prawami, w zależności od kraju.

Więcej informacji uzyskać można na stronie www.BenQ.com.

Prawa autorskie

Copyright 2010 by BenQ Corporation. Wszystkie prawa zastrzeżone. Żadna część
niniejszej publikacji nie może być reprodukowana, przekazywana, przepisywana,
zapisywana w systemie pamięci lub tłumaczona na jakikolwiek język lub język
programowania, żadnymi środkami, elektronicznymi, mechanicznymi, magnetycznymi,
optycznymi, chemicznymi, manualnymi lub innymi bez uprzedniej pisemnej zgody BenQ
Corporation.

Zastrzeżenia

Firma BenQ Corporation nie podejmuje zobowiązań prawnych ani nie daje gwarancji,
wyrażonych lub domniemanych, w odniesieniu do zawartości niniejszego dokumentu, a
szczególnie unieważnia wszelkie gwarancje, tytuły sprzedaży, czy fakt spełniana wymagań
dla określonych zastosowań. Ponadto firma BenQ Corporation zastrzega sobie prawo do
przeprowadzania aktualizacji niniejszej publikacji i wprowadzania od czasu do czasu zmian
zawartości niniejszej publikacji, bez wymogu informowania kogokolwiek przez BenQ
Corporation o takich aktualizacjach lub zmianach.

*DLP, Digital Micromirror Device i DMD to znaki towarowe (trademarks) Texas
Instruments. Pozostałe prawa autorskie należą do poszczególnych firm i organizacji.

Informacje o gwarancji i prawie autorskim86

Oświadczenia dotyczące przepisów

Oświadczenie FCC

KLASA B: To urządzenie generuje, użytkuje i promieniuje energię fal radiowych i jeśli nie

jest zainstalowane i użytkowane zgodnie z instrukcją, może powodować zakłócenia
uniemożliwiające komunikację radiową. Nie ma jednak gwarancji, że zakłócenia pojawią
się w obrębie określonej instalacji. Jeśli urządzenie uniemożliwia normalny odbiór radia lub
telewizji, co można stwierdzić przez wyłączenie i włączenie urządzenia, użytkownika
zachęca się do przedsięwzięcia jednego lub wielu z poniższych kroków, mogących
zniwelować zakłócenia:

— Przestaw lub przesuń antenę odbiorczą.
—Zwiększ odległość pomiędzy urządzeniem a odbiornikiem.
—Podłącz urządzenie do gniazda obwodu innego od tego, do którego podłączony jest

odbiornik.

— Skonsultuj się ze sprzedawcą lub doświadczonym technikiem RTV.

Oświadczenie EEC (dla użytkowników z Europy)

Urządzenie to jest zgodne z wymogami zawartymi w dyrektywach Rady w sprawie
zbliżenia ustawodawstw Państw Członkowskich w zakresie kompatybilności
elektromagnetycznej (2004/108/WE), dyrektywy niskonapięciowej (2006/95/WE),
ograniczenia stosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i
elektronicznym (2002/95/WE), tureckiej dyrektywy EEE, rozporządzenia Komisji (WE) nr
1275/2008 wdrażającego dyrektywę 2005/32/WE Parlamentu Europejskiego i Rady
dotyczącą wymogów ekoprojektowania odnoszących się do zużycia energii w trybie
czuwania i wyłączenia przez domowe oraz biurowe urządzenia elektryczne i elektroniczne,
a także dyrektywę 2009/125/WE Parlamentu Europejskiego i Rady ustanawiającą ogólne
zasady ustalania wymogów dotyczących ekoprojektu dla produktów związanych z energią.

Dyrektywa WEEE

Utylizacja odpadów z urządzeń elektrycznych i elektronicznych przez
użytkowników prywatnych w Unii Europejskiej.

Ten symbol na urządzeniu lub opakowaniu oznacza, że nie może być ono
utylizowane razem z odpadami domowymi. Musisz zutylizować
niepotrzebny sprzęt w odpowiednim punkcie zwrotu sprzętu
elektrycznego i elektronicznego w celu wtórnego przetworzenia. Więcej
informacji o wtórnym przetwarzaniu tych urządzeń udziela administracja
lokalna, sklep w którym dokonano zakupu lub lokalne przedsiębiorstwo
oczyszczania. Recykling materiałów pomaga w zachowaniu zasobów
naturalnych i gwarantuje ich przetwarzanie zgodnie z wymogami
ochrony ludzkiego zdrowia i środowiska.



Oświadczenia dotyczące przepisów 87

Ustawa Wymagania dostępności dla osób niepełnosprawnych
z roku 1973, Część 508

Zobowiązanie firmy BenQ w zakresie dostępności produktów umożliwia wspieranie
udostępniania technologii oraz wyboru monitorów LCD i projektorów firmy BenQ jako
zgodnych z zaleceniami Sekcji 508 dzięki występowaniu wymienionych poniżej funkcji:

• Monitory firmy BenQ mają kolorowe wskaźniki „zasilania”. Gdy wskaźnik świeci zielonym
światłem oznacza to, że monitor korzysta z pełnego zasilania. Gdy wskaźnik świeci światłem
żółtym lub pomarańczowym oznacza to, że monitor znajduje się w trybie zawieszenia lub

uśpienia i zużywa mniej niż 2 waty prądu elektrycznego.

• Monitory firmy BenQ mają różne ustawienia wstępnie zaprogramowanych ustawień taktowania
bez migania, które zwiększają czytelność obrazu monitora. Domyślne ustawienia taktowania są
automatycznie włączane przy każdym włączeniu zasilania komputera, co zmniejsza konieczność
interwencji użytkownika.

• Monitory i projektory firmy BenQ wyposażone są w opcje regulacji jasności i kontrastu, które
sprawiają, że tekst i obrazy mogą być wyświetlane w sposób dostosowany do potrzeb osób
niedowidzących. Inne podobne regulacje są także dostępne, poprzez użycie elementów
sterowania OSD (On-Screen Display [Menu ekranowe]) produktów.

• Monitory i projektory firmy BenQ wyposażone są w wybierane przez użytkownika elementy
sterowania kolorami, takie jak możliwości wyboru temperatury barwowej (Monitor: 5800K, 6500K
i 9300K, Projektor: 5500K, 6500K, 7500K i 9300K), z szerokim zakresem poziomów kontrastu.

• Multimedialne monitory i projektory firmy BenQ wyposażone są zwykle w jeden lub dwa głośniki
do odtwarzania dźwięku, co umożliwia użytkownikom (włącznie z osobami niedosłyszącymi)
współdziałanie z podłączonymi systemami komputerowymi. Elementy sterowania głośnikami są
zwykle umieszczone na panelu przednim.

• Oprogramowanie układowe monitorów i projektorów firmy BenQ zawiera unikatowe informacje o
produktach, które pomagają w identyfikacji przez systemy komputerowe produktów firmy BenQ i
uaktywnieniu ich funkcji Plug-and-Play po podłączeniu.

• Wszystkie monitory i projektory firmy BenQ są zgodne ze standardem PC99. Na przykład, złącza
są oznaczone kolorami, aby pomóc użytkownikom w łatwym i prawidłowym podłączaniu
produktów do systemów komputerowych.

• Niektóre modele monitorów i projektorów firmy BenQ wyposażone są w dodatkowe porty USB i
DVI do podłączania większej liczby urządzeń, takich jak specjalne słuchawki wspomagające
osoby niedosłyszące.

• Wszystkie monitory i projektory BenQ są dostarczane z podręcznikami użytkownika i dyskami
kompaktowymi, które można łatwo odczytywać dostępnym w handlu oprogramowaniem, takim
jak Adobe Reader, poprzez podłączony system komputerowy. Dokumenty te są także dostępne
w witrynie sieci Web firmy BenQ (www.BenQ.com <http://www.BenQ.com>). Inne rodzaje
dokumentów mogą być dostępne na życzenie użytkownika.

• Dział obsługi klienta firmy BenQ udziela odpowiedzi i zapewnia pomoc wszystkim klientom firmy
przez połączenia telefoniczne, faksy, pocztę e-mail lub witrynę sieci Web.

Oświadczenia dotyczące przepisów88
