SH910 Proiettore digitale Manuale Utente

Benvenut

Sommario

Importanti istruzioni

sulla sicurezza......................3

Introduzione .......................7

Caratteristiche del proiettore................ 7

Contenuto della confezione.................. 8

Vista dall'esterno del proiettore............ 9

Comandi e funzioni............................. 10

Collocazione del

proiettore ..........................15

Scelta della posizione........................... 15

Scelta delle dimensioni desiderate per

l'immagine proiettata .......................... 16

Collegamento....................19

Collegamento di dispositivi di

sorgente video...................................... 21

Funzionamento.................22

Avvio del proiettore............................. 22

Regolazione dell'immagine

proiettata.............................................. 23

Uso dei menu....................................... 25

Protezione del proiettore .................... 26

Commutazione del segnale di input... 28

Ingrandire e cercare dettagli ............... 29

Selezione del rapporto......................... 29

Ottimizzazione dell'immagine............ 31

Operazioni pagine remote .................. 34

Immagine nascosta.............................. 34

Impostazione del Timer pausa ........... 34

Blocco dell'immagine.......................... 35

Funzionamento del proiettore ad

altitudini elevate. ................................. 35

Regolazione dell’audio ........................ 35

Visualizzare contemporaneamente

più origini.............................................37

Personalizzare il menu del proiettore .38

Spegnimento del proiettore.................38

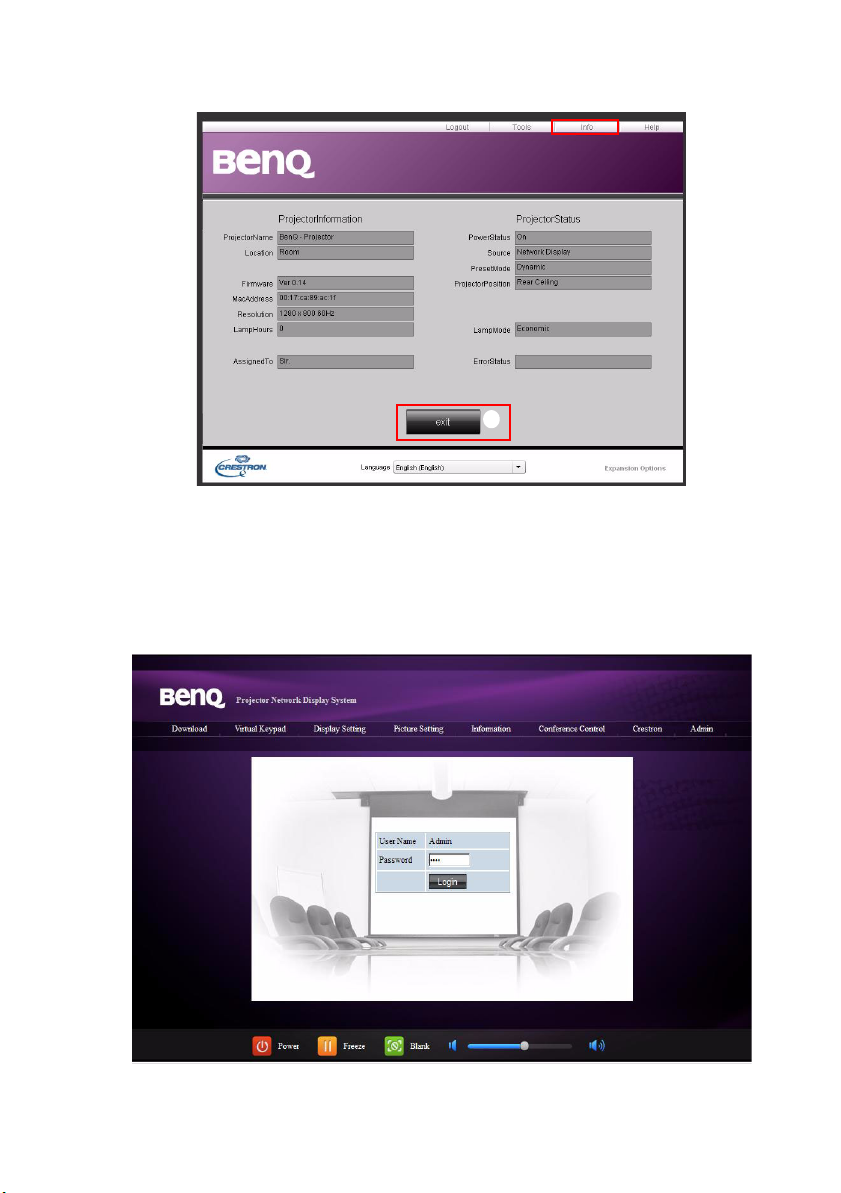

Controllo del proiettore mediante

ambiente LAN ......................................39

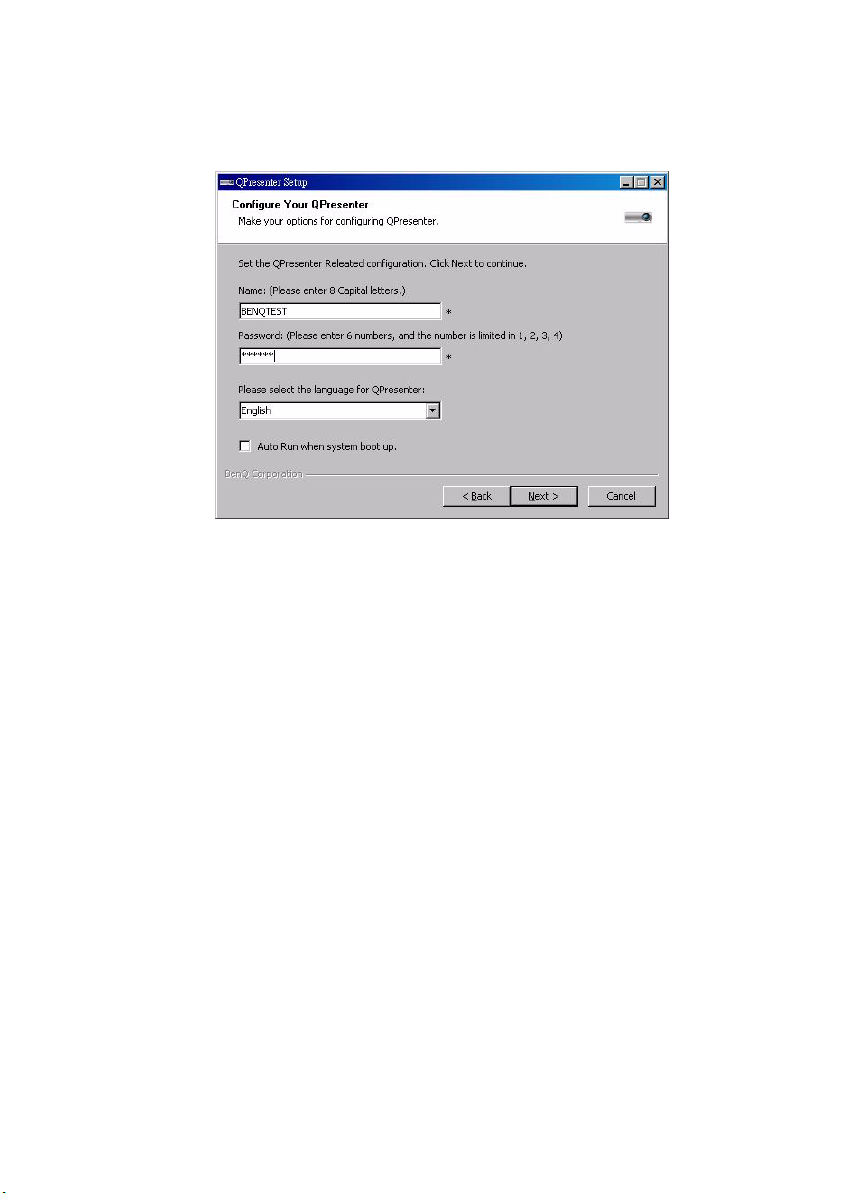

Visualizzazione immagine mediante

Q Presenter...........................................49

Uso della funzione Blocco controllo

web........................................................53

Uso del codice d’accesso del

proiettore..............................................54

Presentazione da un lettore USB.........55

Controllo remoto del desktop

mediante Q Presenter ..........................58

Funzionamento dei menu ...................60

Manutenzione...................73

Manutenzione del proiettore...............73

Informazioni sulla lampada.................74

Risoluzione dei

problemi............................80

Specifiche tecniche............81

Dimensioni...........................................82

Installazione su soffitto........................82

Tabella dei tempi..................................83

Garanzia e informazioni

sul copyright......................86

Dichiarazione di

conformità.........................87

Sommario2

Importanti istruzioni sulla sicurezza

Questo proiettore è stato progettato e sottoposto a test per soddisfare i più recenti standard di sicurezza previsti per le apparecchiature informatiche. Tuttavia, per un utilizzo sicuro del prodotto, è importante seguire le istruzioni riportate nel presente manuale e indicate sul prodotto stesso.

Istruzioni sulla sicurezza

1. Leggere il presente manuale prima di utilizzare il proiettore. Conservarlo per poterlo consultare in seguito.

4. Aprire sempre l’otturatore dell’obiettivo o rimuovere il coperchio dell’obiettivo quando la lampada del proiettore è accesa.

2. Durante l'uso, non guardare direttamente nell'obiettivo del proiettore.L'intenso raggio luminoso potrebbe provocare danni alla vista.

3. Per la manutenzione rivolgersi a personale tecnico qualificato.

5. In alcuni Paesi, la tensione di linea NON è stabile. Questo proiettore è stato progettato per funzionare conformemente agli standard di sicurezza a una tensione compresa tra 100 e 240 VCA; tuttavia, potrebbero verificarsi guasti in caso di interruzioni o variazioni di tensione di ±10 volt. Nelle zone soggette a variazioni o cadute di tensione, si consiglia di collegare il proiettore tramite uno stabilizzatore di tensione, un limitatore di sovratensione o un gruppo di continuità (UPS).

6. Non bloccare l'obiettivo di proiezione con oggetti durante il funzionamento del proiettore per evitare il rischio che gli oggetti si surriscaldino, si deformino o che si sviluppino incendi.

Importanti istruzioni sulla sicurezza 3

Istruzioni sulla sicurezza (Continua)

7. Durante il funzionamento dell'apparecchio, la lampada raggiunge temperature elevate. Lasciare raffreddare il proiettore per circa 45 minuti prima di rimuovere il complesso lampada per la sostituzione.

8. Non utilizzare lampade oltre il periodo di durata nominale. Un utilizzo eccessivo delle lampade, oltre la vita utile stimata può causare occasionalmente la loro rottura.

10. Non collocare il prodotto su tavoli, sostegni o carrelli non stabili. Il prodotto potrebbe cadere e riportare seri danni.

11. Non tentare di smontare il proiettore. L'alta tensione presente all'interno del dispositivo potrebbe essere letale in caso si venisse a contatto con parti scoperte. L'unica parte riparabile dall'utente è la lampada, dotata di un coperchio estraibile.

Non smontare né estrarre in nessun caso altri coperchi. Per la manutenzione rivolgersi unicamente a personale tecnico qualificato.

9. Non sostituire il complesso lampada o qualsiasi altro componente elettronico quando il proiettore è collegato alla presa di alimentazione.

Importanti istruzioni sulla sicurezza4

12. Quando il proiettore è in funzione dalla griglia di ventilazione possono fuoriuscire odore e aria calda. Questo è un fenomeno normale e non un difetto del prodotto.

Istruzioni sulla sicurezza (Continua)

13. Non collocare il proiettore in ambienti con le seguenti caratteristiche.

- Spazi poco ventilati o chiusi. Posizionare il proiettore a una distanza di almeno 50 cm dalle pareti e lasciare uno spazio sufficiente per assicurare un'adeguata ventilazione intorno all'unità.

- Ambienti con temperature eccessivamente elevate, ad esempio l'interno di un'automobile con i finestrini chiusi.

- Ambienti eccessivamente umidi, polverosi o fumosi che possono contaminare i componenti ottici, riducendo la vita utile del proiettore e oscurandone lo schermo.

- Luoghi posti nelle vicinanze di allarmi antincendio.

- Ambienti con temperature superiori a 35°C / 95°F.

- Luoghi la cui altitudine superiora i 3000 m (10000 piedi).

14. Non ostruire i fori di ventilazione.

- Non collocare il proiettore su coperte, lenzuola o altre superfici morbide.

- Non coprire il proiettore con un panno o altri oggetti.

- Non collocare materiali infiammabili vicino al proiettore.

Se i fori di ventilazione sono ostruiti, il surriscaldamento del proiettore può provocare un incendio.

15. Durante il funzionamento, collocare il proiettore su una superficie piana orizzontale.

- Non posizionare l'unità con il lato sinistro inclinato di oltre 10 gradi rispetto a quello destro o il lato anteriore inclinato di oltre 15 gradi rispetto a quello posteriore. L'utilizzo del proiettore su un piano non completamente orizzontale potrebbe causare il malfunzionamento della lampada, nonché danneggiarla.

3000 m

(10000 piedi)

0 metri

(0 piedi)

Importanti istruzioni sulla sicurezza 5

Istruzioni sulla sicurezza (Continua)

16. Non collocare l'unità in posizione verticale. Così facendo si può causare la caduta dell’apparecchio, che provocherebbe lesioni all'operatore o danni all’apparecchio stesso.

17. Non calpestare il proiettore, né collocare oggetti sopra di esso. Oltre ai danni fisici al proiettore, potrebbero infatti verificarsi incidenti, con pericolo di lesioni.

18. Non collocare liquidi accanto o sopra al proiettore. Eventuali infiltrazioni di sostanze liquide possono danneggiare il proiettore. In tal caso, scollegare il cavo di alimentazione dalla presa a muro e contattare BenQ per richiedere la riparazione del proiettore.

19. Questo prodotto è in grado di riprodurre immagini invertite per le installazioni a soffitto.

Per installare il proiettore ed assicurare che sia saldamente fissato, utilizzare il kit di installazione a soffitto di BenQ.

Importanti istruzioni sulla sicurezza6

Introduzione

Caratteristiche del proiettore

Il proiettore integra un sistema di proiezione ottico ad alte prestazioni e un design intuitivo, che garantisce estrema affidabilità e facilità d'uso.

Il proiettore presenta le seguenti caratteristiche.

• Visualizzazione LAN per il controllo della rete e il server web

• Visualizzazione LAN 4-1 (massimo 4PC/NB visualizza su 1 proiettore)

• Funzione desktop remoto per visualizzazione LAN e USB 1-M (massimo 1PC/NB può visualizzare fino a 8 proiettori contemporaneamente)

• La visualizzazione USB supporta la connessione del computer mediante USB tipo mini B su cavo tipo A

• Il lettore USB supporta la visualizzazione di penne USB o dischi rigidi

• Uscita audio variabile

• Ingresso microfono con grandi altoparlanti (2 da 10 W) in grado di conservare sistemi audio extra per le scuole

•SRS WOW HD permette di fare un’esperienza dinamica d’intrattenimento 3D con bassi ricchi e profondi ed alte frequenze per dettagli cristallini.

•Compatibilità HDMI

•Compatibilità HDCP

• Ricerca automatica rapida che velocizza il processo di rilevamento del segnale.

• Selezione della funzione di protezione mediante password

• Gestione colori 3D che consente la gestione dei colori secondo i propri gusti

• Regolazione automatica per visualizzare la risoluzione ottimale delle immagini

• Correzione digitale della distorsione trapezoidale per la correzione delle immagini distorte

• Controllo del bilanciamento del colore regolabile per dati/video

• Lampada di proiezione a luminosità ultra-elevata

• Menu OSD (On-Screen Display) multilingue

• Compatibilità con Component HDTV (YP

migliora in modo significativo la qualità di riproduzione audio che

bPr)

• La luminosità apparente dell’immagine proiettata varierà in base alle condizioni di luce dell’ambiente, dalle ipostazioni di luminosità/contrasto del segnale d’ingresso selezionato e dalle proporzioni relative alla distanza di proiezione.

• La luminosità della lampada diminuisce nel tempo e può variare a seconda delle specifiche del produttore della lampada. Si tratta di un fatto normale e previsto.

Introduzione 7

Contenuto della confezione

Disimballare con cura e verificare la presenza di tutti gli articoli elencati di seguito. Qualora uno o più articoli risultino mancanti, rivolgersi al rivenditore.

Accessori standard

Gli accessori vengono forniti in base al paese in cui il proiettore viene utilizzato e possono differire da quelli illustrati.

*La garanzia limitata viene fornita solo in paesi specifici. Rivolgersi al rivenditore per ottenere informazioni dettagliate.

Proiettore Cavo di

Guida rapida CD del Manuale

Telecomando con batterie

Accessori opzionali

1. Kit lampada di ricambio

2. Kit per il montaggio a soffitto

Cavo VGA

alimentazione

Garanzia*

Utente

3. Custodia morbida

4. Cavo RS232

Introduzione8

Vista dall'esterno del proiettore

Lato anteriore/superiore

3 4

Lato posteriore/inferiore

17 18

1. Pannello di controllo esterno (Per ulteriori informazioni vedere

"Proiettore" a pagina 10.)

2. Coperchio lampada

3. Anello zoom

4. Anello di messa a fuoco

5. Coperchio dell'obiettivo

6. Presa d’aria

7. Altoparlante

8. Sensore remoto a infrarossi

anteriore

9. Obiettivo di proiezione

10. Tasto di sgancio rapido

11. Slot per blocco antifurto Kensington

12. Connettore ingresso segnale RGB (PC) / video componente (YPbPr/ YCb Cr)

13. Porta controllo RS-232

14.

Connettore uscita segnale RGB

15. Connettori ingresso video a componenti

16. Connettore ingresso S-Video Connettore ingresso video

17. Connettore USB tipo B

18. Connettore USB mini-B

19. Connettore USB tipo A

20. Jack ingresso RJ45 LAN

21. Connettore ingresso HDMI

22. Sensore remoto a infrarossi posteriore

23. Terminale di uscita 12 V CC Usato

per far scattare dispositivi esterni come lo schermo anelettrico o il controllo della luce, ecc. Consultare il proprio rivenditore per scoprire come collegare questi dispositivi.

24. Piedino di regolazione posteriore

25. Connettore ingresso microfono

26. Connettore ingresso audio Connettore uscita audio

27. Piedino di rilascio

28. Connettore ingresso audio (S/D)

29. Fori per montaggio su soffitto

30. Connettore cavo d’alimentazione AC

Introduzione 9

Comandi e funzioni

Proiettore

1 2

4 5 6 7 3

8 9

1. Anello di messa a fuoco Consente di regolare la messa a fuoco dell'immagine proiettata. Per ulteriori

informazioni, vedere "Regolazione delle

dimensioni e della nitidezza dell'immagine" a pagina 24.

2. Anello zoom Consente di regolare le dimensioni

dell'immagine. Per ulteriori informazioni, vedere "Regolazione delle dimensioni e

della nitidezza dell'immagine" a pagina 24.

3. Trapezio/Frecce ( / su, / giù) Consentono di correggere manualmente la

distorsione delle immagini causata dall'angolatura della proiezione. Per ulteriori informazioni, vedere "Correzione

della distorsione trapezoidale" a pagina 24.

4. MENU/EXIT Consente di attivare il menu OSD (Onscreen display). Consente di tornare al

precedente menu OSD, di uscire e di salvare le impostazioni.

5. Volume/Frecce ( / sinistra, / destra) Regola il livello del sonoro. Quando il menu OSD (On-Screen Display) è attivato, I tasti 3 e 5 sono usati come frecce per selezionare le voci volute del menu e per eseguire le regolazioni. Per ulteriori informazioni, vedere "Uso dei

menu" a pagina 25.

6. BLANK Consente di nascondere l'immagine visualizzata sullo schermo. Per ulteriori

informazioni, vedere "Immagine

nascosta" a pagina 34.

7. TEMP (Indicatore della Temperatura)

Si illumina in rosso se la temperatura del proiettore diventa troppo elevata. Per ulteriori informazioni, vedere "Indicatori"

a pagina 79.

8. Power/POWER (spia alimentazione) Fa passare il proiettore tra la modalità di standby e di accensione. Fare riferimento

alla sezione "Avvio del proiettore" a

pagina 22 e "Spegnimento del proiettore" a pagina 38 per i dettagli.

Si illumina o lampeggia quando il proiettore è in funzione. Fare riferimento a "Indicatori" a pagina 79 per i dettagli.

9. LAMP (Spia lampada) Indica lo stato della lampada. Si illumina o

lampeggia se si verifica un problema con la lampada. Per ulteriori informazioni, vedere "Indicatori" a pagina 79.

10. Sorgente Consente di visualizzare la barra per la

selezione della sorgente. Per ulteriori informazioni, vedere "Commutazione del

segnale di input" a pagina 28.

11. AUTO Determina automaticamente le

temporizzazioni migliori per le immagini visualizzate. Per ulteriori informazioni, vedere "Regolazione automatica

dell'immagine" a pagina 23.

12. MODE/ENTER Consente di selezionare un'opzione di impostazione dell'immagine disponibile. Per ulteriori informazioni, vedere

"Selezione di una modalità immagine" a pagina 31.

Attiva la voce selezionata del menu OSD (On-Screen Display). Per ulteriori informazioni, vedere "Uso dei menu" a

pagina 25.

Introduzione10

Montaggio a soffitto del proiettore

BenQ desidera garantire ai propri clienti le massime prestazioni del proiettore, a tal fine, è importante evidenziare alcuni problemi di sicurezza onde evitare eventuali danni a persone e proprietà. Se si desidera installare il proiettore al soffitto, si consiglia vivamente di utilizzare il kit di installazione a soffitto BenQ adatto al proiettore scelto e verificare che sia installato correttamente e in totale sicurezza. Utilizzando un kit di installazione a soffitto di un'altra marca, l'apparecchio potrebbe cadere a causa di un montaggio errato mediante l'uso di viti di lunghezza e diametro non adeguati, provocando pertanto seri danni. È possibile acquistare il kit di installazione a soffitto del proiettore direttamente presso il rivenditore BenQ. BenQ consiglia inoltre di acquistare un cavo di sicurezza compatibile con il blocco Kensington e collegarlo saldamente sia allo slot del blocco Kensington sul proiettore che alla base della staffa di installazione a soffitto. In questo modo, il proiettore rimane assicurato al soffitto anche nel caso il relativo attacco alla staffa di montaggio si allenti.

Introduzione 11

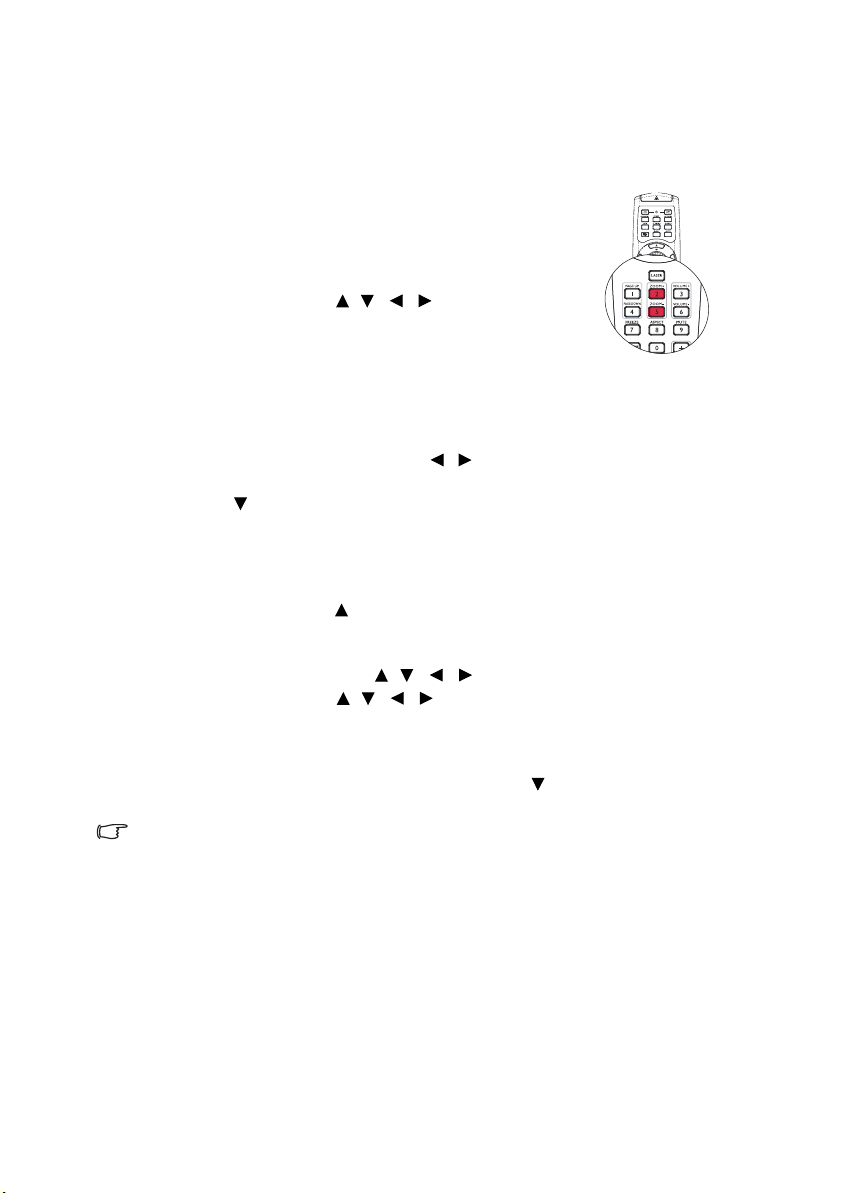

Telecomando

1 2 3 4 5 6 7

1. ON Accende il proiettore. Per ulteriori

informazioni vedere"Avvio del proiettore" a

pagina 22 .

2. COMPUTER Visualizza il segnale RGB (PC) / video componente (YPbPr/YCbCr)

3. HDMI Visualizza il segnale HDMI.

4. S-VIDEO Visualizza il segnale S-video.

5. MENU/EXIT Consente di attivare il menu OSD (On-

screen display). Consente di tornare al precedente menu OSD, di uscire e di salvare le impostazioni. Per ulteriori informazioni, vedere "Uso dei menu" a pagina 25.

6. BLANK Consente di nascondere l'immagine visualizzata sullo schermo. Per ulteriori informazioni, vedere "Immagine nascosta"

a pagina 34.

7. Trapezio/Frecce ( / su, / giù) Consentono di correggere manualmente la

distorsione delle immagini causata dall'angolatura della proiezione. Per ulteriori informazioni, vedere "Correzione

della distorsione trapezoidale" a pagina 24.

8. MODE/ENTER Selects an available picture setup mode. mode. Per ulteriori informazioni, vedere

"Selezione di una modalità immagine" a pagina 31.

Attiva la voce selezionata del menu OSD menu OSD (On-Screen Display). Per

ulteriori informazioni, vedere "Uso dei

menu" a pagina 25.

9. ZOOM+/ZOOMConsentono di aumentare o ridurre le

dimensioni delle immagini proiettate. Per ulteriori informazioni vedere

"Ingrandire e cercare dettagli" a pagina 29 .

10.

Pagina Su/Giù

Freccia pagina su/giù quando è eseguito il collegamento USB al PC. Per ulteriori informazioni, vedere "Operazioni pagine

remote" a pagina 34.

11. FERMO IMMAGINE Consente di fermare l'immagine proiettata. Per ulteriori informazioni, vedere "Blocco dell'immagine" a pagina

35.

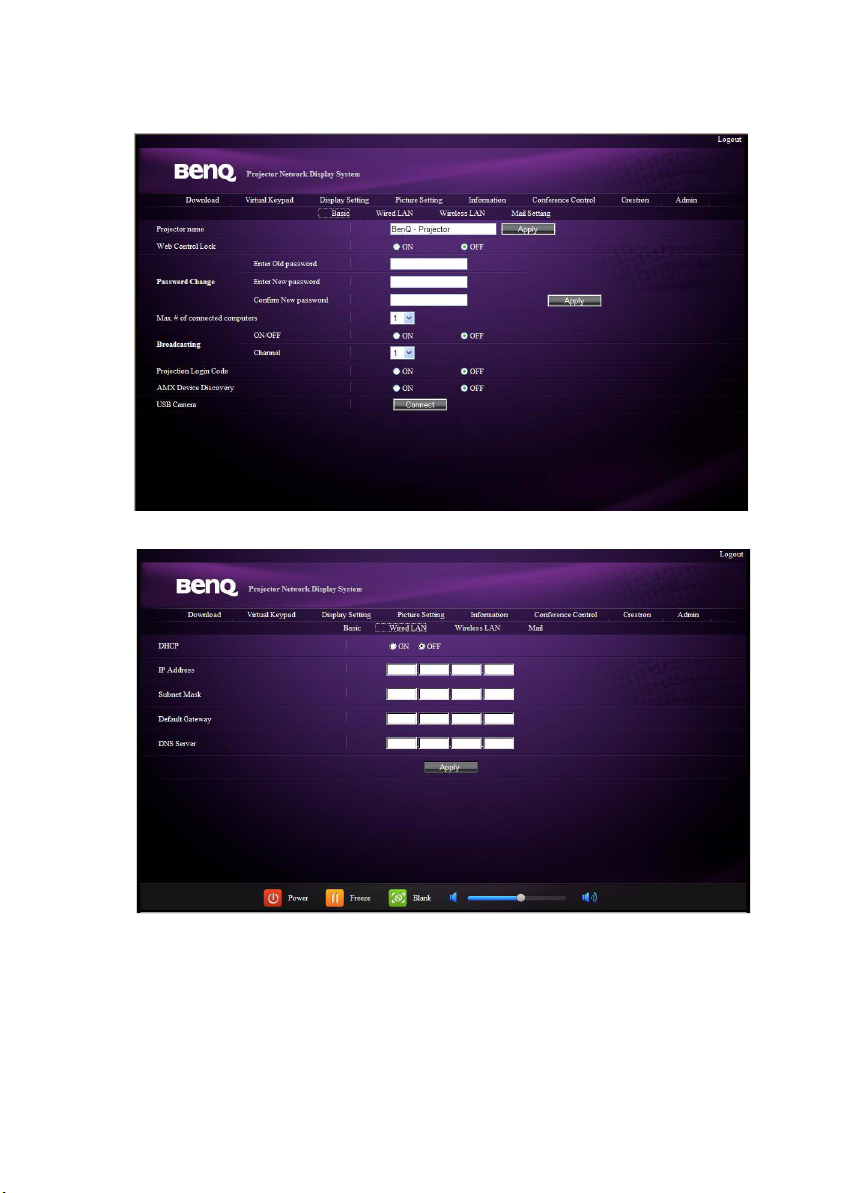

12. Impostazione di rete Abilita il menu OSD delle impostazioni

di rete.

13. TEST Visualizza il motivo del test. Per ulteriori

informazioni, vedere "Test formato" a

pagina 70.

14. OFF Spegne il proiettore. Per ulteriori

informazioni, vedere "Spegnimento del

proiettore" a pagina 38.

15. VIDEO Visualizza il segnale video.

16. RETE Abilita la modalità rete.

17. SORGENTE Consente di visualizzare la barra per la

selezione della sorgente. Per ulteriori informazioni, vedere "Commutazione

del segnale di input" a pagina 28.

Introduzione12

18. AUTO Determina automaticamente le

impostazioni temporali per l'immagine visualizzata. Per ulteriori informazioni, vedere "Regolazione automatica

dell'immagine" a pagina 23.

19. Frecce ( sinistra, destra) Quando il menu OSD (On-Screen

Display) è attivato, i tasti 7 e 19 sono usati come frecce direzionali per selezionare le voci di menu volute e per eseguire le regolazioni. Per ulteriori informazioni, vedere "Uso dei menu" a pagina 25.

20. LASER Emette una luce di puntamento laser visibile per le presentazioni.

21. Volume Regola il livello di volume del proiettore.

Per ulteriori informazioni, vedere

"Regolazione dell’audio" a pagina 35.

22. MUTE Attiva e disattiva il sonoro del proiettore.

Per ulteriori informazioni, vedere

"Disattivazione del sonoro" a pagina 35.

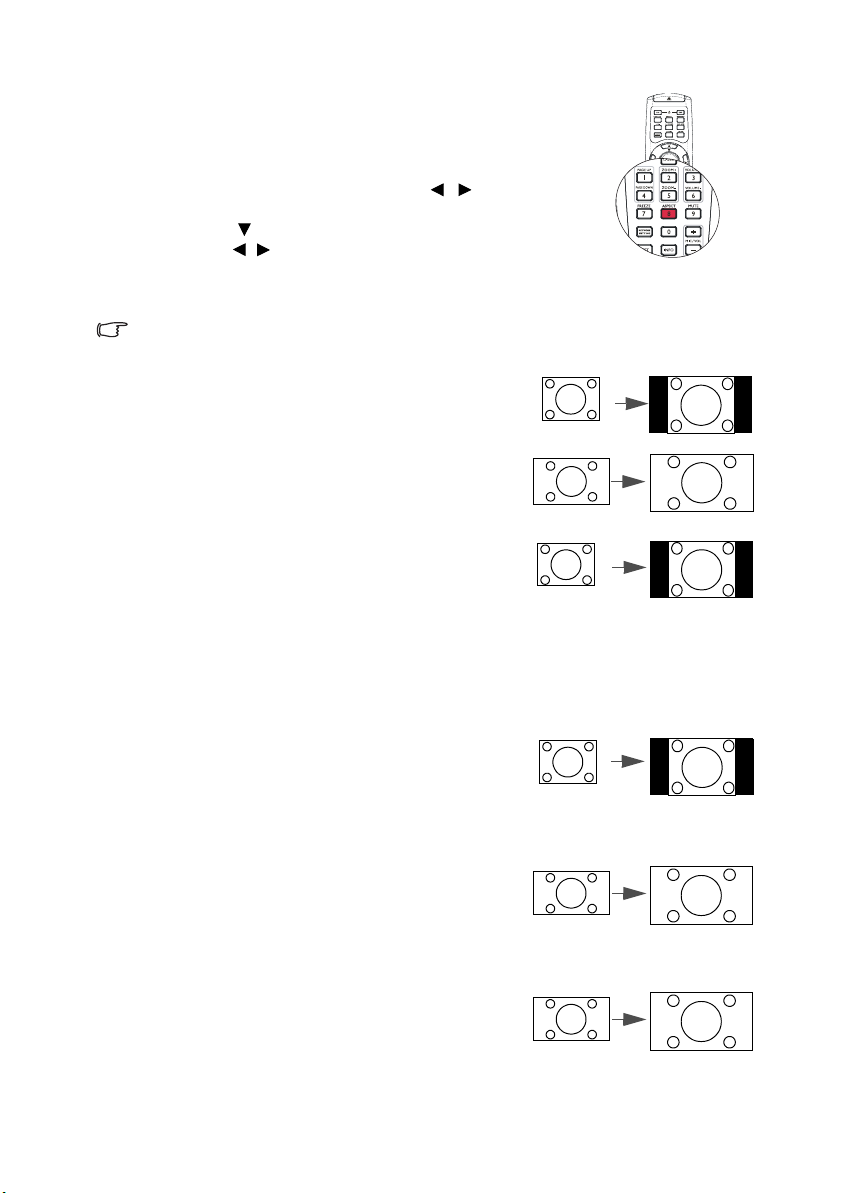

23. ASPETTO Seleziona il rapporto di visualizzazione.

Per ulteriori informazioni, vedere

"Selezione del rapporto" a pagina 29.

24. MIC/VOL Regola il livello di volume del microfono. Per ulteriori informazioni, vedere

"Regolazione del volume del microfono" a pagina 36.

25. INFO Visualizza il menu INFORMAZIONI.

Uso del puntatore LASER

Il puntatore laser serve a supportare i professionisti nelle presentazioni. Emette una luce di colore rosso, basta premerla e l'indicatore si illumina di luce rossa.

Il raggio laser è visibile. Per un'emissione continua è necessario tenere premuto LASER.

Evitare di guardare nella finestra della luce laser o di puntare il raggio su se stessi o su altre persone. Guardare i messaggi di avviso sul retro del telecomando prima di usarlo.

Il puntatore laser non è un giocattolo. I genitori devono essere coscienti dei pericoli dell'energia laser e mantenere questo telecomando lontano dalla portata dei bambini.

Introduzione 13

I sensori a infrarossi (IR) del sensore del telecomando si trovano nella parte anteriore del proiettore. Affinché il telecomando funzioni correttamente, tenerlo con un'angolazione massima di 22,5 gradi rispetto al sensore IR del proiettore. La distanza tra il telecomando ed il sensore non deve eccedere gli 8 metri (26 piedi).

Accertarsi che tra il telecomando e il sensore IR sul proiettore non sia posizionato alcun oggetto che possa ostacolare i raggi infrarossi.

• Utilizzo del proiettore da davanti. • Utilizzo del proiettore da dietro.

5°

Sostituzione della batteria del telecomando

1. Per aprire il coperchio della batteria, rivoltare il telecomando, con la parte superiore verso l'alto, premere sull'impugnatura e far scorrere verso l'alto in direzione della freccia, come mostrato nell'illustrazione. Il coperchio scorrerà via.

2. Rimuovere le batterie esistenti (se necessario) e installare due batterie AAA rispettando le giuste polarità come indicato alla base del vano batteria. Il polo positivo (+) va nella parte positiva e quello negativo (-) sul negativo.

3. Inserire nuovamente la copertura allineandola alla base e facendola scorrere in basso in posizione. Si arresta quando scatta in posizione.

• Evitare l'esposizione a calore e umidità eccessivi.

• La batteria si danneggia se non viene collocata correttamente.

• Utilizzare solo batterie del tipo consigliato dal produttore o di tipo equivalente.

• Smaltire la batteria utilizzata seguendo le istruzioni del produttore.

• Non gettare mai la batteria nel fuoco. Potrebbe esserci il pericolo di esplosione.

• Se le batterie sono esaurite o si prevede di non utilizzare il telecomando per un periodo di

tempo prolungato, rimuovere la batteria onde evitare danni causati da un'eventuale fuoriuscita di liquidi da questa.

Introduzione14

Collocazione del proiettore

Scelta della posizione

La disposizione della stanza o le preferenze personali detteranno l'installazione che sarà selezionata. Prendere in considerazione le dimensioni e la posizione dello schermo, la posizione della presa di corrente come anche la posizione e la distanza tra il proiettore ed il resto dell'attrezzatura.

Il proiettore può essere installato in una delle quattro posizioni illustrate di seguito:

1. Frontale tavolo Scegliere questa posizione quando il proiettore è

appoggiato sul pavimento e si trova di fronte allo schermo. Questa è la posizione più semplice del proiettore e consente una rapida configurazione e una migliore portabilità.

2. Frontale soffitto Scegliere questa posizione quando il proiettore è montato

capovolto sul soffitto e si trova di fronte allo schermo.

Se si sceglie un montaggio a soffitto, acquistare il kit di installazione a soffitto del proiettore BenQ presso il rivenditore.

Impostare Frontale soffitto nel menu CONFIGURAZ. SISTEMA: Di base > Posizione proiettore dopo aver acceso il proiettore.

3. Posteriore tavolo Scegliere questa posizione quando il proiettore è

appoggiato sul pavimento e si trova dietro lo schermo.

In questo caso, è necessario utilizzare un apposito schermo per retroproiezione.

Impostare Posteriore tavolo nel menu CONFIGURAZ. SISTEMA: Di base > Posizione proiettore dopo aver acceso il proiettore.

4. Posteriore soffitto Scegliere questa posizione quando il proiettore è montato

capovolto sul soffitto e si trova dietro lo schermo.

In questo caso, è necessario utilizzare un apposito schermo per retroproiezione e il kit di installazione a soffitto del proiettore BenQ.

Impostare Posteriore soffitto nel menu CONFIGURAZ. SISTEMA: Di base > Posizione proiettore dopo aver acceso il proiettore.

Collocazione del proiettore 15

Scelta delle dimensioni desiderate per l'immagine proiettata

La distanza dall'obiettivo del proiettore allo schermo, l'impostazione dello zoom (se disponibile) e il formato video influiscono sulle dimensioni dell'immagine proiettata.

Il formato originale del proiettore è 16:9.

Formato 4:3 in area di visualizzazione 16:3 Immagine in formato 16:9 ridimensionata

in un’area di proiezione in formato 4:3

Collocare sempre il proiettore su una superficie orizzontale (ad esempio un tavolo) e perpendicolarmente (formando un angolo retto di 90°) al centro orizzontale dello schermo. In questo modo è possibile ridurre l'eventuale distorsione dell'immagine causata dall'angolatura delle proiezioni o dalla proiezione su superfici angolari.

Se il proiettore è installato sul soffitto, verificare che sia montato capovolto affinché le immagini vengano proiettate leggermente verso il basso.

Come si può osservare nel diagramma a pagina 18, con questo tipo di proiezione il bordo inferiore dell'immagine proiettata viene spostato verticalmente rispetto alla superficie orizzontale su cui si trova il proiettore. Nell'attacco a soffitto, si fa riferimento al bordo superiore dell'immagine proiettata.

Se il proiettore si trova distante dallo schermo, le dimensioni dell'immagine proiettata e l'offset verticale aumentano proporzionalmente.

Quando si deve determinare la posizione dello schermo e del proiettore, è necessario tenere consto sia delle dimensioni dell’immagine proiettata, sia delle dimensioni dello scostamento verticale, che sono proporzionali alla distanza del proiettore.

BenQ mette a disposizione una tabella di dimensioni dello schermo che permette di determinare la posizione ideale del proiettore. Occorre considerare due dimensioni: la distanza orizzontale perpendicolare dal centro dello schermo (distanza di proiezione) e l'altezza dell'offset verticale del proiettore dal bordo orizzontale dello schermo (offset).

Collocazione del proiettore16

Come determinare la posizione del proiettore relativamente a specifiche dimensioni dello schermo

1. Selezionare le dimensioni dello schermo desiderate.

2. Fare riferimento alla tabella a pagina 18 per trovare la corrispondenza più vicina alle dimensioni dello schermo, nelle colonne di sinistra denominate "Dimensioni

schermo". Partendo da questo valore, scorrere la riga verso destra per individuare il

valore della distanza media dallo schermo nella colonna denominata "Media". Questo valore corrisponde alla distanza di proiezione.

3. Sulla stessa riga, spostarsi nella colonna di destra e annotare il valore di Offset

"Compensazione verticale (mm)" verticale. Ciò consente di stabilire la posizione finale

dell'offset verticale del proiettore rispetto al bordo dello schermo.

4. Si consiglia, pertanto, di posizionare il proiettore in senso perpendicolare rispetto al centro orizzontale dello schermo, alla distanza dallo schermo precedentemente indicata al punto 2 e in base al valore di offset calcolato al punto 3.

Ad esempio: se si usa uno schermo di 120 pollici, la distanza media di proiezione è di 4.710 mm ed avrà una compensazione verticale di 513 mm.

Come determinare le dimensioni dello schermo consigliate rispetto a una distanza specifica

Questo metodo è utile in fase di acquisto del proiettore per scegliere le dimensioni dello schermo più adatte alla propria stanza.

Le dimensioni massime dello schermo dipendono dallo spazio fisico disponibile all'interno della stanza.

1. Calcolare la distanza tra il proiettore e il punto in cui si vuole posizionare lo schermo. Questo valore corrisponde alla distanza di proiezione.

2. Fare riferimento alla tabella a pagina 18 per trovare la corrispondenza più vicina alla misurazione fra le distanze medie dallo schermo, nella colonna denominata "Media". Verificare che la distanza misurata sia compresa tra i calori minimi e massimi elencati fra i valori delle distanze medie.

3. Usando questo valore, controllare la colonna di sinistra per trovare la corrispondente

"Dimensioni schermo" elencata in quella riga. Tale valore indica la dimensione

dell'immagine proiettata dal proiettore alla distanza di proiezione.

4. Sulla stessa riga, spostarsi nella colonna di destra e annotare il valore di Offset

"Compensazione verticale (mm)" verticale. Ciò consente di stabilire la posizione finale

dello schermo rispetto al piano orizzontale del proiettore.

Ad esempio: se la distanza di proiezione misurata è di 4,0 m (4.000 mm), la corrispondenza più vicina nella colonna "Media" è 3.920 mm. Controllando questa riga, si vede che è necessario uno schermo da 100 pollici.

Se il proiettore viene collocato in una posizione diversa (da quella consigliata), sarà necessario inclinarlo in modo da adattare l'immagine al centro dello schermo. In questi casi l'immagine potrebbe risultare distorta. Utilizzare la funzione Trapezio per correggere la distorsione. Per ulteriori informazioni, vedere "Correzione della distorsione trapezoidale" a

pagina 24.

Collocazione del proiettore 17

Dimensioni di proiezione

Fare riferimento a "Dimensioni" a pagina 82 per il centro delle dimensioni dell’obiettivo del proiettore prima di calcolare la posizione corretta.

Zoom massimo

Zoom minimo

Scherm

Centro dell'obiettivo

Offset verticale

Distanza di proiezione

Dimensioni schermo Distanza dallo schermo (mm) Compensazione

Diagonale L

(mm)H(mm)

Pollici mm (Zoom

30 762 664 374 890 1140 1390 128 40 1016 886 498 1210 1540 1870 171 50 1270 1107 623 1520 1935 2350 214 60 1524 1328 747 1830 2330 2830 256

80 2032 1771 996 2460 3125 3790 342 100 2540 2214 1245 3090 3920 4750 427 120 3048 2657 1494 3720 4710 5700 513 150 3810 3321 1868 4660 5900 7140 641 200 5080 4428 2491 6240 7890 9540 854 220 5588 4870 2740 6870 8685 10500 940 250 6350 5535 3113 7810 9875 11940 1068 300 7620 6641 3736 9380 11855 14330 1282

Su questi valori è prevista una tolleranza del 3%, a causa delle variazioni dei componenti ottici. Se si desidera installare in modo permanente il proiettore, BenQ consiglia di controllare fisicamente le dimensioni delle immagini proiettate e la distanza utilizzando il proiettore sul posto prima di procedere all'operazione, in modo da valutare le caratteristiche ottiche del dispositivo. In questo modo è possibile determinare la posizione di montaggio più adatta all'installazione.

Lunghezza

minima

massimo)

Media Lunghezza

massima

(Zoom

minimo)

verticale (mm)

Collocazione del proiettore18

Collegamento

Quando si collega qualsiasi sorgente di segnale al proiettore, effettuare le seguenti operazioni:

1. Spegnere l'apparecchiatura prima di effettuare qualsiasi collegamento.

2. Utilizzare i cavi di segnale corretti per ciascuna origine.

3. Inserire saldamente i cavi.

• Nei collegamenti mostrati qui sotto, alcuni cavi possono non essere stati inclusi col proiettore (vedere "Contenuto della confezione" a pagina 8). Sono disponibili presso i negozi di elettronica.

10 10

1. Cavo VGA

2. Cavo VGA a DVI-I

3. Cavo USB

4. Cavo HDMI

5. Cavo adattatore video a componenti

6. Cavo video a componenti

7. Cavo audio L/R

8. Cavo S-Video

9. Cavo video

10. Cavo audio

a VGA (D-Sub)

• Molti notebook non attivano le porte video esterne quando vengono collegati a un proiettore. Di solito una combinazione di tasti, ad esempio FN + F3 o CRT/LCD, attiva o

Collegamento 19

disattiva lo schermo esterno. Individuare il tasto funzione con l'etichetta CRT/LCD o il simbolo del monitor sul notebook. Premere contemporaneamente questo tasto e il tasto FN. Per informazioni sulle combinazioni dei tasti del notebook, consultare la relativa documentazione.

• Il segnale d'uscita del connettore MONITOR OUT funziona solo quando il segnale d'ingresso arriva dal connettore COMPUTER. Quando il proiettore è acceso, il segnale d'uscita del connettore MONITOR OUT varia in base al segnale d'ingresso in arrivo dal connettore COMPUTER.

• Se si vuole usare il metodo di collegamento "Uscita monitor" quando il proiettore è in modalità di standby, assicurarsi che la funzione Uscita monitor sia attivata nel menu CONFIGURAZ. SISTEMA: Avanzata. Per ulteriori informazioni, vedere "Impostazioni

standby" a pagina 62.

Collegamento20

Collegamento di dispositivi di sorgente video

È sufficiente collegare il proiettore al dispositivo della sorgente video utilizzando uno dei metodi sopra indicati. Tuttavia, ciascuno di essi offre un livello di qualità video diverso. La scelta del metodo dipende essenzialmente dalla presenza dei terminali corrispondenti sul proiettore e sul dispositivo sorgente, come descritto di seguito:

Nome terminale Aspetto del terminale Qualità d’immagine

HDMI

COMPONENT

Component Video

S-VIDEO

S-Video

VIDEO

Video

• Se l'immagine video selezionata non viene visualizzata dopo l'accensione del proiettore pur avendo selezionato la sorgente video corretta, verificare che il dispositivo sorgente sia acceso e funzioni correttamente. Verificare inoltre che i cavi di segnale siano stati collegati correttamente.

• Nell’eventualità che si colleghi il proiettore al lettore DVD usando l’ingresso HDMI del proiettore e che le immagini proiettate siano visualizzare con i colori sbagliati, impostare lo spazio colore su YUV. Per ulteriori informazioni, vedere "Modifica dello spazio colore" a

pagina 28.

Ottima

Migliore

Buona

Normale

Collegamento 21

Funzionamento

Avvio del proiettore

1. Collegare il cavo d'alimentazione al proiettore e

ad una presa di corrente Accendere la presa di corrente (se dotata di apposito interruttore). Controllare che POWER (spia alimentazione) del proiettore si accende di colore rosso dopo l’accensione.

• Usare solo gli accessori originali (e.g. cavo d'alimentazione) col dispositivo per evitare possibili pericoli come scariche elettriche ed incendi.

• Se nel menu CONFIGURAZ. SISTEMA: Di base > Impostazioni d'uso è attivata la funzione Accensione diretta, il proiettore si accenderà automaticamente dopo avere collegato il cavo d'alimentazione alla presa di corrente.

2. Rimuovere il coperchio dell'obiettivo. Se il

coperchio non viene rimosso, potrebbe deformarsi per effetto del calore prodotto dalla lampada del proiettore.

3. Premere il tasto Power

tasto proiettore.

del proiettore o il

del telecomando per accendere il

POWER (spia alimentazione)

lampeggia

e resta verde quando il proiettore è acceso. La procedura di avvio dura circa 30 secondi.

Nell’ultima fase di avvio, viene proiettata una schermata di avvio. Se necessario, ruotare l'anello di messa a fuoco per regolare la nitidezza dell'immagine.

Se il proiettore è ancora caldo a causa di un'attività precedente, viene attivata la ventola di raffreddamento per circa 90 secondi prima dell'accensione della lampada.

4. La prima volta che si accende il proiettore,

selezionare la lingua OSD seguendo le istruzioni su schermo.

5. Se viene richiesta una password, premere i tasti

freccia per immettere una password a sei cifre. Per ulteriori informazioni, vedere "Utilizzo

della funzione di protezione mediante password" a pagina 26.

6. Accendere tutte le apparecchiature collegate.

7. Il proiettore avvia la ricerca dei segnali di

input. Sullo schermo viene visualizzato il segnale di ingresso corrente sottoposto a scansione. Se il proiettore non rileva un segnale valido, il messaggio Nessun segnale rimane visualizzato finché il proiettore non rileva un segnale di input.

Funzionamento22

Si può anche premere il tasto SORGENTE del proiettore o i tasti di selezione dell’origine del telecomando per selezionare il segnale d’ingresso voluto. Per ulteriori informazioni, vedere "Commutazione del segnale di input" a pagina 28.

Se la frequenza/risoluzione del segnale d’ingresso eccede la portata operativa del proiettore, sarà visualizzato il messaggio “Fuori campo” su una schermata vuota. Passare a un segnale di input compatibile con la risoluzione del proiettore oppure impostare un valore più basso per il segnale di input. Per ulteriori informazioni, vedere "Tabella dei tempi" a pagina 83.

Regolazione dell'immagine proiettata

Regolazione dell'angolo di proiezione

Il proiettore è dotato di 1 piedino di regolazione a sgancio rapido e 1 piedino di regolazione posteriore. che consentono di regolare l'altezza dell'immagine e l'angolo di proiezione. Per regolare il proiettore, eseguire le operazioni riportate di seguito:

1. Premere il tasto di rilascio e sollevare la parte

frontale del proiettore. Quando l'immagine si trova nella posizione desiderata, rilasciare il tasto di sgancio rapido per bloccare il piedino.

2. Girare il piedino regolatore posteriore per

regolare l’angolazione orizzontale.

Per ritrarre il piedino, sorreggere il proiettore e premere il tasto di sgancio rapido, quindi abbassare lentamente il proiettore. Serrare il supporto di regolazione posteriore in direzione opposta.

Se il proiettore non è collocato su una superficie piana oppure lo schermo e il proiettore non sono perpendicolari l'uno all'altro, l'immagine proiettata assume una forma trapezoidale. Per risolvere questo problema, vedere "Ingrandire e cercare dettagli" a pagina 29 per maggiori informazioni.

• Non guardare nell'obiettivo del proiettore quando la lampada è accesa. La luce della lampada può provocare danni alla vista.

• Fare attenzione quando si preme il pulsante di regolazione poiché chiude l'apertura da cui fuoriesce l'aria calda.

Regolazione automatica dell'immagine

In alcuni casi, potrebbe essere necessario ottimizzare manualmente la qualità dell'immagine. A tale scopo, premere AUTO sul proiettore o sul telecomando. Entro 3 secondi, la funzione di regolazione automatica intelligente incorporata modifica le impostazioni di frequenza e clock per garantire una qualità ottimale dell'immagine.

• Quando si utilizza la funzione AUTO, lo schermo è vuoto.

• Questa funzione è disponibile solamente quando viene selezionato il segnale PC (analog RGB).

Funzionamento 23

Regolazione delle dimensioni e della nitidezza dell'immagine

1. Regolare l’immagine proiettata sulle

dimensioni volute usando la ghiera dello zoom.

2. Ruotando l'anello di messa a fuoco, è

possibile rendere più nitida l'immagine.

Correzione della distorsione trapezoidale

Per distorsione trapezoidale si intende la situazione in cui l'immagine proiettata è visibilmente più larga nella parte superiore o inferiore. Ciò si verifica quando il proiettore non è perpendicolare allo schermo.

Per eliminare il problema, oltre a regolare l'altezza del proiettore, è necessario correggerla manualmente seguendo uno dei passaggi indicati di seguito.

•Usando il telecomando

Premere / sul proiettore o sul telecomando per visualizzare la pagina di correzione Trapezio. Premere per correggere la distorsione trapezoidale nella parte superiore dell’immagine. Premere per correggere la distorsione trapezoidale nella parte inferiore dell’immagine.

•Usando il menu OSD

1. Premere MENU/Esci quindi premere /

finché non viene evidenziato il menu

DISPLAY.

2. Premere il tasto per evidenziare Trapezio e

poi regolare il valore usando il tasto / .

3. Premere per correggere la distorsione

trapezoidale nella parte superiore dell’immagine o premere per correggere la distorsione trapezoidale nella parte inferiore dell’immagine.

Premere /.

Funzionamento24

Uso dei menu

Il proiettore è dotato di menu OSD (On-Screen Display) che consentono di effettuare regolazioni e selezionare varie impostazioni.

Qui sotto trovate una panoramica del menu OSD.

Icona menu

principale

Menu principale

Evidenziare

Sottomenu

Segnale video attuale

L’esempio che segue spiega come impostare la lingua OSD.

1. Premere MENU/Esci sul proiettore o sul

3. Premere per evidenziare

telecomando per attivare il menu OSD.

2. Usare / per evidenziare il menu

4. Premere due volte* il tasto

CONFIGURAZ. SISTEMA: Di base.

Stato

Premere MENU/Esci per tornare alla pagina precedente o uscire.

Lingua e premere / per selezionare la lingua preferita.

MENU/Esci del proiettore o del telecomando per uscire e salvare e impostazioni.

*Premendo il pulsante una volta si torna al menu principale, due volte chiude il menu OSD.

Funzionamento 25

Protezione del proiettore

Uso di un cavo di protezione

Il proiettore deve essere installato in un luogo sicuro per prevenire i furti. Diversamente, acquistare un sistema di protezione, tipo Kensington, per proteggere il proiettore. Sulla parte posteriore del proiettore si trova il passante per il sistema Kensington. Fare riferimento al punto 11 di pagina 9 per i dettagli.

Il sistema di protezione Kensington di solito è una combinazione di tasti e cavo con lucchetto. Fare riferimento alla documentazione del sistema di protezione per capire come usarlo.

Utilizzo della funzione di protezione mediante password

Per motivi di sicurezza e per impedire l'uso agli utenti non autorizzati, è possibile impostare una password di sicurezza. È possibile configurare la password dal menu OSD (On-Screen Display).

AVVISO: Ci saranno problemi se si attiva la funzione di blocco accensione e ci si dimentica la password. Se necessario, stampare questo manuale, scrivere la password utilizzata al suo interno e conservarlo in un luogo sicuro nel caso sia necessario controllare la password in futuro.

Impostazione della password

Dopo aver impostato la password, è necessario inserirla ogni volta che si desidera utilizzare il proiettore.

1. Aprire il menu OSD ed andare al menu CONFIGURAZ. SISTEMA: Avanzata >

Impostaz. protezione. Premere MODE/ENTER.

2. Evidenziare

3. Come indicato nella figura a destra, i quattro

tasti freccia ( , , , ) rappresentano rispettivamente 4 cifre (1, 2, 3, 4). In base alla password che si vuole impostare, premere le frecce per inserire le sei cifre della password.

4. Immettere nuovamente la password per

confermare. Dopo l'impostazione, il menu OSD torna alla

pagina Impostaz. protezione.

IMPORTANTE: Le cifre inserite sono visualizzate sullo schermo come asterischi. Assicurarsi di annotare la password scelta in modo da averla disponibile qualora si dovesse dimenticare.

Password: __ __ __ __ __ __

Conservare questo manuale in un posto sicuro.

5. Per uscire da menu OSD, premere MENU/Esci.

Blocco accensione e selezionare On premendo / .

Se si è dimenticata la password

Se è stata attivata la funzione password, verrà chiesto di inserire la password di sei cifre ogni volta che si accende il proiettore. Se viene inserita la password errata, viene visualizzato per tre secondi un messaggio di errore simile a quello riportato nella figura a destra e, successivamente, il messaggio ‘INPUT PASSWORD’. È possibile effettuare un secondo tentativo inserendo un'altra password a sei cifre oppure, se la password non è stata registrata ed è stata

Funzionamento26

dimenticata, è possibile effettuare la procedura di richiamo della password. Fare riferimento a "Procedura di richiamo della password" a pagina 27 per i dettagli.

Se si inserisce una password errata 4 volte di seguito, il proiettore si spegne automaticamente.

Procedura di richiamo della password

1. Tenere premuto per 3 secondi il pulsante AUTO

sul proiettore o sul telecomando. Il proiettore visualizzerà un codice sullo schermo.

2. Annotare il numero e spegnere il proiettore.

3. Rivolgersi al centro di assistenza BenQ più vicino

per decodificare il numero. È possibile che venga richiesta la documentazione relativa all'acquisto per verificare che non si tratti di utenti non autorizzati.

Modifica della password

1. Aprire il menu OSD ed andare al menu CONFIGURAZ. SISTEMA: Avanzata >

Impostaz. protezione > Modifica password.

2. Premere MODE/ENTER. Viene visualizzato il messaggio 'INSERISCI PASSWORD

AT TU AL E '.

3. Inserire la vecchia password.

• Se la password è corretta, viene visualizzato un altro messaggio 'INSERISCI NUOVA PASSWORD'.

• Se la password non è corretta, viene visualizzato per tre secondi un messaggio di errore, quindi viene visualizzato il messaggio 'INSERISCI PASSWORD ATTUALE' per un secondo tentativo. Premere il pulsante MENU/Esci per annullare la modifica o inserire un'altra password.

4. Inserire una nuova password.

IMPORTANTE: Le cifre inserite sono visualizzate sullo schermo come asterischi. Assicurarsi di annotare la password scelta in modo da averla disponibile qualora si dovesse dimenticare.

Password: __ __ __ __ __ __

Conservare questo manuale in un posto sicuro.

5. Immettere nuovamente la password per confermare.

6. L'assegnazione della nuova password al proiettore è riuscita. Ricordare di inserire la nuova password al successivo avvio del proiettore.

7. Premere il tasto MENU/Esci per uscire dal menu OSD.

Disattivazione della funzione password

Per disattivare la protezione con password, andare al menu CONFIGURAZ. SISTEMA: Avanzata > Impostaz. protezione > Blocco accensione dopo aver aperto il menu OSD.

Selezionare Off premendo / . È visualizzato il messaggio “INPUT PASSWORD” Inserire la password attuale.

i. Se la password è corretta, il menu OSD torna alla pagina Impostaz. protezione con

'Off' visualizzato nella riga di Blocco accensione. Alla successiva accensione del proiettore, non è necessario inserire la password.

Funzionamento 27

ii. Se la password non è corretta, viene visualizzato per tre secondi un messaggio di

errore, quindi viene visualizzato il messaggio 'INPUT PASSWORD' per un secondo tentativo. Premere il pulsante MENU/Esci per annullare la modifica o inserire un'altra password.

Anche se la funzione della password è disattivata, è necessario conservare la vecchia password se si desidera riattivare la funzione tramite l'inserimento della vecchia password.

Commutazione del segnale di input

Il proiettore può essere collegato contemporaneamente a più apparecchiature. Tuttavia, è possibile visualizzare solo un'apparecchiatura alla volta. All'avvio, il proiettore cerca automaticamente i segnali disponibili.

Assicurarsi che la funzione Recherche auto rapide nel menu SORGENTE sia su On (impostazione predefinita per il proiettore) se si desidera che il proiettore esegua la ricerca del segnale automaticamente.

È anche possibile scorrere manualmente i segnali in ingresso disponibili.

1. Premere il tasto SORGENTE del proiettore. Viene visualizzata la barra per la selezione della sorgente.

2. Premere ripetutamente il tasto / finché è selezionato il segnale voluto e poi premere il tasto MODE/ENTER.

Una volta rilevato il segnale, le informazioni sulla sorgente selezionata vengono visualizzate sullo schermo per pochi secondi. Se più di un apparecchiatura è collegata con il proiettore, ripetere le operazioni 1-2 per cercare un nuovo segnale.

• Il livello di luminosità dell'immagine proiettata cambia di

conseguenza quando si passa da un segnale di input all'altro. In genere, le presentazioni di dati "PC" (grafica), che utilizzano principalmente immagini statiche, sono più luminose rispetto alle presentazioni "Video" che utilizzano immagini in movimento (filmati).

• Il tipo di segnale di input influisce sulle opzioni disponibili di Modal. immagine. Per

ulteriori informazioni, vedere "Selezione di una modalità immagine" a pagina 31.

• La risoluzione di visualizzazione originale di questo proiettore è in formato 16:9. Per

ottenere i migliori risultati di visualizzazione dell’immagine, si deve selezionare ed utilizzare un segnale di input che trasmette a questa risoluzione. Le altre risoluzioni saranno adattate dal proiettore a seconda dell’impostazione ‘rapporto’, che potrebbe provocare la distorsione dell’immagine o perdita di nitidezza. Per ulteriori informazioni, vedere "Selezione del rapporto" a pagina 29.

Modifica dello spazio colore

Nell’eventualità che si colleghi il proiettore al lettore DVD usando l’ingresso HDMI del proiettore e che le immagini proiettate siano visualizzare con i colori sbagliati, impostare lo spazio colore su YUV.

1. Premere MENU/Esci quindi premere / finché non viene evidenziato il menu SORGENTE.

2. Premere per evidenziare Trasf. Spazio colore e premere / per selezionare uno spazio colore adatto.

Questa funzione è disponibile solo quando è in uso la porta ingresso HDMI.

Funzionamento28

Ingrandire e cercare dettagli

Se è necessario cercare i dettagli dell’immagine proiettata, ingrandire l’immagine. Usare i tasti freccia per navigare nell’immagine.

•Usando il telecomando

1. Premere il tasto ZOOM+/ZOOM- per visualizzare la barra dello Zoom.

2. Premere ZOOM + per ingrandire il centro dell’immagine. Premere il tasto ripetutamente finché non si raggiungono le dimensioni desiderate.

3. Utilizzare i tasti freccia ( , , , ) sul proiettore o sul telecomando per navigare nell’immagine.

4. Per ripristinare le dimensioni originali dell’immagine, premere AUTO Si può anche premere il pulsante ZOOM -. Premendo nuovamente il tasto -, l'immagine viene ulteriormente ridotta fino a tornare alle dimensioni originali.

•Usando il menu OSD

1. Premere MENU/Esci quindi premere / finché non viene evidenziato il menu DISPLAY.

2. Premere

3. Ripetere le operazioni 2-4 nella sezione "Usando il telecomando". Oppure se si sta

4. Premere ripetutamente sul proiettore per ingrandire l’immagine alla dimensione

5. Per scorrere l’immagine, premere MODE/ENTER per passare alla modalità pan e

6. Utilizzare i tasti freccia ( , , , ) sul proiettore o sul telecomando per navigare

7. Per ridurre le dimensioni dell’immagine, premere MODE/ENTER per tornare alla

Si può navigare nell’immagine solo dopo aver ingrandito l’immagine. Si può ingrandire ulteriormente l’immagine mentre si cercano i dettagli.

per evidenziare Zoom digitale e premere MODE/ENTER. Viene

visualizzata la barra dello zoom.

utilizzando il pannello di controllo del proiettore, continuare con le operazioni seguenti.

desiderata.

premere le frecce direzionali ( , , , ) per sfogliare l’immagine.

nell’immagine.

funzionalità zoom +/-, e premere AUTO per ripristinare le dimensioni originali dell’immagine. Si può anche premere ripetutamente finché non vengono ripristinate le dimensioni originali dell’immagine.

Selezione del rapporto

Per "rapporto" si intende il rapporto tra larghezza e altezza dell'immagine. La maggior parte dei televisori e dei computer presentano un'impostazione predefinita del rapporto di 4:3, mentre per i televisori digitali e i DVD generalmente il rapporto è 16:9.

Con l'avvento dell'elaborazione del segnale digitale, i dispositivi di visualizzazione digitale come questo proiettore possono estendere e modificare l'uscita dell'immagine assegnandole proporzioni diverse rispetto al segnale dell'immagine.

Per cambiare il rapporto dell’immagine proiettata (indipendentemente dal formato della sorgete):

Funzionamento 29

•Uso del telecomando

1. Premere ASPETTO per mostrare le impostazioni correnti.

Premere ripetutamente ASPETTO per selezionare un rapporto adatto al formato del segnale video e ai requisiti di visualizzazione.

•Usando il menu OSD

1. Premere MENU/Esci quindi premere / finché non viene evidenziato il menu DISPLAY.

2. Premere

per evidenziare Rapporto.

3. Premere / per selezionare un rapporto adatto al formato del segnale video e ai requisiti di visualizzazione.

Informazioni sul rapporto

Nelle immagini sottostanti, le porzioni nere rappresentano le aree inattive mentre quelle bianche le aree attive. Il menu OSD può essere visualizzato in quest’area scura non utilizzata.

1. Auto: consente di modificare le proporzioni dell'immagine per adattarla alla larghezza orizzontale della risoluzione originale. Questa opzione è adatta se il rapporto delle immagini è diverso da 4:3 e 16:9 e se si desidera utilizzare la maggior parte dello schermo senza alterare il rapporto dell'immagine.

2. Reale: L’immagine è proiettata con la sua risoluzione originale ed è ridimensionata per adattarla all’area dello schermo. Per i segnali di input con risoluzioni inferiori, le dimensioni dell'immagine proiettata saranno inferiori rispetto a un'immagine ridimensionata a schermo intero. Se necessario, regolare l'impostazione dello zoom o avvicinare il proiettore allo schermo per aumentare le dimensioni dell'immagine. Una volta completate queste regolazioni, potrebbe essere necessario reimpostare la messa a fuoco del proiettore.

3. 4:3: consente di adattare l'immagine per poterla visualizzare nel centro dello schermo con un rapporto di 4:3. Questa impostazione è particolarmente adatta per le immagini in formato 4:3, ad esempio TV a definizione standard e DVD in formato 4:3, poiché vengono visualizzate senza alterarne le proporzioni.

4. 16:9: consente di adattare l'immagine per poterla visualizzare nel centro dello schermo con un rapporto di 16:9. Questa impostazione è particolarmente adatta per le immagini già in formato 16:9, ad esempio TV ad alta definizione (HDTV), poiché vengono visualizzate senza alterarne le proporzioni.

5. 16:10: consente di adattare l'immagine per poterla visualizzare al centro dello schermo con un rapporto di 16:10. Questa impostazione è particolarmente adatta per le immagini già in formato 16:9, ad esempio TV ad alta definizione (HDTV), poiché vengono visualizzate senza alterarne le proporzioni.

Immagini 4:3

Immagini 16:9

Immagini 4:3

Immagini 16:9

Immagine 16:10

Funzionamento30

Ottimizzazione dell'immagine

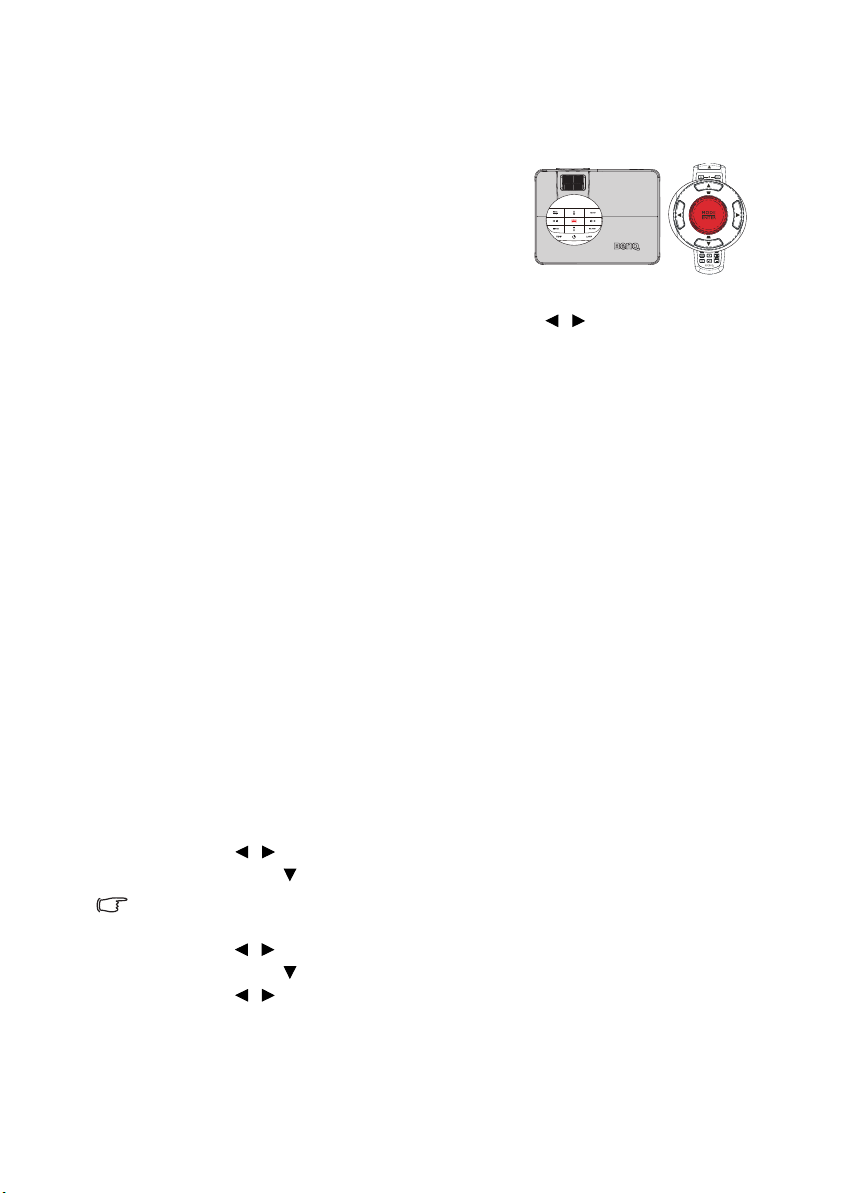

Selezione di una modalità immagine

Il proiettore dispone di varie modalità applicazioni che è possibile selezionare in base all'ambiente operativo in uso e al tipo di immagine del segnale di input.

Per selezionare la modalità di funzionamento desiderata, seguire una delle procedure indicate di seguito.

• Premere ripetutamente MODE/ENTER sul

proiettore o sul telecomando fini a quando non viene selezionata la modalità desiderata.

• Andare al menu IMMAGINE > Picture mode e premere / per selezionare la

modalità desiderata.

Le modalità d’immagine sono elencate di seguito.

1. Dinamico Modalità: Consente di ottimizzare la luminosità dell'immagine proiettata. Questa modalità è ideale per ambienti in cui è necessario un livello di luminosità elevato, ad esempio quando si utilizza il proiettore in stanze ben illuminate.

2. Presentazione Modalità (predefinita): Specifica per le presentazioni. La luminosità è enfatizzata in questa modalità.

3. sRGB Modalità: Consente di aumentare al massimo la purezza dei colori RGB per ottenere immagini reali indipendentemente dall'impostazione della luminosità. È la modalità più adatta per la visualizzazione di foto scattate con una fotocamera compatibile RGB e adeguatamente calibrata, nonché per visualizzare applicazioni grafiche e di disegno per computer, ad esempio AutoCAD.

4. Cinema Modalità: È appropriata per riprodurre film a colori, sequenze video di foto/ videocamere digitali o video digitali tramite ingresso PC, in ambienti oscurati (con poca luce).

5. Uten 1/Uten 2 Modalità: Richiama le impostazioni personalizzate basate sulle modalità immagine attualmente disponibili. Per ulteriori informazioni, vedere

"Impostazione della modalità Uten 1/Uten 2." a pagina 31.

Impostazione della modalità Uten 1/Uten 2.

Se le modalità immagine correnti disponibili non soddisfano le proprie esigenze, vi sono due modalità definibili dall'utente. È possibile utilizzare una delle modalità immagine (ad eccezione di Uten 1/Uten 2) come punto di partenza e personalizzare le impostazioni.

1. Premere MENU/Esci per aprire il menu OSD (On-screen display).

2. Selezionare il menu IMMAGINE > Picture mode.

3. Premere / per selezionare Uten 1 su Uten 2.

4. Premere il tasto per evidenziare Modalità riferimento.

Questa funzione è disponibile solamente quando la modalità Uten 1, o Uten 2 viene selezionata nel sottomenu Picture mode.

5. Premere / per selezionare la modalità immagine più adatta alle proprie necessità.

6. Premere il tasto per selezionare una voce del menu secondario e regolare il valore col tasto / . Fare riferimento alla sezione "Regolazione della qualità

dell'immagine nelle modalità utente" che segue per i dettagli.

7. Eseguite tutte le impostazioni, evidenziare Salva impostazioni e premere MODE/ ENTER per salvare le impostazioni.

8. Viene visualizzato il messaggio di conferma 'Impostazione salvata'.

Funzionamento 31

Utilizzo del Colore parete

Nel caso in cui la proiezione avvenga su una superficie colorata come una parete tinteggiata che potrebbe non essere bianca, la funzione Colore parete corregge i colori dell’immagine proiettata per evitare possibili differenze cromatiche fra la sorgete e le immagini proiettate.

Per utilizzare questa funzione, andare al menu DISPLAY > Colore parete e premere / per selezionare il colore più simile al colore della superficie di proiezione. Sono disponibili diversi colori precalibrati fra cui scegliere: Giallo chiaro, Rosa, Verde chiaro, Blu, e Lavagna.

Regolazione della qualità dell'immagine nelle modalità utente

In base al tipo di segnale rilevato, dopo aver selezionato la modalità disponibili altre funzioni definibili dall'utente. In base alle proprie necessità si possono

modificare queste funzioni evidenziandole e premendo / sul proiettore o sul telecomando

Regolazione Luminosità

Aumentando il valore, si ottiene una luminosità maggiore. Minore è l’impostazione, più scura è l'immagine. Regolare questa impostazione in modo che le aree scure dell'immagine appaiano nere e i dettagli in tali aree siano visibili.

Regolazione Contrasto

Aumentando il valore, si ottiene un contrasto maggiore. Utilizzare questa impostazione per impostare il livello massimo dei bianchi dopo aver regolato l'impostazione della Luminosità per adattarla all'ambiente di visualizzazione e al segnale di input selezionati.

Regolazione Colori

Impostando un valore più basso si ottengono colori meno saturi. Se si imposta un valore troppo alto, i colori dell'immagine saranno molto forti e ciò renderà l'immagine poco realistica.

Regolazione Tinta

Aumentando il valore, l'immagine assume una tonalità tendente al rosso. Diminuendo il valore, l'immagine assume una tonalità tendente al verde.

Regolazione Nitidezza

Aumentando il valore, l'immagine risulta più nitida. Diminuendo il valore, l'immagine risulta meno nitida.

Regolazione Brilliant Color

Questa funzione utilizza un nuovo algoritmo di elaborazione del colore e ottimizzazione dei livelli di sistema per consentire una maggiore luminosità insieme a colori più vivaci nell’immagine. Permette un miglioramento della luminosità del 50% nelle immagini a mezzi toni, che si trovano di solito in video e scene naturali, consentendo al proiettore di riprodurre colori più realistici. Se si deisdera riprodurre immagini con questa qualità, selezionare On. Altrimenti selezionare Off.

On è l’impostazione predefinita e consigliata per questo proiettore. Quando viene selezionato Off, la funzione Temperatura colore non è disponibile.

Selezione della Temperatura colore

Evidenziare Temperatura colore nel menu IMMAGINE e regolare i valori premendo / sul proiettore o sul telecomando.

Scegliere la temperatura colore preferita tra Caldo/Normale/Freddo.

Uten 1

+30

Uten 2

, sono

+50

+70

-30

Funzionamento32

*Informazioni sulla temperatura del colore:

Numerose tonalità differenti vengono considerate "bianche" per vari motivi. Uno dei metodi di rappresentazione del colore bianco più comune è la cosiddetta "temperatura di colore". Un colore bianco con una temperatura di colore bassa assume una tonalità rossastra. Un colore bianco con una temperatura di colore alta assume una tonalità bluastra.

Gestione colori 3D

In molti tipi di installazione, come ad esempio lezioni, meeting, o salotto dove la luce rimane spenta, o in edifici dove le finestre esterne permettono alla luce solare di entrare nelle stanze, non è necessario eseguire la gestione colore.

La gestione del colore deve essere considerata solo in installazioni permanenti con livelli di illuminazione controllati come ad esempio sale riunioni, sale per conferenze, ambienti domestici. La gestione del colore fornisce la regolazione del controllo della qualità del colore per consentire una riproduzione accurata del colore, come richiesto.

Una gestione del colore appropriata può essere realizzata solamente in condizioni di visualizzazione controllate e riproducibili. È necessario utilizzare un colorimetro (misuratore del colore della luce), e provvedere una serie di immagini sorgente adatte per misurare la riproduzione del colore. Questi strumenti non sono forniti con il proiettore, inoltre, il fornitore del proiettore deve essere in grado di fornire una guida adatta, o un installatore professionale.

Per la regolazione, Gestione colore è dotato di sei impostazioni (RGBCMY) dei colori. Quando viene selezionato il colore, è possibile regolare indipendentemente l’intervallo e la saturazione del colore in relazione alle proprie preferenze.

Se è stato acquistato un disco test contenente vari modelli di colore di prova che può essere usato per provare la presentazione del colore su monitor, TV, proiettori, ecc. È possibile proiettare qualsiasi immagine dal disco sullo schermo e accedere al menu Gestione colori 3D per eseguire le regolazioni.

Per regolare le impostazioni:

1. Andare al menu IMMAGINE e evidenziare Gestione colori 3D.

2. Premere il tasto MODE/ENTER ed è visualizzata la pagina Gestione colori 3D.

3. Evidenziare Colori primari e premere / per selezionare un colore tra Rosso, Giallo, Verde, Ciano, Blu, o Magenta.

4. Premere per evidenziare Tonalità e premere / per selezionare l’intervallo. Aumenti nella gamma comprendono colori composti da proporzioni variabili dei due colori adiacenti.

Fare riferimento all’illustrazione sulla destra per vedere come i colori si relazionano tra di loro.

Ad esempio, se si seleziona Rosso e si imposta

ROSSO

l’intervallo su 0, nell’immagine proiettata viene selezionato solamente il rosso puro. Aumentando l’intervallo verrà incluso il rosso vicino al giallo e rosso vicino al magenta.

5. Premere per evidenziare Saturazione e regolare il valore premendo / . Ogni

regolazione apportata si rifletterà immediatamente sull’immagine.

Ad esempio, se si seleziona Rosso e si imposta l’intervallo su 0, solamente la saturazione del rosso puro avrà effetto.

Saturazione è la quantità di colore presente nell’immagine video. Impostando un valore più basso si ottengono colori meno saturi; impostando “0” l'immagine viene

Magenta

Giallo

BLU

VERDE

Ciano

Funzionamento 33

visualizzata in bianco e nero. Se la saturazione è troppo alta, quel colore sarà troppo potente e irrealistico.

6. Premere per evidenziare Guadagno e regolare il valore premendo / . Ciò avrà effetto sul livello di contrasto selezionato per il colore primario. Ogni regolazione apportata si rifletterà immediatamente sull’immagine.

7. Ripetere le operazioni da 3 a 6 per eseguire la regolazione di altri colori.

8. Assicurarsi di aver eseguito tutte le regolazioni desiderate.

9. Premere MENU/Esci per uscire salvando le impostazioni.

Operazioni pagine remote

Collegare il proiettore al PC o notebook usando un cavo USB prima di usare la funzione pagine. Si possono controllare i comandi pagina su/giù del programma software di visualizzazione (del PC collegato) (come Microsoft PowerPoint) premendo

Pagina Su/Giù sul telecomando.

Se la funzione pagine remote non funziona, controllare se il collegamento USB è stato eseguito correttamente e che il driver del mouse del computer sia aggiornato sulla versione più recente.

Immagine nascosta

Per ottenere la completa attenzione del pubblico, è possibile utilizzare il tasto BLANK sul proiettore o sul telecomando per nascondere l'immagine. Premere un tasto qualsiasi del proiettore o del telecomando per ripristinare l’immagine. Sullo schermo appare la parola 'BLANK' mentre l’immagine è nascosta. Quando questa funzione è attivata con un ingresso audio collegato, si può ancora sentire l’audio.

Il timer inattività può essere impostato nel menu CONFIGURAZ. SISTEMA: Di base > Impostazioni d'uso > Timer inattività per permettere al proiettore di tornare automaticamente all’immagine quando non sono eseguite azioni nella schermata vuota per un determinato intervallo. L’intervallo può essere impostato tra 5 e 30 minuti con incrementi di 5-minuti.

Non bloccare l’obiettivo durante la proiezione perché l’oggetto che esegue il blocco può scaldarsi.

Impostazione del Timer pausa

L’intervallo del Timer pausa può essere impostato in modo che il proiettore si spegna dopo un intervallo specifico d’inattività (indipendentemente dal segnale).

Andare a CONFIGURAZ. SISTEMA: Di base > Impostazioni d'uso > Timer pausa ed impostare il timer di spegnimento su: Disattiva/30 min/1 ora/2 ore/3 ore/4 ore/8 ore/12 ore.

Funzionamento34

Blocco dell'immagine

Premere FERMO IMMAGINE sul telecomando per bloccare l'immagine. Sullo schermo appare la parola “FREEZE” (BLOCCO). Per annullare la funzione premere un tasto qualsiasi del proiettore o del telecomando.

Anche se l'immagine è bloccata sullo schermo, le immagini scorrono sul video o su un altro dispositivo. Se i dispositivi collegati dispongono di output audio, è possibile ascoltare il suono anche se l'immagine è ferma.

Funzionamento del proiettore ad altitudini elevate.

Si consiglia di utilizzare Modalità altitudine elevata quando l’ambiente è a 1.500 m -3.000 m sul livello del mare, e la temperatura è compresa tra 0°C–35°C.

Non usare Modalità altitudine elevata quando l’altitudine è compresa tra 0 e 1.500 m e la temperatura d’ambiente è compresa tra 0°C e 35°C. Attivando la modalità in queste condizioni il proiettore subirà un eccessivo raffreddamento.

Per attivare Modalità altitudine elevata:

1. Premere MENU/Esci quindi premere / finché non viene evidenziato il menu CONFIGURAZ. SISTEMA: Avanzata.

2. Premere per evidenziare Modalità altitudine elevata e premere / per selezionare On. Viene visualizzato un messaggio di conferma.

3. Evidenziare Sì e premere MODE/ENTER.

Quando si utilizza il proiettore in "Modalità altitudine elevata", il livello di rumore può aumentare poiché la ventola funziona a maggiore velocità per migliorare il sistema di raffreddamento e le prestazioni generali.

Se si utilizza il proiettore in condizioni estreme diverse da quelle descritte sopra, il sistema potrebbe spegnersi automaticamente per evitare che il proiettore si surriscaldi. In questi casi, è necessario passare alla modalità Altitudine elevata per ovviare a questi fenomeni. Tuttavia, il proiettore non è adatto al funzionamento in qualsiasi condizione estrema.

Regolazione dell’audio

Le regolazioni dell’audio sono eseguite come segue ed avranno effetto sulle casse del proiettore. Assicurarsi di avere eseguito il collegamento corretto all’ingresso audio del proiettore. Fare riferimento alla sezione "Collegamento" a pagina 19 per il collegamento dell’ingresso audio.

Disattivazione del sonoro

Per regolare il volume, premere MUTE sul telecomando, oppure:

1. Premere MENU/Esci quindi premere / finché non viene evidenziato il menu CONFIGURAZ. SISTEMA: Avanzata.

2. Premere per evidenziare Impostazioni audio e premere MODE/ENTER. È visualizzata la pagina Audio Settings (Impostazioni audio).

3. Evidenziare Mute e selezionare On.

Funzionamento 35

Regolazione del volume

Per regolare il volume, premere il tasto VOLUME +/VOLUME- del telecomando, oppure:

1. Ripetere i passaggi da 1-2 descritti sopra.

2. Evidenziare Volume e selezionare il livello di volume voluto.

Disattivazione della funzione Tono on/off

Per disattivare il sonoro:

1. Ripetere le fasi 1-2 nella sezione Disattivazione del sonoro.

2. Evidenziare Tono on/off e selezionare Off.

L'unico modo per modificare Disattivare il tono on/off è impostare On o Off qui. Disattivare il sonoro o modificare il livello audio non influenzerà Disattivare il tono on/off.

Regolazione del volume del microfono

Per regolare il volume, premere MIC/VOL +/- sul telecomando, oppure

1. Ripetere le fasi 1-2 nella sezione Disattivazione del sonoro.

2. EvidenziareVolume microfonoe e selezionare un livello audio desiderato.

Il suono del microfono funzionerà comunque anche se è stato attivato il Mute.

Attivazione/disattivazione della funzione SRS

•Usando il menu OSD

1. Premere MENU/Esci quindi premere / finché non viene evidenziato il menu CONFIGURAZ. SISTEMA: Avanzata.

2. Premere per evidenziare Impostazioni audio e premere MODE/ENTER. È visualizzata la pagina Audio Settings (Impostazioni audio).

3. Evidenziare SRS e premere il tasto / per selezionare On/Off.

Funzionamento36

Visualizzare contemporaneamente più origini

Il proiettore è in grado di visualizzare simultaneamente le immagini di due origino, che possono essere usate per migliorare la presentazione in modo interessante. Assicurarsi che i segnali che si vogliono visualizzare siano collegati in modo corretto al proiettore.

•Uso dei menu OSD

1. Premere MENU/Esci quindi premere / finché non viene evidenziato il menu DISPLAY.

2. Premere per evidenziare PIP e premere MODE/ENTER. È visualizzata la pagina PIP.

3. Evidenziare PIP e premere / per selezionare On.

Il proiettore selezionerà i due segnali correntemente attivi per la visualizzazione e l’ultima immagine visualizzata sarà mostrata nella finestra più grande come origine principale.

La funzione PIP è effettiva con le seguenti combinazioni di origini.

Origine 2

Origine 1 HDMI

Componente V

PC V

Video V

S-Video V

4. Per cambiare Fonte princ. o Fonte sec., premere il tasto per evidenziare Fonte princ. o Fonte sec. ed usare il tasto / per evidenziare l’origine da visualizzare

nella finestra principale (più grande) e secondaria (più piccola).

5. Per configurare le impostazioni OSD di una delle due origini (principale o secondaria), evidenziare Finestra attiva e poi premere il tasto / per selezionare

l’origine che si vuole regolare.

Le impostazioni eseguite nei menu OSD avranno effetto sulla finestra attiva.

6. Per cambiare la posizione della finestra più piccola, evidenziare Posizione e premere ripetutamente il tasto / finché è selezionata la posizione adatta.

7. Per ridimensionare la finestra più piccola, evidenziare Dimensione e premere il tasto

/ per impostare le dimensioni PIP tra Piccolo e Grande

8. Per uscire dal menu OSD, premere ripetutamente il tasto MENU/Esci finché il menu sparisce.

Funzionamento 37

Personalizzare il menu del proiettore

È possibile impostare i menu OSD (On-Screen Display) in base alle proprie preferenze. Le seguenti impostazioni non influiscono sulle impostazioni di proiezione, sul funzionamento o sulle prestazioni.

• Tempo visualizz. menu nel menu CONFIGURAZ. SISTEMA: Di base > Impostazioni

Menu consente di impostare il tempo in cui il menu OSD resta attivo dopo l’ultima pressione di un tasto. È possibile impostare un intervallo compreso tra 5 e 30 secondi,

con incrementi di 5 secondi. Utilizzare / per selezionare l'intervallo adatto.

• Posizione menu nel menu CONFIGURAZ. SISTEMA: Di base > Impostazioni Menu

consente di impostare la posizione del menu OSD in 5 posizioni diverse. Utilizzare /

per selezionare la posizione desiderata.

• Lingua nel menu CONFIGURAZ. SISTEMA: Di base consente di impostare la lingua

desiderata per i menu OSD (On-Screen Display). Utilizzare / per selezionare la lingua desiderata.

• Messaggio promemoria nel menu CONFIGURAZ. SISTEMA: Di base >Impostazioni

Menu permette di impostare se visualizzare i promemoria sullo schermo. Utilizzare /

per selezionare l'impostazione preferita.

Spegnimento del proiettore

1. Premere Power sullo schermo viene visualizzato un messaggio di richiesta conferma. Se non si risponde entro pochi secondi, il messaggio sparirà. Se si usa il telecomando, premere il tasto OFF per spegnere il proiettore.

2. Premere nuovamente Power. POWER (spia

alimentazione) lampeggia di colore rosso, la lampada del proiettore si spegne e le ventole continueranno a funzionare per circa 90 secondi per raffreddare il proiettore.

• Per evitare che la lampada possa danneggiarsi,

durante il processo di raffreddamento il proiettore non risponde a nessun comando.

3. Al termine della procedura di raffreddamento, POWER (spia alimentazione) resta access di colore rosso e le ventole si arrestano.

4. Scollegare il cavo d'alimentazione dalla presa a muro quando il proiettore non è usato per periodi prolungati.

• Se il proiettore non è spento in modo appropriato, quando si tenta di riaccenderlo le

ventole funzioneranno per alcuni minuti per raffreddare il proiettore e proteggere la lampada. Premere di nuovo il tasto Power per accendere il proiettore dopo che le ventole si sono fermare e POWER (spia alimentazione) si accende di colore rosso.

• La durata reale della lampada varierà in base alle condizioni ambientali e d'uso.

Funzionamento38

Controllo del proiettore mediante ambiente LAN

Impostazioni di rete consente di gestire il proiettore da un computer usando un browser web quando il computer e il proiettore sono connessi adeguatamente alla stessa rete locale.

Configurazione delle impostazioni della rete locale cablata

Internet

Router di rete

Si è in un ambiente DHCP:

1. Prendere un cavo RJ45 e connettere un'estremità al connettore d'ingresso LAN del proiettore e l'altra alla porta RJ45.

2. Premere MENU/Esci quindi premere / finché non viene evidenziato il menu CONFIGURAZ. SISTEMA: Avanzata.

3. Premere per evidenziare Impostazioni di rete e premere MODE/ENTER. Viene visualizzata la pagina Impostazioni di rete.

4. Premere per evidenziare LAN cablata e premere MODE/ENTER.

5. Premere per evidenziare DHCP e premere / per selezionare On.

6. Premere per evidenziare Applica e premere MODE/ENTER.

7. Inserire di nuovo la pagina LAN cablata. Verranno visualizzate le impostazioni Indirizzo IP, Subnet Mask, Gateway predefinito e Server DNS. Annotare l'indirizzo IP.

Se l'indirizzo IP non viene ancora visualizzato, contattare il proprio amministratore ITS.

Si è in un ambiente non DHCP:

1. Ripetere i passaggi da 1-4 descritti sopra.

2. Premere per evidenziare DHCP e premere / per selezionare Off.

3. Contattare il proprio amministratore ITS per le informazioni sulle impostazioni Indirizzo IP, Subnet Mask, Gateway predefinito e Server DNS.

4. Premere per selezionare l'elemento che si desidera modificare e inserire il valore.

5. Premere per evidenziare Applica e premere MODE/ENTER.

Configurazione delle impostazioni della rete locale wireless

Dongle wireless BenQ

Funzionamento 39

1. Collegare il dongle wireless BenQ (optional) al connettore d’ingresso USB TIPO A del proiettore.

2. Assicurarsi che il proiettore sia acceso.

3. Nel menu OSD andare a CONFIGURAZ. SISTEMA: Avanzata > Impostazioni di rete > LAN wireless e poi premere il tasto MODE/ENTER.

4. Assicurarsi che la voce Stato sia impostata su Connetti.

5. Assicurarsi che siano visualizzate le SSID.

6. Evidenziare Modalità connessione e premere il tasto / per selezionare AP o Infrastruttura. In modalità AP è necessario usare l'utilità di connessione wireless del computer per cercare le informazioni SSID del proiettore ed eseguire la connessione. Per usare la modalità Infrastruttura, è necessario collegare il computer ed il proiettore allo stesso router AP ed eseguire le connessioni usando l’indirizzo IP.

7. Inserire l’indirizzo IP del proiettore, mostrato in basso nella schermata Rete, nella barra dell’indirizzo del browser e premere Enter.

8. Scaricare ed installare Q Presenter sul computer. Usare il software per trasferire i contenuti del desktop al proiettore di rete usando la connessione alla LAN. Per ulteriori informazioni, vedere "Visualizzazione immagine mediante Q Presenter" a

pagina 49.

Se nel proiettore è impostata una chiave WEP, l'utente deve immettere tale chiave per connettersi alla rete.

Controllo del proiettore in remoto mediante un browser web

Una volta configurate le impostazioni LAN, è possibile trovare l'indirizzo IP del proiettore nella parte in basso della schermata di rete. Per controllare il proiettore è possibile usare qualsiasi computer che si trovi sulla stessa rete locale.

1. Immettere l'indirizzo del proiettore nella barra degli indirizzi del browser e premere Invio. Ad esempio: http://10.60.7.199

2. Si apre la pagina del funzionamento della rete remota BenQ.

• Il controllo della pagina web supporta la versione IE 7.0 o superiore.

Funzionamento40

• Le illustrazioni nel controllo della pagina web, le sezioni Q Presenter e USB Reader sono a scopo esplicativo e possono differire dalla struttura reale del proprio proiettore.

3. Fare clic su Download per salvare il software Q Presenter sul computer.

Il controllo della pagina web può anche essere collegato da Q Presenter > Impostazioni> Impostazioni avanzate > Controlla proiettore mediante pagina web a pagina 52.

4. Eseguire l'installazione del programma.

5. Aprire Q Presenter, cercare e connettere una visualizzazione di rete. Per ulteriori

informazioni, vedere "Visualizzazione immagine mediante Q Presenter" a pagina 49.

La pagina della Tastiera virtuale consente di usare il proiettore come se si stesse usando il telecomando o il pannello di controllo sul proiettore.

Funzionamento 41

i. La funzione di questi pulsanti è la stessa di quelle presenti sul telecomando. Per

ulteriori informazioni, vedere "Telecomando" a pagina 12.

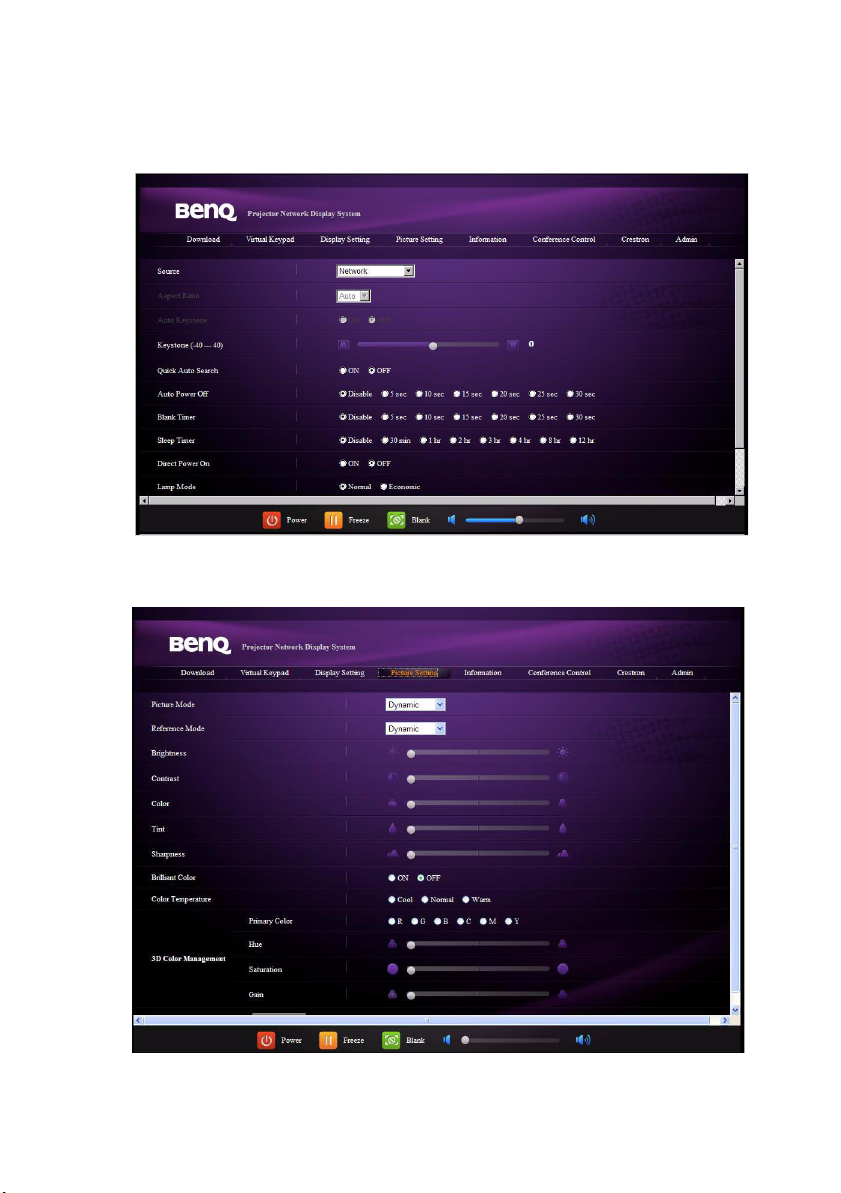

La pagina Visualizza impostazioni consente di usare il proiettore come se si stesse usando i menu OSD. Tali funzioni sono alcune impostazioni utili del menu.

La pagina Impostazioni immagine consente di gestire il proiettore come se si stesse usando il menu PICTURE (IMMAGINE).

Funzionamento42

La pagina delle Informazioni visualizza le informazioni e lo stato di questo proiettore.

La pagina Conference Control (Controllo conferenza) permette di controllare lo stato dello schermo del computer di tutti i computer collegati a questo proiettore.

Funzionamento 43

La pagina Crestron è disponibile solo quando si è in una rete LAN cablata. Essa consente inoltre di controllare il proiettore in remoto. Crestron supporta la versione RoomView

6.2.2.9.

iii

i. La funzione di questi pulsanti è la stessa di quelle presenti sul telecomando o sui

menu OSD. Per maggiori informazioni vedere "2. IMMAGINE" a pagina 60e

"Telecomando" a pagina 12.

Il pulsante Menu può anche essere usato per tornare al menu OSD precedente, uscire e salvare le impostazioni menu.

ii. Per cambiare sorgente di immissione, fare clic sul segnale desiderato. iii. È possibile selezionare una lingua OSD preferita.

Funzionamento44

La pagina degli strumenti consente di gestire il proiettore, configurare le impostazioni di controllo della LAN e assicurarsi l'accesso sicuro dell'uso della rete remota di questo proiettore.

iii

i. Il proiettore può essere nominato, è possibile tenere traccia della sua collocazioine

e della persona incaricata di esso. ii. Le impostazioni della LAN cablata possono essere regolate. iii. Una volta impostato, l'accesso alla rete remota di questo proiettore è protetto da

password. iv. Una volta impostato, l'accesso alla pagina degli strumenti è protetto da password.

Una volta effettuate le regolazioni, premere il pulsante Invia e i dati verranno salvati nel proiettore.

v. Premere Exit (Esci) per tornare alla pagina del funzionamento di rete remoto di

Crestron.

Funzionamento 45

La pagina delle Informazioni visualizza le informazioni e lo stato di questo proiettore.

i. Premere Exit (Esci) per tornare alla pagina del funzionamento di rete remoto di

Crestron.

La pagina Admin consente di entrare nelle pagine Base, Lan cablata, LAN wireless, e Posta, una volta inserita la password. La password predefinita è “0000”. Se si desidera modificare la password, entrare nella pagina Base.

Funzionamento46

La pagina Base consente di modificare la password, e selezionare le persone connesse. Il numero di persone connesse può influenzare la prestazione della visualizzazione di rete.

La pagina della LAN cablata consente di regolare le impostazioni della LAN cablata.

Funzionamento 47

La pagina della LAN wireless consente di regolare le impostazioni della LAN wireless.

La lunghezza massima della stringa SSID è 16 byte. Usare un SSID differente quando sono connessi più di due proiettori mediante LAN wireless.

La pagina Posta consente di inviare avvisi e-mail all'amministratore ITS.

Per verificare se l'email di avviso funziona è possibile provare per prima cosa la funzione Test mail.

Funzionamento48

Visualizzazione immagine mediante Q Presenter

Q Presenter è un'applicazione che funziona sul PC host. Si connette alla visualizzazione di una rete disponibile e trasferisce i contenuti alla visualizzazione di rete mediante connessione alla rete locale.

Accertarsi di disattivare altri programmi di controllo della rete virtuale prima di usare Q Presenter.

1. Connettere il proiettore al cavo RJ45 e accertarsi che il notebook o il computer si colleghi anch'esso alla LAN. Per maggiori informazioni vedere "Configurazione delle

impostazioni della rete locale cablata" a pagina 39 e "Configurazione delle impostazioni della rete locale wireless" a pagina 39.

2. Immettere l'indirizzo IP del proiettore e inserirne l'indirizzo nella barra degli indirizzi del proprio browser. Per ulteriori informazioni, vedere "Controllo del proiettore in

remoto mediante un browser web" a pagina 40.

3. Scaricare Q Presenter, estrarlo e completare l'installazione del programma.

4. Una volta installato fare doppio clic sull'icona Q Presenter. Verrà visualizzata la pagina Q Presenter.

5. Fare clic sull'icona Cerca.

La pagina Cerca consente di ricercare e connettere una visualizzazione di rete.

iii

i. Inserire l’indirizzo IP (fare riferimento alla sezione "Controllo del proiettore in

remoto mediante un browser web" a pagina 40 per i dettagli), oppure fare clic su

“Search” (Cerca).

Funzionamento 49

ii. I proiettori collegati alla LAN non verranno trovati. Quindi selezionare il

proiettore che si desidera collegare.

iii. Fare clic su “Connect” (Connetti). Quindi sarà possibile vedere l'immagine sul

proiettore.

iv. Fare clic per disconnettere tutti i proiettori collegati.

La pagina Funzione speciale consente di avere alcune funzioni avanzate per la gestione dell'immagine visualizzata sul proiettore.

iii

i. Schermo pieno: visualizzazione dell'immagine intera sul proiettore. Selezionabile:

verrà visualizzato un quadrato, quindi sarà possibile spostare e trascinare l'area che si desidera mostrare al pubblico.

Funzionamento50

ii. È possbile scegliere di avviare/arrestare la visualizzazione dei contenuti del

desktop alla rete connessa.

iii. Visualizzazione 4-1 (fino a 4 computer possono inviare contenuti a un proiettore

contemporaneamente). Fare clic sulla collocazione che si desidera visualizzare. Si possono scegliere 4 posizioni (1-4) oppure 2 posizioni (L – sinistra e R – destra) se si tratta di 2 computer. Una volta fatto clic sul punto che si desidera visualizzare, l'immagina appare sul proiettore. La collocazione può essere modificata in qualsiasi momento, anche per tornare allo schermo pieno o allo schermo vuoto.

Le pagine Impostazioni di base e avanzate consentono di configurare Q Presenter.

iii

i. È possibile scegliere se attivare la funzione Remote Desktop. Se è attivata la

funzione Remote Desktop, è possibile modificare Nome e Password. Se non è attivata, i campi Name (Nome) e Password saranno disabilitati (di colore grigio).

ii. È possibile impostare il nome e la password del computer connesso. Il nome deve

essere composto da otto lettere maiuscole dalla A alla Z e da 0 a 9. La password deve essere di 6 cifre da 1 a 4.

iii. Quando si installa Q Presenter, il programma identificherà automaticamente la

lingua del sistema operativo del computer ed installerà la stessa lingua. Se la lingua non è inclusa, il sistema manterrà la lingua Inglese come impostazione

predefinita. iv. È possibile scegliere se consentire la visualizzazione dei messaggi di notifica. v. Una volta impostato per attivare la visualizzazione 1:N, 1PC/NB può visualizzare

fino a 8 proiettori contemporaneamente. vi. Una volta impostato, premere Applica per salvare le modifiche.

Funzionamento 51

vii

viii

vii. È possibile selezionare la modalità di visualizzazione Video o Grafica. Modalità

grafica: peggiore qualità immagine ma velocità di trasmissione maggiore.

Modalità video: migliore qualità immagine ma velocità di trasmissione più lenta.

Tuttavia, la prestazione di trasmissione reale è stata determinata dallo stato

dell'utilizzo della rete in quel momento. viii.È possibile selezionare se aprire automaticamente l'applicazione Q Presenter

quando il computer viene acceso. ix. Una volta impostato, premere Applica per salvare le modifiche. x. È possibile collegare la rete remota BenQ alla pagina del funzionamento della rete

remota a pagina 40.

Funzionamento52

Uso della funzione Blocco controllo web

Questa funzione è progettata per impedire a persone non autorizzate di modificare le impostazioni senza autorizzazione usando Projector Network Display System.

Per abilitare la funzione:

1. Dopo avere collegato il computer al proiettore, inserire l’indirizzo del proiettore nella barra dell'indirizzo del browser e premere Enter.

2. Andare alla pagina Admin (Amministratore) di Projector Network Display System.

3. Inserire la password attuale.

4. Fare clic su ON nella riga Web Control Lock (Blocco controllo web).

La prossima volta che qualcuno si collega a questo proiettore, la pagina Projector Network Display System fornirà funzioni limitate.

Per disabilitare la funzione:

1. Andare alla pagina Admin (Amministratore) di Projector Network Display System.

2. Inserire la password attuale.

3. Fare clic su OFF nella riga Blocco controllo web.

Si può anche usare il menu OSD per impostare questa funzione:

1. Dopo avere aperto il menu OSD, andare al menu CONFIGURAZ. SISTEMA: Avanzata > Impostaz. protezione > Web Control Lock (Blocco controllo web) .

2. Selezionare On o Off premendo il tasto / . È visualizzato il messaggio “INPUT PASSWORD” . Inserire la password attuale.

Funzionamento 53

Uso del codice d’accesso del proiettore

Questa funzione è progettata per garantire la visualizzazione di rete usando il proiettore corretto. Per impostare questa funzione:

1. Dopo avere aperto il menu OSD, andare al menu CONFIGURAZ. SISTEMA: Avanzata > Impostazioni di rete. Premere MODE/ENTER.

2. Premere il tasto per evidenziare Codice login proiezione e premere il tasto / per selezionare On o Off.

Quando questa funzione è attiva, il proiettore genera nell'angolo in alto a destra un codice a caso di 4 cifre quando si cambia l’origine dello schermo di rete. È necessario inserire questo codice di 4 cifre su Q Presenter quando è eseguito il collegamento al proiettore.

Funzionamento54

Presentazione da un lettore USB

Questa funzione visualizza una presentazione di immagini archiviate in una penna USB connessa al proiettore. Essa può eliminare la necessità di un computer sorgente.

Tipi di file immagine

USB Reader visualizza file immagini nei formati JPEG, GIF, TIFF, PNG e BMP.

• Sul nome file dei caratteri non identificati viene visualizzata una casella quadrata.

• Il nome file Thai non è supportato

• I file in GIF, TIFF, PNG, e BMP possono essere visualizzati soltanto per una dimensione file

inferiore rispetto a WXGA (1280 x 800).

• Se una cartella è composta da oltre 200 foto, solo le prime 200 possono essere

visualizzate.

Preparazione

Per visualizzare le foto come presentazione, seguire queste fasi:

1. Connettere al computer una penna USB e copiare i file dal computer alla penna USB.

2. Accendere il proiettore, se necessario.

3. Rimuovere la penna USB dal computer e inserirla nel connettore USB tipo A del proiettore.

4. Verranno visualizzate le anteprime.

Controllo del lettore USB

Durante la visualizzazione delle anteprime:

i. Anteprime

iii

Funzionamento 55

ii. Cartella selezionata iii. Formato file supportato iv. Formato file non supportato v. Percorso e numero di pagina corrente

APremere apri cartella Invio scorrere attraverso le anteprime Quattro frecce torna a una pagina precedente Auto esci dal lettore USB Esci Cambiare pagina

torna alla prima pagina della cartella Indietro avvia presentazione Presentazione quando viene evidenziata

Regolare le impostazioni del lettore USB Impostando

Durante la presentazione:

un'immagine.

APremere vai all'immagine precedente o successiva

Funzionamento56

ruota l'immagine di 90 gradi in senso orario/ antiorario

/ (la rotazione è temporanea, l'immagine torna al suo orientamento originale tornando indietro alle anteprime)

torna a una pagina precedente Auto Avviare/arrestare la presentazione Invio

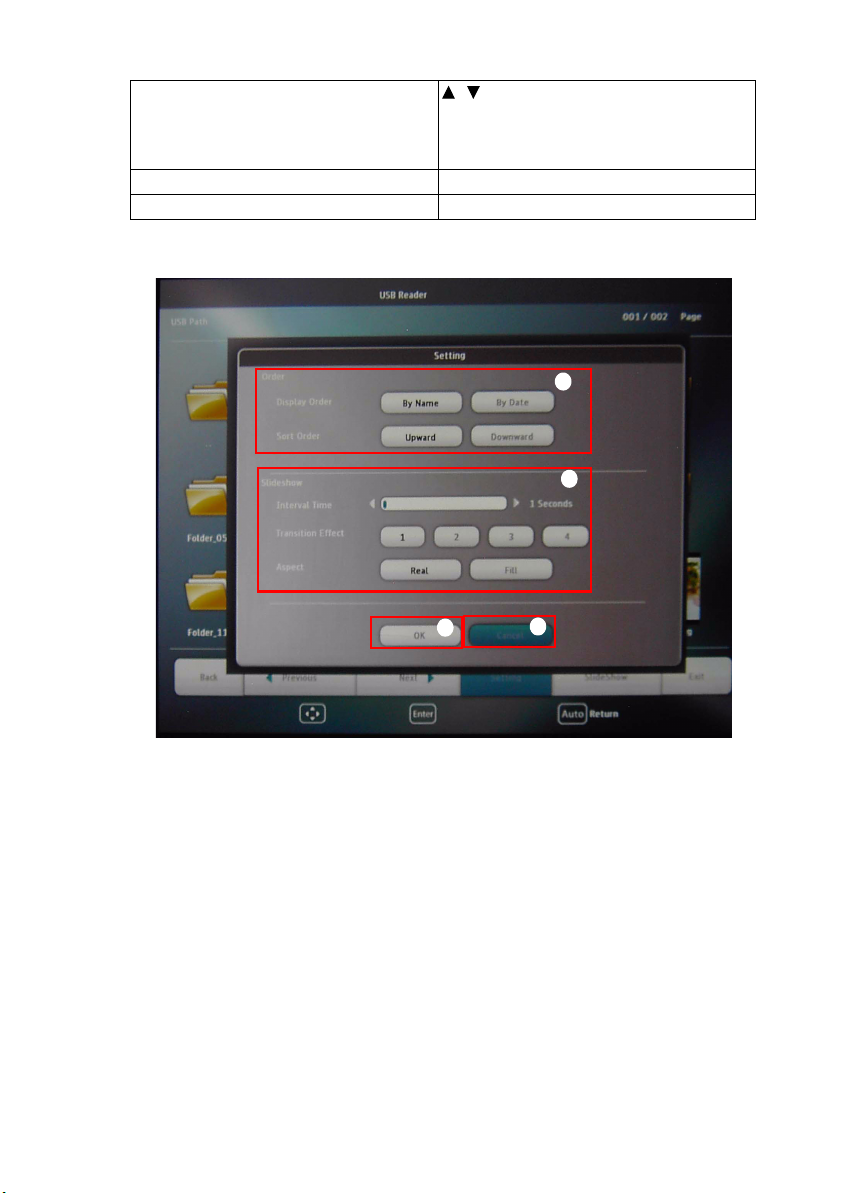

Pagina impostazioni:

iii

i. Le impostazioni dell'ordine possono essere regolate. ii. Le impostazioni della presentazione possono essere regolate. iii. Premere OK per salvare le impostazioni. iv. Premere Cancel (Annulla) per ignorare le modifiche.

Funzionamento 57

Controllo remoto del desktop mediante Q Presenter

Q Presenter può procedere il Remote Desktop Control (RDC) il PC host del proiettore.

1. Configurare l'account di accesso RDC (nome utente e password) in Q Presenter.

• Name (Nome): deve essere composto da 8 lettere inglesi maiuscole A-Z e da numeri 0-9.

• Password: deve essere composto da 8 cifre, nell'intervallo 1-4.

• Se ci sono molte persone che guardano lo schermo mentre si inserisce la password, i numeri saranno visualizzati in alto, a sinistra, in basso e a destra nell’ordine dei numeri da 1 a 4 del tastierino del telecomando o del proiettore.

• Se sono trovati più nomi Q Presenter uguali, il proiettore visualizza un messaggio di errore tipo “duplicato”.

2. La funzione Attiva funzione di controllo del desktop remoto in Q Presenter > Settings (Impostazioni) > Basic Settings (Impostazioni di base)

Funzionamento58

3. Aprire il menu OSD ed andare al menu CONFIGURAZ. SISTEMA: Avanzata > Impostazioni di rete. Premere MODE/ENTER.

4. Evidenziare Desktop remoto e premere il tasto MODE/ENTER.

5. Inserire Account e Password come al punto 1.

6. Evidenziare Connetti e premere il tasto MODE/ ENTER per eseguire il collegamento al PC selezionato.

7. Collegare la tastiera o il mouse USB per controllare il desktop del PC host usando il proiettore.

• Il controllo remoto del desktop non supporta la modalità di standby del PC.

• Il controllo remoto del desktop supporta solo la sorgente LAN, in modo tale che la

sorgente del proiettore è fissa sulla LAN.

Funzionamento 59

Funzionamento dei menu

Sistema menu

I menu dell'OSD (On-Screen Display) variano a seconda del tipo di segnale selezionato.

Menu principale

DISPLAY

IMMAGINE

Sottomenu Opzioni

Colore parete

Rapporto Auto/Reale/4:3/16:9/16:10 Correz trapez auto Trapezio Posizione Fase Dimens

orizzontali Zoom digitale

PIP On/Off Fonte princ. Fonte sec.

PIP

Modello insegnamento

Picture mode

Modalità riferimento Luminosità

Contrasto Colori Tinta Nitidezza Brilliant Color On/Off Temperatura colore

Gestione colori 3D

Salva impostazioni

Finestra attiva Princ./PIP

Posizione

Dimensione Grande/Piccolo

Lavagna

Lavagna bianca

Dinamico/Presentazione/sRGB/Cinema/Uten 1/ Uten 2

Dinamico/Presentazione/sRGB/Cinema

Colori primari R/G/B/C/M/Y Tonalità Saturazione Guadagno

Off/Giallo chiaro/Rosa/Verde chiaro/Blu/Lavagna

On/Off

HDMI/Video/S-Video/ Component/PC

In alto a destra/In basso a sinistra/In basso a destra/In alto a sinistra

Off/Modello lettera/Foglio di lavoro/Grafico coordinate Off/Modello lettera/Foglio di lavoro/Grafico coordinate

Freddo/Normale/Caldo

Funzionamento60

3. SORGENTE

Recherche auto rapide On/Off

Trasf. Spazio colore Auto/RGB/YUV

4. CONFIGUR AZ. SISTEMA: Di base

Lingua

Frontale tavolo/Posteriore

Posizione proiettore

Tempo visualizz. menu

Impostazioni Menu

Impostazioni di funzionamento

Ricevitore telecomando

Colore sfondo Nero/Blu/Porpora Schermata d'avvio

Posizione menu

Messaggio promemoria Accensione diretta

Auto spegnimento

Raffreddamento rapido

Timer inattività

Timer pausa

tavolo/Posteriore soffitto/ Frontale soffitto

5 sec/10 sec/15 sec/20 sec/ 25 sec/30 sec

Al centro/In alto a sinistra/ In alto a destra/In basso a destra/ In basso a sinistra

On/Off

Disattiva/5 min/10 min/15 min/

20 min/25 min/30 min

On/Off

Disattiva/5 min/10 min/15 min/

20 min/25 min/30 min Disattiva/30 min/1 ora/2 ore/

3 ore/4 ore/8 ore/12 ore Anteriore + Posteriore/Anteriore/

Posteriore

BenQ/Nero/Blu

ไทย

Funzionamento 61

CONFIGURAZ. SISTEMA: Avanzata

Modalità altitudine elevata

SRS On/Off Mute On/Off

Impostazioni audio

Impostazioni lampada

Impostaz. protezione

Baud rate

Test formato On/Off

Sottotitoli chiusi

Impostazioni standby

Volume Volume microfono Tono on/off On/Off Modalità lampada Normale/Risparmio Ripristina timer lampada Ore equivalente lampada Modifica password Modifica impostazioni protezione

Attiva sottotitoli chiusi

Versione sottotitoli

Rete On/Off Microfono On/Off Uscita monitor On/Off Passthrough

audio

On/Off

Blocco accensione Web Control Lock (Blocco controllo web)

2400/4800/9600/19200/ 38400/ 57600/115200

On/Off

CC1/CC2/CC3/CC4

Off/Computer/Video/HDMI

Funzionamento62

Stato DHCP Indirizzo IP

CONFIGUR AZ. SISTEMA: Avanzata

INFORMAZI ONI

Impostazioni di rete

Riprist. tutte imp.

Stato corrente del sistema

LAN cablata

LAN wireless

Desktop remoto

Codice login proiezione Indirizzo MAC

Subnet Mask Gateway predefinito Server DNS Applica Stato SSID Indirizzo IP Modalità connessione DHCP Indirizzo IP Subnet Mask Applica Account Password Connetti/Disconnetti

On/Off

• Sorgente

• Picture mode

• Risoluzione

• Sistem Warna

• Ore equivalente lampada

• Versione firmware

Tenere presente che le voci di menu sono disponibili quando il proiettore rileva almeno un segnale di input. Se non ci sono apparecchiature collegate al proiettore o non viene rilevato alcun segnale è possibile accedere solo ad alcune voci di menu.

Funzionamento 63

Descrizione di ciascun menu

• I valori predefiniti in questo manuale, in modo particolare quelli delle pagine 64-72 sono

solo per riferimento. Potrebbero variare fra i proiettori a causa dei continui miglioramenti apportati ai prodotti.

FUNZIONE DESCRIZIONE

Consente di correggere il colore dell’immagine proiettata se la

Colore parete

Rapporto

Correz trapez auto

Trapezio

1. DISPLAY Menu

Posizione

Fase

superficie di proiezione non è bianca. Per ulteriori informazioni, vedere "Utilizzo del Colore parete" a pagina 32.

Per impostare le proporzioni dell'immagine è necessario selezionare quattro opzioni che dipendono dalla sorgente del segnale di input. Per ulteriori informazioni, vedere "Selezione del rapporto" a pagina

29.

Corregge automaticamente la distorsione trapezoidale dell'immagine.

Corregge la distorsione trapezoidale dell'immagine. Per ulteriori informazioni, vedere "Correzione della distorsione trapezoidale" a

pagina 24.

Consente di visualizzare la pagina di regolazione della posizione. Per spostare l'immagine proiettata, utilizzare i tasti freccia. I valori visualizzati nella parte inferiore della pagina cambiano ogni volta che viene premuto un tasto, fino a raggiungere il valore massimo o minimo.

Questa funzione è disponibile solamente quando è selezionato il segnale PC (analog RGB).

Reg ola la fase di cl ock p er ridur re la di stor sion e dell'immagine.

Dimens orizzontali

Zoom digitale

PIP

Modello insegnamento

Funzionamento64

Questa funzione è disponibile solamente quando è selezionato il segnale PC (analog RGB).

Regola la dimensione orizzontale dell'immagine.

Questa funzione è disponibile solamente quando è selezionato il segnale PC (analog RGB).

Consente di aumentare o ridurre le dimensioni dell'immagine proiettata. Per ulteriori informazioni, vedere "Ingrandire e cercare

dettagli" a pagina 29.

Attiva o disattiva la finestra PIP ed esegue le relative regolazioni. Per ulteriori informazioni, vedere "Visualizzare contemporaneamente

più origini" a pagina 37.

Fornisce alcun modelli per aiutare nell'insegnamento. Gli insegnanti posso avvalersi di essi per l’insegnamento.

FUNZIONE DESCRIZIONE

Le modalità applicazioni predefinite consentono di ottimizzare

Picture mode

l'impostazione dell'immagine del proiettore per adattarla al tipo di programma in uso. Per ulteriori informazioni, vedere "Selezione di

una modalità immagine" a pagina 31.

Consente di selezionare la modalità di applicazione più adatta alle proprie esigenze di qualità dell'immagine e consente di regolare

Modalità riferimento

ulteriormente l'immagine a seconda delle selezioni elencate in basso. Per ulteriori informazioni, vedere "Impostazione della modalità Uten

1/Uten 2." a pagina 31.

Regola la luminosità dell'immagine. Per ulteriori informazioni, vedere

Luminosità

"Regolazione Luminosità" a pagina 32.

2. IMMAGINE Menu

Regola il grado di differenza tra l'intensità e la luminosità dell'immagine. Per ulteriori informazioni, vedere "Regolazione

Contrasto

Contrasto" a pagina 32.

Regola il livello di saturazione del colore, ovvero la quantità di ciascun colore in un'immagine video. Per ulteriori informazioni, vedere

"Regolazione Colori" a pagina 32.

Colori

Consente di regolare i toni dei colori rosso e verde dell'immagine. Per ulteriori informazioni, vedere "Regolazione Tinta" a pagina 32.

Tinta

Regola l'immagine in modo che appaia più o meno nitida. Per

Nitidezza

ulteriori informazioni, vedere "Regolazione Nitidezza" a pagina 32.

Questa funzione è disponibile solo quando è selezionata l’opzione Utente 1 o l'Utente 2.

Questa funzione è disponibile solo quando è selezionato un segnale Video o S-Video ed il sistema TV è NTSC o PAL.

Questa funzione è disponibile solo quando è selezionata l’opzione Utente 1 o l'Utente 2.

Questa funzione è disponibile solo quando è selezionato un segnale Video o S-Video ed il sistema TV è NTSC o PAL.

Questa funzione è disponibile solo quando è selezionata l’opzione Utente 1 o l'Utente 2.

Funzionamento 65

FUNZIONE DESCRIZIONE

Consente di regolare il valore massimo del bianco mantenendo una presentazione colori corretta. Per ulteriori informazioni, vedere

Brilliant Color

2. IMMAGINE Menu

Temperatura

"Regolazione Brilliant Color" a pagina 32.

Per ulteriori informazioni, vedere "Selezione della Temperatura

colore" a pagina 32.

colore

Gestione

Per ulteriori informazioni, vedere "Gestione colori 3D" a pagina 33.

colori 3D

Salva

Salvare le impostazioni adottate per la modalità Uten 1 o Uten 2.

impostazioni

. SORGENTE

Recherche auto rapide

Per ulteriori informazioni, vedere "Commutazione del segnale di

input" a pagina 28.

Questa funzione è disponibile solo quando è selezionata l’opzione Utente 1/2.

Trasf. Spazio colore

Per ulteriori informazioni, vedere "Modifica dello spazio colore" a

pagina 28.

Funzionamento66

FUNZIONE DESCRIZIONE

Consente di impostare la lingua desiderata per i menu OSD (On-

Lingua

Posizione proiettore

Screen Display). Per ulteriori informazioni, vedere "Uso dei menu" a

pagina 25.

Il proiettore può essere installato sul soffitto, dietro uno schermo o con uno o più specchi. Per ulteriori informazioni, vedere "Scelta della

posizione" a pagina 15.

Tempo visualizz. menu

Consente di impostare il tempo in cui l'OSD rimane attivo da quando viene premuto il tasto. L'intervallo è compreso tra 5 e 30 secondi, con incrementi di 5 secondi.

Impostazioni Menu

4. CONFIGURAZ. SISTEMA:

Posizione menu

Consente di impostare la posizione del menu OSD (On-Screen Display).

Messaggio promemoria

Di base Menu

Consente di visualizzare il promemoria.

Accensione diretta

Selezionando On si abilita la funzione. Fare riferimento a "Avvio del

proiettore" a pagina 22 per i dettagli.

Auto spegnimento

Consente di spegnere automaticamente il proiettore se non si rileva alcun segnale di input dopo un intervallo di tempo prestabilito. Per ulteriori informazioni, vedere "Impostando Auto spegnimento" a

pagina 74.

Impostazioni di

Raffreddamento rapido

Selezionando On si attiva la funzione il periodo di raffreddamento del proiettore si riduce a pochi secondi.

funzionament o

Timer inattività

Consente di impostare il tempo di attesa dell'immagine quando è azionata la funzione di inattività. Una volta trascorso questo intervallo di tempo, viene nuovamente visualizzata l'immagine. Per ulteriori informazioni, vedere "Immagine nascosta" a pagina 34.

Timer pausa

Imposta il timer per lo spegnimento automatico. Il timer può essere impostato con un valore fra 30 minuti e 12 ore.

Se si tenta di riavviare il proiettore subito dopo la procedura di raffreddamento rapido, il proiettore potrebbe non accendersi e potrebbero riavviarsi le ventole di raffreddamento.

Funzionamento 67

FUNZIONE DESCRIZIONE

Ricevitore

SISTEMA: Di base Menu

telecomando

4. CONFIGURAZ. Colore

sfondo

Imposta il sensore remoto a IR del proiettore che riceverà il segnale dal telecomando.

Consente di selezionare il colore dello sfondo da visualizzare quando non c'è segnale in ingresso nel proiettore. Sono disponibili tre opzioni: Nero, blu o viola.

Consente di selezionare il logo da visualizzare sullo schermo all'accensione del proiettore. Sono disponibili tre opzioni: Logo BenQ, nero o blu.

Schermata d'avvio

Funzionamento68

FUNZIONE DESCRIZIONE

Modalità altitudine

Questa modalità consente il funzionamento ad altitudini elevate. Per ulteriori informazioni, vedere "Funzionamento del proiettore ad

altitudini elevate." a pagina 35.

elevata

Permette di accedere al menu d’impostazione audio. Per ulteriori informazioni, vedere "Regolazione dell’audio" a pagina 35.

SRS

Per ulteriori informazioni, vedere "Attivazione/disattivazione della

funzione SRS" a pagina 36.

Mute

Per ulteriori informazioni, vedere "Disattivazione del sonoro" a pagina

5. CONFIGURAZ. SISTEMA: Menu Avanzate.

Impostazioni audio

Impostazioni lampada

Impostaz. protezione

35.

Volume

Per ulteriori informazioni, vedere "Regolazione del volume" a pagina 36.

Volume microfono

Per ulteriori informazioni, vedere "Regolazione del volume del

microfono" a pagina 36.

Tono on/off

Per ulteriori informazioni, vedere "Disattivazione della funzione Tono

on/off" a pagina 36.

Modalità lampada

Per ulteriori informazioni, vedere "Impostare Modalità lampada su

Risparmio" a pagina 74.

Ripristina timer lampada

Per ulteriori informazioni, vedere "Ripristino del timer della lampada" a

pagina 78.

Ore equivalente lampada Fare riferimento alla sezione "Visualizzazione delle ore di utilizzo

della lampada" a pagina 74 per i dettagli su come sono calcolate le

ore totali d’uso della lampada. Modifica password

Viene richiesto di inserire la password corrente prima di inserirne una nuova.

Modifica impostazioni protezione Blocco accensione

Per ulteriori informazioni, vedere "Protezione del proiettore" a pagina

26.

Web Control Lock (Blocco controllo web)

Selezionando On si impedisce a persone non autorizzate di modificare le impostazioni senza autorizzazione usando Projector Network Display System.

Funzionamento 69

FUNZIONE DESCRIZIONE

Seleziona una Baud Rate identica a quella del computer così da poter

Baud rate

Test formato

collegare il proiettore usando un cavo RS-232 adatto. Questa funzione deve essere utilizzata solamente da personale qualificato.

Selezionando On si attiva la funzione e il proiettore visualizza la pagina di correzione del trapezio. Aiuta a regolare le dimensioni dell’immagine e la messa a fuoco e verifica che l’immagine sia proiettata senza distorsione.

Attiva sottotitoli chiusi

Attivare la funzione selezionando On quando il segnale in ingresso

5. CONFIGURAZ. SISTEMA: Menu Avanzate.

Sottotitoli

selezionato contiene sottotitoli chiusi.

• Sottotitoli: Visualizzazione su schermo di dialoghi, commenti, e effetti sonori dei programmi TV e video che contengono sottotitoli chiusi (in genere indicati con "CC" nell’elenco programmi TV).

chiusi

Versione sottotitoli

Selezionare la modalità sottotitoli chiusi preferita. Per visualizzare i sottotitoli, selezionare CC1, CC2, CC3, o CC4 (CC1 visualizza i sottotitoli nella lingua principale della propria zona).

Rete

Selezionando On si abilita la funzione ed il proiettore può essere monitorato o controllato sulla rete quando è in modalità di standby.

Microfono

Selezionando On si abilita la funzione ed il microfono può essere usato anche in modalità di standby

Impostazioni standby

Uscita monitor

Selezionando On si attiva la funzione. Il proiettore può emettere il segnale VGA quando è in modalità di standby ed i connettori COMPUTER e USCITA MONITOR sono collegati correttamente ai dispositivi.

Passthrough audio

Imposta l’origine dell’ingresso audio quando il proiettore è in modalità di standby.

Imposta il rapporto dello schermo su 4:3. Questa funzione non è disponibile quando il rapporto è impostato su “16:9”, “16:10” o “Reale”.

Attivando questa funzione aumenta sensibilmente il consumo di energia.

Funzionamento70

FUNZIONE DESCRIZIONE

5. CONFIGURAZ. SISTEMA: Menu Avanzate.

LAN cablata

Per ulteriori informazioni, vedere "Controllo del proiettore mediante

ambiente LAN" a pagina 39.

LAN wireless

Per ulteriori informazioni, vedere "Controllo del proiettore mediante

ambiente LAN" a pagina 39.

Desktop remoto

Impostazioni di rete

Per ulteriori informazioni, vedere "Visualizzazione immagine

mediante Q Presenter" a pagina 49.

Codice login proiezione

Selezionando On si garantisce la visualizzazione di rete usando il proiettore corretto.

Indirizzo MAC

Visualizza l’indirizzo MAC di questo proiettore.

Ripristina tutte le impostazioni sui valori predefiniti.

Riprist. tutte imp.

La limitazione del sistema dell’audio 1:1 è Intel Pentium 4, 3.0G CPU, 1G RAM.

Vengono mantenute tutte le seguenti impostazioni: Posizione, Fase, Dimens orizzontali, Uten 1, Uten 2, Lingua, Posizione proiettore, Modalità altitudine elevata, Impostaz. protezione, Baud rate e Impostazioni di rete.

Funzionamento 71

FUNZIONE DESCRIZIONE

Sorgente

6. INFORMAZIONI Menu

Stato corrente del sistema

Visualizza l'origine del segnale corrente.

Picture mode

Consente di visualizzare la modalità selezionata nel menu IMMAGINE.

Risoluzione

Indica la risoluzione originale del segnale di input.

Sistem Warna

Visualizza il formato di input del sistema: NTSC, PAL, SECAM o RGB.

Ore equivalente lampada

Visualizza il numero di ore in cui la lampada è stata utilizzata.

Versione firmware

Mostra la versione del firmware.

Funzionamento72

Manutenzione

Manutenzione del proiettore

Il proiettore richiede poche operazioni di manutenzione. L'unico intervento da eseguire regolarmente è la pulizia dell'obiettivo.

Non rimuovere i componenti del proiettore, a eccezione della lampada. Per la sostituzione di parti diverse dalla lampada, contattare il rivenditore.

Pulizia dell'obiettivo

Pulire l'obiettivo ogni volta che vi si deposita dello sporco o della polvere.

• Rimuovere la polvere utilizzando una bomboletta di aria compressa.

• Per rimuovere lo sporco o eventuali macchie, utilizzare un panno specifico per la pulizia delle lenti o inumidire un panno morbido con un detergente per lenti e pulire delicatamente la superficie dell'obiettivo.

• Non usare mai alcun tipo di panno abrasivo, detergenti alcalini/acidi, polveri abrasive o solventi volatili come alcol, benzene, solventi o insetticidi. L’uso di tali materiali, o il contatto prolungato con oggetti di gomma o vinile, può provocare danni alle superifci ed alla struttura del proiettore.

Non utilizzare materiali abrasivi per pulire l'obiettivo.

Pulizia della parte esterna del proiettore

Prima di pulire la parte esterna, spegnere il proiettore utilizzando la procedura di spegnimento appropriata descritta in "Spegnimento del proiettore" a pagina 38, quindi scollegare il cavo di alimentazione.

• Per rimuovere lo sporco o la polvere, utilizzare un panno morbido che non lascia residui.

• Per rimuovere lo sporco più resistente o eventuali macchie, inumidire un panno morbido con acqua e del detergente a PH neutro. Quindi pulire l'alloggiamento.

Non utilizzare mai cera, alcol, benzene, solventi o altri detergenti chimici, poiché potrebbero danneggiare il proiettore.

Conservazione del proiettore

Se si prevede di non utilizzare il proiettore per un periodo di tempo prolungato, conservarlo secondo le istruzioni riportate di seguito:

• Assicurarsi che la temperatura e l'umidità del luogo di conservazione rientrino nei limiti indicati per il proiettore. Fare riferimento alla sezione "Specifiche tecniche" a pagina 81 oppure consultare il rivenditore per informazioni sui valori.

• Ritrarre i piedini di regolazione.

• Rimuovere la batteria dal telecomando.

• Riporre il proiettore nella confezione originale o in una confezione analoga.

Trasporto del proiettore

Si raccomanda di spedire il proiettore riponendolo nella confezione originale o in una analoga.

Manutenzione 73

Informazioni sulla lampada

Visualizzazione delle ore di utilizzo della lampada

Quando il proiettore è in funzione, il tempo di utilizzo della lampada espresso in ore viene calcolato automaticamente dal timer incorporato.

Per ulteriori informazioni vedere "Impostare Modalità lampada su Risparmio" nella modalità Risparmio.

Per visualizzare le informazioni sulle ore di utilizzo della lampada:

1. Premere MENU/EXIT quindi premere / finché non viene evidenziato il menu

CONFIGURAZ. SISTEMA: Avanzata.

2. Premere per evidenziare Impostazioni lampada e premere MODE/ENTER. Viene

visualizzata la pagina Impostazioni lampada.

3. Nel menu verranno visualizzate le informazioni su Ore equivalente lampada.

4. Per uscire da menu, premere MENU/EXIT.

È anche possibile visualizzare queste impostazioni nel menu INFORMAZIONI.

Aumentare la durata della lampada

La lampada di proiezione è un oggetto di consumo. Per rendere più lunga la durata della lampada, è possibile eseguire le seguenti impostazioni all’interno del menu OSD.

Impostare Modalità lampada su Risparmio

Tramite la modalità Risparmio è possibile ridurre il rumore di sistema e il consumo energetico del 20%. Se si seleziona la modalità Risparmio, il livello di luminosità sarà inferiore e le immagini proiettate risulteranno più scure.

Impostando il proiettore in modalità Risparmio è possibile prolungare la durata di funzionamento della lampada. Per impostare la modalità Risparmio, andare al menu CONFIGURAZ. SISTEMA: Avanzata > Impostazioni lampada > Modalità lampada e premere / .

Impostando Auto spegnimento

Questa funzione consente di spegnere automaticamente il proiettore se non si rileva alcuna sorgente di input dopo un intervallo di tempo prestabilito per evitare il consumo della lampada.

Per impostare la funzione Auto spegnimento, andare al menu CONFIGURAZ. SISTEMA: Di base > Impostazioni d'uso > Auto spegnimento e premere / . È possibile impostare un intervallo compreso tra 5 e 30 minuti, con incrementi di 5 secondi. Se gli intervalli di tempo predefiniti non sono disponibili per la personalizzazione, selezionare Disattiva. Il proiettore non effettuerà lo spegnimento automatico per un dato intervallo di tempo.

Manutenzione74

Sostituzione della lampada

Quando l'indicatore della lampada si illumina in rosso o viene visualizzato un messaggio nel quale viene richiesto di sostituire la lampada, provvedere alla sostituzione o contattare il rivenditore. L'uso di una lampada usurata può causare malfunzionamenti e, in alcuni casi, rischi di esplosione della lampada stessa.

Andare a sito http://lamp.benq.com per le lampade di ricambio.

Il LED Lamp (Lampada) si illuminerà se la lampada è troppo calda. Per ulteriori informazioni, vedere "Indicatori" a pagina 79.

I seguenti messaggi di avviso indicano che è necessario sostituire la lampada.

I messaggi d’avviso che seguono sono solo per riferimento. Seguire le effettive istruzioni su schermo per la preparazione e la sostituzione della lampada.

Stato Messaggio

Installare una nuova lampada per prestazioni ottimali. Se il proiettore funziona generalmente in modalità Risparmio ("Impostare Modalità

lampada su Risparmio" a pagina 74), è possibile

continuare a utilizzarlo finché non viene visualizzato il messaggio di avviso lampada successivo.

Premere MODE/ENTER per uscire dal messaggio. Installare una nuova lampada per evitare che il

proiettore si spenga al termine del ciclo di vita della lampada.

Premere MODE/ENTER per uscire dal messaggio.

A questo punto è necessario sostituire la lampada. La lampada è un oggetto di consumo. La luminosità della lampada diminuisce con l’uso. Si tratta di una condizione normale. È possibile sostituire la lampada in qualsiasi momento si noti una notevole diminuzione del livello di luminosità.

Premere MODE/ENTER per uscire dal messaggio. È NECESSARIO sostituire la lampada prima di

poter utilizzare il proiettore normalmente.

Premere MODE/ENTER per uscire dal messaggio.

"XXXX" mostrato nei messaggi di cui sopra sono i numeri che variano in base ai differenti modelli.

Manutenzione 75

Sostituzione della lampada

• Hg - La lampada contiene mercurio. Maneggiare in conformità alle leggi locali per lo smaltimento. Vedere www.lamprecycle.org.

• Se la sostituzione della lampada è eseguita quando il proiettore è installato sottosopra sul soffitto, assicurarsi che non ci sia nessuno sotto il proiettore per evitare possibili lesioni o danni agli occhi provocati dalle schegge della lampada.

• Per ridurre il rischio di scossa elettrica, spegnere sempre il proiettore e scollegare il cavo di alimentazione prima di cambiare la lampada.

• Per evitare gravi ustioni, lasciare raffreddare il proiettore per almeno 45 minuti prima di sostituire la lampada.

• Per ridurre il rischio di lesioni alle dita e di danni ai componenti interni, rimuovere con attenzione i frammenti della lampada in caso di rottura.

• Per evitare lesioni alle mani e/o non compromettere la qualità dell'immagine, non toccare lo scomparto vuoto della lampada dopo averla rimossa.

• Questa lampada contiene mercurio. Per lo smaltimento della lampada, consultare le normative locali relative allo smaltimento di rifiuti pericolosi.

• Perché il proiettore assicuri prestazioni ottimali, si raccomanda di acquista una lampada per proiettori BenQ per effettuare la sostituzione.

1. Spegnere la lampada e scollegare il cavo d'alimentazione dalla presa di corrente. Se la

lampada è calda, attendere circa 45 minuti per il raffreddamento per evitare di scottarsi.

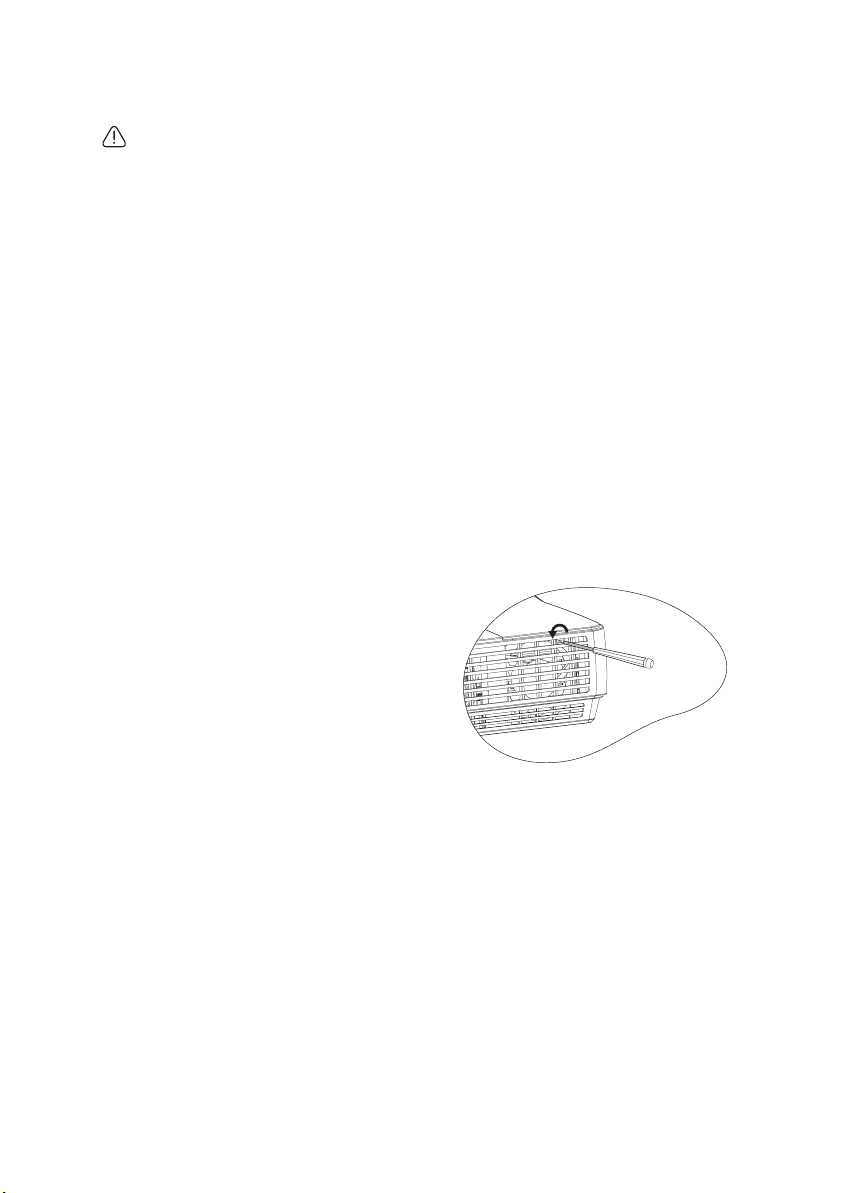

2. Allentare le viti che fissano il coperchio

della lampada.

Manutenzione76

3. Rimuovere il coperchio della lampada

(a) facendolo scorrere sul lato del proiettore (b) e sollevandolo.

• Non accendere il proiettore se il coperchio della lampada è stato rimosso.

• Non mettete le dita fra la lampada e il proiettore. Gli spigoli taglienti all’interno del proiettore possono causare lesioni.

4. Allentare le viti che fissano la lampada.

5. Sollevare la maniglia per posizionare il

proiettore verticalmente. Utilizzare la maniglia per estrarre lentamente la lampada dal proiettore.

• Se la lampada viene estratta troppo velocemente, potrebbe rompersi e i frammenti di vetro potrebbero finire nel proiettore.

• Posizionare la lampada lontano dall'acqua, da materiali infiammabili e tenerla fuori dalla portata dei bambini.

• Non introdurre le mani nel proiettore dopo l'estrazione della lampada. Non toccare i componenti ottici interni onde evitare disomogeneità nei colori ed eventuali distorsioni delle immagini proiettate.

(b)

(a)

6. Inserire la nuova lampada nello

scomparto ed accertarsi che si adatti al proiettore.

Manutenzione 77

7. Stringere le viti che fissano la lampada.

• La vite allentata potrebbe rendere instabile il collegamento, con conseguente malfunzionamento del sistema.

• Non stringere eccessivamente le viti.

8. Assicurarsi che la maniglia sia in

posizione perfettamente piana e ben fissata.

9. Rimettere il coperchio della lampada

facendolo scorrere.

(a)

(b)

10. Stringere le viti che fissano il coperchio

della lampada.

• La vite allentata potrebbe rendere instabile il collegamento, con conseguente malfunzionamento del sistema.

• Non stringere eccessivamente la vite.

11. Riavviare il proiettore.

Non accendere il proiettore se il coperchio della lampada è stato rimosso.

Ripristino del timer della lampada

12. Dopo la visualizzazione della schermata di

avvio contenente il logo, aprire il menu OSD (On-Screen Display). Selezionare il menu CONFIGURAZ. SISTEMA: Avanzata > Impostazioni lampada. Premere MODE/ ENTER. Viene visualizzata la pagina Impostazioni lampada. Premere per evidenziare Ripristina timer lampada e premere MODE/ENTER. Viene visualizzato un messaggio di avviso con la richiesta di ripristinare il timer della lampada. Evidenziare Ripristina e premere MODE/ENTER. Il conteggio delle ore d'uso della lampada sarà ripristinato a '0'.

Per evitare danni alla lampada, eseguire questa operazione solo in caso di sostituzione.

Manutenzione78

Indicatori

Luce Stato e descrizione

POWER

Eventi relativi all'alimentazione

Rosso Off Off

Ver de

Flashing

Ver de Off Of f

Rosso

Flashing

Eventi relativi alla lampada

Eventi relativi alla temperatura

Eventi del sistema

TEMPERA TURA

Off Off

Off Off Rosso

Off Off

Off

Off Rosso Off

Off

Off Rosso Rosso

Rosso

Flashing

Rosso

Flashing

LAMPADA

Rosso

Flashing

Off

Rosso

Flashing

Modalità standby.

Accensione

Funzionamento normale. È necessario far raffreddare il proiettore per 90

secondi dopo lo spegnimento.

Il proiettore si è spento automaticamente. Se si tenta di riavviare il proiettore, questo si spegnerà nuovamente. Contattare il rivenditore per l'assistenza.

1. È necessario attendere 90 secondi prima che il proiettore si raffreddi. Oppure

2. Contattare il rivenditore per l'assistenza.

Il proiettore si è spento automaticamente. Se si tenta di riavviare il proiettore, questo si spegnerà nuovamente. Contattare il rivenditore per l'assistenza.

Il proiettore si è spento automaticamente. Se si tenta di riaccendere il proiettore, questo si spegnerà di nuovo. Contattare il rivenditore per l'assistenza.

Manutenzione 79

Risoluzione dei problemi

Il proiettore non si accende.

Causa Soluzione

Il proiettore non riceve alimentazione dall'apposito cavo.

Si è tentato di accendere il proiettore durante il processo di raffreddamento.

Nessuna immagine

Causa Soluzione

La sorgente video non è accesa o non è collegata correttamente.

Il proiettore non è collegato correttamente al dispositivo del segnale di input.

Il segnale di input non è stato selezionato correttamente.

Il coperchio dell’obiettivo non è stato tolto.

Immagine sfuocata

Causa Soluzione

La messa a fuoco dell'obiettivo di proiezione non è corretta. Il proiettore e lo schermo non sono allineati correttamente. Il coperchio dell’obiettivo non è stato tolto.

Il telecomando non funziona

Causa Soluzione

La batteria è esaurita. Sostituire con una batteria nuova. Un ostacolo è frapposto tra il telecomando e il proiettore.

La distanza dal proiettore è eccessiva.

La password non è corretta

Causa Soluzione

La password è stata dimenticata.

Inserire il cavo di alimentazione nella presa CA sul proiettore e nella presa di alimentazione. Se la presa di alimentazione è dotata di un interruttore, verificare che questo si trovi nella posizione di accensione. Attendere il completamento del processo di raffreddamento.

Accendere la sorgente video e verificare che il cavo di segnale sia collegato correttamente.

Controllare il collegamento.

Selezionare il segnale di input corretto utilizzando il tasto SOURCE (SORGENTE) sul proiettore o sul telecomando.

Rimuovere il coperchio dell’obiettivo.

Regolare la messa a fuoco dell'obiettivo mediante l'anello di messa a fuoco. Regolare l'angolo di proiezione, la direzione e l'altezza del proiettore se necessario.

Rimuovere il coperchio dell’obiettivo.

Rimuovere l'ostacolo.

Non posizionarsi a più di 8 metri (26 piedi) dal proiettore.

Per ulteriori informazioni, vedere "Procedura

di richiamo della password" a pagina 27.

Risoluzione dei problemi80

Specifiche tecniche

Tutte le specifiche sono soggette a modifiche senza preavviso.

Parte ottica

Risoluzione

1920x1080, 1080p

Sistema di visualizzazione

1-CHIP DMD

Numero/F dell'obiettivo

F = da 2,41 a 2,91 f = da 20,72 a 31 mm

Lampada

Lampada da 280 W

Parte elettrica

Alimentazione

AC100–240V, 3,8A 50-60 Hz (Automatica)

Consumo energetico

370 W (al massimo); < 1 W (Standby)

Parte meccanica

Peso

3,6 lbs (8 Kg)

Terminali d'uscita

Uscita RGB

D-Sub 15-pin (femmina) x 1

Altoparlante

10 Watt x 2

Uscita audio

Connettore 3,5 mm x 1

Attivatore 12V

Connettore 3,5 mm x 1

Controllo

Controllo seriale RS-232

9 pin x 1

USB tipo B x 1

(Supporta aggiornamento firmware)

Controllo LAN

RJ45 x 1 (cablata) USB tipo A x 1 (wireless)

Terminali d’ingresso

Input da computer

Input RGB

D-Sub 15-pin (femmina) x 1

Input da segnale video

HDMI

Tipo vite x 1

S-VIDEO

Porta Mini DIN 4-pin x 1

VIDEO

Connettore RCA x 1

Input segnale SD/HDTV

Connettore a componenti RCA x 3

Ingresso audio

Connettore audio PC x 1 Connettore RCA x 2

USB mini-B x 1

(Supporta visualizzazione USB)

USB tipo A x 1

(Supporta mouse/tastiera/lettore di schede)

Requisiti ambientali

Temperatura operativa

Da 0° C – a 35° C sul livello del mare

Umidità relativa operativa

10%-90% (senza condensa)

Altitudine operativa

0-1.499 m a 0° C - 35° C

1.500-3.000 m a 0° C – 30° C (con modalità Altitudine elevata attiva)

Specifiche tecniche 81

Dimensioni

339,2 mm (L) x 138,8 mm (H) x 260,6 mm (P)

339,2

Installazione su soffitto

110,5

150,0

0,5

25,0

237,5

100,00

116

260,6

40,5

66,3

Viti per installazione su soffitto:

M4 x 8 (lunghezza massima 8 mm)

23,5

Unità: mm

138,8

91,6

120,6

65,0

339,2

166,9

Specifiche tecniche82

Tabella dei tempi

Temporizzazioni supportate per ingresso PC

Risoluzione Frequenza

orizzontale (kHz)

31,469 59,940 25,175 VGA_60

640 x 480

720 x 400 31,469 70,087 28,3221 720 x 400_70

800 x 600

1024 x 768

1024 x 576 35,820 60,0 46,966 BenQ 1024 x 600 41,467 64,995 51,419 BenQ

1024 x 600 a 60Hz 37,32 60,00 48,964

1280 x 800

1280 x 1024

1280 x 960

1440 x 900 55,935 59,887 106,500 WXGA+_60 1400 x 1050 65,317 59,978 121,750 SXGA+_60 1600 x 1200 75,000 60,000 162,000 UXGA

640 x 480 a 67Hz 35,000 66,667 30,240 MAC13

832 x 624 a 75Hz 49,722 74,546 57,280 MAC16 1024 x 768 a 75Hz 60,241 75,020 80,000 MAC19 1152 x 870 a 75Hz 68,68 75,06 100,00 MAC21

640 x 480 61,910 119,518 52,500 VGA_120

800 x 600 77,425 119,854 83,000 SVGA_120 1024 x 768 98,958 119,804 137,750 XGA_120 1280 x 800 101,563 119,909 146,250 WXGA_120

37,861 72,809 31,500 VGA_72 37,500 75,000 31,500 VGA_75 43,269 85,008 36,000 VGA_85

37,879 60,317 40,000 SVGA_60 48,077 72,188 50,000 SVGA_72 46,875 75,000 49,500 SVGA_75 53,674 85,061 56,250 SVGA_85 48,363 60,004 65,000 XGA_60 56,476 70,069 75,000 XGA_70 60,023 75,029 78,750 XGA_75 68,667 84,997 94,500 XGA_85

49,702 59,810 83,500 WXGA_60 62,795 74,934 106,500 WXGA_75 71,554 84,880 122,500 WXGA_85 63,981 60,020 108,000 SXGA_60 79,976 75,025 135,000 SXGA_75 91,146 85,024 157,500 SXGA_85 60,000 60,000 108 1280 x 960_60 85,938 85,002 148,500 1280 x 960_85

Frequenza verticale (Hz)

Frequenza pixel (MHz)

Modalità

Temporizzazion

i notebook

Specifiche tecniche 83

Temporizzazioni supportate per ingresso HDMI

Risoluzione Frequenza

orizzontale (kHz)

31,469 59,940 25,175 VGA_60 37,861 72,809 31,500 VGA_72

640 x 480

720 x 400 31,469 70,087 28,3221 720 x 400_70

800 x 600

1024 x 768

1152 x 864 67,500 75,00 108,000 1152 x 864_75

1280 x 768

1280 x 800

1280 x 1024

1280 x 960

1360 x 768 47,712 60,015 85,500 1360 x 768_60

1440 x 900

1400 x 1050 65,317 59,978 121,750 SXGA+_60 1600 x 1200 75,000 60,000 162,000 UXGA

1680 x 1050

1920 x 1200 74,038 59,950 154,000 1920 x 1200_60 640 x 480 a 67Hz 35,000 66,667 30,240 MAC13 832 x 624 a 75Hz 49,722 74,546 57,280 MAC16

1024 x 768 a 75Hz 60,241 75,020 80,000 MAC19 1152 x 870 a 75Hz 68,68 75,06 100,00 MAC21

1024 x 576 a 60Hz 35,820 60,00 46,996

37,500 75,000 31,500 VGA_75 43,269 85,008 36,000 VGA_85 61,910 119,518 52,500 VGA_120

35,156 56,250 36,000 SVGA_56 37,879 60,317 40,000 SVGA_60 48,077 72,188 50,000 SVGA_72 46,875 75,000 49,500 SVGA_75 53,674 85,061 56,250 SVGA_85 77,425 119,854 83,000 SVGA_120 48,363 60,004 65,000 XGA_60 56,476 70,069 75,000 XGA_70 60,023 75,029 78,750 XGA_75 68,667 84,997 94,500 XGA_85 98,958 119,804 137,750 XGA_120

47,396 60 68,25 1280 x 768_60 47,776 59,870 79,5 1280 x 768_60 60,289 74,893 102,25 1280 x 768_75 68,633 84,837 117,50 1280 x 768_85 49,702 59,810 83,500 WXGA_60 62,795 74,934 106,500 WXGA_75 71,554 84,880 122,500 WXGA_85

101,563 119,909 146,250 WXGA_120

63,981 60,020 108,000 SXGA_60 79,976 75,025 135,000 SXGA_75 91,146 85,024 157,500 SXGA_85 60,000 60,000 108 1280 x 960_60 85,938 85,002 148,500 1280 x 960_85

55,469 60 88,75 WXGA+_60 55,935 59,887 106,500 WXGA+_60 70,635 74,984 136,75 WXGA+_75 80,430 84,842 157,000 WXGA+_85

64,674 59,883 119,000 1680 x 1050_60 65,290 59,954 146,250 1680 x 1050_60

Frequenza verticale (Hz)

Frequenza pixel (MHz)

Modalità

Temporizzazion

i notebook

Specifiche tecniche84

1024 x 600 a 60Hz 37,32 60,00 48,964

1024 x 600 a 65Hz 41,467 64,995 51,419

15,73 59,94 27 480i 15,63 50i 27 576i 31,47 59,94 27 480p 31,25 50p 27 576p

VIDEO

(HDCP)

La visualizzazione di un segnale 1080i(1125i) a 60Hz o 1080i(1125i) a 50Hz può provocare una leggera vibrazione dell’imamgine.

44,96 59,94 74,25 720p60 37,50 50p 74,25 720p50 26,97 23,98 74,25 1080/24P 28,13 25 74,25 1080/25P 33,72 29,97 74,25 1080/30P 67,43 59,94 148,5 1080p60 56,25 50p 148,5 1080p50

Temporizzazion

i notebook

Temporizzazion

i notebook

Temporizzazioni supportate per ingresso Componente-YPbPr

Formato segnale Frequenza orizzontale

(kHz)

480i 15,73 59,94 480p 31,47 59,94 576i 15,63 50,00

576p 31,25 50,00 720/50p 37,5 50,00 720/60p 44,96 59,94

1080/24P 26,97 23,98 1080/25P 28,125 25 1080/30P 33,72 29,97 1080/50P 56,25 50 1080/60P 67,43 59,94

Frequenza verticale (Hz)

Intervallo supportato per input Video e S-Video

Modalità video Frequenza

orizzontale (kHz)

NTSC 15,73 60 3,58

PAL 15,63 50 4,43

SECAM 15,63 50 4,25 o 4,41

PAL-M 15,73 60 3,58 PAL-N 15,63 50 3,58

PAL-60 15,73 60 4,43

NTSC4.43 15,73 60 4,43

Frequenza verticale (Hz)

Specifiche tecniche 85

Frequenza subportante per il colore (MHz)

Garanzia e informazioni sul copyright

Brevetti per SH910

Questo proiettore BenQ è coperto dai seguenti brevetti:

Brevetti U.S. 6,837,608; 7,275,834; 7,181,318; Brevetti TW 202690; 205470; I228635; I259932; Brevetti Cina ( 中国发明专利 ) ZL01143168.7; ZL03119907.0; ZL200510051609.2

Garanzia limitata

BenQ garantisce questo prodotto contro qualsiasi difetto nei materiali e nella lavorazione, in condizioni normali di utilizzo e di conservazione.

Ad ogni richiesta di applicazione della garanzia, sarà necessario allegare una prova della data di acquisto. Nel caso questo prodotto si riveli difettoso entro il periodo coperto da garanzia, l'unico obbligo di BenQ e il rimedio esclusivo per l'utente sarà la sostituzione delle eventuali parti difettose (manodopera inclusa). Per ottenere assistenza in garanzia, avvisare immediatamente del difetto il rivenditore presso il quale il prodotto è stato acquistato.

IMPORTANTE: La precedente garanzia sarà annullata se il cliente non usa il prodotto in accordo alle istruzioni scritte di BenQ, in modo particolare l’umidità d’ambiente deve essere compresa tra 10% e 90%, la temperatura tra 0° C e 35° C, l’altitudine deve essere inferiore a

4.920 piedi (ca. 1.499 m) e deve essere evitato l’uso del proiettore in ambienti polverosi. Oltre ai diritti legali specifici stabiliti dalla presente garanzia, l'utente può godere di altri diritti concessi dalla giurisdizione di appartenenza.

Per ulteriori informazioni, visitare il sito Web support.BenQ.com

Copyright 2010 di BenQ Corporation. Tutti i diritti riservati. È severamente vietato riprodurre, trasmettere, trascrivere, memorizzare in un sistema di recupero o tradurre in qualsiasi lingua o linguaggio parti della presente pubblicazione, in qualsiasi forma o con qualsiasi mezzo, elettronico, meccanico, magnetico, ottico, chimico, manuale o altro, senza previa autorizzazione scritta da parte di BenQ Corporation.

Esclusione di responsabilità

BENQ Corporation non si assume alcuna responsabilità, esplicita o implicita, in merito al contenuto della presente pubblicazione e nega qualsiasi garanzia di commerciabilità o di utilizzo per scopi specifici. BenQ Corporation si riserva inoltre il diritto di rivedere la presente pubblicazione e di apportare di volta in volta modifiche alle informazioni ivi contenute senza l'obbligo di notificare ad alcuno tali operazioni.

*DLP, Digital Micromirror Device e DMD sono marchi di Texas Instruments. Altri diritti di copyright appartengono alle rispettive aziende od organizzazioni.

Garanzia e informazioni sul copyright86

Dichiarazione di conformità

Dichiarazione FCC

CLASSE B: Questa apparecchiatura genera, utilizza e può irradiare energia in radiofrequenza e, se non viene installata o utilizzata conformemente alle istruzioni, può causare interferenze dannose alle comunicazioni radio. Non si garantisce, tuttavia, in alcun modo che tali interferenze non possano verificarsi in un'installazione specifica. Se questa apparecchiatura causa interferenze dannose che disturbano la ricezione radiotelevisiva (per accertarsene, è sufficiente spegnere e riaccendere l'apparecchiatura), si consiglia di tentare di eliminare le interferenze adottando una o alcune delle misure riportate di seguito:

— Riorientare o riposizionare l'antenna ricevente. — Aumentare la distanza tra l'apparecchiatura e il ricevitore. — Collegare l’antenna ad una presa su un circuito diverso da quello cui il ricevitore è

collegato.

— Rivolgersi al rivenditore o a un tecnico radiotelevisivo esperto.

Dichiarazione CEE (per gli utenti europei)

Questo dispositivo è conforme ai requisiti stabiliti nelle Direttive del Consiglio in merito all'Approssimazione delle Leggi degli Stati Membri relative alla Compatibilità elettromagnetica (2004/108/CE), Direttiva bassa tensione (2006/95/CE), alla Direttiva sulla restrizione dell'uso di alcune sostanze pericolose negli apparecchi elettrici ed elettronici (2002/95/CE), alla Direttiva Turca EEE, al Regolamento della Commissione (CE) n. 1275/ 2008 che implementa la Direttiva 2005/32/CE del Parlamento Europeo e del consiglio in materia di requisiti di ecodesign per il consumo in modalità standby e di spegnimento e degli apparecchi domestici e da ufficio e alla Direttiva 2009/125/CE del Parlamento Europeo e del Consiglio, che stabilisce un quadro per l'istituzione di requisiti di ecodesing per i prodotti che consumano energia.

Direttiva WEEE

Smaltimento di apparecchi elettrici ed elettronici nell'Unione Europea da parte di utenti privati.

Questo simbolo sul prodotto o sulla confezione indica che esso non può essere smaltito come rifiuto domestico. È necessario smaltirlo restituendolo secondo lo schema di raccolta per il riciclaggio degli apparecchi elettrici ed elettronici. Per ulteriori informazioni sul riciclaggio di questo apparecchio, contattare l’ente della propria città, il negozio dove è stato acquistato l’apparecchio o il proprio servizio di smaltimento rifiuti domestici. Il riciclaggio dei materiali aiuterà a conservare le risorse naturali ed assicurare che il prodotto sia riciclato in un modo che protegga la salute umana e l'ambiente.



Dichiarazione di conformità 87

Requisiti d’accessibilità per la Sezione 508 del Rehabilitation Act del 1973

L’impegno di BenQ di produrre prodotti accessibili ci permette di supportare il governo a fare scelte d’accessibilità tecnologica; i monitor LCD ed i proiettori BenQ sono conformi alle direttive della Sezione 508 includendo le funzioni che seguono:

• I monitor BenQ hanno indicatori d’alimentazione colorati. Quando l’indicatore è di colore verde, significa che il monitor usa la potenza completa. Quando l’indicatore è di colore giallo o ambra, significa che il monitor è in modalità di sospensione o disattivazione ed usa meno di 2 Watt di corrente.

• I monitor BenQ hanno una varietà di temporizzazioni senza sfarfallio pre-programmate per rendere le schermate visualizzate sul monitor prontamente accessibili. L’impostazione predefinita di temporizzazione è attivata automaticamente ogni volta che il monitor è acceso e quindi elimina l’inconveniente dell’intervento dell'utente.

• I monitor ed i proiettori BenQ hanno opzioni di regolazione della luminosità e contrasto in modo da visualizzare in modo diverso testo ed immagini per soddisfare le esigenze delle persone con problemi alla vista. Sono disponibili anche altre regolazioni simili usando i menu OSD (OnScreen Display) dei prodotti.

• I monitor ed i proiettori BenQ includono controlli selezionabili dall'utente come le selezioni della temperatura colore (Monitor: 5800K, 6500K e 9300K, Proiettore: 5500K, 6500K, 7500K e 9300K) con un’ampia gamma di livelli di contrasto.

• I monitor ed i proiettori multimediali BenQ solitamente hanno una o due casse per le prestazioni audio che permettono agli utenti (includendo cloro che anno problemi d’udito) di interagire con i sistemi PC collegati. I controlli delle casse si trovano tipicamente sul pannello frontale.

• Il firmware dei monitor e dei proiettori BenQ contiene informazioni uniche del prodotto che aiuta i sistemi PC ad identificare i prodotti BenQ e ad attivare la loro funzione Plug-and-Play quando collegati.

• Tutti i monitor e proiettori BenQ sono compatibili con lo standard PC99. Ad esempio: i connettori sono colorati per aiutare gli utenti a collegare facilmente ed in modo corretto i prodotti ai sistemi PC.

• Alcuni modelli di monitor e proiettori BenQ sono dotati di porte USB e DVI aggiuntive per collegare altri dispositivi come cuffie speciali, per assistere le persone con problemi d’udito.

• Tutti i monitor e proiettori BenQ sono dotati di manuali d’uso su CD che possono essere letti con facilità da software commerciali, come Adobe Reader, usando il sistema PC collegato. Questi documenti sono anche disponibili sul sito BenQ (www.BenQ.com <http://www.BenQ.com>). Altri tipi di documenti sono disponibili su richiesta.

• L’assistenza clienti BenQ fornisce risposte ed assistenza a tutti i clienti tramite telefono, fax, Email o siti.

Dichiarazione di conformità88

Benq SH910 User Manual [it]

Specifications and Main Features

Frequently Asked Questions

User Manual

Sommario

Importanti istruzioni sulla sicurezza

Introduzione

Caratteristiche del proiettore

Contenuto della confezione

Accessori standard

Accessori opzionali

Vista dall'esterno del proiettore

Comandi e funzioni

Proiettore

Telecomando

Collocazione del proiettore

Scelta della posizione

Scelta delle dimensioni desiderate per l'immagine proiettata

Come determinare la posizione del proiettore relativamente a specifiche dimensioni dello schermo

Come determinare le dimensioni dello schermo consigliate rispetto a una distanza specifica

Dimensioni di proiezione

Collegamento

Collegamento di dispositivi di sorgente video

Funzionamento

Avvio del proiettore

Regolazione dell'immagine proiettata

Regolazione dell'angolo di proiezione

Regolazione automatica dell'immagine

Regolazione delle dimensioni e della nitidezza dell'immagine

Correzione della distorsione trapezoidale

Uso dei menu

Protezione del proiettore

Uso di un cavo di protezione

Utilizzo della funzione di protezione mediante password

Impostazione della password

Se si è dimenticata la password

Procedura di richiamo della password

Modifica della password

Disattivazione della funzione password

Commutazione del segnale di input

Ingrandire e cercare dettagli

Selezione del rapporto

Ottimizzazione dell'immagine

Selezione di una modalità immagine

Utilizzo del Colore parete

Regolazione della qualità dell'immagine nelle modalità utente

Operazioni pagine remote

Immagine nascosta

Impostazione del Timer pausa

Blocco dell'immagine

Funzionamento del proiettore ad altitudini elevate.

Regolazione dell’audio

Visualizzare contemporaneamente più origini

Personalizzare il menu del proiettore

Spegnimento del proiettore

Controllo del proiettore mediante ambiente LAN

Visualizzazione immagine mediante Q Presenter

Uso della funzione Blocco controllo web

Uso del codice d’accesso del proiettore

Presentazione da un lettore USB

Controllo remoto del desktop mediante Q Presenter

Funzionamento dei menu

Sistema menu

Descrizione di ciascun menu

Manutenzione

Manutenzione del proiettore

Pulizia dell'obiettivo

Pulizia della parte esterna del proiettore

Conservazione del proiettore

Trasporto del proiettore

Informazioni sulla lampada

Visualizzazione delle ore di utilizzo della lampada

Aumentare la durata della lampada

Sostituzione della lampada

Sostituzione della lampada

Indicatori

Risoluzione dei problemi

Specifiche tecniche

Dimensioni

Installazione su soffitto
