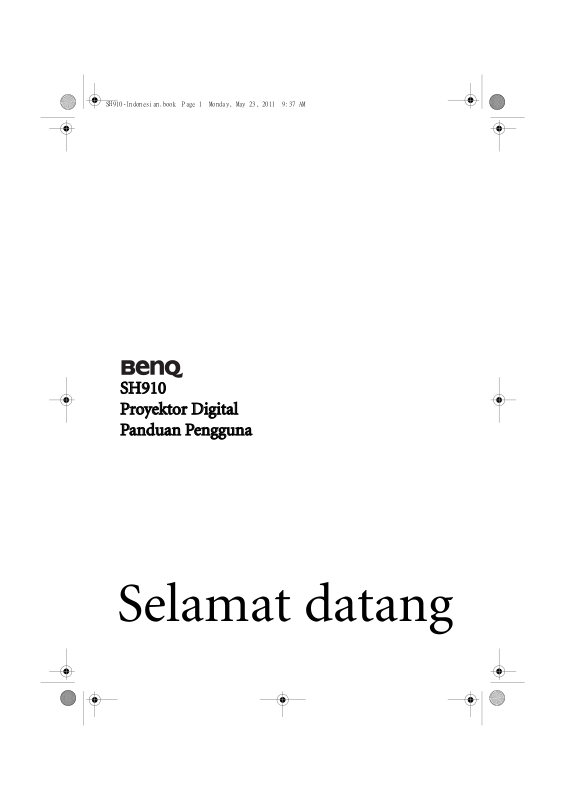

SH910
Proyektor Digital
Panduan Pengguna

Selamat datang

Daftar Isi

Petunjuk penting

tentang keselamatan ...........3

Pendahuluan .......................7

Fitur-fitur proyektor ............................. 7

Isi kemasan ............................................ 8

Tampilan luar proyektor....................... 9

Kontrol dan fungsi .............................. 10

Menentukan posisi

proyektor...........................15

Memilih lokasi ..................................... 15

Mendapatkan ukuran proyeksi

gambar yang diinginkan...................... 16

Sambungan .......................19

Menyambungkan perangkat

sumber Video ...................................... 21

Pengoperasian...................22

Menghidupkan proyektor................... 22

Mengatur gambar proyeksi................. 23

Menggunakan menu ........................... 25

Mengamankan proyektor ................... 26

Mengalihkan sinyal input ................... 28

Memperbesar dan mencari rincian .... 29

Memilih rasio aspek ............................ 29

Mengoptimalkan gambar.................... 31

Operasi halaman dari jauh.................. 34

Menyembunyikan gambar.................. 34

Menetapkan Pengatur Waktu Tidur .. 34

Menghentikan gambar sebentar ......... 35

Mengoperasikan di lingkungan

dengan ketinggian tinggi..................... 35

Mengatur suara.................................... 35

Menampilkan lebih dari satu sumber

gambar secara bersamaan ....................37

Mempersonalisasi tampilan menu

proyektor ..............................................37

Mematikan proyektor..........................38

Mengontrol proyektor melalui

lingkungan LAN...................................39

Menampilkan gambar melalui Q

Presenter...............................................49

Menggunakan Kunci Kontrol Web.....53

Menggunakan Kode Login Proyeksi...54
Menyajikan Presentasi dari Pembaca

USB .......................................................55

Kontrol Desktop Jauh melalui

Q Presenter...........................................58

Pengoperasian menu............................60

Pemeliharaan ....................73

Perawatan proyektor............................73

Informasi lampu ..................................74

Mengatasi masalah............80

Spesifikasi ..........................81

Dimensi ................................................82

Pemasangan untuk di langit-langit .....82

Tabel waktu ..........................................83

Informasi Jaminan dan

Hak Cipta ..........................86

Pernyataan resmi ..............87

Daftar Isi2

Petunjuk penting tentang keselamatan

Proyektor ini dirancang dan telah diuji agar sesuai dengan standar terbaru untuk
keselamatan peralatan teknologi informasi. Namun demikian, untuk memastikan
penggunaan produk secara aman, Anda harus mengikuti petunjuk yang disebutkan dalam
panduan ini serta yang tertera pada produk.

Petunjuk Keselamatan

1. Baca panduan ini sebelum
mengoperasikan proyektor. Simpan
panduan ini untuk rujukan di masa
mendatang.

2. Jangan tatap lensa proyektor saat
pengoperasian berlangsung. Sinar
lampu yang kuat dapat merusak
penglihatan Anda.

4. Buka selalu jendela lensa atau lepas
penutup lensa saat lampu proyektor
menyala.

5. Di sejumlah negara, aliran tegangan
TIDAK stabil. Proyektor ini dirancang
untuk beroperasi dengan aman dalam
tegangan utama antara 100 hingga 240
volt AC, namun dapat gagal jika listrik
padam atau terjadi lonjakan tegangan
±10 volt. Di beberapa wilayah yang
mengalami fluktuasi atau pemadaman
listrik, sebaiknya sambungkan
proyektor melalui penstabil daya,
pelindung tegangan, atau UPS (catu
daya tanpa gangguan).

3. Minta teknisi berpengalaman untuk
melakukan perbaikan.

6. Jangan halangi lensa proyektor
dengan benda apapun saat proyektor
sedang beroperasi karena dapat
membuat benda tersebut panas dan
berubah bentuk atau bahkan
mengakibatkan kebakaran.

Petunjuk penting tentang keselamatan 3

Petunjuk Keselamatan (Lanjutan)

7. Lampu dapat menjadi sangat panas
selama proyektor beroperasi.
Biarkan proyektor mendingin
kurang lebih selama 45 menit
sebelum melepas unit lampu untuk
diganti.

10. Jangan letakkan produk ini di
tempat, dudukan, atau meja yang
tidak stabil. Produk dapat terjatuh
sehingga mengakibatkan kerusakan
parah.

8. Jangan gunakan lampu yang telah
melampaui umur pemakaiannya.
Pengoperasian lampu yang
melampaui umur pemakaiannya
dapat mengakibatkan pecah pada
kondisi tertentu.

9. Jangan ganti unit lampu atau
komponen elektronik apapun
kecuali jika proyektor tidak
tersambung ke stopkontak.

11. Jangan coba membongkar proyektor
ini. Bagian dalamnya terdapat
tegangan tinggi berbahaya yang
dapat mengakibatkan kematian jika
tersentuh. Satu-satunya komponen
yang boleh diganti oleh pengguna
adalah lampu yang memiliki
penutup yang dapat dilepas.
Dalam kondisi apapun, Anda tidak
boleh membuka atau melepas
penutup apapun. Perbaikan
sebaiknya hanya dilakukan oleh
teknisi ahli yang berpengalaman.

12. Bila proyektor sedang beroperasi,
Anda dapat merasakan udara panas
dan bau dari celah ventilasi. Kondisi
ini normal dan bukan merupakan
kerusakan pada produk.

Petunjuk penting tentang keselamatan4

Petunjuk Keselamatan (Lanjutan)

13. Jangan tempatkan proyektor ini di
lingkungan sebagai berikut.

- Ruangan yang berventilasi buruk atau
terbatas. Diperlukan sekurangnya jarak
50 cm dari dinding dan aliran udara yang
lancar di sekitar proyektor.

- Lokasi yang mungkin bertemperatur
tinggi berlebihan, misalnya di dalam
kendaraan dengan semua kaca jendela
tertutup.

- Lokasi yang terlalu lembab, berdebu, atau
berasap rokok dapat mengotori
komponen optik, sehingga
mempersingkat umur pryektor dan
menjadikan gambar lebih gelap.

- Lokasi di dekat alarm kebakaran

- Lokasi bertemperatur ruang melebihi
35°C (95°f)

- Lokasi berketinggian lebih dari 3.000 m
(10.000 kaki).

14. Jangan blokir celah ventilasi.

- Jangan tempatkan proyektor ini di atas
selimut, kasur, atau permukaan lembut
lainnya.

- Jangan tutupi proyektor ini dengan kain
atau benda apapun lainnya.

- Jangan letakkan benda yang mudah
terbakar di dekat proyektor ini.

Jika celah ventilasi terhalang
sepenuhnya, bagian dalam proyektor
akan menjadi terlalu panas sehingga
mengakibatkan kebakaran.

15. Selalu tempatkan proyektor di atas
permukaan yang rata dan horizontal
saat pengoperasian berlangsung.

- Jangan tempatkan proyektor di atas
permukaan dengan kemiringan lebih dari
10 derajat ke kiri atau kanan, atau lebih
dari 15 derajat ke depan atau belakang.
Menggunakan proyektor di tempat yang
tidak sepenuhnya horizontal dapat
mengakibatkan kegagalan fungsi atau
kerusakan pada lampu.

3.000 m

(10.000 kaki)

0 m

(0 kaki)

Petunjuk penting tentang keselamatan 5

Petunjuk Keselamatan (Lanjutan)

16. Jangan letakkan proyektor pada sisinya
secara vertikal. Tindakan tersebut
dapat mengakibatkan proyektor
terjatuh, sehingga menimbulkan
cedera atau kerusakan pada proyektor.

17. Jangan injak proyektor atau tempatkan
benda apapun di atasnya. Selain
kemungkinan kerusakan fisik pada
proyektor, tindakan tersebut dapat
mengakibatkan kecelakaan dan
kemungkinan cedera.

18. Jangan letakkan cairan di dekat
proyektor ini. Cairan yang tertumpah
pada proyektor dapat
mengakibatkannya rusak. Jika
proyektor basah, lepas sambungan dari
stopkontak, lalu hubungi BenQ untuk
meminta perbaikan.

19. Produk ini dapat menampilkan
gambar terbalik untuk pemasangan di
langit-langit.

Gunakan hanya Unit Pemasangan
untuk di Langit-langit dari BenQ untuk
memasang proyektor dan memastikan
pemasangan yang aman.

Petunjuk penting tentang keselamatan6

Pendahuluan

Fitur-fitur proyektor

Proyektor ini memadukan proyeksi mesin optik berperforma tinggi dan desain yang mudah
digunakan untuk memberikan keandalan dan kemudahan penggunaan.

Proyektor ini menawarkan fitur-fitur berikut.

• Layar LAN untuk kontrol jaringan dan server Web

• Layar LAN 4-1 (maksimum 4 layar PC/NB untuk 1 proyektor)

• Fitur desktop jauh untuk layar LAN dan USB 1-M (maksimum 1 layar PC/NB dapat
ditampilkan ke 8 proyektor sekaligus)

• Layar USB mendukung sambungan komputer via kabel USB mini jenis B hingga jenis A

• Pembaca USB mendukung drive flash USB atau layar HDD

• Output audio variabel

• Input mikrofon dengan speaker besar (10W x2) dapat menghemat sistem audio
tambahan untuk di sekolah

•SRS WOW HD
menghadirkan pengalaman hiburan 3D dinamis yang mendalam, bass kaya, dan
kejernihan frekuensi tinggi yang akan menayangkan rincian secara tajam.

• Kompatibilitas dengan HDMI

•Kompatibilitas HDCP

• Pencarian cepat otomatis untuk mempercepat proses deteksi sinyal

• Fungsi perlindungan sandi yang dapat dipilih

• Manajemen warna 3D untuk penyesuaian warna yang disukai

• Penyesuaian otomatis satu tombol untuk menampilkan kualitas gambar terbaik

• Koreksi keystone digital untuk mengoreksi gambar yang terdistorsi

• Kontrol keseimbangan warna yang dapat disesuaikan untuk tampilan data/video

• Lampu proyeksi yang sangat cerah

• Menu OSD (tampilan di layar) dalam berbagai bahasa

• Kompatibilitas HDTV komponen (YP

TM

akan secara nyata meningkatkan kualitas pemutaran audio,

bPr)

• Kecerahan yang terlihat pada gambar yang diproyeksikan akan berbeda sesuai kondisi
pencahayaan sekitar, pengaturan kontras/kecerahan sinyal input yang dipilih, dan
proporsional secara langsung dengan jarak proyeksi.

• Kecerahan lampu akan berkurang seiring waktu dan dapat bervariasi sesuai spesifikasi
produsen lampu. Kondisi ini normal dan sesuai harapan.

Pendahuluan 7

Isi kemasan

Keluarkan isi kemasan dengan hati-hati dan pastikan Anda mendapatkan semua barang
yang ditampilkan di bawah ini. Jika salah satu barang berikut tidak ada, hubungi tempat
pembelian.

Aksesori standar

Aksesori yang diberikan akan sesuai untuk kawasan Anda, dan mungkin berbeda dari yang
digambarkan.

*Kartu jaminan hanya diberikan di beberapa kawasan tertentu. Untuk informasi rinci, hubungi
dealer Anda.

Proyektor Kabel daya Kabel VGA

Panduan ringkas CD Panduan

Remote control dilengkapi baterai

Aksesori opsional

1. Unit lampu cadangan

2. Unit pemasangan untuk di langit­langit

Pendahuluan8

Kartu jaminan*

pengguna

3. Tas lembut

4. Kabel RS232

Tampilan luar proyektor

Tampilan depan/atas

1

2

3

4

5

Sisi belakang/bawah

11

12

30

15

13

14

29

16

20

19

17 18 23

2528

26

27

1. Panel kontrol eksternal
(Untuk info rinci, lihat "Proyektor"

pada halaman 10.)

2. Penutup lampu

3. Cincin pembesaran

4. Cincin fokus

5. Penutup lensa

6. Ventilasi

6

7. Speaker

8. Remote sensor IR depan

7

9. Lensa proyeksi

8

10. Tombol pelepas cepat

9

11. Slot kunci antipencurian

10

Kensington

12. Soket input sinyal video RGB (PC)/
Komponen (YPbPr/YCbCr)

13. Port kontrol RS-232

14.

Soket output sinyal RGB

15. Soket input komponen

21

22

16. Soket input S-Video
Soket input video

17. Soket USB jenis B

18. Soket USB mini B

19. Soket USB jenis A

20. Soket input LAN RJ45

7

21. Soket input HDMI

22. Sensor remote IR belakang

23. Terminal output DC 12V digunakan
untuk memicu perangkat eksternal
seperti layar elektrik atau kontrol
cahaya, dll. Untuk mengetahui cara
menyambungkan perangkat

24

tersebut, hubungi dealer Anda.

24. Kaki pengatur belakang

25. Soket input mikrofon

26. Soket input audio
Soket output audio

27. Kaki pengatur praktis

28. Soket input audio (Kiri/Kanan)

29. Lubang untuk pemasangan di
langit-langit

30. Inlet kabel daya AC

Pendahuluan 9

Kontrol dan fungsi

Proyektor

1
2

3

4
5
6
7
3

8 9

1. Cincin fokus
Menyesuaikan fokus gambar yang

diproyeksikan. Untuk info rinci, lihat

"Menyesuaikan ukuran dan kejelasan
gambar" pada halaman 24.

2. Cincin pembesaran
Menyesuaikan ukuran gambar. Untuk info

rinci, lihat "Menyesuaikan ukuran dan

kejelasan gambar" pada halaman 24.

3. Tombol keystone/tanda panah ( / Atas,

/Bawah)

Secara manual mengoreksi gambar yang
terdistorsi karena proyeksi miring. Untuk
info rinci, lihat "Memperbaiki keystone"

pada halaman 24.

4. MENU/KELUAR
Mengaktifkan menu OSD (tampilan di
layar). Kembali ke menu OSD sebelumnya,
keluar, dan menyimpan pengaturan menu.

5. Volume/Tombol tanda panah ( / Kiri,

/Kanan)
Menyesuaikan tingkat suara.
Bila menu OSD (tampilan di layar)

diaktifkan, tombol #3 dan #5 akan
digunakan sebagai tanda panah arah untuk
memilih item menu yang diinginkan dan
melakukan penyesuaian. Untuk info rinci,
lihat "Menggunakan menu" pada halaman

25.

12

11

5

10

6. KOSONG
Digunakan untuk menyembunyikan

gambar layar. Untuk info rinci, lihat

"Menyembunyikan gambar" pada
halaman 34.

7. Lampu indikator TEMPeratur
Menyala merah jika temperatur proyektor

menjadi terlalu panas. Untuk info rinci,
lihat "Indikator" pada halaman 79.

I

I

8. Daya/Lampu indikator DAYA
Mengalihkan proyektor antara mode
siaga dan hidup. Untuk info rinci, lihat

"Menghidupkan proyektor" pada
halaman 22 dan "Mematikan proyektor"
pada halaman 38.

Menyala atau berkedip bila proyektor
sedang dioperasikan. Untuk info rinci,
lihat "Indikator" pada halaman 79.

9. Lampu indikator LAMPU
Menunjukkan status lampu. Menyala atau

berkedip saat lampu mengalami masalah.
Untuk info rinci, lihat "Indikator" pada

halaman 79.

10. Sumber
Menampilkan panel pilihan sumber.
Untuk info rinci, lihat "Mengalihkan

sinyal input" pada halaman 28.

11. OTOMATIS
Secara otomatis menentukan waktu

gambar terbaik untuk gambar yang
ditampilkan. Untuk info rinci, lihat

"Menyesuaikan gambar secara otomatis"
pada halaman 23.

12. MODE/ENTER
Memilih mode penyetelan gambar yang

tersedia. Untuk info rinci, lihat "Memilih

mode gambar" pada halaman 31.

Mengaktifkan item menu OSD (tampilan
di layar) yang dipilih. Untuk info rinci,
lihat "Menggunakan menu" pada

halaman 25.

Pendahuluan10

Memasang proyektor di langit-langit

Kami ingin Anda menikmati pengalaman yang menyenangkan selama menggunakan
proyektor BenQ, karenanya kami perlu menyampaikan masalah keselamatan ini
untuk Anda perhatikan agar terhindar dari kemungkinan cedera dan kerusakan.
Jika Anda ingin memasang proyektor di langit-langit, kami sangat menyarankan agar
Anda menggunakan unit pemasangan untuk di langit-langit yang layak dan sesuai
dengan proyektor BenQ, serta Anda memastikan keamanan dan keselamatan
pemasangannya.
Jika Anda menggunakan unit pemasangan untuk di langit-langit selain merek BenQ,
mungkin proyektor berisiko terjatuh dari langit-langit karena pemasangan yang tidak
layak akibat menggunakan ukuran atau panjang sekrup yang salah.
Anda dapat membeli unit pemasangan untuk di langit-langit bagi proyektor BenQ
dari tempat membeli proyektor BenQ. BenQ menyarankan agar Anda juga membeli
kabel keamanan yang kompatibel dengan kunci Kensington secara terpisah, lalu
memasangnya dengan aman ke slot kunci Kensington pada pryektor dan dudukan
braket untuk pemasangan di langit-langit. Hal ini akan bermanfaat sebagai tindakan
pengamanan kedua untuk menahan proyektor jika pemasangannya ke braket longgar.

Pendahuluan 11

Remote control

1
2
3
4
5
6

7
8

19

7

9

10

11

12

13

1. HIDUP
Menghidupkan proyektor. Untuk info rinci,
lihat "Menghidupkan proyektor" pada

halaman 22 .

2. KOMPUTER
Menampilkan sinyal RGB (PC)/Vido

komponen (YPbPr/YCbCr).

3. HDMI
Menampilkan sinyal HDMI.

4. S-VIDEO
Menampilkan sinyal S-video.

5. MENU/KELUAR
Mengaktifkan menu OSD (tampilan di

layar). Kembali ke menu OSD sebelumnya,
keluar, dan menyimpan pengaturan menu.
Untuk info rinci, lihat "Menggunakan

menu" pada halaman 25.

6. KOSONG
Digunakan untuk menyembunyikan

gambar layar. Untuk info rinci, lihat

"Menyembunyikan gambar" pada halaman

34.

7. Tombol keystone/tanda panah ( / Atas,

/Bawah)

Secara manual mengoreksi gambar yang
terdistorsi karena proyeksi miring. Untuk
info rinci, lihat "Memperbaiki keystone"

pada halaman 24.

14

15

16

17

18

19

20

21

22

23

24

25

8. MODE/ENTER
Memilih mode penyetelan gambar yang
tersedia. Untuk info rinci, lihat "Memilih

mode gambar" pada halaman 31.

Mengaktifkan item menu OSD
(Tampilan di Layar). Untuk info rinci,

lihat "Menggunakan menu" pada

halaman 25.

9. ZOOM+/ZOOM­Memperbesar atau memperkecil ukuran
gambar yang diproyeksikan. Untuk info
rinci, lihat "Memperbesar dan mencari

rincian" pada halaman 29 .

10.

Halaman Atas/Bawah

Tanda panah halaman atas/bawah bila
tersambung melalui USB ke PC. Untuk
info rinci, lihat "Operasi halaman dari

jauh" pada halaman 34.

11. BEKU
Membekukan gambar yang

diproyeksikan. Untuk info rinci, lihat

"Menghentikan gambar sebentar" pada
halaman 35.

12. Pengaturan Jaringan
Mengaktifkan menu OSD Pengaturan

Jaringan.

13. TES
Menampilkan pola tes. Untuk info rinci,
lihat "Pola Tes" pada halaman 70.

14. MATI
Mematikan proyektor. Untuk info rinci,

lihat "Mematikan proyektor" pada

halaman 38.

15. VIDEO
Menampilkan sinyal video.

16. JARINGAN
Mengaktifkan mode jaringan.

17. SUMBER
Menampilkan panel pilihan sumber.

Untuk info rinci, lihat "Mengalihkan

sinyal input" pada halaman 28.

Pendahuluan12

18. OTOMATIS
Secara otomatis menentukan waktu

gambar terbaik untuk gambar yang
ditampilkan. Untuk info rinci, lihat

"Menyesuaikan gambar secara otomatis"
pada halaman 23.

19. Tombol tanda panah ( Kiri, Kanan)
Bila menu OSD (Tampilan di Layar)
diaktifkan, maka tombol #7 dan #19 akan
digunakan sebagai tanda panah arah
untuk memilih item menu yang
diinginkan dan melakukan penyesuaian.
Untuk info rinci, lihat "Menggunakan

menu" pada halaman 25.

20. LASER
Memancarkan cahaya penunjuk laser yang

terlihat untuk tujuan presentasi.

21. Volume
Menyesuaikan tingkat suara proyektor.

Untuk info rinci, lihat "Mengatur suara"

pada halaman 35.

22. SENYAP
Mengaktifkan dan menonaktifkan audio
proyektor. Untuk info rinci, lihat

"Menonaktifkan suara" pada halaman 35.

23. ASPEK
Memilih rasio aspek tampilan. Untuk

info rinci, lihat "Memilih rasio aspek"

pada halaman 29.

24. MIK/VOL
Menyesuaikan tingkat suara proyektor.

Untuk info rinci, lihat "Menyesuaikan

tingkat suara mikrofon" pada halaman

36.

25. INFO
Menampilkan menu INFORMASI.

Mengoperasikan penunjuk LASER

Penunjuk Laser adalah alat bantu
presentasi untuk para profesional.
Alat bantu ini memancarkan
cahaya merah saat ditekan dan
lampu indikator menyala merah.

Sinar laser akan terlihat. Tekan
terus LASER untuk output tanpa
henti.

Jangan tatap jendela lampu laser atau
arahkan sinar lampu laser ke diri
sendiri atau orang lain. Lihat pesan
peringatan di bagian belakang remote
control sebelum menggunakannya.

Penunjuk laser bukan mainan. Orang tua harus
berhati-hati terhadap bahaya energi laser dan
menjauhkan remote control ini dari jangkauan
anak-anak.

Pendahuluan 13

Sensor remote control Inframerah (IR) terdapat di bagian depan proyektor. Remote control
harus dipegang pada sudut 22,5 derajat tegak lurus dengan sensor remote control IR
proyektor agar berfungsi dengan benar. Jarak antara remote control dan sensor tidak boleh
melampaui 8 meter (~ 26 kaki).

Pastikan tidak ada penghalang antara remote control dan sensor IR pada proyektor yang
dapat menghambat sinar inframerah.

• Mengoperasikan proyektor dari depan • Mengoperasikan proyektor dari belakang

K

K

ur

a

ng

l

eb

i

h

2

2,

5°

ur

a

ng

l

ebi

h

22

,

5°

Memasang kembali baterai remote control

1. Untuk membuka penutup baterai, balik remote control untuk melihat bagian
belakangnya, dorong celah jari pada penutup, lalu dorong ke arah tanda panah seperti
pada gambar. Penutup akan terlepas.

2. Keluarkan baterai yang ada (jika perlu), lalu pasang dua baterai AAA, perhatikan
polaritas baterai seperti yang ditunjukkan di bagian dasar tempat baterai. Positif (+)
untuk positif dan negatif (-) untuk negatif.

3. Pasang kembali penutup dengan mensejajarkannya dengan bagian dasar remote, lalu
dorong ke posisinya. Hentikan saat terpasang dengan benar pada tempatnya.

• Hindari panas dan kelembaban yang berlebihan.

• Baterai dapat rusak jika tidak dimasukkan dengan benar.

• Ganti baterai hanya dengan jenis yang sama atau setara sesuai saran produsen baterai

tersebut.

• Buang baterai usang sesuai petunjuk produsen baterai tersebut.

• Jangan buang baterai ke dalam api karena dapat menimbulkan bahaya ledakan.

• Jika baterai mati atau remote control tidak akan digunakan dalam waktu lama, keluarkan

baterai untuk menghindari kerusakan pada remote control karena baterai mungkin akan
bocor.

Pendahuluan14

Menentukan posisi proyektor

Memilih lokasi

Tata ruang atau keinginan pribadi akan menentukan lokasi pemasangan yang Anda pilih.
Pertimbangkan ukuran dan posisi layar, lokasi stopkontak yang tepat, serta lokasi dan jarak
antara proyektor dan peralatan lainnya.

Proyektor Anda dirancang untuk dipasang di salah satu dari empat lokasi pemasangan:

1. Meja Depan
Pilih lokasi ini dengan menempatkan proyektor di dekat

lantai depan layar. Tindakan ini adalah cara yang paling
umum guna memposisikan proyektor untuk penyetelan
dan portabilitas cepat.

2. Langit-Langit Depan
Pilih lokasi ini dengan menggantungkan proyektor secara

terbalik di langit-langit depan layar.

Beli Unit Pemasangan Proyektor BenQ untuk di Langit­Langit dari dealer Anda untuk memasang proyektor di
langit-langit.

Setel Langit-Langit Depan dalam menu PENYETELAN
SISTEM: Dasar > Posisi Proyektor setelah Anda menghidupkan proyektor.

3. Meja Belakang
Pilih lokasi ini dengan menempatkan proyektor di dekat

lantai belakang layar.

Perhatikan bahwa layar proyeksi belakang khusus
diperlukan.

Setel Meja Belakang dalam menu PENYETELAN
SISTEM: Dasar > Posisi Proyektor setelah Anda
menghidupkan proyektor.

4. Langit-Langit Belakang
Pilih lokasi ini dengan menggantungkan proyektor secara

terbalik di langit-langit belakang layar.

Perhatikan bahwa layar proyeksi belakang khusus dan
Unit Pemasangan Proyektor BenQ untuk Pemasangan di
Langit-Langit diperlukan pada lokasi pemasangan ini.

Setel Langit-Langit Belakang dalam menu PENYETELAN
SISTEM: Dasar > Posisi Proyektor setelah Anda menghidupkan proyektor.

Menentukan posisi proyektor 15

Mendapatkan ukuran proyeksi gambar yang diinginkan

Jarak dari lensa proyektor ke layar, pengaturan pembesaran (jika tersedia), dan format video
mempengaruhi ukuran gambar yang diproyeksikan.

16:9 adalah rasio aspek asli pada proyektor ini.

Gambar aspek 4:3 dalam area tampilan

aspek 16:0

Proyektor harus selalu ditempatkan pada permukaan yang horizontal (seperti permukaan
yang rata di atas meja), dan diposisikan tegak lurus secara langsung (bersudut 90° ke kanan)
ke bagian tengah layar secara horizontal. Tindakan ini akan mencegah distorsi gambar yang
disebabkan proyeksi miring (atau diproyeksikan ke permukaan yang miring).

Jika akan dipasang di langit-langit, proyektor harus dipasang terbalik agar gambar
diproyeksikan sedikit miring ke bawah.

Anda dapat melihatnya dari diagram pada halaman 18, bahwa jenis proyeksi ini akan
mengakibatkan tepi bawah gambar yang diproyeksikan offset secara vertikal dari bidang
horizontal proyektor. Bila dipasang di langit-langit, kondisi ini mengacu pada tepi atas
gambar yang diproyeksikan.

Jika proyektor diposisikan lebih jauh dari layar, maka ukuran gambar yang diproyeksikan
akan meningkat, dan offset vertikal juga akan meningkat secara proporsional.

Bila menentukan posisi layar dan proyektor, Anda harus mempertimbangkan ukuran
gambar yang diproyeksikan dan dimensi offset vertikal, yang proporsional terhadap jarak
proyeksi.

BenQ menyediakan tabel ukuran layar untuk membantu menentukan lokasi yang ideal bagi
proyektor Anda. Tersedia dua dimensi untuk dipertimbangkan, jarak horizontal tegak lurus
dari bagian tengah layar (jarak proyeksi), dan tinggi offset vertikal proyektor dari tepi
horizontal layar (offset).

Gambar aspek 16:9 diskalakan menjadi area

tampilan aspek 4:3

Menentukan posisi proyektor16

Cara menentukan posisi proyektor untuk ukuran layar tertentu

1. Pilih ukuran layar Anda.

2. Lihat tabel pada halaman 18, lalu cari ukuran yang paling cocok dengan layar Anda di
kolom kiri berlabel "Ukuran layar". Dengan menggunakan nilai ini, lihat baris kanan
untuk menemukan jarak rata-rata terkait dari nilai layar di kolom berlabel "Rata-rata".
Ini adalah jarak proyeksi.

3. Pada baris yang sama, lihat kolom kanan, lalu perhatikan nilai "Offset vertikal (mm)".
Ini akan menentukan penempatan offset vertikal akhir proyektor dalam kaitannya
dengan tepi layar.

4. Posisi yang disarankan untuk proyektor adalah sejajar dan tegak lurus dengan bagian
tengah horizontal layar, pada jarak dari layar yang ditentukan langkah 2 di atas, dan
offset dengan nilai yang ditentukan pada langkah 3 di atas.

Misalnya, jika Anda menggunakan layar 120 inci, maka jarak proyeksi rata-rata adalah 4.710
mm dan dengan offset vertikal sebesar 513 mm.

Cara menentukan ukuran layar yang disarankan untuk jarak tertentu

Metode ini dapat digunakan saat Anda akan membeli proyektor ini dan ingin mengetahui
ukuran layar yang sesuai dengan ruangan Anda.

Ukuran layar maksimum dibatasi oleh jarak fisik yang tersedia di kamar Anda.

1. Ukur jarak antara proyektor dan tempat untuk memposisikan layar. Ini adalah jarak
proyeksi.

2. Lihat tabel pada halaman 18, lalu cari ukuran yang paling cocok dengan ukuran Anda
dalam jarak rata-rata dari kolom layar berlabel "Rata-rata". Pastikan bahwa jarak yang
Anda ukur adalah jarak antara minimal dan maksimal yang tercantum pada salah satu
sisi nilai jarak rata-rata.

3. Dengan nilai ini, lihat baris di sebelah kiri untuk menemukan "Ukuran layar" terkait
yang tercantum pada baris tersebut. Yakni ukuran gambar yang diproyeksikan dari
proyektor pada jarak proyeksi tersebut.

4. Pada baris yang sama, lihat kolom kanan, lalu perhatikan nilai "Offset vertikal (mm)".
Ini akan menentukan penempatan layar akhir dalam kaitannya dengan permukaan
horizontal proyektor.

Misalnya, jika ukuran proyeksi yang Anda ukur adalah 4,0 m (4.000 mm), berarti ukuran
yang mendekati pada kolom "Rata-rata" adalah 3.920 mm. Baris ujung menunjukkan bahwa
Anda memerlukan layar berukuran 100 inci.

Jika Anda menempatkan proyektor pada posisi yang berbeda (selain yand disarankan),
berarti Anda harus memiringkannya ke bawah atau hingga gambar berada di tengah layar.
Dalam kondisi ini, mungkin akan terjadi distorsi pada gambar. Gunakan fungsi Keystone
untuk mengoreksi distorsi. Untuk info rinci, lihat "Memperbaiki keystone" pada halaman

24.

Menentukan posisi proyektor 17

Dimensi proyeksi

Untuk bagian tengah dimensi lensa proyektor ini, lihat "Dimensi" pada halaman 82 sebelum
menghitung posisi yang sesuai.

Pembesaran
maksimum

Pembesaran
minimum

Layar

Bagian tengah lensa

Offset vertikal

Jarak proyeksi

Ukuran layar Jarak dari layar (mm) Offset vertikal

Diagonal P

(mm)L(mm)

Inci mm (pembesaran

30 762 664 374 890 1140 1390 128
40 1016 886 498 1210 1540 1870 171
50 1270 1107 623 1520 1935 2350 214
60 1524 1328 747 1830 2330 2830 256

80 2032 1771 996 2460 3125 3790 342
100 2540 2214 1245 3090 3920 4750 427
120 3048 2657 1494 3720 4710 5700 513
150 3810 3321 1868 4660 5900 7140 641
200 5080 4428 2491 6240 7890 9540 854
220 5588 4870 2740 6870 8685 10500 940
250 6350 5535 3113 7810 9875 11940 1068
300 7620 6641 3736 9380 11855 14330 1282

Terdapat 3% toleransi pada angka tersebut karena adanya variasi komponen optik. BenQ
menyarankan bahwa jika Anda ingin memasang proyektor secara permanen, maka Anda
harus mencoba ukuran dan jarak proyeksi secara fisik menggunakan proyektor yang
sebenarnya di ruangan tersebut sebelum memasangnya secara permanen, sehingga tersedia
ruang yang memadai untuk karakteristik optik proyektor ini. Tindakan ini akan membantu
Anda menentukan posisi pemasangan yang tepat agar ideal dengan lokasi pemasangan Anda.

Panjang
minimal

maks.)

Rata-rata Panjang

maksimal

(pembesaran

min.)

(mm)

Menentukan posisi proyektor18

Sambungan

Bila menyambungkan sumber sinyal ke proyektor, pastikan untuk:

1. Mematikan semua peralatan sebelum membuat sambungan apapun.

2. Menggunakan kabel sinyal yang benar untuk setiap sumber.

3. Memastikan kabel telah terpasang dengan kuat.

• Pada sambungan yang ditampilkan di bawah ini, sejumlah kabel mungkin tidak diberikan
bersama proyektor ini (lihat "Isi kemasan" pada halaman 8). Kabel tersebut dapat dibeli
bebas di toko elektronik.

1

3

10

2

4

1

8

9

10 10

7

6

5

4

1. Kabel VGA

2. Kabel VGA ke DVI-A

3. Kabel USB

4. Kabel HDMI

5. Kabel adapter Video Komponen ke

6. Kabel Video komponen

7. Kabel Audio Kiri/Kanan

8. Kabel S-Video

9. Kabel video

10. Kabel audio

VGA (D-Sub)

• Sejumlah notebook tidak mengaktifkan port video eksternalnya bila tersambung ke
proyektor. Biasanya kombinasi tombol seperti tombol FN + F3 atau CRT/LCD akan

Sambungan 19

mengaktifkan atau menonaktifkan layar eksternal. Cari tombol fungsi berlabel CRT/LCD
atau tombol fungsi dengan simbol monitor pada notebook. Tekan FN dan tombol fungsi
berlabel secara bersamaan. Lihat dokumentasi notebook Anda untuk menemukan
kombinasi tombol notebook tersebut.

• Sinyal output untuk soket MONITOR OUT hanya berfungsi bila sinyal input berasal dari
soket KOMPUTER. Bila proyektor dihidupkan, maka sinyal output dari soket MONITOR
OUT dapat bervariasi, tergantung pada sinyal input dari soket KOMPUTER.

• Jika Anda ingin menggunakan metode sambungan "Monitor Out" saat proyektor dalam
mode siaga, pastikan fungsi Monitor Out akan diaktifkan dalam menu PENYETELAN
SISTEM: Tingkat Lanjut. Untuk info rinci, lihat "Pengaturan Siaga" pada halaman 62.

Sambungan20

Menyambungkan perangkat sumber Video

Anda hanya perlu menyambungkan proyektor ke perangkat sumber Video cukup dengan
menggunakan salah satu metode sambungan di atas, namun masing-masing metode
tersebut memberikan tingkat kualitas video yang berbeda. Metode yang Anda pilih
cenderung akan tergantung pada ketersediaan terminal yang sesuai pada proyektor dan
perangkat sumber Video seperti yang dijelaskan di bawah ini:

Nama terminal Tampilan terminal Kualitas gambar

HDMI

HDMI

KOM PO NEN

Video Komponen

S-VIDEO

S-Video

VIDEO

Video

• Jika gambar video yang dipilih tidak ditampilkan setelah proyektor dihidupkan dan
sumber video yang benar telah dipilih, pastikan perangkat sumber Video telah dihidupkan
dan beroperasi dengan benar. Pastikan juga kabel sinyal telah tersambung dengan benar.

• Jika Anda menyambungkan proyektor ke pemutar DVD melalui input HDMI proyektor dan
gambar yang diproyeksikan menampilkan warna yang salah, ubah ruang warna ke YUV.
Untuk info rinci, lihat "Mengubah Ruang Warna" pada halaman 28.

Sempurna

Bagus

Baik

Normal

Sambungan 21

Pengoperasian

Menghidupkan proyektor

1. Pasang kabel daya ke proyektor dan stopkontak.

Hidupkan tombol daya stopkontak (jika ada).
Pastikan Lampu indikator DAYA pada proyektor
menyala merah setelah daya dihidupkan.

• Gunakan hanya aksesori asli (misalnya kabel daya)
dengan perangkat untuk menghindari kemungkinan
bahaya seperti sengatan listrik dan kebakaran.

• Jika fungsi Menghidupkan langsung diaktifkan
dalam menu PENYETELAN SISTEM: Dasar > Pengaturan Pengoperasian, maka proyektor
akan hidup secara otomatis setelah kabel daya tersambung dan daya mengalir.

2. Lepaskan penutup lensa. Jika tertutup, bentuk

penutup lensa dapat berubah karena panas
yang dihasilkan oleh lampu proyeksi.

I

3. Tekan Daya pada proyektor atau HIDUP

Jika masih panas dari aktivitas sebelumnya, proyektor akan menjalankan kipas pendingin
selama sekitar 90 detik sebelum menghidupkan lampu.

4. Jika proyektor diaktifkan untuk pertama kali,

5. Jika diminta sandi, tekan tombol tanda panah

6. Aktifkan semua peralatan yang tersambung.

7. Proyektor akan mulai mencari sinyal input.

I

pada remote control untuk menghidupkan
proyektor. Lampu indikator DAYA akan
berkedip dan tetap berwarna hijau bila
proyektor aktif.
Prosedur pengaktifan memerlukan waktu
sekitar 30 detik. Pada tahap pengaktifan
selanjutnya, logo pengaktifan akan
diproyeksikan.

(Jika perlu) Putar cincin fokus untuk mengatur kejernihan gambar.

pilih bahasa OSD (tampilan di layar)
berdasarkan petunjuk di layar.

untuk memasukkan sandi enam digit. Untuk
info rinci, lihat "Menggunakan fungsi sandi"

pada halaman 26.

Sinyal input aktif yang sedang dipindai akan
ditampilkan di layar. Jika proyektor tidak
mendeteksi sinyal yang valid, pesan 'Tidak Ada
Sinyal' akan terus ditampilkan hingga sinyal
input ditemukan.

Pengoperasian22

Anda juga dapat menekan SUMBER pada proyektor atau Tombol pilihan sumber
pada remote control untuk memilih sinyal input yang diinginkan. Untuk info rinci,
lihat "Mengalihkan sinyal input" pada halaman 28.

Jika frekuensi/resolusi sinyal input melampaui jangkauan pengoperasian proyektor, Anda
akan melihat pesan 'Di Luar Jangkauan' ditampilkan di layar kosong. Ubah ke sinyal input
yang kompatibel dengan resolusi proyektor atau tetapkan sinyal input ke pengaturan yang
lebih rendah. Untuk info rinci, lihat "Tabel waktu" pada halaman 83.

Mengatur gambar proyeksi

Mengatur sudut proyeksi

Proyektor dilengkapi 1 kaki pengatur pelepas cepat dan 1 kaki pengatur belakang. Pengatur
tersebut akan mengubah tinggi dan sudut proyeksi gambar. Untuk mengatur proyektor:

1. Tekan tombol pelepas cepat, lalu angkat

bagian depan proyektor. Setelah gambar
berada di posisi yang diinginkan, lepaskan
tombol pelepas cepat untuk mengunci kaki
pada tempatnya.

2. Kencangkan kaki pengatur belakang untuk

menyempurnakan sudut horizontal.

Untuk memasukkan kaki, angkat proyektor
sewaktu menekan tombol pelepas cepat, lalu
turunkan proyektor secara perlahan. Kencangkan
kaki pengatur belakang ke arah berlawanan.

Jika proyektor tidak terpasang di permukaan yang rata atau layar dan proyektor tidak tegak
lurus satu sama lain, gambar yang diproyeksikan akan berbentuk trapesium. Agar dapat
memperbaiki situasi ini, lihat "Memperbesar dan mencari rincian" pada halaman 29 untuk
info rinci.

• Jangan lihat ke arah lensa sewaktu lampu menyala. Cahaya terang lampu dapat merusak
mata Anda.

• Hati-hati saat menekan tombol pengatur karena berada dekat dengan ventilasi
pembuangan yang menghasilkan udara panas.

2

1

Menyesuaikan gambar secara otomatis

Pada kondisi tertentu, Anda mungkin harus
mengoptimalkan kualitas gambar. Untuk
melakukannya, tekan OTOMATIS pada
proyektor atau remote control. Dalam waktu 3
detik, fungsi Pengaturan Otomatis Canggih
internal akan mengatur ulang nilai Frekuensi
dan Clock untuk menghasilkan kualitas gambar
terbaik.

• Layar akan kosong sewaktu OTOMATIS berfungsi.

• Fungsi ini hanya tersedia bila sinyal PC (RGB analog) dipilih.

Pengoperasian 23

Menyesuaikan ukuran dan kejelasan gambar

1. Atur gambar yang diproyeksikan ke ukuran

yang diinginkan menggunakan cincin
pembesaran.

2. Setelah itu, pertajam gambar dengan

memutar cincin fokus.

Memperbaiki keystone

Keystone mengacu pada situasi gambar yang diproyeksikan dapat terlihat lebih lebar di
bagian atas atau bawah. Hal tersebut terjadi bila proyektor tidak tegak lurus dengan layar.

Untuk memperbaikinya, selain mengatur tinggi proyektor, Anda juga harus memperbaiki
secara manual dengan mengikuti salah satu langkah berikut.

• Menggunakan remote control

Tekan / pada proyektor atau remote
control untuk menampilkan halaman perbaikan
Keystone. Tekan untuk memperbaiki keystone
di bagian atas gambar. Tekan untuk
memperbaiki keystone di bagian bawah gambar.

• Menggunakan menu OSD (tampilan di layar)

1. Tekan MENU/EXIT, lalu tekan /

hingga menu

2. Tekan untuk menyorot Keystone dan

menyesuaikan nilai dengan / .

3. Tekan untuk memperbaiki keystone di

bagian atas gambar atau tekan untuk
memperbaiki keystone di bagian bawah
gambar.

TAMPILAN disorot.

Tekan /.

Tekan /.

Pengoperasian24

Menggunakan menu

Proyektor dilengkapi menu OSD (tampilan di layar) untuk membuat berbagai penyesuaian
dan pengaturan.

Berikut adalah ikhtisar menu OSD (tampilan di layar).

Ikon menu utama

Menu utama

Sorotan

Submenu

Sinyal input aktif

Status

Te ka n MENU/
EXIT untuk
membuka
halaman
berikutnya
atau keluar.

Contoh berikut menjelaskan cara menetapkan bahasa OSD (tampilan di layar).

1. Tekan MENU/EXIT pada proyektor atau
remote control untuk mengaktifkan
menu OSD (tampilan di layar).

3. Tekan untuk menyorot
Bahasa, lalu tekan / untuk

memilih bahasa yang
diinginkan.

2. Gunakan / untuk menyorot menu
PENYETELAN SISTEM: Dasar.

4. Tekan MENU/EXIT dua kali*
pada proyektor atau remote
control untuk keluar dari dan
menyimpan pengaturan.

*Tekanan pertama akan
mengarahkan Anda kembali ke
menu utama dan tekanan kedua
akan menutup menu OSD
(tampilan di layar).

Pengoperasian 25

Mengamankan proyektor

Menggunakan kunci kabel keamanan

Proyektor harus dipasang di tempat yang aman untuk mencegah pencurian. Atau, beli kunci
seperti kunci Kensington untuk mengamankan proyektor. Anda dapat mencari slot kunci
Kensington di sisi belakang proyektor. Untuk informasi rinci, lihat item 11 pada halaman 9.

Kunci kabel keamanan Kensington biasanya merupakan kombinasi tombol dan kunci. Lihat
dokumentasi kunci untuk mengetahui cara menggunakannya.

Menggunakan fungsi sandi

Untuk tujuan keamanan dan membantu mencegah penggunaan yang tidak sah, proyektor
dilengkapi pilihan untuk mengkonfigurasi keamanan sandi. Sandi dapat ditetapkan melalui
menu OSD (tampilan di layar).

PERINGATAN: Anda akan mengalami kesulitan jika mengaktifkan fungsi pengunci sistem dan
lupa sandi. Cetak panduan pengguna ini (jika perlu) dan tulis sandi yang Anda gunakan dalam
panduan pengguna ini, serta simpan di tempat yang aman untuk pengembalian sandi berikutnya.

Menetapkan sandi

Setelah sandi ditetapkan, proyektor tidak dapat digunakan kecuali jika sandi yang benar
dimasukkan setiap kali proyektor dihidupkan.

1. Buka menu OSD, lalu buka menu PENYETELAN SISTEM: Tingkat Lanjut >
Pengaturan Keamanan. Tekan MODE/ENTER.

2. Sorot

3. Seperti ditunjukkan pada gambar di kanan,

4. Konfirmasikan sandi baru dengan memasukkan

PENTING: Digit yang sedang dimasukkan akan ditampilkan sebagai tanda bintang di layar.
Tulis sandi yang dipilih dalam panduan pengguna ini sebelum atau segera setelah sandi
dimasukkan sehingga Anda tidak akan lupa.

Sandi: __ __ __ __ __ __

Simpan panduan pengguna ini di tempat yang aman.

5. Untuk keluar dari menu OSD (tampilan di layar), tekan MENU/EXIT.

Penguncian Pengaktifan, lalu pilih Hidup dengan menekan / .

keempat tombol tanda panah ( , , , )
masing-masing mewakili 4 digit (1, 2, 3, 4). Sesuai
dengan sandi yang akan ditetapkan, tekan tombol
tanda panah untuk memasukkan enam digit sandi.

ulang sandi baru.
Setelah sandi ditetapkan, menu OSD (tampilan

di layar) akan kembali ke halaman Pengaturan Keamanan.

Jika lupa sandi

Jika fungsi sandi diaktifkan, Anda akan diminta
memasukkan sandi enam digit setiap kali
menghidupkan proyektor. Jika Anda memasukkan
sandi yang salah, pesan sandi salah seperti yang
ditunjukkan pada gambar di sebelah kanan akan
muncul selama tiga detik, diikuti pesan 'MASUKKAN
SANDI'. Anda dapat mencoba kembali dengan

Pengoperasian26

memasukkan sandi enam digit lain atau jika tidak mencatat sandi dalam panduan pengguna
ini dan benar-benar lupa, Anda dapat menggunakan prosedur pengembalian sandi. Untuk
info rinci, lihat "Mengakses prosedur pengembalian sandi" pada halaman 27.

Jika memasukkan sandi yang salah 4 kali berturut-turut, proyektor akan mati secara
otomatis dalam beberapa saat.

Mengakses prosedur pengembalian sandi

1. Tekan terus OTOMATIS pada proyektor atau
remote control selama 3 detik. Proyektor akan
menampilkan kode angka di layar.

2. Tulis angka tersebut, lalu matikan proyektor.

3. Cari bantuan dari pusat layanan BenQ setempat
untuk mendekode angka. Anda mungkin harus
memberikan bukti dokumentasi pembelian
untuk memverifikasi bahwa Anda adalah
pengguna sah proyektor tersebut.

Mengubah sandi

1. Buka menu OSD, lalu buka menu PENYETELAN SISTEM: Tingkat Lanjut >
Pengaturan Keamanan > Ubah sandi.

2. Tekan MODE/ENTER. Pesan 'MASUKKAN SANDI AKTIF' akan ditampilkan.

3. Masukkan sandi lama.

• Jika sandi salah, pesan lain 'MASUKKAN SANDI BARU' akan ditampilkan.

• Jika sandi salah, pesan sandi salah akan muncul selama tiga detik dan pesan

'MASUKKAN SANDI AKTIF' akan ditampilkan untuk percobaan kembali. Anda
dapat menekan MENU/EXIT untuk membatalkan perubahan atau mencoba sandi
lain.

4. Masukkan sandi baru.

PENTING: Digit yang sedang dimasukkan akan ditampilkan sebagai tanda bintang di layar.
Tulis sandi yang dipilih dalam panduan pengguna ini sebelum atau segera setelah sandi
dimasukkan sehingga Anda tidak akan lupa.

Sandi: __ __ __ __ __ __

Simpan panduan pengguna ini di tempat yang aman.

5. Konfirmasikan sandi baru dengan memasukkan ulang sandi baru.

6. Anda berhasil menetapkan sandi baru untuk
proyektor. Pastikan Anda memasukkan sandi
baru saat menghidupkan proyektor di lain waktu.

7. Untuk keluar dari menu OSD (tampilan di layar),
tekan MENU/EXIT.

Menonaktifkan fungsi sandi

Untuk menonaktifkan perlindungan sandi, kembali ke menu PENYETELAN SISTEM:
Tingkat Lanjut > Pengaturan Keamanan > Penguncian Pengaktifan setelah membuka

sistem menu OSD. Pilih Mati dengan menekan / . Pesan 'MASUKKAN SANDI' akan
ditampilkan. Masukkan sandi aktif.

i. Jika sandi benar, menu OSD (tampilan di layar) akan kembali ke halaman

Pengaturan Keamanan dengan menampilkan 'Mati' pada baris Penguncian
Pengaktifan. Anda tidak perlu memasukkan sandi saat menghidupkan proyektor
di lain waktu.

Pengoperasian 27
