BenQ S41 User Guide

Joybook S41 系列用户手册

欢迎

版权

械、磁性、光学、化学、手写或任何方式予以重制、传输、转译、储存于检索系统或翻译成任何文字或计算机语言。

免责声明

对于本文之任何明示或默示内容，明基仓储 ( 上海外高桥保税区 ) 有限公司不做任何保证，亦拒绝对任何特殊目的之商用性或适用性目的予以保证。此外，明基仓储 ( 上海外高桥保税区 ) 有限公司保留修改或变更本文之权利，并且修改或变更内容将不另行通知。

Windows、 Internet Explorer 和 Windows Mail 是 Microsoft Corporation 的商标。其它名称分别是相应公司或组织的版

权。

本产品内含版权保护的技术，受美国专利和其它知识产权权利的保护。使用这个受版权保护的技术必须得到

Macrovision 的授权，并且只能用于家庭和其它受限制的观看用途。如用于其它用途，必须得到 Macrovision 的授权。禁止反向工程或反汇编。

本手册适用的 Joybook 型号

本手册中包含下列 Joybook 型号的相关信息：

• Joybook S41 系列请注意，实际的硬件或软件能力会因您购买的型号不同而

有所差异。如需确定您的 Joybook 型号，请参考包装盒上的标签或者 Joybook 的印字。

是 SRS Labs, Inc. 的商标。经 SRS Labs, Inc. 许可

嵌入 TSXT 技术。

HDMI、 HDMI 标志和 “High-Definition Multimedia Interface”是 “HDMI Licensing LLC”的商标或注册商标。

简介 ................................................................................................. 1

关于本手册................................................................................. 1

印刷 .............................................................................................2

快速入门......................................................................................... 3

物品清单.....................................................................................3

准备使用 Joybook ...................................................................... 3

扩展 Joybook 的性能.................................................................6

熟悉 Joybook .................................................................................. 9

前视图 ......................................................................................... 9

左视图 ....................................................................................... 11

右视图 ....................................................................................... 14

后视图 ....................................................................................... 15

底视图 ....................................................................................... 16

指示灯 ....................................................................................... 17

开始使用 Windows Vista ............................................................ 18

正确关闭 Joybook .................................................................... 18

使用 Windows Mobility Center...............................................19

使用 Joybook ................................................................................ 20

使用触控板............................................................................... 20

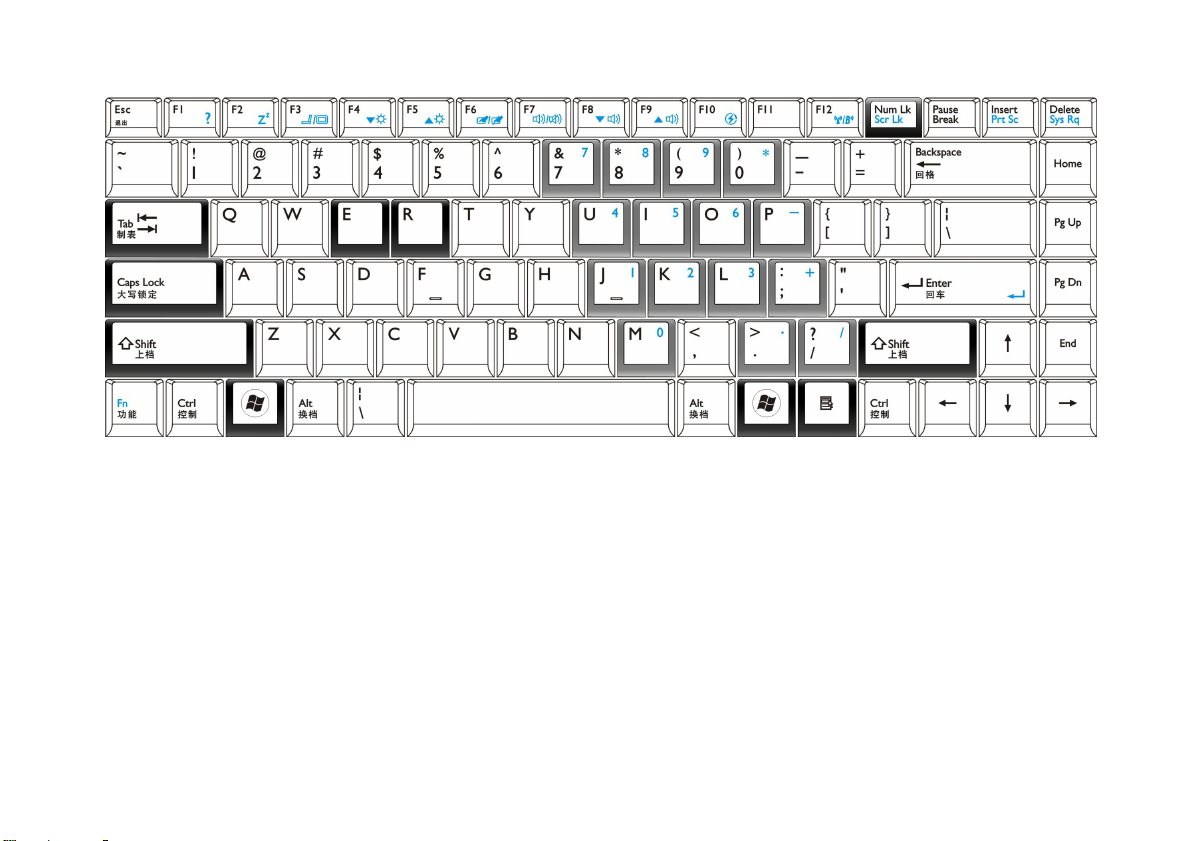

使用键盘...................................................................................22

功能热键............................................................................. 22

Windows 键和锁定键........................................................ 24

使用内置的无线连接功能 ( 特定型号提供 )...................... 26

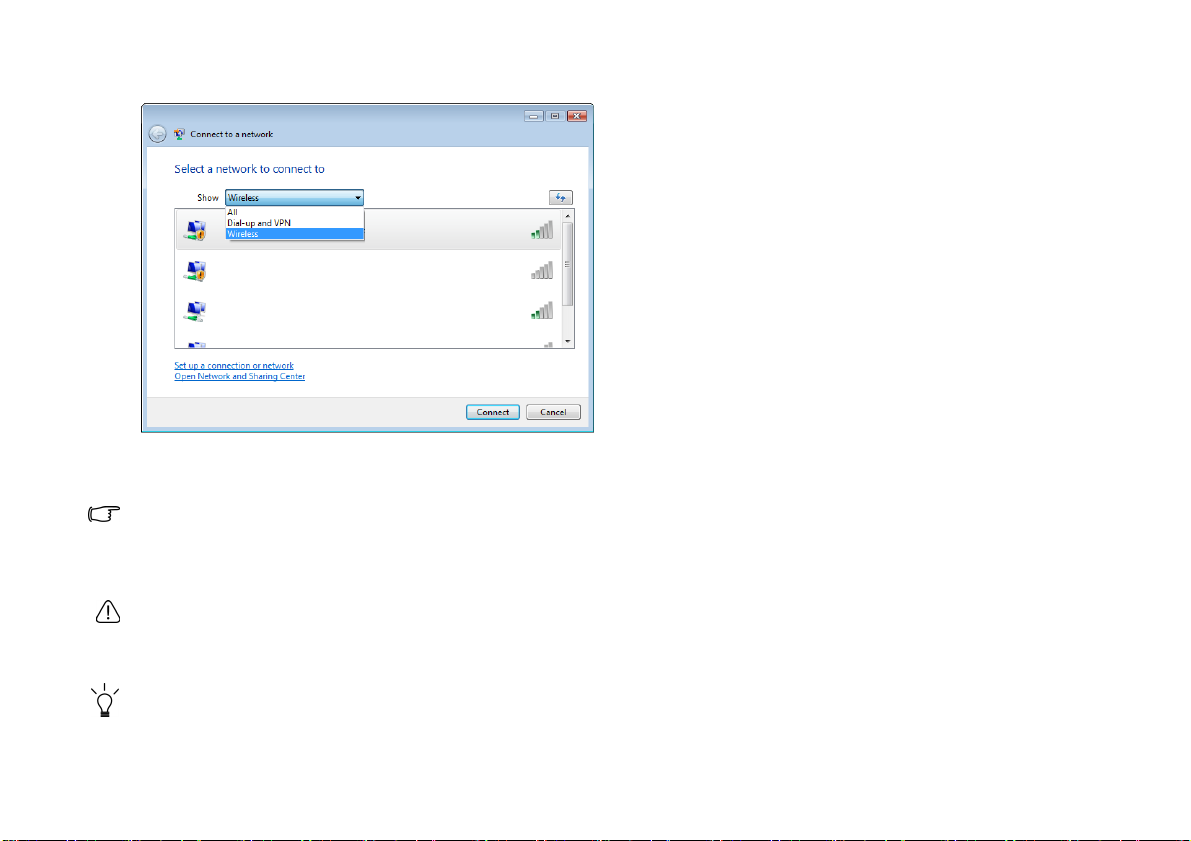

连接到无线网络 ................................................................26

使用 Bluetooth ( 特定型号提供 )...........................................28

连接到 Bluetooth 设备 ...................................................... 28

发送文件至 Bluetooth 设备 ............................................. 32

使用 QMedia Bar ..................................................................... 34

QMedia Bar 简介 ............................................................... 34

设置 QMedia Bar ............................................................... 34

使用 HDMI 输出插口............................................................. 35

连接至具有 HDMI 接口的 LCD TV ............................... 36

调整音频输出：........................................................... 36

调整视频输出：........................................................... 37

使用 QEye ( 特定型号提供 ).................................................. 39

使用 WebCam Companion............................................... 39

主屏幕 .......................................................................... 39

捕获图像或录制视频 ................................................. 40

监视 .............................................................................. 41

视频会议 ...................................................................... 41

使用 QShot ( 特定型号提供

从 QEye 捕获实时图像..................................................... 41

从影片捕获静态图像 ....................................................... 42

捕获桌面图像.................................................................... 42

更改媒体文件夹的位置 ................................................... 42

使用 BenQ Surround ............................................................... 42

使用 BIOS 设置程序.................................................................... 43

使用 BIOS 设置程序的场合与方法 ...................................... 43

Main ( 主 ) 菜单 ................................................................ 44

Security ( 安全 ) 菜单........................................................ 45

Boot ( 启动 ) 菜单............................................................. 45

Exit ( 退出 ) 菜单 .............................................................. 46

)................................................ 41

iii

Boot from LAN ( 从 LAN 启动 ) ............................................46

恢复系统 ....................................................................................... 47

使用 QDataTrove......................................................................47

启动 QDataTrove：............................................................47

备份文件：....................................................................47

恢复备份文件：...........................................................48

恢复备份映像：...........................................................48

将 Joybook 恢复至出厂默认设置：...........................48

使用随机光盘恢复系统 ..........................................................49

步骤 1：完全重新安装 Windows Vista...........................49

步骤 2：重新安装驱动程序和应用程序 ........................50

保护您的 Joybook 不受病毒和其它安全危险的侵害 .........50

连接到外部显示设备...................................................................51

连接到 VGA 显示设备 ............................................................51

安装更多内存............................................................................... 52

常见问题和故障排除...................................................................55

一般问题 ...................................................................................55

电池和电源 ...............................................................................55

连接 ...........................................................................................57

系统 ...........................................................................................57

显示屏 .......................................................................................62

有关清洁和电池维护...................................................................63

电池维护 ...................................................................................63

清洁 Joybook.............................................................................63

服务与支持................................................................................... 64

BenQ Joybook 全球在线服务 .................................................64

Joybook 全球联保 (ORW) 在线注册.....................................64

附录 ............................................................................................... 65

一般安全信息 .......................................................................... 65

有关电池的安全信息.............................................................. 65

有关交流适配器的安全信息 ................................................. 65

有关调制解调器的安全信息 ................................................. 66

注意..................................................................................... 66

Declaration of Conformity....................................................... 66

简介

关于本手册

本手册提供了有关 Joybook 不同组件的主要信息并示范了使用方法。以下是本手册的主要章节。

章节标题说明

简介本手册介绍。

快速入门有关开始使用 Joybook 的信息。

熟悉 Joybook Joybook 硬件组件介绍。

开始使用 Windows

Vista

使用 Joybook 有关操作 Joybook 的基本和高

使用 BIOS 设置程序有关使用 BIOS 设置程序的信

恢复系统关于使用系统恢复工具的信息。

连接到外部显示设备有关如何将 Joybook 连接到外

安装更多内存有关如何加装 RAM 内存的信

关于 Windows Vista 的基本信息。

级信息。

息。

部显示设备的信息。

息。

常见问题和故障排除有关常见问题和故障排除的信

息。

有关清洁和电池维护有关清洁和电池维护的信息。

服务与支持 Joybook 服务和支持信息。

附录重要安全信息。

简介

印刷

本手册中使用的注释、提示和警告针对不同目的，其说明如下：

图标 / 符号项目含意

警告主要是为了防止因误用、

不当操作或行为而损坏组件、数据或造成人身伤害的信息。

提示完成任务的有用信息。

注释补充信息。

< > 或 [ ] 键盘上的键；

屏幕上的用户界面 (UI)

简介

表示键盘上的键，或屏幕上的用户界面。在实际输

入文字时，请勿一起输入这些符号。

快速入门

根据 Joybook 的型号，其外观可能与本手册显示的插图有所不同。

物品清单

第一次使用 Joybook 之前，请检查是否收到所有物品。关于产品包装中应包括哪些物品，请参见附属盒上的物品清

单标签。如有任何物品缺失或损坏，请立即与经销商联系。妥善保管包装材料以备送修 Joybook 时使用。

准备使用 Joybook

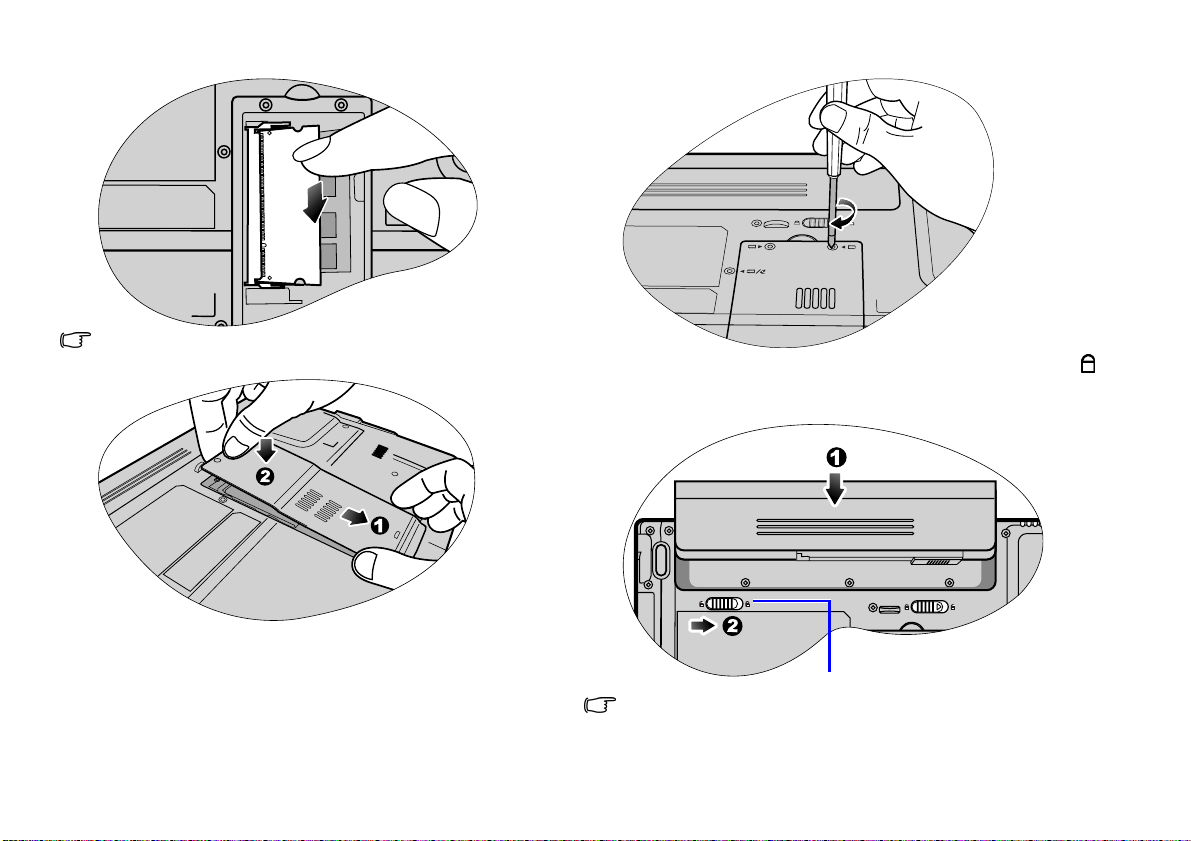

1. 安装电池组

电池滑栓 B

将 Joybook 翻过来放在洁净的软布上。使电池组的标签面朝下，将其轻轻推入电池仓中，直至完全到位为止 (1)。向右移动电池滑栓 B ( 如图所示 )，将电池组锁定到位 (2)。

快速入门

2. 连接电源

电池组在出厂时只有少许电量。连接到电源并对电池充电。电池充电时仍可使用 Joybook。

• 电源系统和插头类型可能会因所在国家 / 地区不同而异。

• 电池充电时，电池指示灯显示橘黄色。电池充电完毕后，指示灯熄

灭。

将电源线连接到电源适配器。

将电源适配器连接到 Joybook 上的电源插口。

将电源线连接到墙壁电源插座。 Joybook 自动开始对电池充电。

快速入门

• 有关指示灯的颜色和含义的详细信息，请参见第 17 页的 “指示

灯”。

3. 打开 Joybook

轻轻提起无滑栓的上盖即可方便地打开机器。

4. 执行初始设置

按电源按钮启动 Joybook，然后按照屏幕上的说明完成 Windows Vista 初始设置。

• Joybook S41 系列最适合运行 Windows Vista™ Home Basic， Windows Vista™ Home Premium， Windows Vista™ Business，或 Windows Vista™ Ultimate。不推荐安装未经测试

的其它操作系统，否则不仅会影响您的保修而且会影响 Joybook 的功能。

• Joybook 预装的实际操作系统可能不尽相同。更多详情，请参见产品盒中的 “产品规格标签”。

快速入门

扩展 Joybook 的性能

将外部显示设备 ( 如显示器或投影机 ) 连接到 Joybook 的 15 针 D-sub 视频插孔。

将电话线连接到 Joybook 的调制解调器端口以拨号连接到 Internet 或发送传真。

快速入门

将网线连接到 Joybook 的 LAN 端口以访问局域网 (LAN)。

插入 ExpressCard/34 模块或 ExpressCard/54 模块以进一步扩展 Joybook 的能力。

使用光驱访问各种光盘上的数据和欣赏电影或音乐。

将麦克风连接到麦克风插孔以录制声音。

将耳机连接到耳机插孔以输出声音。

将 Hi-Fi 装置、收音机、合成器、随身听等连接到音频输入插孔以输入声音。

快速入门

按照卡上所示的方向插入 Memory Stick、 Memory Stick Pro、 SD、 MMC 或 xD 存储卡以交换文件。

将 USB 外设连接到 Joybook 的 USB 端口。

将数字摄像机和高速存储设备连接到此 IEEE 1394 ( 火线 ) 端口。

快速入门

连接具有 HDMI 接口的单独音频或视频设备，如具有 HDMI 界面的显示设备、投影机、 A/V 接收器或任何兼容设备。

有关详细信息，请参见第 12 页的 “HDMI 输出插口 ( 版本 1.2)”及

第 35 页的 “使用 HDMI 输出插口”。

熟悉 Joybook

前视图

(5)

(3)

(6)

编号正面部件

(1)

(2)

(3)

(4)

(5)

(7)(8)(9)(10)(11)

内置摄像头 (QEye) 利用 130 万像素内置摄像头 (QEye)，您可以召开视频会议、捕获图像、或录制视频。有关详细信息，请参见第 39 页的 “使用 QEye ( 特定型号提

供 )”。

LCD (Liquid Crystal Display，液晶显示 ) 面板

扬声器

键盘

电源和快速访问按钮

电源

打开和关闭 Joybook 电源。

BenQ Surround

只需轻轻一按，即可开启或关闭 Sound Manager ( 声音管理器 ) 中的 SRS TruSurround XT。

QShot

只需轻轻一按，即可捕获桌面图像、影片静态图像及来自 QEye 的实时图像。有关详细信息，请

参见第 41 页的 “使用 QShot ( 特定型号提供 )”。

熟悉 Joybook

(6)

触控板有关详细信息，请参见第 20 页的 “使用触控

板”。

(7)

(8)

(9)

(10)

(11)

音频输入插孔

用于连接 Hi-Fi 设备、收音机、合成器以及随身听等。

麦克风输入插孔

用于连接麦克风以录制声音。

此插孔用于 3.5mm 模拟音频插头。可插单声道和立体

声插头。

音频输出插孔用于连接耳机或外部扬声器以播放 Joybook 音效。

内置麦克风接收声音和语音以供录制。

指示灯有关详细信息，请参见第 17 页的 “指示灯”。

熟悉 Joybook

左视图

编号左侧部件

(1) (2) (3) (4) (5) (6) (7) (8) (9)

(1)

15 针 D-sub 视频接口

用于连接外部显示设备，例如显示器和投影机。

熟悉 Joybook

(2)

HDMI 输出插口 ( 版本 1.2)

HDMI ( 高清多媒体接口 ) 是连接高清 (HD) 电子消费品部件的标准数字接口，可为您带来更佳的 HD 体验。

此 HDMI 输出插口可让您连接具有 HDMI 接口的单独音频或视频设备，如具有 HDMI 界面的显示设备、投影机、 A/V 接收器或任何兼容设备。

• 连接 Joybook 和 HDMI 设备需要一条 HDMI 线缆 ( 需另外购买 )。有关连接的详细信息，请参见第 35 页的 “使

用 HDMI 输出插口”。

• HDMI 的版本与设备对应，与使用的线缆无关。两个设备连接后，版本可向下兼容，但将只使用最低的版本。

• 请注意 HDMI 输入必须能兼容 HDCP 才能显示。

(3)

IEEE 1394 ( 火线 ) 端口

用于连接使用 IEEE 1394 ( 火线 ) 接口的高速外设，如数码摄像机和其它消费类电子设备。

(4)

调制解调器端口 (RJ-11 接口 )

连接模拟电话线路以使用内部调制解调器。

• 为减低发生火灾的风险，请仅使用No.26AWG或更粗的电话线。

• 这是 Joybook 上唯一的电信调制解调器端口。请注意不要将窄的 RJ-11 电话线插入外观相似但更宽的 RJ-45

LAN 端口。

(5)

LAN ( 局域网 ) 端口 (RJ-45 接口 ) 用于将 Joybook 连接到 10/100/1000Mbps 快速 1000BASE-T 以太网网络。

请注意不要将 RJ-11 电话线插头插入 RJ-45 端口。这会损坏 LAN 端口。它们看起来相似，但 RJ-45 插头比 RJ-11 插头宽且导线更多。

(6)

USB 端口

用于连接使用 USB 2.0 接口的外设，如鼠标、数码相机和 MP3 播放器等。

(7)

无线连接开关

使用此开关激活 / 取消无线 LAN (WLAN) 和 Bluetooth ( 蓝牙 ) 功能。

• 将开关拨至 [ON] ( 开启 ) 位置后，可按 <Fn> + <F12> 热

键组合开启或关闭 WLAN/Bluetooth。

• 有关使用功能热键的详细信息，请参见第 22 页的 “使用

键盘”。

• 有关使用 WLAN 的详细信息，请参见第 26 页的 “使用

内置的无线连接功能 ( 特定型号提供 )”。

• 有关使用 Bluetooth 的详细信息，请参见第 28 页的 “使

用 Bluetooth ( 特定型号提供 )”。

熟悉 Joybook

(8)

ExpressCard 插槽

此 ExpressCard 插槽可以插入两种格式的标准 ExpressCard 模块： ExpressCard/34 和 ExpressCard/54。ExpressCard/34 模块的宽度是 34 mm，而 ExpressCard/54 模块的宽度是 54 mm。您可以使用 ExpressCard 来进一步扩展 Joybook 的功能。

按照卡上的指示方向将 ExpressCard 插入插槽中，并完成相关的驱动程序设置。

(9)

五合一存储卡插槽适用于 Memory Stick、 Memory Stick Pro、 SD、

MMC 或 xD 存储卡。

熟悉 Joybook

右视图

编号右侧部件

(1)

熟悉 Joybook

电源插孔用于连接交流电源为 Joybook 供电和对电池充电。

(3)(5) (4)

(2)

DVD/CD-RW Combo/DVD Super-Multi 驱动器 ( 特定型号提供 )

光驱类型因型号不同而异，支持的光盘类型视 Joybook 配备的光驱而定。

支持多功能光学模块，可读取音乐 CD、 VCD 和

DVD 或者刻录 CD-R/CD-RW 或 DVD+R/DVD-R/ DVD+RW/DVD-RW/DVD-RAM ( 可选 ) 光盘。按下驱动器上的退出按钮可插入 / 退出光盘。

(1)

(3)

光驱托盘弹出孔如果在 Joybook 关机时需要打开光盘托盘，或使

用退出按钮无法打开光盘托盘，请将一个尖利的物品 ( 如展开的曲别针 ) 插入弹出按钮旁边的托

盘弹出孔，以弹出光盘托盘。

后视图

(4)

光驱退出按钮按此退出按钮可插入 / 退出光盘。

(5)

USB 端口

用于连接使用 USB 2.0 接口的外设，如鼠标、数码相机和 MP3 播放器等。

(2) (1)

编号背面部件

(1)

(2)

Kensington 防盗锁孔

此孔可以连接 Kensington 防盗锁和线缆以防止被盗。

通风孔用于散热，以使电脑处于良好的温度条件。

为防止设备过热，请勿堵塞通风口。例如，不要在床上使用 Joybook，毯子可能会盖住通风口，阻隔空气流通。

熟悉 Joybook

底视图

编号底端部件

(1)

电池滑栓 A 可将电池组固定到位。

(2)

电池组在未连接外接电源时，可为 Joybook 供电。

(3)

电池滑栓 B 可将电池组固定到位。

(4)

MiniCard 和内存扩展槽盖

(1)(2)(3)

在盖内，可以看到 Joybook 的内存插槽。此外还有一个 MiniCard 插槽，用于插入可选的 MiniCard。

• 特定型号上可能已经预装了按 MiniCard 形状设计的无线网卡。

• 卸下盖时，需要一把小的螺丝刀。

• 有关加装内存、内存最大限制或经 BenQ 认可适用于

(4)(4)

Joybook 的内存模块等的详细信息，请参见第 52 页的

“安装更多内存”。

熟悉 Joybook

指示灯

(3)

电池指示灯

• 当系统处于运行状态且使用电池时，显示蓝色。

• 当电池充电时，显示橘黄色。

• 当电池充电完毕后，指示灯熄灭。

• 蓝色闪烁表示电池快没电了。

• 橘黄色闪烁表示电池工作不正常，在此情况下

应与维修人员联系。

(1) (2) (3) (4) (5) (6)

编号指示灯

(1)

(2)

无线网络 /Bluetooth 指示灯

• 当启用 WLAN 时，显示蓝色。

• 当启用 Bluetooth 时，显示橘黄色。

• 当 WLAN 和 Bluetooth 均启用时，显示紫色。

系统状态指示灯

• 当系统处于运行状态时，显示蓝色。

• 当系统处于挂起状态时，显示橘黄色。

• 当系统处于关闭或休眠状态时，指示灯熄灭。

(4)

(5)

(6)

硬盘 / 光驱活动指示灯

当 Joybook 访问硬盘或光驱中的数据时，闪烁蓝色。

[Caps Lock] ( 大写锁定 ) 指示灯

当激活大写锁定功能时，显示蓝色。

[Num Lock] ( 数字锁定 ) 指示灯

当激活数字锁定功能时，显示蓝色。

熟悉 Joybook

开始使用 Windows Vista

根据您购买的型号， Joybook 中可能预装最新的 Microsoft 操作系统： Windows Vista™ Home Basic、 Windows Vista™

Home Premium、 Windows Vista™ Business 或 Windows Vista™ Ultimate。

第一次设置 Joybook 时，您可能希望查看关于下列主题的信息。请参阅操作系统附带的用户手册，或者从 [Start] ( 开始 ) 菜单的 [Help and Support] ( 帮助和支持 ) 搜索相关信息。

• 如何设定系统区域设置、日期、以及时间。

• 如何设定系统管理员和用户安全登录和设置。　

• 如何安装、设置和运行防病毒软件。

• 如何设定电脑的网络标识名称。

• 如何通过无线或有线方式连接到局域网。

• 如何通过网络连接到另一台电脑并共享文件。

• 如何连接到网络或共享的打印机。

• 如何连接到 Internet。

• 如何注册 Windows 和其它附带软件。

• 如何使用最新的 Service Pack ( 服务包 ) 和安全补丁程序更

新 Windows。

• 如何使系统时钟与 Internet 时间服务器同步。

• 如何找到、下载和安装最新的系统设备驱动程序。

• 如何设定系统维护计划事件。

开始使用 Windows Vista

正确关闭 Joybook

在 Windows 默认情况下， [Start menu power button] ( 开始菜单电源按钮 ) 使 Joybook 进入睡眠状态。因此，

如果希望彻底关闭 Joybook 电源，应单击 [Start] ( 开始 ) 菜单，单击 [Lock] ( 锁定 ) 按钮旁边的箭头，然后单击 [Shut Down] ( 关机 )。

此外，您可以通过下列步骤自定义 [Start menu power

button] ( 开始菜单电源按钮 ) 的功能。

1. 右键单击桌面右下角通知区域中的电池电表图标 ( 或 )，然后单击 [Power Options] ( 电源选项 ) 　

2. 在 [Select a power plan] ( 选择电源计划 ) 屏幕上，单击所选计划下面的 [Change plan settings] ( 更改计划设置 )。

3. 单击 [Change advanced power settings] ( 更改高级电源设置 )。

+ 50 hidden pages
