RP653 / RP703 / RP750 / RP750K
Interaktiivinen litteä paneeli

Käyttöohje

Vastuuvapauslauseke

BenQ Corporation ei anna mitään suoraa tai epäsuoraa takuuta tämän asiakirjan
sisällöstä. BenQ Corporation varaa oikeuden tämän julkaisun korjaamiseen ja sisällön
muutoksiin aika ajoin, ilman, että BenQ Corporationille aiheutuu minkäänlaista
velvoitetta ilmoittaa kenellekään henkilölle tällaisista korjauksista tai muutoksista.

Tekijänoikeus

Copyright 2016 BenQ Corporation. Kaikki oikeudet pidätetään. Mitään tämän julkaisun
osaa ei saa kopioida, jäljentää, tallentaa hakujärjestelmään tai kääntää millekään kielelle
tai tietokonekielelle missään muodossa tai millään tavalla, sähköisesti, mekaanisesti,
magneettisesti, optisesti, kemiallisesti, manuaalisesti tai muutoin ilman BenQ
Corporationin kirjallista, etukäteistä lupaa.

Sisällysluettelo i

Sisällysluettelo

Turvallisuusvaroitukset ja varotoimet ............................. 1

Tärkeitä turvallisuusohjeita................................................ 2

Huomattavaa tästä näytöstä.......................................................... 2

Huomattavaa tämän näytön LCD-paneelista............................. 2

Kaukosäätimen turvallisuushuomautus....................................... 3

Paristojen turvaohje........................................................................ 3

BenQ ecoFACTS.............................................................................. 4

Pakkauksen sisältö ............................................................... 5

Näytön asetukset................................................................. 6

Näytön asentaminen ....................................................................... 6

Näytön osat ja niiden toiminnot ...................................... 8

Etupaneeli (RP653 / RP703) ......................................................... 8

Etupaneeli (RP750 / 750K) ............................................................ 8

Tulo/lähtöpäätteet (RP653 / RP703)......................................... 10

Tulo/lähtöpäätteet (RP750 / RP750K) .................................... 12

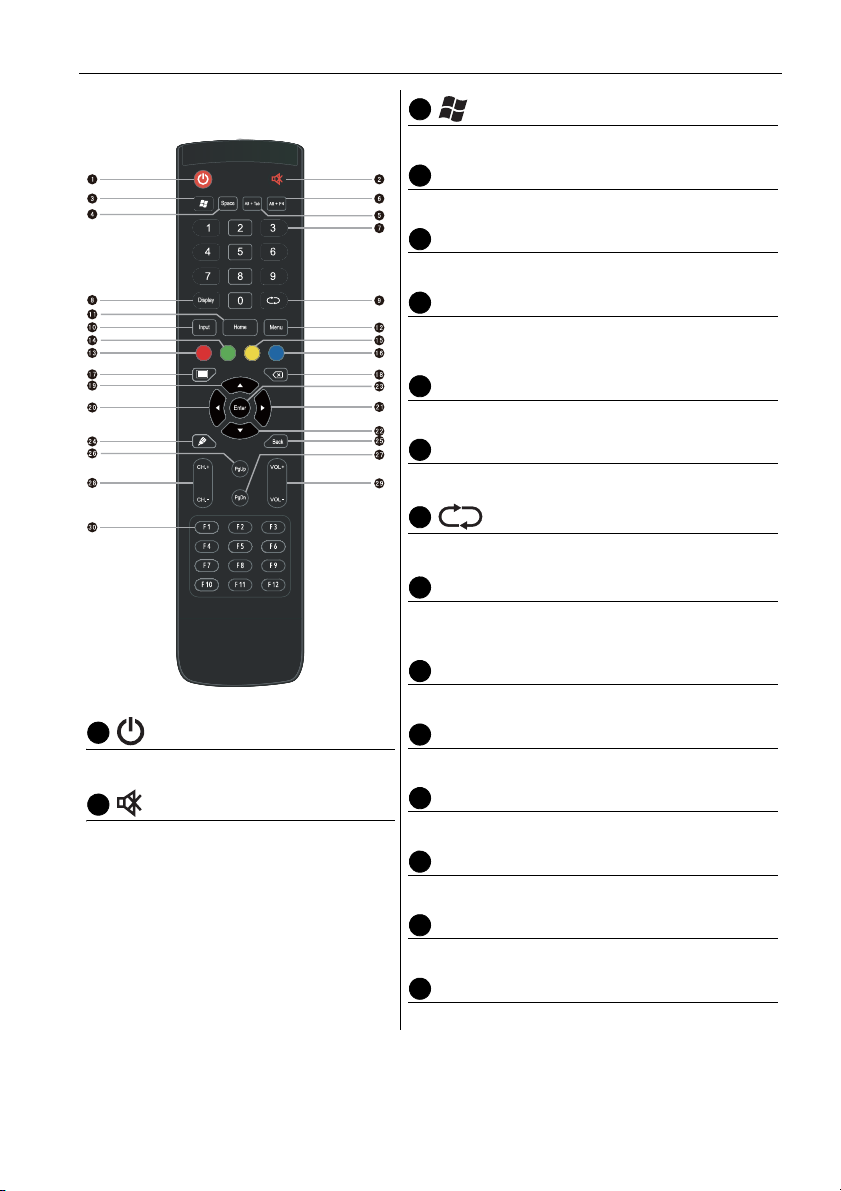

Kaukosäädin................................................................................... 13

Kaukosäätimen käyttö ................................................................. 15

Liitäntä.................................................................................. 17

VGA-tulon liittäminen ................................................................. 17

Kosketusmoduulin liittäminen ................................................... 17

Digitaalitulojen liittäminen.......................................................... 18

AV-tulojen liittäminen .................................................................. 19

Koaksaalilähdön yhdistäminen ................................................... 20

Videolähdön yhdistäminen.......................................................... 21

Sarjaporttiin yhdistäminen .......................................................... 22

Virran kytkeminen........................................................................ 23

Perustoiminnot................................................................... 24

Näytön kytkeminen päälle ja pois............................................. 24

Näytön sammutus Quickoffin avulla ........................................ 24

Alkuasetukset ................................................................................ 24

Tulosignaalin vaihto...................................................................... 25

Ohjelmiston lataaminen .............................................................. 25

Sisällysluetteloii

Internet-yhteyksien muodostaminen........................................ 26

Ohjelmiston päivitys..................................................................... 29

Äänenvoimakkuuden tason säätö säätää ................................. 30

Tärkeitä ohjeita kosketusnäytön käyttämisen ........................ 35

Valikkotoiminnot................................................................ 36

Yhden kosketuksen valikkotoiminto ........................................ 36

Asetusvalikko ................................................................................. 36

Järjestelmäasetukset ..................................................................... 40

Android-järjestelmän käyttöliittymä.............................. 42

Pääkäyttöliittymä........................................................................... 42

EZWrite 3.0 ................................................................................... 43

Tuotetiedot ......................................................................... 68

Tekniset tiedot (RP653 / RP703) .............................................. 68

Tekniset tiedot (RP750 / RP750K) ........................................... 70

Mitat (RP653)................................................................................. 73

Mitat (RP703)................................................................................. 74

Mitat (RP750/750K)...................................................................... 75

Tuettu tulosignaalin resoluutio (RP653/RP703/RP750)........ 76

Tuettu tulosignaalin resoluutio (RP750K)................................ 78

Vianetsintä........................................................................... 80

8/31/16

Turvallisuusvaroitukset ja varotoimet 1

Turvallisuusvaroitukset ja varotoimet

LAITE TÄYTYY MAADOITTAA
Varmistaaksesi laitteen turvallisen

toiminnan, kolmipinninen pistoke tulee
asettaa vain kolmipinniseen
standardipistorasiaan, joka on
tehokkaasti maadoitettu normaalin

Tasapäisen kolmion sisällä olevan
nuolipäisen salaman tarkoituksena on
varoittaa käyttäjää tuotteen sisällä
olevasta eristämättömästä "vaarallisesta
jännitteestä", joka voi olla suuruudeltaan
riittävä aiheuttamaan sähköiskuvaaran
ihmisille.

Tasasivuisessa kolmiossa olevan
huutomerkin tarkoituksena on kiinnittää
käyttäjän huomio laitteen mukana
toimitettuihin käyttö- ja kunnossapito­ohjeisiin.

• Virtajohdon verkkovirran pistoke täytyy olla heti käytettävissä. Seinärasia tulee asentaa
lähelle laitetta, ja sen tulee olla helppopääsyisessä paikassa. Irrottaaksesi tämän laitteen
kokonaan verkkovirrasta, irrota virtapistoke seinän pistorasiasta.

• Älä aseta näyttöä epätasaiselle, kaltevalle tai epävakaalle tasolle (kuten kärryt), missä se
voi pudota ja aiheuttaa vahinkoa itse laitteelle tai lähellä oleville henkilöille.

• Älä aseta näyttöä lähelle vettä, kuten uima-allasta tai kylpyammetta tai kohtaan, jossa
veden on mahdollista roiskua tai suihkuta näyttöpaneelille.

• Älä aseta tätä näyttöä ahtaaseen paikkaan, jossa ei ole kunnollista ilmanvaihtoa ja
ilmankiertoa, kuten esimerkiksi suljettuun kaappiin. Huolehdi, että näytön ympärillä on
riittävästi tyhjää tilaa laitteen sisäisen lämmön haihtumista varten. Älä tuki näytön
aukkoja ja ilmareikiä. Ylikuumeneminen voi aiheuttaa vaaratilanteen ja sähköiskun.

• Tämän näytön asennuksen saa suorittaa vain pätevä sähköasentaja. Tämän näytön väärä
asennus voi vahingoittaa henkilöitä tai näyttöä itseään. Tarkasta asennus säännöllisesti ja
huolla näyttöä säännöllisesti varmistaaksesi, että se toimii mahdollisimman hyvin.

• Käytä vain valmistajan hyväksymiä tai suosittelemia lisälaitteita asennettuna tähän
näyttöön. Väärien tai sopimattomien lisälaitteiden käyttö voi aiheuttaa näytön
putoamisen tai johtaa vakaviin henkilövahinkoihin. Varmista, että pinta ja kiinnityskohdat
ovat riittävän vahvoja kannattamaan näytön painon.

• Älä poista laitteen kansia vähentääksesi sähköiskun vaaraa. Laitteen sisällä ei ole
käyttäjän huollettavia osia. Jätä laitteen huolto pätevän huoltohenkilökunnan tehtäväksi.

• Henkilövahinkoja estääksesi näyttö tai työpöytäteline tulee asentaa ennen käyttöä.

kotitalousjohdotusten kautta.
Laitteiston kanssa käytetyissä
jatkojohdoissa täytyy olla kolme ydintä,
ja ne tulee johdottaa oikein niin, että
niillä on yhteys maahan. Väärin vedetyt
jatkojohdot ovat suuri syy
onnettomuuksien sattumiseen.

Vaikka laitteisto toimisikin
tyydyttävästi, se ei tarkoita, että
virtalähde on maadoitettu tai että
asennus on täydellisen turvallinen.
Oman turvallisuutesi vuoksi, jos epäilet
virtalähteen toimivaa maadoitusta, ota
yhteyttä asiantuntevaan
sähköasentajaan.

Tärkeitä turvallisuusohjeita2

Tärkeitä turvallisuusohjeita

1. Lue nämä ohjeet.

2. Säilytä nämä ohjeet.

3. Huomioi kaikki varoitukset.

4. Noudata kaikkia ohjeita.

5. Älä käytä tätä laitetta veden läheisyydessä.

6. Puhdista vain kuivalla kankaalla.

7. Älä tuki ilmanvaihtoaukkoja. Asenna valmistajan ohjeiden mukaisesti.

8. Tuote tulisi sijoittaa kauas lämmönlähteistä, kuten lämpöpattereista,
lämmönsäätöritilöistä, uuneista tai muista tuotteista (mukaan lukien vahvistimet),
jotka tuottavat lämpöä.

9. Käytä turvallisuussyistä polarisoitua tai maadoitettua pistoketta. Polarisoidussa
pistokkeessa toinen piikki on leveämpi. Maadoitetussa pistokkeessa on kaksi piikkiä ja
kolmas on maadoituspiikki. Leveämpi tai kolmas piikki on turvallisuussyystä
pistokkeessa. Jos pistoke ei sovi pistorasiaan, pyydä sähköasentajalta uusi pistorasia
vanhanmallisen tilalle.

10. Vedä virtajohdot niin, etteivät ne ole kulkuväylillä, voi joutua puristuksiin
pistokkeiden kohdalta esineiden alle tai niitä vasten.

11. Käytä vain valmistajan hyväksymiä lisälaitteita.

12. Käytä vain valmistajan hyväksymiä tai laitteen mukana myytäviä vaunuja,
jalustoja, kannattimia ja pöytiä. Vaunua käyttäessäsi ole varovainen, ettei
vaunu/sähkölaiteyhdistelmä kaadu liikuteltaessa ja aiheuta vahinkoa.

13. Ukkosen aikana tai jos poistut kotoa pidemmäksi ajaksi laite kannattaa
irrottaa verkkojännitteestä.

14. Jätä laitteen huolto pätevän huoltohenkilökunnan tehtäväksi. Huoltoa tarvitaan, kun
laite on vahingoittunut tai jos esimerkiksi virtajohto tai pistoke on vahingoittunut, tai
jos nestettä on roiskunut laitteen päälle, tai jos laitteen sisään on pudonnut esineitä
tai jos laite on altistunut sateelle tai kosteudelle tai jos laite ei toimi normaalisti, tai
jos se on pudonnut.

Huomattavaa tästä näytöstä

• Näyttö painaa yli 100 kg. Älä yritä nostaa näyttöä yksin.

• Varmista, että apunasi on neljä tai useampi henkilö, jotka auttavat nostamaan tai

kärräämään näytön sen lopulliseen paikkaan.

• Pidä näyttö mahdollisimman vaakatasossa.

• Tyhjennä lattia ennen purkamista.

Huomattavaa tämän näytön LCD-paneelista

• Kaikilla nestekidenäytöillä (LCD) on hyvin ohut lasinen suojakerros, johon jää helposti

jälkiä tai naarmuja, ja joka murtuu, jos siihen kohdistuu isku tai painetta. Myös
nestekidesubstraatti vahingoittuu helposti siihen kohdistuvasta liiallisesta voimasta tai
äärimmäisistä lämpötiloista. Käsittele laitetta varoen.

• LCD-paneelin vasteaika ja kirkkaus vaihtelee riippuen ympäröivästä lämpötilasta.

• Vältä asettamasta näyttöä suoraan auringonvaloon tai paikkaan, jossa auringon valo tai

spotti loistaa LCD-paneeliin, koska kuumuus voi vahingoittaa paneelia ja näytön ulkoista
koteloa, ja kirkas valo tekee näytön katselusta vaikeaa.

Tärkeitä turvallisuusohjeita 3

• LCD-paneeli koostuu yksittäisistä pikseleistä, jotka näyttävät kuvia ja se on valmistettu
teknisten tietojen mukaisesti. 99,9% pikseleistä toimii normaalisti, mutta 0,01%
pikseleistä voi palaa jatkuvasti (punaisena, sinisenä tai vihreänä) tai ei pala ollenkaan.
Tämä on LCD-tekniikassa oleva rajoitus eikä vika.

• Nestekidenäytöt (LCD), kuten plasma- (PDP) ja perinteinen CRT- (katodisädeputki) ­näytöt, ovat myös herkkiä 'näytön palamiselle' tai 'haamukuvalle', joita voi havaita
näytössä näkyvinä pysyvinä viivoina ja varjoina, joita ei voi poistaa. Vältä näyttämästä
still-kuvia (kuten kuvaruutuvalikkoja, TV-aseman logoja, pysyvää/ei-aktiivista tekstiä tai
kuvakkeita) 30 minuuttia pitempään. Muuta silloin tällöin kuvasuhdetta. Käytä koko
kuvaruutu kuvalla ja poista mustat palkit aina, kun se on mahdollista. Vältä näyttämästä
kuvia 4:3-kuvasuhteella pitkiä aikoja, muuten kuvaruutuun voi jäädä näkyviä palaneita
jälkiä kahden pystysuuntaisen viivan muodossa.
Huomaa: Joissakin olosuhteissa kansilasin sisäpuolella voi ilmetä kondensoitumista. Se
on luonnollinen ilmiö, eikä vaikuta näytön toimintaan. Kondensoituminen yleensä häviää
n. 2 tunnin normaalin käytön jälkeen.

• RP-sarja ei tarjoa kuvanpalamistoimintoa. Katso lisätietoja asennusoppaasta. Jos näytöllä
täytyy näyttää pysäytyskuva, suositellaan, että Pikselin siirto-toiminto on käytössä.
Katso Lisää asetuksia sivulla 39 lisätietoja.

• RP-sarja ei tue käyttöä pystysuunnassa; pystykäyttö voi aiheuttaa näytön vaurioitumisen.
BenQ:n takuu ei kata väärää käyttöä.

Kaukosäätimen turvallisuushuomautus

• Älä altista kaukosäädintä suoralle lämmölle, kosteudelle ja tulelle.

• Älä pudota kaukosäädintä.

• Älä altista kaukosäädintä vedelle tai kosteudelle. Ohjeiden laiminlyönnin seurauksena voi
olla toimintahäiriö.

• Varmista, ettei kaukosäätimen ja kaukosäätimen vastaanottimen välissä ole mitään
esteitä.

• Jos kaukosäädintä ei käytetä pitkään aikaan, poista paristot.

Paristojen turvaohje

Vääräntyyppisten paristojen käyttö voi aiheuttaa kemikaalivuotoja tai räjähdyksen.
Huomaa seuraavaa:

• Varmista aina, että paristot on asetettu positiivinen ja negatiivinen napa oikeaan
suuntaan paristolokeroon merkityllä tavalla.

• Erityyppisillä paristoilla on erilaiset ominaisuudet. Älä sekoita eri paristotyyppejä.

• Älä sekoita vanhoja ja uusia paristoja. Vanhojen ja uusien paristojen sekoittaminen
lyhentää paristojen käyttöikää tai aiheuttaa kemiallisia vuotoja vanhoissa paristoissa.

• Kun paristot lakkaavat toimimasta, vaihda ne välittömästi.

• Paristoista vuotavat kemikaalit voivat aiheuttaa ihoärsytystä. Jos kemikaaleja vuotaa
paristoista, pyyhi ne välittömästi puhtaalla liinalla ja vaihda uudet paristot niin pian kuin
mahdollista.

• Tuotteen toimitukseen kuuluvien paristojen käyttöikä voi olla lyhyt erilaisista
varastointiolosuhteista johtuen. Vaihda ne kolmen kuukauden kuluessa tai heti kun
pystyt ensimmäisen käytön jälkeen.

• Paristojen hävitystä tai kierrätystä koskevat määräykset tulee ottaa huomioon. Ota
yhteyttä paikalliseen kierrätyskeskukseen saadaksesi ohjeita.

Tärkeitä turvallisuusohjeita4

BenQ ecoFACTS

BenQ on omistautunut vihreämmän tuotteen suunnitteluun ja kehittämiseen osana sen
pyrkimystä toteuttaa yhtiön visiota "Bringing Enjoyment 'N Quality to Life" , jonka
äärimmäisenä tavoitteena on saavuttaa vähähiilipäästöinen yhteiskunta. Besides meeting
international regulatory requirement and standards pertaining to environmental
management, BenQ has spared no efforts in pushing our initiatives further to incorporate
life cycle design in the aspects of material selection, manufacturing, packaging,
transportation, using and disposal of the products. BenQ ecoFACTS label lists key eco­friendly design highlights of each product, hoping to ensure that consumers make
informed green choices at purchase. Check out BenQ's CSR Website at

http://csr.BenQ.com/ for more details on BenQ's environmental commitments and

achievements.

Pakkauksen sisältö 5

Pakkauksen sisältö

Avaa myyntipakkaus ja tarkasta sen sisältö. Jos jotakin puuttuu tai jokin on vahingoittunut,
ota välittömästi yhteyttä laitteen myyjään.

D-Sub

LCD-näyttö Virtajohto x 4

Pikakäynnistysopas USB-kaapeli x 1 AAA-paristo x 2 NFCPen x 2

Kaukosäädin

• Mukana tuleva virtajohto voi olla erilainen kuin kuvissa riippuen ostoalueesta.

• Ennen kuin hävität laatikon, tarkasta, ettet ole jättänyt mitään lisälaitteita laatikon sisään.

• Hävitä pakkausmateriaalit asianmukaisesti. Pahvilaatikon voi kierrättää. Harkitse myös paketin
säästämistä näytön tulevaa kuljetusta varten.

• Älä jätä muovikääreitä pienten lasten ulottuville.

(15-pinninen)

kaapeli x 1

Ääniliitäntäkaapeli

Näytön asetukset6

RP653 *Ruuvityyppi: M8*25L

RP703

*Ruuvityyppi: M8*25L

RP750 / RP750K

*Ruuvityyppi: M8*25L

Näytön asetukset

Näytön asentaminen

Voit asentaa näytön pystysuoralle pinnalle, jossa on sopiva seinäkiinnike tai vaakapinnalle
lisälaitteina tuleville pöytätelineille. Kiinnitä huomiota seuraavaan asennuksen aikana:

• Näytön asentamiseen tarvitaan vähintään kaksi aikuista. Jos näyttöä yrittää asentaa vain
yksi henkilö, se voi johtaa vaaratilanteisiin ja vahinkoihin.

• Asennuksen saa tehdä vain pätevä teknikko. Väärä asennus voi johtaa näytön
putoamiseen tai vikatilaan.

Näytön asentaminen seinälle

1. Sijoita puhdas, kuiva ja nukaton kangas tasaiselle, vaakatasossa olevalle tyhjälle

pinnalle. Varmista, että kankaan koko on suurempi kuin näyttö.

2. Aseta näyttö varovasti kankaan päälle niin että LCD-näyttö on alaspäin.

3. Poista pöytätelineet näytöstä jos ne on asennettu.

4. Tunnista seinäkiinnityksen ruuvin

reiät näytön takana kuten
kuvassa näytetään.

5. Asenna seinäkiinnike näyttöön ja

Seinäkiinnikkeen
paksuus

10 mm
(0,39")

LCD-näyttö

10mm
(0.39")

liitä näyttö seinään
seinäkiinnikkeiden ohjeiden
mukaisesti. Ruuvin pituus tulisi
olla vähintään 10 mm pidempi
kuin seinäkiinnikkeen paksuus.
Varmista, että kaikki ruuvit ovat
kiristetty ja kiinni kunnolla.
(Suositeltava vääntömomentti:
470 - 635N•cm).
Asennusvälineiden tulisi olla
riittävän vahvoja kannattamaan
näytön painon.

• Riittävän ilmanvaihdon takaamiseksi pidä vähintään
10 mm tyhjää tilaa näytön takaosasta seinään.

• Ota yhteyttä ammattiasentajaan seinäkiinnittämistä
varten. Valmistaja ei ota mitään vastuuta asennuksista,
joita ei ole tehnyt ammattiasentaja.

Näytön asetukset 7

Näytön osat ja niiden toiminnot8

1 2 3 4 5 6 8 89 7

10

1 2 3 4 5 6 8 8

9

7

10

Näytön osat ja niiden toiminnot

Etupaneeli (RP653 / RP703)

Etupaneeli (RP750 / 750K)

Näytön osat ja niiden toiminnot 9

123456789

10

Nro Nimi Kuvaus

Napauta siirtyäksesi energiansäästötilaan. Paina ja pidä

Virta

pohjassa 2 sekunnin ajan tai kauemmin sammuttaaksesi
laitteen.

Etusivu Paina palataksesi päänäyttöön.

Paluu Paina palataksesi edelliseen valikon tasoon.

Valikko Paina siirtyäksesi toimintovalikkoon.
Äänenvoimakkuus

alas
Äänenvoimakkuus

ylös

PC USB

Paina pienentääksesi äänenvoimakkuutta.

Paina lisätäksesi äänenvoimakkuutta.

Sisäänrakennettu tietokoneen USB-rajapinta. Tämä toiminto ei
ole käytettävissä.

Android-järjestelmän USB-rajapinta, jonka kautta voidaan

Media USB

päästää tallennuslaitteeseen mediatiedostojen toistamieksi ja
näppäimistön ja hiiren hallintaan.

Kaukosäätimen
signaalin

Vastaanottaa kaukosäätimen signaaleja. Älä estä vastaanotinta.

vastaanotin
NFC-toiminto NFC-anturi: NFC-lukija ja kirjoitin.

Näytön osat ja niiden toiminnot10

LAN

1

234

5

6

7

8

91011

12

13

Tulo/lähtöpäätteet (RP653 / RP703)

Nro Nimi Kuvaus

USB Yhdistä USB-laitteet, kuten USB-näppäimistöt, -hiiret ja -muistit.

HDMI IN

VGA OUT Yhdistä näyttölaitteisiin VGA-tulolla.

AUDIO IN Ulkoinen tietokoneen äänitulo.

VGA IN Ulkoinen tietokoneen kuvatulo.

TOUCH

AV IN Komposiittivideo ja äänitulo.

COAX OUT Koaksaalilähtö.

RS232

EARPHONE Yhdistetty laitteeseen, jossa on kuulokkeen tulotoiminto.

LAN

VIRTAKYTKIN

AC IN

Teräväpiirto-multimedia-rajapinnan signaalin tulo. Yhdistä
tietokoneeseen HDMI-lähdöllä, lisälaitteella tai muulla
videolaitteella, joka pystyy käsittelemään kosketustoimintoja.

Ulkoinen tietokoneen kosketussignaalin tulo.
Oletuskosketustoiminto on saatavilla sisäisessä tietokoneessa, kun
yhdistät ulkoiseen tietokoneeseen, ulkoisen tietokoneen VGA- ja
äänisignaalien yhdistämisen lisäksi ulkoisen tietokoneen USB­portti tulee yhdistää laitteeseen. Jos ajuri on asennettu, ulkoista
tietokonetta voidaan hallita kosketuksella laitteen kautta
(kosketustoiminto toimii VGA- ja HDMI-kanavalla oletuksena)

Sarjarajapinta, käytetään tiedon molemminpuoliseen siirtoon
laitteiden välillä.

LAN-rajapinta, yhdistää RJ45-terminaalit. Tätä verkkoporttia
käytetään vain suljetulle Android OS:lle tällä tuotteella. RP653 ja
RP703 ovat Gigabit Lanille.

Avaa ja sulkee AC-virransyötön. Katso lisätietoja Näytön

kytkeminen päälle ja pois sivulla 24.

AC-virtatulo, yhdistää AC-virransyötön. Katso lisätietoja Virran

kytkeminen sivulla 23.

Näytön osat ja niiden toiminnot 11

• USB2.0= 5V 500mA / USB3.0= 5V 900mA

• : Tasavirta / DC

• : Vaihtovirta / AC

• USB-aukkojen kanssa käytettävien kaapelien maksimipituus on 5 m (USB 2.0) ja 3 m (USB 3.0).

Näytön osat ja niiden toiminnot12

HDMI4(4K2K)

HDMI4(4K2K)

LAN

1234567

89101112

13

Tulo/lähtöpäätteet (RP750 / RP750K)

Nro Nimi Kuvaus

USB Yhdistä USB-laitteet, kuten USB-näppäimistöt, -hiiret ja -muistit.

Teräväpiirto-multimedia-rajapinnan signaalin tulo. Yhdistä
tietokoneeseen HDMI-lähdöllä, lisälaitteella tai muulla

HDMI IN

VGA OUT Yhdistä näyttölaitteisiin VGA-tulolla.
AUDIO IN Ulkoinen tietokoneen äänitulo.
VGA IN Ulkoinen tietokoneen kuvatulo.

TOUCH

AV IN Komposiittivideo ja äänitulo.
COAX OUT Koaksaalilähtö.

RS232

EARPHONE Yhdistetty laitteeseen, jossa on kuulokkeen tulotoiminto.

LAN

AC IN AC-virtatulo, yhdistää AC-virransyötön.
VIRTAKYTKIN Virtakytkin, avaa ja sulkee AC-virransyötön.

videolaitteella, joka pystyy käsittelemään kosketustoimintoja.

HDMI 4 toteuttaa 4K2K-resoluution (vain RP750K:ssa).

Ulkoinen tietokoneen kosketussignaalin tulo. Kun yhdistät
ulkoiseen tietokoneeseen, ulkoisen tietokoneen VGA- ja
äänisignaalien yhdistämisen lisäksi ulkoisen tietokoneen USB-portti
tulee yhdistää laitteeseen. Jos ajuri on asennettu, ulkoista
tietokonetta voidaan hallita kosketuksella laitteen kautta
(kosketustoiminto toimii PC-, VGA- ja HDMI-kanavalla
oletuksena)

Sarjarajapinta, käytetään tiedon molemminpuoliseen siirtoon
laitteiden välillä.

LAN-rajapinta, yhdistää RJ45-terminaalit. Tätä verkkoporttia
käytetään vain suljetulle Android OS:lle tällä tuotteella. RP750 ja
RP750K ovat 10/100 Mbit Lanille.

• Katso Näytön kytkeminen päälle ja pois sivulla 24 lisätietoja AC IN ja VIRTAKYTKIN.

• USB-aukkojen kanssa käytettävien kaapelien maksimipituus on 5 m (USB 2.0) ja 3 m (USB 3.0).

Näytön osat ja niiden toiminnot 13

123456789

10111213151516

Kaukosäädin

Sisäänrakennettu Windows-näppäin.

Space

Sisäänrakennettu välilyöntinäppäin.

Alt+Tab

Sisäänrakennettu Alt+Tab-näppäin.

Alt+F4

Sisäänrakennettu tietokoneohjelman ikkunan
sulkemisnäppäin.

Numeropainikkeet

Toimivat numeerisina painikkeina.

Display

Näyttää nykyisen tulolähteen ja tiedot.

TV-kanavan palautusnäppäin.

INPUT

Valitse tulolähde. Katso lisätietoja Tulosignaalin

vaihto sivulla 25.

HOME

Android-järjestelmän päänäytön näppäin.

Näytön kytkeminen päälle ja pois.

Mykistyksen kytkeminen päälle ja pois.

MENU

Avaa tai sulkee OSD-valikon.

Punainen -painike

Lukitse näppäimistö ja kosketustoiminto.

Vihreä -painike

Ei toimintoa.

Keltainen -painike

Ei toimintoa.

Sininen -painike

Pysäytystoiminto.

Näytön osat ja niiden toiminnot14

17181920212223242526272829

30



Suuntanäppäin. Paina valitaksesi oikealle.



Suuntanäppäin. Paina valitaksesi alaspäin.

ENTER

Vahvistaa valintasi tai tallentaa muutokset.

Aloita hakemuksen kirjoitttaminen nopeasti
(EZWrite). Valitse kirjoituskynä nopeasti, jos
käyttösovellus käynnistetään.

Back

Palautusnäppäin.

PgUp

Sisäänrakennettu tietokonen sivu (edellinen sivu).

PgDn

Sisäänrakennettu tietokonen sivu (seuraava sivu).

CH+/CH-

Kanavan vaihtonäppäin.

Yksi näppäin tyhjälle näytölle.

Peruutusnäppäin.



Suuntanäppäin. Paina valitaksesi ylöspäin.



Suuntanäppäin. Paina valitaksesi
vasemmalle.

• Sisäänrakennettu tietokone ei ole saatavilla. Mitkään tietokoneeseen liittyvät näppäimet eivät ole
käytössä, jos sisäänrakennettua tietokonetta ei ole.

• TV-toiminnot eivät ole saatavilla.

VOL+/VOL-

Äänenvoimakkuuden vaihtonäppäin.

F1 - F12

Sisäänrakennetut tietokoneen F1 - F12 ­funktionäppäimet.

Kaukosäätimen käyttö

Kaukosäätimenparistojen asentaminen

1. Avaa kaukosäätimen paristokotelon kansi.

2. Laita mukana tulevat paristot varmistaen, että
positiiviseksi ja negatiiviseksi merkatut
paristojen päät sopivat (+) ja (-) merkkeihin
paristokotelon sisällä.

Mukana tulevat paristot helpottavat niin, että voit
käyttää näyttöä heti. Vaihda ne niin pian kuin
mahdollista.

Näytön osat ja niiden toiminnot 15

3. Laita paristokotelon kansi takaisinpaikalleen.

Näytön osat ja niiden toiminnot16

Kauko säätimen käyttö tvinkkejä

• Osoita ja kohdista kaukosäätimen etuosaa suoraan näytön kaukosäädinanturin ikkunaan
painaessasi painikkeita.

• Älä anna kaukosäätimen kastua äläkä aseta sitä kosteisiin paikkoihin (kuten kylpyhuone).

• Jos näytön kaukosäätimen sensori-ikkunaan kohdistuu suora auringonpaiste tai
voimakas valo, kaukosäädin ei ehkä toimi oikein. Tässä tilanteessa vaihda valonlähdettä
tai säädä näytön katselukulmaa tai käytä kaukosäädintä paikasta, joka on lähempänä
kaukosäätimen sensori-ikkunaa näytössä.

Liitäntä

D-Sub (15-pinninen)
kaapeli

Äänikaapeli

Tietokone

USB-kaapeli

VGA-tulon liittäminen

1. Liitä näytön VGA IN liitin näyttöön tietokoneen VGA -lähtöliitäntään D-Sub

(15-pinninen) -kaapelilla.

2. Liitä tietokoneen äänilähtöliitin näytön AUDIO IN liitäntään käyttäen sopivaa

äänikaapelia.

3. Katsellaksesi kuvia tästä tulosta, paina INPUT-painiketta kaukosäätimessä

vaihtaaksesi tulolähteen.

Kosketusmoduulin liittäminen

Liitä mukana toimitetun USB-kaapelin B-liitin näytön TOUCH-liittimeen ja toinen pää
tietokoneen USB-porttiin. Näytön kosketusmoduuli tukee helppoja Plug-and-Play­toimintoja. Tietokoneelle ei tarvitse asentaa muita laiteohjaimia.

Liitäntä 17

• Älä koske kosketusnäytön kehykseen (siihen, missä anturit sijaitsevat) kosketusmoduulin
käyttöönoton aikana.

• Suosittelemme, että liität näytön suoraan PC-tietokoneeseen tai kannettavaan. Älä asenna
näyttöön mitään sen pintaan tulevaa lisälaitetta, joka saattaa häiritä kosketustoimintoja.

• Jos kuvassa näkyy haamukuvia, irrota kaikki USB-kaapelit ja liitä ne uudelleen paikalleen. Jos
kuva ei vieläkään ole hyvä, käytä toista B:stä A:han -tyypin USB-kaapelia.

• TOUCH tulee käyttää HDMI tai VGA IN.

Liitäntä18

DVD-soitin

HDMI-kaapeli

RP653 / RP703 / RP750

HDMI4(4K2K)

DVD-soitin

HDMI-kaapeli

RP750K

Digitaalitulojen liittäminen

1. Liitä tietokoneen tai A/V-laitteen (kuten videonauhuri tai DVD-soitin) HDMI-

lähtöliitin näytön HDMI-tuloliittimeen HDMI-kaapelilla.

2. Katsellaksesi kuvia tästä tulosta, paina INPUT-painiketta kaukosäätimessä

vaihtaaksesi tulolähteen.

• Tämä kaapeli ei kuulu toimitukseen ja tulee ostaa erikseen.

• HDMI 4 on vain RP750K:lle.

Liitäntä 19

Lisälaite

AV­kaapeli

VCR

DVD-soitin

Satelliittivastaanotin

Kameranauhuri

Videopelikonsoli

AV-tulojen liittäminen

1. Liitä AV IN -liittimet näyttöön lähtöliittimeen A/V -laitteessa (esim. videonauhuri)

käyttäen sopivaa videokaapelia.

2. Liitä videonauhurin äänilähtöliitin näytön AV IN liitäntään käyttäen sopivaa

äänikaapelia.

3. Katsellaksesi kuvia tästä tulosta, paina INPUT-painiketta kaukosäätimessä

vaihtaaksesi tulolähteen.

Tämä kaapeli ei kuulu toimitukseen ja tulee ostaa erikseen.

Liitäntä20

LAN

Koaksaalikaapeli­asema

Äänilaitteet

Koaksaalilähdön yhdistäminen

Kätä koaksaalilähtöä akustisiin käyttötarkoituksiin:

1. Käytä koaksaalikaapelia yhdistääksesi COAX OUT kautta äänilaitteisiisi.

2. Kytke virtajohto ja kytke sitten virta päälle.

Tämä kaapeli ei kuulu toimitukseen ja tulee ostaa erikseen.

Liitäntä 21

D-Sub (15-pinninen) kaapeli

Äänikaapeli

Videolähdön yhdistäminen

Tietokoneeseen:

1. Käytä D-Sub-kaapelia ja audiokaapelia yhdistääksesi VGA OUT:sta ja
EARPHONE:sta laitteen vastaaviin liittimiin.

2. Kytke virtajohto ja kytke sitten virta päälle.

3. Paina kaukosäätimessä kytkeäksesi näytön päälle. Paina INPUT vaihtaaksesi
PC-porttiin. Aseta sisäinen tietokone VGA-lähdlksi tai moniruutunäytöksi.

Liitäntä22

Tietokone

RS-232C
kaapeli

Sarjaporttiin yhdistäminen

Yhdistä tietokone suoraan RS232-portteihin tulo/lähtöliittimissä.

• Tämä kaapeli ei kuulu toimitukseen ja tulee ostaa erikseen.

• Tämä kytkentä on mahdollinen vain suoraan RS-232C-kaapeliin.

• Kun sarjaporttiliitäntää on käytetty keskushallintalaitteiden ja koneen yhdistämiseksi, koneen

tiettyjä toimintoja voidaan hallita keskitetyllä hallintalaitteistolla, esim: kone päällä/pois, ja
äänenvoimakkuuden säätö jne.

Liitäntä 23

Virran kytkeminen

Liitä virtajohdon toinen pää näytön Virta-liitäntään ja toinen pää sopivaan virtalähteeseen
(jos virtalähte on kytkimellä varustetta, laita kytkin päälle).

AC IN

• Mukana tuleva virtajohto sopii käytettäväksi vain 100-240V AC virran kanssa.

• Kuvassa oleva virtajohto ja -lähde voivat erota niistä joita alueellasi käytetään.

• Käytä vain alueelle sopivaa virtajohtoa. Älä koskaan käytä virtajohtoa, joka näyttää
vahingoittuneelta tai hankautuneelta, äläkä muuta virtajohdon pistoketyyppiä.

• Pidä silmällä virran kuormitusta, kun käytät jatkojohtoa tai haaroitusrasiaa.

• Tässä näytössä ei ole käyttäjän huollettavia osia. Älä koskaan ruuvaa auki tai irrota mitään
kansia. Näytön sisällä on vaarallinen jännite. Kytke virta pois päältä ja irrota virtajohto ennen
kuin siirrät näyttöä.

• Kuva on vain viitteellinen.

Perustoiminnot24

Virtakytkin

RP653 /
RP703

Virtakytkin

RP750 /
RP750K

IR-vastaanotin

Virtapainike

RP653 /
RP703

IR-vastaanotin

Virtapainike

RP750 /
RP750K

Virtapainike

Perustoiminnot

Näytön kytkeminen päälle ja pois

1. Seuraa Virran kytkeminen sivulla 23 ohjeita.

2. Ennen kuin kytket näyttöä päälle, varmista, että virtakytkin on PÄÄLLÄ. Järjestelmä
siirtyy valmiustilaan.

• Kytke näyttö päälle painamalla Virta painiketta ohjauspaneelissa tai kaukosäätimessä.

• Kytke näyttö pois päältä painamalla Virta painiketta ohjauspaneelissa tai

kaukosäätimessä. Järjestelmä siirtyy automaattisesti valmiustilaan.

Näytön valmiustila käyttää yhä virtaa. Katkaistaksesi virransyötön kokonaan, aseta virtakytkin
POIS PÄÄLTÄ -asentoon (O) ja irrota sitten virtajohto virtalähteestä.

Näytön sammutus Quickoffin avulla

Napauta Sovellukset () > Quickoff ( ) ruudulla sammuttaaksesi näytön ilman
kaukosäädintä.

Alkuasetukset

Kun olet liittänyt näytön virtalähteeseen, voit kytkeä näytön virran päälle. Kun kytket
virran päälle näyttöön ensimmäisen kerran, saat ohjeita asetusruuduilla. Noudata ruudun
ohjeita tai alla olevia vaiheita käynnistääksesi näytön ja viedäksesi alkuasetukset loppuun.

Perustoiminnot 25

1. Kytke virta näyttöön. Odota, kun BenQ -ruutu käynnistyy. Tämä voi viedä hetken.

2. Napauta Seuraava ruudulla aloittaaksesi. Noudata ruudun ohjeita tehdäksesi kieli-,

päivä-, aika- ja verkkoasetukset. Voit myös ohittaa nämä vaiheet, ja viedä asetukset
loppuun myöhemmin.

Tulosignaalin vaihto

Valitse tulosignaali toisella seuraavista tavoista:

• Paina INPUT -painiketta kaukosäätimessä.

• Paina Valikko -painiketta etupaneelissa.

• Raahaa Yleisasetus -valikko ylös ruudun alhaalta keskeltä.

• RP750K:ssa Yleisasetus on myös HDMI4-tulo 4K2K-resoluutiolle.

• Käyttäjät voivat ottaa käyttöön Eye Care -toiminnon OSD-valikossa. Eye Care kytkee
näytön alhaisen sinisen valon tilan ja aktivoi välkkymättömän toiminnon. Eye Care -Tilassa
Kirkkaus:n ja Kontrasti:n oletusarvot ovat molemmat 50 ja taustavalon oletusarvo on 10.

Ohjelmiston lataaminen

BenQ voi julkaista säännöllisesti ohjelmistopäivityksiä, jotka voivat lisätä toimintoja tai
sovelluksia näyttöösi liittyen. Tarkista mahdollinen laitteellesi saatavilla oleva
ohjelmistopäivitys tai saadaksesi ohjelmiston lisenssitunnuksen käymällä osoitteessa
http://DSdownload.BenQ.com. Syötä sitten sarjanumero (löytyy näytön takana olevasta
tarrasta), ja napauta OK siirtyäksesi ohjelmiston lataussivulle.

Perustoiminnot26

Internet-yhteyksien muodostaminen

Näyttösi täytyy yhdistää verkkoon, jotta voit ladata OTA-päivityksiä ja surffata
Internetissä.

Löydät MAC-osoitteen Android OS:ssa menemällä Asetukset > Verkko > Tila.

Ver kkoa set us

1. Valitse alkunäytöllä Sovellukset ()>Settings ().

Perustoiminnot 27

2. Mene Ethernetin tarkistukseen, aseta kytkin Käytössä, ja paina

Lisäasetukset siirtyäksesi Lisäasetukset -asetukseen.

3. Aseta automaattinen Access IP Käytössä ja paina Vahvista määritelläksesi

verkkoasetukset.

Perustoiminnot28

Langaton yhteys

Käytä langatonta internet-tikkua yhdistääksesi näytön internettiin langattomasti. Kun olet
asettanut tikun yhteen USB-porteista, tee seuraavasti:

1. Aseta Ve rk ko Ky tk in kohtaan Käytössä yhdistääksesi langattomaan verkkoon.

2. Lista saatavilla olevista verkoista näytetään ruudulla. Napauta verkon nimeä
yhdistääksesi verkkoon. Jos käytät verkkoa ensimmäisen kerran, tarvitaan salasana.

3. Näppäile salasana ja paina Yhdistä. Laitteella ei ole WLAN-yhteyttä.

Perustoiminnot 29

Ohjelmiston päivitys

Aina kun ohjelmistosta on saatavilla uusi versio, järjestelmä havaitsee päivityksen
automaattisesti, ja ilmoittaa sen lataamisesta joka kerta, kun kytket näytön päälle. Jos
haluat päivittää ohjelmiston, valitse "Vahvista" jatkaaksesi päivitystä. Tai voit ohittaa tämän
vaiheen ja päivittää ohjelmiston myöhemmin.

Päivitä ohjelmisto manuaalisesti:

1. Valitse alkunäytöllä Sovellukset ()>Settings ().

2. Siirry About device-kohtaan, ja paina Tarkasta päivitys.

Perustoiminnot30

3. Jos päivitys on saatavilla, järjestelmä aloittaa päivityksen.

• Ohjelmiston päivitysprosessi voi viedä jonkin aikaa.

• Älä sammuta laitetta tai katkaise Internet-yhteyttä päivityksen aikana. Kaikki keskeytykset
ohjelmiston päivityksen aikana voivat vaurioittaa näyttöäsi pysyvästi.

Äänenvoimakkuuden tason säätö säätää

Säädä äänenvoimakkuuden taso tehdäksesi joko toisen seuraavista:

• Paina

VOL- / VOL+ kaukosäätimessä säätääksesi äänenvoimakkuutta.

• Paina / näytön etupaneelissa.

• Käytä äänenvoimakkuuden palkkia Yleisasetus -valikossa. Katso lisätietoja

Tulosignaalin vaihto sivulla 25.

Perustoiminnot 31

Kosketusruudun käyttö

Voit käyttää optista kosketusnäyttöä käyttöjärjestelmäsi hallintaan. Kosketusnäyttö pystyy
emuloimaan hiiren perustoimintoja ja tukee moni-kosketustoimintoja Windows 7/8:ssa*.
Seuraava taulukko näyttää luettelon liikkeistä, joita voit käyttää kosketusnäytöllä.

• Varmista, että olet asentanut USB-kaapelin tietokoneen näyttöön.

• *Monikosketustoimintoja tukee vain Windows 8 sekä Windows 7 - versiot Home Premium,
Professional, Enterprise ja Ultimate. Windows XP, Windows Vista ja Windows 7 - Starter ja
Home Basic -versiota monikosketus ei tue.

• Windows on Microsoft Corporationin rekisteröity tavaramerkki Yhdysvalloissa ja muissa
maissa.

OS-toiminnot Liikkeet

Windows XP, Windows Vista ja Windows 7

Napauta ruutua kerran.

Napauta

Napauta ruutua kahdesti.

Kaksoisnapauta

Napauta hiiren oikealla

Raahaa

1. Paina kohdetta.

2. Pidä ja odota, kunnes sininen rengas tulee näkyviin.

3. Vapauta sormesi.

Vedä yhtä sormea vasemmalle tai oikealle.

Perustoiminnot32

tai

OS-toiminnot Liikkeet

Windows Vista ja Windows 7

Vedä yhtä sormea vasemmalle tai oikealle.

Valinta

Vedä sormeasi nopeasti (sipaisu) haluttuun suuntaan.

Panoraama ylös / Panoraama
alas / Taakse / Eteen

Monikosketustoiminnot
Windows 7 – versiot Home Premium, Professional, Enterprise ja Ultimate

1. Paina kohdetta.

2. Napauta ruutua toisella sormella.

3. Vapauta toinen sormesi.

Napauta hiiren oikealla

Rullaus

Zoomi

Vedä yhtä tai kahta sormea ylös tai alas.

or

Liikuta kahta sormea erilleen tai kohti toisiaan.

OS-toiminnot Liikkeet

• Liikuta kahta sormea vastakkaisiin suuntiin.

• Käytä yhtä sormea kiertäen toisen ympäri.

Erityisten sovellusten
tukema

Napauta kahta sormea samanaikaisesti.
Kohteen tulisi olla sormien välin keskikohdassa.

Erityisten sovellusten
tukema

Windows XP:lle, Windows Vistalle ja Windows 7:lle

Paina ja pidä pohjassa 4 sekunnin ajan.

Windowsin lepotilasta
herääminen (S3)

Perustoiminnot 33

Liike Kuvaus

Windows 8:lle

Opi painamalla ja pitämällä paikallaan
Tämä kosketustoiminto avaa ohjeen (esimerkiksi työkalun

vihjeen tai sisältövalikon) ilman, että itse toimintoa valitaan. Tällä
tavalla näkyvät asiat eivät vaikuta käyttäjän sormea liu’uttamalla
tekemään panorointiin.

Napauta ensisijaisen toiminnon suorittamiseksi
Elementin napauttaminen suorittaa sen ensisijaisen toiminnon,

esimerkiksi käynnistää sovelluksen tai suorittaa komennon.

Perustoiminnot34

Liike Kuvaus

Liu’uta panoroidaksesi
Liu’utusta käytetään yleensä panorointiin, mutta sitä voidaan

käyttää myös siirtämiseen, piirtämiseen tai kirjoittamiseen.
Liu’utusta voidaan käyttää myös pienten, tiheässä olevien
elementtien kohdistamiseen hankaamalla (liu’uttamalla sormea
elementtien, kuten valintapainikkeiden yli).

Valitse, komenna tai siirrä pyyhkäisemällä
Sormen liu’uttaminen lyhyen matkaa panorointisuunnan

vastaisesti valitsee kohteita luettelosta tai ruudukosta (ListView­ja GridLayout-säätimet). Avaa Sovelluspalkin oikeilla
komennoilla, kun kohteet valitaan.

Nipistä tai venytä zoomataksesi
Vaikka nipistämistä ja venyttämistä tavallisesti käytetäänkin koon

muuttamiseen, niitä voidaan käyttää myös siirtymiseen alkuun,
loppuun tai muuhun kohtaan sisällössä Semanttisella Zoomilla.
Semanttinen Zoom on pienennetty näkymä ryhmästä kohteita,
josta on helppo siirtyä haluttuun kohtaan sisällössä.

Kierrä kääntämällä
Voit kiertää kohdetta kiertämällä sitä kahdella tai useammalla

sormella.

Perustoiminnot 35

Tärkeitä ohjeita kosketusnäytön käyttämisen

Puhdista kehys, kun havaitset ongelmia kosketusnäytön toiminnassa.

• Ennen ruudun puhdistamista varmista, että näytön virta on katkaistu ja irrota
verkkojohto pistorasiasta.

• Puhdista ruutu ja infrapunasuodatin pölystä ja liasta säännöllisesti. Infrapunasuodattimen
puhdistamiseen voi käyttää laimeaa alkoholipitoista puhdistusainetta.

• Älä koskaan puhdista ruutua hankaavia aineita sisältävällä puhdistusaineella.

• Puhdista kosketusnäyttö neutraalilla puhdistusaineella. Vältä syövyttävien ainesosien,
banaaniöljyn tai ammoniakin käyttöä.

• Kostuta puhdas, pehmeä ja nukkaamaton liina neutraalilla puhdistusaineella ja puhdista
kosketusnäyttö sillä.

• Älä suihkuta puhdistusainetta suoraan näyttöön tai laitteen runkoon. Se saattaa
aiheuttaa oikosulun kosketusnäytössä.

• Pidä kosketusnäyttö kaukana suorasta auringonvalosta tai spottivaloista.

Valikkotoiminnot36

Valikkotoiminnot

Yhden kosketuksen valikkotoiminto

Ve dä Yleisasetus -valikkoa ylös ruudun keskeltä alhaalta kuten alla näytetään
siirtyäksesi Yleisasetus -valikkoon.

Asetusvalikko

Tuloasetukset

Paina INPUT kaukosäätimessä, Valikko etupaneelissa, tai vedä keskeltä alhaalta ruudun
keskellä siirtyäksesi Yleisasetus -valikkoon.

• Paina /// kaukosäätimessä ja paina ENTER kaukosäätimessä vahvistaaksesi

valinnan tai napauttaaksesi kohdetta suoraan.

• Paina BACK kaukosäätimessä tai napauta tyhjää aluetta valikon ulkopuolella

poistuaksesi valikosta.

• Käyttäjät voivat ottaa käyttöön Eye Care -toiminnon OSD-valikossa. Eye Care

kytkee näytön alhaisen sinisen valon tilan ja aktivoi välkkymättömän toiminnon.

• Käytä äänenvoimakkuuden palkkia säätääksesi näytön äänenvoimakkuutta.

• Käytä kirkkauspalkkia säätääksesi näytön äänenvoimakkuutta.

Valikkotoiminnot 37

Ääniasetukset

Napauta Yleisasetus -valikossa siirtyäksesi Ääni -valikkoon.

• Paina /// kaukosäätimessä ja paina ENTER kaukosäätimessä vahvistaaksesi
valinnan tai napauttaaksesi kohdetta suoraan.

• Paina BACK kaukosäätimessä tai napauta tyhjää aluetta valikon ulkopuolella
poistuaksesi valikosta.

Valikko Kuvaus

Volume Paina VOL+ / VOL- kaukosäätimessä tai käännä säädintä

säätääksesi äänenvoimakkuutta.

Basso Paina VOL+ / VOL- kaukosäätimessä tai käännä säädintä

säätääksesi bassoa.

Diskantti Paina VOL+ / VOL- kaukosäätimessä tai käännä säädintä

säätääksesi diskanttia.

Tasapaino Paina VOL+ / VOL- kaukosäätimessä tai käännä säädintä

säätääksesi tasapainoa.

Ääniympäristö Paina VOL+ / VOL- kaukosäätimessä tai kosketa esiasetettua

ääniympäristöä. Vaihtoehdot ovat Standardi, Elokuva,
Istunto, tai Luokka.

• Paina Mykkä kaukosäätimessä tai napauta suoraan ottaaksesi mykistyksen
käyttöön tai pois käytöstä.

Valikkotoiminnot38

Ruudun asetukset

Napauta Yleisasetus -valikossa siirtyäksesi Ruutu -valikkoon.

Auto-painike on saatavilla vain kun VGA-tulosignaali on kytketty.

• Paina /// kaukosäätimessä ja paina ENTER kaukosäätimessä vahvistaaksesi

valinnan tai napauttaaksesi kohdetta suoraan.

• Paina BACK kaukosäätimessä tai napauta tyhjää aluetta valikon ulkopuolella

poistuaksesi valikosta.

• Paina/kaukosäätimessä ja paina ENTER tai napauta säätääksesi kuvaa

automaattisesti.

Valikko Kuvaus

Kuvasuhde Paina/kaukosäätimessä tai napauta kuvasuhdetta. Valinnat

ovat 4:3, 16:9, tai PTP.

Näyttöasetukset

Napauta Yleisasetus -valikossa siirtyäksesi Näyttö -valikkoon.

Valikkotoiminnot 39

• Paina /// kaukosäätimessä ja paina ENTER kaukosäätimessä vahvistaaksesi
valinnan tai napauttaaksesi kohdetta suoraan.

• Paina BACK kaukosäätimessä tai napauta tyhjää aluetta valikon ulkopuolella
poistuaksesi valikosta.

Valikko Kuvaus

Kirkkaus Paina VOL+ / VOL- kaukosäätimessä tai käännä säädintä

säätääksesi kirkkautta.

Kontrasti Paina VOL+ / VOL- kaukosäätimessä tai käännä säädintä

säätääksesi kontrastia.

Värisävy Paina VOL+ / VOL- kaukosäätimessä tai käännä säädintä

säätääksesi sävyä.

Terävyys Paina VOL+ / VOL- kaukosäätimessä tai käännä säädintä

säätääksesi terävyyttä.

Väri lämpötila Paina VOL+ / VOL- kaukosäätimessä tai napauta esiasetettua

värilämpötilaa kuvalle. Valinnat ovat Standardi, Lämmin, tai

Kylmä.

Värisävy ja Terävyys ei ole HDMI- ja VGA-asetuksille.

Lisää asetuksia

Napauta Yleisasetus -valikossa siirtyäksesi Settings -valikkoon.

• Paina /// kaukosäätimessä ja paina ENTER kaukosäätimessä vahvistaaksesi
valinnan tai napauttaaksesi kohdetta suoraan.

• Paina BACK kaukosäätimessä tai napauta tyhjää aluetta valikon ulkopuolella
poistuaksesi valikosta.

Valikko Kuvaus

Näppäinlukko Paina ENTER kaukosäätimessä tai napauta kytkintä avataksesi tai

sulkeaksesi kaukosäätimen IR-anturi näytön etupaneelissa.

IR lukittu Paina ENTER kaukosäätimessä tai napauta kytkintä lukitaksesi tai

avataksesi etupaneelin painikkeet näytöllä.

Valikkotoiminnot40

Pikselin siirto Paina ENTER kaukosäätimessä tai napauta kuvaketta asettaaksesi

pikselin siirron estämään kuvan kiinnipalamisen.

Virta aikataulu Paina ENTER kaukosäätimessä tai napauta kuvaketta asettaaksesi

virran aikataulun.

• Näppäinlukko ja IR lukittu-toimintoja ei voi ottaa käyttöön samanaikaisesti.

• Katso Huomattavaa tämän näytön LCD-paneelista sivulla 2 lisätietoja kuvan kiinni palamisesta.

Järjestelmäasetukset

Napauta aloitusnäytöllä Sovellukset ()>Settings ( ) siirtyäksesi järjestelmän
asetuksiin.

• Paina /// kaukosäätimessä ja paina ENTER kaukosäätimessä vahvistaaksesi

valinnan tai napauttaaksesi kohdetta suoraan.

• Paina BACK kaukosäätimessä tai napauta tyhjää aluetta valikon ulkopuolella

poistuaksesi valikosta.

Valinn at Kuvaus

Ethernetin

tarkistus

Näyttö Napauta asettaaksesi visuaaliset asetukset kohdissa

Tall entamine n Napauta näyttääksesi tyhjän ja varatun tilan.

Sovellukset Napauta nähdäksesi muistin käytön Androidin sovelluksissa.

Kieli ja syöttötapa Napauta asettaaksesi Kieli ja Näppäimistö ja syöttötavat -

Päivämäärä ja

aika

Käynnistys ja

sulkeminen

Kelluva

huomautusasetus

About device Napauta näyttääksesi Androidin järjestelmätiedot.

Napauta näyttääksesi nykyisen verkkotilan ja näytön
verkkoasetukset.

Kirjasinkoko ja Taustakuva.

valinnat Androidissa.
Napauta asettaaksesi päiväyksen, ajan ja niiden esitysmuodot
Androidissa.
Napauta asettaaksesi Käynnistyskanava, Valmiustila
käynnistyksen jälkeen, ja Ajastimen vaihto -valinnat.
Muistutus sisältää uudelleenkäynnistys- ja sammutusajan.
Aikatauluja voidaan tehdä valitsemalla viikonpäiviä.
Katso lisätietoja Kelluvan huomautusasetuksen työkalupalkki

sivulla 57.

Valikkotoiminnot 41

Käyttäjälle saatavilla olevan tallennustilan määrä esiasennettujen sovellusten ja kuvien määrän
mukaisesti kokonaistallennustilasta.

Android-järjestelmän käyttöliittymä42

Android-järjestelmän käyttöliittymä

Huomaa, että tämä on suljettu Android OS. Luvattomien sovellusten lataaminen ja käyttö tässä
järjestelmässä ei ole saatavilla.

Pääkäyttöliittymä

Näyttö aukaisee Androidin pääkäyttöliittymän oletuksena.

Navigoi Androidin pääkäyttöliittymässä:

• Paina / kaukosäätimessä valitaksesi kuvakkeita alaosassa ja paina ENTER

suorittaaksesi ohjelman, tai napauta kuvaketta suoraan.

• Paina HOME kaukosäätimessä tai kotipainiketta etupaneelissa palataksesi

pääkäyttöliittymään.

• Paina INPUT kaukosäätimessä tai vedä Yleisasetus -valikko ylös ruudun keskeltä
alhaalta siirtyäksesi Yleisasetus -valikkoon tulon valitsemiseksi.

Android-järjestelmän käyttöliittymä 43

EZWrite 3.0

EZWrite 3.0 on kirjoitus- ja merkintäsovellus, joka antaa käyttäjän käsitellä
kosketusnäyttöä kuten interaktivista, monitoimintoista liitutaulua/valkotaulua.
EZWrite 3.0 tukee 6-pisteen kosketusta.

Kuvake Toiminto Kuvaus

Poistu Napauta poistuaksesi EZWrite 3.0.

Tallenna Napauta tallentaaksesi piirrokset/kirjoitukset ruudulla.

Katso lisätietoja Tiedostojen tallentaminen sivulla 56.

Maalaa Napauta muuttaaksesi taustan väriä EZWrite 3.0:ssa.

Värivaihtoehtoja on 6, jotka ovat valkoinen, vanilja,
beige, harmaa, musta ja vihreä.

Sivellin Napauta asettaaksesi siveltimen tyypin, värin ja

paksuuden. Värivaihtoehtoja on 12, mitkä ovat punainen,
vaaleanpunainen, oranssi, keltainen, vaaleanvihreä,
vihreä, taivaansininen, tummansininen, violetti, valkoinen,
harmaa ja musta.

Pyyhekumi Napauta valittaksesi pyyhekumin koon, kosketa sitten ja

vedä se piirroksen/ilmoituksen päällä oleville alueille,
jotka haluat poistaa. Napauta Tyhjennä kaikki
pyyhkiäksesi kaikki piirrokset/muistiinopanot ruudulta.
Kokovaihtoehtoja on kolme: small, medium, ja large.

Android-järjestelmän käyttöliittymä44

Kuvake Toiminto Kuvaus

Aputyökalut Napauta valitaksesi viidestä eri aputyökalusta.

Aputyökaluvalinnat ovat Ajanottokello / Ajastimen,
Summerit, Arvo, Pistetaulu, ja Joukkueen julkaisu. Katso
lisätietoja Aputyökalut sivulla 46.

Kuvan tuonti Napauta tuodaksesi kuvan kohtaan EZWrite 3.0. Katso

lisätietoja Kuvien tuonti sivulla 55.

Peruuta Napauta peruttaaksesi edellisen toiminnon.

Palauta Napauta palauttaaksesi peruutetun toiminnon.

Sivu Paljastaa nykyisen kuvan sivunumeron. Napauta

nähdäksesi luettelon sivuista. Katso lisätietoja Sivujen

lisääminen sivulla 56.

Lisää sivu Napauta lisätäksesi uuden kirjoitussivun kuvan. Katso

lisätietoja Sivujen lisääminen sivulla 56.

Android-järjestelmän käyttöliittymä 45

NFC-toiminto

Näytön etupaneelin NFC -anturin avulla voit suorittaa useita pikakuvakkeita
kirjoittaessasi ja luodessasi ilmoituksia EZWrite 3.0 :lla nopeammin ja helpommin.

• Kosketa NFC -anturia suoraan NFCPen-kynän jommalla kummalla päällä
käynnistääksesi EZWrite 3.0. Siveltimen väri voidaan asettaa sen pään väriseksi, jota
käytettiin koskettamaan anturia (esim. jos NFCPen-kynän punainen pää koskettaa NFC­anturiaEZWrite 3.0 avaa punaisen siveltimen).

• EZWrite 3.0 -kohdassa voit vaihtaa siveltimen väriä helposti koskettamalla NFC ­anturia jommalla kummalla NFCPen -kynän värillisellä päällä. Kun teet niin, siveltimen
väri kohdassa EZWrite 3.0 sopii sen pään väriin, jota käytettiin anturin koskettamiseen.

NFCPen-kyniä on neljää väriä: punainen ja vihreä ja musta ja sininen.

Android-järjestelmän käyttöliittymä46

Aputyökalut

Aputyökalut ovat ryhmä sovelluksia EZWrite 3.0 :ssa, jotka hyödyntävät kosketusnäyttöä,
jolloin käyttäjät voivat käyttää näyttöä paremmin ja toimia sen kanssa vuorovaikutuksessa.

• Napauta kohdassa EZWrite 3.0 käynnistääksesi aputyökalujen valikon.

Kuvake Toiminto Kuvaus

Ajanottokello /

Ajastimen

Summerit Napauta käynnistääksesi Summerit. Katso lisätietoja

Arvo Napauta käynnistääksesi Arvo. Katso lisätietoja Arvo

Pistetaulu Napauta käynnistääksesi Pistetaulu. Katso lisätietoja

Joukkueen

julkaisu

Napauta käynnistääksesi Ajanottokellon / Ajastimen.
Katso lisätietoja Ajanottokello / Ajastimen sivulla 47.

Summerit sivulla 50.

sivulla 51.

Pistetaulu sivulla 52.

Napauta käynnistääksesi Joukkueen julkaisu. Katso
lisätietoja Joukkueen julkaisu sivulla 53.

Android-järjestelmän käyttöliittymä 47

1.

2.

3.

4.

5.

Ajanottokello / Ajastimen

Ajanottokellolla voidaan luoda interaktiivisia aikaan liittyvä pelejä/toimintoja.
Ajastimella voit näyttää lähtölaskenta-ajastimen ajastetuille peleille/aktiviteeteille.

1. Napauta > kohdassa EZWrite 3.0.

2. Ajanottokello / Ajastimen -työkalu avautuu ajanottokelloon ryhmätilassa oletuksena

alla olevan mukaisesti.
käyttävät aikaan perustuvia aktiviteetteja, missä joka kerta, kun ryhmäpainiketta
painetaan, siihen käytetty aika tallennetaan.

Ryhmätilassa sinulla voi olla enintään viisi ryhmää, jotka

Kohta Toiminto Kuvaus

1 Ajanottokello /

Ajastimen

2 Ryhmätila Napauta kytkeäksesi ryhmätilan POIS KÄYTÖSTÄ.
3 Ajanottokello Näyttää toiminnon juoksevan ajan.
4 Käynnistä / nollaa Napauta käynnistääksesi/pysäyttääksesi tai nollataksesi

5 Ryhmäpainikkeet Napauta tallentaaksesi ajan vastaavalle ryhmälle.

Napauta vaihtaaksesi ajanottokellon ja ajastimen välillä.

ajanottokellon.

Ryhmäpainikkeet tulevat näkyviin vain, kun ryhmätila on päällä.

Android-järjestelmän käyttöliittymä48

1.

2.

3.

4.

5.

3. Napauta ryhmätilapainiketta kytkeäksesi ryhmätilan pois päältä alla olevan mukaisesti.

Kohta Toiminto Kuvaus

1 Ajanottokello /

Napauta vaihtaaksesi ajanottokellon ja ajastimen välillä.

Ajastimen

2 Ryhmätila Napauta kytkeäksesi ryhmätilan KÄYTÖSSÄ.

Ryhmätilassa sinulla voi olla enintään viisi ryhmää, jotka
käyttävät aikaan perustuvia aktiviteetteja, missä joka
kerta, kun ryhmäpainiketta painetaan, siihen käytetty aika

tallennetaan.
3 Ajanottokello Näyttää toiminnon juoksevan ajan.
4 Käynnistä /

Kierros

Napauta käynnistääksesi/pysäyttääksesi ajanottokellon tai

tallentaaksesi kierroksen kierrostaulukkoon.
5 Kierrostaulukko Näyttää ajat jokaiselle tallennetulle kierrokselle.

Kierrostaulukko tulee näkyviin vain kun ryhmätila on pois
päältä.

4. Napauta Timer (Ajastin) vaihtaaksesi ajastimeen.

Android-järjestelmän käyttöliittymä 49

1.

2.

3.

5. Ajastinasetusten ruutu tulee näkyviin alla olevan mukaisesti.

Kohta Toiminto Kuvaus

1 Ajanottokello /

Napauta vaihtaaksesi ajanottokellon ja ajastimen välillä.

Ajastimen

2 Aika-asetus Pyyhkäise ylös/alas asettaaksesi alaslaskuajan ajastimelle.

Ajastimen pisin asetus voi olla 99 minuuttia ja 59 sekuntia.

3 Käynnistä Napauta käynnistääksesi ajastimen.

6. Napauta START (KÄYNNISTÄ) käynnistääksesi vähenevän ajastimen alla olevan

mukaisesti.

Android-järjestelmän käyttöliittymä50

Summerit

Summerit voit luoda 2-5 kosketusnäytön "summeripainiketta" käytettäväksi
interaktiivisessa kysymys- ja vastauspelissä/aktiviteetissä.

1. Napauta > kohdassa EZWrite 3.0.

2. Valitse summerien määrä, jota haluat käyttää.

3. Summeri tulee näkyviin näytölle.

4. Ensimmäinen henkilö, joka koskettaa summeria, saa kaikki summerit toimimattomiksi
5 sekunnin ajaksi, jolloin summerit käynnistyvät uudelleen ja uusi istunto voi alkaa
uudestaan.

5. Voittavan summerin väri muuttuu oranssiksi.

Android-järjestelmän käyttöliittymä 51

1.

2.

3.

4.

5.

Arvo

Arvo voit valita satunnaisesti 1 - 6 osallistujaa 100 ehdokkaan joukosta osallistumaan
interaktiivisiin peleihin/aktiviteetteihin.

1. Napauta > kohdassa EZWrite 3.0.

2. Arvo ruutu tulee näkyviin näytölle kuten alla olevassa kuvassa.

Kohta Toiminto Kuvaus

1 Osallistujat Napauta valitaksesi arvottavien osallistujien lukumäärä.

Osallistujien maksimimäärä on kuusi.

2 Ehdokkaat Pyyhkäise ylös/alas ehdokas ehdokasvalikoimaa, joista

osallistujat arvotaan.

Ehdokkaiden määrän täytyy olla korkeampi kuin valittujen
osallistujien määrä.

3 Käynnistä Napauta käynnistääksesi piirtoprosessin.
4 Arvo Näyttää nykyisen arvotun osallistujan.
5 Osallistujaluettelo Näyttää piirtäneiden osallistujien kokonaismäärän.

Android-järjestelmän käyttöliittymä52

Pistetaulu

Pistetaulu voit luoda 2 - 5 kosketusnäyttötulostaulua käytettäväksi interaktiivisissa
pisteisiin perustuvissa peleissä/toiminnoissa.

1. Napauta > kohdassa EZWrite 3.0.

2. Valitse tulostaulujen määrä, jota haluat käyttää.

3. Tulostaulu tulee näkyviin näytölle.

4. Pyyhkäise tulostaulua ylös tai alas lisätäksesi tai vähentääksesi pistelukemaa.

- Napauta / lisätäksesi/vähentääksesi etäisyyttä pistetaulujen välillä.

- Joukkue, jolla on korkein pistemäärä, saa kruunun ( ) pistetaulunsa yläpuolelle.

Jos kaikilla joukkueilla on sama pistemäärä, kruunua ei tule näkyviin.

Android-järjestelmän käyttöliittymä 53

1.

6.

2.

3.

4.

5.

Joukkueen julkaisu

Joukkueen julkaisu 2 - 5 joukkuetta voi käyttää EZWrite 3.0 piirrostyökalujen
yksinkertaistettuja versioita monen hengen interaktiivisissa aivoriihi-peleissä/
aktiviteeteissa. Joukkueen julkaisu moderaattori/opettaja voi jakaa kysymyksen kaikille
joukkueille, jotka osallistuvat joukkuejulkaisupeliin/aktiviteettiin.

1. Napauta > kohdassa EZWrite 3.0.

2. Valitse osallistuvien joukkueiden määrä.

3. Joukkueen julkaisu tulee näkyviin näytölle alla olevan mukaisesti.

Kohta Toiminto Kuvaus

1 Piirroslevyt Käytä NFCPen-kynää tai kosketusliikkeitä piirtämiseen.
2 Tyhjennä kaikki Napauta tyhjentääksesi jokaisen piirrustuslevyn.

Android-järjestelmän käyttöliittymä54

3 Kysymys Napauta luodaksesi kysymyksen tai kirjoituksen, joka

jaetaan jokaiseen piirroslevyyn.

4 Tallenna Napauta tallentaaksesi jokaisen piirroslevyn. Katso

lisätietoja Tiedostojen tallentaminen sivulla 56.
5 Poistu Napauta poistuaksesi Joukkueen julkaisu.
6 Piirrostyökalut Napauta valitaksesi erityyppisiä piirrostyökaluja ja värejä.

Piirrostyökaluvaihtoehdot ovat sivellin ja pyyhekumi.

Värivaihtoehdot ovat punainen, vihreä, sininen ja musta.

Jokainen piirrustuslevy voi käyttää minkä tahansa väristä
sivellintä, joka on valittu toiselle piirustuslevylle.

• Jos joukkueita valitaan 4 tai useampi, piirrustuslevy jaetaan kahdelle sivulle. Napauta /

vasemmassa palkissa navigoidaksesi sivujen välillä.

• Kukin piirroslevy tukee yhtä kosketusta kerrallaan.

4. Napauta , jos haluat laatia kysymyksen tai merkinnän, joka jaetaan jokaiselle
piirroslevylle. Kysymysikkuna tulee näkyviin alla olevan mukaisesti.

Android-järjestelmän käyttöliittymä 55

5. Piirrä kysymys tai kirjoitus kysymysikkunaan ja napauta Paste to all (Siirrä
kaikille) jakaaksesi sisältöä jokaiselle piirroslevylle alla näytetyn mukaisesti.

Kuvien tuonti

1. Napauta tuodaksesi kuvia, jotka on tallennettu sisäisesti tai yhdistetylle
tallennuslaitteelle, johon voit sitten piirtää tai kirjoittaa.

2. Kun kuva on valittu ja tuotu, se tulee näkyviin kohdassa EZWrite 3.0 alla näytetyn
mukaisesti.

- Napauta ja vedä kuvan päälle siirtääksesi tuodun kuvan.

- Napauta ja vedä muuttaaksesi tuodun kuvan kokoa.

- Napauta poistaaksesi tuodun kuvan.

- Napauta jotakin EZWrite 3.0 -työkalua asettaaksesi ja aloittaaksesi piirtämisen tai

kirjoittaaksesi tuodun kuvan päälle. Kun kuva on asetettu, napauta milloin
tahansa, jotta muuta kokoa ja poista -painike tulee uudelleen näkyviin.

- Napauta tuodaksesi toisen kuvan.

Android-järjestelmän käyttöliittymä56

Sivujen lisääminen

1. Napauta näyttääksesi luettelon sivuista, jotka on lisätty.

- Napauta / lisätäksesi uuden sivun piirtämistä tai muistiinpanoja varten.

- Napauta pikakuvaketta tai / navigoidaksesi sivujen välillä.

- Valitse sivun pikakuvake ja napauta poistaaksesi valitun sivun.

- Tallenna useita sivuja poistamalla ensin kaikki epätoivotut sivut, ja napauta sitten

. Katso lisätietoja Tiedostojen tallentaminen sivulla 56.

Tiedostojen tallentaminen

RP653/RP703/RP750/RP750K -näyttö antaa tallentaa piirroksia tai merkintöjä
kuvatiedostoina joko näytön sisäiseen muistiin, yhdistettyihin tallennuslaitteisiin tai
pilveen ladattavaksi mobiililaitteilla.

1. Napauta tallennuskuvaketta vastaavassa valikossa.

- Napauta Internal memory (Sisäinen muisti) tallentaaksesi kuvan Notes
(Muistiinpanot) > -kohtaan EZWrite3 -kansioon, joka löytyy kohdasta
EZFinder.

- Napauta minkä tahansa yhdistetyn laitteen nimeä tallentaaksesi kuvan vastaavaan
tallennuslaitteeseen.

Android-järjestelmän käyttöliittymä 57

- Napauta Cloud via QR cod (Pilvi QR-koodin kautta) ja kuva tallennetaan

pilveen vastaavalla kuvan QR-koodilla, joka tulee näkyviin näytölle alla olevan
mukaisesti.

Pilveen tallennetut kuvat voidaan tallentaa sinne latausta varten vain 30 minuutiksi.

- Skannaa QR-koodi mobiililaitteella ja kuva tulee näkyviin mobiililaitteen
oletusverkkoselaimessa. Noudata selaimen kuvantallennusprosessia tallentaaksesi
kuvan matkapuhelinlaitteeseen.

Kun tallennat pilveen Joukkueen julkaisu -työkalussa, luodaan QR-koodi jokaiselle näytetylle
piirustuslevylle.

Kelluvan huomautusasetuksen työkalupalkki

Kelluvan huomautusasetuksen työkalupalkki on kätevät toiminto, joka mahdollistaa
merkintöjen kirjoittamisen tai luomisen nopeasti mille tahansa ruudulle, mikä näytössä
näytetään.

• Missä tahansa syöttölähteessä tai Android-käyttöliittymässä (paitsi EZWrite 3.0),
kosketa ja pidä pohjassa kahta sormea n. 20 – 50 mm erillään ruudulla yli 2 sekunnin ajan
käynnistääksesi Kelluvan huomautusasetuksen työkalupalkki:n alla olevan mukaisesti.

Kuvake Toiminto Kuvaus

Siirrä Kosketa, pidä pohjassa ja vedä tätä painiketta siirtääksesi

Kelluvan huomautusasetuksen työkalupalkki ympäriinsä.

Android-järjestelmän käyttöliittymä58

Paluu Napauta palataksesi edelliseen käyttöliittymään.

Sovellusten

pikakuvakkeet

Napauta vaihtaaksesi painikkeet 6 viimeksi käytetyn
sovelluksen pikavalinnoiksi.

Ilmoitussivellin Napauta vaihtaaksesi ilmoitusvalikkoon. Katso lisätietoja

Ilmoitusvalikko sivulla 58.

Pääkäyttöliittymä Napauta palataksesi Androidin pääkäyttöliittymään.

• Kaukosäädin ei kykene merkitsemään.

• Voit valita Kelluva huomautusasetus Saatavilla kaikilla kanavilla tai Saatavilla
Androidissa.

Ilmoitusvalikko

Napauta ilmoitussivellintä kohdassa Kelluvan huomautusasetuksen työkalupalkki
vaihtaaksesi painikkeita ilmoitusvalikkoon alla olevan mukaisesti.

Kuvake Toiminto Kuvaus

Siirrä Kosketa, pidä pohjassa ja vedä tätä painiketta siirtääksesi

Kelluvan huomautusasetuksen työkalupalkki ympäriinsä.

Sulje Napauta sulkeaksesi Kelluvan huomautusasetuksen

työkalupalkki.

Android-järjestelmän käyttöliittymä 59

Sivellin Napauta vaihtaaksesi siveltimen väriä. Värivaihtoehdot

ovat punainen, vihreä ja musta.

Tyhjennä Napauta poistaaksesi kaikki ruudun ilmoitukset.

Voit myös pyyhkiä tehtyjä ilmoituksia pyyhkimällä
kosketusnäytöllä olevia kirjoituksia ja piirroksia
kokoonpuristetulla nyrkillä.

Tallenna Napauta tallentaaksesi ruudun ilmoitukset. Katso

lisätietoja Tiedostojen tallentaminen sivulla 56
tiedostojen tallentamisesta.

Jos tallennuslaite on yhdistetty näyttöön, Kelluvan
huomautusasetuksen työkalupalkki tallennetaan automaattisesti
sinne. Jos mitään tallennuslaitteita ei yhdistetä näyttöön,
Kelluvan huomautusasetuksen työkalupalkki tallennetut kuvat
tallennetaan Huomio -välilehteen EZFinder:ssa.

Jos kaksi ulkoista USB-tallennuslaitetta on liitetty näyttöön
samanaikaisesti, Kelluvan huomautusasetuksen työkalupalkki
tulee näkyviin kehote, joka antaa valita, mihin tallennuslaittelle
kuva tallennetaan.

Kelluvan huomautusasetuksen työkalupalkki ei mahdollista
tallentamista QR-koodin kautta, kaikki tallennetut kuvat
tallennetaan joko näytön sisäiseen muistiin tai ulkoisesti
yhdistettyyn tallennuslaitteeseen.

Muuta kokoa Napauta ja koon muokkausruutu tulee näkyviin, josta voit

säätää ilmoituksen kokoa. Koon muokkauksen valintoihin

kuuluu suurenna ( ), kutista ( ), ja palauta

alkuperäiseen kokoon ( ).

Android-järjestelmän käyttöliittymä60

1. 3.

6.5. 7. 12.

8. 9. 10. 11.

4.2.

EZFinder

EZFinder auttaa käyttäjää selaamaan tiedostoja, jotka on tallennettu Android-järjestelmän
sisäiseen muistiin tai näyttöön yhdistettyyn ulkoiseen muistiin.

Kohta Toiminto Kuvaus

1 Tallennuslaite Napauta valitaksesi joko sisäisen- tai ulkoisen

2 Paluu Napauta palataksesi edelliseen kansioon.
3 Tiedostotyypin

4 Etsi Napauta etsiäksesi tiedostoja tallennuslaitteessa.
5 Poistu Napauta poistuaksesi EZFinder.
6 Lajittele Napauta lajitellaksesi tiedostot, jotka näytetään kohdassa

7 Pikakuvake/

8 Valitse/Lisää

suodatin

Luettelo

kansio

tallennuslaitteen.

Napauta korostaaksesi haluttu tiedostotyyppi näkyviin.

EZFinder. Lajitteluvaihtoehtoihin kuuluvat Name, Typ e ,
Size, ja Time.

Napauta näyttääksesi tiedosto joko pikakuvakeluettelossa
tai listanäkymänä.

Napauta valitaksesi monta tiedostoa tai lisätäksesi
kansion.

Kun Valitse-painiketta napautetaan, siitä tulee Peruuta-painike,
ja Lisää kansio -painikkeesta tulee Valitse kaikki -painike.

Android-järjestelmän käyttöliittymä 61

9 Tiedostotoiminto Suorita toimintoja kuten kopioi/siirrä/leikkaa/poista/

nimeä uudelleen.

Tiedostotoimintopainikkeet tulevat näkyviin vain kun tiedosto
on valittu.

10 Lähetä Napauta lähettääksesi valitun tiedoston nopeasti toiselle

tallennuslaitteelle.

11 Päänäyttöalue Näyttää vastaavantyyppiset tiedostot, jotka on

tallennettu valittuun tallennuslaitteeseen. Napauta
valitaksesi tiedoston.

12 Tiedoston

esikatselu

Näyttää esikatselun valitusta tiedostosta sekä sen
tiedoista.

Multimedia-tiedostoja, kuten kuvia, ääntä ja videoita voidaan toistaa suoraan
napauttamalla tiedostokuvaketta.

Android-järjestelmän käyttöliittymä62

Plying Setting

animation effect

playing interval ti..

Set Wallpaper

Kuva

Valitse kuvatiedosto, jonka haluat näyttää näytöllä, ja tee muut näytöllä näytettävät
toiminnot.

Kuvake Toiminto

Sulje nykyinen toisto.

Suurenna nykyistä kuvaa.

Pienennä nykyistä kuvaa.

Toistaa edellisen kuvan.

Toistaa/pysäyttää nykyisen toiston.

Toistaa seuraavan kuvan.

Kieritä nykyistä kuvaa vastapäivään.

Kieritä nykyistä kuvaa myötäpäivään.

Aseta animaatioefekti ja toistoväli toistettaville kuville, ja aseta nykyinen kuva
taustakuvaksi.

Tuettu kuvaformaatti (koodekki):

• JPEG (lähtökohta 15360 x 8704, edistynyt 1024 x 768 asti, MPO 15360 x 8640 asti)

• PNG (lomittamaton 9600 x 6400 asti, lomitettu 1200 x 800 asti)

• BMP (9600 x 6400 asti)

Android-järjestelmän käyttöliittymä 63

Ääni

Valitse äänitiedosto, jonka haluat toistaa, ja tee muut näytöllä näytettävät toiminnot.

Kuvake Toiminto

Sulje nykyinen toisto.

Toista edellinen äänitiedosto.

Toistaa/pysäyttää nykyisen toiston.

Toistaa seuraavan äänitiedoston.

Valitse soittolistan äänitiedostot.

Toista soittolistan äänitiedostoja toistuvasti.

Toistaa jatkuvasti soittolistan yhtä kappaletta.

Toista soittolistan äänitiedostoja satunnaisesti.

Tuettu audioformaatti (koodekki):

• mp3 (MPEPG1/2 taso 1: 32Kbps~448Kbps, MPEPG1/2 taso 2: 8Kbps~384Kbps,
MPEPG1/2 taso 3: 8Kbps~320Kbps, 16KHz~48KHz näytteenottotaajuus)

• m4a/aac (ACC, HEACC vapaa muoto, 8KHz~48KHz näytteenottotaajuus)

• wma/asf (WMA: 128Kbps~320Kbps, 8KHz~48KHz näytteenottotaajuus /
WMA Pro: <768Kbps, ~96KHz näytteenottotaajuus)

• ogg (OGG: ~48KHz näytteenottotaajuus)

Android-järjestelmän käyttöliittymä64

Video

Valitse videotiedosto, jonka haluat toistaa, ja tee muut näytöllä näytettävät toiminnot.

Kuvake Toiminto

Sulje nykyinen toisto.

Toistaa edellisen videon.

Kelaa videota nopeasti taaksepäin.

Toistaa/pysäyttää nykyisen toiston.

Kelaa videota nopeasti eteenpäin.

Toistaa seuraavan videon.

Tarkista soittolistan videot.

Tuettu videoformaatti (koodekki) 1080p:n resoluutioon asti:

• 3gp (H.264)

• avi (MPEG-2, MPEG-4 Xvid-SP, MPEG-4 Xvid-ASP, H.264, MJPEG)

• mkv (MPEG-4, H.264)

• mov (MPEG-4 SP, H.264 BP, H.264 MP)

• mp4 (MPEG-4 SP, MPEG-4 ASP, H.264 BP, H.264 MP, H.264 HP)

• mpg, mpeg (MPEG-2)

• ts (MPEG-2, H.264 MP)

Android-järjestelmän käyttöliittymä 65

4

1

2

3

Selain

Verkkoon yhdistettynä napauta selainkuvaketta surffataksesi verkossa. Napauta X -
kuvaketta vasemmassa yläkulmassa sen sulkemiseksi.

Valikko

Valikko on pikavalinta asetusvalikkoon. Ks. lisätietoja Asetusvalikko sivulla 36.

PIP

Napauta PIP-kuvaketta saadaksesi esiin ponnahtavan kuva-kuvassa-käyttöliittymän.

Kohta Kuvaus

1 Kuva-kuvassa -käyttöliittymä.
2 Napauta valitaksesi tulolähteen näytettävältä listalta.

3

4 Napauta saadaksesi syöttölähteiden luettelon ponnahtamaan esiin.

Napauta kuva kuvassa -käyttöliittymää kerran tarkastellaksesi tulolähteiden luetteloa.

Napauta saadaksesi koko näytön. Napauta poistuaksesi kuva­kuvassa-käyttöliittymästä.

Käytä kaukosäädintä kuva-kuvassa-toiminnoille:

• Paina  saadaksesi näkyviin syöttölähteiden luettelon.

• Paina  ottaaksesi valinnan käyttöön luettelosta.

• Paina / valitaksesi ja vahvista valinta painamalla ENTER.

Android-järjestelmän käyttöliittymä66

Sovellukset

• Muut kuin ruudun alaosassa sijaitsevat esiasetetut sovellukset, lisäsovellukset näytetään
ruudun yläosassa, kun sovelluksen kuvaketta napautetaan.

• Lisätietoja Quickoff saat Näytön sammutus Quickoffin avulla sivulla 24.

Zoom

Zoom on videokonferenssisovellus, joka on asenenettu näytölle oletuksena. Sen avulla voi
pitää kätevästi videokonferenssipuheluita muiden Zoom-käyttäjien kanssa.

Zoom ( ) ilmaiskäyttäjille, käy osoitteessa https://zoomnow.tw/live/?benq päivittääksesi
suunnitelman maksulliseen. Lue lisätietoja verkkosivulta.

1. Valitse alkunäytöllä Sovellukset ()>Zoom ()

Android-järjestelmän käyttöliittymä 67

2. Valitse Sign In (Kirjaudu sisään), jos haluat luoda uuden tapaamisen, valitse Join a
Meeting (Osallistu kokoukseen), jos haluat osallistua jo luotuun kokoukseen.

- Kun olet kirjautunut sisään, laadi tapaamisen tunnus, joka on tunnus, jota muut

käyttäjät käyttävät tapaamiseen liittyäkseen.

- Jos liityt tapaamiseen, syötä tapaamisen kokouksen perustajan antama Join a

Meeting (Liity kokouseen) -sivulla.

Tuotetiedot68

Tu o t e t i e d o t

Tekniset tiedot (RP653 / RP703)

LCD-paneeli

Kosketus

Paneeli lasi

Tulo

Kohta

Taustavalo Suora LED

Paneelin koko

Pikselin korkeus (mm)

Natiiviresoluutio
(pikseliä)

2

Kirkkaus (cd/m
(tyypillinen)

Kontrasti (tyypillinen)

Vastausaika (ms)
(tyypillinen)

Paneelibitti 8-bit (16,7 M)
Tekniikka IR-kosketus
Resoluutio 32767 x 32767

Kapasiteetti

Tarkkuus +/- 2 mm yli 90% kosketettavalla alueella
Kosketuslähtö USB-tyyppi B x 1

Käyttöjärjestelmä

Temperoitu lasi AG 80 pinnoite
Paksuus 4 mm
Tietokone VGA (D-Sub 15-pinninen) x 3
Video Komposiittivideo (3-in-1-liitin) x 1, HDMI 1.3 x 3

Ääni

USB Tyyppi A (USB2.0 x 3 ; USB3.0 x 1)
Hallinta RS-232C (D-Sub 9-pinninen)
TV-viritin Ei

)

Jopa 20 kohdan kosketus (vaihtelee

käyttöjärjestelmittäin ja sovelluksittain)

Windows XP/Vista/7/8/10, Mac OS X 10.6 – 10.11,

Linux, Chrome OS 34.0.1847.134, Ubuntu 10.4 –

12.04 / Fedora 10, OpenSuse 12.3

(kosketustoiminto vaihtelee versioittain)

Linjatulo (3,5 mm liitin) x 3 sekä 3 VGA-tulo,

Tekniset tiedot

RP653 / RP703

RP653: 65"
RP703: 70"

RP653: 0,744
RP703: 0,807

1920 x 1080

RP 653: 350 nits

RP703: 300 nits

RP653: 1400:1

RP 703: 4000:1

RP653: 6
RP703: 8

komposiittiaudio V/O x 1

Lähtö

Ääni

Virran

Ympäristö

Mekaaninen

Ominaisuus

Tuotetiedot 69

Tietokone VGA (D-Sub 15-pinninen) x 1
Video Ei
Ääni Kuulokkeet (3,5 mm liitin), COAX x 1
Ulkoinen kaiutin lähtö

(V/O)

Ei

Ääni W (A) 10 W x 2
Sisäinen kaiutin KYLLÄ
syöttö 100 - 240 V AC, 50 - 60 Hz

Kulutus max.

RP653: 250 W
RP703: 350 W

Kulutus valmiustilassa ≤ 0,5 W

Käyttölämpötila

0 - 40

o

C

Käyttökosteus 10 - 90% (ei kondensoiva)

Säilytyslämpötila

-20 - 60

o

C
Varastointikosteus 10 - 90% (ei kondensoiva)
Näytön suunta Maisema

RP653: 46/57 (ilman pakkausta/pakkauksen

Paino (kg)

kanssa)

RP703: 55/68 (ilman pakkausta/pakkauksen kanssa)

Mitat (W x H x D) (mm)

Kehyksen mitat - Ylä/
Ala/Vasen/Oikea (mm)

RP653: 1523*924*98/1697*1071*220

RP703: 1665*1015*98/1803*1160*243

35,2/60/35,2/35,2

Kuvan asetus KYLLÄ
Lähteen/

äänenvoimakkuuden

KYLLÄ

hallinta
Terävyyden parannus KYLLÄ
Himmennyksen hallinta

(Kontrastin sovitus)

Ei

10-bittinen värikäsittely Ei
Lomituksen poisto/

kampa Suodatin
Räätälöity

luokkahuonetilaan

KYLLÄ

KYLLÄ

Tyhjä ruutu KYLLÄ

• Tekniset tiedot ja toiminnot voivat vaihtua ilman erillistä ilmoitusta.

• Varmistaaksesi, että kosketustoiminto toimi oikein Mac OS X 10.9:ssä, suosittelemme
suorittamaan ensin ruudun kalibroinnin. Ota yhteyttä BenQ:n myyjän saadaksesi vaaditun
kalibrointipalvelun.

Tuotetiedot70

Tekniset tiedot (RP750 / RP750K)

LCD-paneeli

Kosketus

Paneeli lasi

Tulo

Kohta

Taustavalo Suora LED
Paneelin koko 75"

Pikselin korkeus (mm)

Natiiviresoluutio
(pikseliä)

Kirkkaus (cd/m
(tyypillinen)

Kontrasti (tyypillinen) 5000:1
Vastausaika (ms)

(tyypillinen)

Paneelibitti

Tekniikka IR-kosketus
Resoluutio 32767 x 32767

Kapasiteetti

Tarkkuus +/- 2 mm yli 90% kosketettavalla alueella
Kosketuslähtö USB-tyyppi B x 1

Käyttöjärjestelmä

Temperoitu lasi AG 80 pinnoite
Paksuus 4 mm
Tietokone VGA (D-Sub 15-pinninen) x 3

Video

Ääni

USB Tyyppi A (USB2.0 x 3 ; USB3.0 x 1)
Hallinta RS-232C (D-Sub 9-pinninen)
TV-viritin Ei

2

)

RP750K: 10-bittinen (Dithered 1,06 B)

Jopa 20 kohdan kosketus (vaihtelee

käyttöjärjestelmittäin ja sovelluksittain)

Windows XP/Vista/7/8/10, Mac OS X 10.6 – 10.11,

Linux, Chrome OS 34.0.1847.134, Ubuntu 10.4 –

12.04 / Fedora 10, OpenSuse 12.3

(kosketustoiminto vaihtelee versioittain)

Komposiittivideo (3-in-1 liitin) x 1, HDMI 1.3 x 3,

HDMI 1.4 x 1 (vain RP750K:ssa)

Linjatulo (3,5 mm liitin) x 3 sekä 3 VGA-tulo,

Tekniset tiedot

RP750 / RP750K

RP750: 0,8648

RP750K: 0,4324

RP750: 1920 x 1080

RP750K: 3840 x 2160

RP750: 400 nits

RP750K: 450 nits

6

RP750: 8-bit (16,7 M)

komposiittiaudio V/O x 1

Lähtö

Ääni

Virran

Ympäristö

Mekaaninen

Ominaisuus

Tuotetiedot 71

Tietokone VGA (D-Sub 15-pinninen) x 1
Video Ei
Ääni Kuulokkeet (3,5 mm liitin), COAX x 1
Ulkoinen kaiutin lähtö

(V/O)

Ei

Ääni W (A) 10 W x 2
Sisäinen kaiutin KYLLÄ
syöttö 100 - 240 V AC, 50 - 60 Hz

Kulutus max.

RP750: 297 W

RP750K: 350 W

Kulutus valmiustilassa ≤ 0,5 W

Käyttölämpötila

0 - 40

o

C

Käyttökosteus 10 - 90% (ei kondensoiva)

Säilytyslämpötila

-20 - 60

o

C
Varastointikosteus 10 - 90% (ei kondensoiva)
Näytön suunta Maisema
Paino (kg) 85/105 (ilman pakkausta/pakkauksen kanssa)
Mitat (W x H x D) (mm) 1775*1051*99/1913*1225*280
Kehyksen mitat - Ylä/

Ala/Vasen/Oikea (mm)

40/62,6/40/40

Kuvan asetus KYLLÄ
Lähteen/

äänenvoimakkuuden

KYLLÄ

hallinta
Terävyyden parannus KYLLÄ
Himmennyksen hallinta

(Kontrastin sovitus)

Ei

10-bittinen värikäsittely Ei
Lomituksen poisto/

kampa Suodatin
Räätälöity

luokkahuonetilaan

KYLLÄ

KYLLÄ

Tyhjä ruutu KYLLÄ

• Tekniset tiedot ja toiminnot voivat vaihtua ilman erillistä ilmoitusta.

• Varmistaaksesi, että kosketustoiminto toimi oikein Mac OS X 10.9:ssä, suosittelemme
suorittamaan ensin ruudun kalibroinnin. Ota yhteyttä BenQ:n myyjän saadaksesi vaaditun
kalibrointipalvelun.

Tuotetiedot72

Kohta RP653 / RP703 / RP750 / RP750K

RP653 / RP703 / RP750: ARM Cortex A9 1,0 G,

Suoritin

RP750K: 6M40 (MStar) + ARM Cortex A9 1,0 G,

Dual Core

Dual Core

Järjestelmä

Järjestelmän
muisti

1,5 GB

Tallennustila 8 GB
OS Android 4.2.1

Tämä 4.2.1 o-käyttöjärjestelmä ei ole tavallinen Android, joten pääsy Google Play™ palveluun ei
ole käytettävissä. APK:a ei voida asentaa oletuspaikkaan, ellei hallintalaitteet anna lupaa. Ota
yhteyttä BenQ-myyjääsi saadaksesi ohjeita hallintaluvalle. Ilman hallinnan lupaa asennustoiminto ei
toimi. Siitä ei ole takuuta, että itse asennettu APK voi toimia normaalisti.

Mitat (RP653)

Tuotetiedot 73

Yksikkö: mm

Tuotetiedot74

Mitat (RP703)

Yksikkö: mm

Mitat (RP750/750K)

PPfPP

PP23(1,1*

PPfPP$&7,9($5($

fPP

PPPPδ23(1,1*ε

fPP

,1&+





fPP







0PP

Tuotetiedot 75

Yksikkö: mm

Tuotetiedot76

Tuettu tulosignaalin resoluutio (RP653/RP703/RP750)

Resoluutio

640 x 480 @ 60Hz
640 x 480 @ 67Hz

640 x 480 @ 72Hz
640 x 480 @ 75Hz
720 x 400 @ 70Hz

800 x 600 @ 60Hz
800 x 600 @ 75Hz

832 x 624 @ 75Hz
1024 x 768 @ 60Hz
1024 x 768 @ 75Hz

1152 x 870 @ 75Hz
1280 x 720 @ 60Hz
1280 x 768 @ 60Hz
1280 x 800 @ 60Hz

1280 x 800 @ 60Hz
1280 x 960 @ 60Hz

1280 x 1024 @ 60Hz
1360 x 768 @ 60Hz
1366 x 768 @ 60Hz
1400 x 1050 @ 60Hz
1600 x 1200 @ 60Hz
1680 x 1050 @ 60Hz
1600 x 1050 @ 60Hz

1920 x 1080 @ 50Hz

1920 x 1080 @ 60Hz
NTSC-M

NTSC-J
PAL -BDG HI

576i (50Hz)

480i (60Hz)

480p (60Hz)

576p (50Hz)
720p (25Hz)

Tul oläh de

AV S-Video YPbPr VGA HDMI

720p (30Hz)
720p (50Hz)

720p (60Hz)

1080i (50Hz)

1080i (60Hz)
1080p (24Hz)

1080p (25Hz)
1080p (30Hz)
1080p (24Psf)
1080p (25Psf)

1080p (50Hz)

1080p (60Hz)

• : tuettu

• Vapaa: ei tuettu

Tuotetiedot 77

Tuotetiedot78

Tuettu tulosignaalin resoluutio (RP750K)

Resoluutio

640 x 480 @ 60Hz
640 x 480 @ 67Hz

640 x 480 @ 72Hz
640 x 480 @ 75Hz
720 x 400 @ 70Hz

800 x 600 @ 60Hz
800 x 600 @ 75Hz

832 x 624 @ 75Hz
1024 x 768 @ 60Hz
1024 x 768 @ 75Hz

1152 x 870 @ 75Hz
1280 x 720 @ 60Hz
1280 x 768 @ 60Hz
1280 x 800 @ 60Hz RB

1280 x 800 @ 60Hz
1280 x 960 @ 60Hz

1280 x 1024 @ 60Hz
1360 x 768 @ 60Hz
1366 x 768 @ 60Hz
1400 x 1050 @ 60Hz
1600 x 1200 @ 60Hz
1680 x 1050 @ 60Hz RB
1600 x 1050 @ 60Hz

1920 x 1080 @ 50Hz

1920 x 1080 @ 60Hz

3840 x 2160 @ 30Hz
NTSC-M

NTSC-J
PAL -BDG HI

576i (50Hz)

480i (60Hz)

480p (60Hz)

576p (50Hz)

Tulolähde

AV S-Video YPbPr VGA HDMI

720p (25Hz)
720p (30Hz)

720p (50Hz)

720p (60Hz)

1080i (50Hz)

1080i (60Hz)
1080p (24Hz)

1080p (25Hz)
1080p (30Hz)
1080p (24Psf)
1080p (25Psf)

1080p (50Hz)

1080p (60Hz)

• : tuettu

• Vapaa: ei tuettu

• 3840 x 2160 @ 30Hz on saatavilla HDMI 4:n kautta.

Tuotetiedot 79

Vianetsintä80

Vianetsintä

Ongelma Ratkaisu

Ei kuvaa Tarkista seuraavat asiat:

• Onko näyttö päällä? Tarkasta näytön virtavalo.

• Onko signaalin lähdelaite päällä? Kytke se päälle ja yritä
uudelleen.

• Ovatko kaapelit irronneet? Varmista, että kaikki kaapelit
ovat kiinni kunnolla.

• Oletko valinnut tietokoneelle resoluution, jota ei tueta?
Katso Tuettu tulosignaalin resoluutio (RP653/RP703/

RP750) sivulla 76 ja Tuettu tulosignaalin resoluutio
(RP750K) sivulla 78 valitaksesi tuetun resoluution ja yritä

uudelleen.

• Oletko valinnut DVD ja Blu-ray levysoittimille resoluution,
jota ei tueta? Katso Tuettu tulosignaalin resoluutio

(RP653/RP703/RP750) sivulla 76 ja Tuettu tulosignaalin
resoluutio (RP750K) sivulla 78 valitaksesi tuetun

resoluution ja yritä uudelleen.

Ei ääntä Tarkasta seuraavat:

• Oletko laittanut näytön tai tulolähdelaitteen mykistyksen
päälle? Sammuta mykistystoiminto tai lisää
äänenvoimakkuuden tasoa ja yritä uudelleen.

• Ovatko kaapelit irronneet? Varmista, että kaikki kaapelit
ovat kiinni kunnolla.

Tietokoneelle tuleva kuva
näyttää oudolle

Hallintapaneelin
painikkeet eivät toimi

• Oletko valinnut tietokoneelle resoluution, jota ei tueta?
Katso Tuettu tulosignaalin resoluutio (RP653/RP703/

RP750) sivulla 76 ja Tuettu tulosignaalin resoluutio
(RP750K) sivulla 78 valitaksesi tuetun resoluution ja yritä

uudelleen.

• Käytä Automaattinen säätö -toimintoa, jotta näyttö voi
automaattisesti optimoida tietokonekuvan näytön.

• Jos Automaattinen säätö toiminnon tulos ei ole
tyydyttävä, käytä Vaihe, Vaakasijainti ja Pystysijainti
toimintoja säätääksesi kuvaa manuaalisesti.

Oletko lukinnut hallintapaneelin painikkeet? Poista
näppäinten lukitus ja yritä uudelleen.

Vianetsintä 81

Kaukosäädin ei toimi • Oletko lukinnut kaukosäätimen toiminnon? Poista

toiminnon lukitus ja yritä uudelleen.

• Tarkasta, että paristot ovat oikein päin.

• Tarkasta, ovatko paristot loppuneet.

• Tarkasta etäisyys ja näytön kulma.

• Tarkasta, osoitatko kaukosäätimellä oikeaan kohtaan
näytön kaukosäätimen anturi-ikkunaan.

• Tarkasta, onko kaukosäätimen ja kaukosäädinanturin
ikkunan välissä jokin este.

• Tarkasta, että kaukosäätimen anturi-ikkuna ei ole vahvan
loisteputken alla tai suorassa auringonpaisteessa.

• Tarkasta laitteet (tietokone, PDA) lähellä, etteivät ne
lähetä infrapunasignaaleja, jotka saattavat aiheuttaa
häiriöitä kaukosäätimen ja näytön väliseen
infrapunasignaaliin. Sammuta laitteiden infrapunatoiminnot.

Kaukosäätimen vika • Tarkista, onko kaukosäätimen ja television kaukosäätimen

vastaanottoikkunan välissä esineitä, jotka johtavat
kaukosäätimen toimimattomuuteen.

• Tarkista, onko kaukosäätimen paristoelektrodi oikein.

• Tarkista, täytyykö kaukosäätimen paristo vaihtaa.

Koneen automaattinen
sammutus

• Onko se asetettu lepotilaan.

• Onko virta katkennut äkillisesti.

• Tarkista, onko automaattisesta sulusta signaalia.

Signaali on alueen
ulkopuolella

• Tarkista, onko näyttö oikein asetettu.

• Tarkista, että käytät parasta resoluutiota.

• Säädä linjan ja kentän synkronointia valikossa.

Taustalla on
pystysuuntaisia viivoja tai

• Valitse automaattinen korjaus valikossa.

• Säädä kelloa ja vaiheen paikkaan valikossa.

juovia
Kuvassa ei ole värejä, väri

on väärä

• Tarkista, onko VGA oikein kytketty tai onko siinä
laatuongelma.

• Säädä kromaattisuutta ja kirkkautta tai kontrastia
valikossa.

Näyttöformaattia ei
tueta.

Kosketustoiminto ei
toimi

Kosketuskohta ei ole
oikea

• Valitse automaattinen korjaus valikossa.

• Säädä kelloa ja vaiheen paikkaan valikossa.

• Tarkista, onko kosketusajuri asennettu ja käynnissä.

• Tarkista, sopii kosketetun artikkelin koko sormen kokoon.

• Tarkista, onko ajuri oikein asennettu ja tee korjaus.

• Tarkista, osoittaako kosketuskynä ruutua.

Ei kuvaa eikä ääntä • Tarkista, onko kone käynnistetty.

• Tarkista, onko signaalijohto kunnolla kytketty, vastaako
TULO sitä.

• Sisäisessä tietokonetilassa tarkista, onko sisäinen
tietokone käynnistetty.

Vianetsintä82

Vaaka-tai pystyraidat tai
kuva värisee

• Tarkista, onko signaalijohto kunnolla kytketty.

• Takrista, onko laitteen ympärillä sähkölaitteita tai
sähkötyökaluja.

Ei väriä, väri on heikko tai
kuva on heikko

• Säädä kromaattisuutta ja kirkkautta tai kontrastia
valikossa.

• Tarkista, onko signaalijohto kunnolla kytketty.

Kuva näkyy mutta ääntä
ei kuulu

• Tarkista, onko mykistyspainiketta painettu.

• Paina VOL+/VOL- säätääksesi äänenvoimakkuutta.

• Tarkista, onko audiojohto oikein liitetty.

Vain yhdestä kaiuttimesta
tulee ääntä

• Säädä äänen tasapainoa valikossa.

• Tarkista, onko tietokoneen äänenhallintapaneelissa
asetettuna vain yksi äänikanava.

• Tarkista, onko audiojohto oikein liitetty.

VGA-lähtö ilman ääntä Tarkista, yhdistetäänkö ulkoinen laite kuulokekaapeliin.
