RP552 / RP552H / RP840G
Интерактивныйплоскопанельный дисплей Руководство пользователя
Отказ от ответственности
BenQ Corporation не дает никаких прямых или подразумеваемых заверений или гарантий относительно содержания данного документа. BenQ Corporation оставляет за собой право время от времени пересматривать этот документ и вносить в него изменения, не уведомляя кого-либо о таких исправлениях или изменениях.
Авторское право
Авторское право 2016 BenQ Corporation. Все права защищены. Без предварительного письменного разрешения BenQ Corporation запрещается воспроизведение какой-либо части настоящей публикации, ее передача, перезапись, сохранение в системах поиска информации или перевод на любой язык или компьютерный язык в любой форме и любыми средствами (электронными, механическими, магнитными, оптическими, химическими, вручную или иным способом).
Содержание |
i |
Содержание |
|
Предупреждения в отношении |
|
безопасности и меры предосторожности........ |
1 |
Важные инструкции по технике безопасности |
3 |
Замечания в отношении этого дисплея................... |
3 |
Замечания о ЖК-панели этого дисплея................... |
4 |
Примечания о безопасном использовании пульта |
|
дистанционного управления (ДУ) ............................. |
4 |
Примечания о безопасном использовании |
|
батареек...................................................................... |
5 |
BenQ ecoFACTS ......................................................... |
6 |
Состав комплекта поставки.............................. |
7 |
Настройка дисплея ........................................... |
8 |
Установка дисплея..................................................... |
8 |
Компоненты дисплея и их назначение.......... |
10 |
Передняя панель (RP552) ...................................... |
10 |
Передняя панель (RP552H) ................................... |
11 |
Передняя панель (RP840G) ................................... |
12 |
Входные/выходные разъемы (RP552/RP552H) ..... |
13 |
AC IN и выключатель питания (RP552) .................. |
14 |
Входные/выходные разъемы (RP840G) ................. |
15 |
Пульт дистанционного управления (ДУ) ................ |
17 |
Использование пульта ДУ ....................................... |
19 |
Подключение................................................... |
21 |
Подключение входа VGA......................................... |
21 |
Подключение сенсорного модуля........................... |
21 |
Подключение цифровых входов............................. |
22 |
Подключение входных сигналов звука и видео..... |
23 |
Подключение коаксиального выхода...................... |
24 |
Подключение видеовыхода..................................... |
25 |
Подключение к последовательному порту............. |
26 |
Подключение питания.............................................. |
27 |
Основные операции........................................ |
28 |
Включение и выключение дисплея......................... |
28 |
Выключение дисплея кнопкой Quickoff .................. |
28 |
ii |
Содержание |
|
|
Первоначальная настройка..................................... |
28 |
|
Переключение источников входного сигнала ........ |
29 |
|
Загрузка программного обеспечения...................... |
29 |
|

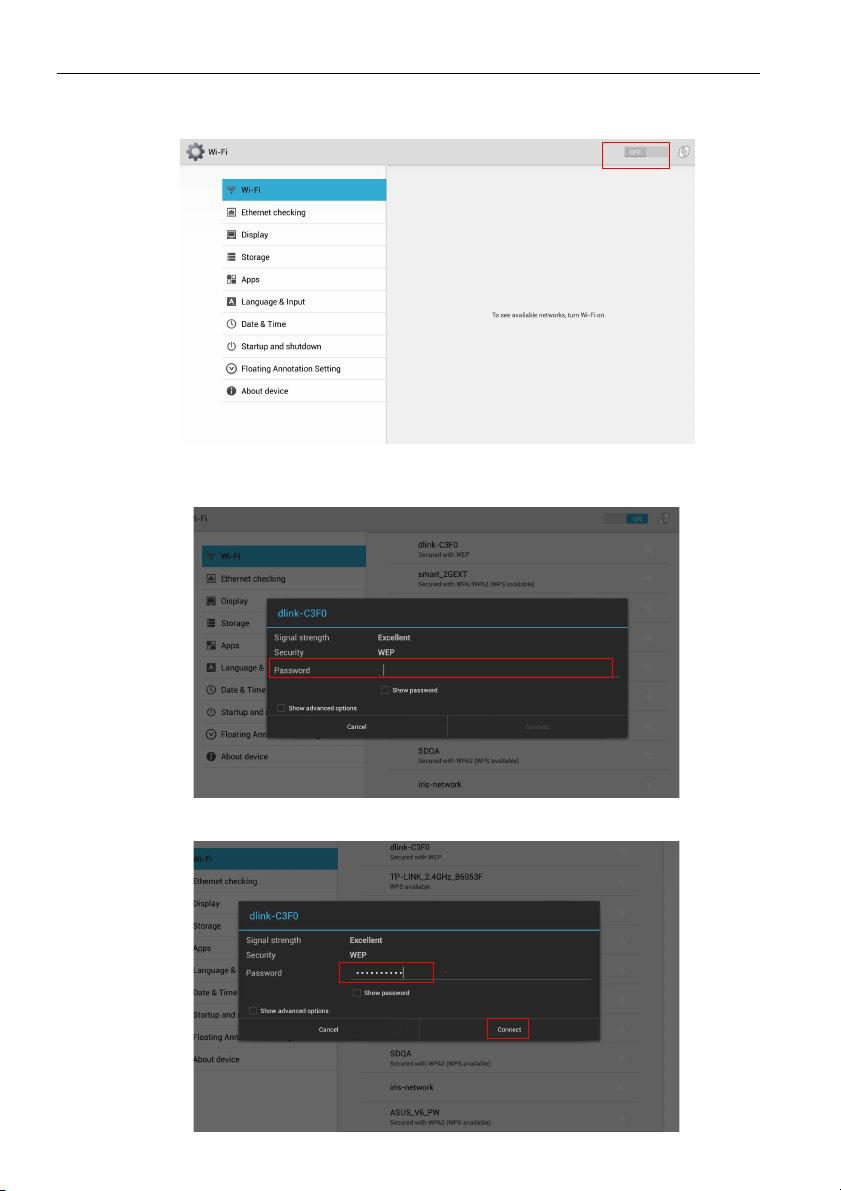

Настройка подключения к Интернету ..................... |
30 |
|

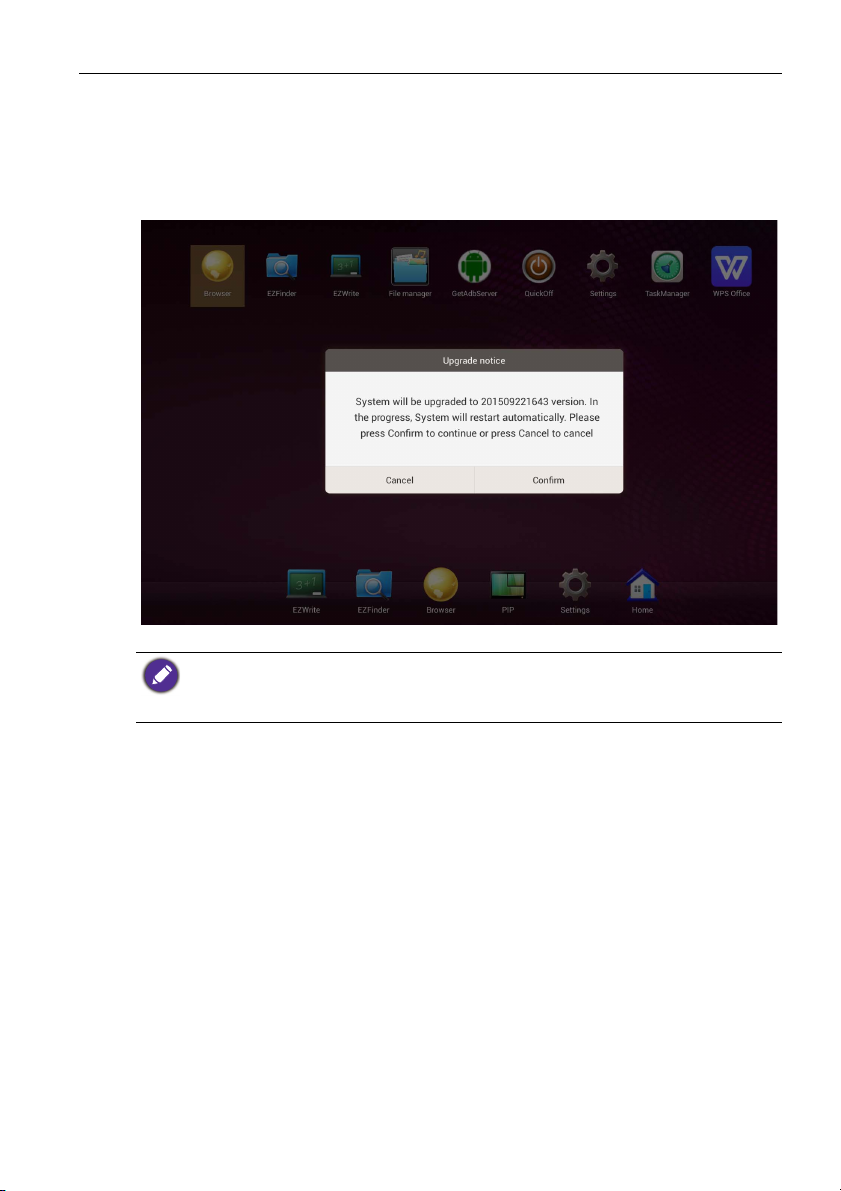

Обновление ПО........................................................ |
33 |
|
Регулировка уровня громкости................................ |
33 |
|
Важные указания по работе с сенсорным |
|
|
экраном ..................................................................... |
38 |
|
Работа с меню................................................. |
39 |
|
Работа с меню однократным нажатием ................. |
39 |
|
Меню настроек.......................................................... |
39 |
|
Системные настройки.............................................. |
43 |
|
Интерфейс системы Android .......................... |
45 |
|

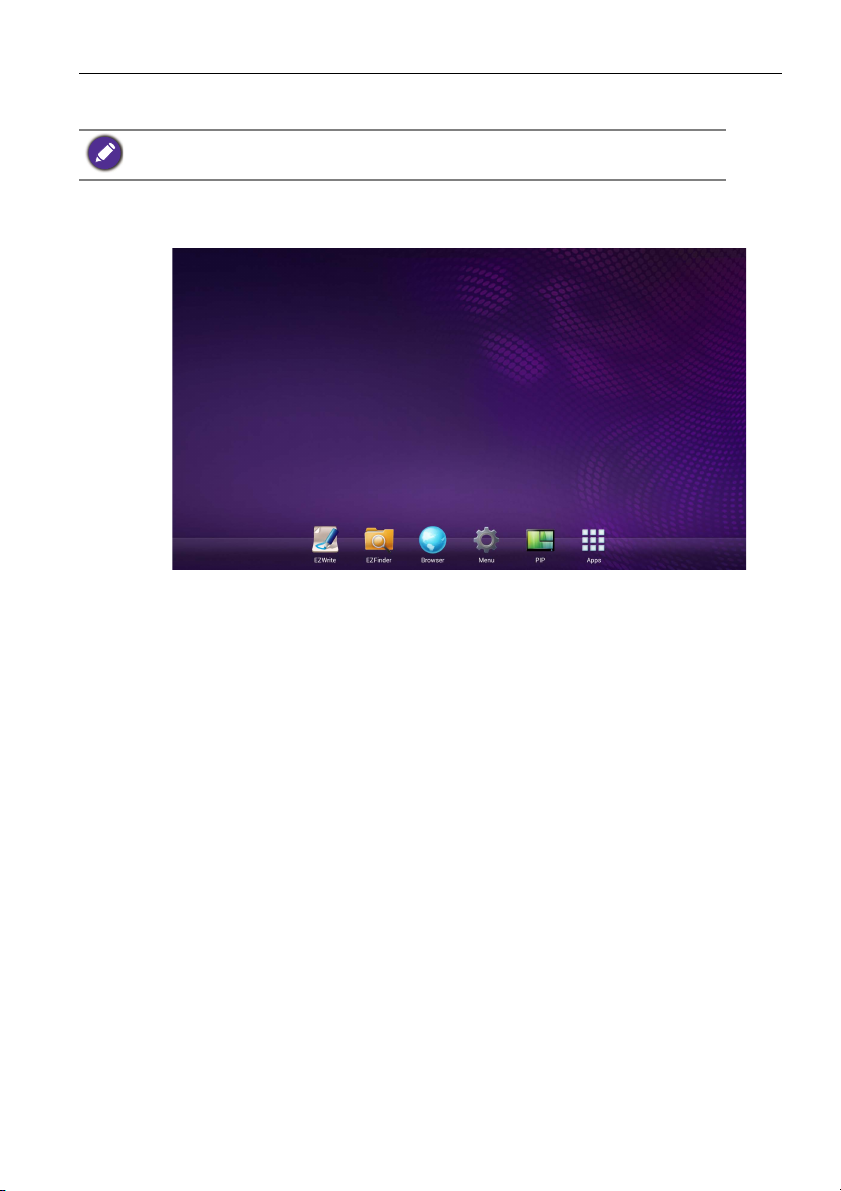

Главный интерфейс ................................................. |
45 |
|

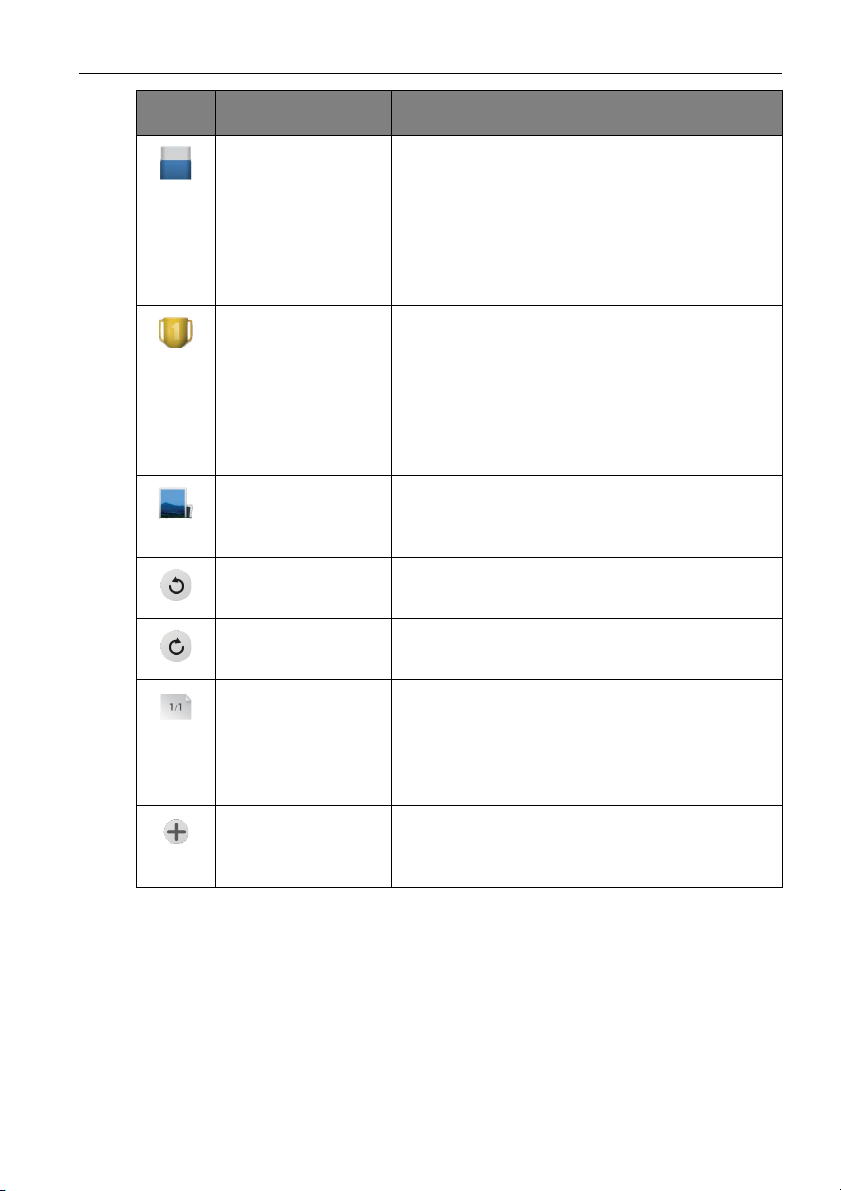

EZWrite 3.0 ................................................................ |
46 |
|
Информация о продукте................................. |
72 |
|
Технические характеристики (RP552/RP552H)...... |
72 |
|
Технические характеристики (RP840G) .................. |
75 |
|

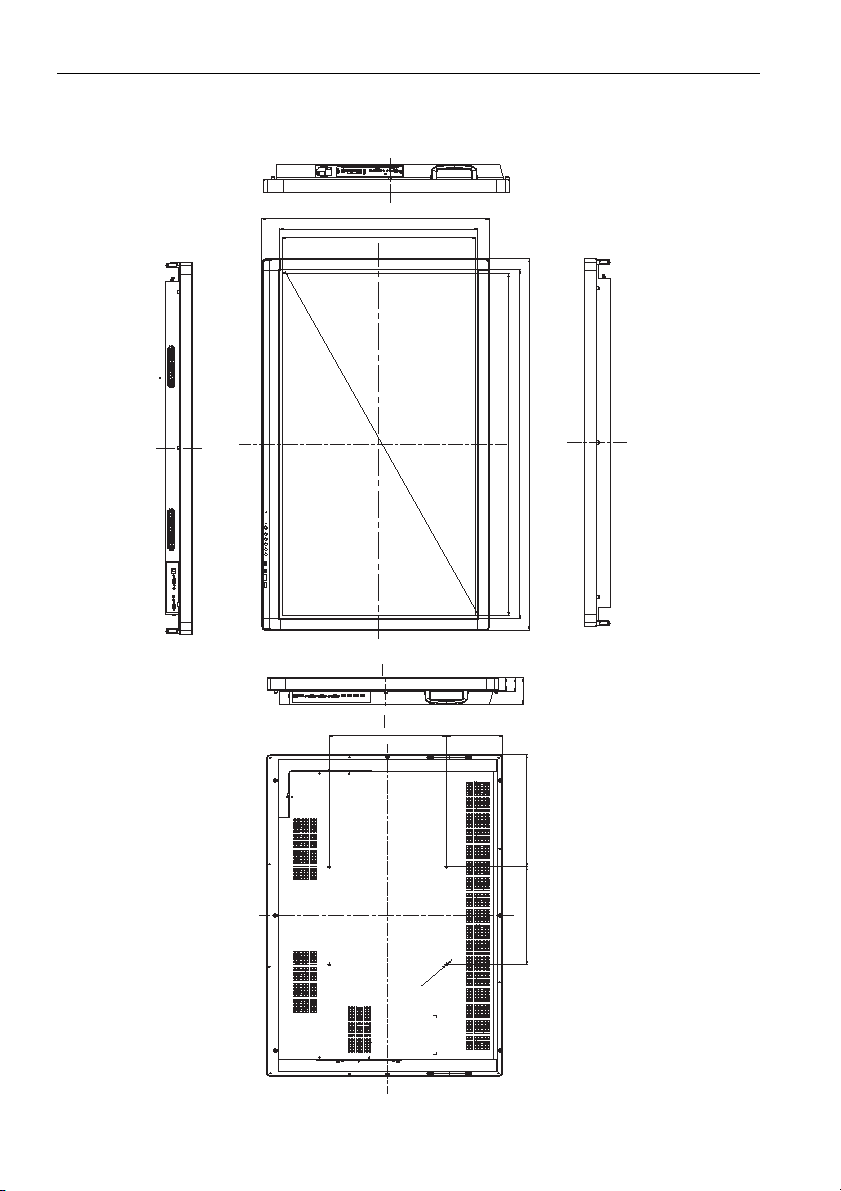

Размеры (RP552)...................................................... |
78 |
|

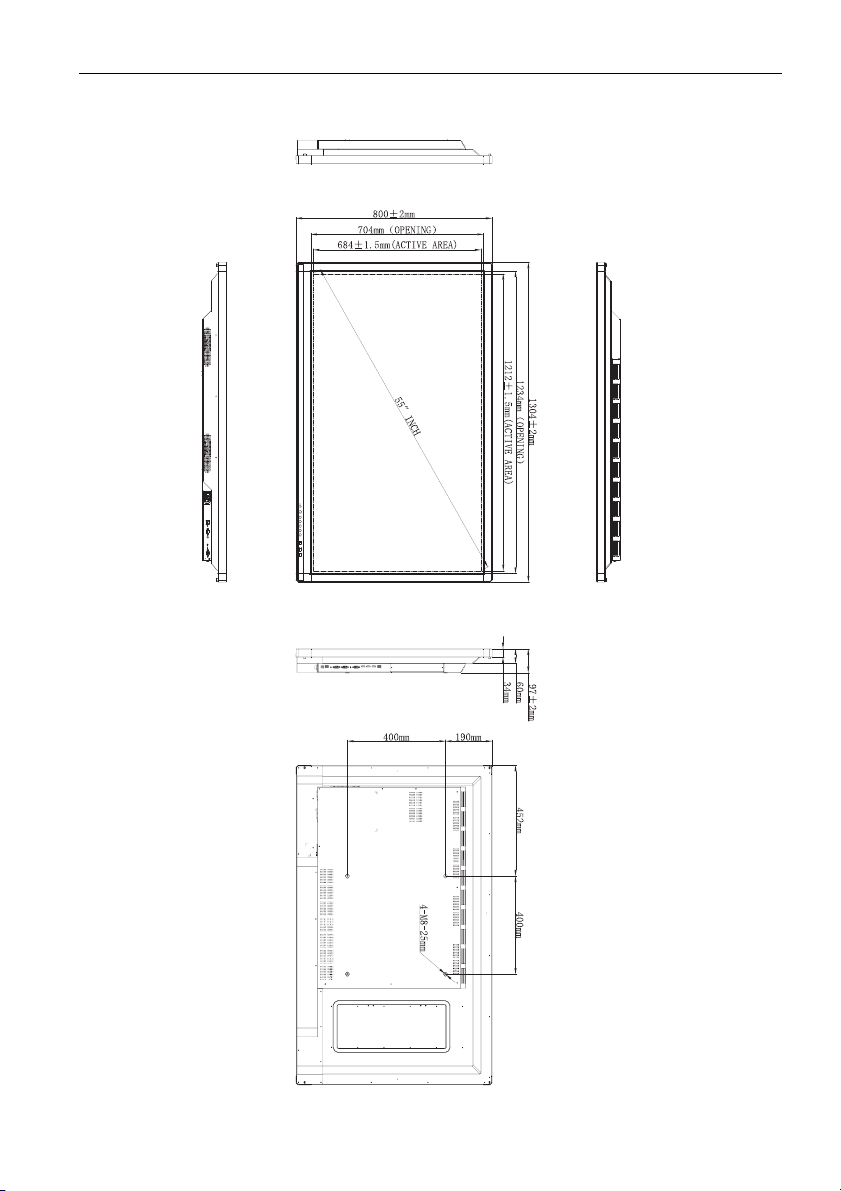

Размеры (RP552H) ................................................... |
79 |
|

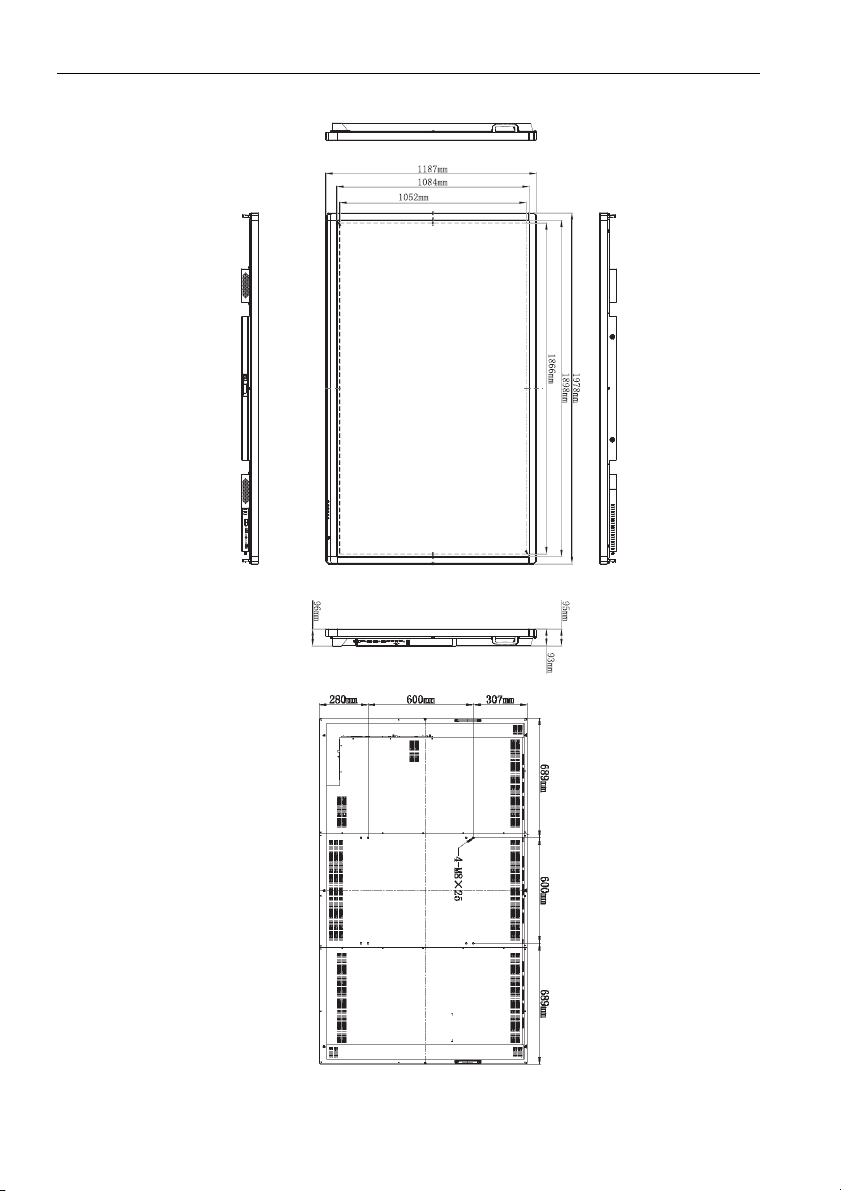

Размеры (RP840G) ................................................... |
80 |
|

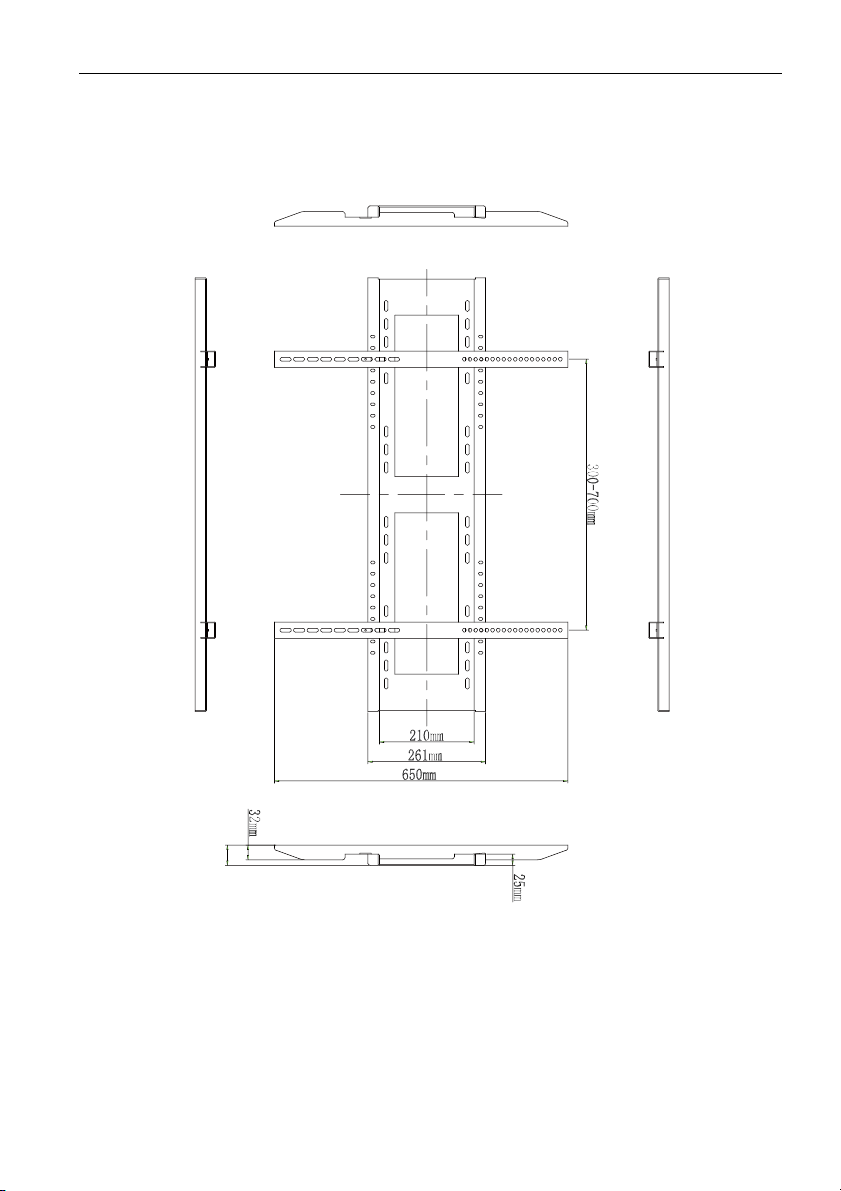

Размеры настенного крепления |
|
|
(Покупается отдельно) ............................................. |
81 |
|
Поддерживаемые значения разрешения |
|
|
входного сигнала (RP552/RP552H) ......................... |
82 |
|
Поддерживаемые значения разрешения |
|
|
входного сигнала (RP840G) ..................................... |
84 |
|
Устранение неполадок.................................... |
86 |
Предупреждения в отношении безопасности и меры предосторожности |
1 |
Предупреждения в отношении безопасности и меры предосторожности
Знак молнии внутри равностороннего треугольника призван предупредить пользователя о наличии внутри корпуса данного устройства неизолированного "опасного напряжения", представляющего для людей опасность поражения электрическим током.
Восклицательный знак внутри равностороннего треугольника призван предупредить пользователя о наличии важных указаний по эксплуатации и (техническому) обслуживанию устройства в его сопроводительной документации.
ЭТО ОБОРУДОВАНИЕ ДОЛЖНО БЫТЬ ЗАЗЕМЛЕНО
В целях безопасности эксплуатации трехконтактную вилку нужно вставлять только в стандартную надежно заземленную трехконтактную сетевую розетку. При необходимости используйте трехпроводные удлинительные шнурыснадежнымзаземлением. Использование удлинителей с неправильной распайкой проводов может стать причиной несчастного случая со смертельным исходом.
Удовлетворительная работа устройства еще не значит, что сетевая розетка заземлена или что установка выполнена абсолютно безопасно. Если сомневаетесь в надежности заземления сетевой розетки, то обратитесь к квалифицированному электрику.
•Вилка шнура сетевого питания всегда должна быть в исправном состоянии. Розетка сетевого электропитания должна находиться рядом с устройством,
идоступ к ней не должен быть затруднен. Чтобы полностью обесточить это устройство, вилку его шнура питания нужно вынуть из сетевой розетки.
•Запрещается размещать этот дисплей на неровной, наклонной или неустойчивой поверхности (например, на тележке), так как он может упасть
ивыйти из строя или причинить травмы людям.
•Не размещайте этот дисплей рядом с водой (например, у бассейна или душевой кабины) или там, где на него могут попасть брызги или капли воды (перед открытым окном во время дождя).
•Не устанавливайте этот дисплей в закрытом пространстве, где нет надлежащей вентиляции и циркуляции воздуха (например, в закрытом шкафу). Вокруг дисплея должно быть достаточно места для теплоотвода. Не перекрывайте вентиляционные отверстия дисплея. Перегрев может создать опасную ситуацию и вызвать поражение электрическим током.
•Устанавливать этот дисплей должен только опытный технический специалист. Неправильная установка этого дисплея может вывести его из строя и стать причиной травмы. Регулярно проверяйте правильность установки дисплея и проводите его обслуживание, чтобы поддерживать его в работоспособном состоянии.
2Предупреждения в отношении безопасности и меры предосторожности
•Для монтажа дисплея используйте только крепежные элементы, одобренные или рекомендованные изготовителем. Из-за применения неправильных или неподходящих крепежных элементов дисплей может упасть и причинить серьезные травмы. Убедитесь в том, что поверхность и монтажные точки способны выдержать вес дисплея.
•Для уменьшения риска поражения электрическим током не снимайте крышки. Внутри нет деталей для обслуживания пользователем. Техническое обслуживание должны проводить специалисты сервисного центра.
•Чтобы предотвратить травмы, перед использованием дисплея его нужно закрепить или установить на настольную подставку.
Важные инструкции по технике безопасности |
3 |
Важные инструкции по технике безопасности
1.Прочтите эти инструкции.
2.Сохраните эти инструкции.
3.Обращайте внимание на все предупреждения.
4.Выполняйте все инструкции.
5.Не используйте это устройство рядом с водой.
6.Для чистки используйте только сухую ткань.
7.Не перекрывайте вентиляционные отверстия. При установке соблюдайте инструкции изготовителя.
8.Не устанавливайте устройство рядом с источниками тепла, такими как батареи отопления или нагревательные приборы, кухонные плиты и другие устройства, выделяющие тепло (в том числе усилители).
9.Помните, что поляризованная вилка или вилка с контактом заземления обеспечивает вашу безопасность. В поляризованной вилке есть два ножевых контакта, один из которых шире другого. У вилки с контактом заземления есть два ножевых контакта и заземляющий штыревой контакт. Широкий ножевой контакт или заземляющий штыревой контакт обеспечивают вашу безопасность. Если вилка шнура питания не подходит к вашей сетевой розетке, то обратитесь к электрику для замены розетки устаревшего типа.
10.Укладывать шнур питания нужно так, чтобы на него нельзя было наступить или зацепиться за него, а к сетевой розетке и к шнуру питания, особенно в месте его выхода из корпуса устройства, нужно обеспечить беспрепятственный доступ.
11.Используйте только те дополнительные принадлежности, которые указаны изготовителем.
12.Используйте только тележки, стойки, треноги и кронштейны,
которые указаны изготовителем или продаются вместе с устройством. Перевозя устройство на тележке, соблюдайте осторожность, чтобы оно не перевернулось.
13.Отключайте устройство из розетки во время грозы или если оно не используется в течение продолжительного времени.
14.Все виды технического обслуживания должны проводить специалисты сервисного центра. Обслуживание требуется в случае любого повреждения устройства (поврежден шнур питания или его вилка, на устройство пролилась жидкость, внутрь устройства попал посторонний предмет, устройство попало под дождь или во влажную атмосферу, работает ненормально, его уронили и т.п.).
•Этот дисплей весит более 100 кг. Не пытайтесь поднимать этот дисплей в одиночку.
•Переносить дисплей к месту его окончательной установки должны не менее четырех человек, используя лифт или тележку.
•По возможности держите дисплей горизонтально.
•Перед распаковкой освободите место на полу.
4 Важные инструкции по технике безопасности
•ЖК-панель этого дисплея покрыта очень тонким защитным стеклянным слоем, который при ударе или надавливании может поцарапаться или разбиться. Жидкокристаллическая подложка также может повредиться под воздействием чрезмерного усилия или экстремальных температур. Обращайтесь с дисплеем осторожно.
•Время реакции и яркость ЖК-панели могут меняться в зависимости от температуры окружающей среды.
•Устанавливать дисплей нужно там, где на ЖК-панель не попадет прямой солнечный свет или свет от точечного источника, так как тепло может повредить панель и деформировать корпус дисплея, а яркий свет может затруднить просмотр.
•ЖК-панель состоит из отдельных пикселей, отображающих изображения, и изготавливается в соответствии с техническими требованиями на проектирование. Допускается нормальная работа 99,9% пикселей панели, а 0,01% пикселей могут либо постоянно гореть (красным, синим или зеленым), либо не загораться. Это является техническим ограничением технологии ЖК и не считается дефектом.
•Для ЖК-экранов, как и для плазменных панелей и обычных мониторов с электронно-лучевыми трубками, свойственно "выгорание экрана", то есть появление на нем неустранимого "остаточного изображения" в виде неподвижных линий или теней. Чтобы такие дефекты не появились на экране, не отображайте статичные изображения (экранные меню, логотипы телестанций, неподвижный/постоянный текст или значки) дольше двух часов. Время от времени меняйте формат (соотношение сторон) изображения. Растяните изображение на весь экран, чтобы по возможности убрать черные полосы. Не выводите подолгу на экран изображения формата 4:3, иначе по краям экрана могут появиться видимые следы выгорания (две вертикальных полосы).
Примечание: при некоторых обстоятельствах возможно образование конденсата на внутренней стороне защитного стекла - это естественное явление, не влияющее на работу дисплея. Этот конденсат обычно пропадает примерно через 2 часа нормальной работы.
•В моделях серии RP функция предотвращения выгорания экрана не поддерживается. Дополнительные сведения см. в руководстве по установке. При необходимости отображать неподвижное изображение советуем включить параметр Сдвиг пикселей (только RP552/RP552H). Дополнительные сведения см. в Дополнительные настройки vна стр. 42.
•Модели серии RP не поддерживают работу в книжной ориентации, так как это может вызвать повреждение дисплея. Гарантия BenQ не действует в случае нарушения правил использования.
•Не кладите пульт ДУ на отопительные приборы, не держите его во влажных помещениях и не допускайте возгорания.
•Не роняйте пульт ДУ.
•Не допускайте попадание пульта ДУ под дождь или во влажную атмосферу. Это может стать причиной его неисправности.
Важные инструкции по технике безопасности |
5 |
•Следите за тем, чтобы между пультом ДУ и ИК-приемником устройства не было препятствий.
•Если не будете использовать пульт ДУ в течение долгого времени, то извлеките из него батарейки.
Использование батареек неправильного типа может привести к утечке электролита и/или взрыву. Обратите внимание на следующее:
•При установке батареек всегда соблюдайте полярность, указанную внутри отсека батареек.
•Батарейки разных типов обладают разными характеристиками. Не используйте одновременно батарейки разных типов.
•Не используйте одновременно старые и новые батарейки. Одновременное использование старых и новых батареек сократит срок их службы или вызовет утечку электролита из старых батареек.
•Когда батарейки перестанут работать, немедленно замените их.
•Вытекший из батареек электролит может вызвать раздражение кожи. Если из батареек вытечет электролит, то немедленно вытрите его сухой тканью и замените батарейки как можно скорее.
•Срок службы батареек, поставляемых в комплекте с вашим устройством, может сократиться из-за различий в условиях хранения. Замените батарейки в течение 3 месяцев или сразу после первого использования.
•В разных странах могут действовать те или иные ограничения на утилизацию или переработку использованных батареек. Ознакомьтесь с местными правилами или уточните это в пункте утилизации.
6 Важные инструкции по технике безопасности
BenQ has been dedicated to the design and development of greener product as part of its aspiration to realize the ideal of the “Bringing Enjoyment 'N Quality to Life” corporate vision with the ultimate goal to achieve a low-carbon society.
Besides meeting international regulatory requirement and standards pertaining to environmental management, BenQ has spared no efforts in pushing our initiatives further to incorporate life cycle design in the aspects of material selection, manufacturing, packaging, transportation, using and disposal of the products. BenQ ecoFACTS label lists key eco-friendly design highlights of each product, hoping to ensure that consumers make informed green choices at purchase. Check out BenQ's CSR Website at http://csr.BenQ.com/ for more details on BenQ's environmental commitments and achievements.
Состав комплекта поставки |
7 |
Состав комплекта поставки
Откройте коробку и проверьте содержимое. В случае отсутствия или повреждения какого-либо предмета немедленно обратитесь к продавцу.
ЖК-дисплей
Краткое
руководство
Пульт
дистанционного управления (ДУ)
|
Кабель с |
Интерфейсный |
|
Шнур питания - |
разъемами D-Sub |
||
4 шт. |
(15-контактными) - |
звуковой |
|
кабель |
|||
|
1 шт. |
||
|
|
Кабель USB - |
Батарейка типа |
Сенсорное |
1 шт. |
AAA - 2 шт. |
перо - 2 шт. |
•Тип прилагаемого шнура питания может отличаться от показанного в зависимости от места покупки.
•Прежде чем выбросить коробку, проверьте, не осталось ли внутри каких-либо принадлежностей.
•От упаковочных материалов следует избавляться грамотно. Картонная коробка годится для вторичной переработки. При возможности упаковку целесообразно сохранить на случай перевозки дисплея в будущем.
•Не оставляйте пластиковые пакеты в местах, доступных детям.
8 Настройка дисплея
Дисплей можно установить на вертикальную поверхность при помощи подходящего настенного кронштейна или на горизонтальную поверхность при помощи покупаемых отдельно настольных подставок. Во время установки соблюдайте следующие рекомендации:
•Этот дисплей должны устанавливать минимум два взрослых человека. Попытки в одиночку установить этот дисплей очень опасны и могут привести к травмам.
•Попросите технических специалистов установить этот дисплей. Из-за неправильной установки дисплей может упасть или неправильно работать.
Крепление дисплея на стену
1.Положите чистую сухую безворсовую ткань на ровную горизонтальную поверхность, на которой не должно быть посторонних предметов. Размер ткани должен быть больше площади дисплея.
2.Осторожно положите дисплей на ткань ЖК-экраном вниз.
3.Снимите настольные подставки, если дисплей установлен на них.
|
|
|
*Тип винта: M8*25L |
|
|
RP552 |
1315 mm |
|
|
|
400 mm |
|
|
<![if ! IE]> <![endif]>805 mm 400 mm |
|
4. |
Найдите показанные на |
|
|
|
рисунке отверстия винтов |
|
|
|
для настенного кронштейна |
|
|
|
на задней стенке дисплея. |
RP552H |
*Тип винта: M8*25L |
Настройка дисплея |
9 |
|
|
5.Установите настенный кронштейн на дисплей и прикрепите дисплей к стене согласно инструкциям для настенного кронштейна. Длина винта должна быть больше толщины настенного кронштейна минимум на 10 мм. Затяните все винты, как полагается. (Рекомендуемый закручивающий момент: 470 - 635 Н•см). Крепежные элементы должны быть достаточно прочными, чтобы выдержать вес дисплея.
RP840G |
*Тип винта: M8 |
Толщина
настенного ЖК- кронштейна
дисплей
10 мм (0,39")
• Чтобы обеспечить надлежащую вентиляцию, |
|
10mm |
||||
расположите дисплей так, чтобы расстояние |
(0.39") |
|
|
|
||
между его задней стенкой и стеной было не |
|
|
|
|
|
|
|
|
|
|
|
|
|
менее 10 мм. |
|
|
|
|
|
|
•Для крепления дисплея на стену обратитесь к техническим специалистам. Изготовитель не несет ответственности за непрофессионально выполненную установку.
10 Компоненты дисплея и их назначение
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
8 |
9 |
Поз. |
Название |
Описание |
|
|
|
|
|
|
Питание |
Нажмите, чтобы войти в режим энергосбережения. |
|
1 |
Для выключения питания нажмите и удерживайте |
||
|
|
2 секунды или дольше. |
|
2 |
Дом |
Нажмите для возврата на главный экран. |
|
|
|
|
|
3 |
Возврат |
Нажмите для возврата на предыдущий уровень меню. |
|
|
|
|
|
4 |
Меню |
Нажмите для входа в меню функций. |
|
|
|
|
|
5 |
Уменьшить |
Нажимайте для уменьшения громкости. |
|
громкость |
|||
|
|
||
6 |
Увеличить |
Нажимайте для увеличения громкости. |
|
громкость |
|||
|
|
||
7 |
PC USB |
USB-интерфейс встроенного компьютера. Эта |
|
функция недоступна. |
|||
|
|
||
|
Media USB |
USB-интерфейс системы Android для доступа к |
|
8 |
устройству хранения для воспроизведения |
||
|
|
медиафайлов и поддержки клавиатуры и мыши. |
|
9 |
Приемник |
Приемник сигналов дистанционного управления. Не |
|
сигналов ДУ |
перекрывайте этот приемник. |
||
|
Компоненты дисплея и их назначение |
11 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
9 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
8 |
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
Поз. |
Название |
|
|
|
|
|
Описание |
|
|
|
|
|||||
|
|
|
|
|
|
|
||||||||||
|
Питание |
|
|
Нажмите, чтобы войти в режим энергосбережения. |
||||||||||||
1 |
|
|
Для выключения питания нажмите и удерживайте |
|||||||||||||
|
|
|
|
|
2 секунды или дольше. |
|
|
|
|
|
|
|||||
2 |
Дом |
|
|
Нажмите для возврата на главный экран. |
|
|
|
|||||||||
|
|
|
|
|
|
|
||||||||||
3 |
Возврат |
|
|
Нажмите для возврата на предыдущий уровень меню. |
||||||||||||
|
|
|
|
|
|
|
|
|
||||||||
4 |
Меню |
|
|
Нажмите для входа в меню функций. |
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
5 |
Уменьшить |
|
|
Нажимайте для уменьшения громкости. |
|
|
|
|||||||||
громкость |
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
6 |
Увеличить |
|
|
Нажимайте для увеличения громкости. |
|
|
|
|||||||||
громкость |
|
|
|
|
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
7 |
PC USB |
|
|
USB-интерфейс встроенного компьютера. Эта |
|
|
||||||||||
|
|
функция недоступна. |
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
USB-интерфейс системы Android для доступа к 8 Media USB устройству хранения для воспроизведения
медиафайлов и поддержки клавиатуры и мыши.
9 |
Приемник |
Приемник сигналов дистанционного управления. Не |
|
сигналов ДУ |
перекрывайте этот приемник. |
||
|
Максимальная длина кабелей для подключения к разъемам USB составляет 5 м (USB 2.0) и 3 м (USB 3.0).
12 Компоненты дисплея и их назначение
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Поз. |
Название |
|
|
|
|
Описание |
||||||
|
|
|
|
|
|
|||||||
|
Питание |
Нажмите, чтобы войти в режим энергосбережения. |
||||||||||
1 |
Для выключения питания нажмите и удерживайте |
|||||||||||
|
|
|
|
2 секунды или дольше. |
||||||||
2 |
Дом |
Нажмите для возврата на главный экран. |
||||||||||
|
|
|
|
|
|
|||||||
3 |
Возврат |
Нажмите для возврата на предыдущий уровень меню. |
||||||||||
|
|
|
|
|
|
|||||||
4 |
Меню |
Нажмите для входа в меню функций. |
||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
5 |
Уменьшить |
Нажимайте для уменьшения громкости. |
||||||||||
громкость |
||||||||||||
|
|
|
|
|
|
|
|
|
||||
6 |
Увеличить |
Нажимайте для увеличения громкости. |
||||||||||
громкость |
||||||||||||
|
|
|
|
|
|
|
|
|
||||
7 |
Приемник |
Приемник сигналов дистанционного управления. Не |
||||||||||
сигналов ДУ |
перекрывайте этот приемник. |
|||||||||||
|
Компоненты дисплея и их назначение |
13 |
LAN
Поз. |
Название |
Описание |
|
|
|
|
|
1 |
USB |
Служит для подключения USB-устройств, таких как |
|
USB-клавиатура, USB-мышь и флэш-накопитель USB. |
|||
|
|
Вход интерфейсных сигналов от мультимедийных устройств высокой четкости. Служит для подключения
2 HDMI IN ПК, имеющего выход HDMI, ТВ-приставки или других видеоустройств, поддерживающих сенсорное управление.
3 |
VGA OUT |
Служит для подключения устройств отображения, |
|
имеющих вход VGA. |
|||
|
|
||
4 |
AUDIO IN |
Вход звуковых сигналов от внешнего компьютера. |
|
|
|
|
|
5 |
VGA IN |
Вход сигналов изображения от внешнего компьютера. |
|
|
|
|
|
|
|
Вход сигналов сенсорного управления от внешнего |
|
|
|
компьютера. При подключении внешнего компьютера к |
|
|
|
дисплею нужно подключить не только сигнал VGA и |
|
6 |
TOUCH |
звуковой сигнал от внешнего компьютера, но и его |
|
USB-порт. После установки драйвера можно будет с |
|||
|
|
||
|
|
дисплея касаниями управлять внешним компьютером |
|
|
|
(по умолчанию функция сенсорного управления |
|
|
|
активна для VGA и канала HDMI) |
|
7 |
AV IN |
Вход композитного видеосигнала и звукового сигнала. |
|
|
|
|
|
8 |
COAX OUT |
Коаксиальный выход. |
|
|
|
|
|
9 |
RS232 |
Последовательный интерфейс для обмена данными |
|
между устройствами. |
|||
|
|
||
10 |
EARPHONE |
Служит для подключения устройства, имеющего вход |
|
наушников. |
|||
|
|
Интерфейс локальной сети (LAN) с разъемом RJ45. 11 LAN (В этом изделии этот сетевой разъем используется
только для закрытой версии ОС Android.)
14 Компоненты дисплея и их назначение
|
|
13 |
|
|
|
выключатель |
|
|
|
питания |
|
|
|
12 |
|
Поз. |
Название |
Описание |
|
|
|
Вход питания переменного тока, служит для |
|
12 |
AC IN |
подключения источника питания переменного тока. |
|
Дополнительные сведения см. в разделе Подключение |
|||
|
|
питания vна стр. 27.
Включение и отключение подачи питания от источника ВЫКЛЮЧАТЕЛЬ питания переменного тока. Дополнительные сведения 13 ПИТАНИЯ см. в разделе Включение и выключение дисплея vна
стр. 28.
Компоненты дисплея и их назначение |
15 |
HDMI4(4K2K)
LAN
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Поз. |
Название |
|
|
|
Описание |
|||
1 |
USB |
Служит для подключения USB-устройств, таких как |
||||||
USB-клавиатура, USB-мышь и флэш-накопитель USB. |
||||||||
|
|
Вход интерфейсных сигналов от мультимедийных устройств высокой четкости. Служит для подключения ПК, имеющего выход HDMI, ТВ-приставки или других
2 HDMI IN видеоустройств, поддерживающих сенсорное управление.
|
|
HDMI 4 обеспечивает разрешение 4K2K. |
|
|
|
|
|
3 |
VGA OUT |
Служит для подключения устройств отображения, |
|
имеющих вход VGA. |
|||
|
|
||
4 |
AUDIO IN |
Вход звуковых сигналов от внешнего компьютера. |
|
|
|
|
|
5 |
VGA IN |
Вход сигналов изображения от внешнего компьютера. |
|
|
|
|
|
|
|
Вход сигналов сенсорного управления от внешнего |
|
|
|
компьютера. При подключении внешнего компьютера к |
|
|
|
дисплею нужно подключить не только сигнал VGA и |
|
6 |
TOUCH |
звуковой сигнал от внешнего компьютера, но и его |
|
USB-порт. После установки драйвера можно будет с |
|||
|
|
||
|
|
дисплея касаниями управлять внешним компьютером |
|
|
|
(по умолчанию функция сенсорного управления |
|
|
|
активна для PC, VGA и канала HDMI) |
|
7 |
AV IN |
Вход композитного видеосигнала и звукового сигнала. |
|
|
|
|
|
8 |
COAX OUT |
Коаксиальный выход. |
|
|
|
|
|
9 |
RS232 |
Последовательный интерфейс для обмена данными |
|
между устройствами. |
|||
|
|
||
10 |
EARPHONE |
Служит для подключения устройства, имеющего вход |
|
наушников. |
|||
|
|
16 Компоненты дисплея и их назначение
Интерфейс локальной сети (LAN) с разъемом RJ45. 11 LAN (В этом изделии этот сетевой разъем используется
только для закрытой версии ОС Android.)
12 |
AC IN |
Вход питания переменного тока, служит для |
|
подключения источника питания переменного тока. |
|||
|
|
||
13 |
ВЫКЛЮЧАТЕЛЬ |
Включение и отключение подачи питания от источника |
|
ПИТАНИЯ |
питания переменного тока. |
Компоненты дисплея и их назначение |
17 |
|
|
1
Включение или выключение дисплея.
2
Включение и выключение звука.
3
Клавиша Windows встроенного компьютера.
4 Space
Клавиша пробела встроенного компьютера.
5 Alt+Tab
Клавиша Alt+Tab встроенного компьютера.
6 Alt+F4
Кнопка закрытия окна программ встроенного компьютера.
7Кнопки с цифрами
Работают как цифровые кнопки.
8Display
Отображение текущего входного сигнала и информации.
9
Кнопка возврата ТВ-канала.
10 INPUT
Выбор источника входного сигнала. Дополнительные сведения см. в разделе Переключение источников входного сигнала vна стр. 29.
11 HOME
Кнопка открытия главного экрана системы
Android.
12 MENU
Открытие или закрытие экранного меню.
13 Кнопка Красный
Блокировка клавиатуры и функции сенсорного управления.
14Кнопка Зеленый
Функция не назначена.
15Кнопка Желтый
Функция не назначена.
16Кнопка Синий
Функция стоп-кадра.
18 Компоненты дисплея и их назначение
17
Одна кнопка для гашения экрана.
18
Кнопка стереть влево.
19
Кнопка навигации. Нажмите для перемещения вверх.
20
Кнопка навигации. Нажмите для перемещения влево.
21
Кнопка навигации. Нажмите для перемещения вправо.
22
Кнопка навигации. Нажмите для перемещения вниз.
23 ENTER
Подтверждение вашего выбора или сохранение изменений.
24
Быстрый запуск приложения письма (EZWrite). Быстрый выбор пера для письма, если приложение запущено.
25 Back
Кнопка возврата.
26 PgUp
Страница встроенного компьютера (предыдущая страница).
27 PgDn
Страница встроенного компьютера (следующая страница).
28 CH+/CH-
Кнопка переключения канала.
29 VOL+/VOL-
Кнопка регулировки громкости.
30 F1 - F12
Функциональные клавиши F1 - F12 встроенного компьютера.
•Встроенный компьютер недоступен. При отсутствии встроенного компьютера все относящиеся к нему кнопки деактивированы.
•ТВ-функции недоступны.
Компоненты дисплея и их назначение |
19 |
Установка батареек в пульт ДУ
1. Откройте крышку отсека батареек на пульте ДУ.
2. Вставьте прилагаемые батарейки, соблюдая полярность, показанную значками (+) и (-) внутри отсека батареек.
Батарейки прилагаются для вашего удобства, чтобы можно было сразу же начать работу с дисплеем. Их нужно заменить при первой возможности.
3. Установите на место крышку отсека батареек.
20 Компоненты дисплея и их назначение
Советы по работе с пультом ДУ
•Когда нажимаете кнопки, направляйте пульт ДУ прямо на окошко приемника сигналов ДУ дисплея.
•Следите за тем, чтобы пульт ДУ не намок и не попал в помещение с повышенной влажностью (например, в ванную комнату).
•Попадание прямого солнечного света или света от другого сильного источника на окошко приемника пульта ДУ может повредить его. В этом случае смените источник освещения, заново отрегулируйте угол наклона дисплея или для использования пульта ДУ переместитесь ближе к окошку приемника сигналов ДУ дисплея.
Подключение 21
1.При помощи кабеля с разъемами D-Sub (15-контактными) подключите разъем VGA IN на дисплее к выходному разъему VGA на компьютере.
2.При помощи подходящего звукового кабеля подключите разъем звукового выхода компьютера к разъему AUDIO IN на дисплее.
3.Для просмотра изображений с этого входа нажмите на пульте ДУ кнопку INPUT для переключения на соответствующий источник входного сигнала.
С помощью прилагаемого USB-кабеля соедините разъем TOUCH (тип B) на дисплее с разъемом USB на компьютере. Сенсорный модуль дисплея обеспечивает простое подключение по технологии Plug-and-Play. Установка дополнительных драйверов на компьютере не требуется.
Кабель с разъемами D-Sub
(15-контактными) USB-кабель
Звуковой кабель
Компьютер
• Активируя сенсорный модуль, не загораживайте рамку сенсорного экрана (на ней расположены датчики).
•Настоятельно советуем подключать дисплей напрямую к ПК или ноутбуку. Не подключайте дисплей к устройству с лицевой панелью, чтобы избежать неполадок при сенсорном управлении.
•Если появится остаточное изображение, то попробуйте отсоединить и затем снова подсоединить все USB-кабели. Если остаточное изображение сохранится, то используйте другой USB-кабель (тип B/тип A).
•TOUCH нужно использовать вместе с HDMI или VGA IN.
22 Подключение
1.С помощью кабеля HDMI подключите выходной разъем HDMI компьютера или звукового/видеоустройства (например, видеомагнитофона или проигрывателя дисков DVD) к входному разъему HDMI на дисплее.
2.Для просмотра изображений с этого входа нажмите на пульте ДУ кнопку INPUT для переключения на соответствующий источник входного сигнала.
RP552/RP552H
Кабель HDMI
Проигрыватель дисков DVD
RP840G
HDMI4(4K2K)
Кабель HDMI
Проигрыватель дисков DVD
• Применимый кабель не входит в комплект поставки и покупается отдельно.
• HDMI 4 - только для RP840G.
Подключение 23
1.При помощи подходящего видеокабеля подключите разъем AV IN на дисплее к выходному разъему звукового/видеоустройства (например, видеомагнитофона).
2.При помощи подходящего звукового кабеля подключите разъемы звукового выхода видеомагнитофона к разъемам AV IN на дисплее.
3.Для просмотра изображений с этого входа нажмите на пульте ДУ кнопку INPUT для переключения на соответствующий источник входного сигнала.
|
Игровая видеоприставка |
|
|
Проигрыватель дисков |
|
|
DVD |
|
|
Видеокамера |
ТВ-приставка |
Кабель AV |
Видеомагнитофон |
Приемниксигналов |
(звук и видео) |
|
спутников |
Применимый кабель не входит в комплект поставки и покупается отдельно.
24 Подключение
Использование коаксиального выхода для вывода звука на акустическую систему:
1.При помощи коаксиального кабеля подключите выход COAX OUT к звуковому оборудованию.
2.Подсоедините шнур питания и включите питание.
Подключение коаксиального кабеля
LAN |
Звуковое оборудование |
|
Применимый кабель не входит в комплект поставки и покупается отдельно.
