MX710/MX711 Digitalprojektor Benutzerhandbuch

Willkommen

Inhaltsverzeichnis

Wichtige

Sicherheitshinweise.............3

Einleitung............................8

Leistungsmerkmale ............................... 8

Lieferumfang.......................................... 9

Außenansicht des Projektors .............. 10

Bedienelemente und Funktionen ....... 11

Projektor aufstellen...........16

Standort auswählen ............................. 16

Bevorzugte Bildgröße für die

Projektion einstellen............................ 17

Verbindungen...................18

Geräte als Videoquelle anschließen.... 19

Wiedergabe von Ton über den

Projektor .............................................. 20

Bedienung .........................22

Projektor einschalten .......................... 22

Projizierte Bilder einstellen................. 23

Menüs verwenden ............................... 24

Projektor sichern ................................. 25

Eingangssignal wechseln ..................... 28

Bild vergrößern und nach

Details suchen...................................... 29

Bildformat auswählen ......................... 29

Bildqualität optimieren....................... 31

Präsentations-Timer einstellen........... 34

Remote-Seitenwechsel......................... 35

Bild anhalten........................................ 36

Bild ausblenden ................................... 36

Die Fragefunktion nutzen................... 36

Bedientasten sperren ........................... 37

Projektor an hohen Orten

verwenden ............................................37

Eigenes Startbild erstellen....................38

Ton einstellen.......................................38

Steuern des Projektors in einem

LAN-Umfeld ........................................39

Präsentation von einem

USB-Leser aus ......................................52

Ausschalten des Projektors..................53

Direktes Ausschalten............................53

Menübedienung...................................54

Wartung ............................66

Pflege des Projektors............................66

Lampeninformationen.........................67

Fehlerbehebung ................73

Technische Daten .............74

Technische Daten des Projektors........74

Abmessungen .......................................75

Deckenmontage ...................................75

Timingtabelle ......................................76

Informationen zu Garantie und Copyright ...79

Richtlinienerklärungen.....80

Inhaltsverzeichnis2

Wichtige Sicherheitshinweise

Der Projektor wurde so entwickelt und getestet, dass er die neuesten Normen für Sicherheit bei Geräten der Informationstechnologie erfüllt. Um die Sicherheit dieses Produktes zu gewährleisten, müssen Sie jedoch die in diesem Handbuch und auf dem Produkt vermerkten Anweisungen befolgen.

Sicherheitshinweise

1. Lesen Sie vor Inbetriebnahme des Projektors dieses Handbuch. Bewahren Sie es auf, um bei Bedarf darauf zurückgreifen zu können.

4. Öffnen Sie immer die Blende der Linse (falls vorhanden), oder entfernen Sie die Schutzkappe (falls vorhanden) von der Linse, wenn die Projektorlampe eingeschaltet ist.

2. Sehen Sie während des Betriebs nicht direkt in die Projektorlinse. Durch das helle Licht können Ihre Augen geschädigt werden.

3. Wenden Sie sich, wenn eine Reparatur erforderlich ist, an einen autorisierten Kun den die nst.

5. In manchen Ländern ist die Netzspannung NICHT stabil. Dieser Projektor kann innerhalb eines Bereichs von 100 bis 240 Volt Wechselstrom betrieben werden. Er kann jedoch bei Stromausfällen oder Spannungsschwankungen von ±10 Volt ausfallen. An Orten mit Stromausfällen oder instabiler Netzspannung sollten Sie daher in Verbindung mit dem Projektor einen Stromstabilisator, einen Überspannungsschutz oder eine unterbrechungsfreie Stromversorgung (USV) installieren.

Wichtige Sicherheitshinweise 3

Sicherheitshinweise (Fortsetzung)

6. Sorgen Sie dafür, dass die Projektionslinse bei Betrieb frei ist, da andernfalls Beschädigungen durch Wärme entstehen können oder Brandgefahr besteht. Um die Lampe vorübergehend auszuschalten, drücken Sie am Projektor oder auf der Fernbedienung auf die Taste BLANK.

7. Die Lampe wird während des Betriebs extrem heiß. Lassen Sie bei einem Lampenwechsel zunächst den Projektor ca. 45 Minuten lang abkühlen, bevor Sie das Lampenelement entfernen.

8. Benutzen Sie Lampen nicht über die angegebene maximale Nutzungsdauer hinaus. Übermäßige Nutzung der Lampen über die angegebene Lebensdauer hinaus kann in seltenen Fällen zum Zerbrechen führen.

9. Der Projektor muss unbedingt vom Netz getrennt werden, bevor das Lampenelement oder andere elektronische Bauteile entfernt werden.

10. Sorgen Sie für einen sicheren und stabilen Stand des Geräts. Andernfalls kann es herunterfallen und beschädigt werden.

11. Versuchen Sie niemals, den Projektor auseinanderzubauen. Im Inneren des Gerätes stehen Teile unter Spannung. Der Kontakt mit diesen Teilen kann zu lebensgefährlichen Verletzungen führen. Die Lampe ist das einzige vom Benutzer zu wartende Teil und mit einer abnehmbaren Abdeckung versehen.

Andere Abdeckungen dürfen unter keinen Umständen geöffnet oder entfernt werden. Wenden Sie sich für Reparaturen an einen entsprechend qualifizierten professionellen Kundendienst.

Wichtige Sicherheitshinweise4

Sicherheitshinweise (Fortsetzung)

12. Während das Gerät in Betrieb ist, treten möglicherweise aus dem Belüftungsgitter heiße Luft oder auffallende Gerüche aus. Dies ist normal und weist nicht auf einen Defekt des Gerätes hin.

13. Stellen Sie den Projektor nicht an folgenden Standorten auf:

- Orte mit unzureichender Belüftung oder

unzureichendem Platz. Der Abstand zur Wand muss mindestens 50 cm betragen, und die Belüftung des Projektors darf nicht behindert sein.

- Orte mit sehr hohen Temperaturen, z. B.

in Kraftfahrzeugen mit verschlossenen Fenstern und Türen.

- Orte mit sehr hoher Luftfeuchtigkeit

oder hoher Konzentration von Staub und Zigarettenrauch. Hierdurch können optische Bauteile verunreinigt, die Nutzungsdauer des Projektors verringert und das Bild verdunkelt werden.

- Orte in der Nähe von Feuermeldern

- Orte mit Temperaturen über 40°C

(104°F)

- Orte in einer Höhe von über 3000 m

(10000 Fuß).

14. Blockieren Sie nicht die Belüftungsöffnungen.

- Stellen Sie den Projektor nicht auf eine

Decke, auf Bettzeug oder auf eine andere weiche Oberfläche.

- Bedecken Sie den Projektor nicht mit

einem Tuch oder einem anderen Gegenstand.

- In der Nähe des Projektors dürfen sich

keine leicht entflammbaren Stoffe befinden.

Wenn die Belüftungsöffnungen blockiert sind, kann Überhitzung im Projektor zu einem Brand führen.

15. Stellen Sie den Projektor für den Betrieb immer auf einer ebenen, waagerechten Fläche auf.

- Verwenden Sie das Gerät nicht auf

unebenen Flächen mit einer Neigung von mehr als 10 Grad (nach rechts/ links) bzw. 15 Grad (nach vorne/ hinten). Die Verwendung des Projektors auf nicht waagerechten Flächen kann zu Fehlfunktionen oder Beschädigungen der Lampe führen.

3000 m

(10000

Fuß)

0 m

(0 Fuß)

Wichtige Sicherheitshinweise 5

Sicherheitshinweise (Fortsetzung)

16. Stellen Sie das Gerät nicht senkrecht auf eine Seite. Andernfalls kann der Projektor umfallen und beschädigt werden oder Verletzungen verursachen.

19. Dieser Projektor kann Bilder umgedreht anzeigen, so dass er auch an der Decke montiert werden kann.

Die Deckenmontage des Projektors muss fachgerecht unter Verwendung des speziellen Deckenmontagesatzes von BenQ erfolgen.

17. Treten Sie nicht auf den Projektor, und stellen Sie nichts auf das Gerät. Andernfalls können Schäden am Projektor sowie Unfälle und Verletzungen die Folge sein.

18. Stellen Sie keine Flüssigkeiten auf den Projektor oder in seine Nähe. Wenn Flüssigkeiten in das Projektorinnere eindringen, kann dies zu Fehlfunktionen des Projektors führen. Wenn Flüssigkeit in den Projektor eingedrungen ist, trennen Sie das Netzkabel von der Steckdose, und setzen Sie sich mit BenQ in Verbindung, um den Projektor reparieren zu lassen.

20. Dieses Gerät muss geerdet werden.

Wichtige Sicherheitshinweise6

Sicherheitshinweise (Fortsetzung)

Deckenmontage des Projektors

Damit der Betrieb des BenQ-Projektors reibungslos verläuft und Verletzungen an Personen sowie Sachschäden vermieden werden, sollten Sie mit dem folgenden Sicherheitsaspekt vertraut sein.

Wenn Sie den Projektor an der Decke befestigen möchten, sollten Sie unbedingt einen gut passenden BenQDeckenmontagesatz verwenden und sicherstellen, dass dieser fachgerecht und sicher installiert wurde.

Falls Sie für den Projektor einen Deckenmontagesatz eines anderen Herstellers verwenden, besteht die Gefahr, dass der Projektor aufgrund einer unsachgemäßen Befestigung mit falschen/zu kurzen Schrauben von der Decke fällt.

Der BenQ-Deckenmontagesatz für den Projektor ist im selben Fachgeschäft erhältlich, in dem Sie auch den BenQProjektor erworben haben. BenQ empfiehlt, dass Sie außerdem ein separates, mit dem Kensington-Schloss kompatibles Sicherheitskabel kaufen und dieses ordnungsgemäß in der Aussparung für das Kensington-Schloss am Projektor und an der Grundplatte des Deckenmontagegestells anbringen. Neben dem Diebstahlschutz bietet dies einen Fallschutz, sollte sich der Projektor aus seiner Befestigung am Montagegestell lösen.

Quecksilber -- Diese Lampe enthält Quecksilber. Entsorgen Sie sie entsprechend der vor Ort geltenden Gesetze und Bestimmungen. Siehe www.lamprecycle.org.

Wichtige Sicherheitshinweise 7

Einleitung

Leistungsmerkmale

Der Projektor vereint optische Hochleistungsprojektion und benutzerfreundliches Design und bietet daher hohe Zuverlässigkeit und optimale Bedienbarkeit.

Der Projektor bietet die folgenden Leistungsmerkmale.

• Mit den Netzwerkeinstellungen können Sie den Status des Projektors von einem Computer aus über einen Webbrowser einstellen.

• Mikrofonbuchse für die Ausgabe von Sound über den Lautsprecher des Projektors

• USB MINI-B-Buchse für die Anzeige des Computersignals über ein USB-Kabel

• USB TYPE-A-Buchse für die Anzeige von Bildern, welche auf einem USB-FlashLaufwerk gespeichert sind

• 3D-Funktion, mit welcher Sie 3D-Filme, Videos und Sportsendungen auf noch realistischere Weise genießen können. In den angezeigten Bildern wird eine deutliche Tiefenwirkung erzeugt.

• Design ohne Filter für einfache Instandhaltung und geringere Betriebskosten

• Autom. Schrägpositionsfunktion zur automatischen Korrektur schräger Bilder

• Helle Farben/VIDI für naturgetreuere, lebhaftere Farben im Bild

• Verdeckte Untertitel zur Anzeige von Dialogen, Kommentaren und Soundeffekten für TV-Programme und Videos

• Variabler Audioausgang

• Wandfarben-Korrekturfunktion zur Projektion auf Oberflächen in unterschiedlichen Farben

• Schnelle automatische Suche zur schnelleren Erkennung von Signalen

• Auswählbare Funktion mit Passwortschutz

• 3D-Farbverwaltung ermöglicht freie Einstellung von Farben

• Auswählbare Schnellkühlfunktion für eine noch schnellere Kühlung des Projektors

• FAQs zur Behebung von Bedienungsproblemen durch Drücken auf Direkttaste

• Präsentations-Timer für eine bessere Kontrolle über die Zeit während Präsentationen

• Beste Bildqualität durch automatische Einstellung mit einem Tastendruck

• Digitale Schrägprojektionskorrektur zur Korrektur verzerrter Bilder

• Einstellbare Farbbalanceregelung für Daten-/Videoanzeige

• Fähigkeit zur Anzeige von 16,7 Millionen Farben

• OSD (On-Screen Display)-Menüs in mehreren Sprachen

• Umschaltung zwischen Normal- und Sparmodus für geringeren Stromverbrauch

• Integrierter Lautsprecher zur Wiedergabe eines gemischten Mono-Audio-Signals bei angeschlossenem Audiogerät

• Kompatibel mit Component-HDTV (YP

• Die Helligkeit des projizierten Bildes variiert je nach der Umgebungshelligkeit sowie den ausgewählten Einstellungen für den Kontrast und die Helligkeit des Eingangssignals und steht in direkter Relation zum Projektionsabstand.

• Die Helligkeit der Lampe nimmt mit der Zeit ab und kann von den Herstellerangaben abweichen. Dies ist normal.

bPr)

Einleitung8

Lieferumfang

Packen Sie den Inhalt vorsichtig aus und prüfen Sie, ob alle unten abgebildeten Teile vorhanden sind. Wenn von diesen Teilen etwas fehlt, wenden Sie sich an den Händler, bei dem Sie das Gerät gekauft haben.

Standardzubehör

Das mitgelieferte Zubehör ist für Ihr Land geeignet und kann von dem abgebildeten Zubehör abweichen.

*Die Garantiekarte wird nur in bestimmten Regionen mitgeliefert. Erkundigen Sie sich darüber bei Ihrem Händler.

Projektor Netzkabel VGA-Kabel

Kurzanleitung Benutzerhandbuch-

Fernbedienung mit Batterien Tragetasche

Optionales Zubehör

1. Ersatzlampe

2. Deckenmontagesatz

Garantiekarte*

3. RS232-Kabel

Einleitung 9

Außenansicht des Projektors

Vorder-/Oberseite

2 1

Rück-/Unterseite

18 21

1. Lampenabdeckung

2. Externes Bedienfeld (Siehe "Bedienelemente und Funktionen"

auf Seite 11 für Einzelheiten.)

3. Lüftungsöffnung (Auslass für heiße Luft)

4. Schnellverriegelungstaste

5. Oberer IR-Fernbedienungssensor

6. Fokus- und Zoomring

7. Einlass (für kalte Luft)

8. Lautsprechergitter

9. Vorderer IR-Fernbedienungssensor

10. Projektionslinse

11. Netzstrombuchse

12. Einstellfuß auf Rückseite

13. Löcher für Deckenmontage

14. Einstellfuß auf Vorderseite

15. RS232-Anschluss

16. RJ45 LAN-Eingangsbuchse

17. USB-Anschlüsse

18. HDMI-Eingabeanschluss

19. Signalausgangsbuchse für RGB

20. Signaleingangsbuchse für RGB (PC)/ Component Video (YPbPr/YCbCr)

21. S-Video-Eingangsbuchse Videoeingangsbuchse

22. Audio (L/R)-Eingangsbuchsen

23. Audioeingangsbuchse Audioausgangsbuchse

Mikrofonbuchse

24. Aussparung für Kensington-Schloss (Diebstahlschutz)

Einleitung10

Bedienelemente und Funktionen

Projektor

1 2

3 4

6 7

1. Fokusring Passt den Fokus des projizierten Bildes an.

2. Zoomring Stellt die Größe des Bildes ein.

3. POWER (Kontrollleuchte) Leuchtet oder blinkt auf, wenn der

Projektor in Betrieb ist.

4. MENU/EXIT Aktiviert das OSD (On-Screen Display)-

Menü. Geht zum vorherigen OSD-Menü zurück, schließt das Menü und speichert die Menüeinstellungen.

5. STROMVERSORGUNG Dient dem Umschalten zwischen

Standbymodus und aktivem Betrieb.

6. Links/ Startet die FAQ-Funktion.

7. BLANK Dient dem Ausblenden des

Projektionsbildes.

8. TEMPerature warning light Leuchtet rot auf, wenn die Temperatur des

Projektors zu stark ansteigt.

9. LAMP (Kontrollleuchte)

11 12 13 14

Zeigt den Status der Lampe an. Leuchtet oder blinkt auf, wenn ein Problem mit der Lampe aufgetreten ist.

10. AUTO Ermittelt automatisch das beste Bildtiming

für das dargestellte Bild.

11. Schrägposition-/Pfeiltasten ( / Auf,

/Ab)

Dient der manuellen Korrektur von Bildverzerrungen, die durch den Projektionswinkel hervorgerufen werden.

12. Rechts/ Aktiviert die Bedienfeld-Tastensperre Wenn das OSD-Menü aktiviert ist,

fungieren die Tasten # 6, # 11 und # 12 als Richtungstasten, mit denen Sie die gewünschten Menüeinträge auswählen und verschiedene Einstellungen vornehmen können.

13. MODE/ENTER Dient der Auswahl eines verfügbaren

Bildeinrichtungsmodus. Aktiviert das im OSD-Menü ausgewählte

Menüelement.

14. SOURCE Zeigt die Quellenauswahlleiste an.

Einleitung 11

Fernbedienung

1. ON/OFF Dient dem Umschalten zwischen

Standbymodus und aktivem Betrieb.

2. Quellenauswahltasten (COMPUTER-1, COMPUTER-2,

VIDEO, S-VIDEO)

Wählen Sie eine Eingangsquelle für die Anzeige aus.

3. MENU/EXIT Aktiviert das OSD (On-Screen Display)-

Menü. Geht zum vorherigen OSD-Menü zurück, schließt das Menü und speichert die Menüeinstellungen.

4. BLANK Blendet das Projektionsbild aus.

5. Links/ Startet die FAQ-Funktion.

19 20

6. MODE/ENTER Dient der Auswahl eines verfügbaren

Bildeinrichtungsmodus. Aktiviert das im OSD-Menü ausgewählte

Menüelement.

7. LASER Aktiviert den Laserpointer für

Präsentationszwecke.

8. PAGE UP/PAGE DOWN Dient dem Steuern eines

Anzeigeprogrammes (auf einem angeschlossenen PC), das auf Bild-Aufund Bild-Ab-Befehle reagiert (z. B. Microsoft PowerPoint).

9. FREEZE Aktiviert den Standbildmodus.

10. NETWORK SETTING Ruft die Netzwerkeinstellungen direkt

auf.

11. TEST Zeigt das Testmuster an.

12. NETWORK Sucht das Netzwerksignal und projiziert

es innerhalb von ein paar Sekunden, nachdem es verfügbar wird.

13. SOURCE Zeigt die Quellenauswahlleiste an.

14. AUTO Ermittelt automatisch das beste

Bildtiming für das dargestellte Bild.

15. Schrägposition-/Pfeiltasten ( / Auf,

/Ab)

Dient der manuellen Korrektur von Bildverzerrungen, die durch den Projektionswinkel hervorgerufen werden.

16. Rechts/ Sperrt die Tasten auf dem Projektor. Wenn das OSD-Menü aktiviert ist,

dienen die Tasten #5, #15 und #16 als Richtungstasten, mit denen Sie die gewünschten Menüeinträge auswählen und verschiedene Einstellungen vornehmen können.

Einleitung12

17. ZOOM+/ZOOMVergrößert oder verkleinert das projizierte

Bild.

18. VOLUME+/VOLUMEStellt die Tonstufe.

19. MUTE Schaltet den Ton des Projektors ein und

aus.

20. ASPECT Dient der Auswahl des projizierten

Bildformates.

21. MIC/VOL +/Passt die Lautstärke des Mikrofons an.

22. CAPTURE Dient der Aufnahme des projizierten

Bildes und dem Speichern des Bildes auf dem Startbildschirm.

23. Zifferntasten Hiermit geben Sie Zahlen in den

Netzwerkeinstellungen ein. Die Zifferntasten 1, 2, 3, 4 können auch bei Aufforderung zur Kennworteingabe gedrückt werden.

Zeiger LASER verwenden

Der Laserpointer ist ein Hilfsmittel für die professionelle Präsentationstechnik. Er emittiert auf Tastendruck einen roten Laserstrahl. Gleichzeitig leuchtet die Anzeige rot auf.

Der Laserstrahl ist sichtbar. Um einen kontinuierlichen Laserstrahl zu erzeugen, muss die Taste LASER gedrückt und gehalten werden.

Blicken Sie niemals in das Laserstrahlfenster, und richten Sie den

Laserstrahl niemals auf den eigenen Körper oder auf andere Personen. Beachten Sie die Warnhinweise auf der Rückseite der Fernbedienung, bevor Sie sie verwenden.

Der Laserpointer ist kein Spielzeug. Eltern sollten die mit Laserenergie verbundenen Gefahren beachten und die Fernbedienung für Kinder unzugänglich aufbewahren.

Einleitung 13

Reichweite der Fernbedienung

Die Infrarot-Sensoren (IR) für die Fernbedienung befinden sich an der Vorder- und Oberseite des Projektors. Die Fernbedienung muss mit einer maximalen Abweichung von 30 Grad senkrecht auf die IR-Fernbedienungssensoren des Projektors gerichtet werden. Der Abstand zwischen der Fernbedienung und den Sensoren darf nicht mehr als 8 Meter (~ 26 Fuß) betragen.

Stellen Sie sicher, dass sich zwischen der Fernbedienung und den IR-Sensoren keine Hindernisse befinden, die den Infrarot-Lichtstrahl blockieren könnten.

• Bedienung des Projektors von der

Vo rd e r se i t e

• Bedienung des Projektors von der Oberseite

Batterien in der Fernbedienung wechseln

1. Zum Öffnen des Batteriefaches drehen Sie die Unterseite der Fernbedienung nach oben, drücken Sie auf die Fingergriffstelle der Abdeckung, und schieben Sie die Abdeckung in Pfeilrichtung (siehe Abbildung). Die Abdeckung lässt sich herunterschieben.

2. Entnehmen Sie die ggf. eingelegten Batterien und legen Sie zwei neue AAA-Batterien ein. Achten Sie dabei auf die Polung der Batterien gemäß der Darstellung auf dem Boden des Batteriefaches: Der Pluspol muss in Richtung des Pluszeichens (+) weisen, der Minuspol in Richtung des Minuszeichens (–).

3. Schließen Sie die Abdeckung wieder, indem Sie sie am Gehäuse ausrichten und durch Schieben schließen. Schieben Sie so weit, bis sie einrastet.

• Setzen Sie die Fernbedienung und die Batterien nicht extremer Hitze oder hoher

Luftfeuchtigkeit aus, wie z. B. in einer Küche, einem Bad, einer Sauna, einem Solarium oder einem geschlossenen Auto.

• Verwenden Sie ausschließlich Batterien vom selben Typ oder gleichwertige, vom

Batteriehersteller empfohlene Modelle.

• Entsorgen Sie Altbatterien gemäß den Hinweisen des Herstellers und den örtlich

geltenden Vorschriften.

Einleitung14

• Werfen Sie Batterien niemals ins Feuer. Es besteht sonst Explosionsgefahr.

• Wenn die Batterien spannungslos sind oder die Fernbedienung für längere Zeit nicht

verwendet wird, entfernen Sie die Batterien, um zu verhindern, dass sie auslaufen und die Fernbedienung beschädigen.

Einleitung 15

Projektor aufstellen

Standort auswählen

Der Projektor kann in vier Positionen installiert werden:

1. Tisch vorne Bei dieser Variante wird der Projektor auf

einen Tisch vor der Leinwand gestellt. Diese Variante wird am häufigsten verwendet und ist für einen schnellen Auf- und Abbau am besten geeignet.

2. Decke vorne Bei dieser Variante wird der Projektor mit

der Oberseite nach unten vor der Leinwand an der Decke befestigt.

Verwenden Sie zur Befestigung des Projektors an der Decke den speziellen BenQ-Deckenmontagesatz (im Fachhandel erhältlich).

Stellen Sie Decke vorne im Menü EINSTELLUNGEN: Standard > Projektorposition ein, nachdem Sie den Projektor eingeschaltet haben.

3. Decke hinten Bei dieser Variante wird der Projektor mit

der Oberseite nach unten hinter der Leinwand an der Decke befestigt.

Beachten Sie, dass für diese Variante eine spezielle Leinwand für rückwärtige Projektion sowie der BenQDeckenmontagesatz erforderlich ist.

Stellen Sie Decke hinten im Menü EINSTELLUNGEN: Standard > Projektorposition ein, nachdem Sie den Projektor eingeschaltet haben.

4. Tisch hinten Bei dieser Variante wird der Projektor auf

einen Tisch hinter der Leinwand aufgestellt. Beachten Sie, dass für diese Variante eine

spezielle Leinwand für rückwärtige Projektion erforderlich ist.

Stellen Sie Tisch hinten im Menü EINSTELLUNGEN: Standard > Projektorposition ein, nachdem Sie den Projektor eingeschaltet haben.

Die Raumaufteilung und Ihre persönlichen Vorlieben sind dabei die entscheidenden Kriterien. Beachten Sie bei der Standortwahl außerdem die Größe und Position der Leinwand, die Position einer geeigneten Netzsteckdose sowie den Abstand zwischen Projektor und sonstigen angeschlossenen Geräten.

Projektor aufstellen16

Bevorzugte Bildgröße für die Projektion einstellen

Die Größe des projizierten Bildes wird durch den Abstand zwischen Projektorlinse und Leinwand, die Zoomeinstellung und das Videoformat beeinflusst.

Wenn Sie beispielsweise eine Leinwand mit einem Durchmesser von 120 Zoll verwenden, liegt der empfohlene Abstand bei 4.246 mm, wobei der vertikale Versatz 137 mm beträgt.

Wenn Ihr gemessener Projektionsabstand 5,0 m (5.000 mm) beträgt, ist die nächste Übereinstimmung in der Spalte "Abstand von Leinwand (mm)" 5.308 mm. Wenn Sie durch die Zeile gehen, sehen Sie, dass eine 150 Zoll (etwa 3,8 Meter) große Leinwand benötigt wird.

Projektionsgrößen

Siehe "Abmessungen" auf Seite 75 für die Abmessungen der Linsenmitte dieses Projektors, bevor Sie die geeignete Position ermitteln.

Maximaler Zoom Minimaler Zoom

Leinwand

Mitte der Objektivlinse

Vertikaler Versatz

Leinwandgröße Abstand von Leinwand (mm)

Diagonal

W (mm) H (mm)

Zoll mm

40 1016 813 610 1231 1415 1600 46 50 1270 1016 762 1538 1769 2000 57 60 1524 1219 914 1846 2123 2400 69

80 2032 1626 1219 2462 2831 3200 91 100 2540 2032 1524 3077 3538 4000 114 120 3048 2438 1829 3692 4246 4800 137 150 3810 3048 2286 4615 5308 6000 171 200 5080 4064 3048 6154 7077 8000 229 220 5588 4470 3353 6769 7785 8800 251 250 6350 5080 3810 7692 8846 10000 286 300 7620 6096 4572 9231 10615 12000 343

Aufgrund von Unterschieden in den optischen Komponenten können diese Zahlen um 3% abweichen. Wenn Sie den Projektor dauerhaft montieren möchten, empfiehlt BenQ, vor dem Anbringen Projektionsgröße und -abstand mit dem Projektor an Ort und Stelle zu testen, um die optischen Eigenschaften des jeweiligen Projektors zu berücksichtigen. So können Sie die ideale Montageposition für Ihre spezielle Raumsituation ermitteln.

Minimale

Länge

(max.

Zoom)

Projektionsabstand

Durchschnitt

Maximale

Länge

(min.

Zoom)

Vertikaler

Versatz

(mm)

Projektor aufstellen 17

Verbindungen

Gehen Sie beim Anschließen einer Signalquelle an den Projektor folgendermaßen vor:

1. Schalten Sie alle Geräte aus, bevor Sie mit dem Anschließen beginnen.

2. Verwenden Sie für jede Quelle das passende Kabel.

3. Stellen Sie sicher, dass Sie die Kabel fest angeschlossen haben.

• Die für die folgenden Anschlussmöglichkeiten benötigten Kabel sind eventuell nicht alle im Lieferumfang dieses Projektors enthalten (siehe "Lieferumfang" auf Seite 9). Kabel können über den Elektrofachhandel bezogen werden.

• Die folgenden Illustrationen der Anschlüsse dienen lediglich der Veranschaulichung. Die auf der Rückseite des Projektors zur Verfügung stehenden Anschlüsse können sich von Modell zu Modell unterscheiden.

Monitor

Notebook- oder Desktop-Computer

A/V-Gerät

Mikrofon

(VGA)

(DVI)

oder

1. VGA-Kabel

2. VGA-DVI-A-Kabel

3. USB-Kabel

4. Adapterkabel für Component Video zu VGA (D-Sub)

5. S-Video-Kabel

Verbindungen18

Lautsprecher

oder

8 9

6. Videokabel

7. Audio-L/R-Kabel

8. Audiokabel

9. Mikrofon

10. USB-Flash-Laufwerk/USB-Drahtlos-Dongle

11. HDMI-Kabel

• Bei einigen Notebooks werden externe Videoanschlüsse nicht aktiviert, wenn sie an einen Projektor angeschlossen werden. Mit einer Tastenkombination wie z. B. FN + F3 oder der CRT/LCD-Taste wird die externe Anzeige ein- bzw. ausgeschaltet. Suchen Sie nach einer Funktionstaste mit der Aufschrift Strg/LCD oder einem Monitor-Symbol auf der Tastatur des Notebooks. Drücken Sie gleichzeitig die Funktionstaste FN und die Taste mit dem Symbol. Informationen zu den Tastenkombinationen Ihres Notebooks finden Sie in der Dokumentation zum Notebook.

• Der D-Sub-Ausgang ist nur dann funktionsfähig, an der COMPUTER-1-Buchse ein entsprechendes D-Sub-Eingangssignal eingeht.

• Wenn Sie diese Art der Verbindung verwenden möchten, während sich der Projektor im Standbymodus befindet, stellen Sie sicher, dass die Funktion Monitor Aus im Menü EINSTELLUNGEN: Erweitert aktiviert ist. Unter "Standby-Einstellungen" auf Seite 64 finden Sie weitere Einzelheiten.

Geräte als Videoquelle anschließen

Für den Anschluss des Projektors an ein Videoquellgerät wird nur eine der Anschlussmethoden benötigt, allerdings bietet jede davon im Hinblick auf die Videoqualität ein anderes Niveau. Meistens hängt die gewählte Methode von der Verfügbarkeit passender Ausgänge am Projektor und der Videoquelle ab. Die Methoden werden im Folgenden beschrieben:

Anschlussname

Aussehen des Anschlusses

Bildqualität

HDMI

Component Video

S-Video

Video

Am besten

Besser

Gut

Normal

Audiogeräte anschließen

Der Projektor verfügt über zwei integrierte Mono-Lautsprecher mit einfachen Audiofähigkeiten, die ausschließlich auf Datenpräsentationen für geschäftliche Zwecke ausgelegt sind. Für die Reproduktion von Stereoaudio, wie dies von Heimkinoanwendungen möglicherweise erwartet wird, ist der Lautsprecher weder konzipiert noch gedacht. Jedes Stereoaudio-Eingangssignal (sofern angeschlossen) wird über die Projektorlautsprecher zu einem gemeinsamen Monoaudio-Ausgangssignal vermischt.

Die integrierten Lautsprecher werden deaktiviert, wenn eine Verbindung mit der AUDIO OUT-Buchse besteht.

• Im unwahrscheinlichen Fall, dass Sie den Projektor über den HDMI-Eingang des Projektors an einen DVD-Player anschließen und das projizierte Bild falsche Farben aufweist, ändern Sie den Farbbereich nach YUV. Unter "Farbraum ändern" auf Seite 28 finden Sie weitere Einzelheiten.

Verbindungen 19

• Der Projektor kann nur ein gemischtes Monoaudiosignal wiedergeben, auch wenn ein Stereosignal eingeht. Unter "Audiogeräte anschließen" auf Seite 19 finden Sie weitere Einzelheiten.

• Wenn das ausgewählte Videobild nicht angezeigt wird, obwohl der Projektor eingeschaltet und die richtige Videoquelle ausgewählt wurde, prüfen Sie, ob das Gerät, das als Videoquelle dient, eingeschaltet ist und ordnungsgemäß funktioniert. Prüfen Sie auch, ob die Signalkabel ordnungsgemäß angeschlossen wurden.

Wiedergabe von Ton über den Projektor

Sie können während einer Präsentation den Projektorlautsprecher (gemischtes Mono) verwenden und zudem separate verstärkte Lautsprecher an die AUDIO OUT-Anschlüsse des Projektors anschließen.

Falls Sie über ein separates Tonsystem verfügen, ist es empfehlenswert, den Audioausgang Ihrer Videoquelle an dieses Tonsystem anzuschließen und nicht an den Monoaudioprojektor.

Sie können auch ein Mikrofon verwenden, um Ton über den Lautsprecher des Projektors auszugeben.

Nach dem Anschließen kann das Audio mit den OSD-Menüs des Projektors geregelt werden. Unter "Audioeinstellungen" auf Seite 56 finden Sie weitere Einzelheiten.

In der folgenden Tabelle sehen Sie die Verbindungsmethoden für unterschiedliche Geräte und der Ort, an dem der Ton ausgegeben wird.

Gerät

Audioeingang

Der Projektor gibt Ton an folgenden

Orten aus

Audioausgang

Das ausgewählte Eingangssignal bestimmt, welcher Ton über den Lautsprecher des Projektors augegeben wird und welchen Ton der Projektor ausgibt, wenn eine Verbindung mit AUDIO OUT besteht. Wenn Sie ein PC-Signal auswählen, kann der Projektor den Ton wiedergeben, den er über AUDIO IN 1/MIC empfängt.

PC/Component Video Video/S-Video Mikrofon

AUDIO IN 1 AUDIO IN 2 (L/R)

•MIC

AUDIO IN 1/MIC AUDIO IN 2 (L/R)/MIC

AUDIO OUT AUDIO OUT AUDIO OUT

• AUDIO IN 1/MIC

• AUDIO IN 2 (L/R)/ MIC

MIC

Über den Mikrofoneingang

• Wenn Sie ein Mikrofon verwenden möchten, schließen Sie ein Mikrofon mit einem 3,5 Minibuchsenkabel an den Projektor an.

• Sie können ein Drahtlos-Mikrofon verwenden, solange ein Drahtlos-Modul an den Mikrofoneingang des Projektors angeschlossen ist und es problemlos mit den verbundenen Geräten funktioniert. Um eine einwandfreie Verwendung des DrahtlosMikrofons zu gewährleisten, sollten Sie sicherstellen, dass das Mikrofon mit den in der folgenden Tabelle aufgelisteten Spezifikationen konform ist.

Signal Parameter Min. Typ Max.

Wandlerprinzip Dynamisch

Mikrofon

• Die Mikrofonlautstärke lässt sich auf zweierlei Weise einstellen.

Verbindungen20

Impedanz 300 1K Ohm Frequenzgang 600 16k Hz

• Stellen Sie die Mikrofonlautstärke direkt im Menü EINSTELLUNGEN: Erweitert > Audioeinstellungen > Mikrofonlautstärke ein oder drücken Sie die MIC/VOL-Tasten (+/-) auf der Fernbedienung.

• Stellen Sie die Projektorlautstärke im Menü EINSTELLUNGEN: Erweitert > Audioeinstellungen > Lautstärke ein oder drücken Sie die VOLUME+/ VOLUME--Tasten (+/-) auf der Fernbedienung. (Die Einstellung der Projektorlautstärke beeinflusst die Lautstärke des Mikrofons.)

• Um den Mikrofoneingang verfügbar zu machen, wenn sich der Projektor im Standbymodus befindet, aktivieren Sie EINSTELLUNGEN: Erweitert > StandbyEinstellungen > Mikrofon.

• Sollte das Mikrofon nicht funktionieren, prüfen Sie die Lautstärke und die Kabelverbindung.

• Wenn Sie sich zu nah am Lautsprecher des Projektors befinden, hören Sie möglicherweise Feedback-Rauschen vom Mikrofon. Entfernen Sie das Mikrofon weiter vom Lautsprecher des Projektors. Je größer die Lautstärke ist, die Sie benötigen, desto größer muss der Abstand zum Lautsprecher sein, um das Rauschen zu vermeiden.

Verbindungen 21

Bedienung

Projektor einschalten

1. Verbinden Sie das Netzkabel mit dem Projektor und

mit der Netzsteckdose. Schalten Sie die Netzsteckdose ein (sofern ein entsprechender Schalter vorhanden ist). Vergewissern Sie sich, dass die Stromanzeige POWER (Kontrollleuchte) am Projektor nach Anschließen des Netzkabels orange aufleuchtet.

Verwenden Sie bitte nur Originalzubehör (z. B. Netzkabel) zusammen mit dem Gerät, um Gefahren wie z. B. Stromschlag und Feuer nach Möglichkeit auszuschließen.

2. Drücken Sie auf dem Projektor auf STROMVERSORGUNG oder auf der

Fernbedienung auf STROMVERSORGUNG, um den Projektor einzuschalten Wenn die Signalleuchte aufleuchtet, hören Sie einen "Strom-Ein-Signalton". Die POWER (Kontrollleuchte) blinkt zunächst grün und zeigt dann durch grünes Dauerlicht an, dass das Gerät eingeschaltet ist.

Der Einschaltvorgang dauert etwa 30 Sekunden. Gegen Ende des Einschaltvorgangs wird ein Startlogo projiziert.

Drehen Sie ggf. am Fokusring, um die Schärfe des Bildes einzustellen. Wenn Sie den Signalton deaktivieren möchten, siehe "Ausschalten von Ton Ein/Aus"

auf Seite 39 für weitere Einzelheiten.

Wenn der Projektor nach der letzten Verwendung noch warm ist, wird zunächst das Kühlgebläse für ca. 90 Sekunden aktiviert, bevor die Lampe eingeschaltet wird.

3. Wenn Sie den Projektor zum ersten Mal

einschalten, wählen Sie nach der Anzeige der Anweisungen auf dem Bildschirm eine Sprache für das OSD-Menü aus.

4. Wenn Sie zur Eingabe eines Passwortes

aufgefordert werden, drücken Sie die Pfeiltasten, um ein sechsstelliges Passwort einzugeben. Unter "Passwortfunktion verwenden" auf

Seite 25 finden Sie weitere Einzelheiten.

5. Schalten Sie alle angeschlossenen Geräte ein.

6. Der Projektor sucht nach Eingangssignalen.

Das gerade geprüfte Eingangssignal wird in der oberen linken Ecke der Leinwand angezeigt. Erkennt der Projektor kein gültiges Signal, wird die Meldung "Kein Signal" angezeigt, bis ein Eingangssignal gefunden wurde.

Sie können auch am Projektor oder auf der Fernbedienung auf SOURCE drücken, um das gewünschte Eingangssignal auszuwählen. Unter "Eingangssignal wechseln" auf

Seite 28 finden Sie weitere Einzelheiten.

Wenn die Frequenz/Auflösung des Eingangssignals den Betriebsbereich des Projektors überschreitet, wird die Meldung "Bereich überschritten" auf einer leeren Leinwand angezeigt. Wechseln Sie zu einem Eingangssignal, das mit der Auflösung des Projektors kompatibel ist, oder legen Sie für das Eingangssignal eine niedrigere Einstellung fest. Unter "Timingtabelle"

auf Seite 76 finden Sie weitere Einzelheiten.

Bedienung22

Projizierte Bilder einstellen

Projektionswinkel einstellen

Der Projektor besitzt einen Schnellspann-Einstellfuß und einen hinteren Einstellfuß. Mit diesen Füßen können die Bildhöhe und der Projektionswinkel eingestellt werden. So passen Sie den Projektionswinkel an:

1. Drücken Sie die Schnellverriegelungstaste, und

heben Sie die Vorderseite des Projektors an. Wenn das Bild Ihren Wünschen entsprechend positioniert ist, lassen Sie die Schnellverriegelungstaste los, um den Fuß in der richtigen Position zu arretieren.

2. Durch Drehen des hinteren Einstellfußes

erfolgt die Feineinstellung für den horizontalen Winkel.

Wenn Sie die Füße einklappen möchten, halten Sie den Projektor hoch, und drücken Sie die Schnellverriegelungstaste an den vorderen Füßen. Setzen Sie den Projektor anschließend langsam wieder ab. Schrauben Sie den hinteren Einstellfuß in die entgegengesetzte Richtung.

Wenn der Projektor nicht auf einer ebenen Fläche steht oder die Leinwand und der Projektor nicht senkrecht zueinander ausgerichtet sind, entsteht eine Schrägprojektion des Bildes. Um dies zu korrigieren, siehe "Schrägprojektionskorrektur" auf Seite 27 für weitere Einzelheiten.

Bild automatisch einstellen

In manchen Fällen müssen Sie möglicherweise die Bildqualität optimieren. Drücken Sie dazu auf AUTO auf dem Projektor oder auf der Fernbedienung. Innerhalb von 3 Sekunden stellt die integrierte intelligente Funktion für die automatische Einstellung die Werte für Frequenz und Takt auf die beste Bildqualität ein.

Die Informationen zur aktuellen Quelle werden 3 Sekunden lang in einer Ecke des Bildschirms angezeigt.

• Während AUTO aktiv ist, ist das Projektionsbild ausgeblendet.

• Diese Funktion steht nur zur Verfügung, wenn PC-Signal (analoges RGB) ausgewählt ist.

Blicken Sie während des Betriebs nicht direkt in die Projektorlinse. Durch das intensive Licht können Ihre Augen möglicherweise geschädigt werden.

Seien Sie beim Drücken der Schnelllösetaste vorsichtig, da sie sich in der Nähe der Abluftöffnung befindet, aus der heiße Luft austritt.

Bildgröße und Bildschärfe feinabstimmen

1. Stellen Sie die gewünschte Bildgröße mit dem Zoomrad ein.

2. Machen Sie das Bild schärfer, indem Sie am Fokusring drehen.

Bedienung 23

Menüs verwenden

Der Projektor ist mit OSD-Menüs ausgestattet, über die Sie verschiedene Anpassungen und Einstellungen vornehmen können.

Es folgt ein Überblick über das OSD-Menü.

Hauptmenüsymbol

Hauptmenü

Untermenü

Markierung Aktuelles Eingangssignal

DISPLAY

Wandfarbe Bildformat Autom. Schrägposition Schrägposition

Position

Phase H-Größe Digitaler Zoom 3D-Synchronisierung 3D-Synchronisierung umkehren Lernvorlage

Analog RGB

Aus

Auto

Aus

0 0

ENTER

Ein

Deaktiviert

MENÜ

Beenden

Status

Drücken Sie auf MENU/ EXIT, um zur vorherigen Seite zurückzukehr en oder um das Menü zu verlassen.

Im folgenden Beispiel wird beschrieben, wie Sie die Sprache für das OSD-Menü auswählen können.

1. Drücken Sie auf MENU/EXIT auf dem Projektor oder auf der Fernbedienung, um das OSD-Menü zu öffnen.

3. Drücken Sie auf , um Sprache zu markieren, und drücken Sie auf

/, um eine bevorzugte

Sprache auszuwählen.

DISPLAY

Wandfarbe Bildformat Autom. Schrägposition Schrägposition Position Phase H-Größe Digitaler Zoom 3D-Synchronisierung 3D-Synchronisierung umkehren

Lernvorlage

Analog RGB

Aus

Auto

Aus

0 0

Ein

Deaktiviert

MENÜ Beenden

EINSTELLUNGEN: Standard

Präsentations-Timer

Sprache

Projektorposition Menüeinstellungen Betriebseinstellungen Fernempfänger Bedientastenfeldsperre Hintergrundfarbe Startbild My Screen

Analog RGB

Deutsch

Tisch vorne

Vorne+Oben

Aus BenQ BenQ

MENÜ Beenden

2. Verwenden Sie / , um das Menü EINSTELLUNGEN: Standard zu markieren.

EINSTELLUNGEN: Standard

Präsentations-Timer Sprache Projektorposition Menüeinstellungen Betriebseinstellungen Fernempfänger Bedientastenfeldsperre Hintergrundfarbe Startbild My Screen

Analog RGB

Deutsch

Tisch vorne

Vorne+Oben

Aus BenQ BenQ

MENÜ Beenden

Bedienung24

4. Drücken Sie zweimal* auf MENU/EXIT auf dem Projektor oder auf der Fernbedienung, um das Menü zu verlassen und die Einstellungen zu speichern.

*Der erste Tastendruck schaltet zurück zum Hauptmenü, der zweite schließt das OSD-Menü.

Projektor sichern

Kabel mit Sicherheitsschloss verwenden

Der Projektor sollte an einem sicheren Ort installiert werden, damit er nicht gestohlen werden kann. Sie können auch ein Schloss, z. B. das Kensington-Schloss kaufen, um den Projektor zu sichern. Auf der Rückseite des Projektors finden Sie eine Auslassung, an der Sie ein Kensington-Schloss befestigen können. Siehe 24 auf Seite 10 für weitere Einzelheiten.

Ein Sicherheitskabel mit Kensington-Schloss besteht in der Regel aus Schlüssel(n) und dem Schloss. Lesen Sie die Bedienungsanleitung des Schlosses, um zu erfahren, wie Sie es benutzen können.

Passwortfunktion verwenden

Aus Sicherheitsgründen und zur Verhinderung unberechtigter Nutzung besitzt der Projektor eine Funktion für Passwortschutz. Das Passwort kann im OSD-Menü festgelegt werden.

WARNUNG: Es ist äußerst unpraktisch, wenn Sie die Passwortfunktion aktivieren und anschließend das Passwort vergessen. Drucken Sie dieses Handbuch ggf. aus, und notieren Sie das verwendete Passwort in ihm. Bewahren Sie das Handbuch an einem sicheren Ort auf, damit Sie bei Bedarf darauf zurückgreifen können.

Passwort einrichten

Nachdem ein Passwort festgelegt und die Einschaltsperre aktiviert wurde, kann der Projektor nur dann eingesetzt werden, wenn bei jedem Einschalten das richtige Passwort eingegeben wird.

1. Öffnen Sie das OSD-Menü, und gehen Sie zum Menü EINSTELLUNGEN: Erweitert > Sicherheitseinstell. Drücken Sie auf MODE/ENTER. Die Seite Sicherheitseinstell. wird angezeigt.

2. Markieren Sie Sicherheitseinstellungen ändern und drücken Sie MODE/ENTER.

3. Wie rechts abgebildet, stehen die vier Pfeiltasten (, , , ) jeweils für 4 Stellen (1, 2, 3, 4).

Drücken Sie je nach dem Passwort, das Sie einstellen möchten, die Pfeiltasten oder die Zifferntasten "1" bis "4" auf der Fernbedienung, um das sechsstellige Passwort einzugeben.

4. Bestätigen Sie das neue Passwort, indem Sie es erneut eingeben.

Nachdem das Passwort eingestellt wurde, kehrt das OSD-Menü zur Seite Sicherheitseinstell. zurück.

5. Um die Funktion Einschaltsperre zu aktivieren, drücken Sie auf / und markieren Sie Einschaltsperre. Drücken Sie dann auf / , um Ein auszuwählen.

6. Um die Funktion Splash-Screen-Sperre zu aktivieren, drücken Sie auf / und markieren Sie Splash-Screen-Sperre. Drücken Sie dann auf / , um Ein

auszuwählen. Wenn Splash-Screen-Sperre aktiviert ist, ist die Funktion My Screen im Menü

EINSTELLUNGEN: Standard durch ein Passwort geschützt.

WICHTIG: Die eingegebenen Stellen werden auf dem Bildschirm als Sternchen angezeigt. Notieren Sie das gewählte Passwort vorab oder nach der Eingabe hier in diesem Handbuch, damit Sie es nachschlagen können, falls Sie es einmal vergessen sollten.

Passwort: __ __ __ __ __ __ Bewahren Sie dieses Handbuch an einem sicheren Ort auf.

NEUES PASSWORT EINGEBEN

Strom-Ein-Sperre und Splash-ScreenSperre besitzen das gleiche Kennwort.

ZurückMENÜ

Bedienung 25

7. Um das OSD zu verlassen, drücken Sie auf MENU/EXIT.

Wenn Sie das Passwort vergessen haben

Wenn die Passwortfunktion aktiviert wurde, werden Sie aufgefordert, das sechsstellige Passwort immer dann einzugeben, wenn Sie den Projektor einschalten. Bei Eingabe eines falschen Passwortes wird die rechts

Passwortfehler

Erneut versuchen.

abgebildete Passwort-Fehlermeldung drei Sekunden lang angezeigt, gefolgt von der Meldung PA S SWO RT EINGEBEN. Sie können es erneut versuchen, indem Sie ein weiteres sechsstelliges Passwort eingeben. Wenn Sie das Passwort nicht in diesem Handbuch notiert haben und sich überhaupt nicht daran erinnern können, leiten Sie einen Passwortrückruf ein. Unter

"Passwortrückruf einleiten" auf Seite 26 finden Sie weitere Einzelheiten.

Wenn Sie fünf Mal in Folge ein falsches Passwort eingeben, wird der Projektor automatisch nach kurzer Zeit ausgeschaltet.

Passwortrückruf einleiten

1. Drücken Sie 3 Sekunden lang auf AUTO auf dem Projektor oder auf der Fernbedienung. Auf dem Display des Projektors wird eine kodierte Nummer angezeigt.

2. Notieren Sie die Nummer und schalten Sie den Projektor aus.

3. Wenden Sie sich an Ihr BenQ-Servicecenter vor Ort, um die Nummer zu dekodieren. Sie werden u. U. aufgefordert, anhand eines Kaufbeleges nachzuweisen, dass Sie zur Nutzung des Projektors berechtigt sind.

PASSWORTRÜCKRUF

Notieren Sie den Rückrufcode und wenden Sie sich an einen BenQ Kundendienst.

Rückrufcode:

0 2 1 2

Passwort ändern

1. Öffnen Sie das OSD-Menü, und gehen Sie zum Menü EINSTELLUNGEN: Erweitert > Sicherheitseinstell. > Passwort ändern.

2. Drücken Sie auf MODE/ENTER. Die Meldung "AKTUELLES PASSWORT EINGEBEN" wird angezeigt.

3. Geben Sie das alte Passwort ein.

i. Wenn das Passwort richtig ist, wird eine weitere Meldung "NEUES PASSWORT

EINGEBEN" angezeigt.

ii. Wenn das Passwort nicht richtig ist, wird die Passwort-Fehlermeldung drei

Sekunden lang angezeigt. Anschließend wird die Meldung "AKTUELLES PASSWORT EINGEBEN" angezeigt, damit Sie es erneut versuchen können. Sie können auf MENU/EXIT dr ücken, um die Änderu ng abzubrechen, oder es mit einem anderen Passwort versuchen.

4. Geben Sie ein neues Passwort ein.

Passwort: __ __ __ __ __ __ Bewahren Sie dieses Handbuch an einem sicheren Ort auf.

5. Bestätigen Sie das neue Passwort, indem Sie es erneut eingeben.

BeendenMENU

Bedienung26

6. Sie haben dem Projektor damit erfolgreich ein neues Passwort zugewiesen. Vergessen Sie nicht, das neue Passwort einzugeben, wenn Sie den Projektor das nächste Mal starten.

7. Um das OSD zu verlassen, drücken Sie auf MENU/EXIT.

Passwort-Funktion deaktivieren

Um den Passwortschutz zu deaktivieren, gehen Sie zum Menü EINSTELLUNGEN: Erweitert > Sicherheitseinstell. > Sicherheitseinstellungen ändern zurück, nachdem Sie das OSD-Menüsystem geöffnet haben. Drücken Sie auf MODE/ENTER. Die Meldung "PASSWORT EINGEBEN" wird angezeigt. Geben Sie das aktuelle Passwort ein.

i. Wenn das Passwort korrekt ist, kehrt das OSD-Menü zur Seite Sicherheitseinstell.

zurück. Drücken Sie auf , um Einschaltsperre zu aktivieren, und drücken Sie auf / , um Aus auszuwählen. Beim nächsten Einschalten des Projektors brauchen Sie das Passwort nicht mehr einzugeben. Drücken Sie auf , um Splash-Screen-Sperre zu aktivieren, und drücken Sie auf / , um Aus

auszuwählen. Beim nächsten Einschalten des Projektors brauchen Sie das Passwort nicht mehr einzugeben. Die Funktion Startbild im Menü EINSTELLUNGEN: Standard kann dann geändert werden.

ii. Wenn das Passwort nicht richtig ist, wird die Passwort-Fehlermeldung drei

Sekunden lang angezeigt. Anschließend wird die Meldung "PASSWORT EINGEBEN" angezeigt, damit Sie es erneut versuchen können. Sie können auf MENU/EXIT drücken, um die Änderung abzubrechen, oder es mit einem anderen Passwort versuchen.

Beachten Sie, dass die Passwort-Funktion zwar deaktiviert ist, Sie das alte Passwort jedoch für den Fall bereithalten sollten, dass Sie die Passwort-Funktion durch Eingabe des alten Passwortes wieder reaktivieren müssen.

Schrägprojektionskorrektur

Bei einer Schrägprojektion ist das projizierte Bild entweder oben oder unten deutlich breiter. Dies tritt auf, wenn der Projektor nicht senkrecht zur Leinwand ausgerichtet ist.

Um dies zu korrigieren, können Sie die Höhe des Projektors einstellen. Wenn Sie möchten, dass der Projektor die Schrägposition des Bildes automatisch korrigiert wird, stellen Sie die Funktion Autom. Schrägposition im Menü DISPLAY auf Ein.

Sie können die Korrektur auch manuell vornehmen, in dem Sie EINEN der folgenden Schritte ausführen.

• Fernbedienung benutzen

Drücken Sie auf / auf dem Projektor oder der Fernbedienung, um die Seite für die Schrägpositionskorrektur anzuzeigen. Drücken Sie auf , um die Schrägposition oben im Bild zu

korrigieren. Drücken Sie auf , um die

Drücken Sie

auf

Schrägposition unten im Bild zu korrigieren.

• OSD-Menü verwenden

1. Drücken Sie auf MENU/EXIT und anschließend auf / , bis das DISPLAY Menü markiert ist.

2. Drücken Sie auf , um Schrägposition zu markieren, und drücken Sie auf MODE/ ENTER. Die Seite für die Schrägposition-Korrektur wird angezeigt.

3. Drücken Sie auf , um die Schrägposition oben im Bild zu korrigieren. Drücken Sie auf , um die Schrägposition unten im Bild zu korrigieren.

Drücken Sie auf

Bedienung 27

Eingangssignal wechseln

Der Projektor kann an mehrere Geräte gleichzeitig angeschlossen werden. Allerdings kann nur das Signal eines der Geräte als Vollbild angezeigt werden. Beim Start des Projektors sucht dieser automatisch nach verfügbaren Signalen.

Stellen Sie sicher, dass die Funktion Schnelle Auto-Suche im Menü QUELLE auf Ein gestellt ist, wenn der Projektor automatisch nach den Signalen suchen soll.

So wählen Sie die Quelle aus:

• Fernbedienung oder Projektor verwenden Drücken Sie eine der Quellen-Tasten auf der

Fernbedienung, oder drücken Sie wiederholt auf SOURCE auf dem Projektor, bis das gewünschte Signal ausgewählt ist.

• OSD-Menü verwenden

1. Drücken Sie am Projektor oder auf der Fernbedienung auf SOURCE. Eine Quellenauswahlleiste wird angezeigt.

2. Drücken Sie wiederholt auf / bis das gewünschte Signal ausgewählt ist. Drücken Sie dann auf MODE/ENTER.

Nachdem sie gefunden wurde, werden die Informationen zur ausgewählten Quelle ein paar Sekunden lang in der Ecke des Bildschirmes angezeigt. Falls mehrere Geräte an den Projektor angeschlossen sind, wiederholen Sie die Schritte 1-2, um nach einem weiteren Signal zu suchen.

• Beim Wechseln zwischen den verschiedenen

Eingangssignalen ändert sich die Helligkeit des projizierten Bildes entsprechend. Grafische PC-Daten, die meist statische Bilder umfassen, werden in der Regel heller dargestellt als Videodaten, bei denen es sich meist um bewegte Bilder (Filme) handelt.

• Die native Anzeigeauflösung dieses Projektors besitzt das Bildformat 4:3. Um

bestmögliche Anzeigeergebnisse zu erzielen, sollten Sie nach Möglichkeit ein Eingangssignal auswählen und verwenden, das diese Auflösung ausgeben kann. Andere Auflösungen werden, entsprechend der Einstellung für das Bildformat, auf den Projektor angepasst, wobei es zu Verzerrungen und zum Verschwimmen des Bildes kommen kann. Unter "Bildformat auswählen" auf Seite 29 finden Sie weitere Einzelheiten.

• Die Firewall auf dem PC muss deaktiviert werden, damit Q Presenter und USB-Anzeige

funktionieren können.

Farbraum ändern

Im unwahrscheinlichen Fall, dass Sie den Projektor über den HDMI-Eingang des Projektors an einen DVD-Player anschließen und das projizierte Bild falsche Farben aufweist, ändern Sie den Farbbereich nach YUV.

Gehen Sie folgendermaßen vor:

1. Drücken Sie auf MENU/EXIT und anschließend auf / , bis das QUELLE Menü markiert ist.

2. Drücken Sie auf , um Farbraum-Umwandlung zu markieren, und drücken Sie auf

/ , um einen geeigneten Farbbereich auszuwählen.

Diese Funktion steht nur zur Verfügung, wenn der HDMI-Eingang verwendet wird.

Computer1/YPbPr1

Computer2/YPbPr2

HDMI

Video

S-Video

Netzwerkanzeige

USB-Anzeige

USB-Leser

Bedienung28

Bild vergrößern und nach Details suchen

Wenn Sie mehr Details im projizierten Bild anzeigen möchten, vergrößern Sie das Bild. Verwenden Sie die Richtungspfeiltasten, um im Bild zu navigieren.

• Fernbedienung benutzen

1. Drücken Sie auf ZOOM+/ZOOM-, um die Zoomleiste anzuzeigen. Drücken Sie auf ZOOM+, um die Mitte des Bildes zu vergrößern. Drücken Sie wiederholt auf die Taste, bis das Bild auf die gewünschte Größe eingestellt ist.

2. Verwenden Sie die Richtungspfeile ( , , , ) auf dem Projektor oder auf der Fernbedienung, um das Bild zu verschieben.

3. Um die Originalgröße des Bilds wiederherzustellen, drücken Sie auf AUTO. Sie können auch auf ZOOM- drücken. Wenn die Taste erneut gedrückt wird, wird das Bild weiter verkleinert, bis es wieder seine ursprüngliche Größe besitzt.

• OSD-Menü verwenden

1. Drücken Sie auf MENU/EXIT und dann auf / , bis das Menü DISPLAY markiert ist.

2. Drücken Sie auf , um Digitaler Zoom zu markieren, und drücken Sie auf MODE/ ENTER. Es wird die Zoomleiste angezeigt.

3. Drücken Sie wiederholt auf , um das Bild auf die gewünschte Größe zu vergrößern.

4. Wenn Sie das Bild verschieben möchten, drücken Sie auf MODE/ENTER, um zum Schwenkmodus zu wechseln. Drücken Sie anschließend auf die Richtungspfeiltasten

( , , , ) auf dem Projektor oder der Fernbedienung, um das Bild zu verschieben.

5. Wenn Sie das Bild verkleinern möchten, drücken Sie auf MODE/ENTER, um zur Vergrößern/Verkleinern-Funktion zurückzuwechseln. Drücken Sie dann auf AUTO, um die ursprüngliche Größe des Bildes wiederherzustellen. Sie können auch wiederholt auf drücken, bis die ursprüngliche Größe wiederhergestellt wurde.

Das Bild kann nur verschoben werden, nachdem es vergrößert wurde. Sie können das Bild weiter vergrößern, um noch mehr Details anzuzeigen.

Bildformat auswählen

Das "Bildformat" beschreibt, in welchem Verhältnis die Breite und die Höhe des Bildes zueinander stehen. Die meisten analogen Fernseher und einige Computer besitzen das Format 4:3, Digitales TV und DVDs besitzen dagegen in der Regel das Format 16:9.

Dank digitaler Signalverarbeitung sind digitale Anzeigegeräte wie dieser Projektor in der Lage, das Bild dynamisch zu dehnen und zu skalieren und dadurch ein Bildformat zu erzeugen, das von dem des Eingangssignals abweicht.

Format des projizierten Bildes (unabhängig von Bildformat der Quelle) ändern:

• Fernbedienung benutzen

1. Drücken Sie auf ASPECT, um die aktuelle Einstellung anzuzeigen.

2. Drücken Sie wiederholt auf ASPECT, um das Bildformat auszuwählen, das dem Format des Videosignals bzw. Ihren Anzeigebedürfnissen entspricht.

• OSD-Menü verwenden

1. Drücken Sie auf MENU/EXIT und dann auf / , bis das Menü DISPLAY markiert ist.

2. Drücken Sie auf , um Bildformat zu markieren.

3. Drücken Sie auf / , um das Bildformat auszuwählen, das dem Format des Videosignals bzw. Ihren Anzeigebedürfnissen entspricht.

Bedienung 29

Über das Bildformat

• In den folgenden Bildern sind die schwarz markierten Bereiche nicht aktiv und die weiß

markierten aktiv.

• Auf diesen nicht ausgefüllten schwarzen Bereichen können OSD-Menüs angezeigt

werden.

1. Auto: Skaliert ein Bild proportional, um es

an die native Auflösung des Projektors in horizontaler oder vertikaler Breite anzupassen. Diese Funktion eignet sich für das eingehende Bild, wenn es weder das Format 4:3 noch 16:9 besitzt und Sie die Leinwand möglichst gut nutzen möchten, ohne das Bildformat ändern zu müssen.

15:9-Bild

3. 4:3: Skaliert ein Bild so, dass es in der Mitte der Leinwand in einem Bildformat von 4:3 projiziert wird. Diese Einstellung eignet sich besonders für Bilder im 4:3Bildformat, beispielsweise für Computermonitore, herkömmliche Fernsehbilder und 4:3-DVD-Filme, da sich bei solchen Bildern keine Änderung des Bildformates ergibt.

4:3-Bild

2. Real

: Das Bild wird in seiner

ursprünglichen Auflösung projiziert und so in der Größe geändert, dass es in den Anzeigebereich hineinpasst. Bei Eingangssignalen mit niedrigeren Auflösungen wird das projizierte Bild kleiner angezeigt als bei einer Skalierung auf die volle Leinwandgröße. Bei Bedarf können Sie die Zoom-Einstellung anpassen oder den Projektor näher an die Leinwand rücken, um das Bild zu vergrößern. Nach diesen Anpassungen müssen Sie den Projektor gegebenenfalls neu fokussieren.

4:3-Bild

16:9-Bild

4. 16:9: Skaliert ein Bild so, dass es in der Mitte der Leinwand in einem Bildformat von 16:9 projiziert wird. Diese Einstellung eignet sich vor allem für Bilder, die bereits im Format 16:9 vorliegen (z. B. HDTV), da sich bei solchen Bildern keine Änderung des Seitenverhältnisses ergibt.

16:9-Bild

Bedienung30

5. 16:10: Skaliert ein Bild so, dass es in der Mitte der Leinwand in einem Bildformat von 16:10 projiziert wird. Dies eignet sich für Bilder, die bereits das Bildformat 16:10 besitzen, da sie ohne Änderung des Bildformates angezeigt werden.

16:10-Bild

Bildqualität optimieren

Wand farbe ver we nde n

Wenn Sie ein Bild auf eine farbige Oberfläche projizieren, z. B. eine Wand, die nicht weiß ist, können Sie mit der Funktion Wandfarbe die Farbe des projizierten Bildes anpassen, um zu vermeiden, dass sich Quellbild und projiziertes Bild farblich unterscheiden.

Um diese Funktion zu verwenden, gehen Sie zum Menü DISPLAY > Wandfarbe und drücken Sie auf / , um die Farbe auszuwählen, die der der Projektionsoberfläche am

nächsten kommt. Sie können unter mehreren voreingestellten Farben auswählen: Hellgelb, Rosa, Hellgrün, Blau und Schultafel.

Bildmodus auswählen

Im Projektor sind bereits verschiedene vordefinierte Anwendungsmodi eingestellt, so dass Sie den für Ihre Betriebsumgebung und den Bildtyp Ihres Eingangssignals geeigneten Modus auswählen können.

Um einen für Ihre Zwecke geeigneten Betriebsmodus auszuwählen, können Sie einen der folgenden Schritte durchführen.

• Drücken Sie wiederholt die Taste MODE/ENTER am Projektor oder auf der Fernbedienung, bis der gewünschte Modus ausgewählt ist.

• Gehen Sie zum Menü BILD > Bildmodus, und drücken Sie auf / , um den gewünschten Modus auszuwählen.

1. Dynamisch-Modus: Maximiert die Helligkeit des projizierten Bildes. Dieser Modus

eignet sich für Umgebungen, in denen ein besonders hoher Helligkeitswert erforderlich ist, beispielsweise in hell beleuchteten Räumen.

2. Präsentation-Modus: Eignet sich für Präsentationen. In diesem Modus wird die

Helligkeit verstärkt, um die Farben des PCs und des Notebooks getreu wiederzugeben.

3. sRGB-Modus: Maximiert die Reinheit von RGB-Farben und bietet realistische Bilder

ungeachtet der Helligkeitseinstellung. Dieser Modus eignet sich am besten für Fotos, die mit einer sRGB-kompatiblen und korrekt kalibrierten Kamera aufgenommen wurden, und für PC-Daten aus Grafik- und Zeichenanwendungen wie AutoCAD.

4. Kino-Modus: Eignet sich für das Abspielen von farbintensiven Filmen, Videoclips von

Digitalkameras oder DVs über den PC-Eingang, wenn die Umgebung abgedunkelt ist (wenig Licht).

5. Benutzer 1/Benutzer 2-Modus: Stellt die Einstellungen wieder her, die basierend auf

den aktuell verfügbaren Bildmodi benutzerdefiniert wurden. Unter "Modus Benutzer

1/Benutzer 2 einstellen" auf Seite 32 finden Sie weitere Einzelheiten.

Bedienung 31

Modus Benutzer 1/Benutzer 2 einstellen

Es gibt zwei benutzerdefinierbare Modi, wenn die derzeit verfügbaren Bildmodi nicht für Ihre Bedürfnisse geeignet sind. Sie können einen der Bildmodi (mit Ausnahme von Benutzer 1/2) als Ausgangspunkt verwenden und die Einstellungen anpassen.

1. Drücken Sie auf MENU/EXIT, um das OSD-Menü zu öffnen.

2. Wechseln Sie zum Menü BILD > Bildmodus.

3. Drücken Sie auf / , um Benutzer 1 oder Benutzer 2 auszuwählen.

4. Drücken Sie auf , um Referenzmodus zu markieren.

Diese Funktion steht nur zur Verfügung, wenn der Modus Benutzer 1 oder Benutzer 2 unter dem Menüelement Bildmodus ausgewählt ist.

5. Drücken Sie auf / , um einen Bildmodus auszuwählen, der Ihren Bedürfnissen

am ehesten entspricht.

6. Drücken Sie auf , um das Menüelement auszuwählen, das geändert werden soll, und

stellen Sie den Wert mit / ein. Siehe "Feinabstimmung der Bildqualität in den

Benutzermodi" unten für weitere Einzelheiten.

7. Wenn Sie alle Einstellungen vorgenommen haben, markieren Sie Einstell. speichern

und drücken Sie auf MODE/ENTER, um die Einstellungen zu speichern.

8. Die Bestätigungsmeldung "Einstellung gespeichert" wird angezeigt.

Feinabstimmung der Bildqualität in den Benutzermodi

Entsprechend des ermittelten Signaltyps stehen einige benutzerdefinierbare Funktionen zur Verfügung, wenn Benutzer 1 oder Benutzer 2 ausgewählt wurde. Sie können diese Funktionen ganz nach Bedarf anpassen, indem Sie sie markieren und anschließend am

Projektor oder auf der Fernbedienung auf / drücken.

Einstellung von Helligkeit

Je höher der Wert ist, desto heller ist das Bild. Je geringer die Einstellung ist, desto dunkler erscheint das Bild. Stellen Sie die Helligkeit so ein, dass die schwarzen Bildbereiche gerade satt schwarz wirken und in dunklen

+30

Bildbereichen dennoch Details zu erkennen sind.

Einstellung von Kontrast

Je höher der Wert ist, desto größer ist der Kontrast. Stellen Sie hiermit den maximalen Weiß-Anteil ein, nachdem Sie die Helligkeitseinstellung unter Berücksichtigung der ausgewählten Eingangsquelle und

+30

der räumlichen Gegebenheiten angepasst haben.

Einstellung von Farbe

Bei einer niedrigeren Einstellung werden weniger gesättigte Farben angezeigt. Bei einer zu hohen Einstellung erscheinen die Farben auf dem Bild übertrieben, so dass das Bild unrealistisch wirkt.

Einstellung von Farbton

Je höher der Wert ist, desto intensiver ist die Rottönung des Bildes. Je niedriger der Wert ist, desto intensiver ist die Grüntönung des Bildes.

+50

+70

Bedienung32

Einstellung von Bildschärfe

Je höher der Wert ist, desto schärfer wird das Bild. Je niedriger der Wert ist, desto verschwommener wird das Bild.

Einstellung von Brilliant Color

Für diese Funktion wird ein neuer Algorithmus für die Farbverarbeitung und Verbesserungen der Systemstufe verwendet, um eine bessere Helligkeit bei gleichzeitig naturgetreueren und lebhafteren Farben im Bild zu erzielen. Dies ermöglicht eine um 50% stärkere Helligkeit in Mitteltonbildern, die in Videos und Naturszenen häufig vorkommen. Der Projektor gibt dann Bilder in realistischeren und naturgetreueren Farben wieder. Wenn Sie sich Bilder mit dieser Qualität wünschen, wählen Sie Ein. Wenn Sie dies nicht benötigen, wählen Sie Aus.

We nn Aus ausgewählt ist, steht die Funktion Farbtemperatur nicht zur Verfügung.

Farbtemperatur auswählen

Die Optionen, die für die Farbtemperatur* zur Verfügung stehen, können sich je nach ausgewählten Signaltyp unterscheiden.

1. T1: T1 lässt das Bild mit der höchsten Farbtemperatur von allen Einstellungen am

stärksten bläulich-weiß erscheinen.

2. T2: Lässt Bilder bläulich-weiß erscheinen.

3. T3: Behält das normale Weiß bei.

4. T4: Lässt Bilder rötlich-weiß erscheinen.

*Informationen zu Farbtemperaturen: Der als "Weiß" gewertete Farbton kann je nach Anwendungsfall verschieden sein. Eine

gängige Methode zur Bewertung der Farbe Weiß ist die Farbtemperatur. Weiß mit einer niedrigen Farbtemperatur erscheint rötlich. Weiß mit einer hohen Farbtemperatur erscheint eher bläulich.

3D-Farbverwaltung

In den meisten Installationssituationen ist die Farbverwaltung nicht nötig, z. B. in einem Klassenraum, in einem Besprechungsraum oder in einem Wohnzimmer, wo das Licht eingeschaltet bleibt oder wo Licht durch Fenster von außen hereinscheinen kann.

Nur bei einer permanenten Installation mit einstellbaren Lichtstufen, z. B. in einem Konferenzraum, einem Vorlesungsraum oder einem Heimtheater, sollte die Farbverwaltung eingesetzt werden. Die Farbverwaltung ermöglicht eine feine Einstellung der Farbe für eine besser Farbwiedergabe, falls dies erforderlich ist.

Eine korrekte Farbverwaltung kann nur unter kontrollierbaren und wiederherstellbaren Ansichtbedingungen erzielt werden. Sie müssen einen Kolorimeter (Farblichtmesser) verwenden und einen Satz geeigneter Quellbilder bereitstellen, um die Farbwiedergabe messen zu können. Diese Hilfsmittel werden nicht mit dem Projektor geliefert, aber Ihr Händler sollte Ihnen Ratschläge geben oder sogar einen professionellen Techniker empfehlen können.

Die Farbverwaltung bietet sechs Sätze (RGBCMY) an Farben zur Einstellung. Wenn Sie eine Farbe auswählen, können Sie den Bereich und die Sättigung unabhängig ganz nach Ihren Vorstellungen einstellen.

Wenn Sie sich eine Test-Disc mit unterschiedlichen Farbtestmustern zugelegt haben, können Sie die Farbwiedergabe auf Monitoren, Fernsehern, Projektoren usw. testen. Sie können jedes Bild auf der Disc auf die Leinwand projizieren und dann zum Menü 3D-Farbverwaltung gehen, um Änderungen vorzunehmen.

Bedienung 33

Einstellungen ändern:

1. Gehen Sie zum Menü BILD, und markieren Sie 3D-Farbverwaltung.

2. Drücken Sie auf dem Projektor auf MODE/ENTER oder auf der Fernbedienung auf.

Es wird dann die Seite 3D-Farbverwaltung angezeigt.

3. Markieren Sie Primärfarben, und drücken Sie auf / , um eine Farbe unter Rot,

Gelb, Grün, Zyan, Blau und Magenta auszuwählen.

4. Drücken Sie auf , um Farbton zu markieren, und drücken Sie auf / , um den

Bereich auszuwählen. Wenn Sie den Bereich erhöhen, werden Farben mit eingeschlossen, die aus mehr Teilen benachbarter Farben bestehen.

Sehen Sie die Abbildung rechts, um zu erkennen, wie die Farben in Beziehung zueinander stehen.

Wenn Sie z. B. Rot auswählen und als Bereich 0 einstellen, wird im projizierten Bild nur

ROT

Gelb

GRÜN

reines Rot ausgewählt. Wenn Sie den Bereich erweitern, werden Rottöne in der Nähe zu Gelb und Magenta mit eingeschlossen.

Magenta

Zyan

5. Drücken Sie auf , um Sättigung zu

markieren, und passen Sie die Werte ganz nach Bedarf an, indem Sie auf /

BLAU

drücken. Jede gemachte Änderung wird sofort im Bild erkenntlich.

Wenn Sie z. B. Rot auswählen und als Wert 0 einstellen, wird nur die Sättigung von reinem Rot betroffen.

Sättigung ist die Menge dieser Farbe in einem Videobild. Niedrigere Einstellungen erzeugen weniger gesättigte Farben; eine Einstellung von "0" entfernt die Farbe komplett aus dem Bild. Wenn die Sättigung zu hoch ist, erscheint die Farbe zu stark und unnatürlich.

6. Drücken Sie auf , um Zunahme zu markieren. Stellen Sie die Werte dann ganz nach

Bedarf ein, indem Sie auf / drücken. Die Kontraststufe der Primärfarbe, die Sie ausgewählt haben, wird dann verändert. Jede gemachte Änderung wird sofort im Bild erkenntlich.

7. Wiederholen Sie die Schritte 3 bis 6 für weitere Farbeinstellungen.

8. Stellen Sie sicher, dass Sie alle gewünschten Einstellungen vorgenommen haben.

9. Drücken Sie auf MENU/EXIT, um das Menü zu verlassen und die Einstellungen zu

speichern.

Präsentations-Timer einstellen

Der Präsentations-Timer kann die verbleibende Präsentationszeit anzeigen, um Ihnen das Zeitmanagement während Präsentationen zu erleichtern. Gehen Sie wie folgt vor, um diese Funktion zu nutzen:

1. Gehen Sie zum Menü EINSTELLUNGEN: Standard > Präsentations-Timer und

drücken Sie auf MODE/ENTER, um die Seite Präsentations-Timer anzuzeigen.

2. Markieren Sie Timer-Intervall und legen Sie die Dauer fest, indem Sie auf /

drücken. Das Intervall kann auf eine Dauer von 1 bis 5 Minuten in Abständen von 1 Minute und von 5 bis 240 Minuten in Abständen von 5 Minuten eingestellt werden.

Wenn der Timer bereits aktiviert ist, wird er neu gestartet, nachdem das Timer-Intervall geändert wurde.

Bedienung34

3. Drücken Sie auf , um Timer-Anzeige zu markieren, und legen Sie fest, ob der Timer

auf dem Bildschirm angezeigt werden soll, indem Sie auf / drücken.

Auswahl Beschreibung

Immer

1 Min/2 Min/3 Min

Niemals Blendet den Timer während der Präsentation aus.

4. Drücken Sie auf , um Timer-Position zu markieren. Stellen Sie die Position des

Timers ein, indem Sie auf / drücken.

Oben links Unten links Oben rechts Unten rechts

5. Drücken Sie auf , um Timer-Zählmethode zu markieren. Wählen Sie die

gewünschte Richtung für das Zählen aus, indem Sie auf / drücken.

Auswahl Beschreibung

Weiter Zählt von 0 zur eingestellten Zeit herauf. Zurück Zählt von der eingestellten Zeit auf 0 herab.

6. Drücken Sie auf , um Erinnerungs-Signalton zu markieren, und bestimmen Sie, ob

Sie Erinnerung für Signalton aktivieren wollen, indem Sie auf / drücken. Wenn Sie Ein auswählen, ertönt während der letzten 30 Sekunden eines Countdowns/

-ups ein doppelter Signalton. Ein dreifacher Signalton ist zu hören, wenn der Timer abgelaufen ist.

7. Um den Präsentationstimer zu aktivieren, drücken Sie auf und auf / , um Ein

zu markieren. Drücken Sie dann auf MODE/ENTER.

8. Eine Bestätigungsmeldung wird angezeigt. Markieren Sie Ja, und drücken Sie zur

Bestätigung auf dem Projektor oder auf der Fernbedienung auf MODE/ENTER. Es erscheint die Meldung "Timer eingeschaltet!" auf dem Bildschirm. Der Timer beginnt mit dem Countdown, wenn er aktiviert ist.

Zeigt den Timer während der Präsentation auf der Leinwand an. Zeigt den Timer während der letzten 1/2/3 Minuten auf der Leinwand an.

Um den Timer zu beenden, gehen Sie folgendermaßen vor.

1. Wechseln Sie zum Menü EINSTELLUNGEN: Standard > Präsentations-Timer und

markieren Sie Aus. Drücken Sie auf MODE/ENTER. Eine Bestätigungsmeldung wird angezeigt.

2. Markieren Sie Ja, und drücken Sie zur Bestätigung auf MODE/ENTER. Es erscheint

die Meldung "Timer ausgeschaltet!" auf dem Bildschirm.

Remote-Seitenwechsel

Schließen Sie, bevor Sie die Seitenwechselfunktion aufrufen, den Projektor mit einem USBKabel an einen PC oder ein Notebook an.Sehen Sie "Verbindungen" auf Seite 18 für weitere Einzelheiten.

Sie können das Anzeige-Softwareprogramm (auf einem angeschlossenen PC), das auf Bildauf/ab-Befehle reagiert (z. B. Microsoft PowerPoint) steuern, indem Sie auf PAGE UP/PAGE DOWN auf der Fernbedienung drücken.

Wenn die Remote-Seitenwechselfunktion nicht funktioniert, prüfen Sie, ob das USB-Kabel richtig angeschlossen ist und ob auf dem Computer die neueste Version des Maustreibers installiert ist.

Bedienung 35

Die Remote-Seitenwechselfunktion funktioniert mit dem Betriebssystem Microsoft® Windows®98 nicht. Es wird Windows®XP oder ein neueres Betriebssystem empfohlen.

Bild anhalten

Drücken Sie auf FREEZE auf der Fernbedienung, um das Bild anzuhalten. In der linken oberen Bildschirmecke wird "FREEZE" angezeigt. Drücken Sie zur Wiederherstellung des Bildes auf dem Projektor oder auf der Fernbedienung eine beliebige Taste.

Auch wenn das Bild in der Anzeige angehalten wurde, ist dies auf dem Videorecorder oder einem anderen Gerät nicht der Fall. Verfügen die angeschlossenen Geräte über eine Audioausgabefunktion und ist diese aktiviert, wird die Tonwiedergabe fortgesetzt, auch wenn das projizierte Bild angehalten wurde.

Bild ausblenden

Um die Aufmerksamkeit des Publikums auf den Vortragenden zu lenken, können Sie mit der Taste BLANK auf dem Projektor oder auf der Fernbedienung das Projektionsbild ausblenden. Wenn das Projektionsbild ausgeblendet ist, wird in einer Ecke des Bildschirmes "BLANK" angezeigt. Wenn diese Funktion mit einem angeschlossenen Audioeingang aktiviert wurde, wird noch immer Ton ausgegeben.

Sie können die Wartezeit im Menü

Betriebseinstellungen > Timer

Dauer automatisch wieder einblendet, wenn während des Ausblendens keine weiteren Aktionen durchgeführt werden. Die Zeitdauer kann in Abständen von 5 Minuten von 5 bis 30 Minuten eingestellt werden.

Wenn Ihnen die voreingestellten Zeitspannen nicht gefallen, wählen Sie Deaktiviert.

Unabhängig davon, ob am Projektor oder auf der Fernbedienung drücken, um das Projektionsbild wieder einzublenden.

Sorgen Sie dafür, dass die Projektorlinse frei ist, da sich andernfalls auf der Linse befindliche Objekte erhitzen oder verformen können oder Brandgefahr besteht.

Timer aktiviert ist oder nicht, können Sie auf die meisten der Tasten

EINSTELLUNGEN: Standard >

einstellen, damit der Projektor das Bild nach dieser

Die Fragefunktion nutzen

Das Menü INFORMATIONEN enthält mögliche Lösungen für bekannte Probleme bezüglich Bildqualität, Installation und Spezialfunktionen sowie Wartungsinformationen.

FAQ-Informationen erhalten:

1. Drücken Sie auf dem Projektor oder auf der Fernbedienung auf / oder drücken

Sie auf MENU/EXIT, um das OSD-Menü zu öffnen. Drücken Sie auf / , um das Menü INFORMATIONEN zu markieren.

2. Drücken Sie auf , um FAQ- Bild und Installation oder FAQ- Features und Dienste

auszuwählen.

3. Drücken Sie auf MODE/ENTER.

4. Drücken Sie auf / , um ein Problem zu markieren, und drücken Sie auf MODE/

ENTER, um mögliche Lösungsmöglichkeiten anzuzeigen.

5. Um das OSD zu verlassen, drücken Sie auf MENU/EXIT.

Bedienung36

Bedientasten sperren

Wenn die Bedientasten auf dem Projektor gesperrt sind, können Sie vermeiden, dass Projektoreinstellungen aus Versehen (z. B. von Kindern) geändert werden. We nn Bedientastenfeldsperre aktiviert ist, kann auf dem Projektor nur die Taste

STROMVERSORGUNG bedient werden.

1. Drücken Sie auf dem Projektor oder auf der Fernbedienung auf / oder gehen Sie

zum Menü EINSTELLUNGEN: Standard > Bedientastenfeldsperre und markieren Sie Ein, indem Sie auf dem Projektor oder auf der Fernbedienung auf / drücken.

Eine Bestätigungsmeldung wird angezeigt.

2. Markieren Sie Ja, und drücken Sie zur Bestätigung auf MODE/ENTER.

Um die Sperre des Tastenfeldes aufzuheben, drücken Sie für 3 Sekunden auf / auf der Fernbedienung oder auf dem Projektor.

Sie können die Fernbedienung auch verwenden, um zum Menü

EINSTELLUNGEN:

Standard > Bedientastenfeldsperre zu gehen. Drücken Sie dann auf / , um Aus zu

wählen.

• Wenn die Bedienfeldtastensperre aktiviert ist, sind die Tasten auf der Fernbedienung weiterhin aktiviert.

• Wenn Sie auf STROMVERSORGUNG drücken, um den Projektor auszuschalten, ohne vorher die Bedienfeldtastensperre zu deaktivieren, ist das Bedienfeld beim nächsten Einschalten weiterhin gesperrt.

Projektor an hohen Orten verwenden

Es wird empfohlen, den Höhenmodus zu verwenden, wenn Sie den Projektor an einem Ort 1500 m–3000 m über dem Meeresspiegel mit einer Umgebungstemperatur von 0°C–35°C benutzen.

Verwenden Sie den Höhenmodus nicht, wenn die Höhe des Ortes zwischen 0 m und 1500 m und die Umgebungstemperatur zwischen 0°C und 35°C liegt. Der Projektor würde dann unter diesen Bedingungen zu stark gekühlt werden.

Höhenmodus aktivieren:

1. Drücken Sie auf MENU/EXIT und anschließend auf / , bis das

EINSTELLUNGEN: Erweitert Menü markiert ist.

2. Drücken Sie auf , um Höhenmodus zu markieren, und drücken Sie auf / , um

Ein auszuwählen. Eine Bestätigungsmeldung wird angezeigt.

3. Markieren Sie Ja, und drücken Sie die auf MODE/ENTER.

Die Verwendung von "Höhenmodus" führt möglicherweise zu verstärkter Geräuschentwicklung aufgrund der höheren Ventilatorgeschwindigkeit, die für die Kühlung und Leistung des Systems erforderlich ist.

Wenn Sie diesen Projektor unter anderen als den oben genannten extremen Bedingungen einsetzen, wird unter Umständen die automatische Abschaltfunktion aktiviert, um den Projektor vor Überhitzung zu schützen. In diesen Fällen sollten Sie zum Höhenmodus wechseln, um zu verhindern, dass die Abschaltfunktion aktiviert wird. Es wird hiermit jedoch nicht gewährleistet, dass dieser Projektor unter extremen Bedingungen jeglicher Art betrieben werden kann.

Bedienung 37

Eigenes Startbild erstellen

Zusätzlich zur Auswahl des voreingestellten Startbildes des Projektors (BenQ-Logo, schwarzes oder blaues Bild) können Sie ein eigenes Startbild in Form eines Bildes erstellen, das von Ihrem Computer oder einer Videoquelle projiziert wird.

Wenn Sie ein eigenes Startbild erstellen möchten, projizieren Sie das Bild, das Sie als Startbild verwenden möchten, entweder von einem Computer oder von einer Videoquelle aus. Die weiteren Schritte sind wie folgt.

• Fernbedienung benutzen

1. Drücken Sie auf CAPTURE auf der Fernbedienung.

2. Eine Bestätigungsmeldung wird angezeigt. Drücken Sie erneut auf CAPTURE oder

MODE/ENTER.

3. Die Meldung 'Bildschirmaufnahme…' wird angezeigt, während der Projektor das Bild

verarbeitet. Bitte warten.

4. Nachdem der Vorgang erfolgreich durchgeführt wurde, sehen Sie die Meldung

'Aufnahme erfolgreich' auf dem Bildschirm. Das aufgezeichnete Bild wird gespeichert als My Screen.

5. Um das aufgenommene Bild anzusehen, dass als Startbild angezeigt wird, stellen Sie

My Screen im Menü EINSTELLUNGEN: Standard > Startbild ein, und starten Sie den Projektor neu.

• OSD-Menü verwenden

1. Drücken Sie auf MENU/EXIT und anschließend auf / , bis das

EINSTELLUNGEN: Standard Menü markiert ist.

2. Drücken Sie auf , um My Screen zu markieren, und drücken Sie auf MODE/

ENTER.

3. Wiederholen Sie die Schritte 2-5 unter "Fernbedienung benutzen", um das Bild

aufzunehmen und dann anzuzeigen.

Im unwahrscheinlichen Fall, dass die Aufnahme fehlschlägt, verwenden Sie bitte ein anderes Zielbild.

Ton einstellen

Die im Folgenden vorgenommene Einstellungen beziehen sich auf die Lautsprecher des Projektors. Stellen Sie sicher, dass Sie eine ordnungsgemäße Verbindung mit dem Audioausgang des Projektors hergestellt haben. Siehe "Verbindungen" auf Seite 18, um zu erfahren, wie Geräte an den Audioausgang angeschlossen werden können.

Ton ausschalten

Ton vorübergehend ausschalten:

1. Drücken Sie auf MENU/EXIT und dann auf / , bis das Menü EINSTELLUNGEN:

Erweitert markiert ist.

2. Drücken Sie auf , um Audioeinstellungen zu markieren, und drücken Sie auf

MODE/ENTER. Die Seite Audioeinstellungen wird angezeigt.

3. Markieren Sie Ton aus und drücken Sie auf / , um Ein auszuwählen.

Tonstufe einstellen

Um die Lautstärke zu regeln, drücken Sie auf VOLUME+/VOLUME- auf der Fernbedienung, oder:

1. Wiederholen Sie die Schritte 1-2 oben.

2. Drücken Sie auf , um Lautstärke zu markieren, und drücken Sie auf / , um die

gewünschte Tonstufe auszuwählen.

Bedienung38

Regeln der Mikrofonlautstärke

Um die Lautstärke des Mikrofons zu regeln, drücken Sie auf MIC/VOL (+/-) auf der Fernbedienung, oder:

1. Wiederholen Sie die Schritte 1-2 oben.

2. Drücken Sie auf , um Mikrofonlautstärke zu markieren, und drücken Sie auf / ,

um die gewünschte Tonstufe auszuwählen.

Ausschalten von Ton Ein/Aus

Um den Signalton auszuschalten:

1. Wiederholen Sie die Schritte 1-2 oben.

2. Drücken Sie auf , um Ton Ein/Aus zu markieren, und drücken Sie auf / , um

Aus auszuwählen.

Die einzige Möglichkeit zum Ändern von Ton Ein/Aus ist das Einstellen von Ein oder Aus hier. Ausschalten des Tons oder Änderung der Tonstufe hat keinen Einfluss auf den Ton Ein/Aus.

Steuern des Projektors in einem LAN-Umfeld

Sie können den Projektor von einem oder mehreren entfernten Computern aus verwalten und steuern, vorausgesetzt, diese sind richtig mit demselben LAN verbunden.

Kabel/ ADSL-Modem

Internet

Kabelverbindung

Wenn Sie sich in einem DHCP-Umfeld befinden:

1. Schließen Sie das eine Ende des RJ45-Kabels an die RJ45 LAN-Eingangsbuchse des

Projektors und das andere Ende an den RJ45-Anschluss auf dem Ethernet oder Router an.

2. Gehen Sie auf eine der folgenden Weisen vor:

• Drücken Sie auf NETWORK SETTING auf der Fernbedienung. Die Seite Netzwerkeinstellungen wird angezeigt.

• Drücken Sie auf MENU/EXIT und anschließend auf / , bis das EINSTELLUNGEN: Erweitert Menü markiert ist. Drücken Sie auf , um

Netzwerkeinstellungen zu markieren, und drücken Sie auf MODE/ENTER. Die Seite Netzwerkeinstellungen wird angezeigt.

3. Markieren Sie Kabel-LAN und drücken Sie auf MODE/ENTER.

4. Stellen Sie sicher, dass Status auf Verbinden eingestellt ist.

5. Drücken Sie auf , um DHCP zu markieren, und drücken Sie auf / , um Ein auszuwählen.

6. Drücken Sie auf , um Anwenden zu markieren, und drücken Sie auf MODE/ ENTER.

Bedienung 39

7. Wechseln Sie erneut zur Seite Netzwerkeinstellungen > Kabel-LAN. Die Einstellungen für IP-Adresse, Subnet-Maske, Standard-Gateway und DNS werden angezeigt. Notieren Sie siche die IP-Adresse, die in der Zeile IP-Adresse angezeigt wird.

Wenn die IP-Adresse weiterhin nicht angezeigt wird, wenden Sie sich an Ihren ITS-Administrator.

Wenn Sie sich nicht in einem DHCP-Umfeld befinden:

1. Wiederholen Sie die Schritte 1-4 oben.

2. Drücken Sie auf , um DHCP zu markieren, und drücken Sie auf / , um Aus auszuwählen.

3. Erkundigen Sie sich bei Ihrem ITS-Administrator nach den Einstellungen für IPAdresse, Subnet-Maske, Standard-Gateway und DNS.

4. Drücken Sie auf , um die Einstellung auszuwählen, welche Sie verändern möchten, und drücken Sie anschließend auf MODE/ENTER.

5. Drücken Sie auf / , um den Cursor zu verschieben, und drücken Sie auf / , um den Wert einzugeben.

6. Um die Einstellungen zu speichern, drücken Sie auf MODE/ENTER. Wenn Sie die Einstellungen nicht speichern möchten, drücken Sie auf MENU/EXIT.

7. Drücken Sie auf , um Anwenden zu markieren, und drücken Sie auf MODE/ ENTER.

Drahtlose Verbindung

Wenn Sie den Projektor auf drahtlose Weise verbinden möchten, müssen Sie ein BenQDrahtlos-Dongle (optional) an den USB-Typ-A-Anschluss am Projektor anschließen und anschließend ein paar OSD-Konfigurierungsschritte durchführen.

1. Stellen Sie sicher, dass der Projektor eingeschaltet ist.

2. Gehen Sie auf eine der folgenden Weisen vor:

• Drücken Sie auf NETWORK SETTING auf der Fernbedienung.

Die Seite Netzwerkeinstellungen wird angezeigt.

• Drücken Sie auf MENU/EXIT und anschließend auf / , bis das

EINSTELLUNGEN: Erweitert Menü markiert ist. Drücken Sie auf , um Netzwerkeinstellungen zu markieren, und drücken Sie auf MODE/ENTER. Die Seite Netzwerkeinstellungen wird angezeigt.

3. Markieren Sie WLAN und drücken Sie auf MODE/ENTER.

4. Stellen Sie sicher, dass Status auf Verbinden eingestellt ist.

5. Stellen Sie sicher, dass die SSID-Informationen angezeigt werden.

6. Drücken Sie auf , um Verbindungsmodus zu markieren, und auf / , um AP oder Infrastruktur auszuwählen. Im AP-Modus müssen Sie die Drahtlos-Verbindung des Computers verwenden, um die SSID des Projektors zu finden und eine Verbindung herzustellen. Sie können anschließend den Projektor mit Q Presenter suchen. Wenn Sie den Infrastruktur-Modus verwenden möchten, sollten Sie sowohl den Computer als auch den Projektor mit demselben AP-Router verbinden und Verbindungen mit der IP-Adresse herstellen.

• Es gibt weitere Drahtlos-Einstellungen auf der > Admin > -WLAN-Seite des

Projektornetzwerk-Displaysystems.

• Wenn Sie weitere Informationen über die Modi AP und Infrastruktur benötigen, lesen Sie

bitte die Bedienungsanleitungen für Drahtlos-Router, welche im Fachhandel erhältlich sind.

Bedienung40

Projektor aus der Ferne über einen Webbrowser steuern

Nachdem Sie die IP-Adresse für den Projektor erfahren haben und wenn dieser eingeschaltet ist oder sich im Standbymodus befindet, können Sie ihn von einem Computer aus steuern, welcher an dasselbe Netz angeschlossen ist.

• Wenn Sie Microsoft Internet Explorer verwenden, stellen Sie sicher, dass es sich um

Version 7.0 oder höher handelt.

• Die Bildschirmabbildungen in diesem Handbuch dienen lediglich zur Veranschaulichung

und können sich vom tatsächlichen Bildschirm unterscheiden.

1. Geben Sie die Adresse des Projektors in das Adressenfeld des Browsers ein und klicken Sie auf Eingabe.

2. Die Hauptseite des Projektornetzwerk-Displaysystems wird angezeigt. Auf dieser Webseite erhalten Sie mit einem einfachen Klick Zugriff auf eine Vielzahl von Funktionen.

3. Klicken Sie auf Herunterladen, um die Q Presenter-Software auf dem Computer zu speichern. Unter "Anzeige von Bilder mit Q Presenter" auf Seite 49 finden Sie weitere Einzelheiten.

Bedienung 41

4. Auf der Seite Virtuelle Tastatur sehen Sie eine virtuelle Tastatur, mit welcher Sie den Projektor wie über eine echte Tastatur am Projektor steuern können. Unter "Projektor"

auf Seite 11 erfahren Sie mehr über die Bedienung.

5. Auf der Seite Anzeigeeinstellungen sehen Sie einige auswählbare OSD-Menüelemente, mit welchen Sie den Projektor steuern und projizierte anpassen können. Im Kapitel

"Menübedienung" erfahren Sie, wie Sie sie verwenden können.

Bedienung42

6. Auf der Seite Bildeinstellung sehen Sie alle OSD-Menüelemente im Menü BILD, mit denen Sie projizierte Bilder anpassen können. Unter "2. BILD-Menü" auf Seite 60 erfahren Sie mehr über ihre Verwendung.

7. Auf der Seite Informationen werden Informationen über den Projektorstatus und den Netzwerkstatus angezeeigt.

Bedienung 43

8. Auf der Seite Konferenzsteuerung können Sie den Anzeigeort an der gleichen IPAdresse steuern, wenn mehrere Benutzer mit dem Projektor verbunden sind.

9. Auf der Seite Crestron (eControl) wird die Crestron eControl-Bedienoberfläche angezeigt. Auf der Seite eControl finden Sie eine Vielzahl virtueller Tasten, mit denen Sie den Projektor steuern und die projizierten Bilder anpassen können.

i. Diese Tasten haben die gleiche Funktion wie die des OSD-Menüs und die auf der

Fernbedienung. Siehe "2. BILD-Menü" auf Seite 60 und "Fernbedienung" auf

Seite 12 für weitere Einzelheiten.

ii. Um die Eingangsquelle zu wechseln, klicken Sie auf das gewünschte Signal. iii. Die Software gibt es in mehreren Sprachen.

Die Menü-Taste kann auch verwendet werden, um zum vorherigen OSD-Menü zurückzuwechseln, das Menü zu verlassen und die Menüeinstellungen zu speichern.

Bedienung44

iii

Auf der Extras-Seite können Sie den Projektor verwalten, die Einstellungen für die LAN-Steuerung konfigurieren und den Fernzugriff auf den Projektor über ein Netzwerk sichern.

iii

i. Sie können den Projektor benennen und seinen Ort und die für ihn

verantwortliche Person notieren. ii. Sie können die Netzwerkeinstellungen anpassen. iii. Nachdem Sie die Einstellungen festgelegt haben, muss für den Zugriff auf die

Fernbedienung über das Netz für diesen Projektor ein Passwort eingegeben

werden. iv. Nachdem Sie dies eingestellt haben, muss für den Zugriff auf die Extras-Seite ein

Passwort eingegeben werden.

Nachdem Sie die Änderungen vorgenommen haben, drücken Sie auf die Senden-Taste. Die Daten werden dann auf dem Projektor gespeichert.

v. Drücken Sie auf exit (beenden), um zur Seite für die Fernbedienung über ein Netz

zurückzuwechseln.

Auf der Infoseite werden Informationen über den Projektor und sein Status angezeigt.

Weitere Informationen finden Sie unter http://www.crestron.com &

www.crestron.com/getroomview.

Drücken Sie auf exit (beenden), um zur Seite für die Fernbedienung über ein Netz zurückzuwechs eln.

Bedienung 45

6. Für den Zugriff auf die Admin-Seite benötigen Sie ein Passwort. Auf der Seite finden Sie weitere Netzwerkeinstellungen. Das Standardpasswort ist "0000". Wenn Sie das Passwort ändern möchten, wechseln Sie zur Standard-Seite.

Auf der Standard-Seite können Sie das Passwort ändern und die maximale Anzahl von verbundenen Computern festlegen. Die Anzahl der verbundenen Computer kann die Anzeigeleistung im Netzwerk beeinflussen.

Bedienung46

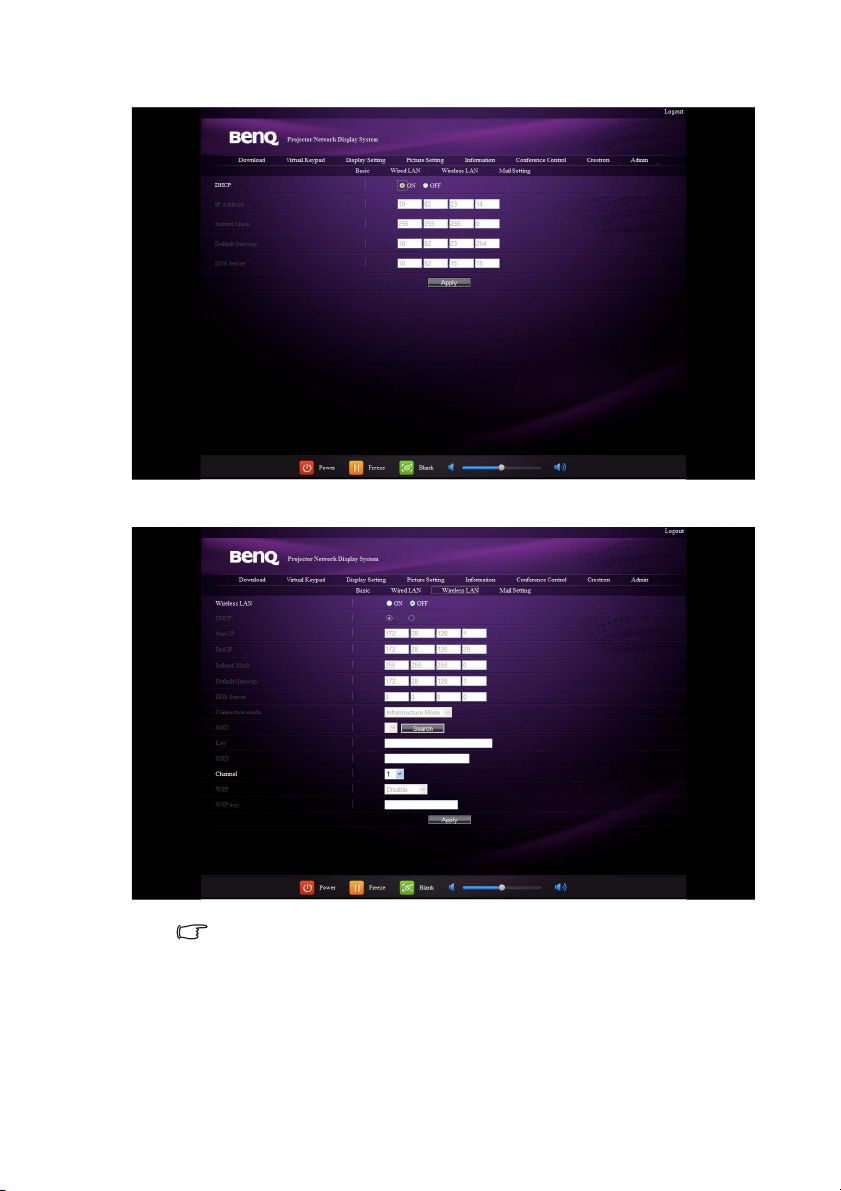

Auf der Kabel-LAN-Seite können Sie die Einstellungen für das Kabel-LAN festlegen.

Auf der WLAN-Seite können Sie die Einstellungen für das WLAN festlegen.

Die maximale Länge für die SSID ist 16 Bytes. Verwenden Sie eine andere SSID, wenn mehr als zwei Projektoren über ein WLAN verbunden sind.

Bedienung 47

Auf der E-Mail-Seite können Warnhinweis-E-Mails an Ihren ITS-Administrator senden.

Sie können mit der E-Mail-Testfunktion erst prüfen, ob die E-Mail-Warnung funktioniert.

7. Mit diesen Direktstasten, welche immer auf der Webseite zur Verfügung stehen, können Sie den Projektor bedienen.

Bedienung48

Anzeige von Bilder mit Q Presenter

Herunterladen und Installieren von Q Presenter

Q Presenter ist eine Anwendung, welche auf dem Host-PC läuft. Sie können mit ihr den Computer mit einem verfügbaren Netzwerk-Projektor verbinden und die Desktop-Inhalte über die lokale Netzwerkverbindung zum Projektor übertragen.

1. Wechseln Sie zur Hauptseite des Projektornetzwerk-Displaysystems. Siehe die Schritte 1-2 auf Seite 41 für weitere Einzelheiten.

2. Klicken Sie auf das Download-Symbol.

3. Nachdem das Download abgeschlossen ist, installieren Sie die Software auf dem Computer, indem Sie auf die exe-Datei klicken. Folgen Sie den Anweisungen auf dem Bildschirm, um die Installation durchzuführen.

4. Starten Sie Q Presenter.

Verwendung von Q Presenter

2 5

1. Auf der Suche-Seite können Sie nach einem Projektor suchen und eine Verbindung zu ihm herstellen.

• Um eine Verbindung mit einem Projektor herzustellen, geben Sie die IP-Adresse

des Projektors ein und klicken Sie auf Verbinden.

• Um nach Projektoren zu suchen, klicken Sie einfach auf Suchen. Es werden dann

alle Projektoren im selben LAN aufgelistet. Klicken Sie auf die gewünschten Projektoren in der Suchergebnisliste und klicken Sie auf Verbinden. Sie können auch den Namen des gewünschten Projektors eingeben und anschließend auf Suchen klicken.

Bedienung 49

2. Auf der Seite Spezialfunktionen finden Sie einige erweiterte Funktionen für die projizierten Bilder.

• Wenn Sie das Vollbild anzeigen möchten, klicken Sie auf Vollbild.

• Wenn Sie ein Teilbild anzeigen möchten, klicken Sie auf Auswählbar. Auf dem

Bildschirm erscheint ein Rechteck. Ändern Sie die Größe und den Ort dieses Rechtecks, um die Projektion zu definieren.

• Wenn Sie die Projektion anhalten möchten, klicken Sie auf Pause.

• Wenn mehrere Computer mit dem Projektor verbunden sind, können Sie einen

Anzeigeort bestimmen, indem Sie auf 1, 2, 3, 4, L, R oder Vollbild klicken.

3. Auf der Seite Grundlegende Einstellungen können Sie Q Presenter konfigurieren.

• Um die Funktion Fern-Desktop zu aktivieren, klicken Sie auf Ja. Geben Sie den

Namen und das Passwort für den Computer ein. Wecheln Sie zum ProjektorOSD-Menü EINSTELLUNGEN: Erweitert > Netzwerkeinstellungen > FernDesktop und geben Sie Konto (den Namen für den Computer) und Passwort ein. Markieren Sie Verbinden und drücken Sie auf MODE/ENTER.

• Der Q Presenter akzeptiert maximal acht Großbuchstaben und die Ziffern 0-9

für den Namen. Das Passwort muss aus sechs Ziffern von 1 bis 4 bestehen.

Bedienung50

• Wenn Sie die Programmsprache von Q Presenter wechseln möchten, klicken Sie

auf den Nach-unten-Pfeil, um eine Dropdown-Liste aufzurufen. Wählen Sie anschließend die gewünschte Sprache aus. Klicken Sie auf Anwenden.

• Wenn Sie die Anzeige von Benachrichtigungen zulassen möchten, klicken Sie auf

Ja. Klicken Sie auf Anwenden.

• Wenn Sie den Computerbildschirm auf mehreren Projektoren anzeigen

möchten, klicken Sie auf 1:N-Anzeige aktivieren. Klicken Sie auf Anwenden. Die Anzeige ist auf acht Projektoren gleichzeitig möglich.

4. Auf der Seite Erweiterte Einstellungen können Sie Q Presenter konfigurieren.

• Wenn Sie Standbilder anzeigen möchten, klicken Sie auf den Nach-unten-Pfeil,

um eine Dropdown-Liste aufzurufen, und wählen Sie anschließend Grafik. Klicken Sie auf Anwenden. Wenn Sie Videoclips anzeigen möchten, klicken Sie auf den Nach-unten-Pfeil, um eine Dropdown-Liste aufzurufen, und wählen Sie anschließend Video. Klicken Sie auf Anwenden. Grafikmodus: Schlechtere Bildqualität, aber schnellere Übertragung. Videomodus: Bessere Bildqualität, aber langsamere Übertragung. Die tatsächliche Übertragungsgeschwindigkeit hängt aber auch vom aktuellen Verkehrsaufkommen im Netzwerk ab.

• Um die Aufnahmerate anzupassen, verschieben Sie die Schiebereglerleiste.

Die Netzwerkbandbreite kann ebenfalls die Leistung beeinflussen.

• Wenn Sie Q Presenter beim Start des Betriebssystems des Computers starten

möchten, klicken Sie auf Ja für Starten und Ausführen. Klicken Sie auf Anwenden.

• Wenn Sie die Webseite Projektornetzwerk-Displaysystem verknüpfen möchten,

klicken Sie auf Verknüpfen.

5. Trennen Wenn Sie die Verbindung zum Projektor (zu Projektoren) trennen möchten, klicken

Sie auf das Trennen-Symbol.

• Beenden Sie andere Steuerprogramme für virtuelle Netzwerke, bevor Sie Q Presenter

verwenden.

• Die Firewall auf dem PC muss deaktiviert werden, damit Q Presenter und USB-Anzeige

funktionieren können.

• Eine drahtlose Tastatur-Maus-Kombination wird derzeit von Pixelworks nicht unterstützt.

Bedienung 51

Präsentation von einem USB-Leser aus

Diese Funktion zeigt eine Diashow mit Bildern an, die auf einem am Projektor angeschlossenen USB-Flash-Laufwerk gespeichert sind. Sie macht eine Computerquelle überflüssig.

Unterstützte Bildformate:

• JPEG(JPG) • PNG • TIFF

• BMP • GIF

• Nicht erkannte Zeichen werden im Dateinamen als Quadrate dargestellt.

• Dateinamen in Thai werden nicht unterstützt.

• Dateien in den Formaten GIF, TIFF, PNG und BMP können nur bei Dateigrößen von weniger

als WXGA (1280 x 800) angezeigt werden.

• Wenn ein Ordner mehr als 200 Fotos enthält, können nur die ersten 200 Fotos angezeigt

werden.

Gehen Sie folgendermaßen vor, um Bilder als eine Diashow anzuzeigen:

1. Stecken Sie das USB-Flash-Laufwerk in eine USB TYP-A-Buchse am Projektor.

2. Der Projektor zeigt automatisch die Miniaturansichten an. Sie können in der Quellenauswahlleiste USB-Leser manuell auswählen.

Bei Anzeige von Miniaturansichten

Für Drücken Sie

Ordner öffnen Enter (Eingabe) Durch Miniaturansichten scrollen Vier Pfeiltasten Zur vorherigen Seite zurückwechseln Auto USB-Reader beenden Exit (Beenden) Zu einer anderen Zeit wechseln Zur ersten Seite des Ordners zurückwechseln

Diashow starten

USB-Reader-Einstellungen ändern Setting (Einstellung)

Während Diashow

Für Drücken Sie

Zu vorherigem oder nächstem Bild wechseln

Bild um 90 Grad im/gegen Uhrzeigersinn drehen

Zur vorherigen Seite zurückwechseln Auto Diashow starten/stoppen Enter (Eingabe)

Einrichtung von Seite

Sie können die Reihenfolge der Dateien und die Diashow-Einstellungen ändern. Wenn Sie fertig sind, drücken Sie auf OK, um die Einstellungen zu speichern, oder drücken Sie auf Abbrechen, um sie zu verwerfen.

Back (Zurück)

Slideshow (Diashow), wenn ein Bild markiert ist.

/ (Drehung ist vorübergehend; das Bild wird wieder in der ursprünglichen Ausrichtung angezeigt, wenn Sie zu den Miniaturansichten zurückwechseln)

Bedienung52

Ausschalten des Projektors

1. Drücken Sie auf die STROMVERSORGUNG-Taste. Es wird eine Bestätigungsmeldung eingeblendet.

Wenn Sie die Meldung nicht innerhalb einiger Sekunden bestätigen, wird sie wieder ausgeblendet.

2. Drücken Sie erneut auf STROMVERSORGUNG. Die POWER (Kontrollleuchte) blinkt orange auf, und die Projektionslampe wird ausgeschaltet, während das Gebläse noch etwa 90 Sekunden weiterläuft, um den Projektor abzukühlen.

Zum Schutz der Lampe reagiert der Projektor während der Kühlphase nicht auf weitere Befehle.

Um die Kühlzeit zu verkürzen, können Sie auch die Schnellkühlung aktivieren. Unter "Schnellkühlung" auf Seite 56 finden Sie weitere Einzelheiten.

3. Nachdem der Kühlvorgang beendet wurde, ertönt ein "Strom-Aus-Signalton". Die POWER (Kontrollleuchte) leuchtet orange auf und das Gebläse schaltet sich aus. Trennen Sie das Netzkabel von der Netzsteckdose.

• Wenn Sie den Signalton deaktivieren möchten, siehe

"Ausschalten von Ton Ein/Aus" auf Seite 39 für weitere

Einzelheiten.

• Wenn der Projektor nicht ordnungsgemäß ausgeschaltet

wurde, laufen die Ventilatoren beim nächsten Einschalten einige Minuten lang, um den Projektor zum Schutz der Lampe zu kühlen. Drücken Sie erneut die

Taste STROMVERSORGUNG, um den Projektor zu starten, nachdem das Gebläse abgeschaltet wurde und POWER (Kontrollleuchte) orange aufleuchtet.

• Die Lampennutzungsdauer unterscheidet sich je nach

Umgebung und Verwendungsweise.

Direktes Ausschalten

Das Netzkabel kann direkt nach Ausschalten des Projektors abgetrennt werden. Um die Lampe zu schonen, sollten Sie 10 Minuten warten, bevor Sie den Projektor wieder einschalten. (Wenn Sie versuchen, den Projektor neu zu starten, kann das Gebläse für ein paar Minuten weiter laufen, um das Gerät zu kühlen. Drücken Sie in diesem Fall erneut die

Ta s te STROMVERSORGUNG, um den Projektor zu starten, nachdem das Gebläse abgeschaltet wurde und die POWER (Kontrollleuchte) orange aufleuchtet.

Bedienung 53

Menübedienung

Menüsystem

Beachten Sie, dass die OSD-Menüs je nach ausgewähltem Signaltyp und dem Projektormodell, das Sie verwenden, variieren können.

Hauptmenü Untermenü Optionen

Aus/Hellgelb/Rosa/ Hellgrün/Blau/Schultafel

Aus/Buchstaben/ Notenlinien/Arbeitsmappe/ Koordinaten

DISPLAY


3. QUELLE

Wandfarbe

Bildformat Auto/Real/4:3/16:9/16:10 Autom. Schrägposition Schrägposition Position Phase H-Größe Digitaler Zoom 3D-Synchronisierung Ein/Aus 3D-Synchronisierung umkehren Deaktiviert/Umkehren

Schultafel

Lernvorlage

Weiß

Bildmodus

Referenzmodus Dynamisch/Präsentation/sRGB/Kino Helligkeit Kontrast Farbe Farbton Bildschärfe Brilliant Color Ein/Aus Farbtemperatur T1/T2/T3/T4

3DFarbverwaltung

Einstell. speichern Schnelle Auto-Suche Ein/Aus Farbraum-Umwandlung Auto/RGB/YUV

Dynamisch/Präsentation/sRGB/Kino/ Benutzer 1/Benutzer 2

Primärfarben R/G/B/C/M/Y Farbton Sättigung Zunahme

Bedienung54

Hauptmenü Untermenü Optionen

Timer-Intervall 1~240 Minuten

Immer/1 Min./2 Min./3 Min./ Niemals

Unten links/Unten links/ Oben rechts/Unten rechts

Zurück/Weiter

Ein/Aus

Präsentations-Timer

Sprache

Timer-Anzeige

Timer-Position

Timer-Zählmethode

ErinnerungsSignalton

Ein/Aus

EINSTELLUNGEN: Standard

Projektorposition

MenüAnzeigezeit

Menüeinstellungen

Betriebseinstellungen

Fernempfänger Vorne+Oben/Oben/Vorne Bedientastenfeldsperre Hintergrundfarbe Schwarz/Blau/Violett/BenQ Startbild Schwarz/Blau/BenQ/My Screen My Screen

Menüposition

Erinnerungsmeldung

Direkt Strom Ein

Autom. Abschaltung

Timer

Sleeptimer

Tisch vorne/Tisch hinten/ Decke hinten/Decke vorne

5 Sek./10 Sek./15 Sek./20 Sek./ 25 Sek./30 Sek.

Mitte/Oben links/Oben rechts/ Unten rechts/Unten links

Ein/Aus

Deaktiviert/5 Min/10 Min/15 Min/

20 Min/25 Min/30 Min Deaktiviert/5 Min/10 Min/15 Min/

20 Min/25 Min/30 Min Deaktiviert30 min/1 Std/2 Std/

3 Std/4 Std/8 Std/12 Std

Ein/Aus

Bedienung 55

Hauptmenü Untermenü Optionen

Schnellkühlung Ein/Aus Höhenmodus Ein/Aus

Ton aus Ein/Aus Lautstärke Mikrofonlautstärke Ton Ein/Aus Ein/Aus Lampenmodus Normal/Sparmodus Lampentimer zurücks. Entsprechende Lampenstunden Passwort ändern Sicherheitsein-

stellungen ändern

Einschaltsperre

Splash-Screen-Sperre

2400/4800/9600/14400/ 19200/38400/57600/ 115200

EINSTELLUNGEN: Erweitert

Audioeinstellungen

Lampeneinstellungen

Sicherheitseinstell.

Baudrate

Testmuster Ein/Aus

Bedienung56

Hauptmenü Untermenü Optionen

Verd. Untert.

Verd. Untertitel

StandbyEinstellungen

aktiviert Untert.-Version CC1/CC2/CC3/CC4 Netzwerk Ein/Aus Mikrofon Ein/Aus Monitor Aus Ein/Aus

Kabel-LAN

EINSTELLUNGEN: Erweitert

Netzwerkeinstellungen

WLAN

Fern-Desktop

Einst. zurücksetzen FAQ- Bild und Installation FAQ- Features und Dienste

6. INFORMATIONEN

Beachten Sie, dass die Menüoptionen zur Verfügung stehen, wenn der Projektor mindestens ein gültiges Signal erkennt. Wenn kein Gerät an den Projektor angeschlossen ist oder kein Signal erkannt wird, ist nur begrenzter Zugriff auf Menüoptionen möglich.

Aktueller Systemstatus

Ein/Aus

Status DHCP IP-Adresse Subnet-Maske Standard-Gateway DNS-Server Anwenden Status SSID IP-Adresse Verbindungsmodus Konto Passwort Verbinden

• Quelle

• Bildmodus

• Auflösung

• Farbsystem

• Entsprechende

Lampenstunden

• Firmware-Version

Bedienung 57

Beschreibung für jedes Menü

Funktion Beschreibung

Korrigiert die Farbe des projizierten Bildes, wenn die

Wandfarbe

Bildformat

Autom. Schrägposition

Schrägposition

1. DISPLAY-Menü

Position

Phase

H-Größe

Digitaler Zoom

Projektionsfläche nicht weiß ist. Unter "Wandfarbe verwenden"

auf Seite 31 finden Sie weitere Einzelheiten.

Je nach Eingangssignalquelle gibt es mehrere Optionen für die Einstellung des Bildformats. Unter "Bildformat auswählen" auf

Seite 29 finden Sie weitere Einzelheiten.

Korrigiert automatisch die Schrägprojektion des Bildes. Unter

"Schrägprojektionskorrektur" auf Seite 27 finden Sie weitere

Einzelheiten. Korrigiert die Schrägprojektion des Bildes. Unter

"Schrägprojektionskorrektur" auf Seite 27 finden Sie weitere

Einzelheiten. Zeigt die Seite zur Anpassung der Position an. Verschieben Sie

das projizierte Bild mit den Richtungspfeiltasten. Die im unteren Bereich der Seite angezeigten Werte ändern sich bei jedem Tastendruck, bis der Höchst- oder Mindestwert erreicht ist.

Diese Funktion steht nur zur Verfügung, wenn ein PCSignal (analoges RGB) ausgewählt ist.

Dient der Anpassung der Phase des Taktsignals, um Bildverzerrungen zu

verringern.

Diese Funktion steht nur zur Verfügung, wenn ein PC-Signal (analoges RGB) ausgewählt ist.

Passt die Breite des Bildes an.

Diese Funktion steht nur zur Verfügung, wenn ein PCSignal (analoges RGB) ausgewählt ist.

Vergrößert oder verkleinert das projizierte Bild. Unter "Bild

vergrößern und nach Details suchen" auf Seite 29 finden Sie

weitere Einzelheiten.

Bedienung58

Funktion Beschreibung

3DSynchronisierung

1. DISPLAY-Menü

3DSynchronisierung umkehren

Lernvorlage

Bildmodus

2. BILD-Menü

Referenzmodus

Helligkeit

Kontrast

Dieser Projektor besitzt eine 3D-Funktion, mit welcher Sie Filme, Videos und Sportsendungen auf noch realistischere Weise in 3D genießen können. In den angezeigten Bildern wird eine deutliche Tiefenwirkung erzeugt. Zum Ansehen dieser 3D-Bilder müssen Sie eine besondere 3D-Brille tragen.

• Für ein PC-Typ-Signal: Wenn die vertikale Frequenz 60Hz oder 120Hz beträgt und die

projizierten Inhalte mit 3D-Technologie erstellt wurden, wählen Sie Ein aus, um die 3D-Bilder anzuzeigen.

• Für ein Video-Typ-Signal: Wenn die projizierten Inhalte mit 3D-Technologie erstellt

wurden, wählen Sie Ein, um die 3D-Bilder anzuzeigen.

Wenn die Funktion 3D-Synchronisierung auf Eineingestellt ist:

• Die Helligkeit des projizierten Bildes nimmt ab.

• Der Bildmodus kann nicht angepasst werden.

• Die Schrägposition kann nur innerhalb bestimmter Winkelwerte angepasst werden.

Wenn Sie eine Umkehrung der Bildtiefe feststellen, aktivieren Sie diese Funktion, um das Problem zu beheben.

Bietet mehrere voreingestellte Muster für unterschieldliche Lehrzwecke.

Wählen Sie Schultafel oder Weiß , indem Sie erst auf / drücken, und drücken Sie dann auf / , um das gewünschte Muster auszuwählen. Wenn Sie damit fertig sind, wechseln Sie zurück zum Menü BILD > Lernvorlage > Schultafel oder Weiß (je nach zuvor augewähltem Element) und wählen Sie Aus.

Mittels der vordefinierten Bildmodi können Sie die Einrichtung des Projektorbildes für Ihren Eingangssignaltyp optimieren. Unter "Bildmodus auswählen" auf Seite 31 finden Sie weitere Einzelheiten.

Dient der Auswahl eines Bildmodus, der Ihrem Bedarf hinsichtlich der Bildqualität am ehesten entspricht, und der weiteren Feinabstimmung des Bildes basierend auf den Auswahlmöglichkeiten, die weiter unten auf dieser Seite angegeben sind. Unter "Modus Benutzer 1/Benutzer 2

einstellen" auf Seite 32 finden Sie weitere Einzelheiten.

Stellt die Helligkeit des Bildes ein. Unter "Einstellung von

Helligkeit" auf Seite 32 finden Sie weitere Einzelheiten.

Stellt den Unterschied zwischen hellen und dunklen Bereichen im Bild ein. Unter "Einstellung von Kontrast" auf Seite 32 finden Sie weitere Einzelheiten.

Bedienung 59

Funktion Beschreibung

Farbe

Farbton

2. BILD-Menü 3. QUELLE-Menü

Bildschärfe

Brilliant Color

Farbtemperatur

3D-Farbverwaltung

Einstell. speichern

Schnelle AutoSuche

Dient der Einstellung der Farbsättigung, d. h. der Farbmenge in einem Videobild. Unter "Einstellung von Farbe" auf Seite 32 finden Sie weitere Einzelheiten.

Diese Funktion steht nur zur Verfügung, wenn ein Videooder S-Video-Signal ausgewählt ist.

Dient der Einstellung der roten und grünen Farbtöne auf dem Bild. Unter "Einstellung von Farbton" auf Seite 32 finden Sie weitere Einzelheiten.

Diese Funktion steht nur zur Verfügung, wenn ein Videooder S-Video-Signal ausgewählt ist und es sich beim Systemformat um NTSC handelt.

Passt die Schärfe des Bildes an. Unter "Einstellung von

Bildschärfe" auf Seite 33 finden Sie weitere Einzelheiten.

Diese Funktion steht nur zur Verfügung, wenn ein Videooder S-Video-Signal ausgewählt ist.

Unter "Einstellung von Brilliant Color" auf Seite 33 finden Sie weitere Einzelheiten.

Es stehen vier Einstellungen für die Farbtemperatur zur Verfügung. Unter "Farbtemperatur auswählen" auf Seite 33 finden Sie weitere Einzelheiten.

Unter "3D-Farbverwaltung" auf Seite 33 finden Sie weitere Einzelheiten.

Speichert die Einstellungen, die für den Modus Benutzer 1 oder Benutzer 2 vorgenommen wurden.

Unter "Eingangssignal wechseln" auf Seite 28 finden Sie weitere Einzelheiten.

FarbraumUmwandlung

Bedienung60

Unter "Farbraum ändern" auf Seite 28 finden Sie weitere Einzelheiten.

Funktion Beschreibung

PräsentationsTimer

Sprache

Projektorposition

4. EINSTELLUNGEN: Standard-Menü

Menüeinstellungen

Betriebseinstellungen

Fernempfänger

Dieser Timer hilft Ihnen dabei, Ihren Vortrag auf einen bestimmten Zeitraum zu begrenzen. Unter "Präsentations-

Timer einstellen" auf Seite 34 finden Sie weitere Einzelheiten.

Legt die Sprache des OSD-Menüs fest. Unter "Menüs

verwenden" auf Seite 24 finden Sie weitere Einzelheiten.

Der Projektor kann an der Decke eines Raumes oder hinter einer Leinwand mit einem oder mehreren Spiegeln installiert werden. Unter "Standort auswählen" auf Seite 16 finden Sie weitere Einzelheiten.

Menü-Anzeigezeit Legt fest, für wie lange das OSD-Menü nach der letzten

Tastenbetätigung aktiviert bleibt. Mögliche Werte reichen von 5 bis 30 Sekunden, in Abständen von je 5 Sekunden.

Menüposition Dient der Einstellung der OSD-Menüposition.

Erinnerungsmeldung Aktiviert oder deaktiviert Erinnerungsnachrichten.

Direkt Strom Ein Ermöglicht die automatische Einschaltung des Projektors,

sobald dieser über das Netzkabel mit Strom versorgt wird. Autom. Abschaltung

Ermöglicht, dass sich der Projektor automatisch ausschaltet, wenn nach einem festgelegten Zeitraum kein Eingangssignal ermittelt wird. Unter "Einstellung Autom. Abschaltung" auf

Seite 67 finden Sie weitere Einzelheiten.

Timer Stellt die Wartezeit für das Bild ein, wenn die entsprechende

Funktion für die Wartezeit aktiviert wurde; nach Verstreichen der Zeit wird das Bild wieder angezeigt. Unter "Bild

ausblenden" auf Seite 36 finden Sie weitere Einzelheiten.

Sleeptimer Stellt den automatischen Ausschalttimer ein. Der Timer kann auf einen Wert zwischen 30 Minuten und 12 Stunden eingestellt werden. Hiermit können Sie alle oder einen bestimmten

Fernbedienungsempfänger am Projektor aktivieren.

Bedienung 61

Funktion Beschreibung

4. EINSTELLUNGEN: Standard-Menü Bedientastenfeldsperre

Hintergrundfarbe

Startbild

My Screen

Schnellkühlung

5. EINSTELLUNGEN: Erweitert-Menü

Höhenmodus

Audioeinstellungen

Lampeneinstellungen

Deaktiviert oder aktiviert alle Tastenfunktionen mit Ausnahme

von STROMVERSORGUNG auf dem Projektor und den Tasten auf der Fernbedienung. Unter "Bedientasten sperren"

auf Seite 37 finden Sie weitere Einzelheiten.

Stellt die Hintergrundfarbe für den Projektor ein.

Hiermit können Sie festlegen, welches Logo-Bild beim Einschalten des Projektors angezeigt wird. Es stehen die folgenden Optionen zur Auswahl: BenQ-Logo, My Screen, Schwarzer Bildschirm und Blauer Bildschirm.

Dient der Aufnahme des projizierten Bildes als My Screen. Unte r "Eigenes Startbild erstellen" auf Seite 38 finden Sie weitere Einzelheiten.

Aktiviert oder deaktiviert die Schnellkühlungsfunktion. Bei Auswahl von Ein wird die Funktion aktiviert und die Kühlphase des Projektors von den normalen 90 Sekunden auf ungefähr 30 Sekunden verkürzt.

Ein Modus für den Betrieb an hohen Orten. Unter "Projektor

an hohen Orten verwenden" auf Seite 37 finden Sie weitere

Einzelheiten. Ton aus Lautstärke Mikrofonlautstärke Ton Ein/Aus Unte r "Ton einstellen" auf Seite 38 finden Sie weitere

Einzelheiten. Lampenmodus

Unte r "Einstellung Lampenmodus als Sparmodus" auf Seite 67 finden Sie weitere Einzelheiten.

Lampentimer zurücks. Unte r "Lampentimer zurücksetzen" auf Seite 71 finden Sie

weitere Einzelheiten. Entsprechende Lampenstunden

Siehe "Lampenbetriebssystem" auf Seite 67, um zu erfahren, wie die Gesamtbetriebsstunden berechnet werden.

Bedienung62

Funktion Beschreibung

Sicherheitseinstell.

5. EINSTELLUNGEN: Erweitert-Menü

Baudrate

Testmuster

Verd. Untertitel

Passwort ändern Sie werden aufgefordert, das aktuelle Passwort einzugeben,

bevor Sie ein neues Passwort auswählen können. Unter

"Passwortfunktion verwenden" auf Seite 25 finden Sie weitere

Einzelheiten. Sicherheitseinstellungen ändern

Einschaltsperre Splash-Screen-Sperre

Unte r "Passwortfunktion verwenden" auf Seite 25 finden Sie weitere Einzelheiten.

Wählt eine Baudrate aus, die mit der des Computers übereinstimmt, so dass Sie eine Verbindung zum Computer über ein RS-232-Kabel herstellen und die Firmware des Projektors aktualisieren bzw. herunterladen können. Diese Funktion sollte nur von qualifiziertem Fachpersonal genutzt werden.

Wenn S ie Ein auswählen, wird die Funktion aktiviert und der Projektor zeigt ein Gittertestmuster an. Dies hilft Ihnen bei der Einstellung der Bildgröße und der Bildschärfe, so dass Sie sicherstellen können, dass das projizierte Bild nicht verzerrt erscheint.

Verd. Untert. aktiviert Aktiviert die Funktion durch Auswahl von Ein, wenn das

ausgewählte Eingangssignal verdeckte Untertitel überträgt.

• Untertitel: Die Bildschirmanzeige von Dialogen, Erzählungen und Soundeffekten in TV-Sendungen und Videos, die verdeckt sind (und in der Regel in Fernsehprogrammen mit "CC" gekennzeichnet sind).

Stellen Sie das Seitenverhältnis auf 4:3. Diese Funktion steht nur zur Verfügung, wenn es sich beim Seitenverhältnis um "16:9" oder "Real" handelt.

Untert.-Version Wählen Sie einen Modus für verdeckte Untertitel aus.

Um Untertitel anzuzeigen, wählen Sie CC1, CC2, CC3 oder CC4 (CC1 zeigt Untertitel in der vorherrschenden Sprache Ihrer Region an).

Bedienung 63

Funktion Beschreibung

5. EINSTELLUNGEN: Erweitert-Menü

StandbyEinstellungen

Netzwerkeinstellungen

Einst. zurücksetzen

Netzwerk Durch Auswahl von Ein wird die Funktion aktiviert. Der Projektor kann die Netzwerkfunktion bereitstellen, wenn er sich im Standby-Modus befindet. Mikrofon Durch Auswahl von Ein wird die Funktion aktiviert. Der Projektor kann das Mikrofonsignal ausgeben, wenn er sich im Standby-Modus befindet und alle notwendigen Geräte angeschlossen sind. Unter "Wiedergabe von Ton über den

Projektor" auf Seite 20 finden Sie weitere Einzelheiten.

Monitor Aus Wenn Si e Ein auswählen, wird die Funktion aktiviert.

Der Projektor kann ein VGA-Signal ausgeben, wenn er sich im Standby-Modus befindet und die COMPUTER-1-Buchsen korrekt mit den Geräten verbunden sind. Siehe "Verbindungen"

auf Seite 18, um zu erfahren, wie Sie die Verbindung herstellen

können.

Wenn Sie diese Funktion aktivieren, wird der Stromverbrauch im Standby-Modus leicht erhöht.

Kabel-LAN WLAN Fern-Desktop

Unter "Steuern des Projektors in einem LAN-Umfeld" auf

Seite 39 finden Sie weitere Einzelheiten.

Setzt alle Einstellungen auf die werkseitig eingestellten Werte zurück.

Die folgenden Einstellungen bleiben unverändert: Phase, H-Größe, Benutzer 1, Benutzer 2, Sprache, Projektorposition, Höhenmodus, Sicherheitseinstell., Fernempfänger, DHCP, SSID, Fern-Desktop und Baudrate.

Bedienung64

Funktion Beschreibung

FAQ- Bild und Installation

FAQ- Features und

6. INFORMATIONEN-Menü Dienste

Aktueller Systemstatus

Zeigt mögliche Lösungen für Probleme an, die beim Betrieb auftreten können.

Quelle Zeigt die aktuelle Signalquelle an.

Bildmodus Zeigt den ausgewählten Modus im Menü BILD an.

Auflösung Zeigt die native Auflösung des Eingangssignals an.

Farbsystem Zeigt das Eingangssystemformat an: NTSC, PAL, SECAM,

YUV oder RGB.

Entsprechende Lampenstunden Zeigt die Betriebsstunden der Lampe an.

Firmware-Version Zeigt die Firmwareversion des Projektors an.

Bedienung 65

War tu ng

Pflege des Projektors

Der Projektor benötigt nur wenig Wartung. Sie sollten lediglich regelmäßig die Linse und das Gehäuse reinigen.

Entfernen Sie außer der Lampe keine Bauteile des Projektors. Wenden Sie sich an den Fachhandel, wenn andere Bauteile ausgetauscht werden müssen.

Objektivlinse reinigen

Reinigen Sie die Objektivlinse von Staub oder anderen Verschmutzungen.

• Zum Entfernen von Staub sollten Sie eine Druckluft-Sprühdose verwenden.

• Bei anderen Verschmutzungen wischen Sie die Linsenoberfläche vorsichtig mit einem Optik-Reinigungstuch oder einem mit Objektivreiniger angefeuchteten weichen Tuch ab.

• Verwenden Sie auf keinen Fall Scheuertücher, alkaline/saure Reinigungsmittel, Scheuerpulver oder ätherische Lösungsmittel wie z. B. Alkohohl, Benzin, Verdünnung und Insektizide. Wenn Sie solche Mittel verwenden oder sie über einen längeren Zeitraum mit Gummi- oder Vinylmaterialien in Kontakt bringen, kann die Oberfläche und das Gehäuse des Projektors dabei beschädigt werden.

Reinigen des Projektorgehäuses

Schalten Sie den Projektor vor der Reinigung des Gehäuses wie unter "Ausschalten des

Projektors" auf Seite 53 beschrieben aus, und ziehen Sie das Stromkabel ab.

• Entfernen Sie Schmutz oder Staub mit einem weichen, flusenfreien Tuch.

• Um hartnäckige Verschmutzungen oder Flecken zu entfernen, befeuchten Sie ein weiches Tuch mit Wasser und einem pH-neutralen Reinigungsmittel. Wischen Sie dann das Gehäuse damit ab.

Verwenden Sie auf keinen Fall Wachs, Alkohol, Benzol, Verdünner oder andere chemische Reinigungsmittel. Diese Mittel können das Gehäuse beschädigen.

Lagerung des Projektors

Wenn Sie den Projektor über längere Zeit einlagern müssen, gehen Sie wie folgt vor:

• Vergewissern Sie sich, dass Temperatur und Feuchte des Lagerorts innerhalb des für den Projektor empfohlenen Bereichs liegen. Lesen Sie die relevanten Angaben unter

"Technische Daten" auf Seite 74 nach, oder wenden Sie sich bezüglich des Bereichs an

Ihren Händler.

• Klappen Sie die Einstellfüße ein.

• Nehmen Sie die Batterien aus der Fernbedienung.

• Verpacken Sie den Projektor in der Originalverpackung oder einer entsprechenden Ve r p ac k u n g .

Transportieren des Projektors

Es wird empfohlen, den Projektor in der Originalverpackung oder einer entsprechenden Verpackung zu transportieren. Wenn Sie den Projektor selbst transportieren möchten, muss eine gepolsterte Tragetasche verwendet werden.

Wartung66

Lampeninformationen

Lampenbetriebssystem

Wenn der Projektor in Betrieb ist, wird die Betriebszeit der Lampe automatisch vom integrierten Timer (in Stunden) berechnet.

Siehe "Einstellung Lampenmodus als Sparmodus" für weitere Informationen über den Sparmodus.

Informationen über Lampenbetriebsstunden einholen:

1. Drücken Sie auf MENU/EXIT und anschließend auf / , um das Menü

EINSTELLUNGEN: Erweitert zu markieren.

2. Drücken Sie auf , um Lampeneinstellungen zu markieren, und drücken Sie auf

MODE/ENTER. Die Seite Lampeneinstellungen wird angezeigt.

3. Die Informationen über Entsprechende Lampenstunden werden im Menü angezeigt.

4. Um das Menü zu verlassen, drücken Sie auf MENU/EXIT.

Sie können Informationen über die Lampenstunden auch im Menü INFORMATIONEN ansehen.

Lampenbetriebszeit verlängern

Die Projektionslampe ist ein Verschleißteil, das normalerweise 3000-4000 Stunden normal benutzt werden kann. Um die Lampenbetriebsdauer nach Möglichkeit zu verlängern, können Sie folgende Einstellungen im OSD-Menü vornehmen.

• Einstellung Lampenmodus als Sparmodus

Im Modus Sparmodus ist die Geräuschemission vermindert, und die Leistungsaufnahme ist um 20 % geringer. Bei Auswahl des Modus Sparmodus wird die Lichtstärke reduziert, und die projizierten Bilder erscheinen dunkler.

Wenn Sie den Projektor in den Modus Sparmodus versetzen, verlängert sich die Betriebsdauer der Lampe. Um den Modus Sparmodus zu testen, gehen Sie zum Menü EINSTELLUNGEN: Erweitert > Lampeneinstellungen > Lampenmodus, und drücken Sie auf / .

• Einstellung Autom. Abschaltung

Durch diese Funktion kann sich der Projektor automatisch ausschalten, wenn nach einem festgelegten Zeitraum kein Eingangssignal erkannt wird, um die Betriebsdauer der Lampe nicht unnötig zu verkürzen.

Um Autom. Abschaltung einzustellen, wechseln Sie zum Menü EINSTELLUNGEN: Standard > Betriebseinstellungen > Autom. Abschaltung und drücken Sie auf / . Es kann ein Zeitwert zwischen 5 und 30 Minuten in Abständen von 5 Minuten eingestellt werden. Wenn Ihnen die voreingestellten Zeitspannen nicht gefallen, wählen Sie Deaktiviert aus. Der Projektor wird dann nicht automatisch nach einer bestimmten Zeit ausgeschaltet.

Wartung 67

Zeit des Lampenaustausches

Wenn di e Lampenanzeige rot aufleuchtet oder ein Warnhinweis anzeigt, dass die Lampe ausgewechselt werden sollte, setzen Sie eine neue Lampe ein oder wenden Sie sich an Ihren Händler. Eine verbrauchte Lampe kann zu einer Fehlfunktion des Projektors führen und in manchen Fällen sogar explodieren.

Besuchen Sie http://lamp.benq.com, um eine Ersatzlampe zu erhalten.

Die LAMP (Kontrollleuchte) und die TEMPerature warning light leuchten auf, wenn die Lampe heiß wird. Schalten Sie den Projektor aus, und lassen Sie ihn ca. 45 Minuten abkühlen. Falls die Lampen- oder Temperatur-Signalleuchte beim Wiedereinschalten des Projektors immer noch leuchtet, wenden Sie sich an Ihren Händler. Unter "Signalleuchten" auf Seite 72 finden Sie weitere Einzelheiten.

Die folgende Lampen-Warnmeldung erinnert Sie daran, die Lampe auszuwechseln.

Status Meldung

Setzen Sie eine neue Lampe ein, um die optimale Leistung zu erzielen. Wenn der Projektor normalerweise im Modus Sparmodus betrieben wird (siehe "Lampenbetriebssystem" auf Seite 67), können Sie ihn weiter verwenden, bis die nächste Lampenwarnung angezeigt wird.

Drücken Sie auf ENTER, um die Meldung zu ignorieren.

Hinweis

Ersatzlampe bestellen

Lampe>XXXX Stunden

Neue Lampe bestellen bei lamp.benq.com

Zu diesem Zeitpunkt sollte die Lampe ausgetauscht werden. Die Lampe ist ein Verschleißteil. Die Helligkeit der Lampe nimmt mit der Zeit ab. Dieses Verhalten ist normal. Die Lampe kann ausgetauscht werden, wann immer die Leistung merkbar nachlässt.

Drücken Sie auf ENTER, um die Meldung zu ignorieren.

Die Lampe MUSS ausgetauscht werden, bevor der Projektor wieder normal betrieben werden kann.

Drücken Sie auf ENTER, um die Meldung zu ignorieren.

Die "XXXX" in den obigen Meldungen sind Nummern, welche sich von Modell zu Modell unterscheiden.

Hinweis

Ersatzlampe bestellen

Lampe>XXXX Stunden

Neue Lampe bestellen bei lamp.benq.com

VORSICHT

Lampenbetriebsdauer

Lampe ersetzen (s. Bedienungsanl.) Lampenz. dann zurücks. Neue Lampe bestellen bei lamp.benq.com

Wartung68

Lampe auswechseln

• Vermeiden Sie elektrische Stromschläge, indem Sie den Projektor immer ausschalten und das Netzkabel abziehen, bevor Sie die Lampe austauschen.

• Lassen Sie, um schwere Verbrennungen zu vermeiden, den Projektor mindestens 45 Minuten abkühlen, bevor Sie die Lampe austauschen.

• Verringern Sie die Verletzungsgefahr und die Gefahr der Beschädigung von Bauteilen im Geräteinneren, indem Sie in scharfe Stücke zerbrochenes Lampenglas vorsichtig entfernen.

• Verringern Sie die Verletzungsgefahr und/oder die Beeinträchtigung der Bildqualität durch Berührung der Objektivlinse, indem Sie das leere Lampenfach nach dem Entfernen der Lampe nicht berühren.

• Diese Lampe enthält Quecksilber. Entsorgen Sie diese Lampe gemäß den örtlichen Vorschriften für Problemabfall.

• Um eine optimale Leistung des Projektors zu gewährleisten, sollten Sie eine alte Lampe nur durch eine geeignete Projektorlampe ersetzen.

• Wenn die Lampe ausgetauscht wird, während der Projektor mit der Oberseite nach unten zeigend an einer Decke angebracht ist, stellen Sie sicher, dass sich niemand unter der Lampenfassung befindet, um zu vermeiden, dass Personen (z. B. am Auge) durch eine gebrochene Lampe verletzt werden.

1. Schalten Sie den Projektor aus und ziehen Sie das Netzkabel aus der Steckdose. Wenn die Lampe heiß ist, warten Sie ungefähr 45 Minuten, bis sie sich abgekühlt hat, um Verbrennungen zu vermeiden.

2. Lösen Sie die Schraube an der Seite des Projektors, mit der die Lampenabdeckung befestigt ist, um diese entfernen zu können.

3. Heben Sie die Lampenabdeckung vom Projektor ab.

• Schalten Sie das Gerät niemals bei offener

Lampenabdeckung ein.

• Führen Sie Ihre Finger nicht zwischen Lampe

und Projektor. Die scharfen Kanten im Projektor können zu Verletzungen führen.

4. Entfernen und entsorgen Sie den Schutzfilm.

5. Lösen Sie die Befestigungsschraube der Lampe.

6. Heben Sie den Griff nach oben an.

Wartung 69

7. Ziehen Sie die Lampe mit dem Griff aus dem

Projektor.

• Wenn sie zu schnell herausgenommen wird, kann die Lampe zerbrechen, und die Glassplitter können in den Projektor fallen.

• Legen Sie die Lampe des Projektors nicht in der Nähe von brennbaren Materialien oder an Orten ab, an denen sie mit Wasser in Kontakt kommen kann oder die für Kinder zugänglich sind.

• Fassen Sie nach Entnahme der Lampe nicht mit der Hand in das Projektorinnere. Durch Berührung können Sie optische Bauteile beschädigen, was zu Farbungleichmäßigkeiten oder Verzerrungen des projizierten Bildes führen kann.

8. Setzen Sie die neue Lampe wie in der

Abbildung gezeigt ein.

9. Ziehen Sie die Befestigungsschraube der

Lampe an.

10. Achten Sie darauf, dass der Griff absolut flach

liegt und arretiert ist.

• Eine lose Schraube kann zu einer unzureichenden Verbindung und damit zu Fehlfunktionen führen.

• Ziehen Sie die Schraube nicht zu fest an.

11. Setzen Sie den neuen Schutzfilm auf, der mit

der neuen Lampe geliefert wird.

12. Bringen Sie die Lampenabdeckung wieder am

Projektor an.

13. Ziehen Sie die Befestigungsschraube der

Lampenabdeckung an.

• Eine lose Schraube kann zu einer unzureichenden Verbindung und damit zu Fehlfunktionen führen.

• Ziehen Sie die Schraube nicht zu fest an.

Wartung70

14. Schließen Sie die Stromquelle an und starten Sie den Projektor neu.

Schalten Sie das Gerät niemals bei offener Lampenabdeckung ein.

Lampentimer zurücksetzen

15. Öffnen Sie das OSD-Menü, nachdem das Startbild angezeigt wurde. Gehen Sie zum

Menü EINSTELLUNGEN: Erweitert > Lampeneinstellungen. Drücken Sie auf MODE/ENTER. Die Seite Lampeneinstellungen wird angezeigt. Markieren Sie Lampentimer zurücks. Eine Warnmeldung wird angezeigt, in der Sie gefragt werden, ob Sie den Lampentimer zurücksetzen möchten. Markieren Sie Zurücksetzen und drücken Sie auf MODE/ENTER. Der Lampentimer wird auf "0" zurückgesetzt.

Setzen Sie den Lampentimer nur dann zurück, wenn die Lampe neu ist oder ersetzt wurde, da dies ansonsten zu Beschädigungen führen kann.

Wartung 71

Signalleuchten

Signalleuchte Status und Beschreibung

Betriebsanzeigen

Orangene Aus Aus

Grün

Blinkend

Grün Aus Aus

Orangene

Blinkend

Orangene

Blinkend

Aus Aus Rot

Aus Rot Aus Aus Rot Rot Aus Rot Grün Aus Rot Orangene

Rot Rot Rot Rot Rot Grün

Rot Rot Orangene Grün Rot Rot Grün Rot Grün Grün Rot Orangene

Orangene Rot Rot Orangene Rot Grün Orangene Rot Orangene

Aus Grün Rot Aus Grün Grün

Aus Aus

Aus Rot

Standby-Modus.

Einschalten.

Normaler Betrieb.

• Der Projektor benötigt 90 Sekunden zur Abkühlung, da er ohne die normale Kühlphase abrupt ausgeschaltet wurde.

• Der Projektor benötigt nach der Abschaltung 90 Sekunden zur Abkühlung.

• Der Projektor wurde automatisch ausgeschaltet. Wenn Sie versuchen, den Projektor wieder einzuschalten, wird er erneut ausgeschaltet. Wenden Sie sich an Ihren Händler.

Lampenanzeigen

Der Projektor wurde automatisch ausgeschaltet. Wenn Sie versuchen, den Projektor wieder einzuschalten, wird er erneut ausgeschaltet. Wenden Sie sich an Ihren Händler.

1. Der Projektor benötigt 90 Sekunden zur Abkühlung.

Oder

2. Wenden Sie sich an Ihren Händler.

Temperaturanzeigen

Der Projektor wurde automatisch ausgeschaltet. Wenn Sie versuchen, den Projektor wieder einzuschalten, wird er erneut ausgeschaltet. Wenden Sie sich an Ihren Händler.

Wartung72

Fehlerbehebung

Der Projektor lässt sich nicht einschalten.

Ursache Lösung

Über das Netzkabel wird kein Strom zugeführt.

Sie versuchen, den Projektor während der Kühlphase wieder einzuschalten.

Kein Bild

Ursache Lösung

Die Videoquelle ist nicht eingeschaltet oder nicht ordnungsgemäß angeschlossen.

Der Projektor wurde nicht korrekt mit dem Eingangssignalgerät verbunden.

Das Eingangssignal wurde nicht richtig ausgewählt.

Die Linsentür befindet sich weiterhin vor der Objektivlinse.

Unscharfes Bild

Ursache Lösung

Die Objektivlinse ist nicht korrekt fokussiert.

Der Projektor und die Leinwand sind nicht korrekt ausgerichtet.

Die Linsentür befindet sich weiterhin vor der Objektivlinse.

Die Fernbedienung funktioniert nicht

Ursache Lösung

Die Batterien sind leer. Tauschen Sie die Batterien aus. Zwischen Fernbedienung und Projektor befindet sich ein Hindernis. Sie befinden sich zu weit vom Projektor entfernt.

Das Passwort ist falsch

Ursache Lösung

Sie haben das Passwort vergessen.

Stecken Sie das Netzkabel in die Netzbuchse am Projektor und in die Netzsteckdose. Wenn die Steckdose über einen Schalter verfügt, stellen Sie sicher, dass sie eingeschaltet ist.

Warten Sie, bis die Kühlphase abgeschlossen ist.

Schalten Sie die Videoquelle an, und vergewissern Sie sich, dass das Signalkabel ordnungsgemäß angeschlossen ist.

Prüfen Sie die Verbindung.

Wählen Sie mit der Taste SOURCE auf dem Projektor oder auf der Fernbedienung das richtige Eingangssignal aus.

Öffnen Sie die Tür.

Stellen Sie den Fokus der Objektivlinse mit dem Fokusrad ein. Stellen Sie gegebenenfalls Projektionswinkel und -richtung sowie die Höhe des Projektors ein.

Öffnen Sie die Tür.

Entfernen Sie das Hindernis.

Stehen Sie nicht weiter als 8 Meter (26 Fuß) vom Projektor entfernt.

Siehe "Passwortrückruf einleiten" auf Seite 26 für weitere Einzelheiten.

Fehlerbehebung 73

Technische Daten

Technische Daten des Projektors

Alle Daten können ohne Bekanntmachung geändert werden.

Optische Daten

Auflösung

1024 x 768 XGA

Anzeigesystem

1-CHIP DMD

F-Wert des Objektivs

F = 2,59–2,87 Lampe (MX710)

210 W-Lampe (MX711)

230 W-Lampe

Elektrische Anschlusswerte

Stromversorgung

AC100–240V, 3,8 A, 50–60 Hz (Automatisch) Stromverbrauch (MX710)

336 W (Max); < 1 W (Standby) (MX711)

362 W (Max); < 1 W (Standby)

Weitere Daten

Gewicht

2,65kg (5,84 lbs)

Ausgänge

RGB-Ausgang

15-polige D-Sub-Buchse x 1 Lautsprecher

(Stereo) 5 Watt x 2 Audiosignalausgang

PC-Audio-Buchse x 1

Steuerung

Serielle RS-232-Steuerung

9-polig x 1

LAN-Steuerung

RJ45 x 1

IR-Empfänger x 2

Eingänge

Computereingang

RGB-Eingang

15-polige D-Sub-Buchse x 2

Videosignaleingang

S-VIDEO

4-polige Mini-DIN 4-Buchse x 1

VIDEO

RCA-Buchse x 1

SD/HDTV-Eingangssignal

Analog - Component RCA-Buchse x 3

(über RGB-Eingang)

Digital - HDMI V1.3 x 1

Audiosignaleingang

Audioeingang

PC-Audio-Buchse x 1 RCA-Audiobuchse (L/R) x 2 Mikrofon x 1

USB-Anschlüsse (Typ A x 1; Mini-B x 1)

Umgebungsbedingungen

Betriebstemperatur

0°C–40°C auf Meereshöhe

Luftfeuchtigkeit bei Betrieb

10%–90% (nicht kondensierend)

Höhenlage bei Betrieb

0–1499 m bei 0°C–35°C 1500–3000 m bei 0°C–30°C (mit Höhenmodus eingeschaltet)

Technische Daten74

Abmessungen

311,81 mm (B) x 104,07 mm (H) x 244,11 mm (T)

311,81

Deckenmontage

Schraube für Deckenmontage: M4 x 8 (Max. L = 8 mm)

446.15

397.90

364.40

Einheit: mm

244,11

46.21 115

104,07

74.19

160

137

51,1

58,25

95.33

156.33

311.81

119.21

244.12

Technische Daten 75

Timingtabelle

Unterstütztes Timing für PC-Eingang

Auflösung Modus

VGA_60* 59,940 31,469 25,175

640 x 480

720 x 400 VGA_70 70,087 31,469 28,3221

800 x 600

1024 x 768

1024 x 576 BenQ 60,0 35,820 46,966 1024 x 600 BenQ 64,995 41,467 51,419

1280 x 800

1280 x 1024

1280 x 960

1440 x 900 WXGA+_60* 59,887 55,935 106,500 1440 x 1050 SXGA+_60* 59,978 65,317 121,750 1600 x 1200 UXGA 60,000 75,000 162,000

640 x 480@67Hz MAC13 66,667 35,000 30,240 832 x 624@75Hz MAC16 74,546 49,722 57,280

1024 x 768@75Hz MAC19 75,020 60,241 80,000

1152 x 870@75Hz MAC21 75,060 68,680 100,000

640 x 480 VGA_120* 119,518 61,910 52,500 800 x 600 SVGA_120* 119,854 77,425 83,000

1024 x 768 XGA_120* 119,989 97,551 115,5

*Unterstütztes Timing für 3D-Funktion.

VGA_72 72,809 37,861 31,500 VGA_75 75,000 37,500 31,500 VGA_85 85,008 43,269 36,000

SVGA_60* 60,317 37,879 40,000

SVGA_72 72,188 48,077 50,000 SVGA_75 75,000 46,875 49,500 SVGA_85 85,061 53,674 56,250 XGA_60* 60,004 48,363 65,000

XGA_70 70,069 56,476 75,000 XGA_75 75,029 60,023 78,750 XGA_85 84,997 68,667 94,500

WXGA_60* 59,810 49,702 83,500

WXGA_75 74,934 62,795 106,500 WXGA_85 84,880 71,554 122,500 SXGA_60* 60,020 63,981 108,000

SXGA_75 75,025 79,976 135,000 SXGA_85 85,024 91,146 157,500

1280 x 960_60* 60,000 60,000 108,000

1280 x 960_85 85,005 85,938 148,500

Vertikalfre-

quenz (Hz)

Horizontalfre-

quenz (kHz)

Pixelfrequenz

(MHz)

Technische Daten76

Unterstütztes Timing für HDMI (HDCP)-Eingang

Auflösung Modus

VGA_60 59,940 31,469 25,175

640 x 480

640 x 480 VGA_70 70,087 31,469 28,3221

800 x 600

1024 x 768

1280 x 800

1280 x 1024

1280 x 960

1360 x 768 1360 x 768_60 60,015 47,712 85,500

1440 x 900

1400 x 1050 SXGA+_60 59,978 65,317 121,750 1600 x 1200 UXGA 60,000 75,000 162,000

1680 x 1050 1680 x 1050_60

1920 x 1200 1920 x 1200_60 59,950 74,038 154,000

640 x 480@67Hz MAC13 66,667 35,000 30,240

832 x 624@75Hz MAC16 74,546 49,722 57,280 1024 x 768@75Hz MAC19 75,020 60,241 80,000 1152 x 870@75Hz MAC21 75,060 68,680 100,000

1024 x 576 Netbook_timing 60,0 35,820 46,996 1024 x 600 Netbook_timing 64,995 41,467 51,419

VGA_72 72,809 37,861 31,500 VGA_75 75,000 37,500 31,500 VGA_85 85,008 43,269 36,000

SVGA_56 56,250 35,156 36,000 SVGA_60 60,317 37,879 40,000 SVGA_72 72,188 48,077 50,000 SVGA_75 75,000 46,875 49,500 SVGA_85 85,061 53,674 56,250

XGA_60 60,000 47,396 68,25 XGA_60 59,870 47,776 79,5 XGA_75 74,893 60,289 102,25

XGA_85 84,837 68,633 117,50 WXGA_60 59,810 49,702 83,500 WXGA_75 74,934 62,795 106,500 WXGA_85 84,880 71,554 122,500

SXGA_60 60,020 63,981 108,000 SXGA_75 75,025 79,976 135,000

SXGA_85 85,024 91,146 157,500 1280 x 960_60 60,000 60,000 108,000 1280 x 960_85 85,002 85,938 148,500

WXGA+_60 60 55,469 88,75 WXGA+_60 59,887 55,935 106,500 WXGA+_75 74,984 70,635 136,750 WXGA+_85 84,842 80,430 157,000

Vertikalfre-

quenz (Hz)

59,883 64,674 119,000 59,954 65,290 146,250

Horizontalfre-

quenz (kHz)

Pixelfrequenz

(MHz)

Technische Daten 77

Timing Auflösung

480i 720 (1440) x 480 59,94 15,73 27 Nur HDMI

480p 720 x 480 59,94 31,47 27 Nur HDMI

576i 720 (1440) x 576 50 15,63 27 HDMI/DVI

576p 720 x 576 50 31,25 27 HDMI/DVI 720/50p 1280 x 720 50 37,5 74,25 HDMI/DVI 720/60p 1280 x 720 60 45,00 74,25 HDMI/DVI 1080/50i 1920 x 1080 50 28,13 74,25 HDMI/DVI 1080/60i 1920 x 1080 60 33,75 74,25 HDMI/DVI

1080/50P 1920 x 1080 50 56,25 148,5 HDMI/DVI 1080/60P 1920 x 1080 60 67,5 148,5 HDMI/DVI

Vertikalfre-

quenz (Hz)

Horizontal-

frequenz

(kHz)

Pixelfre-

quenz

(MHz)

Anmerkung

Bei Anzeige eines 1080i(1125i)@60Hz- oder 1080i(1125i)@50Hz-Signals kann es zu leichter Bildvibration kommen.

Unterstütztes Timing für Component-YPbPr-Eingang

Timing Auflösung

480i 720 x 480 59,94 15,73 13,5

480p 720 x 480 59,94 31,47 27

576i 720 x 576 50 15,63 13,5

576p 720 x 576 50 31,25 27 720/50p 1280 x 720 50 37,5 74,25 720/60p 1280 x 720 60 45,00 74,25 1080/50i 1920 x 1080 50 28,13 74,25 1080/60i 1920 x 1080 60 33,75 74,25

1080/50P 1920 x 1080 50 56,25 148,5 1080/60P 1920 x 1080 60 67,5 148,5

Vertikalfrequenz (Hz)

Bei Anzeige eines 1080i(1125i)@60Hz- oder 1080i(1125i)@50Hz-Signals kann es zu leichter Bildvibration kommen.

Horizontalfre-

quenz (kHz)

Pixelfrequenz

(MHz)

Unterstütztes Timing für Video- und S-Video-Eingänge

Videomodus

NTSC* 15,73 60 3,58

PAL 15,63 50 4,43

SECAM 15,63 50 4,25 oder 4,41

PAL-M 15,73 60 3,58

PAL-N 15,63 50 3,58

PAL-60 15,73 60 4,43

NTSC4.43* 15,73 60 4,43

*Unterstütztes Timing für 3D-Funktion.

Horizontalfrequenz

(kHz)

Technische Daten78

Vertikalfrequenz

(Hz)

Color Subcarrier-

Frequenz (MHz)

Informationen zu Garantie und Copyright

Beschränkte Garantie

BenQ garantiert, dass dieses Produkt bei normaler Verwendung und Aufbewahrung frei von Material- und Verarbeitungsfehlern ist.

Für die Geltendmachung von Garantieansprüchen ist der Nachweis des Kaufdatums erforderlich. Falls bei diesem Produkt während des Garantiezeitraums Fehler auftreten, besteht die einzige Verpflichtung von BenQ und Ihr ausschließliches Recht im Austausch der defekten Teile (einschließlich der Arbeitszeit). Wenn Sie Garantieleistungen in Anspruch nehmen möchten, informieren Sie umgehend den Fachhändler, bei dem Sie das Produkt gekauft haben, über den Fehler.

Wichtig: Die oben beschriebene Garantie verfällt, wenn der Kunde das Produkt nicht entsprechend der schriftlichen Anweisungen verwendet. Insbesondere die Luftfeuchtigkeit muss zwischen 10% und 90% liegen, die Temperatur muss zwischen 0°C und 35°C liegen, und die Höhenlage darf 1500 Meter nicht überschreiten. Zudem darf der Monitor nicht in einer staubigen Umgebung verwendet werden. Diese Garantie gewährt Ihnen bestimmte rechtliche Ansprüche. Darüber hinaus können Ihnen weitere Ansprüche zustehen, die sich von Land zu Land unterscheiden.

Weitere Informationen finden Sie auf der Website www.BenQ.com.

Copyright 2010 BenQ Corporation. Alle Rechte vorbehalten. Dieses Handbuch darf ohne vorherige schriftliche Genehmigung durch die BenQ Corporation weder ganz noch auszugsweise und in keiner Form und mit keinem Hilfsmittel, weder elektronisch noch mechanisch, magnetisch, optisch, chemisch, von Hand oder auf sonstige Weise, aufgezeichnet, kopiert, übertragen, abgeschrieben, in Datenabrufsystemen gespeichert oder in andere Sprachen oder Maschinensprachen übersetzt werden.

Haftungseinschränkung

Die BenQ Corporation lehnt jegliche impliziten und expliziten Haftungs- und Garantieansprüche hinsichtlich der Inhalte dieses Dokuments und insbesondere der Marktfähigkeit und der Eignung für einen bestimmten Zweck ab. Des Weiteren behält sich die BenQ Corporation inhaltliche Änderungen ohne weitere Benachrichtigung vor.

*DLP, Digital Micromirror Device und DMD sind Marken von Texas Instruments. Alle anderen Marken sind Eigentum der jeweiligen Inhaber.

Patente

Für diesen BenQ-Projektor gibt es folgende Patente: USA-Patente 6,837,608; 7,275,834; 7,181,318. Taiwan-Patente 202690; 205470; I228635;

I259932.

China-Patente ( 中国发明专利 ) ZL01143168.7; ZL03119907.0; ZL200510051609.2

Informationen zu Garantie und Copyright 79

Richtlinienerklärungen

FCC-Erklärung (nur für Anwender in den USA)

KLASSE B: Dieses Gerät erzeugt, benutzt und strahlt u. U. Radiofrequenz-Energie aus und kann, falls es nicht entsprechend den Anweisungen installiert und benutzt wird, Funkkommunikation stören. Es gibt allerdings keine Garantie dafür, dass es bei einer bestimmten Installation zu keiner Störung kommt. Ob das Gerät den Radio- oder Fernsehempfang stört, kann durch Ein- und Ausschalten des Geräts festgestellt werden. Falls dies der Fall ist, sollte versucht werden, die Störung durch eine oder mehrere der folgenden Maßnahmen zu beseitigen:

— Richten Sie die Empfangsantenne neu aus. — Vergrößern Sie den Abstand zwischen Gerät und Empfänger. — Schließen Sie das Gerät an eine Steckdose auf einem anderen Stromkreis als dem des

Empfängers an.

— Wenden Sie sich an Ihren Fachhändler oder einen erfahrenen Radio- und

Fernsehtechniker für Hilfe.

EEC-Erklärung (für Anwender in Europa)

Dieses Gerät erfüllt die Voraussetzungen, welche in den Richtlinien zur Angleichung der Rechtsvorschriften der Mitgliedstaaten in Bezug auf elektromagnetische Kompatibilität (2004/108/EC), Niedrigspannung (2006/95/EC), Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (2002/95/EC), Türkische EEE-Direktive, Kommissionreglementierung (EC) Nr. 1275/2008 zur Ausführung der Direktive 2005/32/EC des Europaparlamentes und des Rats für Öko-DesignVoraussetzungen für Stromverbrauch im Standby- und Aus-Modus von Elektro- und Elektronikgeräten für den Heim- und Bürogebrauch und die Direktive 2009/125/EC des Europaparlamentes und es Rats zu Etablierung eines Rahmens zum Aufstellen von Voraussetzungen für Öko-Designs für Energie verbrauchende Produkte aufgestellt wurden.

WEEE-Richtlinie

Entsorgung von Elektro- und Elektronikgeräten in Privathaushalten der Europäischen Union. Das Symbol auf der Produktverpackung zeigt an, dass dieses Gerät nicht mit

dem normalen Hausmüll entsorgt werden darf. Sie sind verpflichtet, Ihre Altgeräte entsprechend der geltenden Bestimmungen für die Wiederverwertung von Elektro- und Elektronik-Altgeräten zu entsorgen. Weitere Informationen über das Recycling dieses Geräts erhalten Sie von Ihren örtlichen Behörden, Ihrem Fachhändler oder der lokalen Rücknahmestelle. Fachgerechtes Wertstoffrecycling spart nicht nur wertvolle Ressourcen, sondern schützt auch Umwelt und Gesundheit.

Richtlinienerklärungen80

Zugriffsvoraussetzungen für Rehabilitation Act von 1973, Abschnitt 508

BenQ ist darum bemüht, zugängliche Produkte herzustellen und Regierungen bei der Verfügbarmachung zugänglicher Technologien zu unterstützen. Die LCD-Monitore und Projektoren von BenQ sind mit den Richtlinien von Abschnitt 508 konform und verfügen über folgenden Hilfsfeatures:

• BenQ-Monitore besitzen farbige "Strom"-Anzeigen. Wenn eine Anzeige grün aufleuchtet, bedeutet dies, dass der Monitor voll mit Strom versorgt wird. Wenn eine Anzeige gelb oder orange aufleuchtet, bedeutet dies, dass sich der Monitor im Suspendoder Standby-Modus befindet und weniger als 2 Watt an Elektrizität verbraucht.

• BenQ-Monitore verfügen über unterschiedliche Einstellungen für vorprogrammiertes flimmerfreies Timing, damit sie jederzeit verfügbar sind. Die Standard-TimingEinstellung wird automatisch jedes Mal dann aktiviert, wenn der Monitor eingeschaltet wird. Dadurch werden Probleme bei Benutzereingaben vermieden.

• BenQ-Monitor und Projekte besitzen Optionen für die Anpassung von Helligkeit und Kontrast und ermöglichen so, dass Text und Bilder auf unterschiedliche Weise angezeigt werden können, um die Bedürfnisse von Sehbehinderten zu erfüllen. Weitere ähnliche Einstellungen können über die OSD-Menüs der Produkte vorgenommen werden.

• BenQ-Monitor und Projektoren verfügen über durch Anwender auswählbare Farbsteuerungen, z. B. die Auswahl der Farbtemperatur (Monitor: 5800K, 6500K und 9300K, Projektor: 5500K, 6500K, 7500K und 9300K) mit einer großen Auswahl von Kontraststufen.

• BenQs Multimedia-Monitore und Projektoren besitzen in der Regel ein oder zwei Lautsprecher, welche es Anwendern (einschließlich Hörgeschädigten) ermöglichen, mit angeschlossenen Computersystemen zu kommunizieren. Die Lautsprecherkontrollen befinden sich in der Regel auf der Vorderseite.

• Firmware für BenQs Monitore und Projektoren enthalten einmalige Produktinformationen, die Computersystemen ermöglichen, BenQ-Produkte zu erkennen und deren Plug-&-Play-Funktion bei Verbindung zu aktivieren.

• Alle BenQ-Monitore und Projektoren sind mit dem PC99-Standard kompatibel. Zum Beispiel besitzen Stecker bestimmte Farbcodes, mit Hilfe derer Anwender Produkte einfach an Computersysteme anschließen können.

• Einige Modelle von BenQ-Monitoren und Projektoren enthalten zusätzliche USB- und DVI-Anschlüsse für weitere Geräte, wie z. B. besondere Kopfhörer für Hörgeschädigte.

• Alle BenQ-Monitor und Projektoren werden mit auf CDs gespeicherten Handbüchern geliefert, die mit kommerzieller Software, wie z. B. Adobe Reader, auf einem angeschlossenen Computersystem gelesen werden können. Diese Dokumente werden auch auf der Website von BenQ (www.BenQ.com Dokumenten sind möglicherweise auf Anfrage erhältlich.

• Der Kundendienst von BenQ bietet Kunden Antworten und Hilfe per Telefon, Fax, E-Mail und Webseiten.

) verfügbar gemacht. Andere Arten von

Richtlinienerklärungen 81

BenQ MX710, MX711 User Manual [de]

Specifications and Main Features

Frequently Asked Questions

User Manual

Inhaltsverzeichnis

Wichtige Sicherheitshinweise

Einleitung

Leistungsmerkmale

Lieferumfang

Standardzubehör

Optionales Zubehör

Außenansicht des Projektors

Bedienelemente und Funktionen

Projektor

Fernbedienung

Projektor aufstellen

Standort auswählen

Bevorzugte Bildgröße für die Projektion einstellen

Projektionsgrößen

Verbindungen

Geräte als Videoquelle anschließen

Wiedergabe von Ton über den Projektor

Bedienung

Projektor einschalten

Projizierte Bilder einstellen

Projektionswinkel einstellen

Bild automatisch einstellen

Bildgröße und Bildschärfe feinabstimmen

Menüs verwenden

Projektor sichern

Kabel mit Sicherheitsschloss verwenden

Passwortfunktion verwenden

Schrägprojektionskorrektur

Eingangssignal wechseln

Bild vergrößern und nach Details suchen

Bildformat auswählen

Bildqualität optimieren

Wand farbe ver we nde n

Bildmodus auswählen

Feinabstimmung der Bildqualität in den Benutzermodi

Präsentations-Timer einstellen

Remote-Seitenwechsel

Bild anhalten

Bild ausblenden

Die Fragefunktion nutzen

Bedientasten sperren

Projektor an hohen Orten verwenden

Eigenes Startbild erstellen

Ton einstellen

Steuern des Projektors in einem LAN-Umfeld

Kabelverbindung

Drahtlose Verbindung

Projektor aus der Ferne über einen Webbrowser steuern

Anzeige von Bilder mit Q Presenter

Präsentation von einem USB-Leser aus

Ausschalten des Projektors

Direktes Ausschalten

Menübedienung

Menüsystem

Beschreibung für jedes Menü

War tu ng

Pflege des Projektors

Objektivlinse reinigen

Reinigen des Projektorgehäuses

Lagerung des Projektors

Transportieren des Projektors

Lampeninformationen

Lampenbetriebssystem

Lampenbetriebszeit verlängern

Zeit des Lampenaustausches

Lampe auswechseln

Signalleuchten

Fehlerbehebung

Technische Daten

Technische Daten des Projektors

Abmessungen

Deckenmontage

Timingtabelle

Informationen zu Garantie und Copyright

Richtlinienerklärungen
